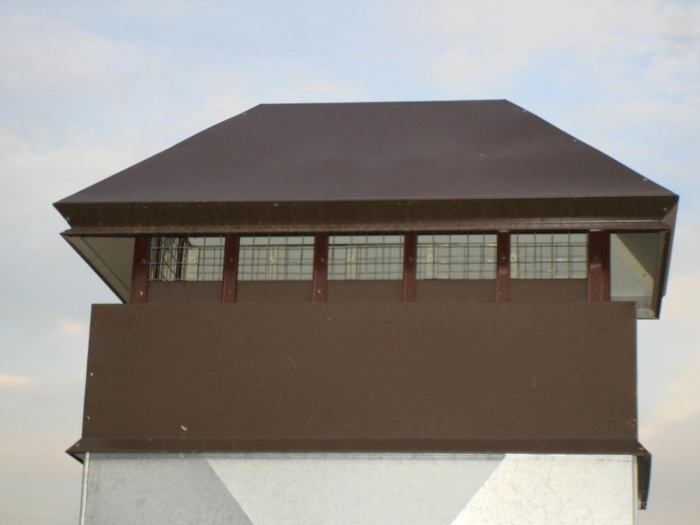

Фото флюгарки – Флюгарки, дымники, зонты на трубы, колпаки на трубы и заборы, дымари, крышки на дымоходы от производителя. Флюгарки для труб. Флюгарки с двойным дном. Флюгарка защитит Ваш дом от дождя и снега. Купить флюгарку можно здесь. Производим дымники. Заказать дымник можно у нас через сайт или по телефону 215-16-47.

Дымники на трубу — фото и описание в каталоге Grand Line на официальном сайте

Дымник на трубу (другие названия: флюгарка, зонт на трубу, колпак на трубу) необходим для защиты печных, вентиляционных и каминных труб от попадания осадков. Отсутствие дымника может привести к разрушению трубы, т.к. флюгарка защищает внешнюю сторону трубы от влаги и, как следствие, обмерзания, что, в свою очередь, способствует разрушению кирпичной кладки. Именно для этих целей на трубе разработан капельник, отводящий воду сразу на кровельное покрытие. Благодаря основанию дымника (стальной обруч), достигается дополнительная защита от разрушения, т.к. оно стягивает верхнюю часть трубы.

К тому же дымник придает кровле эстетичный и законченный внешний вид.

Дымник на трубу изготавливается по индивидуальному размеру (достаточно знать периметр трубы*) в любом из покрытий ТМ Grand Line®: Quarzit, Quarzit Lite, Safari, Colority® Print, Velur® и других покрытиях из ассортимента.**

Внимание!Изделие не предназначено для установки и эксплуатации в условиях, если воздушные потоки будут достигать скорости 15 и более метров в секунду.

*Просьба учитывать: неровности кладки, асимметрию трубы. Для предотвращения сложностей установки дымников и колпаков производитель может незначительно увеличить заявленные размеры периметра изделия.
Возможно изготовление дымников по эскизам и нестандартной конфигурации (в т.ч. двойных, тройных, многоуровневых), а также изготовление основания изделия с капельником/без капельника. Стоимость и подробности уточняйте у менеджеров.

**Продукция может отличаться от представленной на рисунках.

Стандартная конфигурация

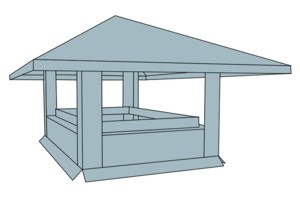

Стандартный дымник	Прямоугольный дымник

Нестандартные конфигурации флюгарок

Дымник с жалюзи	Дымник с сеткой	Дымник двухуровневый

Флюгарка на трубу дымохода своими руками: чертежи с фото

Для тепловых установок, которые работают на различных типах органического топлива – непременным условием бесперебойной и эффективной работы является установка качественных дымоотводящих систем. Чтобы топливо в вашей печке или котле сгорало с полной теплоотдачей – к топочному пространству необходимо организовать приток воздуха, а продукты сгорания и дым нужно вывести не только из топки, но и за пределы здания. В том случае, если в отопительном устройстве не предусмотрен монтаж системы воздушного наддува, то тяга в топке создается исключительно дымоходной системой. Флюгарка на трубу дымохода является завершением дымоотводящей системы и вносит свой вклад в обеспечение бесперебойной и эффективной работы топки.

флюгарка на трубу дымохода — фото

Флюгарки и дефлекторы устанавливаются на оголовках труб и предназначены для отклонения дымового потока в соответствии с направлением господствующего ветра. Собственно само название «дефлектор» — это калька с латинского понятия «отклонять».

Дефлекторы и флюгарки предназначены для обеспечения полного отвода газов из дымоходной системы. Застой и неполное удаление продуктов сгорания происходят в дымоходах по следующим причинам:

• Сильный порывистый ветер может мешать нормальному выходу продуктов сгорания из дымохода. Ветер, задувающий в незащищенный оголовок трубы может нарушать тягу дымохода.
• Также неполному удалению продуктов сгорания может мешать неправильное расположение дымовой трубы на крыше.
• Продукты сгорания могут застаиваться в трубе и из-за ее неправильной конструкции: недостаточного сечения и излишнего количества колен с изгибами.

Принципиальное отличие флюгарки от дефлектора дымохода

Флюгарки и дефлекторы на оголовках дымовых труб действуют на аэродинамических принципах, формируя устойчивую тягу в трубе вне зависимости от текущего направления ветрового потока. Эти устройства изменяют вектор движения воздушной массы, направляя ее в сторону, которая обеспечивает наиболее эффективное удаление продуктов сгорания.

общий фид дефлектора

При использовании флюгарок и дефлекторов ветер не прерывает поток истекающих продуктов сгорания, а усиливает его. Эти устройства также компенсируют снижение тяги, вызванное поворотами в дымоходной системе.

Правильно выбранный дефлектор или флюгарка обеспечивает увеличение эффективности дымохода до 20 процентов. Также это оборудование защищает дымоотводящий канал от попадания в него атмосферных осадков.

Дефлекторы и флюгарки могут устанавливаться как на индивидуальных, так и на коллективных дымоходных системах. Эти устройства также могут размещаться на вентиляционных трубах, в том числе на системах вентиляции мусоропроводов.

Конструкция дефлекторов и флюгарок на дымовых трубах

Основными частями дефлекторов и флюгарок, устанавливаемых на дымовые трубы являются следующие детали:

• В нижней части расположен цилиндр, который может производиться из металла, керамики или асбеста.
• Далее к цилиндру прикрепляется верхний стакан. Он фиксируется на нескольких стойках и имеет форму усеченного конуса, расширяющегося вниз.
• Для защиты от атмосферных осадков на верхний стакан-диффузор монтируется зонтик-колпак, имеющий конусообразную форму.

Верхняя и нижняя части диффузора могут оснащаться кольцевыми отбоями. Они отклоняют ветровой поток от вертикального направления. Конструкция дефлекторов и флюгарок рассчитывается таким образом, чтобы поток ветра с любой стороны не мешал эффективному истечению продуктов сгорания из дымоходного канала, а образовывал устойчивую тягу в трубе.

устройство дефлектора

Материалом изготовления дефлекторов и флюгарок обычно служит оцинкованная сталь. Такой материал практически идеально подходит для работы в агрессивных условиях внешней среды: ведь на эти устройства действуют не только обычные атмосферные осадки, но и горячие продукты сгорания. Такое сочетание может вызвать ускоренную коррозию у любого незащищенного металла.

Принцип работы дефлектора трубы дымохода

Принцип работы дефлектора основан на следующих аэродинамических принципах:

При воздействии ветрового потока сверху вниз начинается подсос истекающих продуктов сгорания через нижнее кольцеобразное отверстие.

Если ветер начинает дуть снизу вверх, то газы начинают истекать уже через верхний кольцевой канал.

Если ветровой поток направлен параллельно горизонту, то удаление продуктов сгорания происходит через оба отверстия.

Самый маленький уровень тяги дефлектор такой конструкции показывает в том случае, если ветровой поток направлен снизу вверх. Препятствует истечению газов в этом случае верхний зонтик. Для того, чтобы предотвратить перебои работы – зонтик может изготавливаться в виде двух конусообразных конструкций, соединенных широкими частями. В этом случае негативные моменты работы дефлектора компенсируются.

Как изготовить дефлектор на дымоход своими руками

Уяснив для себя принцип работы дефлектора на дымоходной трубе вы можете приступить к его изготовлению своими руками. Процесс монтажа дефлектора выглядит следующим образом:

После формирования нижнего стакана на нем закрепляются три-четыре стойки.

К нижней части дефлектора крепится верхний цилиндр. Это можно сделать при помощи хомутов.

Посредством кронштейнов на верхнюю часть дефлектора закрепляется колпак.

При установке дефлектора с круглым сечением на квадратный дымоход используются переходные патрубки.

ы флюгарок и дефлекторов

Если дымоходная труба имеет слишком большое сечение (например, каминная труба), то для ее соединения с дефлектором используется комплект подпорок, изготовленных из стали.

Предназначение и устройство флюгарки трубы дымохода

Как ни странно, но флюгер, а вернее флюгарка, являются не только украшением жилища, но и устройством, которое обеспечивает увеличение тяги в дымоходах систем отопления без задействования дополнительных источников питания, таких как электроэнергия.

Это устройство защищает оголовок дымоходной трубы от ветра.

флюгарка на дымовой трубе

Флюгарка состоит из крышки конусной формы, ширмы, имеющей конфигурацию полуцилиндра и, собственно, флюгера. Все устройство закрепляется на подшипнике или на свободно вращающейся оси.

Флюгарка является подвижным устройством, которая изменяет свое положение в зависимости от направления ветрового потока и защищает тем самым оголовок трубы от воздействия ветра.

На ветре – флюгарка разворачивается к его потоку выпуклой полуцилиндрической частью. Ветер огибает оголовок трубы и усиливает тягу в дымоходной системе, производя своеобразный «подсос» продуктов сгорания.

Флюгарка может быть использована в самых разных системах. Существенным недостатком таких устройств является быстрый износ подвижных элементов, которые обеспечивают свободное вращение. Кроме того, зимой в подвижных частях флюгарки может накапливаться и замерзать влага, что существенно снижает эффективность ее работы. В периоды сильных морозов влага может замерзнуть, флюгер перестанет вращаться, что приведет к обратному эффекту: ветер начнет нагнетать воздух и задувать его в трубу и котел! Вследствие этого такие устройства не рекомендуется использовать в районах с суровыми климатическими условиями. В этом случае на дымоходных трубах лучше использовать классические дефлекторы.

Использование дефлекторов и флюгарок позволит обеспечивать эффективную работу тепловых систем вашего сооружения.

Все, что нужно знать о работе флюгарки показано в этом видео

Пошаговая инструкция +Фото и Видео

В дымовой отводящей системе особое внимание уделяется флюгарке на трубе, т.к. она выполняет не только декоративную функцию, но и защитную. Имея простую конструкцию, флюгарку можно сделать самостоятельно любого размера под различные трубы. Монтаж и технологию установки колпака дымохода мы опишем ниже.

Характеристика флюгарок на трубу дымохода

Данная конструкция на трубе увеличивает тягу при любых климатических погодных условиях. Благодаря колпаку флюгарки сдерживаются потоки ветра и вокруг дымохода, образуется пониженное давление.

Флюгарка не дает осадками проникать в трубу, за счет чего топливо полностью прогорает в печи. К достоинствам защитных колпаков на трубах можно отнести защиту от обледенения трубы зимой и отсутствие грибка и плесени летом.

Для защиты дымоходной трубы от мусора и проникновения мелких животных, помимо флюгарки устанавливают дополнительно боковые стальные сетки или декоративные элементы.

Колпаки на дымоход имеют следующие параметры:

1. для устойчивости и защиты от порывистого веса флюгарки на кирпичную трубу выполнены из толстолистовой стали, из-за этого вес конструкции равен 60 кг;
2. материал изготовления в основном оцинкованная сталь, но встречаются также модели из меди, цинка-титана и нержавейки;
3. выдерживает конструкция температуру до 200С;
4. гарантийный срок эксплуатации 5 лет;
5. высота составляет 180мм от среза до дымохода;
6. срез высотой до 100мм;
7. уклон скатов составляет 45˚;
8. колпак флюгарки на 100 мм больше диаметра трубы с каждой стороны.

Комплектация и материалы флюгарок на  трубу

Флюгарка на дымоход состоит из следующих деталей:

Зонтик или колпак — необходимы для защиты трубы от атмосферных осадков;

Фартук — защищает дымоход от грибка, плесени и коррозии;

Кронштейн — соединяет колпак и фартук. Возможно крепление металлических сеток.

Перед тем, как начать строить трубу для дымохода, необходимо продумать все моменты и выбрать подходящие материалы, в том числе и для флюгарки.

Рассмотрим требования, предъявляемые к материалам:

• прочность;
• длительный срок эксплуатации;
• стойкость против коррозии и перепадов температур.

Материалы для флюгарки могут быть следующие:

Медь — Помимо своих отличных свойств пластичности, является жаропрочным материалом. Срок эксплуатации более 50 лет. Может изменить цвет вследствие действия ультрафиолета. Из минусов — подвержена механическим воздействиям;

Оцинкованное железо — высокопрочный, корозионностойкий материал. Прост в эксплуатации и имеет доступную стоимость. Чаще всего из такого материала делают дымники флюгарки;

Нержавеющая высокоуглеродистая сталь — обладает повышенной прочностью, пластичностью и длительным сроком службы. Может незначительно изменить цвет в процессе использования;

Цинк/титан — самый высокоэффективный материал. Срок службы от 70 лет и выше. Причем на всем сроке эксплуатации сохраняет свои отличные качества и свойства.

Покрытие флюгарок и дымников на трубу:

Существуют специальные вещества, которыми покрывают флюгарки. Это необходимо для их дополнительной защиты от вредных факторов.

Порошковая красящая смесь — делает поверхность флюгарки прочной, стойкой к различным механическим воздействиям. Поверхность металла, после нанесения порошка, становится электроизоляционной;

Полиэстер — износостойкий, практичный материал. Защищает поверхность металла от осадков и перепадов температур. Срок эксплуатации более 6 лет;

Материал пурал — отлично выдерживает температурные перепады, не подвержен механическим царапинам, обладает высокой прочностью. Срок службы больше 30 лет;

Материал пластизол — обладает самовосстанавливающими свойствами. Т.е. микротрещины на материале затягиваются, образуя монолитную конструкцию. Обладает высокой пластичностью, прочностью и износостойкостью. Такой материал прослужит более 20 лет.

Выбор флюгарки на дымоход

В зависимости от дымохода, дымник флюгарки бывает:

1. квадратного сечения;
2. круглого сечения;
3. прямоугольного сечения.

По форме скатов, колпаки флюгарок можно разделить на:

Односкатный тип — предназначен для дымоходов, находящихся на плоских крышах;

Плоский тип — минусом данного ската является его плоскость. В период интенсивных осадков он может погнуться и перестанет защищать дымоход;

Двускатный тип — предназначен для дымоходов с квадратным и круглым сечением. Минус такого типа в том, что он не защищает от атмосферных осадков боковые стороны дымохода;

Четырехскатный тип — этот тип подходит для кирпичных дымоходов. Защищает трубу от дождя и ветра со всех сторон;

Конусообразный тип — для дымовых труб круглого сечения. Из плюсов можно отметить отсутствие установки капельника;

Полукруглый тип — предназначен для дымоходов европейского стиля. Хороший тип, но не увеличивает тягу.

При выборе флюгарки на вентиляционную трубу и дымоход придерживайтесь следующих критериев:

• колпак должен быть несколько больше номинальных размеров трубы;
• при выборе материала для конструкции, необходимо учесть свойства топлива, которое будет использоваться в печи;
• покрытие выбирайте с максимальной защитой от внешних факторов;
• срок эксплуатации должен быть не меньше срока годности кровельного покрытия;
• для котельных необходимо оборудовать в доме отдельный дымоход;
• капельник — это важное устройство флюгарки, он отводит лишнюю влагу;
• при монтировании флюгарки на печную или каменную трубу у нее должно быть оборудовано второе дно для уменьшения конденсата;
• скаты колпака должны быть выполнены таким образом, чтобы в них не скапливались осадки;
• высоту колпака регулируют в зависимости от количества отводящего дыма.

Как монтировать флюгарку на трубу дымохода?

Монтаж флюгарки — это важное мероприятие, т.к. от правильной установки будет зависеть тяга в печи, ее работоспособность, срок службы самого дымохода и общий вид крыши. Поэтому перед тем, как приступать к установке, нужно просчитать все моменты и учесть все негативные факторы.

Вообще, весь процесс делиться условно на три главных этапа:

• подготовка;
• сборка;
• установка.

Подготовка конструкции

На данном этапе необходимы такие действия, как:

1. Замер внешней части дымовой трубы и составление предварительного эскиза;
2. Выбор основного материала. К этому пункту стоит отнестись внимательно.
3. Выбор формы трубы и колпака;
4. Составление плана и чертежа;
5. Покупка соответствующего материала. Например, листовой металл 1мм толщины, заклепки, уголки и металлическая сетка;
6. Подготовка инструментов (рулетка, маркер, молоток, болгарка, дрель, ножницы, сварочный механизм).

Выбирайте материал изготовления исходя из его прочностных характеристик. Готовая конструкция должна быть прочной и надежной.

Сборка и установка конструкции

Сборка флюгарок на круглую трубу осуществляется таким образом:

• Вырезать из картона сложные узлы конструкции;
• Перенести выкройки деталей на металл;
• Вырезать все элементы при помощи болгарки;
• Загнуть колпак согласно плану;
• Сварить электросваркой колпак по схеме;
• Вырезать все уголки болгаркой;
• Уголки загнуть и сделать соединяющие элементы для колпака и фартука;
• Из листовой стали вырезать фартук;
• Собрать все детали, придерживаясь плана и схемы;
• Приварить сетку на боковые кронштейны-держатели;
• На заклепки к нижней части фартука прикрепить капельник для удаления влаги.

Перед тем, как начать установку, стоит позаботиться о подходящих условиях.Наденьте обувь с мягкой подошвой, чтобы не повредить кровельное полотно, подходящую рабочую одежду и не забудьте страховочное крепление.

Установка флюгарки на трубу идет следующим образом:

1. Просверлите в фартуке отверстия для крепления флюгарки;
2. Поставьте флюгарку на дымоход и временно закрепите. Через отверстия в фартуке необходимо просверлить такие же отверстия, но уже на дымоходе;
3. Снимите флюгарку;
4. В получившиеся отверстия необходимо вставить дюбеля под саморезы;
5. Снова установить флюгарку и прикрутить саморезами.

С помощью стального хомута закрепите всю конструкцию. На этом установка закончена.
Теперь осталось только протестировать всю конструкцию.

Для этого, возьмите молоток и аккуратно постучите по фартуку со всех сторон. Если он сместился, значит, вы плохо закрепили его. А проверить колпак вы можете, просто надавив на него всем своим весом.

Обязательно после окончания установки обработайте все металлические детали специальным раствором. Это повысит срок их службы.

Сделать флюгарку на трубу дымохода своими руками не составит труда. Вам просто необходимы будут подходящие инструменты и немного свободного времени.

В конечном итоге у вас получится отличная защита для дымоходной трубы с улучшенной тягой и как следствие, увеличенным коэффициентом полезного действия печи.



Флюгарка на дымоход + чертежи

При строительстве и дальнейшем обслуживании частного дома важны все детали. Оформление дымохода флюгаркой носит не только декоративный характер. В первую очередь это защитное устройство для трубы. Какие виды флюгарок существуют, их принцип действия и процесс самостоятельного изготовления изучим детально.

Конструкция

Колпак, венчающий оголовок дымохода, носит различные названия. При упоминании о козырьке, зонтике, дымнике или грибке речь идет об идентичных конструкциях. Их внешний облик изменчив, но основные элементы совпадают. Классическая модель флюгарки включает следующие детали:

• Защитный зонтик. Крыша над дымоходом обладает различными формами: пирамидальной, конусообразной, полукруглой, имитацией двух или четырехскатных крыш и других более сложных оформлений. Основная задача зонтика – предотвратить попадание в дымоход осадков, мелкого мусора или проникновения птиц.
• Фартук-капельник. Предназначение элемента – защита оголовка дымохода от осадков, ниспадающих с зонтика флюгарки. Он способствует увеличению периода эксплуатации трубы, предотвращает развитие коррозии и появление грибка.
• Кронштейны. Детали для соединения верхней части флюгарки с фартуком производят из листовой нержавеющей стали. Количество кронштейнов рассчитывается исходя из габаритов дымохода и веса верхней части колпака. Монтаж осуществляется путем сварочных работ.

Максимально удобная модель флюгарки для эксплуатации и профилактического обслуживания – колпак с открывающейся крышкой. Такая конструкция облегчает процесс чистки дымохода за счет отсутствия потребности снятия всего зонтика в целом.

Для изготовления своими руками колпака на трубу в основном применяют оцинкованную сталь, реже для этих целей берут алюминий или медь.

Внимание! Ключевое условие при выборе материала – устойчивость перед процессами коррозии и влиянием высоких температур.

Разновидности моделей

Многообразие видов дымоходов является причиной выпуска различных моделей колпаков на трубу. Среди ассортимента строительных магазинов встречаются следующие конструкции:

• Стандартный дымник. Его зонтик обладает пирамидальной формой и крепится к фартуку капельнику с применением кронштейнов. Для производства используется листовой металл.
• Четырехскатный колпак. Верхняя часть конструкции идентична вальмовой четырехскатной крыше. Преимущественно подобную флюгарку монтируют на прямоугольную трубу из кирпича.
• Дымник с полукруглым зонтиком. Оптимально сочетается с крышей домов, архитектура которых имеет европейское направление. На увеличение тяги дымохода это не отражается, но декоративный эффект налицо.
• Плоская флюгарка удачно вписывается в концепцию стиля минимализм, но наименее эффективна с точки зрения полезной эксплуатации. Ее зонтик подвержен скапливанию снежного покрова, в результате чего кронштейны склонны к деформации.
• Для дымохода круглого сечения подходит флюгарка аналогичных контуров с крышей в виде конусообразного зонтика. Отличительная черта моделей – отсутствие капельника.

Перечисленные конструкции флюгарки могут обладать дополнительными элементами различного предназначения:

• заслонки;
• откидные дверки;
• решетки от птиц;
• двойные крыши.

Чертежи для изготовления колпака на трубу своими руками должны содержать все нюансы конструкции.

Функциональное предназначение

Существует несколько целей, которых стремятся достигнуть при монтаже на дымоход флюгарки. Среди основных задач следует отметить следующие пункты:

• Защищает дымоход от попадания внутрь осадков. Это препятствует увеличению расхода топлива и распространению в конструкции грибка.
• Благодаря наличию флюгарки кирпичная труба меньше подвержена разрушительным процессам.
• Колпак создает преграду для проникновения внутрь мелкого мусора или птиц.
• Ограничение распространения искр, что повышает уровень пожарной безопасности.
• Отдельные модели, оснащенные дефлектором, увеличивают тягу в дымоходной трубе. Особенности их работы будут рассмотрены далее.

Считать, что флюгарка успешно справится с образованием в дымоходе конденсата, ошибочно. Процесс скопления жидкости спровоцирован разностью температур, когда с одной стороны на стенки воздействуют продукты сгорания, а с другой – холод атмосферы. Колпак не способен защитить трубу от такого влияния.

Принцип работы

Ситуации, когда возникает задымление системы дымоотвода, не единичны. Причины их возникновения следующие:

• Сильные порывы ветра, которые провоцируют проникновение в дымоход воздуха. Результатом становится уменьшение силы тяги и задымление помещения.
• Неправильно спроектированный узкий дымоход, который не обеспечивает формирование необходимой тяги.
• Недостаточная высота дымохода, препятствующая созданию требуемого давления для тяги.

Каждую из этих проблем призвана решить флюгарка с дефлектором, один из вариантов которой представлен на следующем фото:

Принцип работы конструкции основан на проникновении потоков воздуха в верхний цилиндр. Интенсивное перемещение воздушных масс способствует увеличению силы тяги в дымоходе. Следующая схема наглядно демонстрирует действие флюгарки с дефлектором.

Минусом подобной конструкции является снижение эффективности в случае отсутствия постоянного потока ветра.

Самостоятельное изготовление

Изучив чертежи флюгарок, для самостоятельного изготовления конструкции можно взять готовый проект, изменив его размеры в соответствии с существующим дымоходом. При наличии достаточного опыта и знаний, чертеж дополняют собственными наработками и деталями, без ущерба для эксплуатационных свойств флюгарки.

Предварительный этап

На подготовительном этапе обязательно продумывают все ключевые моменты изготовления флюгарки, среди которых:

• Грамотно подобранные размеры колпака способствуют выполнению поставленных целей. В противном случае эффективность установки защитной конструкции сводится к нулю.
• Подбор или составление собственного чертежа флюгарки на дымоход.
• Выбор материала. В качестве приемлемых вариантов для конструкции колпака рассматривают оцинкованную сталь или листовой металл с полимерным напылением. В промышленных масштабах для производства флюгарки применяют медь и сплав цинка с титаном.
• Защитная сетка на колпаке создает надежную преграду для проникновения птиц в дымоход.
• Экран с теплоотражающими свойствами. Подобный элемент флюгарки препятствует перегреву полимерного покрытия на дымоходе.
• Форма капельника для полноценной защиты дымохода от осадков, ниспадающих с верхней части колпака.

Сборка

Простая конструкция флюгарки не предполагает сварочных работ, вся сборка будет осуществляться с помощью заклепок. Для работы с колпаком потребуются ножницы по металлу, листогибы и маркер. Основные усилия будут направлены на создание нижнего элемента флюгарки – капельника. Процесс изготовления защитного колпака на дымоход состоит из следующих шагов:

• Чертеж с помощью маркера переносится на лист металла. Уголки лучше отрезать сразу, также делают насечки по центральной линии.
• На краю стола фиксируют металлический уголок, предназначенный для качественного сгиба деталей флюгарки.
• Нижняя часть фартука, прилегающая к дымоходу, загибается по краям на 45^о.
• Дальше для создания капельника флюгарки листы дважды сгибают под прямым углом в противоположных направлениях.
• Фальцы заготовок формируются листогибами.
• Подготовив четыре детали фартука флюгарки, переходят к их соединению.
• Для формирования кронштейнов неширокие полоски металла также изгибаются под прямым углом.
• Дальше переходят к конструированию верхней части защитного колпака на дымоход.
• Зафиксировав кронштейны на фартуке, им придают форму, соответствующую конструкции крыши над дымоходом.
• Закончив монтаж всех элементов флюгарки, ее крепят на дымоход.

Помимо двускатной крыши, достаточно несложно изготовить на дымоходную трубу конструкцию арочной флюгарки.

Заключение

Подробности процесса создания на дымоход легкого колпака изложены в следующем видео:

как сделать и из чего красивое и полезное украшение дома

Флюгер выполняет несколько функций, помогает определить направление ветра, и украшает крышу дома. Совсем не обязательно спешить в магазин за покупками, достаточно просмотреть мастер-класс и приступить к решительным мерам.

Содержимое обзора:

Функциональные возможности

Как это уже было сказано, флюгеры на крышу достаточно полезная штука, успешно совмещающая несколько функций.

Рассмотрим их более детально:

• Метеорологическая. Позволяет узнать направление и силу ветра;
• Защитная. Не позволяет ветру попадать в дымоход, что может привести к дискомфорту внутри помещения за счёт дыма;
• В том случае, если есть пропеллер, то будут создаваться вибрации. Именно эти колебания будут отпугивать мелких грызунов не давая проникать внутрь здания;
• Декоративная. Не нуждается в пояснении.

Особую популярность флюгеры приобрели в северной Европе, где проблематично найти дом без такого полезного декора.

Связь флюгера с символикой

Знаете ли вы, что силуэты флюгера напрямую связаны с символикой. Согласно фен-шуй, сам по себе, он считается как некое положительное отношение к соседям.

Раньше их часто применяли в качестве оберегов для дома, и каждый силуэт имел отдельное значение.

Чаще всего хозяева выбирают изображения животных, где: петух отпугивает нечистую силу; сова обозначает мудрость; аист – семейное благополучие; кот – уют; дракон – духовную силу; лев – власть.

Есть и другие фото флюгеров, которые в широком ассортименте представлены в каталогах специализированных магазинов.

Добротность металлической конструкции

Новичкам приступать к выполнению флюгера на дом из металла, будет достаточно сложно. Если трудности не пугают, то нужно подготовить трафарет будущего изображения или эскиз, если работа будет происходить с нуля.

Для этих целей удобней всего использовать картон, поскольку его потом будет проще перевести на металлическую пластину.

Также понадобится макет поворотной части и стрелки, именно они будут в будущем показывать направление ветра.

В чертеже обязательно должно быть прописано все до мелочей, начиная от параметров стрелки и заканчивая узлом поворота.

Создаем элементы композиции по отдельности

Все детали будущего флюгера необходимо перенести на ровный металлически настил, и врезать их по контуру. Очень важно, чтобы в это время лист не двигался, поэтому стоит предварительно закрепить его струбцинами.

Вооружаемся лобзиком и болгаркой + шлифовальный диск, где первый вырезает, а второй убирает заусенцы. Касательно других, более мелких вещей, то их изготовление происходит при помощи проволоки, дрели и прочего.

Именно лобзик позволит вырезать стрелку направления воздуха, но стоит учесть тот момент, что эта часть флюгера своими руками, выполняется по отдельности, сначала оперение, и лишь затем указатель.

Далее алгоритм выглядит следующим образом: привариваем обе части к профильным трубам, где оперение относится к одному прутику, а указательный элемент к другому. Все сварочные швы тщательно зачищаем.

Как сделать поворотный узел

Потребуется один стальной шарик, в котором при помощи сверла делается небольшое отверстие. При этом крышка обязательно должна быть присоединена сваркой к отрезу заранее подготовленной трубы (размер определяется чертежом).

Для того, чтобы стрелочные трубки более слитно прилегали к шарику, с обеих сторон просверливаются углубления. Именно к ним в дальнейшем понадобится приварить два конца стрелы.

Завершающим этапом будет присоединение к шару стержня, чьей основой станет профильная труба и отчасти круглая трубка.

Флюгер с функций отпугивания грызунов

Здесь понадобятся элементарные знания по производству простейшей конструкции. И снова первым делом идет чертеж вместе с пропеллером.

На крышу ставить такое изваяние не рекомендуется, ведь в большей степени его предназначение заключается в отпугивании грызунов, а значит его установка должна проходить на относительно небольшом расстоянии от земли.

В зависимости от того, с какой скоростью будет крутиться пропеллер, можно судить о силе ветра.

Техника изготовления выглядит следующим образом:

• Вертикальная часть опоры изготавливается из арматуры;
• Сверху необходимо прикрепить плашку из дерева, чтобы зафиксировать горизонтальную часть конструкции;
• Снизу нужно установить подшипник, дабы флюгер мог вращаться по кругу;
• Сама конструкция крепится к крыше пластинами на обычные саморезы;
• Пропеллер вырезается ножницами из металлического листа;
• В середине металлического отреза проделывается крепежное отверстие, а края подгибаются в зависимости от нужного угла.

Таким образом можно сделать флюгер на дымоход, или любую другую поверхность.

Какие лучше выбирать материалы

Изготовление флюгера может выполняться из различных материалов, даже с обычной пластиковой бутылки. Но, если хозяева настроены решительно, и это для них не просто прихоть, а нечто более, то лучше подходить к решению вопроса основательно.

Самым идеальным вариантом будет медный лист. Он долговечен, красив и ему нипочем воздействие атмосферы. Но, даже если в качестве материала выбрано что-то другое, то все равно понадобится чертёж флюгера.

Достать медный лист может быть достаточно проблематично, тогда ему на смену может прийти алюминий, и даже нержавейка.

Если интересует максимально бюджетный вариант, то сгодится фанера или пластмасса.

Кроме того, это самые оптимальные варианты для новичков, которые еще не освоили работу со сварочным аппаратом, электролобзиком и другими вспомогательными инструментами.

Кого поселить на крыше

Перед вами стоит непростая задача – определиться с «новым жителем», который может сыграть большую роль в жизни хозяев, если верить поверьям.

Издавна до нас доходят сообщения, что предки воспринимали многое больше, чем это есть сейчас. Так, вокруг домов и на них самих было множество знаков и символов, которые обязательно «работали».

В данном случае речь идет о наделении человека силой, богатством, удачей, и прочими достоинствами.

В наши дни все немного иначе, и выбор изображения происходит, скорее с учётом увлечений и симпатий владельцев дома.

Как сделать флюгер описано выше, но есть еще масса вариаций.

Так, можно придать романтичности и таинственности жилью, выделиться среди остальных, продолжив традиции предков.

Разновидности метеорологических конструкций

Все флюгеры условно делятся по своему назначению (не считая декоративное). Итак, виды флюгера могут быть:

Метеорологические. Специалисты часто называют их еще анеморумбометрами. Такое мудреное название напрямую связано с использованием их метеорологами. Такая система оборудована специальными датчиками, которые передают данные на компьютер.

Флюгер Вильда. Кроме направления ветра, могут еще замерять его силу благодаря встроенной пластине.

Дымоходный флюгер. Дополнительной функцией является предотвращение обратной тяги в печной трубе, и проникновения осадков, пыли, и прочего. Альтернативой будет прикрытие дымником.

Изготовление флюгера собственными руками задачка не сложная, но очень нужная.

Единожды установив такую конструкцию у себя дома, сложно будет представить, что когда-то все было иначе. Отважившись на такое предприятие, вам понадобится терпение и все необходимые материалы с инструментами.

Фото флюгеров

Пожалуйста, сделайте репост

Просмотров: 268

ДС-Кровля (Москва, Московская область) фото работ, портфолио, отзывы, предложение

Дымник Пагода с точечным выходом ДСК-7 Velur RAL 7024	Флюгарка по индивидуальному эскизу ПЭ RAL 7004	Флюгарки Теремок Velur RR32
Дымник по индивид. чертежу ПЭ RAL 3011	Флюгарки ПЭ RAL 8017	Флюгарка ДСК-6 вальмовая с точечным выходом Velur 9005
Дымники ДСК-2 Velur 8017	Дымник по эскизу ПЭ RR32	Дымник ДСК-7 Пагода плоский Velur RAL 7024
Дымники ДСК-1 ПЭ RAL 8017, 6005, 3005	Флюгарка ПЭ RAL 8017	Флюгарки Шахтные вальмовые ПЭ RAL 8017
Дымник ДСК 5 с изменениями	Дымники ДСК-7 Пагода с нест. обечайкой PU RAL 6005	Дымники ДСК-2 ПЭ RAL 8017 с точечным выходом
Дымник ДСК-1 из нержавейки с сеткой от птиц	Дымник ДСК-2 Г-образный ПЭ RAL 8017	Дымник Венеция ПЭ RR32
Дымник ДСК 7 «Пагода» цвет ral 8004	Дымник ДСК 1 с экраном из нержавейки (Pe) обрамление	1 Дымник ДСК-0 ПЭ RAL 7024
Дымник ДСК-2 с нест. юбкой RAL 8017	Флюгарки шахтные вальмовые ПЭ RAL 8017	Дымник сложный Г-образный с точечным выходом ПЭ RAL 8017
Дымник ДСК-1 (Pe) ral 8017	Дымник ДСК 1 из Metrotile	Дымник ДСК 7 «Пагода» варианты исполнения
Дымник двойной по индивид. проекту	Дымник ДСК-6 Шахтные Velur RAL 9005	Дымники с разной посадочной юбкой
Дымник ДСК-7 Пагода ПЭ RAL 8017	Дымник ДСК 2 двойной с сеткой от птиц (РU) RR-32	Дымник ДСК 2 (Ре) ral 3005, с экраном и жалюзи
Дымник ДСК-1 двойной RAL 8017	Дымник ДСК-6 Шахтный вальмовый с точечным выходом	Дымник Графский пруд RAL 7024
Флюгарка ДСК-7 Пагода ПЭ RR32	Дымник ДСК 2 окраска по RAL 1014	Дымник нестандартный ПЭ RAL 8019
Флюгарка ДСК-1 со шпилем ПЭ RAL 8017	Дымник ДСК-2 с нест. обечайкой ПЭ RAL 8017	Дымник ДСК-1 ПЭ RAL 6005
Дымник ДСК-1 PUMA RR887 с нест. обечайкой	Дымник ДСК 3 (Pe) ral 3005 вишня	Дымник ДСК-1 ПЭ RAL 8017(Pe)
Пагода ДСК-7 с коронкой Velur RAL 8017	Дымник ДСК-6 Шахтный вальмовый Г-образный PU RAL 8017	Дымник ДСК-1 двойной ПЭ RAL 8017
Дымник дск 4 из меди	Дымник ДСК 4 (Ре) ral 8017	Дымник ДСК-1 двойной медный
Дымник ДСК 5 «Графский пруд» 2-ной с нестандарт. обечайкой	Дымник ДСК-6 Velur RAL 9005	Дымник ДСК-7 со шпилем двойной PUMA RR 887
Дымник ДСК 6	Дымник из меди с экраном из нержавейки	Дымник ДСК-7 с коронкой ПЭ RAL 3005
Дымник по индивидуальному проекту	Дымник с выходом трубы и сеткой от птиц (Ре)	Дымник с выходом трубы из TerraPLEGEL
Дымник ДСК-7 со шпилем ПЭ RAL 8017	Специальный заказ (медь)	Монтаж дымников
Дымник ДСК-1 двойной медь	Дымник ДСК-2 ПЭ RAL 8017	Дымник ДСК-8 Шахтный Pural matt RR-32
Флюгарки с нест. юбкой и точечными выходами котла ПЭ RAL 8017	Дымник по индивид. заказу с сеткой ПЭ RR32	Флюгарки ДСК-1 в ассортименте
Флюгарка ДСК-0 ПЭ RAL 3011	Флюгарки с точечными выходами и без ПЭ RAL 8017	Дымник ДСК-7 с коронкой Quarzit RR32
Дымники ДСК-2 Quarzit RR32 с сеткой и экраном	Дымник ДСК-7 с коронкой и сеткой ПЭ RAL 7024	Дымники по индивид. чертежам ПЭ 3009
Дымник ДСК-8 Шахтный ПЭ RAL 1014	Дымники ДСК-2 и ДСК-5 PURAL 7024	Дымник ДСК-1 с выходом ДСК-5 и сеткой от птиц PE RAL 8017
Дымник ДСК-1 с сеткой от птиц PE RR 32	Дымник ДСК-7 с коронкой ПЭ RAL 3005	Дымник под заказ ПЭ RAL 8017
Дымник ДСК-2 с сеткой от птиц и переплётом PЕ RAL 8017	Флюгарка ДСК-4 пурал RR32	Флюгарка ZN под заказ
Дымник ДСК-6 PURAL RR32	Дымник ДСК-1 с сеткой от птиц РЕМА 8004 терракота	Дымник ДСК-7 с короной и сеткой от птиц PEMA RAL 8017
Дымники ДСК-1 с сеткой от птиц PE RAL 6005	Дымник ДСК-1 ПЭ RAL 8017	Дымник ДСК-2 PE RR32 сетка
Дымник ДСК-2 Пурал RR32	Дымник под заказ медный	Дымник ДСК-2 с нест. выносом колпака и посадочной юбкой PЕ RAL 8017
Дымник ДСК-1 2-х этажный с нест. обечайкой и переплётом ПЭ RAL 8017	Дымник ДСК-6 Шахтный Velur RAL 7024	Дымник ДСК 7 «Пагода» Полиэстер ral 5005
Дымник ДСК-7 с выходом для дымохода ДСК-5 PU RR 32	Дымник ДСК-6 Шахтный с нест. крышкой ПЭ RR 32	Дымники ДСК-2 c сеткой от птиц ПЭ RAL 8017
Дымник ДСК-6 Шахтный ПЭ RAL 7024	Дымник ДСК-7 Пагода pural RAL 8017	Дымник нестандартный RAL ПЭ 7024
Дымник ДСК-7 Пагода ПЭ RAL 7024	Дымник ДСК-1 с экраном из нержавейки ПЭ RAL 8017	Дымник Шахтный Quarzit lite RAL 7024
Дымник ДСК-1 ПЭ RAL 3011 с сеткой от птиц	Дымнники ДСК-2 Velur RAL 8017 c сеткой от птиц	Дымник по индивид. заказу ПЭ RAL 7024
Дымник ДСК-2 ПЭ RAL-6005 с сеткой от птиц	Дымник-ДСК-7 с коронкой ПЭ RR-32	Дымник ДСК-6 Quarzit lite RAL 9005
Дымник ДСК-7 ПЭ RAL-8017 с сеткой от птиц	Дымники ДСК-2 Графский пруд ПЭ RAL 3011	Флюгарка ДСК-1 с увеличеной обечайкой ПЭ RAL-8017
Флюарки ДСК-6 Quarzit lite RAL 7024	Дымник по индивидуальному эскизу ПЭ RAL-8017	Дымник с нест. обечайкой ПЭ RAL 7024
Флюгарка ДСК-1 ПЭ RAL 8017	Дымник ДСК-1 Двойной медный	Дымник ДСК-2 ПЭ RAL 6020
Дымники ДСК-6 с точечным выходом ПЭ RAL 8017	Флюгарка Графский Пруд с сеткой от птиц Velur RR32	Флюгарки по индивид. заказу с сеткой Velur RR32
Флюгарки с нест. обечайкой ПЭ RAL 8017	Дымник по индивид. чертежу ПЭ RAL 8017	Дымники ДСК-7 Пагода без коронки Velur RAL 7024
Дымник нест. ПЭ RAL 8017	Флюгарки ДСК-7 Пагода Velur RAL 7024	Дымник с нест. обечайкой ПЭ RR32
Флюгарка по индивидульному эскизу ПЭ RAL 6005	Флюгарки ДСК-1 ПЭ RAL 1015 с сеткой от птиц	Дымники ДСК-1 ПЭ RAL 3009
Флюарка по индивидуальному эскизу ПЭ RAL 1015	Дымники ДСК-1 Velur RAL 9005	Флюарка ДСК-6 Quarzit lite RAL 7024
Флюгарка по индивидуальному эскизу ПЭ RAL 8017	Флюгарки Шахтные ДСК-6 Velur RAL 7024	Флюгарка ДСК-7 Пагода ПЭ RAL 8017 с сеткой от птиц
Дымник по индивидуальному эскизу Velur 7024	Дымник ДСК-1 ПЭ RAL 6005 с нест. обечайкой	Дымник по индивидуальному эскизу ПЭ RAL 3003
Флюарки ДСК-7 со шпилем ПЭ RR32	Дымник ДСК-2 с экраном из нержавейки ПЭ RAL 8017	Дымники ДСК-1 Quarzit RAL 7024
Дымники ДСК-6 Velur RAL 8017 с отверстием под трубу	Дымник ДСК-1 П-образый с сеткой ПЭ RR11	Дымники ДСК-7 Пагода (без коронки) ПЭ 3011
Дымник ДСК-6 скатный с нест. обечайкой Velur RAL 7024	Дымник по индивидуальному эскизу ПЭ RAL 5005	Дымники ДСК-2 с экраном ПЭ RAL 8017
Дымник 2-х этажный индивид. эскиз ПЭ RAL 8017	Дымники по индивидуальному эскизу Quarzit RAL 8017	Флюгарка Пагода без коронки ПЭ RAL 7024
Флюгарка ДСК-6 ПЭ RAL 7024	Флюгарки ДСК-7 с экраном и сеткой от птиц ПЭ RAL 8017	Дымник ДСК-1 двойной Quarzit RAL 8004
Флюгарка по индивид. заказу Velur RR32	Дымник Пагода с плоской крышкой ПЭ RAL 9005	Дымник ДСК-0 Практичный из нержавейки
Дымник ДСК-2 из нержавейки	Дымник ДСК-6 вальмовый с точечным выходом ПЭ RAL 7024	Дымник ДСК-6 Шахтный Quarzit RAL 8004
Дымник Пагода ПЭ RAL 6005	Дымники ДСК-1 ZN с сеткой от птиц	Дымник Пагода Quarzit RAL 8004
Дымники ДСК-2 с нест. обечайкой ПЭ RAL 6020	Дымники ДСК-6 вальмовые с выходами под газ. котёл	Дымники ДСК-7 Пагода с коронкой ПЭ RAL 3011
Флюгарка ДСК-6 с точечным выходом под дымоход Quarzit RAL 7024	Флюгарка по индид. проекту Velur RAL 7024	Флюгарки ДСК-2 с обрамлениями ДСК-2 ПЭ RAL 8017
Флюгарки ДСК-6 вальмовые ПЭ RAL 9005	Флюгарки ДСК-7 и ДСК-1 Quarzit RAL 8017

Флюгер для дымохода легко сделать самостоятельно

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

[Фото 1 Флюгер, вмонтированный на дымоходе – это финишный этап установки трубы. Защитным элементом является купол, декоративным – флюгарка.]

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека. Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи. Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

[Фото 2 Вариант флюгера со стрелой.]

Различают такие разновидности флюгеров:

• индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
• Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

[Фото 3 Флюгарки для дымовой трубы, сделанные из нержавеющей стали для продления эксплуатационного срока.]

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

[Фото 4 Для расчета веса флюгера необходимо знать все параметры деталей: диаметр трубы, толщину металла, вес подшипников, оси и втулки.]

2. Из подготовленного листа металла вырезают элементы флюгера.

[Фото 5 Применяя ножницы по металлу, из нержавеющей стали вырезают составные части флюгера для дымовой трубы.]

3. Производится сборка всех составных элементов, исходя из инструкции на картинке.

[Фото 6 Схематическое указание по сборке конструктивных элементов флюгарки.]

4. Собранный элемент защиты надлежит установке на дымоход.

[Фото 7 Готовая модель флюгарки. Стрелка, окрашенная синей краской, отвечает за поступление воздуха, красной – выход продуктов горения.]

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

[Фото 8 Схема-чертеж сборки купольного элемента для дымовой трубы.]

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

[Фото 9 Вариант флюгера для дымоотвода с противовесом и флажком. Вместо флажка может быть выбрана любая фигурка. Принцип устройства будет идентичен.]

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

[Фото 10 Схематические указания по созданию флюгарки. Основные компоненты и поочередность размещения в готовой конструкции.]

Процесс изготовления:

1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

[Фото 11 Металлическая основа будущей флюгарки.]

2. На трубе потребуется сделать резьбу.

[Фото 12 Металлическая труба с односторонней резьбой для крепления.]

3. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

[Фото 13 Труба с установленным подшипником.]

4. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

[Фото 14 Крепление для флюгера с металлическими пластинами.]

5. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

[Фото 15 Роза ветров – указательные стрелки сторон света, выставленные по компасу.]

6. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

[Фото 16 Куполовидный козырек предназначен для защиты корпуса флюгера от проникновения влаги.]

7. На основание с резьбой садят крышку, выполненную из стали.

[Фото 17 Верхний элемент флюгера (стрелка) плотно садится на резьбу.]

8. На стрелке-крышке будет крепится противовес и флажок.

[Фото 18 Для указания направления воздушного потока, на флюгере устанавливается противовес и флажок.]

Все элементы флюгера собраны и можно оценить проделанную работу.

[Фото 19 Готовую модель флюгера устанавливают на подготовленный купольный постамент.]

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

---

Остались вопросы? С радостью поможем!

Поделиться ссылкой:
