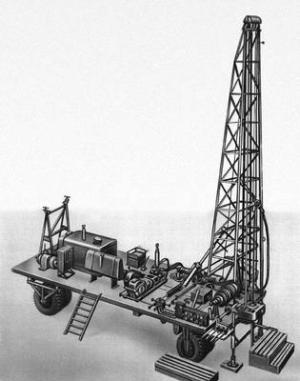

Буровая установка — Техническая библиотека Neftegaz.RU
ИА Neftegaz.RU. Буровая установка — один из видов нефтегазового оборудования. Является комплексом оборудования и буровых сооружений, предназначенных для бурения нефтегазовых скважин.Буровые установки для разработки и разведки нефтяных и газовых месторождений в общем виде включают в себя:
— Спускоподъемное оборудование (кронблок, лебедка, крюкоблок)
— Циркуляционное оборудование (буровые насосы, вертлюги, емкости, манифольды)
— Буровые сооружения (буровые вышки, мостики, основания вышки, стеллажи)
— Противовыбросное оборудование
— Оборудование для приготовления буровых растворов (шламовые насосы, гидроворонки, гидромешалки)
— Силовое оборудования для привода лебедки, буровых насосов, ротора (дизельные двигатели, электрические двигатели)
Все буровые установки комплектуются приводом главных механизмов (дизельный с механической трансмиссией или электрический с цифровой системой плавного регулирования)
В некоторых случаях возможна комплектация независимым приводом ротора
Кинетическая основа буровой установки — подъемный механизм
Подъемный механизм запускается при возникновении динамической нагрузки.
Динамические нагрузки возникают при спускоподъемных операциях вследствие действия ускорения или замедления, а также упругих колебаний, создаваемых во время переходных процессов.
В качестве источников динамических нагрузок выступают толчки и удары, возникающие при подхвате колонны труб и переходах талевого каната на последующий слой навивки. Динамической нагрузке также могут способствовать зазоры и монтажные смещения в сочленениях узлов и деталей подъемного механизма и его привода.
.jpg)
Применение буровых установок
Буровые установки применяются:
- Для бурения неглубоких скважин (до 25м) и скважин небольшого диаметра(76-219 мм) при сейсморазведке.
- Для бурения скважин средней глубины (до 600м) — структурных и поисковых скважин на твердые полезные ископаемые
- Для бурения глубоких скважин (до 6000м). Добыча нефти и газа, а так же для разведки новых нефтяных и газовых месторождений.
- Сверхглубокое бурение скважин (до 15000м) для добычи нефти и газа и разработки новых месторождений.
- Бурение скважин на воду.
- Капитальный ремонт нефтегазовых скважин.
- Испытания скважин на нефть и газ.
По функциональному назначению буровые установки делятся на:
- установки для инженерно-геологических изысканий
- установки для добычи воды, работ по водопонижению и геотермальному теплоснабжению, для различных гидрогеологических работ
- установки для строительных работ (бурение под свайные и микросвайные основания, для установки анкеров)
- установки для геологоразведочных работ
- установки для сейсморазведочных работ
- установки для сооружения опор ЛЭП

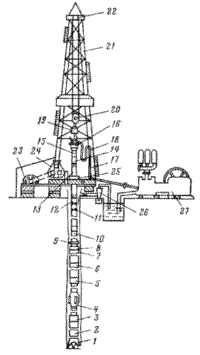

Конструкция буровых установок
Исполнительные органы (главные) — лебедка, ротор, вышка, талевая система, вертлюг, буровой насос, циркуляционная система.
Энергетические органы — дизельные двигатели, электродвигатели, приводы, силовая гидросистема, пневмо-гидросистема
Вспомогательные органы -механизмы передвижения, вспомогательная лебедка, металлоконструкции, системы освещения, системы водоснабжения, системы отопления, системы вентиляции и др.
Органы информации — контроль параметров бурения
Органы управления
Буровая вышка
Буровая вышка — это ключевой узел в оборудовании буровых установок. Выполняет следующие функции:
- Поддержание бурильной колонны на талевой системе при бурении с разгрузкой.
- Спуско-подъемные опреации с обсадными и бурильными трубами
3. Размещение талевой системы и средств механизации спускоподъёмных операций, в частности механизмов АСП, КМСП или платформы верхового рабочего, устройства экстренной эвакуации верхового рабочего, системы верхнего привода и вспомогательного оборудования.
- Размещение бурильных труб
Классификация буровых вышек
Буровые вышки классифицируются:
По назначению — для капитального ремонта скважин и соответствующих агрегатов, для морских буровых установок, для передвижных буровых установок, для стационарных буровых установок.
По конструкции — мачтовые, башенные.

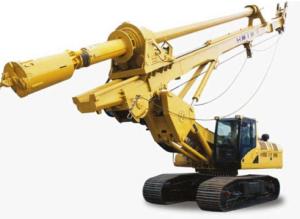

Буровые лафеты
Буровые лафеты — навесное буровое оборудование. Составляющая буровых установок. Лафеты устанавливают на экскаваторы и гидравлические экскаваторы. Общая масса — от 10 тонн. Буровой лафет обычно состоит из ходового механизма с гусеничным двигателем встроенного гидравлического механизма для тяги (подачи вперед) и бурового функционирования.
Навесные буровые лафеты применяют при работах по частичному упрочнению грунтов, бурении пневмоударником, или при отборе керна, а так же для бурения скважин под сваи, для сооружения скважин на воду и для анкерного бурения.
Роторы
Роторы предназначены для вращения бурильного инструмента и поддержания колонны бурильных труб при бурении скважин.
Лебедки — основной механизм спускоподъемного комплекса буровой установки. Предназначены для выполнения следующих операций:
Спуск и подъем обсадных труб и буровых труб
Передача вращения ротору
Подача инструмента на забой
