Флюгер — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 августа 2015; проверки требуют 29 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 августа 2015; проверки требуют 29 правок.

Флю́гер (нидерл. Vleugel) — изделие, метеорологический прибор для измерения направления (иногда и скорости) ветра или декоративный аксессуар, ранее флажок на копье (пике).

В России до XVIII века употреблялись слова прапор, прапорец, прапорица. Флюгер в российских письменных источниках упоминался в форме «флюгель» в Уставе морском 1720 года.

Флюгер представляет собой изделие из дерева, металла, и другого материала, расположенный на вертикальной оси и поворачивающийся под воздействием ветра. Противовес изделия направлен в сторону, откуда дует ветер. Направление ветра может определяться по горизонтальным штифтам, ориентированным по восьми румбам, а на современных флюгерах — с помощью электронного прибора.

На флюгере, перпендикулярно направлению ветра, может устанавливаться свободно качающаяся металлическая пластина (флюгер Вильда), по углу отклонения которой от вертикали определяется сила ветра. В современных флюгерах для определения силы ветра используется легкий пропеллер.

Флюгер часто служит декоративным элементом — для украшения дома. Флюгер может использоваться и для защиты дымовой трубы от задувания (как?). Часто садоводы применяют флюгер с пропеллером для избавления от кротов, землероек и прочих подобных вредителей. Вибрации, передающиеся в землю от вращения пропеллера, отпугивают грызунов, и они покидают участок.

Флюгер (видео)
  • Воейков А. И. Ветер // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  • Флюгер // Большая Советская Энциклопедия / Гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская Энциклопедия, 1977. — Т. 27 : Ульяновск — Франкфорт. — С. 507. — 632 000 экз.
  • Bishop, Robert; Coblentz, Patricia (1981), A Gallery of American Weather Vanes and Whirligigs, New York: Dutton, p. 127, ISBN 9780525931515
  • Burnell, Marcia (1991), Heritage above: a tribute to Maine’s tradition of weather vanes, Camden, ME: Down East Books, p. 84, ISBN 9780892722785
  • Crépeau, Pierre; Portelance, Pauline (1990), Pointing at the wind : the weather-vane collection of the Canadian Museum of Civilization, Hull, Quebec: Canadian Museum of Civilization, p. 84, ISBN 9780660129044
  • Kaye, Myrna (1975), Yankee weathervanes, New York: Dutton, p. 236, ISBN 9780525238591
  • Klamkin, Charles (1973), Weather Vanes: The history, design and manufacture of an American folk art, New York: Hawthorn Books, p. 209, OCLC 756017
  • Lane Arts Council (Or.) (1994), Whirligigs & weathervanes, Eugene, OR: Visual Arts Resources, p. 54, OCLC 33052846
  • Lynch, Kenneth; Crowell, Andrew Durkee (1971), Weathervanes, Architectural Handbook series, Canterbury, CN: Canterbury Publishing Company, p. 95, OCLC 1945107
  • Messent, Claude John Wilson (1937), The weather vanes of Norfolk & Norwich, Norwich: Fletcher & Son Limited, p. 127, OCLC 5318669
  • Miller, Steve (1984), The art of the weathervane, Exton, PA: Schiffer Pub., p. 160, ISBN 9780887400056
  • Mockridge, Patricia; Mockridge, Philip (1990), Weather vanes of Great Britain, London: Hale, p. 256, ISBN 9780709037224
  • Needham, Albert (1953), English weather vanes, their stories and legends from medieval to modern times, Haywards Heath, Sussex: C. Clarke, p. 102, OCLC 1472757
  • Nesbitt, Ilse Buchert; Nesbitt, Alexander (1970), Weathercocks and weathercreatures; some examples of early American folk art from the collection of the Shelburne Museum, Vermont., Newport, RI: Third & Elm Press, OCLC 155708
  • Reaveley, Mabel E.; Kunhardt, Priscilla (1984), Weathervane secrets, Dublin, NH: W.L. Bauhan, p. 71, ISBN 9780872330757
  • Westervelt, A. B.; Westervelt, W. T. (1982), American Antique Weather Vanes: The Complete Illustrated Westervelt Catalog of 1883, New York: Dover, p. 100, ISBN 9780486243962

ru.wikipedia.org

что это, его предназначение, рекомендации по изготовлению своими руками флюгеров разных видов

Завершающей точкой в строительстве дома может стать оригинальная декоративная деталь на шпиле кровли – флюгер. Это украшение способно придать неповторимую индивидуальность внешнему облику строения, т. к. не над каждой крышей ветер играет с произведением искусства.

Назначение и базовое устройство флюгера

В экстерьер современных построек возвращаются незаслуженно забытые, традиционные элементы и их имитация – черепица, выполненная из новых материалов, сайдинг, повторяющий внешние формы круглых бревен, колонны и башни и флюгеры.

Что такое флюгер

Функциональное назначение флюгарки, как механического устройства, – определять направление ветра.

Можно сделать, например, флюгер из дисков своими руками. Но если брать не самую простую конструкцию устройства, то для лучшей ориентации в него встраивают 4- или 8-румбовую розу ветров – для обозначения азимутов сторон света. Бросив наверх взгляд, человек ясно видит откуда и куда дует ветер.

Более сложные механизмы, например флюгер Вильда, который знают с 15 в., позволяют определять не просто направление, но и приблизительную скорость ветра. Это осуществляется с помощью пластины, на которую давит воздушный поток. Степень отклонения пластины градуируют по скорости ветра.

Устройство флюгера может быть разным:

  • для защиты дымохода;
  • против грызунов;
  • пугало для птиц;
  • электрогенераторы;
  • электронные метеорологические приборы;
  • только декоративные элементы.

Как сделать флюгер своими руками

Несколько слов о символике флюгерных флажков

В некоторых случаях символике, которую выражает флажок устройства, придают эзотерическое (мистическое) значение:

  1. Изобилие и долголетие – кот.
  2. Богатство и бдительность – петух.
  3. Храбрость и победа – волк.
  4. Здоровье, жизненная сила и тайна – дракон.
  5. Мятежный дух и удача – флюгер-корабль.
  6. Домашнее счастье – трубочист.
  7. Благородство и победа – рыцарь.

Кроме того, флажок в форме рыбы указывает на принадлежность хозяев к православию, а лунный серп – к мусульманству.

Основные элементы флюгера

Чтобы механизм работал правильно, в него должны входить следующие составляющие:

  1. Флажок. Обладает парусностью и является декоративным элементом.
  2. Ось. Расположена вертикально в корпусе для установки всей конструкции.
  3. Противовес. Служит для уравновешивания стрелки.
  4. Механизм поворота. Для облегчения осевого вращения.

Изготовление флюгера может предполагать дополнительно наличие колпака от воды, электронных поворотных датчиков, розы ветров.

Корпус и ось флюгера

Вся конструкция опирается на корпус. Вариантов его изготовления много. Понадобится, например, труба из латуни или стали ⅾ 2,5 см, в которую будет вставлена ось, и металлическая пластина (или сборка из них) – для крепления трубы к коньку крыши.

Несущий элемент механизма (ось) можно выполнить из арматуры 10 мм.

Как сделать флюгер своими руками

Флажок с противовесом (флюгарка)

Часть устройства, на которую давит и тем самым направляет всю конструкцию воздушный поток, называется флажком. На его противоположном конце находится противовес – для балансировки. Центр массы должен совпадать с серединой конструкции, чтобы обеспечить баланс и равномерный ход во все стороны.

Флюгарка – флажок вместе с противовесом – придает красоту всему изделию. Формы и способы ее изготовления ограничиваются только богатством фантазии мастера.

Защитный колпачок

От пыли и влаги, которые могут попасть в подшипник и привести к неисправности, защищает конусный или круглый колпачок, накрывающий механизм для вращения сверху по оси.

Роза ветров

Она чаще всего находится на колпачке или выше по центральной оси. Это 2 или 4 металлических прута, соединенных друг с другом под углом 90°. На концах крепятся буквы, которые обозначают Север, Юг, Запад и Восток. Установка флюгера, при точном выставлении положения розы ветров на кровле, потребует наличие компаса.

Подшипники

Внутренний размер подшипника должен совпадать с диаметром прута, арматуры или трубы, из которых выполнена ось вращения. Качество детали определяет легкость хода всего механизма.

Крепеж

Приспособления, которые будут нужны для создания флюгера, зависят от применяемого материала, выбранных вариантов соединения и крепления деталей между собой.

Для этого можно использовать:

  • заклепки;
  • болты;
  • накладки;
  • уголки;
  • шайбы и гайки;
  • разного вида саморезы;
  • сварку.

В зависимости от формы конька подготавливают конструкцию, которая поможет установить флюгер и надежно закрепить его на крыше с двух сторон. Приспособление должно быть подходящим для этого по площади и толщине материала.

Задача крепления – выдержать нагрузки от порывов сильного ветра и снега.

Как сделать флюгер своими руками

Для начала нужно ознакомиться с различными конструкциями механизма, подобрать понравившийся и доступный к изготовлению дизайн флюгарки. Дальше следует позаботиться о материалах, подготовить проект и чертеж флюгера и приступать к работе.

Как сделать флюгер своими руками

Материалы для изготовления флюгера

Сталь и медь являются предпочтительными материалами, чтобы сделать долговечное, надежное и чувствительное изделие. Элегантные кованые элементы флюгарки встречаются редко. Для красоты и антикоррозийной защиты железные устройства красят и покрывают лаком снаружи.

Если вопрос в том, как сделать флюгер своими руками более экономично, то можно использовать текстолит, влагостойкую фанеру, жесть, пластик.

Инструменты для работы

Если принято решение делать механизмы из металла, то количество инструмента, которое понадобится, наибольшее – это:

  1. Отрезная машинка со шлифовальными и режущими металл дисками.
  2. Лобзик электрический.
  3. Плоскогубцы и кусачки.
  4. Зубило.
  5. Молотки.
  6. Дрель и сверла.
  7. Напильники.
  8. Перчатки, защитные очки и щиток для сварки.
  9. Тиски.

Для работы с другим материалом перечень может быть короче.

Чертежи флюгера

При наличии навыков рисования и черчения эскиз можно выполнить самостоятельно. В другом случае нужно воспользоваться размерной сеткой, а также понравившимся изображением, которое вы хотели бы видеть на своей крыше.

Размер флюгера может быть разным. С помощью сетки несложно перенести с увеличением размерности любой рисунок на выбранный листовой материал. Если есть опыт в работе с программами AutoCAD или Corel, можно скачать картинку из интернета и распечатать ее в нужном размере.

Процесс изготовления флюгера пошагово

Чтобы быстро сделать флюгер, не переводить материал и не исправлять детали, лучше выполнять все по порядку.

Контуры эскиза нужно перенести на подготовленную заготовку:

  1. Для текстолита, пластика или фанеры можно воспользоваться копиркой, а для металла понадобится керн. Придется наносить рисунок медленно, по одной точке.
  2. Заменить механическую работу можно, если воспользоваться дрелью и тонкими твердыми сверлами. С помощью нее можно по контуру высверлить ряд отверстий, увеличивая их количество на наиболее изогнутых элементах рисунка, чтобы изображение получилось более четким.

Вырезать флажок:

  1. Электролобзик подойдет для всех основных материалов, в т. ч. и для тонкого (2-3 мм) металла.
  2. Для более толстого стального листа понадобится болгарка, зубило и сварка.
  3. Наждачной бумагой, напильниками и надфилями обрабатывают торцы получившейся фигуры.

На указательный конец флажка после того, как он будет вырезан, нужно установить противовес.

Сделать поворотное устройство:

  1. Вариант без подшипника (с шариком). Взять две трубы, которые входят друг в друга с минимальным зазором. Внутреннюю трубу крепят к корпусу, а тот к коньку. Наружную трубу наглухо заваривают с одной стороны и устанавливают на нее флюгарку, предварительно отбалансировав. Внутри широкой трубы размещают металлический шарик от подшипника. Хорошо его смазывают литолом или солидолом и вставляют внутреннюю трубу.
  2. Вариант без подшипника (с конусом). Все действия выполняем подобно варианту с шариком, но вместо него во внешнюю трубу вставляется выточенный металлический конус. В трубу, которая будет находиться внутри, вставляют заглушку с выемкой для вращения конуса и помещения смазки.
  3. Механизм с подшипником. В этом случае в широкую трубу с двух концов вставляют подходящие по размеру подшипники. Их внутренний диаметр должен совпадать с диаметром трубы, прута или арматуры для центральной оси.

Легкое вращение и хорошую точность показаний даже при слабом ветре дают подшипники из металлографита. Каждую из готовых деталей, чтобы обеспечить долгую работу механизма, нужно обработать от коррозии и отшлифовать, загрунтовать и покрасить в стиле избранного дизайна.

Эскизы флюгеров могут подразумевать еще одну функцию – если конструкция из металла, следует соединить ее металлической проволокой с заземлителем. Она будет защищать дом от молний, как громоотвод.

Как сделать флюгер своими руками

Монтаж металлического флюгера на крышу

Механизм ставят на самую высокую точку кровли. Место, которое выбрано для установки изделия, при необходимости предварительно следует усилить.

Так как конструкция разборная, сначала поднимают и размещают корпус. Чаще всего крепление флюгера представляет собой металлические пластины, которые прикручиваются к доскам торца или фронтона. Для надежного присоединения толщина дерева требуется минимум 40 мм.

Обратите внимание:

  1. Работы на высоте нужно проводить со страховкой.
  2. Чтобы не повредить кровлю, желательно распределить нагрузку от тела равномерно по поверхности крыши. Для этого, а также для удобства и безопасности работы по верху крыши укладывают деревянные лестницы, которые связывают между собой.
  3. Можно использовать только одну лестницу, закрепив ее другой конец через конька к забору или иной прочной конструкции.
  4. Главное условие – после установки положение механизма должно быть вертикальным. В другом случае он не будет работать.

Чем массивнее и шире получился механизм, например флюгер-парусник, тем больше потребуется усилий для его установки.

Производим сборку всего устройства. На центральную ось вставляем поворотный механизм с колпаком, розой ветров и флюгаркой. Проверяем работу.

Несколько вариантов для самостоятельного изготовления

Кроме основательных конструкций из металла или покупной продукции промышленного изготовления, существует разнообразие других вариантов, которые можно сделать своими руками. Указатель ветра можно собрать из лазерных дисков для записи музыки, бутылок из пластика, бумажных стаканчиков, картона. Хорошо смотрится флюгер из дерева.

Не все из них подойдут на самое видное место крыши дома в элитном районе, но для установки на кровлю садового домика, в качестве декора ворот или детской постройки сгодятся.

Флюгер из пластиковых бутылок

Заняться изготовлением указателя ветра из накопившихся бутылок можно с детьми, устроив им мастер-класс.

Для работы понадобятся:

  • канцелярский нож;
  • фломастер;
  • картон;
  • проволока;
  • гвоздь;
  • брусок из дерева;
  • бутылки с крышками – 2 шт.;
  • выкройки.

Делаем флюгер-самолет:

  1. Предварительно замоченные с вечера пластиковые бутылки очищаем от этикеток, моем и вытираем насухо.
  2. Обрисовываем фломастером выкройку на поверхности пластика для пропеллера и крыльев, вырезаем.
  3. Посередине крышки и в пропеллере делаем отверстия и соединяем детали между собой гвоздем. Для усиления конструкции гвоздь можно накалить и вплавить в пробку.
  4. По размеру крыльев делаем в бутылках прорези канцелярским ножом и соединяем крылья и фюзеляж.
  5. В горлышко бутылки нужно вставить металлическую проволоку, которая будет играть роль центральной оси.
  6. Прикручиваем пробку с пропеллером. Раскрашиваем влагостойкими красками и устанавливаем.

Существует вариант флюгера из пластиковой бутылки более сложный. Когда к основной бутылке побольше добавляют параллельно с 2 сторон (или с 2 сторон и сверху) бутылки меньшего размера. Устанавливают сопла, хвостовое оперение.

Кроме варианта с самолетом, можно сделать ветрячок-ротор. Его мастерят из 1 бутылки, вырезая по бокам лопасти и ставя ее вертикально на ось. Или используют 4 пластиковых емкости, располагают их в горизонтальной плоскости по углом 90°.

Как сделать флюгер своими руками

Флюгер из бумаги

Флюгер из бумаги больше является яркой игрушкой, чем механизмом. Но его изготовление совместно с ребенком может стать интересным и познавательным занятием.

Для этого понадобится:

  • стаканчик с крышкой из пластика;
  • картон или плотная цветная бумага;
  • палочка из дерева или карандаш с ластиком на конце;
  • пластиковая соломинка;
  • булавка английская или иголка.

Изготавливаем стрелку:

  1. Вырезаем наконечник стрелы из бумаги или картона в форме треугольника со сторонами 4-5 см.
  2. Оперение можем сделать другого цвета, его размер чуть больше 7-8 см в длину.
  3. Соломинку из пластика подрезаем с каждой стороны по 1-1,5 см. Вставляем наконечник и оперение в прорези. Фиксируем клеем.

Делаем корпус конструкции флюгера:

  1. Стаканчик из бумаги или пластика утяжеляем с помощью песка или гальки. Сверху закрываем и приклеиваем крышку, чтобы она выдержала вес утяжелителя.
  2. После этого стаканчик переворачиваем и в дне проделываем отверстия по размеру карандаша.
  3. Пластиковую стрелку протыкаем иголкой (английской булавкой) и устанавливаем в резинку карандаша, который помещаем в стаканчик.

Как сделать флюгер своими руками

Особенности флюгера с пропеллером

Механизм интересен тем, что по силе вращения винта можно визуально определить скорость ветра.

Сам самолет или цеппелин можно сделать из пластика или фанеры. Для исправной работы винт должен быть жестким и выполненным из металла. Его лопасти нужно подогнуть по продольной оси в разные стороны.

Если флажок сделан из металла, к нему нетрудно приварить или припаять небольшой штырь с резьбой на конце для установки пропеллера и закрепления его гайкой с шайбой.

В случае когда нужно сделать флюгер с пропеллером своими руками из фанеры, крепить к нему винт требуется с помощью самореза. При этом следует оставить его не докрученным, чтобы было расстояние для вращения. Как вариант, можно рассмотреть крепление механизма на крыше к дымовой трубе, если она есть.

xn--80ac1bcbgb9aa.xn--p1ai

виды флюгеров, способы создания и установка

Ветряк — устройство, способное получать энергию ветровых потоков и преобразовывать ее во вращательное движение. В настоящее время существует большое количество конструкций ветряков, имеющих разные виды лопастей, с осью вращения, расположенной в горизонтальной или вертикальной плоскости. При этом, все они выполняют одну и ту же работу, только с разной степенью эффективности.

Функции ветряка

Ветряк — это конструкция, способная выполнять множество функций. Традиционно ветряки приводили во вращение мельничные жернова. Со временем появилось большое количество механизмов, нуждающихся в приводе:

  • Насосы.
  • Электростанции разной мощности.
  • Декоративные элементы оформления участка, ландшафтные элементы.

Вариантов использования ветряков было бы намного больше, но их распространение ограничено из-за неравномерного распределения потоков ветра. Для России характерны слабые и умеренные ветра, поэтому строительство и использование ветряков уступило место гидроэнергетике.

В последнее время широкое распространение получают ветрогенераторы, обеспечивающие энергией частные дома. Также широко распространены декоративные элементы, изготавливаемые для оформления частных домов, различных зданий или сооружений. В этом случае вращающиеся части не передают движение ни на какие устройства (чаще всего), используясь сами по себе для оживления окружающего пейзажа.

Флюгер

Одна из интересных и эстетически привлекательных ролей ветряка — выполнение функций флюгера. Это устройство, помимо декоративного значения, выполняет обязанности метеорологического прибора. Флюгер способен определять скорость и направление ветра, позволяя получать статистическую информацию.

Накопленные данные могут быть использованы, например, для производства расчетов при создании большого ветрогенератора. Установка флюгера на крышу создает стильный элемент декора, украшает выступающие части кровли. В качестве материала для изготовления флюгера могут быть использованы:

  • металл,
  • пластик,
  • древесина.

Выбор материала обусловлен возможностями и предпочтениями владельца дома. Из метала можно создать высокохудожественное кованое изделие, но это доступно далеко не всем. Пластиковый флюгер не боится воздействия атмосферной влаги, но плохо реагирует на холод и солнечные лучи. Деревянные конструкции доступны большинству домашних мастеров, но сильно нуждаются в нанесении качественного защитного слоя от влаги.

Строительство ветряка-самолета своими руками: функции устройства и варианты использования

Строительство ветряка-самолета своими руками: функции устройства и варианты использования

Как своими руками делать интересный ветрогенератор?

Изготовление флюгера своими руками в первую очередь потребует решения двух вопросов:

  • выбор дизайна,
  • выбор материала.

Для того, чтобы определиться с дизайном флюгера, проще всего ознакомиться с фотографиями различных готовых конструкций, которые имеются в сети интернет. Любая фотогалерея способна дать наглядное представление о разнообразии флюгеров и обилии возможностей для самостоятельного изготовления.

Из материалов лидирует металл. Он наиболее прочен, долговечен и устойчив к внешним воздействиям. Кроме того, металл допускает разные способы обработки — ковку, сборку на резьбовые соединения, сварку. Единственное слабое место металла — коррозия, возникающая на незащищенной стальной поверхности.

Деревянные конструкции более доступны, поскольку для их изготовления требуются инструменты, имеющиеся практически у любого домашнего мастера. Кроме того, древесина легко поддается обработке и имеет высокую степень ремонтопригодности. При этом, устойчивость к механическим или физическим воздействиям у таких конструкций гораздо ниже, а условия эксплуатации подобных флюгеров не позволяют им существовать в течение длительного времени.

Основной элемент флюгера — рабочее колесо (крыльчатка), установленное на траверсе с хвостом, расположенном на противоположном конце. Центр тяжести траверсы является точкой установки поворотного механизма, позволяющего свободно вращаться вокруг своей оси для беспроблемной установки на ветер.

Размещение шарнира в точке равновесия очень важно, так как это позволяет обеспечить наиболее легкое вращение вокруг вертикальной оси по направлению ветра, устанавливающее правильное положение крыльчатки.

С точки зрения внешнего вида, построение флюгера дает массу возможностей. Существует огромное множество дизайнерских и конструктивных решений, позволяющих изготовить оригинальный и привлекательный флюгер, изменяющий внешность крыши дома и придающий ему романтический облик. Рассмотрим некоторые виды флюгеров:

Флюгер Вильда

Этот флюгер представляет собой метеорологический прибор, способный измерять скорость и направление ветра. Он используется уже более 100 лет, а изобретение устройств, входящих в его состав, относится к средним векам.

Конструкция состоит из вертикальной оси, на которую насажена флюгарка (горизонтальная часть, вращающаяся вокруг оси и указывающая направление ветра). На оси установлены 8 лучей, расположенных в горизонтальной плоскости (роза ветров). При установке эти лучи точно направляются по сторонам света. Ось север-юг отмечается стрелкой для лучшего ориентирования. Положение флюгарки относительно них указывает направление ветра в данный момент.

Кроме того, в состав конструкции входит анемометр — прибор, показывающий скорость ветра. Он устроен довольно просто — имеется вертикально повешенная за верхний торец доска определенного веса. По величине отклонения ее от вертикали определяется сила ветра. Для этого установлена дугообразная шкала, наглядно демонстрирующая величину отклонения.

Существуют конструкции с тяжелой и легкой досками, предназначенные для сильных и слабых ветров.

Строительство ветряка-самолета своими руками: функции устройства и варианты использования

Строительство ветряка-самолета своими руками: функции устройства и варианты использования

Дымоходные флюгера-дефлекторы

Эти устройства устанавливаются на выход дымовой трубы и служат для ее украшения и рассеивания дыма. Кроме того, дефлектор препятствует попаданию внутрь дымохода дождевых капель, проникновению птиц или мелких животных. При выходе из трубы дыми устройство начинает вращаться, рассеивая поток в стороны. Кроме того, флюгер направляется по ветру, что препятствует задуванию потока в дымоход и попаданию дыма в помещения. Изготовление такого флюгера просто, в качестве материала используется оцинкованная сталь. Форма флюгера представляет собой наклонный участок трубы, разрезанный в продольном направлении. Сверху устанавливается хвост, направляющий устройство по ветру.

Устройство простое, но требует периодического обслуживания, так как копоть и конденсат забивают подшипники или втулки, отчего вращение устройства затрудняется.

Современные метеорологические ветряки

Современные метеорологические флюгера используют электронные устройства, определяющие скорость и направление ветра с высокой степенью точности. Для этого используются различные типы датчиков, определяющих скорость вращения крыльчатки и переводящие ее в скорость ветра, или определяющие усилие, создаваемое потоком на плоскость, противостоящую его направлению. Большинство этих устройств используется в научных целях и для украшения верхнего яруса крыши зданий не применяется.

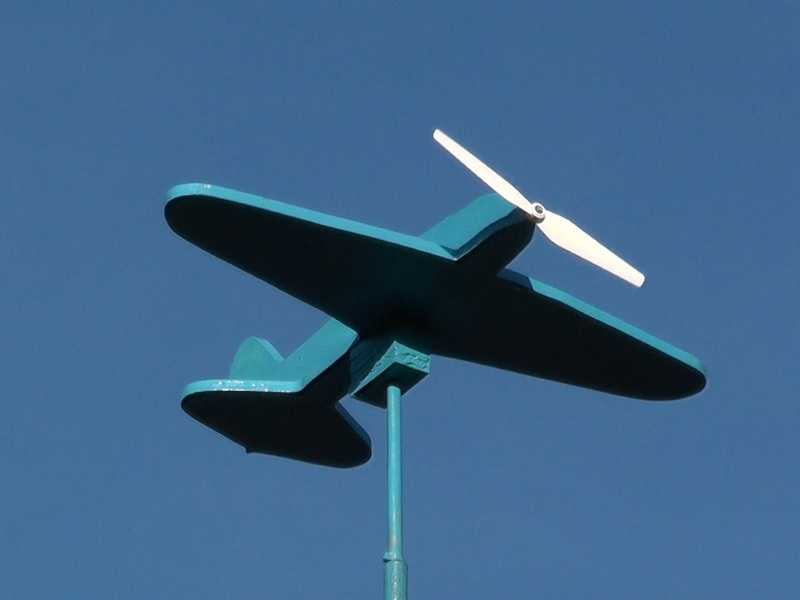

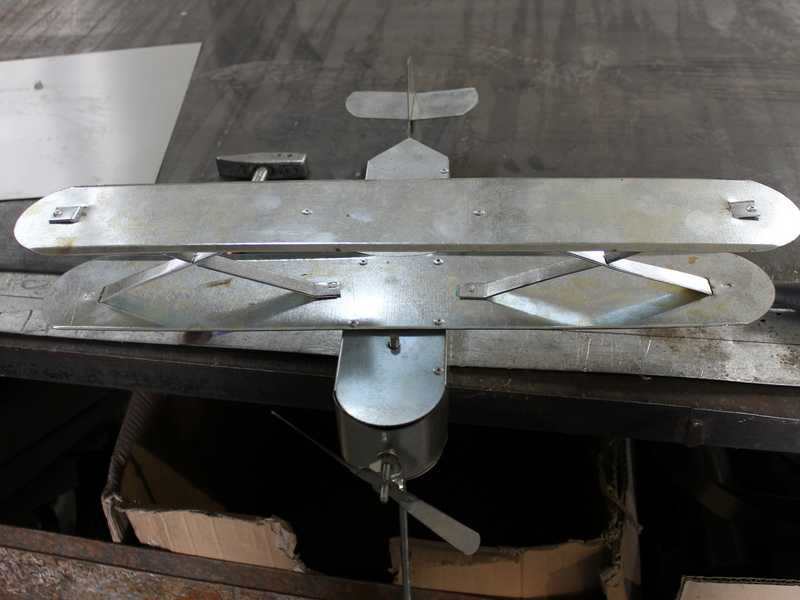

Флюгер-самолет своими руками

Обычный вид такого ветряка напоминает самолет — вращающаяся крыльчатка похожа на пропеллер, а хвост, выполняющий роль стабилизатора, автоматически устанавливающего положение устройства по ветру, делается в виде хвоста самолета. Такая форма обыгрывается в художественном смысле при помощи различных элементов, например, крыльев или иных деталей.

Изготовление такого устройства несложно. Его можно сделать вместе с детьми, которым очень нравится мастерить подобные «живые» игрушки. Для выполнения работы потребуется минимальный набор инструментов, а устанавливать такое устройство совсем необязательно на крыше, что довольно опасно. Проще всего укрепить флюгер перед окном или на невысоком шесте на улице, где за ним будет удобно наблюдать.

Детский ветряк-самолет из ПЭТ бутылок

Как вариант, можно изготовить флюгер-самолет из пластиковых бутылок. Простейший способ таков:

  • отмытая бутылка прорезается по бокам для установки крыльев;
  • сбоку делается продолговатое отверстие для установки бруска, который послужит основанием для вращения;
  • крылья изготавливаются из картона и просовываются в боковые прорези;
  • в брусок, установленный внутри, вбивается гвоздь (или шуруп), который вставляется в вертикальную трубочку. Этот гвоздь является осью вращения устройства;
  • в крышке бутылки делается отверстие, в которое помещается гвоздь или шуруп. Это — ось для пропеллера;
  • пропеллер делается из картона и одевается на ось;
  • хвост самолета изготавливается из картона и крепится в задней части «фюзеляжа» на клей или скотч. Как вариант, пропеллер можно вырезать из донышка другой бутылки и так же установить на ось в пробке.

Флюгер устанавливается на улице и радует детей своей работой.

Строительство ветряка-самолета своими руками: функции устройства и варианты использования

Строительство ветряка-самолета своими руками: функции устройства и варианты использования

Установка флюгера

Монтаж флюгера производится на высшую точку крыши. Обычно это конек или дымоход, иногда — антенна или иное сооружение. Главное, чтобы это была высшая точка, другие варианты установки сильно снижают эффект от работы устройства. Все элементы конструкции должны быть тщательно отбалансированы, чтобы обеспечить максимальную легкость вращения. Шток, на котором будет расположен флюгер, должен быть качественно закреплен, но иметь возможность демонтажа для периодического обслуживания.

Важно! Установка флюгера — опасная операция, производимая на высоте. Выполнять ее следует с соблюдением мер безопасности. В обязательном порядке надо использовать индивидуальные средства защиты — например, страховочный пояс.

Ветряки, выполняющие функции флюгеров, довольно широко распространены среди владельцев частных домов. Они играют роль декоративных элементов, украшают крышу, придают дому особенный шарм и стиль. Устройства просты и могут быть изготовлены самостоятельно, что увеличивает их привлекательность для пользователей.

Рекомендуемые товары

energo.house

назначение, виды, установка, принцип работы

Автор Евгений Филимонов На чтение 18 мин. Просмотров 252 Опубликовано

Первые флюгеры использовались для определения направления ветра на кораблях. Позже это устройство стали устанавливать и на крышах строений. С развитием техники флюгер как приспособление, указывающее направление ветра, были заменены более точными метеорологическими приборами.

В настоящее время их больше используют в качестве декоративного элемента кровли, хотя они и выполняют определенные функции. Современные виды флюгеров могут иметь разную форму и размеры. В этой статье мы расскажем об основных особенностях этих интересных элементов.

Несколько исторических фактов о флюгере

Первое упоминание о флюгерах связано с историей Древней Греции и датируется 48 годом до н. э. Этот образец метеорологического устройства был установлен на вершине Башни Ветров, которая является наиболее древним синоптическим памятником. Древний флюгер был выполнен в виде фигуры греческого бога Тритона, с бюстом человека и хвостом рыбы.

Башня Ветров, высота которой составляет 12 метров при диаметре около 8 метров, была воздвигнута известным астрономом Андроником из Кирр. В ее верхней части есть аллегорическое изображение восьми ветров: южного – Нота, северо-западного – Скирона, восточного – Эвра, северного – Борея, юго-западного – Липса, юго-восточного – Апелиота, западного – Зефира и северо-восточного – Кекия.

К сожалению, наиболее древний флюгер не сохранился до наших дней. По мнению экспертов, его длина составляла от 4 до 8 футов. Его функция состояла не только в определении направления ветра, он еще и указывал, какой бог управлял погодными условиями в определенное время. В Древней Греции флюгеры с изображением богов могли устанавливаться только на домах знатных людей.

У викингов начиная с IX века наибольшей популярностью пользовался флюгер в виде кошки. Такие модели изготавливались из позолоченной бронзы. Для декора флюгеров викинги применяли различные фигурки зверей и мифологических существ из скандинавских легенд. Их устанавливали на нос драккаров (боевых кораблей) или на специальный столб, расположенный на палубе судна, таким образом, чтобы можно было рассмотреть ювелирную работу мастера.

Кроме того, флюгеры у скандинавских народов служили украшением храмов. Сегодня эти оригинальные изделия различных видов можно встретить в Норвегии и Швеции. В Европе и в Америке для украшения флюгера нередко использовалось изображение петуха. Объясняется популярность таких моделей довольно просто. В IX веке Папа Римский издал указ, согласно которому все храмы нужно было украсить изображением петуха, который был символом апостола Петра, а следовательно, и всей церкви. Использование такого символа связано со словами Иисуса Христа, сказанными апостолу после Тайной Вечери: «Прежде, нежели пропоет петух, трижды отречешься от Меня».
Согласно другой версии, изображение петуха должно напоминать верующим о том, что «церковь божья бдит над душами верующих». На одном из гобеленов собора Байё изображена сцена водружения на шпиль Вестминстерского аббатства такого флюгера. Это произведение было посвящено подготовке нормандского завоевания Англии.

Во времена средневековья разные виды флюгеров на крышу дома стали устанавливать не только для того, чтобы определять, куда дует ветер, но и для украшения кровли. Они служили своеобразной гербовой эмблемой. Предприятия, занимающиеся промышленным изготовлением таких изделий, появились в викторианскую эпоху. В дальнейшем спрос на любые виды флюгеров заметно упал. Возрождение интереса потребителей к простейшему метеорологическому оборудованию произошло уже в 70-е годы прошлого века.
Наши предки использовали разные названия флюгеров, которые основаны на принципе работы вращающегося указателя ветра – жируэтка, нос, хамелеон, вертун, сума переметная, ветреник и т. д.

Флюгер может выполнять функцию громоотвода для отдельно стоящих домов. В его конструкцию входит проволока, которая одним концом соединена с фигуркой флюгера, а другой ее конец закапывается примерно на 1,5 метра в землю. Такое устройство способно защитить электроприборы и жизнь людей от удара молнии.

В настоящее время красивый флюгер на крыше служит демонстрацией достатка в доме и хорошего вкуса его хозяина. Современные виды этих устройств могут преобразить конструкцию кровли и превратить ее в произведение архитектурного искусства.

Стоимость флюгера

Особенности современной конструкции флюгера

Несмотря на то, что сегодня многие считают флюгер декоративным элементом, прежде всего, он является метеорологическим устройством. Кроме того, что он указывает направление ветра, флюгер может еще и измерить скорость перемещения воздушных потоков. А если расположить такую конструкцию на дымоходе, то это позволит увеличить тягу, что предотвратит задымление помещений и не даст осадкам попадать внутрь трубы.

Наш автор

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Как правило, все виды флюгеров производят из металлов. Дело в том, что деревянные и полимерные изделия не могут обеспечить высокой точности измерений.

Но если установка флюгера планируется исключительно в качестве декора, то его можно собрать и из CD-дисков.
Чтобы показывать, куда дует ветер, конструкция обязательно должна вращаться.

Основные комплектующие флюгеров разных видов:

  1. Флажок выступает главным элементом декора, который венчает всю конструкцию. Он может изготавливаться в виде различных предметов и фигурок. Флажок, выполненный в форме весов, будет символом справедливости. Если он изображает ангела, то это демонстрирует духовную возвышенность. Лев на флюгере символизирует власть. В древности на флажки флюгеров наносили фамильные гербы или знак профессиональной ориентации семейства. У булочника на крыше можно было увидеть рогалик из металла, а у кузнеца – подкову. Таким образом, флюгер того или иного вида играл роль рекламной вывески.
  2. Ось, на которой располагается флажок. Ее длина, как правило, составляет около 0,45 м. В качестве материала для оси может использоваться обычная арматура. В середине такого прута устанавливают венчик, опущенный вниз краями.
  3. Указатель направления ветра надевается на ось снизу и отделяется от основания флюгера венчиком (флюгаркой). Эта деталь вращается на оси и, в свою очередь, способствует вращению указателей, которые соответствуют четырем сторонам света. Как правило, на скрещенных под прямым углом прутках располагают начальные символы их названий. Конструкция приваривается к основанию флюгера и сориентирована по компасу.
  4. Корпус флюгера из широкой трубы располагается под указателями в его основании. Его длина составляет около 0,15 м. В нижней части корпуса крепится подшипник диаметром 0,9 см. его надо обязательно закрывать, чтобы защитить от пыли и осадков. Вращающаяся ось флюгера проходит через его корпус и подшипник.
  5. Защитный колпачок крепится на вертикальной оси и служит для защиты корпуса от осадков.
  6. Противовес закрепляют на обратной стороне указателя. Он выступает балансиром, который уравновешивает стрелу.

Конструкция флюгера, который сконструирован как декоративный элемент кровли, может показывать, куда дует ветер, не хуже, чем настоящий метеоприбор.

Виды флюгеров по назначению

Различают несколько видов флюгеров по их функциональному назначению:

  • Метеорологические устройства представляют собой высокоточные приборы, которые качественно сбалансированны. Такие устройства называют анеморумбометрами и устанавливают на метеорологических станциях.
  • Ветряные флюгеры Вильде предназначены для измерения силы ветра. Особенностью их конструкции является наличие вертикальной металлической пластины, которая качается из стороны в сторону. Отклонение такой пластины от вертикального положения демонстрирует, с какой интенсивностью перемещаются потоки ветра. Иногда вместо такой пластины используют пропеллер, который может еще и отпугивать птиц.
  • Декоративные флюгеры не отличаются точностью. Они служат для украшения крыши. Как правило, изготавливают такой флюгер в виде стилизованного животного или символа, фигурка которого указывает направление ветра.
  • Дымоходные флюгеры защищают от задувания воздуха в дымоход и обеспечивают беспрепятственный выход дыма из трубы даже во время сильного ветра.

Чаще всего все разновидности конструкций флюгеров соединены в одном устройстве, но стоит отдельно рассмотреть дымоходные модели.

Принцип работы дымоходного флюгера

Существуют так называемые дымоходные виды флюгера, и их значение для нормальной работы дымоходов очень велико. Можно подобрать конструкции, которые способствуют отводу дождевой воды и защищают трубы от проникновения птиц и даже мелких животных. Стоит отметить, что запах от сгоревшего гнезда, которое птица свила летом, будет просто невыносимым. Флюгеры, которые созданы для защиты дымоходов, называют флюгарками, колпаками на дымоход или оголовками трубы.

  • Защитная роль флюгера

Дымником, или флюгаркой, закрывают открытую трубу дымохода. Это приспособление выполняет защитные и декоративные функции. Дымники устанавливаются над трубой и визуально завершают ее. Проблема этого устройства состоит в том, что периодически нужно проводить обслуживание и смазку подшипников флюгера. В зимнее время на поверхности дымника из-за пара, содержащегося в дыме, образуется наледь, которую нужно сбивать.

Наш автор

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Основная задача дымоходного флюгера заключается в предотвращении обратной тяги. Стоит отметить, что обычные колпаки, которые устанавливают на дымоходы, как раз наоборот могут способствовать возникновению обратной тяги, если дует сильный ветер.

Как было отмечено выше, конструкция флюгера включает ось, фигуру и крестовину с указанием сторон света, что и отличает ее от простого колпака. Такое устройство придает дымоходным трубам эстетичный, законченный вид.

Почему стоит установить подобный вид флюгера на дымоходе? Этот декоративный элемент обеспечивает эффективную ветрозащиту, что особенно важно для северных регионов РФ. Его конструкция способствует отклонению потока воздуха и предотвращает его задувание в трубу. Дымоходные флюгеры комплектуются специальной заслонкой, закрывающей дымоход от ветра. Такой элемент позволяет дыму из трубы спокойно выходить с подветренной стороны. Таким образом, формируется тяга, удаляющая продукты горения.

Флюгер на дымоходе не дает каплям дождя и снегу попадать непосредственно в канал. Чтобы образующийся конденсат не проникал внутрь трубы, на флюгарке устанавливаются специальные капельники. Без такой конструкции верхняя часть дымохода будет намокать и разрушаться.
В зимнее время конденсат будет попадать в микротрещины дымохода. После замерзания капли воды в порах стройматериалов будут расширяться. Постоянное расширение и сужение вследствие замерзания/оттаивания влаги значительно ускоряет разрушение дымохода.

  • Флюгер-дефлектор

Еще один вид дымоходных флюгеров называется дефлектором. Термин «дефлектор» указывает на его способность отклонять воздушные потоки. Конструкция таких флюгеров, как правило, включает два цилиндра, над которыми закреплены конусообразные зонтики.

Принцип работы такого устройства: поток воздуха, упираясь в стенку верхнего стакана, огибает его и направляется вверх. В результате увеличивается скорость движения воздуха внутри трубы, что приводит к повышению тяги в дымоходе. Воздушные потоки, перемещаемые ветром, отводятся верхним конусообразным колпаком и не попадают в трубу.

Правильно выбранная модель флюгера-дефлектора позволит не только предотвратить возникновение обратной тяги, но и усиливает отвод продуктов горения. Дело в том, что флюгер, поворачиваясь конусом к потоку воздуха, создает завихрения. Нужно учесть, что зимой на его поверхности может появляться наледь, блокирующая работу устройства, поэтому от нее периодически нужно избавляться.

Устанавливая флюгер-дефлектор на дымоход, следует использовать исключительно подшипники с защитой от попадания влаги. В процессе эксплуатации устройства необходимо раз в год проводить смазку таких подшипников. Современные модели флюгеров-дефлекторов обычно имеют форму венца или короны, которая украшает вершину трубы.

Виды флюгера

Из каких материалов делают флюгеры

В настоящее время различные виды флюгеров производят из листовой стали или меди. Металлические конструкции способны длительное время сохранять привлекательный внешний вид, даже несмотря на сложные погодные условия. Особенно респектабельно выглядят флюгеры из ковки.

В продаже можно встретить и деревянные флюгеры, но такие устройства очень подвержены воздействию ультрафиолетовых лучей, влаги и температурных перепадов. Чтобы продлить срок службы деревянных конструкций, необходимо периодически покрывать их специальными защитными составами и лаком.

Еще один вариант материала для изготовления флюгеров – пластик. Но и этот вид устройств не отличается долговечностью.

Простые модели флюгеров можно изготовить самостоятельно из пластиковых бутылок или CD–дисков. Такая конструкция может быть установлена на дачном домике, на теплице или сарайчике, но на респектабельном коттедже она будет неуместна.

Оптимальный размер флюгера

Чтобы выбрать оптимальный внешний вид флюгера, необходимо иметь возможность рассмотреть его фигурку с большого расстояния.

Сначала нужно определить место, где планируется установка такой конструкции:

  • Баня, гараж, сарай или беседка

Средняя высота таких строений не превышает 3,5 метров. При установке флюгера на бане, сарае или беседке он будет служить ярким ориентиром, но только на территории участка. Длина силуэта фигурки такого устройства должна составлять от 40 до 60 см. При данных размерах флюгер будет пропорционально выглядеть на фоне приусадебной постройки.

  • Одноэтажный дом

Если установка флюгера планируется на одноэтажный жилой дом, то его длина должна быть от 60 до 80см. При таких габаритах конструкция будет хорошо различима не только с территории участка, но и с улицы.

  • Дом, имеющий два или три этажа

Флюгер для коттеджа в 2 и более этажей стоит выбирать с длиной силуэта не менее 80 см.

Высота флюгера

Устоявшихся стандартов по выбору габаритов флюгера не существует. Эта характеристика зависит от высоты здания, на крышу которого будет установлено устройство. Нужно учитывать, что правильные показания флюгера могут быть обеспечены исключительно в тех местах, где отсутствуют завихрения ветра, то есть его потоку ничто не препятствует.

Другими словами, если конструкция будет размещена на коньке постройки, рядом с которой находятся более высокие здания, то шпиль для флюгера должен иметь высоту, которая позволит ему быть выше, чем расположенные рядом здания. Только при таком условии флюгер будет демонстрировать точные показания.

Наш автор

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Если дом с флюгером на крыше является наиболее высоким зданием, то конструкция «вертуна» может иметь короткий шпиль, а значит, и не очень большую высоту. Такой вид устройства лучше расположить на самом краю конька кровли. В этом случае флюгер будет хорошо заметен при выходе из дома.

Не существует каких-либо ограничений по высоте для таких конструкций, но можно привести средние значения габаритов флюгера. Основание, устанавливаемое на кровле, обычно составляет от 5 до 7 мм, размер стержня – 45 см. Общая высота конструкции будет около 46 см, а при наличии флюгарки – 50 см. Можно встретить и более высокие виды таких устройств – 60 и даже 80 см.

Как установить флюгер?

Флюгер с каким символом выбрать

За свою продолжительную историю флюгер успел стать героем многих легенд. Он выступает не только декоративным элементом дома, но своеобразным оберегом. По фэншуй считается, что флюгер обеспечивает теплые и дружественные отношения с соседями.

Самыми распространенными являются флюгеры в виде петуха. Такие модели очень популярны и в России. Эта птица символизирует бдительность. По народным поверьям петух отпугивает нечистую силу, оберегает дом от пожаров и других неприятностей. Как было отмечено выше, у христиан эта птица считается символом святого апостола Петра.

Волк на фигурке флюгера может иметь несколько значений. Положительные характеристики данного символа связаны с победой, смелостью и с заботой о семье. Кроме того, волк часто выступает в качестве эмблемы воинов. Этот образ наносится на герб (в этом случае он символизирует бдительность и осторожность). В то же время волк может служить олицетворением жестокости и коварства. В определенных ситуациях он становится защитником беспомощных. Наличие символа волка на флюгере указывает на лидерские качества хозяина дома, для которого наиболее важными являются семейные ценности.

Дракон по фэншуй притягивает успех в делах. А если этот символ дополнен жемчужиной, то он символизирует материальный достаток и духовность. В драконе сочетается активная позиция и здоровье. Его считают символом сокровенных знаний, богатства и долголетия. Это знак открытости и чистоты помыслов. Ему не присущи такие качества, как зависть и лицемерие. Флюгеры с фигуркой дракона – хороший выбор для крыши дома предпринимателя. Такой талисман будет охранять от неприятностей и привлекать успех в бизнесе.

В азиатских странах флюгеры с фигурками драконов пользуются высокой популярностью. Они считаются надежным оберегом дома.

При выборе внешнего вида флюгера стоит обратить внимание на значение разных символов. К примеру, кот символизирует домашний уют, орел защищает от недругов, лев придает силу и демонстрирует власть, корабль – это целеустремленность, а аист – домашний очаг. При выборе флюгера совсем необязательно ориентироваться только на значение разных символов. Выбирайте любую фигурку, которая вам нравится.

С древних времен флюгер мог выполнять еще и роль указателя с информацией о том, кому принадлежит дом. Именно поэтому его фигурка часто выглядела таким образом, чтобы рассказать о профессии домовладельца (флюгер спожника имел форму сапога и т. д.).

Чтобы расширить круг выбора, приведем наиболее популярные виды символов для флюгеров:

  • Животные, которые используются в фермерских хозяйствах, – достаток и семейные традиции.
  • Аист олицетворяет счастье в семейной жизни.
  • Флюгер в виде скорпиона – знак, который служит защитой от врагов.
  • Самолет как летательный аппарат демонстрирует свободу и возвышенность. Этот символ говорит о напористости и независимости.
  • Флюгер в виде самолета – покоритель всего воздушного пространства.
  • Флюгер-вертушка на участок в виде лягушки поможет в самых сложных ситуациях. Лягушка любит воду, и ей не страшны никакие трясины. В случае опасности она может найти спасение как в водной стихии, так и на суше.
  • Кошки – не только символизируют домашний уют. В них присутствует какая-то мистическая составляющая, ведь недаром считается, что они имеют семь жизней.
  • Флюгеры в виде парусников символизируют целеустремленность, силу духа и способствуют достижению целей.
  • Грифон сочетает в себе две стихии: воздух и землю. Флюгер с символом такого вида указывает на уверенность в своих силах и могущество.
  • Всадник – знак воина и победителя. Он символизирует опыт, авторитет и харизму.
  • Конь служит символом скорости, ловкости, знатности, мудрости и интеллекта.
  • Считается, что трубочист на флюгере притягивает счастье и перемены в лучшую сторону.
  • Рыба – положительный символ, который связан с сексуальной энергией и плодородием.
  • Флюгер с Пегасом указывает на стремительность и целеустремленность.
  • Флюгер в виде оленя – знак благородного воина, который борется со злом.
  • Лев на флюгере всегда был символом власти, мудрости, солнца, силы и отваги.
  • Стрела символизирует стремление к небесному.
Наш автор

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Независимо от вида фигурки флюгер нужно размещать в наиболее высоком и открытом месте кровли. Лучше всего для этой цели подходят дымоход или конек крыши. Хорошо, если флюгер будет виден из окна дома. Это позволит определять скорость и направление ветра прямо из дома.

Как обзавестись флюгером на крышу

Обзавестись флюгером можно тремя способами:

  • Сделать его своими руками. Этот способ позволит реализовать свои идеи при небольших затратах, но готовая конструкция может быть не очень качественной.
  • Купить в специализированном строительном или кровельном магазине. В этом случае можно по доступной цене приобрести серийные изделия. Недостаток этого варианта заключается в шаблонности конструкций (точно такой же флюгер может возвышаться на крыше у соседа).
  • Оформить заказ на изготовление «вертуна» в кузнечной мастерской. Чтобы получить оптимальную модель, стоит изучить различные виды флюгеров, фото которых представлены в каталогах интернет-сайтов компаний производителей. Модель, изготовленная на заказ, выгодно подчеркнет индивидуальность вашего дома, но будет стоить намного дороже.

Как установить флюгер

Чтобы конструкция флюгера любого вида эффективно справлялась со своими функциональными обязанностями, нужно правильно выполнить монтажные работы. Для этого следует обратить внимание на некоторые особенности установки такого устройства.

Правила установки

Устанавливать флюгер любого вида следует в самой высокой точке крыши (на колпаке дымохода или на коньке). Для максимальной точности показаний прибор должен находиться на высоте от 10 до 12 метров от земли. Это позволит обеспечить свободное поступление воздушных потоков к флюгеру. Чтобы правильно сориентировать его по сторонам света, нужно использовать компас.

Наш автор

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Флюгарка устанавливается на трубу из стали, которая надета на вертикальную арматуру. Важно обеспечить строго вертикальную установку устройства.

Корректировка положения флюгера осуществляется с помощью специальных креплений. Надежность монтажа конструкции обеспечивают за счет дополнительных полос металла на боковых сторонах опоры.

Новые виды флюгеров комплектуются надежным узлом вращения, включающим 2 металлографитных подшипника закрытого типа. Они повышают чувствительность устройства к слабому ветру.

Нужно принять меры, чтобы влага не попадала в узел вращения. Добиться этого можно за счет установки специального колпака над гильзой подшипника.

Металлическая конструкция на кровле здания может выполнять функцию молниеотвода. Для этого необходимо обеспечить ее заземление согласно «Инструкции по устройству молниезащиты зданий и сооружений».

Назначение флюгера

Монтаж флюгера

Комплект инструментов для установки флюгера:

  • перфоратор;
  • сверла;
  • отвертка;
  • молоток;
  • уровень;
  • компас.

Монтаж любого вида флюгера должен вестись при точном соблюдении правил техники безопасности. Работы выполняются в следующем порядке:

  1. Определяется место для установки устройства.
  2. Выполняется разметка участка монтажа с использованием компаса.
  3. В нужном месте кровли просверливаются отверстия для крепления оснований стойки флюгера.
  4. В полученные отверстия нужно вставить анкерные болты нужного диаметра.
  5. На крепежные болты устанавливается стойка устройства.
  6. Болты следует тщательно затянуть.
  7. При затягивании крепежа нужно следить, чтобы стойка флюгера оставалась вертикальной. При необходимости под основание стойки устанавливают специальные подкладки или используют шайбы для болтов.
  8. В большинстве случаев функциональное назначение флюгера не так волнует покупателей, как декоративные качества этого устройства.

Как правильно сориентировать флюгер

Ориентация прибора по сторонам света осуществляется с помощью компаса. Нужно, чтобы символ N на флюгере точно совпадал по направлению со стрелкой компаса, указывающей на север. Правильная ориентация устройства позволит безошибочно определять, откуда дует ветер.

Ориентация флюгера по сторонам света сохраняется даже при минимальном перемещении воздуха. Это обусловлено достаточной парусностью фигурки устройства. Подшипники вращают прибор ровно столько, сколько необходимо, чтобы установить его параллельно направлению ветра.

Именно в таком положении фигурка оказывает минимальное сопротивление потоку воздуха. Таким образом, стрелка указывает направление, откуда дует ветер.

Монтаж флюгера на крыше дома позволит получать достоверную информацию о погоде и обеспечит ваш дом красивым символом и оберегом.

По материалам сайта: otdelka-klin.ru

Автор статьи

Профессиональный строитель. 20 лет стажа

Написано статей

tpaservice.ru

Видеообзор флюгера и ветрового рукава. Рассказываем детям о направлении и силе ветра

Ветер — тот еще проныра. Помните у А. С. Пушкина? Именно Ветер помог Елисею отыскать спящую царевну там, куда не проникал даже солнечный или лунный свет. По-научному, ветер — это поток атмосферных газов. Он обдувает каждый уголок на нашей планете. Ветер есть даже в космосе! Самые сильные ветры регистрируют на Сатурне и Нептуне. А еще существуют Солнечный ветер и планетарный. Все они отличаются составом движущихся газов.

На Земле ветер представляет собой потоки воздуха, чаще горизонтальные. Его классификацию чаще всего проводят по: масштабам, скорости, источнику, месту и воздействию на окружающую среду.

Ветер дает о себе знать, развевая одежду и волосы, покачивая ветви деревьев, гоняя волны. Уже по этим явлениям мы можем поверхностно судить о силе и направлении ветра. Однако для прогнозирования погоды нужны точные данные. В этом человеку помогают флюгер и ветровой рукав. Это метеоприборы, которые устанавливают на профессиональных метеорологических станциях и детских метеоплощадках. А флюгер есть даже на многих домах. С него и начнем.

Флюгер. Наблюдаем за направлением ветра

Флюгер изобрели больше 2 тыс. лет назад. Человек заметил закономерности в характере поведения воздушных масс и последующих изменениях погоды. И что, зная направление ветра, можно прогнозировать погоду и быть готовым к предстоящим ливням, похолоданию или к засухе.

Флюгарка на нашем флюгере выполнена в виде алого петушка на стреле. В англоязычных странах флюгер так и называют «weather cock», что буквально означает «погодный петух». Петух традиционно считали символом бдительности. Своим криком петух не только возвещал о наступлении нового дня, но и, по народным поверьям, предупреждал болезни и пожары, отваживал от дома воров и служил оберегом от нечистой силы.

Флюгер состоит из:

  • неподвижной вертикальной опоры,
  • вращающейся части — флюгарки,
  • румбов — штифтов, что расположены ниже флюгарки, с буквами «С», «Ю», «З» и «В» для ориентировки направлений по сторонам света.

При установке флюгера его ориентировку выполняют с помощью компаса. Если флюгер установлен правильно, то направление ветра определить очень просто: куда «смотрит» стрелка — оттуда дует ветер. Например, если петушок на нашем флюгере смотрит на восток, значит ветер дует с востока на запад и называется «восточный».

Интересно! Один из самых древних и известных флюгеров был установлен на 120-метровом Александрийском маяке в египетской Александрии (243 г. до н. э.). А на колокольне Петропавловского собора в Санкт-Петербурге (1732 год строительства) возвышается огромный флюгер-ангел. Его высота составляет 3,2 м, а размах крыльев — 3,8 м!

Ветровой рукав. Куда и как сильно дует ветер?

Он же ветряной рукав или ветроуказатель. Это все один метеорологический прибор, с помощью которого определяют направление и приблизительную силу ветра. Как и флюгер, ветровой рукав изобрели больше 2 тысяч лет назад. Предпосылки для применения были те же: отслеживая направление и силу ветра, люди «предсказывали» погоду, предупреждали нежелательные последствия от обильных дождей, внезапных заморозков, продолжительной засухи и других неблагоприятных погодных явлений.

Основная деталь ветрового рукава — тканевый усеченный конус полосатой расцветки, напоминающий рукав одежды. Широкая пройма прикреплена к  металлическому кольцу на вершине столба-опоры для хорошего обдувания ветром. Сам рукав свободно свисает.

Направление и силу ветра определяют только в ветренную погоду. Рукав вытягивается в направлении, обратном метеорологическому направлению ветра. То есть, если рукав направлен на север, направление ветра определяют как южное.

В зависимости от силы и направления потока воздушных масс рукав колеблется, развевается или вытягивается по ветру. При низкой скорости ветра часть рукава «провисает», при высокой скорости ветра всё полотнище расположено горизонтально:

  • штиль — рукав не устанавливается по ветру;
  • тихий и легкий ветер —колеблется;
  • слабый ветер — ветер развевает рукав;
  • умеренный и свежий ветер — рукав вытягивается;
  • сильный ветер — рукав вытягивается по горизонтали.

Занятия по теме «Какой бывает ветер?» в детском саду

Для проведения занятий Вам понадобятся флюгер и ветровой рукав, как на метеоплощадке в видеообзоре. С такими приборами изучать ветер можно даже из окна уютной группы в самую ненастную погоду.

Занятие 1. Знакомство с флюгером

Ребята, а вы знаете, на нашей метеоплощадке есть петушок, который обожает играть. Смотрите, вон он сидит — на высоком шесте, красивый такой. Представляете, наш петушок и шест, и стрелочка под ним — это все один метеорологический прибор. И называется он «Флюгер». Давайте повторим: «Флюгер». Молодцы!

Как мы уже знаем, наш петушок любит играть. А сидит он так высоко, что дружит с ветром! Подскажите мне, как они играют? (ответы) Петушок-флюгер угадывает направление, с какой стороны на него дует ветер. Вот ветер подует с одной стороны — петушок тут же повернется к нему клювом. Ветер изменится — подует с другой стороны — петушок тут же развернется навстречу.

Ветер рассказал нашему петушку-флюгеру о четырех сторонах света — о четырех направлениях. Да-да, существует 4 стороны света:

  • Север (на флюгере буква N) — с севера дуют самые холодные ветра, там всегда снег и живут полярные медведи;
  • Юг (буква S) — самая теплая часть Земли, и ветер с юга самый жаркий;
  • Запад (буква W) — западный ветер часто приносит дожди, зато он знает, куда вечером прячется Солнышко. Дети, а кто из вас видел, куда садится Солнце? (ответы)
  • и Восток (буква E) — восточный ветер сухой, он будит Солнце и зовет его к нам. Дети, а кто видел восход Солнца? Солнышко восходит на Востоке.

Дети, сегодня мы познакомились с петушком-флюгером, который играет с ветром и всегда показывает его правильное направление! А еще мы теперь знаем главные стороны света. Давайте повторим их: Север, Юг, Запад и Восток. Молодцы, ребята! (Вопросы от детей, воспитателя; игра на определение направления ветра.)

Занятие 2. Знакомство с ветровым рукавом

Ребята, вы уже знакомы с прибором, который подсказывает нам направления ветра. Вспомните, как он называется? (ответы) Правильно, флюгер. Флюгер подсказывает нам, откуда дует ветер. Скажите, дети, а флюгер может нам подсказать, какой сегодня ветер — сильный или слабый? Нет, не может. Но на нашей метеоплощадке есть ветровой рукав, который знает силу ветра. Он ее даже показывает! Хотите посмотреть?

Смотрите, ребята! Правда, похож на настоящий рукав, только очень большой, яркий и полосатый. Он сшит из ткани. А металлическое кольцо нужно для того, чтобы ветру удобно было залетать в рукав. Ветер пролетает через ветровой рукав точно так же, как ваша рука проходит в рукав кофты: залетает в широкое кольцо и вылетает через узкое.

Дети, как вы думаете, если рукав висит и «не шевелится», ветер есть или его нет? (ответы) Правильно! А если поднимается и вытягивается вдоль горизонта (другой горизонтальный ориентир) (ответы) Умнички! Конечно же, сильный. Какой мы можем сделать вывод? Чем сильнее ветер, тем выше вытягивается наш ветровой рукав.

Молодцы, ребята! Теперь вы умеете определять силу ветра с помощью ветрового рукава — вы настоящие метеорологи! (Вопросы от детей, воспитателя; игра на определение силы ветра.)

Если флюгера и ветроуказателя пока нет…

Заказать метеорологическую станцию с полным комплектом приборов для наблюдения и прогнозирования погоды можно на этой странице.

А пока Вы можете изучать ветер в детском саду, беседуя с малышами на не менее значимые или интригующие темы. Список ориентировочный. Вы сами можете добавлять и раскрывать темы, которые считаете интересными и важными для расширения кругозора дошкольников.

Тема «Ветер и человек»:

  • Как ветер влияет на транспорт?
  • Отдых и спорт. Как они зависят от ветра?
  • Энергия ветра.

Тема «Ветер и природа»:

  • Кто переносит пыль и песок из пустынь?
  • Как ветер помогает растениям?
  • За что животные любят и не любят ветер?

Тема «Ветер в космосе»:

  • Солнечный ветер.
  • Планетарный ветер.
  • Ветер на других планетах.

xn--80apggf8a5a.xn--p1ai

🌪 Флюгер на крышу: от проекта до установки

Идея изобретения флюгера принадлежит мореходам. Именно они помещали на верхушку мачты флажок, который развевался в направлении ветра и указывал, как правильно поставить парус. Намного позже, эти устройства стали украшать коньки зданий и верхушки башен. Со временем, использование флюгеров превратилось в своеобразное соревнование между владельцами частных коттеджей. Флюгер на крышу стал талисманом, домашним оберегом и романтичным украшением. Как изготовить и самостоятельно установить на собственную крышу такой флюгер  – в этом материале от Homius.

Флюгер на крышуФлюгер украшает любое здание и придаёт его фасаду некую романтичность

Содержание статьи

Декоративная и практическая функция флюгера

Современный флюгер – это пластина из металла, дерева или другого материала, закреплённая на оси и способная поворачиваться в направлении воздушного потока. Кроме декоративного оформления крыши, ветроуловитель выполняет и практическую задачу: он способен защитить дымовую трубу от  резких порывов ветра .

Некоторые дополнительно придают флюгеру и роль громоотводаНекоторые дополнительно придают флюгеру и роль громоотвода

Умельцы, снабжающие это устройство ветрогенератором, могут использовать прибор для получения электричества. Если установить подобную конструкцию на участке и снабдить её простейшей трещоткой, то флюгер станет защитой от птиц.

Одним словом, силу ветра можно использовать в своих целях с помощью конструкции ветроуловителя.

Статья по теме:

Как сделать флюгер на крышу своими рукамиСнегозадержатели на крышу: достоинства и недостатки, функции, разновидности конструкций и их характеристики, как сделать своими руками, установка на металлочерепицу, профнастил, фальцевую крышу, мягкую кровлю.

Как устроен флюгер

Для того, чтобы конструкция тонко реагировала на изменения направления воздушного потока, она должна состоять из следующих частей:

  • основы – крепления для фиксации на коньке крыши или на шпиле;
  • подшипника, обеспечивающего вращение оси;
  • самой оси в форме стержня;
  • указательной пластины, закреплённой на оси;
  • противовеса, уравнивающего пластину.
Устройство флюгерной конструкцииУстройство флюгерной конструкции

Разновидности флюгерной конструкции

Конструкции ветроуловителей можно условно разделить на несколько подвидов, каждый из которых имеет собственное назначение:

Метеорологический

Это прибор с минимальной декоративностью и максимальной чувствительностью к направлению ветра. Обычно это простой флажок.

Метеорологи используют особую конструкцию в форме колпака из тонкой материиМетеорологи используют особую конструкцию в форме колпака из тонкой материи

Флюгер Вильда

Ещё более сложная конструкция, дополнительно оснащённая тонкой гибкой пластиной, которая сгибается под напором воздушной массы.

Чем больше угол наклона пластины, тем сильнее ветерЧем больше угол наклона пластины, тем сильнее ветер

Дымоходный флюгер

Это конструкция, которая защищает открытое отверстие дымоотвода от задувания ветра. Она чутко реагирует на порывы и прикрывает трубу от излишнего воздушного потока.

Пример дымоходного флюгераПример дымоходного флюгера

Флюгер с пропеллером

Это конструкция, которая может выполнять роль ветрогенератора и отпугивателя птиц.

Флюгер, направляя пропеллер перпендикулярно воздушному потоку, обеспечивает его вращениеФлюгер, направляя пропеллер перпендикулярно воздушному потоку, обеспечивает его вращение

Декоративный флюгер

Это, скорее, украшение, чем функциональный предмет.

Часто декоративные флюгеры и вовсе жёстко фиксируются на крыше и не вращаются от ветраЧасто декоративные флюгеры и вовсе жёстко фиксируются на крыше и не вращаются от ветра

Из чего можно сделать флюгер

Выбор материала для устройства – дело творческое. Изобретательные мастера используют не только традиционный металл и дерево, но и разные подручные материалы. Но что остаётся неизменным – ось должна быть металлической. Самый подходящий диаметр стержня – 12-18 мм. Помните, что сечение оси должно подходить к диаметру роликовых или шариковых подшипников.

Чем меньше общий вес флюгера – тем лучше, поэтому не стремитесь использовать массивные и тяжеловесные деталиЧем меньше общий вес флюгера – тем лучше, поэтому не стремитесь использовать массивные и тяжеловесные детали

Металлические и деревянные конструкции

Металлическая пластина для указателя ветра может быть стальной, алюминиевой или медной. Медные со временем слегка зеленеют, это придаёт флюгеру старинный вид. В продаже есть готовые металлические пластины разной формы с антикоррозийным покрытием.

Обычно декоративная часть имеет ширину до 70 смОбычно декоративная часть имеет ширину до 70 см

Деревянные модели обычно делают из тонкой доски или фанеры. Такие конструкции считаются детскими. Они недолговечны и неэффективны. Но фанерную модель можно ярко раскрасить, а изготовить такую фигурку можно с помощью обычного лобзика. К сожалению, деревянные конструкции служат не больше года.

Флюгеры постоянно подвержены воздействию ветра, дождя, солнца и низких температурФлюгеры постоянно подвержены воздействию ветра, дождя, солнца и низких температур

Изготовление флюгера из подручных материалов

Домашний мастер, в принципе, может сделать красивый флюгер из чего угодно: из пластиковых бутылок (очень популярный вариант), старых пластинок или дисков и прочего подручного материала. Вот небольшой видеопример такой работы, в котором основой служит обычная полиэтиленовая бутылка:

Как подобрать размер флюгера

Размер конструкции зависит от того, где вы планируете её ставить. Если вам нужна трещотка для огорода – можно обойтись пластиковыми бутылками, а для того, чтобы ветроуловитель был заметен на крыше дома, конструкция должна быть достаточно большой.

Для двухэтажного здания оптимальный размер флажка – 40×70 см при высоте шпиля в 80 см.

Такой ветроуказатель будет заметен с землиТакой ветроуказатель будет заметен с земли

Флюгерная символика

Есть мнение, что фигурка флюгера несёт в себе не только декоративную, но и эзотерическую функцию. Это своеобразный талисман дома, который служит оберегом от злых сил и проводником положительной энергии. Именно поэтому фигурки подбирают со смыслом:

Петух во все времена считался оберегом от нечисти, вспомните сказу о золотом петушкеПетух во все времена считался оберегом от нечисти, вспомните сказу о золотом петушкеКот может принести в дом уют и семейное теплоКот может принести в дом уют и семейное теплоМудрость хозяина дома будет символизировать соваМудрость хозяина дома будет символизировать соваГусь – поклонник порядка и сторож домаГусь – поклонник порядка и сторож домаАист – для семейного благополучияАист – для семейного благополучияЗащитить жилище от недоброжелателей поможет орёлЗащитить жилище от недоброжелателей поможет орёлПодчеркнуть статусность и власть хозяина способен левПодчеркнуть статусность и власть хозяина способен левУдачу в дом привлекает фигурка трубочистаУдачу в дом привлекает фигурка трубочистаЗащитниками от злых недругов считается Георгий Победоносец, и, как ни странно, Баба ЯгаЗащитниками от злых недругов считается Георгий Победоносец, и, как ни странно, Баба Яга

Мастер-класс по изготовлению флюгера

А теперь небольшой мастер-класс по изготовлению медного флюгера в форме флажка:

ИллюстрацияОписание действия
Как сделать флюгер на крышу своими рукамиЗаранее найдите картинку или трафарет, который вам нравится.  Можно использовать вот такой простой флажок или фигурку.
Как сделать флюгер на крышу своими рукамиВам потребуются полые трубки из меди, пластмассовая вставка подходящего диаметра и подручные детали, которые можно использовать для втулок.
Как сделать флюгер на крышу своими рукамиВ качестве подручных деталей в этом варианте использовались небольшие подсвечники.
Как сделать флюгер на крышу своими рукамиДля крепления флажка потребуется медный стержень диаметром 3-5 мм.
Как сделать флюгер на крышу своими рукамиПоворотный механизм будет выполнен на пластиковой втулке и плунжере масляного насоса.
Как сделать флюгер на крышу своими рукамиНаложите трафарет на лист меди и, с помощью ножниц по металлу, вырежьте деталь нужного размера.
Как сделать флюгер на крышу своими рукамиСлегка загните край флажка, как показано на фото.  Используйте для этого зажим и молоток.
Как сделать флюгер на крышу своими рукамиЕсли у вас предусмотрены фигурные вырезы, сначала обозначьте их границы с помощью дрели, затем, выпилите надфилем.
Как сделать флюгер на крышу своими рукамиСогните стержень полукругом. Используйте для этого трубу подходящего диаметра или диск.
Как сделать флюгер на крышу своими рукамиС помощью стержня олова и газового паяльника соедините флажок и каркасный стержень.
Как сделать флюгер на крышу своими рукамиОсновной стержень нужно закрепить на втулке.
Как сделать флюгер на крышу своими рукамиПрипаяйте противовес, как показано на фото.
Как сделать флюгер на крышу своими рукамиДетали основного стержня крепите с помощью паяльника и олова.
Как сделать флюгер на крышу своими рукамиВставьте пластиковую втулку в стержень флюгера и в неё – плунжер. Он станет основой для поворотного механизма.
Как сделать флюгер на крышу своими рукамиПоследний  шаг – вставка стержня с поворотным механизмом в основную конструкцию флажка. Обратите внимание, что диаметры трубок должны соответствовать друг другу.

Конструкция готова. Осталось только установить её на конёк кровли.

Как установить флюгер на кровлю

В креплении флюгера важно, чтобы оно было надёжным. Эта конструкция очень чутко реагирует на порывы ветра, порой очень сильные.

Главная трудность заключается в высотных работах. Важно соблюдать технику безопасности и использовать страховочные приспособления.

Работать лучше с партнёром, который может подстраховать вас в трудный моментРаботать лучше с партнёром, который может подстраховать вас в трудный момент

Обратите внимание, что в продаже есть специальные крепления для флюгерных конструкций. Они сразу решают все проблемы. Вам не придётся изобретать велосипед. Для плоских крыш используют горизонтальные крепления. Если кровля ломаная – приобретите специальный кронштейн с подвижными лапами, которые фиксируются на кровельном материале болтами и гайками.

Флюгер должен быть закреплён строго вертикальноФлюгер должен быть закреплён строго вертикально

Любой наклон флюгера не только повредит его работе, но и создаст дополнительную нагрузку на кровельный материал. Если у вас на конструкции есть указания сторон света, не забудьте выставить их в соответствии с компасом.

Для лучшего вращения, все узлы нужно обработать атмосфероустойчивой смазкой.

Если вы делали флюгер своими руками, ваш опыт бесценен! Мы будем благодарны, если поделитесь им в комментариях!

Предыдущая

СтроительствоГотовимся к оттепели: как работает и для чего нужна отсечная гидроизоляция

Следующая

СтроительствоМодульные дома для круглогодичного проживания: реально ли возвести в России

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

полезные советы и фишки. Видео инструкция

флюгер петухФлюгер представляет собой флаг или другую конструкцию, установленную на вертикальной оси и поворачивающуюся под воздействием ветра. Противовес направляется в ту сторону, с которой дует ветер.

По ориентированным по восьми румбам горизонтальным штифтам определяют направление. Современные флюгера позволяют делать это благодаря наличию электронных приборов – энкодеров.

Флюгер может быть и обычной декорацией. Изготовление флюгера своими руками возможно после овладения некоторыми навыками.

подшивка карнизов крышиНа завершающем этапе строительства кровли производится подшивка карнизов крыши. Существует множество материалов для этого.

А вы знаете что такое ендова крыши? Узнать что это такое и как ее правильно обустроить вы можете по этой ссылке.

Материалы и инструменты

Для изготовления флюгера надо подготовить инструменты и материалы. Раньше данную конструкцию изготовляли из дерева, затем популярным стал металл.

Для работы подходит сталь, но наиболее удачным выбором является листовая медь, которая не подвергается коррозии и обладает естественным блеском, делающим изготовленный из него флюгер весьма привлекательным.

Еще одним преимущество медной конструкции является длительный срок эксплуатации: дерево, даже водостойкое и дополнительно обработанное водоотталкивающей эмалью, очень быстро портится под воздействием часто меняющихся температур, осадков и ветра.

Из современных материалов следует назвать пластик, который очень легок, к тому же не ржавеет. Панели на основе пластика очень удобны, поскольку из них можно вырезать спроектированные заранее детали. Для удобства следует сделать на бумаге чертеж.

При изготовлении деталей можно пользоваться и пластиковыми бутылками, хотя такой флюгер подойдет только для дачного домика, а не стильного загородного коттеджа. Для солидных строений требуются более дорогостоящие материалы.

Для изготовления флюгера необходимы столярные или слесарные инструменты, которые применяют для обработки дерева, металла или пластика.

Фанеру (дерево) и пластик обрабатывают с помощью электролобзика, оснащенного специальной пилкой, наждачной бумагой, напильником. Чтобы проделать отверстия, понадобится дрель со сверлами определенного размера.

При обработке металла также используют пилки для лобзика, болгарку, специальные ножницы.

Некоторые особенности конструкции, дополнительные фишки

Вы, конечно, можете купить флюгер, но намного интереснее сделать его самостоятельно.

Принцип конструкции предельно простой: самую примитивную модель можно изготовить из металлического флажка с противовесом.

При смене направления ветра оснащенный противовесом флажок разворачивается вокруг вертикальной оси.

Для упрощения определения направления ветра к нижней части флюгера горизонтально прикрепляют розу ветров в форме двух скрещивающихся пластин с указанием четырех сторон света (в виде букв).

Чтобы иметь возможность визуально определить интенсивность передвижения воздушных масс, флюгер рекомендуется оснастить пропеллером.

По скорости его вращения можно судить о силе ветра. Для данной цели можно применять и свободно раскачивающуюся в одной плоскости пластину: величина ее отклонения зависит от силы ветра.

Виды флюгеров

Представляем вашему вниманию фото галерею: “Флюгеры со всего мира”

В зависимости от своего назначения флюгера можно подразделить на виды.

  • Метеорологические

Представляют собой отличающиеся высокой точностью приборы. Данное качество достигается в результате тщательной балансировки. Самый распространенный способ их изготовления – ковка.

С течением времени эти приборы перешли в руки метеорологов. Называются они анеморумбометрами.

  • Предназначенные для измерения интенсивности ветра (флюгер Вильде)

В их конструкцию входит особая вертикальная пластина, которая может беспрепятственно раскачиваться по сторонам. Сила ветра определяется по степени отклонения пластинки от строго вертикального (нулевого) положения.

Часто для определения искомой величины используют пропеллер небольшой массы. Наличие пропеллера помогает отгонять с кровли птиц.

Их назначением является защита дымоходной трубы от задувания.

Основной задачей данного типа является украшение дома и придание ему завершенного вида.

Форму флюгера можно выбирать в зависимости от вкуса. Несмотря на широкий выбор типов флюгарок, наиболее распространенный – классический вариант: изготовленные из металла фигурки птиц, животных.

В России с давних времен самым популярным является петушок на спице. Он традиционно считается оберегом.

В странах Скандинавии большой любовью пользуются флюгера в виде аиста, символизирующего прочность семейного очага. Лев является олицетворением благородства и воли, жизненной силы.

Есть множество других вариантов: кот, парусник, стрекоза, знаки зодиака, мальчик с трубой.

Каких-либо ограничений при выборе формы конструкции нет.

Проектирование и изготовление флюгера

Параметры флюгера также не имеют определенных стандартов, но обычно при работе придерживаются размеров от 700 до 800 мм в длину и 400 мм в высоту для коттеджа. Для дачи или беседки габариты можно выбирать поменьше.

Чтобы сделать флюгер, необходимо заранее набросать чертежи, по которым будут создаваться все элементы конструкции.

вырезание флюгераПо чертежам изготавливают и опору. Для нее понадобится металлическая труба диаметром 13 мм и длиной 125 мм. Для прикрепления крышки в ее верхней части нарезают резьбу.

В нижнем сегменте опоры устанавливают подшипник. Для прочного крепления флюгера на кровле требуются металлические полосы (четыре штуки), согнутые под прямым углом.

Их следует зафиксировать одной частью к опоре, а другой – к кровельному материалу. Надо следить за тем, чтобы при вращении вокруг своей оси детали не задевали выступающие части полос.

При изготовлении крышки применяется сталь. Для всех деталей, кроме флажка, больше всего подойдет нержавеющий материал.

С внутренней стороны крышки необходимо сделать резьбу, аналогичную выполненной на корпусе.

В верхней части крышки приделывают розу ветров – декоративный элемент, сконструированный из сложенных накрест под углом 90 градусов длинных трубок небольшого диаметра, к концам которых приделаны обозначающие стороны света буквы.

Чтобы защитить подшипник от проникновения влаги, к верхней части корпуса прикрепляют колпак.

Основная деталь флюгера – флажок. Для ее изготовления также можно применить нержавейку, но, как уже было сказано, лучшим выбором является листовая медь.

Оба материала отличаются устойчивостью по отношению к влаге, осадкам, но внешне изделие из меди выглядит намного богаче, к тому же на нем можно сделать чеканку.

Сначала контур с чертежа переносят на листовой материал, после чего из него вырезают фигуру флажка.

Резка производится при помощи ножниц по металлу или электролобзика. Острые края необходимо обработать напильником. Можно придать фигурке значительно более выразительный вид, если выделить некоторые детали с помощью чеканки.

Поскольку медь является материалом довольно мягким, такой способ обработки придаст конструкции объемность и большую привлекательность.

Как сделать флюгер своими руками из подручных средств

Для сооружения флюгера для дачного домика не имеет смысла применять дорогостоящие материалы. Конструкция будет смотреться очень оригинально, если заложить в нее дополнительный динамичный элемент.

Например, можно соорудить клюющую птичку или фигурку коня, которая будет приводиться в движение вращающимся пропеллером (посредством передающей детали).

Чтобы изготовить такие флюгера, требуется определенная степень творческой фантазии. Легче всего воплотить идею с помощью применения особой влагостойкой фанеры.

флюгер из подручных материаловКолесо пропеллера можно вырезать из жести с помощью ножниц по металлу. Лопасти формируются посредством отгибания краев материала.

Чтобы не нарушать динамику, деревянные подвижные элементы соединяются не очень жестко. Не следует забывать и о необходимости их окрашивания при помощи эмали для наружных работ.

Использование динамичного флюгера на дачных домиках оправдано тем фактом, что по высоте они уступают коттеджам, и это дает возможность хорошо рассматривать вращающийся элемент декора.

Помимо улучшения эстетического вида здания, он также будет отгонять с кровли птиц.

Кроме фанеры, для изготовления садового флюгера подходят и пластиковые бутылки. Одну бутылку разрезают особым образом и получают крыльчатку пропеллера.

Из корпуса другой бутылки вырезается флюгарка. После изготовления детали надо насадить на металлический прут и закрепить на вершине кровли домика.

Есть еще более простой вариант: горлышко и днище бутылки обрезают, а оставшуюся часть закрепляют асимметрично на вертикальном стержне. Ветер станет разворачивать получившуюся трубу, и можно будет узнать его направление.

Установка флюгера на крышу

После изготовления флюгера начинается очень важный момент: его установка на кровле. Минимальная высота установки флюгера – от 10 до 12 м от земли.

Для правильной ориентации по сторонам света следует применить компас. После совмещения буквенного указателя N (Nord) готового устройства с направлением компасной стрелки на север можно будет получить достаточно точный прибор.

При помощи болтового соединения или сварки стальную проволоку, диаметр которой составляет 8-10 мм, прикрепляют к неподвижной части флюгера, а свободный конец втыкают в землю на глубину 1,5-2 м. Получается прекрасный громоотвод.

Весь процесс установки не представляет особой сложности, но на некоторые моменты надо будет обратить внимание.

Главный нюанс: геометричность кровли не должна пострадать. Если есть возможность, флюгер надо прикреплять к части крыши, которая не отвечает за ее форму. К примеру, подойдет колпак печной или вентиляционной трубы, но только при условии, что толщина материала больше 1,5 мм.

крепление флюгераПри необходимости крепления флюгера на деталь конька понадобятся крепежные детали другой формы: две согнутые под определенным углом достаточно толстые пластины.

Для работы потребуются дополнительные приспособления и инструменты: прогонка, лерка, заклепочник с заклепками, гайки, шайбы, гаечный ключ.

Процесс установки флюгера делится на несколько этапов.

Раскос-кронштейн устанавливают в колпак печной или вентиляционной трубы в диагональном направлении. С этой целью металлическую полоску толщиной 2 миллиметра загибают с двух сторон. Кронштейн крепят при помощи заклепок и заклепочника.

В колпаке трубы необходимо подготовить отверстие, по диаметру соответствующее диаметру стержня.

Используя лерку, на конце стержня нарезают резьбу.

Стержень вставляется в проделанное в колпаке отверстие.

Затем на стержень надевают шайбу и накручивают гайку.

Стержень конструкции закручивают в раскос, а указатель розы ветров устанавливают в соответствии с расположением сторон света.

Для надежного прикрепления стойки к раскосу на стержень следует вставить дополнительную шайбу и накрутить гайку.

Поскольку подвижная часть должна свободно вращаться, к флюгеру прикрепляют соответствующий ГОСТу радиальный шариковый подшипник (№ 1000099).

Диаметр его внутреннего кольца составляет 9, а внешнего – 20 мм. При подборе корпуса стойки флюгера учитывают внешний диаметр подшипника.

Проектируя и изготавливая детали, а также прикрепляя их к кровле, надо позаботиться о достаточном уровне прочности, поскольку конструкция постоянно подвергается значительным ветровым нагрузкам.

Те детали, которые в процессе эксплуатации будут тереться друг о друга, необходимо смазать солидолом или литолом. Время от времени надо осматривать флюгер, подтягивать гайки и винты в точках крепления громоотвода, обновлять смазку.

монтаж отливов для крышиВодосточная система – неотъемлемый элемент кровли. Предлагаем нашу статью на тему – монтаж отливов для крыши.

Сравнение разных видов софитов для кровли можно найти здесь.

Если вы не можете определиться с покрытием для крыши, то здесь https://rooffs.ru/myagkaya/info/ondulin-ili-metallocherepica.html можете почитать преимущества и недостатки ондулина и металлочерепицы.

Основные тезисы

  • Флюгер применяется для определения направления и силы ветра.
  • Для его изготовления используют дерево, нержавеющую сталь или медь.
  • По своему назначению флюгера бывают метеорологическими, предназначенными для измерения силы ветра, дымоходными и декоративными.
  • Форма флюгера выбирается произвольно.
  • Для изготовления качественного флюгера необходимо сделать чертеж.
  • Флюгер для дачного домика можно сделать из подручных средств.
  • При установке флюгера необходимо следить за правильной ориентацией по сторонам света.

Видео о том, как сделать простейший флюгер своими руками:

rooffs.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
