Элементы стропильной крыши – Виды и схемы стропильных систем

Стропильная система крыши, ее элементы, виды, крепления

Ежедневно на земле появляются новые дома, которые строятся по абсолютно разным технологиям. Методом проб и ошибок люди выбирают для себя оптимальную конструкцию, которая будет долго и качественно им служить. Выбор системы строительства крыши – одни из важнейших вопросов, решаемых в процессе проектирования дома. В настоящее время востребованной становится стропильная система крыши, которая применяется уже довольно давно и имеет много плюсов.

Стропильной системой называют несущую конструкцию крыши, которая является основой герметичности кровли и устойчивости стен. То есть, от качественно сделанной работы в этом направлении зависит, насколько долговечным будет дом. Это каркас крыши, который состоит из ряда взаимодействующих между собой деталей.

Элементы стропильной системы крыши

Это довольно сложная конструкция, и важность каждой ее составляющей части не стоит недооценивать. Вот из чего она обычно делается:

Стропило, или стропильная нога. Это балка, которую используют для формирования угла наклона всей крыши. Кроме того, стропило – это для кровли еще и опора. К выбору материала, из которого будет сделана стропильная нога, нужно подойти серьезно, ведь на него будет воздействовать ветер, вес людей, осадков. Поэтому данныеэлементы стропильной системы изготавливают из досок, имеющих большой размер сечения, особенно в вертикальном направлении.

Затяжка. Это брус или доска, соединяющая стропила, которые находятся на противоположных скатах. Она располагается горизонтально и не допускает того, чтобы стропила расползались.
Прогон. Это брус, который служит опорой для стропил вверху или посредине.
Стойка. С помощью этого элемента поддерживают прогон или стропила. Стойка – это составляющая системы, расположенная вертикально, опорой для нее зачастую служат стены.
Мауэрлат. Это брус чаще всего квадратной формы, опора для нижней части стропил. Мауэрлат укладывают по всему периметру строения на стены.

Ветровая балка. Этот элемент связывает стропила друг с другом, образовывая скат крыши. Речь идет о доске, которая прикрепляется под углом к стропильным ногам от чердака. Благодаря ветровой балке предотвращается движение стропил при сильном ветре.
Подкос. Стропильная система крыши предполагает наличие бруса, который должен подпирать стропила, чтобы они не прогибались. Крепят подкос под углом к вертикальным элементам строения.
Шпренгель. Это балка, сделанная из бревна или бруса, благодаря которой укрепляется вся конструкция. Ее расположение горизонтальное. Шпренгель находится на смежных стенах, правильно будет его установить перпендикулярно биссектрисе угла, который создают данные стены.
Кобылка. Это доска, которую крепят к стропилам, а именно к их нижней части. Главная роль этого элемента – создать свес кровли.

Нарожник. Это стропило, но укороченное, опирающееся одной стороной на мауэрлат, а другой – на диагональную ногу.

элементы стропильной системы крыши

к содержанию ↑

Особенности стропильной системы двухскатной крыши

Двухскатная крыша – это наиболее распространенный вид кровли для домов до 3-х этажей включительно. Монтировать такую крышу совсем нетрудно, это можно сделать и самостоятельно. Данная установка стропильной системы предполагает наличие двух наклоненных друг к другу прямоугольных плоскостей, которые делают верхнюю часть строения треугольной.

устройство стропильной системы двухскатной крыши

Двухскатные крыши в основном состоят из стропил и мауэрлатов. Бывает наслонная и висячая стропильная система такого вида кровли. При наслонной системе стропильные ноги перекрывают крышу и имеют пролет до 7 м. Если нужно перекрыть больший пролет, прибегают к установке промежуточных опор, что увеличивает длину пролета до 12-15,5 м. Наслонные стропила имеют опоры на верхней части стен или же на венце сруба. В качестве опоры служат средние и нижние части стропильных ног.

варианты стропильной системы двухскатной крыши

Висячая стропильная система крыши – это конструкция, в которой стропила опираются на несущие стены, при этом промежуточных балок нет. Такой вид кровли приемлем для домов, в которых стены сделаны из легкого материала. Преимущество висячей системы в следующем: она отлично подходит для формирования длинных пролетов. Чтобы конструкция была прочна, используют прогоны, подкосы, стойки.

к содержанию ↑

Стропильная система четырехскатной крыши: преимущества и недостатки

Четырехскатная крыша – одна из самых популярных для современных частных домов. Она имеет ряд преимуществ:

устойчивость к ураганам;
стойкость к деформациям;
хорошая защита фасадов здания от осадков;
красота внешнего вида.

Однако существуют и недостатки такой стропильной системы:

конструкция дороже двухскатной;

скаты уменьшают площадь чердака;
установить четырехскатную стропильную систему самостоятельно очень сложно.

к содержанию ↑

Главные крепления стропильного каркаса крыши

Чтобы знать, как правильно делать каркас кровли, нужно понимать, какие есть основные узлы стропильной системы. Основные узлы следующие:

Узел крепления к балке. Стропильную ногу необходимо прикрепить к балке с помощью зуба с шипом (в стропиле) и гнезда (в балке). При этом гнездо должно иметь глубину, которая будет составлять 25-30% от объема балки. Если речь идет о крыше с углом наклона в менее чем 35°, используется узел с двумя шипами. Для создания конструкции применяются металлические шурупы, гвозди, уголки, болты, а также деревянные косынки, шипы и брусья.
Узел крепления к мауэрлату. Для крепления делается запил, или седло на стропиле, далее соединение фиксируется с помощью гвоздей, скоб и проволоки. Два гвоздя скрещивают между собой, а между ними по центру забывают третий. Так происходит крепление стропил двухскатной крыши и мауэрлата.

Узел конькового соединения. Можно крепить встык, внахлест и на коньковой брус. Чаще всего это делают внахлест, в этом случае стропильные ноги соприкасаются между собой не торцами, а плоскостями. Крепление происходит при помощи шпильки, гвоздей или болта.

узел крепления к балке

узлы крапления к мауэрлату и коньку

Видео с ошибками при строительстве стропильной системы. Так строить нельзя:

к содержанию ↑

Пример расчета стропильной системы обычной двухскатной крыши

Построить стропильную крышу самостоятельно вполне реально, важно суметь правильно рассчитать количество материалов, необходимых для данных работ, а также учесть все существенные нюансы.

Необходимо рассмотреть конкретный пример расчета стропильной системы крыши, и тогда все станет совсем ясно. Итак, возьмем дом шириной в 4 м, а длиной в 6 м. При этом угол наклона стропил равняется 120°. Будет реализовано устройство крыши из металлочерепицы, между стропилами 1 м. 0,5 – припуск на козырек крыши.

Находим высоту центральной опоры: 0,5х(Ширина дома)/tgY/2=0,5х4/1,73=1,2 м.
Вычисляем длину стропильной ноги. Размер стропил для крыши находится так: 0,5х(Ширина дома)/sinY/2+0,5=2,8 м.
Площадь крыши: (Длина дома)х(Длина стропильной ноги)х2=33,6 м². Это число листов металлочерепицы, которое нужно будет иметь для крыши.
Рассчитаем длину бруса: 2х(Длина стропильной ноги)+(Ширина дома)+(Высота центральной опоры)=75,5 погонных метров.
Поскольку длина дома 6 м, а расстояние между стропилами 1 м, необходимо будет иметь 7 стропил.

к содержанию ↑

Установка стропил

Начинать работу следует с балочных перекрытий. Чтобы понять, как установить стропила на крышу, нужно разобраться в вариантах монтажа. Если чердаком не планируют пользоваться как жильем, можно брать доски 50х150 мм. Если же надо сделать мансарду, нужен брус 150х150 мм, который будет устанавливаться на несущие стены дома.

Процесс установки стропил предполагает следующие этапы:

Заготовка элементов конструкции. Для этого изготавливаются доски и брусья нужного размера, используя круглопильный станок.
Разметка всех составляющих частей конструкции по шаблонам.
Сборка стропильной системы крыши согласно разметке. После завершения данных работ следует произвести маркировку всех элементов.
В стропильных ногах и других элементах подбираются гнезда. Все крепления производятся с помощью гвоздей, шурупов, саморезов, металлических уголков, дюбелей и проволоки.

Стропила, имеющие небольшие пролеты, вполне можно собирать вне стройки на специальных предприятиях и приобретать их уже в таком виде. Благодаря этому каркас крыши делается гораздо быстрее.

Стропильную систему не зря выбирают для монтажа крыши, ведь она проста и надежна. Зная алгоритм действий, можно создать долговечную кровлю, которая будет защищать от ветра, холода и осадков.

Видео по установке стропильной системы:

karkasnik.su

Стропильная система крыши — устройство, конструкция и составные узлы

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см².
Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

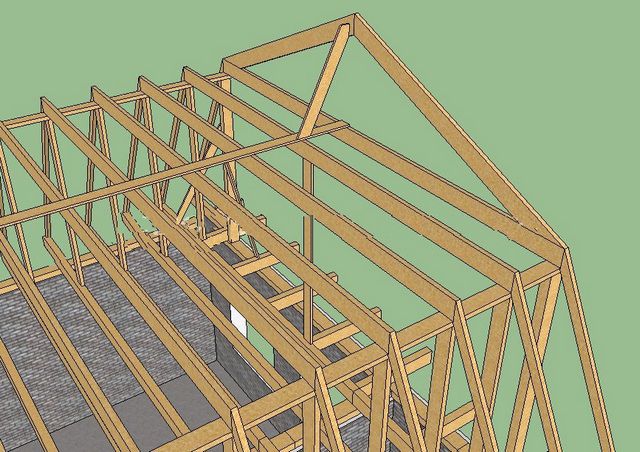

Ломанная крыша

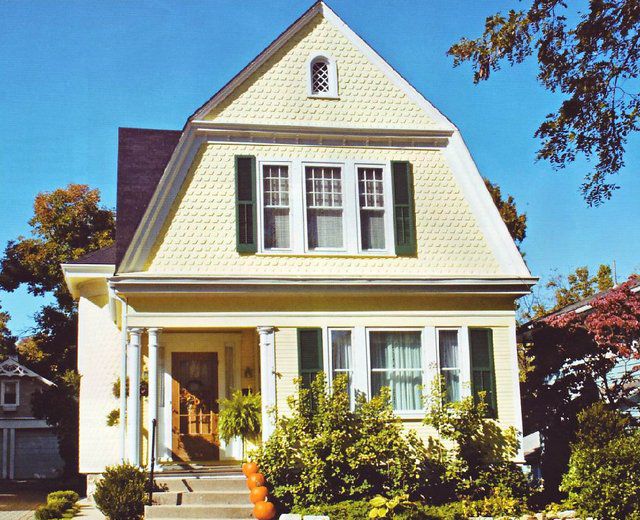

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

Каждый из элементов данной системы не должен иметь толщину менее 5 см.
Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
Стойки и подкосы располагают максимально симметрично.
Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.

Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
они могут монтироваться мастером с не очень большим опытом;
они закрепляются весьма быстро.

Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Материал подготовлен авторами проекта SRBU.RU

Видео: Стропильная система крыши, что нужно знать для правильного конструирования

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

srbu.ru

устройство конструкции скатной крыши с деревянными стропилами, что входит в кровлю, названия кровельных элементов

Содержание:

Для обеспечения надёжности крыши при её обустройстве наибольшее значение имеет прочность несущих систем, функцию которых главным образом выполняют стропильные конструкции. Устройство скатной кровли может быть различным, в зависимости от типа и тяжести кровельного покрытия.

Разновидности стропильных систем

Различают несколько типов стропильных сооружений, в частности:

наслонные;
висячие;
комбинированные.

Каждый из указанных вариантов имеет свои отличительные характеристики и особенности. В зависимости от разновидности конструкции, элементы стропильной системы также могут различаться. Однако во всех случаях основным предназначением стропил является обеспечение надёжности кровли по отношению к различным нагрузкам.

Нагрузки на кровельное покрытие, в свою очередь, также подразделяются на несколько типов:

Постоянные, куда относится вес самой кровли со всеми её составляющими.
Временные, такие как дождь, снег, ветровые порывы, вес рабочих, выполняющих кровельные работы и т. д.
Нестандартные, например, возникающие при землетрясениях и прочих непредвиденных ситуациях.

Поскольку основная часть нагрузки в любом случае выпадает на стропильную кровельную систему, необходимо как следует позаботиться о её прочности и надёжности. Грамотное устройство кровли из стропил является гарантией долговечности крыши в целом. Важным при этом является правильный выбор разновидности несущих сооружений, а также материалов для их изготовления. С этой целью стоит более подробно рассмотреть основные типы стропильных систем – что входит в них, каковы их основные характеристики, особенности монтажа и прочие технологические свойства.

Стропильные конструкции наслонного типа

Такие системы устанавливаются на кровлях домов, в которых имеется несущая средняя перегородка либо промежуточные опоры столбчатого типа. Стропила при этом представляют собой наклонные балки, упирающиеся внизу в несущие внешние стены, а вверху – в коньковый прогон. Опорой для самого конькового прогона служат вертикальные стойки, упирающиеся во внутреннюю несущую стену.

Подобная конструкция стропильной системы обуславливает то, что она функционирует исключительно посредством изгиба. При необходимости сооружение дополнительно укрепляется подкосами, затяжками и вспомогательными ветровыми элементами.

Главным достоинством наслонной системы стропил является облегченность её структуры при любой ширине здания, что позволяет обойтись минимальным количеством материалов. Помимо этого, благодаря постоянной сквозной вентиляции, в конструкциях такого типа предотвращаются гнилостные процессы, что обусловливает длительный срок их эксплуатации.

В значительном числе случаев стропильные системы наслонного типа изготавливаются из дерева, что связано с несколькими причинами:

Устройство стропильной системы крыши из деревянных элементов обходится значительно дешевле по сравнению с прочими материалами.
Конструкция скатной крыши с деревянными стропилами легче по весу, а значит, оказывает меньшую тяжесть на фундамент и стены.
Деревянная стропильная система кровли более проста в монтаже.
Зачастую прочие внутренние конструкции крыши также изготавливаются из дерева. В результате, сборка стропильной системы деревянной крыши из того же материала облегчает соединения между элементами, являясь наиболее приемлемым вариантом.

Деревянные элементы наслонной системы

Если же говорить о том, что входит в стропильную систему наслонного типа, то основные элементы здесь следующие:

стропильные ноги;
мауэрлат;
подкосы;
стойки;
лежни;
распорки;
коньковая балка (прогон).

Помимо этого, для устройства скатных крыш по деревянным стропилам используется ряд дополнительных приспособлений и элементов, таких как болты, скобы, нагели, металлические пластины и т. д.

Висячие стропильные системы

Такие конструкции имеют только две точки опоры, которыми они упираются к стенам здания, и выполняют свою функцию посредством изгиба и сжатия. Нагрузка, падающая на подобное устройство, довольно велика, и часть ее передается на стены. С целью уменьшения тяжести, падающей на стропила и стены, у основания стропильных ног обычно монтируется затяжка, выполняющая одновременно функции балки перекрытия.

В простейшем случае стропильная система висячего типа состоит из стропильных ног, мауэрлата и дополнительных связующих конструкций. Стоит отметить, что в названиях элементов стропильных систем используется строительная терминология, знакомая далеко не всем. Стропильные ноги – это те же самые балки, часто называемые просто стропилами. Они образуют основной каркас несущей конструкции кровли. Мауэрлат представляет собой бревно или брус, который может изготавливаться из различных материалов, и служит крайней нижней опорой для стропил. В случае стропильных сооружений висячего типа он укрепляется железобетонным поясом для придания большей прочности.

Висячие стропильные системы обладают следующими достоинствами:

высокая жёсткость конструкции;
простота проектировки и монтажа;
отсутствие в структуре стропильного сооружения сложных узлов и механизмов.

Конструкции из стропил висячего типа чаще всего находят применение для нежилых строений, либо для жилых зданий с двускатными крышами.

Комбинированные стропила

В ряде случаев в строительстве приходится иметь дело с обустройством стропильных систем для многоскатных, ломаных и прочих сложных кровель. Такая работа довольна сложна и требует особого мастерства и умения. Обычно в подобных ситуациях используется чередование висячих и наслонных стропильных конструкций.

С целью повысить жёсткость сооружения снизу от конькового прогона производится установка стойки с подкосами. В результате, промежуток между боковыми опорами становится возможным увеличить до 10-12 метров.

Устройство элементов стропильной системы

Крепление нижних частей системы стропил производится к мауэрлату, который, в свою очередь, устанавливается и крепится к верхней поверхности несущих стен. Для прочной фиксации мауэрлата к стене в ней производится установка резьбовых шпилек, на которые он насаживается, закрепляясь посредством гаек. Вместо шпилек для монтажа мауэрлата иногда используются анкерные болты.

Диаметр бруса для мауэрлата обычно составляет 18-20 сантиметров. Важно отметить, что между стенами и мауэрлатом необходимо присутствие гидроизоляции.

Другим важным элементом для монтажа стропильной системы является коньковый прогон. К нему стропильные конструкции крепятся в своей верхней части. Сам же прогон в концевых частях чаще всего фиксируется к торцевым стенам строения. Фактически, посредством конькового прогона стропильные ноги соединяются в верхней части в единую конструкцию. Поэтому прочность его имеет особенно большое значение, а монтаж должен производиться на основании точных расчётов, с соблюдением всех технологических правил.

Если в соответствии с проектом в поперечных стенах строения имеются некоторые интервалы, тогда возникает необходимость в использовании дополнительных опор, таких как подкосы, шпренгели и стойки.

При обустройстве стропильной системы кровли следует уделить существенное внимание силе ветровых нагрузок, выпадающих на кровельные фронтоны. Поскольку при прямом воздействии сильных порывов ветра фронтоны принимают на себя довольно значительную нагрузку, это может в определённой степени повлиять на прочность кровельной конструкции. Поэтому уместным будет уменьшить на них давление ветра, установив диагональные связующие элементы. Их функцию могут выполнять доски сечением в 3-4 сантиметра, монтаж которых произведён к основанию стропильных ног.

Особо тщательное внимание требуется при обустройстве стропильных сооружений для сырых деревянных срубов, поскольку в этом случае материалу требуется усадка. Одним из возможных вариантов является выжидание необходимого времени для высыхания древесины, однако в сырое время года на это может потребоваться довольно значительный срок, а отсрочка строительства возможна не всегда. Оптимальным решением в таком случае может послужить установка скользящих опорных конструкций, либо компенсаторов усадки – винтовых домкратов.

Монтаж скользящих опор технологически более прост и может быть осуществлён собственными силами, в то время как установка винтовых домкратов должна осуществляться только специалистами с высокой квалификацией (требует высокой точности производимых расчётов и работ).

Свойства материалов, из которых изготавливаются конструкции

Выше уже было отмечено, что дерево является одним из самых распространённых материалов при обустройстве стропильных систем, что связано с его низкой стоимостью, лёгким весом и простотой в монтаже. Наряду с этим, деревянные стропильные конструкции имеют и свои недостатки: они менее прочны и долговечны по сравнению с металлическими, могут впитывать влагу, а значит изменять некоторые свойства даже после усадки. Для компенсации последнего фактора наилучшим вариантом является использование скользящих креплений и опор.

Стропильные сооружения нередко изготавливаются также из других, более прочных материалов. Наибольшее распространение среди них имеют металлические и железобетонные конструкции. Конечно, они значительно прочнее и надёжнее деревянных, однако вместе с тем во много раз превышают их по весу. По этой причине, монтаж и крепление таких стропил является достаточно трудоёмким процессом. Ещё одним минусом является то, что если конструкция уже готова, очень трудно вносить в неё какие-либо изменения и корректировки.

Железобетонные и металлические стропила оказывают значительную тяжесть на фундамент и несущие конструкции, а потому применение их возможно только для прочных каменных или бетонных строений.

В последнее время на рынке строительства появились также полимерные изделия для обустройства стропильных систем, однако этот вариант пока новый и не испытанный временем. Ввиду отсутствия достаточного опыта по использованию таких стропил, нужно как следует подумать, прежде чем выбирать их для обустройства кровли.

Как видно, при выборе материала для устройства стропильной системы необходимо основательно взвесить все плюсы и минусы тех или иных вариантов. Правильный выбор стропил служит гарантией того, что кровельное покрытие будет иметь надёжную и прочную основу, способную прослужить долгие годы без каких-либо проблем в процессе эксплуатации.

kryshadoma.com

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

металлические сложно изменить, но этот материал долговечен;
деревянные просты в использовании и изменении, но требуют дополнительной обработки;
деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

1-3 сорта. Без сколов, сучков и трещин.
Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
Свес. Защищает основные конструкции здания от различных природных осадков.
Конек. Место, в котором закрепляются скаты.
Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

Любая конструкционная часть такой системы не должна быть толще 5 см.
Поверхности элементов должны быть максимально гладкими и обработанными.
Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
Симметрии нужно придерживаться и при монтаже подкосов со стойками.
Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

схема стропил для двускатной конструкции крыши

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

наслонная стропильная система двускатной крыши

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

Небольшой расход на одну единицу древесины.
Простота монтажа.
Высокая скорость закрепления.

Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

krovportal.ru

Что такое стропильная система и стропила: виды, назначение, устройство

Для крыши стропильная система – что-то вроде скелета. В ней тоже есть основные элементы, удерживающие весь каркас, и дополнительные, которые обеспечивают прочность и наличие внутреннего пространства под кровлей. Не зная названий всех этих элементов, довольно сложно разобраться в процессе строительства крыши. А разбираться нужно! Минимум для того, чтобы контролировать качество происходящих работ, когда вы нанимаете бригаду, и вникать в тонкости проектирования. А уверенные в себе мастера и вовсе берутся за устройство крыши самостоятельно, будучи хорошо теоретически подкованными.

Предлагаем вам рассмотреть основные понятия: что такое стропильная система и из каких элементов она состоит. Теперь для вас не останется непонятных терминов!

Первым делом давайте разберемся с основными понятиями. Чем больше нагрузка на крышу, чем сложнее ее форма, тем вероятнее в такой стропильной системе окажется много внутренних элементов. Например, самое простое устройство стропильной системы – у крыши с одним скатом, а самое сложное – у многоскатной или необычной крыши.

В зависимости от количества имеющихся скатов стропильную систему крышу называют односкатной, двускатной, четырехскатной или многоскатной. Так, у односкатной крыши есть только плоскость – в виде прямоугольника. А у двухскатной крыши обе плоскости опираются на две наружные стены. При этом с торцевых сторон дома образуются два треугольника, которые называется щипцами (поэтому двухскатную крышу еще нарекают щипцовой).

Обычно такую крышу обустраивают с уклоном от 14 до 60 градусов. Состоит она ряда двух стропильных ног, упирающиеся в горизонтальный брус. В самом простом варианте эти две стропильные ноги соединены бруском, который называется затяжкой, но богата дополнительными элементами. Это лежни, стойки, прогоны, подкосы и многое другое.

А вот уже более сложная четырехскатная крыша. У такой стропильной системы нет фронтонных стен, их заменяют дополнительные скаты. В какой-то степени это экономит строительные материалы, но спроектировать и построить такую крышу уже труднее. Для этого понадобятся стропила наслонного типа либо целостные стропильной фермы:

Стропильная система в деталях: виды конструкций, устройство и разбор основных элементов

Кроме того, четырехскатная крыша еще и имеет подвиды. Так, если все скаты представляет собой одинаковые треугольники, такую крышу называют шатровой. При этом вершины треугольников всегда сходятся в одной точке. Если два ската крыши представляют собой трапеции, а другие два – срезанные треугольники, то это уже полувальмовые крыши: датские или голландские.

Еще один вид крыш – это ломаная или мансардная. Обычно такие скаты крутые, до 60 градусов, а возле конька – более пологие. Благодаря такой структуре стропильной системы площадь мансарды позволяет обустраивать там вполне комфортные помещения. Такая крыша особенно хороша для домов, у которых ширина менее 10 метров.

Нередко сегодня встречается также многоскатная крыша со сложной архитектурой, которая становится день ото дня все более модной. Но и ее стропильная система интуитивно понятна, ведь любое сложное можно разделить визуально на несколько простых сегментов. Поэтому, посмотрев на необычную крышу, вы увидите, что в ней эффектно сочетались сразу несколько самых типичных конструкций.

Теперь давайте перейдем к изучению отдельных элементов. Итак, когда вы смотрите на грамотно спроектированную и со вкусом выполненную крышу, то наверняка подозреваете (или знаете наверняка), что у нее внутри есть определенный костяк. И это действительно так: как у живого организма, у крыши есть самый настоящий скелет, а у скелета позвоночник (конек), ребра (стропила) и все остальное:

Начнем с самых важных понятий: что такое стропила или стропильные ноги? Это – металлические или деревянные брусья или балки, на которых держится вся конструкция. В основном стропила соединены между собой шарнирно, т.е. подвижно, или статично, и принимают на себя все динамические и статические нагрузки.

Стропильная нога – главный функциональный элемент стропильной системы. Она определяет угол наклона ската, общую структуру кровли и служит чем-то вроде «ребер», которые крепятся к «позвоночнику» – коньку крыши:

Но если уложить кровельное покрытие прямо на стропила, между которыми достаточно широкий шаг, то оно провиснет или вовсе упадет вниз. Поэтому прямо на стропила, перпендикулярно им кладут обрешетку – доски, бруски или металлические планки.Отдельный элемент обрешетки называется обрешетиной. Минимальное сечение бруска – 30 на 50 мм, а в остальном его параметры зависят от выбранной кровли.

Давайте тут же обозначим такой термин, как контробрешетка. Ее изготавливают сечением 30х50 мм и устанавливают вдоль стропильных ног. Она необходимы, чтобы закрепить гидроизоляционную пленку и создать под кровельным покрытием вентиялционный зазор. Причем контробрешетку устанавливают раньше, чем саму обрешетку.

Идем далее. У здания со стенами из бетона, пенобетона или кирпича еще есть такой дополнительный элемент стропильной системы как мауэрлат. Это деревянная балка, которая принимает на себя всю нагрузку от крыши и аккуратно распределяет ее по всей длине стен. Этот элемент обязательно отделен от стены плотным слоем рулонной гидроизоляции:

Чтобы стропильные ноги не разъезжались, их скрепляют внизу затяжкой, а подкосы и стойки придают стропилам дополнительную устойчивость.

Свес крыши представляет собой выход стропильных ног за стену, чтобы отвести дождевой поток подальше от дома. Если при этом длины стропильных ног недостаточно, применяют кобылки.

Есть еще такой важный элемент как балка, которую заготавливают из деревянного бруса или проката. Это важная часть конструкции, которая рассчитана на изгиб.

А вот более редкий элемент стропильной системы – это бабка. По сути, это деревянный брус, который подпирает стропильные ноги. Его устанавливают перпендикулярно затяжке, чтобы соединить стропила.

Вот как выглядят все эти элементы:

Как называются элементы стропильной системы?

И, наконец, в том месте. где пересекаются два ската во внутреннем изгибе, образуется внутренний угол, который называется ендовой. Там, где скаты пересекаются на внешней стороне, образуются хребты (или ребра), но не стоит путать их с ребрами жесткости — это специальные элементы конструкции в виде борозд и пластинок, который иногда используется в строительстве крыши. Сама наклонная поверхность крыши называется скатом.

А сама стропильная система – это совокупность всех перечисленных элементов, которые входят в нее.

В зависимости от того, какие нагрузки планируются и каковы пожарные требования, каркас крыши изготавливают из самых разных материалов. Вот как, к примеру, выглядит классическая деревянная и металлическая система крыши:

Деревянная и металлическая стропильная система

Предлагаем ненадолго остановиться на особенностях используемых материалов для стропильства крыши.

Деревянные стропила: преимущества и недостатки

Возведение крыши для многих представляется как работа с деревянными досками, которые в нужном месте подпиливают и скрепляют. Отчасти так, конечно, и есть:

В качестве древесины используется обычно высушенная хвойная или же клееная, если стропильные элементы должны выдерживать повышенную нагрузку. Но работать с деревом на самом деле не проще, чем с металлом, хотя многие так думают.

Так, при изготовлении деревянных стропил подходит исключительно только древесина высокого качества. Это сухие доски и брусья с влажностью, не превышающую 25%. Также внимательно следят за тем, чтобы в таких досках и брусьях не было больших сучков, обзолов, трещин или ненужного наклона волокон.

В чем суть? Любой серьезный дефект способен привести к тому, что стропильная нога попросту треснет под нагрузкой. Если же возможности купить добротный сухой пиломатериал нет, тогда его сушат прямо на объектив в специальном вентилируемом штабеле. Но на это уходит не один месяц, да и после сушки около 30% досок приходится отбраковывать.

Поэтому рациональнее для изготовления стропильной системы приобретать готовые доски, причем с запасом по ширине. И это еще не все. Обычно пиломатериал выглядит идеально ровным только на глаз, а для стропильной системы геометрия – крайне важный параметр. И как раз имея запас по ширине, мастер получает возможность самостоятельно выправить стропила при помощи строгального оборудования. Только так скаты получается действительно ровными, и на них удачно ложится абсолютно любое кровельное покрытие.

Стальные балки: для особых нагрузок

Сегодня стропильную систему нередко собирают из стальных оцинкованных балок. Вы наверняка встречали их название: двутавры, швеллера или тавры. Такие элементы получаются куда более дорогими, чем деревянные или обычные металлические, но этого стоит.

Да, в монтаже они намного сложнее, но ценят их за одно важное преимущество — это высокая устойчивость к изгибающим нагрузкам. Благодаря этому в строительстве крыши получается обойтись без всяких там вертикальных подпорок и других элементов. Но в жилом домостроении балки сегодня не часто используются, хотя такая практика есть, и сейчас объясним, почему.

Например, сложность стропильной системы и наличие внутренних элементов напрямую влияет на планировочное решение мансарды. Ведь чем больше разных перемычек и ригелей между строительными ногами, тем ниже получится потолок чердака.

Причем все это важно не только для обустройства еще одного жилого помещения под крышей. Дело в том, что сегодня популярны так называемые бесчердачные крыши, под которыми расположены самые обычные комнаты дома. И всякие дополнительные элементы там попросту не поместятся.

Но есть своя ложка дегтя: металлические балки часто служат мостиками холода, а потому для них обязательно монтируют кровельный пирог. В основном начинкой здесь служат ориентированно-стружечные плиты и экструдированный пенополистирол в качестве утеплителя. Это отличная альтернатива традиционным висячим стропилам!

Лучше всего в этом плане на практике показали себя LVL-брус и комбинированные двутавры. Двутавры обходятся сравнительно недорого, но пока еще временем не проверены, а вот LVL-брус в три раза дороже обычных пиломатериалов. Стоит или не стоит отдавать такой стропильной системе предпочтение – вам решать.

Теперь переходим к самому сложному вопросу – проектированию стропильной системы. Давайте сразу поясним: динамические нагрузки — это время от времени падающий снег, подъемная сила ветра и работающие на крыше люди. Статические нагрузки подразумевают давление своим весом кровельного покрытия, установленная на крыше спутниковая антенна и другое подобное оборудование, а также снеговая шапка, которая неподвижно лежит всю зиму.

Главная задача стропильной системы – правильно передать всю эту нагрузку на стены и фундамент дома. А также защитить все то, что находится внизу на земле, от лавинообразно исходящего снега, сплошной стены дождя и других проявлений непогоды.

Сечение и шаг стропил никогда не выбирается на глаз: для этого существуют строгие строительные нормы и правила, коротко обозначаемые как СНиПы. По этим причинам расчет стропильной системы достаточно сложный и по правилам его доверяют только профессионалам.

К слову, сегодня немало организаций занимаются проектированием стропильной системы, для любого типа дома. Обращаться к специалистам, конечно же, есть смысл, ведь крыша официально признана как объект первого значения по обеспечению безопасности дома.

Чтобы самостоятельно произвести точный расчет такой стропильной системы, нужно иметь необходимые навыки и даже образование. Вот некоторые особенности такого расчета:

Так, учитывать необходимо не только желаемый уклон ската, но и снеговые и ветровые нагрузки, вес выбранного кровельного покрытия и еще такие возможные моменты давления, как работающие на крыше люди. Вот почему стропильную систему крыши всегда строят с определенным запасом прочности.

Например, шаг и сечение балок всегда делают не меньше, чем на 25% больше расчетных. При этом сами расходы вырастают незначительно, зато крыша прослужит намного дольше.

С понятиями разобрались, теперь рассмотрим, как устроена стропильная система изнутри.

Стропила наслонного и висячего типа

Конструкция крыши в зависимости от ее внутреннего устройства может быть распорной или безраспорной. В зависимости от этого сами стропила делятся на два основных вида: наслонные и висячие.

Наслонные более просты в изготовлении, а вот с висячими придется повозиться. Их довольно сложно проектировать, ремонтировать или изменять, но именно к такой конструкции придется прибегнуть, если вся стропильная система будет опираться только лишь на наружное ограждение:

Главное преимущество висячих стропил в том, что они отлично работают на сжатие и изгиб. Но такая стропильная система создает немалые горизонтальные распирающие усилия, которые действуют на стены.

Для того чтобы уменьшить это физическое явление, устанавливается промежуточная металлическая или деревянная затяжка, которая будет соединять стропильные ноги. Чаще всего это ригель – специальный элемент, который используется при строительстве мансардных крыш. И чем выше он расположен, тем выше будет потолок в мансарде, и тем больше должно быть сечение такого элемента.

Наслонные стропильные системы более экономичны и просты в своем устройстве, но их применяют только тогда, когда у здания уже есть два или даже несколько рядов вертикальных опор, между которыми пролет не превышает 8 м.

Крыша на прогонах: для бревенчатых построек

Выбор между наслонными и висячими стропилами имеет значение, когда мы говорим об обычной крыше жилого дома, но вот баня или дача из оцилиндрованного бревна строится по-другому, по своим законам. Например, основой такой крыши часто служат слеги, или прогоны.

Это специальные длинные доски, которые расположены параллельно коньку и опираются на бревенчатые фронтоны. В этом есть свой смысл!

Дело в том, что бревнам свойственно давать усадку, и обычная стропильная система на них просто перекашивается. Исправить это будет почти невозможно, а в приведенном методе с усадкой фронтонов будет изменяться угол наклона стропил. Вот почему здесь ко всему на стропилах используется подвижный крепеж, а укладывать кровельное покрытие разрешается только через полтора-два года.

Конечно, на устройство такой крыши понадобится и время, и затраты, но сама технология достаточно надежна и проверена временем:

Хотя, стоит отметить, что еще довольно часто кровельщики применяют другую технологию для таких построек. Они берут заранее сухие бревна и стягивают их подпружинными глухарями (так называются специальные элементы). От классических прогонов при этом отказываются, а фермы устанавливают с вертикальными подпорками или подкосами.

В итоге все усадка фронтонов уже не сказывается на геометрии крыши, а те зазоры, которые появятся со временем, закрывают декоративными планками. Так получаются красивые русские бани и дачные дома в соответствующем стиле.

Стропильную систему, как обычный конструктор, можно собрать прямо на месте, в процессе строительства дома, или же заказать в виде готовых стропил на заводе, и только потом устанавливать на крыше. Одним словом, наверх поднимаются цельные элементы, которые остается только закрепить. Это удобнее в плане стропильных работ, ведь на высоте многие манипуляции с инструментами не удобно производить.

Сегодня немало фирм занимается подобным производством. Они адаптируют проект клиента под нужную технологию, точно рассчитывают, какая должна быть структура стропильной системы, до миллиметра высчитывают все поперечные сечения элементов под выбранный тип кровли, уклон и покрытие. Также время уделяется расчету планируемых нагрузок на крышу, коих немало. Но при определенных знаниях и навыках все это реально сделать самостоятельно.

Давайте внимательно рассмотрим устройство таких стропильных рам. Они представляют собой треугольник, который достаточно жесткий по своей структуре и не деформируется при давлении или усилии распора:

Благодаря таким фермам крыша обеспечена необходимой устойчивостью, а для многих современных проектов это – главный критерий надежности.

Теперь давайте обратим внимание на узлы стропильной системы. Чтобы крыша получилось надежной, она должна хорошо выдерживать все нагрузки. Даже свои внутренние! Например, если сропила изготовлены из дерева, они могут менять свои геометрические параметры в разную пору года, а подвижные узлы системы позволяют добиться свести такие деформации на нет.

С давних времен на Руси все детали стропильной системы соединяли между собой при помощи врубок, и это было вполне надежный метод. Правда, не слишком экономный, ведь для этого все деревянные конструкции стропильной системы должны были иметь большие сечения.

В более тонких изделиях врубку уже делать было небезопасно, ослабляется само стропило. Хотя до сегодняшнего дня этот прием монтажа стропил все еще практикуется. Так, кто-то привержен традициям и считает врубку наиболее надежной, а кто-то доверяет современным технологиям. Нельзя сказать, что тот или иной метод лучше или хуже. Отметим только, что специализированный крепеж все-таки облегчает и ускоряет монтаж, а традиционные врубки и их качество намного зависит от навыков плотника.

Сегодня стропила чаще скрепляют болтами и шпильками, и намного реже – сварными швами. Но что касается последнего, то такие швы требуют особого строгого контроля качества, защиты от коррозии и периодического наблюдения. Также сам шов делает узел статичным, без какой-либо возможности принять на себя динамическую нагрузку.

Также стропильную сегодня систему соединяют при помощи стальных перфорированных накладок. Они надежно защищены от коррозии и держатся за счет пластин с зубьями, которые утапливается в дерево. Благодаря всему этому расход дерева на изготовление стропильной системы уменьшается примерно на 20%, чем со врубками.

Давайте подведем итог. Изначально неправильно спроектированная стропильная система в последствии практически не поддаются ремонту, а неисправности обнаруживаются только после завершения строительства крыши. Вот почему так важно разбираться в элементах строительной системы, знать значение каждого бруска и стоит ли отказываться от важных конструктивных элементов ради экономии. Зная все эти нюансы, вы легко заметите, что изначальный проект отличается от реализации вот в таком-то и таком-то месте, в какой части лучше укрепить скат и почему лучше пожертвовать высотой мансарды ради будущей долговечности крыши.

Остались ли у вас еще вопросы после прочтения статьи? Задавайте!

krovgid.com

Стропила своими руками — порядок выполнения работ

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Для стропильной системы оптимальным выбором является качественная древесина хвойных пород

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.
Влажность древесины должна составлять не более 2—2,5%.
Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
При возведении наслонной системы подойдет и второй сорт материала.
Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.
Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг.
Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

В подавляющем большинстве случаев в основе стропильной системы лежит треугольник

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

Основные элементы стропильной системы

Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
Ригель — это доска, которая скрепляет две стропильных ноги.
Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек. Эту деталь применяют в висячих системах стропил.
Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Схема висячей стропильной системы

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
Подмога, которая усиливает стропильную ногу.
Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату.

Наслонная стропильная система имеет дополнительную опору на внутреннюю капитальную стену

При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

Крепление стропил к мауэрлату скобами

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

Скользящие крепления стропил на мауэрлате

Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

Видео: устройство стропильной системы двускатной крыши

Цены на различные виды бруса

~~Брус~~

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее монтажу.

Двускатная крыша

В частном жилом строительстве чаще всего применяются двускатные крыши

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид, и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

Первые стропила подгоняются и жестко скрепляются непосредственно на высоте, чтобы не совершить ошибок в креплениях и в выборках для установки на мауэрлат.
Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные крепления.
Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е. сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.
Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен — это будет основанием или гипотенузой будущего треугольника.
Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины равностороннего треугольника.
Затем, выкладываются и закрепляются стороны — катеты треугольника, они же стропильные ноги.

Схема установки стропильных пар

Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.
Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.
Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.

Выборка паза на стропильной ноге для фиксации на мауэрлате

По первой паре, взяв ее за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
Далее, поднимаются на стены два треугольника, которые устанавливают в начале и конце будущей стропильной системы. Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.

Видео: как стропила крепят к мауэрлату

По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость и надежность конструкции, элементами системы.
Далее, поднимаются и устанавливаются остальные стропильные пары.
При необходимости, их связывают между собой прогонами и лежнями.
Устанавливая систему стропил, все ее элементы закрепляются временно, так как возможно позже придется какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости — скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.

При необходимости стропила могут удлиняться «кобылками»

После того, как система в основном установлена, стропила могут удлиняться «кобылками» на свесах — это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.
Следующим этапом работы идет устройство обрешетки сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.

Обрешетка по стропилам для дальнейшей работы с кровельным материалом

Видео: монтаж стропильной системы двускатной крыши

Цены на различные виды крепежа для стропил

~~Крепеж для стропил~~

Односкатные системы

Принято считать, что односкатную систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую комнату, если правильно рассчитать уклон конструкции.

Односкатная крыша, хоть и редко, но тоже используется в жилых домах

Односкатную систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями. Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной — его длина.

Основные элементы стропильной системы односкатной крыши

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все равно необходимо для жесткости установить дополнительные поддерживающие элементы.

Чтобы правильно определить нужный угол уклона односкатной системы, нужно опираться на следующие факторы:

Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
Вес кровельного покрытия, которым планируется застелить стропильную систему.
Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного варианта производится на месте, т.е. на высоте, так как опорами для стропил служат фронтонная и задняя стенка строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед с фронтальной или задней стороны дома. Это делают для того, чтобы устроить под кровлей веранду или террасу.

Мансардные системы

Наиболее сложные в исполнении — мансардные системы крыши

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить под двускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется обойтись минимальным их количеством.

Под обычной двускатной крышей также можно разместить жилую мансарду

Обязательными в этой конструкции будут стойки и затяжки — они же выполнят функции обрешетки, на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Расположение затяжек и стоек предопределит ширину и высоту мансардной комнаты

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

Примерная схема мансардной «ломаной» системы

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали — это самый распространенный вариант их установки.

Верхнее коньковое стропила закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50—60 см друг от друга. Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная, гораздо больше значительная, чем при устройстве двухскатной крыши.

Рекомендовано в целях безопасности на балки чердачного перекрытия сделать настил из досок, он может быть временным или же сразу постоянным.

Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных обвязками сверху, а снизу — балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота определяет высоту комнаты.

Начало монтажа — установка двух рядов стоек

Этот каркас определит размещение остальных элементов системы.
Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения конька в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.

Установка нижних стропильных ног и поперечных балок (затяжек)

Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия, таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия мансардного помещения, они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
Далее, балки перекрытия связываются между собой горизонтальной рейкой, которая набивается сверху них, посередине конструкции.
Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.

Установка первой пары коньковых стропил

На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
Иногда для жесткости конструкции между коньком и балкой перекрытия устанавливают поддерживающую бабку.

Вся стропильная система в сборе

Делается обрешетка фронтонных стен с проемами для окон. Если вход в мансардное помещение будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем для двери.

Обрешетка фронтонных стен с оставлением оконных или дверных проемов

Далее, если это необходимо, вся стропильная система обшивается обрешеткой или же фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.

Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем непросто, и в одиночку с этой работой не справиться — потребуется, как минимум, два помощника. Желательно, чтобы хотя бы один из приглашённых мастеров обладал определенным опытом в данной сфере строительства.

stroyday.ru

Как сделать деревянные стропильные конструкции кровли: Обзор +Видео монтажа

В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.

Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.

Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.

Существует огромное множество разнообразных вариантов и элементов устройства деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др. Самыми популярными стропильными конструкциями считаются наслонные и висячие.

Наслонные деревянные стропильные конструкции

Наслонные стропила

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Конструкция крыши

Рассмотрим их варианты:

одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см. При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного пространства.
двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

Висячие деревянные стропильные конструкции

Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.

Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.

Висячие деревянные стропила работают как на сжатие, так и изгиб.

Ниже рассмотрим типы стропильных конструкций:

обычные висячие стропила
двойные висячие стропила

Не редко для увеличения всей площади чердачного помещения в системе деревянных висячих стропил не применяются затяжки, а используются подкосы.

Мауэрлат крыши

В данном случае стропильные ноги врубаются в сам мауэрлат. Нижняя плоскость должна лежать на стене, а в верхней нужно сделать определенные врубки для правильного соединения со стропильными ногами.

Все подкосы упираются в конец деревянного бруса. При этом нагрузки, которые скомпенсировала бы затяжка, напрямую передаются на все стены. Как результат, данное решение стропильной деревянной системы возможно лишь при наличии особой массивной конструкции стены дома.

Висячие стропила — это деталей и элементы стропильных конструкций, которые располагаются в одной вертикальной плоскости и соединяются друг с другом при помощи вырубок, болтов, гвоздей, хомутов и скоб.

Существует комбинированная стропильная система — это установка и наслонной, и висячей стропильной конструкции, которые чередуются по очереди. Где отсутствуют промежуточные опоры, применяют висячие стропильные системы, а там где присутствуют, – наслонные стропильные системы.

Стропила с затяжкой

Применяются для пролетов до 15 м. Пролеты данной длины нуждаются в определенных промежуточных распорках, т.е. в специальных затяжках. Их монтируют на высоте строения между двумя стропилами и связывают. А продольные распорки предотвратят боковой изгиб.

Затяжка стропил крыши

Все конструкции с подпорными деревянными брусьями должны быть собраны в виде стропильных конструкций усиленных специальными подпорками, которые будут опираться на поперечные балки и все несущие стены, а также в виде шпренгельных систем. Понятие шпренгель – это конструктивный элемент по типу незамкнутой треугольной стержневой системы, которая присоединена к главным стропильным несущим конструкциям.

Жесткость конструкции данной крыше придает продольный подкос или распорка. Использование подкосов дает снижение общей нагрузке на всю конструкцию. Вертикальные подкосы обычно крепятся с брусьями либо стойками при помощи врубок, цапф, стальных накладок.

Шпренгельные висячие стропильные деревянные системы

Шпренгель

Вся нагрузка от стропильных ног идет на стойки, которые передают ее дальше на несущие основные стены. При помощи данной конструкции нагрузка будет распределяться между всеми несущими стенами. Стойки крепятся у оголовков основных несущих стен. Нижние концы всех стоек крепят при помощи подвесных цапф.

Шпренгельные балки выпускают из цельного полнотелого дерева или клееного дощатого массива. Обычно, они небольшой высоты. Хорошая и качественная несущая способность шпренгельных балок осуществляется при помощи шпренгельной системы и подпирающих ее деревянных брусьев.

Шренгельные балки могут покрывать огромные пролеты. Иногда их комплектуют поясами из стали.

Сложные конструкции стропильной системы

Выпускаются по типу стропильных ферм. Решетчатые фермы делятся на типы по форме своих просветов: треугольные, трапецеидальные либо параллельными поясами. Обычно, решетчатые фермы производят симметричными, но возможны и прочие варианты, пример, односкатные формы. Распространенная решетчатая ферма включает в себя верхние и нижние пояса, стойки и раскосы.

Надежное и качественное соединение несущих деревянных конструкций с центральными опорами в одну общую систему называется рамой. Связанные в раму стойки и балки, обязательно скрепляются или входят друг в друга. На сегодняшний день есть два главных типа рам – двухшарнирные и трехшарнирные. Двухшарнирные рамы комплектуются ригелем, проходящим по всей ширине готовой рамы. Данные рамы наилучшим образом подойдут для конструкций с маленьким углом наклона. Трехшарнирные рамы состоят из двух равных половин, которые подпирают друг друга в районе конька крыши. Трехшарнирные рамы используют там, где необходим более значимый угол наклона.

Расчет стропильных конструкций и окончательный подбор их элементов и деталей доверяйте специалистам. На крышу действуют огромные нагрузки. Помимо собственного веса на нее воздействуют ветровые нагрузки, проливные дожди, град, снег и наледь. Крыша достаточно часто претерпевает разнообразные деформации: начиная от температурных и заканчивая сейсмическими.

domsdelat.ru

Стропильная система крыши, ее элементы, виды, крепления

Элементы стропильной системы крыши

Особенности стропильной системы двухскатной крыши

Стропильная система четырехскатной крыши: преимущества и недостатки

Главные крепления стропильного каркаса крыши

Пример расчета стропильной системы обычной двухскатной крыши

Установка стропил

Стропильная система крыши — устройство, конструкция и составные узлы

Требования предъявляемые к стропильной системе

Жесткость

Небольшой вес

Высокое качество материала

Основные части конструкции стропильной системы

Формы крыш и стропильных систем

Односкатная крыша.

Двускатная крыша

Четырехскатная крыша

Ломанная крыша

Типы стропильных систем — чем они отличаются между собой

Система с висячими стропилами

Наслонные стропильные системы

Соединительные элементы

Видео: Стропильная система крыши, что нужно знать для правильного конструирования

устройство конструкции скатной крыши с деревянными стропилами, что входит в кровлю, названия кровельных элементов

Разновидности стропильных систем

Стропильные конструкции наслонного типа

Деревянные элементы наслонной системы

Висячие стропильные системы

Комбинированные стропила

Устройство элементов стропильной системы

Свойства материалов, из которых изготавливаются конструкции

виды и монтаж для разных форм скатных крыш

Какими должны быть стропила для крыш

Главные конструкционные элементы стропил

Виды стропильных систем разных типов крыш

Висячие

Наслонные

Односкатные крыши

Двускатные

Вальмовые или четырехскатные

Ломанная крыша

Дополнительные элементы

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Что такое стропильная система и стропила: виды, назначение, устройство

Деревянные стропила: преимущества и недостатки

Стальные балки: для особых нагрузок

Стропила наслонного и висячего типа

Крыша на прогонах: для бревенчатых построек

Стропила своими руками — порядок выполнения работ

Требования к стропилам

Общая конструкция стропильной системы

Висячая система

Наслонная система

Видео: устройство стропильной системы двускатной крыши

Цены на различные виды бруса

Монтаж стропильной конструкции

Двускатная крыша

Видео: как стропила крепят к мауэрлату

Видео: монтаж стропильной системы двускатной крыши

Цены на различные виды крепежа для стропил

Односкатные системы

Мансардные системы

Видео: пример монтажа стропильной мансардной системы

Как сделать деревянные стропильные конструкции кровли: Обзор +Видео монтажа

Наслонные деревянные стропильные конструкции

Висячие деревянные стропильные конструкции

Стропила с затяжкой

Шпренгельные висячие стропильные деревянные системы

Сложные конструкции стропильной системы

Добавить комментарий Отменить ответ
