Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа

Теплые полы с каждым годом занимают все более уверенную позицию на рынке отопительных приборов. Преимуществом такой системы обогрева становится не только экономия рабочего пространства в помещении, но и равномерное распределение тепла.

Всего же выделяют два типа теплых полов: водяные и электрические. В многоквартирных домах принято использовать только электрические теплые полы, так как они позволяют регулировать температуру и исключают вероятность затопления нижних этажей, что возможно в случае использования водяного теплого пола. Почему еще законодательно запрещено устанавливать в квартирах водяной пол, Вы можете прочитать в нашей статье. А в этом обзоре рассмотрим устройство, виды, правила выбора и установки, а также преимущества электрического теплого пола.

Виды и устройство электрического теплого пола

Электрический теплый пол, в зависимости от типа обогревательного элемента, подразделяют на 2 вида: конвекционный теплый пол и инфракрасный теплый пол.

Конвекционный электрический теплый пол – это система, где нагревание совершается в греющем элементе (кабеле), который уже посредством физического контакта передает тепло на поверхность пола и далее. Конвекционный тип электрических полов включает все кабельные системы, куда входят и тонкие нагревательные маты.

Греющий кабель (диаметр 5-8 мм) состоит из одной или двух токоведущих жил (одножильный или двухжильный экранированный), внутренней изоляции и наружной оболочки. Монтируется такой теплый пол в стяжку толщиной от 3 до 5 см. Электрический греющий кабель рекомендуется использовать под керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин, что делает «кабель в стяжку» фактически универсальной системой комфортного обогрева или полного отопления.

Нагревательные маты могут быть двух типов: конвекционные и инфракрасные. И если инфракрасные теплые полы это инновационная система обогрева помещений, то конвекционные маты это тот же греющий кабель, но более тонкий (диаметр кабеля 2,5-4 мм) и закрепленный на сетчатом основании с нужным расстоянием между витками кабеля. Тонкие маты укладываются в меньшую толщину стяжки, всего до 5-10 мм, или непосредственно в слой плиточного клея. Такой монтаж не повышает запланированную высоту пола, а сетчатое основание делает установку удобнее.

Инфракрасный электрический теплый пол – это тонкая пленка состоящая из нагревательных ик-элементов, которые передают тепло не воздуху, а предметам, расположенным в комнате, включая и само напольное покрытие. На сегодняшний день инфракрасный пол для сухого монтажа это одно из самых экономичных, экологичных и простых по монтажу решений для обогрева помещений.

Его установка является наиболее простым из возможных вариантов — инфракрасная пленка укладывается необходимыми по длине полосами на тонкую отражающую теплоизоляцию, а на нее сверху укладывается напольное покрытие. Отсутствие трудоемкого процесса стяжки или какого-либо иного раствора, также позволяет устанавливать инфракрасные полы не только на горизонтальною плоскость, но и на вертикальную и потолочную. Пленочный теплый пол за счет функции саморегуляции не боится запирания мебелью.

Подробнее о преимуществах, видах, производителях и комплектации инфракрасного теплого пола читайте в нашей статье.

Как выбрать электрический теплый пол

Каждый хозяин знает холодные места своего дома, которым не хватает уюта и тепла. Именно поэтому решение установить электрический теплый пол в том или ином помещении приходит до начала ремонта. Будь то теплый пол в ванной, кухне, комнате или на балконе, стоит учесть множество моментов, выбирая подходящий именно Вам электрический теплый пол.

1. Напольное покрытие. Одним из главных факторов при подборе электрического теплого пола является тип напольного покрытия. В первую очередь стоит выяснить его совместимость с необходимым Вам теплым полом. Эту информацию Вы можете уточнить у менеджеров магазина или найти на упаковке товара. Ранее мы уже рассказывали как правильно выбрать электрический теплый пол под ламинат и теплый пол под плитку.

2. Основной источник отопления или дополнительный. Если теплый пол остается единственным источником обогрева в комнате, то следует обращать внимание на полы с большей мощностью. В качестве дополнительного обогрева подойдут практически все варианты электрического теплого пола, включая инфракрасный теплый пол.

3. Мощность теплого пола. От нее зависит не только комфортная температура в отапливаемом помещении, но и энергопотребление системы, которое обуславливает стоимость ее эксплуатации.

4. Производитель электрического теплого пола. От производителя теплых полов будет зависеть и цена продукта, и рабочие характеристики системы, а также гарантийное обслуживание. Следует помнить, что систему теплого пола заменить будет крайне сложно, поэтому важно сразу сделать правильный выбор. Прочитать о преимуществах брендов электрических теплых полов и терморегуляторов, представленных в нашей Сети магазинов, вы можете в этой статье.

Монтаж электрического теплого пола

Технология монтажа электрического теплого пола не зависит от его типа и примерно одинакова.

Монтаж любого теплого пола стоит начинать с выбора места, где будет установлен терморегулятор. В заранее подготовленный подрозетник с выведенной электропроводкой и вертикальной штробой 20х20 мм (в случае наружной электропроводки, устанавливается внешний кабель-канал) монтируют терморегулятор и датчик электрического теплого пола в гофрированной трубке 16 мм.

Следующий важный этап — это подготовка поверхности пола, ее необходимо выровнять и очистить от мусора. Перед установкой греющих матов необходимо прогрунтовать поверхность чернового пола для лучшей адгезии плиточного клея или нивелирующей стяжки (во избежание отслоения напольного покрытия от разности коэффициента теплового расширения материала из-за нагрева-остывания теплоизоляцию под греющие маты укладывать категорически запрещается).

После укладки греющего мата делается горизонтальная штроба, чтобы датчик в гофрированной трубке располагался четко между греющими жилами.

Монтаж греющего кабеля в стяжку происходит несколько иным способом:

На черновой стяжке закрепляется отражающая теплоизоляция, поверх которой крепится монтажная лента, либо армирующая сетка, куда и укладывается греющий кабель с определенным расстоянием. Штроба в этом случае требуется только вертикальная. Датчик в гофрированной трубке также фиксируется на равном расстоянии между витками греющего кабеля.

По итогам тестовой проверки электрического теплого пола, при условии, что все показатели совпали с данными, указанными в техническом паспорте, следует заливка стяжки или укладка пола. На нашем сайте Вы можете более подробно ознакомиться с монтажом нагревательных матов и греющего кабеля, монтажом кабельного инфракрасного теплого пола UNIMAT и инфракрасного пола CALEO.

Преимущества электрического теплого пола

1. Комфортный и основной обогрев помещения. Система теплого пола равномерно нагревается в нижней части помещения, что позволяет избегать таких нежелательных эффектов как движение теплого воздуха сверху вниз по комнате. При использовании данного типа обогрева отсутствует активное движение воздуха и различные микрочастицы — пыль, споры плесневых грибов, аллергены не находятся в воздухе во взвешенном состоянии.
2. Эстетика и безопасность. Все нагревательные части теплого пола скрыты, отсутствуют навесные радиаторы, никакие детали не нарушают эстетическое восприятие интерьера. Исключается возможность получения ожогов или различных травм.
3. Эффективность. При включении обогрева отсутствуют утечки тепла и снижаются затраты электроэнергии за счет удобной автоматической регулировки параметров. Терморегулятор поддерживает заданную комфортную температуру в помещении.
4. Простой монтаж электрического теплого пола, разрешен к установке в многоквартирных домах.
5. Длительный срок эксплуатации.

Другие преимущества электрического теплого пола и мнение экспертов о данной системе смотрите в видео на нашем сайте.

Какой электрический теплый пол подойдет Вам?

Не стоит забывать, что не существует универсального электрического теплого пола, который подходил бы для всех ситуаций. Менеджеры нашей Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» помогут сделать правильный выбор теплого пола, а атмосферу вашего дома максимально уютной.



Получить консультацию, дополнительную информацию о продукции и выбрать электрический теплый пол можно в нашем интернет-магазине, по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.



Электрический теплый пол под тонкие напольные покрытия: паркет, ламинат, линолеум и ковролин

Электрический теплый пол под плитку в кухне, ванной и коридоре

Популярные модели электрических теплых полов

Чем хорош теплый пол? — Говорит ЭКСПЕРТ



«Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа»
ООО «Теплый пол», 2017
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!



www.teplyypol.ru

Электрическое поле: определение, типы и свойства

В данной статье вы узнаете что такое электрическое поле, определение, его типы и основные свойства.

Определение

Область вокруг электрического заряда, в которой действует напряжение или электрическая сила, называется электрическим полем или электростатическим полем. Если величина заряда велика, то это может создать огромное напряжение в области. Электрическое поле обозначается символом E. Единица СИ электрического поля — ньютон на кулон, что равно вольт на метр.

Электрическое поле представлено воображаемыми силовыми линиями. Для положительного заряда силовая линия выходит из заряда, а для отрицательного заряда силовая линия будет двигаться в направлении заряда. Электрическое поле для положительных и отрицательных зарядов показано ниже.

Рассмотрим единичный заряд Q, помещенный в вакуум. Если рядом с Q находится другой заряд q, то согласно закону Кулона на него накладывается сила. Заряд Q создает вокруг него электрическое поле, и когда рядом с ним помещается любой другой заряд, электрическое поле Q прикладывает к нему силу.

Электрическое поле, создаваемое зарядом Q в точке r, определяется как:

где Q — единица заряда,
r — расстояние между зарядами.

Заряд Q прикладывает силу к заряду q, выраженному:

Заряд q также прикладывает равную и противоположную силу к заряду Q.

Типы электрического поля

Электрическое поле в основном подразделяется на два типа. Это однородное электрическое поле и неоднородное электрическое поле.

Однородное электрическое поле

Когда электрическое поле является постоянным в каждой точке, то это поле называется однородным электрическим полем. Постоянное поле получается путем размещения двух проводников параллельно друг другу, и разность потенциалов между ними остается одинаковой в каждой точке.

Неоднородное электрическое поле

Непостоянное в каждой точке поле называется неоднородным электрическим полем. Неоднородное поле имеет разную величину и направления.

Свойства электрического поля

Ниже приведены свойства электрического поля.

1. Полевые линии никогда не пересекаются друг с другом.
2. Они перпендикулярны поверхностному заряду.
3. Поле сильное, когда линии расположены близко друг к другу, и слабое, когда линии поля расходятся друг от друга.
4. Количество силовых линий прямо пропорционально величине заряда.
5. Линия электрического поля начинается с положительного заряда и заканчивается отрицательным зарядом.
6. Если заряд одиночный, то они начинаются или заканчиваются на бесконечности.
7. Кривые линий непрерывны в области без заряда.

Когда электрическое и магнитное поле объединяются, они образуют электромагнитное поле.

meanders.ru

Электрический теплый пол: кабельный, стержневой, инфракрасный

В качестве дополнительного источника тепла применяют электрический теплый пол. Данная схема хорошо работает на полах любого вида и устраивается в домах из любого материала. Отличительная особенность  – простой монтаж, что понравиться неопытному мастеру. Такой пол хорошо монтировать в помещениях, где проложить систему обогрева весьма затруднительно. Например, балкон или терраса. Иногда, теплые полы используют в качестве единственного способа обогрева, в этом случае необходимо учитывать предстоящие расходы на электроэнергию.

Схема основания

Преимущества электрических полов

Электро теплый пол обладает рядом достоинств, благодаря которым его часто применяют в квартире или частном доме.

Такими достоинствами можно считать:

• Возможность обогрева помещения так целиком, так и отдельную его часть. Теплые полы можно проложить по всей площади комнаты, а можно установить его лишь в определенной части. В этом случае, выполняется зонирование пространства.
• Теплые полы электрические удобно использовать, поскольку их управление осуществляется с помощью пульта или используется регулятор температуры.
• Есть возможность подключения к системе «умный дом». В этом случае, управлять нагревом можно будет удаленно.
• Простой и легкий монтаж, не требующий специальных инструментов.
• Отсутствие возможности протечки.

При монтаже пол занимает не большое количество высоты помещения, а потому его нужно использовать там, где этот момент не будет оказывать негативного влияния

Такие полы проще использовать в многоэтажках, поскольку стандартный водяной метод обогрева оказывает большую нагрузку на перекрытия, а электрический теплый пол весит в разы меньше.

Теплый пол

Но нельзя отметить, что у такого покрытия имеются и недостатки.

Недостатки электро полов

К таковым относят:

• Возможность короткого замыкания- данная проблема может возникнуть у любого нагревательного от электроэнергии прибора и теплый пол не исключение. Эту проблему нужно предотвращать проверкой всех кабелей до укладки напольного покрытия.
• Расходы на электроэнергию – не столько проблема, сколько недостаток. При использовании такой схемы, возрастания расходов не избежать – решение зависит от того какое использование предусмотрено:
  • Если электро обогрев пола используется как постоянный источник питания, то есть смысл у надежного утепления дома. Например, сделать качественную теплоизоляцию стен. В этом случае потери тепла снизиться и, как следствие, расходы на обогрев снизаться также.
  • Если система используется как дополнительный источник тепла, то имеет смыл прокладывать элементы там, где осуществляется наибольшее движение. Как правило, наиболее частое движение осуществляется в центре комнаты, соответственно и нагревательные элементы нужно прокладывать в центре. Таким образом, потребуется меньше элементов, а расходы снизятся за счет нагрева определенного участка помещения, а не всего сразу.

Иногда в качестве недостатков выделяют излучение. Но факту, такая система не отличается от другого электронного прибора, а потому бояться вреда от него не стоит.

Виды электрических подогревов

На рынке электро теплый пол можно найти нескольких исполнения. Каждый отличается своими плюсами и минусами. Что бы понять какой вариант подходит лучше к определенному жилью, необходимо изучить каждый из них.

Электрический теплый пол разделяется на 2 вида по действию:

1. Резистивные – обогрев в этом типе нагрев осуществляется за счет кабелей.
2. Инфракрасные – нагрев осуществляется за счет специального компонента, который передает тепло окружающим вещам.

Кабельный электро пол

Кабельный вариант отличается тем, что в нем к качеству нагревательных элементов используются кабели. Подключенные к электричеству они нагреваются за счет чего происходит подогрев поверхности.

Одножильные провода

Кабеля с одной жилой являются одновременно и проводником тепла, и нагревательным элементом. Если устройство электрических теплых полов происходит с таким кабелем, то важно, чтобы концы провода сошлись в одном месте. Это необходимо для подключения системы к блоку управления.

Одножильная обогрев

Двужильные провода

Двужильные провода намного удобнее в плане использования. Одна жила необходима для нагрева, другая замыкает цепь. При применении данных кабелей встреча двух концов не обязательна. Поэтому, ее чаще применяют, гораздо проще вывести один конец провода к блоку управления, чем монтировать систему так, чтобы оба конца встретились в одном месте.

Нагревательный мат

Разновидностью кабельного пола можно считать нагревательный мат, который изготовлен из сетки и кабелей, уложенных на эту сетку. В качестве нагревательного элемента использован двужильный провод, который уложен на сетку определённым образом.

Удобство матов в том, что не нужно самостоятельно рассчитывать необходимо мощность, это все сделал производитель. Маты покупаются в зависимости от числа квадратных метров, на которые необходимо смонтировать нагревательный элемент.

Инфракрасные типы подогрева

Стержневой вид обогрева

Разновидностью инфракрасных полов является стержневой электро теплый пол. Он напоминает веревочную лестницу с деревянными или металлическими перекладинами. Но в качестве перекладин используется стержень с нагревательным элементом.

Подогрев пола осуществляется за счет этого стержня. А в качестве «веревки» используется полимер, который можно резать, чтобы осуществить укладку. Однако, разрезанный полимер необходимо будет закреплять в схему, так как он играет роль проводника.

Стержневой обогрев

Пленочный вид обогрева

Электро теплый пол может иметь и пленочный вид. В данном случае подогрев поверхностей происходит за счет инфракрасного излучения. Элементы, отвечающие за нагрев, передают тепловой сигнал на небольшие расстояния, нагреваю то что находиться рядом с ними. Эти элементы изготовлены из карбоновой пасты, а за ее нагрев отвечают медные провода, которые заключены в пленку. Для укладки чаще всего используют пленочный вариант, поскольку он легок в монтаже.

Пленочный вариант

Пленочный пол имеет очень небольшую толщину, а поэтому его можно использовать и там, где потолки имеют ограниченную высоту.

Термодатчик для электрического пола

Если решено устанавливать в доме электрические теплые полы, то к этому необходимо основательно подготовиться. Кроме материалов, таких как бетон, напольное покрытие и другие строительные материалы, нужно приобрести нужный комплект теплых полов и дополнительные элементы, которыми будет осуществляться контроль за системой.

Такими элементами являются:

1. Термодатчик- он показывает данные температуры.
2. Терморегулятор – он необходим для выставления температуры, до которой будет нагреваться элемент.

Оба этих элемента работают в паре, как только термодатчик зафиксирует температуру, до которой элементы нагрелись, терморегулятор получает команду и отключает дальнейший подогрев.

Современные терморегуляторы могут быть оснащены различными деталями, которые позволяют смонтировать электронный теплый пол. В этом варианте можно задать температуру нагрева и отключения, причем данные можно занести в память один раз, дальнейшее управление возьмет на себя система терморегулятора.

Датчик тепла

В новых моделях устройства управление может осуществляться дистанционно, благодаря установке сим-карты. То есть, по сути датчик управления переноситься на телефон.

Посредством смс-сообщения можно задать время включения и включения обогрева, температуру нагрева пола.

Также, можно произвести и отключение всей системы, если это необходимо.

Расчет мощности теплых полов

Перед тем, как выбрать теплый пол, необходимо рассчитать площадь помещения и мощность системы, так что бы она смогла обогревать жилье. Для начала необходимо определиться с тем в каком режиме будет использоваться теплый пол от электричества. Если пол будет являться основным источником тепла, то используется сложная схема расчетов. Если пол будет использоваться как дополнительный источник, то расчеты в этом случае гораздо проще.

При использовании теплого пола как основной системы отопления нужен точный технологический расчет, который должен учитывать такие моменты, как площадь дома, количество дверей и окон, возможные теплопотери. При этом, когда будет выполняться расчет площади нужно обращать внимание на мебель, которая будет наводиться в комнате. Теплые полы необходимо укладывать на те пространства, которые свободны от мебели.

Исключение в этом условии – стержневые элементы нагрева. Они могут укладываться по всей площади, так как являются саморегулирующимися.

Характеристики расхода

При расчетах важно правильно высчитать возможные теплопотери. На эти данные нужно обращать пристальное внимание, поскольку неправильные расчеты приведут к тому, что такая система просто будет не справляться с нагревом помещения и в доме будет холодно. Возможные теплопотери рассчитывают, используя специальные таблицы. Лучше всего данные расчеты доверить специалистам. Они более точно высчитают необходимую мощность системы.

Если теплый пол электрический будет использоваться как дополнительный источник тепла, то необходимые расчеты можно произвести самостоятельно. В данном расчете нужно учитывать тип используемого пола, резистивный или инфракрасный, площадь укладки, то есть тут площадь на которой будут находиться элементы нагрева и мощность провода.

Правила укладки

Прежде чем начинать укладку полов необходимо ознакомиться с правилами укладки. Необходимо четко соблюсти инструкции, тогда можно гарантировать правильную и четкую работу всей системы.

К таким нюансам относят следующие требования:

• Перед укладкой нужно произвести монтаж термоизолирующего слоя. Это необходимо для всех видов полов, так как часть тепловой энергии не будет уходить вниз. В этом случае потери тепла будут минимальными, а также подогрев пола будет происходить быстрее. Таким образом можно будет снизить затраты на электричество.
• При размещении полов необходимо учитывать расположение мебели, нагревательные элементы нельзя размещать под ними, кроме стержневых полов.
• От стен должны быть отступы в 5 см. а от отопительных приборов (батарей) минимум 10 см.
• При укладке необходимо соблюдать шаг провода, а также не допускать пересечения проводов.
• При монтаже важно следить что бы разрезов для поворотов было как можно меньше. Таким образом не нарушается целостность системы. Все места разрезов должны быть тщательно заизолированы. При несоблюдении этого правила теряется мощность, а также появляется возможность короткого замыкания.

Вариант монтажа

• Соединения небольших кусочков пола также нежелательны, минимальная длина секции должна составлять не менее 50 см. При покупке теплый пол лучше взять с запасом.

Обязательно необходимо установить прибор УЗО, он отключит подачу тепла при возникновении проблем. Например, если будет теряться мощность, то УЗО отключит систему от электроэнергии.

Все работы по установке пола лучше доверить профессиональному электрику.

Также, для электро обогрева пола лучше выделить отдельную линию, куда будет подключена только эта система. Также, лучше вывести систему на отдельный автомат, в случае проблем с электроэнергией или самим полом обесточить систему можно этим устройством.

Монтаж теплого электрического пола

Перед тем как выбрать электрические теплые полы лучше уточнить какое напольное покрытие планируется положить и каким образом будет готовиться основание для теплого пола. Уже в зависимости от этих данных и покупать систему теплого пола.

Монтировать пол можно тремя способами:

1. Монтаж в стяжку.
2. Монтаж на стяжку, но закреплением плиткой.
3. Монтаж под напольное покрытие, но не под плитку.

Если необходимо монтировать электрический теплый пол в стяжку или под плитку, то придётся выбирать кабельные системы или стержневые полы.

Укладка пленочного пола допускается только под напольное покрытие. Влага этому полу вредит. Поэтому, его желательно укладывать в комнатах, а не в санитарных помещениях.

Сам монтаж происходит практически одинаково:

1. Составляется план раскладки с учетом расположения мебели и отступов. План лучше делать на миллиметровой бумаге с соблюдением масштаба.
2. Укладывается слой гидроизоляции и слой утеплителя, если это необходимо.
3. Разметка переноситься на подготовленное основание.
4. По разметке производят укладку пола. Все места, которые разрезаются при необходимости нужно заизолировать. Также, определяется положение термодатчика и терморегулятора. Последний устанавливается на стене и от места его установки нужно опустить штробу до пола.
5. После укладки всех элементов проверяют сопротивление.
6. В штробу закладывают трубу, один конец который соединен с терморегулятором, а в другом находится термодатчик. Конец трубы с термодатчиком располагают посередине ближних нагревательных элементов.

Слоеный пирог электро обогрева

Проверочные работы

После того, как эти работы были проведены необходимо проверить работоспособность датчика и терморегулятора, еще раз сопротивление и систему полностью обесточивают, а регулятор снимают. Затем, производят заливку стяжки, укладку плитки или напольного покрытия. Причем, если планируется стяжка, то сначала дожидаются высыхания бетона, затем проверяют работоспособность системы еще раз, а потом монтируют напольное покрытие.

Стоит проверить как термодатчик достается из трубы, это необходимо что бы потом его можно было без проблем заменить, если это потребуется.

Экономия электроэнергии

Система теплого пола электрического действия имеет свои плюсы и минусы, которые описаны выше. Но, при правильном проектировании и использовании эта система вызовет только положительные эмоции. Не стоит бояться большого расхода электроэнергии, и, как следствие, увеличения платежей. При разумном подходе к использованию количество киловатт увеличиться не сильно, а тепло в доме будет постоянным. Такой эффект достигается за счет использования пола только в часы, когда дома кто-то есть.

Также, не лишним будет продумать и утепление проблемных мест: дверей, окон, балконов. Таким образом можно минимизировать потери тепла, соответственно и сама система будет работать не в полную силу. Эффект от проделанной работы можно будет увидеть на счетах за отопление.

delaypol.com

подогрев пола электрический, виды электропола, преимущества и недостатки, фото и видео

Содержание:

Обеспечить тепло и комфорт в доме или квартире можно, если использовать подогрев пола электрический. Он является востребованным благодаря тому, что система управления таким полом позволяет разумно пользоваться электроэнергией, а это делает отопление выгодным с экономической точки зрения.

Виды электрического теплого пола

Электрические полы по тому, какой нагревательный элемент используется, подразделяются на следующие виды:

• кабельные;
• пленочные;
• стержневые.

В продаже можно встретить кабельные теплые полы в форме обыкновенного мотка, секций и матов, которые изготовлены из гибкой сетки. По сравнению с другими моделями, в матах применяется греющий кабель для теплого пола меньшего диаметра.

Электрический кабельный пол бывает только лишь конвекционным. Пленочные и стержневые виды обогревают при помощи инфракрасного излучения.

Нюансы укладки и ограничения по применению имеются у каждого из видов. В зависимости от того, какой метод установки может быть реализован в комнате, выбирается теплый эл пол с соответствующими характеристиками. Давайте разберемся, какой теплый пол лучше пленочный или кабельный, какие они имеют преимущества и недостатки.

Кабельный электропол

Довольно часто для обогрева применяется кабель. Для производства теплых полов используются резистивные и саморегулирующиеся типы. Существуют одно- и двужильные резистивные кабели. Наиболее часто благодаря своему строению используется второй вид. В результате работы системы возникает электромагнитное излучение, а двужильный кабель способен сделать его немного слабее.

Устройство саморегулирующихся моделей во много раз сложнее простого нагревательного кабеля. Они могут находить участки, где случился перегрев и снижать подачу электричества или полностью отключать питание.

Основные моменты установки кабельных теплых полов

Не зависимо от того, какой используется теплый пол в квартире электрический или какой-либо другой монтаж производится практически одинаково. Рассмотрим основные этапы на примере простого нагревательного кабеля.

При установке любого вида электрических полов первым делом определяют место, где будет располагаться термостат. В стене штробятся отверстие под устройство и канал, в который будут укладываться провода необходимые для подключения системы и датчика.

Затем подготавливается поверхность пола. Ее необходимо очистить от всевозможного мусора и выровнять. Далее выполняется теплоизоляция. Сверху на нее выкладываются нагревательные секции и фиксируются при помощи монтажной ленты.

Кабельный теплый пол электро позволяет выбрать любой промежуток между элементами. В помещениях существуют места, в которых необходим более сильный прогрев пола, например, возле холодной наружной стены. В этом случае интервал между секциями можно сделать меньше, чем в более теплых частях комнаты.

Ни в коем случае при монтаже нельзя допускать пересечения греющих кабелей.

После окончания укладки подсоединяются электрические провода. Далее устанавливается внутренний датчик, который следует поместить в гофрированную трубу. Это поможет защитить устройство от возможных повреждений. Укладывается трубка с датчиком и подсоединенным к нему проводом между нагревательным кабелем. Теперь нужно проверить, как работает система. В случае совпадения сопротивления секций и датчика с данными, которые указаны в техническом паспорте, можно выполнять заливку бетонной стяжки.

Напольное покрытие можно укладывать через 3 дня. Только после полного высыхания бетонной стяжки, а на это потребуется примерно 28 дней, можно будет включить теплый электропол.

Сделать электрический теплый пол в квартире можно собственноручно, потому как его монтаж выполняется не очень сложно. Главное выполнять все необходимые этапы правильно. Но, если нет уверенности в том, что все получится сделать, как полагается или нет нужных инструментов, тогда можно воспользоваться услугами специалистов в данной области.

Далее рассмотрим характерные особенности монтажа остальных разновидностей электрических полов.

Нагревательные маты как вариант под плитку

Нагревательные маты – это разновидность классического кабельного теплого пола. У них одинаковый греющий элемент – кабель. Разница в том, что при производстве матов применяются виды с меньшим диаметром. Данный пол реализуется в готовом виде: кабель закреплен на гибкой стекловолоконной сетке. Чаще всего такие маты выбирают для пола из керамической плитки.

Обратная сторона сетки, как правило, является клеящейся, что очень удобно, так как позволяет практически мгновенно закрепить конструкцию к поверхности. Поэтому в этом случае электрический пол монтируется без использования строительного скотча. После укладки и фиксирования нагревательных матов, следует выполнить все необходимые соединения проводов и проверку системы. Далее конструкция заливается цементным раствором и укладывается керамическая плитка.

Инфракрасные электрические полы

На рынке теплых полов постепенно популярность набирает инфракрасный пол, имеющий карбоновые нагревательные стержни. Его широкое применение на данный момент останавливает только достаточно высокая стоимость. Этот вариант поддержания в квартире оптимальной температуры является самым безвредным для здоровья человека. Люди, использующие стержневой теплый пол, чаще всего оставляют о нем положительные отзывы.

Инфракрасный пол разрешается укладывать даже в тех местах, где стоит мебель, которую также можно не бояться передвигать во время эксплуатации. Карбоновые стержни имеют функцию саморегулирования, поэтому они никогда не перегреваются. Устанавливается карбоновый мат с применением стяжки или клея. Его можно укладывать под керамическую плитку или любое другое напольное покрытие.

Чтобы система работала более эффективно необходимо на пол сначала уложить подложку из теплоотражающей пленки. В изоляции следует сделать специальные отверстия, которые необходимы для улучшения адгезии клея или бетонной стяжки с черновым полом. Электрический теплый пол должен быть равномерно распределен по всей площади. По имеющемуся соединительному проводу маты, если потребуется, можно разрезать на куски необходимого размера. Когда все работы по укладке и проверке системы будут завершены, поверхность можно будет залить тонким слоем цементно-песчаной стяжки или клея.

Пленочный теплый электропол самый простой в плане монтажа. Подготовительные работы по обустройству поверхности проводить нет необходимости. Укладывается данный вид теплого пола на теплоизоляционную подложку, а сверху на него стелется выбранное напольное покрытие.

Управление электрическим полом

Подключение к электросети системы и управление ею производится при помощи терморегулятора. Данный прибор контролирует температуру пола и воздуха, считывая данные с внутренних и внешних датчиков. Главными являются внутренние датчики. Их установка производится в стяжку или под финишное покрытие в процессе укладки теплого пола (подробнее: «Управление теплым полом электрическим – варианты и способы»). Дополнительные датчики следят за температурой воздуха. Их, как правило, устанавливают на стене.

Наиболее простой термостат обладает функцией поддержания в помещении заданной температуры. Когда установленные значения превышаются, он отключает подачу электроэнергии, а когда система остынет, включает. Более сложной конструкцией обладают программируемые терморегуляторы. Они позволяют задавать необходимый алгоритм отопления помещения. В отдельных моделях уже имеется несколько стандартных программ, которые учитывают день или ночь, выходные или рабочие дни.

Они сами способны включить питание, перед тем как хозяева придут домой и отключить его, пока никого нет. Существуют модели терморегуляторов с дистанционным управлением посредством интернета или мобильного телефона. Такая функция очень удобна, так как если вдруг поменялись планы, то хозяева квартиры могут изменить настройки программы на расстоянии.

Стоимость программируемой модели в разы превышает стоимость простой. Однако благодаря тому, что использование электрического теплого пола является рациональным, а расход электроэнергии низким, то затраты через некоторое время окупятся (прочитайте: «Сколько электроэнергии потребляет теплый пол – что влияет на потребление»).

Теплый электропол, как основная и дополнительная система отопления

Если в помещении имеется теплоизоляция прекрасного качества, только тогда можно электрический теплый пол эксплуатировать как основную систему отопления. Даже в случае соблюдения этого условия данный способ отопления все-таки в большей мере подходит для регионов, где зимы достаточно теплые. Но в районах с суровым климатом он будет довольно таки затратным и не эффективным. Читайте также: «Какой электроподогрев пола выбрать для монтажа в доме».

Чтобы в помещении сохранялась комфортная температура только лишь благодаря системе «теплый пол», он должен занимать значительную часть поверхности пола, то есть не менее 2/3 от всей площади.

Если комната заставлена большим количеством мебели, то система не сможет выполнять свою задачу в полном объеме. К тому же необходима удельная мощность минимум 150 Вт.

С зимними холодами бороться при помощи электрического отопления пола довольно дорого, однако весной и осенью, когда центральное отопление отключается, такой способ будет как раз кстати. Читайте также: «Какой теплый пол выбрать под плитку – плюсы и минусы вариантов».

Такие полы целесообразней использовать в качестве дополнительного способа отопления помещения. Также они подходят для обогрева застекленных лоджий и балконов, помещений, которые находятся на цокольном или первом этаже здания.

Наиболее рациональным будет применение электрического теплого пола в ванной комнате. Уже не придется после водных процедур становиться босыми ногами на холодную плитку, а также он избавит от повышенной влажности в этом помещении.

polspec.com

«Как выбрать тёплые электрические полы?» – Яндекс.Знатоки

Об электрических теплых полах

С незапамятных времен люди возводят жилища, призваные защитить от непогоды его обитателей. Вне зависимости от географического месторасположения дома, главная цель — сделать его максимально теплым. Меняются поколения, и все более совершенные технологию приходят на службу человечеству. Одним из таких изобретений является теплый пол. Статья познакомит обывателя с несколькими видами такого пола.

Разновидности теплого пола

К разряду наиболее популярных относится электрический теплый пол. Он не только прекрасно справится с задачей по обогреву помещения, но и не «пересушит» воздух. Такой вид отопления относится к разряду экологически чистых и не наносит никакого вреда здоровью своих хозяев.

Пленочный инфракрасный пол является одной из разновидностей электрического пола. Здесь в качестве нагревательного элемента выступает карбоновая термопленка. Толщина пленки колеблется в пределах 0,3-0,4 мм. В ней расположены проводящие ток элементы, за счет чего и происходит выделение инфракрасного излучения. Принципиальным отличием такого пола от прочих является направленность ИК-излучения на обогрев не воздуха, а находящихся в помещении предметов.
Различают:
— пленочный теплый пол полосами. Монтируется под ламинат на лавсановую подложку, рекомендуемый охват площади отапливаемого помещения – не менее 80% от общей площади для основного отопления. Из особенностей – не монтируется под массивные предметы мебели, по причине возможного возникновения эффекта теплового запирания. Возможен монтаж на потолок. В зависимости от мощности может быть: 150-170 вт/кв.м., 220 вт./кв.м. и наименее популярная пленка мощностью 150 вт./кв.м. Среднее энергопотребление 60-80 вт/м.кв. в час;

• пленочный пол сплошной. Используется под любое покрытие, в том числе и под кафельную плитку. Подойдет в качестве, как основного, так и аварийного варианта отопления. Можно монтировать на потолок. Из особенностей: в сплошной пленке можно вырезать необходимые отверстия. В зависимости от мощности может быть: 220 вт./кв.м. Среднее энергопотребление: от 50 до 70 вт./кв.м. в час.

Существует несколько способов установки теплого пола и, как следствие, различные типы нагревательных элементов и материалов, подходящие под определенное напольное покрытие и способ монтажа.

Один из способов обустройства теплого пола – под плитку. Износостойкая, не боящаяся влаги, плитка, является хорошим проводником тепла. Это практически идеальный вариант для создания теплого пола. Широко применяется при обогреве ванной, кухни и лоджии.

С плиткой прекрасно «уживутся»: инфракрасный карбоновый стержневой пол RHE, нагревательные маты, инфракрасные несгораемые теплые полы RIM. При монтаже теплого пола под плитку должно быть готово основание: сделана бетонная стяжка. В ряде случае, возможна укладка на старый пол, что, впрочем, не рекомендовано по причине уменьшения эффективной высоты помещения. Нагревающие элементы закрываются плиточным клеем или тонкой стяжкой и пол декорируют плиткой.

Другим распространенным способом является монтаж теплого пола в стяжку. Для этого подойдут упомянутые выше инфракрасный карбоновый стержневой пол RHE, несгораемые инфракрасные теплые полы RIM и кабель. Нагревающие элементы кладутся на гидроизоляционный и утепляющий слои, после чего сверху небольшим слоем формируется стяжка. Поверх высохшей стяжки устанавливают напольное покрытие. Следует отметить, что данный вариант не подойдет для инфракрасных пленочных нагревательных элементов.

Электрические теплые полы – прекрасная альтернатива прочим видам отопления: быстрота прогрева помещения, легкость монтажа, доказанная экологичность и возможность использования в любое время года.

yandex.ru

Что такое электрический ток: определение, характеристики, виды

Открытия, связанные с электричеством, кардинально изменили нашу жизнь. Используя электрический ток как источник энергии, человечество сделало прорыв в технологиях, которые облегчили наше существование. Сегодня электричество приводит в движение токарные станки, автомобили, управляет роботизированной техникой, обеспечивает связь. Этот список можно продолжать очень долго. Даже трудно назвать отрасль, где можно обойтись без электроэнергии.

В чём секрет такого массового использования электричества? Ведь в природе существуют и другие источники энергии, более дешевые, чем электричество. Оказывается всё дело в транспортировке.

Электрическую энергию можно доставить практически везде:

• к производственному цеху;
• квартире;
• на поле;
• в шахту, под воду и т. д.

Электроэнергию, накопленную аккумулятором, можно носить с собой. Мы пользуемся этим ежедневно, беря с собой сотовый телефон. Ни один другой вид энергии не обладает такими универсальными свойствами как электричество. Разве это не является достаточной причиной для того, чтобы глубже изучить природу и свойства электричества?

Что такое электрический ток?

Электрические явления наблюдались давно, но объяснить их природу человек смог относительно недавно. Удар молнии казался чем-то неестественным, необъяснимым. Странным казалось потрескивание некоторых предметов при их трении. Искрящаяся в темноте расчёска, после расчёсывания шерсти животных (например, кошки) вызвала недоумение, но подогревала интерес к этому явлению.

Как всё начиналось

Ещё древним грекам было известно свойство янтаря, потёртого о шерсть, притягивать некоторые мелкие предметы. Кстати, от греческого названия янтаря –«электрон» пошло название «электричество».

Когда физики вплотную занялись исследованием электризации тел, они начали понимать природу подобных явлений. А первый кратковременный электрический ток, созданный человеком, появился при соединении проводником двух наэлектризованных предметов (см. рис. 1). В 1729 году англичане Грей и Уиллер открыли проводимость зарядов некоторыми материалами. Но определения электрического тока они не смогли дать, хотя и понимали, что заряды перемещаются от одного тела к другому по проводнику.

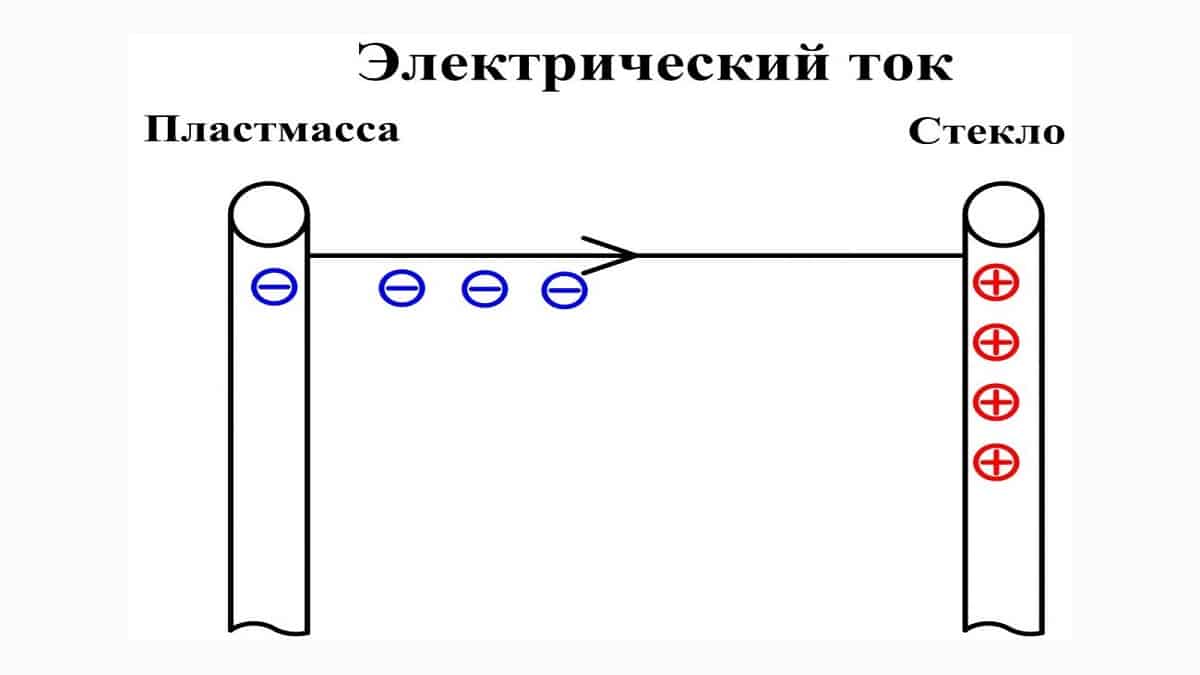

Рис. 1. Опыт с заряженными телами

Об электрическом токе, как о физическом явлении заговорили лишь после того, как итальянец Вольта дал объяснение опытам Гальвани, а в 1794 году изобрёл первый в мире источник электричества – гальванический элемент (столб Вольта). Он обосновал упорядоченное перемещение заряженных частиц по замкнутой цепи.

Определение

В современной трактовке электрическим током называют направленное перемещение силами электрического поля заряженных частиц, Носителями зарядов металлических проводников являются электроны, а растворов кислот и солей — отрицательные и положительные ионы. Полупроводниковыми носителями зарядов являются электроны и «дырки».

Для того чтобы электрический ток существовал, необходимо всё время поддерживать электрическое поле. Должна существовать разница потенциалов, поддерживающая наличие первых двух условий. До тех пор, пока эти условия соблюдены, заряды будут упорядоченно перемещаться по участкам замкнутой электрической цепи. Эту задачу выполняют источники электричества.

Такие условия можно создать, например, с помощью электрофорной машины (рис. 2). Если два диска вращать в противоположных направлениях, то они будут заряжаться разноимёнными зарядами. На щётках, прилегающих к дискам, появится разница потенциалов. Соединив контакты проводником, мы заставим заряженные частицы двигаться упорядоченно. То есть электрофорная машина является источником электричества.

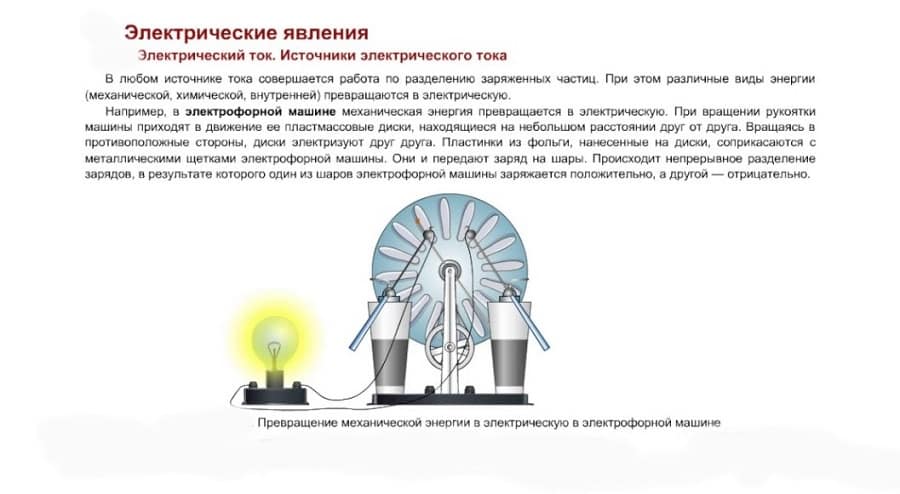

Рисунок 2. Электрофорная машина

Источники тока

Первыми источниками электрической энергии, нашедшими практическое применение, были упомянутые выше гальванические элементы. Усовершенствованные гальванические элементы (народное название – батарейки) широко применяются по сей день. Они используются для питания пультов управления, электронных часов, детских игрушек и многих других гаджетов.

С изобретением генераторов переменных токов электричество приобрело второе дыхание. Началась эра электрификации городов, а позже и всех населённых пунктов. Электрическая энергия стала доступной для всех граждан развитых стран.

Сегодня человечество ищет возобновляемые источники электроэнергии. Солнечные панели, ветряные электростанции уже занимают свои ниши в энергосистемах многих стран, включая Россию.

Характеристики

Электрический ток характеризуется величинами, которые описывают его свойства.

Сила и плотность тока

Для описания характеристики электричества часто используют термин «сила тока». Название не совсем удачное, так как оно характеризует только интенсивность движения электрических зарядов, а не какую-то силу в буквальном смысле. Тем не менее, этим термином пользуются, и он означает количество электричества (зарядов) проходящего через плоскость поперечного сечения проводника. Единицей измерения силы тока в системе СИ является ампер (А).

1 А означает то, что за одну секунду через поперечное сечение проводника проходит электрический заряд 1 Кл. (1А = 1 Кл/с).

Плотность тока  –  векторная величина. Вектор направлен в сторону движения положительных зарядов. Модуль этого вектора равен отношению силы тока на некотором перпендикулярном к направлению движения зарядов сечении проводника к площади этого сечения. В системе СИ измеряется в А/м². Плотность более ёмко характеризует электричество, однако на практике чаще используется величина «сила тока».

Разница потенциалов (напряжение) на участке цепи выражается соотношением: U = I×R, где U – напряжение, I – сила тока, а R – сопротивление. Это знаменитый закон Ома.

Мощность

Электрическими силами совершается работа против активного и реактивного сопротивления. На пассивных сопротивлениях работа преобразуется в тепловую энергию. Мощностью называют работу, выполненную за единицу времени. По отношению к электричеству применяют термин «мощность тепловых потерь». Физики Джоуль и Ленц доказали, что мощность тепловых потерь проводника равна силе тока умноженной на напряжение: P = I× U. Единица измерения мощности – ватт (Вт).

Частота

Переменный ток характеризуется также частотой. Данная характеристика показывает, как за единицу времени изменяется количество периодов (колебаний). Единицей измерения частоты является герц. 1 Гц = 1 периоду за секунду. Стандартная частота промышленного тока составляет 50 Гц.

Ток смещения

Понятие «ток смещения» ввели для удобства, хотя в классическом понимании его нельзя назвать током, так как отсутствует перенос заряда. С другой стороны, интенсивность магнитного поля пребывает в зависимости от токов проводимости и смещения.

Токи смещения можно наблюдать в конденсаторах. Несмотря на то, что при зарядке и разрядке между обкладками конденсатора не происходит перемещения заряда, ток смещения протекает через конденсатор и замыкает электрическую цепь.

Виды тока

По способу генерации и свойствам электроток бывает постоянным и переменным. Постоянный – это такой, что не меняет своего направления. Он течёт всегда в одну сторону. Переменный ток периодически меняет направление. Под переменным понимают любой ток, кроме постоянного. Если мгновенные значения повторяются в неизменной последовательности через равные промежутки времени, то такой электроток называют периодическим.

Классификация переменного тока

Классифицировать изменяющиеся во времени токи можно следующим образом:

1. Синусоидальный, подчиняющийся синусоидальной функции во времени.
2. квазистационарный – переменный, медленно изменяющийся во времени. Обычные промышленные токи являются квазистационарными.
3. Высокочастотный – частота которого превышает десятки кГц.
4. Пульсирующий – импульс которого периодически изменяется.

Различают также вихревые токи, которые возникают в проводнике при изменении магнитного потока. Блуждающие токи Фуко, как их ещё называют, не текут по проводам, а образуют вихревые контуры. Индукционный ток имеет ту же природу что и вихревой.

Дрейфовая скорость электронов

Электричество по металлическому проводнику распространяется со скоростью света. Но это не означает, что заряженные частицы несутся от полюса к полюсу с такой же скоростью. Электроны в металлических проводниках встречают на своём пути сопротивление атомов, поэтому их реальное перемещение составляет всего 0,1 мм за секунду. Реальная, упорядоченная скорость перемещения электронов в проводнике называется дрейфовой.

Если замкнуть проводником полюсы источника питания, то вокруг проводника молниеносно образуется электрическое поле. Чем больше ЭДС источников, тем сильнее проявляется напряжённость электрического поля. Реагируя на напряжённость, заряженные частицы вмиг принимают упорядоченное движение и начинают дрейфовать.

Направление электрического тока

Традиционно считают, что вектор электрического тока направлен к отрицательному полюсу источника. Но на самом деле электроны движутся к положительному полюсу. Традиция возникла из-за того, что за направление вектора было выбрано движение положительных ионов в электролитах, которые действительно стремятся к негативному полюсу.

Электроны проводимости с отрицательным зарядом в металлах были открыты позже, но физики не стали менять первоначальные убеждения. Так укрепилось утверждение, что ток направлен от плюса к минусу.

Электрический ток в различных средах

В металлах

Носителями тока в металлических проводниках являются свободные электроны, которые из-за слабых электрических связей хаотично блуждают внутри кристаллических решёток (рис. 3). Как только в проводнике появляется ЭДС, электроны начинают упорядочено дрейфовать в сторону позитивного полюса источника питания.

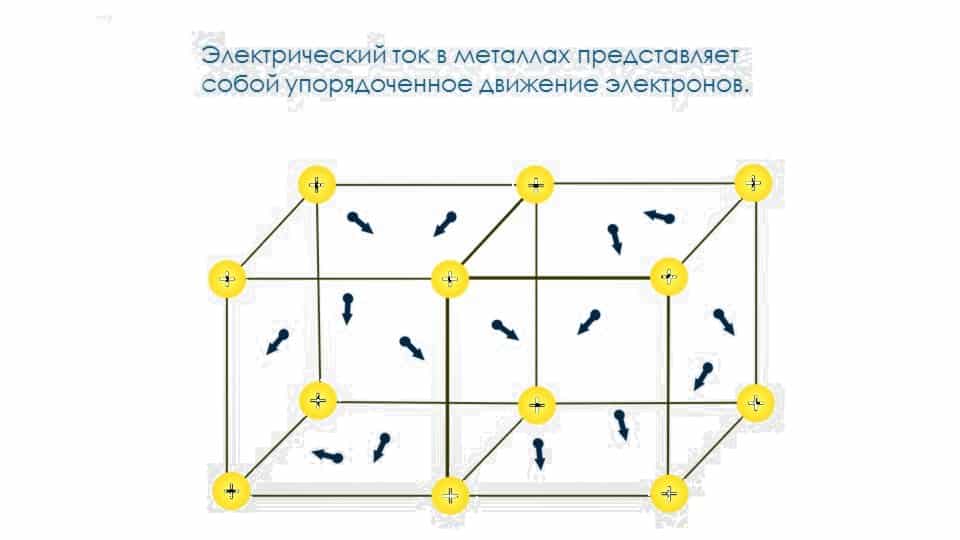

Рис. 3. Электрический ток в металлах

В результате прохождения тока возникает сопротивление проводников, которое препятствует потоку электронов и приводит нагреванию. При коротком замыкании выделение тепла настолько сильное, разрушает проводник.

В полупроводниках

В обычном состоянии у полупроводника нет свободных носителей зарядов.  Но если соединить два разных типа полупроводников, то при прямом подключении они превращаются в проводник. Происходит это потому, что у одного типа есть положительно заряженные ионы (дырки), а у другого – отрицательные ионы (атомы с лишним электроном).

Под напряжением электроны из одного полупроводника устремляются для замещения (рекомбинации) дырок в другом. Возникает упорядоченное движение свободных зарядов. Такую проводимость называют электронно-дырочной.

В вакууме и газе

Электрический ток возможен и в ионизированном газе. Заряд переносится положительными и отрицательными ионами. Ионизация газов возможна под действием излучения или вследствие сильного нагревания. Под действием этих факторов возбуждаются атомы, которые превращаются в ионы (рис. 4).

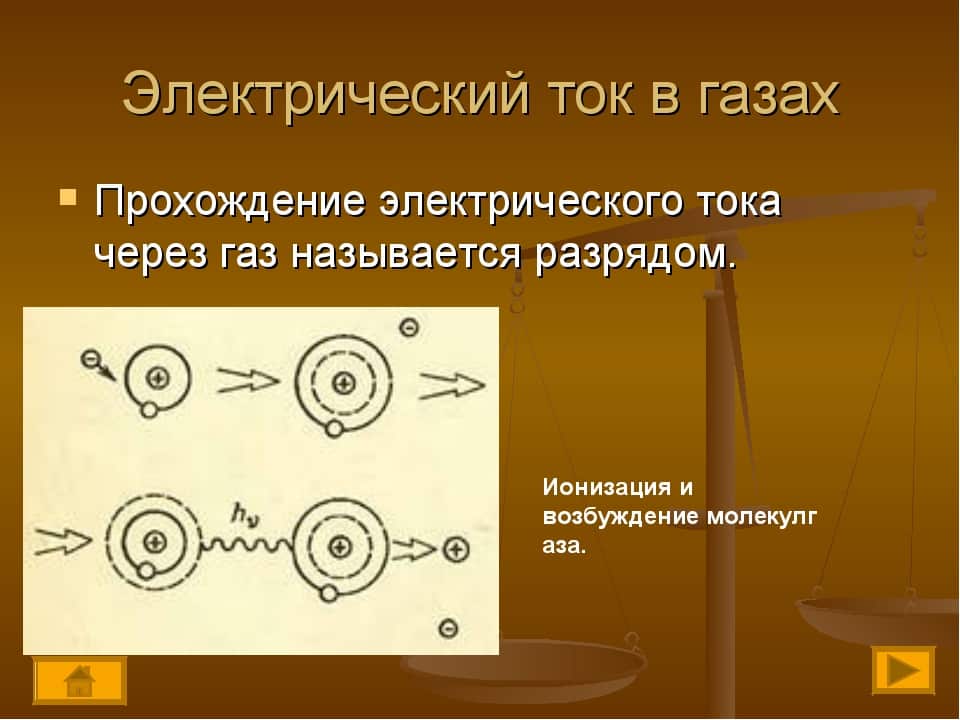

Рис 4. Электрический ток в газах

В вакууме электрические заряды не встречают сопротивления, поэтому. заряженные частицы движутся с околосветовыми скоростями. Носителями зарядов являются электроны. Для возникновения тока в вакууме необходимо создать источник электронов и достаточно большой положительный потенциал на электроде.

Примером может служить работа вакуумной лампы или электронно-лучевая трубка.

В жидкостях

Оговоримся сразу – не все жидкости являются проводниками. Электрический ток возможен в кислотных, щёлочных и соляных растворах. Иначе говоря – в средах, где имеются заряженные ионы.

Если опустить в раствор два электрода и подключить их к полюсам источника, то между ними будет протекать электрический ток (рис. 5). Под действием ЭДС катионы устремятся к катоду (минусу), а анионы к аноду. При этом будет происходить химическое воздействие на электроды – на них будут оседать атомы растворённых веществ. Такое явление называют электролизом.

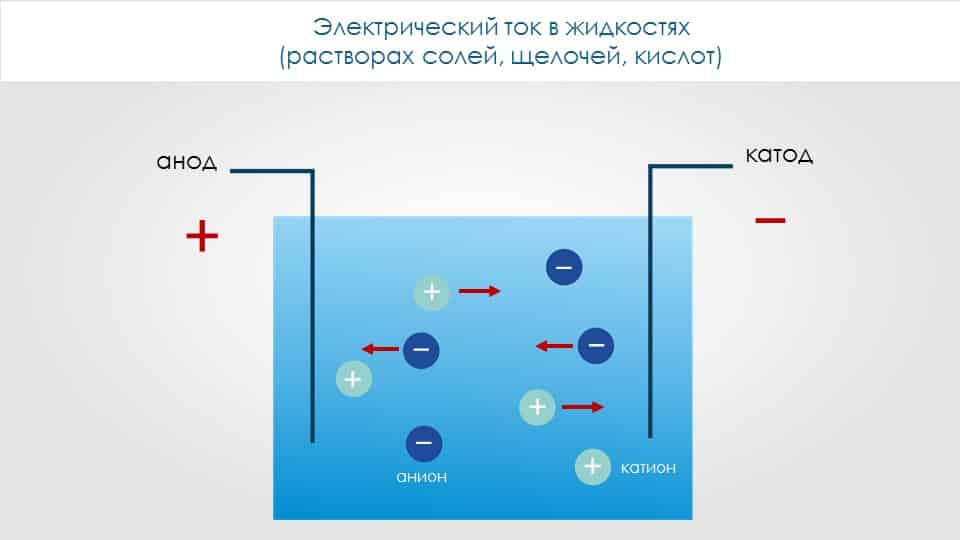

Рис. 5. Электроток в жидкостях

Для лучшего понимания свойств электротока в разных средах, предлагаю рассмотреть картинку на рисунке 6. Обратите внимание на вольтамперные характеристики (4 столбец).

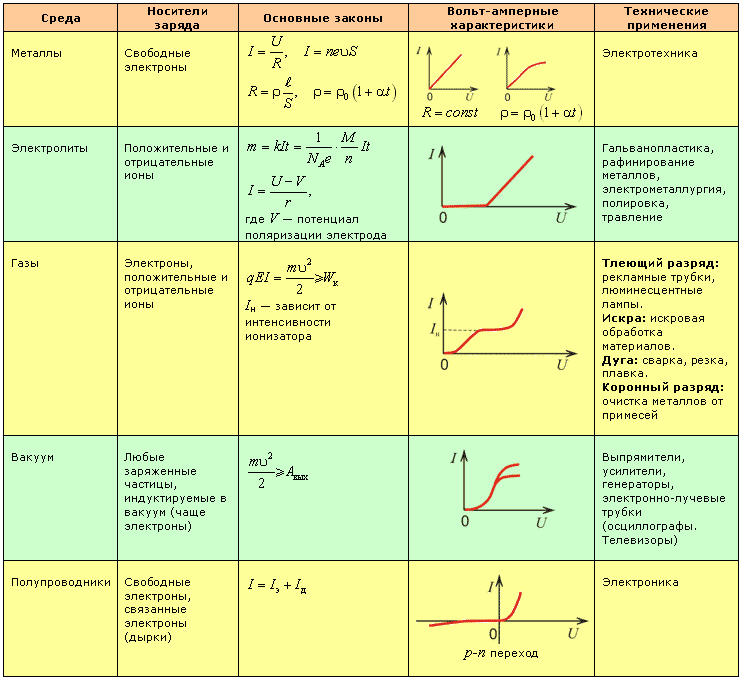

Рис. 6. Электрический ток в средах

Проводники электрического тока

Среди множества веществ, лишь некоторые являются проводниками. К хорошим проводникам относятся металлы. Важной характеристикой проводника является его удельное сопротивление.

Небольшое сопротивление имеют:

• все благородные металлы;
• медь;
• алюминий;
• олово;
• свинец.

На практике наиболее часто применяют алюминиевые и медные проводники, так как они не слишком дорогие.

Электробезопасность

Несмотря на то что электричество прочно вошло в нашу жизнь, не следует забывать об электробезопасности. Высокие напряжения опасны для жизни, а короткие замыкания становятся причиной пожаров.

При выполнении ремонтных работ необходимо строго соблюдать правила безопасности: не работать под высоким напряжением, использовать защитную одежду и специальные инструменты, применять ножи заземления и т.п.

В быту используйте только такую электротехнику, которая рассчитана на работу в соответствующей сети. Никогда не ставьте «жучки» вместо предохранителей.

Помните, что мощные электролитические конденсаторы имеют большую электрическую емкость. Накопленная в них энергия может вызвать поражение даже спустя несколько минут после отключения от сети.

www.asutpp.ru

виды, устройство и монтаж своими руками (+ видео)

Обогрев отдельных участков пола или даже всей его площади становится популярным решением в современных квартирах и частных домах. Бюджетным вариантом реализации такой системы считается электрический теплый пол под линолеум.

Монтаж можно выполнить самостоятельно, однако сначала нужно определиться с типом теплого пола, а также правильно выбрать подходящее напольное покрытие.

Содержание статьи:

Электрический теплый пол: плюсы и минусы

Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.

Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.

Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.

Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.

На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала

Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.

Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.

Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:

• изменение цвета напольного покрытия;
• деформацию его поверхности и вспучивание;
• выделение в воздух испарений фенола – опасного для здоровья вещества.

И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.

Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.

Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет

На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.

Маркировка линолеума для использования под теплый пол

Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.

“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.

Кабель или инфракрасная пленка?

Системы теплого пола, которые работают от электричества, четко разделяют на электрические и инфракрасные. Электрические системы представляют собой греющий кабель, который укладывают на специальную сетку, а затем заливают стяжкой. Более удобным для монтажа может стать аналогичная система, в которой кабель уже уложен на специальные маты. Их укладывают полосами и соединяют между собой.

Инфракрасный или пленочный пол устроен принципиально иначе. Это сложная система, которая выглядит как тонкая, менее одного миллиметра, темная пленка. На самом деле это графитовый нагревательный элемент, заключенный между двумя полосами тонкого полиэстера. Для подключения к электросети служат специальные медно-серебряные проводники. Степенью нагрева можно управлять с помощью терморегулятора, обычно он поставляется в комплекте с системой. Несомненный “плюс” инфракрасного теплого пола – низкие затраты электроэнергии на обогрев.

Инфракрасный пленочный пол

Такой теплый пол обогревает помещение с помощью инфракрасных лучей и не нуждается в стяжке. Его кладут на подготовленное основание, сверху монтируют напольное покрытие. Для укладки под линолеум пленочные системы подходят лучше всего. Они не слишком сильно нагреваются, поэтому опасный перегрев покрытия в этом случае практически исключен. Пленка очень тонкая, ее почти без проблем можно уложить, даже если ремонт в помещении давно завершен.

Для этого напольное покрытие снимают, выравнивают основание, выполняют монтаж пленки, а затем снова укладывают напольное покрытие. Уровень пола поднимется всего на несколько миллиметров. Но следует помнить, что такие системы довольно дорогие, а также что они требуют очень высокого качества монтажных работ. Например, основание под инфракрасный теплый пол должно быть практически идеально ровным. Даже небольшой перепад по высоте может привести к повреждению пленки.

Означает ли это, что нельзя использовать с линолеумом кабельный электрический пол? Вовсе нет. Это решение также имеет полное право на существование. Но монтаж в этом случае будет сложнее, а толщина так называемого напольного пирога – больше.

Кабельный теплый пол укладывают на основание из теплоизоляционного материала и закрепляют на армирующей сетке, после чего заливают бетонной стяжкой

Из-за стяжки, теплоизоляции, пароизоляции и других составляющих уровень пола может значительно повыситься. Важный момент – правильный температурный режим. Уровня нагрева в пределах 22-25 градусов обычно достаточно, чтобы ощущения были комфортными, а напольному покрытию такая температура не повредит.

Монтаж инфракрасного теплого пола

Начинают укладку инфракрасной пленки с плана-разметки. Эта рекомендация особенно актуальна для просторных помещений, но и на малых площадях ее не стоит игнорировать. Пленочный пол укладывают только на открытых участках, под мебелью обогрев не нужен, он только создаст ненужную нагрузку на систему и может вызвать ее поломку.

Распределяют полосы пленки обычно вдоль длины помещения, чтобы минимизировать количество соединений отдельных частей. При этом необходимо выдержать расстояние в 50 мм от проложенной в полу электропроводки и 200 мм – от любых источников нагрева: духового шкафа, камина, радиатора и т.п.

Полосы инфракрасной пленки подключают к электропитанию параллельно, поэтому нужно раскладывать их вдоль длинной стены комнаты, чтобы уменьшить количество контактов

Следующий этап – подготовка основания. Его следует тщательно очистить от загрязнений, отремонтировать неровности и выровнять с помощью бетонной стяжки. Продолжать монтажные работы можно только после того, как стяжка высохнет. После этого на основание укладывают теплоизоляционный материал, чтобы повысить эффективность работы системы. Места стыков проклеивают специальным скотчем. Затем можно начинать укладывать инфракрасную пленку.

На основание для инфраскрасного теплого пола укладывают слой теплоизолирующего материала, чтобы предотвратить потери тепла. Утеплитель в местах соединения проклеивают отражающим скотчем

Пленку нужно правильно разложить. Почти наверняка для этого ее придется разрезать на отдельные части. Линии, по которым можно резать этот материал, четко обозначены на поверхности пунктиром. Разрезать пленку в каких-то других местах нельзя, чтобы не испортить. После того, как пленка уложена в соответствии с составленным ранее планом, ее нужно закрепить на основании.

Разрезать инфракрасную пленку для теплого пола можно только по специальным пунктирным линиям, чтобы не повредить графитовые вставки-нагреватели

Для этого используют скотч, скобы или даже обычные мебельные гвозди. Но крепеж можно использовать только на специальных прозрачных полосах по краям пленки, чтобы случайно не повредить нагревательный элемент. К разложенным полосам инфракрасной пленки подводят электропитание с помощью контактных зажимов.

Каждый такой зажим нужно ввести между слоями оболочки таким образом, чтобы его конец прикасался к медной полосе, расположенной внутри. После этого зажим фиксируется люверсом, который расклепывают с помощью специального устройства. Некоторые мастера делают это обычным молотком, но действовать следует с осторожностью, чтобы не повредить графитовые вставки.

Все места подключения пленочного теплого пола к электрическим проводам должны быть тщательно изолированы специальным скотчем. Перед включением системы нужно удостовериться в целостности изоляции

Затем к контактным зажимам с помощью пассатижей присоединяют медный провод с сечением на 1,5 мм в защитной оболочке. После этого линии разрезов следует защитить специальным гидроизоляционным покрытием. Подключение отдельных отрезков инфракрасного пола выполняют параллельно, а не последовательно. Провода выводят под плинтус и подводят к источнику электропитания.

Провода инфраскрасного теплого пола немного углубляют в слой теплоизоляционного материала, чтобы они не выступали, и поверхность оставалась ровной

В виде описания процесс монтажа ИК-пленки выглядит не слишком сложным, но на практике есть несколько нюансов, которые обязательно следует учитывать в ходе работ:

• между отдельными полосами пленки необходимо выдерживать определенное расстояние, перехлест материала недопустим, эта ошибка обязательно вызовет перегрев системы и ее скорую поломку, а также повреждение напольного покрытия.
• не рекомендуется устанавливать терморегулятор на температуру выше 30 градусов, в случае с укладкой инфракрасного пола под линолеум можно ограничиться и 25 градусами;
• перед установкой термодатчика электричество в доме следует отключить, выполнить работы по монтажу и подключению устройства, и лишь после этого подавать напряжение на прибор и всю систему;
• перед проверкой работы ИК-пленки нужно внимательно осмотреть все места подключения контактов, чтобы убедиться в наличии и целостности защитной изоляции.

При монтаже на больших площадях следует следить за общей мощностью системы. Если этот показатель превышает 3,5 кВт, для нее лучше выделить отдельную линию электропитания, чтобы избежать перегрузок. Поскольку пленка очень тонкая, места контактов будут немного выступать над поверхностью. Чтобы этот момент не отразился на состоянии напольного покрытия, слой теплоизоляции в таких местах приходится немного срезать, чтобы выровнять высоту пленки над основанием.

Термодатчик устанавливают под пленкой на участке, где нагревательные элементы отсутствуют, и закрепляют скотчем. После этого систему подключают к терморегулятору. Теперь можно приступать к тестированию системы. Теплый пол включают, проверяют места подключения проводов, устраняют выявленные огрехи и т.п.

Оценивают степень нагрева пола, тепло должно распределяться по площади равномерно. Теперь пленку нужно накрыть слоем пароизоляционной пленки, которую также закрепляют скотчем. После этого можно начинать укладку напольного покрытия.

Подробная видеоинструкция по укладке пленочного теплого пола представлена здесь:

Особенности укладки кабельной системы

Если предпочтение все же отдано не пленке, а греющему кабелю, придется выполнить следующие работы:

• Составить план раскладки греющего кабеля.
• Очистить основание от загрязнений, выровнять его.
• Уложить теплоизоляционный материал.
• Постелить и закрепить монтажную сетку.
• Уложить кабель в соответствии с планом.
• Установить термодатчик.
• Подключить систему к терморегулятору и электропитанию.
• Залить пол бетонной стяжкой, выровнять ее.
• Дождаться высыхания рабочей поверхности.
• Выполнить монтаж напольного покрытия.

В качестве утеплителя можно использовать плиты пенополистирола или специальный материал, разработанный именно для кабельного теплого пола. Он выглядит как резиновый коврик с выступами на поверхности. Эти выступы специально предназначены для фиксирования греющего кабеля. Тогда необходимость стелить монтажную сетку отпадает.

Кабельный теплый пол, который уже закреплен на армирующей сетке, укладывать значительно проще, чем обычный греющий кабель, но это более дорогой вариант

Термодатчик должен быть уложен на равном удалении от кабеля, не допускается его близкий контакт с нагревательным элементом или с бетонной стяжкой. Потому для защиты термодатчика в качестве своеобразного футляра используют кусок гофрированной трубы.

Интересное видео по укладке электрического теплого пола можно посмотреть здесь:

Как укладывать линолеум на теплый пол?

Укладка линолеума – задача не слишком сложная. Поскольку напольное покрытие поставляется в рулонах, его сначала необходимо выровнять. Для этого линолеум расстилают на поверхности без закрепления и оставляют на несколько дней, чтобы он выровнялся. В случае с теплым полом рекомендуется включить подогрев.

Напольное покрытие станет теплым, и процесс выравнивания пойдет быстрее. В качестве основания под линолеум рекомендуется использовать фанеру или ДВП. Закрепляя основание, следует убедиться, что крепеж не повредил ИК-пленку, расположенную снизу. При использовании кабельного пола опасность таких повреждений значительно меньше.

Чтобы закрепить линолеум, который уложен над теплым полом, лучше использовать специальную мастику, это сделает прогрев покрытия более равномерным

После этого линолеум необходимо уложить на основание и закрепить, используя специальный двусторонний скотч или клей. На теплый пол лучше укладывать ламинат с помощью клея. Тогда покрытие будет прилегать плотнее, что способствует равномерному нагреву. После этого остается установить плинтусы, под которым будут скрыты провода теплого пола, и снова протестировать работу системы, чтобы настроить подходящий температурный режим.

Работы по монтажу теплого пола и укладке линолеума не отличаются особой сложностью. Важно составить хороший план, учесть все требования технологии и выполнить работы как можно лучше. Выполнение этих простых правил позволит получить удобный и надежный теплый пол.

vannapedia.ru
