Двухтрубное отопление на два крыла – Двухтрубная система отопления схема на два крыла. Классификация, преимущества и недостатки двухтрубной системы отопления. Двухтрубная система отопления с верхней разводкой

Как грамотно сделать отопление на два крыла. В небольшом доме

Очень весомым плюсом самотечной системы водяного отопления является ее независимость от наличия электроэнергии. Самотечное отопление может быть создано и на удаленной даче на основе энергонезависимого твердотопливного котла. Система бесшумная и надежная, она, несомненно, будет востребована и в будущем.

Наработан большой опыт создания самотечных систем отопления, ведь ранее все водяное отопление создавалось по принципу самотека. Система может быть создано по «типовой народной схеме» и своими руками.

Недостатками являются ограничения по мощности, отапливаемой площади, возможности подключения дополнительных контуров, при повышенной цене на создание.

Самотечное отопление обходится дороже, примерно в 2 раза по сравнению с системами принудительной циркуляции, так как требует большой диаметр труб и особенного размещения котла. Сложность при создании и в том, что трубы большого диаметра должны иметь общий уклон, а значит их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождают интерьер.

Как рассчитывается самотечная система

Можно заказать тепловой и гидравлический расчет у специалистов, в лицензированных организациях, но это обойдется недешево. Можно сделать эти расчеты приблизительно с помощью известных программ или вручную.

Скорость движения жидкости по системе в любом случае не большая. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем большее количество жидкости будет проходить по ним, тем больше энергии сможет переноситься.

Важно ответить на вопрос — достаточно ли будет энергии переносить теплоноситель для отопления конкретного здания? В этом и заключается суть расчетов. Но если расчетов нет, то нужно обратиться к опыту создания подобного отопления и утепления зданий.

Потери энергии и обеспечение движения жидкости

Во первых, нужно определиться со степенью утепления здания, — соответствуют ли она требованиям нормативных документов. Если нет, то может не хватить мощности не только самотечной системы….. Обогреть холодное здание себе дороже, нужно утеплять, а не увеличивать мощность обогрева.

После того, как здание утеплено, можно обратиться к опыту создания подобных систем, откуда известно, что обычная предельная площадь самотечного обогрева составляет 150 м кв. на каждом этаже здания, при этом желательно распределение радиаторов на 2 плеча на каждом этаже, а длина подающего трубопровода каждого плеча не должна превышать 20 метров.

Обязательное условие для создания системы – превышение горячего теплоносителя (обычно принимается средняя линия радиаторов) над холодным (средняя линия теплообменника котла).

При большей длине трубопроводов, желателен бы расчет, или нужно мириться, что возможно, в пики морозов пропускной способности системы (скорости теплоносителя) может и не хватить что бы в здании было жарко.

Рассмотрим, отчего же будет зависеть работоспособность самотечной системы.

Особенности системы обогрева с естественной циркуляцией

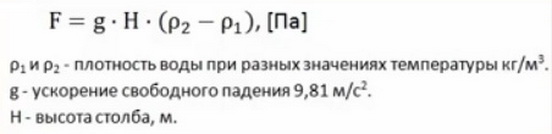

Напор в самотечной системе будет напрямую зависеть от высоты водяного столба с разностью плотностей воды (разностью температур) и от самой разности плотностей воды. Формула напора приведена ниже.

Чем больше разность температур подачи и обратки, и чем выше водяной столб с этой разностью, тем быстрее будет циркулировать вода, тем больше тепла будет переноситься, тем надежнее система и большую площадь можно будет отопить.

Дело в том, что вода наиболее значительно остывает в радиаторах, до них она считается горячей. После радиаторов вода холодная движется по обратке к теплообменнику котла, где происходит ее нагрев. Следовательно, чем ниже находится теплообменник относительно радиаторов, тем больше будет напор в системе.

Кроме того, вода остывает и в самой трубе выходящей из котла, а это значит, что чем выше будет поднят горячий трубопровод, и чем он длиннее и больше отдает тепла, тем будет больше напор.

Впрочем, эта теплототдача будет иметь низкую эффективность для обогрева дома, если горячий трубопровод расположен под потолком. Лучше, если он находится вдоль пола отапливаемой массандры и является для нее отопительным прибором.

Не правильно делать просто высокий столб горячей воды, вынося расширительный бак выше крыши. Нужна наибольшая разность высот, на которой бы происходил перепад температур, а этого проще добиться опусканием котла.

Типичная ошибка при создании самотечной системы для 2-х этажей — подключение радиаторов на обоих этажах к одним стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Правильно для мансарды предусмотреть отдельное независимое плечо отопления со своим регулировочным вентилем.

Особенность системы:
— жидкость в самотечной системе обычно остывает значительно, вследствие небольшой скорости ее движения. Разница температур подачи и обратки чаще находится в пределах 25 — 30 градусов. Температурный режим, например, — 75град. выход из котла и 45 град. обратка. Поэтому недопустимо создавать схему с одним трубопроводом с последовательным подключением радиаторов. Подходят только попутная и тупиковая двухтрубные схемы разводки.

Как движется теплоноситель (вода)

Из вышесказанного вытекают и конструктивные особенности самотечной системы отопления.

Котел располагается в приямке, в подвале, во всяком случае, желательно, чтобы его теплообменник был ниже средней линии радиаторов.

Все трубопроводы делаются с общим уклоном по ходу движения жидкости:

  • вода из котла поднимается по вертикальному стояку в самую верхнюю точку;
  • от вертикального горячего стояка всегда должна вниз до входа в котел;
  • разница высот между начальной и конечной точкой трубы не менее одного процента, но по длине уклон может меняться как угодно;
  • всегда лучше обеспечивать максимальный уклон.

Какие применить трубы

Диаметр труб должен быть для подачи и обратки на одном крыле трубопровода не менее 32 мм, при этом радиаторы могут подключаться и трубами с внутренним диаметром 20 мм. А для стояка и подачи на крыло — не менее 50 мм. Впрочем никто не запрещает увеличить эти диаметры, что только сделает систему мощнее.

До сих пор оптимальным вариатном считаются обычные стальные трубы. При больших диаметрах они становятся конкурентноспособными пластику. К тому же стальная труба большого диаметра является и сама по себе отопительным прибором, ввиду значительной проводимости тепла металлом.

Котел, радиаторы, трубопровод

Применяется специальный котел (и газовый и твердотопливный) с собственным маленьким гидравлическим сопротивлением, предназначенный для самотечной системы.

Применяются радиаторы с низким гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно или чугунные или алюминиевые.

В высшей точке трубопровода устанавливается клапан для стравливания воздуха (система под давлением с закрытым расширительным баком (гидроаккумулатором)). В систему встраивается на выходе из котла группа безопасности – манометр и аварийный клапан. Либо в высшей точке располагается расширительный бак открытого типа.

Сливной кран располагается в районе котла в низшей точке трубопровода, делается отвод либо в канализацию, либо на емкость.

Подборка котла по мощности ведется как обычно — в зависимости от теплопотерь здания, а радиаторов — от теплопотерь каждой комнаты где они устанавливаются.

При этом чаще пользуются правилом — радиаторы суммарно чуть мощнее котла (при этом учитывается, то что паспортная температура жидкости обычно больше реальной, т.е. радиторы приобретаются еще мощнее на 20 – 35 %), после чего общая мощность радиаторов распределяется по комнатам.

Схемы самотечного отопления на одно крыло

Типичная схема водяного от

us-okna.ru

Двухтрубная система отопления - схемы и варианты подключения

Двухтрубная система отопления получила название, исходя из принципа, используемого при ее организации. Такая система оснащена двумя трубами: по одной трубе нагретый теплоноситель направляется в батареи, по другой остывшая вода из отопительных элементов подается обратно в котел.

Двухтрубные системы совместимы с котельным оборудованием, работающим на всех видах топлива, могут оснащаться как естественной, так и принудительной циркуляцией теплоносителя. Монтаж двухтрубных систем возможен как в малоэтажных, так и в многоэтажных зданиях.

Преимущества и недостатки

Начнем с недостатков:

  1. Главный минус двухтрубного принципа – это повышенный расход материалов. Однако этот недостаток нивелируется тем, что при такой схеме используются трубы меньшего диаметра. То же самое можно сказать о размерах фитингов. Меньше размеры – меньше затраты материалов, а значит, и цена.
  2. Другой недостаток подобной схемы отопления – увеличенные затраты труда. Это естественно, так как труб вдвое больше.
  3. Отсутствие возможности ремонта батарей без остановки всей системы. Исправить положение можно, если расчет двухтрубной системы отопления предусматривает наличие возле всех отопительных приборов шаровых кранов (как на подаче, так и на обратке). После перекрытия кранов можно провести ремонт батареи или полотенцесушителя.

Схема двухтрубной системы

К преимуществам двухтрубного отопления можно отнести следующие факты:

  1. На каждую батарею можно установить терморегулирующую головку, благодаря чему баланс в системе будет поддерживаться автоматически. При однотрубном устройстве реализовать управление на отдельных радиаторах сложно, так как понадобится байпас с трехходовым или игольчатым краном, что сделает систему значительно дороже и сложнее.
  2. В противоположность однотрубному устройству в двухтрубной системе во все отопительные элементы подается вода одинаковой температуры — непосредственно из котла. Интенсивность подачи воды регулируется термостатическими головками и кранами, поэтому проблемы с напором исключены.
  3. Небольшие потери давления и значительно более простая реализация отопления, основанного на самотеке. Если понадобятся насосы для принудительной циркуляции, можно использовать оборудование меньшей мощности, чем в случае с однотрубными системами.

Классификация оборудования

Двухтрубная система отопления частного дома может быть открытой или закрытой. Последняя предусматривает наличие мембранного расширительного бачка, который позволяет работать системе при высоком давлении.

Тепловым носителем может выступать не только вода, но и этиленгликолевые составы, способные работать при низких температурах (до 40 градусов ниже нуля). Составы на основе этиленгликоля называются антифризами.

Необходимо заметить, что правильная работа оборудования обеспечивается только при использовании специализированных составов, предназначенных конкретно для целей отопления. Автомобильные антифризы не подойдут. То же самое касается присадок и добавок: можно использовать только специально приспособленные для отопления.

Особенно важно соблюдать данную рекомендацию при эксплуатации дорогих моделей котлов, управление которыми осуществляется автоматикой. В случае поломки котла производители обычно снимают с себя ответственность и не выполняют гарантийный ремонт, если неисправность напрям

klivent.biz

Как сделать отопление на три крыла. Что собой представляет двухтрубная система отопления. Устройство и элементы двухтрубной системы отопления

Двухтрубная система отопления получила название, исходя из принципа, используемого при ее организации. Такая система оснащена двумя трубами: по одной трубе нагретый теплоноситель направляется в батареи, по другой остывшая вода из отопительных элементов подается обратно в котел.

Двухтрубные системы совместимы с котельным оборудованием, работающим на всех видах топлива, могут оснащаться как естественной, так и принудительной циркуляцией теплоносителя. Монтаж двухтрубных систем возможен как в малоэтажных, так и в многоэтажных зданиях.

Преимущества и недостатки

Начнем с недостатков:

  1. Главный минус двухтрубного принципа – это повышенный расход материалов. Однако этот недостаток нивелируется тем, что при такой схеме используются трубы меньшего диаметра. То же самое можно сказать о размерах фитингов. Меньше размеры – меньше затраты материалов, а значит, и цена.
  2. Другой недостаток подобной схемы отопления – увеличенные затраты труда. Это естественно, так как труб вдвое больше.
  3. Отсутствие возможности ремонта батарей без остановки всей системы. Исправить положение можно, если расчет двухтрубной системы отопления предусматривает наличие возле всех отопительных приборов шаровых кранов (как на подаче, так и на обратке). После перекрытия кранов можно провести ремонт батареи или полотенцесушителя.

Схема двухтрубной системы

К преимуществам двухтрубного отопления можно отнести следующие факты:

  1. На каждую батарею можно установить терморегулирующую головку, благодаря чему баланс в системе будет поддерживаться автоматически. При однотрубном устройстве реализовать управление на отдельных радиаторах сложно, так как понадобится байпас с трехходовым или игольчатым краном, что сделает систему значительно дороже и сложнее.
  2. В противоположность однотрубному устройству в двухтрубной системе во все отопительные элементы подается вода одинаковой температуры - непосредственно из котла. Интенсивность подачи воды регулируется термостатическими головками и кранами, поэтому проблемы с напором исключены.
  3. Небольшие потери давления и значительно более простая реализация отопления, основанного на самотеке. Если понадобятся насосы для принудительной циркуляции, можно использовать оборудование меньшей мощности, чем в случае с однотрубными системами.

Классификация оборудования

Двухтрубная система отопления частного дома может быть открытой или закрытой. Последняя предусматривает наличие мембранного расширительного бачка, который позволяет работать системе при высоком давлении.

Тепловым носителем может выступать не только вода, но и этиленгликолевые составы, способные работать при низких температурах (до 40 градусов ниже нуля). Составы на основе этиленгликоля называются антифризами.

Необходимо заметить, что правильная работа оборудования обеспечивается только при использовании специализированных составов, предназначенных конкретно для целей отопления. Автомобильные антифризы не подойдут. То же самое касается присадок и добавок: можно использовать только специально приспособленные для отопления.

Особенно важно соблюдать данную рекомендацию при эксплуатации дорогих моделей котлов, управление которыми осуществляется автоматикой. В случае поломки котла производители обычно снимают с себя ответственность и не выполняют гарантийный ремонт, если неисправность напрямую не вызвана тепловым носителем.

Системы закрытого типа отличаются наивысшим уровнем безопасности, поэтому большая часть котлов современного производства нацелена именно на такие схемы.

Схема открытой системы отопления с расширите

eco-sip.ru

Двухтрубная система отопления частного дома

Двухтрубная система отопления– проверенный и эффективный способ для обогрева частного дома. Такая система позволяет регулировать отопление любойкомнаты без изменения температуры в остальных помещениях дома. Двухтрубная система обогрева может применяться в домах любой этажности. Основная особенность двухтрубной системы – разделение прямого и обратного контура теплоносителя. По подающей, так называемой трубе в систему поступает нагретая вода из котла, из нее осуществляется разбор теплоносителя в радиаторы, змеевики, систему теплого пола. После прохождения по ним остывшая жидкость отводится с помощью другой трубы – обратной.

Двухтрубная система отопления частного дома

Двухтрубная система отопления частного дома

Двухтрубная система имеет ряд преимуществ:

  • Легкость регулирования поступления теплоносителя в любой из радиаторов;
  • Возможность применения в доме любой этажности;
  • Возможность монтажа систем значительной протяженности.

Из недостатков стоит отметить увеличенное вдвое количество труб по сравнению с однотрубной системой, что удорожает монтаж системы и снижает ее эстетичность – трубы прямого тока воды должны располагаться выше уровня радиаторов, обычно их прокладывают под потолком или на уровне подоконника.

Устройство и элементы двухтрубной системы отопления

Двухтрубная система, как и однотрубная, может быть выполнена с естественной и принудительной циркуляцией теплоносителя. На выбор типа циркуляции, как правило, влияет выбранный тип разводки трубы прямого тока: верхняя или нижняя.

Верхняя разводка подразумевает прокладку прямой трубы на значительной высоте, что обеспечивает хорошее давление при прохождении теплоносителя через радиаторы без установки насоса. Двухтрубная система с верхней разводкой выглядит более эстетично и позволяет проводить магистральную трубу прямого тока через все здание над дверными проемами, кроме того, ее можно закрыть декоративными элементами. Недостатком такой системы является необходимость установки мембранного расширительного бака, что требует дополнительных затрат. Возможна и установка бака открытого типа, но с одним условием – его нужно устанавливать в самой верхней точке системы, то есть на чердаке. Это, в свою очередь, ведет к дополнительным тратам на утепление бака.

При нижней разводке подающая труба располагается чуть ниже подоконника. В этом случае не возникает проблемы с установкой расширительного бака открытого типа в теплом помещении – его можно установить в любом месте выше уровня прямой трубы. Однако возникает необходимость установки циркуляционного насоса, а также невозможность прохода труб через проем входной двери. Если котел установлен в непосредственной близости к входу в дом, контур отопления прокладывают по периметру до двери. В противном случае можно разделить контур на два независимых крыла, имеющих свою прямую и обратную трубы.

Схема двухтрубной системы отопления с насосной циркуляцией воды с нижней разводкой подающего трубопровода

Схема двухтрубной системы отопления с насосной циркуляцией воды с нижней разводкой подающего трубопровода

Циркуляционный насос устанавливают в обратной трубе, так как предельная температура жидкости агрегата обычно не превышает 60 градусов, и теплоноситель на выходе из котла может повредить его.

Место установки расширительного бака зависит от его типа: бачок мембранного типа с закрытой камерой можно устанавливать в любом удобном месте, обычно его ставят рядом с котлом. Открытый расширительный бак устанавливают обязательно выше уровня прямой трубы, это поможет избежать образования воздушных пробок в системе.

Диаметр магистральных труб в двухтрубной системе отопления обычно составляет  25-32 мм, но для протяженной системы может быть и более 50 мм. При этом труба обладает значительной теплоотдачей, что нужно учитывать при расчете секций радиаторов.

Радиаторы присоединяют по одной из выбранных схем подключения. Наиболее эффективными являются боковая и диагональная схемы подключения, нижнее подключение используют в редких случаях для радиаторов небольшой высоты, при этом магистральная прямая труба должна быть расположена выше радиатора.

Разновидности подключения радиаторов к отопительной системе

К установке котла также предъявляются некоторые требования: для хорошей циркуляции необходимо, чтобы вход теплоносителя с обратной трубы находился ниже ее уровня. Поэтому котел обычно выбирают напольного исполнения.

Особенности выполнения двухтрубной системы отопления в двухэтажном доме

Если отапливаемые помещения первого и второго этажа дома не разделены между собой постоянно закрытыми дверьми, то нагретый воздух первого этажа будет подниматься вверх, на второй этаж. В результате микроклимат дома будет неравномерным: внизу будет прохладно, а вверху – душно и жарко. Решить эту проблему можно двумя способами:

  1. Отопление второго этажа выполнить с помощью теплых полов, а не радиаторов.
  2. Распределить радиаторы так, чтобы 2/3 от общего числа секций всех отопительных приборов находилось на первом этаже.

Кроме того, при планировке дома рациональнее располагать внизу помещения, менее нуждающиеся в обогреве: кухню, гостиную, библиотеку, а спальни и детские комнаты обустроить на втором, более теплом этаже.

Технология выполнения двухтрубной системы отопления

  1. Устанавливают котел отопления с мощностью, достаточной для обогрева всех помещений дома. Установку котла рекомендуется проводить в строгом соответствии с техническими требованиями.
  2. В специально подготовленном месте устанавливают расширительный бак. Если речь идет о баке открытого типа, его необходимо ставить выше самой верхней точки контура, при верхней разводке прямой подачи для этой цели подходит чердачное или мансардное помещение. В случае установки бака на неотапливаемом чердаке его необходимо утеплить и установить сигнальную трубу, предупреждающую о переполнении бака. Трубу врезают в верхней части бака и выводят в ванную комнату. Через нее можно слить излишки теплоносителя при необходимости. Мембранный бак можно ставить в любом месте выше уровня пола.Образец подключения двухтрубной системы отопления

    Образец подключения двухтрубной системы отопления

  3. Монтируют вертикальный стояк прямой подачи до самой высокой точки системы, а потом прямую трубу, обеспечивая стабильный уклон в 1%, то есть 1 см на 1 метр длины. Для прямой трубы уклон должен быть выполнен в сторону удаления от котла. В местах подключения отопительных приборов трубу соединяют с помощью тройников.
  4. Монтируют обратную трубу. Монтаж осуществляют по той же траектории, что и для прямой трубы, при этом начинают его от котла. При монтаже обеспечивают аналогичный уклон, направленный в сторону котла, то есть самая высокая точка обратки должна быть на максимальном удалении от котла.
  5. Монтируют при необходимости циркуляционный насос в обратной трубе, непосредственно перед котлом.
  6. Монтируют и подключают радиаторы или систему «теплый пол»с помощью необходимых фитингов.Подключение радиаторов с помощью фитингов

    Подключение радиаторов с помощью фитингов

  7.  После удачной опрессовки производят заполнение системы и осуществляют пробный пуск котла. Регулируют подачу тепла в радиаторы с помощью кранов, проверяя стабильность температуры в течение одних-двух суток.Иногда при заполнении системы наблюдается бурление в трубах и батареях. Это нормальное явление для системы с открытым баком, если применяется мембранный расширительный бачок, то бурление должно прекратиться после удаления пузырьков воздуха из системы с помощью кранов Маевского.

    Видео — Схема отопления частного дома

stroyvopros.net

Двухтрубная разводка системы отопления: классификация, типы и виды

Двухтрубная разводка системы отопления: классификация, типы и виды

Система водяного отопления может быть однотрубной и двухтрубной. Двухтрубная называется так, потому что для работы необходимо две трубы – по одной от котла подается горячий теплоноситель в радиаторы, по другой от элементов отопления отводится остывший и подается снова в котел. С такой системой могут работать котлы любого типа на любом топливе. Могут быть реализованы как принудительная, так и естественная циркуляция. Устанавливаются двухтрубные системы и в одноэтажных, и в двух- или много этажных зданиях.

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х  трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему.

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Классификация 2 трубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40оС) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

Место установки расширительного бака зависит от его типа

В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут.

Вертикальная и горизонтальная двухтрубная система

Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

Двухтрубная вертикальная разводка системы отопления многоэтажного дома

Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д.  Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки.  Система с принудительной циркуляцией, потому котел висит на стене.

Тупиковая и попутная двухтрубные системы

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

Даже если с схеме «Тихельмана»  установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Подключение радиаторов отопления при двухтрубной системе

В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.

Схемы подключения радиаторов к двухтрубной системе

Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.

Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.

Возможно, вам будет интересно прочитать статьи «Как выбрать диаметр труб для отопления» и «Как рассчитать количество секций радиаторов для дома и квартиры».

Итоги

Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

Фотогалерея (10 фото):

06.05.2016

Твитнуть

Комментариев пока нет...

k-systems.ru

Двухтрубная система отопления - схемы и варианты подключения

Двухтрубная система отопления получила название, исходя из принципа, используемого при ее организации. Такая система оснащена двумя трубами: по одной трубе нагретый теплоноситель направляется в батареи, по другой остывшая вода из отопительных элементов подается обратно в котел.

Двухтрубные системы совместимы с котельным оборудованием, работающим на всех видах топлива, могут оснащаться как естественной, так и принудительной циркуляцией теплоносителя. Монтаж двухтрубных систем возможен как в малоэтажных, так и в многоэтажных зданиях.

Преимущества и недостатки

Начнем с недостатков:

  1. Главный минус двухтрубного принципа – это повышенный расход материалов. Однако этот недостаток нивелируется тем, что при такой схеме используются трубы меньшего диаметра. То же самое можно сказать о размерах фитингов. Меньше размеры – меньше затраты материалов, а значит, и цена.
  2. Другой недостаток подобной схемы отопления – увеличенные затраты труда. Это естественно, так как труб вдвое больше.
  3. Отсутствие возможности ремонта батарей без остановки всей системы. Исправить положение можно, если расчет двухтрубной системы отопления предусматривает наличие возле всех отопительных приборов шаровых кранов (как на подаче, так и на обратке). После перекрытия кранов можно провести ремонт батареи или полотенцесушителя.

Схема двухтрубной системы

К преимуществам двухтрубного отопления можно отнести следующие факты:

  1. На каждую батарею можно установить терморегулирующую головку, благодаря чему баланс в системе будет поддерживаться автоматически. При однотрубном устройстве реализовать управление на отдельных радиаторах сложно, так как понадобится байпас с трехходовым или игольчатым краном, что сделает систему значительно дороже и сложнее.
  2. В противоположность однотрубному устройству в двухтрубной системе во все отопительные элементы подается вода одинаковой температуры — непосредственно из котла. Интенсивность подачи воды регулируется термостатическими головками и кранами, поэтому проблемы с напором исключены.
  3. Небольшие потери давления и значительно более простая реализация отопления, основанного на самотеке. Если понадобятся насосы для принудительной циркуляции, можно использовать оборудование меньшей мощности, чем в случае с однотрубными системами.

Классификация оборудования

Двухтрубная система отопления частного дома может быть открытой или закрытой. Последняя предусматривает наличие мембранного расширительного бачка, который позволяет работать системе при высоком давлении.

Тепловым носителем может выступать не только вода, но и этиленгликолевые составы, способные работать при низких температурах (до 40 градусов ниже нуля). Составы на основе этиленгликоля называются антифризами.

Необходимо заметить, что правильная работа оборудования обеспечивается только при использовании специализированных составов, предназначенных конкретно для целей отопления. Автомобильные антифризы не подойдут. То же самое касается присадок и добавок: можно использовать только специально приспособленные для отоплен

klivent.biz

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
