Движение Электрода при Сварке

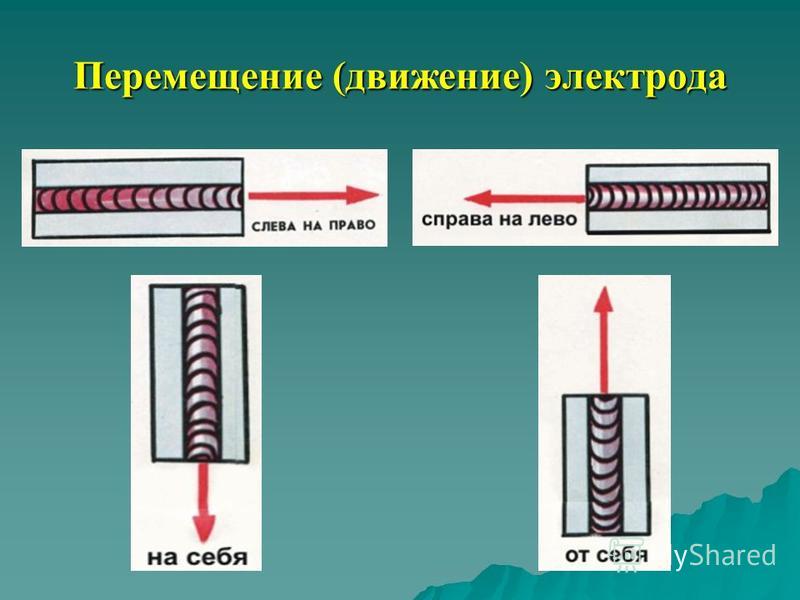

Ни для кого не секрет, что во время сварки металла выполняется движение электродов. Эти движения зачастую называют колебательными. Существует множество технологических подходов к выполнению сварочных работ металла. Электроду в процессе сварки, независимо от применяемого способа, сообщается движение в трёх разных направлениях.

Первое движение называют поступательным, при котором движение идёт по оси электрода. Зависимо от скорости плавления, поступательное движение поддерживает постоянную длину дуги, которая не должна выходить за пределы 0.5-1.2 диаметра электрода. Длина дуги зависит от марки электрода и условий сварки. Формирование шва ухудшается при уменьшении длины дуги, а также возникает вероятность короткого замыкания (сокращенно КЗ). Увеличение же дуги является причиной повышения разбрызгивания металла электрода и снижения качества сварного шва по форме и его свойствам (механическим).

Вторым движением является смещение электрода вдоль оси с целью образования шва. Диаметр электрода, сила тока(постоянным или переменным) и скорость плавления электрода определяют скорость движения электрода. В случае отсутствия поперечных смещений электрода, шов получается узкий (ниточный), ширина которого равна приблизительно 1.5 диаметра применяемого электрода. Данный шов используют при сварке тонких металлических листов.

Последним движением является смещение электрода поперек для корректировки ширины шва и глубины плавления металла. Данные колебательные движения предполагают высокую квалификацию сварщика и его навыков, а также определяются характеристиками свариваемого материала, положением и размером шва. Ширина шва, при использовании поперечных колебательных движений варьируется в пределах 1.5-5 диаметра используемого электрода.

Грамотное и технически правильное перемещение электрода – главная задача и условие для получения качественного шва при выполнении сварочных работ. Важна определённая методика выполнения колебательных движений электрода, а также рациональность его перемещения. Для выполнения качественного шва существует несколько общих способов, применяемых в любых ситуациях, с помощью которых сварщик выполняет движения во время сварки. Это движения «ёлочкой» (а), углом (б), «движение по спирали» (в), «движение полумесяцем» (г). Рис.1

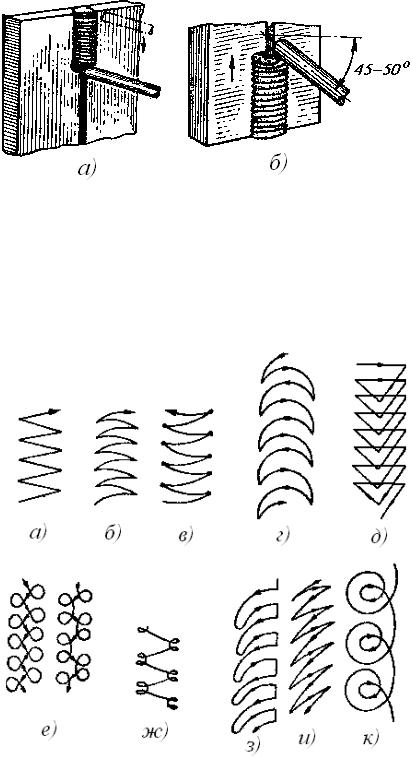

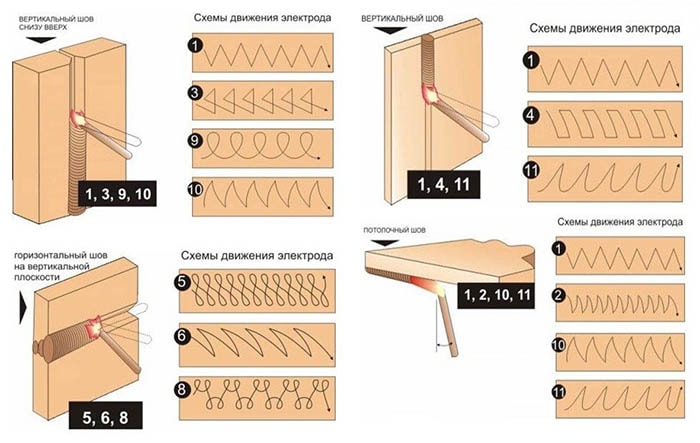

При сварке вертикального углового сварочного шва наиболее удобно показать все способы колебательных движений электрода, к тому же это очень часто применяемая операция в сварке изделий из проката. При этом мы опустим все вопросы, связанные с разделкой кромок и подготовкой поверхностей перед сваркой.

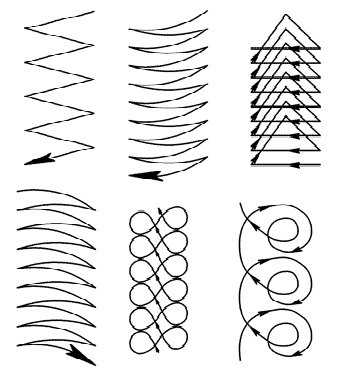

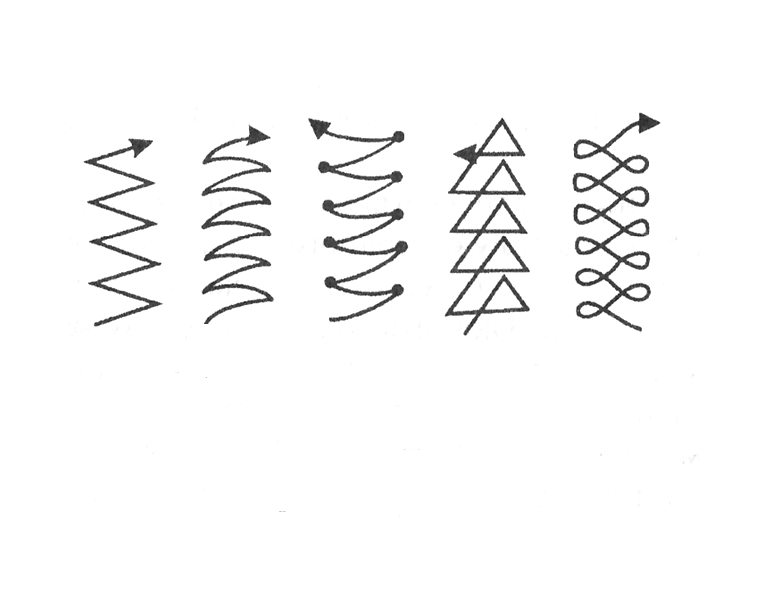

С применением колебательных движений электрода полумесяцем или по спирали , изначально наплавляют электродом полочку на кромки, а после мелкими порциями без пропусков и разрывов наплавляют металл, рекомендуется выполнять сварку непрерывно. Дальнейшая сварка металла производится постепенно со смещением электрода выше, за собой оставляя, готовый сварочный шов. Другая схема колебательного движения при сварке – углом , предусматривает колебательные движения электрода с применением попеременного смещения вверх-вниз, без разрывов наплавливают на кромки металл с равномерным перемещением электрода вверх.

Методика «ёлочкой» характеризуется движением электрода вверх, затем вправо, после этого по короткой траектории спускают вниз влево. Желательно чтобы капля металла застывала при каждом отдельном этапе сварки между кромками. После, ушедший электрод двигают вверх влево и опять спускают из точки подъёма, но теперь вниз вправо. Такими постепенными движениями с непрерывными отдельными порциями, и выполняется шов сварки.


О нас говорят – Youtube-канал «Гори дуга»

Сварочное оборудование FUBAG частенько попадает в руки опытным YOUTUBE-блогерам. Инструменты участвуют в обзорах, руководствах, демонстрациях и других интересных видео, раскрывающих пользователям секреты сварки.

В 2018-м году продукция бренда FUBAG привлекла внимание YOUTUBE-канала «Гори Дуга». Так появились отдельные обзоры сварочного аппарата FUBAG INMIG 200 SYN LCD и горелки FUBAG FB 250, а затем вышла целая серия роликов с применением инструментов FUBAG.

Краткая справка о YOUTUBE-канале «Гори Дуга»


Дмитрий Ильин – профессиональный сварщик с богатым опытом. Занимается блогерской деятельностью с 2017 года параллельно основному ремеслу и весьма успешно. Сегодня за деятельностью Дмитрия следит более 180 тысяч подписчиков, что является показателем доверия аудитории.

Канал «Гори Дуга» специализируется на ручной дуговой сварке и сварке аргоном. Здесь публикуются обзоры сварочной техники ведущих брендов, демонстрации сварочных процессов, наглядные руководства и видео о тонкостях сварки.

Видеоролики Дмитрия высоко ценятся подписчиками. Чтобы понять это, достаточно взглянуть на отзывы под любым из снятых видеороликов канала. К примеру:

Ролики с участием оборудования FUBAG

Обзор FUBAG INMIG 200 SYN LCD


Детальный обзор полуватомата FUBAG INMIG 200 SYN LCD. В видеоролике разобрана комплектация аппарата, технические особенности и наглядно продемонстрированы рабочие настройки. Помимо этого автор добавил собственные рекомендации по обращению с данной моделью сварочного оборудования.



Обзор FUBAG FB 250

Обзор сварочной горелки FUBAG и разбор функции «контакт». В видео присутствует наглядная демонстрация работы сварочным аппаратом FUBAG INMIG 200 SYN LCD и подключенной горелкой, включая подготовку, внесение нужных настроек, сам сварочный процесс и его результаты.



Ролики с применением FUBAG INMIG 200 SYN LCD

Обзоры не отражают всего удобства использования сварочного аппарата. Среди видеороликов «Гори Дуга» найдутся и такие экземпляры, где показана подготовка к работе и практическое применение FUBAG INMIG 200 SYN LCD:

1. Первое включение и настройка сварочного аппарата FUBAG INMIG 200 SYN LCD.


2. Настройки горячего старта на аппарате FUBAG INMIG 200 SYN LCD.

3. Как легко и просто варить полуавтоматом профильные трубы.


4. Как подобрать сварочный ток и скорость движения электродом.


5.
Как заварить импульсную трубку в контроль.

3 лучших техники движения электродом при обучении электродуговой сварке начинающих

Чтобы сварочный шов при ручной дуговой сварке получился прочным и аккуратным, помимо осевого и продольного перемещения электрода, его необходимо двигать и в поперечном направлении. Существуют множество видов этого движения электрода. Ниже рассмотрим и осуществим три самых простых их вида, но, в то же время, наиболее часто используемые.

Понадобится

  • Стальной толстый круг;
  • электродрель;
  • угольник и маркер;
  • сварочное оборудование;
  • молоток для отбивки шлака и щетка.

Процесс обучения электросварке

С помощью угольника и маркера проводим на поверхности стального круга три «дорожки», ограниченные двумя параллельными прямыми, в пределах которых нанесем траектории движения конца покрытого электрода трех видов.

Первую условно назовем прямоугольной. Траекторию электрода воспроизведем маркером, который сперва движется справа налево, затем короткое расстояние вниз по ограничительной прямой, далее справа налево параллельно первой поперечной прямой, снова вниз по другой ограничительной прямой, и так до самого конца дорожки.

Вторая траектория представляет собой зигзагообразную ломаную линию в пределах двух параллельных ограничительных прямых, которую также воспроизводим с помощью маркера.

Параллельные ограничительные линии и их «заполнение» углубляем с помощью отрезного диска и болгарки. Эти линии-канавки облегчат нам обучение сварке, поскольку электрод будет направляться ими по нужной траектории, а сварной шов в основном будет локализовываться в их пределах.

Обучение начнем с зигзагообразного поперечного движения электрода, как наиболее простого в воспроизведении.

При реализации этого способа не следует задерживать надолго электрод в крайних точках, тогда шов получится одинаковым по высоте и ширине от начала до конца.

Отбив шлак и прочистив зигзагообразный сварной шов щеткой, убеждаемся, что он вышел таким, как мы и предполагали.

Прямоугольную траекторию поперечного движения электрода вначале также воспроизводим без подачи на него напряжения, чтобы отработать и почувствовать, как его пройти от начала до конца в пределах ограничительных прямых.

Затем повторяем эти движения уже с подачей напряжения на электрод. При этом способе перемещения электрода главное – выдерживание равномерной скорости движения электрода по траектории сварочного шва.

Если нам это удастся, то после удаления шлака и прочистки шва щеткой, мы увидим аккуратный шов – верный признак того, что он максимально прочен по всей длине. Видим, что такое движение электрода по сравнению с зигзагообразным, обеспечивает большую ширину сварочного шва.

Наконец, углубляем болгаркой зону между двумя параллельными линиями, близко расположенными друг к другу. Здесь мы потренируемся в воспроизведении т. н. ниточного шва, при котором поперечные движения электрода не совершаются.

Этот шов легче всего воспроизвести в натуре. Необходимо лишь выдерживать длину дуги и равномерно перемещать электрод от начальной до конечной точки. Шов при этом способе получается наиболее узким. Его обычно применяют при сварке тонких листов металла.

Смотрите видео

Как вести электрод во время сварки | MastakSvarka

Для сварки в нижнем положении существуют множество способ ведения электродом. Заметил , что некоторые начинающие сварщики не справляются с одними движениями, а зато другие идут неплохо. Для начинающих сварщиков я рекомендую использовать три основных движений электродом на выбор.

Первое движение называется кольцевые колебательные движения. Ведем электрод по спирали против часовой стрелке.

Почему именно против часовой стрелки. При сварке слева на право обязательно движения выполняем против часовой стрелки. Представим что металл «размазываем» снизу и вверх. Если выполнять наоборот по часовой стрелке, то вероятно появления несплавления на нижней детали (если простыми словами, то получится некрасивый сварной шов)

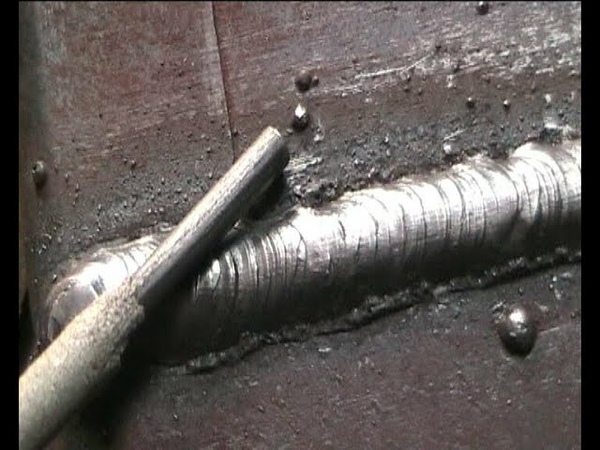

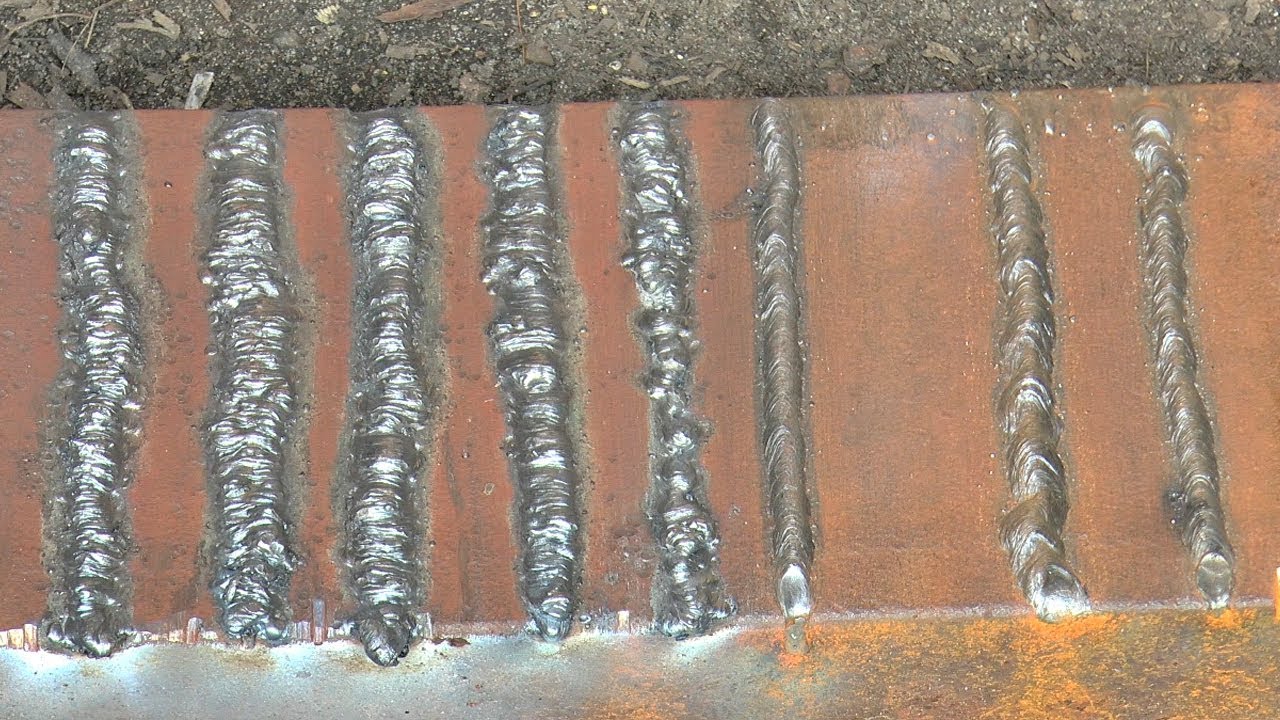

Вот такой получился сварной шов выполненный кольцевыми колебательными движениями. Есть один важный момент, при сварке с право налево кольцевые колебательные движения выполняются по часовой стрелке. Чтобы не ошибиться просто представьте, что металл во время сварки «размазываем» с низу на верх.

Следующее движение называется Z-образные колебательные движения (Зет-образные).

Ведем электрод так будто пишем английскую букву Z. Стараемся вести электрод таким образом, чтобы металл «намазывался» снизу на вверх.

Сварной шов получившийся при Z-образных колебательных движениях.

И последний вариант движений это ведение электрода просто прямо по прямой. Во всех трех вариантах для сварки я использую электроды с основным покрытием марки УОНИ 13/55 диаметром 3 мм.

Получившийся сварной шов. Для получения красивого внешнего вида сварного шва удаляйте брызги после сварки зубилом.

Из этих трех движений вы можете выбрать то , которое больше всего у вас получится. Я чаще всего использую кольцевые колебательные движения. Кстати все движения правильные выбор остается за сварщиком какие именно использовать.

Подробное видео у меня на канале YouTube MastakSvarka

Техника ручной дуговой сварки

Контакты

Поиск по сайту



Россия, г. Петропавловск-Камчатский, Северо-Восточное шоссе, 48 ст1 р-он «Лыжная база Лесная»

г. Елизово ул. Магистральная 8а к1. р-он Кольца

Телефон:

Петропавловск-Камчатский +7 (4152) 49-51-79; 49-34-33

WhatsApp +79098904703

Елизово +7 (4152) 33-73-83

Сервисный Центр 8(9638) 315-063

E-mail: [email protected]            [email protected]








Эта статья — небольшой теоретический урок сварки для начинающих.

Дуговая сварка металла — наиболее общий и универсальный метод соединения металла. Технология дуговой сварки: электрический ток от сварочного источника образует дугу между основным металлом и расходуемым электродом. На электроде горит обмазка, которая выделяет газ, защищающий область от контакта с кислородом воздуха. Окружающий газ перегрет и плавит металл, при этом металл с электрода переносится в сварочную ванну.

Когда вы будете учится сварке или что-то чинить, первым шагом будет научится хорошо вести сварочный шов. Перед тем, как начнем жечь электроды, мы узнаем об применяемом оборудовании. Задача сварочного аппарата , независимо от его размера или формы, проста: обеспечить большой регулируемый ток, идущий к электроду. Сварочный аппарат ручной дает постоянный или переменный ток на электрод. Раньше для сварки использовали трансформаторы, сейчас большим спросом пользуется сварка сварочным инвертором, так как они легки, не габаритны, стойки к просаживанию сети.

Сварка прямой и обратной полярности.

Если вы используете переменный ток, то и электроды должны использовать для переменки. Профессиональные сварщики используют постоянный ток. Сварка постоянным током дает поток электронов одного направления. На сварочном инверторе есть возможность выбрать полярность.  Полярность при сварке определяет направление движения потока электронов. И зависит от того, как подключены провода к положительной и отрицательной клемме.

 Обратная полярность при сварке: плюс на электроде, минус на клемме «земля». Известно, что ток идет от отрицательного к положительному контакту, поэтому электроны движутся от металла на электрод. Это приводит к сильному нагреву конца электрода. Для обычной сварки используется плюс на электроде, минус на клемме.

  Прямая полярность при сварке: минус на электроде, плюс на клемме «земля». Ток идет от электрода к металлу, электрод холодный, а металл горячий. Это используется в специальных электродах для скоростной сварки листового металла.

  Комплектация сварочника.

Запомните! Разные аппараты сваривают по-разному! Поэтому при обучении используйте один аппарат, насколько это возможно. Также важны изолированные медные провода. Они бывают разных размеров (сечения). На конце основного провода ставится быстросъемный зажим, к нему присоединяется 3 или 4 метровый провод определенного сечения с электрододержателем, он может быть разным: небольшим на 200А или более крупным на 300 А или даже на 500А (используются для толстых электродов и больших токов). Для обычного (домашнего) применения 200А удобнее. Есть разные виды держателей: один как пасатижи, а есть держатель сварочный, в который вставляют электрод и поворачивают ручку (если нужен электрод под различными углами, вы можете согнуть его у основания). Так же нужна клемма заземления с быстросъемным зажимом.

Светофильтры.

Яркость дуги очень высокая, поэтому вам нужен защитный светофильтр, для того, чтобы видеть расплавленную ванну и для того, чтобы защитить глаза от ожога. Они бывают разных номеров. Меньше цифра — светлее фильтр маски сварщика. Люди по-разному чувствительны к свету. Светофильтр сварщика должен защищать глаза, но вы должны ясно видеть сварочную ванну. Если вы используете толстые электроды и большие токи, вы должны применять светофильтры с большим номером. Светофильтры для масок достаточно хрупкие. Чтобы защитить их от искр или царапин используйте защитные пластиковые стекла спереди и сзади. При сборке маски используйте уплотнитель и клипсу. После установки фильтра посмотрите на свет, проверьте, что нет зазоров. Когда начнете варить, проверьте снова, и если есть засветка, вы гарантированно получите ожог сетчатки (зайчик). Заменяйте сварочные защитные стекла, когда они грязные или поцарапались. Чистота стекла очень важна для четкого видения сварочной ванны.

Начинаем сваривать!

Электроды сварочные покрыты флюсом, он делает возможным весь процесс сварки. Сгорая, флюс создает защитный газ и очищает ванну, вытесняя кислород воздуха, удерживая его от соединения с расплавленным металлом, не давая образоваться порам, а так же стабилизирует дугу и поддерживает чистоту расплавленного металла. Когда металл остывает, образуется сварочный шлак, обеспечивая дополнительную защиту металла от воздуха.

Сварка — это практика шаг за шагом, это не трудно. Сначала обратите внимание, чтобы все было готово для сварки. В любой момент сварки вам должно быть удобно! Электрод сгорает не сразу, поэтому расслабьтесь, возьмите держак обеими руками и обопритесь о стол настолько устойчиво, как это возможно. Когда все готово, начинайте процесс дуговой сварки, опустите щиток сварщика или настройте зажим маски, чтобы по кивку головы она опускалась. Зажигать дугу надо, как зажигают спичку: чиркайте электродом по металлу и ведите конец на начало шва. При чиркании начнет плавится флюс электрода, который очищает ванну. Чтобы избежать следов, чиркайте в направлении, куда будете варить. После чирканья электродом возник поджиг дуги, конец электрода должен находится в 3-х мм от поверхности, это создает зазор для дуги, оттуда идет яркий свет. Когда свариваете, не надо смотреть на свет, смотрите дальше дымящихся искр, фокусируйтесь на расплавленной ванне за электродом.

Удобнее брать держак так, чтобы его рычаг был под большим пальцем. Чтобы извлечь электрод, возьмите его левой рукой, нажмите рычаг и достаньте электрод. Если электрод залипает, то скорее всего флюс на кончике поврежден. Чиркните, чтобы сжечь конец электрода до того, как начнет заполняться сварочная ванна.

Когда дуга загорелась, начинайте формировать ванну, здесь нужно некоторое время, чтобы прогреть основной металл. По времени это занимает 2-3 маленьких оборота электродом вокруг сварочной ванны. Далее во время сварки основной металл прогревается и ванна расходится. Сначала ванна маленькая, сделайте так, чтобы ванна была достаточно широкой и не меняла форму.

Контроль дугового промежутка.

Во время сварки держите электрод над металлом. Это называется дуговой промежуток. Контролировать этот зазор первое и наверное САМОЕ ВАЖНОЕ, чему надо научиться. Во время продвижения по шву электрод расходуется, поэтому его надо опускать. Все время вам надо удерживать постоянный зазор между концом электрода и основным металлом.

Если зазор мал, то нет времени на прогрев основного металла, шов будет выпуклый с несплавлением по краям.
Если зазор очень большой, дуга начнет скакать, будет плохой провар и тяжело управлять укладкой наплавляемого металла.

Постоянный зазор нормальной величины — первый шаг к управлению сварочной ванной и формированием нормального шва с хорошим проваром.

Чем лучше вы управляете длиной дуги, тем лучше вы будете варить! Когда дуга проходит через зазор, она плавит основной металл и формирует сварочную ванну. Так же она переносит металл с электрода в ванну.

Формирование шва. Дефекты сварных швов.

Это шов электродом, который быстро двигали. Линия ванны находится ниже поверхности основного металла. Интенсивная дуга этого электрода проникая глубоко в основной металл, отталкивает ванну назад и формирует шов. Когда свариваете, смотрите по сторонам шва, он должен быть на уровне металла. Формирование шва обычно происходит круговыми или зигзагообразными движениями. При круговых движениях, двигаясь вбок, смотрите справа от сварочной ванны, потом наверх границы ванны и шлака, а потом на другую сторону и просто распределяйте ванну по кругу, такова техника дуговой сварки. Зигзагообразные движения из стороны в сторону делают похожий шов: смотрите с одной стороны, наверх ванны и с другого края. Каждый раз, когда вы меняете направление, нужно понимать, что расплавленная ванна следует за теплом.

Когда вы движете ванну поперек, заполняющий металл с электрода движется позади, а если металла вокруг недостаточно, вы оставляете подрезы. Подрез- это пустое место, канавка на краю шва, ниже уровня металла.

Вы можете избежать этого, контролируя внешние границы, наблюдая за ванной и утоньшая ее на поверхности. Сила дуги на конце электрода может быть использована для манипуляций ванной. Наклоняя электрод, мы как бы толкаем ванну, а не тянем. В целом, чем вертикальнее мы держим электрод, тем менее выпуклым будет шов. И наоборот, чем более мы его наклоним, тем выпуклее будет шов.

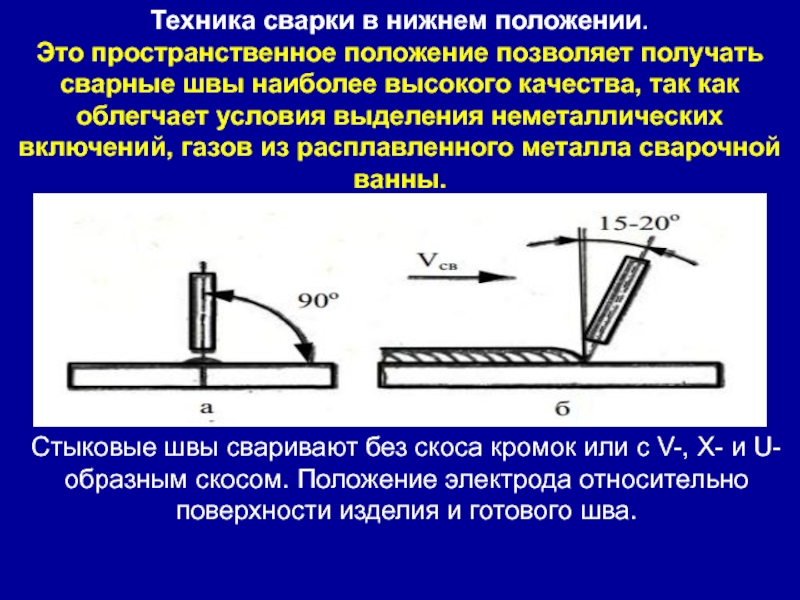

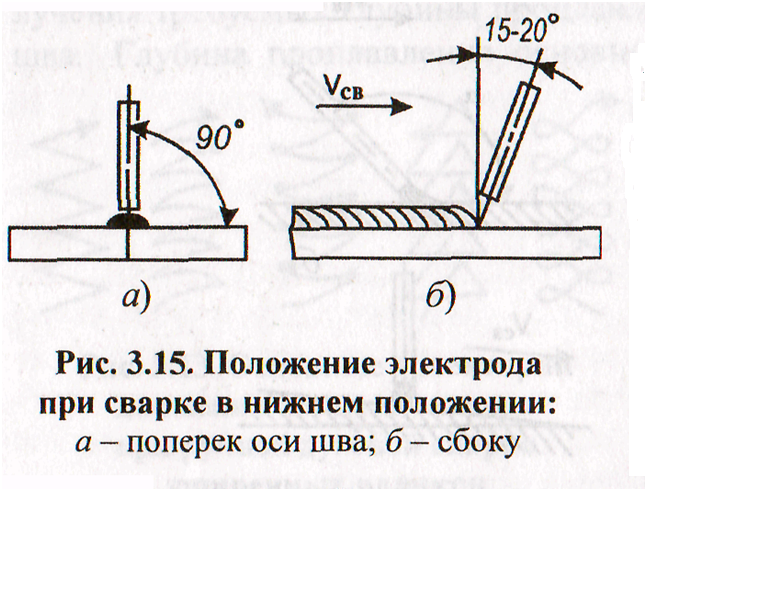

Электрод стоит вертикально, все тепло концентрируется под электродом, сила дуги давит на ванну вниз, это приводит к глубокому проплавлению и распространяет ванну вокруг.

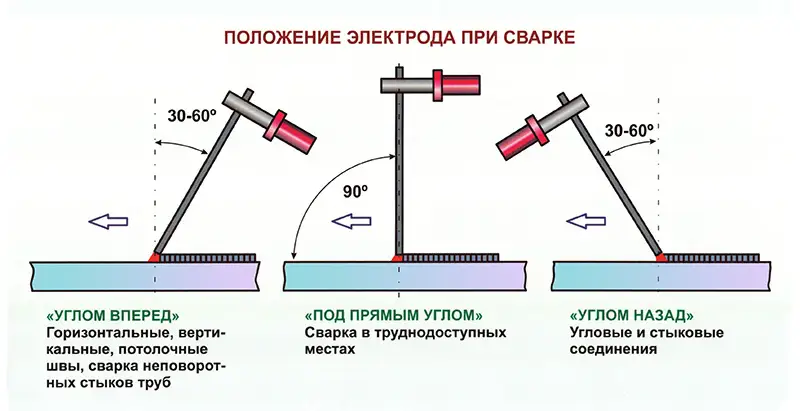

Если наклонить электрод, сила дуги направлена назад и шов начинает подниматься (всплывать).
Если наклон слишком велик, дуга будет давить в направлении шва, делая ванну плохо управляемой.

Бывают ситуации, когда надо варить плоский шов, а бывает, когда нужно оттолкнуть ванну назад, поэтому используются разные углы наклона электрода электрода. В начале мы начинаем с угла между 45 и 90 градусами. Он удобнее, сварочная ванна хорошо видна, нормально варится.

Электроды.

Диаметр электрода определяется диаметром стержня. В основных сварочных таблицах приводится диаметр электрода, толщина металла и величина тока для максимальной производительности, часто не учитывая возможности сварщика или специфику ситуации. Можно применять электрод меньшего диаметра для лучшего контроля, но сварка займет больше времени. Точные установки тока могут отличаться и зависят от толщины металла, положения сварщика и его квалификации.

Управление процессом сварки.

Задача сварочного процесса — прогреть основной металл до расплавления, формируя сварочную ванну. Если ток мал, то основной металл будет не прогрет и сварочная ванна будет «бежать» за электродом. Если тока много, то основной металл будет слишком горячий, дуга будет проникать вглубь и будет отталкивать металл назад. Когда ток нормальный, ванна растекается и внешние края тонкие, мы можем расширять ванну, можем двигать ее движением электрода и контролировать сварочный процесс.

В зависимости от сварочной ситуации установки тока могут меняться. Толстый металл рассеивает тепло, поэтому нужен больший ток. Тонкий металл расплавится быстро, поэтому надо меньше тока. Точные установки тока зависят от поведения ванны. Начнем с установок рекомендованных производителем и не бойтесь увеличить или уменьшить ток.Сварка покрытым электродом зависит от температуры основного металла, поэтому мы не можем говорить о токе без учета скорости сварки. Двигаем электрод быстрее, меньше тепла поступает в основной металл, поэтому он холоднее. Если двигаемся медленнее, тепла поступает больше и основной металл будет горячее. Если двигать электрод слишком быстро, металл не будет прогрет, шов будет наверху, без проплавления. Если двигаться медленно, то металл слишком сильно прогревается, ванна расплывается и становится трудноуправляемой, когда скорость перемещения соответствует току, ванна растекается, но остается управляемой. Края тонкие и шов одинаковый толщины.
Когда вы научитесь управлять электродом, вы можете поставить чуть больший ток и увеличить скорость сварки. Больший ток обеспечивает лучшее проплавление и более гладкий шов в итоге, но в этом случае труднее контролировать ванну.
При окончании шва надо наплавить чуть больше металла перед тем, как убрать электрод, чтобы избежать кратера от всплеска нижних слоев металла. Сделайте 1-2 круга и чиркните назад по шву.

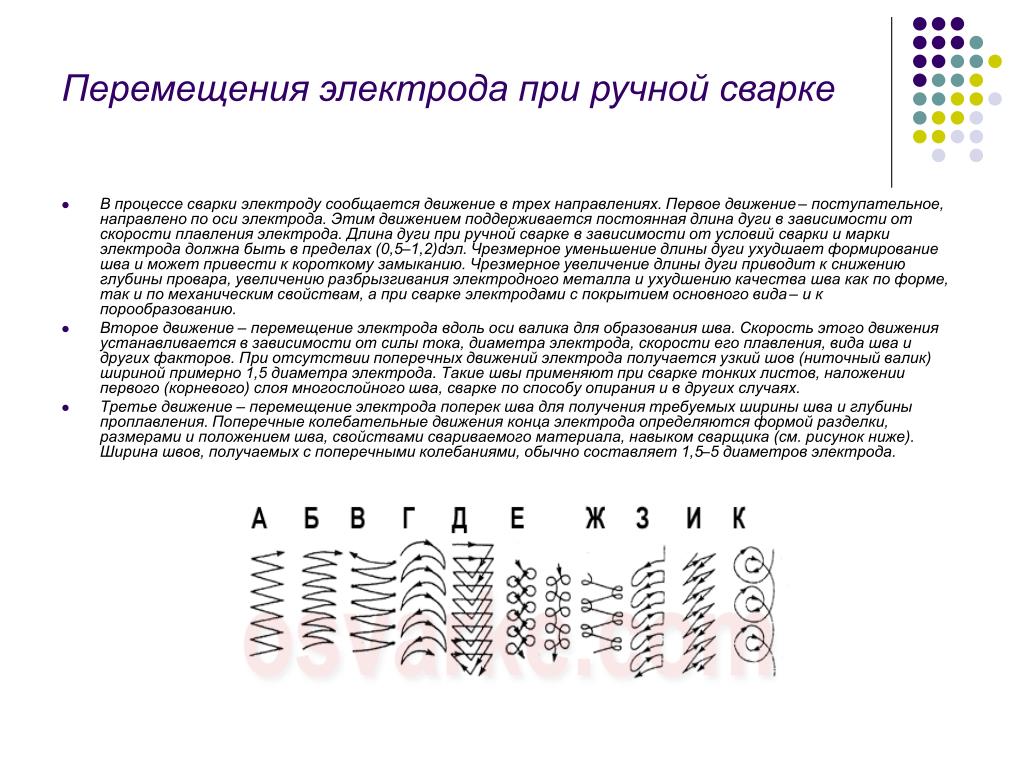

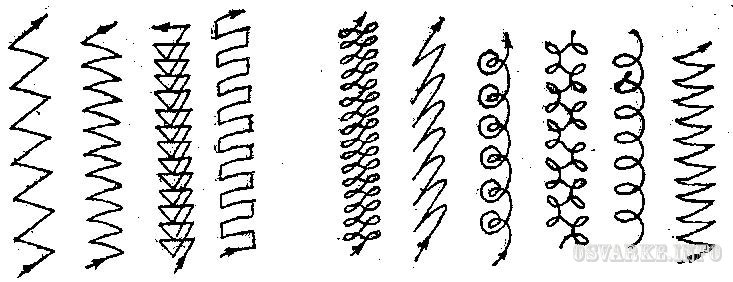

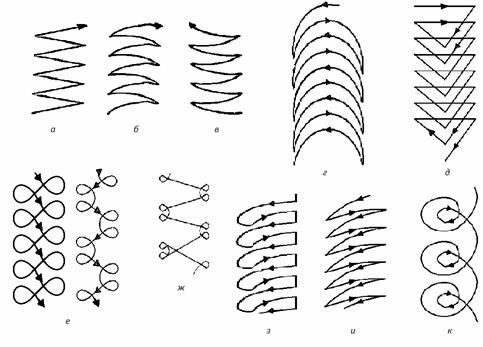

Траектория движения электрода

Правильное поддержание дуги и ее перемещение является залогом качественной сварки.

Слишком длинная дуга способствует окислению и азотированию расплавленного металла, разбрызгивает его капли и создает пористую структуру шва. Красивый, ровный и качественный шов получается при правильном выборе дуги и равномерном ее перемещении, которое может происходить в трех основных направлениях.

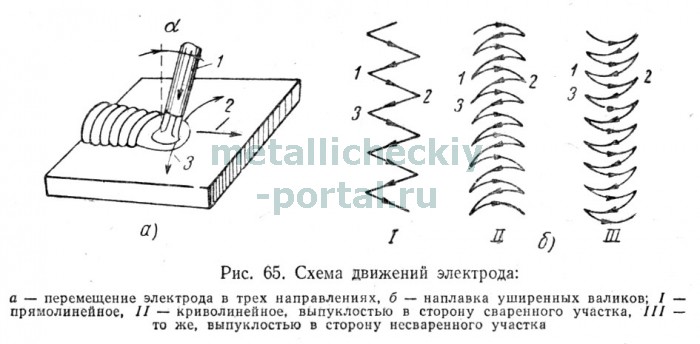

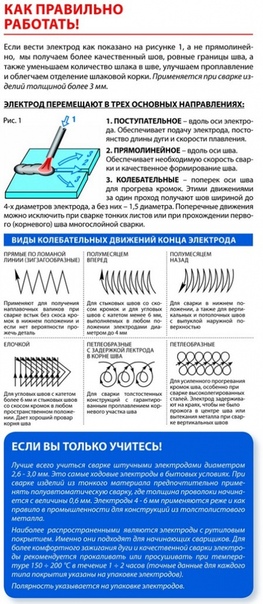

Поступательное движение сварочной дуги происходит по оси электрода. При помощи этого движения поддерживается необходимая длина дуги, которая зависит от скорости плавления электрода. По мере плавления электрода, его длина уменьшается, а расстояние между электродом и сварочной ванной — увеличивается. Для того чтобы это не происходило, электрод следует продвинуть вдоль оси, поддерживая постоянную дугу. Очень важно при этом поддерживать синхронность. То есть, электрод продвигается в сторону сварочной ванны синхронно с его укорочением.

Продольное перемещение электрода вдоль оси свариваемого шва формирует так называемый ниточный сварочный валик, толщина которого зависит от толщины электрода и скорости его перемещения. Обычно ширина ниточного сварочного валика бывает на 2 — 3 мм больше диаметра электрода. Собственно говоря, это уже есть сварочный шов, только узкий. Для прочного сварочного соединения этого шва бывает недостаточно. И поэтому по мере перемещения электрода вдоль оси сварочного шва выполняют третье движение, направленное поперек сварочного шва.

Поперечное движение электрода позволяет получить необходимую ширину шва. Его совершают колебательными движениями возвратно-поступательного характера. Ширина поперечных колебаний электрода определяется в каждом случае индивидуально и во многом зависит от свойств свариваемых материалов, размера и положения шва, формы разделки и требований, предъявляемых к сварному соединению. Обычно ширина шва лежит в пределах 1,5 — 5,0 диаметров электрода.

Таким образом все три движения накладываются друг на друга, создавая сложную траекторию перемещения электрода. Практически каждый опытный мастер имеет свои навыки в выборе траектории перемещения электрода, выписывая его концом замысловатые фигуры. Классические траектории движения электрода при ручной дуговой сварке приведены на рис. 1. Но в любом случае траекторию перемещения дуги следует выбирать таким образом, чтобы кромки свариваемых деталей проплавлялись с образованием требуемого количества наплавленного металла и заданной формы шва.

Если шов не будет закончен до того, как длина электрода уменьшится настолько, что требуется его замена, то сварку на время прекращают. После замены электрода следует удалить шлак и возобновить сварку. Для завершения оборванного шва зажигают дугу на расстоянии 12 мм от углубления, образовавшегося на конце шва, называемого кратером. Электрод возвращают к кратеру, чтобы образовать сплав старого и нового электродов, а затем снова начинают перемещать электрод по первоначально выбранной траектории.





Схема дуговой сварки

Порядок заполнения шва по сечению и длине определяет способность сварного соединения воспринимать заданные нагрузки, влияет на величину внутренних напряжений и деформаций в массиве шва.

Швы различают: короткие — длина которых не превышает 300 мм, средние — длиной 300 — 100 мм и длинные — свыше 1000 мм. В зависимости от длины шва его заполнение может выполняться по различным схемам сварочного заполнения, которые представлены на рис. 2.

При этом короткие швы заполняют за один проход — от начала шва до его конца. Швы средней длины могут заполняться обратноступенчатым методом или от середины к концам. Для выполнения обратноступенчатого метода заполнения шов разбивают на участки длина которых равна 100 —300 мм. На каждом из этих участков заполнение шва выполняют в направлении, обратном общему направлению сварки.

Если для нормального заполнения шва одного прохода сварочной дуги мало, накладывают многослойные швы. При этом, если число накладываемых слоев равно числу проходов, шов называют многослойным. Если же некоторые слои выполняют за несколько проходов, такие швы называют многослойно-проходными. Схематически такие швы отражены на рис. 3.



Рис. 2. Схемы дуговой сварки: 1 — сварка напроход; 2 — сварка от середины к краям; 3 — сварка обратноступенчатым способом; 4 — сварка блоками; 5 — сварка каскадом; 6 — сварка горкой Рис. 3. Виды швов: 1 — однослойный; 2 — многопроходной; 3 — многослойный, многопроходной



С точки зрения производительности труда наиболее целесообразными являются однопроходные швы, которым отдают предпочтение при сварке металлов небольших (до 8—10 мм) толщин с предварительной разделкой кромок.

Но для ответственных конструкций (сосуды, работающие под давлением, несущие конструкции и т.д.) этого бывает мало. Внутренние напряжения, возникающие в процессе сварки, могут вызвать появление трещин в шве или в околошовной зоне из-за недостаточной пластичности шва и большой жесткости основного металла. При сварке изделий с относительно небольшой жесткостью внутренние напряжения вызывают местное или общее коробление (деформации) свариваемой конструкции. Кроме того, при сварке металлов толщиной более 10 мм. появляются объемные напряжения и возрастает опасность появления трещин. В таких случаях принимают целый ряд мер, позволяющих уменьшить напряжения и деформации: применяют сварные швы минимального сечения, сварку многослойными швами, наложение швов «каскадными методами» или «горкой», принудительное охлаждение или подогрев.

При сварке «горкой» сначала у основания разделанных кромок прокладывают первый слой, длина которого должна быть не более 200 — 300 мм. После этого первый слой перекрывают вторым, длина которого на 200 — 300 мм больше первого. Точно так же накладывают третий слой, перекрывая второй на 200 — 300 мм. Таким образом продолжают заполнение до тех пор, пока количество слоев в зоне первого шва не окажется достаточным для заполнения. Следующий слой накладывают в месте окончания первого слоя, перекрывая последний (если позволяет длина шва) на те же 200 — 300 мм. Если первый шов прокладывался не в начале шва, а в его средней части, то горку формируют последовательно в обоих направлениях (рис.2,е). Так, формируя горку, последовательно заполняют весь шов. Преимущество данного метода состоит в том, что зона сварки все время находится в подогретом состоянии, что способствует улучшению физико-механических качеств шва, так как внутренние напряжения получаются минимальными и предупреждается появление трещин.

«Каскадный метод» заполнения шва по существу является той же «горкой», но выполняют его в несколько другой последовательности. Для этого детали соединяют между собой «на прихватках» или в специальных приспособлениях. Прокладывают первый слой, а затем, отступив от первого слоя на расстояние 200 — 300 мм, прокладывают второй слой, захватывая зону первого (рис.2,д). Продолжая в той же последовательности, заполняют весь шов.

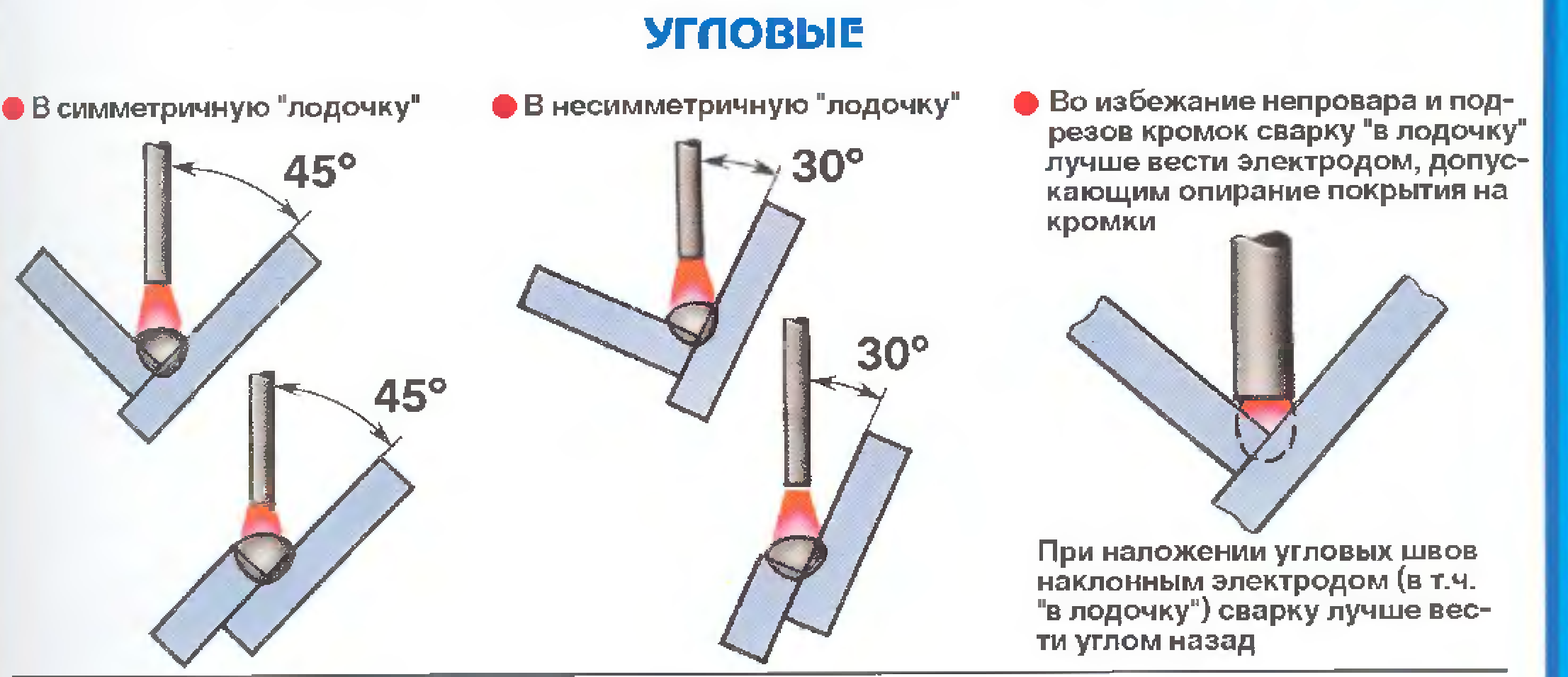

Угловые швы (рис. 4) можно выполнять двумя методами, каждый из которых имеет свои преимущества и свои недостатки. При сварке «в угол» допускается больший зазор между деталями (до 3 мм), проще сборка, но техника сварки сложнее. Кроме того, возможны подрезы и наплывы, снижается производительность из-за необходимости за один проход сваривать швы небольшого сечения, катет которых меньше 8 мм. Сварка «в лодочку» допускает большие катеты шва за один проход и поэтому более производительна. Однако такая сварка требует тщательной сборки.

Указанные приемы дуговой сварки рассматривались на нижних положениях шва, выполнение которых наименее трудоемко. На практике часто приходится выполнять горизонтальные швы на вертикальной плоскости, вертикальную и потолочную сварку. Для выполнения этих работ используются те же приемы, что и для швов с нижним положением, но трудоемкость работ и некоторые технологические особенности требуют более детального подхода и изменения некоторых методов.

При сварке таких швов появляется вероятность вытекания расплавленного металла, что приводит к падению капель к незаполненным сваркой местам, потекам расплавленного металла по горизонтальным плоскостям и т.д

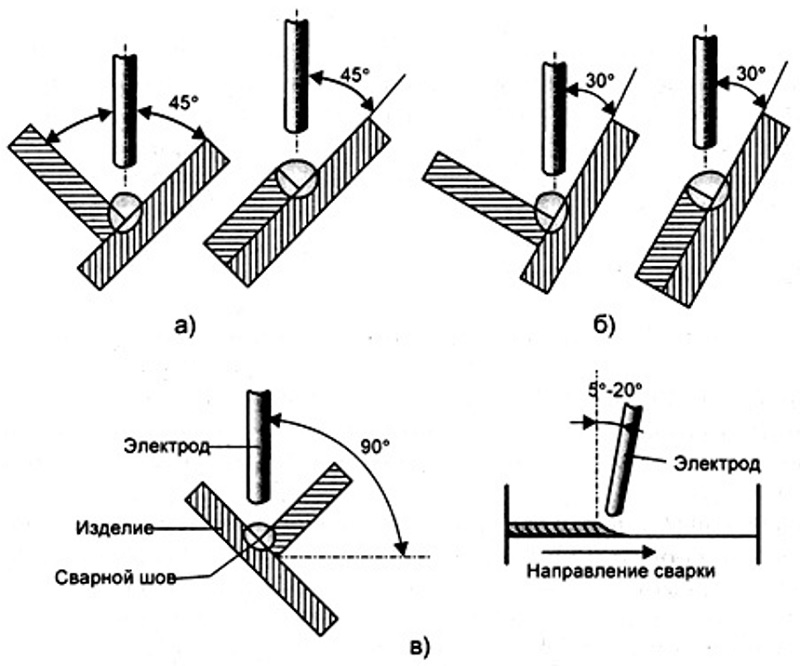

Рис. 4. Положение электрода и изделия при выполнении угловых швов: А — сварка в симметричную «лодочку»; Б — в несимметричную «лодочку»; В — «в угол» наклонным электродом; Г — с оплавлением кромок  Рис. 5. Влияние скорости сварки на форму сварного шва: При увеличении скорости наблюдается заметное уменьшение ширины шва, при этом глубина проплавления остается почти неизменной.



Рассматривая суть процессов, происходящих в подобных швах, мы говорили, что удерживать металл в расплавленной ванне могут силы поверхностного натяжения. Для того чтобы эти силы были достаточными, сварщик должен владеть приемами сварки виртуозно. Здесь приходится понижать сварочный ток и применять электроды пониженного сечения. Это в конечном итоге сказывается на производительности, так как приходится увеличивать количество сварочных проходов. Поэтому на практике стараются в дополнение к силам поверхностного натяжения добавить «пленку поверхностного натяжения». Суть данного метода заключается в том, что дугу держат не постоянно, а с определенными промежутками, то есть импульсами.

Для этого дугу постоянно прерывают, зажигая ее с определенными промежутками времени, давая возможность расплавленному металлу частично закристаллизоваться. Именно здесь и проявляется умение сварщика выбрать такие интервалы, когда не успевает образоваться сварочный катет и одновременно металл потерял бы часть своей текучести.

Потолочный шов является самым сложным. Поэтому проводить его непрерывным горением дуги — дело бесперспективное. Сварку выполняют короткими во времени замыканиями дуги на сварочную ванну так, чтобы она не успела остыть, пополняя ее новыми порциями расплавленного металла.

При сварке данным методом следует следить за размером дуги, так как ее удлинение может вызвать нежелательные подрезы. Кроме того, при сварке таких швов создаются неблагоприятные условия для выделения шлаков из расплавленного металла, что может привести к пористости сварного шва.

Вертикальные швы можно варить в двух направлениях — снизу вверх и сверху вниз. И тот и другой метод имеет право на существование, но всегда предпочтительнее сварка на подъем. В этом случае расположенный снизу металл удерживает сварочную ванну, не давая ей растекаться.

При сварке на спуск труднее удерживать сварочную ванну, и поэтому добиться качественного шва гораздо сложнее. Суть такого метода практически не отличается от потолочной сварки, и применяют его тогда, когда сварка на подъем технологически невозможна.

Горизонтальные швы на вертикальной плоскости тоже имеют свои особенности. В данных швах особую сложность представляет удержание сварочной ванны у обеих кромок свариваемых деталей. Для того чтобы облегчить этот процесс, скос нижней кромки не выполняют. В таком случае получается полочка, которая способствует удержанию на месте расплавленной сварочной ванны. Уместен здесь и прием импульсной сварки с кратковременным зажиганием дуги, как и для потолочных швов.

Удаление сварочных шлаков выполняют обрубочным молотком. Для этого, подождав, пока заготовка остынет настолько, что ее можно брать рукой, прижимают крепко к столу и ударами молотка, направленными вдоль шва, удаляют шлак, покрывающий сварочный шов. После этого шов проковывают для снятия внутренних напряжений. Для этого боек молотка разворачивают вдоль шва и выполняют проковку по всей его длине.Завершают очистку жесткой проволочной щеткой, перемещая ее резкими движениями сначала вдоль шва, а потом — поперек, чтобы удалить последние остатки шлака.



Регистрация ребенка | Новости

Список документов, сроки подачи, какие могут возникнуть вопросы при регистрации новорожденного и как их решить? На эти и многие другие вопросы отвечает Ольга Авчинникова – начальник Северодонецкого отдела ЗАГС в Северодонецком районе Восточного ГУ МЮ (г. Харьков).

В соответствии с Семейный кодексом Украины, государственная регистрация факта рождения ребенка проводится с одновременным определением его происхождения и присвоением имени, фамилии и отчества. На это отведен один месяц с дня рождения ребенка. Основанием для регистрации является электронное медицинское заключение о рождении.

Процесс регистрации происходит по заявлению родителей или одного из них по месту рождения ребенка или места проживания родителей. В случае, если существуют уважительные причины и родители не могут зарегистрировать ребенка самостоятельно, тогда это может сделать за них третье лицо, при наличии всех необходимых документов.

Если устанавливается факт рождения на временно неподконтрольной территории, тогда основанием для государственной регистрации является соответственное решение суда.

«Сейчас мега популярной услугой является «е-малятко». Это комплексная услуга для родителей новорожденных. По одному заявлению можно зарегистрировать рождение ребенка и получить до девяти государственных услуг» — говорит Ольга Авчинникова.

Получить услуги в «е-малятко» можно как онлайн так и оффлайн.

Для онлайн регистрации используют сервис «Надия». В нем нужно заполнить специальную форму, выбрать необходимые услуги и подписать заявление электронной подписью. После этого заявление автоматически отправляется в отдел государственной регистрации гражданского состояния по месту рождения ребенка.

Во время заполнения заявления могут понадобится следующая информация:

  • идентификационные номера обоих родителей (при наличии таковых),
  • свидетельство о браке, его серийный номер, дата и орган регистрации,
  • УНЗР хотя бы одного из родителей, если заказывается УНЗР ребенка,
  • номер банковского счета в формате IBAN, если заказывается услуга по назначению социальной помощи при рождении ребенка.

Услуги доступные в сервисе «е-малятко»:

  • государственная регистрация рождения и определение происхождения ребенка,
  • назначение социальной помощи при рождении ребенка,
  • присвоение регистрационного номера учетной карточки плательщика налога,
  • определение гражданства ребенка,
  • внесение информации о рождении ребенка в демографический реестр и присвоение УНЗР,
  • регистрация  места жительства ребенка,
  • помощь на детей, которые воспитываются в многодетных семьях и выдача удостоверения родителям многодетных семей.

Подробности в сюжете «ТРК «Акцент»

Если вы заметили ошибку, выделите необходимый текст и нажмите Ctrl+Enter, чтобы сообщить об этом редакции

Вольфрамовые электроды

Вольфрамовые электроды

Казахстан | русский язык

От А до Я для лучшего результата

При сварке вольфрамовым электродом в среде инертного газа для достижения наилучшего результата помимо горелки и источника питания немаловажную роль играет термостойкий неплавящийся электрод.

При подборе вольфрамового электрода необходимо учитывать:

  • тип вольфрамового электрода
  • диаметр вольфрамового электрода
  • качество заточки и твердость
  • геометрию острия электрода

E3

® Вольфрамовые электроды

Электроды с добавками оксидов редкоземельных элементов (смесь окислов). В сравнении с торированными электродами, данные электроды гораздо менее вредны для окружающей среды и не радиоактивны. Неторированные, нерадиоактивные электроды применимы во всем диапазоне мощностей  постоянного тока (DC) и переменного тока сварки (АС) нелегированной и высоколегированных сталей, сплавов алюминия, титана, никеля, меди и магния. Благодаря своим отличным свойствам поджига, они идеально подходят для автоматизированных процессов. Благодаря низкой температуре электродов увеличивается токовая нагрузка и срок службы по сравнению с торированными электродами.

Цветная маркировка:
E3® = фиолетовый

WP Вольфрамовые электроды

Электроды без добавок – состоящие из чистого вольфрама. Главной областью применения этих электродов является сварка переменным током (АС) сплавов алюминия при хорошей устойчивости дуги. Электроды WP не пригодны для сварки постоянным током (DC).

Цветная маркировка:
WP = зеленый

ABICOR BINZEL Central Asia – the Enterprise of ABICOR-Group.Yegizbayev str. 52
050046 AlmatyGoogle Maps+7 (727) 367 0911
КОНТАКТЫНовости Канал ABICOR BINZEL на YouTubeПосетите наш канал на YouTube и узнайте больше об ABICOR BINZEL. © 2021 ABICOR BINZEL Change cookie settings

We need your consent to load the Youtube service!

We use Youtube to embed content that may collect data about your activity. Please review the details and accept the service to see this content.

Советы и методы для сварки Stick / SMAW

Для дуговой сварки экранированного металла (SMAW) требуется настройка, а затем сварка.

В целом фактор оператора, или процент времени, затрачиваемого оператором на укладку сварного шва, составляет примерно 25%. Остальное уходит на подготовку и удаление шлака.

Фактическая используемая технология сварки зависит от электрода, состава заготовки и положения свариваемого соединения.

Выбор электрода и положения сварки также определяет скорость сварки.

Плоские сварные швы требуют минимум навыков оператора и могут выполняться электродами, которые плавятся быстро, но медленно затвердевают. Это позволяет повысить скорость сварки.

Сварка под наклоном, вертикальная или перевернутая сварка требует большего мастерства оператора и часто требует использования электрода, который быстро затвердевает, чтобы предотвратить вытекание расплавленного металла из сварочной ванны.

Однако это обычно означает, что электрод плавится медленнее, что увеличивает время, необходимое для наложения сварного шва.

Настройка работы SMAW

Перед началом убедитесь, что вы используете хороший шлем для сварки SMAW, а также защитную одежду.

  • Очистить заготовку
  • Зажать деталь вплотную к сварному шву
  • Вставьте электрод в изолированный держатель держателя. Установите силу тока на уровне, рекомендованном производителем электродов.
  • Определите наилучшую длину дуги. Ориентировочно дуга для электрода диаметром от 1/16 ″ до 3/32 ″ составляет 1/16 ″ (1.6 мм). Длина дуги для электрода 1/8 ″ и 5/32 ″ составляет 1/8 ″ (3 мм).
  • Перед выполнением второго прохода сварного шва приготовьте отбойный молоток для удаления шлака.
Примеры сварки палкой
Плохие характеристики сварного шва включают большое количество брызг, использование неправильной дуги, более высокие / более низкие уровни силы тока, чем рекомендовано, и плохое проплавление.

Эксплуатация

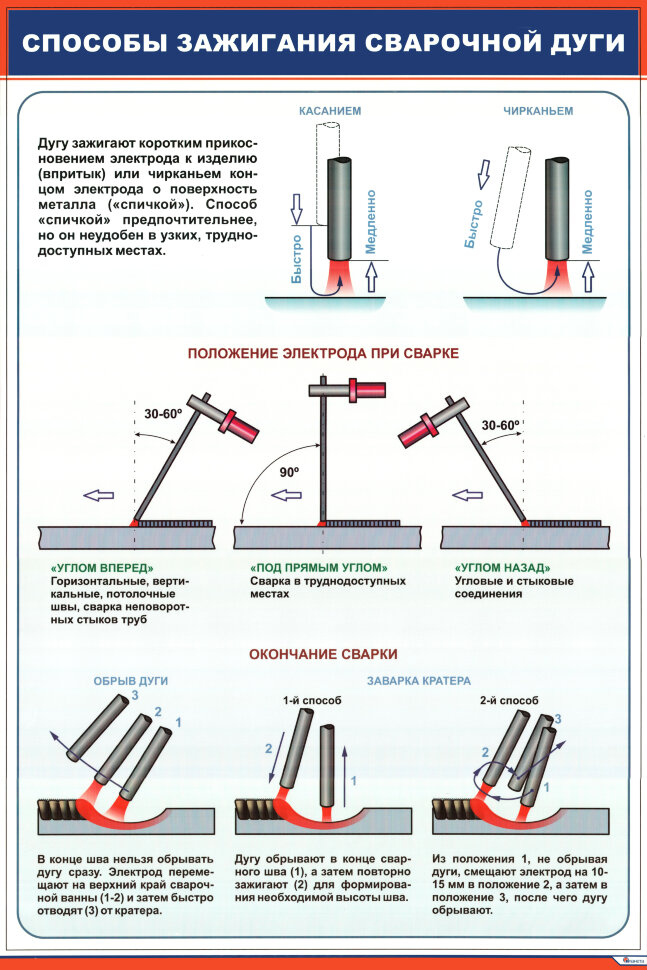

Запуск дуги

Технология старта с нуля:

Для зажигания электрической дуги при запуске SMAW электрод вводят в контакт с заготовкой, тянут, как зажигающую спичку, а затем слегка отводят. Если дуга загорается, а затем гаснет, это означает, что электрод был отведен слишком далеко от основного металла. Если электрод прилипает к металлу, поверните его, и он освободится.

Техника нарезания резьбы:

Переместите электрод прямо вниз к основному металлу. Затем слегка приподнимите. Дуга должна загореться. Если дуга гаснет, значит, она слишком высоко поднята над заготовкой.

Работа с держателем электрода

Это инициирует плавление заготовки и расходуемого электрода и вызывает переход капель электрода от электрода к сварочной ванне.

По мере плавления электрода покрытие из флюса распадается, выделяя пар, который защищает зону сварки от кислорода и других атмосферных газов.

Кроме того, флюс образует расплавленный шлак, который покрывает присадочный металл при его перемещении от электрода к сварочной ванне.

Попав в сварочную ванну, шлак всплывает на поверхность и защищает сварной шов от загрязнения по мере его затвердевания.

Сварка стыковых соединений

Прихваточные швы
Прихваточный шов

Прихваточный шов приварите два металлических куска, чтобы удерживать их на месте.Это уменьшит деформацию соединения, которая вызвана расширением и сжатием металла при нагревании и охлаждении.

Сварные швы с двойной V-образной канавкой, одиночной V-образной канавкой и квадратной канавкой

При выполнении шва с разделкой кромок держите электрод перпендикулярно сварному шву. Наклоните электрод в направлении сварного шва.

Однорядный валик — это все, что нужно для сварного шва с узкой канавкой. Для шва с более широкими бороздками лучшим вариантом будет переплетенный валик или много бусин стрингера.

Прочтите по теме: Типы сварных швов: стрингер и канавка

Сварной шов с квадратной канавкой
Сварной шов с квадратной канавкой

Если толщина материала составляет 3/16 ″ (5 мм), их обычно можно сваривать с помощью сварного шва с квадратной канавкой без предварительной подготовки.

Сварные швы с одинарной и двойной V-образной канавкой
Сварные швы с одинарной и двойной V-образной канавкой

V-образная канавка

Для сварных швов SMAW, требующих более толстых металлов, может потребоваться подготовка кромок (V-образная канавка) стыковых соединений для получения хороших сварных швов.

V-образная канавка рекомендуется для металла толщиной от 3/16 ″ до 3/4 ″ (от 5 до 19 мм). Он также используется для любой толщины, когда сварка может выполняться только с одной стороны.

Фаску можно создать (под углом 30 градусов) с помощью шлифовального станка, оборудования для плазменной или кислородно-ацетиленовой резки. После создания фаски удалите окалину.

Связанная сварка стержнем Прочтите: Лучшие аппараты для сварки стержнем

Сварка тройников

Угловой шов

Электрод (1) следует держать под углом 45 градусов или меньше при выполнении углового шва.

Для углового шва держите электрод под углом 45 градусов или меньше к сварному шву. Наклоните электрод на 10–30 градусов в направлении сварного шва.

Используйте короткую дугу и двигайтесь с постоянной скоростью. Для вертикальных секций сваривайте с обеих сторон.

При необходимости для прочности добавьте второй слой (удалите шлак перед добавлением следующего слоя).

Перемещайте электрод круговыми движениями.

Однослойный угловой сварной шов

При нанесении однослойного или многослойного сварочного прохода перемещайте электрод круговым движением

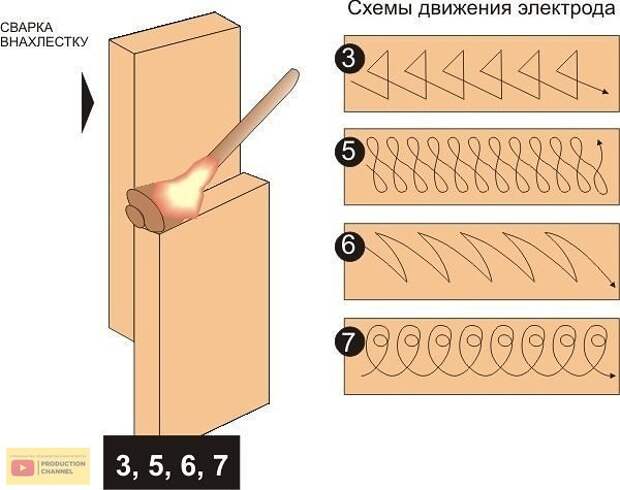

При сварке внахлестку электрод следует удерживать под углом 30 градусов или меньше.При необходимости используйте один или два сварных прохода. Перед вторым проходом удалите шлак.

Сварочные позиции

Каждое положение при сварке описано ниже. Обратите внимание, что не каждый электрод подходит для каждой позиции . Перед тем, как приступить к какой-либо операции SMAW, ознакомьтесь с инструкциями производителя.

горизонтальный

Однопроходный сварной шов
При выполнении горизонтального шва сварщику необходимо учитывать деформацию, вызванную гравитацией

Проблема горизонтальной сварки заключается в искажающем влиянии силы тяжести на сварочную ванну. При необходимости или если это поможет, приварите подкладочную ленту прихваточным швом. Также могут помочь скошенные края.

При сварке в режиме SMAW электрод удерживает под углом 90 градусов к сварному шву. Наклонитесь к направлению сварки на 15 градусов.

Материалы со скосом для горизонтального сварного шва

Расположение многопроходных сварных швов
Каждый номер указывает расположение каждого сварного шва. Обратите внимание на использование опорной пластины. Шлепки необходимо убирать после каждой сварки.

Вертикальное сварочное положение

Схема многопроходного вертикального сварного шва
Иллюстрация направления сварки и расположения каждого прохода при выполнении вертикального сварного шва

Направление сварки может изменяться сверху вниз или снизу вверх.Сваривать легче снизу вверх.

При необходимости используйте опорную пластину, сваренную прихваточным швом, а для более толстых материалов скосите края.

Держите электрод под углом 90 градусов к свариваемому материалу.

Схема сварки вертикальных тройников
Помните об искажающем эффекте гравитации. Сварите соединение с обеих сторон, чтобы добиться максимальной прочности. При перемещении электрода вдоль сварного шва используйте плетение.
Схема сварного шва внахлест

Позиция потолочной сварки

При сварке над головой дугу следует располагать немного дальше от кратера.Приварите опорную пластину прихваточным швом и при необходимости используйте скошенные кромки.

Схема соединения с пазом под потолком

Тройник накладной

Проверка сварного шва

Схема испытания прочности сварного шва
Проверьте сварные швы с помощью молотка в указанном выше направлении. Слабость может быть из-за пористости (отверстия в сварном шве), неправильного нагрева или высокой скорости перемещения.

Ударьте молотком по стыку материала, приваренного к основанию. Сварной шов должен немного гнуться и не ломаться.

Поломка может быть из-за слишком большого количества отверстий (пористых) в сварном шве или из-за того, что сварной шов содержит шлак.

Также обратите внимание, видна ли какая-либо из скошенных областей.

Если это так, это может означать, что присадочный материал не был полностью расплавлен из-за слишком быстрого перемещения электрода или из-за недостаточного использования тепла.

Удаление шлака

После затвердевания его необходимо удалить, чтобы обнажить готовый сварной шов.

По мере того, как сварка продолжается и электрод плавится, сварщик должен периодически останавливать сварку, чтобы удалить оставшуюся часть электрода и вставить новый электрод в электрододержатель.

Эта деятельность в сочетании с измельчением шлака сокращает время, которое сварщик может тратить на укладку сварного шва, что делает SMAW одним из наименее эффективных сварочных процессов.

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности. Пожалуйста, повторите попытку позже.

Дуговая сварка экранированным металлом (SMAW / -Stick-)

Процесс дуговой сварки экранированным металлом (SMAW / «Stick») генерирует дугу между плавящимся электродом с флюсовым покрытием и заготовкой. SMAW хорошо известен своей универсальностью, поскольку его можно использовать во всех положениях сварки, а также в ситуациях производственной и ремонтной сварки. Это один из самых простых сварочных процессов с точки зрения требований к оборудованию, которым можно легко управлять в удаленных местах. Однако это строго ручной процесс сварки, который обычно требует высокого уровня квалификации сварщика.Кроме того, это обычно ограничивается толщиной материала более примерно 0,062 дюйма (1,6 мм).

Электроды с покрытием

HASTELLOY® и HAYNES® для SMAW проходят ряд квалификационных испытаний для определения пригодности электрода, химического состава наплавленного металла, а также прочности и механических свойств металла шва. Электроды с покрытием обычно предназначены для получения наплавленного металла с химическим составом, соответствующим соответствующему основному металлу. Составы покрытий обычно классифицируются от слабощелочных до слабокислых в зависимости от конкретного сплава. Дополнительную информацию о требованиях к классификации электродов с никелевым покрытием можно найти в: AWS A5.11 / A5.11M, Технические условия для никелевых и никелевых сварочных электродов для дуговой сварки защищенных металлов, Американское сварочное общество. .

Перед использованием электроды с покрытием должны оставаться закрытыми во влагонепроницаемом контейнере.После открытия контейнера все покрытые электроды следует хранить в печи для хранения электродов. Рекомендуется поддерживать температуру в печи для хранения электродов от 250 до 400ºF (от 121 до 204ºC). Если покрытые электроды подвергаются неконтролируемой атмосфере, их можно восстановить путем нагревания в печи при температуре от 600 до 700ºF (от 316 до 371ºC) в течение 2–3 часов.

Типовые параметры SMAW представлены в таблице 3 для сварки в плоском положении. Хотя покрытые электроды классифицируются как AC / DC, почти во всех ситуациях электрическая полярность должна быть положительной для электрода постоянного тока (DCEP / «обратная полярность»). Для максимальной стабильности дуги и контроля ванны расплава важно поддерживать короткую длину дуги. Электрод обычно направлен обратно к ванне расплава (сварка сзади) с углом сопротивления от 20 ° до 40 °. Несмотря на то, что обычно предпочтительны методы сварки с использованием проволочных бусинок, могут потребоваться некоторые манипуляции с электродами и плетение, чтобы разместить расплавленный металл шва там, где это необходимо. Величина переплетения зависит от геометрии сварного шва, положения сварки и типа электрода с покрытием.Основное правило гласит, что максимальная ширина переплетения должна быть примерно в три раза больше диаметра проволоки сердечника электрода. После наплавки сварные швы предпочтительно должны иметь слегка выпуклый контур поверхности. Соответствующий сварочный ток зависит от диаметра электрода с покрытием. При работе в предлагаемых диапазонах тока электроды должны демонстрировать хорошие характеристики искрения с минимальным разбрызгиванием. Использование чрезмерного тока может привести к перегреву электрода, снижению стабильности дуги, отслаиванию покрытия электрода и пористости металла сварного шва. Чрезмерное разбрызгивание указывает на то, что длина дуги слишком велика, сварочный ток слишком велик, полярность не изменена или покрытие электрода впитало влагу. Рекомендуемая скорость движения для SMAW составляет от 3 до 6 дюймов в минуту (ipm) / от 75 до 150 мм / мин.

SMAW сплавов на основе никеля не очень подходит для сварки вне положения и обычно возможен только с электродами диаметром 0,093 дюйма (2,4 мм) и 0,125 дюйма (3,2 мм). При сварке в нерабочем положении сила тока должна быть уменьшена до нижнего предела диапазона, указанного в таблице 3.Для того, чтобы во время вертикальной сварки профиль валика оставался относительно плоским, необходима техника переплетения валика. Использование электродов 0,093 дюйма (2,4 мм) уменьшит требуемую ширину переплетения и сделает валики более плоскими. При вертикальной сварке возможны различные положения электродов: от передней (угол наклона до 20 °) до сварки назад (угол сопротивления до 20 °). При сварке над головой требуется сварка с обратной стороны (угол сопротивления от 0 ° до 20 °).

Может возникнуть начальная пористость, потому что электроду требуется короткое время для начала создания защитной атмосферы.Это особая проблема с некоторыми сплавами, такими как сплав HASTELLOY® B-3®. Проблему можно свести к минимуму, если использовать начальную лапку из того же сплава, что и заготовку, или шлифуя каждый старт до качественного металла сварного шва. Небольшие кратерные трещины также могут возникать в местах остановки сварки. Их можно свести к минимуму, используя небольшое обратное движение для заполнения кратера непосредственно перед разрывом дуги. Рекомендуется, чтобы все начала и окончания сварки шлифовали до качественного металла шва.

Шлак, образующийся на поверхности шва, необходимо полностью удалить.Это может быть достигнуто путем сначала сколов сварочным / отбойным молотком, а затем зачистки поверхности проволочной щеткой из нержавеющей стали. При многопроходных сварных швах важно, чтобы весь шлак был удален с последнего наплавленного валика шва перед нанесением следующего валика. Оставшийся сварочный шлак может снизить коррозионную стойкость сварного изделия.

Какую полярность электродов следует использовать при ручной дуговой сварке?

Часто задаваемые вопросы

Первый важный момент заключается в том, что не все электроды MMA можно использовать с любой полярностью.Информация и спецификации производителя электродов, такие как BS EN ISO 2560: 2009 и AWS A5.1-2012, определяют полярность, с которой могут использоваться электроды с различными покрытиями. Выбор полярности также зависит от типа материала, положения сварки и конструкции соединения. В процедуре сварки должна быть указана полярность для каждого сварочного шва.

Нажмите здесь, чтобы увидеть наши последние подкасты по технической инженерии на YouTube .

Необходимо определить термины, чтобы указать полярность сварочного процесса.Положительная часть сварочной цепи (притягивающая электроны в дугу) — это анод. Отрицательная часть сварочной цепи (генерирующая электроны в дуге) — это катод. Полезной мнемоникой для этого является PANiC (положительный анод, отрицательный катод).

Когда процесс сварки выполняется в режиме постоянного тока, электрод (электрод MMA, MIG / MAG / флюсовая или порошковая проволока или вольфрамовый электрод) может быть положительным или отрицательным. В результате получается либо положительный электрод постоянного тока (DCEP), либо отрицательный электрод постоянного тока (DCEN).DCEP также исторически был известен как обратная полярность постоянного тока (DCRP) или просто «обратная полярность», тогда как DCEN также была известна как прямая полярность постоянного тока (DCSP) или просто «прямая».

При сварке TIG разделение тепла между анодом и катодом является значительным. Приблизительно 2/3 тепла генерируется на положительном аноде из-за столкновения высокоскоростных электронов с высокой энергией. Отрицательный катод не испытывает этого эффекта и даже может охлаждаться термоэлектронной эмиссией в зависимости от материала.Например, вольфрамовый электрод является термоэмиссионным, поэтому он испытывает охлаждающий эффект. По этой причине полярность DCEN является наиболее распространенным выбором для сварки TIG, когда очищающее действие процесса DCEP не требуется. Использование DCEP для сварки TIG требует вольфрамовых электродов большего диаметра и водяного охлаждения и чаще всего используется как только часть цикла при сварке на переменном токе.

Однако процесс MMA с его расходуемым электродом не вызывает этих проблем. Распределение тепла между электродом и заготовкой также отличается и не так сильно зависит от полярности.В частности, перемещение материала непосредственно от расходуемого электрода к заготовке приводит к значительному уравновешиванию тепла между двумя точками.

Более важным, чем распределение тепла, является влияние полярности на проплавление при сварке MMA. В целом, работа на DCEP приводит к большему проплавлению, а DCEN приводит к уменьшению проплавления и уменьшению разбавления металла сварного шва подложкой. Это важно для электродов, которые можно использовать как при полярности постоянного (так и переменного) тока. Режим DCEN часто используется на открытых корневых проходах, чтобы снизить риск прожога, тогда как DCEP используется для снижения риска отсутствия дефектов сварки. DCEN также может использоваться для наплавки, чтобы минимизировать проплавление, и для сварки тонких листов. Переменный ток также используется как метод снижения вероятности возникновения дуги. Однако решающим фактором остается флюсовое покрытие электрода, которое присуще сварочному электроду и приводит к ограничениям полярности, указанным производителем.

Для полноты информации здесь представлена ​​информация о процессе сварки MIG / MAG и дуге под флюсом, а также о влиянии полярности.

Для сварки MIG / MAG DCEN и AC обычно не используются, потому что трудно достичь стабильных условий распыления, в основном работающих с глобулярным переносом, что не обязательно приводит к приемлемому сварному шву. Однако производители оборудования все чаще ищут источники питания, которые могут использовать эти условия. Условие DCEP также способствует плавлению провода из-за столкновения электронов. Это тепло снова передается сварочной ванне через проход расплавленных капель, помогая уравновесить анод и катод.

Сварка под флюсом похожа на MIG / MAG, при этом DCEP является наиболее часто используемой полярностью, но DCEN встречается чаще в этом процессе, особенно при наплавке, где предпочтительны меньшее проплавление и разбавление субстратом. Переменный ток используется при выполнении многопроволочной сварки, как правило, с ведущей проволокой постоянного тока и переменным током для всех ведомых проводов, чтобы уменьшить проблемы с дугой.

Список литературы

Справочник по сварке AWS — Американское общество сварки

Энциклопедия сварки Джефферсона, 18-е издание — Американское общество сварки

Принципы сварки — Роберт В. Месслер, младший

Руководство по дуговой сварке — Lincoln Electric

Сварка и металлургия, 2-е издание — Sindo Kou

ANSI / AWS A5.1-2012 Технические условия на электроды из углеродистой стали для дуговой сварки в среде защитного металла

BS EN ISO 2560: 2009 Сварочные материалы. Покрытые электроды для ручной дуговой сварки нелегированных и мелкозернистых сталей. Классификация

Для получения дополнительной информации свяжитесь с нами.

Все, что вам нужно знать о контактной сварке с потолком

Все, что вам нужно знать о контактной сварке с потолком

Самыми простыми положениями сварки являются горизонтальные и плоские, они также являются наиболее популярными. С другой стороны, вертикальная сварка стержневым электродом представляет собой сложную задачу. Вертикальная сварка может быть не очень популярна, но определенно требует большего мастерства и внимания к деталям, чем горизонтальная и плоская сварка.Вот несколько вещей, которые вам следует знать, и распространенные ошибки, которых следует избегать, чтобы стать хорошим сварщиком в вертикальном положении.

Выберите правильный электрод

Если вы собираетесь сваривать под углом крутизны более 45 градусов, вы должны понимать, что вы будете противодействовать силе тяжести. Электрод 7018 был разработан для этой цели. По классификации AWS (Американского сварочного общества) это идеальный выбор, так как 7018 имеет более низкое содержание железного порошка. Этот электрод образует сварочную лужу, которая может замерзнуть почти мгновенно и не будет стекать во время работы.Вы также можете использовать палку класса 6010 AWS, но для этого электрода требуется определенная техника взбивания или укладки, при которой вы вытаскиваете палку из лужи и периодически вставляете ее обратно. Вы можете использовать 6100 для тех же работ, но известно, что 7018 дает лучшие результаты и более быстрое ткачество.

Конечно, если вам нужно преодолеть плохое состояние поверхности, вы можете выбрать 6010. Будьте готовы потратить немного больше времени и навыков при работе с ним. С другой стороны, 7018 требует меньше навыков и его быстрее ткать.Сварщики-новички часто ошибочно выбирают 7024 при сварке вертикальной штангой, однако он сильно капает на протяжении всей работы и не заполняется должным образом.

Совершенствуя полку

Плоский, потолочный, горизонтальный, вертикальный вверх и вертикальный вниз — это пять положений сварки. Из этих пяти положение сверху или вертикально вверх является наиболее сложным, потому что на протяжении всего процесса сварки вы постоянно боретесь с гравитацией. Сварка на малых скоростях и сварка в гору обеспечивают наилучшее провар, и этот метод предпочтительнее для любого материала, тяжелее листового металла.С другой стороны, если вы работаете с листовым металлом, сварку также можно выполнять на спуске, потому что вам не нужно большое проплавление.

Чтобы лучше понять сварку над головой, сравните ее с кладкой кирпича. Как и при кладке кирпича, сварщик медленно создает сварной шов снизу и каждый раз работает только на небольшом участке. Сварщик продолжает работать над каждым сварным швом, который был уложен ранее. Каждый новый нижний сварной шов служит основанием для выполнения следующих швов. Нижние сварные швы известны как «полка» или «полка для сварки». Сварная полка обычно должна быть в два раза больше диаметра электрода.

Если вы выполняете сварку на 7018, вы можете делать зигзагообразные движения взад и вперед, давая время каждой секции лужи застыть перед следующим шагом.

Для наилучшего возможного плавления и проплавления важно держать электрод поднятым вверх и поддерживать короткую дугу. Во время плетения сделайте так, чтобы сначала сосредоточить внимание на сварке краев стыка, а затем сделайте небольшую паузу, прежде чем двигаться дальше, чтобы дать швам внизу остыть и сформировать пучок.Обратите внимание, что застрявший в сварном шве шлак будет не только выглядеть небрежно, но также снизит прочность сварного шва. Так что избегайте этого и всегда внимательно следите за лужей, чтобы увидеть, не стекает ли шлак со снопа. Если это так, немедленно отодвиньте электрод, чтобы дуга не пропала.

Если вы используете электрод 6100 вместо 7018, обычная техника плетения будет заменена стопкой. Вы можете сравнить эту стопку с фишками для покера, чтобы иметь представление о том, как должен выглядеть готовый сварной шов. Каждая свариваемая стружка должна создавать полку. Хитрость здесь в том, чтобы держать электрод у основания металла. Как только образовалась лужа, оторвите электрод и дайте луже замерзнуть. Как только он застынет, нанесите еще один на передний конец сварного шва. Сохраняйте устойчивый курс и очень осторожно повторяйте каждый шаг, пока не закончите всю сварку. Лужа должна быть примерно в два раза больше диаметра 6100, который вы используете.

Как избежать подрезов

Подрезка может испортить сварной шов; это одна ошибка, которую следует избегать всегда.Есть один способ избежать этого — уменьшить ток и снизить скорость. Если вы думаете, что можете закончить подрезку из-за слишком большой лужи, рекомендуется уменьшить размер лужи. Это даст вам лучший контроль над всем процессом. Чтобы быть хорошим сварщиком, вы должны сосредоточить внимание на луже и знать, какими характеристиками она не должна быть, чтобы вы могли предсказать, когда сварка вот-вот выйдет из строя, и немедленно исправить это. Во время формирования лужи шлак должен стекать со снопа, независимо от того, какой метод вы используете.Убедитесь, что образовавшаяся лужа будет достаточно прочной, чтобы оставаться на месте.

Настройки уменьшения силы тока

Так как вы собираетесь работать против силы тяжести на этом, настройки силы тока должны быть низкими, чтобы у вас был полный контроль. Сварка на плоской поверхности делает гравитацию вашим другом, и вы можете работать при более высоких температурах. В случае сварки вертикально вверх, если установлен высокий ток, сварной шов не замерзнет со временем и может выпасть. Всегда используйте низкие значения силы тока для идеального вертикального шва вверх, например, если вы работаете с 0.125 дюймов 7018, мощность до 120 или 130 макс. Точно так же, работая с 0,125-дюймовыми 6010, значение силы тока не должно превышать 90–100.

Работа с порошковой сваркой

Новая функция захватила немало строительных рынков. Это порошковая сварка. Единственная разница между этим типом сварки и сваркой штангой состоит в том, что вы получаете непрерывную подачу проволоки, тогда как при сварке штангой вам нужно постоянно вставлять свежие электроды. Это полезно, если вы продолжаете сварку, так как подача не прерывается.В этом случае будет применяться процедура для стержня электрода 7018, если вы используете технику плетения.

Если вы планируете стать сертифицированным сварщиком, попрактикуйтесь в сварке вертикально вверх, потому что это требует больших навыков и точности. Если вы прошли сертификацию по сварке вертикально вверх и вверх , вы автоматически получаете сертификат по плоской сварке. Итак, воспользуйтесь этими советами и уловками и станьте отличным сварщиком!

Посетите веб-сайт Longevity (www.longevity-inc.com) или канал YouTube (www.youtube.com/longevitywelding) для получения дополнительных сведений и информации об оборудовании для различных процессов сварки и резки. У Longevity есть подходящая машина для вашего конкретного применения, поэтому посмотрите и выберите то, что лучше всего подходит для ваших материалов, продукта и потребностей.

Сварочные аппараты и машины для электродов 6010

Электроды

E6010, одна из основных сварка труб и пластин стержневой сваркой, старые резервы, с которыми легко обращаться промышленными трансформаторными сварочными аппаратами. Но новое поколение портативных машин инверторного типа не всегда хорошо с ними справляются.An отраслевой эксперт рассказывает историю 6010 и объясняет, что искать в инверторный сварочный аппарат для этого проникающего электрода.

Успех сварки зависит от иметь нужные инструменты и знать, как их использовать. Для сварки трубы, сварка в нестабильном положении и в полевых условиях, включая грязные или ржавые металл, что означает использование электродов E6010 SMAW (стержневых) и сварочной мощности источники, специально предназначенные для работы с этим электродом.

Усиление стержневых электродов разные характеристики, потому что состав покрытия меняется на тип электрода. Согласно ASME Раздел II часть D (пар. A7.1), «Покрытия [на электроде E6010] с высоким содержанием целлюлозы, обычно превышающим 30% на масса. Другие материалы, обычно используемые в покрытии, включают: диоксид титана, металлические раскислители, такие как ферромарганец, различные типы силикатов магния или алюминия, а также жидкий силикат натрия в качестве связующее ».

Из-за покрытия состава электроды E6010 обычно описываются как «целлюлозные» или Электроды с высоким содержанием целлюлозы натрия.Эти электроды разделяют следующие характеристики:

  • А глубоко проникающий, мощная дуга струйного типа, которая помогает оператору добиться хорошего врезания с обеих сторон шва при выполнении корневого прохода.
  • Настоящие «копания» характеристики также делают электроды E6010 хорошим выбором для полевых работ. ремонтные работы, так как копающая дуга может прожечь ржавчину, грязь и краску (Тем не менее, ничто не заменит хорошую подготовку к сварке).
  • Сварочная лужа, которая смачивает хорошо, но быстро остывает. Этот атрибут «быстрого замораживания» делает E6010 электроды, особенно подходящие для сварки над головой. Операторы любят Электроды E6010, потому что расплавленный металл остается в стыке и не падает на них больше, чем на другие универсальные электроды.
  • Тонкий слой шлака, который легко удаляется, упрощая очистку и подготовку к следующему сварочному проходу.
  • Плоская поверхность шва с крупной неравномерной рябью.

В совокупности эти атрибуты поэтому электроды E6010 предназначены для сварки труб, а также для такие приложения, как полевое строительство, судостроительные верфи, водонапорные башни, сосуды под давлением, напорные трубы, стальные отливки и склады стали танки.

Подготовка суставов

Многие приложения для электродов E6010 требуется 100-процентное проплавление. В случае критические сварные швы, 100 процентов стыков будут подвергаться ультразвуковой обработке. тестирование и другие проверки. Обеспечение полного слияния начинается с хорошего подготовка сварного шва, а для типичного стыкового шва с открытым корнем E6010 это означает:

  • Снятие фаски с кромок трубы или пластины; типичный скос составляет 37,5 градуса для трубы и 22,5 градуса для листа.
  • Оставив маленький «никель» ширина ”земли (от 3/32 до 1/8 дюйма). Земля — ​​это нескошенная часть металл по краю стыка. Здесь металл должен быть толще поддерживать высокую температуру сварного шва; в противном случае сила дуги будет «Продуть» сустав.
  • Создание зазора около От 3/32 до 1/8 дюйма (или согласно спецификации). Чтобы обеспечить равномерный зазор, уловка старого сварщика труб состоит в том, чтобы согнуть длину 3 / 32- или 1/8-дюймовой TIG наполнитель в U-образную форму и вставьте его между секциями при скреплении.

А если говорить о прихватках, сделайте прихваточные швы длиной около 1 дюйма, затем используйте шлифовальный станок, чтобы сузить или «Растушуйте» каждый конец прихватки. Цель состоит в том, чтобы закрепить толстую достаточно, чтобы образовать дугу без прожога, но достаточно тонкую, чтобы что тепло дуги поглощает клей. После установления дуги многие операторы кратковременно создают «длинную дугу» электрода, чтобы нагреть середину закрепку, затем уменьшите длину дуги («затяните дугу») по мере перехода с пера в щель.

Удар и пауза

Для электродов

E6010 требуется три специфических техники манипуляции.Для начала запомните, что напряжение пропорционально расстоянию. Длинная дуга увеличивает напряжение (и лужа текучести), а короткая («тугая») дуга снижает напряжение и дает больше контроль над лужей. Благодаря характеристикам управляющей дуги, Электроды E6010 требуют плотной дуги. Инструкторы иногда говорят студенты должны полностью вставить электрод в зазор («У вас длинная дуга. Зажмите ее!»).

Второй и третий техники, известные как «взбить и сделать паузу» и «прочитать замочную скважину», должны работать в гармонии.Вместо перетаскивания электрода с постоянной скоростью и наклоняя или переплетая его из стороны в сторону, операторы «взбивают» электрод вперед на долю дюйма (возможно, от 3/32 до 1/4 дюйма) и немедленно верните его примерно на 1/8 дюйма и «сделайте паузу» на долю секунды, чтобы образовать сварочную лужу.

Некоторые эксперты описывают хлестать и приостанавливать движение как два шага вперед, один шаг назад; Расстояние каждого шага примерно равняется диаметру электрода. Обратите внимание, что некоторые операторы на самом деле не делают паузу.Скорее они медленно продвигаются вперед примерно на диаметр электрода перед повторным взбиванием.

Взбивание электрода достигает нескольких целей. Во-первых, это дает луже возможность круто, а также предоставляет операторам возможность манипулировать лужа с большой степенью контроля. Во-вторых, он вытягивает расплавленный металл вперед, когда оператор перемещает электрод вперед. В-третьих, как дуга контактирует с новым металлом, вонзается в стороны стыка и открывает замочная скважина.

Читая замочную скважину

При сварке на открытом корне соединить и использовать технику хлыста и паузы, операторы заметят «Замочная скважина» открывается, когда они проталкивают стержень вперед (это называется замочной скважиной потому что похоже дырка на старинном замке).Хорошая сварка операторы могут прочитать замочную скважину и использовать ее для оценки подводимого тепла. В Кроме того, они корректируют технику битья и паузы, а также путешествовать скорость, чтобы контролировать размер замочной скважины.

Если замочная скважина слишком большой, существует опасность пробоя дуги через стык. Чтобы «спасти» сварка без разрыва дуги, решения включают увеличение скорости движения, удерживая как можно более узкую дугу и делая небольшой овал, чтобы подтолкнуть нагрейте фаску. Если это не удается, прекратите сварку и уменьшите силу тока.

Правильный сварщик

Для электродов

E6010 требуется больше напряжения, чем у других электродов. Кроме того, когда операторы взбивают электрода, длина дуги изменяется, и источник сварочного тока должен держите дугу установленной.

Из-за этих двух проблемы, источники питания, подходящие для работы электродов E6010, разделяют два характеристики. Во-первых, у них высокое напряжение холостого хода (OCV), что представляет собой напряжение на электроде до зажигания дуги (например, нет текущий рис.).Частая аналогия — это OCV — и помните, что напряжение обеспечивает электрическое давление — как садовый шланг с вода включается и до открытия форсунки. Источник энергии, который обеспечивает хорошее электрическое давление, обеспечивает лучшее зажигание дуги.

Во-вторых, хороший E6010 У сварщиков большой индуктор. Индуктор сопротивляется изменению электрического ток, проходящий через него. Говорят, что они «держат власть» или действуют как «Запас мощности» для поддержания дуги, когда оператор манипулирует электрод.Обычные источники питания и сварочные генераторы используют большие магнетики, такие как медная проволока, намотанная на ферритовый сердечник. Источники питания на основе инвертора используют электронику и магниты гораздо меньшего размера. для минимизации общего веса.

Обратите внимание, что инверторы должны быть специально разработанным для сварки электродом E6010. Добавление необходимые электронные компоненты и написание алгоритмов, которые Обеспечение хороших характеристик дуги увеличивает стоимость агрегата. Большинство небольшие многопроцессорные инверторы, предназначенные больше для домашнего хобби у сварщика этих комплектующих просто нет (а целевая аудитория не имеет навыков работы с электродами E6010, даже если они это сделали).

В остальных случаях, как с ESAB Rebel, производитель, специально разработал его для работы с E6010. При подключении к 230 В переменного тока он обеспечивает 92,8 В постоянного тока OCV. Подключено к 120 VAC, он обеспечивает 77,6 В постоянного тока OCV. При сварке номинальная мощность стержня составляют 110 А / 24,5 В при рабочем цикле 20 процентов при 120 В переменного тока и 160 А / 26,5 В при 20 процент рабочего цикла при 230 В переменного тока.

В результате хорошего OCV и схема, разработанная для электродов E6010, Rebel обеспечивает механическое подрядчики, сварщики труб и другие специалисты с типом дуги контроль, который они обычно связывают с полноценной промышленной единицей — в 40 фунтов.упаковка. Учитывая, что большинство сварщиков работают с диаметром 1/8 дюйма, Электрод E6010 при силе тока от 70 до 100 ампер (DC EN или EP), Rebel представляет собой действительно портативное решение для сварки E6010.

Самый профессиональный уровень инверторы также обеспечивают регулируемый горячий запуск и регулируемое усилие дуги. управление для настройки характеристик дуги для конкретных электродов. Горячий старт увеличивает ток сверх установленного значения на несколько миллисекунд, чтобы помочь установить дугу. Потому что электроды E6010 «легко светятся» (особенно по сравнению с электродами E7018) они не нуждаются в большом количестве горячего старта помощь; поэкспериментируйте со значениями от 0 до 15 процентов.Контроль силы дуги увеличивает силу тока, когда напряжение падает ниже определенного порога, что позволяет операторам вставлять электрод в соединение без прилипание электрода. Электроды E6010 из-за своей движущей дуги не требуется дополнительный контроль Arc Force; поэкспериментируйте со значениями 10 до 30 процентов.

Всем, кто начинает читать о сварке штангой вскоре узнают, что профессионалы в области сварки, которые сварка труб, сосудов под давлением и других критически важных компонентов на стенде в их собственной лиге, когда дело касается сварочных навыков.Один из их отличает способность многократно делать «рентгеновские снимки». качество »сварных швов электродом E6010. Чтобы перейти от ученика к Подмастерье, сварщики потратили тысячи часов практики, используя промышленное оборудование. Благодаря достижениям в области легких инверторов эти у профессионалов появился еще один инструмент, который упрощает работу, когда портативность имеет значение. Кроме того, эти инверторы удовлетворяют потребности профессионалов, которым нужен домашний сварщик, работающий как их рабочая система. И хотя средний Джо дома не будет запускать тысячи ниток на практике, по крайней мере, есть устройство, которое позволяет ему наслаждаться Преимущества электродов E6010.


Деформация сварного шва

Начинающие сварщики и даже более опытные обычно борются с проблемой деформации сварного шва (деформации опорной плиты, вызванной теплом от сварочной дуги). Деформация доставляет проблемы по ряду причин, но одна из наиболее важных — это возможное создание сварного шва, который не является конструктивно прочным. Эта статья поможет определить, что такое деформация сварного шва, а затем даст практическое представление о причинах деформации, эффектах усадки в различных типах сварных сборок и о том, как ее контролировать, и, наконец, познакомится с методами борьбы с деформацией.

Что такое сварная деформация?
Деформация сварного шва возникает в результате расширения и сжатия металла шва и прилегающего основного металла во время цикла нагрева и охлаждения процесса сварки. Выполнение всей сварки на одной стороне детали вызовет гораздо большую деформацию, чем при чередовании сварных швов с одной стороны на другую. Во время этого цикла нагрева и охлаждения многие факторы влияют на усадку металла и приводят к деформации, например, физические и механические свойства, которые меняются при воздействии тепла.Например, по мере увеличения температуры области сварного шва предел текучести, эластичность и теплопроводность стального листа уменьшаются, а тепловое расширение и удельная теплоемкость увеличиваются (рис. 3-1). Эти изменения, в свою очередь, влияют на тепловой поток и равномерность распределения тепла.

Рис. 3-1. Изменения свойств стали с повышением температуры усложняют анализ того, что происходит во время цикла сварки, и, таким образом, понимание факторов, способствующих деформации сварного шва.


Причины деформации
Чтобы понять, как и почему возникает деформация во время нагрева и охлаждения металла, рассмотрим стальной стержень, показанный на рис. 3-2. Поскольку стержень нагревается равномерно, он расширяется во всех направлениях, как показано на рис. 3-2 (a). Когда металл остывает до комнатной температуры, он равномерно сжимается до своих первоначальных размеров.

Рис. 3-2 Если стальной пруток нагревается равномерно, когда он не закреплен, как в (a), он будет расширяться во всех направлениях и вернется к своим исходным размерам при охлаждении. Если его удерживать, как в (б), при нагревании, он может расширяться только в вертикальном направлении — становиться толще. При охлаждении деформированный стержень сжимается равномерно, как показано на (c), и, таким образом, деформируется постоянно. Это упрощенное объяснение основной причины деформации сварочных узлов.


Но если стальной стержень удерживается — как в тисках — во время нагрева, как показано на рис. 3-2 (b), боковое расширение не может произойти. Но поскольку во время нагрева должно происходить объемное расширение, стержень расширяется в вертикальном направлении (по толщине) и становится толще.Когда деформированный стержень вернется к комнатной температуре, он все равно будет сжиматься равномерно во всех направлениях, как показано на рис. 3-2 (c). Планка стала короче, но толще. Он был постоянно деформирован или искажен. (Для упрощения на рисунках показано, что это искажение проявляется только в толщине. Но на самом деле, длина изменяется аналогичным образом. )

В сварном шве эти же силы расширения и сжатия действуют на металл шва и основной металл. По мере того, как металл шва затвердевает и плавится с основным металлом, он максимально расширяется.При охлаждении он пытается сжаться до объема, который обычно занимал бы при более низкой температуре, но этому препятствует соседний основной металл. Из-за этого внутри сварного шва и прилегающего к нему основного металла возникают напряжения. В этот момент сварной шов растягивается (или податливается) и истончается, таким образом подстраиваясь под требования к объему при более низкой температуре. Но только те напряжения, которые превышают предел текучести металла шва, снимаются этим деформированием. К тому времени, когда сварной шов достигнет комнатной температуры — при условии полного удержания основного металла, так что он не может двигаться, — сварной шов будет содержать заблокированные растягивающие напряжения, примерно равные пределу текучести металла.Если ограничители (зажимы, удерживающие заготовку, или противодействующая сила усадки) снимаются, остаточные напряжения частично снимаются, поскольку они заставляют основной металл перемещаться, что приводит к деформации сварного соединения.



Контроль усадки — что можно сделать, чтобы минимизировать деформацию
Чтобы предотвратить или минимизировать деформацию сварного шва, как при проектировании, так и во время сварки должны использоваться методы, позволяющие преодолеть эффекты цикла нагрева и охлаждения. Усадку нельзя предотвратить, но можно контролировать.Для минимизации деформации, вызванной усадкой, можно использовать несколько способов:

1. Не допускать чрезмерной сварки
Чем больше металла помещено в соединение, тем больше силы усадки. Правильный выбор размера сварного шва в соответствии с требованиями соединения не только сводит к минимуму деформацию, но также экономит металл и время сварного шва. Количество сварочного металла в угловом шве может быть минимизировано за счет использования плоского или слегка выпуклого валика, а в стыковом шве за счет надлежащей подготовки кромок и подгонки. Избыток металла сварного шва в сильно выпуклом валике не увеличивает допустимую прочность при работе с кодом, но увеличивает силы усадки.

При сварке толстого листа (толщиной более 1 дюйма) снятие фаски или даже двойное снятие фаски может сэкономить значительное количество сварочного металла, что автоматически приводит к гораздо меньшим искажениям.

В общем, если деформация не является проблемой, выберите наиболее экономичный стык. Если деформация представляет собой проблему, выберите либо соединение, в котором сварочные напряжения уравновешивают друг друга, либо соединение, требующее наименьшего количества сварочного металла.

2. Используйте прерывистую сварку
Другой способ минимизировать количество металла сварного шва — использовать прерывистые, а не непрерывные сварные швы там, где это возможно, как показано на рис.3-7 (в). Например, для прикрепления ребер жесткости к пластине прерывистые сварные швы могут уменьшить металл сварного шва на целых 75 процентов, но при этом обеспечить необходимую прочность.

Рис. 3-7 Искажения можно предотвратить или свести к минимуму с помощью методов, которые нейтрализуют — или конструктивно используют — эффекты цикла нагрева и охлаждения.


3. Используйте как можно меньше сварочных проходов
Меньше проходов с большими электродами, рис.3-7 (d), предпочтительнее большего количества проходов с небольшими электродами, когда поперечная деформация может быть проблемой. Усадка, вызываемая каждым проходом, имеет тенденцию к накоплению, тем самым увеличивая общую усадку при использовании большого количества проходов.

4. Поместите сварные швы рядом с нейтральной осью.
Деформация сведена к минимуму за счет меньшего рычага усадочных сил, вынуждающего пластины не совмещаться. Рисунок 3-7 (e) иллюстрирует это. Как конструкция сварного изделия, так и последовательность сварки могут эффективно использоваться для предотвращения деформации.

Рис. 3-7 Искажения можно предотвратить или свести к минимуму с помощью методов, которые нейтрализуют — или конструктивно используют — эффекты цикла нагрева и охлаждения.


5. Уравновешивание сварных швов вокруг нейтральной оси
Эта практика, показанная на рис. 3-7 (f), компенсирует одну силу усадки на другую, чтобы эффективно минимизировать деформацию сварного шва. Здесь также важными факторами являются конструкция сборки и правильная последовательность сварки.

6. Используйте обратную сварку
При обратной сварке общая последовательность сварки может быть, скажем, слева направо, но каждый сегмент валика наносится справа налево, как показано на рис. 3-7 (g). При размещении каждого сегмента борта нагретые края расширяются, что временно разделяет пластины в точке B. Но по мере того, как тепло перемещается через пластину к точке C, расширение вдоль внешних кромок CD снова сближает пластины. Это разделение наиболее заметно при укладке первой бусинки. При следующих друг за другом валиках пластины расширяются все меньше и меньше из-за ограничений предыдущих сварных швов. Обратный шаг может быть эффективным не во всех случаях, и его нельзя экономично использовать при автоматической сварке.

Рис. 3-7 Искажения можно предотвратить или свести к минимуму с помощью методов, которые нейтрализуют — или конструктивно используют — эффекты цикла нагрева и охлаждения.


7. Предвидеть силы усадки
Предварительная настройка деталей (на первый взгляд, я думал, что это относится к потолочному или вертикальному положению сварки, что не так), прежде чем сварка может вызвать усадку при выполнении конструктивных работ .Несколько предварительно настроенных таким образом узлов показаны на рис. 3-7 (h). Требуемая величина предварительной усадки для выравнивания пластин может быть определена с помощью нескольких пробных сварных швов.

Предварительный изгиб, предварительная установка или предварительное сжатие свариваемых деталей, рис. 3-7 (i), является простым примером использования противодействующих механических сил для противодействия деформации из-за сварки. Верхняя часть сварной канавки, которая будет содержать основную часть сварочного металла, удлиняется при предварительной установке пластин. Таким образом, готовый сварной шов немного длиннее, чем если бы он был выполнен на плоской пластине.Когда зажимы отпускаются после сварки, пластины возвращаются к плоской форме, позволяя сварному шву снимать свои продольные усадочные напряжения за счет укорачивания до прямой линии. Эти два действия совпадают, и свариваемые пластины приобретают желаемую плоскостность.

Другой распространенной практикой для уравновешивания сил усадки является расположение идентичных сварных деталей вплотную друг к другу, рис. 3-7 (j), плотно зажимая их вместе. Сварные швы на обоих узлах завершены, и им дают остыть, прежде чем зажимы будут отпущены. Предварительную гибку можно комбинировать с этим методом, вставляя клинья в подходящие места между деталями перед зажимом.

В тяжелых сварных конструкциях, в частности, жесткость элементов и их расположение относительно друг друга могут обеспечивать необходимые уравновешивающие силы. Если эти естественные уравновешивающие силы отсутствуют, необходимо использовать другие средства для противодействия силам усадки в металле сварного шва. Это может быть достигнуто путем уравновешивания одной силы усадки с другой или путем создания противодействующей силы посредством крепления.Противодействующими силами могут быть: другие силы усадки; сдерживающие силы, создаваемые зажимами, зажимными приспособлениями или приспособлениями; сдерживающие силы, возникающие из-за расположения элементов в сборке; или сила прогиба элемента под действием силы тяжести.

8. Планируйте последовательность сварки
Хорошо спланированная последовательность сварки включает размещение сварочного металла в разных точках сборки таким образом, чтобы при усадке конструкции в одном месте она противодействовала усилиям усадки уже сделанных сварных швов. Примером этого является сварка поочередно с обеих сторон нейтральной оси при выполнении полного стыкового шва с проплавлением и канавкой в ​​стыковом соединении, как показано на рис. 3-7 (k). Другой пример, угловой сварной шов, состоит из прерывистых сварных швов в соответствии с последовательностями, показанными на рис. 3-7 (l). В этих примерах усадка в сварном шве № 1 уравновешивается усадкой в ​​сварном шве № 2.

Рис. 3-7 Искажения можно предотвратить или свести к минимуму с помощью методов, которые нейтрализуют — или конструктивно используют — эффекты цикла нагрева и охлаждения.


Зажимы, приспособления и приспособления, которые фиксируют детали в желаемом положении и удерживают их до завершения сварки, вероятно, являются наиболее широко используемыми средствами контроля деформации в небольших сборках или компонентах. Ранее в этом разделе упоминалось, что сдерживающая сила, создаваемая зажимами, увеличивает внутренние напряжения в сварной конструкции до тех пор, пока не будет достигнут предел текучести металла сварного шва. Для типичных сварных швов на низкоуглеродистой пластине этот уровень напряжения составляет примерно 45 000 фунтов на квадратный дюйм.Можно ожидать, что это напряжение вызовет значительное движение или деформацию после снятия сварной детали с зажимного приспособления или зажимов. Однако этого не происходит, поскольку деформация (сжатие единицы) из-за этого напряжения очень мала по сравнению с величиной движения, которое произошло бы, если бы во время сварки не использовалось ограничение.

9. Устранение усилий усадки после сварки
Упрочнение — это один из способов противодействовать силам усадки сварного валика при его охлаждении. По сути, упрочнение борта растягивает его и делает его тоньше, тем самым снимая (за счет пластической деформации) напряжения, вызванные сжатием при охлаждении металла.Но использовать этот метод нужно с осторожностью. Например, корневой валик никогда не следует задирать, поскольку существует опасность скрыть трещину или вызвать ее. Как правило, упрочнение не допускается на последнем проходе из-за возможности перекрытия трещины и затруднения контроля, а также из-за нежелательного эффекта деформационного упрочнения. Таким образом, полезность этого метода ограничена, даже несмотря на то, что были случаи, когда межпроходное упрочнение оказывалось единственным решением проблемы деформации или растрескивания.Прежде чем использовать упрочнение в работе, необходимо получить инженерное разрешение.

Другой метод устранения сил усадки — снятие термического напряжения — контролируемый нагрев сварного соединения до повышенной температуры с последующим контролируемым охлаждением. Иногда два идентичных сварных изделия зажимают вплотную друг к другу, сваривают, а затем снимают напряжение, удерживая их в этом прямом состоянии. Таким образом сводятся к минимуму остаточные напряжения, которые могут деформировать сварные детали.

10.Минимизация времени сварки
Поскольку во время сварки происходят сложные циклы нагрева и охлаждения, а также время, необходимое для передачи тепла, фактор времени влияет на искажение. В общем, желательно закончить сварку быстро, прежде чем большой объем окружающего металла нагреется и расширится. Таким образом, используемый процесс сварки, тип и размер электрода, сварочный ток и скорость перемещения влияют на степень усадки и деформации сварного изделия. Использование механизированного сварочного оборудования сокращает время сварки и количество металла, подверженного нагреву и, как следствие, деформации.Например, для нанесения сварного шва заданного размера на толстую пластину с помощью процесса, работающего при 175 А, 25 В и 3 дюйм / мин, требуется 87 500 джоулей энергии на погонный дюйм сварного шва (также известное как подвод тепла). Для сварного шва примерно такого же размера, полученного с помощью процесса, работающего при 310 А, 35 В и 8 дюйм / мин, требуется 81400 джоулей на погонный дюйм. Сварной шов, выполненный с более высоким тепловложением, обычно приводит к большей деформации. (примечание: я не хочу использовать слова «чрезмерно» и «больше, чем необходимо», потому что размер сварного шва, по сути, зависит от подводимого тепла. Как правило, размер углового сварного шва (в дюймах) равен квадратному корню из количества подводимой теплоты (кДж / дюйм), деленному на 500. Таким образом, эти два сварных шва, скорее всего, имеют разные размеры.

Другие методы контроля искажений

Приспособление с водяным охлаждением
Были разработаны различные методы контроля деформации на определенных сварных деталях. Например, при сварке листового металла приспособление с водяным охлаждением (рис. 3-33) полезно для отвода тепла от свариваемых компонентов.Медные трубки припаиваются или припаиваются к медным удерживающим зажимам, а вода циркулирует по трубам во время сварки. Сдерживание зажимов также помогает минимизировать искажения.

Рис. 3-33 Приспособление с водяным охлаждением для быстрого отвода тепла при сварке мета-листа.


Strongback
«Strongback» — еще один полезный метод контроля деформации при стыковой сварке листов, как показано на рис. 3-34 (а). Зажимы привариваются к краю одной пластины, а под зажимы вбиваются клинья для выравнивания кромок и удержания их во время сварки.

Рис. 3-34 Различные приспособления для защиты от деформации при стыковой сварке.


Термическое снятие напряжения
За исключением особых случаев, снятие напряжения путем нагрева не используется для исправления деформации. Однако бывают случаи, когда снятие напряжения необходимо, чтобы предотвратить дальнейшую деформацию до того, как сварка будет завершена.


Резюме: Контрольный список для минимизации искажений
Следуйте этому контрольному списку, чтобы минимизировать искажения при проектировании и изготовлении сварных конструкций:

Не допускайте чрезмерной сварки.
Контрольная подгонка.
Используйте прерывистые сварные швы, где это возможно и в соответствии с требованиями проекта.
Используйте наименьший размер опор, разрешенный при угловой сварке.
Для сварных швов с разделкой кромок используйте соединения, которые минимизируют объем металла шва. Рассмотрите двусторонние соединения вместо односторонних.
По возможности сваривайте поочередно с обеих сторон соединения, используя многопроходные сварные швы.
Используйте минимальное количество сварочных проходов.
Используйте процедуры с низким тепловложением.Обычно это означает высокую производительность наплавки и более высокую скорость перемещения.
Используйте сварочные позиционеры для достижения максимального количества сварки в плоском положении. Плоское положение позволяет использовать электроды большого диаметра и процедуры сварки с высокой скоростью наплавки

Уравновесить сварные швы вокруг нейтральной оси элемента
Распределить сварочное тепло как можно более равномерно с помощью запланированной последовательности сварки и позиционирования сварного шва. свободная часть элемента
Используйте зажимы, приспособления и упоры для поддержания подгонки и выравнивания
Предварительно согните элементы или предварительно установите соединения, чтобы дать усадке вернуть их в соответствие другие вокруг нейтральной оси секции

Следование этим методам поможет минимизировать эффекты деформации и остаточных напряжений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
