Дровяная печь с котлом водяного отопления – Если нет газа или электричества, спасут они! Печи с водяным контуром для отопления дома

Печь с водяным контуром своими руками на дровах и отработке

Суть печного отопления заключается в прямом нагреве помещений источником тепла за счет конвекции и инфракрасного излучения, исходящего от горячих стенок. Важное условие, оно же — главный недостаток: отопитель должен находиться в обогреваемой комнате. Вот почему у домовладельцев нередко возникает желание сделать печь с водяным контуром, соединенным с удаленными радиаторами, чтобы равномерно отапливать весь дом. Стоит отметить, что данный вопрос — непростой и не всегда решаемый. Так что давайте рассмотрим разные варианты реализации этой идеи на практике.

Способы решения задачи

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути — прикладываем труд, но экономим средства.

Примечание. Отдельная проблема — организация подогрева воды в кирпичной печи, работающей на дровах и угле. Если она уже построена, то переделать конструкцию бывает довольно трудно, а то и невозможно.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Справка. Простейшее, но не самое эффективное решение, которое вы можете взять на вооружение, реализовано в некоторых дровяных печках для бани. Металлический бак с водой монтируется сверху корпуса либо подвешивается сбоку, если топливник имеет прямоугольную форму.

Водяной контур можно изготовить из таких материалов:

• черная или нержавеющая сталь;
• чугун;
• медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Важный момент. Любые теплообменники, монтируемые внутрь топливника, забирают приличную часть выделяющегося тепла. Это снижает и без того невысокую теплоотдачу печки плюс уменьшает длительность горения с одной закладки дров или угля.

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Вывод. Лучший способ получить горячую воду от стального отопителя на дровах или отработке (такие применяются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходной трубе. Для кирпичной печи вариантов немного – встраивание емкости либо регистра.

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Примечание. При расчете отапливаемой площади не нужно брать все 100 или 200 квадратных метров дома, отнимите от них помещения, которые печь обогревает напрямую.

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

Встраиваем бак в кирпичную печь

Первое и важное правило: планировать монтаж водяного контура необходимо еще до постройки отопителя из кирпича. Переделать готовую конструкцию практически невозможно, придется ее снова разобрать как минимум наполовину. Это касается всех чисто отопительных печек – русской, голландки и шведки, не имеющих варочной поверхности.

В этом случае регистр монтируется в дымооборот печки, а не в топливник

Справка. Если у вас дома или на даче выложена отопительно-варочная плита, то переделать ее иногда возможно. Поднимите чугунную поверхность с конфорками и оцените, можно ли под нее поставить котел и какую форму ему придать. Обязательно посоветуйтесь с мастером – печником.

Предлагаем вариант простой плиты с нагревательным котлом, установленным на пути продуктов горения, но за пределами топливника. Благодаря этому бак изготавливается из металла толщиной 3 мм, чего достаточно для долгой и надежной работы. Схематично агрегат выглядит так:

Совет. Если вы подобрали другую конструкцию, где емкость монтируется в топливник, то ее стенки, обращенные к пламени, делайте из металла толщиной 5 мм, остальные – 3 мм. Для изготовления регистра используйте трубы с толщиной стенки 3,5 мм, а при установке не связывайте его со стенками печки, поскольку у металла и кирпича разные коэффициенты расширения.

Порядок кладки варочной плиты

При монтаже оберните бак асбестовым шнуром и зафиксируйте его на нужном ряду кладки. Такая же изоляция асбестом делается на патрубках подачи и возврата теплоносителя, проходящих сквозь стену печи. Как правильно выполняется кладка в соответствии с порядовками, подробно описывается в другом материале.

Кладка печи с водяным контуром, находящимся в камере сгорания, описывается в следующем видеоролике:

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя. Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак.

Заключение

О том, насколько полезна в эксплуатации самодельная печь с водяным контуром, судить нелегко. По отзывам пользователей, в небольших дачных домиках и гаражах такие агрегаты работают безукоризненно. Надо учитывать и тот факт, что мастер, изготовивший отопитель своими руками, не станет его критиковать, а постарается найти позитивные стороны. Ясно одно: налицо экономия средств при равномерном обогреве всех комнат здания. А вот в домах площадью свыше 100 м² стоит задуматься об установке твердотопливного котла.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

qustu.com

Печь с водяным контуром — 110 фото твердотопливных печей и их устройство

Некоторые частные дома сохраняют печное отопление. При этом дома могут быть оборудованы металлическими или кирпичными печами. Однако, такие печи являются не самым удобным вариантом, так как не отличаются особым комфортом и требуют много времени.

В этом плане лучше использовать печи на основе водяного контура. Внешний вид таких печей также привлекателен. Убедиться в этом можно, изучив фото печи с водяным контуром.

Что такое «печь»

Печи используются в качестве отопительного прибора, выложенного кирпичом, топливом для которого служат дрова. Помимо дров для металлических печей используются также угли. Работает печь, вне зависимости от материала, по аналогичному принципу. Разными будут только методы, которыми распространяется тепло.

Так, металлическая печь нагревает воздух, а печи из кирпича передают тепло, нагревая стены – сначала самого прибора, затем дома.

Что касается печей, работающих на основе водяного контура, то такое устройство может быть и каменным, и металлическим. Таким образом, выделяют два типа печей с водяным контуром.

Преимущества водяных контуров

Для отопления на основе водяного контура характерен ряд преимуществ.

Во-первых, отопительная печь с водяным контуром нагревает воздух, испуская в него тепло. Такое излучение не является вредным для организма.

Во-вторых, печь довольно привлекательно выглядит и предоставляет возможность насладиться видом пламени.

В-третьих, если использовать дымообороты, то тепло, вырабатываемое печью, будет использоваться наиболее полным образом. К тому же, такая печь не зависима от того, есть ли в доме электричество.

В-четвертых, некоторые печи на водяном контуре могут быть использованы на втором этаже.

Также наличие такой печи создает особую атмосферу дома. Хотя в настоящее время такое отопление применяется не часто и является скорее экзотикой.

Минусы

Наряду с положительными моментами, печи имеют и ряд недостатков.

Первое – тепло не будет распространяться равномерно, углы комнаты прогреваются хуже.

Второе – печь занимает довольно большую площадь, оставляя мало свободного места.

Третье – сложно обогреть одной печью весь дом, особенно если он большой и если в нем много комнат.

К тому же, отсутствует возможность установления и поддержания нужной температуры, если говорить о конкретных комнатах.

Также коэффициент полезного действия печи редко превышает 50 процентов, в то время как газовый котел  выдает до 90 процентов тепла.

К недостаткам можно также отнести тот факт, что печь нужно довольно часто обслуживать. Растопка, регулирование заслонок, вычищение углей – вот необходимый список действий, которые нужно регулярно повторять. Это отнимает время и требует некоторых усилий.

Таким образом, этот обогревательный прибор имеет недостатки, но их вполне можно устранить.  К тому же, водяной контур позволяет преодолеть их часть.

Как действует печь с водяным теплообменником

Такой контур устанавливается в топке и его подключают к радиатору. Таким образом вода осуществляет теплообмен между печью и радиаторами. Это обеспечивает более равномерное распространение тепла, так как радиатор можно установить в любом из помещений, которые нужно обогревать.

Также наличие батарей позволяет регулировать температуру. А установить печь с водяным контуром можно своими руками.

Какие бывают печи

Можно выделить несколько типов отопительных устройств на основе водяного контура. Критерием для такого выделения служит тип циркуляции – естественная или принудительная. Первый тип является энергозависимым, второй работает на основе естественного процесса.

При использовании последнего нужно использовать трубы с большим диаметром, что будет дополнительно загромождать пространство. К тому же, такая система дольше греется. Но этот недостаток компенсируется долгим хранением тепла.

Второй тип – печи, действующие на основе принудительной циркуляции. Это печи длительного горения с водяным контуром. Для обеспечения постоянной циркуляции в систему встроен циркуляционный насос.

Регулируя его настройки, можно осуществлять регулирование интенсивности нагревания комнат. Но такой тип зависит от электричества. Чтобы обеспечить работу печи без электричество, можно обеспечить её бесперебойником, но это вызовет дополнительные затраты.

Также есть смешанные печи, которые работу на основе физических процессов, но при этом оснащаются насосом. Решать, какая печь с водяным контуром лучше, нужно исходя из собственных предпочтений.

Фото печей с водяным контуром

Также рекомендуем посетить:

mojdominfo.ru

Водяное отопление от печи на дровах для дома своими руками

Краткое содержание

С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.

Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.

Преимущества водяного контура

Отопительная система

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Кирпичная печь с водяным отоплением — минусы

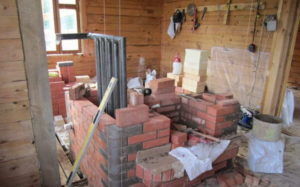

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Принцип установки и работы системы

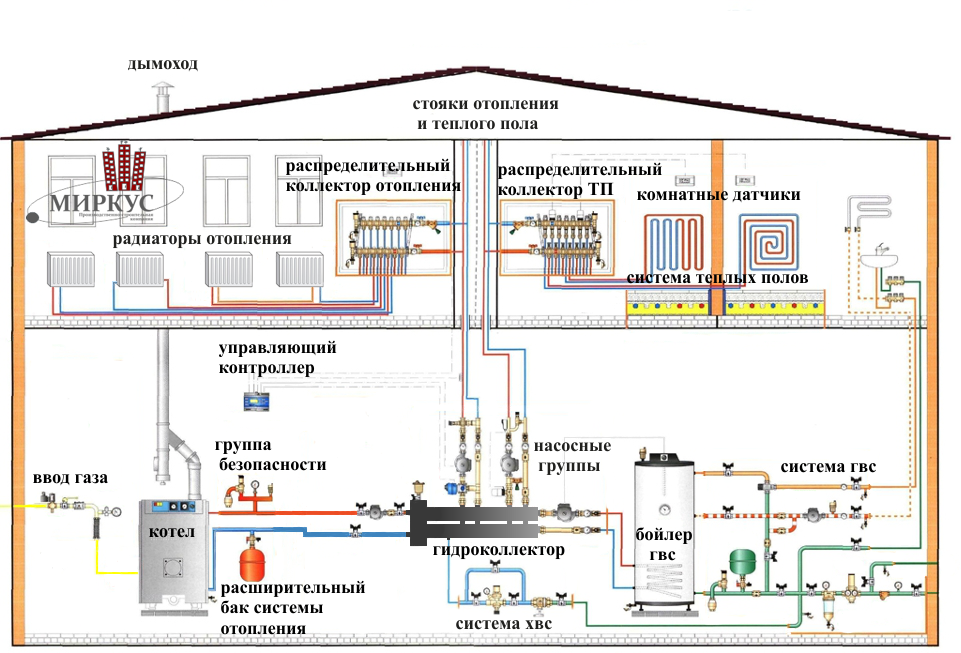

Схема водяного отопления двухэтажного дома на дровах

Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

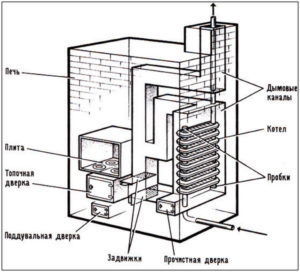

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

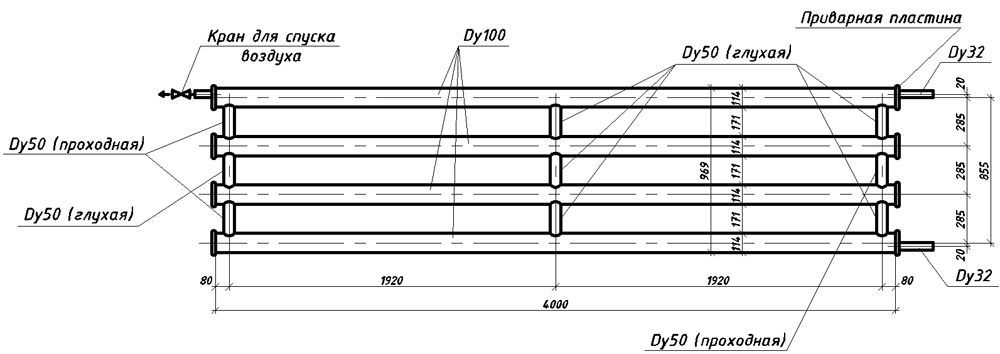

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

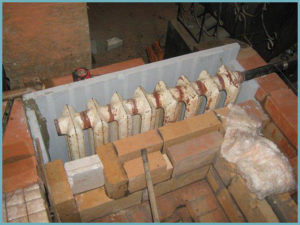

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Видео: Система отопления ленинградка

kaminyn.ru

преимущества, принцип работы и установка отопительной системы

Печное отопление является классическим способом подачи тепла в жилое помещение зимой. Оно считается альтернативой газовому, электрическому и центральному обогреву. Если же рассматривать печь с водяным контуром для отопления дома, то она станет оптимальным вариантом для обеспечения обитателей жилья не только теплом, но и горячей водой.

Дровяную печь с водным контуром равномерно обогреет жилую площадь

Основные преимущества установок

Стандартные печки не могут обеспечивать равномерное прогревание воздуха в большом доме или коттедже. В современных агрегатах для решения этой проблемы устанавливаются конвекционные камеры с последующим подключением разветвленных воздуховодов. В результате таких действий создается теплый воздушный поток. Он принудительно перемещается по пространству внутри труб, его регуляция при этом обеспечивается специально обустроенными заслонками, задвижками и решетками.

Но каналы для перемещения воздуха отличаются громоздкостью, они поглощают полезное пространство в комнате, а с увеличением количества поворотов в системе соразмерно возрастают и теплопотери. Немаловажный фактор заключается в периодическом удалении копоти, сажи, пылевых скоплений и т.д. Что касается воздуха, то для него характерна незначительная удельная теплоемкость.

Обеспечить подачу тепла в самые удаленные зоны здания поможет только принудительное нагнетание подогретых масс с помощью установки специального вентилятора. Учитывая такие нюансы, можно с уверенностью сказать, что вода в качестве теплоносителя перед воздухом имеет массу преимуществ.

Если рассматривать удельную теплоемкость водяной массы, то ее показатель в 4 раза превосходит аналогичное значение воздуха. Вода без труда перемещается по трубам малых диаметров, тепловая же энергия подается на большие расстояния. Стоит отметить и такие плюсы водяной массы, как химическая нейтральность, безопасность, отсутствие токсичности и горючести.

Видеоурок о печи на дровах с водяным контуром:

Принцип работы

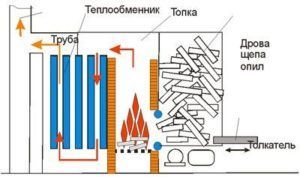

Отопление от печки с водяным контуром представлено простой схемой. Обозначенный теплоноситель нагревается при сгорании топлива, после чего перемещается по системе из труб, прогревая при этом окружающее пространство.

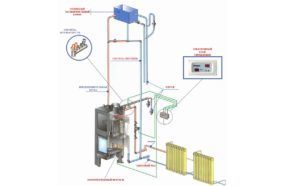

Модернизированные печи и твердотопливные котлы унаследовали функциональный признак хорошо знакомой многим потребителям «шведки». Так, принцип действия шведской установки заключается в том, что закладке дров для растопки предшествует заполнение специального резервуара холодной водой. Во время сгорания твердого топлива водяные массы прогреваются постепенно, но впоследствии они также медленно и остывают.

Схема дровяной печи с водяным контуром

В современных отопительных устройствах эта емкость заменена теплообменником. Он создает целую магистраль для обогрева дома большой площади с обеспечением регулярного горячего водоснабжения.

Конструктивные особенности

Отопительная печь с водяным контуром имеет отличительную деталь в виде теплообменника. Его функции может выполнять змеевик или радиатор. В зависимости от мощности обогреваемого агрегата обеспечивается подача неограниченного количества горячей воды. Что касается формы и общих габаритов емкости, то такие показатели напрямую зависят от объема эксплуатируемой топочной камеры.

Значение теплообменника

Существуют модификации печек для обогрева дома и коттеджа, в которых теплообменники монтируются в топочное пространство. Такой способ обустройства конструкции небезопасен, поскольку существует риск протечки и взрыва используемого теплоносителя. Стоит отметить и уменьшение пространства в топочной камере.

Из надежных и более безопасных вариантов отмечается установка теплообменника в дымоход. При таком оснащении отопительной системы значительная часть подогретого воздуха, перемещающегося из топки, подогревает теплоноситель, а не улетучивается в окружающую среду через трубу.

Подробнее о печи с водяным котлом для отопления:

Правильный расчет размера и мощности

Человеку, не владеющему инженерно-теплотехническими знаниями, сложно произвести самостоятельный расчет масштабов и мощности отопительной установки с водяным разветвлением. Но приблизительная оценка таких параметров вполне допустима. Из практики известно, что для обогрева площади в 10 м² со стандартной высотой потолков понадобится примерно 1-1,2 кВт мощности.

Если рассматривать обычную дровяную печку, то она за 1 час может выделить около 6 тысяч кКал, достаточных для отопления дома средних размеров. Уровень комфорта при монтаже водяной системы повышается вдвое. Далее стоит разобраться с мощностью самого теплообменника. Теплосъем с 1 м² приравнивается примерно к 5-10 кВт. Исходя из такого показателя и определяется потребная мощность.

Нет необходимости с головой уходить в сложные и непонятные формулы. Воспользовавшись услугами квалифицированных специалистов, можно подобрать оптимальный теплообменник для отопительного агрегата частного дома, который в полной мере будет соответствовать общим параметрам здания и обогревательной системы.

Обзор материалов

При выборе конструкции теплообменника для оснащения загородной печки необходимо определиться, из какого материала он должен быть изготовлен.

Чугунные радиаторы отличаются долговечностью

Наиболее распространенные варианты:

1. Радиаторы из чугуна отличаются высокой устойчивостью по отношению к коррозийным процессам, однако они чрезмерно хрупкие. Деформации, появляющиеся в процессе разогрева и остывания, являются причиной появления трещин и преждевременного износа всей конструкции. Более того, чугунные регистры складываются из отдельно вылитых деталей, скрепленных между собой резьбовыми элементами. Этот фактор ведет к снижению надежности всей отопительной установки.
2. Большой эффективностью отличаются медные змеевики, ведь они характеризуются лучшей теплопроводностью. При этом следует понимать, что медь начинает плавиться при температурных значениях свыше +1083°C, тогда как в топочной среде эти значения могут достигать 1200°C (нештатные ситуации, которые следует учитывать). По этой причине печь на дровах с водяным контуром не рекомендуется оснащать теплообменниками из меди. Немаловажный фактор заключается и в том, что во время остывания контура появляется конденсат с незначительной примесью химических соединений, вызывающих коррозию меди.
3. Самой доступной, универсальной и легкой в обработке считается сталь. Для отопительных систем теплообменники обычно изготавливаются из жаропрочного материала, толщина которого начинается от 3 мм. Обязательно в процессе производства задействуются бесшовные трубы. Важно поддерживать правильный отопительный режим, при котором сводится к минимуму выработка конденсата. Не рекомендуется сливать со стального теплоносителя воду, так как может развиться внутренняя коррозия.
4. Печной радиатор из нержавеющей жаропрочной стали — отличный вариант для загородной отопительной системы. Однако он отличается высокой стоимостью.

Самый подходящий материал для теплообменников водяных контуров — сталь типа AISI 304. Во время производственного процесса целесообразно задействовать аргоновую сварку и лазерную резку.

В этом видео вы узнаете, как выбрать водяной контур:

Разновидности регистров

Регистры отличаются материалом исполнения. Они изготавливаются из металлических листов, профильных или круглых труб профильного сечения. Нашли свое применение и детали комбинированного типа.

Дровяную печь с водяным контуром можно врезать в готовую систему отопления

Способ монтажа и непосредственное месторасположение теплообменника обуславливается его формой:

1. Стальные регистры разрешается располагать непосредственно в топочной камере с высокими температурными показателями. Обычно они изготавливаются из листового материала толщиной до 4 мм и сочетаются с трубами диаметром до 50 мм для обеспечения подающего и обратного тока воды. С целью предотвращения образования воздушных пробок верхняя трубка, через которую подается теплоноситель, располагается в самой высшей точке радиатора. В противном случае при образовании парового пузыря может произойти гидроудар, что с большой вероятностью приведет к поломке всей отопительной конструкции. Закипание теплообменника предотвращается при создании внутреннего зазора от 30 мм и более.
2. Трубные устройства изготавливаются из круглых приспособлений (диаметр — 40-50 мм) и профильных конструкций прямоугольного типа (сечение 40-60 мм). Такие радиаторы также могут помещаться в топку, но если только они не выполнены из меди. Недопустимо перегораживание ими печной дверцы, дымооборотных каналов, колосников и прочих функциональных деталей. В отопительно-варочной установке трубы обогрева проходят только параллельно боковым поверхностям.
3. Плоские изделия трубчатого типа обычно устанавливаются в дымооборотные каналы с более щадящими температурными показателями. В таких условиях обеспечивается их продолжительный эксплуатационный срок. Отличаются радиаторы большими размерами, располагаются в зонах с низким теплосъемом. Их габариты просчитываются заранее и тщательно. Недопустимо в процессе монтажа и эксплуатации печки загромождать выход для дыма.

Регистры можно сделать своими руками

Принцип монтажа

Предварительно побранный теплообменник устанавливается в отопительную систему с водяным контуром.

При этом должны соблюдаться следующие правила:

1. Устройство перед работой и во время эксплуатации подвергается опрессовке под давлением не менее 6 бар.
2. Описываемый агрегат устанавливается после закладки печного фундамента, затем уже создается основная конструкция.
3. Недопустимо размещение теплоносителя непосредственно в кладке печки. Расстояние между ними должно быть не менее 15 мм. Оно необходимо для компенсирования теплового расширения.
4. Установка труб предполагает создание зазора от 5 мм, который без труда отделывается любым жаропрочным уплотнителем.
5. На выходе длина трубы составляет 15 см и более. При повреждении будет возможность создания новой рабочей резьбы.
6. Радиатор с отопительными трубами соединяется посредством жаропрочных уплотнителей.

Как сделать водяное отопление в гараже:

Условия эксплуатации водяного отопления

Система обогрева должна работать бесперебойно, создавая комфорт в помещении.

Дровяная печь с водным контуром обеспечит вас горячей водой

Здесь также очень важно придерживаться определенных правил:

• нельзя запускать печь, если в радиатор не закачана вода;
• во время рабочего процесса недопустимо отключение теплообменника, поскольку может случиться взрыв из-за расширения воды в процессе нагрева;
• недопустимо добавление холодной жидкости в сильно разогретый бачок, так как в процессе температурных деформаций может случиться поломка системы;
• для большей эффективности и отдачи максимального количества тепла в обогревательную установку монтируется циркуляционный насос;
• при необходимости в теплообменник с водяным контуром может заливаться антифриз;
• самая нижняя точка системы отопления оснащается специальным краном с возможностью слива воды.

Дровяные печи с водяным контуром для дома являются отличным вариантом для экономного и бесперебойного отопления в холодное время года. Важно правильно рассчитать мощность теплообменника, разобраться с его конструктивными особенностями, создав тем самым надежную и долговечную систему отопления.

kaminguru.com

Печь длительного горения на дровах с водяным контуром своими руками

Для эффективного отопления и снабжения горячей водой частного дома часто используется печь длительного горения. Ее можно приобрести в готовом укомплектованном виде или сделать своими руками.

Принцип работы печки основан на многоступенчатом сгорании топлива. При её работе используется большое количество топлива (дров) одновременно, за счет минимального поступления кислорода топливо сгорает не сразу, а начинает тлеть. Вырабатываемый от сгорания древесины горючий газ подвергается вторичному сожжению, за счет подачи кислорода (воздуха) в специальном отсеке. Такие печки еще называют газогенераторными, так как топливо само вырабатывает горючий газ.

Если печь имеет встроенный водяной контур, то вырабатываемое тепло нагревает воду в теплоприемнике, и она  распределяется по отопительной системе всего дома.

Наличие накопительного бака для горячей воды не обязательно, так как современные конструкции имеют достаточную мощность для постоянного подогрева поступающей воды.

Пример: Твердотопливный вариант компании «Теплодар» может подключаться к уже функционирующей системе водяного нагрева помещений со специальным контуром, в отличие от кирпичных печей, нужно только поменять оборудование (например, отопительный котел с централизованной подачей топлива). Кроме того, такая печка может украсить частный дом и подчеркнуть выбранный стиль интерьера.

Преимущества печей длительного горения

Одним из зарекомендовавших себя производителей печей длительного горения с водяным контуром является компания «Теплодар». Основываясь на многолетнем опыте работы в сфере производства отопительного оборудования, компания выпускает много моделей печек.

Серии печей с водяным контуром Теплодар обладают всеми преимуществами, необходимыми для отопления дома:

• Повышенная автономность. Работа печи не зависит от магистральных подач газа или электричества.
• Экономичность. В качестве основного топлива используется дрова, имеет небольшой расход до 10 часов на одной закладке.
• За счет двухканальной системы дожигания КПД достигает 85 %.
• Возможность использования дополнительных видов топлива (угля, веток, щепок, брикетов).
• Контролируемый режим работы бывает двух видов: интенсивный (для быстрого прогрева помещения) и экономичный (для поддержания тепла в помещении).
• Компактный размер, надежность, долговечность и простота в эксплуатации.
• Удобство в установке.
• Простота подключения своими руками водяного контура к системе отопления дома.
• Можно использовать крупные поленья, соответственно, не нужно часто колоть дрова.

Отопительные печки Теплодар с водяным контуром выполнены с использованием современных технологий контроля качества и соблюдение всех правил безопасности. Максимальный объем отапливаемого пространства может составлять 300 м3. Печки Теплодар смогут с легкостью применяться для различных  видов отопления  дома, бани, гаража или хозяйственной пристройки, теплицы. Их особенностью является возможность приготовления пищи: они оснащены чугунной плиткой на поверхности.

Изготовление печи

Несмотря на широкий рынок готовой продукции, печи достаточно часто собирают самостоятельно. Главным плюсом сборки своими руками являются низкие финансовые затраты.

Для создания безопасного устройства для отопления дома своими руками необходимо иметь навыки работы со сварочным аппаратом и металлом.

Заранее нужно подготовить схему и все необходимые материалы.

В конструкции печи дверь для топки является самым сложным с точки зрения изготовления элементом. Она должна быть качественно выполнена, иметь хороший замок, чтобы  плотно закрываться и не выпускать продукты сгорания и тепло. В конструкции двери необходимо сделать дополнительную заслонку подачи воздуха, долгое горение происходит при малой подаче воздуха. Чем больше дверца топки, тем более крупные дрова могу быть использованы.

Затем необходимо сварить из листов металла ящик нужного вам размера, в одну из плоскостей добавить фиксирующий воротничок (высотой 5-10 см.), чтобы дверцу не вело и не коробило при нагреве. Сверху ящика прорезается прямоугольное отверстие для дымохода.  Приваривается еще один воротничок, большего диаметра, чем труба дымохода, в зазор между ними засыпается глина (образует глиняный замок).
Если печь будет использоваться в бане, сверху можно добавить бортик для удержания камней.

Время горения качественных дров в печке, сделанной своими руками, может достигать 3-5 часов при небольшой подаче воздуха.

Вариант печи из металлической бочки

Такой вариант печи длительного горения, сделанной своими руками, может иметь водяной контур в своей конструкции. Для него понадобится стальная толстостенная бочка на 200 л., листовой металл, трубы разного диаметра и другие инструменты. Верхнюю крышку бочки отрезают, к стенке приваривается дымоходная труба, внутри устанавливается заслонка.

Для подведения воздуха трубу небольшого диаметра сваривают с крышкой, способной опуститься в бочку. Сверху трубы делают заслонку, и всю конструкцию помещают в бочку трубой кверху. Отпиленную вначале крышку оснащают ручками и зажимами. Дрова загружаются сверху, продукты горения выводятся через дымоход.

Если у бочки сделать вторую стенку, то пустое пространство можно заполнять водой, которая будет нагреваться от внутренней конструкции, тогда в основание ввариваются трубы для подсоединения к системе отопления.

Выбор газогенераторной печки с водяным контуром во многом связан с площадью дома, назначением использования и финансовыми возможностями. Модели отопительных печей для дома Теплодар, работающие за счет длительного сжигания дров, постоянно совершенствуются и пользуются большой популярностью благодаря сочетанию функций автономности, экономичности и эффективности работы.

poluchi-teplo.ru

Как сделать водяное отопление от печки

Отопление и бесперебойное снабжение горячей водой являются первостепенными проблемами всякого частного дома. Варианты их решения бывают разнообразные, но оптимальный результат дает подключение отопительной системы к печке.

Для этого используется либо готовая печь из металла, легко приобретаемая на рынке, либо традиционная, выложенная из специального кирпича. В качестве водяного котла выступает обычная металлическая труба или емкость из листового металла, подключаемые к общим контурам отопления.

Когда печи с водяными контурами применяются не только для отопления, но и для горячего водоснабжения, чем существенно повышается их польза для людей. Удобно и то, что разогретые печи и дымоходы долго поддерживают тепло даже после завершения процессе отопления.

Во всей данной процедуре важно иметь твердое представление о том, как сделать водяное отопление от печки, чтобы не тратить понапрасну драгоценное время и не вкладывать капитал без получения гарантированной эффективности будущих систем.

Печи с водяными контурами: разновидности

В частном доме печное водяное отопление может изготовляться в двух вариантах:

• Для уже смонтированной печи изготовляется змеевик, который устанавливается в нее. Таким способом действуют гораздо реже, поскольку он довольно трудоемкий. Сложность заключается в необходимости изготовления топливника под готовые габаритные размеры.
• Тепловой источник выкладывается собственными руками по размерам регистра. Если печка будет сложена соответственным образом, то будет служить надежно и долго. Особое внимание уделяется внутренней величине рубашки, которая должна начинаться от 4-5 см. В противном случае будет происходить закипание воды. Есть также большая вероятность плохой циркуляции теплоносителя, а потому потребуется установка насоса.

Толщина стенок должна соответствовать предполагаемому топливу, то есть его теплотворным возможностям. Для топки дровами достаточно и трех миллиметров, а для угля – не менее пяти миллиметров. Зазор между регистрами и стенками допускается в пределах 10-20 мм. Это необходимо для нивелирования теплового расширения используемого металла и сохранения его целостности.

Водяное отопление от печки: обеспечение оптимального температурного микроклимата

Деревянные дома в классическом варианте с печным отоплением прогреваются весьма неравномерно. Прогретый воздух постоянно находится возле печи, а отдаленные углы отличаются прохладностью. Использование нескольких печей обходится весьма недешево. Лучше совместить отопление – печное и водяное, как это делают многие наши соотечественники, которые стремятся к достижению тепла и уюта своего существования.

Решение заключается в снабжении обычной кирпичной печи теплообменником, напоминающим по форме змеевик. Его монтируют в топливных помещениях либо у оснований дымоходов. Печное тепло прогревает воду в нем, которая потом поступает в радиаторы, расположенные по комнатам. Происходит равномерное прогревание зданий.

К преимуществам таких систем относятся:

• Эффективное и равномерное прогревание – батареи устанавливаются в разных комнатах и обеспечивают постоянное тепло.

Полная независимость – на такие отопительные системы не влияют ни газопроводы, ни газопроводы. Единственная зависимость – от хозяина, который определяет когда и сколько топить.

• Отсутствие в потребности привлечения специалистов для обслуживания систем отопления. Оно вполне по силам самим потребителям.



Недостатком такого отопления с использованием печей является его довольно высокая пожароопасность, требующая соблюдения мер защиты зданий. Этот вариант не может считаться мобильным, поскольку передвижения исключены. Не используется в двухэтажных домах. Приходится прибегать к сооружению дополнительной печи, что влечет немалые расходы.

Не смотря на потребность ежедневного запуска отопления от печки с водяным отоплением, чувствуется существенная экономия топлива. Минус еще и в потребности постоянного контроля функционирования системы.

Начало строительства водяного отопления от печки

Строительным работам предшествуют проектировочные, которые требуют консультаций со специалистами. Печи обычно располагают в центральных участках домов. Выход топок – кухни либо нежилые помещения. При этом корпуса находятся в жилых помещениях. Такое расположение – гарантия эффективного обогрева сразу нескольких комнат.

Габариты печей зависят от размеров самих домов. Важно учитывать, метр площади печи – это обогрев порядка 35 кв. м. По этой норме рассчитывается ее величина в каждом конкретном случае. В некоторых случаях, правда, редко, покупаются регистры для готовых печей. Чаще приобретается сначала регистр, а потом под него определяются габариты печи.

Регистры могут изготовляться из труб либо из листового материала толщиной минимум 3-5 мм. Тонкие же быстро прогорают, а потому преждевременно требуется замена агрегата. Они устанавливаются в топливные отделения с обязательным зазором между ними и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Доступ необходим и для чистки топки, которая важна для эффективности.

Условия оптимальной работоспособности систем

Система будет работоспособной при условии наличия постоянной циркуляции теплоносителя в трубах. Это обеспечивается обязательным уклоном, а также желательной установкой циркуляционного насоса, гарантирующий необходимое движение и предотвращающий закипания воды.

Небольшие по габаритам, но отличающиеся достаточной мощностью насосы гарантируют хорошую циркуляцию. Они необходимы особенно при большой протяженности отопительной системы. Установка такого насоса выполняется на обратку, то есть на возвращающую теплоноситель трубу.

Рассчитывать только на насос и монтировать трубопроводы без уклона не следует, поскольку при перебоях в поставках электроэнергии может возникать закипание и выход из строя и насоса, и самой системы. В таких случаях лучше прибегать к установке расширительных баков, которые компенсируют расширение воды.

Завершаются проектные работы ознакомлением специалистов со схемами. Они помогут устранить ошибки, ведущие к нестабильной работе водяного отопления от печки. Это также возможность избегания нарушений правил безопасности.

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Выводы

Рассматривая вопрос, как сделать от печки водяное отопление, зашел разговор о применение различных отопительных систем. При этом, как показывает практика, печной обогрев – наиболее популярен у нас. Распространенность объясняется использованием доступных видов топлива.

Предлагаемые современные газовые или электрические агрегаты функционируют на довольно дорогих источниках. Печки с водяным отоплением – более экономичные системы, которые несложно оборудуются собственными руками, чем также гарантируется снижение затрат.

Данное отопление основано на совмещении традиционных печей, известных у нас на протяжении веков, и современных технологий. Итогом является желаемое тепло в жилых домах, к которому всегда стремился и стремится человек.

Обогреватель этого типа – это долговечность эксплуатации без зависимости от централизованных источников. При надлежащем уходе за отопительными блоками и печами можно не беспокоиться о температурном микроклимате на протяжении многих десятилетий.

pechiexpert.ru
