Дождевальные машины – 38. Классификация дождевальных машин и установок для орошения, основные элементы дождевальных установок и машин.

Что нужно знать о дождевальных машинах?

Климат на Земле меняется, и отнюдь не в лучшую сторону. Это особенно заметно в сельском хозяйстве, где засушливое лето может погубить урожай на корню.

Справиться с этой проблемой помогает искусственное орошение. Если раньше вставал вопрос, как осуществить данную процедуру, сейчас можно выбрать даже способ орошения.

В сельхоздеятельности используется три метода орошения: по бороздам, капельное и дождевание. Первый метод считается устаревшим и трудоёмким, второй – инновационная технология, которая требует больших финансовых затрат. Остаётся дождевание.

Этот способ наиболее близок к естественному орошению почвы, поэтому пользуется большой популярностью в фермерских хозяйствах.

Чтобы воспользоваться данной технологией, нужны дождевальные машины. Эта спецтехника производится в нескольких модификациях, поэтому имеет смысл, познакомится с ними поближе.

Общие сведения

Техника для искусственного орошения представлена на рынке довольно широким ассортиментом. Основные отличия между машинами заключаются в принципе действия агрегатов. Можно выделить следующие категории.

Фронтальные

Дождевальные машины фронтального типа

К этой категории относятся и машины кругового полива. Это самые дорогостоящие представители своего семейства, которые целесообразно использовать на больших площадях.

Чтобы техника работала, необходимо прокладывать каналы и устанавливать мощные насосы. В небольших хозяйствах такие затраты не оправдаются.

Дальнеструйные

Дождевальные дальнеструйные машины

Это навесное оборудование, которое агрегатируется с трактором. Довольно рентабельный метод орошения, но требующий системы оросительных каналов.

Кроме того, работа оборудования требует постоянного присутствия оператора, что не совсем удобно.

Сплинкерные

Это не сельхозмашины в прямом смысле слова. На полях устанавливают систему трубопроводов и насосных станций. Через равное расстояние оборудуются разбрызгиватели, которые обеспечивают равномерный полив.

Спринклерная система

Сплинкерный способ орошения довольно удобный, но слишком трудоёмкий. Кроме того, возникают сложности с переносом оборудование на другое место, поэтому сплинкерные системы считаются стационарными.

Барабанного типа

Такая техника довольно мобильна, что существенно снижает затраты на орошение. Кроме того, не возникает проблем с переносом агрегата на другой участок.

Для работы техники необходима наносная станция, но этот элемент подсоединяется к валу отбора мощности тягача. Трубопровод выполнен в разборном варианте: состоит из шестиметровых труб, дополненных соединительными фитингами.

Дождевальные машины барабанного типа

Если мощность насоса позволяет, можно подключить к одному источнику до 4-х поливальных установок.

Дождевальные машины барабанного типа не нуждаются в предварительной подготовке поля, выравнивании рельефа или прокладке подземного трубопровода. Эта особенность делает такую технику наиболее привлекательной для фермеров.

Достоинства и недостатки

Как и любая спецтехника, дождевальные машины имеют свои плюсы и минусы. Проведём сравнительный анализ такого оборудования. К преимуществам можно отнести следующие моменты:

Естественное увлажнение воздуха на территории применения. Это обеспечивает высокий процесс всхожести сельскохозяйственных культур.
Технология полива максимально приближена к природным процессам.
Возможность регулировать процесс работ. Кроме того, барабанные машины работают в полуавтоматическом режиме.
Высокая эффективность вне зависимости от геометрии поля и рельефа местности.

Обнаруженные недостатки выглядят так:

Требовательность оборудования к качеству воды. Если используется вода с большим содержанием примесей, снижается срок эксплуатации техники.
Эффективность работы напрямую зависит от погодных условий. Например, при ветреной погоде качество полива заметно снижается.

Сложность в техническом обслуживании и ремонте. Для этих целей потребуется квалифицированный и обученный персонал.

Для сельского хозяйства оптимально подходят универсальные машины. Такая техника обозначается аббревиатурой ДМУ.

Площадь полива зависит от количества вставок. У различных моделей число вставок может достигать 38 элементов. Стоит отметить и гибкую регулировку подачи воды. Предусмотрено около 48 режимов полива.

Стоит отметить, что дождевальные машины двигаются по кругу, такая схема в сочетании с гибким режимом настройки техники, обеспечивает равномерный полив растений.

Установки дождевального типа производятся заводом «Фрегат», который расположен в городе Первомайском. Рассмотрим, какими техническими характеристиками обладает машина «Фрегат».

Вес техники	6 000-18 000 кг
Потребление воды	От 20 до 90 л (в зависимости от модификации).
Длина агрегата мин/макс	200/572 м
Способ управления	Автоматический режим
Источник воды	Оросительная система или скважина
Рекомендуемая площадь полива	От 16 до 111 Га
Механизм передвижения	Индивидуальный привод для каждой секции
Число тележек	От 7 до 20 шт

Обратите внимание, что такие машины обслуживаются одним оператором. Благодаря подвижному соединению секций, техника подходит для работы на участках со сложным рельефом. Гидропривод позволяет работать без привязки к линии электропередач.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

ДОЖДЕВАЛЬНЫЕ МАШИНЫ — это… Что такое ДОЖДЕВАЛЬНЫЕ МАШИНЫ?

ДОЖДЕВАЛЬНЫЕ МАШИНЫ

и установки, служат для полива дождеванием с.-х. культур. По конструктивным признакам, определяющим технол. процесс полива, выделяют след. осн. типы дождевальной техники: многоопорные широкозахватные Д. м., двухконсольные Д. м., дальнеструйные Д. м., дождевальные установки, стационарные дождевальные системы. Рабочие органы, обеспечивающие создание дождевальных струй и распад их на капли, — дождевальные насадки и аппараты. По дальности полёта капель они подразделяются на короткоструйные насадки (5 — 8 м), среднеструйные (15 — 35 м) и дальнеструйные аппараты (40 — 80 м и более). Короткоструйные насадки не имеют движущихся частей и создают веерообразный поток поды.

Многоопорная широкозахватная дождевальная машина “Фрегат”.

Среднеструйные аппараты, работающие при напорах 1,5 — 5 атм. (0,15 — 0,5 МПа) с расходом воды до 7 — 8 л/с, и дальнеструйные, работающие при напорах 4 — 10 атм. (св. 0,5 МПа), создают одну или неск. круглых струй. При поливе ствол аппарата вращается, обеспечивая угловое перемещение струи и орошение круговой площади. Многоопорная широкозахватная Д. м. “Фрегат” — напорный трубопровод, установленный на опорах и снабжённый среднеструйными дождевальными аппаратами. Трубопровод движется по кругу относительно неподвижного гидранта, из к-рого в машину поступает вода. Самодвижущиеся опоры оснащены гидроприводом с системой регулирования скорости движения и автоматикой, обеспечивающей поддержание прямолинейности трубопровода. За один оборот Д. м. обеспечивает требуемую поливную норму. Д. м. ДФ-120 -“Днепр” самоходная с электроприводом от передвижной навесной электростанции, для чего каждая опорная тележка снабжена электромотором-редуктором. Полив осуществляется позиционно с забором воды от гидранта закрытой оросительной сети. От гидранта к гидранту Д. м. перемещается фронтально. Д. м. “Кубань” самоходная, фронтального действия с электроприводом от передвижной электростанции.

Двухконсольная дождевальная машина ДДА -100МА.

Полив осуществляется в движении с забором воды из открытого канала. Шир. захвата 800м. У Д. м. ДКШ-64 “Волжанка” вместо тележек используются колёса , насаженные на трубопровод как на ось. Двухконсольная Д. м. ДДА-100МА — пространственная ферма с открылками и короткоструйными насадками, смонтированная на тракторе ДТ-75М. Снабжена насосной установкой с приводом от вала отбора мощности трактора. При поливе Д. м. движется вдоль канала, забирая из него воду и подавая её по водопроводящему поясу двухконсольной фермы к дождевальным насадкам. Шир. поливной полосы 120 m. Дальнеструйные Д. м. навесные (на трактор), подразделяются на Д. м. позиционного и фронтального полива. Д. м. позиционного полива ДДН-100 — насос-редуктор, смонтированный на раме. На напорном патрубке насоса располагается дальнеструйный дождевальный аппарат.

Дальнеструйная дождевальная машина ДДН-100

Вода из оросителя забирается насосом, подаётся во вращающийся ствол аппарата и орошает круговую площадь. Фронтальные дальнеструйные Д. М. paботают в движении, создавая 2 струи, перемещающиеся фронтально. Дождевальные установки в отличие от Д. м. самостоятельно передвигаться не могут и представляют быстроразборный переносной или перемещаемый в сборе трубопровод, снабжённый средне- или дальнеструйными аппаратами. Стационарные дождевальные системы — уложенные под пахотный слой напорные трубе проводы с выходящими на поверхность гидрантами, к к-рым присоединяют дальне- или среднеструйные аппараты.

• См. лит. при ст. Дождевание.

Сельско-хозяйственный энциклопедический словарь. — М.: Советская энциклопедия. Главный редактор: В. К. Месяц. 1989.

ДОЕНИЕ
ДОЖДЕВАНИЕ

Смотреть что такое «ДОЖДЕВАЛЬНЫЕ МАШИНЫ» в других словарях:

ДОЖДЕВАЛЬНЫЕ МАШИНЫ — и установки служат для полива сельскохозяйственных культур. Бывают самоходные, навесные на трактор, переносные. Короткоструйные дождевальные машины разбрызгивают воду на 5 8 м, среднеструйные на 15 35 и дальнеструйные на 40 80 м и более. Основные … Большой Энциклопедический словарь
дождевальные машины — и установки, служат для полива сельскохозяйственных культур. Бывают самоходные, навесные на трактор, переносные. Короткоструйные дождевальные машины разбрызгивают воду на 5 8 м, среднеструйные на 15 35 и дальнеструйные на 40 80 м и более.… … Энциклопедический словарь
Дождевальные машины — и установки, служат для полива Дождеванием с. х. культур. Д. м. монтируют на тракторе или они передвигаются по поливному участку на собственных опорах; дождевальные установки переносные. Основные рабочие органы Д. м. и установок… … Большая советская энциклопедия
дождевальные машины — Многоопорная широкозахватная дождевальная машина «Фрегат». дождевальные машины и установки, служат для полива дождеванием сельскохозяйственных культур. По конструктивным признакам, определяющим технологический процесс полива, выделяют следующие… … Сельское хозяйство. Большой энциклопедический словарь
Машины дождевальные — агрегаты (установки и устройства), при помощи которых производится полив дождеванием … Толковый словарь по почвоведению
Гомельский радиозавод — ОАО Гомельский радиозавод Год основания 1969 Прежние названия завод металлоконструкций Луч , РУП Гомельский радиозавод им. 60 летия СССР Основатели первый директор Хаминов Расположение … Википедия
СССР. Естественные науки — Математика Научные исследования в области математики начали проводиться в России с 18 в., когда членами Петербургской АН стали Л. Эйлер, Д. Бернулли и другие западноевропейские учёные. По замыслу Петра I академики иностранцы… … Большая советская энциклопедия
Дождевание — способ полива с. х. культур, при котором вода разбрызгивается в виде дождя над поверхностью почвы и растениями. Опыты по Д. проводились во многих странах ещё в 19 в. Производственное значение оно получило в начале 20 в. в Германии (свыше… … Большая советская энциклопедия
Николаевская область — на юге УССР. Образована 22 сентября 1937. Площадь 24,7 тыс. км2. Население 1181 тыс. чел. (1973). Делится на 19 районов, имеет 6 городов, 19 посёлков городского типа. Центр г. Николаев. Н. о. награждена орденом Ленина (4 ноября 1958).… … Большая советская энциклопедия
НЕКОРНЕВАЯ ПОДКОРМКА — опрыскиванние с. х. культур р рами минер. удобрений. Основана на способности р ний усваивать питат. в ва поверхностью зелёных листьев и стеблей, откуда они проникают в ткани и др.органы и используются так же, как и при внесении удобрений в почву … Сельско-хозяйственный энциклопедический словарь

дождевальные машины — это… Что такое дождевальные машины?

дождевальные машины

Многоопорная широкозахватная дождевальная машина «Фрегат».

дождева́льные маши́ны и установки, служат для полива дождеванием сельскохозяйственных культур. По конструктивным признакам, определяющим технологический процесс полива, выделяют следующие основные типы дождевальной техники: многоопорные широкозахватные Д. м., двухконсольные Д. м., дальнеструйные Д. м., дождевальные установки, стационарные дождевальные системы. Рабочие органы, обеспечивающие создание дождевальных струи и распад их на капли, дождевальные насадки и аппараты. По дальности полета капель они подразделяются на короткоструйные насадки (58 м), среднеструйные (1535 м) и дальнеструйные аппараты (4080 м и более). Короткоструйные насадки не имеют движущихся частей и создают веерообразный поток воды. Среднеструйные аппараты, работающие при напорах 1,55 атм. (0,150,5 Мпа) с расходом воды до 78 л/с, и дальнеструйные, работающие при напорах 410 атм. (свыше 0,5 МПа), создают одну или несколько круглых струй. При поливе ствол аппарата вращается, обеспечивая угловое перемещение струи и орошение круговой площади. Многоопорная широкозахватная Д. м. «Фрегат» напорный трубопровод, установленный на опорах и снабжённый среднеструйными дождевальными аппаратами. Трубопровод движется по кругу относительно неподвижного гидранта, Самодвижущиеся опоры оснащены гидроприводом с системой регулирования скорости движения и автоматикой, обеспечивающей поддержание прямолинейности трубопровода. За один оборот Д. м. обеспечивает требуемую поливную норму, Д. м. ДФ-120 «Днепр» самоходная с электроприводом от передвижной навесной электростанции для чего каждая опорная тележка снабжена электромотором-редуктором. Полив осуществляется позиционно с забором воды от гидранта закрытой оросительной сети. От гидранта к гидранту Д. м. перемещается фронтально. Д. м. «Кубань» самоходная, фронтального действия с электроприводом от передвижной электростанции. Полив осуществляется в движении с забором воды из открытого канала. Ширина захвата 800 м. У Д. м. ДКШ-64 «Волжанка» вместо тележек используются колёса, насаженные на трубопровод как на ось. Двухконсольная Д. м. ДДА-100МА пространственная ферма с открылками и короткоструйными насадками, смонтированная на тракторе ДТ-75М. Снабжена насосной установкой с приводом от вала отбора мощности трактора. При поливе Д. м. движется вдоль канала, забирая из него воду и подавая её по водопроводящему поясу двухконсольной фермы к дождевальным насадкам. Ширина поливной полосы 120 м. Дальнеструйные Д. м. навесные (на трактор), подразделяются на Д. м. позиционного и фронтального полива. Д. м. позиционного полива ДДН-100 насос-редуктор, смонтированный на раме. На напорном патрубке насоса располагается дальнеструйный дождевальный аппарат. Вода из оросителя забирается насосом, подаётся во вращающийся ствол аппарата и орошает круговую площадь. Фронтальные дальнеструйные Д. м. работают в движении, создавая 2 струи, перемещающиеся фронтально. Дождевальные установки в отличие от Д. м, самостоятельно передвигаться не могут и представляют быстроразборный переносной или перемещаемый в сборе трубопровод, снабжённый средне- или дальнеструйными аппаратами. Стационарные дождевальные системы уложенные под пахотный слой напорные трубопроводы с выходящими на поверхность гидрантами, к которым присоединяют дальне- или среднеструйные аппараты.

Литература:
См. литературу при статье Дождевание.

Двухконсольная дождевальная машина ДДА-100МА.

Дальнеструйная дождевальная машина ДДН-100.

Сельское хозяйство. Большой энциклопедический словарь. — М.: Большая Российская энциклопедия. В. К. Месяц (главный редактор) и др. . 1998.

договорные цены
дождевание

Смотреть что такое «дождевальные машины» в других словарях:

ДОЖДЕВАЛЬНЫЕ МАШИНЫ — и установки служат для полива сельскохозяйственных культур. Бывают самоходные, навесные на трактор, переносные. Короткоструйные дождевальные машины разбрызгивают воду на 5 8 м, среднеструйные на 15 35 и дальнеструйные на 40 80 м и более. Основные … Большой Энциклопедический словарь
дождевальные машины — и установки, служат для полива сельскохозяйственных культур. Бывают самоходные, навесные на трактор, переносные. Короткоструйные дождевальные машины разбрызгивают воду на 5 8 м, среднеструйные на 15 35 и дальнеструйные на 40 80 м и более.… … Энциклопедический словарь
Дождевальные машины — и установки, служат для полива Дождеванием с. х. культур. Д. м. монтируют на тракторе или они передвигаются по поливному участку на собственных опорах; дождевальные установки переносные. Основные рабочие органы Д. м. и установок… … Большая советская энциклопедия
ДОЖДЕВАЛЬНЫЕ МАШИНЫ — и установки, служат для полива дождеванием с. х. культур. По конструктивным признакам, определяющим технол. процесс полива, выделяют след. осн. типы дождевальной техники: многоопорные широкозахватные Д. м., двухконсольные Д. м., дальнеструйные Д … Сельско-хозяйственный энциклопедический словарь
Машины дождевальные — агрегаты (установки и устройства), при помощи которых производится полив дождеванием … Толковый словарь по почвоведению
Гомельский радиозавод — ОАО Гомельский радиозавод Год основания 1969 Прежние названия завод металлоконструкций Луч , РУП Гомельский радиозавод им. 60 летия СССР Основатели первый директор Хаминов Расположение … Википедия
СССР. Естественные науки — Математика Научные исследования в области математики начали проводиться в России с 18 в., когда членами Петербургской АН стали Л. Эйлер, Д. Бернулли и другие западноевропейские учёные. По замыслу Петра I академики иностранцы… … Большая советская энциклопедия
Дождевание — способ полива с. х. культур, при котором вода разбрызгивается в виде дождя над поверхностью почвы и растениями. Опыты по Д. проводились во многих странах ещё в 19 в. Производственное значение оно получило в начале 20 в. в Германии (свыше… … Большая советская энциклопедия
Николаевская область — на юге УССР. Образована 22 сентября 1937. Площадь 24,7 тыс. км2. Население 1181 тыс. чел. (1973). Делится на 19 районов, имеет 6 городов, 19 посёлков городского типа. Центр г. Николаев. Н. о. награждена орденом Ленина (4 ноября 1958).… … Большая советская энциклопедия
НЕКОРНЕВАЯ ПОДКОРМКА — опрыскиванние с. х. культур р рами минер. удобрений. Основана на способности р ний усваивать питат. в ва поверхностью зелёных листьев и стеблей, откуда они проникают в ткани и др.органы и используются так же, как и при внесении удобрений в почву … Сельско-хозяйственный энциклопедический словарь

Машины для полива

Дождевальная машина ДКШ-64 «Волжанка»

Дождевальная машина ДКШ-64 «Волжанка» предназначена для полива низкостебельных полевых и овощных культур, а также долголетних культурных пастбищ и лугов. Машина имеет два крыла 4 и 11 (рисунок 121), которые при поливе монтируют по обе стороны от оросительного трубопровода 1.

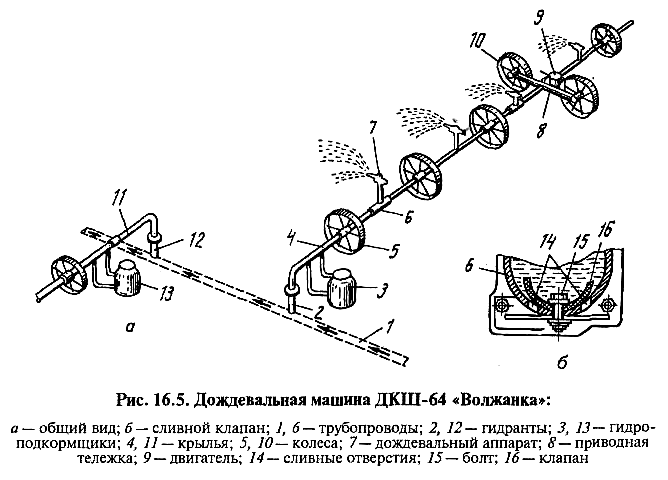

Рисунок 121 — Схема дождевальной машины ДКШ-64 «Волжанка»:
а — общий вид; б — сливной клапан; 2,12 — гидранты; 3 — кормщики; 4,11 — крылья; 5,10 — колеса; 7 — дождевальный аппарат; 8 — приводная тележка; 9 — двигатель; 14 — сливные отверстия; 15 — болт; 16 — клапан

Полив каждым крылом проводят позиционно с забором воды от гидрантов 2 и 12, расположенных один от другого на расстоянии 18 м.

Каждое крыло состоит из водопроводящего трубопровода 6, опорных колес 5, приводной тележки 8 и дождевальных аппаратов.

Трубопровод собирают из алюминиевых труб длиной 12,6 м, служащих одновременно осью опорных колес 5.

Среднеструйные дождевальные аппараты 7 снабжены механизмами самоустановки и вращения ствола. Механизм самоустановки представляет собой трубчатое шарнирное звено с герметизирующей шайбой и противовесом. При поливе противовесы удерживают аппараты в вертикальном положении. Механизм вращения ствола снабжен качающимся коромыслом с лопаткой. Струя воды, выходящая из сопла аппарата, ударяет в лопатку коромысла и отклоняет его. Возвращаясь в исходное положение, коромысло поворачивает ствол аппарата на угол 3-5°. Диаметр отверстия сопла 7 мм.

На фланце каждой трубы смонтирован сливной клапан 16, состоящий из металлической пластины и резиновой манжеты овальной формы. Манжеты после закрытия задвижки гидранта отходят от отверстий 14 и выпускают воду из трубы. При поливе манжеты перекрывают отверстия 14.

С одной позиции на другую каждое крыло перекатывают при помощи бензинового двигателя 9 мощностью 3 кВт, установленного на тележке крыла. Двигатель 9 приводит в движение ходовые колеса 10 тележки и поливной трубопровод 6.

Рукояткой реверса машину можно останавливать, сообщать ей прямой и обратный ход. Рукоятку включают до пуска двигателя или на малой частоте его вращения, когда сцепление двигателя выключено.

Трубопровод 6 собирают на краю поля против гидранта и подключают к нему гибким рукавом. После выдачи поливной нормы закрывают задвижку гидранта, отсоединяют от него рукав, включают двигатель, первое крыло перекатывают на новую позицию, устанавливают аппараты в вертикальное положение. Заглушив двигатель, трубопровод подключают к следующему гидранту и начинают полив. Второе крыло присоединяют к первому гидранту и включают в работу. Оба крыла поливают одновременно.

Дождеватель поставляется в шести модификациях с крыльями длиной 400, 350, 300, 250, 200 и 150 м. Один оператор обслуживает две-три машины. Интенсивность дождя 0,24 мм/мин.

Дождевальная машина ДФ-120 «Днепр»

Дождевальная машина ДФ-120 «Днепр» предназначена для полива всех сельскохозяйственных культур, лугов и пастбищ с высотой растений не более 2 м. Полив проводят позиционно от гидрантов 2, 3 и 5 (рисунок 122) закрытой оросительной сети, расположенных на расстоянии 54 м. Машина снабжена самоходными тележками-опорами 7, на которые опирается водопроводящий трубопровод 8 открылками 9, среднеструйными дождевальными аппаратами 10, заборными устройствами 6. Открылки и звенья имеют стабилизирующие тросовые раскосы и расчалки.

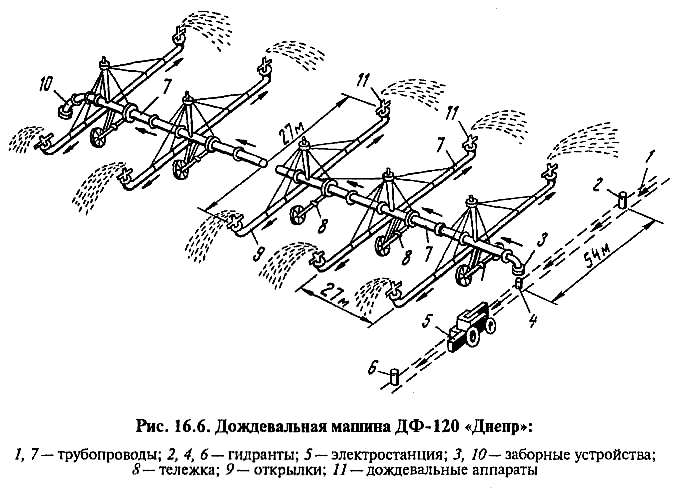

Рисунок 122 — Схема дождевальной машины ДФ-120 «Днепр»:
1, 11 — трубопроводы; 2, 3, 5 — гидранты; 4 — электростанция; 6 — заборные устройства; 7 — тележка-опора; 9 — открылки; 10 — дождевальные аппараты

Для привода колес на тележках смонтированы электродвигатели с пусковой аппаратурой. Питание электродвигатели получают от электростанции 4 (трактор с навесным генератором).

Трубопровод присоединяют к одному из гидрантов оросительной сети и проводят полив. По окончании полива гидрант 3 закрывают, заборное устройство 6 переводят в транспортное положение, трубопровод освобождают от воды и разъемы питающих кабелей тележек подключают к электростанции.

Машина и трактор перемещаются синхронно к следующему гидранту. Прямолинейность трубопровода обеспечивается механизмом синхронизации движения тележек. Если какая-либо тележка выходит вперед, магнитный пускатель отключает мотор-редуктор и тележка останавливается. При недопустимом изгибе трубопровода на пульте управления гаснет сигнальная лампочка и включается звуковой сигнал.

Расстояние машины от линии гидрантов корректируют, изменяя скорость движения первой и последней тележек кнопками на пульте управления в кабине трактора. Для транспортировки машины с одного поля на другое колеса тележек разворачивают на угол 90°.

При поливной норме 600 м³ тракторист-оператор обслуживает 1-4 машины, электрик — 4-8 машин. Производительность машины при поливной норме 300 м³/га составляет 1,4 га/ч. Интенсивность дождя — 0,3 мм/мин.

Самоходная дождевальная машина ДМУ «Фрегат»

Самоходная дождевальная машина ДМУ «Фрегат» представляет собой движущийся по кругу многоопорный трубопровод 3 (рисунок 123) из стальных труб специального сортамента, установленный на двухколесных тележках 4. Трубопровод присоединяют к стояку 2 гидранта 1, расположенного в центре орошаемого участка. Над гидрантом размещена неподвижная опора с поворотным коленом, вокруг которого вращается машина.

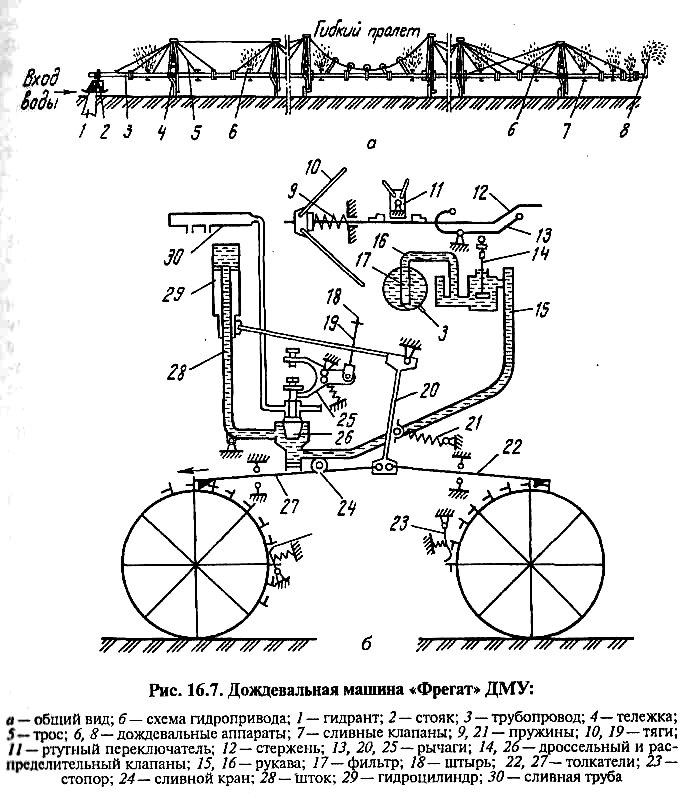

Рисунок 123 — Схема дождевальной машины ДМУ «Фрегат»:
а — общий вид; б — схема гидропривода; 1 — гидрант; 2 — стояк; 3 — трубопровод; 4 — тележка; 5 — трос; 6 — дождевальные аппараты; 7 — сливные клапаны; 9,21 — пружины; 10,19 — тяги; 11 — ртутный переключатель; 12 — стержень; 20,25 — рычаги; 14, 26 — дроссельный и распределительный клапаны; 15,16 — рукава; 17 — фильтр; 18 — штырь; 22, 27 — толкатели; 23 — стопор; 24 — сливной кран; 28 — шток; 29 — гидроцилиндр; 30 — сливная труба

На трубопроводе установлены среднеструйные дождевальные аппараты 6 кругового действия и концевой дальнеструйный аппарат для орошения углов квадратного поля, поливающий по сектору радиусом 25 м.

Каждая тележка снабжена гидравлическим приводом, работающим под давлением оросительной воды следующим образом.

Вода из трубопровода 3 через фильтр 17 и рукав 16 поступает в дроссельный клапан 14, а затем через рукав 15, распределительный клапан 26 и полый шток 28 в гидроцилиндр 29. Так как шток гидроцилиндра закреплен на раме, а цилиндр свободен, то он под давлением воды поднимается вверх. К цилиндру присоединен рычаг 20, противоположный конец которого связан с передним 27 и задним 22 толкателями колес, которые упорами захватывают шпоры и вращают колеса.

Тяга переключения 19, скользящая внутри верхней части рычага 20, соединена вилкой распределительного клапана с рычагом 25. Рычаг 20 нажимает на штырь тяги, она поднимается и поворачивает рычаг 25, который через шток воздействует на клапан 26 и опускает его. Последний перекрывает подачу воды в гидроцилиндр и открывает сливное отверстие. Под действием возвратной пружины 21 и собственной массы гидроцилиндр опускается и выталкивает воду на слив в трубу 30. Толкатели колес отходят назад и входят в зацепление со следующими почвозацепами. Достигнув вилки на тяге, рычаг 20 нажимает на нее, поворачивает рычаг 25, который, захватив буртик штока, открывает клапан и закрывает сливное отверстие. Вода поступает в гидроцилиндр, и цикл повторяется.

Тележки, находясь на неодинаковых расстояниях от центра вращения, движутся с различными скоростями, поэтому каждая из них имеет механизм регулировки скорости. Если одна из тележек отстает, трубопровод изгибается и тянет за собой закрепленные на нем тяги 10, перемещающие стержень 12, который скосом давит на ролик нажимного рычага 13, а тот, в свою очередь, — на шток дроссельного клапана, заставляя клапан 14 опускаться. Проходное отверстие клапана увеличивается, гидроцилиндр быстрее заполняется водой, и скорость тележки возрастает. Это продолжается до тех пор, пока тележка не встанет в одну линию с другими. Когда изгиб трубопроводов выровняется, подача воды войдет в норму. Скорость движения тележки регулируют, изменяя рабочую длину стержня 12.

Частоту вращения машины (0,47-0,11 об/сут), а следовательно, и поливную норму (240-1250 м3/га) регулируют вручную на последней тележке краном — задатчиком скорости, которым изменяют подачу воды в ее гидропривод. Кран снабжен стрелкой и шкалой. После подачи поливной нормы машину перевозят к следующему гидранту.

Машину изготовляют в нескольких модификациях с числом топорных тележек 7-20. «Фрегат-1» снабжен трубопроводом диаметром 152,4 мм и гибкими вставками. Его используют на участках с особо сложным рельефом, где разность местных уклонов вдоль трубопровода каждой тележки относительно соседних составляет 0,08-0,22°. «Фрегат-2» имеет трубопровод диаметром 177,8 и 152,4 мм без гибких вставок. Его применяют на участках с местным уклоном вдоль трубопровода, не превышающим 0,08°.

Машинами «Фрегат» орошают все полевые культуры, луга и пастбища с высотой растений до 2,2 м. Один механик обслуживает 3-4 машины. Машина может быть укомплектована гидроподкормщиком. Интенсивность дождя 0,25 мм/мин.

Дождевальная машина «Кубань»

Дождевальная машина «Кубань» предназначена для полива зерновых, кормовых, овощных и технических культур, включая высокостебельные, возделываемые на участках со спокойным рельефом. Основные части машины: силовой агрегат 7 (рисунок 124) и два дождевальных крыла, составленных из пролетов 3 и 4, опорно-ходовых двухколесных тележек 5 на раме силового агрегата установлены дизельный двигатель мощностью 158 кВт, электрогенератор, центробежный насос, водозаборник 11 с поплавком 12 и щит управления. Рама агрегата подвешена к центральному трубопроводу 6, закрепленному на стойках двухколесных тележек 5. Для вращения колес 14 на тележках смонтированы мотор-редукторы 15 и приборы стабилизации пролетов один относительно другого (расположены в линию).

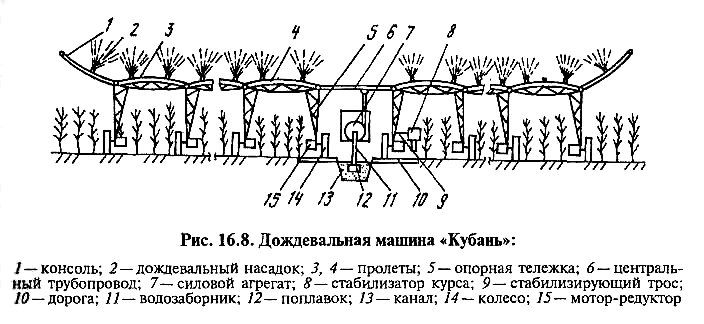

Рисунок 124 — Схема дождевальной машины «Кубань»:
1 — консоль; 2 — дождевальный насадок; 3, 4 — пролеты; 5 — опорно-половая тележка; 6 — центральный трубопровод; 7 — силовой агрегат; 3 — стабилизатор курса; 9 — стабилизирующий трос; 10 — дорога; 11 — водозаборник; 12 — поплавок; 13 — канал; 14 — колесо; 15 — мотор-редуктор

На правой тележке установлен прибор стабилизации движения машины по курсу. Прибор взаимодействует с тросом, натянутым вдоль оросительного канала 13, и обеспечивает движение машины по заданному курсу.

На водопроводящих трубопроводах пролетов 3 и 4 и консолей 1 закреплены короткоструйные дождевальные насадки 2 с полусферическим дефлектором, направляющим факел дождя в одну сторону. Насадки с четными номерами ориентируют соплом вперед, а с нечетными — соплом назад относительно оси трубопровода. Орошаемые участки располагают симметрично с обеих сторон оросительного канала. Вдоль канала прокладывают спланированные дороги 10, полотно которых укатывают и уплотняют.

Полив осуществляют при движении машины с забором воды из открытого оросительного канала. Насос засасывает воду через плавучий поплавок 12 и подает в центральный трубопровод 6, а из него в водопроводящие трубопроводы пролетов и консолей. Отсюда вода поступает в 294 насадки и распыливается в виде дождя, средний размер капель которого составляет 1,0-1,03 мм. Интенсивность дождя до 1,3 мм/мин.

Машина обслуживает постоянно один участок шириной 800 м, длиной 1500-2500 м. Полив начинают от середины поля, двигаясь последовательно вперед-назад. На краях поля переключают электропривод на обратный ход. Норму полива устанавливают, изменяя скорость движения тележек с помощью реле времени, установленного на щите управления. Благодаря автоматике оператор может обслуживать 2-4 машины.

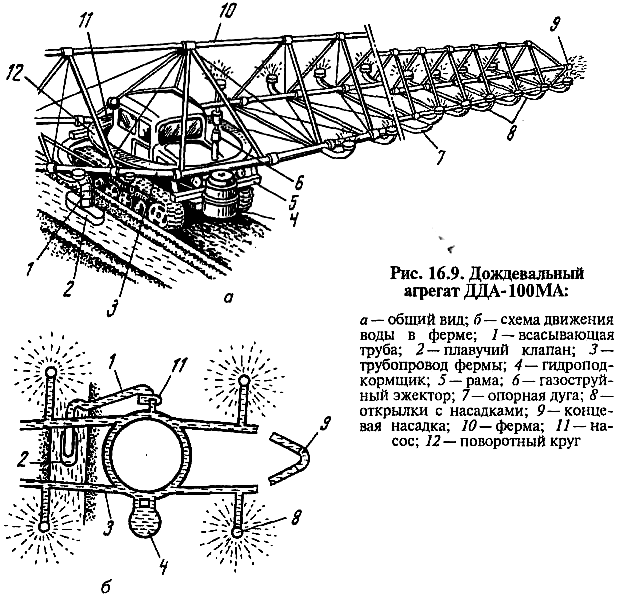

Двухконсольный дождевальный агрегат ДДА-100ВХ

Двухконсольный дождевальный агрегат ДДА-100ВХ (рисунок 125) применяют для полива овощных, технических и зерновых культур. Агрегат, двигаясь вдоль оросительного канала, распределяет воду по ширине захвата в виде дождя. Его навешивают на трактор ДТ-75М, снабженный ходоуменьшителем.

Рисунок 125 — Дождевальный агрегат ДДА-100ВХ: а — общий вил; б — схема, движения воды в ферме; 1 — всасывающая труба; 2 — плавучий клапан; 3 — трубопровод фермы; 4 — гидроподкормщик; 5 — рама; 6 — газоструйный эжектор; 7 — опорная дуга; 8 — открылки с насадками; 9 — концевая насадка; 10 — ферма; 11 — поворотный круг; 12 — насос

Центробежный насос 12 засасывает воду через плавучий клапан 2 и подает ее в трубопровод поворотного круга 11 и нижний трубопровод 3 фермы 10. Отсюда вода по открылкам 8 поступает в пятьдесят две короткоструйные и две концевые 9 насадки. Для внесения растворов удобрений к агрегату подключают гидроподкормщик 4.

Центробежный насос 8К-12, смонтированный на картере заднего моста трактора, соединен с понижающим приводом.

Ферма 10, составленная из поворотного круга 11, выполненного в виде трубы, и двух консолей, опирается на роликовые опоры рамы 5. К трубе круга присоединяют обратный клапан и напорную линию от насоса. Клапан предотвращает попадание воздуха из трубопровода 3 в насос во время работы эжектора. Вода поступает из трубы круга в трубопровод 3 через четыре патрубка. На трубопроводах 3 установлены сливные клапаны и открылки 8 с короткоструйными насадками.

Насадки расположены симметрично относительно продольной оси консоли с расстоянием 4 м по длине фермы. На панелях с первой по седьмую (считая от круга) насадки имеют диаметр сопла 12 мм (всего 28 насадок), с восьмой по одиннадцатую — 13 мм (16 насадок), на двенадцатой и тринадцатой панелях — 14 мм (8 насадок). Этим обеспечивается одинаковый расход воды (2,3 л/с) каждой насадкой и равномерное распределение ее по орошаемой площади.

Концевые струйные насадки диаметром 22 мм и с расходом 5 л/с имеют рассекатель, перемещением которого регулируют дальность разбрызгивания.

Для контроля режима работы насоса во время полива на агрегате установлены манометр и вакуумметр. При нормальной работе агрегата стрелка манометра устанавливается на отметке 0,3 МПа, а вакуумметра — 0,03-0,04 МПа. Насос включается из кабины трактора.

Плавучий клапан 2 установлен на всасывающей трубе 1, составленной из двух колен с шарнирными соединительными муфтами. Для герметизации соединений использованы резиновые прокладки. Клапан поднимают в транспортное положение и опускают в рабочее гидроцилиндром. Поплавок клапана имеет сетку и полозок, удерживающий сетку над дном канала на расстоянии не менее 10 см. Нормальная глубина погружения сетки 10-15 см, поэтому наполнение оросителя водой при поливе должно быть не менее 0,4 м.

На всасывающем трубопроводе установлен водомер. Перед пуском агрегата в работу воздух из всасывающей магистрали и насоса откачивают эжектором 6, установленным на выпускной трубе трактора. Ширина захвата агрегата 120 м.

Для использования ДДА-100ВХ нарезают сеть оросительных каналов длиной от 200 до 1200 м. Поливы проводят по участкам длиной от 100 до 300 м. Участки одновременного полива (бьефы) разделяют перемычками. Слой осадков за один проход агрегата зависит от его рабочей скорости. Если за один проход агрегата выпадает 5 мм осадков (50 м³/га), то при поливной норме 200 м³Да агрегат должен сделать четыре прохода, при 300 м³Да — шесть и т. д.

Полив целесообразно начинать с головного участка. На следующий участок агрегат можно перевозить в рабочем положении. Если встречаются препятствия, ферму располагают вдоль продольной оси трактора.

Освободив круг от соединений с насосом и опорами, а также от креплений к штокам гидроцилиндров, ферму поворачивают при неподвижном тракторе или поворачивают трактор, удерживая ее за дуги.

Для полива в ночное время на верхнем поясе фермы устанавливают две фары, освещающие опорные дуги консолей. Дорога для агрегата должна быть предусмотрена вдоль оросителя с правой стороны по течению.

Дальнеструйный навесной дождеватель ДДН-70

Дальнеструйный навесной дождеватель ДДН-70 применяют для орошения овощных и технических культур, лесных и садовых питомников. Дождеватель навешивают на трактор тягового класса 3. На раме дождевателя установлены центробежный насос 15 (рисунок 126) с редуктором 17, всасывающий трубопровод 14, ствол 6, механизм поворота 9, гидроподкормщик 3 и механизм привода.

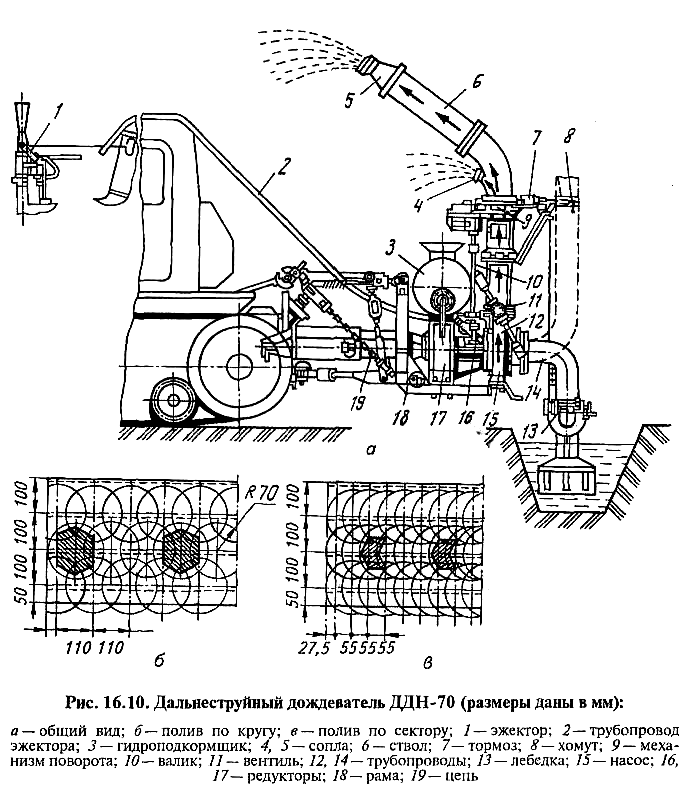

Рисунок 126 — Дальнеструйный дождеватель ДДН-70 (размеры даны в миллиметрах): а — общий вид; б — полив по кругу; в — полив по сектору; 1 — эжектор; 2 — трубопровод эжектора; 3 — гидроподкормщик; 4, 5 — сопла; 6 — ствол;7 — тормоз; 8 — хомут: 9 — механизм поворота; 10 — валик; 11 — вентиль; 12, 14 — трубопроводы; 13 — лебедка; 15 — насос; 16,17 — редукторы; 18 — рама; 19 — цепь

Перед поливом на расстоянии 100 м один от другого нарезают временные оросительные каналы, из которых центробежный насос 15 подает воду во вращающийся ствол 6 с основным 5 и малым 4 струйными соплами. Струя, выходящая из основного сопла, орошает внешнюю часть круга, из малого — внутреннюю. Для повышения интенсивности распада струи и равномерности полива вблизи дождевателя малое сопло снабжено разбрызгивающей лопаткой. Интенсивность дождя регулируют, устанавливая сменные насадки основного сопла с диаметром выходных отверстий 55, 45 и 35 мм. Диаметр малого сопла 16 мм. Расход воды измеряют водомерным устройством, цена деления шкалы которого зависит от диаметра насадки.

Механизм поворота ствола включает в себя червячный редуктор 16, шарнирный валик 10, эксцентрик и рычаг. На плече рычага закреплена ось с собачкой и переключателем. Собачка взаимодействует с храповым колесом, напрессованным на стакан, к которому прикреплен ствол 6. При вращении валика 10 рычаг совершает колебательное движение. Собачка периодически упирается в зуб храпового колеса и поворачивает ствол. При обратном ходе собачки ствол фиксируется тормозом 7 с фрикционной накладкой. Полный оборот ствол совершает за 4,5 мин.

Для полива по сектору в отверстия фланца ствола вставляют два упора, нажимающие на переключатель, который поворачивает собачку, и ствол вращается в обратную сторону. Переставляя упоры в отверстиях фланца, изменяют угол сектора через каждые 20° в пределах 0-360°. Всасывающий трубопровод 14 переводят в транспортное положение лебедкой 13 и закрепляют хомутом 8. В рабочем положении дождеватель фиксируют цепями 19.

Перед пуском из насоса отсасывают воздух эжектором 1, соединенным трубопроводом 2 с насосом. Далее в канал опускают всасывающий трубопровод, открывают вентиль трубопровода эжектора, закрывают откидные хлопушки сопел и включают эжектор. Заполнив насос водой, дождеватель приводят в движение плавным включением сцепления на малой частоте вращения коленчатого вала.

Бак гидроподкормщика сообщается с напорным и всасывающими каналами насоса трубопроводами с вентилями 11, которыми регулируют количество поступающей и отсасываемой воды. Полив проводят позиционно.

При поливе по кругу расстояние между стоянками принимают 110 м. Если скорость ветра превышает 1,5 м/с, то площадь поливают по сектору с расстоянием между стоянками 55 м. Работать начинают с головы канала по течению воды. Для создания необходимой глубины воды в канале и устранения ее сброса устанавливают переносные перемычки: одну вблизи водозаборника, другую у места следующей стоянки дождевателя. Время стоянки на одной позиции зависит от поливной нормы и диаметра сопла.

Производительность агрегата 0,67 га/ч. Его обслуживают тракторист и рабочий.

Применение и принцип работы дождевальных машин

Дождевальные машины, будь то прицепная техника или автономная установка, нашли широкое применение в лесном и сельском хозяйстве. Они ускоряют и облегчают процесс орошения и полива полей с сельскохозяйственными культурами, газонов, в том числе полей для гольфа. Наиболее популярный способ орошения сельскохозяйственных угодий — дождевание, т.е. создание искусственного дождя, поливающего растения. Как раз для этой цели и применяются оросительные установки или дождевальная техника.

Особенности и применение

Машинное орошение представляет собой контролируемый метод подачи воды, который подобен естественным осадкам. Вода распределяется по сети, которая может состоять из насосов, клапанов, труб и спринклеров. Оросительные спринклеры могут использоваться в промышленных и сельскохозяйственных целях, а также для личного использования садоводами в виде компактных распылителей.

Оборудование для полива может быть стационарным или передвижным, как в случае с прицепными машинами. Спринклеры могут принимать необычайно большие формы, такие как ирригационные системы, используемые профессиональными фермерами для посева сельскохозяйственных культур в полевых условиях. Они создают эффект дождя над огромными территориями хозяйственных угодий. Для орошения могут использоваться различные водные ресурсы.

Принцип работы дождевальной техники заключается в поступлении воды в закрытой сети на технические устройства, это происходит за счет ее перекачивания из больших источников в пруды и небольшие каналы насосными станциями. Следующим этапом вода поступает по трубопроводу в сеть для дальнейшего полива.

Насосные станции могут работать как на земле, так и в воде. Вода закачивается при помощи моторов внутреннего сгорания или электрических двигателей. Установленные близ водоемов насосы носят название сухопутных.

Типы установок

В зависимости от мощности струи, машины бывают 3 видов:

дальнеструйные, длина их струи находится в пределах 40-80 м;
среднеструйные, струя для полива бьет на расстояние от 15 до 35 м;
короткоструйные, полет их капель не отличается дальностью, достигая 6 м в среднем.

Машины также отличаются принципом действия:

стационарные или позиционные;
полустационарные;
транспортабельные или передвижные.

В зависимости от насадок, машины бывают 2 типов:

струйные;
веерные.

Внимание! Производительность полива поля передвижными машинами будет зависеть от показателей мощности трактора. Сухопутная машина, как правило, имеет прицеп или навесное оборудование.

С целью орошения кормовых и овощных культур применяются короткоструйные машины. Они навешиваются с помощью специального оборудования на трактор. Примером такого агрегата может выступать ДДА-100МА. Он имеет размах крыльев больше 100 м, на них расположены специальные дождевальные насадки, с помощью которых происходит орошение поля водой. Другой узел установки — всасывающая линия. Она нужна для того, чтобы вода из закрытой оросительной сети подавалась к центробежному насосу, а он, в свою очередь, доставлял ее к дождевальным насадкам. Перед включением насоса линия заполняется водой при помощи эжектора, всасывающего устройства.

Этапы работы поливальной машины

Поливальная машина барабанного типа — установка, состоящая из платформы и барабана на колесах, с намотанным на нее шлангом.

Производится транспортировка установки к полю, для этого она крепится к трактору.
Дождевальную машину устанавливают в рабочее положение по схеме: выравнивание платформы; поворот барабана; закрепление на земле с помощью опорных лапок.
Барабанный тип
Полиэтиленовый шланг машины разматывается с помощью трактора, который отъезжает в противоположную сторону поля и вытягивает тележку со спринклером.
Дождевальная установка подключается напрямую к насосной станции или магистральному трубопроводу.
Подача воды к оросительной машине осуществляется под определенным давлением, которое контролируется манометром.
Поток воды в дождевальной машине делится на 2 части: вода попадает в турбину, после чего крыльчатка начинает вращаться, от нее к репродуктору передается крутящий момент; происходит медленное наматывание шланга посредством вращения колеса барабана шестернями редукторами.
Тележка со спринклером движется за шлангом, таким образом происходит орошение или полив.
После окончания полива и сматывания шланга, останавливается вращение барабана. После этого все этапы повторяются вновь при новом цикле орошения.

Преимущества использования

Главные преимущества поливочных установок заключаются в мобильности, возможности использовать любую воду, выборе различных комбинаций распылительных форсунок.

К другим неоспоримым преимуществам использования оборудования можно отнести:

повышения влажности почвы у корней и поверхностного слоя грунта, за счет чего при испарении исключается потеря влаги;
мягкое очищение побегов и листьев от грязи и пылевых отложений, это благоприятно влияет на рост растений и, соответственно, урожайность из-за улучшения доступа кислорода;
возможность регулировки напора;
данный метод полива подходит для всех сельскохозяйственных и садовых культур.

Совет! Полив или орошение при помощи поливальной машины можно совмещать с внесением удобрений. Для этого в воду добавляются жидкие или водорастворимые средства. Также можно вносить в поля навоз, что позволяет значительно снизить расходы, связанные с удобрением.

Дождевальные машины являются универсальной и функциональной поливочной техникой для орошения угодий среднего и малого размера.

Дождевание: видео

Виды и типы дождевальных машин и установок, способы полива

Полив — от него напрямую зависит урожайность сельскохозяйственных культур и растений. В наше время эффективный полив полив больших площадей возможен только с использованием дождевальной техники.

Естественный способ орошения — главное преимущество дождевальных машин. Благодаря такой методике фермер может получить отличный урожай и сэкономить воду и другие ресурсы. Хотя существуют различные установки и агрегаты для орошения полей — дождевальные машины зарекомендовали себя как лучшее решение в плане производительности.

Типы дождевальных машин

Перед конструкторами дождевальной техники стоит задача сократить потребление воды и не потерять производительность. Надежность конструкции — ключевой фактор для дождевальной машины, как правило крепежные элементы выполняются из качественных материалов. На российском рынке представлены как отечественные, так и иностранные модели, классификация которых выполняется по следующим критериям:

Производительность
Энергопотребление
Потребление воды
Конструкционное решение
Возможность автоматического управления с помощью электроники
Наличие разных режимов подачи воды

Все эти факторы важны и по многим из них отечественные производители уступают европейским брендам.

По конструктивному решению дождевальные машины делятся на:

Комбинированные (в которые входят поворотные и полустационарные дождевалки)
Капитальные решения
Мобильные (передвижная дождевальная техника с высокой степенью мобильности)

Мобильный тип дождевальных машин используется фермерами как сезонное решение. Они самые дешевые, следовательно основные покупатели — это небольшие и средние фермерские хозяйства, которые выращивают сильно зависимые от влаги культуры на небольшой площади. Простая конструкция позволяет самостоятельно осуществлять ремонт и техническое обслуживание данной техники.

Капитальные системы, крепление которых производится под или над землей. Имеют собственную магистраль для подачи воды. Поверхностная часть отвечает за степень орошения и распределения влаги. Идеально подходят для выращивания томатов, капусты, огурцов и различной зелени, а также всех требовательных к влаге растений.

Комбинированные системы подходят для больших площадей, обеспечивая максимально равномерную подачу воды согласно установленному режиму. Могут изменять местоположение, однако насос и водная магистраль остается на первоначальном месте. Данные решения подходят крупным и средним хозяйствам с большими территориями. Основной упор в такой технике делается на правильное распределение воды, исключая перерасход.

Виды дождевальных машин

Существует два основных способа эффективного полива полей и два вида дождевальных машин: широкозахватные и барабанного типа.

Начнем с дождевалок барабанного типа (их еще называют катушками для полива). Отличительная черта — простая, но функциональная конструкция, позволяющая использовать технику как на больших площадях, так и в мелких хозяйствах. С помощью мощных пушек вода подается на большие расстояния (50-65 метров) равномерным потоком. Главное преимущество — быстрая обработка больших площадей. Перемещение осуществляется с помощью тракторов или вручную (механизированным способом). Шланг разматывается автоматически, сматывание вручную, но с использованием механических элементов конструкции. Европейские производители оснащают барабанные дождевальные машины специальными насадками, которые регулируют объем и дальность подачи воды.

Полностью автоматическая техника — так часто говорят про широкозахватные дождевалки. Орошение огромных территорий в несколько тысяч гектаров — главное назначение такой техники. Забор воды полностью автоматизирован и не требует человеческого вмешательства. Для крупных сельскохозяйственных компаний — это идеальное решение. В отличии от барабанных систем имеют более устойчивую конструкцию.

Компания Итал Инвест уделяет особое внимание барабанным дождевальным машинам от известного европейского производителя Irrimec. Главные причины выбрать данный вид дождевальной техники:

Универсальность — подходят для любых площадей и хозяйств
Производительность — на высоком уровне
Автоматизация — не такая как в широкозахватных системах, но достаточная для качественного орошения и экономии ресурсов
Соотношение цены и качества — лучшее решение, относительно другой дождевальной техники
Обслуживание и ремонт — недорогая замена комплектующих, гарантия от производителя

Чтобы подробнее узнать про виды дождевальных машин или подобрать решение под ваш бизнес свяжитесь со специалистом компании Итал Инвест.

16.3. Дождевальные установки и машины

Полив дождеванием выполняется дождевальными установками, машинами и агрегатами. Их можно классифицировать по следующим признакам: по типу дождевальных аппаратов — коротко-, средне- и дальнеструйные; по способу выполнения технологического процесса — позиционного действия и передвижные; по способу забора воды — от трубопровода и из канала; по числу опор — одно- и многоопорные; по направлению рабочего движения — фронтальные и круговые; по способу перемещения по полю — переносные, перекатываемые, навесные и самоходные; по типу собственного привода на опорные колеса — с механическим, электрическим или гидравлическим приводом; по числу проходов для полива заданной поливной нормой — одно-и многопроходные.

Комплект ирригационного оборудования КИ-50 «Радуга», представляющего собой переносную дождевальную установку позиционного действия, применяют для орошения овощных, кормовых и технических культур, возделываемых на небольших участках со сложным рельефом и местными стоками.

Основные части комплекта: передвижная ^насосная станция СНП-50/80, магистральный, два распределительных 9 (см. рис. 16.1) и четыре рабочих 11 трубопровода, дождевальные аппараты и гидроподкормщики. Магистральный трубопровод длиной 858 м собирают из проходных труб и труб-гидрантов диаметром 180, 150 и 125 мм, распределительные длиной 270 м — из проходных труб и труб-гидрантов диаметром 125 мм.

К трубам-гидрантам распределительных трубопроводов присоединяют рабочие трубопроводы 11 длиной 126 м, составленные из труб диаметром 105 мм. На рабочих трубопроводах монтируют по четыре дождевальных аппарата «Роса-3» на расстоянии 36 м один от другого. В садах и на участках с высокостебельными культурами их крепят на удлиненных стойках с треногами. Для полива с внесением растворимых минеральных удобрений в начале распределительного трубопровода устанавливают гидропод-кормщик ГПД-50.

Рабочие трубопроводы подключают к распределительным по очереди: один включают в работу, а другой разбирают, переносят на новую позицию и собирают. После выдачи поливной нормы первым рабочим трубопроводом его отключают, а второй включают. Затем первый трубопровод разбирают, переносят для монтажа на новую позицию, и цикл повторяется. Распределительные трубопроводы после полива участка переносят к следующему гидранту магистрального трубопровода.

Дождевальные аппараты «Роса-3» можно включать для полива по кругу или сектору. Давление воды на входе в распределительный трубопровод во время полива должно быть 0,7 МПа. Его регулируют задвижкой. Расход воды 47 л/с, средняя интенсивность дождя 0,28 мм/мин.

Дождевальный шлейф ШД-25-300 применяют для орошения культурных пастбищ, сенокосов, садов, питомников и ягодников. Основные части дождевального шлейфа: передвижной трубопровод длиной 150 м и диаметром 102 мм, установленный на салазках, и три карусельных дождевателя. Трубопровод без разборки перемещают с позиции на позицию трактором тягового класса 1,4. Полив проводят позиционно от закрытой оросительной сети.

Карусельный дождеватель состоит из корпуса, стойки и двух длинных стволов, один из которых снабжен короткоструйным насадком (диаметр отверстия 9 мм), другой — удлиненным соплом (диаметр отверстия 15, 18 или 22 мм). В процессе работы стойка со стволами вращается под действием реактивной силы, создаваемой струей воды, выбрасываемой из сопел. За минуту дождеватель делает один оборот и разбрызгивает воду по кругу диаметром 85 м. Расход воды 25 л/с, рабочее давление 0,5 МПа, интенсивность дождя 0,167 мм/мин.

Дождеватель шланговый ДШ-10, предназначенный для полива овощных, кормовых и технических культур, плодово-ягодных насаждений, включает в себя приводную станцию и два передвижных дождевальных аппарата. Приводная станция состоит из одноосного шасси, двух барабанов, гидродвигателей, соединительных элементов и механизмов управления. На каждый барабан намотан гибкий несминаемый трубопровод длиной 250 м, диаметром 75 мм. Свободный конец трубопровода прикреплен к передвижному аппарату, смонтированному на колесном ходу.

Перед поливом приводную станцию и оба дождевальных аппарата перемещают трактором и устанавливают в рабочую позицию: станцию — вблизи гидранта, дождевальные аппараты — на расстоянии 250 м от нее с двух сторон. Одновременно с перемещением аппаратов разматывают трубопроводы на полную длину и укладывают на поле. Станцию подключают к гидранту и подают воду в трубопроводы. Одновременно с поступлением воды к дождевальным аппаратам включают гидродвигатели, обеспечивающие медленное вращение барабанов, наматывание трубопроводов и перемещение дождевальных аппаратов. При подходе аппаратов к станции срабатывает система автоматики и вода прекращает поступать, дождевальные аппараты останавливаются вблизи станции.

Скорость перемещения дождевателей и норму полива регулируют механизмом управления. После полива полосы (50 х 500 м) установку перемещают к следующему гидранту. Одним трактором обслуживают шесть установок ДШ-10. Рабочее давление на входе 0,80 МПа, расход воды 17,8 л/с, интенсивность дождя 1 мм/мин.

Дождевальная машина ДКШ-64 «Волжанка» предназначена для полива низкостебельных полевых и овощных культур, а также долголетних культурных пастбищ и лугов. Два крыла машины при поливе монтируют по обе стороны от оросительного трубопровода / (рис. 16.5). Полив каждым крылом проводят позици-онно с забором воды от гидрантов, расположенных один от другого на расстоянии 18 м. Крыло состоит из водопроводящего трубопровода 6, опорных колес 5, приводной тележки и средне-струйных дождевальных аппаратов. Трубопровод собирают из алюминиевых труб длиной 12,6 м, служащих одновременно осью опорных колес 5.

Среднеструйные дождевальные аппараты снабжены механизмами самоустановки и вращения ствола. Механизм самоустановки представляет собой трубчатое шарнирное звено с герметизирующей шайбой и противовесом. При поливе противовесы удерживают дождевальные аппараты в вертикальном положении. Механизм вращения ствола снабжен качающимся коромыслом с лопаткой. Струя воды, выходящая из сопла аппарата, ударяет в лопатку коромысла и отклоняет его. Возвращаясь в исходное положение, коромысло поворачивает ствол аппарата на угол 3…5″. Диаметр отверстия сопла 7 мм. На фланце каждой трубы смонтирован сливной клапан, состоящий из металлической пластины и резиновой манжеты овальной формы. Манжеты после закрытия задвижки гидранта отходят от отверстий и выпускают воду из трубы. При поливе манжеты перекрывают эти отверстия.

С одной позиции на другую каждое крыло перекатывают с помощью бензинового двигателя мощностью 3 кВт, установленного на тележке крыла. Двигатель приводит в движение ходовые колеса 10 тележки, перемещающие поливной трубопровод 6.

Трубопровод 6 собирают на краю поля против гидранта и подключают к нему гибким рукавом. После выдачи поливной нормы закрывают задвижку гидранта, отъединяют от него рукав, включают двигатель, крыло перекатывают на новую позицию, устанавливают аппараты в вертикальное положение. Заглушив двигатель, трубопровод подключают к следующему гидранту и начинают полив. Второе крыло присоединяют к первому гидранту и включают в работу. Оба крыла поливают одновременно.

Существует шесть модификаций дождевателя, различающихся длиной крыльев: 400, 350, 300, 250, 200 и 150 м. Один оператор обслуживает две-три машины. Интенсивность дождя 0,24 мм/ мин.

Дождевальная машина ДФ-120 «Днепр»предназначена для полива всех сельскохозяйственных культур, а также лугов и пастбищ, на которых высота растений не превышает 2 м. Полив проводят позиционно от гидрантов закрытой оросительной сети, расположенных на расстоянии 54 м. Машина снабжена самоходными тележками-опорами, на которые опирается водопроводя-щий трубопровод 7 (рис. 16.6) с открылками 9, среднеструйными дождевальными аппаратами 11 и заборными устройствами 3, 10. Открылки и звенья имеют стабилизирующие тросовые раскосы и расчалки. Для привода колес на тележках смонтированы электродвигатели с пусковой аппаратурой, потребляющие энергию от электростанции (трактор с навесным генератором). Трубопровод соединяют с одним из гидрантов оросительной сети и проводят полив.

По окончании полива гидрант 4 закрывают, заборное устрой

ство 3 переводят в транспортное положение, из трубопровода сливают воду и разъемы питающих кабелей тележек подключают к электростанции.

При поливной норме 600 м³/га тракторист-оператор обслуживает одну—четыре машины, электрик — четыре—восемь. При поливной норме 300м³/га производительность 1,4 га/ч, интенсивность дождя 0,3 мм/мин.

Самоходная дождевальная машина «Фрегат» ДМУ представляет собой движущийся по кругу многоопорный трубопровод из стальных труб специального сортамента, установленный на двухколесных тележках. Трубопровод соединяют со стояком гидранта / (рис. 16.7, а), расположенного в центре орошаемого участка. Над гидрантом размещают неподвижную опору — стояк 2 с поворотным коленом, вокруг которого вращается машина.

На трубопроводе установлены среднеструйные дождевальные аппараты 6 кругового действия и концевой дальнеструйный аппарат 8 для орошения углов квадратного поля, поливающий по сектору радиусом 25 м

Каждая тележка машины снабжена гидравлическим приводом (рис. 16.7, б). Гидропривод тележки работает следующим образом. Вода из трубопровода через фильтр 77и рукав 16 поступает в дроссельный клапан 14, а затем через рукав 15, распределительный клапан 26 и полый шток 28— в гидроцилиндр. Так как шток гидроцилиндра закреплен на раме, а цилиндр свободен, то он под давлением воды поднимается вверх. С цилиндром соединен один конец рычага 20, противоположный конец которого связан с передним 27 и задним 22 толкателями колес. Упоры последних захватывают шпоры колеса и вращают его.

Тяга переключения19, скользящая внутри рычага 20, соединена вилкой распределительного клапана с рычагом 25. Рычаг 20 нажимает на штырь тяги, она поднимается и поворачивает рычаг 25, под действием которого опускается клапан 26. Последний перекрывает подачу воды в гидроцилиндр и открывает сливное отверстие. Под действием возвратной пружины 21 и собственной массы гидроцилиндр опускается и выталкивает воду на слив в трубу. Толкатели колес отходят назад (на рисунке вправо) и входят в зацепление со следующими почвозацепами. Достигнув вилки на тяге 19, рычаг 20 нажимает на нее, поворачивает рычаг 25, который, захватив буртик штока, открывает клапан и закрывает сливное отверстие. Вода поступает в гидроцилиндр, и цикл повторяется.

Тележки, находясь на неодинаковом расстоянии от центра вращения, движутся с различной скоростью, поэтому каждая из них имеет механизм регулировки скорости. Если одна из тележек отстает, трубопровод изгибается и тянет за собой закрепленные на нем тяги 10, перемещающие стержень, который скосом давит на ролик нажимного рычага 13, а тот, в свою очередь, — на шток дроссельного клапана, заставляя клапан 14 опускаться. Проходное отверстие клапана увеличивается, гидроцилиндр быстрее заполняется водой, и скорость тележки возрастает. Это продолжается до . тех пор, пока тележка встанет в одну линию с другими. Когда трубопровод выровнится, подача воды войдет в норму. Скорость движения тележки регулируют, изменяя рабочую длину стержня.

Частоту вращения машины (0,47…0,11 об/сутки), а следовательно, и полную норму (240…1250м³Да) регулируют вручную на последней тележке краном—задатчиком скорости, которым изменяют подачу воды в ее гидропривод. Кран снабжен стрелкой и шкалой. После подачи поливной нормы машину перевозят к следующему гидранту.

Существует несколько модификаций машины, различающихся числом опорных тележек (7…20). «Фрегат-1» снабжен трубопроводом диаметром 152,4 мм и гибкими вставками. Его используют на участках с особо сложным рельефом, где разность местных уклонов вдоль трубопровода каждой тележки относительно соседних составляет 0,08…0,22°. «Фрегат-2» имеет трубопровод диаметром 177,8 и 152,4 мм без гибких вставок. Его применяют на участках с местным уклоном вдоль трубопровода, не превышающим 0,08°.

«Фрегатом» орошают все полевые культуры, луга и пастбища с высотой растений до 2,2 м. Один механик обслуживает три-четыре машины, которые могут быть укомплектованы гидроподкорм-щиком. Интенсивность дождя 0,25 мм/мин.

Дождевальная машина «Кубань» предназначена для полива зерновых, кормовых, овощных и технических культур, включая высокостебельные, возделываемых на участках с ровным рельефом. Основные части машины: силовой агрегат 7 (рис. 16.8) и два дождевальных крыла, состоящих из пролетов 3 и 4, опорно-ходовых тележек 5 и консолей. На раме силового агрегата установлены дизель (мощность 158 кВт), электрогенератор, центробежный насос, водозаборник с поплавком и щит управления. Рама агрегата подвешена к центральному трубопроводу 6, закрепленному на стойках двухколесных тележек. Для вращения колес на тележках смонтированы мотор-редукторы и приборы стабилизации пролетов один относительно другого (расположены в линию).

На правой тележке установлен прибор стабилизации движения машины по курсу. Прибор взаимодействует с тросом, натянутым вдоль оросительного канала, и обеспечивает движение машины по заданному курсу.

На водопроводящих трубопроводах пролетов и консолей закреплены короткоструйные дождевальные насадки с полусферическим дефлектором, направляющим факел дождя в одну сторону. Насадки с четными номерами ориентируют соплом вперед, с нечетными — назад относительно оси трубопровода. Орошаемые участки располагают симметрично с обеих сторон оросительного канала. Вдоль канала прокладывают спланированные дороги, полотно которых укатывают и уплотняют.

Полив осуществляют при движении машины с забором воды из открытого оросительного канала. Насос засасывает ее через плавучий поплавок и подает в центральный трубопровод, а из него — в водопроводящие трубопроводы пролетов и консолей. Отсюда вода поступает в 294 насадки и распыляется в виде дождя, средний размер капель которого составляет 1… 1,03 мм. Интенсивность дождя 0,9 мм/мин. Машина обслуживает постоянно один участок шириной 800 м, длиной 1500…2500 м.

Двухконсольный дождевальный агрегат ДДА-100МА применяют для полива овощных, технических и зерновых культур. При движении вдоль оросительного канала он распределяет воду по ширине захвата в виде дождя. Агрегат навешивают на трактор ДТ-75М с ходоуменыпителем.

Центробежный насос агрегата засасывает воду через плавучий клапан 2 (рис. 16.9, а, б) и подает ее в трубопровод поворотного круга 12 и нижний трубопровод фермы. Отсюда вода по открылкам поступает в 52 короткоструйные и две концевые насадки 9. Для внесения растворов удобрений к агрегату подключают гид-роподкормщик 4.

На всасывающем трубопроводе установлен водомер. Перед пуском агрегата в работу из всасывающей магистрали и насоса откачивают воздух эжектором, установленным на выпускной трубе трактора.

Для использования ДДА-100МА нарезают сеть оросительныхканалов длиной 200…1200 м. Поливы проводят участками длиной 100…300 м. Участки одновременного полива (бьефы) разделяют перемычками. Слой осадков за один проход агрегата зависит от его рабочей скорости. Если за один проход агрегата выпадает 5 мм осадков (50 м³ на 1га), то при поливной норме 200 м³/га он должен сделать четыре прохода, при 300 м³/га — шесть и т. д.

С одного участка на другой агрегат можно перевозить в рабочем положении. При наличии на дороге препятствий ферму располагают вдоль продольной оси трактора. Для этого круг 12 отъединяют от насоса и опор, а также от креплений к штокам гидроцилиндров, ферму поворачивают при неподвижном тракторе или поворачивают трактор, удерживая ферму за дуги.

При поливной норме 300м³/га производительность агрегата составляет 1,6 га/ч, интенсивность дождя 4…6 мм/мин.

Дальнеструйные дождеватели ДДН-100 и ДДН-70 работают по-зиционно, поливая по кругу или сектору из каналов или от трубопроводов. Дождеватели навешивают на тракторы тягового класса 3.

Рабочий орган машин представляет собой ствол с двумя струйными аппаратами. Струя из основного сопла 5 (рис. 16.10) орошает внешнюю часть круга, из малого 4 — внутреннюю. Насадка большого сопла сменная. Над малым соплом расположена разбрызгивающая лопатка. Вводя ее в струю, регулируют равномерность полива вблизи машины.

Из всасывающего трубопровода вода к соплам аппаратов подается насосом, который приводится в действие от ВОМ трактора через повышающий редуктор 17. Перед началом работы из насоса отсасывают воздух эжектором. При работе машины механизм поворота вращает ствол.

У дождевателя ДДН-70 радиус действия 60…70 м, у ДДН-100 — 75…85 м, производительность при поливной норме 300 м³/га соответственно 0,67 и 1,2 га/ч. Обслуживающий персонал: тракторист и рабочий-поливальщик.

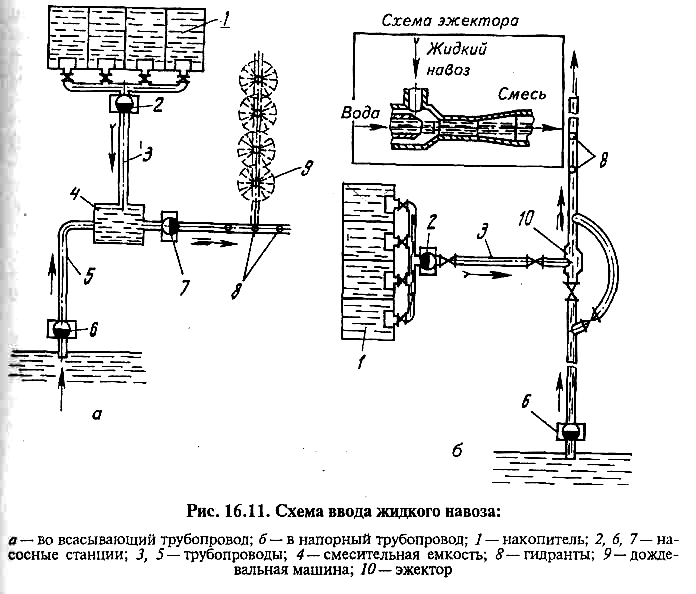

Внесение жидкого навоза дождевальными машинами широкоприменяют на животноводческих комплексах. Различают осветленный (полностью очищенный от взвесей), неосветленный (частично очищенный) и неочищенный жидкий навоз. Осветленный навоз вносят дождевальными машинами. Полив ими не отличается от полива чистой водой. Неосветленные стоки и неочищенный жидкий навоз вносят специально подготовленными дождевальными системами, машинами и аппаратами.

Жидкий навоз вводят в поливную воду через всасывающую или напорную магистраль насосной станции, обслуживающей оросительную сеть. В первом случае насосной станцией 2 (рис. 16.11, а) навоз из накопителя / подают в смесительную емкость 4, где он смешивается с водой, поступающей от насосной станции б, а затем приготовленную смесь насосной станцией 7 нагнетают в распределительный трубопровод и дождевальную машину 9. Во втором случае (рис. 16.11, б) навоз смешивают с водой в эжекторе 10, вмонтированном в распределительный трубопровод. Насосная станция 6 нагнетает в эжектор чистую воду, а станция 2 —навоз.

Стоки от животноводческих ферм распределяют по площади орошения машинами ДКН-80, ДФС-120 и агрегатами ДДН-100С.
