Установка и монтаж дверного доводчика

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки "тела" и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Стандартная и верхняя установки



Стандартная установка

Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика - на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки - стандартный.

Правила монтажа дверного доводчика

  1. Вы верно выбрали модель доводчика для веса Вашей двери
  2. Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
  3. После установки доводчик не будет упираться куда-либо, например, в стену
  4. Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

  • Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение "Стандартная установка"). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика - EN3, EN4 и EN5.
    От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.

  • Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см. изображение выше).
  • Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно - воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.
  • Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным"башмаком" и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к "телу" доводчика специальным винтом, идущим в комплекте поставки.
    Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
  • Далее Вам необходимо отрегулировать длину прутка с крепежным "башмаков", чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к "телу" доводчика, к прутку с "башмаком" - когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с "башмаком" после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.
    Если вышеперечисленные условия соблюдены, то соедините части рычага.
  • Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

    После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:
    - Через полмесяца после установки проверьте затяжку шурупов и винтов
    - Обязательно проводите сезонную регулировку скоростей "доводки" и "закрывания" при изменении температуры на 10-15 градусов Цельсия
    - Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т. к. при параллельной установке эффективность доводчика будет ниже.

Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить "тело" доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Способы установки дверных доводчиков

1. ПЕРПЕНДИКУЛЯРНЫЙ РЫЧАГ (СТАНДАРТНАЯ УСТАНОВКА)


Классическая схема монтажа доводчика. Корпус устройства закрепляется на дверном полотне, а подошва рычага – на верхнем брусе дверной коробки. Обратите внимание: доводчик крепится «из коридора», то есть с наружной стороны двери. При этом дверь должна открываться на себя, а когда она закрыта, рычаг располагается под углом ~ 90° к полотну.

Этот способ рекомендован для межкомнатных дверей при условии, что позволяют габариты полотна и вас не смущает выпирающий рычаг.

Плюсы:
+ 100% сохранение номинальной мощности. При такой фиксации дверной доводчик будет работать на 100% от своих возможностей. Это важно, если масса двери близка к предельной нагрузке доводчика. Угол открывания будет максимально возможным для вашей модели.

Минусы:
- Выступающий рычаг. Это портит интерьер и особенно бросается в глаза в узких коридорах. Кроме того, конструкция открыта для вандализма: хулиган может захотеть испытать рычаг на прочность, обхватив ее руками и повиснув. Поэтому в школах, больницах и других общественных помещениях доводчик лучше устанавливать методом параллельного рычага.

- Не для всех полотен. Стандартная установка не подходит, если у вас стеклянные или тонкие двери (алюминиевые, облегченные «финские» и др.). Также иногда может помешать верхняя обвязка полотна (если есть).

2. УСТАНОВКА НА КОСЯК ДВЕРИ (ВЕРХНЯЯ УСТАНОВКА)




Зеркальный предыдущему способ монтажа. При нем доводчик с рычажной чагой фиксируют изнутри помещения (петли не видны, дверь открывается от себя). Корпус закрепляют на горизонтальной поверхности дверного косяка (притолоке), подошву рычага – вверху полотна.

Этот способ рекомендован для входных групп и дверей, а также внутренних дверей (если невозможна установка доводчика первым способом). Но, опять же, нужно смириться с выступающим рычагом.

Плюсы:
+ Мощность, близкая к номинальной. Потери эффективности в сравнении со стандартным способом монтажа – не более 5-10%. Угол открывания полотна почти такой же, что и при фиксации первым способом.

+ Подходит для входных дверей. Стандартный способ подразумевает крепление доводчика с улицы, что не рекомендовано даже в теплых регионах России и даже при условии, что доводчик морозостойкий. При установке же на косяк доводчик остается изнутри и всегда пребывает в сухости и тепле.

+ Подходит для тонких и/или легких дверей. Поскольку основную нагрузку несет не полотно, а верхний брус дверной коробки. Исключение – стеклянные полотна, с ними лучше установить напольный доводчик.

Минусы:
- Выступающий рычаг. Он все так же портит интерьер, только уже не коридора, а самого помещения. Его по-прежнему легко сломать, если повиснуть всем телом.

- Требования к проему. Притолока и/или потолок должны быть достаточной высоты, чтобы закрепить на косяке корпус доводчика.

3. УСТАНОВКА С ПОМОЩЬЮ КРОНШТЕЙНА ПАРАЛЛЕЛЬНОГО РЫЧАГА




Этот способ подразумевает крепеж доводчика изнутри помещения (дверь открывается от себя, петли не видны). Корпус крепят к полотну, а подошву рычага – через кронштейн (монтажный уголок) под верхний брус коробки. Когда дверь закрывается, рычаг из двух прутков складывается и «ложится» почти параллельно полотну.

Такой монтаж дверного доводчика рекомендован, если нужно сделать устройство незаметным и недоступным для рук хулигана. В первую очередь это актуально для школ, больниц, торговых центров и других общественных помещений.

Плюсы:
+ Аккуратный вид. В сложенном состоянии рычаг не бросается в глаза и не представляет большого интереса для хулигана.

+ Больше возможностей для монтажа. К варианту «параллельный рычаг» прибегают, если невозможно закрепить доводчик иначе: мешает боковая стена (при стандартной фиксации) или потолок (при фиксации на косяк).

+ Подходит для квартир с двумя входными дверьми. В некоторых квартирах стоят две входные двери: основная металлическая и вторая деревянная (для теплоизоляции). Способ «параллельный рычаг» позволяет установить доводчик на основную дверь. Главное, чтобы радиус поворота рычага был меньше глубины проема между дверьми.

Минусы:
- Реальная мощность << номинальная мощность. Эффективность работы доводчика будет минимум на 20-30% ниже, чем при стандартной установке. То есть модель, рассчитанная на нагрузку до 100 кг, в лучшем случае будет работать как модель на 70-80 кг. Максимальный угол открывания меньше, чем при фиксации двумя ранее рассмотренными способами.

- Более сложный монтаж. И необходимость дополнительно покупать кронштейн.

ПОЛЕЗНЫЕ ССЫЛКИ
>> Инструкция и схема установки доводчиков Palladium (рассмотрены все три способа)
>> Дверные доводчики Palladium в нашем интернет-магазине.

Установка доводчика на дверь металлическую, пластиковую, деревянную

Установка доводчика на дверь в Санкт-Петербуге и Москве

Чтобы двери закрывались автоматически и никогда не оставались нараспашку, мы предлагаем вам качественные и современные доводчики с надежной гидравлической системой и доступной стоимостью. Наши мастера могут установить доводчики на пластиковые и металлические двери любого образца вне зависимости от стороны открывания с гарантией качества!

Установка дверного доводчика: какие механизмы мы предлагаем

Основным элементом доводчика является пружинный механизм, толкающий рычаг. В зависимости от способа передачи усилия с пружины на рычаг выделяются два типа механизмов:

  • С рычажной тягой. Рычаги в них расположены перпендикулярно поверхности створки двери и напоминают шарнирное соединение. Открытая конструкция смотрится не всегда эстетично, но отличается надежностью. Открываются двери с рычажной тягой ощутимо тяжелее, поэтому не подойдут для домов, где есть пожилые люди или маленькие дети.
  • Со скользящим каналом. В них рычаг расположен параллельно двери и не бросается в глаза – механизм выглядит компактно и аккуратно. Отличительная особенность – после приоткрывания двери на 30 градусов, дальнейшее движение дается намного легче. С таким механизмом справятся даже маленькие дети.



Как происходит установка доводчика в СПБ

Установка доводчика на металлическую дверь или пластиковое полотно начинается с выбора типа механизма – вы можете приобрести его самостоятельно или заказать у нас, и тогда мастер привезет его с собой в день установки. Весь процесс монтажа занимает в среднем 30-40 и включает в себя:

  • Нанесение разметки и сверление отверстий под механизм;
  • Установка крепежей и короба на дверную коробку и полотно;
  • Соединение рычага с тягой;
  • Регулировка длины тяги и настройка темпа движения дверного полотна.

Установка доводчика: вызов мастера в Санкт-Петербурге

Если вам нужна установка доводчика на пластиковую дверь или металлическую створку, вы можете оставить заявку на нашем сайте или напрямую связаться с менеджером по телефону – он проконсультирует вас по всем интересующим вопросам. Наши специалисты выезжают к вам с полным комплектом слесарного инструмента и выбранной вами моделью доводчика, а также вы можете лично приобрести понравившийся вам механизм – мастер без проблем установит его. На все изделия и работы мы даем официальную гарантию качества, а также предлагаем доступную цену на установку доводчика в СПБ!

Примеры работ


*Стоимость работ и услуг рассчитывается индивидуально в каждом конкретном случае, вне зависимости от вида работ/услуг. Указанные цены являются ориентировочными и в зависимости от различных факторов могут меняться как в большую, так и в меньшую сторону.

Установка доводчика двери: монтаж и регулировка своими руками

Оглавление:
Установка доводчика двери: виды доводчиков и способы их установки
Как правильно установить доводчик двери: пошаговая инструкция
Регулировка доводчика своими руками: какие винты поджимать

Установка доводчика двери осуществляется достаточно просто – если вы умеете пользоваться дрелью и отверткой, то проблем не возникнет. Самое главное – в точности соблюдать рекомендации производителя и придерживаться стандартной схемы монтажа. В этой статье от сайта dveridoma.net мы рассмотрим технологию установки основных типов дверных доводчиков. Кроме того, мы расскажем о том, как выполняется их правильная регулировка.

Как установить доводчик своими руками фото

Установка доводчика двери: виды доводчиков и способы их установки

Существуют три основных вида дверных доводчиков – это стандартные, предусматривающие верхнюю установку, напольные и доводчики скрытой установки. Несмотря на то, что все эти доводчики имеют одинаковое назначение, они отличаются по конструкции и, как результат, по принципу установки. Рассмотрим все имеющиеся варианты.

  1. Стандартный доводчик с верхней установкой. Сразу разберемся с тем, куда и что устанавливается. Здесь есть два варианта – в одном случае сам доводчик устанавливается на дверную коробку, а рычаг крепится к полотну, а в другом случае все происходит наоборот. Доводчик монтируется на полотно, а рычаг фиксируется к дверной коробке. Здесь вопрос, как установить доводчик на дверь, нужно решать исходя из того, в каком направлении открывается дверь – если ее открывание производится на себя, то сам доводчик монтируется на дверное полотно, если от себя, то на коробку. Существует и третья схема установки дверного доводчика – она применяется в том случае, когда другие варианты по каким-либо причинам не подходят. Эта схема называется параллельной установкой – сам доводчик монтируется на дверное полотно, а рычаг крепится к коробке посредством специальной пластины.
  2. Напольные доводчики. В большинстве случаев напольные доводчики используются для дверей, не имеющих коробок – дверь, открывающуюся посредством петель, такими устройствами оснастить невозможно. Дело здесь в том, что сам по себе напольный доводчик одновременно еще является и петлей, обеспечивающей поворот двери. То есть их установка является неотъемлемой частью процесса монтажа самих дверей. Такой дверной доводчик монтируется прямо в пол, в специально подготовленное для него углубление. Точно таким же способом устанавливается и его верхняя часть – очень важно, чтобы две части этого устройства четко совпадали по вертикальному уровню. В противном случае напольный доводчик очень быстро поломается.
  3. Встраиваемые доводчики скрытой установки – к ним можно отнести два варианта подобных устройств – это петли-доводчики, установка которых практически ничем не отличается от монтажа обыкновенных навесов и скрытые доводчики верхней установки, которые врезаются в дверное полотно. Установка верхнего скрытого доводчика своими руками осуществляется несложно. По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой.

    Устройство доводчика фото

Вот так вкратце обстоят дела с видами доводчиков и способами их установки. Самым распространенным видом считается стандартный верхний доводчик, установку которого мы рассмотрим более подробно.

Как правильно установить доводчик на дверь

Как правильно установить доводчик двери: пошаговая инструкция

Для примера рассмотрим традиционный вариант установки доводчика на дверь с открыванием на себя. Поняв эту технологию, вы сможете не только самостоятельно решить вопрос, как установить доводчик на металлическую дверь, но и вообще смонтировать любое подобное устройство любым удобным для вас способом на двери любого типа. Вы поймете, что разница в их монтаже несущественная.

  1. Для начала разберемся с тем, что мы покупаем, т.е. с комплектом поставки доводчика для дверей. Как правило, в упаковке с этим изделием должен находиться сам доводчик, его рычаг, крепеж и шаблон для монтажа купленного устройства, который в значительной мере облегчает установку своими руками. В этом шаблоне для непрофессионала и заключается «спасение».
  2. Берем шаблон и располагаем его на закрытой двери согласно указанной схеме. Для удобства приклеиваем его скотчем, после чего в обозначенных местах, прямиком сквозь шаблон, сверлим отверстия, по которым будет производиться установка доводчика двери. Просверлили? Снимаем шаблон и приступаем к монтажу.
  3. Для начала прикручиваем рычаг к коробке – ничего не регулируем, а просто крепим.
  4. На рычаг надеваем сам доводчик и соединяем эти две части посредством винта. Соединение нужно осуществлять в таком положении, как доводчик будет крепиться на двери – обязательно проконтролируйте, чтобы регулировочные винты доводчика смотрели в сторону дверных навесов.
  5. Теперь может понадобиться регулировка тяги рычага доводчика – нужно добиться такого положения, чтобы дырочки на двери совпали с дырочками в самом доводчике. Кроме того, нужно будет проконтролировать положение рычага – при закрытой двери он должен располагаться строго перпендикулярно дверной коробке.
  6. Добились? Прикручиваем его и пробуем, как работает устройство – этот процесс вам может не понравиться. Возможно, дверь будет туго открываться или же хлопать при закрывании очень сильно. Пугаться не нужно, все это легко исправляется путем бесхитростных регулировок.

    Как установить доводчик на металлическую дверь

Вот, в принципе, и вся инструкция по установке доводчика двери. Единственное, что добавлю, так это если вам попадется вариант с отсутствующим в комплекте шаблоном – установка такого доводчика выполняется согласно чертежу в паспорте устройства. Обычно здесь указываются все необходимые для монтажа размеры.

Регулировка доводчика своими руками: какие винты поджимать

Итак, с вопросом, как поставить доводчик на дверь, разобрались, теперь попытаемся освоить технологию регулировки данного устройства. Здесь все просто – вы наверняка изучили доводчик вдоль и поперек и уже нашли два заветных винта, которые регулируют его работу. Первый винт регулирует общую скорость закрывания дверей, а второй – их доводку до плотного прилегания к дверной коробке. Чтобы избавиться от сильного удара двери о коробку, необходимо крутить второй винт. Делать это нужно плавно, ни о каких нескольких оборотах речи не может быть. Подкрутили немного, проверили. Не понравилась работа, подкрутили еще чуть-чуть.

Чтобы замедлить движение двери, винт нужно подкручивать по часовой стрелке, а чтобы ускорить – соответственно, наоборот, против часовой стрелки. Точно таким же образом регулируется общая скорость закрывания дверей.

Как произвести регулировку доводчика двери, смотрите в видео.

Некоторые доводчики могут иметь большее количество регулировочных винтов – если он оборудован дополнительными функциями, то их может быть целых четыре. Производители, как правило, указывают в инструкции, какой из них для чего предназначен. Обычно дополнительные два винта обеспечивают регулировку тормоза открывания (функция не позволит вам слишком резко открывать двери) и фиксацию дверного полотна в открытом положении (при открывании на определенный угол, обычно больший, чем используется при обычной эксплуатации двери, полотно не будет автоматически закрываться). Регулировка этих функций производится так же, как описано выше.

Как поставить доводчик своими руками

Покончив со всеми регулировками и добившись устраивающего вас режима работы двери, можно с удовольствием потереть руки и похвалить себя за успешно проделанную работу. Как видите, установка доводчика двери не такая уж сложная штука, как может показаться на первый взгляд, и разобраться с ней будет относительно просто!

Установка доводчика на дверь своими руками: способы монтажа

Доводчик нужен для плавного движения двери и плотного прилегания при закрытии. Сама конструкция несложная, но в зависимости от модели и условий эксплуатации, различается специфика монтажа. Рассмотрим существующие механизмы, какой выбрать и как правильно установить.

Функции

Перед тем как поставить доводчик, оцените его возможности. Исходя из названия, этот нехитрый механизм обеспечивает плавное и бесшумное закрывание двери. За счет плотного прилегания полотна к коробке удается сохранить в помещении тепло зимой и прохладу летом.

Стандартные функции: автоматическое закрывание и регулировка скорости движения полотна, иногда — фиксация в открытом положении. Дорогие модели оснащены дополнительными возможностями: устанавливать контроль доступа, время на проветривание помещения и блокировать положение двери.

Виды механизмов

Чтобы разобраться, как правильно установить доводчик на двери, рассмотрим их модификации.

По типу монтажа различают:

  • Накладные – такие модели крепятся сверху на полотно, коробку, стену или вспомогательные конструкции.
  • Напольные – подходят для дверей без коробки, например, стеклянных. Монтируются снизу, с одной стороны к створке, с другой – непосредственно к полу.
  • Скрытые – установить своими руками такие доводчики вряд ли получится, поскольку механизм находится внутри полотна, в этом случае лучше вызвать мастера.

По принципу передачи вращающего момента выделяют:

  • Рычажные – простой механизм, который состоит из пружины и гидросистемы, заполненной маслом для амортизации.
  • Слайдовые – в корпусе скользит свободный элемент, сила трения тормозит движение полотна, за счет этого достигается плавное закрывание. Этот вид механизма устанавливается параллельно двери, смотрится элегантно и лаконично. Он не затрудняет открывание, а наоборот, помогает. После распахивания полотна на 30 градусов в дело включается доводчик, облегчая таким образом труд детям и пожилым людям.

Внутренний механизм может быть двух типов: кулачковым или зубчатым. Первый вид обеспечивает плавное движение, поэтому чаще используется для слайдовой конструкции. Более грубым является зубчатый, такие доводчики устанавливают на тяжелые двери с кодовым замком, чтобы за счет шестеренок обеспечить дополнительное усилие при закрывании.

Существуют упрощенные модели для межкомнатных дверей, они представляют собой регулируемые пружинные петли.

Как выбрать

Чтобы правильно подобрать доводчик, следует обратиться к установленным стандартам. Для определения размера механизма учитываются ширина и масса дверного полотна.

Производитель обязан давать гарантию качества. Решив сэкономить, увеличивается вероятность, что в скором времени механизм сломается. К тому же дешевые изделия не способны полноценно выполнять задачи.

Определенный тип доводчика подбирается под предъявляемые требования. Чем больше функций, тем дороже цена.

Подробнее о правилах выбора смотрите на видео:

Способы монтажа

Процесс установки доводчика начинается с определения направления открывания двери, от этого будет зависеть выбор схемы монтажа.

Чаще используют накладные модели, их можно крепить с любой стороны.

Для межкомнатных дверей разницы нет, но входные открываются наружу, поэтому при монтаже доводчика могут потребоваться дополнительные материалы, поскольку его крепят изнутри, со стороны помещения. Это защищает механизм от пыли, осадков и замерзания. Еще доводчик снижает нагрузку с петель, что увеличивает срок эксплуатации.

Перед установкой определите тип открывания дверей:

  • «Внутрь» – корпус монтируется сверху створки со стороны расположения петель;
  • «Наружу» – механизм крепится на короб, а рычаг привинчивается к полотну.

Как установить дверной доводчик:

  1. В комплекте идет схема крепления в натуральном размере, с её помощью удобно делать разметку. Можно шаблон закрепить скотчем на двери.
  2. Просверлите отверстия по намеченным точкам или прямо через приклеенную схему.
  3. Привинтите корпус шурупами.
  4. То же самое выполните и для рычага.
  5. Соедините детали конструкции. В закрытом положении должен получиться угол в 90 градусов между предплечьем рычага и полотном двери.
  6. С помощью специальных винтов, расположенных на корпусе, выполняется регулировка доводчика. Выставляется желаемая скорость движения двери, режим закрытия (с дохлопом или без), торможение, усилие и т. д.

Декоративные накладки маскируют корпус механизма.

Нестандартные ситуации

Если есть сложности с установкой доводчика, помогут следующие приемы:

  1. Металлический уголок. На дверную коробку горизонтально монтируется вспомогательный элемент, затем к нему крепят рычаг. Другой вариант – на уголок устанавливается корпус механизма, а рычаг привинчивается к двери.
  2. Монтажная пластина. Здесь возможно три способа. Первый: вспомогательный элемент крепят к верхней кромке двери так, чтобы она слегка выступала, затем к ней привинчивают механизм. Рычаг устанавливается на дверной короб. Второй способ: пластину вместе с корпусом доводчика устанавливают на раму, а рычаг крепят к полотну. Третий вариант: с помощью пластины увеличивают площадь откоса, на который затем монтируется рычаг. Механизм устанавливают стандартно.

Как видите, установка дверного доводчика возможна разными способами. Если инструкция показалась сложной или в процессе возникли трудности, лучше обратиться за помощью к профессионалам.

Рекомендуем посмотреть видео

Установка дверного доводчика | Строительный портал

Дверные доводчики помогают без особых усилий закрыть дверь. Однако, неправильный их монтаж приводит к выходу из строя не только дверной фурнитуры, но и самой двери. О том, как правильно подобрать и установить доводчик для двери рассмотрим далее.

Оглавление:

  1. Дверной доводчик: функциональные особенности и преимущества применения
  2. Дверной доводчик: характеристики и разновидности
  3. Установка дверного доводчика своими руками
  4. Установка дверного доводчика и правила его эксплуатации
  5. Особенности выполнения монтажа дверного доводчика

Дверной доводчик: функциональные особенности и преимущества применения

Использование дверных доводчиков для закрывания двери позволяет обеспечить мягкость и плавность в выполнении данного процесса. Данный элемент дверной фурнитуры получил широкое распространение прежде всего из-за того, что позволяет сохранить дверь в целостности и сохранности на протяжении многих лет ее эксплуатации.

Установка стандартных доводчиков, расположенных сверху позволяет контролировать доступ к жилищу, например в подъездах с использованием домофонной системы. Кроме того, использование доводчиков широко распространено в офисах, школах, больницах, в местах с высокой эксплуатационной нагрузкой на дверь.

Если необходимо установить доводчик на стеклянную дверь поворотного типа, то он монтируется в нижней ее части. Кроме того, недавно были разработаны доводчики скрытой установки, которые устанавливаются внутри дверного полотна и выполняют функцию плавного закрытия двери. Таким образов, внешний вид двери остается неизменным, и доводчик никто не сможет повредить.

Использования доводчиков для двери помогает уберечь тепло в помещении, особенно в холодное время года или летом, при работе кондиционера. Благодаря надежности конструкции современных моделей доводчиков, они обеспечивают надежное закрывание двери и отличаются доступной стоимостью. Однако, неправильно установленный доводчик способен не только в скором времени сломаться, но и приведет к поломке двери. Поэтому, вопросу монтажа дверных доводчиков следует уделить особое внимание.

Принцип действия дверных доводчиков основывается на прикладывании усилий для открывания двери, сжимании специальной пружины, которая в свою очередь, постепенно разжимаясь толкает дверь, закрывая ее.

Главное преимущество монтажа дверных доводчиков - обеспечение плавного закрывания двери. Каждая из моделей дверных доводчиков отличается наличием специальных настроек, с помощью которых регулируется их работа. Наличие специального гидравлического механизма внутри доводчика, позволяет обеспечить выполнение доводчиком, предназначенных ему функций.

Во внутренней части доводчика располагается механизм в виде поршня, находящегося в цилиндре и специальном масле, таким образом, в процессе его движения масло циркулирует по двум отсекам. Некоторые производители доводчиков заменяют масло на жидкость, устойчивую перед морозом.

В процессе изменения скорости движения масла получается отрегулировать скорость, с которой дверь будет автоматически закрываться. Таким образом, благодаря наличию простого механизма работы, стоимость доводчиков достаточно доступная, однако функционирование - остается на должном уровне.

Поэтому, выделим несколько функций дверных доводчиков:

  • способность двухдиапазонной настройки двери, наличие ускорения при ее захлопывании;
  • защита двери от ударов;
  • способность фиксации двери открытой.

Дверной доводчик: характеристики и разновидности

В соотношении с местом расположения дверных доводчиков, они бывают:

1. Верхнего типа - самый популярный и часто устанавливаемый вариант. Рабочая часть доводчика располагается сверху двери. Данный вариант доводчика состоит из специальной системы рычагов, которые в совокупности с пружиной способны закрыть или зафиксировать дверь.

В соотношении с механизмом действия, доводчики бывают:

  • с наличием зубастого привода - в данном устройстве шерстня напрямую связана с рычагом, которые обеспечивают работу всей системы, такие устройства характеризуются наличием зубчатого штифта или зубового поршня; благодаря наличию простой конструкции, доводчики обрели высокую популярность;
  • доводчики с наличием скользящего стержня, в качестве оси у них выступает наличие кулачкового сердцеобразного вала, с помощью которого пружина и два поршня начинают действовать, два механизма - открывающего и закрывающего действия способны наделить доводчик громоздкостью, но в то же время надежностью, данный вариант доводчиков отличается меньшей популярностью, нежели зубчатые, хотя по техническим характеристикам их превосходят.

2. Напольный вариант доводчиков - отличное решения для любой двери. Они функциональны и практичны, кроме того, не портят внешний вид двери. Данный вариант доводчиков встречается в больших гипермаркетах, магазинах, больницах и других местах общественного назначения. По сравнению с верхними доводчиками, данный вид устройств не имеют рычагов, которые двигают дверь, фиксация двери осуществляется на осевом элементе. Таким образом, доводчик данного типа, способен закрыть дверь, общий вес которой составляет более 250 кг.

3. Скрытый тип доводчиков - устанавливаются в двери, которая требует привлекательного внешнего вида. Скрытые доводчики бывают:

  • с наличием скользящих стержней - по принципу работы схожи с верхними доводчиками такого же типа, однако, отличаются меньшими размерами и прячутся в дверной коробке и полотне;
  • доводчики петли - самые миниатюрные приборы, они прячутся в дверных петлях, не нуждаются в врезании доводчика в дверь, а потому очень быстро устанавливаются, отличаются определенными недостатками, а именно, не подходят для массивных дверей, отличаются небольшим рабочим ресурсом, подходят не ко всем дверным полотнам.

Кроме того, доводчики классифицируют по отношению к размеру и весу двери, которые они способны закрыть. То есть, если вес двери составляет до 50 кг, то потребуется более простой доводчик, чем для работы двери весом около 100 кг.

Выделяют семь основных классов доводчиков, каждый из которых способен работать на двери весом: 20, 40, 60, 80, 100, 120, 160 кг. Кроме того, для каждого из классов существует величина полотна, которая является главным ориентиром, при выборе того или иного типа доводчика: 75, 85, 95, 110, 125, 140, 160 см.

Не рекомендуем брать доводчик для сорока килограммовой двери, на дверь весом в 20 кг. Так как, при открывании такой двери нужно будет сильно напрячься.

Установка дверного доводчика своими руками

Монтаж дверных доводчиков достаточно сложная процедура, которая требует внимательного и серьезного подхода к ее проведению. Если опустить ошибки в процессе ее выполнения, то срок эксплуатации доводчика значительно снизится. При неправильном выполнении работ существует риск повреждения дверных навесов, деформации дверного полотна.

Учтите, что монтаж напольного и скрытого доводчика лучше доверить профессионалам, так как эта процедура нуждается в определенных навыках работы с дверью. Чтобы установить напольный доводчик следует рассчитать ось вращения двери и место ее закрывания. Монтаж скрытого доводчика предполагает разметку места его врезания на дверном полотне, монтаж углубления, в котором он будет зафиксирован.

Чтобы установить доводчик на петли, следует в точности до одного градуса определить угол, под которым будет наклоняться дверь. Так как верхние доводчики отличаются самой большей популярностью, предлагаем рассмотреть инструкцию по их установке. Схема установки дверного доводчика верхнего типа, выглядит таким образом:

1. Прежде всего следует определить тип двери, способ ее открывания. Доводчик верхнего типа подходит для любых дверей. Например, для левосторонней двери, открывания которой производится во внутрь помещения, предполагает установку доводчика на дверном полотне.

2. Перед началом монтажных работ, рекомендуем ознакомиться с инструкцией от производителя, как правило, каждый из доводчиков ее имеет.

3. Далее определяется тип открывания двери, схема монтажа доводчика прикладывается к полотну для того, чтобы понять каким образом следует его крепить на поверхности дверей.

4. Уделите особое внимание крепежам, так как на них приходится достаточно большая нагрузка. Каждый раз, в процессе открывания двери, крепеж поддается давлению. Поэтому, при наличии в комплектации к доводчику слабых крепежей, следует их заменить более прочными.

5. Если планируется монтаж доводчиков на пластиковой двери, то рекомендуем воспользоваться винтами, а не саморезами. Кроме того, на конце винта фиксируется гайка и шайба. Таким образом, доводчик будет служить дольше, из-за того, что крепления будет надежным.

6. После выполнения монтажа доводчика, следует процесс регулировки дверного доводчика, который состоит в настройке винтов, чаще всего двух. Один вид способствует настройке скорости, с помощью которой закрывается дверь, а второй - момента, на которой дверь начинает закрываться. Отвертка, которой вкручиваются винты, позволяет отрегулировать данные показатели. При наличии в доводчике функции, позволяющей фиксировать дверь в определенном направлении, данный параметр также следует отрегулировать.

Установка дверного доводчика и правила его эксплуатации

После выполнения монтажа дверных доводчиков, они нуждаются в периодическом уходе, который значительно увеличит срок их службы. При наличии препятствий, которые не позволяют открыть дверь, они сначала удаляются, а затем используется доводчик. Не рекомендуется на протяжении длительного периода времени оставлять дверь, на которой располагается доводчик открытой, так как это способствует выходу из строя пружинного механизма.

Доводчик, устанавливаемый на входной двери, нуждается в периодической регулировке, минимум два раза в 12 месяцев. Так как в зимнее и летнее время года, изменяется вязкость жидкости, в которой находится поршень, поэтому регулировку рекомендуется проводить в осенне-весенний период.

При наличии на поверхности доводчика подтеков масла, не выполнение им предназначенных функций - следует заменить устройство, так как в большинстве случаев, дверной доводчик после поломки не поддается ремонту.

Особенности выполнения монтажа дверного доводчика

Для того, чтобы установить корпус доводчика потребуется наличие:

  • трех пластин монтажного, углового и подвесного типа;
  • фиксационных пластин.

Чтобы монтировать скользящий канал необходимо подготовить:

  • пластину углового типа;
  • пластину монтажного типа.

После покупки стандартного доводчика двери в его составе присутствуют:

  • механизм доводчика;
  • крепежи;
  • рычаги;
  • схема монтажа.

Кроме того, в схеме по установке доводчиков, чаще всего присутствует его эскиз в оригинальном масштабе, таким образом, у человека, выполняющего монтажные работы появляется возможность примерки доводчика на дверь и определить места, по которым нужно просверлить отверстия под крепежи.

Чтобы осуществить монтаж дверных доводчиков для дверей, выполните ряд действий:

1. Выберите оптимальное значение угла, под которым будет открываться дверь. Согласно схеме, воспользуйтесь разметкой, согласно которой будет проделываться четыре или два отверстия под монтаж механизма.

2. Проделайте отверстия под монтаж доводчика. Используя шурупы, зафиксируйте доводчик на двери.

3. Используя крепежный винт, зафиксируйте рычаг на квадратной оси доводчика.

4. Обеспечьте тщательную фиксацию корпуса механизма. Учтите, что расположение гайки, отвечающей за настройки пружинного механизма должна быть противоположным дверным петлям.

5. Рычаг, отвечающий за открывание и закрывание двери следует отрегулировать таким образом, чтобы он был перпендикулярен к дверному коробу и в то же время соединялся с рычагом основного назначения.

6. Закройте поверхность доводчика малым декоративным колпаком. Произведите регулировку параметров доводчика.

Правильно настроенные дверные доводчики служат их владельцам дольше, и в то же время обеспечивают плавное и равномерное закрытие двери. Хотя случаются ситуации, когда в процессе эксплуатации дверного доводчика возникают сложности, требующие его регулировки:

  • если дверь открывается слишком быстро или медленно, то рекомендуется произвести регулировку клапана, отвечающего за открытие двери;

  • второй клапан на доводчике способен увеличить или уменьшить скорость, с которой захлопывается дверь;
  • регулирующие гайки способны корректировать силу с которой натягивается пружина, а соответственно и угол, под которым закрывается дверь;
  • затягивание фиксатора позволяет удержать дверь открытой, чтобы снять фиксацию, следует произвести закрытие двери.

Для регулировки доводчика следует повернуть определенный винты против или за часовой стрелкой.

Совет: Для нормальной работы доводчика не подпирайте дверь любыми тяжелыми предметами, препятствующими их запиранию и не вешайте на них тяжелые предметы.

Установка доводчика на дверь своими руками

Когда-то двери закрывались так неплотно, что могли распахнуться из-за любого сквозняка, если их не поставили на защелку. Люди забыли о проблеме с изобретением простой дверной пружины. А позже был придуман гениальный металлический механизм – доводчик, который берет на себя задачу плотного закрывания открытой двери. Благодаря продуманной конструкции дверное полотно не хлопает в процессе эксплуатации.

Установка доводчика на дверь своими руками – дело нехитрое, если ознакомиться с технологическими особенностями процесса.

Готовим инструменты и комплектующие

Читая, как самостоятельно установить доводчик на дверь, необходимо особое внимание обратить на список инструментов, которые должны быть подготовлены перед началом работ:

В комплекте также идет инструкция установки двойного доводчика, которая поможет разобраться в нюансах монтажа и последующей регулировки.

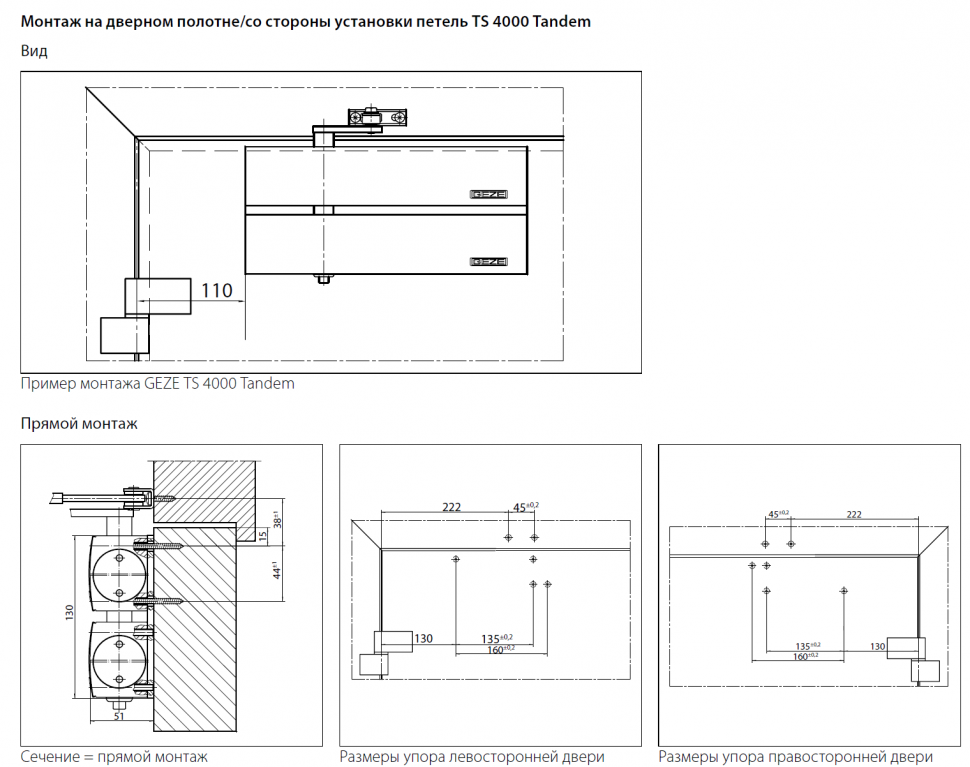

Шаблон для установки доводчика на дверь

В каждой коробке с металлическим доводчиком должны находиться схемы для всех вариантов прикрепления механизма к дверному полотну. В зависимости от того, на левую или правую дверь планируется установка доводчика, и в какую сторону она открывается – на себя или от себя, предусмотрены отдельные типы шаблонов.

Если дверь открывается на себя, то корпус доводчика прикручивается к двери, а рычажная система крепится к раме. Если дверь нужно толкать, чтобы открыть, делают наоборот: корпус располагается на неподвижной части, а рычаги – на дверном полотне.

Шаблоны изготавливаются в натуральную величину, благодаря чему установка доводчика упрощается. На многие из них наносятся линии, по которым шаблон прикладывается к двери, а также отмечены точки, в которых нужно будет просверлить отверстия для монтажа крепежей.

Монтаж доводчика на дверь

Для правильного использования шаблонный лист точно крепится к двери при помощи прозрачного скотча, ориентироваться нужно на нанесенные на бумагу линии. При помощи кернера необходимо отметить точки будущих отверстий, которые просверливаются электродрелью со сверлом нужного диаметра. В них позже будут вкручены крепежи, идущие в комплекте с доводчиком.

Если у вас в арсенале нет дрели, рекомендуем заранее ее приобрести или одолжить у знакомых, это существенно сократит время монтажа и сбережет Ваши силы и нервы.

Дальнейшая установка доводчика своими руками заключается в прикреплении корпуса и рычажной части. При помощи шуруповерта или крестовой отвертки саморезы плотно фиксируются и прикручивают элементы доводчика к полотну и косяку. В первую очередь крепится подвижная шарнирная лапка, за счет которой доводчик двигается после монтажа, а потом жесткое колено, фиксируемое при помощи гайки.

Просто знать, как установить доводчик на дверь, недостаточно. Важно учитывать особенности  материала дверного полотна и косяка. Длинные саморезы прекрасно подойдут для монтажа на древесину, но для металла лучше приобрести бонки – особые широкие крепежи с резьбой, которые обеспечат достаточную защиту материала от деформации.

Эта схема установки доводчика на дверь своими руками считается наиболее распространенной, но встречаются случаи, когда она не работает. Для нестандартных случаев необходимо приобретать специальные металлические монтажные пластины и уголки, например, если не хватает места для корректного монтажа корпуса или рычажной системы доводчика.

Как только установка доводчика правильно завершена согласно инструкции, можно приступать к регулировке.

Регулируем механизм

Если работа доводчика не была отрегулирована после монтажа, то теряется весь смысл в его использовании. Процесс регулировки заключается в определении необходимой силы закрытия (с хлопком или мягко) и скорости (быстро или постепенно).

Инструкция по регулировке доводчика (этапы):

  • Определить, нужен ли дохлоп. Если требуется мягко и тихо закрывающаяся дверь, необходимо регулируемую лапку доводчика разместить строго перпендикулярно корпусу устройства. На движущейся части расположен винт, при помощи которого можно делать лапку длиннее или короче. Если нужен акцентированный силовой хлопок в конце, то перпендикулярно корпусу должен быть фиксированный кронштейн, а подвижная рычажная часть ставится в положение под острым углом, как на фото. Поскольку механизм приобретается в разобранном виде, следующим этапом после отладки этого треугольника станет соединение рычажных частей между собой, для этого используется специальный крепеж из комплекта для монтажа.
  • Для определения оптимальной скорости открывания и закрывания нужно найти регулировочные винты на корпусе и закручивать их или ослаблять, пока не будет достигнут требуемый результат. Крутить винты нужно аккуратно, если приложить слишком большую силу, можно вызвать утечку масла, которая приведет к поломке.

Процесс монтажа может показаться сложным, но, внимательно изучив теорию, как установить доводчик на дверь, с задачей сможет справиться любой толковый хозяин.

Как заменить дверной доводчик (Руководство по проекту)

Фото: homedepot.com

Доводчик на моем переднем крыльце - это механическое цилиндрическое устройство, которое не дает двери слишком далеко распахнуться, а затем автоматически закрывает ее, - видел лучшие дни.

В связи с многочисленными поставками мебели и строительных материалов на протяжении многих лет стиральная машина с фиксацией в открытом состоянии начала не справляться со своей задачей. А сама дверь стала так смещена, что оставалась слегка приоткрытой даже в закрытом виде.Решение? Замена доводчика двери.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Замена доводчика не может быть более легким делом, особенно если вы устанавливаете тот, который повторяет стиль и размер того, который вы заменяете.

Я поднес старую дверь ближе к моему местному оборудованию ACE, чтобы убедиться, что купленная мною была если не совсем такой же, то как можно ближе к оригиналу. Я надеялся, что так я найду тот, который можно будет переустановить, используя те же отверстия для винтов.

Вот все, что вам нужно сделать:

Фото: LABworks360

Step 1

После того, как вы удалили старую фурнитуру, прикрепите кронштейн косяка (больший угловой монтажный элемент) к дверной раме с помощью больших винтов из комплекта. Если отверстия не совпадают точно или это первая установка, следуйте инструкциям производителя по размещению и установке крепежа кронштейна.

Фото: LABworks360

Шаг 2

Наденьте небольшую металлическую стопорную шайбу на выступающий конец цилиндра.Это позволит вам при необходимости держать дверь открытой.

Фото: LABworks360

Шаг 3

Расположите выдвинутый конец доводчика двери так, чтобы он совпал с отверстиями в кронштейне косяка. Как только он будет выровнен, просто вставьте анкерный штифт в отверстие. Это удержит ближе на месте.

Фото: LABworks360

Шаг 4

Закройте дверцу и посмотрите, где необходимо установить дверной кронштейн, чтобы закрепить другой конец дверного доводчика. Если существующие отверстия совпадают, просто закрепите дверной кронштейн прилагаемыми винтами.В противном случае вам нужно будет следовать инструкциям по сверлению отверстий в двери. После установки совместите отверстия с цилиндром (как вы делали на другом конце) и вставьте анкерный штифт.

Проверьте дверь и убедитесь, что она открывается и закрывается. Вы можете отрегулировать винт на конце цилиндра, чтобы он закрывался медленнее или быстрее.

Вот и все. Я же сказал, что это будет просто!

Как установить доводчик

Доводчик широко используется на коммерческой недвижимости, но также может быть установлен в жилых домах.Дверные доводчики помогают снизить затраты на электроэнергию, гарантируя, что дверь всегда полностью закрывается, и особенно необходимы в чрезвычайно жарком или холодном климате. Дверные доводчики также помогают избежать износа дверной коробки за счет использования гидравлического рычага для плавного закрывания двери.

На рынке представлено много типов дверных доводчиков, но в целом они работают одинаково, и процедура установки аналогична.

Самый распространенный способ установки доводчика - это установка на обычный рычаг.Это когда дверной доводчик установлен со стороны петель распашной двери.

Установить доводчик двери

  1. Выберите дверной проем и отметьте четыре (4) отверстия на двери для дверного доводчика и два (2) отверстия на раме для подлокотника.
  2. Просверлите направляющие отверстия в дверце и раме для прилагаемых универсальных винтов или сверло или метчик для прилагаемых крепежных винтов.
  3. Установите башмак предплечья / руки в сборе на дверную раму с помощью винтов, прилагаемых к дверному доводчику.
  4. Закрепите дверной доводчик на двери с помощью прилагаемых винтов. КЛАПАН РЕГУЛИРОВКИ СКОРОСТИ ДОЛЖЕН БЫТЬ ПОМЕЩЕН НА КРАЙК ПЕТЛИ.
  5. Установите главный рычаг на вал верхней шестерни перпендикулярно двери, как показано ниже. Плотно закрепите с помощью прилагаемого винта кронштейна / шайбы.
  6. Отрегулируйте длину предплечья так, чтобы предплечье было перпендикулярно раме при сборке с предварительно нагруженным основным рычагом. Прикрепите предплечье к основному рычагу с помощью прилагаемого винта / шайбы.
  7. Защелкните крышку шестерни над валом в нижней части доводчика.
  8. Отрегулируйте скорость закрытия двери (см. Ниже).

Отрегулируйте скорость доводчика двери

Регулировка скорости SWEEP осуществляется путем полного вращения клапана регулировки скорости.

  • Поверните клапан регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ, чтобы получить МЕДЛЕННУЮ скорость закрытия дуги.
  • Поверните клапан регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, чтобы увеличить скорость закрытия дуги БЫСТРЕЕ.

LATCH Регулировка скорости осуществляется путем полного вращения клапана регулировки скорости.

  • Поверните винт регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ для МЕДЛЕННОЙ скорости закрытия дуги с фиксацией.
  • Поверните винт регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ для БЫСТРОЙ скорости закрытия дуги LATCH.

DIY Руководство по установке доводчика дверной решетки

Доводчик дверной решетки придает устойчивость штормовой двери или дверям экрана и не дает им опасно раскачиваться или полностью вырываться. Получить его очень просто. Проблема в том, что многие люди не знают, как установить доводчик для двери, и нанимают профессионалов для работы, которую они могли бы сделать сами.

Вы начинаете с установки кронштейна косяка, затем соединяете его с доводчиком, прикрепляете кронштейн двери и, наконец, немного настраиваете всю систему, пока они не откроются плавно.

Если у вас есть дрель с набором сверл, новый комплект доводчика для штормовой двери и несколько шурупов, вы готовы к работе. Я покажу вам, как с умом это сделать прямо внизу…

Установка доводчика штормовой двери с помощью семи простых шагов

Пытаетесь ли вы заменить дверной доводчик или установить совершенно новый, вы Увидим, что процесс идентичный.Выберите подходящий класс дверных доводчиков с пневматическим экраном или, если хотите, гидравлический.

Я предлагаю последовать совету производителя дверей, когда дело доходит до выбора доводчика, потому что они знают, какой доводчик лучше всего подходит для вашей двери.

Есть три общих класса доводчиков штормовых дверей:

  1. Стандартный [диаметр 1 дюйма]
  2. Высокопрочный [диаметр 1 ½ дюйма]
  3. Особо тяжелый [1– ½ дюйма с торсионным стержнем]

Не забывайте всегда заменять дверной доводчик на тот же класс.

После того, как вы выберете доводчик, пора его установить. Я объясню, как это сделать, шаг за шагом. Замена выполняется по тому же пути, только с несколькими дополнительными настройками; здесь вы можете прочитать о полном процессе замены и некоторых типичных неисправностях, связанных с дверным доводчиком.

Когда я закончу, вы увидите, что установить дверной доводчик на самом деле очень просто. Это всего лишь небольшая процедура, вот и все.

  1. Найдите идеальное место

Во-первых, найдите то место, где вы хотите разместить ближе; их можно разместить как на верхнем, так и на нижнем крае двери.Не забудьте оставить ¼ ”пространства, чтобы он мог подходить к штифту.

  1. Подготовьте дверь для кронштейна косяка

Закройте дверь, чтобы начать работу. Отодвиньте скобу косяка от двери. Было бы лучше, если бы вы держали кронштейн таким образом, чтобы прямой край совпадал с дверью. Потому что дверной кронштейн будет находиться рядом с ним, а рука будет проходить через два из этих кронштейнов.

Это позволит механизму потянуть дверь и закрыть ее.Не волнуйтесь; на скобках выгравировано направление, показывающее, как с этим справиться.

  1. Установите скобу косяка

Поместите скобу косяка у двери и отметьте места карандашом, чтобы помочь вам определить, где вы хотите разместить винты. Вы можете использовать молоток и гвоздь, чтобы пробить неглубокие отверстия, чтобы использовать их в качестве эталона, а затем использовать сверло с небольшими сверлами [например, сверла 1/16 дюйма].

Вставьте длинные винты в отверстия, они лучше поддерживают кронштейн косяка, и вы с меньшей вероятностью столкнетесь с проблемами доводчика двери.

  1. Предварительное натяжение доводчика

Пора открывать дверь. Затем установите доводчик дверной сетки, затем вставьте стопорную шайбу в стержень доводчика и прикрепите ее к кронштейну косяка с помощью короткого штифта. Слегка потяните ближе и сдвиньте шайбу рядом с маркером на стержне.

Если вы отпустите дверной доводчик, вы увидите, что стиральная машина держит ее открытой. Это называется предварительным натяжением.

  1. Соедините дверной кронштейн с доводчиком

После установки дверного доводчика прикрепите дверной кронштейн к цилиндру с помощью длинного штифта.Лучше всего, если отверстия будут обращены близко к двери, поэтому, если вам нужно повернуть ее для этого, сделайте это!

Позвольте мне поделиться с вами важной деталью: если вы используете стеклянную дверь, штифт входит в первое отверстие, второе отверстие, если это дверь с сеткой. Второе отверстие означает отверстие на дальнем конце.

Это относится как к косяку, так и к дверным скобам.

  1. Установите дверной кронштейн

Теперь вам нужно снова закрыть дверь, выровнять дверной кронштейн и отметить места, где вы хотите просверлить отверстия.Если есть существующие дыры, тогда отлично, вы можете использовать их повторно. Дверной кронштейн может вмещать отверстия разных размеров, так что это плюс.

Установите кронштейн на дверь, вставив винты в отверстия. Теперь, когда он установлен, вы почти закончили работу.

[Совет от профессионала: открытый кронштейн упрощает проделывание отверстий и ввинчивание в него винтов, после чего вы можете снова прикрепить его.]
  1. Окончательные настройки

Давайте посмотрим, нужно ли нам регулировать дверной доводчик. .Откройте дверцу и отпустите предварительно натянутую шайбу; если все прошло хорошо, то ваша дверь плавно закроется сама собой. Если дверь не закрывается или закрывается слишком быстро / медленно, вам необходимо ее отрегулировать.

В передней части дверного доводчика есть натяжной винт, вращая его по часовой стрелке или против часовой стрелки, чтобы дверь закрывалась медленно или быстро.

Наконец-то ваш доводчик для двери готов к работе!

До свидания

Видите? Я сказал вам, что научиться устанавливать дверной доводчик не составляет большого труда.Если вы будете следовать инструкциям в точности, как я описал, для вас это будет прогулка по парку.

Пожалуйста, не забывайте проводить сезонные корректировки, чтобы избежать проблем с дверным доводчиком; тогда вы можете рассчитывать, что они прослужат долго.

Похожие сообщения, которые вы можете прочитать:

5 типов вариантов установки дверного доводчика

Дверные доводчики доступны с 5 различными вариантами поверхностного монтажа. Каждый вариант крепления можно использовать только при соблюдении определенных условий на проеме.

Не каждый вариант монтажа доводчика подходит для каждого проема. Одним из основных факторов, определяющих варианты монтажа, является тип кронштейна доводчика, который поставляется с доводчиком.

Другие соображения включают расположение проема, размер лицевой стороны головы на раме, размер верхней направляющей двери, размер проема, использование двери, а также эстетический вид. Некоторые из этих вариантов крепления используются чаще, чем другие.

В этом сообщении блога мы сосредоточимся на дверных доводчиках , устанавливаемых на поверхность , поскольку они более распространены, чем скрытые дверные доводчики .

Варианты монтажа доводчика двери

  1. Крепление на обычный рычаг
  2. Крепление на параллельном рычаге
  3. Крепление верхнего косяка
  4. Крепление рычага гусеницы
  5. Угловой кронштейн

Эти 5 вариантов монтажа доводчика требуют правильной установки кронштейна доводчика определенного типа. Например, параллельный рычаг нельзя установить в качестве крепления рычага гусеницы. Производитель предоставит правильный рычаг дверного доводчика, необходимый для указанного вами типа монтажа дверного доводчика.

1. Крепление на обычный рычаг

Дверные доводчики с обычным рычагом устанавливаются на вытяжной стороне проема. Корпус доводчика крепится к верхней части двери, а рычаг доводчика крепится к лицевой стороне головки рамы. Для корпуса доводчика потребуется, чтобы верхняя направляющая двери была достаточно широкой для установки, в противном случае для правильной установки потребуется монтажная пластина.


Доводчик с обычным рычагом часто не является предпочтительным, если эстетика вызывает беспокойство из-за того, что рычаг доводчика выступает перпендикулярно лицевой стороне двери, когда дверь закрыта.

2. Крепление на параллельном рычаге

Дверные доводчики с параллельными рычагами устанавливаются на толкающей стороне проема. Корпус доводчика крепится к верхней части двери, а параллельный рычаг крепится к потолку в верхней части рамы. Если верхняя направляющая двери узкая, потребуется монтажная пластина для корпуса доводчика. Когда дверь закрыта, параллельный рычаг доводчика складывается так, чтобы он был параллелен лицевой стороне двери, что делает его менее заметным и предпочтительным, когда эстетика вызывает беспокойство.Параллельные рычаги также перемещаются таким образом, чтобы можно было добавить встроенные упоры для рычагов доводчика, что обеспечивает больший контроль при открытии.


3. Крепление верхнего косяка

Доводчики, устанавливаемые на верхний косяк, используются там, где верхняя направляющая двери узкая и доводчик необходимо установить на толкающей стороне проема. С корпусом доводчика, установленным на лицевой стороне головки рамы, и рычагом, прикрепленным к лицевой стороне двери, это несколько более эстетично, чем установка корпуса доводчика на лицевую сторону двери с монтажной пластиной.Длина рычага определяется размером откоса.


«Откос» измеряется от нажимной боковой поверхности двери до лицевой стороны коробки в закрытом положении.

4. Крепление рычага гусеницы
Доводчики гусеничных рычагов

имеют ролик, который движется по металлической направляющей при открытии и закрытии двери. Гусеничный рычаг может быть установлен на вытяжной или вытяжной стороне проема.В обоих случаях корпус доводчика крепится к торцу двери. Для бокового монтажа направляющая крепится к потолку рамы. При установке со стороны тяги гусеница монтируется на торце головки рамы. Однако сила закрывания на рычаге гусеницы не всегда так сильна, как у традиционных рычагов закрытия.

Гусеницы очень аккуратно прилегают к поверхности проема, что эстетично при установке как на толкающей, так и на толкающей стороне.

5. Угловой кронштейн

Доводчики, устанавливаемые на угловых кронштейнах, являются наименее распространенными доводчиками, устанавливаемыми на поверхность. Это действительно необходимо только тогда, когда дверь имеет угловую или изогнутую верхнюю направляющую. Кронштейн прикреплен к вытяжной стороне проема в верхнем углу рамы, и корпус доводчика устанавливается на кронштейн, в то время как рычаг прикрепляется к лицевой стороне двери. При открытии двери угловой кронштейн будет выступать в проем рамы в свету, что может создать проблемы с зазором над потолком.

См. Примеры некоторых доводчиков на угловых кронштейнах для арочных дверей на сайте idighardware.com.

Другие особенности установки дверного доводчика

  • Для дверей, устанавливаемых снаружи, доводчик должен быть установлен внутри здания, где это возможно.
  • На внутренних проемах доводчики часто устанавливаются на наименее открытой стороне проемов. Таким образом, они будут вне поля зрения в местах общего пользования, но по-прежнему будут выполнять свои основные функции.
  • В некоторых случаях, например в школах, рекомендуется устанавливать все доводчики параллельно. Это происходит из-за того, что школьники могут повредить обычные руки или злоупотребить ими, которые тянут или повисают за торчащую обычную руку.
  • Некоторые варианты монтажа ограничивают степень открывания, поэтому обязательно проверьте данные производителя, чтобы увидеть, позволяет ли конкретное применение более близкого рычага обеспечить ожидаемый ход.
  • Для участков с высокой проходимостью усиленный кованый параллельный рычаг, вероятно, прослужит намного дольше, чем гусеничный рычаг.

По вопросам или по специальным вопросам обращайтесь к торговому представителю Beacon CDL, который поможет вам найти правильное решение для ваших требований к доводчику. Также узнайте о дверных доводчиках LCN от Allegion.

Как установить доводчик дверной решетки

Доводчик дверной решетки - это не роскошь, а необходимость.

Все мы знаем, насколько дорогие дверные коробки, и когда приходится снова и снова заменять дверную коробку, это очень дорого.

Однако это обязательно произойдет, если ваша дверь не оснащена качественным дверным доводчиком, обеспечивающим необходимую поддержку для плавного закрывания.

Конструкция защелки и вес дверцы сетки заставляют ее хлопать о раму, если поблизости нет ничего достаточно сильного, чтобы ее остановить.

А как насчет старого доводчика?

У всего есть предел. И ваша дверь жестоко захлопывается, показывая, что старый приятель действительно достиг своего предела. Пришло время принести что-то новое, что действительно будет служить этой цели.

Дверная коробка немного повреждается каждый раз, когда дверь хлопает по ней, и это каждое «маленькое» повреждение через некоторое время приводит к чему-то серьезному.

Итак, сэкономьте на стоимости новой дверной коробки, установив вместо нее новый дверной доводчик с сеткой. Это дешево, это просто.

Да, вам не нужно вызывать строителя или специалиста, чтобы установить его для вас. Если у вас есть все необходимое для установки под рукой, и вы уверены в своих способностях следовать правилам, шагов, упомянутых ниже, достаточно, чтобы помочь вам установить новый доводчик дверной сетки.

Вам также может понравиться: Как установить дверной стопор

Пошаговое руководство по установке доводчика двери с сеткой

Вещи, которые вам понадобятся для установки

Измерительная лента или весы: Точные измерения должны быть вашей первоочередной задачей если вы хотите что-то установить. Измерительная лента или шкала помогут вам снять мерки, необходимые для поиска подходящего доводчика.

Карандаш: Иногда вам нужно отметить некоторые места и сделать несколько заметок.Вот тогда и пригодится карандаш.

Отвертка: Вам понадобится отвертка, чтобы отсоединить старый доводчик, открыть защелку и установить новый доводчик.

Запасные части и винты: Хотя количество вещей не изменится, так как вы купите все, что соответствует вашему старому доводчику; по-прежнему носите с собой запасные винты и детали на случай, если вам понадобится их где-то в процессе.

Первый шаг: измерения для нового дверного доводчика

Измерение - это вещь, к которой нельзя относиться легкомысленно, когда дело доходит до установки или монтажа чего-либо.

Одно неверное измерение может привести к неисправности или разрушению всего устройства; или, что еще хуже, разрушить все, что с этим связано. Именно по этой причине вы должны быть очень осторожны со всеми измерениями.

Ваш старый доводчик все еще прикреплен к двери, верно? Он пригодится для правильных измерений. Теперь вы не можете держать дверь настежь открытой, если к ней прикреплен дверной доводчик. Итак, сначала убедитесь, что дверь широко открыта, прислонившись к ней чем-нибудь.

Возьмите жесткий твердый предмет и прислоните его к двери, открыв ее настежь.Таким образом, дверь не сможет закрываться сама по себе. И это также даст вам полное ограждение дверного доводчика, что поможет вам иметь точные измерения.

Возьмите сантиметровую ленту или весы, чтобы оценить длину и ширину всех краев доводчика. Также не забывайте о винтах и ​​их расположении. Одна ошибка в установке винта может испортить вам весь процесс установки.

Итак, внимательно посмотрите на эти винты. Как только вы закончите измерения всех важных деталей, переместите твердый объект, который вы использовали для подпорки, и закройте дверь.

Второй шаг: зайти в хозяйственный магазин

Да, следующее, что нужно сделать после проведения всех измерений, - это пойти в хозяйственный магазин. Сейчас у нас нет конкретного предложения или названия для этого, вы найдете хороший доводчик где угодно, если будете правильно искать. Определение качества полностью зависит от вас.

Измерения, которые вы сделали ранее, теперь пригодятся, чтобы найти правильный дверной доводчик и соответствующие винты. Проверьте доводчик как следует, пока вы еще в магазине, ведь ведь вы же не хотите приносить домой что-то испорченное?

Третий шаг: избавьтесь от старого дверного доводчика

Теперь, когда вы закончили покупать дверные доводчики, пришло время удалить старый, не очень полезный дверной доводчик, прикрепленный к двери.

Этот шаг, вероятно, самый простой во всем процессе. Так же, как вы это делали во время измерения, снова приложите что-нибудь твердое к двери, чтобы она была широко открыта, и приступайте к работе.

Вы должны дотянуться до обеих сторон старого дверного доводчика, чтобы снять его. Чтобы облегчить задачу, откройте защелку так, чтобы вы могли дотянуться до обеих сторон одинаково.

А пока не забудьте снабдить дверь опорой, пока вы на ней находитесь.

Возьмите отвертку и начните выкручивать ею все винты. Когда все винты будут удалены с обеих сторон, доводчик выйдет наружу.

Вы можете любить читать эти сообщения:

Четвертый шаг: установка нового доводчика

После снятия старого доводчика начните работать с новым у дверного косяка. Установка первой части косяка делает установку более быстрой и легкой, а не с другой стороны вначале.

Поскольку вы купили новый дверной доводчик в соответствии с измерениями, сделанными ранее, все, что вам нужно сделать, это просто аккуратно разместить его в нужных точках. Затем снова возьмите отвертку и слегка заколите косяк.

Вытяните лишнюю металлическую часть из цилиндра доводчика, чтобы поместить другую часть доводчика на верхнюю поверхность двери, и повторите процесс закрепления там же.

Во избежание неисправности доводчик должен быть точно размещен на правильных отметках, поэтому перемещайте дверь удобно для правильного размещения с каждой стороны.После этого затяните все винты, и установка закончена.

Теперь закройте защелку и поставьте дверь на ее законное место.

Пятый этап: проверка доводчика

После установки доводчика необходимо проверить дверь, чтобы убедиться, что вы правильно выполнили свою работу. Откройте дверь и несколько раз постепенно ее закройте.

Движение доводчика будет плавным, и дверь не будет хлопать по раме, если доводчик установлен правильно.

Готово! Вы сделали это

Вот как вы устанавливаете дверной доводчик без помощи техника.Это проще, чем вы думаете, не правда ли? Если вы по-прежнему сталкиваетесь с какими-либо проблемами, сообщите нам об этом в разделе комментариев ниже.

Самые популярные сообщения

Дверные доводчики: параллельный рычаг против обычного рычага

В чем разница между доводчиками с параллельным рычагом и доводчиком с обычным рычагом? А как узнать, какой выбрать? Мы разбили детали для каждого типа, чтобы помочь вам принять решение!

Доводчики с параллельными рычагами

При установке доводчика с параллельным плечом корпус доводчика монтируется на толкающей стороне двери, а рычаг доводчика устанавливается на раму.Когда дверь закрыта, положение рычага параллельно верхней части рамы, поэтому его называют доводчиком с «параллельным» рычагом. Расположение этого доводчика делает его менее заметным, более эстетичным и снижает вероятность вандализма, что делает его популярным выбором для коммерческой недвижимости и школ, особенно для проемов с частым использованием. Большинство дверей с доводчиками с параллельными рычагами также могут открываться на 180 градусов.

Параллельные доводчики настраиваются и позволяют использовать дополнительные функции.Некоторые из этих опций включают усиленные жесткие рычаги, фиксирующие рычаги, встроенные дверные ограничители и многое другое. При рассмотрении вариантов важно проконсультироваться со специалистом, чтобы убедиться, что вы соблюдаете строительные нормы, особенно при работе с противопожарными дверями.

Доводчики со стандартным рычагом

Корпус обычного кронштейна для доводчика монтируется со стороны тяги двери, а рычаг доводчика устанавливается на лицевую сторону головки рамы. Также известный как «стандартный» доводчик, в закрытом положении рычаг выступает перпендикулярно двери, что может сделать эти доводчики менее эстетичными.Этот тип доводчика позволяет двери открываться на 140 градусов.

Когда дело доходит до выбора лучшего доводчика, большинство людей выбирают метод крепления, который скрывает его от глаз публики (сторона толкания или сторона вытягивания), за исключением случаев, когда необходимо учитывать степень раскачивания или подверженность вандализму.

Чтобы соответствовать строительным нормам и правилам и предотвратить дорогостоящие повреждения со временем, важно выбрать правильный тип доводчика, будь то параллельный рычаг, обычный рычаг или что-то еще.Эксперты LaForce готовы помочь с вашим следующим проектом. Свяжитесь с нами сегодня, чтобы начать!

Дверные доводчики

- The Flying Locksmiths

Дверные доводчики - The Flying Locksmiths | Слесарные работы для коммерческих и жилых помещений - Эксперты по физической безопасности перейти к содержанию

Ремонт или замена - в тот же день

Ваша дверь больше, чем гигантская деревянная плита. Он включает в себя несколько рабочих частей, каждая из которых играет роль в том, кто может входить в вашу собственность и выходить из нее, насколько безопасен ваш бизнес и насколько он безопасен как для клиентов, так и для клиентов.

Многие коммерческие объекты недвижимости используют «дверные доводчики», которые представляют собой механизмы, которые устанавливаются в верхней части двери для предотвращения ее захлопывания или оставления открытой. Эти доводчики также могут помочь тем, кто изо всех сил пытается открыть двери (например, из-за физических недостатков), или могут быть предназначены для предотвращения слишком быстрого или легкого открывания дверей.

Типы доводчиков дверей

Хотя существует множество вариантов доводчиков дверей по размеру, цвету и функциональности, все они служат одной главной цели - держать дверь закрытой.Без правильно работающего дверного доводчика лучшая система запирания или система доступа с помощью карт становятся бесполезными, поэтому важно убедиться, что все доводчики ваших помещений работают должным образом и подходят для конкретной двери, к которой они применяются. Доступны шесть различных типов дверных доводчиков:

  • Традиционные дверные доводчики
  • Доводчик современных дверей со съемными крышками.
  • Доводчики современные без крышки.
  • Встраивается в дверные доводчики.
  • Скрытый в доводчиках рамы.
  • Встраивается в доводчики.

Типы рычагов доводчиков

Помимо понимания важности того, какой тип доводчика подходит для определенных применений, не менее важно понимать и знать, какой тип доводчика подходит для вашей ситуации. Кронштейн доводчика обеспечивает большую часть функций доводчика и определяет, как далеко откроется дверь и как она будет работать до определенной степени.Например, есть четыре основных типа доводчиков:

  • Удерживающие открытые рычаги, которые физически удерживают дверь открытой, если она вам понадобится.
  • Рычаги полной остановки, которые имеют встроенную обратную фиксацию, предотвращающую раскачивание двери в крайнее открытое положение.
  • Пружинные стопорные рычаги, похожие на стопорные рычаги, но имеют встроенную пружину.
  • Сверхмощные стрелы, которые используются в условиях сильного ветра и интенсивного движения транспорта. Это обычное дело в районах, где порывы ветра известны тем, что ломают более тесные рукава.

Скрытые дверные доводчики

Дверной доводчик можно установить четырьмя способами: установить на поверхность или скрыть в раме, полу или двери. Специалист по физической безопасности Flying Locksmith может подсказать вам, как правильно установить дверной доводчик в соответствии с потребностями вашего здания. Популярность доводчиков скрытых дверей растет, так как они не менее эффективны, чем напольные или напольные дверные доводчики, но при этом не ухудшают эстетику помещения. Они практически «скрыты» от глаз, что значительно улучшает внешний вид входа или проема.Обратной стороной является то, что для их ремонта и устранения неполадок требуется гораздо более трудоемкая работа. В большинстве случаев для оказания услуг потребуется снять всю дверь.

Ремонт, замена и установка

Есть много различных типов доводчиков, в том числе накладных и скрытых. Доводчики также могут быть ручными или автоматическими. Независимо от проблемы, с которой сталкивается ваша дверь, наша команда может помочь. Мы предоставляем:

  • Ремонт дверного доводчика - мы диагностируем проблемы с вашей дверной системой и быстро отремонтируем.
  • Замена доводчика двери - Если ваш доводчик сломался, мы позаботимся о его исправности.
  • Установка доводчика двери - Доводчик есть не в каждой коммерческой недвижимости. Мы с радостью поработаем с вашей дверной коробкой и быстро установим прочный дверной доводчик в соответствии с вашими потребностями.

Наши специалисты установили и отремонтировали сотни доводчиков дверей и прошли обширную подготовку по правильной установке этих доводчиков. Мы также держим при себе множество дверных доводчиков, что позволяет нам оперативно устанавливать новые доводчики, если обнаружится, что один из них не подлежит ремонту.

Дверная фурнитура

Если вы хотите заменить оборудование или рамы в существующем офисе или оснастить новое здание, The Flying Locksmiths позаботятся о вашем бизнесе. Мы обеспечиваем безопасность всех точек входа и выхода, гарантируя, что ваши двери оснащены оборудованием премиум-класса, чтобы вы могли сосредоточиться на взламывании новых дверей для своего бизнеса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
