Деревянный двутавр для перекрытий расчет нагрузки: Онлайн-калькулятор для расчета деревянных балок перекрытия – Расчет балки онлайн — Калькулятор балок перекрытия из дерева

     Таблица 1. Моменты сопротивления (W) и инерции (J) досок и брусьев

     Таблица 2. Моменты сопротивления (W) и инерции (J) бревен

II. Расчет деревянной балки на прогиб

     Расчет деформации при изгибе выполняется по нормативным нагрузкам.

     1. Перевести полученную ранее нормативную нагрузку на 1 п.м. балки при ширине сбора нагрузки 0,7 м — 202,35 кг/п.м в кгс/см

     202,35 / 100 = 2,024 кгс/см

     и пролет балки — 5 м в см

     5 х 100 = 500 см

     2. Вычислить прогиб балки

     где

     f — прогиб балки, в см;
     q — нормативная нагрузка на 1 п.м. балки;
     l — пролет балки;
     E — модуль упругости древесины вдоль волокон — 100000;
     J — момент инерции балки из таблицы 1 (в нашем случае берем значение 8000 для подобранной балки 12 х 20 (h)).

     (5 / 384) х ((2,024 х 500⁴) / (100000 х 8000)) = 2,06 см

     3. Найти предельный прогиб для нашей балки пролетом 500 см

     Из старого свода правил «Деревянные конструкции» (не действующий) см. табл. 3:

     — предельный прогиб в долях пролета для балок междуэтажных перекрытий — 1/250.

     500 / 250 = 2 см (предельный прогиб для нашей балки)

     4. Сравнить полученный предельный прогиб балки с предельным расчетным прогибом.

     У нас прогиб получился больше 2 см, а именно — 2,06 см, значит увеличиваем сечение балки до 15 х 20.

     Снова находим момент инерции, только в формулу уже подставляем из таблицы момент инерции для балки, сечением 15 х 20 (h) — 10000.
     Также подствляем в формулу нормативную нагрузку, переведенную в кгс/см с учетом веса балки 0,15 х 0,2:

     Вес балки — 600 х 0,15 х 0,2 = 18,0 кг/м.п.

     Нормативная нагрузка — 268,5 х 0,7 + 18,0 = 205,95 кг/п.м.

     Перевод нормативной нагрузки из кг/п.м в кгс/см – 205,95 / 100 = 2,06 кгс/см.

     Подставляем полученные данные в формулу

     (5 / 384) х ((2,06 х 500⁴) / (100000 х 10000)) = 1,68 см

     Это меньше допустимого прогиба — 2,0, значит берем балку длиной 5 м, сечением 15 х 20.

     Таким образом, после выполненных расчетов деревянной балки на прочность и на прогиб от воздействия нагрузок, применяем в конструкции перекрытия деревянные балки длиной 5 м, сечением 15 х 20 (h), с шагом между осями балок 0,7 м.

     Более сложные расчеты можно заказать в лицензированной организации.

Прочностной расчет. Сравнение

Деревянные балки перекрытия – виды, расчет деревянного перекрытия + пример

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

• жесткость. Означает способность материала сопротивляться изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

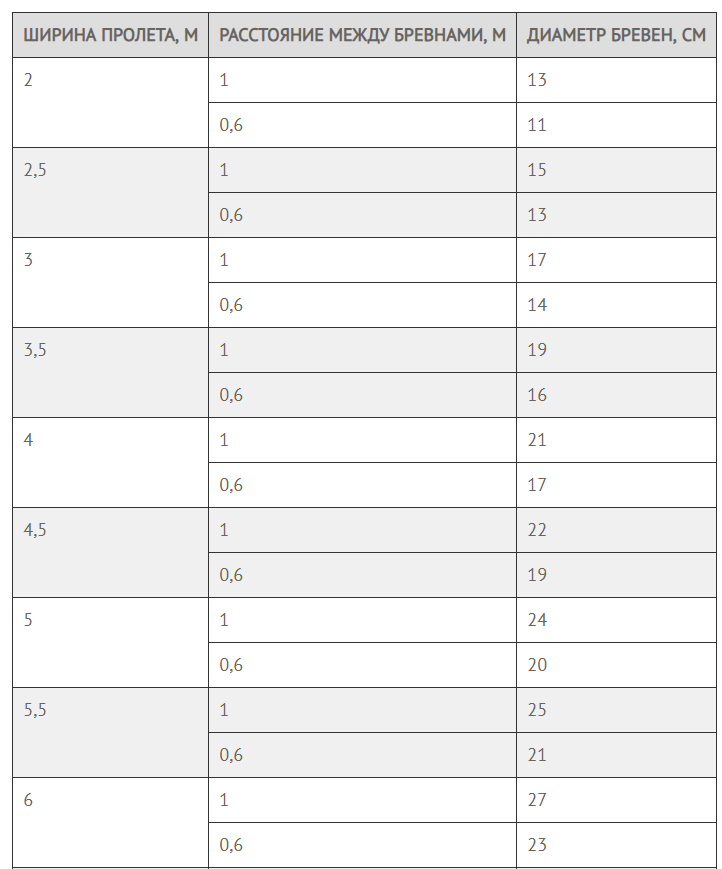

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.

Деревянные балки перекрытия — размеры

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

• точные размеры;
• возможность использования на длинных пролетах;
• исключена возможность деформирования;
• малый вес;
• уменьшение мостиков холода;
• возможность закрепить коммуникации;
• возможность монтажа своими руками без привлечения специальной техники;
• широкая сфера применения.

Недостатки:

• высокая стоимость;
• неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www.moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

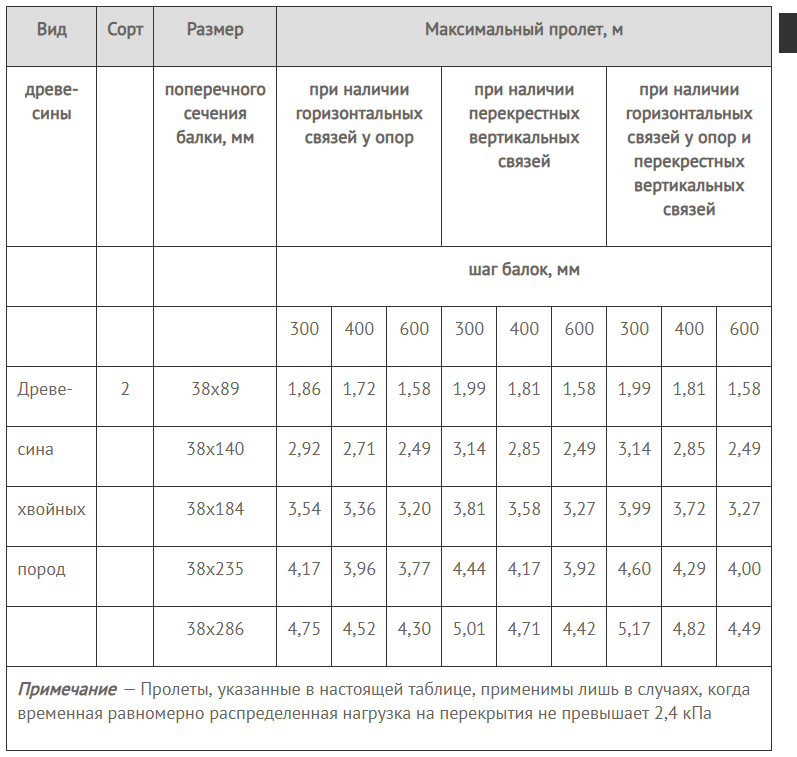

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

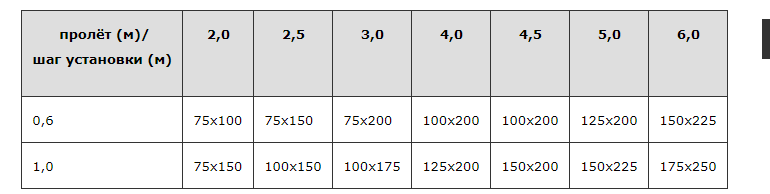

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты использования деревянных балок перекрытия вне зависимости от их вида или места использования.

Ниже представлена подборка наиболее важных документов по данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими влияние на выбор материала для устройства деревянных балок перекрытия. А также научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Перекрытие по деревянным балкам. Расчет балок. Двутавровые балки перекрытия

Содержание статьи:

Для обустройства перекрытий при строительства дома потребуются балки. В частном строительстве чаще всего используют деревянные варианты. Для выбора конкретных размеров требуется произвести расчет деревянных балок перекрытия.

Перекрытие по деревянным балкам. Фото

Какой длины нужны балки?

Необходимая длина деревянных балок перекрытия определяется несколькими моментами. Балки должны перекрывать пролет и иметь некоторый запас, чтобы можно было заделать их в стены. Если стены сделаны из кирпича или бетонных блоков, то углубление балок выполняется на 10 – 15 см. Нижняя граница для досок, верхняя для бруса. В стенах из дерева углубление делают на семь сантиметров.

В некоторых вариантах балки крепятся уголки, хомуты и другие приспособления. В таком случае длина деревянных балок перекрытия равна расстоянию от одной стены до другой. Иногда балки выводят на 30-50 см наружу и они участвуют в создании ската крыши.

Оптимальны балки из дерева для перекрытия расстояний от двух с половиной метров до четырех. Максимальная длина, которую может перекрыть такой элемент из дерева – 6 м. Далее прочность оказывается недостаточной. Для более длинных пролетов используют варианты из клееного бруса или ставят дополнительные опоры, например, колонны.

Как определить нагрузку?

На деревянные балки перекрытия постоянно воздействует нагрузка, складывающаяся из нескольких составляющих. Первым слагаемым является собственный вес всех деталей, составляющих перекрытие. Второе слагаемое – эксплуатационная нагрузка. Она бывает временной или постоянной. Точный расчет достаточно сложный, но вполне возможно применять упрощенный вариант формулы.

Если рассчитывается нагрузка для перекрытия чердака, в котором не будут что-либо хранить, то постоянная нагрузка принимается за 50 кг/м2.

Эксплуатационная нагрузка в таком варианте будет: 70*1,3=90 кг/м2. 70 – нормативное значение для данного чердака, 1,3 – коэффициент запаса.

Общая расчетная нагрузка – сумма из двух названных, т.е. 50+90=130 кг/м2. Округляем и получаем 150 кг/м2.

Данные расчеты предполагают, что будет использоваться легкий утеплитель. Если же будут применяться материалы с большим весом или чердак будет активно использоваться для разных целей, то нормативная нагрузка, действующая на перекрытие повышается до 150 кг/м2. В этом случае 150*1,3+50=245 кг/м2. Данное значение можно округлить до 250 кг/м2.

При создании мансарды учитывается вес напольного покрытия и основы пола, мебели, людей. В результате нагрузка получается от 350 до 400 кг/м2.

Балки перекрытия: сечение и шаг

Когда значение длины балок известно и проведены расчеты общей нагрузки, то можно определить требуемое сечение этой детали и шаг монтажа, который должен использоваться.

При расчете деревянных балок перекрытия учитывается, что оптимальным вариантом сечения является прямоугольное. Высота и ширина должны иметь соотношение 1,4:1.

Ширина балок варьируется от 4 см до 20, а высота от 10см до 30. Высоту стараются выбрать такую, чтобы было удобно укладывать утеплитель.

На сечение балок деревянного перекрытия влияет и такой показатель, как шаг, с которым они укладываются. Обычно шаг балок деревянного перекрытия находится в диапазоне от 60 см до 1м. но может изменяться в меньшую сторону до 30 см и в большую до 1,2 м. Иногда шаг подбирают по ширине плиты теплоизоляционного материала. В каркасных постройках его привязывают к шагу каркасных стоек для обеспечения максимальной жесткости.

Для проверки и расчетов подходят онлайн-калькуляторы, которые широко представлены в интернете.

Экономичный вариант перекрытия

Экономичным называется перекрытие, состоящее из деревянных щитов. Эти детали бывают с обшивкой с одной или с двух сторон. Они соединены с каркасом, что помогает им хорошо выдерживать все нагрузки вертикального характера. Щиты являются несущими только тогда, когда они надежно соединяются с каркасными досками. Доски повернуты ребрами к щитам и соединяются именно этими поверхностями. Поскольку ребра из досок и обшивка прочно соединены в единую конструкцию, они имеют несущую способность не меньше, чем деревянные балки перекрытия.

Отличным материалом для обшивки являются строительная фанера и плиты ДСП. Применяются и обычные доски, но они не создают перекрытие, обладающее высокими несущими характеристиками. При их применении получается значительное количество швов, имеющих одно направление.

Не могут быть дополнительными несущими элементами и гипсокартонные плиты, а также столярные и цементостружечные плиты. Рациональность их использования невелика еще и потому, что они стоят дороже, чем ДСП и фанера.

Звукоизоляция перекрытий

Обычно производится утепление перекрытий по деревянным балкам, но межэтажные перекрытия не требуют высокого уровня теплоизоляции. Уровень звукоизоляции является более важным показателем в данном случае. Высокая прочность перекрытий не всегда сочетается с необходимыми показателями шумозащиты. Нередко балки перекрытия в деревянном доме приходится дополнительно изолировать, чтобы избавиться от проникающих звуков. Особенно сложно приходится проектировщикам сборных домов. Им необходимо совместить два направления. Необходимо создать конструкцию, которая будет отличаться высокой прочностью и выдерживать значительные нагрузки. При этом в ней должны быть «мягкие» элементы, поглощающие звуковые волны. Именно они создают наилучшую звукоизоляцию.

Балки, заполненные шлаком или керамзитом, не соответствуют современным нормам. Они не подходят ни по уровню гидроизоляции, ни по технологическим особенностям создания.

Современные нормы содержат требования по сокращению количества ударных шумов, которые могут пропускаться перекрытием. При этом шумозащита должна повышаться даже в ущерб несущей способности конструкции. В результате были созданы новые варианты, объединяющие показатели.

Стали использоваться пружинные скобы. Они разъединяют нижнюю обшивку и балки, благодаря чему ударные шумы передаются меньше и быстрее гасятся.

Улучшить звукоизоляцию помогают и специальные утяжелители внутри конструкции. Для этой цели используют песок и прочие материалы, уменьшающие звукопередачу.

Поскольку песок материал сыпучий, то с этим связан его основной недостаток. При свободной отсыпке в пространство перекрытия он может просыпаться вниз через щели между плитами. Чтобы этого избежать, пространство застилают пленкой или используют специальные маты, состоящие из двух слоев пленки и песка между ними.

Вместо песка могут быть использованы плиты на цементной основе. Основной их недостаток – высокий вес. В результате необходимо увеличивать прочность балок, что делает конструкции менее экономичными.

Невозможно обеспечить высокую звукоизоляцию для открытого снизу перекрытия. Если балки снизу не обшиваются, а внутрь не закладываются изолирующие материалы, то уровень проникновения шумов будет достаточно высокий.

Защита балок от влаги и прочих внешних воздействий

Специальная защита от влаги и климатических воздействий балкам перекрытия в деревянном доме не требуется. Все конструкции мансарды, чердачное перекрытие по деревянным балкам, деревянные элементы наружной стены надежно защищены в том случае, если кровля выполнена правильно и не протекает.

Защищать древесину перекрытий специальными средствами требуется только в том случае, если перекрытие располагается над влажной зоной. Это может быть ванная комната, баня, прачечная и любое другое помещение с высокой влажностью. Вентиляция для перекрытий не требуется.

Для защиты любых конструкций достаточно стандартной обработки. Открытые балки или другие виды невентилируемых перекрытий можно обработать лакокрасочными материалами. Специальные химические средства для обработки не нужны.

Защита деревянных перекрытий от огня

Строительные материалы должны отвечать нормам пожарной защиты. Все материалы разделяют на две группы: горючие и негорючие. Конструкции бывают полуогнестойкие и огнестойкие. Первые только задерживают распространение огня, снижают скорость возгорания. Вторые же не горят, поэтому не дают огню распространяться.

В жилом строительстве эти нормы должны соблюдаться максимально полно. Чтобы обеспечивать максимальную безопасность. В частности перекрытия, которые расположены в семи метрах над землей должны противостоять огню не менее, чем полчаса.

Поскольку для перекрытий часто используется дерево, то рекомендуется использовать цельную древесину. Если же применяются другие древесные материалы, то они должны обладать определенным уровнем плотности. Нередко дерево обрабатывают специальными веществами, придающими огнестойкость горючему материалу.

Когда проектируется конструкции с открытыми балками, то следует учитывать воздействие огня с нескольких сторон.

Для выявления устойчивости конструкции к огню используют специальные значения. Например, для хвойной древесины скорость выгорания принята за 0,8мм в секунду.

Рассчитывая конструкции с открытыми балками, учитывают необходимый уровень огнестойкости. Когда высота задается параметрами утеплителя, повышают ширину балок для увеличения времени задержки огня.

Вопросы к пожарной безопасности, также как и к шумозащите, еще имеются. Их продолжат решать в ближайшее время все заинтересованные стороны.

Несущая способность балок: способы повышения

Чтобы повысить несущие характеристики балок, используется несколько способов. Во-первых, крепятся накладки из досок, увеличивающие сечение.

Во-вторых, на балке можно закрепить П-образный профиль из металла. Это также увеличивает ее жесткость и прочность.

В-третьих, сокращается шаг между балками, т.е. они укладываются гораздо чаще, чем требуется. Это дает определенный запас прочности и дает свободу действий без беспокойства о надежности конструкции.

Периодически состояние перекрытий надо проверять. Поврежденные балки заменяют или ремонтируют с помощью накладок. Разрушают их вредители. Влага совместно с гниением.

Двутавровые балки перекрытия

Современные двутавровые балки перекрытия деревянные изготавливаются из нескольких материалов. Для их производства используют брус, плиты OSB и хвойные породы дерева. Эти балки обладают множеством положительных характеристик. Они экологичны, поскольку производятся исключительно из материалов, не выделяющих вредных веществ. Служат двутавровые балки долго, а благодаря особой форме и надежно. Они отличаются уникальным сочетанием небольшого веса и высокой прочности. Эти балки не изменяют свои геометрические параметры и не деформируются. Их легко применять, поскольку все поверхности тщательно выверены, а все элементы имеют одинаковые параметры.

Двутавровые балки перекрытия деревянные. Фото

Цены на двутавровые балки зависят по большей части от двух характеристик. Первая – площадь сечения, а конкретно, высота балки. Вторая – материалы, из которых изготовлены полки.

Использование двутавровых изделий позволяет ускорить строительные работы, т.к. балки удобны в применении. Они обезопасят дом от возникновения перекосов перекрытий и появления на них трещин, т.к. не усаживаются.

Используя двутавровые балки, можно существенно облегчить конструкцию перекрытия. Такая балка состоит из частей, которые имеют совсем небольшую толщину и массу. Однако благодаря особой конструкции они обеспечивают необходимый для конкретного перекрытия уровень прочности.

Такие балки могут изготавливаться на заказ, нужного размера. Это избавит от необходимости подгонки, на которую тратится дополнительное время.

Для работы с двутавровыми балками не требуется специальный инструмент. Вполне достаточно обычного плотницкого. В балках легко сделать отверстия, ели требуется проложить элементы коммуникаций.

Используют двутавровые балки не только для перекрытий. Они применяются и для создания стропильной системы.

Перекрытие по двутавровым металлическим балкам: виды двутавровых балок

Для устройства прочных перекрытий в возводимых зданиях строители применяют проверенные методы, предусматривающие использование различных строительных материалов. Повышенный запас прочности обеспечивают профили, изготовленные из стального проката. Сооружаемые на их основе перекрытия по металлическим балкам обеспечивают надежность возводимых конструкций и длительный ресурс эксплуатации. Они превосходят конструкции на базе деревянных брусьев по эксплуатационным показателям и способны воспринимать значительные нагрузки. Рассмотрим их детально.

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

• перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;
• монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;
• составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки. Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

• двутавр номер 16 или 20;
• швеллер высотой до 20 см;
• уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

• бетонная смесь для формирования цельной основы;
• стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
• строганные доски или готовые бетонные панели для составной конструкции.

Для усиления применяются арматурные прутки, диаметр которых соответствует результатам выполненных расчетов.

Сооружение опалубки потребует применения следующих стройматериалов:

• деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
• полиэтиленовой пленки для гидроизоляции бетонного массива;
• подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

• бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
• сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

• повышенной надежностью;
• высоким запасом прочности;
• длительным ресурсом эксплуатации;
• увеличенной несущей способностью.

Применяя металлоконструкции из стального профиля можно перекрывать пролеты увеличенных размеров, правильно подобрав номер используемого проката.

Мнение эксперта: Перекрытия по металлическим балкам

В строительстве частного дома наиболее частое применение имеет монолитное перекрытие по металлическим балкам, так как сборное основание требует применения тяжелого крана, а деревянные перекрытия наименее прочные. В любом случае потребуется привлечение специалистов, так как при сборке моноперекрытия самое главное – правильно рассчитать и спроектировать все узлы конструкции.

Наряду с преимуществами, имеются и слабые стороны:

• трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
• необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

Перекрытия по металлическим балкам очень прочны и надежны

Расчет перекрытия по металлическим балкам

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

• общий вес;
• нагрузочную способность;
• площадь формируемой поверхности;
• расстояние между балками;
• ширину пролета.

Выбор подходящего номера металлопроката, соответствующего высоте профиля, осуществляется с учетом воспринимаемой нагрузки.

Несущая способность составляет:

• 0,075 т/м2 – для перекрытий чердачных помещений;
• 0,150 т/м2 – для цокольной основы и межэтажных оснований.

С возрастанием ширины пролета увеличивается высота стальных балок:

• прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
• при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Однако есть у них и недостаток – они подвержены коррозии

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Монтируем перекрытие монолитное по металлическим балкам

Застройщиков привлекает цельная конструкция, изготовленная из бетона, усиленного арматурной решеткой.

После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму:

1. Проверьте отсутствие щелей в деревянной опалубке и, если необходимо, загерметизируйте их.
2. Соберите арматурный каркас, применяя металлические прутки с размером сечения 10–12 мм.
3. Уложите каркас в опалубку, обеспечив постоянный интервал до поверхности будущей бетонной плиты 4–5 см.
4. Залейте бетонную смесь в опалубку и тщательно уплотните бетонный массив с помощью вибратора.
5. Не подвергайте твердеющий раствор нагрузкам на протяжении 4 недель и затем демонтируйте опалубку.

Обратите внимание на размер опорной поверхности по периметру плиты, который должен составлять более 150 мм.

Подводим итоги

Перекрытие по двутавровым металлическим балкам обеспечивает повышенный запас прочности. Важно правильно выполнить расчет перекрытия по металлическим балкам и придерживаться технологических рекомендаций. Квалифицированный совет профессионалов поможет при выполнении работ.

Стальные (металлические) двутавровые балки перекрытий

Расчет деревянных балок перекрытий

Деревянные балки перекрытий

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных конструкций — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, дерево перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий — это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий(комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скреплены металлозубчатыми пластинами.

Балки межэтажных перекрытий могут служить опорными балками для выступающих деревянных балконов.

Как рассчитать необходимое сечение традиционной деревянной балки перекрытий?

Оптимальный пролет для деревянных конструкций — 2,5- 4 метра. Лучшее сечение для дерева: прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе расчета сечения учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса.

Для расчета минимального и оптимального сечения можно воспользоваться он лайн калькулятором Романова для деревянных балок перекрытий Для деревянно-металлических балок перекрытий можно воспользоваться онлайн калькулятором ХТС балок.

Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длин пролетов:

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется расчитывать именно на эту нагрузку

Таблица. Сечения деревянных балок перекрытия

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:

Таблица. Минимальные сечения деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Если вы используете вместо балок прямоугольного сечения круглые бревна, можно пользоваться следующей таблицей:

Таблица. Минимальный допустимый диаметр круглых бревен, используемых в качестве балок междуэтажных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м 2

Таблица. Максимальные пролеты балок перекрытий. Общие случаи

Таблица. Максимальные пролеты балок чердачного перекрытия. Неэксплуатируемый чердак.

Таблица. Максимальные пролеты балок перекрытий. Особые случаи

Стальные (металлические) двутавровые балки перекрытий

Двутавровая металлическая балка перекрытий обладает рядом неоспоримых преимуществ, только при одном недостатке — высокой стоимости. Металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой, металлическая стальная балка негорюча и устойчива к биологическим воздействиям. Однако, металлическая балка может корродировать при отсутствии защитного покрытия и наличия в помещении агрессивных сред. При пожаре металлические балки «текут» и прогибаются — поэтому их необходимо закрывать теплоизоляционными еегорючими базальтовыми плитами.

Вес одного метра двутавровой балки можно посмотреть в

таблице веса двутавровых балок

В большинстве случаев в самодеятельном строительстве при расчетах в вышеуказанной программе или других ей подобных, следует считать, что металлическая балка имеет шарнирные опоры (то есть концы не фиксированы жестко — например, так как в каркасной стальной конструкции). Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует расчитвать как 350(без стяжки) -500 (со стяжкой) кг/м 2

Шаг между двутавровыми металлическими балками рекомендуется делать равным 1 метру. В случае экономии возможно увеличение шага между металлическими балками до 1200 мм.

Таблица для выбора номера двутавровой металлической балки при различном шаге и длине прогонов

Дата добавления: 2019-01-14 ; просмотров: 513 ; ЗАКАЗАТЬ РАБОТУ

Двутавровые балки перекрытия – все про «Н»-образный прокат

Двутавровые балки перекрытия с каждым годом обретают все большую популярность благодаря своим неоспоримым достоинствам. Познакомимся с их видами, производством и уделим внимание особенностям расчета элементов.

1 Первое знакомство с двутавром

Что собой представляет двутавр? Это профиль, сечение которого по форме напоминает букву «Н». Такое решение самым благоприятным образом отразилось на характеристиках изделия. Например, если сравнивать двутавр со стандартными конструкциями квадратного сечения, то его жесткость и прочность выше в 30 и 7 раз соответственно. Наиболее распространенными считаются металлические изделия, однако такие конструкции также изготавливают и из дерева.

Этот профиль очень часто используется при монтаже перекрытия и возведении мостовых сооружений. Кроме того, встретить двутавровые балки можно в автомобильной промышленности, вагоностроении, еще они незаменимы, если речь идет об армировании шахтных стволов. Основными характеристиками этого вида металлопроката считают высоту самого двутавра, ширину, среднюю толщину, а также радиус закругления полок. Еще учитывается и радиус внутреннего закругления. Все эти показатели и определяют дальнейшее применение элемента. Например, для поверхностных путей используют балки серии М с уклоном внутренних граней полок равным 12°. Если речь идет о прокате серии С, применяемом для армирования шахтных стволов, то этот параметр увеличивается и составляет 16°.

2 Особенности классификации и маркировки

Внутренние грани полок двутавра могут располагаться параллельно либо с уклоном. В зависимости от условий применения и соотношения размеров прокат делится на следующие типы. Нормальные, широкополочные и колонные элементы обозначаются символами «Б», «Ш» и «К» соответственно. Если в маркировке обнаружите букву «Д», то речь идет о профиле дополнительной серии. Еще широкополочные и нормальные двутавры могут обозначаться сочетанием символов «ДШ» и «ДБ».

Кроме того, такие конструкции делятся на сварные и горячекатаные. Первые получают путем сваривания стенки и поясов. А вот вторые изготавливают на специальных прокатных станах. Если горячекатаные изделия имеют одинаковые размеры по всей длине, а также полностью состоят из одного и того же металла, то со сварными элементами можно экспериментировать. Их пояса могут состоять из листового или профильного проката, гнутого профиля либо швеллера. При этом характеристики и свойства поясов одного и того же двутавра иногда отличаются, так как состоят из различного металла. Существуют изделия переменного сечения. Это дает возможность более рационально использовать металл и упрочнить конструкцию в местах повышенной эксплуатации.

3 Достоинства и недостатки такого металлопроката

В этом пункте суммируем все плюсы, которыми обладают двутавровые балки. Прежде всего стоит отметить их отменные прочностные характеристики, благодаря которым этот материал можно использовать даже в качестве перекрытия очень длинных пролетов. При этом монтаж элементов не составит огромного труда, да и при необходимости вы всегда сможете обработать поверхность. Такой прокат не подвержен ни деформации, ни усадке. Его по праву можно назвать универсальным, ведь такая балка встречается как в конструкции потолка, так и стен.

Еще достоинства и недостатки элементов во многом зависят от их вида. Например, горячекатаные конструкции монолитные, и нет необходимости применять дополнительную арматуру, даже если речь идет об очень сильных нагрузках. К тому же они более просты в изготовлении и экономичны. Сварной профиль имеет дополнительные ребра жесткости, благодаря которым можно снизить толщину стенок и соответственно себестоимость изделия. Плюс такие элементы изготавливают по индивидуальным заказам, и их размеры устанавливает клиент. Это позволяет минимизировать отходы во время строительства. Также по требованию заказчика конструкция может быть усеченной, равно- либо неравнополочной, иметь перфорацию, фланцевые соединения.

А вот к минусам монолитного проката стоит отнести высокую емкость металла, вызванную утолщением стенок, а также вес и размеры конструкции. Дело в том, что такие двутавровые балки изготавливаются только в соответствии с ГОСТом, а значит, их параметры, в том числе и длина, должны полностью соответствовать размерам, указанным в документации. Поэтому очень часто мы вынуждены самостоятельно резать элемент, а излишки приходится списывать в отходы, что нерационально. Недостатками сварных изделий можно назвать необходимость использования дополнительной арматуры для создания ребер жесткости, что увеличивает трудозатраты.

4 Правила калькуляции двутавров

Как видно, выбор двутавровых конструкций довольно большой, но чтобы использование этого элемента было рационально и конструкция получилась надежной, следует правильно подобрать профиль. В этом пункте мы рассмотрим, как найти подходящий двутавр. Если планируете использовать изделие для перекрытия, необходимо знать такие параметры, как расстояние между стенами и максимальную нагрузку, которая будет приходиться на будущую конструкцию. Далее провести расчет можно с помощью специальных онлайн-калькуляторов либо вычислить параметры самостоятельно.

Заглянув в ГОСТ, вы найдете таблицы, в которых указаны обозначения, размеры, площадь сечения профиля и линейная плотность материала. Также существуют таблицы, где оговаривается масса одного метра изделия. Чтобы узнать вес всего элемента, необходимо умножить массу его метра на длину. А вот для расчета несущей способности двутавровой конструкции нужно уточнить и ширину полок. Причем этот параметр должен соответствовать и сечению несущей колонны. Например, если это квадрат со стороной 510 мм, тогда необходимо подобрать профиль шириной не более 460 мм. Это обусловлено тем, что двутавр нужно будет приваривать и требуется оставить запас для сварочных швов.

Для расчета нагрузки следует сначала узнать нормативное воздействие (нагрузка, приходящаяся на 1 м профиля). Затем это значение умножаем на коэффициент прочности по нагрузке и полученный результат суммируем с массой изделия. Таким образом, мы вычисляем момент сопротивления, а там дело за малым, осталось только подобрать из сортамента нужный профиль.

При этом следует учитывать, что металлическая конструкция может использовать максимум 80% от допустимого прогиба.

Современные технологии значительно упрощают нашу жизнь и если нет никакого желания самостоятельно заниматься расчетами и подбирать нужный вариант по справочникам, то можно воспользоваться онлайн-калькулятором. С ним работать очень просто, необходимо всего-то заполнить пустые поля и программа выдаст оптимальные варианты. Нужно указать конструкцию, в которой будет использоваться двутавровая балка, например, она необходима для перекрытия. Затем уточняете максимальный пролет и шаг установки профиля. Шагом называется расстояние между двумя элементами, расположенными параллельно друг к другу. Рекомендуемая величина составляет 1 м, но в некоторых случаях можно увеличить его до 1,2 м. Также необходимо знать расчетную нагрузку, приходящуюся на квадрат и угол наклона стропил. Теперь вы знаете, какой именно элемент лучше всего подойдет для конкретного перекрытия.

5 Усиление своими руками – делаем безопасно

Безусловно, лучше всего подобрать двутавр с нужной несущей способностью и использовать его, но иногда такой возможности нет и необходимо усилить конструкцию самостоятельно. Этому вопросу мы и уделим внимание. Стоит отметить, что усиление различных узлов происходит неодинаково.

Если на элемент перекрытия приходятся нагрузки на сжатие, растяжение либо изгиб, то необходимо увеличить сечение изделия. Сделать это можно, приварив дополнительные детали к профилю. Однако действовать нужно обдуманно и руководствоваться размерами двутавра, а также направлением сварочных работ. Дело в том, что во время этой операции металл нагревается, и несущая способность элементов может, напротив, снизиться. Для продольных швов максимально возможное понижение этой характеристики не превышает 15%. А вот если речь о поперечном направлении, то несущая способность может снизиться на целых 40%. Так что накладывать швы в поперечном направлении нельзя.

Расчет металлической балки перекрытия

Бывают случаи, когда деревянные балки для междуэтажных или чердачных перекрытий использовать экономически не выгодно. Например, когда пролет слишком большой и поэтому для его перекрытия требуются деревянные балки большого сечения. Или когда у Вас есть хороший знакомый, который торгует не пиломатериалом, а металлопрокатом.

В любом случае не лишним будет знать во сколько может обойтись перекрытие, если использовать металлические балки, а не деревянные. И в этом Вам поможет данный калькулятор. С его помощью можно рассчитать требуемые момент сопротивления и момент инерции, которые для подбора металлических балок для перекрытия по сортаментам из условия прочности и прогиба.

Рассчитывается балка перекрытия на изгиб как однопролетная шарнирно-опертая балка.

Калькулятор

Калькуляторы по теме:

Инструкция к калькулятору

Исходные данные

Длина пролета (L) — расстояние между двумя внутренними гранями стен. Другими словами, пролет, который перекрывают рассчитываемые балки.

Шаг балок (Р) — шаг по центру балок, через который они укладываются.

Вид перекрытия — в случае, если на последнем этаже Вы жить не будете, и он не будет сильно захламляться милыми Вашему сердцу вещами, то выбирается «Чердачное», в остальных случаях — «Междуэтажное».

Длина стены (Х) — длина стены, на которую опираются балки.

Длина балки (А) — самый большой размер балки.

Вес 1 п.м. — данный параметр используется как бы во втором этапе (после того, как Вы уже подобрали нужную балку).

Расчетное сопротивление R_y — данный параметр зависит от марки стали. Например, если марка стали:

• С235 — Ry = 230 МПа;
• С255 — Ry = 250 МПа;
• С345 — Ry = 335 МПа;

Но обычно в расчете используется Ry = 210 МПа для того, чтобы обезопасить себя от разного рода «форс-мажерных» ситуаций. Все-таки в России живем — привезут металлопрокат из стали не той марки и все.

Модуль упругости Е — этот параметр зависит от вида металла. Для самых распространенных его значение равно:

• сталь — Е = 200 000 МПа;
• алюминий — Е = 70 000 МПа.

Значения нормативной и расчетной нагрузок указываются после их сбора на перекрытие.

Цена за 1 т — стоимость 1 тонны металлопроката.

Результат

Расчет по прочности:

W_треб — требуемый момент сопротивления профиля. Находится по сортаменту (есть ГОСТах на профили). Направление (х-х, y-y) выбирается в зависимости от того, как будет лежать балка. Например, для швеллера и двутавра, если Вы хотите их поставить (т.е. больший размер направлен вверх — [ и Ι), нужно выбирать «x-x».

Расчет по прогибу:

J_треб — минимально допустимый момент инерции. Выбирается по тем же сортаментам и по тем же принципам, что и W_треб.

Количество балок — общее количество балок, которое получается при укладки их по стене X с шагом P.

Общая масса — вес всех балок длиной А.

Стоимость — затраты на покупку металлических балок перекрытия.

Двутавровые балки перекрытия: особенности конструкции из металла

Ни один строительный объект, каким бы ни было его назначение, не обходится без применения балок перекрытия. Ее функция как инженерной конструкции – в успешном перераспределении вертикальных и горизонтальных нагрузок в процессе собственной работы на изгиб.

Двутавровые балки перекрытия представляют собой тип фасонного проката, изготовленного из высококачественной стали. Сталь может быть либо низколегированной, либо углеродистой. Этот тип сортового проката имеет форму бруса, ориентированного горизонтально или наклонно. Или, говоря простым языком, стальная двутавровая конструкция – это прокат определенной формы, изготовленный из профильной стали специального исполнения. Форма определяется его конструктивными особенностями. Чаще всего она внешне похожа букву «Н». Такая форма усиливает прочность элементов конструкции и придает дополнительную жесткость. Где же используются двутавровые балки перекрытия?

Балка двутавровая: применение ↑

Балка металлическая двутавровая из стали больше известна как элемент перекрытий каркасов промышленных зданий, имеющих большие пролеты. Их используют также при возведении мостов и других подвесных путей, колонн и другого во всех тех местах, где присутствуют повышенные нагрузки и им необходимо противостоять. Они воспринимают нагрузку от вертикального поперечного воздействия, которая одновременно отражается на стенах, колоннах и других опорах.

Деревянный аналог стального двутавра используется в каркасном домостроении. Следует отметить, что в последнее время его нередко стали использоваться в оформлении строений как элемент дизайна.

Их правильный расчет обеспечивает большую эффективность металлоемкости, нежели этот показатель у обычной горячекатаной конструкции. При установке двутавра уменьшается масса несущих конструкций, что позволяет сократить затраты на строительство. Двутавры используются также в тяжелом машиностроении при создании тяжелого оборудования.

Незначительный вес при чрезвычайно высокой жесткости делает их идеальным вариантом для использования в качестве основы под высоконагруженные строения.

Виды двутавровых балок ↑

В конструкциях двутавров внутренние грани полок могут располагаться наклонно либо параллельно. Сортамент , который имеет балка двутавр, характеристики, габариты в основном определяются расстоянием между параллельными (П) или наклонными (У) внешними гранями.

Типоразмеры и ГОСТы: ↑

Балка двутавровая ГОСТ 26020 83 характеризуется параллельными гранями полок. Под этот стандарт входят двутавры, имеющие высоту 10–100 см и ширину полок – 5,5–40 см. По последнему параметру классифицируют на: узкополочные (У), нормальные (Б), среднеполочные (Д), широкополочные (Ш) и колонные (К). Колонные двутавры отличаются почти одинаковой высотой профиля и шириной полки.

Двутавры, характеризующиеся наклонными гранями, классифицируются на:

обычные (ГОСТ 8239 89) – ограничения на величину уклона внутренних граней составляют порядка 6–12%;

специальные (ГОСТ 19425 74) – М: подвесные пути, имеющие угол наклона не больше 12% и С: для армированных шахтных стволов, имеющих угол наклона до 16 %.

колонные двутавры (К) по ГОСТ 26020-83

Изделие выполненное по ГОСТ полностью соответствует параметрам чертежа, то есть имеет заданное поперечное сечение, размеры полок (высота, ширина и толщина) и другое.

Маркировка: как расшифровать ↑

Начнем с двух цифр в начале маркировки. Они отмечают высоту в сантиметрах конкретной группы профилей. Следующие индексы – буквенные, они указывают на вид профиля в соответствии с шириной полок, к примеру, У, К и т. д. Если профили в группе отличаются размерами стенок и полок, то далее в маркировке указан размер профиля в серии. Например, маркировка двутавра с параллельными гранями может иметь вид: 25Б, 100Ш, 35К, 24ДБ1.

Монтаж ↑

Двутавр металлический изготавливают поэтапно. Прежде всего металл раскраивается на полосы требуемых размеров. Для улучшения провара кромки разделывают на специальном станке. Подготовленные полосы монтируют на сборочном стане. Их укладывают на входной конвейер, зажимают, позиционируют и фиксируют. Завершают сборку сварочными работами на специальном станке. Сваривают его двумя комплектами сварочных головок под флюсом. Двутавр в основном состоит из трех элементов. Поясные швы приваривают сварочными автоматами, а ребра жесткости приваривают поперек чаще вручную, в крайнем случае – полуавтоматом. Сварные конструкции собирают различными способами: используя хомуты и прихватки или в особом кондукторе.

балка металлическая двутавровая: процесс производства

Готовый двутавр очищают от налета ржавчины, жира, грязи и другого, используя дробеструйную установку. После этого качество его покрытия из краски и лака заметно улучшается.

При устройстве конструкции швы поясов иногда сваривают по ручной технологии. Тогда последовательность сборки полностью меняется. Сначала на пояс в нижней части конструкции монтируют вертикальную стенку, а следом ребра жесткости. Их захватывают и монтируют пояс в верхней части. Собранная конструкция зажимается хомутами и переходят к сварочным работам.

на фото металлическая балка двутавр

Наиболее ответственным этапом монтажа считается стыковка двутавровых балок. Швы поясов в обеих направлениях от стыка незаваривают на длину в полтора раза большую, нежели поясная ширина. Стык двутавровых балок свариваются в такой очередности: свариваются стыки вертикальной стенки, двух поясов, сначала ту, которая работает на растяжение, затем вторую, работающую на сжатие. Завершают устройство стыка довариванием швов на поясах на тех участках, которые остались незаваренными.

Сварная конструкция имеет массу преимуществ перед прокатной и, в первую очередь, это ее более высокие прочностные характеристики при массе, меньшей прокатной примерно на треть.

Двутавр металлический: сборка на видео

Материалы к статье:

ГОСТ 19425-74 Балки двутавровые и швеллеры стальные специальные. Сортамент (134,7 KiB, 1 359 hits)

ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент (297,8 KiB, 1 118 hits)

ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент (424,9 KiB, 1 342 hits)

Оценка статьи:
