Датчик протечки — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 5 февраля 2017; проверки требуют 9 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 5 февраля 2017; проверки требуют 9 правок.

Датчик протечки (англ. leak sensor), или датчик затопления (англ. flood sensor) — сигнализатор, способный зафиксировать разлив воды.

Датчики протечки широко используются как одно из основных средств предотвращения ущерба от бытовых несчастных случаев, наряду с дымовыми извещателями. Это один из наиболее простых механизмов домашней автоматизации и автоматизации зданий, который предполагает активацию тревожного сигнала и автоматическое перекрытие труб при протечке.^[1]

В основе работы датчика протечки лежит электрическая проводимость воды. Датчик оснащен двумя или тремя контактами и устанавливается в местах, где в первую очередь появится вода при протечке.

[2]^[3] Когда вода попадает на контакты, между ними образуется слабый электрический ток, и датчик срабатывает.

Слабая сторона датчика протечки в том, что он не может зафиксировать протечку, пока она не приведет к затоплению. Этого недостатка лишена система, которая распознает протечки, анализируя расход воды, однако такие системы стоят в десятки и даже сотни раз дороже систем, работающих на датчиках. Тем не менее, датчики способны обеспечить эффективную защиту имущества от связанного с протечками ущерба.^[4]

Взаимодействие с другими устройствами[править | править код]

Этот датчик как правило используется совместно с устройством, автоматически запирающим трубы в случае протечки — обычно электроприводом, установленным на трубопроводный кран. По этой причине производители датчиков протечки зачастую предлагают также электроприводы или комплекты, которые включают датчики, приводы и контроллер — управляющее устройство, которое обеспечивает взаимодействие датчиков с приводами и некоторые другие функции.

Если пользователь подбирает датчики и приводы разных производителей, взаимодействие между ними также происходит через контроллер, который в таких случаях устанавливается отдельно. Такая установка дает владельцу настроить взаимодействие датчика не только с электроприводом, но и с другими устройствами, например с умной розеткой или умными выключателями, что в случае протечки автоматически обесточить электроприборы.^[5][6][7]

Наиболее распространенные применения датчика протечки в домашних условиях:^[4]

• включение тревожного сигнала при протечке,
• отправка уведомления о протечке владельцу или указанному им человеку,
• дистанционное (со смартфона) или автоматическое перекрытие труб при протечке,
• дистанционное или автоматическое отключение допустившей протечку техники, например стиральной машины,
• дистанционное или автоматическое обесточивание электросети при протечке во избежание возгораний.

Установка датчиков протечки особенно актуальна для семей с детьми или пожилыми людьми, а также для престарелых людей, которые тем не менее живут самостоятельно. В таких домах выше вероятность протечек из-за невнимательности или оплошности, например забытого крана. С другой стороны, детям и престарелым людям сложнее сориентироваться и быстро отреагировать на протечку.^[8]

1. ↑ «Умный дом» как сочетание стиля, функциональности и комфорта — РБК, 6 фев 2017
2. ↑ How to Boost Holiday Safety With Home Automation — Fox News, 6 фев 2017
3. ↑ ZigBee-Ready Wireless Water Leak Detector — IEEE Xplore Digital Library, 6 фев 2017
4. ↑ ^{1 2} Private Customer Leak Detection Notification Technologies — City of Guelph, Ontario Canada, 6 фев 2017
5. ↑ Sensors let Alzheimer’s patients stay at home, safely — CNN, 6 фев 2017
6. ↑ Knowledge formalization of intelligent building — American Institute of Physics Conference Proceedings, 6 фев 2017
7. ↑ Emerging Communication Technologies Based on Wireless Sensor Networks — Google Books, 6 фев 2017
8. ↑ Independent Living for Persons with Disabilities and Elderly People Using Smart Home Technology Архивная копия от 6 февраля 2017 на Wayback Machine — International Journal of Application or Innovation in Engineering & Management, 6 фев 2017

ТОП-5 лучших датчиков протечки воды: принцип работы, отзывы

Если вы ни разу не сталкивались с протечкой воды, то вам сложно представить необходимость приобретения такого датчика. Поверьте, затопленное имущество и злые соседи снизу ー неприятное зрелище. Чтобы обезопасить себя от такой проблемы, установите датчик контроля за водой. Покупка окупит первый ущерб от бытовых несчастных случаев. Приобретение “антипротечки” ー это забота не только о себе, но и о своих соседях. Никто не застрахован от чрезвычайных сбоев. А испорченный ремонт или качество дорогостоящих вещей испортит настроение на долгое время.

Принцип работы

Принцип работы заключается в свойстве электрической проводимости воды. Датчик содержит несколько контактов и располагается в местах первичной протечки. При попадании воды на контакты между ними возникает электрический ток, провоцирующий срабатывание устройства.

Виды

«Антипротечки» воды классифицируются по базовым принципам:

• Поплавковый. Главная особенность 一 способность плавать на поверхности жидкости.
• Ультразвуковой. Использует свойство распространения звука в воде.
• Электродный. Он оценивает электропроводность жидкости в своей работе.
• Емкостной. Результат работы основан на чутком измерении емкости между параллельно установленными пластинами.
• Радарный. В основу данного вида легло изменение свойств потока при перемещении внутри трубопроводов и открытых руслах.
• Гидростатический. Такой тип определяет величину давления столба жидкости.

ТОП-5 лучших датчиков протечки воды

Представляем лучшие бренды датчиков протечки воды:

• Aqara Water Immersing Sensor;
• Gidrolock WSР3 ;
• DIGMA DiSense W1;
• Нептун SW 005;
• Xiaomi Aqara Flooding Sensor.

Больше информации о лучших “антипротечках” представлено ниже.

Aqara Water Immersing Sensor

Прибор оповестит пользователей сиреной и звуковым сигналом о возникновении угрозы затопления. Датчик предназначен к установке дома или на складах. Устройство оснащено сиреной, звуковым сигналом, оповещением на смартфон, автоматическим отключением электромагнитного клапана на водопроводе, защитой от ультрафиолетового излучения. Малые размеры прибора делают его привлекательным в повседневной жизни.

Тип соединения устройств	беспроводное
Протокол связи	ZigBee
Экосистема	Xiaomi Mi Home
Тип сигнализатора	вода

Ценник: 800-1 800 р.

Плюсы

• быстрый отклик;
• надежный.

Минусы

• неудобное крепление.

С покупкой датчика на душе стало спокойнее. Проверить его в бою еще не удалось, но это и неплохо. Если он не пригодиться, то будет даже лучше. Крепить не совсем удобно, но мы справились. Всем советую обезопасить квартиру от затопления. Надеюсь, что наши соседи тоже установили “антипротечку”.

датчик протечки воды Aqara Water Immersing Sensor

Gidrolock WSР3

Прибор применяется для обнаружения протечек воды в системах водоснабжения, отопления, канализации и кондиционирования. Его устанавливают в местах вероятного возникновения воды. Электроды датчика имеют специальное антикоррозийное покрытие.

Длина кабеля	3 м
Ток потребления датчика WSP	0 мА
Температурный диапазон эксплуатации	от -30 до + 60 °С
Производитель	Россия

Ценник: 500-600 р.

Плюсы

• надежный;
• прочный;
• компактный.

У нас такие датчики расположены по всему складу. В работе их не видел, но установлены они у нас много лет и менять никто не собирается. Буду надеятся, если что, то они себя оправдают.

датчик протечки воды Gidrolock WSР3

DIGMA DiSense W1

Датчик контроля за водой устанавливается в наиболее вероятных местах протечек: около ванн, стиральных машин, душевых кабин, раковин, труб, радиаторов отопления и др. С таким прибором вы можете быть спокойны, что вашему дому не грозит потоп. Он оповестит вас о случившемся даже вдалеке от дома.

Тип	модуль управления
Страна	Китай
Назначение	управление бытовыми приборами
Поддерживаемые протоколы и ПО	Wi-Fi

Ценник: 1 100-2 100 р.

Плюсы

• прост в монтаже и установке;
• дистанционная работа;
• контроль на расстоянии;
• прочный корпус.

Этот бренд не первый раз радует меня своей умной продукцией. Работает зачетно, качество на достойном уровне. Нужно лишь скачать приложение на смартфон и установить связь с датчиком, и всё под контролем. Успели только потестить: залили зонт. Эксперимент удался, звуковой сигнал сработал без проблем. Сомнений нет, рекомендую!

датчик протечки воды DIGMA DiSense W1

Нептун SW 005

Датчик фиксирует протечки воды и передает аварийный сигнал на модуль управления Neptun. Срабатывание происходит за счет попадания воды на пластины. Вода вызывает резкое падение сопротивления между пластинами. Рекомендуется устанавливать прибор на полу в в санузлах, на кухне, под раковинами, унитазом и пр.

Размещение происходит контактными пластинами вниз. Точечные выступы на корпусе датчика мешают соприкосновению пластин с полом. Таким образом, невозможно ложное срабатывание. Для долгого срока службы рекомендуется один раз в месяц проверять работоспособность прибора.

Материал корпуса	пластик
Напряжение	12 В
Максимальное удаление датчика от контроллера	500 м
Длина провода	2 м

Ценник: 700-900 р.

Плюсы

• понятная инструкция работы;
• надежный;
• прочный материал.

Минусы

• частая проверка работоспособности.

В мои обязанности на работе добавили проверку этих датчиков. Легко разобрался, как это делать. Правда каждый месяц заниматься проверкой надоедает. Датчики работают исправно, заряда хватает надолго. Я уверен, что в следующий месяц они будут также исправно работать, но придется опять проверять их.

датчик протечки воды Нептун SW 005

Xiaomi Aqara Flooding Sensor

Устройство определяет приток и отток воды. После фиксации утечки воды или погружения под воду в режиме реального времени через мобильное приложение датчик оповестит пользователя. Прибор возможно синхронизировать с другими умными устройствами шлюзом.

Рабочая влажность	0-100% RH
Рабочая температура	от -10 до 55°C
Инструкция на русском	есть
Приложение на смартфоне	есть

Ценник: 800-1 800 р.

Плюсы

• высокотехнологичное устройство;
• работа на расстоянии.

Мы создаем в своей студии умный дом, поэтому нам не обойтись без такого грамотного датчика. Мы легко разобрались в управлении и принципе действия датчика. Он прошел нашу импровизированную проверку, так что будем пользоваться.

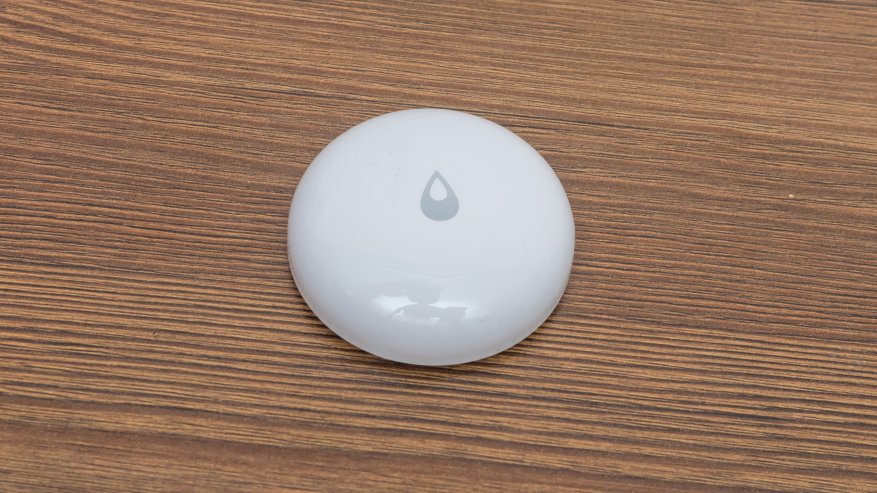

датчик протечки воды Xiaomi Aqara Flooding Sensor

Сравнительная таблица характеристик

Мы свели в общую таблицу основные показатели моделей. Так вам будет удобнее сравнить их между собой и выбрать подходящее устройство.

Модель	Площадь, мм	Глубина, мм	Способ монтажа	Индикация	Работает в системе “умный дом”
Aqara Water Immersing Sensor	диаметр 50	15	накладн. на поверхность	оптическая/акустическая	+
Gidrolock WSР3	35×47	8	–	–	–
DIGMA DiSense W1	диаметр 70	70	накладн. на поверхность	акустический (звуковой)	+
Нептун SW 005	450х520	140	на пол	–	–
Сяоми Aqara Flooding Sensor	диаметр 50	15	накладн. на поверхность	оптическая/акустическая	+

Советы по выбору

Несколько простых правил помогут вам упростить поиск и покупку идеального датчика протечки воды:

• Рассмотрите для себя устройства из нашего ТОП-5.
• Определитесь с возможной денежной затратой на прибор.
• Проанализируйте, какие функции и характеристики вам необходимы.
• Подберите для себя необходимый способ установки устройства.
• После покупки обязательно проведите тест на определение наличия воды.

виды, как выбрать, монтаж своими руками

Поломка сантехнического оборудования является одной из наиболее распространенных причин протечек. Согласитесь, быть виновником потопа и его жертвой одновременно неприятно, да и накладно с финансовой стороны.

Вовремя смонтированная система “анти-потоп” поможет избежать катастрофы даже в случае повреждения труб и нарушения целостности водяного контура. Перед тем, как установить датчик протечки воды своими руками, необходимо разобраться в устройстве механизма и в особенностях работы разных моделей.

Мы расскажем о конструктивных особенностях и принципе действия прибора. Объясним порядок сборки защитной системы и подключения контроллера. Наглядные фото-инструкции, тематические видео-ролики помогут выбрать прибор и выполнить его установку самостоятельно.

Содержание статьи:

Принцип работы системы против протечки

Принцип работы любой стационарной системы «антипротечек» основывается на разнице между электропроводимостью воды и воздуха. Основой любого датчика является обычная пара электродов.

Если на них попадает вода, то сопротивление снижается и происходит замыкание электрической цепи. Информация о замыкании цепи поступает на контроллер, где происходит расшифровка импульса и обработка информации.

После этого контролер подает свой сигнал на закрытие , расположенного на стояке, непосредственно на самом вводе.

Галерея изображений

Фото из

Датчик протечки воды представляет собой небольшое устройство, предназначенное для фиксации и передачи информации о возникновении аварийной ситуации

Датчики, входящие в систему защиты дома/квартиры от протечек, устанавливаются на все контуры, по которым перемещается вода, в частности, на приборы водяного отопления

Устройства фиксирования протечки воды размещают возле оборудования, активно потребляющего воду: стиральных и посудомоечных машин, бойлеров и т.д.

Датчиками, регистрирующими факт протечки воды, оснащают водопроводные ветки, сантехнические приборы и точки водоразбора

Датчик протечек — одна из составляющих системы защиты от затоплений. Его обязанность обнаружить аварию и передавать информацию контроллеру, который оповещает владельцев помещения

Кроме датчика и контроллера в систему защиты от аварийных протечек входит шаровой электропривод, предназначенный для перекрытия воды по команде контроллера

Систему защиты от протечек стоит установить с целью предотвращения безвозвратной порчи собственного имущества и отделки

Установка системы с датчиками протечки воды поможет избежать массы неприятных ситуаций, связанных с оплатой испорченного имущества соседей

Внешний вид и размеры датчика протечки воды

Система защиты от протечек водяного отопления

Устройство обнаружения протечки возле оборудования

Прорыв трубы водопровода от превышения давления

Стандартные составляющие системы защиты от протечек

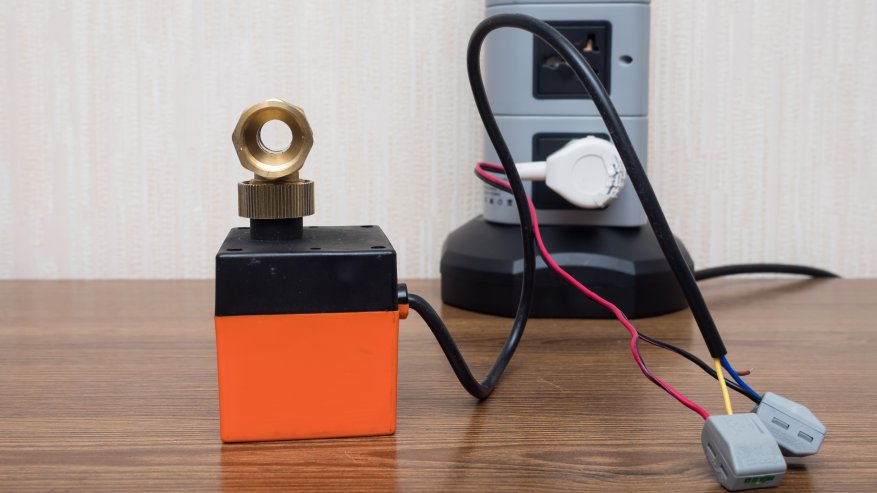

Шаровой электропривод для перекрытия воды

Защита собственного имущества и отделки от порчи

Предотвращение затопления квартир соседей

Входной кран будет перекрыт до тех пор, пока не будет выявлена и полностью ликвидирована причина протечки. После совершения простых манипуляций с контроллером работа системы будет возобновлена.

Стационарная система работает автономно и требует вмешательства только в случае обнаружения протечки и ликвидации неисправностей.

После попадания влаги на электрод происходит замыкание цепи, сигнал о котором передается на контроллер. Время замыкания электромагнитного клапана колеблется в пределах 2-30 секунд и определяется типом выбранной системы защиты (+)

Классификация систем защиты от протечек

Системы «антипротечка» классифицируют по следующим основным признакам:

1. По количеству кранов с электроприводом в комплекте.
2. По способу информирования о протечке.
3. По способу обмена информацией между датчиками и блоком управления.

Как правило, количество кранов с электроприводом в комплекте должно составлять не менее двух. Это связано с тем, что краны должны устанавливаться на стояках холодной и горячей воды. Количество кранов, в зависимости от выбранной системы, может быть увеличено.

Типы моделей по способу оповещения

Существуют следующие способы информирования о протечке:

• индикация на дисплее контроллера;
• индикация на дисплее, сопровождающаяся шумовыми сигналами;
• шумовая сигнализация, индикация и отправка сообщения.

Передача сообщений возможна, если система оснащена GSM-передатчиком. В этом случае происходит отправка SMS-сообщения на телефонный номер, который зашит в памяти устройства.

Ввод номера телефона производят с пульта управления. При подключении системы к интернету есть возможность рассылки сообщений посредством GPRS-соединения.

Магнитоконтактынй датчик оснащен функцией GSM-оповещения на 6 телефонных номеров. Благодаря этому все жители дома или квартиры будут практически одновременно уведомлены о протечке

Информация, отображающаяся на панели управления, зависит от модели. Чаще всего выводится информация о наличии протечек, состоянии датчиков, уровне заряда аккумуляторов и батарей.

Проводные и беспроводные датчики

Сигналы от датчиков утечки воды могут передаваться на контроллер, как по проводам, так и по радиоканалам. В связи с этим принято различать проводные и беспроводные системы, ориентированные на предотвращение потопа.

В проводных системах передачи информации на датчик подается напряжение до 5 В. В случае сухой поверхности, ток отсутствует из-за большого сопротивления между контактами. В результате воздействия влаги происходит снижение сопротивления и возрастание тока.

По проводам на электроды датчика подается небольшое напряжение, однако из-за высокого сопротивления между контактами ток отсутствует. При воздействии влаги сопротивление падает и цепь замыкается

Для исключения ложных срабатываний нужно установить минимальный порог тока, при котором контроллер закроет электромагнитные клапаны.

Это связано с тем, что сопротивление между контактами снижается при образовании пара или разбрызгивании воды, но его величина остается достаточно высокой и не достигает минимальных значений, как в результате протечки.

Внутри каждого беспроводного датчика есть схема сравнения тока, которая срабатывает при достижении установленного значения. Специальный передатчик постоянно измеряет сопротивление контакта и при затоплении незамедлительно посылает радиосигнал тревоги на приемник. Приемник и передатчик настраивают на одну частоту.

Специальный передатчик фиксирует рост сопротивления на контактах датчика и подает радиосигнал тревоги, который принимает радиоприемник блока управления

Сигнал передатчика модулируется с тем, чтобы избежать ложных срабатываний из-за электромагнитных помех.

Каждый из производителей применяет собственные принципы модуляции. В связи с этим, беспроводные датчики контроля за протечкой воды не могут быть использованы в других системах контроля протечек.

Типовая комплектация защитной системы

Наибольшую популярность в среде потребителей получили следующие системы сигнализации о протечках, работающие по одинаковому принципу:

• Нептун;
• Аквасторож;
• Gidrolock.

В представленных системах применяются с электромагнитным или электромеханическим клапаном диаметром ½, ¾, 1 дюйм. Устройства не только обеспечивают перекрытие крана, но и информируют о протечке.

Любая типовая система сигнализации о протечках состоит из следующих стандартных компонентов: контроллера – блока управления (1), шарового крана с электроприводом (2), датчиков (3) (+)

Системы протечки воды могут быть интегрированы с .

В комплекс защиты от протечки входят:

1. Шаровые краны, оснащенные электроприводом. Они предназначены для полной или частичной блокировки контуров водоснабжения или отопления на случай протечки. Устройство монтируется непосредственно после вводных вентилей.
2. Контроллер, представляющий собой блок управления. Предназначен для выполнения всего одной операции – перекрытие крана с электроприводом после получения и обработки сигнала с одного из датчиков. Помимо этого контроллер отвечает за оповещение о протечке и питание датчиков. Контроллер может быть установлен в любом удобном, но при этом доступном месте.
3. Датчики протечки. При попадании влаги подают сигнал о протечке. Подключаются исключительно к безопасным источникам энергии. Устанавливаются датчики в местах, чаще всего угрожающих утечками: под душевыми кабинами и раковинами, за унитазами, возле стиральных машин, в местах подключения гибких шлангов и т.д.

Датчики могут быть автономными, как в системе Gidrolock, так и энергозависимыми, как в более дешевой защите «Нептун».

В системе сигнализации об утечке применяются шаровые краны с электроприводом. Единственный минус в том, что подобные устройства нужны и для горячей, и для холодной воды, т.к. система не реагирует на температуру протекающей жидкости

В автономных системах водоснабжения функцию крана с электроприводом может выполнять насос, который отключается после поступления сигнал с датчика о протечке. Но и в этом случае нежелательно пренебрегать установкой шарового крана, оснащенного электроприводом.

Даже если насос выключится, и прекратится подача воды из , то при отсутствии запорного входного шарового крана не будет обеспечена полная защита системы от протечки.

Это связано с тем, что в неисправную систему может поступать вода из . Поэтому установка «управляемого крана» считается необходимостью.

Правила проведения монтажа системы против потопа

Основное преимущество любой современной системы защиты от протечек состоит в простоте сборки и быстроте проведения монтажных работ. Приобретая систему предупреждения потопа, вы получаете своего рода конструктор, отдельные части которого соединяются при помощи специальных разъемов.

Веское преимущество сделанных в заводских условиях систем сигнализации о протечке и аварийном заливе заключается в простоте сборки и установке компонентов (+)

Работы по монтажу системы следует начать с составления подробной схемы, на которой будет четко указано место размещения каждой из составных частей. После разработки плана необходимо проверить длину проводов и определить достаточно ли ее для подключения датчиков и кранов к блоку управления.

Монтажные работы проводят в следующем порядке:

1. Разметка участков, на которых предусмотрена установка контроллера, кранов и датчиков.
2. Прокладка и соединение монтажных проводов.
3. Врезка шаровых кранов, оснащенных отсекающими клапанами с электромеханическим или электромагнитным приводам.
4. Монтаж датчиков протечки.
5. Установка блока управления (контроллера).
6. Подключение и проверка.

Одним из наиболее сложных моментов установки защиты от протечек является врезка шаровых кранов. Ошибка при врезке кранов может свести на нет все усилия.

Галерея изображений

Фото из

Подготовка к монтажу системы защиты от протечек

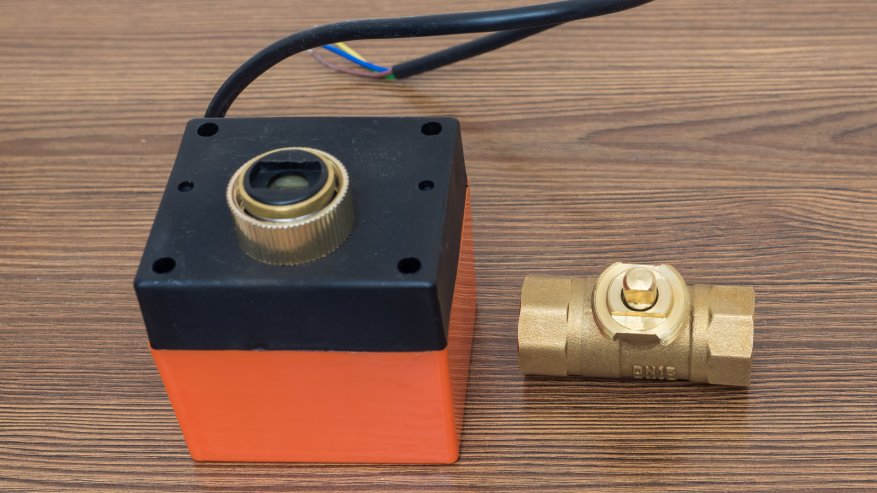

Установка шаровых кранов с электроприводом

Место расположения контроллера системы защиты

Крепление держателей для установки датчиков протечки

Установка датчиков системы защиты от протечек

Крепление герметичной крышики датчика

Подключение к контроллеру составляющих системы

Контрольная проверка выполнения монтажных работ

Врезка шарового крана

Перед проведением работ нужно перекрыть краны, расположенные на входах стояков холодной и горячей воды. Далее, непосредственно за краном, следует разрезать трубопровод и аккуратно  – пломбы должны остаться неповрежденными.

После этого, на кран или на предварительно установленный сгон нужно прикрутить клапан системы. Теперь остается обратно и подсоединить на место ранее снятые трубы.

Сложность проведения работ зависит от вида труб водопроводной или отопительной системы. Проще всего работать с металлопластиковыми трубами – достаточно соединить элементы и прижать их с помощью контргайки.

Шаровые краны можно располагать и после узлов учета, но тогда остается без контроля участок водопровода от входного вентиля до крана с электроприводом

Если водопровод или система отопления выполнены из пропиленовых труб, то можно сложную пайку заменить использованием специальных разъемных муфт, использующихся в ремонтных целях.

После установки кранов нужно соединить их отдельной силовой линией с распределительной коробкой контроллера, обеспечивающей питание запорного узла.

Установка датчиков протечки воды

С установкой датчиков протечки воды своими руками не должно возникнуть каких-либо трудностей. Датчики следует располагать в местах с высоким риском протечек:

• под душевыми кабинами и ванными;
• за раковинами и умывальниками;
• возле унитазов, стиральных и посудомоечных машин.

Если пол имеет уклон, то датчик нужно установить в самом низком месте.

Существует две схемы расположения датчиков:

• внутренняя;
• напольная.

Производители рекомендуют отдать предпочтение именно внутреннему размещению датчиков, при котором устройства врезаются в плитку или другое напольное покрытие.

Внутреннее расположение. Контактные пластины датчика необходимо вывести наружу и разместить их на 3-4 мм выше уровня пола. Такое расположение  исключит ложное срабатывание системы в случае влажной уборки или случайного разбрызгивания воды. Провод к датчикам подводят в водонепроницаемой.

Внешнее расположение. Датчики укладывают непосредственно на пол контактами вниз. Корпус датчика можно зафиксировать с помощью строительного клея или двустороннего скотча.

Внешнее расположение устройств чаще всего применяют, если система контроля протечки монтируется уже после завершения отделки и установки сантехники.

При наружной установке датчика его нужно расположить пластинами вниз и зафиксировать с помощью строительного клея либо скотча. Датчик должен легко сниматься для обслуживания

Установка датчика утечки воды своими руками вызовет еще меньше трудностей, если в системе предусмотрены беспроводные датчики.

В этом случае не придется переживать об эстетической стороне вопроса, не нужно штробить стены и пол или маскировать провода в плинтус. Беспроводной датчик легко монтируется на любую поверхность, так как оснащен крепежом.

Правила монтажа контроллера

Контроллер должен располагаться в удобном для обслуживания месте. Лучше всего размещать контроллер поблизости запорных вентилей, его можно закрепить на стене с помощью кронштейнов или спрятать в нишу.

Учтите, что питание блока управления обеспечивает силовой шкаф, поэтому к контроллеру должны быть подведены фаза и ноль.

Контроллер может быть установлен практически в любом удобном месте, но лучше всего его размещать недалеко от электропроводки и запорных вентилей, так меньше придется прокладывать провод

После закрепления контроллера можно выполнить его подсоединение к электросети и произвести подключение электроуправляемых клапанов.

Подсоединение проводов выполняют через специальные клеммные разъемы, пронумерованные и подписанные для удобства монтажа. На контроллере и в инструкции четко указано, куда и какой провод должен быть подсоединен.

Остается подключить в соответствующие разъемы датчики утечки воды и сборку системы можно считать завершенной. Если стандартной длины провода будет недостаточно, то надо выполнить их удлинение. Производители гарантируют работу системы даже в том случае, если датчик удален от блока управления на 100 м.

Проверка работы системы

После нажатия кнопки включения контроллер проведет диагностику и подтвердит готовность к работе зеленой лампочкой индикатора. Перед тем, как доверить безопасность своего дома системе, не лишним будет провести ее диагностику.

Для этого достаточно пластины одного из датчиков смочить водой. Если система работает правильно, то вы услышите звуковой сигнал, лампочка индикатора станет гореть или мигать красным светом, а электрические клапаны перекроют подачу воды.

После попадания воды на контакты датчика контролер подает шумовой и звуковой сигнал, одновременно с этим в считанные секунды перекрывая электромагнитные клапаны

Для разблокировки системы датчик следует насухо протереть и установить на место. Питание контроллера нужно отключить и включить заново. После проведения самодиагностики система контроля за протечкой воды снова готова к работе.

Как выбрать защиту против потопа

По своей эффективности дешевые и дорогие устройства практически одинаковы, за исключением заводских дефектов, которые могут быть в любой системе. Каждый из производителей преподносит свой продукт, но это всего лишь реклама и не больше.

В системе защиты от протечек с логотипом Gidrolock комплектная поставка предусматривает наличие 3-х датчиков, при этом можно подключить еще 40 датчиков без установки дополнительных блоков.

Комплексы изначально комплектуется 4 датчиками и можно подключить еще 10. Если установить дополнительные блоки, то количество датчиков можно довести до 375.

В комплекте системы Нептун есть только 2 датчика, остальные нужно приобретать отдельно. При этом без установки дополнительных блоков система может поддерживать не более 10 датчиков протечки воды.

Беспроводная система датчиков существенно увеличивает стоимость системы, поэтому если вас устраивает проводная система, лучше отдать предпочтение именно ей. Также стоимость системы увеличивается при наличии возможности установки дополнительных кранов.

Как мы выяснили, для эффективной работы нужно не более 2-х шаровых кранов с электромагнитными клапанами, монтируемых на стояках холодной и горячей воды за входными вентилями. Покупая систему с 6-8 кранами, вы переплатите за то, чем никогда не будете пользоваться.

Некоторые производители при рекламе своей продукции спекулируют такой величиной, как рабочее напряжение. А оно для систем защиты колеблется в пределах 5-12 В.

При этом, сила тока в проводах датчиков абсолютно безопасна, а сила тока в проводах крана хоть и достигает 1 А, но действует всего несколько секунд, поэтому разница рабочих напряжений вовсе несущественна.

Одним из основных показателей эффективности работы системы является время перекрытия крана. В дешевых системах Нептун этот показатель достигает 30 секунд, тогда как самые современные системы Аквасторож способны перекрыть краны всего за 2-3 секунды.

Учтите, что при разрыве труб отопления или водопровода за 30 секунд может вылиться 20-25 литров воды.

Еще один немаловажный показатель – наличие в комплекте аккумулятора, обеспечивающего автономность работы системы в случае отключения электричества.

Выводы и полезное видео по теме

Обзор комплектации системы против протечек Нептун и советы по проведению монтажа:

Обзор набора Аквасторож:

Большинство систем защиты от аварийных протечек воды самодостаточны – они способны не только контролировать протечки, но производят периодический мониторинг датчиков, определяют уровень заряда батареи, прочищают электромагнитные клапаны.

Современные системы «антипротечка» полностью автономны и требуют вмешательства человека только для ликвидации аварии.

Подыскиваете эффективный датчик для защиты от протечек? Или есть опыт использования таких устройств? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь своим впечатлением о применении систем защиты “анти-потоп”.

Защита от протечек воды в квартире: схема устройства, обзор систем

Никогда нельзя исключать вероятность возникновения аварийной ситуации, вызванной затоплением помещения. Ущерб от протечки воды может быть весьма существенным, особенно, когда инцидент происходит в квартире многоэтажного дома. В таких случаях последствия потопа часто ощущают на себе и соседи снизу, что только добавляет проблем. Чтобы избежать подобного развития событий, необходимо установить современную систему контроля, в которой реализована надежная защита от протечек воды в квартире.

Чем могут быть вызваны протечки?

Чтобы предотвратить «потоп» необходимо установить природу вероятных протечек. Рассмотрим три наиболее распространенные причины возникновения протечек:

1. Влияние человеческого фактора, например переполнение ванны из-за того, что хозяин квартиры забыл перекрыть подачу воды.
2. Износ инженерных сетей систем водоснабжения и сантехнического оборудования. Многоэтажки, построенные в 70-е – 80-е года прошлого века составляют большую часть жилого фонда. Трубы, установленные в стояках таких домов, давно превысили допустимые сроки эксплуатации, либо довольно близки к этому. При предпродажном ремонте на такие нюансы часто не обращают внимания, производя замену только внутренних коммуникаций.
3. Недостаточное качество сантехнического оборудования (труб, фитингов кранов и т.д.) или монтажных работ. Экономия на ремонте квартиры, в частности при монтаже горячего и холодного водоснабжения, может в дальнейшем стать причиной аварии, при которой также произойдет затопление соседей. В результате придется снова вкладываться в ремонт и приобретать новые бытовые приборы.

Обратим внимание, что выше перечислены только причины, связанные с системой водоснабжения. Помимо этого возможны протечки канализации, вызванные износом или засорением труб, а также поломкой сантехнического оборудования.

Принцип работы защиты от протечек воды

Чтобы наглядно объяснить, как работает защита, приведем пример ее типовой установки.

Рис 1. Типовая установка основных элементов системы защиты от протечек

Обозначения:

1. Контроллер (основной элемент защиты от протечки).
2. Шаровые краны, снабженные электроприводом (автоматически перекрывают воду при подаче сигнала или включении напряжения питания).
3. Беспроводной датчик контроля протечки воды.
4. Датчики, исполненные в проводном варианте.

Алгоритм работы системы следующий:

1. Контролер (а) регулярно опрашивает состояние датчиков (с и d).
2. Как только на любой из датчиков попадает вода, изменяются его характеристики. Обратим внимания, что детекторы, следящие за утечкой воды, должны располагаться на уровне пола.
3. Контролер моментально фиксирует изменение сигнала и подает команду на закрытие шаровых кранов (b).
4. Электроприводы приводят в действие механизм запорной арматуры для перекрытия водоснабжения.

Как правило, подобные устройства защиты дополнительно снабжаются автономными источниками питания, чтобы не терять функции, даже если будет отсутствовать напряжение в бытовой электросети.

Большинство устройств после того, как один из датчиков сработал, подают звуковой и световой сигнал, указывающий, что необходимо устранить аварию.

После устранения причины аварии шаровые краны переводятся в рабочее положение, это делается вручную или путем подачи сигнала с контролера защиты (в зависимости от особенностей конструкции запорной арматуры).

Состав и схема устройства типовой системы защиты

Как видно из приведенного выше принципа работы защиты от протечек воды, такой комплекс защиты включает в себя следующие базовые элементы:

• Электронный блок управления, отвечает за функционирование комплекса (а на рис. 1).
• Датчики, которые фиксируют протечку и подают сигнал контроллеру (с и d).
• Электроприводная запорная арматура, она перекрывает водоснабжение по команде блока управления (b).

В качестве примера приведем упрощенную электрическую схему защиты Gidrolock.

Рисунок 2. Упрощенный вариант типовой схемы защитных систем

Обозначения:

1. Подключение к шине защитного заземления.
2. Предохранитель на блоке питания контроллера защиты.
3. Корпус электронного контроллера, как правило, он представляет собой герметичную конструкцию, не допускающую попадание воды внутрь. В качестве материала используется пластик или другой изоляционный материал.
4. Корпус запорной арматуры с электроприводом.
5. Подключение корпуса электропривода к шине заземления.
6. Обмотки электропривода.
7. Устройство защитного отключения, устанавливается на линию питания системы.
8. Трансформатор, обеспечивающий гальваническую развязку по питанию.
9. Ключи управления электроприводом запорной арматуры.

Электробезопасность систем

Обращаем внимание на такой важный критерий, как нормы электробезопасности, пример их реализации показан на типовой электрической схеме, представленной выше на рисунке 2. В первую очередь это подключение к защитному заземлению основных элементов системы, установка УЗО на линию питания и обеспечение гальванической развязки. В тех случаях, когда тип питания только автономный, в таких мерах безопасности нет необходимости.

Что касается приводов запорной арматуры, то напряжение на них подается только при возникновении аварии, когда необходимо перекрыть краны для отключения подачи горячей и холодной воды. Все остальное время электроприводы шаровых кранов обесточены. На датчиках (как в проводном, так и беспроводном варианте исполнения) напряжение не привешивает 5-ти вольт, что совершенно не представляет угрозы. Соответственно, даже металлический корпус датчика не нуждается в заземлении.

Обзор и сравнение популярных устройств защиты от затопления

Приведем краткий обзор систем, осуществляющих автоматическое отключение воды для предотвращения протечки. Критерий отбора проводился исходя из популярности устройств на российском рынке. Чтобы помочь с выбором системы, будут рассмотрены технические характеристики различных моделей и приведена сравнительная таблица.

Аквастоп

Данное устройство представляет собой предохранительный клапан, перекрывающий подачу воды при возникновении протечки. Принцип работы этого полностью механического устройства, построен на сравнении входного и выходного давления. Резкий перепад между ними (характерный признак протечки) приводит к срабатыванию механизма, перекрывающий подачу воды через клапан защиты от протечки.

Внешний вид клапана Аквастоп

Данные устройства предназначены для установки на шланги подачи воды к смесителю, стиральной машине или бойлеру. Несмотря на простоту решения нельзя не признать эффективность и безусловные преимущества защитного клапана, к числу которых можно отнести:

• Высокую скорость срабатывания при обнаружении течи.
• Независимость от сети питания.
• Низкая стоимость, по сравнению с другими системами защиты.

По сути, клапаны Аквастоп не относятся к рассматриваемым контролерам, поскольку обеспечивают защиту только локального участка и не имеют возможности подключения к общему контроллеру, что существенно ограничивает функциональность. Тем не менее, такое устройство является эффективным средством предотвращения потопа (заливом квартиры), обладающим доступной стоимостью, что заслуживает упоминания в общем обзоре.

Стоп потоп «Радуга»

Данный комплекс защиты от протечки — полностью отечественная разработка, в которой применяется классическая схема принципа работы. Базовая комплектация бюджетных моделей включает в себя блок управления, два проводных датчика, один электромагнитный клапан запорной арматуры и инструкцию по установке.

Базовая комплектация системы стоп-потоп «Радуга»

В топовых моделях управление системой осуществляется электронным контроллером, способным обрабатывать сигналы, поступающие от 15-ти беспроводных датчиков. Полное перекрытие воды на вводе в квартиру осуществляется шаровыми кранами с сервоприводами. Стоимость таких моделей зависит от комплектации. Ориентировочная цена базового комплекса защиты от протечки (контроллер, два беспроводных датчика, два крана с электроприводом, набор элементов питания) около $280.

Аквасторож

Защита «Аквасторож» производится в России отечественной компанией «Суперсистема» по лицензии немецкого разработчика Germany Engineering. Принцип работы контроллера построен по классической схеме. Ниже представлен базовый набор защиты «Аквасторож Эксперт» ТН35.

Базовая комплектация модели ТН35 Аквасторож Эксперт

В стандартный комплект данной модели входят:

1. Блок управления с радио контроллером.
2. Три элемента питания (батарейки), по 1,5 В каждый.
3. Два проводных датчика.
4. Два беспроводных датчика.
5. Блок питания от стационарной сети 220 В.
6. Два сигнальных провода длиной 2 м и 4 м.
7. Два крана электрокрана ¾.

Стоимость защиты в перечисленной комплектации $300-$310.

Gidrolock

Производитель защиты – отечественная компания «Гидроресурс». В основу разработки заложен классический принцип работы. Основная особенность данного комплекса защиты – высокая вариативность, что позволяет подобрать оптимальную конфигурацию для дома или квартиры. В частности, базовый набор КВАРТИРА 1 ULTIMATE BUGATTI, куда входит: контроллер, три проводных датчика, две запорные арматуры с электроприводом и аккумулятор. При необходимости Gidrolock комплектуются дополнительными блоками, расширяющими функциональные возможности, например, отправка SMS сообщений в случае аварии.

Базовый комплект КВАРТИРА 1 ULTIMATE BUGATTI

Стоимость базового набора, приводимого в качестве примера, — порядка $260, при добавлении опций цена может существенно увеличиться.

Нептун

В завершении обзора рассмотрим еще одну российскую разработку защиты от утечки – Нептун (Neptun), созданную совместно с итальянской компанией Bugatti. На рисунке ниже представлена базовая комплектация набора Neptun Bugatti Base (контроллер, 2-а ШЭП и 3-и проводных детектора).

Комплектация системы Нептун базового уровня

Защита от протечек Нептун даже в базовом исполнении имеет широкий потенциал для расширения путем увеличения количества датчиков и электрокранов (до 20 и 6 штук, соответственно). Несмотря на то, что у данного бренда самое длительное время срабатывания (до 20 секунд) среди рассматриваемых систем, популярность от этого не страдает за счет относительно низкой стоимости (для приведенного комплекта — $240) и длительной гарантии (производитель дает 6 лет).

Итоговая таблица сравнения

В завершении представим вашему вниманию сравнительную таблицу, составленную по характеристикам популярных моделей различных брендов.

Таблица №1. Сравнение популярных моделей.

Комплектация и характеристики	Название защиты и конкретной модели
	Аквасторож ТН35	Стоп потоп «Радуга» Базовый набор	Gidrolock КВАРТИРА 1 ULTIMATE BUGATTI	Нептун Neptun Bugatti Base
Контроллер	+	+	+	+
Проводные датчики (шт)	2	—	3	3
Беспроводные датчики (шт)	2	2	—	—
ШЭП	2	2	2	2
Автономное питание	+	+	+	—
Скорость перекрытия воды (сек)	≤ 3	≤ 10	Не более 15	До 21
Питание ШЭП (В)	4,50	4,50	12,0	220
Подает звуковой сигнал	+	+	+	+
Световая индикация	+	+	+	+
Срок гарантии (в годах)	4	2	4	6
Ориентировочная стоимость ($)	310,0	280,0	260,0	240,0

Рекомендуем также почитать:

Датчик протечки воды, для системы умный дом Xiaomi / Kvazis House / iXBT Live

Здравствуйте друзья

В своем обзоре датчика открытия дверей и окон Xiaomi, я не зря сказал о том, что это самый легко модифицируемый датчик системы, и что я обязательно еще к нему вернусь. Долго тянуть не буду и расскажу про свою первую модификацию этого датчика — датчик протечки воды. При желании повторить мой эксперимент может абсолютно каждый, доработка легка и быстрая. Подробности прошу читать далее.

Как я уже говорил, принцип действия этого датчика основан на двух состояниях магнитного датчика — геркона — замкнуто и разомкнуто. В нормальном состоянии геркон разомкнут и это позволяет проводить подобные модификации.

Где покупал

Датчик открытия — Gearbest   Banggood Aliexpress  JD.ru

Сенсор влаги — Gearbest   Banggood   Aliexpress

Комплект оборудования

Для модификации нам понадобится, кроме самого датчика открытия еще и физический сенсор воды. Имеются разные их варианты, можно даже оставить просто оголенные конца провода, но я выбрал вот такой — и купил одним заказом с датчиком открытия.

Да, получилось немного лишних деталей — так как мне нужен только сам сенсор влаги, без модуля управления, но другого варианта в магазине я не нашел, а заказывать в другом месте — поленился, цена там копеечная

Сенсор влаги

Кому интересно — модуль управления, я его сразу отложил в сторону — ему уготована судьба валятся в куче других запасных электронных запчастей.

Сенсор влаги — довольно большой, я как-то ожидал что он будет компактнее. В длину 5,5 см

В ширину 4 см — практически всю площадь, с обоих сторон, занимают две токопроводящие дорожки, которые и реагируют на влагу.

Так же в комплекте идет контактный двухпроводный кабель, что так же облегчает задачу — ничего дополнительно искать не надо.

Модификация датчика

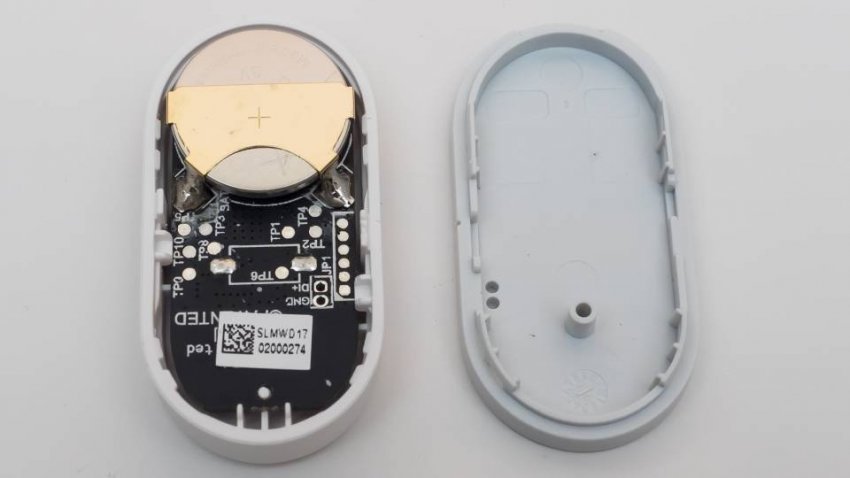

Теперь приступаем к разборке датчика открытия дверей / окон. При помощи монеты и паза на корпусе — снимаем заднюю крышку с наклеенным 3М скотчем

Извлекаем модуль из корпуса. С обратной стороны — геркон, к контактам которого и будет припаян сенсор влаги. При этом сам геркон демонтировать нужды — нет.

Зачищаем от изоляции один из концов комплектного кабеля

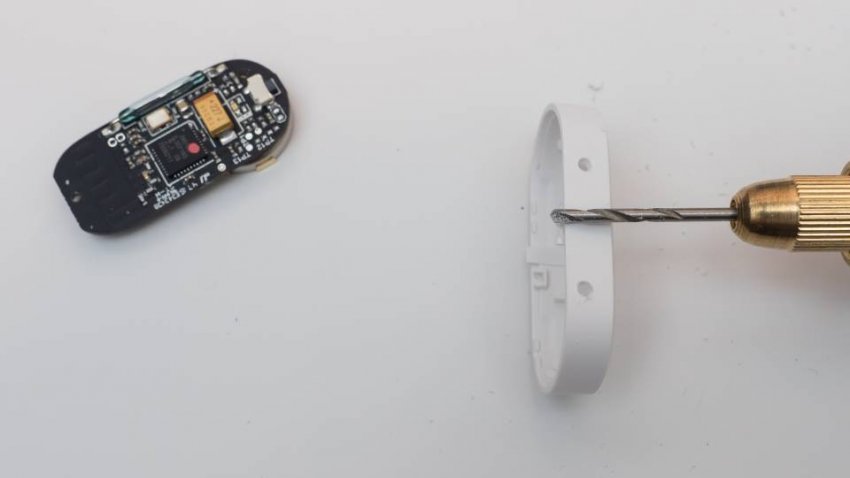

Делаем отверстия для кабеля в корпусе датчика. Тут мне здорово помог WLXY P-800, это заняло секунд 20.

 Диаметр отверстий нужно подбирать под диаметр проводов в изоляции. Как вариант — установить контактную колодку.

Теперь самая сложная часть модификации — припаять провода сенсора, параллельно геркону. Как видим — вся модификация — предельно простая и доступна всем.



Датчик открытия отлично влез обратно в корпус, крышка защелкнулась — просто теперь из него торчит пара проводов. Датчик утечки воды в сборе —

Применение

Про подключение и логику работы я уже рассказывал в своем первом обзоре этого датчика, повторятся не буду, напомню только что у датчика есть два состояния — Open и Close. В нашем случае они тождественны Сухо и Мокро. Сенсор влаги отлично реагирует не только на воду, но и даже на на прикосновение пальца. Испытания есть в моем видеообзоре, тут приведу скриншот из видео, где сенсор реагирует на каплю воды и отрабатывает сценарий включения лампочки.

Расположил я датчик открытия на бортике душевой кабины в ванной, сенсор разместил под ней на полу. Однажды у меня уже был небольшой потоп именно в этом месте

Датчик я назвал «Ванная течь» — он находится в состоянии «Open» — значит все в порядке. Для отслеживания я создал сценарий «Протечка ванная», пока действием такого сценария является отправка на смартфон уведомления. По крайней мере чтобы знать — что что-то случилось.

Дальнейшее развитие

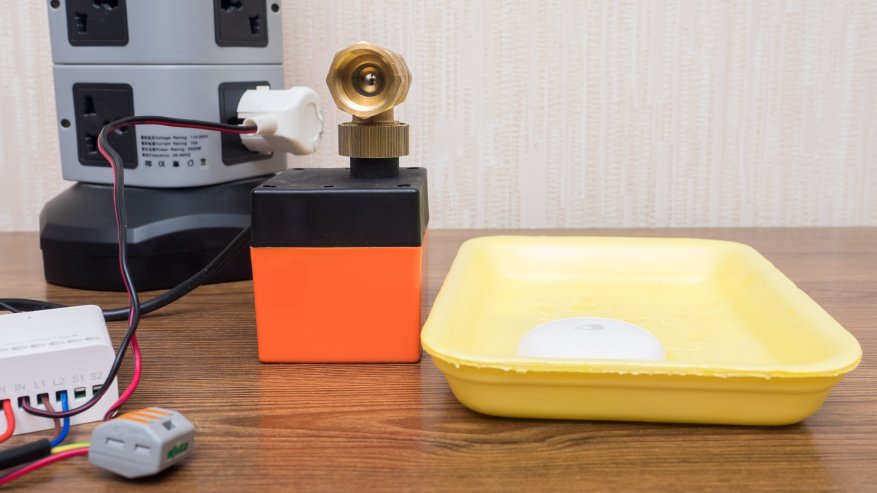

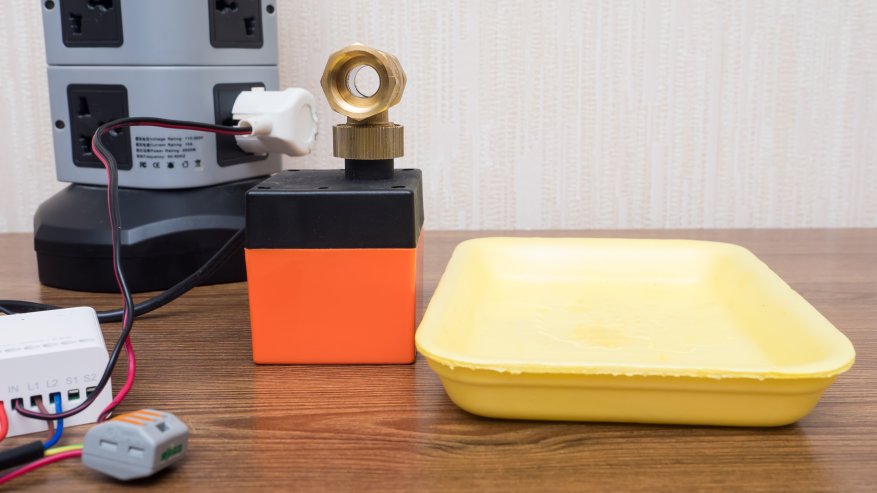

Следующей итерацией я планирую какую-то систему управления вводом воды, пока основной рассматриваемый вариант — это установка дополнительного, нормально открытого шарового крана. Он управляется по двухпроводной линии (есть варианты трехпроводные — открыть и закрыть) и логика его работы — нет питания — он открыт, есть питания — он закрывается. Питание отключается — опять открывается. Например такой

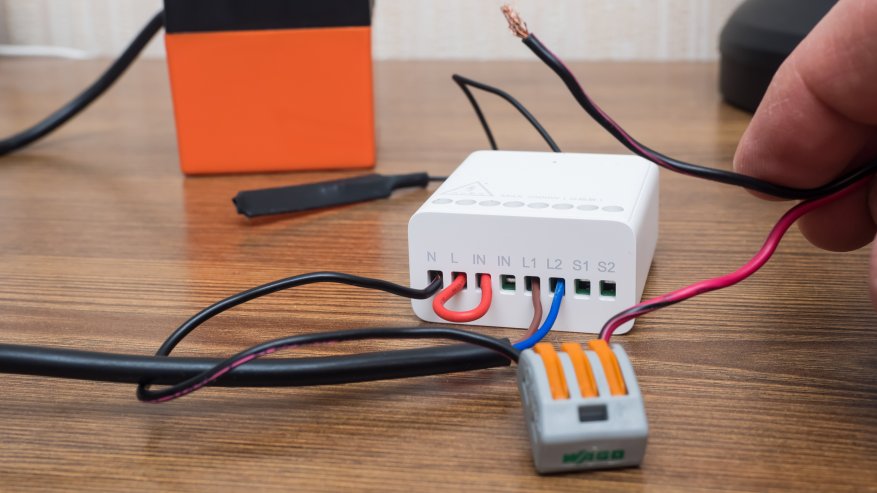

Управлять им можно при помощи смарт розетки Xiaomi — использовать нужно ZigBee версию, что позволит продублировать сценарий работы в альтернативной системе управления — я использую Domoticz — и таким образом не зависеть от интернета и работоспособности китайских облаков.

Таким образом я продублировал выполнение самых важных сценариев.

На этом все, по традиции видеоверсия моего обзора с испытаниями сенсора



Все мои обзоры устройств Xiaomi в хронологическом порядке — Список

Все мои видео обзоры — YouTube

 Спасибо за внимание

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) / Habr

В статье представлен прагматичный подход по созданию одного из элементов Умного Дома — экономной защиты от потопа (антипротечки) на базе универсального контроллера домашней автоматизации.

Главные отличия от ранее представленных на хабре решений данной задачи – простота реализации, относительно дешево + для повторения не надо быть программистом. Правда паять все равно придется, но всего 2 раза.

На хабре, как на ресурсе технически активных людей, на который страждущие идут за советом и решением проблем, размещено множество статей по теме Умный Дом.
И часто в комментариях встречаются сожаления о том, что мол никто пока не родил одновременно мощный, простой в освоении и экономный способ реализации Умного Дома для обывателей. То надо паять, то кодить, причем часто на разных языках: и для микроконтроллера, и для веб и так далее.
А так чтоб взял, купил запчасти-кубики за недорого и сам лично запустил – такое редко встречается.

Вот я и решил вставить свои 5 копеек, так как похоже, мне как раз попался один из вариантов реализации Умного Дома, который может подойти для многих прагматически настроенных потребителей.

Я расскажу на примере реализации защиты от потопа, хотя уже, на этом же контроллере у меня функционирует система охранной сигнализации, регистрации температуры и автоматического отключения нужных розеток при уходе из дома.

Итак, по моей «пирамиде потребностей Маслоу для Умного Дома» (с) – важность сигнализации и предотвращения потопа находится на том же уровне, что и важность сигнализации о вторжении или появлении дыма.

Пирамида потребностей Маслоу для Умного Дома

Ибо масштаб трагедии может быть ужасающим:

Ввиду того, что я недавно обзавелся универсальным контроллером умного дома и уже реализовал более важный функционал — я решил, что пора «постелить соломки».
Итак, захотелось в случае обнаружения протечки воды – получать оповещение (смс и/или email) и, чтобы автоматически перекрывалась подача воды в квартиру. А также иметь возможность открывать и перекрывать воду «вручную», в том числе удаленно через интернет.
Существует ряд готовых наборов для полного или частичного решения данной задачи, но, во-первых, они мягко говоря дороговаты, во-вторых, имея в руках универсальный контроллер управления умным домом все это можно сделать самому и будет не хуже, а даже лучше ввиду того, что все будет интегрировано в единую систему и будет взаимодействовать именно так как мне хочется, а не так, как решил производитель системы. А учитывая, что самая дорогостоящая часть систему уже есть (контроллер), то избавляемся от дублирования и избыточности.

Текущая структура моей системы Умный Дом. Красным выделены компоненты непосредственно участвующие в системе Антипротечки.

Настольный макет прикладной части системы антипротечки выглядел так:

У меня сейчас горячая вода получается путем нагрева в бойлере холодной воды. Поэтому перекрывать нужно только одну трубу.

При необходимости, систему можно будет элементарно нарастить и сделать перекрытие второй трубы просто добавив еще один клапан и подключив его параллельно к радиореле.

Датчик протечки

Самый сложный момент во всей системе.
Беда в том, что если вопросы по контролю вторжения и появления дыма или газа элементарно решаются стандартными датчиками, то с контролем утечки воды все несколько иначе. В перечне совместимых датчиков моего универсального контроллера пока нет датчика протечки воды. По крайней мере не было…

Поиск на хабре быстро показал путь наименьшего сопротивления: взять стандартный беспроводной герконовый датчик и вместо геркона, а точнее параллельно ему, вывести провода с контактами и замыкать их водой.

Данный подход имеет ряд недостатков: одним из главных является окисление не позолоченных контактов со временем.

Ранее читал в интернете, что существуют другие способы определения протечки воды, например, бесконтактные, но дешевизна, оперативность и элементарность реализации описанного выше варианта прервала полет инженерной мысли в сторону инновационных подходов.

За основу был взят китайский беспроводной магнитоконтактный (герконовый) датчик MD-209R. В моем случае был выбран относительно дешевый датчик-клон, совместимый с протоколом передачи PowerCode (фирмы Visonic), так как это один из беспроводных протоколов, поддерживаемых моим контроллером.

Параллельно встроенному геркону я подпаял 2 провода, замыкание которых фактически приводят к срабатыванию датчика.

Итак, после нехитрых манипуляций с паяльником получилось это:

Клапан с электроприводом

В качестве клапана, перекрывающего воду, можно использовать любой клапан, имеющий электропривод и соответствующий размер соединения с трубой.

Свой макет я испытывал на китайском клапане с электроприводом под трубу на 1/2 дюйма.

Конструкция электропривода клапана автоматически отключает питание на катушку после открытия или закрытия. Таким образом, нет необходимости командами с контроллера снимать напряжение через радиореле после выполнения операции.

Радиореле

Для подачи питания на привод я закупил на ebay вот такое двухканальное радиореле из списка совместимых с контроллером. Тип YKT-02XX-433

Внутри установлена так любимая китайскими производителями микросхема-кодер 1527.

В нем стоят 10-амперные реле, поэтому, в принципе, ими можно коммутировать почти любую бытовую нагрузку до 250В. Ограничение 2 кВт.

Для управления электроприводом этого более чем достаточно, так как привод клапана питается от 12 В и по паспорту потребляет всего 4 Вт, причем только во время изменения состояния клапана.

Данное радиореле может работать в нескольких режимах, один из которых нам как раз и надо: взаимная блокировка каналов. В этом режиме — при включении реле одного канала, автоматически выключается реле другого канала. Таким образом, мы «почти аппаратно» защищаемся от одновременной подачи напряжения на «открытие» и «закрытие» на соленоид электропривода клапана вследствие каких-либо глюков.

Схема подключения клапана, приемника:

Управление

В качестве «мозгов» системы я применил Наносервер NS1000 — универсальный контроллер отечественного производителя 1-М Умным Домом.

Возможности контроллера, которые так или иначе используются в данном проекте:
• Поддержка сверхбюджетных беспроводных датчиков и радиореле.
• Выполнение сценариев оффлайн (даже без интернет).
• Оповещение о событиях через смс и по электронной почте.
• Элементарное составление «сценариев» работы системы без написания кода.
• Возможность управление устройствами со смартфона (Android).
• Управление через WEB.
• Ведение «логов».

Сценарии

В процессе настройки контроллера нужно учесть следующий нюанс:
Герконовый датчик посылает сообщение о срабатывании когда размыкается, а нам надо чтобы при замыкании. Соответственно, в условии запуска сценария нужно указать не включение датчика, а выключение. И не по состоянию, а по изменению. Чтобы оповещения не повторялись циклически.

Условие запуска сценария 1: Если Канал «Датчик протечки» выключился.
Шаги сценария:
. Оповещение «Хозяин, у нас потоп!»
. Включить канал «Клапан воды закрыть»

И сценарий на открытие клапана по команде с брелка или со смартфона:

Условие запуска сценария 2: Если Канал «Можно открыть клапан воды» включился.
Шаги сценария:
. Включить канал «Клапан воды открыть»

В WEB-интерфейсе облачного сервиса это выглядит так:

Для ручного управления устройствами ничего «программировать» не надо – после добавления в систему, управление каждым устройством автоматически становится доступно из Личного кабинета через WEB-интерфейс и с Android-приложения.

Вид панели WEB-управления Умным Домом через интернет:

Внешний вид Android-приложения

Цель достигнута. При срабатывании датчика протечки, я получаю смс-оповещение вида «Хозяин, у нас потоп!» и клапан автоматически перекрывается в течение менее 30 секунд.
Так же, я имею возможность не автоматически открывать и закрывать клапан, путем нажатия на кнопки брелка, со смартфона или с браузера через интернет.
Срабатывание каждого датчика и устройства регистрируется в журнале логов.

При этом, не пришлось писать код и самостоятельное повторение данного решения вполне доступно для большинства (конечно, не считая установки клапанов на трубы).

Настройка системы, зная, что ты хочешь, занимает от силы 10 минут. Включая активацию датчика и радиореле, создание всех сценариев.

Понятно, что в том виде, как оно представлено на фотографиях, в реальности оно долго и надежно работать не сможет.
Блок питания привода клапана, радиореле, да и сам датчик нужно еще поместить в пластиковые коробочки с хоть какой-то степенью защиты.

Плюс уже возникают разные мысли по развитию системы, например, дублированию оповещения на световую сигнализацию, периодическую «тренировку» клапана чтобы «не застаивался» и тп. Кстати, лично у меня есть серьезные сомнения в необходимости функции резервного питания электроклапана, которой так хвастаются некоторые «покупные» комплекты антипротечки.

Другими словами — аппетит приходит во время еды.

Благо дело, что для наращивания функционала не надо звать «сертифицированных» специалистов, чтобы они что-то подкрутили в системе. Все это можно элементарно сделать самому, благодаря простоте принципов настройки универсального контроллера.

Наносервер NS-1000 — 44$
Датчик магнитоконтактный MD-209R — 13$
Радиореле — 10$
Клапан- 15$

Итого (без учета доставки) = 82$

Не так уж и дешево. Но это если не учитывать, что наносервер используется не только для фукнции антипротечки. Ведь на нем реализована система охранной и пожарной сигнализации и другие возможности…

---

В процессе реализации, уже купив клапан, я обнаружил, что существуют электроприводы, которые устанавливаются на обычные шар-краны с ручным управлением.
Дополнительный и немаловажный бонус такого подхода – в случае чего, за несколько минут можно вернуть ручное управление клапаном.
Мне тут же расхотелось врезать дополнительную запорную арматуру в систему водоснабжения и я заказал такой привод. Жду.

Update 2:
Пока соль да дело, производитель контроллера анонсировал датчик протечки.

Судя по информации, датчик использует бесконтактный принцип определения появления воды, что само по себе уже довольно необычно. Также он интересен тем, что не «заточен» под «бренд» и может использоваться не только с системой 1-М Умный Дом, а и с любой системой, работающей по протоколу PowerCode. Фактически он передает посылку аналогичную датчику MD-209R, который я применил для своей антипротечки.
Цена, похоже, тоже будет сравнима — 9.9$.

Поглядим…

Защита от потопа с датчиком протечки и реле Xiaomi Aqara и электрокраном

Здравствуйте друзья

Сегодня мы с вами рассмотрим вариант построения системы защиты от затопления с использованием электрического крана, датчиком воды и двухканальным реле от Aqara. Главная цель этого обзора — принцип работы такой системы, так как вариантов реализации может быть очень много.

Где купить ?

Средний уровень цен на Aliexpress

Электрокран

Основным элементом системы антипротечки — является электрический кран, в задачу которого входит перекрытие входной трубы с водой. Правильный выбор — электрокрана задача очень важная, я сознательно не буду давать рекомендации по конкретным моделям, так как не являюсь специалистом по водозапорной арматуре. Для этого обзора я использую достаточно бюджетную модель, которую купил только для тестирования.

Электрический кран состоит из двух элементов — собственно самого шарового крана и электродвигателя.

Электродвигатель подключается к шаровому через специальную муфту, определение положения закрыто — открыто, осуществляется при помощи концевиков на плате управления двигателем.

Кроме этого существуют варианты двигателей — актуаторов, которые могут управлять обычным шаровым краном.

Этот электрокран имеет трехпроводное управление от сети переменного напряжения 220В. Один из проводов — ноль, он подключен всегда, два других — управляющие фазы, для открытия и закрытия.

Проверка работы

Для того, чтобы все работало корректно и безопасно, очень важно точно определить фазовый провод, это легко сделать при помощи индикаторной отвертки. Подробнее — в видео версии обзора

Кадр из видео:

Теперь можно проверить работоспособность крана и убедится в том, какая из управляющих фаз отвечает за открытие, а какая — за закрытие.

В моем случае подача питания на коричневый провод — приводит к закрытию крана

Подача питания на синий провод — к открытию крана. Если питания будет подано на обе фазы — взрыва не произойдет, просто кран будет попеременно открываться и закрываться.

Процесс в динамике — см. в видео версии обзора

Реле Aqara

Для управления краном — возьмем двухканальное реле Aqara. Также можно использовать, например, двухклавишный выключатель Aqara — это облегчит интеграцию в альтернативные системы.

Для работы в таком режиме у реле есть специальный режим interlock, для его активации — необходимо чтобы в этот момент один из каналов реле — был включен.

Нулевой провод — общий и для реле и для электрокрана, на слайде он подключен в тройной клеммник Wago, два других провода из него подключены к электрокрану и контакту N реле

Далее подключаем два провода — управляющие фазы, к выходам L1 и L2 — благодаря режиму интерлок, в один момент времени, активным может быть только один из них.

Остается подключить входящую фазу на вход IN реле и система управления краном — собрана.

Проверяем работу — первый канал теперь закрывает кран, второй канал открывает — причем если еще включен канал один, он автоматически выключается.  Подробнее — в видео версии обзора

Кадр из видео:

Выключатель

Напомню что данное реле позволяет использовать и обычный механический выключатель, причем он будет управлять реле и без интернет и wi-fi. Согласно штатной инструкции — подключаем вход выключателя к разъемому IN

Подключаем два провода на выходы выключателя

И соединяем их с управляющими контактами S1 и S2

Убеждаемся что все работает корректно. Подробнее — в видео версии обзора

Кадр из видео:

Время работы

Еще один момент — питание на двигатель нужно подавать только для открытия или закрытия крана, постоянно это делать не нужно. Поэтому измеряем время нужное для его закрытия — около 17 секунд.

Кадр из видео:

Открытие происходит немного быстрее — около 15 секунд.

Кадр из видео:

Датчик протечки

Для того чтобы зафиксировать факт протечки — нужен соответствующий сенсор. У Aqara есть и такой.  На его нижней части находятся два контакта, если они замыкаются лужей вода — сенсор срабатывает.

Автоматизация

Для автоматического перекрытия крана создаем сценарий — условием которого служит обнаружение протечки. Действия — Включение питания на канал 1, который закрывает кран и через 20 секунд, с запасом, отключение питания.

При желании — можно создать и второй сценарий — на открытие крана, по условию — протечка устранена, по тому же принципу но на второй канал. Хотя для перестраховки — открывать кран лучше только вручную.

В рамках тестирования рассмотрим обе автоматизации и на закрытие и на открытие.

При попадании датчика протечки в лужу воды — срабатывает сценарий закрытия крана,

mihome при этом шлет и уведомление на телефон.

Если датчик вытереть насухо — срабатывает второй сценарий — на открытие крана.

Видео версия



Надеюсь этот обзор помог вам понять принцип работы системы антипротечки. Это конечно не панацея, такая система например ничем не поможет если вас будут заливать соседи сверху — вы только получите уведомление на телефон когда вода дойдет до датчика. Но я считаю лучше с такой системой чем без нее, с условием того, что на трубах будут установлены качественные краны.

Спасибо за внимание.
