Технология строительства фундамента с подвалом

Фундамент для дома с подвалом

Дом, имеющий подвал, обладает рядом значительных преимуществ. Повышается теплоизоляция, появляется прослойка от подпочвенных вод и дополнительная полезная площадь. Подобный фундамент для дома с подвалом  построить собственными руками вполне реально. Только следует помнить, что подвал значительно повысит стоимость строительства фундамента.

Фундаменты с подвалом очень распространены, поскольку подвальное помещение можно использовать по различным назначениям и с разной целью. Если площадь дома позволяет, то в подвальное или цокольное помещение можно перенести множество вспомогательного оборудования, а также устроить котельную, прачечную, кладовку и проч. Важное условие устройства подвала в фундаменте дома – геологические состояние участка. Ниже приведем виды фундаментов и подвалов, а также рекомендации по строительству.

Блок: 1/5 | Кол-во символов: 862
Источник: https://lestnitsygid.ru/kuda-vedut-lestnitsy/podval/fundament-pod-dom-s-podvalom.html

Разделы статьи

Ленточное основание или плита?

Зданию с подвалом или погребом нужно заглублённое основание. При определении необходимой глубины важно учитывать не только особенности дома, но и такие факторы, как уровень подземных вод и характеристики почвы. Подобные расчёты, как правило, проводятся профессиональными строителями. Когда все подсчёты будут произведены, делается выбор в пользу того или иного варианта фундамента.

Наибольшей популярностью для домов с подвалом пользуются следующие варианты:

1. Ленточный фундамент. Он удобен тем, что его можно возвести из различных стройматериалов, сборных конструкций или монолита. Для выбора определённых материалов проводится точный расчёт фундамента с учётом такого параметра, как нагрузка от дома.
2. Армированное плитное основание. Ленточный фундамент имеет серьёзный минус – он неспособен правильно распределить нагрузку, поступающую от несущих стен, на некоторых видах грунта. Если вы строите дом на проблемном грунте, стоит отдать предпочтение плитному основанию. Его можно залить целиком на выбранном участке или оборудовать из отдельных плит.

Ленточный и плитный фундамент различается не только используемыми материалами, но и ценой. Последний имеет более высокую стоимость, которая полностью оправдана при строительстве дома с подвалом на сложном грунте. Проблемными считаются торфяники, глина и пучинистые грунты. Они отличаются неустойчивостью и повышенным содержанием грунтовых вод. Из-за этого они подвержены естественной усадке и периодическому движению. Обычный фундамент не сможет обеспечить дому необходимую защиту, в то время как плитное основание имеет большую площадь для распределения нагрузки и гарантирует устойчивость постройки. Это особенно важно для дома с подвалом.

Будущее подвальное помещение.

Блок: 2/6 | Кол-во символов: 1746
Источник: https://PodvalDoma.ru/stroitelstvo/podval/fundament-doma-s-podvalom.html

Виды  подвалов по назначению

Подвалы отличаются своим функциональным назначением. С этим связаны некоторые нюансы при их устройстве. Кроме того, подвал может быть расположен в цокольном этаже или заглублен ниже уровня земли. Если уровень паводковых и грунтовых вод позволяет построить фундамент с подвалом. По видам подвалы отличают в зависимости от того для каких целей он строится.

Строительство монолитного фундамента под цокольный этаж

Погреб, кладовка. Такие помещения устраивают для хранения пищевых продуктов, а также для складирования старых вещей или подсобных материалов и инструментов. Для продуктов необходимо поддерживать прохладный и сухой климат, отопление в таком случае делать не рекомендуется. Фундамент будет охлаждаться, что не очень хорошо сказывается на его эксплуатации.

Хранение заготовок на зиму в подвале

Техническое вспомогательное назначение. При перенесении в подвал отопительного оборудования (например, котел, водонагреватель),  об отоплении, также, можно не беспокоиться, поскольку температура будет поддерживаться отводом тепла от работающих нагревателей.

Котельная в подвале частного дома

Подвал в цоколе. Универсальный вариант, позволяющий разместить в помещении кабинет, фитнес зал или сауну. К конструкции цокольных подвалов существуют свои требования, например, если планируется жилое пространство, то высота потолков должна быть не ниже 2.5 метров.

Домашний тренажерный зал на цокольном этаже

Гараж в подвале. Очень распространенный вариант функционального использования. Требует правильного сооружения въезда автомобиля. Помещение должно давать достаточный простор для размещения не только, машины, но и стеллажей с инструментом. Необходимо подумать о минимальном отоплении и хорошей вентиляции.

Проект дома с гаражом на цокольном этаже

Блок: 2/5 | Кол-во символов: 1782
Источник: https://lestnitsygid.ru/kuda-vedut-lestnitsy/podval/fundament-pod-dom-s-podvalom.html

Строительство фундамента для дома с подвалом

Конструкция цокольного этажа фактически является фундаментом для всего дома. Нагрузка передается через стены на грунтовое основание. Перед началом строительства проводят инженерные изыскания — определяют тип почвы, ее несущую способность, глубину залегания подземных вод.

Последняя характеристика — основополагающая для принятия решения о возведении подвала. При высоком УГВ его строительство — рискованное мероприятие. Как бы качественно и правильно ни была бы выполнена гидроизоляция, существует большая вероятность протечек через некоторое время от начала эксплуатации. Рекомендуется отметку пола цокольного этажа поднять над уровнем грунтовых вод не менее, чем на 0,5 м.

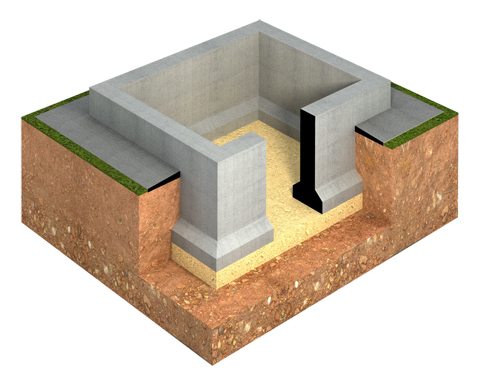

Ленточный фундамент с подвалом

Строительство фундамента для дома с подвалом включает этапы:

1. Подготовительные работы — очистку, выравнивание площадки, срезание и перенос плодородного слоя почвы в отвал на компостирование, перемещение коммуникаций, закупку и складирование материалов.
2. Разметку плана дома на местности, разбивку осей, установку обносок.
3. Земляные работы — выкапывание котлована, транспортировку земли, обратную отсыпку.
4. Строительные работы — устройство основания под подвал, возведение стенок, монтаж перекрытия.
5. Устройство дренажа.
6. Гидроизоляцию.
7. Утепление, пароизоляцию.
8. Прокладку коммуникаций, устройство вентиляции.
9. Внутреннюю отделку, установку лестницы.
10. Наружную облицовку, отмостку.

Строительство подвала под домом приравнивается по трудоемкости и стоимости к возведению фундамента с надземным этажом. Он может располагаться под всем сооружением или его частью.

Земляные работы и водоотведение

После разметки фундамента приступают к рытью котлована. Чаще всего это делают механизированным способом — экскаватором, фронтальным погрузчиком. Вручную копать и вывозить большой объем земли очень трудоемко.

Земляные работы и последующее устройство фундамента нужно проводить, по возможности, без временного разрыва, чтобы избежать поступления поверхностных вод в яму. Дождь или таянье снега приводят к размоканию грунтов, размыву стенок котлована, заливанию уже установленного арматурного каркаса. По периметру формируют неразрывный бортик из земли высотой 30-50 см, чтобы дождевая вода не стекала с окружающего участка.

Котлован под подвал

Если есть возможность, выкапывают водоотводной канал длиной 6-7 м и приемочный объем, бурят поглотительные скважины. Это поможет избежать замокания основания.

Котлован выкапывают на глубину отметки пола подвала (-1,2 или -1,5 м) плюс толщина песчаной или песчано-гравийной подушки и бетонного армированного основания. Нивелиром проверяют горизонтальность дна. После выкопки его утрамбовывают, засыпают слоем песка и гравия толщиной 20-25 см, увлажняют, уплотняют.

При необходимости устраивают подпорные стенки, чтобы исключить обрушение грунта.

Дренаж

Наружная дренажная система предназначена, чтобы отводить воду еще на подходе к фундаменту. Особенно это важно, если почва на участке глинистая, рядом расположены водоемы, дом стоит на склоне, или низ основания заглублен ниже уровня земли на 1,3 метра.

Пристенный дренаж фундамента

Внешнее дренирование перенаправляет почвенные воды в пристенный контур или кольцевой, расположенный на расстоянии 1,5-2 метра от фундамента. Дренаж целесообразно выполнять параллельно с земляными работами.

Кольцевая система представляет собой замкнутый трубопровод, уложенный по периметру здания, с уклоном в сторону накопительного колодца или коллектора. Вода проникает в трубы сквозь перфорированные стенки. Из водосборника жидкость попадает в канализацию, или ее откачивают за пределы участка либо в ассенизаторскую машину. Возможно отведение воды самотеком в дренажную канаву ниже уровня фундамента.

Расчет фундамента и толщины стенки

Фундаменты и стены подвала испытывают не только вертикальные нагрузки от дома и собственного веса, но и боковое давление грунта. Поэтому работу конструкции нельзя рассматривать так же, как в обычных бесподвальных домах.

Все расчеты нужно провести заранее

В результате бокового воздействия при недостаточной толщине стенки и ширине фундамента возможны деформации, сдвиг и наклон подошвы, проседание грунта под опорной частью. Это приведет к потере устойчивости конструкцией, ее разрушению.

Расчет фундамента дома с подвалом подробно расписан в «Пособии по проектированию зданий и сооружений», в котором на примерах дан алгоритм определения оптимальных размеров, схемы армирования конструкций цокольного этажа. Если не проводились геологические исследования, расчетное сопротивление грунта принимают с большим запасом. Соответственно, элементы будут иметь не только значительный резерв по прочности, но и перерасход по материалам. Рациональное решение — когда опорная часть шире стенки фундамента.

Строительные работы

В частном строительстве наибольшее распространение получили ленточные и плитные фундаменты с подвалом. Стены возводят из монолитного бетона или сборных элементов — кирпича, блоков.

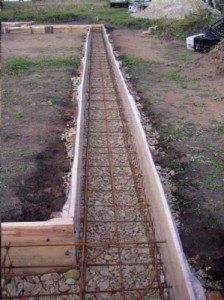

Проект армирования фундамента с подвалом

Строительные работы включают:

1. Устройство армированной монолитной плиты или ленты.
2. Возведение стен.
3. Монтаж перекрытия из деревянных балок или железобетонных панелей.

Плиту армируют одним или двумя рядами сеток, ленту — каркасами по расчету. Применяют бетон марки не ниже М200. Монолитные стенки усиливают вертикальными стальными стержнями, в блочных или кирпичных через каждые 300-400 мм по высоте прокладывают горизонтально проволоку или арматуру. В углах и стыках устанавливают Г- и П-образные металлические элементы для восприятия разнонаправленных напряжений.

Монтаж перекрытия

Железобетонные плиты опирают на 2 противоположные стены на глубину 70-120 мм. Деревянные балки перекрытия монтируют в «гнезда» или встык с помощью накладных элементов. От гниения древесину обрабатывают антисептиками.

Для устройства небольших погребов подходят свайные и ленточные фундаменты. В этом случае подземное помещение располагают под домом на некотором расстоянии от опор, чтобы ослабление толщи грунта и нагрузка от стенок не привели к перекосу или заваливанию оснований.

Гидроизоляция

Защита от попадания влаги — важнейшая часть работ при строительстве цокольного этажа. Стыки стен и плиты герметизируют расширяющимися лентами и специальными растворами.

Гидроизоляция

Это может быть интересно! В статье по следующей ссылке читайте про расчет количества цемента на куб бетона для фундамента.

Снаружи и изнутри фундамент для дома с подвалом обрабатывают:

• окрасочными составами;
• напыляемыми веществами;
• рулонными материалами;
• проникающей гидроизоляцией.

Работы проводят с соблюдением технологии. Обмазку осуществляют в несколько слоев. Проникающую гидроизоляцию наносят неоднократно, следя, чтобы не было пропусков и зазоров. Обклейку — в 2 слоя с нахлестом и проклейкой швов. Обрабатывают конструкции по всей высоте.

От качества выполненной изоляции зависит возможность полноценной эксплуатации цокольного этажа, долговечность здания в целом.

Утепление фундамента дома с подвалом

Цокольный этаж нуждается в обязательном утеплении. Промерзание стен неблагоприятно сказывается на микроклимате не только подвала, но и всего дома. Отсутствие теплоизоляции приводит к разрушению поверхности бетона над уровнем земли, деформациям фундамента из-за пучения в прилегающих слоях грунта. К тому же неизбежны теплопотери.

Утепление подвала

Теплоизоляцию можно выполнить снаружи и внутри помещения. Для наружного утепления применяют неподверженные действию влаги материалы:

• экструдированный пенополистерол в плитах;
• пенопласт;
• термопанели;
• штукатурная смесь с вермикулитом или пенополистеролом;
• напыляемый пенополиуретан.

К наружному утеплению фундамента относится устройство отмостки. Она препятствует затеканию воды в пристеночное пространство, проникновению холода сквозь слой грунта.

Изнутри цокольный этаж утепляют, если нет возможности провести эту операцию снаружи. Тепло сохранится в помещении, но стены не будут защищены от холода. Проникшая в поры и капилляры вода при понижении температуры замерзает, вызывая постепенное разрушение материала.

Для внутренней теплоизоляции используют те же материалы, что и для наружной, с последующей декоративной отделкой.

Вентиляция подвала

В цокольном этаже присутствует постоянная влажность. К тому же на поверхность выходит почвенный радон и скапливается в нижнем уровне помещения. Он тяжелее воздуха, поэтому простым проветриванием через продухи или фрамуги его достаточно сложно удалить.

Схема вентиляции для подвала

Естественная вентиляция подвала достигается установкой разноуровневых вытяжных каналов. Один располагается на высоте 15-30 см от пола, другой — под потолком. За счет разницы давлений и температур возникает движение воздушных масс из нижнего слоя в верхний. Наружный, более холодный, воздух поступает в помещение, а теплый застоявшийся удаляется.

Такой вентиляции может быть недостаточно. Зимой она неэффективна, часто забивается инеем. Целесообразно устроить комбинированную приточно-вытяжную систему — сочетание естественной и принудительной. Воздух будет циркулировать за счет побуждения специальными нагнетателями — вентиляторами или турбинами.

Принудительная вентиляция обладает преимуществами перед естественной системой. Очищенный воздух нагрет или охлажден в соответствии с нужным режимом. Погодные условия снаружи подвала не влияют на работу устройств. Можно вентилировать помещения большой площади.

Подробнее о технологии строительства фундамента дома с подвалом и о возможных ошибка в этом видео рассказывает профессионал:

Блок: 2/4 | Кол-во символов: 9841
Источник: https://m-strana.ru/articles/kak-pravilno-postroit-fundament-doma-s-podvalom-raschety-i-tekhnologii-stroitelstva/

Рекомендации

Советы застройщикам от специалистов, имеющих опыт в строительстве и эксплуатации цокольных этажей:

1. Для внутренней отделки используют материалы, не боящиеся сырости или обработанные от гниения.
2. Для спуска в подвал нужно обустроить удобную некрутую лестницу.
3. Рекомендуется выполнить пол первого этажа с подогревом по перекрытию с полноценной теплоизоляцией.
4. Желательно утеплить отмостку, сделать отведение поверхностных вод в дренажную канавку или перфорированную

Плитный фундамент с цокольным этажом: особенности строительства

«Скелет» плитного фундамента

Фундаментная плита под цокольный этаж — это наиболее логичный вариант обустройства основания для малоэтажного здания. Его можно предусмотреть и на слабых почвах, и при глубоком их промерзании, а так же в условиях повышенной влажности и пучинистости грунта.

У такого типа фундамента есть один-единственный недостаток: значительная цена. Однако она вполне оправдывается высокой надёжностью конструкции и долговечностью постройки в целом. Поэтому можно смело констатировать, что плитный фундамент с цокольным этажом, возводимый при строительстве частного дома, является самым правильным решением.

Особенности заглубляемой монолитной плиты

Вообще, данный вид фундамента относится к категории мелкозаглубляемых – то есть плита заливается практически на поверхности грунта. И только когда плитный фундамент и цокольный этаж составляют единое целое, его можно заглублять хоть на всю высоту стен. Толщина такой плиты должна быть не менее 20 см, хотя поверхностный вариант может иметь и вдвое меньшую толщину.

Чем меньше стыков – тем выше герметичность

Теоретически, стены подвального этажа, соприкасающиеся с грунтом, возводимые не на ленточном, а на плитном фундаменте, могут выкладываться из кирпича. Но гораздо надёжнее, когда они так же выполнены монолитным способом. И дело тут даже не в прочности, а в герметичности ограждающих конструкций.

При монолитном варианте устройства стен заглубляемых помещений, получается нечто, напоминающее бетонную чашу бассейна. Данный вид фундамента так и называется: фундаментная монолитная плита под цокольный этаж. Он удобен ещё и тем, что поверхность плиты послужит отличным основанием для устройства пола (см. Пол в подвале: как сделать).

Цокольный этаж на плитном фундаменте

Кирпичу отдают предпочтение тогда, когда нет времени на ожидание набора бетоном прочности. При этом самым слабым местом являются стыки между основанием и подошвой стен, а так же сами швы кладки.

Как их не заделывай, но со временем влага находит себе путь, и именно в этих местах. Поэтому, проектировщики чаще отдают предпочтение именно монолитному способу возведения стен подвала или цокольного этажа.

Альтернатива кирпичу и бетону

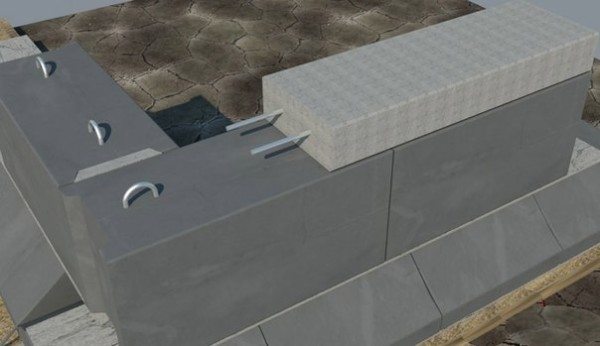

Альтернативным вариантом является сборно-монолитный способ, при котором возведение стен осуществляется с применением дырчатых блоков УДБ. Они служат несъёмной опалубкой: при их использовании сокращается не только время возведения стен, но и уменьшается количество расходуемого на заливку бетона.

Обратите внимание! Таким образом, можно уйти от недостатков и монолита, и кирпичной кладки. По прочности, сборно-монолитные стены нисколько не уступают монолитным благодаря тому, что внутренние каналы кладки заливаются бетоном, и вертикально армируются установленными арматурными стержнями, как это показано на фото снизу.

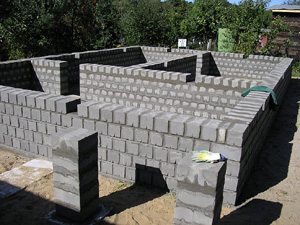

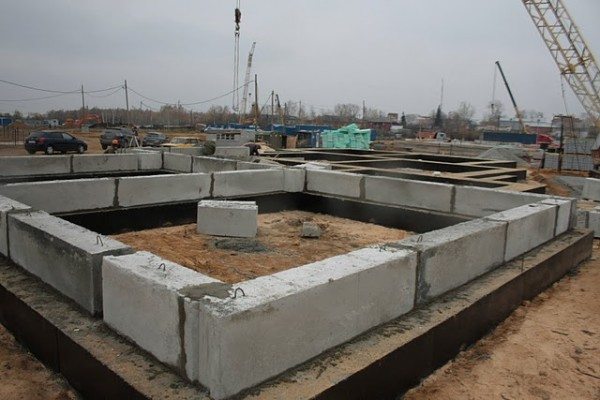

Стены из блоков УДБ

 Итак:

• При монолитном или сборно-монолитном возведении стен, цокольному этажу гораздо проще обеспечить герметичность, так как стыков между стенами и полом не будет. Это наиболее актуально в ситуациях, когда грунтовые воды находятся достаточно близко. Остаётся только разобраться в том, как устроен плитный фундамент для цокольного этажа, для чего вашему вниманию будет представлено видео в этой статье.
• Вряд ли, конечно, хозяин будет осуществлять его устройство своими руками, так как здесь объём работ для целой бригады, выполняемый в несколько этапов. Да и заливка плиты представляет собой непрерывный процесс, который нужно закончить за один день, и рабочие руки тут на вес золота.
• Заметим, что бетонщики должны руководствоваться проектной документацией, а не просто «ценными указаниями». Но для того, чтобы понять, не допускаются ли при устройстве фундамента нарушения, заказчик, каковым и является владелец будущего дома, должен как минимум иметь представление о технологии.

Осуществлять контроль нужно сразу – ведь потом, когда дом уже будет сдан в эксплуатацию, исправлять что-либо будет поздно.

Начинаем с подготовки

Так как цокольный этаж может быть заглублён до половины высоты стен, а подвальный – на всю высоту, то под будущий фундамент выкапывается котлован. Глубина его должна учитывать не только уровень отметки пола цокольного этажа и толщину плиты, но и толщину подготовительных слоёв. Одним из них является песчано-гравийная подсыпка, а другим, бетонная подготовка.

Для чего и как всё это делается – об этом расскажет наша дальнейшая инструкция:

• Для замены слабого грунта на более прочный слой, выравнивания дна котлована, а так же равномерного распределения нагрузок, под фундаментом должна быть произведена правильная подготовка.
• Прежде всего, это песчаная подушка, технология устройства которой так же устанавливается проектом. Её толщина и степень уплотнения, зависят от качества грунта на участке, степени его влажности.
• Площадь плитного фундамента соответствует площади этажа, поэтому отсыпка и уплотнение подготовительного слоя выполняется по всему котловану. Это может быть не только подушка из песка, но и ещё один слой из крупнофракционного материала: щебня или гравия.

Песчаная подготовка под фундамент

Что даёт щебёночная подсыпка?

Многие задаются вопросом: для чего при подготовке применяют щебень (гравий), и нужен ли он вообще?

Обратите внимание! Если щебень и используют, то насыпают поверх песка, слоем не более 10 см, и, так же как и песок, обязательно трамбуют. При этом гранулы щебня вдавливаются в песок, и тем самым эффективнее уплотняют подушку. Это и есть основная цель крупнофракционной отсыпки, а что касается  дренирующих свойств щебня, то никаких преимуществ перед песком, в этом плане у него нет.

Как вариант, строители применяют природную гравийно-песчаную смесь, либо с помощью бульдозера смешивают песок и щебень на месте, непосредственно перед распределением их по дну котлована. Трамбование осуществляется виброплитой или дорожным катком.

Трамбовка и увлажнение подушки

Утрамбовать песок тоже нужно правильно. Прежде всего, он должен иметь оптимальную влажность, для чего подушку предварительно проливают водой.

Однако вода должна иметь возможность уйти, и если строительство ведётся, к примеру, в глинистом грунте, который отличается очень слабыми дренирующими свойствами, проливка выполняется в меньшем объёме, или не выполняется вообще.

Песок ровняют бульдозерами и проливают водой

Уплотнение песчано-гравийной отсыпки виброплитой

Итак:

• Если учесть, что строительство частных домов обычно производят летом, когда влага достаточно быстро испаряется, о переувлажнении песчаной подушки можно не переживать.
• Её толщина определяется, исходя из того, насколько близко находятся грунтовые воды (см. Как узнать уровень грунтовых вод на участке: инструкция). Капиллярный подъём влаги в слое песка, обычно составляет не более 30 см – вот это и есть оптимальная толщина подсыпки. Но при необходимости, она может быть и толще.
• Хорошо утрамбовать её сразу по всей толщине невозможно даже дорожным катком. Поэтому трамбование выполняется поэтапно, слоями по 10-15 см. После того, как подушка выведена на нужную высоту, по периметру будущего фундамента устанавливают опалубку под заливку плиты.

Её высота должна учитывать и толщину бетонной подготовки, которая будет выполняться на следующем этапе. Перед заливкой подбетонки, песчаное основание ещё раз проливается водой – теперь это нужно для того, чтобы уменьшить его впитываемость.

Очерёдность и нюансы выполнения основных работ

Подбетонка, или бетонная подготовка, является подготовительным слоем, который настилается под фундамент цокольного этажа с монолитной плитой или лентой. Её основные задачи – это защита фундамента от возможных деформаций, вызванных усадкой грунта, и обеспечение удобства работы при вязке каркаса.

Подбетонка так же защищает горизонтальный гидроизоляционный слой, который располагается поверх неё, от воздействия внешней среды и механических повреждений.

Подбетонка

Толщина бетонной подготовки обычно принимается 10 см. Её можно не армировать, но большинство строителей склоняются к тому, что в подбетонку всё же лучше заложить сетку. Её отсутствие может привести к растрескиванию бетона, а это непременно повлечёт за собой повреждение слоя гидроизоляции.

Итак:

• Если хотите сэкономить, вместо стальной арматуры используйте композитную, которая обойдётся вдвое дешевле. В малоэтажном строительстве, стеклопластиковые или базальтопластиковые стержни можно применять даже и при заливке основной плиты.
• Для устройства бетонной подготовки применяется тощий бетон М150, или М75. В его толщу, обычно по периметру и центру, закладывают вертикальные стержни арматуры, которые обеспечат прочное сцепление основной плиты с подбетонкой.
• Бетонирование производят участками: залили бетон из растворонасоса, прошлись по нему с глубинным вибратором, затем окончательно распределили и уплотнили с помощью виброрейки. Пока одни рабочие ровняют уже залитую секцию, другие производят заполнение бетоном следующего участка.

Армирование полимерной арматурой

Выпуски арматуры в подбетонке, обеспечат её прочное сцепление с фундаментом

Поверхность бетона ровняют виброрейкой

Повторимся, что подготовка под фундамент должна быть по всей площади выполнена за один день.  Через несколько часов — после того, как бетон схватится, его начинают проливать водой. Несколько проливок производят в первый день, и ещё многократно проливают в течение всего следующего дня.

Делается это для того, чтобы в жару или при ветреной погоде не нарушался процесс естественной гидратации бетона. Через 2-3 дня по его поверхности уже можно ходить, и рабочие могут приступать к наклейке гидроизоляционного материала.

Устройство гидроизоляции под плиту

Сегодня существует множество гидроизоляционных материалов: пропиточные, окрасочные, инъекционные. Но для того, чтобы защитить от грунтовой влаги цокольный этаж на фундаментной плите, ничего лучше рулонных материалов на битумной основе и придумать невозможно.

• При замешивании бетона, в него добавляют водоотталкивающие добавки — но они не обеспечивают стопроцентный барьер капиллярному подсосу влаги. Поэтому дополнительная защита никогда не повредит. При монтаже рулонного материала, первым слоем идёт битумная мастика, которая в данном случае играет роль клеевой основы.
• Она сама по себе является неплохой преградой для влаги, так что гидроизоляция получается двойной. А учитывая, что клеят гидроизол или рубероид в два слоя – тройной. К тому же, это самый надёжный и экономный по затратам способ изоляции поверхности бетона, осуществляемой на больших площадях.
• Если раньше из рулонных материалов были только пергамин, толь, да рубероид, то сегодня на рынке стройматериалов сегодня присутствует достаточно обширный ассортимент. Основой для упомянутых выше материалов является картон, тогда как современные варианты армируются стеклотканью, полиэстером, которые отличаются высокой прочностью на разрыв.

Выполняется наплавляемая гидроизоляция

Их можно монтировать двумя способами: в виде свободной укладки материала со сваркой швов, и наплавки по всей площади подбетонки. В первом случае, материал расстилают насухо, сразу по всей площади. После того, как все листы уложены и подогнаны по размерам, начинают их склеивание по нахлёстам с помощью специального сварочного аппарата.

Обратите внимание! Полотна укладывают с нахлёстом в 12 см по продольным краям, и в 15 см по торцам. Важно так же соблюдать разбежку торцевых швов до 50 см.

Когда используется вторая технология, то, соблюдая те же параметры нахлёста, рулон раскатывают постепенно, прогревая его газовой горелкой. При этом битумная пропитка основы расплавляется, и намертво склеивает материал с поверхностью и соседними полотнами.

Первый слой гидроизоляции настилается поперёк основания, а второй – продольно. При этом прогревается не только разматываемый рулон, но и поверхность первого слоя. По окончании наклейки, для надёжности необходимо ещё раз пройтись с горелкой по швам.

Чтобы не повредить  гидроизоляцию в процессе работ по монтажу каркаса, поверх неё заливается растворная стяжка толщиной 4 см, и точно так же, как и подбетонка, она проливается водой.

Вязка каркаса и заливка фундамента

Как только защитная стяжка схватится, и по ней можно будет ходить, начинается монтаж каркаса. В частном строительстве, для этой цели обычно используют стержни профильной арматуры диаметром 12 мм, которые при укладке должны образовать ячейки размером 10*10 см. Как уже было отмечено, кроме стальных прутов, можно так же использовать и композитную арматуру.

Чтобы обеспечить каркасу надлежащую защиту от коррозии, его элементы должны быть скрыты в толще бетона. При наличии подбетонки, защитный слой составляет 35 мм. Обеспечить это расстояние помогают специальные фиксаторы для арматуры – так называемые «стульчики» соответствующей высоты. Их вы видите на картинке снизу.

Фиксация арматуры в проектном положении

Для вязки каркаса используется стальная проволока толщиной 1,2 мм. После того, как первая сетка связана, по периметру будущей плиты устанавливаются элементы в виде буквы «П» — они будут формировать высоту каркаса фундаментной плиты. Нижней ножкой они связываются с нижней сеткой, а к верхней ножке будут крепиться арматурины верхней сетки.

Обратите внимание! В процессе монтажа каркаса плиты, сразу же устанавливается закладная арматура (диаметром 16 мм) под вертикальные ограждающие конструкции — ведь плитный фундамент под цокольный этаж предполагает так же и монолитный способ устройства его наружных стен. По необходимости, эти выпуски будут наращиваться по высоте.

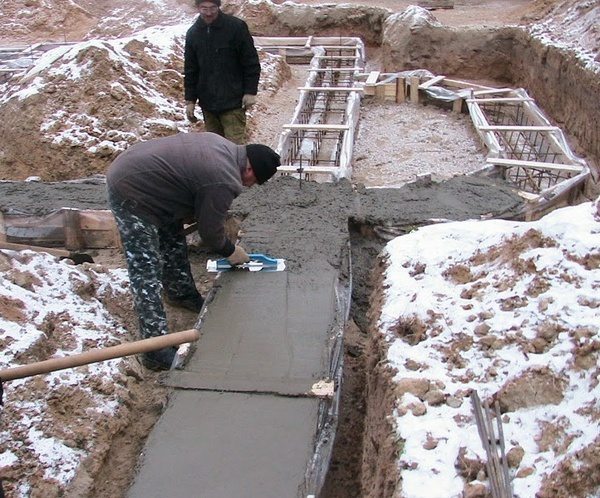

Заполнение опалубки бетоном

Распределение и уплотнение бетона

В отличие от подбетонки, для заливки основной плиты должен использоваться бетон не ниже марки М200. В остальном, заливка, растяжка, уплотнени

Фундамент с цокольным этажом своими руками

В сети многие годы точатся споры о том, нужен ли монолитный цокольный этаж в доме, стоит ли он своих денег, а если и стоит, то как правильно провести строительство цокольного этажа своими руками.

Заливка стен цокольного этажа в опалубку

Вопрос это довольно деликатный, так как сделать цокольный этаж по стандартным чертежам нельзя. Жилой цокольный этаж – это не обычный подвал, каким мы привыкли его видеть. Это нечто большее, и соответственно, устройство цокольного этажа требует от нас больших усилий.

Читайте также: стоит ли заливать фундамент зимой?

Конструктивные особенности

Строительство цокольного этажа предусматривает установку его под первым этажом дома. Однако цокольный этаж – это не стандартный подвал. Подвал в обычном доме располагается ниже нулевой точки грунта. Он тоже находится под первым этажом здания, вот только стены у подвала цельные, без выхода на поверхность.

Подвал люди используют для размещения в нем своих вещей, возможно, сооружения бытовых помещений, сушарок для одежды, котелен и т.д. Жить и работать в подвале сложно и не очень правильно.

Читайте также: как сделать фундамент для дома с подвалом своими руками?

Человек так устроен, что ему для нормального функционирования необходим свежий воздух, комфортная температура и естественный дневной свет. Вот почему так ценятся домики с красивым видом и большими окнами. Подсознательно люди чувствуют себя куда комфортнее и безопаснее, находясь в прямом контакте с природой.

Подвал же такого контакта не предоставляет. Работать в четырех стенах, без окон и естественного солнечного света очень сложно. А если подвал не оборудован еще и качественной вентиляцией, то есть не налажен постоянный приток свежего воздуха с улицы, то и того сложнее.

Другое дело – цокольный этаж. Технология его постройки и рабочие проекты предусматривает то, чего у подвала нет – полузаглубленную конструкцию и наличие окон.

Цоколь если намереваются построить в стандартных условиях, преимущественно размещают в полузаглубленном виде. То есть примерно половина этажа скрывается под грунтом, а вторая половина или хотя бы его треть, возвышается над ним. Следовательно, технология постройки дает нам возможность разместить в верхней части цоколя окна.

Укрепление пола цоколя

В итоге находится в цокольном этаже намного приятнее, его вентиляция сильно упрощается, наличие окон дает необходимый солнечный свет, а значит, существенно улучшает условия для деятельности человека.

Читайте также: как утеплить цокольный этаж пенополистиролом своими руками?

Тем не менее, современные проекты налагают некоторые ограничения на то, какие конкретно комнаты разумно размещать внутри коттеджей с цокольными этажами.

Так, правильно будет использовать проекты цоколей для размещения в них бытовых помещений, развлекательных помещений, тренажерных залов, мастерских и т.д.

Проекты, рассчитанные на постройку внутри цокольного этажа жилых комнат, к примеру, спален или гостиных – не лучший выбор. Желательно подобного развития событий избежать.

Тем не менее, проекты коттеджей с цокольными этажами сейчас крайне популярны. Цоколь дает нам возможность существенно расширить полезную площадь в доме, фактически, добавить полноценный этаж, чего иными способами сделать нельзя.

Читайте также: для чего нужны и как монтируются отливы для фундамента?

к оглавлению ↑

Схема устройства

Стандартный цоколь располагается в стенах фундамента. По крайней мере, частично. Почему так? Потому что такое расположение идеально подходит для решения поставленных задач, а также не налагает ограничений при постройке каркасного или бескаркасного частного дома.

Цокольный этаж, если строить его правильно, заглублен как минимум на половину своей высоты. Соответственно его стены должны быть такими, чтобы легко выдерживать давление грунта, периодические контакты с грунтовыми водами, коррозию и т.д.

Проще и дешевле всего в таком случае в качестве стен задействовать бетонный фундамент. Фундамент с цокольным этажом отлично сочетается, особенно если мы говорим о ленточном фундаменте частного дома.

Ленты основания имеют достаточную толщину и надежность, они легко погружаются на нужную глубину, и так же легко отделываются. Ленточный фундамент применяют как для каркасных, так и для бескаркасных зданий.

Читайте также: как сделать свайно-ленточный фундамент своими руками?

Его наличие уже само по себе предусматривает пространство под полостью коттеджей, которое, если его правильно обработать, станет прекрасным подвалом или тем же цоколем.

к оглавлению ↑

Цоколь на свайных фундаментах

Все вышесказанное справедливо, если мы говорим про проекты домов с ленточными фундаментами из блоков ФБС, керамзитобетонных, монолитного бетона и т.д.

А что делать тем, кто тоже хочет сделать цокольный этаж своими руками, но при этом его дом стоит на столбчатом или свайном основании? Проблема с ними заключается в отсутствии стен для возможного цоколя как таковых. Их просто нет. Есть только опоры из бетонных и керамзитобетонных блоков ФБС или же винтовых свай.

Читайте также: как правильно рассчитать и установить винтовой фундамент своими руками?

К сожалению, построить цокольный этаж для такого здания, без колоссальнейших денежных затрат практически невозможно. Особенно сложно действовать, когда дом уже построен, то есть нужен его ремонт и обновление.

Зато реально реализовать цоколь дома на винтовых сваях. То есть закрыть пространство между нижней частью дома и нулевой точкой грунта.

Читайте также: отделка цоколя на винтовых сваях: материалы, этапы работы.

Готовый к внутренней отделке цокольный этаж

Почти все проекты домов на винтовых сваях, так или иначе предусматривают поднятие их над почвой. Даже если рассматривается постройка частного дома из кирпича, условия не изменятся.

Этот самый проем без цоколя сильно вредит дому. Во-первых, с чисто эстетической точки зрения. Во-вторых, с механической – продуваемый ветром пол дом сильно охлаждается и быстрее разрушается, ему чаще потребуется ремонт.

Читайте также: какой фундамент лучше закладывать для строительства дома из керамзитобетонных блоков?

К счастью, мы можем построить бутафорский цоколь, избавляющий нас от вышеназванных проблем. Строители его называют забиркой.

Постройка забирки заключается в возведении небольшой стенки из блоков керамзитобетонных ФБС, в некоторых случаях постройка осуществляется из кирпича. Хотя стоимость кирпича по сравнению со стоимостью тех же керамзитобетонных блоков ФБС сильно разнится, склоняя покупателя к покупке именно ФБС блоков, как дешевой и удачной альтернативы.

Единственный минус – придется рыть небольшой котлован, делать подготовку из блоков или монолитного бетона, затем все это укреплять. Высота забирки при этом сравниться с высотой цоколя, если бы тот был эксплуатируемый, чего конечно же, хотелось бы избежать.

Читайте также: технология укрепления буринъекционными сваями.

Однако есть и более простой вариант. Он заключается в банальном завешивании пустого пространства. В качестве барьера используют деревянный каркас и пластиковые панели. Необязательно брать именно пластиковые панели, можно использовать панели металлические, сайдинговые или даже облицовочный кирпич.

Читайте также: как выполнить облицовку цокольного этажа сайдингом?

к оглавлению ↑

Постройка цоколя в фундаменте

Рассмотрим, как ведется строительство цокольного этажа в обычном ленточном фундаменте.

Этапы работы:

1. Подготавливаем проекты этажа и рассматриваем подходящие материалы.
2. Роем котлован с высоким укрепленным бортом.
3. Монтируем опалубку под стены фундамента или собираем его из блоков.
4. Укрепляем грунт на дне котлована.
5. Заливаем стены фундамента с учетом наличия в нем проемов под двери и окна (этот пункт актуален только для монолитных фундаментов, формирование проемов под окна и двери в сборных конструкциях осуществляется еще на этапе их укладки).
6. Формируем дальнейшие конструкции дома.

Очень важно правильно вырыть и распланировать котлован под цоколь. Для каркасных домов наличие котлована необязательно, однако без него нормальный цоколь не сделать.

Котлован должен быть прочным, с высоким уровнем стен и хорошей их фиксацией. Высота стенки этажа, с которой планируется рыть котлован, складывается с нескольких отрезков.

Читайте также: в каких случаях выгодно использовать несъемную опалубку для фундамента?

Во-первых, учитывается высота заглубленной части цокольного этажа, плюс высота ленты фундамента (без подушки, под подушку роют отдельный котлован или, как советую специалисты, траншею с заглублением) также в ней добавляют запас в 30 см для трамбовки грунта и монтажа качественной подготовки.

Читайте также: как и чем вырыть траншею под фундамент и трубопровод?

Наличие подготовки необходимо хотя бы потому, что фундамент на подготовке намного прочнее. А значит, ему реже потребуется ремонт, если вообще потребуется. Ремонт фундамент – дело дорогое, поэтому его желательно избегать.

к оглавлению ↑

Строительство цокольного этажа (видео)

к оглавлению ↑

Отделка и доработка

Однако вырыть котлован и собрать стену из керамзитобетонных блоков – это только полдела. Надо еще правильно отделать цоколь. А если быть точнее то осуществить:

Особенно интересен пункт с отделкой. Очевидно, что наружная отделка цоколя обойдется вам намного дороже внутренней. Ее стоимость зависит от того, на какой глубине копали котлован, из каких материалов делали стены (керамзитобетонных блоков, монолита, кирпича и т.д.) и множества других вещей.

Отделка стен цоколя включает в себя оштукатуривание, гидроизоляцию и декоративное облагораживание.

Читайте также: как и чем отделать цоколь дачного дома?

Для стен из керамзитобетонных блоков и обычного монолита штукатурка просто необходима. Поверх нее делают гидроизоляцию, а еще выше идет декоративный слой из кирпича или панели.

Какой вариант лучше? Сложно сказать. Применение облицовочного кирпича в строительстве дает массу плюсов. Надежность кирпича сложно переоценить. Внешний вид кирпичного цоколя привлекает куда больше, чем внешний вид пластиковой панели. Дом с отделкой кирпичного образца выглядит действительно красиво, ему редко нужен ремонт.

Читайте также: как выбрать и обустроить фундамент для кирпичного дома?

С другой стороны есть достаточно эффектные накладные панели. Самые популярные панели – пластиковые и деревянные. Пластиковые панели – очень дешевы и долговечны. Если их правильно эксплуатировать, то ремонт такой конструкции понадобится нескоро. Впрочем, панели довольно легко повредить, так что пункт про ремонт имеет свои нюансы.

Для отделки каркасных домов на винтовых сваях накладные панели – прекрасное решение. Они дешевы, им не нужен частый ремонт, легко укладываются и так же легко снимаются.

Фундамент с цокольным этажом: этапы возведения

Выбор типа фундамента

При постройке частного дома часто возникает вопрос о том, нужно ли строить фундамент с цокольным этажом и как это правильно сделать. Цоколь не только придает дому привлекательный внешний вид, но и несет функциональную нагрузку. Если цоколь достаточно высок, а фундамент низок, пространство под домом можно использовать в качестве жилого этажа, подвала или гаража. Таким образом, перед постройкой фундамента с цокольным этажом, необходимо решить, что будет находиться на нулевом этаже.

При постройке фундамента с цокольным этажом ниже уровня грунта, следует учитывать глубину залегания грунтовых вод.

Некоторые заказчики хотят построить дом с цоколем, поддавшись модным веяниям. Однако бывают ситуации, когда создание надежного дома без подвала бывает невозможным. Например, если здание строится на участке с большим уклоном. В этом случае цокольный этаж с одной стороны полностью уходит под землю, а с другой остается на поверхности, создавая ровную площадку для строительства всего дома. Также фундаменты с цоколем строят тогда, когда создать многоэтажное здание невозможно из-за специфических особенностей грунта. Цоколь можно возводить при залегании грунтовых вод на глубине менее 1,5 м.

При создании фундамента с цоколем нужно учитывать конструкцию будущего дома. Общая технология постройки цокольного этажа выглядит так. По периметру будущего здания роется котлован, дно его уплотняется подушкой из щебня и песка, поверх подушки заливается монолитный фундамент, и монтируются столбы, выступающие в качестве опор здания. Поверх столбов кладется еще одна плита, которая станет полом первого этажа. Нулевой этаж фактически будет размещаться между полом первого и фундаментной плитой.

Цокольный этаж может быть жилым, поэтому нужно позаботиться о том, чтобы помещения, расположенные в нем, были пригодны для проживания. Нулевой этаж должен быть защищен от сырости и хорошо утеплен.

Если подвальное помещение будет обустраиваться ниже грунта, необходимо учитывать глубину залегания грунтовых вод и тип почвы.

Схема устройства фундамента с цокольным этажом.

Если данные характеристики позволяют углубляться в грунт, фундамент с цоколем может выполняться в 2 вариантах: ленточный или монолитная железобетонная плита. Во втором варианте можно залить бетоном нужную часть участка или приобрести готовые плиты. Ленточный фундамент может строиться разными способами: монолитным или сборным. На скальных и полускальных грунтах можно использовать любой способ возведения основания. Подобный грунт выдерживает любые нагрузки.

Если подземные воды залегают слишком высоко, в качестве основания рекомендуется использовать монолитную плиту. Существует прием, позволяющий построить дом с цокольным этажом даже при высоком уровне подземных вод. Вынимается грунт до линии грунтовых вод, а после постройки фундамента и стен нижнего этажа, этот грунт насыпают по периметру будущего дома, что придает ему более эстетичный внешний вид.

Вернуться к оглавлению

Строительство ленточного основания с цокольным этажом

Для строительства такого фундамента потребуются следующие материалы инструменты:

Схема ленточного фундамента с цоколем.

• песок;
• щебень;
• бетон;
• арматура;
• блоки ФБС;
• цементно-песчаный раствор;
• лопата;
• строительный уровень.

Как уже говорилось ранее, строительство фундамента начинают с рытья котлована. Если копать его весной, в нем с большой вероятностью окажется вода. Воду необходимо удалить, либо дождаться, пока она сама уйдет. После этого можно приступать к формированию подушки из щебня и песка, создающей естественный дренаж для фундамента.

Для формирования подушки можно использовать как речной, так и карьерный песок, а бетон для формирования подушки можно использовать низких марок М-50 и М-25. Экономить при возведении фундамента не следует, ведь хорошее основание – гарантия чистого, сухого цокольного этажа и целостности стен дома. Чтобы песчаная подушка не растрескивалась, ее необходимо поливать водой. Подушку выдерживают в течение 2-3 недель.

Ленту фундамента выполняют из бетона марки М-150 или М-200, армируют его при помощи стержней арматуры диаметром не меньше 1 см. Стержни должны располагаться на расстоянии 20 см друг от друга. Необходимо соблюдать расстояние от низа ленточного фундамента до арматурной сетки в 2 см. Это обеспечивает защиту основания от грунтовых вод и агрессивной среды. Опытные строители советуют при обустройстве оконных проемов в цоколе предусматривать их расположение с восточной, южной и западной стороны. Если окна находятся на северной стороне, снег может продавить стекло, а весной талые воды могут попасть в помещение.

Схема цокольного этажа из блоков.

Самым оптимальным решением считается устройство цоколя из фундаментных блоков. Но при этом нужно помнить, что нулевой этаж – не просто подвальное помещение, поэтому не любые блоки подойдут для его строительства. Опытные специалисты рекомендуют использовать изделия толщиной не менее 50 см. Это предотвратит промерзание стен подвального помещения. Кладку фундаментных блоков выполняют с перевязкой швов, используя цементно-песчаный раствор.

Строительство цокольного этажа из блоков рекомендуется заканчивать на уровне земли, а саму цокольную часть дома выполнять из кирпича. В таком случае, наружная отделка дома получится более прочной по сравнению с остальными строительными материалами. Блочные конструкции армировать не обязательно.

При возведении фундамента с цоколем необходимо предусмотреть технологические отверстия с гильзами – стальными цилиндрами для прокладки инженерных сетей водоснабжения, отопления и канализации.

Вернуться к оглавлению

Этапы устройства монолитного цокольного этажа

Монолитная конструкция – еще один распространенный вид нулевого этажа. Любые работы с монолитом делятся на 3 этапа, куда входят и работы по возведению цоколя. Для их выполнения вам потребуются следующие материалы инструменты:

Схема устройства опалубки для возведения монолитного цокольного этажа.

• необрезная доска;
• арматура;
• бетон;
• глубинные вибраторы;
• песок;
• щебень.

Первым этапом после рытья котлована и формирования песчаной подушки является сборка опалубки из необрезной доски. Опалубку нужно укреплять распорками, чтобы стенки опалубки не выдавливались под тяжестью стен цоколя. Это может привести к деформации стен, и потребности в их восстановлении. Кроме того, испорченная опалубка повторно использоваться не может. Вторым этапом идет возведение арматурного каркаса. Необходимость армирования цокольной стены объясняется тем, что бетон плохо работает на растяжение и хорошо – на сжатие.

Однако для выбора наиболее эффективной схемы армирования необходимо обратиться к специалисту, так как разная толщина и высота стен требует индивидуального рассмотрения.

Следующим шагом будет заливка бетонной смеси. Ее можно приготовить непосредственно на месте строительства, а можно и заказать на заводе. Заливка монолитной стены должна осуществляться в 1 заход. Для устранения воздушных пустот в бетонной смеси, нужно выполнить ее вибрирование при заливке глубинными вибраторами. Бетонную смесь оставляют для застывания на 28 дней.

Вернуться к оглавлению

Гидроизоляция цокольного этажа

Любой гидроизоляционный материал кладется в 2 слоя. Тип материала, используемый при проведении таких работ, выбирается исходя из наличия грунтовых вод либо их отсутствия. Гидроизоляцией покрывают все горизонтальные и вертикальные участки стен цоколя и фундамента в местах контакта с грунтом.

Гидроизоляцию стен и пола выполняют исключительно снаружи. Обмазочная гидроизоляция производится с помощью битумной мастики, путем нанесения горячего состава на поверхность. Оклеечная выполняется из кровельных материалов.

Фундамент с цоколем — технические характеристики, нужен ли и из чего сделать, виды цоколя на свайном, плитном, ленточном фундаменте, как выложить и утеплить, декоративная отделка и ремонт, отливы и панели

Несущие фундаментные конструкции, как правило, находятся под домом, под землей и скрыты из поля зрения. Однако цоколь – это и есть та часть, которая всегда выступает над отметкой нулевого уровня дома. Именно эту область строения мы видим в качестве основы, на которой, как кажется, стоит дом. Руководство сделать как отливы на фундамент здесь: http://fundamentgid.ru/osobennosti-ustrojstva/rukovodstvo-kak-sdelat-otlivy-na-fundament.html.

На снимке пример фундамента с цокольным этажем

Технические характеристики

Цоколь – весьма необходимая часть дома:

• Помогает выровнять горизонталь фундамента;
• Защищает от влаги;
• Поможет сделать дом немного выше.

Материалы для отделки могут быть разнообразными, главное – надежность и долговечность.

Виды материалов для отделки цоколя:

• Армированный бетон;
• Природный камень;
• Кирпич.

Если камень натуральный, то он не будет требовать дополнительной отделки, но кирпичная ли бетонная отделка цоколя потребует декорирования. Ознакомиться с советами как выполняется разметка фундамента можно здесь.

Для декора используются такие материалы, как:

• Пластик;
• Мраморная крошка;
• Керамическая плитка;
• Сайдинг;
• Гранит.

Защитить дом от влаги также обязательно нужно. Для этого можно сочетать с облицовочными материалами пенопласт.

Высота цоколя может быть различной. Однако, если она меньше 40 см, то необходимо будет дополнительно обустраивать гидроизоляционную прослойку. Иначе защитить дом от влаги будет очень проблематично.

Высота цоколя:

• Вровень с поверхностью земли;
• Выступающий;
• Западающий.

Виды

Фундаменты бывают разные, как и цоколи:

1. На плитном фундаменте в качестве цоколя можно использовать:

• Верх фундамента;
• Часть плиты фундамента.

Свайно-винтовой фундамент также потребует отделки:

• Навесной;
• Малозаглубленный.

Для кирпичного фундамента:

• Цоколь с облицовкой обожженным кирпичом;
• Из бетонных блоков;
• Железобетонный.

Цоколь пластиковый используется достаточно часто. Для этого используются ПВХ панели, которые очень просто монтируются, долговечны и экологически безопасны;

При столбчатом фундаменте применяются 2 основных вида цоколя:

• Забирка – устраивается между столбцами;
• Перемычка – между столбцами необходим будет ростверк. Такой цоколь примет нагрузку участков стен строения;

Если фундамент ленточный, то цоколь моет быть:

• Из бетонных блоков;
• Монолитный;
• Кирпичный.

На снимке фундамент с цоколем, утепление

Как выложить?

Фундамент и цоколь – это основа строения. Но достаточно часто верхняя часть может оказаться не идеальной, а иногда и совсем неровной. Читайте обзор характеристик и особенностей устройства отмостки фундамента на этой странице. Чтобы этого избежать, нужно знать несколько нюансов:

1. Выравнивание цоколя фундамента:

• изначально при работе лучше пользоваться водяным уровнем;
• завершая работы применять цемент в виде достаточно жидкого раствора, так будет проще выровнять поверхность;
• исправить небольшие перепады, стоит воспользоваться кирпичной кладкой, но придется менять толщину горизонтального шва;

Отделка цоколя свайно-винтового фундамента:

• сайдинг;
• декоративные панели.

Декоративная отделка цоколя фундамента:

• Декоративный облицовочный камень;
• Керамогранит;
• Клинкерная плитка;
• Цокольный сайдинг;
• Мозаичная штукатурка.

Как утеплить?

Изоляция и утепление цоколя фундамента очень важны, так как нужно избежать дальнейшего попадания влаги и не потерять тепло.

Лучше всего утеплять цоколь при помощи листов пенопласта, которые необходимо укладывать изнутри. Слой при этом будет закрывать наружную часть перекрытия, а крепить лучше каждый лист на клей, плотно прижимая листы.

Утепление цоколя свайно-винтового фундамента проходит в несколько этапов:

• Гидроизоляция ростверка и свай;
• Устройство конструкции, которая сможет заменить капитальный цоколь;
• Монтаж на нее декоративных панелей;
• Крепление плит утеплителя изнутри;
• Пропенивание стыков;
• Внутренняя присыпка керамзитом или грунтом.

Утеплитель для цоколя фундамента может быть различным, как совсем недорогим, так и дорогим современным материалом. Чаще всего используют:

• Пенопласт;
• Пенополиуретан;
• Экструзионный пенополистерол.

Гидроизоляция фундамента необходима для того, чтобы избежать попадания воды снаружи либо восхождения почвенной влаги снизу. Гидроизоляция устраивается двумя способами:

1. Вертикальная. Идеально защитит строение не только от осадков, но и нижние его слои от почвенных жидкостей. Чаще всего используется жидкая резина;
2. Горизонтальная. Обеспечивает защиту строения от влаги и пара. Это в особенности касается первого этажа здания. В данном случае, специалисты также называют лучшим жидкие резиновые гидроизоляторы.

Для владельцев частных домов утепление фундамента и цоколя – это вопрос «жизни и смерти» дома. Особенно тщательно придется подойти к утеплению цокольного этажа, особенно, если дом выполнен из дерева.
Гидроизоляция фундамента и цоколя на фото

Материал для утепления должен быть:

• Устойчив к механическим нагрузкам;
• Влагостойкий;
• Морозостойкий;
• Экологически безопасный.

Чаще всего профессионалы советуют использовать:

• Насыпной грунт;
• Керамзит;
• Пенополистерол экструзионный в виде плит;
• Жесткий пенополиуретан;
• Жидкий битум (резиновый).

Ремонт

Ремонт необходимо начинать при появлении первых, даже незначительных разрушениях. Однако может случиться и так, что потребуется значительная переделка и восстановление цоколя. В любом случае будут необходимы:

• Бетонный раствор;
• Цементный раствор;
• Армирующая сетка;
• Грунтовка;
• Дюбели и шурупы;
• Песок;
• Вода;
• Обрезные доски;
• Штукатурка;
• Материалы для финишной отделки.

Этапы работ таковы:

1. Устройство и заливка опалубки;
2. Засыпка песчаной подушки;
3. Заливка бетонного раствора;
4. Восстановление цоколя:
   • Натяжка армирующей сетки;
   • Грунтовка;
   • Нанесение цементного слоя;
   • Штукатурка.
5. Финишная отделка.

Материалы

Сегодня вариантов отделки цоколя фундамента огромное количество:

• наиболее популярным является декоративная штукатурка с последующим окрашиванием;
• менее распространен, но бюджетен вариант использования обработанной доски;
• если стоимость не играет для семьи слишком большой роли, то выбрать можно натуральный камень;
• а золотой серединой и по цене и по качеству является сайдинг из ПВХ панелей, плитки или мозаичной штукатурки.

Главное, чтобы были качественно проведены подготовительные работы, а ассортимент материалов для декора цоколя фундамента не подведет. Читайте обзор видов и способов закладки фундамента.

Видео

Смотрите на видео наглядное строительство фундамента для дома с цокольным этажем:

Как известно, «мой дом – моя крепость»! И, чтобы крепость не подвела в самый неподходящий момент важно тщательно подойти к вопросу устройства, гидроизоляции, утепления и отделки фундамента и цоколя. Ведь один держит на себе дом, а другой призван защитить от влаги как внешней, так и внутренней, и не позволят драгоценному теплу покинуть ваш дом.

видео-инструкция как класть своими руками, особенности выравнивания, пластиковой отделки, цена, фото

При строительстве любого сооружения в первую очередь осуществляется закладка фундамента, который послужит основой для всей конструкции. Для этой цели, чаще всего используется бетонный фундамент, поверх которого будет ложиться цоколь. От того, насколько качественно будет сформирована опора, будет во многом зависеть долговечность, устойчивость и сейсмостойкость будущего здания.

Монтаж фундамента и цокольной части здания является сложным строительным процессом, в ходе которого необходимо тщательно следить за соблюдением строительных норм.

Схема цокольного фундамента: фото

Если заложить основу неправильно, то качество дальнейших этапов возведения здания не будет играть определяющей роли – конструкция получиться неустойчивой и недолговечной. В данной статье вам будет предоставлена пошаговая инструкция о том, как закладывается фундамент и цокольная часть здания своими руками.

Установка фундамента

Разметка

Разметка

Перед закладкой фундамента необходимо разметить территорию в соответствии с имеющимся проектом. Форма здания зависит исключительно от ваших предпочтений – главное проследить за правильностью построения фигуры.

Правильная геометрия фундамента является обязательным условием для будущего здания – так как практически все строительные материалы имеют правильную форму, то основа в целом также должна иметь соответствующие пропорции.

При построении прямоугольной фигуры используется правило сравнения диагоналей – из углов прямоугольника проводятся диагональные линии, которые затем сравниваются между собой.

В правильном прямоугольнике диагонали имеют равную длину. Если же диагонали не совпадают, то одни из углов необходимо сдвигать по плоскости с прилегающими к нему отрезками до получения соответствия.

Планировка местности и установка опалубки

Выкапывание траншеи

Перед заливкой необходимо провести планировку местности, на которой будет располагаться цокольный фундамент. Независимо от конструкции, основа должна находиться ниже уровня промерзания грунта – это необходимо для того, чтобы максимально снизить воздействие морозного пучения почвы.

В среднем заглубления в грунт на глубину 1,5 метра бывает более чем достаточно – более точную картину может определить только индивидуальное изучение климата и оценка состояния почвы.

В большинстве случаев порядок осуществления работ выглядит таким образом:

• Снимается верхняя часть грунта на глубину не менее 1,5 м. В зависимости от структуры фундамента изъятие почвы может иметь как полномасштабный характер, так и осуществляться по траншейной системе. Ширина траншей определяется шириной будущего фундамента, однако она должна быть не менее 70 см, если речь идет о жилом помещении;

Схем диагональной разметки и формирования траншей

• На место изъятого грунта засыпается чистый песок или мелкий гравий, который играет роль подушки для будущей основы. Максимальная толщина засыпки не может превышать трехкратную толщину ленты. При засыпке песок необходимо увлажнять и тщательно утрамбовывать;

Опалубка подбирается исходя из ваших предпочтений и имеющегося в наличие материала – наиболее оптимальным считается аренда или приобретение заводских металлических наименований. Стальная опалубка хороша своей надежностью – на ней имеются жесткости, которые препятствуют выдавливанию и деформации.

Применение деревянных аналогов также допустимо, однако в данном случае необходимо проследить за тем, чтобы собранные щиты имели достаточное количество жесткостей.

Обратите внимание!
Установка опалубки подразумевает тщательно продуманную систему фиксации посредство распорок и кольев.
Этому обстоятельству следует уделить особое внимание при установке деревянного аналога, так как в данном случае вероятность выдавливания и деформации очень высока.

Деревянная опалубка и усилительный каркас

Высота опалубки должна быть не менее 0,5 метра, так как цоколь фундамента, то есть наземная его часть будет иметь примерно такое значение. Внутрь структуры будущей основы закладывается усилительный армировочный каркас, сваренный из арматуры.

Обратите внимание!
Если заливается плита фундамента с цоколем – высота опалубки может иметь меньшее значение, так как цоколь устанавливается отдельно уже после формирования основной части.

Заливка фундамента

Заливка фундамента

Заливка осуществляется посредством цементного раствора марки М400, либо смесью цемента, песка и щебня в пропорции 1:3:4 исходя из массы составляющих. Если вы изготавливаете бетон самостоятельно, то воды следует добавлять не более половины от общей массы сухой смеси. Раствор должен быть хорошо промешан и иметь однородную структуру. Его консистенция на вид должна напоминать густую кашу.

Монтаж цоколя

Предназначение

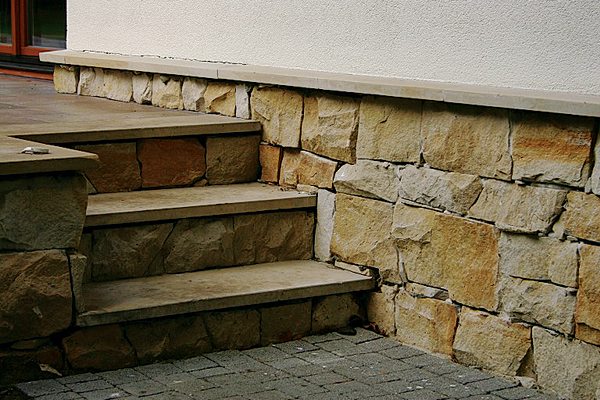

Цоколь, выложенный рваным камнем

Многие задаются вопросом, нужен ли цоколь на фундамент? Основная функция цокольной части здания – защита конструкции от воздействия влаги. Он эффективно противостоит таким атмосферным явлениям как снег, косые струи дождя, брызги и т.д.

Несмотря на то, что бетон склонен впитывать воду, она не разрушает и изменяет структуру. Если вывести фундамент “под ноль” и сразу начать кладку, то со временем влага разрушить штукатурку и кирпич.

Цоколь необходим для установки деревянных полов дома, которые являются наиболее практичным и традиционным видом оформления жилых помещений на сегодняшний день.

Лаги для формирования пола располагаются непосредственно на цоколь, что дает возможность создать необходимый разрыв между полом и грунтом. Также цоколь создает дополнительное полезное пространство для подвальных помещений.

Цоколь и отмостка фундамента используются не только для защиты строения от влаги, но и в как элемент дизайна – достаточно сложно представить себе дом без выступающей нижней части.

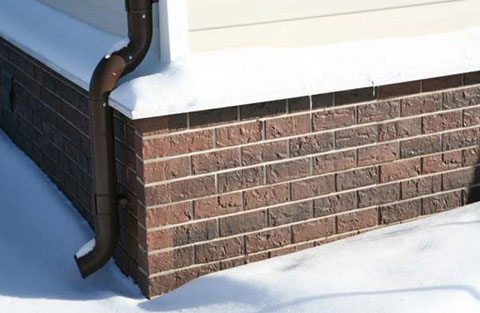

Пластиковый цоколь для фундамента – имитация натурального камня

Установка

Наиболее рациональным считается заливка цокольного фундамента, в котором цоколь формируется вместе с основной частью и, по сути, является наземным продолжением бетонной основы.

Однако данная технология не всегда бывает уместной, ввиду различных непредвиденных обстоятельств, которые могут возникнуть в процессе возведения здания.

В некоторых случаях может понадобиться дополнительное наращивание посредством бетонных блоков.

• Выравнивание. Если фундамент по каким-то причинам был залит неровно и существует большой разрыв по плоскости, то стоит задуматься о том, как цоколем выровнять фундамент? Это единственный способ компенсировать недостаток высоты, не теряя в прочности и влагостойкости;
• Наращивание. Отсутствие опалубки необходимой высоты или проектирование сильно приподнятого здания приводит к тому, что заливки цокольного фундамента может оказаться недостаточно;

Выравнивание цоколя фундамента при помощи железобетонных блоков

В качестве материала для формирования цоколя можно использовать как небольшие бетонные блоки с наполнителем из песка или шлака, так и железобетонные цокольные блоки, для монтажа которых необходимо использовать спецтехнику.

Использование того или иного наименования зависит от габаритов фундамента и имеющихся в наличии средств, так как их цена существенно разниться.

В большинстве случаев монтаж цоколя осуществляется по ниже приведенной схеме.

• Перед тем как класть цоколь на фундамент необходимо осуществить разметку для установки угловых блоков. Для этой цели можно использовать как лазерный нивелир, так и обыкновенный гидроуровень. Независимо от того, какой материал вы будете использовать для формирования цоколя – угловые элементы необходимо расположить на одном уровне по вертикали;

Цоколь из блоков

• После замеров укладываются либо угловые железобетонные элементы, либо осуществляется выкладка углов в несколько рядов из шлакоблока. Чтобы выровнять элементы по вертикали необходимо вымерять необходимую высоту цоколя и компенсировать имеющийся зазор при помощи бетонного раствора;

Обратите внимание!
Если речь идет о выкладке ж/б блоков, то выравнивание фундамента необходимо осуществлять перед укладкой.
Они должны монтироваться на полностью застывшую и окрепшую поверхность, так как блоки имею достаточно большую массу.

• После того, как блоки будут выставлены ровно по вертикали, необходимо выдержать единую линию раскладки промежуточных элементов. Для этого между угловыми блоками натягивается нить, которая будет определять расположение наружной кромки остальных элементов. По этому ориентиру выкладываются остальные блоки;

Цоколь из ЖБ блоков

• Фиксация ж/б блоков осуществляться посредством заливки раствора в пазы на торцах. Шлакоблоки выкладываются по принципу кирпичной кладки;

Декорирование

Отделка цоколя фундамента осуществляется посредством различных декоративных материалов – пластика, натурального или искусственного камня, штукатурки и т.д. Помимо чисто декоративной функции, внешняя отделка также частично защищает цоколь от воздействия повышенной влажности.

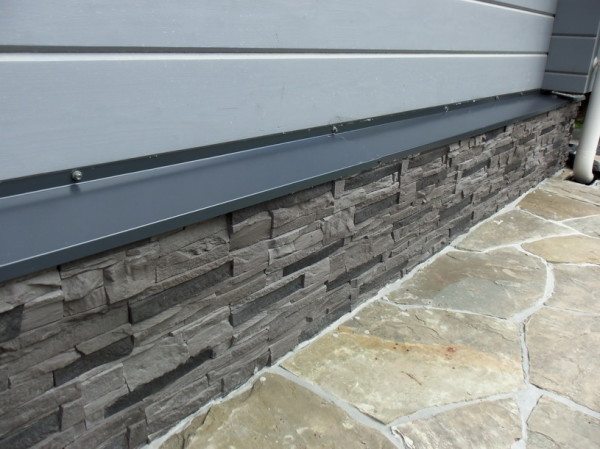

Цоколь, выложенный натуральным камнем

Защита цоколя фундамента чаще всего осуществляется преимущественно пластиковыми панелями или посредством облицовки камнем и керамикой. Использование обыкновенной штукатурки в данном случае является нецелесообразным, так как она также впитывает влагу.

Обратите внимание!
Если цоколь шире фундамента после отделки – это естественное явление.
Так как отделочный материал не опирается на грунт, выход за пределы основной опоры вполне допустим.

Итог

Качественно заложенная основа будет залогом долговечности и надежности будущей конструкции – если подойти к оформлению фундамента и цоколя максимально серьезно, в дальнейшем у вас не возникнет каких-либо проблем с дальнейшей эксплуатацией здания. Более подробную информацию по описанной теме вы можете получить посредством просмотра видео в этой статье.

Отличная статья 0

Отделка цоколя дома: камнем, панелями, плиткой

Многие здания имеют фундамент и цоколь. Его создание и обустройство — вопрос отдельный и крайне важный, и его решение заслуживает серьезного внимания.

Цокольный этаж

В данной статье будет рассмотрено устройство разных видов цокольного фундамента для дома. Вы узнаете, как своими руками сделать устройство полноценного монолитного фундамента с подземным этажом, как обустроить цоколь из бетонных блоков на ленточном или плитном фундаменте.

Также будет приведена технология на устройство цоколя для фундамента на свайно-винтовых и забивных железобетонных сваях. Кроме этого вы узнаете, чем лучше всего закрыть пустующее пространство между высоким ростверком дома на сваях и грунтом.

Описание и особенности

Цоколь – это элемент конструкции дома, который является переходом от стен дома, расположенных над землей,  до фундамента, блоки которого заглублены внутрь почвы.

Цоколь дома является функциональным, и декоративным элементом, необходимым для большинства видов распространенных фундаментов – свайного (из винтовых свай — за что его именуют еще свайно-винтовым), ленточного, и столбчатого.

Существует два варианта реализации цокольного фундамента: первый — когда его высота составляет около полуметра над поверхностью грунта, и второй – когда цоколь заглубляется в почву на полтора-два метра на блоки, и из него делается полноценный подземный этаж дома.

В данной статье больше внимание мы уделим обустройству цокольного этажа, так как его наличие в доме имеет множество неоспоримых преимуществ, таких как значительное увеличение полезного пространства жилого помещения, без необходимости увеличения его габаритов, и увеличение на блоки общей несущей способности фундамента.

к оглавлению ↑

Технология и этапы обустройства цокольного этажа из бетона

Монолитный цокольный этаж из бетона имеет существенное преимущество над цоколем из кирпича в вопросе прочности, и устойчивости к воздействию грунтовых вод. Более того, на обустройство цоколя из бетона уходит гораздо меньше времени, чем на кладку кирпичного цоколя своими руками.

При наличии правильно обустроенной гидроизоляции, монолитный цоколь может беспроблемно эксплуатироваться даже во влажной почве.

При этом соотношение надземной и подземной части цокольного этажа не имеет никаких ограничений – оно может быть любым. Главное, чтобы обеспечивалась максимальная адгезия (сцепление) несущей половой плиты цокольного этажа с фундаментом здания.

Наилучшим вариантом фундамента под цокольный этаж своими руками является классический ленточный фундамент, однако с широким распространением свайно-винтового фундамента устройство цокольных этажей распространилось и на этот тип оснований.

к оглавлению ↑

Этапы постройки цокольного этажа своими руками

После разметки территории, на которой будет выполняться строительство здания, на ней выкапывается котлован на всю площадь будущей постройки. Параметры котлована зависят от проекта здания, но при этом, учитывайте, что его глубина должна быть как минимум на полметра больше, чем плановое расположение нижней точки фундамента, так как в процессе работы будет выполняться специальная подсыпка из смеси песка и гравия.

Такой подсыпной слой нужен для защиты цокольного этажа от негативного воздействия грунтовых вод и пучения грунта в холодное время года.

Если рытье котлована выполняется экскаватором, то стоит особенно тщательно следить за тем, чтобы осуществлялось равномерное заглубление котлована – последние 50 сантиметров почвы вам придется снять и выровнять своими руками. Если на территории где вы работаете, грунтовые воды расположены близко к поверхности, на дне котлована может образоваться грязь, которую необходимо удалить.

1. Когда котлован готов, создаем подсыпную подушку, устройство которой состоит из двух слоев: первый – 10 сантиметровый слой гравия, либо щебня с мелкими фракциями (до 50 миллиметров), второй – 10-15 сантиметровый слой песка.
2. Каждый слой необходимо тщательно утрамбовывать, после чего подушку нужно полить водой, и заново утрамбовать, чтобы получить её максимальное уплотнение.
3. Далее, когда песок высохнет, нужно залить основание из бетона, которое будет выступать основой под главную половую плиту, на которой будет расположен гидроизоляционный слой.
4. Для заливки нам нужен легкий бетон типа М50, либо М100, из которого делаем монолитный слой толщиной в пять сантиметров.
5. После отвердевания бетона, для которого потребуется от 2 до 4 суток, в зависимости от климатических условий, сверху него укладывается слой гидроизоляции. Для этого нам нужен рубероид, либо его аналоги.
6. Гидроизоляционная подстилка должна укладываться как минимум в два слоя, к бетону лучше всего её крепить с помощью битумной мастики.


   Заливка фундаментной плиты бетоном

7. Далее, поверх гидроизоляционного слоя своими руками делаем опалубку для заливки основной плиты. Сделать её можно из досок, либо листов ОСБ, соединенных саморезами.
8. Бетонное основание, которое будет заливаться, должно обязательно армироваться. Для этого нам нужен арматурный каркас, который можно создать из рифлёной арматуры диаметром в 10-12 миллиметров.
9. В цельный каркас арматура соединяется с помощью вязальной проволоки.
10. По периметру основания, в местах, где будут располагаться стены дома, стержни арматуры устанавливаются в вертикальном положении для того чтобы обеспечить монолитный контакт стен цокольного этажа и основной плиты.
11. После того как опалубка готова ее следует покрасить, только затем выполняется заливка плиты толщиной в 20-25 сантиметров крепким бетоном марок М300, либо М250.
12. По возможности рекомендуется производить заливку сразу всей плиты, так как при больших временных промежутках между застыванием одного участка плиты, и подвозом новой партии бетона, будут образовываться швы, которые снизят общую прочность конструкции.
13. После заливки необходимо уплотнить бетон, сделать это можно посредством виброрейки, и выровнять его поверхность. Для полного застывания бетона требуется около 25 суток, во время которых можно обустраивать опалубку для заливки стенок цокольного фундамента.
14. Опалубка для стен цоколя может создаваться своими руками с использованием тех же листов ОСБ, однако имеет смысл использовать специальные полипропиленовые щиты, которые в будущем будут выполнять функцию утепления цоколя.
15. Армирование стен осуществляется в продольном направлении, для этого прутья арматуры связываются с ранее установленными вертикальными стержнями. Цоколь высотой в 2-2.5 метра, должен иметь, по меньшей мере, два армирующих пояса.
16. Выполняется заливка стен бетоном. Делать это, опять же, нужно либо сразу, до застывания предыдущего слоя, либо по истечении трех дней, когда первый слой застынет и наберет необходимую прочность. Для набора полной прочности стенам понадобятся те же 25 дней.
17. Гидроизоляция стенок цокольного фундамента может производиться посредством их оклеивания гидроизоляционными материалами, также цоколь можно покрасить специальными не пропускающими воду эмульсиями.
18. Для утепления лучше всего закрыть наружную часть цоколя пенополистерольными блоками.

Процесс кладки кирпичного цоколя

Цокольный этаж из блоков также может обустраиваться при создании свайного фундамента на винтовых сваях, либо на забивных железобетонных сваях.

Устройство такого цоколя следующее: копается котлован, на дне котлована выполняется погружение требуемого проектом количества свайно-винтовых конструкций, которые будут выполнять функцию опоры для плит перекрытия цокольного этажа.

При этом свободное пространство между ними заполняется бетонными блоками. Преимуществами свайно-винтового фундамента под цокольный этаж является максимальная стойкость к пучению почвы и внешним нагрузкам, однако такие проекты на сегодняшний день реализуются довольно редко, ввиду необходимости использования специальной техники для погружения свайно-винтовых элементов.

к оглавлению ↑

Создание цоколя из кирпича либо бетонных блоков

Цоколь из бетонных блоков, либо кирпича, можно делать на ленточном фундаменте, или на блочно-бетонном фундаменте. В таком случае пол цокольного этажа  не будет иметь монолитный контакт с цокольными стенами – его можно будет залить уже после того, как блоки создадут сам фундамент.

Поскольку блоки имеют гидроизоляционные свойства отдельных элементов ниже, чем те, которые имеет монолитный бетон, такие блоки не применяются в местах, где грунтовые воды залегают близко к поверхности.

Ленточный фундамент по стандартному методу закладывается до поверхности грунта, после чего выполняется кладка кирпичного цоколя (каждые три слоя кладки требуется закрыть и укрепить арматурной сеткой), либо устанавливаются бетонные блоки.

к оглавлению ↑

Детальный видеоурок по отделке цокольного этажа (видео)

к оглавлению ↑

Цоколь для дома на классическом свайном фундаменте

Устройство классического свайного фундамента в большинстве случаев предусматривает поднятие ростверка на сваях над грунтом на определенную высоту, такая технология называется «высокий ростверк».

Ростверк  — это монолитный ленточный элемент свайного фундамента, выполняемый из бетона, который объединяет сваи в одну конструкцию и равномерно распределяет нагрузку от несущих стен здания.

Для того чтобы  закрыть свободное пространство между основанием дома и грунтом, в последнее время всё чаще используются специальные съемные цокольные панели, иное название которых – «забирка».

Читайте также: цокольные панели под камень: виды, характеристики, монтаж.

Применение таких блоков позволяет без особых усилий организовать цокольное пространство, и придать дому визуальную завершенность и эстетическую привлекательность (материалов, используемых для изготовления блоков, огромное множество, более того, забирку можно покрасить в любой подходящий цвет).

Цоколь для фундамента с высоким ростверком на винтовых, либо на забивных железобетонных сваях, нужен не только в качестве декоративной составляющей. Она является важным функциональным элементом – такой цоколь позволяет закрыть пустующее пространство от сквозняков, которые существенно уменьшают эффективность отопления дома.

Читайте также: как выполнить облицовку цокольного этажа сайдингом?
