Как определить цоколь лампы и как запомнить его тип

В наше время едва ли кто спросит, что такое цоколь. Каждому ясно, что цоколь – это тот элемент лампы, который обеспечивает ее крепление в патроне и подвод к ней электричества. Однако цоколи настолько многочисленны по своей конфигурации, что запомнить даже те из них, которые используются в собственном доме, получается далеко не у каждого. Однако эта информация оказывается зачастую очень необходимой. Если в магазине ошибиться с наименованием, то это может повлечь за собой дополнительные и совершенно необоснованные траты.

В сегодняшней статье мы намерены рассказать о том, как можно запомнить типы цоколей, используемые в вашем доме, и хотим предоставить минимум той информации, которая может быть полезна для их запоминания.

Простой способ, позволяющий запомнить цоколь необходимых вам ламп

В продаже имеется 11 наиболее распространенных  разновидности цоколей. Конечно, в быту используется далеко не все из них. В вашем доме может иметься не более трех-четырех разновидностей ламп освещения с различными цоколями. Как же запомнить необходимые для вас разновидности этих элементов?

Проще всего после приобретения лампы ее упаковку  сохранить и на ней записать, в каких комнатах установлены ее аналоги.

Запомнить наименование необходимых цоколей можно также при условии понимания того, что обозначает их маркировка.

Сведения, заложенные в маркировку цоколей бытовых ламп освещения

Сначала поговорим о лампочках, номенклатура которых начинается с буквы Е.

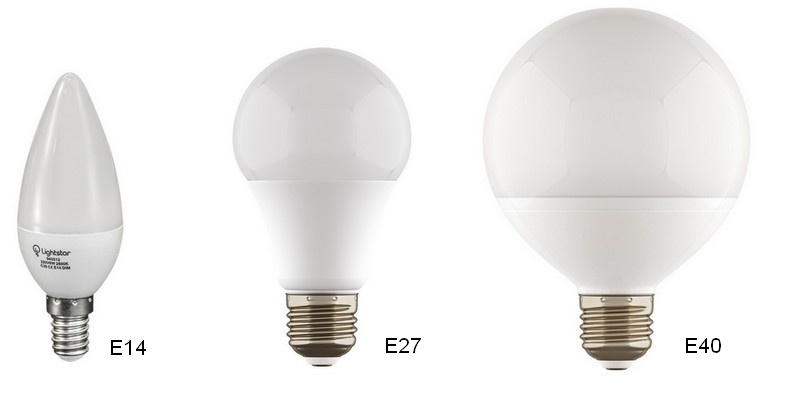

Самыми известными и распространенными являются цоколи типа Е14 и E27. Их используют в бра и торшерах, настольных лампах и люстрах. Цоколи этих ламп снабжены резьбой, хорошо знакомой многим из нас. Цифры, следующие за буквой E, указывают величину диаметра цоколя, который может составлять 27 или 14мм. Лампы с цоколями Е27 являются наиболее распространенными.

Цоколь Е40 в быту практически не встречается. Эти лампы с цокольным диаметром 40 мм устанавливаются лишь в светильниках производственных или уличных.

Что делать, если лопнула лампочка освещения? Конечно, извлечь ее оставшийся цоколь! Как это сделать – читайте здесь.

Цоколи с маркировкой GU4 и 5,3 имеют игольчатые штырьки, разнесенные на расстояние 4 мм и 5,3 мм. Лампы этого

Как определить тип цоколя у светодиодной лампы?

Часто в магазине на вопрос «С каким цоколем вам нужна лампа?» можно услышать следующие ответы: «Ну… с обычным..», «Ну… с большим…», «… с плоскими ушками…» или «… там такие две иголочки торчат…»?

От того, насколько верно клиент угадает тип цоколя, будет зависеть его повторный визит в магазин.

Существует всего 11 распространенных типов цоколей ламп.
Вот они: Е27, Е14, GU4, GU5.3, GU10, G4, G6.35, G9, GX53, GX70, E40.

Самый простой способ их запомнить – после покупки оставить упаковку из-под лампы или вырезать ту сторону коробки, на которой имеется обозначение цоколя. На другой стороне вы сможете подписать ручкой, в каких комнатах установлены такие лампы.

Способ посложнее – запоминать названия и цифры. Его и рассмотрим.

Цоколи Е27 и Е14 – самые распространенные в быту и часто встречаются в настольных лампах, люстрах, бра, торшерах. На них есть характерная резьба. Цифры после буквы «Е» указывают на диаметр в мм: 27мм и 14мм. Толщина цоколя Е14 ассоциируется с диаметром пальчиковой батарейки. Цоколь Е27 продавцы в магазинах легко распознают по названию «лампочка Ильича».

GU4, GU5.3 – цоколи в виде металлических штырьков-иголок, расстояние между которыми 4 и 5,3мм, соответственно. В основном лампы выпускаются в виде полусферы в стеклянном, пластмассовом, керамическом или металлическом корпусах. Площадка у штырьков прямоугольной формы.

Так же встречаются лампы в виде вытянутых цилиндров (цоколи G4, G6.35), выполненных из прозрачного силикона или пластика.

Цоколь GU10 представляет собой два штырька похожих на «т-образные» цилиндрики, которые при повороте лампы фиксируют её в патроне светильника. Межосевое расстояние штырьков 10мм.

Цоколь G9 выглядит в виде двух загнутых проводков, образуя два ушка. Другое его исполнение – это две металлические пластинки с отверстиями. Обычно лампы с таким цоколем выполнены в пластиковых корпусах с колбой или бескорпусные — залитые прозрачным силиконом.

Лампы с цоколями GX53, GX70 имеют формы в виде «таблеток» и хорошо смотрятся в интерьерах с натяжными потолками. Штырьки похожи на цоколь GU10 с разницей лишь в расстоянии между ними: 53мм и 70мм.

И, наконец, Е40. Этот цоколь вы не встретите у себя в доме. Он частый гость в уличных и промышленных светильниках. Цоколь выглядит так же, как у «лампочки Ильича» и отличается диаметром равным 40мм.

Надеюсь, каждый из вас почерпнёт из прочитанного частичку полезного.

Смотрите также видео: Ключевые факторы выбора светодиодных светильников

ЕЩЁ БОЛЬШЕ ИНТЕРЕСНОГО И ПОЛЕЗНОГО ПО ССЫЛКАМ:



Как узнать тип цоколя лампочки

Цоколь – конструкционная часть любой лампы, обеспечивающая крепление и подключение в сеть за счет контактной группы. Цокольная часть лампы изготавливается в зависимости от условий эксплуатации осветительного прибора из металла, керамики или пластика. Формат цоколя, хоть и подвергся стандартизации и типизации, имеет большой модельный ряд конфигураций. Это связано с техническими характеристиками и особенностями осветительного элемента: габаритами и форматом, мощностью и рабочим напряжением, а также техническая особенность, из-за чего возникает световое излучение.

Цоколь обязательно имеет контактную группу, которая также имеет много модификаций, связанных с форматом и электрическими параметрами лампы. Вся ламповая продукция при стандартизации и типизации получила маркировку и строго описанный формат цоколя, что позволило упростить поиск и подбор ламп для различных осветительных приборов и обезопасить от случайного подключения неподходящую по электрическим параметрам лампу.

Маркировка разновидностей ламп и их цоколей

Цоколь Эдисона (винтовой или резьбовой) маркируется латинской буквой E. Он получил самое широкое распространение из-за надежной фиксации и удобной контактной группы, причем из-за выпуска ламп различной мощности цоколь бывает нескольких модификаций по диаметру винтовой части.

Штырьковый цоколь получил маркировку с латинской буквой G и представляет собой контактную группу в виде жестких контактов-штырей, причем модельный ряд имеет отличия по расстоянию между штырями и диаметру токопроводников, что и маркируется цифрой, обозначающей расстояние в миллиметрах.

Штифтовой цоколь Байонет маркируется латинской буквой B и относится к быстрым соединениям по принципу муфты с боковыми замками, контактная группа расположена отдельно на задней части. Такие лампы получили широкое распространение в условиях повышенной вибрации и при необходимости точного позиционирования осветительного элемента.

Цоколь с утопленными контактами маркировки R используется обычно на галогеновых лампах, когда требуется большой теплоотвод от контактной группы на керамику корпуса.

Софитный цоколь S отличается расположением контактов с двух сторон от колбы лампы, что обеспечивает повышенную стойкость к влаге, поэтому применим в условиях повышенной влажности и вибрации.

Существуют и другие виды цоколей, они получили специальное назначение. К примеру:

Фокусирующий цоколь P используется в направленных осветительных приборах. Его конструкционное отличие – это наличие фокусирующей линзы, причем отраженный световой поток проходит через цоколь со сведением в пучок.

Телефонный цоколь T с вытянутой двухсторонней контактной группой применим в телефонных станциях и пультах старого образца.

Кабельный цоколь K с поворотной контактной группой в виде гвоздиков со шляпками используется в мощных осветителях с повышенной вибрацией. Мощная контактная группа является фиксатором.

Бесцокольный тип W отличается длинной контактной группой, что применимо в прямых подключениях без «патронов».

Цоколь с одним штырьком маркируется F.

Рифленый цоколь – b.

Цилиндрический штырь – a.

Штыревая контактная группа специальной формы – c.

Специальная контактная группа и цоколь для галогенных ламп – H.

К первой букве в маркировке могут добавляться дополнительные буквы, обозначающие:

V — конический цоколь.

A – автомобильный осветительный элемент.

U – энергосберегающий осветительный элемент.

Маленькими буквами после цифр, обозначающих размерность лампы, маркируют особенности контактной группы:

d – два контакта.

s – один контакт.

t — контактная группа из трех токопроводников.

q — четыре токопроводника.

p — группа из пяти контактов.

Резьбовые цоколи E

Самое широкое распространение получили резьбовые цоколи E, которые используются в большинстве осветительных бытовых и промышленных приборов. Цоколь имеет металлический корпус с винтовой резьбой, который отлично фиксирует лампу в патроне. Контактная группа удобно разнесена с точки зрения электрической безопасности: центральный контакт в глубине патрона и боковой контакт на металлической резьбе. Вкручивание обеспечивает отличное прилегание контактной группы, что обеспечивает минимальное переходное сопротивление, воздействующее на разогрев контактов и падение мощности осветителя.

К неудобствам такого цоколя можно отнести необходимость вкручивание на несколько витков, что в ограниченном пространстве крайне неудобно. К тому же точное позиционирование осветительного элемента невозможно, поэтому лампы с цоколем E предназначены для рассеянного освещения.

Конструкционные особенности таких ламп не ограничивают применение по напряжению, поэтому с таким цоколем можно встретить лампы на 12, 24, 36, 42, 110 и 220 В. Причем формат цоколей для обеспечений электрической безопасности у всех этих ламп разный, так лампы E17 и E26 предназначены для сети 110 В, а их аналоги E14 и E27 — для сети 220 В.

Можно встретить целый модельный ряд ламп с винтовыми цоколями:

E5 – микроцоколь с диаметром всего 5 мм и с техническим названием LES.

E10 и E12 – миниатюрные цоколи с диаметрами соответственно 10 и 12 мм и с техническим названием MES.

E14 – «Миньон» или SES с диаметром 14 мм. Их можно встретить в торшерах с лампами в виде свечей или шаров.

E17 – малый цоколь (SES диаметром 17 мм)на 110 В с назначением в торшерах, бра и многоэлементных люстрах, где важна минимальная форма осветительного элемента.

E26 – средний цоколь (ES диаметром 26 мм) на 110 В. Используется в большинстве осветительных приборов американского или японского производства.

E27 – средний цоколь (ES) с диаметром 27 мм для 220 В. Используется в большинстве осветительных приборов европейского и отечественного производства.

E40 — большой цоколь с диаметром 40 мм. Применим в осветительных приборах повышенной мощности промышленного назначения.

Лампочки с цоколем E в основном применяются для освещения, поэтому их модернизация по экономичности не останавливается, из-за чего в продаже есть не только классические лампы накаливания, а и энергосберегающие с led-элементами или ртутной трубкой с разрядником. Достаточно большой размер цоколя позволили в нем расположить блок управления питания энергосберегающих ламп.

Штырьковые цоколи G

Второй по популярности использования в бытовых и промышленных осветительных приборах – штырьковый цоколь G, который имеет определенный модельный ряд с существенными техническими отличиями:

Контактная группа выполнена в виде мощных токопроводников, за счет которых и происходит удержание лампы в цоколе.

Для повышения виброустойчивости ряд лампочек снабжаете усиленным токопроводником со шляпкой, за счет чего при повороте надежно фиксируется осветительный элемент.

Цифры после латинских букв обозначают расстояние между контактной группой, что и определяет формат цоколя, патрона, всей лампы в целом, а также области применения и рабочего напряжения.

Изначально цоколь G использовался в галогеновых лампах – отсюда и маркировка. Но на сегодняшний день лампы также модернизируются по энергосбережению, поэтому в качестве излучателя светового потока используются не только люминесцентные и галогенные газы, а led-элементы.

За счет большого модельного ряда лампы с цоколем G применимы в различных осветительных приборах от встроенных точечных осветителей до мощных направленных прожекторов.

В соответствии с европейским стандартом галогеновые лампы выпускаются с рабочим напряжением 220, 24 и 12 вольт, причем расстояние в контактных группах есть схожее, что обязует повышенное внимание к маркировке при подборе и подключении.

Основные виды ламп с цоколем G:

G4 – миниатюрные галогенные лампы для точечного освещения и декоративной подсветки. В целях безопасности лампочки выпускаются на напряжение 12/24 В, но можно встретить модели и с рабочим напряжением 220 В.

G5.3 и GU5.3 – популярные галогеновые и светодиодные лампы, используемые в организации мощного местного и витринного освещения. Параболический низкий формат лампочки позволяет использовать их в подвесных потолках. Лампы встречаются на 12, 24 и 220 В рабочего напряжения.

G6.35 – специфичная лампочка в виде цилиндра или шара с рабочим напряжением 220 В. За счет малых габаритов используется в бытовой технике.

G9 – лампы для сети 220 В в декорировании светильников и люстр. Контактная группа выполнена в виде петель с расстоянием между ними 9 мм.

G10 и GU10 – популярные лампы во встроенных светильниках, аналогичных G5.3, только большей мощности и размерности. Контактная группа отличается наличием «шляпок», а установка лампы в патрон осуществляется с поворотом.

G13 используется для газоразрядных люминесцентных ламп в виде цилиндрических колб, которые применяют в энергосберегающих осветителях внутри помещений с большим рассеиванием. Но внедрение светодиодных элементов коснулось и этих лам, поэтому существуют цилиндрические лампы с led-элементами.

G23 и G 24 – специализированные лампочки, встраиваемые в освещение бытовой техники, к примеру, настольных ламп или душевых кабин.

Отличительной особенностью является наличие мощного фиксатора возле контактной группы, а вот модельный ряд ламп весьма широкий и по количеству контактов, и по их расположению и по форме фиксатора. Формат лампы в виде цилиндра, причем есть галогеновые, люминесцентные и светодиодные модели.

GX53 и GX70 – самые мощные осветительные элементы из модельного ряда. Применяются для формирования основного освещения помещений с подвесными потолками, а также при направленном местном освещении в прожекторах. Лампы схожи с большими таблетками, фиксируются поворотным движением. В основном это энергосберегающие осветительные элементы на основе led-технологии.

Основные специализированные цоколи

Среди специализированных цоколей большую популярность получила модель R, в которой контакты утоплены в керамический или стеклянный корпус, что способствует теплоотведению. Цифра в маркировке обозначает не расстояние между контактами, а размер в миллиметрах самого контакта. Контактная группа разнесена по сторонам колбы лампочки, которая выпускается в нескольких размерах, что отражается в дополнительной маркировке цифрами. Такие лампочки за вытянутую цилиндрическую форму прозвали карандашами. Самая популярная модель цоколя R7S, лампы с которым выпускаются галогенового и светодиодного типа.

Штифтовой цоколь B получил большое распространение в низковольтном питании, хотя есть модели и на 110/220 В. Чаще всего их можно встретить в качестве осветительных элементов в различной технике: авто, мото, корабли. Удобство такого цоколя в установке: попадание в пазы, нажим и небольшой поворот. Цифры в маркировке обозначают диаметр цоколя, который увеличивается при увеличении мощности лампы.

Введение.

Цоколь — это часть лампы освещения предназначенная для ее крепления в патроне и подведения к лампе электрического тока.

Наука и техника не стоит на месте, если раньше, при необходимости заменить лампочку, для ее покупки в магазине достаточно было знать только мощность необходимой лампы, то теперь, в связи огромным количеством различных видов ламп освещения у вас обязательно спросят, с каким цоколем вам нужна лампа и этот вопрос многих может поставить в тупик.

В данной статье мы рассмотрим все основные типы цоколей ламп освещения.

Маркировка цоколей

Каждый тип цоколя имеет свою буквенно-цифровую маркировку которая расшифровывается следующим образом (для примера возьмем цоколь R7s):

Как видно на схеме выше, первая заглавная буква обозначает тип цоколя, следующая за ней цифра — это его диаметр, либо расстояние между контактными штырьками указанные в миллиметрах, после цифровой маркировки в некоторых случаях может идти одна строчная буква указывающая на количество контактов цоколя.

ПРИМЕЧАНИЕ: Иногда в маркировке после первой заглавной буквы может идти вторая заглавная буква обозначающая тип лампы:

• A – автомобильная лампа;
• U – энергосберегающая лампа;
• V – цоколь с коническим концом и т.д.

Рассмотрим основные типы цоколей подробнее.

Резьбовые цоколи типа Е

Резьбовые цоколи являются самым распространенным видом цоколей, они встречаются почти во всех типах ламп, от ламп накаливания до светодиодных ламп.

Наиболее распространенным типом резьбового цоколя является цоколь Е27, который применяется в большинстве бытовых ламп, так же в быту часто встречается и цоколь Е14, он может применяться как в люстрах, так и в потолочных светильниках. В свою очередь цоколь Е40 применяется в мощных лампах применяемых, как правило, для уличного освещения.

Штырьковые цоколи типа G

В цоколях типа G, в отличие от резьбовых, соединение с патроном осуществляется посредством контактных штырьков. Благодаря своей простоте и универсальности такие цоколи широко распространены и применяются в галогенных, люминесцентных и светодиодных лампах.

Остановимся на наиболее распространенных цоколях типа G более подробно:

Лампочки с цоколем G4 могут быть галогенными либо светодиодными, они имеют небольшие размеры и мощность поэтому, как правило, применяются для декоративного освещения, мебели, витрин и т.п. Зачастую такие лампы рассчитаны на напряжение 12 Вольт.

Лампочки с цоколем G5.3 так же могут быть как галогенными так и светодиодными, применяются для декоративной подсветки и для установки в потолочные светильники (споты).

Лампы с цоколем GU10 аналогичны предыдущим, однако на они имеют утолщения на концах штыревых контактов для поворотного соединения с патроном, что обеспечивает их более надежное соединение.

Цоколи G13 применяются в люминесцентных и светодиодных лампах с трубчатой формой колбы диаметром 26 мм.

Лампы с цоколем G23 могут быть светодиодными либо люминесцентными и применяются, как правило, в светильниках потолочной (настенной) установки, а так же в настольных лампах.

Цоколи с утопленными контактами типа R

Наибольшее распространение среди цоколей типа R получили лампы с цоколем R7s, такие лампы преимущественно применяются в прожекторах (светильниках высокой После марки цоколя «R7s» указываются цифры обозначающие длину самой ламы.

Так же цоколи с утопленными контактами могут применяться в автомобильных лампах.

Штифтовые цоколи типа B

Особенностью цоколей данного типа является наличие боковых штифтов предназначенных для поворотной фиксации лампы в патроне при отсутствии резьбы. Такое соединение позволяет обеспечить установку лампы в патроне в определенном положении, в связи с чем применяется в осветительных устройствах в которых фокусировка света необходима в строго заданном направлении, например в двухспиральных лампах ближнего/дальнего света для автомобильных фар.

Софитные цоколи типа S

Свое начало цоколи типа S берут из сценического оборудования, отсюда же появилось и их название — софитные цоколи. В настоящее время такие виды цоколей используются в светодиодных лампах, которые, как правило, применяются для декоративной подсветки, мебели, зеркал, а так же освещения салонов автомобилей и подсветки их номерных знаков.

Фокусирующие цоколи типа P

Фокусирующий цоколь — это цоколь, позволяющий установить лампу в определенном положении по отношению к его посадочным местам, при этом направление фокусировки света задается встроенной в цоколь сборной линзой.

Лампы с данным типом цоколя имеют весьма широкое распространение, от фонариков до кинопроекторов.

Телефонные цоколи типа T

Лампы с телефонным цоколем обычно применяются в пультах управления и щитах автоматики, а так же могут применятся в качестве ламп подсветки, например для подсветки панели приборов автомобиля.

Цифра в маркировке указывает на диаметр лампы в дюймах, например:

T5 (диаметр 5/8 дюйма=1.59 см), T10 (диаметр 10/8 дюйма=3.17 см).

Кабельные цоколи типа K

Лампы с кабельным типом цоколя применяются преимущественно в специализированных электроустановках, например в оранжереях (теплицах), установках имитации солнечного света, в системах заливающего света и т.д.

Безцокольные лампы типа W

Как и следует из названия безцокольные лампы не имеют цоколя, в качестве него выступает основание самой лампы с выведенными на него контактами. Цифры в маркировке таких цоколей обозначают толщину основания лампы с одним токовым вводом.

Такие лампы применяются в новогодних гирляндах, а так же в автомобильных указателях поворота.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Цоколь – базовый элемент электрической лампочки, на который устанавливается светящаяся колба. По функциональным, эксплуатационным и дизайнерским причинам сегодня существуют разнообразные виды цоколей для ламп освещения. Некоторые из них имеют специфическую сферу использования, другие же – широко распространены.

Существующие виды цоколей и их маркировка

Говоря о том, какие бывают по конструкции и назначению цоколи для ламп, следует отметить, что это разнообразие постоянно дополняется и изменяется. Но наиболее распространенными на сегодня остается 7 типов, которые маркируются следующими обозначениями:

• E – резьбовой, широко известный по бытовым лампам накаливания;
• G – штырьковый;
• P – с фокусирующей конструкцией;
• S – софитный;
• R – с утопленным контактом;
• T – телефонный;
• W – бесцокольная лампа.

Помимо буквенного кода, маркировка сообщает размеры цоколей ламп и количество функциональных элементов. Следующая за буквой цифра обозначает диаметр/ширину погружаемой в патрон части или расстояние между контактами в миллиметрах. Например, E-27 – традиционная лампа для большинства источников освещения. Количество дополнительных элементов (пластин, штырьков, контактных частей) обозначается прописными буквами:

В качестве материала для изготовления, в основном, используется металл с антикоррозийным слоем, а внешние электроды монтируются на керамическую, пластиковую или стеклянную основу.

Резьбовой цоколь

Конструкция этой разновидности цоколей была разработана Томасом Эдисоном в процессе работы над созданием лампы накаливания. С тех пор такое исполнение стало классическим и не теряет популярность в наши дни, используясь в накаливаемых, энергосберегающих, галогенных и других типах светильников.

Наиболее распространенная модель E-27 имеет диаметр вкручиваемой части 27 мм. Такую лампу можно встретить в квартирах, офисах, на производственных предприятиях и т.д. Еще пару десятилетий назад, когда у ламп накаливания не было альтернатив в России продавались, по сути, только E27. Дело в том, что такая лампа очень сильно греется и требует большой поверхности для охлаждения, которой не обладали модели с меньшим диаметром . Сегодня E14 обретает все большую популярность, потому что появились такие виды ламп, которые не выделяют много тепловой энергии.

Оба указанных диаметра традиционны для сети с напряжением 220 В. E17 и E26 востребованы там, где рабочее напряжением равняется 110В. Малогабаритные варианты E5, E10 и E12 в быту не используются. Они актуальны для подсветки оборудования и работы фонарей при малой освещаемой площади. Лампы с диаметром цоколя 40 мм используются для освещения улиц и объектов промышленного назначения.

Штырьковый цоколь

Такой цоколь лампочки имеет два штырька, выведенных из корпуса, через которые и происходит подача электрического тока. Помимо буквы G маркировка может содержать символы U, X, Y, Z, которыми описывается тип или особенности конструкции. Цифры, следующие за ними, обозначают, насколько удалены друг от друга контакты. Если указаны цифры с точкой – это диаметр окружности, проходящий по центрам штырьковых контактов.

Типы цоколей ламп с маркировкой G очень разнообразны и не могут быть заменены друг другом. К примеру, GX53 не получится вставить в патрон для G53, и наоборот.

Популярные модели ламп такого типа:

• G6.35 и GU5.3 широко востребованы в светодиодных системах освещения витрин, потолков, ниш и т.п.;
• лампа G4 с маленьким цоколем используется в монтаже декоративных осветительных проектов, в которых нужны источники света с минимальными габаритами;
• GU10 – цоколь, защищающий лампу от выпадения из-за внешнего воздействия. При монтаже лампы её нужно дополнительно зафиксировать поворотным движением внутри патрона;
• в подвесные потолки встраивают лампы с цоколями GX70 и HX53, отличающиеся плоской конструкцией с большим числом светодиодов.

Фокусирующий цоколь

Этот тип цоколя разработан для светильников, излучающих направленный свет. Это кинопроекторы, автомобильные фары, фонари, прожекторы и т.п. Конструкцию отличает то, что в ней есть отражатель или линза, которые и задают световому потоку направление. Цифрами в маркировке обозначается диаметр фокусирующего фланца.

Софитный цоколь

Этот тип цоколя используется для создания осветительных контуров в автомобилях (в салоне или вокруг номера), зеркалах или сценическом оборудовании. Числами в маркировке сообщается диаметр корпуса. Сегодня на софитных цоколях, в основном, работают светодиодные лампочки.

Цоколь с уплотненным контактом

Распространены эти цоколи у лампочек кварцевого или галогенного типа, которые имеют большую мощность. Сфера их применения – это объекты с необходимостью интенсивного светового потока: автомобильные фары, навигационные огни кораблей, прожектора на промышленных объектах, стадионах, в концертных залах и т.п. В маркировке указываются, помимо диаметра и типа цоколя, длина лампы и число контактов (буквой), например R7s118.

Телефонный цоколь

Эта разновидность применяется в миниатюрных индикаторных лампочках, встраиваемых в устройства индикации, телевизионные пульты, джойстики, приборные панели электронного оборудования и т.д. Цифрами в маркировке отмечается ширина основания, на котором располагаются контактные выводы. Как правило, отечественные лампы с телефонными цоколями имеют ширину основания в 6,8 мм, а импортные – от 4,6 до 5,5 мм.

Стремительное развитие и удешевление технологий светодиодного освещения ведет к тому, что индикаторные лампочки с телефонными цоколями постепенно выводятся из использования и реже встречаются в новом электронном оборудовании.

Цоколь W

В данной конструкции цоколь, как деталь лампы, являющаяся посредником между колбой и входными контактами, отсутствует. Токовые выводы напрямую проведены внутрь колбы, а место их введения запаяно. Маркировка ламп W содержит цифры, обозначающие толщину стеклянной части, а также ширину основания (места введения) в миллиметрах, например W2.1×9.5.

Иностранная маркировка цоколей

Российские правила маркировки действуют на территории большинства стран мира, поскольку общими являются не только метрическая система, но и ЛЭП, рабочие характеристики тока, схемы расположения потребителей и т.п. В зарубежных странах, типы цоколей ламп, в основном, обозначаются по тому же принципу, что был приведен выше. Однако есть небольшие особенности в части маркировок, которые есть на иностранном рынке:

• в Соединенных Штатах Америки цоколи E27 и E12 могут обозначаться в магазинах одной буквой – M и C соответственно;
• байонетный цоколь (Bayonet Cap) зарубежные производители маркируют символом B. На российском рынке такие лапы встречаются под маркировкой Ш, например 2Ш22 – это B22d. Маленькие байонетные цоколи обозначаются также. Так, отечественный -2Ш15 соответствует импортному B15d;
• миниатюрный байонетный цоколь (Miniature Bayonet Base/Cap обозначается через добавление к символу B прописной буквы a. Российские производители также используют букву Ш для обозначения этих ламп, например 1Ш9 – это Ba9s.

Конечно, существует ряд других тонкостей маркировки, однако российский потребитель редко с ними сталкивается, поскольку лампы с нестандартными обозначениями редко попадают на отечественный рынок.

Выбор лампы с учетом типа цоколя

Первое, на что следует обратить внимание – это характеристики сети, в которой будет работать лампа, так как некоторые цоколи разработаны для специфических условий. Как правило, в схемах освещения помещений применяются лампы с классическим резьбовым элементом. Это не только позволяет покупать лампочки на замену из широкого ассортимента на рынке, но и переходить с ламп накаливания на энергосберегающие, так как патрон одинаково подходит для обоих типов.

При покупке энергосберегающих, светодиодных и галогеновых ламп нужно выбирать цоколь, исходя из конфигурации патрона. В случае с натяжными и подвесными потолками рекомендацию может дать электрик, который проводил установку светильников.

В более редких ситуациях, как подбор лампы для прожектора, мощного осветительного оборудования, уличных фонарей, автоматики и электронных панелей, следует ориентироваться на техническую документацию к оборудованию, где такая информация обязательно указывается.

Типы цоколей ламп освещения — Как узнать вид цоколя лампочки

Цоколь – конструкционная часть любой лампы, обеспечивающая крепление и подключение в сеть за счет контактной группы. Цокольная часть лампы изготавливается в зависимости от условий эксплуатации осветительного прибора из металла, керамики или пластика. Формат цоколя, хоть и подвергся стандартизации и типизации, имеет большой модельный ряд конфигураций. Это связано с техническими характеристиками и особенностями осветительного элемента: габаритами и форматом, мощностью и рабочим напряжением, а также техническая особенность, из-за чего возникает световое излучение.

Цоколь обязательно имеет контактную группу, которая также имеет много модификаций, связанных с форматом и электрическими параметрами лампы. Вся ламповая продукция при стандартизации и типизации получила маркировку и строго описанный формат цоколя, что позволило упростить поиск и подбор ламп для различных осветительных приборов и обезопасить от случайного подключения неподходящую по электрическим параметрам лампу.

Маркировка разновидностей ламп и их цоколей

• Цоколь Эдисона (винтовой или резьбовой) маркируется латинской буквой E. Он получил самое широкое распространение из-за надежной фиксации и удобной контактной группы, причем из-за выпуска ламп различной мощности цоколь бывает нескольких модификаций по диаметру винтовой части.

• Штырьковый цоколь получил маркировку с латинской буквой G и представляет собой контактную группу в виде жестких контактов-штырей, причем модельный ряд имеет отличия по расстоянию между штырями и диаметру токопроводников, что и маркируется цифрой, обозначающей расстояние в миллиметрах.

• Штифтовой цоколь Байонет маркируется латинской буквой B и относится к быстрым соединениям по принципу муфты с боковыми замками, контактная группа расположена отдельно на задней части. Такие лампы получили широкое распространение в условиях повышенной вибрации и при необходимости точного позиционирования осветительного элемента.

• Цоколь с утопленными контактами маркировки R используется обычно на галогеновых лампах, когда требуется большой теплоотвод от контактной группы на керамику корпуса.

• Софитный цоколь S отличается расположением контактов с двух сторон от колбы лампы, что обеспечивает повышенную стойкость к влаге, поэтому применим в условиях повышенной влажности и вибрации.

Существуют и другие виды цоколей, они получили специальное назначение. К примеру:

• Фокусирующий цоколь P используется в направленных осветительных приборах. Его конструкционное отличие – это наличие фокусирующей линзы, причем отраженный световой поток проходит через цоколь со сведением в пучок.

• Телефонный цоколь T с вытянутой двухсторонней контактной группой применим в телефонных станциях и пультах старого образца.

• Кабельный цоколь K с поворотной контактной группой в виде гвоздиков со шляпками используется в мощных осветителях с повышенной вибрацией. Мощная контактная группа является фиксатором.

• Бесцокольный тип W отличается длинной контактной группой, что применимо в прямых подключениях без «патронов».

• Цоколь с одним штырьком маркируется F.

• Рифленый цоколь – b.

• Цилиндрический штырь – a.

• Штыревая контактная группа специальной формы – c.

• Специальная контактная группа и цоколь для галогенных ламп – H.

К первой букве в маркировке могут добавляться дополнительные буквы, обозначающие:

• V — конический цоколь.

• A – автомобильный осветительный элемент.

• U – энергосберегающий осветительный элемент.

Маленькими буквами после цифр, обозначающих размерность лампы, маркируют особенности контактной группы:

• d – два контакта.

• s – один контакт.

• t — контактная группа из трех токопроводников.

• q — четыре токопроводника.

• p — группа из пяти контактов.

Резьбовые цоколи E

Самое широкое распространение получили резьбовые цоколи E, которые используются в большинстве осветительных бытовых и промышленных приборов. Цоколь имеет металлический корпус с винтовой резьбой, который отлично фиксирует лампу в патроне. Контактная группа удобно разнесена с точки зрения электрической безопасности: центральный контакт в глубине патрона и боковой контакт на металлической резьбе. Вкручивание обеспечивает отличное прилегание контактной группы, что обеспечивает минимальное переходное сопротивление, воздействующее на разогрев контактов и падение мощности осветителя.

К неудобствам такого цоколя можно отнести необходимость вкручивание на несколько витков, что в ограниченном пространстве крайне неудобно. К тому же точное позиционирование осветительного элемента невозможно, поэтому лампы с цоколем E предназначены для рассеянного освещения.

Конструкционные особенности таких ламп не ограничивают применение по напряжению, поэтому с таким цоколем можно встретить лампы на 12, 24, 36, 42, 110 и 220 В. Причем формат цоколей для обеспечений электрической безопасности у всех этих ламп разный, так лампы E17 и E26 предназначены для сети 110 В, а их аналоги E14 и E27 — для сети 220 В.

Можно встретить целый модельный ряд ламп с винтовыми цоколями:

• E5 – микроцоколь с диаметром всего 5 мм и с техническим названием LES.

• E10 и E12 – миниатюрные цоколи с диаметрами соответственно 10 и 12 мм и с техническим названием MES.

• E14 – «Миньон» или SES с диаметром 14 мм. Их можно встретить в торшерах с лампами в виде свечей или шаров.

• E17 – малый цоколь (SES диаметром 17 мм)на 110 В с назначением в торшерах, бра и многоэлементных люстрах, где важна минимальная форма осветительного элемента.

• E26 – средний цоколь (ES диаметром 26 мм) на 110 В. Используется в большинстве осветительных приборов американского или японского производства.

• E27 – средний цоколь (ES) с диаметром 27 мм для 220 В. Используется в большинстве осветительных приборов европейского и отечественного производства.

• E40 — большой цоколь с диаметром 40 мм. Применим в осветительных приборах повышенной мощности промышленного назначения.

Лампочки с цоколем E в основном применяются для освещения, поэтому их модернизация по экономичности не останавливается, из-за чего в продаже есть не только классические лампы накаливания, а и энергосберегающие с led-элементами или ртутной трубкой с разрядником. Достаточно большой размер цоколя позволили в нем расположить блок управления питания энергосберегающих ламп.



Штырьковые цоколи G

Второй по популярности использования в бытовых и промышленных осветительных приборах – штырьковый цоколь G, который имеет определенный модельный ряд с существенными техническими отличиями:

• Контактная группа выполнена в виде мощных токопроводников, за счет которых и происходит удержание лампы в цоколе.

• Для повышения виброустойчивости ряд лампочек снабжаете усиленным токопроводником со шляпкой, за счет чего при повороте надежно фиксируется осветительный элемент.

• Цифры после латинских букв обозначают расстояние между контактной группой, что и определяет формат цоколя, патрона, всей лампы в целом, а также области применения и рабочего напряжения.

• Изначально цоколь G использовался в галогеновых лампах – отсюда и маркировка. Но на сегодняшний день лампы также модернизируются по энергосбережению, поэтому в качестве излучателя светового потока используются не только люминесцентные и галогенные газы, а led-элементы.

• За счет большого модельного ряда лампы с цоколем G применимы в различных осветительных приборах от встроенных точечных осветителей до мощных направленных прожекторов.

• В соответствии с европейским стандартом галогеновые лампы выпускаются с рабочим напряжением 220, 24 и 12 вольт, причем расстояние в контактных группах есть схожее, что обязует повышенное внимание к маркировке при подборе и подключении.

Основные виды ламп с цоколем G:

G4 – миниатюрные галогенные лампы для точечного освещения и декоративной подсветки. В целях безопасности лампочки выпускаются на напряжение 12/24 В, но можно встретить модели и с рабочим напряжением 220 В.

• G5.3 и GU5.3 – популярные галогеновые и светодиодные лампы, используемые в организации мощного местного и витринного освещения. Параболический низкий формат лампочки позволяет использовать их в подвесных потолках. Лампы встречаются на 12, 24 и 220 В рабочего напряжения.

• G6.35 – специфичная лампочка в виде цилиндра или шара с рабочим напряжением 220 В. За счет малых габаритов используется в бытовой технике.

• G9 – лампы для сети 220 В в декорировании светильников и люстр. Контактная группа выполнена в виде петель с расстоянием между ними 9 мм.

• G10 и GU10 – популярные лампы во встроенных светильниках, аналогичных G5.3, только большей мощности и размерности. Контактная группа отличается наличием «шляпок», а установка лампы в патрон осуществляется с поворотом.

• G13 используется для газоразрядных люминесцентных ламп в виде цилиндрических колб, которые применяют в энергосберегающих осветителях внутри помещений с большим рассеиванием. Но внедрение светодиодных элементов коснулось и этих лам, поэтому существуют цилиндрические лампы с led-элементами.

• G23 и G 24 – специализированные лампочки, встраиваемые в освещение бытовой техники, к примеру, настольных ламп или душевых кабин.

• Отличительной особенностью является наличие мощного фиксатора возле контактной группы, а вот модельный ряд ламп весьма широкий и по количеству контактов, и по их расположению и по форме фиксатора. Формат лампы в виде цилиндра, причем есть галогеновые, люминесцентные и светодиодные модели.

• GX53 и GX70 – самые мощные осветительные элементы из модельного ряда. Применяются для формирования основного освещения помещений с подвесными потолками, а также при направленном местном освещении в прожекторах. Лампы схожи с большими таблетками, фиксируются поворотным движением. В основном это энергосберегающие осветительные элементы на основе led-технологии.

Основные специализированные цоколи

Среди специализированных цоколей большую популярность получила модель R, в которой контакты утоплены в керамический или стеклянный корпус, что способствует теплоотведению. Цифра в маркировке обозначает не расстояние между контактами, а размер в миллиметрах самого контакта. Контактная группа разнесена по сторонам колбы лампочки, которая выпускается в нескольких размерах, что отражается в дополнительной маркировке цифрами. Такие лампочки за вытянутую цилиндрическую форму прозвали карандашами. Самая популярная модель цоколя R7S, лампы с которым выпускаются галогенового и светодиодного типа.

Штифтовой цоколь B получил большое распространение в низковольтном питании, хотя есть модели и на 110/220 В. Чаще всего их можно встретить в качестве осветительных элементов в различной технике: авто, мото, корабли. Удобство такого цоколя в установке: попадание в пазы, нажим и небольшой поворот. Цифры в маркировке обозначают диаметр цоколя, который увеличивается при увеличении мощности лампы.



название, разновидности, как определить виды, маркировка, размеры, таблицы, список с картинками, фото — Рамблер/авто

В автомобилестроении применяется множество различных ламп. Их общее количество — более сотни. Они участвуют в подсветке салона, обеспечивают видимость на дороге, мигают на приборной панели. О том, каковы их технические и электрические характеристики, размеры и типы, как разобраться в маркировке, пойдет речь в этом обзоре.

Технические особенности цоколяФункция цоколяРазновидностиПо типу автомобильных лампПо цоколю Маркировка ламп Как определить тип цоколя по названию$ (‘.index-post.contents’).toggleClass (‘hide-text’, localStorage.getItem (‘hide-contents’) === ‘1’)

Технические особенности цоколя

Конструктивный элемент, который удерживает лампочку в патроне, называется цоколем. Внутри него проходят электроды, а снаружи имеются контакты.

От источника питания по контактным путям передаётся ток. Этот элемент для крепления лампы изготавливают из металла или керамики.

Цоколи автомобильных источников света могут быть резьбовыми, штифтовыми, софитными. Бывают даже бесцокольные разновидности. Размеры электроламп тоже различны — от 5 до 25 мм в диаметре (в зависимости от автомобиля и сферы использования).

Знаете ли вы? Сегодня трудно представить себе машину без фар. Первый автомобиль Карла Бенца (Carl Benz) был представлен публике в 1885 году. А первую электрическую фару изобрели только в 1898 году.

Функция цоколя

Различают три основных функции цоколей электроламп:

средство фиксации в патроне;передатчик тока от источника питания;герметизация колбы и защита её содержимого от контакта с атмосферой.

В современном автомобиле могут применяться также светодиодные осветительные элементы. Они не нуждаются в герметизации, но все остальные функции у них те же, что и у обычных.

Важно! Современные соединительные элементы устроены таким образом, чтобы пользователь не мог случайно подсоединить лампу в несоответствующее гнездо.

Разновидности

В эпоху возникновения автомобилей классификации ламп ещё не существовало. Маркировка видов и типов осветительных приборов зависела от производителей. Теперь эти параметры определяются государственными и международными стандартами.

Автомобильные осветительные элементы разделяют по типу:

автомобильной лампы;

цоколя.

Современные цоколи и их маркировка описаны Межгосударственным стандартом (IEC-EN 60061-1), а осветительные приборы — Государственным стандартом СССР «Лампы для дорожных транспортных средств» (ГОСТ 2023.1-88).

Узнайте, что такое цоколь лампы.

По типу автомобильных ламп

В основе деления автомобильных лампочек на группы — источник получения света. Учитываются также некоторые конструкционные особенности. Поэтому они делятся на следующие виды:

Виды осветительных элементов

Маркировка

Описание

Пример маркировки

Софитная

C Используется в освещении салона. Её форма позволяет максимально сэкономить пространство благодаря наличию двух цоколей по бокам.

C7-8 Ксеноновая

D Ксеноновая, или газоразрядная, используется в источниках ближнего и дальнего света и содержит газ ксенон внутри колбы.

h2, h5, H7, D1R — D4S Галогенная

H Заполнена галогеном и применяется в источниках ближнего или дальнего света (как и ксеноновая). Является её предшественницей.

h2, h5, H7 С колбой 26,5 мм и диаметром цоколя 15 мм P Применяются в стоп-сигналах, поворотниках, задних фонарях

P21W

С колбой 19 мм и диаметром 15 мм R R5W Бесцокольная

W Могут использоваться в салоне авто и для подсветки багажника

W5W Цифра после буквенного обозначения указывает на типоразмер. Мини-лампы имеют маркировку T, а изделия с жёлтым цветом колбы — маркировку Y.

Отечественные изделия могут быть промаркированы следующим образом:

•А— автомобильная;

•МН –миниатюрная;

•С — софитная;

•КГ — кварцевая, галогенная.

Знаете ли вы? Изначально символ H (halogen) указывал на галогенную лампу. Когда был начат выпуск ксеноновых, то они выпускались в таких же корпусах, но не были взаимозаменяемыми. Их отличает геометрия светового луча, фокусное расстояние и чёткость пятна света.

По цоколю

В автомобильных осветительных элементах используют несколько типов цоколей. В основе их разделения — тип подсоединений (например, резьбовой, штифтовой).

Такая классификация отражена в таблице:

Типы цоколей

Маркировка

Описание

Пример маркировки

Резьбовой, ввинчивающийся в патрон

Е Резьбовые появились раньше других. Сейчас и в отечественной, и в международной классификации они маркируются одинаково.

Е2 Штифтовой (с одним или несколькими штифтами)

Ш, B Штифтовой (байонет) — это модификация резьбового цоколя. Его бока оснащены штифтами, которые выполняют функции резьбы и фиксатора в патроне. Отечественные маркируются буквой Ш (штифтовой), а иностранного происхождения –буквой B (bayonet). Они могут быть двух— или трёхконтактными.

В отечественных также имеются цифры перед буквой, обозначающие количество контактов. B2, 2B2 Фокусирующий

P Цифры после буквы указывают на диаметр ориентирующей части.

P15 Софитный

S Особенность софитного цоколя — наличие контактов с обеих сторон. Используется в осветительной системе автомобиля.

SV7-8 Бесцокольный

W В бесцокольных сопряжение колбы и патрона выполнено через саму колбу.

W2.1-9.5d Число после маркировки указывает на диаметр соединительного элемента. Единицы измерения — миллиметры.

Маркировка ламп

Полная маркировка отечественных осветительных элементов может выглядеть так: АКГ-12-55-1 (h4). Аббревиатура расшифровывается таким образом: лампа автомобильная кварцевая / галогенная с номинальным напряжением 12 В и мощностью 55 Вт. Соответствует европейской h4, и эти изделия взаимозаменяемые.

Число после буквенной аббревиатуры всегда указывает на номинальное напряжение в вольтах, а следующее после тире — на мощность в Вт. После второго тире цифры говорят об отличительной особенности этой модели от базовой.

Важно! По сравнению с другими типами ламп, ксеноновые обеспечивают более легкий свет, что улучшает видимость при движении в ночное время. Что еще более важно, расчетный срок службы ксеноновой — 2000 часов. Это намного больше, чем у галогенной (от 450 до 1000 часов). Но у ксеноновой бликов гораздо большее кличество, чем у других осветительных элементов.

Как определить тип цоколя по названию

Чтобы определить цоколь по названию, необходимо иметь под рукой таблицу соотношений:

Сфера применения

Тип лампы

Цоколь

Ближний / дальний свет

R2 P45t

HB3 P20d

HB4 P22d

HB5 PX29t

h2 P14,5s h4 PK22s

h5 P43t

H7 PX26d

h21 PGJ19-2 H9 PGJ19-5 h26 PGJ19-3 h37W/1 PG13

h37W/2 PGJ13

Ксеноновые

D2S P32d-2 D1S PK32d-2 D2R P32d-3 D1R PK32d-3 D3S PK32d-5 D4S P32d-5 Указатели поворота передние

W21W

W3x16d

P21W

BA15s

PY21W

BAU15s/19 h31W

BAY9s

Указатели поворота боковые

W5W W2,1×9,5d WY5W

W2,1×9,5d Стоп-сигналы

W21W

W3x16d

P21W

BA15s

Стоп-сигналы / габаритные фонари

P21/4W BAZ15d

W21/5W W3x16g

P21/5W BAY15d

Габаритные фонари

W5W W2,1×9,5d T4W BA9s/14 R5W BA15s/19 R10W

BA15s

C5W SV8,5/8 P21/4W BAZ15d

P21W

BA15s

Фонари заднего хода

W16W

W2,1×9,5d W21W

W3x16d

P21W

BA15s

W21/5W W3x16g

P21/5W BAY15d

Противотуманные фары

HB3 P20d

HB4 P22d

h2 P14,5s h4 PK22s

H7 PX26d

h21 PGJ19-2 H8 PGJ19-1 Стояночное освещение и габаритные фонари

W3W W2,1×9,5d W5W W2,1×9,5d T4W BA9s/14 R5W BA15s/19 H6W PX26d

Указатели поворота задние

W16W

W2,1×9,5d W21W

W3x16d

P21W

BA15s

PY21W

BAU15s/19 h31W

BAY9s

Задние противотуманные фары

P21/4W BAZ15d

W21W

W3x16d

P21W

BA15s

W21/5W W3x16g

P21/5W BAY15d

Освещение номерного знака

W5W W2,1×9,5d T4W BA9s/14 R5W BA15s/19 R10W

BA15s

C5W SV8,5/8 Подсветка салона и багажника

10W SV8,5 T11x37

C5W SV8,5/8 R5W BA15s/19 W5W W2,1×9,5d Подбирая лампы, обращайте внимание как на классификацию и характеристики, так и на составляющие комплектации. Упростить процесс покупки также возможно, взяв с собой в магазин вышедшую из строя лампочку.

Цоколи ламп

При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника. Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.

•

На фото:

Существуют сотни и даже тысячи разновидностей лампочек, но всего лишь два распространенных типа цоколя — винтовой и штырьковый.

Определение

Цоколь – конструктивный элемент лампы, который необходим для установки лампы в патроне. Он обеспечивает связь с внешней электрической цепью. Цоколь делают из металла, реже керамики. Внутри него расположены элементы самой лампы (нити накала, электроды), а снаружи – контакты.

Типы

Существует множество видов и подвидов цоколей. Две основные группы: резьбовые и штырьковые.

В быту самым распространенным является резьбовой (винтовой) цоколь. Он знаком по обычным лампам накаливания и внешне напоминает винт. Лампа в данном случае просто вкручивается в патрон, а при замене – выворачивается из него.

•

На фото:

Примеры лампочек с винтовым цоколем разного диаметра.

Винтовой цоколь используется не только в традиционных лампах накаливания, но и в галогенных, газоразрядных, люминесцентных и даже в светодиодных лампах. Таким образом, купив светильник с патроном, предназначенным для Е-цоколя, вы получаете возможность максимально гибко корректировать освещение в комнате: выбирать лампу подешевле или подороже, нужной световой температуры, мощности и световой отдачи.

На фото: Натриевая лампочка от Philips.

Винтовой цоколь получил обозначение Е от имени своего изобретателя (первая буква фамилии Эдисон по-английски). Далее следуют цифры, обозначающие диаметр резьбы в миллиметрах:

• Е27 – самый распространенный. На такой цоколь рассчитаны патроны большинства бытовых светильников;
• Е14 тоже встречается довольно часто. Он предназначен для патрона меньшего диаметра. В обиходе называется «миньон»;
• Е40 в быту используется редко. Обычно лампы-гиганты с таким цоколем применяются для освещения промышленных объектов;
• Е12 и Е10 – мало распространенные разновидности мини-цоколей для маленьких ламп.



Исключение из правил.
Существуют и другие виды цоколей, помимо штифтовых (штырьковых) и винтовых. Обычно, их применяют в лампах специального назначения. Например, в автомобильных лампах.



В штифтовом (штырьковом) цоколе контактами служат специальные штырьки. Они вставляются в отверстия в патроне, и таким образом лампа фиксируется. Штифтовой цоколь обозначается буквой G, цифры далее указывают на расстояние между штырьками в миллиметрах. Как правило, светильники с определенным типом патрона рассчитаны только на конкретную лампу – использовать другую не получится. Ниже приведена таблица соответствия цоколей тем или иным типам ламп.

•

На фото:

Лампочки на базе штырькового цоколя.

маркировка цоколя	Тип ламп, в которых используется цоколь данного типа
G 12, G 22	металлогалогенные лампы
G 13	прямые люминесцентные лампы
G 23, 2G7	плоские люминесцентные лампы без ПРА
G 24 d-1, 2, 3, G 24 q-1, 2, 3	люминесцентные лампы без ПРА
G 5	прямые люминесцентные лампы
G 4	низковольтные галогенные лампы
G 8.5	металлогалогенные лампы
G 9	высоковольтные галогенные лампы
G 10q	кольцевые люминесцентные лампы
GU 10, GZ 10	галогенные лампы
GU 4, GY 4	низковольтные галогенные лампы
GU 5.3, GX 5.3	низковольтные галогенные лампы
GU 6.5	низковольтные металлогалогенные
2 G 13	U-образные люминесцентные лампы
2GX 13	кольцевые люминесцентные лампы
GX 24 d-2, 3; GX 24 q-1, 2, 3, 4, 5	люминесцентные лампы без ПРА
GX 53	тонкие круглые КЛЛ, галогенные лампы с рефлектором
GX 8.5	металлогалогенные лампы
GY 6.35	низковольтные галогенные лампы
2 G8	компактные мощные люминесцентные лампы без ПРА
2 G10, 2GR 8, 2 GR10q	люминесцентные лампы без ПРА для квадратных светильников
2 G11	люминесцентные лампы без ПРА
PGJ5	металлогалогенные лампы
PGX12-2	металлогалогенные лампы
B15d	высоковольтные / низковольтные галогенные лампы
R7s, R7s-6, Fa4	линейные галогенные лампы
RX 7 s, RX 7 s-24	металлогалогенные лампы
BY 22d	натриевые лампы низкого давления

Важно знать!

Используйте в светильниках только лампы подходящего типа: цоколь должен подходить патрону.

• Лампу, имеющую винтовой цоколь, нельзя с усилием вкручивать в патрон. Стеклянная колба соединяется с цоколем при помощи огнеупорного клея, и если нажимать на нее слишком сильно, она может попросту отколоться.
• Чтобы не расколоть в будущем лампу в патроне, можно перед вкручиванием натереть поверхность цоколя грифелем простого мягкого карандаша.

Если цоколь все же «прикипел», при попытке вывернуть лампу стеклянная колба обычно откалывается от цоколя. Но решение есть: возьмитесь плоскогубцами за край цоколя и осторожно выкрутите его так, чтобы не повредить патрон. Помните, что подобные операции можно производить только в полностью обесточенном сетевом приборе. Если это настольная лампа, то ее достаточно выключить из розетки, если люстра, то надо выкрутить пробки или отключить автоматы.

---

В статье использованы изображения 360.ru, philips.com

---



Как определить тип цоколя у лампы?

08.02.2018 Опубликовано в рубрике:&nbspРемонт

Часто в магазине на вопрос «С каким цоколем вам нужна лампа?» можно услышать следующие ответы: «Ну… с обычным..», «Ну… с большим…», «… с плоскими ушками…» или «… там такие две иголочки торчат…»?
От того, насколько верно клиент угадает тип цоколя, будет зависеть его повторный визит в магазин 😁

Существует всего 11 распространенных типов цоколей ламп.
Вот они: Е27, Е14, GU4, GU5.3, GU10, G4, G6.35, G9, GX53, GX70, E40.

Самый простой способ их запомнить – после покупки оставить упаковку из-под лампы или вырезать ту сторону коробки, на которой имеется обозначение цоколя. На другой стороне вы сможете подписать ручкой, в каких комнатах установлены такие лампы.

Способ посложнее – запоминать названия и цифры. Его и рассмотрим 🙂

Цоколи Е27 и Е14 – самые распространенные в быту и часто встречаются в настольных лампах, люстрах, бра, торшерах. На них есть характерная резьба. Цифры после буквы «Е» указывают на диаметр в мм: 27мм и 14мм. Толщина цоколя Е14 ассоциируется с диаметром пальчиковой батарейки. Цоколь Е27 продавцы в магазинах легко распознают по названию «лампочка Ильича».

GU4, GU5.3 – цоколи в виде металлических штырьков-иголок, расстояние между которыми 4 и 5,3мм, соответственно. В основном лампы выпускаются в виде полусферы в стеклянном, пластмассовом, керамическом или металлическом корпусах. Площадка у штырьков прямоугольной формы.

Так же встречаются лампы в виде вытянутых цилиндров (цоколи G4, G6.35), выполненных из прозрачного силикона или пластика.

Цоколь GU10 представляет собой два штырька похожих на «т-образные» цилиндрики, которые при повороте лампы фиксируют её в патроне светильника. Межосевое расстояние штырьков 10мм.

Цоколь G9 выглядит в виде двух загнутых проводков, образуя два ушка. Другое его исполнение – это две металлические пластинки с отверстиями. Обычно лампы с таким цоколем выполнены в пластиковых корпусах с колбой или бескорпусные — залитые прозрачным силиконом.

Лампы с цоколями GX53, GX70 имеют формы в виде «таблеток» и хорошо смотрятся в интерьерах с натяжными потолками. Штырьки похожи на цоколь GU10 с разницей лишь в расстоянии между ними: 53мм и 70мм.

И, наконец, Е40. Этот цоколь вы не встретите у себя в доме. Он частый гость в уличных и промышленных светильниках. Цоколь выглядит так же, как у «лампочки Ильича» и отличается диаметром равным 40мм.
