Что такое байпас фото – Для чего нужен байпас в системе отопления, установка байпасной линии

Содержание

что это такое и для чего он нужен?

Многие, наверное, слышали, что для повышения эффективности работы отопительных систем, в них монтируют байпас. Но при этом люди даже не догадываются, что это такое. На самом деле этим красивым словом называют параллельный основной системе трубопровод на одном из участков. Байпас используется в тех случаях, когда стоит задача постоянной регуляции температурного режима на отдельных участках сети, а также для облегчения процесса замены радиатора отопления без необходимости отключения всей системы. Такое простое инженерное решение значительно облегчает эксплуатацию и ремонт отопительной системы. Давайте рассмотрим, что же представляет собой байпас, что это за механизм на различных участках трубопровода.

Характеристика

Байпасом, или же байпасным обводом, называют трубопровод, служащий для изменения пути движения потока теплоносителя в обход того или иного участка магистрали отопительной системы. Нередко такой отвод подключается параллельно основному. Зачастую на участке установлено что-либо из оборудования. Одним концом обводной трубопровод присоединяют к подводящей трубе или патрубку. Второй соединяется с отводящим.

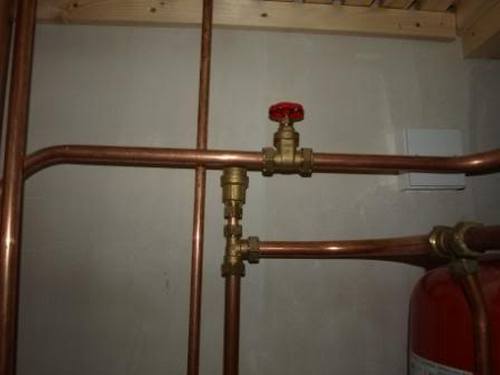

Байпас - что это такое и для чего он нужен?

Между байпасным отводом и входным отверстием устройства, которое необходимо обогнуть, монтируют приборы запорной арматуры. Это позволяет полностью направлять поток теплоносителя по альтернативному маршруту или же регулировать количество тепла, поступающего к устройству. Чтобы имелась возможность полностью отключать отопительные приборы, отводящий патрубок оснащают запорным оборудованием. Оно устанавливается между выходным отверстием и обводной трубой.

Виды обводных решений

Устройства запорной арматуры монтируют не только на входе трубопровода, но и непосредственно на байпасе. В зависимости от того, какой из приборов запорной арматуры используется, различают три вида байпасов в системе отопления. Это нерегулируемые решения, с возможностью ручной регулировки, а также полностью автоматические системы. Каждый вид отличается своими особенностями.

Нерегулируемый патрубок

Иногда в трубопроводах монтируется самая обыкновенная труба в качестве байпаса без дополнительных устройств. Не многие знают, что это байпас, только нерегулируемый. Просвет внутри трубы никак не меняется, и жидкость-теплоноситель движется по нему без возможности как-нибудь ей управлять. Применяют эти инженерные решения при подключении радиаторов отопления в квартирах и частных домах.

В процессе проектирования отопительных систем следует помнить, что теплоноситель будет двигаться по пути наименьшего гидравлического сопротивления. Диаметр байпаса, который установлен вертикально, должен быть меньше, чем размер проходного сечения в основном трубопроводе. Если не учитывать этого нюанса, то под воздействием силы тяжести теплоноситель направится в байпас, а не в батарею отопления.

Если в отопительной системе нетрадиционная горизонтальная разводка, то работают немного другие правила. Нагретый теплоноситель будет всячески пытаться попасть наверх – удельная масса нагретой среды ниже. Поэтому устройство байпаса для подобных решений будет отличаться. Диаметр входящего патрубка должен быть близок или равен к диаметру магистрали. Отводящий же патрубок, подключенный к радиатору, делают меньшего размера, чем магистраль.

Байпас - что это такое и для чего он нужен?

Уменьшенные размеры входящего патрубка радиатора способствует тому, что увеличивается напор теплоносителя. Также жидкость более равномерно распределяется по контуру батареи или любого другого прибора для отдачи тепла.

Устройство с ручным управлением

Данный байпас в системе отопления – не что иное, как обыкновенный обводной патрубок с шаровым краном. Такие краны лучше всего подходят для отопления. В открытом состоянии шаровые краны не снижают просвет в трубопроводе. Для циркуляции жидкости-теплоносителя нет никаких серьезных препятствий.

Наличие запорной арматуры делает возможной регулировку количества жидкости, которая будет проходить через обводной путь. Если кран полностью перекрыть, то поток теплоносителя будет двигаться по основному пути.

Если рабочие детали в шаровом кране прикипают друг к другу, то такие приборы устанавливать в систему отопления не стоит. Но если он уже установлен, то периодически необходимо его эксплуатировать – поворачивать, даже если это не нужно.

Байпасы такого плана рекомендуются для установки только в индивидуальных отопительных системах частных домов. Применять запорную арматуру на обводных перемычках в многоэтажках строго запрещается. Иногда по неосторожности можно перекрыть доступ теплоносителя к другим жильцам.

Байпас - что это такое и для чего он нужен?

Что касается области применения таких регулируемых отводных решений, то они широко используются при подключении радиаторов к однотрубным магистралям отопления, а также в качестве обвязки гидравлического насосного оборудования.

Автоматические устройства

Данные системы узкоспециальные. Их монтируют преимущественно в качестве обвязки насосов в гравитационных отопительных системах. Жидкость может циркулировать по контурам системы без обязательной установки насосов или других агрегатов. В системе может быть установлен электрический нагнетатель – прибор помогает снизить потери тепла и способствует равномерному прогреву.

Поток жидкого теплоносителя в системе меняет направление без участия человека. В процессе работы насоса жидкий теплоноситель двигается через агрегат, а байпас для циркуляционного насоса автоматически перекрывается. Если случается остановка насосного оборудования, тогда теплоноситель пойдет по другому пути – через байпас. Крыльчатка будет ограничивать или сделать невозможным дальнейшее движение теплоносителя.

Виды автоматических устройств

Различают клапанный и инжекционный байпасы. Что это, мы рассмотрим далее. В первом варианте в обходную трубу устанавливают шаровой кран – его особенность в том, что создается минимальное сопротивление движению теплоносителя. Также не создается никаких препятствий для движения жидкости в прямом направлении. В процессе работы насоса растет скорость потока. Вода из выходного участка попадает в трубопровод, а затем разделяется на два потока. Затем движение по контуру осуществляется без каких-либо препятствий, а при попытке обратного движения жидкости мешает байпасный клапан.

Байпас - что это такое и для чего он нужен?

Так как величина гидравлического сопротивления со стороны входного участка выше, чем со стороны выходного, то шарик в обратном клапане плотнее прижимается к седлу. Так перекрывается сечение трубопровода.

Минусом клапанного байпаса считают особую чувствительность к чистоте теплоносителя. Если в жидкость попадает загрязнение, то устройство выйдет из строя.

Далее рассмотрим инжекционный байпас. Что это такое? Это устройство, работающее на принципе гидравлического элеватора. В главном трубопроводе оно чаще большого размера. Входные и выходные патрубки продолжаются внутри.

После запуска насосного оборудования небольшая часть теплоносителя попадет в диффузор, установленный на входном патрубке. Затем жидкость пройдет через устройство байпаса и ускорится. Выходной патрубок немного сужен и по внешнему виду напоминает сопло. Через него жидкость под определенным давлением с высокой скоростью выбрасывается в основную магистраль.

С обратной стороны среза выходного патрубка имеется зона разряжения. Под его воздействием жидкость-теплоноситель вытягивается из байпаса. Струя влечет за собой окружающую среду и передает ей кинетическую энергию. Так поток стремится дальше по всей системе. Такой маршрут движения не дает образовываться обратному потоку.

Когда насос не функционирует, жидкость-теплоноситель без каких-либо препятствий движется через систему байпаса в естественном режиме.

Назначение

Мы знаем, как выглядит и работает данное инженерное решение, но мы не знаем, для чего нужен байпас. Давайте рассмотрим его назначение.

Главная задача, которую решает обводной элемент, – это сохранение возможности движения жидкого теплоносителя в контурах и магистралях отопительной системы, если насосы или другие перекачивающие агрегаты вышли из строя и не работают.

Байпас - что это такое и для чего он нужен?

Совершено любые устройства, которые подключены таким образом, можно легко отключить от общей системы посредством перекрытия кранов в входных и выходных патрубках. Далее весь поток будет двигаться через байпасную трубу. Прибор, отключенный от магистралей отопительной системы, может быть обслужен или отремонтирован. Возможен даже полный демонтаж того или иного прибора и установка взамен его нового оборудования. При этом не нужно останавливать отопительную систему, а также нет нужды в сливе теплоносителя.

Установка байпаса в индивидуальных отопительных схемах может осуществляться в нескольких случаях. Но чаще байпасы устанавливают по причине тех преимуществ, которыми обладает данное решение. Байпас незаменим, если нужно врезать радиатор в магистраль отопления с одной трубой. Также обходные патрубки обязательно нужны для работы насосов циркуляционного типа. Выполняя подключение распределительного коллектора в теплом полу, тоже следует организовать такие обходные пути. Байпас будет очень полезен, если нужно организовать малый контур для работы твердотопливного котла.

Естественно, подключение байпаса в разных случаях имеет определенные особенности. Это всегда нужно учитывать.

Байпас на батарее отопления

Радиаторы отопления через обходные трубопроводы подключатся только в случае однотрубных магистралей. В двухтрубных системах и в случае коллекторной разводки обводные патрубки в систему врезать не имеет никакого смысла. В таких отопительных системах радиаторы подключены параллельно, и к каждой из батарей поступает теплоноситель одинаковой температуры из подающей магистрали. Если выйдет из строй какой-либо один из контуров системы, если имеются отсекающие краны, на работу всей системы это не повлияет.

В системах с одной трубой вследствие подключения теплоотдающего оборудования температура теплоносителя падает по мере движения по контуру. Чем большей теплоотдачей отличается радиатор, чем холоднее на выходе будет жидкость. Если байпас на отопление здесь не предусмотрен, то первая батарея возьмет максимум тепла и будет очень горячей, а через последний радиатор пройдет лишь слегка теплая жидкость.

Соединяя подачу и обратку трубой-перемычкой около каждой батареи, поток теплоносителя делится на два. Одна часть движется к радиатору, отдавая тепло, а вторая часть, сохранив температуру, идет по обводу и на выходе соединяется с потоком из батареи. Так удается доставить достаточно тепловой энергии, даже до последней батареи в системе. По такой схеме работает и подключается и байпас на полотенцесушитель.

Байпас и циркуляционный насос

Циркуляционные устройства через байпас подключают, если система приспособлена под самотечное движение теплоносителя. В системе должен быть обустроен специальный разгонный коллектор, а уклоны - строго соблюдены. Диаметр труб тоже должен быть достаточным. Насос в магистрали устанавливают, чтобы повысить эффективность системы.

Если же отопительная система задумывалась как принудительная, то в случае перебоев с электричеством или с выходом из строя насоса она не сможет работать. Теплоноситель не сможет двигаться без насоса или другого агрегата. В таких магистралях насосы устанавливаются без байпасов.

Байпас - что это такое и для чего он нужен?

Особенность подключения насосного оборудования через байпас в том, что появляется противоток и возникает замкнутый контур циркуляции по кругу из байпаса к насосу. В обходном патрубке установлены устройства запорной арматуры – клапан или шаровой кран. Если насос нормально работает, то запорная арматура полностью перекрывает сечение трубы байпаса. Если элемент по какой-либо причине останавливается, тогда байпас открывается. Теплоноситель начинает двигаться.

Байпас и теплый пол

Так называемая обводная линия при монтаже систем “теплый пол” – это часть смесительного узла. Она применяется постоянно и без нее система не сможет нормально работать. Вода, движущаяся по подающей части трубопровода, имеет температуру в 80 градусов и выше. В контуре температура воды должна быть не выше, чем 45 градусов.

Байпас - что это такое и для чего он нужен?

Чтобы подготовить теплоноситель, применяют смесительный узел со специальным трехходовым клапаном. Он способен пропустить лишь нужно количество воды. Остальной теплоноситель будет двигаться по байпасу. Там он смешается с водой, выходящей из коллектора, и отправится к котлу.

Заключение

Теперь понятно, зачем байпас используется в большинстве частных систем отопления. Это полезное техническое решение, делающее эксплуатацию отопительного оборудования проще. С байпасом можно без особого труда почистить или заменить радиатор отопления, а помещения будут прогреваться более равномерно.

www.nastroy.net

что это такое и для чего он нужен? :: SYL.ru

Многие, наверное, слышали, что для повышения эффективности работы отопительных систем, в них монтируют байпас. Но при этом люди даже не догадываются, что это такое. На самом деле этим красивым словом называют параллельный основной системе трубопровод на одном из участков. Байпас используется в тех случаях, когда стоит задача постоянной регуляции температурного режима на отдельных участках сети, а также для облегчения процесса замены радиатора отопления без необходимости отключения всей системы. Такое простое инженерное решение значительно облегчает эксплуатацию и ремонт отопительной системы. Давайте рассмотрим, что же представляет собой байпас, что это за механизм на различных участках трубопровода.

Характеристика

Байпасом, или же байпасным обводом, называют трубопровод, служащий для изменения пути движения потока теплоносителя в обход того или иного участка магистрали отопительной системы. Нередко такой отвод подключается параллельно основному. Зачастую на участке установлено что-либо из оборудования. Одним концом обводной трубопровод присоединяют к подводящей трубе или патрубку. Второй соединяется с отводящим.

байпас в отопления

Между байпасным отводом и входным отверстием устройства, которое необходимо обогнуть, монтируют приборы запорной арматуры. Это позволяет полностью направлять поток теплоносителя по альтернативному маршруту или же регулировать количество тепла, поступающего к устройству. Чтобы имелась возможность полностью отключать отопительные приборы, отводящий патрубок оснащают запорным оборудованием. Оно устанавливается между выходным отверстием и обводной трубой.

Виды обводных решений

Устройства запорной арматуры монтируют не только на входе трубопровода, но и непосредственно на байпасе. В зависимости от того, какой из приборов запорной арматуры используется, различают три вида байпасов в системе отопления. Это нерегулируемые решения, с возможностью ручной регулировки, а также полностью автоматические системы. Каждый вид отличается своими особенностями.

Нерегулируемый патрубок

Иногда в трубопроводах монтируется самая обыкновенная труба в качестве байпаса без дополнительных устройств. Не многие знают, что это байпас, только нерегулируемый. Просвет внутри трубы никак не меняется, и жидкость-теплоноситель движется по нему без возможности как-нибудь ей управлять. Применяют эти инженерные решения при подключении радиаторов отопления в квартирах и частных домах.

В процессе проектирования отопительных систем следует помнить, что теплоноситель будет двигаться по пути наименьшего гидравлического сопротивления. Диаметр байпаса, который установлен вертикально, должен быть меньше, чем размер проходного сечения в основном трубопроводе. Если не учитывать этого нюанса, то под воздействием силы тяжести теплоноситель направится в байпас, а не в батарею отопления.

Если в отопительной системе нетрадиционная горизонтальная разводка, то работают немного другие правила. Нагретый теплоноситель будет всячески пытаться попасть наверх – удельная масса нагретой среды ниже. Поэтому устройство байпаса для подобных решений будет отличаться. Диаметр входящего патрубка должен быть близок или равен к диаметру магистрали. Отводящий же патрубок, подключенный к радиатору, делают меньшего размера, чем магистраль.

в системе отопления

Уменьшенные размеры входящего патрубка радиатора способствует тому, что увеличивается напор теплоносителя. Также жидкость более равномерно распределяется по контуру батареи или любого другого прибора для отдачи тепла.

Устройство с ручным управлением

Данный байпас в системе отопления – не что иное, как обыкновенный обводной патрубок с шаровым краном. Такие краны лучше всего подходят для отопления. В открытом состоянии шаровые краны не снижают просвет в трубопроводе. Для циркуляции жидкости-теплоносителя нет никаких серьезных препятствий.

Наличие запорной арматуры делает возможной регулировку количества жидкости, которая будет проходить через обводной путь. Если кран полностью перекрыть, то поток теплоносителя будет двигаться по основному пути.

Если рабочие детали в шаровом кране прикипают друг к другу, то такие приборы устанавливать в систему отопления не стоит. Но если он уже установлен, то периодически необходимо его эксплуатировать – поворачивать, даже если это не нужно.

Байпасы такого плана рекомендуются для установки только в индивидуальных отопительных системах частных домов. Применять запорную арматуру на обводных перемычках в многоэтажках строго запрещается. Иногда по неосторожности можно перекрыть доступ теплоносителя к другим жильцам.

системе отопления

Что касается области применения таких регулируемых отводных решений, то они широко используются при подключении радиаторов к однотрубным магистралям отопления, а также в качестве обвязки гидравлического насосного оборудования.

Автоматические устройства

Данные системы узкоспециальные. Их монтируют преимущественно в качестве обвязки насосов в гравитационных отопительных системах. Жидкость может циркулировать по контурам системы без обязательной установки насосов или других агрегатов. В системе может быть установлен электрический нагнетатель – прибор помогает снизить потери тепла и способствует равномерному прогреву.

Поток жидкого теплоносителя в системе меняет направление без участия человека. В процессе работы насоса жидкий теплоноситель двигается через агрегат, а байпас для циркуляционного насоса автоматически перекрывается. Если случается остановка насосного оборудования, тогда теплоноситель пойдет по другому пути – через байпас. Крыльчатка будет ограничивать или сделать невозможным дальнейшее движение теплоносителя.

Виды автоматических устройств

Различают клапанный и инжекционный байпасы. Что это, мы рассмотрим далее. В первом варианте в обходную трубу устанавливают шаровой кран – его особенность в том, что создается минимальное сопротивление движению теплоносителя. Также не создается никаких препятствий для движения жидкости в прямом направлении. В процессе работы насоса растет скорость потока. Вода из выходного участка попадает в трубопровод, а затем разделяется на два потока. Затем движение по контуру осуществляется без каких-либо препятствий, а при попытке обратного движения жидкости мешает байпасный клапан.

для чего байпас

Так как величина гидравлического сопротивления со стороны входного участка выше, чем со стороны выходного, то шарик в обратном клапане плотнее прижимается к седлу. Так перекрывается сечение трубопровода.

Минусом клапанного байпаса считают особую чувствительность к чистоте теплоносителя. Если в жидкость попадает загрязнение, то устройство выйдет из строя.

Далее рассмотрим инжекционный байпас. Что это такое? Это устройство, работающее на принципе гидравлического элеватора. В главном трубопроводе оно чаще большого размера. Входные и выходные патрубки продолжаются внутри.

После запуска насосного оборудования небольшая часть теплоносителя попадет в диффузор, установленный на входном патрубке. Затем жидкость пройдет через устройство байпаса и ускорится. Выходной патрубок немного сужен и по внешнему виду напоминает сопло. Через него жидкость под определенным давлением с высокой скоростью выбрасывается в основную магистраль.

С обратной стороны среза выходного патрубка имеется зона разряжения. Под его воздействием жидкость-теплоноситель вытягивается из байпаса. Струя влечет за собой окружающую среду и передает ей кинетическую энергию. Так поток стремится дальше по всей системе. Такой маршрут движения не дает образовываться обратному потоку.

Когда насос не функционирует, жидкость-теплоноситель без каких-либо препятствий движется через систему байпаса в естественном режиме.

Назначение

Мы знаем, как выглядит и работает данное инженерное решение, но мы не знаем, для чего нужен байпас. Давайте рассмотрим его назначение.

Главная задача, которую решает обводной элемент, – это сохранение возможности движения жидкого теплоносителя в контурах и магистралях отопительной системы, если насосы или другие перекачивающие агрегаты вышли из строя и не работают.

для чего нужен байпас

Совершено любые устройства, которые подключены таким образом, можно легко отключить от общей системы посредством перекрытия кранов в входных и выходных патрубках. Далее весь поток будет двигаться через байпасную трубу. Прибор, отключенный от магистралей отопительной системы, может быть обслужен или отремонтирован. Возможен даже полный демонтаж того или иного прибора и установка взамен его нового оборудования. При этом не нужно останавливать отопительную систему, а также нет нужды в сливе теплоносителя.

Установка байпаса в индивидуальных отопительных схемах может осуществляться в нескольких случаях. Но чаще байпасы устанавливают по причине тех преимуществ, которыми обладает данное решение. Байпас незаменим, если нужно врезать радиатор в магистраль отопления с одной трубой. Также обходные патрубки обязательно нужны для работы насосов циркуляционного типа. Выполняя подключение распределительного коллектора в теплом полу, тоже следует организовать такие обходные пути. Байпас будет очень полезен, если нужно организовать малый контур для работы твердотопливного котла.

Естественно, подключение байпаса в разных случаях имеет определенные особенности. Это всегда нужно учитывать.

Байпас на батарее отопления

Радиаторы отопления через обходные трубопроводы подключатся только в случае однотрубных магистралей. В двухтрубных системах и в случае коллекторной разводки обводные патрубки в систему врезать не имеет никакого смысла. В таких отопительных системах радиаторы подключены параллельно, и к каждой из батарей поступает теплоноситель одинаковой температуры из подающей магистрали. Если выйдет из строй какой-либо один из контуров системы, если имеются отсекающие краны, на работу всей системы это не повлияет.

В системах с одной трубой вследствие подключения теплоотдающего оборудования температура теплоносителя падает по мере движения по контуру. Чем большей теплоотдачей отличается радиатор, чем холоднее на выходе будет жидкость. Если байпас на отопление здесь не предусмотрен, то первая батарея возьмет максимум тепла и будет очень горячей, а через последний радиатор пройдет лишь слегка теплая жидкость.

Соединяя подачу и обратку трубой-перемычкой около каждой батареи, поток теплоносителя делится на два. Одна часть движется к радиатору, отдавая тепло, а вторая часть, сохранив температуру, идет по обводу и на выходе соединяется с потоком из батареи. Так удается доставить достаточно тепловой энергии, даже до последней батареи в системе. По такой схеме работает и подключается и байпас на полотенцесушитель.

Байпас и циркуляционный насос

Циркуляционные устройства через байпас подключают, если система приспособлена под самотечное движение теплоносителя. В системе должен быть обустроен специальный разгонный коллектор, а уклоны - строго соблюдены. Диаметр труб тоже должен быть достаточным. Насос в магистрали устанавливают, чтобы повысить эффективность системы.

Если же отопительная система задумывалась как принудительная, то в случае перебоев с электричеством или с выходом из строя насоса она не сможет работать. Теплоноситель не сможет двигаться без насоса или другого агрегата. В таких магистралях насосы устанавливаются без байпасов.

байпас в системе отопления

Особенность подключения насосного оборудования через байпас в том, что появляется противоток и возникает замкнутый контур циркуляции по кругу из байпаса к насосу. В обходном патрубке установлены устройства запорной арматуры – клапан или шаровой кран. Если насос нормально работает, то запорная арматура полностью перекрывает сечение трубы байпаса. Если элемент по какой-либо причине останавливается, тогда байпас открывается. Теплоноситель начинает двигаться.

Байпас и теплый пол

Так называемая обводная линия при монтаже систем “теплый пол” – это часть смесительного узла. Она применяется постоянно и без нее система не сможет нормально работать. Вода, движущаяся по подающей части трубопровода, имеет температуру в 80 градусов и выше. В контуре температура воды должна быть не выше, чем 45 градусов.

байпас в системе

Чтобы подготовить теплоноситель, применяют смесительный узел со специальным трехходовым клапаном. Он способен пропустить лишь нужно количество воды. Остальной теплоноситель будет двигаться по байпасу. Там он смешается с водой, выходящей из коллектора, и отправится к котлу.

Заключение

Теперь понятно, зачем байпас используется в большинстве частных систем отопления. Это полезное техническое решение, делающее эксплуатацию отопительного оборудования проще. С байпасом можно без особого труда почистить или заменить радиатор отопления, а помещения будут прогреваться более равномерно.

www.syl.ru

Что такое байпас в системе отопления и для чего он нужен?

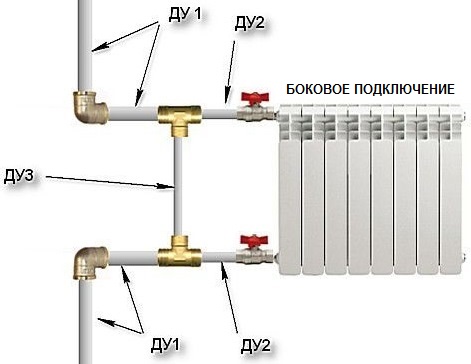

Байпас (перемычка на батарее отопления) – это труба, которая соединяет подводящую и отводящую трубы радиатора. Далее рассмотрим, для чего нужен байпас для отопления.

Как правило, в многоквартирных домах используется однотрубная система отопления. Обычно горячая вода идет по стояку вверх, а затем вниз, проходя через отопительные батареи. То есть сначала теплоноситель попадает в радиаторы верхних этажей, а затем на нижние этажи. Есть дома, где теплоноситель движется в противоположном направлении (снизу вверх) – но суть системы не меняется. Главная особенность однотрубной системы в том что, батарея в вашей квартире напрямую связана с батареей в квартире снизу и сверху. Возникает вопрос: что будет, если кто-то перекроет батарею – все соседи по стояку останутся без тепла? Так и будет, если на батарее отопления не установлен байпас (перемычка). Если же байпас есть, теплоноситель пойдет по нему дальше, минуя перекрытую батарею.

Таким образом, байпас нужен, чтобы:

  1. Иметь возможность перекрыть батарею, не отключая от отопления весь стояк. Это актуально, если нужно заменить батарею в отопительный сезон. А прорывы радиаторов отопления случаются в разное время года.
  2. Регулировать температуру (установив специальную арматуру). Если перемычки нет, устанавливать арматуру для регулировки температуры запрещено. Иначе регулировка температуры в одной квартире приведет к изменению температуры во всех квартирах ниже.

В каких случаях перемычка не нужна?

Если на батарее нет крана, с помощью которого ее можно перекрыть – тогда байпас на радиаторе отопления не нужен. Ведь возможности перекрыть батарею без отключения стояка все равно нет.

В коттеджах и некоторых новостройках встречается двухтрубная система отопления. В этом случае каждый радиатор независимо подключается к двум трубам – подающей и обратной. Перемычка при такой схеме не используется, так как батареи не зависят друг от друга. Температура в двухтрубных системах обычно регулируется автоматически.

Правила установки байпаса в системе отопления

Желательно, чтобы установкой байпаса на батарею отопления занялись специалисты. Они смонтируют все оборудование по установленным правилам и стандартам, осуществят опрессовку системы, проверят на дефекты. Но если возникла ситуация, когда поставить перемычку нужно самостоятельно, воспользуйтесь рядом правил, которые помогут это сделать.

  • Определяющую роль при установке перемычки играет правильность произведенных расчетов. Диаметр байпаса должен быть меньше диаметра трубы на один размер. Можно взять уже готовую перемычку, либо изготовить ее самостоятельно.
  • Если ранее вы не монтировали подобные элементы, лучше взять готовую перемычку. Это сведет вероятность ошибок к минимуму.
  • Байпас нельзя ставить непосредственно на стояк. Следует сместить его ближе к батарее отопления. Однако нельзя устанавливать его и впритык, так как это может привести к неправильной работе отопительной системы и перегреву обратного тока. В результате эффект от установки перемычки становится минимальным.
  • После установки байпаса необходимо провести опрессовку с давлением в 1,5 раз выше расчетного и проверить систему на наличие течей.

Из каких материалов должен быть сделан байпас?

Перемычка на батарею отопления должна быть сделана из того же материала, что и сами трубы. Это значит, что для полипропиленовых труб используется полипропиленовая перемычка. Если трубы отопления из металла – байпас должен быть металлическим.

Можно ли ставить на байпас кран?

Некоторые жильцы многоквартирных домов ставят на перемычку кран, желая увеличить возможности регулирования температуры. Однако в случае многоквартирного дома это серьезное нарушение. Вентиль может мешать току жидкости и нарушить ее правильную циркуляцию во всем стояке.

Даже при наличии вентиля батарея не нагреется сильнее. И вместо того, чтобы улучшить микроклимат в квартире, вы можете перекрыть кран на байпасе и забыть про него. В результате придется иметь дело с соседями из замерзших квартир.

Консультация и расчет стоимости

Другие статьи по теме:

www.radiatorvam.ru

Байпас в системе отопления - зачем нужен, как работает + установка

Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно. Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.

Что такое байпас?

Наверное, каждый уважающей себя мастер по монтажу отопительных систем обязательно поясняет клиентам, что такое байпас с точки зрения простого обывателя. А, как известно, повторение – мать учения, поэтому и мы буквально в двух словах охарактеризуем этот важный конструкционный элемент отопительной системы.

Байпас – это перемычка в виде отрезка трубы, которая устанавливается между прямой и обратной проводкой обычного радиатора отопления. Поперечный диаметр байпаса на один калибр должен быть меньше диаметра труб подводки. Как правило, для устройства байпаса используют трубу на полдюйма.

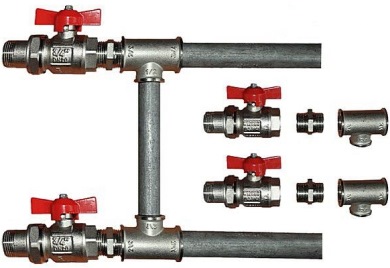

Байпас в готовом виде

Такой байпас можно купить в любой магазине, причем недорого

Примеры использования байпаса

Пример #1 — регулировка теплоносителя

Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

Варианты монтажа байпаса

Вот таким образом байпас может быть внедрен в отопительную систему

Пример #2 — работа системы без электричества

Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

  • фильтр;
  • обратный клапан;
  • циркуляционный насос.

Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом случае система будет защищена от скопления воздуха.

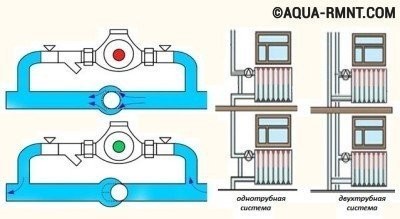

Схематические изображение обводной трубы, вмонтированной в отопление

Схематические изображение обводной трубы, вмонтированной в отопление

Пример #3 — реанимация однотрубного отопления

Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

  • Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
  • Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
  • Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

Установив такой прибор вы получите банальный «регулятор температуры в доме».

Влияние обводной трубы на энергозатраты

Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.

На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15%.

Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами.

aqua-rmnt.com

Для чего нужен байпас в системе отопления

байпас для отопления

Байпас для отопления

Ранее мы уже рассказывали о схемах разводки обогрева. Сегодня мы посветим статью однотрубным контурам, а точнее, важности байпаса для отопления. Будем разбираться, что это такое и для чего он вообще нужен. Мы рассмотрим несколько вариантов установки байпаса в однотрубной системе отопления отдельно, так как в каждом из них предъявляются разные требования. При этом его функции остаются неизменными, что нельзя сказать о расположении в пространстве и относительно другого оборудования, а также его диаметре.

Зачем нужен байпас

Байпас – это обвод, обыкновенный отрезок магистрали, который должен быть установлен в необходимых ключевых точках контура. Сразу стоит отметить, что байпас для отопления применяется только в однотрубных схемах. Отличие однотрубного контура обогрева от двухтрубного заключается в том, что в первом циркуляция теплоносителя осуществляется по одной магистрали. Она начинается от котельной и там же заканчивается, при этом вода проходит через цепь радиаторов, в каждом из которых отдавая часть своего тепла.

Ключевым моментом, который отличает двухтрубную схему, является факт разделения потоков подачи и обратки. Поэтому байпас в двухтрубной системе отопления просто не нужен. В то время как в однотрубном контуре подача и обратка неразделимы и являются единым потоком. Обвод устанавливается в однотрубных контурах, которые могут быть расположены в разных плоскостях:

  • вертикальной;
  • горизонтальной.

Исходя из этого, установка байпаса в системе отопления также отличается. Вертикальные контуры монтируются в зданиях, высота которых более одного этажа. Горизонтальные – в одноэтажных домах и в квартирах. Чтобы понимать принцип работы обвода рассмотрим его действие в разных точках установки. Где же может быть установлен обводной путь:

  • на насосе, который нагнетает поток теплоносителя;
  • на радиаторах.

В обоих случаях обводной путь служит для того, чтобы циркуляция в контуре обогрева не останавливалась даже в случае поломки вышеуказанного оборудования. Для чего нужен байпас в системе отопления? Это резервный канал, по которому теплоноситель продолжает свою циркуляцию по контуру и тем самым предотвращает скачки давления в системе отопления. Давайте рассмотрим принцип действия обвода для каждого из вышеуказанных вариантов установки отдельно.

Установка на насосе

байпас для циркуляционного насоса

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

  • на новый контур;
  • на уже имеющийся контур.

Разницы в монтаже нет никакой. На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток.

Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники.

Чтобы понять почему, рассмотрим поэтапно, как это работает:

  • когда работает насос, то он придает теплоносителю ускорение;
  • вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
  • в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
  • клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Дело в том, что тарелка обратного клапана создает сильное гидравлическое сопротивление, равное одному метру. В гравитационном контуре теплоноситель просто не сможет противостоять такому сопротивлению клапана и циркуляция остановится.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

  • патрубки с резьбой, которые ввариваются в магистраль;
  • шаровые краны – устанавливаются с обеих сторон;
  • уголки;
  • фильтр грубой очистки – ставиться перед насосом;
  • две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Установка на радиаторе

байпас на радиаторе отопления

Байпас на радиаторе отопления

На участке где стоит батарея, байпас в однотрубной системе отопления устанавливается для того, чтобы в случае прекращения циркуляции в радиаторе, вода могла беспрепятственно течь дальше по контуру. В вертикальной схеме радиатор подключен к стояку двумя патрубками. Байпас на радиаторе отопления соединяет эти патрубки между собой и устанавливается перед батареей. Между центральной магистралью и обводом не должно быть запорной арматуры, чтобы исключить человеческий фактор или возможность перекрытия циркуляции в случае поломки крана.

Функции обвода, установленного перед радиатором:

  • обеспечение беспрерывной циркуляции по основному кольцу контура;
  • регулирование температуры теплоносителя.

В однотрубных контурах теплоноситель проходит по радиаторам, отдавая часть тепла, и вовлекается в дальнейший поток. Соответственно, в каждый последующий радиатор теплоноситель доходит немного холоднее.

Установка байпаса на отопление дает возможность смешивать теплоноситель из центральной магистрали с тем, который прошел по батарее, тем самым повышая его температуру.

Получается, если у нас до первой батареи вода была 80 градусов, то уже после нее она остынет примерно до 70 градусов. Тот теплоноситель, который проходит через обвод, не несет таких теплопотерь, поэтому при смешивании жидкостей температура общего потока повышается примерно до 75 градусов.

По такому же принципу работает и горизонтальная однотрубная схема обогрева, только обвод в ней находится в горизонтальном положении на участке под батареей. При этом для правильной циркуляции необходимо подобрать нужный диаметр байпаса в системе отопления.

Диаметр байпаса

зачем нужен байпас в системе отопления

Схема размера труб в системе с байпасом на радиаторе

Итак, мы уже знаем, зачем нужен байпас в системе отопления и где он устанавливается. Осталось разобраться какого диаметра он должен быть. Мы должны рассмотреть варианты монтажа байпаса системы отопления на батарее и насосе отдельно, так как его диаметр в каждом случае будет разным, что обусловливается различными требованиями к нему.

Обвод на насосе будет иметь меньший или такой же диаметр, как и у основной магистрали. Как правильно сделать байпас на отоплении принципиальной разницы в этом случае нет. Ведь он устанавливается только для того, чтобы в случае отключения насоса циркуляция могла продолжаться самотеком.

Соответственно, заужать саму магистраль нельзя, при этом диаметр патрубков, которые отходят от контура, не имеет ключевого значения. При остановке насоса циркуляция через него будет невозможной, поэтому даже при равном диаметре с общей магистралью обвод не будет менять вектор движения теплоносителя. А когда нам нужно чтобы вода текла через насос, то мы просто перекрываем путь теплоносителю шаровым краном, установленным на магистрали.

А вот при установке байпаса в системе отопления частного дома на радиаторах его диаметр имеет большое значение. Он должен быть на один размер меньше, чем патрубки, соединяющие радиаторы с центральной магистралью. При этом отводы к батареям также должны быть на размер меньше основного контура. Как это работает:

  • вода течет по контуру и доходит до участка, на котором установлены батареи;
  • наталкиваясь на разветвление, теплоноситель меняет вектор движения в ту сторону, где меньше сопротивление;
  • часть теплоносителя продолжает движение по прежнему вектору.

Если диаметр патрубков будет таким же, как и обвод, то в батареи попадёт малое количество воды, соответственно, температура радиаторов упадет. В случае если диаметр патрубков будет меньше диаметра обвода, то циркуляция в батарее прекратится вовсе.

Уменьшение диаметра патрубков по отношению к основной магистрали увеличивает скорость теплоносителя, что позволяет ему более интенсивно двигаться по радиатору. При этом вода циркулирует по всей батарее, в результате чего она прогревается равномерно.

Для примера рассмотрим устройство байпаса в системе отопления из полипропилена. Если диаметр основной магистрали составляет 32 мм, то сечение патрубков, через которые вода попадает в батареи, должно быть 25 мм. Диаметр обвода в такой схеме, соответственно, должен быть 20 мм. В таком случае до крайней батареи теплоноситель будет проходить по нужному нам пути с минимальными теплопотерями. При этом сбалансировать систему будет проще.

utepleniedoma.com

Что такое байпас

что такое байпас

Байпас (байпасный обвод) – это резервный трубопровод, служащий для перенаправления протока теплоносителя в обход (либо параллельно) определенного участка отопительной магистрали.

Как правило, на участке с байпасом устанавливается определенное оборудование. В данном обзоре рассмотрена комбинация из батареи отопления и байпаса в однотрубной системе отопления.

Принцип работы и функции байпаса

Принцип работы байпасного узла заключается в следующем:

  • Как только температура воздуха в помещении поднимается до комфортного уровня и в дальнейшем перегреве нет необходимости, вы перекрываете вентили на входе и выходе из батареи (терморегулятор, запорный кран), и горячая вода по байпасу проходит мимо радиатора, давая возможность лучше прогреться последующим радиаторам в доме.

Установка байпаса целесообразна только при однотрубной системе. Здесь он выполняет следующие функции:

  • В связке с терморегулятором, который замедляет движение теплоносителя, байпас позволяет избыточную часть теплоносителя быстро и беспрепятственно перенаправить обратно в стояк системы, и далее — к следующим радиаторам отопления.
  • В связке с отсечными кранами позволяет демонтировать радиатор без остановки потока в системе.
  • Функция балансировки заключается в отводе излишнего теплоносителя, и дальнейшем его эффективном перераспределении по всей системе.

Рекомендации по монтажу байпаса

При установке байпаса необходимо соблюдать определенные правила:

  • Диаметр байпаса должен быть меньше основной трубы на один калибр. Иначе по законам гидравлики весь теплоноситель будет течь по пути наименьшего сопротивления мимо радиатора отопления. К примеру, если подводка имеет ∅ ¾ дюйма, то для байпаса нужно применить ∅ ½ дюйма.
  • Устанавливать байпас нужно как можно ближе к батарее отопления и, соответственно, дальше от стояка.
  • На стадии проектирования решите, насколько автоматизированным должен быть процесс управления радиатором отопления. В соответствии с этим в дальнейшем используйте запорные краны или терморегуляторы.
  • Нужно учитывать, что после установки байпаса теплоносителя в радиатор будет поступать на 30-35% меньше, а теплоотдача снизится на 10 — 15%. С учетом этого нужно подбирать типоразмер нового радиатора.
  • Не рекомендуется устанавливать запорный кран на самом байпасе. Это особенно актуально в многоквартирных домах, когда по неосмотрительности, перекрыв этот кран и краны на радиаторе, вы останавливаете поток теплоносителя во всей системе.

Схемы монтажа байпаса в системе отопления

Установка байпаса на батарею отопления должна производиться с выполнением условий по диаметрам труб в узле, подбором оптимального места и правильной компоновки. С учетом возможности случайного перекрытия основного контура отопления, не допустимо наличие запорной арматуры на участке от стояка до самого байпаса и на самом байпасе. Для сбалансированной работы системы, перемычку байпаса необходимо монтировать на максимальном удалении от магистральной трубы и на минимальном от самой батареи.

Схематически узел байпаса в системе однотрубного отопления представлен в следующей таблице:

схема монтажа байпаса при диагональном подключении радиатора схема монтажа байпаса при боковом подключении радиатора
Схема монтажа байпаса при диагональном, нижнем и боковом подключении в однотрубной системе отопления. ДУ1 – диаметр условного прохода трубы стояка отопления.  ДУ2 – диаметр труб подводки к радиатору (от тройника до радиатора отопления). Данный диаметр должен быть на один размер меньше диаметра трубы стояка. ДУ3 – диаметр байпаса. Он на один размер меньше труб подводки и на два размера меньше трубы стояка.

Более детально все компоненты, входящие в узел байпаса, рассмотрены в двух следующих схемах. Они являются распространенными, но стоит отметить о наличие иных вариантов исполнения — с использованием металлопластиковой трубы с опрессовкой фитингов или готового байпаса, с уже нанесенными резьбовыми участками.

Первая схема — байпасный узел радиатора, выполненный из полипропиленовых труб с напаянными фитингами:

байпасный узел из полипропиленовых труб 1) Труба контура отопления (стояк).
2) Резьбовой фитинг для перехода с металлической трубы на полипропиленовую.
3) Участок трубы, которым будет задаваться расстояние от оси стояка до байпаса.
4) Тройники, разделяющие поток на трубу подводки и на байпас.
5) Участок подводки к радиатору.
6) Перемычка-байпас.
7) Фитинги для перехода со сварных соединений полипропилена на резьбовые (металлические).
8) Штуцеры, вкручиваемые в радиатор, для соединения с накидными гайками (американками).
9) Накидная гайка (американка)
10) Терморегулятор.
11) Запорный кран.

Используя металлические трубы, монтаж байпаса можно производить как при помощи сварки, так и с применением деталей с резьбовыми соединениями (краны, тройники, переходники).

байпасный узел из металлических труб
Сантехнический комплект металлических изделий для обвязки радиатора с установкой байпаса.

Выбор варианта исполнения байпаса в связке с радиатором отопления зависит конкретной системы и наличия требуемых расходников. Так, если вся система смонтирована с использованием полипропиленовых труб, то разумным и простым решением будет выполнить байпас из тех же материалов. В случае же с металлическим стояком можно для байпаса использовать как металлические трубы, так и полипропиленовые, металлопластиковые (при желании).

Видео по теме

Краткий итог: устанавливая байпас, отнесите его от стояка ближе к радиатору отопления; исключите наличие запорного крана на байпасе; подбирайте нужные фитинги и диаметры для труб в узле.

подписка на дзен

poweredhouse.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
