Чертежи с размерами садовой мебели: 80 фото


Чтобы двор стал красивым и функциональным, нужно установить садовую мебель для отдыха или приёма пищи на свежем воздухе. Это часть ландшафтного дизайна.

Ее можно купить в готовом виде, или сделать самому. Чертежи садовой мебели необходимы для самостоятельного изготовления.

стол и креслаКомплект садовой мебели из дерева Вернуться к оглавлению

Содержание материала

Почему нужно взяться за дело самому

Не все уверены в своих силах относительно результата такой работы, но нужно учесть, что к садовой мебели не предъявляется эстетических требований к внутридомовой. Мелкие огрехи и грубость деталей даже выгодно смотрятся в саду. Отсутствие выверенных линий делает предметы ближе к природе.

стол и лавкиЕсли есть время и инструмент, сделать такой набор будет не особо сложно
  • При этом получается хорошая экономия денег. Свободные средства для сада найдутся.
  • Изделия получатся оригинальными, даже если придется работать по готовому чертежу. Вы выбираете материалы, обрабатываете их и украшаете. У соседей ничего аналогичного не будет точно.
  • Для работы каждый будет брать хорошие материалы, поэтому мебель получится прочной и устойчивой.
  • Сложно переоценить тот момент, что появляется возможность все подогнать под любые размеры и внешний вид участка, на которой мебель будет стоять.
стол и диваныСамодельные диваны и журнальный столик можно установить в беседке
  • Можно самому выбрать дизайн садовой мебели. Если не брать в расчет сложные композиции для регулярного и похожих стилей, все делают просто путем изменения форм и окраса.
  • Тот, кто сам сделал садовую мебель, всегда может ее доработать, модернизировать или добавить новые предметы в таком же стиле. Для покупных товаров это проблема. Цена вопроса изменения конструкции будет незначительной.
мебель-трансформер
Модель раскладной мебели-трансформера
  • Можно использовать разные материалы. Это может быть дерево, металл, пластик, ДПК, фанера. Практически для всех материалов, не считая металла, требуется один и тот же инструмент.
качели из дереваСадовые качели на двух человек

Теперь назовем отрицательные моменты:

  1. Если вы новичок, то не рассчитывайте сразу сотворить что-то шедевральное. Даже действуя пошагово по инструкции, есть вероятность сделать что-то не так. Будьте готовы, что часть материала может быть вами испорчена.
  2. Испорченный материал – это выкинутые зря деньги, поэтому тщательно соотнесите свои таланты со схемой.
  3. Для обработки материалов, например дерева и металла, требуется хороший инструмент, без которого работа затянется надолго.
Вернуться к оглавлению

Готовые чертежи для изготовления мебели для дачи и сада



Вернуться к оглавлению

Материалы для садовой мебели

Итак, из чего лучше сделать садовую мебель?

Материал, фото: Описание:
качели из дерева

Мебель из деревянных поддонов

В 90% случаев делается садовая мебель из древесины, так как она доступна и легко обрабатывается. Этот материал выглядит очень благородно, даже если использовать старые доски. На фото слева показан диван, сделанный из поддонов, которые можно получить практически даром.

Важно! Конструкции из дерева просто собирать, однако для нормальной обработки потребуется электрический инструмент, иначе работа растянется надолго.

Из достоинств — прочность и экологичность, а из недостатков – боязнь влаги и периодическая обработка.

Дерево используют в разном виде: доски, бревна, брусья, рейки, цельные спилы стволов и толстые ветки. Для компактных конструкций можно использовать даже вагонку.

качели из дерева

Мебель из металла – профильная труба

Металлическая мебель редко делается в чистом виде, так как материал этот обладает высокой теплопроводностью, из-за чего касаться его неприятно ни в жару, ни в холод. Поэтому из него делают очень прочные каркасы, обшиваемые деревом или другими материалами.

Чтобы сделать такую садовую мебель потребуется умение обращаться со сварочным аппаратом, и сам этот инструмент.

Металл хорошо гнется в дуги станком, так можно создавать конструкции разной формы. Их можно украсить декоративной ковкой.

Варианты кованой мебели представлены в статье на нашем сайте.

качели из дерева

ДПК и профтруба

Сам древесно-полимерный композит для построения каркаса использовать нельзя. Зато этот материал подойдет для обшивки.

Он имеет уникальные свойства. Пусть он внешне проигрывает дереву, зато ДПК устойчив к влаге и ультрафиолету, это позволяет служить ему долго без необходимости обновления покрытия.

качели из дерева

Бетонная садовая мебель

Очень креативно — сделать бетонную садовую мебель. Такие предметы уже могут считаться малыми архитектурными формами. В разных дизайнах бетон пользуется популярностью.

Служить такая мебель будет очень долго, и смотрится она красиво, но есть у нее ряд недостатков:

  1. Во-первых, изделия очень тяжелые, и передвинуть их с места на место тяжело.
  2. Во-вторых, производство такой мебели – технологичный процесс.
  3. В-третьих, материал требует обработки, которая уменьшает его гигроскопичность и дает блеск – для этого используют лак для бетона.

ДПК в этом списке выглядит немного чужеродно, так как материал этот стоит достаточно дорого, но мы его упомянули за его свойства.

Идеи мебели для сада и дачи

Вернуться к оглавлению

Делаем садовую мебель самостоятельно

Теперь давайте разберем основные тонкости строительства такой мебели. Начинается все с проектирования. В этой главе будет разобрано несколько чертежей.

Чертежи с размерами деревянного кресла

В саду должны быть места для сидения. Прекрасным решением будет удобное и красивое кресло.

чертеж креслаСадовая мебель из досок своими руками чертежи
  1. На этом чертеже — деревянное садовое кресло. Оно имеет наклонную спинку и сидение анатомической формы, что делает его удобным, несмотря на твердость самого материала.
  2. Может показаться, что устроено кресло слишком сложно, и в его конструкции есть фигурные детали, но все они сделаны из досок и реек – просто их потребуется вырезать из массива электрическим лобзиком.
  3. Кресло имеет следующие детали: 2 стойки с дополнительными подпорками для поручней; сами поручни; 2 боковые направляющие, которые и задают анатомическую форму сидения; направляющие и перемычки для спинки; рейка для обшивки сиденья и спинки.
  4. Все соединения выполняются на саморезы. Чтобы такое кресло было прочным, нужно точно выполнять спилы при формировании деталей. Плотная подгонка также продлит срок службы.

Совет! При соединении деревянных деталей на саморезы все стыки рекомендуют промазывать столярным клеем. Это позволит избавиться от неприятных скрипов.

Чертежи стола с лавочками

Также не обойтись и без удобного и прочного обеденного стола. На следующей схеме показано строение простого и функционального столика, совмещенного с лавками.

чертеж столаСадовая мебель из бруса своими руками чертежи

Такая садовая мебель подходит детям, хотя можно увеличить размеры, и взрослым на ней будет так же удобно. В конструкции как основной материал выступают доски и брусья. Состоит она из следующих деталей:

  • Столешница сделана она из семи досок сечением 100*20 (можно взять и более толстые пиломатериалы), и трех брусков, которыми эти доски перевязаны. Размеры у столешницы составляют 1400*700 мм.

Совет! Обратите внимание, что центральный брус уложен на доски широкой стороной. К нему прикрепляются стальные оцинкованные уголки, к которым будут подходить укосы, которые создадут перпендикулярную жесткость конструкции и не дадут ножкам разъезжаться в стороны.

  • Сами укосы. Для их изготовления используется брус сечением 50*50 мм. Его длина – 600 мм. Края этих деталей запилены под углом, чтобы была возможность удобно стыковать их со стальными уголками. Для связки используются саморезы 5*40 и болты М 10*60.
два болтаОсновные соединения, несущие высокие нагрузки делают болтовыми
  • Ножки представляют собой раскосые фермы, состоящие из 6-ти деталей разного размера и формы. Для их изготовления использована та же самая доска, что и на столешнице. Ножки пересекают две параллельные перемычки, которые выступают за границы столешницы. К ним будет крепиться сидение, а также есть возможность дополнительно присоединить и спинку.
  • Последняя деталь – это сидение. Тут использована более мощная доска 150*30 мм. По краям с определенным отступом накручены бруски, которые будут вставляться между поперечинами ферм, и стягиваться с ними на саморезы или болты.

Несовершенство данной конструкции заключается в том, что не к чему крепить центральные подпорки, если захочется увеличить длину стола и лавок, а без дополнительной подпорки сидение будет прогибаться. Поэтому схему придется усложнить и немного переделать, если захотите большой стол для взрослых.

Чертежи и примеры мебели из поддонов

Не обойтись в саду и без надежной и большой деревянной скамейки, которую можно исполнить в виде дивана. В качестве основного строительного материала можно взять поддоны, которые уже подогнаны под нужные размеры, так что остается только выполнить правильную сборку.

Для сборки такой лавки понадобится всего 6 паллет. На схеме, к сожалению, не видно, как их нужно правильно кроить и соединять, зато четко показаны все размеры. А с первым, в принципе, каждый сможет разобраться самостоятельно.

схема лавкиСадовая мебель – схемы удачных конструкций из поддонов

Главный недостаток поддонов в том, что дерево для них не проходит изначально такую обработку, чтобы соответствовать мебельному материалу. Из-за этого может потребоваться их частично или полностью разобрать и собрать повторно. Однако сам процесс строительства несложен, да и готовые результаты получаются интересными внешне и очень прочными.

Просмотрите следующую фото галерею, в которой показаны разнообразные варианты садовой мебели из паллет:

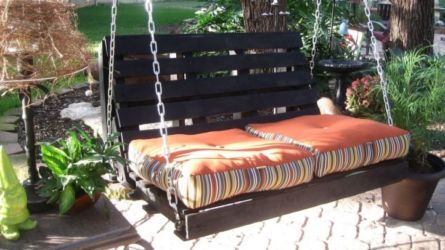

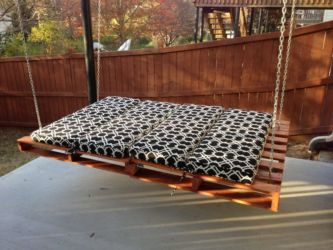

Садовые качели из паллет

Столик на колесиках из поддонов

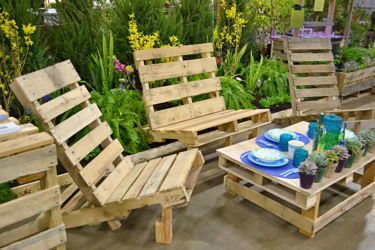

Шезлонг и диван

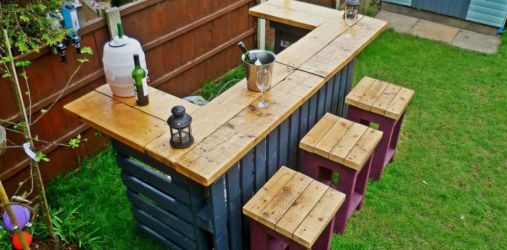

Барная стойка во дворе из поддонов

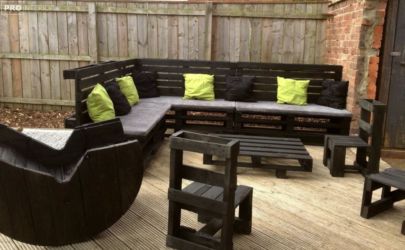

Диван из паллет с мягкими подушками

Полный набор – кресла и столик

Комплект мебели

Лежак из паллет

Вариант кресла

Чертежи и размеры кресла-качалки

Если имеется опыт самостоятельной сборки мебели, то можно поставить себе более сложную в реализации задачу. На следующем чертеже представлено настоящее кресло-качалка.

схема сборкиСхема кресла-качалки в разборе – сложный профиль деталей

В глаза сразу бросается большое количество криволинейных деталей, особенно если взглянуть на сиденье. Все они аккуратно вырезаются из цельных досок, в которых не должно быть трещин и выпадающих сучков, иначе с нагрузкой от человеческого тела они не справятся.

Особенность данной конструкции в том, что основные соединения исполняются по принципу шип-паз, причем на деталях формируются круглые шипы. Делается это при помощи специальных фрез для скруглений.

Каждая деталь тщательно шлифуется. Все не проклеиваемые соединения рекомендуется обрабатывать парафином, что избавит от появления скрипов в дальнейшем.

Совет! Чтобы избежать диффузии лакокрасочного покрытия, красить и лакировать детали нужно перед сборкой конструкции. При этом соединяемые части нужно оставлять необработанными.

Все детали, из которых состоит кресло, показаны на чертеже. Там же указаны их размеры и количество.

Представленное кресло-качалка достаточно сложное в исполнении. Как вариант можно собрать что-то попроще.

Пример простой конструкции

Кресло с подставкой под ноги

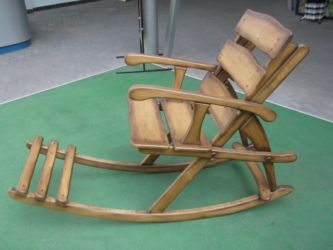

Кресло-качалка из фанеры

Тут использована гнутая доска – сделать такое дома очень сложно

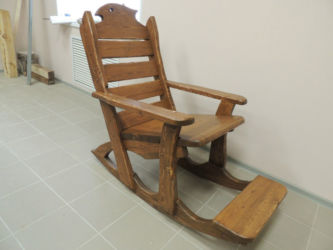

Кресло с прямым сидением и спинкой

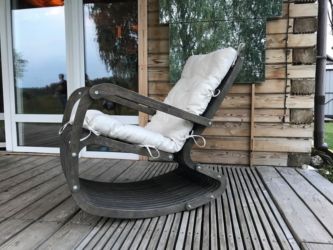

Мебель собрана из массивных деталей

Изящный вариант

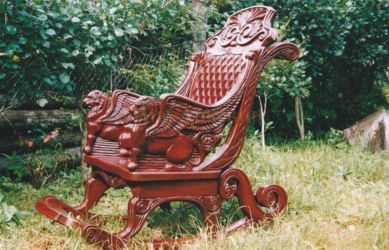

Резное кресло

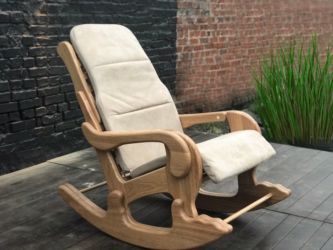

Просто и удобно

Вернуться к оглавлению

Пример сборки садового кресла

Представленные схемы и чертежи помогут самостоятельно собрать садовую мебель, но пошаговый процесс сборки облегчит весь процесс.

Этапы самостоятельного изготовления деревянного кресла:

  • Начинаем с заготовки материала. Для сидений будет использоваться брус 50*50 мм и длиной 500 и 600 мм. Для ручек и спинки пойдут доски 15*150 длиной по 600 и 670 мм.
бруски для изделияПиломатериал для работы уже нарезан на детали
  • Изготавливаем раму, соединяя в прямоугольник бруски по 600 и 500 мм. Для точного их выставления нужно использовать угольник. Спилы торцов бруса должны быть ровными – сделать таковые можно при помощи стусла или торцевой пилы. Проще всего выполнить соединение при помощи саморезов, но гораздо надежнее применить стык шип-паз, но такой подход требует хорошего инструмента и опыта работы с деревом. Перед вкручиванием самореза предварительно насверливается отверстие, чтобы материал не треснул.
соединение брусковСоединение брусков в углу
  • Далее к полученной раме привязывается еще три бруска, чтобы получилась конструкция, как на следующем фото. Это будет спинка, высота которой равна 50 см, плюс толщина перемычки (еще 5 см).
место крепленияПрисоединение спинки
  • Теперь нужно установить ножки. По отношению к сидению они будут под углом, который можно создать, просто подложив под переднюю часть рамы доски. В рассматриваемом случае уклон дали в 10 см на длину сидения. Длина передних ножек составляет 55 см. Крепятся они на саморезы к раме, выставляясь при этом по уровню.
монтаж ножкиКак выставляются ножки

Внимание! В данной ситуации сборщики будут обрабатывать древесину после частичной сборки изделия. Вы можете сделать это заранее, если хотите получить лучшее качество.

  • Электрическим лобзиком из досок вырезаются красивые фигурные поручни. Форму им можно придать любую понравившуюся.
обрезка по размерамПред вырезанием детали на досках делается фигурная разметка
  • Заготовки шлифуются. Сначала абразив берется более крупный, а потом постепенно уменьшается. Каждая деталь обрабатывается в несколько проходов, пока она не станет идеально гладкой. Кстати, если у вас нет в наличии фрезера, скруглить углы досок можно шлифовальной машинкой.
шлифовка заготовкиПроцесс шлифования древесины
  • Ручки прикручиваются к каркасу. Их положение можно выверить по уровню, но лучше сделать их параллельными сидению, но для этого понадобится точно подогнать угол среза передних ножек.
крепление ручкиВ данном примере поручень выставлен по уровню – мастер упростил себе задачу
  • Вырезаются и монтируются задние ножки. Для них используем прочные доски. Задаем любой комфортный угол по отношению к ножкам передним.
соединение деталейСоединение задней ножки на саморез
  • Далее все доски, которые предназначались для спинки и сидения, необходимо зашлифовать, после чего выполняется их установка.
монтаж сиденьяМонтаж досок на сидение

Совет! Вообще, для сборки садовой мебели стоит использовать только нержавеющий крепеж, иначе металл начнет коррозировать.

Осталось только дошлифовать каркас до конца, зашпаклевать все шляпки саморезов и выполнить покраску или обработать маслом для садовой мебели.

Читайте на нашем сайте: как сшить мягкие подушки для уличной садовой мебели.

готовый вариантГотовый результат

Конструкция весьма простая, но смотрится приятно. Сад при установке такого предмета мебели точно преобразится.

Вернуться к оглавлению

Видео: изготовление и сборка дачной мебели


Вернуться к оглавлению

В завершение

Сборка садовой мебели – это увлекательное и несложное дело, особенно если под руками есть тщательно разработанные чертежи. Пользуйтесь информацией, подходите к делу с умом.

эскизы, замеры, программы проектирования, инструкция, фото, видео

Для создания неповторимого дизайна мебельных конструкций, необходимо знать, как составить их чертежи

Для создания неповторимого дизайна мебельных конструкций, необходимо знать, как составить их чертежи

В последние года за создание индивидуального дизайна жилища, интерьера все чаще люди берутся буквально своими руками. И если начинают они с аксессуаров и предметов декора, постепенный переход на изготовление более сложных вещей не заставляет себя ждать. Это могут быть предметы мебели для кухни, гостиной, прихожей, в детскую комнату.

Содержание материала:

Как научиться делать чертежи

Для этого нужно понять общий принцип процесса создания предметов интерьера. Основа основ – хороший эскиз. Если навыки рисования не идеальные, лучше посмотреть эскизы мебели в Интернете или специализированных журналах. Не обязательно повторять точь-в-точь, можно преобразить тот или иной предмет под свои запросы.

Чтобы научиться составлять чертежи мебели, важно понимать общие принципы ее создания

Чтобы научиться составлять чертежи мебели, важно понимать общие принципы ее создания

Рассмотреть проведение замеров можно на примере создания кухонного гарнитура своими руками.

У проведения замеров есть свои законы, ведь чертежи основываются именно на верно вымеренных параметрах:

  • Если вы делаете кухонный гарнитур, или какую-то вещь для кухни, нужно знать длину стен.
  • Затем измеряется высота стен помещения.
  • Если за основу берутся стандартные размеры кухонных шкафов, они будут следующие: высота напольного шкафа – 85 см, глубина – около 50 см, ширина от 30 до 80 см.
  • Навесные шкафы делаются либо по тем же параметрам, либо в уменьшенном варианте.
  • Расстояние от навесного шкафа до напольного – 65 см.

Все цифры – лишь стандартный, усредненный размер, который можно менять под особенности кухни и рост хозяйки. Следующей момент – внесение размеров бытовой техники, которой заполняется кухня.

Теперь эти размеры нужно переносить на бумагу. Сегодня это можно не делать вручную, чертежи зачастую составляются в специальных графических программах.

Библиотека чертежей мебели (видео)

Правильный расчет размеров

Каждый предмет кухонного гарнитура рассчитывается отдельно. Все элементы детализируются, расписываются по составным частям. К примеру, тумба для кухни расписывается следующим образом:

  • Задняя панель – размер;
  • Боковые стенки – размер;
  • Дверцы – размер;
  • Полочки – размер.

Выдвижные ящики детализируются отдельно. Обозначаются места крепления фурнитуры. Все размеры указываются со строгой точностью, чтобы чертежи были без ошибок.

Чтобы рассчитать размеры будущих модулей правильно, важно учитывать рост хозяйки

Чтобы рассчитать размеры будущих модулей правильно, важно учитывать рост хозяйки

Мягкая мебель своими руками чертежи

Для создания мягкой мебели нудно не только создать чертеж своими руками, но и правильно выбрать материалы. А в перечень нужных материалов включаются:

  • Доски,
  • Бруски,
  • Наполнитель,
  • Обивочную ткань,
  • Листы ДВП и ДСП,
  • Бруски,
  • Шпагат,
  • Острый нож,
  • Дрель,
  • Шуруповерт,
  • Степлер,
  • Швейную машину,
  • Нитки,
  • Саморезы,
  • Отвертки,
  • Плоскогубцы,
  • Клей,
  • Стусло,
  • Ключи в наборе,
  • Ручную пилу.

Имея даже малые навыки создания простых конструкции и использования этих инструментов, можно разобраться и в более сложной технологии. Успешность предприятия будет зависеть именно от того, сколь качественными материалами вы пользуетесь.

Умение рисовать эскизы способствует формированию навыков в создании чертежей

Умение рисовать эскизы способствует формированию навыков в создании чертежей

В составлении чертежа мягкой мебели важно учитывать структуру и плотность наполнителя

В составлении чертежа мягкой мебели важно учитывать структуру и плотность наполнителя

Мягкая мебель требует наполнителя, синтепон подойдет для этой цели идеально. Хорошая альтернатива ему конский волос, но стоимость последнего серьезно превышает затраты на синтепон. Поролон также подойдет, единственное замечание – выбирайте поролоновые листы средней упругости.

Работа начинается с создания каркаса. Когда создаются отдельные элементы, и потребуются чертежи. На материал наносится разметка деталей, после чего выпиливаются заготовки.

Первая примерка покажет, совпадает ли конструкция и чертежи – детали должны состыковаться друг с другом. Если совпадения нет, корректировать детали нужно сразу же.

Кухонный уголок своими руками (видео)

Преимущества мебели, изготовленной своими руками

Для кухни ли, или для другой комнаты мастерятся предметы интерьеры, у таких конструкций есть несомненные преимущества:

  • Высокое качество – так как вы сами выбираете материал, фурнитуру, контролируете все этапы процесса создания;
  • Существенная экономия средств – закупка материалов, вот и все расходы;
  • Создание единого интерьерного ансамбля – созданной своими руками мебелью проще сделать интерьер гармоничным;
  • Приобретение опыта и моральное удовлетворение от проведенной работы.

К тому же нестандартные размеры помещения, углы и выступы требуют соответствующей мебели.

Основным преимуществом мебели, изготовленной своими руками, является ее неповторимость

Основным преимуществом мебели, изготовленной своими руками, является ее неповторимость

Можно создать мебель, в идеале совпадающую с размерами отведенной для не площади

Можно создать мебель, в идеале совпадающую с размерами отведенной для не площади

Специальные программы проектирования

Эти программы значительно упрощают процесс конструирования. Они помогают произвести правильный расчет размеров и не только. С помощью программ можно:

  • Создать эскиз определенной вещи;
  • Создать дизайн-проект, к примеру, гарнитура для кухни;
  • Сузить выбор материалов до определенной категории;
  • Подобрать варианты декора, отделки, фурнитуры;
  • Построить 3D модель будущей конструкции;
  • Оптимально разместить детали на листе – точная раскройка листового материала;
  • Управлять процессом резки материала.
С помощью компьютерных программ можно составить правильный эскиз и точный чертеж будущей мебели

С помощью компьютерных программ можно составить правильный эскиз и точный чертеж будущей мебели

Словом, можно компьютеризировать весь процесс, тем самым гарантированно избежать ошибок, и все, что сложно делать своими руками, выполнить на компьютере.

Создание проекта кухни при помощи KitchenDraw на компьютере (видео)

Заключение

Создание любых предметов интерьера – непростое дело, но вполне посильное и непрофессионалу. Точность замеров, чертежей, вооружение современными компьютерными программами проектирования упростят этот процесс и позволят создать действительно качественную, оригинальную вещь, которая долго прослужит хозяевам.

Успехов!

общий обзор – Сделаем мебель сами

Здравствуйте дорогие друзья.

Сегодня мы с вами поговорим о такой, с первого взгляда, простой вещи, как изготовление чертежей.

Что вообще они представляют собой, и какую информацию несут?

А они являются изображением мебели (в проекциях) с проставленными габаритными и основными размерами.

На основе этих чертежей, рассчитывается вся деталировка будущего изделия.

Рассчитать ее можно как вручную, так и с помощью специальных программ (для мебельщиков).

Другими словами, чертеж мебели является исходным материалом для расчета всего проекта (проект – это пакет «документов», на основе которых можно изготовить собрать и установить рассматриваемую мебель).

Для чего нужны чертежи – мы разобрались.

Теперь давайте поговорим о том, как же их делать?

А сделать чертеж не так просто, как кажется с первого взгляда (я уже повторяюсь, но это на самом деле так).

Для создания чертежа необходимо:

  • Знать габариты помещения (или части помещения), куда планируется мебель (в некоторых случаях, этого не требуется, например, тогда, когда нужно просто сделать комод определенных размеров, который не будет связан с нюансами какого-то помещения).
  • Понимать размеры зазоров (в случае встроенной мебели, например, того же кухонного гарнитура), которые необходимо дать на габаритные размеры изделия.
  • Понимать размеры проектируемых модулей, в соответствии со встраиваемой фурнитурой (например, тех же встраиваемых направляющих для выдвижных ящиков).
  • Правильно спроектировать конструкцию изделия, для обеспечения его максимальной жесткости (размеры модулей, наличие ребер жесткости).
  • Учитывать размеры составляющих (деталей) изделия относительно размеров листового материала, из которого будут эти детали изготавливаться (чтобы не получалось так, что, например, проектируемый бок шкафа купе окажется больше размеров листа материала, из которого он должен быть изготовлен).
  • Понимать геометрию некоторых деталей (например, фасад, который крепится к коробу на петлях, должен иметь высоту большую, чем ширину, во избежание излишней нагрузки на эти петли).
  • Относительно общих габаритов всей конструкции, так же, нужно понимание ее устойчивости (например, если конструкция будет высокая и узкая – она будет не устойчивой). В случае низкой устойчивости, нужно уметь планировать варианты крепления такой конструкции к стене (как, например, показано в этой статье).
  • Понимать, какие размеры должны иметь ниши мебели для планировки в них выдвижных ящиков (слишком маленькие (по ширине) выдвижные ящики планировать нет смысла, так же, как и слишком большие, по ряду причин…).

Вот, главные моменты изготовления, так сказать, полуфабриката для изготовления проекта – чертежа.

Теперь давайте рассмотрим все вышесказанное на простом примере:

Давайте сделаем чертеж комода.

Пускай, автоматически, первые два вышеперечисленных пункта у нас выпадают (они рассмотрены в статьях по проектированию кухонных гарнитуров), так как, обычно, размеры комода сразу определяются «на глаз».

Пускай наше будущее изделие будет иметь следующие габаритные размеры:

  • Ширина – 1200мм
  • Высота – 832мм
  • Глубина – 500мм

И пусть он будет состоять не только из выдвижных ящиков, но и из модулей с распашными дверцами.

Это будет три независимые модули, которые будут установлены на общем основании, и сверху накрыты общей крышкой (размеры крышки и основания будут одинаковы, и их ширина будет равна общей ширине этих трех модулей).

По этому, дадим на короб с выдвижными ящиками (по ширине) – 600мм (как раз нормальный размер для такого модуля).

Получается, на крайние короба (те, которые с выдвижными ящиками), останется по 300мм (тоже вполне нормально).

По ширине разобрались.

Теперь давайте «прикинем» глубину:

Габаритная глубина «по крышке» равна 500мм.

Если «забить» фасады из такого же материала, из которого будет сделан и сам комод (пусть это будет ЛДСП, толщиной 16мм), то есть смысл сделать короба модулей на 20мм (под толщину фасадов) меньше, чем глубина крышки.

Получится, ширина боков модулей будет равна:

500-20=480 (мм).

Теперь нужно прикинуть, хватит ли этой глубины для того, чтобы в короб можно было бы установить ребро жесткости, и направляющую на 450мм:

480-16-450=14 (мм), где: 16мм – толщина ребра жесткости (оно будет установлено в модуле с выдвижными ящиками), 450мм – размер направляющей, и 14мм – зазор между выдвижным ящиком (глубина которого будет равна глубине направляющей) и ребром жесткости.

Получается, габаритная глубина комода (по его крышке) тоже подходит нормально.

Ну и высота…

На высоту, обычно, в подобных случаях, смотрят с точки зрения устойчивости конструкции.

При высоте в 832мм и глубине 500мм, конструкция будет иметь «удовлетворительную» устойчивость. Так что, высоту тоже можно оставить неизменной.

Вот только теперь, после определения размеров и их проверки на соответствие встраиваемой фурнитуры, размеров модулей, общей устойчивости (смотрите список, представленный выше) можно составить чертеж (он представлен выше).

И уже на основе этого чертежа будут рассчитываться все детали данного изделия.

При этих расчетах есть еще одна принципиальная величина – толщина материала (в данном случае, как было сказано выше, она равна 16мм).

Оперируя этой величиной, будут производиться почти все расчеты.

Теперь мы можем «нарисовать» общий чертеж изделия, из которого можно сделать чертежи его составляющих (трех модулей), из которых, впоследствии, рассчитать всю деталировку.

Вот, такой нехитрый механизм составления чертежа мебели, которую мы будем изготавливать своими руками.

В заключении скажу, что, на практике, для новичков, иногда все получается, не так просто, как описано в этой статье.

Они часто что-то упускают из виду (да что там новички, и матерые мебельщики иногда ошибаются, они ведь тоже живые люди).

По этому, если у вас появилось желание сделать самостоятельно какую-то серьезную мебель (кухонный гарнитур, шкаф купе, спальный гарнитур и прочее), и вы боитесь ошибиться в расчетах (а эти ошибки, как правило, стоят дороже всего) – на этот случай, существует проектировка мебели онлайн.

Данный вариант избавит вас от ошибок, и обеспечит вас качественным проектом мебели, которую вы хотите сделать своими руками.

Ну а на этом я буду заканчивать.

Красивой вам и качественной мебели!

До встречи.

полезные рекомендации как реализовать проект

На современном рынке ежегодно появляются фирмы, занимающиеся производством мебели. Но очень часто качество или цена их товаров оставляет желать лучшего. Если вы устали от стандартной и однотипной мебели в магазине, то попробовать сделать самому оригинальную мебель из древесины — это для вас. Тем более, если у вас хорошо работает воображение и имеется запас идей, которые вы захотите воплотить в интерьере своего дома.

Мебель из дерева своими руками – прекрасное решение для творческих натур. Эти изделия станут оригинальным украшением любого помещения и придадут интерьеру особую уникальность.

Фото деревянной мебели ручной работы получаются очень красивыми, поэтому подобные элементы очень часто используют в своих работах дизайнеры и фотографы.

Краткое содержимое статьи:

Какие виды древесины применяют для создания мебели

Разберемся с материалами самодельной мебели. Древесина не всегда стоит дорого. Бывают варианты специальных мебельных щитов. Такие щиты встречаются быть двух видов:

  • цельные щиты изготавливаются из куска дерева, впоследствии подвергающиеся обработке;
  • спрессованный материал выполняется при прессовании тонких щитков. В конце получаются достаточно крепкие пластины.

Сортовые породы древесины

Перед выбором того или иного сорта древесины нужно определиться, какую мебель из дерева можно сделать. Породы разделяются на твердую и мягкую древесину.

Твердыми сортами являются яблоня, ясень, бук, акация и вяз. Их применяют для изготовления каркасных конструкций и мебели, выдерживающей сильную нагрузку. Мягкие породы – это можжевельник, сосна, ива, пихта. Из подобного материала изготавливают детали декора, которые не рассчитаны на сильные нагрузки.

При создании мебели из массива дерева своими руками важно учесть и будущие условия при ее использовании. К примеру, для комнат с высокой влажностью понадобится древесина с хорошей влагостойкостью. Это может быть кедр.

Интересные изделия получаются из венге, меранти, махагона и макоре, такие породы имеют необычную текстуру.

Сосна используется для каркаса мягкой мебели и элементов декора.

Бук относится к прочным, но не устойчивым к влаге. Перед началом работ этот сорт дерева необходимо покрыть специальным защитными средствами.


Дуб идеален для изготовления массивной мебели, например, комодов, кроватей или шкафов.

Береза — хрупкий материал, склонный к трещинам, вследствие этого ее применяют для создания мебельных элементов меньшего размера — журнальных столиков и стульев.

Процесс изготовления деревянной мебели

Производство мебели из дерева своими руками – сложный процесс, требующий предельного внимания и аккуратности. Самое основное – чтобы было место для работ (подойдет гараж или небольшая мастерская), также все материалы и необходимые инструменты для изготовления мебели. Весь процесс производства делятся на следующие этапы:

Закупка материалов. При этом важно предусмотреть, где будет размещаться мебель (например, на улице или в помещении), ведь каждый материал является подходящим для одних условий, и совсем не идеален для других. Кроме того, стоит заранее купить фурнитуру — это ручки, петли и т. д.

Раскрой материала. Для этого его надо разметить и распилить. Высверливание отверстий для соединения заготовок.

Покраска и обработка элементов. Важно правильно выбрать средство для обработки (пропитку, грунтовку и так далее), какое именно — можно спросить у продавцов-консультантов в специализированных магазинах.


Сборка деталей. Поначалу все соединения собирают неплотно. После сборки все сверяют на точность и ровность. И только затем окончательно затягивают соединения конструкции.

Обратите внимание!

Мебель своими руками — чертежи и проекты

При создании мебели своими руками необходимо четко следовать составленным чертежам. Один из хороших вариантов — взять проект из интернета, и только когда вы наберетесь опыта, можно самостоятельно придумать уникальный эскиз. Ниже представлены некоторые идеи мебели из дерева и инструкции для изготовления.

Изготовление садовой мебели из дерева своими руками

Приусадебный и дачный участок – любимое место проведение отдыха жителей нашей страны, поэтому все стараются сделать его более уютным и красивым. Мебель – необходимый предмет на участке, так как без нее сложно представить комфортный и удобный отдых.

Гораздо практичнее – мебель из дерева, но ее приобретение может дороговато обойтись. Поэтому изготовление садовой мебели из дерева своими руками – хороший недорогой способ без потери качества и привлекательности.

Главное – правильно подобрать породу. Так для использования на улице идеальный вариант – бук или дуб. Они меньше всего подвержены воздействию влаги, кроме того обладают высокой прочностью.

Если вы будете применять недорогую породу – сосну, то будьте готовы к тщательной обработке. В противном случае со временем она может начать выделять смолу.


Массив дерева – конечно, самый оптимальный материал, но его стоимость не дешевая. Гораздо экономнее использовать уже готовые рейки, доски и бруски.

Обратите внимание!

Кроме того, необычные предметы интерьера можно сделать из пней и бревен. Из гибкого сорта, например черемухи, можно сделать необычную плетеную мебель.

Особенности производства детской мебели из дерева

Все предметы в детской комнате должны быть надежными и прочными и главное — не опасными. Кроме того, важно соблюсти следующие детали:

  • Отсутствие острых углов, лучше их закруглить, чтобы дети не смогли травмироваться.
  • Не токсичность лакокрасочного покрытия.
  • Отсутствие мелких деталей (лучше использовать крупные элементы, во избежание того, что ребенок что-то оторвет и проглотит).
  • Соединения выполнены без использования гвоздей (лучший вариант – саморезы).
  • Простота дизайнерского решения (лучше использовать больше ярких цветов, чем сложные формы — это обойдется дешевле, а ребенку понравится больше).

Изготовление мебели из дерева в баню своими руками

Для лучшего обустройства бани необходимо правильно разместить в ней мебель: скамейки, стол, кушетку и так далее. Все это, конечно, можно купить, но гораздо дешевле будет сделать своими руками. Такой комплект для бани можно сделать своими руками

В первую очередь нужно правильно подобрать породу, она должна отвечать следующим свойствам:

  • Низкая теплопроводность.
  • Отсутствие сучков и трещин. Все неровности необходимо отшлифовать.
  • Высокая плотность и прочность. Для парилки подойдут только лиственные породы: дуб, ольха и так далее. Для предбанника и комнаты отдыха можно использовать и хвойные, главное – правильная обработка.

Мебель из дерева для кухни

Из всех предметов интерьера кухонные гарнитуры являются наиболее конструктивно сложными, так как предполагают множество ящиков и полок.

Обратите внимание!

Для изготовления кухонной мебели из дерева своими руками необходимо выполнить следующий порядок действий:

  • Составляем проект. Чтобы грамотно составить проект, необходимо начертить план помещения и обозначить необходимые зоны (мойка, рабочая поверхность, шкафчики и так далее).
  • Далее приобретаем необходимые материалы и фурнитуру.
  • Распиливаем листы на необходимые элементы.
  • Собираем конструкцию. Главное – аккуратность и внимательность — тогда кухня получится прочной и прослужит долгие годы.

Заключение

Производство мебели своими руками – процесс сложный, но и увлекательный. Главное – четко составить план действий, и верно подобрать материалы для каждого отдельного случая. Тогда вам удастся выполнить неповторимые и красивые предметы интерьера с небольшими затратами.

Фото мебели из дерева своими руками

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

Мебель своими руками чертежи. Проекты мебели на примере тумбочки.


Изготовление любой мебели, будь то шкаф-купе, кухня, прихожая -  всегда начинается с создания чертежа, эскиза или проекта. Называйте это как угодно, основная суть от этого всё равно не меняется. Начертить чертёж будущей мебели своими руками может любой, даже самый начинающий мастер, обладающий элементарными знаниями начертательной геометрии и арифметики и имеющий под рукой чистую бумагу, простой карандаш, линейку и ластик.

Профессиональные дизайнеры мебели подходят к этому делу, более серьёзно вооружившись компьютером и специальным программным обеспечением. Преимущества такого метода очевидны:

  • сведение к минимуму вероятности возможных ошибок.
  • полное представление внешнего вида будущей мебели в 3D.
  • точное вычисление количества расходуемых материалов и сметы проекта.
  • получение всех чертежей для будущей сборки

Но если вы не собираетесь заниматься производством корпусной мебели профессионально а, скажем, хотите собрать шкаф-купе, кухню или прихожую своими руками, для себя или своих родсвенников, то вам абсолютно не к чему покупать дорогие программы, тратить недели и нервы, на то, чтобы их освоить и, в конечном счёте, получить долгожданный чертёж. Поэтому мы не будем рассматривать в этой статье  мебельные программы и способы работы с ними (об этом очень подробно я рассказал в бесплатном видео курсе), а вместо этого вернёмся к старому, дедовскому способу разработки мебельных чертежей. Для этого нам понадобятся все предметы, перечисленные в начале статьи. Добавим ещё калькулятор, у кого плохо с арифметикой и, конечно же, наберёмся терпения.



Рассмотрим, как создавать самостоятельно мебельные проекты на примере простой тумбочки. Если вы после вдумчивого прочтения этой статьи сможете самостоятельно расчитать тумбочку, то, смею заверить, у вас получиться сделать поект любой корпусной мебели, будь то кухня, шкаф-купе или прихожая (если не сможете, то у вас есть альтернативный вариант - недорого заказать проект).  Под словом проект имеется в виду не просто эскиз или чертёж, но и деталировка изделия, без которой, никак нельзя. Итак, чертим тумбочку:



Зададим условные размеры и покажем их на чертеже. Высота нашей тумбочки пусть будет 800 мм; ширина 400 мм и глубина 500 мм.

Для того чтобы рассчитать деталировку этого изделия необходимо знать несколько основных размеров а именно: толщину панелей ДСП, толщину столешницы и расстояние необходимое для крепления системы выдвижения ящика. В зависимости от того какие материалы будут использоваться эти размеры могут меняться. К примеру, толщина плиты ДСП может быть 16 мм, 18 мм и 22 мм.



Мы в нашей тумбочке будем использовать традиционное ДСП толщиной 16 мм, традиционную столешницу толщиной 28 мм и традиционные роликовые направляющие которые к ширине ящика добавляют по 13 мм с каждой стороны (стало быть, с двух сторон 26 мм).  К слову сказать, если вы будете использовать телескопические системы выдвижения ящиков, размер 26 мм остаётся в силе. Поверьте на слово - эти три размера являются основополагающими при создании ЛЮБОГО мебельного проекта, поэтому рекомендую их просто держать в своей голове.

Для простоты расчётов будет лучше чертить изделие без фасадов, ящиков и столешницы, чтобы все элементы каркаса ясно просматривались, как показано на рисунке ниже. Стоит заметить, что лучше показать изделие в изометрии и прорисовать толщину панелей и принцип их стыковки как показано на чертеже.



Обратите внимание, что теперь высота тумбочки уже не 800 мм, а 772 мм т.к. мы отняли толщину столешницы равную 28 мм.



Теперь нам необходимо вычислить размеры всех деталей каркаса, которые в нашем случае будут из ДСП толщиной 16 мм. Начнём с боковых стоек. Их размеры видны на чертеже 772*500-2шт. Думаю, вы догадались что 2шт. это количество деталей. Хочется отметить, что если вы будете иметь дело с текстурным материалом (имитирующим древесную текстуру), то важна последовательность указания размеров. Первый размер ВСЕГДА указывается по текстуре, второй ВСЕГДА поперёк текстуры. Если материал не имеет текстуры, то последовательность не важна. Пока всё понятно, значит идём дальше.



Рассчитаем цоколь тумбочки. Для этого зададим размер высоты дна от нижнего края изделия, а так же расстояние средней полки от верхней планки. Пусть первый размер у нас будет 100 мм, а второй 150 мм. Как и все размеры нашей тумбочки - эти мы так же задаём условно. Теперь покажем эти размеры на нашем чертеже:



Высота цоколя тумбочки, как теперь видно из чертежа равна 100 мм, а ширину мы находим, отняв от 400  толщину двух стоек, т.е. 32 мм (16+16=32). Получаем 368 мм. Итак, наш цоколь 100*368-1шт.



Дальше высчитаем полку и дно. Длина полок получается такая же, как и ширина цоколя 368 мм, а глубина равна глубине всей конструкции, т. е. 500 мм. Получаем - полка и дно: 368*500 - 2 шт. Стоить заметить, что при расчёте полок у тумбы с МДФ фасадом под стекло глубину полок необходимо делать меньше корпуса на 10 - 15 мм, чтобы при закрытой дверце накладноё стекло не упиралось в полку.



И наконец, последние детали каркаса нашей тумбочки верхние планки, к которым будет крепиться столешница через отверстия шурупами. Конечно, можно было, на место планок поставить целую панель, но в целях экономии материала, мы себе этого позволять не будем.



Длина  планки рассчитывается точно так же как и длина полки, дна и ширина цоколя и равна в нашем случае 368 мм. Ширину планки зададим сами. Она у нас будет 80 мм (этого вполне достаточно). Получаем 368*80 - 2 шт.



Дальше рассчитаем детали ящика. Для этого совсем не обязательно чертить ящик на чертеже, но в нашем случае я это сделаю для наглядности.



Длина боковины ящика ВСЕГДА равна длине направляющей и равна либо меньше глубины корпуса всей конструкции. В нашем случае 450 мм. Для расчёта ящиков необходимо знать, что направляющие бывают длиной 250 мм, 300мм, 350мм. и т.д. до 600 мм. Телескопические направляющие ещё могут быть 700 мм и 800 мм. Как видим все числа круглые, что значительно упрощает расчёты. Высота боковины ящика ВСЕГДА равна высоте задней и передней стенок и рассчитывается исходя из заданного размера между верхней планкой и полкой. В нашем случае это 150 мм. Если мы хотим чтобы наш ящик был максимально глубоким, необходимо задать минимальные расстояния между дном ящика и полкой это 10 мм и между верхним краем ящика и верхней планкой - это 30 мм. Всего 40 мм. Получаем высоту боковых, задних и передних стенок ящика 150-40=110мм.



Дальше считаем длину задней и передней стенок ящика. Для этого от 400 мм отнимем толщину двух боковых стоек 32 мм, получим 368 мм. Теперь от 368 мм отнимем 26 мм (этот размер держим в голове с начала статьи) на направляющие получим 342 мм. Отнимем ещё 32 мм (толщина двух боковин ящика) и в итоге получим 310 мм. Итак, размеры деталей нашего ящика. Боковина: 450*110 - 2шт; задняя и передняя стенки ящика: 310*110 - 2 шт.



Теперь, когда мы рассчитали всю деталировку корпуса тумбочки, можно приступить к расчёту фасадов. В нашем изделии фасадов всего два, это фасад ящика и дверца тумбочки. Определить ширину фасадов совсем не сложно. Для этого необходимо от общей ширины конструкции (а у нас она равна 400 мм) отнять по 2 мм с каждой стороны, всего 4 мм. Получаем ширину фасадов 400-4=396.


Дальше высчитаем высоту нашей дверцы и фасада ящика. Начнём с дверцы. Перед тем как рассчитать её высоту необходимо узнать расстояние между дном и полкой. Смотрим на чертёж и видим что если от всей высоты конструкции (772 мм) отнять три толщины ДСП (48 мм), высоту цоколя (100 мм) и расстояние между полкой и верхней планкой (150 мм) тогда получаем 772-48-100-150=474 мм. Покажем этот размер на нашем чертеже.


Теперь к этой величине необходимо прибавить на хлёст фасада на дно 14 мм и на полку 6мм. Обратите внимание, что на хлёсты отличаются. Почему?  На дно фасада наша дверца находит полностью, поэтому мы отступаем от края всего 2 мм (16-2=14), на полку же дверца находит только на половину, теперь мы отступаем 2 мм от середины толщины полки, т. е. 16:2=8; 8-2=6. Выходит что сумма на хлёстов на дно и полку равна 14+6=20. Теперь прибавим эти 20 мм к полученному ранее расстоянию 474 мм между дном и полкой, тогда получим высоту нашей дверцы: 474+20=494мм. Высота ящика считается точно также: к расстоянию между полкой и верхней (планкой 150 мм) прибавим сумму на хлёстов (20мм) получим высоту фасада ящика: 150+20=170.Итак размеры наших фасадов:  дверца 494*396-1шт; ящик 170*396-1 шт.


Для простоты вычисления ширины и высоты фасадов необходимо запомнить три ПОСТОЯННЫХ суммы на хлёстов.
1) при на хлёсте фасада с двух сторон на всю толщину стенки корпуса 28 мм.
2) при на хлёсте фасада с оной стороны на всю, а с другой на половину толщины стенки корпуса 20 мм, ( как и в нашем случае).
3) при на хлёсте фасада с двух сторон на половину толщины стенки корпуса 12 мм.

Все три суммы актуальны только при толщине ДСП 16 мм.


И последнее, что нам осталось рассчитать, размер задней стенки, дно ящика из ДВП, и ширину столешницы. Снова посмотрим на наш чертёж. Чтобы вычислить высоту задней стенки, отнимаем от высоты корпуса (772мм) высоту цоколя (100мм). И отступив по 2мм с каждой стороны, получим: 772-100-2-2=688мм. Ширина задней стенки - это ширина всей конструкции (400мм) с отступами по 2 мм с каждой стороны. Получаем 400-2-2=396мм. Итак, размер задней стенки нашей тумбочки: 688*396-1шт. Дно ящика рассчитывается исходя из размеров периметра ящика. Длина дна равна длине боковой стенки ящика, т. е. 450мм, а ширина равна длине передней стенки в сумме с двойной толщиной боковины ящика, а именно  310+16+16=342мм. Получили размер детали дна ящика: 450*342-1 шт.


И, наконец, ширина столешницы равна ширине всей конструкции, а именно 400 мм. Размер глубины столешницы можно задать самостоятельно или использовать стандартный 600мм.
В итоге мы получили чертёж тумбочки с подробной деталировкой:



ДСП

  1. 772*500-2 шт. стойки
  2. 100*368-1 шт. цоколь
  3. 368*500-2 шт. полка и дно
  4. 368*  80-2 шт. верхние планки
  5. 450*110-2 шт. боковина ящика
  6. 310*110-2 шт. передняя и задняя стенки ящика

фасады

  1. 494*396-1 шт. дверца
  2. 170*396-1 шт. ящик

ДВП

  1. 688*396-1 шт. задняя стенка
  2. 450*342-1 шт. дно ящика

столешница

  1. 400*600-1 шт.

Ну, вот и всё, с нашей тумбочкой мы разобрались и с полученными нами данными можно заказывать распил. Остаётся только собрать.

Успешной работы!

P.s. Если вы только начинаете осваивать азы производства мебели в домашних условиях, Вам будет полезен БЕСПЛАТНЫЙ курс-руководство начинающему мастеру.



Чертежи мебели, что собой представляют, назначение и разновидности

На чтение 7 мин. Просмотров 208

Современные технологии позволяют производить мебель любых размеров и конструкций. Если подходящей модели нет в наличии, ее всегда можно заказать. Однако россиян отличает особая тяга к самостоятельному изготовлению предметов мебели. Делать это старыми дедовскими методами в наше время несерьезно. Необходимо подготовить чертежи мебели, чтобы будущее изделие отвечало современным требованиям. Проектирование предполагает наличие знаний в этой области и навыков работы с открытым источниками информации. В сети всегда можно найти все необходимые сведения.

Нюансы разработки

Невозможно произвести качественную мебель без предварительной проектной работы. Для самостоятельного изготовления предмета нужно составить чертеж. Он представляет собой графический рисунок изделия, выполненный в уменьшенном масштабе и включающий в себя необходимые для его изготовления параметры. Делается не только проект изделия, но и чертеж комнаты, где будет стоять мебель.

Проектирование — процесс довольно сложный, требующий специальных знаний. В идеале лучше доверить эту непростую работу профессионалу. Если человеку самому хочется взяться за разработку чертежа, ему необходимо придерживаться следующего алгоритма действий:

  • определиться с типом будущего изделия;
  • обозначить место его расположения;
  • выполнить все замеры;
  • выбрать виды материалов;
  • начать проектирование на основе полученных результатов;
  • создать эскиз;
  • при необходимости внести коррективы;
  • составить окончательный техпроект, позволяющий собрать изделие высокого качества.

Проект можно сделать на основе комнаты с мебелью, которая пришлась по душе. Для удобства составления документации рекомендуется использовать типовые чертежи и схемы от производителей. Они включают в себя:

  • общий вид;
  • перечень фурнитуры;
  • чертеж сборки;
  • спецификации;
  • детальные чертежи, показывающие места креплений, типы отверстий, расположения кромок.

Необязательно строго следовать этому списку. Индивидуальный производитель может изменить содержание перечня по своему усмотрению.

Классификация

Чертежи для мебели бывают нескольких видов:

  1. Чертежи деталей. На них изображены отдельные комплектующие и показатели, необходимые для изготовления мебели.
  2. Сборочные. Отображают изделия, группы деталей, а также содержат данные по сборке.
  3. Табличные. Включают данные для производства одинаковых комплектующих.
  4. Чертежи общих видов. Показывают основные характеристики изделия.

На стадии подготовки выполняют проектные и рабочие схемы. Они тоже имеют свои разновидности. Проектные чертежи бывают двух типов:

  1. Чертеж эскизного проекта отображает архитектуру, формы, конструктивные элементы и размеры мебели. Этот документ становится базой для подготовки техпроекта.
  2. На основании технического проекта, куда входят схемы общих видов и сборные, разрабатывают рабочие чертежи.

Все данные по производству модели показаны в рабочих чертежах, которые делятся на документацию серийного и массового выпуска. После проверки опытных образцов изделий они становятся основными в сборке мебели. Чертежи индивидуального производства используются при создании отдельных, единичных предметов. В изготовлении мебели иногда вместо сборной документации применяется разбивка. На ней модель показана в вертикальной проекции в свою действительную величину. Горизонтальные и вертикальные разрезы накладываются на разбивку.

Чертеж деталейСборочныйТабличныйОбщего вида

Что понадобится для изготовления эскиза

Для подготовки проекта нужны компьютер и специальные программы. При составлении документации для изготовления мебели своими руками придется применить некоторые приспособления. Мастеру понадобятся: рулетка, карандаш, уровень.

Основой для создания проекта будущего изделия является эскиз. Он представляет собой набросок или простой рисунок мебели. Для его составления сначала нужно определить различные параметры, имеющие отношение к расположению изделия в помещении относительно стен и других предметов мебели, то есть составить план комнаты.

Если решено изготовить кухонный гарнитур, определяются следующие параметры:

  • ширина, высота, глубина места, где должна стоять мебель;
  • расположение вентиляционной трубы, коммуникаций, подоконников, розеток.

Руководствуясь этими данными, можно сделать карандашом рисунок кухни. Необходимо определиться с размерами модулей, их расположением в помещении по отношению друг к другу и относительно других объектов. Каждый предмет должен идеально подходить к тому месту, которое определено рисунком. На эскизе размеры «рабочие». Они предназначены для соблюдения технических и эксплуатационных норм. На этой стадии определяется дизайн модели и начинается формирование самого проекта.

Набросок от рукиПроектирование в компьютерной программе

Карта раскроя

Изготовление мебели начинается с раскроя основного расходного материала. Чаще шкафы, столы, комоды делают из ЛДСП или ЛДВП. Допустим, лист имеет стандартные размеры 2750 х 1830 х 16 мм. Чтобы вырезать нужные детали, необходимо составить карту раскроя. Она представляет собой схематическую документацию с указанием элементов, которые понадобятся. По данным чертежам работник выпилит детали, соответствующие параметрам будущего изделия. На карту наносятся и остатки материалов, которые нужно вернуть заказчику.

Карта раскроя — документ очень важный и заслуживает досконального изучения. Первый лист называется «Спецификация». Здесь дается перечень элементов. Номер изделия выделяется красным кружочком в самом начале таблицы слева. Слово «Ориентация» и три линии указывают на направление текстуры. На карте раскроя она преимущественно горизонтальная. Четыре графы рядом дают представление о цельности, размерах, количестве и материале. Справа идет информация о квадратуре и процентных соотношениях остатков, деталей, отходов и длины пропила.

Важным показателем служит пропил, он непосредственно влияет на стоимость раскроя. Тариф определяется по метражу. Расстояние пропила в мм нужно разделить на 1000. Для нахождения общего метража всех листов необходимо суммировать параметры.

Листы материала выпускаются с погрешностями, поэтому их приходится по краям отпиливать. Отступ обычно составляет 5–15 мм. Эта работа не должна считаться в метраже распила, об этом исполнителя следует предупредить во избежание лишних расходов. Чтобы научиться разбираться в значениях обозначений на самой карте, стоит изучить конкретный пример.

№ п/п

Шифр

Название

Размер

Количество

1

1–2

Переборка ДСП

2368 х 598

1 штука

2

1–1

Переборка ДСП

2368 х 598

1 штука

Данные с размерами наносятся по центру линии. Цифра в 1 графе обозначает номер детали на листе. Что касается шифра: первая цифра здесь обозначает номер изделия, вторая — детали. Эти данные и название материала на карте фиксируются в нижнем правом углу. Обозначение остатка дается одноименным словом.

Пример карты раскроя

Специальные программы проектирования

Программное обеспечение облегчает проектирование мебели, раскрой листов и производство изделий. В открытом доступе много разных сервисов в помощь мастерам. Среди них есть и бесплатные программы.

Программа «PRO 100» позволяет виртуально расположить мебель в помещении, справляется с конфигурациями деталей любой сложности. Имеет широкий диапазон функций:

  • составление перечня материалов и фурнитуры;
  • деталировка изделия с отправкой в программу раскроя;
  • создание проекций и нанесение размеров;
  • работа с готовыми модулями и реализация индивидуальных моделей;
  • расчет стоимости изделия исходя из стоимости сырья.

«Базис-Мебельщик» считается лидером в создании виртуальных моделей повышенной сложности. Имеет функции, которые недоступны многим известным программам. Сервис позволяет сделать все виды чертежей, составить карту раскроя, получить указания по установке крепежей.

К недостаткам программы «Базис-Мебельщик» можно отнести высокую стоимость и сложность освоения.

«Объемник–мебельное предприятие» — одна из самых современных программ. Имеет два главных компонента:

  1. Графический редактор. Позволяет составить проект любой мебели. Элементы можно легко передвигать с места на место. Через несколько минут работы любой пользователь начинает осознавать, насколько удобно пользоваться программой. Сначала для быстрой ориентации лучше выбрать вид сверху.
  2. Раскрой листовых материалов. Этот процесс имеет несколько видов расчета, программа проводит обработку остатков, подгонку толщины режущей части.

Программа содержит большое количество проектов различных изделий. Обилие образцов дает широкий простор для выбора и позволяет создать на их основе свою неповторимую модель. «Объемник–мебельное предприятие» работает на Windows, Linux, MacOS.

PRO 100Базис-МебельщикОбъемник–мебельное предприятие

Видео

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
