Домашнее копчение становится все более популярным среди обычных людей. Ведь это и не удивительно. Готовая продукция при должном опыте не идет ни в какое сравнение с магазинными или залежавшимися базарными копченостями. Кроме того, это ощутимая экономия. Вы вкладываете только в само мясо и щепу, если ее негде настругать самостоятельно. Получаете же взамен огромное множество вариантов приготовления от обычного сала, рыбы, птицы и мяса, до колбас.

Большим преимуществом копчения в домашних условиях является неприхотливость к емкости, в которой происходит данный процесс. Тут и дальше рассматриваем только горячее копчение, потому что холодное – отдельная большая тема. Под эти нужны часто используют бочку, выварку, газовые баллоны, даже ведра и кастрюли. Отнесем их к подручным средствам, изготовление которых не требует особых нюансов. Мы же рассмотрим современную коммерческую конструкцию коптильни с чертежом. Она позволяет заниматься копчением на улице, брать с собой на природу и даже готовить у себя на кухне в многоэтажном доме. Ее отличительной характеристикой является использование гидрозатвора препятствующего проникновению дыма с внутренней камеры в окружающее пространство.

Содержание:

Устройство коптильни горячего копчения

Кто сталкивается впервые до конца не понимает, как устроения коптильня горячего копчения. Давайте для начала разберем этот вопрос, чтобы в будущем было легче сделать ее самостоятельно.

  • Коптильная камера — это ящик прямоугольной или квадратной формы. Также может быть цилиндрической. В верхней его части располагается желоб, выполняющий функции гидрозатвора и упора для крышки. С наружной части может иметь ручки для удобного переноса.
  • Гидрозатвор в коптильне заполняется обыкновенный водой. Она герметизирует стык, через который не может выйти дым.
  • Коптильная камера
  • Крышка закрывает коптильню для удержания большей части дыма внутри камеры, за счет чего продукт начнет им пропитываться.
  • Крышка коптильниКрышка коптильни
  • Трубка (патрубок, сапун) нужен для отвода излишков дыма через крышку. На нее в домашних условиях одевается шланг, который другим концом выводят в вентиляцию или окно.
  • Термометр устанавливается опционально для визуальной оценки скорости прироста температуры и его максимального значения. Дает весьма относительные показания.
  • Жироуловитель в коптильне – это поддон с выступающими краями, служит для сбора капающего жира с продуктов. Если его не будет, то жир начнет интенсивно попадать на тлеющую щепу. Такой дым не только становится горьким, но и опасный для человека. С низу имеет ножки, которые приподнимают на несколько сантиметров ее над щепой.
  • Жироуловитель коптильниЖироуловитель коптильни
  • Решетка дает возможность выложить на ней будущие копчености. Чаще всего делают из двух раздельных ярусов. В случае габаритной закладки, типа курицы, вторую решетку убирают.
  • Решетка коптильни

Принцип работы коптильни

Коснемся этой темы поверхностно, потому как не является основной в данной статье, но дающей представление о технологии.

На дно коптильни засыпают равномерно некоторое количество щепы. Сверху ставят поддон для жира. Чтобы в дальнейшем было легче его отмывать – каждый раз сверху кладут пищевую фольгу или насыпают песок. На ярусы выкладываются мясные продукты. Закрывают все крышкой. В паз гидрозатвора наливают воду, так, чтобы она не доходила до края бортика. Стекающий конденсат с крышки будет в нем накапливаться, что вызовет переполнение. В уличных условиях нет необходимости использовать гидрозатвор, только внутри жилых помещений. При необходимости одевают шланг на штуцер в крышке. Далее коптильню располагают над источником температуры. Это может быть костер, газовая или электрическая плита. После появления первого признака дыма засекают время, соответствующее режиму копчения. На отсутствие постоянной горечи влияет максимальная температура, а также как быстро набирается градусы. Нужно стараться поддерживать интенсивность дыма на минимуме, это очень важно. По окончанию свежеприготовленные копчености дают подойти в течение ночи или суток в холодильнике для получения более однородного вкуса.

Выбор в первую очередь должен зависеть от места использования коптильни. Ее стенки имеют определенную теплоемкость, которая во время нагревания начинает работать как казан. Это позволяет лучше распределить температуру внутри камеры между нижним и верхним ярусом. На открытом воздухе, в отличие от домашних условий, присутствует ветер забирающий часть тепла, сам воздух может быть холодным. В результате получим хорошо прогретый низ и недостаточно края с крышкой.

С точки зрения удобства изготовления коптилен толстый металл удобнее при сварке. Шов получается более равномерный, с меньшим риском быть прожженным. Особенно важно это при сваривание простым электродом без большого опыта. К неудобствам можно отнести приложение большей силы для сгибания.

Мы рекомендуем остановиться на холоднокатаной стали толщиной 2 мм. Менее желательно применение стали 1.5 мм, а вот 1мм пойдет разве что для миникоптилень с полуавтоматом. Приветствуются жаропрочное покрытие или травление.

Форма коптильни

Как уже писалось выше существует их три вида. По нашему мнению, наименее практичная квадратная, затем цилиндрическая. Попробуем объяснить свою точку зрения. Формат напрямую влияет на те копчености, которые хотим получить. В принципе никаких проблем нет с объемом, пока не столкнемся с ограничениями по длине при попытке разместить сколько-нибудь крупную рыбу. Коптильни с гидрозатвором предназначены только для горизонтальной загрузки. Ширина в этом случае имеет важное значение. С другой стороны, в домашних условиях габариты должны ограничиваться размером вашей плиты и занимать две конфорки. Также место для хранения может накладывать свои ограничения. Так что более квадратные формы подойдут скорее для удобств с частой транспортировкой на природу, к примеру.

В продаже все чаще появляются высокие цилиндрические с достаточно высоким ценником и из нержавеющей стали. Для закрепления все нужно обвязывать с петельками, за которые затем подвесите на крючки. Не забываем, что по середине проходит стержень для подвеса отнимающий полезное место. Также распределение температуры весьма неэффективное. Большая высота создает большой перепад между низом и верхом. Проще говоря, это не старая привычная бочка во дворе.

Плоская крышка или домиком для коптильни

Крышка домиком сложнее при изготовлении, так как имеет дополнительные плоскости, больше сварочных швов. Неоспоримый плюс в возможности постоянно скатываться конденсату в паз гидрозатвора. У кого плоская крышка вынуждены закрывать продукцию пищевой фольгой. Такая влага собирает в себя сажу, концентрацию дыма. В тех местах, куда она капнет появится черное и горькое пятно, которое уже не выветрится никогда. На данный момент большинство производителей практически отказались от простых крышек, оставив их только на нержавейке.

Размеры и чертежи коптильни

На этом закончим теоретическую часть и перейдем непосредственно к практической. В качестве обзора возьмем готовую коптильню средних размеров. Данным экземпляром достаточно часто пользуются в бытовых условиях на газовой плите с двумя конфорками. Следующая по размеру слишком габаритная и предназначена больше для улицы.

Задача данного раздела дать читателю базовые размеры коптильни горячего копчения. По его желанию он может их повторить один в один, либо изменить пропорции до желаемых результатов исходя из потребностей и материалов.

Чертеж коптильни

В интернет-магазинах принято указывать в основном внешние размеры, в которые входят также и боковые и верхние ручки. Это малозначительная информация, хоть и внушительная для покупателя. Делая коптильню своими руками начинать проектирование желательно с внутренней рабочей камеры с учетом типа крышки. Домиком добавит дополнительные 2-5 сантиметров.

Размеры представленной коптильни

Коптильня  с бокуКоптильня  с боку
Размер коптильни горячего копчения
Внешний размер:
Ширина, мм 445
Длина, мм 240
Высота, мм 265
Внутренний размер:
Ширина, мм 400
Длина, мм 200
Высота, мм *200

*Высота только по основанию без учета рельефа крышки


Чертеж решетки

Чертеж решетки
Размер решетки коптильни
Ширина, мм 190
Длина, мм 390
Шаг перемычек, мм 40
К-во перемычек, шт *4
Диаметр проволоки, мм 3

*Приведено количество только внутренних перемычек

В ходе эксплуатации коптильни с такими решетками оказалось, что она должна иметь дополнительные перемычки по длине около 3-4 штук. Без них сложнее уложить продукты, которые могут провалиться. Это относится к рыбе, тонкому салу и др.


Чертеж поддона

Чертеж поддона
Размер поддона коптильни
Толщина стали, мм 0.8-1
Ширина, мм 185
Длина, мм 380
Высота бортиков, мм 20
Высота ножек, мм 20

Чертеж основания (ящика)

Чертеж корпуса

Табличные данные могут иметь в вашем случае погрешности в зависимости от выбранной толщены металла и потерь на радиус изгиба. Существует несколько методик, по которым можно сварить ящик коптильни.

1. Каждая плоскость является отдельной выкройкой

2. На цельном листе сгибаются все вертикальные плоскости и приваривается низ

3. С цельного листа сгибается низ с широкими сторонами, а торцы привариваются

Представленная коптильня собиралась по третьему варианту на гибочном станке без предварительной пропилки пазов.

Размер основания коптильни
Раскройка листа:
Ширина, мм 400
Длина, мм 600
Раскройка торца:
Ширина, мм 197
Высота, мм 200
Чертеж торца корпуса

На торцевых стенках с внутренней стороны приварено две металлические полосы выполняющие роль опоры для верхнего яруса. Крепится она на расстояние 60мм от верхнего края.

Размер площадки под решетку
Ширина, мм 100
Длина, мм 15

Чертеж гидрозатвора

Чертеж гидрозатвора

Часто гидрозатвор делают из готового уголка небольшого размера, либо доводят болгаркой, имеющийся в наличии. Это намного удобнее, чем его гнуть с листового металла не имея специнструмента.

Размер гидрозатвора
Рейка по ширине:
Внешняя ширина, мм 440
Внутренняя ширина, мм 400
Высота, мм 20
Рейка по длине:
Внешняя ширина, мм 240
Внутренняя ширина, мм 200
Высота, мм 20

Чертеж крышки

Чертеж крышки

В данном случае крышка предлагается в форме домика из цельного листа с ввариваемыми боковыми торцами. Для удобства их можно собрать из отдельных полос. Если совсем нет желания, то можно ее заменить на плоскую учитывая в дальнейшем ее недостатки при копчении.

Толщина стали также выбрана 2мм.

Размер крышки коптильни
Размер проекции крышки:
Ширина, мм 420
Длина, мм 230
Полный размер листа крышки:
Ширина, мм 420
Длина, мм 260

Чертеж торцевой стенки крышки

Чертеж торца крышки

Чертеж пластины из которой делается крышка коптильни изображен на рисунке.

Установка градусника

Для тех, кто самостоятельно осваивает азы горячего копчения не лишним станет установка термометра. Они бывают электронные и механические. Оба не будут показывать точные измерения по многим причинам. Мы этому посвятили отдельно снятое видео, где вы сможете узнать о многих нюансах механических градусников.


Заключение

Во время подготовки статьи о том, как сделать коптильню своими руками мы нашли два достаточно интересных ролика на ютубе с наглядной демонстрацией всего процесса. Самое важное в них, сварка ведется обычным электродом.

В первом видео показывается на сколько легко можно собрать коптильню горячего копчения из старого ржавого листа метала в обычных гаражных условиях. Из замечаний это близкорасположенные к центру ручки с перемычками на жировом поддоне. Они мешают удобно положить на дно фольгу. В остальном, это кладезь чужого опыта.

Второе видео более технологичное. Каждый элемент состоит из отдельно вырезанных деталей. Уделено внимание сборке крышки треугольной формы. Но тут на наше мнение не лучшее решение по изготовлению внутренней части с решетками и поддоном. Также диаметр патрубка слишком большой, достаточно с внутренним отверстием 10 мм.


Если вы нашли в нашей статье полезную информацию, будем рады, если вы ею поделитесь в своих социальных сетях или на форумах в качестве благодарности. Также ждем ваших вопросов и дополнений в отзывах. Всякие новые полезности добавим в нужный раздел.

inlet.com.ua

Коптильня своими руками: чертежи, размеры, фото, видео

Копченая рыба и мясо неспроста относятся к деликатесам — копчение позволяет не только придать продуктам неповторимый вкус и аромат, но и существенно продлить срок хранения. Продукты из магазина, к сожалению, нельзя назвать копчеными — для их массового производства давно используют концентрат «жидкий дым». В результате вкус получается посредственным, а польза их и вовсе сомнительна.

Виды и условия копчения

Коптить можно совершенно разные продукты: привычные всем рыбу, мясо и сало, а также орехи, сыры, овощи и даже фрукты и ягоды. Конечно, для них нужны разные режимы: температура дыма и длительность копчения, а также применяемая для этого древесная щепа.

    Копчение бывает:
  • холодное, с чуть теплым дымом 30-50ºС;
  • горячее, с температурой дыма 70-120ºС;
  • полугорячее, при 60-70ºС.

Чем выше температурный режим, тем быстрее готовится мясо и рыба. Придание же дыму нужной температуры — задача, решаемая правильной конструкцией коптильни.

Безопасная конструкция печи в банеВ данной статье даём рекомендации, как своими руками произвести установку печи в баню с выносной топкой.
Подробности кладки печи длительного горения, работающей на угле, узнайте здесь.
Тут рассказываем, как опираясь на технические характеристики, сделать правильный выбор дровяной печи.

Холодного копчения

Главное ее отличие — протяженный дымоход, в котором дымовые газы успевают полностью прогореть, вредные канцерогены из них осаждаются на стенках дымохода, а продукты, подвергающиеся копчению, окутывает легкий ароматный дымок. Мясо после такой обработки может храниться несколько месяцев, рыба — от трех до 12 недель.

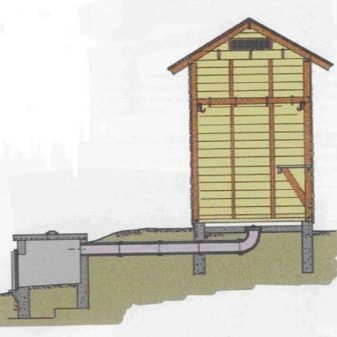

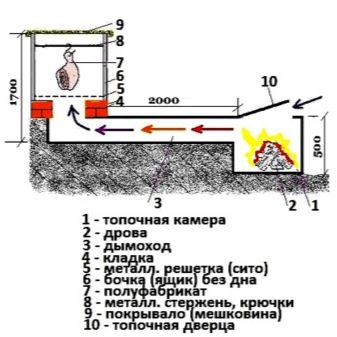

На рисунке — традиционная коптильня холодного копчения, ее можно установить на участке в загородном доме. Размеры — произвольные, поэтому на чертеже указаны только основные конструктивные элементы.

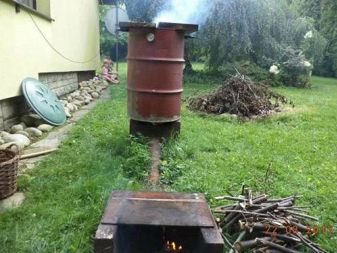

Коптильня с дымоходом в земле

Коптильня холодного копчения состоит из трех основных блоков: топки, коптильной камеры и соединяющего их дымохода. Топку можно сложить из блоков, кирпича или сварить из металла. Ее необходимо оснастить легко очищаемым зольником — время копчения некоторых продуктов составляет несколько суток, и золу необходимо в процессе топки удалять.

Выход дыма — регулируемый, при розжиге и в начале топки дрова выделяют темный едкий дым, который может испортить вкус копченостей. Поэтому топку оснащают заслонкой для дыма, направляющей его поток либо в дымоход, либо наружу. Чаще всего ее делают в виде крышки топочной камеры.

Для копчения нельзя использовать смолистые — ель, сосна, или выделяющие деготь — клен, береза, дрова. Лучшая древесина — вишня, ольха, дуб и яблоня.

Коптильня из бочкиНа фото — коптилка холодного копчения из деревянной бочки, оснащенная съемными прутьями.

Коптильную камеру из-за невысокой температуры можно делать из чего угодно, например, из металла или дерева. Не рекомендуется применение пористых материалов, типа кирпича — впитывая дым, а после окончания копчения влагу, они образуют осадок, который со временем приобретает неприятный тухлый запах.

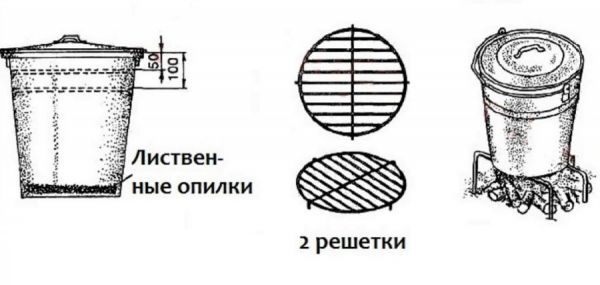

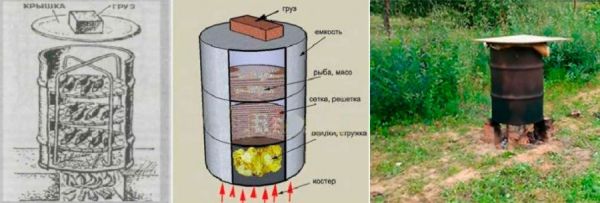

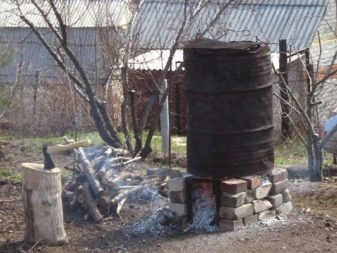

Самый простой вариант — металлическая или деревянная бочка с отверстием в дне, в которое будет поступать дым. Ее оснащают крючьями или решетками для размещения продуктов. Роль крышки обычно играет влажная мешковина — она задерживает дым внутри камеры, при этом поглощает лишнюю влагу. На фото приведен пример коптильной камеры из ивняка, накрытой сверху мешковиной.

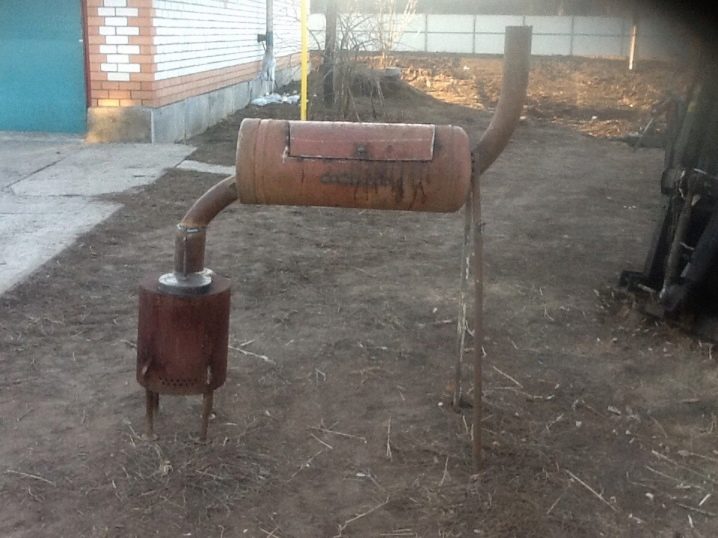

Стационарная коптильняОтветственный момент — устройство дымохода. Его, так же как коптильную камеру, не стоит делать из кирпича, так как он впитывает влагу и вредные вещества из дыма. Металл подойдет лучше, но из него необходимо своевременно удалять конденсат и сажу, иначе со временем образуется запах. Оптимальный вариант — дымоход, выкопанный в земле. Грунт не только эффективно охлаждает дым, но и впитывает конденсат, а содержащиеся в почве микроорганизмы успешно перерабатывают канцерогены из него.

Сделать такую коптильню своими руками довольно просто. Для этого необходимо выбрать участок с небольшим склоном, обеспечивающим естественную тягу дыма. Внизу склона размещают топку. На склоне копают канавку, которая будет выполнять функцию дымохода. Сверху ее накрывают листами железа, а на них насыпают слой грунта для лучшей теплоизоляции. Дымоход выводят в коптильную камеру, изготовить ее можно по-разному.

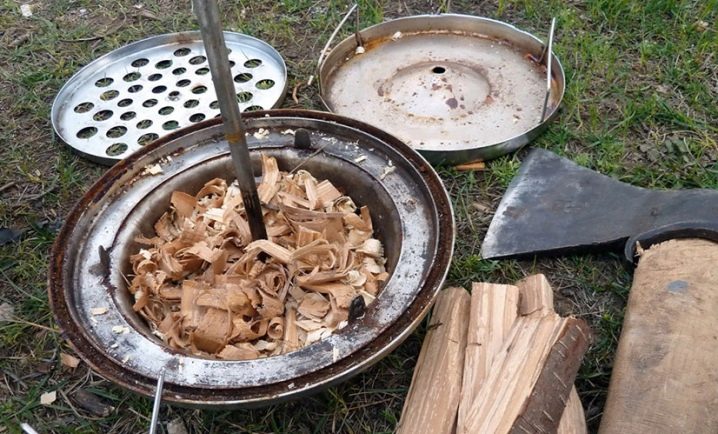

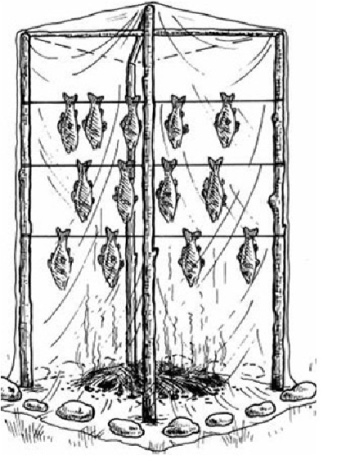

Копчение в походных условиях

Горячего копчения

Горячее копчение — процесс довольно быстрый, от 15 минут до нескольких часов в зависимости от размера отдельных кусков мяса или рыбы. Дым при этом более горячий, около 100ºС, и получают его не от дров, а от специальной щепы, поэтому конструкция коптильни горячего копчения имеет свои особенности.

  • Прежде всего, топка расположена непосредственно под камерой копчения. Необязательно делать топку на дровах, ее можно сделать своими руками из газовой горелки или электроплитки. Главное — нагреть дно коптильни до температуры, при которой начнется тление щепы.
  • Коптильная камера в коптилках горячего копчения выполняется герметичной. Это обеспечивает более равномерный прогрев всех уровней продукта — их в коптильне может быть несколько, а также позволяет использовать дым полностью, не допуская его утечек.
  • Некоторые модели коптилок имеют крышку с гидрозатвором. Этот гидрозатвор представляет собой П-образное углубление по периметру камеры, в которое наливают воду. Края крышки входят в это углубление, в результате получается барьер для воздуха снаружи и для дыма изнутри. Гидрозатвор не только позволяет изолировать камеру, но и уменьшает количество канцерогенов в дыме.
  • На одном или нескольких уровнях располагают съемные решетки или прутья для подвешивания крючков. На них при копчении помещают продукты. Можно использовать решетки-барбекю подходящего размера, если сделать своими руками под них опоры из уголка и отрезать болгаркой ручки.
  • Еще одно обязательное условие — поддон для сбора сока и жира. Если они будут капать прямо на дно коптилки, жир начнет гореть, а продукты приобретут горький неприятный вкус. Для рыбы, из-за низкой температуры горения ее жиров, лучше сделать его с оттоком из камеры. Поддон также должен быть съемным, его необходимо регулярно очищать от остатков жира.

Чертеж с вариантами выполнения коптилки для горячего копчения приведен ниже.

Обустройство коптильни

Лучший материал для такой коптилки — нержавейка, но часто их делают из подручных материалов, например, из металлической бочки, как показано в видео.

Переносные мини-коптильни полугорячего копчения

Устройство переносной коптильниПриведенные выше конструкции коптилок отлично подходят для дачи или деревенского дома, но взять их с собой на пикник или рыбалку не получится — они слишком громоздки. В походных условиях их с успехом заменит мини-коптилка в виде ящика с крышкой, как на чертеже. Ее можно сделать своими руками и использовать как на даче, так и перевозить в багажнике автомобиля на место отдыха.

Температура в такой коптильне оптимально поддерживается на уровне 60-70ºС, что соответствует режиму полугорячего копчения. Подготовка продуктов для такого копчения непродолжительна, а их срок хранения — около трех суток.

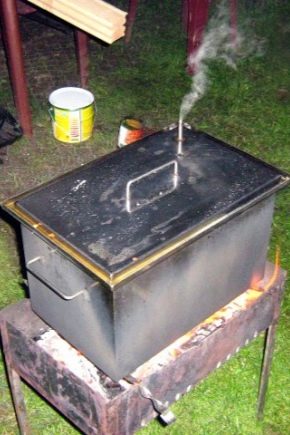

Переносная коптильняКонструкция мини-коптильни проста: ящик с крышкой, оснащенный поддоном для сбора жира и решетками. Стружку насыпают на дно, при размещении коптилки на костре она начинает тлеть. Дым заполняет пространство камеры, и продукты быстро готовятся. Крышку при желании можно оснастить гидрозатвором и отверстием для выхода дыма небольшого диаметра, как на фото.

Материал для изготовления — листовая сталь, лучше нержавеющая. Толщина должна быть такой, чтобы при нагреве не уводило стенки коптилки, иначе, из-за неравномерного нагрева, она деформируется. Обычно применяют черную сталь 2-3 мм толщиной, нержавейку — от 1,5 мм. Решетки в любом случае должны иметь нержавеющее покрытие.

Видео: как сделать мини-коптилку своими руками.

Дрова и щепа: как правильно выбрать

Залог вкуса копченостей — правильно подобранные дрова. Известно, что дым от разных пород древесины имеет совершенно разный привкус. Проще всего использовать в этом случае покупную щепу, выбрав подходящую для каждого вида продуктов:

  • ольховая — универсальна, подходит для мяса, сала, рыбы и овощей;
  • дуб — преимущественно для копчения дичи и красного мяса;
  • ива, береза — дичь со специфическим вкусом, например, лося или медведя, а также болотную рыбу;
  • вишня, яблоня — сыры, овощи, орехи и ягоды.
Влажность дров и щепы должна находиться в пределах 15%, иначе будет образовываться слишком много пара, и копчености размокнут, после чего будут плохо храниться.

Затраты на изготовление коптилки незначительны, можно использовать подручные материалы и остатки. Коптильня, сделанная своими руками, и правильно подобранный режим копчения позволят вам приготовить уникальные по вкусу деликатесы и удивить семью и гостей.

gidpopechkam.ru

чертежи с размерами, видео изготовления

Любителям копченых изысков, которые разочаровались в покупных изделиях, непременно нужна собственная небольшая коптильня. Сама технология копчения, особенно горячего, ничуть не сложнее приготовления шашлыков и вполне доступна каждому. Устройство можно с легкостью купить, однако сделать его своими руками будет гораздо практичней и выгодней. При выборе коптильни, что при покупке, что при самостоятельном изготовлении, необходимо правильно выбрать ее размеры. От этого зависит не только правильность процесса копчения, но и количество насытившихся окружающих. Для среднестатистической семьи подсчитаны некоторые рекомендуемые значения: длины, высоты и ширины коптильни для горячего копчения.

Размеры

Рекомендуемая длина

Определяется предполагаемыми размерами рыбы, которую будут коптить в дальнейшем. Рекомендуется выбирать средний размер длины конструкции равный ~ 450 мм.

Ширина

Для пары-тройки средних рыбок, которые должны лежать свободно и равномерно обжариваться, рекомендуемая ширина коптильного устройства для горячего копчения равна ~ 250 мм.

Высота

Как правило, большинство коптилен являются двухъярусными конструкциями и для таких изделий рекомендуемая высота равна ~ 250 мм.

В итоге получается, что коптильня с размерами 450х250х250 мм отлично подойдет многим любителям копченостей.

Размеры коптильни горячего копчения

Почему изначально необходимо выбрать коптильню именно горячего копчения?

Она обладает целым рядом преимуществ:

  • элементарность устройства многих конструкций, что позволяет легко их изготовить даже в домашних условиях;
  • скорость процесса горячего копчения достаточно велика;
  • не требуется вложения значительных финансов;
  • мобильность и универсальность подобных изделий. Коптильни для горячего копчения могут успешно функционировать в совершенно различных условиях: на даче, дома или просто на природе;
  • обеспечение высокого качества закопченных продуктов, которое явно превосходит качество покупной продукции.

Единственным недостатком является то, что горячее копчение продуктов не предусматривает их длительное хранение.

Если принято решение о самостоятельном изготовлении, то легко найти чертежи коптильни горячего копчения любой сложности. Это могут быть и элементарные конструкции из подходящих подручных средств, и сложные конструкции для горячего копчения, например, с гидрозатвором. Но независимо от сложности, во всех коптильнях используется единый принцип горячего копчения, который представлен на следующем эскизе:

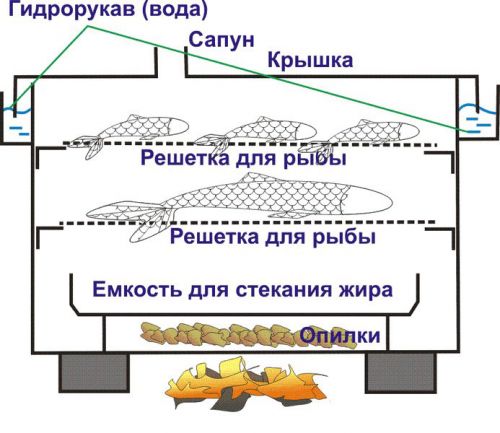

Принцип работы коптильни горячего копчения

Из данной схемы видно, что процесс копчения заключается в горячей обработке продуктов дымом от заложенной в конструкцию тлеющей щепы. Однако для качественного копчения необходимо выдерживать температурный интервал в диапазоне от min = 55° до max = 150°. Вот и весь принцип горячего копчения.

Рассмотрим самые популярные и удачные конструкции, которые наиболее приемлемы для изготовления своими руками.

Самодельные устройства

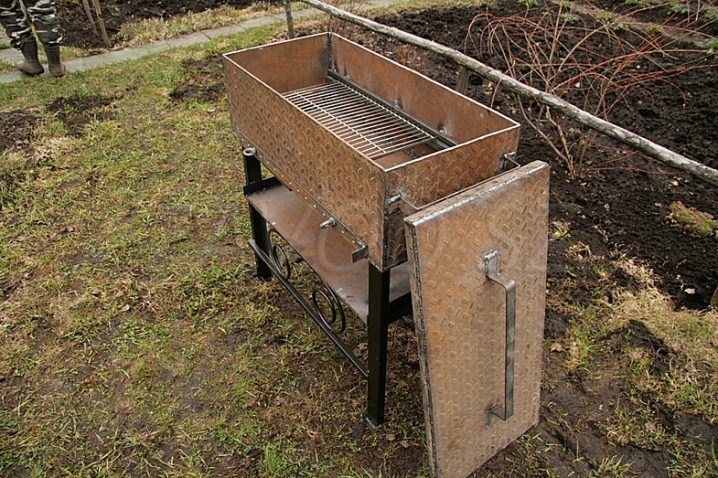

Очень востребованной оказалась следующая самодельная коптильня из листового металла.

Прямоугольная с применением сварки

Предлагаемая прямоугольная конструкция достаточно компактна, легко повторяется и очень эффективна.

Для ее изготовления потребуется предельный минимум материалов и инструментов:

  • два листа металла толщиной ~ 2 мм;
  • тонкая арматура-катанка;
  • сварочное устройство;
  • небольшая болгарка;
  • измерительный инструмент;
  • столярный угольник.

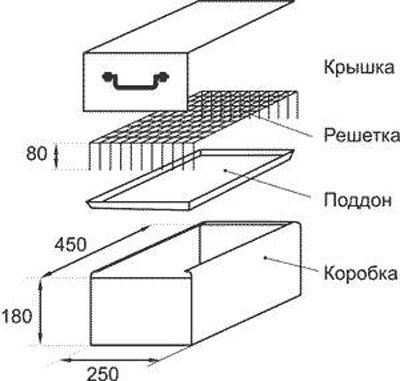

Чертеж этой популярной прямоугольной коптильни представлен ниже:

Чертеж коптильни

Непосредственный процесс изготовления не очень сложен и сводится к следующему:

  • Вырезаются необходимые комплектующие, то есть заготовки. Для этого используют болгарку.
  • Формируется короб коптильни и сваривается сваркой.
  • Проверяется взаимная перпендикулярность стенок.
  • Приваривается днище.
  • Изготовляется крышка изделия.
  • На внутренних боковых стенках закрепляются направляющие из арматуры. Они привариваются в двух уровнях. То есть направляющие на нижнем уровне служат опорой для поддона, а на верхнем уровне – предназначены для решетки.
  • На заключительном этапе привариваются ручки.

Еще один вариант прямоугольной коптильни тоже заслуживает внимания.

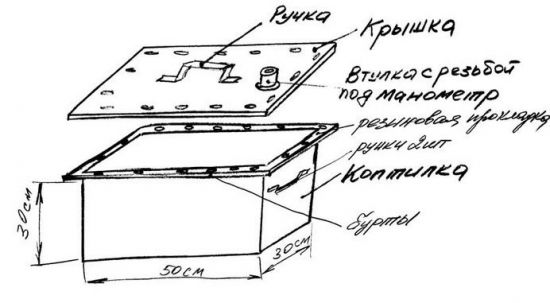

Прямоугольная разборная

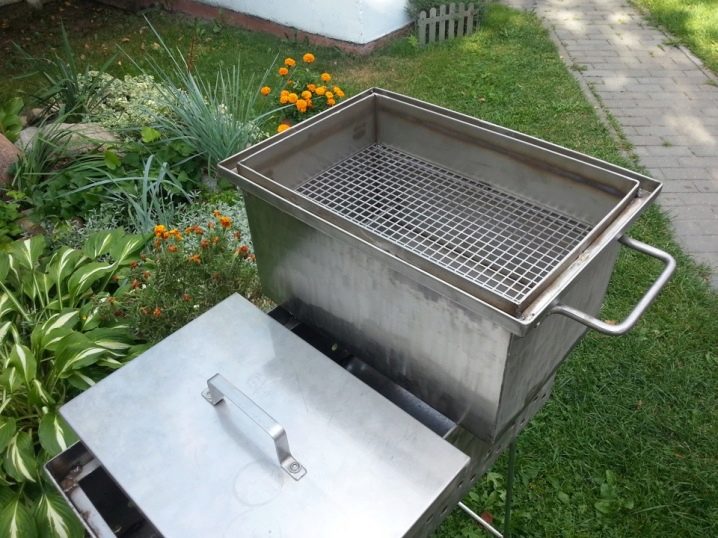

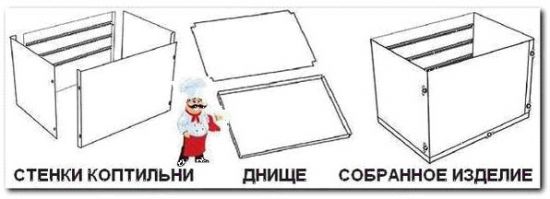

Представленная прямоугольная коптильня отличается тем, что при ее изготовлении абсолютно отсутствуют сварочные работы. А это – немаловажно для многих. Крепление комплектующих самого изделия производится с помощью болтов.

Прямоугольная коптильня

Материал изготовления – сталь-нержавейка. Ее толщина равна:

  • крышка и боковые стенки ~ 0,8 мм – 1,0 мм;
  • дно коптильни ~ 1,5 мм.

Еще понадобится уголок для изготовления опор решеток.

Особенности изготовления:

  • Размеры коптильни можно выбрать произвольно.
  • Вырезаются заготовки стенок, и на одной из сторон каждой стенки формируется бортик сопряжения в 2 мм. В бортиках просверливаются по два отверстия для болтов крепления.
  • Собирается короб изделия и скрепляется болтами либо саморезами.
  • Закрепляются упорные угольники, которые должны находиться на длинных боковых стенках.
  • Изготовляются: крышка и дно коптильни. Конструкции днища и крышки совершенно аналогичны. Их размеры должны превышать площадь проекции короба коптильни на 4–6 мм.
  • Далее собранный ранее короб просто вставляется в конструкцию днища и в местах сопряжения днища со стенками тоже сверлятся отверстия для болтов.
  • Скомплектованное изделие скрепляется окончательно и закрывается крышкой. В крышке необходимо просверлить отверстие для выхода дыма.

Эта разборная конструкция прекрасно подходит для походных условий.

Еще одна неплохая коптильня, но цилиндрической формы, станет незаменимой в походе, так как это довольно оптимальный вариант для таких случаев.

Цилиндрическая

Цилиндрическая коптильня может быть сварена из свернутого листа нержавейки либо из подходящего отрезка трубы.

Вполне подходящими размерами такой коптильни считаются:

  • диаметр цилиндра – 300 мм;
  • длина цилиндрической коптильни – 450 мм.

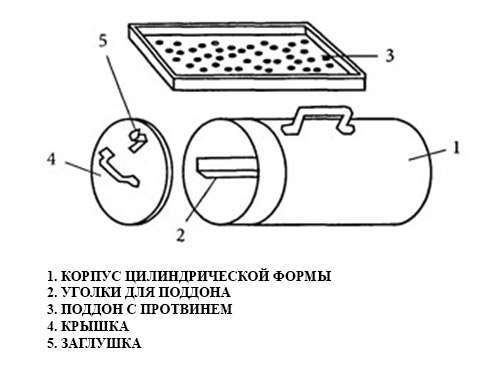

Конструктивными деталями этой интересной коптильни являются: корпус, противень, направляющие и крышка.

Цилиндрическая коптильня

Кроме того, цилиндрическая коптильня может отлично служить:

  • компактной и эффективной палаточной печкой, если заполнить ее цилиндр горячими углями;
  • удобным лодочным черпаком;
  • надежным хранилищем мелких вещей.

Вполне естественно, что наилучших результатов копчения можно достигнуть только в стационарных условиях и с использованием кирпичных коптилен.

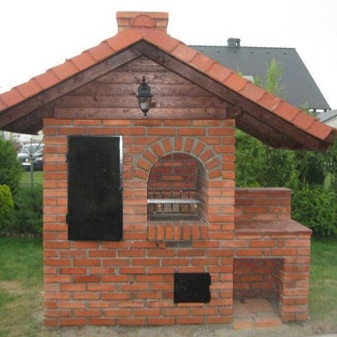

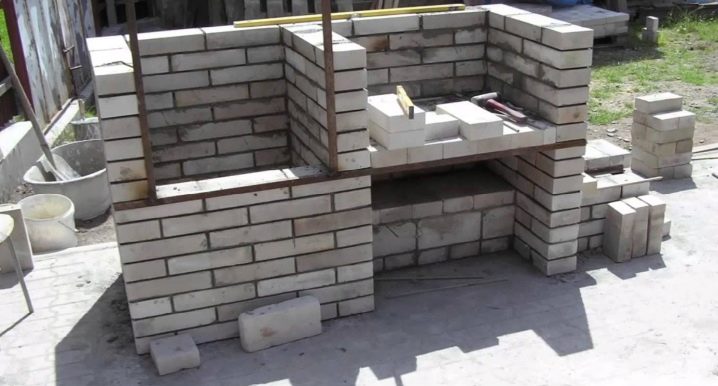

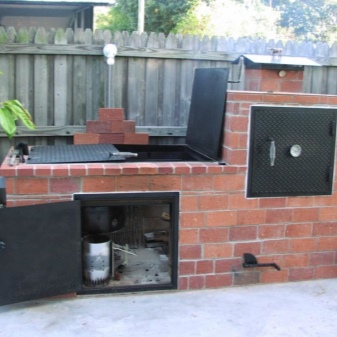

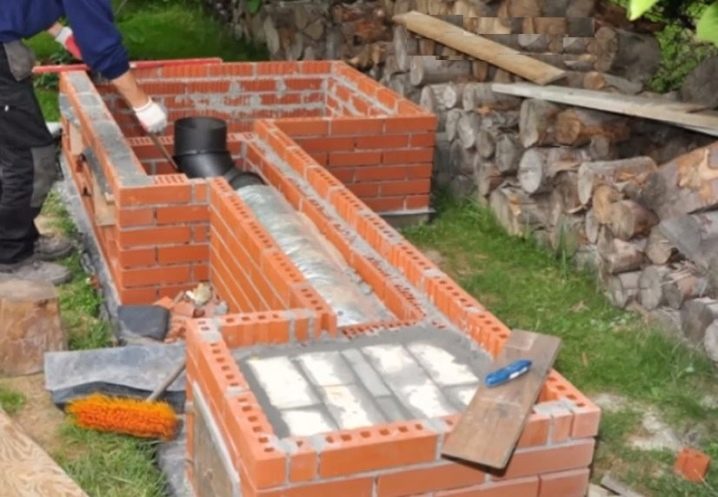

Кирпичная

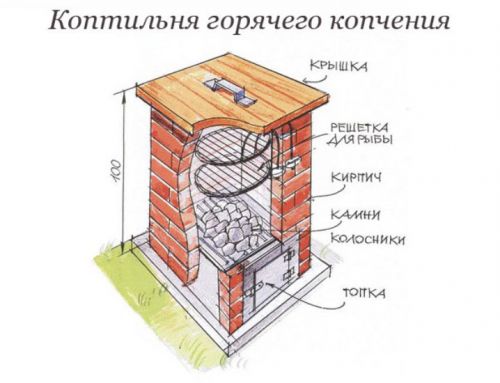

Одна из возможных кирпичных конструкций изображена на следующем рисунке:

Коптильня горячего копчения

Внутреннее устройство кирпичной коптильни вполне понятно из представленного эскиза и особых пояснений не требует. Однако подобные конструкции являются дорогостоящими изделиями, так как применяется целый комплект различных материалов и конструктивных дополнений. Например, кирпичной коптильне обязательно необходим фундамент, топка монтируется в самой конструкции и так далее.

Как правило, такие коптильни сооружаются только на личных приусадебных участках.

Удивительно, но весьма неплохих результатов можно достичь, если использовать некоторые подручные средства. Схемы этих простейших устройств для горячего копчения в изобилии представлены в интернете. Отметим наиболее удачные конструкции.

Из бочки

Для этой конструкции вполне подойдет любая бочка подходящих размеров. Ее модернизируют согласно рисунку и дополняют необходимыми элементами. К сожалению, подобные коптильни недолговечны и достаточно быстро прогорают. Но для сезонного использования изделие из бочки является вполне приемлемым.

Коптильня из бочки

Из ведра

Еще одно простейшее решение с коптильней для горячего копчения – использовать обычное ведро.

Такая примитивная самодельная коптильня может стать отличным тренажером в освоении азов «коптильного дела». Решетки можно просто сплести из проволоки, а можно и вовсе обойтись без них. В последнем случае в корпусе ведра сверлятся отверстия для металлических штырей с крючками, и коптимые продукты просто подвешиваются на крючках.

Коптильня из ведра

На сооружение такого коптильного устройства уходит всего несколько минут, однако качество копчения получается довольно хорошим.

Весь процесс копчения в ведре-коптильне, например, рыбы, занимает около часа.

Существующие иные схемы и чертежи коптильни горячего копчения либо весьма сложны для повторения своими руками, либо недостаточно эффективны. Поэтому в этом обзоре они не рассматривались.

edaturistu.ru

Коптильня своими руками — 90 фото лучших вариантов. Чертежи, размеры, из кирпича, инструкция и советы!

Многие из нас мечтают иметь собственную коптильню, но по разным причинам откладывают реализацию этой затеи. Главная причина — цена. Коптильня холодного копчения обойдется в значительную сумму. Для горячего дешевле, однако чаше мы предпочитаем все же блюда холодного копчения.

Нас останавливает сложная технология приготовления таких блюд. Тем не менее качество всего, что приготовлено собственными руками, конечно же, не сравниться ни с чем. Поэтому мы часто мечтаем о том, чтобы на загородном участке появилась собственная коптильня.

По своему опыту могу с уверенностью сказать, что каждому под силу создать этот технически несложный агрегат. В интернете найдутся самые разнообразные варианты самодельной коптильни на любой вкус и бюджет.

Краткое содержимое статьи:

На чем остановить свой выбор

Те, кто никогда не сталкивался с подобным устройством, должны учитывать, что для холодного и горячего копчения применяются разные технологии. Соответственно, разным будет и коптильное оборудование.

Для горячего можно использовать небольшой железный ящик с крышкой любой формы. Чем плотнее крышка, тем быстрее пойдет процесс. На дно ящика кладется решетка с небольшими отверстиями. Под неё укладывается деревянная щепа из ольхи, дуба или осины. Здесь можно использовать почти любое дерево.


Не рекомендуется сосна и ель из-за большого содержания смолы, которая дает сильный смоляной привкус.

Обратите внимание: Что бы правильно почистить посуду и инструменты рекомендуем посетить портал https://hozjajkainfo.ru здесь вы найдете много идей для настоящей хозяйки (+инструкции от профи)

Между решеткой и дном должно быть достаточное расстояние, чтобы решетка не касалась дерева. Накрываем все это плотной крышкой и ставим на огонь. Можно на открытый, можно на газовую горелку, а можно и на обычные угли для шашлыка.

Подгореть здесь ничего не может, так как щепа предварительно вымачивается в простой воде, чтобы шел процесс тления, а не горения. Ни в коем случае нельзя допускать, чтобы дерево горело.

Всё займет от двадцати до сорока минут. В интернете затем можно разместить фото коптильни сделанной своими руками и обсудить рецепты собственного приготовления. Все это, конечно же, стоит делать самому.

А на вопрос холодное или горячее ответ достаточно простой. Кому что нравится. У меня, например, на даче две коптильни собственной конструкции, которые много лет удовлетворяют мои кулинарные фантазии.

Особенности холодного копчения

Для холодного копчения применяется более сложное устройство, которое под силу изготовить самому. Прежде всего возникает вопрос — из чего сделать коптильню.


Самое оптимальное из нержавеющего металла. Однако, нужно учитывать, что такой агрегат состоит из трех основных частей. Основная часть — это сам коптильный шкаф. Затем так называемый генератор дыма, который производит дым для копчения.

Дым поступает в коптильный шкаф, где и происходит процесс холодного копчения. Холодным процесс можно назвать условно, так как для качественного приготовления продукта нужна плюсовая температура порядка двадцати градусов.

Если все происходит на улице в холодное время года, то необходимо предусмотреть подогрев коптильного шкафа. Для этого подойдет обычная лампа освещения. Светодиодная лампа не подойдет, она выделяет недостаточное количество тепла.

Немаловажный элемент для качественного приготовления — сушильный шкаф. Это устройство избавляет продукт от излишней влаги.

Процесс сушки можно производить на открытом воздухе. В этом случае нужно будет выполнить все необходимые условия сушки продукта на открытом воздухе. Можно совместить сушильный и коптильный шкаф в одном пространстве.


Из чего же проще всего изготовить устройство для копчения

Самый постой вариант — обычная бочка, которая найдется почти в каждом хозяйстве. Чем она больше, тем производительней должен быть и дымогенератор. Для домашнего производства вполне подойдет коптильня из бочки на пятьдесят — сто литров.

Если в хозяйстве бочки не нашлось

На самом деле подойдет любой металлический ящик из домашней утвари. Например старый холодильник. Коптильня из холодильника вполне приемлемый вариант. Здесь можно совместить коптильную камеру, генератор дыма и сушилку в одном корпусе.

Для тех, кто любит строить на века

Вполне возможно построить своими руками коптильню из кирпича. Здесь полет фантазии неограничен и всё оборудование можно объединить в одном пространстве.

Строить лучше всего там же, где расположен мангал или поблизости. Это самый надежный и долговечный вариант.


Из собственного опыта

У меня есть своя пошаговая инструкция как сделать коптильню горячего копчения своими руками. Основную и наиболее громоздкую часть конструкции я сделал из клееных деревянных панелей, купленных в хозяйственном магазине. Сосна для этого вполне подошла.

При помощи шурупов собрал куб размером 80 на 80 сантиметров, высотой один метр — это размер готовых панелей. Сверху плотная крышка из того же дерева. Изнутри все пространство покрыл толстой алюминиевой фольгой, так как дерево, особенно сосна, выделяет много смолы, что не очень хорошо для пищевых продуктов.

В крышке просверлил отверстие диаметром 50 миллиметров для дымохода. Подошла обычная водопроводная труба из пластика. Сбоку приделал дымогенератор.

На его конструкции остановимся отдельно

Я пошел по наиболее оптимальному пути и купил готовое устройство. Это было проще, так как в комплект входил небольшой компрессор, который помогает нагнетать дым в коптильню. Компрессор можно не использовать.

Если конструкция изготовлена правильно, то дым будет поступать в достаточном количестве и без дополнительных приспособлений. Но с компрессором надежней. Такой генератор нетрудно сделать самостоятельно.

Как собрать генератор дыма

Подойдет любая металлическая труба диаметром 80-100 миллиметров. В её нижней части делаем несколько отверстий. Затем на металлическую поверхность, для этого подойдет старая сковородка, насыпаем немного заранее замоченной щепы и разжигаем её.

Когда дерево разгорится, точнее начнет тлеть, накрываем его трубой. Отверстия должны давать необходимый приток воздуха для поддержания процесса тления. В идеале низ трубы нужно заварить и проделать одно большое отверстие для заполнения щепой и притока воздуха.

В боковой части трубы необходимо предварительно поделать отверстие на уровне две трети от нижней части и вставить туда горизонтальную металлическую трубу так, чтобы она соединяла коптильный шкаф и дымогенератор.

Верхнюю часть накрываем плотной крышкой и следим, чтобы дым не сочился из неплотных соединений. Если все сделано правильно, то весь дым будет поступать в коптильню и процесс пройдет качественно и достаточно быстро.

Как установить дополнительный компрессор

Для этого подойдет обычный аквариумный компрессор с пластиковой трубкой, через которую под небольшим давлением проходит воздух. Эту трубку нужно вставить в поперечную трубу, которая соединяет генератор и коптильный шкаф. Лучше всего предусмотреть дополнительный штуцер. Все соединения должны быть очень плотными. Теперь можно коптить.

Сушильный шкаф

Лучше всего использовать специальный сушильный шкаф, который избавит наш продукт от излишней влаги. Его тоже вполне под силу изготовить самостоятельно. Я купил пластиковый ящик с плотной крышкой объемом 20 литров. В боковую его часть вставил небольшой вентилятор. Подойдет любой из тех, что найдется в Вашем хозяйстве.

Кладем, а лучше подвешиваем, предварительно засоленный продукт в сушильный шкаф. Включаем вентилятор и ждем 2-3 дня до полной просушки. Сейчас не принято это делать на открытом воздухе, лучше в сушильном шкафу любой конструкции.

Нужно учитывать, что чем сильнее поток воздуха, тем быстрее пройдет подготовка к копчению. Немаловажно и то, какая температура окружающей среды. В летнее время года нельзя ставить сушилку на солнце, а лучше найти прохладное место где-то в сарае или погребе. Если все сделано правильно, то процесс копчения займет порядка 40-50 минут.

Можно коптить и более длительное время, но здесь можно переборщить и тогда Ваше блюдо приобретет горьковатый привкус. Рецептов, как и сколько коптить тот или иной продукт бесконечное множество в интернете.

Фото коптильни своими руками

Сохраните статью себе на страницу:

Пост опубликован: 18.11

Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru

Коптильня своими руками (89 фото): как сделать в домашних условиях

Как самостоятельно сделать коптильню?

Копченые мясо и рыба – известные деликатесы. Самые разнообразные виды копченостей можно купить в магазинах, но разве способны фабричные изделия из магазина сравниться с продуктами домашнего производства? Поэтому некоторые дачники и хозяева частных домов, разводящие домашнюю птицу и животных или увлекающиеся охотой и рыбалкой задумываются о приобретении коптильни. Серьезным препятствием для этого может стать ее высокая стоимость, но ведь практически любой может сделать коптильню самостоятельно. Для этого понадобится только правильно подобранный чертеж, подходящие материалы и немного времени.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

Особенности и преимущества

Изготовление коптильни гораздо менее сложный и трудоемкий процесс, чем может показаться на первый взгляд. Конечно, все зависит от типа, который хозяин решит установить у себя на участке, но некоторые варианты можно самостоятельно смастерить буквально на несколько минут. Самодельная коптильня в большинстве случаев обойдется гораздо дешевле покупной. Ее можно сделать из подручных материалов, из старых вещей, уже не используемых в хозяйстве, но сохранивших свои свойства.

Хорошую и удобную коптильню, соответствующую размерами и объемом пожеланиям дачника можно быстро изготовить своими руками прямо на дачном участке.

Правильно подобранная древесина для копчения и температурный режим позволяют создавать на своем участке совершенно уникальные по вкусу и аромату деликатесы, равных которым очень сложно найти на магазинных полках.

Виды и назначение

Существует две основные разновидности коптилен, одна из которых подходит для горячего, а другая – для холодного копчения. Они отличаются друг от друга главным образом технологией изготовления самих коптилен и температурой, которая поддерживается в камерах копчения. Продукты в зависимости от метода копчения будут так же обладать несколько различным вкусом. С одинаковым успехом эти коптильни можно использовать для копчения мяса, дичи, рыбы, сала, колбас.

В первую очередь стоит рассмотреть коптильни холодного копчения. Их главная особенность – длинный вытянутый дымоход, который позволяет обеспечить полное прогорание дымовым газам.

Такие коптильни, помимо дымохода, имеют два основных блока: топку и коптильную камеру. Все вредные вещества оседают на стенках дымохода, а мясо приобретает едва заметный ароматный дымок. Для изготовления подобным способом продукта понадобится от трех дней до недели, а срок хранения продуктов, произведенных с помощью подобных коптилен, в среднем может составлять от трех до двенадцати недель.

В коптильнях, предназначенных для горячего копчения, продукты готовятся гораздо быстрее: весь процесс занимает от четверти часа до нескольких часов, все зависит от размеров исходного продукта. В коптильнях этого вида принято использовать не дрова, а специальную щепу, что обуславливает некоторые особенности строения. Так, топка в данных коптильнях располагается прямо под самой герметичной камерой, предназначенной для копчения. Герметичность этой камере обеспечивает равномерное прогревание всей массы продукта.

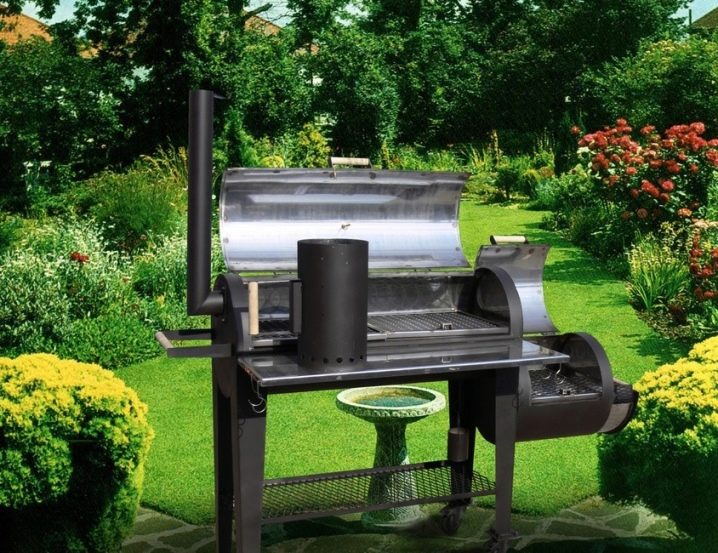

Кроме того, существуют универсальные коптильни, представляющие собой нечто среднее между коптильнями холодными и горячими.

Помимо стационарной коптильни, существуют также и походные или переносные мини-коптильни: внешне они напоминают ящик с крышкой. Такая простая конструкция очень удобна: ее можно взять с собой, например, на рыбалку или на пикник.

Из чего можно построить?

Чтобы сделать коптильню своими руками, можно использовать множество подручных средств – подойдут отслужившие свое бытовые предметы, которые в больших количествах свозятся на дачу в надежде, что когда-нибудь им найдется применение.

Для камеры коптильни подойдет деревянная бочка, причем чем больше она размером, тем лучше, но для домашнего небольшого производства хватит и емкости объемом на 50-100 литров. Однако важно помнить, что ни в коем случае нельзя выбирать смолистые и выделяющие деготь породы деревьев. Однозначно не подойдут ель, сосна, клен и береза. Наилучшими вариантами же станут такие деревья, как вишня и яблоня, дуб или ольха.

Кроме бочки, можно использовать любой крупный ящик из металла: сгодится и старый холодильник (это и вовсе позволит совместить в одном блоке генератор дыма и сушилку). Изготовить камеру получится, например, из газовой плиты. В конце концов, емкостью для переносной коптильни может послужить обычное металлическое ведро, старая кастрюля, фляги, медицинский бикс или даже старый огнетушитель: внутрь вставляются две решетки, между которыми будет находиться мясо или рыба, а дно засыпается тонким слоем опилок.

Однако используя металлические элементы в изготовлении коптильни, стоит отдавать предпочтение предметам из «нержавейки». Конечно, это довольно хрупкий и более ломкий материал, который сложнее поддается обработке, однако он обладает рядом несомненных преимуществ: во-первых, он устойчив к химическим компонентам, которые несет в себе дым, во-вторых, он не окисляется при высоких температурах и не ржавеет, в-третьих, его легко очистить от копоти, сажи и следов жира.

Если коптильня для хозяина – необходимый атрибут загородного участка, то можно построить основательную кирпичную коптильню. Размеры ее будут соответствовать желаниям хозяина, главным останется обеспечение правильного поступления дыма внутрь коптильной камеры. Для источника нагревания в таких коптильнях обычно используются печки-буржуйки, соединенные с камерой трубой.

Как подготовить чертежи?

Если коптильня должна стать функциональным элементом декора загородного участка, то, несомненно, чертежи стоит выполнить самому. Однако если нужды в этом нет, то лучше воспользоваться готовыми чертежами. Особенно это касается непрофессионалов, так как это поможет избежать ошибок и неточностей. Но даже в этом случае следует учитывать размеры емкости, которую решено было использовать под основную камеру. Скорее всего, схему все равно придется незначительно изменить.

Стоит помнить, что коптильни горячего копчения удобны благодаря своим маленьким размерам, а холодного довольно громоздки, однако позволяют изготавливать продукты с более насыщенным вкусом и большим сроком хранения. Мини-коптильни же отличаются простотой конструкции.

Комплектующие

Несмотря на разнообразие предметов, из которых можно изготовить коптильню, каждая конструкция должна обладать несколькими непременными комплектующими деталями, чтобы сделать процесс копчения удобным и технологически правильным. К тому же во время работ следует иметь под рукой некоторые инструменты – как минимум сварочный аппарат и болгарку.

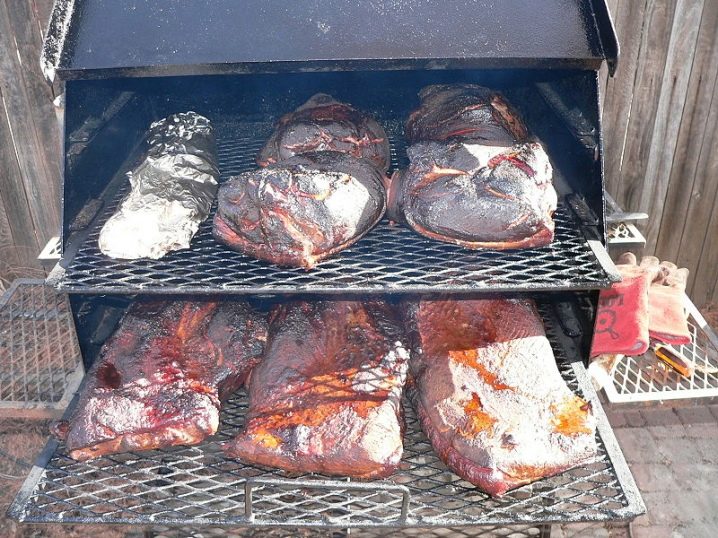

В основной камере коптильни должна располагаться минимум одна решетка. На нее будут выкладываться продукты для копчения. Такую решетку можно изготовить из тонкой арматуры.

Сама камера копчения должна быть герметичной. Это позволит обеспечить продуктам равномерное прогревание, а также не даст дыму улетучиться раньше времени. Кроме того, если размеры коптильни позволяют, следует обеспечить камеру несколькими крючками для копчения.

Как самостоятельно сделать коптильню?

Под решеткой должен располагаться поддон для тлеющих стружек и опилок, а еще ниже – ящик для золы. Тут же может находиться источник тепла, обеспечивающий тление опилок. Третьим важным элементом оказывается поддон, на который будут стекать жиры и соки; его необходимо очищать после каждого сеанса копчения.

Устанавливать коптильню можно на костре, на газу и даже, если позволяют размеры, на электроплите.

Важной деталью конструкции является дымогенератор. Конечно, небольшие коптильни, работающие по принципу горячего копчения, имеют его непосредственно в коптильной камере: выработку дыма обеспечивают опилки, которыми устилается дно камеры. Для коптилен холодного копчения придется создавать искусственные условия образования дыма, ведь общая его температура не должна превышать 35 градусов Цельсия. Поэтому часто для таких дымогенераторов используется электрический элемент нагревания со встроенным терморегулятором и термодатчиками.

Для повышения качества копчения (в случае коптильни горячего типа) возможно установление в конструкцию дополнительного вентилятора или компрессора. Они обеспечат дополнительную более мощную прокачку дыма, благодаря чему продукты копчения будут прогреваться и готовиться быстрее.

Иногда к коптильням добавляется крышка с гидрозатвором: он представляет собой небольшое углубление, расположенное по периметру коптильной камеры, в которое заливается вода. Это приспособление создает барьер, предотвращающий проникновение воздуха внутрь камеры и не выпускает из камеры дым.

Инструкции по сборке

Многообразие предметов, из которых возможно изготовить коптильню, вызывает закономерные вопросы о том, как же правильно сделать коптильню в домашних условиях. На самом деле, зная общую технологию и процессы, которым подвергаются продукты в процессе копчения, можно самостоятельно разработать не только схему, но и пошаговую инструкцию сборки. Однако для примера стоит рассмотреть несколько наиболее распространенных и удобных вариантов изготовления коптилен.

Как самостоятельно сделать коптильню?

Простейшая конструкция из полиэтиленовой пленки

Для изготовления подобной коптильни холодного копчения понадобится два метра очень плотной пленки, которая сшивается в виде мешка. Лучше всего подойдет плотная пленка, используемая дачниками для парников и теплиц.

Далее понадобится отыскать на участке ровную площадку размером приблизительно в один квадратный метр. Площадка обивается высокими деревянными кольями под размер пленки около двух метров в высоту, а сами колья соединяются между собой тонкими поперечными балками, чтобы придать конструкции устойчивость. Затем противоположные колья необходимо будет соединить диагональными переборками приблизительно в 2-3 ряда. После этого на прутьях развешиваются подготовленные к копчению продукты так, чтобы они не соприкасались между собой, и на конструкцию натягивается подготовленный полиэтиленовый мешок – не до самой земли, небольшое пространство оставляют.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

Под конструкцию высыпают горящие угли и покрывают травой, после чего пленку натягивают до земли и тщательно зажимают со всех сторон, чтобы придать всей конструкции герметичность.

Продуктам для приготовления в такой коптильне понадобится приблизительно три часа, после чего мешок снимают и продукты проветривают. Особо крупным кускам, возможно, потребуется повторное копчение.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

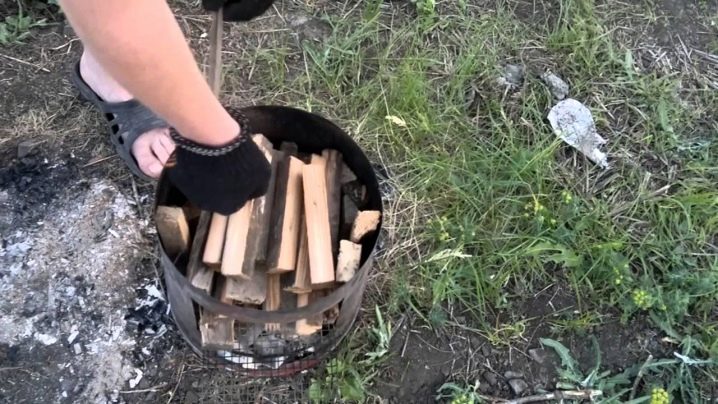

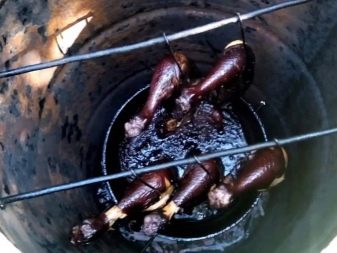

Из ведра

Чтобы изготовить подобную модель коптильни, понадобится старое ведро. Внутрь него помещается одна или две решетки из «нержавейки». Если решеток будет две, то тогда первую, меньшую размером устанавливают примерно в 10 см от дна ведра, а вторую немного выше. Затем дно ведра обильно посыпается деревянной стружкой или опилками.

Коптильня из ведра готова, остается только выложить на сетки продукты для копчения, поставить конструкцию на огонь и накрыть крышкой.

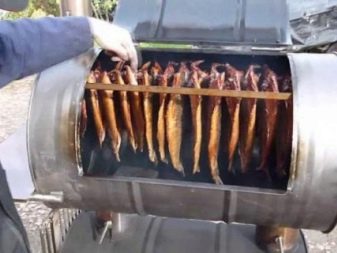

Из бочки

Самым традиционным и простым вариантом считается изготовление домашней коптильни из деревянной или металлической бочки. Принцип ее изготовления такой же, как в случае коптильни из ведра; основное отличие заключается в ее значительно больших размерах, позволяющих оборудовать бочку не только решетками, но и крюками для копчения.

Из бочки может получиться коптильня обоих видов копчения, что может оказаться очень удобным. В первом случае источник тепла – очаг, следует расположить непосредственно под бочкой. Для холодного же копчения бочка устанавливается в приямок, к которому проводится дымоход (приблизительно двух метров длиной) от очага.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

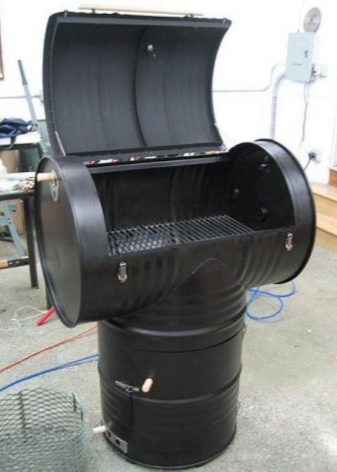

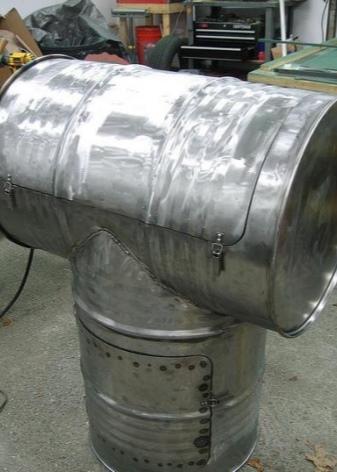

Можно изготовить более сложный вариант коптильни, для которого понадобится уже не одна, а две бочки.

Наиболее удобным вариантом станет использование двух одинаковых бочек объемом приблизительно 200 л. Их необходимо сварить вместе в форме буквы «Т». Нижняя бочка послужит емкостью для будущей топки, сбоку вырезается проем и устанавливается дверь. Задвижка внизу печи позволит регулировать интенсивность горения. Верхняя бочка будет служить будущей коптильной камерой: в ней необходимо плотно и жестко зафиксировать прочную решетку, на которую впоследствии будут выкладываться продукты копчения, к тому же на ней можно будет готовить барбекю. Плюс к этому, ее можно будет использовать в качестве духового шкафа, размещая на решетке посуду для запекания или же просто завернутые в фольгу продукты.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

Для копчения необходимо будет устроить в нижней топке жаровню для опилок, открытый огонь же разводится под ней. Иногда опилки насыпаются непосредственно в дровяные угли, но это более трудоемкий способ, требующий постоянного контроля и внимания. В противном случае продукты могут подгореть и утратить необходимые вкусовые качества.

Затем остается только подвесить продукты над решеткой, а на нее поставить поддон, в который будут собираться стекающий жир и соки. По тому же принципу изготавливаются коптильни из старого газового баллона.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

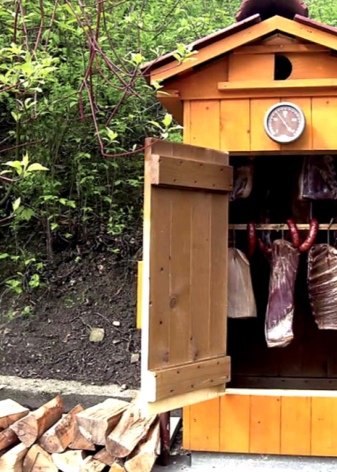

Из старого холодильника

Многие дачники предпочитают не избавляться от старой нерабочей техники, а отвозить ее на дачу. Если избавить нерабочий холодильник от электрической начинки и прочих «внутренностей», то оставшуюся коробку можно превратить в удобную и вместительную коптильню.

Как самостоятельно сделать коптильню?

В крыше необходимо проделать отверстие небольшого размера для будущего дымохода. Внутри коробки же на разных уровнях следует установить попарно шесть уголков, на которых впоследствии будут располагаться решетки для поддона и продуктов и крюки для копчения, а также поддон для стекающего с продуктов жира. Кроме поддона для жира, понадобится еще и поддон для опилок или стружки; он устанавливается в самом низу конструкции.

Важно также проследить, чтобы дверца холодильника закрывалась максимально плотно и не допускала проникновения в камеру лишнего воздуха.

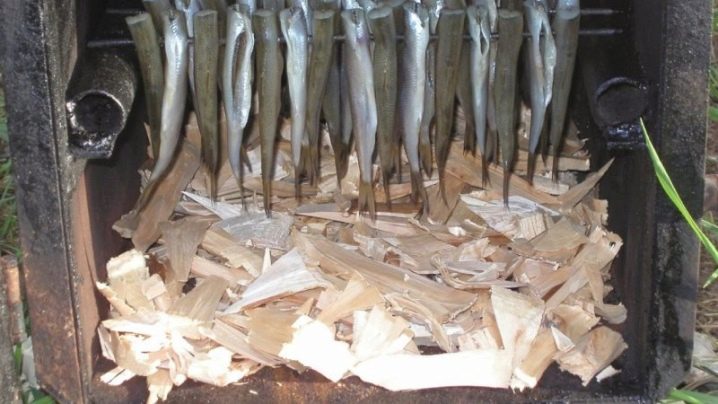

Из металла

Это изделие уже требует к себе более серьезного подхода, но ее несложно сварить самостоятельно. Наиболее простая и удобная для мастера форма – прямоугольник, в качестве материала же предпочтение чаще всего отдается нержавеющей стали: она легко моется, хорошо выдерживает высокие температуры и отличается долгим сроком эксплуатации. Но в то же время «нержавейка» довольно сложна в обработке. Другим материалом, на который можно обратить внимание, является холоднокатаная сталь: она довольно пластична, выдерживает температуры вплоть до 650 градусов Цельсия, но подвержена окислению и ржавчине.

Сама по себе такая конструкция напоминает коробку, к стенкам которой привариваются уголки с установленными на них решетками.

Как самостоятельно сделать коптильню?

Для начала понадобится два листа металла, один из которых разделяется на четыре части, которые будут одинаковыми, если планируется изготовить квадратную коптилку. Разделить лист можно с помощью болгарки. Затем под углом в 90 градусов (для этого используется столярный угол) листы привариваются друг к другу, образуя коробку. Чтобы обеспечить будущей коптилке герметичность, необходимо будет также проварить и внутренние швы камеры. Из другого металлического листа вырезается дно коптилки и точно также приваривается к коробу.

Наконец, можно приступать к изготовлению крышки камеры. Для этого болгаркой нарезаются четыре одинаковые полоски листа металла (лучше нержавейки) размером чуть больше характеристик наружной части короба. Затем получившаяся крышка приваривается.

Как самостоятельно сделать коптильню?

Последними деталями станут нижние крепления для установки поддона, в который будут собираться жиры и соки, и верхние – для размещения крюков, на которые подвешивается сало, мясо, рыба или колбасы. Также стоит приделать по краям коптильни пару ручек, облегчающих переноску.

В качестве источника тепла для такой коптильни может использоваться обычная электрическая плита. Если необходимо получить более высокие температуры, с тем же успехом коптильню можно разместить над костром.

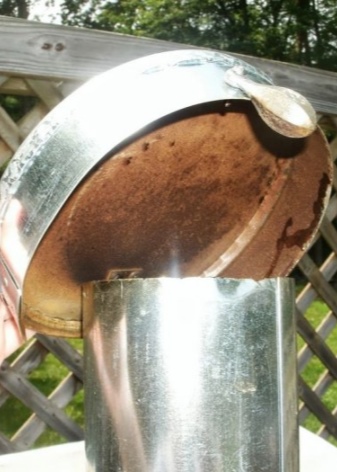

Из газового баллона или огнетушителя

Процесс изготовления коптильни из газового баллона несколько сложен, однако вполне подойдет для тех, кто имеет в хозяйстве эту совершенно ненужную вещь и хочет найти ей хоть какое-то применение.

Для начала стоит, соблюдая технику безопасности, выпустить из баллона остатки газа, после чего аккуратно отпилить спусковой вентиль. Остатки газолина так же сливаются из баллона в любую металлическую емкость и сжигаются. Затем баллон хорошо промывается, в его стенке вырезается дверь, через которую внутрь будут помещаться продукты. К месту выреза привариваются петли, на которых будет держаться дверь. Со дна баллона срезаются металлические полосы и спиливается половина днища, чтобы обеспечить будущую коптильню топкой. Наконец, из металлических листов изготавливается сама топка и приваривается к баллону, после чего всю конструкцию необходимо прокалить на огне.

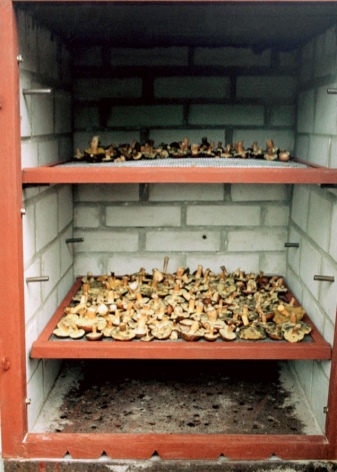

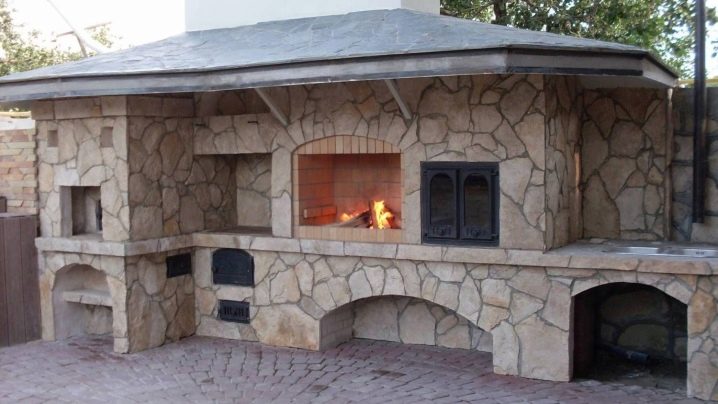

Из кирпича и камня

Такая коптильня проста в изготовлении, но довольно сложна своей конструкцией. При постройке не понадобится использовать болгарку и сварочный аппарат, однако малейшая ошибка в расположении дымохода способна привести готовую коптильню в негодность. Плюс этой коптильни в том, что ее можно приспособить и для холодного, и для горячего способа копчения: подобна двухрежимная конструкция оказывается очень удобной и многофункциональной.

Для начала необходимо подготовить фундамент для будущей коптильни. Из-за того, что кирпич и камень отличаются большим весом, монтировать такую конструкцию непосредственно на грунте нельзя: земля может осесть и сооружение будет разрушено. Не лишним будет провести укрепление фундамента с помощью решетки из арматуры.

Как самостоятельно сделать коптильню?

Затем, когда фундамент готов, можно приступить к закладыванию нижнего пояса стен, а вслед за этим – проведение тоннельного дымохода. Его длина составляет приблизительно два метра, а сама труба хорошо утепляется, чтобы обеспечить возможность и холодного, и горячего копчения. Изолирующим материалом могут любые минеральные утеплители, выдерживающие воздействие высоких температур. Подойдет, к примеру, стекловата.

Сама по себе конструкция будущей коптильни должна оставаться полой. Это можно учесть и в дальнейшем использовать пустые ниши для хранения запасов опилок, дров и др. Наиболее высокие температуры будут наблюдаться непосредственно в топке и в печи, поэтому их необходимо будет изготовить из огнеупорного кирпича. Остальные детали коптильни можно выкладывать любыми другими разновидностями кирпичей, даже декоративными.

Как самостоятельно сделать коптильню?

Наконец, можно приступить к строительству второго кирпичного пояса. От первого его необходимо будет отделить ровной бетонной стяжкой либо же бетонной плитой. Так же, как и в случае с фундаментом, лучше будет укрепить слой стальной арматурной решеткой. Выделяются две камеры, одна из которых послужит камерой копчения, а вторая станет основой для русской печи.

После этого надстраивается и сама печь. Поскольку здесь постоянно будут высокие температуры, то как было сказано выше, строить ее необходимо из огнеупорного кирпича. Преимущество этой конструкции – ее универсальность: она послужит не только источником тепла для коптильни, но позволит запекать продукты и даже готовить барбекю.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

После строительства печи рядом с дымоходом строится коптильная камера: она может обойтись без какой-либо дополнительной отделки. Единственное, необходимо будет обеспечить ее плотной герметичной дверью, лучше деревянной, из лиственных пород деревьев; идеально подойдут вишня или яблоня.

Затем, когда коптильная камера надстроена, вверху к ней присоединяется труба, обеспечивающая отвод дыма. Регулировка тяги в трубе позволит хозяину производить в одной коптильне и холодное, и горячее копчение – все будет зависеть от интенсивности горения опилок в топке. При малом огне и широком диаметре трубы дым будет успевать охладиться достаточно для того, чтобы обеспечить холодное копчение; если же ограничить тягу в трубе и усилить интенсивность горения, то будет производиться горячее копчение.

Как самостоятельно сделать коптильню?

Дымоход

Строительство дымохода для стационарной коптильни – важный этап, который стоит рассмотреть отдельно. Не стоит изготавливать его из кирпича и иных пористых материалов, так как кирпич будет активно впитывать вредные вещества из поступающего по нему дыма и влагу. Накапливая эти вещества, со временем он приобретет неприятный запах, который отрицательно скажется на качестве готовящихся в коптильне продуктов.

Лучше всего для дымохода подойдет металл, но даже в этом случае его нужно будет регулярно чистить, убирать накопившуюся на стенках сажу.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

​​​​Многие владельцы домашних коптилен отдают предпочтение дымоходу, который выкапывается в земле: таким образом грунт качественно остужает дым (что особенно предпочтительно для холодного копчения), а также поглощает конденсат, образующийся на стенках. Обитающие в почве бактерии и микроорганизмы перерабатывают содержащиеся в этом конденсате опасные канцерогены.

Для изготовления коптильни с таким дымоходом на дачном участке находится или искусственно насыпается площадка с небольшим склоном, который впоследствии будет обеспечивать дыму естественную тягу. Топка коптильни размещается под склоном, а на самом склоне прокапывают небольшую канавку – будущий дымоход. Она накрывается железными листами, поверх которых засыпается слой грунта, призванный создавать улучшенную теплоизоляцию. Такой дымоход доводится вплоть до коптильной камеры.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

В следующем видео вы увидите, как сделать коптильню из бочки своими руками.

Где лучше расположить?

Очень важно найти правильное место для стационарной коптильни: это не небольшая переносная конструкция, которую можно хранить дома или в гараже и доставать по необходимости.

Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче. Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным.

Советы по эксплуатации и уходу

Правильная коптильня должна учитывать три основных момента, и дачник, занимаясь сооружением такой конструкции, тоже должен помнить о них. Во-первых, в камере копчения должен производиться равномерный нагрев и окуривание. Во-вторых, сам по себе дым для копчения должен быть очень легким, не несущим в себе вредных веществ и тяжелых продуктов распада, которые могут придать мясу неприятный вкус. В-третьих, конструкция должна быть герметичной, чтобы обеспечить равномерность проникновения дыма во все слои мяса; этой же цели могут служить дополнительные дымогенераторы.

Как самостоятельно сделать коптильню?

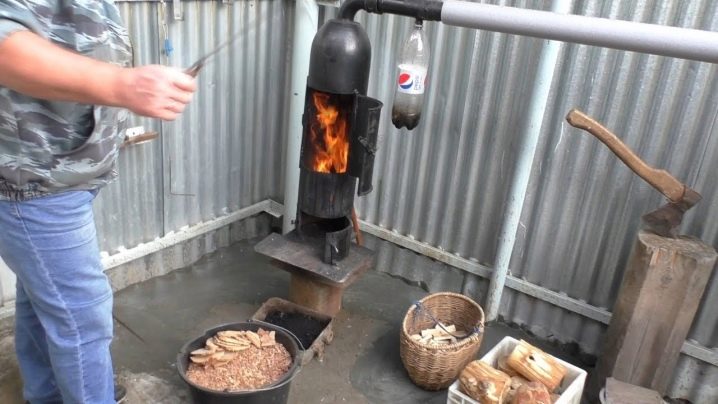

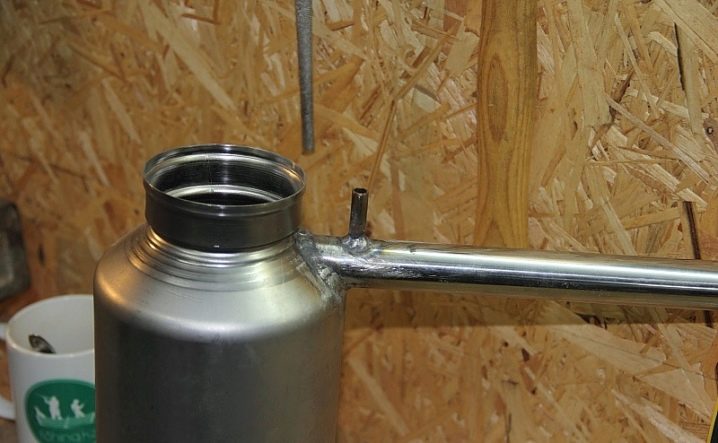

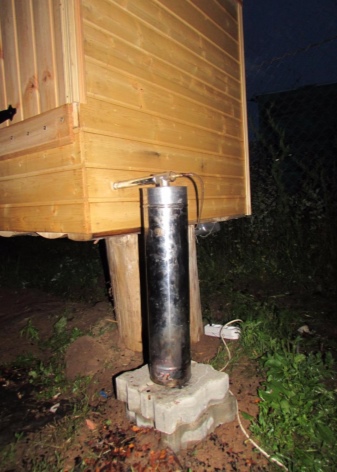

К слову, дымогенератор можно собрать своими силами. Из металлического бидона изготавливается корпус, снизу просверливается отверстие для розжига щепы, а верхняя часть плотно закрывается крышкой. Компрессором может стать кулер от компьютера. Вся конструкция собирается с помощью сварочного воздуха, а затем остается только разжечь опилки или щепу и включить кулер. Особенность дымогенератора в том, что встроенный кулер не выталкивает дым, а тянет его. Поэтому и присоединять его надо к коптильне напрямую.

Тяга – обязательное условие для копчения. Недостаточно просто положить продукт в камеру, наполненную дымом. В противном случае произойдет попросту упаривание мяса/рыбы, в результате чего оно приобретет неприятный привкус. Это критично для холодного копчения, в случае горячего все немного иначе, но соблюдать это правило все равно стоит.

Как самостоятельно сделать коптильню?

Чтобы придать мясу насыщенный вкус, стоит особенно озаботиться подбором правильных пород деревьев, поленья которых будут наиболее ароматными при горении.

Не стоит, например, использовать в коптильне исключительно березовые поленья, так как мясо может получить нежелательный горький привкус. Да и березовые поленья предварительно придется очищать от коры. Также категорически нельзя использовать для копчения хвойные породы деревьев. Виной всему – обильное содержание смол. Лучше всего добавлять в поленья веточки можжевельника и листьев вишни: они придадут аромату мяса приятные нотки. Если есть необходимость придать мясу определенный цвет, то можно также использовать определенные породы деревьев. Красное дерево придаст мясу золотистый оттенок, ольха и дуб подарят темно-желтый цвет, а лиственные породы – золотисто-желтые тона.

Как самостоятельно сделать коптильню?

В целом же, наиболее приятным ароматом обладают плодовые деревья вроде яблонь и груш и вишня. Это особенно удобно для дачников-садоводов, которые могут использовать для коптильни старые ветви деревьев прямо со своего участка.

Также различные породы деревьев используются для разных видов копченостей: даже если на своем дачном участке данные виды деревьев не произрастают, закупить соответствующую щепу в магазине не составит труда. Так, наиболее универсальной остается ольховая щепа, на которой коптят почти любое мясо, сало, рыбу и даже овощи. Дубовые опилки используют преимущественно для красного мяса и дичи. Ива и береза, обладающие специфическим горьковатым привкусом, используются при копчении крупной дичи вроде лося или медведя. И на самых мягких вишне и яблоке коптят сыры, орехи, овощи и фрукты.

Как самостоятельно сделать коптильню?

Дрова и кусочки древесины, добавляемые в очаг для аромата, не должны своими размерами быть больше 5-10 см. Более крупные куски сложнее прогреть до той степени, чтобы они начали обугливаться.

Перед тем, как положить полено в огонь, не лишним будет слегка увлажнить его: сырое дерево дает обильный дым, что очень важно для коптилен. Однако не стоит перебарщивать с увлажнением: если образуется слишком большое количество пара, то продукты размокнут, что значительно сократит сроки их хранения. Кроме того, чтобы получить хороший обильный дым, после образования в печи углей стоит перекрыть задвижку трубы. В этот момент прекращается активное горение, но начинают тлеть образующие дым опилки.

Как самостоятельно сделать коптильню?

Для улучшения качества продукции лучше всего обеспечить огню активное поступление кислорода. При этом раздувать пламя в коптильне нельзя: важно, чтобы дрова тлели, но не горели.

Очень важно обеспечить продуктам копчения непрерывную подачу дыма с начала готовки вплоть до ее завершения. Это стоит учитывать, размещая в коптильни куски мяса или рыбы разных размеров: маленькие будут готовы значительно раньше, чем крупные. Для последних придется дополнительно засыпать в поддон опилки и стружку, поддерживая таким образом постоянную температуру. Однако не стоит забывать об опасности перекоптить продукты: процесс необходимо тщательно контролировать и периодически проверять изделия на готовность.

Еще одним способом, значительно ускоряющим процесс копчения, является предварительное проваривание мяса или сала в воде с солью и специями.

Как самостоятельно сделать коптильню?

Оптимальная температура внутри камеры копчения должна колебаться в пределах 60-90 градусов Цельсия. Даже без термодатчиков отрегулировать температуру довольно просто: вода в небольшой емкости, поставленная на крышку камеры копчения, не должна вскипать. Для холодного копчения выбираются чуть более низкие температуры, для горячего – более высокие, достигающие иногда 120 градусов Цельсия.

К слову сказать, коптить можно не только мясо, рыбу, сало или колбасы. Интересными вкусами обладают копченые орехи, овощи и фрукты. Отдельно стоит упомянуть и копченые сыры. Все зависит от температурного режима внутри коптильни и применяемых внутри опилок и щепок.

Как самостоятельно сделать коптильню?

Перед процедурой копчения продукты лучше на какое-то время поместить в отдельный сушильный шкаф, позволяющий избавиться от излишков влаги и тем самым увеличить сроки хранения изделия. Его просто изготовить самостоятельно: достаточно взять объемный ящик с плотной герметичной крышкой, в боковую часть которого вставляется вентилятор. Прежде чем поместить продукт в шкаф, лучше предварительно засолить. В шкафу ему предстоит провести от одного до трех дней до полной просушки.

Крупные стационарные коптильни можно устанавливать только на даче или, в случае проживания в частном секторе, на территории собственного дома. Такие конструкции требуют много свободного пространства, к тому же они производят много дыма, который может вредить растениям, проникать в дом и мешать соседям.

Как самостоятельно сделать коптильню?

Прежде чем начинать активную эксплуатацию коптильни, делается одна процедура «копчения» без продуктов. Благодаря этому камера напитается естественным запахом топки и продукты в дальнейшем приобретут лучший вкус и аромат.

stroy-podskazka.ru

для холодного копчения своими руками из дерева с чертежами и размерами с пошаговой инструкцией

Копчение считается весьма популярным способом приготовления вкусных домашних деликатесов. Многие люди покупают уже готовые конструкции разного типа, но сделать коптильню можно без проблем своими руками.

Что собой представляет деревянная коптильня

Деревянная коптильняОт других коптилен деревянное изделие отличается своей конструкцией.

Как правило, делаются коптильни в виде небольшого домика, который имеет остроконечную крышу. Топка в этом случае будет находиться в нижней части аппарата или на некотором расстоянии от него.

В таком случае две части конструкции будут соединяться между собой с помощью специальной трубы.

Преимущества и недостатки данной коптилки

ДекорированиеДеревянные коптильни имеют как преимущества так и недостатки. Плюсов в устройства намного больше. К ним можно отнести следующее.

  • Материал имеет невысокую стоимость.
  • Дерево очень просто обрабатывать. Изготовить коптильню можно любого размера и формы. Дополнительно также можно сделать специальную декоративную отделку.
  • В том случае, если во время эксплуатации конструкция будет повреждена, все необходимые элементы можно будет легко заменить.
  • Коптильню можно дополнительно утеплить с помощью материалов, которые при нагревании не будут выделять никаких вредных веществ.
  • Коптильня из дерева получается экологически чистой и достаточно эргономичной.

В то же время не стоит забывать и о некоторых недостатках.

  • Есть достаточно большой риск возгорания материала.
  • Коптильни из дерева очень чутко реагируют на перепад температуры или влажности. Чтобы устранить этот недостаток, устройство снаружи обрабатывается и утепляется.

Какие материалы используются для изготовления деревянной коптильни

Чтобы сделать коптильню из дерева, естественно, нужно подготовить обработанные и готовые к использованию доски.

Также понадобится металл для выполнения некоторых элементов конструкции. Все это нужно подготовить заранее, чтобы процесс сборки был более быстрым.

Разберем два вида коптильни

Коптильни из дерева могут использоваться как для холодного способа копчения, так и для горячего. Конструкции будут отличаться между собой тем, что в случае с холодным способом копчения, топка будет обустраиваться отдельно и потом соединяться с готовой коптильной камерой с помощью специального шланга.

Изготовление коптильни из дерева для горячего копчения

Коптильня из дерева для горячего копченияДля того, чтобы изготовить деревянную коптильню для горячего метода копчения, нужно подготовить все материалы и инструменты. Также желательно предварительно ознакомиться со схемами или чертежами, чтобы конструкцию было проще собирать. Выбирать для коптильни стоит не хвойное дерево, в противном случае копчености будут получаться горькими и с неприятным запахом, из-за большого содержания смолы в древесине.

Какие инструменты и материалы потребуются

Ножовка по деревуВо время работы могут понадобиться следующие инструменты и материалы:

  • Ножовка по дереву;
  • Гвозди и молоток или же более удобный вариант – шуруповерт и специальные саморезы;
  • Отвертка и петли для установки двери;
  • Труба для сооружения дымохода;
  • Термометр;
  • Поддон из качественного металла, в который будет стекать жир;
  • Решетки для продуктов или крюки;
  • Металлические уголки. Можно воспользоваться деревянными брусками;
  • Материал для кровли конструкции;
  • Блоки или кирпич для возведения топки, цоколя;
  • Для фундамента нужен песок, щебень и цемент;
  • Чтобы заделывать стыки, стоит приобрести влагостойкий герметик.

Схемы и чертежи

В Интернете предоставлены самые разные схемы и чертежи для сооружения деревянной коптильни, поэтому легко можно выбрать вариант на любой вкус.

Как сделать основание

ТопкаТопка делается над корпусом устройства или же выносится за пределы коптильни. Сначала копается яма шириной до метра и глубиной около 40 см. Делается песчаная подушка, засыпается слой щебня. По периметру выставляются блоки или кирпич и заливается подготовленный раствор. Дополнительно обустраивается небольшой цоколь, в который монтируется труба. Она должна немного загибаться кверху. Через трубу будет поступать дым внутрь коптильни.

Сооружение топки

В этом случае топка и коптильная камера будут находиться вместе. Она выкладывается из кирпичей или блоков в нижней части коптильни. Дым будет поступать через трубу или же отверстия в топке.

Изготовление камеры копчения

Изготовление камеры копченияКоптильную камеру сделать очень просто. Для этого нужно обшить полностью досками каркас и установить несколько поперечных перекладин, на которые будут устанавливаться решетки с продуктами или подвешиваться крючки.

Все щели в каркасе тщательно замазываются герметиком. Переднюю стенку коптильной камеры обшивать нужно частично, чтобы можно было установить дверцу с ручкой и щеколдой.

Монтаж крыши

Монтаж крышиСкат, который направлен в сторону топки, удлиняется и устанавливается на специальные опоры. Над трубой монтируется дополнительный настил из древесины, глубина которого будет такая же, как и размеры коптильни.

В крыше, установленной на готовую деревянную конструкцию, нужно сделать отверстие и сквозь него вывести трубу. Над трубой делается «гриб», который будет защищать коптильню от осадков. Стыки заделываются с помощью герметика.

Как правильно сделать дымоход

Труба дымохода будет проведена из коптильной камеры сквозь отверстие в крыше.

Этого будет достаточно, чтобы из коптильни выходил лишний дым.

Монтаж полок для продуктов

Полки или крюки будут устанавливаться на предварительно сделанные поперечные перекладины, которые находятся внутри коптильной камеры.

Конструкция для холодного копчения

Такая коптильня делается также в виде домика. В этом случае топка будет находится отдельно от устройства.

Принцип действия, схемы и чертежи

Принцип действия очень простой. В топке будет гореть щепа и выделять дым, который попадает в коптильную камеру через специально проложенную трубу. В интернете можно найти схемы и чертежи, на которых подробно показана готовая коптильня для холодного копчения из дерева.

Какие материалы необходимы

Гвозди и молоток

Необходимы материалы такие же как в случае изготовления устройства для горячего метода копчения.

Подготовить стоит те же материалы, что и в случае изготовления устройства для горячего метода копчения.

Выбор подходящего места

Если конструкция будет иметь достаточно большой размер, то стоит устанавливать ее вдали от хозяйственных построек. Не стоит забывать о том, что размер увеличится еще и за счет того, что топка будет находиться отдельно от основной части устройства.

Изготовление источника дыма

Для топки стоит сделать углубление небольшого размера.

К его краю должна подходить труба. Дно и стены выкладываются кирпичом так, чтобы стены были немного выше уровня трубы. В передней части устанавливается дверца. Вверх топки закрывается с помощью керамической плитки или кирпичей, которые укладываются на железный лист. Все стыки нужно замазать огнеупорной глиной.

Сооружение основания

Сооружение основанияОснование должно быть максимально прочным, что позволит увеличить срок эксплуатации конструкции.

Для него стоит использовать цементный раствор, которым заливается весь участок, отведенный под коптильню из дерева. Обязательно дополнительно нужно сделать цоколь.

Сборка корпуса

Корпус собирается очень легко. Конструкция из вертикальных перекладин обшивается выбранной для строительства древесиной. В передней части конструкции оставляется проем для дверцы. Она должна изготавливаться из плотно сбитых досок и строго соответствовать размеру оставленного проема.

Устройство крыши

Устройство крышиКрышу можно собрать отдельно или же стелить кровельный материал непосредственно на коптильню. Использовать можно самые разные материалы, но лучше выбирать те, которые имеют долгий срок эксплуатации и которым не страшны температурное воздействие и осадки.

Монтаж дымохода

В крыше делается или оставляется отверстие, сквозь которое будет проходить труба дымохода. Выбирать диаметр трубы стоит с учетом размером изготавливаемой коптильни.

Решетки и поддон

Внутри коптильной камеры нужно установить поперечные перекладины, на которые и будут устанавливаться решетки и поддон.

Также на них будет удобно вешать крюки с продуктами.

Полезные усовершенствования

Для того, чтобы сделать деревянную коптильню более удобной в использовании, можно дополнительно сделать еще несколько элементов.

Дровница

ДровницаДля того, чтобы хранить дрова рядом с конструкцией, достаточно сделать дровницу. Для этого одна из сторон крыши протягивается и ставится на специальные опоры. Дополнительно место для дров можно обгородить.

Термодатчик с термометром

С их помощью можно будет легко контролировать температуру дыма и готовить копчености, в точности следуя выбранному рецепту.

Рекомендации по эксплуатации

ОгнетушительИспользовать деревянные коптильни нужно очень аккуратно и внимательно следить за тем, чтобы не произошло возгорание. Дополнительно недалеко от конструкции стоит разместить немного песка и лопату, а также установить огнетушитель.

Деревянные коптильни можно сделать без проблем своими руками. С их помощью можно готовить вкусные копчености, которые ничем не будут отличаться от покупных деликатесов.

1pokopcheniyu.ru

чертежи и размеры для строительства переносного цеха

Копчение придает продуктам особый вкус и приятный аромат. К тому же такой способ приготовления пищи помогает продлить срок ее годности. Поэтому многие владельцы домов и дач решают, что им просто необходима коптильня холодного копчения.

Своими руками чертежи и размеры такого устройства изготовить нетрудно, но можно воспользоваться опытом любителей копчения, которым они охотно делятся на тематических форумах в Сети.

Вконтакте

Facebook

Twitter

Google+

Мой мир

Отличия коптилен холодного и горячего копчения

Продукты копчения, которые продаются в магазинах и на рынках, имеют сомнительное качество. Нередко для приготовления большого количества копченой продукции производители применяют сильные концентраты, которые придают пище приятный вид и запах, однако лишают ее полезных веществ. Чтобы иметь копчености в достаточном количестве и высокого качества приготовления, некоторые хотят смастерить собственную коптильню на дровах. Есть множество способов это сделать.

Внимание! Коптить можно не только мясные, рыбные продукты и сало, но и многие овощи, орехи, фрукты, ягоды и даже сыры. Для каждого типа продукта нужно подбирать индивидуальную температуру и время копчения, а также правильно выбирать дерево для щепы.

Особенности холодного копчения

Перед тем как сделать холодную коптильню своими руками, необходимо узнать разницу между холодным и горячим копчением.

Коптильня холодного копчения отличается тем, что в ней газы дыма прогорают, благодаря чему все вредные элементы оседают в дымоходе. В результате продукт копчения получает обработку приятным дымком при температуре от тридцати до пятидесяти градусов.

Приготовленный по такому принципу продукт может храниться от нескольких недель до нескольких месяцев в зависимости от его вида.

Особенности горячего копчения

Горячее копчение отличается высокой скоростью. На приготовление пищи можно потратить от пятнадцати минут до нескольких часов, в зависимости от вида продукта и его размера. Температура дыма достигает ста градусов, что возможно благодаря использованию преимущественно щепы, а не дров.

Есть также коптилки полугорячего копчения, температура дыма в которых достигает шестидесяти или семидесяти градусов. Обычно такие конструкции небольшие и простые в транспортировке, благодаря чему их удобно брать на пикник или в поход. Существуют различные чертежи коптилен холодного и горячего копчения, некоторые из них описываются далее.

Цены на коптильню холодного копчения

коптильня холодного копчения



Изготовление различных разновидностей коптилен

Любая коптильня для мяса, сделанная своими руками, чертежи которой вы можете найти в Интернете, состоит из следующих элементов:

  • топки;
  • камеры для копчения;
  • дымохода.

Материалы для их изготовления могут быть разнообразными. В зависимости от выбора материала выбирается схема конструкции.

Кирпичная и блочная коптильня

Кирпичное сооружение для копчения отличается надежностью и долговечностью. В этом его преимущество и в то же время недостаток.

Если есть намерение использовать коптильню часто, то однозначно есть смысл ее возводить.

Однако в случае редкого применения печи для копчения мяса она будет просто занимать место на приусадебном участке и вызывать множество вопросов у гостей, не имеющих ни малейшего представления о том, каким целям может служить такое сооружение.

Стены камеры нужно выложить из красных кирпичей, изготовленных из глины, или из огнеупорных блоков. Способ их кладки – «на ребро». Клеевым раствором послужит смесь песка и глины. На дно укладывается крышка от бочки или любой подобный материал (поддон, форма из металла). Лучше всего сооружать коптильню высотой полтора метра.

Прежде чем возводить стены, как и в любом строительстве, необходим фундамент. Для его изготовления понадобится плита из железобетона или сетка из металла, залитая раствором из песка, щебня и бетона. Заливка основания проходит в несколько этапов:

  1. Выкапывание небольшого котлована.
  2. Засыпание дна щебнем и песком для образования подушки.
  3. Трамбовка первого слоя.
  4. Выкладывание сетки или плиты.
  5. Заливание бетонного раствора.

Начинать возведение стен можно только после того, как фундамент полностью застынет.

Что нужно знать, прежде чем начать строить

Строительство коптильни холодного копчения имеет ряд особенностей, с которыми следует ознакомиться, прежде чем начинать работу.

  1. Нельзя халатно относиться к выбору места для строительства, поскольку оно будет постоянным. Если правильно выбрать место, к коптильне можно даже подвести водопровод и канализационную систему, а также соорудить коптильню, которая при надобности может служить в качестве мангала.
  2. Перед началом кладки кирпича хорошо бы продумать и даже начертить схему возведения каждого ряда стен.
  3. Песчано-глиняный раствор можно замешивать собственноручно. Однако проще будет делать это с помощью бетономешалки.
  4. При заливке фундамента лучше соблюдать все правила, например, использовать деревянную опалубку и подушку из бетона.
  5. Если конструкция будет высокой, то фундамент следует заливать в несколько слоев. Заливку каждого очередного слоя необходимо начинать только после полного высыхания предыдущего.
  6. Для того чтобы было проще выполнить разметку, выкладывание первого кирпичного ряда проводится без применения раствора.
  7. Выкладывание блоков необходимо начинать от углов. Для усиления прочности углов следует применить проволоку.
  8. К большой коптильне следует соорудить дверь. Изготовить ее можно из дерева и для повышения огнеупорности покрыть глиной. Во время возведения стен необходимо не забыть оставить дверной проем.

Чертеж коптильни холодного копчения из кирпича.

Внимание! Некоторые дополняют чертежи коптильни холодного копчения отделением для хранения запаса дров и других продуктов горения.

Деревянная коптильня

Дерево является чистым экологически материалом, который не будет отрицательно влиять на копченые продукты. Для постройки коптильни следует выбирать древесину плотного и крепкого вида, но в тоже время не содержащую ядовитых смол. Например, это может быть грушевая, ольховая, яблоневая или дубовая древесина.

Оптимальный размер коптильни холодного копчения из дерева равен 80х45х45 сантиметров. Чертеж домашней коптильни требует для воплощения следующих материалов:

  • Каркасные брусья размером 5х5 сантиметров. Для их изготовления нужно 800 сантиметров бруса.
  • Отшлифованные доски, имеющие ширину 10 сантиметров, а толщину до одного сантиметра. Следует учитывать то, что доски будут выложены в два слоя, чтобы сделать стенки коптильни герметичными и не пропускающими дыма. Первый ряд выкладывается вертикально, а второй – горизонтально.
  • Нужно подготовить также вагонку для крыши камеры.
  • В целях обеспечения водонепроницаемости коптильни можно смонтировать слой кровли, защищающей от влаги и воды. Однако это не обязательный шаг, можно обойтись и брусом.
  • Для удобства пользования нужно подготовить крепление двери и ручку с щеколдой.
  • Для возведения основания понадобятся красные кирпичи.
  • Для того чтобы защитить деревянные стенки камеры от горения, изнутри потребуется защита из жаропрочных силикатных кирпичей.
  • Для выкладывания блоков потребуются цемент и песок.
  • Для крыши нужен слой гидроизоляции и элементы герметизации стыка и трубы.
  • Металлические или керамические огнеупорные трубы, в диаметре равные 8–10 сантиметрам (с длиной 200–250 сантиметров, и 10–12 сантиметрам (длиной 50 сантиметров).
  • Лист из качественного металла, который послужит настилом для топки.

Далее приведена пошаговая инструкция, в ходе выполнения которой чертеж коптильни с размерами превратится в реальное сооружение:

  1. Выбор подходящего места для строительства.
  2. Выкапывание двух котлованов, находящихся примерно в 200 сантиметрах один от другого. Котлован для основания должен находиться на небольшой возвышенности, его глубина должна достигать примерно сорока сантиметров. Другой же следует выкопать ниже и  глубиной около 25 сантиметров.
  3. Между котлованами выкапывается небольшая траншея, в которую позже монтируется труба для дыма.
  4. Котлован для топки хорошо утрамбовывается. Затем в него помещается песок (до высоты около шести сантиметров) и щебень. После этого туда нужно залить смесь цемента и гравия, который закрепит первый и второй слои. Когда бетон высохнет, на него монтируется сетка для армирования. Затем нужно залить цементно-песчаную смесь до высоты около четырех сантиметров.
  5. Необходимо утрамбовать поверхность дна траншеи. Туда монтируется труба, диаметр которой меньше. Ее конец должен заканчиваться раньше, чем траншея, примерно на восемнадцать сантиметров.
  6. После этого один край трубы замазывается бетоном, и сверху монтируется труба пошире. Она должна заходить на узкую трубу примерно на десять сантиметров. Благодаря этому шагу дым будет лучшим образом остывать.
  7. Широкая часть трубы выходит в топочную часть коптильни (примерно на пятнадцать сантиметров). По оба края трубы нужно поставить два кирпичных блока. С них начинается строительство топочной камеры. Толщина стен должна быть равной половине кирпичного блока.
  8. Трубу нужно перекрыть досками на время, и залить котлован, в котором она находится, раствором бетона.
  9. Когда два ряда стены топочной камеры готовы, можно готовить топочную дверь (подойдет и маленькая, размером 30х19 сантиметров). Однако лучше начинать это делать с первого ряда.
  10. Поверх двух временных кирпичей устанавливается плита из огнеупорной керамики или металла.
  11. После возведения стен топочной части можно оставить ее для высыхания и перейти к сооружению коптильной зоны. Выкладывание фундамента проводится кирпичными блоками. На один ряд будет затрачено шесть блоков, расстояние между которыми составляет один сантиметр, и общий периметр ряда будет равен пятидесяти сантиметрам. Чтобы стены получились ровными, нужно применять уровень.
  12. Высота цоколя равна примерно девяти рядам кирпича, большая половина которых будут над поверхностью почвы (примерно пять рядов). Замуровывая трубу, входящую в коптильную камеру, необходимо качественно закрыть все отверстия и зазоры вокруг нее, чтобы перекрыть доступ влаге и грунтовой сырости.
  13. Заливая бетоном траншею с дымоходной трубой, необходимо оставить около семи сантиметров для верхнего слоя почвы.
  14. Когда раствор высыхает, все отверстия и зазоры, которые остались возле стен, заполняются глиной или почвой и плотно трамбуются.
  15. Следующий шаг – проверка проходимости дыма. В отдел для топки укладывается хворост, бумага и поджигается. Если в коптильный отдел дым попадает без проблем, можно окончательно закрывать почвой и трамбовать траншею с трубой.
  16. Брус нарезается на четыре части по восемьдесят сантиметров каждая, а также восемь частей по 35 сантиметров каждая, три части по 55 сантиметров, и две части по двадцать сантиметров. Монтаж проводится с гвоздями или саморезами для дерева (семь сантиметров).
  17. Сначала нужно выполнить переднюю и заднюю часть каркасного сооружения. Доски (35 см) монтируются с краю, находясь между брусками в 80 сантиметров. Таким образом, образуются две рамы равного размера, соединенные внизу.
  18. Каркас монтируется в вертикальном положении и закрепляется с помощью доски, размер которой 55 сантиметров. Брусья выходят за пределы каркаса примерно на пять сантиметром. Эти выступы позже будут основой для монтажа кровли.
  19. В верхних передней и задней рамах определяется середина. На ней прикрепляется двадцатисантиметровый брус (направляясь вниз). Поверх них монтируется третий отрезок доски, также выступающий по обе стороны на пять сантиметров.
  20. Посередине конькового бруса прибивается доска (это нужно сделать по обоим скатам). Готовый каркас нужно покрыть ровными досками, которые будут последним слоем крыши.
  21. Затем деревянными досками обшиваются стены постройки.
  22. Дверной проем должен быть крупнее самой двери на половину сантиметра по всему периметру, чтобы обеспечить свободное открытие в любую погоду и после возможной деформации дерева из-за мороза или влаги.
  23. Пока одна боковая стенка не прошита доской, через нее монтируются перекладины для копчения. Когда они готовы, можно завершать обшивку стен.
  24. Согласно оставленному дверному проему изготавливается и прикрепляется дверь.
  25. Для повышения качества и долговечности коптильню лучше покрыть слоем, защищающим дерево от влаги.

Чертеж коптильни холодного копчения из дерева.

Некоторые также практикуют строительство места для хранения дров возле коптильни, например, отведя от кровли небольшой навес. По этому же принципу можно создать чертеж коптилки из металла с размерами.

Варианты коптильни холодного копчения из бочки

Схема коптильни холодного копчения из бочки проста. Бочка должна вмещать от ста до двухсот литров. С чистой емкости нужно срезать крышку. На дне изготавливается дырка для дымохода. Из крышки можно сделать емкость для жира. Его размер необходимо сделать не меньшим, чем диаметр бочки.

Нужна также одна (или больше) решетка для выкладывания продуктов копчения. Выполнить ее можно из ветвей ивы или из проволоки. Еще один вариант – установить вверху бочки арматуру, на которой будет на крючках висеть мясо. В случае использования нескольких решеток между ними нужно оставлять около пятнадцати сантиметров.

Поддон монтируется с помощью арматурных прутьев. На нем нужна петля для простоты изъятия и очистки. Крышку для бочки можно изготовить из деревянных досок. В ней оставляется несколько небольших отверстий, через которые будет выходить лишняя влага.

Коптильня, изготовленная из старого холодильника

Из старого холодильника получится отличная коптильня для холодного копчения рыбы своими руками. Чертежи ее просты. Весь каркас уже готов, а продукты копчения будут выкладываться на решетках. Остается только оборудовать дно холодильника как камеру топки и изготовить дымоход. Использовать старый холодильник можно и для копчения любых других продуктов.

Переносные мини-коптильни полугорячего копчения

Из ведра или металлического ящика может быть изготовлена переносная коптильня своими руками. Чертежи ее также элементарны: в емкость просто нужно установить решетку для продуктов, а на дно насыпать ольховую стружку. Конструкция ставиться над раскаленными углями на время от получаса до пары часов (в зависимости от того, что внутри).

Можно сделать ящик для холодного копчения своими руками. Чертежи будут включать в себя пять листов металла, которые нужно сварить, и крышку для них.

Чертеж коптильни холодного копчения из металлического ящика.

Схема классической коптильни изнутри

Классическая коптильня изготавливается по схеме, по которой строится упомянутая выше деревянная коптильня. Сооружается два помещения – одно для разжигания огня, а другое для копчения продуктов. Между ними проводится дымоходная труба.

Для изготовления классической коптильни можно использовать дерево, кирпич, металл и другие огнеупорные материалы.

Дрова и щепа: как правильно выбрать

Как для изготовления, так и для самого процесса копчения не следует применять дерево смолистых пород наподобие сосны или ели, а также дегтярные деревья типа клена или березы. Лучше отдать предпочтение вишне, ольхе, яблоне или дубу. Тогда копченые продукты будут качественными, не содержащими вредных веществ и приятными на вкус.

Копчение продуктов своими руками – увлекательный и несложный процесс, результат которого порадует ваших домочадцев и друзей. Поэтому есть смысл выбрать подходящий тип коптильни и приступить к ее изготовлению.

Видео по теме: коптильня из бочки своими руками

stroim.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
