Давайте посмотрим, как и какие делаются беседки из металла своими руками. Фото, чертежи и схемы на этой странице нам в этом помогут.

Наряду с деревянными беседками, металлические строения для отдыха на территории наших участков могут служить не только укрытием от солнца или непогоды, но также могут служить украшением в комплексе с ландшафтным дизайном и фасадом капитальных строений.

Типы металлических беседок

Любые сделанные беседки из металла своими руками, фото, чертежи и схемы которых вы видите, могут быть подразделены на 3 основных типа:

1. Легкие открытые навесы.
2. Закрытые отдельно стоящие веранды.
3. Утепленные отдельно стоящие веранды.

Если в беседках первого типа можно отдыхать только летом в хорошую погоду, то уже беседки второго типа позволяют собираться семье и друзьям в любую непогоду в теплое время года.

А третий тип можно эксплуатировать при любых погодных условиях зимой и летом. Наличие утепления позволяет установить внутри беседки нагреватели или печь, которые будут поддерживать там комфортную температуру.

Беседки из металла своими руками – чертежи и схемы

Давайте посмотрим, какие варианты беседок из металла можно изготовить своими руками, используя опубликованные чертежи и схемы.

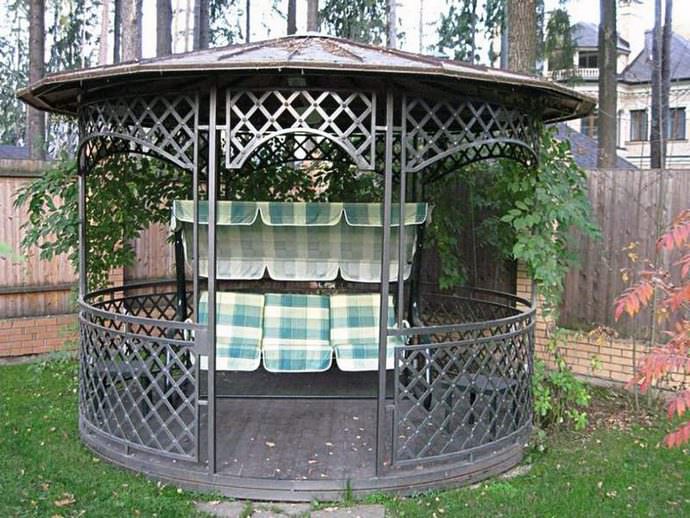

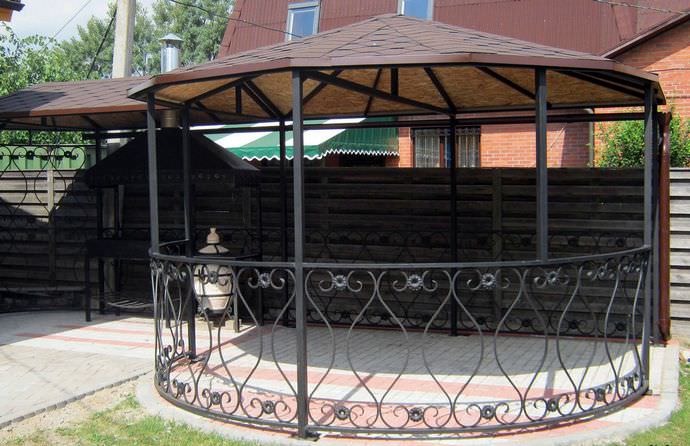

Беседки из металла своими руками – фото галерея

А вот небольшая фото галерея, которая демонстрирует интересные дизайнерские находки, которые делают беседки из металла украшением приусадебного участка.

dom-data.ru

каркас и столбы конструкции, чертежи, как сделать садовую из железа для дачи

Проекты и чертежи разнообразных беседок для дачи очень популярны и востребованы у владельцев загородной недвижимости. Самостоятельное изготовление беседки из металла – отличный вариант получения конструкции, форма и размеры которой будут идеально соответствовать всем пожеланиям.

Беседки из металла для дачи: описание видов

Дачная мебель из железа выгодно отличается долговечностью и функциональностью. Металлические каркасы дачной беседки могут быть разными как по форме, так и по размерам. Тем не менее, все без исключения железные модели характеризуются большим количеством преимуществ:

• высокие показатели прочности;
• способность крепкого каркаса легко выдерживать большие механические нагрузки;
• отсутствие риска деформации при проседании садового грунта;
• долговечность, составляющая несколько десятков лет;
• абсолютная пожаробезопасность;
• отличная сочетаемость с другими видами материалов, включая профлисты, шифер, древесину, пластик и поликарбонат.

Такая садовая мебель позволяет сделать приусадебную территорию и придомовый ландшафт очень индивидуальным и стильным. Все садовые металлические постройки, включая беседку, подразделяются на две основные категории:

• стационарная беседка, представленная капитальной постройкой, сооруженной на постоянной основе с применением ленточного или столбчатого фундаментного основания;
• временная беседка, представленная разборной конструкцией, устанавливаемой непосредственно на поверхность грунта и пригодная для легкого демонтажа и переноса на другое место.

Садовые металлические беседки отличаются по использованному в изготовлении материалу, а также по форме и назначению. Сборка осуществляется из труб с квадратным, круглым или прямоугольным сечением, а также из профиля или металлического уголка.

Чертеж беседки из металла (видео)

Как сделать беседку из металла своими руками

Перед тем, как выполнить самостоятельно садовую постройку на основе металла, очень важно правильно выбрать месторасположения, а также произвести грамотную подготовку участка к возведению садовой конструкции. Столбы обязательно должны устанавливаться на ровное основание.

Как правильно выбрать место на даче под беседку

При монтаже садового строения нужно учитывать тип грунта, а также размеры и равномерность поверхности площадки, расположение инженерных коммуникаций и растительности. Также нужно проверить уровень залегания грунтовых вод. Категорически запрещается устанавливать постройку на пылевых и водонасыщенных почвах. Самым надежным принято считать скальный и песчаный грунт, а также глинистые грунты. Строительный участок нужно тщательно очистить от мусора и сорной растительности, а также качественно выравнить поверхность.

Изготовление металлической беседки: составление чертежа и подготовительные работы

На подготовительном этапе необходимо подготовить:

• пустотелые трубы, имеющие толщину стенок в пределах 2-4 мм, необходимых для выполнения стоек конструкции с прямоугольным или квадратным сечением;
• монтажные оцинкованные скобы;
• металлические прутки для создания обрешетки;
• любой кровельный материал, который может быть представлен волновым поликарбонатом или мягкой черепицей;
• вагонку из качественной древесины для обшивки стен;
• строительный бур или коловорот;
• сверла для работ по металлу;
• строительный уровень;
• просеянный песок и цементную смесь;
• краску для окрашивания металла.

Также следует подготовить инструмент, представленный болгаркой, сварочным аппаратом, перфоратором или электродрелью, оцинкованными саморезами и шуруповертом.

Можно воспользоваться уже готовым чертежом или создать схему возведения садовой постройки самостоятельно. На этапе планирования нужно определиться с типом конструкции. Беседка из металла может быть в открытом продуваемом или закрытом исполнении, с обустройством освещения или без него.

Правильно выполненный чертеж позволяет максимально правильно произвести расчёт необходимого количества основных опорных элементов для монтажа каркаса, а также дополнительных элементов для обустройства кровли и установки поперечин. Высота должна составлять пару метров, а ширина проёма – примерно метр.

Установка металлических столбов для беседки

На тщательно расчищенной площадке требуется удалить примерно 15-20 см верхнего слоя грунта, после чего на дно засыпается десятисантиметровый слой просеянного песка. После того, как песчаная подушка будет тщательно утрамбована, площадка бетонируется цементным раствором или обустраивается при помощи брусчатки или тротуарной плитки.

Чтобы своими руками выполнить максимально качественное бетонное основание, формируется опалубка. Дальнейшие работы выполняются только после того, как полностью застынем раствор. После того, как бетон наберёт крепость, доски опалубки убираются, а все щели и пустоты заделываются при помощи жидкого цементного раствора.

На следующем этапе по периметру всей забетонированной площади устанавливаются метки для размещения опорных столбов. Общее количество стоек обязательно должно быть ориентировано на количество углов возводимой садовой беседки. Возведение опорных стоек на намеченных участках предполагает выполнение отверстий при помощи коловорота или бура.

Опорные стойки должны обязательно заглубляться ниже уровня промерзания грунта – примерно на метр. На дно ям засыпается песчано-гравийный слой. В центральную часть отверстия устанавливаются металлические опоры, который при помощи строительного уровня выравниваются до вертикального положения. Также можно возводить столбчатый фундамент с закладными, к которым привариваются металлические опорные столбы.

Беседка с грилем своими руками (видео)

Сварочные работы: изготавливаем каркас беседки из железа

Столбы металлические снизу по периметру и средние целесообразно связывать швеллером с размерами 100х100 мм. Сверху опорные стойки обвязываются прямоугольной трубой, имеющей сечение 40х40 мм или 40х60 мм. Аналогичным способом связываются между собой и все центральные опоры.

Монтаж кровли и заключительные работы

Стропильную систему необходимо сваривать на выравненной площадке. Как правило, для монтажа кровли применяются металлические трубы с размерами 20х20 мм. Можно собирать стропильную систему сразу целиком, с последующим подъёмом на конструкцию, но удобнее изготавливать фермы по частям. Отдельно сваривается коньковая часть, а затем все угловые фермы. Непосредственно после подъёма наверх, уже по месту, стропильная система обязательно связывается дополнительными металлическими трубами.

Металлический каркас тщательно очищается от ржавчины, а также окалин и масляных пятен, после чего грунтуется и окрашивается. Для обшивки беседок закрытого типа могут использоваться различные материалы:

• обшивка вагонкой;
• обшивка имитацией бруса;
• обшивка рейками;
• обшивка обрезной доской;
• обшивка резными изделиями;
• облицовка сайдинг-панелями;
• облицовка прозрачным или цветным поликарбонатом.

Сверху все стропила обшиваются стандартной листовой влагоустойчивой фанерой, толщиной 1,2 см. Поверх такой фанеры чаще всего в качестве кровельного материала используется долговечная и привлекательная внешне мягкая кровля. На бетонное основание пола рекомендуется уложить лаги. С этой целью лучше всего подходят деревянные бруски размерами 50х100 мм. Поверх установленных опор желательно смонтировать покрытие на основе шпунтованной доской или декинга.

Декоративное оформление беседки из металла на даче

Чаще всего в качестве элементов декора металлической садовой беседки используются разнообразные кованые элементы. Такой способ декорирования главным образом, применяется при самостоятельном оформлении парапетов, а также проемов в металлических садовых постройках.

Как правило, для внутренней и внешней отделки садовой беседки используется вагонка, которая может быть произведена из самых разных пород дерева, включая ольху, липу, бук, кедр, дуб и осину. Но обычно для обшивки используется сосновая вагонка. Такой наиболее бюджетный вариант позволяет оформить глухой парапет и потолок строения.

Работы выполняются самостоятельно и очень быстро, что обусловлено наличием очень удобного соединения шип-паз. Торцевая часть отделочных реек максимально плотно прилегает друг к другу, при этом минимизируется риск образования неэстетичных зазоров. Древесину нужно подвергнуть обработки антисептическими средствами и краской. Очень хороший результат даёт покрытие древесины лаком, что позволяет сохранить натуральность отделочного материала.

Но, при необходимости выполнить не только долговечную, но и высокодекоративную конструкцию, также может использоваться натуральный и искусственный камень, который очень хорошо зарекомендовал себя при уличной отделке столбов и печей. Разнообразная керамическая плитка также станет идеальным материалом для облицовки поверхности пола, но чтобы получить «живое» и теплое, натуральное покрытие, целесообразно использовать для обшивки пола современную террасную доску или так называемый садовый паркет.

Как согнуть арку для беседки (видео)

Металлическую конструкцию садовой беседки самостоятельно можно собирать при помощи саморезов или болтовым соединением, но более прочной получается установка посредством сварки. Последний вариант позволяет получить максимально надежную, но совершенно неразборную постройку, поэтому к выбору места для установки такой конструкции нужно подойти очень ответственно.

dachadecor.ru

чертежи и размеры, схемы, эскизы и проекты легких построек – Советы по ремонту

Прежде чем начинать строительство, необходимо разработать соответствующую документацию. Это касается и возведения беседки своими руками: чертежи и размеры, схемы, эскизы и проекты будущих построек дадут четкое представление о форме конструкции, материалах, необходимых для строительства, расположения всех конструктивных элементов. Комплекс графических документов позволит рассчитать стоимость строительства и избежать необоснованных финансовых затрат.

Металлическая беседка с подъемными стенками-козырьками

Виды беседок для самостоятельного возведения

Появление на строительном рынке разнообразных материалов с уникальными свойствами позволило отойти от привычных моделей беседок и придать легким конструкциям различные нетривиальные формы. Функции современных беседок во многом изменились и сегодня это не просто павильоны, где можно отдохнуть, но и полноценные летние кухни или уютные гостевые домики.

Благодаря легкости возведения беседок из актуальных строительных материалов, многим под силу собрать и установить постройку самостоятельно. Сложность такого строительства во многом зависит от вида беседки своими руками. Фото подтверждает многообразие форм и назначений легких конструкций.

Находясь внутри стеклянной беседки можно любоваться окружающим ландшафтом

Учитывая различные характеристики, беседки можно разбить на несколько групп:

• открытые — легки в возведении, используются в основном для летнего отдыха;
• закрытые — основательные конструкции со стенами, дверьми и окнами. Могут использоваться как в летнее, так и в зимнее время;
• переносные — сезонные разборные конструкции, которые легко демонтируются и могут быть установлены в любом месте.

Список материалов, используемый для возведения беседок, достаточно разнообразный. Это могут быть изделия из дерева, металла, стекла, пластика, камня, кирпича, а также их комбинаций. Кроме того, очень популярны беседки из подручных материалов, где в ход идет любое, порой самое непредсказуемое, сырье: стеклянные и пластиковые бутылки, деревянные поддоны, стволы деревьев и многое другое в зависимости от фантазии умельцев.

Закрытая беседка из деревянных разноцветных досок

Формы и размеры беседок выбираются с учетом габаритов участка: если площадь небольшая, то конструкция весомых размеров будет выглядеть неуместно. Что касается конфигурации строений — это могут быть конструкции квадратной, прямоугольной, круглой, шестигранной, восьмигранной формы, а также постройки любых других сложных моделей, в том числе в виде полусферы.

Полезный совет! Если работа по возведению конструкции вами выполняется впервые, воспользуйтесь рекомендациями, фото, чертежами беседок своими руками, размещенными пользователями в интернете. Это поможет избежать возможных ошибок при монтаже.

Круглая металлическая беседка в саду

Для покрытия кровли в беседках используют шифер, профнастил, сотовый и монолитный поликарбонат, гибкую черепицу и другие материалы. Учитывая пластичность многих покрытий, конструкции крыш можно делать различные: односкатные, многоскатные, сферические, купольные, шатров

psk-remont.ru

инструмент, технология изготовления, чертежи и фото

Сегодня для многих дача уже не воспринимается земельным участком, куда владелец приезжает с одной лишь целью — работать на земле, чтобы вырастить урожай. Каждый, кто владеет клочком земли за городом, имеет прекрасную возможность отправиться на отдых, забыть на время о будничных делах, насладиться свежим воздухом и остаться наедине с природой.

Всё это приводит к увеличению количества желающих обзавестись дачным домиком. И когда у человека появляется надел земли, он начинает задумываться о благоустройстве территории.

Беседка из профильной трубы своими руками

Многие задумываются о беседке, которая даёт возможность в комфортных условиях насладиться чашечкой чая, понаблюдать восход солнца или же поужинать на свежем воздухе. Имея уютную беседку, человек может расслабиться и получить заряд энергии, наслаждаясь при этом окружающей его красотой.

Стоит заметить, что готовая беседка, равно, как и изготовленная своими руками — довольно сложно решаемая задача. Дело в том, что в магазине редко когда встретишь беседку, которая может устроить по размеру, цвету, материалу и иным параметрам.

Изготовить же такую конструкцию самостоятельно под силу не каждому, ведь для этого нужно обладать профессиональными навыками. На самом деле это заблуждение.

Любому из нас под силу создать великолепное сооружение, причём на это не придётся тратить большие средства, время и силы. Однако всё же придётся основательно подготовиться к этому серьёзному мероприятию — нужно будет выполнить предварительные расчёты и позаботиться о наличии необходимых инструментов. Именно этому и будет посвящена эта статья.

Чаще всего в качестве материала для изготовления беседки выбирают металлическую профильную трубу квадратной или прямоугольной формы. Среди всех доступных видов проката, этот вариант представляется наиболее подходящим для сооружения таких конструкций, изготавливаемых из металла.

Особый интерес представляет её форма, поскольку:

• Давление, оказываемое на конструкцию, равномерно распределяется по каркасу и сопряжённым с ним элементам.
• Обладая достаточно высокой прочностью, это сооружение отличается малым весом, что обусловлено наличием у неё полой структуры.
• В случае возникновения необходимости подогнать участки сопряжения с другими элементами либо соединения с ними торцевой части со стороны стенки проблем особых не возникнет. Скажем, для создания привлекательного крепёжного соединения с круглой трубой все действия будут сводиться к созданию у присоединяемого элемента выреза, имеющего необходимый радиус закругления.
• Подобный материал позволяет создавать более привлекательные и оригинальные изделия, чего нельзя добиться, используя прочие виды металлопроката.
• Обеспечивает возможность для быстрого и не затратного сооружения беседки.

Важным достоинством профильной трубы является её универсальность. На её основе можно создавать не только силовые элементы конструкции, но и все прочие детали, в том числе и декоративные. Также она подходит для создания сиденья.

Великолепное изделие можно получить, используя в качестве материала для него профильную трубу в сочетании с каким-либо кровельным материалом, скажем, поликарбонатом. Причём здесь есть возможность создать такую беседку, которая будет не только иметь привлекательный облик, но и минимальный вес, для чего достаточно грамотно подойти к выбору металлопроката различного сечения.

Стойки изготавливают на основе труб специального размера, который позволит беседки демонстрировать высокие характеристики прочности и надёжности. При изготовлении всех прочих элементов и деталей используют трубы меньшего размера, но при этом необходимо в первую очередь ориентироваться на назначение и выполняемые функции.

Желательно для этих целей применять трубы квадратного сечения, в первую очередь это касается опор. При их отсутствии можно остановить выбор на прямоугольных трубках, однако все же они больше подходят для создания ограждения беседки, обрешётки и иных не силовых и необремененных нагрузкой элементов.

Необходимый инструмент

Чтобы изготовить беседку из металла своими руками, у вас должен быть определённый электроинструмент:

• болгарка;
• электродрель.

Нелишним будет наличие навыков работы со сварочным аппаратом. С его помощью вы сможете при необходимости сделать сварные швы, если потребуется соединить определённые металлические элементы.

Конечно, можно использовать и болтовые соединения, однако такой вариант не в состоянии обеспечить изделию аккуратный и привлекательный вид. Поэтому рекомендуется всё же, если есть возможность, использовать сварочный аппарат.

Начало строительства — изготовление проекта

Если рассматривать технологию разработки проекта и строительства крытой конструкции для отдыха из профильной трубы своими руками, то она в этом плане полностью схожа с изготовлением беседки из металла любого иного типа.

Первым действием должно быть изготовление чертежей и эскизов создаваемой конструкции. Этот проект должен содержать в себе размеры беседки, элементы конструкции, а помимо этого методы соединения каждых элементов.

Очень важно, чтобы в проекте всё было изложено как можно подробнее. Это упростит задачу по расчёту количества необходимого материала, а также строительству сооружения для отдыха. В некоторых случаях может потребоваться разработать несколько эскизов: общего плана и для разных ракурсов, отличающихся особой сложностью или требующих детализации участка конструкции.

Необходимо иметь в виду, что, если планируется размещать стойки в грунт вне зависимости от того, будут ли они зафиксированы на бетон, нужно использовать трубы, которые по своей длине должны превышать проектную высоту опоры на величину, соответствующую расстоянию фрагмента, который будет заглублён от поверхности земли.

Форма беседки из металла

При выборе формы беседки можно выбрать любой вариант. Самым простым решением представляется конструкция квадратной или прямоугольной формы. В этом случае возникает меньше проблем с сооружением кровли.

Последняя может быть выполнена в одно — или двускатном варианте. Шестигранная беседка из металла выделяется от прочих своим оригинальным и изящным исполнением, в чём с ней никто не может соперничать.

Если выбор сделан в пользу шестигранной конструкции, имеющей большие внешние размеры, то упростить задачу по устройству подобной кровли можно, если добавить в каркас не только стойки по периметру, но и дополнительную опору в середине.

Она будет служить местом для установки стропил кровли, при этом она должна по высоте превосходить боковые, тем самым можно будет создать для крыши нужный уклон. Вариант с изготовлением многогранного навеса может быть реализован в конструкции беседок прямоугольной и квадратной формы.

Сборка каркаса беседки из металла

Определившись с местом, где будет размещена беседка, необходимо подготовить площадку. Для этого нужно убрать верхний слой плодородной почвы, включая корни растительности. При необходимости может потребоваться выровнять открытый грунт, чтобы получилась горизонтальная поверхность.

Далее, переходят к нанесению разметки контура создаваемой конструкции, ориентируясь на размеры, отображённые в дизайн-проекте. Затем приступают к рытью траншеи для фундамента.

Учитывая, что беседка имеет очень малый вес, для неё допустимо использовать столбчатый фундамент. Технология его сооружения сводится к бетонированию лишь тех участков, где будут размещены стойки.

Таким образом, все действия будут сводиться к тому, что придётся выкопать предварительно рассчитанное количество ямок диаметром 40 см и глубиной около 0,5 м. В качестве стоек можно использовать профильные трубы, имеющие следующие размеры:

1. Толщина стенок 2,5 мм.
2. Сечение 80 x 80 мм.

Размещать опоры нужно таким образом, чтобы они располагались в ямках вертикально, после чего свободное пространство заливают бетоном.

В некоторых случаях фундамент является необязательным, тем более, если планируется сооружать беседку небольших размеров. При таком варианте к нижней части стоек рекомендуется приварить пятку, благодаря чему опоры приобретут повышенную устойчивость.

Хорошим решением будет размещение по периметру беседки полка из швеллера и уголка. В этом случае последние будут выполнять роль основания каркаса. Также не будет лишним сварить будущую конструкцию в углах. В завершение необходимо приварить стойки конструкции беседки.

Вне зависимости от варианта исполнения беседки необходимо принять меры по обеспечению длительного срока службы основания каркаса. Здесь имеется в виду защита от воздействия влаги и осадков. С этой целью на металлопрокат, расположенный у поверхности земли и под ней, наносят слой грунтовки или антикоррозионной краски по металлу.

Завершив работу по монтажу стоек, приступают к выполнению горизонтальных верхней и нижней обвязки. Материалом для неё послужит труба аналогичного или меньшего сечения. Варка пояса должна выполняться на такой высоте, чтобы нижняя обвязка не создавала препятствий для входа в беседку.

Что же касается верхней, то её нужно располагать таким образом, чтобы она не создавала необходимости наклонять голову. Для повышения прочности конструкции беседки можно добавить между столбами диагональные распорки. Они крепятся к стойкам в каждом проёме при помощи сварки за исключением входного.

Как сделать кровлю

Процесс обустройства кровли требует в обязательном порядке создания стропильной системы. Для неё используем аналогичную трубу, которая была выбрана и для стоек. Стропила необходимо располагать под углом не менее 10–15 градусов.

Если планируется создавать довольно объёмную беседку, из-за чего стропила будут иметь длину более полутора метров, то потребуется приварить внутри контура системы распорки. Далее, приступают к созданию обрешётки: для этого берём тонкую профильную трубу и фиксируем её между стропилами при помощи сварки, выдерживая шаг 35 см.

В завершение приступаем к укладке листов поликарбоната на решётку, проделываем отверстия и фиксируем материал при помощи саморезов с термошайбами.

Создать уют и комфорт на дачном участке, может каждый владелец, что не потребует серьёзных затрат и специальных навыков. Беседка из профильной трубы может стать главным украшением участка, если грамотно подойти к её сооружению.

Если в точности придерживаться технологии строительства, то можно создать своими руками конструкцию, которая по своим эксплуатационным и декоративным качествам станет достойной альтернативой готовым садовым беседкам, изготовлением которых занимаются опытные мастера.
