Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

  1. Банная печь из металла: актуальность темы
  2. Современные металлические печи: особенности конструкции
  3. Разновидности банных печей из металла
  4. Банные печи из металла: преимущества и недостатки
  5. Форма банной печи: на что обратить внимание?
  6. Изготовление металлической печи для бани: поиск возможных вариантов
  7. Изготовление металлической печи своими руками: пошаговая инструкция
  8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара.

В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров.

Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

  • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
  • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
  • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

  • Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
  • Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
  • Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры.

Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

  • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
  • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
  • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
  • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

  • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
  • Неспособность отапливать большие помещения;
  • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
  • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты
  • Листовая сталь толщиной от 8 мм;
  • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
  • Пруток, толщина которого составляет 10 мм;
  • Колосник;
  • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
  • Водный кран;
  • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
  • Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

  • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
  • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

  • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
  • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

  1. Банная печь из металла: актуальность темы
  2. Современные металлические печи: особенности конструкции
  3. Разновидности банных печей из металла
  4. Банные печи из металла: преимущества и недостатки
  5. Форма банной печи: на что обратить внимание?
  6. Изготовление металлической печи для бани: поиск возможных вариантов
  7. Изготовление металлической печи своими руками: пошаговая инструкция
  8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

  • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
  • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
  • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

  • Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
  • Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
  • Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

  • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
  • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
  • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
  • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

  • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
  • Неспособность отапливать большие помещения;
  • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
  • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты
  • Листовая сталь толщиной от 8 мм;
  • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
  • Пруток, толщина которого составляет 10 мм;
  • Колосник;
  • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
  • Водный кран;
  • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
  • Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

  • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
  • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

  • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
  • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

  1. Банная печь из металла: актуальность темы
  2. Современные металлические печи: особенности конструкции
  3. Разновидности банных печей из металла
  4. Банные печи из металла: преимущества и недостатки
  5. Форма банной печи: на что обратить внимание?
  6. Изготовление металлической печи для бани: поиск возможных вариантов
  7. Изготовление металлической печи своими руками: пошаговая инструкция
  8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

  • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
  • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
  • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

  • Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
  • Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
  • Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

  • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
  • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
  • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
  • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

  • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
  • Неспособность отапливать большие помещения;
  • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
  • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты
  • Листовая сталь толщиной от 8 мм;
  • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
  • Пруток, толщина которого составляет 10 мм;
  • Колосник;
  • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
  • Водный кран;
  • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
  • Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

  • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
  • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

  • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
  • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Делаем печь для бани своими руками из металла: чертежи и инструкция

Металлическая печь для бани имеет ряд преимуществ перед кирпичной. Она относительно легкая, быстро разогревается, быстро отдает тепло. Кроме того, стальную печку можно смастерить своими руками, если знать некоторые конструктивные особенности.

Выбираем конструкцию печи

К банной печке из металла предъявляется ряд требований:

  • Быстрый нагрев, высокий КПД.
  • Длительная теплоотдача. Чтобы этого добиться, придется усовершенствовать систему с помощью каменки или особого устройства топки.
  • Компактность. Печь не должна занимать много места в парной. Для оптимизации пространства используют вертикально ориентированные сооружения, а топочное отверстие выносят в предбанник.
  • Безопасность. Металл раскаляется до критических температур. Чтобы избежать ожогов, лучше соорудить на печь специальный кожух или обложить отопитель кирпичом.

Исходя из этих требований, выбирают тип конструкции:

  1. Корпус может быть вертикальным или горизонтальным. Первый занимает мало места, но отличается низкой мощностью и быстрым прогоранием топлива. Второй — с точностью наоборот: имеет лучшую теплоотдачу, но занимает большую площадь.
  2. Отверстие для загрузки располагают в парилке или предбаннике. Последний вариант также способствует экономии места.
  3. Бак с горячей водой ставят прямо на плиту (такой бачок можно сделать своими руками из нержавеющей стали) или располагают отдельно. Удобный вариант – бачок в моечной комнате. Его соединяют трубами со стальным теплообменником, расположенным на дымоходе.

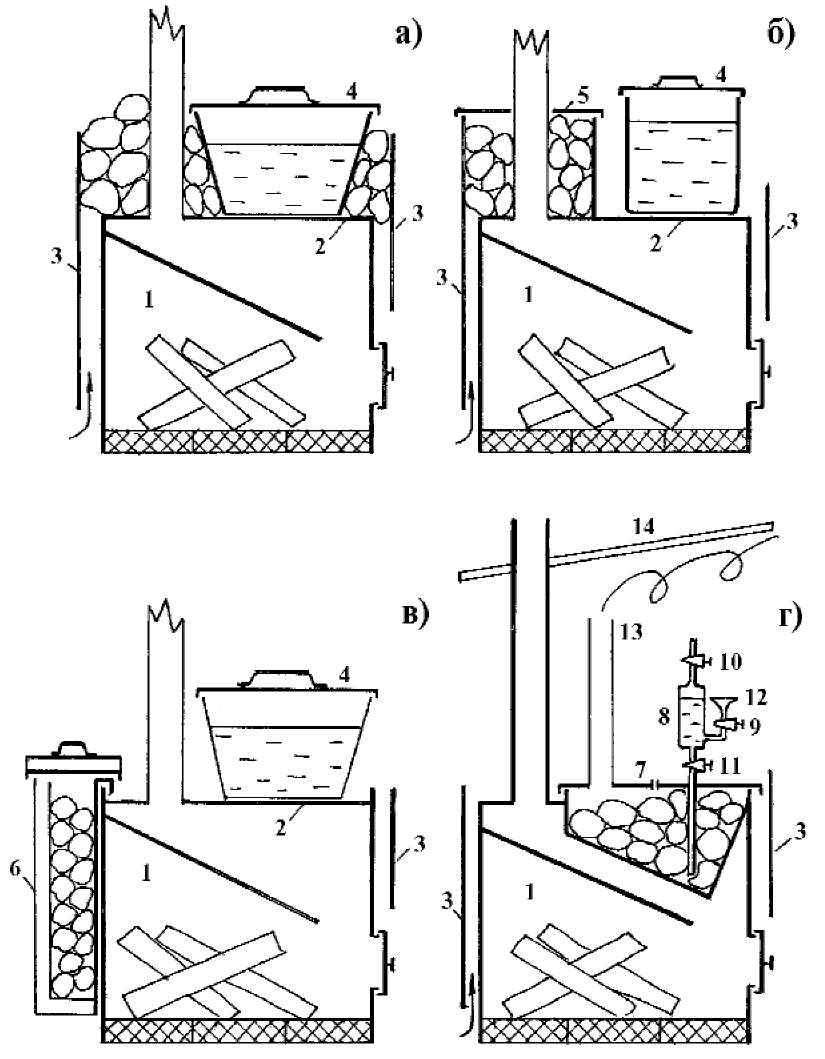

  4. Каменка тоже имеет разновидности. Открытая каменка, наследие финнов, нагревается не больше, чем до 400 градусов Цельсия. Зато при поливе водой она дает отличный мягкий пар. Кладка, спрятанная под металлическим корпусом, раскаляется до 700-800 градусов, но требует регулярной чистки.

Чертежи, схемы, фото

Подготовка металла

Принцип изготовления стальной печи является общим для всех видов конструкций. Нужно только заранее подготовить проект, выполнить чертежи (или взять готовые) и следовать инструкциям.

Для примера ниже представлено пошаговое руководство к действию для печи с отдельным водяным бачком и встроенной каменкой. Габариты следует рассчитывать индивидуально исходя из размеров бани и количества посетителей. Вот ориентировочные показатели:

  • Внешняя каменка квадратная, 50 на 50 см, h – 80 сантиметров.
  • Внутренняя каменка чуть меньших размеров: соотношение сторон 40 на 40 см, h – 50 см. Промежуток между стенками двух печей должен быть не более 5 см по периметру.
  • Размеры самой печи следующие: 50 см в ширину, 90 см длины, h=0,5 метра.
  • Размеры бачка 40 на 50 на 60 сантиметров (ширина, длина, высота). Объем такого сосуда 120 л. Такого количества хватит для 3-4 человек (при условии, что горячая вода будет разбавляться холодной).

Алгоритм изготовления следующий:

  1. Подготовительный этап. Сюда входит заготовка материала (для бани лучше использовать толстое листовое железо от 2 мм), а также эскизы, чертежи. Перед покупкой материала необходимо высчитать общую площадь стальных листов.
  2. Вырезание деталей конструкции. Оптимальный инструмент – болгарка (иначе ее называют круглошлифовальной машиной). Стоит обратить внимание на углы — они должны быть строго 90°. Неровные края металла необходимо зашлифовать.
  3. Перед сваркой рекомендуется проверить все размеры, а также сделать «отпуск» металла (предварительное раскаливание).
При нагреве до слишком высоких температур начинаются изменения кристаллической решетки стали. Чтобы избежать «вспучивания» печки во время эксплуатации, необходимо провести некоторые подготовительные работы.

Есть возможность минимизировать негативные последствия нагрева. Для этого те части конструкции, которые подвержены максимальным температурам, следует раскалить до красного оттенка, затем медленно остудить. Обычно, больше всего страдает дымоход, верхняя плита, боковины. Если после процедуры железные листы слегка покоробились, их можно самостоятельно выровнять молотком. На всякий случай следует подровнять размеры. Данный метод помогает избавиться от будущей деформации отопительного элемента.

Банная печь из металла своими руками: чертежи + фото

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня банные печи из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

  • Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
  • Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
  • Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем – 1 кг дров на 1 м3 помещения парилки.

Один из наиболее удачных вариантов печки

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

Банная печь разделена на несколько секций, расположенных в одном корпусе – отрезке трубы диаметром 500мм и длиной 1300-1350мм:

  • Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
  • Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
  • Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

  1. Сварочное оборудование и материалы,
  2. Лист металла толщиной 5мм и размерами 60х350см,
  3. Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
  4. Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм – четыре отрезка.

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством.

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

  • Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
  • Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища.

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Декоративная отделка

Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250оС. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

Установка банной печи из металла

Наиболее предпочтительным вариантом считается установка печи из металла, с выходом загрузочного окна топки и поддувала в помещение предбанника. Для этого к корпусу могут быть добавлены специальные загрузочные короба.

Некоторое усложнение конструкции с лихвой компенсируется преимуществами:

  • Протапливать печь и прогревать баню удобнее из предбанника;
  • Помещение предбанника будет достаточно прогрето, что тоже добавляет комфорта и удобства пользования баней;
  • При неправильной работе печи или проблемах с дымоходом угарные газы не попадут в помещение парилки.

Для установки банной печи из металла необходимо вблизи от корпуса выполнить облицовку стен несгораемыми материалами, допускается применение легкосъемного кожуха — теплоизолятора, закрывающего стенки топочной секции печи. Такое устройство предохранит от ожогов и поможет регулировать температуру в парилке без вмешательства в работу печки. Аналогично следует поступить с трубой дымохода.

Банная печь из металла должна устанавливаться на фундамент, лучше с термостойкой изоляцией и металлической основой.

Некоторые чертежи и проекты печей для бани

На протяжении многих столетий баня в России считалась едва ли не самым главным атрибутом и в городах, и в глухих таежных поселениях. Наши предки настолько любили попариться, что даже в своей заграничной поездке во Францию Петр I распорядился построить хотя бы временную баню – прямо на берегу Сены. С того часа и в дизайне, и в интерьере парной многое изменилось, но осталось то, что не исчезнет и с тысячелетиями: в настоящей русской бане тепло должно быть мягким, но достаточно ощутимым, а пар – густым и обволакивающим.

Подробнее о русских банях можно узнать тут: http://stroy-banya.com/bani_mira/osobennosti-russkoj-bani.html

Все это напрямую зависит от выбранной в баню печи. А потому еще перед возведением самой парной специалисты советуют сначала пересмотреть чертежи печей для бани и подобрать наиболее оптимальный вариант.

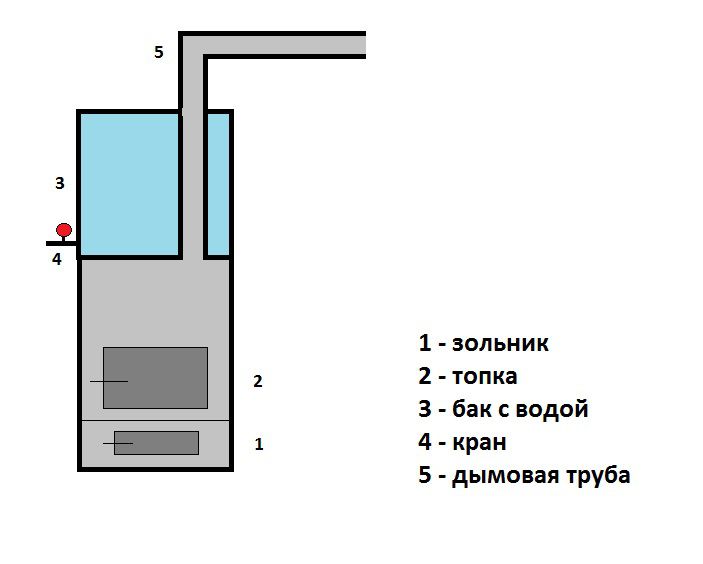

Банная печь, подключенная к баку с водой

Конструктивные особенности банных печей

Банные печи «по-черному» и «по-белому»

Издавна в русских банях использовать только печи «по-черному» — их отличие от второго вида только в том, что дымохода у них нет. Это только современную печку «по-белому», с дымоходом, растопить можно прямо в процессе мытья — достаточно только изредка подкладывать топливо. И температуру в парной с помощью такой печи регулировать легко.

А вот в более архаичном варианте еще перед банными процедурами печь и все помещение хорошо разогревалось, огонь тушился, а сама баня – тщательно проветривалась. И только после этого в ней можно париться и мыться.И что интересно, и в наши дни есть немало поклонников банных печей «по-черному»: говорят, что жар печи и аромат прокопченных дымом стен по-своему очарователен, а сам дым ко всему под корень уничтожает и плесень, и гниль. А потому бани «по-черному» действительно стояли столетиями.

Узнать об особенностях топки бани «по-черному» можно тут: http://stroy-banya.com/video/ot_banshikov/bannye-sovety-kak-ustroena-banya-po-chernomu-2.html

Конструкции печей по распределению конвективного воздуха

Современные проекты печей для бани имеют самые разные системы распределения конвективного воздуха. В основном, это – специальные кожухи для эффективного прогрева камней и относительно небольшого нагрева наружных стен печи, благодаря чему такая последняя считается более безопасной в эксплуатации.

С другой стороны, прекрасно борется с так называемым «лучистым теплом» — малоприятным инфракрасным излучением раскаленного докрасна металлического корпуса — каменная обкладка, которая может просто обрамлять печь, а может и выступать полноценным экраном для корпуса. Из отечественных это печи-сетки «Саяна», «Термофор» и «Имболк», облицовка которых из талькохлорита.

Подборка чертежей популярных конструкций

В силу своей конструкции печь для бани чертежи имеет совершенно другие, чем традиционные печи для обогрева дома. Неспроста их еще называют каменками – в них оборудован специальный карман для нагрева груды камней, благодаря чему такие печи протапливаются достаточно быстро, а теплоемкость их высока.

Чертежи кирпичных печей для бани

Если говорить о материале печи, то издавна в русских банях использовалась массивная кирпичная кладка на глиняном растворе. И даже сегодня многие поклонники пара и веника предпочитают только этот вид печей – ведь именно они лучше всего подходят для получения сухого пара.

В зависимости от своей конструкции банные печи бывают колосниковой и бесколосниковой топки. Бесколосниковая более проста в обслуживании и экономична, а потому просто идеальна для бережного расходования дров. Зато колосниковая топка, с отдельным поддувалом, создает достаточно мощное высокотемпературное пламя, благодаря которому воздух в парилке и каменная закладка разогревается так быстро, насколько это необходимо.

И просто незаменимыми колосниковые печи для тех, у кого в запасе есть только сырые или свежезаготовленные дрова, а вот бесколосниковые печи куда более требовательны к качеству имеющегося топлива.

Популярные варианты металлических печей

Но проще, конечно, купить готовую стальную или чугунную печь-каменку, уже снабженную «аккумулятором тепла». А представляют собой обычные каменки металлическую решетчатую емкость с камнями над топкой и водогрейным баком на 30 л в верхней части.

Изготавливаются металлические печи-каменки обычно из листового железа толщиной в 4-5 мм. Обычно к ним приваривается еще и бак для воды – его можно расположить как вокруг дымохода, так и с любой стороны печи. А вот для засыпки камней уже организовывается специальная открытая камера. К слову, такие печи могут работать на абсолютно любом топливе.

Как вы можете заметить, все чертежи железных печей для бани имеют такие общие элементы: короб и топливник, который представляет собой стальную коробку с горловиной около 60 мм, предназначенную для насадки каменки. Делают топивник из крепкой высококачественной стали, толщина которой не менее, чем 5 мм. В комплекте – две задвижки, решетка поддувала и решетка каменки. Решетку каменки нужно варить из стальных стержней 20 мм диаметром так, чтобы расстояние между ними получилось 5 см и они свободно устанавливались на опорах. А решетку поддувала делать нужно из 8 мм стальных стержней – она тоже должна быть съемной.

Каменка же для печи традиционно изготовляется из стали, толщина которой не превышает 3 мм – она должна свободно насаживаться на горловину топики. А вот дверцы в саму каменку делать со стороны, обращенной в парную.

Что же касается металлических газовых печей, они состоят из корпуса и специального термостата, который и регулирует мощность агрегата. Кроме того, в них обязательно должно быть в наличии устройство, обеспечивающее безопасность такой печи.

А вот для небольшой семейной бани неплохо подходит и закрытая металлическая печь – она очень компактна и достаточно проста в изготовлении. Правда, теплоемкость ее оставляет желать лучшего, что, в принципе, легко исправить за счет полной кирпичной облицовки. Открытая же печь отличается от нее только наличием каменки.

Но в любом случае металлические печи обязательно выкладываются красным огнеупорным кирпичом, который нужно выкладывать от колосниковой решетки на ребро. Не докладывается только лицевая сторона печи, а на остальные три стороны кладку нужно делать всего в полкирпича. Закреплять их следует проволочными скрепами в 3 мм диаметром.

О том, как обложить металлическую печь кирпичом, подробно рассказано в статье http://stroy-banya.com/delaem_pech/kak-oblozhit-metallicheskuyu-pech-kirpichom.html

А уже после того, как вы выберете подходящий проект или чертеж, изучайте в соответствующем разделе нашего сайта то, как понравившуюся печь построить своими руками.

Банная печь из металла своими руками: чертежи, размеры, фото

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

  1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
  2. Внутри приваривают уголки для размещения колосника.
  3. Закрывают задние стенки каменки и зольника.
  4. Для дымохода делают отверстие и приваривают трубу.
  5. Внутри приваривают патрубок.
  6. Патрубок приваривают к дымоходу.
  7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

  • труба диаметром 70 см толщиной 5-8 мм;
  • листовой металл 5-8 мм и 2 мм толщиной;
  • трубы диаметром 7 см;
  • электроды;
  • сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

  • много элементов, которые увеличивают время изготовления;
  • агрегат получается больших размеров;
  • очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

  • труба для дымохода и основы
  • лист металла;
  • пруты;
  • колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

  • 2 трубы разного диаметра квадратного сечения;
  • уголки из металла;
  • колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

  • простая горизонтальная печь из баллона, растапливаемая внутри парной;
  • каменка из трубы 530 мм с выносным топливником;
  • вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

  1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
  2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
  3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
  4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Дальнейшие работы выполняйте по инструкции:

  1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
  2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
  3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

  • базальт;
  • галька речная;
  • габбро-диабаз;
  • талькохлорит.

Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Порядок сборки котла выглядит так:

  1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
  2. В корпусе выполните проемы для дверок и люка загрузки камней.
  3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
  4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
  5. Установите дымоходный канал и кран для слива воды в нижней части бака.

При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

«Горячий» или «холодный» варианты конструкции

В зависимости от того, какова температура наружных стенок банной печи, ее называют «холодной» или «горячей». Так, у «горячей» стены могут нагреться до 100 градусов, благодаря чему в парилке и тепло. Такую баню легко растопить за короткое время, что незаменимо для тех парных, в которых постоянно отопления нет – это бани, которые используются время от времени. И «холодные» печи для них не подходят. Но есть и недостатки у таких печей: парную можно запросто перегреть, превратив в настоящую сауну – а не для каждого человека такой режим безопасен.

«Холодные» же печи, протапливать которые нужно долго, имеют и свои преимущества – об их стены невозможно обжечься, ведь температура их максимум достигает 50 градусов. А вот нагрев самих помещений бани происходит через особые каналы печи, которые вбирают холодный воздух пола, пропускают через огонь и отдают через верх уже теплым, мягким и не обжигающим. Вот почему только при помощи «холодных» печей можно эффективно регулировать режим влажности и температуры в бане.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

сварочным аппаратом;

  • болгаркой с разными насадками;
  • электродрелью;
  • слесарным инструментом;
  • ручками дверными;
  • врезным краном;
  • асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

  1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

  1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
  2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
  3. Навесные стальные петли.
  4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
  5. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
  6. Цемент.
  7. Кирпич.
  8. Песок.

Какой должна быть печь — требования к агрегатам

Современные печи для бань своими руками практически ни в чем не уступают заводским – они не менее эстетичны, точно также обеспечивают экономный расход топлива, так же мало места занимают в парной и тоже не требуют никакого сложного ухода.

Сама печь своими руками в баню может быть сделана и для дров, и для жидкого топлива, и для других источников энергии. Выбор ее типа зависит от особенностей самой бани, но в любом случае она должна отвечать определенным требованиям:

  1. Наличие достаточной тепловой мощности и широкого диапазона ее регулирования. Так, тепловая мощность одной и той же печи может оказаться вполне достаточной для брусовой бани и недостаточной для каркасной.
  2. Наличие теплоаккумулятора и парогенератора, чтобы можно было менять режимы тепла и влаги.
  3. Наличие средств регулирования конвекции.
  4. Практически полное отсутствие поверхностей, температура которых превышает 150?С.

Кроме всего перечисленного, согласно правилам печных работ, у банной печи есть еще свои требования к размеру топки, пожаробезопасности и других важных параметров.

Особенности конструкции современной заводской печи

Выбор печи для парилки: разновидности конструкций

Чтобы сделать правильный выбор, необходимо иметь представление и о других особенностях банных печек. Сегодня можно говорить о классификации по следующим признакам:

  • скорость нагрева;
  • особенности компоновки;
  • способ нагрева каменки;
  • используемое топливо.

В зависимости от температуры наружных стенок все банные печи можно разделить на «горячие» и «холодные». У первых температура поверхности достигает более 100°С, что позволяет очень быстро нагреть помещение большой площади. Такая печка незаменима, если парная используется эпизодически, и постоянное отопление в ней не предусмотрено. Вот только из достоинств таких конструкций вытекают и существенные недостатки. Во-первых, прикосновение к раскалённым стенкам чревато получением ожогов. Во-вторых, быстрым нагревом трудно управлять, поэтому повышается вероятность случайного перегрева воздуха, и, как следствие, получение теплового удара.

«Холодные» печки требуют более длительного прогрева, но зато температура их стенок даже при самом интенсивном пламени не поднимается выше 50–60 градусов. Случайно обжечься о неё невозможно. Кроме того, способность «холодных» печей аккумулировать тепло позволяет поддерживать нужную температуру воздуха в течение нескольких часов. Благодаря этому облегчается эксплуатация сооружений, предназначенных для регулярного использования

Немаловажно и то, что растянутый во времени нагрев позволяет установить в помещении оптимальную температуру и влажность воздуха

Что касается компоновки, то существуют варианты с размещением печи как в самой парилке, так и в предбаннике. Первая конструкция, безусловно, дешевле и проще в монтаже. Тем не менее она имеет несколько недостатков. Так, при открывании дверцы для добавления топлива в помещение может пойти дым. К тому же из-за высокой влажности не получится хранить дрова рядом с печью, а каждый раз бегать за ними в другое помещение будет не совсем удобно. Пострадает и безопасность сооружения, поскольку в тесной парилке многократно повышается риск прикоснуться к раскалённой дверце. Поэтому лучше монтировать выносную топочную часть, которую можно разместить в смежном помещении, а в парной оставить только каменку. Конечно, этот вариант имеет право на жизнь только в том случае, если баня имеет достаточную площадь.

Конструкция печи с открытой каменкой наиболее популярна

Если говорить о способе нагрева каменки, то сегодня особой популярностью пользуются печи, в которых камни не контактируют с огнём. Их размещают в специальной огороже, приваренной к кожуху отопительного прибора, или металлических корзинах, которые располагают на стенках или печной трубе. При этом температура камней достигает 400 градусов. Достоинством этого способа является возможность топить печь и регулировать влажность воздуха одновременно с приёмом водных процедур.

Совсем по-другому устроены печи периодического действия. В них камни контактируют с продуктами сгорания, поэтому разогреваются до очень высокой температуры — 1000°С и больше. Вот только приступать к оздоровительным мероприятиям можно только после полного прогорания дров и удаления угарного газа из внутреннего пространства печи. А чтобы не допустить быстрого остывания каменки, её закрывают кожухом или откидывающейся дверцей.

Зная все особенности банных печей, совсем нетрудно подобрать нужную конструкцию, ориентируясь на особенности конкретной постройки, эксплуатационные требования и личные предпочтения владельца.

Самый простой вариант печи из металла — это обычная буржуйка. Она состоит из кожуха с дверцей и ножками, внутри которого установлена решетка. На ней и сжигаются дрова. Как и у всех печей, наличие дымохода обязательно. Скажем прямо — это не самый лучший вариант, хотя он греет помещение бани отлично. Но при этом потребляет слишком много топлива. Вы просто не будете успевать подбрасывать дровишки в пасть буржуйки, чтобы поддерживать в бане требуемую температуру. Многие говорят, что это вообще пережиток прошлого.

Но давайте не будем сразу списывать этот образец, который верой и правдой обслуживал бани на протяжении многих лет. Сегодня современные кулибины предлагают усовершенствованную буржуйку, которую относят к категории печей длительного горения.

Что же изменилось внутри самой конструкции?

  • Во-первых, ее топочную камеру разделили горизонтальной перегородкой на две части. В нижней сгорают дрова, а в верхней — топочные газы. Они проходят по каналу, оставленному сбоку в виде зазора между перегородкой и вертикальной стенкой прибора.
  • Во-вторых, дрова укладываются плотно друг к другу, чтобы они сгорали при меньшем количестве кислорода.
  • В-третьих, устанавливаются специальные каналы, по которым свежий воздух поступает во вторую камеру сгорания.

И все же эти печи из металла не самые экономичные. Да и КПД у них не очень высокий. Поэтому предлагаем другие виды изделий.

Традиционные металлические самодельные печи — это своеобразные конструкции, в которых есть место и топке, и плоскостям нагрева, и каменке, и баку с водой. То есть должен быть полный комплект, который обеспечит баню не только теплом, но и горячей водой. Кстати, о баке с водой. Его объем может быть разным, но мастера говорят о том, что для небольших банных помещений с небольшой печкой из металла оптимальный вариант — это 60–70 литров.

Правда, есть два очень важных предупреждения:

  • Банная металлическая печь должна изготавливаться из листового железа толщиной минимум 4 мм. Можно изготовить ее и из трубы.
  • Она должна обязательно обкладываться кирпичом. Это увеличит безопасность конструкции и создаст условия для равномерного распределения тепла по всему помещению.

Внимание! Одно из самых больших достоинств самодельных печей из металла — это отсутствие необходимости устройства большого и прочного основания. Вариантов основания много

К примеру, бетонная стяжка, облицованная керамической плиткой, огнеупорный кирпич или кусок металлического листа.

Типы конструкций

Металлическая печь для бани

Самодельные металлические печи по своей конструкции делятся на три основных типа:

Чем они отличаются друг от друга? В первом случае это простая модель, корпус которой снаружи и изнутри облицовывается огнеупорным кирпичом. Безусловно, это дорогой вариант, поэтому многие используют для облицовки обычный красный кирпич. Кстати, кирпичи крепятся к стенкам агрегата и между собой специальной проволокой. Посредине печи внутри устанавливается решетка, на которую накладывают камни.

Второй вариант более простой. Для этого печку по всему периметру отделывают металлической решеткой так, чтобы между стенками прибора и решетки оставался достаточно внушительный зазор. В него и засыпают камни.

Комбинированный вариант самый сложный. Для этого каменку устраивают поверх котла, для чего сооружается дополнительная прочная конструкция. Это усложняет агрегат и увеличивает его стоимость. Но работает он гораздо эффективнее за счет установки дополнительных элементов отдачи тепловой энергии.

Типы топлива

В этой категории всего лишь три группы изделий:

  • Печи электрические. В их комплектацию входят металлический корпус и ТЭН. Требование — хорошая изоляция клемм и мест подключения.
  • Газовые. В их составе кроме корпуса есть горелка, подающая топливо в топку. Специалисты рекомендуют установить блок безопасности в виде несложной автоматической системы контроля. К примеру, терморегулятор, датчик температуры и датчик пламени. Последний особенно важен — он будет контролировать подачу газа. При затухании пламени он даст команду клапану, который перекроет газовую трубную магистраль.
  • Дровяные. Это самые простые конструкции, в которых не используются подводящие сети энергоносителей. К ним, кстати, относятся и буржуйки.

Некоторые примеры конструкций печек

Кирпичный вариант — классика печного искусства

Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

Самые простые самодельные варианты печек

Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

Разновидности печей предназначенных для отопления банных комплексов

Чаще всего для обогрева используются классические печные конструкции, изготовленные из кирпича и металла.

Кирпичные конструкции имеют существенный недостаток – они обладают значительным весом, что требует при использовании такой конструкции изготовления под нее фундаментного основания. Для постройки такого печного оборудования применяется огнеупорный и красный обожженный кирпич, а также раствор, изготовленный на основе глины и песка в качестве связующего состава. Раствор на основе цемента при создании такой конструкции не применяется, так как под действием высоких температур цементный раствор трескается, и конструкция утрачивает свою целостность. При создании кирпичной конструкции, кирпичи следует укладывать в определенном порядке.

Металлические печи изготавливаются из стали и чугуна. Эти конструкции являются более компактными по сравнению с кирпичными агрегатами. Металлические агрегаты обладают более высоким показателем теплоотдачи.

Наиболее современная модификация агрегата для обогрева бани имеет в своей конструкции две камеры сгорания. Первая камера такого устройства предназначена для сжигания твердого топлива, а вторая камера предназначена для дожигания образующегося в первой камере горючего газа. КПД такой усовершенствованной модели по сравнению с классической, повышается на 20%.

Главным недостатком таких металлических конструкций является наличие большой площади поверхности, которая нагревается до высокой температуры. Такая особенность конструкции может стать причиной получения ожогов. Установка для обогрева банного помещения имеющая две камеры сгорания, носит название газовой. Прежде чем конструировать самодельную газовую печь для бани, следует подробно изучить конструкцию этого устройства, а при необходимости и проконсультироваться со специалистом, имеющим опыт создания таких установок. Дело в том, что ошибки, допущенные в процессе создания агрегата способны спровоцировать возникновение аварийных ситуаций с непредсказуемыми последствиями.

Список источников

  • stroy-banya.com
  • qustu.com
  • legkovmeste.ru
  • trubanet.ru
  • kachestvolife.club
  • teplosten24.ru

Поделитесь с друзьями!

Металлическая печь для бани своими руками: чертеж, сборка, установка

Баня пользуется огромной популярностью в России. Сегодня это обязательный атрибут дачи, частного дома или загородной усадьбы. Печное оборудование можно классифицировать по разным параметрам: кто-то строит печи из кирпича, кто-то предпочитает металлические печи, собранные своими руками. Последний вариант на практике более экономичен, ведь такую ​​модель можно изготовить из подручных материалов.



Почему выбирают металлическую печь

Металлическую печь для бани своими руками сегодня собирают многие домашние мастера.Это связано со многими факторами, например:

  • компактность;
  • отсутствие необходимости в массивном фундаменте;
  • возможность поддерживать постоянный процесс горения;
  • возможность возведения конструкций из имеющихся материалов.

Такие печи действительно получаются достаточно компактными, а значит, их можно установить даже в небольшой парилке. Для постройки не потребуется массивный фундамент, для этого можно будет построить легкий фундамент.Это не только упростит процесс монтажа печного оборудования, но и сэкономит время. Благодаря тому, что процесс горения можно поддерживать постоянно, температура будет поддерживаться на необходимом уровне.





Минусы металлической печи

Несмотря на то, что металлическую банную печь можно собрать своими руками, многие отказываются от этой конструкции в пользу дорогостоящих конструкций из кирпича, что под силу только опытному специалисту. Это связано с некоторыми недостатками металлических печей, среди которых:

  • быстрое охлаждение;
  • низкая способность отапливать помещение большой площади;
  • Необходимость обеспечения противопожарной защиты.

Металлические печи достаточно быстро нагреваются, но и быстро остывают. В таких конструкциях невозможно аккумулировать тепловую энергию. Чтобы добиться в бане нормальной температуры для процедур, необходимо будет поддерживать процесс горения. Некоторые владельцы бань отказываются от металлических печей по той причине, что такие конструкции необходимо защищать, чтобы обеспечить нормальный уровень пожарной безопасности. Некоторые, например, используют дополнительный кожух.



Устройство металлической печи

Простая металлическая печь для бани обычно состоит из двух частей, одна предназначена для печи, вторая — для бака с водой.Воздуходувка расположена внизу трубы, над ней — круглая стальная пластина. Над топкой должен быть утеплитель, сверху вниз должно быть 10 см и более. В баке с горячей водой делается отверстие для дымохода. Важно обеспечить целостность швов. Металлическая печь для русской бани имеет преимущества перед кирпичной в том, что она довольно быстро нагревается, и нет вероятности отравления угарным газом. К тому же изготовить такую ​​конструкцию самостоятельно довольно просто.





Рекомендации по параметрам печи

Если вы сделаете металлическую печь-каменку для бани, то можете сделать ее по вашему чертежу. Однако, если вы не хотите его создавать, то вы можете сделать коробку из заготовок следующих размеров:

  • две пластины размером 600х1400 мм;
  • одна плита размером 270х600 мм;
  • одна плита размером 270х140 мм.

Чтобы выполнить нишу для камней, из листового железа толщиной 5 мм размером 270×300 мм необходимо вырезать две заготовки следующих параметров.Еще две заготовки должны иметь другие размеры: 270х250 мм. Один лист стали должен иметь следующие размеры: 25×300 мм. Однако довольно часто металлические печи для бани делают из трубы. В этом случае подойдет заготовка с указанными в статье параметрами.



Самодельная металлическая печь: выбор формы корпуса

Если вы собираетесь собрать металлическую печь для бани своими руками, то на первом этапе вам необходимо выбрать форму корпуса.Этот параметр повлияет на производительность оборудования и удобство его эксплуатации. Печь может быть:

  • цилиндрической;
  • фигурные;
  • горизонтальный
  • прямоугольный.

Последняя разновидность более популярна и удобна. Если печь такой конфигурации, то форма сохранится дольше всего. А про углы обжечься будет довольно сложно, потому что эти зоны подвержены минимальному нагреву.Равномерность прогрева конструкции и помещения будет зависеть от формы топки. Вы также должны учитывать необходимость обеспечения устойчивости конструкции. Например, цилиндрический или круглый кожух имеет низкую устойчивость. К тому же такая техника требует более плотных стен, так как она будет больше нагреваться.



Выбор конструктивных особенностей и подготовка материалов

Металлические банные печи известны давно, за это время мастера разработали множество разновидностей и конструкций подобных устройств.Самым простым решением будет печь-каменка, которую можно сделать из бочки. Для этого у емкости срезают крышку и дно. В результате можно будет получить цилиндр, наполовину заполненный кирпичом, установленным на нервюре.

Сверху следует уложить решетку. Оставшуюся половину бочки следует заполнить камнями на 2/3. Конструкцию следует дополнить дымоходом и установить на духовку крышку. Эта технология довольно проста, но конструкция не проста в использовании. Если металлическую печь для бани предстоит изготовить своими руками, то для работы можно использовать листовую сталь, которая также ляжет в основу корпуса печи-каменки.

Внутренняя поверхность конструкции должна быть облицована кирпичом. Какой бы вариант вы ни выбрали, вам следует подготовить некоторые материалы, среди которых:

  • Листовая сталь;
  • стержень 10 мм;
  • щеколда;
  • трубы;
  • труба металлическая;
  • решетка;
  • водопроводный кран.

Листовая сталь должна иметь толщину 8 мм и более. Что касается металлической трубы, то толщина ее стенок должна составлять 10 мм, а диаметр может варьироваться от 50 до 60 см. Для камеры сгорания понадобится не только щеколда, но и двери.

При подготовке трубы необходимо позаботиться о наличии 90-сантиметрового участка, который пойдет в топку. Для бака понадобится длина 60 см, а труба 50 см пойдет на мелкие детали. При изготовлении банных печей на дровах довольно часто двери изготавливают самостоятельно. Из инструментов следует подготовить к работе сварочный аппарат и угловую шлифовальную машину.



Изготовление печи с закрытой каменкой

Если вам нужна печь с закрытой печью, то вы должны быть готовы к тому, что для подачи пара вам потребуется открыть дверцу.Эта конструкция сделана по следующей технологии. В большом отрезке трубы, диаметр которого составляет 50 см и более, необходимо проделать отверстие для воздуходувки. Его размер должен быть 5х20 см. Внутри нужно приварить крепление для установки решетки. Для этого можно использовать металлическую пластину с глазками.

Теперь можно приступить к работе по обустройству топки. Для него вырезается отверстие размером 25х20 см. Для стержней утеплителя необходимо приварить крепеж. Для того, чтобы сделать решетку, можно использовать сантиметровые прутья, но некоторые домашние мастера предпочитают приобретать именно этот элемент печи.

В противоположной стене нужно проделать отверстие, через которое будет проходить пар. Каменка наполнена камнями, подходящими для такой конструкции. Лучше всего выбрать диабаз или тальхохлорит, однако следует отказаться от кремния, слюдяных камней и гранита. В крышке для дымохода следует проделать отверстие, установив его на следующем этапе.

По этой технологии можно делать дровяные печи. Дополнительно конструкция может быть улучшена, для этого можно использовать емкость для горячей воды.Для этого подготавливается отрезок трубы внушительного диаметра, в который нужно вварить кран. Для емкости для воды подготовьте крышку. Его нужно разрезать на две части, в одной из них вырезается отверстие для дымохода, эту часть нужно будет приварить сверху емкости. Вторая часть крышки будет съемной, для удобства к ее поверхности следует приварить ручку и петли.

Изготовление металлической печи с открытым нагревателем

Если вам удастся подготовить чертеж печи для металлической бани, то это значительно упростит работу.В качестве альтернативного решения можно использовать схему, которая представлена ​​в статье. Перед тем, как приступить к сборке конструкции, следует ознакомиться с другой технологией, предполагающей изготовление мартеновской печи. Если будет металлический лист, то построить агрегат будет довольно просто.

Конструкция будет иметь вид трубы, которую следует разделить решеткой на два отсека. Верхняя часть станет топкой, а нижняя — зольником.Отсеки необходимо дополнить дверцами, через которые можно будет класть дрова, и обеспечить подачу воздуха, а также отвод продуктов горения.

В самом дальнем конце трубы необходимо установить дымоход диаметром 100 мм. Поверх корпуса нужно приварить металлический ящик, наполненный камнями. С помощью колена дымохода можно обеспечить нагрев камней, так как контактная поверхность станет больше.

Если вы задумываетесь, как сделать металлическую печь для бани, то конструкцию можно сделать в виде параллелепипеда.В этом случае следует готовить листы металла, а не трубу. Для такого оборудования понадобится бак с горячей водой. В прямоугольной духовке емкость можно разместить одним из нескольких способов. Его иногда кладут с двух сторон, закрепляют сверху, нарезают трубы для подачи и забора воды, выполняют рубашку с нескольких сторон. Чтобы добиться максимально удобного получения горячей воды, можно установить емкость теплообменника, которая должна располагаться на трубе дымохода.

Водонагреватель можно изготовить самостоятельно или приобрести в магазине, в последнем случае конструкция будет дополнена трубой стандартных размеров.В этом случае дымоход нужно будет вставить в емкость, а вертикальную часть расположить над корпусом топки. При достаточном количестве воды резервуар будет действовать как резервуар или как теплообменник, который можно подключить к резервуару.

Изготовление печи открытого типа с кирпичными стенами

Нередко домашние мастера изготавливают металлическую печь для бани, облицованную кирпичом. В этом случае конструкция будет открытого типа. Оборудование довольно сложное в исполнении, но оно будет иметь отличную теплоаккумулирующую способность.В конструкции будет металлический корпус, внутри которого кирпичная кладка.

Требования к толщине металла следует снизить, можно использовать лист толщиной 2 мм. Для кладки следует приобретать шамотный огнеупорный кирпич. Укладка материала осуществляется на готовую смесь, которая предназначена для печных работ. Замес осуществляется с учетом требований инструкции.

Перед тем, как сделать металлическую печь для бани, нужно подготовить основание. К нему привариваются ножки и пятки, что сделает конструкцию более устойчивой.На этот фундамент необходимо положить сплошной кирпичный ряд. Для других видов возле топки необходимо проводить кладку в полкирпича, тогда как в районе дымоходных каналов стоит использовать четверть кирпича.

Как только камера выдува будет готова, можно приступить к установке чугунной решетки. Он должен располагаться между зольником и топкой. Для оформления проемов загрузочного окна и воздуходувки следует использовать металлические квадратные уголки со стороной 20 мм.Важно следить за тем, чтобы швы между рядами были максимально ровными.

Металлическую решетку стержней следует укладывать над камерой сгорания. Диаметр стержней может составлять 12 мм. Как только вы достигнете уровня обогревателя, слева и справа должно быть оставлено отверстие. Вы загрузите в него камни, почистите и достанете их. Во время этой процедуры вы можете пролить через это окно воду, чтобы получить пар.

Рекомендации к работе

Рассмотрев схему металлических печей для бани, вы можете взять за основу конструкцию, описанную в этом разделе.В нем дымоходный канал лучше всего делать извилистым. Это будет способствовать максимальному нагреву корпуса и сгоранию топлива. В том месте, где труба будет выступать, следует создать окно ревизии. В нем должен быть клапан, который будет удерживать тепло после завершения печного процесса.

Верхние ряды кирпича сделать сплошными, оставив отверстие для установки дымохода. После завершения кладки раствор следует оставить до схватывания. Затем можно приступать к варке стенок металлического кожуха.В этом случае он будет напоминать футляр. На стыках следует использовать квадратное сечение с указанными выше размерами, что облегчит сварочные работы. Важно следить за герметичностью швов.

При изготовлении передней стенки не забудьте прорезать в ней отверстия для загрузочной камеры и зольника. Затем на ее место устанавливается передняя стенка, на следующем этапе нужно будет приварить дверные петли. Если вы хотите сделать двери своими руками, то их ширина должна быть на 10 мм шире с каждой стороны по сравнению с проемами.Это обеспечит герметичность. Кроме того, для этого можно использовать асбестовый герметик, который укладывается по периметру двери или на внутренней поверхности.

Дополнительная консультация специалиста

Также возможно изготовление металлических печей для бани. Если вы решили использовать описанную технологию, то в боковой стене нужно сделать проем для окна под образование пара. Металлическая дверь должна быть установлена ​​с уплотнительным материалом. Желательно сделать его открытым.На крышке вырезается отверстие для дымохода, после чего крышку можно приварить. После того, как дымоход установлен, его следует прокипятить по периметру. На следующем этапе металлическую печь можно заменить и засыпать камнями.

Особенности установки металлической печи

Размеры металлической печи для бани будут определяться трубой или бочкой, которые составят основу конструкции. Однако для правильной и безопасной эксплуатации отопительного оборудования важно не только соблюдать технологию сборки, но и следить за соблюдением правил монтажа.

Банная печь должна находиться на расстоянии 1 м и более от стен. Конструкция должна располагаться вплотную к дымоходу. Важно разместить конструкцию на специальной подставке или фундаменте из огнеупорных материалов. Стены парилки, возле которой будет располагаться топка, необходимо отделать листовым огнеупорным материалом.

Заключение

Подготовив чертеж печи для металлической бани, Вы облегчите себе работу. Однако схема не дает успеха.При сварке деталей важно проверять герметичность швов, иначе конструкция может быть опасна при эксплуатации. Если хотите избежать ошибок, следует более подробно изучить устройство.

Металлические печи для бани обычно изготавливают из труб или листовой стали. Первый вариант будет проще, так как количество сварочных работ можно сократить. Есть еще несколько способов облегчить сборку печи. Например, покупка готовых дверей, решеток, ручек и навесов.Некоторые домашние мастера стараются изготовить эти элементы самостоятельно. К тому же нет необходимости делать чертеж самостоятельно, можно использовать уже готовые решения. Некоторые варианты представлены в статье. Они позволят понять, какие габариты должна быть у печки, а также какое у нее устройство.

Чертеж банной печи. Плита и резервуар для воды. Варианты конструкции чугунной печи.

Если вы планируете построить баню на даче, то стоит задуматься о том, как собрать металлическую печь для бани своими руками.

Конечно, качество бани во многом зависит от ее конструкции, но немаловажную роль играет и печь, которая обеспечит необходимую температуру во внутреннем пространстве.

Самодельные металлические печи в данном случае являются оптимальным решением, которое, к тому же, можно полностью реализовать своими руками.

Изготовление своими руками при правильном подходе не займет много времени, а кроме того снизит финансовые затраты.

По своим характеристикам и надежности такая печь ничем не уступает кирпичной, а при необходимости обеспечит хорошее тепло бани.

Кроме того, самодельные печи из металла для удобства эксплуатации дополнительно оснащаются специальной емкостью, в которой всегда будет горячая вода.

Подробнее о том, как сделать духовой шкаф из металла своими руками, смотрите в видео ниже.

Металлическая печь, которую можно сделать своими руками, имеет ряд преимуществ по сравнению с более привычной кирпичной.

Такая печь работает по принципу постоянного горения, а значит, огонь в топке необходимо поддерживать в непрерывном режиме.

Кроме того, следует отметить, что использование печи из металла позволяет прогреть интерьер бани за один час.

Для кирпичной печи этот показатель составляет около трех часов. К тому же охлаждение металлической печи занимает буквально тридцать минут.

Установка такой печи в бане должна производиться с строгим соблюдением мер пожарной безопасности. В основном это связано с тем, что его металлические стенки достаточно сильно нагреваются, что в некоторых случаях может вызвать пожар.

Металлическую печь желательно устанавливать в банях, имеющих относительно небольшую площадь, так как для полноценного и эффективного обогрева помещения с большими внутренними объемами потребуется значительно увеличить расход топлива, используемого для его обогрева.

Конструктивно духовой шкаф, изготовленный из металлических листов, может быть выполнен в различных исполнениях. Это можно сделать как с открытым ТЭНом, так и с закрытым.

Кроме того, нет ограничений по его комплектации, а также по расположению.

Для его изготовления разрешается использовать подручные металлические материалы, но только достаточной толщины.

В качестве основного материала для его конструкции подходят как стальной лист, так и старые бочки с трубами. Допускается также свободное расположение его отдельных элементов.

Какая конструкция печи остановится, следует определять на основе нескольких различных факторов.

В первую очередь следует учитывать размеры самой ванны, а кроме того, исходить из наличия определенных материалов и навыков работы.

Есть специальные чертежи, детализирующие конструктивные особенности абсолютно всех его элементов.

Подробнее о том, как сделать печь своими руками из подручного металлического материала, смотрите в видео ниже.

Подготовка к работе

Перед тем, как сделать металлическую печь для бани, следует по соответствующим чертежам подготовить весь необходимый материал и инструмент.

Самая простая конструкция должна состоять из нескольких отдельных элементов, включая резервуар для воды и топку.

Для их изготовления потребуется стальной лист, толщина которого должна быть не менее восьми миллиметров.

Кроме того, вам обязательно понадобится труба соответствующего диаметра и толщины, а также металлический стержень и решетка.

Также необходимо наличие прочных защелок, с помощью которых будут закрываться все технологические двери. Дымоход необходим для удаления всех продуктов сгорания.

Также под рукой должен быть кран, который впоследствии будет установлен на резервуар для воды.

Из инструмента для изготовления печи данного типа необходимо иметь болгарку, с помощью которой будет резаться металл соответствующих размеров.

Поскольку все соединения элементов печи должны быть стальными, необходимо приобрести сварочный аппарат.

Также на подготовительном этапе следует учитывать конструктивные особенности отдельных элементов.

Камера, в которой будет сжигаться топливо, обязательно должна иметь дверцу, а также небольшое технологическое отверстие для подачи необходимого воздуха.


Дополнительно необходимо предусмотреть небольшое технологическое отверстие для удаления скопившейся золы.

Также следует подумать об устройстве места для камней и расположении бака для горячей воды.

Имея под рукой соответствующие чертежи и весь необходимый для работы материал, можно приступать к сборке печи для бани из металлических листов своими руками.

Поэтапная сборка

Собрав весь необходимый инструмент и материал, можно приступать к работе своими руками.Для начала нужно сделать топку и соответственно утеплитель.

Для этих целей следует использовать большой кусок трубы. В нем делается технологическое отверстие, которое будет использоваться как нагнетатель, а над ним устраиваются насадки для решетки.

Следует отметить, что все крепления и швы печи для бани должны быть максимально герметичными, так как иначе продукты горения начнут перетекать внутрь парилки, а значит, помещение нельзя использовать для по прямому назначению.

Эту деталь необходимо установить и плотно приварить к верхней части нагревателя. Внизу этой трубы следует установить кран горячей воды.

После этого следует позаботиться о крышке, которая закроет этот резервуар. Его можно изготовить из подходящей круглой заготовки определенного диаметра.

Эта заготовка разрезается по центру на две равные части. Технологическое отверстие для дымохода выполнено из водяной части и приваривается непосредственно к самой емкости.

Вторая половина трубы снабжена петлями и ручкой и закреплена на резервуаре. Вода в баке нагревается дымом, поднимающимся вверх от водонагревателя.

Подробнее о том, как собрать металлическую печь для бани без посторонней помощи, смотрите в видео ниже.

Правила установки

Монтаж самодельной печи, которая также будет сделана из металла своими руками, следует продумать еще на этапе строительства бани.

Место, где он будет располагаться, обязательно должно иметь мелко нарезанный железобетонный фундамент.

Также ее установка требует полного соблюдения противопожарных мер и правил, так как баня считается объектом повышенной опасности.

Непосредственно перед самой установкой следует укладывать специальный огнеупорный кирпич в два ряда на предварительно возведенный фундамент. Далее следует установка по всем правилам самой духовки.

Агрегат должен располагаться на расстоянии не менее одного метра от поверхностей стен.


Если конструкция полностью из древесного материала, то поверхность стен необходимо защитить специальной огнеупорной пленкой, под которой также должен быть утеплитель.

Это поможет предотвратить перегрев и, как следствие, возможное возгорание деревянной поверхности стены.

Установка металлической печи в бане подразумевает также установку дымохода, который должен быть максимально изолирован от внутреннего пространства.

В качестве материала для дымохода лучше всего использовать специальную многослойную трубу.

В трубе этого типа между внутренним и внешним пространством кожухов особым образом проложен слой специального теплоизоляционного материала.

В случае, когда дымоход под металлическую печь делается не из кирпича, а из металлической герметичной трубы, то в том месте, где он будет выведен из внутреннего пространства на улицу, следует оборудовать специальный пропускной технологический канал. .

Это отверстие дополнительно изолируется и герметизируется после надежной фиксации трубы. Специалисты рекомендуют дополнительно облицевать готовую печь огнеупорным кирпичом.

Это позволит не только придать металлической печи более привлекательный вид, но и обезопасить от случайных ожогов.

В этом случае данный нагревательный элемент можно разместить на расстоянии двадцати сантиметров от поверхности стены.

В любом случае для небольшой бани лучшим вариантом будет металлическая печь.

Не требует серьезных денежных затрат, собирается достаточно быстро и без посторонней помощи. К тому же никаких сложностей при его последующей эксплуатации не возникнет.

— один из тех вариантов, к которым прибегают владельцы собственных бань и саун, когда им по каким-то причинам не подходит кирпичная печь.

Печь для бани из железа имеет достоинства — она ​​меньше по размеру, быстрее начинает отдавать тепло и нагревать парилку, многим это будет проще сделать.

Но есть и недостатки — его придется отгородить от остальной комнаты, чтобы не касаться раскаленным утюгом голым телом, и все же в большинстве случаев для обустройства придется использовать облицовку из кирпича. печь.

Если говорить о финской и русской банях, то у них есть как сходства, так и различия.

Должен иметь замок, который закрывается поворотом ручки.

Кроме того, желательно, чтобы ручка топки была самоохлаждающейся — это можно сделать, прикрепив к стандартной ручке пружину, чтобы ее можно было открывать и закрывать голыми руками.

Зольную камеру для металлической печи удобно выполнить в виде выдвижного лотка-ящика. Он занимает весь объем зольной камеры, а во время топки приоткрыт, чтобы воздух через нее поступал в топку для сжигания дров.

После того, как вы закончите пропаривание, протолкните всю оставшуюся золу с помощью кочерги в поддон для золы через решетку, вытащите ящик и выньте золу.

Камера сгорания металлической печи должна быть футерована.Футеровка производится огнеупорным кирпичом на специальном глиняном огнеупорном растворе.

Чтобы не беспокоить вас тонкостями приготовления этого раствора, скажу, что проще его приобрести в магазине в виде сухой строительной смеси и замешивать по.

Как правило, футеровка выполняется путем укладки огнеупорного кирпича на дно печи с заделанной в нее решеткой по краю вдоль стен. В некоторых случаях облицовывают и верхнюю часть топки.

Так как домашнему мастеру, не разбирающемуся в печном деле, сложно футеровать верх топки, можно рекомендовать закрыть верх топки толстым листом котла из нержавеющей стали 12Х18х20Т, о котором говорилось ранее.Этот лист перегорит не очень скоро, и вы можете сэкономить, сделав только одну из самых важных частей этой стали в своей духовке.

Также можно использовать теплоотводящую решетку в верхней части топки, которая не имеет прямого контакта с покровным листом. В первую очередь он выгорит от огня, и при необходимости его можно легко заменить.

Конечно, желательно облицевать верх топки, такие работы придется производить минимум в два ряда кирпичей, чтобы обеспечить сцепление в ряду.

Если топка небольшая, шириной около 200 мм, то ее можно просто перекрыть одним рядом кирпичей в поперечнике. Поэтому в железной печи для бани часто есть отсек под топкой, делающий его достаточно узким и высоким, чтобы можно было положить или положить туда больше поленьев при небольшой ширине самой камеры.

Дымоходы предназначены для увеличения площади контакта поверхности топки с газами, которые при горении выходят из топлива и уходят в дымоход.Это увеличивает эффективность печи, так как с дымом уходит меньше тепла.

Оптимально для банной печи один-два хода копчения. Если использовать для печи отвод дыма через камни, как описано ранее, можно вообще обойтись без них.

При наличии дымоходов из-за малых размеров печи рациональнее всего расположить их горизонтально над топочным отсеком, чтобы печь была больше по высоте, а не по длине.Размеры печи довольно важны для не очень большой бани.

В некоторых случаях дымовые очереди делают в виде кабана, проходящего через ванну, например, под кушеткой. Хотя это больше характерно для турецкой бани, но многим наверняка понравится такая конструкция, где можно полежать на теплой постели, покрытой мозаикой.

Кабан производится исключительно из. Следует помнить, что для обеспечения хорошей тяги через кабанку необходимо установить трубу большей высоты.

Дымоход.Довольно важная деталь печки, хотя многие не придают этому значения. Печная труба для чугунной печи для бани обычно тоже из железа.

Здесь можно использовать отрезок обычной водопроводной трубы, так как, если печь сделана правильно, в трубе ничего не выгорит, и она будет защищена от высоких температур.

У дымохода должно быть одно очень важное свойство — хорошая теплоизоляция от внешнего воздуха. Это особенно важно при большой высоте трубы.

Иначе воздух в дымоходе при прохождении быстро остынет, и будет давить вниз, в результате пропадет тяга, а при розжиге огня дым уйдет в баню. Для теплоизоляции можно использовать обертку из минеральной ваты вокруг дымохода.

Лучше всего укутывать не только чердак, но и ту часть, которая выходит на улицу. Снаружи обертку необходимо защитить стекловолокном или другим материалом, чтобы на минеральную вату не попал дождь и мокрый снег.

Нет смысла заворачивать часть трубы внутри парилки. Воздух там достаточно влажный, а в процессе эксплуатации минеральная вата будет отсыревать и портиться.

Для трубы можно использовать стандартные металлоконструкции, которые производятся сразу с изоляцией и внешней изоляцией в виде слоя кровельного листа. К сожалению, сразу поставить эту конструкцию на плиту вряд ли будет удачным решением, так как в парилке есть проблема с влажным воздухом, из-за которой минеральная вата может стать влажной.

Пожалуй, если производитель трубы разрешает использовать ее внутри бани, в инструкции об этом есть отдельное упоминание — ставить такую ​​трубу прямо на плиту и на улицу.

По правилам пожарной безопасности расстояние от дымохода до горючих частей внахлест должно быть не менее 25 см. На печь для сауны, кстати, действует тот же стандарт.

Обычно у кирпичной трубы это пространство заполняется выдрой и пухом.Для металлической трубы принято обкладывать трубу асбестовой прокладкой, а затем металлическим листом, заполняющим пространство между трубой и деревянными конструкциями крыш и полов.

Для увеличения тяги трубу принято снабжать дефлектором. Это устройство похоже на небольшую «крышу» над трубой. Дефлектор также предотвращает попадание дождя и снега в дымоход.

Печь из железа для бани своими руками (фото с трубой смотрите ниже), где дефлектор выполнен другим, в виде прямоугольной выемки, а то и с выкройками из жести.Самый простой вариант дефлектора — сделать вырез в самой трубе с помощью газовой резки или сварки, оставив две ножки, и приварить к ним сверху металлическую накладку.

В основании дымохода обычно находится такая важная деталь, как вентиль. Когда дрова догорают в печи, а остаются только угли, вентиль закрывается. Угли тлеют медленно, сохраняя тепло как можно большим количеством времени, и не выбрасывая его в атмосферу через трубу.

Котельное устройство.Способы нагрева воды

Котел в железной печи для бани, их обычно устраивают вне духовки.

Обычно котел тоже металлический.

Чаще всего имеет крышку, чтобы налить в нее холодную воду, и небольшой кран, чтобы оттуда брать и использовать воду.

Поскольку, в отличие от кирпичной печи, стенки железной духовки во время работы имеют значительно более высокую температуру, вы можете поставить котел совсем рядом с духовкой, либо закрепить его на стенке духовки.

В этом случае вода будет нагреваться лучше, если у котла будет одна плоская стенка, максимально приближенная к стене топки.

Поэтому лучше использовать конструкцию типа «куб», сваренную из металлических листов, а не металлическую круглую бочку, примыкающую к печи с небольшой поверхностью.

В качестве материала для котла лучше взять нержавеющую сталь. Если его нет, можно использовать обычный черный. Также можно использовать эмалированные емкости.

Нельзя использовать для котла алюминий или пластик, так как они могут разрушиться от температуры снаружи печи, особенно если в котле нет воды.Толщина стенок котла из нержавеющей стали может быть от 1,5 до 3 мм, из черной — не менее 3 мм. Оцинкованную сталь можно использовать, если не используете бойлер для нагрева воды на пищевые нужды.

Если у вас нет возможности разместить котел внутри парилки из-за его больших размеров, вы можете разместить его в гардеробной. При этом используйте старинный водонагреватель.

При топке печи необходимо после того, как камни нагреются, взять несколько горячих камней и положить их в ведро.Поднесите ведро к емкости с водой, можно даже к деревянной или пластиковой, и вылейте эти камни в воду. Горячие камни передадут тепло воде, и она станет теплой.

Как правильно топить плиту

Если топите банную печь, нужно позаботиться о качестве дров. Лучше всего использовать березовые поленья. Они должны быть такого размера, чтобы в камеру сгорания легко поместилось несколько штук.

Лучше не топить еловыми или сосновыми дровами.Они образуют много сажи, и дымоход быстро забивается. Также нельзя топить печь дровами из осины или ольхи. Еще они образуют много копоти, к тому же плохо разгораются.

Для растопки лучше всего использовать мятую газету и щепки. Поместите газету в щель между бревнами снизу, воткните между ней и бревнами несколько деревянных кусков и зажгите спичкой.

Если дрова влажные, можно попробовать положить в топку только два полена, а между ними положить газету и еще несколько щепок.Когда эти два бревна загорятся, добавьте еще дров.

Как правильно нагреть баню — можете посмотреть видео:

Кирпичная печь для бани — классика «жанра». А технология его кладки веками совершенствовалась. Поговорим о том, как выложить банную печь из кирпича своими руками.

Преимущества кирпича при строительстве банной печи



Современный рынок предлагает огромное количество вариантов устройства банной печи, но наибольшей популярностью по-прежнему пользуется кирпич.И тому есть ряд веских причин, например:
  1. Простота конструкции.
  2. Не требуются отделочные работы — штукатурка или облицовка.
  3. Кирпич имеет исключительную термостойкость, подтвержденную многолетней эксплуатацией.
  4. Кирпичные конструкции не горят паром и помогают поддерживать в помещении оптимальный уровень влажности.
  5. Отсутствие вредных химических соединений, полная безопасность для окружающей среды.
  6. Обжиговые печи для кирпича отличаются высокой прочностью и простотой в эксплуатации.

Основные элементы кирпичной печи для бани



Основные элементы кирпичной печи на протяжении многих лет остаются неизменными, а расположение каждой части проверено опытом. Кладка начинается с разметки (чертежа) будущей конструкции. Существуют различные схемы кладки, но любой чертеж банной печи из кирпича будет содержать следующие детали:
  • Воздуходувка (зольник) или топочная отливка, в состав которой могут входить колодцы для чистки дымохода, каминная решетка, виды, чугунная печь, каминная решетка. решетка, топка и прочее.
  • Топка — для ее кладки необходим шамотный кирпич.
  • Дымоход и печь из натурального камня, красного жаропрочного или огнеупорного кирпича.
  • Емкость (бак) для воды.

Приспособления и материалы для строительства печи для бани из кирпича



Построить печь для бани из кирпича не так уж и сложно, а для ее строительства понадобятся следующие материалы:
  1. Кирпич шамотный , красный термостойкий кирпич или натуральный камень.
  2. В качестве связующего требуется мелкий песок и глина.
  3. Уголок и лента стальная, проволока оцинкованная.
  4. Асбестовый шнур, гидроизоляционный материал (рубероид).
Этот список можно дополнить элементами, указанными на схеме банной печи: чем сложнее чертеж, тем больше потребуется затрат на строительство.

Обращаем ваше внимание, что для кладки конструкции печи следует использовать только качественный материал. Красный кирпич берется из марки М с обозначением от 75 до 150.Морозостойкость кирпича должна быть не менее 25 циклов, форма должна быть правильной, без сколов. Качество материала проверяют постукиванием: у хорошего кирпича звонкий звук, а у плохого обжига — приглушенный звук.


Из необходимого инструмента пригодятся в работе следующие приспособления: большое ведро (емкость) для раствора, для резки кирпича — болгарка с металлическим кругом, электродрель с насадкой-миксером, строительный уровень, отвес леска, кельма, киянка из дерева, измерительные приборы (рулетка и маркер).

Закладка фундамента под кирпичную печь в бане



Возведение кирпичной печи следует начинать с закладки фундамента. Для этого выполняем следующие действия:
  • Выкапываем котлован глубиной примерно 70 см, ниже уровня промерзания грунта.
  • Делаем ширину котлована внизу немного больше основной ямы, чтобы конструкция не смещалась в дальнейшем (любая почва всегда немного сдвигается).
  • Заливаем лунку слоем песка 15 см, заливаем водой.
  • Затем следует слой битого кирпича с камнем, который должен достигать 20 см.
  • Далее засыпаем щебень, на который устанавливаем опалубку и арматуру (каркас из металлических прутков). Монтаж опалубки и стальных стержней производится только после усадки песка.
  • Сверху насыпаем слой бетона так, чтобы расстояние от него до поверхности земли было 15 см.
  • Снимаем опалубку, наносим по бокам несколько слоев дегтя, а зазоры заполняем песком или щебнем.
  • Заканчиваем работы по устройству фундамента укладкой рубероида или другого гидроизоляционного материала в несколько слоев, размеры которых должны быть равны площади основания.

Приготовление раствора для кирпичной печи для бани



Качество кирпичной печи для бани во многом зависит от вяжущей смеси, на которую кладется кирпич. Классический раствор для строительства кладочной печи состоит из глины и песка: часть песка в растворе должна составлять более половины от общего объема глины или 3/2 части.В этом случае компоненты раствора тщательно отбираются и готовятся к смешиванию.

Для того, чтобы кирпичная кладка была долговечной, к каждому элементу раствора предъявляются свои обязательные требования:

  1. Песок … Используется мелкозернистый (размер зерна до 1-1,5 мм), речной, но без иловых примесей. Перед перемешиванием смеси песок пропускают через сито с отверстиями 1,5 мм.
  2. Глина … Перед употреблением ее помещают в емкость, измельчают и, помешивая, заливают водой с небольшой крышкой.Через 24 часа эту смесь пропускают через сито, измельчая комочки. При необходимости повторите процедуру. В результате должна получиться масса однородной пастообразной консистенции, в которую добавлен песок. От того, насколько жирна глина, зависит процентное содержание песка в растворе.
Особое внимание следует уделить глиняной смеси для кладки кирпичной печи: если раствор будет слишком жидким (тонким), то он не даст хорошего сцепления кирпичам, и наоборот — слишком жирная смесь через некоторое время потрескается. и сжимается.

Рассмотрим два способа определения качества раствора для кладки духовки:

  1. Из глиняного раствора раскатывают шар диаметром 5 см. Берется две доски: на одну кладут этот шар, а второй прижимают. Плохой раствор (тощий) получается, если мяч крошится под давлением доски до появления трещин. Раствор считается пригодным к применению, если на 1/3 шара образовались трещины. Если трещины заполнили половину диаметра шара, значит, затирка очень «жирная» и необходимо добавить песок.
  2. Следующий способ заключается в скатывании двух одинаковых шариков из раствора, но один из них выкладывается на лепешку диаметром 10 см. Затем их оставляют сохнуть на два-три дня, после чего оценивают общее состояние. Если лепешка и шар покрылись трещинами, значит, глиняная смесь очень жирная, а если мяч не рассыпается при броске с метровой высоты на деревянную поверхность, значит, вашего раствора достаточно для укладки печи.

Важно! На рынке или в магазинах можно найти уже готовую глиняную смесь, чтобы сложить кирпичную печь для бани своими руками.Как правило, эти решения обладают хорошими эксплуатационными характеристиками.

Кладка банной печи кирпичная



Кирпичная печь для бани сначала строится без раствора, сухой, по выбранной схеме. Вариантов заказа печей много, а выбор схемы зависит от индивидуальных предпочтений владельца бани, необходимой тепловой мощности, также учитывается дизайн банного помещения. Кладка каждого ряда начинается с углового кирпича, при этом необходимые кирпичи подбираются таким образом, чтобы они максимально плотно прилегали друг к другу, тем самым уменьшая толщину шва кладки.

Обратите внимание: если основание печи находится ниже уровня пола, то кирпич кладется с использованием смеси цемента и песка (от одного до трех). А если он расположен напротив уровня пола — в процессе кладки топки устанавливается лист металла с той стороны, где топка будет выходить.



После черновой можно переходить к чистовой кладке печи. Каждый кирпич необходимо опустить в емкость с водой на 20 секунд, чтобы жидкость заполнила поры.Далее выполняем следующие действия:
  • Мастерком набираем необходимое количество глиняной смеси, разравниваем раствор на месте кладки.
  • Окуните уже размеченный кирпич в ведро с водой и поставьте на раствор, следя за толщиной шва — она ​​не должна превышать полсантиметра.
  • Уложите кирпич, постукивая по нему шпателем, собирая остатки смеси по сторонам стыка кладки.
  • Старайтесь всегда принимать одинаковое количество раствора.Нанесите смесь на новое место под кирпич, а также на край уже уложенного кирпича. Эта кромка носит название — стыковая, шов кладки не должен превышать 3 мм.
  • Следующий кирпич кладут тычком к стыку (их следует промазать глиняной смесью).
  • Обратите внимание: толщина шва лучше.
  • Проверяем схему заказа. Через три-четыре ряда протрите кладку влажной тряпкой.

Важно! При кладке печи вертикальные швы не должны совпадать, они перекрываются кирпичом следующего ряда ровно посередине, или не менее 1/4 кирпича.Также кирпич не кладут поврежденной стороной внутрь духовки. Обтесанные половинки кирпича кладут внутрь кладки, но ни в коем случае не внутрь дымохода или самой печи.

Устройство каменки для бани из кирпича



Топка сделана из шамотного кирпича, который не перевязан обыкновенным кирпичом из-за значительной разницы в коэффициентах температурного расширения. Между огнеупорным и шамотным кирпичом они стоят не менее полсантиметра.Футеровку печи кладут из шамотного кирпича, укладывая краем вниз и используя специальный раствор для соединения шамота. Следует учитывать, что при покупке камеры сгорания рекомендуется тщательно проверять исправность крепления дверцы топки к самой камере и ее герметичность.

Печное литье обычно делают из чугуна, коэффициент расширения которого намного выше, чем у кирпича. Именно по этой причине чугунные элементы (дверцы топки, решетки, резервуары для воды) необходимо устанавливать с зазором.Решетка монтируется без использования вяжущей смеси с интервалом не менее полсантиметра со всех сторон, чтобы ее можно было легко заменить в случае перегорания.

После завершения кладки и установки дымохода кирпичную печь для бани необходимо просушить. Для этого оставьте все дверцы и заслонки открытыми не только в духовке, но и в самой бане, желательно на несколько дней. Через 3-4 дня печку топят мелкой стружкой несколько раз подряд до исчезновения конденсата на дверце.Сушка кирпичной печи окончена, когда на заслонке больше не образуется влага — значит, она вышла, и кладка духовки успешно завершена.

И напоследок предлагаем вам ознакомиться с технологией строительства банной печи из кирпича, посмотрев тематический ролик:


Мы разобрали основные вопросы, как выложить кирпичную печь для бани своими руками. Удачи!

Современный строительный рынок предлагает широкий выбор моделей банных печей: на жидком топливе, на дровах и на газе, и с множеством дополнительных функций.Правда, производители просят за такие агрегаты баснословную сумму, и при этом нет никаких гарантий, что эта печь будет соответствовать требованиям конкретной бани и прослужит действительно долго. Но то, что создают те, в ком живет дух русского мастера, — веками.

А вот сделать печь для бани своими руками не так уж и сложно — все, что потребуется, это подробная инструкция, пошаговые фото постройки и рекомендации опытных мастеров … Все это вы найдете в этой статье.Главное, подходить к делу медленно и скрупулезно соблюдать технику безопасности при работе печи.

У многих современных мастеров самодельные печи для бани, которые изготавливались много веков и до недавнего времени, вызывают искреннее недоумение: построены они были без дымохода, а угарный газ выходил из бани только через дверцу. Вот почему наши предки говорили «мыть в черном». Хотя, помимо этого недостатка, сама старинная банная печь имела вполне практичное устройство, очень стойкое к возгоранию.Так, куполообразный очаг, напоминающий колодец, был построен из экологически чистого глиняного кирпича. В нем на металлические стержни укладывались подготовленные камни, а на них ставилась емкость с водой, похожая на котел. Огонь под булыжниками нагрел последних, и падающий на них кипяток наполнил баню мягким и обволакивающим паром.

Со временем русские мастера научились оборудовать для таких печей своего рода дымоход, и бани стали намного эстетичнее и функциональнее.И даже более того — этот атрибут парных стал смысловым и организующим центром ее интерьера, а усовершенствованная концепция их изготовления сделала банные процедуры не такими дорогими и более приятными.

Какой должна быть духовка — требования к агрегатам

Современные банные печи своими руками практически ничем не уступают заводским — они не менее эстетичны, к тому же обеспечивают экономичный расход топлива, к тому же занимают мало места в парилке и не требуют сложного ухода. .

Саму печь своими руками в бане можно сделать и на дрова, и на жидкое топливо, и на другие источники энергии. Выбор ее типа зависит от характеристик самой ванны, но в любом случае она должна соответствовать определенным требованиям:

  1. Наличие достаточной тепловой мощности и широкий диапазон ее регулирования. Так что тепловой мощности той же печи может быть вполне достаточно для брусовой бани и недостаточно для каркасной.
  2. Наличие теплоаккумулятора и парогенератора, что позволяет изменять режимы нагрева и влажности.
  3. Средства контроля конвекции.
  4. Практически полное отсутствие поверхностей, температура которых превышает 150 ° С.

Кроме всего вышеперечисленного, согласно правилам топочной работы, у банной печи есть свои требования к размерам топки, пожарной безопасности и другим важным параметрам.

Особенности конструкции современной заводской печи

Варианты исполнения «горячее» или «холодное»

В зависимости от температуры наружных стенок печи сауны ее называют «холодной» или «горячей».Так, возле «горячих» стен может нагреваться до 100 градусов, благодаря чему парилка еще и теплая. Такую баню легко растопить за короткое время, что незаменимо для тех парилок, в которых нет постоянного отопления — это бани, которые используются время от времени. И «холодные» духовки им не подходят. Но у таких печей есть и минусы: парилку можно легко перегреть, превратив ее в настоящую сауну — и не для каждого человека такой режим безопасен.

Духовки

«Холодные», которые нужно долго топить, имеют свои преимущества — об их стенки невозможно обжечься, ведь их максимальная температура достигает 50 градусов.Но обогрев помещения самой бани происходит через специальные каналы духовки, которые впитывают холодный воздух пола, пропускают его через огонь и отдают через верх уже теплый, мягкий и не обжигающий. Поэтому только с помощью «холодных» духовых шкафов можно эффективно регулировать режим влажности и температуры в бане.


Примеры конструкций печей

Кирпичный вариант — классика печного искусства

Прочная, но довольно простая кирпичная конструкция банной печи выглядит примерно так: топка из огнеупорного кирпича, зольник под топкой, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды. и двери.

Вес самодельной банной печи из кирпича солидный, поэтому под нее придется заранее устроить фундамент. Вместо раствора для кладки кирпича вам понадобится только глина и песок, потому что цемент не устойчив к высоким температурам и способен всего за год разрушить банную печь. А для прочности всей конструкции кладка выполняется по своей особой схеме.


Металлическая печь и ее особенности

По сравнению с печами для обжига кирпича чугун и сталь более компактны, обладают высокой теплопередачей и отличной скоростью нагрева.Плюс в том, что такие печи для бани легко изготовить на заводе, а выложить кирпич можно только прямо на месте.


Сварить хорошие металлические печи для бани своими руками не составит труда: для этого будут использованы стальные листы или большая труба, которую нужно будет разрезать. И по своей конструкции такая печь недалеко от кирпичной: те же узлы и блоки, те же элементы, только другая конструкция и другое исполнение.Например, квадратная банная печь изготавливается из толстолистовой стали или чугуна, а круглая — из толстостенных стальных труб.

Но сама топка такой топки сегодня сделана несколько иначе, чем пару десятков лет назад: теперь в ней две камеры, одна из которых используется для сжигания топлива, а вторая — для дожигания того, что не сгорело. , за счет чего выделяется гораздо меньше вредных продуктов сгорания, а КПД самой печи увеличивается на 20%.

Единственный существенный недостаток металлических духовых шкафов — это большая площадь поверхности, которая может гореть. Хотя этот минус исправить несложно — достаточно обложить такую ​​печь красивым огнеупорным кирпичом, либо повесить на сам корпус стальную ширму — конвектор, который распределяет потоки горячего воздуха по всей ванне и заставляет ее более однородный. С другой стороны, охлаждение печи за счет естественной циркуляции воздуха значительно увеличивает срок ее службы.


А вот газовую или электрическую плиту делать своими руками не рекомендуется: даже заводские модели чрезвычайно пожароопасны и даже способны взорваться.

Самые простые варианты самодельной печи

Для тех, кто никогда не занимался печным делом, можно первые пару лет попробовать изучить устройство печи для бани самой простой конструкции и построить такую, которая будет нагревать баню, нагревать воду и давать приятный пар.

Также печь можно сделать из обычного или бутового камня, либо из обожженного кирпича. Толщина стен должна быть от 13 до 25 см, а вес камней — 1-5 кг.В качестве камней для печи можно взять гранит, карьер или торф, но не кремень, который при нагревании рассыпается на куски. А чтобы каменка для сауны, сделанная своими руками, аккумулировала тепло, в нее можно добавить чугунные слитки, чтобы на них приходилось 20% от 80% камней.

Котлы и емкости для воды в самодельных печах могут опираться либо на стены кладки, либо на специальные стойки внутри топки, либо подвешиваться на веревке. Но решетки для печей делают из толстой стали или уже получают стандартный чугун.

Металл — ковкий материал. В отличие от кирпича его можно сверлить, резать, ковать, гнуть и т. Д.

Металлическая печка не боится долгих простоев, не отсыревает. Конструкция неразъемная, ее можно переставлять и транспортировать.

Кроме того, металл обладает высокой теплопроводностью. Нагревательный прибор быстро отдает тепло помещению, в котором он находится.

Этим же объясняется и более высокий КПД, ведь кирпичные аналоги, пока не нагреются, большую часть тепла теряют через трубу.Все это объясняет, почему банная печь из металла своими руками считается лучшим решением.

Какие есть варианты конструкции, как построить такую ​​печь самому, нужно ли ее экранировать, как установить и чем покрасить.

Отлить в домашних условиях чугунный каркас не получится, поэтому материалом будет сталь.

Разработано несколько вариантов конструкции стальных печей для бани:

  • Сварной каркас из листового металла;
  • Из трубы;
  • С дисков от колес автомобиля.

Обычно выбирается самый простой в приобретении материал.

Если это листы, они должны быть толщиной не менее 8 мм. Если труба примерно 50-60 см в диаметре.

Вам также понадобится:

  1. Решетка (это может быть готовое изделие или фурнитура, из которой решетка сваривается вручную)
  2. Дверь топки, воздуходувки (можно сделать самому).
  3. Защелки на все двери.
  4. Кран.
  5. Дымоход высотой около 2 м, диаметром 12-15 см.

На завершающем этапе вам понадобится кирпич для ширмы, камни для печи и специальная краска.

Необходимые инструменты

Набор инструментов зависит от выбранных технологий, но, скорее всего, они вам пригодятся:

  1. Измерительный инструмент.
  2. Болгарский.

Для отделочных работ вам понадобится мастерок, отвес и другие инструменты для укладки кирпича. Пистолет для окраски.

Печь металлическая для бани своими руками из трубы вертикальной

Преимущество модели — минимальное количество швов.Помимо трубы вам понадобится немного листового металла для перегородок (толщиной от 8 мм.).

Подготовительные работы

Заливается бетонный участок — фундамент. Его ширина должна быть немного больше диаметра будущего корпуса. Выставляется опалубка, выравнивается и уплотняется дно, насыпается слой щебня, заливается часть бетона. Затем укладывается арматура и заливается второй слой. Общая толщина основы = 20 см.

Печи для производства

Роль днища может играть бетонное основание… Нижний край трубы хорошо выровнен, чтобы конструкция не шаталась. Внизу установлена ​​форточка размером 7 х 20 см.


Пример металлической банной печи

Дверца топки находится над нагнетателем. Размеры отверстия 25 х 30 см. Если дверь открывается в соседнее помещение, сваривается прямоугольный ящик такой толщины, что подскажут стены в бане. Общая высота топки и нагнетателя = 90 см.

Если сделать решетку из угла, поставив паз вверх, она долго не выгорит.

Как делается утеплитель — чертеж

Далее идет ТЭН, о нем стоит сказать отдельно. Есть два варианта:

  1. Проточный нагреватель.
  2. Открыть.

Flowing дает возможность камням согреться от дымовых газов, которые перед попаданием в трубу их промывают.

Этот вариант адаптирован к помещению опытным путем. Подавать пар можно будет только в очень хорошо прогретую духовку, где сажа выгорела, и только после полного нагрева, когда вентиль закрыт.

В открытой печи необходимо более точно рассчитать контакт поверхности с камнями, иначе этого может не хватить, и тепло осядет, как накипь, на внутренностях агрегата. Можно пропустить систему труб через утеплитель, то есть сделать теплообменник, но этот способ усложняет этап создания.

Другой вариант — над топкой расположен открытый ТЭН, а над ТЭН — емкость для воды. Но вода в таком резервуаре будет дольше греться, а высота конструкции будет не маленькой — забор воды на большой высоте не всегда удобен.


Чертеж металлической печи-каменки

Недостатком этой схемы является то, что камни соприкасаются с холодной стенкой резервуара для воды и охлаждаются против нее. Поэтому половину модифицируем камнями, сделав ее в виде балкона. Камней на таком балконе будет меньше, и они не будут плотно прилегать к стене.

При выборе последнего варианта над топкой делается глухая перегородка, в центре которой вырезается отверстие для установки дымохода.В нижней части половинки, где будет вода, приваривается кран. Вырублена половина — утеплитель. На его месте балкон оформляется металлическими планками. Здесь есть возможность придать изделию оригинальный вид.

Хотите организовать сухую сауну? поможет реализовать эту идею. Как устроена такая духовка и как с ней безопасно работать, читайте дальше.

Рассмотрим способы устройства водяного и электрического пола в бане.

Корпус печи из колесных дисков

Привлекательность этого материала в его доступности и прочности.Печи из толстостенных дисков догорают не скоро (используется качественная сталь). Для банной печи больше подходят диски от грузовых автомобилей (ЗИЛ, КамАЗ, трактор и др.).

Самое сложное на начальном этапе — вырезать внутреннюю часть каждого диска. Конечно, болгаркой это можно сделать, но удобнее использовать газовый резак.

Есть модели комбинированных отопительных приборов, у которых топка и нагнетатель выложены из кирпича, а верхняя часть топки, печь и бак — металлические.Но мы рассмотрим вариант печи полностью собранной из дисков.


Роковая печь

Вам понадобится:

  1. 3 диска.
  2. Двери зольника и топки.
  3. Листовой металл.
  4. Дымоход.
  5. Арматура.

Бак для воды. Его можно сделать, как духовку, из дисков, а можно использовать листовой металл или любую подходящую емкость. Температуры здесь не экстремальные, поэтому требования к толщине и качеству металла ниже.

Производство резервуаров для воды, печей и водонагревателей

Для зольника, топки и каменки используются три диска. Их освобождают от середины и сваривают. В нижней части расположен зольник. Вырезается отверстие, в дальнейшем здесь будет привариваться дверь.

Над зольником делается отверстие под дверцу топки. Теперь перегородка с решеткой … По диаметру вырезается металлический блин, а по центру делается вырез, который приваривается стержнями арматуры.После того, как перегородка приварена, самое время установить дверцы и защелки.

Теперь подогреватель. Он будет располагаться поверх сваренных вместе дисков. Топка закрывается еще одним листом металла, в котором прорезано отверстие для трубы (соотнесено с отверстием в резервуаре, сделанным немного смещенным в одну сторону).


Бак для воды и дымоход

Приваривается небольшой патрубок, на который надевается бак для воды. Между верхним краем печки и дном емкости оставляется небольшое пространство (печка открытая, можно складывать или убирать камни, добавлять тепла).

Для усиления конструкции в этот зазор устанавливают подпорки — перемычки. Дымоход будет немного подниматься над резервуаром, но, чтобы оставалось возможным транспортировать агрегат, поместите его в ванну на надлежащее место.

Бак можно сделать съемным из нержавеющей стали. И состыковать дымоход асбестовым шнуром.

Установка металлической печи в баню и пожарная безопасность

Хороший вариант монтажа своими руками, когда топочная дверца и воздуходувка выходят в гардеробную.

Во-первых, его удобнее топить, во-вторых, гардеробная тоже будет нагреваться, а в-третьих, если печь в непогоду дымит, газ в парилку не попадет.

Перед топкой необходимо установить защиту для пола — небольшой лист металла.

Экранирующая кирпичная кладка не только улучшает свойства духовки, но и повышает безопасность ее использования.

Там, где труба проходит через крышу и потолок, она облицована кирпичом.Для этого в верхнюю часть трубы приваривается металлическая площадка, на которой будет возводиться кладка.

Покраска печи

Жестяная конструкция со следами сварки, плохо смотрится даже в гараже, а не в бане. Кроме того, неокрашенные поверхности более подвержены коррозии. Как покрасить металлическую печь для бани? Обычные краски с огнестойкостью 160 ° C не подходят.

Вам нужно найти:

  1. Эмаль органосиликатная (до 350 ° С).
  2. Кремнийорганическая эмаль (до 800 ° С).

Килограмм более термостойкой краски обычно стоит дороже, к тому же вторая эмаль тяжелее и расходуется больше.

Помещение во время покраски должно быть теплым и сухим. Поверхность обезжиривается. Желательно использовать распылитель, а не кисть или валик.

Наносить нужно 2 слоя. Второй, после того, как первый полностью высохнет. Ни в коем случае нельзя ускорять сушку искусственно (феном или заливкой). Полное высыхание достигается через 7 дней.

Опытным путем мастера пришли к выводу, что саму печь лучше красить кремнийорганической краской, а экран — кремнийорганической краской.

Заключение

Для того, чтобы печь давала достаточно пара и не понижала температуру духовки, ее должны тщательно рассчитать специалисты.

Современные заводские металлические духовые шкафы идеально откалиброваны.

Если сделать печь по габаритам и чертежам готового агрегата, успех гарантирован.

Если это невозможно, и все делается вручную и на глаз, можно будет немного регулировать количество камней и время нагрева во время работы экспериментальных печей. Легкий пар!

Видео по теме


Краб России

Краб России перейти к содержанию
  • 2020’yi kutlamak için hangi rengi ve ne pişirileceğini
  • Okuldaki çalışma şekli: Orada nelerdir ve nasıl seçilir?
  • Dairenizi rahatlatmanın 34 ustaca yollar — kendimi ustası — MediaPlatform Mirtessen
  • Lemming nerede yaşıyor?
  • COP’da Nasıl Görünmez Olur: Git — Görünmezlik
  • Hangi LED lambaları seçmek için daha iyidir: türler, özellikler, seçim, modeller
  • Яндекс дзен.
  • Rosin ve teneke ile havya lehim telleri nasıl yapılır?
  • Alt sırttaki ağrı — nedenler, tanı ve tedavi
  • Örgü iğneleri örme çiçekler, makalemizde 30’dan fazla şema ve yüksek lisans sınıfları !, Örgü Desenleri
  • Kendi elleriyle kızlar için natürabın etek: Dört seçenek ve dikiş gür etekler — İğne
  • Moskova’da pnömoni tanısı
  • Модель İnceleme — Spor Maratonu Blogu
  • Bir kedi nasıl çizilir — kolayca aşamalı bir kalem ve sadece
  • Энтеросгель
  • Интернет ве bilgisayar
  • Tartışma LiveInternet — Rus hizmeti çevrimiçi günlükleri
  • Наина Ельцин şimdi nerede yaşıyor ve ne yapar?
  • Volkswagen Polo veya Kia Rio: Daha iyi — karşılaştırma (+ fotoğraf ve video)
  • Kaıt para / hubr nasıl
  • Kabarık fililler — bu… (теклиф örnekleri)
  • Эн колай кумлама
  • Isıtma için nasıl tasarruf edilir
  • Ses seviyesi kartları kendiniz yapar, adım adım ana sınıflar
  • Yurtdışında Denizde Kışın Relax: En İyi 12 Yol Tarifi
  • Яндекс İngilizce olarak nasıl yazılır?
  • Кулаклар коюлурса не япмали
  • Kendi ellerinizle basit termoregülatör: Elektronik devreler, incelikler, термостат işlemi ilkesi
  • Yaşamın ilk ayında doğumdan sonraki yiyecekler ocuk: Ürün listesi
  • Fotoğraflarla Lezzetli Ev Tarifi
  • Яндекс дзен.
  • Totalarch.
  • Talimatlar, Yapılandırma ve Firmware Freeboot Xbox 360
  • Kelimede Sayfalar Nasıl Yapılır: Basit ve eşitli Yöntemler
  • Hi-Fi … Hi-Fi недир?
  • TV’de DVB-C — Diğer standartlardan farklı olan nedir?
  • Ктонановенького.ру.
  • Pony rakamlar için saç modelleri: sıradan patlama — youloveit.ru
  • Hamilelik sırasında Actovegin: Neden atar, değerlendirme, fiyat meyveyi etkiler.
  • Sapan üzerindeki kauçuk figürinlerden, makinede ve kanca üzerinde, видео
  • Özel bir evde döşeme ünitesi — olası seçenekler
  • Kışın denizde dinlenecek yer: şimdi nereye gidebileceğiniz tatil yerleri
  • Domuz haşlanmış tarifi fotoğrafı ile adım adım — 1000.меню
  • Yapay ve emziren yenidoğanda bir sandalye ne olmalıdır — ocukların Pediatrisli ve Uzmanlar Mamako’nun Beslenmesi Hakkında Makaleler
  • Telefona Viber Nasıl Kurulur — Adım Adım Talimatları
  • ikolata Wonder Ağacı: Kakao hakkında ilginç gerçekler
  • am Aşamalı Kalem ve Boyalar Nasıl ekilir: Açıklama ve Resimlerle Yeni Başlayanlar İçin Bir Ağaç iziminde Master Sınıfı
  • Bilgisayarınızda Hafızayı Büyüt Etme — Ayrıntılı Talimatlar
  • Talimat
  • Fleece’den kardan adamlar kendin yap
  • Инверторный генератор
  • — Güvenilir Elektrik Kaynağı — Интернет Mağaza Tüm Değişiklikler.ru
  • Isıtıcı nedir?
  • Яндекс дзен.
  • Kendi ellerinizle fotoğraf albümü (66 фото) — Yeni başlayanlar için Adım Adım Master Sınıfı
  • Pricemedia.
  • 5 dakika içinde düşmek — medside.ru
  • Подсказка Sari Nasıl giyilir?
  • 10 Lezzetli Madmins tarifleri — спасатель
  • Sitedeki metin neden kopyalanmadı
  • Evde gümüş soda nasıl temizlenir: Siyah ve diğer kirleticilerden, etkili yöntemlerden
  • Evde Antoryum Bakımı: Sulama, Bitki, Hastalık ve Zararlıların Yenilmesi, Büyümesi ve ılmıyor
  • Fırındaki patlıcanları pişirmenin en iyi yolu — спасатель
  • Таблетка nasıl yapılır: tabletten telefona aramak mümkün müdür
  • Kendi ellerinizle banyo fırını (110 фото): Yüksek verimliliği, kazanın temeli ve çizimleri ile nasıl bir ocak yapılır?
  • Boynundaki bir eşarp bağlamak ne kadar güzel: Nefis seçenekler
  • Calla tencerede: Evde bakım, içerik ve çoğaltma kuralları,
  • Diferansiyelin engellenmesi, neden gerekli olduğunu ve nasıl çalıştığını
  • Rüya kendi elleriyle (71 фото) — yeni başlayanlar için adım adım talimatlar
  • Giysilerden ve lekelerinden çıkmanın 16 yolu — Rambler / Kadın
  • Optimizasyon Ölme Işık FPS yükseltmek
  • Boynundaki bir eşarp bağlamak ne kadar güzel
  • Bugünün ne olduğunu, ayın aşaması, ay günü, zodyak tabelasında ay — uzay dünyası
  • Ve profesyonel döşemeden kendi elleriyle çit: Fotoğraflar ve videoları ile aşamalı talimatlar — Makaleler — Stroyka.ru
  • T-10 [1.11.1] — Aır Tanklar — Tankların Dünyası Resmi Forum
  • Яндекс дзен.
  • adır kendin yap: ocuklar ve yetişkinler için çadırları terzilik desenleri, şemaları, projeler ve fikirler (en iyi modellerin 85 fotoğrafı)
  • Uzun saçlar için 12 basit saç stilleri — спасатель
  • Phlizelin duvar kağıdı, uygun teknoloji yapıştırın
  • Kulüp dns
  • Adım adım talimat + örneklerle ana sınıf
  • Kağıt Kilidi Nasıl Yapılır ✅ iGrad.su
  • ru
  • Ноэль Баба’нин ады недир?
  • İpuçları.
  • GTA 5 Yalnız para nasıl yapılır — Интернет girişimcileri için VEB Hile Yaprakları!
  • Evde shugaring nasıl yapılır (koltukaltı, bikini bölgesi, bacaklar) — saç bilimcisi
  • Яндекс дзен.
  • Анальный çatlakların evde ve ilaçların listesi
  • Sabun nasıl yapılır, kendin yap — ilk 10 en iyi tarifler
  • Medya nasıl kaldırılır, bir bilgisayardan tamamen alır, talimat — 2020
  • Suda lezzetli pirinç lapası hazırlanması için tarif
  • Bir bilgisayardan telefona sms nasıl gönderilir: 4 basit yol
  • ILive’de sağlığa butkin bir şekilde
  • Lovetrue.RU.
  • Нешели Бурч: Zodyakların belirtileri yaşlanıyor — satın alırım
  • Telefonla bir bilgisayarda Интернет (USB, Bluetooth, Wi-Fi)
  • Fortune, eski yeni yılı (13 Ocak) evde anlatıyor: gelecek için, daraltılmış, arzu yerine getirme
  • Яндекс дзен.
  • Чизкейк Lor Evinde Tarifi
  • Bolero Örgü İğneleri — Schemes, Açıklama ve Video ile 7 Modeller MK
  • Яндекс дзен.
  • Windows XP Насиль Юкленир

История старинных печей

Были ли кухни до того, как появились кухонные плиты? Технически да, потому что древнее искусство приготовления пищи имело место в открытых очагах задолго до появления печи в конце 18 века.Любое место, где жарили или пекли, было фактически кухней, независимо от того, было ли это многоцелевое помещение, такое как постсредневековый зал, отдельное крыло или даже совершенно отдельное здание, например летняя кухня.

Тем не менее, кухня в том виде, в каком мы ее знаем сегодня, была сердцем современного дома на протяжении почти 150 лет, и все это время сердцем современной кухни была плита или плита. На кухнях в старинном доме плиты играют центральную роль не только в их функциях, но и в их исторической атмосфере.Фактически, один из способов понять кухни прошлого и получить дизайнерские идеи для кухни старого дома сегодня — это изучить развитие этого замечательного прибора через изменение топлива, конструкции и дизайна.

На кухне дома 1907 года в Эвансе в Калифорнии преобладает газовая плита Smoothtop 1926 года, известная своей компактной варочной поверхностью, «которая делает возможным создание кухонь меньшего размера». Двухцветные регуляторы цвета и температуры духовки были еще одним прорывом той эпохи.

Дуглас Кистер

Дуглас Кистер

Ранние печи загораются

С точки зрения кулинарии ингредиенты современной кухни собрались вместе всего около 200 лет назад, когда впервые появился настоящий ассортимент, то есть плоская плита. источник тепла совмещенный с духовкой.Заслуга принадлежит Бенджамину Томпсону, более известному как граф Рамфорд, который еще в 1790-х годах разработал первые такие устройства для приготовления пищи для научного контроля тепла. Рамфорд был пионером инженерной мысли, который провел первые научные исследования теплопередачи, одновременно совершенствуя методы сверления пушек. Сегодня Рамфорд более известен как изобретатель термоса и камина, носящего его имя. Особый гений Рамфорда на кухне заключался в том, что он вынул огонь из открытого очага и поместил его в коробку.

Потрясающе усовершенствованный для 1807 года, центральный элемент кухни Rundlet-May House в Портсмуте, штат Нью-Гэмпшир, представляет собой печь Rumford — кирпичная топка с железной крышкой (ныне исчезнувшей) и регистрами для контроля тепла. Обратите внимание на одноименный Rumford Roaster рядом с очагом.

Предоставлено Исторической Новой Англией

Предоставлено Исторической Новой Англией

На кухне, оборудованной в соответствии с идеями Рамфорда, преобладала большая часть кухни, построенная из кирпичной кладки. Хотя иногда они связаны с массой дымохода, такие диапазоны также могут иметь собственное пространство.Прорывной идеей была плоская верхняя часть, перфорированная круглыми портами разных размеров, которые открывались для огня внизу, в которые повар опускал кастрюли и сковороды, разработанные Рамфордом, подобно тому, как сегодня работают некоторые институциональные кухонные шкафы. Чугун, кажется, появился в более поздних версиях крыш и дверок топок, и эта же кухня может также включать в себя еще одно нововведение Рамфорда: железный барабан с дверцей, который был встроен в кладку очага и назван Rumford Roaster.

Читать Как выбрать печь для старого дома

Рост добычи угля и железа в США в 1820-х годах сделал чугун чудо-материалом 19-го века и привел к развитию индустрии производства печей как для приготовления пищи, так и для обогрева.Чугун мог выдерживать повторяющиеся перепады температур горячего и холодного, и он был идеальной средой для литья в сложные сборные детали, а также для декоративного украшения поверхности. Ранние металлические печи, импортируемые в больших количествах из Голландии и Англии, имели разнообразную квадратную конструкцию, но к 1840-м годам ряд основных типов печей, используемых для стирки, отопления и приготовления пищи, был разработан и широко производился в Америке. .

Замок Такер в Викассете, штат Мэн, представляет собой музейный дом 1807 года, сохранившийся до конца XIX века, когда даже высококлассная кухня была не более чем дровяной печью, украшенной несколькими предметами функциональной мебели.

Предоставлено Исторической Новой Англией

Предоставлено Исторической Новой Англией

Каким бы ни было использование, старые печи были предназначены для сжигания дров, но после Гражданской войны на сцену вышли конструкции для сжигания угля. В то время как печи, предназначенные как для приготовления пищи, так и для обогрева, могли быть модернизированы для вытяжки из существующего очага и дымохода, в лучших случаях они были соединены с помощью шлангокабеля металлической печной трубы с новым типом дымохода, который был меньше по диаметру, чтобы увеличить тягу для печки.В домах до 1830-х годов, где могли быть только большой центральный дымоход и открытый очаг для приготовления пищи, часто строились целые новые кухонные уголки только для того, чтобы вместить радикально иной ассортимент.

Обещание новых видов топлива

По мере того, как в 1880-х и 90-х годах наступила эпоха изобретений, производители печей начали поиск источников тепла помимо древесины и угля, и маловероятное сочетание сил привело их к использованию газа. Всегда пионеры в использовании газа, английские изобретатели экспериментировали с приготовлением пищи на газе еще в 1830-х годах, но потребовалось развитие индустрии газового освещения, чтобы распространить это понятие на приготовление пищи в Америке.В 19 веке газ производился из битуминозного угля и использовался в основном в качестве источника света для уличного и внутреннего освещения. Хотя к 1860-м годам газовое приготовление пищи нашло место в Англии, и производители кухонных плит начали отправлять свою продукцию за границу, в Америке газ считался слишком дорогим топливом, чтобы сжигать его для приготовления пищи (не говоря уже об источнике послевкусия в кухне). некоторые умы).

Две плиты — основное блюдо кухни 1910-1925 годов в Maymont в Ричмонде, штат Вирджиния. Колпак над угольной горелкой свидетельствует о том, сколько тепла производят эти агрегаты.

Однако после 1900 года газовые компании стали свидетелями того, как электроэнергетические компании поглощают свой хлеб с маслом — светом — поэтому они обратились к кухне как к источнику нового рынка. Поскольку газовые плиты не нуждались в тяжелом чугунном корпусе плиты, работающей на дровах или угле, они могли быть построены в гораздо более легких и компактных формах. Кроме того, газовые плиты выделяли гораздо меньше избыточного тепла и не нуждались в дымоходе, что делало их идеальными для новых небольших кухонь в домах, таких как бунгало.Более того, они были достаточно легкими, чтобы стоять на высоких тонких ножках и вместе с раковинами стать одним из нескольких предметов отдельно стоящей мебели на кухне раннего модерна.

Одним из знаковых образов кухни 1920-х годов являются специальные газовые шкафы с характерной духовкой с бочкообразной дверцей наверху. Эти плиты, предназначенные для постоянного использования большими семьями или пансионатами, объединяли три или более печей для жарки и выпечки с несколькими горелками.

Douglas Kiester

Douglas Kiester

К 1910-м годам дизайн газовой плиты приобрел культовый вид всей линейки шкафов — конфорка слева или справа от духовки с жаровней внизу.Диапазоны обычно изготавливались из листового металла и чугуна с отделкой обожженной эмалью. Газ подавал горелки через открытый коллектор, проходящий через переднюю часть, который управлялся клапанами на колесной ручке или утилитарными кранами. К бурным двадцатым линейка шкафов стала популярной как прибор с пятью конфорками и двумя духовками. Популярным торговым крючком было покрытие фарфоровой эмалью всех поверхностей в черном, белом или сером цвете, но большим прорывом стало изобретение надежных терморегуляторов для контролируемой температуры духовки.

Узнайте, что нового в кухонной технике

Однако

Газ был не единственной топливной инновацией. Паровая печь, распространенная к 1890-м годам, использовала новую доступность нефтепродуктов в районах, где не было подвода газа. Эти старые печи, также сделанные из железа и листовой стали, были легкими и портативными, а их внешний вид не отличался от современных швейных машин с педалями. В 1910-х и 20-х годах диапазон комбинаций стал очень модным. Эти плиты работали на газе, а также на дровах или угле, и предлагали сезонную универсальность: уголь или дрова для дополнительного тепла зимой или просто газ для приготовления пищи в летнюю жару.В ходе очередной войны производители электроприборов совершили собственный рывок на рынок кухонных плит с электрическими плитами. То, что начиналось как прославленная электрическая плита примерно в 1917 году, к 1930 году получило новое распространение, поскольку электрические плиты, очень похожие на продукцию своих газовых конкурентов, подпитывали аппетит нации, стремящейся к проводам для получения энергии.

Старые печи, испепеляющие множество стилей

Пиком кухонного вкуса в 1930-х годах была кухонная утварь, которая выглядела как сервант, комод или шкаф — что угодно, только не прибор.Завершить замысел помогли короткие ножки и накидки на горелки.

National Archives Associates

National Archives Associates

В начале 1930-х годов производители газовых плит нашли способ спрятать газовый коллектор за металлическим корпусом, и кухонные плиты на тонких ножках кабриоля быстро приобрели новый маркетинговый имидж в виде сундука. ассортимент ящиков. Согласно рекламе, крышки, которые были опущены на конфорку, делали прибор трудноузнаваемым как плиту. В тяжелые времена Великой депрессии некоторые производители предлагали даже использовать их диапазоны в качестве таблиц.Ручки ящика и декоративные ножки продолжали представление о том, что шкафы являются мебелью, вплоть до окраски отделки, имитирующей такие материалы, как мрамор или дерево.

Elmira Stove Works Cayenne Red ассортимент.

Предоставлено Elmira Stove Works

Предоставлено Elmira Stove Works

К концу десятилетия появился встроенный вид, и газовые и электрические плиты внезапно перестали маскироваться под отдельно стоящие шкафы. Ветер обтекаемого дизайна дул через кухню, поэтому панели стали похожи на приборные панели, которые примыкали к стене, и углы с квадратными углами, которые совпадали с рабочими поверхностями с обеих сторон.Ноги сильно уменьшились или совсем исчезли. Вдохновленные новыми аэродинамическими контурами самолетов, автомобилей и поездов, дизайнеры добавляли изгибы аэродинамических профилей и хромированные линии скорости на самые неподвижные кухонные приборы. Эта тенденция сохранялась на протяжении 1940-х годов и в послевоенные годы, когда на полигонах появилось столько таймеров, автоматических средств управления и гаджетов, сколько могла позволить новая автомобильная экономика — подходящая домашняя станция для приготовления еды для образа жизни атомной эпохи. приходить.

Нагревательные устройства

В большинстве лабораторий используется по крайней мере один тип нагревательного устройства, например печи, нагревательные плиты, нагревательные кожухи и ленты, масляные ванны, солевые ванны, песочные ванны, воздушные ванны, печи с горячими трубками, термофены и микроволновые печи. Устройства с паровым обогревом обычно предпочтительны, когда требуются температуры 100 o 9 1150 C или ниже, поскольку они не представляют опасности удара или искры и могут быть оставлены без присмотра с гарантией, что их температура никогда не превысит 100 o 9 1150 C.Убедитесь, что подача воды для производства пара достаточна, прежде чем выходить из реакции на какой-либо продолжительный период времени.

Общие меры предосторожности

При работе с нагревательными приборами учитывать следующее:

  • Фактический нагревательный элемент в любом лабораторном нагревательном устройстве должен быть заключен таким образом, чтобы предотвратить случайное прикосновение лабораторного работника или любого металлического проводника к проводу, по которому проходит электрический ток.
  • Если нагревательное устройство настолько изношено или повреждено, что его нагревательный элемент обнажился, отремонтируйте устройство перед его повторным использованием или выбросьте устройство.
  • Используйте регулируемый автотрансформатор на лабораторном нагревательном устройстве для управления входным напряжением, подавая некоторую долю от общего линейного напряжения, обычно 110 В.
  • Найдите внешние корпуса всех регулируемых автотрансформаторов, где на них нельзя пролить воду и другие химические вещества и где они не будут подвергаться воздействию легковоспламеняющихся жидкостей или паров.

Отказоустойчивые устройства могут предотвратить возгорание или взрывы, которые могут возникнуть, если температура реакции значительно возрастет из-за изменения сетевого напряжения, случайной потери реакционного растворителя или потери охлаждения.Некоторые устройства отключают электроэнергию, если температура нагревательного устройства превышает некоторый заданный предел или если поток охлаждающей воды через конденсатор прекращается из-за потери давления воды или ослабления шланга подачи воды к конденсатору.

Духовки

Духовки с электрическим обогревом обычно используются в лабораториях для удаления воды или других растворителей из химических проб и для сушки лабораторной посуды. Никогда не используйте лабораторные печи для приготовления пищи для людей .

  • Лабораторные печи сконструированы таким образом, что их нагревательные элементы и их регуляторы температуры физически отделены от их внутренней атмосферы.
  • В лабораторных печах редко предусмотрена возможность предотвращения выброса летучих в них веществ. Подключение вентиляционного отверстия печи непосредственно к вытяжной системе может снизить вероятность утечки веществ в лабораторию или образования взрывоопасной концентрации внутри печи.
  • Не используйте печи для сушки любых химических проб, которые могут представлять опасность из-за острой или хронической токсичности, если не были приняты специальные меры для обеспечения постоянного вентилирования атмосферы внутри печи.
  • Во избежание взрыва промойте стеклянную посуду дистиллированной водой после ополаскивания органическими растворителями перед сушкой в ​​духовке.
  • Не сушите стеклянную посуду, содержащую органические соединения, в духовке без вентиляции.
  • Биметаллические полосковые термометры предпочтительны для контроля температуры печи. Не устанавливайте ртутные термометры через отверстия в верхней части духовок так, чтобы колба свешивалась в духовку. Если ртутный термометр сломался в духовке любого типа, немедленно выключите и закройте духовку.Держите закрытым, пока не остынет. Удалите всю ртуть из холодной печи с помощью соответствующего оборудования и процедур для очистки, чтобы избежать воздействия ртути.

Горячие пластины Лабораторные плиты

обычно используются для нагрева растворов до 100 o ° C или выше, когда невозможно использовать более безопасные паровые бани. Убедитесь, что все недавно приобретенные конфорки сконструированы таким образом, чтобы не допускать возникновения электрических искр. Более старые плиты представляют опасность возникновения электрической искры, возникающую либо из-за выключателя, расположенного на плите, либо из-за биметаллического термостата, используемого для регулирования температуры, либо из-за того и другого.

Помимо опасности искры, старые и корродированные биметаллические термостаты в этих устройствах могут в конечном итоге сработать с помощью плавкого предохранителя и подать полный, непрерывный ток на горячую пластину.

  • Не хранить летучие легковоспламеняющиеся материалы рядом с горячей плитой
  • Ограничьте использование старых нагревательных плит для легковоспламеняющихся материалов.
  • Проверить термостаты на коррозию. Корродированные биметаллические термостаты можно отремонтировать или перенастроить, чтобы избежать опасности искры. Свяжитесь с EHS для получения дополнительной информации.

Обогреватели

Нагревательные кожухи обычно используются для нагрева круглодонных колб, реакционных котлов и связанных с ними реакционных сосудов. Эти мантии заключают нагревательный элемент в серию слоев стекловолоконной ткани. Пока покрытие из стекловолокна не изношено и не сломано, и пока вода или другие химические вещества не проливаются на мантию, нагревательные кожухи не представляют опасности поражения электрическим током.

  • Всегда используйте нагревательный кожух с регулируемым автотрансформатором для управления входным напряжением.Никогда не подключайте их напрямую к сети 110 В.
  • Будьте осторожны, не превышайте входное напряжение, рекомендованное производителем мантии. Более высокое напряжение вызовет перегрев, оплавление стекловолоконной изоляции и обнажение оголенного нагревательного элемента.
  • Если нагревательный кожух имеет внешний металлический кожух, обеспечивающий физическую защиту от повреждения стекловолокна, рекомендуется заземлить внешний металлический кожух для защиты от поражения электрическим током, если нагревательный элемент внутри кожуха замыкается на металлическом кожухе.
  • Некоторое старое оборудование может иметь изоляцию из асбеста, а не из стекловолокна. Обратитесь в EHS для замены изоляции и надлежащей утилизации асбеста.

Масляные, соляные и песчаные ванны

Электрически нагреваемые масляные бани часто используются для нагрева небольших сосудов или сосудов неправильной формы или когда требуется стабильный источник тепла, который может поддерживаться при постоянной температуре. При температуре ниже 200 ° C часто используется насыщенное парафиновое масло; при температуре до 300 ° C следует использовать силиконовое масло.Необходимо соблюдать осторожность при использовании ванн с горячим маслом, чтобы не образовался дым или масло не загорелось из-за перегрева. Ванны с расплавленной солью, как и ванны с горячим маслом, обладают преимуществами хорошей теплопередачи, но имеют более высокий рабочий диапазон (например, от 200 до 425 o ° C) и могут иметь высокую термическую стабильность (например, 540 o ° C). .При работе с этими типами нагревательных приборов необходимо соблюдать несколько мер предосторожности:

  • При использовании масляных, солевых или песчаных ванн не проливайте на них воду или летучие вещества.Такая авария может привести к разбрызгиванию горячего материала на большую площадь и серьезным травмам.
  • Соблюдайте осторожность, используя горячую масляную ванну, чтобы не образовался дым или масло не загорелось из-за перегрева.
  • Всегда контролируйте масляные ванны с помощью термометра или других термодатчиков, чтобы убедиться, что его температура не превышает температуру воспламенения используемого масла.
  • Установить масляные ванны, оставленные без присмотра, с термодатчиками, которые отключат электричество в случае перегрева ванны.
  • Хорошо перемешайте масляные ванны, чтобы не было «горячих точек» вокруг элементов, которые нагревают окружающее масло до недопустимых температур.
  • Содержите нагретое масло в емкости, способной выдержать случайный удар твердым предметом.
  • Осторожно установите ванны на устойчивую горизонтальную опору, например лабораторный домкрат, который можно поднимать или опускать без опасности опрокидывания ванны. Железные кольца не подходят для горячей ванны.
  • Закрепите оборудование достаточно высоко над горячей ванной, чтобы, если реакция начнет перегреваться, баню можно было бы немедленно опустить и заменить охлаждающей ванной без необходимости перенастраивать оборудование.
  • Обеспечьте вторичную локализацию в случае разлива горячего масла.
  • При работе с горячей ванной надевайте термостойкие перчатки.
  • Реакционный сосуд, используемый в ванне с расплавленной солью, должен выдерживать очень быстрый нагрев до температуры выше точки плавления соли.
  • Следите за тем, чтобы соляные ванны оставались сухими, поскольку они гигроскопичны, что может вызвать опасные лопания и брызги, если поглощенная вода испарится во время нагрева.

Ванны горячего воздуха и трубчатые печи

Ванны с горячим воздухом используются в лаборатории как нагревательные приборы.Азот предпочтительнее для реакций с легковоспламеняющимися материалами. Воздушные бани с электрическим подогревом часто используются для обогрева небольших сосудов или сосудов неправильной формы. Одним из недостатков ванн с горячим воздухом является их низкая теплоемкость. В результате эти ванны обычно необходимо нагревать до температуры на 100 o ° C или более выше заданной температуры. Трубчатые печи часто используются для высокотемпературных реакций под давлением. При работе с любым из устройств учитывайте следующее:

  • Убедитесь, что нагревательный элемент полностью закрыт.
  • Для воздушных ванн, сделанных из стекла, оберните сосуд термостойкой лентой, чтобы удержать стекло в случае его разрушения.
  • Песочные ванны, как правило, предпочтительнее воздушных ванн.
  • Для трубчатых печей тщательно выбирайте стеклянную посуду, металлические трубы и соединения, чтобы они могли выдерживать давление.
  • Соблюдайте меры безопасности, указанные как для электробезопасности, так и для систем давления и вакуума.

Тепловые пушки

Лабораторные тепловые пушки оснащены вентилятором с приводом от двигателя, который обдувает электрически нагреваемую нить накала.Их часто используют для сушки стеклянной посуды или для нагрева верхних частей перегонного аппарата во время перегонки высококипящих материалов.

Прочтите рекомендации по тепловому пистолету для получения дополнительной информации о правильном выборе и использовании теплового пистолета для исследовательских работ.

Микроволновые печи

Используйте микроволновые печи, специально предназначенные для лабораторного использования. Бытовые микроволновые печи не подходят. Микроволновый нагрев представляет собой несколько потенциальных опасностей, которые обычно не встречаются при использовании других методов нагрева: чрезвычайно быстрое повышение температуры и давления, перегрев жидкости, искрение и утечка микроволнового излучения.Микроволновые печи, разработанные для лабораторий, имеют встроенные функции безопасности и рабочие процедуры для снижения или устранения этих опасностей. Микроволновые печи, используемые в лаборатории, могут представлять несколько различных типов опасностей.

  • Как и в большинстве электрических устройств, существует риск образования искр, которые могут воспламенить воспламеняющиеся пары.
  • Металлы, помещенные в микроволновую печь, могут вызвать дугу, которая может воспламенить легковоспламеняющиеся материалы.
  • Материалы, помещенные внутрь духовки, могут перегреться и воспламениться.
  • Герметичные контейнеры, даже если они неплотно закрыты, могут создавать давление при расширении во время нагрева, создавая риск разрыва контейнера.

Чтобы свести к минимуму риск этих опасностей,

  • Никогда не включайте микроволновые печи с открытыми дверцами, чтобы избежать воздействия микроволн.
  • Не кладите провода и другие предметы между уплотнительной поверхностью и дверцей на передней поверхности духовки. Уплотняющие поверхности должны быть абсолютно чистыми.
  • Никогда не используйте микроволновую печь как для лабораторных целей, так и для приготовления пищи.
  • Заземлите микроволновую печь. Если необходимо использовать удлинитель, следует использовать только трехжильный шнур с номиналом, равным или большим, чем у духовки.
  • Не используйте металлические контейнеры и металлосодержащие предметы (например, мешалки) в микроволновой печи. Они могут вызвать искрение.
  • Не нагревайте закрытые емкости в микроволновой печи. Даже нагревание контейнера с незакрепленной крышкой или крышкой представляет собой значительный риск, поскольку микроволновые печи могут нагревать материал так быстро, что крышка может сесть вверх, упираясь в резьбу, и контейнеры могут взорваться.
  • Снимите завинчивающиеся крышки с контейнеров, нагреваемых в микроволновой печи. Если необходимо сохранить стерильность содержимого, используйте ватные или поролоновые пробки. В противном случае закройте контейнер ким-салфетками, чтобы уменьшить вероятность разбрызгивания.
  • Не модифицируйте микроволновую печь для экспериментального использования.

Анатомия газового водонагревателя резервуарного типа

Стандартный водонагреватель типа «бак» можно найти в большинстве домов, и при небольшом техническом обслуживании он может обеспечить годы безотказной работы.В то время как водонагреватели без резервуара, которые нагревают воду по мере необходимости, становятся все более популярными, резервуарный тип намного дешевле и по-прежнему предпочитается большинством домовладельцев. Водонагреватели резервуарного типа доступны как в газовой, так и в электрической версиях, но более распространены газовые модели из-за их более низкой начальной стоимости и более низких эксплуатационных расходов.

Основы эксплуатации газового водонагревателя

Как следует из названия, водонагреватель резервуарного типа нагревает холодную воду и накапливает горячую воду до тех пор, пока она не понадобится различным сантехническим приборам и приборам в доме.Газовый водонагреватель работает по закону физики, известному как конвекция , который определяет, как поднимается тепло. В случае водонагревателя холодная вода поступает в бак через трубку подачи холодной воды , чтобы обеспечить постоянную подачу холодной воды в бак. Плотная холодная вода на дне резервуара нагревается газовой горелкой , расположенной под герметичным резервуаром. По мере того, как вода становится теплее, она поднимается в резервуар, откуда она забирается через сливную трубу для горячей воды для подачи горячей воды везде, где она требуется.Сливная труба горячей воды намного короче погружной трубы, поскольку ее цель — отвод самой горячей воды, которая находится на самом верху резервуара.

Газовая горелка, которая нагревает воду, управляется узлом газового регулятора , установленным на стороне водонагревателя, который включает в себя термостат , который измеряет температуру воды внутри резервуара и включает и выключает горелку по мере необходимости. для поддержания заданной температуры воды.

Выхлопная труба проходит через центр резервуара, позволяя выхлопным газам проходить вверх через резервуар и выходить из дома через дымоход или вентиляционную трубу.Полый дымоход снабжен спиральной металлической перегородкой, которая улавливает тепло и передает его в окружающую воду, чтобы максимизировать эффективность устройства.

Внимательное изучение каждого компонента демонстрирует гениальную простоту традиционного газового водонагревателя резервуарного типа.

Танк

Бак водонагревателя состоит из внешней рубашки из стали , в которой находится резервуар для хранения воды, прошедший испытания под давлением. Этот внутренний бак изготовлен из высококачественной стали со слоем стекловидного стекла или пластика, приклеенного к внутренней поверхности для предотвращения ржавчины.В центре резервуара находится полый выхлопной дымоход t h, через который выхлопные газы из горелки проходят вверх к выходному отверстию. В большинстве конструкций спиральная металлическая перегородка внутри дымохода улавливает тепло от выхлопных газов и передает его в окружающий резервуар.

Между внутренним резервуаром для хранения и внешней рубашкой резервуара находится слой изоляции, предназначенный для уменьшения потерь тепла. Вы также можете дополнить изоляцию, добавив изоляционную рубашку резервуара из стекловолокна снаружи водонагревателя.Они недороги и просты в установке, но важно избегать блокировки панели доступа к горелке и дымохода в верхней части резервуара.

Дорлинг Киндерсли / Getty Images

Внутри резервуара

В дополнение к длинной погружной трубке, которая подает холодную воду в резервуар, и более короткой сливной трубе горячей воды, по которой горячая вода поступает в водопроводную систему, внутри резервуара есть другие ключевые компоненты.

В резервуарах со стеклянной футеровкой в ​​резервуаре будет металлический стержень, обычно из магния или алюминия, называемый жертвенным анодом . Анодный стержень привинчен и прикреплен к верхней части резервуара и проходит глубоко в резервуар. Его цель — притягивать к себе вызывающие ржавчину ионы из воды, тем самым предотвращая коррозию металлического резервуара. Некоторые модели не имеют отдельного анодного стержня, но вместо этого имеют выпускную трубу для горячей воды, покрытую магнием или алюминием, которая выполняет функцию анода. Если горячая вода, идущая из кранов, приобретает неприятный запах или обесцвечивается, это может указывать на то, что анодный стержень израсходован. Замена анодного стержня — довольно простой проект, сделанный своими руками.

Труба для подачи холодной и горячей воды

К верхней части бака прикреплены две трубы для воды — труба подачи холодной воды и труба слива горячей воды.

Трубка подачи холодной воды: Холодная вода подается в бак по линии подачи холодной воды, управляемой запорным клапаном. Важно знать, где находится запорный клапан подачи воды, чтобы его можно было закрыть при необходимости технического обслуживания. Отключение подачи холодной воды фактически полностью перекрывает поток воды, поскольку именно давление холодной воды, поступающей в резервуар, удерживает горячую воду наружу.Во многих установках запорный клапан подачи холодной воды обозначается синей ручкой.

Труба для отвода горячей воды: Это служебная часть водонагревателя — труба, по которой горячая вода подается во все раковины, ванны, душевые и приборы, нуждающиеся в горячей воде. Трубопровод слива горячей воды может также иметь запорный клапан, часто обозначаемый красной ручкой.

Дорлинг Киндерсли / Getty Images

Узел газового регулятора и горелки

Природный газ или пропан, которые нагревают воду, подают по трубе, имеющей собственный газовый запорный клапан , присоединенный к газовой трубе, сделанной из стальной черной трубы или медной трубы. Важно знать, где находится этот запорный газовый клапан, чтобы вы могли отключить газ в аварийной ситуации или для ремонта. Газовая линия подаётся к регулятору газа , который включает термостат для водонагревателя. Этот клапан также подает газ через небольшую вторичную трубку к пилотной лампе , , которая служит для зажигания горелки, когда регулирующий клапан и термостат требуют этого.

От газового регулятора газ поступает в узел газовой горелки , , доступ к которому можно получить через металлическую панель в нижней части внешнего кожуха водонагревателя. Этот узел включает запальную лампу и саму газовую горелку. Пилотный свет и регулировка горелки являются ключом к правильной и энергоэффективной работе водонагревателя. Газовое пламя должно быть около 1/2 дюйма в высоту и иметь синие концы (желтое пламя указывает на грязные форсунки горелки или неправильную воздушную смесь). Пилотный свет включает в себя ключевой компонент, известный как термопара — небольшой клапан, который преобразует тепло в электрический импульс. В более новых водонагревателях этот компонент известен как датчик пламени .Термопара или датчик пламени является ключевым элементом безопасности, поскольку он определяет наличие пилотного пламени и предотвращает попадание газа в горелку, если нет пилотного пламени, которое могло бы его зажечь. Замена термопары или датчика пламени — довольно простая работа.

BanksPhotos / Getty Images

Выхлопные газы

Дымоход , — полый цилиндр, проходящий через центр бака, служит двум целям. Он отводит дымовые газы из газовой горелки и служит своего рода теплообменником, помогающим нагреть воду в баке.Дымоход должен быть правильно выведен на улицу, и существуют особые требования к конструкции дымохода.

Дорлинг Киндерсли / Getty Images

Клапан сброса температуры и давления

Другой ключевой функцией безопасности водонагревателя является клапан температуры и сброса давления (T&P) и выпускная труба. Он действует как крышка радиатора на вашем автомобиле. Назначение этого клапана — сбросить чрезмерное повышение температуры или давления внутри резервуара, если оно приближается к пределу конструкции резервуара.Этот клапан расположен в верхней части бака и часто ввинчивается непосредственно в саму верхнюю часть бака. Чтобы проверить клапан, слегка приподнимите ручку; вода из бака должна сливаться из переливной трубы. Если он не работает должным образом, необходимо заменить клапан T&P.

Дорлинг Киндерсли / Getty Images

Дренажный клапан резервуара

Бак для горячей воды со временем может накапливать отложения на дне бака, что приводит к ряду проблем. Водонагреватель, заполненный отложениями, не нагреется эффективно, и вы можете услышать булькающие звуки, вызванные кипением насыщенных влагой отложений.Путем периодического опорожнения резервуара с помощью сливного клапана резервуара эти отложения удаляются и проблемы устраняются. Промыть резервуар не так уж и сложно.

  1. Перевод пилотного газового клапана в положение «пилот».
  2. Перекрыть подачу холодной воды к водонагревателю.
  3. Откройте ближайший кран с горячей водой.
  4. Присоедините садовый шланг к сливному клапану и поместите открытый конец шланга в слив в полу или в раковину.
  5. Откройте сливной кран бака и дайте всей воде стечь из бака водонагревателя.Скорее всего, вы заметите обесцвечивание стекающей воды по мере того, как вымываются отложения. В крайнем случае вам может потребоваться наполнить резервуар свежей водой и слить второй раз, чтобы удалить все отложения.
  6. Когда бак опустеет, закройте сливной кран бака и откройте кран подачи холодной воды, чтобы наполнить бак. Затем поверните газовый регулирующий клапан в положение ON и убедитесь, что газовая горелка загорелась.
Дорлинг Киндерсли / Getty Images

Как работают термостаты водонагревателя:

Подробнее: Электрический водонагреватель
Переключатель биметаллический на два разные металлы зажаты вместе.Металл расширяется при нагревании, за исключением того, что один металл расширяется иначе, чем другой металл, вызывающий деформацию или изгиб. Электрический водонагреватель внутри термостат, гнущийся металл открывается и закрывается механическим переключателем.

Типичный бытовой неодновременный водонагреватель имеет 2 ТЭНа, называемых верхний и ниже элементы.
Элементы контролируются верхним и нижним термостаты. Каждый элемент подключен к термостату.
Термостаты читать температура через стенку резервуара и включите элементы и ВЫКЛЮЧЕННЫЙ.
Термостаты бытовых водонагревателей можно вручную настроить на температура между 90F до 150F. Термостаты для коммерческих водонагревателей 120-180F.
Как отрегулировать термостаты
Как заменить термостат на электрическом водопроводе обогреватель
Высшее настройки термостата потребляют больше электроэнергии.

Оба элемента на обычном жилом водонагревателе никогда не ВКЛ в в то же время, если не будет изменена конкретная проводка. Как для подключения термостатов
Верхний термостат — главный контроллер.
Верхний термостат включает верхний элемент до верхних 2/3 танка достигает установленной температуры.
После нагрева верхней части бака верхняя термостат отключает верхний элемент и подает питание на нижний термостат, включающий нижний элемент. Нижний элемент работает до тех пор, пока бак достигает температуры параметр.
Нижний элемент включается и выключается в режиме ожидания для поддержания бака. температура на заданном значении термостата.


См. Больше Некоторые термостаты Винты L2 и T1 — это пустой паз или заклепка, так как провода не подключаются к либо L2, либо T1.

Брендов термостата немного различаются, винты расположены иначе, некоторые числа немного отличаются, но основная концепция такая же, как у от бренда к бренду.Инструкции по водонагревателям доступны в Интернете. Этикетка сбоку резервуара показывает мощность прибора в ваттах и ​​вольтах.

К каждому термостату прилагается инструкция.
Когда заменяя термостат, сделайте цифровую фотографию водонагревателя и старого термостат в хозяйственный магазин или магазин сантехники для быстрой идентификации.



Термостат должен плотно прилегать к стенке резервуара, чтобы показания температуры были точный и водонагреватель защищен от перегрева
Подробнее: Электрический Последовательность работы термостата водонагревателя
Водонагреватели бытовые можно подключить 4 основными способами.Неодновременный встречается в большинстве бытовых водонагревателей.
Plus одновременно, избыточный, и в непиковое время. Ключ — это знание как работает термостат.
Как подключить термостаты

Схема Слева показан основной неодновременный термостат. функция. Этот термостат найден на водонагревателях на 240 Вольт, имеющих 2 элемента. Проверьте этикетку на стороне бак для информации о напряжении. Рисунок вольт, ампер, ватт

Питание от блока выключателя подключается к винтам L1 и L3> некоторые термостаты, винты обозначены просто цифрами 1 и 3.

Верхняя половина термостата — это ECO или отключение энергии выкл.> ECO чувствителен к нагреванию, поэтому, если температура достигает опасно высокие 150-180F, затем отключается ECO, и водонагреватель больше не работает Это предотвращает взрыв водонагревателя.

Просмотр диаграммы, питание от L1 и L3 проходит через красный сброс ECO и переходим к винтам L2 и L4.

После прохождения электроэнергии через ECO она доступна для нагрева воды. К контроль нагрева, мощность поступает на термостат, который начинается с T1 винт.

Внутри термостата биметаллический переключатель. Два разных металла слились вместе. Каждый металл по-разному расширяется при нагревании. Поскольку два металла соединены, металл, который больше всего расширяется, вызывает биметаллический переключатель на изгиб. Изгибающее действие открывает и закрывает переключатель.

На схеме биметаллический переключатель подключен к T1. Когда температура внутри бака прохладная, биметаллический переключатель упирается в Т2 поэтому мощность передается от Т1 к Т2, а затем к верхнему нагревателю. элемент.Когда температура внутри бака высокая, биметаллический переключатель отключается. от Т2 и щелкает до Т4. Когда это происходит, T1 передает питание на T4, Таким образом, верхний нагревательный элемент отключается, и мощность переходит на нижний элемент и термостат через винт Т4.

В 240 Вольт водонагреватель, элементы должны получать питание от 2-х горячих проводов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
