Как сделать кухонный уголок своими руками: схемы и чертежи

Автор admin На чтение 28 мин. Опубликовано 21.01.2020

Кухонный уголок. Чертежи для изготовления.

Представляем полную подборку схем и чертежей для самостоятельного изготовления кухонного уголка для малогабаритных квартир.

Прародителями кухонного уголка является обыкновенные угловые диваны, который появился в эпоху постмодернизма и прочно вошел в моду как удобный в эксплуатации и незаменимый для оптимизации пространства предмет мебели. Практически одновременно с увеличением роли кухонной комнаты в доме ее функционально приравнивать в некоторых случаях к гостиной. К примеру, в Европе и США, в кухнях начинают продаваться небольшие софы и канапе, впоследствии модернизированные под уголки. На постсоветском пространстве тоже начинают появляться кухонные уголки собственного производства – далекие от тенденций мирового дизайна. Если на Западе это был стиль модерн, материал – преимущественно натуральное цельное дерево, то у нас – ДСП, чаще всего окрашенное в белый цвет, с красной обивкой. Наши угловые сидения в то же время были очень практичными, далеко не в каждой единицы такой же европейской мебели можно было встретить такое удобство для домохозяек, как встроенные внутренние ящики для вещей.

Кухонные уголки с обивкой из синтетических материалов легче чистятся и дольше сохраняют внешний вид. Помимо материала, обивки и наполнителя сидений, выбирая уголок на кухню, необходимо правильно выбрать направление угла: кухонные уголки делятся на правосторонние и левосторонние. Мягкие сиденья идеальны для квартиры или жилого дома, твердые актуальнее для летних кухонь, открытых веранд или загородных коттеджей. Наличие в комплекте стола, стульев или табуреток – тоже исторически сложившаяся дань минимализму и эстетике в интерьере.

Изготовление кухонного уголка.

Кухонный уголок этой модели очень выгодно отличается наличием огромной угловой ниши для хранения. Большинство кухонных уголков в стандартном исполнении изготавливают без угловой ниши. Монтируют на ненадежных опорах угловое сидение и спинку, при этом огромное количество пространства, которое можно использовать с толком, превращается по сути в труднодоступный пыле- мусоросборник.

Уголок состоит из 3 отдельных модулей, которые могут очень легко перемонтироваться, превращая уголок то в правосторонний, то в левосторонний. А то и вовсе выстраиваться в одну линию по стенке.

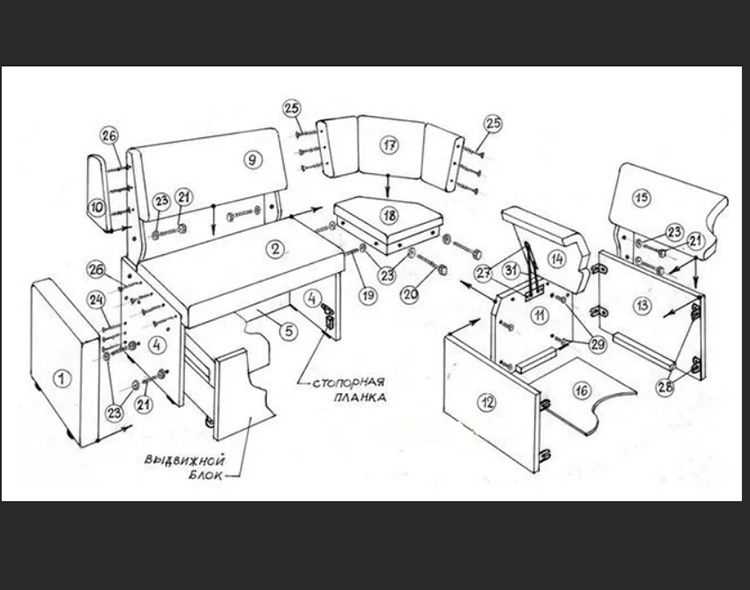

Весь комплект чертежей, для удобства, разбит отдельно, по частям (диванчикам):

Для изготовления кухонного уголка использовано:

• ламинированное ДСП для лицевых деталей, толщина = 16 мм.,
• шлифованное (без покрытия) ДСП для внутренних деталей, толщина = 16 мм.,
• ППУ – пенополиуретан (поролон) для мягких элементов, толщина = 20 мм.,
• обивочная ткань (кожзам, ткань, кожа) – по индивидуальному предпочтению.
• облицовка торцов ДСП – кромка АБС толщиной 2 мм.

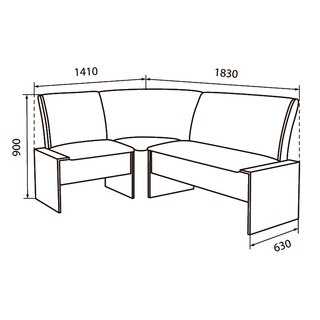

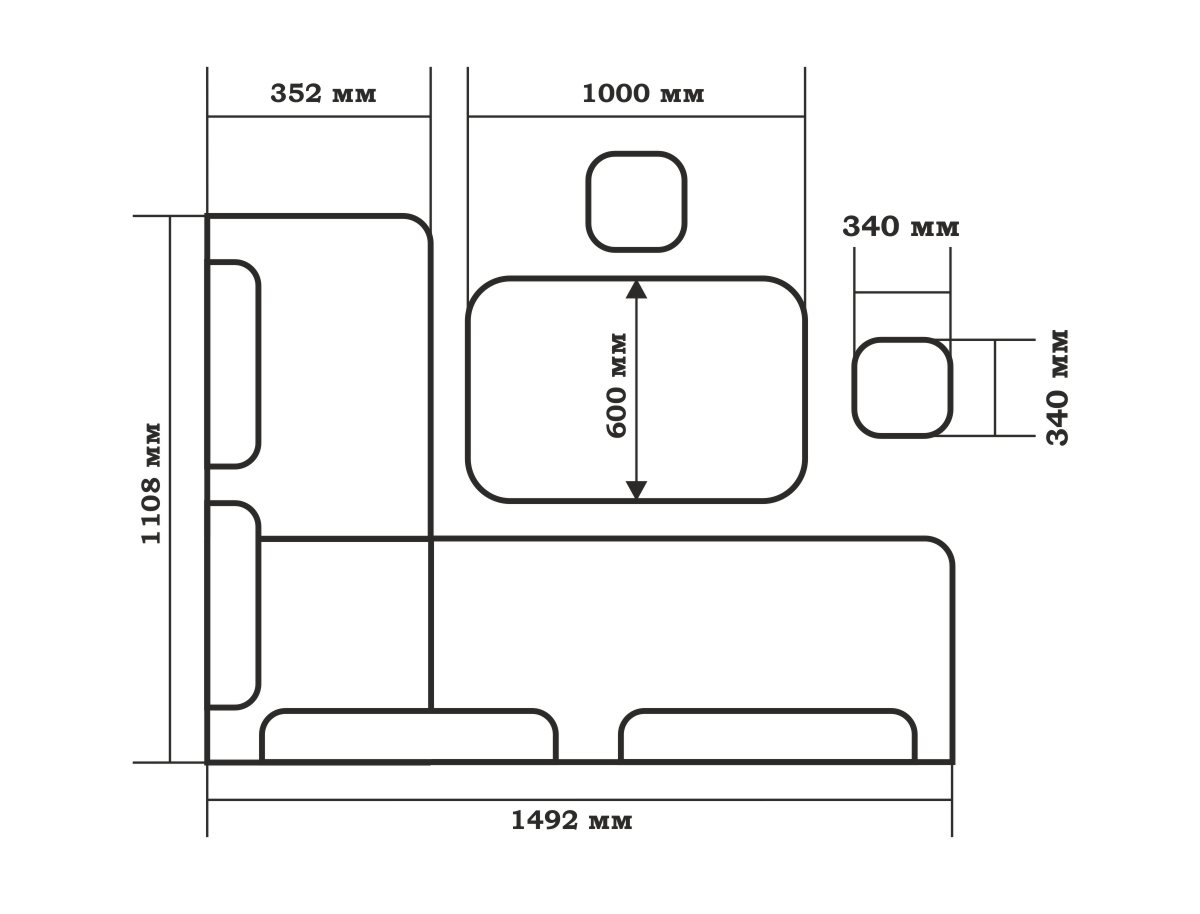

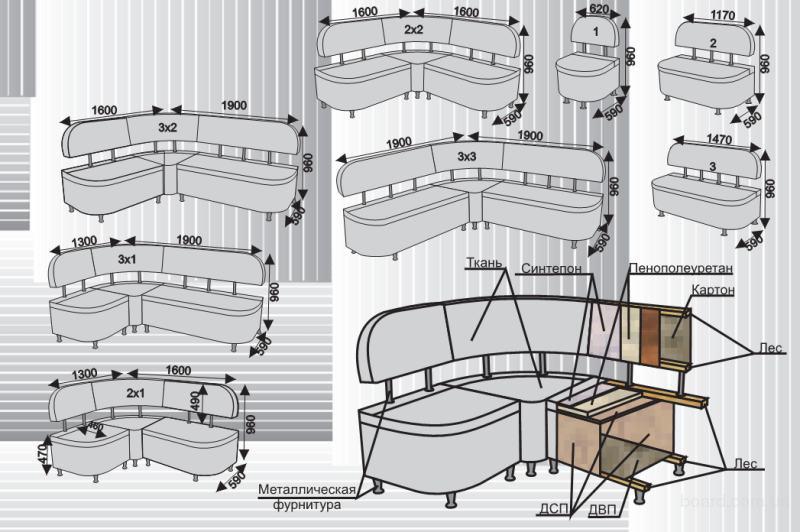

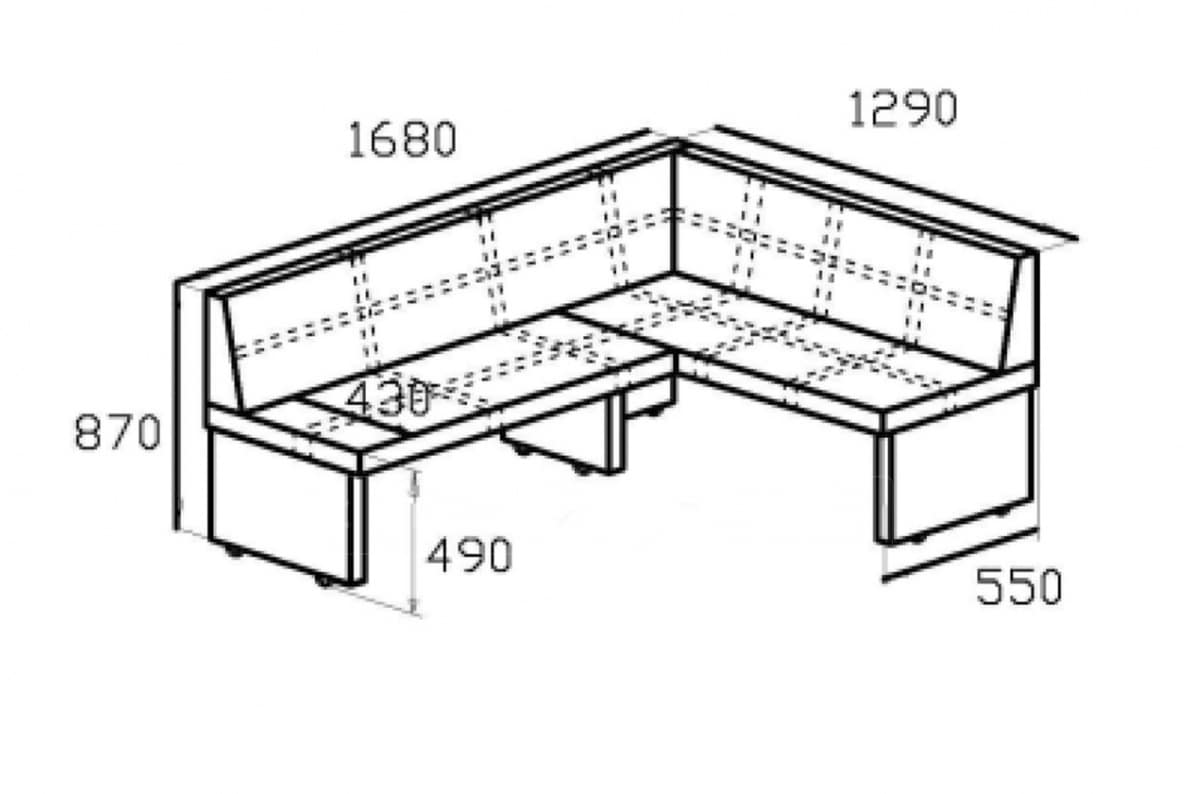

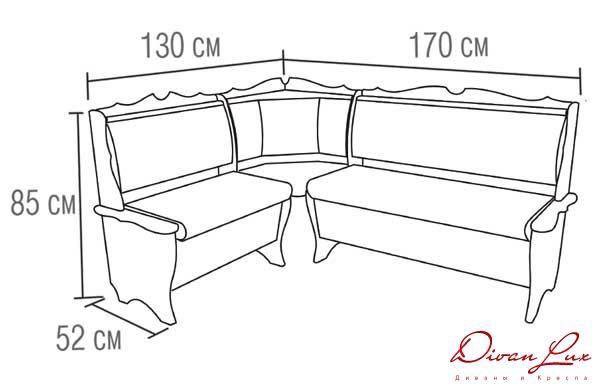

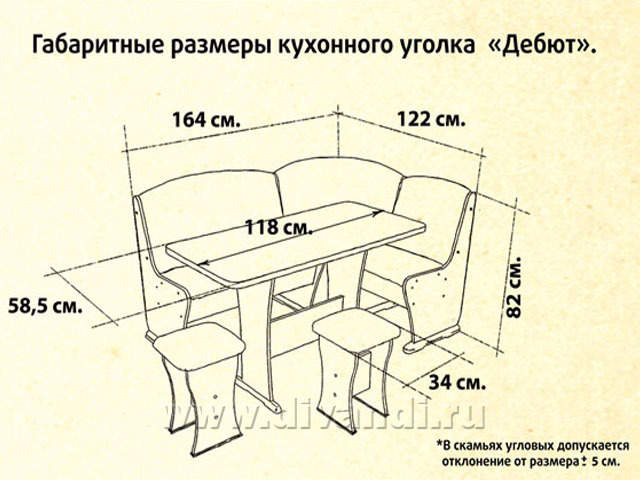

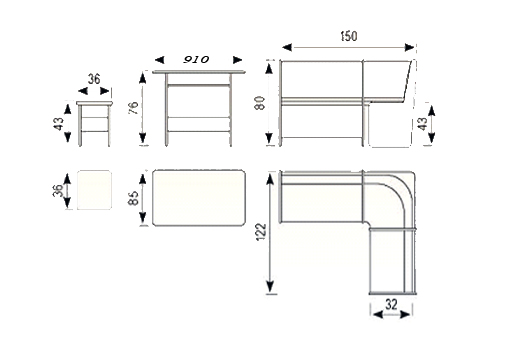

Чертежи и схемы для кухонного уголка своими руками

Не возникнет у вас трудностей и с поиском чертежей углового дивана на кухню. Найти подходящий чертеж с подходящими размерами вы можете в интернете.

Сделать кухонный уголок своими руками можно из доступных материалов и с помощью имеющихся в каждом хозяйстве инструментов. Если же вы вдобавок ко всему будете придерживаться рекомендаций по изготовлению уголка для кухни своими руками, то вам после завершения работы не придется заниматься устранением допущенных вами просчетов.

Как составить проект кухонного уголка?

Процесс сборки кухонного уголка своими руками можно представить в виде ряда последовательных этапов:

1. Подготовка. На этом этапе вам необходимо выбрать тип и определить размеры уголка. Все эти данные необходимо отобразить в составленном вами чертеже. Также необходимо подготовить место для установки уголка и инструмент, который вам понадобится в процессе работы.
2. Для доведения пиломатериала до необходимых размеров, вам придется воспользоваться услугами мебельного цеха. Вам нужно приобрести фурнитуру, крепеж, а также материал для обивки.
3. На этом этапе выполняется разметка, вырезаются фигурные элементы, клеится лента, делаются необходимые отверстия и собирается каркас уголка.
4. На этом этапе производится обивка дивана.
5. Соединяются собранные модули.

Составление чертежа

Непосредственно перед сборкой мягкого уголка своими руками у вас уже должен быть правильно составленный чертеж. Первый вопрос, который вы должны решить – выбрать место на кухне для вашего углового дивана. С учетом его размеров вам и предстоит подбирать габариты и конфигурацию уголка на кухню:

• Длина и глубина секций;
• Вариант размещения короткой части дивана относительно длинной;
• Высота с учетом верхнего края спинки;
• Способ крепления секций — монолитный или модульный.
• Обивочный и материал для изготовления каркаса.

Еще одним преимуществом диванов подобной конструкции следует назвать возможность изменения конфигурации с правосторонней на левостороннюю. В качестве места для установки модульных кухонных уголков можно выбрать угол помещения или же вариант, когда мебель размещается в одну линию. При расчёте длины и ширины уголка обязательно нужно принять во внимание площадь кухонного помещения, а также расположение остальных предметов интерьера и бытовой техники. После того как на вашем плане появится кухонный диван, необходимо обратить внимание на проход, ширина которого не должна быть менее 60 см в самом узком месте.

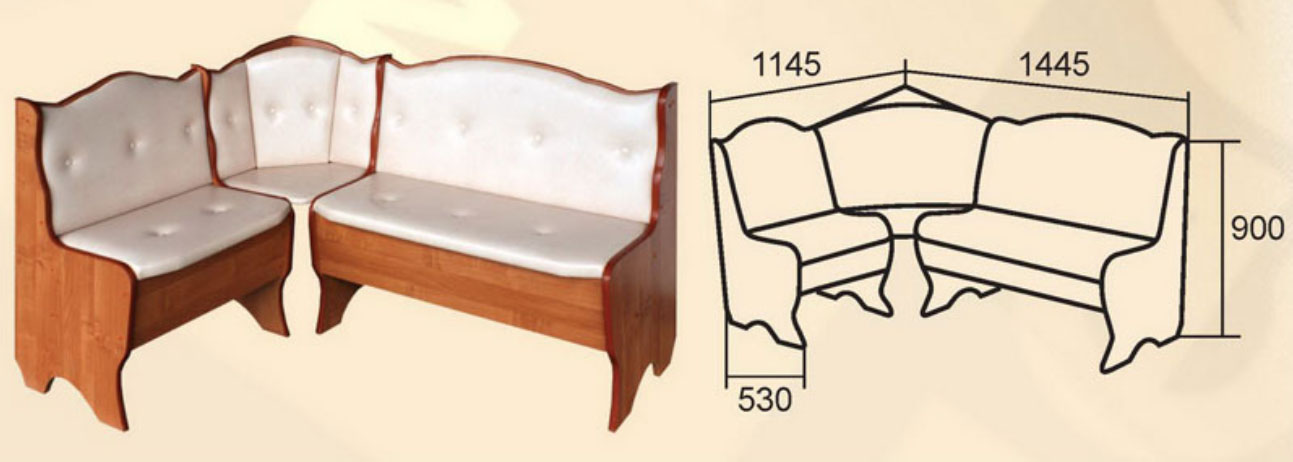

Но помните, что у всех кухонных угловых уголков есть размеры, которые остаются неизменными вне зависимости от варианта его исполнения:

• Высота по верхнему краю спинки – 85-95 см;
• Длина короткого и длинного диванчиков – 120 и 200 см;
• Глубина сидения – 50 см;
• Высота сидения — 45 см.

Материалы для кухонного уголка

В качестве материала для изготовления кухонного уголка следует брать ламинированную или шлифованную ДСП толщиной 16 мм. Не стоит забывать об отделке торцевой части заготовок, на которую необходимо установить кромку АБС. Если рассмотреть более подробно конструкцию каркаса дивана, то она должна включать в себя следующие элементы:

1. Две планки – опоры для спинки.
2. Верхняя планка ящика.
3. Две боковые стойки.
4. Задняя стенка ящика.
5. Передняя панель нижнего ящика.
6. Дно ящика, сиденье и спинка.

Чтобы сделать дно и заднюю стенку ящика, а также сиденье, специалисты советуют брать черновую ДСП.

Часто в магазинах можно встретить профиль ПВХ, но использовать его для изготовления деталей уголка не следует. Это очень ненадежный вариант для кромки, которая при активной эксплуатации дивана довольно быстро отойдет.

После этого вы передаете чертеж технологу, а он уже закладывает все размеры в программу, которая составляет карту раскроя и определяет число необходимых листов ДСП. Одновременно с этим производится расчёт общего количества погонных метров распила, соответствующего торцовочной ленте. Но не всю работу сможет выполнить мебельная мастерская. Фигурные детали вам придется сделать дома. Но они все равно должны присутствовать в подаваемом списке и быть указаны в виде прямоугольных заготовок.

Вы можете дополнительно заплатить специалистам мастерской за то, чтобы они вырезали из ДСП фигурные детали и поклеили на все заготовки торцовочную ленту. Этот вариант часто выбирают домашние мастера, которые хотят свести к минимуму объем надомной работы. Учтите, что крепление АБС ленты с помощью станка выполняется более качественно, чем вручную. В результате мастер избавляет себя от необходимости заниматься в домашних условиях фрезерованием деталей и созданием для них шаблонов.

Сборка прямых диванчиков

Некоторые владельцы хотят максимально сэкономить на изготовлении кухонного уголка из ДСП и потому планируют самостоятельно фрезеровать фигурные детали. В этом случае им необходимо придерживаться следующих рекомендаций во время выполнения этой работы:

• Для фрезеровки деталей вам обязательно понадобятся шаблоны, которые лучше делать из фанеры. С торцов ДСП, как правило, имеет пористую структуру, поэтому во время выполнения этой операции подшипник фрезы будет скакать по неровностям. В результате на детали линия не будет ровной. При отсутствии фанеры шаблон из ДСП можно прикрепить к торцу с помощью нескольких слоев бумажной ленты.
• Недопустимо использовать шлифмашинку для заключительного выравнивания торцов фигурных элементов. Этот инструмент не позволяет обеспечить идеальную перпендикулярность плоскости торца к поверхности детали. С помощью шлифмашинки невозможно получить ровную плоскость, без которой не получится аккуратно закрепить кромку на торце детали.
• Лицевую панель ящика необходимо устанавливать под наклоном. Это создаст более удобные условия для пользования им сидящему человеку. Для этого нижнюю часть боковых стоек следует вырезать не прямо, а под наклоном 10°.

При выборе АБС ленты для обработки кромки учтите, что она может уже предусматривать клей или быть без него. Чистая лента предназначена для фрезерования на станках. В этом случае клей подается из отдельной емкости. Если вы из-за невнимательности приобретете именно этот вид ленты, то изготовить уголок с ее помощью в домашних условиях у вас не получится.

В качестве крепежа для кухонного уголка из ДСП используют конфирматы и шканты. Для соединений, обеспечивающих жесткость конструкции, лучше всего брать металлические саморезы. В остальных случаях рекомендуется использовать шканты. Этим решением можно минимизировать количество сквозных отверстий. Шканты являются единственным крепежным элементом, который используют для соединения нижней опорной планки для спинки с основной конструкцией.

Обивка и сборка

Качественный уголок, выполненный своими руками, должен быть не только надежным, но и выглядеть красиво. А потому вам не обойтись без стильной обивки. При выборе материала для обтяжки уголка следует обращать внимание не только на его практичность, но и соответствие внешнего вида дизайну помещения.

Вначале на детали необходимо наклеить поролон с плотностью кг/м 3 . Мягкими элементами уголка для кухни принято считать спинку и сиденье. В процессе подготовки спинки к обивке необходимо вырезать прямоугольный кусок поролона шириной на 4 см больше ширины спинки. Запас материала понадобится для загиба поролона на торце детали.

Заготовку поролона для сиденья делают шириной на 2 см больше самого конструктивного элемента, поскольку заворачивать его на торцы придется только спереди. Крепится поролон к дереву с помощью клея быстрый монтаж.

Затем переходит к раскрою ткани: на подготовленный кусок обивочного материала укладывают основной элемент и обводят его по контуру. Затем с каждой стороны от нанесенной линии добавляют 5 см и по новой границе делают выкройку. В результате должна получиться ткань с размерами, превышающими на 10 см ширину и длину обтягиваемой детали.

Для крепления ткани с подворотом используют степлер, закрепляя им обивочный материал только с одной стороны детали. Затем ткань нужно равномерно натянуть, и только после этого ее крепят к детали с обратной стороны. Аналогичным образом обязательно с натяжкой выполняется крепление степлером и оставшихся сторон.

Заключение

Чтобы хозяйка, а также другие члены семьи чувствовали себя на кухне максимально комфортно, необходимо не только приобрести для неё функциональную бытовую технику, но и решить вопрос с кухонным уголком. Но это не означает, что за мебелью для обеденной зоны необходимо идти в магазин. Ее можно сделать своими руками, тем более что эта задача не такая сложная, как может показаться на первый взгляд.

Для начала вам потребуется составить подробный проект, отразив в нем точные размеры будущего уголка на кухню. Чтобы уголок выглядел так же стильно, как и заводское изделие, делать заготовки лучше всего не самостоятельно, а воспользоваться услугами мебельной мастерской.

Как сделать кухонный уголок своими руками при помощи схем и чертежей

Мягкий уголок с использованием полок из Икеи

Чтобы минимизировать столярные работы, можно использовать уже готовые полки из Икеи в качестве каркаса. Для изготовления такого уголка своими руками понадобятся материалы:

• ДСП или фанера.
• Полки Икеа с фасадами.
• Ткань для обивки.
• Поролон мебельный.
• Электрический лобзик.
• Дрель.
• Строительный степлер.
• Болты и гайки.

Установка и скрепление каркаса

При помощи болтов все детали конструкции соединяются между собой. Но перед этим нужно просверлить в боковых стенках отверстия соответствующего размера. Если дрель не помещается в полке, тогда отверстие следует сверлить снаружи, отдельно в каждой стенке. Очень важно сделать чёткие замеры, чтобы не возникло проблем при соединении конструкции.

Чтобы при сильном стягивании болтов древесина не испортилась, рекомендуется дополнительно воспользоваться прокладками под шляпки болта и гайки.

Монтаж фасадов и основания для сиденья

После того как каркас установлен, фасады полок необходимо закрепить. Можно обойтись и без этого, что сделает конструкцию значительно дешевле, но если нужно дополнительное место для хранения различных вещей, то дверцы установить всё-таки нужно.

Основание для сидений создают из листов ДСП (ОСП) или из фанеры. Фанера толщиной от 10 мм может выдерживать высокие нагрузки и обладает хорошей влагостойкостью. Самый экономный вариант — использовать дерево-стружечную или ориентированно-стружечную плиту.

Доску вырезают по размерам уголка электролобзиком. Далее необходимо зашкурить края наждачной бумагой средней зернистости.

Обивка мягким материалом

• Акриловая краска.
• Ткань.
• Дрель.
• Лобзик.
• Саморезы по дереву.
• Мебельный щит (18 мм).
• Поролон (80 мм и 20 мм).

Раскройка щита и скрепление деталей

Перед тем как приступить к раскрою щита, необходимо составить чертежи самодельного кухонного уголка с разрезами. Проект нужно разработать таким образом, чтобы на диване свободно размещалось, по крайней мере, 3 человека.

Лучше начать раскраивать щит электролобзиком, но можно обойтись и ручной ножовкой. В процессе разреза следует держать инструмент строго перпендикулярно, а торцы щита должны располагаться строго под углом 90° в соотношении с основной плоскостью.

Детали скрепляют саморезами, а чтобы не образовалось трещины, предварительно необходимо сделать отверстие под шуруп. Диаметр сверла должен быть на 0,5–1 мм меньше диаметра самореза.

Покраска корпуса

Перед началом покраски необходимо обработать поверхность корпуса праймером, чтобы увеличить сцепляемость между лаком и деревянной поверхностью. Делаем покрытие в 2 слоя, а для более насыщенного цвета — в три.

Изготовление мягких подушек

Для пошива подушек используем поролон, который, в отличие от синтепона и холофайбера, обладает более улучшенной плотностью и сидеть на нём комфортнее.

Для спинки можно использовать поролон более тонкий, а для сидений понадобится поролон толщиной не менее 80 мм.

Если есть возможность поработать на швейной машинке, то лучше всего сшить съёмные чехлы на молнии или пуговицах. Такой вариант удобен тем, что старую ткань всегда можно будет заменить новой без лишних затрат.

Кухонный уголок своими руками из дерева

Очень простой, но оригинальный уголок для кухни можно сделать из деревянной доски своими руками. Для работы необходимы:

• Поролон.
• Деревянная доска 100х40 мм.
• Фанера или ДСП.
• Круглый шкант диаметром 15 мм.
• Дрель с коронкой 15 мм.
• Электролобзик.
• Строительный степлер.
• Ватин.
• Клей ПВА.
• Обивочная ткань.
• Лак и морилка.

Распил и шлифовка деталей

Сперва следует создать чертёж на бумаге или в специальной программе, а далее можно приступать к разрезанию доски на детали. Для придания уголку более изящного вида, необходимо аккуратно своими руками выпилить фигурные детали. Чтобы элементы были более плавные и аккуратные, с помощью гибкой линейки необходимо прорисовать линии на поверхности дерева.

Все детали шлифуют несколько раз наждачной бумагой разной степени зернистости. Следом, согласно чертежу, собирают весь уголок с помощью шкантов и клея.

Морение и покрытие лаком

Как и морилку, лак следует наносить в несколько слоёв. Для ускорения процесса можно воспользоваться водорастворимым лаком, время высыхания которого составляет не более 30 минут.

Сборка каркаса

Перед применением клея для фиксации торцов всех элементов конструкции, рекомендуется собрать его «на сухую». Необходимо проследить, чтобы все детали каркаса были подогнаны без зазоров.

Если всё отлично сходится, можно приступать к сборке каркаса при помощи клея. Для укрепления можно использовать металлические уголки 4х4, которые крепятся к внутренним углам.

Дно ящиков можно сделать из фанеры или из листа ДСП. Выбранный материал нужно только положить на мебельные уголки, прикреплённые внизу на каркас.

Монтаж сиденья

Из такого же листа фанеры или ДСП, из которого было вырезано дно для ящиков, можно сделать основание для сиденья по размерам, что указаны в чертеже. Ход работы:

Шаг 1. Берём поролон и вырезаем из него кусочек, который должен быть на 2–3 см больше основания со всех сторон.

Шаг 2. Приклеиваем поролон к ДСП.

Шаг 3. Вырезаем по контуру ватин и приклеиваем его к сидушке тем же клеем.

Шаг 4. С помощью строительного степлера прикрепляем обивочную ткань.

Получился отличный угловой диван, который может стать украшением любой кухни.

Как сделать оригинальный угловой диван из поддонов

Замеры и составление чертежа

Даже табуретка не получится качественной, если делать ее «на глазок». Перед началом работы необходимо найти готовые чертежи кухонных уголков или сделать свой. В обоих случаях нужно четко знать габариты изделия, которое должно получиться по итогу. Оплошность может привести к тому, что готовый элемент не встанет на свое место или окажется слишком мал и будет выглядеть нелепо. Грамотная схема получится, только если учесть следующие моменты:

1. Сначала нужно определиться с общими размерами кухни или обеденной комнаты. Измерив уже имеющуюся мебель, а также свободное пространство в ней, можно будет примерно представить, каких габаритов нужен уголок.
2. Углы стен не обязательно составляют ровно 90 градусов. Особенно это касается старых домов, где несущие элементы могли немного покоситься за десятки лет. Халатность, допущенная в этом пункте, приведет к неровной установке мебели, необходимости подпиливать ее или образованию зазоров.
3. Нужно определиться с размерами диванов, отдельных секций.
4. Если подобного опыта до этого не было совсем, то самостоятельно чертеж составлять не стоит. В открытом доступе есть много вариантов любых размеров, комплектаций.
5. Лучше подбирать чертежи и схемы с точно подходящими размерами, чтобы не пришлось адаптировать их под себя. В противном случае высока вероятность ошибиться, да и времени это занимает достаточно много.
6. Заранее продумать необходимость выдвижных ящиков или корзин под сиденьями, способы их открывания.
7. Если необходим кухонный уголок со спальным местом, то этот пункт также нужно продумать заранее и внести в чертеж.
8. При выборе модели стоит рассмотреть варианты с подлокотниками, разным количеством мягкого наполнителя сиденья, полками вдоль спинок.

Необходимо научиться хотя бы немного оценивать чертеж, уметь понимать его правильность. Первый попавшийся вариант может оказаться неверным, и собранный уголок получится не таким, как представлялось изначально.

Алгоритм изготовления с учетом модели

Изготовить понравившуюся мебель будет проще, если работу вести по заранее выбранной схеме. Существует два оптимальных варианта того, как сделать кухонный уголок своими руками из дерева. Они подразумевают использование простых конструкций и чертежей, с которыми справятся даже новички.

Из мебельных щитов

Сделать уголок из такого материала для кухни своими руками можно достаточно быстро и с минимальными затратами. Заранее необходимо подготовить:

• мебельный щит толщиной 18-20 мм;
• два вида поролона толщиной 80 мм и 20 мм;
• краску, желательно акриловую;
• нужную ткань или кожзам;
• дрель;
• лобзик или ножовку;
• саморезы.

Размеры выбираются индивидуально с соблюдением пропорций. Ориентироваться стоит на возможность рассадить с комфортом трех человек. Раскройка щитов должна проводиться инструментом, расположенным под углом 90 градусов к поверхности материала, это позволит избежать неровностей на торцах. Сделать необходимо детали для основания, спинки, сиденья, боковые пластины с подлокотниками или без. Кухонный уголок для кухни собирается при помощи саморезов, для которых заранее следует подготовить отверстия.

Далее необходимо покрасить корпус. Это придаст ему прочности, долговечности, устойчивости к влаге, паразитам. Перед покраской дерево стоит обработать грунтовкой или праймером. Если у сырья уже есть небольшие изъяны, то их можно устранить посредством шпатлевки. Краску рекомендуется наносить минимум в два слоя. Иногда может понадобиться третий. Чаще всего выбор падает на акриловые или эмалевые красители. В последнее время набирают популярность спреи, которые подойдут новичкам из-за простоты нанесения и высокой скорости высыхания.

Во время покраски обязательно следует использовать защитную экипировку для лица, глаз, рук.

При обивке 20 мм поролон используется для спинки, а более толстый вариант – для сиденья. Можно обшить корпус полностью или немного схитрить и упростить задачу, изготовив несколько подушек прямоугольной формы, после чего просто положить их сверху. Сделанный таким образом кухонный уголок из дерева будет выглядеть необычно на фоне фабричных вариантов и потребует меньше времени на изготовление.

Диван из поддонов

Это более оригинальный вариант мебели. Конструкция поддона очень надежна, что позволяет использовать его для изготовления мягкого дивана. Здесь стоит учитывать размер палет. На маленькой кухне такой диван поместится с трудом, он будет лучше смотреться в большой столовой, на летней веранде или в беседке на улице.

Для изготовления кухонного уголка своими руками поддоны выбирать нужно тщательно, чтобы дерево было без дефектов (трещин, сколов, гниения). Если проглядеть что-то из этого, можно столкнуться с проблемами при сборке или быстрым выходом из строя уже готового элемента интерьера. Размер дивана обычно совпадает с габаритами поддона. При необходимости можно немного подкорректировать конечное изделие при помощи пилы. Нужно обращать внимание на размещение несущих элементов конструкции.

То, как собирается кухонный уголок из поддонов, похоже на детский конструктор. Нужно сформировать основу и скрепить компоненты при помощи саморезов. Чтобы сиденье не было слишком низким, используют две поставленные друг на друга палеты. Спинка – вертикально установленный поддон.

Обивку здесь сделать даже легче, чем в предыдущем варианте. Тут три способа:

1. Изготовить сиденья и спинки из поролона.
2. Разместить готовые подушки и матрасы.
3. Хорошо сэкономить получится, если использовать старые матрасы и подушки. Тогда потратить деньги придется только на обивочный материал.

Кухонные уголки никогда не выйдут из моды благодаря своей практичности и функциональности. Если же такая мебель изготавливается самостоятельно, она становится любимым предметом интерьера в доме. В сочетании с правильным освещением уголок сделает атмосферу на кухне теплой и уютной.

Видео

Как сделать своими руками кухонный уголок, основные правила и советы

Оформление столовой зоны должно быть не только практичным, функциональным, но и максимально комфортным. Именно здесь вся семья собирается вместе, принимает пищу, общается. Многие люди предпочитают изготовить кухонный уголок своими руками, тогда он полностью соответствуют параметрам помещения. Изделия универсальны, удобны, не занимают много места. Стандартные конструкции состоят из пары небольших диванчиков и соединительного элемента между ними.

Базовые правила самостоятельного создания мебели

Прежде чем разбираться, как сделать кухонный уголок своими руками, необходимо уточнить основные нюансы сборки мебели:

1. Точность проведения работ напрямую влияет на функциональность изделий, а конечный результат зависит от множества факторов.
2. На этапе проектирования кухонного уголка учитываются индивидуальные вкусы и предпочтения людей.
3. Если для изготовления используются готовые схемы, то работать придется с указанными материалами. В противном случае в конструкции появятся люфты и зазоры. Потребуется строгое соблюдение порядка сборки, а также подбор качественной фурнитуры.
4. Если опыта в создании мебели нет, стоит отдавать предпочтение наиболее простым прямолинейным моделям кухонных уголков с лаконичным декором.
5. При подборе подходящих чертежей кухонного уголка необходимо руководствоваться имеющимися инструментами. Так, изготовление деревянной модели не обходится без шлифовальной машинки, электролобзика.

Для осуществления качественной сборки следует заранее продумать внешний вид кухонного уголка, определить место, где он будет располагаться. Эти сведения помогут выбрать наиболее подходящие материалы и фурнитуру.

Секрет популярности кухонного уголка заключается в его эстетической самодостаточности. Угловой диван со столиком образуют отдельную удобную зону.

Выбор материалов

Кухонный уголок, сделанный самостоятельно, должен быть практичным, удобным и привлекательным. Во многом эти свойства зависят от выбранного материала. В старину мебель производилась исключительно из дерева, сегодня существуют и другие варианты.

Каркас

В первую очередь изготавливается каркас кухонного уголка – несущая конструкция, на которой фиксируются все остальные элементы. От него зависит конфигурация, прочность, вместительность изделия. Для создания кухонных уголков своими руками подойдут натуральное дерево и ДСП. Предварительно стоит оценить особенности каждого материала, нюансы работы с ними:

1. ДСП – наиболее дешевый и доступный вариант. Плюсы в том, что он обладает экологической безопасностью, надежностью. Сложности в работе с древесно-стружечными плитами возникают на этапе распила. На производстве процедура проводится при помощи специальных станков. В домашних условиях работа чаще выполняется электролобзиком, что может привести к образованию неровных граней и сколов. В повреждения попадает влага, в результате листы набухают и деформируются. Для предотвращения неприятностей потребуются специальные кромки, закрепляющиеся на спилах.
2. Деревянный уголок характеризуется долговечностью, прочностью, устойчивостью к износу, экологической чистотой – это плюсы. При работе с материалом необходимо в точности следовать чертежам, перед сборкой обрабатывать панели специальными составами, предупреждающими гниение.

Для самостоятельного изготовления мебели лучше всего подойдут такие породы как липа, елка, береза, сосна. Они наиболее мягкие, проще поддаются обработке и сборке. Если применяются хвойные, важно учесть еще один нюанс – их необходимо тщательно высушить, чтобы не выделялась смола.

Натуральное дерево – один из самых дорогих материалов, поэтому новичкам лучше тренироваться на более простом и дешевом сырье. Подойдет ДСП.

Обивка

Мягкий уголок для кухни – не только функциональный, но еще и декоративный элемент обстановки. Для создания обивки можно использовать различные ткани, цвет и оформление которых должны сочетаться с интерьером:

1. Гобелен. Плотный текстиль, стойкий к износу и механическим повреждениям. Отличается широким разнообразием расцветок, служит долго, выглядит презентабельно.
2. Велюр. Довольно прочный материал с коротким ворсом. Выглядит красиво, но со временем может затираться и терять привлекательность, требует специального ухода.
3. Флок. Часто используется при изготовлении кухонных уголков своими руками. Надежная красивая ткань стойко переносит механические воздействия, имеет водостойкую пропитку, благодаря которой легко очищается грязь.
4. Жаккард. Роскошный материал, приятный на ощупь, но отличается существенными недостатками. Быстро изнашивается и теряет первозданный вид, пятна с поверхности удаляются с трудом.

Самым популярным видом обивки кухонных моделей считается качественный кожзам. По структуре, свойствам и внешнему виду этот материал практически не отличается от натурального, но стоимость в разы ниже. Имеются у него и некоторые недостатки: отсутствие воздухопроницаемости, подверженность механическим воздействиям. Для обтяжки мебели лучше выбирать толстые полотна, тонкие могут быстро покрыться трещинами и порваться.

Замеры и составление чертежа

В первую очередь проводится измерение длины стен кухни, а также углов помещения. Определяются габариты всех диванчиков. Стандартные параметры выглядят следующим образом:

1. Высота сидения – 40-50 см.
2. Глубина – около 50-70 см, чтобы было комфортно сидеть за столом, а ноги не упирались в него.
3. Высота всей конструкции вместе со спинкой может достигать 95 см, но это не предел.

Проще всего использовать готовые чертежи и схемы, особенно людям, которые сталкиваются с изготовлением мебели впервые. Достаточно лишь подобрать план, соответствующий желаемым размерам. Если адаптировать понравившуюся модель под индивидуальные параметры, легко ошибиться, а на переделку придется потратить много времени. Схема должна отражать все особенности конструкции: наличие спального места, ящиков и нюансы их открытия, строение и расположение раскладного механизма. Важно уметь четко оценивать корректность чертежей, не браться за первый попавшийся пример, найденный в сети.

Алгоритм изготовления уголка

Традиционный кухонные уголки с размерами 110 х 160 см оптимальны для размещения трех человек. Изделия удобны для полноценного приема пищи людьми без тесноты и задевания локтями друг друга. Создание мебели по индивидуальным параметрам имеет достоинство – это соответствие габаритам помещения. Обивка подбирается на основе собственных вкусовых предпочтений и общей стилистики интерьера. Изделие можно дополнить функционалом, который необходим: раскладным диваном для сна, местами для хранения либо тем и другим вместе.

Из ДСП с ящиками

Чтобы сделать своими руками кухонный уголок из ДСП, дополненный ящиками, необходимо выполнить несколько этапов:

• подготовку;
• замеры параметров;
• составление подробного чертежа;
• приобретение фурнитуры и крепежей, обивочного материала;
• распиливание древесно-стружечных листов в мебельном цеху.

Проектирование начинается с выбора оптимального места, где будет располагаться диванчик. Именно на основе его площади подбираются подходящая конфигурация и размеры будущего изделия. Действовать необходимо по инструкции:

1. Все элементы вырезаются по шаблону, шлифуются.
2. Кромки проклеиваются лентой.
3. Сборка производится при помощи шкантов и конфирматов. Сначала соединяются короткая и длинная часть диванчика, затем – сиденье со спинкой, которые крепятся к боковине, далее изготавливаются ящики.
4. Соединения, отвечающие за жесткость изделия, фиксируются металлическими саморезами.
5. Завершающим этапом станет обивка мебели. Наполнитель вырезается из полиуретановых пластин. Размер необходим больший, чем элементы, для которых он предназначен. Наполнитель крепится на сиденье и спинку при помощи клея.

Чтобы сделать уголок правильно, нужно обязательно учитывать размеры кухни, размещение бытовой техники и мебели. В самом узком месте ширина прохода должна быть не менее 60 см. Параметры, указанные на схеме, могут меняться в зависимости от оптимальных габаритов модели.

Неизменными остаются стандартные значения:

• высота сидения – 45 см;
• глубина – 50 см;
• длина большого и маленького диванчиков – 120 и 200 см.

Высота по верхнему краю спинки не должна превышать 95 см. Уголок для кухни своими руками производится из шлифованного ламинированного ДСП с толщиной 16 мм. Для обработки срезов понадобится кромка АБС.

Простого из дерева

Чтобы изготовить простой гарнитур из дерева, необходимо в первую очередь нарисовать план, тщательно измерить все параметры. Можно приобрести уже готовые мебельные щиты по полученным размерам. Всего потребуется 3 вида элементов: 6 одинаковых боковин, по 3 верхних и нижних досок. Создание модели производится по инструкции:

1. Все детали нарезаются поперек.
2. Нижняя доска располагается между боковыми, верхняя ложится на них, подобно крышке. Такую особенность стоит учитывать при расчетах ширины материала.
3. Поверхность элементов тщательно полируется.
4. Высверливаются отверстия, в которые вставляются шканты.
5. Кухонный уголок из дерева красится в цвет, который будет гармонировать с обстановкой.

Изготавливая мебель, нельзя забывать о значении расположения шкантов. Необходимо, чтобы они совпадали с отверстиями в соприкасающихся деталях.

Красится изделие дважды для повышения устойчивости к износу. После высыхания ящики устанавливаются на нужное место, по желанию скрепляются друг с другом. Сверху кладется мягкая сидушка, которую можно приобрести или сшить самостоятельно.

Со спальным местом

Перед тем как собирать кухонный уголок, необходимо провести замеры. Параметры предлагаемого изделия составляют 1,5 х 2 м. Для работы потребуются:

• брус 30 х 5 см, а также 50 х 50 см;
• поролон 60 мм;
• фанера 15 и 4 мм.

Действия осуществляются по схеме:

1. Материал тщательно шлифуется, разрезается на элементы по образцу.
2. Собирать можно, применяя саморезы или шип.
3. Для создания спального места потребуется приобрести и установить выдвижной механизм.
4. Производятся подлокотники, каркас.
5. Обивка создается из материалов, которые нравятся больше: кожзама, мебельной замши, текстиля. Потребуется не менее 7 погонных метров.

Кухонный уголок со спальным местом должен быть достаточно мягким. Для этого применяются наполнители в виде синтепона или поролона. В разложенном виде получается полноценная поверхность для отдыха размером 1,9 х 0,9 м. Параметры вместе с подлокотниками составляют 155 х 210 см.

Процесс создания и сборки кухонных уголков – сложная, но увлекательная работа. Начинающим мастерам стоит воспользоваться готовыми чертежами, опытные смогут составлять их сами либо менять параметры по собственному усмотрению. Самостоятельное изготовление позволяет создавать уникальные изделия, которые идеально вписываются в пространство, гармонируют с интерьером.

Кухонный уголок своими руками — интересная и вполне решаемая задача с фото инструкцией

Кухни во многих городских квартирах имеют совсем небольшую площадь, а разместить в этом помещении необходимо весьма большое количество функциональных вещей и бытовых приборов. Не обойтись на кухне и без обеденного стола и сидячих мест около него. В стеснённых по размерам условиях наиболее удобным вариантом становится специальный угловой комплект мебели.

Кухонный уголок своими руками должен суметь сделать любой хозяин дома или квартиры, мало-мальски умеющий работать с определенными инструментами, знающий азы технологии обработки древесины и мебельных панелей из фанеры или ДСП. Если такой проект будет собственноручно реализован, то для семейного бюджета будет сэкономлена приличная сумма. Еще одним преимуществом уголка, сделанного своими руками, станет его прочность и долговечность, так как работа будет производиться, как говорится, для себя, и мастер приложит все усилия, чтобы добиться желаемого результата.

Разновидности кухонных уголков

Кухонные уголки, хотя и весьма схожи между собой, все же имеют и явные различия. Но общими основными требованиями к этому предмету мебели каких бы то ни было моделей остаются эргономичность и компактность, эстетичный внешний вид и гигиеничность материалов.

Для «дебютного» самостоятельно изготовления стоит выбрать уголок, имеющий не очень сложную конструкцию. И особенно в тех случаях, когда мастер только пока набирается опыта на столярном поприще.

Итак, кухонные уголки можно разделить по их конструкции на следующие типы:

Иллюстрация	Краткое описание моделей
	Стационарные кухонные уголки выстраиваются непосредственно на месте их расположения. Основой у них служит каркас, изготавливаемый из бруса и закрепляемый к полу и стенам. Затем каркас обшивается фанерой или ДСП. Сиденья и спинки могут быть покрыты для комфортности мягкими обивочными материалами и затем обшиты текстилем или кожзаменителем.
	Мобильные уголки отличаются от стационарных тем, что могут быть переставлены в другую область кухни или же в другое помещение, так как они не привязываются к одному месту.
	Модульные модели могут состоять из двух и более частей, которые можно менять местами в зависимости от расположения уголка в помещении кухни, а также в случае иной необходимости.
	Уголки, имеющие цельную конструкцию. Они не разбираются, и поэтому если такая модель приобретается в магазине, то ее необходимо сразу выбирать, учитывая планируемое месторасположение уголка на кухне. Бывают правые или левые модели, то есть устанавливаемые с правой или левой стены кухни.
	По форме кухонные уголки могут быть Г-образными — они являются наиболее распространенной конструкцией. Сиденья у таких разновидностей сходятся под прямым углом, который может быть несколько срезан по вершине. Кроме этого существуют эркерные мебельные гарнитуры. Этот вариант подходит, если кухня, скажем, объединена с лоджией, имеющей соответствующую форму. Эркерные модели могут располагаться по своеобразной дуге или состоять из трех секций — центральной и двух боковых, примыкающих к центральной под тупым углом.
	Г-образные уголки тоже подразделяются на два подвида. В одном из них два дивана непосредственно соединяются между собой. В другом — между секциями расположен «висячий» угол, не имеющей дополнительной опоры. Сиденье, расположенное в таком углу, опирается на крепежные элементы или планки, закрепленные к боковым стенкам диванов.
	Большинство моделей кухонных имеют под сиденьями короба для хранения вещей, но некоторые диваны устанавливаются на обычные или же фигурные ножки. Последние варианты хороши тем, что под ними легко производить уборку. Короба же, обустроенные под сиденьями, позволяют прятать с глаз большое количество не используемых в данный момент вещей.
	Существуют также раскладные модели, которые при необходимости могут стать спальным местом. Этот вариант актуален для малогабаритных квартир, в которых недостаточно спальных мест для всех членов семьи или же когда в дом часто приезжают гости. Однако, такие модели подходят для относительно больших кухонь.
	Еще кухонные гарнитуры подразделяются на мягкие и жесткие модели. Последние варианты изготавливаются из массивного дерева и не имеют текстильной обшивки. Они удобны тем, что легко поддаются очистке. Если же серьезно загрязнится тканевая отделка, ее придется менять полностью. Кстати, жесткие сиденья и спинки вполне можно оснастить съемными подушками в чехлах, которые по мере необходимости несложно снимать и отправлять в стирку. Или даже обновлять, в том числе – с изменением цвета поднадоевшей обивки.

Изготовление кухонного уголка своими руками

Изготовление кухонного уголка состоит не только из его, непосредственно, сборки. Оно включает и целый ряд различных подготовительных мероприятий. Сюда входит составление проекта, подготовка материалов и инструментов, а также раскрой и обработка деталей конструкции.

Ознакомьтесь с идеями для кухни своими руками, из нашей новой статьи на нашем портале.

Составление проекта и чертежей

Первое, что необходимо сделать — это определиться с конструкцией будущего изделия и выполнить его примерный эскиз, на основании которого и составляется проект. Кроме этого, с места, где планируется установить диван, снимаются размеры, которые необходимы для чертежей деталей.

В качестве примера далее будет представлен вариант проектных документов кухонного уголка, изготавливаемого из ламинированного и обычного ДСП толщиной 16 мм. При желании можно воспользоваться предлагаемыми чертежами для создания уголка для собственной кухни. Если необходимо – их можно несколько переработать под свои конкретные условия установки уголка, используя схемы для продумывания взаимного расположения деталей и узлов их крепления между собой.

Итак, чертежи соответствуют вот такой модели кухонного уголка:

Как видно, конструкция у него составная – включает три главных предмета: два дивана одинаковой конфигурации, на отличающиеся по длине, и маленький переходной диванчик, обеспечивавший стык в углу.

Конструкция большого и малого диванов – совершенно идентична. Отличие лишь в длине – на 400 мм. Поэтому чертежи и сборочная схема для них будут показаны одинаковые, лишь с оговоркой в размерах, где это требуется.

Вот так будет выглядеть готовый большой диван. Видно, что сиденье у него одновременно выполняет роль крышки короба – там можно хранить разнообразную кухонную утварь.

Монтажную схему дивана с деталировкой можно представить следующим образом:

Ниже расположена таблица всех необходимых деталей для сборки одного большого дивана кухонного уголка с их размерами. Для сборки короткого дивана перечень будет такой же, но размеры продольных деталей – меньше (они указаны в скобках).

№№	Наименование детали	Материал изготовления	Размерные параметры заготовок, мм.	Кол-во, шт.	Обработка
1.	Боковая панель (боковина)	Ламинированная ДСП	800×400	2	Фрезеровка
2.	Лицевая панель короба	Ламинированная ДСП	968×310 (568×310)	1	Наклеивание кромки на верхний торец
3.	Дно короба	Шлифованная ДСП	968×260 (568×260)	1	Не требует обработки
4.	Задняя стенка короба	Шлифованная ДСП	968×300 (568×300)	1	Не требует обработки
5.	Планка сиденья	Ламинированная ДСП или оструганная доска	968×100 (568×100)	1	Не требует обработки
6.	Панель сиденья	Шлифованная ДСП	966×300 (566×300)	1	Под обивку
7.	Упорная планка для спинки дивана	Шлифованная ДСП	968×60 (568×60)	1	Не требует обработки
8.	Спинка дивана	Шлифованная ДСП	966×260 (566×310)	1	Под обивку
9.	Верхняя планка	Ламинированная ДСП	968×70 (568×70)	1	Наклеивание кромки и фрезеровка

Кроме двух боковин, все остальные детали имеют одинаковую длину. Исключение составляют лишь панели сиденья и спинки – они делаются короче на 2 мм, так как будут обиваться кожзаменителем или тканью.

Наиболее сложными в изготовлении являются боковины дивана. Они, кстати, совершенно идентичны для всех трех предметов гарнитура, то есть и для углового переходного диванчика – тоже. На каждую единицу их требуется по две штуки, в зеркальном исполнении.

Ниже даны две схемы этих боковин. Первая показывает внешние размеры и необходимые параметры для перенесения на заготовку точных границ детали.

Вторая схема – это точное расположение монтажных отверстий. Причем, красные точки – это сквозные отверстия под евровинты (конфирматы). Зеленые точки – это высверленные (со стороны дивана) глухие отверстия-гнезда (глубиной не более 10 мм) для соединительных шкантов. Так что при их сверлении на дрель обязательно необходимо установить ограничитель глубины, чтобы не прошить панель насквозь.

Цены на кухонный уголок «Феникс»

кухонный уголок «Феникс»

Все остальные детали конструкции большого и малого диванов будут представлять собой прямоугольные панели указанных в таблице выше размеров. Но чертежи их имеет смысл привести, так как на этих деталях тоже должно соблюдаться точное позиционирование монтажных отверстий. Синими цифрами при указании длины даны размеры для малого дивана.

Чертеж детали №6 приводить нет надобности – это просто прямоугольная панель 966 (566) × 300. Это – сиденье, которой будет впоследствии обиваться выбранным материалом. Никаких дополнительных отверстий или гнезд на нем нет. Сиденье будет шарнирно крепиться с помощью рояльной петли к задней планке (детали №5). Еще раз подчеркнем – деталь короче других на 2 мм – это припуск для обивки.

Панель спинки тоже делается короче на 2 мм – по той же причине, из-за обивки.

Ниже размещена схема, наглядно показывающая взаимное расположение деталей дивана и используемых крепёжных элементов – шкантов, конфирматов и мебельных уголков. Возможно, монтаж с ней будет представить и выполнить проще.

Для демонстрируемой модели перечень крепежных деталей и дополнительных материалов выглядит следующим образом (показан для большого дивана, в скобках – для малого):

№№	Наименование и размер фурнитуры, мм	Кол-во, шт.
1	Шканты 30×8	12
2	Конфирмат 50×7	16
3	Металлический мебельный уголок	4
4	Саморезы 4×16 (для фиксации уголков)	16
5	Саморезы 3×20 (для фиксации рояльной петли)	50
6	Саморезы 4×30 (для фиксации подпятников)	12
7	Рояльная петля	1000 (500) мм
8	Мебельный подпятник	4
9	Поролон	0,6 (0,4) м²
10	Кожзаменитель или обивочная ткань, шириной 1400 мм	1 (0,7) погонный метр
11	Скобы для степлера, клей для поролона и фиксации уголков ткани.

Остается маленький соединительный угловой диванчик. Разработчиками рассматриваемого проекта предлагается вот такой вариант.

А так выглядит его деталировка:

Боковины – ничем не отличаются от аналогичных деталей большого и короткого диванов.

Угловую форму дивану задают три фигурные планки, которые связывают боковины на трех уровнях – сидение, верхний и нижний край спинки. Все эти уровни совпадают с соответствующими линиями основных диванов.

Для изготовления панели сиденья можно воспользоваться следующим чертежом:

Спинка этого диванчика состоит из трех деталей – одно центрально панели и двух боковых. Чертеж центральной панели показан ниже:

Подогнать боковые спинки – труда не составит.

Остальные детали не рассматриваются, так как опоры спинки могут делаться произвольными, а переусложнять этот диванчик еще и нижним коробом – особого смысла не видно.

Кстати, этот диванчик практически никогда и не используется в роли сидячего места – если попытаться там разместиться, то все равно некуда будет деть ноги. Так что обивка сиденья здесь играет в большей степени декоративную роль. А от спинки — вполне можно отказаться, используя угловое пространство между боковыми диванами и соединяющими их фигурными планками в качестве оригинальной полки.

А по большому счету – стоит ли вообще «огород городить», имеется в виду – даже изготавливать две лишних крупноформатных детали, то есть боковины? Если этот участок все равно не будет использоваться в качестве сидения, то два боковых сходящихся дивана можно попросту связать так называемым «висячим углом».

Такое объединение выполнить – намного проще, быстрее и дешевле. Как осуществить это на практике — будет представлено ниже в таблице с описанием пошаговой сборки кухонного уголка.

Крепежные элементы для выполнения монтажа

Чтобы детали не были повреждены при сборке конструкции, необходимо подобрать правильный размер крепежных элементов, специально предназначенных для сборки мебели.

К основным мебельным крепежным элементам, хорошо воспринимающим эксплуатационные нагрузки, относятся стальные уголки и мебельные винты-конфирматы (их еще называют евровинтами). Шканты обычно выполняют вспомогательную роль, лишь для точного позиционирования деталей в определенном положении.

Также потребуются саморезы по дереву для крепления металлических уголков, иногда мебельные винты вполне могут быть заменены на саморезы той же длины. Однако, необходимо учитывать, что конфирматы лучше удерживают панели ДСП между собой. Кроме того, шляпки мебельных винтов рассчитаны на установку шляпок-заглушек, которые скроют неприглядный вид креплений.

Сверление отверстий под конфирматы производится уже после предварительной сборки деталей с их точным позиционированием, например, шкантами. Ошибка в несовмещении отверстий даже на какой-то миллиметр – два приведет к тому, что мебельный винт или не вкрутится, или соединение окажется ненадежным.

Говоря о применении в сборки мебели шкантов, необходимо уточнить, что деревянные их варианты отлично подходят для соединения деталей, также выполненных из дерева, и малопригодны — для ДСП. Это связано с тем, что древесина со временем усыхает. То есть сами деревянные детали и крепежные элементы будут терять влагу одновременно, поэтому соединение не будет утрачивать свою прочность десятилетиями.

ДСП же с годами не усыхает, а деревянные шканты будут уменьшаться в размерах, а это значит, что соединение будет ослабевать. Поэтому для соединения панелей ДСП лучше всего подойдут пластиковые шканты, не требующие вклеивания.

Монтируя сиденья можно отказаться от рояльных петель, которые установить достаточно сложно, в пользу шкантов для разъемных соединений с округлыми головками, они показаны на выше представленном фото. Важно установить их ровно, чтобы они без проблем входили в отверстия.

Для скрепления ДСП идеально подойдут шканты с планшайбами. Шайба имеет толщину в 0,5÷0,7 мм, поэтому первоначально такие зазоры практически не будут заметны. После стягивания деталей конфирматами, шайбы вдавятся в ДСП, а соединение приобретет дополнительную прочность. Кроме того, такой ободок не даст той стороне шканта (короткой), которая вставляется в глухое гнездо, высверленное поперек панели ДСП, прошить эту панель насквозь при сборке, что зачастую случается у начинающих мастеров.

Без уголков в сборке кухонного гарнитура тоже не обойтись. Разновидностей подобных соединительных деталей — довольно много. Они подбираются по своей ширине и высоте в зависимости от размеров соединяемых деталей и особенностей соединительного узла. Однако, все угловые крепления имеют отверстия, выполненные под потай, по есть шляпки саморезов должны быть утоплены в соответствующие гнезда.

При необходимости связки наклонных деталей конструкции некоторые уголки приходится подгибать – обычно они делаются для прямого угла, реже – для 45 и 60 градусов. После проведения сгиба на металле не должно образовываться морщин и надрывов, так как это говорит о том, что при повышении нагрузки крепежная деталь может сломаться.

Можно подгибать не только металлические, но и пластиковые уголки, после определённого прогрева их строительным феном. Но следует помнить, что пластиковые детали фурнитуры  чаще всего не отличаются долговечностью — служат они не более 3÷5 лет, после чего становятся хрупкими, трескаются и ломаются.

Раскрой деталей конструкции

Чтобы раскрой деталей был точным, его желательно производить по заранее сделанным шаблонам. Особенно это касается фигурных элементов. Для этого контуры деталей в натуральную величину переносятся на лист картона. Затем шаблон вырезается и закрепляется на панелях ДСП, точно обводятся простым карандашом или тонким маркером. По этой линии и происходит раскрой материала. Панели, имеющие ровные края, просто размечаются на ДСП по приведенным на чертежах размерам.

Распиловку ДСП можно производить с помощью циркулярной пилы, электрического лобзика или фрезера. Естественно, циркулярка подходит для раскроя лишь ровных кромок деталей конструкции.

Чтобы мебель выглядела действительно профессионально, торцы вырезанных деталей обязательно обрабатываются кромочной фрезой.

Ручной фрезер вообще значительно облегчает работу, особенно если необходима «серия» из нескольких штук одинаковых деталей сложной конфигурации. Так, достаточно будет усердно потрудиться над одной, придав ей идеальные по мнению мастера формы. А затем все остальные можно просто копировать, используя специальную копировальную фрезу с роликом или копировальную втулку.

Ручной фрезер – незаменимый инструмент для самостоятельного изготовления мебели

Если имеется желание всерьез заняться столярными работами, то без такого инструмента – не стоит и начинать. Выбрать ручной фрезер для домашней мастерской поможет специальная публикация нашего портала. А еще одна статья — расскажет о том, какие фрезы по дереву для чего необходимы.

Цены на недорогой кухонный уголок

кухонный уголок

Кромление торцов деталей

Кромление — это приклеивание кромок на видимые торцы деталей. Специальные ленты для кромления различных оттенков можно приобрести в специализированных магазинах мебельной фурнитуры. Лента изготавливается из сложного полимерного состава и имеет толщину около 2 мм. Для домашних условий лучше использовать материал, рассчитанный на термическое наклеивание. На обратной стороне такой ленты нанесён клеевой слой, который активизируется при нагревании.

Процесс кромления осуществляется следующим образом:

• Кромочная лента отмеряется и отрезается от рулона на длину торцевой стороны панели, плюс 20÷25 мм. Длину криволинейных торцов можно измерить с помощью портновской измерительной ленты.
• Пластиковая лента прикладывается к торцу панели. Ее необходимо приложить идеально ровно, так как после приклеивания выровнять уже не удастся.
• Затем по кромке проходятся хорошо разогретым утюгом. Материал устойчив к высоким температурам, поэтому не стоит бояться, что он расплавится, потечет, налипнет на подошву утюга и т.п. утюг плавно перемешается с прижимом к торцу детали.

• Если кромка выступает за пределы панели ( а так обычно и бывает, потому что лента всегда делается несколько шире торцов стандартных листов ДСП), то ее следует аккуратно удалить с помощью острого ножа. Работать следует с максимальной аккуратностью – чтобы ножом не повредить ламинированную сторону ДСП. И, кроме того, чтобы не порезать пальцы о сам край ленты – он бывает весьма острым.

Разметка отверстий и сверловка

Разметка отверстий для креплений производится по шаблону или же путем промеров панели с ориентацией на чертеж. Второй вариант дает большую точность. Однако, чтобы не допустить ошибки, прежде чем приступить к сверлению, необходимо несколько раз проверить правильность разметки.

В домашних условиях разметка производится с помощью рулетки (точность, увы, невысока) или металлической линейки (предпочтительнее), столярного уголка. Дополнительно выверить расположение некоторых отверстий можно с использованием штангенциркуля. Погрешность в разметке должна составлять не более 0,5 мм.

Далее, по точкам разметки просверливаются отверстия. Для конфирматов отверстия делают специальным сверлом. Для шкантов глухие пазы просверливаются на нужную глубину и определенного диаметра, так, чтобы крепежные детали входили с максимальной плотностью.

Для сверления панелей лучше всего использовать специальные сверла по дереву – меньше шансов, что оно при начале операции вильнет в сторону от намеченного центра.

Обивка деталей

К деталям, которые требуют обивки, относятся сиденья и спинки дивана. Процесс облицовки этих деталей производится в следующем примерном порядке:

• Панель укладывается на надежное основание и промазывается клеем, специально предназначенным для фиксации поролона.

• Затем, на проклеенную поверхность укладывается лист поролона и хорошо прижимается к панели. Перед тем как переходить к следующему этапу работ, необходимо дождаться, чтобы клей окончательно просохнул.

Здесь необходимо уточнить — если используется поролон толщиной в 20÷30 мм, то его нередко загибают под передний торец сиденья. Загнутая часть материала также фиксируется на клей.

• Сверху поролона укладывается тонкий синтепон, который сохранит поролон от быстрого износа и продавливания.
• Следующим шагом на столе расстилается изнаночной стороной вверх обивочная ткань или кожзаменитель. Размер этого материала должен превышать размер панели на 80÷100 мм, в зависимости от толщины поролона.  Излишки должны выступать со всех сторон детали примерно на одинаковую ширину – они пойдут на подворот и закрепление обивки.

• Сверху обивочного материала укладывается панель — вниз поролоном. Затем, чтобы не было перекоса, каждая из сторон ткани прихватывается к панели скобой в средней части. Таким образом, ткань будет зафиксирована в необходимом положении, после чего, скобы вбиваются по всей стороне, начиная от закрепленной точки. Затем, точно так же ткань закрепляется с остальных сторон панели. Угловые области закрепляются в последнюю очередь.

• На углах ткань складывается и фиксируется скобами. Если ткань достаточно плотная, то ее излишек срезается, и край обивки также закрепляется скобой. Бывает, что приходится фиксировать толстые складки между собой стежками с помощью иголки и прочной нити. Если необходимо, чтобы край ткани не распускался, то по нему дополнительно прибивается узкая тесьма.

По тому же принципу обиваются все панели диванов.

Сборка кухонного уголка из подготовленных деталей — пошагово

В этом разделе публикации будет представлен вариант сборки в единую конструкцию отдельных заранее подготовленных деталей. Показанный пример поможет разобраться в монтаже любой из выбранных моделей кухонного уголка, так как этот предмет мебели отличается только некоторыми нюансами.

Итак, в таблице представлены монтажные работы по сборке кухонного уголка, имеющего высоту в 800, ширину 1500 и глубину в 1100 мм. Основной материал конструкции — ДСП толщиной в 16÷18 мм, для донной части будет достаточно ДВП толщиной в 5÷6 мм. Спинки изготовлены из массива дерева, для мягких частей сиденья и спинок использовался кожзаменитель.

Цены на популярные модели шуруповертов

шуруповерт

Этот вариант, кстати, как раз предусматривает сборку уголка без переходного маленького диванчика. То есть два боковых дивана будут связываться между собой по принципу «висячего угла»

Иллюстрация	Краткое описание выполняемых операций
	Для сборки кухонного уголка необходимо подготовить комплект следующих деталей: — две подпорные панели; — две боковины; — две мягких детали разных размеров для спинок; — два фигурных элемента, для оформления угловой области дивана; — две стойки, поддерживающие спинки, наряду с боковинами; — две опорные планки для монтажа мягкого углового сиденья; — две задние панели, разного размера для соединения боковин и поддерживающих стоек; — две передние панели; — три мягких сиденья разного размера; — две детали для закрытия дна диванов; — две панели для спинок.
	Для соединения деталей конструкции необходимо подготовить мебельные винты-конфирматы, саморезы разных размеров, которые будут даны в описании процесса сборки, шканты, болты, мебельные петли, заглушки для шляпок конфирматов, отрезок трубы и фланцы для ее закрепления.
	Перед началом сборки все детали рекомендуется разметить, то есть обозначить линии, по которым будет производиться их соединение. На линиях необходимо отметить и просверлить отверстия для крепежных элементов , тогда работа пойдет быстро и легко. Процесс сборки начинается с соединения боковины и одной из задних панелей. Детали точно позиционируются одна с другой, а затем скрепляются с помощью двух конфирматов (6,3×50 мм). Для удобства монтажа, под свободный край задней панели рекомендуется подложить временную опору.
	Следующим шагом на заднюю панель монтируется подпорная деталь конструкции, выполняющая роль второй ножки дивана. Затем между ней и боковиной закрепляется передняя панель. Для каждого из соединений потребуется по два конфирмата, то есть всего их на этой стадии понадобится 6 штук.
	На этой иллюстрации представлено вкручивание конфирматов при соединении подпорной детали с передней панелью. В данном случае для вкручивания саморезов используется специальный шестигранный зигзагообразный ключ. Вместо него можно использовать шуруповерт с подходящей шестигранной битой. Но потребуется очень точно выставить ограничитель крутящего момента (трещотку), чтобы не перетянуть евровинт, иначе соединение может потерять нужную прочность. Поступают и так – загоняют конфирмат шуруповертом, но последние пару оборотов все же контролируют вручную.
	Здесь показано прикручивание передней панели к боковине.
	Далее, к задней объединяющей панели закрепляется поддерживающая стойка. Для ее фиксации необходимо два конфирмата, которые вкручиваются через заднюю панель.
	Следующим этапом конструкция переворачивается, так как к нижней ее части необходимо закрепить дно, изготовленное из вырезанного по размерам фрагмента ДВП.
	Для закрепления донной панели используются мебельные гвозди размером 1,4×20 мм, их потребуется 10 штук. Фиксация ДВП осуществляется по длинным сторонам конструкции, то есть передней и задней. Перед закреплением дна нелишним будет еще раз угольником проконтролировать прямизну углов на стыках деталей. После закрепления дна эта коробчатая сборка приобретет дополнительную жесткость.
	Далее, к средней подпорной панели, отступив от ее верхнего края 20 мм с помощью двух болтов М6 прикручивают опорную планку. На нее будет опираться и крепиться с помощью шкантов одна сторона углового сиденья. Фиксировать планки необходимо обязательно болтами, которые дополнительно упрочнят опору.
	Вторая часть дивана собирается и скрепляется по тому же принципу, что и первая часть конструкции.
	После того как две части дивана будут собраны, их необходимо состыковать и скрепить между собой. Фиксация производится в угловой части конструкции. Две задние объединяющие панели соединяются и скручиваются двумя конфирматами. На внутренней части угла (она все равно будет скрыта с поля зрения) не помешает это соединение усилить парочкой накладных металлических уголков, разместив их неподалеку от верхнего и нижнего краев
	Следующим шагом к фигурным угловым деталям закрепляются фланцы для подпорной трубы. Для каждого из них используются по три самореза размером 3,5×16 мм. Расположение фланцев должно быть зеркальным — они в собранной конструкции «смотрят» друг на друга.
	Далее, к стойкам диванов закрепляется нижняя фигурная деталь с фланцем, смотрящим вверх. Для крепления каждой из сторон потребуется по два конфирмата.
	Затем во фланец устанавливается отрезок никелированной подпорной трубы.
	После этого на верхний конец трубки надевается фланец, закрепленный на верхней фигурной детали. Таким образом, после закрепления этой полки к стойкам четырьмя конфирматами, она получит три точки опоры. Необходимо отметить, что угловые фигурные элементы не только добавляют уголку эстетики и соединяют два дивана между собой, но и упрочняют конструкцию. После сборки этого угла на фланцах подтягиваются винты, стопорящие трубку.
	Теперь, в подготовленные с обратной стороны углового сиденья отверстия, на клей ПВА забиваются четыре шканта диаметром в 8 и длиной в 30 мм. Они и станут соединительными деталями.
	Далее, в отверстия, подготовленные на торцах подпорных планок, закрепленных болтами, заливается клей ПВА. После этого сиденье устанавливается на место, так, чтобы шканты, расположенные на нем вошли в соответствующие отверстия на планках.
	Следующим шагом к задней стороне объединяющей панели, по заранее нанесенным точкам разметки, прикручиваются мебельные петли. Для их фиксации применяются саморезы размером 3,5×16 мм — их потребуется четыре штуки.
	Сверху получившегося короба укладывается мягкое сиденье, к которому фиксируется вторая сторона петель саморезами того же размера. Их также потребуется четыре штуки. Аналогичным образом закрепляются петли и на втором диване.
	Теперь можно переходить к сборке спинок дивана. Мягкая часть спинки монтируется на деревянную панель с помощью двух шкантов размером 8×15 мм, посаженных на клей. Дополнительное скрепление двух элементов происходит посредством четырех саморезов размером 3,5×25 мм, вкручиваемых с задней стороны спинки.
	Готовая спинка устанавливается между боковиной и стойкой. Закрепляется она конфирматами через верхнюю часть боковины и стойки – по два с каждой из сторон.
	После вкручивания конфирмантов с внешней стороны конструкции, шляпки крепежных деталей закрываются специальными маскирующими заглушками.
	Таким же образом, как и первая, собирается и монтируется между стойками вторая спинка. В собранном виде кухонный уголок показан на последней этой последней иллюстрации.

*  *  *  *  *  *  *

Учитывая все рекомендации и имея под рукой все необходимое, при желании вполне возможно, взяв для начала не самую сложную модель углового дивана, справиться и с самостоятельным изготовлением мебели для кухни.

Ну а для тех, кто любит задачи посерьезнее – можно предложить вариант, показанный в следующем видеосюжете:

Видео: Демонстрация сборки мягкого углового дивана для кухни

Как сделать кухонный уголок своими руками из подручных материалов

Автор electa На чтение 9 мин.

Кухонный уголок, пожалуй, самый спорный предмет обстановки. Кто-то считает, что он «съедает» слишком много места и крайне неудобен в эксплуатации. Кто-то, наоборот, не понимает, как раньше обходился без столь комфортного углового диванчика с дополнительными местами хранения. Лучшее решение – сделать кухонный уголок своими руками, с учетом свободного места и оптимальных размеров под обеденный стол. Тогда он будет действительно полезным и удобным!

Кратко о видах кухонных уголков, которые можно сделать своими руками

Четкого деления на определенные разновидности среди кухонных уголков нет. Можно условно выделить несколько видов кухонных уголков по набору определенных качеств:

• С корпусом из дерева, ламинированного ДСП, фанеры или полностью покрытые обивкой. В последнем случае кухонные уголки больше по внешнему виду больше схожи с диванами. Домашние мастера собирают кухонные уголки и из поддонов – но такой вариант из-за довольно больших размеров больше подходит для загородных домов и летних кухонь.

• Со встроенными местами хранения и дополнительным спальным местом или полые, в виде лавок. По аналогии с угловым диваном, в кухонный уголок также может встраиваться механизм трансформации со спальным местом (дельфин или еврокнижка). Но чаще всего под сиденьями скрывается короб для хранения кухонной утвари. Есть модели с откидывающимся сиденьем или выдвижными ящиками.

• Г-образной формы или «пятистенкой». В первом случае угловой элемент отсутствует, фактически один кухонный диванчик задвинут в другой. Кухонные уголки «пятистенки» в свою очередь, также могут разительно отличаться друг от друга. Угловой элемент может иметь прямую или радиусную, обтекаемую форму. А то и вовсе предлагаться в виде открытых полок или дополнительного скрытого в корпусе шкафчика.

• Классического и современного дизайна. В первом случае кухонные уголки могут украшаться дополнительной резьбой на элементах, обивка выбирается из флока, велюра, жаккарда. Современные кухонные уголки наделены более лаконичным дизайном с использованием хромированных деталей. Мягкая обивка чаще всего подбирается из флока, замши или эко кожи.

Как правильно составить чертеж кухонного уголка самостоятельно

При выборе модели кухонного уголка своими руками отталкиваются, прежде всего, от желаемых размеров и собственных возможностей в изготовлении. И, конечно же, наличия материалов, инструмента и навыков работы.

Как определиться с размерами кухонного уголка

При планировании любой мебели стоит ориентироваться на ее практичность и уместность. При составлении чертежа кухонного уголка важно четко представлять, сколько человек на нем можно разместить. Также его габариты должны соответствовать размерам обеденного стола.

Общие рекомендации:

1. Одному человеку для комфортного сидения за столом требуется порядка 50-60см. Поэтому нету смысла делать одну сторону кухонного уголка, например, 90см. Двоим там будет тесно, а для одного это многовато.
2. Для малогабаритных кухонь делать мягкий уголок своими руками – не лучшее решение. Дело в том, что своей глубиной он «выдвинет» обеденный стол примерно на 50-60см в центр. Правильно оцените ширину проходов после этого – они должны быть не менее 1-1,2м для комфортного передвижения хозяйки во время готовки.
3. Самые компактные кухонные уголки – это Г-образные. Пятистенный угловой элемент довольно объемный и не даст задвинуть поглубже стол, если требуется освободить место на кухне (когда кухонным уголком не пользуются).
4. Размеры обеденного стола и обеденной зоны в целом также определяют габариты кухонного уголка. Например, для стола 800х600 оптимально сделать кухонный уголок своими руками с габаритами около 1,4х1,2м от угла, а для стола 1200х600 – 1,8х1,2м соответственно. В приведенном ниже примере расчета деталей вы поймете, почему.

Рекомендуем ознакомиться с информацией, как сделать чертеж маленькой кухни самому, на приведенных примерах планировки обозначены предельные размеры обеденной зоны в ограниченном пространстве.

Из каких материалов лучше сделать кухонный уголок своими руками

Каркас кухонного уголка можно сделать из любых подручных материалов. Это может быть деревянный брус, ламинированное ДСП, мебельный щит и другие материалы, с которыми мастеру удобнее работать.

Главное требование – это качество обивочного материала. Поскольку за кухонным уголком будут часто обедать, ужинать, пить чай, нужно быть готовым к тому, что что-то может запачкаться остатками пищи или разлитым напитком. Материал должен быть достаточно практичным и износостойким, легко чиститься и сохранять свой вид.

В основном для обивки кухонных уголков подбирают нетканые материалы в виде флоков и велюров на клеевой основе, жаккардов с водоотталкивающим покрытием и различных кожзаменителей (эко кожа, замша и др.). Они легко чистятся.

При выборе рекомендуем не брать кожзаменители с гладкой и лаковой поверхностью – в домашней одежде открытые части тела будут «прилипать», что не доставляет комфорта. Также убедитесь, что материал не склонен к намагничиванию. Иначе все крошки, шерсть домашних животных будет сложно убрать, смахнув,  без намачивания.

Как составить чертеж выбранной модели и рассчитать детали

После того, как определились с внешними габаритами кухонного уголка, можно начинать рисовать его более детально, в масштабе.

• Высота сидений для стульев, лавок к простому обеденному столу составляет 450мм. Для пожилых людей, детей ее можно уменьшить до 400-420мм.
• Глубина сидений во многом определяет комфорт. Обычно ее делают в пределах 350-400мм. Спинка кухонного уголка, не доходящая до сиденья, позволяет сесть «поглубже» — именно поэтому компактные модели с укороченными спинками и узкими сиденьями довольно удобные и комфортные для сидения.
• Короб под сиденьем не стоит делать глухим до пола и строго вертикальным, будет неудобно сидеть. Многим людям свойственно задвигать ноги под стул во время сидения, особенно если за обеденным столом сидят по обе стороны – глубины столешницы зачастую не хватает для выдвинутых ног. Поэтому короб под сиденьем кухонного уголка также делают скошенным, как и спинку. Либо оставляют полым пространство.
• Высота спинки кухонного уголка подбирается из личных предпочтений. С практичной точки зрения ее можно сделать и вровень со столешницей обеденного стола, если допускает дизайн интерьера кухни. Обычно ее делают чуть выше, порядка 850-900 от пола.

Таким образом, стандартный кухонный уголок с легким наклоном спинки обычно имеет глубину около 500мм от стены. С учетом места для сидения шириной 500-600мм для каждого человека, симметричный кухонный уголок для трех человек будет иметь габарит порядка 1000х1000мм, 1500х1500мм для четырех и пяти человек.

Пошаговая инструкция, как рассчитать кухонный уголок своими руками правильно

Рассмотрим порядок составления рабочего чертежа и расчета деталей для классического кухонного уголка «пятистенка».

Он представляет собой две лавки со спинками, соединенными между собой угловым элементом.

При глубине лавочек 500мм угловой модуль уголка будет, как минимум, занимать 550х550мм.

При этом он будет состоять из двух верхних деталей, между которыми вставляется гибкая основа из ДВП или ХДФ с мягкой обшивкой и крепится с помощью уголков изнутри. И, конечно, угловой сегмент сиденья.

Если сделать кухонный уголок своими руками с высокой спинкой, то на чертеже он будет выглядеть так.

Иногда в центре угла кухонного диванчика размещают открытые полки. В этом случае следует предусмотреть задние стенки, которые будут служить дополнительной жесткостью для полок. И продлить мягкое сиденье до задних стенок, чтобы не было щели.

Теперь о внутренней конструкции самих лавочек кухонного уголка.

Для крепления спинки и сиденья требуется заложить две узкие планки, шириной 80мм. Короб под сиденьем образует передняя и задняя стенка высотой 300мм, передняя при этом будет длиннее, за счет скоса, 310-320мм. Внутри для вставки донышка из ДВП или ХДФ следует предусмотреть крепление двух брусков.

Для экономии боковины кухонного уголка, как правило, закладывают на одну деталь, с последующим выпиливанием. Сиденье и спинку можно сделать из фанеры и любого другого листового материала без качественного покрытия – все равно под обивкой его не будет видно.

Что понадобится для изготовления кухонного уголка своими руками

	Любой листовой материал для корпуса. Как правило, проще всего сделать кухонный уголок своими руками из ДСП. В этом случае для оклеивания торцов понадобится меламиновая лента и обхватывающий кант  – для оформления радиусных частей боковин.
	Конфирматы (евровинты) 5х50, саморезы 4х16 и 4х30. На конфирматы собирается каркас лавочек кухонного уголка. С помощью саморезов 4х30 изнутри крепятся бруски и планки. На саморезы 4х16 крепят рояльные или карточные петли для откидывающегося сиденья, подпятники. А также все уголки, соединяющие угловой элемент кухонного диванчика с лавочками.
	Уголки, рояльные (карточные) петли, подпятники. Пожалуй, вся дополнительная фурнитура, которая понадобится для изготовления кухонного уголка своими руками.
	Карандаш, шило, ножницы, канцелярский нож, наждачка, клей, набор отверток, рулетка, угольник. Простой набор ручного инструмента и подручных материалов. А также утюг, ветошь для наклеивания меламиновой кромки в домашних условиях.
	Лобзик. Нужен для выпиливания радиусных деталей кухонного уголка и боковин. После выпиливания срезы аккуратно зашлифовываются и оклеиваются меламиновой кромкой своими руками. Или оформляются с помощью ПВХ-профиля (обхватывающий гибкий кант для ДСП, приклеивается на обычный клей «Момент»).
	Дрель с конфирматным сверлом, шуруповерт с набором бит под крест и шестигранник. Пожалуй, самые главные «рабочие» инструменты для сборки любой корпусной мебели.
	Степлер с набором скоб. На степлер удобно крепить обивку мебели с обратной стороны спинок и сидений кухонного уголка. Если его нет, то для этого можно использовать мелкие гвоздики, молоток и клей, а также швейные принадлежности.
	Поролон. В зависимости от желаемой мягкости сидений, подбирается толщина поролона для обивки. На некоторых моделях хорошо смотрится каретная стяжка — для такого дизайна понадобятся красивые пуговицы или заклепки, прочная нить.
	Материал обивки. Это может быть флок, велюр, замша на клеевой основе либо эко кожа, используемые в производстве мягкой мебели. Перед покупкой обязательно рассчитайте расход материала с учетом ширины загиба при креплении. Также учтите направление рисунка, в основном, все детали при раскрое будут располагаться вдоль длины рулона ткани.

Сделать кухонный уголок своими руками можно значительно дешевле, чем купить в готовом виде. Преимущество и в том, что при самостоятельном изготовлении вы можете адаптировать размеры и общую конструкцию с учетом места размещения, предусмотреть выпилы под трубы и т.д.

размеры, 30 фото разных моделей, чертежи и изготовление своими руками (видео)

Сложно найти более функциональную мебель для обеденной зоны, чем кухонный уголок. Подобрать готовое решение под любой дизайн сегодня не составит труда, ведь производители учитывают их популярность и предлагают неплохой выбор современных и классических вариантов. Также важно выбрать кухонный уголок, размеры которого будут идеально соответствовать площади помещения. Для маленьких кухонь есть очень интересные модели, которые не занимают много места и позволяют организовать дополнительные места для хранения.

Традиционные модели представляют собой мягкие угловые диванчики со столом. К некоторым в комплекте идут табуреты в том же стиле.

Современные варианты могут иметь иной дизайн:

• со скамьей любых размеров;

• П-образный и др.;

Для помещения нестандартной планировки или с архитектурными особенностями лучше всего сделать такую обеденную зону на заказ у мастера по индивидуальному чертежу. Например, если есть эркер, то можно заказать скамью под этот выступ, идеально подогнав ширину и высоту спинки до подоконника.

Смотрите мастер-класс по изготовлению своими руками в видео:

Уголки с подъемным сиденьем оснащены местами для хранения. Обычно в таком коробе хранят кухонный текстиль – скатерти, полотенца и т. д.

Раскладной диванчик дает возможность организовать в квартире дополнительное спальное место. Это особенно актуально для жителей однокомнатных квартир и евродвушек.

Таблица размеров

Выставленные на продажу готовые уголки часто имеют схожие габариты, которые стали неким стандартом. Но привязываться к данным параметрам не вполне правильно. Ведь лучше всего ориентироваться на площадь помещения и особенности планировки. Стандартная модель может быть не лучшим решением для маленькой кухни до 6 кв.м., а вот в средней площади (9-12 кв.м.) будет очень удобна. Ниже мы приводим несколько примеров стандартных, больших и очень компактных решений.

Стандартные

Распространенными являются следующие параметры:

На чертежах ниже представлено несколько моделей с параметрами, приближенными к стандартным, со спальным местом и без него.

Компактный

Сегодня часто можно встретить проекты, в которых отказываются от обеденного стола в пользу барной стойки, которая его заменяет. Но мы докажем наглядно, что небольшая площадь – не повод отказываться от комфорта.

Компактным и простым решением будет прямая скамья, установленная в углу и дополненная табуретами или стульями с невысокой спинкой.

Смотрите на фото ниже, как можно модернизировать традиционный вариант под условия маленькой кухни.

Такие миниатюрные уголкки могут иметь разные габариты. Подстраиваясь под форму и квадратные метры, можно выбрать варианты прямые, а не традиционные угловые. Поэтому в таблице мы привели несколько возможных решений для компактной обеденной зоны.

Можно также сэкономить на глубине сиденья, если все домочадцы невысокого роста, ‑ вместо 50 см сделать сиденье глубиной 45 см.

Большие

Для просторного помещения можно выбрать скамью с большей длиной и глубиной сиденья. На 14-15 кв.м. уже можно установить полноценный диван.

Наиболее удобны модульные диванчики, которые представляют собой несколько собранных воедино самостоятельных секций. Их можно разъединить, собрав левосторонний или правосторонний вариант по своему желанию.

Габариты здесь ограничены только размерами помещения, и обеденная зона может вмещать гораздо больше человек.

Чертеж кухонного уголка: мастерим мебель самостоятельно

Уютная кухня – мечта любой женщины. Небольшой столик, удобный диванчик, крепкие стулья и современная техника, способны сделать женщину счастливой и избавить от повседневных хлопот на большой или маленькой, но не удобной кухне. Но для того, чтобы иметь место, где развернуться, помещение должно быть либо большим, либо иметь компактную и практичную мебель. За ней вы отправляетесь в мебельный салон. Но если утомительные походы по магазинам не увенчались успехом, стоит задуматься о создании собственного кухонного уголка с использованием чертежей и качественного материала.

Содержание:

Выбор материалов для кухонного уголка

Современная мебель в своем производстве отличается от былых кухонных уголков использованием инновационных технологий, материала и широким выбором дизайнерских решений. Однако сама конструкция уголка осталась прежней. Для нее стоит выбрать хороший материал, от которого будет зависть срок эксплуатации мебели.

Чтобы смастерить кухонный диванчик необходимо:

1. ламинированное, а также шлифованное ДСП;
2. несколько металлических уголков. Пластиковые лучше не покупать, они не будут служить долго и конструкция под тяжестью веса и частотой эксплуатации может разломаться;
3. петли;
4. шканты;
5. конфирматы;
6. упаковка саморезов;
7. поролон для внутреннего наполнения сидений. Если уголок будет расположен в прохладном помещении, использовать поролон не рекомендуют.
8. материал для внешней обивки лучше выбрать синтетический, кожу или кожзаменитель, так как они дольше сохраняют приятный внешний вид и поддаются ручной и химической чистке.
9. клей;
10. степлер со скобами.

Чертеж кухонного дивана и его сборка

Стандартный кухонный уголок в основном состоит из двух небольших диванов и соединительного уголка. Поэтому ниже представленные чертежи будут касаться как раз проектирования и сборки этих трех элементов.

Чертеж первого дивана. Для его создания мы взяли самые ходовые размеры:

1. Длинна – 100 см;
2. Высота – 80 см;
3. Глубина – 40 см.

В таблице представлены материалы, размер и количество необходимых для сборки части уголка элементов.

Первый этап по сборке дивана состоит из распределения деталей пд фрезеровку. На картинке красными точками намеченные места сопряжения радиусов при переходе кривых линий. Их них выделим следующие:

1. Внутренняя имеет радиус 300 мм;
2. Внешняя – 30 мм;
3. Наружная имеет радиус 600 мм;
4. Еще одна внутренняя – радиус 150 мм;
5. Нижняя внутренняя – радиус 30 мм.

Шаблоны, представлены выше можно без проблем расчертить на куске фанеры.

Второй этап – фрезерование боковой части уголка из ламинированного ДСП и оклейка его кромкой АБС толщиной в 2 или 3 мм.

Третий этап – на нижние торцы уголка с помощью саморезов прикручиваются подпятники параметров 4×30 мм.

Четвертый этап – работа с лицевой частью ниши. Берем лист ламинированного 16 — миллиметрового ДСП и при наклоне лицевой части в 10 градусов оклеиваем бумажной кромкой. Это необходимо для того, чтобы во время эксплуатации нагрузка на лист была минимальная.

Для дна и стенок ниши используем шлифованное 16 – миллиметровое ДСП.

Этап пятый – чертеж планки сидения. На рисунку обозначены нужные размеры. Что же касается материалов, то идеально подойдет ламинированное ДСП толщиной в 16 миллиметров. Планка сидения будет удерживаться на шкантах.

Упорная планка для спинки имеет свои размеры, однако, материал такой же, как и для основной планки.

Этап шестой – чертеж и разбор размеров спинки. Материал такой же, что и в пункте выше. Однако спинка обтягивается поролоном и покрывается тканью, поэтому ее параметры сокращаем на пару миллиметров. Спинка фиксирует шкантом и металлическими уголками к упорной и верхней планке. Уголки крепятся на саморезы размерами 4×16 мм.

Для верхней планки рекомендуют использовать ламинированное, а не шлифованное ДСП толщиной в 16 миллиметров. Эта деталь – промежуточный элемент верхней части и дополнительной фиксации спинки кухонного дивана.

Разбираем чертеж второго короткого диванчика, который имеет следующие размеры:

1. Высота – 0,8 м;
2. Длина – 0,6 м;
3. Глубина – 0,4 м.

Принцип сборки идентичный тому, который изложен на чертежах выше для большого диванчика. Разница только в параметрах диванчика. Все чертежи прилагаются ниже.

Лицевая часть ниши

Дно


Стенка

Планка сидения

Упорная планка

Спинка

Верхняя планка

Третий и основный элемент – угловая часть кухонного творения. Для соединительного уголка выбраны такие размеры:

1. Высота – 80 сантиметров;
2. Длина – 45 сантиметров.

Для спинки используем две упорные планки из шлифованного ДСП 16 мм толщиной. Их вырезаем с помощью электролобзика. Как прикрепить к ним детали, изображено на картинке ниже.

Для сиденья использует тот же материал.

Основная часть спинки имеет трапециевидную форму, которую располагают под наклоном. Все её элементы зажимаются на шкантах между боковиной и дополнительно фиксируются металлическими уголками.

Примеры создания кухонного уголка:

30 угловых ящиков и решения для хранения в современной кухне

Неудивительно, что кухня зачастую является одной из первых комнат, о которых думает большинство домовладельцев перед покупкой или ремонтом. Это одна из комнат в доме, где форма и функциональность должны быть идеально сбалансированы для достижения наилучшего результата. Слишком много внимания уделяется одному аспекту, а другой страдает. А поскольку большинство из нас не наделено огромными кухнями и множеством пространств, полки и варианты хранения становятся неотъемлемой и важной частью функционального кухонного дизайна.В этой обстановке, где важен каждый дюйм, угловых ящика отлично справятся с этой задачей!

Есть много способов использовать это кухонное угловое пространство. Но лишь немногие дополнения предлагают угловые ящики как с точки зрения стиля, так и с точки зрения эргономики. Они кажутся намного более удобными, чем традиционные полки, и, поскольку каждый день выдвигается множество современных чудес, недостатка в вариантах нет.Поэтому, прежде чем намечать планы новой кухни (или быстрого ремонта старой), ознакомьтесь с этими 30 эффективных и компактных решений .

Все о максимальном использовании пространства

Очевидно, что существует несколько различных способов максимизировать этот маленький угол, созданный вашей L-образной кухонной рабочей станцией, но немногие из них кажутся лучше, чем ящики, которые удобно выдвигаются. Они определенно превосходят те глубокие традиционные шкафы, которые иногда заставляют вас вставать на четвереньки, чтобы найти лишнюю кастрюлю или сковороду.С глянцевыми и универсальными современными угловыми ящиками, которые легко выдвигаются, вам больше никогда не придется сталкиваться с трудностями. Популярные модели, подобные Blum, быстро становятся любимыми среди дизайнеров и домовладельцев.

Не каждый может доставить эти стильные, элегантные и изысканные угловые ящики, которые сделают вашу жизнь на кухне намного проще. Убедитесь, что ваш подрядчик по кухне может предоставить эти индивидуальные решения в выбранном вами стиле, чтобы вы не остались разочарованными. Внутреннее пространство ящиков можно настроить с помощью различных отсеков, перегородок и других функций, чтобы на вашей новой кухне все было организовано более организованно и не было беспорядка.

Цвет, стиль и креативность

Как мы уже упоминали ранее, создание идеальной кухни — это умное сочетание эффективности и эстетики.Угловые ящики не должны быть однообразными и скучными только потому, что они невероятно полезны. На самом деле, большинство этих ящиков легко сочетаются со шкафами и полками рядом с ними, создавая идеальный вид. Фасады ящиков можно персонализировать, выбрав материал и цвет по вашему выбору. Эти угловые ящики — от кухонь с глянцевыми минималистичными шкафами до деревенских помещений с деревянными шкафами — впишутся практически в любую тему и стиль.

Что касается угловых ящиков, то ящики с изогнутой лицевой панелью, кажется, привлекают внимание, добавляя геометрической красоты кухне.В современных кухнях, где преобладают чистые прямые линии, эти уникальные ящики не только привносят контраст, но и служат универсальным средством экономии места, которое будет служить вам долгие годы…

Совершенное проектирование

Если вы предпочитаете более традиционный подход к угловым ящикам, то кухни, представленные ниже, для вас. Вместо того, чтобы выбирать более современные ящики с их индивидуальным выдвижным дизайном, вы можете выбрать традиционный путь старых добрых ящиков в углу с дополнительными полками и местами для хранения над ними. В то время как некоторые предпочитают сочетание шкафов и ящиков для угловой установки, другие также оставляют место для всего, от микроволновой печи до небольшого телевизора над простыми ящиками!

Альтернативы умного модерна

Хотите максимально увеличить пространство в кухонном углу, но чувствуете, что эти выдвижные ящики просто не для вас? Не волнуйтесь, у нас есть множество оригинальных решений, которые, кажется, сочетают в себе внешний вид кухонного шкафа с удобством выдвижного ящика. Шкаф с Lazy Susan в углу под рабочей станцией — одна из тех прекрасных альтернатив, которые предлагают лучшее из обоих миров! Есть много других современных версий, вдохновленных Lazy Susan, которые вы можете найти у своего местного кухонного подрядчика, которые предоставят легкость угловых ящиков в более современной, индивидуальной манере.

50 красивых L-образных кухонь и советы, которые вы можете использовать с их помощью

Нравится архитектура и дизайн интерьера? Подписывайтесь на нас. ..

При проектировании функциональной кухни следует помнить о «рабочем треугольнике», то есть о расстоянии между раковиной, плитой и холодильником. Кухня L-образной формы идеально подходит для этого треугольного кончика, который изначально является двумя сторонами треугольника. L-образная компоновка лучше всего работает в помещениях небольшого и среднего размера, которые находятся ближе к руководству по эффективности рабочего треугольника для размещения рабочих станций на расстоянии не более 1200 мм друг от друга.Хорошая кухня — это не только правила, но и то, как это пространство ощущается и вдохновляет вас на создание восхитительных блюд. Эта коллекция предлагает идеи для размещения шкафов, стеллажей, эффектных фартуков, зон приема пищи и многого другого.

Занят, занят, занят. Узорчатый фартук и зонный пол — главные герои этой красочной кухни. Небольшая полукруглая барная стойка для завтрака была реализована с одной стороны комнаты, чтобы гости могли пообщаться с занятым шеф-поваром, а также в качестве места для быстрой закуски или раннего кофе.

Большое панорамное окно, выходящее в сад, тоже может быть очень приятным. Обратите внимание, как венецианские оконные жалюзи здесь деревянные, чтобы соответствовать горизонтальной полосе вокруг кухонных базовых шкафов. Пара геометрических горшков для суккулентов сочетается с гео-фартуком и создает идеальный современный вид.

Создайте полуостров с помощью сложной архитектуры.

Координата цвета. Эта желтая L-образная кухня с барной стойкой оснащена подходящим канареечно-желтым холодильником с морозильной камерой. Если вам это нравится, обязательно обратите внимание на эти другие желтые кухни.

Деревянные вставки золотистого медового цвета и тяжелые черные акценты привносят совершенно иное ощущение в светло-серо-белую кухню.

Создавайте выделяющиеся периметры. Расширьте потолок встраиваемого освещения по L-образному периметру, чтобы добавить высоких пропорций. Создайте уникальный кухонный фартук, используя плитку необычной формы различных оттенков.

Куратор галереи в конце прогона. Выставка декоративных пластин является красивым и подходящим завершением.

• 35 |
• Визуализатор: Серж Федин, Серж Кондрацкий и Евгений Загородный

• 37 |
• Визуализатор: Дарья Ожиханова и Денис Козак

Двойные окна великолепно смотрятся по всей длине столешницы. Плитка фартука с замысловатым узором на другом ответвлении уравновешивает внешний вид.

Нет, это не строго L-образная кухня, но мы рассмотрим L-образное расположение деревянных элементов, которые дополняются веселым оранжевым элементом. Необычный предмет имеет ряд открытых и закрытых объемов для отображения и скрытия предметов выбора от взгляда.

Рекомендуемая литература:
50 замечательных одностенных кухонь и советы, которые вы можете использовать с них
50 потрясающих современных кухонных островных дизайнов

Вам понравилась эта статья?

Поделитесь им в любом из следующих ниже каналов социальных сетей, чтобы проголосовать за нас. Ваш отзыв помогает нам совершенствоваться.

Г-образная или угловая планировка кухни: базовое руководство

Г-образная планировка кухни — это стандартная планировка кухни, подходящая для углов и открытых пространств.Благодаря отличной эргономике такая планировка делает кухню эффективной и позволяет избежать проблем с движением транспорта за счет наличия большого пространства на стойке в двух направлениях.

Основные размеры Г-образной кухни могут варьироваться в зависимости от того, как кухня разделена. Это создаст несколько рабочих зон, хотя для оптимального использования одна длина L-образной формы должна быть длиннее 15 футов, а другая — не более восьми.

Кухни L-образной формы могут быть сконструированы любым количеством способов, но важно учитывать ожидаемую проходимость, потребность в шкафах и прилавках, расположение раковины по отношению к стенам и окнам, а также освещение на кухне. встроить угловой блок в свой дом.

Основные элементы дизайна угловой кухни

Каждая L-образная кухня содержит одни и те же основные элементы дизайна: холодильник, две перпендикулярные друг другу столешницы, шкафы сверху и снизу, плита, их расположение по отношению друг к другу и общий эстетический вид комнаты.

Две столешницы должны быть построены так, чтобы верхняя часть столешниц находилась на оптимальной высоте, которая обычно должна составлять 36 дюймов от пола, однако этот стандарт измерения соответствует среднему американскому росту, поэтому, если вы выше или короче среднего, вам следует отрегулировать высоту столешницы, чтобы она соответствовала.

Если отсутствуют особые соображения, следует использовать шкафы оптимальной высоты, при этом нижние шкафы должны иметь глубину не менее 24 дюймов и иметь достаточную высоту носка, в то время как верхние шкафы следует использовать там, где требуется дополнительное место для хранения, не размещая их над раковиной.

Размещение холодильника, плиты и раковины следует учитывать перед началом строительства, поэтому обязательно спроектируйте и разработайте рабочий треугольник на кухне с учетом дизайна вашей общей кухни и того, для чего вы будете ее чаще всего использовать.

Рабочий треугольник для кухни L-образной формы

С 1940-х годов американские производители дома проектировали свои кухни так, чтобы все они были устроены с учетом рабочего треугольника (холодильник, плита, раковина), и теперь золотой стандарт был усовершенствован, чтобы диктовать, что в этом треугольнике должно быть от четырех до семи человек. футов между холодильником и раковиной, четыре-шесть между раковиной и плитой и четыре-девять между плитой и холодильником.

При этом петля холодильника должна быть размещена на внешнем углу треугольника, чтобы его можно было открывать из центра треугольника, и никакие предметы, такие как шкаф или стол, не должны находиться на линии какой-либо ножки этого рабочего треугольника.Кроме того, во время приготовления обеда через рабочий треугольник не должно проходить пешеходов.

По этим причинам можно также учитывать, насколько открыта или широка L-образная форма. Открытая кухня позволяет любым сквозным коридорам обходить рабочую зону кухни, в то время как широкий вариант добавляет кухонный остров или стол, который должен находиться на расстоянии не менее пяти футов от столешницы. Уровни освещения от светильников и окон также будут играть важную роль в размещении рабочего треугольника на кухне, так что имейте это в виду, когда будете составлять проект идеальной кухни.

эскиз наброски рисунок 3D современный угловой кухонный интерьер черного цвета Фотография, картинки, изображения и сток-фотография без роялти. Изображение 72935799.

Эскизный рисунок 3d современного углового кухонного интерьера, черный и белый

Таблица размеров

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всеобъемлющий

5000 x 3408 пикселей | 42. 3 см x 28,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5000 x 3408 пикселей | 42,3 см x 28,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

15 дизайнов угловой кухонной мойки Cool

Ранее мы уже показывали вам конструкции кухонных моек с двойной раковиной. Сегодня мы представим вам список из 15 классных дизайнов угловой кухонной мойки, которые побудят вас задуматься о небольших помещениях.

В большинстве случаев кухонные мойки устанавливают между холодильником и плитой.Но изображения, которые мы покажем вам в этом посте, позволят вам открыть для себя дизайн мойки, подходящий для небольших кухонных помещений.

Элементы, которые у нас есть сегодня, будут из различных материалов, таких как нержавеющая сталь, керамика и даже специальный пластик. Они также бывают разных типов многоугольников и поставляются либо с сушилкой, держателем для мыла или дозатором, либо просто с кухонной раковиной.

Взгляните на дизайны, которые мы перечислили для вас!

Purple House

Рыбарова Александра

Эта современная модульная кухня выглядит потрясающе и действительно привлекательно для глаз. Фиолетовый цвет шкафчиков хорошо сочетается с белыми столешницами и черной угловой мойкой.

Угловая мойка из нержавеющей стали

Отделочный материал Owell

Эта кухонная мойка из нержавеющей стали отличается уникальным вырезом и фильтром сбоку. Его современный дизайн выглядит великолепно благодаря блестящей отделке и красивому фартуку!

Современная угловая кухонная мойка

Эта угловая мойка из нержавеющей стали с шестигранной формой имеет отличную форму благодаря тому, что вы можете делать с боковинами.

Мойка угловая

Столешница этой кухни отлично смотрится в темном цвете кухонной мойки. Мы уверены, что с этой красивой угловой мойкой кухня выглядит великолепно.

Угловая раковина под столешницу

Affordable Renovations UK позаботились о том, чтобы даже просто взглянув на этот крошечный уголок на кухне, он выглядел потрясающе и слишком освежающе! Все выглядит блестящим и чистым!

Дахаб Кухня

Эта угловая мойка по форме похожа на другие, представленные в этом списке, только очень по размеру и цвету, как эта, например, она бежевого цвета и, конечно же, красивая из-за темных столешниц.

Мойка угловая

Доступный ремонт, Великобритания

Какой уникальный вырез для угловой мойки! Сочетая цвет кухонной мойки и стойки и сочетая его с фартуком, пространство выглядит изящным и чистым!

Мойка угловая с тумбой

Алибаба

Эта керамическая кухонная мойка с двумя раковинами — прелесть между шкафом, прилавком и ящиками. Используемая цветовая палитра — это все оттенки земли, которые позволяют нашим глазам отдыхать.

Угловая кухня

Еще одна прелесть от Affordable Renovations UK! Посмотрите на раковину с местом для слива и держателем для мыла. Симпатичная раковина со всеми ее преимуществами!

Монако

Monaco — угловая мойка четкой формы, не подверженная никаким модным модам. Функции новаторские и практичные.

Маленькая кухонная мойка

Кухня Дахаб

Благодаря современному дизайну смесителя, эта кухонная мойка просто ошеломляет; Кроме того, благодаря гладкому черному цвету, используемому для светильника. Цвет обязательно появится!

Афины

Archi Expo

По замыслу дизайнеров, Athen — угловая мойка впечатляющей простоты и четких линий. Раковина с духом, удовлетворяющая все потребности.

Угловая чаша с верхним креплением

Мойка Houzer

Посмотрите, насколько полезна эта угловая мойка с двумя раковинами. Он изготовлен из прочной нержавеющей стали с оптимальным сочетанием никеля и хрома, что делает его более устойчивым к коррозии и пятнам!

Мойка угловая

Угловая мойка для кухни

Вот еще одна кухонная мойка из нержавеющей стали, обычно используемая для углов, в которой есть все необходимое для приготовления пищи, стирки, слива и тому подобного.

Современная кухня

км Ремонт

У этой симпатичной кухни есть свои плюсы — выровненная плитка метро, ​​кленовая стойка и потрясающая кухонная раковина! Кто бы не стал этим?

Эти дизайны могут быть доступны в ваших магазинах бытовой техники, и вы будете поражены широким спектром дизайнов, которые доступны вместе с ними в местных магазинах. Приобретая их на месте, замечательно то, что вы действительно можете сэкономить, не покупая их где-либо еще.Хотя, конечно, мы можем получать все больше и больше лучших дизайнов за пределами наших городов. В любом случае, мы очень надеемся, что вы получили вдохновение и мысли с нашими 15 крутыми дизайнами угловых кухонных раковин, а когда у вас будет возможность, посмотрите 15 фантастических современных дизайнов смесителей!

DIY Планы построить кухонный шкаф с диагональной угловой базой

Угловой базовый шкаф для реконструкции кухни

Когда я ремонтировал свою кухню, я построил угловой шкаф L-образной формы. Кому-то нравится этот стиль, а кому-то нравится стиль диагонального угла.Меня спросили, есть ли у меня планы относительно шкафа в стиле D, и теперь у меня есть! DIY планирует построить диагональный угловой базовый кухонный шкаф с двумя полками внутри с дополнительной Lazy Susan, прикрепленной к каждой полке. Шкаф также имеет лицевую раму с накладкой 1/2 дюйма на двери, которую можно откинуть на петлях с любой стороны. Этот шкаф также оснащен регулируемыми ножками для мебели, и его можно быстро и легко собрать!

Материалы:

• Винты с карманом 1 дюйм
• Винты с отверстием 1-1 / 4 дюйма (<- партнерская ссылка!)
• Гвозди с шипами 1-1 / 4 дюйма
• Кромка, опционально
• 3 комплекта регулируемых мебельных ножек (как эти)
• 2 комплекта фурнитуры Lazy Susan с винтами
• 1 комплект петель
• Тяги шкафа
• Клей для дерева
• Наждачная бумага (зернистость 100, 150, 220)
• Материалы для отделки ( грунтовка и краска или морилка, герметик)

Древесина:

• 1 — 1 × 2 на 6 ′
• 2 — 1 × 3 на 6 ′
• 1 — 2 ′ x 2 ′ лист толщиной 1/2 ″ фанера
• 3 — 4 ‘x 8’ листов фанеры 3/4 ″

Список вырезов:

• 1–3 / 4 ″ фанера 31 ″ x 34-1 / 2 ″ — Задняя часть
• 1 — 3 Фанера / 4 дюйма, 31 дюйм x 35-1 / 4 дюйма — Задняя часть
• Фанера 2 — 3/4 дюйма, размер 24 дюйма x 31 дюйм — Стороны
• Фанера 2 — 3/4 дюйма, ширина 34-1 / 2 дюйма x 34-1 / 2 ″ — полки
• 2 — фанера 3/4 ″ диаметром 31 ″ eter — Lazy Susan Shelves
• 2 — 1 × 3 на 14 ″ — Направляющие лицевой рамы
• 2 — 1 × 2 на 31 ″ — Лицевая рама Stiles
• 1 — фанера 3/4 ″ при 48-13 / 16 ″ — Опора
• 2 — 1 × 3 на 10 ″ — Дверные поручни
• 2 — 1 × 3 на 27 ″ — Дверные стойки
• 1 — фанера 1/2 ″ при 10 ″ x 22 ″ — Дверная панель

Щелкните по рисунку, чтобы увеличить его!

Step One

Отрежьте части спинки.Обратите внимание, что одна деталь обрезана на 3/4 дюйма короче другой, чтобы обе стороны были равны от угла до конца. Используя приспособление для отверстий в карманах для материала 3/4 ″, просверлите отверстия для карманов на одном конце более длинной задней части и на обоих концах более короткой задней части, как показано. Соедините детали с помощью клея и винтов с отверстиями 1-1 / 4 ″.

Шаг второй

Отрежьте части по бокам. На одном боковом крае каждой детали будет вырезан скос 45 °, чтобы учесть лицевую рамку по диагонали.Прикрепите стороны к задним частям с помощью клея и винтов с отверстиями 1-1 / 4 дюйма. скошенные края будут обращены друг к другу.

Шаг третий

Вырежьте детали для лицевой рамы и просверлите отверстия в карманах на каждом конце более коротких деталей, а также по одному длинному краю каждой детали 1 × 2 ( не показано на чертеже ). Соберите лицевую раму с помощью клея и винтов с карманом 1-1 / 4 ″.

Прикрепите лицевую рамку к скошенным краям сторон с помощью клея и винтов с отверстиями 1 ″.Не используйте более длинные винты с карманными отверстиями, так как они могут выступить с боков! Гвозди Brad также можно использовать через скосы по бокам рамы, но они могут выступать за заднюю сторону рамы.

Шаг четвертый

Вырежьте детали для полок. Просверлите отверстия для карманов на полках, как показано. Сначала прикрепите нижнюю полку к боковым и задним частям, используя клей и винты с отверстиями 1-1 / 4 ″.

Step Five

Вырежьте круги для полок Lazy Susan.Сначала установите Lazy Susan на нижнюю полку. Для получения подробных инструкций по установке оборудования Lazy Susan щелкните здесь.

Установите верхнюю полку. Возможно, будет проще установить отверстия для карманов лицевой стороной вверх, а полка будет установлена ​​сверху шкафа (отверстия для карманов не будут видны). Установите вторую Lazy Susan.

Step Six

Отрежьте деталь для опоры. Опора расположена по диагонали шкафа и имеет углы 45 ° с обеих сторон каждого конца.Закрепите опору гвоздями размером 1-1 / 4 ″. При необходимости могут быть добавлены дополнительные опоры для столешницы.

Step Seven

Вырежьте детали для дверей и просверлите отверстия для карманов на каждом конце направляющих. Соберите дверную коробку с помощью клея и шурупов с отверстиями 1-1 / 4 ″.

Установите приспособление для отверстий в карманах для материала 1/2 ″ и просверлите отверстия для карманов по всем четырем краям дверной панели. Закрепите панель в раме с помощью клея и шурупов с карманом 1 ″.Задняя сторона панели будет на одном уровне с задней стороной дверной коробки.

Установите петли и тягу шкафа по желанию.

Вырезать кусок фанеры 3/4 «, приблизительно 4» высокий, чтобы действовать как удар пластины после того, как установлены шкафы.

У вас есть вопросы о планах DIY по созданию кухонного шкафа с диагональной угловой базой? Оставьте комментарий ниже!

Корпус Угловой шкаф для кухни

Для меня мотивация может пойти по странному пути, и этот проект — довольно хороший тому пример.На самом деле все начинается с того, что ремонтирует мой сарай для работы с металлом и как у меня было несколько листов МДФ, которые должны быть в моей мастерской, и у меня не было места для их размещения. Это также связано с тем, что я недавно купил больше листов фанеры из балтийской березы, которые блокировали дверь в мой магазин, и мне приходилось перемещать их всякий раз, когда я хотел что-то из своего деревянного шкафа .

Несмотря на то, что в моей мастерской есть небольшой склад для листов, последние 2 года он был заполнен в основном четырьмя листами фанеры 3/4 дюйма.Я купил эти простыни (на распродаже по слишком хорошей цене, чтобы отказаться от них), чтобы построить свои кухонные шкафы, но у меня не было мотивации строить их. Несмотря на то, что моя кухня далека от завершения, в ней есть несколько временных шкафов, которые работают достаточно хорошо, чтобы я мог оправдать отказ от строительства новых. До сих пор — мне нужно освободить это место в моем магазине, поэтому эти листы должны уйти.

Я начал с довольно подробного чертежа в SketchUp, чтобы получить основные размеры деталей, затем вытащил один из листов и положил его поверх моей временной настольной пилы:

Я использовал циркулярную пилу с зажатой направляющей, чтобы разбить лист на более мелкие части:

Затем переключился на настольную пилу, когда детали стали более удобными.Хотя этот тип шкафа, вероятно, самый сложный, который вы когда-либо строили для кухни, стоит упомянуть, что все это можно сделать с помощью довольно простых инструментов магазина.

Даже такие сложные пропилы под углом 45 градусов, подобные этому, можно выполнить, используя полную противоположность дорогой столярной пилы:

Вырезав основные детали из фанеры, я смог приступить к сборке, соединив боковые панели с плоскими задними панелями. Вот изящный трюк, чтобы удерживать панель вертикально с помощью двух зажимов:

После того, как детали были склеены и прибиты гвоздями, я зажал их и оставил сушиться на несколько часов:

Примечание: мне действительно нравится, как работают эти зажимы для деревянных брусков и насколько они удобны в использовании.Самым большим преимуществом является вес или отсутствие веса, то есть они настолько легкие по сравнению с металлическими.

Тем временем я фрезеровал детали лицевой рамы из грубого клена, который я снова купил два года назад для этого проекта:

Но оставление древесины лиственных пород на такой долгий срок было преимуществом, поскольку позволяло ослабить нагрузки от быстрой сушки в печи.

Еще у меня были вырезаны полки необычной формы для шкафа. Я потратил время, чтобы убедиться, что первый был точно подходящего размера, а затем использовал его как образец для двух других:

На вырезание двух из них израсходовался последний лист первого полного листа, поэтому мне пришлось использовать кусок, унаследованный от старого проекта (подставка под телевизор), для третьей полки:

Да, больше, чем полный лист фанеры 3/4 дюйма для этого шкафа — он будет тяжелым!

Следующим шагом было прикрепление полок к L-образной боковой / задней части с помощью клея и шплинтов.Все эти полки неподвижны, даже средняя, ​​так что штырьков здесь нет:

Затем крепится задняя панель, скошенная с двух сторон. Опять же, с клеем и штифтами:

Затем прикрепляется другая боковая / задняя панель в сборе, завершая основной каркас шкафа:

Я предпочитаю собрать корпус перед тем, как вырезать части для лицевой рамы, и покажу, как я это делаю в , в этом видео . Это особенно актуально для такого типа шкафов — его странная форма затрудняет сборку в точном соответствии с планом, поэтому измерение частей после нее всегда является самым безопасным способом:

Я использовал дюбели 3/8 ″ и полиуретановый строительный клей для сборки лицевой рамы, затем зажал ее и отложил для просушки:

После двух часов жаркого лета клей стал достаточно твердым, чтобы прикрепить лицевую рамку к шкафу.Опять же, я использовал полиэтиленовый клей и стержни, чтобы зафиксировать его на месте, прежде чем зажимать:

Я экономно использовал штифты и старался разместить их в местах, где их было бы трудно заметить, или где они были бы закрыты дверцей этого шкафа. К счастью, наполнитель, который я использовал для этих отверстий, действительно хорошо сочетается с естественным цветом клена:

После схватывания клея и высыхания наполнителя я тщательно отшлифовал корпус, прежде чем выносить его на покраску.Вот более детальный вид на один из стыков лицевой рамки после шлифовки:

Я использую полиуретан на водной основе и распыляю три слоя. После того, как первый слой высохнет в течение пары часов, я отшлифовал его наждачной бумагой 400 и распылил на два последних слоя:

В результате получается потрясающе гладкая поверхность, которую можно было сделать невероятно быстро. Я считаю, что это как минимум в четыре раза быстрее, чем чистка щеткой, и дает гораздо лучшее покрытие.

Последний этап — установка шкафа на кухне.А учитывая его размер и вес, это было непросто. Первая попытка вставить его между столешницей и переборкой из гипсокартона выше не удалась — он не подошел. Это было слишком туго, поэтому я приготовил немного сверху, прежде чем попытаться снова. На этот раз он вошел внутрь, и я мог отметить дно, чтобы отметить и столешницу из плитки. Затем, конечно же, снова снимите его, чтобы выровнять дно по этой линии. После еще одной проверки подгонки и еще одной части строгания я, наконец, остался доволен и снова снял (!), Чтобы заклеить нижнюю часть боковых панелей двумя толстыми слоями поли:

Полиэтилен герметизирует фанеру и массивную древесину там, где он встречается со столешницей, и я сделал это, хотя заделаю этот шов после установки шкафа.Лучше уделить дополнительное время сейчас, чем потом сожалеть, если туда попадет вода.

В любом случае, вот как он ложится на столешницу после разметки:

А вот как это выглядит в установке:

Вам может быть интересно узнать об отверстии внизу, а это так называемый гараж для бытовой техники. В нем будет размещаться небольшая бытовая техника (например, кухонный комбайн), которая используется время от времени и которую трудно хранить.
