сколько потребуется на 1 м3
Цемент для кладки кирпича, является одной и основных составляющих, формирующих себестоимость строительства стен и перегородок зданий и сооружений. Поэтому очень важно правильно рассчитать количество цемента для приготовления кладочного раствора на 1 м3 кирпичной кладки, и таким образом рассчитать, сколько понадобится средств на выполнение данной работы.
СодержаниеСвернуть
Зная расход цемента на куб кладки кирпича, вычисляют объем всех стен в метрах кубических по следующей формуле: длина всего периметра стен в погонных метрах, умноженная на высоту и ширину. Полученную цифру делят на предварительно рассчитанный расход цемента на куб кирпичной кладки и получают примерное количество связующего на всю кладку дома.
Расход цемента на 1 м3 кладки
Чтобы правильно определить числовое значение потребного количества вяжущего следует задаться следующими исходными данными:
- Вид и габариты кирпича: одинарный стандартный полнотелый, 250х120х65 мм.
- Количество кирпича в 1 м3 кладки с учетом растворных швов: 394 шт.
- Количество кирпича в 1 м3 кладки без учета растворных швов: 512 шт.
- Марка цемента, на основе которого будет готовиться раствор: ЦЕМ I 32,5Н ПЦ.
- Марка и состав раствора: М75, цементно-песчаный и цементно-известковый.
- Пропорции компонентов растворов в килограммах: 1 часть цемента: 5 частей песка: 1 часть воды или 1 часть цемента: 0,71 части извести:6 частей песка:1 часть воды.
Почему для определения расхода цемента на кирпичную кладку приняты именно эти, а не другие исходные данные? Это самые популярные марки, виды и пропорции. Ниже мы рассмотрим общий принцип расчета на конкретном примере. Используя этот принцип можно выполнить расчет цемента на кладку используя другие исходные данные: другую марку раствора, другие габариты кирпича, другую марку цемента и т.п.
Раствор для кладки кирпича – сколько нужно на 1 м3
- Рассчитываем объем кладочного раствора на 1 м3. Учитывая, что в 1 м3 без учета швов находится 512 единиц кирпича, а с учетом швов 394 единицы кирпича, объем математической разницы 512-394=118 шт. кирпича, и есть искомый объем раствора «в кирпичах».
- Рассчитываем количество раствора, которое потребуется для 1 м3 кладки. Для этого определяем суммарный объем 118 кирпичей (в метрах кубических): (0,25 х0,15х0,065)х118=0,287 м3.
- Определяем массу цемента в 1 м3 цементно-песчаного раствора марки М75 в кг. Используя табличные данные нормативного документа (СП82-101-98) – в 1 м3 кладочного раствора М75 находится 283 кг цемента ЦЕМ I 32,5Н ПЦ.
- Расход цемента на 1 куб кладки: 283кгх0,287м3/1м3=81,2кг.
Рекомендуем также воспользоваться нашим калькулятором расхода раствора для кирпичной кладки в зависимости от марки.
Расход цемента на кладку цементно-известковым раствором
В этом случае переменным значением для расчета, является состав и пропорции раствора. Все остальные расчетные данные можно использовать из предыдущего расчета. В соответствии с СП82-101-98, цемент для кладки кирпича известковым раствором М75 рассчитывается так: 233х0,287/1=67 кг. Где 233 кг – это цемент необходимый для приготовления 1 м3 строительного материала на основе извести.
Анализируя представленный пример расчета сколько цемента на куб кладки одинарным стандартным полнотелым кирпичом можно прийти к следующему выводу. При использовании кирпича других типов очень важно знать потребное количество штук на 1 м3 без учета швов и потребное количество с учетом кладочных швов.
В противном случае рассчитать цемент на кладку не представляется возможным. Следует отметить, что эти данные о количестве кирпича с учетом кладочных швов являются примерными (эмпирическими), зависящими от мастерства каменщика и вида кладки.
Тем не менее, для возможности расчетов, сколько цемента на кладку кирпича других типов, есть смысл привести известные данные для количества кирпича в 1 3 других типов в следующей таблице:
| Тип кирпича | Количество в 1 м3 без учета растворных швов, шт. | Количество 1 м3 с учетом растворных швов, шт |
| Стандартный одинарный простой | 512 | 394 |
| Полуторный пустотелый | 378 | 302 |
| Двойной щелевой | 242 | 200 |
Несомненно, расход цемента на 1 куб кирпичной кладки, рассчитанный по приведенной технологии, может несколько отличаться в большую или меньшую сторону. Один каменщик положит кирпич на слой раствора минимально возможной толщины 10 мм, а другой каменщик на максимально возможный слой – 12 мм. Разница составляет ни много ни мало 20%!
Марка цемента для кладки
Непрофессиональные строители обязательно зададут вопрос: какой цемент для кладки кирпича? Ответ будет простой и понятный – марка цемента для кладки стен должна быть не ниже ЦЕМ I 32,5Н ПЦ и не выше ЦЕМ I 42,5Н ПЦ (старые обозначения М400 и М500).
Это самые оптимальные марки портландцемента по основным факторам: доступность на рынке, прочность и стоимость. Что касается марки раствора, то самый ходовой раствор цемента для кладки кирпича, используемый для малоэтажного строительства – это раствор марки М50 или М75. Более «крепкие» марки растворов (М150 и М200) применяют только в специальном строительстве.
cementim.ru
Технология приготовления раствора для кладки кирпича
Жилые и промышленные здания, выполненные из кирпича, отличаются высокими показателями прочности и долговечности, имеют неплохие теплоизоляционные свойства. Некоторые постройки простояли не одну сотню лет, позволили сохранить архитектурный стиль прошлых веков. Для повышения качества и долговечности несущих конструкций нужно знать, как проводится приготовление раствора для кладки кирпича. В нашей статье ознакомимся с технологией изготовления строительной смеси, узнаем пропорции сырьевых компонентов и последовательность замешивания раствора.
Основные разновидности строительных смесей
Замешивание кладочного раствора вручную
Для получения прочной и надёжной кладки кирпича применяются разные по составу виды строительных смесей. Технология приготовления разных растворов примерно одинакова, используемое сырьё тоже похожее. Основными материалами для получения смеси считается связывающее вещество (цемент), мелкий заполнитель (просеянный песок) и вода.
Обратите внимание! Качество и свойства готового материала будут зависеть от вида и марки вяжущего. Вместо цемента в составе смеси может присутствовать известь, глина, клей ПВА и другие компоненты.
В большинстве случаев раствор для кладки кирпича выполняется на основании цемента. В зависимости от количества исходного сырья такие растворы можно условно поделить на следующие виды:
- Тощие с небольшим количеством вяжущего. Такой материал отличается невысокими коэффициентами прочности и пластичности, что приведёт к растрескиванию кладки во время эксплуатации. Положительным свойством подобного состава является низкая цена.
- В составе жирных смесей присутствуют повышенные дозы цемента. Такой раствор отличается высокой прочностью и пластичностью, но может растрескиваться во время усадки при твердении.
- Цементно-песчаный раствор для кладки кирпича оптимального состава имеет правильное соотношение сырьевых компонентов, что гарантирует отсутствие трещин во время усадки и хорошие эксплуатационные показатели.
Основные ингредиенты смеси
Базовый состав строительной смеси
Только правильный подбор сырьевых компонентов позволяет изготовить качественную строительную смесь, которая может использоваться для получения прочной кладки кирпича. Для приготовления раствора необходимо взять следующие ингредиенты:
- Чистая вода без вредных примесей и инородных тел. При выполнении кладки в летний период потребуется холодная жидкость, для монтажа ограждающих конструкций из кирпича в зимнее время нужна подогретая вода.
- Мелкий заполнитель или песок считается одним из основных компонентов цементного раствора. В составе этого ингредиента должны отсутствовать вредные примеси и глина. Присутствие таких компонентов приведёт к скорому выветриванию смеси. Жёлтый цвет песка указывает на наличие дополнительных добавок. Такую смесь рекомендовано использовать для забутовки.
- Главным компонентом любого состава для кладки кирпича считается вяжущее вещество (в основном это цемент). При изготовлении любого раствора обращают внимание на марку материала, чем она выше, тем меньше вещества потребуется для замеса.
Важно! Приготовить качественный раствор для кладки кирпича без дорогих пластифицирующих добавок помогут обычные средства, такие, как стиральный порошок, шампунь, жидкое мыло или специальный раствор для очистки посуды.
Пропорции и технические характеристики разных видов составов
Кроме классического варианта цементно-песчаного раствора для кладки ограждающих конструкций кирпичного дома можно приготовить цементно-известковую смесь, раствор из глины и извести, а также состав на основании извести. Давайте ознакомимся с такими материалами более подробно.
Известковый
Так называемый известковый раствор почти не используется для кладки кирпича через небольшие показатели прочности. Подобную смесь рекомендовано применять для укладки фундамента печи или дымохода. Пропорции сырьевых компонентов зависят от степени жирности глины. В стандартном исполнении на 1 часть вяжущего добавляют от 2 до 5 объёмных долей песка.
Цементный и цементно- известковый
Строительные составы на основании основного вяжущего, цементная и цементно-известковая пользуются особенной популярностью среди строителей. Такие составы отличаются от аналогичных материалов повышенными показателями качества, жёсткости и прочности, но имеют холодный шов. Пластичность раствора зависит от состава. В стандартном исполнении на 1 часть цемента берут от 2 до 5 частей мелкого заполнителя, песка.
Ещё один вариант известковый состав считается более тёплым при сохранении тех же показателей прочности. Следует обратить внимание на тот факт, что известь боится воды, поэтому подобную смесь не желательно использовать для кладки кирпича в ванной комнате и туалете. Базовые пропорции сырьевых компонентов в перерасчёте на цемент \ известь \ песок для марки М25 составляют 1:1:4; для марки М50 – 1:0,5:4,5.
Раствор с добавкой извести и глины
Для уменьшения жёсткости вяжущего вещества в базовый состав сырьевых компонентов добавляют глину, что позволяет получить стойкий к усадке шов. Рассматриваемый компонент добавляют в пропорции 1к3 к готовому раствору. Следует заметить, что прочностные показатели такого материала несколько ниже от стандартной смеси на основании цемента, да и схватывается она гораздо медленнее.
Обратите внимание! Добавлять глину рекомендовано во время приготовления смесей для кладки красного кирпича. Кроме этого подобный состав может использоваться при монтаже дымоходов и жаровен.
Как замешать раствор
Кладка кирпича на растворе
Качество раствора для кладки кирпича будет зависеть от правильности подбора соотношений сырьевых компонентов. Для проведения работ понадобится ёмкость для перемешивания смеси, вёдра, а также кельма и совковая лопата. Ускорить процесс поможет бетономешалка, но при небольших объёмах кладки раствор можно замешивать вручную. Весь рабочий процесс состоит из нескольких простых операций:
- Очищаем песок от сторонних примесей методом просеивания через специальную решётку.
- Засыпаем в ёмкость цемент и мелкий заполнитель в необходимых пропорциях. При марке цемента м400 берут 1 ведро вяжущего и 4 части песка.
- Чтоб приготовить качественный раствор необходимо тщательно перемешать сырьевые компоненты до однородной консистенции, затем добавить воду из расчёта 800 миллилитров жидкости на каждый литр используемого цемента.
Во время монтажа стен из кирпича состав перемешивают ещё несколько раз, что предотвратит оседание песка на дно ёмкости и выдавливание воды. Смесь должна обладать необходимой подвижностью и пластичностью для удобства укладки кирпича.
Основные требования к приготовленному раствору
Чтоб возвести качественную, прочную и долговечную кладку необходимо проверить состав на соответствие следующим требованиям:
- Раствор должен иметь необходимую подвижность (пластичность), что позволяет составу растекаться по поверхности кладки и заполнять все пустоты.
- Хороший уровень адгезии по отношению к кирпичу.
- Стандартный период схватывания цемента в течение 1,5-2 часов. Увеличить срок твердения примерно на 3 часа поможет добавление в состав извести. Этот компонент улучшает и пластичность готового материала.
- Правильно приготовленный раствор способен образовывать прочный и тонкий шов.
- После схватывания смесь должна оставаться прочной. Если не соблюдать это требование, то кладка будет деформироваться во время эксплуатации.
Обратите внимание! Во время проведения монтажных работ при высоких температурах рекомендовано использовать более жидкий, пластичный раствор.
Подвижность и пластичность приготовленной смеси можно изменить методом введения в базовый состав пластификаторов. Эти вещества можно заменить стандартным набором моющих средств.
Обязательно посмотрите видео:
viascio.ru
Раствор для кладки – виды, характеристики, составы » Построим Инфо

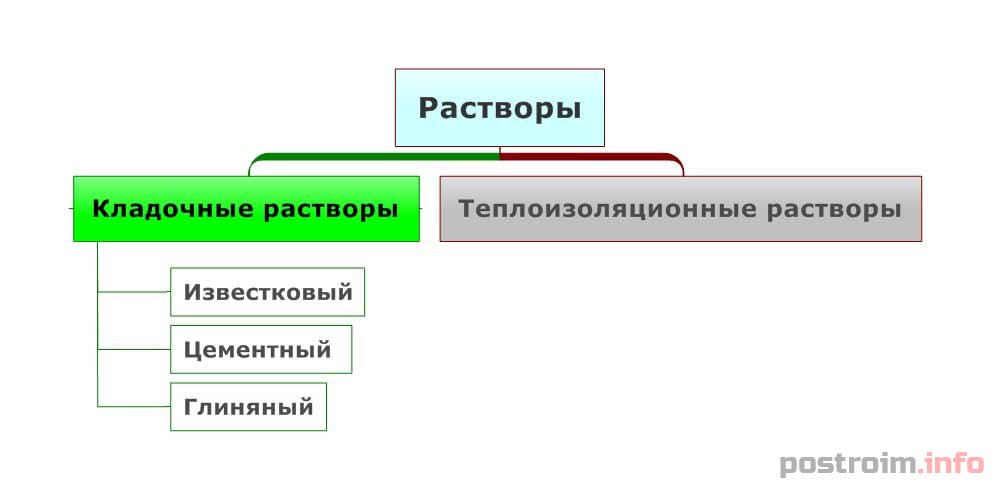

Вяжущими веществами могут быть глина, известь, цемент, гипс; заполнителями — песок, мелкие шлаки, мелкая пемза, опилки и др. Кроме того, в кладочный раствор для придания ему определенных свойств могут добавляться различные добавки. Это, например, пластифицирующие, морозостойкие добавки или красящие пигменты.Условно, виды кладочных растворов можно представить следующим образом:
Основные свойства раствора
Прочность раствора. Определяется его маркой, т. е. способностью выдерживать определенную нагрузку на сжатие, измеряемую в килограммах на квадратный сантиметр. Этот параметр, если требуется, то можно замерить по пределу прочности при сжатии после 28 суток отвердевания раствора при температуре 5-25 градусов. Основные марки прочности растворов 4, 10, 15, 50, 75, 100, 150, 200, 300.Морозостойкость раствора. Морозостойкость определяется числом циклов попеременного перехода через ноль от минусовой до плюсовой температуры и обратно. Устанавливается путем вычисления 15%-й потери первоначальной прочности или 5% массы. Марки морозостойкости: Мрз: 10-300
Жирность раствора. Делятся на тощие, нормальные и жирные растворы. В тощем много заполнителя, он неудобен в работе и не отличается хорошей прочностью. Нормальный раствор содержит в достатке вяжущее вещество и заполнитель. В жирном растворе наблюдается избыток вяжущего. Поэтому при отвердевании он, как правило, трескается.
Жирность определяют в основном в глиняных и известковых растворах. Производится это с помощью весла, применяемого для перемешивания раствора. Если раствор не прилипает к веслу, а только пачкает его, — он тощий; если же прилипает отдельными сгустками — нормальный; когда раствор сильно обволакивает весло — он жирный
Пластичность раствора. Под пластичностью раствора понимают его способность хорошо укладываться на связываемые поверхности. Пластичный раствор хорошо расстилается на основании, в то время, как жесткий образует при этом разрывы или трещины. Пластичность растворной смеси зависит от вида и количества добавки к вяжущему, а также от водоудерживающей способности смеси.
Однородность раствора. Качественный раствор не содержит отдельных включений из вяжущего или заполнителя. Смесь должна быть перемешана таким образом, чтобы ингредиенты в общей массе нельзя было различить.
Приготовление раствора
Из глины или известкового теста раствор готовят сразу, а из цемента сначала готовят сухую смесь, а затем раствор. Глиняный раствор приготовляют следующим образом: Глину кладут в ящик, заливают водой, добавляют необходимое количество песка и перемешивают.Любой раствор надо приготовлять тщательно. Плохо перемешанный раствор неоднороден, и там, где он слабее, может начаться разрушение конструкций. Точное дозирование материалов обязательно.
Составы растворов
При приготовлении простого кладочного раствора его параметры отображаются, как, например, 1:3, 1:6 и т.д. Эта пропорция показывает объемное содержание материалов, связующего и заполнителя. Иногда встречаются обозначения 1:4:1, подразумевающие применение в составе смеси какого-либо дополнительного ингредиента. Как правило, в рецептуре этот ингредиент оговаривается.
Составы растворов для каменной кладки (в частях по объему)
| Марка цемента | Марка раствора | |||||
| 100 | 75 | 50 | 25 | 10 | 4 | |
| 25 | — | — | — | — | — | 1:0,2:3 |
| 50 | — | — | — | — | 1:0,1:2,5 | 1:0,7:6 |
| 100 | — | — | — | 1:0,1:2 | 1:0,5:5 | 1:0,9:7 |
| 150 | — | — | — | 1:0,3:3,5 | 1:1:9 | 1:1:9 |
| 200 | — | — | 1:0,1:2,5 | 1:0,5:5 | 1:1:9 | — |
| 250 | — | — | 1:0,2:3 | 1:0,7:6 | — | — |
| 300 | — | 1:0,2:3 | 1:0,4:4,5 | 1:1:9 | — | — |
| 400 | 1:0,2:3 | 1:0,3:4 | 1:0,7:8 | 1:1:11 | — | — |
| 500 | 1:0,3:4 | 1:0,5:5 | 1:1:8 | — | — | — |
| 600 | 1:0,4:4,5 | 1:0,7:6 | — | — | — | — |
Из приведенной таблицы следует, какова объемная составляющая каждого ингредиента в растворе. На первом месте указан цемент, на втором — глина, на третьем — песок.
Цементно-известковые растворы для кладки в условиях повышенной влажности (60-75%)
| Марка цемента | Марка раствора | |||||
| 100 | 75 | 50 | 25 | 10 | 4 | |
| 100 | — | — | — | 1:0,1:2 | 1:0,5:5 | 1:0,7:7 |
| 150 | — | — | — | 1:0,3:3,5 | 1:0,7:9 | — |
| 200 | — | — | 1:0,1:2,5 | 1:0,5:5 | 1:0,7:9 | — |
| 250 | — | — | 1:0,2:3 | 1:0,7:6 | — | — |
| 300 | — | 1:0,3:3 | 1:0,4:5 | 1:0,7:9 | — | — |
| 400 | 1:0,2:3 | 1:0,3:4 | 1:0,7:6 | — | 1:0,7:11 | — |
| 500 | 1:0,3:4 | 1:0,5:5 | 1:0,7:8 | — | — | — |
| 600 | 1:0,4:4,5 | 1:0,7:6 | — | — | — | — |
В таблице указано объемная составляющая цемента, извести и песка.
Простой цементно-песчаный раствор
Состав подобных растворов прост:- 1 часть цемента;
- от 2-5 частей песка;
- вода;
Цементный раствор состава 1:4 и 1:5 прочен, но малопластичен, он с трудом наносится на поверхности, так как плохо прилипает к ней. Если у Вас нет особых навыков работы с цементным раствором, то лучше всего применять раствор состава 1:2 или 1:3.
Добавки в цементно-песчаный раствор
- Известь. Придает антисептические свойства. Добавка актуальна при кладке материалов с органическими заполнителями.
- Жидкое стекло. Немного повышает прочность, снижает пластичность. Заставляет раствор быстрее схватываться.
- Противоморозные добавки: Поташ (углекислый калий). Формиат натрия. Хлористый натрий. Нитрит натрия (азотистый натрий). Хлористый калий. Позволяют проводить кладку при минусовых температурах. Применение поташа также позволяет предотвратить появление высолов на затвердевшем растворе.
- Моющие средства (Стиральные порошки, средства для мытья посуды, мыло). Являются, своего рода, пластификаторами и воздухововлекающими добавками. Плюсы:Внешний вид раствора получается лучше, раствор не расслаивается, хорошо «садится» Минусы: При добавке средства, смесь может стать похожей на ту, что сделана на растворе со специальной добавкой, но это лишь визуальный эффект. Бесконтрольное воздухововлечение может привести к падению прочности раствора, и снижению качества кладки. Поэтому лучше использовать специализированные добавки для пластификации.
«Теплые» кладочные растворы
Теплый кладочный раствор — это строительная смесь для ячеистобетонных изделий: пенобетона, газобетона, арболита и поризованной керамики. В качестве вяжущего выступает цемент, в качестве добавки к ингредиентам выступают пористые заполнители: перлит; пемза; вермикулит, древесные опилки. При кладке на такой раствор исчезают или становятся меньше мостики холода. Но все это имеет и «обратную сторону медали» – прочность раствора ниже, а работа с ним сложнее.«Теплый» раствор готовится в таких пропорциях: 1 часть цемента и 5 частей наполнителя (керамзитового или перлитового песка). Сухая смесь перемешивается, а затем добавляется 1 часть воды на 4 части сухой смеси. Готовый раствор должен «отдохнуть» 5 минут, за которые произойдут определенные процессы минерализации, после чего его можно использовать по назначению.
postroim.info
