Буржуйка на отработке плюсы и минусы

Многие автомобилисты с наступлением холодов задаются вопросом, каким образом обеспечить комфортный микроклимат в гаражном помещении. Для решения такого рода задачи подходит только установка малогабаритного печного устройства. Поскольку отапливаемая площадь не большая многим подходит эконом-вариант – буржуйка, работающая на отработке.

1

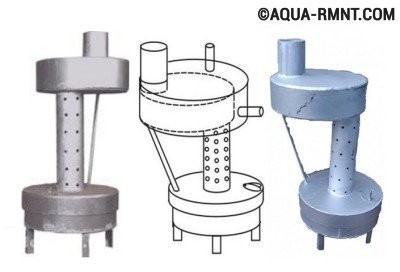

Фото 1 Классический вариант буржуйки, однако в новой вариации – более компактной и экономично выгодной. Идеально подходит для прогрева небольших помещений.

Малогабаритный прибор опционально не имеет сложных элементов. Одинаково эффективно он функционирует на углях, щепе, дровах или другом виде топлива. Однако все материалы требуют затрат времени на закупку, вложения денежных средств, а также обустройства места для их хранения. Совсем иначе дело обстоит с отработанным маслом, найти применение которому достаточно сложно. Тем не менее не обязательно его утилизировать, ведь его используют для буржуек, работающих на вторсырье.

1

Фото 2 Аппарат не сложен в исполнении и обладает массой положительных характеристик: эффективное отопление и экономный расход топлива – ключевые из них.

Принцип действия буржуйки

Вся работа печи, топливом которой является отработанное масло, основана на принципе пиролиза. В ней обустраиваются два основных отсека: бак и топливная камера, которые находятся на разных уровнях. В первом производится загрузка вторстырья и его выгорание. Во втором, находящемся в наивысшей точке, осуществляется догорание газовой смеси от отработки, поступающей вперемешку с кислородом.

1

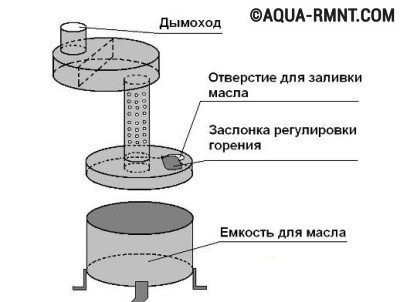

Фото 3 Конструкция буржуйки на отработанном машинном масле состоит из четырех элементов: топливного бака, инжектора, теплообменника и дымоотвода.

Важно знать! Визуально разные буржуйки, отличающиеся формой или размерами, работают по идентичному принципу. Их характеристики мощности зависят от полезного объема самого нижнего бака. Чем он больше, тем реже понадобится обновлять топливо. В некоторых вариантах можно встретить 30 литровую емкость.

Стоит также затронуть и тему температур, воспроизводимых внутри прибора. На нижнем уровне показатели являются умеренными, на следующем – доходят 800 °C. Именно в таком режиме и сгорает воздушно-газовая смесь. Таким образом обеспечивается необходимое прогревание печи, а соответственно, и теплоотдачи.

Помимо этого, конструкция расширена за счет дымоотводной трубы, одновременно выполняющей роль остаточного теплообменника, также отдающего тепло.

В качестве дополнительной информации к статье рекомендуем познакомиться с материалом о самостоятельной сборке мини-буржуйки.

Основная задача, которую должен поставить перед собой печной мастер – собрать конструкцию таким образом, чтобы потоки воздуха поступали во все отделы. В первом – кислород заходит через загрузочный люфт, в котором делается заслонка, посредством которой осуществляется регулирование объемов, поступающего воздуха.В следующем блоке – этот процесс обеспечивается специальными отверстиями, с диаметром до 10 мм. Если произвести корректную сборку печи, ее КПД достигает 90 %.

1

Фото 4 Особые требования в печной конструкции предъявляются к дымоотводу. Труба должна быть прямая, желательно без изгибов.

Основные элементы

Опционально буржуйка имеет несложное устройство и составлена из четырех частей:

  1. Топливный контейнер. Нижняя емкость выбирается произвольной формы. По центру здесь оборудуется отверстие под трубу для заливания масла. Оптимальный объем, при котором достигается полноценное эффективное горение масла 35-40 мм, толщина металла от 3 мм и больше.
  2. Инжекторной камеры. Этот ярус представлен вертикальным баком с перфорированными стенками. Посредством этих отверстий происходит подпитывание кислородом. Здесь сгорает топливо.
  3. Теплообменник. На этот участок поднимается горячая смесь газов. Достаточно часто его поверхность используют для разогрева пищи. Сюда же монтируется труба для отвода дыма.
  4. Система вывода продуктов горения. Диаметр этого элемента составляет 15-20 мм.

Расширить свои знания можно с помощью дополнительных материалов на нашем сайте, читайте о том, как повысить эффективность теплоотдачи в буржуйке.

Совет! Для обеспечения максимальной равномерности прогрева печного аппарата рекомендуется задействовать метод «лабиринта». Зигзагообразную систему обустраивают в верхней емкости. Далее после нее устанавливается дымоход. Увеличив площадь прибора, повышается уровень отдачи тепла.

1

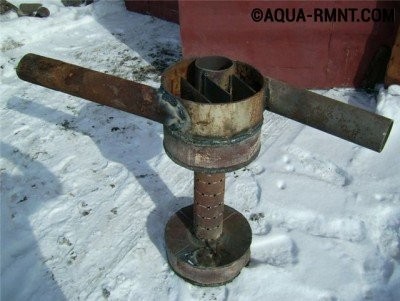

Фото 5 Система лабиринта выполняется из металлических пластин, которые привариваются к стенкам емкости только с одной стороны, с другой остается отступ.

Сборочный процесс

Первый этап практический части представлен подготовкой всех требуемых инструментов и материалов для сборки будущей отопительной конструкции. Изначально разберемся, что потребуется для работы по металлу:

  • угловая шлифмашина будет задействована для резки емкостей и обработки сварочных прихватов;
  • бытовой сварочник. Здесь потребуется подобрать необходимые электроды исходя из толщины и вида металла. Чем больший диаметр применяемого электрода, тем толще материал им можно сварить. Однако в этом случае аппарат нужно настраивать на большую мощность. Оптимальный размер – 2,5 мм, что позволяет эффективно осуществлять сварку металла толщиной до 4 мм.
  • Перфоратор с набором спиралевидных сверл по металлу.

Из слесарных инструментов потребуются: зубило, небольшой молоток и плоскогубцы.

Для нанесения разметки и точных замеров подготовьте рулетку и мел. И конечно же, следуя технике безопасности нужно приготовить средства защиты для воспроизведения сварочных работ.

1

Фото 6 В процессе всех этапов необходимо следовать правилам индивидуальной безопасности и применять средства защиты.

Важно знать! Стоит учитывать, что сборка обогревателя должна проходить в условиях с хорошим освещением, например, в гараже или на улице при дневном свете. После сварки, все швы проверяются на предмет пробоев зеркальцем.

Для изготовления качественных комплектующих понадобится только листовой металл, с различной толщиной. Для нижнего блока, в который будет заправляться отработка, применяются листы до 4 мм.Для верхнего, где будет самый высокий температурный режим – 8-10 мм. Если выбрать меньшую толщину, в процессе горения конструкция начнет видоизменяться или прогорать.

Для обустройства системы дымоотвода используют две трубы различные по длине. Первая - выполняет роль дымохода, вторая – является соединительным звеном обеих камер.

1

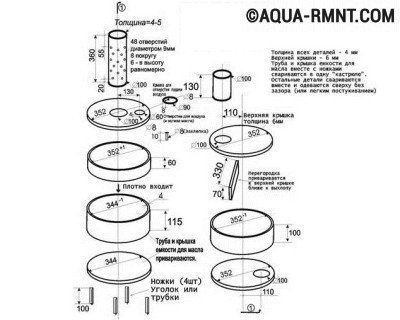

Фото 7 Размеры, отмеченные в схеме-чертеже должны быть точно выдержаны в процессе сборки конструкции.

После подготовительного этапа можно переходить к сборке. Также потребуется определится: либо печь конструируется с нуля, либо переделывается уже готовая конструкция классической буржуйки. Последний вариант является наиболее простым в исполнении, т.к. для его осуществления затрачивается меньше времени и материалов.

Сборочные работы

В процессе сварки элементов необходимо пристально следить за качеством швов, т.к. обзорная конструкция должна быть представлена герметичной емкостью, чтобы жидкое топливо не просачивалось сквозь люфты.

Нижний бак изготавливается из трубы с большим диаметром. Чаще всего они применяются для прокладывания теплосетей, водопропроводной канализации и пр. Сделав один отрезок (диаметр 35 см) к нему потребуется приварить ножки и днище.

В качестве крышки и дна бака используются два металлических круга соответствующих размеров. В верхней детали делают пару отверстий – первое для притока кислорода (диаметр 6 см), второе для инжектора.

1

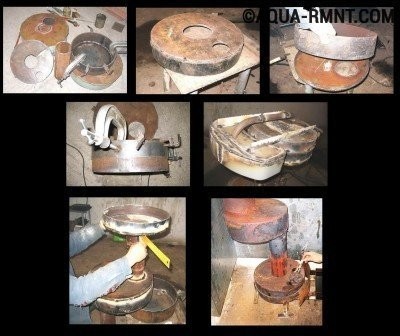

Фото 8 Стоит помнить, что все детали вырезаются отдельно, а сборка будет на финишном этапе.

Важно знать! Второе отверстие обязательно оснащается заглушкой. Ее прикрепляют к крышке посредством фиксаторов-болтов. Таким образом выходит элементарная система регулировки подачи воздуха в прибор.

Для изготовления инжектора выбираем трубу с диаметром – 10 см и толщиной 8 мм и делаем в ней пропорциональные отверстия (до 1 см). Для того, что определить ее высоту необходимо длину дымоотвода разделить на 10. От полученного результата отнимаем 5 % и получаем нужный параметр.

1

Фото 9 При стандартной схеме высота инжектора составляет 35-40 см. Именно такие условия предопределяют хорошую тягу в аппарате.

Теперь, патрубок трансформированный в инжектор, вертикально навариваем на отверстие в первом баке.

Емкость теплообменника производится по тому же принципу, что и бак для топлива. Верхний участок лучше использовать плоский, для последующего применения в разогреве продуктов. Внутри сосуда создаются несколько перегородок, по вышеописанному методу «лабиринт».

Для выполнения периодического очищения прибора сбоку делается люк, закрывающийся посредством крышки. На люфт под дымоход навариваем трубу. Ее высота 50-100 мм, а диаметр 100 мм.

В последнюю очередь организуется система выхода продуктов горения. Поскольку дымоход выполняет дополнительно функцию теплообменника потребуется добиться максимального снижения температуры паров на выходе. Для воспроизведения остаточного теплообмена лучше выбирать патрубок из стали. Более дорогой вариант – теплоизолировать участок, приближенный к печному устройству.

Для прочности конструкции дымоход рекомендуется соединить с нижним баком посредством металлической арматуры.

1

Фото 10 В качестве опорных элементов к днищу буржуйки привариваются небольшие металлические уголки.

Практически идентичный процесс производства будет и в том случае, если за основу взят старый образец буржуйки. Однако бак для топлива монтируется в топочный отсек, а все затворы, отсек для золы, и дверца топки наглухо шунтуются сваркой. Наиболее комфортный способ пополнения горючих материалов – вынимание топливной емкости.

1

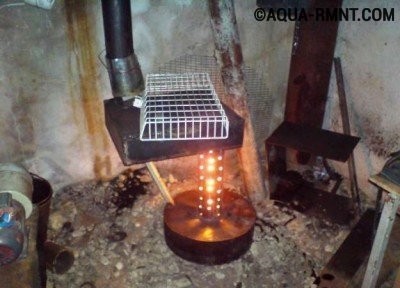

Фото 11 Для розжига топлива в камере применяется сухая бумага или ветошь, смоченные в керосине.

Несмотря на то, что сама конструкция буржуйки на отработке предельна проста, ее эффективность позволяет отапливать небольшое помещение. Если выполнить правильную сборку, с соблюдением всех размеров, составленной схемы, аппарат будет служить долго и без перебоев.


Остались вопросы? С радостью поможем!

Поделиться ссылкой:

Печь-буржуйка на отработанном масле – дешевый и быстрый вариант отопления

Обычная буржуйка приобретает новую жизнь в настоящее время и используется для обогрева гаражей и дачных домиков

Эта вариация железной печи достаточно проста конструктивно и может работать на разнообразном топливе: углях, дереве, опиле, древесных брикетах. Но тут может возникнуть еще одна непредвиденная проблема — не всегда в гараже наличествует хотя бы один из перечисленных видов топлива. Зато практически в каждом гараже в дальнем углу имеется канистра с отработанным маслом, которое и выкинуть жалко, и употребить некуда. Для применения «отработки» существует оригинальный и простой в изготовлении вариант печи буржуйки, которая может стать прекрасной альтернативой другим видам печей.

Печь, работающая на отработке — действенная и недорогая альтернатива обычной буржуйке

Буржуйка на отработанном масле — принцип работы

Топливом в этом виде буржуйки, как следует из названия, выступает слитое машинное масло. Оно заливается в специальный резервуар, в котором проистекает процесс горения, в результате чего образуется газовая смесь. Она, поднимаясь по трубе, перемешивается с воздухом. Следующим этапом будет выгорание полученной воздушно-газовой смеси в находящейся выше камере.

Конструктивно буржуйка на отработке состоит всего из трех деталей

Примечание: Стоит знать, что чем больше будет емкость топливного резервуара, тем активнее будет выгорать имеющееся масло, но с другой стороны, чем больше сама буржуйка по габаритам, тем быстрее она будет обогревать помещение.

Отдельно следует упомянуть температуры, возникающие в недрах этой печи. Само масло сгорает при относительно невысоких показателях. Основной нагрев происходит в процессе сгорания газовой смеси. Именно во втором отделение происходит нагрев до 800 градусов. Эта высокая температура и обеспечивает требуемый уровень теплоотдачи печи и нагрев всего помещения. Кроме того, увеличение поверхности, отдающей тепло, происходит за счет монтажа дымохода, вся труба становится поверхностью, отдающей тепло.

Рекомендуем ознакомиться с материалом о мини-буржуйке своими руками в дополнение к данной статье.

В верхней камере в процессе выгорания воздушно-газовой смеси достигается температура в 800 градусов

По своему устройству буржуйка на отработке достаточно проста и состоит всего из трех основных деталей.

  • Нижняя часть, представляющая собой емкость под топливо, непосредственно, в которую заливается масло. Обычный диаметр этого бака выбирается равным 35–40 мм, это оптимальный объем, обеспечивающий равномерное сгорание масла и достаточно быстрый обогрев помещения.
  • Второй ярус, представляющий собой камеру для сжигания масляно-воздушной смеси. Диаметры верхней и нижней камеры могут быть совершенно одинаковыми. В верхнем баке предусматривается отверстие для монтажа трубы дымохода, являющейся третьей составной частью всей конструкции.
  • Труба. Чаще всего выбирается труба диаметра 10–15 мм, главной особенностью которой является наличие перфорации в виде просверленных отверстии среднего диаметра, служащие для поступления воздуха в камеру сгорания.

Рекомендуем подробнее изучить статью о повышении КПД в буржуйке на нашем сайте.

Совет: Добиться лучшей равномерности при нагреве печи можно посредством использования лабиринта, располагаемого над верхним баком. Уже от лабиринта монтируется система труб дымохода. Увеличение площади улучшает теплоотдачу.

Монтаж «лабиринта» сверху позволяет улучшить теплоотдачу и добиться большей равномерности нагрева всей конструкции

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Самостоятельное возведение печи голландки по схемам и чертежам

Печь, работающая на отработанном машинном масле. Процесс сборки

После теоретического ликбеза впору переходить к практической части, а именно сборке будущей конструкции. Первым этапом сборки печи станет подготовка всех необходимых материалов и инструмента, которые понадобятся в процессе работы. В первую очередь — это инструменты для работы с металлом:

  • угловая шлифовальная машинка или «болгарка», которая понадобится для резки баков и последующей зачистки сварных швов.
  • сварочный аппарат с набором различных электродов, в зависимости от толщины и типа металла, который будет применяться для производства буржуйки.
  • перфоратор с набором сверл по металлу.

Следующей группой станут слесарные инструменты, такие как молоток, зубило, плоскогубцы. Кроме того, нелишними будут рулетка и мел для разметки, поскольку на металлической поверхности карандашом рисовать невозможно. Также не следует забывать о технике безопасности и подготовить средства индивидуальной защиты при проведении сварочных работ и работ по резке металла.

При проведении сварочных работ следует соблюдать технику безопасности и применять соответствующие СИЗ

Важно: Следует учесть, что работа с металлом — это шум, грязь, пыль и искры. Именно поэтому рекомендуется заранее подготовить место, где будет осуществляться сборка, чтобы не создавать пожароопасных ситуаций и не слишком тревожить окружающих. Таким местом может стать улица, мастерская или пустой гараж.

Единственным материалом, который понадобится при изготовлении буржуйки на отработке, будет металл, но потребуются металлические листы разной толщины. Для нижнего бака, в который будет заливаться масло, подойдет листовой металл небольшой толщины, примерно 4 мм. Для верхнего же отделения, в котором будет более высокая температура, следует выбирать металл толщиной не менее 8–10 мм, меньший по толщине лист будет просто прогорать или деформироваться. Также потребуется две трубы разной длины. Одна будет предназначаться для дымохода, вторая для соединения камер между собой.

При изготовлении печи, работающей на отработке, необходимо точно следовать чертежам и размерности

По завершении всех подготовительных работ можно приступать непосредственно к изготовлению. Еще одним важным моментом будет определить: или буржуйка будет собираться «с нуля», или же будет переделываться уже готовая обычная буржуйка. Второй вариант намного проще, поскольку потребуется меньше материала и меньше временных затрат.

Непосредственно сборка

В процессе сварочных работ следует особое внимание уделять качеству сварного шва, поскольку требуется сделать полностью герметичную в стыках емкость, дабы предотвратить просачивание топлива. Емкость получается путем вырезания полосы, которая загибается в ровный круг и сваривается, и вырезания двух кругов, служащие дном и крышкой. При этом в крышке обязательны два отверстия. Первое по диаметру трубы, второе для заливки масла и для притока воздуха.

Каждая деталь изготавливается по отдельности. Окончательная сборка происходит на завершающем этапе

Важно: Для второго отверстия необходимо предусмотреть заглушку, которая крепится к крышке на болтовое соединение, обеспечивающее регулировку подачи воздуха.

Аналогично делается вторая емкость, с той лишь разницей, что внутрь нее следует наварить кусок металла прямоугольной формы длиной чуть меньше диаметра, который будет служить перегородкой между непосредственно камерой и трубой дымохода. Во второй емкости в днище следует сделать отверстие под соединительную камеры трубу, а в крышке потребуется отверстие под трубу дымохода.

В процессе монтажа следует руководствоваться пословицей «семь раз отмерь — один отрежь», чтобы не выбиться из размеров

После изготовления обеих камер следует позаботиться о трубе для горелки, в которой необходимо высверлить некоторое количество отверстий, при этом стоит учитывать, что чем больше их будет, тем сильнее будет поток воздуха, и тем активнее будет проистекать процесс горения, но при этом слишком мало дырок не создаст требуемую тягу.

В трубе, ведущей к верхнему ярусу следует сделать некоторое количество отверстий и после этого приварить ее к другим элементам

Последним, завершающим этапом станет окончательная сборка всех деталей в единую конструкцию с обязательным тщательным завариванием всех швов, соблюдая полную герметичность. Единственная часть, оставляемая съемной, является крышка верхней камеры. В последнюю очередь устанавливается труба дымохода, которую не рекомендуется устанавливать в горизонтальной плоскости, лучше всего использовать небольшой угол, а для большей жесткости и прочности конструкции соединить трубы с нижним топливным баком посредством стальной арматуры или прутков.

Чаще всего буржуйка, работающая на отработке, устанавливается на ножки, которые выполняются из металлических уголков небольшой длины, приваренные к днищу.

Опорными элементами всей печи выступает металлический уголок, приваренный к нижней «кастрюле»

Процесс изготовления печи на основе старой буржуйки практически ничем не отличается. Единственно, топливный бак устанавливается в топочное отделение буржуйки, а все заслонки, зольники и топочная дверца завариваются. При монтировании печи на отработке в буржуйку самым удобным способом заливать масло будет выниманием топливного бака из печной топки.

Этот материал отлично дополнят следующие публикации:
  • Особенности использования дровяной буржуйки на даче
  • Буржуйка длительного горения своими руками: пошаговая инструкция

Печь, работающая на отработке — секреты эксплуатации

При всей своей эффективности, простоте и универсальности самодельная печь, работающая на отработанном масле, требует знания нескольких маленьких секретов эксплуатации, помогающих продлить жизнь изделия и сделать работу печи безопасной и эффективной.

В первую очередь не следует заливать в топливный бак масла больше, чем на две трети объема, потому что иначе в процессе сжигания масло будет выплескиваться, что может привести к возгоранию. При этом не следует использовать свежее слитое масло, лучше дать ему отстояться некоторое время.

Готовую печь желательно покрасить, чтобы увеличить срок ее эксплуатации

Далее, рекомендуется производить регулярную чистку буржуйки для ее безопасной работы. Именно поэтому верхняя часть была оставлена съемной, что упрощает доступ в отделение, где происходит процесс сгорания смеси. Следует аккуратно вычищать всю скопившуюся сажу, также можно простукивать дымоход для удаления сажи с ее стенок.

Рекомендуем прочитать материал об очистке дымоходной трубы от загрязнений и добавить статью в закладки.

Также необходимо быть готовым к тому, что вследствие очень высоких температур в верхней камере примерно через год регулярного пользования печью она придет в негодность и потребуется ее замена. Продлить жизнь позволит предварительная покраска всей печи красками, которые могут противостоять высоким температурам.

Видео: демонстрация работы буржуйки на отработке

Правильная эксплуатация печи, изготовление не на «глаз», а по точным размерам и в соответствии с чертежами, соблюдение техники безопасности при установке и разжигании буржуйки позволит получить простую конструкцию, которую не затруднительно изготовить самостоятельно, обеспечивающую оптимальные параметры микроклимата в помещении, позволяя сэкономить на проведении центрального отопления или на установке готовой дорогостоящей печи.

Буржуйка на отработке своими руками: чертежи, схемы

Здесь вы узнаете:

Отработанное машинное масло является недорогим и популярным видом топлива. Оно используется для обогрева жилых и нежилых помещений посредством его сжигания в заводских или самодельных печах и котлах. В этом обзоре мы расскажем об одной из таких самоделок – это небольшая, но эффективная буржуйка на отработке. Отличаясь небольшими габаритами и простой конструкцией, она обеспечивает выработку большого количества тепла. В заключение мы поговорим о комбинированном агрегате, умеющем работать на отработке и дровах.

Преимущества печей на отработке

Сделать буржуйку на отработке своими руками очень легко. Для этого понадобятся навыки работы с металлом и сварочным аппаратом. Хороший мастер справится с ней буквально за один день. Именно простая конструкция и является главным преимуществом этого отопительного агрегата. Принцип действия рассматриваемой нами модели заключается в создании и последующем воспламенении горючей смеси из воздуха и паров отработанного масла.

Можно сказать, что буржуйка на месте работает по принципу пиролиза. Ведь выработка тепла производится в несколько шагов:

  • Масло подогревается и сгорает в первой камере при невысокой температуре.
  • Оставшиеся в выхлопе продукты сгорания догорают во второй камере сгорания, соединяющейся с первой с помощью трубки.
  • Продукты сгорания отправляются в дымоходную трубу, в то время как полученное тепло направляется в обогреваемое помещение.

Масляная буржуйка, после того как она выйдет на рабочий режим, сжигает отработку настолько полно и эффективно, что никакого дыма из дымохода мы практически не увидим. Если вы ожидаете чёрной копоти, как от старого тепловоза, то ничего подобного здесь не будет – в рабочем режиме отсюда идёт лишь беловатый дымок, а в некоторых случаях не видно и его.

Буржуйка на отработке отличается высокой эффективностью. Отработанное масло сжигается здесь полностью и без остатка. За счёт этого внутренние поверхности и узлы долго остаются чистыми, не нуждаясь в частых очистках. Такие печи нередко используются для обогрева небольших мастерских, частных ремесленных цехов, гаражей. Неплохой навар в виде большого количества отработки получают те, кто занимается заменой масло в автомобилях.

Выбираем чертёж

Чертёж

Чертёж самой эффективной буржуйки на отработанном масле.

Разберёмся с деталями – перед нами печка, состоящая из трёх основных частей. Часть первая, самая нижняя, представляет собой ёмкость с небольшим отверстием для заливки горючего и розжига. Эта ёмкость играет две роли – выступает в качестве бака и работает как первичная камера сгорания. Крышка ёмкости служит ещё и своеобразным регулятором интенсивности сгорания.

Следующая часть – это трубка с отверстиями, привариваемая к нижней ёмкости. Отверстия служат для забора вторичного воздуха. Он смешивается с испаряющейся отработкой, в результате чего образуется горючая смесь, сгорающая с образованием высокотемпературного пламени. Когда буржуйка прогреется и выйдет на рабочий режим, труба будет буквально гудеть под напором огня. Окончательное сгорание происходит в верхней камере.

Верхняя камера нашей буржуйки по схеме круглая. Но ничто не мешает сделать её прямоугольной (как и нижнюю). Увеличив площадь верхней поверхности, можно организовать своеобразную варочную панель, чтобы можно было вскипятить чайник и согреться чашкой тёплого напитка. В верхней части второй камеры буржуйки мы видим небольшой патрубок – он служит для подключения дымохода. Вот и вся схема – простая и незатейливая.

Последовательность сборки

Буржуйка на отработанном масле порадует быстрой сборкой. Её можно сварить из остатков старого газового баллона или любой другой металлической ёмкости подходящего диаметра. Также возможна сборка из листового железа с предварительным раскроем, приданием ему нужной формы и сварки. Первая задача – соорудить первичную камеру сгорания. Её диаметр составляет 344 мм, высота – 115 мм. К нижней части приваривается герметичное днище.

Буржуйка

Хорошо собранная буржуйка обеспечит хорошую теплоотдачу при достаточно скромном потреблении масла.

Сама печка устанавливается на металлические ножки любой конструкции. В нашем случае они изготавливаются из металлического уголка и имеют высоту 100 мм. Всего ножек четыре – буржуйка на масле (отработке) должна стоять на рабочей поверхности максимально устойчиво, так как внутри неё полыхает жидкое горючее.

Далее нам необходимо сделать крышку, плотно надевающуюся на основную часть первичного бака нашей буржуйки. Она не плоская – это кусок трубы диаметром 352 мм с приваренным к ней круглым листом аналогичного диаметра. В верхней части вырезаются два отверстия – одно диаметром 100 мм, служащее для приварки трубки с отверстиями, а второе диаметром 60 мм, служащее для заправки агрегата отработкой и регулировки подачи воздуха.

Крышку для заправки буржуйки отработкой и регулировки подачи воздуха изготавливаем из металла и садим на заклёпку.

Следующая часть – вертикальная трубка высотой 360 мм и диаметром 100 мм. В ней необходимо просверлить 48 отверстий – 6 рядов по 8 отверстий в каждом, в своеобразном шахматном порядке. Первый ряд отстоит от нижней части трубы на 20 мм, последний – в 55 мм от верха. Диаметр отверстий для подачи в буржуйку вторичного воздуха составляет 9 мм. Здесь будет сгорать отработка, поэтому воздуха нужно много.

Следующий этап изготовления буржуйки на отработке – создание вторичной камеры. Её диаметр составляет 352 мм, для её постройки понадобятся две крышки, верхняя и нижняя. Делаем в обеих крышках отверстия диаметром 100 мм, но не в центре, а в 110 мм от центра (ближе к боковине). К верхней привариваем изнутри стальную перегородку длиной 330 мм и высотой 70 мм. Свариваем буржуйку для сжигания отработки в единое целое, следя за тем, чтобы отверстия в крышках находились не друг над другом, а на противоположных сторонах. К верхней крышке привариваем патрубок дымохода высотой 130 мм и диаметром 100 мм.

Окончательная сборка

У нас в руках три части нашей буржуйки:

  • Первичная ёмкость со съёмной крышкой и отверстием для заливки отработки.
  • Трубка с отверстиями для забора вторичного воздуха.
  • Вторичная камера сгорания с патрубком под дымоход.

На окончательном этапе сборки свариваем между собой крышку первичной камеры сгорания (крышка должна оставаться съёмной), трубу с отверстиями и вторичную камеру. Теперь всё готово для проведения испытаний.

Запуск буржуйки

Теперь мы научимся топить буржуйку отработкой. Задача заключается в выводе печи на рабочий режим. Холодная отработка является горючим материалом, но она не способна дать высокотемпературное пламя. Поэтому её нужно разогреть. Устанавливаем буржуйку на добротное основание, подключаем к ней дымоход – его рекомендованная высота составляет 4-5 метров. Далее заливаем в неё отработку.

Опасность бензина

Не вздумайте использовать здесь бензин и другие агрессивно горящие жидкости – их воспламенение может привести к серьёзным ожогам и взрывам.

На следующем этапе нам потребуется керосин, служащий для ускорения процесса розжига. Он заливается поверх отработки в первую камеру. Керосин воспламеняется мягко, поэтому для наших целей он подходит. Также вы можете использовать жидкости для розжига угля для барбекю (медленно горящие).

Поджигаем нашу топливную смесь спичкой (лучше кинуть в бак горящую бумажку), регулируем подачу первичного воздуха. В вертикальной перфорированной трубе появится горящее пламя. Оно будет слегка рваным, так как буржуйка пока холодная. По мере прогрева пламя начнёт светлеть и гудеть – оно должно стать почти белым, с чуть желтоватым оттенком. Только в этом случае отработка отдаст максимум тепловой энергии.

Проводить дозаправку буржуйки отработкой на полном ходу категорически запрещено – дождитесь сгорания одной порции и только тогда заливайте следующую. Не можете терпеть – увеличьте объём первичной камеры. Если и этого недостаточно, приварите к первичной камере буржуйки патрубок для подключения металлического топливного шланга с регулировочным краником. Этот шланг соедините с подходящей топливной ёмкостью большого объёма. В этом случае буржуйка сможет гореть неограниченно долго.

Меры базопаcности:

  • Регулярно прочищайте дымоход – от этого зависит стабильность сгорания отработки в буржуйке.
  • Не используйте другие виды топлива (например, солярку).
  • Устанавливайте буржуйку на прочное негорючее основание. Настоятельно рекомендуем сделать ножки с отверстиями под болты – закрепите первичную камеру во избежание её опрокидывания.

Кроме того, не держите рядом с буржуйкой ёмкости с легковоспламеняющимися жидкостями. Расстояние до ближайших стен не должно быть менее 50 см. Для увеличения эффективности рекомендуем оббить стенки оцинкованным железом для отражения потоков тепловой энергии в сторону помещения.

Работа на других видах топлива

Пример буржуйки

Не нужно заморачиваться над точным соблюдением миллиметража – многие умельцы собирают буржуйки на отработке «на глаз», получая превосходные результаты.

В наших обзорах мы уже не раз публиковали схемы обычных дровяных буржуек, в том числе пиролизного типа. Они изготавливаются из листового железа или старых газовых баллонов. Будучи снабжёнными большими топками, они позволяют сжигать практически любые виды твёрдого топлива. Если постараться, можно изготовить универсальный отопительный аппарат – это печь на дровах и отработке.

Для этого потребуется горелка на отработке, представленная на рисунке ниже. Здесь мы видим всё ту же первичную камеру сгорания с подключённой к ней перфорированной вертикальной трубкой. Только окончательное дожигание будет происходить не во вторичной камере, а в камере дровяной буржуйки. Ваша задача – организовать на ней съёмную дверцу, чтобы можно было включить вместо неё представленную горелку.

Переделать буржуйку под отработку не представляет особого труда – просто воспользуйтесь опубликованными в нашем обзоре схемами и советами.

Буржуйка на отработанном масле своими руками: инструкция + чертежи

Как обогреть неотапливаемый гараж в зимнее время? Самый простой ответ: сделать буржуйку. Этот агрегат имеет простую конструкцию и прекрасно работает на дровах, угле, опилках и т. п. Однако достаточное количество такого топлива у автомобилиста есть не всегда. А вот отработанное машинное масло обычно имеется. Для многих автолюбителей буржуйка на отработанном масле своими руками стала отличной альтернативой обычной дровяной печке. Впрочем, используют такую печь не только для гаражей.

Принцип действия и преимущества такой печки

Сгорание топлива в печи на отработанном масле происходит в два этапа. Сначала сгорает залитое в бак топливо. Образующиеся в результате этого газы смешиваются с воздухом. На втором этапе горит именно эта газово-воздушная смесь, поэтому буржуйка на отработке состоит из двух отделений.

Устройство печи на отработке

Устройство печи на отработке включает две камеры сгорания, в одной из которых сгорает отработанное масло, а в другой — смесь масляных паров и воздуха

Первое отделение — это бак, в который наливают отработанное масло. Оно сгорает при относительно умеренной температуре. Выше размещается другое отделение, предназначенное для сгорания смешанных с воздухом продуктов, образовавшихся при горении отработки. Здесь процесс происходит при гораздо более высокой температуре, она может достигать 800 градусов.

Важным условием при сооружении буржуйки на отработке своими руками является обеспечение доступа воздуха в обе камеры сгорания. В нижнем баке для этого делают небольшое отверстие, которое служит для заливки топлива, а также для регулировки подачи воздуха. Отверстие закрывают специальной заслонкой. В верхнюю камеру вторичный воздух поступает обычно через небольшие отверстия (примерно 10 мм), которые просверлены в трубе, соединяющей бак и вторую камеру сгорания.

Читайте также, как можно соорудить печку-буржуйку для гаража и дачи, которую можно топить дровами, торфом или отходами: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Доступ воздуха в буржуйке на отработке

Чтобы обеспечить доступ воздуха во вторую камеру сгорания буржуйки на отработке, необходимо сделать небольшие отверстия в трубе, соединяющей эту камеру и бак для масла

Возможность использовать почти бесплатное топливо из отработанного масла — не единственное достоинство такого агрегата. Благодаря высокой температуре горения печь на отработке обогревает помещение быстро и эффективно. Если устройство работает правильно, из него не выделяются ни неприятные запахи, ни опасные для здоровья людей вещества, поэтому с точки зрения экологии буржуйка на отработке считается совершенно безопасной.

Однако опасность может представлять использование в такой печке легковоспламеняющихся веществ, например, бензина, растворителя и т. п. Следует также помнить, что некоторые виды отработанного трансформаторного масла могут при нагревании выделять вредные для здоровья соединения.

Чертеж самой простой и популярной печки на отработанном масле

Чертеж самой простой и популярной печки на отработанном масле (кликните для увеличения)

Пошаговое изготовление печки по чертежу

Пошаговое изготовление печки по чертежу, расположенному выше

Владельцы печей на отработке запасаются топливом в летний период. Для этого в гараже ставят емкость, в которую сливают отработанное масло. К зиме в ней накапливается вполне приличное количество топлива. Недорого или вовсе бесплатно отработанное масло можно получить в автомастерских, на СТО и т. п.

В нашей следующей статье вы найдёте инструкцию по изготовлению печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html.

Переделываем буржуйку для работы на отработке

Владельцы обычной буржуйки, решившие перейти на отопление отработанным маслом, могут внести в конструкцию уже имеющегося агрегата некоторые изменения. Выясняя, как переделать обычную буржуйку под отработку, следует учесть принципы работы этого агрегата, т. е. обеспечить камеру вторичного сгорания и доступ воздуха в обе камеры. Вот один из вариантов такой переделки:

    1. Сварить из листового железа бак для отработанного масла.
    2. Прорезать в печке отверстие для подачи воздуха.
    3. Установить задвижку, которая будет регулировать поступление воздуха в топливный бак.
    4. Вместо дымоходной трубы поставить трубу с отверстиями для воздуха.
    5. Сделать камеру вторичного сгорания со съемной верхней частью.
    6. Присоединить камеру вторичного сгорания к трубе с отверстиями.
    7. Установить дымоходную трубу.

Разумеется, поддувало обычной буржуйки при переходе на отработку должно быть закрыто, чтобы обеспечить правильную тягу. При желании поддувало и люк буржуйки, через который загружаются дрова или уголь, можно просто заварить. В этом случае масло будет подаваться в печь через вьюшку. Через это же отверстие осуществляют и розжиг масла. Однако, более удобным вариантом загрузки топлива, вероятно, будет возможность вынимать топливный бак из буржуйки. В этом случае имеет смысл подумать о создании универсальной печки, в которой используется отработанное масло или дрова.

Схема устройства буржуйки на отработке

На этой схеме наглядно продемонстрирован один из вариантов устройства буржуйки на отработке. Чем точнее соответствие готового агрегата рекомендациям инженеров, тем лучше будет работать печка

Универсальный вариант: дрова + отработка

Иногда обстоятельства диктуют необходимость использовать разные виды топлива. Для этого нет нужды держать в помещении сразу два агрегата. Существуют модели универсальных буржуек, способных легко переключаться с дров и угля на отработанное машинное масло. В следующем видеоролике подробно описано устройство и особенности эксплуатации такой модели.

Понять, как можно сделать универсальную буржуйку на отработке, не сложно. Нижний бак такой печки представляет собой обычную дровяную буржуйку с колосниками, отделением для сбора золы и дымоходом. В верху этого отделения устанавливают емкость для отработанного масла и делают вьюшку с заслонкой.

Модернизированное нижнее отделение соединяют с камерой вторичного сгорания специальной трубой, в которой предусмотрены отверстия для воздуха и возможность их при необходимости закрыть. Сверху выводится дымоходная труба.

Если нужно использовать такой агрегат в качестве буржуйки, нужно вынуть емкость для масла и закрыть вьюшку, а также отверстия на трубе. После этого в печке можно сжигать дрова, уголь, опилки и т. п. Чтобы перейти на отопление отработкой, действия совершают в обратном порядке:

  1. Устанавливают бак для масла.
  2. Открывают вьюшку.
  3. Открывают отверстия для поступления вторичного воздуха.

После этого в буржуйке можно использовать в качестве топлива отработанное машинное масло.

Чтобы работа такой буржуйки была безопасной, ее необходимо регулярно очищать. Для этого верхнюю часть вторичной камеры сгорания делают съемной. Ее очищают в доступных местах, а также производят обстукивание дымоходной трубы, чтобы удалить скопившуюся сажу. Помимо этого, следует регулярно удалять накопившуюся грязь из бака для масла.

Вам также может быть полезен материал об общих принципах работы печного оборудования на отработанном масле и правилах безопасности: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Несколько полезных советов напоследок

При эксплуатации самодельной буржуйки на отработке, некоторые владельцы агрегата сталкиваются с рядом проблем. Например:

  • нагрев помещения происходит неравномерно;
  • отработка при горении бурлит и выплескивается из бака;
  • появляется запах дыма;
  • топливо сгорает слишком быстро и т. п.

Проблему неравномерного прогрева помещения, когда возле печки жарко, а в противоположном углу холодно, можно решить, присоединив к вторичной камере сгорания специальный «лабиринт». Из этого лабиринта выводят трубу, на которую ставят небольшой вентилятор. Такая конструкция позволяет направить струю горячего воздуха в любом подходящем направлении. Таким образом удалось повысить температуру воздуха в гараже до 15-20 градусов тепла при наружной температуре -35 градусов.

Печь на отработке своими руками

Если печь на отработке, сделанная своими руками, не прогревает помещение равномерно, к ней можно приделать специальный «лабиринт», который позволит правильно распределить тепло, подавая струю воздуха в нужном направлении

Во многом работа буржуйки на отработке зависит от правильной тяги и размеров агрегата. Поэтому рекомендуется не делать печь «на глазок», а воспользоваться точными чертежами и стараться соблюдать установленные размеры. Следует помнить, что чем выше емкость топливного бака, тем быстрее будет сгорать масло, т. е. увеличится его расход.

Чтобы отработка не шипела, не бурлила, а горела спокойно, необходимо использовать машинное масло, которое предварительно отстоялось, а не было слито пару часов назад. Кроме того, топливный бак рекомендуется наполнять не более, чем на две трети.

Буржуйка на отработке экспериментальная

Изготовление простой буржуйки своими руками

Базовая конструкция буржуйки, изготовленной своими руками, состоит из 4 частей:

  1. Топливного бака произвольной формы с отверстием по центру, диаметр которого равен соответствующему размеру присоединяемой трубы. Здесь начинается горение отработки. Металл для изготовления этого элемента конструкции должен иметь толщину не менее 3 мм.
  2. Камеры сгорания или инжектора, представляющей собой вертикальную цилиндрическую емкость с рядом отверстий, присоединенную через отверстие к баку. В результате подпитки воздухом через перфорированные стенки инжектора, поступившее в камеру топливо, сгорает полностью.
  3. Теплообменника в виде бака, находящегося над камерой сгорания. В него поступает разогретая газовая смесь. Конструкция может иметь любой размер и форму. В идеале это бак с полой площадкой, на которой можно подогреть пищу.
  4. Трубы для отвода дыма, обеспечивающей эффективную тягу.

Чтобы изготовить буржуйку самостоятельно нужно обладать неплохими навыками сварщика. Сварные швы обязательно должны обеспечивать герметичность.

Изготовление бака для отработки

Альтернативой сварному баку может послужить негодный газовый баллон или канистра с толстыми стенками, но в любом случае обязательными являются 3 базовых требования:

  1. Конструкция должна быть хотя бы частично разборной для возможности ее периодической прочистки.
  2. Отверстие для подсоединения инжектора нужно располагать по центру.
  3. Люк для заливки отработки следует оснастить регулировочной заслонкой на болтовом соединении. С ее помощью регулируют интенсивность горения.

Изготовить бак проще всего из труб большого диаметра. К одному отрезку трубы диаметром около 35 см приваривают дно и ножки. Для того чтобы закрыть бак, берут небольшой отрезок трубы чуть большего диаметра, приваривают к нему крышку, затем делают в ней 2 отверстия — одно контрольное диаметром приблизительно 60 мм, а другое под инжектор.

Высота бортика 2 детали должна составлять 1/3 от высоты нижней емкости. Общая высота бака, измеряемая от его дна до центрального отверстия на крышке — 10 – 15 см.

Разжигают топливо в баке с применением бумаги или ткани, смоченной в керосине. Их поджигают и опускают в емкость через контрольное отверстие. Отработку придется постоянно доливать, чтобы поддерживать уровень 2/3 высоты емкости.

Как изготовить инжектор?

Оптимальный диаметр трубы для изготовления инжектора — 10 см, минимальная толщина стенки — 0,8 см. Чтобы вычислить ее высоту берут длину трубы дымохода, делят ее на 10. Пять процентов отнимают от результата и получают требуемое значение. Оно должно находиться в пределах 36 – 38 см. Это является условием нормальной тяги.

Отверстия, проделанные в стенках трубы в шахматном порядке или просто равномерно распределенные по поверхности, имеют диаметр 0,9 – 0,95 см. Снизу и сверху трубы делают отступы 2 – 2,5 см и 5,5 – 6 см соответственно.

Базовый вариант теплообменника

Минимальная толщина стенок теплообменной емкости — 0,3 см. Изготавливают его по той же технологии, что и бак для топлива. Верх лучше делать плоским, а отверстие для дымохода нужно сместить, тогда появится возможность в случае необходимости поставить на плиту сковородку или чайник.

Внутри полого сосуда делают перегородку, создавая лабиринт для лучшего теплообмена. При этом чем толще эта деталь, тем горячее будет поверхность плиты-буржуйки. Для того чтобы прочищать теплообменник от нагара, сбоку делают специальный люк и закрывают его крышкой.

На отверстие, предназначенное для дымохода, наваривают канал — трубу высотой от 5 до 10 см и диаметром 10 см.

Из чего изготовить дымовую трубу?

Чтобы продукты горения, выходящие через трубу, имели температуру максимально низкую, та часть трубы, которая находится в помещении, должна быть выполнена из стали. За счет этого дым отдает свою температуру стенкам дымохода, охлаждается, увеличивая остаточный теплообмен.

Продолжением дымохода снаружи может служить обычная труба из жести, но ее придется утеплять, чтобы предупредить скапливание сажи в холодный период. Теплоизолированная труба — лучший вариант, но более дорогой. Стыки участков трубы уплотнять не обязательно.

Сами трубы могут быть разных диаметров, но непосредственно к печи подсоединяют ту, у которой диаметр меньше. А о том, как самостоятельно сделать дымоход для буржуйки, читайте далее.

Эксплуатация и принцип работы

Буржуйка на отработке своими руками – это самый доступный, простой в сборке и недорогой в эксплуатации вариант, который практически ничем не отличается от классической и многим известной вариации. Печка, масло для которой будет только отработанное, тем самым позволит вам сэкономить немалые денежные средства, а для того чтобы такой отопительный агрегат начал свою работу, масло необходимо залить в специальный отсек имеющий форму трубы. Тут оно будет прогорать, и преобразовываться в газ, который будет проходить дальше в камеру сгорания, и смешиваться с воздушными массами.

Камера сгорания образующегося в процессе горения газа, находится в верхней части трубы, которой обязательно оборудуется такой отопительный прибор, а от того, какими габаритами обладает камера сгорания вашей буржуйки, напрямую зависит скорость и качество обогрева. Если камера очень большая, вам потребуется в разы больше топлива, однако интенсивность и скорость отапливания в данном случае, будет на самом высоком уровне.

Буржуйка, гараж с которой будет обогреваться интенсивно, быстро и равномерно, позволяет изначально маслу прогорать при достаточно низких температурах, которые существенно повышаются в момент повторного прогорания, уже будучи газами и смешиваясь с воздухом. Максимальная температура отработанных газов во второй камере может достигать порядка 750-85- градусов, за счёт чего и осуществляется отапливание гаража, также дополнительная тепловая энергия исходит от смонтированного дымохода, поверхность которого также хорошо прогревается и отдаёт тепло.

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Печь на отработанном масле, состоит из трёх основных конструктивных составляющих, подробней с которыми вы сможете ознакомиться далее:

  • Самый нижний отсек конструкции буржуйки работающей на отработанном масле состоит из резервуара круглой формы, в который и заливается масло, оптимальными габаритами данного элемента станет диаметр в 3,5-4,5 сантиметра. Таких габаритов хватает для того, чтобы налитое масло интенсивно прогорало и равномерно отдавало тепло для обогрева гаража;
  • Второй конструктивный элемент печи буржуйки на отработанном масле – это бак, в котором осуществляется повторное прогорание, но уже не масла, а образующихся газов смешанных с кислородом. Габариты этого элемента подбираются индивидуально и могут быть равными первому отсеку, в верхней части второго резервуара необходимо оставить прорезь, отверстие которое будет переходить в дымоход;
  • Третий конструктивный элемент печи буржуйки на отработке – это труба, которая соединяется со второй камерой и имеет диаметр всего в 1,5-2 сантиметра, а для того чтобы отработанные газы насыщались кислородом, необходимо просверлить в такой трубе множество небольших отверстий.

Буржуйка, чертеж которой продуман самостоятельно или найден на специализированном ресурсе прослужит вам долгие годы и не выйдет из строя, если ещё на начальном этапе вы ознакомитесь с основными требованиями и правилами к эксплуатации такого отопительного агрегата. Отработанное масло необходимо заливать в резервуар для него до отметки в ½-1/3, но не полностью, так как в процессе нагрева оно будет бурлить и прыскаться, что может привести к его попаданию на легковоспламеняющиеся поверхности и возгоранию. Также после того как масло отработано, перед применением в буржуйке, необходимо дать ему хорошо отстояться минимум несколько часов.

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Верх такой конструкции лучше изначально делать съемным, для того чтобы при необходимости можно было осуществлять простую чистку внутренней поверхности отопительного агрегата от оседающих на стенках продуктов горения и распада. Для того чтобы удалить продукты распада с узкого дымохода можно использовать специальный ёрш с длинной ручкой, а также делать постукивания, что позволит скопившейся саже отпадать.

Также, для того чтобы продлить срок службы печки буржуйки на отработанном масле, необходимо окрасить её после сборки специальной жаропрочной краской, которая в дальнейшем не позволит корпусу прогнивать, деформироваться, образовываться ржавчинам и коррозиям.

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Особенности печей, использующих отработанное масло, их достоинства и недостатки

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Печь на отработке является компактным, экономичным агрегатом

Печи, которые в качестве топлива используют отработанное машинное масло, практически не отличаются от других буржуек по простоте конструкции и неприхотливости к материалам изготовления. Что же касается способа сжигания топлива, то процессы, которые при этом протекают, связаны с особенностями используемого горючего.

Прежде всего, необходимо отметить, что современное машинное масло представляет собой многокомпонентное вещество с высоким содержанием химических соединений. В процессе использования смазочная жидкость дополнительно насыщается продуктами распада автомобильного топлива, вследствие чего становится чрезвычайно опасной для окружающей среды

Простое сжигание отработки в открытом пламени неэффективно и недопустимо — горит она неважно, образуя едкий дым, в котором кроме сажи присутствуют ещё и различные канцерогенные соединения. Совсем иная ситуация происходит с летучими углеводородами, на которые распадается автомобильное масло, нагретое до высокой температуры

Газообразные вещества легко воспламеняются и при сгорании выделяют большое количество тепловой энергии.

Буржуйка на отработке экспериментальная

Буржуйка на отработке экспериментальная

Отработку можно брать у знакомых или покупать на автосервисе

В зависимости от способа подачи отработанного масла в зону горения, буржуйки делятся на несколько типов:

  • с пиролизным сжиганием;
  • с использованием наддува и распыления горючего;
  • с капельной подачей.

Не следует воспринимать буржуйку как печь, предназначенную исключительно для монтажа в небольших технических и подсобных помещениях. С помощью обогревающих приборов, оборудованных воздушным коллектором или водяной рубашкой, можно строить полноценные системы отопления жилых домов.

Буржуйка на отработке экспериментальная

Схема печи с капельной подачей отработанного масла

Широкий модельный ряд самодельных жидкотопливных буржуек, который начинается простыми мобильными печами и заканчивается стационарными теплогенераторами, обуславливает их использование как в домашнем хозяйстве, так и на производстве. Сегодня оборудованием, работающим на отработанных смазочных материалах, отапливаются:

  • жилые дома;
  • автомастерские и гаражи;
  • цеха небольших производств;
  • мастерские;
  • складские помещения;
  • овощехранилища и теплицы.

Конечно же, идеальным вариантом является монтаж жидкостных теплогенераторов в автомастерских. Это позволит не только бесплатно обогревать помещения, но и дополнительно экономить средства на утилизации слитого масла. Тем не менее такая буржуйка будет полезной и в небольшом частном гараже — стоимость отработки значительно дешевле других видов топлива.

Как и любой другой самодельный теплогенератор, печь на отработке имеет свои достоинства и недостатки. К плюсам этих конструкций относится:

  • невысокая стоимость топлива. Отработку можно слить с собственного авто, взять у знакомых или буквально за бесценок покупать на станциях техобслуживания автомобилей;
  • высокая теплоотдача, которая способствует быстрому нагреву помещения сразу же после розжига;
  • КПД до 90%;
  • автономность;
  • работа в течение длительного времени при установке объёмных баков с горючим;
  • нетребовательность к материалам изготовления;
  • возможность оснащения водяным контуром или воздушным теплообменником;
  • простота эксплуатации;
  • утилизация топлива без опасности загрязнения окружающей среды.

Если говорить о минусах агрегатов, работающих на отработке, то они присущи всем буржуйкам. Во-первых, это низкая теплоёмкость сооружения. Температура в помещении начнёт падать сразу же после угасания пламени. Во-вторых, потребуется установка длинного дымохода, а это значит, что чистить его понадобится намного чаще. В третьих, раскалённые стенки диффузора и теплообменника не позволяют устанавливать прибор непосредственно в доме — понадобится специальная пристройка. Нельзя не отметить и тот факт, что применение жидкого топлива повышает требования к безопасности эксплуатации — потребуется быть предельно аккуратным и внимательным.

Буржуйка плюс водяной контур

Любому дому не помешает наличие аварийного источника тепла. В его роли может выступить обыкновенная, но немного модернизированная, буржуйка. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обернуть ее корпус змеевиком из медных трубок.

Витки змеевика размещают на расстоянии около 5 см от перфорированного корпуса буржуйки и подсоединяют к общей системе отопления. Вокруг змеевика устанавливают отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

Водяная рубашка — это бак на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины отопительной системы и способа циркуляции теплоносителя.

Если в систему вмонтирован насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные габариты. Чтобы контролировать параметры воды, на бак устанавливают манометр и термометр.

Как переделать дровяную буржуйку для работы на жидком топливе

Нередко нужды в изготовлении нового отопительного прибора нет, потому что в помещении уже установлена простая буржуйка на дровах. Для того чтобы получить возможность время от времени сжигать в ней отработку, агрегат следует немного переделать. В этом случае поступают так:

  • к днищу топливной камеры крепят толстостенную металлическую чашу — она будет служить испарителем;
  • в боковой стенке проделывают отверстие, сквозь которое в топку заводят сопло;
  • на небольшом удалении от буржуйки крепят ёмкость для масла. Её высота от уровня топки должна составлять не менее 1 м;
  • от сопла к ёмкости с отработкой проводят шланг, на который монтируют шаровой кран. Он будет регулировать подачу топлива в камеру сжигания.

В качестве испарителя буржуйки можно использовать тормозной диск от легкового автомобиля, если предварительно заварить имеющиеся отверстия.

Буржуйка на отработке экспериментальная

Дровяная буржуйка, переделанная для работы на отработанном автомобильном масле

Приступая к розжигу, в чашу помещают смоченную в керосине тряпку. После этого открывают подачу отработки и поджигают закладку. Масло будет самотёком поступать к соплу и капать на поверхность металлического диска, постепенно разогревая его до рабочей температуры. Как только чаша прогреется до 400–450 °С, капли отработки будут мгновенно превращаться в газ, сгорая с выделением большого количества тепла.

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Основные особенности конструкции

Изделия на масле являются, в первую очередь, привлекательными тем, что данный вид топлива является невероятно доступным и дешевым. Он скапливается в большом количестве в гараже практически каждого автовладельца. Поэтому нередко удается получить топливо в необходимом объеме совершенно бесплатно.

Буржуйка может быть приобретена или создана самостоятельно. Наиболее часто люди, у которых уже имеется данная печь, работающая на дровах, желают произвести ее усовершенствование своими руками, в результате чего в качестве топлива будет выступать сама отработка, или же допускается совместное использование этих видов топлива.

В печке на масле можно регулировать интенсивность горения, для чего используется крышка горловины, находящаяся в нижней части конструкции. Если возникает необходимость оперативно разогреть холодное помещение, эту крышку нужно полностью открыть. Чтобы поддерживать оптимальную температуру в помещении, крышка должна быть приоткрыта на несколько миллиметров.

Изделие, работающее на отработке, нуждается в специализированном дымоходе, к которому предъявляется достаточно много требований. Это обусловлено тем, что его высота должна быть примерно 4 метра, а диаметр не может быть меньше 10 см. Желательно, чтобы в трубе полностью отсутствовали части, располагаемые горизонтально. Чтобы получить хорошую тягу и не допустить образования конденсата на дымоходе, нужно своими руками выполнить его изоляцию на улице.

Создание печи-буржуйки из газового баллона

Еще один вариант конструкции печи на отработке — это самостоятельно изготовленная буржуйка на базе 50-литрового газового баллона. В дополнение к этому основному элементу нужно приготовить 2 стальные трубы со стенкой около 4 мм и диаметром 10 см. Одна из них будет выводить горящие газы, а вторая — исполнять роль теплообменника.

К этому следует добавить 4 мм стальной лист для козырька над теплообменником и перегородки, разграничивающей испаритель и камеру сгорания. Для самой испарительной камеры понадобится тормозной диск от автомобиля с таким диаметром, чтобы он без усилий вошел в баллон. Отрезок 0,5-дюймовой трубы нужен для транспортировки масла в камеру сгорания.

Кроме этого, следует иметь в запасе равносторонний стальной уголок с полкой 50 мм и длиной более 1 м, вентиль 0,5 дюйма, хомуты для герметизации — 2 шт., шланг, любой баллон, оснащенный игольчатым вентилем.

Работу по созданию буржуйки выполняют в определенном порядке. Сначала баллон переворачивают вверх дном и сверлят в нем небольшое отверстие. От искрения предохранит такая мера, как смачивание сверла и места сверления маслом.

Освобождают емкость от газового конденсата

Сливают его осторожно в стороне от жилья, т.к. его неприятный запах сохраняется долго

Затем заготовку наполняют водой, после чего ее снова сливают, удаляя, таким образом, остатки газа. Поскольку смесь взрывоопасна, поблизости не должно быть источника открытого пламени.

Вырезают в корпусе баллона 2 прямоугольника одинаковой ширины, равной 1/3 диаметра заготовки. Высота нижнего прямоугольника 20 см, второго, расположенного на 5 см выше первого, 40 см. Чтобы разделить камеры, из листа вырезают круг диаметром равным внутреннему диаметру сосуда.

В его середине делают отверстие под трубу диаметром 10 см. Эта деталь отделит камеру сгорания от теплообменника.

Изготавливают горелку из трубы длиной 20 и диаметром 10 см. Нижнюю ее часть перфорируют, проделывая отверстия диаметром около 2 см. Зачищают внутреннюю часть от заусенцев, иначе они будут собирать на себе копоть, что значительно сузит отверстие впоследствии.

Надевают на горелку ранее вырезанный круг, располагая его точно посредине, приваривают. Конструкцию помещают внутрь печки и выполняют сварочный шов по окружности баллона.

Наваривают дно и крышку на тормозной автомобильный диск. Это будет поддон или чаша испарителя. Для подачи топлива в крышке оставляют проем, через который в буржуйку будет поступать воздух. Проем делают довольно широким, иначе уменьшится тяга, и масло не попадет в чашу.

Наваривают патрубок на верх крышки. Из трубы диаметром 10 см делают муфту, которая соединит чашу с горелкой.

Собирают систему подачи топлива, для чего:

  • делают в поддоне приемное отверстие;
  • вставляют в него под углом около 40⁰ отрезок водопроводной трубы 0,5 дюйма;
  • приваривают трубу к корпусу печи;
  • прикручивают к трубе аварийно-резервный вентиль, роль которого исполняет обыкновенный водопроводный кран.

Изготавливают теплообменник из трубы сечением 10 см. Его врезают горизонтально в корпус буржуйки, а на конце монтируют отражатель. Устраивают надув путем установки канального вентилятора на конце теплообменника. Воздух, прогоняемый по теплообменнику с его помощью, имеет большую скорость.

Внутрь теплообменника помещают завихритель воздуха, состоящий из треугольных зубьев, соединенных между собой сваркой. Из трубы сечением 10 см делают дымоотвод.

Ее вваривают в отверстие, находящееся в верхней части корпуса печи и выводят через стену к крыше здания.

Дальше занимаются изготовлением бака для масла. Если есть свободный от фреона баллон с исправным игольчатым вентилем, то он вполне подойдет для этой цели. Сосуд и печь-буржуйку соединяют шлангом, подключенным к вентилю. Для заливки отработанного масла в корпусе бака делают отверстие.

Чтобы обеспечить доступ воздуха к горелке и чаше испарителя в дверце нижнего отсека выбирают паз. К проему дверцы верхней камеры крепят упорные пластины, что обеспечивает надежную герметизацию камеры сгорания. С этой же целью дверку дополнительно оснащают замком.

Теперь даже при деформации корпуса буржуйки в результате сильного нагрева, герметичность камеры сгорания не будет нарушена.

Остается приварить к корпусу ножки из отрезков уголка и поставить печь вертикально. Кроме буржуек в вертикальном исполнении, из баллона изготавливают и горизонтально расположенные печки. Их устройство аналогично.

Выводы и полезное видео по теме

Автор этого материала рассказывает о своем опыте изготовления буржуек, работающих на отработке. Возможно, некоторые его утверждения и спорны, но в целом есть много полезного:

Своим изобретением делится этот автор видеоматериала:

У печи-буржуйки простая конструкция, но чтобы изготовить ее своими руками, нужны чертежи с точными размерами. Конструкция, изготовленная на «глазок», не только не обеспечит теплом, но и станет источником разных неприятностей в виде копоти, разбрызганного масла и многочисленных переделок. Приступать к изготовлению такого агрегата имеет смысл только тогда, когда есть возможность обеспечить его топливом. Иначе ее эксплуатация будет невыгодной экономически.

Возможно у вас уже есть опыт самостоятельного изготовления печки-буржуйки? Поделитесь, пожалуйста, ценными советами с нашими читателями. Оставляйте комментарии в расположенном ниже блоке. Здесь же вы можете задать интересующий вопрос по теме статьи, а мы постараемся оперативно на него ответить.

Буржуйка является традиционной дровяной печкой, которая использовалась для обогрева помещений еще 200 лет назад. Как правило, в стандартном виде она представляет собой металлический цилиндр, установленный на ножках, а в нем присутствует дверца, патрубок и дымоходная труба.

Своими руками такая конструкция создается достаточно просто, а в современных вариантах печей может иметь разнообразные размеры. Состоит она из большого количества различных материалов. Можно просмотреть огромное количество видео, которые имеются в интернете, на них разъясняется, как создать те или иные варианты данного изделия.

Основным минусом буржуйки является то, что обогрев осуществляется только при работе оборудования, поэтому необходимо постоянно добавлять дрова и следить за тем, чтобы печь не остывала.

Мини-буржуйка своими руками на дровах и отработке

Для небольших помещений, площадь которых не превышает 35 м, требующих принятия мер по отоплению, не имеет смысла растрачивать средства на мощные камины, потребляющие большое количество электроэнергии. Выгодным решением проблемы станет мини-буржуйка, работающая на дровах. Эта конструкция имеет компактные габариты, при этом показатели теплоотдачи находятся на высоком уровне, а для топки применяются твердые топливные материалы.

Небольшая печь помогает избежать ненужных растрат на приобретение дорогостоящего газа. За счет своих компактных размеров, буржуйка не расходует много топлива и считается экономным вариантом для обогрева гаража или домика на даче.

Буржуйка – мелкогабаритная конструкция, работающая на дровах. Самое главное преимущество – это быстрый прогрев, а соответственно, и отдача тепла. Для обогрева помещения требуется мало времени. Производятся мини-печи из металла, поэтому отличаются также быстрым охлаждением, после остановки работы.

1

[Фото 1 Мини-буржуйка – компактное устройство с хорошей теплоотдачей.]

Отопительные конструкции классифицируются следующим образом:

  • в зависимости от материала изготовления: из чугуна или нержавеющей стали;
  • комбинированные типы устройства: с дополнительными элементами в виде варочной плиты, духовки;
  • согласно вида, используемого горючего: на дровах, топливе, торфе или опилках.

Также есть вариант буржуйки, работающей на отработанном топливе. По экологическим нормам, такая модель отопительного устройства является самым лучшим вариантом. Достаточно простой механизм не сложен в эксплуатации, при этом функциональность находится на высоком уровне, например, можно сконструировать дополнительные элементы печи: варочную панель для приготовления пищи, духовой шкаф и т.д.

Совет! Такой вид конструкции требует особого внимания при эксплуатации, т.к. существует риск выпадения горящих остатков топлива.

Процесс самостоятельного изготовления мини-буржуйки

Буржуйка – это тот вариант печного устройства, который легко можно собрать самостоятельно, при этом затраты будут минимальные, особенно, если имеется в наличии каркас под печку, в роли которого может выступать пустой газовый баллон. Предварительно подготовив все необходимые инструменты можно приступать к работе:

  • пузырьковый уровень;
  • строительный сантиметр;
  • сварочный аппарат;
  • угловая шлифовальная машина;
  • зубило;
  • лист металла;
  • металлическая труба для дымоотвода;
  • бочка (для модели формы цилиндра).

По данной теме советуем ознакомиться с материалом на нашем сайте: «Самостоятельное изготовление буржуйки для бани: основные варианты печного устройства.»

Самый актуальный вариант котла – на дровах. За счет высокого КПД, такое устройство способно быстро прогревать помещение. Именно этот вариант и рассмотрим. Далее приведена подробная инструкция по самостоятельной сборке дровяной печи.

2

[Фото 2 Стандартная модель буржуйки, где за основу взят пустой газовый баллон.]

Последовательность действий

Будущий вариант печной конструкции представляет из себя камеру, с двумя отсеками. В верхней части будет производится сгорание горючих материалов, нижняя - выступает в роли зольника. Установка металлической решетки способствует разделению отсеков. Также конструкция оснащается двумя дверцами, одна служит для затворки окна топочного отсека, вторая – для очистки зольника. Верхняя часть мини-печи дополнительно оборудуется патрубком, служащим дымоотводной трубой. Далее приведем несколько актуальных вариаций сборки компактной печи-буржуйки.

Рекомендуем более подробно изучить материал по теме на нашем сайте: «Пошаговая инструкция по сборке буржуйки с двухзонной топкой.»

Баллон, являющийся емкостью печной конструкции будет иметь горизонтальную загрузку топлива. Потребуется пустой баллон из-под газа. Нет необходимости разделять его на 2 зоны, достаточно приварить в нижней части зольную камеру, что позволит значительно увеличить рабочий объем конструкции. Следующий шаг – вырезка окна для топочного отсека.

3

[Фото 3 В нижней части корпуса баллона просверливают люфты, через которые в отсек для золы будет попадать отработанное топливо.]

Дверца для топочного отдела приобретается отдельно и монтируется в заранее подготовленные люфты. После окончания работ по привариванию зольника следует приступать к опорам для буржуйки. С помощью сварочного аппарата к дну баллона необходимо прикрепить трубы, длину которых можно выбрать из индивидуальных предпочтений. На обратной стороне нужно сделать горловину для крепления патрубка (дымоотводной трубы).

Рекомендуем более подробно изучить материал по теме: «Самостоятельное изготовление буржуйка из дисков» на нашем сайте.

Если же свободное пространство ограничено, лучше остановиться на вертикальной модели конструкции. В этом случае разделение баллона на 2 отсека будет обязательным. Внутри, на боковых стенках нужно приварить крепежные элементы, на которых будет устанавливаться разделительная решетка. Верх изолируется листом металла, который может дополнительно выполнять роль варочной плиты.

4

[Фото 4 Вертикальная модель мини-буржуйки экономит свободное пространство и позволяет использование в качестве плиты для разогрева пищи.]

Совет! Не рекомендуется для дна топочной камеры использовать тонкий металл, который в процессе частой эксплуатации быстро потеряет необходимые свойства. Чугунная решетка – это самый оптимальный вариант. Для заглушки можно использовать котелок из чугуна, который возможно дополнительно приспособить в качестве емкости для разогрева жидкости.

5

[Фото 5 Казан с алюминиевой крышкой послужит идеальным вариантом заглушки.]

Для крепления дымоотвода потребуется в задней части, под углом 90о,приварить патрубок, к которому нужно подсоединить дымовую трубу.

Модель дровяной буржуйки, выполненная из бака ресивера

Хорошим вариантом для устройства печи послужит и бак-ресивер. Он уже оснащен крышкой люка, которая послужит альтернативным вариантом топочной дверцы. Для удобства загрузки дров потребуется лишь оснастить ее ручкой. Снизу бака нужно вырезать отверстие для извлечения остатков горючих материалов. Более подробноизучить схему дровяной буржуйки, а также найти исчерпывающие ответы на многие вопросы можно у нас на сайте.

6

[Фото 6 Конструкция для бака-ресивера предназначена для приема как жидкой, так и газообразной среды.]

Данная модель отопительной системы не имеет сложностей при изготовлении, но потребуется принимать меры осторожности при эксплуатации. Минусом такого варианта служит неудобство при очищении зольника.

7

[Фото 7 В баке устанавливается колосниковая решетка, служащая распределителем секций печи.]

Еще одним неплохим вариантом можно считать мини-буржуйку, сделанную самостоятельно из легированной стали. На изображении можно увидеть схему-чертеж самой простой модели печного устройства, которую можно сделать из листового металла, с необходимой размерной сеткой всех элементов. За счет оснащения двумя перегородками, создающими лабиринт в камере, что позволяет добиться медленного горения дров, печь извлекает максимальное КПД из топливных материалов.

В дополнение к данной статье советуем ознакомиться на нашем сайте с чертежами коптильной кирпичной конструкции.

8

[Фото 8 Листовой металл хорошо поддается сгибанию, поэтому при его использовании, печка может обрести самые различные модификации.]

Устройство самодельной буржуйки на отработке

Модель печного устройства, работающая на отработанном топливе, имеет более сложную конструкцию. Главное ее достоинство – практически бесплатные горючие материалы. В качестве элемента обогрева в буржуйке такого типа, используется процесс сублимации (испарения) верхних слоев отработанного масла, которые при испарении поднимаются по специальной трубе.

9

[Фото 9 Мини-буржуйка на отработанном масле.]

Подобное обогревающее устройство представлено в виде двух резервуаров, присоединенных с помощью трубы. Трубу выбирают диаметром 10 см, длиной в 40 см. В трубе высверливается множество люфтов. К нижней части резервуара приваривают стойки, отвечающие за стабильное положение печи во время эксплуатации. С помощью сварочного аппарата трубу приваривают и к нижней, и к верхней камерам устройства. В специальном отсеке для горючего сверлят отверстие, через которое будет производится заправка отработанным маслом.

10

[Фото 10 Схематическое изображение мини-буржуйки на отработке для самостоятельного изготовления.]

Важно знать! За счет применения своеобразного топлива, стенки внутри камеры достаточно быстро покрываются жирной копотью. Рекомендуется как можно чаще очищать печное устройство, иначе КПД буржуйки будет значительно снижаться.

Главный недостаток всех моделей маленьких буржуек – их пожароопасность. Поэтому необходимо строго придерживаться правил пожарной безопасности.


Остались вопросы? С радостью поможем!

Поделиться ссылкой:

масло для печи, сделать своими руками, чертежи, переделка по видео, на дровах, сварить гараж

Для отопления гаража или любой другой хозяйственной постройке нередко используют буржуйки. Но все большую популярность имеют котлы на отработках. Масляная печка имеет простую конструкцию, необходимый отсек можно приварить своими руками к уже имеющей конструкции. Также выделяют ряд других плюсов для масляных обогревателей.

Плюсы и минусы буржуйки на масле

Для буржуйки потребуется переработанное масло. Это недорогое, но эффективное топливо. При этом легковоспламеняющие вещества такие, как бензин, дизель, растворитель и керосин использовать нельзя.

Принцип работы заключается в прямом нагреве воздуха, который находится в печи. Конструкция состоит их двух камер. В первой сгорает масло, а во второй – пары, которые смешиваются вместе с воздухом. Температура горения паров достаточно высокая, а это тепло передается печке и помещению.

Среди преимуществ буржуйки на масле стоит отметить небольшую цену и длительный срок службы

Среди преимуществ буржуйки на масле стоит отметить небольшую цену и длительный срок службы

Масляные печи для обогрева жилых помещений не используют. Такие конструкции актуальные для гаражей и других подсобных зданий.

Буржуйка работает за счет притока воздуха. В первой камере находится специальная заслонка, которая контролирует подачу кислорода. Соединения между камерами выполняется за счет трубы с отверстиями.

Печь на отработанном масле остаётся самым дешёвым средством отопления. Об установке и принципе работы читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/pech-na-otrabotannom-masle

Преимущества масляных печей:

  • Безопасная эксплуатация за счет сгорания пара, а не масел;
  • Доступный монтаж;
  • Простое использование;
  • Дешевая стоимость оборудования и топлива.

Недостатки касаются требований к топливу. Так горючее необходимо хранить в отапливаемой комнате. При холоде масло теряет свои свойства и становится непригодным к использованию. Отработки нужно приобретать отдельно, так как топливо должно быть отфильтрованным. В домашних условиях это проделать невозможно.

Принцип работы конструкций на отработке масла

Экономные буржуйки небольшого размера получают все больше популярности, как экономная отопительная конструкция. При этом вариантов постройки печки может быть несколько. Все зависит от дополнительных функций и материала изготовления.

Конструкция и функции элементов печи на отработке:

  1. Камера в нижней части печи выполняет роль загрузочного отсека. Камера соединяется с баком и создает отверстие для вентиляции кислорода.
  2. В середине конструкции размещен отсек сжигания газов. Элемент находится в виде трубы с множеством дыр для подачи воздуха.
  3. В верхней камере происходит дожигание газов. К ней подсоединяется дымоход, который выводит продукты сгорания топлива.

Дымоход для таких котлов должен иметь длину не меньше 4 м. При этом труба должна находиться в строго вертикальном положении. Когда масло сгорает, образуется много копоти. Она оседает на стенках дымохода, а при наличии колен, труба будет засоряться намного быстрее. Это может привести к попаданию угарных газов в дом и возникновению опасных ситуаций. В помещении разрешается небольшой наклон системы, но на улице дымоход должен идти только прямо. Конец дымохода оборудуется крышкой – защитой от осадков и мусора.

Чтобы газы и пары масла полностью сгорали, требуется строго следовать инструкции изготовления.

Отработанное масло для буржуйки можно приобрести по небольшой цене

Отработанное масло для буржуйки можно приобрести по небольшой цене

Увеличить КПД устройства можно оборудовав водяную рубашку. Толщина металла при этом должна составлять 4 мм. Верх конструкции больше нагревается. Температурный показатель может составлять 750 градусов. Для того, чтобы сталь не начала плавиться, требуется использовать плотный материал.

Пиролизный котел можно изготовить своими руками. Главное — придерживаться инструкции. Наши советы в следующем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/piroliznyj-kotel-svoimi-rukami

Чертежи разных буржуек на отработке своими руками

Сделать печь можно своими силами, опираясь на чертежи. При этом выделяют несколько разновидностей конструкций. Каждый вариант имеет свои нюансы изготовления, преимущества и недостатки эксплуатации.

Виды мазутных котлов:

  1. Стандартный вариант из газового баллона или стальных листов;
  2. Конструкция с дополнительной вентиляцией;
  3. Капельная печь.

Чертежи стандартных печей являются наиболее простыми. Так можно легко соорудить печь из стали или газового котла. Конструкция с дополнительной вентиляцией имеет некоторые сложности монтажа, так как потребуется оборудовать вентилятор. Он подает воздух во второй отсек котла. Лучше всего такой вариант будет смотреться в хозяйственных помещениях, где нужно быстро поднять температуру.

Вентилятор выполняет контроль за качеством сгорания газов и помогает равномерно распределить теплый воздух в комнате. Так можно быстро нагреть помещение.

Капельная печь требует особых знаний и умений. Потребуется выполнить профессиональные чертежи. Но при правильном подходе можно соорудить эффективную печь на отработанном масле.

Буржуйка на отработке своими руками из газового баллона

Чаще всего масляные буржуйки выполняют из старого газового или кислородного баллона. Благодаря оптимальной толщине стенок конструкция получается прочной и долговечной. При этом такое отопление достаточно эффективное, так как печь может обогреть помещение площадью 90 кв м.

При использовании буржуйки на отработке из газового баллона нужно соблюдать правила пожарной безопасности

При использовании буржуйки на отработке из газового баллона нужно соблюдать правила пожарной безопасности

Чтобы соорудить буржуйку, следует подобрать баллон на 50л с толщиной стенок не более 1,5 см. При повышении показателя котел будет плохо прогреваться.

Для буржуйки на отработке не нужно выполнять принудительную циркуляцию воздуха. Передвижение горячих паров происходит путем самотека. Работа выполняется строго по чертежам. Из материалов и инструментов понадобится газовый баллон для корпуса, дымоходная труба, дрель, сварочный аппарат, болгарка, термоустойчивая краска.

При выборе или изготовлении  печки на отработанном масле следует учитывать особенности климата и площадь помещения: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/pechka-na-otrabotannom-masle

Последовательность выполнения масляного котла из баллона:

  1. Верхняя часть баллона с краном необходимо срезать болгаркой;
  2. На нижнюю часть конструкции привариваются ножки длиной 20 см с помощью крепления ОЛХ;
  3. Наверху делается отверстие, куда вставляется труба и соединяется с дымоходом;
  4. Рядом оборудуется еще одно отверстие, в которое монтируется заслонка;
  5. В отрезанной верхушке проделывается глазок для заливки масла размером 6 см.

Когда печь готова, ее остается только окрасить. Последовательность работ достаточно простая. Наверх конструкции можно приварить металлический диск. Его оптимальная форма – круг или прямоугольник. Данная заготовка выполняет функции плиты.

Переделка буржуйки на отработку

Если в доме есть буржуйка на дровах, но при этом некуда делать отработанное масло, то можно соорудить комбинированный вариант, который будет работать одновременно на дровах и на масле. При этом на рынке представлены такие универсальные варианты. Но тратиться необязательно, можно переделать имеющуюся печь.

Нижняя часть буржуйки отапливается дровами. Она имеет решетку, через которую зола и сажа просеивается вниз. Вверху данной конструкции делают отсек для сжигания масла с заслонкой.

При большом объеме емкости для масла топливо сгорает быстрее. Так буржуйка быстрее отапливает помещения.

Нижняя часть крепится ко второй камере с помощью трубы с отверстиями для воздуха. Наверху оборудуется дымоход. Для работы конструкции на дровах потребуется извлечь емкость для отработки и закрыть вьюшку с трубой. Для топки маслом предусматривается другая технология.

Как переключить печку на отработку:

  • Установить емкость для масла;
  • Открыть вьюшку;
  • Открыть заслонку для поступления кислорода.

Перед тем как начать эксплуатацию буржуйки на отработке, следует проверить ее на наличие трещин и других повреждений

Перед тем как начать эксплуатацию буржуйки на отработке, следует проверить ее на наличие трещин и других повреждений

Когда все рекомендации выполнены, можно начинать топку маслом. Чтобы прибор работал эффективно, потребуется периодически проводить его чистку. Верхнюю часть для этого нужно снять, поэтому она должна быть съемной. В доступных местах выполняют ручную чистку. Дымоходную трубу потребуется обстукать от сажи. Также потребуется очищать от копоти масляную емкость.

Как правильно эксплуатировать печь на масле

Буржуйку на масле можно приобрести на рынке или изготовить самому. Такие конструкции употребляют приблизительно 2 л отработки в час. Это достаточно экономично выгодное оборудование. Но для эффективного использования требуется соблюдать определенные правила. Во время эксплуатации могут возникнуть определенные трудности.

Проблемы при использовании масляных печек:

  • Неравномерный обогрев комнаты;
  • Масло закипает;
  • Слишком быстро сгорает топливо.

Первую проблему можно решить, подключив ко второму отсеку специальный лабиринт. От него отводится труба с вентилятором на конце. Это позволит направлять нагретый воздух в правильном направлении.

При изготовлении печи следует предусмотреть проблемы выгорания масла. При больших размерах бака топливо сгорает быстрее. Для предотвращения закипания используется масло, которое отстояло определенное время.

При правильном оборудовании и использовании печи, конструкция обеспечит теплом все помещение. Простое устройство можно сделать самостоятельно. А все проблемы связанные с котлом можно предотвратить на этапе изготовления.

Буржуйка на отработке своими руками (видео)

Сварить конструкцию несложно. При этом всегда актуальна переделка котлов на дровах. Это экономично выгодное оборудования. Для работы понадобится только личное желание и металл для возведения конструкции. Корпус буржуйки может выполниться с баллона или стальных листов.

Отправить ответ

avatar
  Подписаться
Уведомление о
