Бетономешалка своими руками: ручная и вибрационная

При проведении строительных работ всегда используется бетон. Для его приготовления требуется бетоносмеситель. Когда речь идет об индивидуальном строительстве, покупать аппарат экономически нецелесообразно. Устройство собирается самостоятельно в краткие сроки из подручных материалов. Для этого потребуется обыкновенная бочка, бидон, фляга или внутренняя часть старой стиральной машины. Руководствуясь простыми советами и имея умелые руки, собирается вибрационная или ручная бетономешалка своими руками довольно просто и в последствии будет быстрой и экономичной.

Конструкции самодельных бетономешалок

Самодельные бетономешалки имеют разную конструкцию в зависимости от принципа действия. Существует четыре основных способа замеса бетона:

  1. Гравитационное смешение компонентов смеси осуществляется переворачиванием емкости с раствором сверху вниз или по оси. Результат достигается перемешиванием под действием сил тяжести. Ручная бетономешалка этого типа подходит для небольших объемов в частном строительстве.
  2. Принудительно-механический способ зачастую совмещается с гравитационным методом, что позволяет получить высокую однородность раствора. Устройство смешения этого типа состоит из горизонтальной или наклонной бадьи с погруженным в нее миксером. Также емкость может вращаться самостоятельно без миксера, а для улучшения эффективности смешения используются лопасти, расположенные внутри бадьи.
  3. Принудительный вибрационный метод предполагает неподвижность емкости. Для замешивания применяется миксер, издающий волны сжатия, которые эффективно перемешивают и уплотняют смесь. Однако способ энергозатратен: для качественного смешения 20 литров раствора потребуется вибрационный привод мощностью 1,3 кВт.
  4. Комбинированный гравитационно-механический.

Ниже приведены схемы, как делается электрическая, вибрационная или ручная самодельная бетономешалка.

Вернуться к оглавлению

Простое механическое исполнение смесителя

Руководство по исполнению механической бетономешалки:

  1. Изготовление рабочего каркаса. Для этого пригодится металлический уголок. Он сваривается так, чтобы получилось два треугольника, соединенных нижними частями.
  2. Подготовка емкости для смешения. Можно использовать бочку, бидон, запчасти старой советской стиральной машины. Внутри сваркой крепятся три лопасти, если не будет использоваться миксер.
  3. Крепление емкости способом, при котором бочка не переворачивается при помещении в нее ингредиентов бетонной смеси.
  4. Закрепление ручки для перемешивания.
  5. Проверка на герметичность. Производится посредством заливки в емкость водопроводной воды. Если будет течь, некачественные места следует заварить.

Бетономешалке механического типа свойственные такие преимущества:

  • возможность приготовления бетона для масштабных работ;
  • интенсификация процесса за счет смены ручного перемешивания на электропривод;
  • удобная выгрузка материала посредством бокового наклона емкости;
  • для получения качественного замеса бетонного раствора достаточно 5 минут, для приготовления сухой смеси — 12 минут.

Недостатки:

  • плохое перемешивание по углам;
  • разбрызгивание смеси при оборотах свыше 35 в минуту.

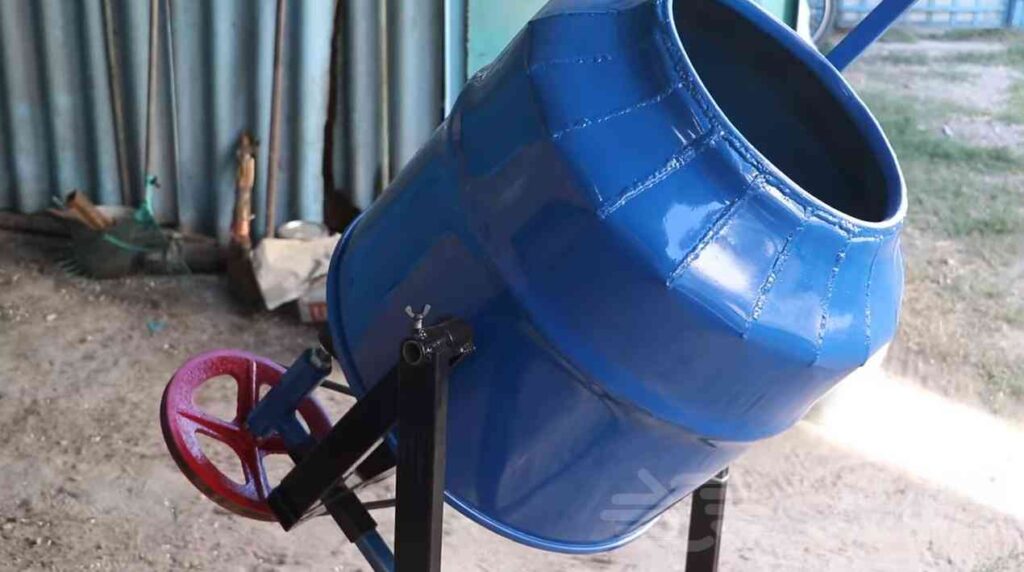

Последний недостаток устраняется путем сваривания половинок емкости после установки. Для загрузки ингредиентов и готового бетона в этом случае используется люк.

Вернуться к оглавлению

Комбинированная горизонтальная конструкция с гребенками

Бетономешалка с гребенчатым миксером.

В бетономешалках этого типа может использовать ручной замес и электропровод одновременно. Конструкционное исполнение устройства отличается сложностью. Загрузочный люк нужно сделать самому. Для его сооружения понадобятся петли-карты, шпингалеты, уплотнители. Устройство подходит для выполнения масштабных строительных работ в местах без подвода электричества.

Достоинства:

  • высокая однородность раствора;
  • качество бетона;
  • высокая скорость замеса (достаточно четырех поворотов корпуса).

Недостатки:

  • сложность исполнения в домашних условиях;
  • много узлов и деталей.
Вернуться к оглавлению

Электросмеситель

Наиболее распространенным типом является электрическая самодельная бетономешалка принудительного действия. Для ее создания потребуются сварные накрест планки, на которые закрепляются дно и горловина бадьи для смешения. Для повышения качества и интенсификации перемешивания рекомендуется емкость делать вращающейся вместе с осью. Эта конструкция бетономешалки сложнее при сварке рамы, но можно избежать уплотнения вала на дне бадьи. В качестве миксера следует использовать рамное устройство, приваренное к оси.

Вернуться к оглавлению

Вибрационная установка смешения

Бадья для бетономешалки своими руками вибрационного типа должна быть круглой, высокой и неширокой, с расстоянием от концов вибратора до каждой стенки, равным радиусу действия устройства. К корпусу мешалки должен жестко крепиться кронштейн с генератором вибрационных колебаний или обычный перфоратор. Оптимальная мощность вибратора — 1,3—1,5 кВт.

В патрон перфоратора нужно вставить шток, длинной достаточной для вхождения тарелок из металлических листов в центральную часть смешиваемого раствора.  Нюансы, как сделать бетономешалку лучше:

  • Емкость для смешения не должна быть маленькая или слишком большая.
  • Плоский вибратор не обеспечит эффективное смешение, поэтому оптимально использовать две металлические тарелки среднего размера, соединенные на оси дном кверху. Это обеспечит веретенообразное смешение.
  • Мощность привода определяет выбор диаметра вибратора. Например, на 1 кВт мощности требуются размеры тарелок, равные 15—20 см, поэтому для 1,5 кВт устройства нужны лопасти диаметром 22,5—30 см.
  • Диаметр емкости должен соответствовать радиусу тарелки от края каждой стенки до самого вибратора.
  • Для обеспечения равномерного смешения с получением однородного раствора уровень смеси над и под виброустройством должен равняться диаметру тарелки.

Главное преимущество — качественный однородный раствор. Недостаток — необходимость соблюдения множества нюансов при конструировании, иначе в скором времени потребуется ремонт.

Вернуться к оглавлению

Какие материалы и инструменты необходимы для создания смесителя?

Устройство бетономешалки.

Чтобы самому изготовить бетономешалку, потребуются следующие материалы:

  • смесительная емкость для раствора, например, бочка на 200 литров, допускается использование любых металлических и пластиковых емкостей цилиндрической формы;
  • минимум два подшипника;
  • шток для монтажа привода из трубы или стального прута;
  • электромотор мощностью свыше 2,2 кВт и количеством оборотов 1500 в минуту;
  • приводной вал, например, редуктор или ременная передача на шкивах со скоростью вращения не выше 48 оборотов за минуту;
  • металлические лопасти из остатков уголков, или стальные тарелки из листов «нержавейки»;
  • уголки или швеллера для каркаса.
Вернуться к оглавлению

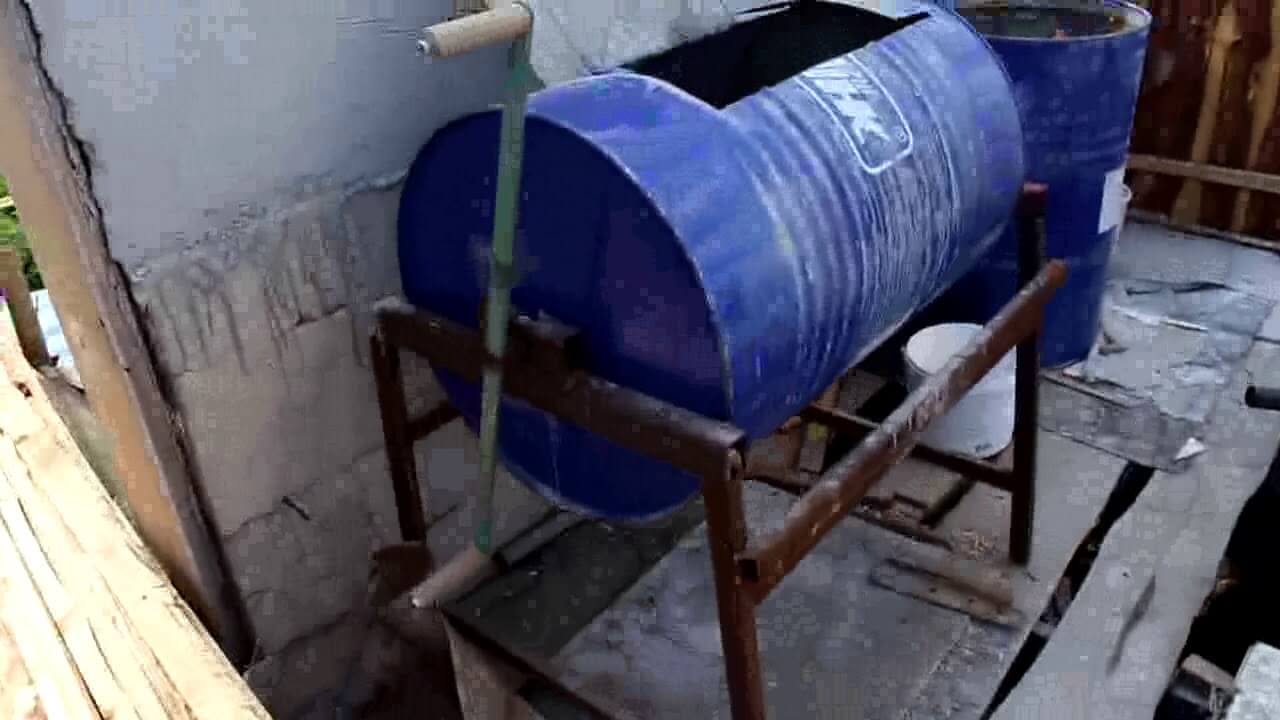

Как сделать простую ручную бетономешалку своими руками?

Сооружается ручная бетономешалка по следующей схеме:

  1. Подготовить старый бидон или выварку. Проверить его на наличие трещин, если есть — устранить.
  2. Продеть в ручку емкости обрез трубы и привязать его веревкой или резиновым жгутом.
  3. Сварить ось и сосуд. При использовании алюминиевого сосуда, на нем винтами закрепляются ручки из металлических полосок толщиной 0,7 см.
  4. В станине режут отверстия «U»-образной формы для закладки осей и крепятся подшипники.

При горизонтальном расположении бидона в боковой части делается загружающий люк, а емкость закрепляется на оси. В качестве опоры применяются стальные трубы. Вращения конструкции медленные, поэтому время смешения раствора может достигать 20 минут. Однако производительность такой бетономешалки в 4 раза выше «совкового» способа. К этой конструкции можно присоединить электродвигатель мощностью 2,5 кВт на объем емкости 50 литров.

Вернуться к оглавлению

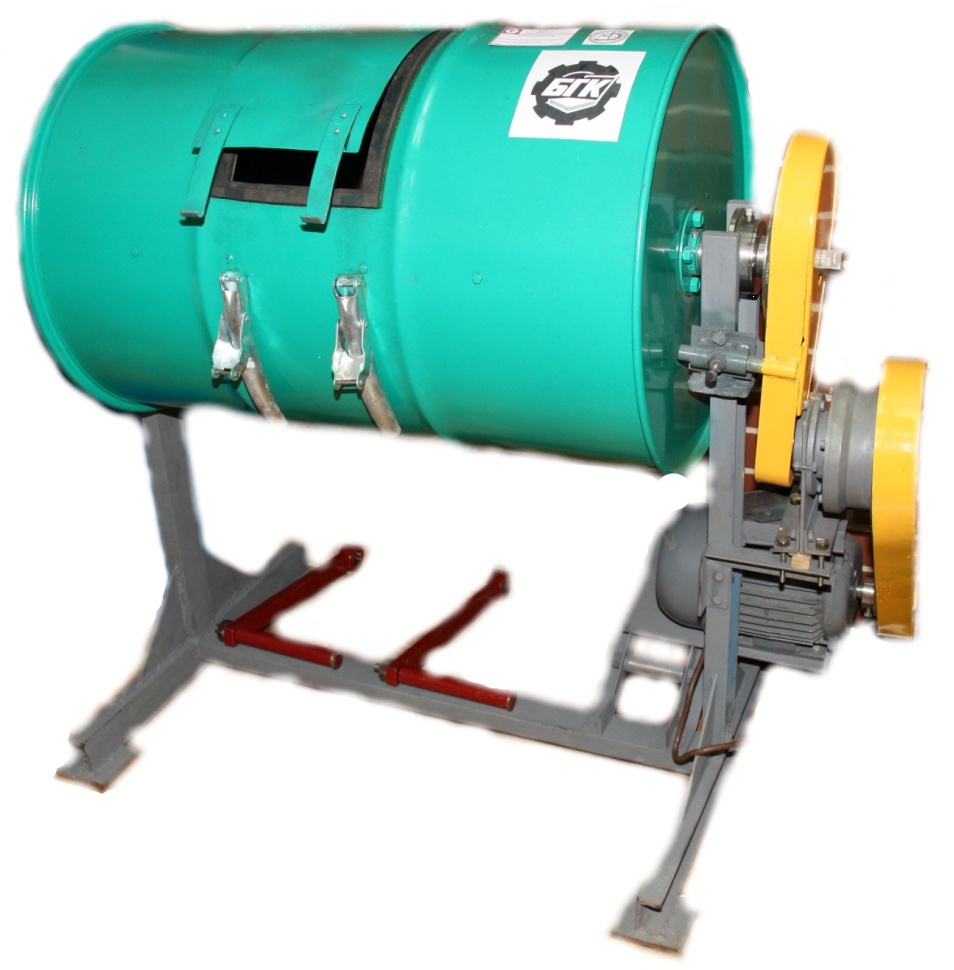

Выполнение бетономешалки самому из цилиндрической бочки

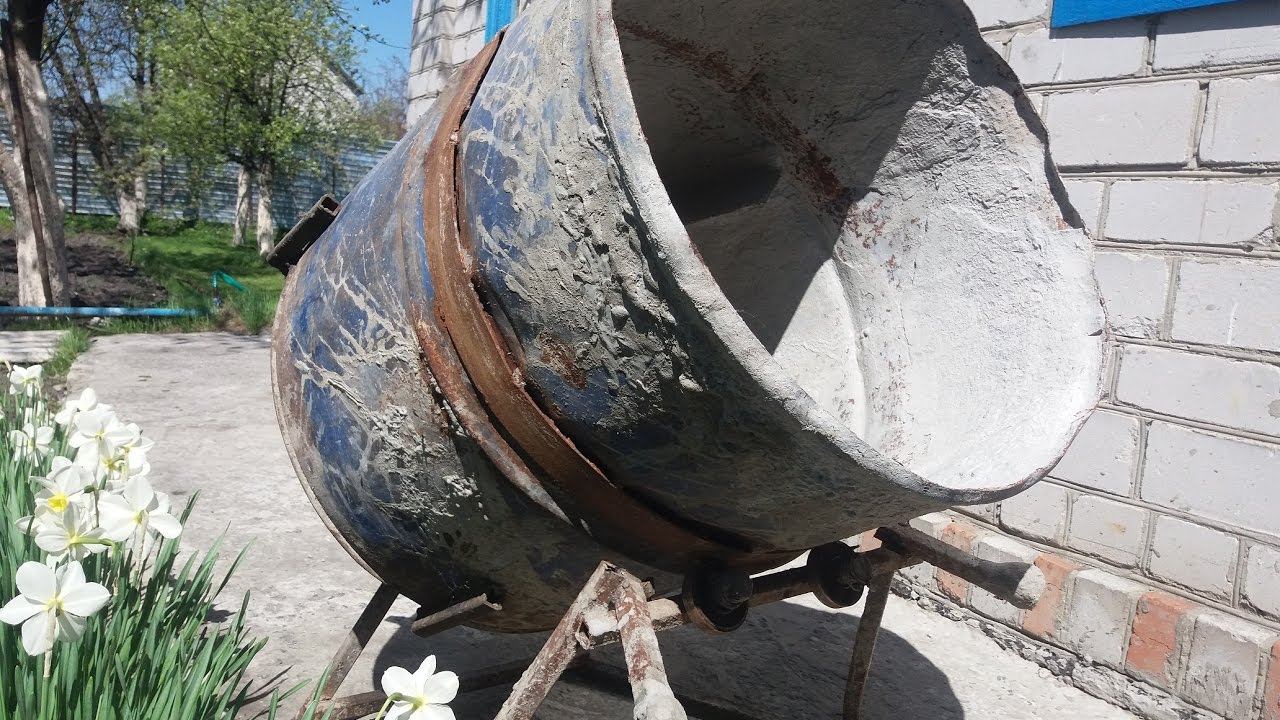

Cамодельная бетономешалка из бочки.

Бетономешалка из бочки представлена как тип ручного и электроприводного исполнения. В первом случае бочка насаживается на вал, который вращается закрепленными на концах ручками. Для повышения эффективности смешения внутри бочки вдоль и поперек ввариваются перегородки высотой 10—15 см. Для обеспечения мобильности устройства устанавливаются стойки на тачку или колесную раму. Бочка должна быть полностью закрытой, так как будет расположена горизонтально. С обоих ее концов привинчиваются фланцы с подшипниками, куда приваривается вал. Для загрузки/выгрузки нужно прорезать отверстие в бочке, где будет установлен люк на петлях с герметичной защелкой. Если устройство статичное, его укрепляют через вал стойками. Опоры зарывают в землю, чтобы не было перекоса. К емкости прикладывают ручки.

Во втором способе основой является тот же чертеж. Главные отличия — использование двигателя, который крепится через шкив с одной из сторон бочки, и возможность вертикального размещения смесителя. Вертикальная самодельная бетономешалка из бочки монтируется на поворотную раму с мотором. К бочке крепятся ролики для обеспечения ее вращения на валу. Для облегчения кручения к емкости крепятся ручки или штурвал.

Вернуться к оглавлению

Типичные ошибки при исполнении

Чтобы знать, как сделать бетономешалку собственноручно, нужно учитывать ряд нюансов:

  • емкость для смешения раствора должна быть качественной, без дефектов, ржавления, не слишком большая;
  • нужно в точности выполнять инструкцию по изготовлению устройства, так как любые отклонения снижают качество готового раствора;
  • не допускается сварка металлических рам с чугуном, что существенно усложнит процесс;
  • нельзя перегружать устройство избыточным весом, то есть количество приготавливаемой бетонной смеси не должно превышать запланированного на этапе расчетов при создании бетономешалки.
Вернуться к оглавлению

Заключение

Самодельная бетономешалка без труда сооружается  в сжатые сроки и при этом можно сэкономить приличную сумму денег. Для этого потребуется минимум материалов, чертежи, инструментов, а от строителя — находчивость и внимательность.

При правильном соблюдении всех нюансов бетономешалке довольно долго не потребуется ремонт.

Собираем ручную бетономешалку своими руками из старого велосипеда

Незаменимым устройством на любом строительном объекте является бетономешалка. Выбор бетономешалки зависит от объемов предстоящей. Современный рынок оборудования предлагает большой ассортимент бетономешалок, изготовленных в заводских условиях. Стоимость их иногда не является доступной, да и необходимость покупки оправдана не всегда. Особенно в тех случаях, когда ее планируется использовать эпизодически или предстоит небольшой объем работы. В этом случае на помощь придет бетономешалка, сделанная в домашних условиях.

Механическая или электрическая бетономешалка?

Как и любое другое оборудование, бетономешалки, основное предназначение которых видно из самого названия, могут работать, как в ручном режиме, так и от источника электроснабжения. Наиболее востребованной, особенно если разговор касается крупных строительных объектов, является электрическая бетономешалка, имеющая целый ряд преимуществ. В их числе можно выделить следующее:

  1. Бетономешалки, работающие от электропривода, являются более производительными.
  2. Качество производимого бетона значительно отличается в лучшую сторону от того раствора, который изготавливается вручную.
  3. Значительно увеличивается скорость ремонтно-строительных работ.
  4. Для производства бетона не требуется больших физических затрат.

Механическая бетономешалка, работающая от ручного привода, в свою очередь, также имеет одно главное преимущество: с ее помощью можно мешать бетон на строительном объекте, где еще не организовано электроснабжение. К тому же она является менее дорогостоящей и позволяет экономить на электроэнергии. Если на вашем объекте налажено качественное электроснабжение или в будущем предстоят серьезные объемы работ, лучшим вариантом будет купить электрическую бетономешалку. В противном случае советуем купить или изготовить самостоятельно механическое устройство.

Принцип работы и главные элементы конструкции

Бетономешалка имеет простой принцип действия. Составные части раствора смешиваются при вращении центрального бака вокруг своей оси. Смешивание ингредиентов бетонной смеси происходит в бочке, которая, в зависимости от производительности устройства, может иметь различные размеры. Внутри неё располагается смешивающая гребенка, а для засыпки сыпучих элементов, заливки воды и слива готовой смеси используются двери или технологические отверстия.

Бочка крепится к раме, которая представляет собой устойчивую конструкцию, изготовленную из металлических уголков, трубы и арматуры. Для более плавного вращения бочки и увеличения срока службы узлов устройства используются подшипники, расположенные в корпусе. Электрическая бетономешалка имеет те же конструктивные элементы, к которым добавляется электрический двигатель, обеспечивающий вращение.

Ручная бетономешалка — этапы изготовления

Теперь мы поэтапно рассмотрим весь процесс изготовления бетономешалки своими руками.

Первым этапом является разметка, которая заключается в правильном выборе центра бочки. Это можно сделать при помощи обычной строительной рулетки. В том случае, если бетономешалка будет работать под наклоном, отверстия крепления бочки должны быть расположены на окружности максимального диаметра, для того, чтобы максимально разгрузить центральную зону дна.

Из отходов металлических конструкций делаем ножки и раму нашего устройства.

Соединяем элементы конструкции между собой при помощи сварки. В дополнение используем стандартные метизы. При этом очень важно не забыть о применении шайб и герметизирующих прокладок.

Вращение бетономешалки будет производиться за счет элементов, взятых с велосипеда, пришедшего в негодность. Нам, в частности, понадобятся педаль, шатун, каретка с подшипниками в корпусе и передняя звездочка. Элемент рамы велосипеда крепится к раме бетономешалки, а звездочка прикручивается через центральные отверстия к бочке.

Теперь, когда механическая часть конструкции бетономешалки собрана, можно усложнить конструкцию и вместо рычага присоединить электродвигатель. Можно оставить и в таком виде, приводя устройство в действие путем вращения педали.

В качестве генератора энергии можно использовать электродвигатель различной мощности – в зависимости от предполагаемой производительности устройства. В данном случае используется двигатель от автомобильных дворников.

При выборе двигателя для бетономешалки следует учитывать, в первую очередь, объем емкости (бочки). К примеру, если объем бочки составляет примерно 100 литров, достаточно установить мотор мощностью 600-800 кВт.

Самодельная бетономешалка, выполненная из подручных средств

В качестве материалов для изготовления ручной бетономешалки в домашних условиях можно использовать любые подручные материалы, которых у каждого хозяина обычно в избытке.

В качестве основной емкости можно взять готовую бочку или сварную конструкцию, изготовленную из листового железа, бывшего в употреблении. В этом случае понадобится сварочный аппарат и некоторые навыки выполнения сварочных работ.

Для изготовления рамы бетономешалки прекрасно подойдут старые трубы, уголок или швеллер, которые можно купить на ближайшем пункте приема металлолома или попросить у соседа. Несколько несложных операций, также связанных с использованием сварки, позволят изготовить довольно прочную конструкцию с удобным механизмом вращения.

При монтаже данного устройства придется также продумать вариант дверки для загрузки «полуфабрикатов» и выгрузки готового раствора. Еще на стадии подготовки стоит аккуратно разметить место для будущей двери.

Какой бы объемной не была емкость, в данное технологическое окно должно входить ведро среднего размера. Также стоит побеспокоиться о герметичности и удобном механизме закрывания.

Как вариант, можно рассмотреть еще одну конструкцию бетономешалки, изготовленной своими руками. Емкость для бетона представляет собой несколько сваренных листов железа. Вращение устройства происходит самодельной ручкой, а в момент слива бетонного раствора необходимо зафиксировать бетономешалку в определенном положении, для чего используется специальное устройство, напоминающее обычный шпингалет. Такими ручными бетономешалками пользовались наши деды.

Напоследок пример не ручной, а ножной бетономешалки, в основе конструкции которой лежит велотренажер:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Бетономешалка своими руками из бочки + видео

Строить что-то своими руками – занятие, которое не только приносит пользу, но и поднимает самооценку. Такие работы никак не обходятся без бетонных растворов. На их приготовление может уйти довольно много времени, особенно если речь идет о заливке дорожек или площадок. Покупать для своих нужд большую бетономешалку для раствора в некоторых случаях не имеет смысла. Но вот самодельная бетономешалка из бочки будет отличным решением. Она сэкономит средства и позволит рационально использовать комплектующие, которые есть в хозяйстве. Какие есть способы изготовления такого прибора и схемы сборки будут обсуждаться в этой статье.

Почему бетономешалка

При мысли о бетономешалке для раствора, возможно, возникает вопрос, о том, зачем усложнять себе жизнь и не воспользоваться дрелью или миксером. Это довольно резонное замечание. Но стоит учесть, для каких целей изначально разрабатывались эти инструменты. Дрели используются для перемешивания небольшого количества раствора невысокой вязкости. При длительном задействовании с легкостью выйдут из строя обмотки ротора или статора. Дрель подходит для сверления отверстий в металле, древесине, пластике и бетоне.

Таковая ее первостепенная задача.

Строительный миксер действительно может помочь в решении задачи по приготовлению раствора. Хотя этот инструмент и разрабатывался для этих целей, но он больше приспособлен к работе с клеевыми составами и цементно-песчаными смесями малых и средних объемов. Если задачей будет приготовить бетон с наполнителем из щебня или другого камня, тогда можно повредить как сами лопасти, так и двигатель. Все это говорит о необходимости более мощного изделия, которое легко справится с заявленными задачами.

Принцип функционирования

Наиболее привычной является вращающаяся бетономешалка для раствора, но на самом деле, это не единственный вид. Всего есть три принципа смешивания, которые применяются в бетономешалках:

  • самостоятельный или гравитационный;
  • воздействием виброволн;
  • механическое.

Первый тип замешивания раствора представляет собой самый простой и редко применяется в промышленности. Он чем-то напоминает перекидывание раствора лопатой. Но происходит это внутри емкости. Емкость бетономешалки для раствора вращается перпендикулярно земле. Под действием силы тяжести бетон падает со стенок и перемешивается. Приготовить большое количество раствора таким способом не получится, т. к. это довольно трудоемкая задача.

Второй метод приготовления раствора является самым качественным. Он подразумевает наличие двигателя, который создает вибрационные волны в растворе. Сама емкость, в которой находятся компоненты раствора не двигается. Хотя такая бетономешалка для раствора обеспечивает отличный результат, но хорошая сумма уйдет на оплату электричества. Происходит это в силу необходимости очень мощного мотора. Механический способ замешивания именно тот, что используется в большинстве доступных бетономешалок. Он объединяет в себе гравитационный метод с миксерными лопастями.

Что можно использовать

Самодельная бетономешалка для приготовления раствора дает возможность задействовать различные компоненты, которые уже давно пылятся на чердаке или заднем дворе. Металлические трубы или уголок подойдут для каркаса. Большие колеса от старой тачки также будут задействованы в бетономешалке. Своими руками легко собрать бетономешалку для раствора из пластиковой или металлической бочки. Последнюю можно купить на станции технического обслуживания, где в них хранятся большие объемы масла. По чертежу также легко собрать бетономешалку из алюминиевого бидона, который прохудился или просто уже не используется. Несколько вариантов будет рассмотрено ниже. Приведенные инструкции и чертежи необязательно использовать, как пошаговое руководство, отыскивая точно такие компоненты. Они могут служить основой для собственного проекта.

У самодельной бетономешалки для раствора есть некоторые плюсы в сравнении с заводской:

  • пригодность к ремонту и доступность деталей;
  • простота хранения;
  • сравнительно меньшая стоимость;
  • легко сконструировать то, что необходимо по потребности.

Если конструкция бетономешалки для раствора буде собрана из подручных средств, тогда не возникнет с поиском компонентов, если что-то выйдет из строя. Для ремонта бетономешалки для раствора не придется нанимать специалистов. То, что собрал, сможешь и обслуживать без посторонней помощи. Докупить, возможно, придется мизерный процент запчастей для бетономешалки, а это значит, что затраты будут невысокими по сравнению с заводской бетономешалкой. Есть возможность подбора параметров бетономешалки для раствора под конкретный собственный объект.

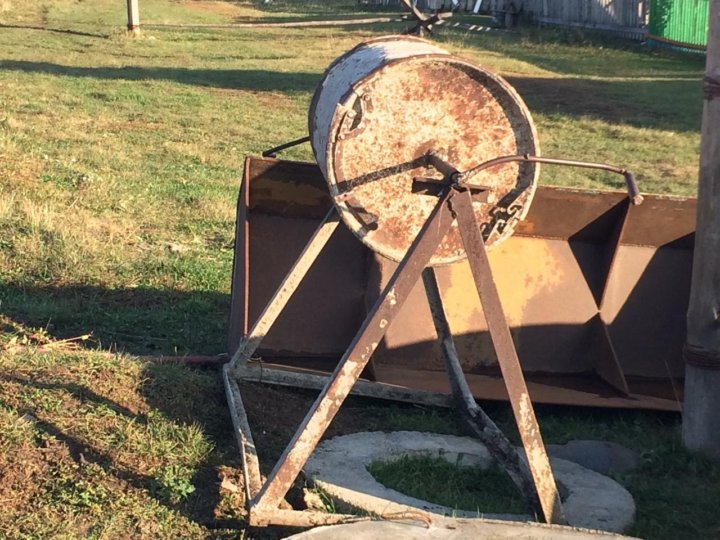

Бетономешалка без двигателя

Это самый простой и доступный вариант, который сможет соорудить практически любой мастер в домашних условиях. Такая бетономешалка для раствора отлично подойдет для тех случаев, когда требуется среднее количество раствора, а также на площадке отсутствует электричество. Для сборки такой бетономешалки понадобится:

  • сварочный аппарат;
  • дюймовая труба;
  • разметочный инструмент;
  • металлический стержень для оси;
  • болгарка;
  • бидон на 40 литров;
  • подшипники.

Первым делом необходимо соорудить базу или каркас для будущей бетономешалки. Для этих целей с помощью болгарки отрезается шесть частей с длиной в 1 м. Из них с помощью сварочного аппарата собираются два равнобедренных треугольника. В верхнем углу между планками приваривается две металлические муфты. Они подбираются такого диаметра, чтобы в них легко могли быть вставлены 2 подшипника. Нижние углы двух треугольников соединяются перемычками, дополнительно можно установить еще две перемычки между треугольниками. Таким образом получится монолитная конструкция, которая обеспечит устойчивость вращающемуся бидону.

Чтобы бетономешалка для раствора не требовала титанических усилий при ее вращении, необходимо уравновесить бидон. Для этих целей можно использовать поместить ее боковой стенкой на тонкую стенку и попытаться найти центр тяжести, при котором ее не будет перевешивать в одну или другую сторону. Это точку необходимо отметить. В стенках сверлится два отверстия. Они должны располагаться друг напротив друга. Их диаметр должен быть на 1 мм больше диаметра арматуры, которая используется в качестве оси. Чтобы закрепить металлический стержень в алюминиевом бидоне, можно использовать фланцы. Собираются они также самостоятельно.

Для них понадобится два небольших отрезка трубы. Ее внутренний диаметр должен быть чуть больше диаметра оси. Также необходимы два небольших кругляшка листового металла. Отрезки трубы привариваются к кругляшкам по центру. В кругляшках сверлиться отверстие, чтобы арматура могла пройти насквозь. Отверстия с диаметром в 4,8 мм сверлятся по всему периметру окружности кругляшка. Они необходимы для фиксации фланца к бидону. Кругляшкам необходимо придать небольшой изгиб, чтобы они плотно прилегали к бидону.

Процесс сборки бетономешалки прост. Каркас уже готов. Подшипники вставляются на свое место в муфты. На конце арматуры для оси делается изгиб для рукоятки. Фланцы с помощью болтов или металлических заклепок фиксируются на бидоне. Рукоятка продевается сквозь первый подшипник, бидон и второй подшипник. Бидон выставляется посередине. Патрубки фланцев привариваются к осевой арматуре. Чтобы ось не выскальзывала по обе стороны от подшипников делаются стопоры. Схематический чертеж готовой бетономешалки для раствора приведен на иллюстрации ниже.

Приготовление раствора в такой конструкции не вызывает никаких трудностей. Достаточно закинуть все составляющие для раствора без воды и перекрутить их несколько раз. После этого в раствор добавляется необходимое количество воды и делается финишное замешивание. Дополнительно такую конструкцию для замешивания раствора можно снабдить колесами от старого трехколесного велосипеда, чтобы ее было легче транспортировать. Работу такого бетоносмесителя можно оценить на видео:

Подобную конструкцию можно бетономешалки для раствора можно соорудить из бочки. Придется немного увеличить габариты рамы. Стержень для удержания бочки должен проходить по диагонали. Тогда будет обеспечиваться достаточное смещение раствора для смешивания составляющих.

Чтобы было проще наглядно представить, как должна выглядеть такая бетономешалка для приготовления смеси, ниже размещена схема. На ней нет размеров, т. к. подбираются они индивидуально. Все компоненты четко обозначены, что поможет при сборке. На чертеже немного отличается рама для бетономешалки. Она выполнена в форме прямоугольников с дополнительной перемычкой. Благодаря такому решению прибор для приготовления смеси получается более устойчивым.

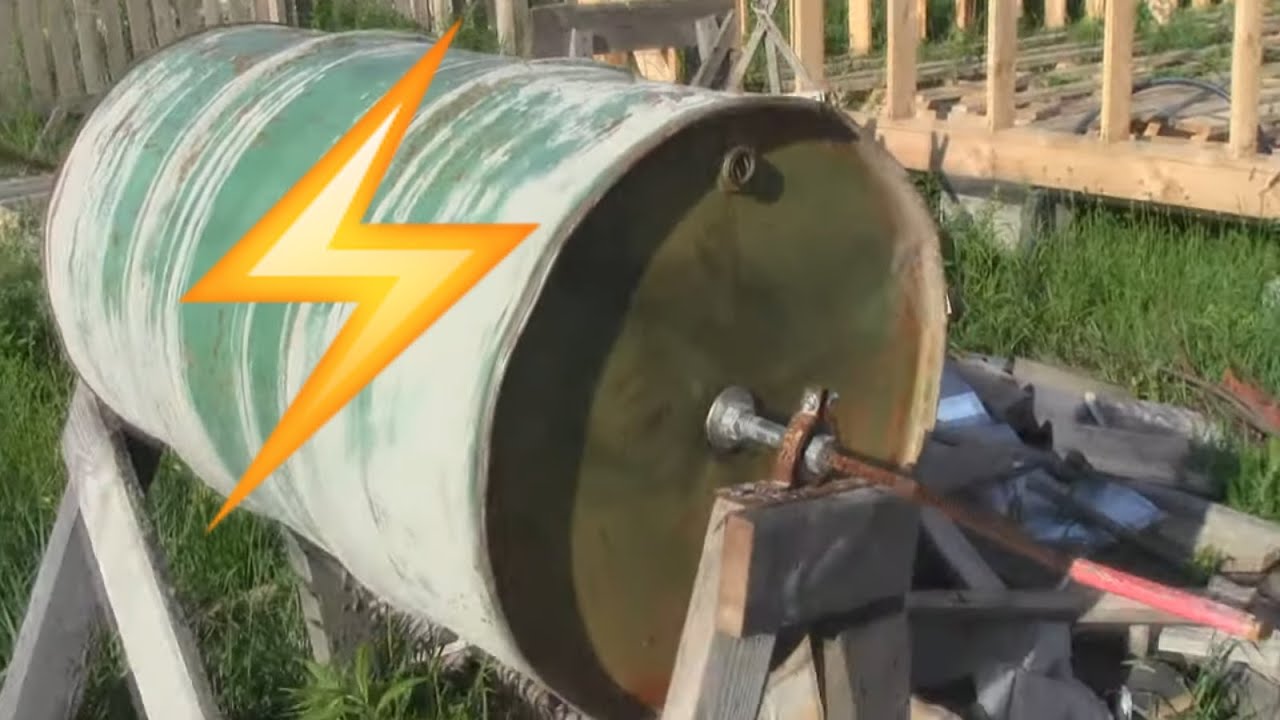

Бетономешалка с приводом

Бетономешалка должна максимально автоматизировать процесс по приготовлению раствора. Именно поэтому стоит подумать о том, как собрать конструкцию с использованием электрического привода. Легко сделать бетономешалку из бочки на 200 литров своими руками. Для работы понадобится:

  • труба для каркаса дюймовая;
  • двигатель от стиральной машины или старого насоса;
  • бочка на 200 литров;
  • кнопка включения;
  • клиновидный ремень;
  • шкивы от стиральной машины большой и маленький;
  • пара шестеренок от стартера.

Чтобы раствор не выпадал из бочки, ее верхушку необходимо уменьшить в диаметре. Для этого через каждые 15 см делается надрез глубиной в 20 см по форме небольшого треугольника. После этого все лопасти загибаются к середине и провариваются.

Большая шестеренка от стартера прикладывается ко дну и делается необходимая разметка, чтобы потом ее можно было закрепить.

Из трубы или уголка собирается рама, которая будет удерживать бочку. Сделать ее можно по образцу, который приведен на фото ниже. Два отрезка трубы просто загибаются под углом в 90 градусов и усиливаются небольшим отрезком листового металла. На нижнюю часть монтируется ось для колес. На перекладине, которая будет удерживать бочку приваривается шкив, на который впоследствии будет закреплена большая шестеренка.

Следующим шагом будет монтаж патрубка с подшипниками, в который устанавливается второй шкив с меньшей шестеренкой. Расстояние необходимо рассчитать таким образом, чтобы шестеренки бетономешалки легко взаимодействовали между собой. Колеса можно использовать от старой тачки или даже от жигуля. Но тогда дополнительно понадобятся ступицы, которые можно найти на разборке.

В нижней части рамы под шестеренками закрепляется двигатель от стиральной машины. Также делается подключение электрической части. В качестве выключателя можно использовать обычный пускатель на 6 ампер.

В последнюю очередь на свое место монтируется бочка, что завершает всю конструкцию. Чтобы в процессе приготовления смеси под весом не согнулся шкив, необходимо сделать два страхующих колеса, которые смогут поддерживать бочку спереди. На иллюстрации видно, каким образом их можно зафиксировать.

Есть еще одни способ изготовить бетономешалку из бочки на 200 литров. В конструкции такого агрегата для приготовления смеси будет отличаться узел, благодаря которому происходит передача вращения от двигателя к емкости. Для сборки такого варианта для приготовления раствора понадобится ненужный автомобильный диск. Вся внутренняя часть вырезается, чтобы остались только две внешние с бортиками. К ним закрепляется ступица, которая связывает их вместе. После этого получившийся узел через резиновые прокладки крепится к бочке бетономешалки.

Вращение будет передаваться от двигателя к меньшему шкиву через ремень. На меньший шкив закрепляется колесо с меньшим диаметром и от него через ремень идет вращение на закрепленный диск.

Вот так эта конструкция выглядит сзади. Можно заметить каким образом закреплены основные узлы на бетономешалке. Двигатель и шкивы должны быть подогнаны таким образом, чтобы ремни двигались прямо без перекосов, т. к. они попросту слетят.

В качестве пускателя для бетономешалки можно использовать обычный автомат, но интереснее задействовать блок от старой стиральной машинки. В нем есть таймер по времени. Запустив его, можно спокойно заниматься другими подготовительными работами. Как только бетономешалка остановилась, можно использовать раствор. Важно помнить, что раствор нельзя оставлять на длительный срок, т. к. вода из него может испариться или сам раствор усядется и потеряет свою вязкость.

Обратите внимание! Отличные бетономешалки получаются из бочек, которые изготовлены из нержавеющей стали. Они более выносливы и нейтральны к компонентам раствора. Правда, вес такой бетономешалки будет несколько выше.

Постарайтесь в чертеже для сборки бетономешалки для раствора предусмотреть возможность изменения угла положения бочки. Для этого основу, на которой будет держаться бак, потребуется закрепить на двух подшипниках и сделать подвижной. Другим вариантом будет реализация упора в передней части бетономешалки. При наличии такого механизма высыпать раствор из бетономешалки будет намного проще и сделать это будет легко непосредственно по месту использования раствора. Видео работы бетономешалки, которая была сделана из бочки своими руками можно посмотреть ниже:

Совет! Бетономешалку для раствора своими руками можно сделать не только из металлической, но и из пластиковой бочки. Для этого понадобится подобрать бочку с толстыми стенками, а также усилить верхнюю часть с помощью металлической пластины, которая будет закреплена кольцом. Количество раствора, который можно будет приготовить зараз сравнительно меньше, чем в металлической бетономешалке, но эффективность не уступает.

Заключение

Как видно, если проявить немного смекалки и посмотреть, что есть в закромах, то можно собрать собственную бетономешалку практически без затрат средств. Правильно собранная бетономешалка не уступит заводской в производительности. К тому же ее не потребуется отправлять на гарантийный ремонт, а все можно будет исправить самостоятельно.

Как сделать бетономешалку своими руками: ручную и электрическую

Любые строительные работы на участке, будь то возведение основания постройки, заливка стяжки или обустройство отмостки,  не обходятся без использования бетонных растворов. Желая сэкономить на строительстве многие умельцы замешивают его вручную. Если для изготовления нескольких литров раствора можно обойтись ручным физическим трудом и обычной лопатой, то для получения значительно больших объемов лучше использовать специальный механизм – бетономешалку.  Механизм работы такого устройства довольно прост. Благодаря описанным в статье пошаговым инструкциям любой желающий сможет понять, как сделать бетономешалку своими руками, и изготовить нужное в хозяйстве устройство всего за один день.

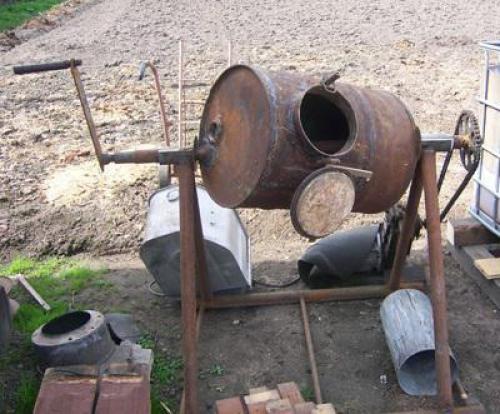

Самый простой вариант бетономешалки – устройство, приводимое в движение с помощью ручной силы.

Ручной агрегат в процессе эксплуатации предусматривает задействование большой мышечной силы. Однако при неполном заполнении емкости привести в движение бетономешалку сможет и женщина

Продумывая, как сделать бетономешалку для домашнего применения, многие хозяева стараются выбрать вариант, не предусматривающий больших финансовых расходов.  Оптимальный вариант – изготовление устройства из металлической бочки и каркаса, сваренного из уголков и прутов.

В качестве емкости отлично подходит бочка с крышкой вместимостью от 100 литров и выше. С торцов крышки высверливают отверстия для размещения вала, а ко дну крышки монтируют фланцы с подшипниками. После этого сбоку цилиндра вырезют люк  – прямоугольное отверстие 30х30 см. Люк размещать желательно ближе к торцу, который в процессе работы будет расположен с нижней стороны.

Для плотного прилегания крышки люка в процессе работы устройства по краям люка нужно наклеить мягкую резину. Закрепить же на бочке вырезанный кусок можно с помощью петель на гайках и болтах или любого запора с использованием шарниров.

Вал необходимо разместить под углом в 30 градусов, а конструкцию закрепить на каркасе, изготовленном из уголков 50х50 мм. Готовую конструкцию нужно вкопать в землю или плотно закрепить на поверхности. Вал можно изготовить из двух стальных прутьев d=50 мм.

Конструкция готова к работе. Осталось лишь засыпать в резервуар все компоненты, закрыть его крышкой и при помощи ручки выполнить 10-15 оборотов

Чтобы выгрузить готовый раствор из емкости, необходимо подставить любую тару под бочку и через открытый люк перевернутой вниз бочки выбросить замешенный раствор.

Электрические бетономешалки относятся к разряду более усовершенствованных моделей, они приводятся в движение с помощью мотора.

Подготовка основных элементов

Чтобы сделать бетономешалку необходимо подготовить:

  • Металлический резервуар;
  • Электродвигатель;
  • Приводной вал;
  • Металлические уголки или прутья d=50 мм для лопастей;
  • Два подшипника;
  • Элементы для каркаса.

Используя бочку вместимостью 200 литров за одну загрузку можно будет получать до 7-10 ведер готового раствора, достаточного для одного цикла строительных работ.

Для изготовления бетономешалки можно использовать готовые бочки, либо сварить емкость из 1,5 мм листовой стали. Однако для этого необходимо владеть определенными токарными навыками

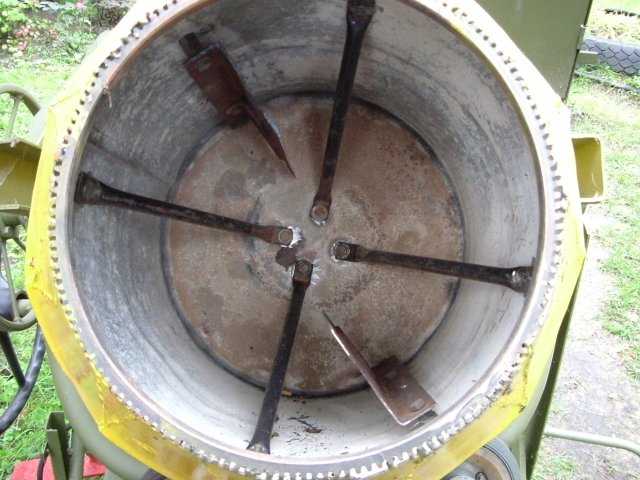

Для увеличения смешивающих свойств агрегата, резервуар можно оборудовать винтовыми лопастями. Сварить их можно их уголков или прутьев, разместив их под углом в 30 градусов и придав им форму внутренних обводов бадьи.

Для такой бетономешалки можно использовать двигатель от любой техники (например: стиральной машины). Но выбирая приводной двигатель лучше остановить свой выбор на таком, который способен обеспечить скорость вращения в 1500 об/мин, а скорость вращения вала при этом не превышала бы 48 об/мин. Благодаря таким характеристикам можно получить высококачественную бетонную смесь без сухих вкраплений. Для работы основного силового модуля потребуется также дополнительный редуктор и шкивы ременной передачи.

Сборка конструкции

С двух сторон емкости просверливают отверстия для соединения вала с барабаном. Обустройство люка резервуара происходит по такому же принципу, как при сборке ручной бетономешалки. К дну емкости приваривают зубчатый венец, который выступает частью редуктора. Туда же крепится и шестерня с меньшим диаметром.

Чтобы превратить обычный резервуар в электрическую бетономешалку, необходимо в кусок трубы, которая в последующем будет привариваться к баку, вставить подшипник с большим диаметром, а затем вал соединить с двигателем.

Опорную конструкцию – раму можно изготовить из деревянных брусьев или досок, металлических швеллеров, труб или уголков 45х45 мм

Чтобы сделать опорную конструкцию мобильной, можно дополнительно оборудовать ее колесами, которые крепятся на обточенные концы оси, изготовленной из арматуры d=43 мм.

Для облегчения работы с устройством, бетономешалку желательно оборудовать поворотным устройством. Собрать его достаточно просто. Для этого посредством сварки необходимо соединить две металлические трубы d=60 мм с двумя упорами и корпусами подшипников. К зафиксированному в подшипниках рамы устройству осталось лишь приварить заглушки и опрокидывающие ручки.

Чтобы закрепить поворотное устройство в рабочем положении, нужно в переднем кольце и в прилегающей к нему стенке трубы просверлить вертикальное отверстие, куда будет вставляться проволочный штырь диаметром 8 мм.

Напоследок, хотелось бы показать парочку видео-примеров. Вот вариант изготовления с использованием двигателя от стиральной машины:

А вот такую бетономешалку можно сделать, если к обычной бочке прикрепить мотор:

Оцените статью: Поделитесь с друзьями!

Бетономешалка своими руками из бочки в домашних условиях

При строительстве дачного дома, благоустройстве участка и других работах с применением бетона лучшим помощником станет изготовленная своими руками бетономешалка. Покупать агрегат заводской сборки, если не планируется использовать его постоянно и длительно — дорогое удовольствие. А изготовить смеситель для раствора из емкости подходящих размеров доступно каждому домашнему мастеру.

Бетономешалка с ручным приводом

Сделать смеситель для бетона можно из бочки от ГСМ емкостью 100-200 литров, если объем работ велик. Для замешивания небольшого количества раствора подойдет и 2-3-ведерная кастрюля с крышкой или 40-литровый бидон из-под молока, краски и пр.

Основной принцип работы смесителя — переваливание массы раствора внутри емкости под собственной тяжестью. При наличии лопастей или миксера качество перемешивания будет гораздо выше, и потребуется меньше оборотов для достижения результата.

Для изготовлеsния бетономешалки нужны:

  • емкость подходящего объема;
  • болгарка;
  • сварочный аппарат;
  • уголок для лопастей;
  • швеллер, профтруба или отрезки водопроводных стальных труб;
  • подшипники, болты и т.п.

Сооружая бетономешалку из стальной бочки, надо прорезать на ее боковой поверхности лючок для загрузки компонентов и выгрузки раствора. Размеры люка должны быть такими, чтобы в него удобно было засыпать песок или щебень. Вырезанную часть бочки можно использовать как крышку люка, приварив к ней и корпусу бочки петли.

Для уплотнения люка по краю крышки нужно на небольшие болты прикрутить полосу толстой резины (подойдет старый коврик из автомобиля или подобное изделие). Удерживать крышку в закрытом состоянии может примитивная задвижка-шпингалет из прутка толщиной 0,5-1 см.

Внутри бочки на ее стенки надо наварить 2-4 лопасти из уголка 5х5 см, располагая их под углом к продольной оси бочки. С внешней стороны емкости в центре днища и крышки бочки приварить 2 небольших отрезка трубы или прутка. Диаметр их должен соответствовать диаметру подшипников, подобранных для изготовления бетономешалки.

Станину для емкости можно сварить из труб, швеллера или другого проката. Конструкция ее может быть любой, но она подразумевает устойчивость агрегата при вращении емкости. Простейший вариант — две А-образные стойки, скрепленные между собой 2-мя продольными отрезками проката. В верхний угол стоек нужно вварить крепления для подшипников.

Через подшипники пропустить концы вала, приваренные к бочке. Для вращения бетономешалки на концы, пропущенные через подшипники, наварить рукоятки удобной длины. Располагаться он должны в противоположном друг другу направлении, что позволит крутить емкость двоим рабочим.

При отсутствии подшипников вал можно закрепить в кольцевом или U-образном гнезде, приваренном наверху стоек. Вращать такую бетономешалку будет тяжелее, чем на подшипниках, но с течением времени вал притрется в гнезде, и вращение станет легче.

По такому же принципу можно соорудить небольшой смеситель из 2-хведерного бачка. Для закрепления его на валу можно просверлить 2 отверстия в противоположных боковых сторонах. Приварить вал к стенкам кастрюли, чтобы емкость вращалась вместе с ним. Внутри кастрюли к валу приварить рамку из отрезков труб или уголка так, чтобы получить внутренний миксер рамного типа. При вращении емкости ком раствора будет разбиваться этой рамкой и качество перемешивания будет достаточно высоким.

Закрепить крышку бачка можно просто: через дужку на крышке продеть кусок прутка или трубы. Концы прутка туго притянуть к ручкам кастрюли. За несколько оборотов вокруг оси раствор будет готов, и крышку можно отвязать для выгрузки бетона.

Бетономешалка с электроприводом

Чтобы избежать ручного труда, народные умельцы устанавливают на самодельные бетономешалки электропривод. Для изготовления его нужно немногое:

  • электромотор;
  • маховики для ременной передачи;
  • автомобильный ремень.

Если удастся подобрать двигатель от стиральной машины или другой агрегат со скоростью вращения около 40 оборотов в минуту, то нужно будет только надежно укрепить его на станине так, чтобы маховик, надетый на вал двигателя, находился в одной плоскости с маховиком на валу бочки.

В остальном предыдущая конструкция вполне подходит для применения электропривода. Автомобильный ремень (от привода генератора на ВАЗ, например) нужно натянуть на оба маховика так, чтобы он не проскальзывал при возросшей нагрузке, когда емкость наполнена.

Если скорость вращения у двигателя превышает 40 об/мин., то потребуется установка понижающего редуктора. В приведенной конструкции это может быть маховик большего диаметра, чем тот, что насажен на вал двигателя.

Сделать бетономешалку другой конструкции можно, если приварить на днище емкости отрезок трубы большого диаметра, или колесную ступицу от автомобиля. Внутрь этого цилиндра должен быть впрессован подшипник, который надо насадить на вал двигателя.

Внутренние стенки емкости оборудовать приваренными под углом к оси вращения уголками. Для эффективного смешивания раствора емкость из бочки нужно установить пол углом 450 к поверхности земли.

Удержать ее в таком положении может дополнительный упор, на который потребуется прикрепить 2 ролика или небольших колеса (от детской коляски, старого кресла и пр.). Приводимая двигателем во вращение, бочка будет опираться на эти ролики и в то же время не испытывать затруднений при вращении. Перемешивание раствора осуществляется переваливанием его внутри емкости и под действием лопастей из уголка.

Простота конструкции и доступность материалов для изготовления агрегата — вот основные принципы, по которым создается бетономешалка своими руками. Для однократного использования при постройке дома или надворных построек вполне будет достаточно конструкции с ручным приводом или примитивным электроприводом с ременной передачей.

Более подробную информацию ищите на портале 1stones.ru

Как сделать бетономешалку своими руками

Когда возникает необходимость цементирования объемной конструкции, потребуется большое количество бетонной смеси. Если финансовые возможности позволяют, готовый раствор заказывается на заводе, а если с финансами туго, люди вынуждены готовить его самостоятельно, а без бетономешалки тут не обойтись.

Стоимость этого устройства, даже в самом скромном исполнении, превышает размер минимальной зарплаты по стране, поэтому вопрос о том, как сделать бетономешалку своими руками, крайне актуален для собственников земельных участков.

Устройство смесителя очень простое, бетономешалка состоит из барабана для смешивания раствора, оси вращения, рамы и двигателя. Внутри барабана нужно будет расположить лопасти (лопатки) для лучшего смешивания материалов. Так что ничего сложного в том, как сделать бетономешалку своими руками нет, поэтому можно смело приступать!

Делаем барабан

Сердце бетономешалки — это емкость, в которой происходит смешивание материалов. Эту емкость называют барабаном, бадьей, чашей и даже грушей. Произведенная промышленным способом, груша преимущественно отливается из стали. Однако встречаются модели с пластиковым и даже чугунным барабаном.

Самым доступным способом того, как сделать бетономешалку своими руками будет использование металлической бочки. Если есть пластиковая бочка — можно использовать ее.

Главное, чтобы объем бочки был достаточным — желательно не менее 200 литров.

В боковых стенках бочки следует просверлить небольшие отверстия для закрепления оси вращения. В корпусе бочки нужно сделать окно для загрузки материалов и выгрузки готового бетона. Для запирания дверки нужно установить надежный замок снаружи корпуса самодельной бетономешалки своими руками. Внутри бочки нужно прикрутить лопатки, которые будут способствовать лучшему перемешиванию смеси.

Конструируем раму

Барабан, двигатель и панель управления размещаются на опорной конструкции, которую обычно называют рамой.

Вне зависимости от типа рамного материала, при изготовлении бетономешалки из бочки своими руками потребуется разработать и нарисовать схему рамной конструкции.

В конструкции рамы следует учесть, что диаметр направляющих должен быть не менее чем 10*10 см. Для крепления элементов рамы между собой, рекомендуется использовать соединения с обязательной смазкой стыков клеевым составом и последующим укреплением саморезами, заклепками, болтами. Также можно использовать сварочный аппарат.

Бетономешалка из бочки, своими руками изготовленная, должна быть размещена на очень прочной раме, способной выдержать достаточно сильную вибрацию под углом в 30 градусов. На рамной конструкции следует предусмотреть место для закрепления мотора, а также размещение противовеса, защищающего устройство от опрокидывания. Помимо этого, на раме должно быть предусмотрено место для пульта управления и самой груши.

Создаем мотор

Самодельная бетономешалка из бочки может быть снабжена ручным приводом или электрическим мотором. Для бетономешалки с ручным приводом потребуется прикрепить к бочке рычаг и соединить его с осью вращения. Из такой конструкции получится ручная бетономешалка, которой не нужен ни бензин, ни электричество, а только мускульная сила. Так что если бетонной смеси требуется не слишком много, а объект цементирования невелик, то ручная бетономешалка отлично справится с работой.

Если же выбор сделан в пользу электрической мешалки, то потребуется мотор. Самый дешевый и надежный мотор, подходящий для самодельной бетономешалки из бочки — это мотор от стиральных машин.

Моторы стиральных машин могут работать длительно, без перегрева и обеспечивают подходящий крутящий момент.

Бетономешалка из бочки своими руками может работать на моторе от мопеда или мотоцикла — тогда ей не потребуется электроэнергия, ведь работа устройства будет вестись на горючем топливе. Оптимальная скорость вращения барабана бетономешалки — 30 оборотов в минуту. Для обеспечения нужного количества оборотов, потребуется приобрести редуктор, шкивы и ремень.

Собираем конструкцию

После того, как готов барабан, собран привод и сконструирована рама, можно приступать к сборке самодельной бетономешалки своими руками. Сначала на раме следует закрепить редуктор. Далее устанавливается мотор и барабан, соединяются электрические контакты, размещается пульт управления устройством.

После этого задача как сделать бетономешалку своими руками будет выполнена, можно приступать к приготовлению бетона!

Делаем бетономешалку своими руками — электрическая и ручная мешалки

Большинство строительных работ связаны с бетонированием и цементированием.

К счастью, уже не нужно месить раствор бетона с помощью лопаты, особенно, если речь идет о нескольких десятках литров.

Бетономешалка решит все проблемы, связанные с созданием бетонной смеси. Можно, конечно, купить данное устройство в магазине, но ввиду его высокой стоимости стоит попробовать сделать бетономешалку своими руками.

Бытовая бетономешалка может быть ручной и электрической. Конечно, схема создания ручного агрегата куда проще, но эксплуатировать электрическое устройство намного легче.

Итак, мы расскажем, как сделать бетономешалку, приводимую в действие с помощью мотора.

Принцип работы такого строительного оборудования довольно прост. Вместительная бочка медленно и непрерывно крутится вокруг своей оси, а приводит в действие ее электромотор или специальная механическая ручка.

На фото пример самодельной бетономешалки

Для создания электрической бетономешалки вам понадобится:

  • Металлическая бочка объемом примерно на 200 л
  • Арматура
  • Уголки
  • Электродвигатель (двигатель внутреннего сгорания или генератор постоянного тока на 12 вольт)
  • Брусья для создания опор
  • Трубы
  • Два корпуса с подшипниками, диаметр которых одинаковый снаружи, но отличается внутри.

Этапы работ

  1. Выполняем разметку. С двух сторон на бочке определяем центр и просверливаем отверстия. Если ваша бетономешалка будет находиться под наклоном, центральные точки следует сместить. С одной из сторон необходимо сделать еще одни отверстия для соединения вала с барабаном. С обратной или боковой стороны делаем разметку под крышку с тем учетом, чтобы в нее прошло ведро. Вырезаем отверстие болгаркой, в отрезанный лист металла проделываем пару дверных петель с ручкой. Фиксируем дверцу.
  2. Из брусьев и металлических уголков делаем две ножки по форме напоминающие букву «А». Между собой укрепляем их арматурой, длина которой больше длины бочки.
  3. Окончательный этап, превращающий обычную бочку в электрическую бетономешалку. В подшипник с большим диаметром внутренней части вставляем кусок трубы, которая будет прикреплена к баку. Второй конец тубы привариваем к бочке. Вставляем проходящий через подвески вал в подшипник с малым диаметром во внутреннем отверстии. Соединяем вал с двигателем.
  4. Дополнительно можно приварить к валу лопасти, чтобы цемент не оставался на стенках бочки.

Ручная бетономешалка своими руками

Эта бетономешалка также изготавливается из бочки. Может показаться, что ручной агрегат требует большой мышечной силы для его работы.

Однако все зависит от того, насколько загружена бетономешалка. А некоторые ее образцы могут легко управляться даже женщинами.

Итак, самодельная бетономешалка ручного управления. Этапы работ.

  1. Для начала необходимо подобрать резервуар. Лучше всего подойдет металлическая бочка с приваренной крышкой. Понадобится также уголок 50х50 мм либо толстый прут. Потребуется выбрать подходящий вал, два приводных рычага для вращения бочки и корпуса для подшипников.
  2. Из уголка сваривается каркас для стойки. С двух торцов бочки высверливаются отверстия под вал и болты крепления фланцев. С боковой стороны бочки вырезается прямоугольное отверстие размером около 25х30 см. Это будет люк, который крепится на обычных петлях и закрывается с помощью болтов и гаек.
  3. Внутри барабана прикручиваются либо привариваются лопасти из пластин. В качестве вала вполне можно использовать стальной прут, диаметр которого составляет 40-50 мм.

Управлять таким агрегатом довольно просто. Его необходимо вкопать на участок, загрузить компоненты, необходимые для раствора, хорошенько закрыть люк и осуществить полных 10-15 оборотов.

Этого времени вполне достаточно, чтобы полностью перемешать раствор. Выгрузка делается следующим образом: отвинчиваются болты на люке, бочка переворачивается вниз и в предварительно поставленное ведро или тачку выбрасывается готовый раствор.

Как выбрать хорошую бетономешалку

Однако, если у вас нет времени и желания самостоятельно изготавливать это строительное устройство, магазины строительной техники предлагают множество разнообразных вариантов бетономешалок. На что нужно обращать внимание при выборе?

Размер барабана

Выбирая объем емкости, следует добавить 10-15% от изначального. Дело в том, что на выходе объем смеси будет несколько иной. В основном, модели, предназначенные для перемешивания раствора на небольших участках, оборудованы барабаном объемом в 100-150 литров. Этого вполне достаточно для частного строительства.

Мощность двигателя

Оптимальной мощностью для работ на небольшом объекте является 700 Вт при объеме барабана до 130 литров. Стоит также учитывать, что, чем меньше мощность, тем меньше расход электроэнергии.

Принцип действия

По принципу действия бывают бетономешалки гравитационного действия и принудительного. В чем отличие?

В гравитационной мешалке вращается сам барабан. Лопасти же, установленные внутри, остаются фиксированными, но в то же время они способствуют тщательному перемешиванию раствора. Такие мешалки как правило используют на небольших стройках.

В бетономешалках принудительного действия  барабан надежно закреплен, вращаются только лопасти внутри него. Есть мнение, что в такой конструкции раствор получается качественней и однородней. Такие агрегаты эксплуатируются на крупных стройках.

Характер рабочего процесса

Бетономешалки бывают непрерывного и цикличного действия. В первом случае перемешивание происходит без остановки, во втором процесс всегда можно остановить.

Способ передвижения

В данном случае агрегаты подразделяются на стационарные, мобильные, автобетономешалки.

Разобравшись, какие бывают бетономешалки, выбрать подходящую модель не составит большого труда. Главное, что это строительное оборудование относится к одному из самых востребованных. При правильной эксплуатации оно прослужит вам не один год. Поэтому к его покупке или изготовлению собственными силами стоит подойти особенно внимательно.

Небольшое, но полезное видео о создании простенькой самодельной бетономешалки:

[youtube]6aD8AxFADgo[/youtube]

Купите изысканный ручной бетоносмеситель с потрясающими скидками

Обновите свои процессы производства бетона, повысив эффективность и результативность с помощью образцового ручного бетоносмесителя , предлагаемого на Alibaba.com с непревзойденными скидками. Ручной бетоносмеситель оснащен передовыми инновациями, которые способствуют повышению производительности благодаря простому и быстрому производству бетона. Ручной бетоносмеситель изготовлен и собран с использованием прочных материалов, отличается высокой прочностью и стабильно работает на высшем уровне.

Бетономешалка с ручным управлением отличается тем, что поставляется в большом разнообразии стилей и моделей, с учетом различных потребностей и требований для различных строительных работ. Чтобы убедить покупателей, что на Alibaba.com продается только высококачественный ручной бетоносмеситель со звездными характеристиками, на сайте указаны ведущие производители, дистрибьюторы и продавцы. Таким образом, покупатели получают ручной бетоносмеситель с безупречным дизайном и стилями, которые улучшают производство и производительность бетона.

Производители внедрили новые технологии, снижающие энергопотребление. Таким образом, вы экономите на топливе при использовании ручного бетоносмесителя . Были приняты исключительные меры безопасности, поэтому ручной бетоносмеситель представляет минимальные риски для операторов. Затраты на их приобретение и техническое обслуживание вполне доступны, особенно с учетом доступных запасных частей и ремонта ручного бетоносмесителя . Их прочные материалы обладают высокой устойчивостью к механическим воздействиям, что гарантирует сохранение их производительности в течение длительного времени.

Примите правильное решение и купите лучшую модель, соответствующую вашим строительным потребностям. На сайте Alibaba.com вы найдете самый выгодный ручной бетоносмеситель и внесите его в свои записи об экономии. Новые технологии гарантируют, что качество не должно быть дорогим. Найдите на сайте ручной бетоносмеситель apt и убедитесь в этом.

Как сделать бетономешалку своими руками: ручная и электрическая

Любые строительные работы на участке, будь то возведение фундамента здания, стяжка или устройство отмостки, не обходятся без использования бетона. решения.Желая сэкономить на постройке, многие мастера замешивали ее вручную. Если для изготовления нескольких литров раствора можно использовать ручной труд и обычную лопату, для получения значительно больших объемов лучше использовать специальный механизм — бетономешалку. Механизм такого устройства довольно прост. Благодаря описанной в статье пошаговой инструкции любой желающий сможет понять, как сделать бетономешалку своими руками, а изготовить потребность в бытовом электроприборе всего за один день.


  • Видео примеры от мастеров-самостоятельно-эр
  • Самый простой вариант смесителя с ручным приводом.

    Ручная сборка в процессе эксплуатации влечет за собой использование большой силы мышц. Однако в случае неполного заполнения привести в движение бетономешалку может и женщина.

    Продумывая, как сделать бетономешалку для дома, многие владельцы стараются выбрать вариант, не требующий больших финансовых затрат.Оптимальный вариант — устройство изготовления металлических барабанов и каркаса, приварных уголков и прутков.

    В качестве вместимости отлично подойдет бочка с крышкой объемом от 100 литров и выше. На концах крышки просверливают отверстия для крепления вала и к нижнему фланцу крышки с подшипниками. Затем сбоку от цилиндра вырезанный люк — прямоугольный люк размером 30 × 30 см. Место желательно поближе к торцу, который в процессе будет располагаться на нижней стороне.

    Для плотного прилегания крышки в процессе работы прибора по краям люка нужно наклеить мягкую резину.Приколоть к стволу резную деталь за петли на гайках и болтах или любой запор с помощью петель.

    Вал должен располагаться под углом 30 градусов, а конструкция, установленная на раме, должна быть размером 50 × 50 мм. Углы Готовой конструкции нужно закопать в землю или надежно закрепить на поверхности. Вал может быть выполнен из двух стальных стержней d = 50 мм.

    Дизайн готов к работе. Осталось только наполнить резервуар всеми ингредиентами, закрыть крышку и за ручку провести 10-15 оборотов в минуту.

    Чтобы выгрузить готовый раствор из бака, нужно подставить любую емкость под бочку и через открытый люк перевернуть бочки вверх дном закидать приправленный раствором.

    Электромиксеры относятся к более совершенным моделям, приводятся в движение двигателем.

    Подготовка основных элементов

    Для изготовления миксера необходимо приготовить:

    • Бак металлический;
    • Электродвигатель;
    • Вал карданный;
    • Уголки или прутки металлические d = 50 мм для лезвий;
    • Два подшипника;
    • Элементы для каркаса.

    Используя бочку вместимостью 200 литров на загрузку, можно получить до 7-10 ведер приготовленного раствора, достаточного для одного цикла строительных работ.

    Для изготовления бетономешалки можно использовать готовую бочку, либо приготовить емкость из листовой стали 1,5 мм. Однако необходимо обладать определенными навыками обработки.

    Для повышения перемешивающих свойств агрегата резервуар может быть оснащен винтовыми лопастями. Готовить их можно углами или прутьями, расположив их под углом 30 градусов и придав им форму внутренних контуров кадки.

    Для миксера можно использовать двигатель от любого оборудования (например.грамм. стиральная машина). Но выбирая приводной двигатель, лучше остановить свой выбор на этом, который способен обеспечить скорость вращения 1500 об / мин, а скорость вала не более 48 об / мин. Благодаря этим характеристикам можно получить бетонную смесь высокого качества без сухих участков. Для основного силового модуля также потребуются дополнительные шестерни и шкивы ременной передачи.

    Монтажная конструкция

    С обеих сторон бака просверлены отверстия для соединения вала с барабаном. Обустройство люка бака происходит по тому же принципу, что и при сборке ручного миксера.К днищу бака приваривается зубчатый венец, входящий в состав редуктора. Бывают фиксированные и шестерни меньшего диаметра.

    Чтобы превратить обычный бак в электромешалку, вам понадобится кусок трубы, который в дальнейшем будет приваривать к бачку, вставить подшипник большого диаметра, а затем вал, соединяющийся с двигателем.

    Несущая конструкция — каркас может быть выполнен из деревянных планок или досок, металлических прутков, труб или уголков 45 × 45 мм.

    Чтобы сделать опорную конструкцию мобиля, можно дополнительно оснастить его колесами, которые устанавливаются на прямоугольный конец вала из арматуры d = 43 мм.

    Для облегчения работы с устройством смеситель желательно снабдить поворотным устройством. Собрать просто. Для этого путем сварки необходимо соединить две металлические трубы ø = 60 мм с двумя опорами и корпусами подшипников. Его закрепить в подшипниках рамы устройства можно только сваривая торцевые заглушки и опрокидывающиеся ручки.

    Для закрепления поворотного устройства в рабочем положении, необходимо в переднем кольце и прилегающей стенке трубы просверлить вертикальное отверстие, в которое вставляется проволочный штифт диаметром 8 мм.

    Напоследок хочу показать пару видео примеров. Вот серийный вариант газового баллона:

    А вот такую ​​мешалку можно сделать, если к штатной ванне прикрепить мотор:

    Связанные с контентом

    Бетономешалка с ручным управлением

    Steele | Портативный смеситель для бетона

    Смеситель Steele обеспечивает быстрое и легкое смешивание бетона с минималистичным дизайном.

    В отличие от громоздких и громоздких бетоносмесителей, требующих электроэнергии и нескольких человек для транспортировки, запатентованный смеситель Steele использует более минималистичный подход.Для работы и подъема этого легкого миксера требуется всего лишь один человек, и он выполняет свою работу всего за 40 секунд.


    Смеситель Steele
    • Не требует питания
    • Смешивает мешок с бетоном менее чем за 40 секунд
    • Смеситель весом 39 фунтов легко транспортировать
    • Легко чистить
    • Не требует обслуживания
    • Сделано в США
    • Цена: $ 285

    Оптимизируйте свою практику смешивания

    Конструкция миксера Steele проста.Для этого не требуется больше энергии, чем то, что дает ваша смазка для локтей.

    При весе менее 40 фунтов миксер Steele легко перемещать по рабочей площадке (хотя мы задаемся вопросом, не улучшит ли мобильность пара колес еще больше… это похоже на упущенную возможность обновления).

    Управлять миксером Steele очень просто. После добавления воды вы вылейте бетон в ведро. Следующие 40 секунд вы потратите, используя деревянные ручки, чтобы разбрасывать все это взад и вперед, позволяя запатентованной конструкции ведра выполнять тяжелую работу по перемешиванию.

    Когда вы закончите перемешивание, вы можете наклонить его в сторону и зафиксировать, чтобы облегчить доступ к бетону. Смеситель Steele был разработан для использования с плоской лопатой.

    Или, если вы предпочитаете свалить все сразу (и если у вас есть дополнительная пара рук), вы можете снять ведро с подставки за верхние ручки.

    Когда вы закончите работу, вы просто опрыскиваете ведро изнутри и сливаете воду. Поскольку механика этой машины остается очень простой, и поскольку она не использует газ или электричество для простой силы мышц, техническое обслуживание не является проблемой.

    Кому это выгодно?

    Смеситель Steele — это идеальный бетоносмеситель для домовладельца, выполняющего проект своими руками. Благодаря простому и легкому дизайну, мы также видим преимущества для профессионалов. В любом случае, это лучше, чем пытаться перемешивать бетон в тачке. Он смешивает только один 60-фунтовый мешок бетона за раз, так что примите это во внимание. Тем не менее, при 40 секундах на сумку кажется, что вы действительно можете войти в ритм для небольших работ, не требующих большего, мощного микшера.


    Он также производится в старых добрых США с использованием компонентов местного производства. Вы можете найти его, перейдя на сайт Steele Mixer здесь. Он продается по цене 285 долларов.

    Характеристики миксера Steele

    • Вес: 39 фунтов.
    • Вместимость: Один мешок бетона 60 фунтов (~ 0,45 куб. Фута)
    • Размеры: 26 x 25 x 13 дюймов
    • Цена: 285 долларов США

    Руководство по покупке — смесители для бетона и раствора

    Как мне получить лучший бетономешалка?

    Покупка бетономешалок

    Чтобы получить лучший бетономешалку для работы, необходимо понять потребности вашего рабочего места и возможности каждого миксера.Есть три основных типа смесителей. Эта статья должна помочь вам определить, какой из барабанных смесителей вы получите больше всего, бочкового смесителя или смесителя с вертикальным валом. Каждый вариант может быть разных размеров и вариантов мощности.

    Барабанные миксеры

    Барабанные миксеры обычно используются для смешивания бетона с крупными заполнителями. Эти бетономешалки лучше всего подходят для смешивания относительно текучей смеси цемента и заполнителя. Как правило, чем больше жидкости в смеси, тем эффективнее ее перемешивание.Густая смесь с низкой осадкой не будет достаточно эффективно переворачиваться и взбиваться, и может потребоваться очистка внутренней части барабана вручную. Барабанные миксеры очень популярны и бывают разных размеров.

    View Бетоносмесители
    Смесители для строительных растворов

    Смесители для строительных растворов предназначены для смешивания полностью песчаных смесей, таких как штукатурный раствор и строительный раствор для кирпича и блоков. Эти миксеры более универсальны, поскольку они могут обрабатывать смеси, которые имеют тенденцию быть жесткими, липкими и не имеют заполнителя, а также могут смешивать жидкий бетон с заполнителем до 3/8 дюйма.Однако смешивание с тяжелыми заполнителями значительно увеличивает износ лопастей для перемешивания.

    View Миксеры для строительных растворов
    Смеситель с вертикальным валом

    Смесители с вертикальным валом предназначены для использования почти непрерывно для перемешивания жестких, полностью песчаных смесей. Они позволяют операторам заливать сырье в верхнюю часть смесительного барабана и извлекать смешанный материал из желоба на дне. Обычно это можно сделать без остановки процесса перемешивания. Способен смешивать материал с мелкими заполнителями.

    View Смесители с вертикальным валом
    Смесительные станции

    Смесительные станции состоят из переносной рамы, миксера и разгрузочного ковша. Эти портативные машины обеспечивают гибкость на рабочем месте. Эти миксеры позволяют пользователю смешивать партию, а затем снимать полную емкость, обеспечивая транспортировку непосредственно к месту приложения. Смесительные станции идеально подходят для смешивания самовыравнивающихся составов, клеев, строительных растворов и растворов в малых и средних масштабах.

    View Mix Stations
    Какой размер микшера лучше?

    При принятии решения о том, какой размер смесителя лучше, важно учитывать ряд факторов.Спрогнозируйте объемы партий, которые обычно требуются для выполнения ваших работ, и количество членов бригады, которые потребуются на месте для работы с машиной. Учитывайте как самые маленькие, так и самые большие партии, которые вы ожидаете сделать. Вы также должны учитывать свой бюджет, а также хранение и транспортировку оборудования.

    Газ против электричества

    Бензин остается наиболее удобным и распространенным источником энергии для легкой строительной техники. Газовые двигатели не зависят от условий на стройплощадке. Недостатком является то, что они шумные, требуют обслуживания и выделяют токсичные выхлопные газы.OSHA продолжает ограничивать допустимые уровни выбросов выхлопных газов двигателей и уровни шума на рабочих площадках. Выхлоп газа также ограничивает возможности операторов работать только на открытом воздухе.

    Электродвигатели чаще встречаются на миксерах меньшего размера, но некоторые большие миксеры также предлагают специальные варианты электропитания. Маленькие миксеры обычно имеют двигатели мощностью до 1-1 / 2 л.с. и питанием 110 В. Большие миксеры оснащены двигателями мощностью до 5 л.с., которым требуется источник питания 220 В. Электроэнергия 220 В может быть недоступна на стройплощадке; Требование от мастера заранее спланировать и принять меры для обеспечения надлежащего источника питания перед развертыванием миксера на месте.Основные преимущества электродвигателей включают незначительное техническое обслуживание, низкий уровень шума и возможность работы внутри с более широким доступом к месту применения.

    Сталь против пластиковых (поли) барабанов

    Стальные барабаны более долговечны и распространены чаще, чем пластиковые (поли) барабаны. Стальные барабаны более устойчивы к истиранию, чем пластиковые, но их покрытие со временем разрушается при смешивании абразивных материалов. Как только покрытие разрушается, барабан становится восприимчивым к ржавчине, и в конечном итоге его потребуется заменить.Пластиковые бочки не подвержены коррозии, но они более подвержены истиранию. В отзывах покупателей также упоминается, что пластиковые барабаны легче чистить садовым шлангом, а не стальными.

    Магазин смесителейНазад к бетонным инструментам Ручной бетоносмеситель

    — бетонный завод Aimix

    Ручной бетоносмеситель

    в основном состоит из двигателя, ручного манипулятора, стальной смесительной штанги, смесительной бочки и переносных колес, которые имеют легкий размер и вес. Вообще говоря, ручной бетоносмеситель особенно подходит для небольших строительных проектов.Ручной миксер для бетона применим для смешивания различных бетонов и растворов и отличается от других миксеров своим удобством в эксплуатации, портативным перемещением, общим управлением и высокой гибкостью. По мере роста новых сельских районов ручная бетономешалка будет играть в этом важную роль.

    Модель: CM2A-260
    Объем зарядки: 260 л
    Возвращаемый объем: 230 л
    Тип мощности: Дизельный двигатель с воздушным охлаждением 4 или 6 л.с.
    Производительность: 6-10м³ / ч
    Скорость смесительного барабана: 30 об / мин
    Период рабочего цикла: 1 мин.

    Получите бесплатное предложение


    Модель: CM2A-300

    Объем зарядки: 300 л
    Возвращаемый объем: 270 л
    Тип мощности: Дизельный двигатель с воздушным охлаждением 4 или 6 л.с.
    Производительность: 8-12 м³ / ч
    Скорость смесительного барабана: 30 об / мин
    Период рабочего цикла: 1 мин.

    Получите бесплатное предложение

    Модель: CM2A-350
    Объем загрузки: 350 л
    Объем восстановления: 320 л
    Тип мощности: дизельный двигатель с воздушным охлаждением 4 л.с. или 6 л.с.
    Производительность: 10-14 м³ / ч
    Скорость смесительного барабана: 30 об / мин
    Рабочая Период цикла: 1 мин.

    Получите бесплатное предложение



    Модель: CM2A-400
    Объем загрузки: 400 л
    Объем восстановления: 370 л
    Тип мощности: дизельный двигатель с воздушным охлаждением 4 л.с. или 6 л.с.
    Производительность: 12-16 м³ / ч
    Скорость смесительного барабана: 30 об / мин
    Рабочий цикл Период: 1мин

    Получите бесплатное предложение


    Модель: CM120-MZ2
    Емкость (л): 120
    Скорость вращения барабана: 28-30 мин.
    Двигатель: электродвигатель мощностью 375 Вт со 100% медным проводом
    Скорость двигателя: 2800 об / мин
    Напряжение: 220-240 В / 50 Гц

    Получите бесплатное предложение



    Модель: CM140-MZ2

    Объем (л): 140
    Скорость вращения барабана: 28-30 мин
    Двигатель: электродвигатель мощностью 375 Вт со 100% медным проводом
    Скорость двигателя: 2800 об / мин
    Напряжение: 220-240 В / 50 Гц

    Получите бесплатное предложение



    Модель: CM160-MZ2

    Объем (л): 160
    Скорость вращения барабана: 28-30 мин
    Двигатель: электродвигатель мощностью 375 Вт со 100% медным проводом
    Скорость двигателя: 2800 об / мин
    Напряжение: 220-240 В / 50 Гц

    Получите бесплатное предложение



    Модель: CM180-MZ2

    Объем (л): 180
    Скорость вращения барабана: 28-30 мин
    Двигатель: электродвигатель мощностью 375 Вт со 100% медным проводом
    Скорость двигателя: 2800 об / мин
    Напряжение: 220-240 В / 50 Гц

    Получите бесплатное предложение


    Модель: CM200-MZ2

    Емкость (л): 200
    Скорость вращения барабана: 28-30 мин
    Двигатель: электродвигатель мощностью 375 Вт со 100% медным проводом
    Скорость двигателя: 2800 об / мин
    Напряжение: 220-240 В / 50 Гц

    Получите бесплатное предложение

    Технические параметры ручного бетоносмесителя Aimix:

    CM-2A 260-400L Бетономешалка двухколесная (или четырехколесная)
    Модель CM-2A
    Место происхождения Хэнань, Китай (материк)
    Номер модели CM-2A 260 CM-2A 300 CM-2A 350 CM-2A 400
    Зарядная емкость 260L 300L 350L 400L
    Рекуперативная мощность 230L 270L 320L 370L
    Производительность 6-10 м³ / ч 8-12 м³ / ч 10-14 м³ / ч 12-16 м³ / ч
    Цена продукта (EXW) 6500RMB 6600RMB 6800RMB 7000RMB
    Мощность двигателя Дизельный двигатель с воздушным охлаждением 4 или 6 л.с.
    Мощность смешивания 4HP 6HP
    Скорость смесительного барабана 30 об / мин
    Толщина барабана 2.75-3,75 мм
    Режим водоснабжения Ручное управление
    Период рабочего цикла 1 мин.
    Максимальные размеры агрегатов 60 мм
    Путь разгрузки Ручное управление
    Путь передачи Шестерня
    Габаритные размеры 2.2 МУП
    Габаритные размеры (д * ш * в) 1900x900x1100 мм 1960x940x1100 мм 1960x940x1100 мм 1960x1100x1200 мм
    Масса 333 кг 353 кг 379 кг 389 кг
    Цвет Желтый (или по вашему желанию)
    Деталь упаковки Железный каркас 12 комплектов / 20-футовый контейнер 26 комплектов / 40-футовый контейнер
    Гарантия Полгода
    Снабжение 100 комплектов в месяц
    Тип шин 4.00-12 (Диаметр пневматических колес 550×150 мм)

    Если вам нужны ручные бетоносмесители других типов и производительности, наши профессиональные инженеры могут спроектировать в соответствии с вашими требованиями и предоставить бесплатную установку, техническое обслуживание и другие услуги. Нажмите «Свяжитесь с нами» .

    Характеристики ручного бетоносмесителя Aimix:

    С ростом спроса в строительной отрасли, ручные бетоносмесители многого достигли. Ручные бетономешалки могут полностью контролировать рабочий процесс машины, что позволяет избежать ненужных несчастных случаев и потерь.Ручные бетоносмесители, производимые нашей компанией, очень хорошо продаются в стране и за рубежом благодаря своей большой производительности, высокой скорости перемешивания, свободным настройкам и длительному сроку службы.

    Подробнее о ручных бетономешалках CM Бетономешалка с ручным управлением

    1. Машина оснащена колесами, которые позволяют легко перемещаться с места на место.

    2. Эта машина оснащена смесителем для дизельного топлива, смесителем для бензина и электрическим смесителем на выбор в соответствии с требованиями заказчика.

    3.Он имеет уникальный дизайн, разумную структуру, простоту в эксплуатации и высокую надежность.

    4. Машина имеет высокую скорость перемешивания, хорошую производительность, высокую производительность и длительный срок службы.

    Бетономешалка

    : для чего предназначены эти машины, их типы и применение в строительстве

    Что такое?
    Бетон — смесь заполнителей (мелких или крупных), цемента и воды — является важным строительным материалом, широко используемым в современном строительстве благодаря своей прочности, долговечности и универсальности.В зависимости от соотношения составляющих его ингредиентов бетон может производиться с широким диапазоном прочности на сжатие или марок. Обычно марки бетона варьируются от М5 до М70. Бетон марки М5 имеет прочность на сжатие 5 МПа, тогда как бетон марки М70 имеет прочность на сжатие 70 МПа. Бетон марки от M5 до M20 обычно используется для применений, не требующих высокой прочности, бетон марки от M25 до M45 используется для железобетонных конструкций или строительства, требующего стандартной прочности, а для применения с высокой прочностью используется бетон марки от M50 до M70.В наши дни бетон используется при строительстве домов, мостов, высотных зданий, каналов, дорог, туннелей и ряда других сооружений.

    Что такое бетономешалка?
    Традиционно бетонные смеси готовились вручную, что отнимало много времени, а также было недостаточно точным. В связи с растущим спросом и развитием технологий бетонная смесь, даже в небольших объемах, готовится с помощью бетономешалок. Бетономешалки — это устройства, способные точно и быстро приготовить бетонные смеси различной прочности.Некоторые бетономешалки даже способны дозировать бетонную смесь прямо на месте строительства. В зависимости от требований области применения доступны бетоносмесители различных размеров и типов. Переносные бетоносмесители могут использоваться в малых и средних приложениях, тогда как для крупных приложений бетонные заводы также могут быть построены на строительной площадке.


    Виды бетоносмесителя
    Само собой разумеется, что, как и требования различных областей применения, обычно используемые типы бетоносмесителей также весьма универсальны по своей природе.Вот список некоторых из наиболее часто используемых типов бетономешалок и их применения в различных строительных работах. Бетономешалки

    можно разделить на две большие категории:

    1. Смеситель периодического действия
    2. Смеситель непрерывного действия

    Теперь давайте обсудим эти две категории более подробно и разберемся с ними.

    1. Смеситель периодического действия
    Как следует из названия, этот тип смесителя производит одну партию бетона за раз. Смесители периодического действия имеют барабан или поддон, состоящий из лопастей, которые при вращении готовят бетонную смесь.Скорость вращения, угол наклона лопастей и в некоторых случаях угол наклона барабана можно контролировать. Это наиболее часто используемые бетоносмесители, и их очень предпочтительно использовать на небольших и средних строительных площадках.

    Свяжитесь с ведущими ближайшими к вам дилерами строительной техники и получите бесплатные расценки

    Смесители периодического действия можно разделить на два типа:

    i) Барабанный миксер
    Эти смесители состоят из барабана в форме усеченного двойного конуса.В зависимости от типа, барабан имеет либо один комплект лопастей, либо несколько комплектов лопастей, которые используются для перемешивания, приготовления и разгрузки бетонной смеси. Барабанные миксеры бывают трех разных типов:

    • Смеситель с наклонным барабаном: В барабанном смесителе этого типа барабан может наклоняться вверх или вниз до определенного угла. Это позволяет миксеру более эффективно готовить бетон, наклоняя его вверх, и выливать бетонную смесь, наклоняя ее вниз, как только она будет приготовлена.Барабан в этих смесителях закрыт с одного конца. Бетоносмесители с наклонным барабаном лучше всего подходят для приготовления бетона с низкой удобоукладываемостью и крупными заполнителями. Эти миксеры очень предпочтительны для больших строительных площадок или приложений, где строительные работы ведутся интенсивно.
    • Барабанный смеситель без наклона: Эти барабанные смесители поставляются с барабаном без наклона, который вращается вокруг своей горизонтальной оси для производства бетона. У них есть отверстия на обоих концах. Ингредиенты, необходимые для приготовления смеси, подают с одного конца, а смесь собирают с другого.Смесь собирается путем присоединения желоба к отверстию барабана. Лопасти этих смесителей также помогают в процессе экстракции. Барабанные миксеры без наклона не подходят для приготовления бетона с очень крупными заполнителями и там, где требуется быстрая разгрузка бетона. Этот тип барабанного смесителя обычно используется на небольших строительных площадках.
    • Реверсивный барабанный смеситель: Очень похож на барабанные смесители без наклона, эти смесители также имеют отверстия на обоих концах, и компоненты бетонной смеси заливаются с одного конца, а готовая смесь собирается с другого.Фактор, который отличает реверсивные барабанные миксеры от миксеров без наклона, заключается в том, что эти миксеры имеют два набора лопастей. Один набор лезвий облегчает процесс смешивания, когда барабан вращается в определенном направлении, а другой набор лезвий облегчает процесс разгрузки смеси, когда барабан вращается в противоположном направлении. Реверсивные барабанные смесители наиболее подходят для приготовления сухой бетонной смеси.

    ii) Тарельчатый смеситель
    В смесителе этого типа вместо барабана, в котором готовится бетон, используется цилиндрический поддон.Как и барабанные миксеры, эти миксеры также имеют лопасти, облегчающие процесс смешивания. Эти лопасти обычно имеют форму звезды для обеспечения оптимальной эффективности. К ним также прикреплены скребки, чтобы раствор не прилипал к поверхности сковороды. Обычно используемые тарельчатые миксеры имеют два разных режима работы:
    • Во-первых, это тарельчатые миксеры, в которых противень закреплен, а лопасти вращаются по вертикальной оси.
    • Во-вторых, в некоторых миксерах с чашей лопасти неподвижны, а чаша вращается по вертикальной оси.

    Тарельчатые миксеры считаются наиболее производительными бетоносмесителями. Независимо от того, как работает миксер, оба типа миксеров одинаково эффективны. Бетонная смесь обычно собирается через отверстие в нижней части поддона. Эти миксеры наиболее подходят для приготовления жестких и тощих бетонных смесей.

    2. Смеситель непрерывного действия
    Эти бетономешалки работают без перебоев и производят бетон непрерывно, пока идет работа.В них непрерывно подается сырье, а бетон выгружается и собирается строителями, как только смесь будет готова. Системы смесителя непрерывного действия обычно устанавливаются на самой строительной площадке. У них есть отдельный питатель для забора составляющих материалов, мешалка для смешивания бетона и разгрузочный механизм для раздачи бетонной смеси. Эти смесители используются при строительстве очень больших сооружений, таких как мосты, туннели для дорог, плотины и т. Д.

    Свяжитесь с ведущими ближайшими к вам дилерами строительной техники и получите бесплатные расценки

    (Единый пункт назначения для MSME, ET RISE предоставляет новости, обзоры и аналитические материалы по GST, экспорту, финансированию, политике и управлению малым бизнесом.)

    Загрузите приложение The Economic Times News, чтобы получать ежедневные обновления рынка и новости бизнеса в реальном времени.

    Руководство по покупке лучших бетоносмесителей

    Работаете ли вы на фундаменте, подъездной дорожке, цокольном этаже или на заднем дворе, бетон везде в проекте ремонта дома. В этом руководстве по покупке мы сосредоточимся на том, что составляет лучшие бетономешалки для ремонта дома и выполнения сложных работ.

    Бетономешалки

    Бетономешалка — это моторизованная машина, которая смешивает ваш цемент, заполнитель и воду в однородный раствор.Бетономешалки используют вращающийся барабан и лопасти для тщательного перемешивания элементов.

    Для более крупных работ лучше всего подойдут автобетоносмесители. Но для обычных работ по тротуару, патио или подпорной стене мобильная бетономешалка просто необходима.

    Конструкции бетоносмесителя

    Бетономешалки двух различных исполнений: принудительного перемешивания или самотечного перемешивания.

    В смесителях принудительного действия барабан остается неподвижным, а лопасти вращаются отдельно, как в блендере.

    В гравитационных смесителях барабан вращается, а лопасти либо остаются неподвижными, либо перемещаются вместе с барабаном, если они прикреплены к стенкам барабана.

    У обеих конструкций есть свои плюсы и минусы, но наиболее распространенными являются гравитационные смесители, поскольку они, как правило, проще, надежнее и дешевле.

    Четыре компонента бетоносмесителя

    Бетономешалка, используемая для ремонта дома и ландшафтного дизайна, состоит из четырех основных компонентов:

    1.Барабан — Размер барабана определяет вместимость миксера. Материал барабана определяет долговечность и простоту очистки.

    2. Двигатель — Двигатель управляет скоростью и скоростью вращения миксера. Он может быть электрическим или газовым.

    3. Рама и колеса — Для размещения барабана и двигателя необходима прочная рама, желательно с большими прочными колесами для легкого передвижения по неровным поверхностям и при движении по шоссе (если вы тянете его за грузовиком).

    4.Кривошипное колесо — Управляет углом наклона барабана (вверх для перемешивания, вниз для заливки). Кривошипные колеса находятся на более крупных миксерах, которые нельзя вручную наклонять вверх или вниз.

    Вместимость барабана смесителя

    Вместимость барабана бетономешалки определяет, сколько бетона вы можете смешивать за раз. Емкость рассчитана в кубических футах .

    Когда вы смешиваете несколько партий, чем больше бетона может взбить ваш миксер, тем меньше вам придется ждать следующей партии и тем более стабильной будет ваша заливка.Это становится важным для больших площадей, таких как внутренние дворики и подъездные пути, особенно в теплую погоду.

    Имейте в виду, что не вся емкость миксера может быть использована . Если у вас есть барабан объемом 5 кубических футов, вы сможете использовать только примерно 4 кубических фута (обычно 80% от общей емкости барабана).

    Некоторые люди измеряют вместимость барабана миксера — количество мешков с цементом, которое он может обработать . Допустим, у вас есть мешок портландцемента весом 94 фунта; это соответствует объему в 1 кубический фут.Если вы комбинируете обычную смесь из 1 части цемента, 2 частей песка и 3 частей гравия или камня, в соответствии со спецификациями портландцемента Sakrete (открывает PDF-файл в новой вкладке), это преобразуется в примерно 4,5 кубических фута бетона.

    Мощность смесительного двигателя

    Мощность двигателя бетономешалки имеет решающее значение, потому что она определяет, сколько раз раствор будет перемешиваться в минуту. Большинство бетоносмесителей для ремонта и строительства домов имеют двигатели мощностью от 1 до 5 лошадиных сил.

    Мощный и надежный двигатель необходим, потому что для больших работ часто требуется, чтобы бетономешалка работала часами.Если двигатель нагревается и замедляется при работе на полную мощность, это может повлиять на всю вашу работу.

    Важно не путать число оборотов в минуту (об / мин) с мощностью. Меньший и менее мощный двигатель может быть «настроен» на вращение барабана на более высоких оборотах, но это создает гораздо большую нагрузку на двигатель. Двигатель также может работать на более высоких оборотах, чтобы барабан вращался быстрее. В любом случае срок службы двигателя сократится. То, что вы ищете, — это уровень мощности, соответствующий типичному размеру и частоте работы, которую вы будете выполнять.

    Материал барабана

    Два наиболее распространенных материала, используемых для барабанов бетономешалки, — это сталь и пластик (обычно называемые полимерными барабанами).

    Барабаны Poly уменьшают общий вес смесителя на ; Их легче чистить, , потому что бетон не прилипает к полимерному материалу, как к стали. Но эти барабаны подвержены более быстрому износу из-за истирания агрегата.

    Стальные барабаны обычно имеют гораздо больший срок службы .Они более устойчивы к истиранию. Но они тяжелее, их сложнее чистить и требуют более мощного двигателя . С другой стороны, со стальным барабаном вам не нужно беспокоиться, если вам нужно выбить затвердевший бетон, застрявший в барабане.

    Рама, шатун и колеса

    Рама лучших бетономешалок достаточно прочна, чтобы выдерживать вес миксера с полной загрузкой на неровной поверхности. Рама должна быть достаточно прочной, чтобы прослужить долгие годы езды на грузовике или буксировки за ним.Если рама непрочная, она может трястись и вибрировать, когда вы заполните барабан бетоном. Вибрация в конечном итоге приведет к растрескиванию рамы и ускорению износа компонентов.

    Кривошипное колесо является частью более крупных смесителей. Он используется для поворота барабана отдельно от рамы для заливки бетона в тачку, канаву или деревянную опалубку. Кривошипное колесо должно быть достаточно прочным, чтобы выдерживать вес полного барабана в течение многих лет. У него не должно быть острых краев. Текстура ромба на колесе увеличивает сцепление с дорогой в мокром состоянии.

    Хорошая бетономешалка должна иметь прочных колес с прочной осью и подшипниками . Это должны быть большие пневматические или цельнорезиновые шины. Если миксер будет тянуться за грузовиком, колеса и шины должны быть рассчитаны на шоссе.

    Газовые и электрические бетономешалки

    Бетономешалки для ремонта домов и строительства жилых домов могут иметь как газовый, так и электрический двигатель.

    Для небольших ремонтных работ обычно достаточно электрических миксеров. Они просты в обращении, не требуют дополнительного обслуживания и легко собираются. Однако они требуют непосредственной близости к надежному источнику электроэнергии или крупному генератору. Электрические бетономешалки идеально подходят для городских условий, поскольку они более тихие.

    Газовые смесители идеально подходят для работ, где нет электричества. Они обеспечивают большую мобильность и могут использоваться вдали от зданий. Но обычно они тяжелее и крупнее.Двигатели, работающие на газе, требуют большего обслуживания и постоянной подачи топлива. Кроме того, они громче и вреднее для окружающей среды (если вы зеленый строитель).

    Смешивание различных типов бетона

    Правильное перемешивание бетона для выполняемой работы имеет решающее значение. Необходимо постоянно смешивать правильное соотношение цемента, заполнителя и воды.

    Вы хотите, чтобы лучший бетоносмеситель подходил для всех ваших задач:

    • Бетон с высоким содержанием заполнителя для проездов и фундаментов
    • Гладкий раствор для кирпичных стен
    • Быстросохнущий бетон для холодной заливки и просверливания отверстий
    • Устойчивый к трещинам цемент для террас и пешеходных дорожек
    • Смешивание красителей, пластификаторов и химикатов проектные работы

    Возможность быстрого и равномерного перемешивания бетона с минимальным ручным трудом — лучший повод инвестировать в хороший миксер.

    Пятерка лучших бетоносмесителей

    Вот наша подборка из пяти лучших бетоносмесителей для ремонта домов и сложных строительных работ. Мы надеемся, что эти обзоры помогут вам выбрать лучший миксер для ваших нужд.

    1. Электрический миксер Multiquip MC64SE

    Купить на Amazon

    Начинает наш список лучших бетоносмесителей — электрическая мешалка большой емкости от Multiquip. Этот красный смеситель пожарный имеет барабана размером 6 штук.0 кубических футов . Используя правило 80%, Multiquip легко смешает до 4,8 кубических футов бетона за одну партию.

    Барабан миксера Multiquip MC64SE имеет глубину 29 дюймов, а ширина горловины — 19 дюймов . Барабан изготовлен из прочной стали с порошковым покрытием .

    Общая высота миксера Multiquip составляет 59 дюймов. Высота разгрузки (высота, с которой барабан заливает бетон) составляет 23 дюйма — идеально подходит для заливки в тачку или желоб.

    Смеситель приводится в движение однофазным электрическим двигателем 115/230 вольт мощностью 1,5 л.с. Baldor . Этот мотор известен своим отличным качеством и долгим сроком службы . В нем используется V-образный привод конфигурации , который изолирует двигатель от барабана и снижает вибрацию и шум.

    Рама изготовлена ​​из стальных труб с порошковым покрытием, достаточно прочная, чтобы выдержать рабочий вес в 685 фунтов . В нем используется цельная коронная шестерня из чугуна, что увеличивает срок его службы по сравнению со сварным кольцом.

    Смеситель оснащен усиленными 13-дюймовыми колесами для маневренности. Этого хватит на много миль буксировки.

    Здесь вы можете найти спецификацию Multiquip MC64SE.

    Плюсы
    Multiquip MC64SE

    1. Большая емкость означает более короткое время ожидания между последовательными миксами.

    2. Многопозиционная защелка разгрузки дает вам больше контроля над вариантами разливки. Вы можете наливать в тачку, стоящую прямо у миксера, или под углом к ​​целевой раме на земле.

    3. Хорошая конструкция, рассчитанная на долгое время в суровых условиях.

    4. Встроенный буксирный язычок упрощает транспортировку. Язычок выдвигается на месте, поэтому он не мешает смешивать и наливать.

    МИНУСЫ M
    ultiquip MC64SE

    1. Очень дорого. Вкладывать средства в Multiquip следует только в том случае, если вы планируете много лет заливать бетон. Это смеситель на уровне подрядчика.

    2. Большой и тяжелый, затрудняющий маневрирование по сравнению с миксером меньшего размера.Вам понадобится грузовик, чтобы тянуть его, и место приличного размера, чтобы припарковать его.

    3. Громоздкий из-за V-образной конструкции двигателя. Двигатель находится вдали от барабана в собственном корпусе. Это затрудняет маневрирование в ограниченном пространстве, и во многих проектах вам придется сначала залить бетон в тачку.

    2. Газобетоносмеситель Imer Wheelman II

    Купить на Amazon

    Следующий претендент на звание лучшего бетономешалки — Имер Уилман II. Это миксер меньшего размера, предназначенный для более легких работ, с 5.0 кубических футов барабан , позволяющий смешивать около 4,0 кубических фута. Этот небольшой миксер может обрабатывать около 275 фунтов бетона .

    Он приводится в движение бензиновым двигателем от Honda мощностью 3 л.с. Этот мощный маленький мотор обеспечивает быстрое перемешивание за четыре минуты .

    Он относительно небольшой; благодаря с прямым приводом с двигателем, расположенным сразу за барабаном. Также очень маневренный и легко переносится в автомобиле.

    Барабан сделан из поли, вместо стали, поэтому его легко чистить.

    Он имеет низкую высоту разгрузки , но поставляется с дополнительной четырехногой стойкой , которая увеличивает высоту .

    Плюсы Imer Wheelman II

    1. Небольшие размеры, легкий полимерный барабан и конструкция облегчают переноску, маневрирование и транспортировку. Этот миксер идеально подходит для заливки бетона в ограниченном пространстве и сложной формы.

    2.Низкий профиль позволяет лучше заливать прямо в фундаментные рамы и ямы столбов.

    3. Не требует подключения к электросети, идеально подходит для объектов без источника питания.

    4. Мощный двигатель Honda мощностью 3 л.с. сокращает время перемешивания и время, необходимое для завершения вашей работы.

    Минусы из Imer Wheelman II

    1. Относительно дорого.

    2. Газовый двигатель требует обслуживания (хотя двигатели Honda очень надежны).

    3.Меньшая производительность, чем у более крупных бетоносмесителей с v-образным приводом. Если вы заливаете большие плиты или фундамент, вам понадобится миксер большего размера.

    3. Электрический миксер Multiquip MC3SEA

    Купить на Amazon

    Multiquip MC3SEA — самый маленький барабанный смеситель в этом списке, с барабаном объемом 4,5 кубических фута , способным смешивать 3,6 кубических футов бетона .

    В нем используется однофазный электродвигатель 0,75 л.с. , способный развивать скорость 3450 об / мин.Высота заливки на подставке составляет около 68 дюймов.

    Барабан и корпус изготовлены из стали. Барабан имеет две стальные лопасти, выступающие к основанию барабана для эффективного перемешивания.

    Электробетоносмеситель Multiquip MC3SEA имеет очень маневренную колесную конструкцию . Его также можно использовать с подставкой для большего угла заливки.

    Плюсы Multiquip MC3SEA

    1. Очень маневренный благодаря легкому весу и компактной конструкции.

    2. Низкий профиль исключает необходимость сначала заливать бетон в тачку. Его можно катать и заливать бетоном прямо в ваши формы.

    3. Собрать легко даже для новичков и мастеров своими руками.

    Минусы Multiquip MC3SEA

    1. Дороговизна относительно своей вместимости.

    2. Миксер и подставку необходимо транспортировать отдельно.

    3. Малая вместимость не подходит для крупных заливок, таких как длинные тротуары, проезды и глубокие фундаментные работы.Этот миксер подходит только для небольших работ по забору, двору и перекрытию.

    4. Yardmax YM0146 Электробетоносмеситель

    Купить на Amazon

    Недорогой электрический бетономешалка Yardmax YM0146 поставляется с барабаном объемом 5,0 кубических футов , обеспечивающим около 4,0 кубических фута бетонной смеси мощностью . Его вес составляет 316 фунтов.

    Барабан изготовлен из стали и снабжен двумя стальными лопастями для перемешивания.Он вращается до 25 об / мин. Барабан рассчитан на промывку класса , поэтому вам не нужно беспокоиться об использовании моечной машины для его очистки.

    Yardmax YM0146 легко маневрирует . Рама барабана и поддерживающая / подъемная рама являются частью одного узла. Это означает, что вам не нужно разбирать этот миксер и перемещать опорную раму каждый раз, когда вы перемещаетесь на новое место заливки.

    Электродвигатель представляет собой небольшой двигатель с прямым приводом мощностью 0,75 л.с. .Но он достаточно мощный для множества небольших домашних работ. Двигатель и редуктор поставляются предварительно собранными, что сокращает время настройки.

    П РОС Ярдмакс YM0146

    1. Очень разумная цена и отличное качество.

    2. Большинство пользователей считают, что он имеет очень долгий срок службы.

    3. Отлично подходит для работы в одиночку. Легко собрать и управлять одним человеком.

    4. Он может смешивать бетон в течение долгих часов без остановки и замедления.

    С УНС Ярдмакс YM0146

    1.Лучше всего работает, когда вы смешиваете бетон значительно с максимальной производительностью. Вам нужно будет чаще смешивать меньше бетона. И вам нужно будет работать быстро при заливке больших объемов, чтобы бетон оставался однородным.

    2. Колеса слишком малы для некоторых поверхностей. Они могут зависнуть на ямах и крупном мусоре. Вам понадобится гладкая поверхность или поднимите миксер на неровности.

    5. Бетоносмеситель с двойной лопастью Z Counterform 1800 Вт

    Купить на Amazon

    Замыкает список ручной электробетоносмеситель .Этот небольшой миксер — идеальная машина для множества небольших работ, требуемых при ремонте дома и ландшафтном дизайне. Мы считаем, что Z Counterform 1800W заслуживает прочного места в этом списке.

    Этот маленький ручной бетоносмеситель — мощный зверь с электродвигателем мощностью 1800 Вт. Он может легко смешивать бетон весом до 60 фунтов в ведре, мусорном баке или другом небольшом контейнере.

    Смеситель Z Counterform имеет две лопасти, которые вращаются в противоположных направлениях .Это позволяет лучше перемешивать бетон и помогает предотвратить вращение ковша (неприятная проблема с ручными миксерами). Две шестерни приводят в движение лопасти со скоростью 450 или 790 об / мин.

    Этот миксер сверхпрочный , прочный и очень быстрый для смешивания емкостей с бетоном, раствором или другими материалами.

    PROS из Z Counterform 1800W

    1. Доступная цена для такого мощного микшера.

    2. Легко транспортировать и умещается в небольших помещениях из-за своего небольшого размера.Вы можете использовать это где угодно, включая ванные комнаты, подвальные уголки и подробные проекты в стиле хардскейп.

    3. Позволяет выполнять небольшие работы за доли времени, по сравнению с обычным барабанным миксером или ручным микшированием.

    4. Вы можете смешивать все, что угодно — бетон, раствор, строительный раствор, краску, гигантские чаны с рисовым пудингом, перец чили на кухне этим летом и т. Д.

    Минусы контрформ Z 1800 Вт

    1. Вы должны стоять и удерживать миксер двумя руками, чтобы занять вас в процессе смешивания.Большие партии бетона могут занять два человека.

    2. Валы немного короткие, поэтому вам, возможно, придется нагнуться, чтобы выполнить перемешивание.

    3. Очевидно, этот мощный клещ не годится для больших партий бетона. Это дополнение для ваших небольших работ.

    И победитель…

    В зависимости от ваших потребностей, любой из этих пяти бетоносмесителей может оказаться лучшим.

    Большой мощный Multiquip MC64SE — лучший выбор, если вы планируете выполнять множество крупных проектов, таких как фундаменты, тротуары, проезды или террасы.

    Могущественная маленькая Z Counterform 1800W — наш лучший выбор бетоносмесителя для небольших ковшовых загрузок бетона, раствора или раствора. Идеально подходит для небольших работ, таких как укладка плитки, ямочный ремонт полов в гаражах, кирпичная кладка, небольшие ступеньки — все, что требует небольших партий бетона.

    Наш выбор в качестве лучшего бетоносмесителя для общего ремонта дома и проектов дворового ландшафта — газовый бетоносмеситель Imer Wheelman II.

    Бетоносмеситель Imer Wheelman II обладает большой вместимостью для большинства ремонтных работ и бетонных работ на открытом воздухе.Полиэтиленовый барабан легко чистится. Этот миксер прост в маневрировании, а двигатель Honda мощностью 3 л.с. прослужит вечно.

    Если вы используете Imer Wheelman II в соответствии с инструкциями производителя, содержите его в чистоте и не перегружайте двигатель, он прослужит вам долгое время.

    Imer Wheelman II — один из лучших бетоносмесителей на рынке для выполнения большинства работ по ремонту и возведению сложных зданий.

    Последние советы по использованию бетономешалки

    Независимо от того, какую бетономешалку вы выберете для своего дома , , , ремонт, , или проектов по жесткому строительству, есть несколько советов, которым вы должны следовать.

    1. Если вы не используете готовую бетонную смесь, убедитесь, что вы знаете соотношение, в котором вы смешиваете заполнитель и цемент. Для разных работ лучше всего подходят разные пропорции бетона.

    2. Очистите смеситель как можно скорее, прежде чем бетон высохнет. Долбление твердого бетона в смесителе утомительно и увеличивает износ.

    3. Держите бетонную нагрузку немного ниже максимально допустимого веса и объема. Это увеличит срок службы вашего мотора.

    4. Всегда запускайте миксер перед загрузкой барабана.Более высокие пусковые нагрузки создают большую нагрузку на двигатель.

    5. Если не требуется иное, попробуйте заливать в следующей последовательности: гравий, цемент, песок и вода.

    Есть лишь несколько передовых методов, которые помогут продлить срок службы вашей бетономешалки и сохранить ее работоспособность, вместо того, чтобы отказываться от работы посреди работы.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
