Самодельная бетономешалка своими руками. Полное руководство

На чтение 8 мин Просмотров 2к.

Строительство очень часто связано с постоянным использованием большого количества бетона, замешивание которого требует не только больших затрат физической силы, но столь дорого времени.

Облегчить, а вернее решить эту проблему позволит сооружение самодельной бетономешалки, устройства позволяющего просто и быстро приготовить необходимое количество смеси в нужных пропорциях и необходимой консистенции.

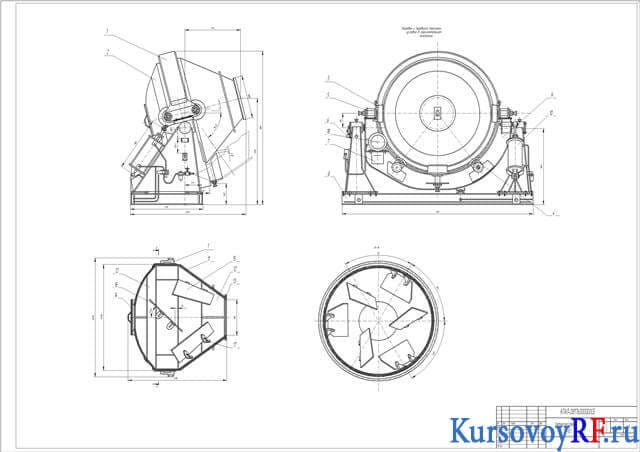

Чертежи и конструкции самодельных бетономешалок

Вопрос конструирования самодельной бетономешалки в принципе упирается в очень простое техническое задание построить:

  1. простое по конструкции, с наименьшим количеством деталей и соединений устройство;
  2. используя при этом подручные, максимально доступные или просто малоценные детали и механизмы;
  3. надежное и неприхотливое в работе, в том числе с минимальными затратами на ремонт и обслуживание.

При всем многообразии идей и технических решений вопроса приготовления бетона все конструкции бетоносмесителей в принципе сводятся к решению простой проблемы – механическому перемешиванию сухой, а после добавления воды и жидкой смеси до получения однородного состава пригодного для дальнейших строительных работ.

Ввиду этого наиболее популярными у мастеров-самодельщиков являются агрегаты, основанные:

  • на использовании мускульной силы;
  • с использованием электродвигателей и различных редукторов;
  • небольшие машины с применением в качестве рабочего органа обычных бытовых электроинструментов.

По своему типу конструкции самодельные бетономешалки можно разделить на следующие группы:

  • с использованием гравитационного принципа смешивания – попросту получения однородной массы обычным переворачиванием емкости с цементом и наполнителем, когда под действием силы тяжести смесь неоднократно пересыпается и перемешивается;
  • принудительно-механический способ приготовления рабочего бетона – чаще всего это вариант, когда раствор перемешивается в горизонтальной или наклонной емкости с использованием внутреннего миксера.
    Здесь возможны варианты – либо вращается сам миксер внутри неподвижной бадьи или же вращается вся емкость, с намертво закрепленными лопастями миксера внутри.
  • вибрационный метод – способ приготовления бетона в этом случае заключается в замешивании составляющих с помощью помещенного внутрь бадьи вибрационный миксер. Такой миксер-вибратор, создающий достаточно высокую частоту вибрации производит, перемещение цемента и наполнителя.

Вместе с тем из всех рассмотренных типов конструкций для самостоятельного изготовления наиболее подходящими являются первые два типа, поскольку третий вибрационный способ приготовления смеси является наиболее технологичным и энергозатратным.

Пошаговое руководство по изготовлению бетономешалки своими руками

Приступая к практическому этапу реализации проекта, следует четко представлять какими характеристиками должна обладать конструкция.

В этом первостепенную роль играют:

  1. размер рабочей емкости – бадьи;
  2. количество и тип узлов содержащих различные вращающие детали;
  3. конструкцию агрегата – она должна обеспечивать надежное удержание бадьи, быть устойчивой и одновременно относительно легкой.

Бадья

Вариантов для использования в качестве емкости для приготовления смеси может быть масса:

  1. молочные бетоны на 40 литров;
  2. газовые баллоны;
  3. бочки;

Основным вопросом при выборе материала должно играть его качество, толщина, возможность крепления деталей с помощью электросварки.

Для горизонтального типа расположения емкости  предусматривается боковое засыпное окно, при наклонном, или с возможностью изменения угла наклона используются бадьи с несколько суженой горловиной открытого типа, для удобного засыпания составных частей раствора.

Внутри, для улучшения качества приготавливаемого раствора навариваются лопасти ли металлические гребенки, способствующие лучшему перемешиванию составных частей. Такие лопасти изготавливаются из металла толщиной не менее 2 мм.

Привод

Для приведение в действие рабочей емкости смесителя самыми простыми на сегодня выступают:

  • ручной привод – элементарное решение данной проблемы – закрепленная на двух опорах ось, на которой закреплена бадья, с одной стороны оси находится изогнутый конец, наподобие такого, что устанавливается на колодцах;
  • электрический привод – электродвигатель, передающий вращение вала с помощью ременной или зубчатой передачи бадье. Это самый распространенный вариант приводов самодельной бетономешалки, однако, он слабо подходит для работы на неподготовленных участках без электросети;

Миксер

В качестве миксера могут выступать:

  • металлические прутья диаметром от 8 мм, сваренные в виде гребенки и применяемые в смесителях с неподвижной бадьей, где вращение происходит только центрального вала;
  • листовой металл толщиной от 3 мм, приваренный в виде лопастей на стенки емкости смесителя под углом в 45 градусов к днищу;
  • стандартный смеситель, для электрической дрели-миксера используемый в вибрационных системах;

Простая механическая бетономешалка

Самый простой и довольно эффективный вариант бюджетной бетономешалки.

Конструкция такого аппарат состоит:

  • основание в виде сваренных из уголков, труб или профиля устойчивого основания, способного выдержать вращение бочки с 50-7- кг бетонного раствора;
  • бадья как правило, это бочка, молочный бидон, металлическая емкость из-под краски, или часть газового баллона с закрывающейся герметично горловиной, и валом в центральной части, закрепленном на основании, на подшипниках или втулках;
  • ручка ручного привода для вращения бадьи, в больших вариантах приспособлений для облегчения вращения предусматривается ручки с двух сторон бочки, для одновременной работы двух человек с целью облегчения работы;

Основанием является квадрат к двум противоположным сторонам которого привариваются боковины в виде двух треугольников (треугольник – самая устойчивая и жесткая фигура) на вершине которого закрепляется на подшипниках вал вращения бальи.

Горизонтальная растворомешалка из бочки

Простой и работоспособный вариант смесителя.

Состоит из:

  • основания;
  • бадьи, с откидной крышкой, и запорным механизмом;
  • валом вращения на подшипниках или втулках с рукояткой для вращения;

Особенностью конструкции является расположение бочки горизонтально или установка вала по диагонали через противоположные стороны днища и горловины бочки.

Комбинированная горизонтальная с гребенками

В данном варианте самоделки внутри бочки на рабочем вращающемся валу крепятся две или три гребенки, напоминающие собой грабли. Гребенки изготавливаются из металлического прута, полосы, или иного материала, с таким расчетом, чтобы при вращении перемешивать бетон, пропуская между зубьев.

Гребенки вдоль вала крепятся таким образом, чтобы между ними был угол 180, 120 или 90 градусов от центральной оси. Основание изготавливается по принципу остальных бетономешалок. Слив готового раствора обычно производится, путем опрокидывания бадьи или путем открытия сливной горловины.

Настоящая электрическая

Такой вариант смесителя рассматривается, как вершина инженерных способностей самодельщиков в области бетономешалок. По сути это копия выпускаемой промышленным способом бетономешалки.

Но, при этом имеющей ряд особенностей:

  1. вместо зубчатого венца, используемого в промышленных агрегатах у самодельных аналогов, используется привод через редуктор или зубчатая передача на бочку с порой последней на опорные катки;
  2. бочка-бадья при этом, как и промышленный прототип имеет сужение в верхней части корпуса, а внутри приваренные по спирали боковые 2-3 лопасти миксера для улучшения смешивания раствора;
  3. основание проектируется с учетом удержания веса емкости с заполненным раствором и возможности его опрокидывания для слива готового бетона;
  4. в качестве привода чаще всего используется:
  5. электродвигатель с ременной передачей на вал вращения бочки;
  6. электродвигатель с редукторной передачей на бочку.

Среди бесспорных преимуществ такой машины легкость в управлении и минимальные затраты рабочей силы при работе, а вот минус – точный расчет всех узлов и деталей, наличие почти профессиональных знаний и умений при работе со многими инструментами, в том числе с электросваркой.

Вибрационная

Получение самого качественного раствора, возможно при использовании вибрационной бетономешалки. Это одновременно и самый высокотехнологичный вид смесителя.

В качестве рабочей емкости используется газовый баллон или иная емкость с толстыми стенками, но относительно небольшого диаметра, поскольку для работы вибратора необходима довольно большая мощность.

В качестве вибратора может быть использован обычный перфоратор со специально изготовленным рабочим органом в виде двух перевернутых дном друг к другу тарельчатых или ровных сетчатых пластин.

Емкость закрепляется вертикально на основании таким образом, чтобы оно обеспечивало устойчивое удержание самой емкости и вибрационного движителя.

Мощность движителя должна быть не менее 1,5 кВт, использование меньшего по мощности двигателя или перфоратора чревато неэффективной работой системы или быстрой поломкой.

Основание такой бетономешалки практически идентично всем остальным типам и должно обеспечивать не только устойчивость самой конструкции, но и возможность переворачивания емкости для слива готового бетона.

Типичные ошибки

При сборке такого агрегата возможны следующие основные ошибки и недостатки:

  • конструктивные:
  • несоответствие расчетной и реальной конструкции по жесткости основных деталей;
  • неправильно выбранная емкость для миксера;
  • не соответствующей по мощности и количеству оборотов конструкции электрический двигатель;
  • не соответствующий требованиям редуктор;
  • технологические:
  • недостаточно крепко соединенные детали корпуса;
  • неустойчивое основание;
  • высокое расположение вращающейся бадьи;
  • узкие или наоборот широкие горловины;

Кроме этого, следует учитывать и обязательное требование электробезопасности при установке электрооборудования.

А почему нельзя дрелью?

С дрелью все намного проще:

  1. электрическая дрель не предназначена для продолжительного использования. Режим работы переменно-продолжительный 5 минут работы, после чего обязательно 15 минут перерыва;
  2. шестерни дрели сегодня в большинстве изготавливаются из пластмассы, и рассчитаны на усилие достаточное для сверления отверстий не более 13 мм в бетоне, 20 мм в дереве или 12 мм в металле, а вот для перемешивания 70-90 кг рабочего объема не предназначены;
  3. мастерить бетономешалку с объемом чаши в 5-7 литров не рационально.

Заключение

Как показывает опыт, создание любого, даже самого простого средства механизации труда значительно повышает производительность и сокращает время работы.

По сути, бетономешалка это не самое сложное изобретение человека созданное из подручных средств и не требующее обязательного высшего инженерного образования, немного навыков работы с электросваркой, и пару дней работы позволят иметь действующую модель агрегата, дающую возможность в дальнейшем не только улучшать конструкцию, но и исправлять выявленные недостатки.

Как сделать бетономешалку своими руками: чертежи и подробная инструкция

Устройство из бочки

Строительство любого дома начинается с основания, причем в большинстве случаев — бетонного. Для заливки фундамента нужен материал. Однако далеко не каждый имеет средства на его заказ. Поэтому многие изготавливают его самостоятельно.

Естественно, у тех, кто столкнулся с такой проблемой, сразу возникает вопрос о том, как своими руками сделать бетономешалку? Существует множество способов приготовления материала в домашних условиях. Рассмотрим наиболее доступные и эффективные из них.

Содержание статьи

Нужна ли бетономешалка

Функции мешалки

Главная функция ее – быстрое и качественное приготовление материала заданной марки. От того, насколько равномерно размешается исходная смесь компонентов, будет зависеть эксплуатационные характеристики.

Поэтому, при поиске решений на вопросы о том, какими характеристиками должна обладать мешалка, как самому сделать ее из подручных материалов, нужно ориентироваться на промышленно изготовленные аналоги по таким параметрам, как:

  • Рабочий объем.
  • Количество оборотов.
  • Время замешивания.
  • Легкость загрузки компонентов и выгрузки готового раствора.

Самостоятельно изготовленное устройство

Почему нежелательно мешать вручную

Перемешать исходные компоненты, конечно, можно и своими руками с помощью лопаты в подходящей для этого емкости. Однако следует помнить, что для того чтобы довести смесь до нужной консистенции, нужно применить немало физического труда.

Загрузка

Кроме того, изготовление большого объема таким способом, например, для заливки домового фундамента займет очень много времени. Также нельзя будет гарантировать, что компоненты будут хорошо перемешаны и итоговая раствор будет иметь нужные характеристики.

Процесс изготовления смеси

Виды самодельных бетономешалок

Все разнообразие устройств разделяется на механические (ручные) и приводные модификации. Последние чаще всего комплектуются электрическим двигателем.

Устройство из старой бочки

Таблица кустарных агрегатов и их свойств:

Тип бетономешалки Характеристики, достоинства и недостатки
Ручные

Изготовленный в домашних условиях агрегат

Наиболее простой и неприхотливый в обслуживании тип устройства.

Достоинство:

  • Легко изготовить.
  • Минимальные финансовые затраты.
  • Не требует расхода энергии.
  • Позволяет намного быстрее и качественнее изготовить раствор необходимой марки и объема.

Недостатки:

  • Для приведения в действие требует ручной силы.
  • Для приготовления  большого объема метод слишком временно- и трудозатратен.

Ручные самодельные мешалки подходят для приготовления небольшого объема смеси и при ограниченном бюджете проекта.

Электроприводные

Электроприводной агрегат

В отличие от вышеописанного типа с электрическим приводом более производительны.

Достоинства:

  • Не требуется ручной труд.
  • Не ограничены по объему приготавливаемого раствора.
  • Изготавливаемая смесь отличается максимальным качеством.

Недостатки:

  • Для изготовления устройства требуются определенные знания и умения.
  • Для приведения в работу нужно подключение к электросети.

Объем барабана (емкости, в которой происходит перемешивание компонентов) в электрическом агрегате определяется параметрами работы и мощностью двигателя.

Устройство этого типа пригодна для работ на средних и больших проектах.

Как сделать самому мешалку?

Изготовление бетономешалки

Смешение компонентов происходит под действием крутящего момента барабана и силы тяжести (гравитационный способ). Ни о какой мешалке типа блендера или дрели и речи быть не может. Исходная смесь относится к трудно перемешиваемым.

Принцип действия

Для приготовления, в ходе перемешивания должен быть задействован сразу весь ее объем. Поэтому выгоднее, как по энергозатратам, так и по фактору производительности, перемешивать смесь в барабане под действием силы тяжести. К тому же, такую установку легче изготовить в домашних условиях

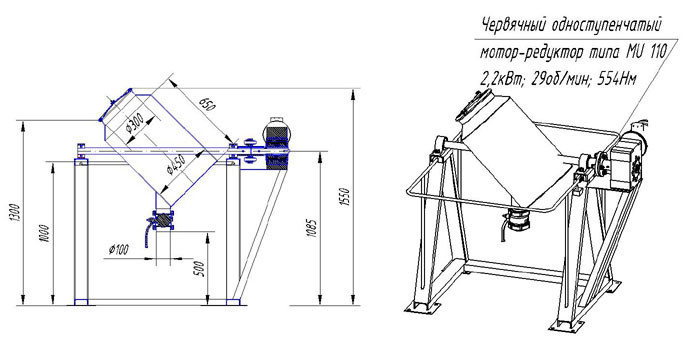

Изготовление установки, схема

Исходные материалы и оборудование

Чтобы сделать такое устройство потребуется как минимум некоторые навыки работы с металлоконструкциями, и умение их соединять.

Проще всего, конструкцию сделать сварную. Поэтому, помимо набора необходимых материалов, потребуется еще и сварочный аппарат и, естественно, человек, умеющий с ним обращаться.

В качестве исходных надежных материалов, позволяющих применять мешалку практически бессрочно, подойдут:

  • Достаточной толщины металлическая емкость в форме цилиндра. Это может быть бочка на 80-200 литров. Однако чем больше ее объем и, соответственно, масса загружаемой исходной смеси, тем тяжелее ее будет вращать.
  • Металлический пруток (арматура диаметром 8-12 мм), уголок с ребром от 25 мм для стойки и ручек.
  • Муфты, шарниры, подшипники.

Чертеж

Этапы изготовления

Устройства, чертежи которых в большом изобилии имеют в общем доступе, могут иметь индивидуальные детали, но в целом схожую конструкцию. Поэтому и процесс их изготовления делится на одинаковые этапы.

Рассмотрим один из наиболее простых вариантов:

  1. Приготовить емкость. Это может быть старая железная бочка. Главное, чтобы она была достаточно прочная и герметичная, без трещин и дырок.
  2. Изготовить небольшой люк в середине боковой поверхности бочки. Для этого нужно аккуратно вырезать в ней прямоугольник или квадрат со стороной около 30 см. Из этого отрезка нужно изготовить дверцу для люка, закрепив его на шарниры к бочке.

В ходе эксплуатации люк должен надежно и, главное, герметично закрывать бочку. Для этого лучше использовать резиновые уплотнители. Полоску резины можно приклеить по периметру люка. Сам же люк нужно закрывать перед работой на задвижку или обычный дверной шпингалет.

  1. Далее барабан (бочку с люком) нужно закрепить на вращающуюся ось, которая в свою очередь устанавливается на надежный каркас (Смотрите, как показано на фото). Соединение оси, крепящейся к бочке, с рамой стойки может быть как с помощью плотно обживающих ее хомутов, так и посредством муфт с подшипниками.

Ручной агрегат своими руками

Обратите внимание! Крепление к оси бочки (дну и верху) осуществляется с помощью сварки. Для этого нужно подготовить крестовины, которые увеличат площадь соприкосновения оси с поверхностью барабана и повысят этим площадь и надежность крепления.

  1. Стойка, на которой устанавливается барабан с закрепленной рукоятью и осью для вращения, изготавливается из прочного материала – металлических уголков, труб, арматуры, брусков или досок достаточной толщины.

Установка с электроприводом самодельная

Электропривод

Если планируется большой объем работ, например, заливка фундамента для двухэтажного коттеджа, то перед строителем возникает естественный вопрос — как сделать самому установку с электроприводом?

На конструкцию устройства внесение этой детали практически не повлияет. Только в месте, где расположена ручка для ручного вращения барабана, устанавливается электродвигатель, напрямую соединяемый с осью барабана или через редуктор.

Установка с электроприводом своими руками

Электрический двигатель должен иметь достаточную мощность, хотя все зависит от объема барабана. Так для 200 литровой бочки, производящей 7-8 ведер готового материала за один цикл, необходимо устанавливать двигатель мощностью не менее 2 кВт. При этом, рабочая скорость вращения барабана должна находиться в пределах – 20-40 оборотов в минуту.

Электрический мотор

Обратите внимание! Если металлическая бочка не имеет достаточной толщины и может деформироваться под действием силы тяжести при вращении в рабочем положении, ее можно усилить, наварив на внешнюю ее сторону заранее согнутую толстую проволоку или тонкий стальной пруток.

Мобильная установка

Стоит ли делать бетономешалку самому

Насколько легко сделать устройство

Очень часто помимо вопроса о том, как самому сделать бетономешалку в домашних условиях, возникает вопрос, стоит ли ее вообще делать или купить заводскую?

Порой изготовление такого устройства потребует больших затрат, сил, времени и услуг специалистов. Поэтому приступать к ее изготовлению можно не только когда есть чертежи, но и все условия, материалы и опыт в механике и металлообработке.

Стационарный агрегат своими руками

Условия создания

Все вопросы о том, что такое мешалка, как сделать своими руками ее рабочую модель, какие при этом потребуются навыки и умения, должны быть решены заранее.

  • Например, в ходе работы понадобится опыт работы в электросварке. Если такового нет, или нет того, кто мог бы помочь, то лучше не браться за дело. В ходе работ по изготовлению, понадобится много материалов, устройств и механизмов.
  • Итоговая цена, и вообще, выгода этого предприятия, зависит от их наличия в бесплатном и дешевом доступе. Хорошо, когда все необходимые материалы и устройства можно найти в кладовых своего хозяйства или на крайний случай недорого приобрести их.
  • Опытному механику, конструктору, слесарю или человеку с опытом подобных работ лучше знать, как сделать агрегат своими руками (чертежи, хотя бы они были идеальными, не могут помочь сами по себе создать устройство для приготовления бетона).

Недорогой вариант своими руками

Обратите внимание! Для улучшения процесса перемешивания смеси, на внутренней поверхности барабана можно сделать лопасти. Это могут быть несколько уголков с ребром 50 мм, надежно прихваченных на сварку.

Модификации бетономешалок

Чертеж сегодня может найти каждый. Несмотря на то, что работают они по одному принципу, конструкции могут существенно различаться по нескольким параметрам.

Как сделать оборудование своими руками?

Ось вращения барабана

Барабан может вращаться не только строго вдоль горизонтальной оси, как в рассмотренном примере, но также с различным углом наклона. При этом емкость может иметь функцию наклона для облегченного освобождения материала.

Видео, как сделать самодельную бетономешалку, показывает, какие модификации доступны для изготовления и какие сложности предстоит преодолеть в ходе их создания.

Небольшой вариант своими руками

Стационарные и передвижные

Должна ли быть самодельная бетономешалка стационарной или передвижной, зависит от условий и особенностей работы на стройплощадке. Если работа предполагает перемещение по большой площади, то предпочтение лучше отдать мобильной версии.

Самодельная мешалка высокой производительности

По механизму перемешивания

Многим хочется знать, как сделать бетономешалку своими руками (видео-инструкция), чтобы максимально ускорить процесс изготовления бетона. Максимальную скорость изготовления имеют мешалки с принудительным механизмом перемешивания. Однако такие устройства достаточно сложны для самостоятельного изготовления, и к тому же потребляют много энергии.

Бетономешалка своими руками: чертежи, расчеты, фото, видео

Станки и инструменты /19-мая,2014,02;28 / 119461
Кто хоть раз сталкивался со строительством, начинающимся с нуля, т.е. с непосредственной закладки фундамента, поймет, о чем идет речь. В данной ситуации – исключительно личная нужда заставила пойти на такой поступок. Все сопоставив, решил сделать бетономешалку своими руками.

Перед тем, как приступить к изготовлению бетономешалки своими руками, предлагаем просмотреть описание, фото, инструкции, чертежи по изготовлении еще одной бетономешалки нашим автором-подписчиком.


Просчитав, что в будущем доме для заливки цоколя нужно около 40 кубов бетона, быстренько прикинул – возить из соседнего города, который находится в 80 км от будущей постройки, выйдет не просто накладно, а чересчур! Гастарбайтеров Джамшутов и Равшанов приглашать бесполезно – у них из своего инструмента только руки.

Готовые агрегаты такие как бетономешалки, представленные в торговой сети, не вызвали восторга своим внешним видом и надежностью.

Решено все делать своими руками и начал с расчетов, замеров и поиска элементов конструкций для бетономешалки. Интернет нам в помощь а именно сайт Умельцы.ру. Найдено все и в путь – по помойкам, авторазборкам и пунктам приема металла. Ранее ни с чем похожим не сталкивался, поскольку из «технический» познаний в области инженерии больше всего специализация по охране труда.

Расчет груши бетономешалки на объем 0,25 куба



Часть первая
Немного математики:
(СА) 2=(Ев) 2 + (Вв) 2
(СА) 2 = 402 + 152 = 182500мм2
СА = 427,2мм
ОС=ОХ=d/2 xCA = 200x427,2 = 85440 = 569,6 мм
D/2 – d/2 350-200 150
ОА=ОУ=ОС+СА =569,6 + 427,2 = 996,8мм
АУ (по окружности) = АВ х 3,14 = 700х3,14 = 2198мм

Часть вторая самая простая :
Размеры прямоугольника - Ев на АУ. Т. е в данном случае 300мм на 2198мм

Часть третья
Для того, чтобы получить неровное дно груши бетономешалки, нужно вырезать круг с диаметром большим, чем диаметр самой груши бетономешалки.

Здесь уже на любителя: я взял диаметр 740мм. Можно было и больше: тогда бы низ получился по круче.

Но у нас получается вот так:
⌀740 х 3,14 = 2324мм
Нужная нам длина окружности (700х3,14) = 2198 мм
Получаем величину Х = 2324-2198 = 126 мм
Удаляем, как показано на рисунке. Внутренний диаметр круга зависит от диаметра используемого венца + 70 - 100 мм.

Для груши взяты стальные листы 2,5 мм, выровнены кувалдой и выкроены по заранее приготовленным чертежам.

Дно груши бетономешалки сделано из листовой стали толщиной 5 мм.


Изготовления груши бетономешалки
Изготовления груши бетономешалки
Изготовления груши бетономешалки
Изготовления груши бетономешалки
Изготовления груши бетономешалки
Изготовления груши бетономешалки
Изготовления груши бетономешалки

Механизм вращение груши бетономешалки осуществляется «Волговским» маховиком, ее же ступицей и «Москвичевским» бендексом.

Механизм вращение груши бетономешалки
Механизм вращение груши бетономешалки

Изготовление посадочного места для груши бетономешалки

Изготовиление посадочного места
Изготовиление посадочного места

Конструкцию решил сделать съемной, поскольку планировалось ставить в дальнейшем на станину сито.


Все вместе соединить получилось только с помощью главного инструмента – кувалды, ну а прикладным было полено. Станина очень мощная и тяжелая, ошибкой было сваривать разные сплавы: сталь и чугун, разная степень надежности.
Изготовление станины.

станина

Опрокидывание груши, на бетономешалке тоже сделано весьма примитивно, но для самодельной конструкции пойдет – из профтрубы.

опрокидователь

Механизмом опрокидывания являются приваренные ВАЗовский маховик и его же шестеренка. Чугун усилен шестеркой.

Важный совет: для длительного использования бетономешалки запускать её следует пустой или с небольшим количеством воды. А загружать компоненты для приготовления смеси следует уже в работающий механизм. Многие мастера и выгружают готовый раствор, не выключая бетономешалки.

Расчет шкивов для бетономешалки своими руками делался с расчетом 25 об/мин. груши.

расчет шкива

Сам двигатель куплен новый, «совдеповский», 380 В., 0,6 квт. Порожние испытания в течение более полутора часов выдержал, чуть нагрелся, значит, и нагрузку выдержит.

подключения бетономешалки

Следует учесть, что в реальности для загрузки будет доступна примерно половина объёма, указанного в технических характеристиках. Дело в том, что для получения раствора и его качественного перемешивания ёмкость смесителя нужно наклонить. Чем плотнее требуемый раствор, тем угол наклона должен быть больше. В вертикальном положении бетономешалка почти ничего не перемешивает. Из этого становится понятным, что наклонённую ёмкость можно заполнить не выше загрузочного окна, иначе раствор из агрегата начнёт выливаться.

Готовая бетономешалка: фото




Бетономешалка своими руками: видео

Схема и чертёж бетономешалки – Завод «Стройтехника»





Использовать бетономешалку в процессе капитального строительства, ремонта или благоустройства земельного участка приходится довольно часто. А сэкономить силы, время и деньги на ручном замесе бетона или покупке/аренде дорогостоящего оборудования получается не всегда*. Но что мешает нам своими руками изготовить бетономешалку по схемам и чертежам, найденным в интернете? Ниже представлена базовая информация с примерами схем и чертежей некоторых узлов и деталей такой бетономешалки.

Бетономешалка – это строительное оборудование, используемое для получения равномерной бетонной массы путём перемешивания компонентов различных фракций.

Принцип её действия может быть гравитационным или принудительным.

  • В гравитационных бетономешалках, как следует из названия, смесь перемешивается за счёт гравитации. В соответствие с некоторыми схемами сборки угол наклона механизма замеса у них может меняться, что значительно повышает качество получаемой смеси.
    Бетономешалки этого типа делятся на редукторные и венечные. Редуктор, как правило, достаточно надёжен и хорошо защищён от попадания песка и прочего мусора, благодаря чему, ломается только вследствие сильного износа. Но обычно по схемам и чертежам собираются менее надёжные, зато легче ремонтируемые бетономешалки венечного типа.
  • Конструкция бетономешалок принудительного действия отличается тем, что раствор в них перемешивается только лишь за счёт использования лопастей. Как правило, они применяются для получения «сухого» состава с малым содержанием воды и различными добавками.

Моделей бетономешалок с общедоступными схемами и чертежами различной сложности достаточно много, а потому даже бывалый инженер не всегда сразу сможет сказать, чем они различаются. Однако, в конструкции некоторых бетономешалок можно легко выделить несколько типичных узлов и механизмов: рабочую ёмкость, силовой блок, трансмиссию, станину, а также механизмы замеса и разгрузки.

  • Станина – как правило, деревянная или металлическая несущая рама из профиля. Может иметь шасси, из-за чего теряет в устойчивости, но это удобно при необходимости передвинуть бетономешалку.
  • Силовой блок с трансмиссией с заданной скоростью приводят в движение механизм замеса. Бетономешалка, сделанная по найденным схемам и чертежам, будет надёжнее, если использовать уже готовый редуктор в сборе с двигателем соответствующей мощности.
  • Рабочая ёмкость используется для размещения компонентов смеси. Её объём – основной показатель производительности бетономешалки, определяющий её назначение. Помимо неё в проектной документации, как правило, указывается объём бетонного раствора, получаемого с одного замеса, который обычно составляет 2/3 от объёма рабочей ёмкости. Такого соотношения, как правило, придерживаются для того, чтобы бетон промешался качественно и во время замеса не перегружал привод.
  • Механизм разгрузки упрощает извлечение готовой смеси для дальнейшего использования. Конструктивно это может быть рычаг для опрокидывания ёмкости, заслонка или что-нибудь ещё – зависит от конкретной схемы бетономешалки.
  • Механизм замеса – система лопастей с ручным (очень популярный вариант для самодельных бетономешалок), пневмо-, ДВС- или электроприводом (часто применяется в конструкции бетономешалок, изготовленных по профессиональным схемам и чертежам).

Подбирать параметры узлов бетономешалки необходимо в строгом соответствии с проверенными схемами и чертежами!

* Исключением (в хорошем смысле) являются смесители от завода «Стройтехника».

Бетономешалка своими руками: чертежи, как сделать электропривод

Строительство любого типа использует бетонный материал. В случае сооружения малогабаритного объекта на выручку придет бытовая бетономешалка своими руками, изготовленная самостоятельно. Приготовление бетона вручную, без бетоносмесителя, дело трудоемкое, а покупать или брать в аренду строительный агрегат довольно дорого, поэтому нередко используется вариант самоделки.

Преимущества и недостатки

Когда планируется ремонт или отстрой независимого сооружения первым используемым материалом окажется бетонный раствор. При строительстве габаритных зданий практикуется заказ уже готового бетона или применяется большая профессиональная электро или механическая бетономешалка. Для возведения маломасштабных конструкций актуальной заменой будет бетономешалка или сделанный пенобетоносмеситель своими руками, он может иметь желаемые размеры и замешивать нужные пропорции стройматериала. Профессионалы, которые сталкивались с изготовлением бетоносмесителя в домашних условиях, рекомендуют для начала попрактиковаться на покупном устройстве, например, мобильном BX 65 или Parma B-101-E, чтобы лучше понять принцип действия агрегата, просчитать удобные для эксплуатации параметры и сделать чертеж устройства.

В домашних условиях сделать бетономешалку можно используя подручные детали, что значительно сэкономит деньги.

Бетоносмесительная система обладает такими техническими достоинствами:

  • удобная форма;
  • изготовление из подручных материалов;
  • механизм действия самоделки практически не отличается от покупного варианта;
  • мощность электродвигателя в случае электробетономешалки подбирается по усмотрению;
  • объем бетоносмесителя в зависимости от пожелания;
  • экономный ремонт и замена деталей;
  • бетоносмеситель своими руками — повод для гордости.

К минусам можно отнести такие факторы, как:

  • остатки не замеса по углам тары;
  • постоянный контроль за процессом смешивания;
  • трата времени на изобретение.

Емкость для бетономешалки: тонкости изготовления

Большой объем бетономешалки — не значит хорошо, габаритный агрегат требует много энергии. Как маленькая, так и большая тара отличится лимитацией бетона исходя из одного цикла запуска механизма, поэтому выбирать параметры емкости следует среднестатистические, актуальное решение — бак из 200-литровой бочки.

Для самодельного средства необходимо подготовить металлическую бочку объемом до двести литров.

Изготовление самодельных бетономешалок любых видов построено на общих технологических принципах. Для проведения процедуры потребуется прочная емкость, имеющая цилиндрическую форму и грушу со средним объемом в 150—200 литров. Далее крепкий металл для предполагаемой рамы, для маленьких смесителей подойдут деревянные или пластиковые держатели, лопасти для переворачивания раствора, ковш для выгрузки и передач материала на трактор или другую спецтехнику, редуктор или электродвигатель для бетономешалки. Для передвижения агрегат устанавливают на роликах.

Новаторам будет актуально руководство, что поможет быстро изготовить самодельный бетоносмеситель. Потребуется:

  • Металлический бак, что отвечает за объем бетономешалки.
  • Прут или уголок из стали будет основой станины.
  • Два новых или ранее эксплуатируемых подшипника.
  • Металлическая труба или отрез арматуры, это будет ось и ручка.
  • Болгарки и аппараты для сваривания.
  • Механический набросок или компьютерная программа «конструктор».

Как сделать своими руками: подробная инструкция

Самодельная бетономешалка принудительного действия, с помощью которой изготавливаются все типы бетона, в том числе и пенобетон, делается в домашних условиях таким образом:

Для качественного замеса строительного раствора внутрь емкости нужно приварить лопасти.
  1. В центре фляги или бочке прорезать прямоугольное отверстие так, чтобы образовалась узкая щель равная к стыкам. Внутри емкости приварить выступ из металлического профиля и с помощью резины осуществить герметизацию.
  2. В днище бочки болгаркой вырезать круглое отверстие, это будет крышка, которая распахивается только наружу, для надежности установить металлические запонки и запор. Отверстие для заливки раствора заваривать необязательно, штатный заслон станет вполне надежной защитой от самопроизвольного открытия.
  3. Внутрь цилиндра приварить 3—4 лопасти, которые будут отвечать за качество замеса материала.
  4. Бока бака, ближе к центру — это место для расположения подшипников, которые нужно приварить сварочным аппаратом. Там же крепится стальная ось со ступицей.
  5. Подготовленный цилиндр прикрепить к станине, с другой стороны приварить ручку из металла и ручная бетономешалка своими руками готова к эксплуатации.

Чертежи самодельных бетономешалок

Многие практикуют подключение электродвигателя бетономешалки самодельным вариантом на основе покупной марки «Гамбит РБГ-250», для этого не нужно покупать новую деталь, вполне подойдет электромотор от старой стиральной машины или даже мопеда. Не менее популярны электросхемы, отличия которых кроются в автоматизации замеса бетона, правда, машины будут полностью зависеть от электричества. Электрическая схема, вмонтированная в устройство, особо актуальна для тяжелого бетона, замес которого требует особых силовых затрат, если бетономешалка шнековая (принудительного действия). Для арболита подойдет бетономешалка с ручным приводом.

Для бетоносмесителя можно использовать двигатель от стиральной машины, способный выдержать больше нагрузки.

Качественный замес бетона возможен только при активном кручении и переворачивании раствора. С такой задачей хорошо справится двигатель от стиралки, который выдерживает большие нагрузки. Средний порог оборотов должен быть не меньше чем 20 в минуту. Такое количество обеспечивают редуктора различных схем, обладающие сцепной ременной системой.

Разработка механизмов: тонкости

Гравитационная система

Лучшим покупным вариантом такой бетономешалки станет Bruder на 180 л или Zitrek, не менее популярна марка Skiper CM-120, хотя это более дорогостоящий вариант. А можно и совсем сэкономить, сделав бетоносмеситель гравитационного типа самостоятельно из подручных материалов, использовав чертеж устройства. Этот вид отличается от других вариантов методом смешивания, которое осуществляется с помощью силы тяжести. Обязательный момент — наличие неподвижных лопастей внутри барабана. Разница — барабан располагается на оси так, чтобы груша могла свободно опрокидываться, что упрощает момент перед передачей раствора трактору или на строительную тележку.

Гравитационный бетоносмеситель позволяет готовить цементный раствор из наполнителей, имеющих разную фракционность. Бывают как ручного, принудительного вида, так и электрические.

Механическая бетономешалка

Изготовляя бетономешалку необходимо определиться с механизмом работы, например, будет ли вмонтированный миксер или нет.

Строительство небольших конструкций или обычная заливка фундамента не требует габаритных бетономешалок, зачастую застройщики обходятся самодельными механизмами, которые отличаются принципом воздействия, а именно:

  • Принудительно-механический способ. Часто совмещается с гравитационным. Принцип устройства — горизонтальная или наклоненная груша с вмонтированным миксером внутри. Есть и безмиксерные бетономешалки, в этом случае за качество замеса отвечают неподвижные лопасти. Покупные аналоги — Limex 190 LS, «Лебедянь».
  • Принудительный вибрационный. Во время замеса бетона емкость остается неподвижной. Роль смесителя осуществляет миксер, который издает волны сжатия. Применяется электропривод, мощность которого должна быть не меньше, чем 1,5 кВт.
  • Комбинированный гравитационно-механический. Включает в себя объединение двух методов.

Как сделать электропривод: советы от профессионалов

Отличия от других бетоносмесителей:

  • стационарный бак;
  • подвижные лопатки, которые активно перемешивают раствор.

Электроприводный агрегат не требует наличия герметического отверстия по сравнению с ручными устройствами, это считается главным достоинством смесителя. К минусам можно отнести потребность в дополнительных деталях, таких как сальники и ось самого привода. Электроприводная бетономешалка из бочки своими руками — оптимальный вариант, ее объем — 200 л. На стенки емкости привариваются дополнительные металлические листы, а верхняя часть заваривается железными прутами. Основа сооружается из профилированной трубы. Для качественной эксплуатации бак нужно крепить прочно, без возможности самопроизвольного движения. Отверстие для компонентов располагается сверху. Слив готового бетона в ковш трактора или на строительный минитрактор расположен с правой или левой стороны и зафиксирован, герметизированным резиной, затвором.

Самодельная бетономешалка своими руками чертежи

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Типы самодельных бетономешалок

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Чертеж бетономешалки

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция — бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Вертикальная бетона мешалка



Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

Самая простая конструкция редуктора с электроприводом – на шкивах. Шкивы можно взять от любого автомобиля или старой стиральной машинки – главное, подобрать нужное количество и пропорции передач, чтобы обеспечить медленное вращение барабана. Часто в силу недоступности деталей передачу вращения на барабан делают из комбинации шкивов, цепной или ременной передачи, и т.д. Преимущества электрической бытовой бетономешалки очевидны: минимум ручного труда, высокая скорость приготовления раствора, надежность, экологичность и экономия трудозатрат. Недостаток один – необходимо наличие электричества на стройплощадке.

Мощность электродвигателя рассчитывается по-разному: для наклонной или вертикальной бетономешалки – 0,2 кВт на 1 литр раствора, для горизонтального резервуара – 0,15 кВт на 1 л.

Бензиновый двигатель в бетономешалке

Бетономешалка с приводом от ДВС или дизельного маломощного двигателя имеет преимущество только в том, что для ее работы не нужно подводить электричество. Чаще всего такая самодельная бетономешалка принудительного действия конструируется мобильной – на колесиках. Привод на барабан делается любой, а сама емкость может изготавливаться довольно большого объема, так как мощность любого, даже маломощного двигателя, будет достаточной для качественного замешивания раствора в резервуаре объемом в 1 куб или больше.

Передача вращения на первый шкив трансмиссии должна быть цепной, так как на выходе ДВС установлена зубчатая шестеренка. Такая конструкция удобна тем, что ремонт своими руками можно провести для всех без исключения узлов и деталей, не обращаясь в различные сервисы и мастерские.

Бетономешалка из стиральной машины

Изготовить самодельную бетономешалку проще всего из барабана и других деталей стиральной машинки, так как в емкости для стирки уже предусмотрено крепление шкива. Останется только сделать свой каркас и закрепить на нам двигатель для перемешивания раствора. Преимущества самодельной бетономешалки в том, что пропорции и состав раствора могут быть любыми – с песком, мелким гравием, наполнителями или керамзитом. Структурная схема такого бетоносмесителя приведена ниже:

Схема бетономешалки



Электродвигатель, шкив, резервуар, ремень – все это берется от стиральной машинки. Остается только самому сделать люк для выгрузки раствора, и металлическую раму, на которой будет устанавливаться бетономешалка. Чтобы понизить соотношение оборотов двигателя и барабана, используется система из нескольких шкивов, диаметр которых подбирается индивидуально, в зависимости от оборотов электродвигателя.

Внутри резервуара (а он сделан из нержавеющей стали) крепятся лопасти для перемешивания смеси. Так как стенки нержавеющей емкости довольно тонкие (около 1,5 мм), то при помощи сварки лопасти закрепить очень сложно — проще сделать все на болтовых соединениях. Сливное отверстие в резервуаре необходимо спилить и заглушить металлической заплаткой на болтах. Так как конструкция бетономешалки будет делаться с вращением всего барабана, то лопасти должны быть изогнутыми и крепиться по диагонали на длину двух третей резервуара. Лопасти обязательно должны крепиться строго симметрично относительно друг друга и оси барабана – от этого зависит разбалансировка и вибрация барабана при перемешивании раствора, а значит, и срок эксплуатации бетономешалки. Минимальный зазор между лопастями и стенками емкости, особенно по углам, обеспечит отсутствие «мертвых зон», где раствор не перемешивается.

Люк для выгрузки раствора при вращающемся барабане можно не делать, а выгружаться раствор будет через верхнюю часть емкости. Для этого необходимо предусмотреть опрокидывание бетономешалки шарнирным поворотом на раме. Емкость для выгруженного раствора должна быть немного больше объема резервуара бетономешалки.

Чтобы раствор меньше разбрызгивался, а также с целью увеличить объем приготавливаемого раствора, на нержавеющий резервуар можно наварить грушевидную металлическую насадку, сужающуюся к концу емкости.

Самое надежное изготовление рамы – из металлического уголка со стороной 45 мм. Раму можно изготовить при помощи сварки, или стянуть на болтах. Деревянный каркас будет разбухать от воды, рассыхаться и деформироваться в процессе эксплуатации, поэтому такая конструкция применяется очень редко. Бетономешалка из стиральной машины имеет небольшую емкость, но для частного хозяйства в большинстве случаев не нужно много бетонного раствора сразу. К тому же, такая бетономешалка обойдется почти бесплатно, за исключением нескольких деталей, которых может не оказаться под рукой.

Техника безопасности

  1. Постоянная вибрация при работе бетономешалки создает опасность ослабления болтовых соединений, поэтому перед каждым использованием бетоносмесителя проверяйте все места креплений и сварных швов.
  2. Перед включением бетономешалки проверьте ее устойчивость и надежность установки на грунте.
  3. Не оставляйте работающий агрегат без присмотра.
  4. Пользуйтесь средствами защиты – очками, рукавицами, одевайте плотную рабочую одежду.
  5. Не проверяйте готовность раствора при работающей бетономешалке!

Главные преимущества самодельной бетономешалки – дешевизна и экономичность, доступность деталей для ремонта и обслуживания, а в некоторых вариантах конструкции – мобильность и автономность работы.

как сделать из бочки, стиральной машины и не только, инструкции с чертежами, фото и видео

Бетоносмесительная машина, или бетономешалка, или бетоньерка — строительное устройство, предназначенное для самостоятельного приготовления качественной строительной смеси. Такая машина может быть стационарной и мобильной, отличающейся назначением и принципом действия. На сегодняшний день бетономешалка, сделанная своими руками, является хорошим вариантом практичного и удобного агрегата. Его изготовление потребует минимальных финансовых затрат.

Виды бетономешалок и принцип их работы

Бетономешалка — техническое устройство, широко применяемое в условиях современного строительства для приготовления бетонного или другого раствора на основе цемента, и представленное очень разными видами или формами. Вне зависимости от типовых характеристик и конструктивных особенностей, основной функцией бетоносмесительной машины или миксера является получение максимальной эффективности в процессе смешивания всех составляющих.

Бетономесители непрерывного действия

Бетономешалки непрерывного действия имеют принудительный процесс смешивания всех составляющих. С конструктивной точки зрения такие агрегаты одинаковы, а основные отличия заключаются в размерах, производительности и форме лопастей для смешивания.

Принцип работы бетономешалки непрерывного действия заключается в принудительном процессе смешивания компонентов раствора

Непрерывные бетоносмесительные машины осуществляют полный набор всех технологических процессов, представленных загрузкой и смешиванием отдельных компонентов, а также выгрузкой готовой смеси из агрегата, что обеспечивается не только производственным, но и контрольным оборудованием.

На схеме показано устройство агрегата непрерывного действия

  • 8 — непрерывный поток компонентов смеси подаётся внутрь корыта;
  • 7 — лопасти, закреплённые на валах внутри корыта под углом 40–45°;
  • 6 — валы внутри корыта;
  • 5 — разгрузочный затвор;
  • 4 — зубчатая пара;
  • 3 — редуктор;
  • 2 — ремённая передача.

Принцип действия миксера основан на загрузке непрерывного потока компонентов ленточными питателями или конвейерами. Одновременная подача сыпучих составляющих и воды позволяет получить в смесительной ёмкости однородный и качественный раствор, который выводится через выгрузочное отверстие и может загружаться непосредственно в специальное транспортное средство.

Технические показатели производительности непрерывных смесителей зависят от объёма раствора, который перемещается за определённое время в направлении оси, а также от размера и угла лопастной части с частотой их вращения. Преимущества такого варианта бетономешалки представлены возможностью готовить растворы и жёсткие бетоны в значительном количестве, а также полной статичностью корпуса. К недостаткам можно отнести необходимость постоянной подачи компонентов, и невозможность получить небольшой объём раствора.

Циклического действия

Установки циклического действия отличаются загрузкой новых составляющих смеси только после полной выгрузки уже готового раствора. Такой вариант миксерного оборудования является более мобильным, а уровень производительности определяется качеством загружаемых компонентов и общим объёмом смесительного резервуара.

Циклические бетономешалки более мобильные

Основная функция циклического устройства заключается в получении высококачественных бетонов подвижного, формовочного и жёсткого типа с наличием специальных добавок. Агрегаты такого вида могут иметь цилиндрический или корытообразный корпус с валом вертикальной или горизонтальной направленности.

Перемешивание раствора происходит при помощи лопастных валов

  • 1 — подшипник;
  • 2 — электрический двигатель;
  • 3 — рамная конструкция;
  • 4 — передача клиноременного типа;
  • 5 — редуктор;
  • 6 — муфта;
  • 7 — корпус агрегата;
  • 8 — лопастная часть;
  • 9 — держатель;
  • 10 — отверстие для загрузки;
  • 11 — вал;
  • 12 — пневматический цилиндр;
  • 13 — затвор;
  • 14 — выгрузочное отверстие агрегата.

Принцип действия обеспечивается вращением лопастей на валах во взаимном направлении, что вызывает включение электрического двигателя и клиноременной передачи. Благодаря предельно равномерному расположению лопастей на валах, такие элементы идеально входят в свободные промежутки. Смешиваемые компоненты доставляются внутрь работающего миксера сквозь отверстие замочного типа, после чего происходит перемешивание при помощи лопастных валов и выгрузка готовой смеси через разгрузочное отверстие, управляемое пневматическим цилиндром.

Преимущества наиболее современных моделей заключаются в высоком качестве смешивания за относительно небольшой временной промежуток и в возможности применения компонентов с разными показателями плотности, в результате чего получается высококачественный готовый состав. Основные минусы циклического оборудования представлены дороговизной и технической сложностью трансмиссии, что предполагает обеспечение регулярного и грамотного технического обслуживания агрегата.

Гравитационные

Вариант строительной машины, отличающийся перемешиванием бетонных смесей за счёт силы тяжести. Гравитационные миксеры представляют собой барабан, который вращается вокруг оси горизонтального или наклонного типа. Обязательным условием функционирования является строго определённое количество лопастных вращений, которое предупреждает переизбыток центробежной силы внутри барабана.

Преимуществами бетономешалки такого типа является простота установки и производительность

Гравитационные строительные миксеры, как правило, предназначены для приготовления смесей, объём которых не превышает один кубический метр. Современная установка мобильного типа очень легко транспортируется. Самыми популярными и распространёнными гравитационными моделями являются бетоносмесительные установки в виде традиционных автобетономешалок.

Частота вращения в бетономешалке такого типа составляе 20 оборотов в минуту

  • 1 — загрузочный ковш;
  • 2 — пара подъёмных барабанов;
  • 3 — самотормозящийся редуктор червячного типа;
  • 4 — фланцевый электрический двигатель;
  • 5 — смесительный барабан с лопастями;
  • 6 — штурвал агрегата;
  • 7 — выходной вал трёхступенчатого редуктора цилиндроконического типа;
  • 8 — концы каната, которыми охватывается ковш;
  • 9 и 10 — концевые выключатели для отключения электрического двигателя;
  • 11 — траверса;
  • 12 — фланцевый электрический двигатель;
  • 13 — одноступенчатый редуктор;
  • 14 — фиксирующее устройство.

Принцип действия: лопастными элементами внутри барабана в процессе их равномерного вращения осуществляется подхватывание, подъём и сброс вниз приготавливаемого раствора. Стандартная частота вращения в гравитационной бетоносмесительной технике ограничивается 20 оборотами в минуту.

Несомненные преимущества любого гравитационного миксера представлены оптимальным соотношением веса установки и общего рабочего объёма ёмкости, простотой и надёжностью конструкции, возможностью использования крупных заполнителей, а также очень низкой энергонагруженностью такого оборудования. К серьёзным недостаткам таких моделей можно отнести низкие показатели универсальности и риск неполучения однородных жёстких смесей.

Принудительные

Бетоносмесительные агрегаты принудительного действия используются в производстве не только подвижных, но и жёстких бетонов формовочного типа, а также позволяют изготавливать лёгкие бетоны со значительным объёмом всевозможных добавок. Принудительные миксеры могут быть оснащены горизонтальным или вертикальным валом, который помещается в корытообразный или цилиндрический корпус.

В такой бетономешалке можно приготовить растворы с различными показателями плотности

В принудительных смесителях обеспечивается качественное перемешивание всех компонентов, а благодаря универсальности конструкции значительно облегчается изготовление бетонов, а также растворов, имеющих различные показатели плотности и уровень подвижности.

Внуть барабана бетономешалки загружаются все компоненты, благодаря лопастям они перемешиваются, и получается качественный раствор

  • 1 — корпус смесителя;
  • 2 — рамная конструкция;
  • 3 — электрический двигатель;
  • 4 — пульт управления агрегатом;
  • 5 — затвор секторного типа;
  • 6 — рукоять привода для открытия затвора;
  • 7 — защитный элемент;
  • 8 — редуктор привода для валов;
  • 9 — защита ремённой передачи;
  • 10 — предохранительная муфта;
  • 11 — смесительный вал.

Принцип действия базируется на загрузке всех компонентов внутрь барабана и способности лопастей в процессе вращения перемешивать составные части с получением однородной и высококачественной массы готового раствора.

Преимущества принудительных строительных миксеров представлены высоким качеством смешивания, надёжностью оборудования и его способностью функционировать даже в тяжёлых условиях, а также незначительными габаритами и лёгкостью транспортировки. К недостаткам относятся отсутствие максимального соотношения веса оборудования к полезному объёму миксера, а также слишком высокая установленная мощность электрического привода.

Как сделать бетономешалку своими руками

Безусловно, замешивание может выполняться в корыте при помощи обычной лопаты, но такой подход очень трудозатратный, не позволяющий получить достаточное количество однородной и качественной смеси, а расход компонентов в этом случае значительно возрастает.

Самостоятельное изготовление бетономешалки не вызывает сложностей даже при отсутствии профессиональных знаний и специальных навыков в данной сфере. Достаточно ознакомиться со схемой изготовления, подготовить необходимый материал и набор инструментов, а также строго придерживаться пошаговой инструкции.

Из бочки

Конструкция имеет своеобразную траекторию движения, в виде оси вращения, идущей через резервуар строго наискось. Простые растворомешалки способны хорошо функционировать при температурном режиме не ниже плюс 2оС, так как конструкцией не обеспечивается прогрев приготавливаемой смеси.

Конструкция такой бетономешалка довольно проста

  • 1 — металлическая бочка;
  • 2 — основание из металлического уголка;
  • 3 — вал из трубы;
  • 4 — система подшипников;
  • 5, 6 — ручка и рукоятка;
  • 7 — люковая крышка;
  • 8 — замковое соединение;
  • 9 — резиновый уплотнитель;
  • 10 — петля.

Приготавливаемый раствор перемещается между двумя стенками, что обеспечивает простоту и эффективность регулярной эксплуатации. Бочковой миксер способен за двадцать оборотов очень хорошо перемешивать около трёх вёдер бетонного раствора.

Материалы и инструменты:

  • металлическая бочка;
  • комплект метизов, представленных болтами, гайками и шайбами;
  • подшипники;
  • арматура для ручки;
  • стандартный металлический уголок;
  • сварочный аппарат;
  • электрическая дрель;
  • «болгарка» или ножовка для работы с металлом;
  • гаечные ключи;
  • уровень, рулетка и маркёр.

Пошаговый процесс изготовления:

  1. Просверлить отверстия на торцах бочки под установку вала.
  2. Установить на наружной части крышек подшипники под поворотную рукоятку.
  3. Вырезать отверстие для беспрепятственного извлечения готового раствора.
  4. Уплотнить дверцу резиной.
  5. Зафиксировать дверцу откидными петлями на шарнирных задвижках.
  6. Сварить из металлических уголков опорную рамную конструкцию.
  7. Оснастить вал лопастями из стального листа.
  8. Установить вал и поворотные ручки.
  9. Расположить бочку на опорной металлической конструкции.

При желании конструкцию может дополнить электрический двигатель, редуктор для понижения крутящего момента, клиновидный ремень и влагозащитный выключатель, а также система проводов. В работе такая модель бетономешалки менее устойчива, поэтому нуждается в обязательном обеспечении качественной дополнительной фиксации.

Из стиральной машины

Строительный миксер, изготовленный на основе стиральной машины, отличается достаточно высокой производительностью. В процессе барабанного вращения необходима стабильная устойчивость, но наличие определённого диссонанса объясняется составляющими раствора, постоянно смещающими центр тяжести. По этой причине нужно решить вопрос надёжного основания или каркаса для установки бетонного миксера, выполненного с использованием стиральной машины.

Самая устойчивая геометрическая фигура — треугольник, который выдерживает значительные нагрузки и хорошо сохраняет своё положение. Преимущества бетономешалки, самостоятельно собираемой на основе стиральной машины, представлены индивидуальным подбором высоты, но оптимальным вариантом является конструкция с нижней точкой расположения ёмкости на уровне 50–80 см. Объём готового цементного раствора напрямую зависит от размеров бака стиральной машины.

Чтобы обеспечить устойчивость, нужно сделать надёжное основание для бетономешалки

Материалы и инструменты:

  • сварочный аппарат;
  • электрическая дрель;
  • стандартный набор отвёрток;
  • ножовка для работы с металлом;
  • ёмкость из стиральной машины;
  • металлические уголки или труба для изготовления рамного каркаса;
  • стальной лист для изготовления лопастей.

При желании изготовить самостоятельно шнековую бетономешалку необходимо сделать специальный вал.

Пошаговый процесс изготовления:

  1. Заделать сливное отверстие в рабочей стиральной машины активаторного типа.
  2. Изготовить поворотный механизм из металлических уголков или трубы.
  3. Установить стиральную машину на поворотный опрокидываемый механизм.
  4. Установить раму на «ножки» высотой полметра для обеспечения максимальной устойчивости конструкции.

Важно не выполнять жёсткое крепление резервуара по периметру рамы, а установка на навес должна позволять осуществлять опрокидывание с упором на рамное основание. Фиксируется такая конструкция на основе стиральной машины активаторного типа всего четырьмя металлическими уголками. Работоспособность готового строительного миксера обеспечивается подключением агрегата к сети 220 В.

Из фляги

Традиционные фляги из-под молока или краски способны стать отличной базой, используемой в изготовлении компактной бетономешалки. Технологические возможности позволяют выполнить раму на основе металлических уголков или труб, а также обычных деревянных брусков. Как правило, внутри такого миксера одномоментно можно изготовить три ведра бетонного раствора.

Компактная бетономешалка, позволяющая приготовить три ведра раствора за один приём

Флягу необходимо располагать в наклонном положении, используя с этой целью четыре обычные вращающиеся опоры или рамную конструкцию с углом в 20–30° по отношению к горизонту. Таким образом, устройству обеспечивается вращение агрегата в соответствии с продольной осью.

Фотогалерея: составные элементы самодельной бетономешалки на основе фляги

Самодельную ручную бетономешалку можно изготовить в течение пары часов, используя с этой целью молочную флягу и практически любой металлический лом.

Материалы и инструменты:

  • сварочный аппарат;
  • электрическая дрель;
  • отвёртки;
  • ножовка для работы с металлами;
  • металлическая фляга;
  • металлические уголки для изготовления рамного каркаса.

Пошаговый процесс изготовления:

  • Высверлить отверстия для установки рукояти.
  • Пропустить ось, оснащённую ручкой, через просверленные во фляге отверстия.
  • Изготовить опорную металлическую конструкцию рамы.
  • Установить агрегат на раму.

Лёгкая эксплуатация строительного миксера обеспечивается обязательной сбалансированностью такого агрегата, поэтому ось пропускается только через центр тяжести. Втулками для оси могут послужить обычные водопроводные муфты, а упоры выполняются приваркой к осевой части гаек, смазанных литолом или солидолом. Такой вариант в работе очень прост, но большое количество раствора промешивается недостаточно хорошо и быстро.

Варианты бетономешалок для самостоятельного изготовления (с чертежами)

Существует несколько легко выполнимых самостоятельно вариантов строительных миксеров, которые доказали свою высокую эффективность в приготовлении бетонных растворов разного объёма.

Механический вариант

Главным преимуществом является достаточно большой объем, а для оснащения может быть использован как электрический, так и ручной привод. Выгрузка готового состава выполняется традиционным наклоном конструкции набок.

Основной минус такой цилиндрической бадьи заключается в недостаточно качественном перемешивании раствора в угловых зонах и риском разбрызгивания смеси при слишком большой оборотистости конструкции. Модель способна замешать простую смесь в течение пяти минут, а перемешивание сухих компонентов занимает не более десяти минут.

Комбинированный горизонтальный вариант с гребёнками

Электрическая или ручная конструкция на основе цилиндрического резервуара с высокой однородностью и отличной скоростью смешивания. Устройство также имеет высокую скорость и качество процедуры изготовления раствора. Для замешивания одной партии раствора достаточно выполнить всего четыре оборота ручки.

Бетономешалки комбинированного типа обладают хорошей скоростью смешивания

Недостаток состоит в конструкционной сложности и большом количестве составных частей, а повышенного внимания требует установка разгрузочного люка с высококачественными и очень надёжными уплотнителями, шпингалетами и петлями.

Гребёнки изготавливаются из обычных металлических уголков

Для изготовления гребёнки следует использовать металлические уголки, которые надёжно фиксируются на основании.

Для надёжности и устойчивости под бетономешалку рекомендуется сделать основание

Для сваривания боковых стоек используются подкосы, швеллера, разрезанные на отдельные элементы, а также прочные металлические уголки.

Электрический вариант

Наиболее распространённая и востребованная конструкция строительного миксера, чаще всего выполняемая своими руками. На сегодняшний день известно огромное количество вариаций такого агрегата, которые могут иметь некоторые различия в плане конструкции и технических характеристик.

Такой строительный миксер способе обеспечить немалый выход готового раствора

Оптимальным вариантом принято считать использование цилиндрического резервуара, в котором донную часть и горловину в обязательном порядке необходимо укреплять привариваемыми крест-накрест планками. Для такой рамной электрической бетоносмесительной конструкции, надёжно приваренной на оси, характерна высокая производительность и достаточный выход готового раствора.

Некоторую сложность может вызывать сборка ёмкости, вращаемой вместе с осевым элементом, что обусловлено необходимостью выполнить высокопрочную рамную конструкцию. Тем не менее именно благодаря такой технической особенности, электрическая бетономешалка может эксплуатироваться максимально продолжительное время.

Вибрационный вариант

При наличии перфоратора с показателями мощности 1,0–1,3 кВт и ударного принудительного механизма, вполне можно выполнить самодельную вибрационную бетоносмесительную машину.

В данной конструкции нужно учесть, что расстояние до донной части должно соответствовать радиусу агрегата

При изготовлении такой конструкции необходимо помнить, что используемый резервуар должен быть круглым и высоким, не очень широким, располагающимся на оси. Стандартное расстояние до донной части должно соответствовать радиусу агрегата. Категорически нельзя использовать любые плоские ёмкости, изготовленные из листового металла. В таком резервуаре отсутствует необходимое для смешивания раствора возбуждение волн. Оптимальным вариантом является использование пары металлических тарелок, сложенных вместе, а диаметр вибратора должен быть четверть метра на каждые 1,3 кВт мощности.

Современный бочковый вариант

Интересная с точки зрения технических характеристик конструкция, которая легко может быть выполнена в соответствии с расположенными ниже пошаговыми иллюстрациями. Необходимо подготовить двухсотлитровую бочку, электрический двигатель на 250 Вт и 1430 оборотов, а также колесо от обычного мотоцикла, два ремня и парочку сваренных друг с другом колец. Шкив надёжно приваривается к донной части резервуара. Рамная конструкция изготавливается на основе швеллера и прочной металлической трубы.

Фотогалерея: изготовление бетономешалки из обычной бочки

Видео: самодельная бетономешалка в работе

Видео: изготовление бетономесильного агрегата из бочки

Таким образом, стандартная готовая конструкция изготовленного самостоятельно строительного миксера представлена стационарной или передвижной станиной, замешивающими рабочими элементами, резервуаром для непосредственного процесса смешивания и разгрузочным механизмом. Также к важным частям конструкции относятся трансмиссия и бензиновый или электрический движущий агрегат.

Выполнить самостоятельно эффективный бетоносмесительный агрегат совсем несложно, но следует помнить, что расстояние от шестерней до шкивов должно быть максимально грамотно выверено ещё до выполнения монтажных работ. Невозможность подключения к бетономешалке заземляющего контракта нивелируется электрификацией устройства посредством стандартного УЗО, а все движущиеся внутренние части должны в обязательном порядке оснащаться защитными кожухами. Стартовый запуск бетоносмесительной машины осуществляется в холостом режиме, но приготовление первого бетонного раствора не должно составлять загрузку устройства на полный объём.

Оцените статью: Поделитесь с друзьями!

Планы бетоносмесителей 12 CY

ПЛАНЫ СМЕСИТЕЛЯ ЦЕМЕНТА 12 CY - ЭЛЕКТРИЧЕСКИЙ СМЕСИТЕЛЬ ЦЕМЕНТА

СМЕШАЙТЕ ТОЧНОЕ КОЛИЧЕСТВО БЕТОНА, КОТОРОЕ ВЫ ХОТИТЕ, КОГДА ВЫ ХОТИТЕ!
Если вы ищете бетономешалки на продажу или бетономешалки на продажу, сэкономьте время и деньги, построив собственное или построив его для себя! Ознакомьтесь с нашей линией объемных миксеров !!!
****** СОЗДАЙТЕ СОБСТВЕННЫЙ ******
Цементный смеситель на 12 куб. Ярдов
из наших планов бетоносмесителя
МГНОВЕННАЯ ЗАГРУЗКА
Планы на 12 куб. Ярдов цементного смесителя

Электрический бетономешалка VOLUMETRIC!
Бетон под заказ

?? ЧТО В ПЛАНАХ ??

ЗАПОЛНИТЕЛЬНАЯ СЕТЬ МАТЕРИАЛОВ
СПИСОК МАТЕРИАЛОВ УКАЗЫВАЕТ ВСЕ ТРЕБУЕМЫЕ СТАЛЬНЫЕ ДЕТАЛИ
ПОЛНЫЙ СПИСОК ПРИОБРЕТЕННЫХ ДЕТАЛЕЙ И ПОСТАВЩИКОВ С ТЕЛ.НОМЕРА
ЧЕРТЕЖИ ИНДИВИДУАЛЬНЫХ ДЕТАЛЕЙ
ЧЕРТЕЖИ МАГАЗИНА
МНОГОЦВЕТНЫЕ ФОТО СТРОИТЕЛЬСТВА
ЭТИ ПЛАНЫ ЯВЛЯЮТСЯ ФАКТИЧЕСКИМИ ПЛАНАМИ ПРОИЗВОДСТВА МАГАЗИНА!
МНОГИЕ ЧЕРТЕЖИ СБОРКИ И МЕХАНИЗМЫ СВАРКИ
ПЛАНЫ ЛИСТОВОГО МЕТАЛЛА ПОКАЗАНЫ НА ПЛОСКОМ ЛИСТЕ - С ИЗГИБОМ
ЧЕРТЕЖИ ОБРАБОТАННЫХ ДЕТАЛЕЙ ПОКАЗЫВАЮТ ВСЕ КРИТИЧЕСКИЕ РАЗМЕРЫ

ЕДИНСТВЕННОЕ МЕСТО В ИНТЕРНЕТЕ

Вы не найдете подобных планов объемного миксера / электрического цементосмесителя где-либо еще в Интернете.

Не беспокойтесь о бывшей в употреблении бетономешалке, если вы можете построить свой собственный объемный электрический миксер объемом 12 кубических ярдов.

СКАЧАТЬ ПЛАНЫ И НАЧАТЬ СТРОИТЕЛЬСТВО СЕГОДНЯ !!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- Этот объемный бетоносмеситель является коммерческим устройством и прослужит годы.
–Производство до 20 КУБИЧЕСКИХ ЯРДОВ бетона в час!
–Смешивание бетона (цемента) от смеси с низкой осадкой до смеси с высокой осадкой.
–Бункеры очень легко загружать с любой стороны.
–Соотношение мешка и смеси полностью регулируется.

–Замешивайте бетон нажатием кнопки «A».
- Операция одним человеком.
–Лебедка ЭЛЕКТРИЧЕСКАЯ.

Изготовьте его сами или изготовьте для вас на месте и ЭКОНОМИЯ !!!
Если вы ищете бетономешалки на продажу или бывшие в употреблении бетономешалки, ознакомьтесь с нашими планами в отношении электрического бетономешалки на 12 кубических ярдов или нашей уменьшенной версии, электрической бетономешалки на 3 кубических ярда!

Пропустите маленькие бетономешалки Belle!

С нашей линейкой объемных бетономешалок у вас больше не будет отходов.С легкостью смешайте точное количество бетона! Выньте игру в угадайку. Быстрая и легкая уборка.

«Объемный бетон готовой смеси
без цены готовой смеси»

ВОЗВРАТ ДЕНЕГ БЕЗ РИСКА
Если по какой-то причине вам не нравятся наши планы или они кажутся неполными, мы вернем вам деньги, не задавая никаких вопросов. Мы очень уверены, что вы найдете эти планы ОЧЕНЬ тщательными!

БОЛЕЕ 145 ЧЕРТЕЖЕЙ - НЕСКОЛЬКО ФОТОГРАФИЙ
СПИСКИ МАТЕРИАЛОВ - СПИСОК ПОСТАВЩИКОВ И НОМЕРА ТЕЛЕФОНОВ
СЧЕТ МАТЕРИАЛОВ
СОЗДАЙТЕ СЕБЯ И СОХРАНИТЕ !!
PLUS

Наши инженеры помогут вам на протяжении всего строительства.
Помощь - это просто телефонный звонок или электронная почта!

ВАША СТОИМОСТЬ ТОЛЬКО ДЛЯ ВСЕГО СКАЧИВАЕМОГО НАБОРА ПЛАНОВ
- 59,95 $ !!

Подлинные незапрошенные отзывы от прошлых клиентов
Спасибо - очень подробные и полные планы - хороший веб-сайт
Очень хорошо оформлен. Шаг за шагом. профессиональный.
2й комплект планов от этих ребят, отлично, спасибо
Отличный товар !!! Большое тебе спасибо!!!
Быстрая доставка - тщательные планы - спасибо

Смешайте любое количество Voluetric Concrete одним нажатием кнопки!
Смешивайте, что хотите, и когда хотите.Эти планы электрических бетономешалок разработаны с учетом простоты. Бункеры для гравия и песка с каждой стороны с центральным бункером для цемента. Нижние подающие цепи вытягивают материал к смесительному шнеку. Смесительный шнек (шнек) перемещает материал вверх и выходит из разгрузочного конца. Нет изнашиваемых конвейерных лент. Для очистки просто отключите подающие цепи, запустите шнек и промойте его.
Выдавите объемный бетон, когда будете готовы к заливке!
Многие компании предпочитают объемные миксеры, потому что вы можете дозировать, когда будете готовы к заливке.БОЛЬШЕ НИКАКИХ потерь времени и денег! Этот процесс смешивания исключает отходы, а очистка занимает всего несколько минут. Купив строительный смеситель самостоятельно, вы сэкономите на доставке, материальных затратах и ​​рабочей силе.
Превратите планы в портативный бетоносмеситель!
Многие взяли эти планы бетономешалок и приспособили их к прицепам, превратив их в переносные бетономешалки. Наличие на стройплощадке объемного миксера дает вам возможность поддерживать работу вашей бригады. Если у вас есть электричество и вода, вы можете дополнить эти планы мобильностью и принести их на строительную площадку или производственную площадку и немедленно начать смешивание объемного бетона!
Превратите бетон в золото!
Превратите бетон в золото с помощью любого из двух наших планов по производству бетономешалок, начав свой собственный бетонный бизнес.Эти планы электрических цементных смесителей на 12 кубических метров идеально подходят для заливки всего, от блочных форм до форм для септических резервуаров, бетонных ступеней, форм для парковочных бордюров и многого другого! У нас также есть планы по всем этим сборным железобетонным формам и многому другому !!

РАСШИРЯЙТЕ ВОЗМОЖНОСТИ СЕГОДНЯ !!

Повысьте продуктивность Уменьшите расходы

Beat Out Time Competition & SAVE TIME

МОМЕНТАЛЬНАЯ СКАЧАТЬ
ЗАВЕРШИТЬ ПЛАН ТОЛЬКО $ 59,95

Amazon.com: Патентная печать для бетоносмесителя с наклонной чашей (11 x 14 дюймов) M15215: плакаты и принты


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Размер 11 дюймов x 14 дюймов
Марка Создать патент
Материал Бумага
Цвет Чертеж
Размеры изделия ДхШхВ 11 х 14 х 0.01 дюйм

  • Убедитесь, что это подходит введя номер вашей модели.
  • Напечатано на бескислотной плотной матовой бумаге для чертежей
  • Напечатано с использованием архивных чернил, рассчитанных на долгие годы
  • Ваш выбор подходит для рамы 11 x 14 дюймов или может быть матирован или повешен на стену без рамы.
  • Цвет Artsy Blueprint

Amazon.com: Одномоторный транзитный бетоносмеситель, патентная печать, чертеж (24 x 36 дюймов) M15380: Плакаты и принты


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Размер 24 дюйма x 36 дюймов
Марка Создать патент
Материал Бумага
Цвет Чертеж
Размеры изделия ДхШхВ 24 х 36 х 0.01 дюйм

  • Убедитесь, что это подходит введя номер вашей модели.
  • Напечатано на бескислотной плотной матовой бумаге для чертежей
  • Напечатано с использованием архивных чернил, рассчитанных на долгие годы
  • Ваш выбор подходит для рамки 24 x 36 дюймов или может быть матирован или повешен на стену без рамки.
  • Цвет Artsy Blueprint

Чертежей дома с бетономешалкой, мешками с цементом, кирпичом.. Фотография, картинки, изображения и сток-фотография без роялти. Image 36141537.

чертежи здания с бетономешалкой, мешками с цементом, кирпичной кладкой Фотография, картинки, изображения и сток-фотография без роялти. Изображение 36141537.

строительные чертежи с бетономешалкой, мешки с цементом, кирпичная стена и другие строительные инструменты, концепция строительной площадки (3d визуализация)

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5400 x 3599 пикселей | 45.7 см x 30,5 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5400 x 3599 пикселей | 45,7 см x 30,5 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

чертеж бетонный завод чертежи

Рисование чертежей автомобилей с помощью Blender

2017/07/13 · В этом руководстве по Blender вы узнаете методы рисования ваших собственных чертежей автомобилей, используя только Blender, включая то, как выровнять несколько видов чертежей друг с другом и исправить искажение перспективы. ..

Узнать больше

Сорт бетона и соотношение воды и цемента

29.10.2017 · в этой видеолекции вы можете узнать, каково соотношение марки бетона и водоцемента в деталях.а также таблица марок бетона с водоцементным соотношением. Читать статьи: www.civilglobal.com ...

Узнать больше

БЕТОННЫЙ ЗАВОД - SPECO LTD

Бетонный завод башенного типа 3 (8800) 8520 РАБОЧАЯ ТОЧКА № 2 ОПЕРАЦИОННАЯ КОМНАТА КОВШ ЭЛЕВАТОР GL. + 26500 GL. + 23500 НАКЛОННЫЙ СТАНДАРТНЫЙ ЭКРАН 67500 ГОРИЗОНТАЛЬНЫЙ КОНВЕРТЕР GL. 0 4800 РАБОТАЕТ ...

Узнать больше

Blueprint - Макет строительных чертежей | Строительство 53

Для нового строительства потребуются структурно-технические чертежи для деталей фундамента и фундамента, конструкции несущего каркаса, размеров балок и соединений.В бетонных конструкциях структурные чертежи будут указывать детали формирования бетона, размер

Узнать больше

Трубопровод_Как читать изометрические чертежи_Базовый

2016/03/20 · Трубопровод_Как читать изометрические чертежи_Основные технические трубопроводы Загрузка ... Отказ от подписки на технические трубопроводы? Отменить Отказаться Работает ... Подписаться ...

Узнать больше

БЕТОННЫЙ ЗАВОД BANDIT B12 - Оборудование

БЕТОННЫЙ ЗАВОД Особенности: Одноблочный низкопрофильный завод Быстрая установка на стройплощадке Цемент с гравитационной подачей Электронный импульсный счетчик воды Стандартный трех- агрегат отсека Технические характеристики: Отсек для хранения цемента: 1 Вместимость...

Узнать больше

О нас - Rexcon - Бетонные заводы, бетоносмесители

RexCon, Inc - американский производитель высококачественных стационарных и переносных, центральных и товарных бетонных заводов, бетоносмесителей и бетонных покрытий оборудование. RexCon специализируется на предоставлении портативных высокопроизводительных ...

Узнать больше

O.T. Хочу построить бетономешалку

23.04.2011 · Ему нужен мини-серийный завод, хотя никогда не видел его в продаже. Раньше жил парень, который владел своего рода мини-серийным заводом, смонтированным на грузовиках, и специализировался на небольших розливах.В грузовике были цемент, гравий, песок и ...

Подробнее

Walmart.com | Экономить деньги. Live Better

Делайте покупки на Walmart.com каждый день по низким ценам. Бесплатная доставка по заказам на сумму от 35 долларов США или самовывоз в магазине и скидка на самовывоз. Откройте кредитную карту Walmart, чтобы сэкономить еще больше!

Узнать больше

Схема расположения бетонного завода Германия

HZS50 - наш самый популярный бетонный завод стандартного типа. Производительность Theory составляет 50 кубометров в час. Оснащен двухвальным смесителем JS1000A производительностью 1 м³ на партию.Дозировочная машина PLD1600, с 3 ...

Узнать больше

Набор иконок линии на стройплощадке. Архитектор, чертеж, бетономешалка, кирпичная кладка. Концепция строительства. Можно использовать для таких тем, как недвижимость, инженерия, архитектура, строительные работы. Футболка

Футболка. ID: 277628188

плакат | футболка | коврик для мыши
  • Мужские
  • Женские
Цвет: Цвет:
Размер: (?)

Выбрать размерAdult SAdult MAdult LAdult XLAdult XXL

Цена: 19 долларов.95

Какая особая производительность вам нужна

?

Действительно ли Windows 10 S имеет лучшую производительность, чем

17.06.2017 · С Windows 10 S вам не нужно так часто выполнять чистую установку Windows, как это рекомендуют многие технические эксперты. Вот что Microsoft подразумевает под улучшением производительности с течением времени.

8 советов по повышению производительности труда

30 сент.2019 г. · В течение пяти дней экспериментируйте с этим и следите за своим участием в том, что вы делаете. Если вы заметили, что стали более заинтересованными, продолжайте делать это. Это улучшит вашу производительность и производительность подотчетных вам сотрудников.

10 шагов, чтобы улучшить работу ваших начальников

Эффективность и моральный дух ваших сотрудников зависит от отношений с их начальником.Когда вы инвестируете в повышение производительности своих начальников, вы на самом деле инвестируете в эффективность всей компании. Уолли Бок - писатель и тренер, который помогает боссам на всех уровнях добиваться большего.

Нужен ли мне ENB? - Skyrim Special Edition Обсуждение

ENB не нужен, чтобы игра выглядела хорошо. Reshade - это все, что вам действительно нужно. Производительность ENB - большая проблема. Например. Я использую i7 2600k с GTX 1080 и играю при 3440 X 1440.В старом Skyrim я мог почти везде получать 60 кадров в секунду с ENB. В этой игре я получил менее 30 кадров в секунду при тех же пользовательских настройках.

Вот почему вам все еще нужно проводить анализ производительности с

4 ноября 2018 г. · Но я говорю, что прежде чем вы откажетесь от них полностью, помните, что люди, ориентированные на достижения, хотят и нуждаются в обратной связи и оценках. А если нет хорошей замены по производительности ...

Улучшение производительности FSX и FPS: советы и настройки CFG

29.05.2019 · Фактический процесс объединения всего этого и выполнения этой работы для вас невероятно прост - вам просто нужно выполнить несколько очень простых шагов, и вы обнаружите, что настроить число будет намного проще .Все, что вам нужно сделать, это; Найдите папку, в которую вы установили FSX, и найдите файл с соответствующим названием fsx.cfg.

Специальная производительность Юридическое определение конкретной производительности

Человеку будет предоставлено конкретное исполнение только в том случае, если это лицо выполнило, предложило выполнить или готово и желает совершить все действия, которые требовались от него для выполнения контракта в соответствии с его условиями. Неадекватное средство правовой защиты. В конкретном исполнении будет отказано, если деньги будут адекватно компенсировать истцу убыток.

Руководство: Покрышка для велотренажера | Зачем нужна конкретная шина для

Это руководство поможет вам выбрать лучшую шину для велотренажера. Для отличной производительности вам нужны специальные шины для велотренажера. Стоит прочитать руководство.

СПЕЦИАЛЬНАЯ ИНФОРМАЦИЯ: Что делает ХОРОШЕГО ТРЕНЕРА?

СПЕЦИАЛЬНЫЙ ВЫПУСК: «Что делает ХОРОШЕГО ТРЕНЕРА?» - Прежде чем мы обсудим, какие качества и наборы навыков делают хорошего тренера, мы должны сначала признать, насколько на самом деле очень сложна эта профессия коучинга.Коучинг иногда бывает неблагодарным, разочаровывающим «безвыигрышным» видом работы. Это занятие, которое чаще всего делается на публике ...

Когда следует проводить квалификационную аттестацию?

18 августа 2015 г. · Перед тем, как система, инструмент или оборудование будут готовы к использованию, их производительность должна быть тщательно проверена. Когда следует проводить квалификационную аттестацию? | Журнал качества Для работы этого веб-сайта требуются определенные файлы cookie, а другие файлы cookie используются для обеспечения максимального удобства работы.

Специальная подготовка или навыки

Да, есть обучение на рабочем месте, и вам нужны специальные навыки. Большую часть обучения вы можете освоить прямо на работе, но для других потребуется некоторый предыдущий опыт.

Технические советы 4. Нужно ли мне специальное зарядное устройство для OPTIMA

8 мая 2012 г. · В нормальных условиях вам не нужно специальное зарядное устройство для аккумулятора OPTIMA.Однако это видео объяснит некоторые важные зарядные характеристики аккумуляторов OPTIMA. Подробнее ...

Часто задаваемые вопросы

Специальная полиция дает вам прекрасное представление о том, на что может быть похожа карьера в полиции. Однако требования к набору обычных полицейских отличаются, и наличие специального констебля не гарантирует, что вы будете соответствовать требованиям для того, чтобы стать обычным офицером.

Как развить внимание к деталям?

Если, например, вы написали в своем резюме, что уделяете большое внимание деталям, но ваше резюме полно орфографических и / или грамматических ошибок, это только показывает, что вы не уделяете должного внимания деталям.Точно так же, если вы проходите стажировку и отправляете какую-либо работу с большим количеством ошибок, это не продемонстрирует хорошего внимания к деталям.

Что нужно знать об IDEA 2004: текущие уровни

IDEA 2004: Что нужно знать об IEP для детей с проблемами поведения - IDEA 2004 и правила специального образования включают особые требования к IEP для детей, поведение которых препятствует их обучению или обучению других детей, включая обучение учителей использованию положительных поведенческих вмешательства и стратегии.

4 простых шага для повышения эффективности работы

Вы можете сделать много вещей, чтобы улучшить свою производительность на работе, чего не приходит в голову большинству людей. То, насколько вы успешны на работе, во многом зависит от вашего отношения и того, как вы проводите время. Вот 4 ЛЕГКИХ способа улучшить свою производительность на работе, о которых вы, возможно, никогда не думали. 1) Узнайте, как управлять своими приоритетами

Как часто вашей компании следует проводить оценку эффективности?

Ваша ситуация может выглядеть так: ваша организация понимает ценность проверок производительности, но изо всех сил пытается их реализовать.Вы пытаетесь внедрить ежегодные обзоры производительности, чтобы улучшить общее управление производительностью вашей компании, но, возможно, ваша компания молода и претерпевает множество изменений за один календарный год.

Фестивали и специальные мероприятия

У вас есть вопросы об использовании музыки в вашем бизнесе? Просмотрите ответы на часто задаваемые вопросы ниже или обратитесь к представителю BMI за дополнительной помощью. В: Если фестиваль или специальное мероприятие проводится с убытком или в благотворительных целях, требуется ли от ведущего фестиваля получить А...

Вам нужен ЦАП?

17.03.2020 · Вам нужен ЦАП? Давайте посмотрим, что у вас есть, прежде чем тратить деньги, которые вам не нужны. Автор: Кристиан Томас, 17 марта 2020 г. 1 Если вы начали изучать кроличью нору аудиофильского оборудования, вы, вероятно, встречали людей, умоляющих вас…

Как подготовиться к проверке эффективности

12 августа 2015 г. · Результаты работы устрашающие.Независимо от обстоятельств вашего обзора, вы захотите подготовиться. Это руководство поможет вам подготовиться и добиться наилучшего результата.

Обзор специального выпуска Intel Core i9-9900KS

: больше мощности

30.10.2019 · Технология Turbo Boost для всех ядер Special Edition действительно обеспечивает впечатляющую производительность. Но если посмотреть на цену, Ryzen 9 3900X по-прежнему может многое предложить. Читайте подробности.

Управление эффективностью: дорожная карта для разработки

решений, которые необходимо принять для разработки системы, идеально подходящей для данной организации... Когда система управления производительностью используется для управления производительностью. Эффективность управления производительностью.

Самооценка: необходимость чувствовать себя особенным

31 декабря 2006 г. · Особое здоровье. Вы перестанете тянуть к другим, чтобы почувствовать себя особенным, только когда вы примете на себя всю ответственность научиться любить себя и заставлять себя чувствовать себя особенным. Это означает научиться отдавать себе все, что вы, возможно, пытаетесь получить от других, - относиться к себе с любовью, которую вы желаете от других.

Объяснение процесса IEP

Для родителей это очень просто. Если вы считаете, что ваш ребенок может иметь право на получение услуг специального образования, вам нужно только запросить оценку. Вы можете сделать это, связавшись с учителем вашего ребенка, школьным психологом или директором школы.

Оценка эффективности управления эффективностью

Индивидуальные планы служебной аттестации не содержат адекватных элементов, стандартов и показателей эффективности, чтобы гарантировать, что лицо должным образом несет ответственность за результаты.Консультанты OPM могут помочь в разработке планов служебной аттестации в соответствии с политикой и требованиями OPM.

5 способов анализа эффективности сотрудников

25 ноября 2015 г. · Не так уж и удаленно. Вы должны показать результаты, иначе вас поймают ». Для анализа производительности сотрудников вам не понадобится обогреватель сидений; вам нужны результаты. А в удаленной среде управлять этими результатами немного проще, потому что вас не отвлекает количество времени, в течение которого кто-то работает за своим столом.Поистине, самый далекий ...

Могу ли я добиться конкретных результатов в случае нарушения контракта?

23 марта, 2016 · Особое исполнение - это постановление суда, требующее от стороны контракта выполнения своих обязательств по контракту. Прежде чем суд вынесет постановление о конкретном исполнении, сторона должна установить, что существует обязательный договор и что другая сторона нарушила.

10 вещей, которые нужно сделать до, во время и после проверки эффективности

10 вещей, которые нужно сделать до, во время и после проверки производительности. Проверка производительности может нервировать, и многие работники борются с процессом.Вот десять советов, которые помогут вам в следующий раз ...

Когда можно заказать особые характеристики в сфере недвижимости

Основы конкретной деятельности В договоре о недвижимости стороны могут договориться о договоре, например о продаже дома. Если одна из сторон не выполняет условия контракта, нарушая условия контракта, потерпевшая сторона часто не хочет денежного возмещения, а вместо этого хочет фактического выполнения условий контракта.

нужна специальная флешка для готового буста

НЕ ВЫХОДИТЕ И ПРОСТО КУПИТЕ ДИСК, КОТОРЫЙ УТВЕРЖДАЕТ, ЧТО ОН ГОТОВ ГОТОВНЫЙ - многие лгут или, по крайней мере, растягивают правду. Посмотрите рейтинги приводов ниже и купите тот, который, как вы знаете, БЫСТРЫЙ. Помните, что максимальный размер кэша readyboost составляет 4 гигабайта для Vista и 256 гигабайт для Windows 7. Если ваше устройство закончилось, вы можете использовать его для хранения. И вам нужна быстрая езда.

Что нужно знать о пружинах клапанов

1 ноября 2010 г. · Что вам нужно знать о пружинах клапанов - Все о пружинах клапанов - Как это сделать Для пружин клапанов гораздо больше, чем давление в седле и открытое давление.

11 вещей, которые нужны родителям с особыми потребностями

28 сен.2019 · Подарите братьям и сестрам особое удовольствие. У многих людей с особыми потребностями есть обычно развивающиеся дети, которым тоже нужно внимание. По возможности подумайте о том, чтобы взять с собой братьев и сестер ребенка с особыми потребностями на угощение или даже отвезти их на спортивные мероприятия и подбодрить их.

Соглашения об исполнении - Тренинг по управлению командой от

Для рутинной цели производительности вам нужны вехи, чтобы гарантировать, что дела идут гладко.Вы не хотите сюрпризов, когда пришло время оценить общую производительность человека, поэтому создавайте контрольные точки, чтобы оставаться на вершине производительности, прежде чем она слишком сильно отклонится от графика. Согласитесь с Условиями. Соглашения об исполнении - это улица с двусторонним движением.

Какие навыки мне нужны, чтобы стать механиком?

Какие навыки мне нужны, чтобы стать механиком? Механики отвечают за осмотр, ремонт и техническое обслуживание автомобилей, автобусов, грузовиков, мотоциклов и других транспортных средств.В последние годы системы и компоненты этих транспортных средств стали более сложными.

Какая скорость интернета мне ДЕЙСТВИТЕЛЬНО нужна?

23.12.2015 · Какая скорость интернета мне ДЕЙСТВИТЕЛЬНО нужна? Опубликовано 23 декабря 2015 г. Этот пост был обновлен в октябре 2019 г. Мы опубликовали этот пост «Сколько мне действительно нужно скорости Интернета» почти 2 года назад. Поскольку Интернет вещей продолжает развиваться, пришло время обновить информацию. Скорость, которая вам была нужна 2 года назад, сегодня, скорее всего, не хватит, и...

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
