Бак для насосной станции: Бак для насосной станции в России – Для чего нужен и как работает бак насосной станции?

назначение, устройство, виды и монтаж

Содержание статьи:

Напорные установки с гидробаком применяются в автономных и централизованных системах водоснабжения. Накопительное устройство устанавливают в отапливаемом помещении либо в кессоне возле скважины на глубине ниже точки промерзания почвы. От правильного выбора бака зависит стабильность работы системы.

Назначение и устройство бака

Элемент оборудования состоит из корпуса, подсоединяющего ниппеля, полипропиленовой прокладки и резиновой мембраны. Последней оснащают расширительные резервуары. Насосные установки, которые обеспечивают водоснабжение, отличаются от отопительных аналогов строением резиновой диафрагмы. Благодаря грушевидной форме поступающая жидкость не вступает в контакт с металлическим корпусом.

Гидробак для насосной станции:

  • поддерживает постоянный напор в водопроводной сети;
  • уменьшает частоту включения и выключения нагнетателя;
  • защищает агрегат от износа;
  • бережет от гидроударов.

Напорная установка, оснащенная гидробаком, более экономична в расходе электрической энергии и водопотреблении.

Виды и принцип работы

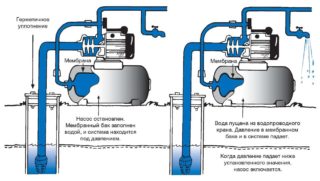

Принцип работы НС

Накопительный бак для насосной станции применяется, чтобы противостоять гидравлическим ударам и держать запас воды. Расширительный аналог, помимо этих функций, дополнительно стабилизирует напор в водоподающей линии. Он разделен мембранной перегородкой на воздушный и водный отсеки и работает по следующему принципу:

  1. Посредством электромеханического реле устанавливается максимально допустимый показатель давления в резервуаре.
  2. Во время работы станции происходит нагнетание жидкости в водяной отсек.
  3. Воздух во второй камере сжимается, давление увеличивается.
  4. Достигнув наибольшего допустимого предела, насос выключается.
  5. Оборудование запускается, когда давление падает до минимума.

При потреблении небольшого объема вода станет поступать в смеситель из бачка, при этом насосное оборудование не будет запущено.

Расширительный бачок для каждой модели насосной станции имеет особенности конструкции. Выпускают приборы со встроенной и сменной диафрагмой. Последние варианты предпочтительнее, поскольку в случае разрыва «груши», ее довольно легко поменять. Элемент достается из гидроаккумулятора через фланцевое крепление на горловине конструкции. Во время проведения ремонтных работ гидробака большого внутреннего объема предварительно понадобится проверить, нет ли дополнительного крепления диафрагмы с противоположной от фланца стороны.

Критерии выбора

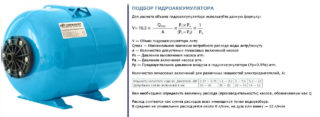

При определении необходимого объема резервуара учитывается численность жильцов дома и количество водозаборов, которые способны к одновременному потреблению жидкости из бака. Например, аккумулятор на 20–30 литров сможет обеспечивать потребности семьи, состоящей из 3–4 человек. Продуктивность насосного оборудования должна составлять примерно два кубометра в час.

Чем больше объем гидробака и меньше водопотребление, тем реже автоматика запускает насосное оборудование. Более шести пусков в минуту приводят к увеличению износа нагнетателя на 20 процентов. При запуске больше десяти раз в минуту, степень износа повышается на 30–40 процентов. Также маленькие бачки почти не защищают от гидроударов.

Гидробаки могут устанавливаться в двух положениях: горизонтальном либо вертикальном. Если место позволяет, приобретают первый вариант. При дефиците площадей выбирают вертикальное устройство.

Обращают внимание на материал изготовления. Стальные баки надежнее, поскольку пластик склонен к деформации. Наличие мембраны защищает металлические стенки от коррозии. Но конструкции из стали сложнее монтировать из-за значительной массы.

Особенности монтажа

При установке нужно учесть возможность доступа к гидроаккумулятору. Устройство подсоединяют к водопроводу в любом месте после насоса и невозвратного клапана. Аппарат обязательно заземляется.

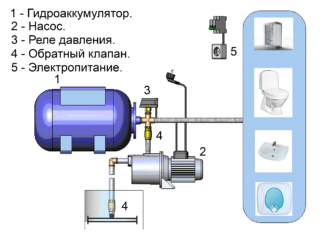

Схема подключения агрегата к напорной установке в зависимости от насосного оборудования:

Тип насосаПорядок подсоединения
Погружной, полупогружнойНасосная станция – невозвратный клапан – гидробак – датчик давления.
Погружной центробежный и поверхностный центробежныйНасосная станция – невозвратный клапан – гидравлический аккумулятор – второй насос – датчик давления.

При монтаже поверхностного насоса гидроаккумулятор располагают поблизости от него. Если достаточно поступления 20 литров воды в минуту, в последней схеме допускается установить оба напорных устройства погружного вибрационного типа. Конструкция выйдет намного дешевле.

Подсоединение гидравлического аккумулятора к глубинному насосному оборудованию выполняется с соблюдением правил техники безопасности при отключенном источнике питания, чтобы предотвратить случайный запуск.

Гидроаккумуляторы для насосных станций, мембранные расширительные баки

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 16255075100

Мембранный бак для насоса 24 литра

Горизонтальный расширительный бак водоснабжения 24 л для насоса и замены в насосной станции, позволя..

В наличии

1 344.00 р.

Мембранный нержавеющий бак для насоса 24 литра

Горизонтальный нержавеющий расширительный бак 24л водоснабжения для насоса и замены в насосной станц..

В наличии

3 712.00 р.

Мембранный нержавеющий бак для насоса 50 литров

Горизонтальный нержавеющий расширительный бак 50л водоснабжения для насоса и замены в насосной станц..

В наличии

6 336.00 р.

Мембранный бак для водоснабжения PWB 100LV

Гидроаккумулятор для системы холодного и горячего водоснабжения PWB 100LX (модель PressureWave 10..

В наличии

18 112.00 р.

Мембранный бак для водоснабжения PWB 12LX

Гидроаккумулятор для системы холодного и горячего водоснабжения GWS PWB 12LX (модель Pressure Wave 1..

В наличии

3 584.00 р.

Гидроаккумулятор для системы холодного и горячего водоснабжения PWB 2LX (модель PressureWave 2 ли..

В наличии

1 728.00 р.

Мембранный бак для водоснабжения PWB 35LX

Гидроаккумулятор универсальный 35 л для системы холодного и горячего водоснабжения GWS PWB 35LX (мод..

В наличии

6 976.00 р.

Мембранный бак для водоснабжения PWB 4LX

Гидроаккумулятор для системы холодного и горячего водоснабжения GWS PWB 4LX (модель Pressure Wave 4 ..

В наличии

2 560.00 р.

Мембранный бак для водоснабжения PWB 60LV

Гидроаккумулятор напольный 60 л для системы холодного и горячего водоснабжения GWS PWB 60LV (модель ..

В наличии

13 312.00 р.

Мембранный бак для водоснабжения PWB 80LV

Гидроаккумулятор напольный 80 л для системы холодного и горячего водоснабжения GWS PWB 80LV (модель ..

В наличии

15 424.00 р.

Мембранный бак для насоса 100 литров

Горизонтальный расширительный бак водоснабжения 100 л для насоса и замены в насосной станции, позвол..

В наличии

4 672.00 р.

Мембранный бак для насоса 150 литров

Горизонтальный расширительный бак водоснабжения 150 л с манометром для насоса и замены в насосной ст..

В наличии

11 648.00 р.

Мембранный бак для насоса 36 литров

Горизонтальный расширительный бак водоснабжения 36 л для насоса и замены в насосной станции, позволя..

В наличии

2 304.00 р.

Мембранный бак для насоса 50 литров

Горизонтальный расширительный бак водоснабжения 50 л для насоса и замены в насосной станции, позволя..

В наличии

2 560.00 р.

Мембранный бак для насоса 60 литров

Горизонтальный расширительный бак водоснабжения 60 л для насоса и замены в насосной станции, позволя..

В наличии

3 328.00 р.

Мембранный бак для насоса 80 литров

Горизонтальный расширительный бак водоснабжения 80 л для насоса и замены в насосной станции, позволя..

В наличии

4 224.00 р.

Показано с 1 по 16 из 30 (всего 2 страниц)

Мембранный бак для системы водоснабжения частного дома

Гидроаккумуляторы (мембранные баки) для водоснабжения дома с насосом

Гидроаккумуляторы предназначены для эксплуатации в системах холодного и горячего водоснабжения в частном доме, на даче, в многоэтажных и многоквартирных зданиях, в промышленном и коммунальном хозяйствах, в системах солнечных батарей, в насосных станциях и установках, в системах ГВС, в системах потребления питьевой воды, защиты водопроводных систем от гидроудара и теплового расширения.

Мембранные баки водоснабжения подбираются по характеристикам:

  • По объему бака — 8 литров, 24 литра, 35 литров, 50 литров, 100 литров, 150 литров, 200 литров и более
  • По рабочему давлению бака — 6 бар (атмосфер), 10 бар (атм.), 16 бар (атм.)
  • По температурному режиму
  • По использованию с питьевой водой
  • По материалу изготовления (долговечности эксплуатации)
  • По монтажу и применению — вертикальный / горизонтальный / напольный / настенный / для насосной станции (установки)

Бак насосной станции (автоматической) для воды: давление

На чтение 4 мин.

Насосное оборудование бытового и промышленного назначения нередко комплектуется баком. И хотя конструкции такого типа считаются морально устаревшими в сравнении с современными моделями, их популярность не падает.

Среди причин востребованности – простота в монтаже, эксплуатации и обслуживании, производительность, надежность и доступная цена.

Функции и особенности использования

Насосная станция с накопительным баком используется как для автономного водоснабжения, так и для увеличения давления центрального водоснабжения. Гидроаккумулятор устанавливается, как правило, устанавливается в отапливаемом подвале или в яме возле скважины на глубине ниже уровня промерзания грунта.

Функции бака насосной станции:

  • поддерживать давление в системе во время отключения насосной станции;
  • защищать систему от возможного гидроудара, вызванного колебаниями интенсивности напора ввиду колебаний напряжения в сети или попадания в трубопроводы воздушных масс;
  • сохранять определенный объем воды под заданным давлением;
  • защищать насосную станцию от износа ввиду интенсивной эксплуатационной нагрузки.

Устройство и принцип работы

В сегменте насосного оборудования, комплектуемого гидроаккумуляторами, лидируют закрытые модели мембранного типа с двумя рабочими камерами – водной и воздушной. По факту запуска насоса водная камера заполняется водой, одновременно вытесняя воздух из воздушной и уменьшая ее объем. Чем меньше объем воздушной камеры, тем выше давление в водной.

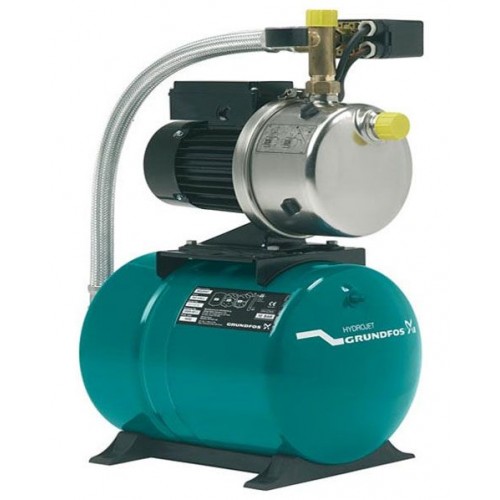

Насосная станция с гидроаккумуляторомНасосная станция с гидроаккумуляторомНасосная станция с гидроаккумулятором

Автоматическое отключение насоса происходит сразу по факту достижения показателя давления граничной отметки. Агрегат включится для подкачки воды в водную камеру сразу, как только давление опустится ниже предусмотренного настройками системы минимума. Таким образом, в баке насосной станции всегда находится резерв воды, который при включении системы подается с заданным давлением в водопровод. Контролировать давление можно с помощью манометра, современные модели предусматривают широкий диапазон настройки рабочих режимов.

Основные составляющие бака насосной станции:

  • устойчивый к механическому, температурному и коррозионному воздействию корпус с эпоксидным покрытием;
  • уплотнительные кольца из резины в верхней части бака;
  • ниппель и коннекторы, изготовленные из нержавеющей стали, в нижней части бака;
  • полипропиленовый вкладыш;
  • бутиловая мембрана.

Виды и отличия

Бак для насосной станции выпускается в 2-х основных модификациях:

  • со сменной мембраной;
  • со встроенной диафрагмой.

Укомплектованные сменной мембраной модели лояльнее к ремонту, так как в случае выхода из строя мембрана легко заменима. Деталь вынимается из устройства через предусмотренный конструкцией фланец. При работе с насосной станцией большого внутреннего объема, предварительно нужно проверить, не закреплена ли мембрана дополнительно к ниппелю для большей статичности соединений.

Устройство гидроаккумулятораУстройство гидроаккумулятора Устройство гидроаккумулятора

Гидроаккумулятор для насосной станции со сменной мембраной менее подвержен коррозии, в сравнении с аналогами, благодаря тому, что при заполнении бака водой она не контактирует с внутренней полостью конструкции. Модификация представлена вертикально и горизонтально ориентированными агрегатами различной вместимости.

Стационарная диафрагма в баке второго типа статична и не подлежит замене, крепление отличается жесткостью. Она делит внутренне пространства бака на 2 камеры (воздушную и водную), вода при этом контактирует с внутренней поверхностью агрегата. Давление в системе регулируется автоматическими настройками, баки представлены моделями горизонтальной и вертикальной ориентации.

Основные характеристики

Современные производители предлагают широкий выбор оборудования для комплектации инженерных сетей и насосного оборудования.

При выборе модели гидроаккумулятора ключевой характеристикой является внутренний объем – он определяется путем анализа нескольких факторов:

  • количество пользователей водопроводной системы и ее протяженность;
  • число точек подключения водозаборных элементов – кранов в ванных и раковинах, унитазов, душевых, стиральных и посудомоечных машин, бойлеров;
  • вероятность одновременного расхода воды несколькими водозаборными элементами;
  • предельное количество цикличного запуска и остановки работы насосной станции в течение часа.

Схема принципа работы бака для насосной станцииСхема принципа работы бака для насосной станцииСхема принципа работы бака для насосной станции

В среднем если количество потребителей составляет 3/8/10 и более человек при соответственной производительности насоса для воды 2/3,5/5 куб.м., оптимальный объем бака составляет 24/50/100-500 л.

Чем меньше полезный объем бака насосной станции, тем больше вероятность скачков в интенсивности напора и тем чаще насосная станция будет включаться автоматически.

Конструкция гидробака подразумевает возможность установки дополнительного резервуара для хранения воды – такие агрегаты устанавливаются в регионах с нестабильным водоснабжением, гостиничных и ресторанных комплексах, на производственных предприятиях.

В загородном, ресторанно-гостиничном домостроении и для оснащения небольших производственных площадок все чаще используется бак ATV 500 с автоматической насосной станцией JP 700PA-24L эта установка одновременно выполняет классическую функцию гидроаккумулятора и служит дополнительным резервуаром для хранения запаса воды. Модель 500 снабжена системой механической и автоматической регулировки рабочих параметров, при большом внутреннем объеме обладает компактными размерами, изготовлена из высококачественных и стойких к износу и коррозии материалов.
