Что такое байпас в системе водоснабжения : примеры , фото

Бесперебойное функционирование инженерных коммуникаций важно для обеспечения нормальной жизнедеятельности человека. В водопроводной и отопительной системах находит применение байпас — запасной трубопровод для аварийных ситуаций. Разберем в статье, что такое байпас в системе водоснабжения.

Что такое байпас

Байпас представляет собой устройство для создания резервного пути для жидкости при нарушении работы трубопровода в результате изменения давления или других причин. Используется для нормального функционирования системы на время ремонтных работ. Применяется во многих сферах хозяйства:

  • в системах водоснабжения, отопления, водоотведения;
  • при строительстве газо- и нефтепроводов;
  • для перекачки нефти, молока и других жидких продуктов.

Это отрезок трубы, расположенный параллельно основной трубе, оснащен запорно-регулирующей аппаратурой. Основное предназначение – отток жидкости в обход основной коммуникации.

Основное предназначение

Функции байпаса

В системе водоснабжения используется для перекрытия аварийной трассы и перенаправления водного потока по резервному пути в случае аварийной ситуации.

Актуальна установка байпаса в медицинских учреждениях и котельных, где необходимо постоянное водоснабжение. В быту необходим прибор во время снятия счетчика учета расхода воды.

Необходим байпас для систем фильтрации для планового и внештатного обслуживания оборудования, что позволяет провести необходимые работы без отключения воды. Прибор устанавливается на систему в целом и на каждый фильтр.

Используют байпас в системе отопления во избежание сбоя подачи воды во время отключения электричества. Прибор позволяет пустить воду по центральной трубе в обход циркулярного насоса.

Байпас решает проблему бесперебойной подачи воды через насосы для охлаждения доменных печей и реакторов. Во время аварийной ситуации участок перекрывают, обеспечивая движение жидкости на параллельной ветке. Включение устройства способствует беспрерывному производственному процессу.

В быту с помощью байпаса можно переключить на него функцию отопления при выходе из строя радиатора. Такую же функцию выполняет перемычка, смонтированная перед полотенцесушителем.

Разновидности байпасов

Байпасы бывают:

  • металлические;
  • металлопластиковые;
  • полипропиленовые.

полипропиленовые

Устройства различаются по виду запорно-регулирующего механизма:

  • с обратным клапаном – находят применение в системах с циркулярным насосом. Отличительная особенность – автономное функционирование. Если давление в норме, клапан открывается, при падении – закрывается, перекрывая поступление воды. Во избежание деформации клапана рекомендуется устанавливать фильтр грубой очистки;

фильтр грубой очистки

  • с краном – трехкодовым или шаровым, открываются путем механического воздействия. Краны имеют особенность прикипать, поэтому нужно периодически их прокручивать.

Основное назначение байпасов

Установка прибора в быту дает возможность:

  • функционирования инженерных коммуникаций отдельно от электричества;
  • обслуживания приборов без отключения от системы отопления и водоснабжения в время ремонта;
  • повысить эффективность работы системы отопления – встраивая в систему отрезок водоотвода, удается отрегулировать температуру горячее воды.

Как установить байпас

Байпас можно купить в магазине или изготовить своими руками из трубы. Необходимое условие – диаметр его должен быть меньше радиуса основной трубы. Устанавливать лучше на дальнем расстоянии от стояка.

В зависимости от материала изготовления монтаж производят методом сварки или соединением с помощью муфт во время установки водяной и отопительной системы. Чтобы установить байпас, например перед полотенцесушителем, нужно отключить горячую воду. Байпас устанавливают вертикально или горизонтально, положение не влияет на качество работы. Затем проводят монтаж труб со сваркой. Если в элементах системы предусмотрена резьба, установка проходит легче и быстрее. Для герметизации используют фум-ленту или сантехническую нить. В месте соединения с полотенцесушителем врезают краны. Лучше установить байпас с вентилями.

байпас с вентилями

Теперь вы имеете отвод, который поможет уменьшить давление в системе, и без отключения воды снять полотенцесушитель для ремонта.

Вы узнали, что такое байпас в системе водоснабжения.  Без труда сможете установить его в нужных местах, тем самым облегчая возможность обслуживания систем отопления и водоснабжения. Чтобы снять какой-либо элемент, достаточно перекрыть входной и выходной краны.

Вам это тоже будет интересно:

decorcityy.ru

Что такое байпас в системе водоснабжения

Что такое байпас и в каких случаях он необходим

Для чего нужен байпас

Что именно позволяет сделать установка байпаса в реальности? Например, если есть байпас счетчика индивидуального учета воды, то это позволит произвести его замену, не отключая при этом водоснабжение дома или квартиры. Тоже самое можно сказать и о циркуляционных насосах, интегрированных в систему отопления. Наличие байпаса позволяет перейти на естественную циркуляцию в случае отключения электричества, когда насос перестает работать. Если байпас с регулируемым термостатом есть рядом с радиатором, то это позволяет не только устанавливать необходимый температурный режим, но и заменить отопительный прибор в случае его выхода из строя,

не отключая при этом систему отопления полностью.

В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых основное — недорогой монтаж, и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления. По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка в непосредственной близости от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.

Монтаж байпаса

Монтаж перемычки

Монтаж перемычки требует соблюдения определенных правил:

  • по своему диаметру, труба байпаса должна быть меньше диаметром, чем подающая и обратная трубы. Связано это с законом гидравлики, когда вода минуя радиатор будет идти
    по пути наименьшего сопротивления;
  • установка должна осуществляться как можно дальше от стояка и в непосредственной близости от прибора отопления;
  • если планируется автоматическая регулировка, то вместо шаровых кранов необходимо установить терморегуляторы.
  • Для наглядности можно привести пример установки байпаса в однотрубную систему отопления загородного дома, преимущества и недостатки такой установки, правила проведения монтажных работ, и какая трубопроводная арматура при этом потребуется.

    Установка циркуляционного насоса

    В загородных домах, где система отопления работает автономно, в обязательном порядке требуется установка циркуляционного насоса. Это позволяет не только равномерно распределить теплоноситель по всей системе отопления, но и значительно сэкономить, так как на обогрев всего дома потребуется намного меньше времени, чем при естественной циркуляции.

    Проблема заключается в том, что для работы циркуляционного насоса требуется наличие электричества, а учитывая, что на удаленных загородных участках могут постоянно наблюдаться его отключения, то возникают определённые проблемы с циркуляцией теплоносителя. Решить их позволяет простая установка байпаса. Главное, чтобы система работала продуктивно как с работающим циркуляционным насосом, так и без него — это установить байпас с соблюдением всех технологических требований.

    Эффективная работа циркуляционного насоса возможно только в том случае, если он непосредственно интегрирован в систему отопления. При этом желательно устанавливать его в обратную магистраль и объясняется такое требование достаточно просто: дать возможность циркуляционному насосу отработать гарантийный срок эксплуатации.

    Нагнетающее устройство состоит из:

  • различных колец
  • уплотнителей
  • манжетов из резины
  • Если установку насоса произвести на подающую трубу, то под воздействием высоких температур, он очень быстро выйдет из строя, а на «обратке» температура теплоносителя на порядок ниже, что и позволяет ему проработать более длительный срок.

    Хорошо известно, что чем меньше криволинейных участков в системе отопления, тем она работает эффективней. Поэтому установку циркуляционного насоса стараются производить на прямолинейном участке. Но это если нет байпаса. Если он есть, то в этом случае, теплоносителю придется преодолевать сразу три препятствия: запорную арматуру и два отвода. Это

    намного уменьшит циркуляцию теплоносителя, поэтому в однотрубной системе отопления с байпасом насос следует устанавливать непосредственно на трубу перемычку. Какая запорная арматура и расходные материалы в этом случае могут вам потребоваться?

    Учтите, что теплоноситель по возможности должен проходить по прямолинейным участкам. Чем больше всевозможных фитингов в системе отопления, тем менее эффективно она работает. Это закон.

    Теперь обратимся к такой ситуации, когда насос установлен на прямолинейном участке, а теплоноситель должен проходить естественным путем через байпас. В этом случае ему придется преодолеть два отвода и вентиль (задвижку), который отсекает байпас от магистрали. Для горячей воды сразу 3 препятствия на небольшом участке — это уж слишком. Циркуляция будет медленной, а значит, эффективность работы системы резко упадет.

    Итак, решено — циркуляционный насос всегда нужно монтировать на участке байпаса

    . Что для этого необходимо из расходных материалов и запорной арматуры? В первую очередь — вентиля. Они бывают двух видов:

  • с запорным устройством в виде шара
  • с подвижным штоком
  • Кран с подвижным штоком имеет один существенный недостаток. У него диаметр седла вентиля почти в два раза меньше диаметра трубы отопления. Это служит преградой для теплоносителя и за счет этого происходит резкое снижение эффективности его циркуляции по трубопроводу отопления. Поэтому их установка в систему байпаса не практикуется.

    Шаровые краны по своему диаметру точно совпадают с трубой отопления, но если ими долго не пользоваться, то они могут прикипеть и открыть их будет очень трудно, если вообще такая возможность будет. Есть два выхода из создавшейся ситуации. В первом случае установить сильфонный вентиль двойного диаметра. Во втором случае, не забывать регулярно открывать-закрывать шаровые краны. Это если говорить о системе байпаса. Намного сложнее с центральной магистралью, параллельно которой и располагается байпас. Здесь потребуется установка нескольких видов вентилей, с помощью которой будет регулироваться напор

    и качество горячей воды.

    Установка запорного устройства

    В первую очередь потребуется установка запорного устройства — обратного клапана или крана. Если центральная магистраль вашей системы отопления не будет перекрываться, то теплоноситель, подаваемый в систему циркуляционным насосом под давлением, будет перемещаться по замкнутому малому кругу. Схема движения в этом случае будет выглядеть так: байпас-основная магистраль-байпас. Чтобы этого не происходило, при работающем циркуляционном насосе, основная магистраль должна быть перекрыта. Если вы установите шаровой кран, то его потребуется перекрывать вручную. При установке обратного клапана перекрытие магистрали будет происходить автоматически.

    Нелишней будет установка в байпасе непосредственно перед циркуляционным насосом сменного механического фильтра, который хорошо задерживает посторонние примеси, находящиеся в теплоносителе. Это позволит увеличить срок эксплуатации насоса, особенно если в качестве теплоносителя используется жесткая вода. Устанавливать фильтр рекомендуется на горизонтальном участке трубопровода.

    Как видно из вышеизложенного, в автономной системе отопления, байпас — это

    один из важнейших элементов сети. Поэтому, занимаясь монтажом отопления, установке байпаса следует уделить особое внимание и стараться не нарушать технологической схемы.

    Функционирование байпаса в отопительной системе (видео)

    Отоплениеводоснабжениекотельная

    Монтаж отопления

    ООО ДИЗАЙН ПРЕСТИЖ > http://resant.ru/

    Телефон: 8(495)744-67-74

    Оказываем услуги по монтажу систем отопления, водоснабжения для частных загородных домов, дач, организаций. Осуществляем поставку оборудования для проведения работ со скидками.

    Отопление домов > http://stroitelstvo.domov.resant.ru/otoplenie-domov.html

    Монтаж отопления > http://stroitelstvo.domov.resant.ru

    Наши услуги:

    Отопление: > http://resant.ru/otoplenie-doma.html

    Монтаж, проектирование, сервисное обслуживание ремонт. Отопление по типу: автономное, водяное, частное, дровяное, индивидуальное, газовое, естественное.

    Водоснабжение: > http://resant.ru/vodosnabzhenie-doma.html

    > Автономное водоснабжение Установка системы водоснабжения как для постоянного, так и временного проживания и пользования домом.

    Что такое байпас?

    Осуществляем обслуживание систем водоснабжения: замена насоса, замена ремонт гидроаккумулятора, натройку автоматики управления насосом.

    Котельная: > http://resant.ru/kotelnaya-doma.html

    Для частного дома и промышленного предприятия. Проведем установку котла, рапределительных модулей контуров отопления, установим элементы автоматизации для контроля температурой.

    Все работы выполняем под ключ. +7(495)744-67-74 ООО ДИЗАЙН ПРЕСТИЖ

    Предлагаем посетить наши проекты: http://rapidly.ru/

  • отопление > http://heating.rapidly.ru/
  • водоснабжение > http://water.rapidly.ru/
  • канализация > http://water.rapidly.ru/
  • котельная > http://boiler-plant.rapidly.ru/
  • ремонт ванной комнаты > http://bathroom-repair.rapidly.ru/
  • ремонт квартир > http://repair-apartments.rapidly.ru/
  • замена батарей > http://battery-replacement.rapidly.ru/
  • В разделе Акции и скидки на нашем сайте http://resant.ru/ на странице http://resant.ru/aktsiya-skidki-otoplenie-vodosnabzhenie.html можно всегда найти выгодное предложение по отоплению и водоснабжению.

    МЫ ПРЕДЛАГАЕМ:

    Работаем круглосуточно по всей Московской области, Владимирской, Калужской, Тульской, Тверской

    stroyvolga.ru

    Что такое бапайс в системе водоснабжения и для чего он нужен

    Наверняка каждый из нас сталкивался с вышеуказанным термином. В этой статье мы ответим на следующие вопросы:

    • «Что такое байпас»?
    • «Для чего нужен байпас»?
    • «Как производится установка байпаса»?
    • «Автоматический байпас – что это?».

    Общее значение слова является очень расплывчатым и неточным, поэтому, когда вы употребляете этот термин в своей речи, необходимо уточнять сферу применения и принцип работы.

    Области использования байпаса

    • В первом случае прибор используется в системе водоснабжения. Как правило, данное устройство применяется либо при монтаже циркуляционного насоса, предназначение последнего заключается в повышении давления в системе (в этом случае установка устройства своими руками является обязательной), либо при монтаже всевозможных счетчиков и других приборов учета. В водопроводных системах клапан выполняет только одну функцию – это обводная магистраль.
    • Байпас в водной системе отопления – это специальное устройство, которое позволяет с очень большой точностью производить регулировку подачи воды в радиаторные батареи. От этой детали зависит очень многое. Каждому из нас неприятно находиться в помещении, где либо слишком холодно, либо слишком жарко. Клапан, в свою очередь, решает эту значительную проблему, делая ваше нахождение в комнате комфортным и приятным. Прибор создает приятный микроклимат и позволяет избежать резких перепадов температур.

    Устройство байпаса и принцип его работы

    схемаПростейшая данная деталь конструкционной системы представляет собой небольшой кусок трубы, в виде перемычки. Однако полноценный клапан должен иметь, как минимум, три крана для подачи воды, так как при отсутствии хотя бы одного из них прибор не сможет работать, как задумано. Устанавливается данное устройство между прямой и обратной проводкой обычного радиатора отопления.

    Эта трубка с запорной арматурой располагается параллельно основной ветке и, таким образом, через нее перетекает жидкость, не затрагивая основное сантехническое устройство. У клапана есть всего две основные задачи. Первая из них – это, как уже было сказано выше, контроль подачи горячей воды, а вторая – обеспечение непрерывной работы трубопровода в момент ремонта основного устройства.

    Поперечный диаметр регулирующего прибора должен быть на один калибр меньше, чем диаметр труб, которые используют для подводки. Обычно для изготовления байпаса используют трубу размером в полдюйма.

    Виды байпаса

    Виды Итак, сразу же нужно отметить, что все модели данного устройства по их признакам можно разделить на две большие группы. Каждая из них имеет свои характеристики, которые будут существенно влиять на принцип работы радиаторных батарей или системы водоснабжения.

    • К первой группе относятся устройства с обратным клапаном. Как правило, такие приборы используются для циркуляционных насосов. Данный байпас работает не постоянно, а когда это необходимо. Работа происходит следующим образом: после включения насоса, клапан автоматически открывается, вследствие переизбытка давления, а затем начинает пропускать горячую воду или другой носитель тепла. После завершения работы насоса, байпас также автоматически прекращает свою работу. Однако следует быть осторожными: при попадании ржавчины, устройство может выйти из строя.
    • Ко второму типу относятся приборы без клапана. Такой тип обеспечит проведение реконструкции или ремонта без отключения всей отопительной системы.

    Установка байпаса своими руками

    Монтаж своими руками такого устройства, как байпас, является очень простым процессом, он не потребует от вас большого опыта и наличия широкого ассортимента инструментов – достаточно иметь лишь базовый комплект.

    Для того, чтобы правильно установить регулирующий прибор своими руками, необходимо посмотреть простейшие схемы устройства отопительной системы такого же типа, куда вы хотите устанавливать прибор, и никаких сложностей не возникнет. По большому счету, регулирующий клапан для других сантехнических приборов монтируется и собирается примерно таким же образом, как и клапан для циркуляционного насоса.

    Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого его функциональное назначение и качество работы не изменяется. Мы рассмотрели термин «байпас», перечислили области его применения, и примерно описали процесс его установки.

    poluchi-teplo.ru

    Ещё раз о байпасе, но более подробно

    Опубликовано: 19 мая 2016 г.

    Я уже писал, несколько лет назад, что за функции выполняет байпас. Но решил более шире раскрыть эту тему. Каково его предназначение, где используется байпас и принцип работы.

    Что означает байпас?

      Байпас – это обводная ветка, обычно идущая параллельно основной линии. В гидравлике, байпас применяется как обводная линия, на случай ремонта оборудования, запорной арматуры, в местах, с повышенным классом надёжности.

    Например, насосная станция, обеспечивающая подачу воды для охлаждения реактора или доменных печей. Там нельзя на время ремонта насоса отключить подачу воды. На таких станциях, обычно используются минимум три насосных агрегата. Когда один становится на ремонт, его перекрывают и отключают, предварительно включив параллельно в сеть резервный насос. В данном случае, байпасная линия обеспечивает непрерывность производства.

    Как устроен байпас, схема его работы

      Принцип работы байпаса, установленного на однотрубной системе отопления, можно увидеть на расположенной ниже интерактивной схеме. На первой схеме, мы видим работу системы отопления в режиме, с отключенным насосом.

    Можно видеть, как жидкость, нагреваемая в котле, создаёт естественную циркуляцию, приподнимая шаровый обратный клапан, и движется в верх, минуя байпас.

      На второй флеш-анимации выше, насос включен в работу. Приводя в движение теплоноситель, насос в несколько раз ускоряет проток жидкости по трубам системы отопления. Одновременно, потоком жидкости шаровый клапан перекрывает прямой участок трубы, тем самым препятствует закольцовыванию работы насоса.

      Интересно то, что в погоне за посетителями сайта, многие перепечатывают друг у друга статьи, немного их изменив. Но многие, не понимают о чём они пишут, и получается очень большая глупость, в итоге. Не хочу никого обвинять, но ребята, хотябы постарайтесь вникать в суть дела, а то можно такого наворотить. Хочу использовать эту ситуацию, чтобы обратить ваше внимание на ошибки, допускаемые при монтаже байпасной обводки. Многие фотографии, используемые в этой статье, взяты в свободном доступе сети интернет. Анимация выше, моего собственного изготовления, копирование только с активной индексируемой ссылкой на мой сайт!

    Итак, обратите внимание на фотографию снизу.

    Ошибки подключения байпаса

      Если вы заметили, я нашел три момента, разной «степени» рекомендаций. Первая, красная стрелка вертикально, грубое нарушение! Занимаясь монтажом отопления, нужно знать, что устанавливать насос с мокрым ротором, разрешается только горизонтально расположив корпус электро-двигателя. На фото он расположен вертикально, и это место образует верхнюю точку, где обязательно будет скапливаться воздух. Через некоторое время насос перегреется и сгорит, если регулярно не производить сброс воздуха из него.

      Второй момент, это ещё одна красная стрелка, справа, показывает на некорректное расположение вентиля. Подумайте, что будет, при выходе из строя насоса, как его поменять в отопительный сезон? Только сливать воду из системы. Правильным, было бы установить вентиль и фильтр в то место, куда показывает стрелка.

     Синяя стрелка показывает на потёки, если их не ликвидировать, прогниёт труба.

    Что новенького?

      Просматривая интернет поиск, готовя эту статью, нашел для себя интересные новинки, в применении байпаса.  Появились инжекционные схемы работы байпасной обводки. На фото снизу виден принцип его работы.

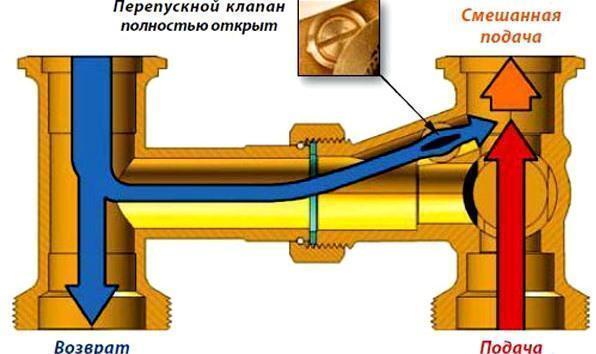

    Инжекционный узел байпаса

      Кто знаком с двигателями внутреннего сгорания, тот должен ориентироваться, тот же принцип работы используется в бензиновых карбюраторах. Единственно, я бы доработал схему, и всё-таки не удалял обратный клапан. Как я попробовал дорисовать, он будет препятствовать зацикливанию работы циркуляционного насоса.

    Доработки инжекционного байпаса

    Иначе, часть потока теплоносителя будет идти в обратном направлении, по наименьшему сопротивлению (физика).

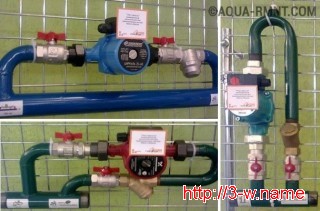

    Ещё понравились различные решения байпасной линии, позволяющие использовать её в недоступных ранее местах.

    Модификации байпасной линии

    Бывает так, что котёл расположен очень близко к стене, и нет места для монтажа классической версии исполнения байпаса. А тут, монтируй спокойно! Здорово, спрос – рождает предложение, закон рынка.

    Применяется байпасная линия очень широко. Например, для врезки прибора учёта.

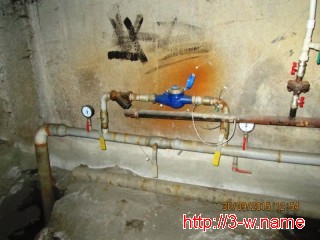

    Врезка водомера с помощью байпаса

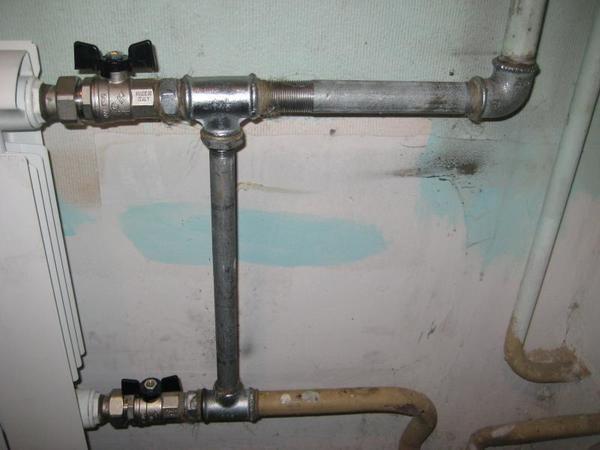

    На одно стояковых системах отопления, обязательно стоят перемычки (маленький байпас), перед радиаторами отопления. При однотрубной системе отопления, в частном доме, радиаторы выполняют роль байпаса. Ещё можно привести множество специфических примеров, но тогда, каждый из них нужно тщательно объяснить, для чего используется. Но эта статья не для этих целей. Я думаю, вам понятен смысл применения байпасной линии.

    Всего вам доброго. С вами был - Владимир Войнаровский и "Сайт о сантехнике".

    3-w.name

    Байпас в электрике, газопроводе и водопроводе

    «Мой дом – моя крепость». Так звучит одна из наиболее популярных народных выражений. Но для того, чтобы «крепость» каждого человека представляла собой не просто убежище, где можно укрыться от непогоды, а комфортное, уютное жилье для всей семьи, необходимо определенные условия.

    Одним из таких важных компонентов является уровень температуры в помещении. Каждый из членов семи не должен испытывать дискомфорт от слишком завышенной или же заниженной температуры в их доме или квартире в любое из времен года за окном.

    Именно для этих целей и было введено в эксплуатацию такое изобретение как байпас.

    Понятие байпас

    Каждый из специалистов, имеющих техническое образование, или же просто человек, столкнувшийся с установкой системы отопления (к примеру), знает, что такое байпас, принципы его работы и установки.

    Однако, большинство людей, услышав впервые это слово, навряд ли догадаются, что оно каким — либо образом связано с той же самой системой отопления. Конечно, слово байпас не имеет русских корней. Это русский эквивалент английского слова bypass, дословный перевод которого означает «обход».

    Если обратиться к научному понятию этого слова, то Большой энциклопедический политехнический словарь дает следующее определение: «Байпас — обвод, параллельный прямому участку трубопровода, с запорной или регулирующей трубопроводной арматурой или приборами (например: счётчиками жидкости или газа)».

    Из определения видно, что в большинстве случаев данный термин используют в отношении систем водоснабжения/газоснабжения и т.п. Но, кроме того, такое устройство применимо также в системах жидкостного охлаждения ДВС, различных электронных приборах.

    Если совсем упростить, то байпас — это труба или попросту перемычка, устанавливаемая между двумя трубами: подачи и обратки.

    Цели использования байпаса

    Мы рассмотрели понятие байпаса, но возникает закономерный вопрос: зачем нужен этот дополнительный элемент в любой из приведенных выше систем? В чем его польза?

    Для начала, бесспорным преимуществом в установлении байпаса в системах тепло и газоснабжения, водоотведения является возможность доступного и быстрого ремонта соответствующего оборудования.

    Ведь при поломке/протечки любого из радиаторов в многоквартирном доме, не придется отключать всю систему теплоснабжения дома. Достаточно повернуть рычаг и спокойно, без окриков из соседних квартир, устранить появившеюся поломку. Согласитесь, весомый аргумент. Та же самая история и при установлении счетчиков воды.

    Вдобавок, байпас — хороший регулятор уровня температуры в вашем жилье. С его помощью можно в одно мгновение отправить избыток горячей воды из вашего радиатора в основной стояк.

    В случае же использования вами автономной системы отопления с установкой циркулярного насоса решается вопрос: что делать при отключении электричества? Использование циркулярного насоса ставит всю систему отопления в зависимость от электроэнергии.

    Байпас в этом случае позволяет вам организовать систему отопления по принципу естественной циркуляции, перекрыв кран, подающий горячую воду в строну насоса, но открыв тот же самый кран, но уже на центральной трубе отопления.

    В используемой в современных многоквартирных жилых домах системе отопления байпас позволяет увеличивать или уменьшать эффективность теплоносителя, контролируя его объем, что в результате позволит вам существенно сэкономит на оплате услуг по отоплению.

    Виды байпаса

    Как и в отношении любого другого предмета, байпасы можно подразделить на всевозможные виды, в зависимости от определяющего фактора.

    Так, во — первых, от типа системы, в которой устанавливается байпас:

    • система водоснабжения;
    • система газоснабжения;
    • система жидкостного охлаждения ДВС;
    • системы различных электронных приборов.

    Во — вторых, в зависимости от самой системы использования байпас:

    • Байпас без клапана. Другое название – механический байпас. Установка такого вида байпаса позволяет провести ремонт любой системы указанной выше без её полного отключения.
    • Байпас с обратным клапаном или электронный байпас. Данный вид байпаса предназначен для регулирования уровня тепла в трубах и без физического вмешательства человека позволяет избавиться от переизбытка тепла в трубах.

    Однако, такой вид байпаса менее надежен, поскольку подвержен возможности выхода из строя его рабочих элементов.

    И наконец, в зависимости от местонахождения в системах отопления или же водоснабжения, байпасы подразделяются на :

    • байпас, установленный в системе отопления – отвечает за подачу тепла в радиаторы любого дома, квартиры;
    • байпас счетчиков воды – применяемый для возможности замены счетчиков в квартире без отключения всей системы отопления дома;
    • байпас полотенцесушителя – аналогичен байпасу счетчиков воды, то есть используемый при замене полотенцесушителя или же устранении возможных его поломок и протечек;
    • байпас радиатора – совмещает в себе все указанные выше функции, то есть позволяет без отключения всей отопительной системы дома, произвести ремонт радиаторов или их замену, а также отвечает за объем тепла получаемый каждым из радиаторов.

    Таким образом, установка в вашем доме или вашей квартире такого небольшого, но полезного устройства как байпас, нисколько не ухудшит обстановку в вашей «крепости». А даже поспособствует её улучшению.

    Но только грамотная установка байпаса будет способствовать этому. Поэтому перед установкой байпаса проконсультируйтесь со специалистом, а лучше доверьте установку этого прибора именно ему.

    ctoetotakoe.ru

    в системе отопления, для циркуляции насоса, байпасный клапан, для чего нужен bypass

    Даже незначительные сбои в системе контура отопления могут стать проблемой для всей семьи, и каждый старается оградить себя от возможных неудобств, устанавливая разные вспомогательные устройства. Для регулировки микроклимата, а также в случае непредвиденного ремонта радиатора было разработано специальное приспособление, названное байпасом.

    Система байпас: что это за устройство

    Байпас – это обводная труба, которая работает, как перемычка и оснащена запорно-регулируемой арматурой. Устанавливают устройство на газопроводе, системе водоснабжения, теплосети, машине, электрических приборах.

    В системе отопления байпас монтируется между прямым и обратным ходом возле батареи. Такое устройство позволяет регулировать вход теплоносителя в батарею.

    При нормальной циркуляции системы, перемычка свободно пропускает через себя потоки жидкости. При необходимости отключить один из радиаторов, элемент закрывают, и вода идет в обход определенного отрезка системы.

    Система байпас имеет массу преимуществ

    Система байпас имеет массу преимуществ

    Преимущества устройства:

    • Упрощает обслуживание контура;
    • Экономит электроэнергию;
    • Предупреждает завоздушивание труб;
    • Позволяет провести ремонт при аварии в системе.

    Байпас выпускают с механическим и автоматическим управлением. В первом случае, закрытие и открытие клапана происходит вручную. Автоматический байпас работает в автономном режиме. Такая модель применяется при установке циркулярного насоса. При включении агрегата, байпасный клапан открывается под напором воды. При отключении насоса – автоматически закрывается. Байпасы подразделяют на радиаторные и насосные. Радиаторные устанавливают на подходе к батарее. Служат они для отключения элементов контура. Второй вариант используют для изменения режима или отключения насоса и монтируют вместе с ним.

    Также самостоятельно можно собрать и установить слив душевой кабины. Как это сделать? Узнаете. если прочитаете статью: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/sliv-dlya-dushevoj-kabiny

    Обязательный байпас в системе отопления: что это такое

    Байпас в отопительной системе является обязательным узлом конструкции. Элемент монтируют между входной трубой и обраткой. Устройство решает проблему с равномерным распределением теплоносителя в малоэтажных домах.

    Байпас в отпительной системе выполняет несколько функций

    Байпас в отпительной системе выполняет несколько функций

    Назначение байпаса:

    • Возврат излишней воды при повышении давления в стояках;
    • В случае отключения искусственной циркуляции, переход системы к естественному движению воды;
    • Ускорение процесса сброса и наполнения системы теплоносителем;
    • Ремонт элементов отопления без централизованного отключения;
    • Регулировка микроклимата в помещении.

    При однотрубной системе, горячая вода, проходя через первый радиатор, устремляется к следующему обогревательному элементу. С каждым последующим вхождением теплоноситель становится холоднее. Последний радиатор получает самую низкую температуру, тем самым не эффективно используя коэффициент полезного действия. Байпас частично решает данную проблему. Благодаря ему, часть теплоносителя идет в обход первого радиатора, донося горячую воду к следующей батарее.

    Каким должно быть расстояние от стенки до унитаза? Вы узнаете об этом, прочитав материал: https://homeli.ru/komnaty/vannaya-i-tualet/rasstoyanie-ot-unitaza-do-steny

    Для чего нужен байпас в системе отопления частного дома и жилых комплексов

    В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.

    С помощью байпаса можно контролировать микроклимат частного дома

    С помощью байпаса можно контролировать микроклимат частного дома

    Нюансы:

    1. При отключении электрического насоса, отопление прекратится.
    2. Байпас сможет спасти сложную ситуацию.
    3. Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.

    Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.

    Как правильно установить унитаз? Что главное в этом деле? Ответы на эти и другие вопросы найдёте на следующей странице: https://homeli.ru/komnaty/vannaya-i-tualet/ustanovka-unitaza

    Необходимость байпаса для циркуляционного насоса

    Циркуляционный насос способен улучшить систему отопления даже при естественной циркуляции. В процессе его монтажа, обязательно нужен байпас. Циркуляционный насос хоть и повышает эффективность отопления, однако делает ее зависимой от электроэнергии.

    Необходимость устройства для циркуляционного насоса:

    • Настройка производительности отопления;
    • Отключение от рабочего контура насоса;
    • Ремонт циркуляционного агрегата без отключения от автономного отопления;
    • Предотвращение режима холостого хода

    При отключении питания, он мешает естественной циркуляции горячих потоков. Байпас решает данную проблему. Перекрыв перемычку, наступает физическое передвижение жидкости в контуре. Нагреваясь, вода поднимается наверх и идет естественным потоком по контуру, доставляя теплоноситель к элементам отопления. Остывая, опускается и течет в обратном направлении к котлу.

    Чтобы настроить производительность циркуляционного насоса, необходимо установить байпас

    Чтобы настроить производительность циркуляционного насоса, необходимо установить байпас

    При заполнении отопительной системы, насос мешает спуску и накоплению воды, в результате чего образовываются воздушные пробки.

    Байпас поможет полностью избавиться от этой проблемы. Современные модели bypass снабжены автоматическим клапаном. Такие конструкции незаменимы при системе с турбо-насосом. При напоре воды, происходит его открытие, и теплоноситель без препятствий передвигается по контуру.

    Принцип работы байпасного клапана

    Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

    Байпас для насоса является продолжением обратной трубы, ведущей от радиатора к котлу. Параллельно ей устанавливают насос на патрубках.

    Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

    Схема сборки:

    • Фильтр;
    • Обратный клапан;
    • Насос принудительного действия.

    Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

    Принцип работы байпасного клапана

    Принцип работы байпасного клапана

    Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

    Как работает байпасная линия:

    • Собирают участок обвода, который будет располагаться параллельно магистрали;
    • От обратки отрезают участок, равный длине обвода;
    • На концы магистрали устанавливают тройники;
    • Между ними монтируется участок с запорной арматурой или клапаном;
    • Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

    При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

    Монтаж своими руками байпасной линии

    Монтаж байпаса в отопительной системе сделать просто, необходимо соблюдать несколько правил. Во-первых, диаметр устройства должен быть меньше, чем труб в отоплении. Если не выполнить данное правило, то теплоноситель пойдет в обход батареи. Во-вторых, байпас сдвигают, как можно ближе к радиатору. Для установки перемычки необходимо опорожнить контур. Далее сборка происходит по направлению теплоносителя.

    Этапы работы байпасной линии:

    • Демонтируется радиатор;
    • На местах его крепления присоединяется байпас;
    • Далее на краях устанавливается запорная арматура;
    • Батареи крепятся на новые места.

    Монтаж байпасной линии можно выполнить своими руками

    Монтаж байпасной линии можно выполнить своими руками

    Можно врезать самодельную конструкцию по тому же принципу. Монтаж байпаса выполнить несложно своими руками, не прибегая к услугам дорогостоящих специалистов. Главное, знать несколько тонкостей. Установка перемычки осуществляется как можно ближе к отопительному прибору. Диаметр устройства должен быть чуть меньше, чем трубы контура. Запорный кран устанавливают между перемычкой и радиатором. Вместо шаровых кранов можно установить терморегуляторы, которые самостоятельно будут направлять потоки через байпас по достижению необходимой температуры. При монтаже устройства возле котла, необходимо следить за температурой, чтобы не допустить перегрева. На бесклапанное устройство нельзя ставить кран или задвижку. При срезе труб, устанавливают тройники.

    Байпас в отоплении – что это такое (видео)

    Установка байпаса в доме или квартире позволит улучшить микроклимат, вовремя предотвратить аварийные ситуации и будет способствовать удобному использованию системы отопления.

    homeli.ru

    Последствия установки крана на байпасе, о которых стоит вам знать

    кран на байпасе

    кран на байпасе

    Байпас — боковая труба или обвод, служащий для нормальной работы теплоносителя в обход обогревательных приборов, установленных в изолированной квартире. Один конец подключается к отводу горячей воды, другой к вводу теплоносителя. Байпас позволяет заменять радиаторы во время отопительного сезона в комнатах, проводить техническое обслуживание отопительных приборов и не только. Очень часто на байпас свят кран, что вызывает противоречивые споры. Можно это делать или нет, разберемся в статье.

    Три вида байпасов

    Существует три вида байпасов:

    • Нерегулируемые – простая труба;
    • С ручным управлением – вентиль с делениями;
    • Автоматический – с датчиками;



    Последний вариант устанавливается в обвязке с насосом. Обычно автоматику используют при циркулирование теплового носителя по контуру. Насос, работающий от электричества, позволяет увеличить скорость движения потока, что способствует снижению теплопотерь. Чаще всего такую систему используют в частных домах или при подключении теплого пола к системе отопление в многоквартирных домах. В случае отключения электроэнергии поток теплоносителя проходит через обвод. Крыльчатка ограничивает поток движения воды. Поставляется на рынок в двух вариациях: инжекторный и клапанный. Самый большой недостаток автоматического байпаса: при содержании в воде накипи, окалины, ржавчины и других загрязняющих элементов, быстро выходит из строя. Обвод обязательно устанавливается в однотрубную систему, если необходимо сделать коллекторную разводку, перемычка позволяет разделить потоки на две части, обеспечив оба радиатора теплоносителем в равных пропорциях. При горизонтальной разводке, байпас устанавливается параллельно основной магистрали ниже обычный развод. При монтаже стандартных труб на три четверти дюйма, рекомендуется устанавливать байпас на одну вторую. При этом трубы входящего и исходящего потока теплоносителя должны иметь диаметр 1 дюйм.

    Схема подключения

    байпас схема

    байпас схема

     Стандартная схема подключения байпаса в квартире выглядит следующим образом:

    • Труба с входящим потоком теплоносителя;
    • Байпас;
    • Труба с исходящим потоком теплоносителя;
    • Запорные вентили на вход и выход.

    В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку. Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.

    Почему устанавливают байпас

    Через дополнительную трубку, связующую входящие и исходящие потоки, проходит больше горячей воды, соответственно меньшее ее количество попадает в радиатор. Это нормально и полностью соответствует жилищно-эксплуатационным нормам, если обеспечена хорошая циркуляция горячей воды и соблюдается нормативы по нагреву помещения. На практике, в многоквартирных домах на верхних и нижних этажах (зависит от типа подачи теплоносителя), наблюдается значительное снижение температуры в батареях из-за естественного остывания теплоносителя. Дополнительные потери через байпас в таком случае оказывают влияние на скорость нагрева помещения. Поставляемая в квартиру из общей системы горячая вода, как правило, плохо циркулирует из-за накопившейся ржавчины и накипи. В некоторых случаях осуществляется неправильная инсталляция труб, с зауженным диаметра входного потока.

    Какие проблемы решает кран на байпасе

    Учитывая стоимость работ, не имеет смысла демонтировать байпас. Решить проблему со снижением теплопроводности поможет установка дополнительного вентиля. После закрытия крана на обводной трубе, весь теплоноситель попадает в радиатор, в результате максимальное количество тепла проходит через обогревательный прибор. Если на улице потеплело или температура воды в радиаторе слишком высокая, кран на байпасе можно снова открыть, и тогда в квартире станет чуть прохладнее.

    Конструкция вентиля

    кран в разрезе

    кран в разрезе

    Стандартный вентиль три четверти дюйма рассчитана на то, чтобы обеспечивать приемлемый напор и скорость потока теплоносителя для одного радиатора. Если взять трубу стандартного размера и сравнить ее с диаметром вентиля, можно увидеть значительное сужение диаметра последнего. Кран с меньшим диаметром устанавливается для увеличения давления. Суженое отверстие мешает нормальной циркуляции теплоносителя, нарушая при этом теплоснабжение на одном или нескольких стояках. Небольшой сужение диаметра приведет к тому, что у всех соседей температура в помещениях понизится. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее.

    Об ответственности за установку вентиля на байпасе

    Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу.  Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.

    Вывод

    Установка крана на байпас крайне не рекомендуется, небольшой приток тепла к одному радиатору вызовет снижение мощности теплоносителя в одном или нескольких строках. Такой дисбаланс принесет дискомфорт вам и вашим соседям.

     Альтернативные способы повысить температуру

    Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.

    Как решить проблему без вентиля на байпасе

    Чтобы байпас не отбирал драгоценное тепло, нужно установить переходную трубку с диаметром меньшим, чем входная и выходная труба. Жидкость всегда идет по пути наименьшего сопротивления, чем ниже диаметр трубы, тем давление больше и наоборот. Вода, попадающая в квартиру, сразу же разделяется на два потока, первый уходит вниз, второй проходит через батарею. Поэтому правилами использования тепловых приборов рекомендуется установить диаметр перемычки на одну единицу меньше, чем у прямоточной трубы. Например, если диаметр трубы 1 дюйм, необходимо установить перемычку на три четверти. Это позволит избавиться от эффекта слишком горячих первых и довольно холодных последних секций радиатора. Поскольку в водоотвод жидкость двигается с некоторым сопротивлением, усиливается давление на вход в батареи, и все секции получают равное количество тепла. Зауженные байпаса предусмотрено нормами, у местного ТСЖ или ЖСК претензий не будет претензии.

    Что делать, если вентиль на байпас уже установлен

    В таком случае остается только два варианта: держать его все время в открытом состоянии, в таком случае нет никакой разницы, установлен он или нет; Заменить краны на исходящие и входящие потоки шаровыми.

    Можно ли демонтировать байпас?

    Перемычку между двумя трубами не рекомендуется убирать. В нормативах строительства жилых помещений еще в семидесятых годах было принято решение устанавливать такие перемычки для батарей центрального отопления. Байпас помогает обеспечить беспрепятственное движение теплоносителя через вашу квартиру вне зависимости от того, поступает в радиатор тепло или нет. Зачем это нужно: без перекрытия батареи нет возможности предотвратить утечку. В случае затора обогревательного прибора придется отключать систему и оставить без теплоносителя целый стояк или два.

    eurosantehnik.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
