Байпас в электрике, что это?
Если вам встретился термин байпас (bypass) в электрике, например так обозначен один из режимов работы оборудования, схема подключения или управления, а вы не знаете что это такое и для чего используется – это статья для вас.
Понятие байпас заимствовано из английского языка, в котором есть соответствующий технический термин «bypass», дословно переводящийся как: обход или обвод. Что достаточно точно описывает принцип действия данного режима работы или схемы подключения.
Эффективнее всего суть байпаса в электрике можно описать на простом примере в схеме освещения:
Представьте простейшую схему подключения светильника в комнате через одноклавишный выключатель
В схеме участвуют два проводника:
— нулевой, идущий к лампе напрямую от электрического щита;
— фазный, подключенный к лампе через выключатель;
Фаза идёт к выключателю, соответственно, в зависимости от положения клавиши — замкнуты его контакты или нет, ток прерывается или поступает к лампе.
Теперь представьте, что выключатель сломался. Вы не можете управлять освещением и оперативно заменить выключатель, но свет в комнате вам необходим.
В таких случаях и применяется система байпас. К лампе пробрасывается дополнительный фазный провод от электрощита. Он идёт, минуя любые дополнительные коммутационные устройства, не заходя в выключатель.
В электрощите, соответственно, оба эти фазных проводника, один идущий через выключатель, а другой, идущий напрямую – байпас, подключены через переключатель.
В случае поломки выключателя, вы переключаете режим работы освещения – выбирая bypass и лампа светит, а вы можете сосредоточится на ремонте выключателя.
Байпас это в прямом смысле обход, при нем коммутация происходит минуя все элементы оборудования, напрямую.
Конечно, в схеме освещения применять байпас чаще всего нецелесообразно, это был лишь наиболее наглядный и понятный пример, который описывает принцип действия такого режима работы.
Режим Байпас встречается в различном электрооборудовании, которое трансформирует или стабилизирует ток, а также коммутирует электрические цепи.
Так, например, практически каждый стабилизатор напряжения имеет режим работы байпас. Включая его вы пропускаете, обходите всю начинку устройства, и передаёте электрический ток с входных клемм на выходные без изменения.
Аналогично действует режим работы bypass в ИБП — Источнике, бесперебойного Питания. Электрический ток поступает к потребителям обходя все встроенные системы защиты, стабилизации и накопления энергии.
Теперь, я думаю, вы поняли что такое байпас в электрике. Но это ещё не все, ведь этот термин, применимо к другим системам, означает тоже самое. Так, например, в сантехнике, при подключении радиатора отопления и делая перемычку, которая позволяет циркулировать воде в системе минуя батарею – вы реализуете тот же байпас.
А где встретился байпас вам? Пишите в комментариях к статье, особенно если не смогли разобраться, что значит это в вашем случае. Кроме того, как всегда приветствуются любые вопросы по теме и не только, замечания или дополнения.
rozetkaonline.ru
Что такое байпас и зачем он нужен?
В организации отопления очень важно найти баланс: в помещении должно быть комфортно вне зависимости от температуры воздуха на улице. Нередко бывает так, что с наступлением оттепели в доме или в офисе становится слишком душно, а резкое понижение температуры воздуха негативно сказывается на температуре внутри помещения. Байпас – идеальное решение, чтобы сохранять комфорт при любых погодных условиях и облегчить эксплуатацию отопительных приборов, ведь в однотрубных системах центрального отопления он позволяет установить теплорегулятор.
Однако обо всем по порядку.
Что представляет собой байпас?

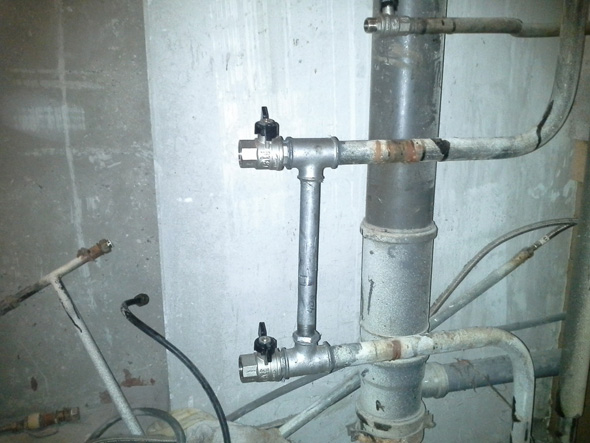

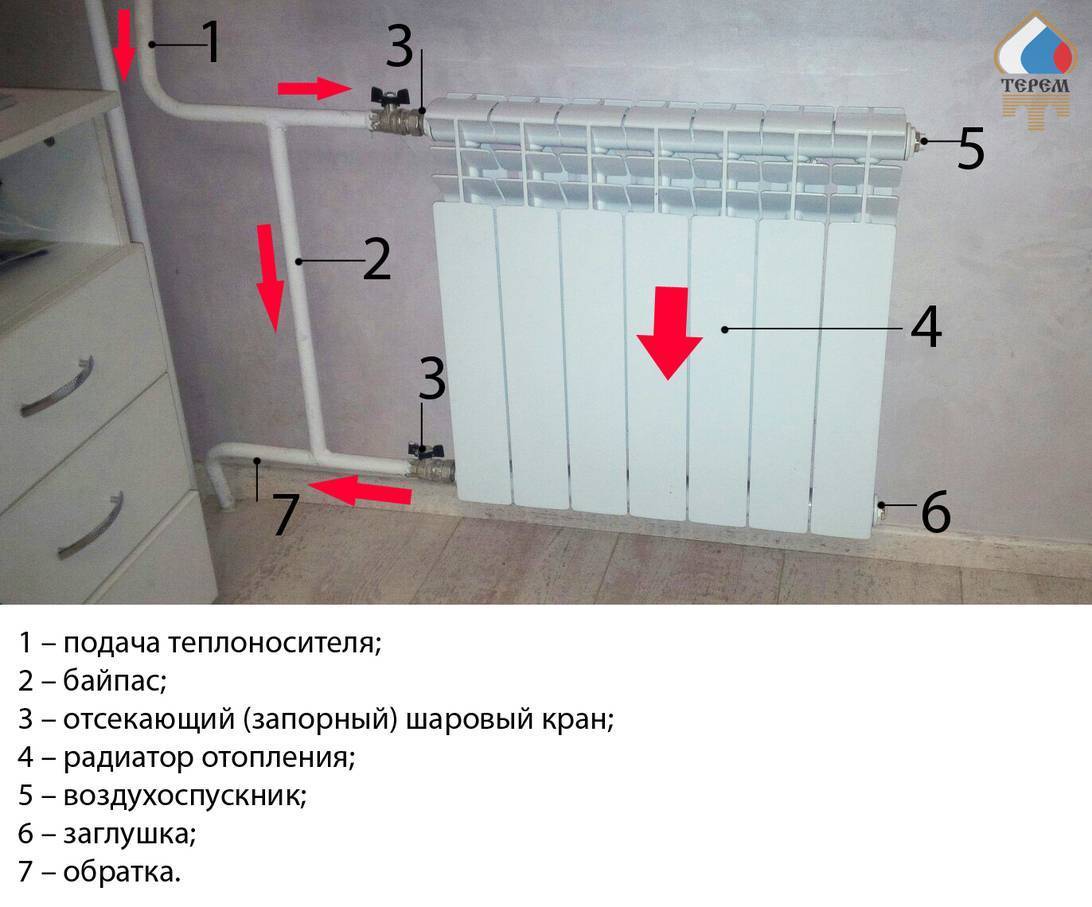

По сути, байпас – это перемычка в виде отрезка трубы. Она устанавливается между прямой и обратной проводкой любого стандартного радиатора отопления. Диаметр байпаса должен быть на 1 размер меньше, чем диаметр труб подводки. Это необходимо для сбалансированного распределения теплоносителя между самим байпасом и отопительным прибором.
Таким образом решается сразу две важных задачи: с одной стороны вся система продолжает бесперебойно работать даже в период ремонта оборудования, с другой – появляется возможность управлять потоками теплоносителя.
Использование байпаса. Два основных случая
Случай 1
Однотрубная система отопления хоть и устарела морально, но все равно еще достаточно часто используется в зданиях постройки прошлого века. Минус не только в том, что нередко система не в состоянии обеспечить необходимый уровень тепла, но иногда ее работа бывает слишком эффективна: в помещении очень душно и находиться там некомфортно. Установка байпаса – самое простое и эффективное решение в этой ситуации. Установка устройства даст возможность регулировать температуру в доме.
Трехходовой или радиаторный терморегулятор может изменять количество теплоносителя между отопительным прибором и стояком. Байпас необходим для того, чтобы распределить теплоноситель между ними. Получается, что байпас позволяет транспортировать теплоноситель одновременно по стояку и к отопительному прибору. Также при отсутствии этого элемента было бы невозможно осуществить ремонт батареи без отключения целого участка системы.
Случай 2
Нередко в современных отопительных системах нельзя обойтись без использования циркуляционного насоса. В этом случае система становится энергозависимой, ведь без электричества насос работать не сможет. Спасительная роль байпаса в этом случае важна и одновременно проста, ведь как только пропадет свет, достаточно перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Байпас, снабженный клапаном, может выполнить данные процедуры автоматически. Эти простые действия способны перевести систему отопления в режим естественной циркуляции.
Снижение энергозатрат
Еще одно преимущество использования байпаса в однотрубной системе отопления, при использовании терморегуляторов – возможность снизить счета за отопление. Дело в том, в этом случае эффективность использования теплоносителя повышается в среднем на 30%. Это значит, что и эффективность теплоотдачи у радиаторов отопления повышается процентов на 10. Значение может показаться не очень ощутимым, но если посчитать объемы «лишней» энергии, за которую платит сам потребитель, то в денежном эквиваленте получается приличная сумма.
Заключение
Строго говоря, байпас не является обязательным элементом в отопительной системе, но желателен. Вполне возможно, что пользу от него никогда ощутить и не случится, особенно если у вас новый дом с двухтрубной системой центрального отопления. В противном случае байпас может сэкономить массу времени, денег и сил, если возникнет необходимость замены радиаторов отопления.
www.teremonline.ru
Что такое байпас в системе водоснабжения – байпасный клапан
Что такое байпас и в каких случаях он необходим
Для чего нужен байпас
Что именно позволяет сделать установка байпаса в реальности? Например, если есть байпас счетчика индивидуального учета воды, то это позволит произвести его замену, не отключая при этом водоснабжение дома или квартиры. Тоже самое можно сказать и о циркуляционных насосах, интегрированных в систему отопления. Наличие байпаса позволяет перейти на естественную циркуляцию в случае отключения электричества, когда насос перестает работать. Если байпас с регулируемым термостатом есть рядом с радиатором, то это позволяет не только устанавливать необходимый температурный режим, но и заменить отопительный прибор в случае его выхода из строя,
В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых основное — недорогой монтаж, и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления. По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка в непосредственной близости от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.
Монтаж байпаса
Монтаж перемычки
Монтаж перемычки требует соблюдения определенных правил:
Для наглядности можно привести пример установки байпаса в однотрубную систему отопления загородного дома, преимущества и недостатки такой установки, правила проведения монтажных работ, и какая трубопроводная арматура при этом потребуется.

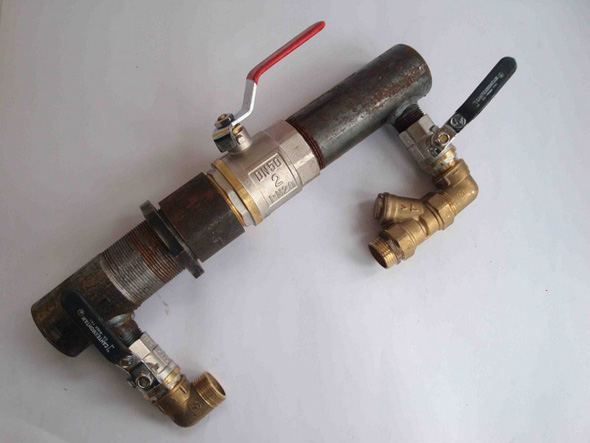

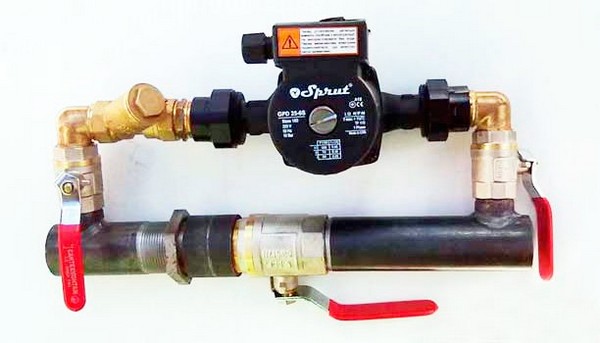

Установка циркуляционного насоса
В загородных домах, где система отопления работает автономно, в обязательном порядке требуется установка циркуляционного насоса.
Проблема заключается в том, что для работы циркуляционного насоса требуется наличие электричества, а учитывая, что на удаленных загородных участках могут постоянно наблюдаться его отключения, то возникают определённые проблемы с циркуляцией теплоносителя. Решить их позволяет простая установка байпаса. Главное, чтобы система работала продуктивно как с работающим циркуляционным насосом, так и без него — это установить байпас с соблюдением всех технологических требований.
Эффективная работа циркуляционного насоса возможно только в том случае, если он непосредственно интегрирован в систему отопления. При этом желательно устанавливать его в обратную магистраль и объясняется такое требование достаточно просто: дать возможность циркуляционному насосу отработать гарантийный срок эксплуатации. Нагнетающее устройство состоит из:
Если установку насоса произвести на подающую трубу, то под воздействием высоких температур, он очень быстро выйдет из строя, а на «обратке» температура теплоносителя на порядок ниже, что и позволяет ему проработать более длительный срок.
Хорошо известно, что чем меньше криволинейных участков в системе отопления, тем она работает эффективней. Поэтому установку циркуляционного насоса стараются производить на прямолинейном участке. Но это если нет байпаса. Если он есть, то в этом случае, теплоносителю придется преодолевать сразу три препятствия: запорную арматуру и два отвода. Это намного уменьшит циркуляцию теплоносителя, поэтому в однотрубной системе отопления с байпасом насос следует устанавливать непосредственно на трубу перемычку. Какая запорная арматура и расходные материалы в этом случае могут вам потребоваться?
Учтите, что теплоноситель по возможности должен проходить по прямолинейным участкам. Чем больше всевозможных фитингов в системе отопления, тем менее эффективно она работает. Это закон.
Теперь обратимся к такой ситуации, когда насос установлен на прямолинейном участке, а теплоноситель должен проходить естественным путем через байпас. В этом случае ему придется преодолеть два отвода и вентиль (задвижку), который отсекает байпас от магистрали. Для горячей воды сразу 3 препятствия на небольшом участке — это уж слишком. Циркуляция будет медленной, а значит, эффективность работы системы резко упадет.
Итак, решено — циркуляционный насос всегда нужно монтировать на участке байпаса. Что для этого необходимо из расходных материалов и запорной арматуры? В первую очередь — вентиля. Они бывают двух видов:
Кран с подвижным штоком имеет один существенный недостаток. У него диаметр седла вентиля почти в два раза меньше диаметра трубы отопления. Это служит преградой для теплоносителя и за счет этого происходит резкое снижение эффективности его циркуляции по трубопроводу отопления. Поэтому их установка в систему байпаса не практикуется.
Шаровые краны по своему диаметру точно совпадают с трубой отопления, но если ими долго не пользоваться, то они могут прикипеть и открыть их будет очень трудно, если вообще такая возможность будет. Есть два выхода из создавшейся ситуации. В первом случае установить сильфонный вентиль двойного диаметра. Во втором случае, не забывать регулярно открывать-закрывать шаровые краны. Это если говорить о системе байпаса. Намного сложнее с центральной магистралью, параллельно которой и располагается байпас. Здесь потребуется установка нескольких видов вентилей, с помощью которой будет регулироваться напор и качество горячей воды.
Установка запорного устройства
В первую очередь потребуется установка запорного устройства — обратного клапана или крана. Если центральная магистраль вашей системы отопления не будет перекрываться, то теплоноситель, подаваемый в систему циркуляционным насосом под давлением, будет перемещаться по замкнутому малому кругу.
Что такое байпас и зачем он нужен: изучаем функциональные особенности и правила установки
Схема движения в этом случае будет выглядеть так: байпас-основная магистраль-байпас. Чтобы этого не происходило, при работающем циркуляционном насосе, основная магистраль должна быть перекрыта. Если вы установите шаровой кран, то его потребуется перекрывать вручную. При установке обратного клапана перекрытие магистрали будет происходить автоматически.
Нелишней будет установка в байпасе непосредственно перед циркуляционным насосом сменного механического фильтра, который хорошо задерживает посторонние примеси, находящиеся в теплоносителе. Это позволит увеличить срок эксплуатации насоса, особенно если в качестве теплоносителя используется жесткая вода. Устанавливать фильтр рекомендуется на горизонтальном участке трубопровода.
Как видно из вышеизложенного, в автономной системе отопления, байпас — это один из важнейших элементов сети. Поэтому, занимаясь монтажом отопления, установке байпаса следует уделить особое внимание и стараться не нарушать технологической схемы.
Функционирование байпаса в отопительной системе (видео)
Отоплениеводоснабжениекотельная
Монтаж отопления
ООО ДИЗАЙН ПРЕСТИЖ > http://resant.ru/
Телефон: 8(495)744-67-74
Оказываем услуги по монтажу систем отопления, водоснабжения для частных загородных домов, дач, организаций. Осуществляем поставку оборудования для проведения работ со скидками.
Отопление домов > http://stroitelstvo.domov.resant.ru/otoplenie-domov.html
Монтаж отопления > http://stroitelstvo.domov.resant.ru
Наши услуги:
Отопление: > http://resant.ru/otoplenie-doma.html
Монтаж, проектирование, сервисное обслуживание ремонт. Отопление по типу: автономное, водяное, частное, дровяное, индивидуальное, газовое, естественное.
Водоснабжение: > http://resant.ru/vodosnabzhenie-doma.html
> Автономное водоснабжение < от колодца и скважины. Установка системы водоснабжения как для постоянного, так и временного проживания и пользования домом. Осуществляем обслуживание систем водоснабжения: замена насоса, замена ремонт гидроаккумулятора, натройку автоматики управления насосом.
Котельная: > http://resant.ru/kotelnaya-doma.html
Для частного дома и промышленного предприятия. Проведем установку котла, рапределительных модулей контуров отопления, установим элементы автоматизации для контроля температурой.
Все работы выполняем под ключ. +7(495)744-67-74 ООО ДИЗАЙН ПРЕСТИЖ
Предлагаем посетить наши проекты: http://rapidly.ru/
В разделе Акции и скидки на нашем сайте http://resant.ru/ на странице http://resant.ru/aktsiya-skidki-otoplenie-vodosnabzhenie.html можно всегда найти выгодное предложение по отоплению и водоснабжению.
МЫ ПРЕДЛАГАЕМ:
Работаем круглосуточно по всей Московской области, Владимирской, Калужской, Тульской, Тверской
Домашний уют
Что такое байпасный клапан и как он работает
12 октября 2017
Невозможно ощущать комфорт даже в самой уютной и современной квартире, если в помещении холодно. Поэтому первоочередной задачей должно стать обустройство эффективной отопительной системы. Отопление должно обеспечивать максимально приятный микроклимат, так как чересчур высокие температуры – это еще хуже, чем холод. Чтобы не попасть в такие крайности, инженеры создали простое, однако функциональное и практичное устройство. Это байпасный клапан. Люди, далекие от отопления, могут не знать о существовании такого устройства.
Байпас в системе отопления что это такое
Давайте узнаем, что это, зачем и как оно работает.
Что это такое?
Данное устройство представляет собой перемычку тубы, которая монтируется между прямой, а также обратной проводкой батареи отопления. Поперечный диаметр меньше, чем размер основной трубы.
Назначение
Основная функция байпасного клапана – возврат лишней воды обратно в стояк из радиаторов, когда ручной или автоматический регулятор измеряет объем теплоносителя. Последний при помощи этого клапана движется параллельно регулирующей и запорной арматуре.
Если бы на системах отопления не было этого устройства, то ремонт радиаторов был бы невозможен в момент нахождения системы в рабочем состоянии. С помощью клапанов упрощаются процессы заполнения и опустошения.
Кроме этого, монтаж байпаса на отопление обеспечивает надежную работу оборудования, когда отсутствует электричество в сети. В момент отключения электричества, байпас перекрывает краны, которые подают теплоноситель на насос. А на главной трубе отворачивается центральный кран. Используя байпас, не придется закручивать краны вручную. С этим устройством все произойдет автоматически. Это огромный плюс — отмечают пользователи.
Видео по теме
Принцип действия
Чаще всего в квартирах устанавливаются однотрубные системы отопления. В таких системах теплоотдача первого радиатора влияет на работу следующего. Это верно для вертикальной, а также горизонтальной схемы. Если байпас отсутствует, то батареи будут подключены последовательно. В результате все тепло заберет первая батарея, а остальным достанется в лучшем случае теплый, а то и вовсе холодный теплоноситель.
Чтобы этого не произошло, труба подачи и обратки возле каждого радиатора соединена перемычкой, направляющей часть воды в обход батареи. Принцип действия байпасного клапана состоит в том, чтобы отдать одинаковое количество тепла ближним и дальним радиаторам и снизить их зависимость друг от друга.
Разновидности
Байпасы используются в самых различных отопительных системах. Можно выделить два основных вида – с обратным клапаном или без него:
- Первые применяются с циркуляционными насосами. Задействуют их по мере необходимости. Когда насос работает, клапан включается и открывается, а затем под давлением, которое создается насосом, пропускает теплоноситель.
- Бесклапанные байпасы дают возможность отремонтировать одну часть системы, не отключая отопление целиком.
Данное устройство может выполнять несколько функций и применяться по-разному. Ниже мы рассмотрим, за что отвечает байпасный клапан в разных схемах отопительных систем.

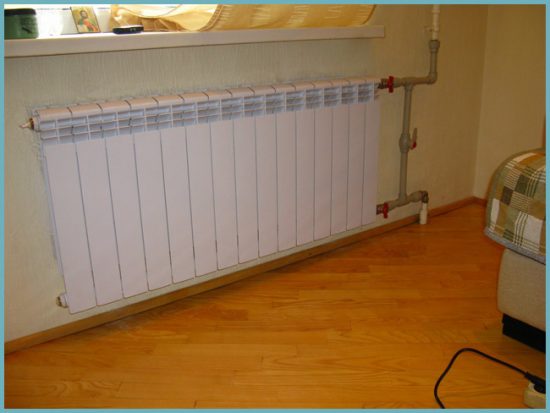

Байпас в однотрубном отоплении
В системах отопления данное устройство помогает сформировать альтернативные потоки теплоносителя в обход магистрали отопления и составляющих. В многоэтажных домах клапан поможет в процессе ремонта батарей зимой. За счет перенаправления потока в обход, можно беспрепятственно выполнить замену или ремонт структурной части системы. Установить устройство можно в любой части отопительной магистрали.
Кроме того, в однотрубных системах байпасный клапан регулирует теплоотдачу. Главная функция – удаление лишнего теплоносителя обратно в стояк, когда терморегулятор меняет объем теплоносителя. Еще одна функция – ускорение заполнения и опустошения системы даже тогда, когда ручные регулирующие клапана не установлены.
При временном отсутствии электричества в системах с циркуляционным насосом монтаж байпаса на отопление обеспечивает бесперебойную работу. За счет регулирующего клапана система будет работать в естественном режиме.
Нередко с помощью данных приспособлений совершенствуют однотрубное отопление. Применение байпаса актуально в старых домах, построенных при СССР. Эти дома уже морально устарели, а в квартирах зимой бывает очень жарко. Чтобы оптимизировать температурный режим, применяют именно этот клапан. После монтажа можно регулировать объемы подачи теплоносителя.
Работает это следующим образом. Вода поступает в систему из котла или из котельной центрального отопления последовательно, но за счет применения байпаса она минует радиаторы. Когда она заканчивает свой круг, то вернется обратно в котел. За счет теплоотдачи температура жидкости существенно снижается, а затем теплоноситель поступает в радиаторы.
Особенности применения байпасов в двухтрубных системах
Такие отопительные системы могут работать по разным схемам. Но и здесь полезно устанавливать байпасный клапан. Он позволит гораздо проще контролировать процесс движения теплоносителя. При необходимости можно контролировать заполнение радиаторов. Также возможна регулировка теплоотдачи.
Монтаж
После того как мы изучили, что такое байпасный клапан в отоплении, следует узнать особенности монтажа. При установке следует учитывать определенные факторы, от которых зависит эффективность работы системы отопления.
Так, диаметр клапана должен быть меньше, чем размер трубы отопления. Температуры в местах монтажа байпаса должны быть самыми низкими. Устройство следует максимально приблизить к батарее, а от стояка, наоборот, убрать подальше. Установка байпасного клапана горизонтально позволяет полностью избежать попадания воздуха в систему. Для оперативного демонтажа необходимо наличие на байпасе запорных элементов.
Монтаж обводного канала для батарей отопления
Устанавливая новые батареи в однотрубную отопительную систему, первым делом следует обеспечить возможность слива жидкости. Затем собирают обвес радиатора – болгаркой вырезают старую чугунную, откручивают ненужные участки труб с неработающими кранами. Далее режется резьба и собирается конструкция из тройника, удлинителя, а также шаровых кранов.
Монтаж с циркуляционным насосом
Если необходимо установить циркуляционный насос, то обязательно предусматривают фильтр.
В зависимости от типа насоса подбирают подходящий байпас. В случае с насосом, который имеет контакт ротора с теплоносителем, устанавливают байпас на обратной и на подающей магистрали. Когда ротор насоса с водой не контактирует, то байпас ставят лишь на трубе-обратке.
Экономия с байпасом
Монтаж байпасного клапана приведет не только к более комфортной работе системы отопления, но и к экономии электричества. Так, в среднем объем теплоносителя в системах, оснащенных клапаном, вырастает на 30-35 процентов. Это увеличивает общую теплоотдачу батарей.
В заключение
Теперь понятно, как работает байпасный клапан, где и в каких случаях его применять. Специалисты рекомендуют устанавливать это устройство во все современные системы отопления. Байпасный клапан значительно упрощает эксплуатацию системы отопления и дает возможность производить ремонт отдельных агрегатов без полного ее отключения, что очень удобно.
Комментарии
Похожие материалы
Духовное развитие
Что такое магические предметы и как они работают
Не только детей очаровывают всевозможные магические предметы. Даже взрослый состоявшийся человек может в сердцах пожалеть, что не обладает волшебной палочкой или ещё каким-то чудом, способным решить насущные проблемы….
Красота
Что такое оттеночный бальзам и как он работает
Оттеночный бальзам относится к категории косметических средств, предназначенных для придания волосам желаемого оттенка и блеска. С их помощ…
Новости и общество
Что такое система «Периметр» и как она работает. Ядерная система «Периметр»
В связи с последними событиями в мире: кризисом власти и вооруженным конфликтом на Украине, столкновением интересов и активизации боевиков Исламского государства в Сирии и Ливии, проблема государственной безопасности …
Финансы
Что такое онлайн-касса и как она работает?
По закону все те, кто занимается розничной торговлей и что-то продает, должны иметь кассовый аппарат. Однако совсем недавно появилось новое понятие – онлайн-кассы. Изменения с 2017 года в Федеральном законе обяз…
Автомобили
Что такое маслосъемные колпачки и как они устроены
Безусловно, смазка необходима для нормальной работы двигателя и его комплектующих. Что интересно, попадание масла в саму камеру сгорания может привести к капитальному ремонту всего ДВС. А вот его присутствие на стенка…
Автомобили
Что такое межосевой дифференциал и как он устроен?
Межосевой дифференциал – это наиболее эффективный метод повышения проходимости любого автомобиля. На данный момент практически все внедорожники, в том числе и некоторые кроссоверы, оснащаются данным элементом. К…
Автомобили
Что такое буст-контроллер и как он устроен
Турбированные двигатели имеют массу преимуществ перед обычными. Один из плюсов данных агрегатов заключается в их мощности. Чтобы повысить производительность мотора, достаточно просто повысить давление наддува. А делае…
Автомобили
Что такое двигатель 1ZZ и как он устроен?
Впервые двигатель 1ZZ появился на свет в конце 90-х годов. На то время данный агрегат являлся совершенного новым представителем семейства японских моторов. Сначала данный двигатель устанавливался на всемирно известную…
Дом и семья
Фумигатор на батарейках: что это за устройство и как оно работает?
У такой поры года как лето существует множество неоспоримых достоинств. Одним из них является теплый тихий вечер, который так приятно проводить вместе со своими друзьями в беседке или на лавочке. Если бы не комариный …
Домашний уют
Что такое антресольный этаж и как он выглядит?
Высокий потолок является несомненным достоинством помещения, он позволяет сформировать дополнительное пространство, к примеру, антресольный этаж. Для воплощения идеи необходимо создание проекта, для которого, как прав…
Байпас в системе отопления — схемы эффективного использования, инструкция по монтажу с фото и видео
Байпас представляет собой обводную линию, по которой может проходить вода. В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.
- Функции байпаса в отопительной системе
- Типы насосов и байпасы
- Установка байпаса
- Байпас в котельной
- Особенности байпасов
Функции байпаса в отопительной системе
Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.
В отопительной системе его устанавливают в следующих местах:
- В водяных теплых полах его устанавливают на распределительном коллекторе.

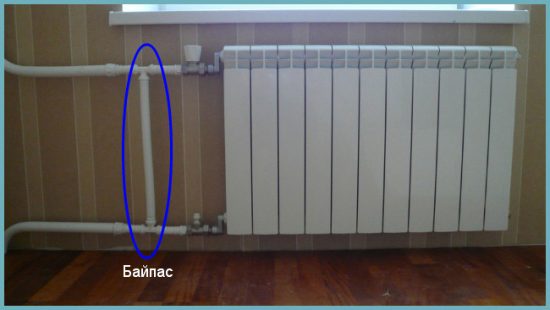

- В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.
Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество. Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.
При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.
Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.
В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.
В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.
При обычной работе горячая вода из системы поступает к полу в небольшом количестве.
Что такое байпас: для чего он нужен, где применяется и как правильно делается
А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.
Типы насосов и байпасы
При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.
Насосы выделяют двух видов:
- «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
- «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.
Установка байпасов
Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы. Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.
Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.
Байпас в котельной
Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:
- В твердотопливных котлах для организации малого контура циркуляции.
- Для насоса как байпас.
На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.
А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.
Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.
До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.
А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.
Особенности байпасов
У байпасов можно выделить некоторые особенности:
Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.
Читайте также:
Как правило, в современных энергозависимых котлах под кожухом прибора уже смонтирован водяной насос, обеспечивающий принудительную циркуляцию теплоносителя по контуру отопления. Однако во многих частных домах эксплуатируются агрегаты устаревших моделей, в которых такой обязательный элемент системы отсутствует. В этом случае его подключают непосредственно к трубопроводу, предусматривая при этом и байпас для циркуляционного насоса.
Что это такое?
Это отрезок трубы того же диаметра, что и всей теплотрассы, который включен в «параллель» на определенном участке системы методом врезки.
Зачем нужен байпас?
На некоторых сайтах есть информация, что он обеспечивает естественную циркуляцию теплоносителя в случае поломки насоса. Это верно отчасти, если в качестве запасного источника тепла применяется котел энергонезависимый. Например, TLO.
Как и для любого технического устройства, безаварийная эксплуатация насоса зависит от его своевременного обслуживания. Для этого, так же как и при выходе из строя, его необходимо снять. Но в системе находится теплоноситель, и иногда это не вода, а специальная незамерзающая жидкость. Именно для того, чтобы ее не «сливать», при монтаже циркуляционного насоса обычно устраивают байпас.
Кроме того, при помощи запорной арматуры, установленной на нем, можно частично регулировать скорость перемещения теплоносителя. Он позволяет намного быстрее слить воду из системы в случае необходимости, также как и заполнить ее. Используется и для блокировки насоса в период опрессовки.
Правила монтажа
1. Устанавливается всегда на «обратке», после расширительного бачка (и ближе к нему), чтобы избежать гидравлических ударов. Но это касается именно закрытых сосудов. Если в доме используется бак открытого типа, то его можно ставить в любом месте системы.
Желательно монтировать на горизонтальном участке трассы, и перед насосом в обязательном порядке устанавливается фильтр очистки воды. Это необходимо, чтобы защитить изделие от попадания внутрь различных фракций, всегда присутствующих в системе.
2. Насос в байпасе закрепляется на резьбовых соединениях, для удобства. Поэтому при его покупке нужно обратить внимание на соответствие диаметров фланцев и труб системы отопления.
3. Байпас имеет форму буквы «П», ножки которой «врезаются» в трубу, на которой, между ними, ставится шаровый кран. Во время работы системы отопления он перекрывает магистраль, и теплоноситель перемещается по байпасу.
4. В центре (на «перекладине» буквы) и устанавливается насос. При этом перед ним и за ним также монтируются шаровые краны. Зачем? Если во время отопительного сезона насос по какой-то причине придется снимать, этими кранами байпас перекрывается, а вот нижний, на трубе, наоборот, открывается.
Что такое байпас и в каких случаях он необходим
Поэтому магистраль «разорвана» не будет, и циркуляция теплоносителя не прекратится до аварийной остановки котла. Это предохраняет теплообменник от перегрева.
Автор: Виталий Марков
| Статьи по теме: | |
 | Эксцентрик для смесителя Ассортимент смесителей разнообразен, и часто изделия отличаются не только внешним видом и конструктивными особенностями, но и расстоянием между соединительными патрубками. … |
 | Сроки службы и эксплуатации металлопластиковых труб Эта продукция лишена многих недостатков, которые имеют изделия из металлов или «чистого» пластика. Представляют собой алюминий, покрытый сверху и изнутри … |
 | Септик ТАНК всплыл Это довольно простое в устройстве приспособление для очистки стоков автономной системы канализации нашло широкое распространение у владельцев недвижимости – будь … |
Для чего нужен байпас в отопительных системах
Байпас — обводной газопровод с собственными отключающими устройствами, который позволяет производить ремонт основной линии без остановки подачи газа.
Байпас — термин английского происхождения (англ. bypass — обход).
При устройстве байпаса газорегуляторного блока ГРП, ГРПБ, ШРП и ГРУ предусматривается установка последовательно двух отключающих устройств с установкой манометра между ними.
Диаметр байпаса должен быть не менее диаметра седла клапана регулятора давления газа.
На схеме: 6 — байпас.
В ШРП вместо байпаса рекомендуется устройство второй нитки редуцирования.
При отсутствии в ШРП расходомера установка регистрирующих приборов для измерения входною и выходного давления и температуры газа не обязательна.
Газопроводы ГРП, ГРПБ, ШРП, ГРУ следует окрашивать в цвет согласно ГОСТ 14202.
В ГРП, ГРПБ и ГРУ предусматривают продувочные газопроводы:
— на входном газопроводе — после первого отключающего устройства;
— на байпасе (обводном газопроводе) — между двумя отключающими устройствами;
— на участках газопровода — с оборудованием, отключаемым для производства профилактического осмотра и ремонта.
Условный диаметр таких газопроводов должен быть не менее 20 мм.
Также байпас часто используется для ускорения опорожнения или заполнения трубопровода перед ремонтом.
Для удобства на байпасе устанавливают кран и задвижку. Информацию по запорной арматуре можно найти на сайтах производителей.
Счетчики на газопроводе могут быть установлены как с байпасным газопроводом, так и без байпасного газопровода.
Учитывая то, что ротационные счетчики в случае выхода их из строя практически полностью перекрывают газовый поток в трубопроводе, преимущество следует отдавать схеме монтажа счетчика с байпасным газопроводом.
В месте монтажа счетчика рекомендуется устанавливать байпасный газопровод и вентили на входе и на выходе счетчика (или только на входе счетчика). Это позволяет правильно ввести в эксплуатацию счетчик, особенно при избыточном давлении измеряемого газа свыше 10 кПа.
Схема монтажасчетчика (с байпасом) на вертикальном газопроводе
interio-style.ru
что это такое, для чего нужен, принципы работы и установка байпасного клапана + видео » SanDizain.ru
Даже самые незначительные сбои в работе инженерных коммуникаций потенциально могут перерасти в острые проблемы и, как результат, стать причиной серьезного дискомфорта для всех домочадцев. Именно поэтому осмотрительные хозяева стараются всеми силами предупредить подобные неудобства, устанавливая в своих жилищах разного рода вспомогательные устройства. Один из них – байпас, активно эксплуатирующийся в системах отопления и водоснабжения. О нем далее и пойдет речь: разберемся, что это за приспособление, каковы принципы его работы, в чем его плюсы и зачем он нужен. А напоследок расскажем и покажем видео, как выполняется установка байпасного клапана своими руками.
Конструкция и принцип действия
Конструктивно байпас представляет собой трубу-перемычку с запорно-регулирующей арматурой. Его главная задача – создавать параллельный поток рабочей жидкости в обход определенного прибора инженерной системы. Иными словами байпас создает обводную линию.
Принцип работы устройства чрезвычайно прост: при нормальном функционировании системы отопления или водоснабжения перемычка свободно пропускает через себя поток жидкости, но как только этот поток необходимо ограничить, запорный элемент байпаса закрывается, и жидкость начинает проходить в обход определенного отрезка системы. Такая блокировка возможна за счет разницы диаметров самого байпаса и подводящей трубы – первый всегда меньше второго.
Размещение байпаса
Использование байпаса дает немало преимуществ. Во-первых, существенно упрощается обслуживание систем отопления и водоснабжения. Во-вторых, при большом количестве батарей отопления увеличивается общее КПД системы и уменьшаются расходы энергии. В-третьих, исчезает проблема завоздушивания труб и батарей из-за их разгерметизации. В-четвертых, появляется возможность использовать оборудование даже в нештатных и аварийных ситуациях. Как все эти преимущества становятся реальностью? Выясним, познакомившись с особенностями применения перемычек в разных инженерных системах. Но перед этим узнаем, какими бывают современные байпасы.
Разновидности байпасов
Байпасы классифицируют по двум критериям:
- тип запорной арматуры;
- назначение.
По первому признаку различают два вида байпасов:
- С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.
Разновидности байпасов
- С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.
Важно! Автоматический байпас с клапаном можно устанавливать только в тех системах отопления и водоснабжения, где используется исключительно чистый носитель – окалина, накипь, ржавчина и другие грязные примеси при попадании на клапан могут спровоцировать его деформацию, вследствие которой запорный механизм перестанет полностью закрываться.
Исходя из назначения, байпасы делятся на:
- радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
- насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;
Особенности применения
Чаще всего байпасы используются для таких целей:
- Обслуживание отдельных приборов без остановки всей системы. Если по каким-то причинам нужно снять оборудование в системе отопления или на линии водопроводной сети, например, для его ремонта или замены, следует просто перекрыть краны входа и выхода рабочего носителя и тогда жидкость пойдет по байпасу, а вы сможете без последствий демонтировать необходимый прибор.
Байпас в системе отопления
- Усовершенствование работы однотрубной схемы отопления. Главный минус однотрубной системы – неравномерное распределение теплоносителя: так как батареи здесь подключены последовательно, то по мере движения рабочая жидкость остывает и последним приборам достается уже почти холодный носитель. Чтобы этого избежать, перед каждым радиатором устанавливается байпас – благодаря ему определенная часть носителя двигается в обход батарей и в результате доходит горячей даже к дальнему прибору.
Совет. Аналогичным образом можно регулировать теплоотдачу радиаторов и в двухтрубной системе – просто перекройте кран в выбранном месте, и горячий носитель будет двигаться в те зоны, которые действительно нуждаются в обогреве.
- Поддержание работы системы отопления без электропитания. Если в системе используется электрический насос, то, логично, что при отключении электропитания, он перестанет работать и остановит процесс отопления. Но байпас спасет и в этой ситуации: перекрыв подающий кран насоса и пустив ход носителя через перемычку, можно активизировать естественную циркуляцию жидкости и восстановить работоспособность системы.
Установка байпаса
Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:
- диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
- байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
- перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
- перед началом монтажа нужно слить весь носитель из системы.
Непосредственно установка может выполняться двумя способами.
Установка байпаса
Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.
Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.
Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.
Что такое байпас: видео
Байпас: фото
sandizain.ru
bypass — это… Что такое bypass?
байпас
1. Режим работы источника бесперебойного питания (ИБП) в котором вход ИБП напрямую или через корректирующие и фильтрующие цепи соединен с выходом ИБП. В таком режиме ИБП практически не способен влиять на качество выходного напряжения. В режим байпаса ИБП переводят либо принудительно с панели управления, либо ИБП переходит в этот режим самостоятельно при перегрузке или неисправности.
2. Часть схемы ИБП, обеспечивающая работу режима байпас.
Различают электронный (статический байпас) и механической (сервисный байпас). Электронный байпас защищает нагрузку ИБП от перегрузки, а оборудование от отключения питания при аварии в ИБП. Механический байпас предназначен для отключения ИБП от сети при обслуживании без отключения защищаемого оборудования.
[http://www.radistr.ru/misc/document423.phtml]
EN
by-pass
Functional UPS module that connects the load of an On-Line UPS directly to mains in case of overload or UPS failure.
[http://www.upsonnet.com/UPS-Glossary/]
Байпас в ИБП с двойным преобразованием
Схема байпаса
Байпас является обязательным элементом ИБП двойного преобразования большой и средней мощности.
Байпас предназначен для соединения выхода ИБП (т.
е. нагрузки) с входом ИБП (т. е. с питающей сетью), минуя схему ИБП.
Байпас представляет собой комбинированное электронно-механическое устройство, состоящее из так называемого статического байпаса и ручного (механического,т. е. контактного) байпаса.
Статический байпас — это ключ из встречно-паралельно включенных тиристоров. Включение (переход в режим Байпас) и отключение ключа осуществляется автоматически от системы управления ИБП при возникновении перегрузки или при разряде батарей, а также при переходе ИБП в экономичный режим работы. При коммутации байпаса напряжение инвертора синхронизировано с напряжением на входе байпаса (т. е. с напряжением питающей сети), что позволяет переключать нагрузку с инвертора на байпас и обратно «без разрыва синусоиды».
Используется также термин автоматический байпас.
В некоторых случаях байпас применяют при первом включении оборудования, когда пусковая мощность нагрузки превышает мощность ИБП.
Ручной (механический, т. е. контактный) байпас представляет собой контактный выключатель нагрузки, шунтирующий статический байпас. Он предназначен для вывода ИБП из работы со снятием напряжения с элементов ИБП. При включенном ручном байпасе питание нагрузки осуществляется через цепь «вход байпаса-ручной байпас-выход ИБП». Остальные элементы ИБП: выпрямитель, инвертор, аккумуляторная батарея (АБ), статический байпас — на время включения ручного байпаса могут быть обесточены (отключены от сетевого питания и нагрузки) для ремонта, регулировок, осмотров и т. д.
Об отключении АБ можно говорить с некоторой натяжкой, поскольку АБ в заряженном состоянии является мощным источником постоянного напряжения, представляющим опасность для обслуживающего персонала. По классификации «Межотраслевых правил по охране труда (правила безопасности) при эксплуатации электроустановок» работы с АБ следует относить к виду работ с частичным снятием напряжения. При необходимости замены аккумуляторов АБ ИБП переводят на ручной байпас, специальным инструментом разделяют АБ на отдельные аккумуляторы, после чего опасность поражения электрическим током устраняется.
При работе в режиме Байпас ИБП не имеет возможности обеспечивать бесперебойное питание потребителей. Такой режим должен сопровождаться административно-техническими мероприятиями для исключения нежелательных последствий для потребителей. Самая простая мера — проведение профилактических и ремонтных работ в то время, когда потребители не работают.
Таким образом байпас позволяет:
- отключать ИБП от нагрузки на время проведения ремонта и регулировок, продолжая питать нагрузку от питающей сети, а поокончания ремонта вновь подключать нагрузку к ИБП,
- переключать нагрузку с инвертора на байпас при возникновении перегрузок, коротких замыканий на выходе ИБП, при разряде аккумуляторной батареи;
- переключать нагрузку с инвертора на байпас при нормальном качестве электроэнергии в питающей сети, что позволяет уменьшить потери электроэнергии в ИБП (экономичный режим работы).
[http://electromaster.ru/modules/myarticles/article.php?storyid=365 с изменениями, а также http://market.yandex.ru/faq.xml?CAT_ID=969705&hid=91082#Hc0m8v096s7a9itBy-pass]
Тематики
- источники и системы электропитания
EN
normative_en_ru.academic.ru
БАЙПАС — это… Что такое БАЙПАС?
БАЙПАС — [англ. bypass обвод, объезд] мед. 1) обводный путь трубка, хирургически вживленная в сердце для прохождения крови, минуя закупоренную артерию: шунтирование; 2) электромеханический стимулятор сердца. Словарь иностранных слов. Комлев Н.Г., 2006.… … Словарь иностранных слов русского языка
байпас — обвод, труба Словарь русских синонимов. байпас сущ., кол во синонимов: 4 • обвод (10) • стимулятор … Словарь синонимов
байпас — Боковое отверстие, отводная труба, обходной путь, перепускной клапан. [http://metaltrade.ru/abc/a.htm] Тематики металлургия в целом EN bypass … Справочник технического переводчика
Байпас — Схема, показывающая общий принцип реализации байпаса Байпас (англ. bypass обход) функция в электронном устройстве (обработки сигнала, стабилизации напряжения и др.), позволяющая выполнить коммутацию входного сигнала непосредственно на … Википедия
байпас — 3.1 байпас: Обводная линия в обвязке кранового узла. Источник: СТО Газпром 2 2.1 249 2008: Магистральные трубопроводы 3.22. БАЙПАС Обводной трубопровод с запорной арматурой для отведения транспортируемой среды (жидкости, газа) из основного… … Словарь-справочник терминов нормативно-технической документации
БАЙПАС — обводной трубопровод с запорной арматурой для перепуска транспортируемой среды (жидкости, газа) мимо основного трубопровода или прибора на участке его ремонта и для возвращения потока в сеть в конце участка (Болгарский язык; Български) байпас;… … Строительный словарь
байпас — apvadinis vamzdis statusas T sritis automatika atitikmenys: angl. bypass pipe vok. Umführungsrohr, n; Umgehungsleitung, f rus. байпас, m; обводная труба, f pranc. tube à décharge, m; tuyau de by pass, m … Automatikos terminų žodynas
байпас — aplinkvamzdis statusas T sritis Energetika apibrėžtis Vamzdyno dalis, nukreipianti dujas, skysčius ir jų mišinius lygiagrečiai su pagrindiniu srautu. Naudojama technologiniam procesui valdyti, sugedus armatūrai pagrindiniame vamzdyne, taip pat… … Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas
байпас — байпас, байпасы, байпаса, байпасов, байпасу, байпасам, байпас, байпасы, байпасом, байпасами, байпасе, байпасах (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») … Формы слов
байпас — байп ас, а … Русский орфографический словарь
dic.academic.ru
Что такое байпас: устройство, принцип работы, назначение, изготовление
Оглавление:
Что такое байпас: его устройство и принцип работы
Для чего нужен байпас: его область применения
Установка байпаса: тонкости монтажа своими руками
На вопрос, что такое байпас, коротко можно ответить следующим образом – это обводная труба с запорной арматурой, позволяющая перенаправлять ток жидкости в обход того или иного сантехнического прибора. На этот трубопроводный узел возлагают как минимум две задачи – он обеспечивает бесперебойную работу трубопроводов в моменты ремонта оборудования и дает возможность управлять потоками жидкости. В общем, как в отоплении, так в водоснабжении и многих других трубопроводных системах, байпас является незаменимым узлом. Именно о нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, что такое байпас, как он работает, где используется и как делается самостоятельно.
Байпас в системе отопления фото
Что такое байпас: его устройство и принцип работы
Чтобы проще было понять, как со стороны выглядит байпас, а также разобраться с его устройством, рассмотрим простой наглядный пример, с которым знакомы практически все жители многоквартирных домов. Отодвиньте штору на любом окне и посмотрите на батарею отопления, а вернее на участок стены между ней и стояком. Что мы видим? Две горизонтальные трубы, идущие к прибору отопления и перемычку между ними – по сути, это и есть байпас, но наверняка он неполный и в нем отсутствует запорная арматура. Полный байпас обязательно должен иметь как минимум три крана, без которых он не сможет работать так, как задумано.
- Первый кран должен быть установлен непосредственно на самой перемычке. Если это новая система отопления, то на самой трубе, если старая, то внизу, в месте пересечения перемычки с обратным трубопроводом. В первом случае установлен обычный шаровой кран, а во втором так называемый трехходовой кран, который одновременно выполняет функцию тройника. Но суть не в этом – в любом случае такой кран может либо полностью перекрыть ток воды через перемычку, либо уменьшить его до определенного размера. Как минимум, это дает возможность регулировки.
- Два других крана смонтированы на горизонтальных подводках к отопительному прибору уже после перемычки – один смонтирован на обратном трубопроводе, а второй на подаче. В случае протечки в отопительном приборе в любой момент эти краны могут быть закрыты, и тем самым предотвращен потоп.
Что такое байпас фото
А теперь представьте на минуту, что первый кран (установленный на перемычке) отсутствует – получается так, что закрыв краны на батарее, вы останавливаете ток воды по всему стояку, лишая тем самым жителей верхних и нижних квартир тепла. Нехорошо как-то получается – именно по этой причине, открывая кран на байпасе и закрывая краны на батарее, вы получаете возможность ремонта отопительного прибора, не останавливая работу целого стояка отопления. Вот вам и принцип работы байпаса. Мало того, такая схема байпаса позволяет еще и регулировать температуру отопительного прибора. Об этом чуть позже, а пока разберемся с областью применения данного узла трубопроводов.
Для чего нужен байпас: его область применения
Практически любая сложная трубопроводная система имеет байпас – его назначение вы уже поняли (оно сводится к получению возможности направить жидкость мимо того или иного прибора) и остается только разобраться с его основной сферой применения в быту. Ознакомимся с этим моментом более подробно.
- Байпас в системе водоснабжения. В большинстве случаев это устройство применяется в двух вариантах: во-первых, при установке любого насосного оборудования, в том числе и предназначенного для повышения давления в системе – если на центральный водопровод монтируется насосная станция, то байпас нужен обязательно. Во-вторых, при установке приборов учета (счетчиков воды). Тут имеется одна тонкость – при монтаже байпаса счетчика в квартире могут возникнуть проблемы с коммунальными службами. Здесь байпас может быть расценен как попытка воровства воды – он негласно запрещен. Собрать байпас на домашнем счетчике, конечно, можно, но в процессе опломбировки могут возникнуть проблемы – в большинстве случаев его заменяют обычной вставкой, которая монтируется вместо счетчика на время его проверки или замены. Байпас удобнее, чем трубка, но, увы, его проще не делать, чем спорить с водоснабжающими компаниями. В водопроводных системах байпас выполняет исключительно одну функцию – это обводная магистраль и не более.
Байпас в системе водоснабжения фото
- Байпас в системе отопления. Здесь также вариантов несколько: во-первых, это рассмотренный выше пример с приборами отопления; во-вторых, любое оборудование, которое может быть отремонтировано или заменено без остановки системы в целом. В общем, оборудование, без которого система или ее часть может продолжать свою работу. К таким приборам относят циркуляционные насосы в системах отопления с естественной циркуляцией теплоносителя, всевозможные узлы учета и контроля и даже котлы отопления при их последовательном подключении. В отоплении функция байпаса как обводной трубы является не единственной – здесь он может использоваться и в качестве узла регулировки температуры теплоносителя, как описано в примере с батареей отопления. Такое устройство монтируется не только на стояках – некоторая его разновидность применяется в индивидуальных системах отопления. Только в этом случае на байпасе кран не устанавливается – регулировка температуры отопительного прибора осуществляется отсекающими и регулирующими кранами специальной конструкции.
Байпас перемычка фото
В принципе, существуют и другие варианты использования байпаса в водопроводных системах – их может быть много, и здесь главное понять назначение этого узла, его принцип работы и устройство байпаса. Ну а найти ему достойное применение не сложно.
Установка байпаса: тонкости монтажа своими руками
По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание – зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.
- Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль – в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Определить это расстояние лучше всего по месту – в смысле, собрать насос и узел вокруг него как положено.
- Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны – это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
- Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку – тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы – если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
- В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках – попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) – только после этого можно будет сосредоточиться на самой обводной трубе.
Байпас для циркуляционного насоса фото
- Здесь также все несложно – для начала от тройников вверх поднимаем трубопровод настолько, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом – по крайней мере, задаем им правильное направление друг к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и пара резьбовых оконечников.
В принципе, это и весь байпас для циркуляционного насоса – точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого момента его функциональное назначение и качество работы не изменяется.
Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не составит никакого труда самостоятельно изготовить данный узел, без помощи квалифицированных специалистов. Не побоюсь повториться – если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно.
Автор статьи Александр Куликов
stroisovety.org
