Установка циркуляционного насоса: что нужно знать

Автор Монтажник На чтение 4 мин. Просмотров 14.8k. Обновлено 05.12.2020

Установка циркуляционного насоса требует обязательного изучения инструкции и схемы его подключения еще перед началом работ. Важно учесть тот факт, что отопительную систему время от времени нужно будет обслуживать, поэтому она должна иметь к себе свободный доступ.

Для начала следует слить всю отопительную жидкость из системы, затем в случае необходимости промыть трубопровод от посторонних частиц. Установка насоса и функциональной цепочки из арматуры выполняется согласно схеме подключения. По завершению монтажа отопительную систему заливают водой или антифризом, затем удаляют лишний воздух из насоса путем открытия центрального винта. Стоит обратить внимание, что выводить воздух следует перед каждым включением циркуляционного насоса. Не включайте насос, до заполнения системы водой и полного удаления воздуха из системы. Даже непродолжительные периоды “работы в сухую” могут повредить насос.

Установка циркуляционного насоса

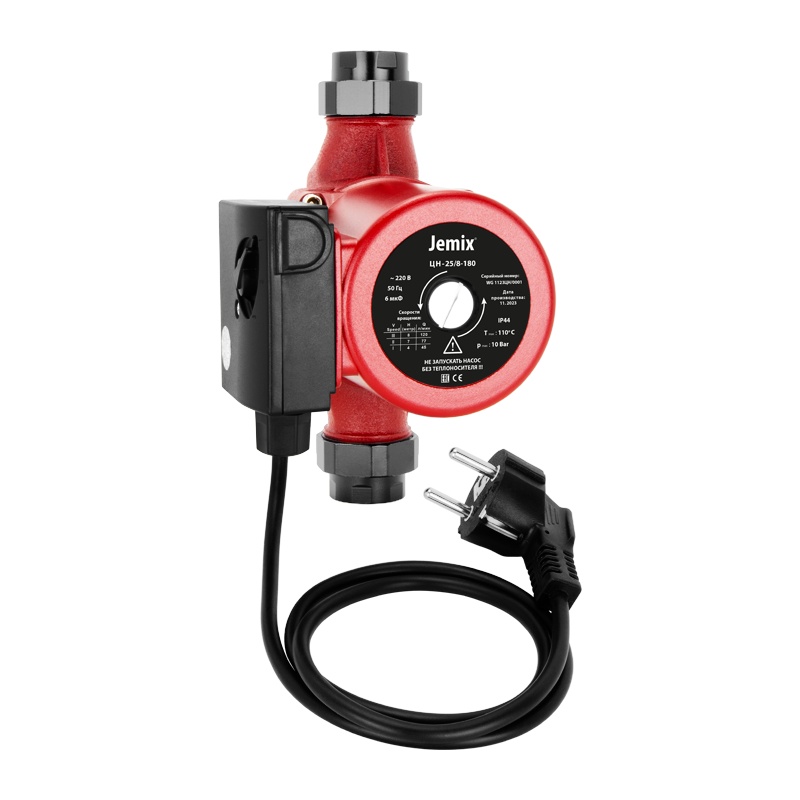

После того, как был куплен циркуляционный насос отопления, приступают к определению его места монтажа. Установка циркуляционного насоса рекомендуется именно на обратке, перед котлом. Все дело в том, что вверху котла со временем может собираться воздух и если насос установить на подаче, то он как бы будет вытягивать его из котла, в результате чего может создастся вакуум, что приведет к закипанию этой части котла. Если же насос поставить перед котлом, то теплоноситель будет вталкиваться в него, в результате чего не будет создаваться воздушное пространство и котел будет полностью заполненный. Помимо этого, при таком монтаже циркуляционный насос будет работать при более низких температурах, что повысит срок его эксплуатации.

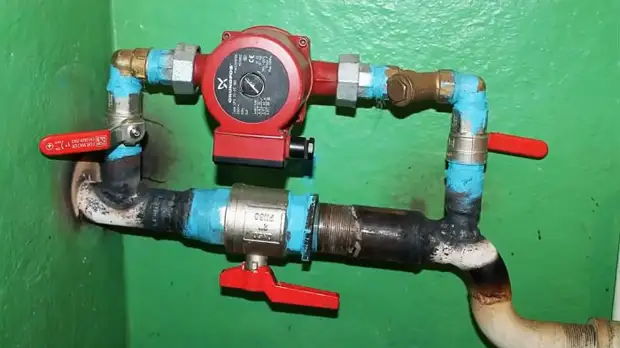

На выбранном участке монтажа насоса выполняют, так называемый, байпас (обвод). Он необходим же для того, чтобы в случае поломки насоса или выключения электричества, вся отопительная система не перестала работать, и теплоноситель прошел через главный трубопровод благодаря открытым кранам. Следует не забывать, что диаметр трубы обвода должен быть меньше диаметра основного трубопровода. После того, как байпас готов, приступают к установке циркуляционного насоса.

Схема байпаса

Важно помнить, что вал циркуляционного насоса обязательно должен быть установлен горизонтально, иначе в воде будет находиться лишь его часть, то есть насос потеряет около 30% производительность, а в худшем варианте — рабочая зона может прийти в неисправность.

Кроме того, монтаж предусматривает и верхнее расположение клеммной коробки.

С двух сторон насосного оборудования установите шаровые краны. Они в дальнейшем понадобятся вам для обслуживания и демонтажа насосного оборудования.

Система должна обязательно включать в себя фильтр, который предназначен для защиты механизма от мелких механических частиц, которые могут нанести значительные повреждения насосу.

Сверху обводной трубопроводной линии следует вмонтировать ручной или автоматический клапан, который необходим для выпускания возникших через некий период воздушных пробок.

Для исключения произвольного протока воды в системе отопления в области входа-выхода насоса необходимо закрепить запорную арматуру.

При креплении вала двигателя необходимо обеспечить поворот коробки по оси при минимальных усилиях. Для открытой отопительной системы необходимо также предусмотреть расширительный бачок.

Соединительные узлы следует обработать герметиком, что повысит производительность всей системы отопления

Чтобы процесс установки помпы был попроще и чтобы избежать необходимость в поисках соединений и креплений самостоятельно, найдите в магазинах специальное устройство с уже подобранными разъемными резьбами.

Количество необходимых циркуляционных насосов зависит от длины трубопровода. К примеру, если длина труба составляет около 80 м, то достаточно будет установки одного насоса, если же метраж превышает этот показатель – то необходимо использовать два и больше циркуляционных насосов отопления.

Цена установки циркуляционного насоса отопления в полной мере зависит от модели самого оборудования, сложности обводных труб и, конечно же, количества контуров трубопровода.

Пуск циркуляционного насоса

Установка циркуляционного насоса во избежании излишнего шума от воздуха в системе, важно правильно удалить воздух из системы:

Открыть кран на вводе.
Открыть водопроводный кран на конце тубы, до полного удаления воздуха из системы.
Включить насос.
Дать поработать насосу несколько минут.
Если воздух в системе остался, остановить и запустить насос 4-5 раз, до полного удаления воздуха.
Отрегулируйте таймер и/или термостат.

Установка обратного клапана на байпасе

Как защитить систему отопления с естественной циркуляцией от перегрева из-за остановки циркуляционного насоса?

Гравитационные схемы отопления, выполненные с помощью стальных труб большого диаметра имеют высокую степень безопасности, т.к. не зависят от электричества и в случае отключения электроэнергии, твердотопливный котел не закипит и не выйдет из строя. Но если в такую систему добавить циркуляционный насос, для лучшего движения теплоносителя по трубам и отопительным приборам, то при установке нужно выполнить кое-какие условия.

Для того, чтобы избежать затруднения циркуляции теплоносителя, в случае остановки насоса, монтируется байпасная линия. Другими словами, при установке насоса, необходимо предусмотреть байпас с обратным клапаном. На рисунке ниже можно увидеть пример установки обратного клапана шарикового типа.

При работающем насосе, теплоноситель не проходит через обратный клапан, но как только он останавливается, горячая вода идет по байпасу, открывая клапан.

Как выбрать обратный клапан?

Циркуляционный насос может быть смонтирован в двух пространственных положениях: вертикальном или горизонтальном. В зависимости от способа установки, выбирается тип обратного клапана. Т.к. обратные клапаны имеют разную конструкцию, то и принцип работы их разный. При установке насоса вертикально, как на рисунке ниже, нужно ставить обратный клапан шарикового типа. Лепестковый клапан не будет работать в такой схеме. И наоборот, если мы ставим насос горизонтально, то ставится лепестковый обратный клапан.

Внимание! Если у вас в доме смонтированная система отопления с помощью полипропиленовых или других труб малого диаметра (20,25,32 мм), то в случае отключения электроэнергии и остановки насоса, может перегреться твердотопливный котел, закипеть теплоноситель и много чего не приятного еще случится. Это чревато выходом из строя оборудования. Если есть перебои с подачей электричества, рекомендуется устанавливать для циркуляционного насоса источник бесперебойного питания.

Поставить байпас во Владивостоке — intesa-m.ru

Поставить байпас

Замена батареи отопления: байпас без крана

Байпас, который применяют в отопительных системах, представляет из себя маленький отрезок трубопровода, который устанавливается параллельно регулирующей и запорной арматуре. Обратите внимание, что байпас 20 мм, а трубы на радиатор по. Байпас нужен для нормального функционирования системы центрального отопления. Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном 4, между двумя подключениями линии циркуляционного насоса. Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.

Замена батареи отопления: байпас без крана. В стояк вводы байпаса осуществляются через запорные краны. Честно говоря, я в этом плохо разбираюсь?! Для создания байпаса необходимо взять кусок трубы и два тройника. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.

Замена батареи отопления: монтаж фитингов и труб Эта статья еще не комментировалась. Если шкаф неисправен (кнопка закрытия есть, но не работает то починить. С другой стороны байпаса операция по присоединению фитинга тройника повторяется. Из предыдущих ответов я поняла, что счетчик на пож.

Как осуществляется установка отопления разного типа

Основные элементы конструкции и деталей байпаса: 1 — циркуляционный насос; 2 — фильтр грубой очистки; 3 — запорные краны; 4 — запорный кран на байпасе. Далее мастер отмеряет длину трубы байпаса по своему методу. Но к хорошему это не привело. Инф-Ремонт будет признателен первому комментарию о статье. На всякий случай можно дополнительно поставить автоматический воздухоотводчик. Выбирать эти элементы следует соответственно диаметру резьб циркулярного насоса.

Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости. Установка циркуляционного насоса в систему отопления работа совсем не сложная, особенно, если вы приобрели насос с разъемными резьбами. Отопительные приборы будут работать нормально, если труба байпаса имеет тот же диаметр, что и стояк, в который он врезается. Приборы на байпасе устанавливаются по направлению теплоносителя в следующем порядке: фильтр, затем обратный клапан, в случае необходимости, и циркуляционный насос. Обычно нож идёт в комплекте к сварочнику, но и конечно продаётся отдельно.

Установка циркуляционного насоса в систему отопления

Такие же схемы актуальны и при монтаже полотенцесушителя. На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. В современных закрытых системах (с мембранным баком) рекомендуется его устанавливать на «обратке» и по возможности поближе к расширительному баку. Предыдущий сантехник 5 лет назад поставил мне краны при замене труб радиатора в другой комнате не только на подводящую и отводящую трубы, но и на байпас, мотивируя это тем, что так лучше будет регулировать батарею. Специальный острый нож для труб в несколько щелчков перекусывает трубу. Установка байпаса, установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру.

В первую очередь он предназначен для регулирования нагрева каждого в отдельности прибора обогрева, при помощи терморегулирующих или запорных кранов 6 и отлаживания циркуляции теплоносителя краном. Для работы отопления с естественной циркуляцией кран 4 должен быть открыт и отключен циркуляционный насос. что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя. Извиняюсь за то что пишу слишком много и возможно нудно, но в серии данного фотообзора я пытаюсь раскрыть весь процесс по замене радиатора отопления. Такая схема подключения циркуляционного насоса в систему отопления допускает ее работу в двух режимах: с естественной циркуляцией или принудительной.

Если система переводится на естественную циркуляцию или происходит поломка приборов, эти краны на байпасе перекрывают, а взамен открывают запорный кран, который находится под байпасом. Все краны, на случай поломки, лучше укомплектовать фитингами разборного типа. Что же касается «мокрого» насоса, то его можно устанавливать как на подающем, так и на обратном трубопроводе. Включение в байпас автоматического обратного клапана является спорным. Цитата(Лемпи @.9.2013, 12:48 здравствуйте!

В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина. Перед установкой насоса нужно промыть систему, чтобы удалить твердые частицы. Если это не так (например стоит нереверсивный шкаф вместо реверсивного, внутри один контактор вместо двух и на панели нет кнопки «Закрыть то шкаф нужно обязательно поменять. Для запорной арматуры эффективнее применять шаровые краны, а не вентиля. Следите за тем, чтобы соблюдалась ось симметрии тройников по входам в момент их «горячей стыковки» так как крутить фитинг будет нельзя.

Естественная циркуляция

Вот эту перемычку вам видимо и предлагают сделать. На основной трубе по ее диаметру устанавливают запорный кран, как раз между вводом и выводом байпаса. К байпасу мастер сразу приваривает одну из соединительных труб 25 мм системы отопления. Устанавливают его исключительно перед насосом. Обратный клапан нужен, чтобы грязная вода из ВПВ не попала в ХВС.

Дополнительно в схему установки можно включить расширительный бак с переливом. Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Потом получилось так, что были перекрыты все краны и осенью при запуске отопления по всему стояку не было отопления, пока соседи не пришли снизу (у нас было тепло без отопления, потому мы и не волновались). Очень удобно во время установки устройства байпаса в систему отопления, применение.

Принцип работы и правила монтажа байпасного клапана: разбираем со всех сторон

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Блок: 1/13 | Кол-во символов: 377
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Общие сведения

Байпасный обвод — это труба, служащая для прохождения теплового носителя в обход конкретного участка системы отопления или параллельно ей.

Как правило, в этом месте находится какое-то коммуникационное устройство. Один конец обходящей трубы в системе отопления подсоединяют к подходящему патрубку, другой — к выводящему.

Между обводной трубой и входным патрубком огибаемого устройства необходимо врезать запорную арматуру. Она дает возможность полностью направить поток теплового носителя по альтернативному трубопроводу или отрегулировать объем поступающей воды.

Чтобы появилась возможность полностью отключить оборудование, запорную арматуру устанавливают и на отводящей трубе — между байпасом и выходным отверстием устройства.

Байпас нужен в системе отопления. Установка этого устройства дает множество преимуществ:

облегчается обслуживание отопительной системы;
при значительном количестве батарей повышается общее КПД и снижаются расходы энергии;

решается проблема с завоздушиванием труб и радиаторов по причине их разгерметизации;
можно пользоваться оборудованием даже в аварийных ситуациях.

Схема установки насоса в систему отопления частного дома

Блок: 2/5 | Кол-во символов: 1161
Источник: https://oventilyacii.ru/otoplenie/ustrojstvo-bajpasa.html

Разновидности байпасов

Байпасы классифицируют по двум критериям:

тип запорной арматуры;
назначение.

По первому признаку различают два вида байпасов:

С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.

Разновидности байпасов
С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.

Важно! Автоматический байпас с клапаном можно устанавливать только в тех системах отопления и водоснабжения, где используется исключительно чистый носитель – окалина, накипь, ржавчина и другие грязные примеси при попадании на клапан могут спровоцировать его деформацию, вследствие которой запорный механизм перестанет полностью закрываться.

Исходя из назначения, байпасы делятся на:

радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;

насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

Блок: 3/7 | Кол-во символов: 1504
Источник: https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html

Для чего нужен байпас в системе отопления частного дома и жилых комплексов

В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.

С помощью байпаса можно контролировать микроклимат частного дома

Нюансы:

При отключении электрического насоса, отопление прекратится.
Байпас сможет спасти сложную ситуацию.
Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.

Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.

Блок: 4/8 | Кол-во символов: 1060
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

Поэтапная технология установки байпаса своими руками

Рекомендации специалистов помогут установить клапан перепускной для воды с учетом всех нюансов:

От вертикального стояка до байпаса должно быть расстояние намного большее, чем от клапана до радиатора.
Если под рукой нет фабричного изделия, подойдет самодельное из отрезка трубы с двумя тройниками. Стыковка сваркой или на резьбу. Резьбовые соединения есть на готовых тройниках, а концы трубы оснастить нарезкой самостоятельно.

В зону между перепускным клапаном и батареей нужно врезать регулировочное или терморегулировочное оборудование. Дополнительное оснащение пригодится для корректировки температуры нагрева, поможет сделать систему более эффективной.
Чтобы было удобнее снимать насос, обводной трубопровод следует дополнить запорной арматурой. Для отключения подачи воды краны завернуть, насос снять, починить, установить, затем можно снова запускать циркуляцию воды по трубам.
Для запуска старой и давно не работавшей системы отопления врезается перепускное устройство с циркуляционным насосом, клапаном обратного типа и шаровыми кранами. Насосное оборудование запустит воду по трубам, обратный клапан не допустит обратного хода теплоносителя, шаровыми кранами удобно регулировать интенсивность подачи воды в систему.

Для циркуляции теплоносителя с заданной скоростью и поступления в батареи без задержки, байпас сооружается из трубы с сечением на 1 размер меньше, чем сечение центрального трубопровода.
Подключая насос в патрубок обходного устройства, нужно оснастить систему шаровым краном или обратным клапаном.
При выкладке контуров теплого пола байпас оборудуется в обязательном порядке. Перепускной обводной трубопровод обеспечит подачу теплоносителя из смесителя уже после перемешивания горячей и охлажденной воды (обратки). Трехходовые клапаны пропускают малую порцию горячей воды, большая часть теплоносителя нужного режима нагрева циркулирует через обводную трубу, транспортируется по контуру и направляется к прибору нагрева (котлу).
В процессе обустройства малого контура твердотопливного котла перепускной прибор нужно установить так, чтобы один патрубок был соединен с подающим трубопроводом с максимально прогретым теплоносителем, второй патрубок соединить с трехходовым клапаном, установленным на трубе обратного тока воды.

На заметку! Монтаж байпаса не требует замены элементов системы. Удобнее всего работать с устройством, укомплектованным шаровыми кранами. В этом случае менять придется только участок трубопровода, в который врезается перепускной клапан, краны и тройники.

Пошаговая установка устройства:

увеличить расстояние резьбовых концов на участке, где ранее был накручен насос;
собрать насосное оборудование, узел вокруг насоса, закрутить шаровые краны;
все соединения насоса разъемные, не придется применять сварку, нужно следить за прочностью скручивания и герметичностью стыков;
за шаровыми кранами установить тройник с размером сечения, который равен диаметру трубопровода;
убрать насос, обрезать трубу магистрали, установить узел, соединив обе части трубопровода с основной магистралью;
как только этот участок байпаса собран, установить насос на место;
трубопровод поднять по отношению к тройникам так, чтобы он не мешал работе насоса;
свести два патрубка вращением, накрутить перемычку, шаровые краны – все детали оснащены резьбой и разъемными соединениями, сложностей с закручиванием не будет.

Труба перепускного клапана может располагаться вертикально или горизонтально, на функциональность байпаса положение не влияет.

Есть нюансы в случае врезки прибора при установке обводной трубы:

Сечение обводной трубы нужно выбирать на 1 размер меньше, чем сечение внутреннего туннеля основного трубопровода.
Перемычку устанавливать максимально близко к радиатору.
В квартире многоэтажного дома кран на байпас не устанавливается.

Важно! После сборки перепускного клапана систему отопления нужно проверить на герметичность. Проще всего выполняется опрессовка водой, если нет нарушений и протечек, можно запускать магистраль в постоянную эксплуатацию.

Блок: 5/5 | Кол-во символов: 4044
Источник: https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/klapan-perepusknoy.html

Необходимость байпаса для циркуляционного насоса

Циркуляционный насос способен улучшить систему отопления даже при естественной циркуляции. В процессе его монтажа, обязательно нужен байпас. Циркуляционный насос хоть и повышает эффективность отопления, однако делает ее зависимой от электроэнергии.

Необходимость устройства для циркуляционного насоса:

Настройка производительности отопления;
Отключение от рабочего контура насоса;
Ремонт циркуляционного агрегата без отключения от автономного отопления;
Предотвращение режима холостого хода

При отключении питания, он мешает естественной циркуляции горячих потоков. Байпас решает данную проблему. Перекрыв перемычку, наступает физическое передвижение жидкости в контуре. Нагреваясь, вода поднимается наверх и идет естественным потоком по контуру, доставляя теплоноситель к элементам отопления. Остывая, опускается и течет в обратном направлении к котлу.

Чтобы настроить производительность циркуляционного насоса, необходимо установить байпас

При заполнении отопительной системы, насос мешает спуску и накоплению воды, в результате чего образовываются воздушные пробки.

Байпас поможет полностью избавиться от этой проблемы. Современные модели bypass снабжены автоматическим клапаном. Такие конструкции незаменимы при системе с турбо-насосом. При напоре воды, происходит его открытие, и теплоноситель без препятствий передвигается по контуру.

Блок: 5/8 | Кол-во символов: 1392
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

Выводы и полезное видео по теме

Ошибки в монтаже байпаса радиатора, которые приводят к плохому прогреву теплоотдающего элемента:

Почему нельзя устанавливать запорный кран на байпасе радиатора в многоквартирном доме:

Как собрать обводную трубу с насосом таким образом, чтобы было удобно разбирать уже установленное и подключенное изделие и проводить плановое обслуживание элементов и ремонт:

Несложное инженерное решение – байпас – позволяет сделать систему отопления наиболее эффективной и добиться комфортного теплового режима во всех помещениях.

Поломка отдельных элементов магистрали или отключение электричества не доставит больших проблем. Теплоноситель будет циркулировать по магистрали и в доме будет тепло.

Вы занялись самостоятельным монтажом байпаса и хотите кое-что выяснить? Можно задать свои вопросы в комментариях к этой статье.

Или у вас имеется положительный опыт сборки? Поделитесь им, пожалуйста. Возможно кому-то из домашних мастеров удастся избежать ошибок благодаря вашим рекомендациям.

Блок: 5/5 | Кол-во символов: 1000
Источник: https://sovet-ingenera.com/otoplenie/o-drugoe/bajpas-v-sisteme-otopleniya.html

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Байпас для насоса является продолжением обратной трубы, ведущей от радиатора к котлу. Параллельно ей устанавливают насос на патрубках.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

Фильтр;
Обратный клапан;
Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Принцип работы байпасного клапана

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

Собирают участок обвода, который будет располагаться параллельно магистрали;
От обратки отрезают участок, равный длине обвода;
На концы магистрали устанавливают тройники;
Между ними монтируется участок с запорной арматурой или клапаном;
Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Блок: 6/8 | Кол-во символов: 2208
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

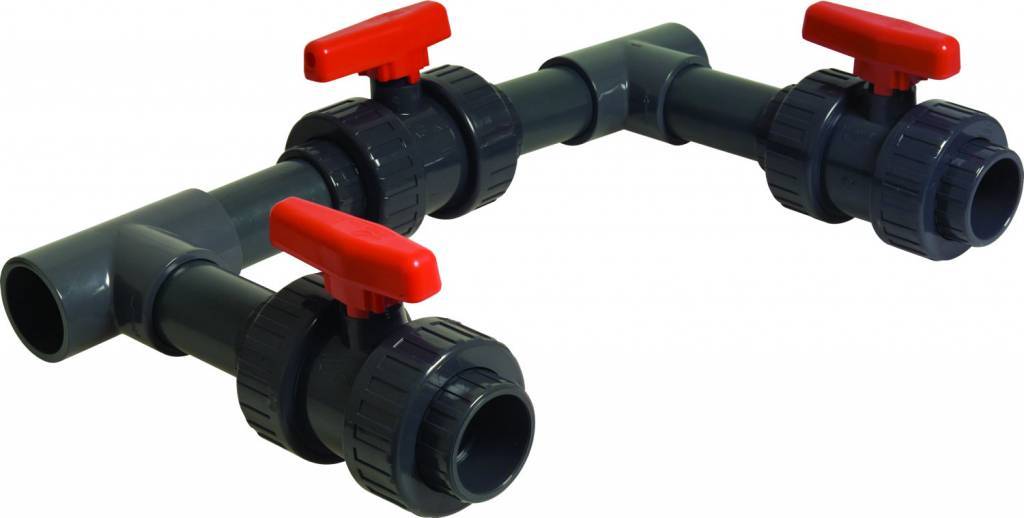

Байпас: фото

Блок: 7/7 | Кол-во символов: 25
Источник: https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
Устанавливать байпас нужно на минимальном удалении от радиатора;
При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.

Входной патрубок конструкции оснащается одним из следующих устройств:

Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.

Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

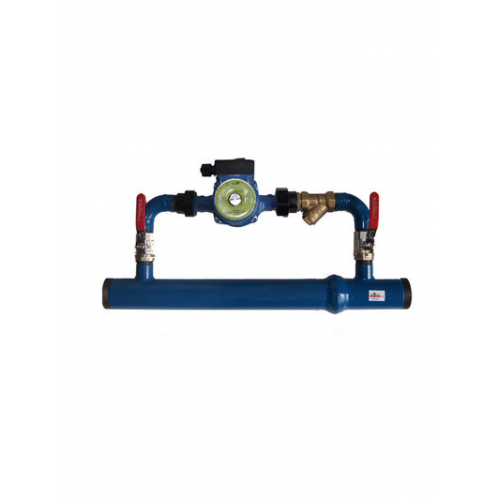

Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.

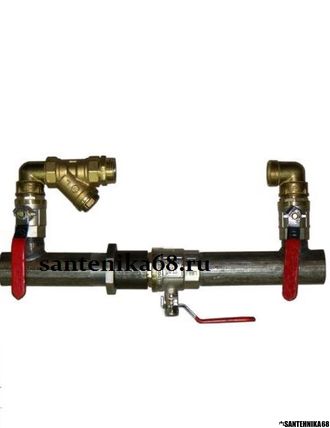

Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.

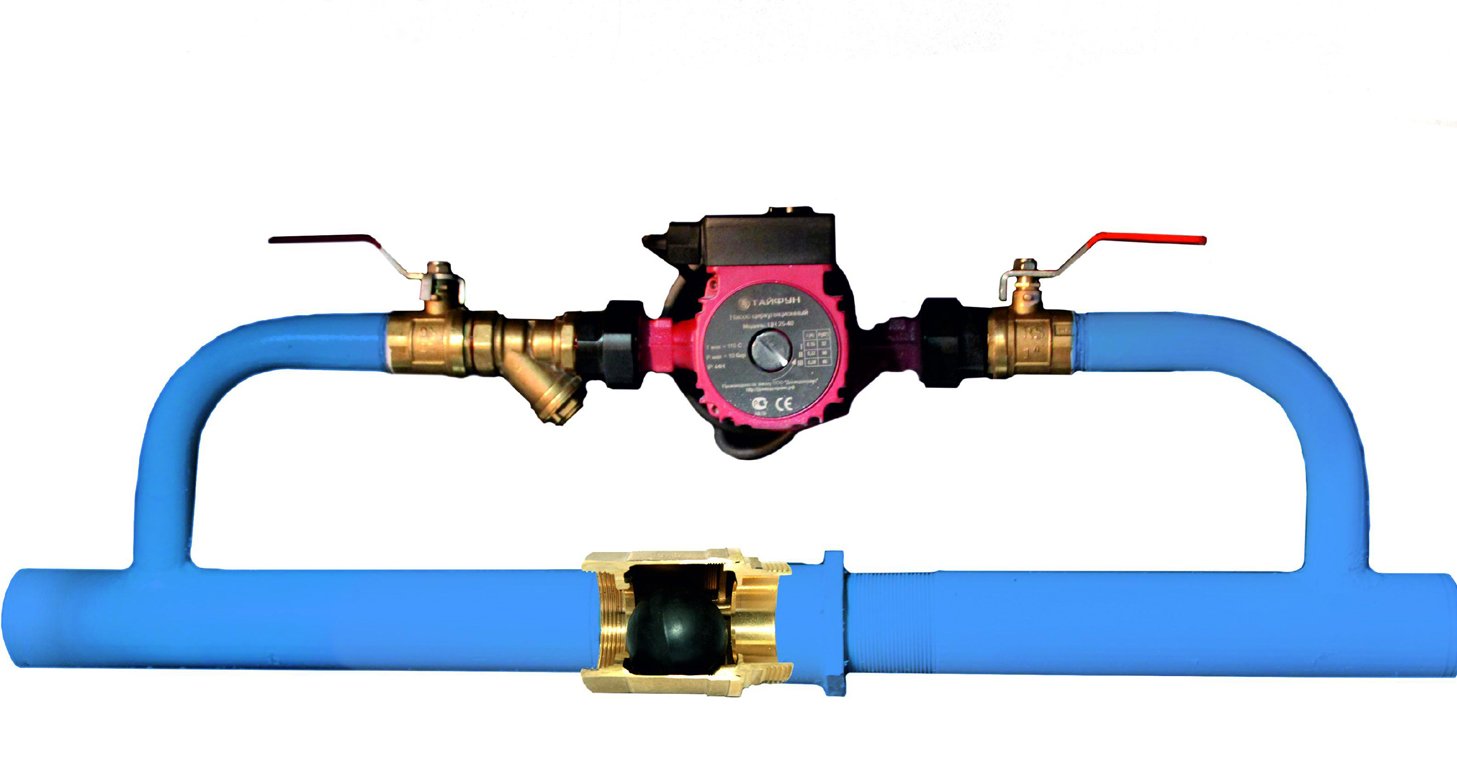

Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Блок: 12/13 | Кол-во символов: 2906
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.

Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Блок: 10/13 | Кол-во символов: 795
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Блок: 11/13 | Кол-во символов: 958
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.

Блок: 13/13 | Кол-во символов: 368
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Кол-во блоков: 15 | Общее кол-во символов: 17798
Количество использованных доноров: 6
Информация по каждому донору:

https://oventilyacii.ru/otoplenie/ustrojstvo-bajpasa.html: использовано 1 блоков из 5, кол-во символов 1161 (7%)
https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html: использовано 2 блоков из 7, кол-во символов 1529 (9%)
http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html: использовано 3 блоков из 8, кол-во символов 4660 (26%)
https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/klapan-perepusknoy.html: использовано 1 блоков из 5, кол-во символов 4044 (23%)
https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html: использовано 5 блоков из 13, кол-во символов 5404 (30%)
https://sovet-ingenera.com/otoplenie/o-drugoe/bajpas-v-sisteme-otopleniya.html: использовано 1 блоков из 5, кол-во символов 1000 (6%)

Разработка аппарата сердца и легких — Инженерная школа Витерби Университета Южной Калифорнии

Операция коронарного шунтирования, широко используемая для лечения сердечно-сосудистых заболеваний, включает перенаправление кровотока пациента вокруг сердца, чтобы позволить хирургу оперировать. Во время таких операций аппараты искусственного кровообращения снабжают кислородом и перекачивают кровь, чтобы сохранить жизнь пациенту. Первый аппарат искусственного кровообращения появился в 1930-х годах и состоял из многих из тех же компонентов, что и современные машины.Дизайн каждого из этих компонентов основан на различных принципах физики и инженерии, включая гидродинамику и градиенты давления. Сейчас инженеры применяют те же концепции для создания новых моделей аппаратов искусственного кровообращения, таких как миниатюрные или портативные версии. Аппарат искусственного кровообращения, основанный на биологии, физике и инженерии, произвел революцию в лечении сердечных заболеваний.

Введение

Сердечные заболевания — серьезная проблема здоровья, с которой сегодня сталкиваются американцы.По данным Американской кардиологической ассоциации, в 2006 году от сердечно-сосудистых заболеваний страдали 80 миллионов мужчин и женщин. В 2005 году умерло более 860 000 пациентов с сердечно-сосудистыми заболеваниями [1]. Несмотря на эту статистику, ситуация не безнадежна. Существуют различные решения, такие как изменение образа жизни, лекарства или, в самых тяжелых случаях, операция коронарного шунтирования. Пациенты могут пройти различные виды операций по шунтированию сердца, чтобы восстановить поврежденное сердце или кровеносные сосуды. Операцию обычно называют операцией на открытом сердце, потому что врачи фактически вскрывают грудную полость пациента, обнажают сердце и оперируют его.Чтобы сделать такую операцию, необходимо временно остановить сердцебиение.

Очевидно, что сердце — важнейший орган. Если он перестанет биться, кровь, несущая кислород, не сможет циркулировать по телу, и человек вскоре умрет. Это представляет собой серьезное затруднение для сердечно-сосудистых хирургов: как они могут остановить сердце, чтобы на нем прооперировать, но при этом сохранить жизнь пациенту? Ответ кроется в специальном аппарате, называемом аппаратом искусственного кровообращения или аппаратом искусственного кровообращения.Аппарат искусственного кровообращения — это устройство, которое связано с кровеносными сосудами и в течение некоторого времени служит сердцем и легкими человека. Другими словами, кровь пациента, минуя сердце, попадает в аппарат, где она насыщается кислородом, как в легких. Оттуда машина перекачивает кровь в остальную часть тела (рис. 1).

Таким образом, аппарат искусственного кровообращения заменяет наиболее жизненно важные органы, тем самым поддерживая жизнь пациента. Аппарат искусственного кровообращения — от его первоначальной разработки до компонентов текущих моделей и будущих применений — представляет собой поистине впечатляющий технологический подвиг, объединяющий инженерные принципы потока жидкости, градиентов давления и теплопередачи в одном спасательном устройстве.

История аппарата искусственного кровообращения

Первый аппарат такого типа был разработан хирургом Джоном Хейшемом Гиббоном в 1930-х годах [2]. В это время врачи изучали возможность экстракорпорального кровообращения или кровотока за пределами тела [3]. Они задавались вопросом, есть ли способ расширить это экстракорпоральное кровообращение, чтобы не только обходить второстепенные органы, как это часто делали в хирургии в то время, но и полностью обходить сердце. Опечаленный смертью пациента во время операции, Гиббон поставил перед собой задачу создать аппарат искусственного сердца и легких, который поддерживал бы жизнь пациента во время операции на сердце.

Между 1934 и 1935 годами Гиббон построил прототип своего аппарата искусственного кровообращения и проверил его работу на кошках, чтобы оценить, какие проблемы необходимо решить, прежде чем использовать его на людях [4]. Например, в одной модели Гиббон заметил, что из аппарата выходит недостаточный поток крови, поэтому он решил сделать поток непрерывным, а не короткими импульсами [4]. Введя кровоток, который будет постоянно оставаться с той же скоростью, вместо того, чтобы увеличиваться и уменьшаться с заданным ритмом, он увеличил общий объем крови, который мог течь через машину.

В 1940-х годах доктор Гиббон познакомился с Томасом Уотсоном, инженером и председателем правления International Business Machines (IBM). Гиббон и Ватсон вместе с другими инженерами из IBM совместно работали над созданием эффективного аппарата искусственного кровообращения и вместе создали еще одну новую модель [2]. Когда эта модель тестировалась путем проведения операций на собаках, они заметили, что многие из их испытуемых умерли после операции из-за эмболий (эмболия возникает, когда небольшая частица или ткань мигрирует в другую часть тела и вызывает закупорку кровеносного сосуда, который препятствует поступлению кислорода жизненно важными тканями) [5].Из этих экспериментов они увидели необходимость добавить фильтр к своему устройству. Гиббон и инженеры IBM решили использовать фильтр размером 300 на 300 микрон, который оказался успешным в улавливании этих вредных тканевых частиц [4].

В 1953 году Гиббон сам провел первую успешную операцию на человеке с помощью аппарата искусственного кровообращения [6]. С тех пор операции на открытом сердце выполняются более 55 лет, при этом в последние годы ежегодно проводится почти 700 000 операций [1].Многое изменилось со времени появления первой модели Гиббона, но основные инженерные концепции его машины остались прежними. Сегодняшний аппарат искусственного кровообращения содержит те же основные компоненты: резервуар для бедной кислородом венозной крови, оксигенатор, регулятор температуры, насос для возврата крови к телу, фильтр для предотвращения эмболий и соединительные трубки для связать все остальные элементы вместе [4].

Сегодняшняя машина: путешествие по ее компонентам

При операции на открытом сердце хирург сначала подключает к пациенту обходной аппарат, вставляя трубки, называемые венозными канюлями, в полую вену, крупные кровеносные сосуды, ведущие к сердцу [7].Это перенаправляет поток крови в аппарат искусственного кровообращения, полностью минуя сердце. Инженеры должны спроектировать венозные канюли таким образом, чтобы через них в аппарат проходило точное и контролируемое количество крови. Они делают это, создавая трубки разного размера и сопротивления [8]. Согласно принципам гидродинамики, чем больше трубка, тем больше жидкости может протекать через нее в данный момент времени. С другой стороны, если трубка имеет большее сопротивление, которое определяется шероховатостью поверхности и вязкостью жидкости, то через нее может пройти меньше жидкости. Регулируя эти два свойства, инженер может создать венозные канюли, которые позволяют крови поступать из тела в аппарат с определенной скоростью.

Из канюль кровь поступает в венозный резервуар, камеру из пластика или поливинилхлорида (ПВХ), которая собирает и хранит кровь из тела пациента [9]. Резервуар должен иметь большой объем, чтобы вместить большой объем крови. Согласно закону Бойля, давление и объем обратно пропорциональны при постоянной температуре; по мере того, как одно увеличивается, другое уменьшается.Таким образом, большой объем венозного резервуара создает в нем низкое давление. Все растворители естественным образом перемещаются из областей с более высоким давлением в области с более низким давлением. Следовательно, поскольку в резервуаре низкое давление, кровь течет из сосудов с высоким давлением в организме в венозный резервуар обходного аппарата.

После выхода из венозного резервуара кровь затем поступает в насос искусственного кровообращения, который использует силу сжатия или центробежную силу для управления кровотоком. Насосы могут быть двух типов: роликовые или центробежные.В роликовом насосе кровь поступает по изогнутой дорожке трубки, сделанной из гибкого материала, часто из ПВХ, латекса или силикона [8]. Когда кровь поступает, два цилиндрических ролика вращаются и скользят вперед, сужая трубку. Это сжатие уменьшает объем в трубке, не давая крови идти дальше. Точно так же, как сжатие тюбика с зубной пастой выталкивает пасту вперед и из тюбика, сжатие роликового насоса заставляет кровь течь вперед через остальную часть обходного аппарата. В то время как роликовые насосы могут использоваться в качестве основного насоса в аппарате искусственного кровообращения, центробежные насосы часто используются в качестве альтернативы.Центробежный насос состоит из пластикового колеса, которое быстро вращается, выталкивая жидкость от центра вращения [8]. Представьте себе, что ведро с водой вращается над головой достаточно быстро, чтобы вода прижималась к ведру и не выпадала. Та же сила используется в аппарате искусственного кровообращения, поскольку вращение центробежного насоса заставляет кровь течь мимо прядильного колеса к следующему участку трубки. Хотя некоторые производители аппаратов искусственного кровообращения предпочитают этот тип помпы, поскольку они считают, что он снижает образование вредных элементов свертывания крови в крови, в настоящее время широко используются оба типа помпы [10].

Кровь течет от насоса в теплообменник, в котором используется концепция теплопередачи для охлаждения крови до оптимальной температуры для хирургии. Человеческое тело обычно поддерживает внутреннюю температуру 37 градусов по Цельсию, но во время кардиохирургических операций врачи понижают внутреннюю температуру пациента до состояния умеренной гипотермии или на 5-10 градусов ниже, чем обычно [8]. Газообразный кислород более растворим в холодной крови, чем в теплой крови [11]. Таким образом, снижение температуры максимизирует количество кислорода, которое могут переносить клетки крови пациента.

Следуя основному принципу теплопередачи, более теплый объект всегда будет передавать тепло любому более холодному объекту, с которым он находится в контакте. Точно так же, если холодный объект касается более теплого объекта, более теплый объект будет охлажден. Именно это происходит в теплообменнике аппарата искусственного кровообращения. Он состоит из терморегулируемого отсека для холодной воды с погруженными в него пластиковыми накладками. Когда кровь течет по трубкам, тепловая энергия передается между водой и трубкой, а затем между трубкой и кровью.Более теплый объект, кровь, становится холоднее, а более холодный объект, вода, становится теплее. Таким образом, теплообменник охлаждает кровь до нужной температуры.

Из теплообменника охлажденная кровь поступает в оксигенатор, где насыщается кислородом. Сегодняшние аппараты искусственного кровообращения используют оксигенатор, который пытается имитировать само легкое. Этот оксигенатор, удачно названный мембранным оксигенатором, состоит из тонкой мембраны, напоминающей тонкие мембраны альвеол, наполненных воздухом мешочков, из которых состоят легкие. Венозная кровь из теплообменника проходит через одну сторону мембраны, а газообразный кислород накапливается на другой. Микропоры в мембране позволяют газу кислорода поступать в кровь и в сами клетки крови. Подобно тому, как кровь спонтанно течет по градиенту давления, газы также перемещаются из областей высокого давления в области низкого парциального давления. Оксигенатор сконструирован таким образом, что давление кислорода на газовой стороне мембраны намного выше, чем давление в крови [12].Таким образом, кислород проходит через мембрану в кровь, следуя естественному градиенту давления от высокого к низкому.

На этом этапе прохождения аппарата искусственного кровообращения кровь собрана, охлаждается и насыщается кислородом, так что она почти готова вернуться в тело пациента. Однако, прежде чем это может произойти, он должен пройти через фильтр, чтобы исключить возможность эмболии. Все, что может привести к закупорке кровеносного сосуда, будь то пузырь воздуха, кусок синтетического материала или белок свертывания, представляет большой риск для пациента и должно быть отфильтровано из возвращающейся крови.Фильтры, используемые в аппарате искусственного кровообращения, состоят из нейлоновой или полиэфирной нити, вплетенной в экран с небольшими порами [8]. Маленькие поры задерживают вредные пузырьки или частицы, позволяя протекать более чистой крови, свободной от опасных частиц, вызывающих эмболию. После фильтрации кровь проходит по пластиковым трубкам, называемым артериальными канюлями. Артерии, кровеносные сосуды, доставляющие богатую кислородом кровь от сердца к остальным частям тела, имеют самую высокую скорость среди всех сосудов. Чтобы имитировать это, инженеры сделали артериальные канюли очень узкими [8].В гидродинамике скорость потока жидкости через сосуд равна площади поперечного сечения, умноженной на скорость потока. Таким образом, трубки, подобные артериальным канюлям, которые имеют меньший диаметр, обеспечивают более высокую скорость кровотока. Во время операции врач вводит канюли в одну из основных артерий пациента, например, в аорту или бедренную артерию [7]. Затем кровь покидает последний компонент аппарата искусственного кровообращения, попадает в собственные сосуды пациента и снова совершает естественный путь через систему кровообращения.

Сердце-машины будущего

В настоящее время на рынке представлены десятки аппаратов искусственного кровообращения, которые широко используются в операционных по всей стране. В большинстве этих машин используются одни и те же основные компоненты и функции. Однако, как и в большинстве областей науки и техники, технология искусственного кровообращения не стоит на месте. Недавние открытия биомедицинских инженеров дают представление об аппаратах искусственного кровообращения будущего. В 2007 году первый в мире портативный аппарат искусственного кровообращения получил знак CE, который официально разрешил его продажу по всей Европе.При весе всего 17,5 кг и питании от аккумуляторной батареи Lifebridge B2T можно транспортировать в различные части больницы, что дает парамедикам или врачам отделения неотложной помощи возможность запустить экстракорпоральное кровообращение у критических пациентов еще до того, как они попадут в операционную [13] (рис. . 2).

Рис. 2: Компактный аппарат искусственного кровообращения Lifebridge B2T весом 17,5 кг.

Еще одна новая разработка аппарата искусственного кровообращения — MiniHLM, миниатюрный аппарат искусственного кровообращения, разработанный для младенцев.Вместо того, чтобы все компоненты располагались отдельно, как в машинах нормального размера, MiniHLM объединяет функции, поэтому машина намного меньше и компактнее [13]. Это позволяет проводить операцию по шунтированию сердца новорожденным, что, несомненно, расширит возможности лечения сердечных заболеваний у новорожденных.

Современные реализации аппарата искусственного кровообращения далеко продвинулись по сравнению с первоначальной идеей Джона Гиббона почти 80 лет назад. Тем не менее, ни один шаг в этом процессе не был незначительным, поскольку каждое улучшение повышало безопасность и удобство использования машины.Инженеры продолжают учитывать как биологические потребности человеческого тела, так и основные принципы физики, чтобы создать функциональное биосовместимое устройство, которое выполняет то, что когда-то было немыслимо, поддерживая человеческую жизнь без использования сердца или легких. Сотни тысяч пациентов ежегодно подвергаются операциям шунтирования на открытом сердце, интенсивным процедурам, требующим экстракорпорального кровообращения [14]. Это сотни тысяч жизней, спасенных с помощью одного жизненно важного биомедицинского устройства: аппарата искусственного кровообращения.

Список литературы

- [1] «Статистика сердечно-сосудистых заболеваний и инсультов AHA — обновление 2009 г.». Американская кардиологическая ассоциация . Интернет: http://www.americanh eart.org/downloadabl e / heart / 124025094675 6LS-1982% 20Heart% 20a nd% 20Stroke% 20Update .042009.pdf, 2009 г. [28 июня 2009 г.].
- [2] «Внутренняя работа аппарата искусственного кровообращения». Ресурсы инженеров-химиков . Интернет: http: //www.cheresour ces.com/ cardiopul.shtml, 2008 г.[29 июня 2009 г.].
- [3] «Экстракорпоральное кровообращение». Медицинский словарь американского наследия. 2007. Интернет: http: // medical-dicti onary.thefreediction ary.com/ extracorporeal + circuit lation [29 июня 2009 г.].
- [4] Adora Ann Fou. «Джон Х. Гиббон. Первые 20 лет аппарату искусственного кровообращения ». Журнал Техасского института сердца , т. 24 (1), стр. 1–8, [Он-лайн] Доступно: http://www.pubmedcen tral.nih.gov/pageren der.fcgi? Artid = 32538 9 & pageindex = 1 [29 июня 2009 г.] .
- [5] Келли Д. Хедлунд. «Дань уважения Фрэнку Ф. Оллбриттену-младшему. Происхождение левого желудочка в первые годы операции на открытом сердце с использованием аппарата сердца-легкого Гиббона». Журнал Техасского института сердца , т. 28 (4), стр. 292-296. [Он-лайн] Доступно: http: //www.pubmedcen tral.nih.gov/article render.fcgi? Artid = 10 1205, 2001 [30 июня 2009].
- [6] Лоуренс Х. Кон «Пятьдесят лет операции на открытом сердце». Тираж , т. 107, стр. 2168-2170. [Он-лайн] Доступно: http: // circ.ahajourn als.org/cgi/content/ short / 107/17/2168, 2003 г. [29 июня 2009 г.].
- [7] Людвиг К. фон Сегессер. «Периферическая канюляция для искусственного кровообращения». Мультимедийное руководство по кардиоторакальной хирургии Интернет: http: //mmcts.ctsnetj ournals.org/cgi/cont ent / full / 2006/1009 / mcts.2005.001610, 2006, [30 июня 2009].
- [8] Юджин А. Хессель, II, и Л. Генри Эдмундс, младший «Экстракорпоральное кровообращение: системы перфузии». Кардиохирургия у взрослых. [Он-лайн] Нью-Йорк: McGraw-Hill, Доступно: http: // cardiacsurger y.ctsnetbooks.org/cg i / content / full / 2/2003/317 2003, [30 июня 2009 г.].
- [9] «Венозные резервуары». Перфузионное оборудование . Интернет: http: //www.perfusion .com.au / CCP / Perfusio n% 20Equipment / Venous% 20Reservoirs. Htm, 2008 г., [30 июня 2009 г.].
- [10] Масару Ёсикай, Масакацу Хамада, Кёми Такарабе и Юкио Окадзак. «Клиническое использование центробежных насосов и роликовых насосов в хирургии открытого сердца: сравнительная оценка». Искусственные органы с. 704-706, Интернет: http: // www3.intersci ence.wiley.com/journ al / 121514553, 2008 г., [30 июня 2009 г.].
- [11] Гордон Гисбрехт и Джеймс А. Вилкерсон. Гипотермия, обморожение и другие травмы от холода. Сиэтл: Альпинистские книги, 2006.
- [12] «Мембранные оксигенаторы». Перфузионное оборудование . Интернет: http: //www.perfusion .com.au / CCP / Perfusio n% 20Equipment / Membrane% 20Oxygenators.htm, 2008 г. [30 июня 2009 г.].
- [13] Дж., Х. Шнеринг Аренс, Ф. Райш, Й. Ф. Васкес-Хименес, Т. Шмитц-Роде и У Штайнзейфер.«Разработка миниатюрного аппарата искусственного кровообращения для новорожденных с врожденным пороком сердца». Журнал Американского общества искусственных внутренних органов [i /], vol. 54 (5), стр. 509-13. Интернет: http: //www.ncbi.nlm. Nih.gov/pubmed/18812 743? Ordinalpos = 3 & itool = EntrezSystem 2.PEntrez.Pubmed.Pub med_ResultsPanel.Pub med_DefaultReportPan el.Pubmed_RVDocSum, 2008, [ 30 июня 2009 г.].
- [14] «Статистика операций на открытом сердце AHA». Американская кардиологическая ассоциация. Интернет: http: // www.americanh eart.org/presenter.j html? identifier = 4674, 2009 г. [29 июня 2009 г.].
- [15] Марк З. Якобсон. Основы атмосферного моделирования . Нью-Йорк: Cambridge University Press, 2005.
- [16] «Готов к действию: аппарат искусственного кровообращения 17,5 кг». Европейская больница онлайн . Интернет: http: //www.european- hospital.com/topics/ article / 2412.html, 1 сентября 2007 г. [6 июля 2009 г.].

Экстракорпоральное кровообращение — обзор

СЕРДЕЧНО-ПУЛЬМОНАРНЫЙ ШУНТ ДЛЯ ОПЕРАЦИИ ПЛОДА

Шунтирование сердца плода было впервые описано Брэдли и его коллегами в 1992 г. (80).Эта ранняя экспериментальная работа на плоде ягненка показала, что технически возможно поместить плод на отдельный искусственный кровообращение (CPB) (80,81), хотя большинство животных умерло в течение нескольких часов после процедуры в результате дисфункции плаценты и стресса плода — две основные проблемы на пути к успешной CPB плода (80–83).

Дисфункция плаценты после CPB характеризуется повышенным парциальным давлением углекислого газа у плода (pCO ₂), прогрессирующим ацидозом и повышенным сопротивлением сосудов плаценты.Предлагаемые механизмы плацентарной дисфункции включают снижение или отсутствие пульсации плацентарного кровотока, гипотермию, цитокины, нейтрофилы, оксид азота (NO) и эндотелин-1 (84–92). Стимулы к дисфункции плаценты могут включать стресс плода в ответ на процедуру, использование затравочных веществ в контуре CPB, попадание крови плода на экстракорпоральные поверхности и характеристики потока самого контура. Они вызывают эндотелиальную дисфункцию, о чем свидетельствует сниженная реакция кровотока пупочной артерии на прямую инъекцию вазодилататора после сердечного шунтирования плода (89), вызванную шунтированием сердца эндотелиальную дисфункцию пупочной артерии и ухудшение гемодинамики в результате метаболического ацидоза (93). и повышенной чувствительностью к вазоконстрикторам, таким как эндотелин-1.Концентрации эндотелина-1 в сыворотке плода повышаются после CPB, вызывая повышение сопротивления сосудов плаценты и снижение кровотока в плаценте. Этот ответ блокируется введением агентов, блокирующих эндотелин-1. Вторая ось в этом патофизиологическом ответе опосредуется секрецией простагландина E2 и тромбоксана A2. Этот эффект улучшается индометацином или кортикостероидами, и было показано, что эти фармакологические агенты улучшают функцию плаценты после внутриутробной CPB (83,94).Дальнейшее подтверждение дисфункции эндотелия сосудов как основы плацентарной дисфункции было получено из демонстрации того, что пульсирующий обходной поток сохраняет эндотелиальный синтез NO более эффективно, чем непульсирующий поток (91).

Чтобы преодолеть эту плацентарную дисфункцию, были внесены значительные изменения в технику и оборудование CPB. «Hemopump», система, которая игнорирует объем заправки и использует встроенный осевой насос для уменьшения площади экстракорпоральной поверхности, имеет преимущество перед традиционным методом с роликовым насосом.Кровоток показал лучшие гемодинамические результаты, связанные с более низким сопротивлением сосудов плаценты, увеличением плацентарного кровотока и улучшением выживаемости (с 42% до 88,9% в одном исследовании по сравнению с обычным роликовым насосом) (95).

Реакция плода на КПБ и хирургическое вмешательство включает секрецию катехоламинов и угнетение миокарда, что приводит к низкому сердечному выбросу и метаболическому ацидозу. Компоненты сердечных клеток незрелого плода отличаются как по морфологии, так и по функциям от зрелой формы в миоцитах взрослых.Содержание саркоплазматического ретикулума (SR) в миоцитах плода заметно снижено (96) и содержит низкие концентрации кальциевой АТФазы и кальциевого запасного белка кальсеквестрана (97). Кроме того, существуют функциональные различия между фетальной и взрослой формами фосфоламбана, белка, транспортирующего кальций через мембрану SR (97). Эти различия приводят к нарушению поглощения и высвобождения кальция миоцитами плода (98), в результате чего сердце плода чрезвычайно чувствительно к концентрациям кальция в растворах для кардиоплегии.Следовательно, гипокальциемическая кардиоплегия может оптимизировать защиту миокарда плода, и несколько исследований продемонстрировали улучшение постишемического восстановления с нормокальциемической кардиоплегией и глубокой постишемической дисфункцией миокарда с гиперкальциемической кардиоплегией (99,100). Bolling с соавторами (101) сообщили об эквивалентной защите миокарда новорожденного при различных кардиоплегических концентрациях кальция в нормальных условиях, но об улучшении защиты гипоксического миокарда при гипокальциемической кардиоплегии.Гипокальциемическая кардиоплегия улучшила постишемическую систолическую функцию обоих желудочков плода, хотя диастолическая функция правого желудочка не улучшилась. Правый желудочек может быть более податливым, чем левый, и, следовательно, может быть менее подвержен ишемической диастолической дисфункции. Поскольку на правый желудочек плода приходится две трети комбинированного желудочкового выброса, это открытие имеет потенциально важное значение для защиты миокарда у плода. Приток кальция вовлечен в клеточное повреждение во время реперфузионного повреждения, а регуляция кальция в миокарде незрелого плода усиливает пагубные эффекты увеличения внутриклеточного кальция во время периодов ишемии.Очевидно, что ответ миокарда плода на ишемию и ответ на метаболизм кальция неразрывно связаны. Сердце плода особенно чувствительно к ишемическому стрессу (102), и, поскольку ишемический стресс неразрывно связан с метаболизмом кальция в миоцитах, гипокальциемическая кардиоплегия может обеспечить лучшую кардиопротекцию плода.

Сократительные белки миоцитов также влияют на уязвимость миокарда плода к ХПК и хирургическому вмешательству плода. Незрелые изоформы сократительных белков, таких как миозин тяжелой цепи, преобладают в желудочке плода (103).Взрослая форма миозина тяжелой цепи, обнаруживаемая только в предсердной ткани во время жизни плода, начинает экспрессироваться в желудочке только после рождения (103). Эта гистология может лежать в основе нарушения механизма Франка – Старлинга и диастолической податливости желудочка плода (81).

Летучая анестезия, которую вводят матери, является еще одной потенциальной причиной угнетения миокарда плода. Относительно высокие уровни изофлурана необходимы для обеспечения соответствующей степени расслабления матки. При таких высоких уровнях изофлуран может снизить сердечный выброс матери и кровоток матки до 30% (104).Снижение маточного кровотока снижает доставку кислорода к маточно-плацентарной единице, вызывая гипоксию плода (105). Было показано, что галотан увеличивает плацентарное и общее сосудистое сопротивление, потенциально ограничивая газообмен и увеличивая постнагрузку на сердце плода (106). Эта повышенная постнагрузка вредна для миокарда плода из-за его измененной податливости миокарда по сравнению со зрелым миокардом (107). Следовательно, гипоксия плода, измененная постнагрузка или прямое угнетение миокарда анестетиком могут снизить систолическую функцию и уменьшить сердечный выброс.Снижение сердечного выброса вызывает метаболический ацидоз, который, в свою очередь, еще больше ухудшает сердечную функцию. Эти объяснения, в основном полученные на животных моделях, нуждаются в дальнейшем подтверждении на человеческом зародыше.

Брадикардия плода наблюдалась при различных операциях на плодах (75) и может быть результатом гипоксии плода, поскольку ответ плода на гипоксию — брадикардия (108). Механическое сжатие пуповины или маточных сосудов также может вызывать брадикардию (109).

Рециркуляционные системы для горячего водоснабжения и отопления

Раннее утро, и твоя рутина начинается.Насколько холоден пол в ванной под босыми ногами? Как долго длится душ до того, как на самом деле выйдет горячая вода? Сколько холодной и прохладной воды только что ушло в канализацию? Это беды, которые могут раздражать многих ежедневно. Однако есть те, кто никогда с ними не разбирается. Полы и комнаты нагреваются равномерно, а горячая вода по трубам доставляется быстро, если не мгновенно: войдите в мир рециркуляции.

Используя насосы или естественную конвекцию (в пассивной системе), системы рециркуляции продвигают поток горячей воды из вашего бойлера или водонагревателя через ваш дом и обратно к источнику тепла.Эти системы чаще всего используются для водяного отопления полов и плинтусов или для уменьшения или даже устранения ожидания горячей воды в светильниках по всему дому. Понятно, что главное преимущество здесь — экономия воды. Рециркуляция экономит много галлонов воды, которые тратятся впустую из кранов для горячей воды, а водяное отопление обеспечивает циркуляцию одной и той же воды снова и снова. Комфорт и удобство обеспечивают быстрое горячее водоснабжение даже в самом дальнем уголке дома. Добавьте к этому, что большинство пользователей полов с подогревом, похоже, более чем удовлетворены этим, и вы даже можете начать рассматривать рециркуляцию для своего дома.Однако речь идет не только об экономии воды, необходимо учитывать ряд важных моментов, касающихся энергоэффективности, удобства и производительности.

Есть два типа рециркуляционных систем: закрытые и открытые.

Закрытые системы: водяное отопление

Насосы чугунные предназначены для закрытых систем. Закрытые системы обычно ассоциируются с системами водяного отопления и охлаждения, такими как теплые полы и системы плинтусов. Это системы, в которые не вводится пресная вода, а избыток кислорода удаляется с помощью какого-либо вентиляционного отверстия, воздухоотделителя или воздухоочистителя.Если бы это не было так и пресная вода циркулировала регулярно (как в открытой системе), железо быстро ржавело бы, в конечном итоге загрязняя воду, достигающую арматуры, и приводил к отказу насоса. Вот почему чугунные насосы не следует использовать для питья в циркуляционных (открытых) системах горячего водоснабжения.

В системе отопления дома насос подсоединяется к бойлеру и пополняет горячую воду в трубопроводе системы отопления, одновременно возвращая более холодную воду в бойлер.Многие считают, что водяные системы обогрева полов и плинтусов более удобны, чем стандартные системы с принудительной подачей воздуха. Во многом это связано с тем, что тепло в этих системах распределяется по большой площади пола и / или стены, создавая, по сути, один большой радиатор. Тепло медленно перемещается по воздуху, мягко и эффективно согревая тело. Это контрастирует с большинством систем с принудительной подачей воздуха, где основная часть тепла быстро отводится к потолку, что приводит к неудобному расслоению температуры в помещении.Некоторые пользователи этих типов гидронных систем также отмечают улучшение качества воздуха из-за отсутствия пыли и других частиц, проникающих в воздух их дома. Однако многие системы приточного воздуха можно фильтровать, а в гидравлических системах пыль просто оседает вокруг дома, и с ней по-прежнему нужно бороться.

Лучистому напольному отоплению часто требуется больше времени для повышения температуры в комнате, чем воздушному отоплению, особенно если система была отключена в течение некоторого времени. Однако качество тепла, которое в конечном итоге вырабатывается — сбалансированное, равномерно распределяемое и не содержащее аллергенов — обычно бывает достаточно, чтобы компенсировать временные неудобства.При использовании этих систем особое внимание следует уделять материалу пола, под которым они находятся. В частности, деревянные и ламинатные полы могут быть повреждены из-за слишком высокой температуры воды. Теплый пол обычно не рекомендуется для полов с ковровым покрытием, так как изоляция ковра затрудняет отвод тепла через пол.

Гидравлическое отопление не защищено от замерзания и разрывов. В холодном климате пропиленгликоль часто смешивают с водой в отопительной системе в качестве антифриза.Это важно для домов с трубопроводами, которые потенциально могут подвергаться воздействию отрицательных температур, а также для домов, которые какое-то время могут пустовать. Многие циркуляционные насосы могут безопасно обрабатывать смесь воды и пропиленгликоля в соотношении 50/50.

Системы водяного отопления могут быть довольно сложными, а проектирование и установка — непростыми. По этой причине мы настоятельно рекомендуем тем, кто рассматривает такую систему, поручить проектирование и установку профессионалу, хорошо разбирающемуся в водяном отоплении.

Открытые системы: циркуляция горячей воды

Открытая система подключается к основной системе водоснабжения через водонагреватель. Пресная вода подается регулярно, так как вода используется в светильниках. Насосы, используемые в этих системах, изготовлены из бронзы или нержавеющей стали — материалов, которые не ржавеют. Для возврата охлажденной воды для повторного нагрева можно использовать выделенную линию возврата к водонагревателю или существующую линию холодной воды в доме. Эти системы в первую очередь предназначены для использования в системах горячего водоснабжения, например, для подачи «мгновенной» горячей воды ко всем бытовым приборам.Вместо того чтобы ждать несколько минут, пока горячая вода достигнет душа в дальнем конце дома, ее можно доставить мгновенно или за несколько секунд. Холодная вода, которая обычно уходила в канализацию, возвращается обратно в обогреватель. Эти системы чаще всего используются в больницах, гостиницах и больших зданиях, но они нашли применение в большем количестве домов благодаря большей эффективности и более низким ценам.

Пример традиционной системы рециркуляции воды

Специальный обратный или байпасный клапан?

Открытые системы со специальной возвратной линией обычно используются в старых домах или встраиваются в новые дома на этапе строительства.Установка возвратной линии в существующую конструкцию сложна и часто обходится дорого. Однако обратные линии идеальны, поскольку они не зависят от линий подачи и не смешивают теплую воду с холодной. Когда обратный трубопровод невозможен, трубопровод холодной воды можно использовать для подачи воды обратно в водонагреватель с помощью насоса, установленного на водонагревателе, и специального перепускного клапана, установленного под арматурой, наиболее удаленной от водонагревателя. Хотя такие системы удобны и просты в установке (и часто являются единственным вариантом модернизации), они могут немного изменить исходную проблему: для получения действительно холодной воды крану может потребоваться немного поработать.Байпасные клапаны закрываются при установленной температуре, поэтому любая вода ниже этого порога будет течь в линию холодной воды: если клапан настроен на закрытие при 103 ° F, около 102 ° F воды будет смешиваться с подающей холодной водой. Хотя ожидание горячей воды не вызывает такого раздражения, об этом следует помнить.

Как и в случае любого механического устройства, перепускной клапан может выйти из строя. Хотя это может быть редкостью, но стоит помнить: если это произойдет, возможно, что вода непосредственно из водонагревателя — с температурой до 140 ° — потечет через линию холодной воды, не оставив ничего, кроме очень горячей воды. ваши приспособления.В качестве меры безопасности вы можете рассмотреть возможность добавления регулирующего клапана в линию горячей воды перед байпасным клапаном. В случае выхода из строя байпасного клапана это гарантирует, что вода, поступающая в холодную линию, будет иметь приемлемую температуру (то есть не обжигающую). Установка обратного клапана между холодной линией и клапаном темперирования гарантирует, что дополнительная горячая вода не попадет в холодную линию.

Также стоит отметить, что когда холодная вода используется в приборе, где установлен специальный перепускной клапан, давление в этой линии падает.Если в это время байпасный клапан открыт, через него будет течь теплая вода. Это, в свою очередь, приведет к выходу воды из нагревателя, которая заменяется водой из основного источника и нагревается. Таким образом, даже когда используется только холодная вода, водонагреватель может включиться, тратя энергию.

Без танка? Если у вас есть водонагреватель без резервуара, необходимо провести дополнительные исследования, если рассматривается возможность системы рециркуляции. Циркуляционные насосы обычно имеют низкую скорость потока и могут не иметь мощности, необходимой для активации некоторых безбаквальных нагревателей, и может потребоваться включение в систему небольшого накопительного резервуара.Что еще хуже, установка некоторых насосов может привести к повреждению или аннулированию гарантии на безбаковый водонагреватель.

Опции управления

Насосы, используемые в системах рециркуляции воды, могут работать непрерывно или активироваться таймером, термостатом, панелью управления или датчиком движения. Какой тип управления используется, зависит от желаемой экономии энергии и удобства. Постоянно работающий насос гарантирует мгновенную подачу горячей воды в любой арматуре, но при постоянной и регулярной работе насоса для нагрева воды будет использоваться энергия, даже если в этом нет необходимости, что может сократить срок службы насоса.

У тех, кто стремится к эффективности, есть несколько вариантов. Таймеры позволяют насосу работать только в заданное время, когда потребность в горячей воде максимальна. Это часто бывает по утрам и вечерам для душа и мытья посуды. В остальное время спрос значительно снижается (или отсутствует, если в течение дня никого нет дома). Это снижает нагрузку на насос и водонагреватель, но может быть неудобно, если горячая вода необходима вне установленного времени: насос нужно будет включить вручную или кран должен будет работать.Дистанционные переключатели доступны для многих насосов, что позволяет включать насос из любой точки дома.

Термостат можно использовать в дополнение к таймеру или отдельно. Термостат отключает насос, когда в трубопроводе горячей воды достигается высокая температура, и включает его снова, когда температура падает ниже определенной точки. При использовании с таймером термостат будет управлять насосом только во время цикла таймера, что делает систему еще более эффективной. В системах со специальной возвратной линией термостат обычно устанавливается на этой линии, а не на линии горячей воды, чтобы гарантировать, что насос не отключится преждевременно.

Для максимальной эффективности рециркуляции горячей воды с приводом от насоса нужно отказаться от мечты о мгновенном нагреве воды и довольствоваться ожиданием в течение нескольких секунд, используя систему по запросу. Системы по требованию полагаются на то, что пользователь активирует насос на арматуре, когда потребуется горячая вода. Это можно сделать с помощью кнопки или переключателя на стене или с помощью датчиков движения, которые включают насос, когда кто-то входит в комнату. Поскольку горячая вода подается в линии только при активации, ей потребуется немного времени, чтобы добраться до прибора, в котором вы находитесь.

Одним из самых популярных предложений по запросу является система управления ACT D’MAND. Эта инновационная установка включает рециркуляционный насос, настенный выключатель активации и термодатчик, расположенный на главной линии горячей воды, который выключает насос, когда температура воды, проходящей через него, повышается на 6 градусов. Включение этого термодатчика делает систему более безопасной при использовании холодной линии в качестве обратной, поскольку по-настоящему горячая вода никогда не может попасть в нее. А поскольку насос работает не дольше, чем необходимо, также экономится энергия.

При работе только тогда, когда есть потребность в горячей воде, потребление энергии значительно сокращается. Фактически, системы по требованию — единственный тип рециркуляции горячей воды в доме, принятый программой EPA WaterSense, и многие штаты и округа даже предлагают скидки на новые установки.

Стоит ли рециркуляция?

Какими бы ни были опции или элементы управления, эти системы действительно экономят воду. Трудно определить, сколько они экономят, и варьируется в зависимости от каждого домохозяйства. Вы можете получить представление о том, сколько воды тратится впустую, если потратите на это день.Вместо того, чтобы слить холодную воду в канализацию, переложите смесители в ведро и используйте воду для домашних животных, растений, смыва туалетов и т. Д. Вы будете иметь представление о типичных расходах воды и о том, что вы делаете с этой информацией. — это суждение: во многих местах вода дешевле энергии, и добавление стоимости насоса, установки, электричества и потенциально более широкого использования водонагревателя может свести на нет любую выгоду по экономии денег, которая изначально считалась возможной. Энергопотребление современных рециркуляционных насосов минимально, некоторые потребляют всего 65 Вт.Однако, пожалуйста, также учтите, что основной проблемой, связанной с использованием энергии в любой системе водяного отопления, являются потери тепла из труб горячей воды и последующий повторный нагрев этой воды. Изоляция линий горячей воды имеет решающее значение для предотвращения максимально возможных потерь тепла.

Как всегда, существует компромисс между эффективностью и удобством. Те, кто больше озабочен мгновенной подачей горячей воды и уменьшением потерь воды, могут найти больше преимуществ в непрерывном насосе, приводящем в действие их систему рециркуляции.Хотя счета за электроэнергию могут возрасти, комфорт и роскошь от того, что никогда не придется ждать горячей воды, могут того стоить. Другие могут согласиться ненадолго подождать, особенно если в противном случае им пришлось бы слишком долго, горячего душа. И чем лучше будет изолирована линия горячего водоснабжения, тем короче будет ожидание.

Системы рециркуляции — не единственный способ ускорить подачу горячей воды и не единственный способ ее экономии. В зависимости от ситуации они могут оказаться слишком дорогими, неэффективными или непрактичными.Если вы слишком долго ждете горячей воды, устали тратить ее впустую или беспокоитесь о потере энергии из-за потери тепла, есть ряд простых и недорогих вещей, которые вы можете сделать, прежде чем окунуться в рециркуляцию. Если ваши водопроводные линии не изолированы, немедленно устраните это. Попробуйте использовать низкотехнологичные подходы, например, налейте в ведро прохладную воду, пока вы ждете горячей; вы, вероятно, найдете все виды использования этой потенциальной сточной воде.

Новые дома могут обладать теми же преимуществами, что и рециркуляционная система, используя только конструктивные особенности, такие как размещение светильников как можно ближе к водонагревателю.Если вы строите дом, проконсультируйтесь с архитектором и подрядчиком, чтобы узнать, что можно сделать, чтобы минимизировать потери воды и сократить время доставки горячей воды. Если выбрана система рециркуляции, обязательно установите выделенную обратную линию, пока это все еще несложно. Пассивная рециркуляция (или «гравитационная петля») часто упоминается как вариант при некоторых обстоятельствах, но мы не рекомендуем ее. Вместо насоса эти системы используют конвекцию и гравитацию для поддержания постоянного потока горячей воды к вашим светильникам.В этих системах водонагреватель должен находиться на более низком уровне, чем домашняя арматура (обычно в подвале). Пассивные системы постоянно возвращают воду в нагреватель, заставляя его работать круглосуточно. Это расходует энергию и может привести к ненужному износу нагревателя.

Все мы знаем, что много воды тратятся каждый день, ожидая, пока она нагреется. Системы рециркуляции экономят эту воду и обеспечивают дополнительное преимущество в виде почти мгновенной подачи горячей воды во все приспособления в доме.Мы изучили некоторые предостережения, преимущества и альтернативы, предоставив вам информацию, необходимую для принятия наилучшего решения для вашего дома. Всегда помните: как бы вы ни решили это сделать, экономия воды жизненно важна, и ваши усилия по достижению этой цели вознаграждаются не только вашим домом и кошельком, но и вашим сообществом!

Готовы купить новый циркуляционный насос Grundfos?

новая концепция интегрированной схемы искусственного кровообращения | Европейский журнал кардио-торакальной хирургии

Аннотация

Цель : Стандартные схемы искусственного кровообращения (CPB) с их большой площадью поверхности и объемом способствуют возникновению послеоперационной системной воспалительной реакции и гемодилюции.Чтобы свести к минимуму эти проблемы, был разработан новый подход, в результате которого была разработана одна одноразовая компактная артериовенозная петля, которая имеет встроенную кинетическую вспомогательную откачку, оксигенацию, удаление воздуха и общую фильтрацию (CardioVention Inc., Санта-Клара, Калифорния , США). Воздействие этой системы на газообменную способность, элементы крови и гемолиз сравнивается с влиянием традиционной схемы в модели длительной перфузии. Методы : Двенадцать телят (средняя масса тела: 72.2 ± 3,7 кг) были помещены в режим искусственного кровообращения на 6 часов с потоком 5 л / мин и случайным образом назначены системе CardioVention (n = 6) или стандартному контуру CPB (n = 6). Стандартная батарея образцов крови была взята перед обходным путем и во время обходного анастомоза. Для сравнения использовался дисперсионный анализ. Результаты : Гематокрит оставался стабильным на протяжении всего эксперимента в группе CardioVention, тогда как в стандартной группе он снижался на ранней стадии перфузии. При нормализации для значений предварительного байпаса оба профиля значительно различались (P≪0.01). Переносы O ₂ и CO ₂ были значительно улучшены в группе CardioVention (P = 0,04 и P = 0,001, соответственно). В группе CardioVention падение давления было немного выше, но ни одно из значений не превышало 112 мм рт. Гемолиз не был обнаружен ни в одной из групп со всеми значениями гемоглобина в свободной плазме ниже 15 мг / л. Количество тромбоцитов, скорректированное по гематокриту и нормализованное значениями до обходного анастомоза, показало повышенное падение в стандартной группе (P = 0,03). Заключение : Система CardioVention с ее концепцией ограниченного объема заправки и открытой инородной поверхности улучшает газообмен, вероятно, из-за отсутствия детектируемой гемодилюции и, по-видимому, ограничивает снижение количества тромбоцитов, которое может быть приписано уменьшенной поверхности .Несмотря на ограниченность объема и поверхности, гемолиз не мог быть обнаружен в течение 6-часового периода полной перфузии.

1 Введение

В то время как большинство исследований в области искусственного кровообращения (CPB) было сосредоточено на биосовместимости, постепенное улучшение газообмена и компонентов контура привело лишь к небольшому повышению эффективности и размеров в течение последних трех десятилетий. Большая площадь поверхности контура CPB все еще является мощным стимулом для системной воспалительной реакции [1], которая может вызвать значительную послеоперационную заболеваемость.Более того, в стандартной практике CPB гемодилюция по-прежнему значительна и оказывает существенное влияние на пациентов с низким дооперационным гематокритом и небольшой площадью поверхности тела [2–4].

Чтобы свести к минимуму эти проблемы, был разработан новый подход, ориентированный на общий размер схемы (CardioVention Inc., Санта-Клара, Калифорния, США). Полученная система представляет собой единую одноразовую компактную артериовенозную петлю, которая имеет встроенные функции перекачивания с кинетической поддержкой, оксигенации, удаления воздуха и общей фильтрации.Система с одним «картриджем», помещенная в консоль привода, предназначена для заполнения и готовности к байпасу менее чем за 5 минут.

Это исследование предназначено для тестирования этой системы ex vivo, в условиях полного потока и в течение длительного периода в 6 часов, и для сравнения ее со стандартной схемой, включающей обычный оксигенатор с полым волокном. Проанализированы газообменная способность, влияние на элементы крови и влияние гемодилюции.

2 Материалы и методы

Описанный здесь протокол был рассмотрен и одобрен Комитетом по уходу за животными, Office Vétérinaire Cantonal, Лозанна.Все животные получали помощь в соответствии с Принципами ухода за лабораторными животными, сформулированными Национальным обществом медицинских исследований, и Руководством по уходу и использованию лабораторных животных, подготовленным Национальной академией наук и опубликованным Национальными институтами здравоохранения (публикация NIH). № 80-23, редакция 1985 г.).

2.1 Животные

Это исследование проводилось на 12 телят со средней массой тела 72,2 ± 3,7 кг (стандартное отклонение). Все животные были предварительно обработаны ксилазином (0.15 мг / кг, внутримышечно). Общая анестезия начиналась с тиопентона натрия (10 мг / кг, вводимого внутривенно) и затем поддерживалась летучим анестетиком (N ₂ O и галотан), смешанным с воздухом, обогащенным кислородом. Животные были снабжены центральным венозным катетером и бедренным артериальным катетером для гемодинамического мониторинга. Животным случайным образом распределяли либо на систему CardioVention (группа CardioVention, n = 6), либо на стандартный оксигенатор с половолоконной мембраной (стандартная группа, n = 6).

2.2 Интегрированная система

Система CardioVention состоит из двух основных компонентов: (1) одно устройство, которое объединяет функции оксигенации — перекачивания крови — и удаления воздуха в одном устройстве; и (2) замкнутый контур трубопровода с малой площадью поверхности со встроенными адаптерами для более сложных процедур.

Объединение трех функциональных модулей в один блок позволяет сократить шесть отдельных соединений (соединение для подачи и отвода крови для воздухоотделителя, насоса, оксигенатора) до двух соединений.Путь кровотока через различные функциональные модули подробно показан на рис.1. Кровь поступает в венозное отверстие благодаря кинетической поддержке центробежного насоса. Венозное отверстие направляет кровь в модуль удаления воздуха. Оттуда кровь стекает по впускному коллектору в центробежный насос. Центробежный насос продвигается через мембранный модуль оксигенации, а затем обратно к пациенту.

Рис. 1

Система CardioVention: продольный разрез.В верхней части встроенного устройства венозная кровь сначала поступает в модуль удаления воздуха (A). Модуль центробежного насоса крови (B) представляет собой крыльчатый насос с неподвижным подшипником и магнитным приводом, расположенный между модулем удаления воздуха и отсеком для насыщения кислородом (C). Черные стрелки, венозная кровь; серые стрелки — насыщенная кислородом кровь; белые стрелки, газ.

Рис. 1

Система CardioVention: продольный разрез. В верхней части встроенного устройства венозная кровь сначала поступает в модуль удаления воздуха (A).Модуль центробежного насоса крови (B) представляет собой крыльчатый насос с неподвижным подшипником и магнитным приводом, расположенный между модулем удаления воздуха и отсеком для насыщения кислородом (C). Черные стрелки, венозная кровь; серые стрелки — насыщенная кислородом кровь; белые стрелки, газ.

Когда венозная кровь возвращается от пациента и попадает в верхнюю часть интегрированного модуля, она попадает в модуль удаления воздуха, который направляет поток по касательной и немедленно вращает его в конической вершине. Вращение направляет воздух к центру вихря, где он концентрируется в верхней части модуля.Когда датчик, который измеряет изменение емкости в верхней части устройства, обнаруживает воздух, в блок управления отправляется сигнал, который открывает пережимной клапан на трубке, подключенной к источнику вакуума. Это приводит к откачке воздуха из кровотока.

Центробежный насос для крови представляет собой насос с крыльчаткой с магнитным приводом и неподвижным подшипником. Расположение центробежного насоса обеспечивает кинетический венозный дренаж в модуль удаления воздуха. Модуль удаления воздуха непосредственно перед центробежным насосом снижает возможность удаления из насоса насоса, как это может происходить в традиционных центробежных насосах, используемых для оттока вен с помощью кинетики.Когда кровь покидает насос, поток направляется во впускной коллектор мембранного модуля, а затем через мембранный оксигенатор.

Мембранный оксигенатор построен вокруг центральной части, которая передает кровь от модуля удаления воздуха к центробежному насосу. Такая конфигурация позволяет объединить все три модуля в очень маленький блок. Оксигенатор состоит из полых микропористых полипропиленовых волокон (внешний диаметр 300 мкм и толщина стенки 50 мкм) с общей внешней поверхностью 1 мкм.2 м ². Кровь течет по внешней стороне волокон, а газ течет внутри просвета полых волокон. Эта установка известна низким перепадом давления между входом и выходом кислородного отделения.

Для артериовенозной петли использовались специальные пакеты из поливинилхлорида (ПВХ) 3/8. Общая площадь контура менее 1,4 м ². Когда каждое плечо петли сокращается до 80 см, общий объем заливки контура может быть уменьшен до 400 мл.Последняя конфигурация использовалась для настоящего эксперимента. При разработке этой системы основное внимание уделялось объединению основных функций существующей системы CPB — перекачивания, оксигенации, удаления воздуха — в компактный блок, чтобы уменьшить объем заливки, уменьшить площадь посторонних поверхностей и свести на нет использование многих из них. компоненты, которые в настоящее время используются со стандартной технологией CPB. Эти компоненты включают открытый венозный резервуар с твердой оболочкой, резервуар для кардиотомии, фильтр артериальной линии и системный теплообменник.Важно отметить, что все эти компоненты могут быть добавлены по усмотрению пользователя.

Стандартный оксигенатор, используемый для сравнения, представляет собой встроенный оксигенатор с половолоконной мембраной, содержащий открытый резервуар с твердой оболочкой, теплообменник и отделение оксигенации. Последний содержит микропористые полые волокна (внешний диаметр 380 мкм и толщина стенки 100 мкм) из полипропилена для отделения газовой фазы от крови с общей внешней поверхностью 2 м ². Вентиляционный газ проходит через полые волокна, тогда как кровь циркулирует вне полых волокон, установленных в поликарбонатной оболочке.Контур насоса и роликовый насос устанавливаются между венозным резервуаром (максимальный объем: 5 л) с одной стороны и теплообменником (ламинированная сталь: 0,22 м ²) и кислородным отсеком с другой. Следовательно, кровь выталкивается через пространство за пределами полых волокон. Кардиотомический фильтр состоит из полиэфирного экрана толщиной 20 мкм. Номинальный расход 7,5 л / мин. Использовали первично откалиброванный роликовый насос модели 10.10.00, Stöckert (Sorin Biomedical, Ирвин, Калифорния, США) и специальные пакеты трубок из поливинилхлорида (ПВХ) 1/2 и 3/8.Общий объем заливки контура — 1500 мл.

2.3 Искусственное кровообращение

Для этого исследования была выбрана закрытая перфузия грудной клетки. Для этого правое предсердие канюлировали через яремную вену для венозного оттока, а сонную артерию использовали для артериального возврата. Перед канюляцией системно вводили гепарин (Ликемин, 300 МЕ / кг массы тела, F. Hoffmann-La Roche, Базель, Швейцария). Активированное время свертывания (ACT, Hemochron, International Technidyne Corp., Эдисон, штат Нью-Джерси) выдерживали более 400 с во время перфузии. Цепь CPB была подключена после заливки только кристаллоида (NaCl 104 ммоль / л, KCl 5,4 ммоль / л, CaCl ₂ 1,6 ммоль / л, MgCl ₂ 1 ммоль / л, лактат Na 27 ммоль / л, Na бикарбонат 50 ммоль / л). Дополнительной крови не переливали. Скорость кровотока поддерживалась на уровне 5 л / мин. PH артериальной крови составлял от 7,4 до 7,5, а среднее давление в бедренной артерии поддерживалось от 60 до 80 мм рт. Поток кислорода подавали в оксигенатор с помощью газового смесителя со скоростью, равной скорости кровотока, и с помощью FIO ₂ из 1.После перфузии животных умерщвляли болюсной инъекцией пентотала натрия.

2,4 Измерения

ЭКГ, центральное венозное давление, давление в бедренной артерии, поток насоса, давление на входе и выходе оксигенатора регистрировались непрерывно. Образцы для гематологии (гематокрит, эритроциты, тромбоциты) и свободный гемоглобин плазмы (Hb) были взяты до обходного анастомоза, после перемешивания (10-минутный обход) и через 1, 2, 5 и 6 часов перфузии. Пробы газов крови отбирались перед обходом и ежечасно во время обхода.По окончании перфузии оксигенатор проверяли на наличие сгустков.

2,5 Анализ данных

Среднее и стандартное отклонение были выведены для каждого анализируемого параметра. Тест Стьюдента t и дисперсионный анализ для повторных измерений использовались там, где это применимо, для определения статистической значимости (P = 0,05).

3 Результаты

12 животных перфузировали в течение 6 часов согласно протоколу.В обеих группах среднее значение pH варьировалось от 7,40 до 7,50 на протяжении опытов. Средняя сатурация артериальной крови кислородом (SaO ₂) могла поддерживаться выше 99,4% в группе CardioVention и выше 99,6% в стандартной группе. Средняя венозная сатурация кислорода (SvO ₂) могла поддерживаться выше 64% в группе CardioVention и выше 61% в стандартной группе на протяжении 6-часового пробега у всех животных.

Скорость переноса кислорода во время байпаса показана на рис. 2. Скорость переноса кислорода в группе CardioVention составила 191 ± 30 мл / мин через 1 час перфузии и 209 ± 9 мл / мин через 6 часов.Скорость переноса кислорода в стандартной группе составила 134 ± 16 мл / мин через 1 час перфузии и 179 ± 28 мл / мин через 6 часов. O ₂ скорость передачи была значительно лучше в группе CardioVention (P = 0,04).

Рис. 2

Скорость переноса кислорода. □, оксигенатор стандартный; •, Система CardioVention.

Рис. 2

Скорость переноса кислорода. □, оксигенатор стандартный; •, Система CardioVention.

Скорость переноса углекислого газа во время байпаса показана на рис.3. Скорость переноса углекислого газа в группе CardioVention составила 290 ± 14 мл / мин через 1 час перфузии и 289 ± 13,5 мл / мин через 6 часов. Скорость переноса углекислого газа в стандартной группе составила 226 ± 34 мл / мин через 1 час перфузии и 255 ± 3,7 мл / мин через 6 часов. Скорость передачи данных в группе CardioVention была значительно выше (P = 0,001).

Рис. 3

Скорость удаления углекислого газа. □, оксигенатор стандартный; •, Система CardioVention.

Рис. 3

Скорость удаления углекислого газа.□, оксигенатор стандартный; •, Система CardioVention.

Абсолютные значения гематокрита и значения, нормализованные значениями до обхода, приведены в Таблице 1 и Рис. 4, соответственно. В группе CardioVention абсолютные значения оставались стабильными (исходный уровень, 20,3 ± 1,15% по сравнению с перфузией через 6 часов. 20 ± 2%, P = 0,81), тогда как в стандартной группе наблюдалось снижение на фазе смешивания, за которым следовало плато во время перфузии (исходный уровень 23,3 ± 6% против 6 ч перфузии 18 ± 6%, P = 0,33). Однако оба профиля существенно не различались (P = 0.4). При нормализации по значениям до обхода профили демонстрировали ту же тенденцию с явно статистически значимой разницей (P = 0,001).

Таблица 1

Гематокрит, количество эритроцитов и тромбоцитов ^a

Таблица 1

Гематокрит, количество эритроцитов и тромбоцитов ^a

Рис.4

Гематокрит (Hct). □, оксигенатор стандартный; •, Система CardioVention.

Рис.4

Гематокрит (Hct).□, оксигенатор стандартный; •, Система CardioVention.

Абсолютные значения количества эритроцитов и те, которые скорректированы по гематокриту и нормализованы значениями до обхода, показаны в Таблице 1 и на Рисунке 5 соответственно. В группе CardioVention абсолютные значения оставались стабильными на протяжении всей перфузии (исходный уровень, 8,3 ± 1,4 × 10 ¹² / л, по сравнению с перфузией через 6 часов, 8 ± 1,7 × 10 ¹² / л, P = 0,86), тогда как в стандартной группе абсолютные значения снизились через 10 мин и стабилизировались после этого в течение периода перфузии (исходный уровень, 8.1 ± 1,9 × 10 ¹² / л, по сравнению с перфузией через 6 часов, 6,1 ± 1,9 × 10 ¹² / л, P = 0,27). Оба профиля существенно различались (P≪0.01). Точно так же, скорректированные по гематокриту и нормализованные по показателям до обхода, количество значений оставалось стабильным в группе CardioVention, тогда как в стандартной группе они несколько снизились через 10 минут и оставались стабильными после этого. Оба профиля значительно различались (P = 0,02). Однако все значения в обеих группах оставались близкими к 100%, что подчеркивает сохранение эритроцитов на протяжении перфузии в обеих группах, несмотря на эту статистически значимую разницу.

Рис. 5

Количество эритроцитов (эритроцитов), скорректированное по гематокриту и нормализованное по значениям до обходного анастомоза. □, оксигенатор стандартный; •, Система CardioVention.

Рис. 5

Абсолютные значения количества тромбоцитов и те, которые скорректированы по гематокриту и нормализованы по значениям перед шунтированием, показаны в Таблице 1 и на Рис.6 соответственно. В обеих группах абсолютные значения упали через 10 мин. Через 1 час эти значения стабилизировались в группе кардиовентиляции, тогда как в стандартной группе они еще больше упали. Падение не было значительным в группе кардиовентиляции (исходный уровень, 1057 ± 428 против 6 часов, 853 ± 379 × 10 ⁹ / л, P = 0,56), тогда как он был явно значимым в стандартной группе (исходный уровень, 1023 ± 131). против 6 ч, 498 ± 113 × 10 ⁹ / л, P≪0.01). Разница между обеими группами была статистически значимой (P = 0.02). Скорректированные по гематокриту и нормализованные по значениям до обходного анастомоза, подсчеты показали похожие профили. Здесь также разница между обеими группами была статистически значимой (P = 0,03).

Рис. 6

Количество тромбоцитов, скорректированное по гематокриту и нормализованное по показателям предварительного обхода. □, оксигенатор стандартный; •, Система CardioVention.

Рис. 6

Количество тромбоцитов, скорректированное по гематокриту и нормализованное по значениям до обхода. □, оксигенатор стандартный; •, Система CardioVention.

Изменения уровня гемоглобина в свободной плазме показаны на рис.7. Значения не увеличились во время обхода ни в одной из групп. В группе CardioVention уровень свободного гемоглобина в плазме составлял 5 ± 1,7 мг / л на исходном уровне по сравнению с 6 ± 4,5 мг / л через 6 часов перфузии (P = 0,31), а в стандартной группе уровень гемоглобина в плазме свободной крови составлял 8,7 ± 3,7 мг / л против 7,7 ± 6 мг / л соответственно (P = 0,38). Тип контура не оказал существенного влияния на уровень свободного гемоглобина плазмы (P = 0,87).

Рис.7

Свободный гемоглобин плазмы (Hb).□, оксигенатор стандартный; •, Система CardioVention.

Рис.7

Свободный гемоглобин плазмы (Hb). □, оксигенатор стандартный; •, Система CardioVention.

Падение давления в оксигенаторе не увеличилось во время байпаса ни в одной из групп (рис. 8) . В группе CardioVention падение давления составило 101,7 ± 7,6 мм рт. Ст. Через 1 час обхода по сравнению с 107,7 ± 4,5 мм рт. Ст. Через 6 часов (P = 0,31), а в стандартной группе падение давления составило 76 ± 14 мм рт. 10 мм рт. Ст. Соответственно (P = 0,38). Сравнение обеих групп показало более низкие значения в стандартной группе (P≪0.01). Однако самые высокие значения, зарегистрированные в каждой группе, были аналогичными: 112 мм рт. Ст. В группе CardioVention и 110 мм рт. Ст. В стандартной группе.

Рис. 8

Падение давления (δ P ) через оксигенатор. □, оксигенатор стандартный; •, Система CardioVention.

Рис. 8

Падение давления (δ P ) через оксигенатор. □, оксигенатор стандартный; •, Система CardioVention.

Макроскопически не было никаких признаков отложения сгустка в оксигенаторах обеих групп после осторожной промывки устройств чистой водой.Это было верно при внешнем осмотре, а также на поперечном сечении после поперечного разрезания оксигенатора. Других макроскопических дефектов, таких как разрыв полых волокон или растрескивание внешнего корпуса, не наблюдалось.

4 Обсуждение

В этой экспериментальной установке пролонгированной полнопоточной перфузии интегрированная система CardioVention сравнивалась с классической схемой CPB, включающей стандартный оксигенатор с половолоконной мембраной. С помощью системы CardioVention можно было избежать значительной гемодилюции, обнаруженной при использовании классической схемы, и были улучшены замены как O ₂, так и CO ₂.Система CardioVention с меньшей площадью поверхности мембраны показала несколько более высокий перепад давления, но ни в одной из групп не было обнаружено гемолиза. Профиль подсчета тромбоцитов в группе CardioVention показал более слабое падение, чем в стандартной группе, что может быть связано с более низкой общей поверхностью контура.

С обычным CPB связано несколько проблем, в том числе большое количество дискретных компонентов, большая тяжелая аппаратная консоль, большой объем для заливки / гемодилюции [5], большая площадь инородной поверхности, повреждение крови из-за смешения газов и пролитой крови. повторная инфузия [6], образование микроэмболов [7] и длительное время установки.Эти характеристики влияют на заболеваемость пациентов в следующих областях: гемодилюция, отеки, дисфункция органов, воспалительная реакция, кровопотеря и неврологические осложнения [8–10].

Основная концепция системы CardioVention позволяет в первую очередь уменьшить площадь инородной поверхности и уменьшить объем заливки. Эта концепция приводит к общей площади поверхности менее 1,4 м ², что составляет примерно 25% от площади стандартного контура CPB, и объем заливки 500 мл по сравнению с 1500 мл, которые используются в настоящее время.Одним из ключевых моментов этой концепции является возможность устранения венозного резервуара во многих распространенных процедурах, таких как аортокоронарное шунтирование. Текущие венозные резервуары вносят наибольший вклад в воздействие на инородную поверхность, поверхность раздела кровь-воздух и химические противовспенивающие агенты на масляной основе [11,12]. Они также увеличивают необходимый первичный объем перфузии, что увеличивает гемодилюцию пациента и потребность в переливании аллогенной крови. Однако важно отметить, что этот компонент может быть добавлен в систему, если в этом возникнет необходимость.Еще один фактор, влияющий на низкий объем заливки, — это уменьшение размера петли с трубкой 3/8, используемой как на артериальной, так и на венозной стороне. Было показано, что такая концепция труб с нижним поперечным сечением обеспечивает удовлетворительные условия дренажа даже с помощью роликового насоса [13].

Уменьшение площади поверхности газообмена с целью минимизации контакта крови с инородной поверхностью было одним из основных направлений исследований. Однако теоретически эта конструктивная особенность может уменьшить газообмен и увеличить сопротивление кровеносных путей, а также травмировать кровь.С другой стороны, большая площадь поверхности для газообмена может быть полезной для пациентов с высоким индексом массы тела. Ранее мы показали взаимосвязь между площадью поверхности мембраны и газообменом [14]. Однако в настоящей установке газообмен улучшается с помощью системы CardioVention, несмотря на меньшую площадь поверхности мембраны. Это, скорее всего, связано с отсутствием заметного эффекта гемодилюции, согласно стабильным профилям количества Hct и эритроцитов на протяжении всего эксперимента, что не соответствует стандартной схеме.Гемодилюция ограничивает газообмен за счет уменьшения количества газовозов на единицу поверхности и объема. Ограничение гемодилюции позволяет повысить концентрацию эритроцитов. Эти результаты предполагают, что для улучшения газообменной способности уменьшение объема заливки может быть более выгодным, чем уменьшение площади поверхности газообмена. Примечательно, что хотя улучшенная газообменная способность очевидна для CO ₂ (P80,001), разница менее заметна для O ₂ (P = 0,04). Тем не менее, улучшенные газообменные свойства системы CardioVention, вероятно, недооцениваются, поскольку эта группа имеет несколько более низкое базовое значение гематокрита, чем стандартная группа.Это связано с высокой вариабельностью значения гематокрита у телят этого диапазона веса [15]. Наконец, исходные значения гематокрита теленка низкие, что еще больше способствует недооценке газообмена, обычно наблюдаемого в клинических условиях.

Эти преимущества достигаются за счет более высокого падения давления в системе. Однако это увеличение ограничено, и результаты находятся в приемлемом диапазоне со средними значениями от 101 до 107 мм рт. Ст., Что лишь немного выше диапазона 76–95 мм рт. Ст. В стандартной группе.Важно отметить, что самые высокие одиночные значения, зарегистрированные в каждой группе, были одинаковыми: 112 мм рт. Ст. В группе CardioVention и 110 мм рт. Ст. В стандартной группе. Более того, эти результаты не привели к увеличению травм крови, поскольку свободный гемоглобин плазмы был значительно ниже клинически значимого значения 100 мг / л на протяжении всех периодов перфузии у всех животных.

Помимо уменьшения объема контура с последующим ограничением гемодилюции, другой целью системы CardioVention является уменьшение инородной поверхности, контактирующей с кровью, чтобы уменьшить поверхностную активацию элементов крови и системные воспалительные каскады.В этом эксперименте мы сосредоточили наш анализ на элементах крови, и было показано, что количество тромбоцитов лучше сохраняется с системой CardioVention. Повреждение тромбоцитов происходит в результате взаимодействия крови с поверхностью мембраны и напряжения сдвига в крови. Было продемонстрировано, что CPB активирует большое количество тромбоцитов, которые затем могут связываться с контуром [16], потенциально вызывая снижение количества тромбоцитов сверх того, что можно было бы ожидать от одной гемодилюции. Однако количество циркулирующих тромбоцитов является лишь частичным отражением изменений количества клеток, прикрепленных к мембране оксигенатора, и эти результаты должны быть подтверждены исследованием функции тромбоцитов.

В заключение, для этой экспериментальной установки система CardioVention, с ее концепцией ограниченного объема заправки и открытой инородной поверхности, улучшает газообмен, вероятно, из-за отсутствия детектируемой гемодилюции и, по-видимому, ограничивает снижение количества тромбоцитов, которое может относиться к приведенной поверхности. Несмотря на ограничения по объему и поверхности, гемолиз не мог быть обнаружен в течение 6-часового периода полной перфузии.

Список литературы

[1],.

Воспалительная реакция на искусственное кровообращение

J Cardiothorac Vasc Anesth

1997

, vol.

(стр.

357

—

363

) [2],,,,,,.

Уменьшение количества переливаний аллогенной крови после операций на открытом сердце за счет уменьшения основного объема искусственного кровообращения

Ann Thorac Surg

1998

, vol.

(стр.

724

—

730

) [3],,,.

Размер имеет значение: использование схемы искусственного кровообращения и аутологичного прайминга у маленьких взрослых

Perfusion

2000

, vol.

(стр.

129

—

136

) [4],,,,,.

«Первичный насос»: новый метод интраоперационной консервации крови

Cardiovasc Surg

1999

, vol.

(стр.

228

—

235

) [5],,.

Влияние минимального гематокрита во время искусственного кровообращения на смертность пациентов, перенесших операцию на коронарной артерии

Circulation

1997

, vol.

(стр.

II1194

—

II1199

) [6],,,,,.

Интеллектуальное аспирационное устройство для уменьшения травм крови: сравнение с Cell Saver

Eur J Cardiothorac Surg

2001

, vol.

(стр.

507

—

511

) [7],,,,.

Церебральные микроэмболы во время искусственного кровообращения: увеличение эмболов во время перфузиологического вмешательства

Ann Thorac Surg

1999

, vol.

(стр.

—

) [8],,,.

Повреждение легких и острый респираторный дистресс-синдром после искусственного кровообращения

Ann Thorac Surg

1999

, vol.

(стр.

1107

—

1115

) [9].

Дисфункция органа после искусственного кровообращения. Системная воспалительная реакция, инициированная экстракорпоральным контуром

Intensive Care Med

1987

, vol.

(стр.

—

) [10].

Повреждение мозга при искусственном кровообращении

Ann Thorac Surg

1998

, vol.

(стр.

S20

—

S26

) [11],,.

Влияние силиконового пеногасителя на легочную сосудистую сеть

J Thorac Cardiovasc Surg

1972

, vol.

(стр.

714

—

719

) [12],,.

Феномен эмболии головного мозга, связанный с искусственным кровообращением

J Neurol Sci

1993

, vol.

117

(стр.

224

—

231

) [13],,,,,,,.

Оптимизация диаметра возвратной венозной трубки для искусственного кровообращения

Eur J Cardiothorac Surg

2001

, vol.

(стр.

614

—

620

) [14],,,,,.

Влияние площади поверхности половолоконной мембраны на производительность оксигенатора: Dideco D903 Avant по сравнению с прототипом с большей площадью поверхности

J Extra Corpor Technol

2000

, vol.

(стр.

152

—

157

) [15],,,,.

Гемолиз и профиль крови во время перфузии: межвидовое сравнение

Int J Artif Organs

2001

, vol.

(стр.

—

) [16],,,.

Влияние простагландина E1 на потерю тромбоцитов при экстракорпоральном кровообращении in vivo и in vitro с пузырьковым оксигенатором

J Thorac Cardiovasc Surg

1979

, vol.

(стр.

119

—

126

)

Elsevier Science B.V.

The Handler — Polywest Ltd.

Одной из самых больших проблем при опрыскивании сельскохозяйственных культур является безопасная загрузка, смешивание и транспортировка ваших средств защиты растений к опрыскивателю за минимально возможное время, при этом минимизируя контакт с продуктом.Обработчик выполняет это.

The Handler — это линейка систем обработки химикатов, которые позволяют быстро, легко и безопасно смешивать и загружать сельскохозяйственные химикаты в опрыскиватели, самолеты и системы транспортировочных цистерн. Первоначально разработанный канадским фермером, который устал от необходимости залезать на свой опрыскиватель, чтобы сбрасывать галлоновые кувшины с химикатами, а затем приходилось бороться с их ополаскиванием, The Handler превратился в комплексную систему управления защитой растений.

Доступный в 20 различных моделях и оснащенный инновационными функциями, Handler зарекомендовал себя на десятках тысяч хозяйств по всему миру, что позволяет сократить время, необходимое для правильного перемешивания и загрузки опрыскивателя. Ключ к успешной операции опрыскивания — тратить меньше времени на загрузку и больше времени на опрыскивание без ущерба для безопасности. Handler сочетает в себе безопасность, скорость и эффективность в единое целое, которое станет основой любой операции по опрыскиванию.

Каждая модель оснащена множеством функций, упрощающих процесс загрузки:

Доступны ЧЕТЫРЕ (4) удобных размера — 15, 42, 70 и 230 галлонов США
Возможность работы с жидкими, сухими и сыпучими продуктами
Встроенная функция обработки сыпучих материалов
Быстро, безопасно и эффективно наполняет ваш опрыскиватель
Запатентованная система ножей для максимальной скорости смешивания и минимизации отходов
Обеспечивает безопасную утилизацию химикатов и сводит к минимуму их воздействие.
Линия ополаскивания пресной водой для очистки оборудования и промывки линии
Всепогодный и устойчивый к ультрафиолетовому излучению черный шланг
Специальная линия всасывания с приводом от Вентури
Эксклюзивная двойная трубка Вентури для облегчения опорожнения контейнеров для массовых грузов
3-дюймовый бесшовные байпас манипулятора обеспечивает самый высокий объем байпасного потока!

Труба HDPE: выбор для временной байпасной насосной системы.

БЕЗ УТЕЧЕК, ГИБКАЯ И АГРЕССИВНАЯ РАБОТА В КАНАЛИЗАЦИОННОЙ СИСТЕМЕ MEMPHIS.

Этот проект проводился для города Мемфис. Целью проекта было перемещение 96-дюймовой канализационной линии, которая проходит через будущую площадку для завода Mitsubishi Electric. Основным ключом к успеху проекта Nonconnah Interceptor Project была байпасная перекачка, необходимая для поддержания активности канализационных линий во время переезда. Эта 96-дюймовая канализационная линия собирает каждую унцию сточных вод, протекающих через город Мемфис.

Шесть тысяч футов 18-дюймовой трубы HDPE (SDR 32.5) использовался и плавлен для нагнетательных трубопроводов насоса. Одна тысяча футов 24-дюймовой трубы HDPE (SDR 17) была использована и сплавлена для всасывающих трубок насоса.

Решение заключалось в стратегическом проектировании байпаса канализации, способного обрабатывать приблизительно 140 MGD (миллион галлонов в день) или 96000 галлонов в минуту (галлонов в минуту) при 44 ’TDH (общий динамический напор). Heartland Pump удалось достичь этих условий за счет использования трубы HDPE от WL Plastics с их двенадцатью насосами Godwin CD400 с дизельным приводом.В большинстве канализационных систем используется материал трубопроводов, который легко подвергается коррозии, с трудом поддается обращению и с трудом поддается ремонту или замене. Полиэтиленовые трубы от WL Plastics предоставили экономичное решение этой проблемы. Его внутренние физические характеристики делают его невосприимчивым к чрезвычайно агрессивным и коррозионным материалам, связанным с системами канализации. Использование трубы HDPE сделало проект значительно быстрее и проще благодаря меньшему весу трубы и простоте обращения.

Выбор трубы имел решающее значение для успеха этого проекта.«Для временных байпасных насосных систем предпочтительным материалом была труба из ПНД. Это позволило нам быстро создать герметичную систему трубопроводов, которая соответствовала контурам участка и была наиболее эффективной с точки зрения гидравлики », — заявил Брэд Гулд из Heartland Pumps. «Это позволяет нам перекачивать больше сточных вод с меньшей мощностью. Кроме того, система трубопроводов более долговечна, что важно на объектах, где тяжелое оборудование перемещается в тесноте. По нашему мнению, труба из ПНД была единственным выбором для временной перекачки байпаса.”

Чоппер Vaughan

ОБЗОР НАСОСА ИЗМЕЛЬЧИТЕЛЯ

Добро пожаловать в более 50 лет надежности

Насос для измельчения Vaughan — это центробежный насос с уникальной способностью измельчать все поступающие твердые частицы перед перекачкой. Это не только защищает насос от засорения, но и обеспечивает дополнительные преимущества для последующих компонентов, процессов и окружающей среды.

Все изнашиваемые детали изготовлены из литой стали и подвергнуты термообработке для обеспечения максимальной ударопрочности и износостойкости.В совокупности эти запатентованные компоненты для тяжелых условий эксплуатации создают идеальный насос для работы с твердыми твердыми частицами.

Та же самая основная концепция использовалась в конструкции вертикального мокрого колодца Vaughan на протяжении почти полувека.

Рубка осуществляется за счет ножничного действия передних кромок лопаток рабочего колеса, режущих против противоположных кромок режущего бруса.

Все твердые частицы измельчаются при попадании между косилочным брусом и лопатками рабочего колеса.Более мелкие твердые частицы легко перекачиваются за счет центробежного действия крыльчатки.

Высота всасывания с сухим всасыванием до 22 футов
Расход более 13000 галлонов в минуту
Гидравлический КПД БОЛЕЕ 70%
размеров Разрядных от 3″ до 16″
Термообработанные и закаленные детали
Доступны конфигурации с прямым или ременным приводом
Опыт работы более 50 лет
Гарантия отсутствия засорения для всех насосов измельчителя

Пример использования измельчающего насоса: испытание на ураганы, одобрено Техасом

* NEW * Форма запроса насоса измельчителя

2014 Брошюра по измельчающему насосу

Гарантия

Насос Vaughan Chopper Pump, обслуживающий более 30 000 единиц, не только доказал свою ценность в решении проблем, но и зарекомендовал себя как надежная альтернатива обычным насосам.За прошедшие годы надежность продукции также позволила Vaughan гарантировать БЕЗ ЗАБЛОКИРОВКИ всех насосов-измельчителей. Эта гарантия является вашей письменной гарантией бесперебойной работы с твердыми частицами, выходящей за рамки стандартной гарантии на материалы и качество изготовления.

Ниже приведен образец гарантии, чтобы вы могли увидеть, насколько проста и прямолинейна гарантия Vaughan — никаких «крылатых фраз» или расплывчатых требований.

Положения и условия

Заказчик соглашается хранить и устанавливать насос в соответствии с рекомендациями Vaughan (см. Руководство по эксплуатации и техническому обслуживанию).Ввод в эксплуатацию не должен превышать 6 месяцев после получения на стройплощадке. Все сопутствующие устройства должны быть установлены и полностью исправны для защиты насоса.

Заказчик соглашается заполнить и вернуть лист сертификации запуска, расположенный в руководстве по эксплуатации и техническому обслуживанию, и уведомить Воана или местного представителя завода о любых проблемах, возникших в течение 24 часов с момента возникновения. Vaughan оставляет за собой право вносить любые корректирующие изменения в насос в течение гарантийного периода. Если вышеуказанные условия соблюдены, но отказ насоса по-прежнему происходит, компания Vaughan будет обязана принять возврат насоса с предоплатой фрахта и возместить покупную цену насоса.

Данная гарантия не заменяет стандартную годовую гарантию компании Vaughan на материалы и качество изготовления. Покупка насоса должна осуществляться в строгом соответствии с деталями коммерческого предложения, включая условия оплаты.

Vaughan не несет ответственности за эффекты истирания и коррозии. Конструкционные материалы оговариваются заказчиком. Заказчик соглашается выполнять плановое обслуживание и ремонт в соответствии с указаниями руководства по эксплуатации и техническому обслуживанию.

Vaughan не несет ответственности за определение требований к напору или расходу. Насос должен применяться в границах эффективности, указанных на графиках производительности насоса, если только это не одобрено Vaughan.

Приложения

Не ваш «одноразовый» измельчительный насос

Насос-измельчитель Vaughan справится с этим, от пищевой промышленности до иловых прудов.

Разломные ямы
Карбонизированная кора
Конвейеры для стружки
Пена для осветлителя
Сток угольных отвалов
Приямки конвейерной галереи
Дренажные отстойники
Летучая зола
Обработка узлов и коры
Чаны для замачивания бревен
Перекачка известкового шлама
Отвод воды для обезвоживания
Приямки дровяного двора

Кислая шахтная вода
Промывка угля и песка
Приямки бетонных заводов
Песчано-гравийные иловые пруды
Приямки для мойки грузовиков

Продувка котла
Шлам для хромирования
Коксовая мелочь
Осадок из декантера коксовой смолы
Стекло и пластик
Окатыши железорудные
Металл, машинная стружка
Мельничные весы
Промывка масла
Шлам от избыточного распыления краски
Охлаждающая жидкость для вальцешлифовальных машин (стружка)

Кровь
Морковь
Цыплята
Кукурузная лузга
Уши, волосы, копыта, рога
жир
Перья
Рыба
Мясо
Куски шкуры
Картофель
Индейки
Помидоры

Очистка опасных отходов
Очистка лагуны
Рециклированные растворители
Обезвоживание осадка
Очистка резервуара для хранения

Разделители API
Коксовые шламы
Моющее средство для тортов
Кожаные изделия из латекса
Суспензии оксида свинца
Отходы масла
Пластмассы
Очиститель для рук из пемзы
Нефтеперерабатывающий Грязь
Ливневые канализационные трубы
Сера пена

СЫРЬЕВЫЕ СТОЧНЫЕ ВОДЫ : Лифтовые станции, объекты гражданского общества, головные сооружения, тюрьмы, больницы, рестораны.

ОТБОРЫ / СЕПТАЖ : Сырые концентрированные твердые вещества, включая тряпки, пластмассы и волосы.

ОСВЕТИТЕЛЬНАЯ ПЛИНА : Первичная или вторичная накипь без закупоривания или связывания воздуха.

ПЕРЕНОС ОТСТОЯНИЯ : Устраняет «скручивание» и засорение нижнего потока осветлителя в сгустители.

RAS / WAS : Постоянно обрабатывает возвратный и активированный отходами шламы.

ПЕРЕНОС СЛОЖЕННОГО ИЛА / ПЕРЕВАРЕННОГО ИЛА : справляется с высококонцентрированным илом.

DIGESTER MIXING : Система Rotamix кондиционирует и смешивает в двухзонном ротационном потоке.

РЕЦИРКУЛЯЦИЯ ДИГЕСТЕРА : Устраняет засорение теплообменника при кондиционировании осадка.

Конфигурации измельчающего насоса

Ряд различных вариантов для вашего проекта. Свяжитесь с нами сегодня, чтобы помочь определить ваши конкретные потребности в насосах

Сухой колодец

Горизонтальный сухой колодец

Доступны различные системы уплотнения.
Прямой или ременной привод.
Регулируемая задняя выдвижная конструкция.

Пьедестал сухой колодец

Используется в основном в сухих скважинах, где площадь пола ограничена.
Доступны различные системы уплотнения.
Регулируемая задняя выдвижная конструкция.

Мокрый колодец

Вертикальный мокрый колодец

Самый популярный водоотливной насос Vaughan.
Надежное механическое уплотнение / масляная ванна.
Без всасывающего трубопровода.
Не допускает попадания двигателя и проводки в яму.

Погружной

Погружной электродвигатель серии S

Подходит для большинства систем направляющих.
Взрывозащищенный двигатель.
Доступен с рельсовой системой или переносной.

Погружной электрический насос серии E

Популярно для канализационных подъемников.
Модернизация большинства систем направляющих.
Идеально подходит для глубоких отстойников.
Доступен с рельсовой системой или переносной.

Гидравлический погружной

Переносной насос для очистки резервуаров.
Легче, чем другие аппараты для подводного плавания.
Идеально подходит для мобильной техники.

Самовсасывающий

Информация о продукте

Самовсасывающий до 25 футов
Конструкция сверхмощного картриджа обеспечивает надежность
Доступен напорный патрубок 4–10 дюймов
Доступен с прямым или ременным приводом

Специальные рециркуляторы

Вертикальный рециркулятор

Позволяет использовать мокрые и погружные насосы для перемешивания и откачки.

Установка циркуляционного насоса: что нужно знать

Установка циркуляционного насоса

Пуск циркуляционного насоса

Установка обратного клапана на байпасе

Поставить байпас во Владивостоке — intesa-m.ru

Поставить байпас

Замена батареи отопления: байпас без крана

Как осуществляется установка отопления разного типа

Установка циркуляционного насоса в систему отопления

Естественная циркуляция

Принцип работы и правила монтажа байпасного клапана: разбираем со всех сторон

Общие сведения

Разновидности байпасов

Для чего нужен байпас в системе отопления частного дома и жилых комплексов

Поэтапная технология установки байпаса своими руками

Необходимость байпаса для циркуляционного насоса

Выводы и полезное видео по теме

Принцип работы байпасного клапана

Байпас: фото

Установка байпаса

Для теплого пола

Для систем с твердотопливным котлом

Заключение

Разработка аппарата сердца и легких — Инженерная школа Витерби Университета Южной Калифорнии

Введение

История аппарата искусственного кровообращения

Сегодняшняя машина: путешествие по ее компонентам

Сердце-машины будущего

Список литературы

Экстракорпоральное кровообращение — обзор

СЕРДЕЧНО-ПУЛЬМОНАРНЫЙ ШУНТ ДЛЯ ОПЕРАЦИИ ПЛОДА

Рециркуляционные системы для горячего водоснабжения и отопления

Закрытые системы: водяное отопление

Открытые системы: циркуляция горячей воды

Специальный обратный или байпасный клапан?

Опции управления

Стоит ли рециркуляция?

новая концепция интегрированной схемы искусственного кровообращения | Европейский журнал кардио-торакальной хирургии

Аннотация

1 Введение

2 Материалы и методы

2.1 Животные

2.2 Интегрированная система

2.3 Искусственное кровообращение

2,4 Измерения

2,5 Анализ данных

3 Результаты

4 Обсуждение

Список литературы

The Handler — Polywest Ltd.

Труба HDPE: выбор для временной байпасной насосной системы.

БЕЗ УТЕЧЕК, ГИБКАЯ И АГРЕССИВНАЯ РАБОТА В КАНАЛИЗАЦИОННОЙ СИСТЕМЕ MEMPHIS.

Чоппер Vaughan

Добро пожаловать в более 50 лет надежности

Пример использования измельчающего насоса: испытание на ураганы, одобрено Техасом

2014 Брошюра по измельчающему насосу

Гарантия

Положения и условия

Приложения

Не ваш «одноразовый» измельчительный насос

Конфигурации измельчающего насоса

Ряд различных вариантов для вашего проекта. Свяжитесь с нами сегодня, чтобы помочь определить ваши конкретные потребности в насосах

Сухой колодец

Мокрый колодец

Погружной

Самовсасывающий

Специальные рециркуляторы

Добавить комментарий Отменить ответ
