Байпас для циркуляционного насоса из полипропилена – Байпас для насоса из полипропилена — Про стройку и не только

Система байпас: что это за устройство

Байпас – это обводная труба, которая работает, как перемычка и оснащена запорно-регулируемой арматурой. Устанавливают устройство на газопроводе, системе водоснабжения, теплосети, машине, электрических приборах.

В системе отопления байпас монтируется между прямым и обратным ходом возле батареи. Такое устройство позволяет регулировать вход теплоносителя в батарею.

При нормальной циркуляции системы, перемычка свободно пропускает через себя потоки жидкости. При необходимости отключить один из радиаторов, элемент закрывают, и вода идет в обход определенного отрезка системы.

Система байпас имеет массу преимуществ

Преимущества устройства:

• Упрощает обслуживание контура;
• Экономит электроэнергию;
• Предупреждает завоздушивание труб;
• Позволяет провести ремонт при аварии в системе.

Байпас выпускают с механическим и автоматическим управлением. В первом случае, закрытие и открытие клапана происходит вручную. Автоматический байпас работает в автономном режиме. Такая модель применяется при установке циркулярного насоса. При включении агрегата, байпасный клапан открывается под напором воды. При отключении насоса – автоматически закрывается. Байпасы подразделяют на радиаторные и насосные. Радиаторные устанавливают на подходе к батарее. Служат они для отключения элементов контура. Второй вариант используют для изменения режима или отключения насоса и монтируют вместе с ним.

Обязательный байпас в системе отопления: что это такое

Байпас в отопительной системе является обязательным узлом конструкции. Элемент монтируют между входной трубой и обраткой. Устройство решает проблему с равномерным распределением теплоносителя в малоэтажных домах.

Байпас в отпительной системе выполняет несколько функций

Назначение байпаса:

• Возврат излишней воды при повышении давления в стояках;
• В случае отключения искусственной циркуляции, переход системы к естественному движению воды;
• Ускорение процесса сброса и наполнения системы теплоносителем;
• Ремонт элементов отопления без централизованного отключения;
• Регулировка микроклимата в помещении.

При однотрубной системе, горячая вода, проходя через первый радиатор, устремляется к следующему обогревательному элементу. С каждым последующим вхождением теплоноситель становится холоднее. Последний радиатор получает самую низкую температуру, тем самым не эффективно используя коэффициент полезного действия. Байпас частично решает данную проблему. Благодаря ему, часть теплоносителя идет в обход первого радиатора, донося горячую воду к следующей батарее.

Для чего нужен байпас в системе отопления частного дома и жилых комплексов

В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.

С помощью байпаса можно контролировать микроклимат частного дома

Нюансы:

1. При отключении электрического насоса, отопление прекратится.
2. Байпас сможет спасти сложную ситуацию.
3. Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.

Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.

Необходимость байпаса для циркуляционного насоса

Циркуляционный насос способен улучшить систему отопления даже при естественной циркуляции. В процессе его монтажа, обязательно нужен байпас. Циркуляционный насос хоть и повышает эффективность отопления, однако делает ее зависимой от электроэнергии.

Необходимость устройства для циркуляционного насоса:

• Настройка производительности отопления;
• Отключение от рабочего контура насоса;
• Ремонт циркуляционного агрегата без отключения от автономного отопления;
• Предотвращение режима холостого хода

При отключении питания, он мешает естественной циркуляции горячих потоков. Байпас решает данную проблему. Перекрыв перемычку, наступает физическое передвижение жидкости в контуре. Нагреваясь, вода поднимается наверх и идет естественным потоком по контуру, доставляя теплоноситель к элементам отопления. Остывая, опускается и течет в обратном направлении к котлу.

Чтобы настроить производительность циркуляционного насоса, необходимо установить байпас

При заполнении отопительной системы, насос мешает спуску и накоплению воды, в результате чего образовываются воздушные пробки.

Байпас поможет полностью избавиться от этой проблемы. Современные модели bypass снабжены автоматическим клапаном. Такие конструкции незаменимы при системе с турбо-насосом. При напоре воды, происходит его открытие, и теплоноситель без препятствий передвигается по контуру.

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Байпас для насоса является продолжением обратной трубы, ведущей от радиатора к котлу. Параллельно ей устанавливают насос на патрубках.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

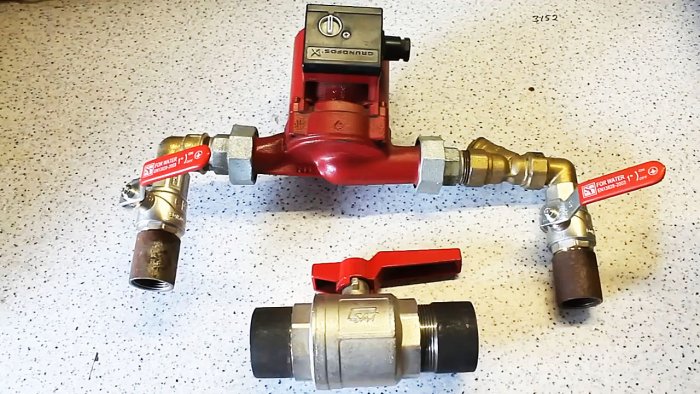

Схема сборки:

• Фильтр;
• Обратный клапан;
• Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Принцип работы байпасного клапана

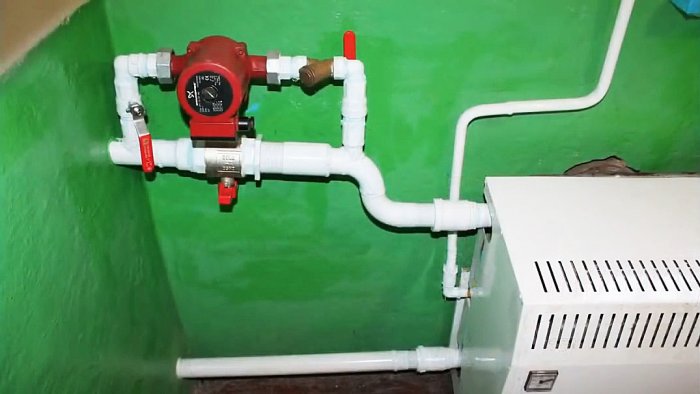

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

• Собирают участок обвода, который будет располагаться параллельно магистрали;
• От обратки отрезают участок, равный длине обвода;
• На концы магистрали устанавливают тройники;
• Между ними монтируется участок с запорной арматурой или клапаном;
• Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Монтаж своими руками байпасной линии

Монтаж байпаса в отопительной системе сделать просто, необходимо соблюдать несколько правил. Во-первых, диаметр устройства должен быть меньше, чем труб в отоплении. Если не выполнить данное правило, то теплоноситель пойдет в обход батареи. Во-вторых, байпас сдвигают, как можно ближе к радиатору. Для установки перемычки необходимо опорожнить контур. Далее сборка происходит по направлению теплоносителя.

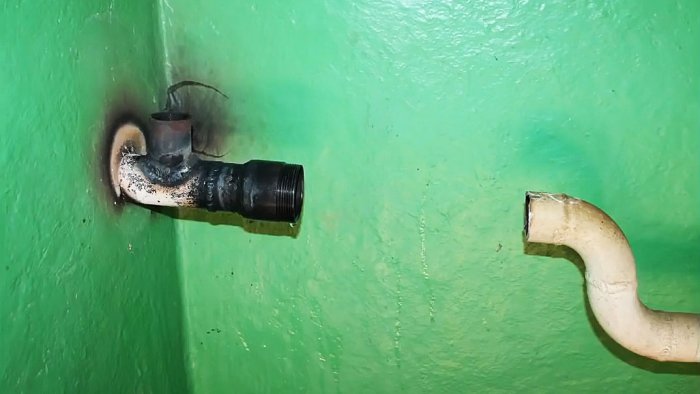

Этапы работы байпасной линии:

• Демонтируется радиатор;
• На местах его крепления присоединяется байпас;
• Далее на краях устанавливается запорная арматура;
• Батареи крепятся на новые места.

Монтаж байпасной линии можно выполнить своими руками

Можно врезать самодельную конструкцию по тому же принципу. Монтаж байпаса выполнить несложно своими руками, не прибегая к услугам дорогостоящих специалистов. Главное, знать несколько тонкостей. Установка перемычки осуществляется как можно ближе к отопительному прибору. Диаметр устройства должен быть чуть меньше, чем трубы контура. Запорный кран устанавливают между перемычкой и радиатором. Вместо шаровых кранов можно установить терморегуляторы, которые самостоятельно будут направлять потоки через байпас по достижению необходимой температуры. При монтаже устройства возле котла, необходимо следить за температурой, чтобы не допустить перегрева. На бесклапанное устройство нельзя ставить кран или задвижку. При срезе труб, устанавливают тройники.

Байпас в отоплении – что это такое (видео)

Установка байпаса в доме или квартире позволит улучшить микроклимат, вовремя предотвратить аварийные ситуации и будет способствовать удобному использованию системы отопления.

vse-pro-stroyku.sqicolombia.net

Зачем нужен и как установить байпас для циркуляционного насоса

Система отопления с принудительной циркуляцией — сложная конструкция, функционирование которой зависит от каждой из её составляющих. Одним из узлов, обеспечивающих тепло в доме, является циркуляционный насос (нагнетатель). При монтаже в обязательном порядке устанавливается так называемый байпас для циркуляционного насоса, наличие которого в системе обусловлено одновременно несколькими причинами.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

• исключить аппарат из теплонесущего контура;
• предотвратить холостой ход двигателя;
• производить тонкую настройку отопления;
• ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

Сборка байпаса

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение — запорный кран, нормальное положение которого при работающей системе — закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.

Часто лучшее решение — купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать —вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов — к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя — это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы:

• Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
• Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки — это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Насос следует располагать таким образом, чтобы рабочий вал принял строго горизонтальное положение. Это снизит гравитационную нагрузку на вал и увеличит срок службы насоса.

Интересные материалы нашего портала

www.domskotlom.com

Установка циркуляционного насоса в систему отопления с помощью байпаса

Как установить циркуляционный насос в отопительную систему

Советы и замечания

Смотрите видео

sdelaysam-svoimirukami.ru

как правильно сделать байпас с обратным клапаном для циркуляционного насоса, монтаж

Содержание:

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Устройство байпаса

Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.

В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.

Виды байпасов для отопления

При монтаже байпаса запорная арматура устанавливается не только на патрубках подключаемого устройства, но и на самом байпасе. Тип используемой арматуры позволяет классифицировать несколько видов байпасов, каждый из которых подходит для определенных условий эксплуатации.

Существуют следующие виды байпасов:

• Нерегулируемые;
• С ручным управлением;
• Автоматические.

Характеристики устройств с разным типом запорной арматуры имеют существенные отличия, поэтому перед тем, как установить байпас в систему отопления, нужно внимательно рассмотреть каждую разновидность.

Нерегулируемый байпас

Устройство нерегулируемых байпасов представляет собой простую трубу, не имеющую какого-либо оборудования. Труба постоянно находится в открытом состоянии, и жидкость по ней перемещается произвольно, то есть, возможность влиять на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы чаще всего используются для подключения отопительных приборов.

Проектируя отопительную систему, нужно обязательно учитывать тот факт, что вода всегда двигается в первую очередь по тем участкам, где величина гидравлического сопротивления минимальна. В случае с байпасом это означает, что внутренний диаметр его вертикального участка должен быть меньше внутреннего сечения магистрального трубопровода. Если это требование не будет соблюдаться, то теплоноситель попросту будет тяготеть к байпасу.

При проектировании горизонтальной разводки отопления работают другие правила, которые нужно учитывать перед тем, как сделать байпас в систему отопления. Разогретый теплоноситель имеет пониженный удельный вес и всегда пытается двигаться вверх. Чтобы система могла работать нормально с учетом этого правила, диаметр нижней части байпаса должен совпадать с диаметром магистрали, а сечение патрубка, ведущего к радиатору, должно быть меньше.

Байпасы с ручной регулировкой

Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.

Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.

Ручные байпасы в отопительных системах могут использоваться несколькими способами. Чаще всего их используют для подключения батарей к однотрубной магистрали, а также для обвязки циркуляционных насосов.

Автоматические байпасы

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

• Клапанные;
• Инжекционные.

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.

Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.

Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.

За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.

Описанная выше технология работает только при включенном насосе. Если же насосное оборудование отключено, то теплоноситель в полном объеме проходит через байпас под воздействием гравитационных сил.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.

В автономных отопительных контурах байпас используется для решения следующих задач:

• Подключение отопительных приборов к однотрубной разводке;
• Обвязка насосного оборудования;
• Подключение распределительного коллектора водяного теплого пола;
• Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).

В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Когда насос работает, устройство блокирует ток жидкости по трубе обвода. Клапан делает эту работу автоматически, а кран приходится настраивать вручную. При остановке насоса байпас открывается, что дает возможность теплоносителям из разных контуров смешиваться. Подобная схема неприменима в случае с инжекционными байпасами – они полностью устраняют возможность обратного тока теплоносителя.

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.

Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

• Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
• Устанавливать байпас нужно на минимальном удалении от радиатора;
• При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.

Входной патрубок конструкции оснащается одним из следующих устройств:

• Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
• Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
• Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.

Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.

teplospec.com

Байпас в системе отопления своими руками

Многие из тех, у кого дома устанавливалась система индивидуального водяного отопления, наверняка могли слышать от мастеров, которые делали работу, о необходимости установки циркуляционного насоса через систему байпаса. Естественно, что с мастерами никто не спорит, — нужно, значит нужно. Однако вопрос остался. Что же это такое, и для чего нужен байпас в системе отопления. Может, можно и без него обойтись?

Давайте далее попробуем разобраться в этих вопросах, чтобы термин «байпас» перестал быть загадкой, и, в случае чего, можно было бы на равных пообщаться с мастерами отопительных систем.

Что такое байпас

Этот термин заимствован их английского языка и означает обвод, обходной путь. С точки зрения гидродинамики, а если точнее, движения жидкости по трубам, это дополнительный путь для тока в обход основной магистрали. Кстати, такие устройства можно встретить не только в отопительной системе, но и везде, где есть сложная трубная система транспортировки чего-либо, и не только жидкости. В качестве примеров можно привести газовые магистрали, нефтепроводы, а также водоснабжение.

Для чего нужны обходные пути на трубных магистралях

Давайте рассмотрим, как работает такой трубный обвод на примере системы водяного отопления. Часто байпас здесь можно увидеть перед отопительной батареей. Это вертикальный участок трубы, что сообщает горячую магистраль с отводящей. Зачем это нужно?

Представьте, что в разгар отопительного сезона что-то случилось с батареей, потекла, например. То есть, необходимо ее снимать и ремонтировать, или заменять другой. Но как это сделать, если отопление работает и выключать его очень нежелательно, так как за окном мороз? Вот здесь и пригодится обходной путь, через который можно перенаправить движение теплоносителя, пока будут идти ремонтные мероприятия. Для этого просто нужно перекрыть краны, ведущие к радиатору и открыть то запорное устройство, что находится на обводной трубе (если оно есть). Таким образом, жидкость из подающей магистрали будет сбрасываться в обратку, что никак не повлияет на работу отопительного контура в целом. А батарею можно снимать и ремонтировать при работающем отоплении.

Байпас перед батареей нужен не только для аварийных ситуаций. Благодаря его наличию можно регулировать объем проходящей через радиатор жидкости, и, как следствие, его температуру. Для этого используется запорный кран на подающей трубе. Если его немного прикрыть, движение теплоносителя через батарею станет менее интенсивным, и она начнет остывать. Та часть циркулирующей жидкости, что отсеклась частично закрытым краном, через обводную трубу будет сбрасываться в обратную магистраль.

Как видно из приведенного примера, обвод предусматривает не только наличие дополнительного пути, но и запорных элементов, с помощью которых можно перенаправлять ток жидкости.

Байпас с циркуляционным насосом

При врезке в отопительный контур циркуляционного насоса в большинстве случаев также делается обводной участок трубопровода. Причем подкачивающее устройство устанавливается именно на обводе. Вся система байпаса в этом случае состоит из таких структурных элементов:

• циркуляционный насос;
• фильтрующее устройство;
• запорные шаровые краны или автоматический клапан.

Обходной трубопровод с насосом врезается в участок обратной магистрали недалеко от входа в котел. На участке обратки между входом и выходом обвода устанавливается запорный кран.

Работает система так. Когда включен циркуляционный насос, краны на обводном трубопроводе открыты, и движение жидкости происходит именно по этому пути. Шаровый кран, находящийся на основной магистрали в этот период полностью закрыт. При необходимости ремонта насоса или замены фильтра, вначале открывается кран на обратке, запорная же арматура, установленная на байпасе, напротив, закрывается. В этом варианте отопление продолжает работать, но циркуляция происходит естественным путем.

То же самое нужно сделать, если в сети по каким-либо причинам пропадет электричество и циркуляционный насос перестанет работать. С помощью имеющейся запорной арматуры движение теплоносителя перенаправляется через основную обратную магистраль. Если байпас оборудован автоматическим обратным клапаном, стоит только открыть кран на обратке.

Установка трубного обвода с циркуляционным насосом

Монтаж обходной трубы обычно производится при устройстве отопительной системы. Однако бывают случаи, когда приходится делать врезку в действующий отопительный контур. Понятно, что такую работу лучше проводить в теплый сезон, когда водяное отоплений не функционирует. Перед установкой обвода с насосом необходимо слить теплоноситель из системы.

Характер работ и их сложность сильно зависит от того, из какого материала применен трубопровод для обустройства отопительного контура. С металлопластиковой трубой работать гораздо проще. Для полипропилена и металла понадобятся соответствующие сварочные устройства, поэтому работой с таким материалом занимаются сугубо специалисты.

Даже если трубопровод металлопластиковый, врезку байпаса лучше доверить специалистам. Если все же есть желание сделать работу самостоятельно, можно ориентироваться на следующую схему:

1. Сначала собирается участок обвода, что располагается параллельно обратной магистрали. Последовательность такова: угловое соединение – труба – кран – труба – фильтр – насос – труба – угловое соединение.

2. От обратки отрезается участок, примерно равный общей длине горизонтального участка обвода. На левый и правый конец обратной магистрали устанавливаются тройные соединения. Между ними монтируется участок трубопровода с врезанной запорной арматурой.

3. Собранный участок обходного трубопровода соединяется с магистралью равными по длине фрагментами трубы. Здесь следует быть внимательным и не перепутать стороны. Необходимо, чтобы стрелка на корпусе подкачивающего устройства совпадала с током теплоносителя.

Теперь вы знаете, что такое байпас и зачем это устройство включается в отопительный контур. Поэтому вопросов по поводу предназначения обходного пути для теплоносителя и целесообразности его установки больше возникать не должно.

mynovostroika.ru

Байпас для циркуляционного насоса в системе отопления: сборка и установка

Циркуляционный насос является основным элементом наряду с водогрейным котлом, если конструкция системы отопления предполагает наличие принудительной циркуляции. Даже при использовании сил гравитации и естественной циркуляции насос способен улучшить и дополнить показатели системы в лучшую сторону. При установке оборудования, как того требуют правила, обязательно используется байпас для циркуляционного насоса в системе отопления. Его наличие обусловлено целым рядом причин, игнорировать которые попросту не следует.

Зачем нужен

Байпас – это перемычка, соединяющая вход и выход одного из элементов отопительного контура, обходной путь, по которому вода может течь, не заходя в радиатор, насос или даже котел.

Для циркуляционного насоса байпас нужен, чтобы:

• исключить из работающего контура насос;
• настраивать производительность контура отопления;
• предотвращать режим холостого хода;
• в любой момент демонтировать оборудование для ремонта или технического обслуживания.

Циркуляционный насос позволяет монтировать трубопровод от котла к радиаторам по произвольным маршрутам, повышает скорость течения теплоносителя, делает его не зависящим от других параметров системы, тем самым повышая теплоотдачу и эффективность. Однако он же делает систему отопления зависимой от электричества.

Если по какой-то причине электричества нет, остается надеяться на блок бесперебойного питания или же переключиться в режим естественной циркуляции, насколько это позволяет конструкция. Только вот насос сам по себе создает сопротивление току теплоносителя в нерабочем состоянии. Байпас как раз и призван разрешить эту проблему.

Для насоса байпас выполнен как продолжение основной трубы от котла к контуру отопления с большим диаметром. В то время как насос подключается параллельно этому участку. Если дать возможность воде течь в обход, то и сопротивления никакого не будет. Для этого на байпасе устанавливается клапан или шаровой вентиль.

Второй момент, когда не обойтись без байпаса – это спуск теплоносителя и наполнение системы вновь. Насос не позволит свободно наполняться трубам и радиаторам жидкостью, создавая препятствие. Результатом может стать образование воздушной пробки, от чего сложно избавиться. Полностью открытый ток по байпасу целиком снимает проблему.

При обустройстве байпаса обязательно монтируются шаровые вентили по входу и выходу насоса, для его быстрого демонтажа. При этом отопление работает в режиме естественной циркуляции, не захолаживая дом.

Последний случай с тонкой настройкой производительности используется достаточно редко. Достаточно установить одну из двух-трех скоростей насоса, чтобы регулировать скорость потока и напор. Однако если на каждом радиаторе имеется свой терморегулятор очень важно предусмотреть защиту насоса. Если все радиаторы перекрыты, и в системе повышается сопротивление току теплоносителя, то байпас спасает от перезагрузки на оборудование, замыкая контур частично на себя.

Как собрать

Байпас для циркуляционного насоса в идеале представляется продолжением обратной трубы, идущей от радиаторов к котлу. Параллельно выбранному участку трубы устанавливается насос, для которого врезаются патрубки. Чтобы предотвратить постоянный ток через байпас, нужна запорная арматура или клапан.

По линии включения насоса устанавливаются:

• шаровой вентиль;
• фильтр грубой очистки;
• насос на соединениях американках;
• шаровой вентиль.

По краям данной сборки устанавливаются колена и патрубки для врезки в основную трубу. Порядок элементов указан согласно направлению тока жидкости, так фильтр должен быть строго перед насосом. Диаметр труб подбирается равный выходному сечению насоса, в то время как для байпаса используется та же труба что и для самой обратки.

На участке самого байпаса устанавливается только запорная или регулирующая арматура: шаровой обратный клапан, шаровой или игольчатый вентиль.

Шаровой обратный клапан предпочтительней для организации байпаса циркуляционному насосу. Он действует по принципу золотника. Если насос включен, то шар внутри клапана под воздействием напора перекрывает ток через байпас. Если же насос выключен, то преобладает прямой ток жидкости от котла в обход насоса, и клапан этому не препятствует.

Шаровой вентиль имеет две позиции закрыт/открыт. Устанавливать его в промежуточных положениях запрещено, так как быстро истирается и покрывается осадком поверхность запорного шара, что приводит к порче тефлоновой вставки. Если необходимо тонко настроить пропускную способность байпаса, то предпочтение отдается игольчатому вентилю, только учитывая, что проходное сечение у него существенно меньше, чем у шарового того же размера.

Лучше воспользоваться готовыми решениями. Производятся подготовленные байпасы для циркуляционных насосов. В них уже вмонтированы шаровые клапаны или вентили на общем участке трубы и вся обвязка для насоса, включая фильтр и крепления. Готовый байпас может оказаться куда надежнее по сборке и долговечнее в эксплуатации. Место установки насоса унифицировано, и подходит для любой модели подходящей мощности и пропускной способности. Выбирать предстоит по диаметру основной трубы и производительности.

Установка

Перед установкой следует спустить полностью теплоноситель из системы. Циркуляционный насос с байпасом монтируется на обратной холодной трубе непосредственно возле котла отопления. Это снижает воздействие высоких температур на оборудование.

Необходимо первоначально определить оптимальный вариант включения:

• Для пластиковой трубы лучше использовать разборные соединения по типу американки и подсоединять собранный заранее блок насоса с байпасом. Ветку с насосом подключать с помощью тройников впаянных в основную трубу.
• Для стальных труб вначале ввариваются патрубки для ветки с насосом, а после уже вентиль на байпасе.

Следует учитывать при работе со сваркой, что вентили не переносят перегрева. Особенно шаровые, у которых может деформироваться тефлоновая вставка. Место соединения основной трубы следует дистанцировать от вентиля с помощью протяженных патрубков или штуцеров минимум на 20 см с обеих сторон. Запорная арматура при этом объединяется со штуцерами резьбовыми соединениями.

Ориентировать всю конструкцию надо таким образом, чтобы выходы насоса располагались строго вертикально или горизонтально, а рабочий вал строго горизонтально. Это повысит живучесть оборудования, снизит выработку деталей. Ко всем вентилям должен сохраняться свободный доступ и ничто не должно мешать их перекрытию. Следует предусмотреть запас пространства для простоты демонтажа насоса и других элементов.

udobnovdome.ru

Байпас в системе отопления: на радиаторе и полотенцесушителе

На чтение 7 мин.

Байпасом называют один из элементов отопительной системы или системы водоснабжения, облегчающий ремонт и техническое обслуживание оборудования, подключённого к этой системе. Помимо этого он обеспечивает более эффективную работу отдельных частей системы. Наличие байпаса в системе отопления даёт следующие преимущества:

1. Обеспечивает бесперебойную работу инженерных коммуникаций независимо от наличия электроэнергии.
2. Байпас в системе отопления или водоснабжения позволяет, не прекращая циркуляцию теплоносителя, произвести ремонт или замену приборов.
3. При встраивании в отопительную систему можно произвести регулировку температуры горячей воды.

Для чего нужен байпас

Байпас — это обводный трубопровод, служащий для организации протекания теплоносителя в обход основного пути. Обычно на участке обвода вмонтировано какое либо оборудование. При этом один конец байпаса подключён к подводящему концу трубы, а другой к отводящему. В промежутке между обводной трубой (байпасом) и отверстием входа в прибор устанавливается запорная арматура.

Функция байпаса — целиком изменить течение воды по альтернативному маршруту, а так же, при необходимости, производить регулировку объема поступающей в прибор жидкости.

Для того, чтобы устройство можно было полностью отключить, на отводящем конце трубы монтируют кран. (он находится в промежутке между отверстием выхода оборудования и байпасом)

Первостепенная функция обводки в том, что бы обеспечить непрерывность циркуляции теплоносителя в системе отопления в период нарушения работы подключенного оборудования или отсутствия электричества.

Основа работы заключается в том, что любое устройство установленное посредством байпаса, можно отключить от всей системы просто перекрыв входной и выходной кран. Отключенное оборудование может ремонтироваться или меняться. И при этом непрерывность тока теплоносителя сохранится. Существует несколько случаев применения обводной трубы.

Байпас на отопление

Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.

Байпас на полотенцесушитель

Так же можно установить байпас на полотенцесушитель. Это позволит, при необходимости, отрегулировать его температуру, либо осуществить ремонт или замену. Для перекрытия жидкости необходимо установить дополнительно два шаровых крана (входной и выходной). Обводная труба должна по диаметру уступать (быть меньше) трубе полотенцесушителя.

Байпас для циркуляционного насоса

Подключение насоса с использованием байпаса лучше производить в самотёчных системах. Так же здесь обязательна установка разгонного коллектора и необходимо соблюдение уклонов и определенных диаметров труб. Циркуляционный насос, в данном случае, необходим для увеличения её продуктивности.

При монтаже байпаса в систему с циркуляционным насосом на ней обязательно должен присутствовать шаровой кран (возможно клапан). Во время работы циркуляционного насоса кран (клапан) целиком закрывает просвет обвода. В случае остановки насоса, происходит открытие байпаса и теплоноситель движется уже по нему.

Байпас тёплого водяного пола.

Обводная труба — необходимый элемент при установке тёплого водяного пола. Он нужен для того, что бы отрегулировать температуру воды центральной магистрали (около 80 градусов) до необходимых 40-45 градусов. Для этого необходим трёх-ходовый клапан. Принцип работы прост: необходимое количество воды поступает в систему тёплого пола, а остальная часть проходит дальше. В последствии жидкость, идущая через байпас, смешивается с охлаждённой жидкостью, выходящей из системы тёплого пола, и устремляется дальше.

Байпас в обвязке твердотопливного котла.

Посредством обводной трубы формируется малый циркуляционный контур жидкости. Байпас подсоединяется к трубе подачи жидкости и обратному трёх-ходовому клапану. Таким образом, посредством обводки, смешивается горячая жидкость на выходе и ещё не нагретая жидкость на входе, обеспечивая температуру подаваемой жидкости в котёл более 50 градусов. Это делается во избежании образовании конденсата в котле, приводящее к коррозии.

Виды байпаса в системе отопления.

Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Полезные советы по установке байпаса в систему отопления

Перед установкой байпаса обязательно нужно рассмотреть некоторые его особенностями. Во время подключения радиаторов:

1. Диаметр обводной трубы не должен превышать внутреннее сечение главного трубопровода.
2. Обводная труба (перемычка) должна монтироваться по возможности вблизи батареи.

На выходе монтируется шаровой кран. Главное условие

ribler.ru
