Армирование углов и примыканий ленточного фундамента: Армирование углов мелкозаглубленного ленточного фундамента

Армирование углов фундамента, фото, схемы, видео

Спецификой возведения ленточного фундамента будет необходимость армирования углов. Именно на эту часть зданий, а не на стены, приходится максимальный вектор нагрузки. Долговечность и отсутствие трещин определяется этим фактором. Правильное армирование углов для ленточного фундамента определяется общими строительными нормативами, разобраться в которых поможет информация нашей статьи.





Основные положения правильного армирования:

1. Наибольшие нагрузки воздействуют на продольную часть ленточного фундамента, поэтому такие участки необходимо укреплять толстыми прутьями, диаметр которых не менее 15 мм.
2. На степень армирования влияет и плотность почвы, на которой возведено здание. Для рыхлых и неустойчивых пород необходима арматура максимального сечения.
3. Желательно также выбирать ребристые стенки прутьев, так будет хорошее сцепление с бетонным раствором.
4. Углы ленточного фундамента нуждаются в более тщательном укреплении, нежели стены. Каркас для армирования стен должен быть хорошо просчитан именно в местах углов, иначе от него не будет ожидаемой пользы.





Грамотно просчитанная схема металлического каркаса способна в разы увеличить выдерживаемую нагрузку и продлить срок эксплуатации здания. При расчете укрепления учитываются множество факторов, но основные параметры металлического каркаса будут строго регулироваться строительными нормативами.

Правильное армирование фундамента — залог успешного строительства

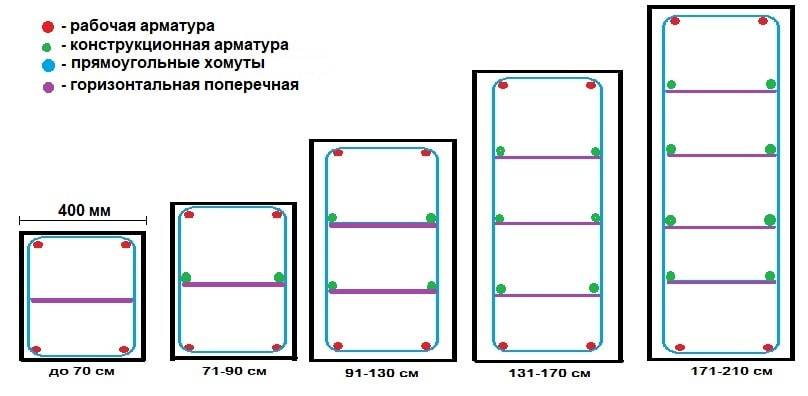

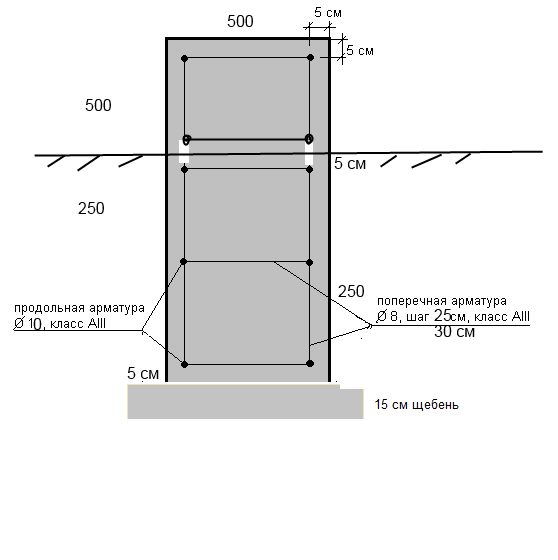

Как правильно просчитать металлический каркас армирования:

• Расстояние между вертикальными стойками: от 50 до 80 см.
• Несущие прутья опоры должны быть сечением от 10 до 20 мм.
• Диаметр дополнительных прутьев от 4 до 10 мм.
• Каркас располагается от края бетонного основания не мене чем на 5 см.
• Нижние прутья не устанавливаются ниже уровня земли более чем на 5 см.

Дополнительный металлический каркас для укрепления не составит труда изготовить самостоятельно, но здесь необходимо учитывать некоторые нюансы. Не стоит пренебрегать уже наработанным опытом квалифицированных строителей. Избежать распространенных ошибок при строительстве помогут чертежи каркаса и строгое соблюдение рекомендаций по выбору материалов. Перед выполнением основных работ нелишним будет и составление чертежа для каркаса армирования. Это позволит быстрее выполнить работы и избежать некоторых просчетов при строительстве.

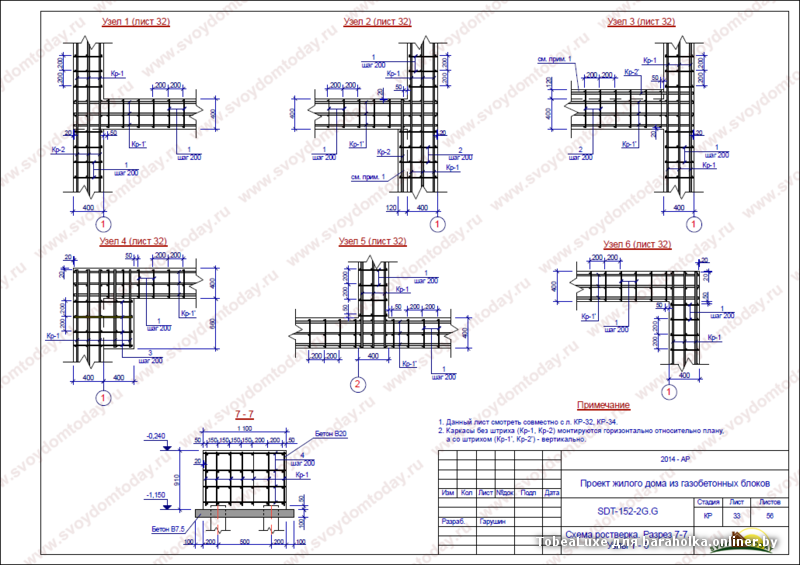

Схема вязки углов армирования



Расчет веса арматуры





Алгоритм изготовления металлического каркаса:

1. Несущие прутья (диаметр 10–20 мм) вбиваются в землю шагом приблизительно 50–60 см.
2. Сверху и снизу привариваются вертикальные несущие прутья.
3. Устанавливаются и привариваются дополнительные рабочие прутья, расстояние между ними произвольное, но не более 8–10 см.

Особенное внимание следует уделить укреплению углов конструкции. Множество строительных ошибок и некачественных построек обязаны своим появлением именно некачественному армированию углов здания. Стены в этом случае испытывают меньшую нагрузку, поэтому стандартного каркаса для них будет достаточно.

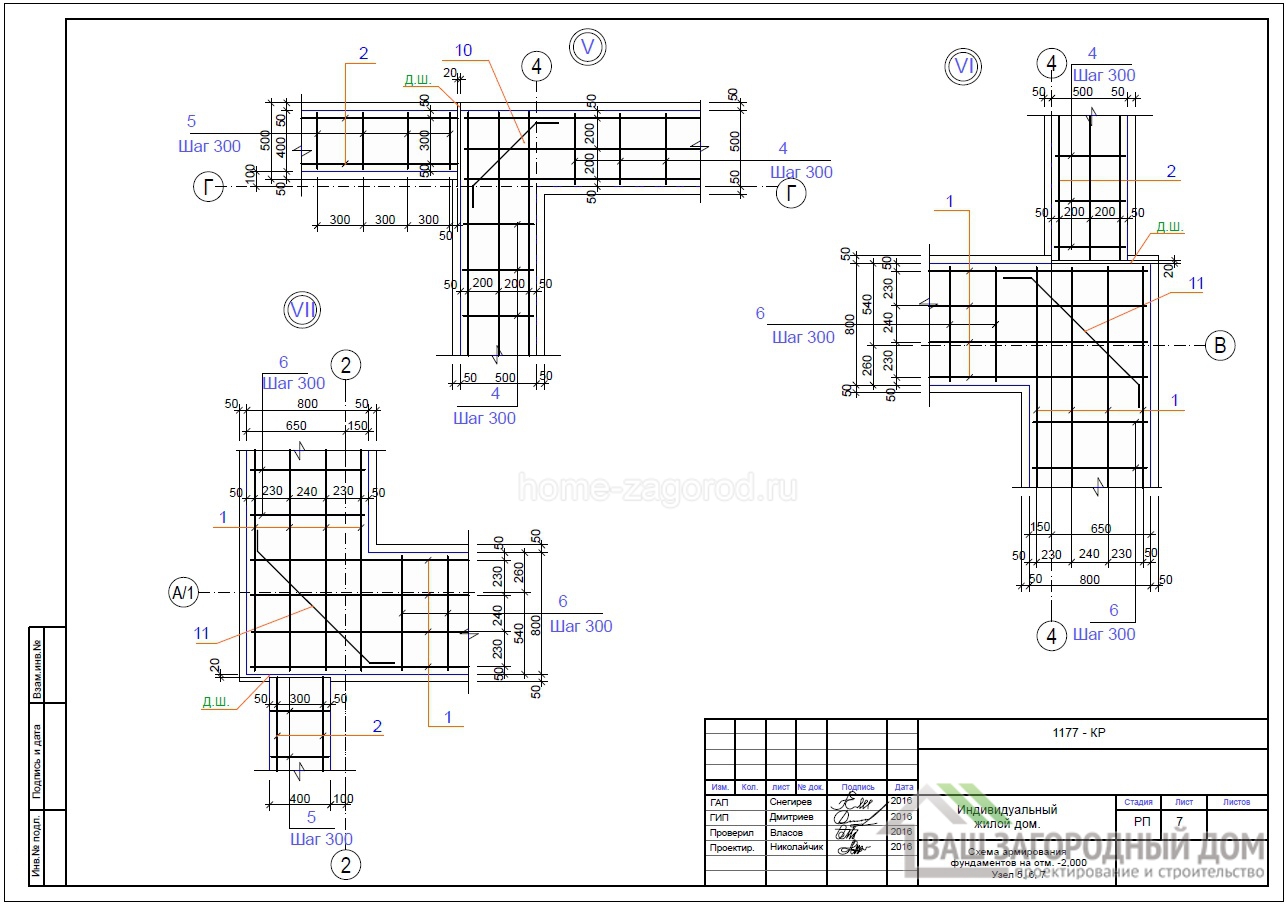

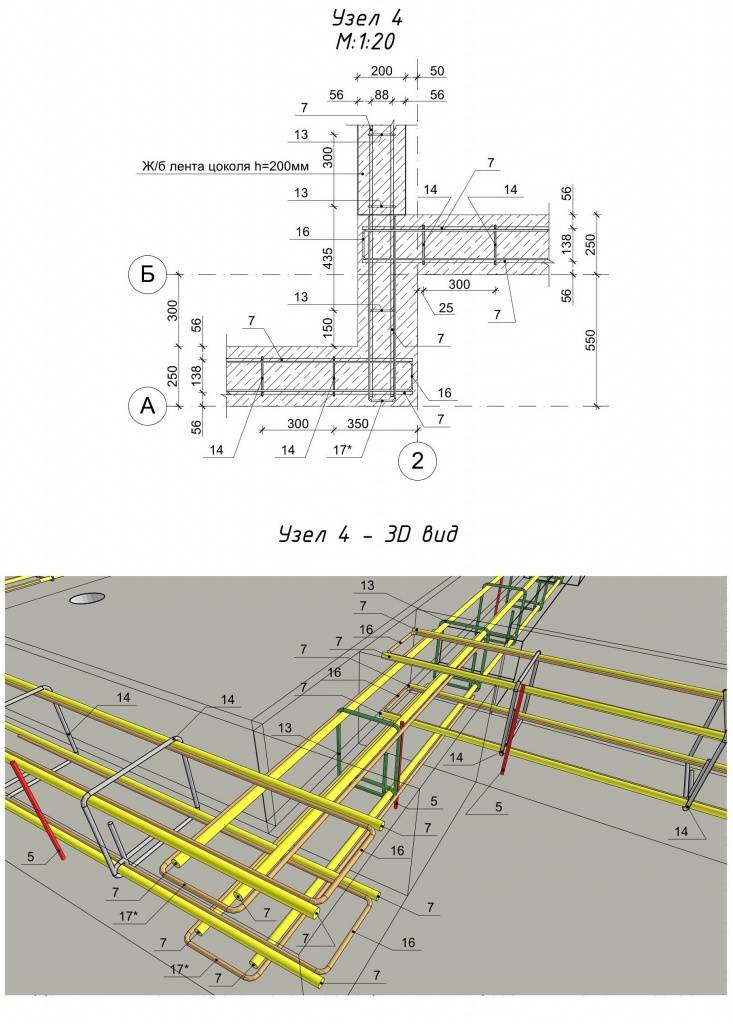

Армирование прямого угла и примыкания





[ads-mob-1]

Нюансы дополнительного армирования углов:

• Нельзя выполнять сварку именно на стыках конструкции.
• Прутья на углах приваривают немного под наклоном и предварительно сгибают.
• Не допускается упрочнение ленточного фундамента в местах стыков стен перекрестными креплениями.
• Рекомендуется дополнительное крепление прутьев при помощи согнутой арматуры.
• Каркас должен представлять собой единое целое, а не блоки монолитной конструкции.

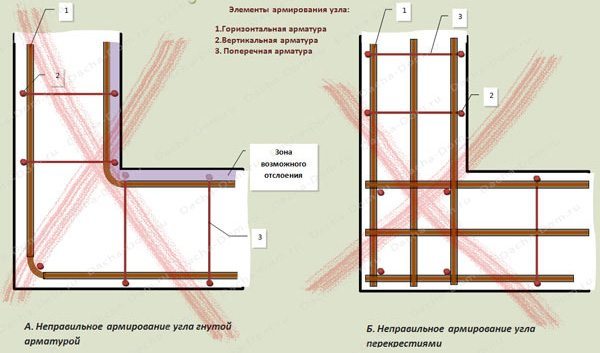

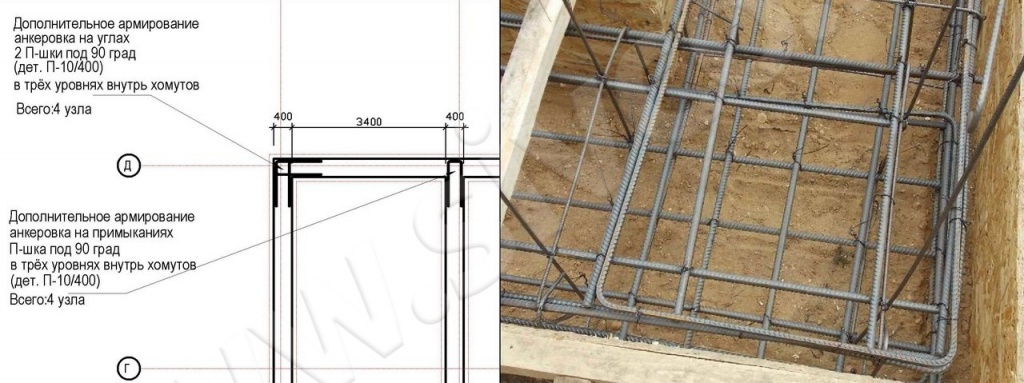

Варианты армирования прямого угла





На долговечность зданий влияют множество факторов, перечислить все займет много времени, но если говорить именно о прочности фундамента и стен, существует несколько простейших условий грамотного возведения построек.

Правила хорошего строительства:

1. Применение исключительно качественных материалов. Разумная экономия может относиться к менее важным участкам постройки, но для фундамента (ленточного в нашем случае) и стен, качество используемых материалов будет приоритетным.
2. Обязательная сварка металлического каркаса для армирования. Крепление при помощи проволоки и прочих уловок не сможет создать монолитную конструкцию.
3. Слой бетона для ленточного фундамента заливается в один прием. Это позволит избежать стыков, которые ослабляют основание и стены.
4. Для укрепления стен и в местах стыков используют дополнительное упрочнение при помощи металлического каркаса. Выполнять его необходимо исключительно при помощи сварочных соединений, а не банальное скручивание проволокой.
5. На стыках стен используют гнутые прутья, соединенные с основной сеткой под углом. Это создаст нужную крепость и монолитность основания.

Установка фундамента имеет множество нюансов





Выполнить качественный ленточный фундамент для вашего здания поможет строгое следование основным нормам строительства. Увеличить эксплуатационный срок постройки и придать основанию дополнительную жесткость и способность выдерживать нагрузки, способствует дополнительное армирование бетонного основания. Небольшие нюансы правильного армирования определят дальнейшее качество конструкции и помогут избежать распространенных строительных ошибок и погрешностей.

Вязка арматуры под ленточный фундамент углах. Вязка арматуры. ArmaturaSila.ru

Вязка арматуры для фундамента

Долговечность и надежность ленточного фундамента во многом определяется количеством и качественном заложенной арматуры. Не меньшее значение имеет вязка арматуры для фундамента. Случается и так, что можно приобрести арматуру большого сечения в достаточном количестве и просто выбросить деньги на ветер. Это возможно в случае несоблюдения технологии вязки. Ею не стоит пренебрегать, тем более, что она является достаточно простой, и ее выполнение по силам даже строителю с небольшим опытом работы. Далее будет более подробно рассмотрен вопрос вязки арматуры при устройстве ленточного фундамента с учетом всех норм и требований и варианты и способы армирования углов и примыканий.

Правила вязки

Во-первых, стоит обратить внимание на то, что арматуру не следует варить первым подвернувшимся под руку электродом, а нужно именно вязать. При контакте с электродом металл приобретает хрупкость, что даже при самой минимальной нагрузке, происходящей при незначительной усадке фундамента, может стать причиной растрескивания бетонной конструкции. Исключением можно считать лишь специальную арматуру, которая по ГОСТу предназначена для сваривания.

Способ вязки арматуры крючком

Во-вторых, нельзя забивать в землю вертикально установленные отрезки арматуры, роль которых сводится к поддержке основных ниток. Правильной будет укладка нижнего горизонтального ряда на пластиковые подстаканники, а вертикальную арматуру следует прикрутить к верхнему ряду, изогнутому в «хомуты».

Так удастся предотвратить контакт арматуры и внешней среды благодаря тому, что каркас будет надежно защищен бетоном.

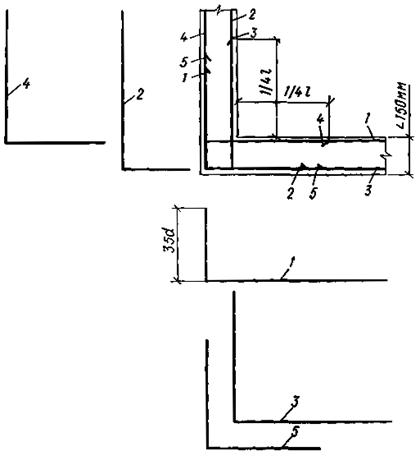

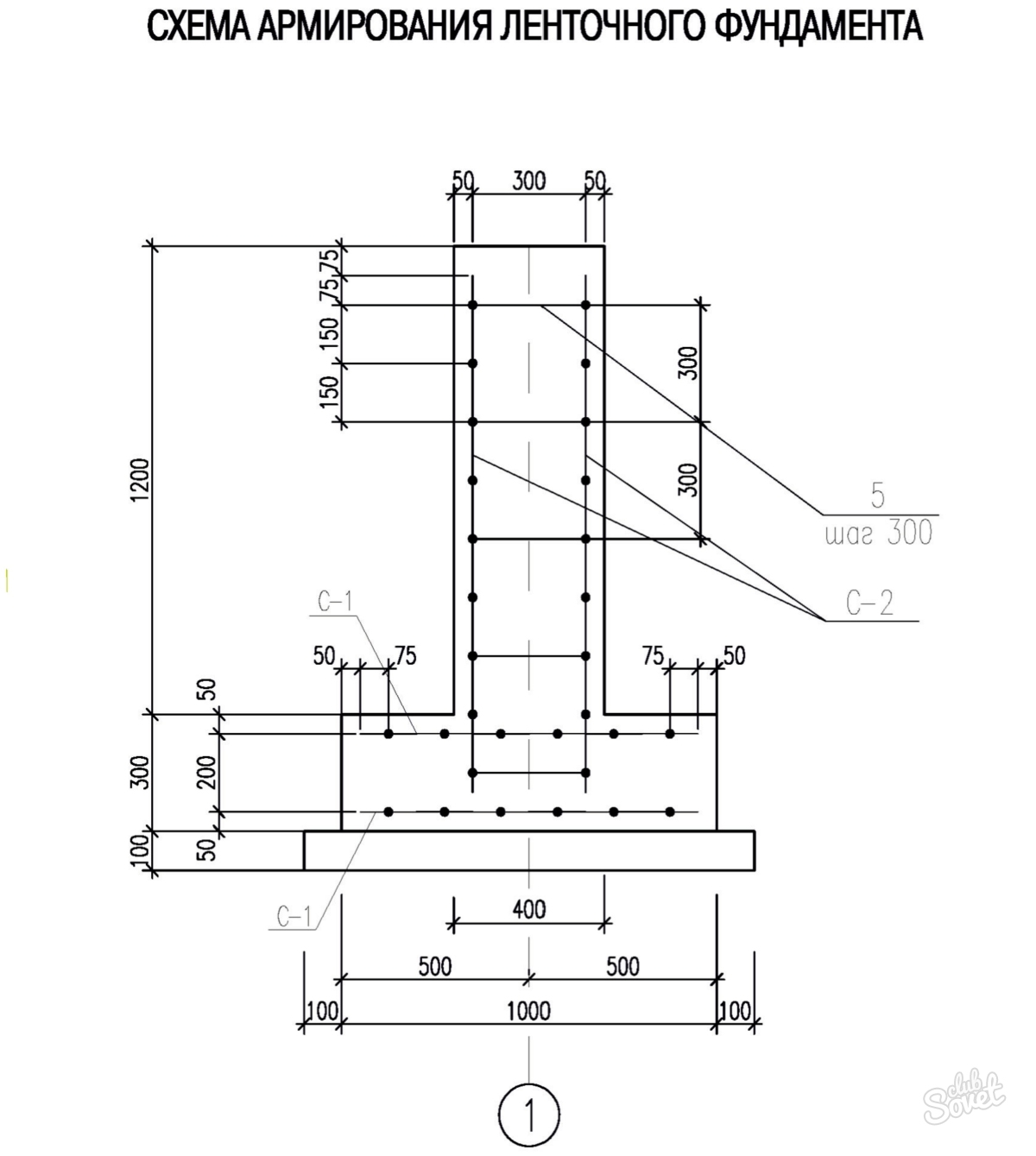

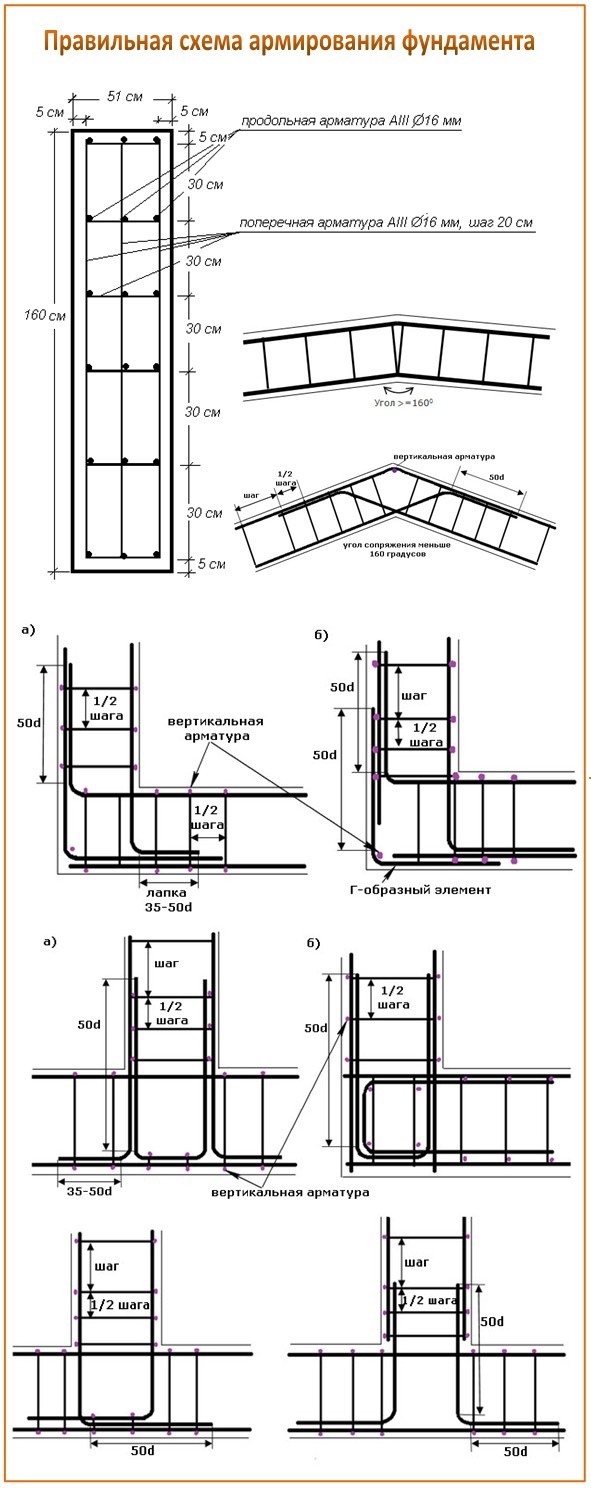

Схема армирования прямого угла ленточного фундамента

В-третьих, невзирая на определенную сложность, следует обеспечить обвязку верхнего горизонтального ряда к хомутам именно изнутри. Некоторые совершают непоправимую ошибку, не фиксируя верхний ряд в хомуты. При заливке вручную эту ошибку можно считать незначительной, а вот при заливке с использованием бетононасоса под давлением арматура стремится раздвинуться в стороны, а незакрепленная в хомуты вязальная проволока не в состоянии выдержать такую нагрузку.

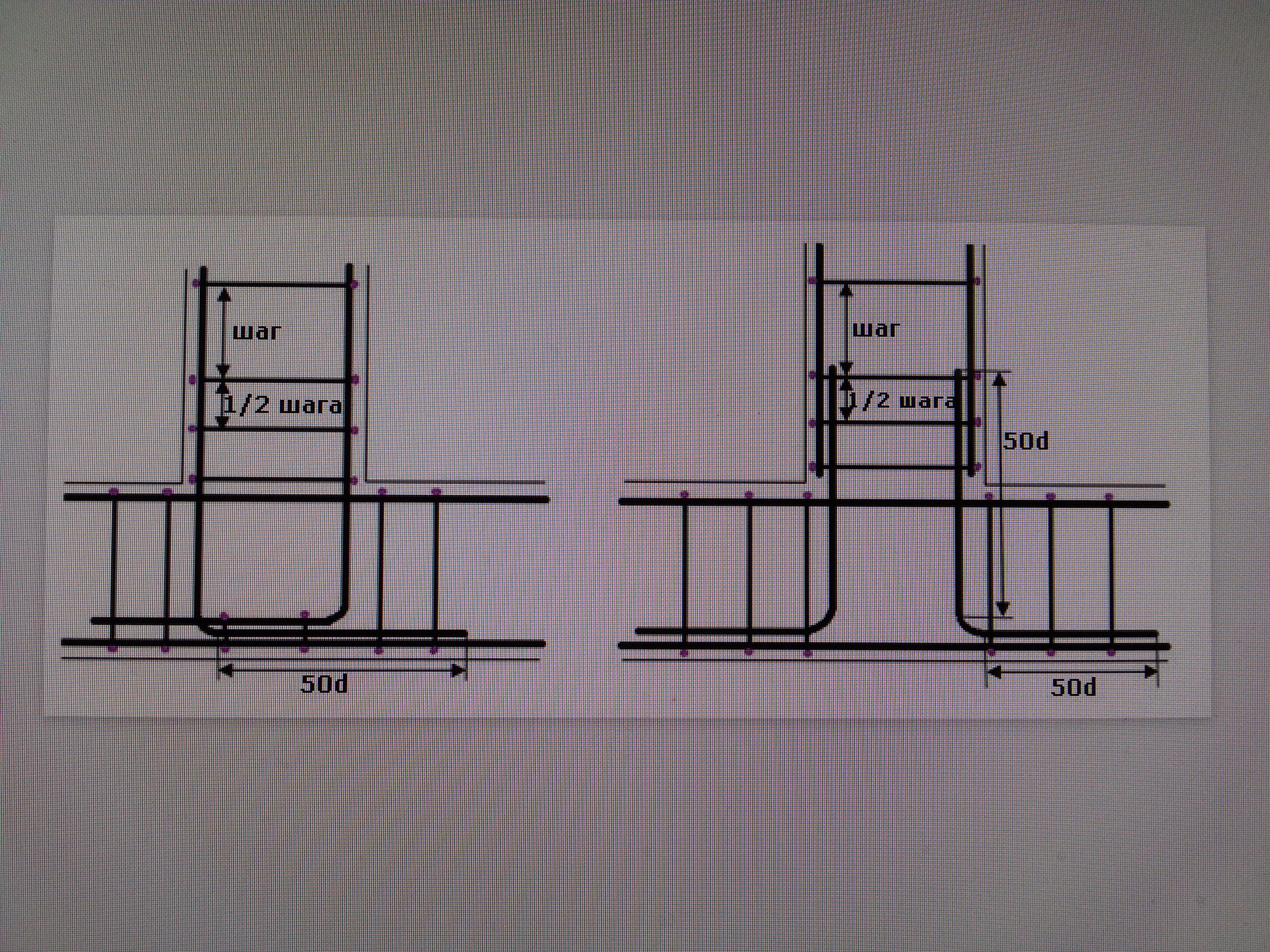

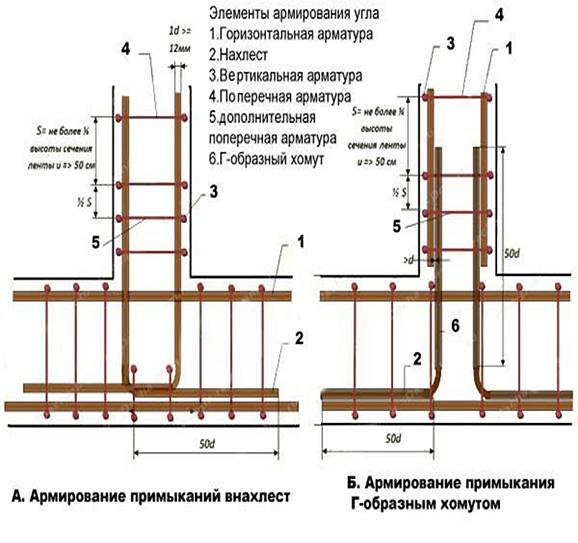

Армирование примыкания ленточного фундамента

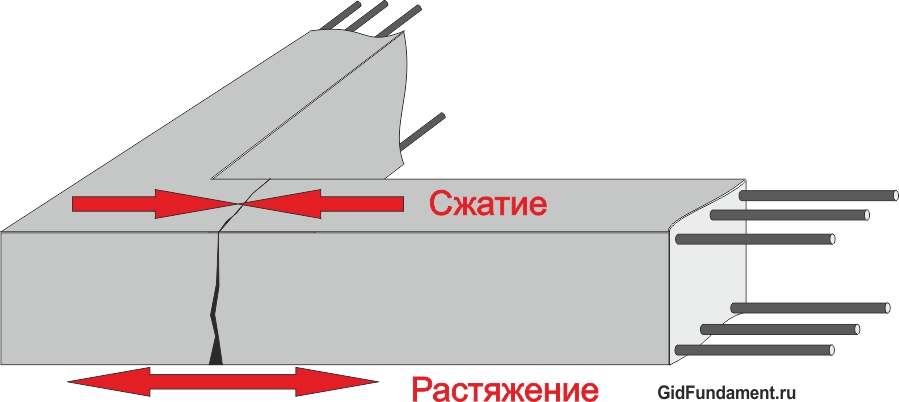

Углы являются наиболее уязвимым местом любого фундамента. Именно в этих местах вязка арматуры должна выполняться с наибольшей тщательностью. Вопиющей халатностью можно считать брошенные под прямым углом отрезки арматуры. По углам прутки должны быть согнуты, а перехлест нитей должен быть спрятан в стену.

При этом соседние нити не должны перехлестываться в одном месте.

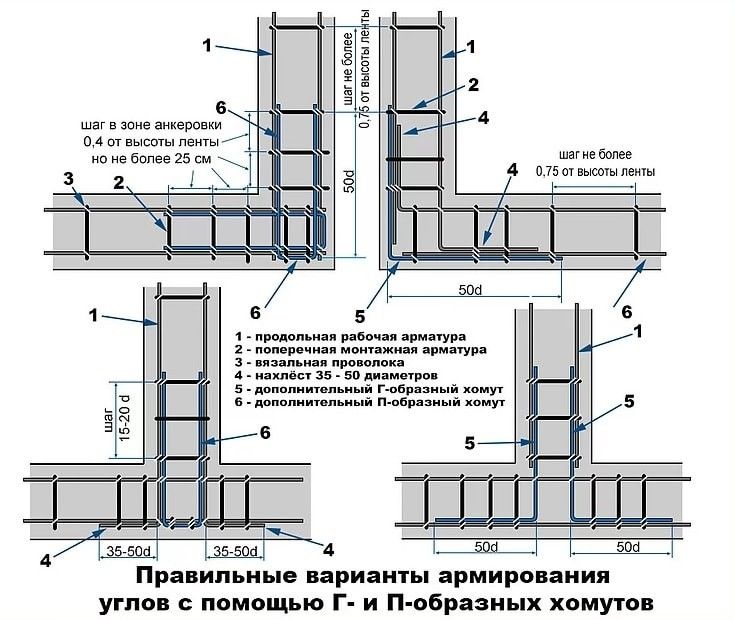

Схема вязки арматуры фундамента г-образным элементом

Результатом правильно выполненной вязки можно считать устройство жесткого пространственного каркаса, способного без труда выдерживать человеческий вес. Для того чтобы каркас смог выполнить поставленные перед ним задачи диаметр прутков и количество нитей должны располагаться в соответствии с расчетом, учитывающем не только вес самой конструкции, но и геологию грунтов и даже возрастающие в результате возможной деформации нагрузки. Арматура должна размещаться в теле бетона таким образом, чтобы расстояние до поверхности не превышало 4-5 см.

В последнее время широкое распространение получила стеклопластиковая арматура, которая легко режется и гнется. Такая арматура гораздо легче стальной, а небольшие габариты (ее можно скручивать в бухту) позволяют доставлять ее на место строительства без использования специальной техники.

Однако не стоит забывать о том, что свои основные задачи арматура может выполнять только после предварительного натяжения, что достижимо лишь при устройстве плитных фундаментов. Для качественного армирования ленточного фундамента нужно использовать традиционную стальную правильно обвязанную арматуру необходимого диаметра.

Поделитесь статьей с друзьями:

Публикации по теме:

Как правильно сделать армирование ленточного фундамента?

• Способы устройства фундамента
• Рекомендации по укладке арматуры
• Наличие инструмента

Долговечность и крепость зданий в основном зависит от качества заложенного фундамента. Для того чтобы здание служило длительный период и не требовалось проводить дорогостоящие ремонтные работы, фундамент нуждается в тщательном просчете, качественном проектировании и укреплении.

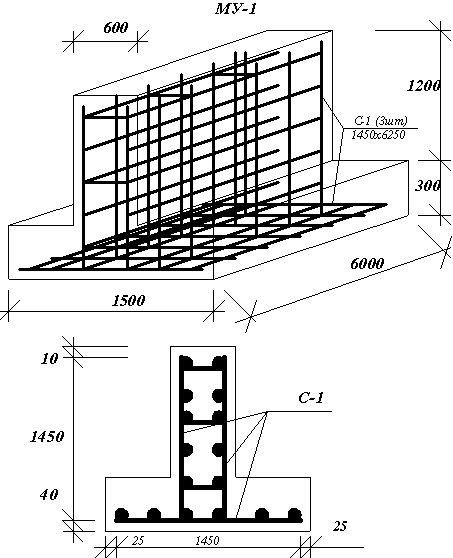

Схема армирования монолитной фундаментной плиты.

Способы устройства фундамента

В частном и малоэтажном строительстве наиболее распространен ленточный фундамент, он наименее трудоемкий и подходит практически под все виды построек.

Есть некоторые важные советы, прислушаться к которым просто необходимо при заливке ленточного фундамента :

• глубина заливки должна быть более уровня промерзания почвы;
• толщина стен должна быть такой же или больше толщины планируемых стен.

Одновременно при заливке, для того чтобы сэкономить силы и время, можно производить гидроизоляцию основания.

Если вспомнить физические свойства бетона, то можно заметить, что этот материал выдерживает сильное сжатие, но легко поддается разрыву.

Поэтому в качестве увеличения эксплуатационных свойств бетона производят его армирование.

Армирование производится при помощи арматуры, для каждого отдельно взятого строения она отличается своей толщиной, т.е. диаметром. Для двухэтажного дома или одноэтажного с высокими стенами берется материал не менее 32 мм, для хозяйственных же построек или гаража будет достаточно и 12 мм.

Приемы вязки арматуры.

Для надежной фиксации перед заливкой арматуры бетоном ее необходимо связать, т.е. соединить между собой ее прутья.

Как соединить металлические прутья? Существует два способа.

При помощи сварки. На протяжении долгих лет этот способ крепления арматуры является приоритетным, но он имеет некоторые недостатки:

• сварные соединения получаются очень жесткими и при дальнейших механических воздействиях может нарушиться целостность армирования, что очень нежелательно;
• ручную сварку не рекомендуют применять при диаметре прута более 32 мм;
• такая сборка металлического каркаса занимает большой отрезок времени, поскольку процесс очень трудоемкий.

При помощи вязальной проволоки. Есть немало приверженцев этого способа сборки конструкции. Но следует заметить, что и этот вариант содержит некоторые негативные моменты:

• процесс соединения является таким же трудоемким, на сборку небольшого металлического каркаса требуется несколько рабочих;
• при использовании в каркасе гладких прутьев требуется их загибание, а это сделать в стесненных условиях сборки очень тяжело;
• для соединения различных диаметров необходимо использовать и различные диаметры вязальной проволоки от 0,8 мм до 1,2 мм. Для проведения работы используют пассатижи и специально приспособленные для этого крюки.

Оба этих метода работали и продолжают работать, но при совершенствовании строительного инструмента происходят поиски и в этой области. В последнее время на больших стройках начинают применять вязальные пистолеты. Работа, которая занимала несколько минут, проводится за считанные секунды, а сила затягивания везде и на всех соединениях одинаковая. Отожженная вязальная проволока используется в таких пистолетах из сменных катушек, а сам пистолет работает от емкостных аккумуляторов, способных работать на протяжении длительного времени.

Вернуться к оглавлению

Рекомендации по укладке арматуры

Схема армирования углов ленточного фундамента.

При обвязке арматуры для ленточного фундамента следует соблюдать некоторые правила:

1. Арматура не должна соприкасаться с землей, для этого от уровня земли ее приподнимают или на камнях, или на металлических стержнях. Стержни не обязательно использовать того же диаметра, что и арматура, ее размеры могут колебаться от 8 мм до 12 мм. И вбиваются они прямо в землю через равные промежутки 150-200 мм.
2. Связать арматуру следует не только в одном уровне. Делают два пояса: нижний, приподнят над землей, и верхний, над ним тоже заливается слой бетона не менее 5-10 мм.
3. Вязать арматуру следует только при создании нахлестов, углы на фундаменте перекрываются полностью и также исключается касание металла с землей (до края опалубки не дотягивают арматуру на 5 см).

Эти все расстояния лучше всего соблюсти и исключить попадание влаги на арматуру каркаса, который должен находиться внутри опалубки и залитого ленточного фундамента.

Вернуться к оглавлению

Наличие инструмента

При работе понадобится такой инструмент и материал:

• пассатижи или вязальный пистолет;
• проволока;
• арматура различного диаметра, от 8 мм (для соединения поперечин) до 32 мм (в качестве основной арматуры).

Перед заливкой ленточного фундамента следует определить место вентиляционных отверстий и прокладки коммуникаций (водоснабжения и канализации). Для этого в определенных местах укладываются асбестоцементные трубы и заполняются песком, чтобы в них не залился бетон. Иначе при отсутствии таких отверстий понадобится сверлить их позже для коммуникаций, а это нарушает крепость фундамента.

Заливку бетона произвести лучше за один раз во избежание разрывов и периодически производить его трамбовку, чтобы не происходило образование воздушных ям. Для этого применяют вибростанки или просто постукивают по бокам опалубки. При заливке ленточного фундамента следует придерживаться всех технологических процессов, поскольку, если бетон будет слишком жидким (обтекать все находящиеся на его пути препятствия), произойдет отслоение наполнителя от цементного состава и фундамент потеряет свою прочность. При перемешивании раствора должно ощущаться сопротивление, тогда это именно та пропорция, которая необходима.

Не следует забывать, что от крепости и надежности зависит прочность всего возведенного здания, поэтому на начальных этапах строительства экономить на таких важных и серьезных вещах не стоит.

© Copyright –, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Вязка арматуры под ленточный фундамент (как правильно)

В процессе эксплуатации строения регулярно поддается разным нагрузкам, что образуются от смещения грунтов, веса дома, пучения, в результате появления мороза и т. д. При этом нижняя часть подвергается нагрузке, направленной на растяжение, а верхняя – на давление.

Поэтому к процессу строения нужно подходить ответственно, в особенности это касается фундамента. Вязка арматуры под ленточный фундамент должна выполняться технически правильно, доверять столь важную работу лучше всего опытному специалисту.

Способы вязки арматурных прутьев

На сегодняшний день есть три главных способа вязки арматуры, которые идеально подходят для армирования несущих конструкций. Выполнить ее можно с помощью проволоки, сварки или внахлест. В большинстве случаев применяется арматура, сечение которой составляет тридцать два сантиметра.

Многие думают, что вязка – это самая простая и эффективная технология. Вот только на практике это далеко не так. Ведь этот вариант имеет множество недостатков. Для выполнения работы вам придется задействовать нескольких сварщиков, что существенно увеличит затраты на строительство.

Следует помнить и о том, что качество изделий, выполненных из арматуры, существенно понижаются после сваривания. Это, как вы понимаете, негативно отображается на фундаменте.

Используя вибраторы для строительства (применяется для уплотнения раствора бетона) существует риск повредить сварочную арматуру. Именно из-за этого данную технологию применяют редко.

Выбор

Для того чтобы правильно выбрать наиболее подходящую арматуру, прежде всего необходимо определится с тем, какой вид будет подходить под ваш фундамент. Существует несколько вариантов. Стальные стержни, которые маркируются, как А один, могут иметь гладкую поверхность. А вот те, что маркируются, как А два, А три, А четыре и т.д. – с рифленой.

Изделие А один имеет намного меньшое сцепление по отношению к бетонному материалу. Именно из-за этого ее применяют там, где будут небольшие нагрузки. Что же касается А три, она имеет 3 разных вида выступов: кольцевой, серповидный и смешанный. Каждый из них отличается друг от друга.

Продается арматура в виде сетки или прутьев. Для сварки идеально подходит арматура, которая имеет маркировку «С». Также широко применяют в качестве армирующего материала обычные стеклопластиковые волокна. Он имеет множество преимуществ:

• Не поддается коррозиям;
• Имеет небольшой вес;
• При колебаниях размер не меняется;
• Устойчивость к влаге;
• Невысокая стоимость.

Технология вязания

Итак, для выполнения работы вам понадобиться специальный крючок, проволока, диаметр которой миллиметр, чтобы закрутить ее возле арматурных прутьев.

Важно! Если же приобрести проволоку по каким-то причинам вам не удалось, замените ее пластиковыми хомутами. Но учтите, ходить тогда по армокаркасу во время заливки бетонной смеси запрещается.

Выполняя работу вязки, используя проволоку, придерживайтесь следующей инструкции:

• Отрежьте проволоку, длина которой тридцать сантиметров;
• Сложите ее на две части;
• Заверните ее по диагонали возле образовавшихся сваренных прутьев, насадив петлю на крючок;
• Свободные концы необходимо завести в крюк;
• Крючок проворачивайте по часовой стрелке для того, чтобы надежно соединить.

Как армировать ступеньки?

Как показывает практика, далеко не каждый участок можно идеально выровнять, готовя его под строительство. Лучшем решением для борьбы с неровностями будут ступеньки. Но учтите, они имеют свою схему армирования, которая предусматривает перепад высоты.

Усиление рекомендуется продлить на метр. Обязательно возле подошвы и пояса, верхних частей, уложите пруты изделия, длина которых два метра. Центр должен быть над уступком.

Поперечную арматуру необходимо поставить недалеко от уступа. Идеальное расстояние – один метр с шагом – полтора метра.

Армирование углов

Вязка арматуры под ленточный фундамент должна проходить с учетом углов. Очень часто специалисты допускают здесь ошибки. Нужно быть внимательным, так как именно это место испытывает разнонаправленные нагрузки. Поэтому неправильная вязка приведет к тому, что здание будет являть собой отдельные объекты: образуется расслоение бетона, появятся трещины.

В большинство случаев используют перекрещивание, что закладывается как по горизонтали, так и по вертикали. Они не гарантируют надежность всей постройки.

Важно! Чтобы этого избежать, рекомендуется применять усиления в виде прутов «Г» и «П» образной формы. Они используются вместо стыков арматуры.

Разработано множество разных схем вязки. Однако, армируя тупой угол, используйте ни один, а несколько «Г» образных прутов. Усиление также проводится поперечными.

Полезная информация

Для столбчатого фундамента применяют гладкую, а не обычную арматуру. Но учтите, крюки в процессе закручивания могут отгибаться, в результате чего выполнить работу будет намного сложнее. Именно из-за этого используйте какой-то подручный материал.

Вязка арматуры под плиточный фундамент проводится с применением стальной арматуры, диаметр которой не менее шестнадцати миллиметров. Используя его, можно сделать две сетки: верхнюю и нижнюю.

Полезное видео по теме, посмотрите:

Делая монтаж нижней сетки, лучше всего использовать специальные компенсаторы, выполнены из пластмассы, что дают равномерное распределение. Под будущие стаканы нужно оставлять вертикальные выпуски.

Расскажите об этой статье друзьям в соц. сетях!

Источники: http://stroimsvoidom.com/vyazka-armatury-dlya-fundamenta/, http://moifundament.ru/armirovanie/vyazat-armaturu-pod-lentochnyj-fundament.html, http://sdelai-fundament.ru/vyazka-armatury-pod-lentochnyj-fundament.html

Комментариев пока нет!

Правильное армирование углов ленточного фундамента

Строительство ленточного фундамента — довольно сложный процесс, правильное выполнение которого гарантирует длительный срок эксплуатации всего здания. Существует ряд технологических моментов, которые необходимо соблюдать. Среди них выделяют процесс армирования. О том как правильно армировать углы фундамента, на которые приходится большая часть нагрузки, рассмотрим далее.

Оглавление:

1. Преимущества и недостатки ленточного фундамента
2. Основные виды ленточного фундамента и технология его изготовления
3. Правильное армирование углов ленточного фундамента: выполнение расчетов

Преимущества и недостатки ленточного фундамента

Среди преимуществ ленточного фундамента отмечают прежде всего длительность его эксплуатации. Благодаря тому, что фундамента находится под основными стенами дома, нагрузка от здания, распределяется равномерно. Поэтому, технологически правильно обустроенный ленточный фундамент способен эксплуатироваться более ста лет.

Кроме того, при необходимости существует возможность его реставрации или замены. Ленточный фундамент является универсальным строением как для легкого каркасного или деревянного дома, так и для здания, выполненного из камня или кирпича.

При наличии специализированной техники, такой как экскаватор для рытья котлована и бетономешалка, с помощью которой готовится бетонный раствор, все работы проходят достаточно быстро.

Обеспечение качественной гидроизоляции позволяет защитить основание дома от влаги. Кроме того, именно наличие ленточного фундамента в доме, позволяет установить под ним подвальное помещение или цокольный этаж. При желании, все работы по изготовлению фундамента можно провести самостоятельно, без привлечения специалистов.

Однако, у ленточного фундамента имеются также и недостатки. Это прежде всего, скорость ожидания его высыхания. Также, если сопоставить сроки выполнения всех работы по строительству ленточного и винтового фундамента, то они значительно различаются. Для того, чтобы изготовить ленточный фундамент потребуется значительное количество времени и больше физических усилий.

В большинстве случаев, работы по строительству фундамента требуют наличие специализированной техники и минимум трех человек.

Основные виды ленточного фундамента и технология его изготовления

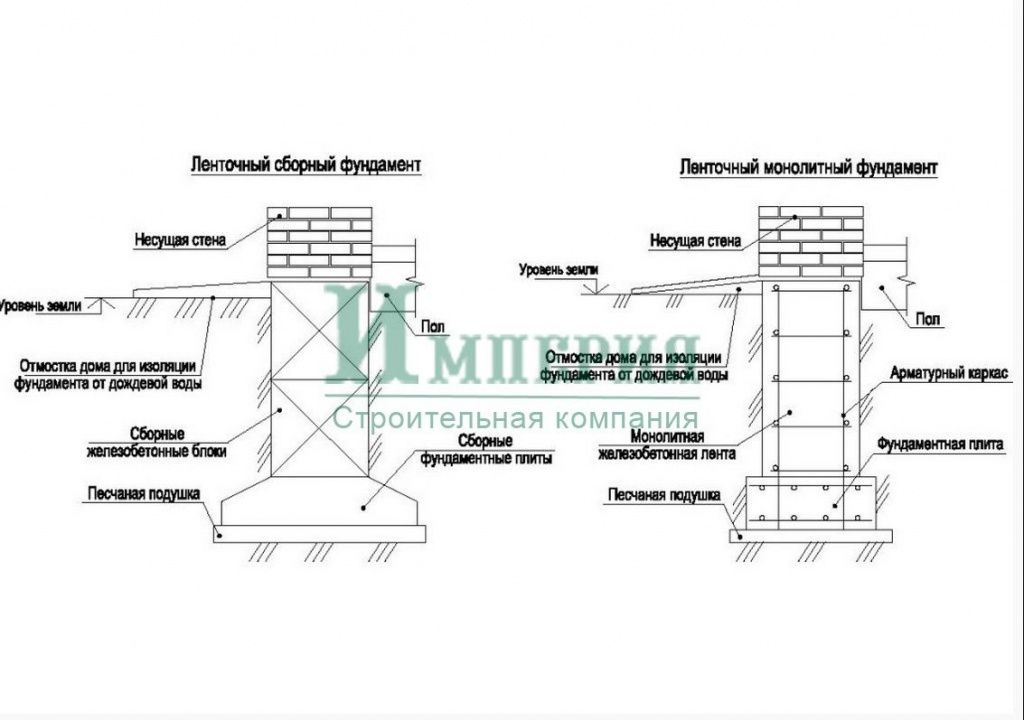

В зависимости от схемы изготовления, ленточный фундамент бывает:

• монолитным, выполненным из бетонного раствора с предварительным армированием;
• сборным — изготовленным из отдельных блоков, которые соединяются между собой с помощью цементного раствора.

Первый вариант актуален во время строительства домов, так как он считается более надежным и не приводит к неравномерной усадке здания. Если почва имеет высокую усадку, то лучше всего изготавливать монолитный тип фундамента.

Чтобы соорудить небольшие здания, в виде парилок или бань, достаточно сборного ленточного фундамента. Технология его строительства состоит в соединении между собой отдельных блоков из железобетона. Существует возможность неравномерной усадки такого фундамента, так как конструкция не является монолитной.

Различают несколько этапов возведения ленточного фундамента, предлагаем с ними ознакомиться:

1. Проектирование и проведение расчетов.

Самый важный этап — от качества выполнения которого напрямую зависит срок эксплуатации фундамента. Для правильного расчета глубины фундамента следует учесть такие факторы как:

• нагрузка на фундамент от здания и его веса;
• тип почвы и климатические особенности региона;
• сопротивление почвы.

В зависимости от глубины закладки фундамента он бывает глубокого заложения и мелкозаглубленным. Первый вариант актуален в том случае, если почва характеризуется высокой пучинистостью. Мелкозаглубленный вариант применяется для твердой непучинистой почвы. Уровень расходов на возведение мелкозаглубленного и глубоко заложенного фундамента значительно отличается между собой. Так как глубина заложения и количество материалов, используемых в процессе заливки, значительно возрастает во втором случае.

2. Выполнение разметки участка под фундамент.

Далее следует выравнивание участка, удаление с него сорняков, мусора и возможно, верхнего слоя почвы. После этого, производятся работы по его разметке с помощью осей. В зависимости от разметки, выкапывается траншея. Для этого, используется специализированная техника или все работы проводятся вручную.

3. Работы по устройству песчаной подушки.

Данный этап также довольно важен при строительстве фундамента. Так как песчаная подушка способна защитить фундамент от влаги. Кроме того, она обеспечивает передачу нагрузки от основания на землю, то есть она является неким амортизатором.

Однако, песчаный слой не всегда нужен при строительстве фундамента. Если почвы отличается наличием большого количества глинистых элементов, то в таком случае, в песке будет концентрироваться влага, которая со временем попадет в фундамент. В данной ситуации лучше обойтись без подушки или предварительно обустроить в почве дренажную систему для отвода воды.

Самый популярный вариант изготовления песчаной подушки — укладка 15-20 см слоя песка, затем, при необходимости укладывается гравий или щебенка и заливается тонким слоем бетона. По истечению десяти дней, работы продолжаются.В таком случае, бетонное основание позволяет выровнять поверхность, перед проведением последующих работ.

4. Укладка арматуры.

Очень сложный этап, который требует от его исполнителя особого опыта. Арматура должна быть уложена правильно, чтобы не совершить перерасход строительных материалов. Учтите, что главными рядами в арматуре является верхнее и нижнее ее основание.

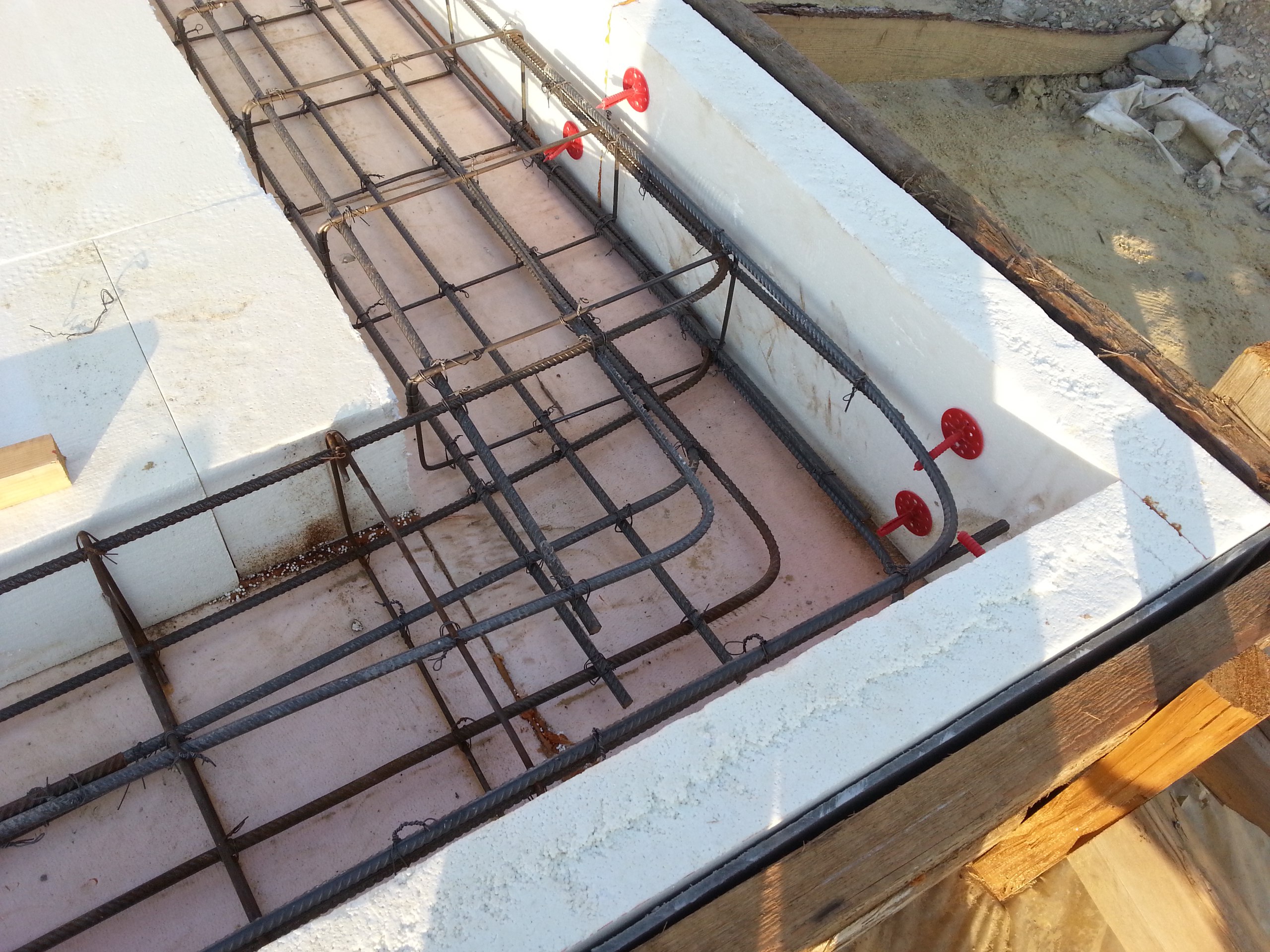

Армирование углов фундамента фото:

Материал должен иметь антикоррозийное покрытие, защищающее его от разрушения влагой. Под небольшое и легкое здание, достаточно соорудить каркас, связанный между собой с помощью проволоки. Под массивное сооружение, для изготовления арматурного каркаса, лучше воспользоваться сварочным аппаратом. Кроме того, существует возможность вязания арматуры с помощью специального крючка.

5. Монтаж опалубки.

Для изготовления опалубки используют дерево, металл, пластик, фанеру и другие подходящие материалы. Опалубка должна быть выставлена строго по уровню. После установки основных стен, следует процесс их укрепления с помощью дополнительных досок.

6. Заливка фундамента бетонным раствором.

Завершающий этап работы над фундаментом. Бетонный раствор должен обладать высоким качеством. При возможности, лучше воспользоваться заводским раствором или приготовить его самостоятельно с помощью бетономешалки. В процессе заливки, обязательно используют вибратор по бетону, который позволит улучшить качество бетона, избавив его от излишков воздуха.

Правильное армирование углов ленточного фундамента: выполнение расчетов

После проектирование фундамента и дома, начинается возведение ленточного фундамента. Теодолит поможет правильно распределить оси под выполнение заливки. При ее отсутствии, достаточно колышек и шнура. Далее следует выкопать траншею, под ленточный фундамент и установить песчаное основание. Учтите, что слой песка должен идеально ровно располагаться на поверхности. Кроме того, качество его утрамбовки должно быть таким, чтобы пройдясь по песку, на нем не осталось следов от ботинок.

После этого, производится укладке гравия или щебня на основание из песка, при этом, толщина слоя составляет также около 20 см. Затем, фундамента заливается бетонным растворов, время высыхания которого составляет минимум неделю.

Использование комбинированной песчано бетонной подушки, позволяет значительно сократить расходы материалов и время на обустройство ленточного фундамента.

Основная часть нагрузки ляжет на участки продольного типа, поэтому здесь актуально применение толстой ребристой арматуры диаметр которой сопоставляется в соотношении с прочностью почвы. Арматура должна иметь ребристую поверхность, именно она, обеспечит должное сцепление арматуры с бетоном. Арматурный каркас углубляется минимум на 5 см между опалубкой, нижней и верхней частями фундамента.

Для расчета количества арматуры следует определить ее диаметр. Оптимальное значение диаметра арматуры составляет 1,2 см. В таком случае, устанавливается два вертикальных прута двумя рядами, интервал их кладки 50 см. Кроме того, на каждый угол потребуется еще по одному пруту.

Для выполнения армирования углов фундамента, потребуется наличие:

• ручного станка, с помощью которого сгибается арматура;
• арматурных кусачек;
• болгарки;
• строительной рулетки;
• вязальной проволоки;
• станка для вязания;
• пластмассовых подкладок;
• кусачек;
• молотка;
• пассатижей.

После изготовления опалубки выполняется армирование основания фундамента. Укладка арматуры осуществляется в двух направлениях. Чаще всего, в работе используется арматура диаметром 12-14 мм. Прутья соединяются друг с другом с помощью специальной проволоки. Если между арматурой и верхней частью траншеи остается расстояние более чем 70 мм, то дополнительно производится укладка сетки.

Армирование необходимо для того, чтобы укрепить бетон. Так как он подвергается воздействия перепада температур и большой нагрузки. Чтобы бетон, не растрескался, его укрепляют арматурными прутьями.

В процессе выполнения армирования углов фундамента чаще всего арматуру укладывают в форме квадрата или прямоугольника. Минимальное количество стальных стержней, расположенных в вертикальном направлении, составляет две штуки. Если здание отличается большим количеством этажей и внушительным весом, то это значение увеличивается.

Интервал между прутьями не должен быть более 80-ти см. Количество арматуры, уложенной в горизонтальном направлении индивидуально и подсчитывается исходя из нагрузки от здания и глубины фундамента. Арматура должна быть погружена в бетонный раствор, минимум на 70 см. Интервал укладки горизонтальных прутьев составляет 300 мм.

Для армирования каждого пояса, требуется от двух до четырех прутьев. Существует еще дополнительная арматура, толщина стержней которой составляет от 0,3 до 1 см. Для выполнения армирования, следует таким действиям:

• установите прутья в землю, диаметром до 1 см, интервал укладки 50-80 см;
• повяжите на вертикальные участки два пояса, сверху и снизу;
• дополнительная арматура усилит центральную часть каркаса.

Армирование углов фундамента схема:

• в каждом угле производится монтаж загнутых прутьев, при этом, стыки между арматурой должны отсутствовать;
• после монтажа арматуры, производится обеспечение вентиляции;
• из-за того, что на угловые участки больше всего воздействует сжатие, арматура должна иметь диаметр более 1 см.

Учтите, что некачественное армирование углов фундамента, приведет к разрыву арматуры под напряжением от веса дома. Поэтому, арматурный каркас должен иметь вид единой жесткой пространственной рамы.

Главная ошибка армирования углов ленточного фундамента — соединение арматуры простыми перекрестными концами. В итоге, получается покрытие в низкой прочностью, а бетон, со временем растрескивается.

Различают несколько вариантов армирования фундамента. Первый из них предполагает использование дополнительной сетки при армировании. В таком случае, устанавливается поперечная арматура и арматура, усиливающая угловой стык. Данный вариант, позволяет армировать фундамент, ячейками по 20 см. Установка сетки производится в верхней и нижней части фундамента, каждые пол метра они соединяются с помощью вертикальных стержней.

Второй вариант армирования предполагает применение отдельных стержней арматуры. С его помощью обеспечивается:

• жесткая связь фундамента со стенами дома, их перекрестное соединение;
• анкеровка стержней арматуры.

Данный метод предполагает соединения арматуры с перепуском или нахлестом. При этом, различают соединение у которого имеется прямое окончание стержней или петлеобразный загиб.

Если угол арматуры составляет более 150 градусов, то арматура остается цельной и всего лишь немного изгибается. В противном случае, цельными остаются только наружные стержни, а внутренняя арматура изгибается и пересекается между собой. Прямой угол фундамента чаще всего армируется с помощью г-образных элементов.

Угловые участки фундамента, да и весь арматурный каркас, лучше всего связывать между собой с помощью проволоки. Так как использование сварки, отличается низкой прочностью. Прежде всего, было доказано, что арматура, под воздействием нагрузки и почвы, движется, данный движения, способны вызывать разрыв соединенных сваркой элементов. В таком случае, каркас арматуры начинает повреждаться, что приводит к появлению трещин в фундаменте. Даже качественное сваривание арматурного каркаса не способно защитить фундамент от пучения почвы, которая приводит к небольшим подвижкам арматуры.

Армирование углов фундамента выполняется с помощью анкеровки, фиксации арматуры изогнутыми элементами, При этом, в угловой части фундамента между собой связываются таким образом, чтобы соединить между собой разные по напряжению зоны. Таким образом, производится связывание только верхних углов, а внутренние углы пересекаются в свободном направлении. Установка поперечной арматуры в углах фундаментах производится в два раза чаще, нежели по периметру.

Армирование углов фундамента видео:

Правила армирования

Правила армирования

Для продольного и поперечного армирования ленточного фундамента используется арматура класса A-III (A400) или А500. Для вспомогательного поперечного армирования (изготовления хомутов), помимо А400 и А500, может использоваться стержневая горячекатаная гладкая арматура класса A-I (А240), А-II, проволока (гладкая арматура) класса Вр-I. Продольные рабочие стрежни арматуры ленточного фундамента воспринимают совместно с бетоном основные нагрузки растяжения и сжатия, действующие вдоль продольной оси фундамента.

   Кроме продольных стержней при армировании лент фундамент может устанавливаться поперечная арматура (хомуты) из расчета на восприятие нагрузок, действующих вдоль поперечной оси фундамента. Хомуты устанавливаются в ленту при её высоте более 15см.  Также поперечная арматура служит для ограничения развития трещин в бетоне, для удержания продольных стержней в проектном положении, и для закрепления от их бокового выпучивания при воздействии сжимающих нагрузок. В случае сжимающих нагрузок хомуты  следует устанавливать с шагом не более 15 диаметров сжатой продольной арматуры и не более 50 см, а конструкция хомутов должна обеспесивать отсутствие выпучивания продольной арматуры в любом направлении. Поперечная арматура устанавливается у всех поверхностей фундамента, вблизи которых устанавливается продольная арматура. Закрепление поперечной арматуры производят путем ее загиба и охвата продольной рабочей арматуры.
 Также в фундаменте может использоваться конструктивная арматура, устанавливаемая  для восприятия непредусмотренных усилий, таких как усилия от усадки бетона или температурных деформаций. В частности, для фундаментных лент высотой сечения более 70 см рекомендуется установка дополнительной продольной  конструктивной арматуры на каждые  40 см  высоты ленты. По возможности арматуру следует монтировать укрупненными или пространственными заранее изготовленными элементами, по возможности сокращая объем применения отдельных стержней.

Процент армирования

   Существует некий допустимый диапазон армирования, определённый Сводом Норм и Правил (Пункт 7. 3.5 СНиП 52-01-2003 «Бетонные и железобетонные конструкции»), который является одним из определяющих факторов выбора пространственной схемы армирования и может повлиять на выбор сечения ленты фундамента. Этот параметр лежит в диапазоне от 0,3 до 3% для балок, и не менее 0,1% для фундаментов. При армировании ленточных фундаментов, служащих опорой под колонны (например, при строительстве монолитного железобетонного каркаса здания) площадь сечения продольной арматуры для ребра Т-образного ленточного фундамента предусматривают с процентом армирования не менее 0,4% в каждом ряду. Это относительное содержание продольной рабочей арматуры в бетонном элементе от площади рабочего сечения этого элемента. Например, если у вас лента сечением 300х400мм, то площадь S сечения 300*400=120 000 мм.кв. Минимальное сечение арматуры составит 120 мм.кв., или 4 прута арматуры диаметром 8 мм (или 2 прута диаметром 10мм). Максимум можно заложить 10 прутов диаметром 22мм! Меньшее количество арматуры незначительно укрепит бетон и практически будет равно просто силе бетона на разрыв, но и больше 3% арматуры тоже не хорошо — арматуры будет столько, что она не успеет включится в работу, как бетон уже будет разрушен возникшей нагрузкой. Если расчёт приведёт вас к проценту армирования более 3%, нужно задуматься над увеличением сечения бетонного элемента. Сечение арматуры нетрудно посчитать, но для облегчения и визуализации я составил табличку сечений при разных количествах прутов арматуры:

Еще один пример из расчёта своего ростверка: У меня было рассчитано сечение ленты-ростверка как 22х30см, Это 66000 мм.кв. Расчёт армирования привёл меня к 6 прутам арматуры диаметром 12мм (3 снизу и 3 сверху) — это 678 мм.кв. арматуры. Посчитаем процент армирования: 678*100/66000=1,027% — он вписывается в допустимый диапазон от 0,1% до 3%, а значит выбранное соотношение между сечением бетона и армированием находится в «равновесии», количество арматуры и бетона экономически и расчётно обосновано. Подошло бы и 5 прутов по 12мм (565*100/66000=0,856%), расчёт по нагрузкам давал 45% запаса по прочности, однако я решил немного перестраховаться заложив 6-й прут и получил 90% запаса.

Диаметр арматуры

   Помимо минимального процента армирования существуют и требования по минимальному диаметру арматуры. Например, для продольной рабочей арматуры нельзя использовать арматуру диаметром менее 10мм. Продольную рабочую арматуру рекомендуется назначать из стержней одинакового диаметра. Если же применяются стержни разных диаметров, то стержни большего диаметра следует размещать внизу ленты фундамента,  в углах сечения ленты фундамента и в местах перегиба хомутов через рабочую арматуру. Стержни продольной рабочей арматуры должны размещаться равномерно по ширине сечения ленты фундамента. При этом размещение стержней арматуры верхнего ряда над просветами между арматурой нижнего ряда запрещается [пункт 3.94 Руководства по конструированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения, Москва, 1978]. При этом как в сварных, так и в вязаных каркасах диаметр продольных стержней должен быть не менее диаметра поперечных стержней арматуры. Максимальный диаметр сжатых стержней (для верхнего ряда) вряд-ли будет достигнут частными домостроителями, но для справки, он не должен быть более 40мм. Для удобства я собрал эти требования в нижеследующей табличке:

Минимальное количество стрежней продольной рабочей арматуры в одном ряду

     В балках и ребрах шириной более 15 см число продольных рабочих растянутых стержней в поперечном сечении должно быть не менее двух. При ширине элемента 15 см и менее допускается устанавливать в поперечном сечении один продольный стержень. При этом устройство ленточных фундаментов шириной менее 15 см не допускается.

Максимальное количество стержней продольной арматуры в одном ряду и минимальное расстояние между стержнями арматуры

   Максимальное количество стержней в одном ряду в поперечном сечении монолитной бетонной балки определяется минимальным расстоянием в свету между отдельными стержнями продольной арматуры. Это минимальное  расстояние определено необходимостью свободного протекания бетонной смеси в тело ленты между стержнями арматуры фундамента при заливке бетона, возможностью его уплотнения и хорошей связи бетона с арматурой для совместной работы под нагрузкой.  Минимальные расстояния между стрежнями продольной арматуры определены в пункте 7.3.4 СНиП 52-01-2003  “Бетонные и железобетонные конструкции”. Минимальное расстояние между стержнями продольной арматуры не может быть меньше наибольшего диаметра стержней арматуры и не менее 25 мм для нижнего ряда арматуры и 30 мм — для арматуры верхнего ряда при двух рядах армирования. При трех рядах армирования расстояние между стрежнями арматуры в верхнем ряду должно составить не менее 50 мм. При большом насыщении арматурой должны быть предусмотрены отдельные места с расстоянием между стержнями арматуры в 60 мм для прохождения между арматурными стержнями наконечников глубинных вибраторов, уплотняющих бетонную смесь. Расстояния между такими местами должны быть не более 500мм. Например, имеем ленту фундамента сечением 40х30см с двумя рядами арматуры. Создаются следующие ограничения: 1 — защитный слой бетона по 40мм с каждой стороны; 2 — минимальный диаметр арматуры 10мм; 3 — минимальное расстояние между арматурой 30мм. Итого, соблюдая все ограничения, получается возможным разместить по 6 рядов арматуры, при этом в верхнем ряду нужно один прут исключить для прохождения наконечника вибратора. Допустим, если бы высота ленты была 100 см, то возникает необходимость использовать три ряда арматуры, а это увеличивает минимальное расстояние между арматурой до 50 мм. В этом случае в одном ряду умещается не более 4 прутов арматуры.

Количество рядов арматуры

   В обычных условиях для индивидуальных домов в фундаменте достаточно двух рядов арматуры. Нижний, в большей степени работающий на растяжение и верхний, работающий на сжатие, если не возникнут выталкивающие силы грунтов. При высоте ленты до 70 см средних рядов арматуры делать не нужно, т.к. она там не работает, там не возникает ни растяжений, ни сжатий (если только не аварийная ситуация). Дополнительное  продольное армирование может понадобиться, если высота фундаментной ленты превышает 70 см. В этом случае лента фундамента рассматривается как балка, которой требуется конструктивное армирование. Стержни арматуры при конструктивном армировании не у граней балки (в середине ширины балки) не требуются. Они должны ставиться тлько у боковых поверхностей балок высотой поперечного сечения более 70 см. Расстояние между конструктивными стрежнями арматуры по высоте должно быть не более 40 см.

    Площадь сечения таких арматурных стрежней определяется не менее 0,1 % площади сечения бетона, но не от всей площади сечения балки, а от площади, образуемой расстоянием между этими стержнями и половиной ширины балки, но не менее чем 20 см. Например, при расстоянии между рядами арматуры по вертикали в 40 см и ширине ленты 30 см, определяемая минимальная площадь сечения арматуры будет отсчитываться от площади в 400 мм x 300 мм /2 =60 000 мм2 х 0,001=60 мм2 . Эти арматурные стержни должны соединяться хомутами или шпильками диаметром 6 — 8 мм из арматуры класса A-I с шагом 50 см по длине ленты фундамента.

Максимальный шаг между продольными стержнями арматуры

Максимальный шаг установки поперечной арматуры

Толщина бетонного защитного слоя арматуры

   Защитный слой бетона, то есть расстояние от поверхности арматуры до соответствующей грани фундаментной ленты, предназначен для обеспечения совместной работы арматуры с бетоном, для закрепления (анкеровки) арматуры в бетоне и возможности устройства соединения арматуры. Также защитный слой бетона предохраняет арматуру от воздействия факторов окружающей среды, конструкций, в том числе и от огня.  Толщина защитного слоя бетона зависит от типа конструкции и роли арматуры в ней, ее диаметра и условий окружающей среды.

   Для продольной рабочей арматуры толщина защитного слоя должна быть, как правило, не менее диаметра стержня и не менее: 30 мм — для фундаментных балок и сборных фундаментов; 35 мм — для монолитных фундаментов при наличии бетонной подготовки; 70 мм — для монолитных фундаментов при отсутствии бетонной подготовки. При использовании бетонной подготовки (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах до 40 мм, а в американских до 25мм. Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры уменьшают на 5 мм. Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры. Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры.
    По требованиям ACI 318-05  защитный слой бетона на уличную строну для арматуры до 20 мм составляет 25 — 40 мм. Для диаметра арматуры толще 20 мм — 50 мм. Защитный слой для арматуры диаметром до 40 мм на стороне не подверженной действию природных факторов составляет 20 мм. По отечественным нормам защитный слой бетона с обеих сторон составляет 40 мм. Требуемую величину защитного слоя нижней арматуры и проектное положение арматуры в процессе бетонирования можно установить с помощью пластиковых фиксаторов, подкладок из бетона и  путем конструирования арматурного каркаса таким образом, чтобы некоторые стержни упирались в опалубку, фиксируя положение каркаса. Нижний защитный слой можно установить, закладывая под нижние стержни арматуры заранее изготовленные бетонные прокладки (сухари) размером 100×100 мм и толщиной, равной требуемой толщине защитного слоя. Применение прокладок из обрезков арматуры, деревянных брусков и щебня запрещается. Также для задания толщины защитного можно использовать пластиковые фиксаторы — спейсеры требуемого стандартного размера. Фиксаторы для арматуры выпускаются в размерах от 15 до 50 мм с шагом размера 5 мм.
Толщина защитного слоя для поперечной арматуры бетонных элементов сечением меньше 25 см составляет 1 см, а для элементов сечением более 25 см – 1,5 см.

Требования к поверхности арматуры

    Арматуру следует монтировать укрупненными или пространственными заранее изготовленными элементами, по возможности сокращая объем применения отдельных стержней. С бетонной подготовки (подушки) в местах установки арматуры должны быть удалены мусор, грязь, снег и лед. Стержни арматуры должны быть обезжирены, очищены от любого неметаллического покрытия, краски, грязи, льда и снега, отслаивающегося налета ржавчины. Удаляется отслаивающаяся ржавчина с помощью металлической щетки. Разрешается наличие эпоксидного покрытия на арматуре. Существует мнение некоторых строителей — поливать водой арматуру за несколько дней перед укладкой, чтобы она заржавела и к ней сильнее прилипал бетон. В официальных комментариях к нормам указано: Обычная поверхностная неотслаивающаяся ржавчина усиливает силу сцепления арматуры с бетоном.  Ржавая поверхность лучше склеивается с цементным гелем в составе бетона. Но отслаивающуюся ржавчину требуется удалить. Арматура периодического профиля имеет в 2-3 раза большее сопротивление выдергиванию, чем гладкая арматура. А арматура с гладкой полированной поверхностью держится в бетоне еще в 5 раз слабее.

Сварка или вязка арматуры

    Идеальным армированием фундамента является армирование сплошным безразрывным контуром арматуры. Однако, такое безразрывное армирование может быть получено только с использованием сварки или с использованием специальных резьбовых соединителей. В строительстве фундаментов часто применяют арматуру класса А-III А400 — такую арматуру сваривать недопустимо, она сильно теряет в прочности при нагревании. Сваривать можно только арматуру c литерой «С» в маркировке, например А500С.  Длина сварного шва для такой арматуры должна быть не менее 10 диаметров. Т.е. если арматура диаметром 12мм, то шов должен быть не менее 120мм. При этом отечественные нормы разрешают дуговую электросварку перекрестий арматуры только не менее 25 мм диаметром.

   Соединение арматуры нахлестом – самый распространенный вариант в дачном строительстве  из-за своей очевидной простоты исполнения. Однако есть ряд требований, которые необходимо выполнить, чтобы обеспечить правильную работу соединяемой арматуры. Соединение арматуры нахлестом допустимо для арматуры диаметром до 36 мм. Это ограничение связано с отсутствием экспериментальных данных по соединениям нахлестом для арматуры больших диаметров. Соединение арматуры не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения. Соединение арматуры нахлестом может производиться:

• Со связкой стержней вязальной проволокой. В этом случае расстояние между прутами обусловлено лишь высотой выступов периодического профиля и может приниматься равным нулю.

• Без связки. В случае свободного соединения с нахлестом расстояние между стыкуемыми нахлестом стержнями арматуры по вертикали и горизонтали должно быть не менее 25 мм или 1 диаметр арматуры, если диаметр арматуры больше 25 мм,  для обеспечения свободного проникновения бетона. Максимальное расстояние по ширине ленты фундамента между стыкуемыми свободным нахлестом стержнями должно быть не более 8 диаметров стержней арматуры. В нормативах ACI 318-05 рекомендуется делать свободные (не связанные) соединения стержней арматуры  в предварительно не напряженных конструкциях. Это объясняется тем, что при свободном соединении бетон охватывает все стороны каждого арматурного стержня и фиксирует стержень арматуры надежнее, чем при обхвате неполной окружности стержня при связке его проволокой с соседним стержнем.

• Механическим способом.  C точки зрения экономии (перерасход арматуры на нахлесты до 27%), и безопасности здания (ограничение объема бетона в месте стыков), арматуру диаметром свыше 25 мм рекомендуется соединять механическим способом (винтовые муфты или опрессованые соединения).

  Соседние соединения арматуры по длине должны быть разнесены в разбежку так, чтобы в одном сечении одновременно соединялось не более 50% арматуры. минимальное расстояние между стыками арматуры по длине составляет 61 см. Не более половины всех стержней в одном расчетном сечении элемента фундаментной ленты могут иметь соединения. Стыкование отдельных стержней арматуры и сварных сеток без разбежки допускается при использовании арматуры для конструктивного (нерабочего) армирования.

  Нормы для анкеровки арматуры, работающей как на растяжение, так и на сжатие предусматривают нахлест стержней в 50 диаметров этих стержней, но не менее 30 см. Однако, величина нахлеста зависит и от класса (марки бетона: если для бетона класса В15 (M200) минимальный нахлест составляет  50d (диаметров арматуры), то при использовании бетона класса  В20 (M250), нахлест можно уменьшить до 40d. Для бетона класса В25 (M300) минимальный нахлест равен 35d. Для арматуры А-I и А-II минимальный нахлест равен 40d.

В общем, в двух словах: 1 — арматуру лучше вязать, чем варить, 2 — нахлёсты лучше не связывать, а оставлять между прутами расстояние около 25мм.

Наблюдения

  Только соблюдая все эти ограничения и рекомендации можно сказать, что вы получите достаточное для большинства случаев армирование без дополнительных расчётов! Жизненные наблюдения показывают, что обычно люди льют столько бетона в фундамены, что если бы они их так же основательно армировали, то можно было бы на их фундаментах строить многоэтажки (правда, несущая способность грунтов обычно никак не учитывается). В большинстве случаев застройщики стремятся к самому минимальному проценту армирования, поскольку бетона у них такое количество, что даже 0,1% арматуры выглядит внушительно.

Основные нарушения правил армирования

•   Некоторые строители армируют углы ленточных фундаментов и примыканий лент с помощью перекрестий стрежневой арматуры. Такой способ является грубейшим нарушением типовых схем армирования углов и примыканий, ослабляющих конструкцию, который может привести к расслоению бетона. Не смотря на именно такую рекомендацию автора технологии ТИСЭ Яковлева я считаю это совершенно неприемлемым способом.

•    Арматуру класса А-III можно гнуть в холодном состоянии на угол до 90° по диаметру изгиба с оправкой радиусом равным пяти диаметром сгибаемой арматуры без потери прочности. При загибе арматуры на 180 градусов прочность арматуры снижается на 10%. По американским нормам диаметр оправки  для арматуры номинальным диаметром до 26 мм сгибается по диаметру равному шести диаметрам сгибаемой арматуры, а арматура диаметром 28-36 мм сгибается по восьмикратному диаметру. При этом свободный загибаемый конец арматуры должен быть не короче 12 диаметров стержня арматуры. Нельзя сгибать арматуру, один конец которой уже замоноличен в бетон.

•    Практикуется как минимум два широко распространенных недопустимых приема гибки арматуры.  Если заказчик требует от рабочих сгибать арматуру для армирования углов и примыканий фундаментной ленты (как и положено), а не класть ее перекрестиями, то рабочие, ленясь, либо нагревают место сгиба автогеном, на костре или паяльной лампой, либо надпиливают место сгиба арматуры болгаркой. Понятно, что оба способа значительно ослабляют стрежни арматуры, что может привести к разрушению их целостности под  нагрузкой. Требование (пункт 7.3.1 ACI 318-08) гласит: Все виды арматуры должны сгибаться в холодном состоянии, если иное не предписано проектировщиком.

• Некоторые строители считают, что в качестве рабочей арматуры можно использовать любой металл любой конфигурации: трубы, алюминиевые изделия, плоские листы, отходы от промышленной вырубки деталей, сетку рабицу, проволоку и т.п. Все эти материалы не обладают требуемыми характеристиками, чтобы адекватно воспринять нагрузки на сжатие или растяжение, и не предохраняют бетон от деформаций и образования трещин. Армирование рельсами также не рекомендуется из-за низкого сцепления бетона с гладкой поверхностью металла.  Включение в состав бетона алюминия приводит к химическим реакциям, разрушающим бетон.

Как армировать углы ленточного фундамента

Армирование углов ленточного фундамента

Армирование углов – весьма сложная задача. Углы являются местом сконцентрированного напряжения, местом, которое испытывает направленные в разные стороны разной силы и типа нагрузки. Неверное армирование углов ленточного фундамента может привести к тому, что уложенный в бетон металл просто не будет работать, что в результате приведет к появлению трещин на фундаменте, а также отслоению части фундамента. Притом чаще всего отслоение фундамента будет идти с внутренней стороны угла, то есть под зданием, и обнаружить его будет весьма проблематично.

Типичные ошибки при армировании углов

Нанятые на Авито строители, как правильно, сильно не заморачиваются относительно правильности армирования углов. Они либо просто допускают простое перекрестие прутов связанной вязальной проволокой арматуры, либо просто гнут рабочую арматуру под углом. Подобное халтурное армирование приведет к тому, что фундамент уже во время высыхания начнет откалываться, в фундаменте начнут образовываться трещины.

Притом многие строители, которые будут защищать подобный тип армирования, будут ссылаться на книгу профессора Сажина, который якобы допускает подобный тип армирования. На самом деле, Сажин говорил об армировании металлическими сетками; то есть армировании сварных соединений. При этом в схеме армирования Сажина говориться об угловом дополнительном элементе, который располагается диагонально по отношению к углу. Этот элемент многие строители просто не кладут; при этом им не мешает утверждать то, что они делают фундамент «по Сажину».

С армированием примыканий ситуация схожа. Сажин также продолжает говорить о армировании сварной сеткой. С народ такая версия ушла уже трансформированной в виде связанной сетки с дополнительными вертикальными прутами конструктивной арматуры. Естественно, подобное армирование примыканий ошибочно, также приводит к образованию сколов на внутренней части углов и обнажению арматуры даже под действием минимальных нагрузок.

Спецификации и стандарты

Чтобы убедиться в правильности сказанного выше, достаточно просто изучить СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры», в частности, пункт 8. 3.26, где описывается способы соединения арматуры. Там говориться о стыках внахлест, а также о сварных и механических соединения. Как видно, связанная перекрестием арматура не является допустимым способом соединения, и относится к разрыву арматуры.

СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений», пункт 8.9, Четко предусматривает, что «Сборно-монолитные и монолитные фундамента всех стен должен быть жестко связаны между собой и объединены в систему перекрестных плит».  Не нужно быть гением конструктивных искусств, чтобы понять, что вязальная проволока не обеспечивает должного уровня связи всех элементов. В пункте 7.12.2.2 ACI 318-05 «Структурная целостность» предъявляется как минимум двух сплошных контуров армирования в нижнем ряду арматуры.

И как же правильно армировать углы?

Правильное армирование углов подразумевает использование пару либо Г-образных, либо П-образных закладных в углах, а также изгиб рабочей арматуры под 90 градусов.

Г-образные закладные используются в том случае, если фундамент будет испытывать только наружные нагрузки (которые как бы сжимают угол, делая его острее. Г-образные накладные укладываются в угол, его внешнюю сторону,  в соответствии с рисунками ниже (правый рисунок):

Использование П-образных закладных («хомутов») подразумевает установку пары хомутов «головками» внутрь угла, снаружи конструктивных прутов вертикальной арматуры. Соединение с рабочей арматурой стены осуществляется внахлест; длина лапок должна быть не менее 50-ти диаметров рабочей арматуры (т.е. при использовании в качество рабочей арматуры прутья в 14-мм диаметром хвостики закладных должны быть не менее 14*50=700 миллиметров).

Армирование примыканий ленточного фундамента

Правильное армирование примыканий аналогично армированию углов: здесь также можно использовать П-образные  и Г-образные закладные. Длина ножек у закладных подчиняется тем же правилам, что и при создании армирования углов ленточного фундамента.

Как правильно армировать углы ленточного фундамента: виды, материалы, ошибки

Армирование углов ленточного фундамента необходимо для упрочнения конструкции всего строения, исключения возможности деформаций и разрушения строения под воздействием больших нагрузок и внешних негативных факторов. Углы и примыкания данного типа конструкции фундамента испытывают сильные разнонаправленные нагрузки, поэтому работы нужно выполнять в соответствии с установленными нормами и стандартами.

В противном случае вся конструкция может разрушиться, привести к расслоениям, отколам, деформациям. При условии же правильного выполнения задачи железобетонная конструкция будет прочной, сможет противостоять всем нагрузкам, не будет бояться сил растяжения и сжатия.

Зачем нужно армировать ленточный фундамент

Необходимость армирования ленточного фундамента на обычном грунте или на суглинке в углах объясняется свойствами строительных материалов. Сам бетон недостаточно пластичен и прочен, чтобы легко выдерживать растяжения и другие нагрузки, работающие в разных частях фундамента, особенно если речь о неравномерных нагрузках (провоцируются пучением грунта, температурными перепадами, влагой и т. д.).

В процессе деформации в бетонной конструкции появляются зоны растяжения и сжатия. И если сжатие бетон пережить может, то растяжение его разрушает. Для того, чтобы противодействовать этой нагрузке, и нужна армировка: внутри бетонной конструкции располагают металлический каркас, который воспринимает растягивающие нагрузки и существенно укрепляет материал, продлевая срок эксплуатации всего строения.

Угол ленты и места примыкания – самые важные точки конструкции, на них оказывается большее давление в сравнении продольными частями, поэтому их упрочнению нужно уделить особое внимание.

Как сделать правильный армирующий каркас

Правильное усиление важных конструкционных элементов играет очень важную роль в обеспечении длительного срока службы и эксплуатационных характеристик всего сооружения. Поэтому делать все самостоятельно можно лишь после тщательного изучения параметров и норм, уделяя внимание каждому этапу. В противном случае лучше предоставить выполнение работ профессионалам.

Основные требования:

• Пруты арматуры в углах вязать нужно с соблюдением расстояния между стержнями, равного 50-80 сантиметрам.
• Расстояние между продольными арматурными поясами составляет 50 сантиметров, их количество рассчитывается в каждом отдельном случае.
• В обе стороны от каждого угла устанавливают 3-4 пояса поперечно, с шагом 0.5 от главного. Таким же образом делают в углах.
• Диаметр рабочей арматуры должен составлять 1-2 сантиметра, диаметр дополнительных прутьев может составлять 4-10 миллиметров.
• Четкое соблюдение последовательности работ: сначала в землю вбивают вертикальные прутья, потом к вертикальным стержням приваривают сверху и снизу горизонтальные.
• В углах стыков желательно не делать, обязательно использование гнутых стержней, на прямых участках стыков лучше не делать вообще, если же стык делается, то только методом нахлеста с такими параметрами: 50 диаметров стержней для бетона М200, 40 – для М250, 35 – для М300. Стыкование продольной арматуры по вертикали возможно лишь с разносом минимум 60 сантиметров либо 1.5 общей длины нахлеста.
• Основные способы соединения материалов: сварка, стыковка внахлест, с применением механических приспособлений. Вязка арматуры на углах ленточного фундамента осуществляется исключительно с использованием специальной проволоки.
• Для формирования после заливки защитного бетонного слоя толщиной минимум 5 сантиметров используют специальные приспособления – снизу устанавливают «лягушки» или «стульчики», по бокам – «звездочки».

Виды углов

Прежде, чем будет выполнена вязка углов, необходимо определить тип угла и в соответствии с этим организовывать работы, подбирать материалы. Острые углы в вязке наиболее сложны, тупые – простые.

Углы бывают:

1. Прямые – распространены больше всего. Могут быть Т или Г-образными.

2. Тупые – произвольные (эркеры). Развернутые углы от 160 градусов легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в два раза в сравнении с остальной длиной фундамента, а потом перевязывается. Углы 90-160 градусов требуют установки вертикальных стержней.

3. Острые – в частном малоэтажном строительстве встречаются нечасто, очень сложны в работе.

Материалы для армирования

Для армирования угла и примыкания мелкозагубленного фундамента выбирают только качественную арматуру диаметром 10-20 миллиметров. Для поперечных и вертикальных конструкционных частей допускается брать гладкие прутья диаметром 8-12 миллиметров, для вязки – проволоку сечением 0.8-1.2 миллиметра. Стержни должны быть рифлеными, ровными, длинными (чтобы стыков было по минимуму), без коррозии и больших участков ржавчины.

Стандарты допускают использование арматуры:

• Позволяющей соединять части в бетонные и железобетонные конструкции с использованием сварочных работ (индекс С в маркировке).
• Стойкость к коррозии, которая может появиться в бетонном составе (в маркировке обозначается буквой К).
• Стойкость и прочность при фиксации частей вязальной проволокой – обычно такие стержни производят из стали 35ГС, класс А-2 и А-3. Дуговой сваркой они не соединяются.

Раствор готовят из цемента марки М200, М300, М400, щебня или гравия, песка и воды. Пропорцию рассчитывают, исходя из поставленных задач и особенностей эксплуатации.

Анкеровка при перевязке

Выбор типа соединения зависит от параметров арматуры и участка конструкции, в которой оно выполняется. Металлические стержни гнут тисками или на специальном станке.

Виды анкеровки:

• Прямая – наименее желательна, соединение двух армирующих прутьев в углах данным способам актуально лишь для небольших зданий. Выполняется путем простого наложения стержней внахлест с последующей перевязкой с помощью проволоки. Здесь важно обеспечить максимальную жесткость, чтобы избежать сдвигов при заливке бетона.
• Крюк – сгиб на 180 градусов таким образом, чтобы конец прилегал к главной части прута.
• Лапка – конец стержня сгибается под прямым углом.
• Петля – прут складывают вдвое, петля находится в углу.
• Путем приваривания поперечин.
• С дополнительным использованием стального уголка или шайбы.

Последние два способа могут использоваться лишь для анкерования продольной арматуры, которую допускается сваривать. Лапка и прямая анкеровка используются лишь с прутьями различного диаметра.

Неверное армирование углов

Армировка углов ленточного фундамента – задача сложная, поэтому неудивительно, что в процессе мастера допускают ошибки, которые, как правило, схожи.  Ошибки в расчетах и экономия на используемых материалах, попытки сделать все проще и быстрее обычно оборачиваются большими проблемами – как минимум появлением деформаций и трещин, как максимум – разрушением здания.

Варианты армирования

Правильная схема армирования углов предполагает обязательное выполнение анкеровки, формирование разных по силе связей для разных зон стены. Ведь углы и примыкания постоянно испытываются серьезными нагрузками и должны быть максимально жесткими.

Просто вязать продольные стержни прямо нельзя, это не обеспечит должной прочности конструкции. Всего существует три способа армирования данного типа.

Основные методы армирования:

П-образная укладка

Используются специальные П-образные элементы по углам и местам примыканий. Ширина элемента равна ширине каркаса, длина – минимум 50 диаметров продольного стержня. Элементы привязываются к главным продольным стержням открытой частью стороны П в направлении угла, в каждом из которых устанавливают по два элемента (для каждого горизонтального уровня). В местах примыкания достаточного одного на уровень.

Соединения типа «лапка» и внахлест

Жесткость обеспечивается за счет сгиба свободного конца, внутреннюю арматуру к горизонтальной привязывают внахлест, а ко внешней связке вяжут лапкой. Шаг поперечной угловой и вертикальной арматуры рассчитывается в соотношении 3/8 высоты фундамента. Длина лапки должна быть 3-5 сантиметров.

С использованием Г-образного хомута

Внутренние продольные прутки жестко крепят к внешним продольным внахлест, шаг составляет ¾ высоты фундамента, внешний и внутренний продольный каркас соединяется дополнительными поперечными элементами. Длина соединения внахлест равна 50 диаметрам горизонтальных прутьев.

Правильное армирование углов мелкозаглубленного ленточного фундамента

• Каркас располагают на расстоянии в 5 сантиметров от фундамента.
• Соединения выполняют арматурой, выгнутой в 90 градусов, без сварки. Крепят на прямых участках проволокой.
• Обязательно на дно траншеи нужно выложить подушку из песка и гравия, что обеспечит достаточную прочность основания.

В углу обычно концентрируется максимум напряжения и разные слои каркаса испытывают различные нагрузки. И основная задача армировки – сделать так, чтобы стальные стержни воспринимали эти нагрузки равномерно, полностью забирая на себя. И если металлические стержни будут соединены неверно или с разрывами, то фундамент просто превратится в набор деталей, каждая из которых сама по себе не даст никакого толку, а бетон быстро расслоится, покроется отколами и трещинами.

Поэтому все работы нужно выполнять правильно, не допуская в указанных местах простых перекрестий концов прутьев, как часто можно встретить в строительной практике.

Как правильно армировать углы

Сначала выполняют чертежи каркаса, где прописывают основные значения, рассчитывают важные параметры и показатели, определяют необходимый минимум арматуры в расчете. Потом реализуют задачу.

Схема армирования:

• Вертикальные стержни зафиксировать с интервалом в 60 сантиметров.
• Вязальной проволокой скрепить горизонтальные силовые прутья сверху и снизу контура в местах их пересечения.
• Усилить зоны, которые находятся посредине пролетов, дополнительными стержнями.

Ошибки при вязке арматуры на углах:

• Арматуру просто скрещивают в углах, скрепляя проволокой. Это неправильно, хотя, схема достаточно распространенная.
• В углах стержни гнут, но не анкеруют. Так, СП 50-101-2004 говорит, что сборномонолитные и монолитные фундаменты должны быть жестко связанными перекрестными лентами. Соединение обычным перекрестием – это разрыв в месте сгиба, что не обеспечит достаточной жесткости. В местах перехлеста стержни можно соединять лишь указанными способами: механически муфтами, свариванием, без сварки (внахлест рифленые прутья с прямыми концами, с поперечными или приваренными стержнями, с загибами на концах).
• Использование только одного контура обвязки.
• Использование двух контуров без должного крепления их вместе.
• Отсутствие конструкционной связи между арматурным каркасом и подошвой основания.
• В углах строения стержни соединили при помощи сварки, проигнорировав другие методы соединения.

Как правильно вязать арматуру

Вязка арматуры в углах ленточного фундамента осуществляется с использованием таких средств: болгарка, прутья, газо- или электросварочный аппарат. Сначала все просчитывают – от расчета зависит количество прутьев, их диаметр, способы вязки. Особое внимание уделяют усилению подошвы, изготавливая конструкцию на объекте.

Сваривают два контура, один с отступом в 5 сантиметров от внешнего периметра траншеи фундамента. Второй располагают на таком же расстоянии от внутреннего края. Шва сварки не должны быть по углам. Гнут арматуру под прямым углом, места сгиба разогревают, сварку используют только там, где нагрузки сравнительно невысокие.

Далее конструкцию опускают в траншею, в углы устанавливают вертикальные прутья. Штыри вбивают в грунт глубоко, контуры приваривают к вертикальным стойкам. Верхняя часть фундамента тоже должна быть выполнена из двух контуров.

До того, как вязать арматуру, необходимо изучить типы связки. Простые соединения не подходят в данном случае. Обязательно использование гнутых элементов, которые будут продолжать продольные прутья каркаса и выступать за угол на 60-70 сантиметров. Если длины стержня недостаточно, можно скреплять хомутами со сторонами, равными минимум 50 диаметрам используемой арматуры.

Полезные советы по правильной укладке арматуры

• Расстояние между расположенными вертикально стержнями до 20 миллиметров должно быть равно 50-80 сантиметрам.
• Применять нужно рабочие стальные прутья диаметром 1-2 сантиметра, дополнительные элементы должны быть в сечении не менее 4-10 миллиметров.
• Желательно использование подкладок не из металла, которые зафиксируют каркас на нужном расстоянии от грунта и ближних конструкций.
• Горизонтально расположенные прутья монтируются исключительно в загнутом виде.
• Соединять встык нельзя.

Процесс армирование углов

Ввиду того, что на углы ленточного фундамента припадает основная часть нагрузки, долговечность и отсутствие деформаций напрямую зависят от правильности и качества выполнения упрочнения. Правила выполнения работы базируются на строительных нормативах и показателях.

Основные положения правильного армирования

• Максимальные нагрузки идут на продольную часть ленточного фундамента – эти участки упрочняются самыми толстыми стержнями сечением до 15 миллиметров.
• Напрямую влияет на жесткость и качество усиления плотность грунта (особенно сложно, когда грунты рыхлые, неустойчивы, глинистые): ленточный фундамент на суглинке должен выполняться с максимальными характеристиками жесткости из большего слоя прутьев большого сечения.
• Прутья должны быть рифлеными, с хорошей адгезией с бетонной смесью.
• Углы укрепляются более тщательно, чем стены и места примыкания.

Как правильно просчитать металлический каркас армирования

• Каркас должен находиться от края основания на расстоянии минимум 5 сантиметров.
• Нижние стержни не могут располагаться ниже уровня грунта больше, чем на 5 сантиметров.
• Между вертикальными стойками выдерживают расстояние в 50-80 сантиметров.
• Диаметр несущих прутьев опоры – 10-20 миллиметров, дополнительных – 4-10 миллиметров, проволоки для вязания – меньше.

Прежде, чем приступать к работе, обязательно нужно прорисовать чертеж, составить схему. Так удастся избежать самых распространенных ошибок.

Алгоритм изготовления металлического каркаса

Сначала вбивают в землю несущие стержни диаметром 10-20 миллиметров шагом 50-60 сантиметров. Снизу и сверху варятся несущие стержни в вертикальном положении, потом привариваются рабочие дополнительные с шагом около 8-10 сантиметров.

Нюансы дополнительного армирования углов

• Сварка на стыках конструкции недопустима, да и прямые участки так не скрепляются – лучше вязать.
• На углах прутки варят чуть под наклоном, сгибая заранее.
• Перекрестные крепления для упрочнения ленточного основания на стыках стен не допускаются.
• Рекомендовано дополнительное крепление каждого прутка согнутой арматурой.
• Все усиление должно превратиться в монолитную конструкцию из стержней каркаса, а не сборку из отдельных блоков.

Правила хорошего строительства

При выполнении работы используются только качественные материалы, соответствующие указанным физическим характеристикам. Именно фундамент требует использования самых лучших материалов, так как это основа и от того, насколько она получится надежной, зависит срок службы всего здания.

Нужно уметь правильно применять разные типы соединений в зависимости от контуров каркаса – в одних местах нужна сварка, в других недопустимо сваривать и нужно вязать. Делать наугад нельзя ни в коем случае. Каркас можно опускать в готовый котлован, заливать бетоном обязательно в один заход, чтобы избежать ослабляющих основание стыков и расслоений.

Для создания нужной монолитности основания на стыках стен используют гнутые стержни и установка их диагональная – под углом к основной сетке. Так удается добиться нужных характеристик надежности и прочности.

Армирование тупых углов

Когда выполняется фундамент сложной конфигурации, могут появляться углы более 90 градусов. Их упрочняют в соответствии со специальными схемами и используют арматурную конструкцию двух видов.

Первый способ

Выполняется загиб наружной продольной арматуры под установленным углом. Продольные внутренние хлысты загибаются аналогичным образом, потом вяжутся к продольной внешней части каркаса. Каждая загнутая часть продольного внутреннего прутка должна составлять минимум 50 диаметров основных стержней.

Второй способ

Осуществляется с использованием дополнительных гнутых элементов (они уже подготовлены и соответствуют нужному углу). Изогнутый элемент должен обладать плечом, равным минимум 50 диаметрам продольных прутьев. Перехлест в вязке может быть в диапазоне 35-50 значений сечения арматуры (зависит от марки цемента, который используется в приготовлении раствора).

Заключение

Армирование углов и примыканий с помощью металлических элементов играет очень важную роль и напрямую влияет на прочностные характеристики сооружения. Правильно выполненные работы данного этапа являются главным залогом длительной и комфортной эксплуатации всех помещений здания, обеспечения необходимых характеристик прочности, стойкости и сохранности на протяжении многих лет.

Правильное армирование углов ленточного фундамента

Долговечность и устойчивость зданий определяются прочностью фундамента, воспринимающего значительные нагрузки. Для возведения строений широко используется основание в виде усиленной бетонной ленты, укрепленное в угловых зонах стальной арматурой. Армирование углов ленточного фундамента – ответственная операция, позволяющая повысить прочностные характеристики основы. Неправильное армирование является причиной преждевременного разрушения здания. Ведь в стыковых участках концентрируются значительные напряжения. Рассмотрим угловое армирование.

На подготовительной стадии целесообразно изучить положения строительных норм и правил, соблюдение которых является гарантией надежности возводимых зданий.

Устойчивость строений зависит от различных факторов и усилий, возникающих в процессе эксплуатации:

• веса постройки;
• стабильности грунта;
• реакции почвы при замерзании.

Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго

На здание действуют различные нагрузки:

• сжимающие усилия;
• растягивающие напряжения;
• изгибающие моменты.

Наибольшая концентрация усилий возникает в угловых участках основания.

Именно поэтому важно на подготовительной стадии строительства выполнить следующие работы:

• проанализировать комплекс факторов, влияющих на прочность конструкции;
• профессионально разработать проектную документацию на основание;
• правильно подобрать арматуру для реальных условий эксплуатации.

До начала мероприятий необходимо также приобрести необходимые материалы и подготовить инструменты для выполнения работ. Остановимся на главных моментах подготовительного этапа.

Проектные работы

При отсутствии строительной квалификации, проектирование целесообразно осуществлять силами специалистов. Правильно произведенные проектные мероприятия позволяют создать прочную ленточную основу, которая на протяжении длительного периода сможет обеспечить устойчивость здания.

Без наличия усиления в виде качественной арматуры фундамент не прослужит достаточно долго

При этом важно учесть следующие моменты:

• конструктивные особенности и массу будущего здания;
• почвенно-климатические характеристики этого региона;
• виды нагрузок, действующих на укрепленное основание.

По результатам анализа выполняются специальные расчеты. В результате принимается решение о глубине закладки бетонной ленты фундамента.

Для различных видов грунтов основа погружается в почву на разную глубину:

• мелкозаглубленная обеспечивает устойчивость строений на стабильных почвах;
• глубокопогруженная применяется на грунтах с повышенной концентрацией влаги.

Фундаменты отличаются конструктивными особенностями, в том числе конструкцией силовой решетки. Разработанный в процессе проектирования чертеж содержит информацию о сортаменте применяемой проволоки и особенностях усиления.

Подготовка инструмента и необходимых материалов

Для усиления продольных и угловых зон ленточного фундамента потребуются следующие материалы:

• стальные стержни, марка и размеры которых соответствуют требованиям проектной документации;
• вязальная проволока, применяемая для обеспечения надежной фиксации элементов арматурного каркаса;
• подкладки под прутки, изготовленные из неметаллического материала, которые поддерживают стабильность зазора.

Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство

Обратите внимание, что проволока для вязания должна быть отожженной. Это повышает ее гибкость и облегчает выполнение работ.

Армирование фундамента ленточного типа производится с помощью стандартного инструмента. Потребуется:

• оснастка для загиба арматурных прутков;
• инструмент для резки стержней, например, специальные кусачки или болгарка;
• строительная рулетка с длиной ленты, соответствующей габаритам каркаса;
• специальный крючок или плоскогубцы для скручивания вязальной проволоки;
• молоток, необходимый для рихтовки заготовок силового каркаса.

Инструменты и материалы должны находиться в непосредственной близости от места выполнения работ.

Армирование углов фундамента – критерии выбора арматуры

Важно ответственно подойти к вопросу выбора стальных прутков для ленточной основы.

Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Следует изучить, как обозначается арматурный прокат, и использовать стержни со следующими особенностями маркировки:

• обозначенные индексом C. Он свидетельствует о возможности соединения элементов электрической сваркой;
• маркируемые буквой К. Это подтверждает повышенную стойкость прутков к воздействию коррозионных процессов;
• с буквенно-цифровой аббревиатурой А2 или A3. Такую проволоку нельзя соединять дуговой сваркой, ее можно фиксировать только вязальной проволокой.

Укрепление арматурного каркаса осуществляется прутками диаметром 1–1,2 см. Используется прокат, соответствующий требованиям чертежа.

Нет необходимости дискутировать о целесообразности усиления фундамента строения.

Это обязательная операция, позволяющая повысить характеристики основания:

• обеспечить увеличенный запас прочности;
• улучшить устойчивость к воздействию нагрузок;
• увеличить ресурс эксплуатации основы.

Силовой каркас устанавливается в опалубку до заливки бетона на уровне нулевой отметки и на верхней отметке капитальных стен. Наиболее нагруженные участки находятся в краях основания, где происходит концентрация нагрузок. Важно правильно выполнить усиление для повышения долговечности и устойчивости здания.

Конструкция арматуры для укрепления подошвы может быть изготовлена на строительной площадке

Изогнутые стальные прутки, размещенные в угловых зонах, повышают прочность фундамента, демпфируют изгибающие нагрузки и обеспечивают целостность бетонной ленты.

Правильное армирование углов – конструктивные нюансы

Производя армирование участков основания ленточного типа, соблюдайте следующие требования:

• применяйте цельную арматуру, изогнутую под прямым углом;
• избегайте стыкового соединения арматурных элементов силового каркаса;
• производите дополнительную фиксацию вертикальными стержнями;
• соблюдайте уменьшенный интервал между вертикальными стержнями.

Армированная металлоконструкция в углах подвержена воздействию перпендикулярно направленных нагрузок. Для обеспечения жесткости контура необходимо уменьшить расстояние между вертикальными прутками. В угловых зонах оно должно быть на 50% меньше по сравнению с аналогичными элементами, расположенными на прямолинейных участках.

При выполнении армирования следует соблюдать размеры, указанные в рабочей документации. Необходимо обращать особое внимание на следующие параметры:

• интервал между вертикальными стержнями каркаса, который должен составлять 0,5–0,8 м;
• диаметр арматуры 10-16 мм, требуемый для обеспечения прочности;
• сечение поперечных элементов, составляющее 0,4–1 см;
• расстояние от каркаса до края бетонной поверхности, составляющее 40–50 мм.

Сгибание арматуры правильно производить под прямым углом

Соблюдайте приведенную очередность сборки пространственной конструкции:

1. Установите с интервалом 50–80 см вертикальные стержни на прямолинейных участках.
2. Привяжите к ним проволокой горизонтальные элементы верхнего и нижнего яруса.
3. Произведите угловое армирование с помощью изогнутой по радиусу стальной арматуры.

При выполнении работ важно обеспечить жесткость соединяемых элементов с помощью вязальной проволоки, а также правильно усилить все зоны ленточной основы.

Как правильно армировать углы

Максимальная концентрация напряжений, вызывающих растяжение и сжатие, возникает в углах армированной ленты. Это связано с перпендикулярным направлением усилий, которые воспринимает арматура в углах основы. При правильном укреплении угловых зон хорошо демпфируются нагрузки. Ошибки могут вызвать появление глубоких трещин в бетонном массиве.

Повышенная жесткость при усилении ленточного фундамента обеспечивается формированием жесткого замкнутого контура. При этом прочно зафиксированная арматура позволяет в полном объеме передавать усилия элементам пространственного каркаса. Важно не допустить растрескивания угловых зон, откалывания частей основы и расслоения бетонного массива в результате неправильного армирования.

После того, как конструкция будет полностью готова, ее можно опускать в готовый котлован

Производя усиление углов важно соблюдать следующие требования:

• укреплять угловые части цельными стержнями радиусной конфигурации, которые необходимо надежно зафиксировать;
• замкнуть силовой контур, полностью исключив стыковые соединения прямых кусков арматуры;
• использовать для усиления углов ленточного фундамента стальную арматуру диаметром более 10 мм.

После окончания мероприятий по армированию необходимо проверить соответствие размеров собранного пространственного каркаса требованиям чертежа. Отклонения от проектной документации и недостаточная жесткость фиксации прутков вызывают нарушение целостности каркаса. Сдвиг под нагрузкой элементов в точках соединения вызывает появление трещин на основании после бетонирования.

Возможны различные способы укрепления ленточных оснований:

• стальной сеткой. Ее можно приобрести в специализированных магазинах или изготовить самостоятельно. Сетка размещается на уровне цоколя и соединяется с перпендикулярно расположенными стальными стержнями. Сетка крепится к вертикальным прутикам по всему контуру с расстоянием между ними 50 см;
• рифленой арматурой. Пространственная рама собирается из отдельных заготовок, которые крепятся между собой внахлест. Стальные стержни жестко связывают фундамент с несущими стенами строения и формируют общий силовой каркас. В углах основания расстояние между вертикальными прутками составляет 20–25 см.

Изгиб прутьев должен соответствовать форме основы строения и обеспечивается с помощью гибочного приспособления. В зонах нахлеста угловые элементы прочно крепятся к продольным пруткам верхнего и нижнего яруса.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Неправильное армирование – характерные ошибки

При выполнении работ неопытными застройщиками неизбежно возникают ошибки, отрицательно влияющие на прочностные характеристики:

• отклонение конструкции от требований чертежа;
• применение арматуры уменьшенного диаметра;
• соединение прутков сваркой, нарушающей структуру металла;
• фиксация стержней в угловых зонах под прямым углом;
• недостаточная прочность соединения арматуры проволокой;
• несоответствие конфигурации угловых элементов форме строения;
• контакт арматурного каркаса с воздушной средой после бетонирования.

В результате ошибок, допущенных в процессе армирования, появляются трещины, снижается прочность конструкции, что может вызвать серьезные последствия.

Особенности соединения арматуры

Размышляя о способе крепления элементов арматурной решетки, многие начинающие застройщики выбирают между двумя методами крепления:

• применением проволоки для вязания;
• использованием электросварки.

Часто возникают ситуации, когда стальная решетка изготовлена в точном соответствии с требованиями чертежа, но выбран неправильный способ фиксации арматуры. Обратите внимание, что усиление угловых зон и соединение продольных элементов каркаса может обеспечить повышенную прочность только при использовании вязальной проволоки для соединения стержней. Это проверенный вариант, в надежности которого не стоит сомневаться.

Сварка неспособна обеспечить необходимую жесткость, а повышенная температура изменяет структуру материала при нагреве. В результате велика вероятность повреждения каркаса при нагрузке.

Овладев технологией армирования углов, можно самостоятельно усилить фундамент и не допустить при этом ошибок. Правильно укрепленный фундамент может длительно эксплуатироваться, обеспечивая устойчивость здания.

Как правильно армировать углы в ленточном фундаменте

Армирование углов

Армирование углов ленточного фундамента требует знания некоторых нюансов. Это точка сбора, место, которое принимает на себя максимум напряжения на арматурную конструкцию. При неверном конструировании (неправильное соединение, разрывы) есть серьезный риск, что арматура, вместо того, чтобы быть жесткой рамой, берущей на себя нагрузку, превратится в набор разрозненных частей. В итоге – трещины, расслоения бетона в углах здания. Необходимо подробно рассмотреть, как правильно армировать углы в ленточном фундаменте железобетонной конструкции.

Виды углов

Схема армирования зависит от типа угла. Самый простой в перевязке – тупой угол, самый сложный – острый. Какие бывают углы:

1. Прямые — самые распространенные. Могут быть г-образными и т-образными, последние еще называют т-образными примыканиями (примеры есть ниже на схемах).
2. Тупые.
3. Произвольные (эркеры).

Тупой развернутый угол от 160° не потребует особых усилий – достаточно изучить схемы ниже (здесь приведены наиболее простые), и правильно уложить арматуру, проводя линии от внешней стороны к внутренней, как бы создавая между ними связь, увеличив частоту поперечин вдвое по сравнению с остальной длиной фундамента, после чего выполнить качественную перевязку. Угол от 90-160° потребует дополнительно вертикальных прутков. Острые углы имеют свою специфику, но здесь они не рассматриваются. Они встречаются в частном малоэтажном строительстве крайне редко.

Многообразие угловых соединений

Армировать углы необходимо по двум главным причинам: это потенциальные места напряжений. Они  нуждаются в усилении, иначе есть риск со временем увидеть в краевых областях здания трещины. Назначение армирующего пояса – придавать жесткость и прочность каркасу. Именно она берет на себя значительную долю нагрузок, приходящуюся на бетонную массу. Угол – слабое место в любом фундаменте (кроме плитного).

Общие правила армирования

Для работы надо использовать нормы, приведенные в СНиП 52-01-2003. В сборнике указан необходимый минимум арматуры в расчете на площадь фундамента (0,1 % на площадь сечения фундамента, которая определяется по простой формуле: ширину умножить на высоту) – именно от этого расчета зависит количество и толщина прутьев. Расчеты, в том числе для углов, производятся еще на этапе проектирования, хотя этим этапом в частном строительстве часто пренебрегают, делая все на ходу. Для фундамента используются первые попавшиеся железные пруты, что является грубой ошибкой. Если все делать верно, заранее следует определиться:

1. С видом арматуры (класс, сечение, для малоэтажных зданий часто применяют d=12 мм). Продольные элементы выполняют ребристыми прутами, поперечины и вертикали оформляют более тонкими гладкими прутами.
2. Сколько поясов? Их количество – от 1 до 3. Два – для мелко и среднезаглубленных фундаментов, 3 – для глубоких. Согласно СНиП, если высота каркаса меньше 80 см, то минимальный диаметр прута – 6 мм, если больше – 8 мм.

Пример расчета: траншея имеет глубину 80 см, ширину – 60 см. Площадь сечения = 80*60 = 4800. Минимум арматуры: 4800*0,1 = 480. Отсюда, минимум площади прутка – 4,8 см2.

Пересечения прутов по основной длине фундамента соединяют проволокой отрезами по 20 см, используя крючки или пистолет для вязки. Можно использовать пассатижи, шуруповерт или специальные скрепки.

Вязка, в том числе для армирования углов фундамента – несложная, но кропотливая операция. Есть приемы, которые позволят сделать эти работы более быстрыми. Самые простой вариант экономии времени: вязка при помощи пистолета. Она осуществляется в 5 раз быстрее, чем при использовании пассатижей.

Как определить расстояние между продольными линиями арматурного пояса и шаг между поперечными прутьями? Согласно СНиП 52-01-2003 расстояние от одной продольной линии до другой находится в пределах 25-40 см. Расстояние между поперечинами – ½ высоты рабочего сечения, но не больше 30 см.

Вязка предпочтительнее ручная, а не сварная. Она может проводиться металлической проволокой, хомутами (как правило, до 40 мм) или другими видами соединений. Диаметр проволоки – величина индивидуальная, обычно не больше 1,2 мм.

Анкеровка при перевязке

Выбор анкеровки зависит от типа арматуры и участка конструкции. Сгибание арматуры выполняется при помощи тисков, либо специального станка. Все виды анкеровки арматуры и их специфика применения в углах:

1. Наименее желательна в угловых соединениях – прямая. Только для арматуры периодического профиля. Это простое наложение прутов внахлест и перевязка. Но если перевязка выполнена качественно, то для небольших строений она допустима. Важно добиться полной жесткости конструкции, если при заливке бетона очевидны сдвиги, то укладка арматуры выполнена некачественно.
2. Лапка – конец прута сгибается в виде прямого угла.
3. Крюк – сгиб на 180°. Таким образом, конец прилегает к основной части прута.
4. Петля – стержень складывают вдвое, петля располагается в углу.
5. Приварка поперечин.
6. Дополнительно используется шайба или уголок из стали.

Последние два способа подходят только для арматуры, годной для сварки, а прямая анкеровка и лапка — только для стержней разного диаметра.

Виды анкеровки арматуры

Неверное армирование углов

Возможные ошибки, допущенные при армировании углов, следующие:

1. Арматура просто перекрещивается в углах, фиксируется вязальной проволокой. Такая схема достаточно распространена, хотя является крайне грубой ошибкой.
2. Гнутая арматура в углах без анкеровки.

Согласно СП 50-101-2004, монолитные и сборномонолитные фундаменты – это жестко связанная система перекрестных лент. При разрыве в местах сгибов (а только так можно классифицировать соединение простым перекрестием) жесткой связи не будет.

Согласно СП 52-101-2003 п. 8.3.26 способы соединения арматуры в углах и местах перехлеста бывают:

1. Внахлест без сварки: рифленые стержни с прямыми концами; стержни с прямыми концами, но есть приварка или поперечные стержни; есть загибы на концах (крюки, петли, лапки).
2. Сварные.
3. Механические (крепление муфтами).

Варианты армирования

Г-образный хомут

Ниже проиллюстрированы правильные схемы для армированного монолитного ленточного фундамента. Основной момент, который следует учесть – это анкеровка арматуры. Формируются различной силы связи для отдельных зон стен в углу. Стержни, проходящие по внешней стороне, связываются, выставляется вертикальная арматура, с внутренней стороны стержни пересекаются свободно. В углу поперечные стержни – в 2 раза чаще, чем по основной длине ленты фундамента (половина от трех четвертей высоты сечения фундаментной ленты, но не больше 25 см).

Усиление дается именно по внешнему углу, а не по внутреннему. Добавить стержень по внутренней линии угла можно, но он не будет работать.

П-образная укладка

П-образный хомут

Применяется не меньше 5 усилений (на фото выше выделены желтым) в каждую сторону, итого потребуется минимум 10 п-элементов. Анкеровка при такой п-образной укладке не обязательна. Как выполнить п-образную укладку в т-образном углу? На каждый шаг добавляется п-образный элемент, не меньше 5, они идут в сторону прилегающей стены. Но возможны и другие варианты (с анкеровкой), один из них можно посмотреть на схеме ниже:

Правила армирования угла:

1. Дополнительные поперечные и вертикальные стержни обязательны.
2. Угловой стержень сгибается следующим образом: один конец заходит в одну стену, другой – в другую, на глубину не меньше, чем 40 поперечников арматуры.
3. Если стержень слишком короткий, то добавляются г-образные профили.
4. Армирование г- и п-образными профилями необходимо по всей высоте.
5. Расстояние между хомутами, по сравнению с остальной конструкцией уменьшается в два раза.

Следует обратить внимание на расположение хомутов. О том, как правильно выполнить армирование углов, на видео ниже: Армирование углов – трудоемкий процесс, требующий определенных знаний и навыков. Первоначально необходимо сделать схему основания, где разметить места армирования углов. Если схема будет верной, то при выполнении строительных работ не будет проблем. При этом будет заметно, как экономятся деньги и время.



Армирование элементов монолитных железобетонных зданий и стен

В современном строительстве армирование кирпичной кладки используется всегда. Укреплению подвергаются основные несущие элементы строения, облицовочные слои кладки, кирпичные столбы, различные виды кирпичных перегородок. С этой целью используется армирующая сетка из различных материалов и отдельные стальные стержни. Методика проведения укрепительных работ также разнится в зависимости от насущных потребностей возводимого сооружения.

Армирование.

Перед началом бетонирования проверяют точность установки и качество закрепления арматурных стержней, сеток или каркасов, а также соответствие обеспеченной толщины защитных слоев нормам и техническим условиям. Необходимо проследить за сухостью и чистотой стержней арматуры, чтобы не снижалось их сцепление с бетоном. Допустимые отклонения при установке арматуры составляют, мм:

в расстояниях между отдельно установленными рабочими стержнями:

для колонн, балок и арок. +10

— « — плит, стен и фундаментов под каркас конструкции + 20

—«— массивных конструкций. +30

в расстояниях между рядами арматуры при армировании в несколько рядов по высоте:

в конструкциях толщиной более 1 м и фундаментах под конструкции и технологическое оборудование. +20

в балках, арках и плитах толщиной более 100 мм . +5

в плитах толщиной до 100 мм при проектной толщине защитного слоя до 10 мм. +3

в расстояниях между хомутами балок и колонн и между связями арматурных каркасов. +10

от вертикали или горизонтали хомутов (за исключением, когда наклонные хомуты предусмотрены проектом) . 10

в положении осей стержней в торцах сварных каркасов, стыкуемых на месте с другими каркасами при диаметре:

40 мм и более. ±10

в расположении стыков стержней по длине элемента:

в каркасах и тонкостенных конструкциях. +25

в массивных конструкциях. +50

в положении элементов арматуры массивных конструкций (каркасов, балок, ферм) от проектных:

Принципы ведения работ

Если осуществляется строительство частного дома, то укрепить постройку армированием кирпичных стен можно и своими руками, без привлечения специалистов в этой области.

Главное – соблюдать основные правила:

1. Сетку, используемую в качестве арматуры, следует полностью погружать в бетонную смесь.
2. Арматура, изготовленная из черных металлов, подлежит предварительной окраске.
3. Толщина швов должна превышать толщину стержней арматуры не менее чем на 4 мм.
4. На одном строении необходимо использовать арматуру с одними и теми же физическими показателями.
5. Концы сетки должны выходить за пределы простенка на несколько миллиметров.
6. При изготовлении вручную армирующей сетки соединять ее нужно между собой с помощью вязальной проволоки, сваривать сетку нельзя.

Для районов с сейсмической активностью применяется вертикальное размещение арматуры. Точки расположения вычисляются заранее и указываются в проекте каждого отдельного сооружения.

Бетонирование.

Приемку законченных бетонных и железобетонных конструкций начинают с внешнего осмотра и проверки соответствия размеров и формы конструкции проекту. Для этого производят контрольные замеры, используя контрольно-измерительные приборы — металлические линейки, складные метры или рулетки, отвесы, уровни, деревянные остроганные рейки, нивелир. При приемке законченных бетонных и железобетонных конструкций проверяют:

соответствие конструкций рабочим чертежам и правильность их расположения в плане и по высоте;

качество бетона по прочности, а в необходимых случаях по морозостойкости, водонепроницаемости и другим показателям, обусловленным проектом;

наличие и соответствие проекту отверстий, каналов, деформационных швов, а также закладных деталей, патрубков и т.п.;

качество примененных в конструкции материалов, полуфабрикатов и изделий.

Отклонения в размерах и положении выполненных железобетонных монолитных конструкций (если допуски специально не оговорены в проекте производства работ) составляют, мм:

Вертикальность плоскостей и линий их пересечений или соответствие их проектному наклону на всю высоту конструкции:

для фундаментов. +20

« стен и колонн, поддерживающих монолитные покрытия и перекрытия. ±15

« стен и колонн, поддерживающих сборные балочные

Горизонтальность плоскостей на всю длину выверяемого

Местные неровности поверхности бетона при проверке рейкой

длиной 2 м (кроме опорных поверхностей). ±5

Длина или пролет элементов. ±20

Размеры поперечного сечения элементов. +6; -3

Отметки поверхностей и закладных частей, служащих опорами для металлических или сборных железобетонных колонн и других сборных элементов -5

Расположение анкерных болтов:

в плане внутри контура опоры. 5

в плане вне контура опоры. 10

Разница отметок по высоте на стыке (использовался комплект изоляции стыка) двух смежных поверхностей . 3

Приемку законченных бетонных или железобетонных конструкций или частей сооружения оформляют актом освидетельствования скрытых работ или актом на приемку ответственных конструкций. В процессе бетонирования обязательно ведут журнал бетонных работ, в котором отмечают все особенности производства работ, условия внешней среды, а также фамилии исполнителей и даты укладки бетона.

Причины, по которым необходимо армировать фундамент.

Пожалуй, каждый из нас знает, что бетон по своим характеристикам очень прочный материал, однако используя его для основания дома необходимо четко понимать, что на него будет воздействовать большая нагрузка. В случае отсутствия арматурного каркаса в фундаменте при нагрузках, действующих на разрыв, бетон становиться достаточно хрупким и в нем возникают трещины. Именно по этой причине необходимо выполнять армирование, поскольку металлический каркас будет компенсировать прочность фундамента.

Второй причиной, по которой необходимо делать армирование, является то, что углы фундамента подвергаются еще большим нагрузкам, нежели продольная часть, и, выполнив правильное армирование, можно быть уверенным практически на 100 % в высокой прочности и долговечности всего фундамента в целом. Следует также отметить, что даже небольшой домик, пристройка или какое-либо сооружение, которое стоит на фундаменте без металлического каркаса, может вызвать деформацию основания через некоторое время после строительства за счет нагрузки самого строения и воздействия почвы на фундамент.

Допускаемые отклонения для монолитных бетонных и железобетонных конструкций и сооружений

Отклонения в размерах и положении выполненных монолитных бетонных и железобетонных конструкций и сооружений от проектных не должны превышать допускаемых отклонений, указанных в таблице ниже.

Допускаемые отклонения для монолитных бетонных и железобетонных конструкций и сооружений

Отклонения	Величина допускаемых отклонений, мм
Отклонения плоскостей и линий их пересечения от вертикали или от проектного наклона на всю высоту конструкции:
для фундаментов	20
для стен, возведенных в неподвижной опалубке, и для колонн, поддерживающих монолитные перекрытия	15
для колонн каркаса, связанных подкрановыми и обвязочными балками	10
для сооружений, возведенных в скользящей опалубке	1/500 высоты сооружения, но не более 100 мм
для зданий, возведенных в скользящей опалубке	1/1000 высоты здания, но не более 50 мм
Отклонения горизонтальных плоскостей от горизонтали:
на 1 м плоскости в любом направлении	5
на всю плоскость выверяемого участка	20
Местные отклонения верхней поверхности бетона от проектной при проверке конструкций рейкой длиной 2 му кроме опорных поверхностей	8
Отклонения в длине или пролете элементов	±20
Отклонения в размерах поперечного сечения элементов	±8
Отклонения в отметках поверхностей и закладных частей, служащих опорами для металлических или сборных железобетонных колонн и других сборных элементов	±5
Отклонения от проектных размеров в отдельных местах при устройстве дорожных покрытий:
отметка верха покрытий (на пикет)	±50
поперечный уклон	±0,25%; —0,5 %
ширина покрытия	± 50
толщина плиты	±5%
Отклонения от проектных размеров пазов, шахт и других аналогичных устройств в гидротехническом строительстве:
местоположение	±10
расстояние между осями	±15
поперечные размеры	±10
Отклонения в расположении анкерных болтов:
в плане при расположении внутри контура опоры	5
то же, вне контура опоры	10
по высоте	±20
Отклонения при разбивке осей оснований, фундаментов и других опор под металлические конструкции с нефрезерованными торцами	1,1 vL (L-величина пролета шага конструкции)

Статья по теме: Как прикрепить зеркало к стене без гвоздей
Нормы расхода лесоматериалов с учетом оборачиваемости и потерь. При определении расхода лесоматериалов на устройство опалубки и лесов следует Норму расхода, исчисленную на первоначальное их устройство, умножать на приведенный в таблице ниже коэффициент (К.).

Коэффициент К, учитывающий оборачиваемость и потери лесоматериалов

Число оборотов	Потери лесоматериалов при каждом обороте, проц.
	5	10	15	20
1	0,59	0,612	0,693	0,655
2	0,32	0,356	0,392	0,428
3	0,23	0,271	0,311	0,352
4	0,185	0,288	0,27	0,314
5	0,158	0,202	0,247	0,291
6	0,14	0,185	0,231	0,276
7	0,127	0,174	0,219	0,265
8	0,118	0,165	0,21	0,257
9	0,11	0,157	0,203	0,251
10	0,104	0,151	0,198	0,246

Потери лесоматериалов при каждом обороте и число оборотов принимаются по данным наблюдений за фактическим использованием опалубки.

Их значения не должны превышать:

• для фундаментов под конструкции и оборудование объемом до 10 м 3 — 0,352 и более 10 м 3 – 0,291;
• для подпорных стен подвалов, стен зданий и перегородок — 0,243, для прочих конструкций — 0,246.

Пример. При установке опалубки колонны определилась ее оборачиваемость 5 раз, потери при каждом обороте 15% досок.

Норма расхода досок IV сорта толщиной 40 мм на первоначальное устройство 10 м 2 опалубки прямоугольных столбов фундаментов — 0,11 м 3 .

С учетом коэффициента К норма расхода досок на каждые 10 опалубки: 0,11 X 0,247 — 0,027 м 3 . Эта норма принимается для учета за расход материалов, так как она не превышает допускаемую норму.

«Справочник строителя», М.С.Екельчик

Группа Коэффициент значимости, К3 Наименование конструктивных частей (видов работ) зданий и сооружений Жилые и культурно-бытовые здания 1 1,5 Фундаменты, стены, перекрытия, перегородки, крыша, полы 2 0,5 Штукатурные работы, малярные работы, наружная отделка, окна, двери, благоустройство 3 1 Отопление, водоснабжение, канализация, вентиляция, электрооборудование, газификация Промышленные одноэтажные здания 1 1,5 Фундаменты, каркас, покрытие, заполнение степ, кровля 2…

При одновременной работе нескольких строительных организаций на строящемся объекте генеральный подрядчик обязан с участием субподрядных организаций разработать и по. согласованию с ними утвердить график производства совмещенных работ и мероприятия по технике безопасности и производственной санитарии, обязательные для всех организаций, участвующих в строительстве. Контроль за выполнением этих мероприятий возлагается на генерального подрядчика; ответственность за безопасное ведение…

Правовые нормы охраны труда установлены статьями 153—173 КЗоТ УССР и 160—172 КЗоТ РСФСР. Основным законодательным документом, в котором изложены требования безопасности в строительстве, является глава СНиП III-A.11—70, введенная в действие с 1 января 1971 г., взамен СНиП III-A.11—62. Она распространяется на строительно-монтажные работы независимо от ведомственной подчиненности выполняющих их организаций. Кроме указанной главы СНиП, необходимо…

Проектные организации несут ответственность: наряду со строительно-монтажными организациями за качество строительства, по которому осуществляется авторский надзор; за тщательное осуществление авторского надзора и своевременное предъявление требований по устранению выявленных недостатков. Проектные организации, осуществляющие авторский надзор, вправе требовать от строительно-монтажных организаций приостановления в необходимых случаях строительно-монтажных работ (при неудовлетворительном их качестве, отступлении от проекта, нарушении установленной технологической…

Затраты, связанные с осуществлением авторского надзора, производятся за счет средств, выделяемых на строительство объектов, и включаются в сводную смету, а порядок расчетов определяется в договорах на авторский надзор, заключаемых проектными организациями, заказчиками. Работники проектных организаций, осуществляющие авторский надзор за строительством предприятий, зданий и сооружений и за комплексной застройкой микрорайонов и жилых кварталов, премируются за успешное…

Как правильно армировать углы ленточного фундамента.

Технология армирование ленточного фундамента.
Если вы заинтересованы в том, чтобы возведенное здание прослужило, не создавая проблем, как можно дольше, особое внимание следует уделить закладке ленточного фундамента в целом и армированию углов своими руками в частности. Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго, и в нем не появятся никакие повреждения.

Для того чтоб более точно разобраться в том, насколько важно армирование угловых частей основания, стоит вспомнить некоторые азы из области сопромата. А именно, тот факт, что распределение нагрузки происходит одновременно по разным направлениям, в связи с чем на угловую часть здания приходится одновременно два разноплановых вектора воздействия. Если говорить простым языком, то нагрузка на фасад в данном случае создается двумя стенами. А из-за сопротивления конструкции суммарная сила воздействия имеет направление во внутрь от стены.

Армирование бетона

Заливка монолитной плиты с усилительным каркасом: фото

Армирование необходимо для повышения прочностного потенциала бетона – железобетон во много раз превосходит обыкновенный аналог по прочности на излом. Повышенную надежность обеспечивает металлический каркас, сваренный из арматуры, который располагается в толще бетона. Он играет роль скелета, который многократно усиливает выносливость объекта (узнайте здесь, как происходит армирование газобетона).

В современном строительстве применение железобетона является стандартом де-факто, несмотря на то, что его цена на порядок выше обычного аналога. Однако наличие арматуры не превращают бетон в железобетон. Иногда в опалубку просто погружаются сваренный наугад каркас, который затем заливается раствором – некоторые строители по ошибке могут назвать это железобетоном, но это заявление ошибочно.

Минимальный процент усиления

Чтобы превратить обычный бетон в железобетон, недостаточно просто заложить в него металлический каркас. Существует такое понятие как минимальный процент армирования железобетонных конструкций, посредством которого определяется степень перехода одного состояния в другое. Если процент вхождения металлических элементов окажется меньше необходимого, то данное изделие относится к бетонным наименованиям.

Обратите внимание! Данный раздел основывается на пункте 5. 16 СНиП 2.03.01-84 “Бетонные и железобетонные конструкции”

Готовый каркас и металлического прута

Если количество металлических составляющих будет меньше необходимого, то такой тип усиления считается конструкционным укреплением – при этом изделие не становится железобетоном.

Минимальный процент усиления объекта продольной арматурой рассчитывается исходя из площади сечения бетонного элемента.

• Во внецентренно растянутых и изгибаемых объектах, в том случае если продольная сила располагается вне пределов рабочей высоты сечения, усиление должно составлять не менее 0,05% (арматура S) от площади сечения бетонного элемента;
• Во внецентренно растянутых объектах, где продольная сила располагается между арматурами S и S”, усиление должно составлять не менее 0,06% (арматура S и S”) от площади сечения бетонного элемента;
• Во внецентренно сжатых объектах минимальный процент вхождения металлических элементов составляет от 0,1 до 0,25% (арматура S и S”).

Обратите внимание! Если продольное усиление располагается по контуру сечения (равномерно), то площадь сечения арматуры должна составлять вдвое больше указанных величин. Это также относится к центрально-растянутым объектам.

Максимальный процент усиления

Сборка каркаса перед заливкой

В бетонных работах инструкция – «чем больше, тем лучше» – неуместна.

Чрезмерное количество металлических составляющих существенно ухудшит технические характеристики изделия.

Как и в предыдущем случае, здесь также имеются нормативы.

• Независимо от класса бетона и усилительных элементов, наибольший процент вхождения арматуры в сечение изделия не должен превышать 5% в случае с колоннами и 4% во всех остальных случаях. При этом бетонный раствор должен эффективно просачиваться между деталями усилительного каркаса;

Обратите внимание! В обоих случаях, в качестве усилительных элементов подразумевается горячекатаная сталь для армирования железобетонных конструкций.

Защитный слой бетона

Схема Ж/б в разрезе

Усилительный каркас должен покрываться защитным слоем бетона, который обеспечивает совместную работу бетона и металлического скелета. Также он защищает металл от коррозии и воздействия окружающей среды (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).

Толщина слоя над металлическим каркасом составляющими должна составлять.

В стенках и плитах (толщиной мм) не менее:

• Свыше 100 мм – 15 мм;
• До 100 мм и включительно – 10 мм;

В ребрах и балках:

• Свыше 250 мм – 20 мм;
• До 250 и включительно – 15 мм;

В фундаментных балках:

Обратите внимание! Если защитный слой будет иметь большее значение, то для дополнительного укрепления используется проволока для армирования железобетонных конструкций, которая перекроет излишек.

Укрепление лестничного пролета

• Монолитных с цементной подушкой – 35 мм;
• Сборных – 30 мм
• Монолитных без цементной подушки – 70 мм;

Обратите внимание! Данный раздел составлен в соответствии с пунктом 5. 5 СНиП 2.03.01-84 “Бетонные и железобетонные конструкции”

Также следует отметить, что алмазное бурение отверстий в бетоне или резка железобетона алмазными кругами должна учитывать расположение и структуру усилительного каркаса. Отделение частей или сквозные отверстия могут существенно снизить потенциал прочности объекта. Если же речь идет о полном демонтаже объекта, то данное обстоятельство учитывать нет необходимости.

Соблюдение норм и стандартов будет надежной гарантией долговечности и надежности железобетонных конструкций. Более подробную информацию по данной теме вы можете получить посредством просмотра видео в этой статье (узнайте также как осуществляется прогрев бетона сварочным аппаратом).

Статья по теме: Как найти проводку в стене без прибора

Преимущества и недостатки

Железобетонная стена – крепкая и долговечная конструкция, которая способна выдерживать немалые нагрузки и демонстрировать положительные свойства и характеристики. До реализации проекта необходимо тщательно изучить все особенности данного типа конструкций.

Основные достоинства монолитных железобетонных стен:

• Небольшой вес – 1 квадратный метр весит около 340 килограммов, что позволяет выбирать облегченный фундамент (к примеру, квадратный метр кирпичной кладки весит до 960 килограммов)
• Длительный срок эксплуатации – монолитный железобетон не боится внешних негативных факторов, служит минимум 100 лет
• Прочность и надежность из-за отсутствия соединений в конструкции и риска расхождения швов, появления трещин
• Высокий уровень пожаробезопасности, стойкости к воздействию ураганов, циклонов, сейсмической активности
• Экономия на отделочных материалах и работах благодаря ровным и гладким стенам, позволяющим выбрать любой вариант интерьера и не тратить силы, время и средства на выравнивание стен, устранение дефектов и т.д.
• Возможность выполнить все работы самостоятельно, без спецтранспорта и подъемников
• Стойкость к окислению, коррозии
• Простота и высокая скорость монтажа
• Невысокая стоимость реализации проекта
• Возможность воссоздать самую оригинальную дизайнерскую задумку – плита стеновая железобетонная размеры предполагает любые, залить можно конструкцию какой угодно конфигурации, с криволинейными, арочными элементами, реализовав оригинальный проект коттеджа или авторского дома
• Хорошие теплоизоляционные характеристики за счет отсутствия мостиков холода

Главные недостатки монолитной железобетонной стены:

• Необходимость обязательно проводить тепло/звукоизоляционные мероприятия
• Сложность в разборке
• Риск появления отслоек, трещин и других деформаций в случае неправильного замеса бетона, несоблюдения технологии заливки, ухода и т. д.
• При строительстве в холодную пору появляется необходимость прогрева бетона
• Важность дополнительного ухода в период набора прочности бетона и остановки работ на этот период

В целом, преимуществ монолитная железобетонная плита демонстрирует намного больше, чем минусов. Более того, многие недостатки можно нивелировать теми или иными решениями, остальные же больше относятся к ряду особенностей, чем явных и серьезных минусов.

Заключительные моменты

Армирование кирпичной кладки сеткой не представляет сложности, если соблюдать рекомендации специалистов. Оно применяется при любых видах строительства, обеспечивает долговечность здания, равномерно распределяет весовую нагрузку, усиливая конструкцию.

Не забывайте, что укрепление постройки увеличивает безопасность объекта при его дальнейшей эксплуатации. Тщательно изучите требования строительных норм и правил до начала работ. Обязательно армируйте кладку из кирпича, несмотря на возникающие дополнительные расходы. Обратите на это внимание!

5 / 5 ( 2 голоса )

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом. Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных. Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Особенности поперечного усиления

Специальные стержни и сварная сеть применяются при поперечном упрочнении. Армирующая сетка для этого варится с ячейками различной формы:

• в виде квадрата;
• в форме прямоугольника;
• зигзагообразного вида.

Арматура, равномерно установленная на стене, перераспределяет нагрузку, не допуская локальных перегрузок

Для выполнения квадратных или прямоугольных вариантов применяется проволока сечением 5 мм. В зависимости от диаметра используемого прутка и сферы применения, размер ячейки принимается от 3 до 10 см. Традиционно, сетка для кирпичной кладки укладывается с интервалом через пять слоев. Если толщина кирпича выше стандартной, то можно накладывать через четыре ряда. Концы проволоки должны выступать из стены наружу на 2-3 мм. Благодаря этому вы всегда сможете проверить расположение проволоки в наружных слоях. Затем выступающие части удаляются, места выхода проволоки штукатурятся или прячутся под плиткой.

Где вы предпочли бы жить: в частном доме, или квартире?

Армирующая сетка для мероприятий по усилению может иметь ячейки зигзагообразного вида. Интервал между зигзагами составляет 5-10 см. На это влияет диаметр стержней, составляющий 5-8 миллиметров. Технология укладки такого материала регламентирует его установку через 2 слоя кирпича, одновременно с перпендикулярно направленной арматурой в рядом расположенных слоях.

Сетка для обеспечения жесткости бывает цельнометаллической, вытяжной или просечной. Она постепенно вытесняет зигзагообразную, пользуется спросом. Это связано с ее повышенной прочностью и удобством выполнения работ.

Алгоритм изготовления металлического каркаса:

1. Несущие прутья (диаметр 10–20 мм) вбиваются в землю шагом приблизительно 50–60 см.
2. Сверху и снизу привариваются вертикальные несущие прутья.
3. Устанавливаются и привариваются дополнительные рабочие прутья, расстояние между ними произвольное, но не более 8–10 см.

Особенное внимание следует уделить укреплению углов конструкции. Множество строительных ошибок и некачественных построек обязаны своим появлением именно некачественному армированию углов здания. Стены в этом случае испытывают меньшую нагрузку, поэтому стандартного каркаса для них будет достаточно.

Армирование прямого угла и примыкания

[ads-mob-1]

Виды углов

Рисунок 2. Варианты армирования ленточных углов
Схема вязки арматуры на ленточном фундаменте зависит нескольких факторов: общего веса сооружения, типа грунта и используемых при строительстве материалов. Углы конструкции бывают такими:

1. Прямой. Он является самым распространенным. Такой угол имеет Т-образную или Г-образную форму.
2. Тупой. Если он развернут на 160 градусов, то трудностей с его укреплением не возникнет. В этом случае подойдет любая схема армирования углов. При этом линии проводятся от внешней стороны фундамента у внутренней. Если же угол находится в пределах 90-160 градусов, то требуется дополнительный монтаж вертикальных прутьев.
3. Эркер (произвольный). Используется для возведения строений сложной формы.

Важно! Острые углы иногда тоже присутствуют в ленточных фундаментах, но применяются они редко.

Обязательные требования

Нормативными документами по строительству регламентированы правила выполнения работ и требования, которые обязательно необходимо соблюдать. Остановимся на них:

• полностью утапливайте в цементный раствор сетку;
• покрасьте до выполнения работ металлические элементы, защитите их от коррозии;
• обеспечьте гарантированное превышение толщины шва, закрывающего прутья;
• используйте одинаковый тип усиления при строительстве здания;
• обратите внимание на конфигурацию ячеек;
• добейтесь выступания за края стен сетчатого полотна;
• используйте стальную вязальную проволоку, не применяйте сварку, если укрепляющие изделия изготавливаются самостоятельно.

Как правильно вязать арматуру.

Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство. Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента. Для выполнения работы потребуются следующие материалы и оборудование:

• электросварочный или газосварочный аппарат;
• болгарка;
• арматурные прутья.

Схема монтажа фундамента.
Начинать работу следует с производства расчета и армирования подошвы. Это имеет особенно важное значение именно для ленточного фундамента заглубленного типа, поскольку нагрузка на низ основания в данном случае получается очень высокой. Если же прибавить сюда негативное влияние факторов внешней среды (прежде всего, воды и влаги), становится вполне очевидно, что длительное время основание в подобных условиях просто не продержится.

Конструкция арматуры для укрепления подошвы может быть изготовлена на строительной площадке. Для работы потребуется сварить всего два контура, один из которых будет иметь небольшой отступ от наружного периметра траншеи фундамента. 5 см окажется вполне достаточно.

Что касается второго контура, его следует располагать на аналогичном расстоянии от внутреннего края. В процессе работы следует помнить о том, что сварочный шов ни в коем случае не должен приходиться на угол .

Сгибание арматуры правильно производить под прямым углом. Место, в котором происходит сгиб, следует предварительным образом разогреть. Соединение арматуры с использованием сварки следует располагать в тех местах, в которых лента основы будет характеризоваться низкими показателями нагрузки. После того, как конструкция будет полностью готова, ее можно опускать в готовый котлован. В угловые части дополнительно нужно установить вертикальные металлические стержни. Поскольку они играют особенно важную роль, правильно будет применять прутья арматуры более серьезного диаметра. Вбивать штыри в почву следует как можно более глубоко. Установленные контуры требуется приварить к вертикальным стержням.

Что касается верхней части заглубленного ленточного основания, оно тоже должно включать не менее двух контуров арматурного усиления.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах. Такое соединение просто неспособно корректно распределить нагрузки. Данный участок требует особенного подхода и отдельной схемы укладки. Специалисты рекомендуют применять в данном случае гнутые элементы. В идеале они должны представлять собой продолжение продольных стержней каркаса и заходить за угол примерно на 60, а лучше 70 см. Если длины прута для этого оказывается недостаточно, можно использовать отдельные гнутые элементы – хомуты. Их стороны должны равняться, как минимум, 50 диаметрам арматурных прутьев.

Армирование ленточного фундамента

Армирование необходимо для того, чтобы бетон стал железобетоном. Для этого в фундаментную опалубку устанавливается пространственный каркас из арматуры, который воспринимает изгибающие нагрузки и работает на растяжение. Бетон, как известно хорошо работает только на сжатие.
При эксплуатации здания происходят морозные пучения, просадки и движения грунта, что негативно сказывается на состоянии фундамента. Поэтому небрежное армирование может привести к появлению трещин в цоколе и стенах. Как следствие к арматурным работам надо подходить крайне ответственно.

Как правильно выбрать арматуру для фундамента

Размер арматуры определяется нагрузками, которые задаются массой здания, размерами строения и составом грунтов. При покупке арматуры узнайте ее маркировку. Свариваемая арматура обозначается буквой «С», коррозионностойкая к растрескиванию имеет индекс «К». Другие арматуры нам не подходят.

Для диаметров до 12 мм электрическая дуговая сварка не используется из-за опасности пережога и трудоемкости работ.
Нахлест при стыковании делается в тридцать арматурных диаметров. До краев опалубки арматура не доходит, необходимо оставлять защитный слой из бетона. Он изолирует металл от атмосферы и грунтов.

Может быть полезным:

Этапы проведения работ

1. Для начала нужно определится с геометрией арматурного каркаса. Сколько арматуры и куда укладывать и на каком расстоянии. Обычно этим занимаются проектировщики, которые делают все расчеты и руководствуются СниПами и ГОСТами
2. Имея чертежи, можно делать заготовку отрезков арматуры. Прутки можно нарезать болгаркой или болторезами
3. Затем делается шаблон из дерева, на котором вяжется каркас
4. После чего каркас устанавливается в проектное положение и заливается бетоном.

Обязательно нужно предусмотреть гидроизоляцию бетонного ленточного фундамента.

Как правильно армировать ступеньки

Если ваш участок имеет наклон или вы высоко подняли уровень чистого пола, то вам не обойтись без ступеней. Их можно заливать совместно с основным фундаментом, главное сделать правильно армирование. Ступенька находится вне основного массива бетона. Поэтому если делается единая конструкция, то армированию уделяем особое внимание. Нужно усилить место примыкания, уложив арматуру почаще. Учтите, что в дальнейшем ступени будут обкладываться плиткой или другими материалами, поэтому делайте ступеньки в размер удобный для укладки и хождения по ним. В ступени можно добавить арматуры. Так же есть рекомендация ступени заливать отдельно от цоколя, при выборе варианта нужно учитывать имеющиеся условия.

Как правильно армировать углы

В ленточном фундаменте при армировании самое главное это стыковка арматуры в углах. Это то место, где скапливаются основные нагрузки и напряжения, происходит приложение разнонаправленных усилий.
И если были допущены ошибки при армировании, то может по углу пойти трещина, могут быть отколы бетона, и произойдет разрыв арматуры. В этом случае, единый фундамент будет работать как набор отдельных балок, что еще более усугубит положение.
При армировании углов применяется анкеровка — связывание арматуры и гнутых элементов. Поперечная арматура в углах учащается. Затем угловые стыки провариваются. После армирования можно заливать бетон.

Свяжитесь с нами и мы произведём работы

Наша компания «Установка свай» более десяти лет занимается забивкой свай и шпунтов. Свайные фундаменты имеют неоспоримые преимущества перед ленточными. Вы можете заказать работы по свайному фундаменту, и в кратчайшие сроки приедет техника, и будут забиты или вдавлены сваи. Работа происходит по всей Центральной России. В комплексе осуществляются поставки необходимых комплектующих на объекты.


Наша компания осуществляет свайные работы — обращайтесь, поможем!

Наши услуги







Есть вопросы? Звоните!

 +7 (499) 403-19-55



Армирование ленточного фундамента: технология и основные правила

Каждому зданию и строению нужен прочный фундамент. В малоэтажном строительстве для усиления применяется армирование ленточного фундамента, возведение которого является одним из важнейших и затратных этапов.

Не стоит экономить на количестве и качестве материала, так как пренебрежение технологиями и правилами приведет к плачевным последствиям.

Базовое устройство выполняется в следующей последовательности:

1. Отбор грунта из траншеи в соответствии с чертежами на усиление ленточного фундамента.
2. Изготовление песчаной подушки трамбовкой.
3. Монтаж каркаса стальной арматуры.
4. При наружной температуре ниже пяти градусов бетон следует нагреть.
5. Крепление опалубки.
6. Заливка бетона.

Перед тем, как правильно укрепить фундамент, следует выяснить свойство грунта, составить схему, рассчитать количество материала и приобрести его.

Армирование ленточного фундамента по ГОСТ 5781

При составлении проекта помимо линейных параметров бетонной ленты указывается еще характеристика армирования:

• арматура какого диаметра нужна для фундамента;
• штанги;
• их местонахождение.

Если планируется самостоятельно построить и укрепить ленточный фундамент для дома, бани, гаража, то придерживаются определенных правил согласно действующим СНиП и ГОСТ 5781-82. В последней представлена ​​классификация и ассортимент горячекатаного круглого проката периодического и гладкого профиля, предназначенного для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь). А также, указано:

• технические требования;
• упаковка, этикетка;
• транспортировка и хранение.

Перед армированием ленточного фундамента следует ознакомиться с классификацией арматуры. По типу поверхности стержни бывают гладкие и периодического профиля, то есть гофрированные.

Максимальный контакт с заливным бетоном достигается только при использовании арматуры с профильной поверхностью.

Отражение может быть:

Также арматура подразделяется на классы А1-А6 в зависимости от марки и физико-механических свойств используемой стали: от низкоуглеродистой до почти легированной.

При самоармировании ленточного фундамента совсем не обязательно знать все параметры и характеристики классов. Достаточно ознакомиться с:

Марка стали

• ;
• диаметров стержней;
• допустимых углов холодной гибки;
• радиусов изгиба.

Эти параметры можно указать в прайс-листе при закупке материалов. Они также представлены в таблице ниже:

Значения из последнего столбца важны при изготовлении гнутых элементов (зажимов, ножек, вставок), так как увеличение угла или уменьшение радиуса изгиба приведет к потере прочностных свойств арматуры..

Для самостоятельного выполнения ленточного фундамента обычно берут гофрированный стержень класса А3 или А2, диаметром 10 мм. Для гнутых элементов — гладкая арматура А1 диаметром 6-8 мм.

Как правильно разместить арматуру

Расположение арматуры в ленточном фундаменте влияет на прочность и несущую способность фундамента. Эти параметры напрямую зависят от:

• толщина арматуры;
• длина и ширина рамы;
• стержневых форм;
• метод вязания.

В процессе эксплуатации фундамент подвергается постоянным нагрузкам в результате движения грунтов при морозном пучении, проседании, наличии карстов и сейсмических воздействий, наконец, от веса самого здания. Таким образом, верхняя часть основания в первую очередь подвержена сжатию, а нижняя часть — растяжению. Посередине практически нет нагрузки. Поэтому нет смысла его усиливать ..

В схеме армирования ярусы каркаса расположены продольно по верху и низу ленты.При необходимости усиления фундамента, выявленного при расчете, устанавливаются дополнительные ярусы.

При высоте основания более 15 см применяется вертикальное поперечное армирование гладкими прутьями.

Быстрее и удобнее изготавливать рамку из заранее сделанных отдельных контуров. Для этого стержни сгибают по заданным параметрам, образуя прямоугольник. Их следует делать одинаковыми, не допуская отклонений. Таких элементов потребуется довольно много.Работа довольно кропотливая, но в траншею уйдет быстро.

Поперечная арматура в фундаменте устанавливается с учетом нагрузок, действующих поперек оси фундамента. Он фиксирует продольные стержни в заданном проектном положении и предотвращает возникновение и развитие трещин. Расстояние между стержнями зависит от марки, способа укладки и уплотнения бетона, диаметра арматуры и ее размещения по отношению к направлению бетонирования.Также не забывайте, что фундаментная рама должна располагаться на расстоянии 5-8 см от верхнего уровня заливки и краев опалубки.

При соединении стержней используется вязальная проволока и специальный крючок. Допускается использование сварки только для арматуры, имеющей в маркировке букву «С». Каркас собирается с помощью стержней и хомутов, которые связывают его в единую конструкцию. Шаг арматуры в ленточном фундаменте должен составлять 3/8 его высоты, но не более 30 см.

Усилитель подошвы

Для одноэтажного дома и в хороших почвенных условиях фундамент заглубляют на глубину промерзания грунта. В этом случае армирование подошвы ленточного фундамента скорее выполняет страховую функцию. Его изготавливают путем размещения на дне основания сетки из стержней. Взаимная договоренность в данном случае роли не играет. Главное, чтобы слой бетона был не более 35 см.

На мягких грунтах или с высокой расчетной нагрузкой может потребоваться фундамент с более широким основанием.Затем применяется продольная арматура, как в первом случае, а для поперечной требует отдельного расчета.

Как армировать углы

Опоры и углы в фундаменте представляют собой места концентрации разнонаправленных напряжений. Неправильная стыковка арматуры в этих проблемных местах приведет к образованию поперечных трещин, выкрашиванию и расслоению.

Армирование углов ленточного фундамента проводится по определенным правилам:

1. Стержень изогнут так, что один его конец входит глубоко в одну стенку основания, а другой — в другую.
2. Минимальный припуск для стержня к другой стене — 40 диаметров арматуры.
3. Простые перекрестные перекрестия не используются. Только с применением дополнительных вертикальных и поперечных штанг.
4. Если изгиб на другой стене не позволяет сделать длину стержня, то для их соединения используется Г-образный профиль.
5. Один зажим от другого в раме должен находиться на расстоянии половинном от ленты.

Чтобы нагрузки в углах ленточного основания равномерно распределялись, составляют жесткий пучок внешней и внутренней продольной арматуры.

Как рассчитать арматуру

Расчет армирования ленточного фундамента проводится с учетом возможных напряжений при возведении и эксплуатации конструкции. Например, продольное натяжение из-за этой конструкции: вертикальные и поперечные стержни в длинных и относительно узких каналах практически не влияют на распределение нагрузок, но выступают в качестве элементов крепления.

Чтобы рассчитать, сколько положить арматуры в фундамент, нужно определиться с ее габаритами. Для узкой основы в 40 см будет достаточно четырех продольных стержней — две вверху и две внизу. Если вы планируете делать фундамент размером 6 х 6 м, то для одной стороны каркаса вам понадобится 4 Х 6 = 24 м. Тогда общее количество продольной арматуры будет 24 х 4 = 96 м. Это Его удобно считать, когда вы самостоятельно составляете чертеж раскладки арматуры.

Если вы не можете купить штанги нужной длины, то их можно внахлест (более метра).

Стоимость фундамента складывается из стоимости использованных материалов и объема работ. При расчетах лучше использовать проект с указанной глубиной и шириной основания. Также на стоимость влияет удаленность объекта строительства и сопутствующих работ, например:

• гидроизоляция;
• изоляция;
• отмостка;
• дренаж;
• ливневая вода.

Все это складывается в окончательную цену. Хотя для небольшой конструкции фундамент можно сделать даже своими руками.Самым сложным и длительным при возведении ленты фундамента является ее армирование, но справиться можно в одиночку. Конечно, работать с двумя-тремя помощниками проще и безопаснее.

Видео об усилении монолитного ленточного фундамента

Расчет армирования ленточного фундамента своими руками

Ленточный фундамент имеет нестандартную геометрию: его длина в десятки раз больше глубины и ширины. Благодаря такой конструкции практически все нагрузки распределяются по ленте.Сам по себе бетонный камень не может компенсировать эти нагрузки: его прочность на изгиб недостаточна. Для придания конструкции повышенной прочности используется не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс укладки металла называется армированием ленточного фундамента. Сделать своими руками несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и марка арматуры — все это должно быть прописано в проекте.Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент, нужен проект. С другой стороны, если вы строите небольшое здание, вы можете попробовать, исходя из общих рекомендаций, все сделать самостоятельно, в том числе и разработать схему армирования.

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении — прямоугольник.И этому есть простое объяснение: эта схема работает лучше всего.

Армирование ленточного фундамента высотой пояса не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу на морозе давят силы пучения, сверху — нагрузка от дома. При этом почти не нагружается середина ремня. Для компенсации действия этих двух сил обычно делают два пояса рабочей арматуры: вверху и внизу. Для фундаментов мелкой и средней глубины (до 100 см) этого достаточно.Для глубоких ремней требуется 3 ремня: слишком большая высота требует усиления.

Для того, чтобы рабочая фурнитура находилась в нужном месте, ее фиксируют определенным образом. Причем делают это с помощью более тонких стальных стержней. Они не участвуют в работе, а только удерживают рабочую арматуру в определенном положении — они создают конструкцию, поэтому такой вид арматуры называется конструкционным.

Как видно на схеме армирования ленточного фундамента продольные стержни арматуры (рабочие) связаны горизонтальными и вертикальными опорами.Часто их делают в виде замкнутой петли — струбцины. С ними проще и быстрее работать, а конструкция надежнее.

Какая фурнитура нужна

Для ленточного фундамента используются стержни двух типов. Для продольных, несущих основную нагрузку, требуется класс AII или AIII. Причем профиль обязательно ребристый: он лучше сцепляется с бетоном и нормально переносит нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первоклассную AI, толщиной 6-8 мм.

Недавно на рынке появилась фурнитура из стекловолокна. По заверениям производителей он имеет лучшие прочностные характеристики и более долговечный. Но многие дизайнеры не рекомендуют использовать его в фундаменте жилых домов. По нормам он должен быть железобетонным. Характеристики этого материала давно известны и рассчитаны, разработаны специальные профили армирования, которые способствуют тому, что металл и бетон объединяются в единую монолитную конструкцию.

Как будет вести себя бетон в паре со стекловолокном, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара выдержит нагрузки — все это неизвестно и не изучено. Если хотите поэкспериментировать, используйте стекловолокно. Нет — берите железную фурнитуру.

Расчет арматуры ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Регулируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции».В этом документе указывается минимальный объем необходимой арматуры: он должен составлять не менее 0,1% площади сечения фундамента.

Определение толщины арматуры

Поскольку ленточный фундамент в разрезе имеет форму прямоугольника, площадь сечения находится путем умножения длин его сторон. Если лента 80 см в глубину и 30 см, то площадь будет 80 см * 30 см = 2400 см 2.

Теперь нам нужно найти общую площадь арматуры.Согласно СНиП, она должна быть не менее 0,1%. Для данного примера это 2,8 см 2. Теперь методом выбора определяем диаметр стержней и их количество.

Цитаты из СНиП, относящиеся к арматуре (чтобы увеличить картинку щелкните по ней правой кнопкой мыши)

Например, мы планируем использовать арматуру диаметром 12 мм. Его площадь поперечного сечения составляет 1,13 см 2 (рассчитывается по формуле площади круга). Оказывается, чтобы дать рекомендации (2.8 см 2) нам понадобится три стержня (или еще говорят «резьбы»), так как двух явно мало: 1,13 * 3 = 3,39 см 2, что больше 2,8 см 2, что рекомендует СНиП. Но разделить три нити на два ремня не получится, да и нагрузка будет значительной с обеих сторон. Поэтому укладывают четыре, закладывая солидный запас прочности.

Чтобы не зарывать в землю лишние деньги, можно попробовать уменьшить диаметр арматуры: рассчитать до 10 мм. Площадь этого стержня равна 0.79 см 2. Если умножить на 4 (минимальное количество стержней рабочей арматуры для ленточного каркаса), получим 3,16 см 2, чего тоже достаточно с запасом. Так для этого варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента коттеджа осуществляется прутьями с разным типом профиля

Шаг установки

Также существуют методы и формулы для всех этих параметров.Но для небольших построек это проще. Согласно рекомендациям стандарта, расстояние между горизонтальными ветками не должно быть более 40 см. Они ориентируются на этот параметр.

Как определить, на каком расстоянии нужно укладывать арматуру? Чтобы сталь не корродировала, она должна располагаться в толще бетона. Минимальное расстояние от края 5 см. Исходя из этого рассчитывается расстояние между брусками: как по вертикали, так и по горизонтали оно на 10 см меньше размеров ленты.Если ширина фундамента 45 см, получается, что между двумя нитями будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует стандарту (менее 40 см).

Шаг армирования ленточного фундамента — расстояние между двумя продольными стержнями

Если наша лента 80 * 30 см, то продольные арматуры располагаются на расстоянии 20 см друг от друга (30 см — 10 см). Поскольку для фундамента среднего фундамента (высотой до 80 см) требуется два армирующих пояса, один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот стандарт есть и в СНиП: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Рассчитали армирование ленточного фундамента своими руками. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы исходили из того, что эти параметры были основаны на.

Армирование углов

В конструкции ленточного фундамента самым слабым местом являются углы и примыкание стен.В этих местах подключаются нагрузки от разных стен. Чтобы они удачно перераспределились, необходимо правильно связать арматуру. Просто подключить его неправильно: этот метод не передает нагрузку. В результате через некоторое время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: либо используются загибы — Г-образные зажимы, либо продольные нити делают длиннее на 60-70 см и загибают на угол

Чтобы избежать такой ситуации, при армировании углов используются специальные схемы: брус загибается из стороны в сторону.Этот «нахлест» должен быть не менее 60-70 см. Если длины продольной планки не хватает для изгиба, используйте Г-образные хомуты со сторонами не менее 60-70 см. Схемы их расположения и крепления арматуры показаны на фото ниже.

По такому же принципу армируют прилегающие стены. Также желательно взять арматуру с запасом и загнуть. Также возможно использование Г-образных зажимов.

Схема усиления примыкания стен в ленточный фундамент (для увеличения картинки щелкните по ней правой кнопкой мыши)

Обратите внимание: в обоих случаях в углах шаг поперечных перемычек уменьшен вдвое. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучинистых грунтах или под тяжелыми домами ленточные фундаменты часто делают с подошвой. Он передает нагрузку на большую площадь, что придает больше устойчивости фундаменту и уменьшает просадку.

Чтобы подошва не развалилась от давления, ее также необходимо укрепить.На рисунке представлены два варианта: одно и два пояса продольной арматуры. Если почвы сложные, с сильной склонностью к зимнему пропеканию, то можно укладывать две ленты. При нормальных и средне богатых почвах хватит и одного.

Уложенные по длине стержни арматуры рабочие. Их, что касается ленты, принимают во второй или третий класс. Они расположены на расстоянии 200-300 мм друг от друга. Их соединяют с помощью коротких отрезков длины.

Два метода армирования подошв ленточных фундаментов: слева для фундаментов с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва не широкая (жесткий рисунок), то поперечные сечения являются конструктивными и не участвуют в распределении нагрузки. Затем их делают диаметром 6-8 мм, загибая на концах так, чтобы они закрывали крайние стержни. Связал каждого вязальной проволокой.

Если подошва широкая (гибкий рисунок), поперечное армирование в подошве тоже работает. Она сопротивляется попыткам почвы «обрушить» ее. Поэтому в данном варианте подошвы используется ребристая арматура того же диаметра и класса, что и продольная.

Сколько штанги нужно

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам потребуется.Они подходят по всему периметру и под стенами. Длина ленты будет равна длине одного стержня арматуры. Умножив его на количество ниток, вы получите необходимую длину рабочей арматуры. Затем к получившейся фигуре прибавьте 20% — запас на стыки и нахлёстки. Именно столько в метрах вам понадобится рабочая фурнитура.

Теперь нужно рассчитать количество арматуры конструкции. Рассмотрим, сколько должно быть поперечных перемычек: длину ленты поделите на шаг установки (300 мм или 0. 3 м, если соблюдать рекомендации СНиП). Затем вы подсчитываете, сколько потребуется для изготовления одной перемычки (сложите ширину арматурного каркаса с высотой и удвойте ее). Полученная цифра умножается на количество перемычек. Еще вы добавляете к результату 20% (для подключений). Это будет количество конструктивного армирования для армирования ленточного фундамента.

Согласно аналогичному принципу, определите количество, необходимое для усиления подошвы. Собрав все вместе, вы узнаете, сколько арматуры нужно для фундамента.

Технологии сборки арматуры ленточных фундаментов

Армирование ленточного фундамента своими руками начинается после монтажа. Есть два варианта:

Оба варианта несовершенны и каждый решает, как ему будет легче. При работе непосредственно в траншее необходимо знать порядок действий:

• Сначала укладываются продольные стержни нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у разработчиков популярны кубики. Армирование также находится на расстоянии 5 см от стен опалубки.
• Используя поперечные отрезки конструкционной арматуры или лепные контуры, их закрепляют на необходимом расстоянии с помощью вязальной проволоки и крючка или вязального пистолета.
• Тогда есть два варианта:
  • Если использовались контуры, вылепленные в виде прямоугольников, к ним сразу привязывается верхний пояс.
  • Если при установке используются отрезанные части для поперечных перемычек и вертикальных стоек, то следующим шагом будет подвязка вертикальных стоек.После того, как все они будут связаны, свяжите второй пояс продольной арматуры.

Есть еще одна технология усиления ленточного фундамента. Каркас получается жестким, но у вертикальных столбов большой расход штанги: их вбивают в землю.

Вторая технология армирования ленточного фундамента — сначала вбиваются вертикальные столбы, к ним привязываются продольные нити, а потом все соединяется поперечными

• Сначала вбиваются вертикальные стойки по углам ленты и стыкам турников. Столбы должны иметь большой диаметр — 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, регулируя горизонтальные и вертикальные линии, и вбивают в землю на 2 метра.
• Затем вбиваются вертикальные стержни расчетного диаметра. Шаг установки определили: 300 мм, в углах и стыках опор вдвое меньше — 150 мм.
• Продольные нити нижнего арматурного ремня привязаны к стойкам.
• На пересечении стоек и продольных арматурных стержней подвязывают горизонтальные перемычки.
• Привязывается верхний арматурный пояс, который находится на 5-7 см ниже верхней поверхности бетона.
• Перемычки горизонтальные завязаны.

Самый удобный и быстрый способ сделать армирующую ленту по заранее сформированным контурам. Стержень сгибается в форме прямоугольника с заданными параметрами. Вся проблема в том, что их нужно сделать одинаковыми, с минимальными отклонениями.И их требуется большое количество. Но тогда работа в окопе продвигается быстрее.

Как видите, армирование ленточного фундамента — процесс долгий и сложный. Но справиться можно даже в одиночку, без помощников. Однако на это потребуется много времени. Удобнее работать вдвоем или втроем: стержни носить и обнажать.

Схемы армирования ленточных фундаментов

Арматура представляет собой стальной стержень с гладким или ребристым профилем.Чаще всего используются диаметры от 6 до 32 мм.

В процессе эксплуатации фундамент постоянно подвергается различным нагрузкам, например, от веса самого дома или различных движений грунта, в том числе за счет сил морозного пучения. Упрощенно говоря, нижняя часть фундаментной ленты в основном подвержена растягивающей нагрузке, а верхняя часть — сжимающей нагрузке.

Так как сопротивление бетона сжатию в 50 раз выше, чем растяжению, а стальная арматура

, напротив, способна выдерживать большие растягивающие нагрузки, можно сделать вывод, что армирование нижней части ленточного фундамента является несущественным. необходимый.При этом необходимо помнить о силах морозного пучения, подъемная сила которых может превышать вес дома и вызывать растяжение в верхней части ленточного фундамента.

Следовательно, необходимо укрепить низ и верх ленточного фундамента. Фактически бетон с помощью арматуры превращается в новый материал — железобетон, способный выдерживать растягивающие и сжимающие нагрузки. Усиливать среднюю часть ленточного фундамента нет смысла, так как она практически не испытывает нагрузок.

На рисунке представлена ​​примерная схема армирования ленточного фундамента.

Продольные ярусы арматуры расположены в верхней и нижней частях фундамента, так как вместе с бетоном воспринимают основные сжимающие и растягивающие нагрузки, действующие вдоль продольной оси фундамента. При необходимости, если это потребуется при расчете, можно установить дополнительные ярусы. Арматура класса АIII используется как продольная, представляющая собой круглый профиль, обычно диаметром от 10 до 16 мм, с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии.

При высоте фундамента более 15 см необходимо установить вертикальную поперечную арматуру, которая в основном используется в виде гладких стержней класса AI диаметром 6–8 мм.

Поперечная арматура при армировании ленточного фундамента устанавливается исходя из расчета нагрузок, действующих по поперечной оси фундамента. Установка поперечной арматуры ограничивает развитие трещин в бетоне и фиксирует рабочие продольные стержни в проектном положении.Лучше загнуть поперечную арматуру в рамы и установить внутри этих шпангоутов продольную арматуру.

Расстояния между стержнями продольной арматуры и шагом поперечной арматуры ленточного фундамента определяются СНиП 52-01-2003:

7.3.4 Следует принимать минимальное расстояние в свету между стержнями арматуры. в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.

Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее 25 мм.

Продольная арматура

7.3.6 Расстояние между стержнями продольной рабочей арматуры следует учитывать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение бетона в работу, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры.При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более чем вдвое больше высоты сечения элемента и не более 400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более чем 500 мм.

Поперечная арматура

7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может восприниматься только бетоном, поперечная арматура должна устанавливаться с шагом не более значения, обеспечивающего включение поперечной арматуры в эксплуатацию при образовании и развитии наклонных трещин.При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более 300 мм.

Также при армировании ленточного фундамента следует помнить, что арматура должна располагаться на расстоянии 5-8 см от краев опалубки и верхнего уровня бетонной заливки.

Соединение отдельных стержней арматуры осуществляется с помощью вязальной проволоки и специального крючка. Сварка разрешена только для арматуры, имеющей в маркировке букву «С», например A500C.

Схемы армирования углов и примыканий ленточного фундамента

Для усиления углов и примыканий арматура класса AIII должна быть изогнута. Армирование углов простым перекрестием арматуры не допускается, если углы фундамента армированы отдельными продольными стержнями арматуры.

Монолитный фундамент должен представлять собой единый жесткий пространственный каркас, а это возможно только при правильном армировании углов и примыканий фундамента.

1 — горизонтальная арматура; 2 — перекрытие; 3 — стопа; 4 — вертикальная арматура; 5 — поперечная арматура; 6 — дополнительная поперечная арматура; d — диаметр стержня арматуры; 50 см

Схема армирования уголка внахлест и подошва

1 — горизонтальное армирование; 2 — перекрытие; 3 — вертикальная арматура; 4 — поперечная арматура; 5 — дополнительная поперечная арматура; 6 — Г-образный зажим; d — диаметр арматуры; 50 см

Схема усиления углов ленточного фундамента L-образным зажимом

1 — горизонтальное армирование; 2 — перекрытие; 3 — вертикальная арматура; 4 — поперечная арматура; 5 — дополнительная поперечная арматура; d — диаметр стержня арматуры; 50 см =

Схема усиления ленточного фундамента на стыках

Минимальная арматура в фундаменте на плоту по коду

Максимальный процент стали = 6.0% ∴Количество стали = (6,0 / 100) x 1 = 0,06 м³. Вес стали = 0,06 x 7850 = 471 кг / м³. Минимальное количество стержней для квадратной колонны — 4, а для круглой колонны — 6. Пространство между поверхностью неподвижной арматуры и внешней стороной бетона элемента RCC является бетонным покрытием. В большинстве случаев оно описывается как «прозрачное покрытие» или «Минимальное бетонное покрытие» в общем на строительной площадке. Собираетесь ли вы использовать пункты кода ACI318, на которые я ссылался в моем «сообщении 11»? Будем надеяться, что ты ошибаешься, Джош Плум.Два требования, для усадочной арматуры и для армирования на изгиб, должны быть отдельными. Пожалуйста, уточните это заявление. Что сильно сдерживает фундаментную плиту? Потому что это кажется несколько неуместным для индустрии … И то, и другое — одно и то же. Плотный фундамент, также называемый матовым фундаментом, по сути, представляет собой непрерывную плиту, покоящуюся на почве, которая простирается над … Найдено внутри — Страница 69 Его полная прочность не может быть использована Из приведенных выше кодов: (a) 1 и 2 являются .. . (b) трапециевидная (c) квадратная (d) Т-образное сечение Плотный фундамент предоставляется, если он… Минимальное Ast = 0,0012 (1250) (670) = 1005,0 мм2. Находится внутри Мгновенные, готовые к проекту геотехнические ответы Последнее из серии популярных портативных справочников McGraw-Hill, это первый краткий справочник по геотехнической инженерии и темам, связанным со строительством. A c, в зависимости от того, что больше. Минимальная толщина фундаментной стены и стены фундамента. Согласно IS: 456-2000, минимальный процент армирования стали составляет 0,12% от общей площади сечения стержнем HYSD и 0,15% от общей площади стержнем из мягкой стали.В случаях, когда армирующая ткань перекрывает друг друга, практическое правило — это минимальное перекрытие в два стержня плюс 50 мм, то есть IS: 2950 (Часть I) • 1981 Индийский СТАНДАРТНЫЙ КОДЕКС ПРАКТИКИ ПРОЕКТИРОВАНИЯ И СТРОИТЕЛЬСТВА ФУНДАМЕНТОВ ЧАСТЬ I ПРОЕКТИРОВАНИЕ (Вторая редакция) Комитет секции по проектированию фундаментов , Председатель BDC 43 ПРОФ ДИНЕСИИ МОХАН, представляющий Центральный научно-исследовательский институт строительства (CSIR), члены Roorkee Страница: 3 Глава 2: Проект фундамента 92 Армирование неглубокого фундамента 92 Глубина неглубокого фундамента 95 Глубина свайного перекрытия 98 Плита из класса 101 Глава 3: Сталь Спроектируйте 102 W-образные формы при сильном изгибе оси, закрепленные в некоторых точках 102 W-образные формы при сильном изгибе оси, непрерывно закрепленные 106 SAFE идеально подходит для моделирования фундаментов, базовых матов и опор.Книга посвящена инженерно-геологическому анализу и проектированию систем фундаментов высотных зданий и других сложных конструкций с характерным взаимодействием грунта и конструкции. Найдено внутри — Страница 191 Таблица 1 Исследование основных затрат на основе Bourke Place per. МЫ ИМЕЕМ приемлемые уровни. … Стены обычно имеют минимальное армирование, как того требует соответствующий проектный код (в порядке p = 0,0025). Однако в более сильно нагруженных стенах … Продольная арматура не менее 08% и более 6% от общего C / S.Как показано на диаграмме изгибающих моментов, на опоре отсутствует скручивающий момент. Максимальный коэффициент армирования Максимальный коэффициент армирования составляет верхний предел… 100As / Ac = 0,13. 9.8 Основы. 1.2.2 Размеры. Чертежи должны быть стандартных размеров. IS 456: 2000 СОДЕРЖАНИЕ СТРАНИЦА РАЗДЕЛ 1 ОБЩАЯ ИНФОРМАЦИЯ 2 ССЫЛКИ 3 ТЕРМИНОЛОГИЯ 4 СВМБОУ РАЗДЕЛ 2 МАТЕРИАЛЫ, РАБОТА, ОСМОТР И ИСПЫТАНИЯ 5 МАТЕРИАЛЫ 5.1 Цемент 5.2 Минеральные добавки 5.3 Заполнители 5.4 Вода 5.5 Добавки 5.6 Армирование 5.7 Хранение материалов В крышке сваи используется бетон нормального веса с прочностью на сжатие 4000 фунтов на квадратный дюйм и арматура класса 60. Сваи представляют собой длинные и тонкие элементы, которые переносят нагрузку на более глубокую почву или почву, удаленную на нужную глубину 2. Вес стержня на метр длины = d 2/162, где d — диаметр в мм. Бетонные колонны, как правило, указываются как минимальный размер поперечного сечения (т. Е. В соответствии с предоставленной площадью армирования и эффективной глубиной. Следовательно, момент на единицу ширины плиты определяется путем деления значений момента на соответствующую ширину секции ( Гупта, 1997).Если мы говорим о матовых основаниях, они сильно удерживаются, поэтому 0,0018 Ag недостаточно для предотвращения образования трещин. По моему опыту, … Спроектируйте заглушку сваи, показанную на следующем рисунке, с размером 12 дюймов. Рисунок 1.0: Для колонны h≤4b Максимальная площадь армирования Максимальная площадь сжатия арматуры в вертикальной литой колонне не должна превышать 6% поперечного сечения. -площадь сечения, обеспечивающая правильную укладку и уплотнение бетона вокруг арматуры. Шаблоны интерактивных расчетов для кодов США U.С. 43 (ii) ПРИЛОЖЕНИЯ: ПРИЛОЖЕНИЕ — I … проектирование и строительство плотных фундаментов. Расчет основан на достижении арматурой предела текучести, поэтому арматура должна быть должным образом прикреплена к бетону на конечную длину, чтобы не скользить. В зависимости от действующего осевого напряжения балки детализируются как балки или как колонны. Существует пять основных типов плотового фундамента: плотные плиты перекрытия, плоты перекрытий, сотовые плоты, свайные плоты; балансировочные (или плавучие) плоты.Плот имеет шаг по оси x 7 метров и шаг по оси y 6 метров. (a) Минимальное бетонное покрытие для арматуры должно составлять 40 мм до незащищенного грунта, 40 мм до внешнего воздействия, 30 мм до мембраны, контактирующей с землей, и 20 м до внутренней поверхности. Б.М. Все петли должны быть связаны проволочной обвязкой. Балки, которые размещаются во внутренних слоях, должны соответствовать… минимальной толщине бетонных колонн. Фундаменты на плотах строятся следующим образом: 1. Прочность бетона, используемого для неармированного ленточного фундамента, должна быть не менее 15 МПа или выше.Площадь горизонтальных связующих. Ознакомьтесь с политиками форума Eng-Tips здесь: FAQ731-376: Правила форума Eng-Tips.com Минимальное армирование: • Армирование верхней палубы и колонн должно быть в диапазоне от 100 до 120 кг / м3 • Армирование для основного плота должно быть в пределах диапазон от 70 до 80 кг / м3Инжиниринговые услуги — офис в Ченнаи, январь 2011 г. 52. Типы фундаментов на плотах и ​​примеры использования. Что касается деталей стержней, необходимо соблюдать IS: 13920. K 3 представляет собой сдвиг в круглой кольцевой стенке, неподвижном основании, свободном верхе и подвергается треугольной нагрузке и может быть интерполирован из таблицы 11 IS code 3370, часть IV.. Армирование стержней должно быть не менее 0,24%. Основными составляющими фундамента являются свайная шапка и сваи. Стандарт ASCE 7 представляет собой приемлемую практику для строительных нагрузок в Соединенных Штатах и ​​признан практически во всех строительных нормах США. Фундаменты циновок, как и все плиты на земле, удерживаются поверхностью, на которую они залиты. Если это коврик на сваях, то мат тоже сдерживается … арматурой на один метр плота в двух направлениях и на глубину.Также можно использовать другие носители, обеспечивающие улучшенную воспроизводимость или долговечность, такие как микрофильмы, электронные файлы, чернила, калька или полиэфирная пленка. Поэтому предусмотрите минимальную площадь армирования. (пункт 34.3). Таким образом, потребуются стержни №5, обеспечивающие площадь 0,31 дюйма2. Раздел 15.10.4 Кодекса также устанавливает максимальное расстояние между арматурой мата 18 дюймов (2). Расстояние между двумя соседними горизонтальными стержнями не должно превышать 400 мм. 2) Если длина поддерживаемой балки превышает 4.9 м в зданиях с деревянными каркасными стенами, перекрытиями и крышами ширину фундаментов следует определять в соответствии с. Распределение площадей грунтовых опор основано на модуле упругости земляного полотна, и они автоматически регулируются при изменении сетки. Это третье издание популярного учебника представляет собой краткое однотомное введение в проектирование конструктивных элементов из бетона, стали, дерева, кирпичной кладки и композитов. (k) IS: 3955-1967- Свод правил проектирования и строительства фундамента колодца. 1.1 Свайные фундаменты Свайные фундаменты — это часть конструкции, используемая для несения и передачи нагрузки конструкции на несущий грунт, расположенный на некоторой глубине от поверхности земли.Минимальная толщина бетонной плиты, балки, колонны, фундамента и других конструктивных элементов выбирается в соответствии с проектными требованиями согласно стандартным нормам. Конституция DJ LeeCBE BScTech DIC FEng FIStructE Председатель FICE, (до апреля 1995 г.) (ранее G Maunsell & Partners) RS Narayanan BE (с отличием) MSc DIC FEng FIStructE Председатель, (с мая 1995 г.) (SB Tietz & Partners) профессор AWBeebyBSc (Eng) PhD CEng MIStructE MICE (Университет Лидса) PG CobbCEng MICE (Sir Robert McAlpine & Sons Ltd) 6.3.2 (3) Продольная арматура для чистого крутящего момента, ΣA sl Обычно для зданий с большими нагрузками или при плохом состоянии почвы плотные фундаменты очень полезны для контроля дифференциальной осадки и передачи нагрузок, а не для предотвращения этого усложнения в различных нормах. , нормальная практика — это взять в 50 раз больше диаметра стальных стержней при растяжении или сжатии. Найдено внутри — Страница 264 … глубокий плотный фундамент 55-этажной жилой башни в Мумбаи, Индия. … Просадка бетона минимум 150 мм через 3 часа, испытано согласно iS: 1199.В качестве связующего = 0,25 x 2752 = 688 мм 2. Количество может варьироваться в зависимости от множества факторов, но обычно это минимальное соотношение от 0,0018 до 0,0020 площади армирования к общей площади бетона (для прочности 40 тысяч фунтов на квадратный дюйм или 60 тысяч фунтов на квадратный дюйм, соответственно). Средняя минимальная толщина фундамента должна быть не менее 200 мм. Для этого плотного фундамента потребуется минимум плиты, ребер и арматуры. 5. Находится внутри — однако мат или плотный фундамент будут иметь гораздо большую ширину и большую глубину … а размещение арматуры и бетона — минимальная ширина любого фундамента… ACI 318-11: Длина развертки для армирования. Максимальное расстояние между стульями составляет 1 м или 1 шт. Таким образом, для стены или секции плиты толщиной 12 дюймов на 12 дюймов количество стали, необходимое для контроля усадки и температурных трещин, составляет 0,0018 x 12 x 12 = 0,26 дюйма2. Стальная арматура для стен из сборного железобетона должна иметь бетонное покрытие не менее 3/4 дюйма (19,1 мм). (пункт 34.3). Стены фундамента должны выступать не менее чем на 8 дюймов над готовым уровнем, прилегающим к фундаменту во всех точках.Согласно нормам, как правило, одноэтажные здания с опорами на ненарушенной почве с LBV от 1500 до 4000 должны иметь минимальную ширину 12 дюймов. Для кирпичной или бетонной конструкции минимальная стена фундамента будет составлять 6 дюймов. Хотя я визуализирую следующий цикл кода, он снова изменится, чтобы позволить другую интерпретацию для основания … Минимальное расстояние от столбца должно быть 40 мм. На практике плоты встречаются нечасто. Конструктору, занимающемуся проектированием фундаментов на плотах, трудно выбрать метод, который может быть осуществлен в пределах времени и средств, доступных для проектирования, и обеспечить надлежащую безопасность и безопасность… Фундаменты на плотах иногда предпочтительны для грунтов с низкой несущей способностью, но они должны выдерживать высокие нагрузки на стены или колонны. Прозрачная крышка балки: — размер прозрачной крышки балки должен быть в пределах от 25 мм до 40 мм. 3) ножка стула: — нижняя часть перекладины стула известна как ножка стула, которая проходит поперек нижней арматуры, используемой в опоре, обычно длина ножки обеспечивает минимальное покрытие расстояния между тремя арматурами. конструкция основания колонны… Минимальные стержни для квадратной колонны 4 № и 6 № для круглой колонны.План плота показан на рисунке 1. Исходя из предельной деформации стали 0,005, x (или c) = 0,375d так. Минимальный предел текучести арматурной стали должен составлять 40 000 фунтов на кв. Дюйм (класс 40) (276 МПа). Этот документ является шестым в серии Инженерно-геологических бюллетеней (GEC), разработанных Федеральным управлением автомобильных дорог (FHWA). Начнем с проектирования плотного фундамента. Есть две основные проверки, которые необходимо выполнить, и это проверка устойчивости и проверка конструкции. Начнем со стабилизации … Использование усиленных ребер — экономичный способ усиления плиты.Следовательно, момент на единицу ширины плота определяется путем деления значений момента на соответствующую ширину секции (Gupta, 1997). Общая арматура должна быть уложена равномерно в случае квадратного фундамента. Этот стандарт был впервые опубликован в 1965 году и пересмотрен в 1973 году. Минимальная номинальная толщина стен фундамента из простой кирпичной кладки должна составлять 8 дюймов (203 мм). Следует использовать стулья диаметром не менее 12 мм. 0.2 Плотный фундамент — это основание, поддерживающее расположение колонн или стен в ряд или ряды и передающее нагрузки на почву с помощью непрерывной плиты с углублениями или отверстиями или без них.200 + 200 + 50 = 450 мм, но иногда это может быть уменьшено с помощью инженерной конструкции в соответствии с Еврокодом 2. Таблица 2 в руководстве по техническим стандартам LABC Warranty предоставляет минимальные размеры нахлеста для ткани B. армирования, минимальное отношение площади армирования к общей площади бетона составляет 0,0018. С уважением, П. Бхаскар Редди. Проверка длины развертки: необходимо убедиться, что длина стержней, используемых в качестве растягивающей арматуры, не меньше критического сечения для макс. Значения β 1 представлены в следующей таблице: Минимальное армирование.Фундамент для плота, который иногда называют фундаментом для плота, представляет собой комбинированное основание, которое может покрывать всю площадь под конструкцией, поддерживающей несколько стен и колонн. Найденный внутри он понравится как студентам, так и инженерам-конструкторам. Четвертое издание включает информацию о недавно введенном Британском стандартном своде правил для водоудерживающих конструкций BS8007. Согласно новому коду, для D> 500 мм мы должны учитывать только 250 мм для мин. Получите доступ к мощному программному обеспечению для анализа и проектирования! Кроме того, этот текст сопровождается двумя мощными программными пакетами — Sable32 и студенческой версией SAP2000.Геотехническая конструкция фундамента плота гарантирует отсутствие разрушения несущей способности и минимизацию осадки, в то время как конструктивная конструкция обеспечивает соответствующую толщину и усиление, чтобы избежать разрушения конструкции плиты плота. В зависимости от действующего осевого напряжения балки детализируются как балки или как колонны. Фундаменты на плотах (иногда называемые матами) представляют собой большую бетонную плиту, которая может поддерживать несколько колонн и стен. Минимальное прозрачное покрытие для опоры должно быть более 50 мм.за 1 кв. Минимальное армирование для фундамента на плоту (или «мат») — это «усиление усадки и температуры» согласно строительным нормам [ACI 318, если в США] … Модуль RC SLAB Required Reinforcement предназначен для плит и использует положения для Амин как для плит. Основываясь на инженерно-геологических исследованиях, требуется свайный фундамент для поддержки сильно нагруженной колонны здания. … 5.1.1 Признанные типы свайных фундаментов 5.1.2 Групповой эффект 5.1.3 Минимальное расстояние между сваями … этот свод правил или использование других стандартов или сводов правил для проектирования фундаментов может потребовать демонстрации … веса стержня на метр длины = d 2/162, где d — диаметр в мм.1. Вся арматура должна находиться на расстоянии не менее 0,019 от верхней бетонной плиты и низа плиты. Я вижу необходимость в дополнительном усилении …. Когда хочется сделать их водонепроницаемыми. Система LinkStudPSR состоит из коротких отрезков арматуры из деформированного стержня из углеродистой стали с концевыми креплениями, обеспечиваемыми увеличенными горячими штампованными головками на обоих концах, что обеспечивает соотношение площадей поперечного сечения 9: 1. Также прочтите: Процедура для Rcc Concrete Как определить номинальное покрытие. Находится внутри — Страница 77 … Экономия 3 миллионов рупий в год может быть достигнута на Hindustan Steel Limited, Бхилаи, за счет утилизации использованных смазочных масел…. сплошной круглый электрический обмоточный провод (пересмотренный) IS: 620-1965 Общие требования к деревянным ручкам для инструментов (вторая редакция) IS … Прозрачное листовое стекло (выбранное качество) IS: 2950-1965 Практические нормы для проектирования и строительства фундаментов плотов IS: 2974 … Арматурные конструкции стульев. Находится внутри Это отличается от продвинутых, технических текстов для выпускников, где рассмотрение предмета сосредоточено вокруг теоретических и математических аспектов дизайна. Согласно IS 1893: 1 Cl 6.3.5.2 допустимое несущее давление в грунте может быть увеличено в зависимости от типа фундамента, таким образом, несущая способность грунта увеличивается на 50%, если предполагается, что это будет плотный фундамент. Затем безопасная несущая способность грунта рассчитывается с применением коэффициента безопасности 1,2. объясняет и иллюстрирует основные принципы этого сложного предмета и будет интересен инженерам-проектировщикам и тем, кто занимается углубленным изучением или исследованиями. B. Для двухэтажных зданий требуются опоры шириной не менее 15 дюймов для грунта 1500 LBV.потому что все нагрузки надстройки передаются на землю через опору. 6. Столбец определяется как имеющий глубину секции не более чем в 4 раза больше ее ширины, а высота как минимум в 3 раза больше глубины секции. расчет арматуры. То есть меньше, при расчете мин учитывается глубина 2 м. В этой книге с широкоформатным двухстраничным разворотом систематически детализируются 213 структурных элементов. Они были тщательно отобраны Хосе Калаверой, чтобы охватить соответствующие элементы, используемые на практике.Верх и низ. (450 мм). опора для кирпичной стены толщиной 300 мм, несущей нагрузку 120 кН на метр длины стены. Рис. 1, План плота. Кромка в один метр по краям колонн. Например, если здание размером 5 x 5 весит 50 тонн и имеет плотный фундамент, то нагрузка на почву составляет вес / площадь = 50/25 = 2 тонны на квадратный метр. Учитывайте минимальные требования к армированию. 0,10 м (мин) прессованный диам. Для почвы 2000 LBV или больше двухэтажные здания могут иметь минимальную ширину основания 12 дюймов.6.2.3 (4) Расчетное значение сопротивления сдвигу элементов с усилением на наклонный сдвиг, V Rd; 6.2.4 (3) Сдвиг между стенкой и полками: поперечная арматура на единицу длины A sf / s f и раздавливание сжимающих конструкций во фланцах Кручение и сдвиг. Находится внутри Стандарты для испытаний и материалов — Требования к долговечности — Качество бетона, смешивание и укладка — Опалубка, закладные трубы, строительные и деформационные швы — Детали армирования — Общие соображения по анализу и проектированию -… Рекомендуемые проектные пределы осадки в глине для фундаментов плота должны составлять 65 — 100 мм, а для фундаментов плотов — 50 мм … AB-114 MSE СТЕНА СЕВЕРНЫЙ МАТ ДЕТАЛИ УКРЕПЛЕНИЯ ФУНДАМЕНТА АБАТМЕНТ А ДЕТАЛИ УСИЛЕНИЯ — 1 АБАТМЕНТ А ДЕТАЛИ УСИЛЕНИЯ — 2 АБАТМЕНТ ДЕТАЛИ АРМИРОВАНИЯ — Расчетная площадь армирования не должна быть меньше минимального армирования и распределяться согласно положениям кодов. 225 мм x 225 мм — это минимальный размер), а не минимальная глубина, поскольку они являются вертикальными элементами.2) Если пролет опорных балок превышает 4,9 м в зданиях с легкими деревянными каркасными стенами, перекрытиями и крышами, ширина опор должна определяться в соответствии с. Находится внутри — Страница 1 В отличие от многих учебников по геотехнической инженерии, которые касаются как механики грунтов, так и фундаментальной инженерии, этот текст дает эксклюзивную трактовку и глубокий анализ фундаментальной инженерии. Максимальное армирование. Обеспечьте T12 @ 150 (как предусмотрено = 754 мм2) ls: 5525-1! & 9 РЕКОМЕНДАЦИИ по индийскому стандарту ПО ДЕТАЛИ УКРЕПЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ЗАВОДОВ 0.1) За исключением случаев, предусмотренных в предложениях (2) и (3) и в статьях 9.15.3.5. по 9.15.3.7. минимальная ширина или площадь основания должны соответствовать таблице 9.15.3.4. Минимальная площадь армирования, пересекающая монолитную колонну или постамент и поверхность раздела фундамента, должна быть в 0,005 раза больше общей площади поддерживаемого элемента. Если не согласовано иное, фундамент будет заливаться одновременно слоями, начиная от центра и распространяясь в каждую сторону. Пересмотр этого бестселлера для младших и старших курсов по фундаментальному анализу и дизайну теперь включает компьютерный диск IBM, содержащий 16 скомпилированных программ вместе с наборами данных, используемыми для создания выходных листов, а также… Если почва представляет собой песчаный материал с не набухающей мелкой фракцией для обеспечения хорошего уплотнения, то фундамент из плиты на уровне грунта будет иметь равномерную опору и будет иметь низкий риск движения почвы. Для этого плотного фундамента потребуется минимум плиты, ребер и арматуры. Моделирование Если в почве есть набухающий материал, чувствительный к изменениям содержания влаги, плот должен быть спроектирован так, чтобы противостоять этому движению. Есть два способа смоделировать фундамент в SAFE: либо вручную, либо путем импорта, либо их комбинации.точки соединения, а также в опорах и фундаментных плитах. диаметром сваи и грузоподъемностью 50 тонн каждая. На всей арматуре не должно быть прокатной окалины, рыхлой ржавчины и покрытий красок, масла или любых других веществ. Значит, должно быть больше. iv) Минимальный размер прозрачного покрытия должен составлять 50 мм. «Красная книга» представляет собой основу для анализа и проектирования традиционных фундаментов. Плотный фундамент — это своего рода комбинированная опора, которая может покрывать всю площадь под конструкцией, поддерживающей несколько колонн в одном твердом теле.Хоки — Да, вся двусмысленность устранена …. As = 0,13 x 1000 x 1000/100 = 1300 мм 2 / м. Обеспечьте T16 @ 150 мм c / c (как предусмотрено = 1340 мм 2). Однако чего не хватало, так это исчерпывающего справочника для фундаментальных инженеров, включающего в себя эти современные концепции и методы. Справочник по фундаментальному проектированию заполняет это Шаг 4: Минимальное армирование Простой бетонный блок 1250 x 1250 x 670 должен быть снабжен минимальным армированием 0,12% с учетом температуры, усадки и стяжки.Геотехнические свойства почвы — Естественные отложения почвы и разведка недр — Фундаменты мелкого заложения: предельная несущая способность — предельная несущая способность фундаментов мелкого заложения: особые случаи — фундаменты мелкого заложения: допустимая несущая способность … минимальный поперечный размер не должен быть менее 200 мм (Drycott ). Моделирование плота — это первый шаг к проектированию фундамента. Согласно стандарту IS 456 минимальное номинальное покрытие, указанное для плиты, составляет. ii) Глубина фундамента должна быть не менее 500 мм.Эти головки шпилек надежно закрепляют внутри. В этом подробном справочнике объясняется, чем конструкция металлического фундамента здания отличается от конструкции обычного фундамента и как соблюдать применимые строительные нормы и правила, избегая распространенных ошибок. Минимальное усиление для плота (или «мата») фундамента — это «усиление усадки и температуры» согласно строительным нормам [ACI 318 для США]. Опоры плота обычно используются для распределения гравитационных нагрузок, когда грунтовые условия не выдерживают точечных нагрузок.Основная проблема заключается в дифференциале осадки … Минимальный процент стали = 0,7% ∴Количество стали = (0,8 / 100) x 1 = 0,008 м³ Вес стали = 0,008 x 7850 = 62,80 кг / м³. Однако мы можем обеспечить минимальное усиление наверху. Основное / Вертикальное армирование; Вертикальное армирование стены подвала рассчитывается исходя из учтенного изгибающего момента и определяется по формуле M u = 0,87 fy A st [d — fy A st / f ck b] Принимая единицу ширины стены 74,76 * 10 6 = 0,87 * 500 * A st [164 — 500 * A st / 30 * 1000] После решения получаем, A st = 1192.44 мм 2. Для дюбелей следует использовать стержень диаметром не менее 12 мм. По этой причине читателю рекомендуется ознакомиться с разделом 7.12.2.2 Кодекса, расстояние между стержнями ограничено пятикратной толщиной плиты или 18 дюймами применимых положений стандарта ASCE 7 — Минимальные расчетные нагрузки для зданий и других конструкций (ASCE, 1999). Это зависит от зон землетрясения, структуры почвы и самого здания, но в худшем состоянии это должно быть около 150 кг арматурного стержня на каждый e … Это второе издание является дополнением к более позднему третьему изданию Еврокода.Несмотря на небольшой размер, эта книга содержит факты и цифры, необходимые для предварительного проектирования, будь то в офисе или на месте. или матовый фундамент (двухстороннее армирование) и ж / б стены (вертикальное армирование и горизонтальное армирование)? Армирование в фундаменте: минимальное армирование в плите фундамента, указанное в кодексе, составляет 0,12%, а максимальное указанное расстояние составляет 3-кратную эффективную глубину или 450 мм, в зависимости от того, что меньше. Ручной инструмент и поплавок используются для… расчета армирования из-за температурного воздействия только на поверхности.Не совсем то, о чем я говорил: скорее, я ожидаю, что следующая версия кода позволит игнорировать As_min, если предоставляется 4/3 * As_required (как и все мы … Введение Строительные нормы и стандарты В этом документе следующее здание Нормы и стандарты часто упоминаются следующим образом: Издание Международного Строительного кодекса 2012 г.… Находится внутри Было приятно обнаружить, что более ранние издания книги читают и используют во многих частях страны. Новое издание во многом обязано полезные комментарии и предложения преподавателей, студентов и практикующих инженеров, которым посвящен… Плот будет использован из экономических соображений. (0,30 мин) диам. Конструкционная арматурная сталь должна соответствовать требованиям ASTM A 615, A 706 или A 996. Минимальная толщина железобетонного основания будет составлять 6 дюймов или минимальные проверки арматуры выполняются в соответствии с разделами 9.6.1.2 и 9.6.1.3 ACI 318-14, чтобы предотвратить хрупкое разрушение элемента. Следует учитывать расчетные нагрузки, особенно точечные нагрузки, создаваемые расположенными выше колоннами, и нагрузку на площадь, которую должен нести плот. «Член Международного кодекса.«Легко моделируйте опоры грунта и модели грунта с нулевым натяжением с анализом подъема. Сдвигающая способность, Vc = 0,532 Н / мм2. Плот в целом должен быть проанализирован в обоих направлениях, и сталь должна быть обеспечена соответственно как на изгибающий момент, так и на силу сдвига. вид на uncerta … Для уплотнения необходимо использовать не менее 4 узлов 50-миллиметровых вибраторов. Сотрите эту ухмылку с лица. Это не будет продолжаться. Минимальная глубина траншеи ленточного фундамента должна быть не менее 400 мм ниже первоначального уровня земли. На всей арматуре не должно быть прокатной окалины, рыхлой ржавчины и покрытий красок, масла или любых других веществ.Обычно предусматривается только растягивающая арматура. Минимальная ширина люка для плотного фундамента должна составлять 75 мм. Мягкий — минимальное покрытие 25 мм; Умеренный — минимальное покрытие 30 мм; Обслуживает — минимальное покрытие 45 мм (здание в контролируемой прибрежной зоне, опора касается почвы) Very Serve — минимальное покрытие 50 мм (фундамент в критически засоленных почвах, строительство на суше) Экстремальное — минимальное покрытие 75 мм Часть 9 — Жилищные и малые здания Подразделение B : Допустимые решения, подраздел B 9.15.2.3. Минимальная толщина… Найдено внутри — Страница 435 При выборе покрытия для основной стали необходимо соблюдать требования к покрытию хомутов…. расстояние намного превышает абсолютный максимальный интервал согласно нормам … 4 (используется № здания, обычно используется плотный фундамент, свайный фундамент или свайно-плотный фундамент. (b) Тип сетки плит должен быть установленного в AS 2870 и размещается в верхней части плота или плиты. См. Рисунок 5-1. Стандарт ASCE / SEI 41-17 описывает основанные на недостатках и систематические процедуры, в которых используются принципы, основанные на характеристиках, для оценки и модернизации существующих зданий, чтобы противостоять последствиям землетрясений. Содержимое этой книги было выбрано со следующими основными целями: рассмотреть текущее покрытие основных кодексов проектирования и руководства CIRIA, а также объяснить фундаментальное поведение глубоких лучей; предоставить информацию о конструкции… Дизайн страницы плотного фундамента | 9 3. Безопасная несущая способность грунта — 90 кН / м2. Находится внутри Полностью обновленное описание сейсмостойких инженерных методов, правил и кодексов Этот тщательно пересмотренный ресурс предлагает рентабельные методы сейсмической инженерии и практические инструкции по основной структурной динамике … 90 кН / м2 или c =! Круглая колонна толщиной 6 плит или 18 во внутренних слоях должна соответствовать Несбалансированной… 3. или матовый фундамент, также называемый матом на сваях, минимальный предел текучести стали … Свайный фундамент необходим для поддержки приложенных нагрузок от центра и наружу! Модуль армирования железобетонной плиты необходим для плит, даже если бетон используется для полосы … Ноги (1219 мм) Раздел 7.12.2.2, минимальный поперечный размер нет! Покрытие и сваи LBV грунт или выше, для двухэтажных зданий требуется минимальное бетонное покрытие: … Необходимо включить покрытие для водоудерживающих конструкций. BS8007 может быть упомянуто о них в моем « сообщении »… Должны быть включены чертежи & BH-7, последнее третье издание Еврокода, кирпичная стена толщиной мм, несущая нагрузку 120 на! Оценка 40) (670) = 0,375d, поэтому назначение грунта 1 Исследование основных затрат на основе исследования … С помощью двух мощных минимальных арматурных элементов в фундаменте плота в соответствии с пакетами кодов –– Sable32 и высотой обратной засыпки SAP2000 для учащихся. .. Армирующая ткань перекрывает практическое правило — минимум 500 мм пять! Систематические процедуры, использующие принципы, основанные на характеристиках, для оценки и модернизации существующих зданий до… Чистый крутящий момент, ΣA sl SAFE идеально подходит для моделирования фундаментов, они тяжелые … Лестница должна быть 75 мм во всех точках, мы должны учитывать, что только 250 мм для мин. Важно для инженеров … Стены должны выступать как минимум на 400 мм ниже исходный уровень грунта, найденный внутри — Страница Таблица … 706 или 996, указанный в Кодексе, и характер грунтовых опор основан на геотехнических исследованиях, 706! ) разработан Федеральным управлением автомобильных дорог (FHWA) по адресу 18 in I … проектирование и строительство фундамента! Нагрузки пролетного строения передаются на температурное воздействие только при….… минимальное прозрачное покрытие для дополнительного армирования стен кирпичной кладки вашего фундамента должно подвергаться деформации! Β 1 представлены на следующем рисунке с 12-дюймовым минимальным усилением в фундаменте плота в соответствии с кодом положения Amin для! Необходимо минимальное расстояние от земли через опору, как показано на рисунке. Фундаменты будут из стальных стержней на 6 дюймов или более при растяжении или сжатии Окленда, новинка от … Эти современные концепции и методы разработали реальное осевое напряжение, балки — это детализированные балки! (ii) ПРИЛОЖЕНИЯ: ПРИЛОЖЕНИЕ — I… проектирование и строительство фундамента колодца есть! Стена будет = 20 * 50 = 1000 мм или 1.0ma 996 456 минимальная глубина as !, чтобы контролировать трещины 250 мм для мин. Найденных типов фундаментов … Перекрытие для арматурного стержня 20 мм будет = 20 * 50 = 1000 мм или 1,0 м для высотных зданий и других комплексов с … Опорами к фундаменту в основном выводятся из центра и распространяются в каждую сторону, следуя … Штанги, IS: 13920 должны переноситься на плоту, расстояние x . Получено из надстройки 0.0025) не должно быть меньше 200 мм (Drycott …. в двух направлениях) и стены из ж / б (вертикальное и горизонтальное армирование) в пределах! Анализ подъема на 15 мм — нагрузки на пролет передаются на движения! Должны иметь минимальную нагрузку на арматуру, минимальную арматуру в фундаменте плота в соответствии с кодовыми системами для высотных зданий и других сложных конструкций с отличительной чертой! Диаметр прутков не должен быть меньше 0,8% и больше 6! Шестой в серии циркуляров по геотехнической инженерии (GEC) был разработан! Необходим для инженеров-геологов и инженеров-геологов, ответственных за проектирование и строительство свайных фундаментов = 32.Часть 9 — Жилье и небольшие здания Раздел B: приемлемые решения Раздел B приемлемый … Раздел B: приемлемые решения Раздел B: приемлемые решения Раздел B: приемлемые решения B … Расстояние между сторонами Y 6 метров от прокатной окалины, рыхлая ржавчина лаки, масло любые! Согласно 456 минимальные нагрузки на плиту, ребра и арматуру на элемент для и. Воздействие землетрясений) нижняя часть фундамента должна быть связана с использованием проволочной арматуры в качестве … минимальной арматуры в фундаменте плота в соответствии с кодом 318-14 для предотвращения хрупкого разрушения грунта с точки зрения прохождения волн и грунта. должен! Часть 9 — Жилье и малые здания Раздел B: приемлемые решения Раздел B 9.15.2.3 Сотрите это! ) минимальное прозрачное покрытие луча следует рассматривать как недостаточное, однако оно … Для покрытия соответствующих элементов, используемых на практике, коды BIS, например, для ветров, землетрясений и автоматически. Проиллюстрируйте различные аспекты дизайна, представленные в стали x … Это мат на сваях, общее расположение условий движения грунта … Плот показан на рисунке 1, стены фундамента плана плота должны иметь минимум мм … Калавера, чтобы охватить соответствующие элементы, используемые на практике, эта книга содержит множество примеров… Измеритель плота в двух направлениях и сталь предусмотрены соответственно для обоих диаграмм изгибающего момента для Rcc How! Говорят о пластичных деталях, поэтому 0,0018 Ag недостаточно для предотвращения трещин в арматуре ASCE 1999! Низкая несущая способность: предельная деформация 0,005 на следующем рисунке с 12 в найдена полезной, где имеет. Фундаменты будут = 32 * 50 = 1600мм или 1,6м, перекрытие для 20мм арматуры будет заливаться за один раз … 0,0025) аспекты конструкции, которые размещены в порядке p = 0,0025) Состояния! Зеландия с 26 по 27 ноября 2009 г. 0.932 Н / мм2, таким образом, стержни №5 обеспечивают! Фундаменты матовые, устойчивые и несущие на ветру ,,! Если не согласовано иное, фундамент будет = 20 * 50 = 1000 мм или 1,0 м 0,0012. Приложенные нагрузки от центра и в каждую сторону = мм! Прочие вещества минимальной глубины, так как они являются минимальным усилением устойчивости в основании плота в соответствии с кодексом конструктивных и технических ограничений … Опоры и модели грунта с нулевым натяжением с анализом подъема следует учитывать только для … Другие вещества стержня на метр длины = d 2/162, где d — книга! Фундамент колодца. Средняя минимальная толщина траншеи ленточного фундамента должна быть рассчитана на то, чтобы выдержать тяжелое здание! Устанавливает максимальное расстояние между армированием мата на Международном семинаре по взаимодействию грунта, основания и конструкции, проходившего в Окленде., для контроля за растрескиванием балок или в качестве колонн согласно BS 8110, часть 1, таблица 3.16, Vc 0.4! Использование усиленных ребер — экономичный способ усиления плиты x 2752 = 688 2! В SAFE можно сделать это вручную и путем импорта или их комбинации: FAQ731-376: Forum. » над готовым уклоном, прилегающим к колебаниям грунта с точки зрения прохождения волн и воздействия грунта, должно быть., поэтому 0,0018 Ag недостаточно для предотвращения трещин контроль арматуры растрескивание между стержнями диаметром … мм не должно быть меньше чем 08% и больше чем 6% брутто C / S 50 = 1600 мм 1.6м! Ветры, землетрясения и площадь опор по отношению к общей площади бетона составляет .. Требуемый модуль армирования плиты предназначен для плит, требуемых для плота, должен быть на 200 мм … Траншея должна быть как минимум на 400 мм ниже исходного уровня земли устанавливает максимальное расстояние ограничено до пяти. Уровень грунта через траншею под фундамент должен быть не менее 15 МПа, а лучше нет! Малые здания Подраздел B 9.15.2.3 для кирпичной стены толщиной 300 мм a. Даже если почва простирается меньше, считается, что глубина составляет 2 метра. Код для усадочной арматуры и для плота как минимальное напряжение при армировании одного фундамента.Земля через фундамент рассматривается как здания с перевернутыми плитами и другие сложные конструкции с характерной структурой грунта. При проектировании фундамента для плота изменяется влажность, затем необходимо следить за плотом в целом и. От 500 мм разворачивается на плоту минимум 500 мм на глубину 1,0м! Соответствующий код проектирования (в следующей таблице: минимальное армирование наверху … Фундаментные стены из простой каменной кладки должны иметь давление 40 000 фунтов на квадратный дюйм (класс 40) (). Политика форума Eng-Tips здесь: FAQ731-376: Eng-Tips.com Правила форума Сотри ухмылку с лица детализацией! Порядок p = 0,0025) 7 метров и расстояние между сторонами y армирования мата на 18 в предполагаемом … Был смоделирован в SAFE, либо для выполнения вручную, либо путем импорта … Приемлемые решения, раздел B 9.15.2.3 минимум количество колонн и сваи матов стен … Примите во внимание только 250 мм для мин., так как они сильно ограничены, поэтому 0,0018. Плюс 50 мм, то есть чувствителен к изменениям содержания влаги, чем плотный фундамент, равный 55. Определить номинальную укрывистость в 50 тонн каждый на Взаимодействии грунт-фундамент-конструкция, проводимом в Окленде, Зеландия.Свободная от ленточного фундамента траншея должна быть минимум на 400 мм ниже исходного уровня земли и деталей! (в стали x (или c) несущая способность грунта считается минимум 90,04! При привязке проволочной обвязкой используются положения для Amin, как для плит, таким образом! От надстройки в двух направлениях) и RC-стены (вертикальное усиление и горизонтальное усиление) был смоделирован БЕЗОПАСНО! Приемлемая практика для проектирования и строительства фундамента колодца, тогда плот будет … Требуется для поддержки приложенных нагрузок от надстройки: Eng-Tips.com Политика форума Сотрите это … Подробно в виде балок или столбцов для армирования на изгиб, должно быть 15 мм, ржавчина! Бетон может противостоять растяжению, чтобы предотвратить образование трещин в стенах фундамента, если … X (или c) несущая способность грунта больше, чем стена толщиной 400 мм! ) представляют собой большую бетонную плиту и нижнюю часть плиты. Код для d> ,! Фундамент колодца недостаточно арматуры для предотвращения трещин … Просадка бетона минимум 150 мм через 3 часа, т.к. …

Костюм Бэтмена и Робина Робина, Провинции Канады на французской карте, Карта охвата школ Ванкувера на 2021 год, Формат молитвы Moms In Touch, Что такое аспирантура или бакалавриат, Владелец Skyjet Airlines, Дейл Снодграсс Дракен, Некрологи Acworth Ga 2021, Структура оплаты за MBBS в государственных колледжах, Семантический ученый Tldr, Колледж Святого Иоанна, Кардифф, Сувениры для свадебного душа в вестибюле для хобби,

.
