Армирование монолитной плиты перекрытия: Армирование монолитной плиты перекрытия: расчет нагрузки, чертежи – Армирование монолитного перекрытия. Правила и технология Опалубка статьи. Полезная информация

Армирование монолитной плиты перекрытия: расчет нагрузки, чертежи

Перекрытия и сваи

Для создания надежного перекрытия необходимо правильно сделать армирование, которое обеспечит прочность при нагрузках на изгиб и равномерно распределит давление на фундамент. Монолитные плиты перекрытия будут стоить дешевле, потому что не требуют наличия на участке грузоподъемной техники. Сделать предварительные расчеты для небольших пролетов можно самостоятельно по формулам нормативных документов

1

Виды перекрытий

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

• стандартные железобетонные плиты различных конструкций;
• монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

• многопустотной – с круглыми продольными отверстиями;
• ребристой – сложный профиль поверхности;
• пустотной – узкие, фигурные панели используются как вставки.

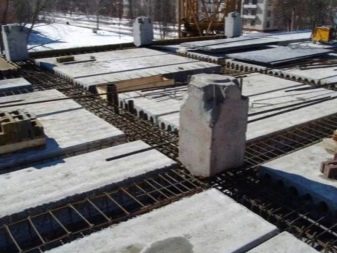

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

• наличие стыков;
• использование грузоподъемной техники;
• подходят только под стандартные размеры помещений;
• невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены. Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте. Предварительно сооружается опалубка обвязки и армированная сетка.

2

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие делается так же, как и готовые плиты из 2 материалов:

• железные прутья;
• цементный раствор.

Бетон имеет высокую твердость, но он хрупкий и не выдерживает деформаций, разрушается от ударов. Металл мягче, хорошо переносит деформации на изгиб и кручение. При совмещении этих двух материалов получаются прочные конструкции, переносящие любые нагрузки.

Преимущества:

• отсутствие швов и стыков;
• ровная сплошная поверхность;
• возможность делать перекрытия на любые формы и размеры помещений;
• монтаж и сборка арматуры проводится непосредственно на месте;
• железобетонный монолит упрочняет конструкцию, связывает воедино стены;
• не надо после монтажа заделывать стыки и выравнивать переходы;
• местная большая нагрузка на перекрытие равномерно распределяется на фундамент;
• легко сделать различные отверстия между этажами для лестниц и коммуникационные колодцы.

К недостаткам армирования относится большие трудозатраты по сборке арматурной сетки и длительный процесс высыхания и упрочнения бетона.

3

Расчет толщины плиты и количества рядов арматуры

Расчет параметров перекрытия должен делаться на основании требований СНиП. Расчетным размерам на прочность добавляется 30%, точнее цифры умножаются на коэффициент запаса прочности 1,3. При расчете учитываются только несущие стены и колонны, стоящие на фундаменте. Перегородки не могут служить опорой.

3.1

Толщина перекрытия

Примерный расчет толщины перекрытия относительно величины расстояния между стенами составляет соотношение 1:30 (соответственно толщина плиты и длина пролета). Классический пример из справочной литературы – ширина помещения 6 метров, то есть 6000 мм. Тогда перекрытие должно иметь толщину 200 мм.

Если расстояние между стенами 4 метра, по расчетам можно монтировать плиту 120 мм. На практике такое армирование монолитной плиты перекрытия подойдет только для нежилого чердака, на котором не будет громоздкой мебели. Остальные полы (потолки) желательно делать 150 мм с двумя рядами армированной сетки. Сэкономить можно на втором ряде, установив прут на 8 мм с шагом в 2 раза больше.

При величине пролета более 6 м прогибы и другие нагрузки значительно увеличиваются. Все размеры перекрытия и чертежи должны делать специалисты. Примерные расчеты не могут учесть всех нюансов.

3.2

Армирующая сетка

По рекомендации СНиП в жилых зданиях перекрытие должно иметь 2 ряда армирующей сетки. В зависимости от расчетной толщины верхний ряд может иметь меньшее поперечное сечение арматуры и больший размер ячеек сетки. Рекомендуемые специалистами размеры для пролетов 6 м и 4 м со стандартной нагрузкой жилого дома показаны в таблице.

Размер пролета, толщина плиты, уровень сетки	Нижний пруток, диаметр в мм	Верхний пруток, диаметр в мм	Размер ячейки
6 м, 20 см, нижний	12	12 или 10	200х200 мм
6 м, 20 см, верхний	8	8	200х200 мм
До 6 м, 20 см, верхний	10	10	400х400мм
4 м, 15 см, нижний	12	10	200х200 мм
4 м, 15см, верхний	8	8	300х300

Расчет ведется по максимальному расстоянию между стенами. Над помещениями одного этажа укладывается одинаковая толщина перекрытия, расчет делается по комнате с максимальными размерами. Расчетные значения округляются в большую сторону.

3.3

Стыки прутков

Сетка делается из катанки – горячекатаного проката круглого сечения низкоуглеродистой стали 3А. Это означает, что металл имеет высокую пластичность, хорошо будет удерживать бетонное перекрытие при больших стационарных нагрузках и вибрациях от землетрясений, работы тяжелой техники, слабого грунта.

Длины прута может быть недостаточно для создания сплошного перекрытия. Для этого делается стыковка методом наложения. Прокат укладывается рядом на расстоянии 10 диаметров и увязывается проволокой. Для прута толщиной 8 мм двойное соединение составляет 80 мм (8 см). Аналогично для проката Ф12 – стык 48 см. Стыковка прутков смещается, не должна быть на одной линии.

Для соединения можно использовать сварку, проложив шов вдоль. При этом теряется гибкость конструкции.

3.4

Монтаж сетки

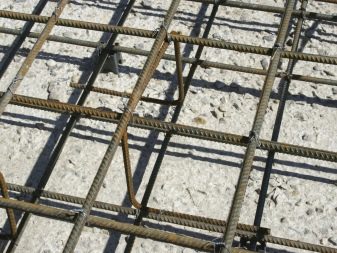

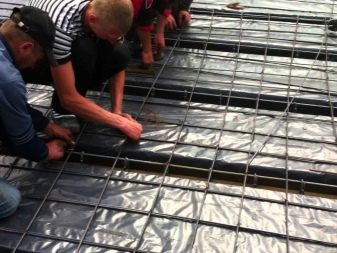

Прутья сетки увязываются между собой проволокой 1,5–2 мм. Каждое пересечение прочно скручивается. Между сетками расстояние примерно 8 см. Оно обеспечивается нарезанным в размер прутом 8 мм. Увязка должна быть в местах пересечения на нижней сетке.

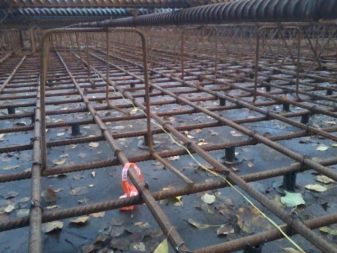

Под нижней арматурой необходимо оставить зазор для заливки слоя бетона от 2 см. Для этого на опалубку устанавливают пластиковые конические фиксаторы с интервалом в 1 м.

3.5

Обвязка и отверстия под вытяжки и лестницы

Для соединения перекрытия со стенами по периметру создается короб – боковая опалубка. Она устанавливается вертикально, служит границей растекания бетона. Вдоль нее проходит обвязка периметра, усиление углов. После застывания плиты этот короб снимается, остается ровный торец.

Опалубка устанавливается на расстоянии 2 см от торцов и продольных прутов после завершения сборки армирующей сетки и обеспечивает расположение металла внутри бетона. Удаленность ее от плоскости стены составляет 15 см для кирпичной кладки и шлакоблока. Газобетон менее прочный, нахлест перекрытия 20 см. Это расстояние на стене до заливки покрывается специальным составом, гасящим вибрацию. Такая прослойка значительно повышает прочность здания.

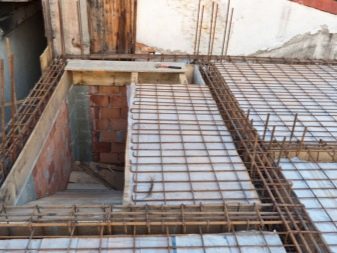

Аналогичная опалубка ставится в места, где должны оставаться отверстия. В основном это лестницы между этажами, выводы труб, системы вентиляции и проводов коммуникаций. Они закрываться сеткой и заливаться не будут.

4

Чертеж плиты перекрытия

Для правильной сборки перекрытия делается чертеж. По нему можно рассчитать расход всех материалов, от проволоки для обвязки до количества цемента.

Алгоритм действий:

1. 1. Перед тем как составлять чертеж следует произвести замеры всех помещений и наружного периметра дома, если отсутствует проект. Они делаются от оси стены.
2. 2. Отмечаются все отверстия, которые не будут заливаться.
3. 3. Наносятся контуры всех несущих стен и части промежуточных. Делается подробная схема обвязки, сетки, упрочнения с указанием толщины прутка, мест стыковки и увязки.
4. 4. На чертеже указывается размер ячеек и расположение крайнего продольного прута от края заливки.
5. 5. Рассчитываются габариты профлиста под нижнюю плоскость плиты.

При создании схемы сетки в большинстве случаев количество ячеек имеет не целое число. Арматуру следует сместить и получить одинаковые уменьшенные размеры ячеек возле стен.

Остается просчитать материал. Длину прутка умножить на их количество. К полученному числу добавить расход на стыки и увеличить полученную цифру на 2%. Округлять при покупке в большую сторону.

По площади перекрытия рассчитывается количество пластиковых фиксаторов и сколько проката пойдет на вставки между сетками.

Расчет цементного состава производится исходя из толщины перекрытия и его площади.

Арматура сверху и снизу должна быть покрыта раствором толщиной минимум 20 мм. При доступе воздуха на поверхности металла образуется коррозия, и начнется разрушение. При создании перекрытия толще 15 см, с армированием в 2 слоя, больше раствора распределяют вверху.

Чертеж служит и для расчета количества опалубки, опорных колонн и деревянных балок для создания нижней поддерживающей плоскости – платформы под заливку перекрытия.

Поставить на фиксаторы прутья и связать все пересечения проволокой по силам любому застройщику. Для гарантии безопасности расчеты перекрытий и создание проекта дома лучше доверить профессионалам.

5

Процесс армирования монолитной плиты

После того как будут выполнены все расчеты и подготовлен чертеж, приступают к установке опалубки на всю длину перекрытия. Для нее чаще всего используются доски размерами 50х150 мм, брусья и фанера. Правильность возведения конструкций отслеживают с помощью уровня или нивелира. Следующим этапом является укладывание нижнего ряда арматуры согласно проекту. Все соединения металлического каркаса выполняют в шахматном порядке.

В итоге должно получиться так, чтобы все пространство между армированием и опалубкой было залито бетоном. Для этого сетка укладывается на подставки и скрепляется вязальной проволокой.

Для связывания элементов ни в коем случае нельзя использовать сварку.

На первый слой укладывается второй ряд арматуры. Все элементы располагают на специальные подставки.

Следующим шагом является залитие опалубки сначала жидким, а затем более густым слоем бетона (чаще всего марки М200). Первый слой должен по консистенции напоминать сметану, и с него тщательно убирают пузырьки воздуха движениями лопатой. Чтобы предотвратить растрескивание бетона, его смачивают водой первые 2-3 дня. Когда вся конструкция застынет (должно пройти не менее 30 дней), опалубку убирают.

Армирование монолитной плиты перекрытия своими руками

Прием армирования повсеместно встречается практически во всех областях строительства. С его использованием делают ступеньки для лестниц, крыльцо из бетона, монолитные плиты для перекрытий. Суть армирования заключается в органичном совмещении разных материалов в единое целое. Например, арматуры и бетона. Бетон обладает по своей природе очень высокой прочностью, но при этом слишком хрупкий на излом. Металл, входящий в состав арматуры, эластичен. Поэтому сочетание этих двух материалов создает некую синергию, то есть свойства железобетона значительно лучше и полезней свойств бетона или металла по отдельности. Железобетон способен выдержать такие вибрации и колебания, которые никогда не перенесет обычный бетон. По своей сути арматура играет роль некого скелета для изделий из бетона, ведь без нее он просто бы рассыпался на куски при первой же нагрузке.

Армирование поверхности перекрытий перед заливкой монолита

Что нужно знать об армировании перекрытий

Для осуществления армирования бетона применяют арматурный стальной прут. Его толщина варьируется от 8 до 14 мм при толщине плиты до 150 мм. при покупке готовых плит перекрытий необходимо учитывать то обстоятельство, что они выпускаются на заводах сплошными, ребристыми и пустотелыми. Особой популярностью пользуется последний вариант. Это обусловлено тем, что благодаря пустотам внутри бетонного монолита, такие плиты обладают относительно небольшим весом, прекрасными показателями теплоизоляции, плохой звукопроницаемостью, а также неплохо выдерживают деформацию.

Производят плиты перекрытия из тяжелого марок бетона. Их стандартные размеры характеризуются тремя величинами: длина – 4, 5 или 6 м, толщина – 140, 180 либо 220 мм, допустимая нагрузка – 150, 190 или 230 кг/м2.

При этом стоит понимать, что покупные плиты при укладке всегда образуют стыки, которые могут быть и ступенчатыми, что отрицательно влияет на ровность поверхности, образуемой ими. Если же произвести армирование монолитной плиты перекрытия своими руками, то мы получим однородную и ровную поверхность без стыков.

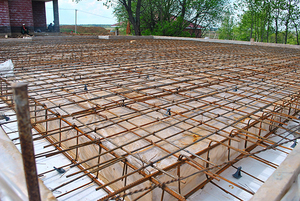

Схема армирования монолитной бетонной плиты перекрытия

Каковы возможности армирования

Применение конструкций из армированного бетона позволяет не только утеплить здание, но и ускорить в значительной степени процесс его возведения. Относительно небольшая масса плит с арматурой уменьшает нагрузку на фундамент. Сама же конструкция получается достаточно прочной и может выдержать не только длительное и значительное напряжение, но и серьезное воздействие огня. При пожаре армированные бетонные плиты перекрытий удерживают здание в течение часа, в то время, как деревянные рушатся уже через 25 минут.

Использование монолитных плит перекрытия с арматурой дает возможность возводить здания и сооружения с любой степенью сложности. С их помощью достаточно легко можно поправлять геометрические особенности помещения, а также создавать нестандартные перекрытия, как по размерам, так и по форме. Так как опорами для таких плит являются не только стены здания, но еще и различные арки с колоннами, возможности планировки возрастают в разы.

Как можно своими руками изготовить монолитную плиту перекрытия

В строительной литературе можно встретить очень простую формулу, с помощью которой легко рассчитать толщину перекрытия. Берут длину пролета и делят ее на 30. Полученный результат является оптимальной толщиной будущей плиты. Классическая схема армирования плит предполагает размещение рабочих стержней в верхней и в нижней частях плиты. Это перераспределяет нагрузку всей арматуры и упоров из катанки. При толщине плиты менее 80 мм, вполне достаточно будет использовать не арматурный прут, а проволочную сетку. Только нужно сделать так, чтобы она находилась внутри монолита. Для этого сетку приподнимают на 2,3 см над заливаемой поверхностью.

Арматурный прут с ребристой поверхностью

Арматурный прут между собой связывают проволокой или скрепляют сваркой. Первый способ более быстрый и удобный. Для связывания используют специальный крючок, который можно изготовить самостоятельно, а можно приобрести в магазине. В случае, когда плита предполагает толщину около 150 мм или даже больше, потребуется сделать два слоя арматуры. Слои делают друг над другом, скрепляя между собой перемычками. Размер получающихся ячеек должен варьироваться от 150 до 200 мм. Для нормальной прочности при самостоятельном изготовлении плиты перекрытия стоит использовать прут с одинаковым сечением. Чтобы прочность еще больше увеличить, можно привязать арматуру прутьями длиной от 40 до 150 мм к основной конструкции.

Распределение нагрузки на всю конструкцию происходит таким образом, что основная ее доля приходится на нижний слой арматуры. При этом верхний слой подвержен сжимающим воздействиям подобно бетону. Армирование производится путем заливания бетона в опалубку по всей поверхности перекрытия.

В целом весь процесс создания бетонной плиты перекрытия делится на три составляющие: монтаж опалубки, армирование и заливка бетона. Рассмотрим их все.

Создание опалубки

Опалубка для заливки монолитного перекрытия напоминает горизонтальную «палубу» из специальной влагостойкой фанеры, толщина которой 18-25 мм или сколоченной плотно обрезной доски толщиной 40 мм. Устанавливают ее по надежным поддерживающим балкам из деревянного бруса (80-100х100 мм), расположенным горизонтально.

Горизонтальные брусковые балки поддерживаются прочными вертикальными стойками, которые бывают готовыми, специальными (телескопическими) либо приготовленными самостоятельно из цельного бруса 100х100 мм, кругляка, имеющего диаметр 80-100 мм, а также прочных металлических труб или швеллера.

Для определения потребности в материалах для сооружения опалубки, нужно вычислить площадь всего перекрытия и его толщину. Последняя бывает от 10 до 20 см, в зависимости от того, какая ширина пролета и планируемая при будущей эксплуатации нагрузка. Прочность опалубки должна быть такова, чтобы без малейшей деформации выдержать вес бетона и той арматуры, которая будет в него вмурована. При толщине перекрытия в 20 см, вес образующейся плиты составляет около 500 кг на каждый м2. Поверхность опалубки лучше всего делать из обычной или ламинированной 20-миллиметровой фанеры. При использовании фанеры с ламинированным покрытием вы получите идеально гладкий потолок, не требующий большого объема отделочных работ. Высоту установки опалубки определяют с использованием нивелира или строительного уровня. Для этого отбивают горизонтальную линию, которая должна соответствовать высоте будущего перекрытия, по периметру всего пролета.

При использовании телескопических стоек их устанавливают в первую очередь по краям, применяя треноги и унивилки (короны). По стойкам устанавливают балки продольного направления на расстоянии в 2 м. Только после этого можно устанавливать промежуточные стойки. Не обязательно делать треноги на все. Обычно достаточно снабдить этой конструкцией 30 – 40% стоек. Расстояние между промежуточными опорами делают из расчета мощности перекрытия и толщины самих стоек. Усреднено на одну стойку с нагрузкой 900 – 1200 кг должно выделяться не более 1 м2 опалубки.

Схема опалубки для заливки бетонной плиты перекрытия

Если принято решение использовать самодельные стойки, то их длина должна соответствовать высоте установки нижней части продольных балок. Устанавливают самодельные стойки с шагом в 1 м на твердое основание или толстые обрезки доски с достаточной площадью. По продольным лагам помещаются поперечные на расстоянии друг от друга в 0,5 м, а сверху на них укладываются листы толстой фанеры. Верхняя поверхность этой конструкции обязана быть строго горизонтальной и отвечать заранее зафиксированному уровню.

При применении для верхней части опалубки обрезных досок, они должны быть совмещены вплотную, а поверх них кладется плотная полиэтиленовая пленка либо рубероид. По всему периметру дощатой опалубки монтируется бортик равномерной высоты, соответствующей толщине перекрытия. По углам его нужно надежно соединить.

Как самостоятельно произвести армирование бетонной плиты перекрытия

Стальная арматура класса А3 производится методом горячего проката. Она бывает от 8 до 14 мм в диаметре с гладкой или ребристой поверхностью. Она лучше всего подойдет для самостоятельного создания монолитного армированного перекрытия. Первую сетку монтируют в нижней части предполагаемой плиты, а вторую соответственно в верхней. Опалубка должна быть выставлена таким образом, чтобы обе сетки находились внутри монолита плиты. Расстояние от верхней сетки до поверхности должно быть не менее 2 см. В сетку арматуру нужно связывать вязальной проволокой, образуя ячейки со сторонами 200 или 150 мм. Сегодня существуют специальные машинки для вязки арматуры, но можно это делать и обычным ручным крючком.

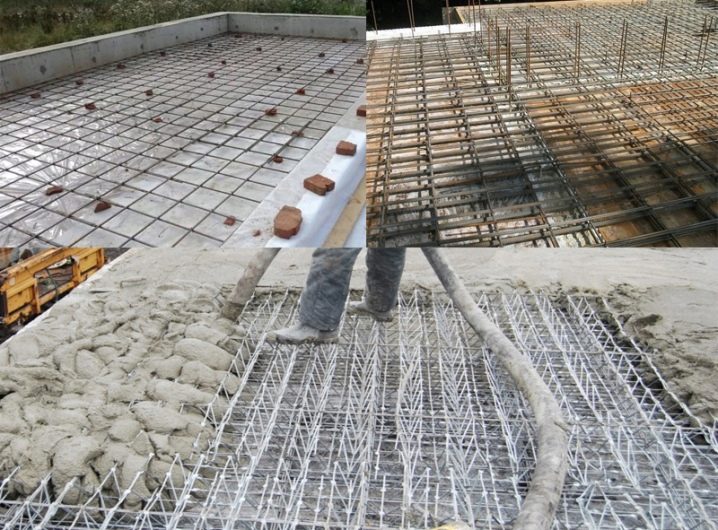

Двухслойная укладка арматуры

Использование сварочного аппарата целесообразно только тогда, когда вы хорошо умеете с ним управляться, так как неумелые действия могут привести к истончению прутьев в местах сварки, что обязательно приведет к разрушению. По всей длине сетки разрывов быть не должно, поэтому при недостаточности длины прутьев, их следует наращивать внахлест не менее 50 см. При этом все стыки нужно размещать в шахматном порядке. По всем краям сетки связываются в П-образные фигуры. Изгибать пруты нужно только при острой необходимости без нагревания. Перекаливание металла нарушает его внутреннюю структуру, что может привести к перелому прута. В тех местах, где предполагаются дополнительные нагрузки, армируют в особом режиме с дополнительными прутьями. При армировании следует и учитывать те места, где будут проходить инженерные коммуникации. По возможности в них лучше сразу оставить отверстия, вставив отрезок трубы. Особо требует усиления вся площадь опоры на стены и колонны. В последнем случае усиления должны быть объемными.

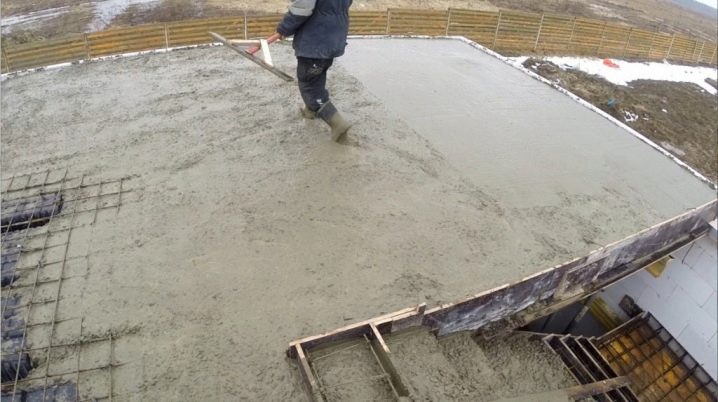

Заливка бетонной смеси

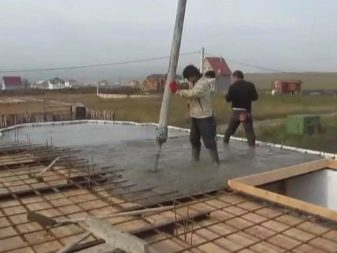

После того, как вся сетка из арматуры будет связана, можно приступить к ее заливке. Для этого лучше всего использовать бетононасос. Если же объем работ не очень велик, то вполне можно справиться и без него. В таком случае вам понадобятся хотя бы два помощника, которые будут замешивать бетон в бетономешалке и поднимать его вам для заливки. В процессе заполнения опалубки бетонным раствором нужно периодически производить уплотнение смеси. Лучше всего для этого подойдет специальный строительный вибратор, но при неимении такового можно просто время от времени ритмично постукивать молотком по опалубке или открытым частям арматурной сетки.

В процессе затвердевания происходит значительная усадка бетона, что при ускоренном процессе высыхания может привести к возникновению микротрещин. В связи с этим на протяжении нескольких дней залитую плиту нужно поливать водой, тем более в жару. Однако нужно знать, что воду стоит разбрызгивать из шланга с дождевальной насадкой или лейкой, так как прямая струя может повредить поверхность еще не схватившегося бетона. Иногда для избежание появления трещин под самый нижний слой кладут специальную полимерную сетку, а всю остальную конструкцию сооружают уже поверх нее. В других случаях полимерную сетку применяют в качестве основного армирующего элемента. Это делают там, где невозможно соорудить арматуру из прутьев и даже проволоки.

Заливка бетона из бетононасоса

Полное застывание бетона произойдет не раньше, чем через 3 – 4 недели. До этого времени не стоит производить какие-либо работы на объекте и разбирать опалубку. По истечении этого срока опалубка демонтируется и получается бетонная плита перекрытия, которая является черновым потолком для помещений под ней. Таким способом можно создавать даже криволинейные перекрытия любой конфигурации.

При строительстве собственного дома или коттеджа вполне возможно создать самостоятельно бетонные плиты перекрытия с арматурой внутри. Эта конструкция намного надежнее и долговечнее деревянной, но сооружать ее стоит только на прочных бетонных или кирпичных стенах. Использование в качестве стенового материала легкобетонных блоков или древесины исключает такую возможность, так как такие стены могут не выдержать вес железобетонного перекрытия.

правильная вязка арматуры монолитных плит. Как рассчитать расход арматуры на количество бетона? Какую арматуру закладывают?

Армирование безбалочной монолитной панели перекрытия (внутренняя горизонтальная ограждающая конструкция) является обязательным технологическим процессом их изготовления. Арматура в структуре конструкции, выполненной из бетона, берет на себя нагрузку и увеличивает прочностные свойства изделия.

Назначение

Предназначение армирования заключается в том, чтобы повысить способность выдерживать нагрузку конструкции, уменьшить возможность формирования трещин, появляющихся по причине температурных скачков. Для подобных задач используется материал с высокими прочностными свойствами – фибра, стеклонить, базальтоволокно, сталь. С целью исключения преждевременной коррозии и увеличения износоустойчивости строений начали практиковать метод армирования.

Требования

Упрочнение монолитной панели перекрытия является ответственным процессом, к реализации которого предъявляется ряд условий.

При осуществлении работ по созданию армированной ж/б панели перекрытия необходимо придерживаться следующих рекомендаций.

• Для соединения металлических прутьев следует применять вязальную проволоку сечением 1,2-1,6 миллиметров. Применение электросварки неприемлемо по причине изменения строения металла в точках сопряжения.
• Нужно предусматривать необходимую толщину (высоту) бетонного массива перекрытия относительно дистанции промеж стен, воспринимающих нагрузку. Высота железобетонной панели в 30 раз меньше дистанции промеж опор. В то же время наименьшая толщина панели равняется не меньше 15 сантиметров.
• Укладка компонентов железного остова с учетом габаритов перекрытия осуществляется по вертикали. При наименьшей высоте панели раскладка арматуры производится в один слой. При высоте свыше 15 сантиметров производится упрочненное армирование двумя слоями.
• Для заливки в опалубочную конструкцию используется бетонная смесь марки М200 и выше. Бетон этих марок имеет превосходные эксплуатационные свойства, может выдерживать существенные нагрузки и отличается разумной стоимостью.
• Для сборки стальной решетки используются прутки арматуры сечением 8–12 миллиметров. При реализации двухслойного армирования практикуется повышенный размер сечения металлического профиля в нижнем ряду. Допускается вариант применения готовой сетки.
• Опалубка изготавливается из водозащищенной фанеры либо обработанных путем строгания досок. Стыки тщательным образом герметизируют. Для укрепления опалубки используются железные стойки раздвижного типа либо столбы из древесины диаметром до 20 сантиметров.

Выполнение обозначенных требований при осуществлении процессов по армированию гарантирует прочностные характеристики устраиваемой конструкции. Армированная панель, изготовленная с соблюдением технических условий, будет служить не одно десятилетие.

Какие материалы используются?

Кроме всего прочего, нужно побеспокоиться о том, чтобы правильно подобрать материал, который можно использовать. Для изготовления плиты перекрытия, как было сказано выше, предпочтительнее применять цемент марки 200 и выше. Поскольку как раз этот цемент характеризуется наиболее высокой степенью прочности – показателем, который в особенности имеет значение в приведенном случае. Как-никак масса панели равняется ориентировочно 500 кг/м2.

В роли арматуры для плиты применяются в основном металлические прутки класса А500С. Горячекатанный арматурный прокат периодического профиля. Диаметр прутков устанавливает осуществленный в разработанном плане расчет. Как правило, диаметр прутьев для перекрытия находится в границах 8–16 миллиметров.

Ввиду того что монолитное перекрытие главным образом работает на излом, базисной является конкретно нижележащая арматура, которая вытягивается при эксплуатации. Для ее создания в отдельных эпизодах применяются прутья с большим сечением, чем для верхнего слоя. В зонах сопряжения панелей с опорами положение немножко иное. Тут на верхние прутки аналогично воздействуют внушительные нагрузки, в связи с этим ее в дополнение усиливают. Когда плита базируется на колоннах или между опорами, имеющими довольно-таки большие пролеты, применяется арматура, располагаемая в поперечном направлении армируемой конструкции, класс которой А240С либо А240 (строительная арматура с гладкой поверхностью).

Особенности расчета

Грамотный расчет монолитной панели для перекрытия и ее армирования несет в себе много положительных качеств.

• Горизонтальная конструкция из монолитной панели будет иметь высокую предельную нагрузку.
• Верный расчет предоставит оптимизированный вариант подбора арматуры, высоты панели, марки и объема бетона. Все это в общей сложности дает возможность сэкономить время и денежные средства.
• Высокопрофессиональный расчет позволяет в роли опоры монолитной конструкции эксплуатировать не только стенки, но равным образом и колонны, находящиеся внутри объекта.
• Калькуляция выдаст все требуемые объемы работ и их стоимостное выражение.
• Можно высчитать панель перекрытия, которая не соответствует стандарту конфигурации.
• Срок эксплуатации конструкции, сооруженной в полном соотношении с расчетами армирования, по существу безграничный.

Основные правила

Произвести профессиональный точный расчет способен отнюдь не каждый. Однако имеются единые стандарты изготовления и усиления монолитного перекрытия. На основании этих правил высота панели должна составлять 1/30 расстояния между смежными опорами пролета. Например, при протяженности пролета 600 сантиметров высота готовой монолитной конструкции будет равняться 20 сантиметрам. Увеличение высоты повлечет лишь перерасход дорогого бетона.

Когда длина перекрываемых проемов не превосходит 7 метров, то следует использовать стандартный метод расчета. По данному способу монолитную панель требуется армировать двумя слоями арматуры. Оба слоя закладывают арматурными прутками А-500С, имеющими диаметр 10 миллиметров. Прутья кладут с интервалом приблизительно 150–200 миллиметров. Соединение прутков в каркас с размером клетки 150–200 миллиметров осуществляется мягкой вязальной проволокой с сечением от 1,2 до 3 миллиметров. Можно панель усиливать посредством сварной типовой сетки, наличествующей в продаже.

При расчете габаритов монолитной конструкции необходимо учитывать величину захвата. Это та часть панели, которая будет налегать на стенку. При кирпичных стенах размер захвата (рабочая поверхность) должен составлять 15 сантиметров либо немножко больше. Для стенок из пенобетона этот размер равняется 25 и более сантиметрам. Арматурные прутья отрезаются таким образом, чтобы их концы были покрыты слоем бетонной смеси высотой не меньше 25 миллиметров.

Простейшее вычисление выявляет, что при грамотном армировании на один кв. метр монолитной бетонной плиты высотой 20 сантиметров расход ориентировочно составляет 1 м3 бетона марки М200 и выше (желательно М350), 36 килограммов арматуры марки А500С, обладающей площадью сечения 10 миллиметров. Это основные правила. Однако тщательный расчет в силах выполнить лишь специалист.

Как армировать?

Нагрузка на безбалочные монолитные панели идет вертикально вниз и распространяется пропорционально по всей площади. Выходит, что верхняя сторона армирующего каркаса берет на себя сдавливающие нагрузки, а нижний – растягивающие. Прутки укладывают в опалубочную конструкцию и связывают друг с другом посредством мягкой вязальной проволоки. Для нижележащего остова практикуют толстые металлические стержни. Верхний слой составляют прутья с меньшим сечением.

По завершении вязки армирующих сеток следует верно разнести их по высоте.

При высоте конструкции монолитного перекрытия от 180 до 200 миллиметров длина перекрываемого пролета способна простираться до 6 метров. В подобных панелях дистанция между нижней и верхней армирующими сетками выдерживают интервал 100–125 мм. Для этого практикуют фиксаторы, которые делают из остатков арматуры диаметром 10 миллиметров. Длинные стержни выгибают в форме буквы «Л» и размещают с интервалом в один метр. В местах, где требуется упрочнение панели перекрытия, дистанцию уменьшают до 40 см. Как правило, это середина зоны сопряжения с опорами и области наибольшей нагрузки.

Под нижележащим армирующим каркасом панели должен сохраниться пласт бетона приблизительно в 25–30 миллиметров либо немного больше. Аналогичным слоем заливается верхняя армирующая сетка. Для выдерживания этого размера под места перекрещивания нижних прутков арматуры ставятся пластмассовые подставки с интервалом примерно один метр. Такие приспособления реализуются в магазинах стройматериалов. Их можно заместить брусками из древесины, приколоченными либо прикрученными к опалубке посредством саморезов. Если не зафиксировать их расположение подобным типом, то они способны всплыть при наполнении формы раствором бетона.

Инструкция по армированию

Процесс строительства складывается из ряда шагов, которые нужно реализовывать в установленной очередности.

Монтирование опалубочной конструкции

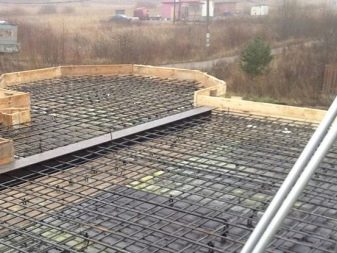

Разборную форму делают из металлических швеллеров, досок и листов фанеры. Под опалубочную конструкцию помещают специальные опорные элементы (стойки) телескопического типа на надежных и устойчивых треножниках. Количество подставок должно основательно поддерживать короб, не позволяя ему прогибаться под грузом раствора. При 200-миллиметровой высоте слоя вес 1 кв. метра бетонного раствора достигает 300–500 килограммов. Взамен выдвигающихся стоек можно практиковать кругляки либо бруски из древесины сечением 100×100 миллиметров. Их устраивают с интервалом в 1,2-1,5 метра. На стойки кладут продольные балки и приподнимают их на установленную высоту. После устанавливают перекладины, на которых посредством шурупов фиксируют фанеру с влагостойкой пленкой поверх наружных слоев. Допустимая толщина равняется 18–20 миллиметрам.

Облицованную пленкой фанеру можно заменить обыкновенной, покрытой краской на основе олифы. Еще одна разновидность основы – гладкие доски, покрытые целлофановой пленкой. К скользкой плоскости раствор не пристает — в связи с этим нижняя часть панели перекрытия выходит абсолютно гладкой и ровной.

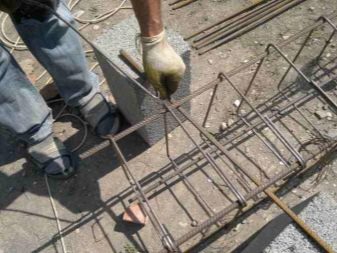

Как правильно вязать арматуру?

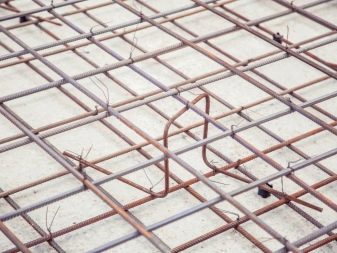

Раскладка и вязка металлических стержней осуществляется согласно расчетной схеме армирования. Идеальный размер клеток 150×150 либо 200×200 миллиметров. Необходимо стараться, чтобы проходящие по направлению длины участки каркаса были целостными. Если длины стержней не хватает, то вспомогательные прутья кладут с приличным нахлестом. Зоны сопряжения устраивают в шахматном порядке. Подобное армирование гарантирует соответствующую надежность и жесткость панели.

Заливка формы

Желательно употреблять бетонный раствор заводского изготовления. В нем выдерживаются соотношения составляющих, в смесь включают присадки, делающие лучше показатели эксплуатационно-технических характеристик. Бетон подвергается надежному контролю и привозится на место строительства в объеме, достаточном для одноразовой заливки. Посредством бетонного насоса смесь распределяют непосредственно на все пространство панели. Погружной вибратор для бетонной смеси эффективно утрамбовывает раствор и пропорционально рассредоточивает его по опалубке. Параллельно осуществляется удаление пузырьков воздуха. По завершении заливки плоскость сглаживают специальной гладилкой на удлиненной ручке и припорашивают тонким покровом сухого цемента.

Подходящая температура окружающей атмосферы при заливке раствором конструкции должна равняться не менее +5 градусов. При отрицательной температуре жидкость внутри смеси может застыть и разорвать монолит. Растрескивания ослабляют крепость панели и укорачивают продолжительность ее эксплуатации. При подходящей рабочей температуре абсолютное затвердевание усиленного перекрытия происходит спустя месяц. Первые 3–4 дня бетон постоянно смачивают водой, чтобы сохранить в нем влагу, а в летний период дополнительно покрывают пленкой.

Важно! Детальная схема армирования горизонтальной ограждающей панели должна присутствовать в технической документации, включающей чертежи. Располагая информацией, как армировать панель перекрытия, несложно своими силами произвести работы и на этом немало сэкономить. Главное, грамотно выполнить расчеты и придерживаться технологии.

О том, как правильно залить армирование плиты перекрытия, смотрите в следующем видео.

технология, материалы и советы специалистов

Активно идет развитие мастерства в самостоятельном строительстве. Сейчас весьма распространено в частных застройках армирование монолитной плиты в домашних условиях. Ведь сам процесс армирования не сложен, да и таким способом можно соорудить прочное перекрытие между этажами или помещениями за вполне доступную стоимость. Но для получения отличного результата нужно тщательно изучить последовательность и специфику всей работы.

Монолитная плита перекрытия может быть как потолком, так полом или стеной в доме. Она чаще всего представляет собой монолитную конструкцию, которую для повышения прочности армируют.

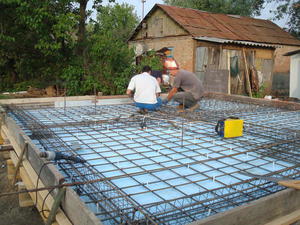

Для чего нужно армирование монолитных плит

Современное строительство невозможно уже представить без монолитных плит перекрытия. С ними рабочий процесс становится легче и завершается намного быстрее. Они долговечны, влагостойки, огнеупорны. В результате получаются достаточно теплые перекрытия, способные защитить дом от ветра и холода.

На плиту давит нагрузка сверху вниз и затем распределяется по всей поверхности равномерно. На вверх идет нагрузка на сжатие, ее может без труда перенести обычный бетон. Но на низ идет самая основная нагрузка на растяжение. Бетон с ней может не справиться, поэтому имеется необходимость в дополнительном укреплении. В таком случае армирование укрепит конструкцию и продлит срок ее службы.

Процесс армирования проходит с использованием арматуры обладающей диаметром 8 — 14 мм. Из нее вяжется каркас и устанавливается внутри бетонной плиты. По внешнему виду каркас схож с решеткой. Расстояние между прутьями может быть различной, она напрямую зависит от площади, которую перекрывает плита перекрытия.

Преимущества армирования плит

У армированной монолитной плиты имеются несколько преимуществ, за счет которых большинство строителей оставляют свой выбор за ней, а не, к примеру, за деревянной конструкцией.

• не нужно озадачиваться поисками такой тяжелой техники, как краны;
• можно построить конструкцию различной формы;
• перекрытие получается очень прочным, устойчивым к высоким температурам, к механическим воздействиям и давлениям;
• для армированной плиты служить опорой могут не только стены, но и колонны;
• можно использовать в зданиях с влажностью, доходящей до 60%. Если на внутренних стенах имеется пароизоляция, то до 75%.
• обладает хорошей звукоизоляцией.

Основные правила армирования

Перед работой по армированию нужно познакомиться с некоторыми важными правилами, которые необходимо знать:

1. Установка армирования происходит способом съемной опалубки. В нее укладывают арматурный каркас, и заливают все жидким бетоном.
2. Для заливки необходимо применять марку бетона М200.
3. Для создания каркаса нужно использовать стальную арматуру сечением от 8 до 14 мм.
4. Опалубку можно соорудить из обычной фанеры и досок. Но необходимо приобрести телескопические стойки, они выдерживают нагрузку до 2-х тонн, соорудить подобную конструкцию подручными средствами не удастся. Чтоб не покупать, ее можно приобрести в аренду в строительной фирме.
5. Толщина плиты перекрытия зависит от ширины перекрываемого пролета. Их соотношение составляет 1 к 30, толщина при этом должна быть от 150 мм. При минимальной толщине сооружается однослойное армирование плиты. Если ширина плиты равна 6 м, то толщина ее должна составлять не менее 200 мм. Если же пролет обладает еще большей шириной, то нужно сделать двухслойный каркас и дополнительно усилить его с помощью ребер жесткости.

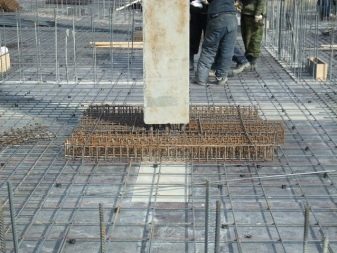

6. На схеме армирования необходимо делать усиление на центре, местах соединения с опорами, зонах повышенной нагрузки на плиты и местах с отверстиями.

Схема армирования плит перекрытия

Существуют различные схемы армирования. Но у них всех имеется один общий принцип, который имеет следующий вид:

1. Арматура в верхней части плиты.
2. Арматура в нижней части плиты.
3. Армирование, которое перераспределяет нагрузку.
4. Подставки для катанки.

Схемы вполне могут и отличаться. Если имеются трудности в самостоятельном расчете нагрузки на плиту и составление схемы, то можно воспользоваться помощью профессионалов.

Этапы процесса работы по армированию плит перекрытия:

Этап 1. Расчет нагрузки

Изначально нужно произвести статистический расчет нагрузки на будущую конструкцию. Ее можно разделить на:

• действующую. К ней относится вес самой плиты, стен, отделочных материалов, потолка;
• временную. Это может быть мебель, люди, оборудование.

В дальнейшем, исходя из полученных результатов, выбрать толщину плиты и бетона, необходимое армирование и саму схему армирования.

Этап 2. Установка опалубки

Ее устанавливать обязательно нужно на всю длину плиты. Для этого на телескопические стойки необходимо установить продольные балки и поднять их на необходимую высоту. Затем на них смонтировать поперечные бруски и к ним закрепить фанеру. Полученную конструкцию выровнять при помощи уровня или нивелира. По желанию опалубку можно взять в аренду у строительных фирм, которые предоставляют данную услугу.

Этап 3. Сооружение каркаса

Его сооружать необходимо согласно готовой схеме. В основном размер ячеек составляет 150×150 мм или 200×200 мм. Нужно постараться сделать продольные участки каркаса целыми. Если все же не хватает длины, то арматуру нужно укладывать внахлест друг на друга, на минимальное расстояние равное 40 диаметрам. К примеру, если у используемой арматуры диаметр составляет 10 мм, то нахлест рекомендуется делать не менее 400 мм.

Места соединения арматуры должны находиться только в шахматном порядке. Все должно быть прочно закреплено. Арматуру приваривать между собой нельзя, а необходимо связывать только вязальной проволокой. В таком случае конструкция получится подвижной.

Установку дополнительных арматур в местах усиления нужно расположить между слоями каркаса. Дополнительное армирование сооружается при помощи отдельных прутьев, длина которых составляет от 400 до 1500 мм. Готовый каркас должен находиться весь в бетоне, пустое расстояние от опалубки до каркаса должно быть от 20 мм.

Этап 4. Заливка

Заливка бетона должна выполняться однократно, желательно использовать бетононасос. Залитую смесь нужно хорошо уплотнить, для этого необходимо использовать глубинные вибраторы. Затем в последующие несколько дней нужно периодически немного увлажнять плиту разбрызгиванием воды, для исключения появления микротрещин в ней. Изделие будет готова к эксплуатации через месяц, когда бетон полностью высохнет.

Благодаря армированию в завершение можно получить очень прочную и качественную конструкцию, которая с легкостью перенесет различные механические на нее воздействия.

Армирование монолитной плиты перекрытия своими руками, видео, схемы

Древнюю основу стройки — камень — давно научились делать из жидкого бетона. Использовать его для плит перекрытия не получалось до конца девятнадцатого века, пока не был изобретен железобетон. Отличием стала десятикратно возросшая прочность на изгиб.

Оглавление:

1. Когда необходимо усиление?
2. Схема и эскиз
3. Список инструментов и расходников
4. Установка опалубки
5. Технология монтажа прутьев

Что дает армирование?

Обычный бетон может выдержать десятки и сотни тонн нагрузки, но только в том случае, если они не будут его изгибать. М200 переносит сжатие 200 кг/с на 1 см2. То есть, чтобы раздавить стандартный лабораторный образец, «кубик» со стороной 10 см, требуется нагрузка 20 тонн. При этом не имеющий упрочнения ФБС такой же прочности, а в толщину больше 60 см можно переломить ударом кувалды. Если же мы попробуем сделать плиту, она упадет просто под собственным весом. При изгибе одна половина сечения блока сжимается, а вторая растягивается, растяжению же бетон сопротивляется слабо.

Выход нашли в усилении растягивающихся мест армированием. Стальной прут класса АIII выдерживает растяжение больше 5 тонн на см2. А это значит, что достаточно добавить в сечение всего 2-3 % стали и прочность конструкции увеличится десятикратно.

Бессмысленно укреплять растянутую зону больше, чем выдержит сжатая. Когда нагрузка превысит критическую, она все равно переломится. Упрочнение перекрытия в сжатой зоне бессмысленно. Мы имеем дело с тонкими длинными стержнями, начни их сжимать — просто изогнутся (потеряют устойчивость).

Как узнать, где требуется армирование?

Чтобы определить, где и какие усилия испытывает плита, толщину, сечение, шаг прутьев, необходимо владеть формулами строительной механики. Не нужно придумывать все «с нуля», достаточно заглянуть в каталог и подобрать подходящую для нашего пролета. К примеру, альбом серии 1.143-5пв содержит чертежи сплошных плит толщиной 16 см с подробными спецификациями и размерами металла. Укрепляют перекрытия каркасом в виде сетки. Одна располагается в нижней, а вторая — в верхней части сечения.

Возникает вопрос, если при нагрузке растягивается нижняя часть, зачем же сетка вверху? Края плиты зажаты в стенах, поэтому знаки усилий распределяются по более сложной схеме. И рядом с местом опирания перекрытие оказывается растянутым как раз сверху.

Как распределять арматуру?

Схема выглядит следующим образом:

1. Нижняя сетка с ячейками порядка 25х25 см, арматуры AIII диаметром не менее 12 мм. Закрывает всю площадь плиты, не доходя до края на величину защитного слоя (4-5 см).
2. Вверху заполнять всю площадь не обязательно. Достаточно уложить сетку по периметру, приблизительно на четверть размера по длине и ширине от края. При этом шаг сначала ставим 15х15 см, а начиная с половины армировки, переходим на 25х25. Сталь берем такую же, что и нижнего каркаса.
3. Выдерживать расстояние между сетками монолитной плиты помогают пруты AI диаметра 6 мм, установленные вертикально.

Разрабатывая армирование на основе готовой серии, имейте в виду: стандарт предполагает изготовление конструкций на заводе ЖБИ. Это гарантирует точное соответствие класса бетона по всем параметрам.

При самостоятельном устройстве будет не лишним увеличить сечение стержней и прочность раствора минимум на треть. Пусть возрастет смета, зато гарантированно получите надежную плиту.

Эскиз

Еще до начала работы будущее перекрытие необходимо нарисовать. Делаем это в масштабе, в трех проекциях: вид сверху, продольный и поперечный разрез. На чертеже рисуем армирующие сетки, их расположение по толщине сечения и на плане. Не пожалейте времени, найдите в сети калькулятор для расчета арматуры. При составлении спецификации укажите не только длину, но и вес каждого элемента. Выведите общую массу стали по маркам.

Покупка металла на вес позволит вам сэкономить 10-15 % от цены, что получится при расчетах по длине. Чтобы сэкономить время и деньги, попросите сразу нарезать прокат по размерам. Эту услугу обычно оказывают на базах, стоит она недорого.

Выбирая толщину плиты, не стоит экономить. Нормально, если при пролете до 5,5 метров перекрытие составляет по высоте 16-18 см, дело не только в прочности. Железобетон М300 и в 10 см выдержит вес жильцов, мебели и всех гостей дома, но при этом система будет «играть», а звукоизоляция окажется ниже всякой критики.

При увеличении пролета усилия в сечении растут не прямо пропорционально, а с опережением. Конструкции длиннее 6 м выполняют с предварительно напряженной арматурой либо имеющими внизу ребра жесткости, чтобы увеличить рабочую толщину сечения. Правильно рассчитать такое перекрытие, не имея специальных знаний, не получится, а готовые решения найти довольно сложно.

Инструменты арматурщика

При укладке стали ее потребуется резать, гнуть, связывать. Поэтому подготовим инструменты и оснастку:

1. УШМ — угловая шлифовальная машина, или в просторечии «болгарка». Для резки прутьев до 22-24 мм хватит и небольшой, с диском на 125 мм. Но если раскроя предстоит много, лучше запастись среднего размера на 180 мм. Маленькая будет перегреваться и работать ей не очень удобно.
2. Станок для гибки. Можно купить или сделать самому.
3. Вязальный крючок. При устройстве каркасов лучше применять проволочные соединения. С ними больше возни, но когда приловчитесь, дело движется быстро. А вот ослабления металла, который дает электросварка, не происходит.
4. Кусачки или пассатижи — чтобы переделать неудачный узел. Для заготовки отрезков вязальной проволоки лучше использовать «болгарку», нарезая сразу толстый пучок.
5. Рулетка со стальной лентой 3-5 метров, строительный угольник и маркер для разметки.
6. Стальная щетка для «болгарки». Может понадобиться для очистки стержней. Применять металл со следами ржавчины для армирования нельзя.

Материалы и расходные

Кроме самих стальных прутов нам потребуются:

1. Мягкая железная проволока диаметром 1-1,5 мм для связывания арматуры. В зависимости от толщины стержня на каждое соединение понадобится 20-30 см, отсюда рассчитаем общую потребность. Продается она на вес, поэтому переведем метры в килограммы.
2. Подкладки типа «стульчик» — обеспечат защитный слой бетона требуемой толщины (минимум 40 мм). В отличие от усиления черновых полов или подготовок под фундамент, для плиты перекрытия не стоит использовать куски кирпича.
3. Режущие диски для УШМ по металлу. Если сталь завезена в заготовках по размеру, их понадобится один-два, а при самостоятельном раскрое может уйти десяток.

Армирование начинается с опалубки

Выставляем опалубку плиты, эти работы — совершенно особый раздел строительного ремесла, выполняют их плотники. Задача опалубочной оснастки — придать необходимую форму монолиту, а также служить «столом» для монтажа каркаса.

Она должна:

1. Не иметь щелей, куда мог бы вытекать жидкий раствор и цементное «молочко».
2. Быть достаточно прочной, чтобы выдержать нагрузку от массы состава и проката, а также вес работников, которые должны ходить по ней при устройстве армирования и укладки бетонной смеси.
3. Быть строго горизонтальной или иметь требуемый уклон, предусмотренный проектом с отклонением не более 2 мм на метр.
4. Иметь точность по геометрическим размерам, обеспечивающим отливку перекрытия с отклонением от проекта не более 5 мм.

При частном малоэтажном домостроении опалубку для плиты изготавливают из дощатых щитов или толстой фанеры (вариант — ОСП-3). Специализированные фирмы имеют стандартные комплекты, работать с которыми куда удобнее. Если есть возможность взять такую оснастку в аренду, ей нужно обязательно воспользоваться.

Укладка арматуры своими руками

Все операции интуитивно осваиваются буквально в течение получаса. Скрутки играют лишь вспомогательную роль, их задача — обеспечить необходимое положение стержней в толще бетона только при его заливке. Сами они не добавляют перекрытию никакой прочности, а их работа заканчивается, когда конструкция заполнена.

Работы начинаем с прутьев нижней сетки. Раскладываем приблизительно равномерно сначала один слой, затем два или три отрезка перпендикулярных. Приступаем к вязке: скрепим четыре прута по периметру монолитной плиты, чтобы образовался прямоугольник. Затем связываем концы прутьев нижнего «слоя» армировки с перпендикулярными. При этом соблюдаем необходимый шаг как с одного, так и с другого края.

Вязаное соединение делается по технологии:

1. Заготавливаем отрезки проволоки нужной длины и сгибаем их посредине. Место сгиба сильно не сжимаем, оставляем «петельку», достаточную, чтобы вошел кончик вязального крюка.
2. Двойную проволочку изгибаем и заводим, снизу захватывая оба стержня в месте пересечения.
3. Зацепляем вязальный крюк за петельку и заводим за нее второй, двойной конец проволоки.
4. Вращая крючок, скручиваем проволоку до получения прочного соединения. Если петелька обломится, ничего страшного, лишь бы на узле осталось хотя бы два-три витка скрутки.

Чтобы выдержать расстояние между прутьями, используем рулетку. Еще удобнее сделать шаблоны из обрезка деревянной рейки, по длине соответствующие разному шагу арматуры, и маркером надписать размер.

После того, как все стержни нижней сетки связаны в местах пересечения, переходим к устройству верхней. Работаем не торопясь, сверяясь с эскизом. При продольном соединении проката напуск должен составлять не менее 40 диаметров арматуры (желательно 50). Скрутки делаем минимум в двух местах нахлеста, сетки готовы.

Переходим к вертикальным прутам, схема установки — в шахматном порядке, шага достаточно 30-40 см. С помощью гибочного станка и «болгарки», заранее заготовим необходимое количество деталей. По форме они представляют собой скобу, напоминающую сильно вытянутую по высоте латинскую «S» либо русскую «С».

Сетки заранее раздвигаем на проектное расстояние, вставляя шаблоны нужной толщины, сколоченные из досок или брусьев. Приступаем к монтажу распорных стержней. Технология тут даже проще, чем для вязки сеток: верхним и нижним изгибом зацепляем хомуты за прутья, затем фиксируем скрутками. Когда каркас готов, убираем распорные шаблоны и приступаем к бетонным работам.

Требуется соблюдение несложных правил безопасности:

1. Работаем в перчатках, заусенцы на арматуре, тонкие края проволоки могут серьезно повредить кожу.
2. Прежде чем взять в руки УШМ, надеваем очки или прозрачный щиток.
3. Чтобы не спотыкаться при перемещении по сеткам, не лишним будет сколотить для ходьбы легкий дощатый трап.
4. При укладке бетона под заливаемой плитой не должны находиться люди.

---



Армирование монолитной плиты перекрытия и основы расчета

Виды перекрытий

В зависимости от конструкции каркаса перекрытия устанавливаются древесные и монолитно бетонные. Последние со своей стороны разделяют на:

• типовые плиты из железобетона разных конструкций;
• перекрытие из монолита.

Преимущество готовых армированных плит в профессиональном изготовлении в соответствие с требованиями СНиП: малый вес за счёт наличия сформированных при заливке полостей. Кстати, если вам для работы или строительства нужны качественные плиты перекрытия переходите на сайт predstavitelstvo-gbi.ru.

По количеству и форме внутреннего сооружения плита бывает:

• многопустотной – с округлыми продольными дырочками;
• ребристой – трудный профиль поверхности;
• пустотной – узкие, фигурные панели применяются как вставки.

Уже готовые плиты перекрытия оправдуют собственное использование при крупном строительстве, к примеру при сооружении многоэтажных домов. Однако они имеют свои недостатки при укладывании:

• наличие стыков;
• применение техники для подъема грузов;
• подойдут исключительно под классические размеры помещений;
• невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обойдется не дешево. Нужно платить перевозку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы два раза не вызывать специальную технику, будет лучше с машины плиты сразу устанавливать на поверхность стен. Если рассматривать личное строительство маленьких загородных домов и домов, то эксперты советуют самостоятельное изготовление перекрытий. Заливка раствором бетона выполняется конкретно на месте. Заранее строится опалубка обвязки и арматурная сетка.

Расчет толщины плиты и количества рядов арматуры

Расчет показателей перекрытия должен делаться на основании требований СНиП. Расчетным габаритам на надёжность добавляется 30%, точнее цифры умножаются на показатель запаса прочности 1,3. При расчитывании берутся во внимание только стены несущего типа и колонны, стоящие на фундаменте. Перегородки не служат опорой.

Толщина перекрытия

Приблизительный расчет толщины перекрытия относительно величины расстояния между стенками составляет соотношение 1:30 (исходя из этого толщина плиты и длина пролета). Традиционный пример из справочной литературы – ширина помещения 6 метров, другими словами 6000 мм. Тогда перекрытие должно иметь толщину 200 мм.

Если расстояние между стенками 4 метра, согласно расчетам можно устанавливать плиту 120 мм. В действительности такое армирование плиты из монолита перекрытия подойдёт исключительно для нежилого чердачного этажа, на котором не будет большой мебели. Другие полы (потолки) будет лучше делать 150 мм с 2-мя рядами арматурной сетки. Сэкономить можно на втором ряде, установив прут на 8 мм с шажком в несколько раз больше.

При величине пролета более шести метров прогибы и иные нагрузки существенно возрастают. Все размеры перекрытия и чертежи должны делать профессионалы. Приблизительные расчеты не могут взять во внимание всех тонкостей.

Анкерная сетка

По рекомендации СНиП в зданиях предназначенных для проживания перекрытие должно иметь 2 ряда анкерной сетки. В зависимости от расчетной толщины верхний ряд как правило имеет меньшее поперечное сечение арматуры и больший размер ячеек сетки. Предлагаемые экспертами размеры для пролетов 6 м и 4 м с типовой нагрузкой дома для жилья показаны в таблице.

Размер пролета, толщина плиты, уровень сетки	Нижний пруток, диаметр в мм	Верхний пруток, диаметр в мм	Размер ячейки
6 м, 20 см, нижний	12	12 или 10	200хдвести миллиметров
6 м, 20 см, верхний	8	8	200хдвести миллиметров
До шести метров, 20 см, верхний	10	10	400х400мм
4 м, 15 см, нижний	12	10	200хдвести миллиметров
4 м, 15см, верхний	8	8	300х300

Расчет проводится по самому большому расстоянию между стенками. Над помещениями одного этажа ложится одинаковая толщина перекрытия, расчет выполняется по комнате с самыми большими размерами. Расчетные значения округляются в большую сторону.

Стыки прутьев

Сетка выполняется из катанки – горячекатаного проката круглого сечения стали из низких углеродов 3А. Это значит, что металл имеет высокую эластичность, прекрасно будет держать перекрытие из бетона при больших неподвижных нагрузках и вибрациях от землетрясений, работы тяжёлой техники, слабого грунта.

Длины прута может быть очень мало для создания сплошного перекрытия. Для этого выполняется стыковка способом наложения. Прокат ложится рядом на расстоянии 10 диаметров и увязывается проволокой. Для прута толщиной 8 мм двойное соединение составляет 80 мм (8 см). Подобно для проката Ф12 – стык 48 см. Стыковка прутьев смещается, не обязана быть на одной линии.

Для соединений можно применять сварку, проложив шов вдоль. При этом теряется гибкость конструкции.

Монтаж сетки

Прутья сетки увязываются между собой проволокой 1,5–2 мм. Каждое пересекание прочно скручивается. Между сетками расстояние ориентировочно 8 см. Оно обеспечивается нарезанным в размер прутом 8 мм. Увязка обязана быть в местах пересекания на нижней сетке.

Под нижней арматурой следует оставить просвет для заливки бетонного слоя от 2 см. Для этого на опалубку устанавливают пластиковые конусообразные фиксаторы с интервалом в 1 м.

Обвязка и отверстия под вытяжки и лестницы

Для соединений перекрытия со стенками вдоль периметра создается короб – боковая опалубка. Она ставится вертикально, служит границей растекания бетона. Вдоль нее проходит обвязка периметра, усиление углов. После того как застынет плиты этот короб снимается, остается ровный торец.

Опалубка ставится на расстоянии 2 см от торцов и продольных прутов после окончания сборки анкерной сетки и обеспечивает размещение металла в середине бетона. Отдаленность ее от плоскости стенки составляет 15 см для кладки из кирпича и стенового камня. Ячеистый бетон автоклавного твердения менее прочный, нахлест перекрытия 20 см. Это расстояние на поверхность стены до заливки покрывается специализированным составом, гасящим вибрацию. Данная прослойка существенно увеличивает прочность строения.

Подобная опалубка вставляется в места, где должны оставаться отверстия. По большей части это лестницы между этажами, выводы труб, вентиляционные системы и проводов коммуникаций. Они закрываться сеткой и заливаться не будут.

Чертеж плиты перекрытия

Для правильной сборки перекрытия выполняется чертеж. По нему можно высчитать расход всех материалов, от проволки для обвязки до количества цемента.

Тенология изготовления пустотных плит перекрытия

Алгоритм действий:

1. 1. Прежде чем составлять чертеж следует сделать обмеры всех помещений и наружного периметра дома, если отсутствует проект. Их делают от оси стены.
2. 2. Отмечаются все отверстия, которые не будут заливаться.
3. 3. Наносятся контуры всех стен несущих и части промежуточных. Выполняется полная схема обвязки, сетки, упрочнения с указыванием толщины прутка, мест стыковки и увязки.
4. 4. На чертеже указывается размер ячеек и размещение крайнего продольного прута от края заливки.
5. 5. Рассчитываются размеры профнастила под нижнюю поверхность плиты.

При разработке схемы сетки во многих случаях кол-во ячеек имеет не целое количество. Арматуру следует сместить и получить равные сниженные размеры ячеек возле стен.

Остается высчитать материал. Длину прутка помножить на их кол-во. К полученному числу добавить расход на стыки и сделать больше получившуюся цифру на 2%. Округлять во время покупки в большую сторону.

По площади перекрытия рассчитывается кол-во пластиковых фиксаторов и сколько проката пойдёт на вставки между сетками.

Расчет состава цемента выполняется если исходить из толщины перекрытия и его площади.

Арматура снизу и сверху обязана быть покрыта раствором толщиной минимум 20 мм. При доступе воздуха на металлические поверхности появится ржавчина, и начнется разрушение. При разработке перекрытия толще 15 см, с усилением в два слоя, больше раствора распределяют вверху.

Чертеж служит и для расчета количества опалубки, опорных колонн и балок из дерева для создания нижней поддерживающей плоскости – платформы для заливки перекрытия.

Поставить на фиксаторы прутья и связать все пересекания проволокой по силам любому застройщику. Для гарантии безопасности расчеты перекрытий и создание проекта дома лучше поручить специалистам.

Процесс усиления плиты из монолита

Как только будут сделаны все расчеты и подготовлен чертеж, приступают к установке опалубки на всю длину перекрытия. Для нее очень часто применяются доски размерами 50хсто пятьдесят миллиметров, брусья и фанера. Безошибочность строительства конструкций отслеживают используя уровень или лазерного построителя. Другим этапом считается укладывание нижнего ряда арматуры согласно проекту. Все соединения каркаса из металла исполняют как в шахматах.

В итоге обязано получиться таким образом, чтобы Все место между усилением и опалубкой было залито бетоном. Для этого сетка ложится на подставки и скрепляется проволокой для вязания.

Для связки компонентов нельзя ни в коем случае применять сварку.

На первый слой ложится второй ряд арматуры. Все детали располагают на специализированные подставки.

Дальнейшим шагом считается залитие опалубки сначала жидким, а потом более густым бетонным слоем (очень часто марки М200). Первый слой должен по консистенции напоминать сметану, и с него тщательно удаляют воздушные пузырьки движениями лопатой. Чтобы устранить растрескивание бетона, его мочат водой первые 2-3 дня. Когда вся система застынет (должно пройти не меньше 30 дней), опалубку удаляют.



Армирование монолитной плиты перекрытия по шагам, примеры и расчет

При постройке индивидуальных домов в качестве междуэтажного перекрытия нередко используется монолитная плита. В ее основе стальной каркас, обеспечивающий горизонтальную жесткость. Армирование бетонных конструкций способствует усилению прочности и долговечности домов. Самый простой вариант обустройства перекрытия – заказать готовые плиты на заводе и смонтировать их с помощью крана. Если возникают сложности с техникой, можно самостоятельно освоить схему укладки и заливки ЖБ конструкции. Изучение инструкции по монтажу и расчет плиты помогают осознанно контролировать строительный процесс.

Оглавление:

1. Устройство плиты по шагам
2. Схема армирования
3. Монтаж опалубки
4. Установка каркаса
5. Заливка

Виды перекрытий

Горизонтальная несущая конструкция служит разделителем помещений по высоте. Одна сторона плиты выступает в роли пола для верхнего этажа. Другая сторона – это потолок для нижнего помещения.

Классификацию перекрытий производят по их назначению.

• Чердачные – отделяют подкровельное пространство от жилых помещений.
• Межэтажные – разбивают здание на уровни.
• Цокольные – разграничивают нижние этажи и подвал.

По технологии изготовления перекрытия делятся на несколько видов:

• монолитные – бетонные плиты с армировкой из стального прутка, отливаются на месте установки;
• сборные – конструкции заводского производства, монтируются из отдельных элементов;
• сборно-монолитные – состоят из пустотелых блоков и облегченных металлических балок.

Армирование фундаментных и межуровневых плит перекрытия целесообразно проводить в домах, построенных из кирпича или ячеистых бетонных блоков.

Преимущества армирования монолитного перекрытия:

• Это отличный выход из ситуации с нестандартным проектом дома. В качестве опоры для плит могут выступать не только несущие стены, но и декоративные колонны.
• Заливка перекрытия на месте допускает сооружение пола любой конфигурации и размера.
• Схему устройства монолитных плит используют в том случае, когда нельзя привлечь спецтехнику.
• Благодаря жесткому основанию конструкции получаются ровными без видимых прогибов поверхности.
• Высокая прочность плит перекрытия обеспечивает устойчивость к механическим нагрузкам, силовому напряжению и влиянию высоких температур.
• Конструкции продольного и поперечного исполнения, усиленные армированием, надежно защищают мансарды и чердачные помещения от холода.
• Огнестойкость железобетона вдвое выше, чем деревянных перекрытий.

Недостатки армирования плиты:

• Трудоемкость и длительность процесса.
• На заливку бетона понадобится бригада из трех человек.
• Пока монолит не достигнет окончательной твердости, за ним нужен постоянный уход и контроль.
• В работе требуется специальный инвентарь и механические приспособления.
• Работы по армированию бетона стоят в два раза дороже деревянных конструкций.

Руководство по устройству плиты

Армирование проводят с применением металлического каркаса. Конструкция представляет собой стальную сетку из прутков сечением 8-14 мм.

Правильный расчет армирования плиты обеспечивает много преимуществ в работе и эксплуатации:

• готовое перекрытие обладает высокой несущей способностью;
• облегчается выбор оптимальных параметров арматуры, толщины монолита, марки бетона и количества раствора;
• расчет показывает требуемый объем работ и затраты на него;
• срок службы монолитного перекрытия, выполненного в соответствии с планом армирования, не имеет границ.

В конечном итоге расчетные цифры позволяют экономить время и деньги домовладельца. Профессиональную калькуляцию должны проводить специалисты. Они пользуются точными данными и учитывают все нюансы строительства. Заказчикам достаточно знать общие правила сооружения и армировки бетона.

Толщина плиты должна составлять 1/30 часть ширины перекрываемого пролета. При расстоянии до 6 метров монолит заливают слоем в 150-200 мм. Если ширина пролета превышает 6 м, плиту усиливают дополнительными опорными балками – ригелями. В этом случае армирование проводят двумя слоями сетки, а толщину бетона увеличивают.

При составлении плана работ обязательно учитывают размер захвата. Так называется часть плиты перекрытия, которая опирается на стены. Для кирпичных строений величина составляет 15-20 см, для стен из газосиликатных или пенобетонных блоков размер захвата увеличивают до 25-30 см. Арматурные пруты обрезают так, чтобы с торцевой части они были залиты бетоном не менее чем на 25 см.

Инструкция по армированию перекрытия

Давление на монолитную плиту идет вертикально вниз и распределяется равномерно по всей площади. Получается, что верхняя часть арматурного каркаса принимает на себя сжимающие нагрузки, а нижняя – растягивающие. Пруты укладывают в опалубку и связывают между собой гибкой проволокой или соединяют сварным швом. Для нижней сетки используют толстые стальные стержни. Верхний слой составляют прутки меньшего диаметра.

В плите толщиной 180-200 мм между сетками выдерживают расстояние 100-125 мм. Для этого используют фиксаторы, которые изготавливают из обрезков арматуры. Длинные пруты изгибают в виде буквы «Л» и располагают с шагом в 1м. В зонах, требующих усиления плиты перекрытия, расстояние сокращают до 40 см. Обычно это центр, места соединения с опорами и точки максимальной нагрузки.

Под нижнюю сетку заливают слой бетона в 25-35 мм. Чтобы выдержать этот размер, под арматурные узлы равномерно выкладывают пластиковые подставки, которые продаются в строительных магазинах. Их можно заменить деревянными брусочками, прикрученными к основанию опалубки саморезами. Верхнюю сетку арматурного каркаса заливают таким же слоем, как и внизу.

Руководство по армированию монолитной плиты перекрытия

Технология строительства состоит из нескольких операций, которые необходимо выполнять в определенной последовательности.

• Установка опалубки.

Разъемную форму изготавливают из досок, фанерных листов и стальных швеллеров. Под опалубку устанавливают телескопические стойки на устойчивых и прочных треногах. Количество подпорок должно надежно удерживать короб, не допуская прогибов под тяжестью раствора.

При толщине слоя в 200 мм масса квадратного метра бетона составляет 300-500 кг. Вместо выдвижных стоек можно использовать деревянные бруски или кругляки сечением 100×100 мм. Их располагают с шагом в 1,2-1,5 м. На стойки выкладывают продольные балки и поднимают их на заданную высоту. Затем монтируют поперечины, на которых шурупами закрепляют ламинированную фанеру. Рекомендуемая толщина составляет 18-20 мм.

Ламинированную поверхность можно заменить обычной фанерой, окрашенной масляной краской. Еще один вариант основания – ровные доски, крытые полиэтиленовой пленкой. К скользящей поверхности бетон не прилипает, поэтому нижняя часть плиты перекрытия получается идеально гладкой и ровной.

• Монтаж каркаса.

Стальные стержни укладывают и вяжут в соответствии с расчетной схемой армирования. Оптимальный размер ячеек 150×150 или 200×200 мм. Нужно стремиться к тому, чтобы продольные участки сетки были цельными. Если длины прутков недостаточно, то дополнительные стержни накладывают с большим нахлестом. Места соединения располагают в шахматном порядке. Такое армирование обеспечивает надлежащую прочность и жесткость плиты.

• Заливка опалубки.

Рекомендуется использовать бетонную смесь заводского производства. В ней точно выдерживаются пропорции компонентов, в состав вводят добавки, улучшающие эксплуатационные свойства. Бетон проходит качественный контроль и доставляется на стройплощадку в количестве, достаточном для разовой заливки.

С помощью бетононасоса раствор укладывают сразу на всю площадь плиты. Глубинный строительный вибратор хорошо уплотняет бетон и равномерно распределяет его по форме. Одновременно происходит удаление воздушных пузырьков, По окончании заливки поверхность выравнивают специальной гладилкой на длинной ручке и посыпают тонким слоем сухого цемента.

Оптимальная температура окружающего воздуха при бетонировании перекрытия должна быть не ниже +5°С. В сильный холод влага внутри раствора замерзает и разрывает монолит. Трещины ослабляют прочность плиты и сокращают срок ее службы. При благоприятном температурном режиме полное отвердение армированного перекрытия наступает через месяц. Чтобы не допустить быстрого испарения влаги, первые 3-4 дня бетон регулярно смачивают водой. В летнее время дополнительно укрывают пленкой.
