Акт скрытых работ на бетонирование фундамента – Акт скрытых работ на Бетонирование монолитного ж.б. фундамента

Перечень скрытых работ и ответственных конструкций

Акты освидетельствования скрытых работ в обязательном порядке составляются для следующих видов работ:

  1. Выполнение предусмотренных проектом работ по закреплению грунтов и подготовке оснований.
  2. Отрывка котлованов.
  3. Обратная засыпка выемок
  4. Погружение свай, свай-оболочек, шпунта, опускных колодцев и кессонов.
  5. Стыкование составных свай и свай-оболочек.
  6. Бурение всех видов скважин.
  7. Армирование буронабивных скважин.
  8. Заполнение (инъецирование) буронабивных скважин.
  9. Устройство искусственных оснований под фундаменты.
  10. Установка опалубки для бетонирования монолитных фундаментов, стен, колонн, перекрытий и покрытий
  11. Армирование железобетонных фундаментов, стен, колонн, перекрытий и покрытий.
  12. Установка анкеров и закладных деталей в монолитные бетонные и железобетонные конструкции.
  13. Бетонирование монолитных бетонных и железобетонных фундаментов, стен, колонн, перекрытий и покрытий.
  14. Гидроизоляция фундаментов.
  15. Армирование кирпичной кладки стен, колонн, перегородок.
  16. Утепление наружных ограждающих конструкций.
  17. Монтаж сборных железобетонных фундаментов, колонн, ригелей, перемычек, стеновых панелей, плит перекрытий и покрытий, лестничных площадок и маршей, вентблоков, балконных плит.
  18. Анкеровка плит перекрытий и покрытий.
  19. Замоноличивание монтажных стыков и узлов.
  20. Герметизация стыков стеновых панелей.
  21. Антикоррозийная защита сварных соединений
  22. Установка оконных и дверных блоков.
  23. Устройство оснований под полы.
  24. Устройство гидроизоляционного ковра
  25. Устройство звукоизоляции полов.
  26. Антисептирование и огневая защита деревянных конструкций.
  27. Пароизоляция кровли.
  28. Теплоизоляция кровли
  29. Устройство рулонного кровельного покрытия (акт составляется на каждый слой).
  30. Устройство кровельных покрытий металлическими листами, металлочерепицей, волнистой асбофанерой и пр.
  31. Монтаж устройств грозозащиты и заземления.
  32. Монтаж металлоконструкций.
  33. Антикоррозийная защита металлоконструкций.
  34. Устройство навесных фасадов.
  35. Подготовка оснований для устройства верхних покрытий тротуаров, площадок, проездов, автомобильных дорог.

Примерный перечень ответственных строительных конструкций и работ, скрываемых последующими работами и конструкциями, приемка
которых оформляется актами  освидетельствования ответственных
конструкций и актами освидетельствования скрытых работ

  1. Акты сдачи-приемки геодезической разбивочной основы для строительства и на геодезические разбивочные работы для прокладки инженерных сетей.
  2. Акт освидетельствования грунтов основания фундаментов.
  3. Акт геодезической разбивки осей здания.
  4. Акт на устройство песчаной подушки под фундаменты (если это предусмотрено рабочими чертежами).
  5. Акт на работы по подготовке основания фундаментов.
  6. Акт на армирование фундаментов.
  7. Акт на гидроизоляцию фундаментов.
  8. Акт приемки материалов и освидетельствования конструкций для буронабивных свай.
  9. Акт на освидетельствование анкерных тяг перед их установкой и засыпкой.
  10. Акт осмотра свай или шпунта до погружения.
  11. Акт приемки свайного основания или шпунта.
  12. Акт на устройство ростверка.
  13. Акт на устройство пластового дренажа.
  14. Акт на устройство пристенного дренажа.
  15. Акт на устройство монолитной ж/б фундаментной плиты.
  16. Акт на монтаж блоков стен подвала.
  17. Акт на вертикальную гидроизоляцию.
  18. То же, горизонтальную.
  19. Акт приемки фундаментов под колонны.
  20. Акт на замоноличивание колонн в фундаментах.
  21. Акт на монтаж всех ж/б и металлических элементов (в том числе: перемычек, прогонов, ригелей, колонн, ферм, перекрытий и покрытий, сборных перегородок, диафрагм жесткости, подкрановых путей и балок, всех ж/б конструкций, инженерных сетей, балконных и эркерных плит, козырьков входов, конструкций лестничных клеток, карнизных и парапетных плит, шахт лифтов, стеновых панелей, вентблоков).
  22. Акт освидетельствования опалубки перед бетонированием.
  23. Акт приемки торкретных работ.
  24. Акт на армирование кирпичной кладки.
  25. Акт на кирпичную кладку стен и перегородок.
  26. Акт об испытании прочности сцепления в кладке несущих стен каменных зданий, расположенных в сейсмических районах.
  27. Акт на кирпичную кладку стен и перегородок, возводимых в зимнее время.
  28. Акт на устройство монолитных ж/б конструкций, выполняемых в зимнее время.
  29. Акт на устройство тепло-, звуко-, пароизоляции.
  30. Акт на устройство борозд, ниш и каналов в стенах.
  31. Акт на устройство оконных и дверных блоков.
  32. Акт на устройство мусоропроводов.
  33. Акт на устройство крылец.
  34. Акт на антисептирование древесины.
  35. Акт на устройство обмазочных, окрасочных огнезащитных покрытий.
  36. Акт приемки фасадов зданий.
  37. Акт на устройство стяжки под кровлю.
  38. Акт на устройство рубероидного ковра (отдельный акт на каждый слой мягкой кровли).
  39. Акт на установку всех отделок на фасадах, в уровне кровли.
  40. Акт на устройство стропильной кровли (поэлементно на лежни, стойки, подкосы, стропильные ноги, кобылки, мауэрлаты, обрешетку, настил из асбестоцементных листов).
  41. Акт на герметизацию стыков стеновых панелей.
  42. Акт по бетонированию монолитных участков перекрытий и покрытий.
  43. Акт на устройство молниезащиты зданий и сооружений и заземлений, в т.ч.:
  44. Акт по присоединению заземлителей к токоотводам и токоотводов к молниеприемникам;
  45. Акт результатов замеров сопротивлений токапромышленной частоты заземлителей отдельно стоящих молниеотводов.
  46. Акт приемки электротехнических работ по устройству внутренних и наружных сетей.
  47. Акт на устройство наружного освещения.
  48. Акт на устройство телефонной канализации.
  49. То же, телефонной связи.
  50. Акт осмотра открытых траншей для укладки подземных инженерных сетей.
  51. Акт приемки и испытания наружного водопровода;
  52. То же, внутреннего.
  53. То же, горячего водоснабжения.
  54. Акт приемки водомерного узла.
  55. Акт приемки и испытания наружной ливневой и хозяйственной канализации.
  56. То же, внутренней.
  57. Акт на устройство трубчатого дренажа.
  58. Акт на защиту кабельных сетей плитами или глиняным полнотелым кирпичом.
  59. Акт на присыпку вручную наружных подземных трубопроводов и кабельных сетей.
  60. Акт на установку и заземление ванн.
  61. Акт проверки системы водоснабжения, канализации и регулировки сантехприборов.
  62. Акт на устройство изоляции трубопроводов.
  63. Акт проверки испытания системы отопления.
  64. Акт теплового испытания системы отопления.
  65. Акт проверки системы вентиляции.
  66. То же, пневмотранспорта.
  67. Акты о выполнении уплотнения (герметизации) выводов и выпусков инженерных коммуникаций в местах прохода их через подземную часть наружных стен зданий.
  68. Акты об испытании устройств, обеспечивающих взрывобезопасность и пожаробезопасность.
  69. Акты индивидуальных испытаний и комплексного опробирования оборудования и др.
  70. Акт индивидуального опробирования установок электрохимической защиты.
  71. Акт на контрольные измерения по проверке отсутствия вредного влияния устройств электрохимической защиты.
  72. Акт комплексного опробирования системы электрохимической защиты от коррозии.
  73. Акт о производстве и результатах очистки полости трубопроводов.
  74. Акт испытания трубопроводов на прочность.
  75. Акт проверки трубопроводов на герметичность.
  76. Акт промежуточной приемки опор мостов, эстакад и т.д.
  77. Акт промежуточной приемки арок, сводов.
  78. Акт промежуточной приемки подпорных стенок.
  79. Акт промежуточной приемки каждого этажа зданий и сооружений повышенной этажности, монтируемых из сборных железобетонных или металлических элементов.

Более подробно о актах на скрытые работы можно прочитать по ссылке.

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Последнее обновление:

buildingclub.ru

Бетонирование фундаментов

Представитель застройщика или заказчика ______________________________________

____инспектор технического надзора Петров А.И., приказ № 40 от 10.02.2007 г.___

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство ____________________________

________производитель работ Семенов В.Г., приказ № 25 от 15.02.2007 г._________

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля __________________________________________________________________

___инспектор технического надзора Григорьев А.П.

, приказ № 36 от 25.02.2007 г.__

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего подготовку проектной документации ________

_______инженер-конструктор Кузнецов В.А., приказ № 65 от 15.02.2007 г.________

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство, выполнившего работы, подлежащие освидетельствованию _прораб Сидоров В.В., приказ № 77 от 1.03.2007 г.

                                                       (должность, фамилия, инициалы, реквизиты документа о представительстве)

а также иные представители лиц, участвующих в освидетельствовании: _____________

___________________________________________________________________________

(наименование, должность, фамилия, инициалы, реквизиты документа о представительстве)

произвели осмотр работ, выполненных ______Управлением механизации № 50______

                                                  (наименование лица, осуществляющего строительство, выполнившего работы)

___________________________________________________________________________

и составили настоящий акт о нижеследующем:

1. К освидетельствованию предъявлены следующие работы _______________________

(наименование скрытых работ)

________________бетонирование фундаментов в осях 8 ÷ 14_____________________

2. Работы выполнены по проектной документации ____ОАО «ЛЕННИИПРОЕКТ»___

____________________________13017-КЖ, лист 16______________________________

(номер, другие реквизиты чертежа, наименование проектной документации, сведения о лицах, осуществляющих подготовку раздела проектной документации)

3. При выполнении работ применены ______________Бетон В-22,5,________________

                                                                                                     (наименование строительных материалов,

___________________

паспорт бетонной смеси № 245.___________________________

(изделий) со ссылкой на сертификаты или другие документы, подтверждающие качество)

4. Предъявлены документы, подтверждающие соответствие работ предъявляемым к ним требованиям: _________исполнительная схема бетонных фундаментов_______

(исполнительные схемы и чертежи, результаты экспертиз, обследований, лабораторных и иных испытаний выполненных работ, проведенных в процессе строительного контроля.)

5. Даты:     начала работ           « 18 » ____марта____ 2007 г.

              окончания работ    « 19 » ____марта____ 200

7 г.

6. Работы выполнены в соответствии с _____________СНиП 3.03.01-87,_____________

                                                                                                              (указываются наименование, статьи

_____________________и рабочим проектом 13017-КЖ, лист 16__________________

(пункты) технического регламента (норм и правил), иных нормативных правовых актов, разделы проектной документации)

7. Разрешается производство последующих работ по __гидроизоляция фундаментов_

___________________________________________________________________________

(наименование работ, конструкций, участков сетей инженерно-технического обеспечения)

Дополнительные сведения ___________________________________________________

___________________________________________________________________________

Акт составлен в __2__ экземплярах

Приложения: _______________________Исполнительная схема___________________

___________________________________________________________________________

Представитель застройщика или заказчика Инспектор технического надзора Петров А.И._______________________________________________________________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего строительство Производитель работ Семенов В.Г.

_______________________________________________________________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля __________________________________________________________________

________________Инспектор технического надзора Григорьев А.П._______________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего подготовку проектной документации ________

____________________Инженер-конструктор Кузнецов В.А._____________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего строительство, выполнившего работы, подлежащие освидетельствованию ____________Прораб Сидоров В.В.

______________

                                                                                                      (должность, фамилия, инициалы, подпись)

Представители иных лиц: ____________________________________________________

___________________________________________________________________________

(должность, фамилия, инициалы, подпись)

Объект капитального строительства ___________Жилой дом по адресу;_____________

_______________Санкт-Петербург, Гражданский пр., квартал 20________________

(наименование, почтовый или строительный адрес объекта капитального строительства)

Застройщик или заказчик ____________ЗАО «Строительный трест»

______________

                                                                                   наименование, номер и дата выдачи свидетельства

___________________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс — для юридических лиц (фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс — для физических лиц)

Лицо, осуществляющее строительство ____ЗАО «Строительное управление № 2»___

                                                                                                   наименование, номер и дата выдачи свидетельства

___________________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс — для юридических лиц; (фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс — для физических лиц)

Лицо, осуществляющее подготовку проектной документации ОАО «ЛЕННИИПРОЕКТ»_______________________________________________________

наименование, номер и дата выдачи свидетельства

___________________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс — для юридических лиц; (фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс — для физических лиц)

Лицо, осуществляющее строительство, выполнившее работы, подлежащие освидетельствованию ______________Управление механизации № 50

______________

                                                                          наименование, номер и дата выдачи свидетельства

___________________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс — для юридических лиц; (фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс — для физических лиц)

studfile.net

Состав исполнительной документации по разделу «Конструкции железобетонные» (КЖ)

Документация Нормативный документ Форма Образец
Реестр исполнительной документации ВСН 012-88 (часть II) скачать скачать
Специализированные журналы
Общий журнал работ РД-11-05-2007 скачать скачать
Журнал погружения (забивки) свай ИС-478-р скачать скачать
Журнал бетонных работ СП 70.13330.2012 скачать скачать
Журнал ухода за бетоном (СНиП III-15-76) ИС-478-р скачать скачать
Журнал работ по монтажу строительных конструкций СП 70.13330.2012 скачать скачать
Журнал сварочных работ СП 70.13330.2012 скачать скачать
Журнал антикоррозионной защиты сварных соединений СП 70.13330.2012 скачать скачать
Журнал замоноличивания монтажных стыков и узлов СП 70.13330.2012 скачать скачать
Журнал верификации закупленной продукции (журнал входного контроля) ГОСТ 24297-2013 скачать скачать
Журнал авторского надзора за строительством (если по договору осуществляется авторский надзор) СП 11-110-99 скачать скачать
Исполнительные схемы
Геодезическая схема котлована (с габаритными размерами и высотными отметками) ГОСТ Р 51872-2002 скачать скачать
Высотная исполнительная схема свай после погружения (забивки) ГОСТ Р 51872-2002 скачать скачать
Исполнительная схема свайного поля (после срубки оголовка свай по высоте и в плане) ГОСТ Р 51872-2002 скачать скачать
Исполнительная схема устройства основания под фундаменты ГОСТ Р 51872-2002 скачать скачать
Исполнительная схема монтажа армирующего каркаса и закладных деталей ГОСТ Р 51872-2002 скачать скачать
Исполнительная схема бетонирования конструкций (фундаментов, колонн, стен, перекрытий, покрытий) ГОСТ Р 51872-2002 скачать скачать
Исполнительная схема монтажа анкерных болтов ГОСТ Р 51872-2002 скачать скачать
Исполнительная схема смещения осей колонн от разбивочных осей в нижнем сечении (на каждый этаж) ГОСТ Р 51872-2002 скачать скачать
Исполнительная схема отклонения от совмещения ориентиров (рисок геометрических осей) в верхнем сечении колонн многоэтажных зданий с рисками разбивочных осей (на каждый этаж) ГОСТ Р 51872-2002 скачать скачать
Исполнительная схема отметок верха колонн каждого яруса многоэтажного здания и сооружения ГОСТ Р 51872-2002 скачать скачать
Исполнительная схема монтажа фундаментов из сборных железобетонных блоков ГОСТ Р 51872-2002 скачать скачать
Поэтажная исполнительная схема монтажа плит перекрытия из сборных железобетонных изделий ГОСТ Р 51872-2002 скачать скачать
Исполнительная схема монтажа лестничных маршей ГОСТ Р 51872-2002 скачать скачать
Акты освидетельствования скрытых работ   скачать скачать
Осмотр свай до погружения РД-11-02-2006
Погружение свай РД-11-02-2006
Стыкование составных свай и свай-оболочек РД-11-02-2006
Срубка оголовка свай РД-11-02-2006
Бурение всех видов скважин РД-11-02-2006
Армирование буронабивных свай РД-11-02-2006
Заполнение (инъецирование) буронабивных свай РД-11-02-2006
Устройство естественного основания под фундаменты РД-11-02-2006
Устройство песчаного основания под фундаменты РД-11-02-2006
Устройство щебеночного основания под фундаменты РД-11-02-2006
Устройство бетонной подготовки под фундаменты РД-11-02-2006
Монтаж армирующего каркаса и закладных деталей монолитных  фундаментов, стен, колон, балок, перекрытий, покрытий РД-11-02-2006
Монтаж анкерных болтов РД-11-02-2006
Монтаж опалубки монолитных фундаментов, стен, колон, балок, перекрытий, покрытий РД-11-02-2006
Бетонирование монолитных фундаментов, стен, колон, балок перекрытий, покрытий РД-11-02-2006
Вертикальная обмазочная гидроизоляция фундаментов РД-11-02-2006
Горизонтальная гидроизоляция фундаментов РД-11-02-2006
Обратная засыпка пазух фундаментов (с послойным уплотнением) РД-11-02-2006
Монтаж сборных железобетонных конструкций (фундаментов, стен, колонн, перекрытий, покрытий, лестничных маршей и площадок, балок, ригелей, диафрагм) РД-11-02-2006
Замоноличивание колонн в фундаментах РД-11-02-2006
Монтаж вертикальных связей РД-11-02-2006
Замоноличивание стыков колонн РД-11-02-2006
Монтаж анкерных связей плит перекрытий и покрытий РД-11-02-2006
Антикоррозионная защита сварных соединений (диафрагм, ригелей, связей, лестничных маршей, площадок) РД-11-02-2006
Замоноличивание швов плит перекрытия РД-11-02-2006
Замоноличивание узлов ригелей, диафрагм РД-11-02-2006
 Акты, протоколы и прочие документы
Акт освидетельствования ответственных конструкций РД-11-02-2006 скачать скачать
Акт динамического испытания свай ИС-478-р скачать скачать
Акт приемки свайного поля для бетонирования ростверков СНиП 3.02.01-83 скачать скачать
Акт визуального и измерительного контроля сварных швов СТО НОСТРОЙ 2.10.64-2012 скачать скачать
Температурные листы прогрева бетона   скачать скачать
Протокол испытания образцов бетона на прочность (приложить копию аттестации лаборатории)
Протокол испытания уплотнения грунта естественного основания (приложить копию аттестации лаборатории)
Акт отбора проб для испытания уплотнения грунта естественного основания
Прочие документы
Копии удостоверений сварщиков, копии протоколов аттестации сварщиков
Паспорта, сертификаты качества, пожарные сертификаты, санитарно-гигиенические заключения на строительные материалы, изделия и конструкции
Комплект рабочих чертежей на строительство предъявляемого к приемке объекта, разработанных проектными организациями, с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям, сделанными лицами, ответственными за производство строительно-монтажных работ, согласованными с авторами проекта
Документы о согласовании отступлений от проекта при строительстве
Разрешительная документация
Информационный лист монтажной организации
Копия свидетельство СРО монтажной организации
Приказы на ответственные лица
Копии удостоверений на персонал (сварщики, электротехнический персонал и т.п.)
Рабочая документация со штампом Заказчика «В производство работ»
Проект производства работ (копия титульного листа и листа ознакомления)

mavego.ru

Армирование фундаментов

Представитель застройщика или заказчика ______________________________________

____инспектор технического надзора Петров А.И., приказ № 40 от 10.02.2007 г.___

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство ____________________________

________производитель работ Семенов В.Г., приказ № 25 от 15.02.2007 г._________

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля ___________________________________________________________________

___инспектор технического надзора Григорьев А.П., приказ № 36 от 25.02.2007 г.___

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего подготовку проектной документации ________

________инженер-конструктор Кузнецов В.А., приказ № 65 от 15.02.2007 г.________

(должность, фамилия, инициалы, реквизиты документа о представительстве)

Представитель лица, осуществляющего строительство, выполнившего работы, подлежащие освидетельствованию _прораб Сидоров В.В., приказ № 77 от 1.03.2007 г.

                                                       (должность, фамилия, инициалы, реквизиты документа о представительстве)

а также иные представители лиц, участвующих в освидетельствовании: _____________

___________________________________________________________________________

(наименование, должность, фамилия, инициалы, реквизиты документа о представительстве)

произвели осмотр работ, выполненных ______Управлением механизации № 50______

                                                  (наименование лица, осуществляющего строительство, выполнившего работы)

___________________________________________________________________________

и составили настоящий акт о нижеследующем:

1. К освидетельствованию предъявлены следующие работы ________________________

(наименование скрытых работ)

__________________армирование фундаментов в осях 8 ÷ 14_____________________

2. Работы выполнены по проектной документации ____ОАО «ЛЕННИИПРОЕКТ»___

____________________________13017-КЖ, лист 15______________________________

(номер, другие реквизиты чертежа, наименование проектной документации, сведения о лицах, осуществляющих подготовку раздела проектной документации)

3. При выполнении работ применены __арматура 16 A-III, сертификат № 961,___

                                                                                                     (наименование строительных материалов,

________ 4 Вр-I, сертификат № 875; электроды ОЗС-42, паспорт № 86._________

(изделий) со ссылкой на сертификаты или другие документы, подтверждающие качество)

4. Предъявлены документы, подтверждающие соответствие работ предъявляемым к ним требованиям:

___________________________________________________________________________

(исполнительные схемы и чертежи, результаты экспертиз, обследований, лабораторных и иных испытаний выполненных работ, проведенных в процессе строительного контроля.)

5. Даты:     начала работ           « 15 » ____марта____ 2007 г.

              окончания работ    « 17 » ____марта____ 2007 г.

6. Работы выполнены в соответствии с _____________СНиП 3.03.01-87,_____________

                                                                                                              (указываются наименование, статьи

____________________и рабочим проектом 13017-КЖ, лист 15___________________

(пункты) технического регламента (норм и правил), иных нормативных правовых актов, разделы проектной документации)

7. Разрешается производство последующих работ по __бетонирование фундаментов_

___________________________________________________________________________

(наименование работ, конструкций, участков сетей инженерно-технического обеспечения)

Дополнительные сведения ___________________________________________________

___________________________________________________________________________

Акт составлен в __2__ экземплярах

Приложения: ______________________________________________________________

__________________________________________________________________________

Представитель застройщика или заказчика Инспектор технического надзора Петров А.И.______________________________________________________________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего строительство Производитель работ Семенов В.Г._______________________________________________________________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего строительство, по вопросам строительного контроля __________________________________________________________________

_____________Инспектор технического надзора Григорьев А.П.__________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего подготовку проектной документации ________

__________________Инженер-конструктор Кузнецов В.А._______________________

(должность, фамилия, инициалы, подпись)

Представитель лица, осуществляющего строительство, выполнившего работы, подлежащие освидетельствованию ____________Прораб Сидоров В.В.______________

                                                                                                   (должность, фамилия, инициалы, подпись)

Представители иных лиц: ____________________________________________________

                                                                                            (должность, фамилия, инициалы, подпись)

Объект капитального строительства ____________Жилой дом по адресу:____________

______________Санкт-Петербург, Гражданский пр., квартал 20_________________

(наименование, почтовый или строительный адрес объекта капитального строительства)

Застройщик или заказчик _______________ЗАО «Строительный трест»___________

                                                                                      наименование, номер и дата выдачи свидетельства

___________________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс — для юридических лиц (фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс — для физических лиц)

Лицо, осуществляющее строительство ____ЗАО «Строительное управление № 2»___

наименование, номер и дата выдачи свидетельства

___________________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс — для юридических лиц; (фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс — для физических лиц)

Лицо, осуществляющее подготовку проектной документации ОАО «ЛЕННИИПРОЕКТ»_______________________________________________________

наименование, номер и дата выдачи свидетельства

___________________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс — для юридических лиц; (фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс — для физических лиц)

Лицо, осуществляющее строительство, выполнившее работы, подлежащие освидетельствованию _______________Управление механизации № 50_____________

                                                                             наименование, номер и дата выдачи свидетельства

___________________________________________________________________________

о государственной регистрации, ОГРН, ИНН, почтовые реквизиты, телефон/факс — для юридических лиц; (фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс — для физических лиц)

studfile.net

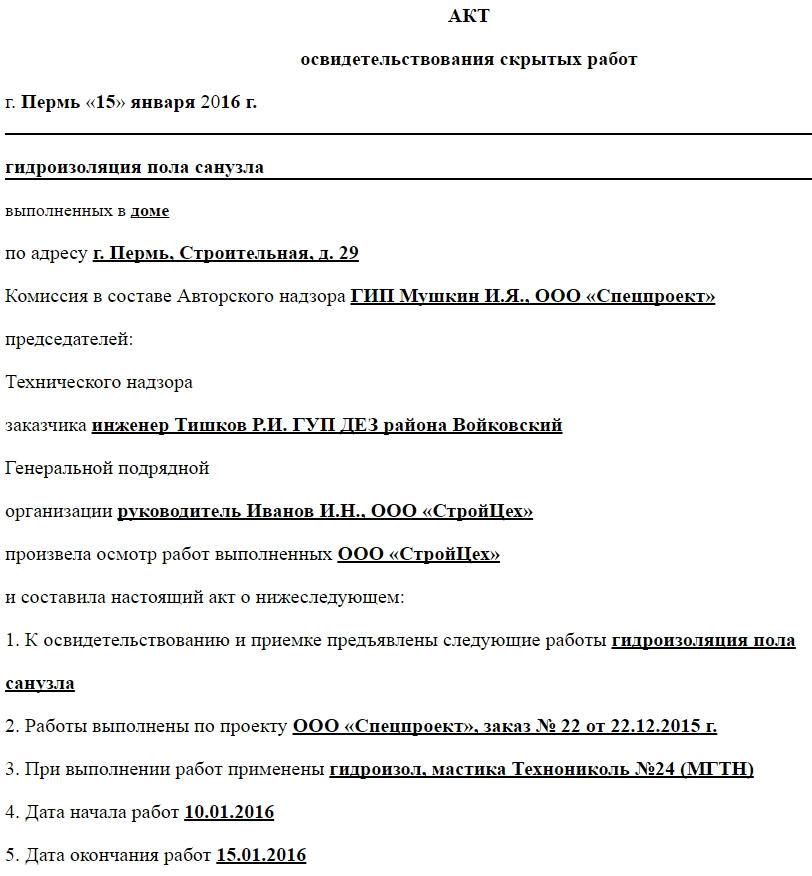

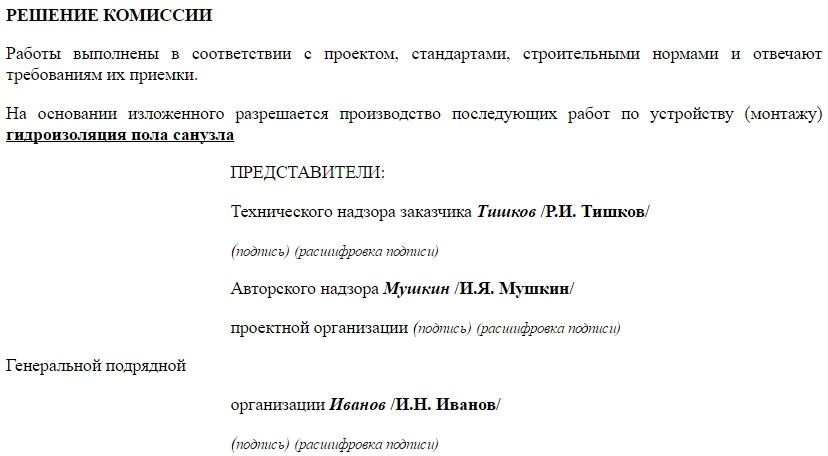

Акт скрытых работ. Образец заполнения 2019-2020 года

Некоторые работы после окончания строительства невозможно проверить. Это касается работ, проведенных внутри строительных конструкций и коммуникаций, например

  • установки арматуры в бетонных стенах,
  • грунтования поверхности перед окрашиванием,
  • толщины песочной подложки под брусчаткой,
  • укладки труб перед засыпанием грунтом,
  • гидро–, звуко-, теплоизоляции и т.п.

Такие «промежуточные» работы называются скрытыми и их нельзя увидеть глазами после завершения строительства, поэтому для подтверждения их качества составляются специальные акты непосредственно после их выполнения. Механизм данной проверки такой: до закрытия конструкций или коммуникаций, специально созданная комиссия проверяет качество выполненных работ и примененных материалов, а затем подписывает акт на скрытые работы.

ФАЙЛЫ
Скачать пустой бланк акта освидетельствования скрытых работ .docСкачать образец заполнения акта освидетельствования скрытых работ .doc

Следует отметить, что подобные работы обычно обеспечивают безопасность при эксплуатации зданий и сооружений, поэтому контроль за ними должен производиться особенно тщательно.

Готовые строительные объекты могут быть не введены в эксплуатацию, если в документации отсутствуют акты о скрытых работах.

В случаях, если по какой-либо причине данный акт не будет составлен своевременно, представители проверяющих инстанций, ровно как и представители заказчика, могут потребовать устранения этого нарушения путем выборочного или полного вскрытия конструкций или коммуникаций и даже переделки произведенных работ.

Правила составления акта

Данный документ не имеет унифицированной, единой для всех формы, так что составлять его можно по разработанному и утвержденному внутри предприятия шаблону или в свободном виде. Главные условия: акт должен содержать информацию о подрядчике, проводящем работы, сведения обо всех членах проверяющей-принимающей комиссии, наименовании работ, а также выводах комиссии об их качестве и соответствии строительным нормам и правилам.

Обычно в состав комиссии входят представители генеральной подрядной, субподрядной компаний, авторского надзора проектной организации, а также технического надзора заказчика.

Акт составляется на листе формата А4 в нескольких экземплярах – по одному для каждой из заинтересованных сторон и каждая копия в обязательном порядке должна быть заверена всеми членами приемной комиссии. Удостоверять документ печатями необязательно, поскольку юридические лица с 2016 года имеют право не пользоваться печатями и штампами, но следует иметь ввиду, что в случае возникновения разногласий и обращения в судебную инстанцию, судья может потребовать наличия оттиска на документе.

При необходимости к акту могут быть приложены другие документы, а также фотографии, свидетельствующие о том, что этап производства скрытых работ выполнен качественно или некачественно (в зависимости от ситуации).

Инструкция по оформлению акта скрытых работ

С точки зрения делопроизводства данный акт является вполне стандартным и не должен вызвать больших затруднений при заполнении.

  1. В первой части документа пишется его название и коротко обозначается суть (в данном случае «акт скрытых работ»), а также указывается город, в котором он оформляется и дата: число, месяц (прописью), год. Затем вписывается точное обозначение произведенных внутренних работ. Если их несколько – лучше вносить их попунктно, а не через запятую.
  2. Далее нужно указать наименование строительного объекта, а также его адрес.
  3. В следующие строки вписывается состав комиссии. Здесь нужно указать организацию, которую представляет тот или иной человек, а также его должность, фамилию, имя, отчество.
  4. Следующая часть акта включает в себя фиксацию факта осмотра выполненных скрытых работ подрядчиком. Здесь отдельными пунктами указываются наименование работ, разработчик проекта и сведения о заказе (дата, номер), примененные материалы, а также дата начала и окончания работ.
  5. Образец акта освидетельствования скрытых работ. Часть 1

  6. В заключительную часть акта вносится решение приемной комиссии. Здесь нужно обязательно указать, что выполненные работы соответствуют всем установленным нормам, стандартам и правилам, а, значит, дальнейшее производство работ по вышеуказанному объекту разрешается. Акт должны удостоверить своими подписями все члены комиссии.

Образец акта освидетельствования скрытых работ. Часть 2

После подписания акта скрытых работ

После того, как комиссия проведет полный контроль и установит, что все выполнено качественно и в соответствии с существующими нормативами, строители могут приступать к дальнейшим работам. Если же в процессе проверки выяснится, что работы выполнены плохо или же использовались низкокачественные материалы и т.п., то придется устранять выявленные недочеты за счет подрядной организации.

assistentus.ru

Приемка бетонных и железобетонных конструкций или частей сооружений.

Приемка бетонных и железобетонных конструкций или частей сооружений.

СНиП 3.03.01-87 Несущие и ограждающие конструкции.

п. 2.111. При приемке законченных бетонных и железобетонных конструкций или частей сооружений следует проверять:

соответствие конструкций рабочим чертежам;

качество бетона по прочности, а в необходимых случаях по морозостойкости, водонепроницаемости и другим показателям, указанным в проекте;

качество применяемых в конструкции материалов, полуфабрикатов и изделий.

п. 2.112. Приемку законченных бетонных и железобетонных конструкций или частей сооружений следует оформлять в установленном порядке актом освидетельствования скрытых работ или актом на приемку ответственных конструкций.

п. 2.113. Требования, предъявляемые к законченным бетонным и железобетонным конструкциям или частям сооружений, приведены в табл.

В п.1 и п.2 вы увидите допустимые отклонения при производстве фундаментов.

Параметр

Предельные отклонения

Контроль (метод, объем, вид регистрации)

1. Отклонение линий плоскостей пересечения от вертикали или проектного наклона на всю высоту конструкций для:



фундаментов

20 мм

Измерительный, каждый конструктивный элемент, журнал работ

стен и колонн, поддерживающих монолитные покрытия и перекрытия

15 мм

То же

стен и колонн, поддерживающих сборные балочные конструкции

10 мм

«

стен зданий и сооружений, возводимых в скользящей опалубке, при отсутствии промежуточных перекрытий

1/500 высоты сооружения, но не более 100 мм

Измерительный, всех стен и линий их пересечения, журнал работ

стен зданий и сооружений, возводимых в скользящей опалубке, при наличии промежуточных перекрытий

1/1000 высоты сооружения, но не более 50 мм

То же

2. Отклонение горизонтальных плоскостей на всю длину выверяемого участка

20 мм

Измерительный, не менее 5 измерений на каждые 50-100 м, журнал работ

3. Местные неровности поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей

5 мм

То же

4. Длина или пролет элементов

±20 мм

Измерительный, каждый элемент, журнал работ

5. Размер поперечного сечения элементов

+6 мм; -3 мм

То же

6. Отметки поверхностей и закладных изделий, служащих опорами для стальных или сборных железобетонных колонн и других сборных элементов

-5 мм

Измерительный, каждый опорный элемент, исполнительная схема

7. Уклон опорных поверхностей фундаментов при опирании стальных колонн без подливки

0,0007

То же, каждый фундамент, исполнительная схема

8. Расположение анкерных болтов:



То же, каждый фундаментный болт, исполнительная схема

в плане внутри контура опоры

5 мм

в плане вне контура опоры

10 мм

по высоте

+20 мм

9. Разница отметок по высоте на стыке двух смежных поверхностей

3 мм

То же, каждый стык, исполнительная схема



На каждый вид скрытых работ обязательно делать «Акт освидетельствования скрытых работ» или «Акт приемки ответственных конструкций», подписанный владельцем дома. Т.е. сюда входят: подготовка грунтового основания (подсыпки), подготовка арматурного каркаса, размеры фундамента.



Существует окончательная приемка законченных строительством либо реконструкцией объектов, а также промежуточная приемка работ в процессе их выполнения.

Промежуточная приемка работ производится непосредственно по итогам осуществления отдельных видов работ. При этом, прежде всего, проверяют все скрытые работы (результаты которых при проведении последующих строительных работ будут скрыты), подписывая при этом соответствующие акты.

Актом освидетельствования скрытых работ (Акт приемки ответственных конструкций) – официальный документ, который составляется после приемки представителями подрядчика, заказчика и авторского надзора выполненных работ, которые будут скрыты последующими работами.

Только после того, как будет составлен такой документ, можно приступать к производству следующих работ.

Перечень мероприятий, на которые необходимо оформлять акты на скрытые работы:

— Устройство оснований под фундамент.

— Гидроизоляция и теплоизоляция фундаментов.

— Армирование монолитных железобетонных конструкций.

— Армирование отдельных монолитных участков;

opalubka5.by

Состав исполнительной документации по разделу КЖ

1. Реестр исполнительной документации

2. Общий журнал работ и специальные журналы работ:

3. Исполнительная геодезическая документация:

  • Акт разбивки основных осей здания
  • Исполнительная схема разбивки основных осей здания

4. Исполнительные схемы по элементам, конструкциям и частям зданий и сооружений:

  • Исполнительная схема котлована с подсчетом объемов грунта
  • Высотная исполнительная схема свай после погружения (забивки)
  • Исполнительная схема свайного поля (после срубки свай по высоте и в плане)
  • Исполнительная схема устройства естественного основания под фундаменты
  • Исполнительная схема устройства фундаментов
  • Исполнительная схема устройства анкерных болтов
  • Исполнительная схема смещения осей колонн от разбивочных осей в нижнем сечении (на каждый этаж)
  • Исполнителньая схема отклонения от совмещения ориентиров (рисок геометрических осей) в верхнем сечении колонн многоэтажных зданий с рисками разбивочных осей (на каждый этаж)
  • Исполнительные схема отметок верха колонн каждого яруса многоэтажного здания и сооружения
  • Исполнительная схема монтажа плит перекрытия (каждый этаж)
  • Исполнительная схема монтажа лестничных маршей

5. Акты, протоколы приемки и испытаний строительных конструкций:

  • Акт освидетельствования ответственных конструкций (фундамент)
  • Акт осмотра отрытых рвов и котлованов под фундаменты
  • Акт динамического испытания свай
  • Акт приемки свайного поля
  • Протоколы  испытаний бетона (приложить копию аттестации лаборатории)
  • Протокол испытания уплотнения грунта естественного основания (приложить копию аттестации лаборатории)
  • Акт отбора проб для испытания уплотнения грунта естественного основания
  • Температурные листы прогрева бетона
  • Результаты механических разрушающих испытаний контрольных (допускных) образцов всех типов сварных соединений,    предусмотренных проектом для проверки квалификации  сварщика и готовности производства к выполнению сборочно-сварочных работ на конкретном объекте
  • Акт визуального осмотра сварных швов — 100% длины сварных швов (независимая лаборатория)
  • Протокол контроля сварных швов неразрушающим способом (радиографическим, ультразвуковым — не менее 0,5% длины сварных швов или в соответствии с указаниями проекта). Прилагаются документы независимой лаборатории.

6. Акт освидетельствования скрытых работ:

  • Отрывка котлованов
  • Осмотр свай до погружения
  • Погружение свай
  • Стыкование составных свай и свай-оболочек
  • Срубка оголовка свай
  • Армирование буронабивных свай
  • Заполнение (инъецирование) буронабивных свай
  • Устройство естественного основания под  фундаменты
  • Устройство песчаной подготовки под фундаменты
  • Устройство бетонной подготовки под  фундаменты
  • Армирование монолитных  фундаментов, стен, колон, перекрытий, покрытий. Установка анкерных болтов
  • Монтаж опалубки монолитных фундаментов, стен, колон, перекрытий, покрытий
  • Бетонирование монолитных фундаментов, стен, колон, перекрытий, покрытий
  • Армирование балок фундаментных  монолитных (монолитных поясов)
  • Установка опалубки балок фундаментных монолитных (монолитных поясов)
  • Бетонирование фундаментных монолитных балок  (монолитных поясов)
  • Вертикальная обмазочная гидроизоляция фундаментов
  • Горизонтальная гидроизоляция фундаментов
  • Обратная засыпка пазух фундаментов (с послойным уплотнением)
  • Монтаж сборных железобетонных конструкций (фундаментов, стен, колонн, перекрытий, покрытий, лестничных маршей и площадок, балок, ригелей, диафрагм)
  • Замоноличивание колонн в фундаментах
  • Монтаж вертикальных связей
  • Замоноличивание стыков колонн
  • Монтаж анкерных связей плит перекрытий и покрытий
  • Антикоррозионная защита сварных соединений (диафрагм, ригелей, связей, лестничных маршей, площадок)
  • Замоноличивание швов плит перекрытия
  • Замоноличивание узлов ригелей, диафрагм

7. Паспорта, сертификаты качества, пожарные сертификаты, санитарно-гигиенические заключения на строительные материалы, изделия и конструкции. На все поступающие на строительную площадку строительные материалы, изделия, конструкции и оборудование должен составляться акт входного контроля с последующим подписанием его ответственными лицами

8. Удостоверения сварщиков, протоколы аттестации сварщиков

9. Комплект рабочих чертежей на строительство предъявляемого к приемке объекта, разработанных проектными организациями, с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям, сделанными лицами, ответственными за производство строительно-монтажных работ, согласованными с авторами проекта.

10. Документы о согласовании отступлений от проекта при строительстве

В комплект приемо-сдаточной документации входит пакет разрешительной документации:

  • Информационный лист монтажной организации
  • СРО монтажной организации
  • Приказы на ответственных представителей
  • Удостоверения на персонал (сварщики, электротехнический персонал и т.п.)
  • Рабочая документация со штампом Заказчика «В производство работ»
  • Проект производства работ (титульный лист и лист ознакомления)

*Представленный состав исполнительной документации является приблизительным. Точный состав исполнительной документации уточняйте у заказчика.

ispolnitelnaya-shema.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
