Как сделать 4-х скатную крышу: устройство, узлы

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

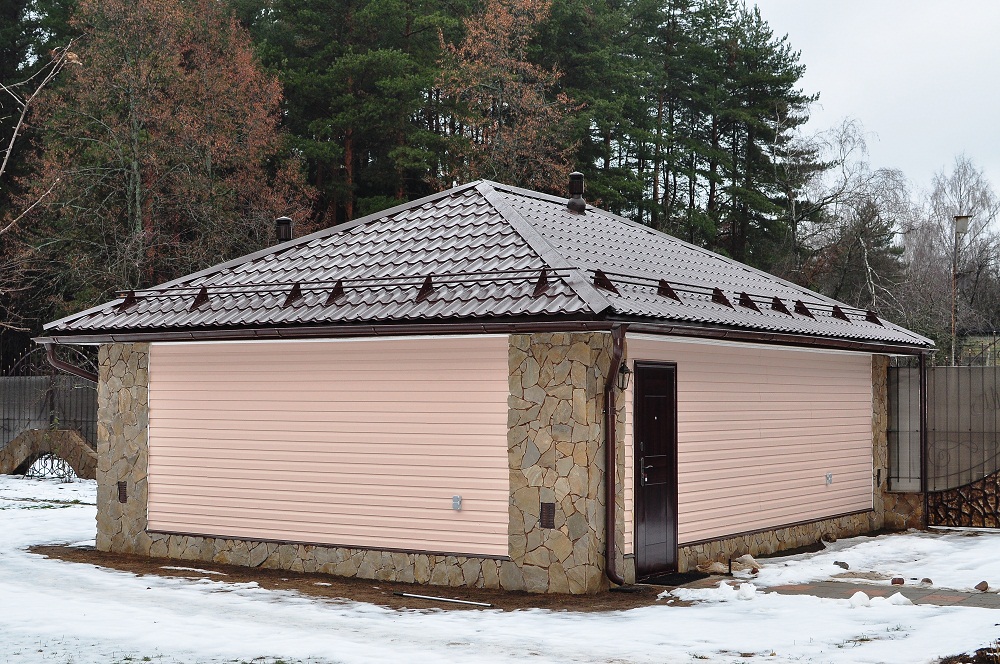

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

  • Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
  • При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
  • При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

  • Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
  • Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

  • Крайние стропила делают сдвоенными.
  • Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок.  В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

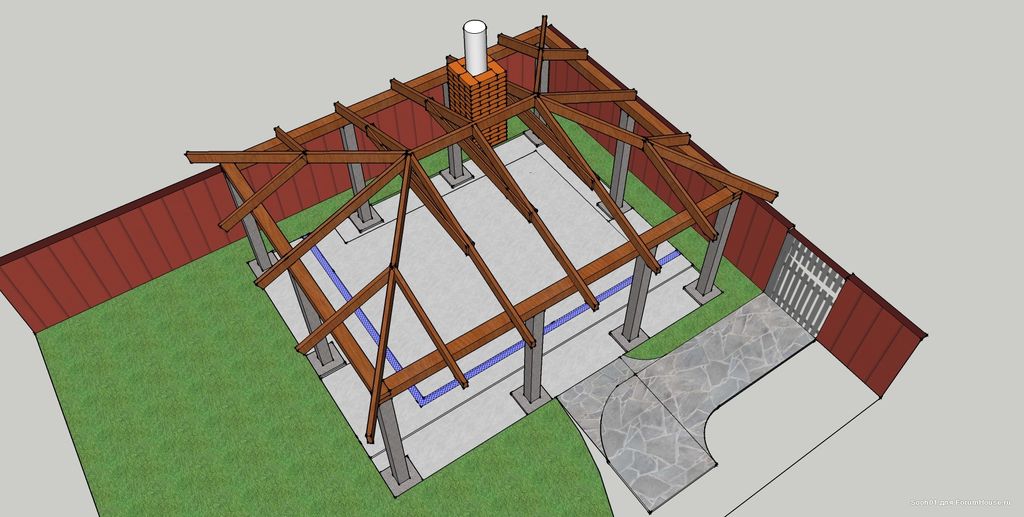

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Четырехскатная крыша, стропильная система: чертежи

Четырехскатная крыша частного дома

Несмотря на большую популярность обычных двускатных крыш, многих владельцев привлекает более сложный, но и более интересный вариант — крыша шатровая. Рассмотрим преимущества и недостатки, особенность конструкции и порядок возведения такой крыши.

Преимущества и недостатки четырехскатной кровли

В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию. Мало того, благодаря отсутствию плоских вертикальных фронтонов, у нее малая парусность, которая практически не зависит от направления ветра. Все это облегчает расчеты и проектирование стропильной системы.

Частный дом с 4-х скатной крышей

Однако конструкция четырехскатной крыши не лишена и недостатков. И в первую очередь это сложность ее монтажа, а также более высокая, по сравнению с двускатной крышей, стоимость.

Виды четырехскатной кровли

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

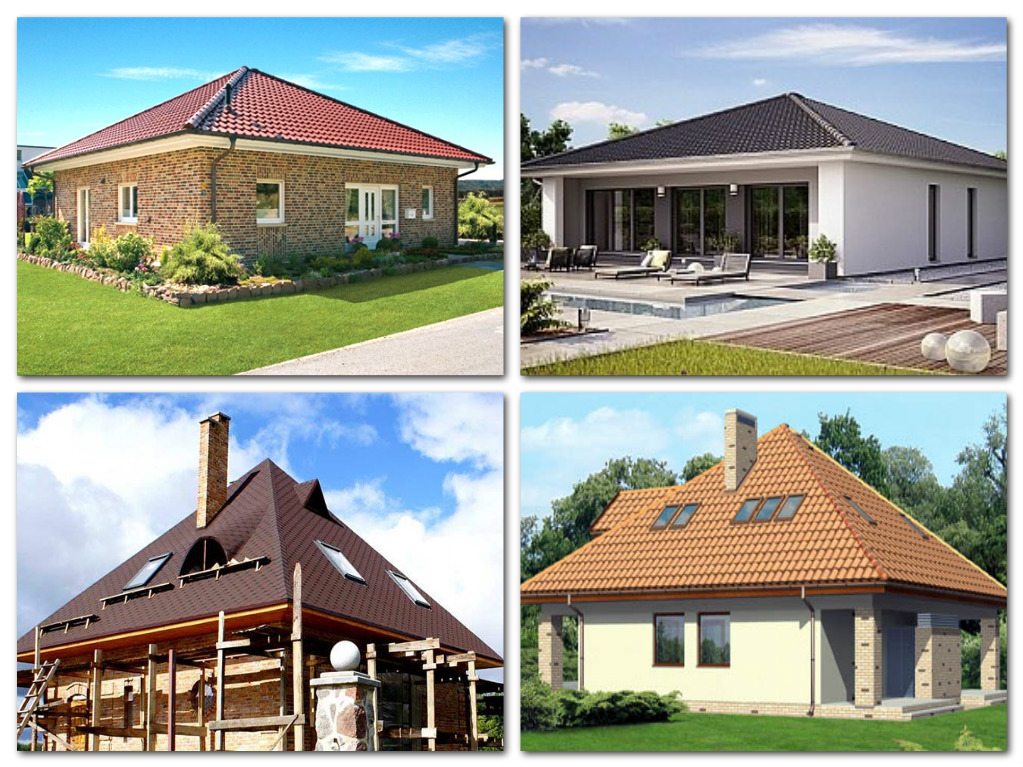

Виды 4 х скатной крыши

Четырехскатная шатровая кровля

Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.

Проекты домов с четырехскатной крышей шатрового типа

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений. Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Специфика стропильной системы шатровой крыши

Вальмовые крыши различной сложности

Наиболее распространенный вариант — простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

Проект дома с вальмовой четырехскатной крышей

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество — большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Четырехскатная крыша своими руками, чертежи вальмовой кровли

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

Шатровая крыша — конструкция стропильной системы

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

Шатровая крыша — стропильная система

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Шатровая крыша, стропильная система — расчет

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

Виды крепления стропильной ноги 4-х скатной кровли

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой — на стропила.

Материалы для кровли

После того как готов план кровли четырехскатной крыши чертеж, приступаем к подбору материалов. Большинство элементов стропильной системы делается из хвойных пород дерева.

Перед тем, как сделать четырехскатную крышу своими руками, нужно позаботиться о качестве исходного сырья. Вся древесина должны быть хорошо высушена. Брусья и доски не должны иметь видимого искривления и сучков. Особенно важны эти требования при постройке симметричной шатровой крыши наслонного типа. Её конструкция не допускает ошибок и просчетов. Использование шаблонов обеспечит максимальную точность всех элементов.

На стропила пойдет брус с размерами сечения не менее 50х150 мм. Верхняя часть всех стропильных ног сходится в одной точке. Там они связываются между собой при помощи накладок, шпилек или болтов. Островерхая кровля испытывает значительные ветровые нагрузки и для нее нужно увеличить количество точек крепления кровли к мауэрлату.

Как сделать четырехскатную крышу дома своим и руками

Как и любая другая, четырехскатная крыша монтируется на мауэрлат — брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.

Шатровая крыша своими руками — чертежи

Если это невозможно, стойки можно опирать на балки перекрытия. При этом сечение бруса для балок выбирают с необходимым запасом. В остальном порядок возведения четырехскатной крыши полностью идентичен двухскатной.

Крепление стропильной ноги на мауэрлат

Итог

Хорошая четырехскатная крыша не только защитит дом от капризов погоды, но и будет его главным украшением. При хорошей организации процесса для ее постройки не потребуется дорогостоящей техники и привлечения дорогостоящих специалистов.

Устройство 4 скатной кровли. Четырехскатная крыша – чертежи и детальное обустройство! Детали четырёхскатной крыши

Друзья надеемся, что эта информация вам действительно будет интересной и полезной! Люди, затеявшие строительство какого либо строения, должны иметь понятие что для чего нужно, из каких деталей состоит строение, какие материалы им понадобятся и сколько стоит тот или иной материал.До начала строительства нужно разработать план строения и указать все параметры. Рассмотрим, одну из важных деталей строения и это будет четырехскатная и её стропильная система.

Конструкция четырехскатной крыши


Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.


Стандартная крыша

имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и , но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

— это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

– это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;


Нарожники
– детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Технология возведения.

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.


Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.


Расстояние между стропилами должно составлять от 0,5 до 1.5 м.

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.


Делаем обрешётку

Скатные крышные конструкции очень часто используются в частных домах. Их четырехскатная разновидность идеально подходит высоким строениям, поскольку крыша смотрится более компактно и аккуратно без массивного фронтона. Конструкция четырехскатной крыши содержит множество составляющих элементов. Она может быть как сравнительно простой, так и более сложной за счет мансардных и слуховых окон. Но в последнем случае она смотрится более интересно и разнообразно.

Крыша четырехскатная в сравнении со своим двухскатным собратом лучше противостоит ветровым нагрузкам, осадкам и хорошо защищает стены постройки. Ее конструкция более сложная, но на небольшой дом или беседку такую крышу можно соорудить самостоятельно. На фото в сети можно увидеть, как красиво и гармонично смотрится 4-скатная крыша. Она украшает как одноэтажные дома, так и более высокие постройки.

Перед тем, как сделать четырехскатную крышу своими руками, необходимо определиться с ее разновидностью. Существуют следующие виды таких систем:

  1. Вальмовая конструкция имеет в своем составе два ската трапециевидной формы и два треугольных ската, называемых вальмами. Первые два ската стыкуются друг с другом в коньке. При монтаже используется прием обустройства наслонных стропил, как в двухскатной системе, и накосных стропильных ног из 4-х скатной системы.
  2. Полувальмовая конструкция имеет такое же строение, только вальмовые скаты укорочены. Под ними располагается фронтон, в котором можно сделать большие окна для освещения чердака или мансардного этажа без потери прочности кровли.
  3. Шатровые крыши своими руками вы также можете соорудить, если сделаете четыре ската в форме равнобедренного треугольника. Они сходятся в одной точке.
  4. Сложнее всего самостоятельно построить четырехскатную крышу сложной конфигурации с множеством ендов, фронтонов, примыканий и чердачными окнами. В этом случае строительство лучше доверить специалистам, поскольку только они смогут правильно рассчитать конструкцию, выполнить ее план, схему и собрать на месте.

Внимание! Помимо несущего каркаса крыши необходимо определиться с кровельными, гидроизоляционными и теплоизоляционными материалами, поскольку разные конструкции крыш и уклон скатов требуют использования разных материалов.

Составляющие элементы

Поскольку устройство четырехскатной крыши практически не отличается от двухскатной системы, она состоит из тех же составляющих элементов, но с добавлением некоторых дополнительных деталей. 4-х скатная крыша имеет в своем составе такие детали:

  • Мауэрлат . Это деревянный брус квадратного или прямоугольного сечения, который укладывается по верху наружных несущих стен, на которые будут опираться стропила. Он воспринимает всю нагрузки и равномерно распределяет для передачи на стены. Дома с четырехскатной крышей делают с мауэрлатом сечением 100х100 мм или 150х100 мм.
  • Лежни – это внутренние опорные элементы, которые укладываются на несущие стены внутри дома или опоры. Материал и сечение лежней такой же, как у мауэрлата.
  • Стропила делятся на накосные и боковые. Последние из них образуют трапециевидный скат, а накосные нужны для вальмовых скатов. В шатровой крыше боковые стропила не используются. Боковые стропила собирают из бруса сечением 5х15 см, а диагональные – 10х15 см. Оптимальный шаг стропильной системы 800-900 мм, но он может быть меньше или больше в зависимости от выбранного кровельного покрытия и особенностей конструкции крыши.
  • Стойки нужны для поддержания каркаса четырехскатной конструкции.
  • Коньковый прогон – горизонтальный элемент, который одновременно соединяет стропила и служит для них опорой. Скатная конструкция шатровой крыши не имеет конька. Его лучше выполнить из бруса сечением 150х100 (50) мм.
  • Затяжки – горизонтальный элемент, который соединяет парные боковые стропила, не позволяя им разъезжаться в стороны. Материал – доска сечением 5х15 см.
  • Нарожники – это укороченные стропила, которые крепятся к диагональной ноге. Они делаются из доски размером 150х50 мм.
  • Подкосы – специальные распорки, которые позволяют увеличить прочность и несущую способность крыши.
  • Кобылка – это элементы, которые формируют свес кровли и крепятся к стропилам снизу. Ее делают из бруса сечением 120х50 мм.

При обустройстве более сложной 4-скатной крыши, чертеж и конструктивная схема могут содержать другие дополнительные элементы, например, карнизы, защитные планки, дополнительную обрешетку и т.п. Чтобы точно подсчитать требуемое количество материала, необходимо выполнить эскиз или чертеж в масштабе, и по нему провести все необходимые расчеты.

Важно: материал всех составляющих элементов крыши – древесина хвойных пород не ниже 2 сорта с влажность не более 15 %.

Последовательность монтажа

То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

  1. Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
  2. Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
  3. После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
  4. Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
  5. Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:
  • Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
  • Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
  • После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
  • Размечают стропила и выпиливают по шаблону выемку.
  • Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

  1. Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
  2. Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
  3. Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
  4. Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
  5. Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

Многих привлекает эффектный и нестандартный вид четырехскатной крыши. Поэтому вопрос, как правильно построить четырехскатную крышу, постоянно находится в центре внимания тех, кто затевает строительство крыши или ее ремонт. Но надо признать, чтобы соорудить подобную крышу придется приложить немного усилий.

Все в строительстве начинается с планирования необходимых действий, поэтому свои наметки, как сделать четырехскатную крышу, предают сначала бумаге.

Проект четырехскатной крыши: расчет всех параметров

Прежде чем создать проект подобной крыши, понадобится определить ее форму, выполнить замеры и рассчитать все необходимые параметры. Непосредственно к строительству приступают, уже имея на руках чертеж конструкции будущей крыши, на котором в деталях будет отмечена вся требуемая информация – угол наклона четырехскатной крыши, конструкция, длина, шаг, порядок сборки стропил, расположение и количество дополнительных опорных деталей и другое.

Залог успеха строительства четырехскатной крыши в точном и детализированном плане, поэтому этот этап можно, скорее всего, считать одним из самым важных.

Расчет четырехскатной крыши можно провести с помощью специальных программ, выложенных в интернете. Но если вы еще не забыли азы школьной геометрии можно поступить по-другому – начертить на бумаге прообраз вашей будущей крыши и с помощью простейших геометрических форму провести расчеты стропил, бруса, количества материала для покрытия и много другого.

Начинаем с угла наклона четырехскатной крыши

Теоретический сначала определяют угол наклона четырехскатной крыши с учетом от особенностей климата данной зоны, тем более что от его значения зависит и высота четырехскатной крыши. Согласно правилам, для районов с обильными осадками уклон увеличивают (соответственно увеличится и расход всех материалов).

Определив уклон, следующим шагом математически выводят высоту конька, умножив половину ширины пролета строения на относительную величину (ее значение беру из специальных таблиц согласно углу наклона). Например, для 30° уклона значение относительной величины равна 0,59, при 25° – 0,47.


Стропила четырехскатной крыши – это система, состоящая из стропильных ферм двух типов: типичных ферм со скатами, соединенными в коньке, и боковых треугольных стропил, упирающихся верхней точкой в конек. Таким образом, в концевых точках конька стыкуются три стропила: одно центральное и два с основных скатов.

Довольно просто можно рассчитать центральное расположение конька четырехскатной крыши по центру: замеряют длину конька, длину стен, параллельно которым он будет расположен, и посчитать их разницу. Поделив разность пополам, откладывают полученный результат от краев параллельных стен.

Важно, чтобы был обеспечен прямой угол между коньком и рейками скатов, что автоматически обеспечивает правильность установки угловых коньков.

расположение конька в центре

Расчет этих параметров вальмовой крыши можно сделать проще, если предварительно выполнить разметку мест стыков стен и стропил. Места крепления боковых стропильных треугольников можно определять, поделив длину поперечной стены пополам.

Монтаж четырехскатной крыши: точность и прочность

Установка крыши начинается с монтажа стропильных ног и ферм, согласно предварительно выполненным расчетам и отметкам. Фермы собирают по шаблону. Добиться жесткости каждой из них, как и в целом всей конструкции помогают различные дополнительные элементы: бабки, подкосы, ригели, шпренгели со стойкой, стойки.

Как сделать четырехскатную крышу не будет слишком сложно, если следовать готовому проекту и соблюдать правильный порядок выполняемых работ.

Работы начинают с укладки брусчатой или бревенчатой мауэрлатной конструкции (в случае стропил из древесины) – более распространенный вариант в частном строительстве. Если предполагается использовать металлические стропила, мауэрлат выполняют из профильного материала из металла. Мауэрлат надежно крепят к стенам, используя соответствующие анкеры.

Важно,чтобы между основой и стеной была обеспечена качественная гидроизоляция.

При необходимости устанавливается также поперечная балка, которая станет опорой для стоек и, соответственно, коньковому прогону, закрепленному на них. При установке конька необходимо строго выдержать его «горизонт» и высоту, поэтому при его монтаже обязательно использование отвеса и рейки. Стойки под конек закрепляют укосинами.

Установкой диагональных стропил формируют плоскости скатов будущей крыши. Главное требование при этом – точная одинаковая длина накосных стропил и идеально ровная плоскость каждого полученного ската. В это же время закладывается также размер свеса. Его средняя величина – порядка полуметра.

На открытых местностях, где возможен сильный порывистый боковой ветер, размер свеса целесообразно увеличить (вплоть до 1 м).

Особого внимания требует врезка элементов в сложных узлах. Скажем, с концом конька стыкуются сразу три элемента: диагональные стропила (2 шт.) центральные стропила (2 шт.) и центральное (рядовое) стропило вальмы (1 шт.). Для выполнения этого узла на коньковом брусе делается специальный подрез (двойной скос).

На дальнейшем этапе, строго параллельно рядовым стропилам монтируются угловые (нарожники). При этом нарожники соседних, основного и вальмового, скатов должны стыковаться с накосным стропилом в разных местах. Для стыков «диагоналей» с нарожниками используют обычную врубку или опорный брус, который с двух сторон пришивают к диагональному стропилу.

Монтаж четырехскатной крыши включает также устройство обрешетки под кровельное покрытие. Будет ли она сплошной или разреженной из досок, брусков или жердей зависит от выбранного материала для кровли.

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему , которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами .

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой . Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

ОСТОРОЖНО!

Пароизоляционный материал не должен огибать доски обрешетки, чтобы не допустить образование мест для скопления воды.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ .

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают .

Особенно важно правильно уложить пленку в коньковой части . Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными . Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно , главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

Полезное видео

В данном видео вы узнаете как построить вальмовую крышу своими руками:

Вконтакте

Крыша является не менее важным элементом дома, чем фундамент и стены. Её конструкция задаёт настроение всему архитектурному ансамблю, делает здание аккуратным и привлекательным. Четырёхскатная крыша приобрела широкую популярность не только из-за высокой надёжности и внешней притягательности, но и вследствие появившейся возможности обустраивать дополнительные сооружения — мансардные и слуховые окна, эркеры и т. д. Несмотря на то, что монтаж подобной кровли немного дороже и сложнее двускатной конструкции, её всё так же несложно построить своими руками.

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Классическую двускатную крышу легко узнать по паре прямоугольных скатов, которые примыкают друг к другу по центральной оси здания, и двум треугольным фронтонам с его торцов

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.


Скаты простейшей вальмовой крыши определяют поверхности в виде двух трапеций и пары треугольников

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

  • возможность обустройства чердачных окон прямо на скатах;
  • увеличенная прочность, надёжность и устойчивость стропильной системы;
  • повышенная стойкость к погодным факторам;
  • возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
  • более равномерное распределение веса кровли;
  • улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.


Четырёхскатная крыша не является ноу-хау в архитектуре — её конструкция известна с глубокой древности

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

  1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.


    В скаты классической вальмовой крыши нередко встраивают элементы остекления

  2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.


    Шатровые крыши широко используются в современном индивидуальном строительстве

  3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.


    Боковые скаты полувальмовых крыш имеют укороченную длину, поэтому до линии карниза не достают

  4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.


    Датский проект хорош тем, что позволяет с лёгкостью обустраивать чердачные помещения

  5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.


    Построенная по голландскому проекту крыша пока ещё редко встречается в нашей местности

  6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.


    Ломаная крыша несколько утяжеляет архитектуру здания, но зато позволяет обустроить несколько жилых помещений в чердачном пространстве

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Проектирование четырёхскатных крыш

При разработке вальмовой крыши учитывают все виды нагрузок, которые на неё будут воздействовать. Для этого следует в первую очередь решить несколько важных вопросов:

  • целевое назначение чердачного пространства;
  • материал кровли;
  • степень атмосферного воздействия в регионе строительства.

На основании этих факторов определяют степень наклона скатов и площадь кровли, выполняют расчёт нагрузок и принимают решение о конструкции и параметрах стропильной системы.

Геометрические параметры скатов

Угол наклона скатов зависит от снеговой и ветровой нагрузки, поэтому варьируется в очень широких пределах — от 5 до 60 градусов. В районах с дождливой погодой и высоким снеговым покровом возводят крыши с покатостью от 45 до 60 градусов. Если же регион отличается сильными ветрами и минимальным количеством осадков, то уклон можно уменьшать вплоть до самого минимума.

Определяя угловые параметры кровли, необходимо обязательно учитывать, каким материалом она будет укрыта:

  • шиферные листы, ондулин, кровельный металл и рулонные материалы укладывают на скаты с уклоном от 14 до 60 градусов;
  • черепицу монтируют на поверхности со степенью покатости от 30 до 60 градусов;
  • рулонное покрытие используют на покатых скатах — от 5 до 18 градусов.

Определившись с углом наклона крыши, совсем нетрудно рассчитать, на какой высоте окажется конёк. Для этого используют простые тригонометрические формулы для прямоугольного треугольника.

Площадь кровли

Даже самая сложная вальмовая крыша состоит из отдельных скатов, повторяющих контуры простейших геометрических фигур, поэтому чаще всего для расчётов достаточно знать линейные размеры основания и углы наклона вальм.


Для определения квадратуры крыши необходимо сложить площади скатов, из которых она состоит

Общую площадь кровли вычисляют, суммируя квадратуру отдельных вальм. Скаты сложной конфигурации разделяют на несколько простых поверхностей, после чего проводят отдельные вычисления для каждой из них.


Принципы расчёта геометрических параметров четырёхскатных крыш основаны на вычислениях для простых поверхностей

Расчёт нагрузок

Нагрузки, воздействующие на четырёхскатную крышу, разделяются на два вида:

  • постоянные,
  • периодические.

К первым относится вес кровельных материалов, стропил, обрешётки и других деталей каркаса. Вторые — это усилия, которые оказывают осадки и сила ветра. Кроме того, при расчёте следует учитывать полезную нагрузку в виде разнообразных инженерных систем и коммуникаций, прикреплённых к элементам стропильной системы.

Ориентируясь на СНиП, при проектировании крыши необходимо принимать снеговую нагрузку 180 кг/кв. м. При опасности накопления снега на крыше этот параметр повышается до 400–450 кг/кв. м. Если же кровля имеет угол наклона скатов более 60 градусов, то снеговую нагрузку можно не учитывать — на поверхностях с такой крутизной склонов осадки не задерживаются.

Сила ветровых нагрузок значительно меньше — до 35 кг/кв. м. Если уклон крыши составляет от 5 до 30 градусов, то воздействием, которое оказывает ветер, можно пренебречь.

Приведённые выше параметры атмосферных воздействий являются усреднёнными величинами, принятыми для средней полосы. Выполняя расчёты, следует использовать поправочные коэффициенты в зависимости от региона строительства.

Расчёт стропильной системы

При расчёте стропильной системы определяют шаг стропил и максимальную нагрузку, которую они могут нести. На основании этих данных принимают решение об установке раскосов, которые способствуют перераспределению нагрузки, и затяжек, предохраняющих каркас от расшатывания.


Основная нагрузка вальмовой кровли приходится на диагональные стропила

Наличие вальм на четырёхскатных крышах, кроме обычных стропил, требует устанавливать ещё и диагональные (по-другому, накосные) — те, что крепятся к коньку и направляются к углам здания. Их длина больше поперечных узловых элементов кровли. Кроме того, к диагональным рёбрам крепятся укороченные элементы — нарожники. По сравнению с обычными стропилами, накосные ноги испытывают увеличенную в 1.5–2 раза нагрузку, поэтому их сечение удваивают, а для обеспечения многопролётности подпирают одной-двумя стойками.

Нередко вальмовые крыши имеют усложнённую стропильную систему, которая, в отличие от простой четырёхскатной конструкции, оказывает дополнительную нагрузку в местах установки вертикальных опор. Эту особенность следует обязательно учитывать при расчёте прочности деревянного каркаса кровли.

Расстояние укладки стропил называют шагом и определяют исходя из длины стропильной ноги и сечения используемого пиломатериала. Определять этот параметр удобнее всего по специальным таблицам, одна из которых приводится ниже.

Таблица: зависимость сечения и шага стропил от их длины

Проводимые вручную расчёты достаточно трудоёмки. Для сокращения времени проектирования можно воспользоваться одним из онлайн-калькуляторов для определения параметров вальмовых крыш. С его помощью можно определить не только геометрические параметры, но и массу других не менее важных факторов:

  • количество влаго- и теплоизоляции с учётом нахлестов;
  • количество кровельного материала, включая образующиеся при раскрое отходы;
  • объём пиломатериалов, необходимых для обустройства стропильной системы;
  • длину свесов и т. д.
Видео: использование строительного калькулятора для расчёта кровли

Какие материалы понадобятся для сборки стропильной системы

Для постройки вальмовой крыши лучше всего подходит брус и доска из лиственницы, сосны и другой древесины хвойных пород. Выбирая материал для строительства, необходимо тщательно отбраковывать дефектные доски. Повреждение грибком, сучки и трещины снижают прочность досок и влияют на долговечность кровли. При влажности древесины более 22% пиломатериалы штабелируют на открытом воздухе и просушивают. Следует понимать, что недосушенные доски может покоробить, а это, в свою очередь, приведёт к нарушению геометрии кровли с возможным повреждением финишного покрытия.

Для сборки деревянного каркаса используется прямоугольный брус сечением от 80х80 мм до 150х150 мм — точные параметры определяются расчётным путём или с помощью приведённой выше таблицы. Как альтернативу, можно использовать доску сечением 50х100 мм или 50х200 мм. Если есть необходимость усилить стропильную ногу, то используют спаренные доски.

Для надёжного крепления, а также увеличения жёсткости деревянного каркаса, применяют стальные скобы и другие металлические элементы. Нередко под особо нагруженные коньковые прогоны устанавливают не деревянные, а стальные опоры. Комбинированные каркасы имеют увеличенную прочность и надёжность.

Особенности стропильной системы

Чтобы правильно спроектировать и установить четырёхскатную кровлю, необходимо детально разобраться с её конструкцией, а также особенностями обустройства вальмовых крыш наиболее распространённых видов.

Устройство стропильной системы в деталях

Каркас вальмовой крыши состоит из большинства таких же деталей, что и двускатной, но более сложная стропильная система требует монтажа дополнительных элементов. При детальном рассмотрении можно обнаружить такие составляющие:


Все эти элементы можно найти в четырёхскатной крыше любого типа. Исключение составляет лишь шатровая кровля, которая боковых стропил и конькового бруса не имеет.

В деревянных и каркасных домах стропильная система монтируется без мауэрлата. В первом случае его функции берут на себя крайние венцы, а во втором — верхняя обвязка.

Разновидности стропильных систем вальмовых крыш

Поскольку основу стропильной системы вальмовой крыши составляют накосные стропила, при монтаже кровельного каркаса необходимо придерживаться следующих правил:

  1. В конструкциях, где накосные ноги испытывают увеличенную нагрузку, для их изготовления используют брус удвоенной толщины.
  2. Сращивание отдельных частей диагональных стропил выполняют в местах с максимальной нагрузкой (чаще всего — в верхней их части) и укрепляют при помощи подкосов и вертикальных стоек, установленных под углом 90° к стропильным ногам.
  3. При изготовлении накосных стропил следует предусматривать запас на подрезку по месту, поэтому расчётную длину бруса увеличивают на 5–10%.
  4. Ответственные узлы соединения накосных стропильных ног необходимо усилить металлическими крепёжными элементами — скобами, скрутками или перфорированными строительными полосами.

При выборе стропильной системы необходимо обязательно учитывать размер здания и наличие внутренних опор или капитальных простенков. Исходя из конкретных условий, выбирают схему с висячими или наслонными стропилами.

Система с висячими стропилами

Кровельная конструкция с висячими стропилами не имеет опор по средней линии, поэтому основной вес приходится на стены внешнего периметра. Эта особенность проявляет себя в перераспределении внутренних усилий — стропильная система подвергается сжимающим и изгибающим нагрузкам. Что же касается стен, то на них передаются значительные распирающие усилия. Чтобы устранить этот фактор, каждую пару стропил соединяют между собой так называемыми затяжками — перемычками из деревянного бруса или металлопроката.

Затяжка может располагаться как у основания стропильных ног, так и выше. В первом случае перемычка будет исполнять ещё и роль поперечной балки, что является удачным вариантом при строительстве мансардной кровли. Если же затяжка будет установлена в районе средней линии или выше, то она будет выполнять лишь функцию закрепляющего звена. Следует отметить, что от такого, казалось бы, незначительного момента, как высота установки затяжек, зависит стоимость стропильной системы. Чем выше будут расположены поперечные перемычки, тем больше должно быть сечение всех составляющих деревянного каркаса.


Вальмовые крыши с наслонными и висячими стропилами имеют отличия между опорными элементами конструкции
Конструкция с наслонными стропилами

Вальмовая крыша с наслонными стропилами подходит лишь для тех домов, внутреннее пространство которых разделяется на две равные части капитальной стеной или установленными для поддержки перекрытия опорными столбами. В этом случае нижний край стропильных ног опирается на мауэрлат, а средняя часть — на несущий простенок. Наличие дополнительных точек опоры позволяет разгрузить элементы стропильной системы, сняв с них, а также со стен здания знакопеременные горизонтальные усилия. Как и кровельные балки, стропила начинают работать лишь на изгиб. Каркас с наслонными стропилами становится более жёстким и прочным по сравнению с той конструкцией, в которой используются стропила безопорного типа. И это при том что в первом случае можно использовать брус меньшего сечения. А это способствует уменьшению веса деревянного сооружения и снижает расходы на закупку пиломатериалов.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

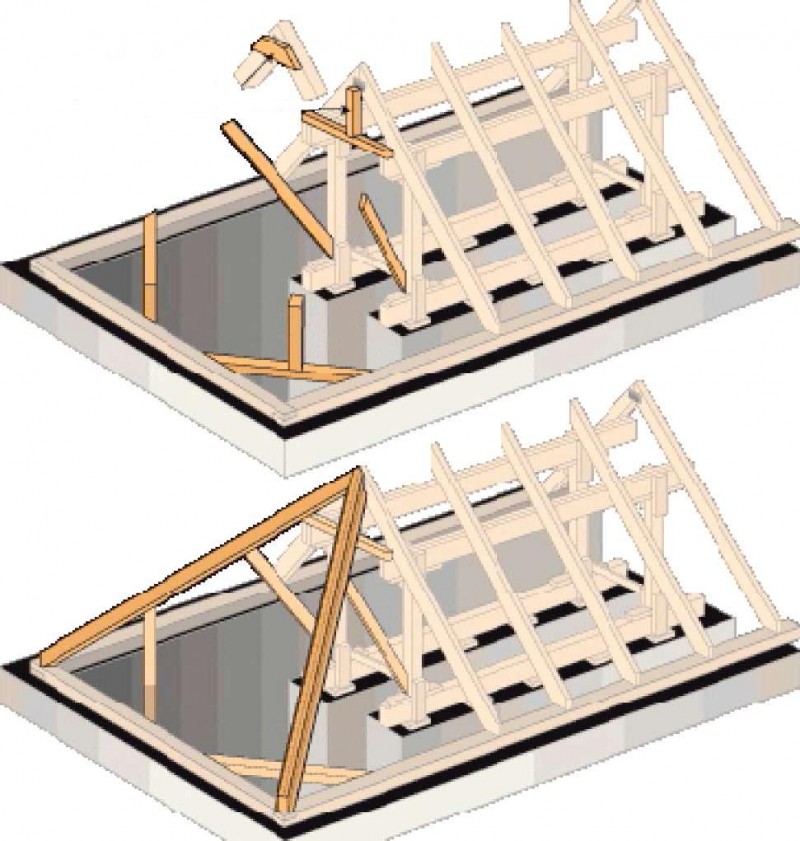

  1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.


    Мауэрлат к несущей стене крепят при помощи болтов или анкеров

  2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.


    Опора вертикальных стоек на балки допускается только в том случае, если конструкция будет покоиться на капитальном простенке

  3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
  4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.


    Коньковый прогон можно крепить как непосредственно к стропильной ноге, так и посредством деревянных накладок

  5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.


    Изготовление шаблона сможет сократить время подготовки стропил к монтажу

  6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
  7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.


    Раскладку стропил и нарожников на вальмовой крыше выполняют по шаблону

  8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.


    Использование металлических крепёжных элементов делает стропильную систему более жёсткой и устойчивой

  9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.


    Крепление стропил к мауэрлату можно выполнить несколькими способами

  10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
  11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

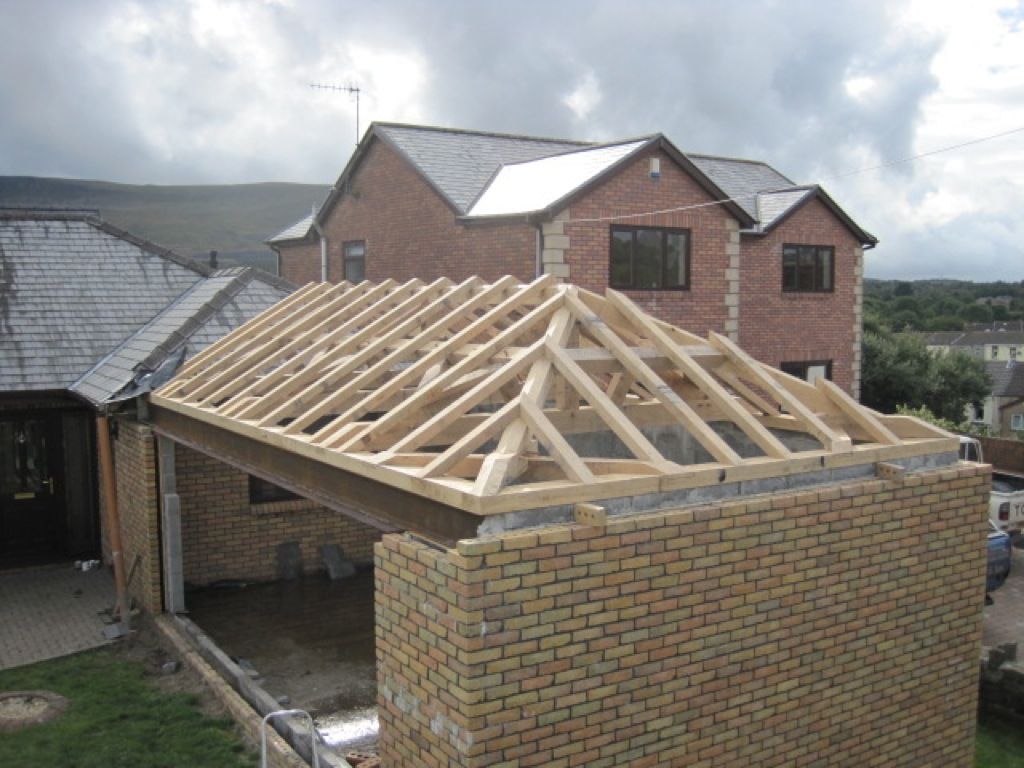

    Стропильная система подготовлена к монтажу кровельных материалов

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

  • сплошную;
  • разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.


Под мягкую кровлю обустраивают сплошную обрешётку из OSB, фанеры или досок, набитых без зазора

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Крепление обрешётки выполняют гвоздями, длина которых равняется утроенной толщине досок. Если для фиксации используют саморезы, то можно использовать более короткий резьбовой крепёж с длиной, соответствующей двойной толщине пиломатериала.


Для крепления шифера, ондулина и других листовых материалов используют разреженную обрешётку

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Видео: сооружаем вальмовую крышу своими руками

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

  • технологическую карту;
  • план кровли;
  • схемы стропильной системы;
  • чертежи разрезов и угловых примыканий;
  • ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

На чертеже указываются точные размеры всех элементов кровли В основании стропильной фермы лежат треугольники Стропила трапециевидных скатов опираются на длинные несущие стены строения Затяжки устанавливаются у основания стропил и выполняют роль балок перекрытия При создании проекта необходимо учитывать длину стропил, их шаг, рекомендуемое сечение бруса или доски Для крепления стропил применяются деревянные и металлические изделия Крепления позволяют передать нагрузку от одного элемента системы к другому

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию. Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа. Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Скатная кровля — конструкция, устройство, виды скатных крыш

В этой статье будет разобрана скатная кровля, её виды и параметры. Будут изучены разновидности и характерные черты. А особое внимание будет уделено традиционным конструктивным особенностям, в которых будут рассказаны элементы каждого вида. Редакция постаралась разобрать информацию максимально понятно.

Скатная кровля

Какие бывают скатные крыши

На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.

Все скатные кровли условно делятся на 9 видов:

  • Односкатные;
  • Двускатные;
  • Вальмовые;
  • Полувальмовые;
  • Шатровые;
  • Мансардные;
  • Сводчатая;
  • Бубновая;
  • Многошипцовые модели.

Стоит описать характерные черты всех этих вариантов.

Односкатная крыша

Простейший вариант скатной крыши, которая монтируется из одного ската. Может использоваться в практически любом помещении, но могут появиться проблемы с высоким давлением на часть площади. Состоит конструкция из следующего набора составляющих:

  1. Системы из стропил.
  2. Обрешетки, на которую кладется кровля.
  3. Кровельный материал.

Односкатная кровля

Есть значительное количество вариантов формирования скатной крыши, в которых применяются различные элементы. Они существенно различаются между собой. А наиболее простой моделью считается в которой стропильные ноги монтируются на разных уровнях, что приводит к изменению уровня наклона.

Несколько сложнее возвести полноценную ферму, в форме треугольника которую монтируют в законченный вид ещё на земле, а затем при помощи современного оборудования, где устанавливается с определенным промежутком.

Эта конструкция будет несколько проще, чем остальные варианты, но и выглядеть достаточно примитивно.

Двускатная крыша

Второй вариант можно назвать традиционным – это двускатная крыша, состоящая из двух элементов, которые формируют конек. Их условно разделяют на симметричные и асимметричные. Различие, как видно по названию заключается в размере ската и угле, под которым они установлены. К тому же, конек будет несколько смещен в одном из направлений.

Этот вариант крыши является самым популярным, а симметричные двускатные конструкции являются и очень надежными и при правильном выборе материалов и изоляции стропил способны прослужить очень долго.

Двухскатная кровля

В плане наличия и количества конструктивных элементов, стоит их охарактеризовать и назвать:

  1. Мауэрлат. Нижней часть каркаса являются бруски, расположенные по периметру перекрытия, к которым монтируются бруски. Именно в них упираются стропила. Они требуются для распределения нагрузки на несущие стены.
  2. Стропила. Они установлены под наклоном и боковые части обрезаны под определенным углом. В некоторых случаях формируют висячие стропила. Они упираются верхними частями между собой, а наслонные в прогон конька.
  3. Коньковый прогон представляет собой брус, установленный горизонтально, который формирует конек крыши. Именно он находится на максимальной высоте и монтируется последним. Он опирается в часть стойки, которые устанавливают под ним с равномерным шагом.
  4. Опорные стойки – это обрезанные брусья, которые установлены между лежнем и прогоном. Важно учитывать нагрузку, которой будет подвергаться крыша. От неё зависит шаг установки.
  5. Лежень представляет собой последний элемент. Это брус, который монтируют параллельно прогону конька. Он расположен по всей длине дома, либо его укладывают поверх несущей стены, делящей дом на 2 части. Последнее требует дополнительных расчетов при проектировании.
  6. Промежуточные опоры. Если стропила слишком длинные, чтобы снять с них нагрузку, монтируется дополнительный ряд стоек, устанавливаемый на расстоянии в половину ската. А под них кладется ещё один лежень.
  7. Промежуточный прогон. Для уменьшения числа вспомогательных опор в точках упора в стропила можно использовать перпендикулярно ещё один брус, а в него упереть несколько стоек.

В результате формируется прочная, но эстетичная крыша, которая закрывается фронтоном. Он может изготавливаться из досок, кирпича или ряда других материалов.

Стропильная система двухскатной кровли

Вальмовая крыша

Следующий вариант представляет собой популярный вариант в постройке частного дома за счет высокой эстетичности и надежности. Количество скатов достигает 4, причем они имеют разную форму: 2 трапеции и 2 равнобедренных треугольника. В плане конструкции есть несколько дополнительных элементов, к которым относят диагональные стропила.

Функцией их является соединение прилежащих частей между собой. К тому же они обеспечивают стабильность конструкции, за счет соединения углов с торцом конькового бруса. И на них нередко монтируют вспомогательные опоры, которые называются шпренгели.

Вальмовая крыша

Пример вальмовой крыши представлен на фото ниже:

В ней стропильная система включает как длинные, так и короткие ноги. Они имеют различные названия:

  • Упирающиеся в брус – стропила;
  • Упирающиеся в накосы – нарожники.

Количество последних зависит от угла наклона крыши и габаритов прогона конька. Причем, зависимость обратно пропорциональная, чем меньше угол наклона и длина конька, тем больше потребуется установить нарожников для высокой прочности.

Датская вальмовая крыша

Полувальмовая

Это подвид вальмовой кровли. В сравнении с предыдущим вариантом добавляется фронтон, начинающийся от конька или карниза. При этом изменяется форма с треугольной на трапециевидной. В некоторых случаях форма может не изменяться.

Полувальмовая крыша

Касательно первого варианта, эта конструкция является наименее сложной, поскольку в плане постройки она схода с симметричной двускатной моделью. Особенно, две крупнейшие части. Однако внизу скаты несколько увеличиваются, что делает крышу очень привлекательной издалека.

В плане сложности, постройка такой крыши мало отличается от традиционный вальмовой. Однако есть несколько стыков элементов, которые потребуют особого крепления, что несколько увеличивает бюджет.

Все фронтоны монтируются на боковые скаты, а, следовательно, потребуется провести усиление конструкции. Однако это зависит от размеров ската. При повышении площади, потребуется сформировать стык при помощи бруса толщиной от 10х10см. А если она минимальная, подойдет и небольшая доска.

Шатровая крыша

Этот вариант также представляет собой четырехскатную крышу, главным отличием которой является отсутствие конькового прогона, который замене узлом. Последний представляет собой стык между 4 стропилами, которые и формируют соединение скатов. В этом случае они выглядят как равнобедренные треугольники.

Шатровая крыша

На текущий момент шатровые крыши могут выполняться двумя способами:

  1. Висячие. В такой конструкции стропила упираются в районе конька между собой.
  2. Наслонные. Когда они подпираются в нижней части при помощи опорной балки, которая установлена вертикально. Подобный способ является применимым в том случае, если площадь дома достаточно значительная.

В результате формируется пирамидообразная конструкция. Но для частного дома она малоприменима, поскольку они редко получают форму квадрата. Наиболее часто используются в беседках, компактных постройках типа бани, а также многое другое.

Стропильная система шатровой крыши

Мансардная кровля

Этот подвид имеет высокую сложность производства. Главной её особенностью является наличие двух скатов, причем каждый из скатов включает 2 части, наклоненные под разными углами. При этом верхняя часть под несколько более крутым углом.

Мансардная кровля

Постройка подобной конструкции требует особого подхода. Причем, не зная её особенностей можно понизить уровень качества готовой крыши. В процессе очень важно соблюдать пропорции строения. В результате были разработаны 2 главные технологии строительства:

1. Последовательный. В таком случае крыша возводится над небольшим строением. То есть происходит установка стоек, на которые в дальнейшем возводится обвязка. А сами стойки монтируются на мауэрлат, а затем на лежни. Обвязка является местом прикрепления стропил второй части крыши. Они могут иметь как наслонный, так и висячий формат. В дальнейшем происходит монтаж стропильной системы, который упирается в обвязку. 2. Второй способ подразумевает установку кровли на большой дом. Произвести самостоятельную установку подобной конструкции крайне трудно, поэтому она строится из части ферм на земле, а затем их устанавливают на крыше.

Главным достоинством мансардной крыши является то, что она является полноценным жилым помещением. В ней можно разместить гостей, если сделать ремонт. Однако, чтобы полноценно её завершить понадобится провести планирование и проект. А главное обеспечить достаточную площадь, что может быть затруднительным.

Мансардные крыши имеют угол наклона ската от 30 до 60 градусов. И это одна из главных особенностей. Для неё потребуется несколько больше материалов, чем для других вариантов крыши, но использование подобной конструкции позволит получить ещё один уровень.

Многошипцовые крыши

Этот вариант представляет собой разновидность двускатной крыши. Причем, это не единственная их характерная особенность. В каждой из конструкций присутствует несколько фронтонов, а их количество может достигать даже более 4. Их название – шипцы.

Многошипцовые крыши

Но построить её самостоятельно почти невозможно. Для неё нужно выбирать, если специально проектировали квадратным. Кроме того, в неё входит элемент под названием ендова, который в процессе подвергается максимальным нагрузкам. Он располагается между щипцами и является между скатами. Она требует герметичности, которая формируется в зависимости от кровельного материала, который планируется укладывать.

Стропильная система многошипцовой крыши

Сводчатая крыша

Ещё один сложный вариант скатной крыши – сводчатая. Он редко применяется в частном строительстве по причине высокой проблематичности при возведении и значительном количестве отходов. Название конструкции было получено из-за скругленной формы стропил.

Сводчатая крыша

Купольная крыша

Бубновая крыша

Последней в этой статье становится крыша Судейкина. Это крайне трудная конструкция в плане постройки. Если целый алгоритм, по которому она собирается. Однако, это будет трудно описать, поэтому предлагаем к просмотру видео.

Бубновая крыша

Бубновая кровля

Выводы

В статье рассмотрены все виды скатной кровли, схожие и различные между собой. Часть из них различается очень сильно. Редакция постаралась сделать это максимально понятным, чтобы вам было проще выбрать для своего дома крышу.

Вальмовая четырехскатная крыша: конструкция стропил, разметка

Вальмовая четырехскатная крыша может стать исходной точкой для рождения различных оригинальных форм. К примеру, параллелепипеды, пересекающие ее, создают интересную, более динамическую форму, четырехскатные крыши небольших надстроек улучшаю внешний вид дома и увеличивают его высоту.

Самыми распространенными  кровельными системами считаются вальмовые крыши,   конструкция которых отличаются особой надежностью и долговечностью.

Четырехскатная крыша, можно сказать, имеет универсальную форму. Она прекрасно вписывается в архитектуру исторических зданий, как и подчеркнуто современных зданий. Наиболее эффектно смотрится она, покрытая керамической черепицей или гонтом или украшенная небольшими люкарнами.

Вальмовая четырехскатная крыша имеет два ската в виде равнобочной трапеции, пересекающиеся в коньке, и еще два – имеющих форму треугольников, вершины которых находятся на противостоящих краях конька. В углах, где сходятся скаты образуются выступающие ребра, благодаря чему снег на них надолго не задерживается, а вода довольно легко стекает.

Но наличие ребер имеет и свои недостатки – создает сложности при выполнении покрытия и повышает реальную стоимость конструкции. Наклон всех скатов у нее одинаков, и обычно он меньше угла наклона двухскатной.

↑Типы вальмовых кровель

Вальмовые крыши могут иметь форму разной сложности. В соответствии с этим их подразделяют на следующие виды:

  • Шатровая крыша есть ни что иное, как вальмовая кровля на квадратный дом. Она имеет четыре одинаковых ската в форме равнобедренного треугольника, которые стыкуются  в одной точке сверху.
  • Скаты полувальмовых конструкций частично закрывают фронтон. Полувальмовая крыша идеально подходит  на прямоугольный дом.
  • Ломаные конструкции могут иметь скаты разного размера, которые соединяются друг с другом под различными углами. Такая крыша более уместна на большом здании. Однако возводить ее очень сложно.

В каждом случае тип крыши  подбирается индивидуально. При этом учитываются размеры дома и проводятся сложные расчеты.

Конструкция четырехскатной вальмовой крыши ↑

Как известно, конструкция четырехскатных крыш состоит из двух компонентов:

  •  двух обычных скатов, которые встречаешь на любой другой;
  •  двух других, которые не закрывают в длину площадь дома, а оставшийся промежуток оставляют двум вальмам. Именно благодаря второму компоненту, четырехскатная крыша приобретает неповторимость.
Правильное создание подобной конструкции предполагает соблюдения некоторых положений.
  • Поскольку угол наклона промежуточных элементов больше, чем у угловых, то размеры используемых досок должны быть не менее 5х15 см;
  • Короткие детали необходимо крепить к угловым составляющим стропил, а не к коньку. Необходимо проследить, чтобы уклоны промежуточных досок и коротких брусьев совпадали.
  • При реализации проекта стропильная система четырехскатной вальмовой крыши и коньковая система выполняются из одного материала.
  • В стропильную систему входят также и центральные стропильные ноги. Их закрепляют к краям коньковой доски. Таким образом, одним концом они практически упираются в коньковую доску, а другим – в конец обвязки (верхний).

Разметка и узлы ↑

Расчет проводят при помощи таблицы Пифагора и замерной рейки. Если проект создан по всем правилам, то устройство вальмовой четырехскатной крыши, включая надрезы из стропил можно выполнить самостоятельно.

Разметка

Отметим все основные узлы конструкции и выясним, как их монтировать.

  • (3) – это конек, который играет роль несущей оси, и находится он по центру сооружения.

(1), (2), (4), (5) – стропила.

  • (1) накосные – выполняют функцию базовых силовых компонентов. Они изговливаются из брусьев, аналогичных по толщине коньковому. Стропильные ноги одним концом крепят к коньку, что же касается другого, то он выходит за пределы строения.
  • (4) – центральные, которые отходя от краев конька, выходят на стены.
  • (2) – отходящие от краев конькового бруса промежуточные, которые идут по скатам. На вальмах их не используют.
  • (5) – короткие, длина которых может различаться, к конькам не крепят.

Успех при строительстве основан на точных расчетах, правильной разметке и грамотном чертеже. Точность расчетов особенно важна для выявления правильного соотношения между вальмами и длиной скатов, что, в конце концов, и является залогом надежности возводимой кровли.

Разметку проводят в следующем порядке:

  •  с торца дома по верхней обвязке размечают ось:
  •  рассчитывают половину толщины конька и определяют тем самым местоположение первого элемента стропильной системы;
  • для определения места расположения промежуточной стропильной ноги используют замерную рейку – одним концом ее прикладывают к размеченной линии, а другой располагают по линии боковой стены;
  • длину стропильного свеса рассчитывают, установив брус одним концом на внешнем угле стены, другим – на кровельный свес. Далее, перемещая замерную линейку по краю боковой стены, отмечают на ней дислокацию центрального стропила;
  • аналогично поступают с оставшимися тремя углами.

Таким образом, как видно и на схеме, в углах постройки формируются квадраты (розовые), образованные стенами и центральными промежуточными стропильными ногами, а угловая – делит каждый из них по диагонали, образуя при этом прямоугольные треугольники.

Последовательность работ по устройству ↑


  • Устанавливаются вертикальные стойки, поддерживающие коньковый брус. Процесс крепления к центровой балке проводят через системы укосов. Далее монтируют одинаковые по длине диагональные стропила. Длина свеса обычно составляет 50-70 см. Особого внимания требует стыковка диагональных стропил, конька и вальмы.
  • После установки накосных стропил, переходят к монтажу рядовых – с шагом в 60 см. Крепят последние к мауэрлату и коньковому брусу при помощи врубки. Рядовые стропила дополнительно фиксируют при помощи стяжек и ригелей.
  • К диагональным планкам с каждой стороны крепят нарожники, связывающие мауэрлат и диагональные стропила. Рядовые брусья и нарожники устанавливают относительно конька под прямым углом.

Вальмовые крыши: конструкция стропильной системы



© 2021 stylekrov.ru

Как крыть крышу четырехскатную крышу?

Вальмовая кровля или как покрыть четырехскатную крышу профнастилом?

Одним из самых важных элементов любого строения является его крыша. Именно она предохраняет здание от различных воздействий внешней среды, выполняя при этом свою главную задачу — защиту строительных конструкций от воды. Не меньшее значение имеет и внешний вид крыши.

Формы крыш могут быть самыми разнообразными. Конструкцию их выбирают с учетом погодных условий местности, материала кровельного покрытия и стиля, выбранного архитектором. Это могут быть односкатные или двускатные кровли, а также плоские кровли более характерные для промышленных зданий. Но особой популярностью пользуется вальмовая четырехскатная крыша из профнастила, причем вне зависимости от климата в регионе.

Оглавление статьи (нажмите, чтобы открыть)

Преимущества и разновидности вальмовых крыш из профнастила

Особенностью вальмовой кровли являются четыре ската, наклоненные со всех четырех сторон здания. Устройство такой крыши намного сложнее, чем у односкатной или двускатной кровли, но такая конструкция имеет целый ряд важных достоинств.

Одним из самых главных преимуществ вальмовой крыши из профлиста является ее обтекаемая форма. Это очень важно для регионов с высокими ветровыми нагрузками. У четырехскатной крыши отсутствуют фронтоны, а ведь именно фронтонные свесы односкатной и двускатной кровли чаще всего разрушаются в результате «подрыва» ветром.

Вторым очень важным достоинством вальмовой кровли является то, что ее стропильная система имеет объемную жесткую форму. Вследствие особенностей конструкции стропильной системы, все грани крыши наклонены примерно одинаково. Благодаря этому они равномерно распределяют нагрузку, действующую на кровельное покрытие, на все несущие конструкции здания.

Существует несколько разновидностей четырехскатных вальмовых крыш. Чаще всего для зданий прямоугольной формы используется 4-х скатная кровля из профнастила, у которой длинные боковые грани имеют форму трапеции, а короткие торцевые грани — форму треугольников. Крыши, в которых треугольные вальмы заканчиваются выше карнизов боковых граней, называются голландскими или датскими.

У зданий квадратной формы все четыре грани одинаковы, имеют форму треугольника и сходятся в одной точке. Такая крыша называется шатровой. Все эффектные крыши сложных ломаных форм проектируются именно на основе вальмовой четырехскатной конструкции.

Как перекрыть четырехскатную крышу профнастилом?

Для кровельного покрытия вальмовых крыш могут использоваться как штучные, так и листовые материалы. К штучным материалам относятся различные виды черепицы, такие как керамическая, цементно-песчаная и битумная.

Листовые кровельные материалы — это оцинкованное железо, профнастил, металлочерепица и листовая медь. Наиболее часто используемый листовой материал, которым перекрывается крыша вальмовая — профнастил с цветным полимерным защитно-декоративным покрытием.

Как и для любой другой крыши, при монтаже вальмовой кровли важно правильно рассчитать расход материала. Из-за того, что скаты такой крыши имеют форму трапеций и треугольников, расчет расхода кровельных материалов несколько сложнее, чем для классической двускатной формы. Для этого придется вспомнить школьные уроки геометрии и рассчитать площадь трапеций и треугольников боковых фронтов и вальм.

Поэтому до того, как накрыть четырехскатную крышу профнастилом, лучше на листе бумаги нарисовать по-листовую раскладку профнастила с учетом необходимых нахлестов и длины карнизных свесов.

На первый взгляд может показаться, что из-за необходимости резки крайних листов по диагонали, при перекрытии вальмовых крыш листовыми материалами, образуется очень много отходов. Однако стоит учитывать, что отрезанные части листов отлично подойдут для перекрытия торцевых треугольных вальм.

Перед тем, как покрыть четырехскатную крышу профнастилом, нужно, как и для любой другой кровли, уложить поверх стропил слой гидроизоляции или паропроницаемой мембраны. Затем устанавливается контробрешетка, обрешетка и только после этого приступают к креплению профнастила. Когда перекрывается четырехскатная крыша, профлист крепится точно так же, как и на любой другой кровле.

Устройство скатной кровли из профлиста

Как уже говорилось выше, вальмовая кровля состоит из четырех скатов. Два из них являются боковыми, как у классической двускатной кровли, а два дополнительных расположены между ними. Они заменяют собой фронтоны и наклонены внутрь крыши.

Эти наклонные треугольные скаты и называются вальмами. Поскольку боковые скаты обычно имеют большую длину, чем вальмы, как двускатная, так и вальмовая кровли имеют две вершины, соединенные между собой коньком.

Благодаря наклону вальм, боковые скаты имеют форму трапеции. Из-за такой их формы, конструкция стропильной системы вальмовой кровли имеет ряд особенностей.

Отсутствие фронтонов

В четырехскатной вальмовой кровле отсутствуют фронтоны. Поэтому под коньковый брус обязательно устанавливают опорные стойки из бруса сечением 100х100 мм.

Шаг между стойками должен быть 3-4 м. Опирают их на доску, сечением 150х50 мм, уложенную плашмя на перекрытие здания. Называют эту доску лежнем. Под лежень необходимо обязательно уложить слой рулонной гидроизоляции.

Диагональные стропила в четырехскатной крыше из профлиста

Отличительной чертой стропильной системы вальмовой кровли являются угловые или, по-другому, диагональные стропила. Они соединяют концы конькового бруса с углами дома. Именно эти элементы передают всю нагрузку, действующую на кровельное покрытие, на несущие конструкции здания.

Угловые стропила, в связи с конструкцией, нуждаются в дополнительном усилении. Для этого между ними и мауэрлатом на краях боковых фронтонов и вальмах устанавливаются короткие стропила, называемые «нарожниками». Они имеют разную длину в зависимости от того, насколько близко место их установки к нижнему углу бокового фронтона или вальмы.

Кроме того, в углах перекрытия здания устанавливают, так называемые, «шпренгели». Это специальные брусья, укладываемые между двумя мауэрлатами, расположенными под прямым углом друг к другу. На шпренгели устанавливают стойки, поддерживающие угловые стропила.

В целом, вальмовая кровля из профнастила значительно сложнее по конструкции, чем обычная двускатная. Однако благодаря легкости профлиста нет необходимости в очень массивной стропильной системе, поэтому четырехскатная кровля — отличное решение как с точки зрения надежности, так и эстетики.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Как выполнить монтаж четырехскатной крыши – пошаговое строительство кровли

Надежную защиту дома от атмосферных осадков и холода обеспечивает, в первую очередь, его крыша. Причем четыре ската – всегда лучше, чем два. В статье ниже мы расскажем о том, как построить четырехскатную крышу, не привлекая для этого специалистов, а выполнив все самостоятельно. Хотя эта задача будет не такой простой, все же при правильном подходе и рассмотрении всех нюансов, она вполне осуществима.

Проектные работы

По конструкции крыши с четырьмя скатами могут быть нескольких видов. Вальмовая крыша состоит из двух трапециевидных скатов, которые стыкуются на коньке, а также двух треугольных, расположенных на фронтонах. Шатровая конструкция выполняется из 4 одинаковых треугольных скатов, которые соединяются по центру крыши. Встречаются крыши и более сложной конфигурации, в которых присутствуют многоуровневые скаты, ломаные линии, встроенные слуховые и мансардные окна, и другие конструкции.

Хотя любая из конструкции требует определенного опыта и строительных навыков, все же соорудить своими руками стропильную систему четырехскатной крыши вальмового типа – проще всего. При этом уклон скатов может варьироваться в пределах 5-60º.

Чтобы определить оптимальный уклон, стоит рассмотреть ряд условий:

  1. Уровень ветровых и снеговых нагрузок в конкретной области.
  2. Применение чердачного помещения.
  3. Разновидность кровельного материала.

Если планируется постройка мансарды, то скаты крыши должны быть достаточно крутыми – от 45º. Пологие скаты в этом случае не подойдут, поскольку для них необходимо много места. Что касается атмосферных осадков, то при условии, что зимой происходят интенсивные снегопады, уклоны крыши должны составлять не менее 30º. При наличии очень крутых скатов, с уклоном более 60º, снежные нагрузки в расчет не берутся. Дополнительным фактором, влияющим на конфигурацию четырехскатной кровли, является наличие вентиляционных ходов или бака для воды. Такие конструкции, как правило, крепятся на стропильной системе, поэтому деревянные конструкции испытывают дополнительные нагрузки. Когда выполнены все предварительные замеры и расчеты, переходят к разработке схемы размещения стропил.

Инструменты и материалы для четырехскатной крыши

Основными конструктивными элементами вальмовой крыши являются: мауэрлат, стропильные балки, затяжки, опоры, коньковый прогон и обрешетка. Все они изготавливаются из древесины, влажность которой должна быть не более 22 %. Обычно используется сосна или лиственница, которая не содержит дефектов поверхности, тщательно высушена и обработана.

Для стропильных ног используются балки 50×100 мм или даже 50×200 мм – все зависит от общей площади крыши. Мауэрлат изготавливают из бруса сечением как минимум 150×150 мм. Кроме того, для установки четырехскатной крыши понадобятся рейки для обрешетки, металлические пластины для фиксации деревянных конструкций, а также металлические шпильки с резьбовым соединением для укладки мауэрлата. Все пиломатериалы перед началом работ должны быть пропитаны антисептиками.

Необходимый для монтажных работ инструментарий:

  • дисковая пила;
  • ножовка;
  • дрель;
  • шуруповерт;
  • молоток;
  • стамеска;
  • рулетка, отвес и строительный уровень.

Сборка стропильного каркаса для кровли

Монтаж четырехскатной крыши всегда начинается со строительства стропильной системы. Приведем пошаговую инструкцию ее сооружения.

Устанавливаем мауэрлат

В бревенчатых срубах мауэрлатом служит последний венец, в котором проделаны пазы для стропильных ног. Если же здание построено из кирпича, по его периметру укладывают деревянный мауэрлат, закрепляя его металлическими шпильками на резьбе. Сделать точные отверстия в брусе под шпильки можно, предварительно уложив его поверх шпилек и ударив молотком. По полученным отметкам высверливают отверстия.

На кирпичную стену перед укладкой мауэрлата застилают 1-2 слоя рубероида для гидроизоляции, продевая его сквозь шпильки. После укладки бруса его тщательно выравнивают по линии горизонта, а затем прикручивают гайками. По углам соседние брусья стыкуются скобами или металлическими пластинами. В результате должно получиться надежное прочное крепление, которое не будет «гулять» во время установки стропил.

Монтаж балок – как построить каркас правильно

Если несущая стена по центру дома не предусмотрена, перпендикулярно балкам перекрытий следует уложить опорную балку. Две доски, сечения которых составляет 50×200 мм, нужно соединить, оставив зазор между ними в 5 см. Чтобы это сделать, короткую рейку толщиной 50 мм нужно привить гвоздями через каждые 1,5 м. Концы балок не соединяют. Установить эту опору необходимо таким образом, чтобы она выступала за линию мауэрлата на 10-15 см.

На следующем этапе монтажа четырехскатной крыши своими руками переходим к установке вертикальных стоек. Для этого три доски сечением 50×150 мм обрезают до нужной высоты, а затем монтируют на опорную балку, выравнивая по вертикали с помощью отвеса. Размещают эти стойки в точках, где доски опорной балки соединены рейками. Для устойчивости вертикальные опоры временно фиксируют укосинами. В самом конце верхние части стоек соединяют с коньковым прогоном. Он изготавливается из доски 50×200 мм.

Фиксируем центральные стропильные ноги

Перед тем, как перекрыть четырехскатную крышу, необходимо установит центральные стропила. Стропильный брус верхним концом прислоняют к коньковому прогону, а нижним – к мауэрлату со стороны фасада здания. Отмеряют нужную длину карнизного свеса, а затем отрезают излишки. После этого намечают запилы и производят обрезку верхнего конца бруса. Параллельно в мауэрлате необходимо выпилить паз под стропила на 1/3 его ширины. В конце остается лишь прибить стропильный брус верхней частью к коньковой балке, завести в паз в мауэрлате нижний его конец и зафиксировать металлической пластиной.

Аналогичные манипуляции выполняют со всеми остальными стропилами. Установку стропильных ног производят с отступом в 60 см по фасаду дома и противоположной стороне. С обоих концов конькового прогона также должны размещаться стропильные ноги. Со стороны вальмовых скатов устанавливают только по одной стропилине. Ее верхний конец закрепляют на коньковом прогоне, а нижний – заводят между досками опорной балки и прибивают гвоздями.

Устанавливаем диагональные стропила своими руками

Эти опорные элементы делают из двух досок сечением 50×150 мм. В месте соединения балок мауэрлата в углу здания вбивают гвоздь. Второй гвоздь вбивают там, где коньковый прогон соединяется с центральным стропилом со стороны вальмы. Между двумя гвоздями натягивают тонкий шнур, получив линию диагонального стропила. Важно, чтобы длина таких элементов была одинаковой – тогда четырехскатная крыша из профнастила получится ровной. Вдоль ориентира устанавливают подготовленную стропильную ногу, стыкуют с мауэрлатом и коньком. Длина свеса должна составлять 50-70 см.

Крепим нарожники

Чтобы надежно зафиксировать угловые стропила, используют нарожники – расположенные перпендикулярно коньку короткие стропила, которые нижним концом упираются в мауэрлат. При приближении к диагональной балке нарожники становятся все короче. Устанавливают их с шагом в 60 см. В конце каркас укрепляют вспомогательными вертикальными опорами, затяжками и раскосами.

При длине диагонального стропила более 7 м, чтобы его поддержать устанавливают дополнительный опорный столбик, отступив ¼ длины пролета от угла чердачного помещения. Упирается такая стойка в балку перекрытия. Если таковая отсутствует, то вместо стойки монтируют шпренгель, то есть доску, прикрепленную торцами к нарожникам.

Набиваем обрешетку на стропильную систему

Последним шагом сборки стропильного каркаса четырехскатной крыши является набивка обрешетки. Принцип ее выполнения аналогичен с крышей с двумя скатами. В первую очередь, фиксируют мембрану для гидроизоляции, проклеив стыки скотчем. Сверху ее прикрепляют тонкой рейкой для обеспечения вентиляционного зазора. Шаг между обрешеткой, закрепленной перпендикулярно стропилам, может достигать 40 см, в зависимости от типа кровельного покрытия.

По завершении работ по сборке каркаса крышу нужно будет утеплить, уложить кровельное покрытие, подшить свесы и набить ветровые планки. Очень красиво будет смотреться четырехскатная крыша с окном, так что стоит предусмотреть его наличие.

Вальмовая кровля или как покрыть четырехскатную крышу профнастилом?

Одним из самых важных элементов любого строения является его крыша. Именно она предохраняет здание от различных воздействий внешней среды, выполняя при этом свою главную задачу — защиту строительных конструкций от воды. Не меньшее значение имеет и внешний вид крыши.

Формы крыш могут быть самыми разнообразными. Конструкцию их выбирают с учетом погодных условий местности, материала кровельного покрытия и стиля, выбранного архитектором. Это могут быть односкатные или двускатные кровли, а также плоские кровли более характерные для промышленных зданий. Но особой популярностью пользуется вальмовая четырехскатная крыша из профнастила, причем вне зависимости от климата в регионе.

Оглавление статьи (нажмите, чтобы открыть)

Преимущества и разновидности вальмовых крыш из профнастила

Особенностью вальмовой кровли являются четыре ската, наклоненные со всех четырех сторон здания. Устройство такой крыши намного сложнее, чем у односкатной или двускатной кровли, но такая конструкция имеет целый ряд важных достоинств.

Одним из самых главных преимуществ вальмовой крыши из профлиста является ее обтекаемая форма. Это очень важно для регионов с высокими ветровыми нагрузками. У четырехскатной крыши отсутствуют фронтоны, а ведь именно фронтонные свесы односкатной и двускатной кровли чаще всего разрушаются в результате «подрыва» ветром.

Вторым очень важным достоинством вальмовой кровли является то, что ее стропильная система имеет объемную жесткую форму. Вследствие особенностей конструкции стропильной системы, все грани крыши наклонены примерно одинаково. Благодаря этому они равномерно распределяют нагрузку, действующую на кровельное покрытие, на все несущие конструкции здания.

Существует несколько разновидностей четырехскатных вальмовых крыш. Чаще всего для зданий прямоугольной формы используется 4-х скатная кровля из профнастила, у которой длинные боковые грани имеют форму трапеции, а короткие торцевые грани — форму треугольников. Крыши, в которых треугольные вальмы заканчиваются выше карнизов боковых граней, называются голландскими или датскими.

У зданий квадратной формы все четыре грани одинаковы, имеют форму треугольника и сходятся в одной точке. Такая крыша называется шатровой. Все эффектные крыши сложных ломаных форм проектируются именно на основе вальмовой четырехскатной конструкции.

Как перекрыть четырехскатную крышу профнастилом?

Для кровельного покрытия вальмовых крыш могут использоваться как штучные, так и листовые материалы. К штучным материалам относятся различные виды черепицы, такие как керамическая, цементно-песчаная и битумная.

Листовые кровельные материалы — это оцинкованное железо, профнастил, металлочерепица и листовая медь. Наиболее часто используемый листовой материал, которым перекрывается крыша вальмовая — профнастил с цветным полимерным защитно-декоративным покрытием.

Как и для любой другой крыши, при монтаже вальмовой кровли важно правильно рассчитать расход материала. Из-за того, что скаты такой крыши имеют форму трапеций и треугольников, расчет расхода кровельных материалов несколько сложнее, чем для классической двускатной формы. Для этого придется вспомнить школьные уроки геометрии и рассчитать площадь трапеций и треугольников боковых фронтов и вальм.

Поэтому до того, как накрыть четырехскатную крышу профнастилом, лучше на листе бумаги нарисовать по-листовую раскладку профнастила с учетом необходимых нахлестов и длины карнизных свесов.

На первый взгляд может показаться, что из-за необходимости резки крайних листов по диагонали, при перекрытии вальмовых крыш листовыми материалами, образуется очень много отходов. Однако стоит учитывать, что отрезанные части листов отлично подойдут для перекрытия торцевых треугольных вальм.

Перед тем, как покрыть четырехскатную крышу профнастилом, нужно, как и для любой другой кровли, уложить поверх стропил слой гидроизоляции или паропроницаемой мембраны. Затем устанавливается контробрешетка, обрешетка и только после этого приступают к креплению профнастила. Когда перекрывается четырехскатная крыша, профлист крепится точно так же, как и на любой другой кровле.

Устройство скатной кровли из профлиста

Как уже говорилось выше, вальмовая кровля состоит из четырех скатов. Два из них являются боковыми, как у классической двускатной кровли, а два дополнительных расположены между ними. Они заменяют собой фронтоны и наклонены внутрь крыши.

Эти наклонные треугольные скаты и называются вальмами. Поскольку боковые скаты обычно имеют большую длину, чем вальмы, как двускатная, так и вальмовая кровли имеют две вершины, соединенные между собой коньком.

Благодаря наклону вальм, боковые скаты имеют форму трапеции. Из-за такой их формы, конструкция стропильной системы вальмовой кровли имеет ряд особенностей.

Отсутствие фронтонов

В четырехскатной вальмовой кровле отсутствуют фронтоны. Поэтому под коньковый брус обязательно устанавливают опорные стойки из бруса сечением 100х100 мм.

Шаг между стойками должен быть 3-4 м. Опирают их на доску, сечением 150х50 мм, уложенную плашмя на перекрытие здания. Называют эту доску лежнем. Под лежень необходимо обязательно уложить слой рулонной гидроизоляции.

Диагональные стропила в четырехскатной крыше из профлиста

Отличительной чертой стропильной системы вальмовой кровли являются угловые или, по-другому, диагональные стропила. Они соединяют концы конькового бруса с углами дома. Именно эти элементы передают всю нагрузку, действующую на кровельное покрытие, на несущие конструкции здания.

Угловые стропила, в связи с конструкцией, нуждаются в дополнительном усилении. Для этого между ними и мауэрлатом на краях боковых фронтонов и вальмах устанавливаются короткие стропила, называемые «нарожниками». Они имеют разную длину в зависимости от того, насколько близко место их установки к нижнему углу бокового фронтона или вальмы.

Кроме того, в углах перекрытия здания устанавливают, так называемые, «шпренгели». Это специальные брусья, укладываемые между двумя мауэрлатами, расположенными под прямым углом друг к другу. На шпренгели устанавливают стойки, поддерживающие угловые стропила.

В целом, вальмовая кровля из профнастила значительно сложнее по конструкции, чем обычная двускатная. Однако благодаря легкости профлиста нет необходимости в очень массивной стропильной системе, поэтому четырехскатная кровля — отличное решение как с точки зрения надежности, так и эстетики.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Из всех существующих конструкций кровли именно 4-скатная крыша из металлочерепицы обеспечивает прекрасную устойчивость, высокую долговечность и самый лучший внешний вид из всех возможных. Необходимо лишь правильно выполнить укладку металлочерепицы на вальмовую крышу. Задача не из легких, если учесть, что треугольные вальмы не очень подходят для прямоугольных листов металлической кровли.

Преимущества и недостатки вальмовой крыши под металлочерепицу

Использование металлической кровли всегда было очень разумным вариантом, оцинкованный металл практически не гниет и не боится механической нагрузки. Покрытие металлочерепицей вальмовой крыши дает возможность использовать преимущества металла и покатого треугольного каркаса.

У четырехскатной конструкции есть ярко выраженные преимущества:

  • Высокая устойчивость каркаса к сильным штормовым шквалам и снегопадам. Если выбрана сложная система наклонных скатов, то здание можно не ориентировать на местности относительно розы ветров;
  • Четырехскатная крыша из металлочерепицы, фото, выглядит намного изящнее и привлекательнее, чем стандартные двухскатные и тем более односкатные схемы.

Все они считаются классикой современной архитектуры и часто копируются в индивидуальном домостроении.

Недостатки четырехскатной конструкции

Красота дома потребует определенных расходов и достаточно серьезных физических усилий. Поэтому, перед тем как выбрать вальмовую схему, будет правильным узнать о наиболее важных недостатках тандема металлочерепицы и четырехскатного каркаса:

  • Сложность сборки и подгонки отдельных деталей кровли из металлочерепицы четырехскатной крыши. Для того чтобы собрать и установить покрытие, потребуется хороший глазомер и глубокое знание геометрии стропильного каркаса;
  • Существенные затраты при раскрое металлочерепицы на вальмовую крышу. Из-за того, что листы кровельного покрытия прямоугольной формы, их приходится подрезать по углу наклона треугольной вальмовой кровли.

Смонтировать металлочерепицу на кровлю вальмовой крыши без остатка можно лишь в том случае, если угол наклона ската превышает 55-60 о . Конструкция получается очень высокой, с ломаными скатами. Но даже в этом случае приходится подрезать кромки, чтобы обеспечить зазор между кромками смежных листов покрытия.

Устройство четырехскатной крыши из металлочерепицы

Конструктивно каркас под укладку кровельного покрытия ничем не отличается от стропильной системы для шифера или ондулина.

Дополнительные два ската собираются из наслонных стропил, уложенных на вальмовые стропила. Четырехскатные конструкции могут состоять из пары трапециевидных скатов и двух треугольных вальм. Этот вариант подойдет для местности с большим количеством осадков и достаточно низкими температурами в зимнее время

Для средних широт чаще используются четырехскатные кровли с вальмовыми скатами датской схемы. Она проще и доступнее в строительстве. Кроме того, удается уменьшить отходы металлочерепицы на вальмовой крыше, так как дополнительный скат имеет не треугольную, а трапециевидную форму.

Один из вариантов инструкции по устройству четырехскатной крыши из металлочерепицы приведен на видео

Обрешетка вальмовой крыши под металлочерепицу

Главным условием правильного формирования четырехскатного несущего каркаса является установка наслонных стропил с шагом, равным половине ширины листа. То есть при поперечном габарите металлочерепичного листа в 110 см шаг выбирается равным 55 см.

Второй нюанс обрешечивания вальмовой крыши под металлочерепицу связан с выбором горизонтального шага. Для кровельного покрытия изготавливают металлочерепичный профиль с шагом 350 и 400 мм, а так как материал крепят саморезами во впадинах, шаг обрешетки четырехскатной крыши под металлочерепицу выбирают точно по характеристикам листа. Мало того, линия крепления должна проходить точно по осевой линии доски обрешетки.

Оптимальный угол наклона вальмовой крыши из металлочерепицы

Для стандартной четырехскатной схемы все четыре ската располагаются либо под одним углом наклона, либо вальмовые треугольные скаты оказываются наклоненными сильнее, чем две основные плоскости. С точки зрения прочности стропильного каркаса угол в 35 о обеспечивает минимальную нагрузку на четырехскатную систему и одновременно гарантирует хороший сход воды с поверхности кровли.

В этом случае малые вальмы необходимо поднимать до угла в 15 о , иначе вода будет затекать на стыках. Соответственно, главные скатные поверхности приходится располагать под углом в 40-45 о .

Как рассчитать металлочерепицу на вальмовую крышу

Укладка кровельного материала на четырехскатной поверхности требует предварительного расчета геометрии покрытия и оценки затрат по расходу кровельного листа.

Проще всего, посчитать количество материала можно с помощью планиметрии. Для датской схемы вычислить площадь вальмовых и основных плоскостей можно, используя формулу равнобедренной трапеции. Затем полученную величину умножают сначала на 10%, чтобы учесть перекрытия листов, а затем на 20% на обрезку краев.

Если нужно составить смету на четырехскатную крышу из металлочерепицы, то лучше всего воспользоваться графическим способом:

  • Первоначально составляется эскиз будущей четырехскатной кровли с обязательным соблюдением масштаба и пропорций;
  • На эскиз наносятся ряды или раскладка металлочерепицы на вальмовой крыше;
  • По линии пересечения скатов устанавливают величину и угол подреза для каждого листа.

Таким способом удается не только выполнить расчет, но и подобрать оптимальный размер металлочерепицы. Если расчет выполнен на профессиональном уровне, то количество отходов уменьшится с 20% до 15%.

Как монтируется металлочерепица на вальмовую крышу

К процессу укладки можно приступать только после того, как полностью выполнена обрешетка стропильного каркаса, уложена пароизоляция, и нашита монтажная планка.

Раскладка и подрезка

Монтаж металлочерепицы на четырехскатную крышу начинается с выкладки и нарезки листов вдоль ребра пересечения скатов. Часть листов поднимают на крышу и укладывают на малом вальмовом скате, вдоль линии «перелома» крыши. Чтобы упростить работу, от конька до карниза натягивают разметочный шнур, он должен проходить точно по осевой вальмовой стропильной балке. Это поможет правильно выравнивать кромку в процессе подгонки.

Начиная с нижнего ряда, листы последовательно укладывают на ребро вальмы и по шнуру размечают линию реза. В результате получается линия ступенек из металлочерепицы. Не разбирая ступенчатый ряд, аналогичным способом вырезают и выкладывают материал со смежной стороны вальмового ската. Между кромками должна оставаться щель шириной 3-4 мм, по завершению работ ее закроют доборной накладкой.

Крепление на обрешетке

После того как были выложены все четыре ребра четырехскатной вальмовой крыши, необходимо выровнять кромки нижних листов так, чтобы они располагались на одном горизонтальном уровне. Для этого можно использовать шнуровую разметку или более современный лазерный уровень.

По завершению раскроя металлочерепицы на вальмовой крыше листы маркируют, подписывают и отправляют на подкраску линии реза. Далее монтируют карнизную планку и капельник. Остальную часть вальмовой кровли укладывают так, как и в случае двухскатной крыши. После того как заполнен нижний ряд металлочерепицы, ее сразу пришивают саморезами к каркасу. Делается это для того, чтобы избежать случайного смещения материала, например, при подгонке или из-за сильного ветра.

Советы и рекомендации

Слабым звеном невысокой вальмовой кровли являются места примыкания и ребро на стыке двух скатов. Несмотря на то, что линия в обоих случаях закрывается доборными планками, уложенного под накладку уплотнителя не хватает, чтобы обеспечить защиту от затекания воды.

Поэтому под стык обязательно вклеивают дополнительный слой гидроизоляции, а под кромки материала укладывают Омега – профиль. В результате, даже если вода проникнет под накладку, профиль остановит ее и перенаправит вниз по склону. Омегу обязательно пришивают к обрешетке стропильной системы и проклеивают силиконовым герметиком. Теперь, даже если ветер будет гнать дождевую воду поперек крыши, поток просто перехлестнет через ребро вальмовой кровли. Кроме того, дополнительная подкладка существенно увеличивает жесткость ребра.

Заключение

Из всех возможных вариантов построения кровли для дома 4-скатная крыша из металлочерепицы оказывается наиболее трудоемкой. Кроме непосредственной укладки материала, нужно будет потратить как минимум один рабочий день на то, чтобы разметить и обрезать кромки листов в соответствии с расчетами и замерами на стропильном каркасе. Оставшуюся часть материала можно использовать для пошивки облицовки внутри чердачного помещения.

Онлайн калькулятор: Расчет параметров четырехскатной крыши

По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.

Расчет 4-х скатной крыши

Длина основания

Ширина основания

Угол наклона граней (скатов) крыши в градусах

Точность вычисления

Знаков после запятой: 5

Длина стропил



Длина вальмовых стропил



Площадь поверхности кровли



Длина конька (C)



content_copy Ссылка save Сохранить extension Виджет

Шатровая крышаВальмовая крыша

Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).
2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).

  • Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
  • Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
  • Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
  • И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:

Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:

Вальмовая крыша по высоте и размерам строения

Длина основания

Ширина основания

Точность вычисления

Знаков после запятой: 5

Длина вальмовых стропил



Площадь поверхности кровли



Длина стропил



Длина конька (C)



content_copy Ссылка save Сохранить extension Виджет

Минимальный уклон для крыши из битумной черепицы

Короткий и простой ответ: 2:12 традиционно считается абсолютно минимально допустимым уклоном крыши, подходящим для асфальтовой черепицы.

Битумная черепица продолжает оставаться наиболее широко устанавливаемым вариантом кровельного покрытия в Северной Америке. Они обеспечивают отличную атмосферостойкость, отличную стоимость и, теперь, более чем когда-либо, предлагают огромный выбор красивых дизайнов и цветовых сочетаний.

И, конечно же, их простота установки и приспособляемость практически к любой форме крыши — еще одна причина их успеха.В последние десятилетия в конструкции домов преобладают более крутые крыши, но во многих случаях дом может иметь более низкий уклон крыши или часть крыши с более низким уклоном.

С каким минимальным уклоном можно укладывать черепицу?

Чтобы лучше понять проблему, давайте посмотрим, как измеряется уклон крыши, и другие соображения.

Скаты крыши
Уклон = подъем / спуск (в дюймах)

Условный уклон
4 дюйма 12 и выше

Низкий уклон
2 дюйма от 12 до 4 дюймов 12

Плоский
от 0 дюймов 12 до 2 дюймов 12

Что такое «скат крыши»?

Уклоны кровли чаще всего определяются отношением подъема-пробега.Если скат крыши «поднимается», скажем, на 4 дюйма при измерении на 12 дюймов по дну горизонтальной фермы крыши, считается, что уклон крыши составляет 4:12; то есть 4 дюйма подъема на 12 дюймов (один фут) пробега. (Обратите внимание, что «уклон» крыши иногда используется параллельно скату крыши; однако уклон крыши технически измеряется и определяется по-другому и здесь не обсуждается). Вы можете измерить уклон крыши на нижней стороне настила крыши в легкодоступной точке, такой как грабли, используя рулетку и простую геометрию.В качестве альтернативы есть приложения для смартфонов, которые могут помочь, но производители черепицы распространяют удобные карты оценки шага, которые обеспечивают быстрый способ приблизительной оценки уклона.

Удобный измеритель уклона крыши может помочь вам определить, является ли уклон вашей крыши слишком низким для черепицы.

Большинство крыш жилых домов в Северной Америке исторически строились с уклоном от 4:12 до 9:12. По крышам нижнего предела диапазона (от 4:12 до 6:12) относительно легко ходить и работать.(Как всегда, при работе на любой крыше необходимо соблюдать соответствующие меры безопасности и меры предосторожности). Более крутые крыши лучше «видят» черепицу и поэтому лучше подходят для дизайнерских стилей премиум-класса. Битумная черепица на более крутой крыше также склонна к более медленной погоде из-за того, что она находится под благоприятным углом к ​​солнечным лучам.

Почему 2:12 — это минимум?

Проблема с очень низкими наклонными крышами проста — сила тяжести. При очень низком уклоне любая вода на крыше, будь то дождевая вода или тающий снег, стекает очень медленно, и существует риск бокового движения воды вокруг и через перекрытия черепицы.Важно всегда подтверждать конкретные требования к уклону в инструкциях по установке изделия от производителя черепицы и в соответствии с требованиями местных строительных норм и правил, поскольку для некоторых видов черепицы рекомендуется минимальный уклон более 2:12. Кроме того, уклон 4:12 обычно считается самым низким уклоном для «стандартной укладки черепицы». Большинство производителей и отраслевых рекомендаций требуют или, по крайней мере, рекомендуют особую подкладку или другие соображения на крышах между 2:12 и 4:12.(Примечание: некоторые характеристики крыши могут выражать уклон в типичных геометрических градусах. Для справки, 2:12 соответствует примерно 9,5 °, а 4:12 — примерно 18,5 °). На уклонах ниже 2:12 может быть установлена ​​асфальтовая мембрана с гранулированной поверхностью, и многие из них доступны в цветах, дополняющих цвета черепицы.

Если на вашей существующей крыше есть черепица и настало время ее заменить, вы, скорее всего, можете снова использовать черепицу, но на сомнительных более низких уклонах лучше убедиться, что уклон выше минимума 2:12, чтобы быть уверенным.

Примеры различных уклонов крыш

Что такое скат крыши и почему он важен?

Уклон крыши — это величина уклона вашей крыши. Это один из многих важных элементов вашей крыши, и есть веская причина понять его назначение и то, что оно означает для здоровья и безопасности крыши над вашей головой.

Не так давно местные новости в Эллисбурге, штат Нью-Йорк, сообщили, что во время зимнего шторма обрушилась крыша сарая и погибли несколько коров.Днем позже в Монтане обрушилась крыша начальной школы, но, к счастью, никаких травм не поступало. Обрушение крыши — такая проблема в снежном климате, что правительство штата Массачусетс даже публикует инструкции по уборке снега способами, предотвращающими обрушение кровли. В руководящих принципах упоминается, что «плоские и низкие крыши, которые в основном встречаются на промышленных зданиях, но также используются в некоторых домах, подвергаются наибольшему риску коробления под сильным снегом и скоплениями льда». Итак, очевидно, что уклон крыши имеет значение с точки зрения целостности здания и безопасности.Но что такое скат крыши?

Определенный шаг крыши

Скат крыши — один из наиболее заметных аспектов кровли. Это мера крутизны крыши или ее уклона. Уклон крыши выражается как отношение вертикального подъема крыши к ее горизонтальному пролету, или «пробег». В Соединенных Штатах уклон крыши обычно измеряется в дюймах и выражается в виде отношения. Чем выше первое число (подъем) в соотношении, тем круче крыша. Второе число — это измеренная горизонтальная площадь, обычно измеряемая как стандартные 12 дюймов (один фут крыши).Таким образом, угол наклона крыши 10:12, как показано ниже, означает, что на каждые 12 дюймов по горизонтали крыша поднимается на 10 дюймов. Это крутая крыша.

Для любопытных или тех, кто занимается своими руками, на Wikihow есть хорошее объяснение того, как измерить уклон вашей крыши, выполнив простые шаги. Просто используйте общие правила безопасности для лестниц и крыш или, если они у вас есть, вы можете снять измерения на чердаке.

Почему важен уклон крыши?

Скат крыши в основном предназначен для стока дождя и снега.В большинстве случаев в районах с более высоким уровнем снега или осадков предпочитают строить крыши с более крутым уклоном. Хорошо построенные крыши предназначены для предотвращения скопления воды или снега, поскольку со временем они могут вызвать повреждение крыши от плесени и протечек до трещин или даже обрушения. Многие штаты, особенно северные, где снегопад является обычным явлением, включают минимальные уровни уклона в свои строительные нормы и правила. Эта страховая компания дает некоторые общие рекомендации по расчету безопасной снеговой нагрузки для домовладельцев, столкнувшихся с неожиданно сильным снегопадом, который в некоторых районах наблюдался за последние несколько лет.

Распространенные типы скатов крыши

Хотя категории уклона кровли строго не определены, обычно их можно сгруппировать следующим образом:

  • Плоская — Ни одна крыша не является по-настоящему плоской, поскольку они, по крайней мере, немного наклонены для обеспечения отвода воды, и, следовательно, плоские крыши — это крыши с уклоном (в дюймах) только ½: 12 к 1: 12.
  • Низкий уклон — от 1:12 до 4:12. Крыши с малым уклоном требуют специальных методов и материалов для предотвращения протечек.По плоским и пологим крышам легко ходить, но они гораздо менее эффективны для стекания дождя и снега.
  • Средний наклон — от 4:12 до 9:12, которые часто математически сокращаются и выражаются как 1: 3 и 3: 4. Наиболее распространены крыши с уклоном 6:12. Хороший баланс между стеканием воды и снега и легкостью доступа.
  • Крутой — Любое поле выше 9:12. Эти крыши могут потребовать дополнительных креплений, и по этим более крутым крышам очень сложно ходить.

Многие дома построены с крутым уклоном, потому что их угловатые формы привлекательны для глаз. Строительство высокой скатной крыши стоит немного дороже, поскольку вертикальный угол означает, что пролет крыши длиннее, и для ее строительства требуется больше материалов. Для строительства и обслуживания крыши с высоким скатом может также потребоваться более квалифицированная рабочая сила. Декоративные элементы, такие как фронтоны или карнизы, увеличивают стоимость, но они также добавляют интереса и очарования крыше.

Обычно, однако, в районах с небольшим снегом достаточно низкая скатная крыша выполняет свою работу и хорошо сочетается с популярными стилями, такими как дома на ранчо и большинство домов на Юго-Западе.Некоторые материалы больше подходят для кровли с низким уклоном, например, металлическая или бетонная кровля, в то время как черепица и черепица, уложенные слоями для защиты от атмосферных осадков, лучше всего подходят для кровли со средним и высоким уклоном.

Конечно, климат является ключевым фактором при выборе уклона крыши для вашего дома. Если вы живете в зоне с сильным снежным покровом, вам понадобится крыша с более высоким уклоном, чтобы защитить ее от снежных нагрузок. Здесь, в Южной Неваде, хотя нашим домам не нужны высокие уклоны, сезонные и интенсивные муссонные дожди оправдывают наличие достаточного уклона крыши, чтобы вода могла быстро стекать с вашей крыши.Ваш кровельщик может рассмотреть все ваши варианты, если вы ремонтируете крышу или проектируете новый дом.

Prestige Roofing может ответить на ваши вопросы по кровле

Клиенты в Южной Неваде, Юте и Аризоне могут положиться на компанию Prestige Roofing в Северном Лас-Вегасе, которая даст профессиональные консультации и установит качественные кровли. Мы не только лицензированные кровельщики, но и сертифицированные установщики TRI (Tile Roofing Institute). Какими бы ни были ваши потребности в кровле, не стесняйтесь обращаться к профессионалам Prestige Roofing.

Prestige Roofing предлагает услуги по обслуживанию и ремонту, ремонту кровли и новому строительству, коммерческим и жилым работам. Они также выполнили работу для ультрасовременных проектов в долине Лас Вегаса.

Практическое руководство с примерами и изображениями

Несколько лет назад, когда я строил свой первый сарай, я думал, что скат крыши не имеет большого значения. Поскольку я живу в холодном районе, я решил, что буду круче, чтобы справиться со снеговыми нагрузками. Для всех остальных я предполагал, что подойдет любой уклон крыши, отталкивающий воду.

Однако после работы над многими проектами навесов я пришел к выводу, насколько критичным может быть наклон односкатной крыши для конструкции. Это правда, что более крутой уклон лучше отталкивает влагу, но он также может предложить больше внутреннего пространства и эстетическую привлекательность.

Более низкий шаг также имеет преимущества, прежде всего в том, что он использует меньше материала. Ниже мы подробно рассмотрим преимущества различных полей и почему они могут работать или нет для вашего следующего набора планов сарая, независимо от того, строите ли вы крошечный дом или садовый сарай.

Что такое скат крыши?

Уклон кровли — это измерение крутизны кровли. Уклон, также известный как уклон крыши, измеряется путем измерения подъема через пробег. Итак, если ваша крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтальной длины, то наклон вашей крыши выражается как 4:12.

Коэффициент — это наиболее распространенный способ обозначения уклона крыши или уклона крыши, но возможны и градусы. Угол наклона 4:12 составляет около 18,5 градусов, но не совсем так. Вы также можете разделить прибавку к пробегу, умножить на 100 и получить процентное значение.Таким образом, шаг 4:12 будет иметь уклон 33%.

Тем не менее, средний пробег более эффективен и понятен среднему мастеру. Если вы следуете плану строительства сарая, чаще всего он будет указан в виде соотношения. Калькулятор уклона крыши отлично подходит для расчета уклона односкатной крыши.

Помните, скат крыши нужен не только для эстетики. Наклон вашей крыши жизненно важен как барьер для влаги, среди прочего, а слишком плоская крыша потенциально может привести к обрушению вашего сарая.Кроме того, чем мельче уклон, тем больше нужно учитывать влагостойкие кровельные материалы и стяжку.

Другая проблема заключается в том, что чем круче уклон крыши, тем больше потребуется кровельного материала, от каркаса до обшивки. Площадь поверхности крыши увеличивается с увеличением уклона, и вам придется соответствующим образом рассчитать бюджет при планировании конструкции односкатной крыши.

Виды скатов кровли

Давайте подробнее рассмотрим преимущества и недостатки крыши с разным углом наклона.Взгляните на ниже, чтобы увидеть преимущества и недостатки различных типов ската крыши.

Важно помнить, что скат крыши не обязательно должен относиться к двускатной крыше — это также может быть односкатная крыша, соляная коробка или другой тип кровли с плоской поверхностью.

Малогабаритная крыша

Низкоскатная крыша — это любая крыша с уклоном 3:12 или меньше. Многие кровельные черепицы не позволяют укладывать их на крыши с таким уклоном. Чаще всего в качестве кровельного материала используют рулонные мембраны, которые используют тепло для склеивания швов.

Плюсы

  • Использует наименьшее количество рубероида
  • Простой доступ и установка

Минусы

  • Не выдерживает больших нагрузок
  • Битумная черепица часто не подходит для неглубоких крыш

Среднескатная крыша

Любая крыша от 4:12 до 9:12 считается обычным углом для крыши. Это также самые распространенные скаты для односкатных крыш. Опять же, самое важное — это погода.Используйте удобный инструмент, например калькулятор снеговой нагрузки, чтобы определить, выдержит ли ваша крыша вес снега, в зависимости от его уклона.

Кроме того, если вы используете сборные фермы, вы не сможете выбрать уклон вашей крыши. Такие фермы, купленные в магазине, часто имеют размер 4:12. Фермы навесов ничем не отличаются, и сборные фермы меньших размеров, вероятно, будут в районе 4:12.

Плюсы

  • Сборные фермы — опция
  • Можно использовать любой кровельный материал

Минусы

  • Все еще слишком мелко для некоторых климатов
  • Работать на крыше сложнее, чем на неглубокой крыше

Крутые скатные крыши

Вы можете спросить себя, почему бы просто не иметь самую крутую крышу из возможных? Он с легкостью оттолкнет любую погоду, и скопление снега не будет проблемой.Проблема с очень крутой крышей в том, что если что-то пойдет не так, будь то протечка или недостающая черепица, то ее будет очень трудно достать и заменить.

Кроме того, для уклона крыши более 9:12 потребуется гораздо больше кровельного материала, чем для крыши 3:12. Затраты на кровельный материал могут увеличиться в спешке, а разница в площади поверхности и конструкции крыши между неглубокой и крутой крышей значительна.

Но не обманывайте себя, крутая крыша — отличная защита от непогоды.Просто убедитесь, что у вас есть способ безопасно отремонтировать крышу. Вы также получите массу дополнительного внутреннего пространства, которое можно использовать для хранения вещей или другого рабочего места.

Плюсы

  • Дополнительное внутреннее пространство
  • Отличный вариант для защиты от атмосферных воздействий

Минусы

  • Требуется больше материала = дороже
  • Сложные в ремонте крутые крыши

Факторы, влияющие на угол наклона односкатной крыши

Есть масса причин, которые следует учитывать при строительстве односкатной крыши, и первая должна учитывать безопасность всего, что будет в вашем сарае.Удобство и внутреннее пространство — это здорово, но если все в вашем интерьере промокло от протечек, то не имеет значения, насколько красиво выглядит ваша крыша.

Погода

Живете в пустыне? Плоская крыша или крыша с низким скатом может быть именно тем, что вам нужно. Или ваш климат более тропический? В этом случае вам, вероятно, понадобится традиционная скатная крыша 4:12 или около того. Живете в Канаде? Лучше немного приподнять скат крыши, чтобы учесть ведра со снегом, которые вы получаете каждую зиму.

Плоские крыши не очень любят влагу.Их легко построить и это самый дешевый вариант, но вода может сидеть сверху и просачиваться в щели между кровельным материалом.

Если выпадает много осадков, то лучше всего подойдет стандартная крыша среднего размера. Он может быстро отталкивать воду, но при этом достаточно мелкий, чтобы устранить любые повреждения, вызванные ветром или обломками, которые могут возникнуть во время шторма.

Наконец, подумайте о ветре в вашем районе. Обычны ли большие порывы ветра? Учитывайте воздействие ветра на вашу крышу — плоская крыша работает хорошо, поскольку она не подвергается воздействию ветра.Крутая крыша очень восприимчива к сильным ветрам, и вся конструкция, включая крышу, может пошатнуться, если крутая крыша часто подвергается сильным ветрам.

Давайте посмотрим, что нужно учитывать при заснеженной местности, ниже.

Снеговая нагрузка

Используя калькулятор снеговой нагрузки, который я связал выше, введите данные, относящиеся к вашему навесу и размеру крыши. Это отличная отправная точка для понимания того, может ли ваш тип крыши выдерживать погодные условия в вашем районе.

Поймите, что снег в одной местности сильно отличается от снега в другой. В некоторых климатических условиях, например на юго-западе Колорадо, бывает тяжелый влажный снег. С другой стороны, в некоторых частях Южной Дакоты много снега, но он обычно очень светлый. Давление на квадратный дюйм влажного снега может быть до 8 раз больше, чем у легкого снега на той же территории.

Еще одно соображение — лед. У льда может быть вдвое больше фунтов на квадратный дюйм, чем у влажного снега на той же территории. Если вы собираетесь отапливать сарай, то на крыше будет скопление льда.Если вы решили обогреть сарай, начните с утепления потолка. Если вы этого не сделаете, вы можете использовать кабель для удаления льда с крыши, чтобы нагреть карниз и медленно растопить лед.

Наконец, если у вас более крутая односкатная крыша и много снега, подумайте о снегопадах на вашей крыше. Они предотвращают падение снега большими листами, когда на улице становится теплее. Снег, падающий с крыши, может представлять опасность для людей и имущества непосредственно вокруг сарая. Снежные щитки могут быть либо пластиковыми щитами, ввинченными непосредственно в крышу, либо серией металлических стержней, которые проходят по всей длине крыши возле карниза.

Кровельный материал

Тип кровельного материала зависит от уклона вашей кровли. Один из крупнейших производителей битумной черепицы предлагает не использовать их битумную черепицу на любом шаге 2:12 или меньше.

Должно быть очевидно, что черепица не подойдет для плоской кровли. Даже на очень неглубоких крышах из-за сильного ветра или проливного дождя влага будет подниматься вверх и под черепицу. Битумная черепица работает на крутых крышах, но лучше иметь длинную лестницу, когда придет время починить или заменить отсутствующую черепицу.

Металлические крыши могут выдерживать более низкие уклоны — от ¼ ”: 12 и выше. Металлические кровли тоже имеют швы, но многие производители рекомендуют соединять свои панели саморезами с герметиком. Это обеспечивает герметичное уплотнение между всеми зазорами. Кроме того, швы часто приподняты как минимум на 2 дюйма от поверхности крыши и, таким образом, защищены от влаги.

Уклон в четверть дюйма — это самый низкий уклон, который вы могли бы пойти с металлической крышей. Эксперты рекомендуют минимум полдюйма, чтобы обеспечить защиту от непогоды внутри вашего сарая.

Помните, металлочерепица дороже черепицы. Если вы хотите, чтобы крыша выглядела как металлическая, но с крутым уклоном, будьте готовы выложить как минимум в три раза (или больше) стоимость черепицы для той же площади поверхности.

Местные правила

Как и в случае любого проекта строительства сарая, я настоятельно рекомендую проконсультироваться с местными строительными нормами или строительным инспектором, прежде чем выбирать уклон крыши. Скорее всего, ваш местный кодекс будет устанавливать минимальный шаг для хозяйственных построек, таких как сарай, и вы хотите быть уверены, что ваш сарай соответствует критериям, чтобы избежать штрафов или недействительной страховки на строение.

Кроме того, местные нормы и правила предусматривают использование мембраны или битумной бумаги для использования под внешним слоем кровли. Если вы строите чердак или крошечный дом, то кодекс может диктовать использование подкладки под жилым помещением.

Вентиляция

Правильная вентиляция в вашем сарае имеет решающее значение для поддержания движения воздуха и предотвращения появления плесени или грибка любого типа. Кроме того, если вы планируете использовать сарай в качестве мастерской или жилого помещения, вам понадобится выход наружу для рассеивания дыма.

Любая скатная крыша со свесом — карнизом — позволяет легко проветрить сарай. Простая установка потолка под навесом односкатной крыши позволяет воздуху входить и выходить, создавая при этом физический барьер. В качестве альтернативы, на крутой крыше можно использовать вентиляционные отверстия в любом фронтоне, чтобы воздух мог проходить через верхнюю часть интерьера сарая.

Плоскую крышу вентилировать труднее, так как нет свесов с крыши и фронтонов для вентиляции в стенах. Если вы планируете иметь плоскую крышу, подумайте о том, чтобы вместо вентиляционных отверстий было несколько окон.

Дополнительные элементы навеса

Есть и другие особенности односкатной крыши, которые следует учитывать при проектировании сарая. Давайте взглянем.

Сарай Лофт

Если вы хотите сделать магазин и жилое пространство в своем новом сарае, подумайте о крутом склоне и расположите чердак на чердаке. Чем круче подача, тем больше у вас будет запас хода. Фронтонные концы позволяют ставить окна, а использование стропильных конструкций может красиво открыть внутреннее пространство крыши.

Слуховое окно

Это окна, которые кажутся «торчащими» из-под крыши.Мелкий шаг не может выдержать слуховое окно просто потому, что внутреннее пространство делает невозможным слуховое окно. У вас должен быть скат крыши, который давал бы вам хотя бы высоту окна, а затем и немного.

Слуховое окно, таким образом, используется только с более крутыми наклонами, которые имеют полезное внутреннее пространство в области потолка. Эти окна могут открывать чердачное пространство сарая и пропускать свет в то место, которое в противном случае было бы очень тусклым.

Конструкция крыши

При строительстве навеса учитывайте разные конструкции крыш, но помните, что уклон — это скат — будь у вас двускатная крыша 3:12 или односкатная, физика проникновения влаги не изменится, даже если стиль будет другим.

Двускатная крыша имеет одинаковый уклон с каждой стороны и одинаковую длину. Двускатная крыша, вероятно, самый универсальный тип односкатной крыши и самый распространенный, поскольку она может выдерживать любой тип склона. Сарай соляной коробки — это фронтон, который простирается дальше, включая крытую веранду спереди или сзади.

Навес также универсален, но имеет только одну поверхность крыши. Вы не стали бы использовать навес для очень крутой скатной крыши, потому что это потребовало бы, чтобы вы построили стену с одной стороны вашего навеса для хранения до значительной высоты.

Крыши Gambrel состоят из четырех стропил, по два с каждой стороны. Каждый срезан под углом 45 градусов, образуя четыре грани с одинаковым шагом. Двускатные крыши мало отличаются друг от друга, что упрощает их строительство. Двускатная крыша хорошо отталкивает погоду, а особенно снег. Однако используют значительное количество рубероида.

Наконец, вальмовая крыша — это двускатная крыша, имеющая плоскую переднюю часть на одном или обоих концах. Это скорее эстетические особенности, чем практические, потому что шатровая крыша уменьшает внутреннее пространство вашего сарая, одновременно увеличивая сложность конструкции крыши.Шатровая крыша требует среднего ската, чтобы быть практичной, так как шатровая крыша на неглубокой крыше будет едва заметна.

Как определить уклон крыши сарая

Определить уклон односкатной крыши для большинства людей так же просто, как найти в Интернете калькулятор уклона крыши. Однако мы рассмотрим, как сделать это самостоятельно, не требуя от вас знания математики.

Как рассчитать шаг односкатной крыши по формуле

Расчет уклона крыши несложный. Помните, что уклон рассчитывается как высота — или подъем — уклона крыши более чем на 12 дюймов по горизонтали.Следовательно, если ваша крыша поднимается на 4 дюйма в течение 12 дюймов горизонтального пробега, то уклон вашей крыши составляет 4:12.

Построить новую односкатную крышу с желаемым уклоном так же просто, как научиться пользоваться квадратом скорости. Как указано в видео, квадраты скорости имеют полезную маркировку от 0 до 12. Каждое число представляет шаг, поэтому 1 будет означать шаг 1:12, 2 будет 2:12 и так далее. Выровняйте стержень на одном конце стропила в углу. Затем поверните квадрат, пока желаемый шаг не совпадет с верхним краем стропила.Сделайте свою линию.

Проделайте это с другим концом. Затем вы используете квадрат скорости и такое же число шага, чтобы разрезать стыки «птичьего рта» — узнайте, как это сделать, из моего руководства по обрамлению односкатной крыши.

После того, как вы закончите срезы, вы не только рассчитали уклон крыши, но и сконструировали стропила, подходящие для вашего сарая с нужным уклоном.

Теперь предположим, что вы хотите построить сарай 8 × 10 с двускатной крышей. Так как конек нашей двуглавой крыши будет проходить по всей длине сарая вниз по центру, у нас остается примерно 4 фута по горизонтали от конька до внешнего края сарая.

Вы хотите, чтобы выступ фронтона составлял 2 фута. Это дает нам увеличение пробега на 2 ’: 4’. Проблема в том, что шаг измеряется не в футах, а в дюймах. Итак, вот что вы делаете. Возьмите большее число и разделите на него оба числа. Таким образом, мы получили бы 0,5: 1.

Затем умножьте оба числа на 12. Получается 6:12. И вот ваша подача.

Хотя ваш скоростной квадрат может приблизительно сказать вам, каков угол наклона вашей крыши, он не будет абсолютно точным. Чтобы определить степень вашего шага, разделите подъем на разбег.Так что для нас это 2/4, что равняется 0,50. Затем с помощью научного калькулятора найдите арктангенс 0,5, который на вашем калькуляторе будет выглядеть как атан (0,5).

Определить процент уклона вашей крыши несложно, если вы знаете высоту своей крыши. Используя наши предыдущие размеры, уравнение (подъем / спуск) x100 = процент уклона вашей крыши. В нашем примере это будет 2/4 x 100 = 50%.

Как рассчитать высоту ската крыши

Если вам нужно выяснить, какой высоты будет ваша коньковая доска, то вам нужно знать ширину навеса.Если он 8 футов, то у вас будет пробег по 4 фута с каждой стороны. Теперь вам нужно знать коэффициент уклона крыши, чтобы найти высоту коньковой доски — для этого потребуется немного сложная математика или, я предпочитаю, простая диаграмма, подобная этой. Умножьте уклон крыши на коэффициент продольного хода и вуаля, вы получите высоту ската крыши от стеновых пластин до низа коньковой доски.

Как найти длину стропил

Вам также нужно будет найти длину вашей крыши от карниза до конька, также известную как длина стропил.2 = х. Ответ: 20. Но вы должны извлечь квадратный корень из 20, чтобы найти длину, и в итоге получится около 4,5 дюймов.

Как найти существующий скат крыши

Иногда нам необходимо знать существующий уклон крыши для установки нового кровельного материала или для проверки здания. Вот несколько способов легко найти уклон крыши существующего сарая.

Использование 48-дюймового плотнического уровня и измерительной ленты

Поднимитесь на крышу и поместите один угол уровня на крышу, затем поднимите его, чтобы он был на уровне земли.Опустите измерительную ленту на поверхность крыши на расстоянии 12 дюймов от того места, где уровень встречается с крышей. Измерение от крыши до нижней части уровня — это подъем на 12 дюймов.

Как измерить уклон крыши от земли

Измерьте ширину вашего сарая от уровня земли и разделите на два — вот и ваш пробег. Для подъема знайте, что виниловый и вагонный сайдинг обычно имеет 4-дюймовую «экспозицию» до того, как следующий слой начнется выше и ниже него. Найдите выступ, перпендикулярный тому месту, где начинается крыша, у боковых стен двускатного конца сарая.

Проследите эту экспозицию до центра вашего навеса и посчитайте количество экспозиций, пока не дойдете до гребня. Умножьте на 4, затем разделите на 12. У вас есть подъем в ногах.

Использование квадрата обрамления

В готовом сарае возьмите лестницу и поставьте ее на наклон одного конца линии крыши. Используя небольшой уровень на плоском конце вашего каркасного квадрата, поместите точку поворота на край крыши и выровняйте квадрат и выровняйте его до горизонтального положения с землей.Используйте отметки на квадрате, чтобы увидеть, где край крыши совпадает с обозначениями уклона.

Если сарай еще не закончен, просто прислоните скоростной угольник к каркасу крыши, например к балке, и повторите тот же метод.

Расчет шага односкатной крыши

Знание того, как рассчитать уклон, подъем, уклон и высоту коньковой доски, необходимо при строительстве любого навеса. Калькулятор уклона крыши может значительно упростить задачу. Просто введите значения вашей крыши, и она покажет вам процент уклона, градус и даже длину.

Даже опытные домашние мастера используют этот инструмент, чтобы сверить свои измерения со своими собственными, и я бы посоветовал иметь этот инструмент поблизости, когда вы в следующий раз будете строить односкатную крышу.

Заключение

Надеюсь, это руководство прояснило все ваши вопросы о том, как рассчитать уклон крыши. Помните, что если вы не уверены в своих расчетах, в Интернете есть масса инструментов, которые помогут вам проверить свои измерения.

Пожалуйста, не стесняйтесь оставлять мне комментарий, если у вас есть какие-либо другие вопросы по статье или если у вас есть какие-либо советы и рекомендации по поиску ската крыши, которые я здесь не упоминал.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Измерение уклона и уклона крыши

Ник Громицко, CMI® и Бенджамин Громицко

И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали. В этой статье описывается как наклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают.Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

На рисунке выше показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши — это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

В конструкции крыши основание прямоугольного треугольника называется пролетом.Маршрут — это расстояние от внешней стороны верхней плиты стены до точки непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

Уклон

Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12».Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

Наклон можно численно выразить как отношение. Коэффициент уклона представляет собой определенное количество вертикального подъема на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12. Наклон «6 из 12» выражается как 6:12.

Треугольный символ над линией крыши на этом архитектурном возвышении предоставляет информацию о , ro или уклоне .

  • в виде отношения; и
  • дюймов на фут.


Шаг

Шаг — это наклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

Pitch Fraction

Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания.А тогда гребень обычно находился в середине пролета. В современной строительной практике этого уже нет. Гребень может быть размещен в любом месте пролета, непосредственно от середины до любой конечной точки пролета.

Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет наклон «от 1 до 3». Если подъем составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

Шаг можно численно выразить дробью. Доля тангажа представляет собой определенную величину вертикального подъема по всему пролету.Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6. Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются как синонимы, что неверно. Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что уклон 2:12 можно выразить как 1/12 шага, предполагая, что пролет в два раза превышает длину пробега.Если уклон 4:12, шаг для 24-футового пролета равен 1/6. Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут. А шаг — это дробная часть, полученная путем деления повышения на весь диапазон.

Минимальный уклон для различных кровельных покрытий

Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и обязывает использовать инструкции производителя кровельного покрытия по установке.

  • Битумная черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.2.2).
  • Глиняную и бетонную черепицу следует укладывать на скаты кровли 2,5: 12 или больше (2015 IRC R905.3.2).
  • Металлическая черепица должна устанавливаться на кровлях с уклоном 3:12 или больше (2015 IRC R905.4.2).
  • Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
  • Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или больше (2015 IRC R905.6.2).
  • Деревянная черепица должна устанавливаться на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
  • Деревянные вибраторы следует устанавливать на уклонах кровли 3:12 или больше (2015 IRC R905.8.2).
  • Сборные крыши должны устанавливаться на скатах крыш 0,25: 12 или более (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, у которых минимальный уклон крыши составляет 1/8 единицы по вертикали на 12 единиц по горизонтали. (Уклон 1%).
  • Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
    • минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без применения герметика
    • минимальная крыша наклон 0.5:12 для металлических кровель внахлест, непаянных фальцев с нанесенным герметиком
    • минимальный уклон кровли 0,25: 12 для фальцевых кровельных систем
  • Модифицированная битумная кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
  • Однослойная кровля из термореактивного материала должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
  • Однозонная кровля из термопласта должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
  • Кровельное покрытие из напыляемой пенополиуретана должно быть установлено на скатах крыши 0,25: 12 или больше (2015 IRC R905.14.1).
  • Жидкая кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.15.1).
  • Фотовольтаическая черепица должна устанавливаться на кровлях с уклоном 2:12 или больше (2015 IRC R905.16.2).

Битумная черепица

Наклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Крыши из битумной черепицы предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9: 12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится плотницкий уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Измерения можно проводить в недостроенном чердаке под крышей, на граблях или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точных результатов из-за изначально неровной поверхности кровельного покрытия.

Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и удерживайте его ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.


Резюме

Шаг и наклон не означают одно и то же. Уклон — это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на отвод воды с поверхности крыши и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.


Что такое скатная крыша | Виды скатной кровли | Односкатная крыша

Что такое скатная крыша?

Скатная крыша — это крыша, имеющая скатов вниз , обычно в две половины под углом к ​​центральному гребню , но иногда в одной части, от одного края до другого.

Крыша может быть отнесена к категории скатных крыш , если наклон крыши больше 10 °.

Но он не должен быть больше 70 °, иначе он будет считаться стеной.

Крыша — это самая верхняя часть здания, построенная в виде каркаса для защиты здания от жары, дождя, снега, ветра и других климатических факторов. Крыша также помогает поддерживать внутреннюю среду дома, сопротивляясь потере тепла.

Существуют различных типов скатных крыш , таких как двускатных, крыш, парных ферменных крыш, вальмовых крыш , ферменных крыш , крыш , куполов крыш и мансардных крыш .

Строительство скатных крыш используется в цехах, фабриках, кинозалах, аудиториях, холмах, складах, ангарах, в деревнях и в холмистых районах.

Для теплоизоляции также сооружается подвесной потолок в конструкции скатной кровли .

Подробнее: Крыша Скатная или наклонная конструкция крыши Детали и преимущества s


Типы скатных крыш

В зависимости от условий окружающей среды, уклона, эстетического вида и номеров.скатных поверхностей скатных крыш типов широко классифицируются следующим образом:

1. Односкатная крыша | Односкатная крыша

В крышах этого типа в качестве верхнего пояса используются общие стропила .

Промежуточная опора не используется для этих общих стропил в одной крыше.

Существует четыре типа одинарных крыш, которые будут объяснены ниже.

  • Наклонная крыша
  • Парная крыша
  • Закрытая парная крыша
  • Хомутовая крыша
  • двускатная крыша

2.Двухскатная крыша

В этом пролете крыши увеличивается на выше 2,4 метра, сечение обычных стропил становится тяжелее, что делает крышу неэкономичной.

Первоначально в одинарной крыше вся нагрузка крыши передается на стены только через конец стропил, что делает секцию громоздкой.

В потолке с прогонами используется промежуточная опора в виде прогонов, так что часть нагрузки передается через эти прогоны.Это снижает чистую нагрузку на ногу стропила и позволяет сделать секцию легче.

Мы уже знаем, что нагрузка от крыши может передаваться только прогонами, поскольку крыша переносит только осевую нагрузку.

Двухскатная крыша может быть экономически адаптирована к с пролетом до 4,8 метра.

Преимущества двухскатной крыши

  1. Эти скатные крыши типа широко используются для строительства жилых домов . стал экономичным решением для кровельных систем, а его внешний вид действительно хорош.
  2. Двойная скатная крыша имеет уклон от 45 ° до 60 °, и этого достаточно для эффективного дренажа домов в регионах с сильными дождями и снегопадами .
  3. Проектирование этой системы скатной кровли не требует много времени и сил .

3. Тройная / ферменная крыша

При увеличении пролета первое решение — ввести прогоны или взять опору за перегородки.

Но, если пролет намного больше или если промежуточные опоры невозможны, то вводится ферма.

Ферма — это каркасная конструкция, несущая элемент конька и обеспечивающая поддержку прогонов. При строительстве крыш могут использоваться различные материалы, например, стропильная древесина, сталь и т. Д.

Деревянная ферма s поддерживает пролет длиной 3 метра.

Подробнее: Деталь двускатной крыши — его типы, компоненты, плюсы и минусы s


4.Откидная крыша Наклон к крыше

Другие названия: Односкатная крыша или крыша прохода или крыша веранды

Крыша с наклоном — это простейшая форма скатной крыши f, в которой уклон предусмотрен только с одной стороны.

В этом типе крыши наклон, необходимый для скатной крыши , обеспечивается самой стеной.

Одна из стен, на которую должна опираться крыша, возвышается над другой стеной.Это дает высоту или наклон.

Поверх этих двух неравных стен укладывают рубероид, чтобы получить односкатную крышу .

Удобство использования: навесы, надворные постройки, веранда при основных постройках

Он может поддерживать пролет 2,4 метра , так как поддерживается только с одной стороны .


5. Парная ферма крыши Парная ферма крыши

Это усовершенствованная односкатная крыша . Здесь обе стены, на которые должна опираться крыша, находятся на одном уровне.

Затем кровли устанавливают с наклоном вверх друг к другу.

В середине они пересекаются горизонтальной балкой, называемой гребнем.

Этот тип скатной кровли предусматривал пролет до 3,6 метра .


6. Закрытая парная крыша

По конструкции аналогична парной крыше , за исключением того, что у нее есть анкерная балка, соединяющая ноги двух общих стропил возле опорной стены.

Он называется закрытая парная крыша , поскольку анкерная балка закрывает парную конструкцию крыши.

Наличие анкерной балки предотвращает распространение общих стропил наружу. Кроме того, предотвращает опрокидывание стен , на которых опирается кровельная система .

Его можно использовать для посуды длиной около 4,2 метра или меньше.


7. Хомут Tie Roof Хомут для стяжки крыши

Это модифицированная форма закрытой кровли.

В анкерной кровле анкерная балка, которая предусмотрена на опоре общих стропил в соединенной стропильной ферме, поднята выше и известна как опорная балка .

Наличие хомутной балки позволяет кровельной системе экономично использовать пространство . По мере подъема балки высота помещения увеличивается.

Его можно использовать для пролета около 4,8 метра.


8. Простая ферма крыши

Простая ферма крыши может быть адаптирована для пролетом 6-9 м .

Подробнее: 11 типов облицовки стен: доступная альтернатива боли t


9.Крыша King Post Ферма крыши King Post

В этой стропильной ферме введена центральная стойка, которая соединяет точку конька с основной связью . Центральный пост известен как королевский пост .

Две общие стропила , простирающиеся от конька до карниза, называются основными (основными) стропилами.

Центральная стойка поддерживает гребень и удерживает вместе оба основных стропила на гребне или вершине наверху.

Он также поддерживает основную стяжку , а предотвращает ее провисание.

Поскольку эта ферма предназначена для более длинных пролетов, существует вероятность того, что основное стропило может прогнуться от середины. Чтобы предотвратить это, предусмотрены наклонные элементы, называемые распорками.

Распорки соединяют середину основного стропила с серединой основной стропила. Здесь он образует соединение с королевской стойкой и другой стойкой.

Чаще всего ферма крыши изготавливается из дерева, либо можно также использовать комбинацию дерева и стали .

Юзабилити: Сараи, веранда, гараж, домики и др.

Ферма крыши может быть экономически адаптирована для пролета длиной 5-8 метров.


Ферма крыши с опорными стойками

10. Крыша со стойкой королевы

Это модифицированная форма стропильной фермы с поворотной стойкой .При увеличении пролета балка анкера будет прогибаться.

Вместо одной стойки в центре ферма на ферме имеет два вертикальных элемента , выровненных горизонтально по пролету.

Эти две вертикальные стойки называются стойками. Стойки ферзя размещаются на расстоянии одной трети от опоры.

Горизонтальный элемент, называемый натяжной балкой , соединяет два верхних конца опорных стоек, а также удерживает их на месте.

Натяжной порог , соединяющий нижнюю часть стоек цоколя , также накладывается поверх основной стяжки. Этот натяжной подоконник предотвращает приближение ножек стойки королевы .

Внутренний квадрат, образованный стойками и натяжной балкой , может быть скреплен по диагонали для придания жесткости ферме.

Purlins предусмотрены на стойках фермы , так что они помогают в передаче нагрузки. Это делает ферму крыши на легче, чем ферму на крыше .

Может быть адаптирован для пролета 8-12 метров.


11. Комбинация фермы крыши King Post и Queen Post Комбинация кровельной фермы King Post и Queen Post

Ферма крыши стойки фермы не может быть предоставлена ​​для пролетов , превышающих 12 метров . Для усиления конструкции и ферма королевской стойки, и ферма стойки королевы объединяются в для получения этой фермы.

Вертикальные вертикальные элементы с каждой стороны предусмотрены для фермы этого типа, которая называется столб принцессы.

Может быть адаптирован для пролета до 18 метров.


12. Как крыша Как кровельная ферма

Как мост был впервые спроектирован Уильямом Хоу, long еще в 1840 году. Он был американским архитектором.

Его конструкция напоминает M-образную , в котором вертикальная позиция t также установлена ​​в его центре. Общая идея этой стропильной фермы получена из комбинации фермы крыши со штырем цапфы и фермы со штырем цоколя, в которой устранены стойки цоколя и растягивающие балки.

Диагональные элементы наклонены наружу от центра (напротив фермы крыши Pratt) . Следовательно, вертикальные элементы испытывают растяжение в случае , как ферменная конструкция , в то время как диагональные элементы находятся в состоянии сжатия.

Состоит из стали и дерева. Эта комбинация придает элегантности этой ферме . Вся ферма изготовлена ​​из древесины , за исключением элементов , несущих натяжение .Натяжные элементы изготовлены из стали.

Было использовано для стальных мостов . Но иногда используется даже в домах.

Может пролетать от 6 до 30 метров.


13. Двойная крыша Ферма двойной крыши

Если с обеих сторон фермы предусмотрена дополнительная пара вертикальных и диагональных элементов, ферма называется кровельной фермой Double How.

Его можно использовать для различных конструкций , поскольку он может быть адаптирован для пролета длиной 18 метров с экономической точки зрения.

Подробнее: Солнечная энергия дома | Электропитание дома от себя


14. Fink Roof Ферма крыши Fink

Центральная стойка соединяет нижнюю основную стяжку с коньком. По обе стороны от этой центральной стойки элементы стойки расположены в виде двойной V-образной формы .

Поскольку элементы наклоняются вниз от центра, размер V значительно уменьшается при удалении от центра фермы.

Ферма крыши Fink опирается на диагональных элементов и эффективно передает нагрузку на опору.

Удобство использования: Дом, пешеходный мост.

Это может быть экономически адаптировано для пролетов 6-9 метров.


15. Двойная крыша Fink Двойная ферма для крыши Fink

Это модифицированная форма фермы крыши fink. Вместо двойной V, стойки напоминают двойную W-образную форму в двойной ферме крыши.

Тот же узор для фермы крыши fink повторяется с обеих сторон.Однако центральная стойка заменена в этой ферме.

Таким образом, стойки расположены по схеме, напоминающей ‘W’.

Эта крыша может быть экономически адаптирована для пролетов до 16 метров.


16. Крыша вентилятора Ферма крыши вентилятора

Это также стальная ферма простой конструкции.

Это модифицированная форма фермы крыши Fink , в которой элементы стойки веером выступают из соединений, предусмотренных на нижнем элементе фермы.Для большей устойчивости предусмотрены даже вертикальные элементы.

Верхние пояса разделены на элементы небольшой длины, чтобы над ними можно было поддерживать больше прогонов.

Крышную ферму можно использовать для пролета 10-15 метров.


17. Кровля с приподнятым поясом Ферма крыши с приподнятым поясом

В этой ферме нижний элемент натяжения немного приподнят, и в этом элементе также сформирована вершина. Таким образом, основная стяжка в ферме с приподнятым поясом состоит из двух элементов, а не из одного элемента.

Ферма с приподнятой поясной крышей может использоваться для пролета в диапазоне от 4 до 6 метров.


18. Крыша с повышенным каблуком Ферма крыши с приподнятым каблуком

Он в основном построен из дерева; тем не менее, требуются некоторые дополнительные материалы для поддержки конструкции фермы.

Конструкция фермы с приподнятым каблуком проста и не представляет особой сложности, так как это традиционная ферма л.

Изоляционные свойства этой фермы довольно хорошие, поэтому она энергоэффективна на . Более того, когда стяжка приподнята, даже вентиляция чердака значительно улучшается.

Он даже создает пароизоляцию, которая решает проблему плесени и конденсата .

Но стоимость строительства сравнительно выше.

Подробнее: Что такое площадь участка, застроенная площадь и ковровое покрытие и


19. Ножницы для крыши

Плывущие вверх элементы верхнего пояса встречаются на гребне.

В ножничной ферме даже нижние элементы пояса наклонены. Даже нижние пояса имеют наклон вверх и сходятся точно под гребнем. И эта точка соединяется с гребнем вертикальной стойкой.

Это делает ферму похожей на открытую ножничную ферму и, следовательно, она названа фермой ножниц.

Кроме того, на каждой стороне фермы предусмотрены горизонтальный и вертикальный элемент.

В стропильной ферме нет балок или несущих стен , при его строительстве требуется .

Но, в то же время, он занимает слишком много места, а значит, изоляция невозможна. Этот увеличивает потребление энергии и снижает эффективность.

Однако, поскольку сводчатый потолок, в этой ферме получается просторный чердак.

Удобство использования: Ножничные фермы чаще всего устанавливаются в Соборах.

Его можно экономично развернуть на на расстояние более 15 метров.


20. Pratt Roof Ферма крыши Pratt

Ферма крыши Pratt появилась в в 1844 году .Впервые его представили Томас и Калеб Пратт.

Это одна из широко используемых стальных ферм , так как экономична.

Вертикальные элементы этой фермы сопротивляются растяжению, в то время как диагональные элементы сопротивляются сжатию.

Диагональные элементы наклонены вниз к центру в ферме Pratt, как раз противоположно тому, как в случае , как в ферме.

дороже, чем кровельная ферма fink.

Ферма крыши Pratt может использоваться для пролетов от 6 до 10 метров.


21. North Light Roof Ферма крыши North Light

Он имеет большой, более широкий набор решетчатых балок, в который также входят фермы, поддерживаемые под прямым углом. Именно эта характеристика удешевляет его конструкцию .

Это одна из старейших ферм на рынке, которая отличается прочностью и универсальностью.

Он даже помогает в обеспечении вентиляции, так как его конструкция позволяет свету проникать в комнату, если смотреть на север. Отсюда его название — ферма северного света.

Более короткая вертикальная сторона фермы северного света часто остеклена, так что эта часть обращена на север, и отражает хорошее количество света внутри конструкции.

Удобство использования: Гостиные, промышленные здания, мастерские и другие большие помещения.

Ферма крыши North Light может быть адаптирована для пролета в диапазоне от 20 до 30 метров.


22. Типы шатровых балок крыши Ферма крыши с шатровой балкой

Верхняя заостренная вершина превращается в плоскую вершину в ферме вальмовой балки.

Уплощение вершины позволяет ферме вальмовой балки выдерживать большие нагрузки. Это также придает устойчивость стропильной ферме.

Конструкция конструкции заимствована из фермы крыши, точнее , двойной фермы крыши . Стропила верхнего пояса сплющивают между первыми вертикальными стержнями от центра.

Применяется в местах, где часты сильные ветры и ураганы, поскольку ферма оказывает им большое сопротивление.

Вальмовая ферма крыши может эффективно перекрывать шириной более 5-8 метров.


23. Понижение бедра Понижающая набедренная ферма

Это вариант вальмовой фермы, дизайн которой вдохновлен двойной крышей . Кроме того, это наиболее универсальный тип из всех ферм для бедер.

Уклон вальмовой фермы с уклоном остается таким же, как у стандартной кровельной фермы. Но верхушка уплощена.

Стропильная ферма для вальмовой крыши может эффективно перекрывать примерно 10 метров.


24. Крыша из тетивы Ферма крыши с перекладиной

Также известна как ферма крыши Belfast.

Верхний элемент имеет форму дуги без вершины, т.е. в качестве верхнего пояса используется закругленный верхний пояс.

Пояс выходит из верхнего конца с уклоном вниз. Затем следующий аккорд начинается там, где заканчивается предыдущий, но теперь он идет вверх. Это повторяется на протяжении всего раздела.

Стропильная ферма на перекладине крыши пользовалась большой популярностью в 1900-х годах.

Носовая ферма крыши может использоваться для пролета длиной около 20-30 метров.


25. Альтернативная крыша с носовой тесьмой Альтернативная балочная ферма

Это модифицированная форма тетивы .

Здесь те же пояса, что и в стропильной ферме на тетиве, повторяются в обратном порядке, как показано на рисунке. Также предусмотрены вертикальные пояса.

Альтернативная стропильная ферма может использоваться для пролета около 20-30 метров.


26. Четырехугольная крыша Ферма четырехугольной крыши

Ферма четырехугольной крыши похожа на двухстропильную стропилину. Центральная Т-образная стропа удерживает этих двух стропил на месте.Соответствующие элементы верхней и нижней пояса проходят параллельно друг другу.

Вертикальные пояса проходят параллельно друг другу, на них действует сила сжатия. Чтобы противостоять силе натяжения, между вертикальными параллельными поясами предусмотрены диагональные элементы.

Удобство использования: железнодорожные навесы, зрительный зал и т. Д.

Может выдерживать большой пролет.


27. Козырёк Ферма крыши Gambrel

Его дизайнерская идея заимствована из конструкции ферм односкатных и мансардных крыш.

Две плоскости наклонены вниз от общей точки — верхнего гребня.

Как и в случае фермы мансардной крыши, одна из плоскостей имеет меньший уклон, чем другая. Это дает значительное пространство на чердаке. Это чердак настолько велик, что можно предусмотреть даже спальню!

Стоимость конструкции этой двускатной крыши тоже ниже . И это также один из факторов его широкого использования.

Тем не менее, не очень сильный достаточно, чтобы противостоять сильному ветру или сильным снегопадам. Следовательно, этого следует избегать в районах, подверженных сильным ветровым течениям или большому количеству снегопадов.

Удобство использования: Сараи. Она вполне подходит для сараев, что даже называется крышей сарая. Его даже используют в жилищном строительстве.

Ферма крыши Gambrel может иметь пролет на расстояние более 30 метров.


28. перевёрнутая крыша Ферма перевернутой крыши

Ферма перевернутой крыши по конструкции представляет собой ферму как перевернутую.

Эта ферма позволяет дополнительно естественному свету проникать в комнату.

Эта ферма также дает сводчатый потолок v .

Ферма перевернутой крыши s может быть предусмотрена для пролета до 12 метров.

Двойная перевернутая ферма крыши : Две перевернутые фермы соединяются сверху.

Четыре опоры поддерживают эту ферму, и на внутреннем потолке в центральной части комнаты образуется крутой угол.

Пролет увеличен до 24 метров.


29. Крыша с параллельными поясами

Как видно из названия, ферма имеет горизонтальные и вертикальные пояса, параллельные друг другу. Кроме того, одинакова высота как верхнего, так и нижнего аккордов.

Кровельная ферма с параллельными поясами

Типичная характеристика кровельной фермы с параллельным поясом заключается в том, что она создает пароизоляцию. А поскольку пар не проникает внутрь дома, проблемы конденсации и плесени решаются.

Эта ферма может быть построена по малобюджетной , так как она может быть сделана из дерева . В их конструкции не требуется ни балки, ни несущей стены.

Но, он не поддерживает больший пролет , так как эта ферма сделана из дерева.

Однако, если требуется больше устойчивости, эта ферма скрепляется стальными элементами, что также увеличивает ее стоимость.

Четырехугольные фермы скатной крыши можно использовать для пролета около 30-60 метров.


30. Двойная консольная крыша Двойная консольная ферма крыши

В двойной консольной кровельной ферме предусмотрены две горизонтальные балки, выходящие за пределы опор с обеих сторон.

Имеет консолей с обеих сторон. Ферма выходит за пределы подшипника с обеих сторон.

Эта ферма увеличивает общую высоту конструкции .

Помимо этого, двойная консольная ферма также добавляет конструкции эстетической ценности .

Удобство использования: Высотные здания, также можно использовать для создания крыльца без введения столбов


31. Мансардная крыша Ферма мансардной крыши

Ферма названа в честь французского архитектора Франсуа Мансара. Для выполнения муниципальных законов он разработал дизайн этой фермы.

Здесь также может быть предусмотрено помещение среднего уровня. Это приводит к экономии места в комнате.

Мансардная ферма находится между фермой и фермой . Он построен путем принятия структурного дизайна из фермы столба королевы и фермы столба королевы.

Нижняя часть этой двухэтажной фермы напоминает ферму королевской почты, а верхняя часть напоминает ферму королевской почты.

В мансардной ферме два шага — верхний шаг фермы королевской стойки составляет 30-40 °, а нижний шаг фермы 60-70 °.

На эту крышу с плоской крышей можно установить слуховые окна

для облегчения освещения и вентиляции.

Эта кровельная ферма уже устарела. Из-за своего странного и уродливого вида ферма стала устаревшей. Кроме того, введение стальной фермы препятствовало ее использованию.


32. Усеченная крыша Усеченная ферма

По конструкции аналогичен ферме мансардной крыши . Но верх фермы имеет ровную поверхность с пологим боковым откосом.

Эта кровельная ферма предоставляется, когда на крыше должно быть установлено мм.

Усеченная ферма крыши может использоваться для пролета до 30 метров.


33. Решетчатая крыша Ферма решетчатой ​​крыши

Его конструкция напоминает лук . Верхний шнур состоит из деревянных секций и изогнут.

Его можно эффективно использовать для больших пролетов до 30 метров , но необходимо обеспечить легкое отверждение кровли.


34. Композитная крыша

В композитной ферме используется комбинация дерева и стали.

Здесь используется высокий предел текучести стали, и вместо растягивающих элементов используются стальные элементы.

При соединении деревянных профилей со стальными требуется специальная фурнитура.

Подробнее: Упругие полы и их типы с преимуществами s


Типы ферм скатных крыш, их характеристики и длина пролета

Старший № Типы фермы скатной крыши Характеристики Пролет
1 Наклонная крыша / Крыша веранды => Самая простая форма скатной кровли.
=> Поддерживается на стенах, один выше другого.
=> Сараи, флигели, веранды, примыкающие к основным постройкам.
До 2,4 м
2 Пара типов скатных крыш => Обе стены находятся на одном уровне.
=> Общие стропила предусмотрены с уклоном
вверх от опоры
До 3,6 м
3 Закрыть парную крышу => Конструкция похожа на пару крыш, за исключением того, что стяжка
предусмотрена рядом с опорой.
=> Эта стяжка предотвращает расползание стропил.
До 4,2 м
4 Хомут-стяжка Виды скатной крыши => Измененная форма закрытой парной фермы крыши.
=> Анкерная балка предусмотрена между стропилами на более высоком уровне
от опор.
=> Этот подъем воротниковой балки оставляет больше места в комнате.
До 4,8 м
5 Простая ферма => Центрального поста нет.
=> Стойки расположены по диагонали.
6-9 м
6 Ферма крыши для стойки короля => Расположенный в центре Пост короля соединяет гребень с главной связью.
=> Два общих стропила, идущих вниз от гребня
, называются основными стропилами.
=> Наклонные стержни — распорки, идущие от стыка центральной стойки
с главной связью, предотвращают изгиб этих основных стропил
.
=> Сараи, веранда, гараж, домики и т. Д.
5-8 м
7 Ферма крыши с опорой на стойку => Измененная форма стропильной фермы крыши.
=> Две стойки ферзя предусмотрены на расстоянии одной трети от опоры.
=> На верхнем конце опорных стоек имеется красящий луч
, а в нижней части — красящий подоконник.
=> Purlins предоставляются над стойками маток.
8-12 мес
8 Комбинация кровельной фермы со стойками типа King и Queen => Верхняя часть напоминает ферму крыши с шкворнем, а
нижняя часть похожа на ферму крыши с штырем.
=> Предоставленный вертикальный член называется столб принцессы.
18 месяцев
9 Как ферма крыши => Создан американским архитектором Уильямом Хоу в 1840 году.
=> Дизайн напоминает М-образную форму с вертикальной стойкой по центру
, а стойки цапфы, натяжная балка и натяжные пороги устранены.
из комбинации кровельной фермы со стойками королевы и королевы.
=> Вертикальные элементы воспринимают растяжение, а наклонные — сжатие
.
=> Мосты стальные, дома.
6-30 м
10 Ферма двойной крыши => Для увеличения пролета
предусмотрена дополнительная пара диагональных и вертикальных элементов.
=> Используется в различных конструкциях
18 месяцев
11 Ферма крыши Fink => Предусмотрен центральный столб, соединяющий основную стяжку с коньком.
=> Элементы подкосов наклонены вниз от центра в форме буквы V Дом, пешеходный мост
6-9 м
12 Ферма крыши двойная fink => Измененная форма фермы крыши fink Но элементы стойки
расположены в W-образной форме, поскольку центральная стойка удалена.
16 месяцев
13 Ферма крыши вентилятора => Имеет простой дизайн.
=> Изготовлен из стали.
=> Измененная форма фермы крыши fink.
=> Элементы стойки весят наружу от стыка в основной стяжке.
=> Верхние пояса разделены на более мелкие для поддержки большего количества изнаночных.
10-15 месяцев
14 Ферма кровли с приподнятым поясом => Нижняя основная стяжка немного приподнята за счет образования вершины с помощью
с помощью двух элементов.Оба элемента основной стропила
параллельны соответствующим элементам основного стропила
.
4-6 месяцев
15 Ферма с приподнятым каблуком => Ферма обычного типа.
=> Конструкция проста.
=> Изоляция неплохая.
=> Вентиляция чердака также улучшается по мере подъема галстука.
=> Образование пароизоляции предотвращает конденсацию и проблемы с плесенью
Более высокая стоимость строительства
16 Ножницы фермы крыши => Нижняя основная стяжка немного приподнята за счет образования вершины
с помощью двух элементов.
=> Оба элемента основной стропы параллельны
соответствующим элементам основного стропила.
=> Вершины элементов верхнего и нижнего пояса соединены
вертикальной стойкой.
=> Горизонтальные и вертикальные элементы предусмотрены с обеих сторон.
=> Никаких балок или несущих стен не требуется.
=> Сводчатый потолок образует просторный чердак. Используется в соборах.
15 месяцев
17 Ферма крыши Pratt => Представлен Томасом и Калебом в 1844 году.
=> Широко используемая ферма Вертикальные элементы сопротивляются растяжению, а
диагональные элементы сопротивляются сжатию.
=> Дороже, чем ферма крыши fink
6-10 метров
18 Ферма крыши северного фонаря => Предоставляется более крупный и широкий набор решетчатых балок.
=> Один из старейших типов ферм.
=> Прочный и универсальный.
=> Улучшена вентиляция, поскольку свет может падать
в комнату Более короткая вертикальная сторона часто остеклена для увеличения отражения
.
=> Гостиные, промышленные здания, мастерские и
другие большие помещения
20-30 м
19 Ферма крыши вальмовой балки => Верхняя заостренная вершина уплощена.
=> Это выравнивание позволяет ферме выдерживать большую нагрузку.
=> В местах, где часты сильные ветры и ураганы.
5-8 м
20 Ферма пониженной вальмовой крыши => Вариант вальмовой фермы, дизайн которой вдохновлен
двойной фермой крыши.
=> аналогично стандартным фермам крыши.
=> Вершина сплющена.
10 месяцев
21 Стропильная ферма на перекладине => Ферма крыши Белфаста — другое его название.
=> Закругленный верхний пояс используется в виде арки.
=> Эта ферма была довольно популярна в 1900-х годах.
20-30 м
22 Альтернативная кровельная ферма на тетиве => Модифицированная форма стропильной фермы. 20-30 м
23 Ферма четырехугольной крыши => Центральная стропила удерживает два стропила на месте.
=> Вертикальные пояса несут силу сжатия.
=> Диагональные элементы воспринимают силу сжатия.
=> Ж / д сараи, зрительный зал и т. Д.
Большой пролет
24 Ферма крыши Gambrel => Дизайн вдохновлен фермами двускатных и мансардных крыш.
=> Высота звука уменьшается при движении вверх в верхних аккордах
Стоимость строительства ниже.
=> Эта ферма не может противостоять сильному ветру или сильному снегопаду.
=> В амбарах обычно используется ферма двускатной крыши.
30 месяцев
25 Ферма перевернутой крыши => Его структура аналогична перевернутой ферме.
=> Создается сводчатый потолок.
=> Дополнительный естественный свет также вводится во внутреннюю часть помещения.
12 месяцев
26 Стропильная ферма с параллельными поясами => Горизонтальные и вертикальные пояса проходят параллельно.
=> Пароизоляция создана.
=> Решены проблемы с конденсатом и плесенью. Малобюджетные фермы.
=> Стальные распорки для повышения устойчивости
27 Ферма двойной консольной крыши => Ферма выходит за пределы опоры с обеих сторон.
=> Увеличена общая высота конструкции.
=> Повышена эстетическая ценность здания.
=> Крыльцо сформировано из-за отсутствия столбов Высотные дома
28 Ферма мансардной крыши => Французская ферма, в которой комната может быть представлена ​​на промежуточном уровне
.
=> Его структура представляет собой комбинацию центральной стойки и фермы стойки
Верхний уклон сохраняется 30-40 ° Нижний угол наклона
сохраняется 60-70 ° Служебные окна также могут быть предусмотрены для
облегчить освещение, устарело
29 Усеченная ферма => Конструкция напоминает ферму мансардной крыши.
=> Может быть предусмотрено помещение над крышей.
=> В верхнем элементе пояса имеется пологий уклон.
30 месяцев
30 Ферма решетчатой ​​крыши => Структура напоминает лук.
=> Деревянные элементы верхнего пояса изогнуты.
=> Необходимо обеспечить легкое отверждение кровли
30 месяцев
31 Ферма для композитной крыши => Используется комбинация стали и дерева.
=> Сталь предназначена для выдерживания напряжения, так как она имеет высокий предел текучести.
=> Предусмотрена специальная фурнитура на стыке деревянных и стальных профилей

Заключение:

Крыша скатного типа с уклоном более 10 ° используется для различных целей, таких как жилые дома, промышленные здания, навесы, гаражи, склады и другие сооружения.

Чтобы преодолеть проблему устойчивости, возникающую при увеличении пролета, строятся различные типы ферм, в которых изменено расположение диагональных и вертикальных элементов.

Помимо этого, экономия также является решающим фактором при выборе типа фермы.

Наклон к крыше, сдвоенная крыша, ферма крыши королевского столба, ферма крыши столба королевы, ферма крыши, ферма крыши fink, ферма крыши вентилятора, ферма крыши ножниц и ферма крыши северного света являются наиболее часто используемыми фермами крыши.


Скатная крыша — это крыша, имеющая скатов вниз , обычно в две половины под углом к ​​центральному гребню , но иногда в одной части, от одного края до другого.Крыша может быть отнесена к категории скатных крыш , если наклон крыши больше 10 °. Но он не должен быть больше 70 °, иначе он будет считаться стеной.

Скатная крыша — это крыша, имеющая скатов вниз , обычно в две половины под углом к ​​центральному гребню , но иногда в одной части, от одного края до другого. Крыша может быть классифицирована как скатная крыша , если наклон крыши больше 10 °

Какие бывают типы скатной крыши?

Существуют типов скатных крыш , таких как двускатных, крыш, парных ферменных крыш, вальмовых крыш , фермы крыши королевы , двускатных крыш, крыш, куполов, крыш и мансард.

Вам также может понравиться:

Связанные

Справочник по кровельным откосам и кровельным материалам

При выборе кровельных материалов может показаться, что у вас есть бесконечный выбор любого материала, представленного на рынке: асфальт, композит, металл, древесное волокно, резина, рулонная кровля MSR. Легко представить, что выбор будет чисто эстетическим или экономическим: вы выбираете кровельный материал в соответствии с тем, что вам нравится или что вы можете себе позволить.

Это правда лишь отчасти. Другие факторы определяют, какие кровельные материалы вы можете использовать. Одним из важных факторов является наклон крыши, также известный как уклон крыши. Скат крыши может мгновенно изменить разговор. Возможно, вам понравится классическая композитная черепица на крыше. Но если уклон кровли ниже определенного соотношения, вам может потребоваться установить другой тип кровли — например, рулонную кровлю или металлическую кровлю со стоячим фальцем.

Какой скат крыши

Шаг описывает угол, наклон или наклон вашей крыши.

Обозначения уклона крыши состоят из двух цифр, обозначающих соотношение. Отношение может быть показано разделительной косой чертой, разделяющей числа, например 2/12 или 7/12. Или двоеточие может заменить косую черту, как в 2:12 или 7:12. В любом случае, обозначение обозначает соотношение между двумя размерами крыши — числителем и знаменателем.

  • Числитель: Числитель, или первое число, относится к вертикальному измерению (высоте) крыши.
  • Знаменатель: Знаменатель или второе число обозначает горизонтальный размер (длину) крыши.Чтобы упростить задачу, для кровельных целей знаменатель всегда равен 12. Хотя базовая математика говорит нам, что 12/12 можно уменьшить до 1/1, это не делается с уклоном крыши. В знаменателе остается 12.

Пример

Крыша с вертикальным размером в любом месте по уклону 2 фута и горизонтальным размером 4 фута имеет уклон 2: 4. Чтобы приспособиться к кровельным целям, вы должны умножить второе число на три. Первое число тоже нужно умножить на три.Таким образом, уклон крыши составляет 6:12.

Как рассчитать шаг крыши по коэффициенту

Уклон крыши — это не что иное, как коэффициент, показывающий, насколько велика высота крыши на 12-кратном горизонтальном расстоянии.

Пример: соотношение 5:12 или 5/12

Когда вы видите соотношение 5:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 5 футов по вертикали.

Пример: соотношение 8:12 или 8/12

Когда вы видите соотношение 8:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 8 футов по вертикали.

Для большинства домашних стилей уклон крыши составляет от 4/12 (умеренный) до 8/12 (довольно крутой). Примеры экстремальных уклонов варьируются от 1/4 / 12 (почти пологий) до 12/12 (спуск под идеальным углом 45 градусов).

Кровельные откосы и кровельные материалы

Очень низкие уклоны крыш: от 0,25 / 12 до 3/12

Скаты кровли с меньшими углами, например от 1/12 до 3/12, встречаются в более городских домах в современном стиле, а также в промышленных зданиях и лачугах.Для домов в современном стиле, построенных в 1960-х годах, было модно иметь небольшой уклон, лишь незначительный уклон для отвода воды. Визуально эта крыша кажется плоской. Этот шаг может быть всего 1/12. К материалам плоских кровель, наиболее подходящим для таких пологих крыш, относятся:

  • Застроенная кровля: Иногда называемая гудронно-гравийная или BUR, современная форма такой кровли состоит из чередующихся слоев битума и армирующей ткани.
  • Кровля Torch-Down: Это однослойный кровельный материал в виде мембраны, который активируется под действием тепла горелкой во время укладки.
  • Резиновая мембрана: EPDM (сокращение от этилен-пропилендиенового мономера) — это настоящая резина, которую можно прикрепить к крыше с помощью клея или механических анкеров.
  • Металл со стоячим швом: Эти крыши сделаны из алюминиевых или стальных панелей, соединенных вместе в приподнятые швы. Их можно использовать на крышах с уклоном до.25/12. Они также используются на более крутых крышах.

Низкие уклоны крыши: 2,5 / 12 — 19/12

Глиняная или цементная черепица может использоваться на кровлях с широким диапазоном наклонов. Для скатов от 2,5 / 12 до 4/12 требуется двойная стяжка. Уклоны выше 19/12 не рекомендуются, так как черепица на очень крутых крышах может дребезжать.

Нормальный или средний уклон крыши: 4/12 — 20/12

В эту категорию попадает очень много крыш для жилых домов. Кровельные материалы, наиболее часто используемые для этих скатов, включают асфальтовую (композитную) черепицу: традиционная черепица с тремя выступами, сделанная из асфальтобетонного композита, является наиболее популярным типом черепицы и наиболее гибкой с точки зрения адаптации ко многим скатам кровли.Эта черепица подходит для шага от 4/12 до 12/12. Думайте о них как о средней дороге с точки зрения уклона крыши — не слишком плоской и не слишком крутой.

Шаги на высоких крышах: 5/12 — 12/12

Древесная и шиферная черепица используются во многих из тех же типов крыш, что и битумная композитная черепица, но могут не подходить для крыш около нижнего конца, поскольку они более подвержены утечкам. Древесная и сланцевая черепица не соединяются так плотно, как другие виды черепицы.

Очень высокие скаты крыши: 18/12

Крыши домов викторианской эпохи часто были под острым углом с крутым уклоном. Подумайте о старом доме с его высокими пиками, и вы получите картину с высокой крышей. Это один из редких участков, где числитель больше знаменателя, а его наклон достигает 18/12.

Обзор кровельных материалов

Большинство кровельных материалов имеют рекомендуемый диапазон уклона, для которого они наиболее подходят.Иногда правила могут быть нарушены, но, как правило, вы не должны выходить за нижний предел рекомендации.

Например, деревянная и шиферная черепица могут подойти для крыш, более крутых, чем верхняя рекомендация 12/12, но вам не следует устанавливать их ниже нижнего диапазона 4/12.

  • Встроенный (BUR): от 0,25 / 12 до 3/12
  • Кровля Torch-down: от 0,25 / 12 до 3/12
  • Резиновая мембрана: от 0,25 / 12 до 3/12
  • Металл со стоячим швом: от 1/12 до 19/12
  • Глиняная или цементная плитка: 2.С 5 декабря по 19 декабря
  • Битумная (композитная) черепица: 4/12 — 20/12
  • Деревянная и шиферная черепица: 5/12 — 12/12

Скатная крыша — Designing Buildings Wiki

Скатная крыша — это крыша с уклоном вниз, как правило, в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Уклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.

Скатная крыша отличается от плоской крыши, которая технически представляет собой любую крышу с уклоном менее 10 °; однако на практике они, как правило, намного мельче, обычно выражаются в виде градиента и могут составлять от 1:40 до 1:80.Для получения дополнительной информации см. Плоская крыша.

Руководство по моделированию Национальной методологии расчетов (NCM) (для зданий, отличных от жилищ в Англии), издание 2013 года, опубликованное Министерством по делам сообществ и местного самоуправления (DCLG), считает, что скатная крыша — это «крыша с уклоном более 20 градусов и меньше или равно 70 градусов — если шаг больше 70 градусов, это должно считаться стеной ».

Двумя основными методами строительства скатных крыш являются:

Существует также ряд других каркасных конструкций, например, портальные каркасные крыши.

Есть несколько различных типов скатной кровли :

Односкатная крыша — это крыша, которая скатывается с одной стороны здания (или его части) на другую. Односкатная крыша обычно использовалась для создания пристроек в викторианские времена и до сих пор используется аналогичным образом. В домашнем строительстве он обычно состоит из ряда стропил, прикрепленных к стенам на обоих концах пролета крыши, которые поддерживают рейки, к которым крепится кровельное покрытие.

Для получения дополнительной информации см. Односкатная крыша.

Часто называемая простейшей формой скатной крыши , парная крыша состоит из двух отрезков бруса (стропил), прислоненных друг к другу и привязанных в местах пересечения наверху.

Для получения дополнительной информации см. Парная крыша.

При добавлении потолочных балок, отрезка бруса, проходящего горизонтально между стропильными ногами, к парной форме крыши, конструкция становится намного более надежной. Балка действует как стяжка, предотвращая прогиб стены наружу и увеличивает потенциальный пролет крыши.их также можно использовать для поддержки плоского потолка.

Для получения дополнительной информации см. Закрытая парная крыша.

За счет увеличения высоты балок перекрытия над уровнем низа стропил, воротниковая крыша позволяет возводить верхние помещения частично в пространстве крыши, что приводит к некоторой экономии за счет небольшого уменьшения высоты внешних стен и, следовательно, количества нужна кирпичная кладка.

Для получения дополнительной информации см. Крыша воротника.

Чтобы увеличить возможные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или увеличения затрат, можно ввести прогоны.Установив прогон в конструкцию крыши, стропила получают дополнительную поддержку и больше не должны быть такими толстыми и тяжелыми.

Для получения дополнительной информации см. Крыша Purlin.

Фермы позволяют достичь более широких пролетов, чем предыдущие методы. До 1920-х годов в типичном жилище было обычным делом иметь две фермы, однако можно было использовать и больше, в зависимости от нагрузки.

Для получения дополнительной информации см. Ферма большого сечения.

В современном домостроении наиболее распространенная форма стропильных ферм известна как финка или w-ферма.Он состоит из стропил, включающих в себя элементы растяжения и сжатия в форме W. Эти стропильные фермы могут иметь пролеты до 12 м и могут быть спроектированы с учетом множества различных углов наклона.

Для получения дополнительной информации см. Стропильная балка.

Наиболее распространенными видами покрытия для скатных крыш являются:

Для получения дополнительной информации см. Кровельные покрытия.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
