3528 светодиод – Характеристики светодиода led smd 3528

3528 светодиод (SMD LED): параметры, характеристики, подключение диода

На рынке уже большое количество современных диодов, но 3528 светодиод не утратил своей популярности. Держать позиции ему помогают характеристики эффективности и доступность. Это наиболее экономичный вариант для совершенствования дизайна помещения.

Светодиод 3528

Особенности и область применения

Световые диоды 3528 SMD имеют кристаллы InGaN или AlGaInP. Такой тип предназначен для поверхностной установки. Форма чипа прямоугольная с размерами, соответствующими аббревиатуре 3528, то есть длиной 3,5 мм, шириной 2,8 мм, а толщина 1,4 мм.

Соединяющие контакты находятся на меньших сторонах. Поверхность вскрыта люминофором. Внутри располагается один либо три кристаллика. Когда проводится ток, то именно эти кристаллы и обеспечивают свечение. При наличии одного кристалла, светодиодная лента SMD 3528 называется монохромной.

При этом излучение проходит только в одном тоне.

От тона диода зависит освещенность, измеряемая люменами: белый тон – 3,2–5,5 Лм, синий – 0,6–0,85 Лм, красный и желтый – от 1,2–1,6 Лм, зеленый – 2,8–3,5 Лм.

Читайте также: Как правильно подключить RGB ленту: пошаговая инструкция.

Катодный выход находится на стороне среза. Это надо знать, когда проводится диагностика чипа мультиметром. При этом красный отвод замыкает анод, черный катод. При этом происходит загорание кристалла, а на табло отображается единица.

Рассеивающий угол составляет 130 градусов. Яркий свет поступает по центру. Поэтому такие световые диоды чаще применяют для освещения конкретного объекта. Если требуется более рассеивающий поток света, то в осветительный прибор устанавливается дополнительно рассеивающая линза.

Особенностью выступает и наличие диодов на погонном метре. От количества зависит способ размещения. Одна лента может размещать 60, 120, 180, 240 световых диодов.

Лента 3528 имеет свои положительные стороны использования:

  • Лента применяется в разных помещениях, главное, чтобы был доступ воздуха, температура не превышала 60 градусов.
  • Различные цвета и яркость.
  • Размеры позволяют производить крепление в труднодоступных местах.
  • Легкость установки, вне зависимости от расположенности плоскости.
  • Низкая рабочая температура.
  • Гибкость позволяет делать разные формы.
  • Лента может разрезаться на полосы любой длины, при этом каждая из них сохраняет свои рабочие способности.
  • Эксплуатационный срок до 50000 часов.
  • Безопасное напряжение для человека.

Недостатком выступает факт применения блока питания, что приводит к дополнительным покупкам.

Область применения:

  • общие системы освещения;
  • подвесная потолочная конструкция;
  • подсветка рабочих, декоративных зон;
  • рекламные щиты, витрины в магазинах;
  • автомобильная подсветка, установка в фары;
  • дорожные знаки и пр.

Основные параметры и характеристики

К основным параметрам, которые не зависят от цвета кристалла, относятся:

  • напряжение – 5 В;
  • ток – 20 мА;
  • рабочая температура – -40 – +85 градусов.

Общие характеристики 3528 SMD LED представлены в таблице:

Общая характеристика

Светодиод 3528 характеристики белых оттенков свечения:

Характеристика первого свечения
Характеристика второго свечения

Способы отличить от подделок

Чтобы отличить качественный товар от подделки, надо знать некоторые нюансы:

  1. Какое количество диодов в бобине, сколько общее число люменов выдает вся лента.
  2. Индекс цветопередачи не меньше 80. Отличный показатель – 90.
  3. Китайская подделка выделяется средними показателями: рабочая температура 120 градусов это предел, срок эксплуатации не указан, надежность неизвестна.
  4. Низкая цена.

Подключение

Не постоянно надо подключать ленту или модуль. Можно применить модуль, собранный самостоятельно.

Чтобы рассчитать наибольшее количество диодов в цепи применяется формула:

напряжение источника питания (вольтаж) / падение напряжения в диоде (вольтаж)

Также стоит выбрать резистор. Сопротивление определяется так:

Р = (напряжение блока – напряжение светодиода*N)/I, где:

N – количество 3528 СМД ЛЕД.

I – ток в 20 мА.

Читайте также: Основные способы определения полярности у светодиода.

Процесс пайки

Для продолжительности работы светодиода нужна хорошая пайка. Несоблюдение правил при пайке вызовет негативное воздействие на диод, он выйдет из строя.

Во время пайки светодиода и монтажных работ должны выполняться правила:

  • Работу проводить сплавами низких температур.
  • Исключено брать светодиод пальцами, он удерживается с боковых сторон пинцетом, зажимом.
  • Температура паяльника не более 260 градусов.
  • Продолжительность пайки 3–10 секунд.
  • Пайка производится один раз.

Читайте также: Описание и правильная работа с адресной светодиодной лентой.

Рекомендуем видео по теме:

Важные советы при монтаже

При установке светодиода учитываются советы:

  • При сборе источника своими руками надо выйти на реальный ток в пределах 95 процентов от отмеченных в тех характеристиках. При недогрузке светодиода увеличивается рабочий ресурс.
  • Светодиод при первом включении должен проверяться мультиметром. В подделке могут не совпадать стороны анода и катода.

Интересное видео по теме:

В заключение

Светодиод 3528 SMD LED работает от источника питания в 12, 24 В. Его применение поможет изменить дизайн, провести эффективное освещение. Перед покупкой надо убедиться в подлинности товара, иначе будет низкая яркость свечения и малый срок службы.

Интересные факты? Оставьте комментарий, поделитесь статьей в соцсетях.

lampasveta.com

Особенности светодиодов SMD 3528

SMD 3528 являются первым поколением сверхъярких светодиодов, на основе которых стали производить первые LED-ленты. В статье объясняется, что это такое, какие бывают разновидности, где и как используется. Подробно описываются технические характеристики диодов, их особенности конструкции, схемы подключения, плюсы и минусы, а также как правильно выбрать продукцию.

Что это такое

светодиод smd 3528.

Светодиод – это полупроводниковый источник света, который излучает свет при прохождении через него тока. Электроны в полупроводнике рекомбинируют с электронными дырками, выделяя энергию в виде фотонов. Такой эффект называется электролюминесценцией. Цвет свечения (соответствующий энергии фотонов) определяется энергией, необходимой электронам для пересечения запрещенной зоны полупроводника.

Белый свет получается с использованием нескольких полупроводников или слоя светоизлучающего люминофора (вещество, которое преобразовывает получаемую энергию в световое излучение). SMD (surface-mount device) – это устройства, предназначенные для поверхностного монтажа SMT (surface-mount technology). SMT – метод производства электронных схем, в котором компоненты монтируются или размещаются непосредственно на поверхности печатных плат. Электронное устройство, сделанное таким образом, называется устройством поверхностного монтажа.

В промышленной сфере эта технология в значительной степени заменила метод конструирования сквозных отверстий, который заключался в установке компонентов с помощью проволочных выводов в отверстия на плате.

Где и как используется

светодиод 3528 часто используется при производстве больших лент.

На основе светодиодов 3528 изготавливаются LED-ленты. Также они применяются в качестве индикаторов разнообразных приборов, дорожных знаках, подсветке спальни, кухни, прихожей. Активно используются для подсветки архитектурных объектов, музейных стендов, а также рекламных вывесок и витрин. Вместе со светодиодными лампами Gauss в освещение вносится разнообразие и качество.

Особенности конструкции

Характеристики светодиода 3528 smd led.

  • SMD 3528 LED изготавливается в форме прямоугольника с таким соотношениями сторон: 3.5 мм на 2.8 мм.
  • Высота 1.4 мм. По два контакта видно с каждой из диаметрально противоположных сторон.
  • Линза, которую используют при производстве, – прозрачная.
  • Со стороны катода на корпусе виден срез (иначе ключ).
  • Рабочая поверхность покрыта люминофором. Сама она круглой формы.

Технические характеристики SMD 3528

Полное описание светодиода smd 3528 datasheet.

  • Светоизлучающий кристалл изготовлен на основе InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат).
  • Характеристика белых диодов 3528 (2800-7000К).
  • Световой поток генерируется в диапазоне от 5 до 11 лм.
  • Светоотдача составляет 40 лм/Вт.
  • Теплоотвод отсутствует.
  • Угол рассеивания 90.
  • Область светоизлучения 4.5 мм.
  • Рабочая температура от -40 до +85 градусов.
  • Яркость сильно зависит от температуры.
  • Активно используя светодиод при температуре + 65, вы можете снизить яркость более чем на 10%. При температуре +80 она снижается на 25%. Это одна из явных причин, по которой всем полупроводниковым устройствам необходимо высококачественное охлаждение. Все белые светодиоды, включая SMD 3528 подлежат бинированию. Это процесс сортировки по группам готовых светоизлучающих устройств при серийном производстве светодиодов. Бин-код указывается при маркировке. Он остаётся единым для всей партии продукции. По цветовой температуре и этому коду определяются точные координаты бина цветности. Бин цветности – три позиции букв и цифр, а бин светового потока – две. Для этого, например, в SMD 3528 datasheet каждый производитель указывает диаграмму цветности.
  • Рассеиваемая мощность 100 мВт.
  • Прямое напряжение 2.8-3 В.
  • Максимальный рабочий ток 25А.

Характеристики светодиодной ленты 3528 60 LED

 светодиодная лента 3528 60 led имеет такие характеристики.

  • В технических характеристиках светодиодной ленты SMD 3528 указывается количество диодов на один метр. Их может быть 30, 60, 72, а также 120.
  • Если указано, что установлено 300 диодов, то имеется в виду длина ленты 5 метров. Нужно разделить на 5, таким образом получая 60 штук на один метр.
  • Она предназначена как для наружного (уличного), так и для применения в помещениях и зданиях. Благодаря хорошему стандарту защиты IP 54 её также можно использовать в помещениях с повышенным уровнем влажности. Управлять светом можно при помощи RGB-контроллера.
  • Световой поток на один метр составляет от 270 до 450 лм. Это эквивалентно обычной лампочке мощностью 30 Вт.
  • Потребляемая мощность 4.8 Вт на метр.
  • Рабочее напряжение составляет 12 В. SMD 3528 практически не нагревается, следовательно, её можно клеить без профиля из алюминия. Нередко недобросовестные производители с целью усилить яркость диодов ставят резисторы меньшего сопротивления, ограничивающие ток. Итого, свет получается ярче, однако срок службы значительно сокращается.
  • Лента может резаться каждые 5 сантиметров. В них находится по 3 светодиода.
  • В RGB-ленте в одном модуле из трёх диодов светиться может либо один, либо два. Остальные ждут своего свечения. При создании жёлтого цвета загораться будут сразу два компонента – зеленый и красный. Третий же диод останется в нерабочем состоянии. Из-за малой мощности и небольшого количества светодиодов провалы и разбежка световых пятен неизбежны. Полоса подсветки может оказаться не сплошной. Во избежание этого рекомендуется использовать рассеиватели света.
  • Однако SMD 3528 LED – самая экономичная из светодиодных лент за счёт своего низкого потребления энергии. Для подсветки потолка с общей длиной примерно 20 метров необходимо будет наличие блока питания с мощностью в 100 Вт. Лента также хорошо подойдёт для подсветки сценических костюмов. Небольшие куски ленты можно спокойно питать от батареек.

Схема подключения

Ознакомьтесь с техническими характеристиками светодиодной ленты на основе smd 3528.

Чтобы подключить SMD 3528 к стандартной сети 220 В, необходимо использовать драйвер, который играет роль источника стабилизированного тока. Встречаются две разновидности схем драйверов для светодиодов:

  1. На конденсаторе.
  2. Расширенная, с применением микросхем стабилизатора.

Сборка самого драйвера на конденсаторе не составит труда. Для этого понадобится минимум деталей и немного времени.

Благодаря высоковольтному конденсатору, напряжение 220 В понижается. Затем оно выпрямляется и стабилизируется. Он используется в недорогих светодиодных лампах. Главным недостатком является высокой уровень пульсаций света, которые неблагоприятно влияет на здоровье. Схему достаточно сложно рассчитать по причине разброса характеристик электронных составляющих.

Схема подключения светодиодов с использованием гасящего конденсатора.

Улучшенная схема с наличием специальных микросхем значительно улучшает стабильность непосредственно на выходе драйвера. При хорошем совладении с нагрузкой драйвер не допустит превышения коэффициента пульсации выше 10%. Драйвер можно также взять из вышедшей из строя лампочки.

Схема драйвера для светодиодов.

При наличии стабилизатора можно легко регулировать силу тока. К техническим характеристикам микросхемы драйвера допускается добавить больше сопротивления или убрать один из резисторов. Так можно получить нужную силу тока.

Самая простая схема стабилизатора тока специально для светодиодов состоит из микросхемы LM317, а также аналогов этой модели. Сила тока на выходе может составлять от 0.1 до 5А. Имеется два недостатка – низкий уровень КПД и довольно сильный нагрев.

При параллельном подключении настоятельно рекомендуется использовать отдельный резистор на каждую цепь светодиодов. Также можно поставить одно мощное сопротивление на несколько диодов.

Схема подключения светодиодов.

Какие есть виды

Есть разные виды светодиодов.

  • Существуют улученные версии SMD-светодиодов.
  • Среди них стоит отметить SMD 5050. У них наблюдается низкий уровень деградации (не более 4%) примерно за 3000 часов рабочего режима. Максимальная температура кристалла может достигать 110 градусов.
  • Появление трёхцветных RGB-диодов.
  • У светодиодов SMD 5730 уже имеется улучшенный кристалл со светоотдачей 158 лм/Вт.
  • Индекс передачи цвета варьируется от 60 Ra до 80 Ra.
  • Диапазон цветовой температуры несколько выше, чем у SMD 5328, и варьируется от 3000К до 7500К. Они считаются самыми мощными на сегодняшний день.

Достоинства

светодиод smd 3528 имеет ряд плюсов.

  • Низкое потребление энергии.
  • Доступная цена.
  • Отсутствие мерцания и пульсации.
  • Небольшой уровень нагрева.

Недостатки

  • Слабая мощность, по сравнению с последующими версиями.
  • Постепенная деградация кристалла.
  • Производственный брак.

Как выбрать

При покупке желательно сразу проверить качество такой продукции.

  • Упаковка должна быть сухой, чистой и без повреждений.
  • Обязательное наличие штрих-кода (и/или QR-кода).
  • На упаковке перечислены все параметры, функции и технические характеристики.
  • Некоторые недобросовестные изготовители практикуют использование чипов с меньшими размерами при неизменных размерах самого корпуса. В таком случае мощность и яркость таких образцов гораздо ниже, чем у оригинальной продукции.

Светодиоды SMD 3528 являются доступным, экономичным и безопасным вариантом для реализации самых разнообразных бытовых, дизайнерских и строительных решений. Благодаря низкому уровню потребления энергии эти источники света будут светить долго, а вместе со светодиодной лампой GX53 создадут незабываемую световую атмосферу.

stroyvopros.net

Технические характеристики и параметры SMD 3528, 5050, 5630, 5730

Что такое smd светодиоды? Surface Mounted Device – радиоэлементы, не имеющие дополнительных монтажных отводок. Они крепятся непосредственно на поверхность монтажной платы.

Этот тип сверхъярких светодиодов широко используется в осветительных конструкциях. Благодаря отсутствию корпуса увеличивается плотность монтажа и существенно снижается вес конечной конструкции.

Технические характеристики SMD 3528, 5630, 5050, 5730

Расшифровка маркировки светодиодов

Рассмотри маркировку на примере SMD 3528 матрицы теплого белого света.

LED-WW-SMD3528

  • LED – светодиод;
  • WW – warm white – тёплый белый;
  • SMD – диод для поверхностного монтажа;
  • 3528 – размеры матрицы.

Многие производители пытаются уникализировать свой товар различными уловками. Так появляются серии 5636, 5736. Характеристики их полностью идентичны базовым моделям, а последняя цифра говорит лишь о незначительных изменениях типоразмера.

Технические характеристики SMD 3528 (datasheet)

Параметры 3528 smd led SMD 3528 – однокристальная матрица с малым потреблением тока и относительно небольшой яркостью. Но именно благодаря этому можно конструировать любую подсветку не заботясь о дополнительном теплоотводе. Эта сборка применяется в лентах ночного освещения, в системах подсветки рекламных лайтбоксов, светящихся указателей.

В варианте (RGB) в матрице используется три кристалла.

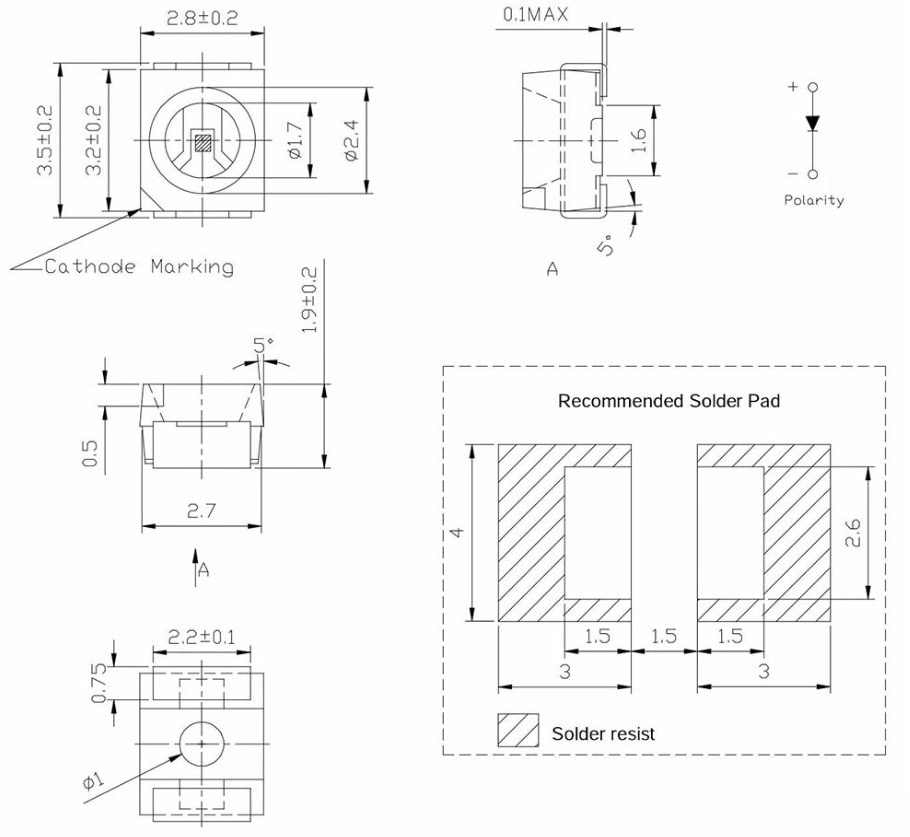

Размеры SMD 3528

Типоразмеры SMD 3528Типоразмеры 3528

Оригинальный datasheet SMD 3528 можете скачать по ссылке.

Технические характеристики SMD 5050 (datasheet)

Характеристики светодиада смд 5050SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.

Размеры SMD 5050

Типоразмеры SMD 5050Размеры 5050

Оригинальный datasheet SMD 5050 можете скачать по ссылке.

Технические характеристики SMD 5630 и 5730 (datasheet)

SMD матрица 5630, 5730

Сравнительные таблицы параметров

Общая таблица технических характеристик 3528, 5050, 5630, 5730:

Характеристики основных видов светодиодовСравнительная таблица технических характеристик 3528, 5050, 5630, 5730

Тип светодиода различают по строению кристалла и цветности:

Правила подключения

Используется классическая связка токоограничитель-светодиод. По такой схеме подключаются абсолютно все монокристальные конструкции. Разница лишь в номинальных характеристиках токоограничивающего элемента (подробнее про расчет резистора для светодиода).

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.

Подключение светодиода 5050Светодиоды 5050 — схема включения

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

  1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
  2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
  3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
  4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Характеристики светодиодов smd 3528, 5050, 5630, 5730

Светодиодные ленты: виды, характеристики, отличия

  • БП — сокращённое название блока питания.
  • СД — заглавные буквы означают светодиод, проецирующий излучение.
  • Люминофор — материал, поглощая энергию, превращает её в яркий светящийся поток.
  • Подложка — эластичная подкладка с полупроводниковыми элементами.
  • Клеящаяся основа — материал, закрепляющий ленту на поверхности.
  • RGB контроллер – электронный прибор, регулирующий режим свечения. Укомплектован пультом с радио, управляемыми или инфракрасными функциями.
  • Samsung, Philips, LG, Epstar — брендовые поставщики электронных приборов.
  • SMD 3528 — прочитывается как полупроводниковое излучающее устройство, монтируемое на плоскости. Цифры показывают размер корпуса диода в мм.
  • Люмен — световой поток, сокращённо обозначают лм.
  • СДЛ — светодиодная гибкая лента, с расположенными на ней диодами, резисторами, информационными знаками (напряжения, линиями разреза).
  • Чип — микросхема в виде полупроводникового кристалла.
  • СП — световой поток пропорциональный излучению.

В некоторых конструкциях применяют одно или трёх кристальные светодиоды, размещённые на метре ленты. Отличаются цветом свечения, яркостью, влагозащитными свойствами, классом исполнения, электрическими параметрами, потреблением энергии.

2.1 Диоды

Цвет сечения светодиодной ленты

Применяют следующие типы небольшой мощности: SMD 3528, 2835. А также более внушительные, такие как SMD 5050, потом SMD 5630, и наконец SMD 5730. Буквы расшифровки указаны выше.

Цифры обозначают длину 3,5 и 5, ширину СД — 2,8 и 5 мм. Габариты корпуса зависят от количества встроенных излучающих кристаллов. В первом помещён всего один со световым потоком 3—6 люмен. Второй размер корпуса содержит 3 кристалла.

Его яркость находится в пределах 13—19 лм.

Свечение светодиодной ленты может быть монохромным, или разноцветным, обозначенным аббревиатурой RGB.

Обратите внимание

Буквы в порядке очерёдности маркируют: красный, зелёный, синий.

Управляет каждым кристаллом контроллер, регулирующий формирование нужного цвета свечение.

Вид и размеры светодиодов SMD 3528, 2835, 5050, 5630 и SMD 5730

3. Характеристика излучателей

3.1 Лента SMD 3528, состоящей из 60 светодиодов

В этой конструкции используют светодиоды, с указанными выше размерами. Лента, менее яркая не слепящая глаза.

Подходит для контурной подсветки и создания романтической атмосферы. Выделяют элемент интерьера, нишу, освещения потолка по периметру, полки в шкафу, баре. Подчёркивая только контур.

Поток излучения составляет 420—450 люмен. Ей достаточно 4,8 Вт/м. По мощности приравнивают к лампе накаливания в 30 Вт.

Но необходимо учитывать одну особенность.

Световой поток СД имеет угол распространения 120 градусов, в то время как лампа накаливания освещает пространство вокруг себя на 360 градусов.

Такая светодиодная лента практически не греется, поэтому алюминиевый радиатор или профиль для охлаждения ей не нужен. Модуль 5 см, то есть режется по метке с припаянными к ней 3 светодиодами. Приклеивают на чистую поверхность и подключают к блоку питания.

Освещения потолка по периметру лентой SMD 3528

3.2 SMD 3528, состоящей из 120 светодиодов

Рассчитана под напряжение 12 в. Мощность указана в таблице. Излучение в диапазоне 850—900 люмен. Размер модуля 2,5 см, состоящего из трёх СД. При подборе длины ленту разрезают по отметке. В стандартном варианте светодиоды расположены без чёткого соблюдения расстояния между ними.

Её преимущество — небольшая мощность и с высоким показателем светового потока(СП).

Применяют для устройства освещения, оформления контурных форм. Стандартная на 120 элементов имеет световой поток такой же, как и премиум класса на 60 диодов.

Цвета горения бывают разными.

При монтаже ленту размещают недалеко от потолка на стыке со стеной.

Оформление контурных форм SMD 3528

3.3 SMD 3528, состоящей из 240 светодиодов

Рассчитана под напряжение 24 в. Поток излучения 1200 люмен (на один 7-9 лм). Размер модуля 25 мм, состоящего из шести элементов. Мощность приведена в таблице.

Светодиоды припаяны на минимальном расстоянии. Покрытие люминофора имеет круглую форму. Ленту применяют при отсутствии основного освещения, наклейкой на алюминиевый профиль.

Значительное количество светодиодов и высокая яркость обеспечивают любителям солнечный загар. Небольшой мощности используют для контурного выделения предметов, концертных декораций, в театральных костюмах. Для подсветки приборных панелей и салонов автомобилей.

Светодиодная лента SMD 3528 из 240 светодиодов

3.4 Таблица 1. SMD 3528

Класс качества Количество СД(штук на метр) Мощь(Вт/метр) Питание(В) ПроизводительСтрана
Средний (норма) В силиконе Высший (Elite) В силиконеГерметичный 60оптимум 4,8Оптимальная 12Оптимальное КитайEstar
Средний (норма) В силиконе Высший (Elite)В силиконе 120 9,6 12 Тот же
Высший (Elite) 240 19,2 24 Estar

3.5 SMD 2835

Её характеристики близки к типу ленты 5050, а в некоторых случаях даже выше и, кроме того, она дешевле. Основным элементом ленты являются диоды, покрытые люминофором. Применена иная технология и другие чипы.

В корпус такого габарита вмонтирован мощный источник излучения. Его световой поток достигает 20—22 лм. Хотя он одинакового размера с типом SMD 3528, а отличается по яркости в 3 раза. По сравнению с 5050 у неё лучшая теплоотдача, она меньше нагревается при монтаже (наклейке) на алюминиевый профиль. Это увеличивает срок работы.

Светодиод SMD 2835

Производители обещают выпускать такой тип ленты на протяжении будущих 10 лет. Уровень цветопередачи выше. Эта характеристика света показывает в какой степени искажается действительный цвет предмета. Например, красный будет по-настоящему приближен к такому же, зелёный — к своему и т. д.

В светодиоде SMD 2835 показатель цветопередачи более 94, а в SMD 5050 около 80. Таким образом, разница в искажении заметна. Модуль 5-сантиметровый в каждом закреплено по 3 элемента. Лента дешевле SMD 5050 за счёт меньшего расхода материала на изготовление светодиода. Например, разная ширина подложки.

3.6 SMD 5050

Популярная и универсальная лента, изготовлена с применением 3-кристальных светодиодов. В корпусе размещены 3 источника, и он ярче в 3 раза. Например, в 3028 всего один кристалл.

Такая конструкция даёт возможность получать от разных излучателей многоцветное свечение — RGB-лента.

Рассматривая элитный или премиум класс, имеются в виду их отличные технические характеристики по сравнению с более дешёвым стандартным вариантом. SMD 5050 может быть собрана из 30 до 120 светодиодов.

3.7 SMD 5050, состоящая из 30 СД (в одном метре)

Световое излучение диодом 20—22 лм. Общий поток рассчитывают, если: 30 х 20 = 600 лм. При мощности 7,2 Вт. Условно сравнить по этому показателю можно с ЛН в 40 Вт. Однако, ЛН освещает пространство вокруг себя, светодиод — под ограниченным углом.

Ленту применяют для дополнения основного и декоративного освещения. Устанавливая её по большому периметру в 20 м необходимо подключить БП на 200 Вт. Если взять на 60 светодиодов, тогда необходим БП на 400 Вт либо два по 200. Лента состоит из сегментов длиной 10 см, разделённых местами разрезки.

Важно

Они обозначены горизонтальными четырьмя полосками. Их называют модулями.
Вырезанный и подключённый к блоку питания, он работает самостоятельно. Каждая лента обладает своим размером модуля. Так, на 60 СД имеет такой сегмент в 5 см, включающий 3 излучающих элемента. Разрезают по обозначенных местах.

Лента на 72 светодиода в модуле имеет один и отсекают его, сохраняя при этом работоспособность.

3.8 Лента 60 СД

Яркую применяют дополнительно к освещению обычной люстры, используемой на люминесцентных и лампах накаливания. Она подходит для подсветки на кухне (14,4 Вт/м). Обеспечивает поток излучения 1200 люмен. По этому показателю приравнивают к ЛН 80—90 Вт.

Укрепляют её на алюминиевой профиль — радиатор, необходимый для отвода тепла и гарантирующий оптимальный срок эксплуатации. Элементы расположены часто. Если на ленте с 30 СД расстояние между диодами установлено 3 см, то с 60 — около 1 см.

При включении она имеет вид сплошной полосы.

3.9 Лента 72 СД

Она уникальна только в премиум классе. Каждый модуль — это рабочая часть, включающая один светодиод. Их можно вырезать, комбинировать или складывать любые слова. Применяют как освещение или размещают узоры на автомобилях. Напряжение 12 в. с установленной 17,2 Вт мощностью. Это более чем в ленте на 60 СД. Яркий поток света достигает 1400 люмен.

3.10 SMD 5050 (120 СД в одном метре)

Используют при недостаточном свечении предыдущей ленты на 72 диода. Она яркая, обеспечит любителям южный загар. СД расположены в два ряда. Ширина подложки под ними — 15 мм. Большой запас (28,8 Вт) мощности и потоком света 2400 лм.

Необходим блок питания 24 в, а также монтаж для охлаждения, выполненным на широком алюминиевом профиле.

3.11 Лента RGB

Отличается разноцветным свечением, вызывающим восторг и праздничное настроение. Применяется для декоративной подсветки и творческим желанием. На ней закреплено 30 или 60 СД. Кратность (модуль) резки 5 см. Кристаллы залиты прозрачным компаундом, но не покрыты люминофором.

Для подключения необходимо иметь комплектующие приборы: пульт управления контроллер, усилитель. Лента излучает красный, зелёный, синий, фиолетовый, жёлтый свет, а также белый с оттенком. Так как он образуется от смешения трёх цветов.

А в монохромной, белый будет ярче, потому что излучение проходит через люминофор.

4. Характерные отличия, разница светодиодных лент

4.1 Таблица 2

Параметры Тип smd 3528 Тип smd 5050
Диод (лм) 5 18
Набор (штук/метр) 60 или 120. для повышенной яркости 240. 30 или 60. повышенная яркость — 120.
Световой поток ленты (люмен/метр.) 300 или 600 540 или 1080
Мощность (Вт/метр.) оптимальная: 4,8 / 9,6 19,2

Светодиоды

Для сравнения, ЛН 75 Вт излучает поток 850 люмен. Освещение на 360 ?, а светодиоды имеют направленный пучок распространения в пределах 120 градусов.

Данные, приведены в таблице.

4.2 СД ленты отличают по качеству комплектующих элементов

При выборе обращают внимание на соотношение цены и свойств продукта. И поэтому ленты делятся: на профессиональные и эконом класса. Первые собраны на тщательно проверенных светодиодах и резисторах. Во втором случае используют более дешёвые комплектующие с меньшими требованиями к качеству и продолжительности службы.

4.3 СД ленты отличаются степенью защиты

Буквенно-числовое обозначение классифицирует надёжность оболочки от проникновения влаги, пыли. Например, буквы IP расшифровывают как Ingress Protection (степень защиты). Первая цифра — ограждение устройства от попадания твёрдых включений, вторая — от просачивания влаги.

Таблица 3.

Уровень защиты Характеристика конструкции
IP-20 Открытая
IP-65 Частично защищённая
IP-67 Сохранена в силиконе
IP-68 Устройство залито компаундом

4.4 Различие СД лент по цветовой температуре

Таблица 4.

Тип свечения Наименование прибора
Монохромное 3528 а также 5050
Многоцветное, любой оттенок 5050 при наличии RGB контроллера

Каждый диод излучает свечение, имеющее определённую цветовую температуру. Она бывает белого, тёплого, холодного, жёлтого, а также основных: красного, зелёного, синего.

4.5 СД ленты различаются окраской гибкой платы (подложки)

Она бывает жёлтой, белой, реже чёрной. Цвет на электрические параметры влияния не имеет.

5. Самые мощные и яркие СД ленты

Наименование Поток света (лм) Количество(шт./м.) Мощность(Вт) Напряжение(В) Примечание
SMD 2835 20—22 на сд2400 на ленту 120 23,0 24 Поток света одного метра ленты равен такому же, как и ЛН 180 Вт. При монтаже наклеивают на алюминиевый радиатор, в противном случае она перегорит, деградирует.
SMD 3528 1800 на ленту 240 19,2 24 Подсветка сливается в одну полосу из-за частого расположения диодов.
SMD 5050 22 на сд 120 28,8 24 Самая мощная лента. СД расположены в два ряда. Её можно сравнить с SMD 2835, собранной на 120 диодах.

6. Различие ленты элит от стандартной

Хотя они разные по цене и качеству, но состоят из одинаковых наименований компонентов. Светодиод — источник излучения. Подложка — эластичная печатная плата с припаянными СД. Резистора — регулирующего работу в оптимальном режиме. Основание (клеящееся) — для крепления и фиксации на поверхности.

Но разница заключается в следующем. В конструкцию СД входит чип (кристалл). В элитной ленте он применён с золотой нитью, имеющей лучшие данные и в том числе, длительный срок эксплуатации.

В другом случае применяемые нити изготовлены из сплавов материалов, ухудшающие качество потока и сокращают долговечность устройства.

Габариты полупроводника побольше, излучение ярче, чем используемый в стандартном классе.

Светодиод

Качество люминофора и заполнителя ниже. Это проявляется на одноцветности излучения. Основание в элитном варианте толще и с увеличенным содержанием меди (double face), обеспечивая одинаковое питание диодов. А также дополнительно охлаждение, влияющее на эксплуатационный срок. В классе стандарт заложена тонкая подложка с небольшим содержанием вкраплений меди (single face).

Резисторы в эконом классе устанавливают меньшего сопротивления. Достигая этим яркого свечения, но зато они часто выходят из строя. Для клеящейся поверхности применяют материал марки 3М, который прочно фиксирует ленту на плоскости. В стандартном варианте клей со временем теряет качества, пересыхает.

Иногда внешне похожие ленты, часто проявляют неодинаковые свойства как по световому потоку, так и по сроку эксплуатации.

7. Разница в стоимости между дорогой и дешёвой лентой

Надёжный, продукт изготавливается на брендовых предприятиях, имеющих для покупателя свой интернет-сайт с контактной информацией. Он выпускается под собственной маркой Samsung, Philips, LG, Epstar.

Фирмы осуществляют контроль на всех стадиях изготовления с проверкой качества комплектующих деталей. Их затраты на оборудование, технологию, дорогие материалы влияют на окончательную стоимость изделий.

Дешёвую ленту изготавливают на малых фирмах, где некоторые прогрессивные технологии заменены ручной работой. Комплектующие элементы выбирают недорогими. Полный качественный контроль отсутствует. Поэтому цена их ниже, долговечность ограничена.

8. Некоторые рекомендации

Сначала надо определиться: для какой цели приобретается светодиодная лента. А также место её монтажа. Будет ли это контурная подсветка потолка, интерьера помещений, отдельных элементов дизайна, улучшение освещения, или других вещий и предметов. Подробную консультацию получают у продавца.

Для частичной или полной замены освещения выбирают ленту малой или средней яркости, небольшой мощности. Потому что увеличение предусматривает устройство охладительного радиатора, изготовленного из профиля, уголка, швеллера алюминиевого сплава.

Устройство СД ленты планируют во время ремонта помещения, а не после его окончания. Заранее легче определить возможное место закрепления (установки) светодиодной ленты, поиска ниши, нужного порожка и других особенностей.

Совет

Блок питания выбирают в зависимости от длины ленты, для которого определяют подходящее место. Мощный блок питания требует дополнительного охлаждения вентилятором, шум которого напоминает работу стационарного компьютера.

Или берут несколько БП. Это разрабатывают на уровне проекта. Необходимо учесть, что многоцветную ленту поставляют в комплекте с контроллером, усилителем и пультом, для которых желательно предусмотреть подходящее место.

Источник: https://VolgaProekt.ru/stati/svetodiodnye-lenty.html

Характеристики SMD светодиодов — DRIVE2

Дабы не прыгать по инету оставлю эту запись тут.)))
Основные характеристики светодиодов

сила света (эффективность)угол излучения,мощностьрабочий токцвет (температура свечения)деградация светодиодаИндикаторные светодиоды (ILT) (3; 4,8; 5, 8, 10 мм светодиоды с линзой)СМД (SLT) светодиоды (3528, 5050)Мощные (PLT) светодиоды

RGB светодиоды

Эффективность (светоотдача).

Отношение светового потока к потребляемой мощности (Лм/Вт). Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:лампочка накаливания: 8-12 лм/Вт; люминесцентные (энергосберегающие) лампы : 30-40 Лм/Втсовременные светодиоды: 120-140 Лм/Вт

газоразрядные лампы (ДРЛ): 50-60 Лм/Вт

Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.

Цветовая температура23Цветовая температура используемых светодиодов: 2500 Кельвинов- 9500 Кельвинов.-2500-3000 Кельвинов: теплый белый свет. (warm white или сокращенно WW) Он ближе к лампам накаливания.-4000-5000 Кельвинов: нейтральный белый свет.( white neutral или сокращенно NW)

-6500-9500 Кельвинов: холодный белый свет. (cold white или сокращенно CW)

По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими. Нашей компанией используются светодиоды с нейтральным светом .Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета : красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).

Мощность светодиодов.

— малой мощности: до 0,5 Вт (20-60 мА)— средней мощности:0,5-3Вт (100-700 мА)

— большой мощности: более 3-х ватт (1000м А и более)

Угол свечения

как правило 120-140 градусов, в индикаторных 15-45 градусов.

Деградация (ресурс) светодиодов.

Очень важный показатель. Многие производители декларируют около 100 тысяч часов и даже более. Какие факторы оказывают влияние на ресурс светодиодов? В первую очередь это токовая деградация. Если через диод пропустить силу тока большую, чем та, на которую он рассчитан, то наступает быстрая деградация. Как правило: в пределах первых 1000 часов. Этим пользуются недобросовестные производители.

Следующий фактор – температурная деградация. Светодиод в процессе работы нагревается. И, если не отводить тепло, то диод быстро потускнеет. Для отвода тепла применяется много конструкторских решений. В наших светильниках применяется плата с алюминиевой подложкой.

Подложка в свою очередь имеет механический контакт с корпусом светильника, что дополнительно отводит тепло. Главное: в точке пайки светодиода соблюдать температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается.

Соответственно, находясь в рабочем режиме, ресурс диодов в предлагаемых светильниках составляет декларируемые 40-50 тысяч часов.

Индикаторные светодиоды (ILT)

Обратите внимание

Сегодня являются лидерами в повсеместном использовании. Появившись в 60-х годах, они быстро завоевали популярность, вытеснив лампы накаливания, используемых в качестве подсветки и индикации.

А использование в данных светодиодах кристаллы с повышенной яркостью позволяют использовать их в мощных светоизлучающих устройствах (фонари, стоп-сигналы, индикаторные огни, светофоры, DIP-ленты и т.д.).

На сегодняшний день практически ни одна бытовая техника не обходится без индикаторного светодиода. Существуют следующие стандартные типоразмеры индикаторных светодиодов : 3; 5; 4,8; 8 и 10мм.

Рабочий ток таких светодиодов как правило 20-40мА, световая отдача может доходить для белого света 3-5Лм со светодиода. Угол излучения у данных светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).

SMD-поверхностный монтаж

Технология изготовления электронных изделий на печатных платах, а также связанные с данной технологией методы конструирования печатных узлов.

Технологию поверхностного монтажа печатных плат также называют ТМП (технология монтажа на поверхность), SMT (surface mount technology) и SMD-технология (от surface mounted device — прибор, монтируемый на поверхность), а компоненты для поверхностного монтажа также называют чип-компонентами.

Данная технология является наиболее распространенным на сегодняшний день методом конструирования и сборки электронных узлов на печатных платах.

Основным ее отличием от «традиционной» технологии сквозного монтажа в отверстия является то, что компоненты монтируются на поверхность печатной платы, однако преимущества технологии поверхностного монтажа печатных плат проявляются благодаря комплексу особенностей элементной базы, методов конструирования и технологических приемов изготовления печатных узлов.

Наиболее популярные SMD(SLT) светодиоды это светодиод 3528 и 5050.

Светодиод 3528

3528

Основные характеристики:-Рабочий ток 20-25мА-Мощность 0,07Вт-Световой поток 3-7Лм-напряжение питания 3-3,2В (для белого светодиода)-цвета: все оттенки белого, красный, зеленый, синий, желтый-норма упаковки – бабина 2000 штук.

Использование : Светодиодные ленты, лампы, автолампы, панели, светильники.

Светодиоды 5050

5050

В светодиоды 5050 используются однотипные кристаллы как и в светодиоде 3528 , только в количестве 3-х штук. А использование 3-х кристаллов разных цветов (красного, зеленого и синего) позволяют получить маломощный RGB светодиод.

Основные характеристики:-Рабочий ток 60-75мА-Мощность 0,21Вт-Световой поток 10-21Лм-напряжение питания 3-3,2В (для белого светодиода)-цвета: все оттенки белого, красный, зеленый, синий, желтый, RGB-норма упаковки – бабина 1000 штук.

Использование : Светодиодные ленты, лампы, автолампы, модули, панели, светильники.

Светодиоды PLT

Для производства светодиодного оборудования используются светодиоды средней и большой мощности . Все они маркируются как светодиоды PLT. Сравнительная характеристики используемых светодиодов представлена в таблице:

RGB-светодиод

RGB

Это просто три близко расположенных светодиода под одной линзой: красный — Red, зелёный — Green и синий — Blue, отсюда и название. Как известно, сочетанием этих трёх цветов можно получить любой другой цвет.

Обычно у этих трёх светодиодов объединены плюсовые (с общим анодом) или минусовые (с общим катодом) выводы, соответственно, всего у RGB четыре вывода, хотя иногда бывает, что все шесть выводов делают раздельно. То есть, фактически, управление RGB — это управление тремя светодиодами.

Яркость свечения светодиода зависит от протекающего через светодиод тока.

Источник: https://www.drive2.ru/b/1516332/

Светодиод SMD 5630: технические характеристики и отзывы

Технологии 22 января 2018

С момента появления первых светодиодов они активно начали применяться в самых разных сферах жизни человека. Это и фонари, и бытовое освещение, и, конечно же, экраны телевизоров и различных гаджетов, в которых имеется экран или область индикации. В этой статье речь пойдет о светодиоде SMD 5630.

Немного истории

Впервые излучения от твердотельного диода были замечены в 1907 году Генри Раундом. Он обнаружил, что при прохождении тока через металл и карбид кремния наблюдается электролюминесценция. А затем аналогичные явления заметил и российский ученый Лосев.

Который даже опубликовал свое открытие, однако в силу того, что наука того времени не позволяла дать явлению полное объяснение, оно осталось практически незамеченным.

Лосев сумел оценить практическую значимость своего открытия, позволявшего создавать малогабаритные твердотельные (безвакуумные) источники света с очень низким напряжением питания и неограниченным потенциалом для быстродействия.

Им были получены два авторских свидетельства на «Световое реле». В 1961 году Роберт Байард и Гари Питтман из компании Texas Instruments открыли и запатентовали технологию инфракрасного светодиода.

Важно

Разработать первый работоспособный диод удалось Нику Холоньяку в университете Иллинойса. Его светодиод работал в красном диапазоне.

Долгое время светодиоды были очень дорогими в производстве. Их средняя цена составляла около 200 долларов, что сильно повлияло на область применения. Получить же дешевый светодиод получилось у японцев в начале девяностых. С тех пор светодиод встречается практически в каждом устройстве на Земле.

За что ценится светодиод?

Широкое распространение в промышленности и быту светодиоды получили за ряд полезных характеристик:

  • высокая световая отдача – в пересчете количества света, полученного от одного Ватта, светодиод во многом превосходит стандартные лампы;
  • высокая прочность и хорошая переносимость к вибрациям и колебаниям;
  • долговечность;
  • большой спектр излучаемой теплоты света;
  • низкая стоимость;
  • отсутствие высоких напряжений, а значит, ниже входной порог специалистов и монтажников;
  • хорошая переносимость низких и сверхнизких температур;
  • экологичность.

Это подтверждают и отзывы пользователей.

Видео по теме

Принцип действия светодиода

В основе работы любого светодиода лежит электронно-дырочная проводимость. На практике это означает, что в элементе имеется два различных полупроводника с разными степенями проводимости. Один из них обладает положительным типом, второй — отрицательным.

То есть дырочным и электронным соответственно. В тот момент, когда через светодиод пропускают электрический ток, в месте соприкосновения двух полупроводников происходит переход электронов к свободным дыркам.

В этот же момент выделяется энергия, которая выражается свечением.

Светодиод SMD 5630

Конструкция элемента представляет собой панель с размерами 5 мм на 3 мм на 0,8 мм. Корпус выполнен из термоустойчивого пластика, внутри которого размещен мощный кристалл. SMD 5630 имеет 4 вывода. Однако задействованы всего 2. Во всех спецификациях принято обозначать анод цифрой 4, а катод цифрой 2. На задней стороне размещена специальная теплопроводящая подложка.

Параметры

Технические характеристики SMD 5630 зачастую зависят от конкретного производителя. Но практически все они подчиняются общим стандартам и изготавливают элементы в пределах допустимых норм.

Это означает, что мощность может находиться на границах от 0,5 да 1,1 Ватт. Диапазон напряжений варьируется от 3 до 3,8 вольта. Рабочий и импульсный токи составляют соответственно 150 и 400 миллиампер.

Заявленный срок эксплуатации обычно составляет 30 000 часов.

Сравнение SMD 5630 с обыкновенной лампочкой и ближайшими аналогами

В отношении обычных ламп накаливания любой светодиод выигрывает в значительной степени. Мощность SMD 5630 начинается от 0,5 Вт. Обычная лампочка же, как правило, от 65 и выше. Яркость элемента хоть и ниже в относительном показателе и составляет всего 57 люмен, может обогнать конкурента, если перевести это все в мощность на метр. SMD 5630 показывает 0,34 люмен на кв.

см, а лампочка – 0,031 люмен на кв. см. Что касается длительности службы, то здесь светодиод заметно вырывается вперед. Если стандартная лампочка рассчитана на работу в течение 1000 часов, то SMD 5630 может похвастать 30 000 часов. При этом затраты на электроэнергию в разы меньше. Это связано с напряжением питания обоих элементов.

Лампочке нужно примерно 200 Вольт, а светодиодам – всего лишь около 3.

Ближайшими конкурентами SMD 5630 можно назвать 3528, 5050, 5730. Стоит отметить, что маркировка этих светодиодов соответствует их размерам. Например SMD 3528 имеет размер 35 на 28 мм. А 5050 – 50 на 50 мм.

Из всех перечисленных элементов своей мощностью выделяется пока только SMD 3528. Она начинается от 0,11 Вт. По яркости среди всех элементов лидируют 5730 со своими 60 люмен.

Углы обзора практически у всех светодиодов одинаковые и составляют 120 градусов. Время работы также особо не меняется и в среднем обозначено цифрой в 30 000 часов.

По яркости, в отношении люмен на Ватт из всех представленных светодиодов побеждает 5730 со значением в 120. SMD 5630 же обладает 114.

Область применения

Так как светодиод SMD 5630 обладает исключительными характеристиками, спектр его применения довольно широк. Он используется в лентах для обеспечения подсветки различных приборов и устройств.

Автомобили, магазинные витрины, а также интерьер жилых помещений. В некоторых случаях хорошая интенсивность позволяет использовать технические характеристики светодиодов SMD 5630 и в уличном освещении.

Структура и исполнение элементов позволяют монтировать его на печатную плату. При самостоятельной пайке рекомендуется не превышать температуру паяльника более 200 градусов. Также следует воздерживаться от длительных касаний им элемента.

Совет

Характеристики светодиодов SMD 5630 позволяют применять его практически везде. Для освещения больших поверхностей используется набор из нескольких элементов или так называемые линейки.

Как пример — линейка SMD 5630 72 LED. Представляет собой небольшую панель с размещенными на ней 72 элементами.

Скомплектовав их вместе и смонтировав на необходимом участке, можно добиться отличного освещения большой области экстерьера.

Стандартные лампочки для освещения помещений постепенно начинают уходить с рынка, на их место приходят более выгодные по техническим характеристикам светодиодные. Лампочку мощностью 100 Ватт может легко заменить светодиодный аналог с мощностью всего в 11. А это значительная экономия на электроэнергии.

В состав светодиодной лампы для домашнего освещения обычно входит несколько светодиодов. Вместе они позволяют создать гораздо большую яркость, нежели обычная лампа накаливания.

Светодиодные ленты на базе SMD 5630 активно используются и как декоративные элементы в подсветке интерьера. Если комната оснащена декоративными нишами, различными выделяющимися элементами, то их акцентирование с помощью светодиодной подсветки придаст помещению элегантность и особый стиль.

Светодиодные ленты содержат в себе несколько светодиодов, которые размещены с определенным шагом. Это позволяет рассеивать свет, что придает помещению эффект полной освещенности.

Монтируются такие ленты, как правило, через специальный адаптер, который может с запасом обеспечить весь набор светодиодов необходимой мощностью и стабильным напряжением.

Заключение

Светодиоды оказали большое влияние практически на все виды промышленности. Стало возможным создание экономически выгодных осветительных приборов.

А это в свою очередь повлекло уменьшение количества загрязнений и выбросов в окружающую среду. Компактность и удобство работы со светодиодами привлекло большое количество специалистов в эту область.

С подключением готовых светодиодных лент к адаптеру, а затем и в электросеть сможет справиться практически каждый.

Обратите внимание

Применение светодиодной подсветки в высокотехнологичных продуктах также не осталось незамеченным. Современные телевизоры стали давать более насыщенную яркую картинку. Смартфоны обзавелись энергоэффективной системой подсветки своих экранов. Различные средства индикации устройств с помощью светодиодов стали гораздо меньше в размерах и экономичней.

Источник: fb.ru

Источник: https://monateka.com/article/270284/

svet100led.ru

Подробные технические характеристики LED SMD 3528

С SMD светодиодами 3528 знаком каждый, кому хотя бы раз приходилось выбирать в магазине LED-ленту. На базе этого типоразмера начался массовый выпуск гибких светодиодных лент, а технология производства чипов 3528 по-прежнему считается одной из самых надёжных.

Особенности и область применения

Первоначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент. Их устанавливали везде, где требовалась дополнительная подсветка. Появление новых более мощных SMD LED должно было сместить их на второй план. Однако этого не произошло по нескольким причинам. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за ослепляющего действия. Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогостоящего источника питания. И наконец, они в несколько раз дороже.

LED-ленты с применением чипов SMD 3528 идеально подходят для подсветки интерьера, салона автомобиля, рекламных вывесок и торговых помещений. Они востребованы там, где ценится комфортное не ослепляющее освещение. При этом желаемая светоотдача достигается путём подбора нужного количества чипов на метр (30, 60, 120). Из влагозащищённой ленты можно сделать подсветку днища авто или колёс велосипеда. Отдельные элементы собирают в модули для бегущих строк и рекламных экранов.

В основе изготовления LED SMD 3528 лежит годами проверенная технология, которой пользуются все производители. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения. Неприятные особенности могут возникнуть только в случае покупки дешёвой безымянной продукции, в которой то анод не стой стороны, то световой поток занижен.

Не стоит путать SMD светодиоды 3528 с похожими по написанию SMD 2835. На самом деле – это два разных вида светодиодов, имеющих много визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их визави – занимает всю поверхность прямоугольника. Выпуск SMD 2835 является попыткой сохранить прежний типоразмер, но при этом получить улучшенные технические характеристики. Насколько это получилось у производителей – покажет время. А пока кристаллы под круглым люминофором по-прежнему востребованы, как более надёжные.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой. размерыТехнические характеристики SMD 3528 рассмотрим на примере белого светодиода. Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:

  • прямой ток (IF) – 30 мА;
  • прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА;
  • мощность, рассеиваемая корпусом (PD) – 100 мВт;
  • обратное напряжение (UR) – 5В;
  • диапазон рабочих температур (TOPR) – (-40/+65)°C;
  • температура пайки, не более трёх секунд (TSLD) — 300°C.

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

  • прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
  • световой поток (Ф) – 7–7,5 лм;
  • угол рассеивания — 120°;
  • индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
  • сопротивление перехода кристалл/подложка – 6 Вт/°C;
  • обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока. зависимость светового потока от токаИз графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения. зависимость тока от напряженияТиповое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ˂2.8В кристалл перестаёт излучать свет, а при VF ˃3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды. зависимость от окружающей средыНа графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight. биновкаНаглядным примером качественных SMD 3528 является продукция компании Cree. Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Процесс пайки

Пайка оказывает большое влияние на надёжную и продолжительную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле, и как следствие, его выход из строя. В связи с этим во время монтажа и пайки рекомендуется соблюдать некоторые правила:

  1. Применять низкотемпературные сплавы.
  2. Брать и удерживать светодиод во время пайки с боков, используя пинцет или специальный зажим. Запрещается фиксировать и надавливать на люминофор пальцем и другими предметами.
  3. Использовать паяльную станцию, установив температуру жала паяльника на уровне 260°C. При этом время пайки не должно превышать 10 с.
  4. Допускается кратковременный нагрев светодиода до 300°C.
  5. Пайка оплавлением может быть произведена не более двух раз.
Читайте так же

ledjournal.info

SMD 3528: характеристики светодиода | У Самоделкина: Самоделки своими руками

Светодиод SMD 3528: светодиодный чип для поверхностного монтажа, рассчитан на прямое напряжение 1,9 – 3,3 V, силу тока 20 мА. Корпус светодиода имеет прямоугольную форму с размерами сторон — 3,5 х 2,8 мм, высотой 1,4 мм.

Кристалл изготовлен на основе структур AlGaInP (алюминий-галлий-индиевый фосфид), InGaN (смесь нитрида галлия и нитрида индия).

Корпус светодиода изготовлен из термоустойчивого пластика, на обратной стороне корпуса имеется теплоотводящая подложка. Рабочая поверхность круглая и покрыта люминофором.

Маркировка светодиодов типоразмера 3528:

Пример 3528 WYC-1,2cd

  • 3528 – размер: 3,5×2,8 мм.
  • WYC – цвет светодиода.
  • 1,2cd – сила света: 1,2 кд.

Чертёж SMD 3528.

Характеристики светодиодов SMD 3528.

Светодиод с белым свечением.

Светодиод с жёлтым свечением.

Светодиод с красным свечением.

Светодиод с синим свечением.

Светодиод с зелёным свечением.

Электрические и оптические значения SMD 3528.

Подключение светодиода SMD 3528. Схема подключения.

Срез угла на корпусе указывает катодный вывод, на рисунке показана схема.

Монтаж светодиодов SMD 3528.

Время пайки и температура пайки светодиодов 3528.

Контактные площадки для светодиодов 3528

Область применения.

По сути SMD 3528 относится к первому поколению сверхъярких светодиодов, наиболее часто встречается в LED лентах.

Светодиоды SMD 3528 оптимально использовать там, где не требуется высокая светоотдача.

Видео: запайка SMD светодиодов PLCC 3528

Видео: обзор SMD LED RGB ленты на светодиодах 3528

Поделиться в соц. сетях

led-lampu.ru

Какие лучше smd 3528 или smd 5050?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

В одной из статей мы рассматривали технические различия светодиодов SMD 3528 и SMD 5050. Найти вы можете ее здесь. Далее мы будем рассматривать исключительно удобство и рациональность применения одного из типов светодиодов.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Сравнение света светодиодов

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
