Монтаж заземления в частном доме своими руками

В любом загородном доме или частном строении, расположенном в городской черте, в распоряжении хозяев имеются бытовые приборы и силовое оборудование, при пользовании которыми возможны нештатные ситуации. Обычно они проявляются в том, что в какой-либо технике повреждается изоляция, после чего фаза напряжения питания попадает на металлический корпус. При случайном прикосновении к нему одного из жильцов он получает сильный удар током, который может привести к непоправимым последствиям. Чтобы избежать таких ситуаций – в любом современном строении организуется защитное заземление, призванное снизить опасный потенциал, воздействующий на человека при аварийном режиме работы оборудования.

Нужно ли заземление в частном доме

Надежное заземление в частном доме необходимо хотя бы потому, что требования ПУЭ не допускают эксплуатацию имеющихся в нем бытовых приборов без защиты от опасных напряжений.

Обратите внимание: Кроме того, в отличие от городских квартир, в загородном хозяйстве допускается подводка 4-х или 5-ти жильного кабеля с трехфазным питанием 380 Вольт.

Подобный ввод позволяет устанавливать на участке небольшой фрезерный станок, например, а также подключать к линии электроснабжения асинхронные двигатели и другие образцы силового оборудования.

Заземление всех металлических составляющих в частном доме

Если в частном загородном доме предполагается обустроить бассейн или сауну (то есть объекты, связанные с повышенной влажностью) – обязательно потребуется проработка вопроса о системе выравнивания потенциалов. Ее организация позволит объединить все крупные металлические составляющие данного объекта (включая стальные трубопроводы и металлические двери) в единую цепь. А та в свою очередь подключается к уже готовому контуру заземления, как это показано на фото справа.

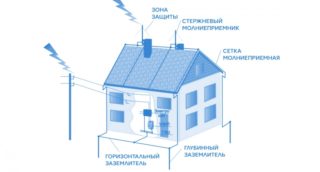

Принцип действия заземления

Чтобы было понятнее, зачем нужно заземление в домах или на даче – потребуется рассмотреть принцип его работы, основанный на том, что электрический ток всегда выбирает для стока кратчайшее расстояние. Иными словами – электронные носители всегда устремляются в цепи, обладающие минимальным сопротивлением. В аварийной ситуации, когда токопроводящий корпус прибора из-за повреждения изоляции оказывается под напряжением как раз и реализуется этот случай. Если это уже произошло, единственно, что сможет защитить работающего с ними пользователя – это наличие цепочки для стекания опасного тока.

Добиться его ответвления удается за счет обустройства специального заземляющего контура (ЗК), отдельные элементы которого связаны с корпусом защищаемого электрооборудования. Благодаря этому представляющий угрозу для человека аварийный ток уменьшается до безопасной величины. Последнее объясняется тем, что большая его часть стекает в землю по параллельной цепочке, образованной конструкцией ЗК (смотрите фото ниже).

Принцип работы системы заземления

Важно! Величина токовой составляющей, протекающей через человеческое тело, в значительной мере зависит от изолированности его ног от грунта.

При наличии резиновой обуви или толстого защитного коврика она снижается по абсолютной величине, в идеале приближаясь к нулевому значению. С учетом этого профессиональные электрики обычно работают на оборудовании, расположившись на р

fishkielektrika.ru

Как сделать заземление правильно

Электричество это наше все, оно должно быть безопасным. Для этого применяется заземление. Расскажу вам как сделать заземление правильно и при этом сэкономить.

Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному. Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей.

Корректная работа заземления опирается на факт того, что:

• Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
• В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
• При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

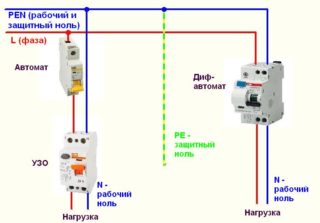

Внимание! Контур заземления будет грамотно работать в комплекте с использованием устройств защитного отключения УЗО. Если прибор выйдет из строя, то величина тока на заземленных предметах не превысит опасной величины. Нерабочий участок сети будет мгновенно выключен в течение времени срабатывания УЗО.

Отсюда можно сделать выводы:

• Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
• Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
• Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
• Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.

Как сделать заземление правильно в квартире

Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.

Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.

Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.

Вариант 1 Меняем проводку в квартире на трехжильную L, N, PE, но PE никуда не подключаем. В будущем, когда будет сделано общедомовое заземление, можно будет подключиться. На группы розеток обязательно устанавливаем УЗО на случай попадания фазы на корпус в пределах квартиры. Абсолютной защиты они не гарантируют. Но при повреждении бытовой техники УЗО обесточит линию и не позволит току достичь опасной величины.

Вариант 2 Договариваемся с соседями и управляющей компанией и делаем отдельный контур заземления возле подъезда по принципу как в частном доме. Этот вариант самый безопасный и правильный.

Вариант 3 Ноль оставляем как есть, провод PE берем с магистрального PEN провода. Можно с места, куда он подходит к корпусу этажного щитка. Важно, чтобы наши N и PE были подключены в разных точках. PE – на корпусе, N – на изолированной от корпуса шине, на которую ноли приходит после вводного рубильника или автомата и счетчика. При этом остается большой минус в таком решении. Нуль может отгореть на входе в дом. Вы можете думать, что домов меньше, чем квартир и вероятность возникновения такой проблемы меньше, но это опасность все же есть. Поэтому такое заземление то же не работает на 100%.

Внимание! Не делайте заземляющий провод с контактной точкой на батарее центрального отопления или водоснабжения. Нельзя делать заземление, соединив в розетке нулевой рабочий и нулевой защитный проводники. Это опасно, так как может отгореть рабочий нуль в щитке. После этого на корпусе ваших электроприборов появиться 220В.

В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.

В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.

Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

Внимание! Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб стиральной машины. Правильно соединяйте кабель заземления с металлической ванной к специально приваренному к корпусу ванны ушку, но не к регулируемым болтовым креплениям ванны.

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.

Внимание! При наличии в щитке УЗО заземляющий проводник не должен нигде иметь контакта с N проводником, так как будет срабатывать УЗО. Помните, что «земля» не должна разрываться, посредством выключателей

Как сделать заземление правильно в доме

Как правило для подачи в частный дом электричества применяется система ТТ, в такой системе заземляющий провод PE подключается к контуру заземления, и больше никуда. При такой системе, необходимо делать качественной контур заземления, чтобы в случае замыкания КЗ на землю, ток короткого замыкания был достаточен для срабатывания автомата защиты. Рассмотрим, как сделать заземление правильно в частном доме.

Контур состоит из заземлителей и металлической обвязки. Заземлители делаются из металлических штырей 2-3 метров длинной, они полностью входят в землю. Эти штыри и распределительный щит в доме соединяются металлической обвязкой. Для изготовления штырей могут применяться металлические трубы, уголки, пруты. Арматуру использовать нельзя, так как она быстрее ржавеет и теряет заземляющие свойства. Между собой штыри удобно соединять металлической полосой.

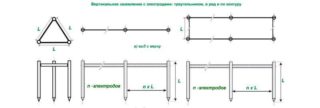

Существует принципиально две схемы контура заземления:

• Линейная схема заземляющего контура, заземлители уложены в ряд и соединяются последовательно.
• Схема с замкнутым контуром, например треугольные и квадратные, в этом случае все штыри заземления образуют замкнутый круг. Такая схема более надежна и оптимальна. Если позволяет территория возле дома, то используйте её. Самой оптимально схемой будет треугольник, расстояние между штырями должно быть одинаковым от 1 м до 1,5 м.

Организацию заземления в частном доме можно разделить на три этапа работ, на монтаж контура заземлителей в земле, подключение контура к электрическому щитку и проверку работы заземления.



Внимание! Ответственно подойдите к выбору места для контура заземления, так как в случае утечки тока над ним не должно никого быть. Можно расположить под клумбой или дорожкой. Размещать контур нужно на расстоянии от 1 до 10 метров от дома.

ЭТАП1

• Отмечаем территорию под контур треугольника, в направлении к строению выкапываем траншею глубиной 70 см.
• В углах треугольника в землю вбиваются металлические уголки или трубы на глубину ниже уровня промерзания, около 2,3 метров. Концы штырей забивают так, чтобы после засыпания грунтом над ними было еще около 50 см почвы.
• Затем эти концы соединяются методом сварки металлическими полосами, тем самым образую замкнутый контур в виде равнобедренного треугольника.

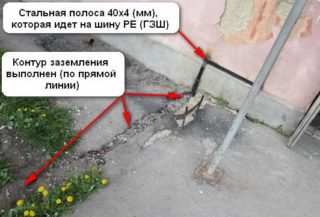

• Затем приваривается к контуру металлическая полоса, идущая к дому. На её конце, на стене дома, привариваем болт, к которому будет закрепляться заземляющий провод от шины в электро-щитке.
• Сварочные швы красятся битумной краской или мастикой, для защиты от коррозии.
• Засыпаем грунтом траншею, и красим для защиты от коррозии земляную шину, которая выступает из земли.

Внимание! Есть заблуждение, что для лучшей работы заземления можно посыпать контур перед засыпкой солью, якобы соленая почва лучше проводит ток. Не делайте этого, так как показатели проводимости тока действительно на начальном этапе эксплуатации будет лучше, но в долгосрочной перспективе ваш контур значительно быстрее заржавеет и потеряет свою способность выполнять свои функции.

ЭТАП2

Для подключения земляной шины к щитку лучше использовать медный провод желтого цвета, сечением не меньше 10 кв.мм.

Внимание! Для крепления медного провода к металлической полосе делается отверстие по диаметру болта, провод фиксируется гайкой с шайбой специальными клеммами, но не накручиваться на них. Это место соединения зачищаем до блеска и покрываем консистентной смазкой для защиты металла от окисления и коррозии.

К щиту медный провод крепится на корпус также винтовым соединением. Если дверца щита не заземлена, то заземлите её еще одним проводом.

Совет! Заранее подберите шины заземления в щитке с нужным количеством отверстий для разных линий, так как крепить два провода в одну точку запрещается.

ЭТАП3

Проверьте работоспособность выполненного защитного. Лучше проводить такую проверку раз в 3 года, для вашей безопасности. Проверка проводится омметром. Может показаться, что проверить ваш контур можно при подключении обыкновенной лампочки к фазе и контуру и она будет гореть, но это ошибочно из-за низкого электропотребления.

Сопротивление контура заземления не должно быть более 4 Ом. Советую пригласить электрика и быть уверенным в том что ваш контур заземления работает корректно.

Итоговые рекомендации

Теперь вы знаете, как правильно сделать заземление в квартире или доме. Подведем небольшие итоги:

• Заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
• Самый безопасный вариант, когда корпус электроприбора заземлен и установлено УЗО.
• В старом жилом фонде лучше ни рисковать и заменить старую проводку на трехжильные кабеля ВВГ НГ и использовать защитную автоматику, при этом пытаться решить вопрос об установке общедомового контура заземления.
• В новом жилом фонде организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматику. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
• Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб, стиральной машины, варочной панели и духового шкафа.
• В частном доме организуйте схему с замкнутым контуром заземления из трех штырей в земле, соединенных между собой и щитком земляной шиной.
• Обязательно проверьте корректность работы заземления.

Схематично схему организации контура заземления в частном доме можно представить так:

cheremo.ru

Заземление в частном доме своими руками: схемы и монтаж

Содержание:

1. Схема заземления в частном доме 220 и 380в
2. Основные схемы заземления
3. Необходимые инструменты и материалы
4. Монтаж системы заземления
5. Система подключения заземления TN-C-S
6. Подключение заземления по схеме ТТ
7. Видео

Многие люди живут и проводят время на дачах и в частных загородных домах. Они стараются создать для себя максимальный уют и комфорт, окружить всеми современными удобствами. Подавляющее большинство таких объектов полностью электрифицировано, поэтому часто возникает вопрос, как сделать заземление в частном доме своими руками.

Схема заземления в частном доме своими руками 220 и 380в

В каждом частном доме заземление устраивается в зависимости от того, какое напряжение подключено к нему – 220 или 380 вольт. Обе схемы заземления практически не различаются между собой. В обоих вариантах устройство контура заземления будет абсолютно одинаковым. Существующие отличия касаются способа подключения, в зависимости от типа электрической сети.

При подключении к однофазной сети, напряжением 220 вольт используются три провода – фазный, нулевой и заземление. В розетках также имеется три соответствующих контакта. Если подключается трехфазное напряжение на 380 вольт, применяется уже пять проводов, из которых три являются фазными, а два остальных выполняют функции нуля и заземления. В розетках также предусмотрено пять контактов.

Категорически запрещается применять нулевой провод вместо заземляющего проводника, независимо от напряжения в электрической сети. В этом случае вполне возможен выход из строя дорогостоящей бытовой техники и оборудования. Кроме того, создается реальная угроза для здоровья и жизни людей, находящихся в доме.

При устройстве заземления в частном доме следует учитывать разницу в сопротивлении. Если монтаж выполняется по всем правилам, то сопротивление заземления с напряжением 220 вольт составит около 30 Ом. При напряжении 380 вольт этот показатель будет равен 10 Ом. Большую роль играет удельное сопротивление грунта, в котором прокладывается контур заземления. Например, скальный грунт обладает очень низкими показателями.

Схемы заземления

В первую очередь нужно определиться с наиболее подходящим вариантом схемы заземления для частного дома. В зависимости от этого в дальнейшем будет монтироваться вся система.

Наиболее популярны следующие схемы заземления:

• Замкнутая схема в форме треугольника. Ее основным преимуществом считается более надежное функционирование. В случае повреждения перемычки между штырями, работа системы будет продолжаться с любой целой стороны.
• Линейная схема состоит из нескольких штырей, вкопанных на одной линии, соединенных последовательно между собой. Недостатком такой системы является ее полный выход из строя при повреждении перемычки, установленной в самом начале.

Для частных домов лучше всего подходит треугольник. По объему работ эта схема ничем не отличается от других систем, однако ее эффективность значительно выше. Исходя из конкретных условий, можно воспользоваться собственным вариантом и выполнить конфигурацию заземления в виде прямоугольника или других фигур.

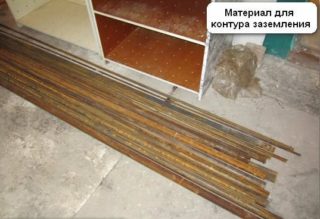

Необходимые инструменты и материалы

Для изготовления искусственных заземлителей применяется стальной металлопрокат. Лучше всего для этих целей подходят круглые прутки, трубы разного сечения и уголки.

Категорически запрещается использовать в качестве заземляющих проводников и заземлителей профильную арматуру. Это связано с каленым наружным слоем, имеющимся во всех изделиях этого типа. В результате, нарушается распределение тока по сечению, а процесс окисления происходит намного быстрее.

С целью защиты металла от коррозии, практикуется использование оцинкованных электродов. В некоторых случаях функции заземлителя может выполнять электропроводный бетон.

Существуют наборы заводского изготовления, состоящие из цельнотянутых штырей, покрытых медью. Их длина составляет 1,5 метра, а на конце имеется резьба. Для соединения штырей между собой предусмотрены специальные латунные резьбовые муфты. Погружение в землю электродов осуществляется ручными ударными инструментами повышенной мощности с помощью переходника и направляющей головки. Электроды соединяются с заземляющим проводником зажимами, изготовленными из нержавеющей, стали. Защита соединений от коррозии на стыках выполняется путем покрытия специальной пастой.

Нельзя производить окраску заземлителей или наносить на них другие покрытия, способствующие снижению проводимости. Однако под действием коррозии толщина стальных деталей постепенно снижается. Этот фактор должен обязательно учитываться, поэтому сечение электрода подбирается с определенным запасом. Таким образом, обеспечивается достаточно продолжительная эксплуатация контура.

В нормативных документах определяется минимально допустимое сечение заземлителей, которое должно учитываться при выборе материалов. Так, для прута, оцинкованного этот параметр составляет 6 мм2, для прута из обычного черного металла – 10 мм2, а для прямоугольного проката – 48 мм2. Стенки труб или полки стальных прокатов выбираются с минимальной толщиной 4 мм.

Большое значение имеет правильный выбор материала, используемого для соединения электродов. В большинстве случаев применяется полоса, однако в определенных условиях допускается использование трубы, уголка или проволоки. С помощью этих материалов заземление может быть подведено прямо к электрическому щиту. Сечение заземляющего проводника, находящегося внутри здания, должно совпадать с сечением фазного провода, применяемого в разводке.

Все заземляющие проводники подключаются к единой шине заземления, используемой для коммутации. Сама шина изготавливается из специальной электротехнической бронзы. Она является одним из элементов распределительного щита и закрепляется непосредственно на его стенке. Для выполнения работ может потребоваться кувалда и стремянка. Соединение деталей из проката черного металла осуществляется с помощью сварки.

Монтаж системы заземления

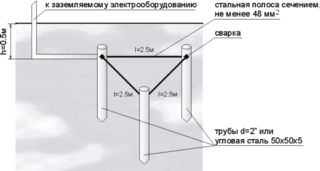

В частных домах практикуется использование заземляющего контура в виде треугольника с равными сторонами. Для того что бы сделать контур заземления в частном доме своими руками разметку для будущей конструкции выполняют точно такой же конфигурации. Расстояние заземления от фундамента здания не должно превышать 1 метр.

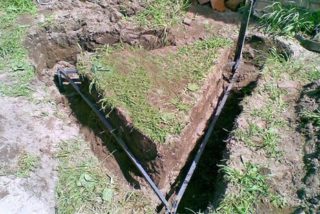

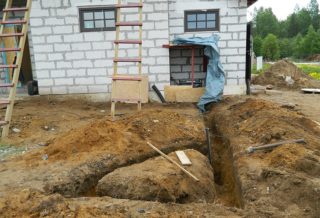

После выполнения разметки, по всему периметру треугольника отрывается траншея на глубину от 0,8 до 1 метра. Ее ширина составляет от 50 до 70 см, что обеспечивает удобство проведения сварочных и других работ. Сама траншея необходима для прокладки горизонтальных соединяющих заземлителей.

В каждой вершине треугольника забиваются вертикальные заземлители из уголка длиной 2-3 метра. Они заглубляются почти полностью ударами кувалды. Чтобы уголки лучше входили в землю, их концы заостряются. Облегчить работу поможет устройство небольших колодцев напротив каждой вершины треугольника, глубиной около 1,5 м. В этом случае уголки забиваются в землю на меньшее расстояние.

После выполнения всех подготовительных работ, можно начинать непосредственный монтаж контура заземления:

• В самом начале работ уголки забиваются в землю с таким расчетом, чтобы их верхний край выступал над поверхностью дна траншеи примерно на 20-25 см.
• По окончании установки вертикальных заземлителей, выполняется горизонтальная обвязка с целью создания замкнутого контура. Все соединения выполняются с помощью сварки – стальная полоса приваривается к концам уголков. Не допускается использование болтовых соединений, поскольку через некоторое время происходит окисление этих мест. В результате, контакт теряется, и заземляющий контур начинает работать неэффективно.
• После полной сборки контура заземления, он должен быть соединен с электрическим щитом. Это делается с помощью заземляющего проводника, для которого используется стальная проволока сечением 8-10 мм. Она приваривается к контуру и далее прокладывается в траншее к месту соединения со щитом. В этом месте также приваривается болт, диаметром 6 или 8 мм, к которому и будет крепиться заземляющий провод.
• Если стальная проволока отсутствует, то заземляющим проводником вполне может стать стальная полоса, такая же как в горизонтальном заземлителе. Полоса будет даже более эффективной, поскольку обладает большей площадью соприкосновения с землей. Однако с ней тяжелее работать, особенно при прокладке на сгибах траншеи.
• По окончании всех сварочных работ места сварки обрабатываются специальными антикоррозийными составами. Для этих целей нельзя использовать краску, поскольку она полностью нарушает связь металла с землей и система заземления просто не будет работать.

После проверки всех соединений, выкопанная траншея засыпается землей. Далее, заземление необходимо подключить к оборудованию, установленному в доме. В многих частных домах используется система заземления TN-C, где заземляется нейтраль. После установки собственного заземляющего контура такая схема уже не будет работать и потребует переделки на систему TN-C-S или ТТ.

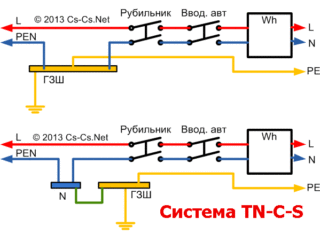

Система подключения заземления TN-C-S

В схеме TN-C отсутствует отдельный заземляющий проводник, поэтому ее требуется переделать в схему TN-C-S. Для этого необходимо разделить в электрощите совмещенный провод PEN, являющийся одновременно нулевым рабочим и защитным проводником. После разделения должно получиться два отдельных провода: N – рабочий и РЕ – защитный.

Поскольку к дому подводятся только два питающих провода, то для получения трехжильной внутренней проводки необходимо воспользоваться специальной шиной заземления РЕ, связанной со щитом через металлическую поверхность. К ней подключается провод PEN, подведенный со стороны наружной сети.

Затем шина РЕ соединяется перемычкой с такой же шиной, подключенной к нулевому рабочему проводнику N. Нулевая шина в обязательном порядке изолируется от щита. После этого сам щит подключается к заземляющему контуру. С этой целью используется многожильный медный провод, один конец которого соединяется со щитом, а другой крепится к заземляющему проводнику при помощи болта, приваренного на конце.

Подключение заземления по схеме ТТ

Данная система не требует разделений проводника PEN. Схема предусматривает подключение фазного проводника к шине, изолированной от электрощита. Далее он будет выполнять функцию нулевого провода. После этого корпус щита подключается к заземляющему контуру.

Таким образом, заземление в частном доме своими руками по схеме ТТ, не предусматривает какого-либо электрического соединения контура с проводником PEN. Данное подключение обладает заметными преимуществами по сравнению со схемой TN-C-S. При отгорании PEN провода, нулевой потенциал на корпусах приборов будет сохраняться. Поэтому схема ТТ считается более надежной и безопасной. Серьезным недостатком считается ее высокая стоимость, поскольку в схеме обязательно присутствие защитных устройств.

Как самому сделать заземление своего дома

electric-220.ru

Заземление дома своими руками. Как сделать? Что нужно знать?

Заземление – обязательный элемент организации электропроводки частного дома. Ведь при непредвиденном пробое электричества именно заземление защищает от удара током. Да и те, кто пробовал взяться за включенную в сеть стиральную машинку сзади, знают, как ощутимо «щипаются» её открытые металлические части.

Кроме стиральной машинки напрямую, а не через евророзетку, желательно заземлять:

• микроволновые печи – при плохом контакте с розеткой она способна довольно ощутимо биться током, поэтому практически у всех моделей сзади есть винтовая клемма отдельного заземления;
• электроплиты (духовки и варочные поверхности) – из-за высокой мощности очень велика вероятность пробоя, поэтому заземления через розетку недостаточно;
• персональные компьютеры – заземляются за любой крепежный винт сзади на корпусе, что позволяет убрать плавающие потенциалы и улучшить скорость работы беспроводного интернета.

Кроме того, на один заземляющий контур можно подсоединять электроприборы и молниезащиту (при наличии УЗИП), что сэкономит время и силы при строительстве.

Что нужно знать о заземлении

Перед тем, как начать собирать своими руками контур заземления, необходимо разобраться в терминологии. Сам контур состоит из заземлителей и металлосвязи. Заземлители – металлические штыри длиной 2-3 м, полностью, погружаемые в землю. А металлосвязь соединяет между собой эти штыри и распределительный щит в доме.

В качестве заземлителей, согласно «Правилам устройства электроустановок», могут быть металлические трубы, уголки, пруты или многопроволочные канаты.

Категорически запрещается использовать арматуру для заземляющего контура – недостаточный диаметр сечения и ребристая поверхность быстро приводят к проржавению конструкции и потере заземляющих свойств.

Между собой заземлители можно соединять любыми из указанных проводников, но стоит учесть, что уголки и металлические ленты довольно сложно сгибать на поворотах.

Поэтому при выборе металлосвязи нужно заранее определиться со схемой контура и способом ввода заземляющего проводника в дом.

Схемы заземляющего контура – их преимущества и недостатки

От выбранной схемы будет зависеть надежность и долговечность всей конструкции. Так, условно контуры делятся на:

• линейные – когда заземлители уложены в ряд и соединяются друг с другом последовательно;
• с замкнутым контуром (треугольные, квадратные, овальные) – когда все заземлители соединены в замкнутый круг.

Линейная схема немного проще в исполнении – нужно на одно соединение меньше и не требуется много места. Монтаж уложенных в ряд заземлителей можно производить даже вдоль отмостки фундамента (но не ближе 1,2 м от края). Зато замкнутый контур надежнее – даже при выходе из строя одного соединения контур будет работать, ведь цепь не разомкнется.

Типы подключения заземления к распределительному щитку

Подключение к линии электропередач, в основной своей массе, происходит воздушными линиями. Заземление линий в этом случае выполнено по системе TN-C, когда в дом подводятся два провода – фаза (L) и ноль (совмещенный защитный и рабочий провод PEN), а нейтраль самого источник питания заземлена.

Чтобы в этом случае подключить контур заземления дома или дачи к электрическому щиту, необходимо самостоятельно переделать систему заземления:

• с TN-C на TN-C-S – в этом случае провод PEN подключается к рабочему нулю N и защитному проводу PE;



• с TN-C на ТТ – провод PEN подключается напрямую к нулю N, а PE выводится на шину заземления.

В первом варианте провод PEN разделяется и подключается на две отдельные шины N и PE, которые обязательно маркируются. Ноль – синей изолентой, заземление – желтым знаком заземления. Шина N должна крепиться в щитке специальными изоляторами, чтобы не контактировать с коррусом. А шина заземления PE крепится прямо на корпус. Обе шины соединяются с собой токопроводящей перемычкой.

При разделении PEN проводника ни в коем случае в дальнейшем нельзя соединять провода N и PE – это приведет к короткому замыканию!

Во втором варианте провод PEN не разделяется, а крепится к шине N и в дальнейшем считается нулем. К шине PE будут крепиться только провода заземления электроприборов. Этот способ предпочтительнее, так как при отгорании PEN-проводника все пользователи линии электропередач будут подключены на шины заземления в домах. И если заземление есть не у всех жителей, то это может привести к поломке техники у тех пользователей, кто всё же озаботился его устройством.

Единственный недостаток системы ТТ – необходимость установки УЗО или реле напряжения, что ведет за собой увеличение затрат на организацию электропроводки.

Как сделать заземление – детальная инструкция с фото

Устройство заземления делится на два этапа – монтаж заземлителей и подключение контура к щитку. Учитывая трудоемкость процесса, всю работу можно разделить на два дня. Главное, дождаться сухой погоды.

Устройство заземляющего контура

Соблюдая последовательность работ, сделать контур заземления сможет даже непрофессионал.

Единственное требование к работнику – физическая сила, так как придется хорошенько помахать кувалдой.

1. Очень важно выбрать место для контура – в случае пробоя электричества над ним не должны находиться люди и животные. Идеальный вариант – спрятать заземление под огражденной клумбой или заасфальтированной дорожкой.
2. Размечается место под контур. Самой популярной схемой является треугольник, так как для улучшения токопроводящих свойств минимальное количество заземлителей в контуре – три. Оптимальное расстояние между ними – 1,2 м, но может варьироваться от 1 м до 1,5 м. Важно соблюдать одинаковый шаг между заземлителями.



3. Хотя размещать контур нужно не ближе 1 м от дома, максимальное расстояние не должно превышать 10 м.
4. По разметке равнобедренного треугольника и по направлению к дому выкапывается траншея глубиной 50-70 см. В вершинах мощными ударами кувалды вбиваются металлические уголки или трубы на глубину ниже промерзания грунта (в среднем 2-3 м). Чем тяжелее кувалда – тем быстрее идет работа. А заземлители из медных труб очень удобно забивать обычным перфоратором.



5. Верхние концы заземлителей не забивают до конца, но с таким расчетом, чтобы после засыпания траншеи над ними было еще 50 см земли.
6. Соединяются вершины треугольника металлическими полосами или прутами. Очень важно места соединения сваривать – это позволит избежать регулярного подкручивания болтов при использовании крепежей. Если же контакта заземлителя с металлосвязью не будет, то вся работа по устройству контура бессмысленна. (13)





7. Заземляющий проводник, идущий к дому, также приваривается к контуру. На конце, расположенном на стене дома, приваривается болт, к которому и будет идти заземляющий провод от шины в щитке.



8. Все сварочные стыки после остывания замазываются битумной мастикой в несколько слоев. Это предотвратит коррозию и, как результат, потерю контакта.
9. Траншея засыпается землей, а часть заземляющего проводника, находящегося на поверхности («земляная» шина), красится – для защиты металла от влаги. Традиционная краска для проводника заземления – красного цвета. Но ни в коем случае нельзя красить весь проводник – он должен контактировать с землей для рассеивания напряжения.

Работы по подключению заземления к щитку можно отложить на любой другой день – если всё сделано правильно, контур прослужит без ремонта 50-70 лет, поэтому спешить с подключением нужно только при наличии уже подключенных к сети электроприборов.

Правильное подключение заземления – залог безопасности и долгой службы техники

Очень важно правильно подключить «земляную» шину к щитку. Для этого используются медные, алюминиевые или стальные проводники. Для медных изделий сечение не должно быть меньше 10 кв.мм, для алюминиевых – 16 кв.мм, а для стальных – 75 кв.мм. Использоваться могут как металлические полосы, так и витые провода.

Для крепления металлических полос делается отверстие по диаметру болта и фиксируется гайкой с шайбой. Провода к болтам должны крепиться специальными клеммами, а ни в коем случае не накручиваться на них.

Место соединения должно быть зачищено до блеска и покрыто консистентной смазкой – она защищает металл от окисления и электрокоррозии.
К щиту заземляющий проводник крепится на корпус также винтовым соединением. Если дверца щита не заземлена, необходимо заземлить и её – еще одним проводником. Важно заранее подобрать шины заземления в щитке с достаточным количеством отверстий для разных приборов – крепить два провода в одну точку категорически запрещается.

Существует распространенное заблуждение, что электроприборы лучше заземлять «чисто», а не через общий контур заземления. Но в этом случае большое количество «индивидуальных» заземлителей создают свой контур, при этом при пробое электричества на одном приборе вполне вероятно появление напряжения на другом.

Проверка заземления

Очень важно не пренебрегать проверкой заземления. В идеале, проводить её нужно раз в несколько лет, чтобы удостовериться, что контакты в месте сварки не отошли. Проверка проводится специальными измерительными приборами, которые для одноразового пользования покупать нецелесообразно. Без специального же омметра проверять сопротивление контура бесполезно и даже опасно.

Так, при подключении обыкновенной лампочки к фазе и контуру она будет гореть, даже если вместо контура воткнуть в землю лом – из-за маленького электропотребления. Если же использовать мощный прибор, например, обогреватель, это может быть опасно для здоровья. К тому же нужно точно измерить сопротивление контура – оно не должно превышать 4 Ом.

Можно использовать трехэлектродный метод с амперметром и вольтметром, а в качестве источника тока взять понижающий трансформатор на 12-16 вольт, но ведь и эти приборы есть не у каждого. Поэтому лучше пригласить один раз электрика и быть уверенным в качественно выполненной работе!

Вам понравится

svoimirukami.lesstroy.net

советы по проектированию и монтажу

Строительство загородного дома включает в себя множество электротехнических работ. Среди них не последнее место занимает планирование и обустройство системы заземления, которую нельзя игнорировать по причинам безопасности и требованиям ПТЭЭП.

Делать заземление в частном доме своими руками не запрещено, поэтому в этом материале подробно рассмотрим основные этапы проектирования и монтажа контура.

Содержание статьи:

Значение и необходимость заземления

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Технически это выглядит так: все электроустановки в доме соединяются между собой и автоматами защиты, а затем – с землей, чтобы в критической ситуации было куда сбросить лишнее напряжение

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Для внедрения конструкции в грунт необходимо выбрать небольшой открытый участок земли рядом с домом. Над ним нельзя возводить постройку или гараж, так как периодически будет производиться профилактическое или ремонтное вскрытие грунта

Между городскими многоэтажками и частным жильем существует разница в устройстве заземляющих систем.

В многоквартирных домах шина находится в этажном электрощите, тогда как для частного дома контур заземления зарывают буквально в землю, так как он расположен рядом и не требует больших усилий для монтажа.

Все требования к проектированию и устройству системы заземления изложены в ПТЭЭП 2.7.8. Владелец дома должен знать, что прием в эксплуатацию самостоятельно обустроенной конструкции будет проводить организация-поставщик электроэнергии.

Ее представители раз в полгода обязаны визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить выемку грунта и поверять состояние подземных элементов.

Выбор системы и составление схемы

Всего существует три системы заземления: ТТ, IT, TN, из них последняя делится еще на три разновидности – TN-S, TN-C, TN-C-S.

В частном домостроении обычно используют схемы систем TN-C-S или ТТ, причем TN-C-S выглядит более привлекательной, так как к ее монтажу предъявляется меньше требований.

Схема системы заземления TN-C-S: 1 – условное обозначение заземлителя источника питания; 2 – токопроводящие части открытого типа. На определенном участке цепи заземляющий проводник соединяется с PEN

Система начинается от главной заземляющей шины, которая установлена или в электрощитке дома, или в шкафу вводного устройства.

Наиболее рациональным считается решение, когда заземление расположено на опоре, перенаправляющей электромагистраль в дом.

Схема электробокса с разделенными проводниками заземления и нейтрали: 1 – электрощит; 2 – нулевой проводник; 3 – заземляющий проводник; 4 – фазовые групповые проводники; 5 – выключатель дифференциального тока; 6 – автоматы; 7 – групповые цепи; 8 – дифференциальный автомат; 9 – прибор учета электроэнергии

Схема системы ТТ, которая кардинально отличается подключением заземляющего проводника. Он не зависит от источника электропитания, действует в автономном режиме

Система ТТ используется гораздо реже. Ею занимаются представители энергоснабжающей организации, а если владелец все же решит сэкономить и самостоятельно произвести монтаж, то заверять документы придут все те же работники Энергоснаба.

Если все же рискнете и выберете схему заземления ТТ для частного дома, то не забудьте про обязательную !

Инструкции по монтажу заземления

Существует два способа сборки и установки подземных заземляющих конструкций. Первый можно выполнить своими силами, хотя придется потрудиться и потратить немало времени, а второй по силам только профессионалам, так как потребуется специальное оборудование и навыки измерения сопротивления.

Вариант 1 — заземляющий провод + заземлитель

Сначала рассмотрим, как самостоятельно сделать заземление в частном доме, не прибегая к платным услугам. Система состоит из двух основных элементов, каждый из которых подбирается в зависимости от условий монтажа.

Заземляющий провод – медный проводник с сечением, равным сечению фазной жилы. Он одним концом подключен к шине, расположенной в электрощите, вторым – к заземлителю, зарытому в грунт. К шине также ведут заземляющие проводники от всех электроустановок в доме.

Провода «земли» легко распознать по цветовой маркировке – желто-зеленой полимерной изоляции. Способ крепления к шине – винтовой, посредством установки наконечников

Заземлитель – это конструкция из стальных элементов, тесно контактирующая с грунтом и служащая для выравнивания потенциалов при появлении напряжения.

При проектировании учитывают параметры сопротивления грунта, вычисляют размеры стержней и рамы, а также глубину залегания.

Удельное сопротивление грунта. Очевидно, что значение УСГ песка, глины или торфа различается. Чем влажнее и плотнее грунт, тем менее объемной будет конструкция заземлителя

Существует универсальная конструкция, для создания которой не нужно производить сложные расчеты.

Для ее изготовления потребуются:

• три 3-метровых уголка 50*50 мм или стальная труба со стенкой 3 мм и диаметром 16 мм;
• три 3-метровых уголка 40*40 мм.

Также понадобится , режущий инструмент, кувалда, крепежные материалы, а для земляных работ – лопата и ведро.

Пошаговая инструкция:

1. Выкапываем траншею от дома до места установки заземлителя. Ее глубина и ширина – около полуметра.
2. Делаем разметку для вбивания штырей (уголков) в виде равностороннего треугольника со стороной 3 м.
3. В местах вершин треугольника выкапываем ямки глубиной 50 см.
4. Соединяем ямки узкими канавками по периметру, чтобы получился треугольник.
5. Забиваем уголки 50*50 в землю так, чтобы над ее поверхностью остались части длиной около 0,2 м.
6. Свариваем три уголка 40*40 в форме треугольника.
7. Привариваем треугольник к уголкам, забитым в землю.

Затем подключаем к конструкции заземляющий проводник: запрессовываем его конец круглым наконечником и с помощью болта подходящего размера прикручиваем к отверстию, высверленному в одном из уголков.

Схема установки заземлителя. Проводник ведет от зарытой треугольной конструкции к дому и заканчивается в электрощите на заземляющей шине

Металлические детали необходимо засыпать грунтом, лучше песком, а место монтажа заземлителя и проводника пометить табличкой, чтобы при строительных или хозяйственных работах не повредить.

Рекомендации по выбору деталей и монтажу заземлителя в грунт:

Галерея изображений

Фото из

Фабричные изделия имеют преимущества перед изготовленными своими руками: поставляются комплектно, не требуют сварки, позволяют получить нужное сопротивление при минимуме земляных работ

Чтобы забить длинные 3-метровые уголки в землю, на первом этапе потребуется стремянка или другое возвышение, с которого можно производить удары электроинструментом или кувалдой

Чтобы максимально сохранить проводимость металлического уголка, элементы конструкции не нужно покрывать защитной антикоррозийной краской или другим похожим составом

Кроме стального уголка 50*50 см можно использовать 6-миллиметровый оцинкованный прут, 10-миллиметровый прут из черного металла или прямоугольный прокат 48 мм²

Лучший вариант заземляющей шины – пластина из электротехнической бронзы с отверстиями для присоединения заземляющих проводников. Она монтируется на стенку электроящика

Заземляющую конструкцию рекомендуется зарывать в грунт как можно ближе к фундаменту дома – примерно на расстоянии в 1 м

Чтобы самодельные металлические элементы легче забивались в грунт, концы уголков необходимо заострить, подрезав пилой. Заводские изделия оснащены остроконечной головкой

Чтобы соединения не окислились и не повысили сопротивление заземлителя, вместо винтов используют сварку, которая гарантирует прочный и длинный шов

Комплектация заводского заземлителя

Стремянка или специально сколоченная подставка

Металлический уголок из оцинкованной стали

Металлопрокат для изготовления заземлителя

Шина заземления в электрощите

Контур заземления около дома

Монтаж заземлителя в грунт

Сварка деталей из черного металла

Для стальных стержней и соединяющей их полосы опасна пищевая соль – она разъедает металл и приводит конструкцию в негодность. Проследите, чтобы это вещество случайно не попало в грунт рядом с заземлителем.

Вариант 2 — модульная штыревая система

Если конструкцию из деталей металлопроката можно сделать своими руками, то заводской штырь необходимо приобрести в магазине.

Его главное преимущество – отсутствие трудоемких земляных и сварочных работ, а недостаток заключается в дополнительных расходах на оплату услуг обслуживающей организации.

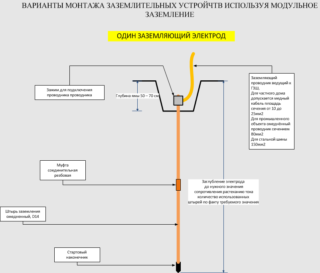

Схема монтажа штыревого заземлителя и его устройство. Основные составляющие части – головка, стальной электрод с электрохимическим медным покрытием и муфты, соединяющие фрагменты электрода

Большая глубина объясняется еще и тем, что в указанном диапазоне обычно присутствуют грунтовые воды, резко снижающие сопротивление устройства, а это – необходимое условие для создания заземляющей системы

В самодельной конструкции площадь соприкосновения с грунтом увеличивается за счет использования нескольких уголков. Здесь штырь всего один, поэтому увеличение контакта происходит за счет его длины. Устройство забивают в грунт на глубину 20-40 м.

Земляные работы сводятся к вырыванию одной ямки с размерами 0,5*0,5*0,4 м. Для забивания штыря ударной дрелью пользоваться не рекомендуется, так как нужно исключить вращение головки штыря. Здесь нужен перфоратор со специальной насадкой.

В заводском комплекте вместе со штырем есть зажим для крепления проводника заземления, поэтому процесс монтажа заключается в забивании основного устройства и подключении его к проводу.

Пошаговая инструкция по монтажу штыревого заземлителя. Проводить замеры растекания мультиметром и рассчитывать глубину установки может только специалист – представитель из обслуживающей организации

Существуют нормативы, которых следует придерживаться в процессе монтажа:

• для 3-фазной сети 380 В – сопротивление не более 2 Ом;
• для 1-фазной сети 220 В – сопротивление не более 4 Ом.

При самостоятельном монтаже для подстраховки перед проверяющими органами лучше точно вычислить уровень залегания грунтовых вод и убедиться, что заземлитель опустится до этой отметки.

При контакте с грунтовыми водами параметры сопротивления придут в норму.

Выводы и полезное видео по теме

Опыт устройства заземления своими руками:

Практические советы по монтажу заземлителя фабричного изготовления:

Установка системы заземления из нескольких стержней:

Как видите, смонтировать систему заземления можно как собственноручно, так с помощью бригады приглашенных электромонтажников – первый способ дешевый, но более сложный, второй дорогостоящий, но надежный.

Однако главное в грамотном монтаже – это результат, который должен сделать электросеть дома полностью безопасной для его владельцев.

У вас остались вопросы по собственноручному обустройству контура заземления? Задавайте их ниже под статьей – наши эксперты и компетентные посетители сайта постараются вам помочь.

Если вы заметили неточности или ошибки в приведенном выше материале, или хотите дополнить статью полезными сведениям – пишите нам, пожалуйста, в блоке комментариев.

sovet-ingenera.com

Заземление в частном доме. Монтаж контура заземления своими руками

Для того чтобы создать все условия электробезопасности в частном доме необходимо при монтаже новой электропроводки или реконструкции старой в общий план работ включить такие работы как монтаж заземления. Монтаж заземления в частном доме не составляет особых трудностей по сравнению с монтажом заземления в многоэтажных домах.

Контур заземления в частном доме состоит из вбитых в почву вертикальных заземлителей, которые соединяются между собой горизонтальными заземлителями и заземляющего проводника который соединяет контур заземления с электрощитом.

В качестве вертикальных заземлителей обычно используют стальной уголок размерами 50×50х5 мм. Для горизонтальных заземлителей подойдет полосовая сталь 40×4 мм. Материалом для заземляющего проводника служит круглая сталь сечением 8-10 мм2. Более точные размеры и материал для заземлителей и заземляющих проводников можно найти в ПУЭ-7, раздел 1.7.

Запрещено в качестве заземлителей и заземляющих проводников использовать арматуру. Объясняется это тем что наружный слой арматуры каленый, из за этого распределение тока по сечению нарушается, а также по другому проходят процессы окисления (быстрее ржавеет).

Конструктивно контур заземления делают в виде равностороннего треугольника. Для этого, во дворе дома делаем разметку в виде равностороннего треугольника. Рекомендуется прокладывать контур заземления на расстоянии не более 1 м от фундамента дома.

После разметки, выкапываем траншею по периметру размеченного нами треугольника глубиной приметно 0.8-1 м. и шириной достаточной для удобного обваривания, примерно 0.5-0.7 м. В этой траншее будет прокладываться горизонтальные заземлители.

Теперь по вершинам треугольника будут вбиваться вертикальные заземлители на глубину 2-3 м. Забивать в землю уголки длиной 2-3 м можно обычной кувалдой, это абсолютно не трудно. Для облегчения этой работы уголок на конце заостряют, чтобы он лучше входил в землю.

Также можно выкопать или пробурить небольшие колодцы по вершинам треугольника глубиной до 1.5 м, это даст возможность забить уголок в меньший слой земли.

После того как подготовительные работы выполнены, выбрано место, произведена разметка и выкопаны траншеи необходимых размеров, приступаем к непосредственному монтажу контура заземления. В траншее по вершинам треугольника забиваем уголки в землю, при этом забиваем их не полностью, а так чтобы край уголка длиной 20-25 см торчал в траншее.

Когда все вертикальные заземлители будут вбиты в землю, их необходимо соединить между собой горизонтальными заземлителями, создав таким образом замкнутый контур.

Делается это с помощью обычной сварки, привариваем к торчащим уголкам стальную полосу. Причем соединять уголок и полосу необходимо именно сваркой, ни в коем случае не применять болтовые соединения, так как со временем эти места окисляются что приводит к потере контакта и неэффективности функционирования заземляющего контура в процессе эксплуатации.

После того как контур заземления собран, необходимо соединить этот контур с электрощитом. Для этого также пользуясь сваркой, привариваем заземляющий проводник, стальную проволоку сечением 8-10 мм, к контуру заземления и прокладываем ее в траншее к электрощиту. На конце подведенной к электрощиту проволоки привариваем болтом М6 или М8 для крепления провода заземления.

Если нет стальной проволоки можно в качестве заземляющего проводника использовать такую же стальную полосу, как и для горизонтального заземлителя.

Полоса с точки зрения эффективности подойдет лучше, чем проволока, так как площадь прикосновения ее с землей будет больше, однако стальную полосу сложнее прокладывать в местах перегиба траншеи, потому что согнуть ее труднее чем стальную проволоку.

После проведения сварочных работ места сварки необходимо обработать от коррозии антикоррозийными составами. После таких несложных манипуляций заземление в частном доме прослужит Вам не один десяток лет.

Некоторые новички-электрики думают, что для того чтобы заземления служило как можно дольше, его необходимо защитить от коррозии путем преднамеренного окрашивания. Этого нельзя делать категорически!

Монтаж такого контура заземления делать абсолютно бессмысленно. Металл должен иметь хорошую связь с землей, а краска препятствует этому, создавая большое сопротивления.

На этом этапе монтаж контура заземления для дома закончен. Убедившись в том что места соединения сваркой надежно обварены, можно засыпать землей выкопанные траншеи. Такая специфика монтажа заземляющего контура также применяется при монтаже молниезащиты.

Подключение в электрощите при наличии контура заземления в частном доме.

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома. Сделать это можно двумя способами:

• — переделать систему TN-C на систему заземления TN-C-S;
• — произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S.

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания.

Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ.

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет ни какой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.

Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

устройство контура, схема монтажа, материалы и порядок работ

Содержание статьи:

При обустройстве домашней электросети УЗО и автоматические выключатели не могут в должной мере обеспечить защиту системы и жильцов. Оптимальный вариант предотвращения аварийной ситуации – заземление в частном доме. Данная линия организуется по нескольким схемам, четко регламентированным нормативами.

Что дает заземление

Заземление в частном доме своими руками

Частицы электрического тока (электроны) направляются к положительным зарядам или контакту заземленных устройств при их наличии. Если не заземлить электрическую сеть, электроны начинают накапливаться в кабелях, повреждая чувствительные части электроприборов. При касании контура питания человек становится точкой отвода электронов. Это приводит к травмам или летальному исходу.

В частном или загородном доме сделать линию заземления необходимо с целью:

• устранения рисков поражения электротоками;
• автоматического выключения питания в помещении;
• изоляции оборудования 2 класса;
• уравнивания потенциалов заряда;
• защиты электролинии, системы малого напряжения;
• изоляции помещений, площадок, рекреационных зон.

Правила устройства электроустановок называют заземление обязательной частью электросети.

Нужно ли заземление на даче и в деревянном доме

Если в доме заземления нет, в аварийной ситуации последствия могут быть печальными и даже трагическими

Обилие бытовых приборов и законодательное регулирование электробезопасности объясняют необходимость защиты проводки от электротока. Особенно это актуально для дач и зданий из дерева.

В дачном поселке чаще всего строят деревянный или каркасный дом. Основными коммуникациями участка являются трубопроводы на поверхности или минимальной глубине, скважины, колодцы. Во время гроз эти коммуникации могут притягивать молнию.

Если загородный коттедж не оборудован громоотводом либо заземлением, риски возгораний увеличиваются в разы. При отсутствии пожарной службы поблизости огонь распространяется быстро. Владельцы могут лишиться имущества или получить серьезные травмы.

Заземляющего контура на даче недостаточно – нужен молниеотвод.

Системы заземления частного дома

На объектах частного строительства можно сделать заземление на основании систем TN-C-S и TT.

Применение TN-C-S

Основной прибор защиты – автоматы с глухозаземленными нейтралями. Они соединяются с землей общим PEN-кабелем, разделяясь на входе в здание. Опасность системы – возникновение фазного напряжения при обгорании провода PEN и одновременное касание земли и фазы. По этой причине ПУЭ регламентируют строительство линии:

• использование PEN-проводника с механической защитой;
• резервные заземленные столбики через каждые 100-200 м.

Реализовать TN-C-S в сельской местности проблематично.

Особенности системы ТТ

Провод земли подается на распредщиток от индивидуального заземляющего контура. Система отличается устойчивостью к разрывам кабеля, но не функционирует без УЗО. Последний элемент устраняет риски поражения электротокам.

Схема заземления TT

ТТ – резервный вариант, который используется в случаях невозможности организации TN-C-S.

Устройство заземления

Схемы контура заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Металлический уголок для заземления

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Из арматуры заземление делать нельзя – каленый слой изменяет направление тока и быстро расщепляется в почве.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

1. Штырь обрабатывается антикоррозийным средством.
2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
4. Наверх штыря надевается плоская площадка.
5. Выкапывается углубление в грунте.
6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

МЭК 60364.5.54 отмечает, что в условиях песчаников, щелочных грунтов с низким УГВ можно использовать чернометаллические штыри с оцинковкой.

Глубина забивания штырей

Схема контура заземления

Допускается забивание металлических стержней на глубину:

• от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
• от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
• с выступом на 1/3 во влажных почвах.

Замерзший или пересохший верхний слой увеличивает сопротивление почвы в 10 раз.

Чего делать нельзя

Неправильное соединение заземляющего провода

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

• применять металл с корродированием – существуют риски коротких замыканий;
• использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
• прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
• использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
• объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
• ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.

Подробные рекомендации указаны в Правилах устройства электроустановок.

Как правильно сделать

Подготовка к заземлению в частном доме

Для правильного выполнения монтажа на участке защитного заземления и ввода его в дом стоит подобрать материал и форму заземлителей.

Конструкция изготавливается из стальных или медных металлических элементов:

• вертикальных прутьев от 16 мм;
• горизонтальных стержней от 10 мм;
• стальных изделий толщиной от 4 мм;
• стальных труб диаметром от 32 мм.

По форме заземлитель может иметь вид равностороннего треугольника со штырями-вершинами. Второй вариант – линия с 3-мя элементами, расположенными ровно. Третий способ – контур, при котором стержни забиваются с шагом 1 м и соединяются металлосвязями.

Шаг в 1 м подходит для строений с квадратурой от 100 м2.

Порядок действий

Земельная подготовка к прокладке контура заземления

Монтаж заземления стоит рассмотреть на примере треугольника. Работают по следующей схеме:

1. Делают разметку в виде треугольников с отступом от начала отмостки до участка монтажа не меньше 150 см.
2. Выкапывают траншеи в виде треугольника. Размер сторон – 300 см, глубина канавок – 70 см, ширина – от 50 до 60 см.
3. Вершину ближе к строению соединяют траншеей 50 см в глубину.
4. На кончиках вершин забивают элементы (круглый штырь или угол) длиной 3 м.
5. Заземлитель опускают ниже уровня почвы на 50-60 см. Над поверхностью дна он возвышается на 10 см.
6. К видимым участям элементов приваривают металлосвязи – полосы 40х4 мм.
7. Треугольник подводят к дому при помощи металлических полос или круглых проводников с сечением от 10 до 16 мм2 и сваривают.
8. Убирают шлак с точек соединения, покрывают конструкцию антикоррозийным средством.
9. Проверяют сопротивление (должно быть до 4 Ом) и делают засыпку канавок почвой без крупных примесей. Каждый слой утрамбовывают.
10. На ввод в дом к полосе приваривают болт с изолированным медным проводником сечением 4 мм2.
11. Подкидывают заземление в щиток. Подключение осуществляется на специальный узел, покрытый консистентным составом.
12. Землю подсоединяют на каждую линию, разведенную по дому.

Согласно ПУЭ, нельзя развести «землю» одним проводником – только в общем кабеле.

Ввод контура заземления в дом

Ввод контура заземления в дом

Для ввода контура в дом стоит использовать стальную полосу 24х4 мм, медную проволоку сечением 10 мм2, алюминиевый провод сечением 16 мм2:

• Проводники с изоляцией. На контур следует приварить болт, а на конец проводника – надеть гильзу с круглой бесконтактной площадкой. Далее собрать устройство, накрутив на болт гайку, на нее – шайбу, потом – кабель, шайбу и затянуть все гайкой.
• Стальная полоса. В помещение заводится шина или проводник. Чтобы обеспечить аккуратность выполнения, проводят медную шину с небольшими размерами.
• Переход с металлической шины к медному проводу. На шину приваривают два болта с удалением на 5-10 см. Вокруг элементов обкручивают проводник, прижимают болты шайбами.

Последний метод удобнее для разводки сквозь стену.

Почему нельзя делать отдельные заземления

Установка отдельных заземлений не обеспечит эффективности эксплуатации бытовой техники. Электрический ток может стать причиной поражения человека. Если в доме 2 и больше розетки с отдельными заземлениями, оборудование может выйти из строя. Причина заключается в зависимости сопротивления контуров от состояния грунта на отдельном участке. Между конструкциями может появится разница потенциалов, что выведет технику из строя или причинит электротравму.

Какую систему выбрать

В частном секторе на сегодня применяются только две схемы – TN-C-S и TT. Чаще всего к строению подводится двухжильный проводник на 220 В или четырехжильный – на 380 В.

Устройство системы заземления TN-C-S

Схема подключения заземления

Схема заземления TN-C-S  обеспечит качественную защиту только при наличии дифавтомата и УЗО. Подключать все системы на основе проводников тока (водоподачу, армирование фундамента, канализацию, отопление) на земляную шину нужно отдельными проводами:

1. Выбор шин для разводки PEN-кабеля. Понадобится «земля» (PE) с металлическим основанием, нейтраль (N) с диэлектрическим основанием и расщепитель на 4 точки.
2. Подключение металлической шины к металлическому корпусу щитка для образования контактов. Краску на точках крепления удаляют полностью.
3. Монтаж нулевой шины на дин-рейке.
4. Проверка расположения шин – они не пересекаются.
5. Заведение PEN-проводника на расцепитель.
6. Подключение к расцепителю контура заземления.
7. Установка перемычки на земляную шину от одного гнезда при помощи медного провода с сечением 10 мм2.
8. Монтаж перемычки со свободного гнезда на шину нуля или нейтрали – применяется аналогичный провод из меди.

Потребители подсоединяются по принципу протягивания фазы от вводного провода, нуля – от шины нейтрали, земли – от шины РЕ.

Заземление по системе TT

Систему TN-C в старых домах можно преобразовать в ТТ. Фазный кабель от столба используется в качестве фазы, а защитный – фиксируется на нулевую шину и остается нейтралью. Проводник от готового контура сразу выводится на шину заземления.

Минус системы ТТ заключается в защите исключительно оборудования, подкинутого на провод земли. Оставшиеся приборы, подключенные по двухпроводному способу будут под напряжением. В случае заземления корпусов дополнительными проводниками напряжение при скачках остается нулевым, и автомат может разорвать фазу.

Зачем при наличии заземления нужно УЗО

Принцип действия УЗО

Устройство защитного отключения необходимо для выравнивания фазного и нулевого тока. При вероятности утечки УЗО обесточит линию и даже при касании к корпусу прибора электричество уйдет в грунт.

Схема без заземления и УЗО

Если в доме нет заземления, монтаж защитного устройства осуществляется двумя способами.

На входе. Прибор является единственным средством защиты для всей домашней проводки. Напряжение будет подаваться через кабель ввода на распределительный щит, потом – на двухполюсный автомат, а после – на УЗО. После этого можно подключать автоматы к отходящим линиям.

Схема практически не требует финансовых затрат, обеспечивает компактное расположение всех приборов. Ее минус – срабатывание устройства в режиме токовой утечки и обесточивание всего здания.

На входе и линиях отвода. Вводное приспособление монтируется на входе, а вспомогательные – около автоматов линий отвода. Количество УЗО определяется разветвлением электросети. К защите допускается подсоединять бойлеры, стиралки, электрические плиты и посудомоечные машинки. По такому принципу удобно подключать гараж, погреб или подсобные постройки.

В момент утечки тока срабатывает конкретный прибор, останавливается один вид техники, остальные работают в стандартном режиме. Недостаток системы – заземление долго устанавливается в габаритном щитке, который стоит недешево.

УЗО в системе без защитного проводника TN-C

Подключение УЗО и дифавтомата в однофазной системе TN-C

Система включает трехфазный (4 шт.) или однофазный (2 шт.) провод. Первые состоят из 3-х фаз и одного нуля, вторые – из 2-х фаз и одного нуля. В случаях повреждения изоляционного слоя аппарат не сразу реагирует, поскольку ток утечки не появляется.

При касании к поврежденной технике часть напряжения поступит в тело человека. Только тогда УЗО начнет срабатывать. За 1/10 секунду может произойти многое – от неприятных покалываний до электроожогов.

Схема с защитным проводником (TN-S и TN-C-S) и УЗО

При контакте оборудования, подключенного через УЗО с заземляющим контуром, сразу возникает утечка тока. Она происходит при замыкании фазы на корпусе техники. Автомат активируется, разрывает соединение, ток отводится в грунт.

Газовый котел и УЗО

Заземлять газовый котел следует обязательно, одновременно с установкой УЗО. Необходимость работ обусловлена образованием поверхностного напряжения на корпусе котла при работе. Заземление в данном случае предотвратит выход оборудования из строя, устранит риски воспламенения от статического электричества. Обустройство линии также обеспечит дополнительную пожарозащиту, поскольку газ взрывоопасен.

Заземление электросети – универсальный способ защиты человеческой жизни, предотвращения пробоев изоляции, поломок бытовой техники. Электролинии без заземления являются пожароопасными, но устанавливать защитную систему стоит в соответствии со схемой подключения нейтрали, фазы, земли.

strojdvor.ru
