Для безопасного проживания частный дом обязательно требует организации заземления. Заземление частного дома представляет собой монтаж в земле заземляющего электрода, который отводит на себя электрический ток в случае повреждения изоляции проводки или неисправности электроприборов. Также заземление требуется для большинства типов современного бытового оборудования и электрических проборов, расположенных в газовой котельной дома. Принцип работы заземления базируется на законах физики, в соответствии с которыми электрический ток стремится в сторону наименьшего сопротивления. В случае повреждения электрики или электроприборов в доме заземление «отведет» ток на себя. В сочетании с УЗО (устройством защитного отключения) эта схема работает следующим образом: при повреждении электрической цепи УЗО отключает подачу электричества, а заземление «отводит» на себя тот ток, который остается на корпусе отключенного электроприбора. Грамотная организация совместного использования УЗО и заземления позволяет полностью обезопасить жильцов дома от поражения током.
ВАЖНО: Если в Вашем доме предполагается установка крупной бытовой техники – стиральной машины, бойлера или любого другого электроприбора класса «1», установка заземления является обязательной, так как при нарушении изоляции или повреждении таких электроприборов даже при использовании УЗО на корпус техники происходит утечки тока, опасного для жизни.
Установка заземления происходит таким образом:

• Недалеко от дома на небольшом участке земли в землю вбиваются покрытые медью стержни, соединенным между собой резьбовыми соединениями и латунными муфтами. Места соединений обрабатываются особой токопроводящей пастой. В собранном виде эта конструкция представляем собой единый вертикальный электрод, закопанный в землю.
• От закопанного в землю электрода через специальный зажим выводится проводник. Место вывода защищается от воздействия внешней среды долговечной гидроизоляционной лентой.
• С помощью проводника заземление соединяется с главной заземляющей шиной (ГЗЩ), расположенной в электрическом распределительном щите дома.

Для удобства диагностики верхний край электрода заземления может быть закрыт инспекционным колодцем. В соответствии с актуальным ГОСТом 50571.5.54-2013 (пункт D.3) заземляющие электроды, предназначенные для установки в грунт, могут быть изготовлены исключительно из:

• стали горячего цинкования
• стали в медной оболочке или с медным покрытием
• нержавеющей стали
• голой меди.

В соответствии с нормативами пункта 1.7.103 седьмого издания ПУЭ (Правил Устройства Электроустановок) для грунтов типа суглинка, глины или чернозема значение сопротивления заземления не должно превышать 30 Ом. Для грунтов с более высоким удельным сопротивлением (влажного песка, каменистого или гранитного грунта, известняка) это нормативное значение существенно возрастает (вплоть до 300 Ом). Таким образом, значение сопротивления заземления может отличаться в зависимости от состава и влажности почвы, в которую установлено заземление. Поэтому после установки заземляющего электрода производятся замеры сопротивления заземления и грунта, позволяющие убедиться в том, что установленного оборудования достаточно для безопасной эксплуатации электрики в доме.
(с) https://amikta.ru/elektrika/zazemlenie/

yandex.ru

Заземление в частном доме своими руками 220в: как сделать правильный контур

В квартире или частном доме следует провести заземление. Оно гарантирует безопасность применения различных электроприборов, существенно снижает вероятность возникновения короткого замыкания. Заземление в частном доме своими руками 220 В при необходимости можно провести своими руками с соблюдением основных рекомендаций. Для проведения работ требуются определенные инструменты, а также понимание принципов сети электропитания частного дома.

Предназначение контура заземления

Заземление дома проводится практически во всех случаях, так как электричество несет с собой большую опасность. Различные аварийные ситуации могут привести к тому, что корпус электрооборудования окажется под напряжением, и при соприкосновении произойдет поражение электрическим током. Во избежание подобной ситуации рассматривается то, как правильно сделать заземление в частном доме.

Корпус применяемой бытовой техники может оказаться под напряжением по следующим причинам:

1. При обрыве нулевой фазы. Обрыв может произойти по причине механического или иного воздействия, а также критического изнашивания проводки. Своевременно проверить степень износа проводки довольно сложно, так как в большинстве случаев она скрыта в стене.
2. При механическом или ином повреждении самого устройства. Некоторые неполадки могут привести к тому, что напряжение будет подаваться на неизолированные элементы конструкции.

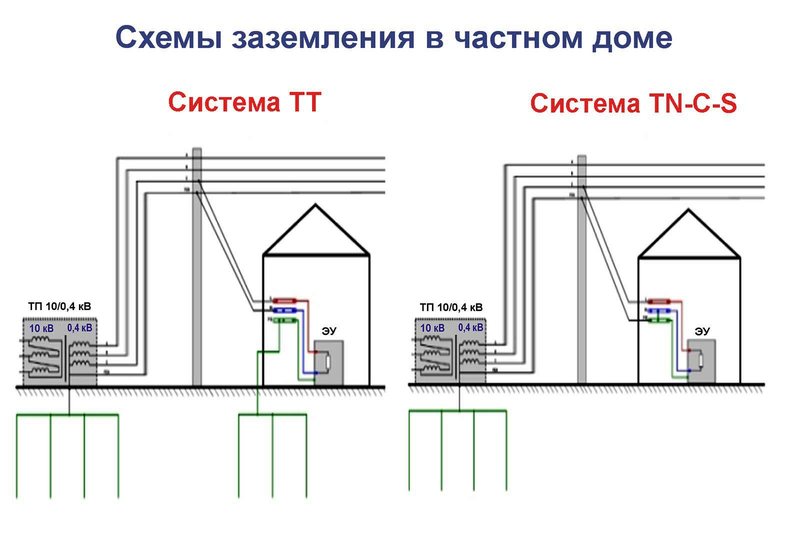

Устройство заземления в частном доме, схема которого зависит от особенностей самой сети, позволяет отводить электричество в землю. Нужный контур создается не только в доме, но и на промышленных площадках, производственных линиях. Это связано с тем, что правильный отвод тока позволяет повысить пожарную безопасность оборудования, снизить риск возникновения различных перегрузок, повысить безопасность работы.

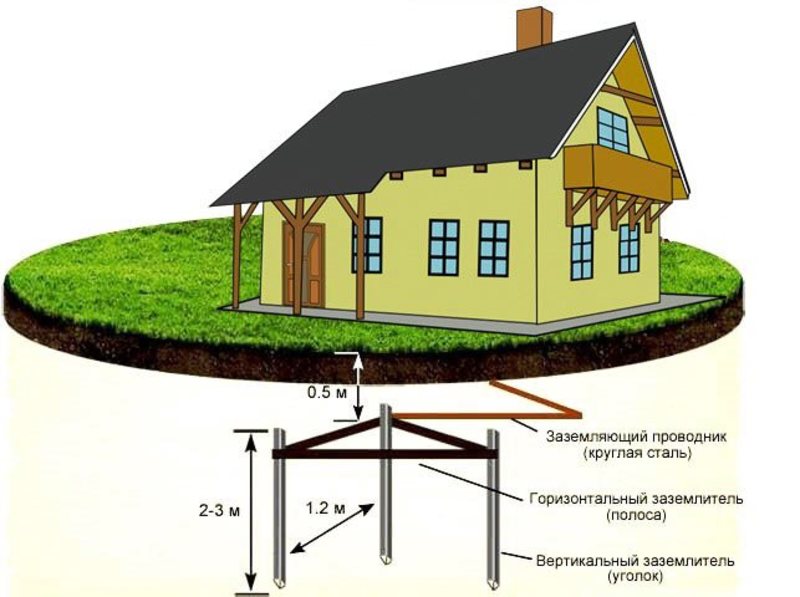

Элементы отводящего контура

Прежде чем рассматривать как правильно заземлить частный дом, нужно уделить внимание тому, из каких элементов состоит контур и зачем он требуется. Понимание принципа работы системы существенно упрощает процесс ее создания. Основные элементы:

1. Заземлители в количестве трех экземпляров, которые вбиваются в землю. Они могут быть выполнены в виде уголков.
2. Стальные пластины, предназначенные для соединения между собой вертикальных уголков.
3. Полоса из проводящей стали, которая соединяет контур и распределительный щит.

Основные требования, которые предъявляются к применяемым материалам, заключаются в том, что они не должны окисляться. Подобный процесс существенно снижает показатель проводимости, за счет чего подключенный защитный контур теряет свою эффективность.

Поэтому специалисты не рекомендуют в качестве штырей использовать арматуру, так как применяемая сталь при их изготовлении быстро окисляется.

Особенности системы

Подключение системы к домашней сети электроснабжения может проводиться по-разному. Сам отводящий контур имеет следующие особенности:

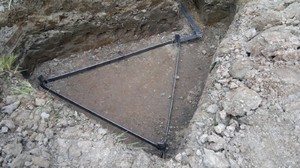

1. Обычно он выполняется в виде равнобедренного треугольника. Создается он с уголков, которые соединяются между собой пластинами.
2. Рекомендуемое расстояние от деревянного дома или другого сооружения составляет 1−3 метра. Слишком близкое расположение может привести к поражению током основных элементов сооружения, слишком далекое увеличивает количество используемых материалов.
3. Пластина, которая соединяет контур со щитком, укладывается на глубине около одного метра.
4. Вертикальные элементы вбиваются на глубину не менее 3-х метров. На поверхности рекомендуется оставлять примерно 20 сантиметров.
5. Расстояние между тремя штырями следует рассчитать так, чтобы получился равнобедренный треугольник. Уголки соединяются между собой металлической пластиной. Замерить расстояние можно при помощи обычной рулетки.
6. Места соединения отдельных элементов следует тщательно зачищать. Это связано с тем, что ржавчина и окись существенно снижают степень проводимости применяемого материала.
7. Существенно повысить эффективность системы можно за счет увеличения площади контакта пластин с землей. Для этого можно использовать широкие металлические полосы.
8. Соединение отдельных элементов рекомендуется проводить при применении сварочного аппарата. Соединительные крепежные элементы не рекомендуют использовать по причине высокой вероятности окисления поверхности. За счет этого существенно снижается проводимость конструкции и ее эффективность. Если нельзя обойтись без болтов и других крепежных элементов, они должны находиться над грунтом, а также быть тщательно зачищенными и хорошо затянутыми. Время от времени проводится смазывание поверхности специальным веществом.
9. Не рекомендуется проводить окрашивание поверхности, так как вещества, входящие в состав краски, также могут снизить проводимость поверхности.

Установка контура не занимает много времени. Кроме этого, заземлитель должен быть правильно подключен с сети дома, иначе защита электрооборудования будет низкой.

Защита сети частного дома

Ветхая проводка является проблемой многих частных домов и квартир. В случае повреждения проводки провести подключение отводящего контура достаточно сложно. Если проверка определила то, что кабель находится в плохом техническом состоянии, то придется провести его полную замену. При отсутствии возможности замены всей проводки можно обновить розетки и выключатели, изменив схему их расположения. Современные варианты исполнения имеют ноль, который и требуется для отвода электричества.

Дешевым вариантом решения проблемы со старой проводкой можно назвать ее полное отключение и создание новой системы. Новый кабель может прокладываться поверх стены при использовании специального защитного корпуса.

Больше всего внимания уделяется замене распределительного щитка. Различные типы предохранителей позволяют снизить вероятность повреждения бытовой техники в случае скачка напряжения или максимального увеличения нагрузки.

Предъявляемые требования

К создаваемому отводящему контуру предъявляется довольно много требований. Это связано с тем, что он предназначен для отвода напряжения, которое подается на корпус. Подобного рода система представлена сочетанием нескольких частей:

1. Заземлитель — проводники, которые находятся в постоянном контакте с грунтом.
2. Заземляющие устройства — проводка, которая находится под напряжением во время работы системы.

Наиболее важным параметром можно назвать сопротивление растекания. Он определяет то, как ток будет преодолевать расстояние от корпуса электрического прибора к земле. С уменьшением показателя сопротивления существенно повышается эффективность отводящего контура. На сопротивление растекания оказывает влияние:

1. Глубина закладки. С увеличением этого показателя существенно повышается эффективность системы.
2. Влажность грунта. Более высокая влажность становится причиной повышения степени проводимости.
3. Тип применяемого сплава. Каждый металл характеризуется своей определенной электропроводимостью. К примеру, есть диэлектрики, которые практически не проводят энергию.

Оптимальным местом для размещения контура принято считать северную сторону дома, так как показатель влажности грунта зачастую выше.

К применяемым материалам также предъявляются различные требования:

1. Применяемые уголки в качестве вертикальных стержней должны иметь длину не менее 16 миллиметров.
2. Горизонтальные пластины длиной не менее 10 миллиметров.
3. Толщина применяемой стали 4 миллиметра. Слишком тонкие пластины могут перегреваться.
4. Если применяются стальные трубы, то их диаметр должен быть не менее 32 миллиметров.

В большинстве случаев применяется именно сталь. Некоторые сплавы обладают большей проводимостью, но при этом окисляются и не выдерживают воздействие окружающей среды.

Провести монтаж можно своими руками при наличии небольшого количества инструментов. Для работы с металлом потребуется:

1. Болгарка или ножовка по металлу.
2. Сверло для создания отверстий.
3. Сварочный аппарат.
4. Индикатор.

Если предусматривается применение крепежных элементов, к примеру, болтов, то понадобится набор отверток и гаечных ключей. Кроме этого, поверхность металла нужно зачистить, для чего потребуется наждачная бумага и грубая щетка. Рекомендации по проведению монтажных работ следующие:

1. Для начала проводится выбор места, где будет размещаться отводящий контур. Стоит учитывать, что поблизости не должно быть никаких коммуникаций: водопровод, телефонная линия или газопровод. Чтобы убедиться в этом, достаточно изучить техническую документацию.
2. Идеальным местом для размещения конструкции считается отмостка дома. Контур должен быть линейным, отводящая часть создается в виде геометрической фигуры — например, треугольника.
3. После выбора места проводится вбивание штырей. Для этого применяется специальный инструмент, но при мягком грунте можно обойтись и обычной кувалдой. Верхняя часть штырей обрезается.
4. Между вертикальными штырями создаются траншеи, в которые укладываются соединяющие их прудки. Для соединения отдельных элементов требуется сварочный инвертор.
5. Следующий шаг заключается в создании траншеи, которая отходит от распределительного щита к созданному ранее треугольнику. Металлическая пластинка укладывается и соединяется со всеми элементами путем сварки, после чего траншея закапывается.

Если не зачистить места соединения, то степень проводимости существенно снижается. Если применяется сталь с низкой защитой от коррозии, то покрывать поверхность специальными составами не рекомендуется.

Распространенные ошибки

Принцип действия отводящей системы связан с элементарными законами физики. При увеличении площади контакта существенно увеличивается степень эффективности системы. Распространенными ошибками можно считать:

1. Использование только одного металлического вертикального штыря. В некоторых случаях рекомендуется создавать даже два треугольника.
2. Нельзя использовать материалы с упрочненной поверхностью. Сталь, которая прошла термическую обработку, обладает меньшей проводимостью. Примером назовем арматуру, рельсы или швеллеры. Повышенная плотность поверхности делает металл диэлектриком.

Количество контуров выбирается в зависимости с тем, какова суммарная мощность устанавливаемого оборудования. В некоторых случаях для кухни или ванной создается отдельный отводящий контур. Обычный металл в течение 2−3 лет покрывается коррозией, после чего эффективность созданной системы падает в несколько раз.

pochini.guru

Правильное заземление своими руками в частном доме и квартире

Жизнь насыщается электроприборами. «Хрущевская» норма энергопотребления в 1,3 кВт на квартиру (220 В; пробки – 6 А) ныне вызывает смех. Электроприборы дают комфорт и экономят немало денег, но есть оборотная сторона медали: возрастает опасность электрошока. Поэтому без защитного заземления (а для стиральной машины – и рабочего) теперь не обойтись. Но в старых домах его нет, а частнику нужно делать самому; цены же в специализированных организациях соответствуют объему работы. Чем платить такие деньги, проще сделать заземление в доме своими руками – работа не легкая, но и не сложная.

Можно ли делать заземление самому?

Но не будет ли проблем с электриками? Штрафовать они любят.

Если заземление сделано правильно, а измерения показали сопротивление растекания тока не более 4 Ом, формального повода для придирок не возникнет. Устройство заземления дома подробно регламентируется следующими нормативными документами:

• ПТБЭ – Правила техники безопасности при эксплуатации электроустановок потребителей.
• ПУЭ – Правила устройства электроустановок потребителей.
• ПТЭЭ – Правила технической эксплуатации электроустановок потребителей.

Однако ни в одной из этих книжек ни сном, ни духом, ни прямым текстом не сказано, что заземление должна делать специализированная организация. Сделано по правилам, нормам соответствует – защищайтесь на здоровье, претензий быть не может. В настоящей статье описывается, как правильно сделать заземление частного дома и устроить заземление в квартире, если дом не заземлен.

Но! Если заземление сделано специализированной организацией по проекту, проверено и принято энергослужбой, и все-таки случилась авария, вы имеете полное право требовать возмещения ущерба. При самодельном заземлении такая возможность, разумеется, исключается. Можно заказать у энергетиков проект, оплатить приемку готового, получить на руки акт ввода в эксплуатацию. Однако практика показывает, что, если «шарахнуло», судиться с энергетиками бесполезно. А в договоре с коммерческой фирмой возмещение ущерба прописывается. Но и работа выходит очень дорогая.

Защитное и рабочее заземления

Защитное заземление спасает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-либо электроприбора на корпус. При наличии молниеотвода – также при ударе молнии.

Рабочее заземление при электрическом ЧП выполняет роль защитного, но оно же обеспечивает нормальную работу электрооборудования. Постоянное рабочее заземление применяется только в промышленном оборудовании. Для бытовой техники считается достаточным заземление через евророзетку. Но в реальных условиях кое-что из «бытовухи» полезно все же заземлить наглухо:

1. Стиральную машину. У нее большая собственная электрическая емкость, и во влажном помещении вполне исправная машина, даже включенная в надежно заземленную евророзетку, может безвредно, но ощутимо «щипаться».
2. Микроволновая печь. В ней, как известно, работает источник СВЧ – магнетрон большой мощности. При плохом контакте в розетке микроволновка может «сифонить» на опасном для здоровья уровне. На многих микроволновках сзади можно увидеть винтовую клемму под отдельный заземлитель, причем инструкция об этом стыдливо умалчивает: наличие такой клеммы переводит устройство из разряда бытовой техники в промышленное оборудование. А так – ну, это такой декоративный элемент.
3. Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в них работает в тяжелых условиях, мощность же велика, так что высока и вероятность пробоя.
4. Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность снижается, и «глюков» добавляется, и скорость интернета падает. Наглухо заземлить компьютер можно за любой крепежный винт сзади.

У автора этих строк скорость беспроводного интернета после правильного заземления компьютера возросла с 17,8 кбит/с до 310 кбит/с (!).

Части заземления

Заземлители – вбитые или врытые в землю металлические проводники. Не менее полуметра заземлителя должно находиться ниже максимального горизонта промерзания; в местах с плюсовой зимой – ниже горизонта просыхания, т.е. в слое почвы со стабильной влажностью. Чаще всего это обеспечивается при длине заземлителя в 2-3 м. Точные данные о необходимой длине и количестве заземлителей можно получить в местной энергослужбе.

Металлосвязь – сварная металлическая конструкция, соединяющая между собой верхние концы заземлителей и заведенная в дом в виде шины заземления. Вводов шин заземления в доме может быть несколько, но одна непременно должна заземлять вводный щит (ВЩ, или вводно-распределительное устройство – ВРУ). Заземлители с металлосвязью образуют жесткий цельный контур заземления.

Заземляющие проводники соединяют заземлительные клеммы электроустановок с шиной заземления. Они могут быть как голыми жесткими, так и гибкими многожильными в изоляции. В последнем случае их сечение должно быть не менее 4 кв.мм, а расцветка оболочки – желтая с продольной зеленой полосой. Допустим перенос заземляющего проводника с шины на шину заземления.

К шине заземления заземляющие проводники подключаются на специальные контактные площадки: зачищенные до блеска и смазанные консистентной смазкой ее участки с резьбовыми отверстиями не менее М4 под болты. Смазка, помимо защиты от окисления, нужна для предотвращение электрокоррозии (см. след. разд).

Ряд контактных площадок обозначается с одной или с двух сторон, если он на транзитном участке шины, парами косых, под углом 45 градусов, черными полосами. Сплошное окрашивание шины заземления недопустимо, но допустимо ее замоноличивание, кроме контактных рядов, в стену.

Электрическое сопротивление металлосвязи измеряется от ЗАЗЕМЛИТЕЛЬНОЙ КЛЕММЫ электроустановки до наиболее удаленной от нее наземной части контура заземления. То есть, заземляющий проводник электрически считается частью металлосвязи. Сопротивление любой металлосвязи не должно превышать 0,1 Ом.

Зачем несколько заземлителей?

Одним заземлителем нельзя обойтись, потому что земля – проводник нелинейный. Ее сопротивление сильно зависит от приложенного напряжения и площади контакта с заземлителем. У одного заземлителя площадь поверхности слишком мала, чтобы обеспечить надежную защиту. Между двумя заземлителями, разнесенными на 1-2 м, возникает потенциальная поверхность, и эффективная площадь контакта с землей возрастает в сотни раз. Но разносить заземлители слишко далеко нельзя: потенциальная поверхность разорвется, и останется просто два заземлителя. Оптимальное расстояние между заземлителями в рыхлом грунте вне зоны вечной мерзлоты – 1,2 м.

Как нельзя заземлять

Непригодное по ПУЭ заземление

П. 1.7.110 ПУЭ категорически запрещает заземлять электроустановки на любые трубопроводы. «Радиолюбительское» заземление на водяную трубу теперь также недопустимо: любой кусок пластиковой трубы в домовой разводке многократно увеличивает поражающее действие тока пробоя. А что будет, и по закону и по-свойски, если пробой у вас убьет принимающую душ жену соседа, объяснять не нужно.

Также запрещено выводить наружу заземляющие проводники и подключать их к шине заземления на неподготовленные контактные площадки. На рисунке справа – дважды непригодное к использованию заземление.

Дело тут в том, что каждый металл имеет свой электрохимический потенциал. При неизбежном снаружи увлажнении образуется гальваническая пара и начинается электрокоррозия; смазка спасает от нее только в сухом помещении. Коррозионный процесс распространяется под оболочку заземляющего проводника. Хозяин пребывает в полной уверенности, что «его заземление его бережет», но при аварии заземляющий проводник мгновенно отгорает.

Также запрещено заземлять электроустановки последовательно, друг через друга, и подключать более одного заземляющего проводника на одну контактную площадку шины заземления (рис. ниже). В первом случае одна аварийная установка «потянет» за собой другие, и все они будут создавать помехи друг другу; это называется – электромагнитная несовместимость. В обоих случаях работы по устранению аварии связаны с риском для жизни.

Правльное (справа) и неправильное (слева и в центре) подключения к заземлению

О молниеотводах

По ПУЭ объект, снабженный контуром заземления, обязательно должен оборудоваться и молниеотводом. Особенно необходим молниеотвод на даче. Дачные поселки и так места, предпочтительные для ударов молний: ведь дачники, стараясь снабдить себя водой, копают колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко или вообще по поверхности почвы. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далеко, и грозу всегда сопровождает сильный ветер.

Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника долго искать не нужно.

Простейший молниеотвод – две заостренных арматурины, торчащие вверх от концов конька крыши на 1,2–1,5 м. С контуром они соединяются стальной проволокой не менее 6 мм, или стальной же шиной 15х3 мм, или полосой из нескольких слоев оцинковки, набранной до нужного сечения – 45 кв.мм.

Шина молниеовода не должна быть шире 60 мм, иначе при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Попросту говоря, слишком широкая шина сработает как своего рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.

Все детали молниеотвода соединяются только сваркой. Слоеную шину нужно по краям проварить прихватами с шагом 50-60 см с захватом всех слоев.

Заземление частного дома

Контур заземления частного дома может быть выполнен различными способами в зависимости от особенностей строения и свойств грунта. Три наиболее распространенных показаны на рисунке. Во всех случаях заземлители лучше делать из труб со сплющенным в острие концом. На нижнем полуметре трубы насверливают вразброс десяток-полтора отверстий 5-8 мм. Летом, в жару и сушь, в такой заземлитель можно заливать раствор соли (полпачки на ведро воды), чтобы сопротивление растекания держалось в норме.

Также во всех случаях шина заземления такая же, как для молниеотвода. Но использовать для металлосвязи «слойку» из оцинковки нельзя: быстро проржавеет.

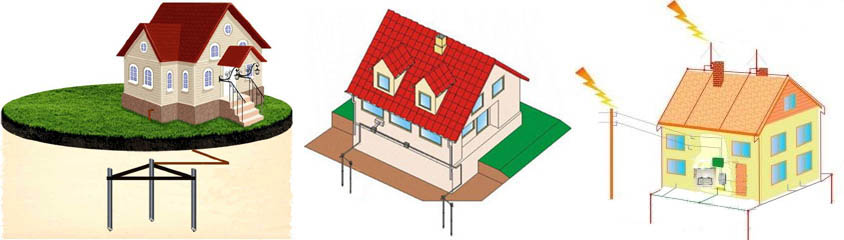

Различные виды контуров заземления

Для дачного дома или аналогичного ему жилья, а также в качестве рабочего заземления при наличии защитного зануления строят простейший контур (на рисунке – справа). В постоянно влажном грунте или для рабочего заземления можно обойтись двумя заземлителями; для защитного заземления нужны три, расположенные в ряд или, лучше, треугольником. Размещают заземлители не ближе 1,2 м от края отмостки.

Линейный контур с двумя группами заземлителей (средний рисунок) нужно делать если присутствует хотя бы один из следующих факторов:

• Электроввод – подземный через ВЩ.
• В дом заведены коммуникации: вода, канализация, газ, связь, в любом сочетании или хотя бы одна из них.
• Долговременно (свыше 20 мин.) потребляемая мощность превышает 1 кВт.

И, наконец, полный контур заземления (левый рисунок) необходим при наличии любого из следующего:

• Электроввод – 220/380 В через ВРУ или ЩВС (щит вводный силовой).
• Общая площадь помещения – свыше 100 кв. м.
• Долговременно потребляемая мощность – свыше 3 кВт.
• Наличие стационарных электроустановок промышленного типа (с клеммой заземления; напр. – сверлильный станок, циркулярка и т.п.).
• Наличие ДГУ резервного электропитания.

Измерение заземления

Сделали вы себе контур, и вам, разумеется, хочется убедиться, надежно ли он вас защитит. Для этого нужно измерить сопротивление растекания тока в почве и сопротивление металлосвязи. Профессионалы для этого пользуются специальными приборами, как старыми советскими ПКП-3, так и современными электронными.

Вам же измерить заземление бытовым тестером нельзя: данные будут достоверными при подаче измерительного напряжения в 600 В. Вспомним: земля – нелинейный проводник. Поэтому одолжите или возьмите напрокат электронный измеритель заземлений или старый, но надежный электроиндукционный ручной мегомметр – меггер. Меггеры до сих пор в употреблении: в них нет никакой электроники, они не требуют элктропитания, нечувствительны к наводкам в измерительных проводах и не создают шумов в измеряемой цепи. Правда, металлосвязь меггером не промеряешь, но у сварного контура и правильно подключенных заземляющих проводниках она десятилетиями держится в норме.

Сопротивление же растекания меггером, включенным на омы, измеряют по схеме на рисунке. Расстояние пары измерительных электродов (они справа) до угла или края металлосвязи – 12-15 м. Электроды должны быть голыми и зачищенными до блеска; металл – любой. Электроды погружают в грунт на 0,6-1 м на расстоянии 1,2-1,5 м друг от друга.

Измерение сопротивления растекания заземления меггером

Полярность подключения меггера нужно соблюдать: защитное заземление должно выдерживать удар молнии. Обычные молнии – отрицательные, т.е. представляют собой поток электронов. Отмечены единичные случаи положительных молний: из земли прямо в небо бьет толстенный столб огня. Но разрушительная сила такой природной катастрофы примерно равна взрыву тактического ядерного заряда, только без проникающей радиации и радиоактивного загрязнения местности, так что заземление от положительной молнии не спасает.

Собственно же процедура измерения элементарна: крутят ручку меггера и смотрят, сколько показала стрелка на шкале.

Предупреждение: использовать для измерения заземления сетевое напряжение, гасящий резистор и миллиамперметр смертельно опасно!

Видео: пример монтажа комплекта заземления

Квартирное заземление

В СССР и РФ до 1997 г. электроснабжение многоквартирных домов осуществлялось по схеме с глухозаземленной нейтралью (схема TN–C). В этой схеме домовый проводник защитного заземления (PE) совмещен в нейтралью трехфазного ввода (N). Эта схема дает большую экономию металла, и в огромном СССР, при необходимости интенсивного жилищного строительства и жестком централизованном управлении энергослужбами, во времена слабой насыщенности жилья электроприборами была вполне оправдана. Но у нее есть два существенных недостатка, «во всей красе» проявивших себя в рыночном обществе века электроники:

1. Схема TN–C мало пригодна в качестве рабочего заземления: ток в нейтрали – сам по себе электропомеха.
2. В случае отгорания нуля на подстанции происходит тяжелая авария: в розетках дома оказывается фазное напряжение 380 В; электроприборы взрываются и возгораются; в доме возникает пожар. На металлических же корпусах электроустановок появляется линейное напряжение 220 В; отсюда – массовый электротравматизм со смертельными случаями.

Энергетики, нужно отдать им должное, прекрасно, как профессионалы, понимая ситуацию, даже во время ельцинской «демократии» насколько могли, ноль держали. Ныне энергоснабжающие предприятия в достаточной степени обеспечены финансами на зарплату специалистам и материалы для ремонта. Случаев отгорания нуля не отмечено уже несколько лет.

Но проблема электромагнитной совместимости из-за отсутствия рабочего заземления остается. Поэтому с 1997 г. новыми СНиП и ПУЭ предусматривается запитка многоквартирных домов по схеме TN–C–S. При этом каждый дом снабжается контуром заземления, а защитный проводник PE разводится по квартирным евророзеткам.

Как узнать, есть ли заземление в доме? Для этого нужно открыть домовый ЩВС. Этого на полном законном основании может потребовать любой владелец приватизированной квартиры, но открывать должен ДЭЗовский электрик; вы можете только смотреть в его присутствии. Даже если у вас группа допуска к электроустановкам IV или V, дающая право единоличного их осмотра.

Осмотра достаточно: если от подстанции приходят пять жил кабеля, у вас система TN–C–S, и вам эта статья вообще не нужна. Если же жил четыре – у вас TN–C, и нужно думать, как заземлиться.

Скажем сразу: сделать контур заземления для многоэтажки своими силами нереально: нужно разрешение ДЭЗа, нужен утвержденный проект, нужен большой объем земляных работ с применением спецтехники на придомовой территории (а если там детская площадка?) Если вопрос решается поквартирно, то единственный выход: защитное зануление и УЗО.

Защитное зануление

В качестве рабочего заземления защитное зануление пригодно лишь для стиральной машины. Микроволновка от него только больше «засифонит», а компьютер – заглючит. Но при нуле, соответствующем ПТБ и ПУЭ, защиту оно даст надежную.

Устройство защитного зануления сводится к подведению заземляющего проводника от этажного щитка к заземляющим контактам евророзеток. Самому заниматься этим нет смысла: за такую работу охотно и за небольшую плату берутся ДЭЗовские или РЭСовские электрики (РЭС – район электросетей; районное энергоснабжающее предприятие). Но если ноль (нейтраль) слабоват, нужно еще и ставить УЗО.

Как узнать, хороша ли у вас нейтраль? Верный признак плохого нуля – бессистемные колебания напряжения в сети при стабильной погоде. Или внезапное повышение напряжения сети вечером, при максимальной нагрузке. Если это наблюдается сразу во всем доме – ноль плохой, и нужны УЗО.

УЗО

УЗО – устройство защитного отключения. Они бывают трехфазными и однофазными, а по принципу работы – дифференциальными реле (дифреле) и электронными заземлениями.

Дифреле измеряет токи в фазе и нуле. Если утечки нет, то токи равны. Если ток в фазном проводе больше, чем в нейтрали – где-то «течет», и срабатывает аварийный контактор. Выключившее электричество дифреле обесточивает и себя, так что по устранении причины утечки его нужно включать вручную.

Дифреле выполняются либо в виде настенной розетки, либо в виде блочка, размещаемого рядом со встроенной розеткой или распределительной коробкой («дозой») возле счетчика, сразу на всю квартиру, либо в виде включаемой в розетку коробочки, в которую, в свою очередь, включается электроприбор. Первые и последние удобны, но менее надежны: в них размыкатель тиристорный, а не электромеханический.

Электронное заземление, грубо говоря, имитирует электромонтера с индикатором. Чувствительность современной электроники на порядки выше, чем у неонки, и для создания рабочей электроемкости достаточно собственной емкости монтажа. Электронные заземления монтируются непосредственно на корпусе электроустановки.

Однако все УЗО имеют два недостатка:

• УЗО совершенно непригодны в качестве рабочего заземления: они или не устранят помеху, или будут упрямо выключать и выключать совершенно исправный прибор.
• УЗО защищают только от пробоя на корпус. При отгорании нуля, когда защита более всего нужна, УЗО сами сгорают быстрее, чем успевают что-либо отключить.

Как все-таки заземлить квартиру

Но как же все-таки сделать заземление в квартире? К счастью, обрыв нуля случается не чаще, чем удар молнии. Поэтому для домов, запитанных по схеме TN–C можно рекомендовать следующий порядок заземления:

1. Для стиральной машины оборудовать евророзетку с защитным занулением. Это обойдется намного дешевле, чем разводить защитный проводник по всей квартире.
2. Дорогие устройства запитать через УЗО-дифреле. Для лампочек в нем смысла нет: сгоревшую заменить дешевле.

А затем приступить к радикальным мерам: собраться всем миром, то бишь всем домом, избрать надежного доверенного человека – владельца приватизированной квартиры, и поручить ему выяснить, во что обойдется устройство контура заземления специализированной фирмой, и смогут ли они сделать контур для вашего дома. Если по ПУЭ контур возможен, а расходы в расчете на квартиру окажутся посильными – пусть общественный ходатай, не заходя в ДЭЗ, заключает с ними договор, а все оргвопросы те уж сами уладят – это их хлеб, так что процедура отработана.

Напоследок

Электроснабжение TN–C и дома без контура заземления – не самое легкое из наследий развитого социализма. Но вспомним законы Мэрфи, среди них есть и положительные. Один их них такой: «Из всякого безвыходного положения существует по крайней мере два выхода».

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Как сделать правильно заземление в частном доме или на даче своими руками: описание, схема и чертежи

Без заземления работа современной компьютерной и бытовой техники чревата поломкой. В основной части страны, тем более в деревнях и селах, находятся системы электропередач старого образца. Здесь не предусмотрено наличие защитного контура заземления либо он находится в таком состоянии, что совершенно не удовлетворяет правилам электробезопасности. Поэтому приходится часто думать, как правильно сделать заземление в частном доме.

Что дает заземление и нужно ли оно?

Защитный контур необходим для обеспечения электробезопасности на даче или в частном доме.

• Правильно организованное заземление при появлении утечки тока приведет к мгновенному срабатыванию УЗО (при прикосновении к токоведущим элементам или повреждении электроизоляции). Это — основная и главная задача защитной контурной системы.
• Еще одна роль заземления — обеспечить нормальную работу бытовой электротехники. Для многих электрических приборов недостаточно наличия в розетке защитного провода (когда он есть). Требуется напрямую подключение к заземляющему контуру. Для чего, как правило, на корпусе находятся специальные зажимы. Если конкретно рассматривать бытовую технику, то это стиральная машина, духовка и микроволновая печь.

Немногие люди знают, но микроволновая печь без прямого подсоединения к «земле» при работе может сильно «фонить», при этом воздействие излучения является довольно опасным для жизни.

Во время прикосновения влажными руками к корпусу стиральной машины нередко чувствуется пощипывание, которое неопасно, но довольно неприятно. Избавиться от этого можно, подсоединив «землю» непосредственно на корпус.

В случаях с электрической духовкой ситуация происходит таким же образом. Даже когда она не «щиплет», прямое подсоединение является наиболее безопасным, поскольку проводка внутри этого агрегата работает в довольно тяжелых условиях.

С компьютерами ситуация еще интересней. Подсоединив напрямую провод заземления к корпусу, вы сможете значительно увеличить скорость интернета и минимизировать количество «зависаний».

Необходимо ли заземление в деревянном доме или на даче?

На любой даче необходимо обязательно сделать заземление. Тем более, когда дом сделан из горючего материала — каркасный или деревянный. Все дело в грозах. На дачах довольно большое количество элементов, которые притягивают молнии. Это скважины, колодцы, трубопроводы, закопанные на минимальную глубину или находящиеся на поверхности. Все данные объекты могут притягивать молнии.

Когда нет заземления и громоотвода, то попадание молнии практически равнозначно пожару. Как правило, пожарной службы поблизости нет, поэтому пламя распространится довольно быстро. Поэтому одновременно с заземлением необходимо еще и устанавливать громоотвод — хотя бы несколько стержней двухметровой длины, закрепленных к коньку и соединенных с помощью металлической проволоки с заземлением.

Системы контура заземления для дачи или частного дома

Существует шесть систем. В индивидуальном строительстве, как правило, используется лишь две:

Чаще всего советуют делать заземление на даче своими руками схемой TN-S-C. В данной схеме на подстанции нейтраль глухозаземлена, а электрооборудование непосредственно контактирует с землей. К пользователю ноль/нейтраль (N) и земля (PE) подводится одним проводником (PEN), а на входе в жилое помещение опять делится на два отдельных.

Во время этой схемы заземления достаточный уровень защиты могут обеспечивать автоматы (необязательна установка УЗО). Основной недостаток — при повреждении или обгорании провода PEN на земляной шине на участке между подстанцией и домом в помещении возникает фазное напряжение, ничем не отключающееся. Поэтому ПУЭ жестко предъявляет требования к этой системе: обязательна должна быть механическая защита провода PEN, а также на столбах через 100-200 м необходимо резервное периодическое заземление.

Но большинство линий электропередач на дачных участках или в сельской местности данным условиям не соответствуют. В таком случае рекомендована к установке схема TT. Данная схема должна применяться и в отдельно расположенных хозяйственных открытых постройках с земляным полом. Здесь есть вероятность одновременно прикоснуться к грунту и заземлению, что при схеме TN-S-C может быть опасно.

Отличие заключается только в том, что провод защитного контура на щиток проходит не от трансформаторной станции, как в вышеописанной схеме, а от индивидуального контура заземления. Эта система более устойчива к деформациям защитного провода, но требует обязательного использования УЗО. Без этого устройства нет защиты от поражения электричеством. Потому ПУЭ ее определяет лишь как резервную, когда находящаяся линия не удовлетворяет правилам схемы TN-S-C.

Как сделать заземление в частном доме своими руками (220В)?

Многие старые линии электропроводок совершенно не имеют контурного заземления. Все эти электропередачи необходимо заменять, но когда это будет выполнено — вопрос открытый. Если у вас именно такой случай, нужно установить отдельный контур.

Существует два варианта — сделать контур заземления в частном доме своими руками либо доверить все работы соответствующей компании. Услуги фирм довольно дорогостоящие, однако есть важное преимущество: когда во время эксплуатации появятся проблемы, связанные с неправильной работой системы заземления, ущерб возмещает фирма, производившая установку (обязано должно быть указано в договоре, читайте внимательно). В случае самостоятельного выполнения работ вся ответственность — на вас.

Контур заземления частного дома состоит из:

• линии от системы заземления до электрического щитка;
• заземлителей-штырей;
• стальных полос, которые объединяют штыри в одну систему.

Из чего сделать заземлители?

В роли заземлителей можно выбрать металлические штыри сечением 15 мм и более. При этом использовать арматуру запрещено: у нее каленая поверхность, это изменяет распределение тока. При этом в земле каленый слой быстрей разрушается. Еще один вариант — металлический уголок с полкой более 40 мм. Данные материалы отличаются тем, что в мягкую землю их можно вбить кувалдой. Чтобы облегчить эту задачу, необходимо один конец заострить, на другой приварить площадку, по которой удобно вбивать штырь.

В некоторых случаях применяют металлические трубы, где один край заварен (сплющен) в конус. Снизу просверливаются отверстия. Во время пересыхания почвы распределение тока утечки существенно снижается, а в эти трубы можно вливать соляной раствор, тем самым восстанавливая работу заземления. Основной недостаток данного способа — необходимо под каждый стержень бурить/копать скважины — вбить их кувалдой на необходимую глубину не выйдет.

Глубина вбивания заземлителей

Штыри должны уходить в землю не менее чем на 70-150 см (не меньше глубины промерзания грунта). В районах с очень засушливым летом лучше всего, чтобы штыри располагались во влажном грунте хотя бы частично. Поэтому применяются, как правило, уголки либо прут размером 2,5-3 м. Такие параметры обеспечивают необходимую площадь соприкосновения с землей, что создаст хорошие условия для рассеивания токов утечки.

Чего нельзя делать?

Работа защитного контура заключается в том, чтобы токи утечки рассеивались по максимальной площади. Это происходит благодаря плотному контакту металлических полос или штырей с землей. Потому все части заземления никогда не окрашиваются. Это значительно понижает токопроводимость между землей и металлом, защита получается не очень эффективной. Не допустить появление коррозии на участках сварки можно не краской, а антикоррозионными составами.

Еще один немаловажный момент: заземление должно иметь низкое сопротивление, для чего необходим хороший контакт, который обеспечивается сваркой. Каждое соединение проваривается, шов должен быть без каверн, трещин и иных дефектов.

Довольно неразумно в качестве заземлителя использовать трубопроводы либо иные металлические конструкции, которые находятся в земле. Определенное время это заземление будет работать. Однако через некоторое время из-за электрохимической коррозии стыки труб разрушаются или окисляются, заземление получается нерабочим, как, собственно, и трубопровод. Поэтому эти виды заземлителей лучше не выбирать.

Как сделать правильно заземление своими руками?

Вначале разберемся с формой и требованиями к заземлителю. Самый популярный — в форме равнобедренного треугольника, где в вершинах вбиты штыри. Существует также и линейное расположение (те же три листа металла, но в линию) и в форме контура — штыри вбиваются вокруг жилого помещения с дистанцией примерно в 1 метр (для домов размером больше 100 кв. м). Штыри друг с другом соединяются металлическими полосами.

Этапы проведения работ своими руками

От места установки штырей до края отмостки дома обязано быть не меньше 2-х метров. В выбранном месте делают траншею в форме равнобедренного треугольника со сторонами 2 м. Ширина траншеи 55-70 см, глубина — 80 см. Чаще всего одну из вершин, находящуюся ближе к дому, соединяют с ним траншеей с глубиной не меньше 0,5 м.

В крайних точках треугольника вбивают штыри (уголок или круглый пруток размером до 3 м). Над дном траншеи нужно оставить примерно 15 см. Обращайте внимание, заземлитель не должен выходить на поверхность грунта. Он расположен ниже уровня промерзания на 50-70 см.

К выступающим элементам уголков/стержней крепят с помощью сварки металлосвязь — полоску 40х4 мм. Собранный заземлитель с домом подсоединяют металлической полосой (40х4 мм) либо круглым проводником (диаметром 10-15 мм). Полоску с созданным металлическим треугольником также приваривают. Если все готово, то места сварки нужно очистить от шлака, обработать антикоррозионным покрытием.

После проверки сопротивления защитного контура (как правило, оно должно быть не более 5 Ом) траншеи закапывают. В земле не должно находиться строительного мусора или крупных камней, грунт послойно трамбуется.

К металлической полосе на входе в дом от заземлителя крепят болт, куда приваривается медный проводник в изоляции сечением жилы не меньше 4 мм.

В электрическом щитке заземление подсоединяют к специальной шине. От данной шины «земля» подсоединяется к каждой линии и разводится по всем комнатам. При этом отдельным проводником разводка «земли» по ПУЭ запрещена — лишь в составе общего кабеля. Это обозначает, что когда у вас электропроводка разведена двухжильными кабелями, нужно будет их полностью менять.

Почему запрещено проводить отдельные заземления?

Переделывать во всем доме электропроводку дорого и долго, но когда вы без проблем хотите эксплуатировать бытовую технику и современные приборы, это нужно. Отдельное заземление некоторых розеток неэффективно и порой очень опасно. И вот по какой причине.

Установка двух или больше этих устройств через время приводит к выходу из строя оборудования, включенного в эти розетки. Так как сопротивление контуров будет зависеть от состояния грунта в каждом определенном месте. В определенной ситуации между несколькими устройствами заземления появляется разница потенциалов, приводящая к электротравме или поломке оборудования.

Штыревая модульная система

Все вышеописанные устройства — из забиваемых стрежней, труб и уголков — называют классическими. Их основной минус — значительный объем земельных работ, а также площадь, требующаяся при обустройстве заземлителя, чтобы нормально обеспечить «растекание» тока. Может вызвать сложность и необходимость сварки — иначе подсоединять элементы запрещается. Но преимущества данной системы — довольно невысокие затраты: если выполнять классическое заземление на даче или в доме своими руками, максимум затрат — 100$.

Но недавно появились штыревые модульные системы. Это набор штырей, забивающихся на глубину до 50 м. Таким образом, выходит довольно длинный заземлитель, уходящий на глубину. Элементы штыря соединяются между собой с помощью специальных хомутов, которые фиксируют их, а также обеспечивают хорошее электрическое соединение.

• Преимущества — меньший объем работ и малая площадь. Необходим маленький приямок с глубиной 60 см и сторонами 50х50 см, траншея, которая соединяет с домом заземлитель. Штыри — тонкие и длинные, вбивать их несложно, если грунт подходящий.
• Главный недостаток — глубина очень значительная, и когда встретится на пути, к примеру, камень, то нужно будет начинать все сначала. А достать стержни — это проблема.

Второй недостаток — высокая стоимость. Вместе с работой это заземление обойдется в 400-600$. Установка своими руками проблематична, поскольку забивать стержни кувалдой не выйдет. Необходим специальный инструмент. Также требуется проверка сопротивления после каждого вбитого стержня. Однако если вы не хотите заниматься земельными работами и сваркой, то штыревое модульное заземление — отличный вариант.

Фото и видео заземления 220В на даче или в частном доме своими руками много в интернете. Если вы уверены в своих силах, располагаете необходимыми навыками и инструментами, можно смело начинать сборку контура заземления самостоятельно. Это выйдет гораздо дешевле, нежели приобретение готового устройства заводского изготовления.

instrument.guru
