Электричество в деревянном доме от компании «Вековой Дом»
Для самостоятельного ввода электропроводки в деревянном доме следует ознакомиться с соблюдением всех предписанных норм, дабы не нарушить правила безопасности и не принести вред проживающим в нем людям. Ведь как известно, пожар быстрее всего распространяется по деревянной поверхности.
Многие жители больших городов стремятся переехать в более уютные дома, расположенные за чертой города. Дом из дерева пользуется популярностью за экологичность материала, возможность создать свою планировку комнат, дизайна мн. др. Однако, такие дома имеют один большой минус – повышенная пожароопасность. Статистика сообщает, что большая часть возгораний, связанных с деревянным домом, происходит из-за неисправности электрооборудования, в частности ввода электричества. Мы предлагаем вам ознакомиться с основными правилами ввода электричества в деревянном доме.
Первый этап ввода – это выбор кабеля. Если театр начинается с вешалки, то ввод электричества начинается со столба воздушной линии электропередач. Установкой столбов электричества занимаются специальные службы, однако дотягивать кабель до вашего дома они не обязаны. Поэтому проводить кабель в деревянном доме придется вам своими силами. Стоит отметить, что тут нужно как следует постараться, чтобы провести его в дом, ведь от качества проводки именно этого участка зависит: безопасность и бесперебойность работы электричества. Чаще всего соединение воздушной линии и дома происходит по воздуху.
Кабель для ввода электричества должен быть специальным, его вид вы можете посмотреть в Правилах устройства электроустановок. Мы можем сказать только, что кабель дома этот должен быть с медными жилами и светостабилизационной изоляцией. Как вариант, вы можете использовать ВВГиг, который используют для наружных работ и установке стационарных сетей. Также, чтобы завести электричество, вы можете применять алюминиевый кабель, но если выбирать между этими двумя видами кабеля. Лучше отдать предпочтение медному. Преимущества медного кабеля в том, что он не перегружается и может выдержать большие нагрузки, чего нельзя сказать об алюминиевом.
Более того, при стандартном вводе алюминиевые линии в легковоспламенимых конструкциях нельзя. А дерево, как мы уже сказали, как раз таки и является материалом, склонным к быстрому возгоранию.
Если вы хотите провести электричество в дом в одиночку, вынуждены вас огорчить – ввод электричества лучше проводить с кем-то в паре. Лучше всего обратиться к специалистам, которые обладают всеми нужными знаниями, а самое главное имеют доступ к подобным работам и смогут безопасно провести кабель к дому.
Подводка кабеля к дому
Проведя кабель встает вопрос: как проводить его внутрь дома? Самый легкий способ ввода – это протянуть его сквозь резиновую трубку, предварительно вставленную в стену деревянного дома. Хотелось бы отметить, то это несколько неправильный вариант ввода, так как трубка не является изделием, которое можно использовать в любое время года, хотя сама по себе она является изолятором. Высокая температура, ветер, мороз негативно влияют на трубку, приводя к полной потере изоляционных качеств изделия. Поэтому, если вы хотите осуществить ввод электропроводки в доме раз и навсегда, лучше пренебречь подобным вариантом ввода.
Оптимальный выбор для изоляции кабеля – это толстая труба, изготовленная из гофрированного негорючего шланга, внутрь которой и прокладывают электрокабель. Обязательно перед вводом нужно перейти на кабеля через фарфоровую арматуру. В противном же случае ввод СИП будет нарушать правила пожарной безопасности.
Даже при возникновении пожара металлическая трубка защитит проводку, не позволяя пламени перекинутся на стену в деревянном доме. Толщина стенок такой трубки прописана в стандартах:
- толщина трубки для медного электрокабеля с сечением 4 мм кв. должна быть не менее 2,8 мм;
- толщина трубки для электрокабеля с сечением 6-10 мм кв. должна быть 3,2 мм.
После того электричество прошло ввод в деревянный дом, кабель получает защиту только от выключателя на подстанции. Так как автоматика напралена на большие токи она может просто «не заметить» отдельного короткого замыкания. Именно этот участок и является самой главной опасностью в плане возгорания. Мы предлагаем вам несколько вариантов предосторожности ввода.
Во-первых, хороший способ защитить ввод кабеля от замыкания – установить защитный автомат. Наиболее верный вариант ввода это не просто защитить кабель в стене, но и вне стен укрыть его в стальной толстостенной трубке вплоть до самого распределительного щитка. Сделать это не так просто как может показаться вначале.
Во-вторых, вы столкнетесь с проблемами уже при вводе кабеля сквозь узкую трубку. А если в вашем доме электропроводка устроена таким образом что кабель все время огибает какие-то препятствия, задача еще более усложняется.
В-третьих, даже прокладка кабеля по всей длине в толстостенную трубку не решает проблему, а лишь ограждает дом от замыкания изоляции. В случае возникновения такой ситуации трубка может разогреться до такой степени, что сама станет объектом проблем.
Чтобы избежать подобных негативных явления мы предлагаем простое решение – установить защитный автомат у себя на столбе или на доме, и уже от него тянуть кабель к дому. Такой вариант удобен и хозяевам и проверяющим службам. Если автомат находится на улице он должен быть в защитном от воды и ветра корпусе. Согласно стандарту класс защиты должен быть IP – 55. Выбирая автомат учитывайте сечение вашего кабеля, проведенного к дому.
Наружный выключатель отличается от внутреннего тем, что должен быть менее чувствительным, а также обладать менее быстрой реакцией. Иначе любая, даже самая небольшая перегрузка, вызовет остановку автомата.
Качественное устройство полностью обезопасит от возможного замыкания. Но для большей безопасности лучше все-таки защитить кабель стальными трубками внутри стен или перекрытия.
Большинство старых построек не соответствуют вышесказанным требованиям. Стандарты, по которым устанавливалась старая проводка, не выдерживают современных нагрузок. Именно поэтому мы до сих пор можем наблюдать печальную картину несчастных случаев, связанных с возгоранием проводки, проведенной внутрь дома.
Как осуществляется ввод электричества
В отапливаемой части дома устанавливают электрический щит, который состоит из следующих устройств:
- автомат защиты от внешних перегрузок;
- автомат защитного отключения каждой силовой линии вашего дома;
- ввод электросчетчика.
Автоматы защиты устанавливают для того, чтобы обесточить фазовую линию, если ток в ней стал превышать размеры допустимого. Номинал автомата выбирается согласно максимально низкого тока в электрической сети. К примеру, ограничение на бытовые розетки составляет 16 А. Если же установить автомат, который по показателям рассчитанный на большие токи, то розетки, и места где они установлены станут наоборот самыми уязвимыми.
Стоит отметить, что автоматы реагируют за несколько минут до короткого замыкания, тем самым защищая людей от поражения током, а электроприборы от поломки.
В идеале такое устройство должно стоять на каждой фазовой линии. Однако цена его бывает не всем по карману, поэтому мы предлагаем более дешевый вариант – это установка двух устройств от защитного заземления. Одно можно установить на силовые линии дома, остальное распределить на наружные розетки, которые имеются на вашем участке. Стоит отметить, что этот вариант хоть и более экономичный, но более хлопотный. Ведь если случится повреждение сети, найти место поражения будет намного сложнее.
Существуют и современные дифференциальные автоматы, которые сочетают функции двух вышеперечисленных устройств. Однако их цена настолько велика, что не каждый решится приобрести данное устройство.
Правила проведения электропроводки
Проводить электрический кабель можно несколькими способами.
- Ввод проводки открытым кабелем. Все мы сталкивались с кабелем, идущим вдоль стены или пола, закрепленный специальными зажимами. Это и есть тот самый открытый кабель. Этот ввод разрешен только для кабеля с сечением 6 мм кВ. Конечно, оформление стен в виде кабеля не к лицу любому дому, особенно деревянного дома. Именно поэтому современные производители представили на рынке наборы кабелей в обрезиненных негорючих оплетках, которые имеют презентабельный внешний вид и симпатично смотрятся в интерьере.
- Ввод кабеля через гофрированную трубку вдоль стены. Не смотря на свои технические характеристики, внешний вид такого кабеля оставляет желать лучшего.
- Ввод кабеля в специальном электроустановочном коробе. Это полностью разборная конструкция, которая симпатична и может быть совсем незаметна. При этом стены и пол деревянного дома полностью защищены от возгорания. Такие электромонтажные короба выпускают всевозможных цветов и размеров, поэтому вы сможете подобрать идеальный вариант для вашего интерьера.
Заключительный этап – это выбор качественных розеток и выключателей. Рынок электроустановочных изделий напичкан всевозможными изделиями, отличающимися не только по форме и цвету, но и по своим функциональным характеристикам. Мы предлагаем вам выбирать проверенных временем производителей, которые уже много лет занимаются изготовлением розеток и выключателей, и имеют много положительных отзывов.
Надеемся, что наша статья была для вас полезной и познавательной, чтобы вы могли обезопасить себя и ваше жилище. Выбирая розетки, выключатели и остальные электроприборы для ввода электричества, помните, что ваше здоровье превыше всего!
Смотрите также:

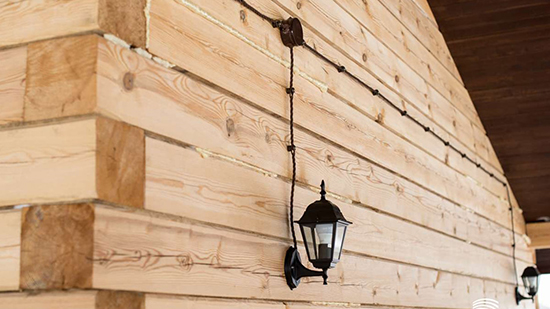

Наружная проводка в деревянном доме: выбор кабеля, ввод электролинии
При подключении здания к подстанции особую роль играет наружная проводка в деревянном доме. От того, насколько верно были подобраны материалы и точно выполнен монтаж всего оборудования, будет зависеть безопасность строения от возможности возникновения возгорания.
Требования к наружной проводке деревянного дома
Дерево, как строительный материал, имеет тысячелетнюю историю. Но и на сегодняшний день постройки из древесины актуальны для многих мест на земле. Строительство зданий из этого материала обходится заметно дешевле, чем, например, из камня. Это только одно из достоинств. А что касается минусов, то в основном выделяют один. Будь то бревенчатый сруб, или каркасное строение, такие здания считаются пожароопасными в повышенной мере.
В виду этого, при выборе проводов и электрических устройств для деревянного дома, необходимо применять повышенные требования. Ведь по статистике большинство пожаров в домах, где была применена деревянная отделка, происходит по вине электрика. Из-за ошибки при монтаже. Проигнорированные правила заземления или неверно установленный выключатель может быть причиной возгорания.
Основные требования к электропроводке деревянного дома:
- При выборе кабелей и их компонентов необходимо учитывать пиковую нагрузку на каждом из участков электрической сети. Поэтому материалы берутся с 25-30% запасом.
- Расположение проводки должно сводить к минимуму перегрев кабелей и возможность занимания от них огнем окружающих предметов.
- Рекомендован медный кабель с тремя жилами. Его изоляция должна быть выполнена из негорючих материалов. Запрещается использовать провода с ПВХ оболочкой.
- Прокладку жела
СИП внутри дома: гори ясно, чтобы было всем теплее! / О вводе в дачные дома, PE, СИП и щитке для УЗИП на CS-CS.Net: Лаборатория Электрошамана
Дом пользователя Belaal в момент пожара из-за возгорания СИПа в счётчике
Сегодня у нас будет СТРАШНЫЙ пост. Потому что пора начинать КОШМАРИТЬ не абстрактными вещами, а настоящими рассказами! Ещё один Кошмарник я сделаю по материалам фоток парня, который занимается обслуживанием этажных щитов за Уралом. Там вообще в ходу классная лотерея: «Выбирай, в каком месте тебе понравится открутить ноль на весь этаж».
В посте почти все фотографии — НЕ МОИ. Они принадлежат моим читателям. Они присылали мне их на почту или оставляли ссылки в комментариях к разным постам. Мне надо было фотки откадрировать, поэтому я подписал их общим копирайтом.
В тексте поста я буду указывать, откуда я взял фотки. Если я чего-то напутал или забыл — вы можете написать мне на мыло или в комменты, и я подпишу авторов в тексте поста.
Накатать этот пост меня вдохновило несколько каналов пожарных, которые я как-то нарыл на YouTube. Навскидку мне запомнились «Я — Пожарный» и «Дерзкий Пожарный«. Советую пару часиков на них позалипать, чтобы понять то, что же такое — пожар и как сложно его тушить. А самое жуткое — это то, когда ввод сети в дом сделан так, что его нельзя отключить. А таким страдают некоторые посёлки в регионах: ввод со столба сразу заходит в дом и идёт на счётчик или вводной автомат, но внутри дома. Про это мы сегодня поговорим.
Но САМЫЙ кошмар, с которым несколько народа уже попало — это провод СИП и та его особенность, что он горит как свечка. Заглавное фото поста предоставлено юзером Belaal с сообщества, который зафоткал то, как горит его собственный дом на рассвете. Успев выбежать вместе с семьёй. Причина пожара — заведённый внутрь дома горе-электриками СИП и плохой контакт в счётчике внутри этого же дома. Пиздец.
1. Горючий провод СИП. Почему его НЕЛЬЗЯ заводить внутрь жилого дома?
Почему-почему? Да потому что он горючий. Это не ошибка или какое-то недопущение, а просто СИП так устроен. Дело в том, что химически можно получить два вида материалов для внешней изоляции: или такой, который стоек к солнечному свету, но горит, или такой, который не горит, но и не стоек к солнечному свету.
Поэтому рано или поздно Niled (как я понимаю) взяли и спроектировали специальный провод СИП для воздушек. В принципе у меня лежат образцы, так что я могу мелкий пост с фотками СИПа и зажимов сделать. Думаю, что сделаю, да. СИП — это ПРОВОД, а не кабель. Он создан специально для воздушек и имеет огромное количество разной арматуры для того, чтобы его можно было легко монтировать и подключаться к нему.
СИП самонесущий — ему не надо никаких поддерживающих тросов и дополнительной изоляции. Поэтому, кстати, то как электросети опускают его в трубу при монтаже щитков на столбе является для СИПа грубейшей ошибкой. Вот так поступать с СИПом нельзя (фотка из поста про ВРУ и ненависть):
Идиотское подключение СИП к ВРУ в гофре
Для СИПа созданы специальные зажимы, которые покрывают большой ряд сечений и видов проводов: изолированный (с острыми зубцами для прокалывания) и неизолированный (с плоскими контактными пластинами). Всё продумано и сделано так, чтобы СИП находился только на улице, а если мы захотим подключить к нему подземный кабель — то мы использовали специальные зажимы.
Ещё раз. СИП — ГОРЮЧИЙ! При горении он будет капать горящими расплавленными каплями и поджигать всё вокруг! Из-за этого его ЗАПРЕЩЕНО ЗАВОДИТЬ В ДОМ! Он должен идти только ПО УЛИЦЕ!
Но у нас, как обычно, на правила плюют! Причём по двум вариантам: шобы не воровали (зато сгорели нахер) или в варианте «да нахер нужны эти дурацкие правила, ща я его в трубу засуну». Вот фотка из поста про переборку щита на дачной фазенде одного заказчика:
СИП со столба уходит в ПНД-трубу и прикидывается кабелем ВбБШВ
Здесь не видно (фотка сделана почти случайно, я не знал что буду выкладывать её в пост), но СИП, любовно смотанный в пучок изолентой, уходит в ПНД-трубу, которая примотана проволокой к уголку, забитому в землю. И, конечно же, появляется в деревянном доме внутри щитка со счётчиком вот так:
В доме остался старый никому не нужный щиток учёта
Что будет, если СИП вдруг загорится? Всё вокруг будет залито горящими каплями и дом сгорит, как и было на заглавной фотке этого поста у Belaal.
Хорошо! Вторая часть мыслей: а почему СИП должен загореться? А потому что он сделан из алюминия, а алюминий под давлением затянутого винта течёт и его надо подтягивать. Вот иногда (редко, но метко) и возникают ситуации, когда плохой контакт греется и потом поджигает изоляцию СИПа.
Вот так это бывает. Обратите внимание, что вводной автомат до сильно загрустившего счётчика тут до сих пор включен.
Учётный щит со сгоревшим счётчиком (плохой контакт СИП)
А вот так было на объекте у Генерал Дрозд. Вот фотография из его поста в ЖЖ. Тут у счётчика поджарилась спинка:
Сгоревший счётчик (плохой контакт СИП), Генерал Дрозд
Видали, как полыхнуло? В данном случае щит учёта был на столбе. А если бы такое было в доме — то и был бы пожар.
Поэтому бейте палкой тех, кто пытается затащить СИП в дом. Не место ему там! А как быть — поговорим чуток позже.
2. Хреновые соединения. Щиток на фасаде от Funt. Лучше сгорите, но зато не воруйте!
Идём дальше! Теперича у меня есть несколько приветов от Кирича Funt. Ездил он к своим родственникам в область и увидел там в глубинке вот такой вот щиток ввода:
Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)
Сначала зацените какой-то хилый УЗИП. У меня такое ощущение, что это УЗИП для слаботочных сетей. А его тут поставили в силовую. Скорее всего при реальных перенапряжениях он бахнет. Может и автомат подзорвёт. Хе хе.
Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)
Но самое весёлое и трешовое — это вот ЭТО:
Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)
Если кто не понял — то это алюминиевые жилы специального провода для воздушек (АВК), который должен защищать линию от ложных подключений и воровства. Фазная жила у него находится в центре, а нулевая оплетает её. Это похоже на коаксиальный кабель.
Ну вот сделали такой, млять, провод. А как его подключать внутри щита-то? Ведь тут у нас система ТТ, в ней по нулю может прилететь что угодно. Значит ноль надо изолировать (как и чем, если он оплетает фазу?). А потом эти алюминиевые жилки как-то запихать в клеммы автомата или ещё куда-то.
Вот тут находчивые энергетики и решили поставить обычный пластиковый клеммник, про которые я ещё очень давно писал. Полный пиздец. Этот провод сам собой вынуждает делать пожароопасные щиты. Вы запомнили номинал вводного автомата? Он на 16А! То есть, вот это вот так обгорело на токе ВСЕГО в 16А!
А это ещё не всё. Знаете, где стоит этот пластиковый щиточек? ВОТ ГДЕ:
Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)
На фасаде деревянного дома. А чтобы дом гарантированно сгорел, вводной провод идёт под обшивкой фасада. Ох и устроили мы там с Киричем кипиш и промывку мозгов! Кирич — вживую, а я виртуально!
3. Способы перехода с СИПа на медь на фасаде.
До чего мы дошли на данный момент? Мы поняли, что СИП поддерживает и радостно распространяет горение. Поэтому его место — только на улице, и заводить его в дом его ни в коем случае нельзя. А ещё мы увидели, как это горение происходит и чем чреваты хреновые контакты алюминия.
Давайте подумаем, как тогда нам оформить ввод в дом так, чтобы с ним не было проблем. Очевидно, что самый удобный способ — это подземный бронированый кабель: закопал его от столба или щитка учёта на столбе — и заводи в дом.
А как быть с СИПом? Довести его только до фасада дома и там перейти на медный кабель, который уже заводить в дом. Ещё раз выделю эту мысль: СИП создан ТОЛЬКО для воздушных линий — линий, которые идут по воздуху открыто вне помещений. Если вам надо протащить воздушный кабель в сарай — то вы из дома тащите медь. На фасаде дома переходите с меди на СИП и тянете его до сарая. На сарае снова переходите на медь и уводите её в сарай. Вот так и только так!
Давным-давно на МастерСити была вот такая вот фотка идеального, как там писалось, варианта перехода на медь на фасаде дома:
Пример перехода с СИПа на медный кабель через специальные сжимы
Да, её можно использовать как образец, потому что тут всё сделано грамотно: СИП держится на анкерном зажиме за кольцо, вкрученное в стену дома. Он находится на расстоянии от фасада и не касается его. Медный кабель выведен из дома через стальную трубу, выход которой загнут вниз, чтобы в неё не заливалась вода. Медь и СИП соединены между собой через специальные зажимы, а на жилы СИПа надеты изолирующие колпачки.
Дополнительно автор этой фотки обмотал медные жилы чёрной изолентой, чтобы придать им светостойкость. Фотка эта достаточно старая, и что именно была за изолента — не известно. То ли какая-то специально светостойкая (возможно, от 3М), то ли обычная. Если обычная — то она быстро развалится.
А вот вариант того, как сделал переход на медь один из камрадов, с которым я переписывался по мылу. Идея хорошая, но до конца я с ним не согласен: СИП идёт по фасаду дома в пластиковой трубе и, хоть эта труба имеет сертификат негорючести, всё же это — не то решение: она не светостойкая и рано или поздно разрушится. Если бы тут была сталь — то было бы здорово!
Один из примеров перехода с СИПа на медь через клеммы на DIN-рейку
Но иногда возникает более сложная задачка, когда надо решить сразу и вопрос с вводом СИПа, и УЗИПами, и подводкой контура заземления и иногда поместить счётчик в доме или около него. И вот тут и придумалось у меня комплексное решение.
4. Щит заземления и УЗИП на фасаде дома. Решаем все задачи одним щитом.
В общем, этот вариант у меня достаточно устоялся и сейчас на всех консультациях по щитам я про него и рассказываю. Да и мне самому понравилась эта идея в стиле «Блин! Как же это я про тебя забыл-то». Чтобы понять, к чему я веду, давайте выпишем те задачки, которые нам надо решить при вводе электричества в дом:
- Контур заземления и молниезащиты. Именно контур, а не пресловутый треугольник, который все так любят. Если вы делаете молниезащиту — то вам надо забить заземлители хотя бы по двум, а лучше по четырём углам дома и обвязать это всё в единую полосу. Если не делаете — то достаточно забить один заземлитель с контролем сопротивления контура.
- Ввод PE от контура заземления в щит. Чаще всего сам контур заземления делается стальной полосой или проволокой. Понятно, что тащить её в щит — это тупо. Как её блин затащить в белый и красивый щит серии AT/U, например? Вы ещё скажите — к корпусу щита приварить, хех.
Поэтому где-то на улице/подвале к полосе приваривается болт, к которому через наконечник ТМЛ прикручивается обычный медный провод ПуВ/ПуГВ сечением от 10 квадратов, который уже и заводится в дом. Такое соединение надо как-то защитить от земли, влаги и сделать его обслуживаемым. - Внешний разъединитель на случай пожара или ЧП. Было бы хорошо, если бы где-то вне дома был разъединитель, которым дом можно отключить.
- УЗИПы. Им требуется две вещи (в самом жёстком варианте): металлический щиток, где они могут спокойно и безвредно бахнуть или загореться и PE максимально близко к контуру заземления. А между УЗИПами и щитом, который мы ими защищаем (наш щит дома) ещё и желательно сделать некоторое расстояние (несколько метров кабеля).
- Переход с СИПа на медь. Про это мы уже говорили: СИП заводить в дом нельзя.
Что у нас получается? Сначала кажется, что я выписал список пунктов, которые противоречат друг другу. Как, блин, перейти с СИПа на медь и сразу же поставить УЗИПы и ещё и полосу от контура подвести?
Так вот вам хорошее и грамотное (по моему мнению) решение: металлический щит ввода на фасаде дома! Это не щит для счётчика (но его можно совместить с ним), а специальный щит, где могут стоять УЗИПы, приходить СИП в металлической трубе и стальная полоса от контура заземления.
Удобнее всего делать такой щит на базе серии ST от DKC. Вот щиток, который я делал для комплекта щитов в Пушкино:
Щит для ГЗШ и УЗИП на фасад дома
Тут у нас есть главная заземляющая шина (ГЗШ), на которую будет приходить PE от контура заземления и ряд клемм «Вход-Выход» (клеммы на 16 квадратов, соединённые попарно перемычками), которые нужны для того чтобы соединить между собой кабель ввода из земли, кабель ввода на дом и сделать отвод на установку УЗИПов внутри этого щитка. Сам щиток будет находиться на стене дома.
А вот ещё пример таких щитков (учёта на столб и УЗИП на фасад) для дома в Грибаново:
Щит учёта состоит из вводного автомата, счётчика и вольтметра
Кайф такой идеи в том, что мы не пытаемся впихать брутальные и объёмные вещи в нашу красивую DIN-реечную систему (как это было, например, в щите в Томилино), а выносим всё объёмное на фасад дома. А в щит (шкаф) дома будет приходить уже трёх- или пятижильный кабель, и в том щите можно будет действовать точно так же, как в квартирном — просто брать питание и использовать его, не думая ни о каких системах заземления.
Небольшой щиток учёта и щит УЗИПов для этого щита (Грибаново)
В итоге можно сказать так: если вы знаете, что никогда никакие УЗИПы, молниезащита и прочие прелести вам не понадобятся — то переходите на фасаде дома с СИПа на медь и заводите её в дом сразу. Если же есть желание сделать задел на будущее — то организуйте себе такой вот щиток на стене (фасаде) дома и подтащите туда ввод от контура заземления и ввод со столба. А в будущем в этом щитке можно будет развернуться.
Так вышло, что Кирич Funt переделывал ещё один ввод у своих родственников, но в другом доме. И вот там как раз мы и сделали такой щиток на фасаде с заделом на будущее.
Щит DKC серии ST на фасаде дома для перехода с СИП на медь, заземления, УЗИПа и учёта (Funt)
Воздушный ввод при помощи сжимов переводится на два кабеля ВВГ-нг-LS 1×10, которые потом в трубе опускаются к щитку на стене.
Переход с ввода на кабели ВВГ (Funt)
В щите пока вот так вот. Если в будущем понадобится добавить сюда УЗИПы или что-то ещё — то место есть.
Щит DKC серии ST на фасаде дома для перехода с СИП на медь, заземления, УЗИПа и учёта (Funt)
5. Следим за качеством соединений и даже расходников: хреновые шинки и НШВИ.
И последний кусок поста про пожары и прочее — неожиданный. Оказывается, если мы имеем дело с вводом питания в дом, то обращать внимание надо ещё и на шинки, на которых некоторые недобросовестные электрики пытаются делать разделение N/PE.
Если вы посмотрите на всякие «щиты ввода на столб» от застройщиков или местных электриков, то там обычно используются самые обычные винтовые латунные шинки на DIN-рейку. А у них есть два косяка: зажим провода торцом винта и слабый ток, на который они рассчитаны (до 63А обычно).
Как мы помним, хе хе, алюминий обладает текучестью под давлением винта. Поэтому если зажать СИП напрямую в такую шинку, то рано или поздно можно получить вот такое вот дерьмо:
Дешёвая латунная шинка N/PE, сгоревшая из-за плохого контакта
А если стебаться ещё сильнее, то посмотрите на то, как иссверлен этот латунный брусочек. Может быть само его сечение и позволит пропускать ток в 63А, но если в нём наделать дырок, то сечение бруска в этих местах снизится.
Какой у нас самый худший вариант аварии с отгоранием нуля на магистральной линии? Если у нас сделана система TN-C-S, повторное заземление нуля в линии хреновое — то через такую шинку может течь огромный уравнивающий ток. В самом худшем случае — ток до номинала вставок на подстанции, которыми защищена эта линия.
Поэтому такие шинки использовать для ввода СИПа или узла разделения PEN НЕ НАДО! Берите распределительные блоки. Я использую ABB BRU/DBL, но те же ИЭК и ТДМ делают блоки «РБ», которые тоже имеют право на жизнь и имеют надёжный контакт (а стоят недорого). Их можно брать на ток от 125А и не париться.
А следующую порцию фоток мне снова прислал читатель. Вводные данные такие — в щите стоит на вводе автомат C25, потом УЗМка. В какой-то из дней было обнаружено, что один из контактов автомата подгорел, а УЗМка начала стекать с рейки.
Плохое качество наконечника НШВИ: оплавилась УЗМка
Вот так выглядит подгоревший контакт автомата. Видно, что юбочка наконечника НШВИ расплавилась и стекла по проводу.
Плохое качество наконечника НШВИ: оплавилась УЗМка
УЗМке досталось из-за теплового расцепителя автомата: температура от плохого контакта передавалась на внутренние железки автомата, которые грели его корпус. А его корпус нагревал УЗМку, которая стояла рядом. Вот она и поплавилась.
Плохое качество наконечника НШВИ: оплавилась УЗМка
Когда нагрев стал более сильным, автомат стал отключаться по тепловому расцепителю и только тогда проблему заметили.
Мы с автором фоток гадали о том, почему НШВИ оплавился и остановились на двух версиях: или на том, что НШВИ был из какого-то странного металла (его расцветка напоминает китайскую) и плохой контакт был внутри него, или на том, что плохой контакт был внутри автомата.
Плохое качество наконечника НШВИ: оплавилась УЗМка
6. Итоги. Как же обращаться с СИПом?
В общем, если подвести итоги, то написать надо вот такие мысли:
- СИП — пожароопасен и он таким создан специально (из-за использования полимера, который светостоек, но горюч).
- Его место — ТОЛЬКО на улице. Заводить в дом его нельзя и это чревато пожарами.
- Переходить с СИПа на медь надо около фасада дома. Сделать это можно или сжимами или при помощи щитка на стене дома.
- Если у вас будут УЗИПы, молниезащита, система TN-C-S или ещё что-то подобное, то для всего этого удобнее будет организовать щиток на стене дома, куда подтащить ввод и провод от контура заземления. В этом случае все брутальные и пожароопасные компоненты (СИП, УЗИП) будут находиться в брутальном металлическои ящике и не надо будет думать о том, как запихать их в обычный силовой щит внутри дома.
На этом у меня всё. Держите ещё и фотку из инетовских приколов. Это называется «…если нет заземления, но начальство настяло на обратном».
Как не надо делать заземление объектов
Ввод в дом электричества в дом. Основные виды прокладки
Как и любое человеческое жильё, деревянный дом также нуждается в подводе к нему электрической энергии. Поскольку здание выполнено из горючего материала, то нормативами ПУЭ предъявляются особенно жёсткие требования к вводу электрического кабеля в жилище, построенное из дерева.
Согласование документации
Вначале необходимо будет согласовать всю техническую документацию, необходимую для подключения своими руками деревянного дома к линии электропередач (ЛЭП). В каждом регионе могут быть свои местные правила и порядок осуществления работ, поэтому невозможно дать универсального совета по подготовке документов.
Скорее всего, необходимо будет оплатить проект энергоснабжения, и согласно ему владельцу здания необходимо будет выполнить ряд технических условий, чтобы осуществить ввод электричества в деревянный дом.
Ниже будут рассмотрены варианты подключения к электросети древесной постройки с необходимыми защитными мерами, предотвращающими возможность короткого замыкания (КЗ) и как его следствия – возникновения дуги, поджигающей конструкции из дерева.
Существующие варианты ввода электроэнергии в дом
Вполне возможно, что официальные службы, единолично отвечающие за установку, подключение и эксплуатацию вводного кабеля до самого электросчётчика, не захотят доверить владельцу дома ввод электричества своими руками.
Но, тем не менее, стоит ознакомиться с существующими вариантами, чтобы самостоятельно принять решение, исходя из критериев безопасности и собственных возможностей. Всего существует три способа подключения жилья к ЛЭП:
- Ввод от столба воздушной линии (ВЛ) при помощи неизолированных алюминиевых проводов. Данный способ, ввиду его небезопасности применяется всё реже.
- Ввод от ВЛ при помощи самонесущего изолированного провода, называемого также СИП кабелем. Благодаря изоляции, линия ввода не подвержена короткому замыканию из-за ветра и падения дерева, а в случае обрыва, такой кабель не представляет опасности поражения для прохожих людей.
Ввод в дом электричества. Как сделать правильно и безопасно.
Владельцам частных домов необходимо позаботится о том, что бы завести кабель электропитания на электрощиток, с которого уже будет расходится электропроводка по дому.
В частном секторе города или поселка, в сельской местности для того, что бы запитать всех потребителей по улицам устанавливаются опоры с проводами (ВЛ), которые идут с подстанции. А все дома подключаются от этой линии. При чем самовольные подключения запрещены. Все делается только с разрешения и специалистами электроснабжающей организации.
Если необходимо подключить новый индивидуальный дом, тогда понадобится сделать проект и согласовать все вопросы с местными электросетями.
Подключение к линии электропередачи осуществляется двумя способами:
- Через ВЩУ с электросчетчиком или вводной щит учета, устанавливаемый на опоре воздушной линии электропередачи. Этот метод исключает возможность воровства электроэнергии. Только так подключаются все новые дома.
- Напрямую, электросчетчик стоит внутри дома. Устаревший, но самый распространенный метод.
СИП ввод в дом.
Линия электропитания от опоры ВЛ, проложенная до самого дома по воздуху, называется воздушным вводом. Раньше воздушный ввод выполнялся не изолированными проводами, которые доходили до изоляторов, установленных на доме. А далее с них уходил алюминиевый кабель в здание. Данный вид подключения электропитания является самым не надежным и менее безопасным по сравнению с другими вариантами.
Иногда для ввода используется электрический кабель, специально предназначенный для наружной, открытой прокладки. Он крепится к опоре при помощи троса, который натягивается от опоры до крепления на доме. На трос подвешивается кабель с использованием специальных хомутов.
Сегодня практически везде для воздушного ввода в частные дома используется изолированный алюминиевый провод марки СИП, его изоляция устойчива к перепадам температуры и воздействию солнца и осадков. СИП нет необходимости крепить к тросу. Для воздушного ввода используется 2- (220 В) или 4 -(380 В) жильные провода сечением 16 квадратных миллиметра.
Все работы по организации и монтажу электропитания до фронтона выполняются специалистами электросетей. А далее Вам уже необходимо самостоятельно или нанять мастера, который сделает правильно проход через крышу или стену в металлической трубе и доведет электрический кабель до электрощита вашего дома. Если электропитание будет вводится в деревянное строение, тогда по сгораемому основанию делается монтаж в металлических трубах. В кирпичных и силикатных домах кабель во внутрь заходит через металлическую трубу и далее идет в штробе.
Иногда для ввода кабеля в дом используется трубостойка (5) с натяжкой (1). Провода доходят до изоляторов (2), закрепленных на трубостойке и затем к ним подключается кабель или провода, который через изогнутую трубу стойки и сквозную через стену трубу заходят вовнутрь дома. Все металлические конструкции ввода должны быть заземлены.
Подземный ввод кабеля в дом.
Ввод электропитания в частный дом под землей является самым надежным вариантом, но и самым трудоемким.
Для подземного электрического ввода кабеля копается траншея от опоры ВЛ до дома глубиной не менее 60 сантиметров, но лучше- 80 см. Опуск с опоры в землю осуществляется в трубе, высота которой от уровня грунта должна быть не менее 2 метров.
Кабель можно использовать любой сечением не менее 16 квадратных мм. Но при использовании марки ВВГ, АВВГ и т.п. необходимо кабель прокладывать в металлических или пластиковых трубах, но если применить бронированный ВбБШв (рекомендую именно его использовать)- трубы используются только в местах опусков или подъема выше грунта. Внимание токопроводящая оболочка бронированного кабеля должна быть заземлена с двух сторон: на ВЛ и в электрощите дома.
В сам дом электрокабель заводится:
- Через фундамент— наилучший вариант. Необходимо заранее подготовить отверстие и заложить в него трубу для завода кабеля.
- С подъемом по внешней стене. Опять же защищаем кабель металлической трубой на высоту не менее 2 метров от грунта, и делаем проход через стену в металлической трубе.
Для сетей 380 Вольт необходимо использовать 4 или 5 жильный кабель, для 220 Вольт- 2 жильный.
По действующим правилам у каждого дома должен быть свой заземляющий контур, который соединяется с PE или шиной заземления вводного электрощита. Как делается заземляющий контур Я расскажу в следующей статье.
