Ввод в дом электричества в дом. Основные виды прокладки

Автор Alexey На чтение 7 мин. Просмотров 2.2k. Опубликовано 07.04.2016 Обновлено 07.04.2016

Как и любое человеческое жильё, деревянный дом также нуждается в подводе к нему электрической энергии. Поскольку здание выполнено из горючего материала, то нормативами ПУЭ предъявляются особенно жёсткие требования к вводу электрического кабеля в жилище, построенное из дерева.

Согласование документации

Вначале необходимо будет согласовать всю техническую документацию, необходимую для подключения своими руками деревянного дома к линии электропередач (ЛЭП). В каждом регионе могут быть свои местные правила и порядок осуществления работ, поэтому невозможно дать универсального совета по подготовке документов.

Скорее всего, необходимо будет оплатить проект энергоснабжения, и согласно ему владельцу здания необходимо будет выполнить ряд технических условий, чтобы осуществить ввод электричества в деревянный дом.

Ниже будут рассмотрены варианты подключения к электросети древесной постройки с необходимыми защитными мерами, предотвращающими возможность короткого замыкания (КЗ) и как его следствия – возникновения дуги, поджигающей конструкции из дерева.

Существующие варианты ввода электроэнергии в дом

Вполне возможно, что официальные службы, единолично отвечающие за установку, подключение и эксплуатацию вводного кабеля до самого электросчётчика, не захотят доверить владельцу дома ввод электричества своими руками.

Но, тем не менее, стоит ознакомиться с существующими вариантами, чтобы самостоятельно принять решение, исходя из критериев безопасности и собственных возможностей. Всего существует три способа подключения жилья к ЛЭП:

•  Ввод от столба воздушной линии (ВЛ) при помощи неизолированных алюминиевых проводов.
  Данный способ, ввиду его небезопасности применяется всё реже.
•  Ввод от ВЛ при помощи самонесущего изолированного провода, называемого также СИП кабелем. Благодаря изоляции, линия ввода не подвержена короткому замыканию из-за ветра и падения дерева, а в случае обрыва, такой кабель не представляет опасности поражения для прохожих людей.
•  Ввод осуществляется при помощи специального бронированного кабеля, прокладываемого под землей. В отношении деревянного дома это самый безопасный способ его подключения к сети, но и самый дорогостоящий.

Почти наверняка можно утверждать, что владельцу дома не разрешат осуществлять крепление проводов к столбу воздушной линии, и производить их подключение.

Но прокладку кабеля от электрощита до точки ввода под землей или по стене деревянного здания, при согласовании с официальными лицами, владелец дома может осуществить самостоятельно. Именно этот участок ввода является наиболее потенциально опасным, поэтому речь будет идти в основном об этом.

Использование инновационного СИП кабеля

Наиболее прогрессивным способом подключения с помощью воздушных линий любой постройки к электросети является использование СИП, но существуют дополнительные трудности в отношении деревянного дома, касающиеся прохождения вводного кабеля по стене огнеопасного здания.



Даже, если осуществляется ввод электричества в каменный или кирпичный дом, всё равно существует очень много противников того, чтобы СИП кабель прокладывался по стене здания, так как изоляция проводов не является достаточно надёжной в плане физической прочности, и не предназначена для контакта с любимы строительными конструкциями.

Если же речь идёт о деревянном доме, то доводы противников ввода в здание СИП выглядят ещё убедительнее. Чтобы не описывать все баталии, происходящие на различных форумах и в личных спорах электриков, можно коротко объяснить суть – воздушная линия защищена от короткого замыкания автоматом, рассчитанным на очень большие эксплуатационные токи.

Ввод электроэнергии с помощью ЛЭП и СИП

Это значит, что установленный на трансформаторной подстанции защитный выключатель отключится с некоторой задержкой, при возникновении КЗ в СИП, проложенным по деревянной стене. Нескольких секунд высокотемпературной очень мощной дуги будет достаточно, чтобы поджечь сухой деревянный дом.

Защитные меры при использовании СИП

Сторонники ввода в дом СИП и прокладки его к вводному электрощиту предлагают заключать данный кабель в защитную толстостенную металлическую трубу, обладающей локализирующей стойкостью к воздействию дуги.

При выполнении этого способа своими руками, если он будет одобрен официальными службами, следует особое внимание уделить точке входа СИП в трубу, и его выхода из неё. Это означает, что не должно существовать малейшей возможности для перетирания кабеля об торец трубы. Поэтому, осуществляя такую прокладку в трубе, СИП дополнительно защищают при помощи гофры.

ввод в дом с помощью гофры

При вводе, осуществляемом с помощью СИП, описанную выше проблему решают иным способом – в точке крепления от алюминиевых жил данного провода делают переход на кабель, предназначенный для прокладки внутри деревянных зданий, и являющийся огнестойким и не распространяющим горение (ВВГнг FR LS).

Ввод в дома кабелем через общий автомат

При этом, данную часть ввода до электрощита также необходимо защитить при помощи защитного автомата. При вводе электричества с помощью неизолированных проводов, отрезок соединительного кабеля, идущего от фарфоровых изоляторов к распределительному щиту, также следует защитить автоматическим выключателем.

Ввод в дом ЛЭП через автомат

В обоих случаях номинал автомата должен быть на одно значение выше, чем на вводном щите, так как наружный бокс, где будет установлен данный автоматический выключатель, будет находиться на высоте, и к тому же, он должен пломбироваться для предотвращения кражи электроэнергии.

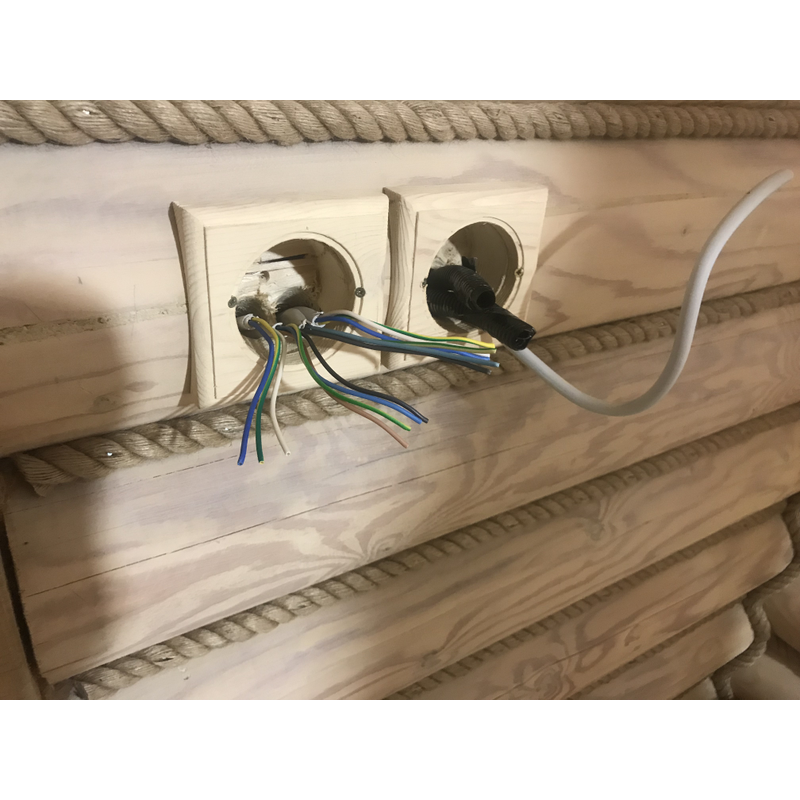

Прокладка электропроводки в здании из дерева

Любая электропроводка в деревянном доме, должна соответствовать нормативам ПУЭ, касающимся прокладки проводки в пожароопасных зданиях, в том числе и отрезок, идущий от точки ввода к электрическому вводному щитку.

Поэтому, переход кабеля через стену в обязательном порядке должен проходить через толстостенную металлическую трубу, которая должна изгибаться вниз для предотвращения попадания вовнутрь атмосферных осадков.

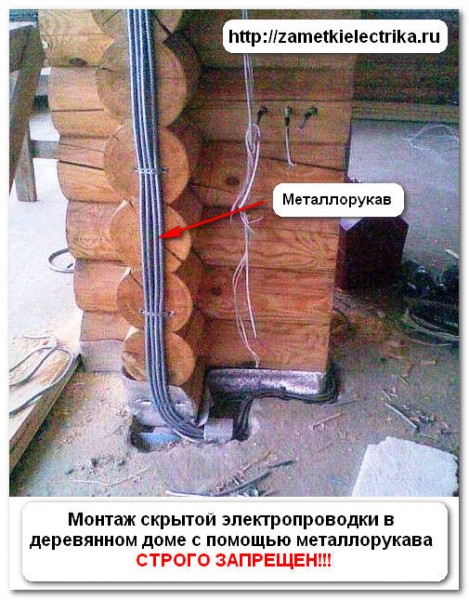

Если проводка, идущая к щитку, будет скрытой, то она также обязательно должна по всей длине помещаться в трубу, обладающей локализирующей способностью. Поэтому, планировать размещение распределительного вводного щита следует таким способом, чтобы у приходящей линии было как можно меньше изгибов, так как протягивать кабель через них будет весьма проблематично.

Ввод в дом через металлическую трубу

Считается, что при наружной проводке достаточно проложить кабель в специальном огнестойком коробе из пластика, но для вводного кабеля, особенно, если нет защиты отрезка, прокладываемого по деревянным конструкциям, заключение его в защитную металлическую трубу является обязательным условием.

Подземный ввод от электросети

Как правило, электрики, подводя электричество к участку, где только планируется постройка дома, осуществляют ввод, подключая СИП к установленному на строительной площадке столбу, и монтируют там же электросчётчик и вводный защитный автомат.

Распредщит на опоре

Юридически, ответственность компании, осуществляющей снабжение электроэнергией, после счётчика заканчивается, поэтому владелец вправе своими руками осуществить ввод электричества в деревянный дом при помощи кабеля, проложенного под землей от собственного столба с вводным щитком до распределительного электрощита внутри жилища.

кабель в дом под землей

Данный вариант подключения огнеопасного здания к электросети будет наиболее приемлемым в плане противопожарной охраны, поэтому у официальных служб не должно быть никаких претензий.

Коротко о правилах подземной прокладки кабеля

Для прокладки под землей существуют специальные бронированные водонепроницаемые марки кабелей (ВБбШв, АВБбШв), которые укладываются непосредственно на песчаную подушку, и, как правило, не требуют дополнительной защиты.

Бронированный кабель для прокладки под землей

Исключением является подземная прокладка кабеля под дорогами и площадками– в этом случае кабель дополнительно защищают трубой или кабельным каналом.

Выполнять подземный ввод иными типами кабельной продукции категорически запрещено. Необходимо, чтобы ввод от столба с установленным там счётчиком, до распределительного щита был выполнен при помощи цельного кабеля.

укладка кабеля

Прокладывается кабель ниже точки промерзания почвы, грунт на дне траншеи должен быть твёрдым и не подверженным сдвигам. Укладка кабеля должна производиться не прямой натянутой струной, а волнообразно, для предотвращения натяжения при тепловых колебаниях и движениях грунта.

Уложенный кабель засыпают песком, поверх него кладут предупредительную ленту и полностью закапывают траншею землей. Ввод в здание должен осуществляться через трубу над фундаментом или через него, но ни в коем случае под ним.

Ввод в дом кабелем через стену здания

При помощи бетонного раствора делают колодец под распределительным щитом для выхода вводного подземного кабеля.

описание основных способов подключения к ЛЭП

Как только будет построено новое жилое строение, владелец домовладения задаётся вопросом: «Как выполнить ввод электроэнергии в дом». Ведь сложно представить жизнь современного человека без пользования им электрическими приборами. Электроэнергия, не только позволяет обрести необходимый уровень комфорта, но без этого явления невозможны многие виды досуга и развлечения.

Оформление документации

Подключение электроснабжения должны осуществлять только профессиональные электрики имеющие допуск к выполнению подобного класса работ. Необходимый объём документации, который следует собрать для подключения электричества зависит от региона, где осуществляется подключение жилого объекта, а также от вида строения.
Обязательно при подключении электричества потребуется проектная документация домовладения, в которой должна быть приложена принципиальная схема электропроводки.

Кроме того необходимо получить Технические Условия на подключение к сетям от энергосетевой организации.
Так же необходимо подготовить и предъявить схему учета, согласованную с Энергосбытовой организацией

Виды подключения дома к ЛЭП

Существуют три основных способа ввода в дом электричества:

1. Подключение дома к воздушной линии с помощью алюминиевого, не изолированного провода.
2. Подключение с помощью СИП-кабеля.
3. Подземное подключение.

Первый способ, в настоящее время используется крайне редко. Если по каким либо причинам произойдёт разрыв фазного провода, то он будет представлять серьёзную опасность для жизни и здоровья людей, проживающих в данном доме. Кроме поражения электрическим током, возможно короткое замыкание двух проводников при провисании проводов или падения на них каких-нибудь тяжёлых предметов. Иногда виновниками неполадок на открытых линиях электропередач могут являться крупные птицы, которые попадаю между двумя провисшими не изолированными проводниками.
Подключение с помощью самонесущего изолированного провода наиболее безопасный вариант воздушного подключения к домовладению электрического тока. Изоляция такого кабеля очень надёжна и хорошо защищает от возникновения короткого замыкания проводки. Если в результате непогоды произойдёт обрыв провода, то он не будет представлять опасности для людей.
Подземное подключение электричества, является самым дорогим вариантом электрификации домовладения. Использование этого метода полностью исключает вероятность обрыва кабеля. Для осуществления такого метода подключения, потребуется приобрести специальный бронированный кабель.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

1. Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
2. Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
3. Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
   Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

1. Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
2. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП  на высоту до 2 метров.
   Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля. В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель. Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».

Как проложить кабель в земле видео смотрите ниже:

Ввод электричества с помощью СИП

Самонесущий изолированный провод, является современным и безопасным элементом, позволяющим осуществить ввод электричества в дом непосредственно со столба. Монтаж осуществляется в таком порядке:

1. Получить разрешение на подключения электричества.
2. Приобрести необходимое количество провода и арматуры для его крепления.
3. Пригласить специалистов, которые имеют необходимый доступ к осуществлению этого вида работ, и подключить электрический ток от ЛЭП к электрическому щитку.

Самостоятельно заниматься выполнением этого вида работы не рекомендуется. Даже если имеются навыки работы с электрическим оборудованием. В противном случае можно получить штраф за самоуправство, а если в результате неправильного подключения возникнут неполадки на линии электропередач, то потребуется компенсировать расходы на устранение аварийной ситуации. Ввод электричества таким способом в дом позволяет минимизировать вероятность обрыва провода во время непогоды. Применение СИП позволяет не опасаться поражения электрическим током, даже если произойдёт обрыв кабеля. Изоляционная оболочка надёжно защитит от распространения электричества по металлическим предметам, при соприкосновении с ними СИП-кабеля.

Как сделать ввод электроэнергии в дом видео смотрите ниже:

Нюансы при вводе электричества в частный дом

При подключении электричества следует учитывать следующие особенности:

1. Если расстояние от точки подключения до опоры ЛЭП составляет более 25 метров, необходимо установить ещё один столб, на расстоянии до 10 метров от домовладения.
2. Воздушное подключение проводов должно осуществляться на высоте не менее 6 метров.
3. Если требуется увеличить мощность передаваемой в частный дом по воздушной линии, необходимо выполнить такое подключение проводом СИП-4.
4. Крепление арматуры для ввода электричества в дом, должна осуществляться на стене домовладения на высоте не менее 2,75 см.
5. Если ввод в дом электрического тока осуществляется под землёй, то при выводе провода с внешней стороны стены, его необходимо поместить в металлическую трубу. Такая труба ведётся от места выходы проводки до наружного электрического щитка.
6. При разделе дома на два хозяина возможна одноконтурная схема подключения здания, но в этом случае, необходимо установить 2 электросчётчика.

Заключение

Как сделать ввод электричества в частный дом, решать должен владелец построенного жилья. При осуществлении такого вида работ, должны выполняться правила противопожарной безопасности. Правильно выполненное подключение, позволяет безопасно эксплуатировать даже деревянные строения. Для того чтобы электрическое оборудование работало
в течение многих лет, монтаж его должен осуществлять квалифицированный электрик. Только правильно выполненный порядок и устройство электроснабжения позволит безопасно эксплуатировать этот вид энергии.

Кабель для деревянного дома — обзор марок, особенности ввода кабеля в деревянный дом и его прокладки

При выборе кабеля для деревянного дома нужно иметь в виду, что прокладка кабеля в деревянный дом осуществляется в несколько этапов:

• 1-ый этап — ввод кабеля от электрической опоры до щита распределения дома; На данном этапе кабель может быть проложен по воздуху или в земле.
• 2-ой этап — прокладка кабеля внутри деревянного дома. При прокладке внутри кабель для деревянного дома можно проложить открытым или закрытым способом.

В зависимости от этапа и выбранного способа прокладки необходимо выбрать определенную марку кабеля для деревянного дома.

Кабель для деревянного дома — обзор марок

Марка кабеля	Назначение	Заказать
СИП-4	Ввод кабеля в деревянный дом по воздуху	Заказать СИП-4
СИП-2а	Ввод кабеля в деревянный дом по воздуху. В отличии от СИП-4 имеет несущую нулевую жилу, необходимую для заземления	Заказать СИП-2а
ВБбШв	Ввод кабеля в деревянный дом под землей	Заказать ВБбШв
ПвБШв	Ввод кабеля в деревянный дом под землей. Кабель имеет изоляцию из полиэтилена. Полиэтилен считается более надежным и экологичным, устойчив к почвам с агрессивной средой (высокие грунтовые воды, например)	Заказтать ПвБШв
ВВГнг	Скрытая или открытая прокладка кабеля внутри деревянного дома	Заказать ВВГнг
NYM	Скрытая или открытая прокладка кабеля внутри деревянного дома. Кабель допустимо прокладывать только одинарно.	Заказать NYM

Ввод кабеля в деревянный дом

Схема прокладки кабеля для деревянного дома по воздуху

Ввод кабеля воздушным способом менее трудоемкий и обычно осуществляется самонесущими изолированным проводами сечением не менее 16 мм2 (СИП-4 или СИП-2а). Конструкция СИП-4 (СИП-2а)представляет собой многопроволочные алюминиевые жилы, изолированные полиэтиленом. Благодаря светостабилизированному полиэтилену кабель стоек к солнечному свету.

Помимо воздушной прокладки можно проложить кабель для деревянного дома в земле. Прокладка в земле считается более надежным способом. Для прокладки обычно используют бронированный медный кабель, например, ВБбШв.Возможно использовать кабели с полиэтиленовой изоляцией, например, ПвБШв.

Ввод кабеля СИП непосредственно в деревянный дом запрещен, бронированный кабель ВБбШВ допустимо вводить через стену цоколя (рис. 1) или через фундамент (рис.2). При варианте подкладки кабеля по воздуху необходимо сделать переход с СИП на кабель не распространяющий горение, например ВВГнг. Вводный кабель подключается к распределительному щиту, от которого кабельные линии расходятся по дому.

Чтобы ознакомиться наглядно, как правильно осуществлять ввод кабеля в дом, рекомендуем просмотреть видео.

Прокладка кабеля в деревянном доме

2-ой этап — прокладка кабеля внутри деревянного дома от распределительного щитка. Проводка кабеля в деревянном доме может производиться открытым и скрытым способами.

Открытая прокладка кабеля в деревянном доме предполагает, что кабель будет проложен в кабель-канале или без него по деревянным стенам здания. При открытой прокладке обязательно использование кабелей, не распространяющих горение — NYM, ВВГнг, ВВГзнг, ВВГнг-ls (c низким дымообразованием). Сечение кабеля выбирается исходя из мощности подключаемых потребителей. Чаще всего сечение кабеля закладывается 2,5 мм2 для розеток, 1,5 мм2- для освещения, 6 мм2 — для электрических плит.

Для расчета сечения кабеля в вашем случае рекомендуем ознакомиться с нашей статьей «Как выбрать сечение кабеля для квартиры?

Однако, открытая проводка сейчас используются достаточно редко из-за неэстетичного внешнего вида. Скрытая проводка наиболее оптимальное решение прокладки кабеля в деревянном доме. Для скрытой проводки можно использовать те же самые негорючие марки кабеля, что и в случае открытой прокладки. Но нужно знать, что при скрытом монтаже кабель в деревянном доме прокладывают в металлорукаве (согласно ПУЭ 7.1.38).

В данной статье, мы попытались осветить, какие кабельные марки больше всего подходят в качестве кабеля для деревянного дома. При прокладке кабеля в деревянном доме в первую очередь необходимо руководствоваться нормами ПУЭ и СНИПами.

Нужен кабель для прокладки в деревянном доме?  Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

какой провод использовать, способы прокладки кабеля

Содержание статьи

Ввод электричества в деревянный дом должен обеспечивать безопасную эксплуатацию электрических сетей, быть выполнен в соответствии с Правилами устройства электросетей, техническими условиями, выданными эксплуатирующей организацией.

Для контроля расхода электроэнергии на вводе в обязательном порядке должен быть установлен щит учета, содержащий счетчик энергии и защитные отключающие устройства. Место установки, тип счетчика, конфигурацию щита учета необходимо согласовать с организацией, ответственной за энергоснабжение.

Типичные способы подключения

Ввод электричества в деревянный дом можно выполнить 2 способами:

• прокладка линии по воздуху;
• подземная линия.

В большинстве случаев используется воздушное подключение к линии электроснабжения. Это обусловлено типичным устройством электросетей. Такой способ требует минимальных затрат труда, состояние в большинстве случаев можно проконтролировать визуальным осмотром. Доступ к токонесущим частям на большой высоте без специальной техники, приспособлений ограничен. Даже при значительном расстоянии точки ввода от ВЛ проще и дешевле установить дополнительную опору, чем устраивать подземную линию.

Подземный вариант прокладки питающего кабеля используется редко. В основном его применение вызвано невозможностью проложить воздушную линию необходимой высоты на конкретном участке.Такой вариант можно использовать при неблагоприятных погодных условиях, сильных и частых ветрах, обильных снегопадах, обледенении проводов.

По требованиям организаций энергоснабжения щит учета в большинстве случаев следует устанавливать на одной из внешних сторон дома. Такой вариант дает возможность устроить разъединение подводящей кабельной линии и линии, непосредственно входящей в дом. Самым опасным местом при вводе кабеля в деревянный дом является проход через отверстие в стене. Чтобы избежать такого варианта, можно использовать комбинированную линию. От ближайшей опоры к стене дома следует выполнить воздушную линию и подключить ее к щиту учета. От щита учета в здание проложить отдельным кабелем через отверстие в фундаменте. В самом здании на внутренней стене установить распределительный щиток на необходимое количество линий.

Устройство воздушной линии

Для прокладки от ближайшей опоры к стене здания ранее использовались витые алюминиевые провода со стальной жилой без изоляции. Использование неизолированных проводов создавало определенные проблемы при эксплуатации и ремонте воздушных линий. Для крепления проводов к стене в зависимости количества фаз необходимо было изготавливать гусак или траверсу.

Гусак представлял собой изогнутую с определенным радиусом под 180° трубу. На коротком конце изгиба приваривалась перекладина длиной около полуметра. На ней устанавливались 2 штыря с резьбой для крепления фарфоровых изоляторов. На длинном конце в нижней части сваркой крепились кронштейны для крепления к стене, необходим был болт для подключения изоляции и кронштейн для проволочной растяжки, компенсирующей натяжение проводов. Траверса представляла собой раму из уголка с 4 изоляторами. Подвод кабеля выполнялся любым доступным способом.

Конструкции крепились к стене на необходимой высоте. Воздушная часть выполнялась неизолированным проводом от изоляторов до столбов на опоре. У изоляторов скруткой подсоединялся кабель, уходящий к щиту учета. Такие конструкции можно увидеть до сих пор на домах старой постройки.

Современная промышленность наладила производство провода СИП (самонесущий изолированный провод). Изоляция выполнена из специального полиэтиленового покрытия, устойчивого к солнечному излучению. Для подключения и крепления кабеля выпускается большое количество комплектующих изделий, позволяющих надежно и безопасно собрать любую конфигурацию соединений.

Прокладка подземной линии

Перед началом работ следует разметить трассу для укладки. При разметке нужно выполнять следующие правила:

• расстояние до деревьев должно быть не менее 1 м;
• при возможности избегать прокладки по местам передвижения автотранспорта;
• перед прокладкой следует убедиться в отсутствии на трассе других кабелей.

Выполнение этих правил позволит значительно продлить срок эксплуатации кабеля. Сделать ввод можно сразу в здание или щит учета на наружной стене.

Глубина траншеи должна быть не менее 70 см, оптимальный размер 80 см с учетом устройства песчаной подушки. После устройства траншеи следует убрать из траншеи все предметы, способные повредить изоляцию кабеля. Если в процессе земляных работ обнаружатся крупные детали, недоступные для перемещения вручную, в этом месте можно установить защитные футляры. По окончании подготовительных работ на дно траншеи нужно засыпать слой песка толщиной 5-10 см. качество песка не существенно, можно использовать любой без содержания крупных камней.

Сечение кабеля следует выбирать по максимально допустимой нагрузке. Если расчетные данные позволяют использовать кабель сечением 1,5- 4 мм², можно использовать кабель ВВГ (двойная виниловая изоляция, медные жилы). При больших мощностях желательно применять кабель типа АВБбШв (алюминиевые жилы в виниловой изоляции, защитная двойная лента из стали, покрытие из поливинилхлорида и обмазкой битумом и клеящим составом). Использование кабеля с медными жилами аналогичного типа, но стоимость значительно увеличится. При приобретении нужно обратить внимание на отсутствие внешних повреждений изоляции, проверить отсутствие замыканий жил между собой и на слой брони.

Кабель следует уложить на дно траншеи, надев на него в проблемных местах трубы из ПНД (полиэтилен низкого давления). Укладка должна быть волнистой, без натяжки. Желательно зарисовать план укладки, привязав его к капитальным строениям. Уложенный кабель нужно засыпать слоем песка не менее 10 см, затем слоем грунта толщиной 15-20 см, аккуратно утрамбовать без больших усилий. Засыпать оставшийся грунт с учетом осадки. Для кабеля с броней делается заземление металлической ленты. На глубине 15-20 см от поверхности необходимо расположить вдоль кабеля ленту, сигнализирующую о наличии в земле кабеля.

Прокладка кабеля в здание

Ввод электричества в деревянный дом является одним из самых ответственных этапов выполнения работ, поскольку дерево является сгораемым материалом, а электропроводка — источником повышенной пожарной опасности. В связи с выходом новых правил возникла дискуссия, можно ли заводить сип в дом через деревянные стены.

Правилами предписывается прокладка по сгораемым конструкциям только проводом с медными жилами.

Противники прокладки сип предлагают заводить кабель под фундаментами, но такой вариант запрещен по правилам. Поэтому оптимальным выходом из этой ситуации будет монтаж кабеля с медными жилами с соблюдением дополнительных защитных мер.

Ввод кабеля в деревянный дом следует начинать с определения места нахождения распределительного щитка. Установка щитка внутри здания более предпочтительна, при срабатывании автоматов и ремонтных работах не придется каждый раз выходить на улицу. При установке ШР следует определить способ подведения заземляющей жилы. Большинство ВЛ выполнено по старой схеме с заземленным нейтральным проводом. Большинство современного оборудования, приборов и устройств изготовлено с отдельными заземляющими проводами. В такой ситуации следует устроить заземление самостоятельно, вывести и подключить его к вводному щиту. Дальше можно использовать 3 или 5 жильный кабель в зависимости от количества фаз необходимого сечения. При отсутствии заземление можно провести отдельной жилой. Сечение провода для заземления должно быть больше сечения жил кабеля, изолированный провод использовать не следует.

В стене необходимо просверлить отверстие нужного диаметра. Диаметр следует выбирать с учетом металлической вставки из отрезка трубы. Толщина стенок вставки регламентируется правилами. При сечении жил до 4 мм² толщина стенок должна быть не менее 2,8 мм, для большего 3,2 мм. Концы металлической трубы следует обработать напильником, удалив заусеницы и сгладив внутренние края. Кабель в местах входа и выхода в трубу желательно дополнительно защитить отрезками резинового шланга и ПНД. При возможности в трубу следует уложить асбестовый шнур, обмотанный вокруг кабеля. Повороты кабеля следует выполнять с определенным радиусом, пытаться согнуть его строго под прямым углом не следует. По поверхности стен кабель следует укладывать в гофрированном шланге, кабельных каналах или металлической трубе.

Устройство ввода электрического кабеля в дом своими руками возможно при наличии определенного опыта в этой области. При отсутствии навыков и знаний для выполнения работ желательно воспользоваться услугами специалистов. Допущенные при самостоятельном монтаже мелкие ошибки могут иметь большие последствия. не сравнимые с затратами на работу профессионалов.

Ввод в дом электричества. Как сделать правильно и безопасно.

Владельцам частных домов необходимо позаботится о том, что бы завести кабель электропитания на электрощиток, с которого уже будет расходится электропроводка по дому.

В частном секторе города или поселка, в сельской местности для того, что бы запитать всех потребителей по улицам устанавливаются опоры с проводами (ВЛ), которые идут с подстанции. А все дома подключаются от этой линии. При чем самовольные подключения запрещены. Все делается только с разрешения и специалистами электроснабжающей организации.

Если необходимо подключить новый индивидуальный дом, тогда понадобится сделать проект и согласовать все вопросы с местными электросетями.

Подключение к линии электропередачи осуществляется двумя способами:

1. Через ВЩУ с электросчетчиком или вводной щит учета, устанавливаемый на опоре воздушной линии электропередачи. Этот метод исключает возможность воровства электроэнергии. Только так подключаются все новые дома.
2. Напрямую, электросчетчик стоит внутри дома. Устаревший, но самый распространенный метод.

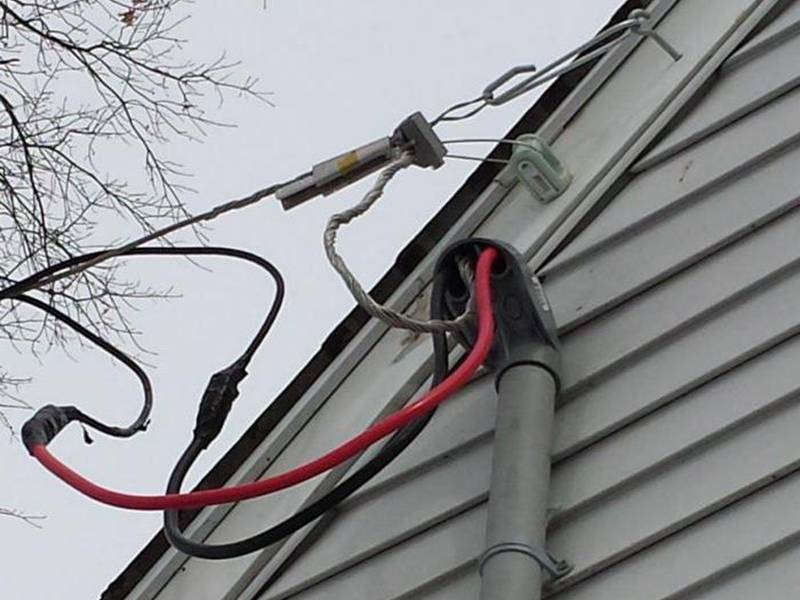

СИП ввод в дом.

Линия электропитания  от опоры ВЛ, проложенная до самого дома по воздуху, называется воздушным вводом. Раньше воздушный ввод выполнялся не изолированными проводами, которые доходили до изоляторов, установленных на доме. А далее с них уходил алюминиевый кабель в здание. Данный вид подключения электропитания является самым не надежным и менее безопасным по сравнению с другими вариантами.

Иногда для ввода используется электрический кабель, специально предназначенный для наружной, открытой прокладки. Он крепится к опоре при помощи троса, который натягивается от опоры до крепления на доме. На трос подвешивается кабель с использованием  специальных хомутов.

Сегодня практически везде для воздушного ввода в частные дома используется изолированный алюминиевый провод марки СИП, его изоляция устойчива к перепадам температуры и воздействию солнца и осадков. СИП нет необходимости крепить к тросу. Для воздушного ввода используется 2- (220 В) или 4 -(380 В) жильные провода сечением 16 квадратных миллиметра.

Все работы по организации и монтажу электропитания до фронтона выполняются специалистами электросетей. А далее Вам уже необходимо самостоятельно или нанять мастера, который сделает правильно проход через крышу или стену в металлической трубе и доведет электрический кабель до электрощита вашего дома. Если электропитание будет вводится в деревянное строение, тогда  по сгораемому основанию делается монтаж в металлических трубах. В кирпичных и силикатных домах кабель во внутрь заходит через металлическую трубу и далее идет в штробе.

Иногда для ввода кабеля в дом используется трубостойка (5) с натяжкой (1). Провода доходят до изоляторов (2), закрепленных на трубостойке и затем к ним подключается кабель или провода, который через изогнутую трубу стойки и сквозную через стену трубу заходят вовнутрь дома. Все металлические конструкции ввода должны быть заземлены.

Подземный ввод кабеля в дом.

Ввод электропитания в частный дом под землей является самым надежным вариантом, но и самым трудоемким.

Для подземного электрического ввода кабеля копается траншея от опоры ВЛ до дома  глубиной не менее 60 сантиметров, но лучше- 80 см. Опуск с опоры в землю осуществляется в трубе, высота которой от уровня грунта должна быть не менее 2 метров.

Кабель можно использовать любой сечением не менее 16 квадратных мм. Но при использовании марки ВВГ, АВВГ и т.п. необходимо кабель прокладывать в металлических или пластиковых трубах, но если применить бронированный ВбБШв (рекомендую именно его использовать)- трубы используются только в местах опусков или подъема выше грунта. Внимание токопроводящая оболочка бронированного кабеля должна быть заземлена с двух сторон: на ВЛ и в электрощите дома.

В сам дом электрокабель заводится:

• Через фундамент— наилучший вариант. Необходимо заранее подготовить отверстие и заложить  в него трубу для завода кабеля.
• С подъемом по внешней стене. Опять же защищаем кабель металлической трубой на высоту не менее 2 метров от грунта, и делаем проход через стену в металлической трубе.

Для сетей 380 Вольт необходимо использовать 4 или 5 жильный кабель, для 220 Вольт- 2 жильный.

По действующим правилам у каждого дома должен быть свой заземляющий контур, который соединяется с PE или шиной заземления вводного электрощита. Как делается заземляющий контур Я расскажу в следующей статье.

Подключение электричества от столба, ввод кабеля в дом

Чтобы начать любое строительство в первую очередь на строительную площадку нужно провести электричество. По прошествии определенного времени потребуется замена кабельного электрического ввода в дом, на дачу, коттедж, на участок; в большинстве случаев увеличение мощности также требует замены вводного кабеля.

Электрики нашей фирмы производят такие виды работ как: подключение электричества к дому от столба, монтаж электрического кабельного ввода в дом, коттедж, на даче (воздушный ввод в здание, подземный ввод в здание).

В данной статье приведены основные требования, предъявляемые к монтажу электрического кабельного ввода в здание.

Воздушный электрический кабельный ввод в здание, дом.

Воздушный электрический ввод самый простой в монтаже и обслуживании. Стоимость цена подключения воздушного кабельного ввода также ниже подземного, это исходит как от стоимости электромонтажных работ, так и от цены на материалы. Воздушный ввод кабеля в здание состоит из двух частей: 1 — ответвление от опоры (столба) до ввода и самого ввода. Ответвление от опоры — это участок проводов от столба до изоляторов на наружной стене здания. Участок от изоляторов до вводного устройства внутри здания называется вводом.

Если опора воздушной линии удалена от участка ввода на расстояние до 10 м, ответвление выполняется алюминиевыми проводами с сечением жил не менее 16 мм2, медными проводами — не менее 4 мм2. Если опора воздушной линии удалена от участка ввода на расстояние от 10 м до 25м, ответвление выполняется алюминиевыми проводами с сечением жил не менее 16 мм2, медными проводами — не менее 6 мм2.

Провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно пребывание людей (балкон, крыльцо и т.д.).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке: под балконом, крыльцом, а также над крышей промышленного здания 2,5, под окном 0,5, под балконом 1,0, под окном (от подоконника) 1,0. При вертикальной прокладке до окна 0,75. То же, но до балкона 1,0. От земли 2,75.

При подвеске проводов на опорах около зданий, расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.

Расстояния между проводами должны быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

Кабельный электрический ввод в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания. Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м.

В основном ввод в дом делают через стену. При вводе в здание изоляторы устанавливают на крюках. Расстояние между проводами у вводов, а также расстояние от проводов до выступающих частей зданий должно быть не меньше 200 мм.

Подземный электрический кабельный ввод в здание, дом.

Подземный ввод в дом обходится намного дороже и по монтажу, и по материалам. Хотя у него тоже есть свои плюсы. Это в первую очередь дизайн самого участка, нет никаких висячих проводов. У такого подвода электроэнергии, как и всех работ связанных с электроснабжением здания (дом, коттедж, дача, участок), есть определенные правила монтажа.

При подземном вводе кабель прокладывают по опоре до перехода его в траншею. От случайных механических повреждений кабель защищают трубой или другой конструкцией на высоту до 2 м.

Глубина заложения кабельных линий от планировочной отметки должна быть не менее: линий до 20 кВ 0,7 м; 35 кВ 1 м; при пересечении улиц и площадей независимо от напряжения 1 м. Допускается уменьшение глубины до 0,5 м на участках длиной до 5 м при вводе линий в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений (например, прокладка в трубах).

Расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 м. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается.

При прокладке кабельных линий в зоне насаждений расстояние от кабелей до стволов деревьев должно быть, как правило, не менее 2 м. Допускается по согласованию с организацией, в ведении которой находятся зеленые насаждения, уменьшение этого расстояния при условии прокладки кабелей в трубах, проложенных путем подкопки. При прокладке кабелей в пределах зеленой зоны с кустарниковыми посадками указанные расстояния допускается уменьшить до 0,75 м.



Подключение электричества, провести электричество, подключение электричества к дому, провести электричество на участок, подключение электричества на даче, подключение электричества к участку, ввод электричества в дом, ввод в дом, ввод кабельный, ввод в здание, вводы электрические, воздушный ввод, ввод в дом кабеля, кабельный ввод в здание, воздушный ввод в здание.



Наружная электропроводка в деревянном доме. Схема и монтаж электрики в деревянном доме своими руками

Вы наверняка знаете, что для установки в деревянных домах необходимы розетки и выключатели. Такие серии есть у всех производителей электромебели.. Более того, если вам нравится серия для скрытой проводки, вы тоже можете использовать ее, т.к. в каждой серии есть переходные рамы (их еще называют подъемными рамами, коробами для накладного монтажа). Но, это скорее исключение.В большинстве случаев предпочтительнее установить накладные розетки и выключатели. Выбор таких устройств очень велик, и найти подходящее по цене и дизайну решение совсем не сложно. А чтобы еще больше упростить задачу, представляем вашему вниманию небольшой обзор. В ней мы расскажем обо всех популярных сериях накладных розеток и выключателей, а также рассмотрим монтажную фурнитуру для открытой проводки.

Розетки и выключатели Etude для наружной установки (Schneider Electric).

Это самые популярные накладные розетки и выключатели. Поэтому мы решили начать с них. Если вам нужны максимально простые и надежные розетки и выключатели для открытой проводки, обратите внимание на линейку оборудования от Schneider Electric. Эти устройства производятся на заводе «Русский потенциал» (г. Козьмодемьянск). С 2006 года компания вошла в состав корпорации Schneider Electric. После этого была проведена полная модернизация производства, и в 2011 году завод получил премию «Лидер качества 2011», став победителем конкурса «100 лучших товаров России».Завод «Потенциал» выпускает несколько линеек электромонтажного оборудования, в том числе линейку Эскиз.

Розетки и выключатели Etude изготовлены из полиамида. Это прочный материал, устойчивый к ультрафиолетовому излучению и царапинам. Каждое устройство оснащено монтажной базой. Его назначение — изолировать механизм и открытые части провода от токопроводящей поверхности, например деревянной стены.

Технические характеристики серии Etude:

• Токоведущие части механизмов изолированы пластмассой.
Выключатели
• можно использовать с лампами любого типа.
• Гнездовые контакты изготовлены из латуни с высоким содержанием меди.
• Улучшенная конструкция винтовых контактов позволяет надежно удерживать провод.

Кроме того, механизмы розеток и выключателей Этюд имеют ряд конструктивных особенностей, упрощающих и ускоряющих монтаж:

• Увеличено пространство между платой и механизмом. Это позволяет удобно расположить провода большого сечения.
• Кольцевая клемма предназначена для подключения заземляющего провода.
• На корпусе механизмов размещена полезная информация: схема подключения, электрические характеристики и т.д.

В серии Etude есть розетки и выключатели самых популярных цветов: белый, бежевый, темное и светлое дерево. Особенно популярны изделия «под дерево».

В отличие от некоторых дешевых серий,. Покрытие полностью имитирует цвет и текстуру дерева.Другими словами, и на вид, и на ощупь розетки и выключатели абсолютно «деревянные».

Если вы удачно подберете плинтус и кабель-канал — результат превзойдет ваши самые смелые ожидания!

Корпус каждого из этих изделий оснащен двумя эластичными кабельными вводами — фланцами. Розетки имеют прозрачную крышку. В предложении есть однокнопочные выключатели, однокнопочные выключатели, выключатели с подсветкой, кнопочные выключатели, одинарные и двойные розетки.Также в продаже имеются блоки: розетка+выключатель, розетка+2-й выключатель и розетка+выключатель. Все розетки Etude IP44 имеют защитные шторки.

В любом доме или квартире должны быть инженерные системы для комфортного проживания. Если при покупке в квартирах уже все установлено, то при строительстве дома своими руками может понадобиться установка электрики. Электропроводка должна быть установлена ​​правильно, при этом важно помнить не только о качестве освещения, но и о безопасности, ведь при неправильном монтаже электрики велики шансы вызвать пожар, замыкание или просто будут постоянные перебои в подаче электроэнергии. свет.

Для монтажа электропроводки в частном доме все работы необходимо разделить на этапы. Так будет проще соблюдать все правила и схемы. . Этапы работы включают в себя:

• Анализ и расчет энергетического оборудования;
• Отображение проекта;
• Установка автоматических выключателей, приборов учета и распределительного щита;
• Прокладка кабелей и прокладка кабелей;
• Установка различных осветительных приборов, а также розеток и выключателей;
• Монтаж системы заземления и УЗО;
• Проверка конечного результата.

Как видно из плана работ, первым делом необходимо определить предельную мощность всего оборудования в квартире, а также оформить на бумаге первоначальный план электропроводки .

Для каждой группы электроприборов требуется для расчета мощности . Далее нужно подвести мощность электрооборудования, которое будет работать одновременно. Исходя из всех вышеперечисленных пунктов, можно выполнить план проводки в деревянном доме.

Выбор типов оборудования и кабелей

При монтаже электрооборудования важным аспектом является выбор типа кабеля и остального оборудования.Для монтажа электропроводки в деревянном доме не обязательно проводить точные расчеты и выбирать самые дорогие виды кабелей.

Например, чаще всего специалисты для небольших частных домов рекомендуют использовать медные кабели. марки ВВГнг-LS или NYM . Первый вид кабеля хорошо зарекомендовал себя на рынке благодаря своему качеству и невысокой стоимости. Медный кабель второго типа отличается дополнительной изоляцией, а также высоким качеством и легкой разделкой. Также можно использовать алюминиевые типы тросов, но их сечения обычно увеличены.Кроме того, алюминиевые тросы довольно хрупкие и при монтаже могут возникнуть проблемы из-за перегиба.

При подключении розеток в частном доме необходимо использовать трехжильные кабели, так как они должны быть заземлены. Многие электроприборы, особенно с большой мощностью, требуют заземления. Рекомендуется устанавливать заземление в виде трехжильного кабеля и на осветительных приборах, однако даже многие специалисты пренебрегают этим правилом. В любом случае при использовании во дворе мощных осветительных приборов, таких как прожектор, рекомендуется ставить землю.

При выборе розеток в деревянный дом нужно учитывать несколько важных параметров:

Выбор вводного автомата и блока питания

Вводной кабель обычно выбирают с учетом максимальной мощности всего электрооборудования. При монтаже или реконструкции электропроводки стоит уделить ей особое внимание, так как мощность может быть больше заявленной для вводного кабеля. Если кабель имеет на вводе недостаточное количество секций, то велика вероятность возгорания. Ввод кабеля   в случае реконструкции необходимо его заменить, а при первоначальной установке привлечь к нему специалистов Также ввод кабеля может быть установлен при опломбировке счетчика.

Выбор вводного автоматического выключателя должен производиться с учетом максимальных нагрузок. Точнее, при возникновении короткого замыкания автоматический выключатель должен размыкаться. В этом случае автоматический выключатель должен работать при высоких нагрузках.

Установка розеток, выключателей и кабелей

Прежде чем приступить к прокладке кабеля, необходимо разметить основную трассу На которой будут розетки, выключатели и освещение.Проложить кабель своими руками можно с учетом плана одним из следующих способов.

Прокладка электропроводки в трубе или металлорукаве

Прокладка электропроводки с трубой необходима в случае полной установки обшивки на стены. В этом случае не рекомендуется использовать гофрированные трубы, так как при ее деформации есть вероятность возгорания проводки, до которой будет просто невозможно добраться.

Схема подключения  с использованием трубы:

Внешняя проводка

Наружная проводка выполняется при использовании кабель-канала , изготовленного из самозатухающего пластика. Кабель-каналы могут различаться по размеру, но также различаться по цвету. Например, есть белый цвет или короб, выполненный под дерево, что особенно подходит при монтаже электропроводки в деревянном доме.

Схема разводки в кабель-канале:

Установка системы заземления и УЗО

Заземление

при монтаже электропроводки в частном доме должно быть установлено в обязательном порядке на все электрооборудование большой мощности, корпус которого выполнен из металла.В частном доме заземление чаще всего делается своими руками.

Для установки заземления вам понадобятся три штыря из металлического материала и уголок длиной около 3 метров. Для соединения штифтов также потребуются обрезанные уголки длиной один метр. Далее нужно вырыть яму, глубиной около 40-50 см. Яма должна быть выполнена в виде равнобедренного треугольника, а длина каждой стороны равна 1 метру.

С помощью приварных штифтов и треугольных накладок соединяют и устанавливают в приямок, а от одной из линий идет вниз проводник для заземления. Заземлитель также требуется провести к распределительному щиту и подключить его к шине. Также к заземляющей электропроводке подключаются все жилы желто-зеленой проводки. Это цвет изоляции кабеля.

В деревянном доме также возможна установка системы УЗО, а конкретнее, устройства защитного отключения. Такая система позволяет защитить человека от поражения электричеством через бытовые приборы в случае нарушения изоляции.УЗО может обнаружить даже самую маленькую утечку. электрический ток и заблокируйте всю проводку, пока проблема не будет обнаружена. Система УЗО различается на два типа: ток утечки или номинальный ток.

Номинальный ток УЗО   его сила немного выше, чем мощность электричества, при которой работает автоматический выключатель. Для деревянных домов лучше всего использовать ток утечки таким образом, чтобы его можно было установить для любого помещения или оборудования. Схему подключения УЗО лучше доверить специалистам.

Проверка электропроводки в деревянном доме

После завершения монтажа всей электропроводки, автоматических выключателей, всей электропроводки и разводки электрооборудования необходимо вызвать специалистов электролаборатории, которые смогут самостоятельно все проверить на дефекты или нештатный монтаж . Специалисты проверят изоляцию, проводку, монтаж всех деталей от розетки до выключателя и если работа выполнена качественно, то выдадут протокол, который нужен при опломбировке счетчика.

Схему подключения желательно разместить на распределительном щите, а также примечание с указанием количества автоматических выключателей и какой группы питает каждый из них.

На этом работы по монтажу электропроводки в деревянном доме можно выполнять.

Загородное строительство – устоявшееся направление в строительной отрасли. Неудивительно, что, желая жить за городом, люди стремятся создать максимально комфортное и в то же время высокофункциональное и экологичное жилье.Практически идеальным решением в этом плане будет строительство деревянного дома. Преимущества таких построек очевидны даже для детей:

• Они построены в основном из экологически чистых строительных материалов.
• Строительные процедуры занимают мало времени.
• Здание, возведенное профессионалами, по надежности и долговечности ничем не уступает кирпичным аналогам.

Однако, несмотря на вполне понятные преимущества, у таких архитектурных объектов есть и существенный недостаток – слишком высокий уровень пожарной опасности.Для того чтобы исключить возможные риски, связанные с пожаром, нужно позаботиться о правильной организации электропроводки в деревянном доме. Специалисты с многолетним стажем работы в этой сфере уверяют, что к организации электромонтажа выдвигаются достаточно серьезные требования. В целом не исключена возможность самостоятельной прокладки проводки. Однако, делая выбор в пользу этого варианта, стоит понимать, как следует понимать даже самые маленькие правила установки системы.

Стабильность работы

Очень важно соблюдать рекомендуемую поэтапность операций. В противном случае система может не только не работать, но и нанести серьезный ущерб жилью и здоровью человека. Профессионалы называют эти шаги:

• предварительное составление чертежей, схем, проекта, выполнение расчетов относительно уровня общей мощности устанавливаемого оборудования;
• подбор оптимальных комплектующих, а именно — кабели, монтажные элементы, электрооборудование;
• непосредственная установка и последующая разводка точек в точках, указанных в проекте;
• установка электрооборудования, светильников, розеток, выключателей;
• монтаж УЗО и заземляющих элементов;
• проведение тестовых испытаний.

Каждый этап, во избежание неприятностей в процессе работы, стоит рассмотреть гораздо подробнее.

Первый этап — создание проекта

Грамотное проектирование системы электроснабжения предполагает выполнение нескольких видов работ:

• Составляя план архитектурного объекта, на полученной схеме необходимо обозначить расположение каждого электроприбора: розеток, светильников и так далее.
• Непосредственно на чертеже нужно написать показатели максимальной мощности описанных ранее устройств с учетом, в том числе, пусковых токов электродвигателей.
• Определение групп, по которым будут подключаться осветительные приборы. Как правило, в небольших домах можно легко обойтись созданием одной группы.
• Важно предусмотреть, как будет освещаться территория вокруг здания. В тех случаях, когда архитектурный объект эксплуатируется как дача, стоит устроить выключатель автоматического типа отдельно от общей системы. За счет этого владелец дачи сможет обесточить здание на период, когда оно пустует, а наружное освещение оставить в рабочем состоянии.
• При наличии в системах здания электроприборов с большой потребляемой мощностью их также необходимо будет подключить к отдельному автоматическому выключателю. Из-за высокого уровня потребляемой мощности для таких устройств необходимо прокладывать дополнительный кабель. Речь идет об электрических духовках и плитах, водонагревателях, конвекторах и другом оборудовании.

Для определения вводного выключателя необходимо просуммировать общую массу нагрузки на систему электроснабжения. Кроме того, для каждой из предусмотренных проектом групп необходимо рассчитать максимальный уровень мощности потребления.

Следующим этапом является подбор оборудования и кабельной продукции.

В процессе выполнения подготовительных работ перед непосредственной прокладкой необходимо провести относительно сложные расчетные операции, по результатам которых можно будет выбрать оптимальный тип кабеля. Однако если вы решили бороться изо всех сил, то вам достаточно ознакомиться с данными, представленными в таблице. Следует отметить, что в зависимости от сечения кабеля определяется величина потребляемой мощности, на которую он рассчитан.

Самые популярные опции

Чтобы ваша система электроснабжения долгие годы не напоминала о себе, постарайтесь найти оптимальный тип кабелей. Таким образом, на отечественном рынке представлены изделия, усиленные дополнительным теплоизоляционным слоем, но при этом достаточно доступные по цене.Широко используются изделия из алюминия, однако он не так надежен, как утверждают производители.

Как подобрать розетки?

Конечно, современный дом невозможно представить без определенного количества розеток. Для выбора таких продуктов используйте следующие параметры:

• расчетная величина пропускаемого тока;
• тип установки, то есть назначение для систем наружного или скрытого типа.

Блоки продуктов подбираются в соответствии с количеством предусмотренных мест, а выключатели подбираются согласно необходимому количеству клавиш. Бывает, что приходится объединять определенное количество выключателей в рамках одного блока.

Вход автомата и источника питания

Очень важным этапом монтажа электропроводки на базе деревянного дома является определение вводного кабеля. Этот выбор производится в соответствии с наивысшим уровнем мощности всех единиц электрооборудования в здании. Этот вопрос заслуживает внимательного рассмотрения чаще в тех случаях, когда работы по реконструкции проводятся в отношении электропроводки.Сечение вводного провода должно быть рассчитано на достаточно большую величину напряжения, иначе опасность возгорания становится серьезной.

Функционально назначение вводного автоматического выключателя — резервирование контактных групп, а также, при необходимости, отключение подачи электроэнергии по дому. Между тем отключение должно производиться при угрозе короткого замыкания и в целях его предотвращения. При этом автоматика обязана выдерживать еще более высокие нагрузки и не вызывать отключения электроэнергии.

Для того, чтобы определиться, какие изделия из этой категории приобрести для электропроводки в собственный деревянный дом, лучше всего обратиться к специалисту. Самостоятельно это осуществляется в несколько этапов:

• расчет суммарной мощности всех электроприборов в доме;
• расчет минимального тока на короткое замыкание с учетом сечения кабеля;
• расчет кратности определенной силы тока к ее номинальному значению.

Где установить автоматику?

Традиционно расположение автоматов данной категории определяется после установки счетчика. При необходимости установки устройства к счетчику придется прибегнуть к обязательной пломбировке. В составе распределительного щита необходимо установить вводной автоматический выключатель, УЗО, счетчик и выключатели различных групп электропитания. Во избежание неудобств корпус этого распределительного щита должен быть заземлен.

Монтаж элементов конструкции

Прежде чем приступить к непосредственной прокладке электрических проводов в собственном деревянном доме, необходимо определить место трассы и установить распределительные коробки. Кроме того, необходимо нанести разметку в местах будущей установки розеток, светильников и выключателей. Кабель подходящего сечения необходимо прокладывать в полном соответствии с проектом электропроводки в конкретном доме.

Варианты разводки проводов

Если после работ по организации электропроводки предполагается полная обшивка стен, то саму прокладку выполняют внутри металлической трубы или патрубка.В противном случае электрические провода испортят интерьер. В этом случае стоит отказаться от использования гофрированных трубок, так как велик риск возгорания под напольным покрытием, устранить которое очень сложно. Если вы решили использовать внешний тип прокладки проводов, используйте кабель-канал. Изготавливаются такие изделия из самозатухающих материалов, чаще всего – из пластика. Отечественный рынок предлагает нам большое разнообразие таких изделий с разными цветами и параметрами. Благодаря конструкции под дерево кабель-канал прекрасно дополнит интерьер деревянного дома.

Как держать провод в канале?

Сначала нужно сделать разметку трассы и выбрать размер канала. Он должен соответствовать не только количеству проводов, но и их сечению. При установке крышка канала снимается и фиксируется на ней винтом. Далее в местах соединения проводов монтируются коробки распределительного типа. Следующим шагом является установка оснований осветительных приборов и розеток, после чего провода укладываются непосредственно в кабель-канал.Вся эта конструкция закрывается специальной крышкой. Простые операции позволят быстро и качественно произвести монтаж электропроводки без потери статических свойств помещения.

Не забудьте про УЗО и заземление

Если в схеме электроснабжения задействовано оборудование с большой потребляемой мощностью, необходимо провести его отдельное заземление.

Для проведения заземления необходимо приобрести три металлических штыря, а также уголок трехметровой длины.Также вам понадобится метровый уголок, с которым будет обеспечено соединение штифтов. Для начала выкапывается небольшая траншея типа равнобедренного треугольника. В его углах закреплены штыри, соединенные обрезками. На одном из неподвижных штырей закреплен заземляющий проводник, который одновременно выведен на основание распределительного щита и закреплен на заземляющей шине.

Последний шаг — проверка

После завершения всех необходимых работ очень важно провести комплексное тестирование конструкции.В этом случае нужно обращаться только к специалистам соответствующей отрасли. Профессиональный тест состоит из следующих событий:

• измерение уровня сопротивления изоляции;
• определение сопротивления проводника заземления, а также шлейфа типа «нулевая фаза»;
• реализация погрузочных машин;
• Контроль качества системы УЗО.

По результатам проведенных испытаний составляется соответствующий протокольный документ.В нем закрепляется факт проведения профессионального аудита и его результаты. Полученный протокол будет свидетельствовать о правильности выполнения всех этапов работы. Этот документ потребуется при сотрудничестве с энергоснабжающей компанией. Кроме того, протокол, выданный профессионалами, пригодится и при опломбировании счетчика. Специалисты рекомендуют самостоятельно приклеивать на обратную сторону счетчика разработанные вами на этапе проектирования схемы и чертежи электропроводки.

Электромонтаж в деревянном доме своими руками: что нужно знать? обновлено 1 августа 2017 г. автором: kranch0

Электропроводка крошечных домов для электричества

Значительный процент крошечных домов построен на колесах для обеспечения мобильности.Наличие нескольких вариантов питания соответствует этой мобильности, что дает владельцам Tiny House возможность подключаться к сети, где бы они ни находились. Крошечный дом на колесах можно подключить к сети, а также к автономным источникам энергии, таким как газовые генераторы или альтернативные энергосистемы, такие как солнечная энергия.

Вопрос в том, как эффективно подключить электричество к крошечным домам, чтобы обеспечить несколько вводов? Вот краткий обзор, с которого можно начать Tiny Home.

Во-первых, важно отметить, что установка крошечного дома с учетом мобильности отличается от установки дома, который будет привязан к одному месту с постоянным доступом к сети.Последнее требует большего внимания к местному зонированию, нормам и правилам NEC.

В этой статье основное внимание будет уделено мобильному варианту, в котором крошечный дом больше похож на дом на колесах или трейлер. Как и в случае любой важной электропроводки, вы должны убедиться, что она выполняется безопасным способом с помощью лицензированного электрика, знакомого с национальными электротехническими нормами и местными правилами.

Ключевое действие, которое поможет вам быть универсальным в разных местах и ​​с разными вариантами питания, — это использовать пропан для приготовления пищи, отопления и горячего водоснабжения. Это значительно снижает ваши потребности в электроэнергии, открывая дверь, чтобы иметь меньшие удлинители для розеток, использовать меньший газовый генератор и использовать небольшие системы солнечной энергии.

Как жизнь в крошечном доме требует от вас управления своим пространством, так и мобильная жизнь в маленьком доме требует от вас управления потреблением энергии. Кроме того, если вы хотите, чтобы ваш Tiny Home работал с большинством источников питания, убедитесь, что вы держитесь подальше от 220 вольт и огромного входного плагина на 50 ампер.

Наиболее распространенная электрическая установка Tiny Home — это вилка для автодома на 30 ампер или входное напряжение 120 вольт с поворотным замком.Затем он подключается к небольшой распределительной коробке с разделенными цепями и выключателями для нескольких различных входов, таких как освещение, электроника, холодильник и другие нужды.

30-амперная входная система позволит вам работать с более высокими электрическими нагрузками, такими как блендер, тостер, обогреватель или небольшой кондиционер, при условии, что вы управляете тем, что все подключено. Чтобы запустить эти устройства и дать вам максимум 30 ампер, вы нужен доступ к сети с помощью специальной вилки на 30 ампер/120 вольт или более крупного газогенератора (в диапазоне 4000–5000 Вт).

Другой вариант — приобрести дуплексный адаптер от 30 до 20 ампер, который снизит ваши потребности в энергии. Это позволяет любой дуплексной розетке на 15–20 ампер из сети, меньшему газовому генератору или небольшой системе солнечной энергии работать на вас.

Независимо от того, какой вариант вы выберете, имейте при себе удлинитель длиной от 50 до 100 футов для тяжелых условий эксплуатации калибра 10 или 12 для подключения к маленькому дому от источника питания. Это предотвратит потерю мощности и сохранит вашу электрическую энергию.

Так что же произойдет, если вы выберете больше ампер, чем отведено вам? Сломается главная панель вашей сети, газогенератор или выключатель солнечной системы. Затем ваше электричество отключается до тех пор, пока вы не отключите электрическую нагрузку, вызвавшую перегрузку, и снова не включите выключатель на источнике.

Генерация электроэнергии в ваш дом — Как работают электрические сети

И, наконец, мы подошли к проводу, по которому в ваш дом подается электричество! Мимо типичного дома проходит набор столбов с одной фазой питания (на 7200 вольт) и заземляющим проводом (хотя иногда на столбе бывает две или три фазы, в зависимости от того, где дом расположен в распределительной сети).В каждом доме есть трансформаторный барабан , прикрепленный к столбу.

Во многих пригородных районах линии распределения проходят под землей , и в каждом или двух домах есть трансформаторные будки.

Работа трансформатора заключается в снижении напряжения 7200 вольт до 240 вольт , что составляет нормальное бытовое электроснабжение. Давайте посмотрим на этот столб еще раз, снизу, чтобы увидеть, что происходит:

• Обратите внимание, что по столбу идет оголенный провод.Это заземляющий провод. У каждого столба электропередач на планете есть такой. Если вы когда-нибудь увидите, как энергетическая компания устанавливает новый столб, вы увидите, что конец этого оголенного провода прикручен степлером к основанию столба и, следовательно, находится в прямом контакте с землей на расстоянии от 6 до 10 футов (1,8 фута). до 3 метров) под землей. Это хорошее, прочное заземление. Если вы внимательно осмотрите столб, вы увидите, что заземляющий провод, идущий между столбами (и часто оттяжки, идущие по бокам), прикреплен к этому прямому соединению с землей.
• Два провода идут от трансформатора и три провода идут к дому. Два от трансформатора изолированные, а третий голый. Голый провод — это заземляющий провод. Каждый из двух изолированных проводов несет по 120 вольт, но они сдвинуты по фазе на 180 градусов, поэтому разница между ними составляет 240 вольт. Такое расположение позволяет домовладельцу использовать как 120-вольтовые, так и 240-вольтовые приборы. Трансформатор подключается в следующей конфигурации:

240 вольт поступают в ваш дом через счетчик ватт-часов , который измеряет потребление электроэнергии, поэтому энергетическая компания может взимать с вас плату за прокладку всех этих проводов.В прошлом считыватели счетчиков периодически проверяли ваш счетчик, чтобы записать ваше использование. В рамках национальной модернизации технологии интеллектуальных сетей миллионы бытовых счетчиков были заменены интеллектуальными счетчиками , которые напрямую связаны с энергетической компанией. Утилита может не только удаленно считывать данные с вашего счетчика, но и мгновенно получать уведомления в случае отключения электроэнергии, что ускоряет время восстановления [источник: DOE].

Правила прокладки кабеля в деревянном доме

Электропроводка должна быть проложена с соблюдением установленных норм и правил.Мастер, выполняющий эту работу, должен иметь соответствующую квалификацию и опыт. Если владелец частного дома имеет хотя бы минимальные навыки в области электричества, всю процедуру он может выполнить самостоятельно. Необходимо следовать рекомендациям опытных специалистов.

Прокладка кабеля в деревянном доме – дело серьезное. В этом случае крайне важно обеспечить высокую надежность системы. Малейшая искра может привести к пожару. Чтобы этого не произошло, необходимо ознакомиться с существующими требованиями к такому процессу.

Требования безопасности

Прокладка кабеля в деревянном доме (фото представлено ниже) является ответственным мероприятием. Многие владельцы частной собственности предпочитают выполнять всю процедуру самостоятельно. Это существенно экономит семейный бюджет.

Однако профессиональные монтажники говорят, что такая работа очень ответственная. От правильности его выполнения будет зависеть безопасность проживающих в доме людей. Древесина, как известно, легко воспламеняется. Поэтому существует определенная угроза его воспламенения.Статистика утверждает, что более половины случаев возгорания в деревянных домах происходит из-за неисправности электропроводки.

Именно по этой причине были разработаны строгие правила, минимизирующие этот риск. Регламент прокладки кабеля в деревянном доме ПУЭ, СНиП. И многие домашние мастера столкнулись с довольно жесткими требованиями, которые предписывают перечисленные стандарты. Некачественная проводка устанавливается в том случае, если мастер решает пренебречь некоторыми правилами, если инструкции представляются достаточно жесткими.

При нарушении целостности оболочки провода может возникнуть пожар. Такая ситуация возможна в двух случаях. Если мастер не рассчитал суммарную мощность электропотребителей, подключенных к этой линии, нагрузка на изоляцию будет высокой. Со временем он расплавится. Короткого замыкания не избежать. Также при установке мастер может случайно повредить целостность провода. Со временем кабель также перегревается под нагрузкой. Точное выполнение всех правил ПУЭ, даже если они на первый взгляд жесткие, гарантирует безопасность владельцев деревянного дома.

Способы прокладки

Прокладка кабеля в деревянном доме по ПУЭ может выполняться двумя способами. Существует открытая и скрытая проводка. В первом случае провода проходят по поверхности стен, потолка. Их можно замаскировать, но в толще стены они не врезаются. Второй способ предполагает подготовку специальных каналов в толще стены.

Изучая нормы ФЭИ-6, которые касаются скрытой прокладки электропроводки в деревянном доме, следует отметить наличие четкого ограничения в выборе материалов. В этом случае допустимы только два метода. Первый из них предполагает использование металлорукава (специальной трубы) при сборке. Второй подход допускает устройство скрытой проводки в слое штукатурки. Она должна окружать провод со всех сторон слоем не менее 10 мм.

Многие мастера допускают фатальную ошибку при создании закрытой системы. Следует уточнить, что использовать гофру для прокладки кабеля в деревянном доме в толще стены категорически запрещено. Любые пластиковые, ПВХ материалы для этой процедуры не подходят.

Если проводка монтируется домашним мастером, рекомендуется использовать открытый способ монтажа. Он проще в исполнении, безопаснее. Однако и в этом случае необходимо придерживаться рекомендаций СНиП, ПУЭ.

При открытом способе установки используйте пластиковую гофрированную трубку из негорючего материала. Кроме того, провод может проходить в специальной электрической коробке. Допускается открытая прокладка кабеля. В этом случае получается создать интересный декоративный эффект. Называется ретровинк. Выбор типа крепления зависит от многих факторов. Необходимо максимально серьезно отнестись к этому процессу.

Скрытая Проводка

Как уже было сказано выше, они определяют особенности прокладки кабеля в деревянном доме. Если хозяева дома хотят выполнить скрытую прокладку электрических кабелей, следует тщательно изучить каждую деталь этого процесса. От правильности даже незначительных действий зависит сохранность имущества и безопасность владельцев частной недвижимости.Скрытый способ установки самый затратный и сложный. Этот прием потребует от владельцев дома много времени и сил. Это должно быть подготовлено. Если есть сомнения в реальности выполнения всех требований и норм, лучше отдать предпочтение открытому способу проводки.

Как уже было сказано выше, есть два способа монтажа закрытой электропроводки в деревянном доме. В первом случае используется специальная труба. Это металлическая втулка, которая внутри должна быть покрыта слоем краски или оцинковки. Труба для прокладки кабеля в деревянном доме способна защитить древесину от нагрева и воспламенения в случае нарушения целостности оплётки кабеля.

Чтобы не повредить изоляцию кабеля при монтаже, на края трубы необходимо поставить специальные резиновые заглушки. В противном случае острые края металлической трубы могут нарушить целостность внешнего слоя кабеля. Лучше всего использовать медные трубы. Они монтируются под небольшим уклоном. Это позволит конденсату вытекать из воздуховода.

Прокладка провода в штукатурном слое в деревянном доме практически не используется. Толстый слой раствора выглядит неестественно. Поэтому, желая сделать проводку скрытой, в толще стен прорезают каналы для металлических труб. Это займет много времени. Планировать расположение каналов следует очень тщательно. При этом обязательно сохраняются подробные схемы, где проходят провода в помещении.

Открытая проводка

Открытая прокладка кабеля в деревянном доме является более простым и безопасным способом монтажа при самостоятельном обустройстве системы. При этом используются электрические гофры и швеллеры. Возможна модификация с открытым кабелем.

Использование гофрированных труб из специального пластика позволяет создать надежную, долговечную систему. Материал такого канала не подвержен горению. Через такую ​​трубку может проходить несколько проводников.

Недостатком представленного способа является его низкая эстетичность. Для подключения всех точек мойки в доме может потребоваться установка сразу нескольких рядов гофрированных труб.Выглядит неэстетично. Поэтому представленный способ подходит только для подвода провода к некоторым розеткам, которые монтируются вплотную к полу.

Следует отметить, что гофротрубка не может плавно проходить по поверхности. Местами будет провисать. Это также не добавляет эстетики этой системе. При очистке таких каналов невозможно быстро и тщательно очистить их от скопившейся пыли. Он будет скапливаться в канавках материала. Интерьер в этом случае выглядит неопрятно. Это безопасная система, но сегодня она используется очень редко.

Гофрированная труба для прокладки кабеля в деревянном доме чаще всего заменяется достаточно эстетичным кабельным каналом. Это специальные ящики из негорючего пластика. Они выглядят довольно сдержанно. При необходимости можно покрасить пластик в цвет, подходящий к оттенку дерева. Это сделает проводку менее заметной. Как установить кабель в пластиковую коробку, следует знать подробнее.

Прокладка в кабель-канале, обратная проводка

Прокладка кабель-канала в деревянном доме иногда является единственно возможным способом подключения всех электропотребителей к сети.Популярность этого метода объясняется его простотой и дешевизной.

Воздуховод пластиковой конструкции. Он встает на место. Такие каналы можно легко переделать со временем, провести ревизию проводки. Однако настоящий способ имеет несколько недостатков. Дело в том, что производители кабель-каналов предлагают довольно скромный перечень различных уголков, переходов и заглушек для подобных систем. Это может повлиять на общий вид интерьера.

Также следует отметить, что деревянный дом даже из очень качественной древесины со временем дает усадку.Если вовремя не переделать ранее установленные кабель-каналы, они могут деформироваться, треснуть. Через год после постройки этому вопросу следует уделить особое внимание.

Есть еще один вариант прокладки кабеля в деревянном доме. Также регулируется правилами ФЭИ-6. Это дооснащение. Не закрыт никакими коробками, трубами. Провода открыты на стене. Их скручивают и подводят к керамическим изоляторам.

Прокладка кабеля косичкой освещения в деревянном доме Сегодня крайне популярный подход при создании интерьера.Для этого используется специальный кабель. Обычные типы проводников (типа ПНПП) в этом случае использовать нельзя. Под них обязательна асбестовая прокладка толщиной 10 мм. Это значительно портит внешний вид. Поэтому модернизация должна производиться в соответствии с существующими нормами безопасности.

Подготовительные работы

Выполняя прокладку кабеля освещения в деревянном доме косичкой, в пластиковом швеллере или трубе в толще стены, потребуется выполнить ряд подготовительных работ. Есть определенная инструкция, согласно которой выполняются все действия.

Сначала составляется план проводки. В нем указаны все элементы сети, точные размеры и мощность оборудования. И нужно будет определить максимальную нагрузку на связь. При этом учитывайте, какие потребители будут подключены в каждом месте к электричеству.

При создании плана важно учитывать размер дома. В нем необходимо использовать несколько отдельных линий электропроводки.Они будут отходить от основного щита. Важно не забыть создать отдельную линию для дворового освещения. Если в доме используется мощное оборудование (котел, бойлер, электропечь и т. д.), для них создается отдельная линия с автономным автоматом.

После этого можно будет определить, какие типы проводов, розеток, выключателей, автоматов и других изделий необходимо будет приобрести перед установкой.

Инструкция прокладки кабеля в деревянном доме предполагает подведение электрического провода к дому от внешних источников питания. На данном этапе он подключается к автоматическому выключателю. При этом монтируется распределительный щит. В системе также потребуется установка счетчика электроэнергии.

После создания этого объекта вы можете проложить кабель по всему дому. Его подводят к каждой указанной на плане точке, которая в дальнейшем будет играть роль розетки, выключателя и т. д. Также должны быть установлены заземление и УЗО.

Когда все вышеперечисленные манипуляции выполнены, провести тесты работы системы.Электропроводка должна работать в соответствии с расчетной документацией. При наличии любого отклонения необходимо найти причину, устранить ее. В противном случае работа электросистемы будет нецелесообразной.

Выбор оборудования

Важно перед началом монтажа правильно рассчитать параметры провода, сколько устройств и какое. Выполнить прокладку кабеля в деревянном доме своими руками будет проще, если в начале учесть рекомендации стандартов и советы опытных электриков.Потребуются сложные расчеты. Каждая линия, отходящая от лоскута, определяется отдельно.

При создании проводки можно применять алюминиевые и медные провода. Второй вариант предпочтительнее. Алюминиевые разновидности в данном случае не подходят. Их сечение должно быть больше, чем у медных жил. При этом алюминий считается хрупким металлом. При перегибе может порваться. Надежность такой проводки будет низкой. Далее суммируется номинальная нагрузка всех потребителей электроэнергии, которые будут подключены к отдельной линии.В соответствии с полученным результатом определяется размер проволоки.

Правила прокладки кабеля в деревянном доме допускают применение кабеля с маркировкой NYM или ВВГнг. Последний дешевле. Однако первый тип провода имеет специальный изолирующий слой. Считается более надежным. На собственной безопасности экономить не стоит.

Розетки должны подключаться к сети с помощью трехжильного кабеля. Он должен быть снабжен контуром заземления. Электропроводка должна быть рассчитана на оборудование, которое будет к ним подключаться. Также они могут отличаться по конфигурации. Есть внешние и скрытые розетки.

В некоторых точках потребуется установить несколько комбинированных розеток. Переключатели также необходимо выбирать по количеству клавиш. Иногда эти элементы электросистемы также совмещают с розетками. Выбор такого оборудования зависит от работы схемы.

Распределительный щит и автоматика

Очень важно рассчитать номинальную мощность каждой отдельной линии при прокладке кабеля в деревянном доме.Установка автоматов в распределительный щит производится в соответствии с этой характеристикой системы.

Следует отметить, что в процессе замены старой электропроводки в деревянном доме нельзя устанавливать автоматы большей номинальной мощности, чем предусмотрено линией. Если произойдет перегрузка провода, он не будет отключен от источника питания. Если установить автоматику с низким номиналом, она навсегда отключит сеть, даже если на кабель не будет приложена значительная нагрузка.К новым проводникам каждой линии подключается новый автомат.

При замене старой автоматики также важно учитывать, на какой секции находится вводной провод, обеспечивающий электричеством весь объект. При реконструкции старой проводки ее тоже обязательно меняют. В противном случае она не будет соответствовать требованиям вновь установленной проводки. В этом случае кабель может перегреться. Это пожарная ситуация.

Прокладка электрического кабеля в деревянном доме может потребовать присутствия представителей энергоснабжающей организации.Они помогут установить счетчик и опломбировать его.

При выборе автоматики следует учитывать, какой тип цепи подключен к дому. Для однофазной и трехфазной сети закупается соответствующее оборудование. Автоматический выключатель чаще всего монтируется после счетчика.

В распределительном щите после завершения монтажа элементов системы должно быть несколько обязательных устройств. К ним относятся электросчетчик, автоматы групп электроснабжения, УЗО, вводная автоматика.Корпус щита должен быть заземлен. Все внутренние системы монтируются на DIN-рейку.

Заземление

Прокладка кабеля в деревянном доме обязательно требует заземления. Его можно монтировать самостоятельно. Для этого нужно подготовить 3 металлических уголка длиной по 3 м, черенки из того же материала на 1 м.

Необходимо вырыть траншею в земле. Он будет иметь вид равностороннего треугольника (длина стороны 1 м). Глубина 30 см. В каждой вершине треугольника пробиты углы длиной 3 м.Они соединяются сваркой с короткими металлическими сегментами. К одному из длинных уголков необходимо сделать отверстие. С помощью гайки и болта к нему крепится заземляющий провод. Он подается на распределительный щит и устанавливается в шину заземления. Сюда же выводятся все цепи заземления от электроприборов в доме. Заземляющий провод имеет желто-зеленый цвет.

Также необходимо установить в систему УЗО. Это защитное устройство предотвращает поражение человека электрическим током в случае пробоя изоляции проводников. УЗО реагирует даже на незначительные помехи. Это делает эксплуатацию электрооборудования безопасной.

Испытания системы

Прокладка кабеля в деревянном доме завершается проведением испытания. Самостоятельно проводить такую ​​процедуру нельзя. Необходимо будет вызвать квалифицированных мастеров электролаборатории. У них есть все необходимое для этого оборудования.

В процессе испытаний штатными организациями изучаются сопротивления изоляционных материалов проводов, заземляющего кабеля, а также контура «фаза-ноль».Также исследуют работу автоматики, проверяют работу УЗО.

Только после всех испытаний владелец дома может убедиться, что проводка исправна, ее эксплуатация безопасна. Сотрудники, проводившие испытания, передают копию протокола владельцу частной недвижимости. На ней должна быть указана компания, поставляющая электроэнергию на объект.

Схема с размещением всех элементов в доступном для просмотра месте. Если нужно быстро провести ремонт, поможет найти место поломки. Чаще всего схема приклеивается на внутреннюю дверцу распределительного щита. Только после выполнения всех вышеперечисленных манипуляций можно будет эксплуатировать электропроводку.

Рассмотрев особенности прокладки кабеля в деревянном доме, вы сможете выполнить все соответствующие работы самостоятельно.

Главная электрическая панель и вспомогательные панели

Справочник о том, как ваш дом получает и распределяет электрический ток по светильникам, розеткам и приборам.

Задумывались ли вы когда-нибудь, как электричество доставляется и проходит через ваш дом? Понимание того, как работает электрическая система дома, может иметь большое значение для того, чтобы вы могли легко и безопасно решать проблемы с электричеством, когда они возникают.

Следующая информация поможет вам понять, как работает электрическая система дома.

Служба электроснабжения вашего дома

Электрическая система вашего дома начинается с вашей электроэнергетической компании, которая подает электроэнергию в ваш дом по воздушным линиям электропередач от опоры электропередач или под землей по подземным трубам, называемым «кабелепроводами».

Электрокоммуникации подают электричество через мачту на крыше. Провода продолжаются через счетчик к главной панели.Дон Вандерворт, HomeTips © с 1997 по 2022 | HomeTips

В точке, где электричество входит в ваш дом, вы обычно найдете электросчетчик и главный сервисный щит, как показано на рисунке выше и на фотографии ниже. Электрический счетчик установлен на главном электрическом щите. Отсюда питание распределяется по подпанелям и цепям по всему дому. Как только электричество выходит за пределы вашего счетчика, оно распределяется по свету, розеткам и приборам по всему дому по нескольким различным электрическим цепям.Кристиан Делберт / Shutterstock.com

Здесь мы рассмотрим центры нагрузки — распределительный центр или главную панель и меньшие подпанели, используемые для подключения и управления различными электрическими цепями.

Главная электрическая панель

Основные панели бывают разных размеров и конфигураций. Панель может быть установлена ​​снаружи дома отдельно от электросчетчика или в сочетании с ним, или на внутренней стене за счетчиком.

Современный главный щит принимает три входящих электрических служебных провода и прокладывает меньшие кабели и провода к подпанелям и цепям по всему дому.

За автоматическими выключателями главной панели питание подается через заряженные шины (две шины, к которым прикрепляются автоматические выключатели). НЕ ТРОГАТЬ! Дон Вандерворт, HomeTips © с 1997 по 2022 | HomeСоветы

Линии питания подключаются к двум верхним проушинам крепления измерителя. Главные автоматические выключатели берут электричество с двух нижних наконечников, когда счетчик находится на месте, чтобы замкнуть цепь. Главные выключатели подают электричество на две шины, которые, в свою очередь, передают его на вторичные выключатели.

В целях безопасности все цепи должны быть заземлены: Непрерывный проводник (часто сплошной медный) должен проходить от соединителя нейтрали внутри панели к земле, такой как водопроводная труба или металлический стержень, вбитый непосредственно в землю. В отличие от горячих шин, нейтральная шина не имеет устройства защиты от перегрузки по току, поэтому она может постоянно поддерживать 0 вольт.

Автоматические выключатели и плавкие предохранители

Главный щит также включает в себя какое-либо механическое устройство для отключения электрических цепей дома от поступающего питания.В большинстве современных систем это устройство является автоматическим выключателем или просто «выключателем». Автоматический выключатель — это выключатель, который может быть отключен вручную или срабатывать автоматически при сбое в электрической системе — обычно это перегрузка, которая может привести к нагреву или даже возгоранию проводов. Главный электрический щит содержит первичные автоматические выключатели и отдельные выключатели. . Дон Вандерворт, HomeTips © с 1997 по 2022 | HomeTips

В других типах разъединителей используются рычаги и предохранители — вы нажимаете на рычаг или вытаскиваете блок предохранителей, чтобы отключить питание цепей дома.

Максимальная сила тока, которую сервисная панель может выдать за один раз, отмечена на главном выключателе. Для большинства домов 100-амперной сети достаточно для удовлетворения всех потребностей в электричестве; однако многие строители новых домов теперь устанавливают 150-амперные или 200-амперные сети, чтобы обеспечить достаточную мощность. Электрические панели обслуживания, рассчитанные на 60 ампер или ниже, не соответствуют современным требованиям.

Каждый автоматический выключатель рассчитан на тип провода и нагрузку, необходимые для его цепи. Наиболее типичные емкости для цепей освещения и розеток — 20 и 15 ампер.Стандартные выключатели для цепей на 120 вольт занимают один слот.

Выключатели для цепей на 240 В занимают два слота. Хотя типичный брекер 220 в два раза толще стандартного брекера, некоторые производители делают очень тонкие брекеры, которые занимают вдвое меньше места, чем стандартные брекеры. Автоматические выключатели большой мощности используются для электроприборов, таких как духовки, водонагреватели, сушилки для белья и кондиционеры, которые потребляют много энергии.

Субпанели и ответвления

Автоматические выключатели большего размера могут также подключаться к вторичным панелям, называемым субпанелями.Подпанели имеют свой собственный набор автоматических выключателей и питают определенные приборы или области дома. Субпанели часто располагаются в другой части дома. Например, вы можете найти его возле домашнего кондиционера.

Ответвленные цепи типичного дома © Дон Вандерворт, HomeTips

Цепи, по которым электричество поступает в различные части дома, называются ответвлениями. Цепи ответвления берут начало на сервисном распределительном щите — либо на главном щите, либо на вспомогательном щите.

Для более подробного ознакомления с электрическими панелями см. Электрические сервисные панели и автоматические выключатели: как они выполняют свою работу.

Информацию о проводке см. в разделе «Домашняя электрическая проводка».

Наружные цепи

Наружные электрические розетки, кухни и ванные комнаты должны быть защищены специальным прерывателем цепи замыкания на землю (GFCI) для защиты от поражения электрическим током. Поскольку он очень чувствителен к любому короткому замыканию, этот тип выключателя может нуждаться в перезагрузке чаще, чем стандартные выключатели, и его следует периодически проверять. Стандартная розетка

(слева) и розетка GFCI (справа) © Don Vandervort, HomeTips

Если домашняя электрическая цепь питает всего несколько наружных розеток, вы можете защитить эти розетки, установив специальные розетки GFCI. Дополнительные сведения о розетках GFCI см. в Руководстве по покупке электрических розеток.

Рекомендуемый ресурс: найдите предварительно проверенного местного подрядчика по электропроводке

О Доне Вандерворте

Дон Вандерворт совершенствовал свой опыт более 30 лет, работая редактором-строителем журнала Sunset Books, старшим редактором журнала Home Magazine, автором более более 30 книг по благоустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал компанию HomeTips в 1996 году. Подробнее о руководстве по эксплуатации кабельного лотка Don Vandervort

— версия 2014 года

%PDF-1.7 % 226 0 объект >>>/Метаданные 256 0 R/PageLabels 213 0 R/Страницы 214 0 R/Тип/Каталог>> эндообъект 256 0 объект >поток 11. 08.5532019-01-03T13:22:43.645-05:00QuarkXPress(R) 9.3 Руководство по кабельным лоткам — версия 2014 г.3QuarkXPress(R) 9.32019-01-03T12:21:37.000-06:002019-01-03T13:21:37.000-05:002016-08-01T22:02:37.000-04:00application/pdf

Сечение кабеля CT-16 каталог управления

2019-01-03T13:24:10.445-05:00

Руководство по эксплуатации кабельного лотка — версия 2014 г.

Руководство по эксплуатации кабельного лотка — версия 2014 г.

uuid:aaa2d32c-8e43-2c4f-b59a-f0feab9273dduuid:5f4bc834-585f-4b46-a7c4-22ceb6029420%%DocumentProcessColors: голубой пурпурный желтый черный %%EndComments

eaton:таксономия продуктов/системы поддержки/системы кабельных лотков и лестниц/лоток с кабельными каналами из стекловолокна

eaton:классификация продуктов/системы поддержки/системы кабельных лотков и лестниц/кабельные каналы

eaton:классификация продуктов/системы поддержки/системы кабельных лотков и лестниц/kwiksplice-кабельный лоток

eaton:классификация продуктов/системы поддержки/системы кабельных лотков и лестниц/реди-рельсовые кабельные лотки

eaton:таксономия продуктов/системы поддержки/системы кабельных лотков и лестниц/имперские кабельные лотки и лестницы

eaton:eaton-brand/product-name/b-line-series

eaton:ресурсы/маркетинговые ресурсы/каталоги

eaton:классификация продуктов/системы поддержки/системы кабельных лотков и лестниц

eaton:search-tabs/content-type/resources

eaton:таксономия продуктов/системы поддержки/системы кабельных лотков и лестниц/гибкие лотки-сетчатые корзины

конечный поток эндообъект 213 0 объект >]>> эндообъект 214 0 объект > эндообъект 215 0 объект > эндообъект 216 0 объект > эндообъект 217 0 объект > эндообъект 218 0 объект > эндообъект 219 0 объект > эндообъект 220 0 объект > эндообъект 221 0 объект > эндообъект 222 0 объект > эндообъект 223 0 объект > эндообъект 148 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>> эндообъект 150 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>> эндообъект 152 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>> эндообъект 154 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/ xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>> эндообъект 156 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/Rotate 0/TrimBox[0 0 612 792]/Type/Page/u2pMat[1 0 0 -1 0 792]/xb1 0/xb2 612/xt1 0/xt2 612/yb1 0/yb2 792/yt1 0/yt2 792>> эндообъект 157 0 объект >поток HWmsF;5|f_daL2I5LtΜo!wng$KRR/e%

Как избежать удара током при выполнении электромонтажных работ

Получить шок более чем неприятно. Это может быть смертельным. Электрического импульса силой в 14 миллиампер достаточно, чтобы убить человека. Ток, потребляемый подключаемым ночником, более чем достаточен для работы.

Недавно я думал об этих мрачных фактах, когда делал ремонт в старом доме. Мне пришлось снять оштукатуренную поверхность стены, к которой были приклеены уродливые панели. Это означало обнажение проводов под напряжением, проходящих внутри стены, а это означало, что мне пришлось отключить питание этой цепи, прежде чем я мог безопасно работать. Несмотря на то, что это не были «электрические работы», это заставило меня задуматься о случаях, когда меня били или чуть не били во время ремонта.

Мы призываем читателей попробовать все виды проектов «Сделай сам». Умение работать с электрикой может помочь вам содержать свой дом в идеальном состоянии, сэкономить деньги на ремонте бытовой техники и избежать бытовых опасностей. Но послушай, ты должен серьезно относиться к безопасности, если собираешься возиться с электричеством. Вот почему я решил сделать этот учебник о том, как избежать поражения электрическим током.

Электрического импульса силой в 14 миллиампер достаточно, чтобы убить человека. Ток, потребляемый подключаемым ночником, более чем достаточен для работы.

Первым делом я позвонил своим друзьям из Fluke. Нам нравятся их электрические измерительные приборы, и мы используем их счетчики исключительно при снятии показаний во время испытаний нашей продукции. Мы используем их анализатор качества электроэнергии всякий раз, когда тестируем генераторы, и нам нравится счетчик компании 233 для рутинных электрических проверок. Инженеры и техники Fluke являются экспертами в области электробезопасности, потому что они поставляют счетчики и контрольно-измерительные приборы электрикам, которым приходится работать в условиях чрезвычайно опасного напряжения.Они были достаточно любезны, чтобы помочь нам с этим гидом.

Электрика 101

Гетти Изображений

Сначала вы должны понимать, что такое электричество переменного тока (AC) на базовом уровне. Это вид электричества, которое коммунальное предприятие поставляет в ваш дом. Проще говоря, напряжение — это сила или давление, которое перемещает электроны по проводнику. Ток – это количество электронов, движущихся по проводнику.Сопротивление – это сопротивление движению электронов в проводнике.

Представьте цепь, содержащую источник переменного тока (скажем, электрическую розетку), нагрузку (например, тостер), имеющую сопротивление, и устройство, измеряющее ток через нагрузку. Это может быть амперметр переменного тока или цифровой мультиметр (DMM). Пусть V обозначает напряжение, A обозначает ток через нагрузку (количество ампер, проталкиваемое напряжением), а R обозначает сопротивление нагрузки (в омах).Три связанные формулы, определенные законом Ома для переменного тока:

V = A * R

A = V / R

R = V / A

В приведенном выше примере V будет 120 В переменного тока, поскольку это напряжение стандарт для США. Сопротивление нагревательного элемента типичного тостера составляет примерно 12 Ом. Таким образом, ток через тостер составляет примерно 10 ампер. Для сравнения: сила тока в 10 миллиампер (мА), что составляет всего 0,001 силы тока в тостере, может вызвать болезненные неконтролируемые мышечные спазмы, а сила тока в 20 мА может вызвать фибрилляцию сердца.

Основы электробезопасности

Убедитесь, что ваш измерительный прибор работает правильно, проверив заведомо исправный источник напряжения.

Прежде чем приступить к каким-либо работам, таким как описанный выше проект реконструкции, вам следует взять бесконтактный тестер напряжения (NCVT). Электромагнитное поле вокруг провода под напряжением заставит этот инструмент издавать звуковой сигнал и загораться, указывая на наличие напряжения переменного тока. Вам также не нужно вступать в контакт с проводником под напряжением, чтобы он работал.Эти приборы настолько чувствительны, что излучают сигнал, когда вы приближаетесь к источнику напряжения, например к выключателю, розетке или проводу под напряжением.

Первый шаг — доказать себе, что ваши инструменты работают правильно. Для NCVT проверьте работу, проверив заведомо действующую цепь (см. фото).

Затем выключите автоматический выключатель. Затем проверьте один из выходов этой цепи с помощью NCVT. Особенно в старом доме не думайте, что все провода в коробке обесточены, даже если автоматический выключатель выключен.Почему? Иногда разнорабочий использовал электрическую коробку в качестве распределительной коробки и вводил в нее провода от другого автоматического выключателя. Эти провода останутся под напряжением и могут вас ударить током.

После того, как поверхность стены была зачищена во время моего проекта реконструкции, я использовал свой NCVT, чтобы проверить, что все провода в стене обесточены. Как оказалось, их не было. Мне нужно было отключить второй автоматический выключатель. Урок здесь состоит в том, чтобы не предполагать. Розетка была мертва, но близлежащей проводки не было, как вскоре доказала NCVT.

Прочие опасности

Вот еще одна опасность старого дома, которую вы, возможно, не ожидаете: обратная полярность. Плохая проводка может привести к тому, что провода будут находиться под напряжением, хотя обычно этого не должно быть.

Вы можете проверить это в розетке, используя тестер розеток с GFCI (например, тестер розеток Amprobe ST-102B). Индикаторы на этом устройстве загораются по образцу, который подскажет вам, если у вас неправильно подключена розетка. Обратите внимание, что в редких случаях даже эти устройства можно обмануть. Отличный отчет об этом явлении содержится в этой статье журнала Electrical Construction & Maintenance.

Если вы обнаружите неисправную проводку или какие-либо повреждения, ремонт или модификация должны быть выполнены квалифицированным электриком, прежде чем выполнять какие-либо дальнейшие испытания или работы по реконструкции.

После завершения работы

Тестер розеток со схемой GFCI может определить проводку с обратной полярностью. Изменения в этой проводке должен производить электрик.

Когда ремонтные работы будут завершены и подача электроэнергии будет восстановлена, проведите несколько основных тестов, чтобы убедиться, что выключатели и розетки находятся в рабочем состоянии. Используйте тестер розеток на розетках и проверяйте выключатели с помощью бесконтактного тестера напряжения, прежде чем включать в цепь какую-либо электрическую нагрузку.

Если вы тестируете розетку, которая питается от настенного выключателя (известного как коммутируемая розетка, которая, например, является обычным средством питания торшера), вы можете использовать бесконтактный детектор напряжения, чтобы проверить, что розетка находится под напряжением, когда переключатель находится в положении «включено».

На что следует обратить внимание

При ремонтных работах нередко обнаруживают опасную или поврежденную проводку или что-то, что выглядит подозрительно.Если вы обнаружите что-либо из списка ниже, это может быть опасно или потенциально смертельно. Так что вам нужно вызвать электрика, прежде чем продолжить. Вот несколько проблемных мест, на которые стоит обратить внимание.

• Проводка ручки и трубки: Оголенные медные провода, протянутые от одного фарфорового изолятора к другому.
• Сгоревшая или частично расплавленная изоляция проводов: Провода, поврежденные в результате электрической перегрузки, удара молнии, неправильного подключения или даже пожара в помещении или соседнем помещении.
• Обгоревшие или частично оплавленные контакты. Проводка может быть в порядке, но удар молнии, ненадежное соединение, влага и манипуляции с электричеством могут повредить точку, в которой проводка соединяется с выключателем или розеткой. Любое почернение или коричневый оттенок на выключателе или розетке является поводом для беспокойства. Вам понадобится лицензированный электрик для расследования.
• Доказательство протечки воды в сервисной панели. Если вы собираетесь перевернуть автоматический выключатель и видите пятна воды на панели или вокруг нее, не двигайтесь дальше. Вызовите электрика. В старых домах нередко обнаруживают, что вода просачивается в сервисную панель из-за плохой герметизации электросчетчика.
• Свидетельство явно некачественной работы с электрооборудованием. Это говорит само за себя. Опасно ловкие домовладельцы и разного рода электрические неряхи, как известно, используют банки из-под кофе, а не электрические коробки, и делают электрические соединения с помощью клейкой ленты, чтобы привести примеры, которые регулярно появляются при проверках домов и ремонтных работах.Конечно, это сработает. Это также может сжечь ваш дом или привести к поражению электрическим током.
• Многократное срабатывание автоматических выключателей и устройств GFCI с интервалом в несколько часов или даже минут. Случайные поездки — это одно. Многократные поездки в течение дня или недели вызывают беспокойство.
• Автоматические выключатели постоянно срабатывают в определенное время суток. Если вы отключаете автоматический выключатель каждый раз, когда включаете фен или пылесос, это явное предупреждение о том, что что-то не так.Вызовите электрика.
• Автоматический выключатель, который срабатывает сразу после сброса. Очевидно, это плохой знак и указывает на проблему с электричеством, которую домовладелец не должен пытаться устранить. Это может быть электрическая нагрузка, подключенная к цепи, неисправность проводки или сам автоматический выключатель.

Как пользоваться цифровым мультиметром

Fluke

Цифровой мультиметр (DMM), особенно с функцией NCVT, должен быть в наборе инструментов любого, кто занимается реконструкцией, ремонтом и техническим обслуживанием дома.Эти приборы с батарейным питанием выполняют различные электрические тесты и помогут вам обеспечить бесперебойную работу вашего дома и бытовой техники.

Вот неполный список некоторых вещей, которые вы можете проверить с помощью цифрового мультиметра:

• Напряжение постоянного тока : Проверка напряжения батарей, используемых в портативных устройствах.
• Лампа непрерывности : Вопреки распространенному мнению, лампы накаливания по-прежнему доступны и в некоторых случаях предпочтительнее светодиодных или компактных люминесцентных ламп. Некоторые фонари подходят только для небольшой лампы накаливания малой мощности.Вы не всегда можете увидеть, есть ли у этих ламп обрыв нити накала, но цифровой мультиметр найдет его каждый раз. Разорванная нить накала означает, что непрерывность (или непрерывный электрический путь) через лампу нарушена.

• Непрерывность соленоида : Многие приборы, использующие воду, такие как посудомоечная машина или холодильник с льдогенератором, имеют соленоидный клапан (клапан открывается и закрывается небольшим электромагнитом). Небольшой разрыв в электрической обмотке соленоида приведет к тому, что клапан перестанет работать.Вы не можете увидеть разрыв, но проверка непрерывности с помощью цифрового мультиметра покажет вам, нужно ли заменить соленоид.

Наконец, контрольный список безопасности

Гетти Изображений

Используйте электрический испытательный прибор, соответствующий принятым стандартам безопасности для среды, в которой он будет использоваться. Обычно это не проблема для домовладельцев, но об этом должны знать профессионалы. Например, они не будут тестировать высоковольтное электрическое оборудование, если у них нет счетчика или устройства, рассчитанного на это.Тем не менее, домовладельцам было бы полезно использовать счетчик или NCVT с рейтингом UL или другой аккредитованной испытательной организации.

Используйте только измерительные провода с закрытыми разъемами и защитой пальцев.

Осмотрите щупы цифрового мультиметра на наличие физических повреждений перед измерением.

Используйте цифровой мультиметр для проверки непрерывности собственных измерительных проводов.

Используйте только измерительные провода с закрытыми разъемами и защитой пальцев.

Используйте только счетчики с утопленными входными разъемами.

Убедитесь, что электрические испытательные инструменты находятся в хорошем рабочем состоянии.

Соблюдайте все процедуры безопасности оборудования, предусмотренные производителем.

Не работай в одиночку.

В случае сомнений ВСЕГДА вызывайте электрика.

Рой Берендсон Старший домашний редактор Рой Берендсон проработал более 25 лет в Popular Mechanics, где он писал о плотницких работах, кладке, покраске, сантехнике, электрике, деревообработке, кузнечном деле, сварке, уходе за газоном, использовании бензопилы и уличном силовом оборудовании.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.
