Ветрогенератор для дома своими руками: мой отзыв

Интернет начинает «трещать по швам» от хвалебных статей авторов, предлагающих всем желающим использовать природную энергию ветра для получения бесплатного электричества.

Я предлагаю рассмотреть этот вопрос с практической точки зрения, оценить экономический эффект до того, как начнете создавать ветрогенератор для частного дома своими руками или даже приобретать заводскую модель.

Поговорим о трудностях, с которыми вам придется столкнуться: их необходимо предусмотреть и преодолеть. Тема сложная. Надо оценить аэродинамические и механические характеристики, сделать электротехнический расчет.

Содержание статьи

Промышленные ветрогенераторы: образец для подражания

Не секрет, что альтернативная энергетика действительно позволяет получать электричество буквально из ветра. В странах Европы промышленные ветрогенераторы занимают огромные площади и работают автономно на благо человека.

Они имеют огромные размеры, расположены на открытых всем ветрам участках, возвышаются над деревьями и местными предметами.

А еще ветряки установлены на удалении друг от друга. Поэтому случайные поломки и повреждения одного не могут причинить вреда соседним конструкциям.

Эти принципы создания ветровых генераторов будем брать за основу разработки самодельных устройств. Они созданы по научным разработкам,
опробованы уже длительной эксплуатацией, эффективно работают.

Начнем с анализа характеристик местности, на которой планируем создавать ветряную электростанцию.

Как определить скорость ветра: хватит ли его напора для бытового ветряка

Вопрос обсудим на основе научных фактов и уже допущенных ошибок многими владельцами частных домов

Теоретическая часть проекта: на что обратить внимание при выборе конструкции

Среднегодовое значение ветра для любой местности России или другой страны можно узнать на карте ветров. Эти данные имеются в широком доступе.

Если рассмотреть всю территорию, то мест для благоприятного пользования ветряной энергией со скоростью от 5 м/сек и выше у нас не так уж много, как в Европе.

Я объясняю эту ситуацию тем, что теплый воздух Гольфстрима, поднимаясь от нагретой воды, сразу устремляется в холодные районы. Чем выше перепад температур, тем больше его скорость.

Пройдя несколько тысяч километров над Европой, его сила слабеет. Наибольший перепад температур весной и осенью вызывает бури и ураганы.
Нам важно понимать, как определить скорость ветра правильно в своей местности.

Возьмем величину 5 м/сек за основу, и рассчитаем мощность ветрового потока для наиболее распространенного горизонтально расположенного осевого генератора.

Учтем, что его лопасти охватывают площадь круга S (м кв.) с диаметром D (м). Через нее проходит ветер со скоростью V (м/сек).

Ветровая энергия Рв рассчитывается по формуле:

Рв=V³∙ρ∙S

ρ — это плотность воздушной массы (кг/м куб.)

Если взять усредненные значения, например, площадь 3 м кв и плотность
воздуха 1,25 кг/м³, то ветер, дующий со скоростью 5 м/сек, способен создать мощность чуть меньше, чем 2 киловатта.

Теперь наша задача — определить, какая ее часть сможет преобразоваться в полезную электрическую энергию. Грубо ее можно оценить по процентному соотношению в 30÷40%. Конструкция и технологические характеристики ветряного колеса просто не позволят эффективно взять больше.

Более точное определение находят формулой, учитывающей:

• коэффициент ε, определяющий долю использования ветряной энергии конструкцией ветряка. Максимальная величина, создаваемая быстроходными конструкциями, составляет 40-50%;
• КПД редуктора —∙максимум порядка 90%;
• КПД генератора ≈85%.

Величины всех этих коэффициентов у разных моделей генераторов ветряков сильно отличаются между собой. Я привел значения для промышленных изделий. У самодельщиков они будут значительно ниже.

Если подставить все эти цифры, то даже для заводской конструкции ветрогенератора, сделанной по точным чертежам и на промышленных станках, мы сможем при скорости 5 м/сек и описываемой площадью лопастями винта 3 метра квадратных получить меньше 700 ватт электрической энергии.

Какую ее часть сможет взять самодельный ветряк, остается только догадываться.

Мировые производители ветрогенераторов указывают, что для того, чтобы вырабатывать 3 кВт электроэнергии, а это оптимальная величина для частного дома, необходимо:

• снимать с ветряного колеса порядка 5,1 кВТ;
• иметь диаметр ротора 4,5 метра;
• располагать ветряк на высоте от 12 метров;
• использовать ветер со скоростью 10 м/сек.

Колесо должно начинать вращать генератор уже на 2 м/сек. Только в этом случае можно говорить об окупаемости всей конструкции и эффективном использовании мощности ветра.

Если же скорость снизится, хотя бы до 7 м/сек, то энергия ветрогенератора упадет на 50%. А теперь еще раз внимательно посмотрите на карту ветров России…

Однако не все так плохо. Теоретические расчеты можно проверить на практике. Для нашего случая продажа предлагает многочисленные конструкции измерительных приборов — анемометры.

Стоят они не дорого, имеют дополнительные функции измерения температуры, указания текущего времени. Их можно заказать в Китае.

Такой анемометр позволяет реально оценить силу ветра на вашей местности, чтобы проанализировать варианты эксплуатации будущей ветроэлектростанции (ВЭС). А их минимум 2:

1. частичное удовлетворение потребностей в электроэнергии;
2. полный переход на альтернативную энергетику.

Скрытая ошибка — слабый ветер: что умалчивают продавцы

Первая трудность

Обратите внимание на высоту размещения ветряного колеса относительно земли. Подумайте, почему все промышленные ветряки располагают от 25 метров и более.

Ведь это значительно усложняет их установку, эксплуатацию, обслуживание, ремонт. Приходится применять дорогую высотную технику, создавать прочные площадки для ее размещения.

А ответ прост: на высоте от 25 метров скорость ветра намного выше, чем у земли. Все таблицы и справочники с картами ветров создаются в первую очередь для промышленных установок, поднятых в зону 50-70м.

Если вы смонтируете свой самодельный ветрогенератор на 10 метрах, то ветер будет дуть слабее, чем указано в справочнике. А на большую высоту без специальных технических средств поместить ветряк весьма проблематично.

Работу ветряного колеса вызывает не столько скорость передвижения воздушной массы, сколько ее давление на лопасти колеса. А оно зависит еще от веса и плотности атмосферы.

Альтернативные энергетики давно учитывают соотношение, определяющее, что удвоение давления ветра увеличивает в восемь раз вырабатываемую ветрогенератором мощность.

Как влияет зона турбулентности

Работу ветряка, расположенного на небольшой высоте, может значительно осложнять зона турбулентности, которая зависит не только от рельефа местности и формы возвышенности, но и от скорости перемещения воздушных масс.

Молниезащита ветрогенератора

Работающая крыльчатка постоянно трется о воздух, накапливая статическое электричество, как и фюзеляж любого самолета во время полета. Авиаконструкторы успешно решают этот вопрос различными способами.

Промышленные ветрогенераторы тоже снабжены действенной защитой от молнии, разряды которой могут возникнуть в любой момент грозоопасного периода.

Большинство же владельцев частных домов даже не задумывается об этой проблеме, а зря. В лучшем случае у отдельных хозяев можно встретить УЗИП в вводном электрощите, чего явно не достаточно.

Подняв над крышей своего жилища железную конструкцию, которая к тому же вырабатывает электрическое напряжение, они уже создали отличный молниеприемник. Он будет надежно притягивать на себя огромные токи атмосферных разрядов.

Если не обеспечить действенный путь их отвода мимо здания на потенциал земли, то придется постоянно испытывать судьбу, подвергать себя неожиданной опасности.

Как лукавят производители ветряков

Окончательные испытания заводские модели проходят в аэродинамической трубе при идеальной ламинарности потока с равномерной структурой его направленности и высокой плотности.

В реальных условиях частного дома таких условий просто нет. Они больше подходят для движения воздушных масс у промышленных установок, расположенных на большой высоте.

Для самодельных ветрогенератов, смонтированных даже на 10 метрах, условия турбулентности и слабый ветер могут сильно ограничивать раскрутку ротора.

Рельеф местности влияет на удельную мощность. Например, непосредственно под холмом она резко снижается, а на его вершине создаются идеальные условия за счет сжатия аэродинамических характеристик и повышения давления.

Также будут сказываться хозяйственные застройки, деревья сада, заборы, соседние здания.

Ветряки для дома своими руками: обзор конструкций

Как вы уже поняли, самая первая часть, которая воспринимает энергию ветра — это ветряное колесо. Без него не обходится ни одна схема ветряка для дома.

Его можно выполнить:

• с вертикальной осью вращения;
• или горизонтальной.

Вертикальный ветрогенератор

Покажу фотографией одну из легких для изготовления конструкций, сделанную из обычной стальной бочки.

Вот такой вертикальный ветрогенератор, изготовленный своими руками, да еще расположенный над самой землей в окружении застроек и растений, не сможет развить нормальных оборотов для выработки достаточного количества электроэнергии, чтобы питать частный дом.

Он сможет выполнять только какие-то единичные задачи для маломощного оборудования. Причем небольшая скорость вращения его ротора потребует обязательного использования повышающего редуктора, а это дополнительные потери энергии.

Такие конструкции были популярны в начале прошлого века на пароходах. Водяное колесо, расположенное своими лопастями вдоль направления движения судна, обеспечивало его движение.

Сейчас это раритет, утративший свою актуальность. В авиации такая конструкция не то что не прижилась, а даже не рассматривалась.

Ротор Онипко

Из тихоходных конструкций ветряных колес сейчас через интернет массово распространяют ротор Онипко. Рекламщики показывают его вращение даже при очень слабом ветре.

Однако к этой разработке у меня почему-то тоже критическое отношение, хотя повторить ее своими руками не так уж и сложно. Восторженных отзывов среди покупателей не нашел, как и научных расчетов экономической целесообразности ее использования.

Если кто-то из читателей сможет меня разубедить в этом мнении, то буду признателен.

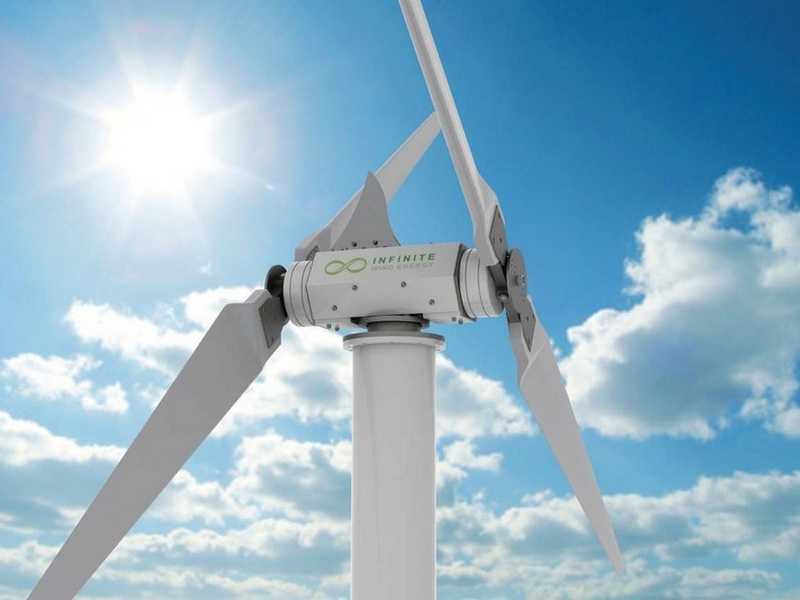

Горизонтальный ветрогенератор

С самого начала двигатели самолетов стали применять винт, прогоняющий поток воздуха вдоль корпуса самолета. Его форму и конструкцию выбирают так, чтобы использовать дополнительно к активной силе давления реактивную составляющую.

По этому принципу работает любой горизонтальный ветрогенератор, который делают промышленным способом или своими руками. Пример самодельной конструкции показываю фотографией.

По принципу использования энергии ветра это более эффективная конструкция, а по исполнению для обеспечения бытовых вопросов снабжения электроэнергией — маломощная.

Небольшой электродвигатель, ротор которого раскручивает ветряк, может даже при оптимальном давлении и силе ветра, выработать в качестве генератора только малую мощность. На нее можно подключить слабенькую светодиодную лампочку.

Подумайте сами, нужно ли собирать такой флюгер с подсветкой или не стоит. С другими задачи подобная конструкция не справится. Хотя ее еще можно использовать для отпугивания кротов на участке. Они очень не любят шумы, сопровождаемые вращением металлических частей.

Для того, чтобы полноценно пользоваться электроэнергией, получаемой от ветра, рабочее колесо ветрогенератора должно иметь соответствующие потребляемой мощности размеры. Рассчитывайте примерно на пятиметровый диаметр.

При его создании вы столкнетесь с технической трудностью: вам придется точно выдержать балансировку больших деталей. Центр масс должен постоянно находиться в средней точке оси вращения.

Это сведет к минимуму биения подшипников и раскачивание конструкции, расположенной на большой высоте. Однако выполнить подобную балансировку не так уж просто.

Как установить ветрогенератор: надежная схема мачты для крепления на высоте

Вес рабочего колеса для нормального получения электрической энергии получается довольно приличным. На простой стойке его не установить.

Потребуется создавать прочный бетонный фундамент под металлическую мачту и анкерные болты оттяжек. Иначе вся собранная с большим трудом конструкция может рухнуть в любой неподходящий момент времени.

Стойка для ветрогенератора, поднятого на высоту, может быть выполнена:

1. в виде сборной мачты, собранной из секций с раскосами;
2. или конусной трубчатой опорой.

Обе схемы потребуют усиления от опрокидывания за счет создания нескольких ярусов оттяжек из тросов, которые необходимы для удержания мачты при шквальных порывах ветра. Их придется надежно крепить к стопорам и анкерам.

Из личного неудачного опыта: во время пользования аналоговым телевидением у меня работала антенна «Паутинка» с диаметром обруча 2м. Она располагалась на высоте 8 метров, была закреплена на деревянном шесте с двумя уровнями оттяжек. Шквальные порывы ветра ее раскачали так, что стойка развалилась.

Современное цифровое телевидение, к счастью, требует использования антенн значительно меньших размеров. Их не только просто делать своими руками, но и крепить не так уж сложно.

Как сделать мачту для ветряка

Сразу обратите внимание на создание прочной, безаварийной конструкции. Иначе просто повторите печальный опыт работников «ЯнтарьЭнерго», у которых во время шторма произошла авария: многотонная мачта рухнула, а осколки от лопастей разлетелись по всей округе.

Устройство мачты потребует расчета количества материалов, необходимых для создания сооружения из стального уголка различного сечения. Форма и габариты выбираются по местным условиям.

Ее делают из трех или четырех вертикальных стоек. Каждая из них снизу монтируется на упор. Вверху мачты создается площадка для установки ветряка.

Поскольку длина уголков ограничена, то мачту собирают из нескольких секций. Жесткость общему креплению придают боковые ребра, крепящиеся через раскосы.

Обязательным элементом фундамента являются закладные металлические элементы. Они будут использоваться для крепежа деталей. Придется позаботиться о сварке и соединительных болтах.

Не стоит пренебрегать дополнительными оттяжками.

Как сделать опору из труб

Телескопическую конструкцию из стальных труб соответствующего профиля собрать проще, но ее следует более тщательно рассчитать на прочность. Изгибающий момент, создаваемый тяжелой верхушкой при штормовом ветре не должен превысить критического значения.

При этом возникнут сложности с профилактическим обслуживанием, осмотром и ремонтом собранной воздушной электростанции. Если по мачте можно подняться на высоту как по лестнице, то по трубе это сделать проблематично. Да и работать наверху очень опасно.

Поэтому сразу необходимо продумать вариант безопасного опускания оборудования на землю и доступного способа его подъема. Это позволяет выполнить одна из двух схем с:

1. Поворотной осью на основной опоре.
2. Упорным рычагом на нижней части опорной стойки.

В первом случае создается прочный фундамент для установки основной опоры. На ее оси вращения крепится сваренная трубная конструкция с ветряком и полиспастной системой на стальных тросах.

Снизу трубы расположен противовес, облегчающий работу по подъему и опусканию с помощью ручной лебедки.

На картинке не показаны страховочные тросы поясов оттяжек. Они просто свисают со своих креплений вниз на землю при подъеме и опускании мачты, а к стационарным забетонированным кольям крепятся для постоянной работы.

Схема установки и опускания ветряка по второму варианту приведена ниже.

Мачту и расположенный под прямым углом к ней упорный рычаг с противовесом, усиленный ребром жесткости, поворачивают в вертикальном направлении лебедкой с полиспастной системой.

Ось вращения созданной конструкции находится в вершине прямого угла и закреплена в направляющих, вмонтированных в фундамент. Троса оттяжек при подъеме или опускании мачты снимают со стационарных креплений на земле. Они могут использоваться в качестве страховочных фал.

Ветрогенератор: устройство и принцип работы электрической схемы простыми словами

Промышленные ветряные электростанции спроектированы так, что способны сразу выдавать электрическую энергию в сеть потребителям. Своими руками так сделать не получится.

При выборе генератора, который будет раскручивать ветряное колесо, используют принцип обратимости электрических машин. К электродвигателю прикладывают крутящий момент и обеспечивают возбуждение обмоток статора.

Однако, идея раскручивать ротор трехфазного асинхронного электродвигателя в качестве генератора для получения электрического тока напряжением 220/380 вольт реализуется от двигателей внутреннего сгорания, напора воды, но не ветра.

Общая конструкция генератора с ротором станет иметь большой вес, а иначе обеспечить высокие обороты вала не получится.

Для небольших мощностей можно:

• использовать автомобильный генератор, который выдает 12/24 вольта;
• применить мотор колесо от электробайка;
• собрать
  конструкцию из неодимовых магнитов с катушками из медной проволоки.

Также за основу можно взять ветряк, продаваемый в Китае. Но ему необходимо сразу провести ревизию: обратить внимание на качество монтажа обмоток, состояние подшипников, прочность лопастей, общую балансировку ротора.

Придется настроиться на то, что величина выходного напряжения генератора будет сильно меняться в зависимости от скорости ветра. Поэтому в качестве промежуточного звена используют аккумуляторы.

Их зарядку необходимо возложить на контроллер.

Бытовые приборы сети 220 вольт должны питаться переменным током от специального преобразователя — инвертора. Простейшая схема домашней ветряной электростанции имеет следующий вид.

Ее можно значительно упростить потому, что бытовая цифровая электроника: компьютеры, телевизоры, телефоны работают от постоянного тока блоков питания 12 вольт.

Если их исключить из работы и запитать цифровое оборудование непосредственно от аккумуляторов, то потери электрической энергии сократятся за счет отмены двойного преобразования в инверторе и блоках.

Поэтому рекомендую сделать отдельные розетки на 12 вольт, запитать их сразу от аккумуляторов.

Внутри электрической схемы придется соблюдать такой же баланс мощностей, как и в механической конструкции. Каждая подключенная нагрузка должна соответствовать энергетическим характеристикам вышестоящего источника.

Бытовые приборы 220 вольт не должны перегружать инвертор. Иначе он будет отключаться от встроенной защиты, а при ее неисправности просто сгорит. По этому же принципу работают аккумуляторные батареи, силовые контакты контроллера, да и сам генератор.

Защита автоматическим выключателем домашней ветряной установки должна быть выполнена в обязательном порядке.

Для этого его необходимо правильно выбрать строго по
научным рекомендациям, проверить и наладить.

Случайную перегрузку, а тем более появление тока короткого замыкания предусмотреть невозможно. Поэтому этот модуль обязательно устанавливают в качестве основной защиты.

Схема подключения аккумуляторов, инвертора и контроллера для ветрогенератора практически ничем не отличается от той, что используется на гелиостанциях со световыми панелями.

Поэтому сразу напрашивается разумный вывод: собирать комбинированную домашнюю электростанцию, работающую от энергии ветра и солнца одновременно. Эти два источника вместе хорошо дополняют друг друга, а затраты на сборку одиночных станций значительно снижаются.

На Ютубе очень много каналов посвящено ветрогенераторам для дома. Мне понравилась работа владельца «Солнечные батареи». Считаю, что он довольно объективен при изложении этой темы. Поэтому рекомендую внимательно посмотреть.

Аккумуляторы для ветрогенератора: еще одна проблема для владельца дома

Одна из затратных задач ветряной или солнечной электростанции — вопрос хранения электрической энергии, которую решают только аккумуляторы. Их придется покупать и обновлять, а стоимость — довольно высокая.

Для их выбора необходимо знать рабочие характеристики: напряжение и емкость. Обычно применяются составные батареи из АКБ на 12 V, а количество ампер-часов в каждом конкретном случае стоит определить опытным путем, исходя из мощности потребителей, времени их работы.

Выбирать аккумуляторы для ветрогенератора придется из довольно широкого ассортимента. Ограничусь не полным обзором, а только четырьмя
популярными типами кислотных АКБ:

1. обычные стартерный автомобильные;
2. AGM типа;
3. гелевые;
4. панцирные.

Продавцы не рекомендуют приобретать для ветростанций стартерные аккумуляторы потому, что они созданы для работы в критических условиях эксплуатации автомобиля:

• при хранении на морозе должны выдерживать огромные токи стартера, которые создаются при раскрутке холодного двигателя;
• во время езды подвергаются вибрациям и тряске;
• подзарядка происходит в буферном режиме от генератора
  при движении авто с различными оборотами двигателя.

При этом:

• обслуживаемые АКБ, требующие периодического уровня электролита и доливки дистиллированной воды, созданы для выдерживания 100 циклов разряд/заряд;
• не обслуживаемые — имеют более сложную конструкцию и количество циклов 200.

Однако АКБ ветрогенератора при эксплуатации внутри дома:

• обычно помещаются в подвальном помещении, где температура, круглогодично поддерживаемая на уровне +5÷+10 градусов, является оптимальной;
• не подвергаются тряскам и вибрациям, стационарно
  установлены в неподвижном состоянии;
• не получают экстремальные нагрузки при стартерном запуске, а при включении бытовых приборов через инвертор работают в щадящем режиме;
• заряжаются от генератора небольшими токами, которые благоприятно действуют на режим десульфатации пластин.

Все это является самыми выгодными условиями для их эксплуатации. Поэтому этот вариант предлагаю взять на заметку тем, кому не лень периодически контролировать напряжение на банках и следить за уровнем
электролита в них.

AGM аккумуляторы более сложные по устройству. У них такие же пластины, но кислотой пропитаны стеклянные маты, работающие одновременно диэлектрическим слоем. Их цикл разряда/заряда — 250÷400. Перезаряд опасен.

Голевые АКБ тоже создаются необслуживаемой конструкцией с герметичным корпусом и загущенным до состояния геля электролитом. Они очень не любят перезаряд, но более стойки к глубокому разряду. Число расчетных циклов —350.

Панцирные аккумуляторы относятся к самым современным разработкам. Их электродные пластины защищены полимерами от воздействия кислоты. Диапазон циклов эксплуатации: 900÷1500.

Все эти четыре типа АКБ значительно отличаются по цене и условиям эксплуатации. Если взять во внимание рекомендации продавцов, то придется выложить довольно приличную сумму денег.

Однако я вам рекомендую предварительно послушать полезные советы, которые дает в своем видеоролике «Как выбрать аккумуляторы для ВЭС и солнечной станции» все тот же владелец «Солнечные батареи».

У него на этот счет свое, противоположное мнение. Как вы отнесетесь к нему — ваше личное дело. Однако, знать информацию из противоположных источников и выбрать из нее наиболее подходящий вариант: оптимальное решение для думающего человека.

Как рассчитать экономический эффект: цена ветрогенератора

Одним из маркетинговых ходов продавцов являются прайс листы,
показывающие расчеты экономии покупателей, создаваемой за счет приобретения их продукции. Стоит ли им верить?

Я предлагаю вам самостоятельно оценить экономическую выгоду от установки ветряной электростанции на вашем участке. Для этого потребуется учесть минимум расход денег на:

1. возведение фундамента под мачту, на который пойдет немало бетона и металлический арматуры;
2. создание высотной опоры для установки
   ветроколеса в зоне благоприятного давления ветра. Сюда войдут не только
   металлические уголки, трубы и крепежные детали со сваркой, но и затраты на весь монтаж;
3. цену приобретения готового ветрогенератора или
   его изготовление в домашних условиях;
4. покупку инвертора, контроллера, аккумуляторов, защитных модулей, кабелей и проводов. Учтите, что лет за 10-12 комплект АКБ придется сменить несколько раз;
5. эксплуатационные расходы на профилактическое обслуживание и ремонт;
6. решение ряда организационных вопросов.

Практика использования ветряных станций показала, что тихо они не работают, а постоянные вибрации и шумы ветрогенератора раздражают ближайших соседей. Иногда придется решать вопросы через суд.

К тому же в область вращающегося колеса иногда попадают птицы: пластиковые лопасти ломаются, металлические гнутся. Требуется надежная защита и резервный комплект запасных частей.

Можно даже допустить, что лет 10 все будет работать надежно и эффективно, хотя про скорость ветра я объяснил довольно подробно в самом
начале статьи.

Когда рассчитаете все эти затраты (сделайте поправку на часть непредвиденных расходов), то прикиньте цену 1 киловатта электроэнергии, которую вы платите по счетчику сейчас.

Умножьте ее на то количество киловатт, на которое создаете ветряную станцию, например на 3. Дальше останется определить период времени для сравнения.

Возьмем за основу время, за которое предварительно планируете окупить свои затраты, например, 15 лет эксплуатации. Оплату 3 кВТ в час надо умножить на этот срок, выраженный в часах, и сравнить со стоимостью затрат на создание и эксплуатацию ВЭС за этот же период.

Оценка очень приблизительная, цены плавают, но расчет для моего случая показал, что проще оплачивать электроэнергию государству. Затраты будут ниже в 4 раза.

Считаю, что ветрогенератор для частного дома своим руками создать можно. Примеров его работы много. Однако, надо хорошо продумать целесообразность его использования, обосновать экономическую пользу.

Без точного предварительного расчета деньги на его создание в прямом смысле могут быть пущены на ветер и не принесут никакой выгоды владельцу. Если я ошибся в прогнозах, то поправьте в комментариях.

Учтите, что ваш опыт интересует не только меня, но и большое количество других людей. Он принесет пользу и им.

electrikblog.ru

виды, примерные цены, бытовое использование и законность установки

Россия считается энергоизбыточной страной. Это положение верно, но имеются исключения. Существуют регионы, куда линии электропередач еще не проведены. Чаще всего, это ненаселенные регионы, северные территории и прочие труднодоступные участки. Обеспечение электрическим током в этих районах является весьма насущной проблемой, для решения которой следует рассматривать все возможные варианты. Один из них — использование ветрогенераторов.

Как устроен ветрогенератор?

Ветрогенератор — это устройство, перерабатывающее энергию ветра в электричество. Воздушный поток раскручивает ротор, который приводит во вращение генератор. Производимый ток накапливается в аккумуляторных батареях, соединенных с инвертором, преобразующим полученный заряд в номинальное значение для бытовых приборов и техники. Все используемое оборудование практически одинаково для любых типов ветряка и отличается лишь величиной напряжения.

В составе ветроэнергетических комплексов используются разные конструкции вращающихся частей — роторов, которые имеют свои достоинства и недостатки, разную эффективность и возможности. На сегодня существует большое количество разработок, способных взаимодействовать с ветрами разной силы и скорости.

Основные виды и особенности конструкции

Основными типами конструкции ветряков считаются:

• горизонтальные,
• вертикальные.

Горизонтальные устройства имеют форму пропеллера и являются более эффективными, чем вертикальные. Это вызвано тем, что лопасти таких ветряков получают только полезное усилие, целиком использующееся для переработки во вращательное движение. При этом, особенностью горизонтальных конструкций является необходимость точной настройки на ветер.

Отклонение крыльчатки вызывает остановку и, соответственно, прекращение выработки электротока. Еще одна особенность горизонтальных ветряков — требовательность к высоте над уровнем земли. Чем выше, тем эффективнее их работа, так как с набором высоты увеличивается сила ветра и уменьшаются помехи.

Вертикальные устройства лишены недостатков горизонтальных, но имеют меньшую эффективность из-за наличия отрицательного воздействия потока на обратные стороны лопастей. В то же время, они не нуждаются в наведении на ветер и не требуют высокого основания, что делает их более удобными для обслуживания и ремонта.

В отличие от горизонтальных конструкций, имеющих практически единственный тип ротора, вертикальные устройства обладают широким перечнем вариантов. Доступность и большие возможности вызвали интерес со стороны конструкторов, разработавших множество видов ветряков с разнообразными конструктивными особенностями. Широко известны:

• ротор Дарье;
• конструкция Савониуса;
• ортогональный ротор;
• ротор Горлова;
• геликоидный ротор;
• устройство Третьякова и т.д.

Перечень всех типов конструкции велик и постоянно пополняется новыми разработками.

Внимание! Большинство конструкций существуют лишь в виде проектов и опытных образцов, так как промышленность создает ветрогенераторы в малых количествах и широкого распространения они пока не имеют.

Схемы работы ветрогенераторов

Существуют две основные схемы работы ветрогенераторов:

• автономная. Устройство производит электроток и питает потребителей. Распространения е имеет, работа ведется лишь с оборудованием, подключенным напрямую.
• работа в параллельном с электросетями режиме. Этот вариант подключения широко распространен на Западе — ветряк не только питает собственные потребители, но и отдает част энергии в сеть, за что владелец получает определенную плату.

В России на сегодня возможен только первый вариант, так как оборудования, позволяющего совмещать сетевое и генерируемое электричество, в составе магистральных комплексов не имеется. При этом, для ветряка на имеет значения, по какой схеме он подключен к системе.

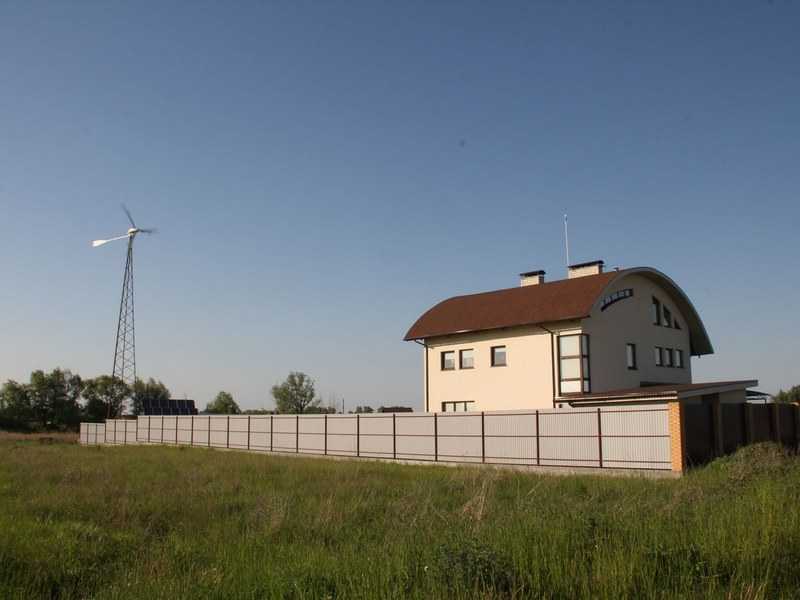

Рассматриваем ветровые электростанции для дома

Если рассматривать использование ветрогенератора в качестве источника электропитания для частного дома или усадьбы, то сразу же обнаруживаются две основные проблемы, препятствующие распространению ветроэнергетики среди населения:

Такие обстоятельства вынуждают большинство делать выбор в пользу дизельных или бензиновых электростанций, которые имеют более устойчивую работу и в целом обходятся дешевле, хотя и нуждаются в топливе и оказывают отрицательное воздействие на экологию региона.

Выбор ветрогенератора: ориентировочные цены

Если рассмотреть промышленные образцы ветрогенераторов, то можно отметить, что цены на них имеют несколько категорий:

• маломощные ветрогенераторы, самые дешевые, ценой 40-100 тыс руб;
• комплексы средней мощности, имеющие цены порядка 100-200 тыс руб;
• мощные системы ценой от 200 тыс руб и выше.

Наиболее доступны китайские образцы, которые заметно дешевле, чем изделия российских или западных производителей.

При выборе готового устройства надо учитывать необходимую мощность, возможность ремонта, а также накладные расходы — транспортировку, монтаж, настройку. Кроме того, понадобится дополнительное оборудование — контроллер заряда, АКБ, инвертор, коммутационное оборудование и т.д. Необходимо удостовериться, что все это входит в состав комплекса, иначе его стоимость возрастет на цену того, чего в нем не хватает.

Оправдана ли цена ветряка для частного дома?

Вопрос о том, насколько стоимость ветрогенератора оправдана, находится в плоскости возможностей владельца дома. Если доходы позволяют, то любая цена будет оправдана. Если же сравнивать стоимость с расходами на сетевую электроэнергию, то, конечно, разница окажется очень большой. Срок службы промышленного ветрогенератора, заявленный производителем, составляет около 20 лет. Учитывая суровые климатические условия, можно утверждать, что намного превысить заявленный предел оборудование не сможет.

Поэтому и распространены дизельные или бензиновые генераторы, которые более понятны рядовому пользователю, могут быть отремонтированы любым умельцем. Топливо, в котором они нуждаются, приобретается по мере необходимости, что тоже удобно для пользователей.

Если же никаких других вариантов нет, то цены на ветряки уже нет смысла обсуждать, приходится лишь подбирать вариант, оптимальный по цене и параметрам.

Действительно ли ветрогенератор выгоден?

В этом вопросе имеется некий подвох. Выгода ветрогенератора состоит в том, что он дает возможность пользоваться электроэнергией и не оказывает вредного влияния на окружающую среду. Если выбор производится между отсутствием электричества и его присутствием, то ответ очевиден. Если же сравнение производится между самым дешевым сетевым электричеством и генерируемым ветряком, то лидерство однозначно будет за сетевыми ресурсами.

При этом, надо учитывать возможность самостоятельного создания ветряка. В этом случае себестоимость энергии зависит от расходов на изготовление, которые иногда оказываются совсем мизерными. Конечный результат в данном случае зависит от наличия опыта, навыков и производственной базы, которыми располагает мастер.

Известны владельцы ветрогенераторов, полностью обеспечивающие свое жилище энергией ветра, которой им хватает на все нужды. Но наиболее распространен вариант, когда ветряки вырабатывают лишь дополнительную энергию, позволяющую экономить на освещении или водоснабжении участка.

Законность установки ветряка

Нормативных актов, напрямую регулирующих порядок установки ветрогенераторов на своем участке, в России на сегодня не имеется. Поэтому никаких разрешений получать не требуется, можно использовать ветряки на вполне законных основаниях. При этом, чиновники из администрации всегда имеют возможность придраться к различным обстоятельствам — например, жалобы соседей, уровень шума или магнитное воздействие на участке могут стать основанием для требования убрать ветряк или привести его конструкцию в соответствие с нормативами.

Если ветрогенератор установлен на участке, то проблем, скорее всего, не будет. Другое дело, если устройство установлено на балконе многоквартирного дома, но такие ситуации редки и рассматривать их незачем. Установлено, что ветрогенератор является электроприбором, поэтому пользование им разрешено так же, как использование электрокамина или утюга.

Что лучше: сделать ветрогенератор для дома своими руками или купить?

Самостоятельное изготовление ветрогенератора сулит весьма большую экономию. Даже с учетом приобретенных приборов или деталей, самодельные ветряки обходятся в десятки раз дешевле, чем купленные в магазине. Кроме прямой экономии, самодельные конструкции позволяют существенно сократить расходы на обслуживание и ремонт, так как свое изделие любой мастер разберет и соберет с завязанными глазами.

Единственной проблемой становится недоступность изготовления устройства для людей, не имеющих профильного образования, навыков или хотя бы элементарных познаний в электротехнике. В таких случаях выходом из положения будет либо приобретение готового устройства, либо использование альтернативных источников электроэнергии, не столь экологически чистых, но доступных для них.

Использование ветряных генераторов требует развития и продвижения. Возможности и перспективы такого способа выработки энергии вполне реальны, но нуждаются в определенных мерах со стороны производителей и администрации населенных пунктов. Отдельные частные генераторы проблему энергоснабжения региона не решат, но для конкретного владельца усадьбы такой вариант вполне может быть выходом из положения.

Рекомендуемые товары

energo.house

Какой ветрогенератор нужен для частного дома: выбираем ВЭУ грамотно

Ветроэнергетическая установка служит для преобразования кинетической энергии в электрическую. Современные ветрогенераторы способны использовать до 45% энергии воздуха — это позволяет успешно использовать ВЭУ в качестве альтернативного энергоисточника, который помогает снизить траты на коммунальные услуги или полностью заменить собой подключение к общей энергосети.

Домашний ветрогенератор: в каких случаях есть смысл в установке

Стоимость возведения ВЭУ для дома или небольшого кооператива сравнительно ниже, чем у других альтернативных электрогенераторов. ВЭУ уступают в цене солнечным батареям, однако они подходят не для каждого жилища. Установка ВЭУ целесообразна в таких случаях:

• среднегодовая скорость ветра равняется или превышает 3 м/c — в противном случае много энергии от ВЭУ вы не получите;
• если на вашем участке часто отключат свет или регулярно случаются аварийные ситуации по независящим от вас причинам;
• если подключение к общей сети в вашем регионе отсутствует или стоит слишком дорого;
• для поддержания полной энергонезависимости.

Сам по себе ветрогенератор не представляет никакой опасности и никакого вреда не приносит. Вас может раздражать постоянное мелькание лопастей и производимый ими шум. Но проблема исчезает, если вы устанавливаете ВЭУ на северной стороне своего участка чуть поодаль от дома. В остальном ветроэнергетическая установка — выгодное приобретение. Давайте разберемся, какой ветрогенератор лучше и почему.

Ветрогенератор какой мощности нужен для частного дома

Рынок ветрогенераторов может предложить модели от производителей разных стран, включая США, Европу и СНГ. Установки от отечественных производителей стоят дешевле, однако при выборе стоит опираться на технические характеристики и гарантийные сроки. Средняя продолжительность службы ВЭУ при грамотном использовании — 20-25 лет. Если вам предлагают купить ветряк, который прослужит меньше 10 лет, лучше подыскать другие варианты.

Работу ветряка обычно тестируют на даче или небольшом загородном доме, где потребность в электроэнергии возникает периодически, а не на постоянной основе. Для снабжения малогабаритного коттеджа вам понадобится ВЭУ мощностью от 1,5 до 3 кВт. Месячная выработка энергии в таком случае колеблется от 500 до 600кВт. Для среднего дома (100-200 м²) с условием постоянного проживания требуется ветряк мощностью не меньше 5-6 кВт и ежемесячной выработкой энергии от 1000кВт.

Разобравшись с теорией, какой мощности ветрогенератор нужен для дома, необходимо учитывать и практический аспект — силу ветра. Приобретая ВЭУ с малой мощностью, вы сможете выжать из нее достаточное количество энергии лишь при урагане. Например, двухкиловатный ветряк с расчетной скоростью ветра 15 м/с даст вам 15-20% энергии при условии скорости ветра 6-8 м/с, а в полный штиль останется неподвижным. Это не повод отказываться от недорогих маломощных ветряков — просто купите ВЭУ с меньшей расчетной скоростью ветра. Та же двухкиловатная ветроэнергетическая установка, но с расчетной скоростью в 8 м/с, будет стабильно работать на максимуме, а в особенно ветреные дни выдаст все 40% энергии.

На что обратить внимание при покупке ВЭУ

Важно учитывать высоту мачты. Чем выше находится ветряк, тем больше ветра он сможет «поймать». Скорость ветра увеличивается в зависимости от высоты, так что даже в не особо ветреных районах ВЭУ может успешно работать, если мачта будет достаточно высокой. Стандартная высота мачты — 10 метров. С каждыми последующими десятью метрами мощность ветрового потока будет увеличиваться в полтора раза.

Обратите внимание и на такие факторы:

• фактические объемы электроэнергии, которые сможет выработать ветряк в условиях вашего участка;
• актуальность выбранной модели, как долго она выпускается и насколько хорошо ее оценили другие пользователи;
• гарантийные сроки и периодичность технического обслуживания;
• расчетный срок использования ветроэнергетической установки;
• степень сложности монтажа и обслуживания.

Какой ветряк лучше: горизонтальный или вертикальный?

ВЭУ разделяются на типы по направлению оси вращения — горизонтальные и вертикальные. Горизонтальные (крыльчатые) располагают вертикальными лопастями, которые крепятся к мачте на горизонтальной оси. Такие ветрогенераторы занимают около 90% рынка; их легко отыскать в любом каталоге. Популярность крыльчатых ветряков обуславливается их высоким КПД, простым управлением, высокой устойчивостью к ураганам и демократичной стоимостью. Их можно устанавливать на любой высоте и не бояться поломки даже во время шторма.

Вертикальные ветряки (карусельчатые) получили свое название из-за вертикальной оси вращения ротора. Они отличаются легким монтажом и стабильной работой даже при малом ветре. Карусельчатые ветрогенераторы малошумны и компактны, из-за чего их часто устанавливают для домашнего использования. Минус таких ВЭУ — меньшая эффективность (в сравнении с крыльчатыми). Вертикальный ветряк нельзя поставить на высокой мачте из-за особенностей конструкции, поэтому они хорошо работают только в ветреной местности.

Горизонтальные ВЭУ более эффективны: половина работы их лопастей происходит за счет сопротивления противоположному движению ветра. Вертикальные же ветрогенераторы из-за смены направления ветра теряют свою мощность. Горизонтальные требуют меньше места и меньших затрат, они эффективны и мощны. Низкий уровень шума делает вертикальные ВЭУ привлекательным приобретением, однако они будут целесообразной покупкой только для тех домов, которые не требуют большого количества электроэнергии и располагают накопительными аккумуляторами на случай безветренной погоды.

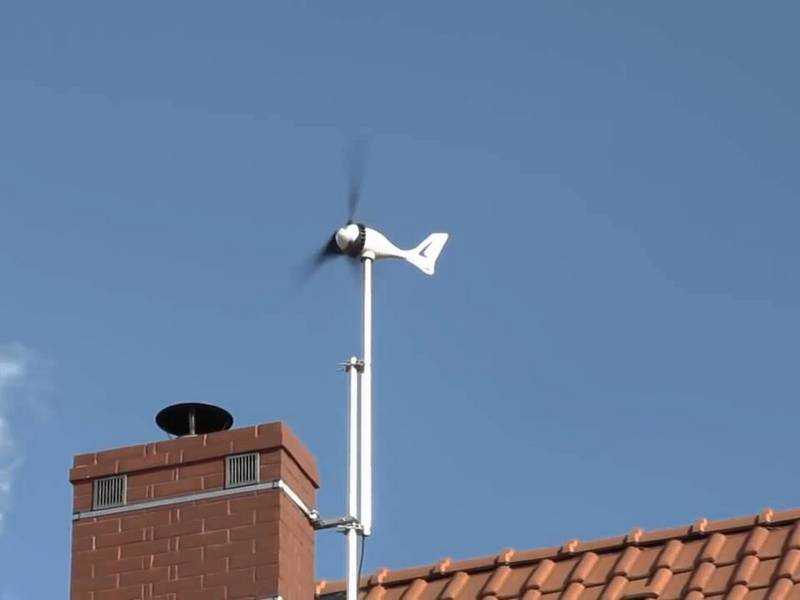

Для малых нужд целесообразно купить мини ветрогенератор. Эти устройства располагают мощностью до 1 кВт и используются для автономного питания системы подачи воды, небольших сельскохозяйственных ферм и снижения нагрузки на общую сеть. Такие ВЭУ часто используют на дачах для питания кухонных приборов: мини-плит, микроволновок, чайников, светильников.

altenergiya.ru

Ветрогенератор для частного дома — виды агрегатов





Чтобы меньше зависеть от централизованных сетей и иметь дешевую энергию, нужен альтернативный источник, т.е. достаточно ветрогенератор купить, который к тому же наносит окружающей среде меньше вреда.

Блок: 1/9 | Кол-во символов: 204
Источник: https://motocarrello.ru/jelektrotehnologii/1821-vetrogenerator-kupit.html

Разделы статьи

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую.

Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

1. Лопасти аэродинамической формы для улавливания ветра.
2. Генератор для продуцирования переменного тока.
3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности.

В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Блок: 2/6 | Кол-во символов: 3027
Источник: https://je7.ru/vetrogenerator-dlya-chastnogo-doma-vidy-agregatov-i-ih-osobennosti-pravila-vybora-raschety-okupaemosti-obzor-luchshih-brendov/

Ветроэнергетика

Ветроэнергетика — это неисчерпаемый источник энергии, поэтому применяли ее еще древние наши предки. В третьем десятилетии, например, египтянами был изобретен парус, персы позже придумали ветряные мельницы, облегчившие труд людей.

В наше время развитие этой отрасли получило новый виток, позволив из ветра получать электроэнергию.

Монтаж ветрогенераторов не сложен, поэтому, если принято решение ветрогенератор для дома купить, нужно выделить на установку неделю. Они не шумят и не выбрасывают в атмосферу вредные вещества.

В компании «Condor Home» непрерывно совершенствуют конструкции, чтобы повысить их эффективность. Разрабатывая изделия, сотрудники ориентируются на пожелания потребителя, желающего купить ветряк эстетичного вида, высокой эффективности и надежности, а также, удовлетворяющие требованиям безопасности.

Эксплуатируются устройства этой компании частными лицами, сельскохозяйственными и нефтегазовыми компаниями, телекоммуникационным сектором. Если купить ветрогенератор для частного пользования и установить, появится возможность не зависеть от центрального энергоснабжения или увеличить мощность сети.

Блок: 2/9 | Кол-во символов: 1143
Источник: https://motocarrello.ru/jelektrotehnologii/1821-vetrogenerator-kupit.html

Действительно ли ветряная электроэнергия является экологически чистой?

Безусловно, сами по себе ветровые электростанции не загрязняют окружающую среду, но только в тех местах, где они установлены. Срок службы промышленного ветрогенератора средней мощности — 2 МВт составляет 20 лет. Исследователи Орегонского университета, проведя оценку окупаемости ветровой установки, вычислили, что одних только смазочных материалов для обслуживания ветрогенератора за этот период необходимо от 273 до 546 тонн, в зависимости от модели. Эти данные были опубликованы в журнале «International Journal of Sustainable Manufacturing»

Согласно результатам, полученным американскими экспертами, около 78% электроэнергии, вырабатываемой средним ветрогенератором за 20-летний цикл тратится при его производстве: изготовление деталей из металла, пластмассы и других материалов, а также установке, для которой необходим цемент и металл. В цикле производственных процессов в атмосферу осущ

kachestvolife.club

Ветряки для дома своими руками. Выбираем генератор.

В связи с постоянно растущими ценами на электричество, все большее количество владельцев частных домов и дачных участков задумываются об установке источников альтернативного электропитания. Ветряки для дома своими руками являются отличным решением, как для выработки дополнительного электричества, что сможет снизить счета за коммунальные услуги, так и для обеспечения бесперебойным питанием загородные дома, к которым не подключили энергосети

Территория Россия, благодаря преимущественно равнинной местности и обширной площади, круглый год омывается большим количеством ветров, другое дело, что потенциал силы ветра оставляет желать лучшего, так как ветер чаще всего медленный и слабый. Другое дело – это необжитые территории России, где ветры гораздо большей силы. В любом случае, установка ветрогенератора даже при слабых ветрах, сможет обеспечить дом своего хозяина бесперебойной, и главное – бесплатной энергией.

Какой мощности выбрать ветрогенератор?

Первое, что стоит запомнить – ветряки для дома, как и любые другие источники альтернативного электричества, не смогут производить колоссальное количество электроэнергии. Многие начинающие конструкторы стремятся создать максимально мощный ветрогенератор, который сможет обеспечить электричеством не только освещение на дачном участке или зарядить аккумуляторные батареи, но также будет поддерживать абсолютно все электропитания дома, включая нагрев бойлера и отопительных систем. В принципе, это вполне возможно, если построить ветровой генератор мощностью более 2 киловатт модели W-HR2. Для строительства такого промышленного ветряка необходимы огромное количество денег, сил и расчетов. Соорудить его в одиночку непрофессионалу практически невозможно.

Оптимальным решением будет установка ветрогенератора мощностью до 500 ватт, этого вполне достаточно для обеспечения электроэнергией маленького загородного участка, а при необходимости большей мощности, всегда можно соорудить еще несколько ветряков и создать из них единую электростанцию.

Ниже представляем таблицу мощности ветряков в зависимости от кол-ва лопастей и диаметра всего ветроколеса при скорости ветра 4 м/с

Со стороны может показаться, что показатели несколько завышены, но не стоит забывать, что 4 м/с – это обычная скорость ветра на равнинной территории и чаще всего он достигает порывов выше, чем данная отметка. А чем больше скорость ветра, тем больше дает энергии самодельный ветряк.

Выбираем тип ветроколеса

Именно ветряное колесо является самым важным элементом всей конструкции, так как за счет его движения энергия ветра преобразовывается в механическую.

Самые популярные типы ветроколеса:

1. Парусные
2. Крыльчатые

Преимущества парусного ветроколеса заключается в их дешевизне и простоте установке: достаточно на лопасти прикрепить парусный материал и разместить под небольшим углом к ветру, такая конструкция будет в точности повторять старинные ветряные мельницы. К ее недостаткам относится большое аэродинамическое сопротивление воздушному потоку, который будет возрастать при ветре, идущем диагонально относительно лопастей.

Намного более эффективными являются лопасти крыльчатого типа, они немного дороже и сложнее в изготовлении, но устойчивы к силам трения или аэродинамическим потерям. Именно поэтому крылья самолетов имеют похожую форму. К дополнительным преимуществам крыльчатых лопастей относят небольшую затрату материалов для их изготовления, для сравнения можно привести вертикально осевой тип лопастей, чья эффективность будет сравнима с крыльчатыми, но при этом будет гораздо больший расход материалов.

Оптимальное количество лопастей на ветроколесе

При создании ветряков для дома своими руками можно сэкономить на материалах и обойтись всего 2-3 лопастями, но данное решение будет чревато несколькими неприятными моментами:

• Чем меньше лопастей, тем они быстрее вращаются и создают лишнюю центробежную нагрузку на ветрогенератор, что может привести к поломке мачты и узлов крепления ветряка
• При высокой частоте оборотов ветроколесу приходиться противодействовать большой силе трения воздуха, которые могут привести к разрушению лопастей. Поэтому лопасти приходиться изготавливать из крепких и дорогостоящих материалов
• Высокий шум при работе

Исходя из всего вышеперечисленного, наиболее оптимальным числом лопастей будет 5 или 6. Когда определились с количеством лопастей, нужно определиться с диаметром ветроколеса исходя из данных таблицы выше. Следует учитывать, что чем больше длина лопастей, тем массивней конструкция, следовательно придется дополнительно укреплять ветряк и проводить работы по уравновешиванию винта. Наиболее оптимальный диаметр ветроколеса – это 2 метра.

Конечно, чем больше лопастей, тем большая эффективность ветрогенератора, но вместе с тем усложняется и общая конструкция ветряка и будет необходима установка дополнительного редуктора.

Выбираем генератор

При выборе генератора необходимо отталкиваться от скорости вращения ветроколеса. Ниже в таблице приведено количество оборотов зависимости от скорости ветра для ветроколеса с 6 лопастями.

Исходя из данных выше, наилучшим выбором будет веломотор или электродвигатель от ленточного накопителя данных. Преимущество таких двигателей в том, что они имеют низкие рабочие обороты и смогут раскрутить ветряк без установки редуктора.

Создаем ветровые генераторы для дома своими руками

При изготовлении ветрогенератора будем придерживаться данной таблицы. Конечно, способы крепления и расположение узлов может быть несколько изменено, но в целом, для создания эффективного ветряка лучше не отступать от представленной конструкции.

Примечание: Расстояние между мачтой и лопастями должно быть не менее 25 см, если меньше, то есть вероятность того, что лопасти прогнувшись под ветром разобьются о мачту.

Изготовление лопастей

Лучше всего крылья для ветряка вырезать из толстостенной ПВХ трубы. Конечно, можно изготовить лопасти из древесины, но это гораздо более трудозатратно, а также древесина может прийти в негодность под воздействием влаги.

Для лопастей следует использовать трубы с толщиной не менее 4 мм, иначе они будут без проблем прогибаться под ветром и быстро придут в негодность.

Высчитывание оптимальной формы лопастей чаще всего проводится эмпирическим путем при вырезании нескольких образцов разного размера. Но такой способ требует затрат времени и приводит к излишнему переводу материала. Поэтому мы предоставляем Вам ниже шаблон лопасти для трубы диаметром 16 см и длинной в 1 метр.

После того, как вы вырежете 6 лопастей по шаблону, необходимо максимально отполировать их поверхность и сточить края, чтобы они меньше сопротивлялись воздушному потоку.

Теперь изготавливаем головку электродвигателя, к которой будут крепиться лопасти. Для этого берем диск из стали толщиной не более 10 мм и привариваем к нему несколько полос длинной до 30 см, на которых высверливаем отверстия для крепления лопастей.

Чтобы повысить эксплуатационные характеристики ветряка, головку электродвигателя обязательно нужно сбалансировать. Для этого головка крепится вертикально в безветренном помещении. Необходимо следить за тем, чтобы ни одна из сторон головки самопроизвольно не двигалась и находилась в неподвижном состоянии. Если заметно движение, то полосы головки стачиваются до того состояния, пока движение не прекратиться при любом положении головки в пространстве.

Закрепляем генератор на раме

Генератор принимает вращательный момент от лопастей и постоянно находится под давлением больших центробежных и гироскопических нагрузок. Чтобы ветряк раньше времени не вышел из строя, генератор следует плотно закрепить на раме. Сама рама представляет собой пластину из метала, на которой располагаются главные узлы ветряка, а также станину из дюралалюминия с резьбовым отверстием. На станину накручивается вал генератора, а для его лучшего крепления следует использовать на конце соединения гайку с контршайбой.

Укрепление ветрогенератора от штормовых ветров

Рассматриваемый нами в этой статье ветряк не обладает высоким числом оборотов и вряд ли будет достигать таких частот вращения, что составляющие ветряка начнут приходить в негодность. Но при частых переменах направления ветра, хвост ветряка будет резко поворачиваться, что может привести к расшатыванию элементов крепления конструкции. Помимо этого, лопасти ветряка при сильном ветре будут сопротивляются поворотам, что вместе с подвижным хвостом ветрогенератора будет создавать высокую нагрузку в месте соединения рамы и генератора.

Чтобы значительно повысить срок службы ветровой электростанции, необходимо устанавливать специальную защиту от сильного ветра. Такой защитой выступает боковая лопатка – простенькое устройство, собираемое из минимума материалов, но удачно зарекомендовавшая себя во множестве ветровых установках.

С помощью боковой лопатки регулируется наклон ветряка по вертикали и при сильном ветре устанавливает лопасти параллельно ветру. То есть при умеренной силе ветра ветряк находится в стандартном положении перпендикулярно относительно земли, но при штормовых воздушных потоках, ветряк складывается на 90 градусов относительно своего рабочего положения, из-за чего его работа прекращается.

Боковая лопатка состоит из небольшой профильной трубы скрепленной с тонкой металлической пластиной, пружины и растяжки располагающейся между лопаткой и хвостом. Растяжка нужна для того, чтобы контролировать угол складывания ветряка.

В лопатке необходимо использовать крепкую пружину из углеродистой стали, которая в крайней точке выдерживает нагрузку до 12 кг. Растяжку изготавливают из тонкого велосипедного троса.

Устанавливаем мачту

Мачта является опорой для ветряка и на этом этапе ни в коем случае не стоит экономить. Лучше всего будет установить мачту на открытой территории, где в радиусе нескольких десятков метров не будет никаких строений. Сама мачта изготавливается из металличесской водопроводной трубы длинной в 7 метров. Если же возле ветряка находятся строения или деревья, то мачту следует сделать хотя бы на метр выше относительно их уровня. На пути к лопастям ветрового генератора не должно быть никаких препятствий, а иначе КПД ветряка будет значительно меньше ожидаемого.

Ветровой генератор – это массивная конструкция весом в несколько сотен килограмм, поэтому, чтобы он не проседал в почве, его необходимо устанавливать на крепком бетонном фундаменте. Помимо закрепления основы мачты в фундаменте, ветряк дополнительно фиксируется несколькими растяжками из монтажных тросов шириной не менее 5 мм. Растяжки крепятся к мачте хомутов, вытягиваются на максимальную длину и крепятся к колышкам, которые забиваются в землю на глубину не менее метра.

Устанавливать мачту с генератором можно как с помощью автокрана, так и в ручную. Для этого используется противовес, изготовленный из тяжелого деревянного бруса.

Аккумуляторные батареи и электронная система ветряка

Чтобы хранить энергию выработанную ветровой электростанцией, используют небольшие аккумуляторные батареи, емкость которых должна быть не меньше 120 а\ч. Рекомендуется также взять батарею до 300 а/ч, и уже в процессе эксплуатации определить сколько времени необходимо для ее зарядки. На выбор батареи также влияет сфера применения АКБ: если батарея используется для обеспечения электрическом нагревательных приборов, то следует отдать предпочтение более емким аккумуляторам.

Чтобы питать аккумулятором технику работающую при напряжении тока 220 В, необходимо установить специальный инвертор преобразователя напряжения. Инверторы различаются между собой уровнем пиковой мощностью, на которой они могут питать технику. Так, если подключать к АКБ компьютер вместе с монитором, то будет достаточно инвертора рассчитанного на 1000 Вт, если же от аккумуляторной батареи будут работать строительные инструменты, такие как перфоратор, то придется взять инвертор на 2000 Вт.

На рисунке ниже Вы можете видеть простейшую схему для зарядки аккумуляторов ветряком: от генератора идут три вывода, которые подключаются к параллельно идущим трем диодным полумостам. От генератора будет вырабатываться напряжение равное 26 В, поэтому к диодным полумостам будет достаточно последовательно подключить две батареи напряжением 12 В.

Основным преимуществом такой схемы является ее легкость сборки и минимум используемых материалов. Ее недостатком будет то, что при небольших ветрах аккумуляторы практически не будут заряжаться. Процесс зарядки начнется только при ветре в 7 м/с, который не так уж и часто можно встретить на равнинных территориях России.

Как ухаживать за ветрогенератором

Ветряки не требуют включения от внешних источников питания, они полностью автономны, благодаря чему запускаются самостоятельно даже при очень слабом ветре. Ветрогенераторы для дома своими руками могут прослужить десятки лет, для этого следует придерживаться нескольких правил:

1. Чтобы металлические компоненты ветровой электростанции не сгнили под атмосферными осадками, их стоит красить каждые 2 года
2. Дважды в год смазывать подшипники в генераторе и поворотном узле
3. Ветроколесо – самое уязвимое место всей конструкции и может с легкостью разбалансироваться при сильном ветре. Примером разбалансировки может служить излишнее дрожание лопастей. Если дефект ветроколеса был обнаружен, то его следует немедленно снять и провести ремонтные работы

Вам понравится

svoimirukami.lesstroy.net

Принцип действия и устройство ветрогенератора (общие понятия)

В упрощенном виде принцип работы ветрогенератора можно представить следующим образом.

Сила ветра приводит в движение лопасти, которые через специальный привод заставляют вращаться ротор. Благодаря наличию статорной обмотки, механическая энергия превращается в электрический ток. Аэродинамические особенности винтов позволяют быстро крутить турбину генератора.

Принцип работы

Дальше сила вращения преобразуются в электричество, которое аккумулируется в батарее. Чем сильнее поток воздуха, тем быстрее крутятся лопасти, производя больше энергии. Поскольку работа ветрогенератора основана на максимальном использовании альтернативного источника энергии, одна сторона лопастей имеет закругленную форму, вторая – относительно ровная. Когда воздушный поток проходит по закругленной стороне, создается участок вакуума. Это засасывает лопасть, уводя её в сторону. При этом создается энергия, которая и заставляет раскручиваться лопасти.

Схема работы ветрогенератора: показан принцип преобразования энергии ветра и действия внутренних механизмов

Во время своих поворотов винты также вращают ось, соединённую с генераторным ротором. Когда двенадцать магнитиков, закреплённых на роторе, вращаются в статоре, создаётся переменный электрический ток, имеющий такую же частоту, как и в обычных комнатных розетках. Это основной принцип того, как работает ветрогенератор. Переменный ток легко вырабатывать и передавать на большие расстояния, но невозможно аккумулировать.

Принципиальная схема ветрогенератора

Для этого его нужно преобразовать в постоянный ток. Такую работу выполняет электронная цепь внутри турбины. Чтобы получить большое количество электроэнергии, изготавливаются промышленные установки. Ветровой парк обычно состоит из нескольких десятков установок. Благодаря использованию такого устройства дома, можно получить существенное снижение расходов на электроэнергию. Принцип действия ветрогенераторов позволяет применять их в таких вариантах:

• для автономной работы;
• параллельно с резервным аккумулятором;
• вместе с солнечными батареями;
• параллельно с дизельным или бензиновым генератором.

Если поток воздуха движется со скоростью 45 км/час, турбина вырабатывает 400 Вт электроэнергии. Этого хватает для освещения дачного участка. Данную мощность можно накапливать, собирая её в аккумуляторе.

Специальное устройство управляет зарядкой аккумуляторной батареи. По мере уменьшения заряда вращение лопастей замедляется. При полной разрядке батареи лопасти снова начинают вращаться. Таким способом зарядка поддерживается на определённом уровне. Чем сильнее воздушный поток, тем больше электроэнергии может произвести турбина.

Система торможения вращения лопастей

Чтобы установка не вышла из строя при сильном напоре воздуха, она снабжена специальной системой торможения. Если раньше движущиеся магниты индуцировали ток в обмотках, то теперь данная сила используется для остановки вращающихся магнитов. Для этого создается короткое замыкание, при котором замедляется движение ротора. Возникающее противодействие замедляет вращение магнитов.

Конструкция ветрогенератора и узлов

При ветре больше 50 км/час тормоза автоматически замедляют вращение ротора. Если скорость движения воздуха доходит до 80 км/час, тормозная система полностью останавливает лопасти. Все части турбины сконструированы так, чтобы максимально использовалась воздушная энергия. Когда ветер дует, лопасти вращаются, и генератор преобразует их движение в электричество. Совершая двойное преобразование энергии, турбина производит электричество из обычного перемещения воздушных масс.

Внешне ветрогенератор напоминает флюгер — направлен в ту сторону, откуда дует ветер

Данное устройство весьма полезно не только в каких-то экстремальных условиях, но и в обычной повседневной жизни. Довольно часто системы ветрогенераторов применяются на дачах или в тех населенных пунктах, где регулярно бывают перебои с подачей электроэнергии. Самостоятельно сделанный автономный источник электричества имеет такие преимущества:

• установка экологически чистая;
• отсутствует потребность её заправки топливом;
• не накапливаются какие-либо отходы;
• устройство работает очень тихо;
• имеет большой срок эксплуатации.

Все ветрогенераторы работают по одинаковой схеме. Сначала полученное от давления ветра переменное напряжение преобразуется в постоянный ток. Благодаря этому заряжается аккумулятор. Затем инвертором снова производится переменный ток. Это нужно для того, чтобы светились лампочки; работал холодильник, телевизор и т. д. Благодаря аккумуляторной батарее, можно пользоваться электроприборами в безветренную погоду. Кроме того, во время сильных порывов ветра напряжение в сети остаётся стабильным.

Увеличение мощности установки

Конструкцию некоторых ветрогенераторов имеет ветровой датчик. Он собирает данные о направлении и скорости воздушного потока. Генератор ветряка не может выдать больше номинальной мощности, однако, в любое оборудование заложен запас он может составлять от 10-30% от расчетных. На этот «запас» рассчитывать не стоит, так как программно и конструктивно в ветрогенератор заложена защита от перегрузок.

Увеличить мощность ветроустановки можно с помощью системы резервирования электроэнергии на базе аккумуляторных батарей.

Выходная мощность (кВт) ветрогенератора определяется мощностью инвертора. Исходя из выдаваемых киловатт, можно определиться с максимальным количеством подключаемых электроприборов. Чтобы увеличить выходную мощность установки, необходимо параллельно подключить несколько инверторов.

Для трехфазных схемы электропитания необходимо установить по инвертору на каждую фазу.

Если мощности на фазе недостаточно, увеличивают количество инверторов, если это предусмотрено производителем. При отсутствии ветра продолжительность подачи электроэнергии прекращается. Генерации энергии не происходит, поэтому к ветрогенератору подключают накопители энергии, смотрите схему ниже.

Схема увеличения мощности и емкости ветрогенератора

Накопитель энергии состоит из связки инвертор-батарея. О батареях вы можете прочитать в этой рубрике, а о накопителях в этой. Увеличение ёмкости аккумуляторных батарей увеличивает запас хранимой энергии, но и длительность зарядки. Скорость зарядки аккумулятора зависит от мощности генератора и количества инверторов, которые тоже могут пропустить через себя только ту мощность, которая заложена производителем. Соответственно, скорость зарядки аккумуляторов зависит от пропускной способности инвертора и не зависит от мощности ветрогенератора.

Выбор ветрогенератора

Самые качественные ветряки производят в Германии, Франции и Дании. Эти страны делают ветровые установки для снабжения электричеством жилого частного сектора, фермерских хозяйств, школ, небольших торговых точек. В России из-за низкой стоимости электроэнергии и негласной монополии на продажу электроэнергии ветроустановки, солнечные панели и другие виды альтернативной энергии не сильно распространены.

Мобильный ветрогенератор подойдет для нефтепромышленности или монтажных бригад, которые ведут строительство в полях (прототип)

Но высокая стоимость подключения удаленных объектов от электросетей (есть до сих пор не электрифицированные деревни), хамство чиновников, длительные процедуры хождения и получения ТУ у монопольных компаний вынуждают собственников использовать альтернативную энергию своих объектов.

Прежде все вы должны понимать, что КПД ветровой установки составляет около 60%, есть зависимость от скорости ветра, и потребуется периодически проводить ТО. Если вы все-таки решили сделать выбор в пользу ветрогенератора, следует знать. Выбирать ветрогенератор нужно исходя из конкретных обстоятельств его применения. Существуют новые разработки и модели: с повышенным КПД, вертикальные, горизонтальные, ортогональные, безлопастные.

Подсчитывается активная и резистивная мощность всех потребителей энергии.

Для предприятий или частного дома эти данные могут быть в проекте или счетах за электроэнергию. Если вам необходимо обеспечить электроэнергией дачу выбирается модель ветроустановки на 1-3 кВт, инвертор нужно небольшой мощности и можно обойтись без аккумуляторных батарей. Принцип наличия дачной ветроустановки прост: есть ветер — есть электричество, нет ветра — работаем в огороде или по хозяйству. Простой ветрогенератор можно сделать самому, достаточно собрать необходимые материалы и соединить их вместе.

Для частного дома постоянного проживания, такой принцип не подойдет. При частом отсутствии ветра следует придать особое значение аккумулятору. Здесь нужна большая ёмкость. Однако, чтобы он быстрее заряжался, сам генератор электричества также должен быть большой мощности. То есть отдельные узлы установки тесно взаимосвязаны друг с другом. Более надежная комбинация — симбиоз с дизель-генератором и солнечными панелями. Это 100% гарантия наличия электричества в доме, но и более дорогая.

При наличии скважины вы будете полностью энергонезависимые от внешних сетей.

Сейчас большое распространение получили коммерческие ветровые установки. Получаемая с их помощью электроэнергия продается различным предприятиям, испытывающим недостаток в энергоснабжении. Обычно такие электростанции состоят из нескольких ветрогенераторов различной мощности. Вырабатываемое ими переменное напряжение в 380 вольт подается непосредственно в электросеть предприятия. Кроме того, ветрогенераторы могут использоваться для зарядки большого числа аккумуляторных батарей, с которых потом преобразованная в переменное напряжение энергия также подается в электрическую сеть.

Ветрогенераторы российского производства

В большинстве случаев владельцы предприятий ставят ветроустановки, солнечные панели и дизель-генераторы для нужд собственного производства. Получение разрешение на продажу электричества в России — это, скажем так, отдельная история. После проведения энергоаудита, высвобождаются мощности, например, путем замены ламп освещения на светодиодные. Подсчитывается срок окупаемости, при отсутствии бюджета можно разделить модернизацию на этапы.

Технологии развиваются. Создаются энергонезависимые дома, офисы, станции на земле и воде. Наша команда инженеров поможет вам с выбором, расчетом, проектом и монтажом оборудования. Готовы ответить на ваши вопросы в комментариях или через форму.

tcip.ru

Ветряки для дома: достоинства и недостатки

Для того, чтобы подобрать наиболее оптимальный вариант ветряка для своего дома, необходимо знать некоторые особенности устройства и работы ветряков их достоинства и недостатки, а также метеорологические особенности местности.

Потребность установить ветряк возле частного дома может возникнуть в двух случаях — если централизованного электроснабжения нет совсем или оно оставляет желать лучшего либо же вы решили существенно сэкономить на оплате за электроэнергию. Строительство ветрогенератора — довольно масштабное мероприятие и по средствам, и по трудозатратам, поэтому требует предварительных расчетов и уточнения множества факторов.

Ветер — экологически чистый бесконечный источник энергии, которым человечество пользуется уже тысячи лет. Для получения электроэнергии его начали использовать около века назад, но не везде ветер имеет достаточные показатели, чтобы было выгодно устанавливать ветрогенератор.

Поиск по специализированным сайтам с метеорологической статистикой, визит на местную метеостанцию, сбор и проверка данных по силе и направлению ветра своими руками на месте планируемой установки, например, при помощи анемометра с самописцем, поднятого над землей на уровень ротора будущего генератора будет первоочередной задачей.

Если в вашей местности ветер имеет среднегодовую скорость меньше чем 4—4,5 м/с (14,4—16,2 км/ч), ветряк скорее всего окажется нерентабельным. Лучше всего устанавливать ветрогенераторы на возвышенностях, побережьях, в степи — там, где постоянно дует сильный ветер и нет никаких природных или искусственных препятствий для него.

Если присутствует ветровая тень от холма, высоких деревьев, придется либо увеличивать высоту расположения ветрогенератора, что существенно удорожает конструкцию, либо переключиться на другие альтернативные источники для снабжения дома теплом и электроэнергией.

к содержанию ↑

Некоторые формальности

Следует обратиться к местным властям и уточнить перечень требований и разрешений, которые нужно получить. Максимальная высота конструкции, которая не будет мешать полетам малой авиации, отсутствие помех для радиосвязи и телевещания, создаваемых ветрогенератором с металлическими лопастями, предельный безопасный уровень шума, а также согласие соседей на установку ветряка неподалеку от их домов.

Согласитесь — обидно будет, когда построенный своими руками и уже действующий ветряк придется демонтировать или переделывать по решению суда. Поэтому чем больше разрешений удастся собрать — тем лучше. Многих проблем удастся избежать, если оформлением разрешений на ветряк будет заниматься фирма, которая его и будет устанавливать — но это также дополнительные затраты.

к содержанию ↑

Компоненты и расчеты

Стоимость постройки варьируется в самых широких пределах, в зависимости от выбранной конструкции ветряка и использованных компонентов. Есть два основных типа ветрогенераторов — с горизонтальной осью вращения (обязательно располагать на высоте, оптимально 25-35 м) и с вертикальной осью, которые допустимо размещать просто на уровне земли.

Кроме самого генератора для ветряков с горизонтальной осью вращения необходим ротор с лопастями, редуктор и поворотный хвост, а также защитный кожух. Все это, обычно, устанавливается на высокую мачту. Поскольку мачта, как правило, довольно массивное и высокое сооружение, под него придется закладывать фундамент, а также закреплять ее дополнительными тросами-растяжками.

Дополнительно к суммарной цене конструкции добавляется стоимость монтажа при помощи крана. Чтобы избежать строительства высокой и дорогой мачты, для небольших ветряков все чаще используют варианты конструкции с вертикальной осью вращения ротора, которые способны работать на меньшей высоте при скоростях ветра от 1 м/с. Но такие системы относительно новые, поэтому однозначной статистики их эксплуатации еще не накоплено. Они дают меньше электроэнергии, зато существенно дешевле и не такие шумные, их проще изготовить своими руками.

На земле, в помещении располагается инвертор для превращения постоянного тока от генератора в переменный, комплект аккумуляторов, разъединители и автоматические выключатели, нужные для перераспределения полученной электроэнергии и отключения устройства при аварийных ситуациях либо для ремонта.

Примерное количество энергии, вырабатываемое на протяжении года ветряком с горизонтальной осью вращения можно подсчитать по такой эмпирической формуле: E = 1.64 * D*D * V*V*V. Где: E — электроэнергия за год (кВт*ч/год), D — диаметр ротора (в метрах), V — среднегодовая скорость ветра (м/сек). После этого подсчитываем количество и стоимость потребляемой вашим домом за год электроэнергии, а затем множим полученные цифры на 25-30 лет — оценочный срок службы ветряка. Исходя из этого, рассчитываем необходимый размер лопастей и примерную общую стоимость конструкции, в зависимости от стоимости компонентов.

Если мачту можно построить самостоятельно, то электрооборудование и сам ветряк целесообразно покупать серийные, заводской сборки. Хотя, народные умельцы не раз демонстрировали примеры самостоятельной постройки ветрогенераторов для дома на основе компонентов из других устройств (электрогенераторов автомобилей, промышленного оборудования, даже умудряются пускать в дело переделанные электродвигатели от бытовой техники), использовать самодельные лопасти ротора и хвостовое оперение.

Схемы, методики и советы несложно найти в интернете или специализированных технических журналах, но в таком случае вся ответственность за работоспособность и безопасность построенного ветрогенератора будет лежать только на вас.

Очевидно, что с увеличением диаметра лопастей ротора и высоты мачты и соответственно большей собираемой энергии ветра возрастает генерируемая мощность, но пропорционально растет окончательная стоимость конструкции.

По разным оценкам стоимость постройки небольшого ветрогенератора для дома составляет в пределах 2-8 тыс. долларов за 1 кВт электроэнергии. Если у вас дома нет централизованного электроснабжения, ветряк, скорее всего, будет стоить дешевле самостоятельной прокладки линии электропередач или топлива для дизель-генератора.

Если же он задумывался как средство экономии — считайте и делайте выводы о его необходимости для дома. Кстати, уже сейчас полученная на крупных промышленных ветрогенераторах электроэнергия за 1 кВт получается дешевле, чем электроэнергия, выработанная на классических тепловых электростанциях. Себестоимость электроэнергии на малых ветрогенераторах немного выше, но все последние годы она неуклонно снижается.

В любом случае, если сегодня ветряк окажется нерентабельным, не выбрасывайте сделанные своими руками расчеты — через некоторое время появление новых моделей генераторов с большими показателями КПД, изменение тарифов на электроэнергию могут кардинально изменить ваше предыдущее решение.

Также наблюдайте за ситуацией с зеленым тарифом, который применяется во многих странах. По этому тарифу электроэнергию, сгенерированную дома при помощи альтернативных источников, в том числе энергии ветра, можно возвращать в электросеть, получая за нее доплату. Появление в стране зеленого тарифа или изменение его ставки может существенно повлиять на время окупаемости ветряка и проносимую им экономию для дома.

к содержанию ↑

Оптимальные режимы использования

Ветер дует неравномерно, и повышенная генерация электроэнергии с его помощью редко будет совпадать с периодами максимального потребления в доме. Поэтому желательно чтобы у вас была возможность обеспечить необходимую нагрузку и использовать всю лишнюю наработанную ветрогенератором электроэнергию — на подогрев воды в бойлере, дополняющие систему отопления электронагреватели внутри дома, насос в колодце, качающий воду в бак на крыше, или же на еще более экзотичные задачи вроде подзарядки аккумуляторов электромобиля — все они должны включаться автоматически при сильном ветре и при маленьком общем потреблении.

Вообще, в условиях российского климата с длинной холодной зимой и относительно небольшими скоростями ветра наиболее энергоэффективной и дешевой представляется схема из ветрогенератора с вертикальной осью вращения, установленного на уровне грунта либо на небольшой мачте в 5-10 м высотой, поднимающей его над крышей дома и кронами плодовых деревьев. Ветряк напрямую подключается к отдельному электронагревателю и бойлеру внутри помещения, без преобразователей тока и аккумуляторов.

Такую схему вполне реально реализовать своими руками, не привлекая монтажников. В этом случае ветрогенератор вырабатывает по сути тепло для обогрева дома, который, в свою очередь, служит безразмерным тепловым аккумулятором и позволяет не слишком беспокоиться из-за нерегулярных перепадов силы ветра, полностью используя всю наработанную ветрогенератором электроэнергию. Причем такая система получается саморегулируемой — сильный ветер быстрее охлаждает дом, но одновременно он же дает возможность тандему из ветрогенератора и электронагревателя лучше его отапливать изнутри.

к содержанию ↑

Проблемы на этапе проектирования

Шум в пределах 40-60 Дб, который может мешать не только соседям, но и вам. При возможности, если позволяет конфигурация земельного участка, ветряк стоит максимально отдалить от дома. Оптимально на 200-300 м.

1. При некоторых режимах работы ветрогенератора или неудачной конструкции мачты ветряк может издавать инфразвук, вызывающий ощущение страха и дискомфорта;
2. Высокая мачта, требующая обязательного заземления и наличия молниеотвода, а также наличия сигнальной лампы на вершине для безопасности полетов малой авиации;



3. При работе ротора возникает вибрация, поэтому мачта ветряка должна располагаться отдельно, не соприкасаясь со стенами и перекрытиями дома или с другими строениями;
4. Необходимость регулярного техобслуживания частей генератора, осмотров и замены смазки, которые нужно проводить на высоте. Примерно раз в 10 лет требуют замены лопасти и подшипники, независимо от того самодельные они или нет. Такие ремонты не всегда возможно выполнить своими руками и возникает необходимость привлекать специалистов. Мачту также придется регулярно красить и осматривать, чтобы избежать коррозии;
5. Возможность повреждения мачты, лопастей и генератора в случае ураганного ветра или при обледенении;
6. Аккумуляторы также требуют регулярной замены раз в несколько лет, располагать их нужно внутри дома;
7. При подборе готовых серийных ветрогенераторов нужно очень внимательно вычитывать их технические характеристики — в разных странах и у разных производителей выходная мощность, указанная в описании изделия и в его техпаспорте вычисляются по различным методикам, сильно зависящих от принятой за базовую силы ветра;
8. Расположенные неподалеку от места установки ветрогенератора маленькие деревья со временем вырастут и начнут создавать помехи для ветра;
9. Если вы решились изготавливать ветряк своими руками, очень сложно наперед предсказать и рассчитать его итоговую выработку электроэнергии и его степень эффективности.

Тенденции развития техники однозначно указывают на перспективность использования для полного или частичного снабжения дома электроэнергией и теплом разнообразных альтернативных источников: солнечных панелей, ветровых генераторов, тепловых конвекторов, новых эффективных материалов для термоизоляции. Недорогая и эффективная система для создания полностью энергонезависимого жилища из научной фантастики постепенно превращается в довольно распространенное техническое решение, и ветряк может оказаться в нем одним из значимых элементов.

mirenergii.ru
