Вентиляция в двухэтажном доме — Как сделать своими руками

В многоэтажных жилых домах, которые построены с применением различных строительных материалов, необходимо обеспечивать постоянную вентиляцию всех комнат и помещений. Особенно актуальная такая потребность при использовании в доме стеклопакетов, которые обеспечивают теплоизоляцию помещений и хорошую герметичность.

Приток и полноценный отток воздуха необходим, чтобы обеспечить уютные условия проживания. Помимо прочего, в этом случае выполняются условия санитарно-эпидемиологических и гигиенических норм, потому что углекислый газ и его производные, образующиеся в процессе жизнедеятельности, являются негативными факторами способствующими возникновению различных бактерий.

При помощи каких средств можно обеспечить вентиляцию помещений, и каким образом должна быть сконструирована вентиляция в двухэтажном доме

? Об этом и пойдет речь в статье.

Вентиляция в частном двухэтажном доме — Виды вентиляции

Выбор системы вентиляции осуществляется на первичных этапах проектирования дома, а также у четом бытовой или хозяйственной нагрузки на помещения. Важно учитывать расположение комнат и общую квадратуру дома.

Для реализации поставленных задач используются следующие типы вентиляции:

1. При совмещенном типе приток воздуха реализуется естественным путем и при использовании механических приспособлений. Такой способ наиболее распространенный. Однако, чтобы достигалась стабильная вентиляция в частном двухэтажном доме, необходимо монтировать в стены вытяжные каналы различной площади. Для кухонной зоны, душевой или котельной необходимо использовать отдельные короба. При таком способе воздушные массы движутся естественным путем. Также можно в центральную шахту установить вентилятор
   , который будет ускорять отток воздуха. К преимуществам такого метода относится то, что неприятные запахи в дом не проникают, а также низкий уровень шума при работе вентилятора. Недостатком же будет являться то, что необходимо устанавливать переточные решетки внизу дверей.
2. Естественная. Не предполагается использование механических средств для обеспечения циркуляции воздуха. Отток и приток осуществляется за счет разности в температурах воздуха между комнатой и улицей. Такой тип применяется повсеместно, однако имеет ряд недостатков.
3. Принудительная вытяжная. Такая система вентиляции двухэтажного дома совмещается с естественной. Поступление воздуха может осуществляться при помощи установки специальных клапанов или естественным способом, а удаление воздуха из помещений происходит в принудительном порядке. Для этого в ванной комнате или туалете монтируются вытяжные вентиляторы принудительного типа. Работу такой системы можно автоматизировать.
4. Приточная. Для реализации такого типа воздухообмена в несущую стену или оконные рамы монтируется специальный клапан, который осуществляет принудительное поступление воздуха в комнату. Также можно использовать приточный вентилятор, чтобы нивелировать подачу холодного воздуха в зимой, систему конструктивно усложняют добавлением калорифера. Помимо прочего, можно использовать моноблочные комплексы, которые совмещают в себе калорифер, клапан, фильтры и охладители. Оборудование может снабжаться таймером, поэтому каждый владелец может настроить необходимый период срабатывания.

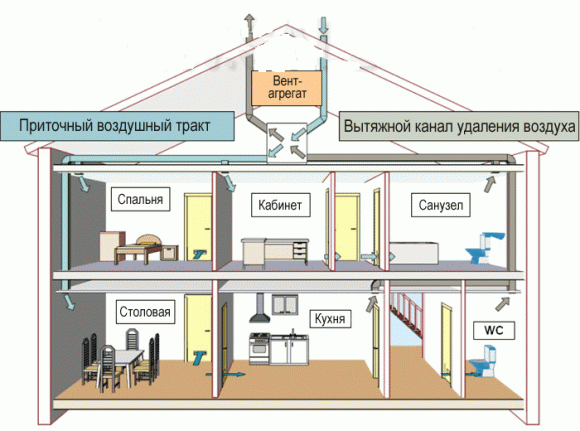

5. Принудительная приточно-вытяжная. Процесс оттока и притока воздушных масс обеспечивается путем использования производительного оборудования. К особенностям принудительной вентиляции относится то, что она бывает местной, когда приточное оборудование устанавливается в помещениях, в которых оно наиболее необходимо. При централизованной схеме используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.

Способов для создания принудительного или естественного движения воздуха очень много, поэтому каждый владелец самостоятельно выбирает наиболее оптимальный способ.

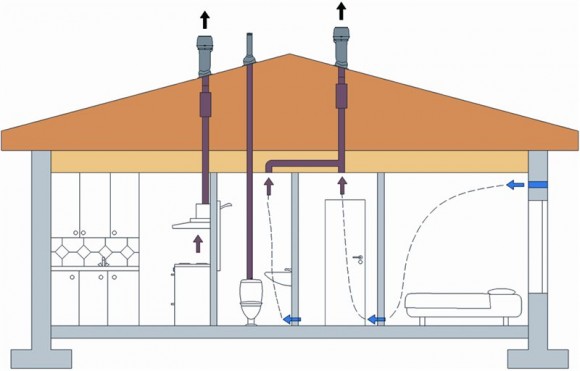

Естественная вентиляция двухэтажного дома

Чтобы создать все условия, при которых будет достигаться бесперебойная работа системы, необходимо соблюдать несколько требований, в этом случае естественная вентиляция двухэтажного дома будет обладать хорошей производительностью.

При конструировании вентиляционных ходов используются вертикальные шахты. Одна сторона системы устанавливается в помещении, а другая монтируется чуть выше конька крыши. Перемещение воздуха обеспечивается посредством тяги, показатели которой зависят от:

• Разницы температур между комнатой и улицей, т.е. на выходе и на входе в шахту.
• Ветра, который может улучшить или ухудшить тягу.
• Геометрического сечения канала и его высоты.
• Теплоизоляционных характеристик канала шахты.
• От пространственного расположения шахты (отсутствие или наличие изгибов и поворотов).

На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а в момент утверждения типового графического плана заказчику предоставляется вентиляция в двухэтажном доме схема, которая наглядно показывает все особенности и нюансы.

Вентиляция двухэтажного дома своими руками — Расчет вентиляции в доме

Все операции по расчету систем циркуляции воздуха выполняются для того, чтобы определить площадь сечения каналов и шахты. Для этого используется положение СП55.13330.2011., в котором полноценно и емко указаны нормативы по воздухообмену.

1. Минимальные показатели производительности системы должны обеспечивать
   в течение часа однократную смену всего объема воздуха в помещении (актуально для помещений, где регулярно находятся люди).
2. Из санузлов в течение часа должно удаляться не менее 25 кубометров воздуха. Из кухни не менее 60 кубометров.

Это основные положение правил. С ними вы всегда сможете ознакомиться посредством интернета. Такие нормы находятся в открытом доступе. Особенно скрупулезно необходимо их изучить тем владельцам, кто самостоятельно будет прокладывать шахты, вытяжные каналы и устанавливать оборудование, чтобы стабильно и правильно функционировала вентиляция двухэтажного дома своими руками, что напрямую влияет на комфорт.

Система вентиляции двухэтажного дома — Оптимизация работы вентиляции

При конструировании систем обеспечения циркуляции воздуха необходимо позаботиться об установке специализированного оборудования:

1. На входе в шахту вентиляции установить автоматический клапан,
   в котором будет находится датчик влажности, что обеспечит экономию при функционировании системы. При повышении влажности в комнате клапан будет открываться шире, что улучшит тягу.
2. Во всех жилых помещениях следует расположить клапаны оборудованные датчиками наружной температуры. В этом случае можно нивелировать поступление холодного воздуха, что позволит поддерживать необходимый температурный баланс.
3. Для свободной циркуляции воздуха между помещениями следует вмонтировать переточные отверстия площадью не менее 200 кв.см.

Следует помнить, что установка вентилятора значительно понижает пропускную способность шахты, поэтому такое решение является краткосрочной мерой для обеспечения циркуляции воздуха. Аналогичным оборудованием является и кухонная вытяжка, поскольку она работает кратковременно и ее использование не может полноценно обеспечить вентиляцию помещения.

vent-vozduh.ru

обзор лучших способов обустройства вентиляционной системы

Микроклимат в доме имеет огромное значение, а его состояние зависит от того, настолько правильно обустроена вентиляционная система. Влияет это не только на самочувствие обитателей. Без эффективного воздухообмена растет влажность, как следствие, появляется конденсат, дерево начинает гнить, металл ржаветь.

Во избежание подобных неприятностей, нужно знать, как сделать вентиляцию в двухэтажном доме грамотно, чтобы жизнь в нем была комфортной.

Из предложенной нами статьи вы узнаете все о вариантах устройства систем, обеспечивающих нужный для жизни воздухообмен. Мы познакомим с особенностями организации вентилирования двухэтажных построек. Расскажем о том, как производятся расчеты для правильного подбора оборудования.

Содержание статьи:

Существующие типы воздухообмена

Исходя из способа побуждения движения воздуха, различают три разновидности воздухообмена:

• естественный;
• принудительный;
• смешанный.

Каждому из этих видов присущи достоинства и недостатки. Чтобы разобраться, какой вариант имеет больше преимуществ, нужно ознакомиться со всеми подробней.

Естественная вентиляция жилья

Для натурального воздухообмена в двухэтажном доме не нужна установка оборудования, стимулирующего движение воздуха. Здесь все базируется на правилах физики — гравитации, принципах изменения давления газов.

Гравитационная циркуляция возникает благодаря неплотности между конструктивными составляющими в окнах, дверях. За счет изменения физического состояния проникшие с улицы внутрь воздушные массы самостоятельно перемещаются в отдушины, систему вентканалов. При этом теплоотдача помещений увеличивается.

Типовым решением для частных двухэтажных домов является вентиляционный короб, расположенный вертикально и выведенный на крышу. Это идеальный вариант для вновь строящегося дома, поскольку короб нужно предусмотреть в проекте и смонтировать в процессе строительства.

Правильная установка вентиляционного короба и подводка к нему рукавов с помещений обеспечивает достаточную тягу независимо от вектора и силы ветра

Бесперебойная служба естественной системы вентиляции в частном двухэтажном доме невозможна без хорошей тяги.

Зависит она от ряда показателей:

• разности температур внутри помещения и за его наружными стенами;
• высоты шахты и ее сечения;
• ветра, ухудшающего либо улучшающего тягу;
• качества теплоизоляции канала;
• присутствия поворотов, изгибов в воздуховоде.

Когда температуры внутри и снаружи уравновешиваются, ухудшается тяга. Значительное повышение наружной температуры приводит к появлению обратной тяги. Выход из положения — вентиляционная шахта большой высоты.

Воздух поступает в такие помещения как столовая, спальня, гостиная, а удаляется через помещения хозяйственного назначения. Первые из них называются сухими, а вторые — влажными. Таким образом, поступает в дом сухой воздух, а удаляется влажный.

Приточные воздушные массы проникают в дом через приточные клапаны, установленные в стенах. Когда это необходимо, их можно перекрыть. При устройстве системы, входящие каналы делают снизу, а выходящие — сверху так, чтобы они выходили на крышу.

Такое построение основано на том, что холодный воздух, имеющий тенденцию вытеснять теплый, всегда будет внизу, а теплый вверху. Воздух между помещениями циркулирует через зазор в нижней части двери, составляющий 1.5 см, как минимум.

Иногда воздухозаборники врезают в верхнюю зону деревянных оконных рам. Такое же приспособление имеется в пластиковых окнах с климат-контролем

Применение естественной схемы воздухообмена обосновано, если дом находится в местности, где воздух действительно чистый. На эксплуатацию такой системы не нужны дополнительные затраты на электроэнергию. Если схема отвечает всем требованиям, интенсивность воздухообмена можно будет регулировать.

Принудительное вентилирование двухэтажного дома

Эксплуатационные параметры вытяжки принудительного типа в двухэтажном частном доме намного выше, чем у естественной, поскольку в воздухообмене участвует дополнительное оборудование. Существует три разновидности принудительной системы воздухообмена по принципу функционирования: приточная, вытяжная, приточно-вытяжная.

По функциональному предназначению механическую вентиляцию делят на две категории — локальная и управляемая. Первая работает только в одном определенном месте, а вторая в перспективе может вентилировать дом полностью. Примером местной вытяжной вентиляции является кухонная вытяжка.

Удаление отработанных воздушных потоков осуществляется через канал с выходом на крышу. Как и в случае с естественной вентиляцией, входные отверстия для притока воздуха расположены в сухих помещениях, а вытяжные — в помещениях с повышенной влажностью.

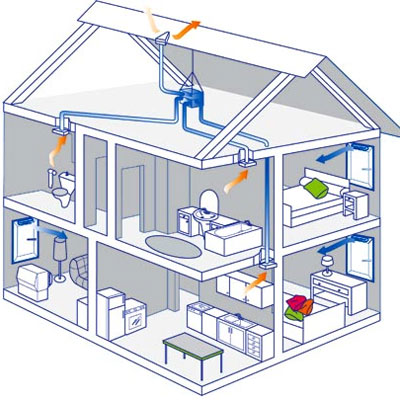

Функционирование управляемой системы построено на базе центрального вентилятора. Как правило, его монтируют на чердаке и соединяют с каналами забора воздуха трубами — гибкими или жесткими

Преимущества принудительной вентиляции выражены в следующем:

• интенсивной циркуляции воздуха из-за высокой скорости нагнетания;
• исключении влияния внешних факторов;
• контролируемости процесса;
• возможности предварительно подготовить поступающие воздушные массы.

Для устройства приточной схемы применяют такие же приточные клапаны, как и для естественной вентиляции. Отличие только в присутствии вентилятора, нагнетающего воздух в помещение. Устанавливают его в воздуховод, проложенный в стене. Со стороны комнаты канал закрывают крышкой, а с улицы — решеткой, чтобы внутрь не попадала пыль, различная живность, а также осадки.

Установить несложно. В стене проделывают отверстие при помощи бурового станка или перфоратора. Затем очищают его, закладывают воздуховод, монтируют клапан и защитную решетку.

Более расширенным функционалом обладает бризер. Вентилятор, защитные решетки, воздуховод здесь также присутствуют. Но кроме этого имеются датчики, контролирующие влажность, температуру, при необходимости они автоматически запускают оборудование.

Большинство бризеров оснащены встроенным конвектором, подогревающим входящий в помещение воздух. Это позволяет поддерживать постоянную температуру, что не только комфортно, но и снижает затраты на отопление.

Оборудование для организации вентиляционной системы в частном доме с двумя этажами монтируют в местах, где выведение воздуха крайне необходимо — в кухне, санитарном узле.

Устройство вытяжки в санузле обусловлено высокой влажностью, игнорирование которой приведет к образованию плесени, несущей прямую угрозу здоровью

В качестве вытяжного оборудования для ванной используют и вентилятор. Размещают его на входе в вентканал, затем маскируют защитной решеткой. Он хорошо справляется с нормализацией уровня влажности в помещении.

Из кухни вместе с влажным воздухом необходимо удалять неприятные запахи, жир. монтируют над варочной поверхностью и подсоединяют к вентиляционному каналу. Вытягивает и выводит с помещения отработанные воздушные массы вентилятор, расположенный внутри оборудования.

В большом двухэтажном доме принудительная вытяжная система может быть недостаточно эффективной. Объясняется это тем, что выводится грязный воздух принудительно, а свежий поступает естественным путем в небольшом объеме. В этих условиях более приемлемый вариант — .

Для применения этой комбинированной системы воздух поступает и выводится посредством вентиляторов. Ограждающие конструкции дома должны быть в высокой степени герметичными. Часто роль приточного оборудования играют бризеры, а во влажных помещениях монтируют вытяжные механизмы.

Таким образом, интенсивность воздухообмена увеличивается, а объем воздушных масс как вводимых, так и выводимых будет под контролем. В более мощных системах, кроме приточного и вытяжного оборудования, имеется обогрев либо охлаждение. Иногда дополнительно монтируют увлажняющие и фильтрующие воздух устройства. Большинство сложных систем комплектуют рекуператором.

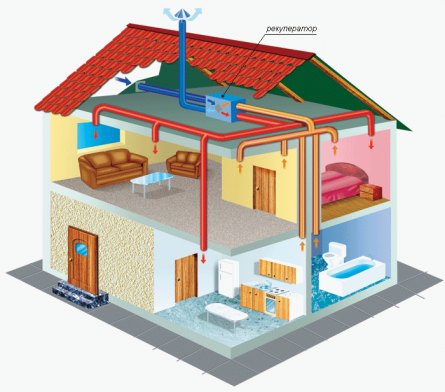

Рекуператор позволяет серьезно экономить на отоплении в холодный период, т.к. приточный воздух подогревается. Его пластинчатый вариант — габаритный агрегат, поэтому устанавливают его в отдельном помещении

Приточные воздушные струи, прежде чем попасть в дом, проходят через теплообменник, встречаясь с устремляющимся наружу теплым воздухом. Конструктивно агрегат устроен так, что воздушные лавины не смешиваются, но теплая струя нагревает холодную. В дом последняя приходит уже теплой.

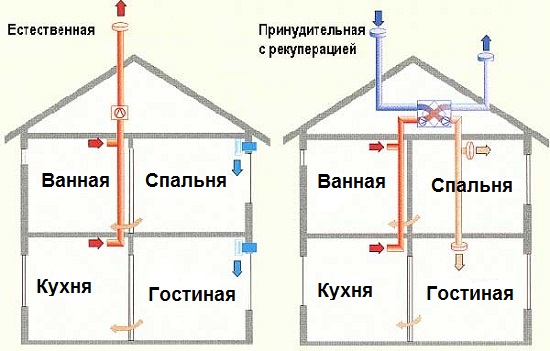

По всем параметрам принудительная централизованная вентиляция с рекуперацией является самым совершенным способом обустройства вентиляционной системы, поскольку позволяет решить много проблем сразу:

• наладить оптимальный воздухообмен во всем доме без ориентации на погодные условия;
• выполнять подготовку приточного воздуха;
• автоматизировать и регулировать обмен воздуха в значительном диапазоне, исходя их разных показателей микроклимата в отдельных комнатах;
• экономить тепловую энергию.

Реализация принудительной схемы связана с немалыми финансовыми затратами. Оборудование, которое входит в ее состав, требует проведения периодического технического обслуживания. Кроме этого такая модель вентиляции для своей работы требует постоянного присутствия электроснабжения.

Желательно при устройстве принудительной системы вентиляции в двухэтажном доме,  предусмотреть резервное питание.  Оно пригодится не только для поддержания микроклимата в помещениях, но и позволит пользоваться всеми остальными благами цивилизации.

Специфика смешанного типа

Смешанный тип вентилирования предполагает использование как гравитационной схемы, так и механической, т.е. принудительной. Обычно в таких системах устройства вентиляции, обеспечивающей воздухообмен в двухэтажном доме, вентиляторы устанавливаются и на вытяжных компонентах, и на приточных.

В зависимости от состояния атмосферы и микроклимата внутри дома в смешанных системах включают или вытяжку, или приток. При воздушные массы с улицы будут самопроизвольно перетекать в освободившееся разреженное пространство. Если запущен приток, нагнетаемый воздух будет сам вытеснять излишек.

Особенности организации вентиляции второго этажа

Естественную вентиляцию второго этажа можно организовать двумя способами. Первый из них предусматривает наличие входной двери, перекрывающей поступление воздуха снизу. Таким образом, воздушное пространство делится на независимые блоки.

Дверь с лестницы на второй этаж должна иметь эффективное уплотнение. Кроме этого, здесь целесообразно установить дверной доводчик. Он будет автоматически возвращать дверь в исходное положение

Разделить воздушное пространство этажей можно и при помощи двери, установленной перед лестницей, ведущей вверх.

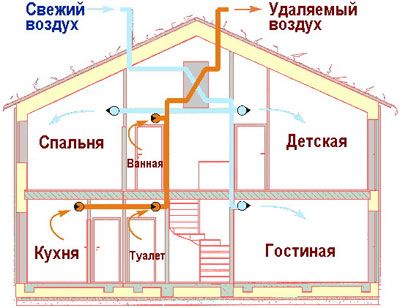

Схема естественной вентиляции второго этажа аналогична схеме первого:

1. Через стеновой или оконный приточный клапан в комнаты поступает чистый воздух.
2. Через неплотности или переточные решетки воздух из комнат перетекает в санузел, другие вспомогательные помещения.
3. «Грязные» воздушные потоки уходят через вентиляционную шахту.

Приточные клапаны монтируют в жилых комнатах, вытяжные — в гардеробной, холле, ванной. В дверях всех помещений оставляют переточные щели либо устанавливают решетки.

Чтобы вентиляция нормально функционировала, нужно не только обеспечить герметичность входной двери на этаж. Необходимо ликвидировать и другие пути возможного перетока воздушных струй между этажами — места, где проходят коммуникации, неплотности в перекрытиях.

Второй способ применяют, когда планировка выполнена так, что с лестницы на второй этаж дверь не предусмотрена. Здесь выполняют индивидуальную изоляцию воздушного пространства каждого помещения.

С этой целью во всех комнатах второго этажа врезают приточные клапаны, а двери делают герметичными и постоянно держат их в закрытом состоянии. Для вывода загрязненных воздушных масс в помещениях предусматривают каналы естественной вентиляции.

Недостаток второго способа — необходимость в увеличении числа вентиляционных каналов. В идеале у каждого помещения должен быть индивидуальный канал, оканчивающийся на крыше.

При объединении вентиляционных каналов двухэтажного дома нельзя соединять санузлы и кухни с жилыми комнатами. Недопустимо совмещение и размещение друг возле друга вытяжки канализационных стояков и вентсистем помещений

Объединение вентиляционных каналов ухудшает работу системы. Бывают случаи, когда сделать это все же необходимо, но даже если выбран такой вариант, конструкция получится довольно сложной.

Существуют обстоятельства, при которых не всегда удается создать необходимый воздухообмен при помощи естественной вентиляции на верхнем этаже:

1. Практически невозможно полностью исключить воздухообмен между этажами.
2. Вентиляционные каналы второго этажа имеют меньшую высоту, следовательно, сила тяги в них ниже по сравнению с каналами нижнего уровня.

Исходя из этих причин, для обеспечения комфортной обстановки здесь лучше применить принудительную вытяжную вентиляцию.

Расчет основных параметров вентиляционной системы

Для устройства эффективной вентиляции в двухэтажном доме необходим предварительный расчет, базирующийся на нормативах воздухообмена, оговоренных в СП 55.13330.2011. Основная цель расчета — определение размеров каналов в соответствии с объемом удаляемого воздуха.

В сооружении системы вентилирования двухэтажного дома необходимо оборудование большей мощности, чем для сооружения в один уровень. Обычно в проект закладывают вентиляционную установку мощностью не менее 400 мᶾ/час

Расчет делают для каждого этажа, соблюдая следующую последовательность:

1. Находят по таблице 1 Строительных Правил суммарный минимальный объем воздуха (Qп), поступающего с улицы в количестве, необходимом для вентиляции комнат, оснащенных приточными клапанами.
2. Из соответствующего раздела нормативов выбирают общий минимальный объем воздушных масс, подлежащих удалению (Qв) со всех комнат, укомплектованных вытяжным каналом.
3. Полученные минимальные параметры (Qп и Qв) сравнивают. Большая величина будет наименьшей расчетной производительностью по воздуху (Qр) всех вытяжных шахт на этаже.
4. Отталкиваясь от значения высоты дома, выбирают размер шахты на этаже по вертикали.

По величине высоты вентиляционной шахты и минимальной производительности каналов, расположенных на втором этаже, подбирают количество шахт по специальной таблице.

В таблице указана производительность одиночного вытяжного вентиляционного канала, выполненного из бетонных блоков во взаимосвязи с его высотой и температурой в помещении. Сечение канала 204 см²

Выбранные стандартные каналы должны иметь суммарную производительность в мᶾ/час не меньшую, чем расчетная Qр. Шахты распределяют между помещениями так, чтобы был обеспечен нормативный обмен воздуха в каждом из них.

Если окажется, что и производительность воздуховода недостаточна, то увеличивают длину шахты или сечение. Для обеспечения равносильной тяги в каждом воздуховоде, все каналы на этаже должны иметь одинаковую протяженность.

Следует отметить, что приведенная схема расчета является упрощенным вариантом. Профессиональный расчет намного сложнее и выполнить его может только специалист.

Выводы и полезное видео по теме

О создании вентиляции в частном доме и решении проблем, возникающих в процессе ее монтажа рассказал автор этого видео:

Процесс монтажа приточной вентиляции показан в видео-ролике:

Разумно выполненная система вентиляции в доме является залогом здоровья людей, проживающих в нем. Но это не единственная ее задача — она должна сохранить конструктивные элементы здания от постепенного разрушения под воздействием повышенной влажности.

Информация о видах вентиляционных систем, особенностях эксплуатации помогут выбрать лучший вариант для оптимального воздухообмена в доме.

Пишите комментарии, пожалуйста, в находящейся ниже блок-форме. Расскажите о том, как устроили систему вентилирования в собственном загородном доме или двухэтажной даче. Делитесь полезной информацией по теме статьи, ведь она может быть очень полезна посетителям сайта.

sovet-ingenera.com

Вентиляция в двухэтажном частном доме: варианты правильного устройства системы

Содержание статьи

От автора: здравствуйте, дорогие друзья! Давно известно, что правильно обустроенная вентиляционная система — это залог комфортной и здоровой жизни. Ведь микроклимат имеет огромное значение. Именно поэтому сегодня речь пойдет о том, как обустраивается вентиляция в двухэтажном частном доме.

Строго говоря, схема устройства системы не слишком меняется в зависимости от количества этажей. Разница лишь в том, что при применении принудительной вентиляции необходимо использовать более мощное оборудование для двухэтажного коттеджа, чем для одноэтажного. Связано это, в первую очередь, с объемом воздуха, имеющегося в доме.

В целом же, методы не слишком отличаются. И уж точно для дома любой этажности необходимо одинаково грамотно подходить к вопросу обустройства вентиляции. Как ни странно, среди некоторых владельцев загородных жилищ бытует мнение, что частные сооружения вовсе не нуждаются в специально устроенной системе воздухообмена. Особенно часто подобные сомнения возникают в том случае, если дом построен из «дышащих» материалов — например, из дерева.

Но давайте оценим общую картину объективно. Подумайте, ведь вы вряд ли оставите возведенные стены голыми. На них наверняка будет размещен утеплительный слой, а затем и финишная отделка, придающая зданию красивый и эстетичный вид. Все эти дополнения однозначно закроют доступ свежему воздуху, который в противном случае мог бы пройти сквозь стены.

Даже если вы собираете строить дом из дерева, которое не требует финишной отделки, учтите, что современный брус обладает совершенно иными качествами, чем древесина, которая использовалась в старые добрые времена. Сейчас материал пропитывается различными составами, призванными защитить его от вредного воздействия внешней среды. Кроме того, брус часто бывает клееным. Все эти вещества намертво закупоривают поры, так что возможности для воздухообмена просто не остается.

Также не забудьте и про стеклопакеты, повсеместно устанавливаемые на окна. Раньше в этом качестве выступали обычные деревянные рамы со стеклами. Они имели в своей конструкции замечательные щели, сквозь которые свежий воздух успешно циркулировал по направлению в дом и обратно.

В общем, аргументов в пользу обустройства вентиляционной системы очень много. Давайте наконец приступим к рассмотрению того, какими методами можно это организовать.

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

• проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
• использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Варианты принудительной вентиляции

Обустройство принудительной системы воздухообмена — достаточно широкая тема, поэтому необходимо рассматривать ее как можно подробнее. Начать следует с того, что данный метод делится на три разновидности: приточную, вытяжную и приточно-вытяжную вентиляцию.

Приточное оборудование

Приточное вентиляционное оборудование отвечает за нагнетание свежего воздуха в дом. При этом отработанный выходит естественным путем через все те же вытяжные шахты. Этот принцип основан на разности в плотности холодного и теплого воздуха.

Первый, попадая в помещение, обладает более плотной структурой из-за своей температуры, он более тяжел и располагается сначала в районе пола. За счет этих своих свойств он выталкивает уже нагревшиеся отработанные воздушные массы. Те поднимаются вверх и выходят наружу по вентиляционным каналам.

Далее процесс повторяется. Холодный воздух заходит, старый выходит. Вообще, естественная вентиляция работает по такому же принципу. Но принудительная отличается высокой скоростью нагнетания, благодаря чему интенсивность воздухообмена резко возрастает.

Для оборудования такой системы есть два самых популярных типа устройств:

• приточные клапаны. Да, о них уже было сказано в разговоре про естественный воздухообмен. Но в данном случае эти устройства имеют в составе своей конструкции еще и вентилятор, который отвечает за нагнетание воздуха в помещение. Несмотря на это, прибор все же остается довольно простым. Внутри стены прокладывается воздуховод, в который и устанавливается вентилятор. Со стороны помещения конструкция закрывается крышкой, а снаружи здания — защитной решеткой, предназначение которой заключается в создании барьера на пути осадков, мусора, мелких грызунов и различной живности, которой совершенно нечего делать в порядочном доме. Монтаж приточного клапана осуществляется очень просто: достаточно пробурить стену с помощью перфоратора, затем очистить отверстие, разместить в нем воздуховод и собрать всю конструкцию;
• бризер. По сути, это тот же приточный клапан, но с расширенной функциональностью. Здесь тоже имеется воздуховод, вентилятор и защитные решетки. Но в комплекте к ним идут еще и некоторые «фишки», которые отвечают за комфорт проживающих в доме людей. Например, к таковым относятся датчики температуры и уровня влажности, с помощью которых оборудование может автоматически запускаться при необходимости. Кроме того, во многие бризеры встроен небольшой конвектор, который подогревает поступающий в дом воздух в текущем режиме. Таким образом, уровень температуры в помещении никак не меняется — это и комфортно, и позволяет сэкономить на ресурсах отопления.

Вытяжное оборудование

Другим вариантом обустройства принудительной вентиляционной системы является использование вытяжного оборудования. Оно устанавливается, как правило, в местах с повышенной необходимостью выведения воздуха. Это, конечно, санитарный узел и кухонное помещение.

В первом случае необходимость обусловлена, в основном, высоким уровнем влажности. Если с ним никак не бороться, то со временем это приведет к порче отделочных материалов, а также к образованию плесени, что несет прямой вред здоровью.

Кухня тоже нуждается в выведении воздуха по вполне понятным причинам: это и жир, и повышенная влажность, и не всегда приятные запахи. Причем иногда бывает так, что пища подгорела, и необходимо избавиться от этих ароматов с максимально возможной скоростью.

Для таких случаев устанавливается кухонная вытяжка — оборудование, которое располагается над плитой и подсоединяется к вентиляционной шахте. Внутри устройства расположен вентилятор, который отвечает за втягивание и дальнейший вывод воздушных масс вместе с запахами и влажностью.

В ванной комнате и туалете роль вытяжного оборудования выполняет также вентилятор, который устанавливается на входе в вентиляционный канал и закрывается защитной решеткой. Он помогает довольно быстро нормализовать в помещении уровень влажности.

Недостатком вытяжной принудительной вентиляционной системы является все тот же скромный объем прибывающего свежего воздуха. Об этом сегодня не раз уже говорилось, так что повторяться не будем. Но проблема от этого никуда не денется. Особенно это касается двухэтажных домов, в которых объем воздуха довольно велик. Он просто не будет успевать восполняться. Поэтому для данного случая стоит рассмотреть третий метод обустройства вентиляционной системы.

Приточно-вытяжное оборудование

Из названия ясно, что устанавливаемые в рамках такой системы устройства отвечают как за приток, так и за отвод воздуха. Чаще всего это достигается с помощью комбинирования различных приборов. Например, в качестве приточного оборудования можно установить бризеры, а на кухне и в ванной разместить вытяжные устройства.

Такой подход решает сразу две проблемы. Во-первых, достигается необходимая интенсивность воздухообмена. Во-вторых, вы можете полностью контролировать объем как приходящих, так и уходящих воздушных масс.

Кроме того, есть и специальные устройства двойного действия — приточно-вытяжные. Как правило, они оборудованы рекуператорами. Этот элемент предназначен для того, чтобы удерживать тепловую энергию из переработанного воздуха и отдавать его свежему в процессе прибытия последнего.

Согласитесь, что такая экономия на отоплении в большом доме весьма кстати. Вы одним выстрелом убьете двух зайцев: и здоровый микроклимат обретете, и температурный режим в помещении никак не нарушите.

Конечно, приточно-вытяжная вентиляция обходится на порядок дороже прочих систем. Во-первых, само оборудование стоит немало. Во-вторых, все приборы подключаются к электросети и в процессе работы потребляют некоторое количество электроэнергии.

Последний фактор, кстати, является основным недостатком принудительной вентиляции вне зависимости от того, какой именно ее тип используется. Зависимость от электроэнергии приводит к тому, что в случае ее отключения все оборудование просто встанет.

Так что рекомендуется заранее озадачиться приобретением и установкой резервного генератора. Он пригодится вам для поддержания работоспособности не только вентиляционной, но и отопительной системы в случае форс-мажора.

Что касается монтажа оборудования для принудительной вентиляции, он не так уж сложен. Вы можете прочитать о том, как правильно сделать установку своими руками, в статьях на нашем сайте, посвященных данной теме. После получения необходимой информации вы прекрасно справитесь. Успехов!

seberemont.ru

Вентиляция в частном доме своими руками: схема, моменты проектирования

Борьба за энергетическую экономичность в домах приводит к полной герметичности. Утепляя помещения, люди забывают, что для нормального функционирования организму требуется свежий воздух. Застоявшийся воздух утрачивает необходимое для дыхания содержание кислорода. Следствием отсутствия движения воздушных масс становится повышенная влажность, скапливания вредных веществ, поэтому качественная вентиляция помещения жизненно важная необходимость, тем более что обустроить ее в частном доме можно своими руками.



Как начать и важные моменты проектирования

Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:

1. Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;
2. Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
3. Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.

Проблемы вентиляции связаны с применением старых технологий строительства для современных условий. Большинство домов строится по устаревшим стандартам. При этом используются новые материалы, технологии, оборудование. Согласно устаревшим СНиПам приток воздуха осуществляется через зазоры в окнах и дверях, но установка металлопластиковых окон, дверей новых конструкций надёжно герметизирует помещение. Таким образом, жильцы защищены от сквозняков, повышается звуковой комфорт, улучшается энергосберегаемость. Только воздух застаивается, вследствие отсутствия возможности притока свежего потока. Результат выражается повышением влажности, кислородным голоданием.

Знайте, что так создаётся благоприятная среда для развития вредных микроорганизмов в помещении. Появляется грибок на стенах, стремительно завоёвывающий новые территории. Борьба с ним бессмысленна до тех, пор, пока для него создаются тепличные условия в виде влажной, тёплой атмосферы без сквозняков.

Другой проблемой является скопление вредных веществ, которые попадают в организм через вдыхание. Они выделяются окружающими предметами – это мебель, стены, напольное покрытие, повседневные вещества для уборки, чистки поверхностей. Когда вентиляция в доме своими руками, сделана на совесть, воздух циркулирует и практически все вредные вещества выводятся наружу, не успевают скапливаться в опасных количествах и попадать в организм.

Свежий приточный воздух по стандартам и правилам

Свой дом за городом, находящийся на просторах местности богатой свежим, чистым воздухом, идеально оборудовать естественной вентиляцией.

Знаете ли вы, что существуют определённые нормы воздухообмена в доме, учитывающие специфику того или иного помещения, которые необходимо учитывать при создании вентиляции в частном доме своими руками.

Подразумевается замена всей воздушной массы, значение которой приведены в таблице, за 1 час для помещений, где постоянно присутствуют люди. Особое внимание уделяется комнатам специального назначения:

1. Для кухонь с электроплитами требуется воздухообмен не менее 60 м³/час, а в случае с газовой плитой 90 м³/час;
2. Для санузла и ванной комнаты воздухообмен должен превышать 25 м³/час, если эти комнаты совмещены, то показатель возрастает до 50 м³/час.

Также разработана таблица зависимости размещения вентиляционного отверстия в помещении от высоты здания и этажа. По ней видно, какая необходима производительность и требуемое количество каналов. Эти показатели помогут создать воздухообмен, обеспечивающий норматив или превосходящий.

Следует знать, что проектируя вентиляцию, учитывают индивидуальные особенности конкретного дома. Например, если пол деревянный базируется на лагах, то при расчёте учитывается вентиляция под полом.

Правильный подбор и расчёт параметров приточных каналов

Для организации коммуникаций используются трубы круглого диаметра или прямоугольные блоки. Оптимальным размером трубы считается диаметр 150 мм (0,016 дм³), не менее 10 см каждой стороны. Такие показатели гарантируют прохождение потока минимум 30 м³/ч при расположении каналов на высоте не ниже 3 м. Чтобы пропускная способность была больше, требуется увеличить сечение, длину или количество воздуховодов.

Все возможные варианты определяются в зависимости от этажа обсчитываемого помещения с помощью нормативной документации «Свод правил здания жилые многоквартирные»:

1. Таблица 9.1 позволяет определить, сколько требуется закачать количество воздуха в помещение;
2. В пункте «Нормы производительности и каналы естественной вентиляции» приведено сколько требуется выводить воздуха из помещения.

Полученные значения сопоставляются, выбирается большее и рассчитывается требуемый воздухообмен.

Например, для 4-х комнатного одноэтажного дома с трёх метровыми потолками и крышей, общей площадью 75 м², кухней оснащённой газовой плитой. Складывается общая кубатура, требуемая для притока в помещение равна 225 м³ в час. Имеющиеся данные по комнатам, позволяют определить количество воздуха необходимое вывести за пределы: кухня – 90 м³/ч, ванна и туалет – 50 м³/ч, итого – 140 м³/ч. Следовательно, за основу берётся показатель 225 м³/ч и по нему ведётся расчет:

1. Высота вентканалов для дома – 4 м;
2. Мощность обновления воздуха для t=20 °С согласно таблице равна 45,96 м³/ч;
3. Число каналов определяется делением 225/45,96=4,9.

То есть для требуемого дома требуется 5 вентканалов без учёта всех индивидуальных особенностей дома. Для получения конкретных значений необходимо привлекать к проектированию вентиляции частного дома специалистов.

Дополнительное оборудование, улучшающее жилищные условия

Естественная вентиляция экономична, проста в эксплуатации, легка для проектирования и конструирования. Но неспособна, справиться со всеми вызовами, предъявляемыми современными жилищными вызовами. На помощь призваны:

1. Вентиляторы, встраиваемые в воздуховоды, эффективно борются с неприятными запахами, излишней влажностью в туалете и ванне. Недорогая конструкция, простая для монтажа и лёгкая в использовании помогает быстро увеличить отток воздуха по мере необходимости;
2. Вытяжка, расположенная над плитой, защищает кухню от влажности, выводит лишние запахи за пределы комнаты и способствует поддержанию нормального температурного режима, быстро удаляя из помещения горячий воздух.



Следует знать допустимые размеры расположения вытяжки над плитой – 0,75 м при использовании газовой варочной поверхности; 0,65 м над электрической.

Повышенное внимание уделяется при использовании камина или печи. В этом случае вентиляция в частном доме своими руками проектируется с учётом потребности создания условий для полного сгорания топлива, используемого для эксплуатации оборудования, а также должны быть удалены все продукты сгорания. Тщательная проработка конструкции гарантирует исключение рисков – пожара, удушья. Часто встречаются проекты, в которых используется подвод приточной вентиляции снизу печи или камина. Такое решение обеспечивает источник огня постоянным снабжением кислорода, нормальную тягу.



Качественная вентиляция в частном доме необходима, её можно сконструировать своими руками. Важно учитывать особенности строения, характеристики используемого оборудования и материалов в помещениях.

Видео о вентиляции частного дома

couo.ru

Вентиляция в частном доме своими руками: схема и устройство

Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но к вентиляции предъявляются требования не только в отношении человека. Ее задача, как одной из основных инженерных систем, поддерживая нормальный микроклимат, не допускать постепенное разрушение конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения отрицательно сказываются не только на здоровье человека, но и на вещах, предметах, находящихся в доме.

Особенности вентиляции в частном доме



Вентиляция в деревянном доме

Перед вентиляционной системой современного частного домостроения стоят совершенно иные задачи, нежели в домах, строившихся в конце прошлого столетия. Так, например, удобства были «во дворе», приготовление еды – в летней кухне, погреб и гараж – отдельно стоящие помещения, белье сушили на улице. Сам дом – одноэтажный, его метраж колебался в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и шифер. Отапливали дома, в основном, печью. Дымоход заменял вытяжку. Деревянные оконные рамы и двери, естественным образом, способствовали поступлению воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

• Дома представляют собой комфортный жилой комплекс, в котором жилая зона соседствует с кухней, санитарными комнатами, иногда – бассейном, спортзалом, часто – с гаражом (источником токсичных веществ).
• Печи исчезли, а вместе с ними и основной вентиляционный вытяжной канал.
• Сушка белья в доме привела к интенсивным испарениям.
• Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, внешние и внутренние отделочные материалы.
• Отказ от не отапливаемого чердачного помещения в пользу мансардного этажа.
• Форма крыши без конька – плоская.
• Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
• Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, правильная вентиляция должна минимизировать их отрицательное воздействие. Для каждого загородного дома строится своя система, соотносящаяся с желаниями потребителя, его финансовыми возможностями.

Виды вентиляционных систем

Схемы вентиляции в частном доме имеют три варианта обустройства:

1. Естественная – потоки свежего воздуха поступают в помещение через щели, окна, двери. Насыщенные углекислым газом – выходят через вентиляционные отверстия в санитарных комнатах (туалете, ванной) и на кухне.
2. Принудительная – все процессы воздухообмена выполняет специализированное оборудование.
3. Смешанная – одно из естественных направлений воздуха (приток или забор) заменяют механическим.

Естественная вентиляция основана на разнице температур и давления на улице и в помещении. Отсюда и недостаток – стабильная работа возможна в холодное время года и тогда, когда температура внутри здания выше наружной. Кроме того, для ее функционирования воздух должен постоянно и беспрепятственно поступать и отводиться.

Элемент механической вентиляции

Принудительная вентиляция в частном доме подразделяется на: наборную, в составе – отдельные компоненты и моноблочную, у которой все элементы конструктивно собраны в один блок. Недостатками считается высокая цена, сложности монтажа, для наборной – необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме разное для каждого вида. Так, естественная вентиляция оборудуется только венткоробами и трубами.

Для принудительной вентиляции применяют:

• вентиляторы;
• фильтры;
• ионизаторы;
• электронагреватели воздуха;
• осушители;
• рекуператоры.

Приточная вентиляция в доме побуждается такими устройствами:

• стеновым клапаном;
• клапаном инфильтрации;
• приточной установкой.

Для работы вытяжной, в основном, используют вентиляторы с разными конструктивными решениями – осевые, канальные. Зачастую, с их помощью удается решить проблему «вялого» забора влажного и отработанного воздуха в ванной и туалетной комнатах.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов, системы отопления – она идеально подойдет для одноэтажных домов.

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Важно! Так как с помощью принудительной приточной вентиляции существенно увеличиться поступление свежего воздуха – последите, чтобы его забор был своевременным и в требуемых объемах, иначе не избежать сквозняков. В связи с этим, не стоит устанавливать в спальне или детской комнате. Оптимально – кухня, столовая.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

Схема организации воздухообмена в доме

Доставка воздушных потоков во все комнаты и отвод их в атмосферу осуществляется воздухопроводной сетью. Ее составляющие: воздуховоды, переходники, повороты, тройники. Характерные особенности: площадь сечения; форма; жесткость (жесткие, гибкие, полугибкие). Обязательна регулировка интенсивности потока. При превышении допустимых значений – создается сильный шум. Материал изготовления воздухопроводной сети – оцинкованная сталь или пластик.

Изоляционный материал подбирается по желанию, но не менее 10 мм толщиной. Изоляции подвергают трубу притока от наружной решетки до секции подогрева (рекуператора), вытяжку – на чердаке. В качестве датчиков используют термостаты, гидростаты, датчики давления.

Для правильной работы наружной вентиляции в частном доме нужно соблюдать требования. Во-первых, часть вытяжной трубы, проходящую через холодное чердачное помещение необходимо утеплять. Утеплитель выбирают не пропускающий влагу. Во-вторых, выходящая труба должна быть выше уровня конька на 0,5 м. В-третьих, на конец трубы, желательно, монтировать дефлектор. Он улучшит работу всей системы на 15-20% за счет втягивания отработанного воздуха и пропуская его через специальные отверстия. Кроме того, он защитит трубу от попадания снега, дождя, птиц, мусора, а зимой – от обмерзания.

Если вы решили сделать вентиляцию своими руками, помните, что воздуховоды, короба и другие элементы системы – не должны бросаться в глаза. Если система монтируется после отделочных работ, то спрятать их будет практически невозможно. Потому, вентиляцию нужно вкладывать в проектные работы. Монтаж системы требует поведения пусконаладочных работ.

ventkam.ru

схемы, требования и как сделать

Естественная вентиляция – экономичный и эффективный способ организации правильного воздухообмена в частном доме. Если правильно произвести расчеты и учесть существующие недостатки, система исправно проработает долгие годы, обеспечивая приток чистого воздуха.

Содержание статьи

Что такое естественная вентиляция

Под вентиляцией естественного типа принято понимать организацию воздухообмена в помещении, не предусматривающую использование принудительного притока или отвода воздушных масс.

Любые перемещения воздушных потоков осуществляются в данном случае естественным способом, в строгом соответствии законам физики:

• Более теплый воздух всегда стремится вверх, поскольку обладает меньшей плотностью.
• Воздух стремится переместиться из области высокого в область низкого давления. Эта разница достигается благодаря возвышению вентиляционных каналов.

Обратите внимание! Естественная вентиляция не предусматривает использование фильтрующих приспособлений, поэтому на качество уличного воздуха стоит обращать пристальное внимание. В жилых домах, стоящих возле оживленных автомагистралей, животноводческих ферм или крупных промышленных предприятий, от естественной вентсистемы может оказаться больше вреда, чем пользы.

Как работает естественная вентиляция в частном доме

В старых домах приточный воздух может попадать внутрь через небольшие щели в оконных проемах, отверстия между нижним краем дверного полотна и полом. Если в доме используются пластиковые стеклопакеты и применяются современные герметизирующие материалы, для притока чистого уличного воздуха придется дополнительно монтировать в оконных проемах или стенах специальные приточные клапаны.

Выходные отверстия обязательно монтируются в кухнях и санузлах – помещениях, в большей степени нуждающихся в отведении влаги, запахов, продуктов горения. Жилые комнаты нуждаются в проветривании в меньшей степени.

Естественная и принудительная вентиляция

Итак, свежий воздух извне попадает в дом, прогреваясь до температуры окружающей среды за счет работающих отопительных приборов, конвекции и теплообмена с аккумулирующими тепловую энергию конструкциями. Отработанный воздух, насыщенный углекислотой, запахами и примесями, постепенно продвигается к выходным каналам.

Воздуховоды, где из-за разности давления и температуры внутри помещения и снаружи возникает воздушная тяга, проходят через чердачное помещение и кровлю, оканчиваясь оголовками специальной конструкции.

Обратите внимание! Оголовок над воздуховодом (дефлектор) выполняет и практическую функцию. Он не только защищает трубу от насекомых, мусора и осадков, но и усиливает тягу на 20% и более, рассекая потоки ветра и создавая зону пониженного давления.

Чтобы вентиляция осуществлялась максимально эффективно, все помещения в доме должны оборудоваться либо приточным клапаном, либо выходной отдушиной. В некоторых комнатах целесообразно устанавливать оба элемента сразу.

При планировании перемещения воздушных масс можно руководствоваться следующими правилами:

• Каждая жилая комната должна иметь пути для свободного поступления воздуха снаружи.
• Отдушины обязательно должны присутствовать в ванной комнате, кухне, санузле. При наличии домашней бани, прачечной, мастерской, там также стоит предусмотреть отдельные каналы.
• И отдушина, и приточный клапан понадобятся в помещениях с газовым оборудованием, тренажерных залах, жилых комнатах, отделенных от ближайшего вентканала двумя и более глухими дверями.

Подвальные помещения и погреба также обязательно должны проветриваться.

Естественная вентиляция в многоэтажном частном доме

Любая многоэтажная постройка по сути является одним большим вентиляционным каналом, где в той или иной мере присутствует естественная тяга. Под ее воздействием воздух с нижних этажей стремится проникнуть наверх через лестничные просветы или иные отверстия.

Если не предусмотреть соответствующих мер, всегда будет присутствовать ощутимый перекос температур. На верхних этажах будет отмечаться высокая влажность и духота, на нижних – область более низкой температуры. Этот эффект не будет столь заметен, если верхние этажи изолированы от первого постоянно закрытыми дверями.

Естественная вентиляция в деревянном доме

Интересен факт, что традиционные бревенчатые русские избы не нуждаются в дополнительных усовершенствованиях для осуществления естественной вентиляции. Воздухообменные процессы здесь идут буквально сквозь стены, благодаря отличной воздухопроницаемости натурального дерева. Еще одним каналом воздухообмена выступает дымоход печи.

Совсем другое дело современные деревянные постройки.

Здесь все чаще встречаются различные решения по герметизации:

• Машинное профилирование стыкуемых участков деревянных поверхностей.
• Обработка швов герметизирующими составами.
• Обшивка перекрытий паро-, гидро- и ветрозащитными пленками.
• Установка герметичных пластиковых стеклопакетов.

Сами деревянные стены нередко обрабатываются ядовитыми защитными составами. Печное отопление также постепенно уходит в прошлое.

Все эти меры однозначно положительно сказываются на теплоэффективности и комфортабельности жилища, но при этом делают обязательным строительство вентсистемы.

Требования к естественной вентиляции

Общие требования подробно прописаны в СП 55-13330.2011.

Здесь в частности оговариваются такие моменты:

• Минимальная мощность вентсистемы в помещениях с постоянным присутствием людей не может быть менее однократного обмена всего объема воздуха в течение одного часа.
• Для кухонь показатель отвода отработанного воздуха составляет не менее 60 куб.м/час.
• Для туалетов и ванных комнат аналогичный показатель – не менее 25 куб.м/час.
• Для иных помещений – не менее 20% объема воздуха в час.

Это важно! Если нормативные значения воздухообмена не выполняются, стоит подумать об усовершенствовании системы естественной вентиляции, либо о переходе на ее принудительный тип.

Под помещением с постоянным присутствием людей в нормативах понимается жилое пространство, где люди находятся непрерывно более 2 часов, либо суммарно более 6 часов в сутки.

Рассмотренные нормы справедливы для внешней температуры +5°С и температуры внутри дома +22°С.

Для строительства вентиляционных каналов используются различные материалы: металл, керамика, пластик, кирпич. Главное правило – совокупная мощность вытяжных отверстий не должна быть меньше суммарной мощности приточных клапанов.

Для небольшого деревянного дома будет достаточно установить несколько каналов диаметром 160 мм и высотой 2 метра. Увеличить производительность вентиляции можно несколькими способами: добавлением новых вентканалов, увеличением диаметра или высоты уже имеющихся. Чтобы тяга во всех комнатах была одинаковой, отдушины должны выходить на кровлю на равной высоте.

Плюсы естественной вентиляционной системы

Естественная система вентиляции характеризуется рядом бесспорных преимуществ:

• Надежность. Естественная вентиляция не предполагает наличия сложных механических устройств. Сломаться здесь попросту нечему.
• Экономичность. Монтаж вентсистемы не потребует серьезных финансовых затрат, а большую часть работ возможно выполнить своими руками.
• Простота обслуживания. Уход сводится к необременительному визуальному осмотру каналов и, при необходимости, их прочистке.
• Энергонезависимость. Естественная вентсистема не нуждается в источниках питания.
• Отсутствие шума. Даже современные системы принудительной вентиляции могут доставить ощутимый дискомфорт. Естественная вентсистема функционирует абсолютно бесшумно.

Обратите внимание! Проще и удобнее, когда дом оборудуется вытяжными каналами и приточными клапанами заранее, на этапе строительства. Изменение конструкции готового жилого дома всегда окажется более затратным и трудоемким.

Недостатки вентиляции естественного типа

Существует и ряд объективных недостатков:

• Конструкция приточных клапанов редко предусматривает использование фильтров (они бы сильно сократили объемы поступающего воздуха). По этой причине с потоками воздуха в дом беспрепятственно проникает пыль, неприятные запахи, мелкие насекомые и т.п.
• По той же причине ухудшается уровень звукоизоляции помещений.
• Объемы приточного воздуха плохо поддаются регулировке.
• Работа вентсистемы сильно зависит от внешних факторов: уличной температуры, влажности, скорости ветра и т.п.
• В холодное время года – значительные теплопотери из-за вытеснения наружу теплого воздуха и непрерывного притока холодного.

Пик эффективности естественной вентиляции приходится на зимнее время года, когда разница температур в доме и на улице максимальна. И напротив, в знойные летние дни функциональность стремится к нулю.

Оптимизация работы естественной вентсистемы

Недостатки такого типа вентиляции хоть и не являются критичными, но могут серьезно влиять на эффективность работы системы в целом. Можно попытаться свести их к минимуму, внеся в конструкцию узлов некоторые изменения.

Приточные клапаны можно оборудовать датчиками влажности и температуры, в соответствии с показаниями которых будет регулироваться объем поступающего с улицы воздуха. Другое любопытное решение – включение в схему грунтового теплообменника. Расположенный ниже точки промерзания грунта, этот воздуховод в любое время года имеет одинаковую температуру. Проходя по нему, приточный воздух прогревается в холодное время года и охлаждается – в теплое.

Иногда вместо приточных клапанов монтируются элементы принудительной системы вентиляции – проветриватели или бризеры. Устройства гарантируют непрерывный приток заданного объема воздуха и его дополнительную фильтрацию. Разумеется, эти узлы потребуют подключения к источнику электричества.

topventilyaciya.ru

схемы, разновидности систем, поэтапный процесс установки

Традиционный процесс строительства сопровождается огромным количеством работ, и проектирование будущей системы вентиляции тоже желательно обеспечить именно на начальных стадиях.

В противном случае постройка собственного дома может обернуться для вас большим количеством проблем, а исправить все недостатки с циркуляцией воздуха внутри будет не так просто.

Не важно, какой тип вентилирования вы предпочтете: рекомендуем начать подготовку с создания схемы и выбора оптимального места для размещения основных элементов воздухообмена.

О распространенных схемах вентиляции в частном доме своими руками мы расскажем в этой статье.

Варианты вентиляционных систем

Существует три основных вида вентиляционных систем в зависимости от принципа работы. Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.

Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме считается наиболее эффективной, так как сочетает две описанных функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей.

На фото ниже – пример схемы приточно вытяжной вентиляции:

Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по всему периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступит в дом, выделяют механические и естественные системы. В первом случае циркуляцию поддерживают вентиляторы, во втором – природный воздух перемещается без дополнительного вмешательства.

Перед созданием проекта вентиляции частного дома важно ознакомиться с условиями создания каждой из предлагаемых – и выбрать для себя оптимальный вариант. Давайте разберемся, по каким критериям следует делать выбор.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях.

Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

• нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
• правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
• спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
• оптимальная влажность комнат будет регулироваться автоматически.

Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.

Делаем вентиляцию своими руками

Как произвести монтаж вентиляции в частном доме своими руками? Процедура организации системы вентиляции в частном доме должна быть поэтапной:

1. Произведите расчет вентиляции в частном доме. Вам важно рассчитать, какой объем проточного воздуха будет оптимальным с учетом санитарных норм.
2. Решите, каким должно быть сечение вентиляционного канала в частном доме. Воздуховоды и каналы должны обеспечить беспрепятственное перемещение воздуха по помещению.
3. Взвесьте все за и против разных систем и решите, что лучше: естественная, смешанная или принудительная вентиляция в частном доме.
4. Выберите, где будет установлено оборудование, и где воздух будет поступать/выходить из помещения.
5. Начертите правильную схему вентиляции в частном доме: схема должна учитывать все особенности монтажа, охватывать каждый этаж, в том числе отображать вывод вентиляции на крышу частного дома, если это предусмотрено. Понимание того, как устроена вентиляция в частном доме, позволит вам быстро и безошибочно выполнить монтажные работы.
6. Запаситесь необходимыми материалами – и приступайте к созданию вентканала в частном доме.

Как правильно сделать вентиляцию в частном одноэтажном доме? На стадии расчета важно учитывать такие показатели, как площадь вашего дома, количество жителей, которые будут находиться здесь постоянно, а также объем воздуха в каждом из помещений.

Помните! Расчеты должны учитывать использование бытовой техники, которая снижает объем чистого воздуха в комнатах во время работы.

Без профессиональных знаний правильно посчитать систему будет непросто, поэтому лучше доверить это специалистам. Проектировка и для кирпичного, и для брусового (деревянного) дома будет осуществляться на основе санитарных и государственных нормативов.

После этих вычислений, а также выбора оптимальной схемы системы вентиляции в частном доме осуществляется расчет вентиляционных каналов.

Вы можете выбрать прямоугольные (с соотношением сторон 3 к 1) или круглые воздуховоды. Сечение определяется по специальной диаграмме на основании скорости потоков воздуха и их среднего расхода. Нормой считается сечение 16 на 20 см (или радиус в 20 см) при принудительном воздухообмене в 360 кубометров в час.

Как препятствовать потерям тепла в деревянном доме? Узнайте, какие материалы рекомендуется использовать для утепления дома из бруса и как провести работы по теплоизоляции строения.

О том, чем лучше утеплить крышу в частном доме и какие рекомендуется выбрать материалы, читайте в этой статье.

При установке вентиляции в частном доме советуем обратить внимание на окна с приточными клапанами. Если герметичные окна препятствуют проникновению воздуха в дом, то клапаны притока воздуха позволят периодически открывать этот доступ.

Кстати, такой клапан можно сделать и вручную на уже установленных окнах: вмонтированный сквозь стену круглый патрубок будет выполнять аналогичные функции. Закройте его решетками с каждой стороны. Некоторые клапаны можно оснастить датчиками температуры.

Обратите внимание на еще одну технологию: установки приточно-вытяжного типа с возможностью рекуперации тепловой энергии. Поскольку они достаточно габаритны, отведите для монтажа зону цокольного этажа или чердак.

Внимание! В холодный сезон такая система обеспечит приток подогретого воздуха, так что вы сможете сберечь до 50% тепла.

Во время сильно низких температур в такой вытяжной трубе для вентиляции в частном доме необходимо включать калорифер, чтобы воздух подогревался еще лучше.

При монтаже вентиляционной системы необходимо просчитать и учесть еще некоторые особенности. Если вы решите остановиться на системе вентиляции механического типа, необходимо поставить заборную решетку в паре метров от земли.

Воздух, перемещающийся по вентканалу, должен выходить за пределы помещения в зоне крыши. Каналы выводятся за кровлю, поэтому заранее предусмотрите эти работы и поищите квалифицированного специалиста.

Если посмотреть на большинство схем, то на любой из них можно увидеть, что правильная вентиляция – это потоки воздуха, организованные по определенному принципу. Так, воздух должен передвигаться из гостиной, спальни, детской и прочих жилых комнат, а не к ним. Из этих помещений потоки будут поступать в зону санузла и ванной, а также кухни, поскольку именно в этих помещениях чаще всего накапливаются загрязнения и пар.

Для кухни следует подобрать и организовать систему газовой вентиляции. А если вы пользуетесь не только плитой на газу, но и колонкой, это требование для кухонной вентиляции является обязательным. Не всегда естественная вентиляция способна справиться с существующей нагрузкой, поэтому отдайте предпочтение системам механического типа – и поищите надежную вытяжку.

Важно! Без внимания нельзя оставлять ни одно помещение в частном доме, поэтому воздухообменные устройства и каналы должны охватывать каждую из комнат.

Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

Читайте о том, как построить деревянный дом — все этапы самостоятельного строительства, от выбора материалов до наружной и внутренней отделки.

Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

Видео

Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

kvartira-rf.com
