Толщина бетонного перекрытия между этажами в частном доме – Как сделать монолитное перекрытие между этажами – Монолитное перекрытие первого этажа частного дома своими руками — Пенообразователь для пенобетона

Минимальная толщина бетонного перекрытия в частном доме. Монолитное перекрытие

Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие. Определимся с характеристикой необходимости его возведения, монолитное перекрытие устанавливается когда:

• 1. Нет возможности доставить или установить железобетонные плиты сборного типа и если такой отказ от иных видов перекрытия (деревянного или любого облегченного) является осознанным;
• 2. Стены во внутренней части строения имеют сложную конфигурацию, что не позволяет установить необходимое количество стандартных плит (т.е. требуется строительство участков с перекрытием монолитного типа). В данном моменте рекомендуется на старте перейти к монолиту, чтобы избежать неоправданных финансовых трат на подъемные механизмы и устройство опалубки;
• 3. Сложные эксплуатационные условия (повышенные нагрузки, влажность и невозможность ее понижения с помощью гидроизоляции (например, бассейн или автомойка)). В настоящее время, плиты перекрытий изготавливают изначально напряженными, а армируют их натянутыми тросами, изготовленными из стали. Благодаря высокой прочности плит, сечение арматуры не велико, арматура подвержена коррозии и хрупкому разрушению.
• 4. Когда функцию перекрытия совмещают с монолитным поясом. В данном варианте, сборные железобетонные плиты, как правило, запрещено опирать на конструкции из легких элементов. Требуется выполнение монолитного пояса. Если цена пояса и перекрытия сборного типа равна или выше стоимости монолитного перекрытия – правильным станет выбор именно монолита. Если монолитное перекрытие опирать на конструкцию с глубиной, соизмеримой ширине пояса, то устраивать последний нет необходимости. При этом существуют исключения, когда присутствует сложный грунт (закарстованный, сейсмически активный, имеющий посадочность второго типа и прочее).

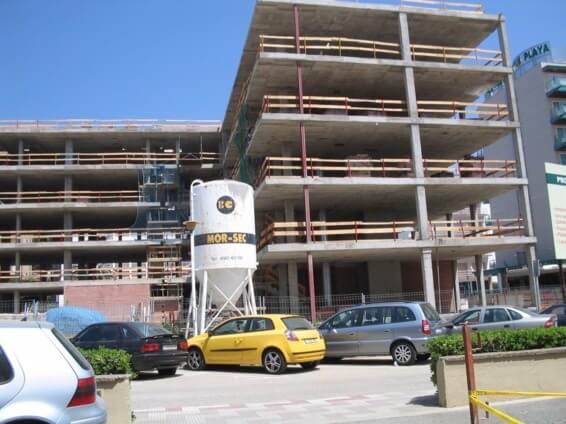

Монолитное перекрытие.

Толщина монолитного перекрытия.

В результате многолетней практики, для плитных конструкций изгибаемого типа, было установлено значение соотношения толщины и длины пролета. Это отношение для плит перекрытия равно 1:30. Так, при длине пролета в 6 метров, необходимая толщина плиты будет равняться 200 миллиметрам, а при длине плиты в 4.5 метра — 150 миллиметрам.

Уменьшать или увеличивать толщину монолитного перекрытия, можно с учетом эксплуатационной нагрузки на перекрытие. В строительстве частного объекта, где нагрузки небольшие, можно уменьшать установленную толщину не более чем на 10-15 процентов.

Напряженно-деформированное состояние перекрытия.

Для понимания принципов работы монолитного перекрытия и способах армирования нужно проанализировать напряженно-деформированное состояние плиты. Например, защемленная плита размером 12 на 6 м, толщина 20 см. Нагрузка составляет 500 кг/м2.

Если посмотреть на изополя перемещений перекрытия, можно заметить, что центральная часть подвержена большей деформации.

На мозаике напряжений так же заметно, область красного цвета соответствует растяжению плиты в нижней части, а область синего цвета сжатие плиты в нижней части.

Это учитывается при армир

Бетонное перекрытие своими руками толщина. Как сделать перекрытия в частном доме

Устройство перекрытий в доме

Разделение дома на этажи осуществляется с помощью перекрытий . Выбирая вид перекрытий , учитывают величину пролетов между стенами, материал наружных и внутренних несущих стен, величину нагрузки на пол. Перекрытия должны быть не менее долговечны, чем стены дома.

Требования

Перекрытия должны иметь необходимую несущую способность, высокую степень огнестойкости, быть жесткими, с минимальным прогибом, обладать достаточными звукоизоляционными и теплозащитными свойствами.

Нагрузки

При расчете нагрузок на перекрытия учитывают вес устанавливаемого оборудования — котлов, ванных, джакузи, бильярдных столов, мебели и других тяжелых предметов.

Технологические нюансы

Перекрытия подвальных и цокольных этажей, а также чердачные надо утеплять, так как они разделяют помещения с разной температурой. По междуэтажным перекрытиям желательно уложить звукоизоляцию.

Инновации

Часторебристые и легкобетонные перекрытия позволяют уменьшить вес здания, исключить мостики холода, обойтись без звуко- и теплоизоляции пола. Их ровная поверхность облегчает монтаж напольных покрытий.

Виды перекрытий

Перекрытия дома опирают на стены или колонны. Основные конструкции перекрытий — безбалочные и по балкам .

В безбалочных перекрытиях несущей конструкцией служат железобетонные плиты. По технологии возведения их делят на сборные, монолитные и сборно-монолитные. Сборные собирают из плит заводского изготовления. Монолитные выполняют на месте по опалубке, используя монолитный бетон. В сборно-монолитных перекрытиях пролеты, которые имеют прямоугольную конфигурацию, перекрывают плитами, а нестандартные пролеты — монолитным железобетоном.

Из сборных плит наиболее распространены многопустотные плиты высотой 220 мм, длиной 2-7,2 м, шириной 1,2 или 1,5 м. Производят также сплошные железобетонные плиты перекрытии высотой 140- 160 мм, а также из армированного легкого бетона. Последние имеют высокие теплоизоляционные и звукоизоляционные качества.

В перекрытиях по балкам несущей конструкцией служат балки — металлические или деревянные. По ним укладывают настил. В строительстве частных домов применяют два типа таких перекрытий. Изделия первого типа — часторебристые перекрытия, состоящие из металлических балок и уложенных по ним мелкоштучных элементов настила из легкого бетона или керамики. Второй тип — перекрытие по деревянным балкам. По ним обычно укладывают деревянный настил.

Ошибка! Если железобетонную плиту перекрытия консольно вывести за пределы наружной стены для создания балкона, то образуется мостик холода. Для создания консоли балкона подойдут плиты только из теплого бетона.

Монтаж безбалочных монолитных перекрытий

Сборные безбалочные перекрытия

При укладке плиты выравнивают, контролируя горизонтальность поверхности по нижней плоскости, которая служит потолком. Если наружные стены сделаны из легких бето

Толщина перекрытий в монолитных домах

Монолитное перекрытие

Когда необходимо монолитное перекрытие.

Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие. Определимся с характеристикой необходимости его возведения, монолитное перекрытие устанавливается когда:

• 1. Нет возможности доставить или установить железобетонные плиты сборного типа и если такой отказ от иных видов перекрытия (деревянного или любого облегченного) является осознанным;
• 2. Стены во внутренней части строения имеют сложную конфигурацию, что не позволяет установить необходимое количество стандартных плит (т.е. требуется строительство участков с перекрытием монолитного типа). В данном моменте рекомендуется на старте перейти к монолиту, чтобы избежать неоправданных финансовых трат на подъемные механизмы и устройство опалубки;
• 3. Сложные эксплуатационные условия (повышенные нагрузки, влажность и невозможность ее понижения с помощью гидроизоляции (например, бассейн или автомойка)). В настоящее время, плиты перекрытий изготавливают изначально напряженными, а армируют их натянутыми тросами, изготовленными из стали. Благодаря высокой прочности плит, сечение арматуры не велико, арматура подвержена коррозии и хрупкому разрушению.
• 4. Когда функцию перекрытия совмещают с монолитным поясом. В данном варианте, сборные железобетонные плиты, как правило, запрещено опирать на конструкции из легких элементов. Требуется выполнение монолитного пояса. Если цена пояса и перекрытия сборного типа равна или выше стоимости монолитного перекрытия – правильным станет выбор именно монолита.

  Если монолитное перекрытие опирать на конструкцию с глубиной, соизмеримой ширине пояса, то устраивать последний нет необходимости. При этом существуют исключения, когда присутствует сложный грунт (закарстованный, сейсмически активный, имеющий посадочность второго типа и прочее).

Монолитное перекрытие.

Толщина монолитного перекрытия.

В результате многолетней практики, для плитных конструкций изгибаемого типа, было установлено значение соотношения толщины и длины пролета. Это отношение для плит перекрытия равно 1:30. Так, при длине пролета в 6 метров, необходимая толщина плиты будет равняться 200 миллиметрам, а при длине плиты в 4.5 метра — 150 миллиметрам.

Уменьшать или увеличивать толщину монолитного перекрытия, можно с учетом эксплуатационной нагрузки на перекрытие. В строительстве частного объекта, где нагрузки небольшие, можно уменьшать установленную толщину не более чем на 10-15 процентов.

Напряженно-деформированное состояние перекрытия.

Для понимания принципов работы монолитного перекрытия и способах армирования нужно проанализировать напряженно-деформированное состояние плиты. Например, защемленная плита размером 12 на 6 м, толщина 20 см. Нагрузка составляет 500 кг/м2.

Если посмотреть на изополя перемещений перекрытия, можно заметить, что центральная часть подвержена большей деформации.

Изополя перемещения монолитной плиты перекрытия.

На мозаике напряжений так же заметно, область красного цвета соответствует растяжению плиты в нижней части, а область синего цвета сжатие плиты в нижней части.

Мозаика напряжения монолитной плиты перекрытия.

Это учитывается при армировании плиты. На картинке расчета армирования показана площадь армирования. Центральная часть низа плиты подвержена большему растяжению, поэтому нуждается в большем армировании. Верхняя часть плиты подвержена растяжению у торцов, поэтому в этой зоне армируется сильней.

Площадь верхней арматуры.

Площадь нижней арматуры.

Опалубка монолитного перекрытия.

Монолитное перекрытие предусматривает заливку бетонной смеси в опалубку горизонтального типа, ее часто называют «палубой». Известно две вариации обустройства такой опалубки.

• Аренда металлической или пластиковой готовой конструкции, которая легко снимается. Этот вариант проще и многие застройщики отдают ему предпочтение, так как опалубку можно легко собрать и разобрать. Помимо этого в комплекте с опалубкой идут телескопические опорные элементы, которые поддержат опалубку на определенном уровне;
• Строительство опалубки по месту возведения объекта из досок 25-30 миллиметров или фанерных влагостойких листов, с толщиной стенки не менее 20 миллиметров.

  В случае, когда конструкция щита собирается из досок, то их плотно подгоняют одна к другой. Если между досками образуется щель, то целесообразно применить гидроизоляционную пленку.

Деревянная опалубка монолитного перекрытия.

Телескопические стойки опалубки.

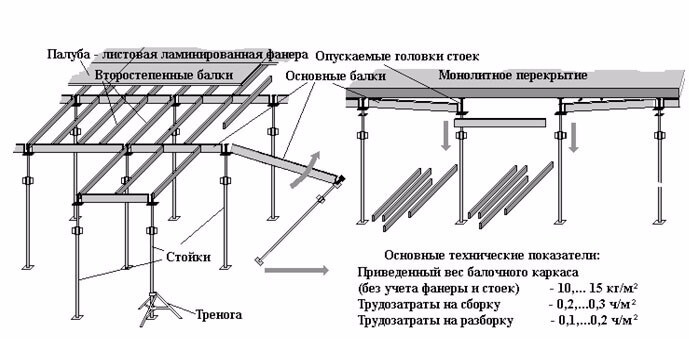

Монтаж опалубки монолитного перекрытия производится по следующей схеме:

• 1. Монтируются вертикальные опорные стойки, например, телескопические стойки из металла, с регулировкой их высоты. Можно применить для этих целей деревянный кругляк толщиной 10-15 сантиметров. Расстояние между опорами должно составлять около 1 метра. Стойки удаляются от стены минимум на 20 сантиметров;
• 2. Сверху на опоры монтируется ригель (брус, швеллер или продольная балка), который предназначен для удержания опалубки;
• 3. Поверх ригелей устраивается опалубка горизонтального типа. Если не применяется готовая опалубка, а в работу берется самодельная, то сверху ригелей размещают поперечно брусья или балки, поверх них укладываются фанерные листы с хорошей влагостойкостью. Опалубка монолитного перекрытия должна быть выполнена идеальной по размерам, а ее край должен упереться в стены, избегая образования щелей;
• 4. Производится регулировка высоты стоек, необходимо совпадение верхнего края опалубки с верхним краем кладки стены;
• 5. Выполняется установка вертикальных элементов (ограждения) опалубки с учетом захода плиты на стену не менее 150 миллиметров;
• 6. Делается финальная проверка горизонтального уровня с использованием строительного прибора — нивелира.

В некоторых случаях, для обеспечения удобства производства работ, опалубку выстилают пленкой гидроизоляции или обрабатывают ее технической смазкой, если опалубка металлическая. В результате, опалубка легко снимается, а поверхность бетонного перекрытия останется абсолютно ровной. Применять телескопические стойки при устройстве опалубки целесообразней, чем использовать опоры из дерева. Металлические опоры способны выдержать нагрузку до двух тонн, они устойчивы к микротрещинам, чего не замечено при использовании деревянного бревна или бруса.

Армирование монолитного перекрытия.

Давно известно, что бетон прекрасно работает на сжатие, а арматура, наоборот – на растяжение. При объединении этих двух параметров получается отличный строительный материал – железобетон.

Арматура монтируется в зоне растяжения бетонной плиты и воспринимает все усилия этого растяжения. Арматуру такого типа принято называть рабочей (продольной), она должна иметь высокий коэффициент сцепления с бетонной смесью. Если это условие не будет выполнено, то бетон не будет передавать на арматуру эксплуатационную нагрузку.

Армирование монолитного перекрытия.

Для армирования монолитного перекрытия используются стальные стержни с периодическим профилем, которые имеют маркировку А3, согласно устаревшему ГОСТу или А400, согласно новому стандарту. Расстояние между арматурными стержнями, называется шагом армирования, наиболее используемый в плитах перекрытия шаг равен 15-20 сантиметрам.

Если происходит защемление в участке, прилегающем к опорам, то вероятно возникновение опорного момента, который формирует усилие растяжения в верхней зоне перекрытия. По этой причине, монолитное перекрытие армируется, как в верхней зоне бетона, так и в нижней. Самые большие напряжения возникают по центру плиты или по ее краям, поэтому этим зонам при армировании необходимо уделить особое внимание.

Для того чтобы арматурные сетки находились на определенном расстоянии друг от друга, устанавливаются специальные подставки. Изготавливаются они из арматуры диаметром 10 мм (класс Ат400С). Арматура изгибается, как показано на рисунке. Нижние грани подставки имеют длину 350 мм, верхняя – 300 мм.

Перекрытия из бетона

Высота подставки 100 мм, при толщине плиты 200 мм. Устанавливаются подставки с шагом 800-800 мм в шахматном порядке.

На торцах плиты устанавливают «П» образные детали из арматуры диаметром 10 мм (класс А400С). Они служат для усиления краев перекрытия. Длинна верхней и нижней части 400 мм, высота 140 мм, как показано на рисунке (при толщине плиты 200мм).

Сетка из арматуры должна перекрывать кирпичную стену не менее чем на 15 сантиметров, а газобетонную – на 25 сантиметров. Расстояние от торцов стержней до вертикальной опалубки, должно составлять так же – 25 мм.

Для соблюдения нужного расстояния нижней сетки от опалубки, в зоне пересечения прутков, под нее вставляют фиксирующие элементы из пластмассы, с расстоянием между ними в 1 метр.

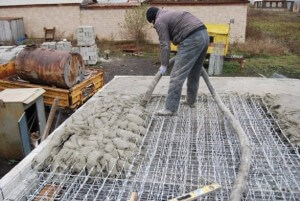

Заливка бетоном монолитного перекрытия.

Бетон для заливки монолитного перекрытия рекомендовано приобретать на комбинате — изготовителе, что намного облегчает дальнейшую работу. При заливке бетонного раствора ровным слоем «с колес», обеспечивается отличная твердость монолита. Это не относится к плите залитой ручным способом, с остановками на ожидание, пока готовится свежий раствор. Оптимальным является способ, когда бетон заливается в один заход с толщиной заливки 20 сантиметров. Не забывайте о технологических отверстий, к примеру, шахты дымохода или вентиляции.

Процесс уплотнения бетона, также выполняется с использованием глубинных и поверхностных вибрационных аппаратов. Работоспособность данным устройствам обеспечивается подачей сжатого воздуха (пневмовибраторы) или электрического тока (электровибраторы).

Заливка бетоном монолитного перекрытия.

Если конструкция массивная, то укладка бетона производится с применением глубинного вибратора, а поверхностные вибраторные устройства применяют для уплотнения бетона в плитах перекрытий и при устройстве полов. Наружные вибраторы используют для уплотнения тонкостенных конструкций с густым армированием. Время применения вибраторного аппарата будет зависеть от таких параметров бетона, как пластичность и подвижность и может составлять от 30 секунд до 1 минуты.

Если бетонная смесь прекращает осаживаться и на ее поверхности появляется цементное молочко, то это говорит о том, что вибрирование выполнено полностью.

Для того чтобы избежать расслоения бетонного раствора, надо избегать лишней вибрации. Оптимальным шагом перестановки для внутренних вибрационных аппаратов, является шаг от одного до полутора радиуса их действия.

По окончанию всех работ перечисленных выше, монолитное перекрытие оставляют на 28 суток, для просыхания и набора прочности. Первые 7 дней производят увлажнение поверхности. Через месяц наступает момент, когда опалубку можно снять.

Видео — монолитное перекрытие.

Похожие статьи.

Дата добавления : 2017-08-18 &nbsp Автор: admin &nbsp Просмотров: 1886

Перекрытия между этажами в частном доме: схемы монтажа своими руками

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения. Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

Оглавление:

1. Разновидности перекрытий
2. Какими качествами они должны обладать?
3. Инструкция по монтажу ж/б конструкции
4. Установка деревянного сооружения
5. Рекомендации специалистов

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

• монолитные – перекрытия, выполненные из однородных элементов;
• сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

• быстрый монтаж;
• высокая несущая способность;
• хорошая термо- и звукоизоляция;
• приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

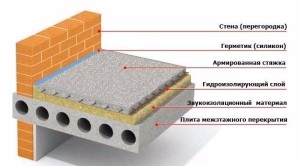

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

• 60 мин – плиты ж/б;
• 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
• 15 мин – перекрытия из древесины со штукатуркой;
• менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

• По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
• Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
• Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

• Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
• Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

• Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
• Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
• На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
• В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
• Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

• В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
• В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
• Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
• Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
• Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

все виды и стандартные размеры

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

• круглыми;
• овальными;
• полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Конструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

• 6 м.
• 12 м.
• 18 м (редко).

Таблица размеров ребристых плит

Сплошные доборные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.

Сплошные перемычки позволяют смонтировать высокопрочное перекрытие

У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

Бетонные перекрытия: требования, виды и расчеты

Бетонное перекрытие представляет собой прочный и надежный элемент, без которого не обойтись при возведении многоэтажных зданий и сооружений. Монтаж монолитного перекрытия не требует подъемных механизмов, что обеспечивает экономию на оборудовании и оплате дополнительного труда. Использование в строительстве межэтажных перегородок сокращает время на работы и позволяет возводить конструкции своими руками. Изготовление бетонных перекрытий является легким процессом, но чтобы сделать материал высокого качества с его основными преимуществами, следует придерживаться последовательности выполнения работ и провести расчет основных параметров строительного элемента.

Назначение

Бетонные перекрытия являются одними из главных строительных элементов в сооружении построек. Они предназначены для соединения:

• подвального помещения с комнатами;
• первого этажа со вторым;
• крыши с домом.

А также используются для горизонтальной стяжки зданий и сооружений.

Вернуться к оглавлению

Требования к перекрытиям

К бетонному перекрытию выдвигаются следующие требования:

• наличие необходимой прочности;
• не должны содержать деформации и должны обладать жесткостью и продолжительным сроком эксплуатации;
• важным свойством в бетонном перекрытии является его максимальная огнестойкость, водостойкость и отсутствие возможности проникать воздуху;
• бетонная конструкция между этажами должна обладать звукоизоляцией и теплоизоляцией.

Вернуться к оглавлению

Виды

Схема межэтажного перекрытия из бетона.

Различают следующие типы бетонного перекрытия:

• чердачные;
• подвальные;
• межэтажные.

Бетонное перекрытие также бывает:

• пустотное, которое часто используется в строительстве, где требуется межэтажное перекрытие для домов из бетона, блоков и кирпича;
• ребристое, используется при изготовлении кровли промышленных сооружений, где отсутствует прогрев помещений;
• монолитное, которое является железобетонным элементом и отличается повышенной прочностью, используется при возведении зданий и сооружений с большой этажностью.

Вернуться к оглавлению

Материалы и инструменты для изготовления

При работе с бетонными перекрытиями своими руками подготавливают следующие инструменты и материалы:

• бетононасос;
• щуп;
• емкость;
• ведра;
• домкрат;
• строительный уровень;
• фанера со свойством влагостойкости;
• доски;
• стальная арматура;
• проволока;
• бетонный раствор или компоненты для его приготовления своими руками: песок, вода, цемент и различные добавки для увеличения прочности раствора.

Вернуться к оглавлению

Как рассчитать параметры?

Схема монолитного армированного перекрытия.

При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

• прочность армирующей конструкции;
• действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

• интенсивность постоянных нагрузок;
• усилия в сечениях с большой нагрузкой;
• жесткость оси.

Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

Определение прочности получается из таких факторов, как: нагрузка и прочность.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

• расчетное сопротивление арматуры и бетона;
• арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

• площадь рабочей арматуры;
• погонная нагрузка на балки;
• требуемый момент сопротивлений;
• максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Вернуться к оглавлению

Устройство опалубки под перекрытие

Схема сборки опалубки перекрытия.

Технология возведения опалубки включает в себя установление фанеры на горизонтальные опоры. Чтобы подобрать правильное количество материалов, нужно узнать площадь и объем планируемого пола. Толщина конструкции зависит от возможных нагрузок и размеров пролета. Таким образом, опалубку делают повышенной прочности без допущения деформаций, чтобы она смогла вынести на протяжении долгого времени вес железобетона.

Выбирая доски для опалубки, следует обратить внимание на их прочность и толщину. Перед установкой конструкции измеряют строительным лазерным уровнем высоту пролета и низ пола. В процессе установки самодельных стоек подгоняют по длине к высоте конструкции, на которой будет выстроен первый слой балки.

Важно соблюдать расстояние, которое должно быть больше одного кубического метра. Ставят стойки на пол с ровной поверхностью и высокой прочностью. После чего укладывают поперечный брус с шагом около полметра и далее устанавливают опалубку. После монтажа опалубки проверяют верх конструкции на горизонтальность с помощью строительного уровня.

При использовании досок вместо фанерного листа, их укладывают друг к другу без зазоров и сверху простилают влагонепроницаемый материал. По всем краям опалубки устанавливают бортики, которые фиксируют по углам конструкции, чтобы они не деформировались от раствора.

Устанавливая собственноручно опалубку, важно помнить несколько правил:

• исключать образование отверстий, трещин, через которые может вытечь раствор из бетона в процессе заливки;
• проверяют прочность установленных под опалубкой домкратов;
• для возведения опалубки применяют влагостойкую фанеру;
• опалубка должна быть максимально прочной, ведь от нее зависит качество возводимого сооружения;
• установка опалубки должна осуществляться как по площади, так и по периметру помещения, что оградит от вытекания бетонной смеси.

Вернуться к оглавлению

Армирование

Перегородки между этажами нуждаются в армировании, к которому можно приступать после монтажа опалубки. Армирование конструкций осуществляется арматурой в один или два слоя на опалубку. Устанавливают арматурную сетку размером двадцать на двадцать сантиметров, при этом первый ряд укладывают на защитный слой, который обеспечивает равномерное распределение бетонной смеси под арматуру.

При необходимости соединить арматурные элементы, следует делать нахлест не меньше семидесяти сантиметров. Для соблюдения пропорции, следует установить сверху первого ряда арматурной сетки второй слой с таким же шагом (двадцать сантиметров), только обеспечив при этом перпендикулярность. В месте пересечения арматурных прутьев, их фиксируют стальной проволокой и специальным крючком, предназначенным для соединения арматуры. При изготовлении двухслойного каркаса на основе отрезков арматурных прутьев, проводят аналогичную последовательность первому слою и укладывают второй, при этом придерживаясь расстояния между слоями не меньше трех сантиметров.

Вернуться к оглавлению

Заливка перекрытий

Заливка монолитного перекрытия.

После монтажа опалубки и арматуры приступают к заливке бетоном плитных конструкций. В процессе бетонирования важно действовать быстро, так как раствор обладает свойством быстро застывать. Бетон изготавливают из цемента, песка, щебня и воды, соединяя сухие ингредиенты в бетономешалке и, постепенно доводя смесь водой до нужной консистенции. Процесс бетонирования включает в себя беспрерывное выливание смеси и ее уплотнение глубинными вибраторами.

Укладка бетона возможна собственноручно или с использованием бетононасоса. В процессе бетонирования важно следить за ровностью уложенной смеси, для чего применяют лазерный уровень. Твердение бетона должно осуществляться в месте с оптимальным температурным режимом и влагой, при этом важно уберечь раствор от проникновения прямых солнечных лучей и атмосферных осадков. Застывание бетона должно проходить естественным путем, перегрев уложенной смеси приведет к растрескиванию раствора.

Механические воздействия на уложенные плиты допускаются только после достижения бетонным раствором его максимальных прочностных характеристик. Уложенный бетонный раствор периодически следует обрызгивать водой, а чтобы уберечь смесь от проникновения лишней влаги – накрывают залитую поверхность гидроизоляционным материалом. Демонтаж опалубки проводят после окончательного засыхания раствора.

Чтобы перекрытие имело высокую прочность, для его изготовления применяют высококачественные материалы, бетон марки 250 или 400 с тяжелыми наполнителями и проводят расчеты, которые позволяют экономить денежные средства и рабочую силу.

Вернуться к оглавлению

Вывод

Перекрытия в зданиях и сооружениях выполняют большую роль для конструкций, но достичь желаемого результата можно только путем правильного изготовления строительного материала и его монтажа. Изготовление бетонных перекрытий возможно собственноручно и тем самым позволяет самостоятельно проложить под сооружением нужные коммуникации. Для увеличения теплоизоляционного свойства материала используют деревянные доски. Перед тем как приступить к установке плиты, ее следует выровнять самовыравнивающимися смесями.

Соблюдение всех правил и технологического процесса по изготовлению и установке бетонных перекрытий, получится прочное, надежное сооружение на долгие годы.

виды, какое лучше, технология монтажа

Оптимальный вариант надежного перекрытия частного дома определяют на стадии разработки проектной документации. На выбор влияет толщина стен, высотность здания, величина полезной нагрузки от коммуникаций, сантехнических приборов, отопительного оборудования, бытовой техники, предметов мебели. Межэтажные перекрытия делят дом по высоте и служат для смежных помещений полом или потолком. Горизонтальные перегородки препятствуют циркуляции холодного воздуха и способствуют сбережению энергии.

Оглавление:

1. Разновидности и описание
2. Что лучше выбрать?
3. Монтаж балок из дерева
4. Особенности изоляции и отделки
5. Полезные рекомендации

Типы перекрытий и требования к ним

Виды горизонтальных конструкций в частном доме по их расположению:

• подвальные – изолируют подземные неотапливаемые помещения;
• цокольные – являются полом для первого этажа;
• чердачные – защищают жилые комнаты от холода и жары подкрышного пространства;
• межэтажные (мансардные) – разделяют строение по высоте.

Функциональные перекрытия частного дома должны обладать:

1. прочностью, то есть способностью выдержать собственный вес, обстановку и оборудование помещений. Полезная нагрузка на чердачные составляет – 105 кг/см2, на цокольные и межкомнатные – 210 кг/см2;

2. жесткостью, которая поддерживает допустимую величину прогиба в 3 см. От этого зависит целостность отделки потолка, вибрация и скрипучесть пола на верхних этажах коттеджа;

3. шумопоглощающими свойствами. Перегородки между жилыми этажами оборудуют звукоизоляцией;

4. теплосберегающими качествами, если в смежных помещениях разная температура. Чтобы исключить образование конденсата дополнительно прокладывают паробарьер;

5. огнестойкостью, которая предусматривает безопасную эвакуацию в случае возгорания. Железобетон обеспечивает запас времени 60 минут, защищенные штукатуркой деревянные перекрытия – максимум 45 мин;

6. гидроизоляционным слоем при соседстве с холодными помещениями;

7. биологической стойкостью к грибковым микроорганизмам.

Конструкция бывает сборной и монолитной. Первые монтируют на балках или с помощью железобетонных плит, вторые заливают в опалубку. Прочность опорных стен, сроки и материально-технические ресурсы строительства определяют способ возведения перекрытий. Частные дома, построенные из пеноблоков, требуют особого подхода при выборе устойчивой системы. Ячеистый бетон имеет недостаточную прочность и может дать усадку при больших нагрузках, поэтому перекрытия в таких коттеджах легче сделать с помощью балок из дерева. Устройство этажей выполняют самостоятельно.

Какую разновидность лучше выбрать?

Несущие балки сборных перекрытий опирают на ограждающие стены коттеджа. Сверху настилают чистый пол, снизу подбивают потолок, между ними укладывают тепловую и звукоизоляцию. В частных домах с опорными стенами из искусственного камня применяют деревянные или железобетонные балки, металлические двутавры или швеллера.

В коттедже из пеноблоков перекрытие первого этажа можно осуществить пустотелыми плитами, которые заказывают заранее на ЖБК. Монтаж потребует привлечения подъемной техники и квалифицированных рабочих. По периметру опорных стен необходимо сделать замкнутый армированный пояс.

Монолитные перекрытия между этажами монтируют после точных расчетов несущей способности пеноблоков. Этот вариант потребует затрат на промежуточные перегородки, увеличение толщины стен, армированный пояс, подвесную опалубку и надежные подпорки. Заливка связана с использованием металлической арматуры и бетона заводского производства, который непрерывно подают на верхнюю отметку с помощью насосов. Поэтому самому с данным видом работ не справиться. Толщина ЖБИ не превышает 15–20 см, но для его застывания потребуется месяц.

При строительстве из пеноблоков доступность, небольшой вес, простой монтаж – основные критерии выбора материала и способа устройства. Всеми этими качествами обладает древесина. Вариант использования металлических двутавров не подходит для домов из пенобетона из-за большого веса и возможности образования коррозии.

Установка опор из древесины

Преимущества:

1. относительно небольшой суммарный вес (вместе со средней полезной нагрузкой максимум – 400 кг/м2), по сравнению с железобетоном, который в 2 раза тяжелее. Облегчение надземных конструкций позволяет сэкономить на фундаменте;

2. доступность различных видов пиломатериалов. Брусья сращивают по длине, склеивают из досок подходящих размеров. Для транспортировки и выгрузки не требуется спецтехника;

3. простой монтаж с использованием стандартных инструментов позволяет выполнить работы самостоятельно без подъемных механизмов;

4. отсутствие необходимости укрепления периметра опорных стен железобетонным поясом;

5. экономия на фундаменте, транспорте, наемных рабочих, себестоимости материала;

6. высокая скорость установки и немедленное продолжение строительства.

Недостатком является ограничение ширины пролета. Чтобы сделать прогиб брусьев минимальным, в помещениях устанавливают колоны и подпорные перегородки. Шаг укладки определяют по нагрузке и сечению балки. Устойчивые межэтажные перекрытия возводят над пролетами до 5 м, а чердачные по ширине не превышают 6 м. При средней нагрузке 400 кг/м2 брусья сечением 150х200 (225) мм устанавливают с шагом 0,6 м, 150х225 (175х250) мм на расстоянии 1 м.

Перед установкой древесину обрабатывают антисептиком. После пропитки наносят защитное покрытие от возгорания, плесени и насекомых. Балки закрепляют в гнездах, которые формируют при возведении несущих стен. Концы брусьев срезают под углом 60°, промасливают и оборачивают рубероидом места соприкосновения с каменными блоками. Свободное пространство ниш заполняют минватой или задувают пеной.

Вначале монтируют балки на расстоянии 0,5 м от стен, затем с определенным шагом распределяют промежуточные. Проверяют одинаковый уровень укладки брусьев с помощью лазерного уровня. Выравнивают конструкцию промасленными досками необходимой толщины, которые подкладывают в гнезда под балки.

Изоляция и отделка

Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

• к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
• на бруски настилают накат, который можно сделать, сбив щиты из досок;
• щиты соединяют и прикрепляют к черепным брускам;
• если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
• межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

Рекомендации

1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

В качестве утеплителя используют керамзит с размером фракции 5–10 мм, перлит, шлак, сухой песок, пенопласт или минвату. Сыпучие материалы более доступны, но утяжеляют конструкцию. Наиболее приемлемый вариант для частного дома – минеральная вата обладает низкой теплопроводностью, отталкивает влагу и, в отличие от пенопласта, пропускает воздух.
