"Неправильный" водяной теплый пол в частном доме

Как и обещал ранее, попробую описать, как сделать "неправильный" водяной теплый пол. Почему "неправильный"? А потому что в очередной раз теория расходится с практикой. И толщина стяжки не та, и шаг укладки не тот, и подложка неправильная, и сетка. Но, тем не менее, все работает.

Что необходимо отметить? Так это то, что ответ на вопрос "Быть или не быть" ТП имеет один ответ – быть.

Если честно, то я не ожидал получившегося теплового эффекта от ТП. Уже на другой день после запуска ТП, придя на стройку, я ощутил более ровный нагрев помещения, как по горизонтали, так и по вертикали, отсутствие явно выраженных холодных зон, отсутствие движения холодного воздуха в районе окон. Посмотрев на газовый счетчик, я удивился, увидев такой же дневной расход, как и ранее, хотя в помещении было ощутимо теплее и на нагрев массы бетонной стяжки надо было потратить несколько кубов газа.

Так что ТП в частном доме, если не единственная отопительная система первого этажа, то, по крайней мере – основная.

Но это все лирика. А теперь немножко практики.

Перекрытие закончено, приступаем к монтажу ТП.

Я пошел в магазин и купил остатки подложки под ламинат. Толщина от 3 до 5 мм. Почему остатки? А они дешевле в 2 раза были, а куски – от 3 до 10 метров (я и под ламинат также остатки покупал).

Настилаем подложку на перекрытие с перехлестом 10-20 см и с заходом на стены. Заход нужен, чтобы отвязать монолитный пол от стен. Пусть они живут своими жизнями. На мои 50м2 промежуточных температурных швов не требовалось, но что-то подобное сделать пришлось, т.к. за один раз все помещение залить я не мог. И одна из причин была в том, что отсев был мерзлый и его надо было пару дней размораживать.

Уложив подложку, поверх нее укладываем арматурную сетку. Она выполняет несколько функций: собственно как арматурная, к ней крепим трубы, и она более равномерно распределяет тепло. Металл, как-никак.

А теперь самое главное: рисуем на стене чертеж укладки труб и фотографируем это. Почему на стене? А потому, что бумажный чертеж имеет привычку падать в воду, его съедает собака или жена заворачивает в него мусор.

Для ТП я выбрал металлопластиковые трубы диаметром 16 мм. На мои 50 м2 мне, после расчетов, требовалось около 160 м. Вон она, бухта, лежит под лестницей.

Для гибки труб я использовал попавшийся под руки шкив от старой стиральной машины диаметром около 20 см.

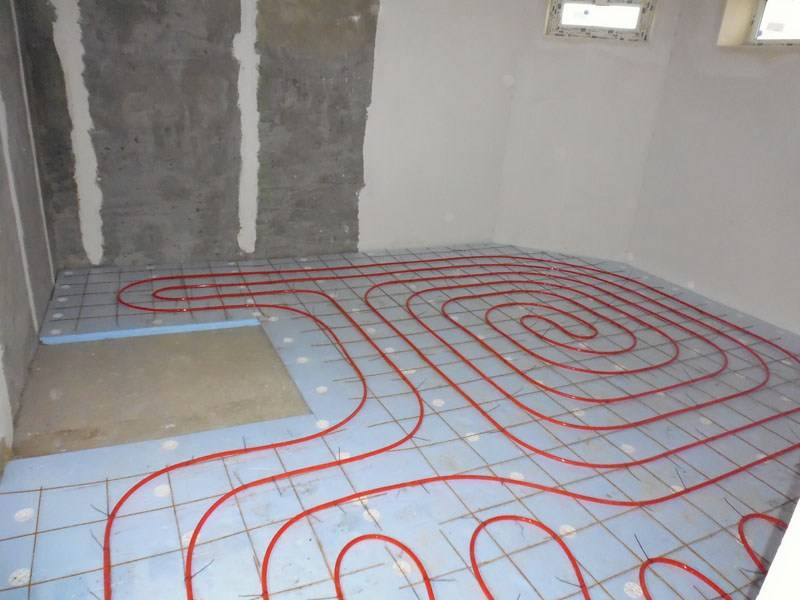

Выбранная схема укладки – улитка, при которой подводящая труба идет вдоль наружных стен, чередуясь с обраткой. Т.е. сначала укладываем подающую трубу, заворачиваем ее до середины, где он постепенно переходит в обратку, и возвращаемся обратно. Есть желающие сразу вести две трубы. Ни в коем случае нельзя, т.к. все равно ошибетесь в размерах (золотое правило "Сколько запаса не оставляй, все равно 50 см не хватит"), да и две трубы вести – тяжело.

Улитка, по сравнению со змейкой дает более равномерный нагрев.

Трубы крепил к сетке обычными пластиковыми стяжками. На последнем отрезке меряется, сколько необходимо до коллектора и только тогда труба отрезается. Для удобства работы с 160 метровым удавом его можно надеть на ножки перевернутого табурета. Можно попросить родственников, чтобы они помогали с раскруткой, но это обычно заканчивается морскими узлами и заломами.

Итак, трубы уложены, вроде бы все нормально. Фотографируем все, что получилось, можно даже линейку положить, чтобы уже фактически знать, где лежат трубы.

Когда мне потребовалось прикрепить унитаз я взял фотографии и ... правильно... Два отверстия - в две трубы. Поэтому унитаз - приклеен.

Если считаете, что можно лить бетон, то ошибаетесь. О! Пресс, О! Вка... Т.е. опрессовка. Хорошо, зашел сейчас в магазин и купил, что надо. А вот когда в пещерах жили... В общем, покупаем коллектор вместе с кранами. Вот такой, или такой или сразу весь смесительный узел. Подключаем к нему выведенные трубы ТП, манометр, кран Маевского и... насос "Малыш". У вас ведь нет опрессовочной станции, не так ли? Опускаем насос в ведро с водой, включаем и ждем. Секунд несколько, т.к. при 6 атм. с насоса сорвет шланг. Ловим момент и перекрываем кран до срыва шланга. Манометр показывает 5 - 6 атмосфер. Отлично. С чистой совестью идем отдыхать, т.к. промучились с насосом до 12 ночи.

Придя на другой день, убеждаемся в герметичности системы и готовимся к бетонной стадии.

Да, чтобы сетка болеем лучше J выполняла свои армирующие функции, приподнимаем ее над подложкой минимум на 1 см.

Бетономешалка, установленная на месте проведения работ, существенно облегчает их выполнение. Желоб, по которому бетон выливался на пол, виден на фото.

Я заливал т.н. пескобетон (цемент – отсев), в качестве пластификатора использовал жидкое мыло. В качестве маячков – потолочный профиль для ГКЛ, поэтому толщина стяжки над трубами была от 3 см. самое сложное в бетонных работах - это выравнивание. Долго и на корточках. Кстати, если у вас есть вибратор (поручики - молчать) – это существенно облегчает работу.

На другой день по полу уже можно ходить.

А еще через ...дцать – укладывать финишное покрытие.

Вот примерно так. Что-то забыл, о чем-то умолчал.

Монтаж водяного теплого пола видео

Этот вид отопления – самое подходящее решение для загородного дома. В городских же квартирах врезка в систему центрального отопления не разрешена. Также стоит учитывать, что теплые полы сильно снижают влажность воздуха, поэтому он не рекомендован к использованию в спальных помещениях. Ниже на видео примерах посмотрите полезные советы монтажа водяного теплого пола.



Водяной теплый пол, монтаж

Начинать работы стоит с установки коллекторного шкафа, который необходим для распределения теплоносителя (воды, чаще всего) от нагревательного элемента к периферии. Заводим в шкаф две трубы от котла – подающую и возвратную. Как видно из их названия, первая обеспечивает поступление воды, а вторая – возвращает ее в котел для дальнейшего подогрева. Непосредственно циркуляция обеспечивается насосом. Подающая и возвратная трубы имеют на концах коллектор – трубу с несколькими выходами, с помощью которых теплоснабжение разводится по отдельным участкам. Также стоит установить на коллектор сливной кра

н (на случай ремонта) и воздухоотводчик (удаляет пузырьки воздуха из системы).

Подготовительные этапы

Теперь требуется подготовить пол в помещении:

  • Удаляется весь строительный мусор;
  • Выровнять  при необходимости  пол;
  • Укладываем гидроизолирующую полимерную пленку.

Края располагаем внахлест, затем их спаиваем строительным феном. Для предотвращения потери тепла сверху укладываем теплоизоляционный слой из пеноплекса или полистирола. По периметру стен приклеиваем, как скотч, демпферную ленту, нужную чтобы компенсировать расширение стяжки при нагревании. Укладываем сверху арматурную металлическую сетку. К ней хомутами крепим металлопластиковую трубу. Использование полипропиленовых труб недопустимо из-за большого количества швов и низкой теплопроводности.

Способы укладки водяного теплого пола

Основные способы укладки – спираль и змейка. Расстояние между трубами может колебаться от 10 до 40 см. Расстояние до стен должно быть не меньше 8 см. Максимально допустимая длина трубы при монтаже водяного теплого пола – 100 м, что дает приблизительно 20 – 25 м кв. площади укладки. Подсоединяем концы трубы к коллектору, при этом с обеих сторон устанавливаем запорные вентили. Это позволит по желанию отключать отдельные помещения от отопления. Производим пробный пуск системы. Давление при этом должно превышать рабочее в полтора раза. Подробно рассчитать рабочие характеристики водяного теплого пола, калькулятором онлайн.

Можно приступать к стяжке пола цементным раствором. Она производится при включенной системе циркуляции. Высота стяжки составляет от 3-х до 7 см. Финишное покрытие укладывается после окончательного высыхания стяжки. Оптимальной для использования считается керамическая плитка. У нее очень хорошая теплопроводность. Если используется ламинат – слой подложки должен быть максимально тонким. Ковролин же требует увеличения температуры на 5 – 6 градусов. Схема разводки теплого пола в квартире.

Подборка видео по монтажу водяного теплого пола

Теплый пол показывает как  делают монтаж водяного теплого пола, инструкции, полезные советы, рекомендации по установке.

Видео:

Видео:

Видео:

Видео:



Монтаж в принципе не сложен и позволяет сэкономить денежные средства, ведь цены на данный вид работ бывает кусаются. Успехов!

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

  1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
  2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
  3. Определить точки присоединения к существующей системе и рационально подобрать схему.
  4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

  • в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
  • в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
  • в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

  • слой плотного полимерного утеплителя 30 мм;
  • металлические пластины с канавками;
  • греющие трубы Ø16 мм;
  • тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

  1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
  2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
  3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
  4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

  1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
  2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
  3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
  4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
  5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
  6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

  1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
  2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
  3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
  4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
  5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

Теплый пол по грунту в частном доме – подготовка и монтаж

На чтение 10 мин. Просмотров 5.8k. Обновлено

Главная цель, которая стоит при строительстве любого дома — создание тепла и уютной атмосферы в жилом помещении. Отличное решение для частных домов, чтобы получить комфортную обстановку — обустройство тёплого пола по грунту. Кроме того, это ещё и возможность сэкономить, так как доступно подключение к печи.

Особенность таких полов в том, что создание данной системы допускается только в момент возведения здания, и только на первом этаже. Монтаж данного вида отопления не возможен, при проведении ремонта, когда здание уже эксплуатируется.

Устройство водяного тёплого пола по грунту

Процесс установки пирога водяного тёплого пола зависит от особенностей грунта. Он должен иметь определённые характеристики и отвечать следующим нормам:

  1. Нахождение грунтовых вод к поверхности не выше 5 — 6 метров.
  2. Противопоказана чрезмерно рыхлый и воздушный грунт, нельзя обустраивать такую конструкцию на песчаной почве или черноземье.
  3. Важен правильный расчёт нагрузки.

Планируя обогрев в частном доме по грунту, подготовительные работы проводятся в два этапа, так как возможна усадка:

  • черновой бетонной стяжки;
  • остальных слоев пирога тёплого пола.

Пренебрегать данным правилом нельзя, так как подвижка грунта происходит даже в утрамбованном состоянии, а это может создавать проблемы и привести к образованию трещин. Бетон придаст основанию прочность и улучшит его качество, на него будет легко укладывать водяную или электрическую систему.

Тёплый пол не касается самого фундамента здания и стен, его укладка осуществляется на своё основание.

В конечном итоге, конструкция водяного тёплого пола нацелено на:

  • создание надёжной тепловой изоляции в комнате;
  • предохранение от подземных вод;
  • устранение шумов внешнего характера;
  • удержания водяных паров;
  • обеспечение комфорта жителей.

Такое отопление может, служить основным источником тепла в помещении, так как по эффективности она сопоставима с стандартным обогревом.

Кроме того, является более эстетичной, потому что скрыта под напольное покрытие, чего нельзя сказать о радиаторах и других элементах отопления.

Предлагаем ознакомится с статьей – как сделать в гараже водяной и электрический теплый пол своими руками.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

  • крупным песком и щебнем;
  • теплоизоляция с фольгированным алюминиевым слоем;
  • армированными трубами;
  • крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
  • демпферной лентой;
  • армированной сеткой или фиброй;
  • корректором и распределительным шкафом;
  • самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

  1. Размер помещения.
  2. Материал, из которого изготовлены стены.
  3. Вид изоляции.
  4. Тип полового покрытия.
  5. Материал труб, и их диаметр.
  6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Замер уровня основания

Уровень выставляется до начала проведения работ, это необходимо для понимания расположения черновой стяжки под тёплый пол по грунту по отношению к слоям. Выставляя его ориентируйтесь на высоту полов в других помещениях.

Для расчёта требуемого материала, замеры необходимо делать от двери. А определение уровня финишного пола производится с помощью натянутого шнура, который закреплён на гвоздях. Затем, применяя измерительный  прибор, устанавливается размер каждого слоя пирога, желательно делать разметки каждой прослойки.

Многослойная структура пола выглядит следующим образом:

  • облицовка;
  • стяжка;
  • гидро- и теплоизоляция;
  • подкладка;
  • грунт.

Подготовка грунта для пирога

Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.

Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.

Если не убрать растительные остатки, расположенные в верхнем слое почвы, то они будут разлагаться и источать неприятный запах. Кроме того, верхняя прослойка является рыхлым, что тоже может создать проблемы в дальнейшем.

Убрав весь мусор и камни, грунт утрамбовывается и ровняется.

Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.

На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.

Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.

После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.

Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.

Выбор и укладка гидро- и тепло- изоляционного слоя

По технологии монтажа тёплого пола по грунту требуется укладка гидро и теплоизоляции на основание.

  • Как гидроизоляция, подойдёт толстая полиэтиленовая пленка, которая кладется внахлёст. Стоит он недорого, и качество ее соответствует цене. Более практичным вариантом будут фракции поливинилхлорида или битумные, с добавлением полиэстера.

Важно занать! Укладывается гидроизоляция с заходом на стены, излишки её по окончанию работ легко удалить острым ножом.

  • Слой изоляции устранит риск промерзания и потери тепла. Функция, которая возлагается на пирог тёплого пола по грунту — блокировка утечки тепла и направление его вверх, для обогрева помещения. Более подробно о строении пирога смотрите в данной статье.

Характеристики качественной теплоизоляции – наличие низкой теплопроводимости, хорошей степени прочности, и способности сохранять основные параметры при повышенной влажности.

В настоящее время таких изделий выпускается довольно много. Но, самым подходящим считается пенополистирол. Он производится нескольких видов:

  • чистый — его необходимо укрывать полиэтиленом;
  • имеющее фольгированное алюминиевое покрытие — легок в укладке и нуждается в специальных крепления;
  • экструдированный — не требуется покрытие.

Теплоизоляционные листы кладутся встык, а швы скрепляются с помощью скотча.

Заливаем черновую стяжку и определяем её толщину

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

  1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
  2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
  3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
  4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

  • бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
  • меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Опрессовка теплого пола

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны. Важно, чтобы воздухоотводы в этот момент были закрыты.

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Делается такое действие два раза, чтобы выявить разницу давления. Если она не велика, то конструкция пригодна к работе, остаётся проверить только отсутствие течи в контуре.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Особенности проектировании теплого пола при высоком уровне грунтовых вод

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Основные ошибки при укладке теплого пола на грунт

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Водяной теплый пол своими руками – пошаговая инструкция с видео и фото монтажа

На чтение 25 мин. Просмотров 24.8k. Обновлено

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Предлагаем так же узнать как сделать теплый пол в ванной от полотенцесушителя или в квартире от центрального отопления.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Важно! Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Какое должно быть помещение, подготовка и выравнивание пола

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Смотрите видео

ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1


Watch this video on YouTube

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях – узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

К сведению! Сегодня, часто в новостройках монтируют две системы: одну для стандартного отопления, а другую для тёплых полов.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

  • высоту потолков, так как такое сооружение приводит к значительному их понижению;
  • размер дверных проёмов — требуемая их высота не меньше 210 см;
  • прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Видео

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить – узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

К сведению! Выбирая контур PE-Xa, его можно самому  протестировать. Отрезок трубы нужно заломить, а затем прогреть этот участок при помощи строительного фена. Если изделие качественное, оно примет изначальную форму.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К сведению! Муфты или фитинги устанавливаются лишь при устранении обрывов или проведении ремонтных работ пола с обогревом.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Видео

Коллектор для теплого пола. Три способа настройки расходомеров.


Watch this video on YouTube

Монтаж тёплого водяного пола на бетонную стяжку

Осуществлять самому монтаж тёплой водяной конструкции с бетонной стяжкой — это трудоёмкий и продолжительный процесс, так как требуется около месяца, чтобы бетон застыл.

Сооружение конструкции  состоит из нескольких пошаговых действий, о них мы расскажем ниже.

ТЕПЛЫЙ ПОЛ В ГОТОВОЙ СТЯЖКЕ СВОИМИ РУКАМИ. ПРОСТО ИЛИ ЛЕГКО?


Watch this video on YouTube

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Разберем из чего состоит теплый пол, его конструкцию:

  • основания — надёжного и прочного;
  • слоя пароизоляции — используется плёнка из полиэтилена толщиной не меньше 0,1 мм;
  • утеплителя — применяется экструдированный пенополистирол;
  • армирования — оно придаёт прочность сооружению;
  • нагревательных элементов — труб, уложенных согласно схеме;
  • бетонной стяжки с пластификатором — толщина её от 3 до 5 см.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

  • насыпной грунт — 15 см;
  • щебневые фракции — 10 см;
  • песок — 5 см;
  • черновая стяжка;
  • гидроизоляционный материал;
  • демпферная лента;
  • утеплитель — 5 см;
  • арматурная сетка;
  • нагревательные элементы;
  • цементно-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Гидроизоляция

Укладывать гидроизоляционный слой, как уже говорилось выше, нужно на подготовленный черновой пол, он должен быть ровным и чистым.

В качестве гидроизоляционного материала используется обычная полиэтиленовая плёнка, её следует класть внахлёст, одну полосу на другую и на стены (20 мм). Для герметичности, стыки необходимо проклеить при помощи скотча.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К сведению! При нагреве бетона до 40°С, происходит его расширение в размере 0,5 мм на 1 метр.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют два:

  1. Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Листы пенополистирола оборудованы фольгированным слоем, что приводит к удорожанию продукции. А вот существенной пользы от него нет, так как отражающее свойство не работает в непрозрачной среде. Кроме того, цементная смесь является щелочной, она разъест фольгу.

  • Профильные полистирольные маты — высокопластичны, оснащены специальными бобышками, между ними прокладываются трубы. Также, бобышки служат фиксатором для нагревательных элементов. В них, контур крепится с шагом 50 мм. Использование мата значительно упрощает процесс монтажа, но по стоимости они выше пенополистирольного утеплителя. Толщина плит от 1 до 3 мм, а по размеру бывают 500 на 1000 или 600 на 1200 мм.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

  • при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
  • при монтаже на первом этаже достаточно — 50 мм;
  • проводя теплоизоляцию в комнатах над тёплыми помещениями — 30 мм.

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

Специалисты советуют класть два армирующих слоя. Первый — на утеплитель, а второй поверх нагревательных элементов (труб). Сетки между собой соединяются при помощи проволоки.

Совет! Если вы не хотите укладывать два слоя армирования, то прежде чем устанавливать сетку на утеплитель, следует под неё сделать подпорки, чтобы при заливке раствора, он смог протечь под арматуру.

Укладка и крепление труб

Настил нагревательных элементов — самый ответственный этап, при установке тёплых водяных полов. Кроме того, хорошо иметь приспособление, чтобы производить размотку труб в бухтах, так как снятие их кольцами запрещено, создаётся большое напряжение, что мешает при монтаже.

Важно! Недопустимо снимать контур с неподвижной бухты, её нужно крутить. Кутить можно самим, но при помощи приспособления это сделать проще.

Если плиты утеплителя имеют разметки, то процесс монтажа значительно упростится. При отсутствии таковых, их следует нанести самостоятельно. Необходимо маркером на плитах сделать метки в соответствии с шагом укладки нагревательного элемента. После чего, используя малярную нить провести отбивку линии и прочертить трассу для контуров.

При самостоятельном монтаже водяных труб, нужно помнить, что требуется отступать от стен 15 — 20 см. Идеально, если каждый контур будет единый, без швов, и с максимальным размером 100 мм. Монтаж следует делать по схеме, в соответствии с расчётом. Допустимый шаг у стен — 10 см, ближе к центру — 15 см.

Установку контура нужно производить с самых удалённых зон от коллектора. Кроме того, транзитные участки изделия следует утеплить вспененным полиэтиленом, это позволит сохранить энергию и не даст теплу расходоваться по дороге. При этом, оба конца должны выходить к месту, где будет установлен коллекторный шкаф.

Для фиксации контура используются крепёжные профили, которые необходимо прикрутить к полу дюбелями. После чего, трубы прижимаются к армирующей сетке и закрепляются пластиковым крепежом. Нельзя сильно пережимать трубу, петля должна свободно прилегать к ней.

Изгибать контур нужно аккуратно, особенно изготовленный из полиэтилена, ведь данный материал подвержен деформации. Трубы из полипропилена гнуть сложно, они пружинят. Поэтому, при монтаже тёплого пола, их фиксируют прямо к сетке с большим радиусом угла. В случае появления белого пятна или полос, материал считается испорченным, и использовать его нельзя.

Если вы производите монтаж металлопластиковых труб диаметром 16 или 20 мм, то их можно согнуть своими руками, не применяя специальный инструмент.

Совет! При угле загиба небольшого радиуса, чтобы он получился ровным, и изделие не лопнуло, процесс загиба производится в несколько подходов (путём перехватывания рук). Чтобы получился угол 90°С, потребуется 5 — 6 раз.

Подключение и заполнение контура — гидравлические испытания

После самостоятельного монтажа нагревательных труб, устройство следует подключить, и проверить на работоспособность и целостность:

  1. Подключение. Самый распространённый способ, произвести подключение водяного тёплого пола — распределительный узел. Основная его цель — повышение давления, осуществление температурной регулировки и равномерной подачи теплоносителя в несколько контуров. Есть разные приборы — с ручной или автоматической регулировкой.

Подключение системы заключается в подсоединение обоих концов трубы к разводке коллектора зажимными фитингами. Кроме того, при помощи коллектора устройство тёплый пол подключается к основной отопительной системе или к специально оборудованному котлу.

Выбирая нагревательный котел, важно учитывать его мощность, она должна ровнять мощности всех участков пола с небольшим запасом.

К сведению! Котлы имеют вход и выход для воды, которые оснащены запорными клапанами.

Также, для циркуляции теплоносителя требуется обустроить насос. Чаще, он входит в комплект с котлом, но если отапливаемая площадь большая, потребуется ещё один.

  • Заполнение системы. Прежде, чем производить заливку бетонной стяжки, следует заполнить систему и провести её гидравлическое испытание. Так как в случаи неисправности, провести ремонт системы залитой бетоном будет сложно. Для этого, к сливному выходу коллектора требуется подсоединить шланг и вывести его в канализацию.

Совет! Чтобы проще было отслеживать выход воздуха из системы, лучше использовать прозрачный шланг.

Коллектор, отвечающий за подачу теплоносителя, оснащён шаровым краном, к нему производится подключение водопроводной воды. А к одному из выходов соединённых с контуром тёплого пола подсоединяется опрессовочный насос.

Процесс заполнения системы выглядит следующим образом:

  • закрываются все каналы тёплого пола, за исключением одного, при этом, все воздухоотвотчики открываются;
  • производится подача воды, и по сливному шлангу отслеживается степень её чистоты и выход воздуха из системы;

К сведению! Внутри трубы могут быть покрыты технологической смазкой, её нужно смыть водой.

  • когда весь воздух выйдет и вода станет полностью чистая, сливной кран закрывается, после чего перекрывается заполненная система;
  • при наличии нескольких контуров, такие действия необходимо проделать с каждым;
  • после того, как промыты и заполнены все контуры, следует закрыть кран, через который подаётся вода.

По завершению процедуры, в трубах не должен остаться воздух, а вода должна идти идеально чистая.

Если в процессе испытания гидрополов обнаружена протечка, то она устраняется сразу, но сначала необходимо сбросить давление в системе.

  • Опрессовка. Чтобы провести опрессовку, требуется специальный насос, о котором уже говорилось выше,  он должен быть подключён к выходу системы тёплого пола.

Последовательность опрессовочного процесса:

  • все подключённые к коллектору контуры требуется открыть;
  • наполнить ёмкость насоса водой и открыть кран подачи;
  • при помощи насоса нужно нагнать давление в системе, оно должно превышать рабочее в 2 раза (6 атм), контроль его осуществляется по манометрам, расположенным на насосе и коллекторе;
  • после повышения давления, необходимо визуально осмотреть весь трубопровод и его соединения;
  • через полчаса, снова поднять давление до 6 Бар и провести осмотр, ещё через 30 минут действия повторить, при обнаружении протечек, давление сбрасывается и они устраняются;
  • при отсутствии протечек, давление вновь следует поднять до 6 Бар и оставить на сутки;
  • если, по истечению этого времени давление упало не больше чем на 1,5 Бар — значит, вы правильно собрали систему.

К сведению! Согласно закону физики, когда в трубах поднимается давление, они пытаются выпрямиться. Если их фиксация сделана не прочно, то при испытании возникнут неприятные сюрпризы. В дальнейшем, когда контур будет залит бетоном, этого можно не опасаться.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать гипсокартоновый профиль.

Установка маяков производится в соответствии с  уровнем чистового пола, за минусом толщины полового покрытия. Для закрепления направляющего профиля применяются подушки из раствора, на них кладётся гипсокартоновое изделие и выравнивается уровнем.

Хотя у такого способа есть минус — если профиль провалится ниже необходимого уровня, его потребуется достать и добавить под него раствор. Поэтому, рекомендована под маячками жёсткая опора, можно использовать дюбеля. Верх шляпки должен возвышаться над поверхностью стяжки.

К сведению! Стандартный монтаж маячков — 30 см от стен, с небольшим расстоянием между ними, так как происходит оседание раствора, и на поверхности могут появиться ямочки. Рекомендованные отступы между маячками 1,5 м, тогда подойдёт 2-х метровое правило для выравнивания.

Процесс установки маячков выглядит так:

  1. От стен, расположенных с правой и левой стороны от входа, делается отступ 30 см и прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
  2. Пространство между линиями разделяется на одинаковые части, их максимальных размер 150 см. Одна полоса должна размещалась напротив входа.
  3. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
  4. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

  • Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

Применение пластификатора снижает соотношение воды с цементом в растворе, увеличивает подвижность и повышает прочность стяжки. Степень подвижности — один из важнейших показателей качественного раствора для заливки греющих полов, так как он должен хорошо проникнуть под трубы, и легко выпускать воздух. По консистенции, добавки выпускаются в сухом и жидком виде.

Фибра значительно увеличивает прочность конструкции, и практически полностью исключает риск образования трещин. Она бывает металлической, полипропиленовой и базальтовой. Для тёплых водяных полов предназначена фибра из полипропилена и базальтовая. Стандартная норма фибры на 1 м3 — 500 грамм.

В магазинах представлено большое количество смесей, в их составе уже есть пластификатор и фибра. Конечно, готовые растворы обладают высоким качеством, и их применение существенно упрощает процесс заливки пола, но обойдутся они дороже, чем приготовленные своими руками.

Обязательное условие, которое следует соблюдать при изготовлении смеси самому, является механизация процесса (использование бетономешалки или строительного миксера), так как требует получить высококачественный раствор.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок, для использования в растворе, требуется просеять, промыть и просушить. Речной песок для этих целей не подходит, он имеет правильную форму, что не очень хорошо.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

По технологии, изготовление раствора для монтажа тёплого пола отличается при использовании разных устройств. Если применяется миксер, то сначала, на небольших оборотах размешиваются сухие компоненты — цемент, песок и распушённая фибра. И лишь потом, добавляется вода с пластификатором. Готовится смесь минут 7.

В бетономешалке процесс выглядит с точностью наоборот. В неё наливается вода с пластификатором, затем постепенно подсыпается сначала цемент, потом песок, после чего снова цемент и в завершении заливается остаток воды. Фибра добавляется в процессе замеса понемногу, обязательно в распушённом виде. Приготавливается раствор в течении 3 — 5 минут.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

Важно! Все работы по возведению стяжки следует проводить за один раз. Поэтому, при проведении самостоятельной заливки требуются помощники. Кроме того, в устройстве должно быть установлено рабочее давление — 2 атмосферы.

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Узнайте как правильно включить водяной теплый пол первый раз.

Деформационные швы

Если температурные зазоры расположены не правильно или отсутствуют, то это может вызвать разрушение стяжки. Поэтому, возникает необходимость в обустройстве усадочных швов если:

  • площадь помещения превышает 30 м. кв;
  • размер стен более 8 м;
  • помещение имеет значительную разницу в длине и ширине, больше чем в 2 раза;
  • комната изгибистой формы.

Для этого, по периметру швов уложить демпферную ленту. Нужно, чтобы армирование в местах шва разделялось. А зазор, предназначенный для деформации, в основании имел толщину 10 мм.

Верхнюю часть шва обработать герметиком. При наличии не стандартного помещения, его следует поделить на части, прямоугольной или квадратной формы.

При прохождении нагревательных элементов через швы, они монтируются на этих участках в гофре, она должна закрывать их по 30 см с каждой стороны. Не следует размещать швы внутри контура.

К сведению! Если, вы хотите укладывать  плитку — как половое покрытие, то велика вероятность, что она отклеиться на участках деформационных швов. Поэтому, следует одну часть плитки монтировать на клей, а вторую на герметик.

В случаи необходимости сделать дополнительное разграничение, можно применять способ неполных деформационных швов. Делаются они мастерком, толщиной на 1/3. Когда бетон застынет, они также заделываются герметикам.

Трещины на стяжке

Не редко, после застывания стяжки, на ней появляются трещины. Их образование вызвано следующими причинами, если:

  • утеплитель низкой плотности;
  • плохое уплотнение раствора;
  • отсутствует пластификатор;
  • слишком толстая стяжка;
  • нет усадочного шва;
  • быстро высох бетон;
  • соотношение компонентов в растворе неправильное.

Избежать образование трещин в стяжке просто:

  • применять утеплитель плотностью не ниже 35-40 кг/м3, а лучше выше;
  • раствор для заливки делать пластичный по консистенции, с добавками фибры и пластификатора;
  • комнаты большой площади разделять усадочными швами;
  • не допускать быстрого застывания бетона, путём накрывая полиэтиленовой плёнкой на следующий день после заливки.

Укладка финишного покрытия

Выбирать нужно только то финишное покрытие, которое предназначено именно для монтажа на тёплые полы. На упаковках таких изделий можно найти специальный значок, который говорит об этом.

Идеальное покрытие для самостоятельного монтажа на гидропол — керамаплитка или керамогранит. Использование ламината, линолеума или ковролина, в качестве отделки полов с обогревом допустимо, но лишь при наличии маркировки, разрешающей монтаж на тёплые конструкции. Укладывать напольное покрытие следует только на хорошо высохшую бетонную стяжку.

Произвести самому монтаж в частном доме или квартире тёплого водяного пола под силу каждому. Несмотря на то, что времени и труда потребуется не мало, но в конечно итоге, ваше жилище станет уютным и комфортным.

Видео инструкции

Правильная заливка стяжки под теплый пол в квартире или доме


Теплый пол становится все более популярным. Он монтируется в частных домах, в квартирах, в жилых помещениях и офисах, общественных заведениях. Люди получают возможность регулировать не только интенсивность, но и периодичность подогрева. Благодаря такой технологии ноги всегда остаются в тепле.

Прежде чем довольствоваться преимуществами, надо знать, как правильно залить стяжку под теплый пол в частном доме или квартире. Вполне реально залить теплый пол своими руками, не прибегая к помощи мастеров.

Типы теплых полов

Под заливку могут применяться два варианта теплых полов:

  • Электрические;
  • Водяные.

В первом случае учитывается тип напольного покрытия и место использования материала. Смесью можно заливать коммуникационные сети, трубы. Второй вариант предусматривает создание исключительно финишного покрытия.

В этом случае стяжки не требуется, так как теплый электрический пол укладывается на уже выравненную поверхность.

Заливка водяного пола

Первый этап – собрание всех необходимых инструментов и материалов. Смесь можно как приобрести, так и сделать самостоятельно.

Состав стяжки для водяного теплого пола:

  • Цемент;
  • Песок;
  • Щебень;
  • Пластификатор.

Надо запастись следующими инструментами:

  • армирующая сетка;
  • бетономешалка;
  • шпатель;
  • строительный уровень;
  • емкость для бетонного раствора.

Также понадобятся пластификатор и состав, используемый с целью заделывания температурных швов. Проводятся работы по гидроизоляции и утеплению и только после них можно приступать непосредственно к заливке. Чтобы добиться максимальной прочности надо грамотно установить армирующую конструкцию.

Отсутствие армирующей конструкции или ее неправильная укладка приведет к расширению стяжки и ее деформации.

Участок под заливку надо разделить на несколько полей. Благодаря таким действиям удастся предотвратить процесс растрескивания. Кроме того, раствор будет оптимально выравниваться и не попадать на территории, которые уже залиты.

Температурные швы заполняются изопленом. Благодаря специальной структуре такого материала удается полностью компенсировать расширение. Теперь используя небольшие куски гильз надо создать надежную защиту для всех труб, попадающих в швы.

Непосредственно перед заливкой надо определиться по поводу того – сделать раствор самостоятельно или купить уже готовый в магазине. Выбирая первый вариант желательно к песку и цементу добавить щебень фракции 3-4 мм. Тогда существенно улучшится уровень сцепления смеси. Нелишним окажется и пластификатор, который увеличит показатели теплопроводности и прочности. Толщина стяжки теплого пола должна составлять не более 60-65 мм.

Можно начинать заливку стяжки теплого пола при температуре +10 градусов Цельсия и выше. С целью предотвращения деформирования раствора тепловой носитель обязательно должен находиться под соответствующим давлением. Уже залитый участок оставляют примерно на 3-4 недели, чтобы он высох. По истечению этого срока пол считается полностью готовым к эксплуатации.

Заливка электрического пола

Данная технология несущественно отличается от предыдущей. Стяжка для электрического теплого пола не отличается по составу от стяжки для водяного. Но некоторые особенности есть. Надо помнить о следующих правилах:

  • Армирующая конструкция помещается строго под нагревательные элементы;
  • Эксплуатировать пол можно только тогда, когда стяжка станет идеально сухой;
  • В качестве теплоотражающих слоев выступает специальные рулоны, которые фольгируются алюминием.
Фольгированная алюминием подложка позволяет отражать инфракрасное излучение. Благодаря этому теплый электрический пол прогревает помещение, а не перекрытия.

Здесь важно не столько правильно залить стяжку, как провести грамотные подготовительные работы. В независимости от того, какой вариант заливки будет выбран, теплый пол должен обладать высокой теплопроводностью, прочностью и стойкостью к резким перепадам температур. как вариант, в качестве стяжки может выступать специальный плиточный клей, если теплый пол укладывается под плитку.

Если удалось добиться необходимого результата, то период службы будет измеряться даже не десятками, а сотнями лет. И самое главное – следуя инструкции все необходимые работы можно выполнить собственными силами.

Как залить тёплый пол в частном доме, видео

Как видите, заливка теплого пола в частном доме или квартире — не такой сложный процесс. В этой статье мы постарались подробно рассказать, как правильно заливать стяжку теплого пола. Надеемс, она была вам полезной. Не забудьте поделиться публикацией с друзьями!

Как сделать тёплый пол в ванной своими руками

Пол в ванной холодный даже тогда, когда вся комната заполнена паром: теплый воздух всегда поднимается вверх, а покрытие на полу чаще всего керамическое, хорошо проводящее тепло. Как сделать тёплый пол в ванной?

Неправильный монтаж водяного пола (процесс монтажа теплого водяного пола своими руками) приведет к нерациональным теплопотерям во всей отопительной системе.

Ошибки при укладке электрического пола чреваты еще худшими последствиями: повышенная влажность в сочетании с неправильным подключением к электросети несет опасность для жизни.

Рассмотрим, как правильно сделать теплый пол в ванной комнате.

Содержание статьи

Полы электрические и водяные: какой лучше выбрать

Как сделать теплый пол в ванной в частном доме? Здесь приемлемы все виды полов и все способы подключения. Водяной пол можно встроить в отопительный контур от газового котла – это самый дешевый и экономичный вариант, особенно если контур и котел уже есть.

Внимание! Для монтажа теплого пола в системе должен быть циркуляционный насос.

Немного сложнее с электрическими: за городом перебои в электросети — частое явление. Электрический пол в эксплуатации обойдется дороже водяного, электроэнергия стоит дорого (расход электроэнергии теплых электрических полов).

На этом варианте можно остановиться, если водяное отопление в доме не предусматривается вообще (например, основной источник тепла – русская печка).

Как сделать тёплый пол в ванной от отопления в городских условиях? Невозможно. Администрация не даст разрешение на врезку в отопительный стояк, поскольку это приведет к нарушению функциональности всей системы многоквартирного дома. Без разрешения врезку выполнять нельзя, подсудное дело.

Но у горожан тоже есть возможность монтажа водяного пола для ванной, не запрещенная законом: прямое подключение к горячему стояку.

Как сделать теплый пол в ванной от горячей воды, рассмотрим ниже. Минусы у этого варианта есть: пол будет нагреваться только тогда, когда течет горячая вода. А вода в кране будет холоднее: успеет частично остыть, пройдя по контуру.

Оптимальным вариантом для города остается электрический пол. Площадь обогрева, как правило, небольшая. Необязательно держать систему включенной постоянно. При правильном расчете энергопотребление будет вполне экономичным.

Дешевый вариант – нагревательный кабель. Его минусы – электромагнитное излучение, сложность укладки, необходимость монтажа стяжки (существующие виды теплых электрических полов).

Пленочный пол обойдется дороже, но других минусов у него нет. Укладка кабельных матов в ванной проблематична: помещение маленькое, геометрия сложная. Подобрать необходимое количество матов трудно, а резать их нельзя.

Как сделать теплый пол в ванной от электричества, описано ниже. Общее требование для пленки и кабеля: в соответствии с нормами электробезопасности пол следует подключать к отдельному автомату с УЗО 25 ампер. И в остальном тоже нужно следовать ПУЭ.

Независимо от вида пола первым делом составляется схема. На схеме отражается расположение труб/кабеля/секций пленки, местонахождение термостата, водяного коллектора. На основании готового чертежа можно подсчитать необходимую длину кабеля или трубы, нужное число секций пленки.

Участки под ванной, раковиной, унитазом, стиральной машиной (если она тоже здесь) следует исключить: их греть нецелесообразно, а для электрических полов еще и чревато перегревом.

Особенности монтажа водяного пола

Как сделать водяной теплый пол в ванной – вариант для частного дома: интеграция пола в общий отопительный контур.

  1. Установить коллекторный шкаф (на небольшой высоте) или выполнить нишу, в которую будет устанавливаться коллекторная гребенка. Для теплого пола требуется свой коллектор, независимый от радиаторов.
  2. Установить гребенку, подключить к ней подающую и обратную трубы от котла. В местах соединений установить запорные вентили.
  3. Снять напольное покрытие, демонтировать старую стяжку.
  4. Выровнять основание цементным раствором, заделать трещины и впадины.
  5. Застелить пол гидроизоляционной пленкой с заходом на стены.
  6. Приклеить на стыках пола со стенами демпферную ленту. Ее край должен быть чуть выше будущей стяжки (от чего зависит толщина стяжки для водяного теплого пола ).
  7. Залить черновую стяжку. От нее до будущего финишного покрытия должно оставаться около семи сантиметров.
  8. Просушить стяжку в течение трех дней, регулярно смачивая водой.
  9. Уложить теплоизолятор: фольгированный пенофол, ППС, пенополиуретан.
  10. Если утеплитель не фольгированный, застелить его фольгированной пленкой. Стыки полос проклеить металлизированным скотчем.
  11. Уложить арматурную сетку.
  12. Уложить трубы в соответствии со схемой. Крепить к сетке пластиковыми хомутами. Шаг между витками – 15-25 сантиметров.
  13. Подсоединить подающую трубу и обратку к патрубкам коллектора через запорные вентили.
  14. Включить воду, оттестировать систему на протечки.
  15. Остудить пол, залить чистовую стяжку. Общая высота вместе с трубами – до 7 см.
  16. Подсушить стяжку (около суток), уложить плитку (как сделать теплые водяные полы под плитку своими руками).
  17. Систему можно включать, когда стяжка полностью схватится (примерно через месяц).

Как правильно сделать теплый пол в ванной от горячей воды? Пирог пола – как описано выше. Особенность этого способа подключения – подсоединение подающей и обратной труб непосредственно к горячему стояку.

Это вносит некоторые коррективы в стандартный монтаж:

  1. Металлический стояк горячей воды нужно заменить на пластиковый.
  2. Рекомендуется укладывать пол трубой увеличенного диаметра (металлопластик 2 см) вместо чаще всего используемого сечения 1,6. Иначе при маленьком напоре система будет работать медленно и неэффективно.
  3. Лучше использовать короткую трубу, до 20 м. Шаг укладки – 15 см.
  4. Толщину чистовой стяжки рекомендуется сократить до 5 см максимум.
  5. Слой теплоизоляции желательно сделать толстый: если ППС, то не меньше полутора сантиметров при плотности 35 килограммов на куб.
  6. Трубы к стояку подсоединяются через шаровые краны, регулировочные и балансировочные (о трубах для теплого водяного пола).

Электрические полы

Как сделать электрический теплый пол в ванной из кабеля? В целом процесс похож на монтаж водяных труб: гидроизоляция – черновая стяжка – утеплитель – фольга – сетка – кабель – тестирование системы на работоспособность – чистовая стяжка – покрытие.

Терморегулятор монтируют на стену накладным способом или помещают в штробу не выше чем в метре от пола. При открытой проводке силовой кабель от распредщита к термостату подводят в гофрированной трубе, при закрытом монтаже укладывают в штробу.

Термодатчик с отходящим от него проводом убирают в отрезок гофротрубы. Датчик укладывают между витками кабеля, проводник в гофре подсоединяют к терморегулятору.

Как сделать тёплый пол в ванной комнате, если вы остановились на пленочном варианте:

  1. Пирог пола формируется, как описано выше.
  2. Секции пленки расстилают параллельно друг другу в соответствии со схемой.
  3. Подключают тоже параллельно.
  4. Стяжку сверху можно не класть. В отсутствие стяжки поверх пленки стелют дополнительный слой гидроизоляции.
  5. Положить лист фанеры.
  6. Уложить керамогранитную или керамическую плитку на клей (технология укладки электрического теплого пола под плитку).

Заключение

Мы изложили основные правила, как сделать теплый пол в ванной своими руками.

В загородных условиях предпочтительны водяные полы, в городе электрические. Особенно если квартира расположена не на первом этаже.

Протечки труб случаются даже при грамотной укладке. А если вы зальете соседей, затраты на ремонт могут оказаться сопоставимы с теми средствами, которые вы сэкономили (водяные теплые полы — технология монтажа).

Видео: как сделать теплый пол в ванной своими руками.


Теплый пол в частном доме. Деревянная технология укладки теплого пола. Видео

Водяной теплый пол своими руками

Водяной теплый пол, сделанный вручную из плитки или ламината, является отличной альтернативой традиционному конвекторному утеплению. В этом случае тепловые потоки идут снизу вверх, создавая комфортную среду в пространстве у пола. Материал финишного покрытия При устройстве водяного теплого пола с теплоносителем в принципе это не особенно важно, но особенно популярна такая конструкция в плиточных полах - в ванных и туалетных комнатах.Рассмотрим подробно алгоритм таких работ.

Некоторые нюансы

При установке теплого пола с жидким теплоносителем под плитку стоит обратить особое внимание и на характеристику финишного напольного покрытия. Помните, что гладкая плитка имеет меньшую скорость нагрева. Плитка с шероховатой поверхностью быстро потеряет тепло, передаваемое ей системой отопления.

Кроме того, обратите особое внимание на качество приклеивания плитки, под ней не должно быть пустот, так как термическая деформация пола может привести к его повреждению.

Подключение напольного коллектора

Начальным этапом проектирования теплого пола с теплоносителем является установка коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для теплого пола.

Коллекторы водяные напольные имеют несколько модификаций, различающихся, например, количеством входов и выходов. Для того чтобы понять, какой именно тип вам нужен, нужно произвести расчет водяного теплого пола.

В ходе нее вы определите, сколько труб, какого диаметра вам нужно для организации теплого пола.

Специалисты рекомендуют к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом можно создать несколько контуров теплого водяного пола в одном помещении, каждый из которых будет подключен к коллектору.

Средний размер такого устройства (коллектора) составляет около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Приобрести коллекторный прибор и ящик для него в магазине стройматериалов.

Выдолбить нишу в стене под коллектор или рассчитать место его установки.В целях экономии труб коллектор можно установить прямо над полом.

Запорный вентиль должен быть установлен на каждой трубе.

Основные виды теплых водяных полов

Вне зависимости от того, какое финишное покрытие вы планируете использовать - теплый пол с теплоносителем имеет три основных типа устройств:

  1. -бетон - трубы теплоносителя уложены в массе цементно-песчаной стяжки.
  2. - прочный - теплый пол укладывается в теплоизолятор специальной формы из полимеров или алюминия, а затем на эту конструкцию укладывается финишное покрытие,
  3. -деревянный - традиционный деревянный пол по бревнам, в промежутках между которыми проложены трубы теплоносителя.

Монтаж теплого пола с жидким теплоносителем со стяжкой

Подготовка фундамента

После установки коллекторного шкафа и расчета необходимого количества труб нужно подготовить основание - пол. Его необходимо очистить от мусора и выровнять. Не следует добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.

При формировании выравнивающей стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, чтобы не повредить пол при температурных перекосах.

Если вы собираетесь проектировать систему в большом помещении с несколькими контурами охлаждающей жидкости, уложите демпфирующую ленту по краям контуров.

Следующим этапом является установка гидроизоляции. Его можно сделать как из плотной полимерной пленки, так и из специального раствора.

Утепление полов - основа качественной работы

Для того, чтобы ваш теплый пол с жидким теплоносителем не обогревал ни соседей, ни улицу - необходимо обеспечить качественное утепление помещения.Только при качественно прогретом поле тепло от водяного пола уйдет в зону жизни.

Теплоизоляционные материалы обычно представляют собой вспененные полимеры, такие как пенополистирол или пенопласт.

Армирование перекрытия

Чтобы вся конструкция теплого водяного пола имела хорошую надежность, необходимо на слой теплоизоляции положить армирующую удерживающую сетку.

На этом рисунке вы можете увидеть арматурную сетку, которая укладывается непосредственно на слой гидроизоляции.

Укладка труб на теплый пол стяжкой

Укладка труб теплого водяного пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый метод имеет свои преимущества, но в холодном климате рекомендуется проложить тепловую трубу «улитка», так как таким образом обеспечивается более равномерное распределение тепла по всей поверхности пола.

Схема укладки труб также может быть комбинированной, особенно это актуально в помещениях сложной конфигурации.

Видео - прокладка труб водяного теплого пола

Алгоритм укладки водяного теплого пола

Водяной теплый пол на основе полистирола

Еще один вариант устройства водяного теплого пола с теплоносителем - установка труб в специальных плитах с пазами из вспененного полимера.Кстати, о том, что нужно, мы уже писали в этой статье.

Для компенсации теплового расширения в эти плиты уложены деформируемые плиты. Рекомендуется использовать в легких зданиях с ограниченной нагрузкой на пол.

Как и в случае с теплым полом со стяжкой основного пола, первым этапом является теплоизоляция.

После этого плиты укладываются на теплоизоляцию. Укладка происходит начиная с угла комнаты. Пластины из пенополистирола имеют специальные пазы, в которые укладываются трубы теплоносителя.

После укладки трубопроводной системы подключите контуры отопления к коллектору и протестируйте систему, после чего можно переходить к устройству чернового пола, например, ДСП или ГВЛ, а затем отделке пола, например плитке.

Так выглядит принципиальная схема теплого водяного пола на пенополистирольных плитах

1. Финишный пол,
2. Слой теплоизоляции
3. Трубопровод от теплоносителя
4. Алюминиевые компенсационные пластины
5. Полистирольные пластины с пазами для труб
6.Перекрытие

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас есть перекрытия из дерева, желательно использовать другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: решетчатый и модульный.

При укладке модульного пола используются сборные элементы из ДСП, в которых уже проделаны пазы для установки труб теплоносителя.

1. Первым этапом устройства такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. По задуманной схеме подходит фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. Поверх этой конструкции укладывается влагопоглощающий слой. В качестве его можно использовать вспененный полиэтилен или простой картон.

6. Поверх конструкции из деревянных бревен, алюминиевых профилей и труб теплоносителя укладывают черновой пол, например, из ДСП или гипсоволокнистого листа.Не забудьте оставить зазор между пластинами для теплового расширения. Аналогичный зазор необходимо оставить между плитами и стенами.

7. На черновой пол смонтирована отделка - кафель.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом устройства водяного теплого пола под плитку своими руками - предлагаем посмотреть видеоинструкцию:

Видео - установка водяного теплого пола

Система теплых полов станет прекрасным дополнением к основной системе отопления.Также теплый пол может спокойно выполнять функции основного отопления без необходимости использования дополнительных устройств.

Часто хозяева решают выполнить монтаж теплого пола собственными силами. А если для подключения электросети необходимо иметь навыки выполнения электромонтажных работ, то самостоятельное устройство водяного теплого пола под силу каждому. Прочтите инструкцию и приступайте к работе.

Первый шаг

Демонтировать старую стяжку до земли.Следите за тем, чтобы капли на поверхности не превышали 1 см.

Второй шаг

Уложить на тщательно очищенный поверхностный слой гидроизоляционного материала.

Третья ступень

Закрепите демпферную ленту по периметру комнаты. Если ваша система будет состоять из нескольких цепей, лента также должна быть проложена вдоль линии между этими цепями.

Четвертый шаг

Прогрейте базу. Утеплитель, а также порядок утепления подбирается индивидуально в соответствии с условиями конкретной ситуации.

Итак, если система будет использоваться как дополнение к основному отоплению, достаточно будет уложить фольгированный полиэтилен.

В большинстве случаев в качестве теплоизоляционного материала используется пенопласт или другой подходящий материал.

Также в продаже имеются обогреватели, разработанные специально для установки в сочетании с трубами теплого пола. В их составе уже есть каналы для укладки труб.

Пятый шаг

Положите арматурную сетку на изоляцию.Он поспособствует увеличению прочности стяжки, которой вы заливаете трубы.

В этом случае трубы системы могут быть прикреплены непосредственно к сетке, что избавляет от необходимости использовать специальные зажимы и планки. В этом случае для крепления можно будет использовать обычные пластиковые стяжки.

Вам необходимо выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы - это даст вам возможность сэкономить время и силы.

Рассчитать необходимую мощность для каждой отдельной цепи исключительно по формулам довольно сложно. Такой расчет требует учета многих параметров. В этом случае малейшая ошибка может привести к крайне неблагоприятным последствиям.

Для расчета системы необходимо знать следующие параметры:

Перечисленные параметры позволят рассчитать оптимальную длину укладываемых труб, а также соответствующий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также необходимо найти подходящий маршрут укладки труб. Помните: вода, проходя по трубам, постепенно теряет тепло. поэтому распределение элементов системы необходимо выполнять с учетом ряда важных нюансов , а именно:

  • трубы рекомендуется запускать от менее теплых (внешних) стен помещения;
  • если труба вводится в помещение не со стороны наружной стены, то часть трубы необходимо утеплить от точки входа в стену;
  • с целью постепенного снижения интенсивности нагрева от наружных стен помещения применяется вариант кладки «змейка» на внутренние стены;
  • для обеспечения равномерного обогрева пространства в помещениях, не имеющих внешних стен (гардеробы, санузлы и т. Д.)), воспользуйтесь методом установки по спирали. В этом случае спираль должна развиваться от края комнаты в ее середине.

Чаще всего используется шаг укладки труб 300 мм. В местах с повышенными тепловыми потерями шаг труб можно уменьшить до 150 мм.

Желательно, чтобы сопротивление труб в цепях, подключенных к общему коллектору, было одинаковым. Для этого необходимо особо крупные контуры разделить на несколько более мелких. Особенно велики в этом случае контуры, длина трубы которых превышает 100 м.

Также специалисты категорически не рекомендуют отапливать несколько помещений одним контуром. Мансардные этажи, застекленные веранды, балконы и т. Д. Помещения должны отапливаться по раздельной системе. В противном случае эффективность нагрева значительно снизится.

Руководство по установке системы теплого пола

Приступите к установке системы. Работа ведется в несколько этапов.

Первая ступень - коллектор

Монтаж коллектора осуществляется в специально сконструированном коллекторном ящике.Обычно толщина такой коробки составляет 120 мм. Размеры подбирайте в соответствии с габаритами коллектора грубыми и с учетом размеров различного рода дополнений, таких как датчики нагнетания, давления и т. Д.

Оборудуйте коллекторную группу так, чтобы под ней оставался зазор, достаточный для изгиба труб.

Установить коллекторный шкаф. Сделайте так, чтобы длина труб от каждого отапливаемого помещения и контура системы была примерно одинаковой.

Чаще всего шкафы-коллекторы просто монтируют в стены - толщина 120 мм позволяет это сделать. Коллекторный бокс необходимо установить выше уровня системы теплого пола.

Важно помнить: создавать всевозможные ниши в несущих стенах категорически не рекомендуется, а в большинстве ситуаций даже категорически запрещено.

Сборка коллекторного шкафа осуществляется согласно прилагаемой инструкции, поэтому на данном этапе у вас не возникнет никаких проблем и трудностей.

Вторая ступень - отопительный котел

Прежде всего, выберите котел подходящей мощности. Оборудование должно нормально передавать входящие нагрузки и иметь определенный запас мощности. Расчет предельно прост: вы суммируете мощность всех систем теплых полов и добавляете 15-процентную маржу.

Циркуляция теплоносителя в рассматриваемой системе обеспечивается насосом. В конструкцию современных котлов изначально входит подходящий насос. Обычно его мощности достаточно для обеспечения нормального функционирования системы в помещениях площадью до 120-150 м 2.

В том случае, если габариты помещения превышают заданные значения, придется установить дополнительный насос. В таких ситуациях насосы устанавливаются в шкафах выносного коллектора.

Непосредственно на местах ввода и вывода теплоносителя из котла необходимо установить запорную арматуру. С помощью этих устройств можно отключать отопительное оборудование при возникновении такой необходимости, например, для ремонта или профилактического обслуживания.

Чаще всего домашние умельцы отдают предпочтение котлам электрического отопления - они самые простые в установке и очень хорошо показывают себя при работе в паре с системой теплого пола.Для установки и подключения оборудования просто следуйте инструкциям производителя.

Третья ступень - трубы

Укладка труб выполняется по заранее подготовленной схеме. Для крепления элементов обычно используются профили с отверстиями для размещения шурупов.

Также можно прикрепить трубы к сетке пластиковыми стяжками - об этом уже говорилось ранее.

Прикрепляя трубы следите за тем, чтобы они не защемлялись слишком сильно - лучше, когда петля будет свободной.

Старайтесь делать изгибы как можно точнее, соблюдая рекомендации по минимально допустимому радиусу. В случае полиэтиленовых труб этот радиус обычно составляет 5 диаметров трубы.

Если слишком сильно сжать полиэтиленовую трубу, на ее изгибе образуется полоска беловатого оттенка. Это указывает на наличие комнаты. Такие трубы использовать запрещено - на месте складки очень быстро появится прорыв.

Подсоедините трубы системы к коллектору с помощью фитинга или евроконусной системы.

После завершения монтажа системы обязательно проверьте теплый пол. Для проверки налейте воду, создайте давление около 5 бар и оставьте теплый пол в таком же состоянии на сутки. Если по прошествии 24 часов заметных надстроек и протечек нет, можно переходить к устройству стяжки.

Четвертый этап - стяжка

При заливке бетонной стяжки на трубы необходимо прикладывать рабочее давление. После заливки стяжку необходимо дать высохнуть на месяц.Только после полной стойкости стяжки можно переходить к укладке финишного покрытия.

При формировании бетонной стяжки необходимо учитывать ряд важных особенностей, связанных с характером распределения тепловой энергии по толщине заделки и используемого финишного покрытия.

В случае укладки плитки толщина стяжки должна быть около 30-50 мм. Или можно уменьшить расстояние между трубами до 100-150 мм. В противном случае тепло будет распределяться неравномерно.

В случае укладки линолеума, ламината и т.п. толщина стяжки должна быть еще меньше. Чтобы затвердеть заливку в такой ситуации, необходимо использовать дополнительную армирующую сетку, уложенную поверх труб.

Теплый пол

Удачной работы!

Видео - Сделаем теплый пол своими руками

В статье будет дана пошаговая инструкция монтажа теплого пола с водяным теплоносителем и практические советы профессиональных специалистов.Мы остановимся на важных нюансах при правильной установке системы.

Инструкция по монтажу теплого пола

Перед началом работ необходимо произвести расчет системы отопления, определить длину и диаметр труб, элементы управления и контроля, а также перечень запорной арматуры. Кроме того, следует выбрать один из нескольких возможных видов утеплителя и гидроизоляции. При выборе материалов и расчете технических показателей системы теплого пола учитывается материал пола.

Толщина утеплителя из пенополистирола или пенополистирола составляет примерно 100 мм, для теплых регионов или вторых этажей этот параметр можно уменьшить на 30–50%.

Рассмотрим вариант установки теплого пола поверх бетонных полов на первом этаже; для гидроизоляции используется дешевая полиэтиленовая пленка толщиной 30–40 мкм, верхняя стяжка из полусухого бетона, финишное покрытие пола - керамическая плитка. Покупаем пластиковые трубы для системы, металлическая сетка используется для повышения прочности верхней стяжки и крепления труб.

Шаг 1. Подготовка основания. Основное внимание стоит обратить на неровности. Хотя пенополистирол имеет хорошие показатели физической прочности, длительные нагрузки в определенных местах вызывают его деформацию. Соответственно, система трубопроводов деформируется, верхняя муфта «проседает», появляются дополнительные и ненужные силы для разрушения. В самых неприятных случаях эти явления могут достигать критических значений и отрицательно сказаться на чистовом напольном покрытии. В итоге придется делать сложный ремонт.

Есть еще один нюанс, на который нужно обратить внимание при подготовке основания. Имеется в виду место крепления демпферной ленты к стене. Во избежание появления лишних воздушных «карманов» на стыке ленты стену необходимо выровнять. Можно использовать кельму, но если у вас есть достаточный опыт строительных работ, то и кельмой у вас это хорошо получится, получится намного быстрее.

Шаг 2 . Укладка гидроизоляции и утеплителя.Рекомендуем использовать дешевую полиэтиленовую пленку, материал отлично выполняет свои задачи, при необходимости растягивается, что сводит к минимуму риск разрывов.

Пленка гидроизоляционная для пола

Как мы уже писали, толщина утеплителя зависит от пола и климатической зоны проживания. Если необходимо сделать теплоизоляционный слой толще 5 см, то рекомендуем покупать не одну толстую плиту, а две тонкие.

Толстые плиты можно использовать для утепления стен; в таком положении изгибающие нагрузки на них вообще не действуют.Законы физики гласят, что две тонкие пластины имеют больший запас прочности на изгиб до образования трещин, чем одна толстая. Это означает, что общая толщина в обоих случаях одинакова. Такие особенности позволяют утеплителю компенсировать возможные недостатки при подготовке основания. Утеплитель следует класть таким образом, чтобы стыки перекрывались.

Если пластины не удалось аккуратно отрезать и в стыках образовались заметные щели, их необходимо заделать монтажной пеной. Многие строители советуют закрепить демпферную ленту поверх утеплителя прямо под цементной стяжкой, такой вариант имеет право быть.Мы не приветствуем такое решение; ведь его гораздо эффективнее и надежнее закрепить до утепления, это поможет идеально заделать щели по периметру комнаты без использования пенопласта.

Практические советы. Необязательно дожидаться полного высыхания пены, а затем обрезать излишки. Как только будет залит первый ряд теплоизоляционного материала, сразу положите на него второй. Свежая пена - отличный клей для всех пеноматериалов, она надежно скрепит два слоя утеплителя, тем самым повысив прочность нижнего слоя.

Шаг 3. Установите световозвращающую пленку. Приобретите ту, которая имеет разметку в виде квадратов по 5 мм, она поможет точно контролировать процесс прокладки трубопроводов системы. Большинство «советников» рассказывают, как эту пленку нужно герметично заклеить скотчем в местах стыков и по периметру, какая в результате получится огромная экономия тепла. Все это неправда; таким образом следует герметизировать паро- и гидроизоляцию; пленка не сохраняет тепло.Если вы правильно уложили изоляционные плиты, то не нужно тратить время на проклейку пленки. Наемные бригады занимаются таким бизнесом только по одной причине: это очень легкие работы, и заказчик заплатит за их выполнение хорошие деньги. Проклеивайте швы только в том случае, если на бетонном основании нет защиты полиэтиленовой пленкой.

Хотя, как показывает практика аварий с теплым полом, любая гидрозащита в этих случаях не дает никакого эффекта. Вода будет повышать свой уровень, пока не найдет отверстие для утечки.И она обязательно ее найдет, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она никак не опускается вниз, она появится вверху. Какая разница в ремонте - потолок нижнего этажа или пол верхнего? Чем раньше будет обнаружена протечка, тем меньше будет повреждение всех конструкций. Если вода будет долго пропитывать стены, то на них появится грибок и т. Д. При установке теплого пола с водяным отоплением основное внимание следует уделять герметичности системы, а не приклеиванию швы скотчем.

Шаг 4. Прокладка труб системы отопления. Настоятельно рекомендуется перед укладкой нарисовать несколько вариантов схем. Это занимает очень мало времени и позволяет избежать досадных ошибок. Кроме того, при составлении схем есть возможность выбрать оптимальное расположение контуров с учетом их длины и геометрии.

Практические советы . Есть верные рекомендации не прокладывать трубы под местами установки мебели, она перегреется и быстро потеряет привлекательность.Советуем действовать очень вдумчиво. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что вы не захотите производить ее перестановку или полную перепланировку помещения?

Длина каждого контура должна учитывать мощность водяного насоса, данные указаны в инструкции по эксплуатации, внимательно прочтите ее перед установкой.

В противном случае могут возникнуть ситуации, когда температура пола в разных частях комнаты будет значительно отличаться, и станет трудно достичь комфортных значений для обогрева помещения.

Трубы можно закрепить двумя способами:

Очень важно. От того, как вы подключите систему трубопроводов, зависит безопасность и долговечность системы отопления.

Никогда не покупайте некачественную арматуру и арматуру из слабых сплавов. Дело в том, что со временем они растрескиваются под действием явлений усталости материала. Как правило, утечки образуются на стыках гайки и фитинга. Визуально трещины не видно, кажется, причина в плохо затянутой прокладке.Попытки затянуть гайку всегда заканчиваются печально - резьбовая часть штуцера отламывается и остается в гайке. Убрать его оттуда очень сложно, чаще всего приходится менять пару. Идеальный материал для изготовления фурнитуры - нержавеющая сталь, подойдет и бронза. Все другие цветные сплавы покупать не следует. Не нужно экономить на фурнитуре, их значение в системе отопления трудно переоценить.

Еще один нюанс. Для заделки стыков используйте только резиновые прокладки, паронит использовать нельзя, его нужно плотно затягивать, не вся фурнитура выдержит такие усилия.И последнее. Элементы, работающие попарно, должны быть из одного металла. Это необходимо для того, чтобы исключить возникновение критических напряжений из-за разницы тепловых расширений.

Шаг 5 . Проверить герметичность соединений. Без проверки делать чистовую стяжку категорически запрещено, об этом нужно помнить всегда. Как проверить систему?

  1. Отсоедините входную и выходную цепь. Выйти из выхода, надеть тройник на входе. Подключите к нему точный манометр и клапан.
  2. Подключить к вентилю компрессор, создать в контуре давление воздуха не ниже 2 атм. Точное значение нужно определять с учетом рабочего давления теплоносителя. Во время испытаний давление воздуха должно превышать его примерно в два-три раза. После того, как воздух будет закачан в трубопровод, закройте клапан и оставьте его в этом положении примерно на двенадцать часов.
  3. Через некоторое время проверьте показания манометров. Любой перепад давления свидетельствует об утечках, нужно найти проблемное место и устранить причину.
  4. Влажная стяжка и теплый пол

    Влажный бетон может протекать, долго остывает и тяжелый. Все три фактора для системы отопления могут иметь негативные последствия.

    Стяжку лучше делать из полусухой смеси. Для его изготовления берутся обычные пропорции песка и цемента (одна к трем) и тщательно перемешиваются. Это можно сделать вручную или с помощью бетономешалки. Но воду нужно добавлять осторожно и небольшими порциями. Готовность раствора проверяется просто: сжать его в кулак.Если смесь скреплена и при этом через пальцы не выходит вода - все нормально, можно работать. Далее всем известный алгоритм - установка маяков и работа с стяжкой.

    При работе со стяжкой по контуру водоснабжения есть несколько нюансов.

    1. Первый. Есть проблемы с установкой маяков. Современные металлические рейки не подходят, нужно использовать старые технологии. Сделайте из смеси маяки, налейте от нее продольные линии на расстоянии чуть меньше длины шпателя.С помощью уровня ловите горизонтальный. Чтобы ускорить время схватывания маяков, можно несколько раз присыпать их сухим цементом. Если опыта владения правилом недостаточно, то нужно поставить на маяки гладкие металлические или деревянные рейки. Они не допустят нарушения положения верхней поверхности маяков при слишком сильном нажатии на правило.
    2. Второй. Во время работы старайтесь не наступать на стыки и крепления труб, они могут расшататься или полностью выскользнуть. Это касается тех случаев, когда трубы крепятся скобами непосредственно к плитам утеплителя.

    Сухая стяжка имеет достаточную прочность для устройства всех видов чистовых полов, в том числе тяжелого натурального камня. К тому же такой способ дает возможность значительно снизить расход стройматериалов и сократить время работ. Вы можете приступить к дальнейшей работе с полом через 12 часов. Для влажного бетона время как минимум удваивается.

    Практические советы. Датчик температуры устанавливается посередине между витками труб. Чтобы иметь возможность заменить его при необходимости, установите датчик в гофрированную трубу.Заглушите один конец трубки.

    На этом строительные работы закончены, можно подключить систему отопления регулирования и контроля.

    Видео - Установка теплого пола в двухэтажном доме

Стяжка будет затвердевать не более 28 дней, пока бетон не достигнет своей прочности. В этот период включать систему теплых полов нельзя. Включать обогрев можно только после того, как стяжка окончательно застыла, и не сразу на максимальной мощности, а постепенно повышать температуру в течение трех-четырех дней.

Для стяжки используйте специальную смесь для теплого пола или песчаник марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать материалы, лучше всего проводящие тепло, а именно линолеум. Если в планах отделка пола, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: это указано на упаковке.

Технология полистирола укладка теплого пола

Преимущество Этот метод заключается в том, что отсутствуют грязные процессы, характерные для бетонной стяжки.При этом можно существенно сэкономить время на укладке теплого пола, а высота помещения при этом практически не ускользнет из-за, опять же, отсутствия стяжки. Здесь пенополистирольные плиты играют роль надежного теплоизоляционного материала, и этот метод незаменим, когда бетонная стяжка не выдерживает нагрузки, или потолки уже низкие, и те 10-15 см, которые будут использованы для установки бетонная стяжка действительно может спасти положение.

На подготовленную, выровненную и выровненную поверхность укладывают плиты пенополистирола, на них - алюминиевые плиты.В них есть специальные пазы для прокладки труб, такие плиты должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углублениях плит помещаются трубы отопления. Поверх них укладываются листы гипсоволокнистых плит: достаточно одного листа, если в качестве финишного покрытия используется линолеум, а если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Технология полистирола применима на бетонном или деревянном основании. Не получится только в том случае, если в доме нет бетонных полов.

Деревянная технология укладки теплого пола

Этот метод незаменим там, где бетонные полы вообще отсутствуют. В зависимости от некоторых нюансов существует два варианта: модульный и стоечный.

Модульная технология

Данная технология предполагает установку слоя теплоизоляции, поверх которого укладывают древесноволокнистую плиту . Это предварительно нарезанные пазы для крепления алюминиевых пластин и труб в будущем. Затем установите алюминиевые пластины и закрепите в них трубы специальными защелками.Алюминиевые пластины здесь, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы труб укладываются гипсоволокнистые листы, и только после этого можно укладывать финишное покрытие.

Стеллажная техника

В нем используется более тонкий слой утеплителя, чем в предыдущем способе, поэтому масса всей системы теплого пола еще меньше, что дает возможность использовать такую ​​систему на втором этаже деревянного жилой дом.

В качестве утеплителя используется минеральная вата или пенополистирол, который укладывается между балками перекрытия.Сверху планки стопки утеплителя имеют ширину 2,8 см, а расстояние между ними - 2 см. В подготовленное основание стойки уже укладываются алюминиевые пластины с соответствующими пазами, и в них укладываются трубы.

В завершение - укладка гипсокартона и отделка.

Монтаж коллекторной группы

Как правило, коллектор на стене уже после предварительного выравнивания пола, так что проложенные трубы можно просто и быстро подсоединить к нему и проверить всю систему.Рассмотрим этот этап отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов не была выбрана, все равно необходимо установить коллектор. Найти его в магазине несложно, а при самостоятельной работе лучше выбрать готовый собранный коллектор с заслонкой: важно только знать количество выводов, а это зависит от количества контуров.После монтажа к нему необходимо подключить подающую и обратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию и возвращается в обратную трубу по остывшей трубе. , подается обратно в котел, где он нагревается, и цикл повторяется. Насос для перекачки и перекачки воды может понадобиться, если он не встроен в котел.

Коллекторный бокс устанавливают в том же помещении, где установлена ​​система теплого пола, и старайтесь размещать его как можно ближе к центру помещения и ниже, ближе к полу.Коллекторный шкаф встраивают в стену или ставят прямо рядом с ней, все зависит от того, какой у вас водопровод: открытый или закрытый.

Запорные вентили прикреплены к подающему и обратному трубопроводу, что позволяет перекрывать воду, когда отопление не требуется или когда проводятся некоторые ремонтные работы. Для подключения и запорной арматуры используйте штуцер компрессора. Теперь необходимо подключить к вентилю коллектор, причем с одной стороны установить воздухоотводчик, а с другой - сливной вентиль. Для точного контроля температуры воды в теплом поле в коллекторном шкафу должны быть специальные клапаны или даже смесители.

И наконец

Завершающим этапом установки системы теплых водяных полов является нанесение финишного покрытия и получение удовольствия от проделанной работы. Правильно оборудованные полы с подогревом позволяют долгое время обходиться без ремонта, а зимой комфортно в помещении и даже ходить босиком по полу.

Монтаж полов с подогревом своими руками

Мастеру важно знать, что сделать теплый пол своими руками не представляет особого труда, существует несколько способов.А принципы работы теплых полов предельно просты. В холодную погоду весь горячий воздух собирается в верхней части комнаты, а ноги в это время холодные. Электрический теплый пол, обогрев, создает противодействующую силу, образуя внизу теплую воздушную подушку, которая, поднимаясь, будет отдавать тепло на всех уровнях. Конвекционный поток, направляя свое движение вверх, вызывает естественное движение воздушных масс у потолка, за счет чего выравнивается температура всего помещения.Это способствует снижению затрат на отопление при прочих равных условиях.

Электрический теплый пол в основном представлен двумя разновидностями:
- теплый инфракрасный пол;
- кабель тёплого пола.

По такому же принципу действует теплый водяной пол, трубы укладываются своими руками, и они подключаются к коллектору. Теплоноситель - вода от центрального отопления.

Нагретый за счет процесса теплопроводности пол начинает излучать в инфракрасном спектре, создавая разогрев за счет излучения электромагнитного излучения.Инфракрасный теплый пол получил свое название именно из-за этой особенности, хотя, строго говоря, все виды теплого пола излучают в тепловом диапазоне.

Системы напольного отопления могут служить как основным, так и дополнительным источником тепла в помещении. В первом случае необходимо предусмотреть резервные источники питания, иначе первая авария в электросети приведет к замерзанию помещения зимой.

Оборудование подлежит любым напольным покрытиям, кроме пробкового и паркета.Установка выполняется поверх утеплителя под стяжку. К недостаткам можно отнести низкую ремонтопригодность. Для замены вышедшего из строя нагревательного элемента придется снять покрытие пола и разрушить стяжку.

Производители учитывают такую ​​сложность реконструкции и делают элементы системы отопления максимально надежными и долговечными.

Сделать теплый пол своими руками может каждый; вам просто необходимо внимательно изучить сопроводительные видеоролики и инструкции по установке приобретаемой продукции.Это сэкономит на услугах строителей, но потребует большой ответственности и хорошей теоретической подготовки. Читайте и практикуйтесь.

Электрический теплый пол своими руками


Теплый пол электрический своими руками

Когда дело доходит до устройства теплого пола своими руками, все большую популярность приобретают кабельные системы обогрева. Не зря дошли до теплого пола. В систему входят нагревательные кабели и регулятор. Кабели бывают резистивные или саморегулирующиеся.В обоих случаях должно происходить максимальное тепловыделение, но резистивные кабели нагреваются по всей длине, а саморегулирующиеся варианты нагревают в большей степени наиболее охлаждаемые участки по своей длине. Это стало возможным благодаря использованию матриц из полупроводниковых полимеров. Матрица разделяет два токоведущих провода, и выделение тепла обычно происходит в ее объемной структуре. Проводники предназначены для питания матрицы электрическим током. Дополнительная система регулирования может варьироваться от примитивных термовыключателей до высокоинтеллектуальных электронных блоков с собственными микроконтроллерами, которые однозначно будут поддерживать микроклимат на заданном уровне.Для контроля и наблюдения за окружающей средой используются датчики температуры, иногда дополняемые датчиками влажности.

Перед тем, как создать теплый пол своими руками, измеряется общая площадь пола и подбирается результирующая мощность из следующих соображений:
- ванная, туалет - 180 Вт / кв.м;
- балкон, лоджия - 200 ватт / кв.м;
- внутренние помещения - в пределах 150 Вт / кв.м.

Каждый кабель характеризуется тепловой мощностью, общая длина приобретенного кабеля должна быть не меньше, чем требуется для отапливаемого помещения, исходя из выходной мощности.Кабель прокладывается зигзагом с жестким фиксированным шагом, пересечения не допускаются, а резистивный кабель, кроме того, должен возвращаться в исходную точку установки.

Чтобы получить качественный теплый пол, своими руками нужно аккуратно уложить монтажный скотч на выровненную поверхность, предварительно утепленную, с выбранным фиксированным шагом. После завершения предварительной установки система проверяется в соответствии с инструкцией по эксплуатации. Если система исправна, отопление отключается от источника питания, а кабель заливается тонким слоем стяжки.Облицовка пола осуществляется в соответствии с архитектурным проектом.

Инфракрасный теплый пол относится к электрическому подвиду и основан на использовании нагревательных пленок - нагревательной фольги, способ получения тепла такой же, как у резистивных кабельных типов обогрева. На первом этапе составляется эскиз с примерным размещением материала системы на поверхности пола. Наносится выравнивающая стяжка, которую тщательно очищают. Площадки предназначены для проходки желобов под датчики, датчики монтируются, неровности выравниваются раствором.Раскладывается утеплитель, сверху укладываются полосы фольги без пересечения и нахлеста, осуществляется параллельное электрическое соединение полос. Контакты питающих проводов гофрированы, покрыты фольгой, и изолированы электроизоляционной пленкой. Нарезка фольги производится в местах, указанных производителем, или вдоль нагревательных лент. Место обрезки обязательно нужно изолировать по всей ширине. Стройте пол своими руками, полосу следует выкладывать по заранее составленному плану.

Система протестирована в рабочем режиме, если все в порядке, то гидроизоляция и пароизоляция выполнены полиэтиленом. Это обеспечит электробезопасность системы. Все швы заделаны. Наложение делается облицовочным.

Видео как сделать теплый пол, электрический своими руками


Для создания теплого пола с водой используются прочные и гибкие полимерные трубы. Вода забирается из системы центрального отопления и передается в систему отопления через коллектор.

Монтаж выполняется поверх пленочной изоляции на решетчатой ​​арматуре со стороной ячеек 200-300 мм без пересечения гибких трубопроводов между собой с закреплением тонкой металлической проволоки над перекрестьями арматурной сетки.
Укладка осуществляется от центрального источника, укладывая трубу по двойной спирали с шагом 100-150 мм. После тестирования системы можно устанавливать маяки и выполнять затяжку цементным раствором толщиной не более 80 мм. Очень важно дождаться полного высыхания стяжки без включения системы обогрева.

Возможны два варианта крепления к армирующей сетке:
- специальный степлер;
- держатели фасонные.

Водяной теплый пол своими руками видео

Теплые водяные полы в частном доме: как правильно установить своими руками в коттедже и деревянном доме с потолками, лучшие схемы подключения грамотной стяжки пола

Системы теплого пола очень популярны среди домовладельцев. Лучшим решением для создания тепла в частном доме может стать установка водяного пола.Однако сделать правильный выбор и установить его в помещении - задача непростая, так как этот процесс имеет свои нюансы и требует определенных знаний.

Особенности: плюсы и минусы

Водяной теплый пол - это конструкция отопительного контура, состоящая из труб. Они подключены к основной системе отопления.

Несомненными достоинствами такого устройства являются:

  • Рациональное использование энергии, позволяющее избежать значительных потерь материальных ресурсов.При установке такой системы денежные затраты на электроэнергию сокращаются почти вдвое.
  • Создание уюта и комфорта в доме.
  • Равномерное распределение тепла по помещению.
  • Достаточно высокий уровень безопасности за счет того, что охлаждающая жидкость находится под полом, поэтому нет риска ожогов или травм.
  • Бесспорная совместимость с отделочными материалами. Например, устройство легко подходит для таких поверхностей, как плитка, линолеум или ламинат.Если используются материалы с химическими добавками, это должно быть указано на упаковке. Следует проверить, разрешает ли производитель установку таких изделий в жилых помещениях.
  • Вариативность подключения. Так, можно подключиться напрямую к основной системе отопления, а можно создать отдельную конструкцию теплоснабжения.

Однако система теплого водяного пола имеет ряд недостатков:

  • Чтобы получить низкую температуру нагрева, вам понадобится смеситель, работающий совместно с водяным насосом.
  • Часто приводит к снижению давления в центральном отоплении.
  • Установка занимает много времени из-за необходимости создания многослойной укладки.
  • В случае утечки необходимо вскрыть все покрытие, это может привести к его повреждению.
  • Теплый водяной пол не справится с обогревом всего помещения, поэтому для обогрева всего помещения необходим бойлер.

В целом такая конструкция имеет больше преимуществ и наверняка станет спасителем в зимнее время года.Зимой отключать систему не рекомендуется.

Электросхемы

По качеству материала различают следующие виды укладки теплого водяного пола в загородном коттедже, на даче:

  • Бетон … Здесь стяжка применяется при устройстве гидроизоляции и теплоизоляции, фиксации труб армирующей сеткой. В качестве крепления используют плитку, камень или паркетную доску в качестве покрытия.
  • Полистирол … Это простой вариант монтажа с использованием специальных пластин из пенополистирола, которые после прессования приобретают выпуклую форму.Внутрь ставятся трубы.
  • Полы деревянные .

Для последнего схема подключения довольно простая. Для устройства такого способа отопления в частных деревянных домах существует несколько способов укладки водной конструкции на дощатой поверхности. Под полом устанавливаются пластиковые трубы. Обеспечивают горячее водоснабжение.

Максимальная температура нагрева таких поверхностей - не более 30 градусов, иначе древесное покрытие начнет сохнуть.

Горячая вода постоянно циркулирует. Важно помнить, что система отопления в помещении не связана с подогревом пола, процесс отопления осуществляется котлами любого типа. Оптимальным вариантом будет, если котел будет состоять из двух отопительных контуров. То есть один из них предназначен для создания тепла в самом помещении, а другой - для системы теплых полов.

Такая конструкция сэкономит деньги, так как воздух начинает подниматься снизу вверх, а конвекторы выделяют тепло, когда из окон идет холод. Система водяного теплого пола на базе газового котла:

  • Впускная труба природного газа.
  • Труба водопровода.
  • Линия подачи в систему отопления в двух направлениях.
  • Коллектор.
  • Два направления для водяного теплого пола.

Компоновочная техника

Монтаж системы отопления возможен только после необходимой подготовки основания. Это делается для создания идеального перекрытия путем его перестройки или замены. Этот этап включает важные моменты:

  • Удаление старого покрытия и разборка чернового основания.
  • Удаление всех видов изоляции.
  • Очистка поверхности от грязи.
  • Проверка конструкции на устойчивость путем осмотра. При обнаружении изношенных частей балок их необходимо вырезать и заменить на кусок такого же размера.
  • Использование веществ для защиты от плесени и грибка.

Важно обратить внимание на ровность основания, наличие выступов.Нельзя допускать слишком больших различий. Если дефекты поверхности превышают 2 см, то необходимо произвести выравнивание, насыпав мелкий щебень. Этот способ подходит для укладки теплого водяного пола под деревянным полом.

Монтаж светлого водяного пола можно производить как стяжкой, так и сухим полом под плитку или дерево. Важно знать, что лучше начинать укладку полов в помещении, где находится котел … Одна секция для установки не должна иметь площадь более 40 м.Трубы для установки имеют свойство деформироваться, поэтому придать ТЭНам любую форму не составит труда. Специалисты считают, что наиболее эффективный способ укладки - по спирали.

Могут использоваться как пластиковые, так и многослойные трубы. Часто специалисты используют полипропиленовые устройства, которые отличаются стабильностью и герметичностью.

Важно то, что эти конструкции подходят для установки в системах отопления. В противном случае использование неподходящих устройств может привести к неэффективному отопительному контуру.Важно изучить маркировку на трубе.

По поводу котла выбор есть. Вы можете приобрести не только газ, но и электрическое или твердое топливо. Все зависит от расположения дома. Необходимость коллекторной системы обусловлена ​​тем, что важно обеспечить работу всего водяного пола и поддерживать заданную температуру.

Не все котлы имеют встроенный циркуляционный насос. В таких случаях нужно приобретать отдельно ., так как без него круговорот воды невозможен. Лучше выбирать насос с тремя скоростями. Остальные детали устройства системы теплого водяного пола приобретаются исходя из индивидуальных особенностей каждого устройства.

Как сделать отопление своими руками?

Если вам приходится работать над установкой конструкции самостоятельно, то важно соблюдать следующие шаги.

Подготовка поверхности выравниванием

Это можно сделать с помощью бетонной стяжки или специальных составов, которые продаются в строительных магазинах.Далее рекомендуется обработать основание грунтовкой. Не забывайте об утеплителе, который необходимо укладывать на подготовленную поверхность.

Монтаж теплоизоляции

Процесс несложный, достаточно просто зафиксировать стыки монтажным скотчем. Из материалов для утепления есть такие как пенополистирол, утеплитель полипропилен. Лучшая толщина - 5 см. В некоторых случаях при укладке на землю или при повышенной защите от холода допускается толщина до 10 см.

Для сохранения тепла рекомендуется сверху положить теплоотражатель из металлической пленки … Это может быть пенофол, пенопласт или алюминиевая фольга.

Укладка труб

На основание укладывается армирующая сетка, обеспечивающая полное сцепление. Сами трубы могут быть установлены в виде змейки или спирали. Все зависит от личных пожеланий хозяина помещения, однако мастера считают, что спиральная схема установки предпочтительнее. При первом варианте монтажа возможен неравномерный нагрев пола.При расчете монтажной ширины учитываются многие значения. К ним относятся толщина стенки, диаметр трубы и другие факторы. Оптимальная длина трубы - 100 м, так как вода остывает от начала циркуляции.

Утеплителями могут быть самых обычных водопроводных труб, но срок их службы будет намного короче специальных устройств. Есть тонкости пайки трубок, заключающиеся в том, что соединение между собой необходимо осуществлять с помощью переходников.При установке металлопластиковых труб необходимо удалить металлическую поверхность в пределах 3 см от начала трубы.

Труба крепится к теплоизоляции с помощью крепежа. Они необходимы для облегчения укладки пола и обеспечения правильного размещения трубы. Крепежные элементы могут быть пластиковыми или металлическими.

Важно знать, что для теплого пола следует использовать только один кусок трубы. В этом случае максимальная длина каждого контура должна достигать 100 м.В противном случае для оптимальной скорости теплопередачи придется использовать слишком высокое давление.

Подготовка и подключение коллектора

Установка этого устройства происходит согласно инструкции на упаковке. Процесс установки будет отличаться в каждом случае из-за того, что сейчас на рынке много разных моделей. Правильное расположение распределительной коробки должно обеспечивать одинаковое давление воды во всех контурах.

Котельная установка

Часто при подключении котла к системе теплого пола создается проблема, заключающаяся в том, что температура воды в несколько раз выше, чем требуется для работы водяного пола.Поэтому важно следить за тем, чтобы в трубы поступала вода более низкой температуры. Это возможно за счет разбавления уже остывшей воды, которая течет в обратном направлении.

Нагревательная конструкция должна пройти процесс сборки, состоящий из следующей схемы:

  • Установка регулирующего клапана.
  • Крепление циркуляционного насоса.
  • Коллекторная установка.
  • Обеспечение протока воды пониженной температуры.
  • Подсоединение трубы к котлу.

Если используется стяжка, процесс происходит под давлением. Смеси для стяжки могут быть цементно-песчаными, бетонными или сухими.

При использовании цемента и песка лучше всего приобретать готовые продукты, в состав которых входит специальный пластификатор . Этот элемент позволяет сделать раствор пластиковым , а также увеличивает уровень нагрева за счет теплопроводности. Для бетонного состава рекомендуется приобретать цемент специальной марки М-300.

Сухие материалы включают песок, добавки для расширения тепла и уменьшения пузырьков воздуха. На последнем этапе работ необходимо своевременно принять меры по предотвращению появления трещин. Здесь есть два варианта:

  • Когда комната делится на две половины, каждая из них заполняется отдельно с помощью специальной ленты. Далее устраняются все имеющиеся зазоры путем заполнения.
  • После высыхания стяжки периметр помещения вырезается по секторам с помощью болгарки, а полученные швы заделываются силиконом.Затем их необходимо зашпаклевать.

В конструкции с деревянным полом весь процесс намного проще, так как не требует укладки стяжки. Достаточно просто накрыть досками специальный короб, на котором расположены трубы отопления. Правильное размещение труб - важная особенность .… Вся конструкция размещается на уровне ниже котла. Это будет способствовать свободному нагреву и циклическому включению пластиковых нагревательных элементов.

Более подробно стоит остановиться на рассмотрении вопроса об укладке водяного теплого пола без стяжки.Здесь много преимуществ, одно из которых - небольшой вес конструкции, а также отсутствие необходимости ждать высыхания цемента. Это система отопления, которая сэкономит вам много денег .… Установка такой конструкции требует использования основания, на которое будут укладываться контуры труб. Он может быть деревянным или пенополистирольным.

Также должны быть металлические полосы, равномерно распределяющие тепло. Обустроить теплый пол можно как под плитку, так и под ламинат, однако во всех случаях нужно позаботиться о хорошей теплоотдаче.

Сегодня применяется система инсталляции с использованием гипсоволокнистых листов. Их кладут в основу, заполняют зазоры между контурами труб, служат верхним слоем для выбранного покрытия. Эту конструкцию легко разобрать, в случае необходимости ремонта .… Кроме того, гипсоволокнистые листы хорошо проводят тепло.

Еще один возможный вариант создания водяного пола без стяжки - использование алюминиевых листов, на которых уже есть участки для укладки контура трубы.Но мастера отмечают, что по качеству гипсоволокнистые элементы намного лучше. Преимущества таких материалов следующие:

  • Доступность цены.
  • Простая схема обработки.
  • Безопасность.

Не стоит отказываться от возможности установить теплые водяные полы своими руками, так как эта система значительно облегчит жизнь, создав комфортные условия проживания и сэкономив деньги на покупке энергоносителей.

Грамотно установить тепло в доме можно без дорогостоящих услуг специалиста. Вам просто необходимо знать необходимые тонкости этого процесса и правильно выбрать оборудование для отопления.

Отзывы

В целом люди положительно отзываются об использовании теплого водяного пола в доме. При выборе труб для установки системы потребители рекомендуют использовать варианты из полипропилена, так как они более прочные.

Так, многие отмечают удобство водяного пола в домах, где живут дети.Большую часть времени ребенок проводит на полу, играя с игрушками. За здоровье непосед не стоит опасаться, так как тепло всегда равномерно распределяется по покрытию.

Примеры интересных решений

  • Вариант укладки теплого водяного пола змейкой уместен в помещении с отдельными функциональными зонами. Предполагается, что будут использоваться разные температурные режимы.
  • Спиральный тип размещения труб предполагает равномерный обогрев всего помещения.Для этой установки требуется меньше труб.
  • Использование комбинации змеи и спирали в установке подходит для помещений с внешними стенами. Для более быстрого нагрева контуры располагаются шлейфами, либо под углом 90 градусов.
  • Устройство светлого теплого водяного пола позволяет использовать его сразу после укладки.

Правильная укладка теплоизоляционного слоя гарантирует сохранение тепловых характеристик при длительной эксплуатации.При выборе металлической подложки требуется распределить ее по всей нагреваемой поверхности. Это необходимо для сохранения целостности конструкции, для обеспечения прочности и надежности покрытия.

Из этого видео вы узнаете пять основных правил устройства теплого водяного пола.

Основы теплого теплого пола | Сделай сам

Лучистое напольное отопление - это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Как работает теплый пол?

Это нововведение в домашнем отоплении обеспечивает тепло в доме из-под пола. Это эффективный метод обогрева, который работает необычным образом - вода или вода проходит через трубку PEX в полу. Вода в трубке излучает тепло в конструкцию. Это эффективный и экономичный способ обогрева дома.

Пропуск горячей воды под полом - или гидроника - становится все более популярным в жилых домах благодаря гибкой пластиковой трубке PEX - прочной полиуретановой трубке, срок службы которой составляет более 100 лет.Он змеиным образом проходит под полом и использует весь пол в качестве системы распределения тепла.

Комфорт и эффективность - две причины, по которым новые домовладельцы любят системы теплых полов. Комфорт, по сути, является преимуществом №1, так как здесь теплые ноги и холодная голова. А поскольку используется весь пол, это чрезвычайно эффективная система. Эстетичность - еще одна причина, по которой некоторые домовладельцы любят эту систему. Система отопления остается скрытой под полом; в поле зрения нет вентиляционных отверстий или радиаторов.Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Три типа теплых полов

Существуют три системы излучающих полов, которые можно применить в доме:

  • Полы из лучистого воздуха - Не удерживают большое количество тепла, и по этой причине они используются в основном в коммерческих зданиях.
  • Электрические лучистые полы - Прекрасно справляются с обогревом любого дома, но они очень дороги.
  • Гидравлические или жидкостные полы - Они стоят меньше и поэтому чаще используются в жилищном строительстве.

Лучистое напольное отопление - это распределительный центр для дома за счет использования пола и прокладки труб по всему полу, умеренной температуры воды и бетонирования. В домах используются красивые кафельные, мраморные и шиферные полы, но они ледяные. Благодаря лучистому подогреву пола можно получить красивый пол и комфорт при ходьбе босиком.

Использование системы водяного пола - отличный способ обогреть дом, но ее также можно использовать в меньших масштабах, например, в подвале.

Примечание : Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, вашему строителю потребуется нанять специализированных подрядчиков с опытом работы в этой области.

Установка системы теплого пола

Существует две категории установки для водяного теплого пола - влажный и сухой.Мокрая установка чаще всего применяется на первом этаже.

Вот пять шагов к мокрой установке на уровне земли:
1. Выкопайте землю, которую нужно отапливать. Это будет под-база.
2. Добавьте слой изоляции, чтобы создать основу, на которую будет уложена остальная часть системы пола.
3. Добавьте арматуру в пространство. Это добавит прочности системе пола.
4. Добавьте пластиковую трубку, привязав ее к арматуре для поддержки.
5. Используйте бетон, чтобы создать плиточный фундамент для пола.

При установке системы теплого пола на верхних этажах дома наиболее распространенный метод называется «сухой монтаж», при котором трубы подвешиваются под черным полом между балками.

Как согреться зимой

Согреться - это основная потребность, которую мы все разделяем. По мере того, как мы вступаем в самые холодные зимние месяцы, мы представляем наши главные советы по сохранению уюта, которые не включают включение печи!

Вот несколько советов от редакторов и читателей Альманаха о том, как согреться.Это не «большие» проекты, такие как покупка новой системы отопления - просто недорогие, находчивые способы помочь вам согреться прямо сейчас!

Как согреться зимой

1. Многослойное платье

Связать. Носите в помещении длинное нижнее белье, свитера и даже головные уборы. Помните времена «спальных шапок»? Они имеют смысл! Да, наденьте кепку или шляпу, чтобы голова была в тепле. Если вы собираетесь на улицу, закройте лицо шарфом.

Чтобы избежать перегрева внутри, наденьте слои.Я рекомендую прилегать к коже «впитывающую» майку из полиэстера (или шелка) вместо хлопка. Я подарила отцу футболку из полиэстера, и он продолжает говорить об удивительной разнице, как будто я изобрела нарезанный хлеб! Только не накрывайте себя так, чтобы не пролить пот. Идея состоит в том, чтобы сохранять ваше тело в тепле и сухости.

Один из читателей добавляет: «Я не могу представить, чтобы выжить в холодную погоду, внутри или снаружи, без грелки из эластичного флиса. У меня их несколько, и я надеваю один, когда смотрю телевизор или читаю, чтобы не повредить термостат.Просто подумайте о летнем времени, когда вам слишком жарко - если можете, попробуйте остыть, расстегнув воротник. Здесь мы используем обратный принцип ».

Еще одна идея: попробуйте брюки с фланелевой подкладкой.

2. Держите ноги в тепле

Очень рекомендую домашние тапочки в помещении. Я знаю, что это звучит немного старомодно, но наличие резиновой подошвы действительно имеет значение.

И теплые носки! Один читатель говорит: «Я из Флориды. Но когда холодно, например, когда на прошлой неделе у нас было 23, носки - мои лучшие друзья.Мягкая, уютная пара, надетая на кровать, согревает мои ноги, и пока мои ноги в тепле, мне комфортно с выключенным термостатом ».

«Продолжайте менять носки! Все забывают, что у вас потеют ноги, и это может вызвать похолодание, даже если вы одеты в одежду ». Шерстяные носки или «умная шерсть» удерживают ноги от потоотделения.

Для активного отдыха на открытом воздухе очень полезно вставить подкладку из пенопласта в ботинки или походную обувь, чтобы дать вашим пальцам ног дополнительный слой изоляции от холодной земли.

И помните, этот совет для здоровья: теплые ноги и руки действительно помогают вам лучше спать. Итак, будь то носки или теплая ванна, убедитесь, что ваши ноги не замерзли, когда вы ложитесь спать, иначе вам будет трудно заснуть. См. Этот пост о теплых ногах, лучше спите.

3. Нагрейте кровать

Не включайте обогрев всего дома. Используйте (безопасное) электрическое одеяло, которое отключается. Еще более дешевым и безопасным вариантом может стать грелка с шерстяным или флисовым чехлом.Вот что говорят другие читатели:

  • «Наполните бутылку горячей водой из крана перед сном и поставьте ее в изножье кровати между простынями. К тому времени, когда вы готовы ко сну, у ваших ног уже все хорошо и жарко. Хотите верьте, хотите нет, бутылка с водой остается теплой всю ночь ».
  • «Используйте рис! Положите рис в флисовую пленку, затем разогрейте в микроволновой печи. Он будет оставаться в тепле до полуночи и держать пальцы ног в комфортном состоянии ».
  • «У меня есть бутылка с водой, но лучше и быстрее использовать большую грелку с автоматическим отключением.Шахта отключается через 30 минут. Я кладу грелку на кровать и включаю ее примерно за 15 минут до отхода ко сну. Я выключаю его, а затем снова включаю, если мне все еще нужно немного тепла, но обычно этого достаточно, просто включив его один раз ».

4. Освободите солнце

Днем откройте жалюзи и шторы на окнах, выходящих на юг, и впустите согревающий солнечный свет. На ночь закройте жалюзи и шторы, чтобы лучше утеплить дом.

Один читатель добавляет: «Каждую ночь мы закрываем все окна рулонными шторами.Экономит много энергии простым и дешевым способом ».

5. Сохраняйте уют на кухне

Многие читатели продолжают гудеть на кухне!

  • «Я поставил чугунную кастрюлю с водой с жидким попурри на верх нашей чугунной печи. Это увеличивает влажность в комнате и создает приятный запах ».
  • «Выпей много вкусного горячего шоколада !!!!»
  • «Испеките что-нибудь в духовке, либо обед, либо десерт (не обязательно полнеть, но даже лучше, если так оно и есть).”
  • «Чашка горячего чая - это здорово… Если вы заболели, горячий пунш творит чудеса. Кроме того, в холодные месяцы у меня всегда есть мультиварка с супом ».
  • «Используйте спички, а не зажигалки. Это кажется глупым, но если ваш пилот выйдет из строя, ваша зажигалка перестанет работать ».

6. Блочные проекты

Помимо герметизации, которая затруднена в старых домах, обратите внимание на следующие советы читателя:

  • «Я вешаю одеяла, чтобы закрыть открытый лестничный колодец, ведущий на второй этаж, так как тепло поднимается и удерживает теплый воздух вниз по лестнице, когда мы проводим большую часть времени.Я заметил, что это экономит много долларов на отопление ».
  • «Не забудьте положить что-нибудь под входную дверь - вы просто чувствуете, как вливается холодный воздух. Вы можете купить модный рулет или просто использовать одеяло или полотенце».
  • «Я сделал длинные круглые подушки, чтобы поставить их у дверей и подоконников. Я нашла обрывки обивочной ткани, они красивые и тяжелые, и они защищают от сквозняков ».
  • «Так же, как слои одежды, я кладу слои на окна. Между окном и шторами с термоизоляцией - закрытые жалюзи и скатерть с фланелевой подкладкой.И мы вешаем одеяло на всю внешнюю дверь, потому что воздух не попадает только снизу ».

Другой читатель говорит: «Я стучал по окнам пузырями. Просто распылите туман на окно, и пленка останется на всю зиму! »

См. Нашу статью о том, как сэкономить на отоплении.

7. Оставайтесь активными

Приведите ваше тело в движение. В «Альманахе» мы шутим, что «одно бревно может обогреть дом». Просто бегите вверх по лестнице с бревном, выбросьте его в верхнее окно и повторите три раза.Вам будет тепло!

Наши читатели добавляют:

  • «Сохраняйте активность, сейчас хорошее время, чтобы убрать уборные, гаражи и т. Д. Все, что нужно для поддержания активности».
  • «Если я простужаюсь просто сидя, я встаю и шевелюсь, это движение не только согревает меня, но и разжигает жару в доме. Дети здорово играют, они взбалтывают воздух ».
  • «Не сиди без дела. Оставайся активным, чтобы кровь не загустела. Упражнения полезны для тебя.

8.Увлажните свой дом

Увлажнитель не повысит температуру, но может немного увеличить его. Водяной пар из увлажнителя немного увеличивает способность воздуха удерживать тепло.

(Если вы включите термостат, относительная влажность упадет; вы не удалили влагу из комнаты, вы просто увеличили количество влаги, необходимое для поддержания постоянной относительной влажности. Низкая влажность означает большее охлаждение за счет испарения и многое другое. влага из вашего тела попадает в атмосферу, которая охлаждает вас в процессе.)

Конечно, не стоит слишком высоко! Вот что предлагают некоторые читатели:

  • «Я обнаружил, что когда я запускаю свой испаритель (увлажнитель) в спальне, я могу снизить температуру на пару градусов за ночь. Утром я увеличиваю огонь примерно на 2 градуса за раз, вместо того, чтобы заставлять печь усердно работать, чтобы поднять его сразу ».
  • «Я держу кофейные банки с большими мешками с водой вокруг вентиляционных отверстий, чтобы повысить влажность в доме, и это отлично работает.Я выложил банки из-под кофе, чтобы они не ржавели ».
  • «Я поставил на плиту консервную баню с водой (на всю ночь)».
  • «Я оставляю воду в ванне после выхода. Если вы дадите ему постоять, пока он не достигнет комнатной температуры, он добавит немного тепла в дом и поможет увлажнить его ».

Конечно, основная причина, по которой увлажнитель избавляет вас от сухого воздуха и делает влажность в доме ближе к той, в которой комфортно жить людям.

Сохраняйте увлажненность и хорошо увлажняйте кожу. Один читатель говорит: «Добавьте в ванну обильную дозу масла для ванны перед выходом на улицу. Это работает и для выдры, и для тюленей, и для меня ».

9. Еще идеи

Вот новый! «Я живу в пяти милях от канадской границы в районе Святого Лаврентия - стране ледяных ящиков! Чтобы оставаться в тепле НЕДОРОГО, утилизируйте старые трусики, на которых есть трещины или заеды. Этот слой рядом с низом, ногами и пальцами ног - с брюками поверх - заставляет меня поджариваться.Для таких парней, как Джо Намат, тоже !! »

Я надеюсь, что эти советы помогут - пожалуйста, добавьте еще предложения о том, как согреться и согреться. Просто «отправьте» свой комментарий ниже.

Нужна теплая улыбка в холодный день? Посмотрите юмористическое видео нашего редактора «Сохранение тепла с помощью одного журнала».

Установка трубок Pex для теплого пола из бетонных плит

Установка трубок Pex для теплых полов из бетонных плит является одним из самых простых способов установки лучистого тепла .При установке в бетонную плиту лучистые полы с подогревом очень эффективны и удобны . Поскольку установка бетонной плиты довольно проста, многие люди не выполняют некоторые простые, но очень важные шаги, думая, что это сработает, несмотря ни на что. Прочтите это руководство, чтобы убедиться, что вы делаете работу правильно.

При покупке трубки у Radiantec мы предоставим вам трубку с индивидуальной компоновкой . Этот макет является частью нашей бесплатной помощи при проектировании, и многие из наших клиентов находят его очень полезным.Поскольку бетон является достойным проводником тепла, для большинства проектов нет необходимости в точном и идеальном расположении труб. Вам следует попытаться использовать все указанные трубки, достаточно хорошо разнести их и убедиться, что длина трубок не слишком короткая и не слишком длинная. В помещениях с большим количеством окон трубы можно расположить ближе. Посередине комнаты или в туалете расположите ее подальше друг от друга.

Общие практические правила для систем теплого пола с бетонными плитами

Эти рекомендации носят общий характер.Как и в случае с любым строительным проектом, обязательно сверитесь с официальным кодом перед началом работы.

  1. Поверх утрамбованной земли или песка установить пароизоляцию.
  2. Уложите не менее 2 дюймов жесткого пенопласта. Предпочтительным материалом является экструдированный или пенополистирол. Radiantec не рекомендует использовать лучистые барьеры или изоляцию с пузырьковой пленкой для теплого пола.
  3. Установите проволочную сетку или арматуру для бетонной плиты.
  4. Присоедините трубку к проволочной сетке или арматуре с помощью пластиковых стяжек.Если нет стали, допустимо прикрепить трубку скобами непосредственно к изоляции.
  5. Подсоедините трубку к коллектору плиты Radiantec и проведите испытание под давлением.

Обязательно ознакомьтесь с нашим Руководством по проектированию и строительству и звоните нам по любым вопросам. Мы здесь, чтобы помочь убедиться, что ваш теплый пол установлен правильно и обеспечит долгие годы безотказной работы.

Radiantec_Radiant_Heat_Within_Slab_Installation_Manual

5 вещей, о которых грабители не хотят, чтобы вы знали

В один из выходных, когда мы с мужем были в гостях у семьи, воры ворвались в наш дом, сняли наволочки с нашей кровати и наполнили их нашими ценностями.Мы, конечно, не знали об этом до тех пор, пока они не ускользнули незамеченными на прохладный вечерний воздух.

До этого момента я был наивен насчет взлома дома. Я не думал, что со мной такое может случиться - и не зря. Количество краж со взломом в США снизилось за последние 10 лет. Тем не менее, в 2017 году их было совершено более 1,4 миллиона человек, как сообщает Единая программа отчетности ФБР.

Хотя политика домовладельцев или арендаторов может помочь покрыть расходы на украденные вещи, для многих из нас взлом - это больше, чем просто потеря вещей.В течение нескольких недель после нашего собственного я чувствовал себя оскорбленным, напуганным и немного злым.

Что делать домовладельцу? Оказывается, есть несколько простых шагов, которые вы можете предпринять, чтобы держать плохих парней в страхе. Вот что вам следует знать.

Когда бастует большинство взломщиков?

Большинство краж со взломом совершается осторожными ворами, которые планируют преступления, исходя из того, когда их вряд ли поймают. Это означает, что они иногда гуляют по окрестностям, обращая внимание на дома с собаками, с системами безопасности и с длительными периодами отсутствия дома.

Дневная забастовка грабителей

Грабители не хотят наезжать на людей. Это значительно усложняет их работу, и, вероятно, именно поэтому более половины взломов дома происходит в течение дня, когда большинство людей находится на работе или в школе.

Воры часто «ищут признаки того, что никого нет», - говорит солдат Паскаль ДиДжозеф из полиции штата Пенсильвания. «Им нравится легкий путь. Они не хотят шуметь. Они не хотят, чтобы их поймали.”

Конечно, мы не можем быть все время дома. Но это не значит, что мы не можем обмануть потенциального грабителя, заставив его думать, что это мы.

Более теплая погода способствует увеличению количества грабителей

С повышением температуры растет и количество краж со взломом. Это согласно исследованию 2014 года, опубликованному Статистическим управлением юстиции, которое обнаружило существенные летние всплески преступной активности за 17-летний период. Сочетание более продолжительных дней и приятной погоды означает, что люди будут проводить больше времени вдали от дома, создавая больше возможностей для бродяг по соседству.

Лучшая защита может заключаться в том, чтобы создать впечатление, будто кто-то дома, даже если вас нет. Ниже вы найдете пять простых советов, которые помогут обмануть потенциальных грабителей.

1. Запирание дверей и окон может предотвратить треть взломов

По словам Эрика М. Грусса, полицейского из округа Монтерей, штат Калифорния, многие кражи со взломом - это случайные преступления. «Они попробуют входную дверь, боковую дверь, заднюю дверь», - говорит Грусс. Другие общие точки входа - это пристроенный к дому гараж или окна на первом этаже.

«Люди часто не проверяют, заперты ли их окна и двери, - объясняет Грусс. Воры рассчитывают на такое самодовольство. Фактически, каждый третий грабитель проникает в дом, когда он открыт.

Двери и замки

Несмотря на большое количество взломов с открытыми дверьми и окнами, большинство краж со взломом действительно связаны с проникновением с применением силы. Многие замки, особенно те, которые установлены на второстепенных дверях, таких как задние двери, двери крыльца и гаражные двери, недостаточно прочны, чтобы не допустить злоумышленников.Для наилучшей защиты все внешние двери должны быть прочными - то есть без окон - и противоударными.

Кроме того, «на всех ваших дверях должны быть засовы», - советует Грусс. Наиболее эффективные замки с засовом устанавливаются с запорной планкой коробки - обновлением стандартной запорной планки, которая устанавливается на дверной косяк. Металлическая пластина - самое слабое место двери, что делает ее обычным входом для взломщика, который пинает дверь. Для дополнительной прочности установите запорную планку коробки с помощью трехдюймовых винтов вместо стандартных однодюймовых.Пока вы это делаете, защитите и ваши окна. Gruss предлагает для них функцию автоблокировки.

Если вы недавно переехали, не забудьте сменить все замки и обновить все закодированные точки входа. Предыдущий владелец мог оставить дополнительный ключ или код доступа няне, взрослому ребенку или соседу. Короче говоря, если вы не измените замки, вы не узнаете, у кого есть доступ к вашему дому.

А как насчет того, что ты прячешь запасной ключ? «Никогда не оставляйте его на своей территории», - предупреждает Грусс. «Если вы можете придумать укрытие, плохой парень тоже сможет это придумать.Вместо этого передайте копию доверенному соседу.

Раздвижные стеклянные двери

Большие раздвижные стеклянные двери легко разбить, часто делая их уязвимыми для нападения. Они также «печально известны отказом замков», - добавляет Грусс. «Чтобы быть в большей безопасности, возьмите что-нибудь вроде метлы [или дюбеля] и держите ее внизу двери, чтобы никто не смог ее открыть».

Установка датчика разбития стекла может также вызвать домашнюю тревогу, если обнаружен звук разбитого стекла.Другие варианты безопасности включают установку ударопрочной пленки или усиленного замка для раздвижных дверей.

Окна

Все мы хотим открыть окна, чтобы впустить свежий воздух, особенно в теплую погоду. Однако, когда дело доходит до безопасности, окно легко разбивается, что делает его самым хрупким входом в дом. Их также часто оставляют незапертыми или снабжены защелками, что упрощает их взлом или взлом. Вот почему наиболее эффективные способы обеспечения безопасности окон включают:

  • Установлен вторичный запорный механизм. На виниловые или алюминиевые окна можно установить гусеничный замок, чтобы рама не могла свободно перемещаться вверх или вниз. Деревянные окна можно закрепить, вставив болт, гвоздь или дюбель в отверстие, просверленное в стойке нижней панели, а затем на полпути через стойку верхней панели.
  • Закройте окна, когда вас нет дома. Грабителю требуется всего несколько минут, чтобы ворваться в ограбленный дом. Закрытие окон даже для быстрой поездки в магазин может быть задержкой, необходимой для того, чтобы отправить бродягу чемодан.
  • Тщательно выбирайте, какие окна открывать, когда вы их открываете. Во время сна держите открытыми только труднодоступные окна - например, окна второго этажа, подальше от плоской крыши. Также лучше всего открывать окна, которые видны с улицы. Вору будет труднее проскользнуть в окно, которое хорошо видно соседям.
  • Не открывайте окна слишком широко. Еще лучше, держите все окна открытыми с запасом менее четырех дюймов. Почему? Это окружность головы ребенка, а это значит, что грабитель вряд ли сможет протолкнуть голову через отверстие такого размера.

2. Воры действительно раскрывают дело… но их можно обмануть

Иногда воры действительно вкладывают время и силы в поиски идеальной жертвы. Не помогайте им в их исследованиях.

Что вы делаете с упаковкой от дорогих покупок?

  • Не оставляйте упаковочные коробки от дорогих новых телевизоров или игровых консолей на улице возле мусорных баков, чтобы потенциальные воры могли шпионить, - предупреждает Грусс. «Это просто реклама того, что вы хорошая потенциальная жертва.”
  • Разбейте коробки и поместите их в мусорную корзину, где они будут вне поля зрения.

Вы оставляете двери открытыми, когда находитесь дома?

  • Не держите двери дома, гаража или сарая открытыми, даже когда вы дома. Открытая дверь дает ворам возможность узнать, какие инструменты они могут использовать, чтобы вскрыть замок или забраться в окно второго этажа. Он также демонстрирует ваши дорогие хранящиеся товары, такие как высококачественный ящик для инструментов, газонокосилку или циркулярную пилу.Если вы превратили свой гараж в жилое пространство, будьте особенно осторожны. «Здесь, в Калифорнии, многие люди превращают свои гаражи в человеческие пещеры. Держите дверь гаража открытой, и все увидят, что у вас там хороший телевизор », - говорит Грусс.
  • Держите дверь закрытой и не позволяйте потенциальным ворам узнать, какие дорогие игрушки вы припрятали.

Держите ли вы двери машины запертыми, когда дома?

  • Не оставляйте двери автомобиля незапертыми, особенно если вы припарковались на улице, на подъездной дорожке или в незапертом гараже.Любые вещи, оставленные в машине, подвергаются риску, но есть еще большая опасность, которую большинство людей может не учитывать. «Воры могут украсть устройство открывания ворот гаража посреди ночи, а затем вернуться в ваш дом днем», - объясняет Грусс.
  • Сделайте , чтобы дверь машины была заперта, а любые дистанционные открыватели гаражных ворот были вне поля зрения.

Что вы публикуете в социальных сетях?

  • Не публикуйте фотографии в социальных сетях.Подключившись к Интернету, любой желающий может получить доступ к вашим фотографиям или фотографиям вашего ребенка, которые могут продемонстрировать вашу дорогую электронику и помочь ворам составить карту вашего дома. Это вдвойне подходит для фотографий из отпуска, которые могут указать мошенникам на наличие пустого дома.
  • Do профили должны быть приватными, предупреждает Gruss. Тщательно проверяйте друзей и знакомых, убедившись, что вы связаны только с людьми, которых действительно знаете и которым доверяете в реальной жизни. Подождите, пока не вернетесь домой, и разместите фотографии с отпуска.

Ты дома?

  • Не делайте очевидным, что вас нет дома. Потенциальные воры ищут советы, как определить график домовладельцев, особенно тех, кто не часто бывает дома.
  • Сделайте сбросьте воров с тропы, оставив гореть несколько огней или установив таймер, чтобы включить их в сумерках. Оставьте несколько оконных шторы поднятыми, а некоторые - опущенными, чтобы казалось, что кто-то дома, а естественный свет фильтруется. Если вы в отпуске или уезжаете на длительное время, подумайте о том, чтобы нанять няню или попросить соседа проверять дом один или два раза в день.Небольшого регулярного движения может быть достаточно, чтобы отпугнуть потенциального грабителя.

3. Если вы будете хорошим соседом, это поможет уменьшить количество вторжений на территорию

Знакомство со своими соседями и забота друг о друге - один из наиболее эффективных способов отпугнуть потенциальных грабителей в поисках района, где можно подкрасться.

  • Создайте дозор . Преступники не хотят, чтобы к ним подходили любопытные соседи. Район с высокой проходимостью, где люди знают друг друга и опасаются незнакомой активности, будет намного менее привлекательным для воров.
  • Берегите соседа. Создайте сеть из соседей, которые будут следить за домами друг друга, пока они находятся вдали. Приносите почту, поливайте лужайку, приносите мусор и мусорные баки на обочину и с нее. Паркуйтесь на подъездной дорожке друг к другу, чтобы казалось, что кто-то дома. Любой поступок, имитирующий повседневную деятельность, укажет ворам на то, что дома у него обычные дела.
  • Поделитесь ключевой информацией о безопасности. Поделитесь аварийными контактами, запасным ключом и любыми кодами безопасности с одним или двумя доверенными соседями.Согласитесь прислушиваться к сиренам домашней безопасности друг друга, особенно когда вы знаете, что соседа не будет дома.

4. Они уже знают, где вы храните свои ценности… Так сделайте это вместо этого

Даже если вы не публикуете свои фотографии в Интернете, опытный вор, вероятно, уже знает, куда идти. «Многие люди хранят свои ценности в шкатулках для драгоценностей, и это легкая цель», - говорит ДиДжозеф. «Они хватают его, и они уходят».

Он предлагает хранить ценные предметы и семейные реликвии в домашнем сейфе, который либо слишком тяжел для переноски, либо профессионально закреплен на полу или балке, которую нельзя вынести из дома.

Также неплохо вести домашний инвентарь из самых важных вещей. Сфотографируйте свои сувениры. Задокументируйте модели и серийные номера дорогостоящей электроники и оружия. Подумайте о том, чтобы выгравировать идентификационный номер и название вашего штата на ценной электронике. Иногда украденные вещи возвращаются позже. Чем больше у вас идентифицирующей информации об элементе, тем больше вероятность, что он будет возвращен законному владельцу.

«Однако, если у вас нет этой информации в файле, мы мало что сможем сделать, чтобы вернуть собственность ее законному владельцу», - объясняет Грусс.

Покрывает ли страхование украденные ценности? Политика вашего домовладельца распространяется на определенные ограничения; однако, добавив к своему полису комплексное покрытие ценных вещей Hartford, вы можете быть уверены, что этот дополнительный уровень защиты обеспечит простой и недорогой способ защиты ваших ценных вещей.

Проконсультируйтесь с агентом по страхованию жилья, чтобы убедиться, что определенные предметы покрываются страховкой.

5. Вы можете превратить свой дом в более сложную цель

Чем труднее вору проникнуть в ваш дом, тем больше вероятность, что он уйдет в другое место.Вот несколько эффективных сдерживающих факторов:

Домашняя безопасность

  • Установите камеру видимого диапазона. Многие домашние камеры видеонаблюдения могут быть настроены на отправку предупреждения на ваш смартфон, если кто-то попадает в кадр. «Быстрый взгляд может сказать вам, садовник это, истребитель или кто-то еще, - говорит Грусс. Даже фальшивая камера может творить чудеса. «Воры с большей вероятностью выберут место, которое выглядит так, как будто в доме нет охраны, - объясняет он.
  • Инвестируйте в систему домашней безопасности. Как и в случае с фотоаппаратом, одного взгляда на наклейку с системой сигнализации может быть достаточно, чтобы отпугнуть потенциального вора. «Людям иногда не нравится наклейка, им не нравится, как она выглядит, но ее размещение действительно имеет значение», - утверждает Грусс.
  • Не блефуйте, что у вас безопасный дом. Не покупайте наклейку или наклейку безопасности дома, чтобы повесить ее перед своим домом. Если грабитель ворвался в вашу заднюю дверь и не включил тревогу, он довольно быстро поймет, что наклейка - подделка, и что ваш дом не охраняется.
  • Установить сирену на короткий интервал. Даже с сигнализацией, когда грабитель попадает внутрь, время играет важную роль. «Иногда они выключаются до того, как сработает сирена, иногда в течение минуты или двух», - говорит ДиДжозеф. «Похоже, что времени мало, но попробуйте. Поставь часы и посмотри, сможешь ли ты пробежать через каждую комнату своего дома менее чем за минуту ». (Примечание: я пробовал. Он был прав. Я смог проехать через мой дом менее чем за минуту.) ДиДжозеф предлагает установить задержку сирены в вашей системе всего на 10-15 секунд.
  • Установить фары обнаружения движения. Злоумышленников в ночное время можно отпугнуть ослепляющим прожектором, включенным присутствием злоумышленника.

Прочие сдерживающие факторы

  • Обрежьте живую изгородь. «Высокие кусты служат укрытием для бродяги», - поясняет Грусс. Сократите их до уровня под окном, чтобы грабитель не смог спрятаться, пытаясь взломать ваш замок или разбить ваше стекло.
  • Разместите табличку «Остерегайтесь собак» , даже если у вас нет собаки.Некоторых грабителей особенно отговаривают более крупные породы. А еще лучше завести настоящую собаку. Просто помните, как определенные породы могут повлиять на страховые взносы домовладельцев.
  • Оставьте телевизор или радио на , это может отпугнуть некоторых грабителей, заставив их предположить, что кто-то дома.

Что делать, если вы видите кого-то подозрительного

Не всегда легко сохранять хладнокровие в суету. Может иметь смысл разработать план действий на случай чрезвычайной ситуации - на случай, если вы встретите потенциального злоумышленника в доме.

  • Если вы заметили поблизости подозрительный автомобиль, запишите номерной знак автомобиля или сделайте снимок. Это может оказаться неизвестный посетитель с другой стороны улицы, но не помешает иметь информацию, если окажется, что это кто-то нехороший.
  • Если к вам в дверь постучит незнакомец, убедитесь, что он знает, что вы дома. Говорите громко, даже если решите не открывать дверь. Больше всего на свете вы хотите заявить о себе. Воры чаще всего предпочитают пустой дом.
  • Если вы решите открыть дверь, сделайте это, разговаривая по телефону с другом (или представьте, что говорите по телефону). Это приведет к тому, что грабитель узнает о взломе.
  • Если вы уверены, что взлом происходит, позвоните в службу экстренной помощи и выкрикивайте заявления вроде: «Я только что позвонил в службу экстренной помощи!» Вы хотите, чтобы грабитель знал, что вы знаете об их присутствии и что помощь уже в пути.
  • Если вы вернетесь в дом, в котором был ограблен дом, немедленно позвоните в полицию. Не трогайте ничего, к чему мог прикоснуться преступник.Подождите снаружи, пока приедет полиция. Возможно, грабитель все еще находится в доме.

Даже если вы последуете этим советам, они не гарантируют защиту вашего дома от грабителей. Тем не менее, чем сложнее добраться до ваших вещей и чем больше вероятность, что их поймают, тем меньше шансов, что вор выберет ваш дом. Если бы я только знал об этом раньше.

Развивайте свои знания. Присоединяйтесь к тысячам других домовладельцев. Будьте в курсе предупреждений и советов по безопасности для себя, своих близких и своего имущества. Подпишитесь на нашу ежемесячную новостную рассылку.

Узнать о:

  • Как обеспечить безопасность вашего дома при сильном ветре
  • Ущерб, причиненный животным, и какая страховка покроет
  • Советы по обслуживанию и безопасности дровяных печей и каминов

Все это и многое другое для защиты вашего дома. Подпишитесь на нашу ежемесячную новостную рассылку.

Пеший туризм Часто задаваемые вопросы - Национальный парк Гранд-Каньон (Служба национальных парков США)

ПОХОДНЫЕ ВОПРОСЫ:

В: Насколько сложно подняться в Гранд-Каньон?

A: Ответ зависит от вас.В зависимости от того, насколько вы подготовлены, ваша поездка может стать отпуском или испытанием, откровением или испытанием. Большинство путешественников по Гранд-Каньону приезжают сюда впервые, и, хотя многие из них заядлые путешественники, они обнаруживают, что походы по Гранд-Каньону сильно отличаются от большинства других походов. Они склонны реагировать на переживания одним из двух способов: либо им не терпится вернуться, либо они клянутся, что никогда не сделают этого снова.

Психологический настрой и адекватное потребление воды и еды абсолютно необходимы для успеха любого похода в Гранд-Каньон, особенно летом.Путешественник, совершающий дневной поход, и путешественник с ночевкой должны быть одинаково подготовлены к отсутствию воды, сильной жаре и холоду, а также изоляции, характерной для Гранд-Каньона. Походы по Гранд-Каньону настолько сложны, что даже люди в отличной форме часто чувствуют себя больными и утомленными. Тем не менее, маленькие дети, пожилые люди и люди с ограниченными физическими возможностями успешно прошли по каньону.

Рейнджеры Бэккантри рекомендуют туристам совершить первое путешествие во внутренний каньон по одной из троп Коридора парка: Тропа Яркого Ангела, Тропа Южного Кайбаба или Тропа Северного Кайбаба.Эта область включает в себя три палаточных лагеря: Indian Garden, Bright Angel и Cottonwood, в каждом из которых есть рейнджерские станции, вода и телефоны экстренной помощи.


В: Сколько времени займет мой поход?

A: Отслеживайте время, необходимое вам, чтобы добраться до любого места; на то, чтобы преодолеть такое же расстояние, может уйти вдвое больше времени. Это «практическое правило» работает независимо от индивидуальной физической подготовки, возраста и / или длины шага. Большинство туристов, впервые посещающих Гранд-Каньон, поднимаются в гору со средней скоростью 1 миля в час.


В: Что проще: тропа Южный Кайбаб или тропа Яркого ангела?

A: Хотя обе тропы поддерживаются в хорошем состоянии, они очень утомительны и включают в себя многочисленные пешеходные переходы. Тропа Яркого Ангела примерно на 2 мили длиннее, но там есть вода, немного тени, а на полпути вниз находится Индийский сад, прекрасное место для отдыха. Там вы найдете воду, туалеты, рейнджер и место, где можно посидеть в тени. На тропе Южный Кайбаб нет воды и очень мало тени.

Если вы путешествуете пешком от Южного края до кемпинга Bright Angel и обратно, популярным вариантом является спуск по Южному Кайбабскому маршруту вниз и по маршруту Яркого Ангела вверх, завершив тем самым «круговой поход». Оставьте машину на стоянке информационного центра Backcountry и сядьте на бесплатный автобус Hikers 'Express до тропы Южный Кайбаб.


Вопрос: Сколько времени потребуется, чтобы добраться до дна с Южного края?

A: Южный маршрут Кайбаба находится в 10,8 км от кемпинга Bright Angel, а маршрут Bright Angel Trail находится в 9 км.3 мили. Большинству туристов потребуется от 4 до 5 часов, чтобы добраться до кемпинга по любому маршруту. Как ни странно, мало кто спрашивает, сколько времени займет обратный переход. Обратный переход может занять вдвое больше времени, хотя в среднем от 7 до 8 часов. Недооценка изменения высоты и недостаточное количество еды и питья может легко добавить несколько часов к этим средним показателям.


В: Могу ли я спуститься вниз и вернуться за один день?

A: Служба национальных парков НЕ РЕКОМЕНДУЕТ совершать пешие прогулки от края до реки и обратно за один день.


В: Стоит ли мне идти в одиночку?

A: Риски больше для тех, кто путешествует в одиночку. Некому помочь, если вы заблудились, заболели или получили травму. Горные львы действительно населяют Гранд-Каньон. Путешественники, путешествующие в одиночку, подвергаются большему риску нападения. Обязательно держите свою группу вместе; Хороший план состоит в том, чтобы ваши самые опытные участники были впереди и сзади вашей группы, а новички посередине.


В: Где мне припарковать свой автомобиль (а)?

A: Южный край: туристы могут припарковаться в информационном центре Backcountry (парковка D).Он находится в нескольких минутах ходьбы от тропы Яркого ангела. Бесплатный туристический автобус отправляется к тропе Южный Кайбаб от Информационного центра Бэккантри, лоджа Bright Angel и лоджа Yavapai. Подъезд к тропе Южный Кайбаб запрещен для частных автомобилей. Такси работает круглосуточно, 928-638-2631. Путешественникам с разрешениями в районах Буше и Хермит предоставляется комбинация ворот на Хермит-роуд. Водители должны уступать место маршрутным автобусам и соблюдать указанные ограничения скорости. Что касается пеших прогулок по Южному Кайбабу / Петле Яркого Ангела, припаркуйтесь в Информационном центре Бэккантри и сядьте на бесплатный автобус Hikers 'Express до Южного Кайбаба Трейлхед или дойдите до тропы Яркого Ангела.

North Rim: Есть парковка на тропе North Kaibab.

Если у вас только одно транспортное средство, лучше всего припарковать его возле начала тропы, где вы выходите из каньона. Старайтесь не ездить по бездорожью, не блокировать другой автомобиль или иным образом не препятствовать движению во время парковки. Ценные вещи следует хранить вне поля зрения (по возможности, в багажнике), оставить открытыми для осмотра бардачки и запереть автомобиль. Отель Bright Angel Lodge расположен на Южном краю и предлагает услуги по хранению ценностей за определенную плату при наличии свободного места.


В: Как я могу перевезти мои вещи на муле?

A: Домик Светлого Ангела (Южный край) работает напрямую со специалистами по экипировке мулов, предоставляя услуги вьючных животных за определенную плату. Служба устраивается только сверху обода. Посетите транспортную стойку Bright Angel Lodge после того, как приедете в парк.


Q: Где я могу найти более отдаленные тропы?

A: Хорошим местом для начала был бы книжный магазин Grand Canyon Conservancy. Справедливо сказать, что большинство наших туристов хотели бы посетить каньон, не видя других людей на тропах и в кемпингах.Большая часть каньона предлагает посетителям возможность окунуться в уединенную пустыню. Однако, если вы никогда не ходили пешком по Гранд-Каньону, вам следует подумать о тропах Коридора для вашего первого визита. Коридор был очень популярен уже более века, потому что с него открываются самые впечатляющие виды на самые известные памятники. Здесь турист может войти в самые глубокие обнаженные слои горных пород Внутреннего ущелья и пересечь реку Колорадо на северной стороне.


В: Есть ли туалеты в каньоне?

A: Их очень мало.Не во всех кемпингах есть туалеты. Будьте готовы предоставить собственную туалетную бумагу. Если есть туалеты, вы должны ими пользоваться. В туалеты следует сбрасывать только человеческие отходы и туалетную бумагу. Там, где нет туалетов, вы должны унести использованную туалетную бумагу (хорошо подойдет пластиковый пакет с застежкой-молнией) и закопать фекалии в небольшое отверстие глубиной около 6 дюймов / 15 см. Убедитесь, что вы находитесь на расстоянии не менее 200 футов / 60 м от троп, кемпингов и источников воды. Вдоль реки Колорадо мочитесь прямо на мокрый песок на берегу реки.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
