Тепло из земли для отопления дома своими руками – видео-инструкция по монтажу своими руками, особенности отопительной системы, использующей земляную энергию, тепло, цена, фото

лучшие системы для загородного дома

Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. В России геотермальная энергетика используется преимущественно в промышленных масштабах, например, существуют дальневосточные электростанции, работающие на основе тепла нашей планеты.

Многие уверены, что сделать геотермальное отопление дома своими руками – это что-то из области фантастики. Не так ли? Но это совершенно не так! С развитием современных технологий бытовое использование “зеленой энергии” стало вполне реально.

Мы расскажем о принципах работы альтернативного отопления, его преимуществах и недостатках, сравним с традиционными системами обогрева. Также вы узнаете о способах расположения теплообменника и о том, как смонтировать геотермальное отопление своими руками.

Содержание статьи:

Несколько исторических фактов

Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в . Именно в тут пору и стали создаваться первые геотермальные отопительные системы.

Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.

Галерея изображений

Фото из

Использование энергии земных недр обладает веским преимуществом: применяемые ресурсы достаются бесплатно и самопроизовольно восстанавливаются

Внутренний блок геотермальной системы занимает немного места, внешне напоминает привычную бытовую технику

Первоначальные вложения в устройство системы, использующей геотермальную энергию, выше, чем установка котла, но минимальные средства на содержание и эксплуатацию оправдывают и быстро окупают проект

Оборудование, перерабатывающее энергию земли в тепло, не выделяет продуктов горения, не сжигает безвозвратно дрова, уголь, торф, газ

Перспективы геотермального отопления

Габариты внутреннего блока геотермальной системы

Стоимость установки и эксплуатации теплового насоса

Экологические приоритеты теплонасосов

Например, в Швеции активно используют воду Балтийского моря, температура которой составляет +4°С. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне.

При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом

В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев.

Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

• Исключена процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
• Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
• Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
• Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
• Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.
• Акустический комфорт. Тепловой насос работает практически бесшумно.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования.

Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного коллектора и внутреннего контура.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование уложенного в грунт или погруженного в воду коллектора позволяет сэкономить значительные средства.

К тому же, сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Галерея изображений

Фото из

Внутренний блок системы, использующей тепло недр земли, включает непосредственно сам тепловой насос, отдельно установленный или встроенный в насос водонагреватель и буферную емкость

Тепловой энергии горных пород и грунтовой воды вполне достаточно для организации отопления и горячего водоснабжения загородного дома

Несмотря на реальную выгоду эксплуатации тепловых насосов, обогрев дома с применением газового котла пока обходится дешевле, но геотермальную энергию все равно применяют, к примеру, для подогрева воды в бассейне

Однако в негазифицированных районах, местечках, в которые не проведено электричество, тепловой насос с забором энергии грунтов и воды способен стать агрегатом, обеспечивающим системы ГВС и отопления

Бесплатную энергию подземной воды и горных пород разумно использовать в обеспечении теплом бытовых построек, теплиц, спортивных комплексов

Теплонасосы с забором энергии из недр земли могут служить дополнительными источниками энергии, необходимыми на случай перебоев с подачей электроэнергии

В случае перехода дома полностью на геотермальное отопление чаще всего приходится сооружать несколько контуров, для обслуживания определенных колец, например, для радиаторного отопления и теплого пола лучше задействовать два теплонасоса, а для ГВС третий

Геотермальные схемы устройства отопления превосходно сочетаются как с традиционными вариантами, так и с другими видами альтернативных источников: солнечными батареями, ветрогенераторами и прочим

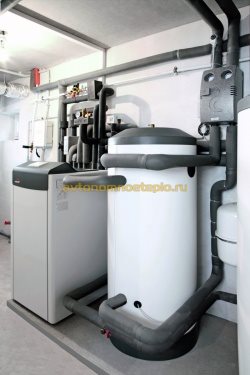

Внутренний блок геотермальной системы отопления

Геотермальные источники в отоплении частного дома

Теплонасос земля-вода для подогрева воды в бассейне

Геотермальные системы в обустройстве загородных построек

Устройство геотермального отопления в теплице

Теплонасос как дополнение к основной отопительной схеме

Многоконтурная геотермальная система в частном доме

Геотермальное отопление в паре с солнечными батареями

Надо отметить, что некоторые умельцы, в стремлении сэкономить научились собирать геотермальный .

Об источниках геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

• высокотемпературные;
• низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников.

Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов. Максимально они сконцентрированы на Камчатке, где подземную воду применяют в качестве теплоносителя и поставляют в системы ГВС.

Для эффективного использования тепловой энергии земли не нужен вулкан. Достаточно использовать те ресурсы, которые находятся всего в 200 метрах от земной поверхности

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода.

Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Галерея изображений

Фото из

Забор бесплатного тепла грунтовой воды и горных пород

Наружный теплообменник системы земля-вода

Наружный теплообменник в естественном водоеме

Геотермальная скважина теплового насоса

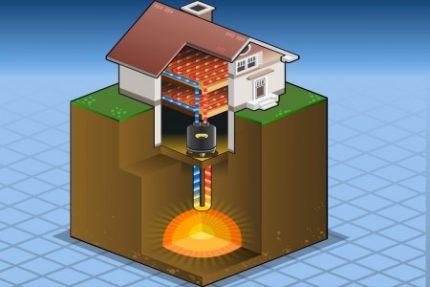

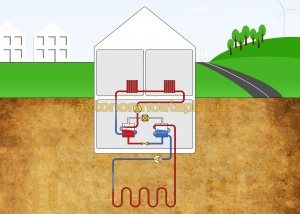

Принцип работы такого отопления

Если вы знакомы с тем, как работает или , то схожесть этих процессов с принципом функционирования геотермального отопления очевидна. Основу системы составляет тепловой насос, который включается в два контура – внешний и внутренний.

Чтобы организовать традиционную систему отопления в любом доме, необходимо смонтировать в нем трубы для транспортировки теплоносителя, и радиаторы, при нагревании которых тепло будет поступать в помещения. В нашем случае трубы и радиаторы тоже нужны. Они и образуют внутренний контур системы. В схему могут быть добавлены .

Внешний контур выглядит гораздо масштабнее внутреннего, хотя его размеры можно оценить только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз на основе этиленгликоля, что гораздо предпочтительнее.

В состав геотермальной системы отопления входят два контура – внутренний и внешний, а так же сердце отопительной системы – тепловой насос, который, сжимая теплоноситель, повышает его температуру (+)

во внешнем контуре прогревается до состояния среды, в которую он погружен, и отправляется в «подогретом» виде в тепловой насос. Через него сконцентрированное тепло сообщается внутреннему контуру, в результате чего вода в трубах, радиаторах и теплых полах нагревается.

Таким образом, ключевым элементом, оживляющим всю систему, является тепловой насос. Если в вашем доме есть обыкновенная стиральная машинка, то знайте: этот насос займет приблизительно аналогичную площадь.

Для работы ему нужна электроэнергия, но, потребляя всего 1 кВт, он обеспечивает выработку 4-5 кВт тепла. И это не чудо, поскольку источник «добавочной» энергии известен – это окружающая среда.

Два вида расположения теплообменника

Имеются два варианта отопления частного дома с использованием низкотемпературной энергии элементов окружающей среды. Основу системы во всех трех случаях составляет геотермальный насос.

Внутренний контур остаётся без изменений для любого способа отопления, а основное различие заключается в расположении внешнего контура.

Геотермальное отопление бывает с теплообменником, расположенным:

• вертикально – располагаются в скважинах, вскрывающих или не вскрывающих водоносный пласт;
• горизонтально – теплообменники систем укладывают в котлован или открытый водоем в виде своеобразного змеевика.

Каждый из приведенных здесь видов отопления характеризуется своими особенностями, недостатками и преимуществами.

Если вы намерены создать такую систему отопления собственными руками, вам будет интересно узнать о каждом из видов подробнее.

Галерея изображений

Фото из

Вертикальный способ размещения коллектора

Группа вертикальных петель коллектора теплонасоса

Внешний коллектор теплового насоса для большого дома

Горизонтальный теплозаборник насоса земля-вода

Укладка коллектора наружного блока в траншею

Установка теплообменника в виде группы корзин

Укладка трубопровода по стенкам и дну котлована

Соркращение площади зачет дополнения скважинами

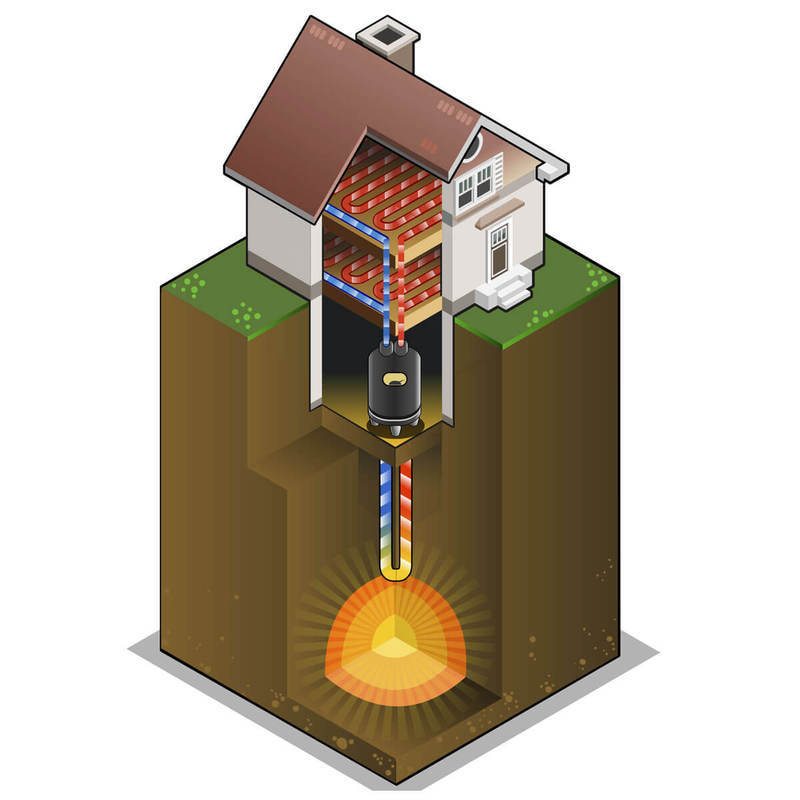

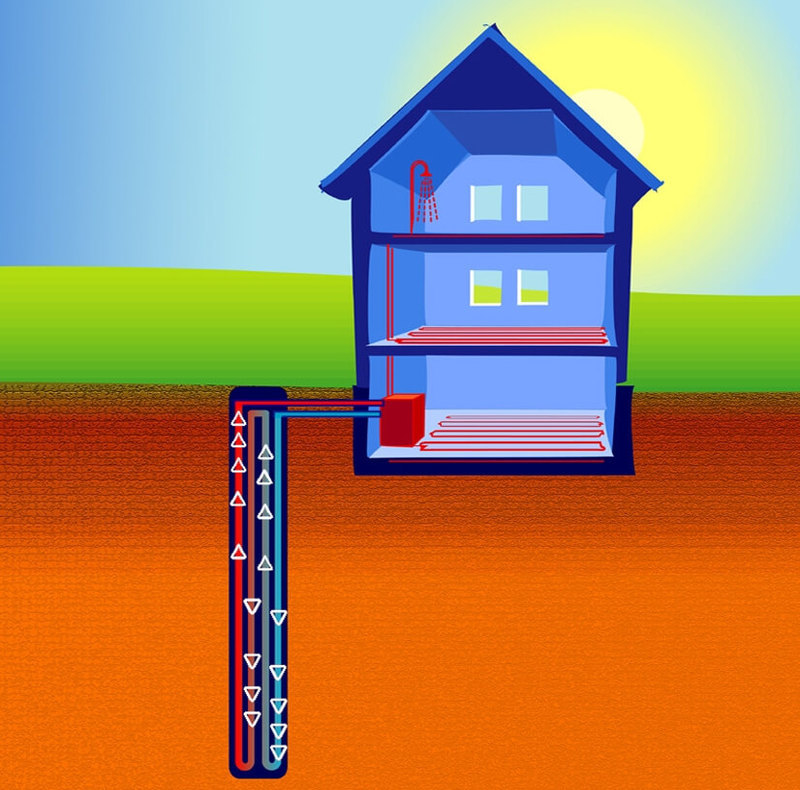

Вариант #1. Вертикальное размещение внешнего коллектора

Этот вид отопления основан на интересном природном явлении: на глубине 50-100 м и более от своей поверхности земля круглогодично имеет одинаковую и постоянную температуру 10-12°С.

Чтобы иметь возможность использовать эту энергию земли, необходимо . Технология практически аналогична с подготовкой водозаборного источника.

С целью максимального сохранения ландшафта можно пробурить несколько труб с одной исходной точки, но под разными углами.

Внешний контур системы будет смонтирован непосредственно в этих скважинах. Это позволит эффективно отобрать у земли её тепло. Разумеется, этот способ трудно назвать простым и малобюджетным.

Для создания вертикальной системы геотермального отопления нужно использовать оборудование для бурения скважин, без применения буровой установки решение задач по устройству системы будет довольно трудоемким (+)

Актуален он в том случае, когда прилегающая к дому территория уже обустроена, и нарушение её ландшафта нецелесообразно. Глубина бурения скважины может достигать от 50 до 200 метров.

Конкретные параметры скважины зависят от геологической обстановки на участке и параметров будущего сооружения. Срок службы такой конструкции составляет примерно 100 лет.

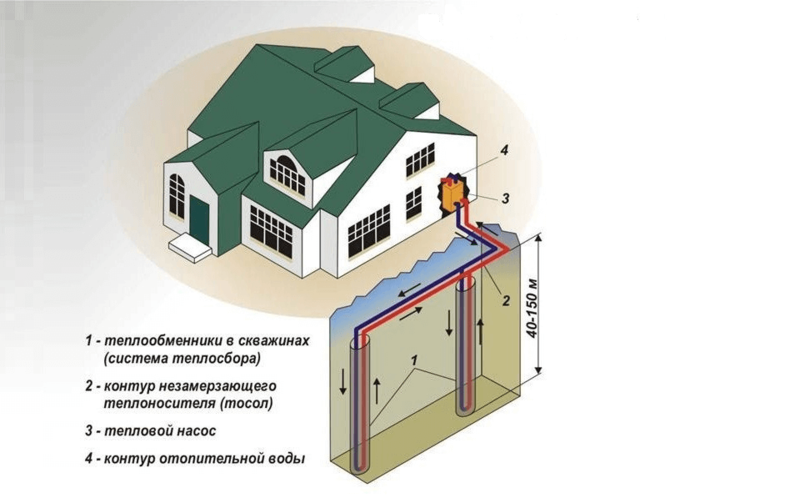

Для устройства вертикального варианта системы с теплообменником, извлекающим энергию подземной воды, потребуется пробурить две водоносные скважины.

Из одной из них, именуемой дебетовой, с помощью насоса производится забор воды, которая после передачи тепла сливается во вторую, приемную выработку.

Минус геотермальной системы с двумя скважинами в недостаточной эффективности для обогрева загородного дома. Слишком много энергии тратит циркуляционный насос. Зато для поставки теплоносителя контуру теплого пола получаемой тепловой энергии вполне достаточно

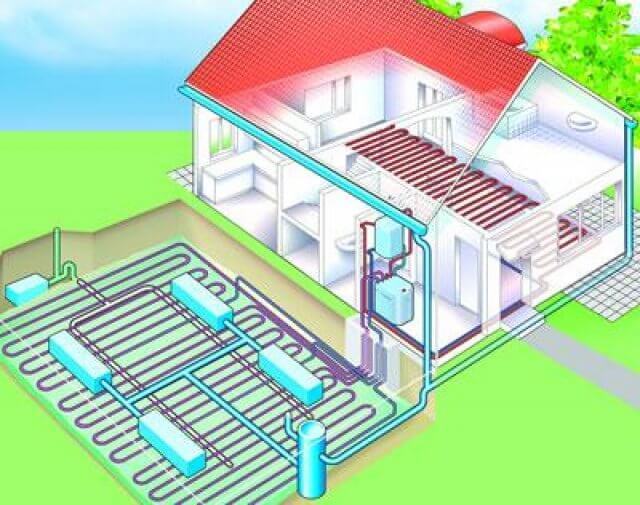

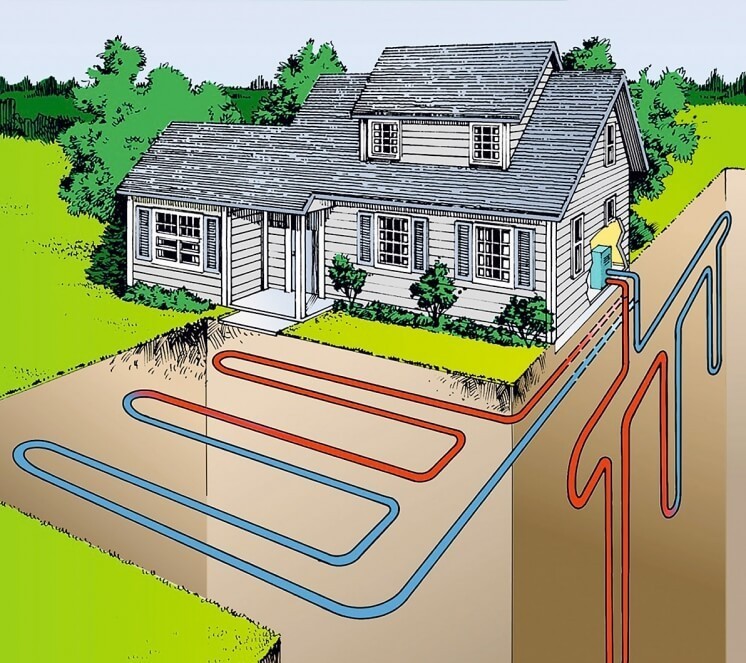

Вариант #2. Горизонтальное расположение грунтового коллектора

Чтобы уложить внешний контур при горизонтальном виде отопления, нужно знать, на какую глубину промерзает земля в вашей местности.

Трубы укладывают ниже уровня промерзания в заранее подготовленные траншеи, захватывая при этом довольно большое пространство: чтобы отопить дом, площадь которого составляет 200-250 кв. м, нужно использовать примерно 600 кв. м теплообменника. То есть шесть соток.

Недостатком этой конструкции является большая площадь, которую она занимает. Если вам нужна на участке лужайка, покрытая травой и цветами – это ваш вариант. А от плодоносящих деревьев трубы коллектора лучше держать подальше (+)

Понятно, что при таких условиях, объём земляных работ будет значительным. Кроме того, нужно учесть в плане расположение деревьев и прочей растительности на участке, чтобы не заморозить их. Например, нельзя располагать трубы коллектора ближе, чем в полутора метрах от деревьев.

Этот способ монтажа используют, как правило, в тех случаях, когда участок только осваивается под строительство. Все расчеты и планы по постройке коттеджа, организации его отопления и планировке земельного участка лучше всего выполнять одновременно.

Галерея изображений

Фото из

Укладка теплозаборного коллектора в котлован

Подсоединение коллектора к трубам выхода и входа в дом

Подключение к накопительному водонагревателю

Обустройство площадки с внешним коллектором

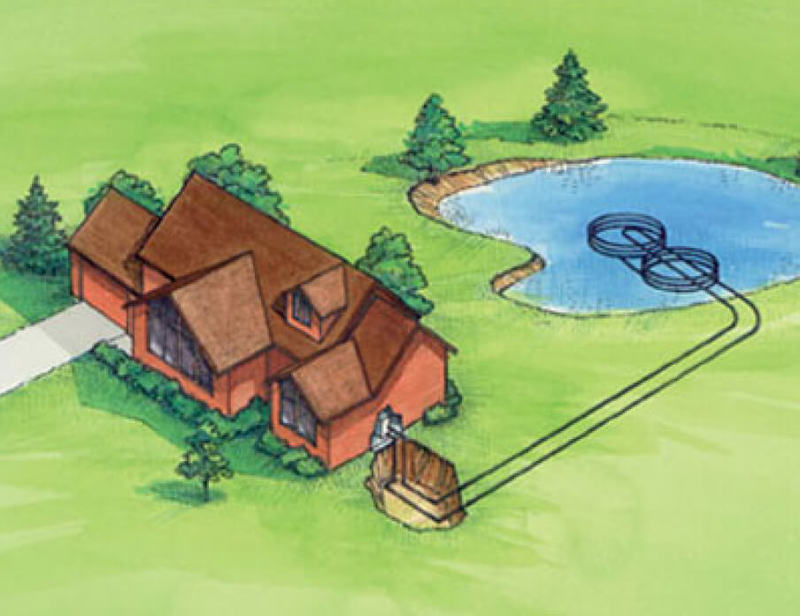

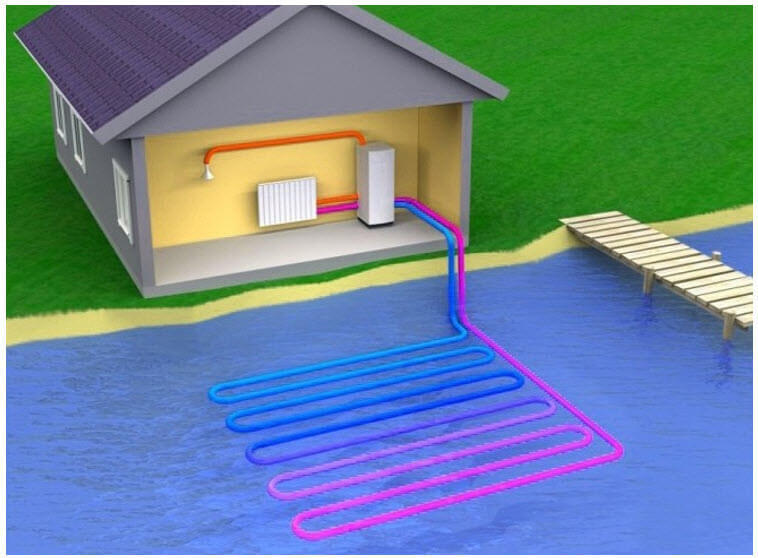

Погружение горизонтального теплообменника в водоём

Этот способ требует особого расположения домовладения – на расстоянии примерно в 100 м от водоёма, имеющего достаточную глубину. Кроме того, указанный водоём не должен промерзать до самого дна, где и будет расположен внешний контур системы. А для этого площадь водоёма не может быть меньше 200 кв. м.

Этот вариант размещения теплообменника считается наименее затратным, но подобное расположение домовладения все-таки встречается не часто. Кроме того, могут возникать сложности, если водоём относится к объектам общего пользования

Очевидным преимуществом этого метода является отсутствие обязательных трудоёмких земляных работ, хотя с подводным расположением коллектора все-таки придется повозиться. И специальное разрешение на проведение таких работ тоже понадобится.

Впрочем, геотермальная установка, использующая энергию воды, все-таки является наиболее экономичной.

Своими руками: что и как

Если уж и монтировать геотермальное отопление своими руками, то внешний контур лучше все-таки купить в готовом виде. Конечно, мы рассматриваем лишь способы горизонтального расположения внешнего теплообменника: под поверхностью почвы или под водой.

Скважинный вертикальный коллектор смонтировать самостоятельно гораздо сложнее, если вы не обладаете оборудованием и навыками бурения.

Тепловой насос – не слишком габаритное оборудование. В вашем доме он не займет много места. Ведь по размеру он сопоставим, например, с обычным твердотопливным котлом. Подключить к нему внутренний контур вашего дома – задача несложная.

Вообще-то делается всё точно так же, как и при организации и с использованием традиционных источников тепла. Главная трудность – устройство внешнего контура.

Такое расположение дома относительно пруда встречается чаще. Главное, чтобы водоём был не дальше, чем в 100 метрах от коттеджа

Лучшим вариантом будет использование водоёма, если такой найдется на расстоянии не более 100 м. Необходимо, чтобы его площадь превышала 200 кв. м, а глубина – 3 м (средний параметр промерзания). Если этот водоём вам не принадлежит, то проблемой может стать получение разрешения на его использование.

Если же водоём – это пруд, который находится у вас в собственности, то дело упрощается. Воду из пруда можно временно откачать. Тогда работы на его дне можно будет выполнять легко: нужно будет уложить трубы по спирали, закрепив их в этом положении.

Земляные работы понадобятся только для рытья траншеи, которая нужна будет для присоединения внешнего контура к тепловому насосу.

После выполнения всех работ, пруд может быть снова заполнен водой. В ближайшие лет сто внешний теплообменник должен работать исправно и не доставлять хлопот его владельцу.

Если в вашем распоряжении оказался земельный участок, на котором вам только предстоит возводить жильё и растить сад, имеет смысл распланировать горизонтальный теплообменник грунтового типа.

Для этого следует сделать предварительный расчет площади будущего коллектора, исходя из параметров, которые уже указаны выше: 250-300 кв. м коллектора на 100 кв. м отапливаемой площади дома.

Если вам достался участок без строений и растительности, которую бы хотелось сохранить, грунт при сооружении внешнего горизонтального почвенного контура можно просто снять: это легче, чем выкапывать траншеи

Траншеи, в которые предстоит укладывать трубы контура, нужно выкапывать ниже уровня промерзания почвы.

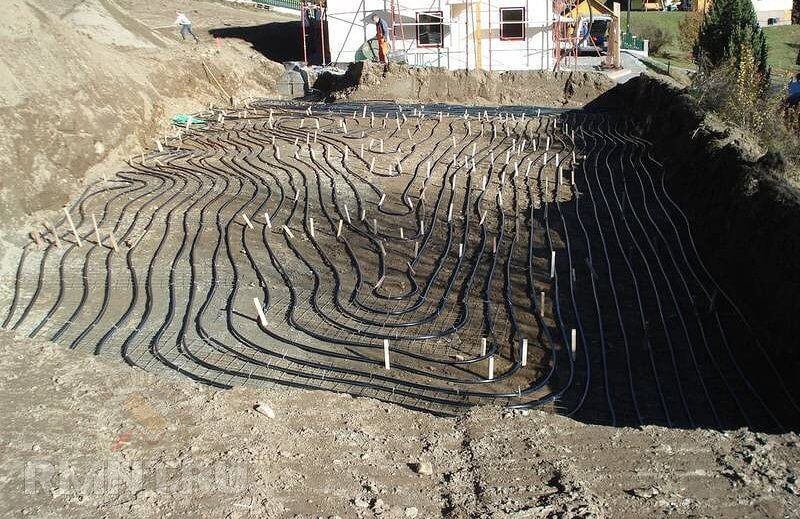

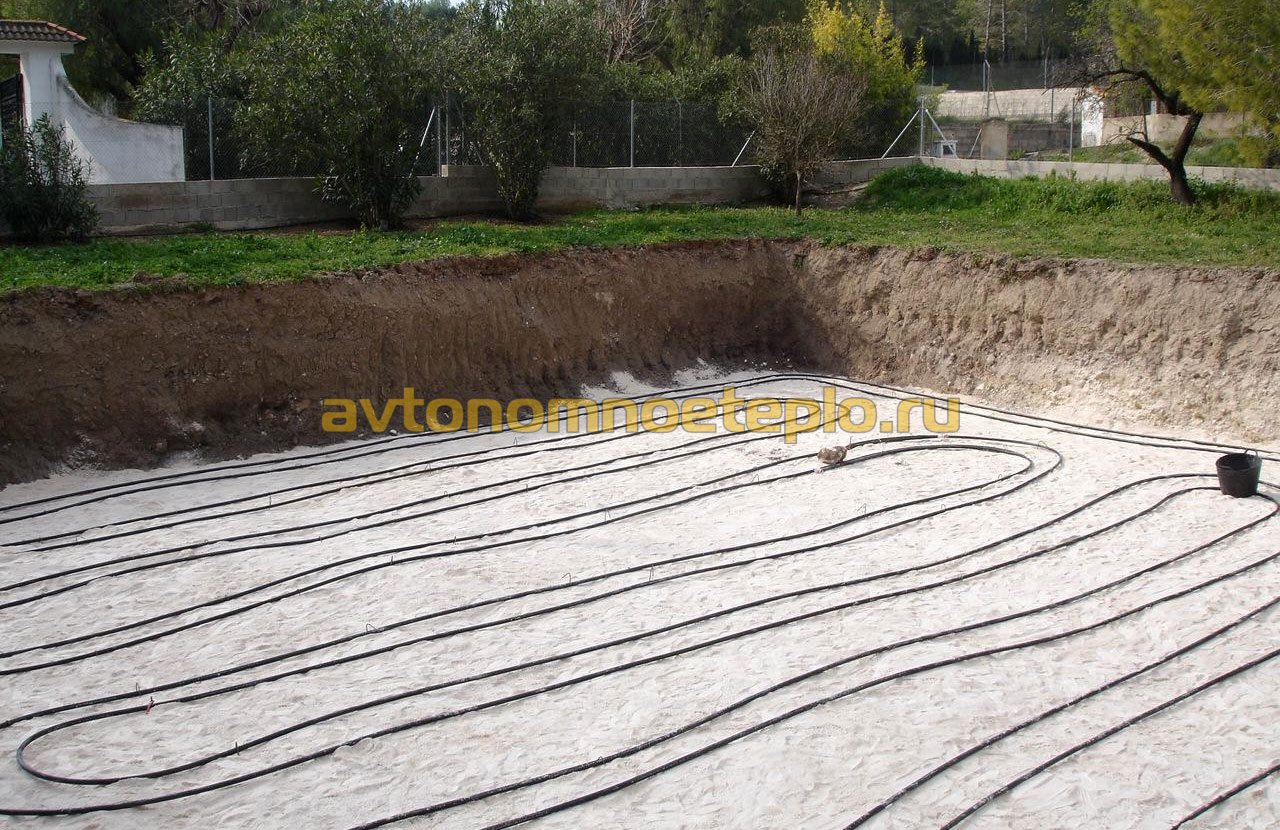

А ещё лучше – просто снять грунт на глубину его промерзания, уложить трубы, а после вернуть грунт на место. Работа трудоёмкая, сложная, но, имея большое желание и целеустремленность, вы сможете её выполнить.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.

Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

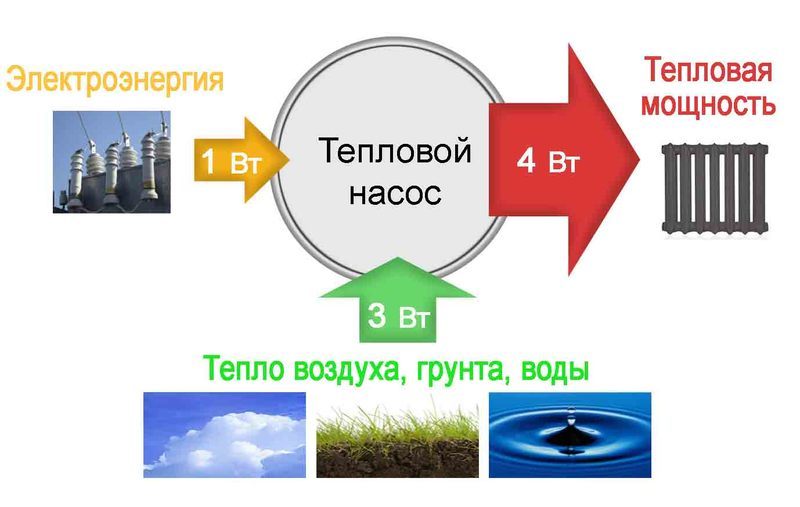

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

• на 4-5 кВт – 3000-7000 условных единиц;
• на 5-10 кВт – 4000-8000 условных единиц;
• на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.

Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология  достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.

Дополнительная информация об альтернативных источниках энергии представлена в .

Выводы и полезное видео по теме

Если вам проще воспринимать наглядную информацию, то этот видеоролик позволит вам своими глазами увидеть, как именно функционирует геотермальная система, а также больше узнать о том, кому и почему этот вид отопления выгоден.

Предлагаем вам посмотреть небольшой видеоролик, в котором владелец горизонтального подпочвенного коллектора, расскажет о своих впечатлениях от его эксплуатации. Кроме того, посмотрев это видео, вы узнаете о текущих расходах, связанных с эксплуатацией системы геотермального отопления.

Каждый владелец частного дома выбирает сам, покупать ли ему услуги ресурсоснабжающих организаций или надеяться только на себя самого. При этом он руководствуется целым списком соображений.

Цель, которую мы перед собой поставили, заключается не в том, чтобы подтолкнуть вас к готовому выводу, а в том, чтобы поделиться информацией о вариантах решения стоящей перед вами задачи.

Есть, что дополнить, или возникли вопросы по теме геотермального отопления частного дома? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.

схема, чертеж, стоимость, фото и видео инструкция

Прогрессивный способ геотермального отопления дома использует принцип работы, заключающийся в применении тепла земли для обогрева помещения. Так как традиционное топливо относится к исчерпаемым природным ресурсам, то стоит побеспокоиться заранее о переходе на новейшие неисчерпаемые источники энергии.

Лидерами в производстве и эксплуатации систем геотермального обогрева домов являются страны Скандинавии. Они популяризируют это вариант установок и предлагают его в регионы, имеющие широкий потенциал его использования.

Применение оборудования

Неверно считать, что отопление от земли можно использовать только там, где присутствуют горячие водные источники, есть теплые гейзеры и прочие природные подземные отопительные источники. Новейшие технологии позволяют успешно эксплуатировать геотермальное отопление дома и в умеренных широтах.

На сегодня в нашей стране этот вид обогрева пока еще относится к альтернативным способам получения тепла. Однако, в большинстве случаев он является практически идеальным для дачных или загородных домов. Установленное геотермальное отопление дома своими руками способно работать в двух режимах:

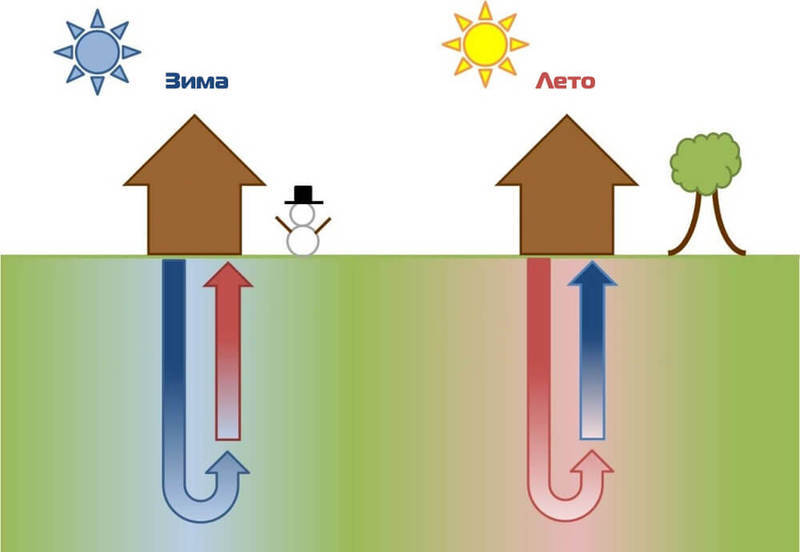

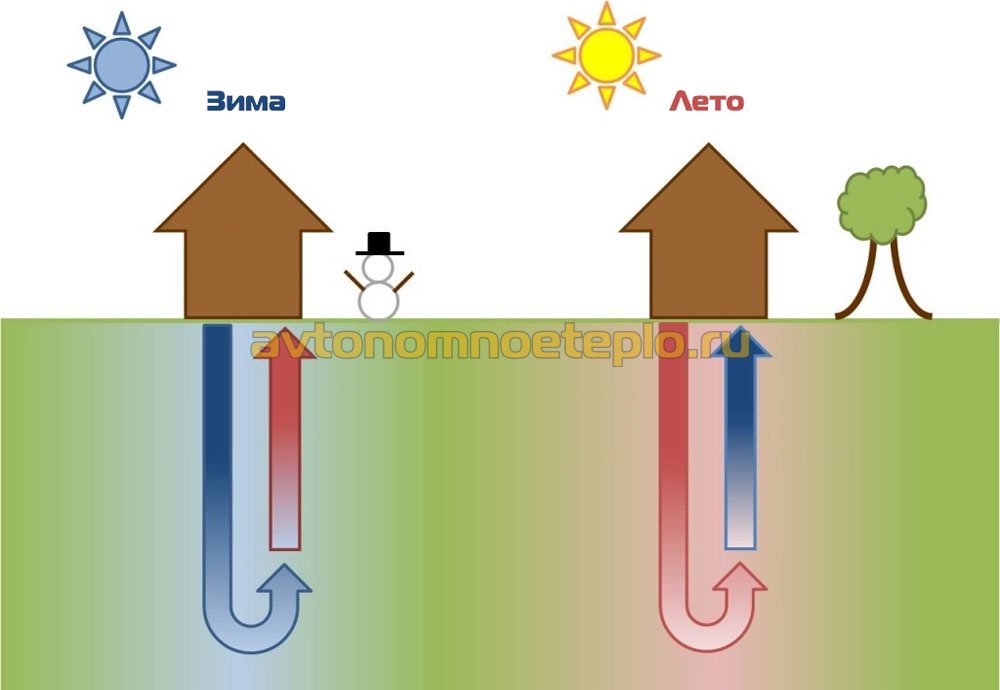

• обогрев в зимнее время;
• охлаждение во время жарко погоды.

Таким образом формируется наиболее благоприятная атмосфера в помещении.

ВИДЕО: Как работает геотермальное отопление

Эксплуатация системы

В доме необходимо установит тепловой насос. Он будет отбирать энергию от грунта или грунтовых вод, отдавая ее циркулирующему в доме по трубам теплоносителю. Этот принцип работы был выявлен еще в 19 веке французским физиком Сади Карно.

Составными элементами базового узла являются:

• компрессор;
• испаритель;
• конденсатор;
• дроссельный клапан.

Компрессор занимается «сжатием» тепла и перемещением его к потребителям. Сам прибор нуждается во внешнем источнике электропитания.

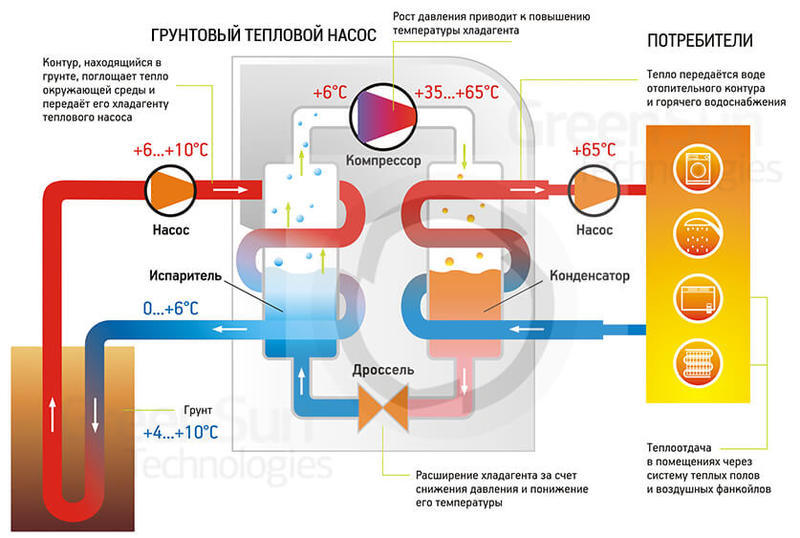

Работа теплового насоса проводится по следующему алгоритму:

1. Коллектор-теплозаборник должен содержать внутри жидкость, имеющую низкую температуру замерзания. Часто при изготовлении геотермального отопления своими руками внутрь заливают воду с повышенным содержанием солей, разбавленный водой спирт, гликолевые смеси.
2. В модуле испарителя тепло отдается хладагенту, имеющему невысокую температуру кипения, в это время он закипает и переходит в парообразное состояние.
3. Установленный в цепи компрессор способствует повышению давления пара, из этого следует повышение температуры вещества до 78-80⁰С.
4. Попадая в конденсатор вещество-хладагент переходит в жидкую фазу, одновременно с этим выделяется энергия для контура отопления.
5. Возврат образовавшейся жидкости в компрессор осуществляется сквозь дроссельный клапан.

Так как тепловой насос для отопления дома работает по принципу рефрижератора, то его часто называют «холодильником наоборот». Во многих случаях энергия из земли применяется для монтажа теплых полов.

Правильно проведенные расчеты и грамотно выполненный монтаж теплообменника способны обеспечить отдачу от одного потребленного насосом киловатта пятикратное увеличение мощности на выходе.

С этой статьей читают: Альтернатива газовому отоплению

ВИДЕО: Как работает геотермальный тепловой насос

Монтаж теплообменника

Актуальными типами установки являются такие варианты:

• вертикальный, когда нужно бурить несколько скважин;
• горизонтальный, где выкапывают траншеи ниже глубины промерзания;
• подводный, когда укладка проводится по дну ближайшего водоема.

Бурение скважин

Для эффективного использования тепловой энергии земли, если участок возле строения небольшой, необходимо бурить глубинные скважины. В глубине земли на нескольких метрах сохраняется стабильная положительная температура. Применение таких геотермальных скважин обеспечивает теплом контур теплообменника. Далее это тепло передается второму внутреннему контуру, расположенному в помещении.

Часто бурение нескольких скважин обходится даже ниже, чем проведение укладки по дну водоема. Благодаря этому процесс становится доступным для большего количества желающих.

Процесс проводится малогабаритной буровой установкой и небольшим количеством вспомогательной техники. Это практически не затрагивает окружающую территорию. Обустройство скважины допускается даже в воде, но она не должна быть ближе, чем на 2-3 м от жилого строения.

Максимальная используемая глубина составляет до 200 м, но часто эффективность появляется с уровня в 50 м. На следующем этапе выполняется обустройство скважины. Внутрь полости ставится трубка из пластика, диаметром от 40 мм. В нее пропускают от одной до четырех петель коллектора.

Геотермальный зонд

Полость между грунтом и наружной стенкой трубки необходимо заполнить теплопроводным материалом. Выполняется проводка теплотрассы с подключением к тепловому насосу.

Энергия воды

Этот вариант по стоимости – самый рациональный, поскольку не требует подготовки траншей, котлована и прочих земельных работ. Но такой способен доступен далеко не для каждого – минимальный объем водоема, достаточный для отопление дома 100 кв.м. должен быть не менее 200 куб.м и располагаться не далее, чем 100 метров от домостроения.

В водоемы трубы прокладываются по дну, чтобы не допустить их промерзания в пик морозов.

Проведение расчетов

Чтобы выполнить расчет системы, необходимо учитывать базовые параметры:

• на глубине, превышающей в средней полосе России 15-20 м, температура выдерживается на уровне +8-+10⁰С;
• для вертикальных конструкций принято брать в расчетах получаемое значение мощности в 50 Вт на 1 м высоты, а более точные значения зависят от степени влажности породы, присутствия грунтовых вод и пр.;
• сухая порода дает 20-25 Вт/м;
• увлажненная глина либо песчаник 45-55 Вт/м;
• твердые гранитные породы обеспечат до 85 Вт/м;
• наличие грунтовой воды дает до 110 Вт/м.

Использование теплового насоса

Долговечность системы зависит от характеристик и условий, в которых работает тепловой насос. В геотермальных установках он способен работать примерно 1800 часов в год. Это является средним значением для широт без термальных подземных источников.

Принцип работы теплового насоса

Принцип работы системы термального отопления идентичен и никак не связан со страной производителя или брендом. Геотермальные насосы могут различаться по дизайну исполнения, размеру, внешнему виду, но коэффициент производства тепла всегда будет одинаков у насосов разных фирм и разных стран. Связано это именно с особенностью переработки природной энергии в тепловую.

Нельзя допускать слишком большую выработку насоса, так как этот процесс способен привести к значительному понижению температуры грунта вокруг скважины, а иногда доходит до ее промерзания.

Последствия таких просчетов в итоге приводят к пагубным последствиям – грунт проседает неравномерно, в каких-то местах уходит очень глубоко, в результате чего повреждаются защитные пластиковые трубы. Если дом располагается рядом, то может произойти деформация фундамента или стен за счет геологических изменений.

Периодически необходимо принимать меры по «регенерации» грунта, для чего в теплообменник поставляют дополнительную тепловую энергию. Это может быть энергия солнечного коллектора либо подогрев зонда, когда используется тепловой насос в режиме охлаждения помещений.

В заключение необходимо отметить, что геотермальная установка пока доступна не всем. В некоторых случаях срок окупаемости может продлиться более 10 лет, но в конечно итоге именно такие способы обогрева дома в скором будущем станут не просто альтернативными, но единственно возможными.

ВИДЕО: Геотермальные тепловые насосы

обогрев теплом из-под земли своими руками

Геотермальное отопление применяется для отопительной системы.

В качестве основного или дополнительного источника получения тепла служит энергия земли.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Обогрев дома теплом из-под земли: что это такое

На территории России высокотемпературные (термальные) родники располагаются крайне неравномерно, преимущественно вдали от населённых пунктов, что затрудняет их использование для целей отопления.

По мере развития технологий и внедрения новых видов оборудования, для производства тепловой энергии появилась возможность воспользоваться и низкотемпературными источниками.

Кроме прочего, подземные слои, находящиеся на расстоянии 50—100 метров ниже поверхности земли, имеют положительную температуру равную 10—12 °C. Такие значения сохраняются вне зависимости от времени, что даёт возможность пользоваться отоплением на протяжении всего года.

Преимущества системы геотермального отопления:

• Экономичность. Источниками являются возобновляемые ресурсы, что позволяет избежать финансовых вложений в покупку топлива, как в случае использования традиционных систем. Не потребуются и дополнительные расходы, связанные с транспортировкой, хранением топлива.
• Безопасность. Маловероятно возникновение каких-либо аварийных ситуаций, взрывов и возгораний.
• Экологичность. Так как процесс сгорания в геотермальной системе не используется, то и присущие ему выбросы в атмосферу исключены.
• Автономность. При наличии автоматического управления, не требует частого вмешательства или постоянного внешнего контроля.

Недостатки:

• Немалые первоначальные денежные затраты.
• Трудоёмкая установка.
• Необходимость источника электрической энергии.

Подземное геотермальное отопление дома теплом земли

Содержимое:

1. Как получить тепло в дом из земли
2. Как работает геотермальное отопление дома
3. Как устроено геотермальное отопление
4. Геотермальное оборудование для использования тепла земли
5. Монтаж и установка геотермального отопления
6. Эффективно ли геотермальное отопление на Севере
7. Гейзерное отопление частного дома
8. Как с помощью геотермального насоса отопить дом

Поиски альтернативных источников энергии привели к изобретению устройств, которые способны аккумулировать тепло, в большом количестве находящееся в окружающей среде человека. Солнечные лучи, гейзерные источники, грунт — все это в той или иной степени может удовлетворить потребности в нагреве теплоносителя для системы отопления и ГВС.

Хотя геотермальное отопление за счет тепла земли является относительно новым направлением, перспективы такого решения очевидны. Благодаря установке специального оборудования появляется возможность получения дешевого, практически бесконечного типа тепловой энергии.

Как получить тепло в дом из земли

Земля даже в зимний период времени не промерзает полностью. Этой особенностью пользуются монтажные бригады, прокладывающие трубопровод ниже точки замерзания. Удивительно, но температура этих слоев редко опускается ниже, чем +5 +7°C градусов.

Можно ли воспользоваться способностью земли аккумулировать тепло, извлечь его и использовать для нагрева теплоносителя? Конечно! Но чтобы сделать альтернативное отопление частного дома с помощью тепла земли возможным, потребуется решить следующие проблемы:

• Получение тепла — понадобится аккумулировать тепловую энергию и направить ее в аккумулирующий резервуар.

• Нагрев теплоносителя. Нагретый антифриз должен передать тепловую энергию жидкости, которая циркулирует в системе отопления и ГВС.

• Остывший антифриз необходимо отвести обратно к теплообменнику для дальнейшего нагрева.


Чтобы решить эти вопросы был разработан геотермальный насос с использованием тепла земли. Геотермальный тепловой насос позволяет извлечь количество тепла, которого более чем достаточно для производства большого количества тепла и использования в зависимости от конструкции и месторасположения дома в качестве основного или дополнительного отопительного оборудования.

Как работает геотермальное отопление дома, принцип работы

Подземное глубинное отопление из земли, это больше не фантастика. Такие установки можно спокойно купить в России. Причем геотермальные установки в состоянии работать как в условиях Севера, так и в южных широтах. Но какой принцип они используют в своей работе?

Еще в прошлом столетии был отмечен факт, что при испарении определенные типы жидкостей способны охлаждать поверхность. Именно это происходит когда протирают спиртом кожу перед уколом или поливают асфальтированную площадку, нагретую под солнцем. Этот принцип был взят в качестве основы для разработки холодильного оборудования.

Дальше возникла идея почему бы не пустить процесс охлаждения в обратную сторону и не получить вместо холодного горячий воздух. Большинство современных кондиционеров в состоянии не только охлаждать воздух в помещении, но и работать на его нагрев. Но недостатком таких устройств является то, что они ограничены температурой окружающей среды. Так, после того как отметка достигает -5 градусов, они прекращают работать.

Геотермальные насосы для отопления частных домов от земли полностью лишены такого недостатка, хотя используют принцип, во многом напоминающий работу кондиционера на нагрев помещения.

Как устроено геотермальное отопление

Как уже отмечалось, геотермальная система отопления из недр земли, во многом напоминает работу кондиционера в режиме нагрева. Что происходит в этот момент?

• В нижних слоях грунта, на дне реки или озера устанавливают водяные коллекторы, по которым циркулирует антифриз. Коллекторы поглощают тепло и высвобождают холод.

• Нагретый антифриз с помощью насоса поднимается наверх.

• В буферном баке происходит теплообмен. Нагретый антифриз отдает тепловую энергию теплоносителю или нагревает воду.

• Остывший антифриз поступает обратно к коллекторам.


Существуют установки, которые в состоянии самостоятельно отапливать большие помещения, другие используются исключительно, как вспомогательное оборудование способное обеспечить от 50-75% потребности помещения в тепле.

Геотермальное оборудование для использования тепла земли

Принцип работы глубинной системы отопления дома, за счет энергии земли, основан на применении особого оборудования. Оно выполняет следующие функции: аккумулирует тепло окружающей среды, передает его теплоносителю системы отопления. Для этого используют следующие узлы:

• Испаритель — находится глубоко под землей. Функция испарителя заключается в том, чтобы поглотить тепловую энергию, находящуюся в окружающем грунте.

• Конденсатор — доводит антифриз до необходимой температуры.

• Тепловой насос — циркулирует антифриз в системе. Осуществляет контроль над работой всей установки.

• Буферный бак — собирает нагретый антифриз в одном месте, для передачи энергии теплоносителю. Состоит из внутреннего бака, в нем находится вода из системы отопления и внутренний змеевик, по которому движется нагретый антифриз.


Хотя природное низкотемпературное геотермальное отопление дома теплом земли дает достаточно тепловой энергии, наиболее практичным вариантом отопления при таком решении является подключение его к системе «теплый пол».

Монтаж и установка геотермального отопления

Основная сложность относительно монтажа геотермального оборудования связана с установкой контура теплообменника в грунте-земле. Хотя в интернете можно найти большое количество советов как выполнить эти работы самостоятельно, практика показывает, что большинство советов невозможно применить без специального профильного образования, следовательно, все работы должны выполнять профессиональные монтажники, являющиеся представителями производителя.

После обращения к специалистам, геотермальные системы отопления частных домов за счет тепла земли устанавливаются в следующие несколько этапов:

1. Выезд инженера на дом. Во время первого визита берутся пробы грунта, определяются особенности местности и принимается решение о наиболее эффективном монтаже геотермальной системы. На эффективность установки может влиять также источник предполагаемого тепла. Более производительным считается монтаж теплообменников на дне водоема или у истоков термических источников.

2. Заключение договора и приобретение необходимого оборудования. Расценки могут существенно отличаться в зависимости от сложности проведения монтажных работ и других нюансов. Но в среднем, если выбран качественный немецкий производитель, стоимость установки будет приблизительно равняться его цене. Приобретение под ключ установки Vaillant для дома в 350 кв. м. обойдется приблизительно в 21 тыс. $

3. Монтажные работы. Отопление частного дома подземными геотермальными источниками тепла, а точнее, его эффективность во многом зависит от правильного проведения работ на этапе монтажа. После того как водяные теплообменники будут установлены в грунт, выполняется подключение к геотермальной установке и системе отопления дома.

4. Пуско-наладочные работы. Инженер запускает систему и выполняет точную регулировку устройства. После настройки подписывается Акт о сдаче работ.


Согласно действующему законодательству, предприятие устанавливающее оборудование, может предоставить дополнительные гарантийные обязательства при условии оплаты этих услуг. Такие гарантии обойдутся еще в дополнительную 1000 $.

Эффективно ли геотермальное отопление на Севере

Чтобы создать минимальные условия необходимые для работы геотермальной установки, достаточно соблюдения следующих условий:

• Температура слоя грунта, в котором расположены теплообменники, не должна опускаться ниже +5,+7°C градусов.

• На протяжении всей системы, по которой протекает антифриз, созданы условия, позволяющие избежать его замерзания.

• Геотермальный обогрев загородного дома выполнен после проведения всех необходимых расчетов и проектной документации.


Если учесть все описанные требования становится ясно, что такие установки могут быть эффективными, при соблюдении вышеперечисленных условий. Все же для северных регионов более целесообразно использовать такие установки для нагрева небольших площадей до 150-200 кв. м.

Гейзерное отопление частного дома

Производительность геотермального насоса во многом зависит от температуры грунта или воды, в которых находится теплообменник. В этом отношении жители Камчатки находятся в более выгодном положении. На полуострое Камчатка находится огромное количество термальных источников — гейзеров, которые не остывают даже в зимнее время года.

Перед монтажом оборудования обязательно проводится геологическая разведка. Если теплый источник находится на территории дома, имеет смысл расположить теплообменники на дне этого водоема. Геотермальная энергия в таком случае окупится значительно быстрее.

Как с помощью геотермального насоса отопить дом

Технология обогрева дома подземным теплом наиболее востребована на Западе. Это в первую очередь связано с менталитетом жителей западных стран. Они привыкли делать долгосрочные инвестиции, которые полностью окупаются только через несколько лет. Да и немного найдется людей, которые в состоянии заплатить за установку оборудования около 20 тыс. $ единовременно. Но количество желающих стать независимыми от остальных источников отопления постоянно растет.

Альтернативные способы геотермального отопления дома становятся более популярными, особенно если учесть постоянно растущую стоимость газа.

Тепловая энергия буквально лежит под ногами. Дело только за тем, чтобы нагнуться и «поднять» ее. В этом может помочь геотермальная установка. Монтаж насоса позволяет в зависимости от местности либо полностью компенсировать потребности в тепловой энергии, или удовлетворить их частично, существенно снизив нагрузку на основной источник отопления и систему ГВС частого дома.

Геотермальное отопление дома теплом земли

Для обеспечения частного дома теплом традиционно используются агрегаты, работающие на электричестве, твердом, газовом или жидком топливе. В последние десятилетия в качестве альтернативного источника тепловой энергии используют солнечные коллекторы и тепло земных недр. Обогрев дома с помощью тепла земли называется геотермальным отоплением дома.

Геотермальное отопление дома за счет энергии земли

Отопление от земли пользуется растущим спросом, поскольку стоимость привычных энергоносителей неуклонно повышается, а запасы ископаемого топлива при этом сокращаются. Вложение денег в земляное отопление загородного коттеджа достаточно выгодно с учетом экономических перспектив и существенной экономии средств на автономное теплоснабжение в отопительный период.

Способы получения природной тепловой энергии

Геотермальные тепловые насосы различаются по способу извлечения тепла:

1. Установки, использующие тепло грунтовых вод глубокого залегания, горячих гейзеров и т.д.
2. Системы, в состав которых входит резервуар с антифризом, устанавливаемый в грунте на глубине от 75 метров. Отопление из недр земли обеспечивается за счет естественного нагрева емкости с антифризом; в результате хладагент, проходя через теплообменник, отдает полученное тепло и возвращается в емкость.
3. Геотермальный контур укладывается по дну водоема, который является естественным аккумулятором тепла. В данном случае нужно учесть, что водоем может полностью промерзнуть в зимнее время.

Виды геотермальных тепловых насосов

Отопление дома энергией земли требует масштабных работ по монтажу системы, но зато это экологичный способ получить практически бесплатную тепловую энергию. Чтобы отопить дом, потребуются незначительные расходы на электроэнергию, необходимую для функционирования системы.

Принципы функционирования геотермального отопления

Отопление за счет энергии земли успешно применяется в различных климатических зонах: системы способны работать и в южных, и в северных регионах.

Геотермальная установка в процессе своего функционирования использует такое физическое свойство некоторых жидкостей, как способность испаряться, что приводит к охлаждению поверхности. Именно это явление лежит в основе работы холодильного оборудования.

Принцип работы геотермального отопления представляет собой запущенный в обратную сторону процесс охлаждения. Именно так работают кондиционеры, способные не только охлаждать, но и подогревать воздух в помещении.

Принцип работы теплового насоса

Однако, установки для кондиционирования воздуха имеют ограниченную работоспособность — они не могут функционировать при температуре ниже -5°C. А геотермальная система способна обеспечить обогрев дома независимо от температуры воздуха на поверхности. Это связано с тем, что в той среде, откуда она забирает тепловую энергию, естественным образом поддерживаются стабильные температурные условия.

Устройство геотермальной отопительной системы

Геотермия (наука о тепловом состоянии Земли) сделала возможным практическое применение тепловой энергии, которую земная кора получает от раскаленной магмы в центре планеты.

Специально разработанный тепловой насос для отопления дома устанавливается на поверхности, а в грунте или на дне водоема монтируется теплообменник. Тепловая энергия «выкачивается» на поверхность и позволяет нагреть теплоноситель в контуре отопления дома или объекта нежилого назначения.

Как происходит процесс обогрева

Геотермальное отопление частного дома — экономически эффективный вариант. Если использовать энергию земли для отопления дома, то на каждый киловатт электроэнергии, необходимой для работы оборудования, приходится от 4 до 6 кВт полезной тепловой энергии, полученной из недр планеты.

В сравнении с функционированием кондиционера увидим, что при его эксплуатации на получение 1 кВт тепловой энергии требуется затратить более 1кВт электроэнергии. Это связано с неизбежными потерями на преобразование одной энергии в другую и т.д.

Отапливать жилой дом за счёт тепловой энергии земных недр очень выгодно, но период окупаемости оборудования и затрат на монтаж займет определенное время.

Использование тепла земли для отопления дома не требует установки традиционного котла для нагрева теплоносителя.

В данном случае система состоит из трех составляющих:

• контур нагревания — геотермальный источник тепловой энергии;
• отопительный контур внутри дома — низкотемпературный радиаторный либо напольный;
• насосная станция — тепловой насос для перекачивания в отопительный контур тепловой энергии из контура нагревания в толще грунта или под водой.

Геотермальная система отопления может применяться также для обогрева теплиц, вспомогательных построек, воды в бассейне, садовых дорожек и т.д.

Оборудование для обустройства геотермального отопления

Геотермальное оборудование для глубинной отопительной системы позволяет аккумулировать извлеченную из окружающей среды тепловую энергию и передавать ее теплоносителю в отопительном контуре.

Список оборудования для обогрева с помощью тепла земли включает:

• Испаритель. Устройство располагают на глубине, и оно служит для поглощения находящейся в геотермальных водах или грунте тепловой энергии.
• Конденсатор. Позволяет довести температуру антифриза до необходимой для функционирования системы величины.
• Тепловой насос. Обеспечивает циркуляцию антифриза в контуре нагревания, контролирует работу геотермальной установки.
• Буферный бак — емкость для сбора нагретого антифриза. Позволяет передавать тепловую энергию земных недр теплоносителю. Бак, через который проходит теплоноситель, оборудован теплообменником в виде змеевика. По нему, отдавая тепло, движется нагретый антифриз.

Схема устройства теплового насоса

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы:

• основная часть должна располагаться под землей или на дне водоема;
• в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.

Как выглядит геотермальное оборудование в доме

При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов:

1. Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).

2. Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.

   Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.

3. Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.

4. Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.

   Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.

Горизонтальный и вертикальный тип коллектора

Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Важно! Температура окружающей коллектор среды не должна опускаться ниже +5°C. Контактирующую с промерзающим грунтом верхнюю часть коллектора нужно защитить термоизоляцией для избежания потерь тепловой энергии.

Преимущества и недостатки

Отопление энергией земли имеет целый ряд преимуществ:

• Эффективность. По сравнению с расходами на электричество для работы теплового насоса система позволяет получить в несколько раз больше тепловой энергии.
• Экологичность. Данный вид отопления экологически полностью безвреден, отсутствуют выбросы в атмосферу.
• Безопасность. Нет необходимости использовать какое-либо топливо, химические средства и т.д., нет угрозы взрыва или возгорания оборудования.
• Минимальная потребность в техподдержке. Правильно смонтированная система способна проработать без какого-либо вмешательства не менее 30 лет.
• Экономичность. В ходе эксплуатации отсутствуют затраты на ремонт, что позволяет окупить монтаж отопления в течение 5-8 лет.
• Отсутствие необходимости контролировать работу системы.
• Низкий уровень шума при работе оборудования.
• Неисчерпаемость источника тепловой энергии, не требуется закупать и хранить энергоноситель.

Экологичность использования тепловой энергии недр

К недостаткам можно отнести:

• изначально высокие расходы на оборудование;
• необходимость вести сложные буровые работы на участке для монтажа вертикального контура или портить ландшафт подготовкой траншей для горизонтального теплообменника.

В умеренном климате геотермальные установки доказали свою эффективность. В северных же регионах данный вид отопления подходит для домов небольшой площади (до 200 м²).

Разобравшись, как работает система и из каких частей стоит, можно определить возможность ее монтажа на собственном участке. Преимущественно отопление из земли обустраивают на этапе строительства дома — в этом случае проще вести земляные работы, так как планировка участка и создание ландшафтного дизайна еще впереди.

Видео по теме:

Геотермальное отопление загородного дома своими руками

Экология потребления.Усадьба:Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. Многие уверены, что геотермальное отопление дома своими руками – это фантастика. Но это не так!

Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. В России геотермальная энергетика используется преимущественно в промышленных масштабах, например, существуют дальневосточные электростанции, работающие на основе тепла Земли. Многие уверены, что геотермальное отопление дома своими руками – это фантастика. Но это не так!

Несколько исторических фактов

Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в альтернативных источниках энергии. Именно в тут пору и стали создаваться первые геотермальные отопительные системы. Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.

При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом.

Например, в Швеции активно используют воду Балтийского моря, температура которой составляет + 4 градуса. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне. В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев. Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

• Исключается процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
• Акустический комфорт. Тепловой насос работает практически бесшумно.
• Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
• Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
• Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
• Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования. Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного и внутреннего контуров коллектора.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование коллектора позволяет сэкономить значительные средства. К тому же сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Источники геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

• высокотемпературные;
• низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников. Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов. Максимально они сконцентрированы на Камчатке, где подземную воду применяют в качестве теплоносителя и поставляют в системы ГВС.

Для эффективного использования тепловой энергии земли не нужен вулкан. Достаточно использовать те ресурсы, которые находятся всего в 200 метрах от земной поверхности

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода. Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Принцип работы альтернативного отопления

Если вы знакомы с тем, как работает кондиционер или холодильник, то схожесть этих процессов с принципом функционирования геотермального отопления очевидна. Основу системы составляет тепловой насос, который включается в два контура – внешний и внутренний.

Чтобы организовать традиционную систему отопления в любом доме, необходимо смонтировать в нем трубы для транспортировки теплоносителя, и радиаторы, при нагревании которых тепло будет поступать в помещения. В нашем случае трубы и радиаторы тоже нужны. Они и образуют внутренний контур системы. В схему могут быть добавлены теплые полы.

Внешний контур выглядит гораздо масштабнее внутреннего, хотя его размеры можно оценить только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз на основе этиленгликоля, что гораздо предпочтительнее.

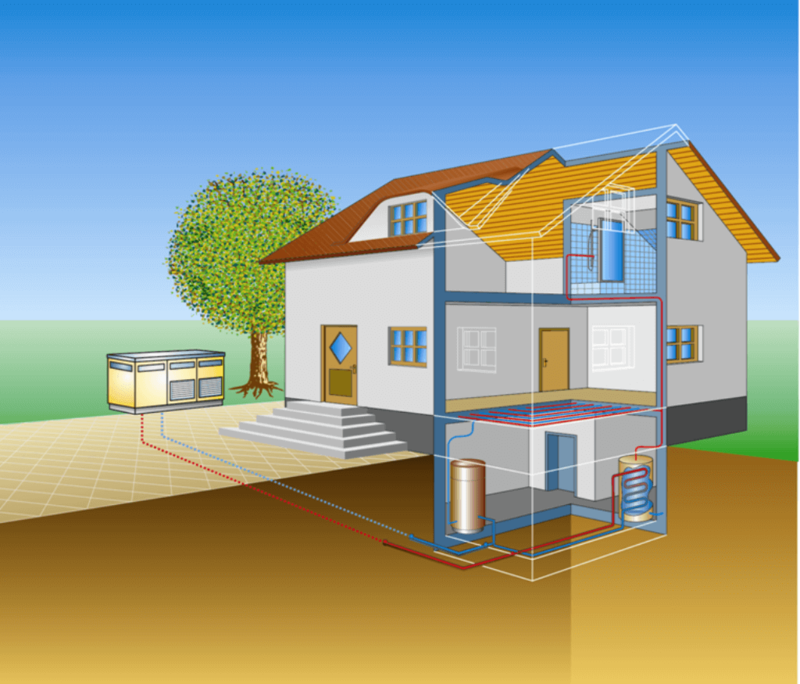

В состав геотермальной системы отопления входят два контура – внутренний и внешний, а так же сердце отопительной системы – тепловой насос, который, сжимая теплоноситель, повышает его температуру

Теплоноситель во внешнем контуре прогревается до состояния среды, в которую он погружен, и отправляется в «подогретом» виде в тепловой насос. Через него сконцентрированное тепло сообщается внутреннему контуру, в результате чего вода в трубах, радиаторах и теплых полах нагревается.

Таким образом, ключевым элементом, оживляющим всю систему, является тепловой насос. Если в вашем доме есть обыкновенная стиральная машинка, то знайте: этот насос займет приблизительно аналогичную площадь. Для работы ему нужна электроэнергия, но, потребляя всего 1 кВт, он обеспечивает выработку 4-5 кВт тепла. И это не чудо, поскольку источник «добавочной» энергии известен – это окружающая среда.

Два вида расположения теплообменника

Имеются два варианта отопления частного дома с использованием низкотемпературной энергии элементов окружающей среды. Основу системы во всех трех случаях составляет геотермальный насос. Внутренний контур остаётся без изменений для любого способа отопления, а основное различие заключается в расположении внешнего контура.

Геотермальное отопление бывает с теплообменником, расположенным:

• вертикально;
• горизонтально.

Горизонтальные теплообменники систем укладываются в котлован или открытый водоем в виде своеобразного змеевика, вертикальные располагаются в скважинах, вскрывающих или не вскрывающих водоносный пласт.

Каждый из приведенных здесь видов отопления характеризуется своими особенностями, недостатками и преимуществами. Если вы намерены создать такую систему отопления собственными руками, вам будет интересно узнать о каждом из видов подробнее.

Вертикальное размещение внешнего коллектора

Этот вид отопления основан на интересном природном явлении: на глубине 50-100 метров и более от своей поверхности земля круглогодично имеет одинаковую и постоянную температуру 10-12 градусов.

Чтобы иметь возможность использовать эту энергию земли, необходимо бурить вертикальные скважины. С целью максимального сохранения ландшафта можно пробурить несколько труб с одной исходной точки, но под разными углами. Внешний контур системы будет смонтирован непосредственно в этих скважинах. Это позволит эффективно отобрать у земли её тепло. Разумеется, этот способ трудно назвать простым и малобюджетным.

Для создания вертикальной системы геотермального отопления нужно использовать оборудование для бурения скважин, без применения буровой установки решение задач по устройству системы будет довольно трудоемким

Актуален он в том случае, когда прилегающая к дому территория уже обустроена, и нарушение её ландшафта нецелесообразно. Глубина бурения скважины может достигать от 50 до 200 метров. Конкретные параметры скважины зависят от геологической обстановки на участке и параметров будущего сооружения. Срок службы такой конструкции составляет примерно 100 лет.

Для устройства вертикального варианта системы с теплообменником, извлекающим энергию подземной воды, потребуются пробурить две водоносные скважины. Из одной из них, именуемой дебетовой, с помощью насоса производится забор воды, которая после передачи тепла сливается во вторую, приемную выработку.

Минус геотермальной системы с двумя скважинами в недостаточной эффективности для обогрева загородного дома. Слишком много энергии тратит циркуляционный насос. Зато для поставки теплоносителя контуру теплого пола получаемой тепловой энергии вполне достаточно

Горизонтальное расположение грунтового коллектора

Чтобы уложить внешний контур при горизонтальном виде отопления, нужно знать, на какую глубину промерзает земля в вашей местности. Трубы укладываются ниже уровня промерзания в заранее подготовленные траншеи, захватывая при этом довольно большое пространство: чтобы отопить дом, площадь которого составляет 200-250 кв. метров, нужно использовать примерно 600 кв. метров теплообменника. То есть шесть соток.

Недостатком этой конструкции является большая площадь, которую она занимает. Если вам нужна на участке лужайка, покрытая травой и цветами – это ваш вариант. А от плодоносящих деревьев трубы коллектора лучше держать подальше

Понятно, что при таких условиях, объём земляных работ будет значительным. Кроме того, нужно учесть в плане расположение деревьев и прочей растительности на участке, чтобы не заморозить их. Например, нельзя располагать трубы коллектора ближе, чем в полутора метрах от деревьев.

Этот способ монтажа используют, как правило, в тех случаях, когда участок только осваивается под строительство. Все расчеты и планы по постройке коттеджа, организации его отопления и планировке земельного участка лучше всего выполнять одновременно.

Погружение горизонтального теплообменника в водоём

Этот способ требует особого расположения домовладения – на расстоянии примерно в 100 метрах от водоёма, имеющего достаточную глубину. Кроме того, указанный водоём не должен промерзать до самого дна, где и будет расположен внешний контур системы. А для этого площадь водоёма не может быть меньше 200 кв. метров.

Этот вариант размещения теплообменника считается наименее затратным, но подобное расположение домовладения все-таки встречается не часто. Кроме того, могут возникать сложности, если водоём относится к объектам общего пользования

Очевидным преимуществом этого метода является отсутствие обязательных трудоёмких земляных работ, хотя с подводным расположением коллектора все-таки придется повозиться. И специальное разрешение на проведение таких работ тоже понадобится. Впрочем, геотермальная установка, использующая энергию воды, все-таки является наиболее экономичной.

Своими руками: что и как

Если уж монтировать геотермальное отопление своими руками, то внешний контур лучше все-таки купить в готовом виде. Конечно, мы рассматриваем лишь способы горизонтального расположения внешнего теплообменника: под поверхностью почвы или под водой. Скважинный вертикальный коллектор смонтировать самостоятельно гораздо сложнее, если вы не обладаете оборудованием и навыками бурения.

Тепловой насос – не слишком габаритное оборудование. В вашем доме он не займет много места. Ведь по размеру он сопоставим, например, с обычным твердотопливным котлом. Подключить к нему внутренний контур вашего дома – задача не сложная. Вообще-то делается всё точно так же, как и при организации отопления с использованием традиционных источников тепла. Главная трудность – устройство внешнего контура.

Такое расположение дома относительно пруда встречается чаще. Главное, чтобы водоём был не дальше, чем в 100 метрах от коттеджа

Лучшим вариантом будет использование водоёма, если такой найдется на расстоянии не более 100 метров. Необходимо, чтобы его площадь превышала 200 квадратных метров, а глубина – 3 метра, составляющие средний параметр промерзания. Если этот водоём вам не принадлежит, то проблемой может стать получение разрешения на его использование.

Если же водоём – это пруд, который находится у вас в собственности, то дело упрощается. Воду из пруда можно временно откачать. Тогда работы на его дне можно будет выполнять легко: нужно будет уложить трубы по спирали, закрепив их в этом положении. Земляные работы понадобятся только для рытья траншеи, которая нужна будет для присоединения внешнего контура к тепловому насосу.

После выполнения всех работ, пруд может быть снова заполнен водой. В ближайшие лет сто внешний теплообменник должен работать исправно и не доставлять хлопот его владельцу.

Если в вашем распоряжении оказался земельный участок, на котором вам только предстоит возводить жильё и растить сад, имеет смысл распланировать горизонтальный теплообменник грунтового типа. Для этого следует сделать предварительный расчет площади будущего коллектора, исходя из параметров, которые уже указаны выше: 250-300 квадратных метров коллектора на 100 кв. метров отапливаемой площади дома.

Если вам достался участок без строений и растительности, которую бы хотелось сохранить, грунт при сооружении внешнего горизонтального почвенного контура можно просто снять: это легче, чем выкапывать траншеи

Траншеи, в которые предстоит укладывать трубы контура, нужно выкапывать ниже уровня промерзания почвы. А ещё лучше – просто снять грунт на глубину его промерзания, уложить трубы, а после вернуть грунт на место. Работа трудоёмкая, сложная, но, имея большое желание и целеустремленность, вы сможете её выполнить.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя. Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

• на 4-5 кВт – 3000-7000 условных единиц;
• на 5-10 кВт – 4000-8000 условных единиц;
• на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной. Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. метров. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Видео о принципах и результатах эксплуатации

Если вам проще воспринимать наглядную информацию, то этот видеоролик позволит вам своими глазами увидеть, как именно функционирует геотермальная система, а также больше узнать о том, кому и почему этот вид отопления выгоден.

Предлагаем вам посмотреть небольшой видеоролик, в котором владелец горизонтального подпочвенного коллектора, расскажет о своих впечатлениях от его эксплуатации. Кроме того, посмотрев это видео, вы узнаете о текущих расходах, связанных с эксплуатацией системы геотермального отопления.

Каждый владелец частного дома выбирает сам, покупать ли ему услуги ресурсоснабжающих организаций или надеяться только на себя самого. При этом он руководствуется целым списком соображений. Задача, которую мы перед собой поставили, заключается не в том, чтобы подтолкнуть вас к готовому выводу, а в том, чтобы поделиться информацией о вариантах решения стоящей перед вами задачи. опубликовано econet.ru



принцип работы, монтаж своими руками, обогрев из земли

Уютное и комфортное жилище, в котором прохладно летом и тепло зимой, — это, без преувеличений, мечта любого человека. Существует множество видов отопления домов – дрова, торф, электроэнергия, уголь, газ, геотермальное отопление. Но оборудование, которое работает на угле, газе, торфе и тому подобном, никак нельзя отнести к категории экологически чистых и безопасных. А стоимость такого топлива колеблется очень сильно.

Многие считают, что газовое отопления частного дома – это оптимальный вариант. Однако здесь также есть некоторые весьма существенные отрицательные моменты. В некоторых случаях установить подобное отопление невозможно, если к вашему коттеджу не подведена газовая магистраль. Монтаж газовой установки требует постоянного обслуживания, строгого соблюдения всех норм безопасности, а также специальных разрешений.

Однако есть один достаточно хороший вариант отопления без газа – это геотермальное отопление дома. Число пользователей подобных систем увеличивается ежедневно, поскольку такое отопление может похвастаться множеством положительных качеств. К числу наиболее важных стоит отнести то, что подобная отопительная система является наиболее экономичной, а также экологически чистой и безопасной.

Принцип работы

Система отопления от тепла земли состоит из 3-х основных составляющих:

• Внутренний контур;
• Внешний контур;
• Тепловой насос.

Многих интересует вопрос: что представляет собой отопление энергией земли? Конструкция такой системы достаточно сложна для понимания, поэтому для разъяснений приведем небольшой пример.

Можно сказать, что геотермальная система в некотором роде представляет собой холодильник, только «наоборот».

Испаритель, который здесь играет роль морозильника, находится в глубине недр земли. Конденсатор, который выполнен в виде медного змеевика, используется для доведения воздуха или воды до необходимой температуры. Температура испарителя, находящегося под землей, при этом существенно ниже, чем над поверхностью.

По заявлениям производителей подобных систем отопления, температура находится в диапазоне от 5 до 8 градусов Цельсия.

Принцип работы.

Использование прочных и надежных компрессоров, а также инновационные технологии рефрижераторных систем дают возможность создавать уникальные и необычные способы «некачественного» тепла, которое находится над землей, в «качественное» тепло, которое в дальнейшем применяется в геотермальном отоплении частного дома.

Как результат, это позволяет начать промышленное производство основного элемента при таком способе обогревания помещения – тепловых насосов.

Геотермальные системы отопления работают на принципе физической передачи тепла хладагенту за счет энергии земли. Приблизительно такой же принцип работы реализуется в обычном холодильнике. Более 75% всего объема тепла, которое выделяется при функционировании системы обогрева дома, представляет собой энергия окружающей среды, которая в дальнейшем накапливается и поступает в жилые комнаты и прочие помещения коттеджа.

По этой причине данная энергия обладает замечательной способностью к самовосстановлению, в результате чего геотермальной системой отопления не наносится никакого ущерба экологическому и энергетическому балансу нашей планеты.

История появления

Основная причина появления подобных систем отопления коттеджей – это энергетические кризисы, имевшие место быть в 70-х годах прошлого века. Изначально, лишь самые элитные и богатые семьи позволяли себе установить инновационную систему отопления из земли.

В дальнейшем благодаря постепенному развитию науки и техники, а также появлению новых технологий, такие системы получили более широкое распространение, ведь их стоимость приобретения постоянно уменьшалась.

Теперь для семьи со средним доходом геотермальная система отопления доступна без серьезного ущерба по бюджету. Усовершенствование и модернизация геотермального оборудования осуществляется до сих пор, поскольку установка новых агрегатов ведет к уменьшению потребления энергии и большой экономии.

Плюсы

Функционирование подобных отопительных систем осуществляется на качественно новом и необычном топливе – энергия недр земли используется для кондиционирования, а также обогрева частного дома. Эта энергия создает оптимальные и уютные условия для жизни, а также не загрязняет окружающую среду вредными веществами и отходами. Отопление дома осуществляется с помощью бесплатной энергии, на 1 кВт электроэнергии система возвращает 4-5 кВт тепла

Геотермальное отопление загородного дома эффективно и безопасно работает без каких-либо процессов сгорания, поэтому нет предпосылок к тому, что система может загореться или взорваться.

Не менее важное достоинство – нет необходимости в приобретении дополнительных вытяжек и дымоходов, которые могут потребоваться для обеспечения бесперебойного функционирования прочих видов отопительных систем. Во время работы отопления от земли не выделяются вредные испарения и запахи, такая система не издает лишнего шума, к тому же не занимает много места.

Геотермальные агрегаты, в отличие от твердотопливных и жидкотопливных систем, практически не заметны для людей, они не разрушают целостность фасада и интерьера дома. Не потребуется тратить время на обдумывание таких вопросов, как хранение, доставка и приобретение топлива, поскольку энергия планеты неисчерпаема.

Еще один весьма примечательный факт – с помощью геотермальных насосов можно отапливать помещения зимой или охлаждать коттедж во время жары.

Если вам требуется отопление дома теплом земли, то также стоит учесть его финансовую сторону. Сразу же отметим, что процесс монтажа подобной системы потребует больших затрат по сравнению с дизельным и газовым оборудованием.

В противовес этому можно отметить, что уровень потребления электроэнергии значительно меньше, так что в долгосрочной перспективе экономическая целесообразность приобретения именно геотермального оборудования видна невооруженным глазом. По словам разработчиков, с каждого потраченного киловатта электрической энергии будет возвращено до пяти киловатт тепловой энергии.

Монтаж

Существует несколько способов, позволяющих затратить минимум пространства для монтажа тепловых насосов:

1. эксплуатация подземных зондов. Для этого потребуется запустить в глубокую скважину специальный контур, который наполнен антифризом;
2. эксплуатация теплых грунтовых вод. Для этого потребуется пробурить достаточно глубокую скважину. Грунтовые воды прогоняются через теплообменник, предварительно выкачиваясь насосом;
3. прокладка специальных зонтов в горизонтальном положении ниже уровня зимнего оледенения на дне водоема.

Заключение

Напоследок отметим, что геотермальное экологически чистое отопление для обогрева загородного дома эффективнее всего проявило себя при совместном режиме работы с «теплыми полами». Это дает возможность владельцу дома насладиться уникальным уютом и комфортом, а также сэкономить неплохую сумму денег.

Главное достоинство такого необычного сочетания заключается в том, что обеспечивается принцип равномерного нагрева всего помещения, препятствуя созданию зон перегрева. За год работы экономия от использования подобной системы теплых полов и геотермального отопления достигает порядка 20% по сравнению с традиционными радиаторными батареями.

Геотермальное отопление своими руками — вполне реальный проект, который сулит немало выгод владельцам частных домов. Конечно, часть оборудования придется купить в готовом виде, поскольку его изготовление в домашних условиях просто невозможно. Но довольно большой объем работ можно сделать и самостоятельно, не привлекая специалистов.

Существенная экономия средств — только одно из преимуществ такого решения. Еще один «плюс» — уверенность в качестве материалов и выполненных работ.
