Каркасный дом своими руками: пошаговая инструкция

Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.

Постройка каркасного дома

Постройка каркасного дома: краткая инструкция

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

  • Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
  • Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
  • Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
  • Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.
Этапы постройки каркасного дома

Рассмотрим основные этапы возведения каркасного дома по порядку.

1. Подготовка и разметка участка

Нельзя обойти стороной подготовительные работы. Они необходимы в строительстве любого дома, а тем более — каркасного, при возведении которого нужно придерживаться определенной технологии. Если вы создавали проект самостоятельно, то наверняка учли особенности грунта на участке. Если же проект был куплен, вам потребуется адаптировать проект под ваш участок.

Для начала вам нужно проделать следующие работы на участке:

  • Очистка от мусора: не должно быть строительных элементов, веток, коряг, пней. Если вы приобрели участок со старой постройкой, необходимо ее демонтировать и убрать строительный мусор.
  • Подготовка въезда для транспорта. Свободный въезд на участок необходим как для вывоза мусора, так и для завоза строительных материалов. Важно предусмотреть возможность разворота техники на участке.
  • Выравнивание участка. Большое количество бугров, впадин и других неровностей будет мешать вам в разметке и оценке уклона рельефа. Черновое выравнивание надо произвести до старта строительных работ.
  • Создание временного склада. Продумайте, где будете хранить стройматериалы. При неровностях рельефа материалы лучше складывать на возвышенных местах, чтобы в них не скапливалась влага, а также соорудить навес для защиты от осадков.

Перед постройкой каркасного дома необходимо сделать разметку — это обозначение на местности, где будет располагаться будущее сооружение. Схему, созданную в электронном носителе или на бумаге в масштабе, корректно переносят на участок, используя бруски и веревки. Колья вкапывают в грунт, а между ними протягивают веревку для обозначения стен, как показано на фото:

Разметка для каркасного дома

Во время разметки измеряют углы, чтобы они были четко 90°, учитывают длину стен, указанную на схеме. Даже минимальных отклонений в расчетах и градусах нужно избежать — последствия чреваты перекосом стен от малейшей нагрузки — такой дом долго не простоит.

2. Виды фундамента: какой лучше для каркасного дома

В постройке каркасного дома не обойтись без закладки качественного фундамента. Он является основой, идеально ровной «подставкой», которая держит всю конструкцию. Цель — равномерно распределить вес дома для исключения любых его деформаций.

Каркасное строительство считается «облегченным», поскольку стены достаточно легки и не давят на грунт и фундамент так сильно, как кирпичные или бетонные строения. Поэтому основа под дом обычно используется достаточно простая, но способная выдержать несущие стены — это свайный или мелкозаглубленный ленточный фундамент. Тем не менее, при выборе типа фундамента важно учесть общий вес конструкции и состояние грунта.

Свайный фундамент

Требуется в случае, если грунты нестабильные, пучинистые, подвижные и зыбкие, частично размытые или наполненный влагой. Это встречается на глине или тяжелых суглинках, а также бывает, если возведение планируется неподалеку от реки или водоема. Подобного типа фундаменты предполагают установку свай, которые завинчиваются или забуриваются глубоко внутрь, где находятся неподвижные, стойкие слои почвы. Сваи могут быть металлическими винтовыми или заливными, когда в пробуренное отверстие заливается бетон по арматуре. На сыпучих грунтах для укрепления применяются специальные опалубки или обсадная труба.

Ленточный фундамент

Это каменная лента, которая уходит в грунт примерно на 100-400 мм. Сверху такой фундамент возвышается до 300 мм. Общая высота будет составлять до 700 мм. Ленту заливают в выкопанные ранее траншеи. Что касается заливки, то это бетонный раствор, который можно сделать самостоятельно. Сначала в траншее создают «песчаную подушку» до 100 мм, а сверху кладут арматуру из металла. После уже заливают раствором.

При желании можно ниже заглубить основу или сделать ее выше — параметры на ваше усмотрение. Для этого придется потратить больше материалов, но конструкция основания будет более громоздкой и массивной.

Плитный фундамент

Его другое название — плавающий. Он так именуется потому, что учитывает сезонные расширения почвы: основа будет приподниматься и оседать вместе с грунтом. Нельзя пренебрегать качеством материала: плита должна быть максимально устойчивой к нагрузкам, механическим повреждениям, отличаться прочностью и долговечностью.

Такой фундамент создают из арматуры и бетона. Арматуру перетягивают проволокой в виде сетки, чтобы усилить прочность. Плиту погружают в грунт на 100 или 200 мм — это минимальное заглубление. Можно обойтись и без этого — налить бетон сразу на гравийную подушку. Плита должна быть примерно до 300 мм в высоту.

Полезны водонепроницаемые добавки в бетон, чтобы плита была защищена от влаги. И тогда внутри дома никогда не будет влажных полов и сырости. Такой фундамент простоит долгие годы.

3. Обвязка брусом

В возведении каркасного дома не обойтись без обвязки. Сверху на установленные сваи кладут горизонтальные балки из бруса, которые и выполняют роль обвязки и служат для распределения веса дома.

Чтобы создать прочную обвязку, как правило выбирают брус сечением 150х150 мм. Углы соединяют методом полулапы или в полдерева, что можно увидеть на фото:

Соединения углов

При использовании того или иного метода необходимо помнить о том, что здесь играет существенную роль толщина среза дерева. Полулапа — балка срезается таким образом, чтобы элементы находились под углом друг к другу. Полдерева — отрезается половина от толщины. Соединения скрепляются сверху пластиной. Также применяется металлическая скоба для лучшего укрепления. После этого угол обвязки устанавливают на фундамент и создают надежный крепеж с помощью металлического анкера. Не забудьте о том, что брус необходимо обработать специальным антисептическим раствором.

4. Монтаж каркасного дома

Инструкция монтажа начинается с каркаса — это очень важный момент, в котором нужно правильно подобрать доски, балки, соединить их по выбранной технологии.

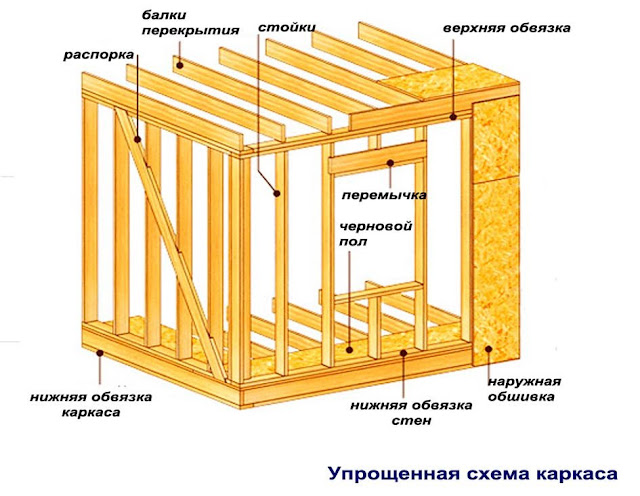

Каркас

Поэтапная инструкция возведения каркаса:

  • Процесс измерения. Те места, где будут находиться стыки деревянных деталей, а также устанавливаться стойки, необходимо измерить рулеткой, чтобы не ошибиться в расчетах. После все обозначить карандашом, чтобы последующие работы выполнялись правильно.
  • Проверка углов. Сначала проверяют стойки — вертикальны ли они, имеются ли отклонения от нужного размера и угла. Выверяют угол соединения, а также горизонт верхней обвязки. Между балкой и стойкой должен быть угол четко 90° без малейших отклонений.
  • Подбор крепежа. Очень важно, чтобы все каркасные элементы были надежно скреплены между собой. Для этого подбирают наиболее прочные детали.

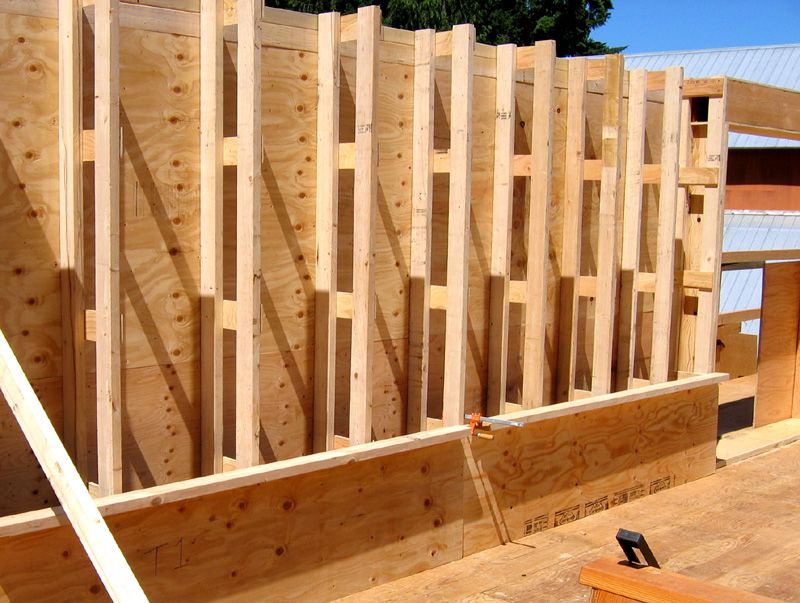

Сборка стен

Каркасный дом монтируют из элементов, которые заранее подготавливают и собирают отдельно наподобие детского конструктора. Готовые шаблоны и стены поднимают, подпирают балками для временной установки, после чего используют крепежные элементы для надежного соединения.

Как возводятся стены:

  • Сначала укладывают нижнюю обвязку.
  • Каркасы стен собираются отдельно для каждой стороны. Это вертикальные элементы, также нижние и верхние. Иначе такие детали называются шаблонами. Их поднимают и ставят на обвязку.
  • Сверху шаблонов возводится еще одна обвязка — верхняя. Она нужна для того, чтобы установить стропила кровли.

Шаблон обычно бывает высотой в 6 м или больше. Естественно, что самому справиться с такой громоздкой деталью никому не будет под силу. Поэтому желательно, чтобы шаблон поднимали три человека, не меньше. Если же стены требуются более высокими и длинными, то для их возведения соединяют несколько шаблонов в одно, используя резьбовые впадины.

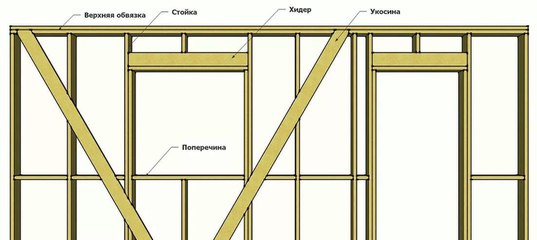

Укосины

Это наклонные элементы каркаса, которые указаны в схеме дома. Они выполняют важную роль — повышают прочность всей конструкции. Для создания укосин берут доски 100-50 или 150-50 мм. Чтобы детали располагались правильно, внимательно изучите схему, а также посоветуйтесь со специалистом в этом деле, чтобы монтаж был выполнен идеально точно.

Ригель

Ригель — это доска, расположенная горизонтально. Ее крепят вместе с доской, которая находится в верхней обвязке. Сначала ригель закрепляют в шаблон, который собирается на земле. Для создания этого элемента применяют деревянные элементы с толщиной 50 мм и более. Именно ригель влияет на то, чтобы нагрузка на стойки была ровной, не было перекосов или наклонов.

Также ригель — это и дополнительная подпорка между наклонными частями крыши. Этим словом можно обозначить все балки, которые используются в строительстве и работают на сжатие.

Простенки

Внутренние стены или перегородки между комнатами таким же образом собирают из отдельных шаблонов, а потом устанавливают целиком в конструкцию. Так как стены внутри почти ничем не нагружены, их выполняют из облегченных досок, имеющих малое сечение. Но при этом не стоит забывать о шумоизоляции. В толщину стен должен помещаться шумоизоляционный материал, а также утеплитель при необходимости.

Углы

Углы играют в каркасе очень важную роль — нагрузка на них идет основательная. Поэтому углы желательно собирать из нескольких досок — возьмите два-три опорных элемента.

Двери и окна

Если вы установили каркас правильно, поставили внутренние стены и укрепили углы, самое время совершать монтаж дверей и окон. Намного проще будет заказать окна вместе с услугой установки, поскольку при монтаже нужны определенные навыки и знания. Такую работу лучше всего доверить специалистам.

Двери же собираются самостоятельно с легкостью. Коробка создается из деревянных досок, которые должны иметь толщину 25-30 мм.

Кровля

Типы кровли и принцип устройства кровли каркасного дома не отличаются от домов, построенных по другим технологиям. В первую очередь, надо определиться с типом конструкции кровли. Чаще всего выбирают между двускатной и ломаной мансардной крышей. Первый вариант проще для устройства своими руками. Если вы строите дом впервые, лучше остановиться на этом варианте.

При этом надо проверить угол уклона скатов кровли, заложенных в проект дома. Самым оптимальным считается уклон в 30-45 градусов, обеспечивающий естественный сход снега и воды при осадках.

Каркас кровли представляет собой набор стропил, опирающихся на обвязочные балки — мауэрлаты и коньковый прогон. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил — ветровой ригель. Сверху на стропильную конструкцию монтируется основа для монтажа утеплителя и кровельного материала — обрешетка из сухой доски.

Особое внимание уделяется расчету стропильной системы: количество стропил, их длина и сечение, шаг установки, метод крепления. Выбрать подходящее сечение можно самостоятельно или с помощью специальных строительных таблиц. На параметры стропильной системы влияют предполагаемые ветровые и снеговые нагрузки, вес кровельных материалов, угол уклона кровли. Стропила должны быть полностью идентичны.

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Черновой пол

Чтобы правильно создать черновой пол в каркасной постройке, необходимо знать пошаговый процесс. Пол каркасной конструкции состоит из двух слоев: это черновой пол (основание) и чистовой пол. Черновой пол может быть бетонным или деревянным.

Устройство бетонного пола вмещает несколько слоев:

  • Песчаный слой, который должен быть примерно 10 мм.
  • Теплоизоляция, созданная из керамзита. Иногда применяются другие материалы — пеноплекс, опилки, смешанные с глиной.
  • Гидроизоляция — заливается бетон, в состав которого добавлены вещества, защищающие от влаги.

При возведении деревянного чернового пола обычно появляется полое пространство под ним. Сверху нижней обвязки кладутся деревянные лаги, а к ним уже присоединяются доски самого пола. Сверху, через изоляционный материал, на них кладется утеплитель из выбранного вами материала. На него, также через пароизоляционную мембрану, расстилают покрытие чистового пола: ОСП, ламинат, линолеум и другое.

Посмотрите видео о строительстве каркасного дома от компании «Скандинавия Дом»:

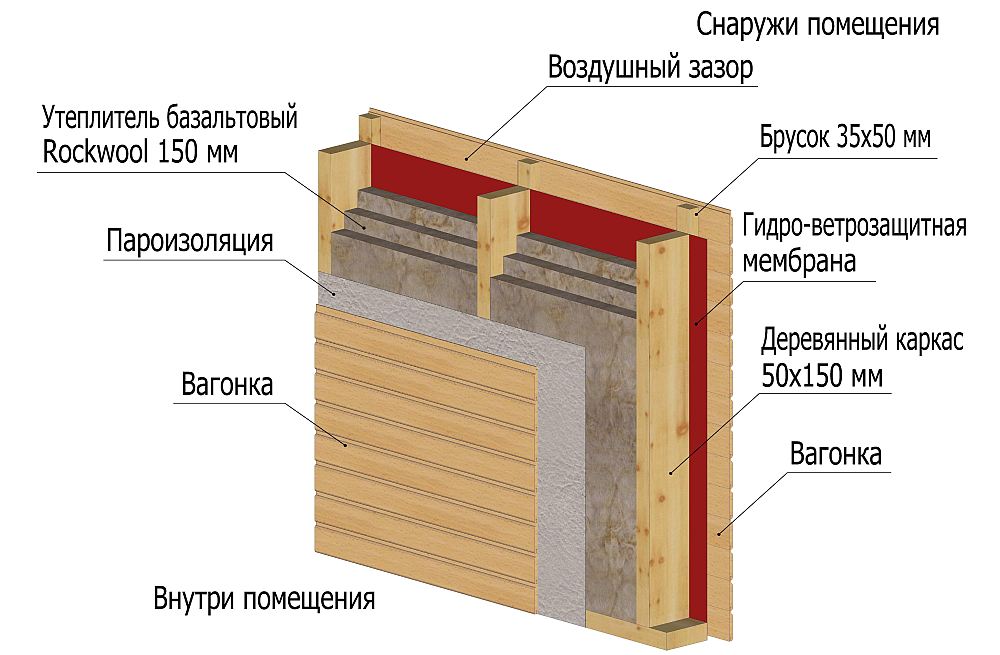

5. Утепление и наполнение каркаса

Вот силовой каркас уже и готов. Самое время заняться вопросом утепления. Грамотно подобранный утеплитель позволит сохранить комфортную температуру независимо от погодных условий и сезона. Вариантов утепления каркасного дома много. Самые популярные — минеральная вата и ее производные, стекловата и эковата, до сих пор популярным является и пенопласт, применение которого все же имеет массу ограничений:

Минеральная вата

Считается лучшим вариантом для утепления. Она выпускается в виде матов, спрессованных для удобства использования. Она пропускает достаточно воздуха, не создает конденсат и минимизирует теплопотери. Со временем материал остается прежним: не сбивается в комки, не слеживается, не утрачивает своих первоначальных качеств. Поначалу может немного сжаться — в момент установки. Но потом полностью распрямляется и заполняет собой все щели, швы, благодаря чему по дому не будут гулять сквозняки.

Но помните, что минеральная вата достаточно хорошо впитывает влагу, поэтому ее нужно с внешней стороны защитить, укрыв мембранной пленкой, которая будет пропускать воздух и оберегать от повышенной влажности. Структура мембраны такова, что она не мешает воздухообмену, поэтому использовать ее можно и нужно. Благодаря ей в доме не будет сырости, о конденсате, грибке, плесени на стенах и прочих неприятностях можно не переживать.

Иногда вместо мембраны используют полиэтилен. В таком случае все «дышащие» свойства материала сходят на нет. Тогда можно просто использовать дешевый пенопласт и не тратиться на минеральную вату.

Пенопласт

Плиты пенопласта сделаны из пенополиуретана. Они намного дешевле минеральной ваты, но это — единственное их преимущество. Они оставляют щели и без дополнительного уплотнителя не обойтись: нужно задуть все пеной. Также пенопласт не пропускает воздух, из-за чего в комнатах может скапливаться конденсат и появляться сырость в воздухе. Такого рода утепление потребует обязательной установки вытяжной вентиляционной системы.

Помните, что материал внешней отделки также может не пропускать влагу и не выводить ее из дома. Именно поэтому между плитами и мембраной желательно оставить вентиляционный зазор, через который будет выводиться влажный воздух. Для создания зазора берут деревянную обрешетку с параметрами 50х50 мм и устанавливают вдоль опор.

Подробнее об энергоэффективности и утеплении читайте в статье «Энергоэффективный дом: технология или модная приманка?»

6.
Отделочные работы

Отделочные работы — финальный этап строительства каркасного дома. Отделка подразделяется на внешнюю и внутреннюю.

Внутренняя отделка

Внутренняя отделка заключается в монтаже финишного материала. Этим материалом может быть:

  • вагонка
  • гипсокартон или гипсоволокно с последующей поклейкой обоев или покраской стен
  • ОСП-плита для последующей штукатурки стен

Последовательность отделочных работ:

  • Смонтируйте материал внутренних стен из ОСП или гипсокартона.
  • Устраните стыки. Обратите внимание на зазоры между панелями: они там непременно будут. Если речь идет о гипсокартоне, то целесообразно зашпатлевать все стыки или проклеить их бумажной лентой.
  • Грунтовка. Хотите поклеить обои — пройдитесь по поверхности клеем, а для краски используйте специальный грунтовочный состав.
  • Финишная отделка. Это покраска стен, нанесение рисунков, декоративных элементов, штукатурного слоя, поклейка обоев, оклейка листов из пробкового покрытия и прочее.

Каркасная технология строительства предоставляет достаточную свободу выбора материалов для внутренней отделки дома. При этом существуют нюансы, связанные с подготовкой основания.

Внешняя отделка

Внешняя отделка, помимо эстетической, несет еще и защитную функцию, поэтому на выбор варианта отделки влияют и климатические особенности региона постройки дома.

Два ключевых принципа монтажа фасада каркасного дома — с устройством вентилируемого фасада и без него. Вентилируемый фасада позволяет создать дополнительный контур утепления дома, поэтому его выбирают чаще всего.

Сами же варианты внешней отделки очень разнообразны — от деревянных панелей, блок-хауса и имитации бруса и от недорогого пластикового сайдинга до дорогих термопанелей и фасадной клинкерной плитки. Каркасная технология позволяет реализовать любые дизайн-идеи: фасады могут быть скомбинированы из 2, 3, а то и 4 разных материалов.

Заключение

В строительстве важен результат: жилой дом должен служить долго, выдерживать негативные воздействия окружающей среды, быть теплым и комфортным. Чтобы этого добиться, мало уметь держать в руках молоток и понимать в геометрии. Построить каркасный дом своими руками — задача не из легких. Надо научиться читать проекты, разбираться в материалах, уметь рассчитывать их количество, четко планировать работы и найти рукастых помощников для четкой реализации плана работ. Придерживайтесь инструкций, смотрите обучающие видео, чтобы не ошибиться ни на одном из этапов. Не экономьте на материалах — покупайте проверенные и прочные, которые прослужат много лет и не потребуют замены. Обязательно советуйтесь со специалистами для того, чтобы понять нюансы. Если же не уверены в себе, то выберите строительную компанию или опытную бригаду, построившую не один десяток каркасных домов.

Выбирайте на Лесстрое, чтобы не получилось вот так:

Источник: https://lesstroy.net/articles/3544/

Как построить каркасный дом своими руками Пошаговая инструкция

Содержание статьи:

  1. Материалы и инструменты;
  2. Подготовительные работы;
  3. Подготовка участка;
  4. Разметка дома;
  5. Фундамент каркасного дома;
  6. Установка свай;
  7. Обвязка;
  8. Устройство чернового пола;
  9. Стены каркасного дома;
  10. Монтаж стен;
  11. Внутренние перегородки;
  12. Крыша;
  13. Внешняя отделка;
  14. Утепление дома;
  15. Внутренняя отделка.

Каркасная технология строительства дома одна из самых доступных. А если учесть, что большинство работ будут проводиться своими руками, то стоимость готового жилища становится минимальной!

Наша статья расскажет, как построить каркасный дом своими руками. Но не стоит полностью отказываться от помощи или консультации специалистов. Невозможно быть мастером во всем, и дельный совет поможет вам быстрее завершить строительство, сделать все по уму.

Каждый этап строительства здания, будь то возведение фундамента или утепление стен, достойны отдельной статьи. Мы рассмотрим общий алгоритм строительства и отдельные моменты.

1. Материалы и инструменты

Ни одно строительство невозможно без инструментов и строительных материалов. Каркасный дом хорош тем, что для его возведения вам не потребуется массивная спецтехника. Поэтому набор инструментов, чтобы построить каркасный дом, можно назвать относительно скромным.

Перечень материалов и инструментов будет зависеть от проекта. Но в целом он достаточно прост: рулетка, строительный уровень, болгарка, электрическая дрель, перфоратор, лом, молоток, отвертка, гвоздодер, лестница.

Необходимые материалы: сваи; брусья, доски, фанера, гипсакартон, бетон, антисептические и огнеупорные составы,болты, шпильки, стальные уголки, гвозди, утеплитель, паро- и гидроизоляция, рубероид, плиты OSB, коммуникации, отделочные материалы.

2. Подготовительные работы

Часто в подготовительные работы включают непосредственно этапы строительства – подготовка участка и разметка здания. Но не стоит преуменьшать временные и денежные затраты на создание или покупку готового проекта дома, согласование его органами местного самоуправления. И, конечно, покупку и исследование самого участка.

3. Подготовка участка

Перед тем, как построить каркасный дом, расчистите участок под фундамент. Это позволит сделать вам более точные замеры.

Заросли и мусор могут дать существенные погрешности в измерениях. От этого сильно пострадает качество разметки будущего здания. А если строительный участок имеет уклон, его рекомендуют выровнять по горизонту.

Эти манипуляции займут у вас часа два. Но не жалейте на них времени и сил. Они способны облегчить последующие этапы стройки.


4. Разметка дома

Если вы качественно подготовите участок, разметка дома дастся вам проще. Кроме того, хорошая и точная разметка – залог хорошей планировки и ровных углов стен. При халатном отношении к этому этапу, исправить ошибки и неточности впоследствии будет нелегко.

Разметка фундамента здания представляет собой расстановку колышков, соединенных веревкой. Таким образом размечают внешние и внутренние перегородки.

5. Фундамент каркасного дома

Каркасный дом может расположиться почти на любом типе фундамента. Так что ограничить вас в выборе может быть только тип грунта на участке и ваш бюджет.

Самым популярным фундаментом для каркасной технологии является свайно-винтовой фундамент. Вес готового дома получится относительно небольшим и не потребует массивного основания. Также аргументом "за" служит невысокая цена этого вида фундамента. Кроме того, этот тип идеально подходит для рыхлой или «гуляющей» почвы. О нем мы и расскажем.

Преимущества:

  1. Нет необходимости использовать специальную технику;
  2. Простой монтаж;
  3. Сжатые сроки строительства;
  4. Широкий ассортимент свай;
  5. Хорошая несущая способность;
  6. Низкая цена;
  7. Возведение фундамента возможно круглый год.

Существенным недостатком такого фундамента – невозможность обустроить подвал.

Диаметр трубы и шаг установки свай зависит от типа постройки. Стандартный диаметр свай под легкий каркас - 108 мм, диаметр лопасти 30см, толщина стенки 4 мм, с длиной сваи 2 — 2,5 м., шаг установки – 1-2 метра.

Важно обратить внимание на почву. Если она глинистая, то работы стоит проводить в хорошую погоду. Сверлить почву необходимо под прямым углом.

6. Установка свай

Сваи большого диаметра установить без спецтехники не удастся. Но для каркасной технологии это и не потребуется.

Перед завинчиванием свай необходимо разровнять участок. Об этом мы писали. Это позволит провести работы с максимальной точностью.

После по углам очерченного периметра устанавливают арматуры. Не более полуметра длиной. Соединяем их веревкой.

Затем устанавливают сваи на глубину от полуметра. Работу предпочтительно выполнять в паре. Один – ввинчивает, второй – удерживает столб строго вертикально.

Далее происходит разметка внутри периметра и последующая установка свай.

Затем сваи подрезают до необходимого уровня, бетонируют стволы и монтируют на них оголовки.

7. Обвязка

Обвязка придает фундаменту жесткость, служит основанием для будущего пола и равномерно распределяет нагрузку на фундамент. Ее делают с помощью брусьев. Выбор размера зависит от толщины стен и расстояния между сваями.

Этапы работ:

  • Брусья обрабатывают антисептиком, а верхушки покрывают мастикой и укладывают на них рубероид. Это послужит хорошей гидроизоляцией.
  • Брусья укладывают по всему периметру фундамента, укрывая все сваи. Сваи служат местом соединения брусьев. Соединяют их вполдерева с помощью гвоздей длиной 100 мм. Угловые стыки укрепляют металлическими уголками, также закрепленных гвоздями длиной 50-60 мм.
  • Если длины несущих стен больше длины брусьев, то стыковать брусья необходимо с напуском 20-30 см. Т.к. стыковка будет самым уязвимым участком. А брусья в обвязке проседать не должны.
  • Затем в оголовках основания и самих брусьях сверлят отверстия. Через них при помощи болтов и шпилек соединяют обвязку и сваи. Для удобства дальнейших работ, выпирающие части крепежа углубляют внутрь бруса.
  • Когда внешняя обвязка готова, переходят к внутренней. Порядок работы здесь такой же. Внутренние брусья крепятся к внешним тем же образом. Соединение укрепляют металлическими уголками.

8. Устройство чернового пола

Чтобы избавить себя от проблем в дальнейшем, необходимо на этом этапе позаботиться о проведении основных коммуникаций в здании. При желании, электричество и газ можно подвести позже. Но если все продумать заранее, это значительно упростит работу и сэкономит ваше время.

Монтаж пола при каркасной технологии начинается с установки лаг. Они представляют собой брусья, которые укладываются поверх обвязки.

Если опоры расположены друг от друга на расстоянии около четырех метров, то выбирают брус размеров 10*20 см или 10*15 см. Если расстояние между опорами меньше 3 метров, подойдет доска 5х15 см или лучше 5х20 см.

Этапы монтажа лаг:

  • Определите шаг между брусьями. Он, как правило, зависит от утеплителя. Например, если полотно утеплителя имеет ширину 70 см, то для плотной его укладки, расстояние между лагами делают 68-67 см.
  • Устанавливают лаги на обвязку с помощью гвоздей и уголков. Монтируются они не вровень с обвязкой. Нам будет необходимо закрыть все дыры по периметру. Поэтому лаги смещают на 5 см от края, чтобы была возможность перпендикулярно лагам монтировать еще один ряд досок шириной 5 см.
  • Для усиления конструкции, между лагами монтируется доска, как правило, 5х15 см или 5х20 см, в зависимости от высоты лаг.
  • Далее снизу перпендикулярно лагам крепят доску 100х25 мм, 150х25 мм. Закрепляют ее саморезами.
  • Затем укладывается гидроизоляция.
  • Далее между лагами укладывают полотно утеплителя. В зависимости от климата выбирают толщину утеплителя. Для наших широт укладывают его в несколько слоев.
  • На утеплитель натягивают пароизоляцию. А поверх нее уже монтируют фанеру, плиты ОСБ или доски.

9. Стены каркасного дома

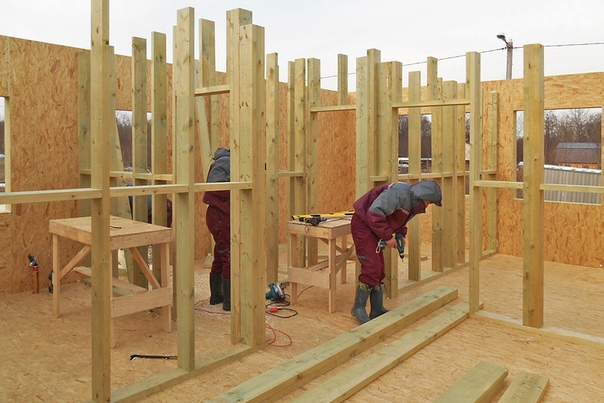

Сборка стен

Практичнее всего собирать стены на полу вашего будущего жилища. Так вы не перепутаете длину стены относительно готового пола.

Если вы уже знаете высоту потолка в будущем доме, ваши заготовки стен должны быть на 15 см ниже. Объяснить это просто: минус 5 см снизу – уровень пола, минус 10 см сверху – верхняя обвязка.

Стеновые каркасы также собираются из привычных досок. Расстояние между ними определяется шириной утеплителя, который вы будете использовать. От этой величины надо отнять несколько сантиметров, чтобы утеплитель можно было уложить плотно между стойками стен.

Далее укладываете две продольные доски будущей перегородки. На них размечаете положение продольных стоек. Раскладываете их и пробиваете гвоздями. Для дополнительной жесткости конструкции можно скрепить металлическими уголками.

Не забывайте об устройстве проемов для окон и дверей, как показано на рисунке.

Для дополнительной жесткости стен можно использовать перемычки.

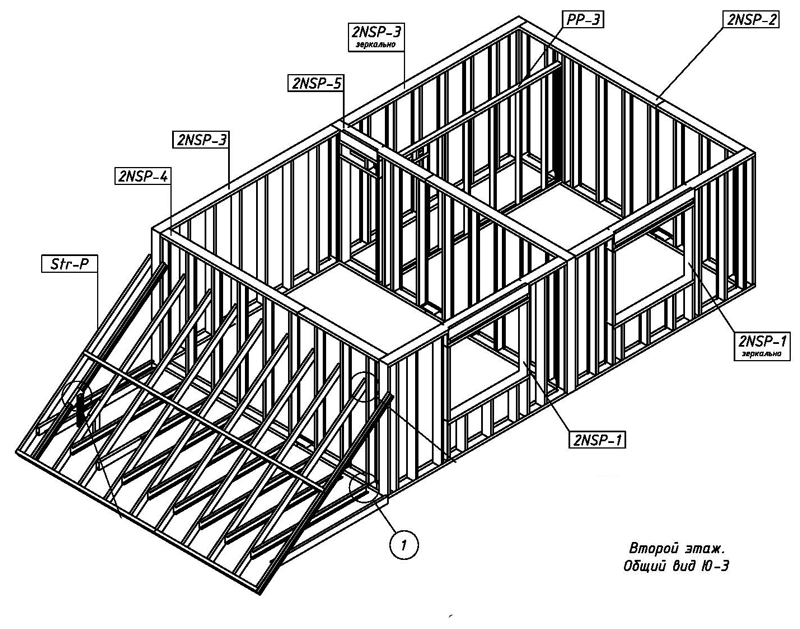

10. Монтаж стен

Как и в большинстве предыдущих этапов, монтаж стен также производится с помощью гвоздей, металлических уголков и шпилек.

Практически все перегородки каркасного жилья можно собрать из доски размером 5*15 см или 5*20 см. Выбор размера зависит от толщины стен и утеплителя в ней.

Когда сами каркасные заготовки собраны, приступаем к монтажу. Тут все достаточно просто. Устанавливаете готовый каркас на его месте, соединяете с полом и подпираете доской или брусом под углом.

Таким же образом выставляете все остальные стены.

Далее делают верхнюю обвязку. Она ужесточает конструкцию, укрепляет углы, распределяет нагрузку.

Верхняя обвязка представляет собой пробивку доской всего периметра стен. Необходимо чтобы все стыки были перекрыты с напуском минимум 25-30 см.

Затем усиляют получившуюся конструкцию. Чаще всего это делают с помощью фанеры или ОСБ плиты.

Обычно для надежного ужесточения конструкции, достаточно пробить фанерой или ОСБ-плитой всю площадь одной из внешней несущей стены.

11.

Внутренние перегородки

Алгоритм работы с перегородками внутри здания мало чем отличается от предыдущего этапа. Требования в толщине и термоизоляции к внутренним стенам предъявляются значительно меньшие.

Здесь утеплитель играет роль шумоизоляции. И выбирают его в соответствии с этим качеством.

Внутренние перегородки не требуют большой толщины. Она будет зависеть от ваших пожеланий в уровне звукоизоляции.

Утеплять внутренние перегородки можно без применения паро- и гидроизоляции.

Технология монтажа внутренних перегородок точно такая же, как и внешних.

12. Крыша

Процесс строительства и установки крыши очень серьезный. Это трудоемкий процесс со множеством нюансов. Кроме того, существует очень много видов крыш. Поэтому эту тему имеет смысл вынести в отдельную статью - "Как выбрать крышу для деревянного дома". Мы лишь перечислим основные способы установки крыши:

  • Односкатная;
  • Двухскатная;
  • Четырехскатная;
  • Четырехскатная полускатная;
  • Многоскатная;
  • Многощиповая;
  • Мансардная.

13. Внешняя отделка

Для облицовки каркасного строения используют кирпич, сайдинг, камень или любой другой отделочный материал.

Перед началом работ устанавливают обрешетку из брусков или металлического профиля. Шаг крепления – 60 см.

Далее ее покрывают антисептиком и огнеупорной пропиткой.

После этих подготовительных работ уже можно монтировать отделочный материал.

14. Утепление дома

Утеплять дом следует по всем фронтам – пол, стены, крыша.

Важные моменты в процессе утепления дома:

  • Установите гидроизоляцию снаружи здания. Для этого обтяните внешние полотна фанеры или плиты ОСБ специальной мембраной. Разумеется, сделать это необходимо до этапа внешней отделки.
  • Внутри дома утеплитель укладывают между стоек стен. Поверх укладывают пароизоляцию.
  • Утепление чердака также происходит с применением пароизоляции. Ее укладывают снизу на балки и подшивают фанерой или доской.
  • Перед внутренней отделкой дома перегородки с пароизоляцией обшивают фанерой или листами ОСБ.

15. Внутренняя отделка

Компания Теремок вывела на рынок в 2017 году каркасные дома без внутренней отделки. Внутреннюю отделку предлагаем делать своими усилиями, что значительно экономит стоимость возведения строения.

Как уже говорилось, для отделочных работ каркас дома должен быть обшит черновым материалом. В самой отделке вас никто не ограничивает. Каркасный дом будет прекрасно смотреться с любой внутренней отделкой. Мы лишь перечислим основные виды:

  • Вагонка деревянная;
  • Пластиковая вагонка;
  • Декоративный камень;
  • Блок-хаус;
  • Покраска или покрытие лаком;
  • Гипсокартон.

Ваш дом готов!

Популярные проекты домов



пошаговая инструкция В Ростове-на-Дону и Ростовской области

Ситуация, когда на пустом земельном участке всего за несколько месяцев вырастает большой красивый дом, наверняка, знакома многим из нас. Нет, дело не в финансовых возможностях хозяина строения, а в применяемой технологии каркасного строительства. С использованием этой технологии можно не только существенно сократить сроки строительства, но и уменьшить расходы на приобретение материалов и заказ спецтехники.

На рынке деревянного домостроения сегодня доступны десятки тысяч предложений от компаний-застройщиков, которые специализируются на возведении каркасных домов с использованием канадской, финской и SIP-технологий. Каждый из них гарантируют качественное выполнение работ под ключ, европейский уровень сервиса и индивидуальный подход к каждому клиенту. Но возможно ли построить, к примеру, одноэтажный каркасный дом своими руками? Ответ: да, возможно! Для этого вам понадобится проект и наша пошаговая инструкция для общего понимания процесса строительства.

Подготовка проекта

Проектирование – это самое важное звено в инвестиционном процессе, связанном со строительством каркасного дома. Через выполнение этой задачи решается множество технологических, инженерных, конструктивных и архитектурных решений, которые в совокупности предопределяют эффективность вложений. Поэтому так важно доверить эту часть работы специалистам и воспользоваться услугами проектировщиков, которые подготовят для вас проект за определенную плату.

Что обычно входит в проект? Стандартно проект каркасного дома включает в себя две части. Это визуальная составляющая и конструктив постройки. Первая часть преимущественно посвящена визуальному отображению дома и его фасадов с нескольких сторон, планировке этажей с указанием помещений, размещению оконных и дверных проемов. Вторая часть – это уже подробный проект фундамента и стропильной системы, пирог кровли, чертежи стен, балок пола и перекрытия. Также сюда включена смета по количеству материалов, проект всех узлов в конструкции, обшивки стен и пола.

Имея подробный проект, вы сможете избежать проблем, связанных с включением неэффективных квадратных метров, большим количеством обрезок и напрасной тратой средств. Создать проект каркасного дома своими руками, разумеется, можно. Но для этого потребуется, как минимум, изучить специальную литературу по проектированию и конструктиву «каркасников». А это время, много сил и возможные ошибки!

На наш взгляд, важность проектирования нельзя переоценить. Экономя на этой части работ, вы рискуете понести большие затраты. Ведь неудачный или неверный проект – это не только дом, далекий от идеала, но и напрасное инвестирование!


Расчет и заказ материалов

Как правило, расчет стройматериалов входит в задачи проектировщика. Но предварительные расчеты вполне можно сделать самостоятельно. Если для каркасного дома уже готовы чертежи (балочных настилов, каркаса), то подсчитать объем материалов довольно просто. К примеру, на основании чертежей можно узнать, сколько потребуется метров обвязки и каркасных опор.

При отсутствии специальных чертежей исходят из площади нижнего и верхних перекрытий, а также количества погонных метров стен. Для определения количества каркасных опор величину погонных метров стен делят на 0,6. Для обвязки объем материала подсчитывают посредством умножения величины погонных метров на 3. Таким же образом поступают и с количеством балок в метрах: для этого площадь нижнего и верхнего перекрытия делят на 0,6 и плюсуют к величине длины балок обвязки. Однако эти показатели рекомендуется все же уточнять у проектировщика. Тогда расчет будет более верным.


Устройство фундамента: МЗФЛ и свайно-винтовой

Легкость конструкции – одно из основных отличий каркасного дома от классического кирпичного, которое влияет на выбор фундамента. Вес «каркасника» обычно не превышает 20 тонн, это позволяет удешевить конструкцию, не заглублять фундамент и не делать его массивным. Чаще всего это МЗФЛ (мелкозаглубленный ленточный фундамент) для каркасно-щитовых домов или свайно-винтовой фундамент для СИП-домов, спроектированных по канадской технологии.

1. Ленточный фундамент – это бетонная лента, которая проходит под всеми несущими стенами дома, как внешними, так и внутренними. Укрепление – арматурный каркас. Это предпочтительный вариант для каркасного дома, за счет которого заказчик может позволить себе устройство подвала или цокольного этажа. Секрет популярности МЗЛФ также кроется в простоте возведения своими руками и доступности цены.

Основные этапы установки ленточного фундамента включают в себя:

  • Подготовку грунта с последующим снятием плодородного слоя и выравниванием поверхности;
  • Создание песчано-щебеночной подушки и установку закладных под прокладку коммуникаций;
  • Монтаж опалубки и гидроизоляции, изготовление арматурного каркаса;
  • Заливка бетонной смеси;
  • Разборка опалубки после отвердевания бетона и приобретения им прочности.

Обязательное условие для МЗЛФ – отсутствие высокого уровня грунтовых вод. В противном случае потребуется создание эффективной дренажной системы.

2. Свайно-винтовой фундамент обходится заказчику гораздо дешевле МЗЛФ, что объясняется применением принципиально иного подхода, менее дорогостоящих материалов и упрощенной технологии монтажа. Получить качественный и прочный фундамент каркасного дома своими руками можно фактически за один день, причем его можно использовать сразу после монтажа.

Монтаж свайно-винтового фундамента начинается с исследования почвы для обозначения глубины залегания несущих слов и определения необходимой длины и количества винтовых свай. Проект дорабатывается с учетом характеристик грунта и обозначенной длины свай. На основе этого производится закупка свай и их доставка на строительный объект. Монтаж этого вида фундамента осуществляется согласно плану свайного поля, вне зависимости от времени года.

Его преимущество заключается не только в быстроте установки, но и отсутствии вреда для ландшафта за счет отсутствия песчано-щебеночной подготовки и земляных работ. Нет следов от тяжелой спецтехники, привычных гор строительного мусора и грязи. К тому же, использование винтовых свай способствуют созданию воздушной прослойки под домом, предотвращающей появление сырости в помещении и сохранению тепла.


Устройство пола

Строительство пола в каркасном доме своими руками не имеет особых отличий от устройства пола в кирпичных домах и может быть деревянным или бетонным. На выбор может влиять тип фундамента, финансовые возможности и предпочтения застройщика.

Остановимся подробней на монтаже деревянного пола своими руками на основе свайно-винтового фундамента.

Старт работ – обвязка фундамента, которая осуществляется с применением бруса 150х150 или 150х200, что зависит от расстояния между сваями и толщи стен. Чем больше эти показатели, тем толще должен быть материал. Это необходимо для избежания случаев провисания, распределения нагрузки, придания фундаменту жесткости и надежности для следующего этапа обустройства пола.

Схематически процесс обвязки фундамента своими руками можно разделить на несколько этапов:

  1. Раскладка бруса по периметру, точная разметка стен, подкладка рубероида под обвязку;
  2. Наметка мест стыковки бруса с учетом расположения свай;
  3. Стыкование бруса с напуском до 30 см с помощью «замков», вырезанных с торца;
  4. Стыкование углов по аналогичному принципу;
  5. Подготовка отверстий и крепеж бруса к фундаменту с использованием шпилек и болтов, выступающие части которых утапливаются. На стыках дополнительно используют гвозди подходящих размеров.

На завершающем этапе осуществляется обвязка под внутренними стенами. В данном случае крепление бруса проходит к уже установленному наружному. Для укрепления дополнительно применяют металлические уголки.

Сооружение каркаса пола

Поверх обвязки устанавливают лаги. Для этого используются брус 100х150(200) или сшитые доски 50х150(200). Это несложная часть сборки каркасного дома своими руками, но предполагает соблюдение некоторых моментов. Это:

    • Соблюдение расстояния между лагами с учетом размера утеплителя. К примеру, если застройщик будет использовать минеральную вату 100х60, для ее плотного размещения потребуется сокращение расстояния до 58 см, т.е. на несколько сантиметров меньше, чем сама ширина материала;

  • Монтаж лаг осуществляется с помощью крепежных уголков и гвоздей. Они не идут в уровень с обвязкой, а монтируются на «спичечный коробок» меньше (5 см). Это необходимо для того, чтобы в дальнейшем сюда поместилась еще одна доска, и закрылись все бреши по периметру;

Обязательным элементом также выступает доска 50х150 (200) между лагами, которая прибивается в целях повышения жесткости конструкции.

Утепление и гидроизоляция пола

Перпендикулярно лагам стык в стык крепится доска 100/150х25 с использованием саморезов. Далее кладется гидроизоляционная мембрана, а поверх нее между лагами – утеплитель, толщиной до 20 см. Все стыки утеплителя обязательно перекрываются.

Следующий слой – пароизоляция, после которой следует OSB-плита или плотно сшитые доски (на выбор застройщика). Монтаж пароизоляции, равно как и гидроизоляции осуществляется с напуском для исключения попадания влаги в утеплитель.

Устройство стен

Для монтажа стен каркасного дома своими руками аналогично используют гвозди и монтажные уголки. Также возможно применение шпилек. Для каркаса стен используется доска 50х150/200, которая подбирается с учетом толщины утеплителя и самой стены.

В идеале, сборка стен производится на уже готовом полу. Главное, чтобы размеры оказались точными, иначе стены рискуют оказаться длиннее либо короче пола. Для того, чтобы вы понимали, о чем идет речь, обратите внимание на то, как выглядит стена каркасного дома в разрезе.

Прежде всего, нужно определиться с высотой потолка будущего каркасного дома. Предположим, что черновой потолок будет высотой 280 см. Это значит, что высота вертикальных стоек будет равна 265 см (не учитываются 10 см от верхней обвязки стен и 5 см от уровня пола).

Между стойками соблюдают расстояние 60 см. Для утеплителя на ватной основе этот показатель может быть сокращен до 58 см для обеспечения более плотного контакта. Для упрощения процесса верхнюю и нижнюю доски стены раскладывают на полу, после чего наносят разметку, где будут крепиться гвоздями вертикальные стойки.

При превышении длины стены таковой доски, сбор стены осуществляется по частям. Так поступают также в случаях, когда застройщик работает в одиночку, поскольку целая стена в сборе имеет немалый вес. Для соединения используют шпильки.

Следующий шаг – монтаж перемычек между стойками с сохранением места для дверных и оконных проемов. Как правило, это две единицы на один промежуток с расчетом, что они будут использоваться в качестве стыка OSB-плиты.

Важно! Чтобы не ошибиться в расчетах и сделать стену нужной толщины, в процессе сборки стены следует учитывать толщину используемой доски.

Завершительный этап – сборка всех стен каркасного дома с последующей установкой. Начинают с выставления одной стены, которая укрепляется временными подпорками. Здесь важно следить за вертикальными углами, для чего используют отвес или длинный уровень. Желательно, конечно, чтобы этот был отвес, поскольку доска не может быть идеально ровной.

Все остальные стены поднимаются поочередно. Для монтажа используют гвозди и шпильки. Сборным стенам (из нескольких частей) уделяют особое внимание, следя за тем, чтобы длина низа и верха была одинаковой. Вместо бруса углы заполняют утеплителем. Чтобы усилить стены, используют любую тонкую доску, которая прибивается по диагонали. Проследить за ровным расположением стен поможет шнур, который натягивают между двух углов.

Верхняя обвязка

Для усиления конструкции и надежного сцепления углов используют ту же доску, что и для стен, плюс гвозди 120 мм. Это позволит распределить нагрузку между всеми частями каркасных стен. Обвязку проводят по всему периметру, в том числе поверх внутренних несущих стен. Здесь важно перекрыть все стыки, оставив напуск 25 см. Для углов величина напуска будет равна толщине стен.

Далее приступают к укреплению всей конструкции в целом. Классический вариант – фанера или OSB-плита, которой стены обшиваются снаружи.

Межкомнатные перегородки

Монтаж межкомнатных перегородок является схожим с устройством внешних стен с той оговоркой, что требования к ним относительно утепления и самой толщины выдвигаются более мягкие. Поэтому их монтируют так, чтобы соблюдалась звукоизоляция.

Лучший помощник в этом плане – утеплитель. Гидроизоляционные и пароизоляционные материалы можно использовать по желанию.

Монтаж кровли каркасного дома своими руками

Монтаж крыши каркасного дома во многом схож со строительством крыши в других домах, но все-таки превосходит их по простоте монтажа, что объясняется упрощенным крепежом к стенам. Это очень ответственная часть работы, в особенности, когда речь идет о строительстве двухэтажного каркасного дома, но если у вас простая планировка дома и «одноэтажник», то вы без труда справитесь с ней в одиночку и сделаете все своими руками.

Мы не будем здесь углубляться в описание всех этапов монтажа кровли, поскольку это очень обширная тема, требующая выделения в отдельную статью, а предлагаем ознакомиться с пошаговой инструкцией возведения каркасного дома, где подробно рассказывается обо всех этапах строительства, в том числе, обустройстве кровли.

Скачать справочник «Индивидуальный дом «Платформа». Проектирование и строительство»

Утепление каркасного дома своими руками

Утепление каркасного дома - один из завершающих этапов строительства. Утеплению подвергается все, включая стены, пол и потолок. При выборе утеплителя для стен каркасного дома своими руками исходят из характеристик материала и особенностей самой древесины, с которой утеплитель будет хорошо сочетаться.

Основные моменты по утеплению:

  • Сверху OSB-плиты натягивают специальную гидроизоляционную мембрану. Сторона приложения к листу указана обычно в инструкции;
  • Утеплитель укладывается изнутри здания, между стоек. Количество слоев зависит от толщины стены и выдвигаемых требований к утеплению каркасного дома своими руками. Для предотвращения проникновения холода применяют напуск;
  • Утепление пола осуществляется по аналогичной схеме;
  • Утеплению потолка предшествует крепление пароизоляционной пленки на потолочные балки и их подшивка снизу доской. Начинать работы рекомендуется с чердака;
  • Поверх утеплителя набивают пароизоляционную пленку для создания защиты от влаги изнутри.

При необходимости поверх пленки может накладываться обшивка в виде OSB-листов, после чего приступают к чистовой отделке.

На этом наша пошаговая инструкция по возведению каркасного дома заканчивается. Компания «Южный дом» готова вам оказать помощь в строительстве каркасного дома. Для вас это: индивидуальное проектирование, строительство под ключ, устройство террасы или навеса, закладка любого фундамента, отделка фасада, электромонтажные работы и монтаж водосточной системы.

По возникшим у вас вопросам, связанным с получением проекта, возможностью внесения в него корректировок, расчетом стоимости проекта и строительства дома, вы можете обратиться к менеджерам нашей компании по указанным телефонам. Также вы можете оставить заявку, заполнив специальную форму на нашем официальном сайте, после чего наши специалист свяжется с вами для уточнения деталей.


Каркасный дом своими руками: пошаговая инструкция возведения жилища

Проблема жилья всегда остро стояла в России. Возводились многоэтажные города, здания тянулись всё выше к небу. Однако люди всё чаще стали мечтать о собственной земле ближе к природе, чистому воздуху. Правда, бревенчатые срубы или бетонные строения имели высокую стоимость, да и времени на их возведение уходило немало. Мы не могли остаться в стороне от этой темы, а значит, сегодня речь пойдет о том, как построить каркасный дом своими руками. Пошаговая инструкция, которую мы предоставим в статье, подробно объяснит начинающему мастеру технологию и алгоритм возведения недорогого, быстро строящегося жилища.

Каркасные дома, выстроенные своими руками, смотрятся прекрасно

Содержание статьи

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.

ДостоинстваНедостатки
Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца.Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много.
Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента.Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов.
Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется.

Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию.

Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную.
Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки.Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели.
Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым.Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа.
Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина.
Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет.Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции.

Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.

Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент

Подготовка и разметка участка для строительства каркасного дома своими руками

Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.

При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.

Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство

Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.

Важная информация! По нормам строительство дома должно производиться не ближе 3 м от края участка. Также в некоторых районах существуют нормы по расстоянию от дороги – не менее 5 м. Перед началом строительства следует уточнить все необходимые моменты в администрации района.

Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.

Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

  1. Свайно-винтовой фундамент.
  2. Ленточное основание.
  3. Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

ИллюстрацияОписание действия
Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.
Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины. Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.
Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами. Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.
Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Виды фундаментов для частного дома: ленточный, столбчатый, плитный; как выбрать вид устройства фундамента, как сделать его усиление и утепление, на что необходимо обратить внимание при закладке — читайте в публикации.

Поэтапная технология строительства каркасного дома: нижнее перекрытие

Нижнее перекрытие состоит из обвязки и чернового пола, который может быть бетонным или деревянным. Если выбран второй вариант, то между землёй и полом остаётся воздушное пространство. Специалисты советуют выбирать именно его.

Обвязка фундамента: как она выполняется, материалы изготовления

Обвязка каркаса фундамента при строительстве каркасника своими руками выполняется из бруса 150×150 мм, который может соединяться по углам двумя способами – «в полдерева» или «в лапу». Разница между соединениями в том, что при соединении «в полдерева» продольный разрез делается ровным, а вариант «в лапу» подразумевает срез со скосом. Это можно увидеть на рисунке ниже.

Варианты соединения бруса при сборке обвязки фундамента

Между собой соединение скрепляют при помощи скобы или пластины. Для крепежа к каркасу из швеллера используются металлические анкеры, которые немного заглубляются в брус. Закрепив обвязку к фундаменту, брус пропитывают антисептическим раствором. После высыхания его желательно обработать противопожарным составом.

Обустройство чернового пола: нюансы выполнения работ

На обвязку укладывается брус, снизу которого прибиваются доски, как это показано на фото ниже. Именно для крепежа досок мы и оставили пространство снизу пустым.

Ниши пола готовы к укладке утеплителя

В образовавшиеся ниши укладывается пароизоляция и утеплитель. Это может быть минеральная или эковата, пенопласт, пенопропилен. По причине того, что для деревянных домов большую опасность представляют грызуны, наилучшим вариантом здесь будет эковата. В её составе содержится бура, которая обладает не только антисептическими свойствами, но и отпугивает грызунов – такой дом явно не для них.После укладки утеплителя к уложенному брусу (лагам) прибиваются доски. По такому полу уже можно передвигаться.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

ИллюстрацияОписание действия
Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.
Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними. Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.
Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей. Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.
Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.
Примерно так должны выглядеть стены, которые уже готовы к установке. Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.
Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа. Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.
Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Полезная информация! Сборка каркасов стенок на полу будущего дома производится не только потому что это удобно. Такой способ позволяет не ошибиться с длиной будущей стены.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

ИллюстрацияОписание действия
Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.
Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Важная информация! Специалисты советуют изготавливать обрешётку самостоятельно – только тогда можно быть уверенным, что она будет одинакового размера (в отличие от покупной). Это очень важно для конечного результата, ведь она станет основой для финишного покрытия крыши.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Окна и двери для каркасных домов: виды, плюсы и минусы

Для каркасных домов применяется 2 вида окон и дверей – деревянные или пластиковые (ПВХ). Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.

Важно! Окна и двери в каркасных домах устанавливаются непосредственно после возведения кровли, когда внутренняя отделка ещё не началась.

Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции Homius.ru лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.

Окна и двери каркасных домов монтируются до начала внутренней отделки

Завершающая стадия строительства– внутренняя отделка

Что касается внутренней отделки, то здесь никаких особенностей нет. Все работы производятся в том же порядке, как и в любом доме или квартире. Материалы, дизайн интерьера, цветовая гамма – это всё ограничивается лишь фантазией и финансовыми возможностями хозяина. На страницах Homius.ru есть разделы, где Уважаемый читатель может найти всю необходимую информацию по этому вопросу.

Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов

Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок, под полом и даже в потолке. Единственное, о чём следует упомянуть, – продумать всё следует ещё в начале строительства на этапе фундамента и монтировать параллельно с возведением и отделкой дома. К примеру, канализационную систему следует монтировать ещё до чернового пола, водопроводные трубы – при утеплении стен (как и электромонтаж). В итоге все коммуникации будут скрыты, снаружи могут остаться только выводы для подключения воды и электричества.

Все коммуникации в каркасном доме прячутся под потолок, в стены, под пол

В заключение

Удобное, теплое жильё, возвести которое самостоятельно даже без опыта в строительстве вполне реально – это каркасные дома. Отзывы владельцев таких построек это подтверждают. Главное подойти к подобной работе с полной ответственностью. При должном отношении к работе и последующим уходом за жилищем такой дом будет согревать теплом и уютом Вас и Ваших близких очень долго и, возможно, в нём успеют пожить даже Ваши внуки.

Надеемся, что изложенная нами сегодня информация была полезна читателю. Если у Вас остались какие-либо вопросы, редакция Homius.ruс удовольствием на них ответит в максимально сжатые сроки. От вас требуется лишь изложить суть в обсуждениях ниже. Если у Вас есть опыт строительства подобных домов, просим поделиться им с начинающими домашними мастерами. Он им обязательно пригодится. Пишите, спрашивайте, общайтесь, делитесь. Напоследок предлагаем вам посмотреть небольшой, но весьма информативный видеоролик по сегодняшней теме.



Предыдущая

СтроительствоЕсть ли будущее у модульных домов для круглогодичного проживания: изучаем вопрос

Следующая

СтроительствоЧто можно сделать из ЛСТК: ещё один материал для быстрого возведения строений и сооружений

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Каркасный дом своими руками - пошаговая фото и видео инструкция как построить самому дешевый и с нуля от ecodrom.ru

Содержание статьи

  1. Пошаговая инструкция
  2. Подготовительные работы
  3. Подготовка участка
  4. Разметка перед постройкой здания
  5. Изготовление фундамента
  6. Каркас
  7. Установка пола самостоятельно
  8. Как сделать стены каркасного дома своими руками
  9. Верхняя обвязка и усиление конструкции
  10. Внутренние перегородки
  11. Крыша дома
  12. Утепление
  13. Основные преимущества каркасных домов

В наше время стало очень популярным для жителей городов, помимо квартир, купить загородный участок с жилой постройкой на природе. Стройка монументальных сооружений из камня и бетона обходится дорого и очень продолжительно по времени, поэтому есть два пути, которые пройдут достаточно дешево: строительство каркасного дома своими руками или заказ под ключ в организациях, занимающихся возведением загородных деревянных строений. Вариант, в котором вы сами планируете работы, наиболее предпочтителен в плане итоговой стоимости и качества возводимого объекта.

Пошаговая инструкция

Любой мужчина согласно принятым в обществе шаблонам должен: построить жилище, вырастить сына и посадить дерево. Сейчас мы рассмотрим первый пункт. Конечно, некоторые действия рекомендуем выполнять с людьми, так или иначе знакомых со строительством во избежание ошибок, которые, вероятно, отразятся на строении в целом. Главное правило: семь раз отмерь – один отрежь.

Необходимо иметь составленный план, которого вы будете придерживаться в процессе создания вашего объекта. Как правило, эта инструкция универсальна по производимым работам, и может сформировать пошаговую схему, как самому, своими руками построить каркасный дом:

  • Необходимо определится с местом строительства, и продумать логистику для подвозимых строительных материалов, а также что немало важно соблюсти соответствие с законодательством связанным с возведением строений на земельных участках, чтобы впоследствии не возникло сложностей с его оформлением в регистрирующих органах.
  • Создание проекта, с калькуляцией по материалам и срокам реализации, на этом этапе можно купить готовую документацию, либо заказать план с вашими входящими данными профильным организациям.
    Произвести заказ и закупку требуемых материалов, осуществить доставку и приемку со складированием на участке.
  • Создание фундамента объекта в зависимости от грунта на вашем участке.
  • Непосредственная сборка каркаса, от качества этой операции зависит надежность и долговечность возводимой вами конструкции.
  • Возведение внешних и внутренних стен, с теплоизоляцией. Установка дверей и оконных рам по периметру.
  • Формирование ската крыши с водостоками, желательно в сухую погоду – это избавит от многих неприятности сопутствующих с прониканием влаги внутрь строящегося объекта.
  • Инженерные коммуникации (канализация и водоснабжение), подключение к энергоснабжению.
  • Внешняя декоративная обшивка.
  • Внутренняя отделка, от черновой до чистовой. Монтаж технического и бытового оборудования.
  • Окончательные проверки, в которые могут входить отмостка по периметру, уборка строительного мусора.

Обратим внимание на то, что технология такого строительства имеет ряд преимуществ, из которых выделяются быстрое возведение без использования подъемных механизмов. Распланируйте это до того, как решите сделать каркасный дом своими руками

Подготовительные работы

Это расчистка территории, подготовка площадки для фундамента и места хранения материалов, используемых в строительстве. Изучение проектной документации и ознакомление с вспомогательными видео курсами, находящимися и выложенными в сети интернет. Желательно ознакомится с несколькими примерами: в каждом случае есть свои особенности, и вы сможете подчеркнуть информацию.

Подготовка участка

Этот этап в каждом конкретном случае может быть разным по продолжительности и объемам работ, самое главное – результат, который должен быть в итоге этих действий. Должны быть включены геодезические мероприятия, чтобы иметь представление о качестве грунта, где он будет установлен. Очистка площадки и выравнивание грунта под дальнейшую установку основания.

Разметка перед постройкой здания

Здесь требуется выбрать начальную точку отсчета, от которой будет в дальнейшем по проекту произведена разметка, желательно выполнить привязку относительно уже имеющихся капитальных строений на участке (забора или бани). От этой операции зависит дальнейшее правильное зодчество.

Изготовление фундамента

Подойдет один из трех существующих типов применяемых вариантов, единственный момент может быть связан с грунтами на вашем участке, однако если проведены геодезические исследования, в их выводе представлены возможные ограничения, и уже исходя из них, вы сможете выбрать устанавливаемый тип основания.

Винтовой на сваях

Данный тип является самым недорогим и наиболее простым в самостоятельной установке. Процесс его монтажа заключается в размещении свай в грунт, на которые в итоге будут в дальнейшем устанавливаться брусья, создавая опорный периметр. Этот вид не подходит в каменистой земле, так как устройство винтов будет невозможно, а итоговая конструкция не станет устойчивой, это пагубно отразится на последующих операциях в целом.

Поверхностный ленточный неглубокого заложения

Данный тип позволяет делать бетонные полы, расходы на него невелики, но к нему предъявляются повышенные требования к технологии его заливки. Использование его в болотистых грунтах и с близким заложением грунтовых вод не желательно. Время, необходимое на установку такого фундамента, зависит от температуры окружающей среды и применяемого типа бетона. Существуют две стадии после заливки в опалубку бетона: схватывание (до 24 часов), затвердевание (от 7 до 28 дней). Опалубку не рекомендуется снимать раньше чем через 7 дней с момента заливки.

Плитный

Этот вид заливается бетоном, и в итоге представляет цельную плиту на всей площади, это значительно усиливает конструкцию, строение становится более устойчивым и долговечным, важно при самостоятельной заливке выдержать технологию, чтобы итоговая плита не дала трещины и не раскололась. После заливки существует необходимость на время законсервировать плиту до момента полного твердения бетона, для этого применяется гидроизоляция с помощью битумных материалов.

Обвязка фундамента

Это очень важный момент, применяется толстый брус 15х15 см или больше, выбор зависит, чтобы избежать возможных провисов, а также требованиями сделать конструкцию жесткой, так же стоит учесть, что это будет опорой для пола.

  • Брусья разносятся по периметру строящегося объекта, в этом процессе производим разметку и укладываем гидроизоляцию.
  • Производим стыковку на свае.
  • В итоге они состыкуется внахлест, образуя замок, аналогичные операции выполняют и с углами дома.
  • Закрепляем специальными болтами, а выпирающие части утапливаем друг в друге, помимо этого сочленяя гвоздями.
  • В дальнейшем после создания периметра, выполняем обвязку фундамента там, где будут находиться внутренние стены. Рекомендуется для усиления конструкции использовать уголки.

Каркас

Этот этап работ заключается в укладке лаг между опорами согласно конструкторской документации и последующим утеплением с помощью утеплителей из негорючей минеральной ваты, устанавливается зазор, чтобы он соответствовал большему расстоянию между лагами. Закрепляем лаги с расходных материалов, причем укладываем их на 50 мм ниже обвязки периметра, чтобы обшить сверху еще доской, что полностью исключит любые возможные дыры, а также придаст еще большую жесткость полу.

Установка пола самостоятельно

Устройство пола самостоятельно не требует каких-то специфических знаний, самое главное соблюдать технологию, а опыт приходит к человеку достаточно быстро тем более, когда он делает эту работу для себя и своей семьи.

Монтаж пола из бетона

Бетонируемый пол можно установить, на плиточный либо ленточный фундамент. В первом случае саму плиту можно применять как основу. Во втором его изготовления производится из облегченных бетонов (они считаются более легкими по отношению к обычному бетону).

Монтаж деревянного пола

Деревянный пол относительно легко собирается, конечно, он уступает в прочности бетонным, но имеет большую теплостойкость, что существенно сказывается, на утепление постройки. Еще одним аспектом, который стоит учитывать, что такие покрытия не желательно их применять в постройках, с большими весовыми и динамическими нагрузками. Он идеально подходит для частного жилого строительства.

Гидроизоляция и утепление пола своими руками

С нижней части лаг сплошняком бьется доска нижней части обвязки по всей площади. Далее производится монтаж гидроизоляционной мембраны сверху, которой и закладывается утеплитель по проекту обычно внахлест, чтобы не оставалось свободных стыков. На плиты устанавливается специальная пароизоляция, обеспечивающая защиту утеплителя. А поверх сшивается фанерой либо досками.

Как сделать стены каркасного дома своими руками

Требуется монтировать остов из доски, в углах рекомендуется не использовать брус, это в итоге затруднит общую сборку, а эффект жесткости станет нивелирован особенностями конструкции. Собирать требуется уже на собранном черновом напольном покрытии. Требуется четкое следование проектной документации, чтобы в итоге мы могли гарантированно собрать строение.

Сборка стен каркасного дома своими руками. Окна и двери

Правильная разметка залог успешной установки. В процессе необходимо:

  • Исходить из заданной высоты потолка
  • Сколачиваемые стойки делаются меньше чем размер утеплителя
  • Разметка осуществляется между верхней и нижней досками, учитывая, что каждый блок меньше на размер толщины стены относительно пола.
  • При самостоятельной сборке учитывайте вес конструкции, чтобы можно было самостоятельно ее смонтировать, не вызывая дополнительных рабочих.
  • Для жесткости между стойками устанавливаются перемычки.
  • По проекту устанавливаем оконные проемы, не забывая о дверных проемах.

Установка стен на места

Всё выставляется и фиксируется к полу не капитальным способом, только после полной сборки элементов производится жесткое закрепление конструкций. При работах не стоит сразу производить окончательное крепление, потому что сборки не имеют правильную геометрию, и поэтому их нужно подгонять и выравнивать, используя уровни для определения их перпендикулярности или параллельности относительно земли или других элементов.

Верхняя обвязка и усиление конструкции

Необходимо выполнить верхнюю обвязку, она требуется для крепкой связи углов и внутренних стен, усиление производится путем обивки фанерой либо древесными плитами, с одной стороны до момента утепления каркаса. Эта операция не что иное, как зеркальное отображение нижней обвязки, ее требуется проводить очень внимательно, от этого зависит правильная итоговая геометрия первого этажа. При соблюдении технологии мы в конце будем иметь устойчивый скелет строящегося жилья.

Внутренние перегородки

Внутри стены устанавливаются для придания планировки дому, а также звукоизоляции, их монтируют без специальной изоляции, за исключением ванной комнаты и если в проекте предусмотрена сауна, с возможной повышенной влажностью в отдельном помещении. Естественно, они также несут общую весовую нагрузку и являются дополнительным стабилизирующим элементом важным для устойчивости общей конструкции жилья.

Крыша дома

Выполнение имеет меньшую трудоемкость чем на каменных строениях, можно собрать по видео инструкции, либо доверить это дело специалистам, оба варианта доступны и как правило желательно монтаж рассчитать так, что избежать дождливой погоды. Покрытие может быть разнообразным, от соломы до современной черепицы, самое главное правильно выполнить все работы связанные с гидроизоляцией, чтобы атмосферные осадки не могли попадать внутрь из-за ошибок при возведении.

Утепление

Ему подлежит все. Пол мы уже обработали в процессе сборки, далее идут стены, используя специальную изоляцию не допуская попадания влажности в процессе работ. По окончанию обиваем со второй стороны, тем самым закрывая утеплитель. Завершающий этап это крыша, он выполняется изнутри, когда видимая часть снаружи уже смонтирована.

Основные преимущества каркасных домов

  • Невысокая цена по сравнению с каменными
  • Быстрая сборка в течение одного сезона
  • Эксплуатационные качества, не уступающие постройкам из камня
  • Возможность монтажа без создания серьезного фундамента
  • Возможность постройки собственными силами без привлечения специальной подъемной техники, при задействовании минимального количества строителей.

В статье мы дали советы строительства каркасного дома с нуля своими руками, чтобы построить его самостоятельно, на фото и видео Вы можете найти наглядные примеры.

Стены каркасного дома: устройство и технология возведения

Оглавление:
Стены каркасного дома: устройство и основные элементы
Конструкция стены каркасного дома: последовательность сборки

Ни для кого не секрет, что любой дом состоит из нескольких основных элементов – это фундамент, стены, перекрытия и, разумеется, крыша. Все эти элементы равнозначно важны, и каждому из них в процессе строительства нужно уделять массу внимания. В продолжение темы строительства каркасного дома своими руками, в этой статье мы разберемся с таким вопросом, как построить стены каркасного дома? Вместе с сайтом stroisovety.org мы разберемся с двумя технологиями их строительства и подробно изучим конструкцию стен.

Стены каркасного дома своими руками фото

Стены каркасного дома: устройство и основные элементы

Стена каркасного дома – это совокупность объединенных в один блок различных строительных материалов. Одни из них обеспечивают жесткость, другие создают защиту от ветра, третьи помогают сохранить тепло в доме. Все они очень важные и лишними отнюдь не являются – это к тому, что выбросить какой-либо один элемент, сэкономив деньги, как поступают некоторые кулибины, равносильно тому, что вы сократите срок службы строения в целом. С этим, думается мне, все понятно, и теперь самое время изучить вопрос, что же это за такие важные элементы и для чего они предназначены. Начнем по порядку.

  1. Каркас. Это основа стен, которая полностью отвечает за их форму, размеры, жесткость и способность дома выдерживать нагрузки. Изготавливается каркас стен либо из специальных металлических профилей, либо из деревянного бруса сечением не менее чем 100 на 50мм – это если говорить о толщине наружных стен каркасного дома. Внутренние стены, если они не являются несущими, изготавливаются несколько тоньше, хотя делать этого не стоит в целях звукоизоляции.
  2. Внутренняя обшивка. Это ОСБ плита (ОСБ-3, как правило) – она накручивается на каркас с помощью саморезов. При серьезном подходе к делу она еще и приклеивается с помощью специального клея.
  3. Пароизоляция. Устанавливается с внутренней стороны стены под ОСБ – ее задача заключается в дозированной подаче паров влаги, содержащихся в воздухе, внутрь стены. Она пропускает ровно столько влаги, чтобы утеплитель не намокал и не терял свои качества и при этом успевал выводить ее наружу.

    Строительство стен каркасного дома фото

  4. Утеплитель для стен каркасного дома. В большинстве случаев это минеральная вата, а если быть точнее, то базальтовая плита. Если речь идет о заводских сип-панелях, то они утепляются пенополиуретановым герметиком.
  5. Ветрозащита. Она имеет двоякое назначение – с наружной стороны она создает непроницаемый для ветра барьер (откуда и название), а изнутри выпускает излишки паров, скапливающихся в теплоизоляционном материале.
  6. Наружная обшивка. Опять ОСБ, которая, как и в случае с внутренней обшивкой, привинчивается к каркасу саморезами и дополнительно крепится клеем. Кстати, как для наружной, так и для внутренней обшивки в большинстве случаев применяется ОСБ толщиной 12мм.
  7. Фасад. В большинстве случае это вентилируемый фасад, но иногда в процессе отделки каркасных строений используется и штукатурка, которая обходится несколько дешевле, но по трудозатратам она сложнее.

    Пирог стен каркасного дома фото

В принципе, это все – именно так выглядит со стороны так называемый пирог стены каркасного дома. Единственное, что здесь еще можно добавить, так это уточнить тот момент, что вентилируемый фасад в обязательном порядке должен набираться на обрешетку – на то он и вентилируемый, чтобы пространство за ним проветривалось.

Конструкция стены каркасного дома: последовательность сборки

Опять-таки, невзирая на две различные технологии строительства каркасного дома, сборка стен осуществляется практически однотипно. Разница заключается лишь в том, что, используя готовые панели, вы минуете массу различных этапов работ. Но если вы решите собирать эти панели самостоятельно, то их сборка будет выглядеть практически точно так же, как и строительство обычного каркасного дома. Вам придется произвести следующие этапы работ.

  1. Сборка каркасов стен. Как правило, каждая отдельно взятая стена дома является одним или двумя частями каркаса – так сказать, сегментами, которые собираются отдельно. По сути, это прямоугольники, собранные из деревянного бруса, внутри которых располагаются вертикальные ребра жесткости, установленные с шагом 625мм по центрам – это половина ширины листа ОСБ. Если позволяет брус (его длина), то каркас лучше изготавливать во всю ширину стены. Если нет, то можно разделить его на части. Кстати, если речь идет о двухэтажном строении, то шаг ребер жесткости лучше уменьшить до 316,5мм. Такие каркасы лучше заготовить сразу, так, чтобы они после сборки полностью сформировали наружные стены дом.
  2. Установка каркасов на фундамент. Сразу начнем с того, что верх фундамента нужно качественно гидроизолировать – обработать битумной мастикой и оклеить рубероидом в пару слоев. Дальше все просто, но, тем не менее, понадобится помощь надежных и крепких мужских рук. Одновременно придется поднять и удерживать два каркаса сразу (угловые) – пока несколько человек их удерживает, один должен скручивать их между собой. После того, как крепление будет произведено, каркасы можно отпускать и устанавливать по уровню. Подставляя брусочки (если это необходимо), четко установленный в уровень каркас крепится к фундаменту анкерными болтами. Таким вот способом и монтируются все каркасы в единое целое изделие, а именно стены каркасного дома своими руками.

    Стены каркасного дома фото

  3. Дальше работы по изготовлению стен, как правило, откладываются до того момента, как будет собрана крыша – в большинстве случаев каркас дома собирается полностью, но бывают и исключения. В общем, на следующем этапе работ строительство стен каркасного дома предполагает их обшивку изнутри. Здесь все просто – ОСБ режется лобзиком по заданному размеру и просто прикручивается к каркасу, который предварительно, с помощью степлера, обивается пароизоляционной пленкой. С этой работой вполне можно справиться даже одному человеку, и трудностей, как правило, она не вызывает.
  4. Теперь перебираемся наружу и закладываем между брусом каркаса утеплитель. Это тоже элементарная работа, с которой вполне можно справиться самостоятельно. Режем утеплитель по размеру и запихиваем его внутрь стены. Сильно не прессуем, так как удерживает тепло в доме не вата, а воздух, который находится между ее волокнами.
  5. А дальше натягиваем с помощью степлера ветрозащитную пленку и обшиваем каркас дома ОСБ.

    Правильная стена каркасного дома фото

В принципе, все, правильная стена каркасного дома готова, и добавить остается не так уж и много – в частности, напомнить об электропроводке. Стандартно ее прокладывают внутри стен и делают это до того, как их утепляют и обшивают со второй стороны. Про этот момент не стоит забывать, так как впоследствии протягивать провода будет очень сложно, если не сказать, что невозможно.

Вот так вот и делаются стены каркасного дома. Естественно, могут быть некоторые вариации, но в целом их слоеный пирог остается неизменным. Говоря о вариациях, имеется в виду изменение последовательности выполнения работ – к примеру, сначала можно выполнить наружную обшивку дома, а потом перейти внутрь помещения и не страдать от ветра и непогоды. Так даже будет логичней и к тому же удобней проводить внутренние коммуникации.

Автор статьи Александр Куликов

Каркасный дом своими руками: пошаговая инструкция строительства

Каркасный дом своими руками: пошаговая инструкция строительства

Каркасный дом, безусловно, является одним из самых простых и недорогих вариантов собственного жилья, среди представленных сегодня на рынке вариантов. Купить такой дом можно в любой фирме, специализирующейся на каркасном строительстве. Работы по возведению можно доверить специалистам, или собрать конструкцию самостоятельно. Рассмотрим, как возвести каркасный дом своими руками: пошаговая инструкция поможет разобраться в этом вопросе.

Каркасный дом своими руками: пошаговая инструкция по возведению

Срок и качество службы каркасного дома напрямую зависят от того, насколько профессионально он собран. Ведь дом состоит из отдельных элементов, и в итоге он должен представлять цельную конструкцию, которая надежно будет защищать от непогоды. Чтобы избежать нарушений технологии возведения, стоит подробно ознакомиться с тем, как строятся каркасные дома. Технология достаточно проста и не требует большого количества рабочих, специальной техники или навыков.

Поможет построить каркасный дом пошаговая инструкция с подробным описанием каждого этапа и указанием особенностей и сложностей. Для реализации проекта вполне достаточно иметь фото-проект каркасного дома, одного-двух помощников и базовые навыки владения простыми строительными инструментами, такими как пила, молоток и прочее. В остальном, построить каркасный дом своими руками сможет каждый.

Схема постройки каркасного дома своими руками: фундамент

Как и для любого другого строения, для каркасного дома все начинает с укладки фундамента. Он должен составлять основу и удерживать всю конструкцию на земле. Особые характеристики данного типа домов позволяют использовать для их строительства практически любую технологию укладки фундамента, в том числе столбчатого и ленточного. Каждый из вариантов имеет свою специфику и особенности, поэтому выбор стоит производить исходя из данных о типе конкретного грунта, а также тех финансов, которые вы готовы потратить.

Полезный совет! Если почва рыхлая, разжиженная, то для большей прочности строения рекомендуют закладывать ленточный фундамент. Он считается более надежным в таких условиях эксплуатации.

Обобщая, можно сказать, что фундамент для каркасного дома требует значительно меньших затрат, чем любой другой вариант, однако и здесь не стоит нарушать технологию. Если хотите, чтобы дом качественно служил на протяжении многих лет, уделите фундаменту не меньше внимания, чем если бы вы строили дом из кирпича или дерева.

Возведение стен каркасного дома

Стены каркасного дома представляют собой деревянную конструкцию, обшитую сверху OSB панелями. Благодаря ориентировочно-стружечным плитам дом получает дополнительную жесткость и способен выдерживать серьезные ветровые нагрузки. Также обеспечивается дополнительная защита древесины от воздействия влаги и сохранение тепла внутри помещения.

Обработка древесины специальными антисептическими и противопожарными средствами является обязательным этапом строительства. В противном случае существуют риски появления плесени и вредоносных насекомых, которые способны существенно сократить срок службы дома.

В то же время, благодаря своей уникальной технологии производства, каркасные дома остаются очень экономичным типом строения, ведь количество древесины, которое требуется, в 3-4 меньше, чем для классического деревянного дома. А при условии качественного утепления, каркасный дом может превосходить их по техническим характеристикам и способности сохранять тепло.

Еще одно преимущество каркасного домостроительства – возможность начинать отделку стен сразу после окончания работ по сборке. Благодаря отсутствию процесса усадки, собранный дом сразу готов к отделке и проживанию.

Деревянные каркасные дома: отделка и оформление

Отделка внутренних стен каркасного дома может быть выполнена практически из любого материала, однако предпочтительным всегда остается гипсокартон или вагонка. Эти материалы очень легкие, при этом легко монтируются и надежно защищают внутреннюю часть стены. Важно помнить лишь о необходимости укладки слоя гидроизоляционной пленки и утеплителя.

Полезный совет! При оформлении стен внутри дома, не забывайте и о вент-зазорах. Они служат для профилактики отсыревания древесины и утеплителя, и должны быть выполнены во всех предусмотренных проектом местах.

Особое внимание стоит уделить и вентиляции в каркасном доме. Своими руками сделать ее не сложно, однако стоит проявить внимательность, чтобы избежать ошибок в конструкции и дальнейшего застоя воздуха в каркасном доме. Отзывы жильцов только подтверждают это.

Снаружи дом также может быть оформлен разными способами, среди которых самыми популярными принято считать:

  • оштукатуривание;
  • отделка вагонкой или сайдингом;
  • облицовка обычным или декоративным кирпичом;
  • использование цементно-стружечных плит;
  • покраска.

Для большей теплоизоляции можно использовать теплоизолирующие панели или слой обычного утеплителя, проложенный под покрытием. Не лишним будет подумать и о дополнительной ветрозащите – проложить слой специальной мембраны.

Какому из утеплителей отдать предпочтение, каждый выбирает сам, ведь многое зависит от требований к будущему дому и климатических условий региона.

Существует множество советов о том, как правильно утеплить каркасный дом, но если свести их к одному простому правилу, то можно сказать следующее: экономить на утеплителе категорически не рекомендуется. Совет по утеплению каркасного дома своими руками, который дают специалисты по строительству – разместить дополнительный слой теплоизоляционного материала на межкомнатных перегородках. Это помогает оптимизировать теплообмен внутри здания.

Каркасные дома для постоянного проживания могут быть оснащены такой же системой отопления, как и обычные дома из древесины или бруса. Также допускается использование печей, каминов, котлов с любым видом питания и прочих систем отопления и подогрева полов, стен и потолков.

Каркасный дом своими руками: фото самых красивых моделей

По своей красоте и характеристикам каркасные дома представляют достойную конкуренцию как кирпичным, так и деревянным строениям, и могут использоваться наравне с ними. Качественно уложенный фундамент для каркасного дома своими руками прослужит надежной основой на протяжении многих лет, а сама конструкция станет вашим комфортным жильем в любое время года.

Вот еще несколько аргументов в пользу выбора каркасного дома:

  • если сравнивать с другими строениями из дерева, каркасный дом имеет идеальную геометрическую форму, что исключает вероятность появления щелей, сквозняков и неровностей. Это, в свою очередь, позволяет значительно сократить расходы на материалы для устранения подобных дефектов;
  • согласно инструкции, каркасный дом не подвержен усадке и усушке материалов, что позволяет приступать к отделке сразу же после окончания строительства;
  • в отопительный сезон каркасный дом имеет неоспоримые преимущества благодаря экономичности своего обслуживания;

  • нет никаких ограничений в планировке каркасного дома. Вы можете сделать все на свое усмотрение, выделив свой дом среди прочих оригинальной планировкой;
  • возможность поэтапного строительства каркасного дома своими руками позволяет распределять бюджет постепенно. При необходимости, между укладкой фундамента, возведением каркаса и отделочными работами может быть выдержан определенный промежуток времени, в то время как при строительстве из сруба промедление недопустимо;
  • все необходимые для строительства составляющие без труда могут быть привезены за один раз, а мелкие детали и вовсе поместятся в легковой автомобиль.

Полезный совет! Также возможно возведение каркасной пристройки к дому своими руками. Так вы можете расширить жилое пространство при минимальных затратах времени и средств.

Все эти преимущества позволяют назвать каркасные строения домами будущего. Ведь по простоте возведения, экономности и техническим характеристикам с ними не может конкурировать никакой другой вариант.

По материалам: http://remoo.ru

Перегородка: как создать раму за 10 шагов

Описание проекта

Навык

3 из 5 Умеренный Зависит от длины стены и количества дверных проемов, в которые необходимо обрамить

Стоимость

От 3 до 4 долларов за 8-футовую шпильку (из ели или пихты), плюс от 6 до 10 долларов за гвозди

Расчетное время

От 4 до 6 часов (чтобы обрамить 8-футовую стену с одним дверным проемом)

На каждую реконструкцию, которая включает в себя снос стены, есть другая, требующая ее возведения.«Если вы ремонтируете чердак, добавляете кладовку или домашний офис, вам понадобится дополнительная стена или две», - говорит генеральный подрядчик This Old House Том Сильва.

Построение простой перегородки - каркасной стены, которая разделяет внутреннее пространство без какой-либо нагрузки - является прекрасным введением в основы домашнего строительства. В этом проекте используются те же принципы и компоненты, которые используются при строительстве любого каркасного дома: 2x бруса правильно расставлены и прибиты гвоздями, затем установлен отвес.

Думайте об этом как о столярных изделиях каркаса 101. Несмотря на то, что вся эта работа в конечном итоге закопана в гипсокартон, ярлыки приводят к неприятностям. Обрамление с использованием хороших материалов и умных технологий закладывает основу для всего, что будет дальше: гладкие стены, идеально подогнанные столешницы и двери, которые распахиваются, не прилипая.

Как построить перегородку

1. Обзор сборки перегородки

2. Разметка деревянной перегородки

Фото Дэвида Кармака
  • Отметьте потолок на расстоянии 3 дюймов от одной стены в том месте, где к нему будет примыкать перегородка.От этой отметки опустите отвес и отметьте пол. Повторите то же самое на другом конце перегородки.
  • Измерьте расстояние от каждой отметки пола до примыкающей стены. Если это не 3 дюйма, то эта примыкающая стена не отвесная. Запишите разницу между верхним и нижним измерениями на каждом конце для шага 3.
  • Используя метки в качестве ориентира, проведите мелом линию на полу и потолке. Измерьте меловые линии, чтобы определить длину подошвы и верхней пластины. Разрезать тарелки.
  • Если планируется дверной проем, добавьте 2 дюйма к ширине и высоте двери, чтобы определить размеры ее грубого проема.
  • Отрежьте две шпильки домкрата на 1 1/2 дюйма короче приблизительной высоты проема. Отрежьте две части заголовка на 3 дюйма длиннее, чем ширина проема.

3. Отметьте пластины

Фото Дэвида Кармака
  • Положите пластины лицом к лицу. Если стены неровные, расставьте плиты в шахматном порядке по разнице в измерениях отвеса в Шаге 1. Отметьте места шпилек на расстоянии 15 1/4 дюйма от конца пластины, затем через каждые 16 дюймов.
  • Приложить жатку к подошве в дверном проеме; отметьте каждый конец на пластине. Нарисуйте еще одну линию на расстоянии 1,5 дюйма от первой. Нарисуйте «X» между каждой парой линий, показывая расположение шипов короля.
  • Снимите заголовок. Нарисуйте параллельные линии на расстоянии 1 1/2 дюйма от заголовка. Нарисуйте букву «О» между каждой парой шпилек для домкратов. Перенесите линии на верхнюю пластину.
  • На первой стойке проведите линию через обе пластины. Работайте от конца, проводя линию на расстоянии 1,5 дюйма от первого. Повторите эти действия для каждой отметки, чтобы указать расположение шпилек.
  • Установить жатку на верхнюю пластину между положениями цапфовых штифтов. Перенесите линии с верхней пластины на жатку, показывающие, где идут поврежденные шпильки.

4. Измерьте шпильки

  • Чтобы определить длину стойки, сложите два блока 2x4 лицом к лицу на линии разметки пола и измерьте до линии разметки потолка. Эти блоки представляют собой совокупную толщину подошвы и верхней пластины.
  • Произведите измерения на любом конце перегородки и в трех точках между ними.

5. Отрежьте шпильки

Фото Дэвида Кармака
  • Подсчитайте количество продольных и обычных шпилек, отмеченных на пластине, и отрежьте их все до минимального размера, используя портативную циркулярную пилу и Speed ​​Square.
  • Кроме того, обрежьте все калеки, включая те, которые лежат напротив шипов-цапф, до длины: длина шипа-цоколя минус длина домкрата минус толщина перемычки.

6. Соберите детали

Фото Дэвида Кармака
  • Положите все детали на край и на пол. Совместите концы шпилек с отметками на подошве и верхней пластине. Совместите концы калек с верхней пластиной и заголовком.
  • Следуйте последовательности сборки, показанной на рисунке в разделе «Шаг 1. Начните с компонентов дверного проема; закончить с общими шпильками.
  • Сначала соедините детали под прямым углом друг к другу, забив два гвоздя 16d бок о бок через лицевую сторону одной детали и в конец соседней детали.
  • Для соединений лицом к лицу (от шпилек до королей, соединительных элементов) используйте гвозди 10d, вбитые через каждые 12–16 дюймов по зигзагообразной схеме.

Наконечник: Для ненесущей стены шпильки домкратов можно собирать вместе из обрезков 2х4, пока они полностью не заполнят зазор между подошвой и нижней частью коллектора.

7. Наклоните перегородку вверх

Фото Дэвида Кармака
  • Когда все детали будут скреплены вместе, наклоните стену так, чтобы лицевой край верхней пластины оказался рядом с линией на потолке. При необходимости попросите кого-нибудь помочь вам поднять перегородку на место.
  • Если посадка тугая, используйте кувалду и деревянный «брусок», чтобы постучать по краю подошвы так, чтобы он совместился с меловой линией на полу.Если перегородка проходит перпендикулярно балкам потолка, вбейте один гвоздь 16d через верхнюю пластину в каждую балку.
  • Если перегородка проходит непосредственно под балкой, забейте ее гвоздями через верхнюю пластину в каждом отсеке для стоек. Если верхняя пластина приземлится между балками, прибейте ее к блокировке.

8. Проверьте перегородку на наличие отвеса

Фото Дэвида Кармака
  • Перед тем, как забивать гвозди, используйте 4-футовый уровень, чтобы проверить, что края и поверхности гвоздей расположены отвесно (идеально вертикально).Если необходима регулировка, переместите уровень и молотком постучите по перегородке, чтобы она встала на место. Затем используйте уровень, чтобы еще раз проверить отвес.
  • Если вы обнаружите места, где верхняя пластина не плотно прилегает к потолку, вставьте тонкие деревянные прокладки под подошву в соответствующих местах стойки, чтобы закрыть зазор наверху.

9. Закрепите раздел

Фото Дэвида Кармака
  • Закрепите подошву подошвы (кроме дверного проема), забив по одному гвоздю 16d в каждую балку пола.Если стена находится на одной линии с балкой, забейте один гвоздь 10d через пластину в каждом отсеке для стойки и в черный пол. (На бетонных плитах просверлите подошву в бетон, затем забейте пружинные шипы, шурупы или гвозди, вырезанные из камня.)
  • Забейте концевые шпильки гвоздями 16d через каждые 12–16 дюймов в шпильки или блокировку примыкающей стенки.
  • После того, как стена закреплена, вырежьте подошву из дверного проема с помощью ручной пилы. Обрежьте его заподлицо с каждой шпилькой домкрата, не выпиливая черновой пол.
  • Чтобы противостоять силе захлопывающейся двери, пригвоздите каждый конец только что обрезанной пластины к шпилькам домкрата двумя гвоздями 10d.

10. Блокировка зигзага

Фото Дэвида Кармака

В большинстве случаев перегородка, построенная из 2x4 на 16-дюймовых центрах, обеспечивает достаточную прочность, но когда Том обрамляет любую стену более 8 футов высотой (или ту, которая несет нагрузку), он часто добавляет блокировку.Эти короткие бруски, прибитые гвоздями между стойками примерно на полпути к стене, «помогают держать стойки прямо и, таким образом, добавляют целостности стене и делают ее более жесткой».

Для этой цели он предпочитает «елочку», названную так из-за ее характерного зигзагообразного рисунка, который он обычно обнаруживает в старых домах с гвоздиками, которые занимают целые два этажа. (Блокировка установленного края вверх и заподлицо с краями стойки служит другой цели: обеспечить прочную основу для крепления панелей или раковин на опорах.)

Том устанавливает эту блокировку после того, как стена будет поднята на место. Сначала он делает параллельные надрезы под углом 15 градусов кусками 2х4 так, чтобы концы плотно прилегали к двум граням шпилек в каждом отсеке.

Затем двумя гвоздями 16d он ногтями на ногах проходит через поверхность каждой шпильки и в блокировку; следующую часть он поворачивает на 180 градусов относительно первой и прибивает блок ногтями так, чтобы один конец совпадал с ближним концом первой части. Так продолжается до тех пор, пока не будут заполнены все отсеки. Тогда стена готова для гипсокартона.

«Это быстро, дешево и отлично работает», - говорит он об этом. "Что может быть лучше, чем это?"


Инструменты

Понимание каркаса дома - Extreme How To

При осмотре каркасного дома до установки облицовки стен здание часто кажется сложным, а некоторым - устрашающим проектом. Каркас дома на самом деле состоит из нескольких отдельных «проектов», объединенных в один и образующих законченный дом. В этом контексте каркас дома или здания не так уж и сложен.Благодаря современным достижениям в области пневматических инструментов, таких как гвоздезабиватели, вам даже не нужно быть опытным молотком, чтобы построить дом. Тем не менее, для неопытных будет хорошей идеей начать с небольшой простой конструкции, а не с двухэтажной сложной конструкции. Хороший пример - гараж или садовый сарай. В большинстве случаев вы будете строить по планам зданий, и это, безусловно, самый простой способ для неопытных. Убедитесь, что вы соблюдаете все спецификации и чертежи высот.

Здание в основном состоит из секций, соединенных вместе.

Самый распространенный материал для обрамления - дерево, но все большую популярность приобретает металлический каркас. Металл может быть желательным в некоторых областях, а также может быть правилом кодекса в других областях. Независимо от типа строительства обязательно уточните у местных строительных властей правила, касающиеся строительства и каркаса, а также для получения любых необходимых разрешений.

Используются два типа конструкции: баллон и платформа, причем платформа является наиболее распространенной.

Методы

Для стандартного деревянного дома или «палочного» каркаса используются два метода - воздушный шар или платформа - и оба имеют свои преимущества и недостатки. Обрамление из воздушных шаров иногда применяется при двухэтажных постройках. В обрамлении баллона стойки проходят как одно целое от порога до верхней плиты второго этажа. Балки перекрытия второго этажа поддерживаются ленточной доской, вставленной в шпильки. Этот тип конструкции является наиболее сложным, но он обеспечивает беспрепятственные проемы между этажами, что позволяет легко устанавливать коммуникации без надрезов и прорезей отверстий.Однако противопожарные заглушки должны быть установлены на уровне пола второго этажа между стойками.

Первый шаг - уложить опорную плиту для конструкции перекрытия или пороговую плиту для фундамента / перекрытия против анкерных болтов, отметить их расположение и просверлить отверстия.

Каркас платформы

может использоваться как для одно-, так и для двухэтажного строительства и является наиболее простым и распространенным методом строительства. При этом типе конструкции автоматически создаются противопожарные заграждения. Одноэтажный построить проще всего, двухэтажный или двухэтажный сложнее.Обрамление платформ проще, чем обрамление воздушных шаров, потому что вы можете построить и возвести стены второго этажа на этажах второго этажа.

Стеновая конструкция на бетонной плите крепится к плите анкерными болтами через опорную плиту стены.

Можно строить как на бетонной плите, так и на фундаменте. Плита действует как пол; фундамент требует, чтобы сначала был построен пол. Затем стены оформляются на полу (или плите) и возводятся на место.

Чаще всего строится на фундаменте.В этом случае пол сначала обрамляется, крепится к фундаменту и покрывается черновым полом.

С этажа вверх

При строительстве на фундаменте первым делом необходимо построить пол на фундаменте. Пластины подоконника крепятся к фундаменту, затем балки перекрытия крепятся к пластинам подоконника и их концы закрываются заглушками балок. Заголовки и внешние балки должны плотно прилегать к внешним краям фундамента. Металлические вешалки упрощают установку балок, чем их прибивание.

Во многих случаях в больших зданиях или в зданиях с пролетами балок более 16 футов в этих местах устанавливается балка, обеспечивающая опору для пола. Сегодняшние фермы обычно изготавливаются из искусственной древесины. Балка должна поддерживаться опорами или фундаментом и опорами. Когда пол обрамлен, добавляется настил или черновой пол. Профнастил обычно представляет собой ориентированно-стружечную плиту (OSB) или обшивку из фанеры толщиной 3/4 дюйма. Раньше по диагонали наносили однобортные доски из массива дерева.

Затем возводятся стены на плите или черновом полу.

Стеновая конструкция

После того, как настил или пол были построены, вы готовы строить и возводить стены. Стены состоят из опорных плит, прибитых к основанию пола или прикрепленных анкерными болтами к бетонной плите. К подошвам прибивают шпильки, а к шпилькам прибивают верхние пластины.

Стены на самом деле строятся как единое целое или как секции в случае длинных стен. Показана типичная стена с обрамлением дверного и оконного проема.

Распределите дверные и оконные проемы как на подошве, так и на верхней пластине, а также на местах расположения стоек, используя рулетку и плотницкий угольник.

На самом деле стены собираются как одно целое, а в случае длинных стен - из секций, соединенных вместе для получения необходимой длины. При строительстве на плите первым делом необходимо положить опорную плиту на плиту и отметить места для анкерных болтов. Просверлил эти дыры. Независимо от того, на плите вы строите или на фундаменте, следующим шагом будет уложить подошву и верхнюю плиту рядом и определить расположение дверей и окон в соответствии с планами или конструкцией вашего здания.Вы должны знать приблизительные размеры любых дверей и окон. Используя плотницкий угольник, отметьте эти грубые отверстия на обоих. Язычок квадрата составляет 1-1 / 2 дюйма в ширину, точную ширину высушенных в печи двух материалов для обрамления. Затем отметьте места шипов одновременно на подошве и верхней пластине. Это измерение может производиться по центрам на 16 или 24 дюйма, в зависимости от конструкции здания или местных норм.

Старожилы часто использовали макетную планку для размещения конюшен.

После того, как все размеры будут отмечены как на подошве, так и на верхней пластине, положите их на край чернового пола или бетонной плиты на надлежащем расстоянии друг от друга по длине стоек. Если вы используете предварительно нарезанные шпильки, вы можете сэкономить деньги и время. Закрепите шпильки между пластинами, расположив их концы в ранее отмеченных местах.

Заголовки над дверями и окнами могут быть 2 x 6 с заклепками над ними или полной шириной 2 x 10. Тем не менее, для создания ширины жатки, соответствующей ширине стойки, используются 3/8-дюймовые фанерные распорки.

Обычно используются какие-то распорки. Тип и количество зависят от правил кода и конструкции сборки. Один из методов состоит в том, чтобы впустить в шпильки ветровую или ураганную фиксацию 1 × 4. Измерьте расстояние от угла до угла построенной стены, затем измерьте противоположные углы и убедитесь, что стена квадратная.

После того, как шпильки будут на месте, вставьте рамку в дверные и оконные проемы, а затем добавьте коллекторы. Заголовки могут быть созданы на всю ширину, используя 2 на 10, или они могут быть созданы, используя заливку 2 на 6 над ними с помощью гвоздей.Традиционные коллекторы создаются путем прибивания 3/8-дюймовых прокладок из фанеры между досками коллекторов для создания такой же толщины коллекторов, как ширина стоек 3-1 / 2 дюйма. Заголовки поддерживаются шпильками триммера для создания двойных шпилек в отверстиях. Шпильки Cripple крепятся между триммерами под дверными и оконными проемами и разнесены так, чтобы соответствовать другим стойкам на тех же 16- или 24-дюймовых центрах.

Установите распорку и отметьте стойки на стене. Затем распилили каждую сторону выреза.

Завершите вырез стамеской.

Пневматический гвоздодер может сэкономить время, если у вас есть электричество на площадке. Если нет электричества, вы можете использовать беспроводную модель, такую ​​как Paslode. Несколько лет назад моя дочь помогала строить здание, и она ни разу не «размахивала молотком». Используя гвоздезабиватель с воздушным каркасом, у нее не было проблем, и мы завершили строительство в короткие сроки.

Квадрат рамы

В некоторых случаях стены возводятся без дополнительных распорок, с использованием фанеры или обшивки OSB по углам для скрепления и квадратного сечения секции стены.А в некоторых случаях обшивка каркаса стены накладывается перед возведением стены. В любом случае секция стены сначала возводится в квадрат путем измерения по диагонали от угла к углу, затем от противоположного угла к углу и смещения секции стены для создания равного размера и прямоугольной стены. Также можно использовать большой деревянный треугольник под углом 90 градусов. Затем устанавливается временная скоба, чтобы удерживать квадрат стены.

Во многих случаях к стенам добавляются ураганные ограждения. Он состоит из покупных металлических полос или полосок 1 на 4, установленных по диагонали через стену и прорезанных по внешним краям полос 2 на 4.Прикрепив подошву и верхнюю пластину к стойкам, снова используйте рулетку, чтобы измерить по диагонали от угла к углу и выровнять стену. Временно закрепите ураганные распорки на месте и отметьте места разрезов. Используйте пилу, чтобы вырезать выемки, а затем удалите материал между метками пилы с помощью зубила. Закрепите распорку на месте двумя гвоздями 8d на каждой стойке, а затем отрежьте концы распорки заподлицо с краями пластины. (Убедитесь, что вы сверились с местными нормативами и правилами крепления в вашем регионе.)

Когда стена построена, наклоните ее на место. Это займет два человека даже на небольшой стене.

Забейте 2 х 4 колья в землю и закрепите стену на месте, убедившись, что она закреплена вертикально. Постройте противоположную стену, возведите и закрепите ее на месте.

Поднимая стены

Возвести стену довольно просто, но даже небольшие стены лучше всего возводить как минимум двумя людьми. На черновом полу возвести проще, чем на плите.Просто сдвиньте стену ближе к краю и наклоните ее вверх. Мне нравится использовать временные стопорные блоки 2 на 4, прикрепленные к внешним краям балок и коллекторов, чтобы стена не соскользнула, когда вы ее поднимаете. Если вы устанавливаете стену на бетонную плиту, сдвиньте ее к анкерным болтам, тогда вам нужно будет приподнять стену и установить ее на анкерные болты. Опять же, это работа как минимум двух человек, даже для короткой стены.

Если длинные стены должны быть построены секциями, сделайте стык на стойке.

Подняв стену, забейте в землю колья 2 на 4 и обеспечьте временные опоры, прикрепленные к стойкам и стойкам стены. Дуплексные гвозди, используемые для строительства фундамента, хороши для этого шага, так как позже их будет легче вытащить. Перед закреплением распорок убедитесь, что стена ровная и правильно расположена. При установке на плиту закрепите подошву на месте с помощью шайб и гаек над подошвой и анкерными болтами. Если на фундаменте / полу, прибейте подошву к основанию пола и к балкам перекрытия и коллекторам.Если стена должна быть построена секциями, построить следующую секцию, установить ее, закрепить на месте и прикрепить к ранее возведенной стене. Обратите внимание, что стыки стен всегда находятся на стойке.

Постройте торцевые стены так, чтобы они поместились между боковыми стенками, установите и скрепите их.

Убедившись, что все углы расположены по отвесу, прикрепите торцевые шпильки торцевой стенки к торцевым шпилькам боковой стенки.

Постройте, возьмите и закрепите на месте противоположную стену таким же образом.Затем постройте стену между двумя стоящими стенами. Эта стена измеряется так, чтобы она поместилась между ранее возведенными стенами, измеряя от нижней части. Аналогичным образом постройте и возведите противоположную торцевую стену. На этих стенах начните с стоек на каждом конце, а затем измерьте стойки «по центру», добавив размер стоек 2 на 4 или 2 на 6 штук на ранее возведенных стенах. Как и в других стенах, проемы обрамляются таким же образом и крепятся. В любом случае эти стены возводятся между двумя соседними стенами, прикрепляются водопроводом и затем прикрепляются к внешним стойкам на двух смежных стенах.Закрепите центральную часть, чтобы она не прогибалась или не сгибалась.

Если здание не прямоугольное или квадратное, а имеет пристройки, постройте эти стены, соединяя их по углам, снова в основном создавая две «стороны», а затем возводя концы, чтобы соединить противоположные стены вместе. Верхние части стен в углах и стыках секций стены соединяются путем прибивания второй верхней пластины поверх верхней пластины, пересекая все стыки, чтобы надежно связать их вместе.Эта вторая верхняя пластина создает окончательную высоту стандартной 8-футовой стены.

Вырежьте и снимите подошву между дверными проемами.

Внутренние стены, соединяющие внешние или другие внутренние стены, также нуждаются в блокировке углов.

С помощью ручной пилы вырежьте и снимите часть подошвы в нижней части каждого дверного проема. Угловые блоки добавлены в углы, чтобы обеспечить квадратный угол для установки внутренних покрытий стен.Это можно сделать несколькими способами, как показано на схемах. Внутренние стены обрамляются, возводятся и закрепляются на месте таким же образом, опять же с использованием второй верхней пластины, чтобы связать их вместе и с внешними стенами. Угловая блокировка необходима на каждом углу внутренней стены, чтобы обеспечить крепление облицовки внутренних стен. После возведения стен можно приступать к установке потолочных балок поверх стен. При создании второго этажа в стиле платформы вы просто повторяете весь процесс. Снова возводим пол поверх стен, затем возводим и возводим стены второго этажа.

Блокировка углов необходима для создания углов для внутренних покрытий стен.

Детали рамы

Детали каркаса, добавленные при возведении стен, упростят завершение отделки здания. Например, вы можете добавить стеновую подкладку к любым входным областям ванны и смесителя, а также к расположению настенных приборов. Это упростит установку всего этого, и это легче сделать во время строительства стены, чем после того, как стены будут возведены.Вы также можете добавить блокировку, чтобы поддержать ванны. Некоторые строители прикрепляют дополнительные короткие блоки в каждом углу у пола, чтобы обеспечить лучшую поддержку для крепления плинтусов на месте. Это позволяет прибивать плинтусы дальше от их концов и предотвращать расщепление концов. Перемычка может быть установлена ​​в полу между швами во время строительства, чтобы создать пол лучшего качества и «менее скрипучий».

Детали каркаса могут облегчить завершение отделки здания. Опоры для ванн могут поддерживать края ванн.

Короткие угловые блоки в каждом углу упрощают установку плинтусов.

Обрамление здания не должно быть сложной задачей, если вы будете делать это шаг за шагом, следовать планам и правилам и начинать с простого.


Рекомендуемые статьи

Строительство каркаса стен небольшого дома | Как оформить стену | Структурная древесина «два на четыре» | Уголки стены стержня

Монтаж стен

Ознакомьтесь с этой новой книгой !

Для сборки стен деревянного миниатюрного дома обычно используется конструкционный брус два на четыре типа , особенно для одноэтажных зданий, где стены не должны выдерживать нагрузку уровней выше.Принцип возведения этих каркасных конструкций из дерева быстрый. Благодаря благоприятному весу конструкций отпадает необходимость в тяжелой подъемной технике. Вся работа может быть сделана человеческими силами. Если фундамент и конструкция перекрытия готовы, можно приступать к монтажу отдельных стен.

Рекомендуется предварительно разрезать и подготовить все компоненты. Массивная деревянная плита может обеспечить ровную поверхность для сборки отдельных стеновых частей в соответствии с документацией строительного проекта.Готовые стены возводятся и крепятся к полу; затем они скручиваются. Это делается до тех пор, пока не будут завершены все стены первого этажа.

Процесс крепления индивидуальных стен к фундаменту.
  1. столбы настенные
  2. раскосы
  3. временная опора (распорка)
  4. опорные стойки
  5. Ремень (стяжка)
  6. Лага комбинированные
  7. Доска пола
  8. лестница
  9. верхняя плита
  10. вытирание

Стеновая конструкция состоит из нескольких стеновых компонентов, среди основных - горизонтальные плиты, вертикальные стойки, внутренний настил, распорка, дышащая мембрана, удерживающая внутреннюю влагу вдали от других слоев изоляции, теплоизоляция, защищающая внутреннюю среду, обшивка, которая также действует как подпорка, обрешетка для крепления различных слоев стены, защита от дождя, предотвращающая попадание влаги из внешней среды в стену, внешняя облицовка, защищающая от воздействия погодных условий и инсталляций.

Соберите первую стену на основании и закрепите на месте. С помощью временных прибитых досок выровняйте стену до идеального прилегания. Примените тот же метод к следующей стене; уравновешивая его, прикрепите его к конструкции пола и первой стене. Снова примените тот же метод к остальным стенам. Продолжайте добавлять временные распорки в процессе работы; это делает незавершенную конструкцию более прочной и удерживает ее на месте. Когда все стены будут возведены, можно установить окончательные распорки, чтобы удалить все временные конструкции.

Угловой каркас / Несколько шпилек

Есть много способов решить проблему соединения двух стен в углу. Если соединение должно быть максимально прочным, следует выбрать вариант с несколькими шпильками. Вы также можете использовать короткие блоки между стойками, чтобы дополнительно укрепить угловые стойки. Однако обычно теплового моста больше, и требуется больше материала.

Типы углов каркасных стен

Ненесущие стены - Конструкция каркасных стен

Помимо прочности соединения, контакт между двумя стенами подчеркивает устранение тепловых мостов и разделение конструкций через разделительный слой - пароизоляцию.Есть много способов продолжить строительство перегородок, и для каждого из них важно работать точно и следить за правильностью всех размеров и уровней. В противном случае вся стена может быть недолговечной и склонной к изгибу, и впоследствии возникнет риск осложнений при фиксации стеновой панели или установке дверей.

Хотите узнать больше о процессе деревянного строительства своими руками? Наше удивительное пошаговое руководство по «Как построить крошечный домик» здесь для вас ! Здесь можно заказать множество иллюстраций, фотографий и руководств.
Способов соединения перегородок:
Опора для отделки потолка
  1. Блокировка прибита к балкам потолка
  2. балки перекрытия
  3. опора для гвоздей
  4. плита
  5. шпилька
Обрамление перегородки: внутренняя стойка, прикрепленная к стойке
  1. перегородка
  2. нижняя плита
  3. лента полиэтиленовая
  4. изоляция помещений
  5. стойка наружной стены
Внутренняя шпилька, прикрепленная к блокировке
  1. Внешняя стеновая шпилька
  2. блокировка
  3. нижняя плита
  4. стойка перегородки
Внутренняя шпилька, прикрепляемая после монтажа гипсокартона
  1. Наружная стеновая шпилька
  2. вагонка
  3. стойка перегородки
  4. нижняя плита

Распорка и изоляция

Распорка - одна из важнейших частей конструкции стены, предотвращающая деформацию или обрушение конструкции под действием боковых сил.Он крепится по диагонали к вертикальным несущим компонентам под идеальным углом от 45 ° до 60 °, так как слишком острый или тупой угол сделает распорку неэффективной. Наиболее часто используемые типы распорок - это диагональная блокировка из того же материала, что и каркас, или перфорированная ветровая стяжка, которая помещается наверху несущей конструкции и прибивается к ней гвоздями или привинчивается. Такие планки из дерева наиболее распространены, например, на традиционных крышах, где собираются заселить чердачное пространство.Кроме того, другой тип ветровой распорки изготавливается из плит OSB или фанеры, что также помогает сделать углы здания более жесткими.

Как работает диагональное блокирующее крепление.

Еще одна важная часть стены - теплоизоляция, обеспечивающая комфортную среду внутри здания независимо от погоды и температуры. Сегодня используются несколько материалов: минеральный утеплитель (минеральная вата), натуральный или синтетический (полистирол). Несущий каркас стены обычно устанавливается после таких систем, как водопровод, канализация и т. Д., находятся на месте и непосредственно перед окончательной внутренней отделкой стен. Тепловая установка также размещается в крыше, между отдельными стропилами и в полу между балками.

Технологическая книга строительства малых домов

Вас интересует дополнительная информация по строительству домика ? Посмотрите мою новую книгу «Как построить крошечный домик», , где вы можете найти множество практических советов и инструкций, связанных с движением крошечных домиков!

Как построить и обшить внутреннюю стену стеной

Пошаговые инструкции экспертов по возведению стены, со схемами, советами по обрамлению стеновыми стойками, как прикрепить гипсокартон и панели, и многое другое Помощь своими руками

Интерьер стена обычно строится из стеновых каркасов и каркасов размером 2 на 4 или 2 на 6, покрытых гипсокартонными панелями, которые прибивают или привинчивают к элементам каркаса.

Как построить новую стену: сводка

  1. Найдите новую стену.
  2. Прикрепите верхнюю пластину к потолочному каркасу.
  3. Используйте отвес, чтобы расположить нижнюю («подошву») пластину непосредственно под верхней пластиной и прибить ее к полу.
  4. Установите стеновые стойки между верхней и нижней пластинами с шагом 16 или 24 дюйма.
  5. Гвоздь или винт для гипсокартона к стойкам и пластинам.
  6. Нанесите уголки, ленту для гипсокартона и состав, чтобы скрыть стыки и крепления.
Как строится внутренняя стена © Дон Вандерворт, HomeTips

Многие проекты реконструкции включают строительство или перемещение одной или нескольких внутренних стен. Построить ненесущую внутреннюю стену относительно легко, требуя лишь базовых столярных навыков и инструментов.

В зависимости от характера вашего пола, стен и потолка вам, возможно, придется отделить некоторые поверхностные материалы, чтобы обеспечить надежное крепление вверху, внизу и на концах новой стены. Если новая стена не упирается в стойки у соединяющей стены или падает прямо под балку потолка, необходимо установить блоки для крепления гвоздями между деталями каркаса.

Типичная внутренняя стена имеет каркас из вертикальных стоек 2 на 4, которые стоят между горизонтальным основанием 2 на 4 и верхними плитами. (Однако, если в стене будет протяженная сантехника, ее следует построить из шпилек и пластин 2х6.)

Инструменты для поиска на Amazon
• Комбинированные квадраты
• Циркулярные пилы с электроприводом
• 4- Уровни опор
• Инструменты для гипсокартона
• Гвоздезабиватели для каркаса
• Воздушные компрессоры для блинов

Каркас обычно покрывается гипсокартоном или обрешеткой и штукатуркой; в ванной - с водостойкими «зелеными» стенками и плиточным покрытием и плиткой.

Ниже приведены шаги по обрамлению стены. После того, как вы закончите обрамление, перейдите по ссылкам выше справа, чтобы узнать о методах резки и крепления гипсокартона или панелей. Если это похоже на то, что работа будет выше ваших навыков или если у вас нет необходимых инструментов, наймите подрядчика или плотника для выполнения этой работы.

Построение внутренней стены: шаг за шагом

Для начала отметьте центральную линию новой стены поперек потолка. Затем измерьте и отметьте половину ширины верхней пластины новой стены в каждом направлении.Проведите мелом линию между этими отметками. Планируйте по одной стойке на каждом конце и, если конец встречается со стеной, отмерьте 15 1/4 дюйма, чтобы найти внутренний край первой промежуточной стойки, а затем 16 дюймов до того же края каждой дополнительной стойки.

1 Положите на пол верхнюю и нижнюю пластины рядом. Тщательно измерьте, куда пойдет каждая стеновая стойка, и отметьте перпендикулярные линии на пластинах, используя комбинированный квадрат, чтобы стойки точно совпали. Начните с верхней и нижней пластин.

2 Найдите балки потолка (здесь для ясности мы показали снятый гипсокартон на потолке). Удерживая верхнюю пластину вдоль направляющей, отмеченной на потолке, прибейте через потолочный материал к каждой балке двумя гвоздями диаметром 3 1/2 дюйма. (Если новая стена идет параллельно балкам, прикрепите пластину к блокам для гвоздей, установленным между балками.) 2. Установите верхнюю пластину.

3 Повесьте отвес с каждого конца верхней пластины на потолке до уровня чуть выше пола, а затем отметьте пол, чтобы установить положение нижней пластины прямо под ним.Проведите мелом линию на полу между отметками, чтобы ориентироваться на краю нижней пластины. Прибейте пластину 3-дюймовыми гвоздями, расположенными в шахматном порядке и через каждые 16 дюймов. Установите нижнюю пластину.

4 Используйте зажимы для крепления стоек для установки каждой стенной стойки. Поднимите шпильку на место и совместите ее с меткой, заподлицо с краями верхней и нижней пластин. Проверьте отвес с помощью столярного уровня и прибейте гвоздь на место. (В качестве альтернативы вы можете прибить каждую шпильку к верхней и нижней пластине с помощью гвоздей 2 1/2 дюйма, но это труднее сделать, если у вас нет опыта.) 4. Прикрепите каждую стойку к стене.

5 Сформируйте соединения и углы. Если одна стена пересекает другую, сложите стойки вдвое, чтобы получить пересекающуюся стену. Если стена поворачивает угол, обрамите ее двумя стойками по всей длине, между которыми зажаты блоки. Сдвоите стойки там, где встречаются стены.

СЛЕДУЮЩИЕ СМ.:
• Как разрезать гипсокартон
Как повесить гипсокартон
Звукоизоляция стен и потолков 0 168 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9

Схемы и методы каркаса дома

Экспертные схемы двух основных типов деревянных каркасных конструкций для стен и крыш домов

Для каркаса дома используются два основных метода: конструкция платформы и баллон-каркасная конструкция.Конструкция платформы гораздо более распространена, чем конструкция из баллонов, хотя конструкция из баллонов использовалась во многих двухэтажных домах до 1930 года.

Конструкция платформы

При конструкции платформы с рамой, показанной ниже, стены располагаются поверх чернового пола. Многоэтажные дома строятся на одном уровне за раз, причем каждый этаж обеспечивает платформу для возведения следующей серии стен. Каркас дома-платформы - Стеновые стойки проходят от пола до потолка для каждого отдельного этажа

Каркас из воздушных шаров

Конструкция из баллонных каркасов, Как показано ниже, шпильки проходят на всю высоту от грязевого порога до верхней плиты, но не более 20 футов.Этот метод был популярен до 1930-х годов и до сих пор иногда используется для лепных и других каменных стен, двухэтажных домов, потому что такие конструкции сжимаются и оседают более равномерно, чем конструкции платформ.

Но возведение баллонного каркаса опаснее из-за его веса и высоты, а требуемые длинные прямые стенные шпильки становятся все более дорогими и труднодоступными. Каркас воздушного шара - стенные шпильки проходят во всю высоту здания.

Стена- Макеты стоек

Как для платформы, так и для баллонного каркаса стойки стен, а также потолочные и напольные балки располагаются через каждые 16 или 24 дюйма, измеренные от центра до центра.Эти стандартизированные компоновки приводят к минимальному сокращению и отходам материалов для пола, потолка и стен. Обычный каркас стеновых каркасов - стеновые стойки расположены на расстоянии 16 дюймов или 24 дюйма от центра к центру.

В большинстве старых домов стены размером 2 на 4. шпильки, расположенные на расстоянии 16 дюймов по центру; во многих новых домах есть стенные стойки 2 на 6, 16 или 24 дюйма по центру, чтобы сделать внешние стены более прочными и создать большую полость для изоляции стен. Дополнительные сведения об обрамлении стен см. В разделе «Как построить внутреннюю стену».

Обшивка стен

Обшивка наружных стен добавляет конструкции жесткости и обеспечивает плоское основание для облицовки сайдингом, лепниной, кирпичом, камнем и другой внешней отделкой стен.В старых домах обшивают диагональной доской - доски толщиной 1/2 дюйма прибиты по диагонали. В большинстве новых домов используется фанерная или аналогичная обшивка из композитных панелей. Подробнее об этом см. Обшивка внешних стен.

Каркас и обшивка крыши

Каркас крыши может быть довольно сложным в зависимости от сложности конструкции крыши. Ниже представлен каркас для двускатной крыши.

Наружная обшивка крыши служит для кровельных материалов тем же целям, что и обшивка стен для стен.Самая современная кровля - это фанера или плиты из ориентированно-стружечных плит (OSB); деревянная обшивка с промежутками - обычное дело для крыш из гонтовой черепицы. Для получения дополнительной информации см. Основы конструкции крыши. Типичный каркас крыши - это остроконечная вальмовая крыша с одним двускатным концом и слуховым окном.

Получите предварительно проверенного местного подрядчика по возведению каркаса дома

О Доне Вандерворте

Дон Вандерворт развил свой опыт Более 30 лет работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Построить стену с дверью за 3 простых шага

Делаете дополнение? Отделка подвала? Строите сарай? В таком случае вам, вероятно, потребуется построить стену хотя бы с одной дверью. От пиломатериалов и оборудования до электроинструментов и аккумуляторных инструментов - вот что вам нужно знать, чтобы сделать это так просто, как 1, 2, 3!

1.) Измерение и планирование

Во-первых, проверьте свои местные строительные нормы и правила, чтобы убедиться в их соответствии.

Измерьте длину новой стены. Также измерьте высоту потолка (если он уже установлен) в нескольких местах по длине стены. Часто высота потолка может немного отличаться по длине комнаты. Найдите самое короткое расстояние от пола до потолка и соберите новый каркас на этой высоте.

Определите количество стоек, необходимых для строительства стены, разделив полученную длину на 16 дюймов. Добавьте две дополнительные шпильки для "концевых шпилек".Если размер вашего потолка составляет 8 футов или меньше, вы можете использовать 8-футовую древесину для шпилек. Если высота превышает 8 футов, используйте 10-футовую древесину для шпилек. Измерьте длину стены, чтобы выбрать доски для верхней и нижней плиты. Доступны доски два на четыре от 8 футов до более 20 футов в длину, поэтому выбирайте доски немного длиннее, чем длина, чтобы вы могли обрезать их до нужного размера.

Поскольку вы добавляете дверь, вам также необходимо учитывать дверную коробку. Дверная коробка будет состоять из двух королевских шпилек, которые проходят по всей высоте стенной коробки; две триммерные шпильки (или шпильки), которые помещаются внутрь королевских шпилек и имеют ту же высоту, что и дверная коробка; и горизонтальный коллектор в верхней части двери, сохраняющий структурную целостность.

2.) Постройте каркас

Отрежьте верхнюю и нижнюю пластины до измеренной длины новой стены. Измерьте самый короткий потолок, вычтите толщину двух пластин и отрежьте все стойки до этой длины. Рассчитайте расположение любого дверного проема и отрежьте домкрат и подрезайте шпильки до нужной длины. Вырежьте заголовок и приготовьте его, когда будете разрабатывать остальную часть каркаса стены.

Гораздо проще установить каркас стены на полу, а затем повернуть его на место.Это называется подъемно-поворотной конструкцией.

Постройте каркас из бруса, лежащего на краю, на полу рядом с тем местом, где он будет возведен. Начните с того, что положите верхнюю и нижнюю пластины рядом и измерьте, начиная с одного конца. Отметьте обе пластины одновременно через каждые 16 дюймов по их длине для шпилек. Затем отметьте место для дверного проема. (Примечание: необходимо построить раму для размещения двери с установленной нижней пластиной для устойчивости. После завершения строительства пластину можно вырезать.)

Разделите пластины и уложите между ними предварительно нарезанные шпильки так, чтобы центры совпадали с каждой меткой. Используйте гвоздь для обрамления, чтобы прикрепить элементы каркаса для создания стены. Забейте подоконник и перемычку в шпильки для более прочных соединений. Вырежьте и смонтируйте остальные компоненты стены, убедившись, что расстояние между стойками триммера соответствует дверной коробке. Прибейте цапфы на место, затем прибейте шпильки триммера https://www.acmetools.com/shop/tools/pneumatic-nailers к цапфам и прикрепите жатку.

При строительстве стены на бетонном полу, например в подвале используйте пиломатериал, обработанный под давлением, для любой части каркаса, которая будет контактировать с бетоном. В подоконнике необходимо предварительно просверлить отверстия для анкерных болтов, которыми стена крепится к бетону.

3.) Расположите и прикрепите стену

Наклоните готовую раму вертикально и сдвиньте ее в сторону. Проведите на полу прямую линию мелом, чтобы обозначить желаемое положение стены. Используйте длинный уровень и карандаш, чтобы продлить линию до стены.Если новая стена будет крепиться к стене с каркасом, убедитесь, что она будет установлена ​​на стойке. Если он крепится к стене из бетонных блоков, расположите стену так, чтобы она совпадала с серединой блоков.

Установите стену на место. Установите новую раму по отвесу и под прямым углом, используя уровень, прижатый к краю шпилек. Постучите по пластинам так или иначе, пока они не совпадут с метками, а все шпильки не станут вертикальными. Если какая-либо точка вдоль нового каркаса стены не прилегает плотно из-за разницы в высоте потолка, используйте деревянные прокладки, вбитые под нижнюю пластину, чтобы затянуть прилегание.

Используйте гвоздезабиватель для обрамления, чтобы прикрепить стену к полу перед прикреплением к другим стенам. Чтобы прикрепить стену к бетонному полу, просверлите сверлом с каменной коронкой пилотное отверстие в подоконнике, обработанном давлением, и в полу. Используйте молоток, чтобы забить 2-1 / 2 ″ каменные гвозди через пилотные отверстия и в пол.

Прибейте каркас стены к стене с обеих сторон. При креплении к стене из бетонных блоков просверлите пилотные отверстия и прибейте гвоздями в центре бетонных блоков, где блоки являются самыми прочными.Не забивайте швы между блоками; это небезопасно. При креплении к стене с деревянным каркасом обязательно прибейте гвоздь к стойке.

После установки рамы отрежьте нижнюю пластину, чтобы установить новую дверь. Используйте ножовку, чтобы разрезать пластину 2 × 4 рядом со стойками триммера. Защитите пол от полотна пилы обрезком фанеры или подобным тонким материалом. Отрежьте пластину, остановившись примерно на 1/8 дюйма от пола, и используйте долото и молоток, чтобы закончить работу.

Ознакомьтесь с нашими публикациями по теме

Рамы для внутренних стен здания - помощь своими руками.com

Большинство стеновых каркасов выполняется из бруса 2х4 или 2х6, но можно использовать 2х3, чтобы построить новую ненесущую внутреннюю стену. По коду, для этой цели можно использовать 2x3, если высота стены не превышает 10 футов, а стойки расположены через каждые 16 дюймов.

Может быть хорошим выбором использовать такие пиломатериалы меньшего размера, если вы разделяете комнату только для того, чтобы добавить шкаф, и не планируете устанавливать какие-либо электрические приборы на стене. Работать с 2x3 проще и дешевле, чем с пиломатериалами большего размера, а меньший размер занимает меньше места, что может быть важно в небольших помещениях.

Недостатком использования этого меньшего размера является установка дверных коробок или розеток в стене. Дверной косяк обычно бывает слишком глубоким, чтобы поместиться заподлицо в доступное пространство, и будет выступать с одной или другой стороны. Возможно, это не проблема для туалета, где свес можно спрятать внутрь, но с перегородкой для комнаты такой эффект будет недопустим. Кроме того, электрические коробки не поместятся в стене 2x3. Принимая во внимание размер используемых шпилек, лучше всего избежать подобных проблем, используя более крупные шипы 2х4.

Базовая рама

Базовая стеновая рама включает: подошву, верхнюю пластину, стойки, а в случае стен, длина которых превышает 10 футов, требуется противопожарная защита между стойками. Обычно один 2x4 используется для формирования подошвы, а в случае несущих стен два 2x4 укладываются друг на друга, чтобы сформировать верхнюю пластину. В существующей конструкции, внутренние стены, которые не являются частью системы поддержки часто имеют цельную верхнюю пластину с. Поскольку новая перегородка является просто разделителем, а не несущей нагрузкой, она также может быть построена с цельной верхней пластиной.

Расстояние между шпильками

В соответствии с таблицей международного жилищного кодекса R602.3 (5), расстояние между стойками в любой конкретной стене будет варьироваться в зависимости от того, является ли она несущей или нет, ее высоты и размера используемых пиломатериалов. Стойки в ненесущей стене могут находиться на расстоянии до 24 дюймов для 2x4 и 16 дюймов для 2x3.

Это означает, что шпильки расположены на расстоянии 16 дюймов друг от друга вдоль двух пластин, при этом центр каждой шпильки расположен на каждой отметке 16 дюймов.Необходимое расстояние в 24 и 16 дюймов обеспечивает необходимую опору для стены, и такое расположение позволяет удобно устанавливать четырехфутовые панели из строительных материалов, таких как гипсокартон, панели и фанера.

Добавление двери

Помимо основной конструкции, состоящей из стоек и пластин, дверь также может быть встроена во внутреннюю стену. Дверная рама будет включать в себя шпильки типа "король" и "домкрат" для поддержки по бокам, а также шпильки для перемычки и упоры для поддержки веса над проемом.

Должна быть изготовлена ​​рама для размещения двери с установленной подошвой для устойчивости, после чего пластина может быть вырезана после завершения строительства.См. Эту ссылку для получения дополнительной информации об обрамлении новой двери.

Планирование новой стены

Если новая перегородка будет построена перпендикулярно балкам перекрытия, вы можете выбрать любое размещение, соответствующее вашим целям. Если вы должны построить новую стену параллельно балкам, постарайтесь выровнять ее с существующей балкой, чтобы верхнюю пластину можно было прибить непосредственно к ней. В противном случае для параллельного размещения потребуется добавить блокировку 2x4 между существующими балками, чтобы обеспечить каркас для крепления верхней пластины.Для установки новой блокировки потребуется доступ к балкам перекрытия, что в некоторых случаях может оказаться затруднительным.

Отметьте место для новой стены, измеряя расстояние от существующей стены на другой стороне комнаты. Измерьте с обоих концов и отметьте потолок, где будет новая верхняя пластина. Протяните обведенную мелом веревку между двумя отметками и защелкните ее, чтобы обозначить место для верхней пластины на потолке.

Удерживая отвес на обоих концах троса, найдите соответствующие точки на полу.Отметьте пол в этих точках и защелкните мелом шнурок, чтобы отметить место для новой подошвы на полу.

Требования к пиломатериалам

Измерьте длину новой стены. Также измерьте высоту потолка в нескольких местах по длине этого помещения. В большинстве случаев высота потолка может немного отличаться по длине комнаты. Найдите самое короткое расстояние от пола до потолка и соберите новый каркас на этой высоте.

Определите количество стоек, необходимых для строительства стены, разделив полученную длину на 16 дюймов.Для 10-футовой стены потребуется 7 внутренних стоек плюс 2 концевых стойки, всего девять. Если размер вашего потолка составляет 8 футов или меньше, вы можете использовать 8-футовую древесину для шпилек. Если высота превышает 8 футов, что более вероятно, используйте 10-футовую древесину для шпилек. Измерьте длину стены, чтобы выбрать доски для верха и подошвы. Доступны доски два на четыре длиной от 8 футов до более 20 футов, поэтому выбирайте доски, которые немного длиннее, чем длина, которая вам нужна, и обрежьте их до нужного размера.

Если вы добавляете дверь в стену, вам также нужно будет рассчитать шпильки типа "король" и "домкрат", а также построить коллектор при покупке пиломатериалов.

Построение каркаса

Отрежьте верхнюю часть и подошву до измеренной длины новой стены. Возьмите самый короткий размер потолка, вычтите 3 дюйма из толщины двух пластин и отрежьте все стойки до этой длины. Рассчитайте расположение любого дверного проема и отрежьте домкрат и подрезайте шпильки до нужной длины. Создайте заголовок и приготовьте его, когда будете разрабатывать остальную часть каркаса стены.

Постройте каркас из бруса, лежащего на краю, на полу рядом с тем местом, где он будет возведен.Положите верхнюю часть подошвы и подошву рядом и измерьте, начиная с одного конца. Отметьте обе пластины одновременно через каждые 16 дюймов по длине для шпилек и отметьте место для любого дверного проема, используя эти расчеты. Разделите пластины и уложите между ними предварительно нарезанные шпильки, чтобы центры совпадали с каждой меткой. Заколите пластины в шпильки, используя по два гвоздя 16d с каждого конца. Кроме того, уложите предварительно собранные шпильки жатки, калеки и домкрата на место и прибейте их к королевским шпилькам и пластинам.

Возведение стены

На отметке пола прибейте 2-х кубический блок к подошвам соседних стен, чтобы он действовал как скоба. Или, если пол не закончен, вы можете прибить пару блоков по меловой линии для подошвы. Используйте блоки, чтобы удерживать нижнюю часть новой рамы на месте, одновременно поднимая верхнюю пластину к потолку. Заклините конструкцию между потолком и полом, используя небольшую кувалду, чтобы постучать по пластинам по мере необходимости, чтобы поднять ее по вертикали.

Установите новую раму по отвесу и под прямым углом, используя уровень, прижатый к краю шпилек.Постучите по пластинам тем или иным способом, пока они не совпадут с метками, а все гвоздики не будут считаться вертикальными по центру пузыря на уровне. Если какая-либо точка на новой стеновой раме не прилегает плотно из-за разницы в высоте потолка, используйте деревянные прокладки, вбитые под подошву подошвы, чтобы затянуть прилегание.

Убедитесь, что рама имеет квадратную форму на соседних стенах, используя квадратную рамку, а затем закрепите ее на месте с помощью гвоздей 16d, вбитых через две пластины в существующий каркас.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
