Красивый загородный каркасный дом в современном стиле

Проекты каркасных домов с гаражом, как и сами каркасные технологии в принципе, в жилом строительстве используются давно, и уже прочно доказали свою эффективность и практичность. Именно каркасное строительство позволило канадцам и финнам освоить их северные территории, создав надежное, экономичное, практичное и теплое жилье. Их опыт подхватили и другие страны — ежегодно только в Северной Америке возводится порядка 1,5 миллиона компактных каркасных домов.

Содержание:

Классический загородный дом в бежевом цвете

Шикарная частная вилла с панорамными окнами

Замечательный каркасный дом в виде замка

Современные технологии позволяют реализовать при помощи каркасного строительства любые, самые передовые и инновационные дизайнерские идеи, создав дом практически в любом стиле. Используя одни и те же методы и принципы строительства, можно получить каркасные дома разнообразнейших стилей и размеров.

Одноэтажные компактные дома или просторные многоэтажные. В Канаде, например, разрешено возведение каркасных домов высотой до 5 этажей, в нашей стране, правда, требования более жесткие, тем более, если вы собираетесь строить дом самостоятельно — не более 2 этажей. Оптимальным же выглядит замена второго этажа большой мансардой, и, конечно же, нужно не забыть про гараж. Вы можете приобрести готовый проект и легко адаптировать его к своим требованиям. При желании к дому можно дополнительно пристроить гараж, веранду или открытую террасу.

Каркасное домостроение является основным типом малоэтажного строительства

Небольшой современный каркасный дом с двумя гаражами

У дома, построенного по каркасной технологии, много преимуществ

Каркасный дом — достаточно простой и легкий в строительстве, главное — определиться с периодом проживания: будет это сезонный (дачный) домик или дом для постоянного проживания. После этого переходим к строительству.

Фундамент. Каркасный дом — это очень легкая конструкция, нет необходимости закладывать массивный ленточный или блочный фундамент. Вполне достаточно будет столбчатого или винтового фундамента, особенно если речь идет о дачном домике. В этом случае не придется проводить большие земляные работы: с одной стороны, это ускоряет строительство и экономит деньги, ведь не надо вывозить землю, а с другой — оставляет нетронутым плодородный слой земли на вашем участке.

Схема основания на винтовых сваях

Совет! Методы каркасного строительства позволяют достроить дополнительный этаж на уже имеющемся кирпичном (бетонном, каменном) доме без усиления фундамента.

Частный двухэтажный дом с интересным дизайном не оставит равнодушными ни ваших гостей, ни случайных прохожих

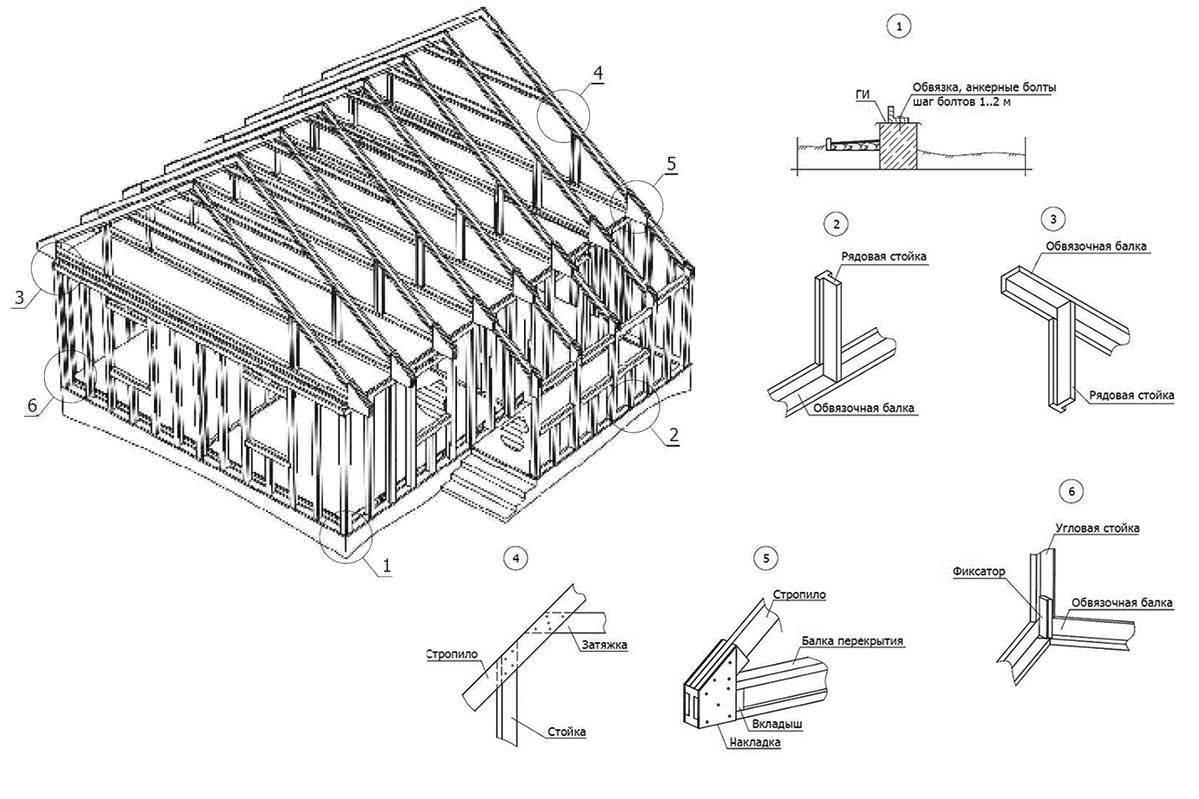

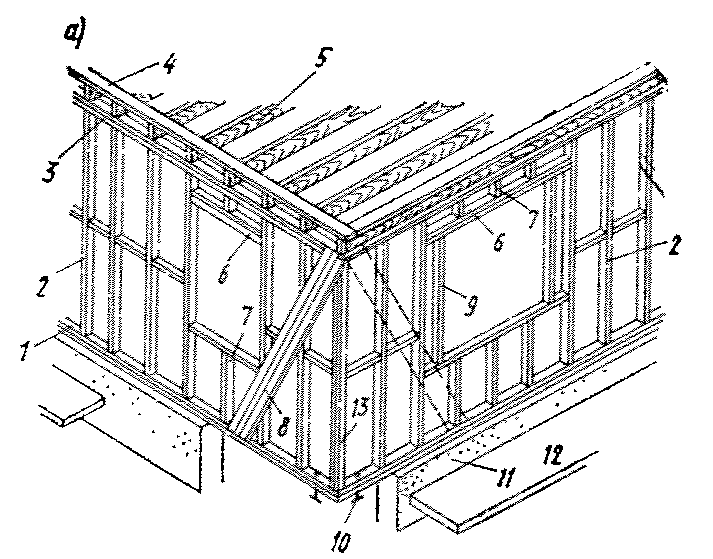

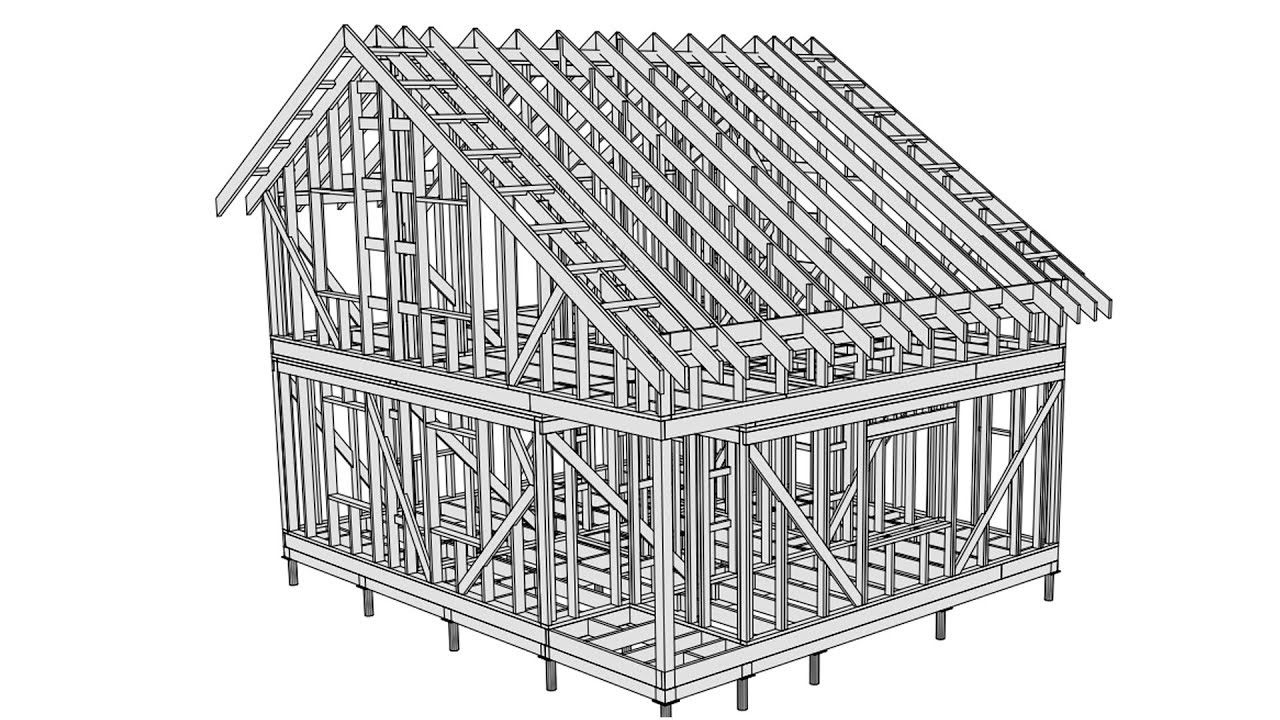

Возводим каркас. Уже само название «каркасный» четко обозначает основную суть этого дома: сначала возводится каркас, состоящий из отдельных элементов — как деревянных, так и металлических. У нас наибольшее распространение получили каркасы из деревянного бруса — их можно легко смонтировать, они экологичны и экономичны. Чтобы дом сохранял свою пространственную жесткость, каркас необходимо укрепить раскосами, иначе под воздействием внешних сил могут возникнуть перекосы, ведущие к дальнейшему обрушению дома. Правило — каркасный дом возводится с обустройством трех раскосов, выполненных из того же материала, что и каркас.

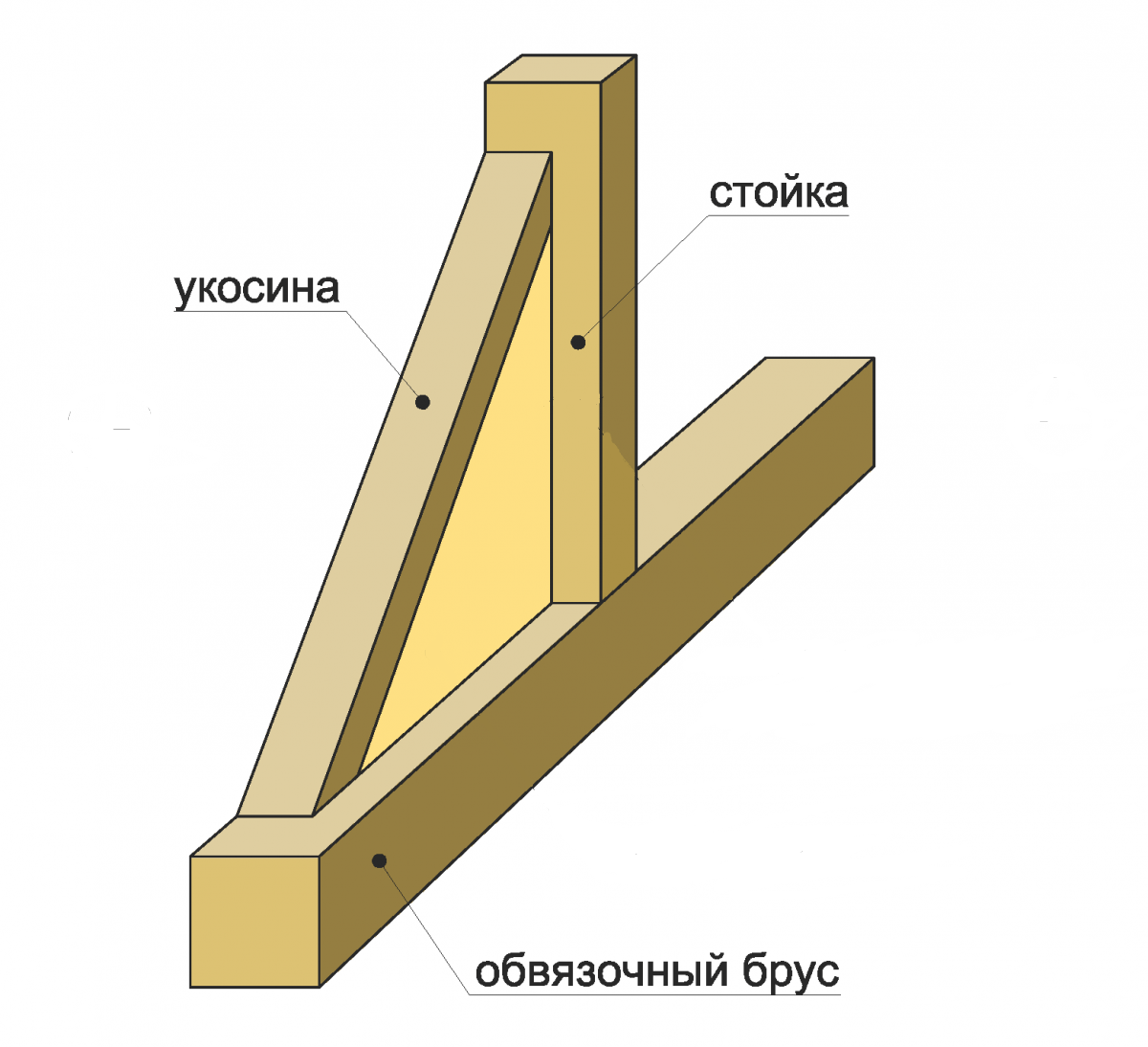

Крепление стоек раскосами

Затем между вертикальными стойками и горизонтальными обвязками размещают теплоизоляцию, а внутренние и внешние стены облицовывают по собственному желанию: снаружи — дерево, штукатурка или различные варианты сайдинга, внутри — любой из вариантов отделки (покраска, штукатурка, вагонка, фанера, ДСП, гипсокартон, кафель, обои и т. д.). Толщина слоя утеплителя зависит от назначения дома. Для сезонных (дачных) домов, где не подразумевается проживание зимой, будет достаточно минеральной ваты слоем в 5 см.

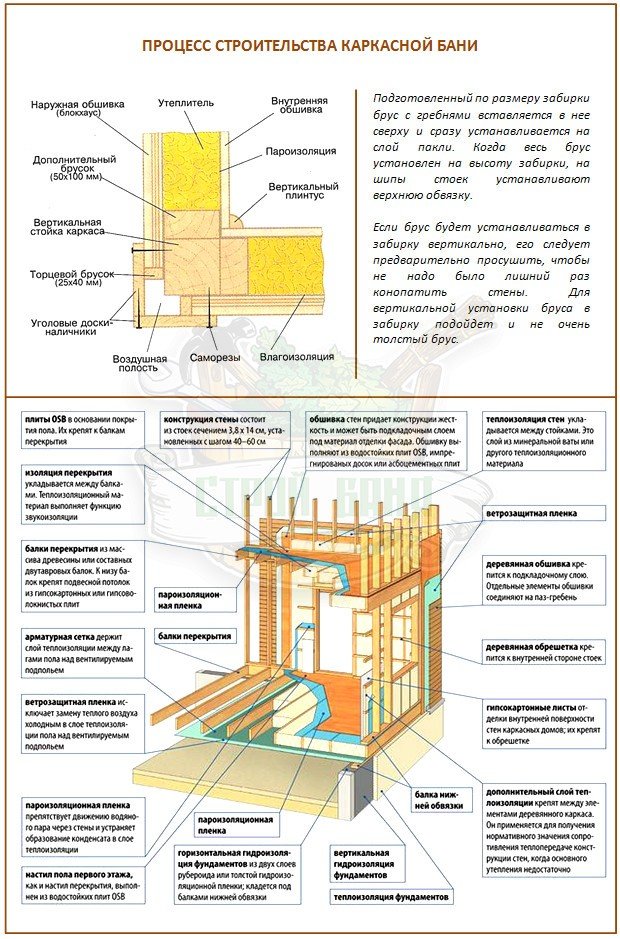

Схема утепления стены каркасного дома

Совет! При создании каркаса лучше не использовать металлический крепеж — в местах соприкосновения с металлом древесина начинает подгнивать. Места соединения лучше закреплять нагелями, так срок эксплуатации каркаса существенно увеличится

Трехэтажный каркасный дом с отделкой чистым деревом

Дом в стиле хай-тек из дерева

Настилаем пол. Перед установкой каркаса по периметру стен прокладывается качественный брус (сечение 150×150мм), пропитанный антисептической пропиткой, препятствующей впитыванию воды. Между фундаментом и брусом укладывается рубероид. Брус крепится анкерными болтами, шаг — 2 метра. Особое внимание следует уделить углам, выставив их уровнем максимально точно. Важно — каркас, стены и пол должны быть выполнены из одинакового материала, поскольку разные материалы имеют разные коэффициенты расширения, а это со временем приведет к перекосу дома. Первый этап настила пола — укладка лаг, между которыми прокладывают утеплитель. После этого обустраивают черновой пол — из самой дешевой, необрезной доски, предварительно пропитав их от гниения и сырости. Сверху укладываются половые доски.

Крепление обвязки на анкер

Возведение стен. Стены сначала монтируют на ровной поверхности, и только потом устанавливают. Для того чтобы сбить каркас, надо выбрать абсолютно ровную площадку — это поможет избежать перекосов. Важно определиться с высотой потолков, при этом учесть, что отделочные работы могут «съедать» до 20 см высоты. Например, после чистовой отделки стены с 2,5 м снижаются до 2,3 м. Для ускорения строительства можно использовать уже готовые, изготовленные в заводских условиях, сендвич-панели. Такие панели обладают лучшими показателями теплопроводности, чем собранная на месте теплоизоляция.

Шикарная частная вилла с роскошным автопарком

Каркасный тип строительства отлично подойдет для возведения дачного домика

Установка пароизоляции. Правильно установленная пароизоляция помогает поддерживать приемлемый уровень влажности во всех помещениях за счет естественного движения воздушных масс. Часто употребляют такой термин, как «дышащие стены» При этом следует избежать распространенных ошибок:

  • замена заводских пароизоляторов дешевым полиэтиленом.
    На самом деле, несмотря на внешнее сходство с полиэтиленом, пароизоляционная пленка многослойна и пропускает воздух. А вот полиэтилен создаст некоторое подобие термоса, в результате чего утеплитель и стены начинают сыреть, в них накопится влага, появится грибок и плесень;
  • неплотно приклеенный к стене пароизолятор;
  • пароизолятор должен монтироваться сразу на теплоизолятор;
  • повреждение пароизолятора, плохо соединенные швы;
  • пароизолятор монтируют исключительно внутри дома, при этом надо проследить, чтобы мембрана была наложена требуемой стороной.

Одноэтажный каркасный дом терракотового цвета с мансардой

Проекты каркасных домов с гаражом своими руками выполняются дольше, но дешевле, чем специализированными строительными фирмами

Классика в дизайне частных домов всегда остается актуальной

Монтаж крыши. Принципиально не отличается от крыши на любом другом доме. В качества кровли можно использовать мягкую черепицу, профилированный металл, натуральную черепицу или ондулин.

Возведение крыши каркасного дома не отличается от монтажа крыши на любом другом доме

При соблюдении технологии возведения, минимальный срок службы каркасного дома — 50 лет. К тому же проведение ремонта (замена труб, проводки, утеплителя, венткоробов) не составит труда — откручиваем саморезы, снимаем OSB-плиту (или фанеру), проводим замену, ставим плиту и снова её прикручиваем.

Одно из главных достоинств каркасных домов — это удобство прокладки коммуникаций

Каркасный дом отличается простотой перепланировки — в любой момент любую стену внутри дома можно разобрать, ведь несущие функции выполняет только каркас. Происходящее при перепланировке перераспределение веса не окажет никакого влияния на общую надежность конструкции. При этом такой «глобальный» по своей сути ремонт не потребует больших вложений.

Простота строительства, экономия финансов и минимум времени — главные достоинства каркасного дома

Главное достоинство каркасного гаража — простота строительства и минимум времени, которое потребуется для создания укрытия для «железного коня». На одном строительном форуме очень точно охарактеризовали уровень подготовки, необходимый для возведения гаража: «Рулетку, отвертку, отвес и пилу в руках держали? Остальное приложится». Части конструкции соединяются саморезами или болтами, поэтому нет ограничений по времени года.

Благодаря простоте возведения, каркасный гараж можно построить отдельно от дома

Современные технологии строительства каркасных домов позволяют не уступать домам из кирпича или бетона в надежности и долговечности

Отделка наружных стен с помощью винилового сайдинга — очень популярный способ получения необходимого оттенка фасада здания и защита стен от воздействия внешней среды

Еще одно несомненное преимущество каркасного гаража — его мобильность. Если нет возможности реализовать проект каркасного дома непосредственно с гаражом (не позволяет конфигурация участка, перепад высот или другие причины), всегда можно построить гараж отдельно. Со временем, если вдруг возникнет необходимость, его можно будет разобрать и собрать вновь в другом месте.

Подробно и наглядно о том, как построить каркасный гараж своими руками — смотрите в видео:

Проект дома на склоне. Жилая площадь 372.54 кв.м.

Проект двухэтажного дома с двумя гаражами и балконом над крыльцом

Проект мансардного дома с гаражом

Этапы строительства каркасного дома. Каркасный дом

Стереотип второй.
Каркасные дома не прочные и у них небольшой срок службы.
Прежде чем доказать Вам обратное, я предлагаю рассмотреть критерий — срок службы дома с другой стороны, для многих неожиданной.
Через сколько лет дома, которые мы сегодня строим и считаем современными, устареют на столько, что их будет бессмысленно, а то и буквально невозможно эксплуатировать?
Кто-то ответит, я строю каменный дом, чтобы внуки мои в нём жили, и их дети, и дети их детей. И такие застройщики заключают — я строю свой дом на 100 лет.
О, если бы мы могли заглянуть в будущее…, но, это увы невозможно.
Зато мы можем взглянуть в прошлое.
Всего лишь каких-то 50-60 лет назад родители наших родителей строили свои дома. Как они радовались этим домам!
Какими были эти дома? Деревянный одноэтажный сруб 6*6 плюс сени, полы из досок по грунту, посреди дома громадная печка, удобства на улице. Нет, кто-то возразит, мне в наследство достался дом из полнотелого кирпича большей площади с двумя громадными печками и т.д. Это мало что меняет. Это жильё не физически состарилось, оно морально устарело. У современного застройщика представления об удобном, комфортном загородном доме совершенно иные, поэтому, дома, построенные 50 лет назад, ломают без сожаления, а на их месте строят новые.
Посмотрите, с какой скоростью меняется всё, что нас окружает, от техники, которая помогает нам создать комфортный быт, до нашего мировоззрения. Кто-то думает, что он сегодня сможет ответить на вопрос о критериях, предъявляемых к жилью 2030-2040 годов? Я полагаю, напрасно. Большинство из нас вовсе об этом не думают, мы просто строим дома, отвечающие современным реалиям. Строители деревянных срубов 50 летней давности и предположить не могли, что всего лишь через несколько десятков лет их строения разберут и распилят на дрова. Кстати, дрова так себе, для приготовления шашлыка не подойдут.

Реалии сегодняшнего дня, вот, что доступно большинству из нас для анализа. Поверьте, и этого не мало.

Как уже было отмечено выше, научно технический прогресс не стоит на месте. И поскольку каркасное домостроение на сегодняшний день доминирующая во всём мире технология строительства загородных домов, лучшие силы трудятся над её совершенствованием.
Так сегодня обычный брус, выступавший основой каркаса дома, уступил место более технологичному LVL брусу, обладающему рядом ключевых преимуществ:

  1. Обладает прочностью двукратно превышающей показатели обычной древесины, что повышает надёжность каркасной конструкции и расширяет архитектурные возможности. Так с использованием LVL балок можно перекрывать пролёты 12 и более метров, не прибегая к конструированию ферм. При этом перекрытие будет отвечать СНиП «Нагрузки и воздействия» согласно которого нормативная нагрузка на перекрытия жилых домов составляет 150 кгс/м2
    В ряде случаев от перекрытия может потребоваться большая несущая способность, например, в помещение планируется установить профессиональный бильярдный стол. Для таких помещений мы проектируем усиленные перекрытия с использованием того же LVL бруса.
  2. В отличие от обычной древесины LVL брус имеет абсолютно однородную структуру с неизменными физикомеханическими характеристиками по всему объёму.
  3. Длина LVL балки ограничена лишь возможностями транспортировки, так мы поставляем LVL балки до 13,5 метров длины, по спец заказу можем доставить балки с длиной до 20 метров. Обычный пиломатериал ограничен 6-ти метровой длиной.
  4. LVL балки имеют влажность 8-10%,  каркас дома, выполненный из LVL, всегда будет иметь идеальную геометрию, в отличие от конструкции собранной из обычной деревесины, изменяющей свои геометрические размеры при высыхании.
  5. Структура материала такова, что он абсолютно не подвержен гниению, не требуется дорогостоящая биосептическая обработка древесины, обычно составляющая от 15 до 20 процентов всех затрат на материалы каркасной системы.
  6. Клееная конструкция балки практически не впитывает влагу, защиты требуют только концы балок.
  7. LVL балка не растрескивается.
  8. Материал обладает большей огнестойкостью, благодаря высокой плотности, отсутсвию трещин и пор, используемый клей нейтрален к окислению и не способствует распространению огня.
  9. Идеальная геометрия позволяет крепить обшивку непосредственно к балкам, без монтажа подсистемы из оцинкованного профиля, что также существенно повышает огнестойкость конструкции.
  10. Идеальная геометрия, а ткже подготовка комплектов домов, когда все балки нарезаны в размер, сокращает сроки строительства, снижая затраты на работы.

Чего боится древесина? Влаги и огня.
При правильном строительстве каркасных домов, деревянные детали должны быть изолированы от воздействия капилярной или атмосферной влаги. Но если бы люди не совершали ошибок…
Конструкция LVL бруса такова, что защитив торцы балок, мы снижаем водопоглощение до 2,5%! Практически, сводя к нулю последствия ошибок строителей.
При испытании той или иной конструкции на воздействие огня, определяется время сопротивления конструкции открытому огню. LVL балка здесь также имеет весомые преимущества перед обычной деревянной балкой. Во-первых, сама балка обладает большим пределом стойкости к огню. Но как уже было отмечено, на огнестойкость испытывается конструкция в целом. Огонь быстро распространяется по пустотам конструкции. LVL брус имеет идеальную геометрию и стабильную структуру, в следствии чего обшивку каркаса можно выполнять прямо по стойкам. Поэтому каркасные конструкции с применением LVL бруса лишены пустот  (см. рисунок выше), а соответственно предел огнестойкости конструкции существенно увеличивается.

Вторым важнейшим звеном в конструкции каркасного дома является теплоизоляция.
В строительстве каркасных домов наибольшее распространение получила минераловатная теплоизоляция. Научно технический прогресс не обошёл и эту область строительной индустрии. Сегодня на смену утеплителям, связующим волокон в которых выступают фенол-формальдегидные смолы, мигрирующие компоненты которых относятся ко 2-м классу опасности для здоровья человека, пришли минераловатные утеплители на акрил-латексном связующем, безвредном для человека. Новое связующее не только экологически безопасно, но, также его свойства, позволили добиться существенно более лучших физико-механических характеристик материала. Это наглядно продемонстрировано в ролике, где механическому воздействию подвергаются, минераловатная базальтовая теплоизоляция на фенол-формальдегидном связующем, и утеплитель нового поколения URSA PureOne. Благодаря применению эластичного связующего упругость повысилась в разы, поэтому плиты URSA PureOne намного лучше сохраняют форму в конструкции каркасной стены.
URSA PureOne, в отличии от минераловатной изоляции на фенольном связующем, абсолютно не боится прмого контакта с водой, утеплитель восстанавливает свою форму на 100% даже после состояния предельного насыщения водой.
И если раньше капитальный ремонт внешних стен каркасного дома, с заменой утеплителя на фенольном связующем требовался уже через 40-45 лет, то применяя материалы на акрил-латексном связующем, ремонт отодвигается ещё, как минимум, на 20-25 лет.
Сегодня можно с уверенностью говорить, что, используя в строительстве каркасного дома современные материалы, соблюдая технологии, период наступления капитального ремонта каркасного дома немногим отличается от аналогичного периода для каменного дома. При этом затраты на ремонт каркасного дома окажутся в разы ниже.

Технология каркасного строительства дома современное домостроение в России

Начало / строительство дома / каркасное домостроение



Каркасное домостроение — прогрессивная строительная технология, опыт применения которой насчитывает более ста лет.

Наиболее широкое применение она нашла в США и Канаде. По некоторым оценкам в этих странах до 80% частного малоэтажного жилья приходится на долю каркасной конструкции. Именно поэтому в нашей стране данная технология получила название «канадской».

Каркасные дома строят не только за океаном. Они весьма популярны в Германии (около 30%). Отсюда еще одно название «немецкая технология».

Каркасное домостроение пользуется большим спросом в Финляндии, климат которой близок к российскому, Швеции («финская» и «шведская» технологии) и Норвегии, что лишний раз подтверждает пригодность зданий этого типа к эксплуатации в самых разных климатических зонах.

В нашей стране здания, построенные по каркасной технологии, обычно именуют каркасно-панельными или каркасно-щитовыми, реже — каркасно-деревянными. Невзирая на многообразие терминов, отличия между этими технологиями не являются принципиальными, а связаны в основном, с производственными особенностями.

С некоторой долей условности можно сказать, что под канадской и финской технологиями обычно понимается поэлементное строительство непосредственно на стройплощадке.

Дома, возведенные по такой схеме, именуют каркасно-щитовыми.

Сравнительно невысокая масса элементов, из которых собирается дом, во многих случаях позволяет отказаться от применения тяжелой техники.

Немецкая (датская) технология предполагает не только изготовление комплектующих, но и сборку крупных панелей стен (с оконными и дверными проемами) и кровли в условиях промышленного производства.

Высокий уровень заводской готовности, достигающий 80-90%, и максимально возможная точность изготовления панелей обеспечивают быстроту и качество сборки дома, который в этом случае имеет все основания называться каркасно-панельным.

Значительные габариты и вес панелей, скорее всего, потребуют применения подъемного крана.



Постройка каркасного дома своими руками, силами двух человек, возможна за месяц без спешки.

И это — если в строительстве участвуют неопытные работники, которые только и умеют, что держать в руках молоток. Все потому, что сборка происходит шаг за шагом: регулярное повторение несложных действий. Важно только знать, как правильно собирать каждый узел.

Имея инструкцию, понимая принцип строительства, каркасный дом самостоятельно может собрать любой.

Не менее привлекательно каркасное строительство тем, что обойтись можно минимальными затратами.

Сколько конкретно потребуется денег на стройку зависит от размеров дома, от используемых материалов (вид и сорт древесины, отделочные материалы). Но в любом случае это — одна из самых дешевых методик.

Основой стеновой конструкции каркасного дома, которая фактически представляет собой «слоеный пирог», служит жесткий и прочный каркас из специально высушенной древесины (влажность не более 18%) хвойных пород.

С наружной стороны каркас стен обшивается плитами OSB — прочного влагостойкого материала из прессованной ориентированной стружки, негорючими цементно-стружечными плитами (ЦСП) или плитами «Аквапанель наружная» (КНАУФ).

Плиты закрывают паропроницаемой ветрозащитной мембраной, поверх которой устраивают наружную отделку.

Изнутри каркас зашивается гипсокартонными листами или плитамиOSB, по которым устраивают внутреннюю отделку.

Пространство между наружной и внутренней обшивкой заполняется эффективным теплоизоляционным материалом, в качестве которого чаще всего используют огнестойкие плиты из базальтового или стекловолокна.

Неотъемлемым элементом каркасной технологии является пароизоляция, которая располагается между утеплителем и внутренней отделкой.

 С точки зрения экономики строительства преимущества очевидны:

  •  очень высокая скорость возведения «коробки» здания;
  •  стоимость комплекта материалов и монтажа в 1,5 раза ниже кирпичного или бревенчатого дома;
  •  гладкие поверхности стен удешевляют отделочные работы;
  •  каркасный дом во много раз легче кирпичного, что позволяет облегчить фундаменты;
  •  великое множество готовых проектов позволяет сократить затраты на проектирование.



Срок строительства зависит от вида наружной и внутренней отделки и составляет в среднем от двух до шести месяцев.

Современные технологии отделки фасадов позволяют реализовать самые смелые замыслы архитекторов.

С эксплуатационной точки зрения огромным достоинством современных каркасных домов является их высокая энергоэффективность.

Современные технологии производства и строительства каркасных домов позволяют не уступать домам из кирпича или бетона в надежности, прочности и долговечности.

Более индустриальным видом строительства каркасных домов является использование специальных балок каркаса, изготавливаемых в заводских условиях.

Домокомплект — набор деревянных элементов силовой конструкции дома: деревянные двутавровые балки перекрытий, наружные стеновые стойки, внутренние перегородки, стропильная система, кронштейны. Балки перекрытий и стойки нарезаются в размер.



Недостатки каркасных домов

• Некоторые дешевые современные материалы, применяемые в строительстве, в том числе и в каркасном строительстве, могут быть не вполне безопасны для человека.

Так, например ориентированно-стружечные плиты (OSB-3) китайского производства в качестве связующего содержат фенолформальдегидные смолы, с классом эмиссии формальдегида 2 и выше, из-за чего происходит эмиссия формальдегида в воздух жилого помещения. При производстве дешевых стекловат так же применяются фенолформальдегидные смолы, кроме этого, дешевые базальтовые и минеральные ваты с коротким волокном могут являться источником канцерогенной пыли. Данные недостатки устранимы путем замены некачественных материалов на качественные, например замены стекловаты на базальтовую или минеральную вату с длинным волокном и связующими на безопасной для здоровья основе, такой как негорючие синтетические волокна.

• Низкая тепловая масса. Стены и перекрытия каркасного дома, в отличие от домов, возведенных из камня, кирпича или бетона, не имеют достаточной массы теплоемких материалов, чтобы обеспечить хорошую термическую стабильность.

Таким образом, при изменении температуры воздуха в помещении стены не отдают накопленное тепло при снижении температуры и не забирают излишнее тепло в летнюю жару. Для жарких стран это качество дома являлось бы серьезным недостатком, но Россия, относится к самым холодным странам мира. Любой недостаток является оборотной стороной достоинств — малая масса стен означает, что владелец каркасного дома расходует энергию на обогрев собственно помещения, а не каменных стен дома. На практике это означает, что каркасный дом намного быстрее протопить зимой или охладить летом кондиционером, так как не требуется изменять темпер������туру массивного камня.

• Пожароопасность.

Страховщики относят каркасные дома к деревянным. Использование незащищенной OSB, деревянной сухой «вагонки» внутри и снаружи дома и каркаса из обычного бруса или д����сок создает конструкцию уязвимую к огню. Обычный пенополистирол является горючим материалом, а негорючая минеральная вата в силу пористости не является барьером для распространения огня. Данный недостаток устраним путем использования в каркасном доме несгораемых панелей из ЦСП, СМЛ или пожаростойкого гипсокартона. Балки каркаса должны быть из пожаростойкого клееного бруса или же обработанные пожаростойкими пропитками, что позволяет достичь высшего класса пожаростойкости.

• «Недостаточная» прочность при строительстве «на глазок».

Каркасный дом имеет лёгкую и весьма жёсткую конструкцию для своего веса. Тем не менее, он также требует при возведении следования архитектурным расчётам на прочность с учётом ветровых и снеговых нагрузок. Пренебрежение этим может привести к неприятным последствиям.

• Малая вандалостойкость стен в сравнении с каменным домом.

Обычно стены каркасного дома могут быть разрушены с помощью бензопилы и таким образом злоумышленники могут проникнуть в дом. Однако каменные дома вскрываются примерно за такое же время с помощью срезания «болгаркой» железных ставен с окон.

• Малая паропроницаемость при использовании минеральной ваты с мембранами.

Каркасный дом, как впрочем и любой дом, кроме разве шалаша из веток или старой деревенской избы с щелями между бревен, не является «дышащим», для защиты от конденсата утеплитель закрывают паронепроницаемой мембраной. Неправильно собранный каркасный дом имеет высокую влажность внутри и требует частого проветривания. В этом случае пользуются правильно рассчитанной системой вентиляции, которая сводит данный недостаток к нулю.



Еще одна разновидность каркасного домостроения, известная под обревиатурой ЛСТК (легкие стальные тонкостенные конструкции).

Конструктив сооружений, возведенных по этой технологии, очень напоминает уже знакомые каркасно-щитовые дома, но имеет одно важное отличие: несущий каркас здания и стропильная система выполнены не из дерева, а из тонкостенных металлических профилей и термопрофилей.

Все элементы обычно формуют из холоднокатаного стального оцинкованного листа толщиной не более 2-3 мм.

Термопрофиль отличается от обычного профиля наличием перфорации в виде узких продольных просечек, расположенных в шахматном порядке. Прорези обеспечивают снижение теплопроводности профиля в поперечном направлении, что влечет за собой улучшение теплоизоляционных свойств конструкции в целом и исключает образование мостиков холода.

Элементы каркаса, изготовленные на промышленном предприятии в соответствии с проектом, доставляются на строительную площадку, где и производится окончательная сборка металлоконструкций.

Собранный каркас обшивают подходящим листовым материалом (ЦСП, ГВЛ, ГКЛ), а внутреннее пространство стеновых панелей заполняют эффективным утеплителем.

ЛСТК присущи все достоинства каркасно-щитовых технологий. Кроме того, использование только негорючих материалов является залогом максимально высокой пожарной безопасности конструкций этого типа.

По некоторым оценкам срок службы может достигать 50 и более лет.

ЛСТК также широко используются для строительства производственных, складских, спортивных сооружений и т. д.



Каркасное домостроение

Современные деревянные дома

СИП-панели

Дом из блоков

Несъемная опалубка





Реклама: Магазин ТеплоКомфорт — отопительные котлы, печи, дымоходы.

Каркасные дома: строительство, проекты, цены

Особенности каркасной технологии

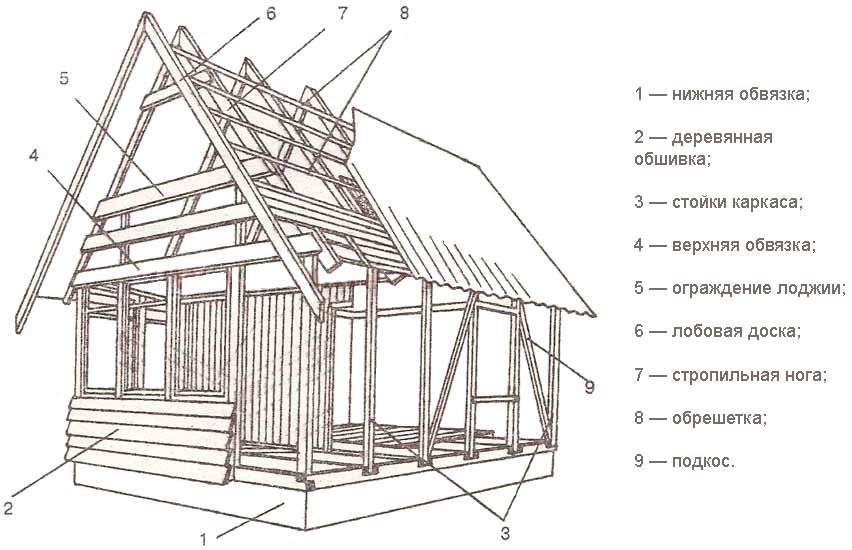

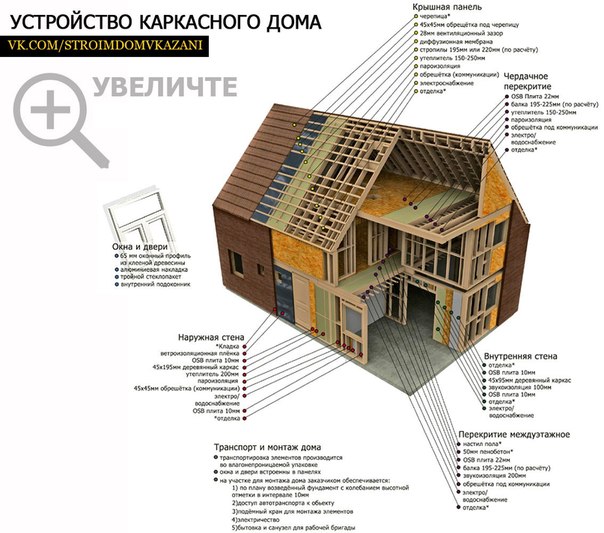

Устройство деревянного каркасного дома представляет собой многослойную конструкцию. Каркас представляет собой деревянные стойки, между которыми находится утеплитель, с двух сторон защищенный пленкой.

Стены дома с двух сторон обшиваются отделочными материалами: сайдингом (снаружи), вагонкой, блокхаусом, фальшбрусом (с внешней и внутренней стороны).

Для укрепления конструкции рекомендовано дополнять каркас дома влагостойкой фанерой, ДСП, ЦСП и др. материалами. Это не только увеличивает жесткость всей конструкции и улучшает шумоизоляцию, но и формирует максимально ровную поверхность, необходимую при дальнейшей отделке.

При возведении, следует обратить особое внимание на качество и способ обработки материала. Для строительства каркасных домов обязательно, чтобы стойки и другие конструктивные элементы (лаги пола, балки перекрытия, стропила, обрешетка) проходили специальную обработку в сушильных камерах в заводских условиях.

Для проживания в каркасном доме в погодных условиях Центрального региона рекомендуется более качественный утеплитель.

Преимущества каркасной технологии

При правильном соблюдении всех этапов производства и сборки каркасный дом имеет множество достоинств. За счет использования эффективного утеплителя, надежного соединения элементов и герметичных окон такие дома отличаются высокими теплоизоляционными свойствами. Протапливается каркасный дом гораздо быстрее, а остывает гораздо медленнее, чем дом той же площади из кирпича или бревна. Это позволяет экономить на отоплении и поддерживать комфортную температуру как летом, так и зимой.

Так как каркасные дома не подвержены усадке, то непосредственно сразу после завершения строительства объекта можно проводить внутреннюю и внешнюю отделку. Также сразу после постройки дома можно проводить инженерные работы по устройству коммуникаций. Поскольку каркасный дом легче, чем бревенчатый или кирпичный, для него достаточно будет неглубокого фундамента.

Каркасные дома устойчивы к сезонным колебаниям грунта, а также к тектоническим движениям земной поверхности, что позволяет строить их на различных не спокойных и влажных почвах. Благодаря своим особенностям, они могут монтироваться практически в любое время года.

Особым преимуществом каркасной технологии является возможность изменения плановых решений дома без нарушения несущих конструкций. Это возможно как на этапе строительства, так и при дальнейшей эксплуатации. Технология позволяет воплощать в жизнь проекты различного уровня сложности, от небольших дачных домиков, и до коттеджей.

И все же главными преимуществами каркасного дома являются короткие сроки строительства и реальная экономия денег. Такой дом стоит гораздо меньше, чем дом из кирпича, пеноблоков или оцилиндрованного бревна. Проверенные технологии производства дают возможность устанавливать его в максимально короткие сроки. При соблюдении всех технологий производства и сборки, а также правильном уходе, каркасные дома могут простоять около 50 лет без капитального ремонта.

Перспективы

Каждый человек желает иметь качественное, экологичное и доступное загородное жилье. Благодаря своим достоинствам, в последние годы, каркасные дома уверенно выбиваются в лидеры отечественного рынка деревянного домостроения.

По прогнозам аналитиков, строительство домов по каркасной технологии в России будет набирать обороты быстрыми темпами. Такое экономичное строительство обречено на еще больший успех и завоевание около половины рынка деревянных домов в недалёком будущем.

Все о каркасном домостроении. Каркасные дома — знакомство с технологией

Стремительно набирает популярность среди индивидуальных застройщиков. Если в Канаде – это государственная программа. То в России – это решение проблем жилья самостоятельно, причём в самые короткие сроки с минимально возможными затратами.

Построить каркасник своими руками возможно, даже при отсутствии специального строительного образования, навыков, опыта. Для этого придётся приложить усилия, разобраться с технологией, а также приобрести простейшие навыки выполнения строительных работ. В результате вы сможете построить каркасный дом своими руками, и получите за доступную цену индивидуальный дом под ваши особенные запросы, потребности, нужды.

Приведём подробное описание технологических операций. Пользуясь технологией, вы сможете своими руками (пошаговая инструкция, 6х6 м 2 – размеры дома, которые мы взяли за основу) качественно.

Каркасный дом: пошаговая инструкция

Перечислим основные этапы, которые необходимо выполнить последовательно, чтобы построить новый каркасный дом своими руками, пошаговая инструкция сформирует у вас правильное представление о строительстве.

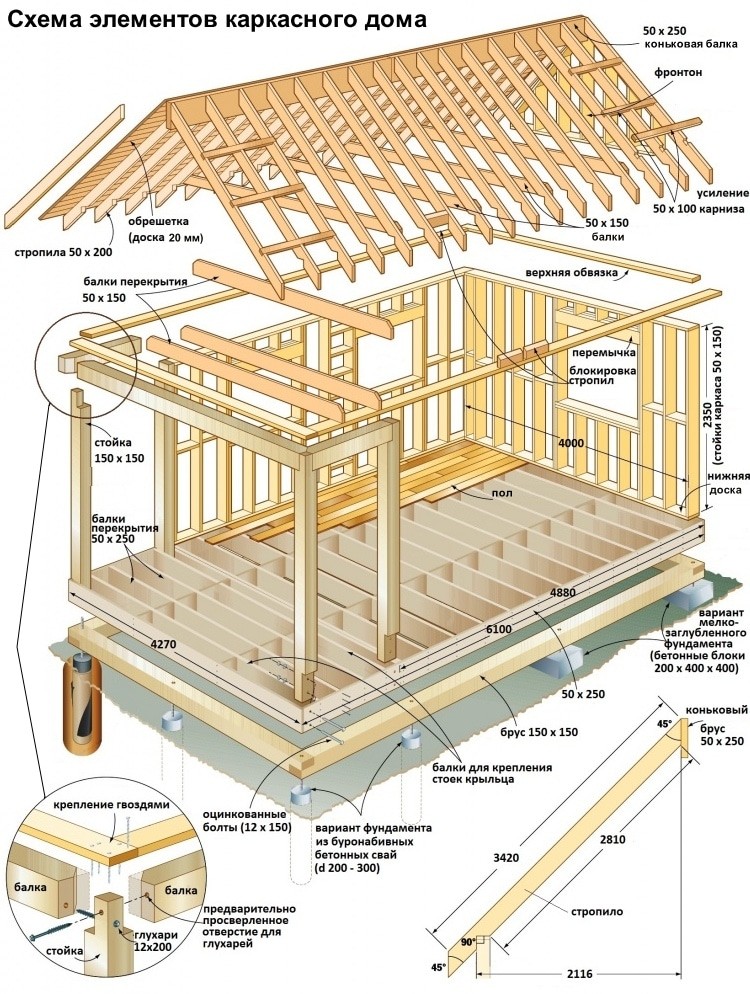

Схема стены каркасника.

  1. Проектирование – планирование, продумывание конструкции дома, схемы расположения простенков и комнат, дверей и окон, сантехнических устройств, водопровода, канализации, электропроводки, отопления. В процессе проектирования прорисовывается схема каркасного дома, на которой обозначают места расположения инженерных сетей и сантехнических, отопительных устройств. Прорабатывая схемы каркасных домов своими руками, бытовых подсобных помещений, важно учесть, как будет отапливаться дом – выбрать систему отопления, схему прокладывания её элементов. По готовой схеме будет выполняться пошаговое строительство.
  2. Грунтовые работы – это подготовка ямы под фундамент и собственно сооружение фундамента.
  3. Сбор каркаса стен и кровли.
  4. Сооружение стен и чернового пола.
  5. Наружные двери, окна и простенки.
  6. Внутренняя отделка и внутренние двери.

А теперь перейдём непосредственно к вопросу, своими руками, что учесть для качественного строительства и правильного выполнения работ.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.


Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

  • Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
  • Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.

Навес для хранения досок.
  • Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях.
  • Возможно, участок необходимо выровнять, для этого надо вызвать строительную технику.
  • Для некоторых участков, где ведется каркасное строительство, инструкция будет актуальна, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен.


Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это – основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.


Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленый фундамент.

На заметку

Решая, своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае , который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.


Опалубка ленточного фундамента с арматурной сеткой

На заметку

Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта. Поэтому плита должна быть достаточно прочной.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность.


Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками пошаговое фото.


Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент

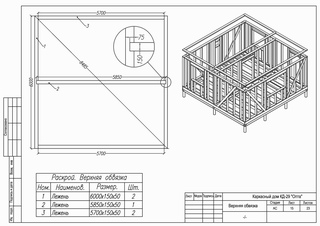

Обвязка брусом

Поверх готовых свай укладывают горизонтальные балки. Такая конструкция называется ростверком. Когда решили построить каркасный дом своими руками, пошаговая последовательность начинается с установки ростверка, который является также нижней обвязкой каркаса с вертикальным креплением стоек на них.

Для нижней обвязки выбирают деревянный брус сечением 150х150 мм. Это – несущий элемент строения, который должен иметь достаточную прочность и удерживать на себе стены, крышу, отделку и внутренние бытовые устройства.

Для соединения углов обвязки выбирают один из предложенных на картинке способов – в полдерева или в полулапу.


Варианты соединения в полдерева
Соединение в полудерева и в полулапа

Они отличаются толщиной среза дерева для углового соединения. Полдерева – срезается ровно половина толщины балки, полулапа – срезается балка под углом друг к другу. Сверху соединение укрепляют металлической скобой или пластиной. После чего крепят угол обвязки к фундаменту металлическим анкером. После завершения монтажа брус обрабатывают антисептиком.

Инструкция к черновому полу

Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.

Бетонный черновой пол

Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.


Черновой пол из бетона – бетонная стяжка

Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.

Деревянный черновой пол

Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.


Черновой пол между лагами

Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

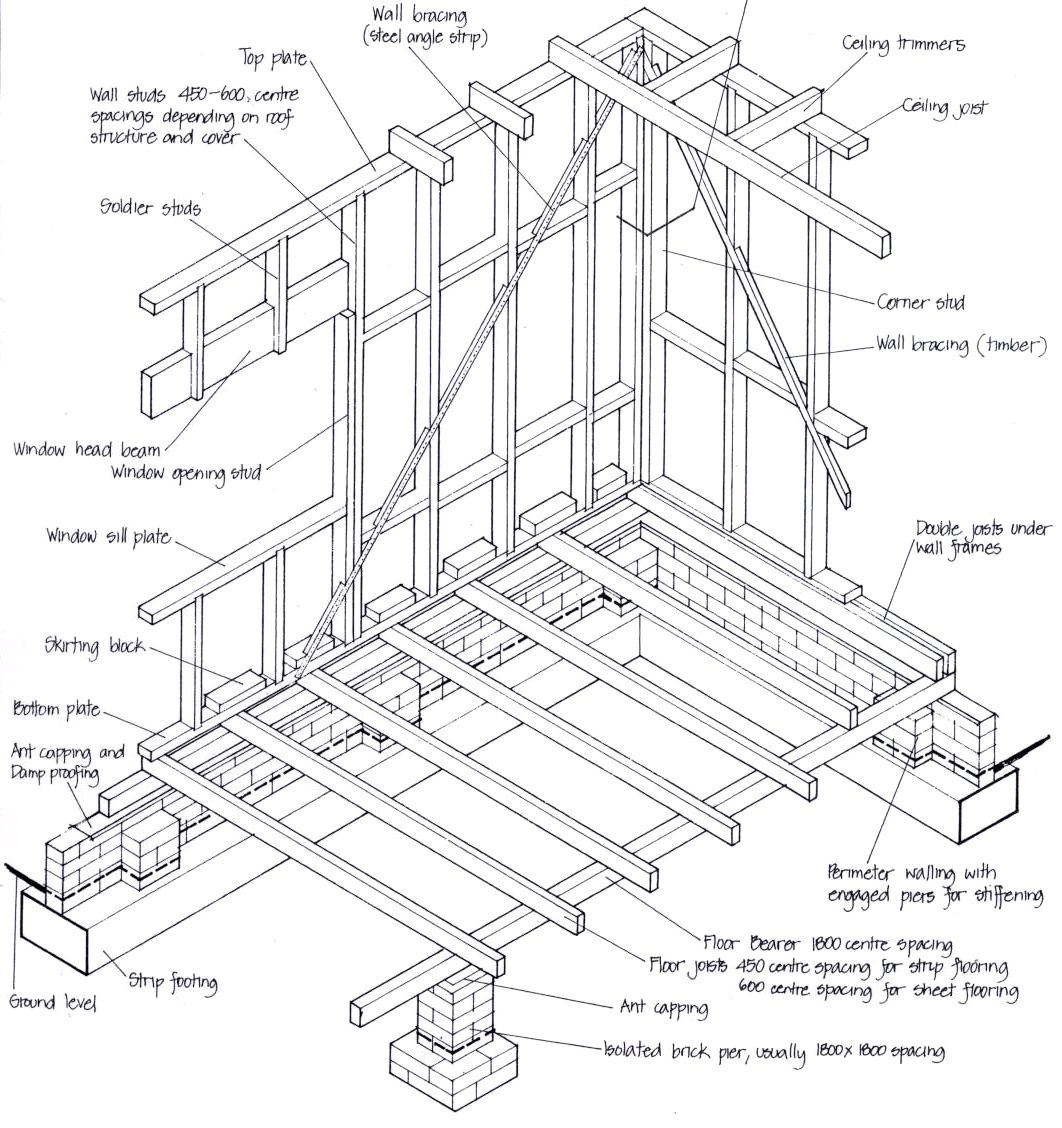

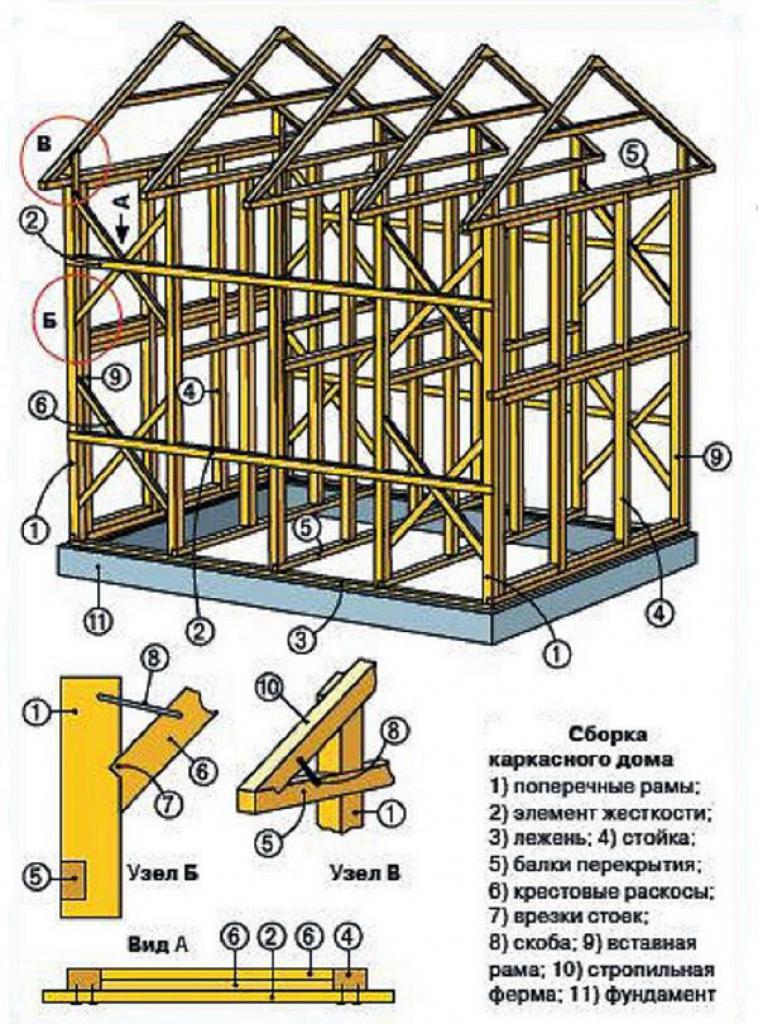

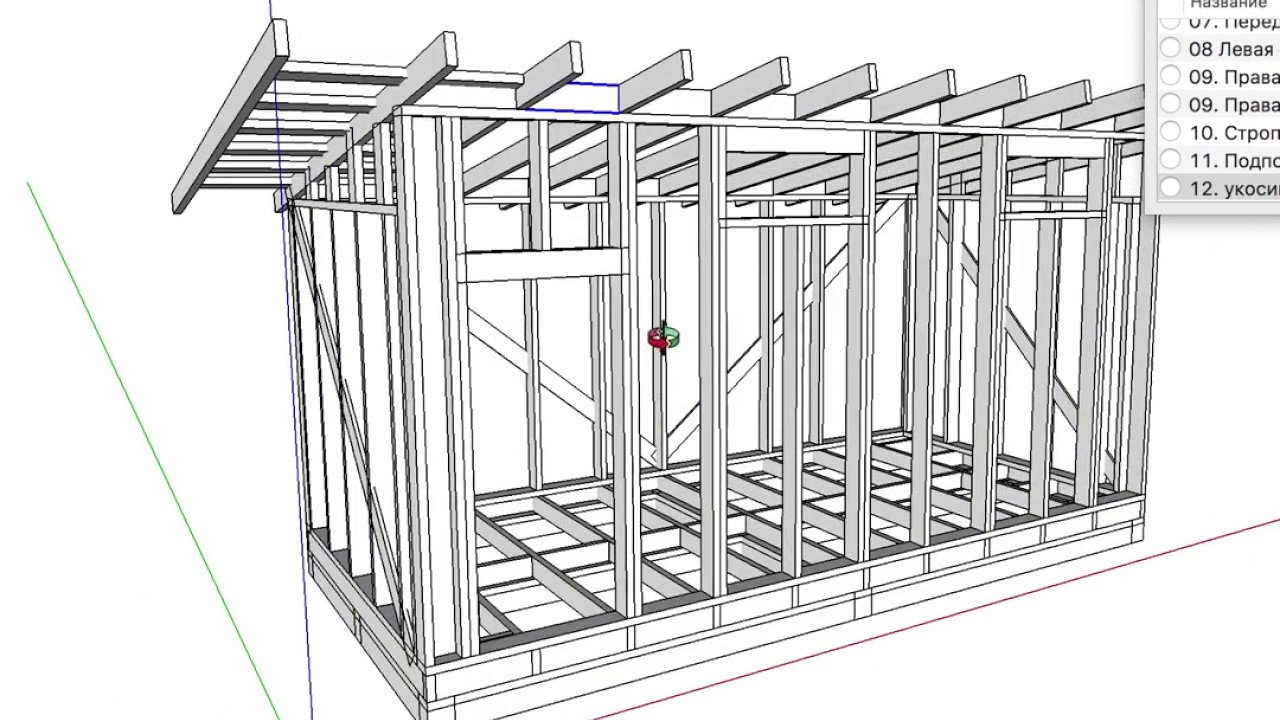

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома.

  • Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
  • Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
  • Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
  • Монтаж каркасного дома выполняется из собранных заранее на земле элементов – шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.

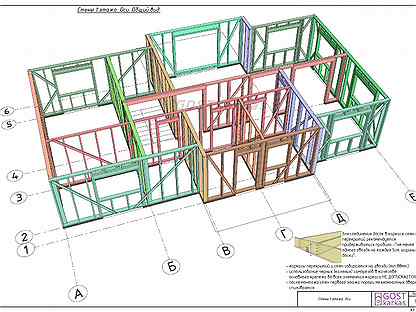

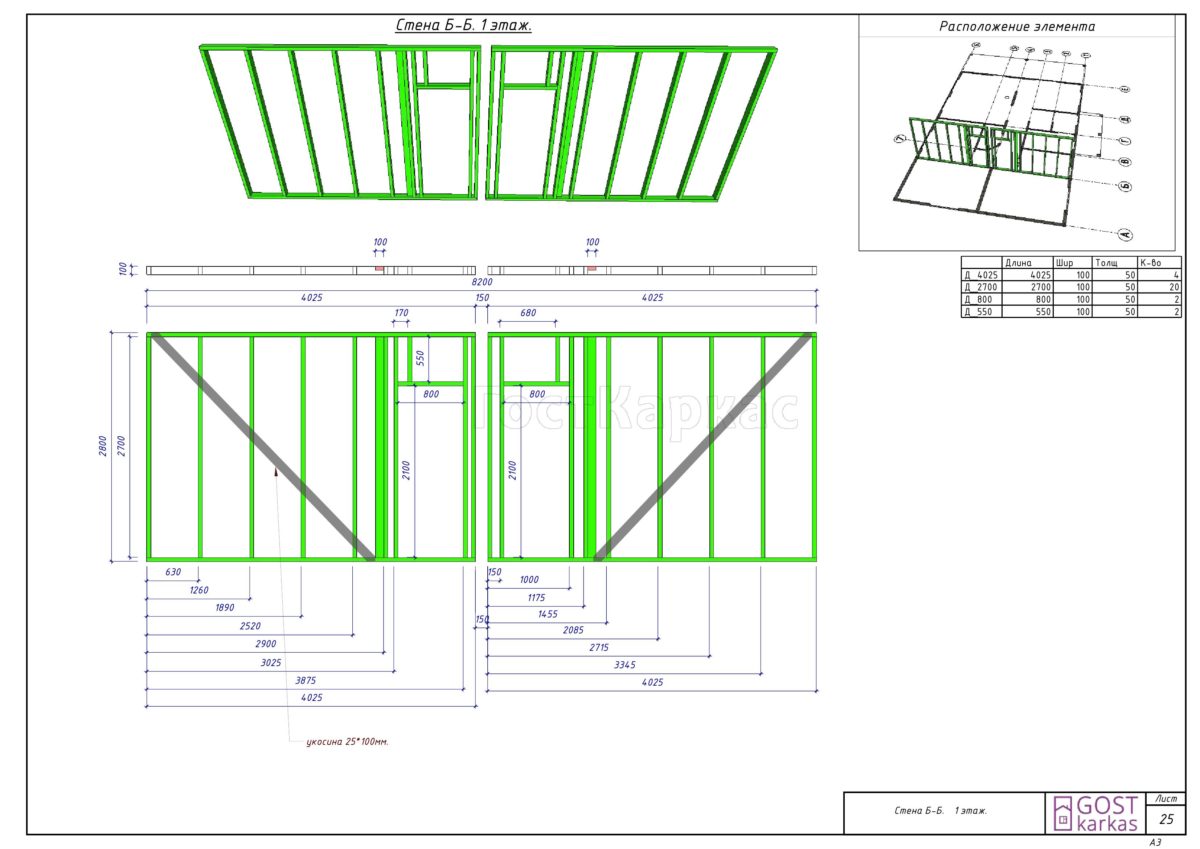

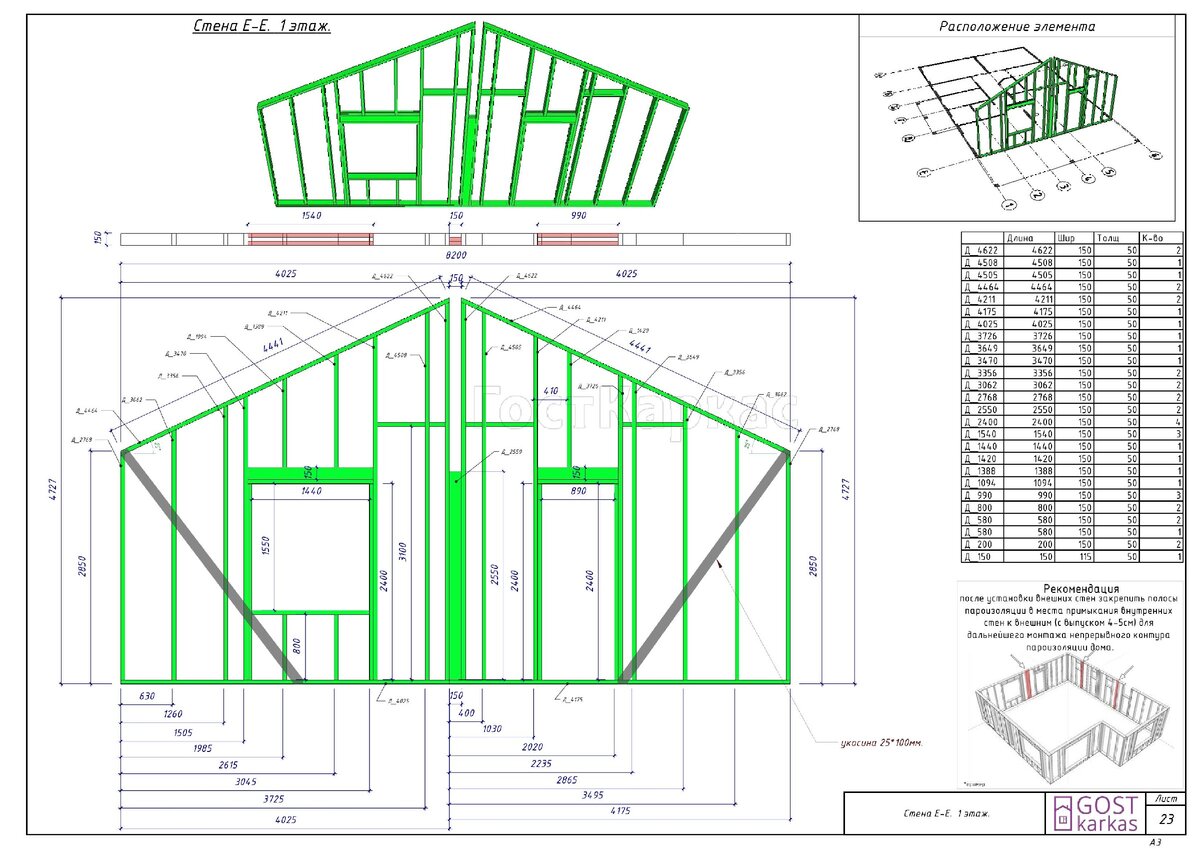

Монтаж стен в каркасном доме

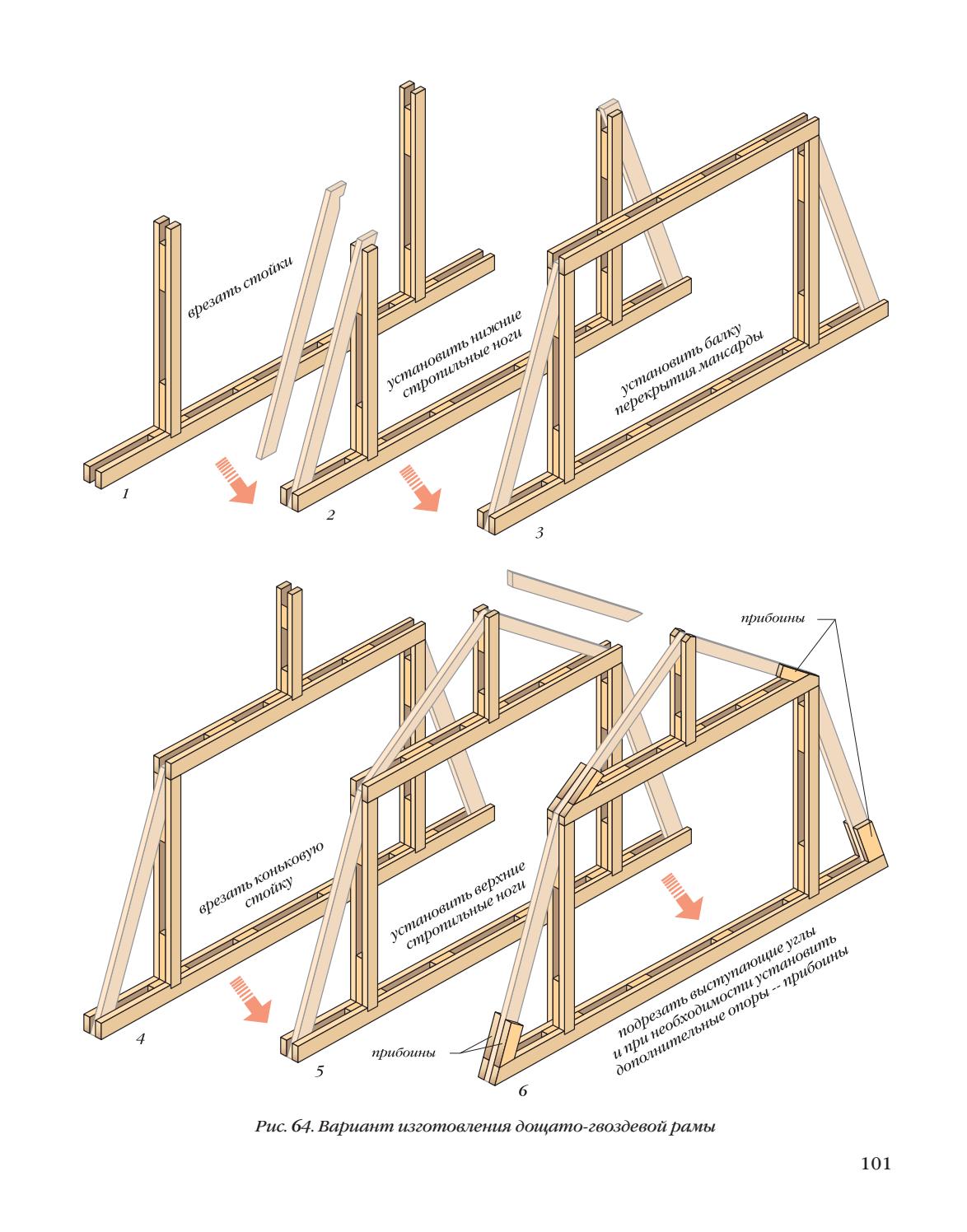

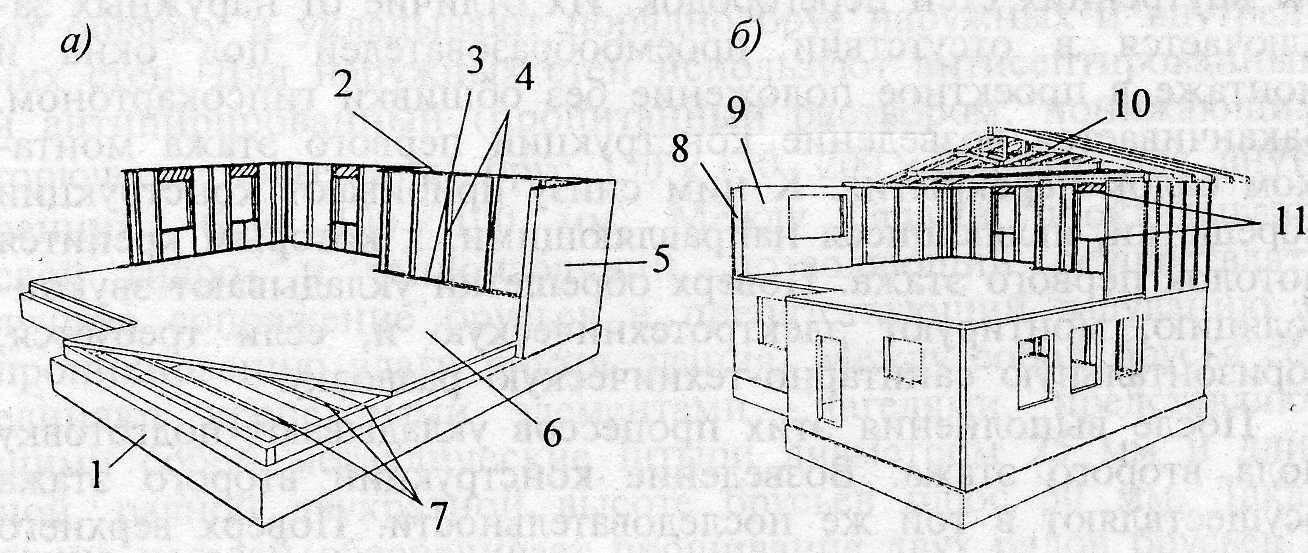

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

  1. Укладывают нижнюю обвязку.
  2. Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
  3. Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши

На заметку

Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями.

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины. Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.


Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.


Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.


Варианты крепления углов каркасной стены

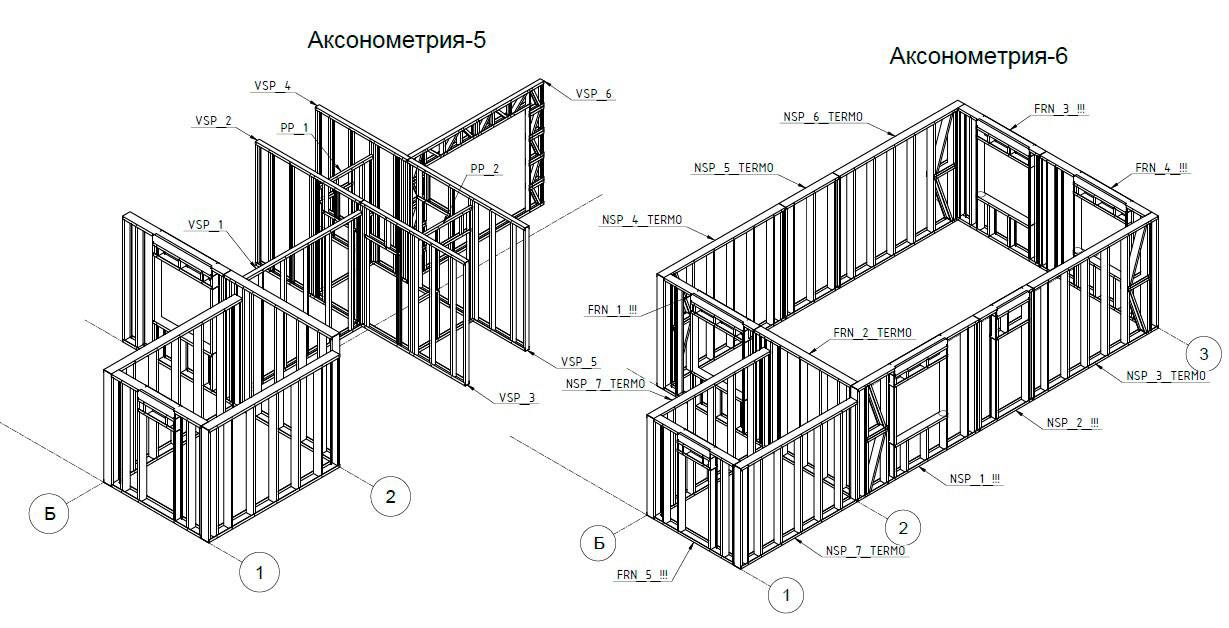

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – вместе с монтажом в оконный проём. Что касается дверей, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому здесь лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения. Что используют для утепления:

  • Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой
  • Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен. Требуют сооружения вытяжной вентиляции, при постоянном проживании в жилом доме.

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

  • Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку

Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно утеплить стену воздухонепроницаемым пенопластом.

  • Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Пошаговая отделка

После монтажа стены приступают к внутренней стеновой отделке. Основой под отделку являются панели стенового материала, которые были установлены в процессе монтажа стены изнутри каркаса. В качестве внутренних стен используют следующие материалы:

  • Гипсокартон ГКЛ – представляет натуральный материал, экологически безопасный, с абсолютно ровной поверхностью, которую нет необходимости штукатурить и выравнивать каким-либо способом. Заделывать шпаклёвкой необходимо только стыки между соседними гипсокартонными плитами.

Отделка стен гипсокартоном.
  • Гипсоволокнистые плиты ГВЛ – вариант гипсокартонной стены с более высокими прочностными показателями.
  • ОСП – деревосодержащий материал, стружки, соединённые синтетическим клеем. Имеет меньшую степень экологической безопасности. Кроме того, имеет шероховатую поверхность, требует оштукатуривания и шпаклёвки.

Итак, последовательность операций при выполнении стеновой отделки следующая:

    1. Монтаж внутренней стены (стеновые панели ГКЛ или ОСП).
    2. Заделка стыков между панелями. Если это гипсокартон – то шпатлевание и проклеивание мест соединения бумажной лентой. Если ОСП – то оштукатуривание поверхности древесной плиты.
    3. Грунтовка под соответствующую стеновую отделку. Для наклеивания обоев – грунтовка клеем. Для покраски – грунт под краску.
    4. Непосредственное выполнение стеновой отделки – наклеивание обоев, покраска, декоративное оштукатуривание стен помещения.

Если в качестве стеновой отделки используются стеновые панели (МДФ, пробка), то обращаются к другой технологии отделки. Не делают черновую стену, а сразу монтируют внутренний отделочный материал.

Напоследок предлагаем вам интересное обучающее видео о строительстве каркасного дома своими руками (видео с поэтапной демонстрацией технологических операций).

Важно чтобы результат получился качественным. Если я строю каркасный дом своими руками, то делаю всё надёжно и правильно.

Каркасное строительство стремительно набирает популярность среди российских застройщиков. Главная причина этому – невысокая цена зданий. А также их доступность, несложность выполнения строительных работ. Являясь новшеством на территории России, каркасники возводятся в течение нескольких десятилетий в Канаде и Скандинавских странах. Технологии строительства на разных континентах имеют отличия. Каркасные дома Канады отличаются от аналогичных сооружений в Финляндии и Скандинавии.

Что такое каркасный дом

Постройка, в основе которой лежит прочный несущий каркас, называется каркасной. Несущая основа строения может быть выполнена из любого прочного материала – , бревна или металлических опор. Главное требование, которое предъявляется к несущим опорам – прочность. Они должны длительно выдерживать вес стен и кровли дома, сопротивляться ветровым и дождевым нагрузкам. Это – самый главный элемент строения, который определил название технологии строительства – каркасная.

На заметку

Для сооружения стен поверх вертикальных опор навешивают панели. В качестве наружной и внутренней обшивки каркаса часто используют OSB, также подходит ДВП, ДСП, МДФ, пробковая плита, фанера.

Для теплоёмкости строения, стены которого выполнены из деревозаменителя (OSB, МДФ), пространство между наружной и внутренней обшивкой заполняют утеплителем. Выбор утепляющего материала определяется технологическими особенностями проекта. К изолятору ставят требования теплоёмкости и способности обеспечивать естественную вентиляцию внутреннего пространства. Большинство изолирующих материалов не могут объединить в себе обе характеристики.

Технология строительства каркасного дома отличается простотой и доступностью. В ней чётко разграничены все . Их выполнение несложно и доступно даже без владения профессиональными строительными навыками.

Особенности возведения

Теплоёмкость каркасного дома определяется выбором утепляющего материала и правильным расчётом его толщины. Выбор утеплителя осуществляется между следующими основными группами:

  • Ватные утеплители – сюда относят любые строительные ваты: стекловату, шлаковату, минеральную каменную вату из гранита, базальта.
  • Пенополистиролы, более известные под названием пенопласты.
  • Пенополиуретаны, которые сравнивают с поролонами.
Утепление пола минеральной ватой.

Каждый из приведенных изоляторов имеет свои преимущества и недостатки. Строительные ваты – являются дышащим материалом, они могут обеспечить естественный воздухообмен. Однако вместе с воздухом в поры утепляющего материала проникает влажный пар. При намокании или отсыревании строительная вата теряет теплоизолирующие свойства. Это становится причиной того, что вату оборачивают . Что ограничивает естественный воздухообмен через стену.

На заметку

Пенополистирол – отличается невысокой ценой и почти полной воздухонепроницаемостью. Это – самый недорогой и наиболее доступный для большей части населения утеплитель. Однако почти всегда он требует сооружения принудительной вентиляции.

Пенополиуретаны – новая технология, по которой утеплитель наносят с помощью напыления. Отличается воздухонепроницаемостью и дороговизной, требует наличия профессионального оборудования, умений, навыков и средств защиты. Однако позволяет совмещать утепление с выравниванием внутренней поверхности стены и кровли, качественно заделывать стыки, щели.

Виды строительства

К каркасному строительству относят две основные технологии возведения домов:

  1. Классическая каркасная технология – подразумевает сооружение каркаса и навешивание на него стеновых панелей непосредственно на месте строительства. При этом стеновая панель не является готовым утеплённым «пирогом». Это – щит, который требует дополнительной теплоизоляции, влаго- и ветрозащиты, отделки. Технология строительства каркасного дома поэтапно состоит из перечня последовательных операций: сооружение фундамента, сбор каркаса, навешивание кровли, обшивки, утепление и отделка.
  2. Каркасно-щитовая технология – подразумевает отсутствие предварительного каркаса и сборку дома исключительно из готовых панелей. В этой технологии несущую нагрузку выполняют заводские панели. Они изготавливаются в виде готовых к строительству элементов с выполненным утеплением внутренним каркасом.

На заметку

Каждый способ строительства имеет особенности, недостатки и преимущества. Что важно знать о классическом каркаснике и его аналоге – каркасно-щитовом строении?

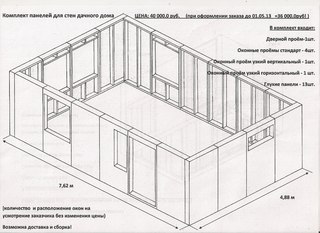

Каркасно-щитовое строительство

Известны жителям постсоветского пространства как панельные постройки. Для качественной сборки необходима подгонка панелей. А для этого – точное выполнение размеров панельных щитов на заводе-изготовителе. Менталитет российских строителей приводит к тому, что не всегда заводские панели изготавливаются качественно.


Каркасно-щитовой дом.

Утепление заводских панелей использует пенополистиролы (пенопласты). Это – не самый лучший выбор для жилых строений. Этот материал, во-первых, блокирует естественный воздухообмен, и поэтому становится причиной появления плесени по углам комнат. Кроме того, пенопласты образуют синтетические токсичные испарения, что требует качественной изоляции утеплителя от внутреннего жилого помещения.

Каркасно-рамочное строительство

Термином «каркасно-рамочное» называют классический каркасный способ строительства. Этим способом ведётся строительство домов по канадской технологии. В чём преимущества классического каркасного дома перед панельным строением?

Свобода дизайна

Каркасное строительство даёт простор дизайнерскому творчеству. Поскольку несущие нагрузки удерживает каркас строения, стены будущего дома могут быть выполнены из любых материалов и расположены различным образом. Если в традиционной кирпичной постройке нагрузка лежит на наружных стенах и внутренних капитальных простенках, то в каркаснике нагружаются опоры несущего каркаса. Поэтому наружная стена может быть стеклянной, соломенной или выложенной в четверть кирпича.


С первым этажом из кирпича.

Расположение внутренних простенков также не определяет прочность строения. Поэтому их можно сдвигать, переобустраивать, менять расположение внутренних комнат даже после окончания строительства. Можно сделать холл или залу больших размеров или поделить этаж на несколько небольших офисных помещений. Кроме того, возможна различная планировка этажей.

На заметку

Кто работает по технологии строительства каркасного дома своими руками и не является профессиональным строителем: одинаковым желательно предусмотреть размещение бытовых комнат. Уборные на разных этажах должны быть расположены друг над другом по требованиям санитарных норм, а также для удобства подведения водопровода и канализации.

Среди утеплителей, которые используют в современном каркасном строительстве, строительные ваты имеют преимущество, благодаря возможности воздухообмена. Что делает атмосферу внутренних помещений более здоровой и подходящей для проживания человека.

Классическое каркасное строительство использует строительные ваты для утепления стен дома. Чаще других используются маты из минеральной ваты. Они представляют собой плотные плиты, которые не усаживаются со временем, не провисают, не образуют пустот в стене дома. При этом – обеспечивают воздухообмен и качественно утепляют строение.

Качество и цена строения

Классическая каркасная технология позволяет строить более качественные дома, выбирать любой утепляющий материал, подходящую для климатический условий его толщину. Также качество и теплоёмкость строений определяется отсутствием стыков, щелей, зазоров в стенах.


Каркасно-рамочное строительство.

Строительство по классической технологии обходится дешевле. В то время как каркасно-щитовые строения в качественном исполнении сравнимы по стоимости с кирпичными. Что ставит под вопрос о целесообразности использования панельной щитовой технологии.

Канадское каркасное строительство

Является примером классического каркасного дома. В ней дом возводят из отдельных элементов. Что занимает немного больше времени, чем финская каркасная технология. Но даёт большую свободу дизайнерским решениям, позволяет получить более качественные и тёплые строения.

Канадская технология строительства каркасных домов часто использует для строительства каркаса – деревянные балки, а для наружной и внутренней стеновой обшивки – деревянные доски. Таким образом, не считая утеплителя, все другие элементы строения являются натуральными. Что обеспечивает внутреннее пространство жилых комнат здоровой атмосферой.

Строительство по канадской технологии лучше подходит для умеренно-континентального климата, в котором произрастают леса, и цена строительной древесины отличается доступностью. Также эта технология даёт более качественные результаты в исполнении российских строителей.

Финское каркасное строительство

Каркасные дома по финской технологии являются панельными строениями. Типичный пример строительства – сборка дома из так называемых СИП-панелей. Это – своеобразные «кирпичики», которые изготавливают на заводе из двух листов OSB и пенопластового утеплителя. Толщина пенопласта внутри панели определяет теплоёмкость будущей стены. 5 мм пенопласта – достаточно для зим со средней температурой около 0°C. 10 см – для регионов с более холодными температурами до -5.

Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома .

Шаг №1: Подготовительные работы для строительства каркасного дома

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

  1. Подготовку участка
  2. Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.

Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками , да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось ее вынести отдельно.

Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент , так же используется для строительства довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Шаг №3: Устройство пола каркасного дома своими руками

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно — сама плита и будет являться полом первого этажа.

А вот в случае, если фундамент ленточный — бетонный пол устраивается из легких бетонов, таких как керамзитобетон , например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

  1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.
  2. Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.
  3. Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».
  4. Углы стыкуются практически точно так же. На фото это отчетливо видно.
  5. Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.
  6. Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.

Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.

Каркас пола в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть — будет гораздо меньше проблем после.

Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.

Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.

Монтаж лаг — несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:


Гидроизоляция и утепление пола каркасного дома своими руками

Стоит отметить, что гидроизоляция, так же как и пароизоляция, должны монтироваться с напуском, согласно инструкции к материалу, исключив при этом попадание влаги в утеплитель, как снаружи, так и изнутри. А сам утеплитель укладывается плотно, без щелей.

Вот мы и рассмотрели инструкцию по устройству пола каркасного дома, теперь пора приступать к стенам.

Шаг №4: Устройство стен каркасного дома

Следующим шагом нашей инструкции будет монтаж стен своими руками. Так же, как и с полом, скреплять все доски и брусья будем гвоздями и (или) монтажными металлическими уголками, некоторые крепления можно делать шпильками.

Стоит отметить, что практически весь каркас собирается из доски размером 50х150мм или 50х200мм, в зависимости от необходимой толщины стены и необходимой толщины утеплителя.

Некоторые считают, что по углам каркасного дома лучше будет установить брус, но это не совсем правильно, а почему – чуть позже, в процессе монтажа, я обо всем расскажу.

Итак, начнем собирать каркас стен будущего дома.

Для лучшего понимания и усваивания, нашу инструкцию устройства стен каркасного дома мы разделим на несколько этапов:

  1. Сборка стен каркасного дома. Окна и двери
  2. Установка и крепеж стен вертикально на местах

Сборка стен каркасного дома своими руками. Окна и двери

Стены будем собирать на уже готовом полу каркасного дома, это самый удобный вариант. Но надо учесть, что в этом случае, необходимо чтобы все размеры были точными, чтобы стены не получились длиннее или короче уже устроенного пола.

Для того, чтобы было понятно, о чем я говорю, сначала посмотрите на стену каркасного дома в разрезе , а затем я расскажу обо всем по порядку.

Теперь разберем пошагово, как собрать все стены каркасного дома своими руками:

  1. В первую очередь, нам необходимо определиться с высотой потолка в доме. Допустим, что высота чернового потолка будет 280см. Значит вертикальные стойки каркасных стен должны быть 280-15=265см. На схеме видно, откуда взялись 15 см.
  2. Расстояние между стойками, как правило, выбирается исходя из ширины листа утеплителя, как правило, его ширина 60 см. Если утеплитель на ватной основе, то расстояние делается меньше на 2 см, для более плотного соприкосновения.
  3. Верхняя и нижняя доска стены раскладывается на полу и размечаются места, где будут прибиваться вертикальные стойки. Затем раскладываются сами стойки и пробиваются гвоздями 120-150мм. Можно дополнительно скрепить их уголками.
  4. Стоит отметить, что каждая стена, будет меньше на толщину стены, чем длина пола. На схеме это хорошо видно.
  5. Если длина стены больше чем длина доски, то стена собирается из нескольких частей. Так же это делается в тех случаях, когда мало помощников, потому что целая собранная стена будет иметь большой вес.
  6. Как правило, для придания жесткости всей конструкции, между стойками монтируются перемычки. Жестких правил по количеству и частоте установки нет, все зависит от длины и высоты стен, но обычно они пробиваются по одной или две на один промежуток между стойками. Второй вариант лучше и виден на фото, в случае, когда пробиваются по одной — они монтируются в шахматном порядке (одна внизу, следующая наверху). Это можно сделать и потом, когда стены будут установлены. Чаще всего, перемычки пробиваются с расчетом, что они будут служить стыком фанеры или osb-плит, в зависимости от дальнейших работ.
  7. Оконные и дверные проемы в стене каркасного дома устраиваются как показано на схеме.
  8. Вот так это выглядит «в живую».

Самая распространенная ошибка, при сборке стен каркасного дома – это то, что многие забывают учитывать толщину доски при расчетах, тем самым стена получается не такой длины, как хотелось бы.

Установка стен на места


Стоит отметить, что при сборке стен, необходимо использовать шнур, натягивая его от одного угла к другому, иначе, углы будут ровные, а стены — нет.

Верхняя обвязка и усиление конструкции

Итак, каркас стен собран, теперь необходимо сделать верхнюю обвязку из такой же доски, как и стены.

Верхняя обвязка необходима, в первую очередь, для более крепкого сцепления углов, а также придаст единство всем частям каркасных стен и распределит между ними нагрузку.

Для этого необходимо поверх стен, по всему периметру, включая внутренние несущие, пробить доску гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см. За исключением углов, где напуск будет равен толщине стены.

Следующим этапом нашей инструкции будет усиление всей конструкции в целом. Существует несколько вариантов, самый распространенный – усиление с помощью фанеры или OSB-плиты.

Как правило, пробив листами OSB-плиты одну сторону по всему периметру (внутреннюю или наружную), каркас дома уже становиться очень жестким.

Внутренние перегородки каркасного дома

Устройство внутренних перегородок почти ничем не отличается от устройства внешних стен, за исключением того, что к ним более мягкие требования в плане толщины и утеплению.

  1. Внутренние перегородки, в отличие от внешних стен, можно делать меньшей толщиной. Тут все будет зависеть от предпочтений и комфорта по звукоизоляции.
  2. Утеплитель, внутри перегородок, будет служить, в первую очередь, звукопоглощающим материалом, нежели теплоизоляцией.
  3. Внутренние перегородки допускается утеплять без гидроизолирующих и пароизолирующих материалов.

Это все основные отличия внутренних стен от наружных, в остальном они устраиваются точно так же.

Шаг №5: Крыша каркасного дома

Крыша каркасного дома практически ничем не отличается от крыши для других домов, будь то бетонные, кирпичные или какие-нибудь другие. Даже больше скажу, монтаж крыши для каркасного дома будет менее трудоемкий, чем, например, для блочного или кирпичного, потому что ее крепеж к стенам будет значительно проще.

Стоит отметить, что строительство крыши – процесс очень ответственный, но если у Вас не сложная планировка дома, то его можно с легкостью осуществить своими руками.

Построение крыши любого дома, в том числе каркасного – очень большая тема, где присутствуют множество нюансов. Во-первых, существует множество видов крыш, и описать подробно все – не представляется возможным в одной статье. Ну а во-вторых, чтобы не запутывать Вас, я, пожалуй, перенесу эту тему в отдельную статью.

Шаг №6: Утепление каркасного дома

Вот мы и подобрались к завершающему этапу строительства каркасного дома – его утеплению. Утеплять необходимо все – пол, стены и потолок.

Более подробно об утеплении каркасного дома своими руками , Вы сможете прочитать в другой пошаговой инструкции, здесь обсудим только общие моменты.

Выбирая утеплитель для стен каркасного дома, необходимо учитывать не только характеристики самого утеплителя, но и особенности дерева, с которым не все виды утеплителя будут хорошо взаимодействовать.

Вот небольшая инструкция по утеплению каркасного дома своими руками:

  1. Снаружи, поверх листов OSB, натягивается специальная гидроизолирующая мембрана. Какой стороной – должно быть в инструкции к ней.
  2. Изнутри дома, между стоек, укладывается утеплитель, в несколько слоев, в зависимости от требований к дому и толщины стены. Каждый слой укладывается с напуском на стык предыдущего, чтобы избежать мостиков холода.
  3. Утепление пола происходит таким же образом.
  4. Потолок лучше утеплять с чердака, предварительно набив пароизоляционную пленку снизу на потолочные балки и подшив их доской или фанерой.
  5. После укладки утеплителя, необходимо поверх него набить пароизоляционную пленку, она защитит утеплитель от влаги изнутри.
  6. В зависимости от нужд и дальнейших отделочных работ, поверх пленки на стены набивается обшивочный материал – доска или рейки, но чаще всего – листы OSB, поверх которых, в будущем, ведется чистовая отделка.

Как Вы уже увидели, текста получилось очень много. Но, я считаю, здесь подробно были описаны все этапы строительства каркасного дома своими руками , несмотря на то, что некоторые моменты были вынесены в отдельные темы, но это только лишь для Вашего удобства.

Я надеюсь на то, что придерживаясь данной пошаговой инструкции, Вы сможете без особого труда и с минимальными затратами обзавестись теплым, уютным и надежным домом.








Как понятно из самого названия, каркасный дом – постройка на основе каркаса. Изготавливается каркас из толстого деревянного бруса или металла. Материалом для строительства стен обычно служат СИП-панели или доски.

Проекты домов каркасного типа – это комплекты документов, которые содержат полную информацию о будущем здании. Состоят они из двух разделов: архитектурный и конструктивный. В первом показан внешний вид здания с разных сторон. Второй содержит строительные планы, схемы, чертежи, спецификации, сметы, инструкции по монтажу. Причём, это касается не только строительных конструкций, учтены также основные коммуникации (электрика, сантехника, вентиляция).

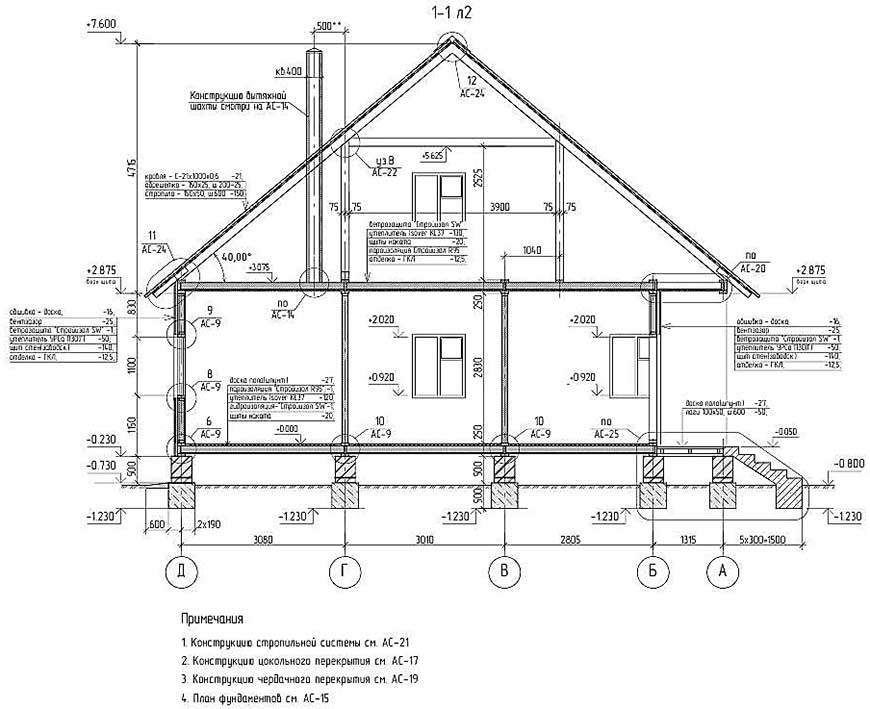

Конструкция каркасного дома в разрезе Источник stroi154.ru

Преимущества и недостатки каркасных домов

По надёжности и прочности каркасные дома не уступают постройкам из других материалов. Их основные преимущества :

  • Невысокая стоимость и короткие сроки строительства.
  • Прочность соединения строительных элементов между собой. За счёт этого здание менее подвержено повреждениям в результате усадки на проблемных грунтах. Ошибки при строительстве и повреждения не вызывают серьёзных последствий.
  • Сложных технологических процессов при отделке не требуется, отделочные работы можно производить круглый год.
  • Конструкция имеет небольшой вес, это даёт возможность обойтись без мощного фундамента.
  • Хорошая теплоизоляция стен позволяет быстро прогревать помещения и экономить на отоплении.
  • Конструкция стен позволяет скрыть все коммуникации.
  • Архитектурные возможности ограничены только фантазией, можно создавать практически любые конфигурации.

Современные каркасные дома часто строят в стилях модерн или хай-тек Источник houzz.com

Но есть у «каркасников» и определенные слабые стороны . Но «предупрежден – значит вооружен» – на каждый недостаток есть успешный пример решения проблемы:

  • Небольшой срок службы . В ГОСТе указано, что срок службы каркасных домов – 75 лет. Но, если каждые 25 лет делать ремонт и аккуратно относиться к строению, оно прослужит больше века.
  • Невысокая экологичность . Не все материалы, используемые при строительстве, производятся из натуральных компонентов. К примеру, СИП-панели изготавливаются с использованием синтетических клеев, в качестве утеплителя внутри них используется пенополистирол. Этот момент довольно спорный, найти в настоящее время полностью экологичный дом вряд ли получится. В итоге все зависит от качества используемых материалов, а значит и от добросовестности строительной компании.
  • Низкая звукоизоляция . Про это следует помнить, если строительство планируется вблизи железнодорожных путей, автомагистралей или аэропортов. Проблема решается просто – необходимо до начала строительства подобрать подходящий шумоизолирующий материал.
  • Подверженность гниению . При повышенной влажности дерево начинает разрушаться, появляются плесень и грибок. Своевременная обработка антисептиками полностью решает эту проблему.

Первоначальная обработка материалов проводится еще на этапе производства Источник bg. decorexpro.com

  • Пожароопасность . Любое строение из дерева способствует распространению огня. На помощь приходят специальные противопожарные составы, которыми обрабатываются деревянные поверхности.

Виды каркасного строительства

Прежде чем купить проект каркасного дома, необходимо разобраться, какие бывают виды каркасных домов. Выделяют 4 основных типа, все остальные разновидности – сочетание элементов от разных модификаций в одном здании. Применяются такие типы строений:

На нашем сайте Вы можете ознакомиться с самыми популярными проектами каркасных домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Рамные дома из каркаса с перекрытиями

Такие постройки также называют «канадскими домами» Считается, что при их разработке в России за основу брались канадские нормы строительства.

Главное отличие в том, что состоят они из нескольких слоёв. Каждый слой – это этаж, закреплённый на своём основании-платформе. Основу (обвязку) первого этажа, принято называть подвальным перекрытием. Название условное, постройка может быть без подвала. Монтируется обвязка сразу на фундамент и выступает в качестве опоры для брусков перекрытий, соединённых лагами. Таким образом, получается щит, внешне напоминающий поддон для транспортировки и хранения грузов.

Перекрытие на раме каркасного дома Источник assz.ru

Вертикальные брусья являются главными несущими конструкциями. Внизу они прикрепляются к горизонтальным балкам, вверху соединяются такими же балками, создавая основание для второго этажа.

Дома из каркаса с неразрезными стойками

Ещё такие строения называют финскими. Неизвестно, придумали их именно в Финляндии или нет, но именно там и на территории прилегающих к ней стран они широко распространены.

От других типов они отличаются тем, что основной несущий элемент у них – цельные вертикальные стройки, проходящие через два этажа (отсюда и название – неразрезные). Перекрытия между этажами монтируются на опорные доски, врезанные в основные стойки на уровне второго этажа. Доски являются не только опорой, они стягивают стойки между собой, за счёт чего повышается общая прочность конструкции.

При строительстве неразрезных стоек необходимо особое внимание уделять правильности их установки. Если будет допущено хотя бы небольшое отклонение в сторону на первом этаже, постройка второго этажа будет сильно затруднена, либо невозможна совсем.

Вертикальные стойки это основа для всего дома Источник kayabaparts.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства каркасных домов . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Дома стоечно-балочного типа

Такой вид строений распространён в Германии, ещё они называются фахверковые. По внешнему виду их легко отличить от других – все наружные столбы, поперечные и наклонные балки стен видны снаружи. Срок эксплуатации дольше, чем у других домов. Существуют памятники архитектуры, возраст которых 5-6 веков.

В этих конструкциях используются только брусья толстого сечения. Из них делают не только вертикальные стойки, но горизонтальные перекрытия и диагональные опоры. Это основное отличие, в других конструкциях для перекрытий и лаг применяются доски меньшего сечения.

Строительство таких домов более трудоёмко из-за того, детали конструкций крепятся с помощью врезных соединений. Но, существуют проекты небольших каркасных домов, в которых брусья крепятся на болты.

Каркасный дом стоечно-балочного типа Источник piorit.ru

Каркасно-стоечные конструкции

В отличие от вышеперечисленных строений вертикальные стойки таких конструкций не только поддерживают стены и перекрытия. Дополнительно они используются как сваи. Их забивают в грунт или ставят на опоры из бетона. Это даёт возможность поднять строение выше уровня грунта. Такая особенность будет полезна при возведении зданий на заболоченной местности или в зонах подтопления. Ещё одно преимущество – хорошая вентиляция нижней части дома. Доски остаются сухими, что препятствует образованию плесени и грибка.

В домах данного типа нагрузка от крыши и поперечных перекрытий равномерно распределёна на вертикальные стойки. В пространство между ними монтируются двери, окна или утеплённые панели. При необходимости дополнительного усиления устанавливаются диагональные подпорки.

На мощных стойках держится весь каркас дома Источник stroy-podskazka.ru

Что входит в базовую комплектацию проекта

Стандартной постройкой принято считать дома с размером 6х8 м. Разные поставщики предлагают как стандартные проекты, так и индивидуальные, учитывающие пожелания заказчика. Но, несмотря на все отличия в архитектуре и дизайне, есть понятие базовой комплектации. В неё входят:

  • Полы – лаги, перекрытия, пароизоляционная плёнка, половые доски (черновые и чистовые).
  • Стены – несущий брус, панели для стен, утеплитель, материалы для чистовой отделки, декоративные элементы.
  • Межэтажные перекрытия – лаги перекрытия для пола второго этажа, пароизоляционная плёнка, половые доски (черновые и чистовые).
  • Окна и двери с наличниками и откосами .
  • Крыша – стропила, обрешётка, кровельный материал (обычно металлочерепица), утеплитель, ветро-влагозащитная плёнка, материалы для чистовой отделки.

Обратите внимание! Фундамент обычно не входит в базовые проекты домов по каркасной технологии. Связано это с тем, что подобрать необходимый тип фундамента можно только осмотрев место строительства. В некоторых случаях могут потребоваться геологические изыскания. Это особенно касается проблемных грунтов (повышенное содержание влаги, толстый слой перегноя, глинозём).

Грамотно проведенные геологические изыскания это залог качественного фундамента по минимально возможной цене Источник smrte.ru

Если предполагается постройка дома выше, чем один этаж, такую работу лучше доверить специалистам, неправильный выбор может принести серьёзные разочарования в будущем.

Этапы сборки каркасного дома

Технология строительства напоминает классическую постройку деревянного дома, но имеются отличия. Последовательность следующая:

  • Строительство фундамента и его гидроизоляция.
  • Обвязка дома (установка окладного венца).
  • Подготовка и монтаж каркаса.
  • Настил пола.
  • Монтаж стеновых конструкций.
  • Установка межэтажных перекрытий.
  • Настил кровельного материала.
  • Установка окон и дверей.
  • Утепление и наружная отделка.

Самые ответственные этапы – фундамент и установка несущих конструкций. Почему важен фундамент, понятно. Особое внимание уделяется точности сборки и установки каркаса потому, что он служит основанием для всей конструкции. Любой перекос или уклонение от уровня в дальнейшем создаст сложности при установке других элементов.

Видео описание

Наглядно смотрите пошаговую демонстрацию строительства каркасного дома в следующем видео:

Можно ли вносить изменения в уже готовые проекты

Очень часто заказчиков не устраивают типовые проекты, и они хотят внести в них определённые изменения. Все организации, которые разрабатывают проекты, могут это сделать. Вопрос только в том, сделают ли они это бесплатно.

Бывает, что изменения будущему владельцу дома кажутся несущественными, и их можно осуществить нажатием двух-трёх клавиш, дальше всё сделает программа. На практике может выясниться, что для осуществления задуманного необходимо сделать новый проект.

Например, пересчитать материал для утепления или изменить назначение помещений проектировщик согласится бесплатно. Добавить веранду или крыльцо от другого проекта, убрать дверь или окно – в большинстве случаев, но, не всегда. Если потребуется изменение размеров дома – вряд ли. Для этого потребуется пересчитать размеры всех несущих конструкций, перекрытий, фундамента, фасада. Правда, такие случаи довольно редки, любой каталог проектов каркасных домов позволяет каждому подобрать либо типовой проект, либо с небольшими изменениями адаптировать его под себя.

Видео описание

В следующем видео смотрите, что из себя представляет полноценный проект каркасного дома:

Как выбрать подходящий проект дома для постоянного проживания

Постройки для постоянного проживания предполагают возможность их эксплуатации в любое время года, как в жару летом, так в холод зимой. При проектировании будущего дома надо обратить на это особое внимание. Если нет необходимости проживания в постройке при низких температурах, можно сэкономить на теплоизоляции. Для того чтобы летняя жара не мешала комфортному пребыванию в доме, достаточно небольшого слоя этого материала. Если же предполагается постоянное пребывание людей, необходимо предусмотреть такую толщину, чтобы тепло сохранялось даже при самых низких температурах. Для центральной полосы России толщина утеплителя рекомендуется не менее 150 мм, оптимальной считается 200 мм.

Видео описание

Заключение

Правильно сделанные (с соблюдением всех требований технологии) каркасные строения нельзя назвать самыми дешёвыми. Перед строительством дома по каркасной технологии проекты и цены на материалы можно посмотреть в каталоге у поставщика и оценить свои финансовые возможности. Но, неоспоримые их достоинства – разнообразие вариантов исполнения и технологий строительства. Это даёт возможность каждому подобрать для себя наиболее оптимальный вариант.

Ситуация, когда на пустом земельном участке всего за несколько месяцев вырастает большой красивый дом, наверняка, знакома многим из нас. Нет, дело не в финансовых возможностях хозяина строения, а в применяемой . С использованием этой технологии можно не только существенно сократить сроки строительства, но и уменьшить расходы на приобретение материалов и заказ спецтехники.

На рынке деревянного домостроения сегодня доступны десятки тысяч предложений от компаний-застройщиков, которые специализируются на возведении каркасных домов с использованием канадской, финской и SIP-технологий. Каждый из них гарантируют качественное выполнение работ под ключ, европейский уровень сервиса и индивидуальный подход к каждому клиенту. Но возможно ли построить, к примеру, одноэтажный каркасный дом своими руками ? Ответ: да, возможно! Для этого вам понадобится проект и наша пошаговая инструкция для общего понимания процесса строительства.

Подготовка проекта

Проектирование – это самое важное звено в инвестиционном процессе, связанном со строительством каркасного дома. Через выполнение этой задачи решается множество технологических, инженерных, конструктивных и архитектурных решений, которые в совокупности предопределяют эффективность вложений. Поэтому так важно доверить эту часть работы специалистам и воспользоваться услугами проектировщиков, которые подготовят для вас проект за определенную плату.

Что обычно входит в проект? Стандартно проект каркасного дома включает в себя две части. Это визуальная составляющая и конструктив постройки. Первая часть преимущественно посвящена визуальному отображению дома и его фасадов с нескольких сторон, планировке этажей с указанием помещений, размещению оконных и дверных проемов. Вторая часть – это уже подробный проект фундамента и стропильной системы, пирог кровли, чертежи стен, балок пола и перекрытия. Также сюда включена смета по количеству материалов, проект всех узлов в конструкции, обшивки стен и пола.

Имея подробный проект, вы сможете избежать проблем, связанных с включением неэффективных квадратных метров, большим количеством обрезок и напрасной тратой средств. Создать проект каркасного дома своими руками, разумеется, можно. Но для этого потребуется, как минимум, изучить специальную литературу по проектированию и конструктиву «каркасников». А это время, много сил и возможные ошибки!

На наш взгляд, важность проектирования нельзя переоценить. Экономя на этой части работ, вы рискуете понести большие затраты. Ведь неудачный или неверный проект – это не только дом, далекий от идеала, но и напрасное инвестирование!

Расчет и заказ материалов

Как правило, расчет стройматериалов входит в задачи проектировщика. Но предварительные расчеты вполне можно сделать самостоятельно. Если для каркасного дома уже готовы чертежи (балочных настилов, каркаса), то подсчитать объем материалов довольно просто. К примеру, на основании чертежей можно узнать, сколько потребуется метров обвязки и каркасных опор.

При отсутствии специальных чертежей исходят из площади нижнего и верхних перекрытий, а также количества погонных метров стен. Для определения количества каркасных опор величину погонных метров стен делят на 0,6. Для обвязки объем материала подсчитывают посредством умножения величины погонных метров на 3. Таким же образом поступают и с количеством балок в метрах: для этого площадь нижнего и верхнего перекрытия делят на 0,6 и плюсуют к величине длины балок обвязки. Однако эти показатели рекомендуется все же уточнять у проектировщика. Тогда расчет будет более верным.

Устройство фундамента: МЗФЛ и свайно-винтовой

Легкость конструкции – одно из основных отличий каркасного дома от классического кирпичного, которое влияет на выбор фундамента. Вес «каркасника» обычно не превышает 20 тонн, это позволяет удешевить конструкцию, не заглублять фундамент и не делать его массивным. Чаще всего это МЗФЛ (мелкозаглубленный ленточный фундамент) для каркасно-щитовых домов или свайно-винтовой фундамент для СИП-домов, спроектированных по .

1. Ленточный фундамент – это бетонная лента, которая проходит под всеми несущими стенами дома, как внешними, так и внутренними. Укрепление – арматурный каркас. Это предпочтительный вариант для каркасного дома, за счет которого заказчик может позволить себе устройство подвала или цокольного этажа. Секрет популярности МЗЛФ также кроется в простоте возведения своими руками и доступности цены.

Основные этапы установки ленточного фундамента включают в себя:

  • Подготовку грунта с последующим снятием плодородного слоя и выравниванием поверхности;
  • Создание песчано-щебеночной подушки и установку закладных под прокладку коммуникаций;
  • Монтаж опалубки и гидроизоляции, изготовление арматурного каркаса;
  • Заливка бетонной смеси;
  • Разборка опалубки после отвердевания бетона и приобретения им прочности.

Обязательное условие для МЗЛФ – отсутствие высокого уровня грунтовых вод. В противном случае потребуется создание эффективной дренажной системы.

2. обходится заказчику гораздо дешевле МЗЛФ, что объясняется применением принципиально иного подхода, менее дорогостоящих материалов и упрощенной технологии монтажа. Получить качественный и прочный фундамент каркасного дома своими руками можно фактически за один день, причем его можно использовать сразу после монтажа.

Монтаж свайно-винтового фундамента начинается с исследования почвы для обозначения глубины залегания несущих слов и определения необходимой длины и количества винтовых свай. Проект дорабатывается с учетом характеристик грунта и обозначенной длины свай. На основе этого производится закупка свай и их доставка на строительный объект. Монтаж этого вида фундамента осуществляется согласно плану свайного поля, вне зависимости от времени года.

Его преимущество заключается не только в быстроте установки, но и отсутствии вреда для ландшафта за счет отсутствия песчано-щебеночной подготовки и земляных работ. Нет следов от тяжелой спецтехники, привычных гор строительного мусора и грязи. К тому же, использование винтовых свай способствуют созданию воздушной прослойки под домом, предотвращающей появление сырости в помещении и сохранению тепла.

Устройство пола

Строительство пола в каркасном доме своими руками не имеет особых отличий от устройства пола в кирпичных домах и может быть деревянным или бетонным. На выбор может влиять тип фундамента, финансовые возможности и предпочтения застройщика.

Остановимся подробней на монтаже деревянного пола своими руками на основе свайно-винтового фундамента.

Старт работ – обвязка фундамента, которая осуществляется с применением бруса 150х150 или 150х200, что зависит от расстояния между сваями и толщи стен. Чем больше эти показатели, тем толще должен быть материал. Это необходимо для избежания случаев провисания, распределения нагрузки, придания фундаменту жесткости и надежности для следующего этапа обустройства пола.

Схематически процесс обвязки фундамента своими руками можно разделить на несколько этапов:

  1. Раскладка бруса по периметру, точная разметка стен, подкладка рубероида под обвязку;
  2. Наметка мест стыковки бруса с учетом расположения свай;
  3. Стыкование бруса с напуском до 30 см с помощью «замков», вырезанных с торца;
  4. Стыкование углов по аналогичному принципу;
  5. Подготовка отверстий и крепеж бруса к фундаменту с использованием шпилек и болтов, выступающие части которых утапливаются. На стыках дополнительно используют гвозди подходящих размеров.

На завершающем этапе осуществляется обвязка под внутренними стенами. В данном случае крепление бруса проходит к уже установленному наружному. Для укрепления дополнительно применяют металлические уголки.

Сооружение каркаса пола

Поверх обвязки устанавливают лаги. Для этого используются брус 100х150(200) или сшитые доски 50х150(200). Это несложная часть сборки каркасного дома своими руками, но предполагает соблюдение некоторых моментов. Это:

    • Соблюдение расстояния между лагами с учетом размера утеплителя. К примеру, если застройщик будет использовать минеральную вату 100х60, для ее плотного размещения потребуется сокращение расстояния до 58 см, т.е. на несколько сантиметров меньше, чем сама ширина материала;

  • Монтаж лаг осуществляется с помощью крепежных уголков и гвоздей. Они не идут в уровень с обвязкой, а монтируются на «спичечный коробок» меньше (5 см). Это необходимо для того, чтобы в дальнейшем сюда поместилась еще одна доска, и закрылись все бреши по периметру;

Обязательным элементом также выступает доска 50х150 (200) между лагами, которая прибивается в целях повышения жесткости конструкции.

Утепление и гидроизоляция пола

Перпендикулярно лагам стык в стык крепится доска 100/150х25 с использованием саморезов. Далее кладется гидроизоляционная мембрана, а поверх нее между лагами – утеплитель, толщиной до 20 см. Все стыки утеплителя обязательно перекрываются.

Следующий слой – пароизоляция, после которой следует OSB-плита или плотно сшитые доски (на выбор застройщика). Монтаж пароизоляции, равно как и гидроизоляции осуществляется с напуском для исключения попадания влаги в утеплитель.

Устройство стен

Для монтажа стен каркасного дома своими руками аналогично используют гвозди и монтажные уголки. Также возможно применение шпилек. Для каркаса стен используется доска 50х150/200, которая подбирается с учетом толщины утеплителя и самой стены.

В идеале, сборка стен производится на уже готовом полу. Главное, чтобы размеры оказались точными, иначе стены рискуют оказаться длиннее либо короче пола. Для того, чтобы вы понимали, о чем идет речь, обратите внимание на то, как выглядит стена каркасного дома в разрезе.

Прежде всего, нужно определиться с высотой потолка будущего каркасного дома. Предположим, что черновой потолок будет высотой 280 см. Это значит, что высота вертикальных стоек будет равна 265 см (не учитываются 10 см от верхней обвязки стен и 5 см от уровня пола).

Между стойками соблюдают расстояние 60 см. Для утеплителя на ватной основе этот показатель может быть сокращен до 58 см для обеспечения более плотного контакта. Для упрощения процесса верхнюю и нижнюю доски стены раскладывают на полу, после чего наносят разметку, где будут крепиться гвоздями вертикальные стойки.

При превышении длины стены таковой доски, сбор стены осуществляется по частям. Так поступают также в случаях, когда застройщик работает в одиночку, поскольку целая стена в сборе имеет немалый вес. Для соединения используют шпильки.

Следующий шаг – монтаж перемычек между стойками с сохранением места для дверных и оконных проемов. Как правило, это две единицы на один промежуток с расчетом, что они будут использоваться в качестве стыка OSB-плиты.

Важно! Чтобы не ошибиться в расчетах и сделать стену нужной толщины, в процессе сборки стены следует учитывать толщину используемой доски.

Завершительный этап – сборка всех стен каркасного дома с последующей установкой. Начинают с выставления одной стены, которая укрепляется временными подпорками. Здесь важно следить за вертикальными углами, для чего используют отвес или длинный уровень. Желательно, конечно, чтобы этот был отвес, поскольку доска не может быть идеально ровной.

Все остальные стены поднимаются поочередно. Для монтажа используют гвозди и шпильки. Сборным стенам (из нескольких частей) уделяют особое внимание, следя за тем, чтобы длина низа и верха была одинаковой. Вместо бруса углы заполняют утеплителем. Чтобы усилить стены, используют любую тонкую доску, которая прибивается по диагонали. Проследить за ровным расположением стен поможет шнур, который натягивают между двух углов.

Верхняя обвязка

Для усиления конструкции и надежного сцепления углов используют ту же доску, что и для стен, плюс гвозди 120 мм. Это позволит распределить нагрузку между всеми частями каркасных стен. Обвязку проводят по всему периметру, в том числе поверх внутренних несущих стен. Здесь важно перекрыть все стыки, оставив напуск 25 см. Для углов величина напуска будет равна толщине стен.

Межкомнатные перегородки

Монтаж межкомнатных перегородок является схожим с устройством внешних стен с той оговоркой, что требования к ним относительно утепления и самой толщины выдвигаются более мягкие. Поэтому их монтируют так, чтобы соблюдалась звукоизоляция.

Лучший помощник в этом плане – утеплитель. Гидроизоляционные и пароизоляционные материалы можно использовать по желанию.

Монтаж кровли каркасного дома своими руками

Монтаж во многом схож со строительством крыши в других домах, но все-таки превосходит их по простоте монтажа, что объясняется упрощенным крепежом к стенам. Это очень ответственная часть работы, в особенности, когда речь идет о строительстве двухэтажного каркасного дома, но если у вас простая планировка дома и «одноэтажник», то вы без труда справитесь с ней в одиночку и сделаете все своими руками.

Мы не будем здесь углубляться в описание всех этапов монтажа кровли, поскольку это очень обширная тема, требующая выделения в отдельную статью, а предлагаем ознакомиться с пошаговой инструкцией возведения каркасного дома, где подробно рассказывается обо всех этапах строительства, в том числе, обустройстве кровли.

Скачать справочник «Индивидуальный дом «Платформа». Проектирование и строительство»

Утепление каркасного дома своими руками

Один из завершающих этапов строительства. Утеплению подвергается все, включая стены, пол и потолок. При выборе утеплителя для стен каркасного дома своими руками исходят из характеристик материала и особенностей самой древесины, с которой утеплитель будет хорошо сочетаться.

Основные моменты по утеплению:

  • Сверху OSB-плиты натягивают специальную гидроизоляционную мембрану. Сторона приложения к листу указана обычно в инструкции;
  • Утеплитель укладывается изнутри здания, между стоек. Количество слоев зависит от толщины стены и выдвигаемых требований к утеплению каркасного дома своими руками. Для предотвращения проникновения холода применяют напуск;
  • Утепление пола осуществляется по аналогичной схеме;
  • Утеплению потолка предшествует крепление пароизоляционной пленки на потолочные балки и их подшивка снизу доской. Начинать работы рекомендуется с чердака;
  • Поверх утеплителя набивают пароизоляционную пленку для создания защиты от влаги изнутри.

При необходимости поверх пленки может накладываться обшивка в виде OSB-листов, после чего приступают к чистовой отделке.

На этом наша пошаговая инструкция по возведению каркасного дома заканчивается. Компания «Южный дом» готова вам оказать помощь в строительстве каркасного дома. Для вас это: индивидуальное проектирование, строительство под ключ, устройство террасы или навеса, закладка любого фундамента, отделка фасада, электромонтажные работы и монтаж водосточной системы.

По возникшим у вас вопросам, связанным с получением проекта, возможностью внесения в него корректировок, расчетом стоимости проекта и строительства дома, вы можете обратиться к менеджерам нашей компании по указанным телефонам. Также вы можете оставить заявку, заполнив специальную форму на нашем официальном сайте, после чего наши специалист свяжется с вами для уточнения деталей.

Сборка каркасного дома из стандартных стройматериалов

В наших краях дома привыкли сооружать в основном из бревен, бетона, кирпичей или глины. Однако прогресс не стоит на месте и сейчас у нас с каждым годом все более востребованным становится строительство домов каркасного типа. Они выгодны тем, что их монтаж производить довольно быстро, а также экономично с финансовой точки зрения. В данной статье мы расскажем вам обо всех этапах строительства и сборки каркасного дома.

Выбираем место на своем участке

Опираясь на законы о градостроительстве Российской Федерации, любое жилое помещение или здание должно строиться на расстоянии не менее трех метров от границ вашего земельного участка. Также, пользуясь нормативами местного характера, а также соответствующим регламентом расстояние должно быть не меньше чем пять метров от отступа крайней уличной линии.

Не стоит также забывать и о том, что дома каркасного типа относятся к сооружениям 4 и 5 степени пожаростойкости, а потому, опираясь на установленные нормы, расстояния от вашего каркасника до дома соседа должно быть не менее десяти метров.

Составление проекта

Опираясь на Федеральное Законодательство Российской Федерации, вся документация, которая составлена согласно строительному проекту организациями по проектированию, должна быть согласована с должностными лицами многих государственных структур, которые могут вносить в нее корректировки или дополнения.

По сути, местные органы управления требуют от строителя только проекта эскизного типа который включает в себя генеральный план, фасады здания, его разрезы и все показатели техническо-экономического типа, а также полную схему каркасного дома. Цена данного проекта не высокая, и оформить его можно уже после факта возведения строения и перед сдачей его в непосредственную эксплуатацию.

Несмотря на это, для большего удобства, а также экономии времени рекомендуется подбирать уже созданные типовые проекты каркасных домов, или создать свой, но учитывать в нем все необходимые нормы. В любом случае вам нужно будет провести разметку всех коммуникационных систем и внести их в инженерный план каркасного дома.

Обратите также внимание и на то, что схемы и проекты стандартного каркасного домостроения стоят на порядок дешевле, чем те, которые вам будут создавать индивидуально, по вашим требованиям и личным предпочтениям. Чертежи индивидуального типа из документации дома необходимо составлять с учетом многих факторов. В их числе привязка к рельефу, особенности земельного участка и многие другие. Только таким образом можно добиться то, что дом прослужит вам верой и правдой не один десяток лет.

Системы инженерного типа

Для того чтобы правильно построить дом каркасного типа, нужно предусмотреть все внесения в проект жилища инженерных сетей. Их прокладка производится в определенной последовательности, и первой из них является фундамент. Если вы будете использовать фундамент из бетона, то отверстия для дальнейшей проводки по ним всех необходимых для дома коммуникаций необходимо сделать, прежде чем проводить заливку. В противном случае вам придется выполнять дополнительную работу и сверлить сам фундамент.

Система электрики для дома должна состоять из щитка распределительного типа, электрической проводки, розеток, а также заземлений. Расстояние, которое проходит между каждой точкой не должно превышать четырех метров. В случае прохождения коммуникации возле источников с водой, розетки необходимо устанавливать с крышками. Проводку вентиляционной системы необходимо делать при помощи воздуховодов, в которых предусмотрены отверстия.

Заливка фундамента

Фундамент – это основа каркасного дома. Опираясь на требования по заливке фундамента для дома, вы можете выбрать один из его типов, а именно:
  • Фундамент ленчатого типа.
  • Столбчатого.
  • Мелкозагубленный.
  • блочного.

Чтобы укрепить его основу необходим дополнительный монтаж арматурной сетки а также обвязку монолитного типа в траншеи под него. Чтобы сделать основу для здания каркасного типа, вам достаточно легкого фундамента который выдерживает несильные нагрузки. Самый оптимальный выход – это сваи винтового типа. Данный вид фундамента при монтаже не требует от строителя огромного количества материалов, в связи с этим можно сэкономит около 10-20% финансовых средств.

Для того чтобы залить монолитный фундамент вам нужно сперва вырыть траншею, произвести уплотнение грунта и насыпать песчаник в нее, другими словами сделать некую подушку. После того как траншея выкопана, мастерим опалубки и устанавливаем арматурные прутья. Важно, во время заливки фундамента периодически трамбовать раствор. В залитый раствор фундамента (он должен быть еще жидким) необходимо по длине каждых 2-3 метров ставить шпильки вертикального типа, длина каждой из которых должна быть в среднем 30-40 сантиметров. К ним и будет производиться дальнейший крепеж нижней каркасной обвязки.

Нижняя обвязка

Через неделю после того как был залит фундамент, по всей его поверхности необходимо провести укладку нижней обвязки при помощи деревянных брусков. Их сечение должно быть 15 на 15 сантиметров. Также, заблаговременно необходимо обработать дерево специальными средствами антисептического типа, в внизу проложить несколько слоев рубероида, который будет играть роль гидроизоляции горизонтального типа.

Дальнейшую сборку каркасных домов делается путем фиксации брусьев при помощи анкерных болтов или шпилек для фундамента. Если вы будет использовать болты, то для них нужно будет просверлить отверстия в глубину примерно 8-10 сантиметров.

Укладка полов

Установка полов каркасных домов. После того как вы провели прокладку всех деревянных брусьев и связали их между собой и фундаментов, необходимо сформировать пазы и разместить лаги напольного типа (они представляют собой доски 50 на 150 миллиметров). Их верхнюю часть необходимо выровнять по горизонтальной плоскости, а по «полу» прибить доски, они будут являться основой для пола чернового типа. На каркас из досок который у вас получится нужно произвести монтаж мембранной изоляции. Для этого в нишах между лагами запрессуйте удобный для вас утеплитель и укройте его пароизоляцией. Наверху проведите настил обрезной доски 40 на 15 миллиметров.

Создание каркаса для дома

Инструкция монтажа каркасного дома. Каркас является главным элементом дома после фундамента, поскольку именно на нем и будет держаться наша конструкция. Он представляет собой стойки вертикального типа которые зафиксированы с помощью специальных ригелей и обвязки горизонтального типа.

Основным материалом строения каркасного дома является дерево. Мы рекомендуем вам использовать хвою, которая имеет минимальную степень влажности. В высоту такие стойки должны соответствовать общему диаметру помещений. Их присоединение необходимо выполнять при помощи гвоздей с длиной 100 миллиметров. После того как элементы будут подогнаны, между ними не должно быть зазоров любого размера.

Посчитав примерную нагрузку на несущие опоры каркаса а также определившись с размером утеплителя и материала для обшивки, необходимо спланировать расстояние которое будет между каждой стойкой. Универсальным сечением каждой стойки приятно считать размер 150 на 50 миллиметров. В местах проемов необходимо устанавливать брусья 150 на 50 миллиметров. Оптимальный шаг – это 6 сантиметров, он позволит монтировать утеплители в натяжение для того, чтобы как можно плотнее заполнить стены. Для того, чтобы соединить стойки и нижнюю обвязку, необходимо воспользоваться временными раскосами.

Верхнюю обвязку нужно проводить после того как все стойки установлены. Их фиксацию делают с помощью пазов, которыми вы соединяли нижние брусья. Крепление, которое будет находиться наверху, сделайте при помощи гвоздей, входящих в доску не меньше чем на 8-12 см. После этого необходимо провести конечное закрепление каркаса при помощи укосов постянного типа, которые станут на место временных.

Утепление стен

Монтаж утепления каркасного дома. Снаружи, каждую стену конструкции каркасного дома обшивают материалами, которые имитируют брус. Ими могут быть как вагона, пластик, сайдинг или любые другие. Все зависит от прихоти, пожеланий и возможностей хозяина дома. Стены лучше всего утеплять мин. ватой. Ее преимущества:
  • Экологичность.
  • Долговечность.
  • Высокий уровень пожаробезопасности.
  • Относительная дешевизна.

Если вы строите дом, в котором будете жить на протяжении всех сезонов, тогда лучше выбрать теплоизоляцию, которая имеет толщину не меньше 15ти сантиметров. Для того, чтобы обеспечить ее большую эффективность, произведите монтаж брусовой контробрешетки 50 на 40 миллиметров и разместите утеплитель еще одним слоем. После этого необходимо провести прессование утеплителя во все существующие щели, которые находятся между балками для того, чтобы исключить образование пустот. Таким образом, ваш дом будет максимально утеплен.

Монтаж потолка

Монтаж потолка каркасных домов производится при помощи крепежа перекрытия к несущим балкам. Перед этим проведите их фиксацию при помощи гвоздей или кронштейнов из металла. В месте, где есть перегородки межкомнатного типа, необходимо провести установку опорных брусьев, в том месте, где будет прибиваться щит деревянного потолка.

Поверх щита необходимо положить пленку имеющею пароизоляционные свойства. Прокладку необходимо проводить в уровень с утеплителем. Наверху такую изоляцию нужно будет закрыть мембраной ветрозащитного типа, а сверху нее постелить доски.

Монтаж крыши

Сложные формы крыши привлекают всех, однако немногие знают, что ее довольно сложно реализовать, к тому же стоимость ее довольно высока. В большинстве случаев встречаются конструкции двухскатного типа. Они дают возможность монтажа чердака или мансарды. Тут нужно провести монтаж только одного конька. Для того, чтобы на крыше не скапливались осадки, ориентируйтесь на ее уклон от 27 до 49 градусов.

Стропиловое сечение вы можете определить, опираясь на толщину утеплителя которого будете размещать между стропилами. Мы советуем вам взять доски 150 на 50 миллиметров и в длину около 5-6 метров. Сбейте их в букву «Л» после этого поднимите их наверх и определите нужный угол, учитывая тот факт, что свесы должны уходить за стену на расстояние от полуметра до метра.

После того, как вы сделали образец и определились с сечением, по его образу необходимо создать стропила на всю длину крыши. Расстояние между ними должны быть в среднем около одного метра.

Материал для кровли

Для домов каркасного типа отлично подойдут в качестве кровли такие материалы как профнастил, черепица мягкого типа и черепица из металла. Их главные плюсы в том, что они не вызывают проблем во время монтажа, а также они доступны многим по своей относительно низкой цене в сравнении с другими видами кровли.

После того как вы закончите все работы облицовочного типа, вам останется лишь установить систему слива воды с крыши и с вашего участка земли.

Правильный каркасный дом. Правильный силовой каркас

Конечно же Вы слышали про то, что фундамент основа дома. Это так, но у каркасного дома есть и другая основа — не менее важная чем фундамент. Это сам каркас.

Какой каркасный дом «правильный»?

Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует.

Вы спросите почему? Да очень просто. Каркасный дом — это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений — «полуправильных», ну а «неправильных» вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют ввиду, говоря про «правильность». Это каркас американского и реже, скандинавского типа.

Почему именно они считаются образцами «правильности»? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке и очень значимый процент в скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет . За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит — делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

  1. Конструктивная надежность решений.
  2. Оптимальность по трудозатратам при возведении.
  3. Оптимальность по затратам материалов.
  4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните. Когда где-либо идет речь про «правильный каркас» или про «правильные узлы каркасного дома», то как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать «полуправильными»? В основном это те, которые отличаются от типовых скандинаво-американских решений, но тем не менее, так же удовлетворяют по крайней мере двум критериям, надежность конструкции и хорошие решения по части теплотехники.

Ну а к неправильным я бы отнес все остальные. Причем их «неправильность» зачастую условная. Совсем не факт, что «неправильный» каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном неправильность заключается в каких-то спорных и не самых лучших решениях. В результате делается сложно там, где можно сделать проще. Используется больше материала, там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток «неправильных каркасов» в том, что они не дают совершенно никаких выигрышей по сравнению с «правильными» или «полуправильными» — ни в надежности, ни в стоимости или трудозатратах… вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть) — неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Ключевые особенности «американского» каркаса

Американский каркас — это практически эталон. Он прост, крепок, функционален и надежен как железная пила. Его легко собирать, он имеет большой запас прочности.

Американцы ребята прижимистые и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают. При этом, они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль, страховые компании в случае проблем откажут в выплатах, а заказчики горе строителей, быстренько подадут в суд, и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению — цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее, основные моменты, отличающие именно американскую каркасную схему:

типовые узлы каркасного дома

Вначале стоит отметить, что «правильные» каркасные дома делаются без применения бруса и только из сухих пиломатериалов. То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски. Почему? Читайте в статье про выбор пиломатериалов для каркасного дома.

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое что отличает «правильный» каркасный дом — использование сухого пиломатериала и отсутствие бруса в стенах.  Уже по одному этому критерию, вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас

  1. Углы — есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
  2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
  3. Усилитель над проемами — доска установленная на ребро. Так называемый «хидер» от английского header.
  4. Сдвоенная верхняя обвязка из доски, никакого бруса.
  5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках — углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как при наличии обшивки плитами OSB3 (ОСП) по каркасу, в американском стиле, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно, про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже американском сегменте, можно найти с десяток схем. Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах. Я выделю три основных схемы углов. Хотя реально, основными являются только первые две.

узлы углов каркасного дома

  1. Вариант 1 — так называемый «калифорнийский угол». Самый распространенный вариант. Почему именно калифорнийский — понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
  2. Вариант 2 — закрытый угол. Так же один из самых популярных. Суть так же — дополнительная стойка для того чтобы сделать полку на внутреннем угле. Из достоинств — качество утепления угла лучше, чем в варианте 1. Из недостатков — такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
  3. Вариант 3 — «скандинавский» теплый угол. Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что на мой взгляд это самый «теплый» вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах. Но перед его использованием, нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус — плохой вариант для угла?

Угол из бруса, самый проигрышный вариант

Если вы заметите — во всех трех вариантах из досок, угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу, имеем сразу 2 недостатка — во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых — если в углу стоит брус, то изнутри нет «полочек» чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про «неправильные» каркасы? Зачем делать сложно, если можно сделать проще? Зачем делать брус, создавая мостик холода, и думая, как потом к нему прикрепить отделку, если можно сделать «теплый» угол из досок? Притом, что ни на количестве материала, ни на сложности работ это никак не скажется.

Правильные проемы в каркасном доме

Проемы и верхняя обвязка, это наиболее значимое отличие американской схемы каркаса, от скандинавской, но об этом позже. Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

правильные проемы в каркасном доме

Первое (1), на что обычно обращают внимание, говоря про «неправильные» проемы, это сдвоенные и даже строенные стойки по бокам проема. Часто считают, что это нужно для некоего «усиления» проема для установки окна или двери. На самом деле это не совсем так. Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила? Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов. Чтобы края этих элементов, не висели на гвоздях. Просто, надежно и универсально.

На рисунке 3 — одна из упрощенных разновидностей, когда нижняя обвязка окна, врезается в разорванную стойку. Но при этом, обе оконные обвязки, по-прежнему имеют опоры по краям.

Поэтому формально, нельзя говорить про то, что если стойки не сдвоены, то это «неправильно». Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае — они просто бессмысленны.

В данном случае, горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам — нет.

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого, можно рассматривать как «неправильность» проема. Это хедер над проемом (header).

Оконный «хидер»

Вот это действительно важный элемент. Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка — лаги перекрытия второго этажа, стропильная система. А сама стена, ослаблена на «прогиб» в районе проема. Поэтому в проемах и делаются локальные усиления. По-американски это headers. Фактически это доска, установленная на ребро над проемом. Вот тут уже важно, чтобы края хедера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов) или были врезаны в крайние стойки, если они одинарные. Причем сечение хидера, напрямую зависит от нагрузок и размеров проема. Чем больше проем и чем сильнее нагрузка на него, тем мощнее хидер. Он может быть так же сдвоенным, строенным, наращенным в высоту и т.п. — повторюсь, зависит от нагрузки. Но как правило, для проемов до 1.5м по ширине, хидера из доски 45х195 вполне достаточно.

Является ли отсутствие хидера признаком «неправильности» каркаса? И да и нет. Если действовать по американскому принципу «просто и надежно», то хидер должен присутствовать на каждом проеме. Делай так — и будь уверен в результате.

Но на самом деле, нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме, и стропила на этом участке стены расположены по краям проема — нагрузка сверху на проем минимальна и можно обойтись без хидера.

Поэтому к вопросу хидера стоит относится следующим образом. Если он есть — отлично. Если его нет — то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет в первую очередь от нагрузки приходящейся на зону проема сверху.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, так же отличительная особенность американского каркаса.

двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены «на прогиб» от нагрузки сверху — нагрузка от перекрытия, стропил и т.п. Кроме того, обратите внимание, на перехлесты второго ряда обвязки.

  1. Перехлест в углу — связываем вместе две перпендикулярных стены
  2. Перехлест по центру — связываем вместе 2 участка одной стены
  3. Перехлест по перегородке — связываем вместе перегородку с наружной стеной

Таким образом сдвоенная обвязка выполняет и вторую задачу — обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это опять же, не самое лучшее решение. Во-первых, по толщине брус больше чем сдвоенная обвязка. Да, «на прогиб» это может и лучше, но не факт, что это нужно, а вот «мостик холода» вверху стены, будет значительнее. Ну и реализовать вот этот вот перехлест, для обеспечения цельности всей конструкции — сложнее. Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один «краеугольный камень». Наверняка вам встречались фразы про «укосины сделаны неправильно». Давайте поговорим об этом. Во-первых, что такое укосина? Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на «сдвиг» в боковой плоскости. Потому что благодаря укосине — появляется система треугольных конструкций, а треугольник — самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

правильная укосина

Почему именно такая укосина называется «правильной» и на что следует обратить внимание?

  1.  Такая укосина устанавливается с углом от 45 до 60гр — это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон — лучше всего.
  2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку — это достаточно важный момент, таким образом мы связываем конструкцию воедино.
  3.  Укосина врезается в каждую стойку на своем пути.
  4. На каждый узел — примыкание к обвязке или стойке, должно быть не менее 2 точек крепежа. Так как одна точка даст «шарнир» с определенной степенью свободы.
  5. Укосина врезается «на ребро» — так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой «неправильной» укосины. Но тем не менее, встречается сплошь и рядом.

неправильная укосина

Это просто доска, воткнутая в первый проем каркаса. Что же в ней такого «неправильного», ведь формально, это тоже треугольник?

  1. Во-первых — очень маленький угол наклона.
  2. Во-вторых, в такой плоскости, доска укосины работает хуже всего.
  3. В-третьих, зафиксировать к стене такую укосину сложно.
  4. В-четвертых, обратите внимание, на то, что в местах примыкания к каркасу, образуются крайне неудобные для утепления полости. Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол — непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, так же распространенный. Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь — на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по 1 гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных «укосиков и подкосиков», которые даже не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина, какой-то вклад да вносит. Но еще раз — зачем делать по-своему, если хорошее решение уже есть?

На этом, закончим с американским каркасом и перейдем к скандинавскому.

Правильный «скандинавский» каркас

В отличии от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии. Скандинавский каркас по сути есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, то речь идет про такую конструкцию.

Типичный скандинавский домокомплект

скандинавский каркас

Углы, укосины — тут все как у американцев. На что же обратить внимание?

  1. Одинарная обвязка по верху стены
  2.  Силовой ригель, врезанный в стойки на протяжении всей стены
  3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый «скандинавский ригель» — он заменяет собой и американские хедеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем на мой взгляд преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками, потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете. Ну и одно дело, когда «мостик» холода имеет ширину 1 доски и другой вопрос — когда их уже 2 или 3.

Конечно, зацикливаться на «мостиках холода» не стоит. От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают. Но тем не менее — они есть и если есть возможность относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличии от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат и дорогие энергоносители. А ведь по климату, скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что в отличии от американского он таки требует каких то мысленных усилий. Например — на больших проемах могут-таки потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хедеры. А где то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши — может и ригель даже не потребуется.

В общем скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума чем американский. Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском, лучше их включить, хотя бы на минимальном режиме .

«Полуправильные» каркасы

Напомню, что под «полуправильными» я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых «скандинаво американских» решений. Поэтому называть из «полуправильными» нужно осторожно.

Приведу несколько примеров.

Пример того как можно «перебдеть»

Первый пример из нашей же практики. Это дом был построен нами, но по проекту, предоставленному заказчиком. Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект, кроме того, заказчик заплатил за проект ощутимую сумму и формально — нарушений по конструкции нет, а с озвученными недостатками текущего решения, он смирился.

Почему же тогда я отнес этот каркас к полуправильным? Обратите внимание на то, что здесь есть и «скандинавские ригели» и американские «хидеры» и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема и скандинавская и сверху накинуто еще процентов 30% запаса по русски, на всякий случай. Ну а сборная стойка из 6 (!!!) досок под клееной балкой конька, говорит сама за себя. Ведь в этом месте единственное утепление — это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

«Полуправильным» я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет. Тут многократный запас прочности «на случай атомной войны». Зато изобилие «мостиков холода» и огромный перерасход материала на каркас и высокая трудозатратность работ, что так же сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример — каркас по системе «двойной объемный каркас», пропагандируемый одной московской компанией.

Основное отличие — это фактически «двойная» наружная стена, с разнесенными, относительно друг друга стойками. Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности. Задачу ликвидации мостиков холода, которую в первую очередь решает такой каркас, можно решить и более простыми, надежными «правильными» методами типа перекрестного утепления.

И что любопытно, обычно «полуправильные» каркасы так или иначе имею в себе «скандинаво-американские» решения. А отличия скорее в попытке «улучшить хорошее». Вот только часто бывает, что получается — «лучшее, враг хорошего».

Такие каркасы можно смело назвать «полуправильными» именно потому, что грубых нарушений тут нет. Есть отличия от типовых «американо скандинавских решений» в попытках что то улучшить, или придумать некую «фишку». Платить за них или нет — выбор заказчика.

«Неправильные» каркасные дома

Теперь поговорим о «неправильных» каркасах. Самый типичный, я бы даже сказал собирательный, случай, представлен на фото ниже.



Квинтэссенция «направильного» каркасного домостроения.

Что сразу можно отметить на данном фото?

  1. Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
  2. Брус в углах и на обвязках и даже на стойках — это «мостики холода» и неудобство в дальнейшей работе.
  3. Отсутствие хидеров и усилений проемов.
  4. Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
  5. Сборка на уголки с черными саморезами, назначение которых — крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть «неправильным» каркасом или «РСК». Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того, как люди начинали разбираться, что к чему, данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен. Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании, его можно отнести и к «полуправильным» — ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток «неправильных» каркасов? Основной недостаток в том, что если люди разбираются в том, что они делают, они довольно быстро приходят к «канадо скандинавской» схеме. Благо что информации сейчас навалом. А если не приходят, то это говорит об одном. Им по большому счету наплевать на результат. Классическая фраза при попытка задать им вопрос, почему именно так — «мы всегда так строили, никто не жаловался». То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться — а как же вообще это принято делать.

Что мешало сделать доску вместо бруса? Сделать усиления проемов? Сделать нормальные укосины? Собрать на гвозди? То есть сделать «правильно»? Ведь ровно никаких преимуществ — такой каркас не дает! Один большой набор «не самых лучших решений» с претензией на супер прочность и т.п.. Причем трудозатратность такая же как у «правильного», стоимость — тоже, а материалоемкость возможно даже больше.

Подведем итог

В качестве итога — «правильным» принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение «трудозатратность-надежность-качество».

К полуправильным и неправильным — относятся все остальные виды каркасов. При этом каркас может быть вполне надежным, но «неоптимальным» со стороны материалоемкости, трудозатрат, теплотехнических решений.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от «правильных» американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых «правильных» решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой. А это очень рискованный путь, который может аукнутся в будущем владельцу дома.

Поэтому — хотите гарантировано правильных, оптимальных решений, обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

А главный итог заключается в следующем:

 Понимая что обычно называют «правильным» каркасным домом, можно гораздо быстрее понять кто перед вами — строители, действительно знающие основы современного каркасного домостроения, или самоучки, изделия которых берут начало в лагерных бараках времен ГУЛАГа… и которые не имеют никакого желания повысить свою квалификацию, пользуясь изобилием информации и в интернете.

Расширенный каркас дома | Министерство энергетики

Усовершенствованный каркас дома, иногда называемый проектированием оптимальной стоимости (OVE), относится к методам каркаса, разработанным для уменьшения количества используемой древесины и отходов, образующихся при строительстве дома с деревянным каркасом. Эти методы повышают энергоэффективность за счет замены пиломатериалов изоляционным материалом при сохранении структурной целостности дома. Усовершенствованный каркас улучшает значение R всей стены за счет уменьшения теплового моста (теплового потока, который возникает, когда материалы с плохими изоляционными свойствами вытесняют изоляцию) через каркас и максимизирует изолированную площадь стены.

Передовые методы кадрирования включают:

  • Конструкция двухфутовых модулей позволяет наилучшим образом использовать стандартные размеры листов и сократить количество отходов и трудозатрат.
  • Расстояние между стенными стойками до 24 дюймов по центру.
  • Расстояние между лагами пола и стропилами крыши до 24 дюймов по центру.
  • Использование углового каркаса с двумя стойками и недорогих зажимов для гипсокартона или обрезков пиломатериалов для поддержки гипсокартона вместо стоек.
  • Устранение перемычек в ненесущих стенах.
  • Использование линейного каркаса, при котором элементы каркаса пола, стены и крыши располагаются вертикально на одной линии друг с другом, а нагрузки передаются непосредственно вниз.
  • Использование отдельных бревенчатых жаток и верхних пластин, когда это необходимо.

Этот подход приводит к структурно прочному дому с более низкими материальными и трудовыми затратами, чем дом с традиционным каркасом. Передовые методы кадрирования могут быть реализованы по отдельности или в виде полного пакета. Полное внедрение передовых технологий каркаса может привести к экономии затрат на материалы до 500 или 1000 долларов США (для дома площадью 1200 и 2400 квадратных футов соответственно), экономии затрат на рабочую силу от 3% до 5% и ежегодных затрат на отопление и охлаждение. экономия до 5%.

В начале процесса проектирования проконсультируйтесь с местными строительными властями, чтобы убедиться, что передовые технологии каркаса соответствуют ветровым, сейсмическим и другим нормам в вашем районе. Кроме того, выберите подрядчика, знакомого с этим подходом. В противном случае процесс обучения каркасных плотников может замедлить вашу работу.

Обратный словарь

Как вы, наверное, заметили, слова для термина перечислены выше. Надеюсь, сгенерированный список слов для «термина» выше удовлетворит ваши потребности.Если нет, вы можете проверить «Связанные слова» — еще один мой проект, в котором используется другая техника (несмотря на то, что она лучше всего работает с отдельными словами, а не с фразами).

Об обратном словаре

Обратный словарь работает очень просто. Он просто просматривает тонны словарных определений и выбирает те, которые наиболее точно соответствуют вашему поисковому запросу. Например, если вы наберете что-то вроде «тоска по прошлому», то движок вернет «ностальгия».На данный момент движок проиндексировал несколько миллионов определений, и на данном этапе он начинает давать неизменно хорошие результаты (хотя иногда он может возвращать странные результаты). Он во многом похож на тезаурус, за исключением того, что позволяет выполнять поиск по определению, а не по одному слову. Так что в некотором смысле этот инструмент является «поисковиком слов» или конвертером предложений в слова.

Я сделал этот инструмент после работы над «Связанными словами», который очень похож на инструмент, за исключением того, что он использует кучу алгоритмов и несколько баз данных для поиска слов, похожих на поисковый запрос.Этот проект ближе к тезаурусу в том смысле, что он возвращает синонимы для запроса слова (или короткой фразы), но он также возвращает много широко связанных слов, не включенных в тезаурус. Таким образом, этот проект, Reverse Dictionary, должен идти рука об руку с Related Words, чтобы действовать как набор инструментов для поиска слов и мозгового штурма. Для тех, кто заинтересован, я также разработал «Описывающие слова», которые помогут вам найти прилагательные и интересные описания для вещей (например, волн, закатов, деревьев и т. д.).

Если вы не заметили, вы можете щелкнуть по словам в результатах поиска, и вам будет представлено определение этого слова (если оно доступно).Определения взяты из известной базы данных WordNet с открытым исходным кодом, поэтому огромное спасибо многим участникам за создание такого замечательного бесплатного ресурса.

Особая благодарность авторам открытого исходного кода, использованного в этом проекте: Elastic Search, @HubSpot, WordNet и @mongodb.

Обратите внимание, что Reverse Dictionary использует сторонние скрипты (такие как Google Analytics и рекламные объявления), которые используют файлы cookie. Чтобы узнать больше, ознакомьтесь с политикой конфиденциальности.

A-Frame ReThink / Bromley Caldari Architects

A-Frame ReThink / Bromley Caldari Architects

© Микико Кикуяма

+ 21

ShareShare
  • Facebook

  • Twitter

  • Pinterest

  • 6

    WhatsApp

  • Mail

  • Mail

или

https://www.archdaily.com/638862/a- frame-rethink-bromley-caldari-architects
  • Площадь Площадь этого архитектурного проекта Площадь: 218 м²
  • ГодГод завершения этого архитектурного проекта Год: 2013
  • Фотографии
  • ПроизводителиБренды продукции, использованной в этом архитектурном проекте Производители: Lutron, 3form, Agape, Bega, Caesarstone, Contrast Lighting, Duravit, Elkay, Fleetwood, GE Lighting, Guardian Glass, Halliday+Baillie, Kohler, LSI Industries, Leviton , Lynbrook Glass, Marvel, Modern Fan, National Specialty Lighting, Porcelanosa Grupo, +9Rais, SONOS, TechLighting, Toto, Vola, Acor, Escenium HAUS, Leatherneck Hardware, WAC Lighting-9
© Mikiko Kikuyama

Текстовое описание предоставлено архитекторами. На потрясающем месте с панорамным видом на воду и прекрасными экспозициями в меняющемся свете дня стоял типичный трехэтажный А-образный каркас 1960-х годов. В заброшенном здании была узкая винтовая лестница, разделяющая середину, четыре темные спальни, прохудившаяся крыша и треснувший свайный фундамент. Таковы были условия, преодоленные в этой драматической, открытой, обширной, наполненной светом реконструкции на Файер-Айленде, Нью-Йорк.

© Mikiko Kikuyama

Винтовая лестница в центре была, безусловно, самым сдерживающим элементом с точки зрения плана, мешая обзору и ограничивая движение света.Чтобы максимально увеличить дневной свет, вид на залив и открыть план, лестницу пришлось переместить. Обновленная лестница создает прогулку через объем, обрамляющий виды из гостиной, спальни второго этажа и третьего этажа.

Секция

Низкие карнизы ограничивали пространство над головой, но, используя местный закон, разрешающий окнам выступать на два фута от оболочки, лестницу можно было заправить в два новых больших эркера. Окна, похожие на световые люки, расположены в шахматном порядке на разных высотах с каждой стороны дома и соединены подиумным балконом перед спальней.Переходя с одной стороны на другую, когда вы поднимаетесь, на каждом этаже обрамляются виды на залив, а с боков проникает вновь допущенный свет.

© Mikiko Kikuyama

A-Frame Re-Think теперь представляет собой собор света, наполненный цветом неба и воды, сложный, но простой, где части соединяются на месте, как кубик Рубика.

© Микико Кикуяма

Деревянная рама

Деревянная рама

Деревянное каркасное строительство — это метод строительства, в котором деревянный каркас используется в качестве основного средства несущей конструкции.Здания с деревянным каркасом часто называют «легкой конструкцией», поскольку они отличаются исключительной прочностью и долговечностью.

Во время строительства открытый деревянный каркас закрыт изнутри гипсокартоном, заполненным высокоэффективным утеплителем. Влаго- и пароизоляция встроена во внешний лист стены, завершающий конструкцию. Внешний лист обычно из камня, кирпича, штукатурки или дерева.

Изделия из деревянного каркаса

Мы производим и поставляем широкий ассортимент деревянных каркасных изделий –

  • Изготовлено на заводе с высочайшим уровнем точности и качества
  • значительно упрощает строительство на месте, сокращая время и стоимость
  • соответствует всем действующим строительным нормам
  • , а зачастую и превосходит их.
  • улучшает здоровье и безопасность при строительстве
  • самый экологически чистый способ построить
  • имеет меньше дефектов и высокую степень удовлетворенности клиентов
  • больший контроль затрат

Строительные изделия с деревянным каркасом

Сегодня все больше девелоперов, подрядчиков и архитекторов осознают преимущества и выгоды каркасных домов.Мы изготовили и поставили деревянные каркасные дома, включая большие многоквартирные жилые дома, для небольших жилищных проектов. Наши клиенты варьируются от местных строителей до некоторых крупных национальных компаний, и мы обслуживаем объекты в Камбрии, Ланкашире, Чешире, Большом Манчестере, Йоркшире и Хамберсайде. Предлагаем услуги по доставке и подгонке. Все наши заводские решения по деревянным каркасам поставляются с компоновочными чертежами, инженерными расчетами и деталями материалов.



Удлинители деревянной рамы

Расширения деревянного каркаса

становятся все более распространенными, поскольку люди стремятся максимально использовать возможности, которые они имеют с существующей структурой здания.Простота установки и, следовательно, огромная разница в разрушении на месте делают деревянный каркас популярным выбором для пристроек. Мы проектируем, производим и устанавливаем надстройки деревянных каркасов для местных строителей на севере Англии через множество местных торговцев древесиной и строителей.

Ключевые различия между коммерческим и жилым строительством

Коммерческое строительство и жилищное строительство различаются почти во всех отношениях: от используемых строительных материалов до необходимого оборудования и даже способа обеспечения финансирования.

Различия начинаются с того, как используется жилая недвижимость по сравнению с коммерческой недвижимостью.

Жилые относятся к зданиям, предназначенным для проживания.

Жилая включает:

  1. Дома на одну семью, отдельные дома
  2. Дуплекс, Триплекс, Четыреплекс
  3. Таунхаус
  4. Некоторые жилищные кооперативы
  5. Кондоминиумы

В то время как многоквартирные дома предназначены для проживания, крупные жилые комплексы считаются коммерческой собственностью, поскольку помещения сдаются в аренду другим лицам в рамках арендного бизнеса.

Коммерческие здания гораздо более разнообразны, чем жилая недвижимость. В то время как жилая недвижимость используется исключительно для частных жилых помещений, коммерческая недвижимость относится к любой собственности, используемой для коммерческой деятельности.

Коммерческий относится к больницам, сборочным заводам, складским помещениям, торговым центрам, офисным помещениям или любому другому месту для коммерческого предприятия.

Популярные типы коммерческой недвижимости включают следующее:

  1. Земельные инвестиции
  2. Крупногабаритный многоквартирный дом
  3. Офисные здания
  4. Торговая площадь
  5. Единицы хранения
  6. Промышленные здания

Коммерческая и жилая недвижимость имеют существенные ключевые различия, включая строительные материалы, коды, стоимость, строительное оборудование и время строительства.

Читайте дальше, чтобы узнать о нюансах коммерческого и жилого строительства и о том, как они могут повлиять на ваш текущий или будущий строительный проект.

Строительные материалы, используемые в коммерческих и жилых помещениях

Для каждого проекта требуются определенные материалы, отвечающие требованиям конструкции здания.

В целом, материалы, используемые для жилищного строительства, сильно отличаются от тех, которые используются в коммерческих зданиях.

В среднем доме используется каркасная конструкция из дерева, потому что древесина считается наиболее рентабельной и конструктивно подходящей для зданий меньшего размера.

Компании, специализирующиеся на жилищном строительстве, лучше всего подходят для реализации традиционных проектов по деревянному каркасному строительству.

В то время как в некоторых архитектурно спроектированных домах используется стальной каркас, средний домовладелец, как правило, не может позволить себе инвестировать в дом со стальным каркасом.

Коммерческие строительные проекты имеют более крупные и сложные конструктивные требования, требующие других материалов, чем древесина, обычно используемая для жилых помещений.

Конструкция стального каркаса чаще всего используется в коммерческих проектах, потому что это более эластичный материал, позволяющий возводить более крупные и высокие здания с большей долговечностью.

Перед подписанием контракта важно учитывать качество и класс стали, а также методы строительства, которые будут использоваться.

Коды и разрешения

Коммерческие здания имеют более строгие правила, чем жилые. Оба требуют соблюдения определенных правил и получения разрешений от муниципалитета, в котором строится сооружение.

Однако в отношении коммерческой недвижимости действуют другие правила и нормы для:

  • Строительные материалы
  • Электрические системы
  • Сантехника
  • Строительная техника
  • Дизайн
  • Размер

Специалисты по управлению строительством коммерческих проектов хорошо знакомы с соответствующими местными и федеральными строительными нормами, которые необходимы для коммерческих проектов.

Для коммерческих зданий действуют дополнительные стандарты для защиты от проблем безопасности, связанных с лифтами, ИТ-проблемами, доступностью для людей с ограниченными возможностями, автостоянками или гаражами и другими.

Коммерческие кодексы и разрешения сложны, и для их соблюдения требуются опытные специалисты.

Хотя жилые здания также соответствуют строительным стандартам, эти требования считаются более простыми и их легче соблюдать, чем коммерческое строительство.

Значительная разница в стоимости

Затраты на жилую и коммерческую застройку сильно различаются, даже для зданий сопоставимого размера.

Эти различия в стоимости связаны не только с материалами и стандартами соответствия, описанными выше, но и с расходами, связанными с накладными расходами, рабочей силой и оборудованием.

Количество и качество рабочих, а также использование специализированного оборудования могут существенно повлиять на конечную стоимость проекта. Труд часто обеспечивается в процессе торгов; работа переходит к участнику торгов с самой низкой ценой, способному выполнить ее.

Напротив, жилая недвижимость может потребовать значительных расходов на накладные расходы, рабочую силу и оборудование, но, поскольку жилищное строительство осуществляется в гораздо меньших масштабах, эти различия в стоимости редко сопоставимы.

Финансирование коммерческого и жилого строительства осуществляется с использованием разных протоколов.

Коммерческие проекты часто финансируются:

  • Корпорация с банковским финансированием
  • Государственное учреждение
  • Состоятельный владелец или застройщик

Организация, которая финансирует проект, затем нанимает генерального подрядчика, который управляет всем проектом, а также нанимает и назначает субподрядчиков, используя процесс конкурентных торгов.

Жилищные проекты обычно оплачиваются домовладельцем с использованием банковского кредита.

В некоторых случаях для завершения покупки могут быть использованы страховые ссуды или наличные деньги, а в случае стихийного бедствия строительство жилого дома может быть покрыто государственным учреждением, таким как FEMA.

Проекты жилищного строительства оплачиваются следующими способами:

  • Банковский кредит
  • Страховой кредит
  • Наличные
  • Государственное агентство/некоммерческая организация

Жилищные проекты предполагают активное взаимодействие между домовладельцами, подрядчиками и субподрядчиками. Работа часто назначается через рекомендации или маркетинг, а не через торги.

Необходимое оборудование

Крупномасштабное коммерческое строительство требует специализированного оборудования для выполнения большинства проектов.Тяжелые машины, в том числе землеройные машины и краны, необходимы для строительства многих коммерческих зданий.

Эти машины должны эксплуатироваться опытными профессионалами, чтобы обеспечить безопасность работы и качество проекта.

В то время как жилищное строительство требует специальных навыков, только самые экстравагантные дома требуют промышленного строительного оборудования.

Кроме того, многие элементы проекта жилищного строительства выполняются мастерами-сделателями, пользуясь советами друзей или обучающими видеороликами в Интернете, что дает впечатляющие результаты.

Это было бы невозможно в коммерческом проекте.

Ошибки и несчастные случаи, допущенные в жилых проектах, часто гораздо легче исправить, чем в коммерческом строительстве, и они не так легко приводят к судебному иску.

Сроки проекта

Время – деньги, когда дело касается строительства зданий; строители и владельцы хотят завершить проект как можно быстрее.

Однако из-за более высоких затрат на строительство и более систематизированного рабочего процесса коммерческие проекты, как правило, реализуются гораздо быстрее, чем средний застройщик жилья.

Для компаний более быстрое строительство означает меньшие трудозатраты и меньшие финансовые вложения в проект в целом. Это мотивирует коммерческих строителей работать как можно быстрее.

Домовладельцы, как правило, принимают больше решений во время строительства своего жилья, что увеличивает время проекта. Строительные бригады для жилых проектов также имеют меньше рабочих и часто работают над несколькими проектами одновременно, что увеличивает время строительства.

Эти факторы в сочетании с более утомительной работой с деревянными рамами делают общий проект более длительным.

Выбор подходящей компании для вашего строительного проекта

В целом коммерческое строительство, как правило, быстрее, чем жилое, но оно дороже и соответствует более строгим строительным нормам. С другой стороны, жилищное строительство, как правило, занимает больше времени, чем коммерческое, но менее сложное.

В жилищном строительстве в основном используются деревянные материалы и требуется меньше специализированного оборудования, чем в коммерческом.

Строительная компания, которую вы выберете для управления своим крупномасштабным или малым строительным проектом, должна получить высокую оценку за надежный послужной список успешных проектов.

Если вы ищете коммерческую строительную компанию для управления и завершения вашего крупномасштабного проекта, CDMG — это авторитетная группа дизайнеров, которая известна в отрасли благодаря ускоренным проектным услугам, которые никогда не сокращают углы.

Ознакомьтесь с нашими последними статьями:

Оригинальный контент написан здесь.

(PDF) Перспективы использования деревянного каркаса в многоэтажном домостроении в Англии, Франции, Германии, Ирландии, Нидерландах и Швеции , в отличие от традиционных методов, таких как «кирпич и блок», для заказа

улучшить качество, скорость и доставку жилья.Канцелярия вице-премьер-министра

использует определение MMC с точки зрения продуктов с целью предоставления грантов: 1) панели,

готовые стены, полы и крыши, произведенные за пределами площадки и собранные на месте; 2) модули, производство

(вне участка) из готовых комнат, собираемых на месте в целый дом или

квартиру; 3) гибрид панелей и модулей; 4) другие ММС, например, половые или кровельные кассеты и сборные железобетонные фундаменты

.Национальная программа доступного жилья (NAHP) 2008-

11, начавшаяся 1 апреля 2008 г., включает в себя цель увеличить выпуск доступного жилья

(сочетание социального жилья в аренду и субсидируемого жилья для долевой собственности) до

100% в течение следующих трех лет, до примерно 70 000 завершений в год. Государственное финансирование составляет

при условии выделения MMC не менее 25% бюджета развития. Эта цифра в

реальности намного выше, почти на 50%, при этом ФТ является основным бенефициаром (AMA Research, 2008).MMC

, как правило, дороже, чем традиционные методы, но TF уже сопоставим по стоимости с традиционными методами строительства «кирпич и блок» (NAO, 2005). Однако MMC, в том числе

TF, обеспечивают ряд преимуществ для домостроителей по сравнению с традиционными методами строительства

:

• MMC требуют меньше рабочей силы на строительной площадке, тем самым уменьшая нехватку рабочей силы

(POST, 2003; НАО, 2005).

• Экономия времени: общая продолжительность строительства на месте и время до наступления непогоды (NAO,

2005).Более быстрое строительство выгодно застройщикам квартир, просмотр часто

начинается только после сдачи всех квартир, а жилищным товариществам, получающим квартплату

раньше. Для частных застройщиков это менее важно, так как они редко сразу продают всю недвижимость

в новостройке (ПОСТ, 2003).

• Быстрое получение непроницаемых для непогоды конструкций имеет ряд преимуществ: качество конструкции

защищено от непогоды; отсутствие срыва следования сделок из-за плохой

погоды; улучшение условий труда (НАО, 2005).

• Сокращение отходов материалов. На обычных строительных площадках, где строительные

материалы обычно закупаются оптом, у подрядчика

(обычно по контракту с фиксированной ценой) мало стимулов экономить на использовании материалов. Однако с MMC,

, поставщики обычно указывают цену, включающую стоимость материалов, поэтому

является для них гораздо большим стимулом для минимизации потерь (NHBC Foundation, 2006).

• В многоэтажных зданиях предпочтение отдается современным методам строительства, таким как TF, поскольку затраты на

соблюдение строгих строительных норм для высотных зданий увеличиваются быстрее

для строительства из кирпича и блоков, чем для элементов, изготовленных за пределами площадки (НАО, 2005 г.). ).

• MMC подходят для участков с плохим состоянием почвы, что благоприятствует более легким зданиям (NAO,

2005).

В результате текущих финансовых потрясений, продолжительность и масштабы которых

пока трудно оценить, краткосрочное и среднесрочное будущее английского рынка жилищного строительства в

в целом довольно мрачно, возможно, за исключением для Лондона, где предстоящая Олимпиада

поддержит строительную отрасль. Тем не менее, количество новых жилых домов в Англии в целом составляет 90 003 90 002, вероятно, в краткосрочной перспективе значительно сократится.Спад в строительной отрасли

заметен. Таким образом, объем строительства в Великобритании в сентябре 2008 г. снизился на 1,8%

по сравнению с тем же месяцем 2007 г. (Eurostat, 2008). Это замедление, естественно, повлияет на все

методы строительства и материалы. Особой проблемой для ТФ в условиях сегодняшнего жесткого рынка,

, когда домостроители ищут всевозможные способы сэкономить, является то обстоятельство, что

цены на древесину за последние два года выросли на 30%, тогда как на кирпичную

( Здание, 2008b).Например, застройщик Barratt утверждает, что переделывает некоторые схемы каркаса из дерева-

в кирпичной кладке, так как это на 15% дешевле. На быстро развивающемся рынке скорость

Как можно утеплить дом со стальным каркасом?

Я инженер-механик компании Hughes Aircraft Co. в Фуллертоне. Я читал статью в Home Design от 15 января под названием «Украшение дома». В нем говорилось о преимуществах использования стали вместо дерева в жилищном строительстве. Он даже рекомендовал металлическую кровлю и сайдинг.

Я согласен, что конструктивно и экономически сталь лучше и не подвержена влиянию термитов, но как изолировать металлический дом от сильной жары и холода?

Древесина является хорошим изолятором, не позволяющим солнечному свету превратить ваш дом в печь. Зимой он не будет проводить тепло через стены.

Для предотвращения этого в металлическом доме потребуется какая-либо изоляция.

Кроме того, как предотвратить возможные замыкания на конструкцию? Мышь может прокусить (изоляцию) 220-вольтовую линию и заземлить ее на ваш дом!

Не могли бы вы ответить на эти вопросы?

ДЖЕЙМС М.HENDLER

La Habra

Штатный сотрудник Джон О’Делл отвечает:

Это два хороших вопроса.

Стальной каркас имеет отверстия для водопровода и электропроводки, а некоторые компании производят пластиковые изолирующие втулки, которые вставляются в отверстия, чтобы металлические края не касались проводов. Люверсы соответствуют требованиям Единых строительных норм.

Конструктор стальных каркасов Билл Джастус сказал, что в маловероятном случае обрыва провода и удара оголенным концом о кусок металлического стержня пожара не будет, потому что это не горючий материал.«Вероятность такова, что он просто закоротит и сломает автоматический выключатель», — сказал он.

Что касается теплоизоляции и защиты от холода, Justus рекомендует вдуваемую изоляцию, укладываемую после возведения наружных стен и до укладки гипсокартона.

«Он проникает во все закоулки и щели в стене» и поставляется с различными значениями R-значения (изоляционная мера), чтобы соответствовать всем местным нормам, которые требуются для здания со стальным каркасом, сказал он.

Кроме того, строители могут использовать изоляционные листы из жесткого пенопласта с высоким значением R в стандартных стальных стенах толщиной четыре дюйма или использовать шестидюймовый каркас для экстерьера и заполнить его дополнительными двумя дюймами стандартного рулонного изоляционного материала.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
