Как работает тепловой счетчик на отопление в многоквартирном доме

Для снижения расходов на содержание квартиры в отопительный период многие предпочитают устанавливать счетчики тепловой энергии. Они призваны подсчитывать реальное количество тепла, потребленного абонентами за время работы отопления. Такие приборы учета могут устанавливаться как персонально на квартиру, так и на весь дом. Второй вариант является более распространенным, поскольку позволяет обойтись сравнительно простой схемой.

Компания «Россчет» реализует различные счетчики, подходящие для разных типов установки. Существует четыре основных категории приборов учета тепловой энергии:

  • электромагнитные;
  • механические;
  • ультразвуковые;
  • вихревые.

В большинстве случаев электромагнитными и механическими являются индивидуальные квартирные счетчики, в то время как ультразвуковые используются для учета затраченного тепла всем домом.

ЗАКАЗАТЬ УСЛУГУ У АККРЕДИТОВАННЫХ КОМПАНИЙ

Как работают счетчики на отопление в квартире

Самыми распространенными счетчиками для индивидуального использования являются электромагнитные. Они представляют собой своего рода генератор, который одновременно способен замерять скорость потока и температуру воды на основании образующейся индукции.

Его недостатком является высокая чувствительность, в том числе к электромагнитным помехам. Поэтому ему требуется регулярное обслуживание. Однако если устранить источники помех, то он считается наиболее точным прибором, сохраняющим количество израсходованной тепловой энергии.

Для работы электронной части счетчика требуется батарейка или подключение к электрической сети. Среди преимуществ электромагнитных счетчиков можно выделить максимальный уровень компактности, что позволяет устанавливать их скрыто на вводе, даже если он находится в одной из жилых комнат.

Вторыми по популярности являются механические счетчики.

Их принцип работы максимально прост — внутри находится ротор или крыльчатка, которые обеспечивают подсчет пропущенного количества теплоносителя. Получается, по сути, обычный водяной счетчик, однако усовершенствованный при помощи электронной системы и температурного датчика.

Последний постоянно замеряет температуру проходящей воды и подставляет ее в специальную формулу, заложенную в память устройства. На основании полученных данных высчитывается общее количество тепловой энергии, полученное за единицу времени.

Среди преимуществ механических счетчиков можно выделить:

  • Сравнительно невысокую стоимость в силу отсутствия различных сложных компонентов.
  • Полностью автономную работу от встроенной батарейки, которой хватает на очень продолжительное время.
  • Отсутствие негативной реакции на электромагнитные помехи за счет механического принципа работы и хорошего экранирования электронной части.
  • Возможность монтажа в любом состоянии, в том числе и вертикально.

Из минусов только самая низкая точность среди всех приборов учета тепловой энергии, однако, ее вполне достаточно, чтобы счетчик было разрешено использовать в бытовых условиях, и его показатели принимались теплоснабжающей организацией.

Принцип работы ультразвукового теплосчетчика

Такой счетчик считается одним из самых совершенных вариантов. Он замеряет скорость прохождения ультразвукового импульса между сенсорами, расположенными на противоположных стенках трубы. На основании этих данных вычисляется температура и скорость потока воды. Даже при сильном загрязнении теплоносителя показатели могут меняться совсем незначительно в большую или меньшую сторону.

Поскольку в счетчике нет никаких элементов, находящихся на пути потока, он не изнашивается и не создает дополнительных препятствий, поэтому давление после прохождения через него не изменяется. Однако некоторые модели позволяют дополнить счетчик автоматической запорной арматурой, которая будет открывать или закрывать частично трубу для регулировки давления внутри квартирной отопительной системы.

Это позволяет в автоматическом режиме регулировать температуру до уровня комфортной, чтобы не переплачивать за отопление в дни, когда на улице значительно теплеет.

Поэтому ультразвуковые счетчики как самые неприхотливые и надежные довольно часто устанавливают в качестве общедомовых, чтобы обеспечить снижение расходов для всех жильцов.

Счетчики тепла общедомовые

Зима уже не за горами, и Киев активно готовится к грядущим холодам. Подготовкой к отопительному сезону заняты сейчас и жильцы многоквартирных домов, и коммунальщики, и теплоэнергетики. В последнее время диалог между потребителями и поставщиками услуг ЖКХ часто ведется в достаточно напряженном формате. Задается множество новых вопросов, которые ранее не были актуальны. Сейчас вопрос экономии и сумасшедших сумм в коммунальных платежках стал очень остро, т.к. в новых домах система отопления горизонтального типа и позволяет устанавливать индивидуальный счетчик тепла на каждую квартиру и платить только за себя, выгоду данного устройства лично на себе проверило уже более 10 тыс.

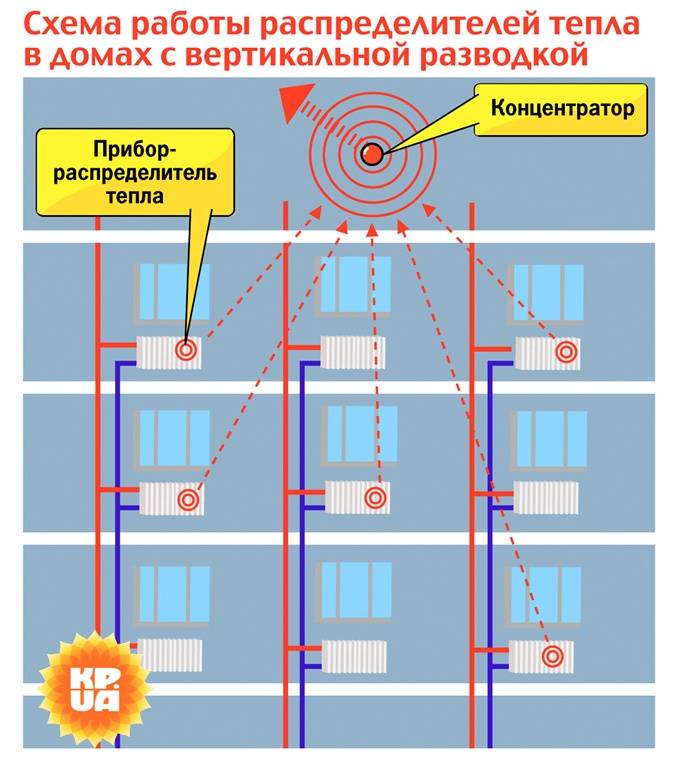

киевлян. А что же делать, если у Вас квартира старого типа, с вертикальной разводкой, ставить теплосчетчик на каждую батарею – очень дорого и окупаемость растянута во времени. Возникает логичный ворпос – обязательно ли устанавливать общедомовые счетчики тепла в многоквартирных домах и что это даст каждому конкретному жильцу этого дома?

Во-первых, порядок установки общедомового счетчика урегулирован «Правилами эксплуатации тепловых сетей и установок». Во-вторых, устанавливать общедомовые счетчики тепла можно только с согласия жильцов дома. Монтаж осуществляется строго по проекту, который изначально согласовывается с теплоснабжающей организацией. Монтажная организация должна иметь сертификат проектировщика для составления и согласования проекта и лицензию с видом работ, разрешающим установку узлов учета тепла.

Счетчик тепла обязательно должен быть занесен в Госреестр средств измерительной техники либо пройти метрологическую поверку своему классу точности.

Общедомовой прибор учета тепла, как и любой другой измерительный прибор, подлежит обязательной периодической поверке.

После установки общедомового счетчика тепла в методике расчетов жильцов за полученное тепло практически ничего не меняется. По-прежнему каждый собственник квартиры будет оплачивать полученный теплоноситель, исходя из площади своей квартиры, каждый будет иметь свой личный счет и нести ответственность за своевременную оплату. Т.е. объем полученного тепла, зафиксированный счетчиком, делится на всех квартиросъемщиков в зависимости от площади их жилья. Если в доме размещается какая-то коммерческая организация, она будет осуществлять оплату отдельно, в соответствии с договором.

Счетчик тепла на жилой дом только с первого взгляда кажется дорогим. Установка одного такого прибора учета с проектированием, монтажом и сдачей на коммерческий учет потребует в среднем в 50-60 тысяч гривень. Если это 100-квартирный жилой дом, установка обойдется в 500-600 гривень с каждой квартиры. Окупается общедомовой счетчик тепла, как правило, за один отопительный сезон. Реальная сумма оплаты за тепло в год на квартиру в жилом доме с теплосчетчиком будет как минимум на 20% меньше, чем у соседей в жилом доме без теплосчетчика.

Если установить еще и регулятор тепла — стоимость несколько возрастет, но зато и экономия будет больше.

Для существующих ЖСК и вновь создаваемых ОСББ, общедомовой счетчик тепла — это реальный способ экономить на оплате за отопление. При наличии технических возможностей, тепловые счетчики можно оборудовать в каждом подъезде многоквартирного дома.

ПРЕИМУЩЕСТВА ОБЩЕДОМОВЫХ СЧЕТЧИКОВ ТЕПЛА



Установка прибора учета тепла на жилой дом позволяет:

  • существенно уменьшить размер платежей за отопление, т.к. Вы будете платить за то, что реально потребил дом, а не по заоблачным нормативам из расчета квадратных метров;
  • мотивировать жильцов дома экономить тепло;
  • контролировать параметры и объем теплоносителя;
  • получать компьютерную распечатку данных (посуточную или почасовую) о фактически потребленном объеме тепловой энергии.

ООО «Водолей Энергосервис» предлагает полный комплекс услуг «под ключ» по установке общедомового счетчика тепла, что включает такие этапы:

  • Информационное сопровождение и помощь в оформлении/получении технических условий в теплоснабжающей организации (Прежде всего инициативной группе необходимо составить письмо от имени жильцов с просьбой разработать Технические условия для установки общедомового прибора учета тепла, указать контактное лицо, его телефон и направить письмо на предприятие, поставляющее теплоноситель указанному дому. К письму необходимо приложить акт собрания жильцов дома, свидетельствующий о том, что большинство жильцов согласно с установкой общедомового счетчика). Услуга по разработке Технических условий платная. Оплата производится согласно калькуляции. Срок выдачи технических условий регламентирован и составляет 15 календарных дней.
  • Разработка проектно-технической документации;
  • Согласование проекта в теплоснабжающей организации;
  • Непосредственно монтаж согласно согласованного проекта;
  • Пуско-наладка и инструктаж в пользовании установленным прибором;
  • Сдача в эксплуатацию теплоснабжающей организации.
  • Гарантийное и постгарантийное обслуживание.

Омичам стало выгодно ставить счетчики на тепло в квартирах

omskinform.ruВ новом году ресурсоснабжающие компании будут по-новому считать расход отопления. Сейчас предпочтение отдадут индивидуальным счетчикам.

С 1 января 2019 года оплата за отопление будет начисляться по-новому. По Постановлению Правительства РФ от 28.12.2018 N 1708 «О внесении изменений в Правила предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов по вопросу предоставления коммунальной услуги по отоплению в многоквартирном доме», потребители, установившие индивидуальные счетчики тепла в квартире дома с общедомовыми (коллективными) приборами учета, смогут оплачивать коммунальную услугу по отоплению по показаниям своего счетчика независимо от того, установили ли такие приборы соседи.

Показания даже одного прибора учета во всем многоквартирном доме будут приниматься к расчету. АО «Омск РТС» будет производить начисление за отопление в многоквартирных домах по новым правилам.

Напомним, что в 2019 году на территории Омской области продолжает действовать существующий способ оплаты коммунальной услуги по отоплению, используемый при осуществлении расчетов с потребителями, равномерно в течение календарного года, то есть исходя из 1/12. Таким образом, среднемесячная величина индивидуального потребления по счетчикам за предыдущий год, будет использоваться при начислении размера платы за коммунальную услугу отопления в текущем году. При этом фактические показания индивидуального счетчика тепловой энергии, передаваемые потребителями в течение года, и показания общедомового (коллективного) прибора учета будут использоваться при проведении корректировки.

Более того, если в многоквартирном доме только часть помещений оборудована счетчиками тепла, именно их потребление будет влиять на размер платы для всех потребителей в доме, в том числе не установивших приборы учета.

Среднемесячное индивидуальное потребление в помещении без счетчика тепла будут считать делением суммарного объема потребления, полученного на основании показаний индивидуальных приборов учета, на общую площадь помещений, в которых эти приборы установлены.

– Основной расчетной моделью, принятой Минстроем России, стало выделение при расчете размера платы за отопление объемов на индивидуальное потребление в помещении и потребление при использовании мест общего пользования. Эти две составляющие в сумме определяют размер платы за отопление, предъявляемый владельцу помещения в платежном документе, – отметил заместитель генерального директора по энергосбытовой деятельности АО «Омск РТС» Олег Хилько.

При новой системе расчета важна добросовестность потребителей при передаче в АО «Омск РТС» показаний своих приборов, которая и будет влиять на исполнимость новых правил расчета.

Счетчик тепловой энергии в квартире

Подборка наиболее важных документов по запросу Счетчик тепловой энергии в квартире (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Судебная практика: Счетчик тепловой энергии в квартире Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2020 год: Статья 19 «Организация коммерческого учета тепловой энергии, теплоносителя» Федерального закона «О теплоснабжении»»Исходя из положений пункта 1 статьи 544 ГК РФ, статьи 19 Федерального закона от 27. 07.2010 N 190-ФЗ «О теплоснабжении», частей 1, 2, 5, 12 статьи 13 Федерального закона от 23.11.2009 N 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» и установленного ими приоритета учетного способа определения объема поставленных и подлежащих оплате энергоресурсов, основанного на измерении приборами учета, по общему правилу в случае оборудования нежилого (жилого) помещения в многоквартирном доме индивидуальным прибором учета тепловой энергии размер обязательств собственника такого помещения по внесению платы за отопление в части потребленной для обогрева этого помещения тепловой энергии определяется на основании показаний индивидуального прибора учета вне зависимости от того, что многоквартирный дом не оснащен коллективным (общедомовым) прибором учета и не все помещения в нем оборудованы индивидуальными приборами учета, если для этого нет иных препятствий, например собственник не поддерживает внутри данного нежилого (жилого) помещения температуру на уровне нормативно установленной, что нарушает права собственников соседних помещений и может повлечь причинение вреда зданию. » Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2020 год: Статья 544 «Оплата энергии» ГК РФ
(Арбитражный суд Уральского округа)По общему правилу, в случае оборудования нежилого (жилого) помещения в многоквартирном доме индивидуальным прибором учета тепловой энергии размер обязательств собственника такого помещения по внесению платы за отопление в части потребленной для обогрева этого помещения тепловой энергии определяется на основании показаний индивидуального прибора учета вне зависимости от того, что многоквартирный дом не оснащен коллективным (общедомовым) прибором учета и не все помещения в нем оборудованы индивидуальными приборами учета, если для этого нет иных препятствий.

Статьи, комментарии, ответы на вопросы: Счетчик тепловой энергии в квартире Открыть документ в вашей системе КонсультантПлюс:
Статья: Спор о взыскании задолженности по оплате жилого помещения и коммунальных услуг (на основании судебной практики Московского городского суда)
(«Электронный журнал «Помощник адвоката», 2021)Конституционный Суд РФ признал не соответствующими Конституции РФ взаимосвязанные нормативные положения, содержащиеся в ч. 1 ст. 157 ЖК РФ и абз. 3 п. 42(1) Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, в той мере, в какой эти положения — по смыслу, придаваемому им в системе действующего правового регулирования правоприменительной практикой, — не предусматривают возможность учета показаний индивидуальных приборов учета тепловой энергии при определении размера платы за коммунальную услугу по отоплению в многоквартирном доме, который при вводе в эксплуатацию, в том числе после капитального ремонта, в соответствии с нормативными требованиями был оснащен коллективным (общедомовым) прибором учета тепловой энергии и жилые и нежилые помещения в котором были оборудованы индивидуальными приборами учета тепловой энергии, но их сохранность в отдельных помещениях не была обеспечена. Открыть документ в вашей системе КонсультантПлюс:
Статья: Индивидуальное отопление в условиях поэтажной собственности в России и Постановление Конституционного Суда РФ от 20. 12.2018 N 46-П
(Филипенко Н.В., Курочкина Е.М.)
(«Закон», 2019, N 11)В Постановлении N 30-П КС РФ признал взаимосвязанные положения, содержащиеся в ч. 1 ст. 157 ЖК РФ и абз. 3 п. 42(1) Правил, не соответствующими ч. 3 ст. 17, ч. 1 ст. 19, ст. 35 и ч. 3 ст. 55 Конституции РФ в той мере, в какой эти положения — по смыслу, придаваемому им в системе действующего правового регулирования правоприменительной практикой, — не предусматривают возможности учета показаний индивидуальных приборов учета тепловой энергии при определении размера платы за коммунальную услугу по отоплению в многоквартирном доме, который при вводе в эксплуатацию, в том числе после капитального ремонта, в соответствии с нормативными требованиями был оснащен коллективным (общедомовым) прибором учета тепловой энергии и жилые и нежилые помещения в котором были оборудованы индивидуальными приборами учета тепловой энергии, но их сохранность в отдельных помещениях не была обеспечена. Иными словами, КС РФ не посчитал возможным при определении платы за коммунальную услугу по отоплению руководствоваться только данными общедомового прибора учета тепловой энергии, игнорируя показания индивидуальных приборов, если последние имеются не во всех отдельных помещениях многоквартирного дома, но ранее, при вводе дома в эксплуатацию, были в них установлены.

Нормативные акты: Счетчик тепловой энергии в квартире «Обзор практики Конституционного Суда Российской Федерации за 2018 год»Оспоренные положения являлись предметом рассмотрения постольку, поскольку на их основании разрешается вопрос об определении размера платы за коммунальную услугу по отоплению для собственников и пользователей помещений в многоквартирном доме, который при вводе в эксплуатацию, в том числе после капитального ремонта, в соответствии с нормативными требованиями был оснащен коллективным (общедомовым) прибором учета тепловой энергии и жилые и нежилые помещения в котором были оборудованы индивидуальными приборами учета тепловой энергии, но их сохранность в отдельных помещениях не была обеспечена.

Правительство РФ уничтожило с 01.01.2019 справедливый индивидуальный учет тепла в многоквартирных домах.

Правительство РФ не выполнило постановления Конституционного Суда РФ от 10. 07.2018 года №30, от 20.12.2018 №46 и поддерживает законодательную инициативу Минстроя России по отмене обязанности устанавливать индивидуальные приборы учета тепловой энергии!
Анализ действующих несправедливых формул расчетов за отопление в ПП РФ от 06.05.2011 №354 и предложение справедливых формул для расчетов за отопление по индивидуальным приборам учета тепловой энергии:


Постановление Конституционного Суда Российской Федерации от 10.07.2018 №30 обязало Правительство Российской Федерации предусмотреть справедливый порядок определения платы за коммунальную услугу по отоплению в многоквартирных домах, в которых хотя бы одно, но не все помещения, оборудованы индивидуальными приборами учета тепловой энергии.

Постановление Конституционного Суда  Российской Федерации  от 20.12.2018 №46 предписало Правительству Российской Федерации незамедлительно внести необходимые изменения в действующее правовое регулирование, в том числе предусмотреть порядок определения платы за коммунальную услугу по отоплению в многоквартирных домах, отдельные жилые помещения в которых были переведены на индивидуальные квартирные источники тепловой энергии, имея в виду обоснованность возложения на собственников и пользователей таких жилых помещений лишь расходов, связанных с потреблением тепловой энергии в целях содержания общего имущества в многоквартирном доме или, другими словами, —  потреблением тепловой энергии на общедомовые нужды (ОДН).

Во исполнение данного постановления КС РФ №30 правительство РФ издало постановление №1708 от 28.12.2018 года, в котором содержатся формулы 3 для определения размера платы за отопление в многоквартирном доме (МКД), в котором ни одно жилое или нежилое помещение не оборудовано индивидуальными приборами учета (ИПУ) тепловой энергии и индивидуальными квартирными источниками тепловой энергии (ИИТЭ) и 3(1) для определения размера платы за коммунальную услугу по отоплению в i-м жилом или нежилом помещении в многоквартирном доме, который оборудован коллективным (общедомовым) прибором учета тепловой энергии и в котором хотя бы одно, но не все жилые и нежилые помещения оборудованы индивидуальными и (или) общими (квартирными) приборами учета тепловой энергии. В данной формуле имеется отсылка к формуле 3(7), по которой определятся объем (количество) потребленной за расчетный период тепловой энергии, приходящийся на не оборудованное индивидуальным и (или) общим (квартирным) прибором учета i-е помещение (жилое или нежилое) в многоквартирном доме, который оборудован коллективным (общедомовым) прибором учета тепловой энергии и в котором хотя бы одно, но не все жилые и нежилые помещения оборудованы индивидуальными и (или) общими (квартирными) приборами учета тепловой энергии:

                           ∑Vипу

Vi бпр = Si ×————-

                          ∑Siипу

где:

Si — общая площадь не оборудованного индивидуальным и (или) общим (квартирным) прибором учета i-го помещения (жилого или нежилого) в многоквартирном доме;

∑Vипу — сумма объемов (количества) тепловой энергии, определенных по показаниям индивидуальных и (или) общих (квартирных) приборов учета за расчетный период при осуществлении оплаты коммунальной услуги по отоплению в течение отопительного периода, а при оплате равномерно в течение календарного года — исходя из среднемесячного объема потребления тепловой энергии на отопление в многоквартирном доме по показаниям индивидуальных и (или) общих (квартирных) приборов учета за предыдущий год;

∑Siипу — сумма площадей i-х помещений (жилых или нежилых) в многоквартирном доме, оборудованных индивидуальными и (или) общими (квартирными) приборами учета, с применением показаний которых осуществляется расчет платы.

Нетрудно понять, что если разделить показания индивидуальных приборов учета тепла на площадь квартир, которые такими приборами оборудованы, то получится среднее количество тепла за квадратный метр, которое потребили экономные граждане (или даже один гражданин), которые установили себе счётчики тепла и озабочены проблемой энергосбережения. Очень странно, что это среднее число дальше умножается на площадь тех квартир, которые установкой индивидуальных приборов учёта тепла не озаботились. Таким образом, если в одной квартире экономный гражданин установит себе индивидуальные приборы учёта тепла, терморегуляторы, стеклопакеты и примет другие меры к энергосбережению, то индивидуальное потребление в остальных квартирах будет измеряться исходя из показаний индивидуальных приборов одного этого гражданина. И устанавливать индивидуальные приборы учета остальным гражданам совсем не интересно, а граждане с ИПУ тепла начнут их массово снимать, и тогда никто не будет сохранят энергию в помещениях и осуществлять иные меры к энергосбережению. В многоквартирном доме, в котором один  единственный собственник, установивший индивидуальные приборы учёта тепла, может легко, посчитав стоимость услуги по отоплению с помощью формулы из ПП РФ №1708, обнаружить, что индивидуальное потребление составляет лишь четверть  в получившейся сумме, а три четвертых собственник с ИПУ платит за всех остальных. К таким же результатам пришли и другие граждане, которые установили себе индивидуальные приборы учёта. Никакой справедливости в этих формулах нет и в помине.

По нашему глубокому убеждению, в Постановлении Правительства от 28.12.2018 года №1708 завышение платы за отопление помещений, оборудованных ИПУ тепла и ИИТЭ,  было сделано исполнителем вполне осознанно, с пониманием того, что собственники за отопление в этих помещениях, особенно при наличии небольшого числа помещений, оборудованных ИПУ тепла и ИИТЭ, будут платить необоснованно больше, чем собственники помещений,  не оборудованных ИПУ тепла и ИИТЭ.

Целью такой антисоциальной несправедливой методики является создание заведомо невыгодных условий и формул расчета за отопление в помещениях с индивидуальными приборам учета тепла и ИИТЭ. В такой методике заинтересованы тепловые монополии, которые получают дополнительные сверхприбыли, от подачи в МКД  избыточного, ненужного собственникам объема тепловой энергии на отопление, выпускаемого ими в атмосферу.

Особенно это становится понятным по следующему шагу Минстроя России, тепловых монополий и Правительства Российской Федерации на пути уничтожения индивидуального учета тепла в МКД, которым стала инициатива Минстроя России по отмене в ст.13 федерального закона от 23.11.2009 года №261-ФЗ «Об энергосбережении…» обязательности устанавливать в новых и капитально ремонтируемых многоквартирных домах индивидуальных приборов учета тепловой энергии, поручив эту обязанность собственникам помещений в МКД (см. Приложение 1. Письмо зам. министра строительства и ЖКХ А.В.Чибиса от 20.11.2018 года №46500-АЧ/04 с докладом «О целесообразности отмены обязательности установки индивидуальных приборов учета тепловой энергии в многоквартирных домах» за подписью Министра строительства и ЖКХ В. В.Якушева на согласование в Минэнерго, МЭР, ФАС). Доклад базируется на ложных предположениях Ассоциации «Совет производителей энергии» о невозможности в МКД индивидуального учета тепла по ИПУ тепла, а также повышении на 20% потребления тепловой энергии в помещении, соседнем с помещением, снизившим температуру воздуха в помещении на 1 оС. Опровержение предположений Ассоциации «Совет производителей энергии» приведено в книге ведущего теплофизика в строительстве профессора Е.Г Малявиной. Теплопотери здания. Справочное пособие. Издание АВК-Пресс. Москва. 2007. Источник: http://sro61.ru/docs/metodiki/Malyavina.-Raschet-teplopoter.pdf. В котором указано, что потери теплоты через внутренние ограждения помеще­ний настолько малы, что их можно не учитывать, если разность температур воздуха в этих помещениях составляет 3°С и менее (стр.88).

Примеры расчетов показывают, что если в помещении 1 стандартного жилого МКД снижена температура воздуха с 18оС на 1оС, то в соседнем помещении 2 для сохранения температуры воздуха в 18оС потребуется повышение потребления тепловой энергии около  1-го %, в то время как при снижении температуры на 1оС в помещении 1 экономия тепловой энергии составит примерно 6%. На этой физической основе базируется концепция энергосбережения в зданиях. Так, что нет никакого 20%-го повышения потребления тепловой энергии, противоречащего физическим законам, как это утверждает Минстрой России. Как показала практика, оснащение помещений во вновь строящихся, капитально ремонтируемых и уже существующих МКД приборами регулирования и учета тепловой энергии приводит к устранению перетопов и экономии потребления тепловой энергии в среднем на 20%.

Минстрой России, обладая законодательной инициативой, решил обойти Постановления Конституционного Суда Российской Федерации, изменив Федеральный закон «Об энергосбережении…».

То есть, фактически делая для граждан в МКД невыгодной экономию энергии и невозможным индивидуальный учет тепловой энергии в новых и капитально ремонтируемых домах, оставляя гражданам один удел — по рабски платить за перетопы тепловым монополиям, Минстрой цинично и издевательски считает, что стимулирует граждан к экономии и рациональному использованию тепловой энергии!

Таким образом, при отмене обязательности устанавливать в новых и капитально ремонтируемых домах  ИПУ тепла данные приборы не будут предусмотрены застройщиками в проектах. Это приводит к:

  1. Тому, что будущие собственники помещений не смогут влиять на установку ИПУ тепла на стадии проектирования, а, значит, нарушаются их конституционные права на получение за свои деньги энергоэффективного жилья, в котором собственник может регулировать свое энергопотребление и платить за него в соответствии со своими потребностями по показаниям ИПУ и КПУ тепла, не переплачивая за навязываемое тепловыми монополиями ненужное ему количество тепловой энергии.

  2. Невозможности «по техническим причинам» установки ИПУ тепла без переделки проекта МКД, что фактически навсегда закрывает собственникам помещений справедливый расчет за регулирование потребления тепловой энергии в помещении.

  3. Переплате за услуги отопления в МКД в среднем на 30-50% для помещений, оборудованных ИПУ тепла, и в несколько раз для помещений, оборудованных индивидуальными источниками тепловой энергии (см. Приложение 4).

  4. Поощрению противоправного поведения расточительных неэкономных собственников помещений, повышенные расходы тепла которыми будут оплачиваться всеми собственниками помещений в МКД.

  5. Массовому снятию уже установленных ИПУ тепла в МКД, не полностью оборудованных такими приборами.

  6. Нарушению принципов правовой определенности, справедливости и соразмерности ограничений прав и свобод, а также баланса конституционно значимых ценностей, публичных и частных интересов с перекосом в сторону производителей тепловой энергии.

Не надо обладать выдающимися математическими способностями, чтобы понять тот факт, что на граждан, которые не имеют индивидуальных приборов учета тепла, должны распределяться не результаты теплопотребления экономных граждан, а как раз то, что останется после определения для данного жилого и нежилого помещения суммы показаний индивидуальных приборов учета и доли данного помещения на содержание общих помещений.

Представляется необходимым заменить формулы 3, 3(1), 3(6) и 3(7) для справедливого определения потребления тепловой энергии в жилых и нежилых помещениях, часть которых, но не все, оборудованы счётчиками (ИПУ) тепла, и часть помещений, но не все, оборудованы индивидуальными источниками (например, газовыми котлами) тепловой энергии (ИИТЭ), на следующие.

          Универсальная формула для МКД, часть помещений в которых оборудованы ИПУ тепла и ИИТЭ, определяется по формуле 3(1):

                                     (Vд — ∑Vi пр — ∑Vi инд) × Sои

Рi пр цо = (Vi пр + ——————————————— × Si пр) × Tт,                     3(1)

                                       (Sоб — ∑Sj инд + Sои) × Sоб

                                           Vд × Sои

Vi инд = Si инд × ————————————- ,                                                       3(6)

                             Sоб × (Sоб — ∑Sj инд + Sои)

Для помещений, оборудованных ИИТЭ, плата за отопление определяет только как доля в ОДН на отопление общих помещений по формуле 3(7):

P i инд = Vi инд × Тт.                                                                                                    3(7)

Для помещений, не оборудованных индивидуальными приборами учета, плата за отопление определяется по формуле 3(8):

                                                                                           Sj бпр

P j бпр цо = (Vд — ∑Vi инд — ∑(Vi пр + Vi пр одн))× ————— × Тт,                    3(8)

                                                                                       ∑Sj цо бпр

где

                     (Vд — ∑Vi пр — ∑Vi инд) × Sои

Vi пр одн = —————————————— × Si пр,                                                 3(9)

                        (Sоб — ∑Sj инд + Sои) × Sоб

Si пр – площадь жилого или нежилого помещения, которое оборудовано индивидуальными приборами учёта;

∑Sj цо бпр — площадь жилого или нежилого помещения, которое не оборудовано индивидуальными приборами учёта;

Vд — общедомовое теплопотребление многоквартирного дома по показаниям общедомового прибора учёта тепла за расчётный период;

∑Vi бпр – объем теплопотребления всех жилых или нежилых помещений, которые оборудованы индивидуальными приборами учета, определенный исходя из показаний таких приборов;

Sоб – общая площадь жилых и нежилых помещений многоквартирного дома;

Sои – суммарная площадь общих помещений;

∑Sj инд – площадь жилых и нежилых помещений, оборудованных ИИТЭ;

Всегда соблюдается условие равенства всех платежей платежам по коллективному прибору учета тепловой энергии

 ∑Р i пр + ∑P j бпр + ∑P i инд = Vд×Тт .                                                                 3(10)



Если в МКД отсутствуют помещения с ИПУ тепла, но есть помещения с ИИТЭ, тогда в формуле 3(1) ∑Vi пр =0, Vi пр = 0 и плата за отопление в помещениях, не оборудованных ИИТЭ и ИПУ тепла,  определяется по модифицированной из формулы 3(1) формуле 3(11):

                         (Vд — ∑Vi инд) × Sои

Рi бпр цо = ————————————- × S j бпр × Tт,                                         3(11)

                      (Sоб — ∑Sj инд + Sои) × Sоб

Если в МКД отсутствуют помещения с ИИТЭ, но есть помещения с ИПУ тепла, тогда в формуле 3(1) ∑Vi инд = 0, Vi инд = 0, ∑Sj инд = 0 и плата за отопление в помещениях, оборудованных ИПУ тепла,  определяется по модифицированной из формулы 3(1) формуле 3(12):

                                       (Vд — ∑Vi пр) × Sои

    Рi пр цо = (Vi пр + —————————— × Si пр) × Tт,                                    3(12)

                                        (Sоб + Sои) × Sоб

Для помещений в МКД, в которых хотя бы одно жилое или нежилое помещение, но не все, не оборудованы ИПУ тепла, плата за отопление определяется для помещений без ИПУ тепла  по модифицированной из формулы 3(7) формуле 3(13)

                                                                        Sj

P j бпр цо = (Vд — ∑(Vi пр + Vi одн))× ————— × Тт,                                            3(13)

                                                                  ∑Sj цо бпр

Для помещений в МКД, оборудованных коллективным прибором учета тепловой энергии и в которых ни одно жилое или нежилое помещение не оборудовано ИПУ тепла и ИИТЭ, плата за отопление определяется по модифицированной из формулы 3(1) формуле 3(14)

                         Vд  × Sои

Рi бпр цо = ————————- × S j бпр × Tт.                                                            3(14)

                      (Sоб + Sои) × Sоб

Данные формулы проверены, полностью сочетаются между собой и проверка по платежам сходится в ноль без остатка.

Применение же формул, содержащихся  в постановлении правительства РФ №1708 от 28.12.2018 года, и отмена обязательности установки ИПУ тепловой энергии в МКД по ст 13 Федерального закона от 23.11.2009 №261-ФЗ, делает недостижимыми цели, указанные в постановлениях Конституционного Суда РФ от 10.07.2018 №30 и от 20.12.2018 №46, а именно: справедливого прозрачного распределения платы за отопление в МКД, соблюдение исполнительной и законодательной властями:

  1. Обязанности обеспечить необходимые правовые, организационные и экономические условия для приобретения гражданами коммунальных ресурсов (коммунальных услуг) в объеме, достаточном для удовлетворения их жизненных потребностей, и надлежащего качества;

  2. Принципа стимулирования энергосбережения в целях сохранения ресурсов для будущих поколений.

  3. Принципов определенности, справедливости и соразмерности вводимых ограничений конституционно значимым целям, с тем чтобы достигался разумный баланс имущественных интересов участников данных отношений применительно к порядку определения объема потребляемого собственниками и пользователями помещений в многоквартирном доме коммунального ресурса и взимаемой за него платы.

В связи с изложенным,  считаем:

  1. Постановление Правительства Российской Федерации от 28.12.2018 №1708 частично не соответствует Постановлению от 10.07.2018 №30 и Постановлению от 20.12.2018 №46 Конституционного суда Российской Федерации и поэтому в соответствие с ч.6 ст 125 Конституции Российской Федерации «Акты или их отдельные положения, признанные неконституционными, утрачивают силу» не имеет юридической силы в указанной части (формулы 3, 3(1), 3(3) и 3(7)) и подлежит отмене до принятия новых формул, которые предложены в данном обращении.

  2. Инициатива Минстроя России по отмене в ст.13 федерального закона от 23.11.2009 года №261-ФЗ «Об энергосбережении…» обязанности застройщиков устанавливать в новых и капитально ремонтируемых многоквартирных домах индивидуальных приборов учета тепловой энергии, поручив эту обязанность собственникам помещений в МКД (Письмо зам. министра строительства и ЖКХ А.В.Чибиса от 20.11.2018 года №46500-АЧ/04 с докладом «О целесообразности отмены обязательности установки индивидуальных приборов учета тепловой энергии в многоквартирных домах» за подписью Министра строительства и ЖКХ В.В.Якушева, должна быть по требованию Конституционного Суда Российской Федерации отозвана Правительством РФ, как противоречащая Конституции Российской Федерации, указанным в настоящем обращении Постановлениям Конституционного суда Российской Федерации, интересам десятков миллионов собственников помещений в МКД и государства.

В связи с исключительной важностью и существенными материальными и правовыми последствиями для  миллионов граждан указанного Постановления Правительства Российской Федерации и законодательной  инициативы Минстроя России любой гражданин РФ может требовать рассмотреть свое обращение в КС с целью обязать:

  1. Правительство РФ исполнить постановления Конституционного Суда от 10. 07.2018 №30 и от 20.12.2018 №46 надлежащим образом, заменив формулы 3, 3(1), 3(6) и 3(7) на предлагаемые в данном обращении.

  2. Обязать Федерального законодателя не отменять обязанность установки ИПУ тепловой энергии в новых и капитально ремонтируемых многоквартирных домах, изложенных в ст 13 Федерального закона от 23.11.2009 №261-ФЗ «Об энергосбережении».

Обращения в КС РФ сопровождаются приложениями:

  1. Письмо зам. министра строительства и ЖКХ А.В.Чибиса от 20.11.2018 года №46500-АЧ/04 с докладом «О целесообразности отмены обязательности установки индивидуальных приборов учета тепловой энергии в многоквартирных домах» за подписью Министра строительства и ЖКХ В.В.Якушева, направленное  на согласование в Минэнерго, МЭР, ФАС. На 3-х листах в 2-х экземплярах.
  2. Постановление Правительства Российской Федерации от 28.12.2018 №1708 «О внесении изменений в Правила предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов по вопросу предоставления коммунальной услуги по отоплению в многоквартирном доме», Источник: http://static. government.ru/media/files/SktBWAQsYlgWpkZIRtaNP3HAx1dZNoAG.pdf. На 16-и листах в 2-х экземплярах.
  3. Проект постановления Правительства Российской Федерации по вопросам предоставления коммунальных услуг в многоквартирном доме. ID проекта 02/07/12-17/00075989. Дата создания:  6 декабря 2017 г. Источник: https://regulation.gov.ru/projects#npa=75989 На 6-и листах в 2-х экземплярах.
  4. Анализ и предложения по изменениям  формул расчетов за услугу отопления в помещениях МКД, в которых хотя бы одно, но не все помещения оборудованы ИПУ тепловой энергии и ИИТЭ. На 7-и листах в 2-х экземплярах.
  5. Ответ Министерства экономического развития России от 13.12.2018 №ОГ-Д07-12013  на обращение генерального директора ООО «Техем» А.В.Алексеева по поводу инициативы Минстроя России «О целесообразности отмены обязательности установки индивидуальных  приборов  учета  тепловой энергии в многоквартирных домах» На 4-х листах в 2-х экземплярах.
  6. Ответ Минстроя России от 13. 12.2018 № 54098-ОГ/04 на обращение генерального директора ООО «Техем» А.В.Алексеева по поводу инициативы Минстроя России «О целесообразности отмены обязательности установки индивидуальных  приборов  учета  тепловой энергии в многоквартирных домах». На 2-х листах в 2-х экземплярах.
  7. Е.Г. Малявина. Теплопотери здания. Справочное пособие. Издание АВК-Пресс. Москва. 2007. Источник: http://sro61.ru/docs/metodiki/Malyavina.-Raschet-teplopoter.pdf. На 3-х листах в 2-х экземплярах.

Генеральный директор ООО «Техем»

канд.техн.наук

А.В.Алексеев

Приборы учета тепловой энергии

Установка приборов учета тепловой энергии

Узел учета тепловой энергии — комплекс приборов и устройств, обеспечивающих учет тепловой энергии, массы (объема) теплоносителя, а также контроль и регистрацию его параметров. Конструктивно узел учета представляет собой набор «модулей», которые врезаются в трубопроводы. В узел учета тепла входят: вычислитель, преобразователи расхода, температуры, давления, приборы индикации температуры и давления, а также запорная арматура.

Установка прибора учета это не технология и не метод энергосбережения, это стимул к экономии энергии. При установке приборов учета потребители тепловой энергии постоянно могут наблюдать за потреблением ресурса, тем самым узнавать: сколько они потребили и на сколько могут сократить потребление тепловой энергии, чтобы платить меньше.

Коммерческий учет теплоносителей подразумевает внедрение в отношения по производству, транспортировке, потреблению тепловой энергии организационной и нормативно-правовой базы, которая будет способствовать повышению экономических стимулов к энергоресурсосбережению у всех участников процесса теплоснабжения. Позволяет производить оплату за тепловую энергию только по показаниям узла учета тепла, а не по стандартным расчетным нормам.

При установке прибора учета тепла стоит учитывать стоимость и марку завода-изготовителя. Как правило, более дешевые приборы быстрей окупаются, но более дорогие имеют возможность работать дольше без поломок и потерей в метрологической точности.

В большинстве современных систем теплоснабжения приборный учет тепловой энергии внедряется активно. Для потребителей он интересен возможностью экономии денежных средств, для поставщика возможностью отслеживать потребление, поиском мест утечек и т.д.

Стоит принимать во внимание, что в большинстве многоквартирных домов возможен учет только горячей воды и учет тепловой энергии по общедомовому счётчику, и нет возможности индивидуального учета тепловой энергии в отопительных приборах. Это связано с вертикальной разводкой стояков отопления и учет технологически не осуществим. В современных домах с горизонтальной разводкой отопления учет тепловой энергии возможен.

Законодательство

Вопросы учета тепловой энергии регулируются Федеральным законом от 23 ноября 2009 года № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» (ст. 13), а также при взаимоотношениях юридических лиц друг с другом «Правилами учета тепловой энергии и теплоносителя» и Гражданским кодексом РФ, при взаимоотношениях жителей с юридическими лицами или управляющими компаниями постановлением правительства № 307 «О порядке предоставления коммунальных услуг гражданам» и Жилищным Кодексом РФ.

Исходя из Федерального законодательства приборами учета должны быть оснащены все потребители (организации, здания, сооружения и многоквартирные дома) до 1 января 2012 г.

Порядок установки узла учета тепловой энергии

Начало работ по установке узлов учета тепловой энергии, проводятся с обследования объекта и последующей разработки проекта узла учета тепловой энергии. Специалисты, занимающиеся проектирвоанием узлов учета тепла, проводят все необходимые расчёты, подбирают оборудование, контрольно-измерительные приборы, и главное — теплосчетчик. После того как проект разработан, необходимо провести согласование с организацией, поставляющей тепловую энергию для данного объекта. Этого требуют существующие нормы проектирования и правила учета тепловой энергии.

После согласования, можно приступать к монтажу узлов учета теплв. Монтаж на объекте у заказчика состоит из врезки (модулей, запорной арматуры в трубопроводы) и проведения электромонтажных работ. Электромонтажные работы заканчиваются подключением расходомеров и датчиков к вычислителю и запуском вычислителя для осуществления учета тепловой энергии.

Далее производится наладка узла учета тепловой энергии, которая заключается в программировании вычислителя и проверке работоспособности системы учета, после чего проводится сдача узла учета тепла согласующим сторонам на коммерческий учет, осуществляемый специальной комиссией от лица теплоснабжающей компании. Кстати, такой узел учета должен проработать определенный срок, который колеблется у разных организаций от 72 часов до 7 дней.

Для объединения нескольких узлов учета в единую диспетчерскую сеть понадобится диспетчеризация узлов учета — организация мониторинга учета и дистанционный съем информации с теплосчетчиков.

Типы теплосчетчиков

Теплосчетчик — это средство измерений, состоящее, как правило, из преобразователей расхода, температуры, давления, а также тепловычислителя. Преобразователи монтируются непосредственно на трубопроводах, а вычислитель, принимая их сигналы, по определенным алгоритмам вычисляет на основе полученных данных величину потребленной тепловой энергии. Кроме того, он архивирует результаты измерений (показания преобразователей), чтобы в дальнейшем можно было анализировать режимы работы системы теплоснабжения, фиксировать внештатные и аварийные ситуации и т.п. Таким образом, теплосчетчик выполняет сразу две задачи: обеспечивает коммерческий учет, результаты которого используются при расчетах между поставщиком и потребителем тепла, а также является средством технологического контроля в системах теплоснабжения.

Для учета тепловой энергии в водяных системах теплоснабжения — в составе теплосчетчиков применяются расходомеры, а точнее — преобразователи расхода. Расходомер служит для измерения расхода, т.е. количества воды, протекающего через данное сечение за единицу времени. Расход измеряется в единицах массы, деленных на единицу времени (кг/с, кг/мин, кг/ч, г/с и т.д.) или в единицах объема, деленных на единицу времени (м3/c, м3/мин, м3/ч, см3/с и т.д.). В первом случае имеем массовый, а во втором — объемный расход.

В зависимости от типа расходомера и измеряемых параметров теплосчетчики имеют свои плюсы и минусы, отличия установки, величины погрешности, надежности работы и т.д.

Можно выделить следующие виды расходомеров, различия которых основаны на различных методах измерения:

  • тахометрические

  • вихревые

  • электромагнитные

  • ультразвуковые

  • переменного перепада давления

  • комбинированные.

Тахометрические

Тахометрические расходомеры (крыльчатые, турбинные, винтовые) наиболее простые приборы. Принцип действия механических теплосчетчиков основан на преобразовании поступательного движения потока жидкости во вращательное движение измерительной части. Основа их конструкции — помещенная в поток жидкости крыльчатка или турбинка. Она связана со счетным механизмом, который преобразует количество ее оборотов в литры или кубические метры.

В не меньшей степени используются и расходомеры других типов. Их общее отличие от тахометрических состоит в том, что в конструкции прибора отсутствуют какие бы то ни было подвижные части, а в измерениях участвуют электронные устройства.

Вихревые

Вихревые расходомеры работают на принципе широко известного природного явления — образование вихрей за препятствием, стоящим на пути потока. Частота образования вихрей при этом прямо пропорциональна скорости потока.

Электромагнитные

Принцип действия электромагнитных расходомеров основан на способности измеряемой жидкости возбуждать электрический ток при ее движении в магнитном поле (используется явление электромагнитной индукции).

Ультразвуковые

Принцип работы: на трубе друг напротив друга устанавливаются излучатель и приемник ультразвукового сигнала. Излучатель посылает сигнал сквозь поток жидкости, а приемник через некоторое время получает его. Время задержки сигнала между моментами его излучения и приема прямо пропорционально скорости потока жидкости в трубе.


Что такое учет тепловой энергии?

Сообщества, заботящиеся об энергии, расширяют использование центральных тепловых энергетических систем для отопления / охлаждения зданий. Тепловые энергетические системы используют центральную систему для распределения энергии по всему зданию, собственности или общине. Теплообменник, либо бойлер зимой, либо чиллер летом. извлекает энергию, которая затем используется коммерческими единицами, квартирами, кондоминиумами и т. д. Эти системы могут обеспечить эффективное энергетическое отопление и охлаждение с меньшими выбросами углерода, чем распределенные индивидуальные единицы, и меньшими затратами на коммунальные услуги.Однако проблема, которую необходимо решить, — это точное измерение распределения тепловой энергии и выставление счетов на основе использования.

Измерение потребления тепловой энергии

На мировом рынке наблюдается рост спроса на счетчики тепловой энергии. Тихоокеанский институт климатических решений рекомендовал проводить подсчет тепловой энергии как способ достижения контроля над затратами на энергию и энергосбережением.

Хорошо спроектированная и правильно реализованная архитектура подсчета тепловой энергии может принести различные преимущества, в том числе:

  • Прослеживаемость данных. Благодаря интеллектуальной технологии подсчетов, владельцы зданий, операторы и менеджеры смогут отслеживать данные. Благодаря новым протоколам связи, которые позволяют создавать отчеты в режиме реального времени и облачное хранилище данных о потреблении, арендаторы и владельцы могут считывать данные через веб-порталы.
  • Привлечение арендаторов. Арендаторы хотят знать свои привычки потребления энергии, а субсчетчики предоставляют им данные для анализа. Это заставляет арендаторов более активно заниматься энергосбережением, поскольку они платят за то, что используют.Это важно для природоохранных мероприятий и дополняет те программы, которые поддерживаются муниципалитетом, коммунальным предприятием или частным поставщиком счетчиков.
  • Правильное измерение потребления / затрат для пользователей. Арендаторы могут быть уверены в своих расходах, если они уверены в точности своих данных о потреблении. Это повышенное доверие к измерительному оборудованию происходит благодаря соблюдению требований к теплосчетчикам.

Поскольку они предлагают значительные преимущества в области энергосбережения и рентабельности для всех заинтересованных сторон, ожидается, что внедрение систем тепловой энергии будет продолжать расти. В некоторых странах, таких как Канада, тепловая энергия уже приближается к стандарту измерения, чтобы обеспечить справедливые методы выставления счетов и распределения затрат. Некоторые страны разрабатывают свои собственные федеральные нормативные стандарты для измерения тепловой энергии, в то время как другие следуют международным и европейским стандартам измерения тепловой энергии OIML R 75 и EN1434. Китай и США основывают свое регулирование на европейских и международных стандартах, которые уже признаны и хорошо зарекомендовали себя.

Как работает учет тепловой энергии

Счетчики тепловой энергии измеряют количество тепла, которое добавляется или удаляется от каждого блока. Они измеряют расход (массу) теплоносителя и разницу температур между теплоносителем на подающей и обратной трубах (для расчета количества энергии, оставшейся в теплообменнике). Системы учета тепла могут быть установлены в 2- или 4-х трубных системах отопления / охлаждения. В многоквартирных домах счетчики обычно устанавливаются внутри блока на обратной стороне фанкойла.

Подсчет тепловой энергии может обеспечить соответствие нормативным требованиям, рентабельное и точное измерение температуры для конечных потребителей, коммунальных предприятий, владельцев зданий, операторов и менеджеров.

После рассмотрения этих факторов становится ясно, что подсчет тепловой энергии сопряжен с гораздо меньшими рисками и большей пользой, чем другие методологии распределения затрат. Он соответствует лучшим практикам зрелых рынков тепловой энергии и обеспечивает долгосрочное соответствие нормативным требованиям. Благодаря измерению данных можно разрешить споры с арендаторами, а расходы на коммунальные услуги можно сократить за счет более активного участия арендаторов.

(PDF) СОВРЕМЕННЫЕ ВАРИАНТЫ УЧЕТА ТЕПЛА НА УРОВНЕ ЗДАНИЙ И КВАРТИР НА УСТАНОВКЕ ДЛЯ ЗДАНИЙ И КОНФЕРЕНЦИИ ПО ОКРУЖАЮЩЕМУ УСЛУГУ

любые данные о фактически потребляемом количестве тепла, но показывают только пропорциональное потребление

каждого радиатора в общем теплопотреблении дома .

Поскольку распределители затрат на испарительное тепло знают для «холодного» испарения размером

, жидкость в ампуле имеет тенденцию испаряться при комнатной температуре, даже когда радиатор

не используется, и их рекомендуется устанавливать только в том случае, если можно быть уверенным, что средняя поверхность радиатора

температурный диапазон от + 55С до 85С на рынке также имеются электронные распределители тепла

.Ампула заменена калькулятором с батарейным питанием, который получает свои сигналы

от датчиков температуры, которые измеряют температуру радиаторов более

точно, быстрее и более дифференцированно, чем классические счетчики распределения тепла испарительного типа

. Ультрасовременный микрочип рассчитывает потребление за доли секунды, используя

записанных показаний и учитывая даже самые незначительные различия между цифрами

, определенными датчиками, и запрограммированным заданным значением 20  C для температуры воздуха в помещении

(датчик сигнала система). Он преобразует эти значения в значения, которые отображаются на дисплее. Чем больше

тепла отдает радиатор, тем выше отображаемые значения.

Электронный счетчик распределения тепла, работающий по системе двойных датчиков.

регистрирует не только температуру радиатора, но и температуру воздуха в помещении. Затем они вычисляют

разницы температур по этим значениям, которые затем используются для определения теплоотдачи

радиатора.Единица измерения: текущее потребление, потребление в конце

в предыдущем месяце, потребление на дату регуляризации

2

, потребление в конце

аналогичного месяца наименьшего года, ошибка код, текущая дата, коэффициент нормализации K

, а также дата регуляризации и установки и т. д., отображаемые на легко читаемом жидкокристаллическом дисплее.

Счетчики хранят запрограммированную дату отключения и соответствующие ежемесячные значения конечной даты.

Электронные распределители затрат на тепло имеют такие преимущества, как отсутствие регистрации потребления

неиспользуемых радиаторов (это происходит с некоторыми испарителями) или отображение уникального значения

, но их инвестиционная стоимость кратна стоимости испарителей [1, 10 ].

Распределители затрат на тепловую энергию испарения являются наиболее трудоемкими приборами учета. Отдельная обслуживающая компания

обычно берет на себя ежегодную замену ампул для считывания показаний, расчет

индивидуального потребления и выставление счетов в течение нескольких месяцев в течение периода

вне отопительного сезона.

Точность и надежность распределителей затрат на тепло зависит от правильной установки.

Распределитель затрат на тепло должен быть прикреплен к поверхности так, чтобы он мог оперативно регистрировать выбросы тепла

и не мог быть временно отведен. Радиатор теплопередающий

Г.С. 143-151.42

Статья 9E.

Основные электрические счетчики и счетчики природного газа запрещены.

143-151,42. Запрещение контрольных счетчиков для электрических и обслуживание природного газа.

(a) С 1 сентября 1977 г. и после этой даты, чтобы каждый житель квартиры или другого индивидуального жилого помещения может быть несет ответственность за собственное сбережение электроэнергии и газа, он должен быть незаконно для любого нового жилого дома, как определено ниже, для обслуживания с помощью главного счетчика электроэнергии или природного газа. Каждый человек в жилом доме должно быть индивидуальное электрическое обслуживание с отдельной электрической счетчик и, если есть природный газ, индивидуальное газовое обслуживание с отдельный счетчик природного газа, обслуживание и счетчики которого должны быть на имя съемщик или другое лицо, проживающее в указанной квартире или другом жилом помещении.Нет поставщик электроэнергии или поставщик природного газа, будь то регулируемое коммунальное предприятие или муниципальная корпорация или членская электрическая корпорация, поставляющая указанное коммунальное предприятие услуги, должен подключить любой жилой дом к электроснабжению или естественному обслуживание газа через главный счетчик и указанный поставщик электроэнергии или природного газа обслуживает каждую указанную квартиру или жилое помещение отдельной службой и отдельный счетчик и выставляет счет и взимает плату с каждого отдельного жителя указанного отдельная квартира или жилой блок для указанной услуги электричества или природного газа. А новое жилое здание в настоящем разделе определяется как любое здание, разрешение на строительство которого выдается 1 сентября или после этой даты, 1977 г., который включает две или более квартиры или другие жилые единицы семейного типа. Однако при условии, что любой владелец или застройщик многоквартирного жилого дома здание, которое желает обеспечить центральное отопление или кондиционирование воздуха или центральное отопление вода из центральной печи, кондиционера или водонагревателя, включает солнечные батареи или другие конструкции, которые обеспечивают большую энергию сохранение, чем отдельное отопление, горячая вода или кондиционер для каждого жилую единицу, может подать заявку в Комиссию по коммунальным предприятиям Северной Каролины за утверждение указанной системы центрального отопления, кондиционирования или горячего водоснабжения, которое может включить центральный счетчик электроэнергии или газа, используемый в указанной центральной системе, и Коммунальная комиссия незамедлительно рассмотрит указанное заявление и утвердит это для таких центральных счетчиков, если указанная конструкция сохраняет энергию. Эта секция применяется к любой жилой единице, обычно арендуемой или сдаваемой в аренду на минимальный срок. от одного месяца и более, включая квартиры, кондоминиумы и таунхаусы, но не распространяется на отели, мотели, отели или мотели, которые были преобразованы в кондоминиумы, общежития, частные дома или дома престарелых, или дома для старший.

(b) Положения данного раздела, требующие, чтобы услуги и счетчики для каждой отдельной квартиры должны быть на имя наниматель или другое лицо, проживающее в квартире или другом жилом помещении, не имеет права применяются в любом из следующих обстоятельств:

(1) Коммунальная комиссия утвердила приложение под G.С. 62-110 (з).

(2) Арендатор и домовладелец договорились об аренде. что стоимость услуги электроснабжения или услуги природного газа или того и другого должна быть включены в арендные платежи, и услуга предоставляется на имя домовладелец. (1977, с. 792, с. 9; 2007-98, с. 1; 2011-252, с. 5; 2013-168, с. 1.)

Субсчетчики для сдачи в аренду | Alberta.ca

Обзор

Обычно домовладелец использует основной счетчик для измерения всего природного газа и электроэнергии, потребляемых всем многоквартирным домом.Он не измеряет сумму, используемую каждой арендуемой единицей.

Субметр измеряет природный газ и электричество для арендуемой единицы. Арендодатели могут установить субсчетчик для всех сдаваемых в аренду квартир в здании.

Эти счетчики показывают домовладельцу, сколько энергии потребляет каждый арендатор. Арендодатель может выставить счет каждому арендатору за собственное потребление.

Субметры:

  • помогают арендодателям справедливо и точно распределять расходы между арендаторами.
  • позволяет арендаторам оплачивать фактически потребляемую энергию
  • позволяют арендаторам воспользоваться собственными усилиями по энергосбережению
  • побуждает арендаторов сокращать расходы на электроэнергию и ее использование, что помогает окружающей среде.
  • переносить изменения цен на электроэнергию от арендодателя к арендатору

Для получения дополнительной информации ознакомьтесь с советом по субсчетчикам для сдаваемых в аренду единиц.

Поставщики энергии

Арендаторы, использующие субсчетчик, не могут выбрать своего поставщика энергии. Только клиенты, у которых есть основные счетчики коммунальных услуг (например, домовладельцы и коммерческие клиенты), могут выбирать, какого продавца они будут использовать.

Представляем субсчетчик

Субсчетчик может быть введен для помесячного арендатора только с его согласия. В случае помесячных арендаторов с коммунальными услугами в составе арендной платы домовладелец и арендатор могут договориться об использовании субсчетчика природного газа или электроэнергии.В этом случае арендатор несет ответственность за оплату коммунальных услуг отдельно от арендной платы.

Для арендатора с фиксированным сроком может быть введен субсчетчик после истечения срока аренды и заключения нового договора аренды. В это время у арендатора есть выбор.

Арендатор может:

  • соглашаются оплачивать коммунальные услуги отдельно от своей арендной платы
  • договориться о различных условиях со своим арендодателем
  • выберите аренду в другом месте

Сколько арендаторам придется платить

Счет за коммунальные услуги может выставить домовладелец или субметрическая компания.Оба они используют математическую формулу для расчета суммы, которую платит каждый арендатор. Арендаторы имеют право знать эту формулу и должны настаивать на том, чтобы она была в их договоре субметра.

Арендаторы могут увидеть, по каким тарифам другие жители Альберты платят за коммунальные услуги, сравнив цены на веб-сайте Управления по защите прав потребителей коммунальных услуг (UCA).

Депозиты и комиссии

Арендаторам может потребоваться внести залог за тепло, природный газ и / или электричество. Сумма депозита и то, как долго домовладелец или субметрическая компания будет удерживать его, должны быть указаны в договоре субметра.

Контракты на субметры часто включают административные сборы. Эти сборы применяются к каждому счету для возмещения стоимости оборудования и затрат, связанных со сбором данных и выставлением счетов.

Общей площади дома

Арендаторам следует спросить арендодателя, как оплачиваются коммунальные услуги в их здании. Практика будет варьироваться от одного домовладельца к другому.

Разрешение споров

Если арендаторы спорят со своим арендодателем по поводу счета за субметр, арендаторы должны сначала просмотреть свой договор субметра, а затем поговорить со своим арендодателем или компанией, занимающейся субсчетчиком.Мелкие проблемы часто можно легко решить.

Если проблема не решена, арендаторы могут позвонить в Управление защиты прав потребителей коммунальных предприятий (UCA) по бесплатному телефону 310-4822. УЦА может объяснить, как работают субсчетчики и как рассчитываются счета за субсчетчики.

Арендаторы также могут подать заявление в суд или в Службу разрешения споров, связанных с арендой жилых помещений, за гражданско-правовой защитой.

Контакт

Для связи с центром обслуживания клиентов:

Телефон: 780-427-4088 (в Альберте)
Бесплатный звонок: 1-877-427-4088
Электронная почта: [электронная почта защищена]

Модель на основе данных для прогнозирования тепловой нагрузки в зданиях, подключенных к централизованному теплоснабжению, с использованием интеллектуальных счетчиков тепла

https: // doi.org / 10.1016 / j.energy.2021.122318Получить права и контент

Основные моменты

Разработана управляемая данными модель для прогнозирования тепловой нагрузки зданий.

Используются реальные данные из 42 зданий, подключенных к централизованному теплоснабжению в Тарту.

Используются разные типологии зданий с разными профилями энергопотребления.

Настоящая модель применяется к почасовым и суточным данным.

R 2 для диапазона часовых данных от 0,47 до 0,95 и диапазона ежедневных данных от 0,70 до 0,99

Аннотация

Точное описание и прогнозирование тепловых нагрузок в зданиях, подключенных к централизованному теплоснабжению (DH) сеть имеет решающее значение для эффективной работы этих систем. Высокая изменчивость процесса производства тепла в сетях ЦО с низкими температурами подачи и обусловленная включением различных источников тепла увеличивает потребность в моделях прогнозирования спроса на тепло.В этом документе представлена ​​новая управляемая данными модель для характеристики и прогнозирования потребности в отоплении в зданиях, подключенных к сети ЦО.

Эта модель построена на так называемом Q-алгоритме и использует реальные данные с 42 интеллектуальных счетчиков электроэнергии, расположенных в 42 зданиях, подключенных к ЦТ в Тарту (Эстония). Эти счетчики предоставляют данные о потреблении тепла с периодичностью 1 час. Проанализированы профили тепловой нагрузки и предложена модель, основанная на методах контролируемой кластеризации в сочетании с множественной регрессией переменных.В модели используются четыре климатические переменные, включая температуру наружного воздуха, глобальное солнечное излучение, скорость и направление ветра, в сочетании с временными факторами и данными интеллектуальных счетчиков. Модель предназначена для развертывания на больших комплексах зданий и, следовательно, предназначена для прогнозирования тепловой нагрузки независимо от характеристик конструкции или конечного использования здания. Низкие вычислительные затраты, необходимые для этого алгоритма, позволяют интегрировать его в машины без особых требований из-за уравнений, управляющих моделью.

Модель, управляемая данными, оценивается как статистически, так и с инженерной или энергетической точки зрения. Значения R 2 от 0,70 до 0,99 получены для разрешения суточных данных, а значения R 2 до 0,95 — для разрешения почасовых данных. Почасовые результаты выглядят многообещающими для более чем 90% исследуемых зданий.

Ключевые слова

Прогнозирование нагрузки

Теплосчетчики

Модель, управляемая данными

Дом

Центральное отопление

Рекомендуемые статьиЦитирующие статьи (0)

© 2021 Авторы.Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

Измерение и подсчет: Руководство по управлению недвижимостью

В коммерческой недвижимости замеры — лучший способ получить больше информации о том, что происходит в вашем здании. Каждый проект оптимизации, от простого изменения графика отопления здания до капитального ремонта, с большей вероятностью будет успешным, если команда, стоящая за ним, будет иметь доступ к подробной информации о расходах на коммунальные услуги в здании от счетчиков и субметров.

Это руководство предназначено, чтобы рассказать вам все, что вам нужно знать о возможностях современных измерений и подсчетов. Благодаря действиям, основанным на подробном обзоре того, как коммунальные предприятия перемещаются по вашему зданию, можно значительно сократить их потребление в некоторых случаях и изменить необходимое использование, чтобы сократить эксплуатационные расходы в других. Счетчики других типов дают инженерам-строителям информацию о качестве воздуха в помещении арендатора, чтобы помочь сделать это пространство более комфортным и безопасным.С появлением технологии «Интернета вещей» расширенные измерения стали более доступными, открывая новые бизнес-приложения в коммерческой недвижимости.

Футляр для субметров

Прежде чем мы перейдем к тому, как могут быть установлены различные счетчики, мы должны обсудить, почему строительная бригада хотела бы иметь более совершенные счетчики, чем те, которые поставляются в стандартной комплектации с подключением к электросети. В каждом действующем коммерческом здании или комплексе должны быть установлены счетчики на уровне здания для доступа к коммунальной воде, газу и электричеству.Эти счетчики позволяют измерить потребление энергии для всей конструкции и часто снимаются один раз в месяц или реже.

Каждый новый счетчик позволяет глубже изучить работу вашего здания.

Установка счетчиков на одном или нескольких уровнях ниже счетчика на уровне здания (также называемых субметрами) дает вам более детальное представление о том, что происходит в вашем здании. Подсчетчик, установленный для каждого пространства арендатора, позволяет выставлять счет арендаторам за фактически потребляемые ресурсы, вместо того, чтобы делить общее потребление на площадь пола, что дает им стимул к экономии. Это также дает строительной группе поддержку, когда арендатор жалуется на счет, и упрощает отслеживание необычных всплесков потребления до их источников.

Подобно этому последнему пункту, субметры, устанавливаемые для мониторинга крупного строительного оборудования, такого как системы отопления, вентиляции и кондиционирования воздуха или градирни, гарантируют, что ваша команда заранее узнает о проблеме. Последний пункт особенно важен; миллионы долларов часто экономятся в день, потому что обнаруживается серьезная утечка или опасность пожара.

Типы счетчиков и область применения

Первым шагом к установке современных счетчиков по всему зданию является определение объема работ. Это включает инвентаризацию уровня детализации, которую требует строительная бригада, и оценка существующей инфраструктуры в здании. Если команда довольна текущим уровнем разрешения, которое отслеживается в здании — независимо от того, находится ли это разрешение на уровне здания или глубже, — тогда единственное, что нужно сделать, — это подключить существующие счетчики к беспроводному шлюзу. .Строительная бригада, ищущая более подробную информацию, может захотеть установить счетчики для измерения потребления арендаторами, для отслеживания энергии и воды, используемых большим оборудованием, или даже для отдельных пространств в более крупном блоке.

Когда необходимо установить новые счетчики, процесс оценки включает в себя выбор правильных счетчиков для использования в зависимости от измеряемых коммунальных услуг, стоимости и особенностей планировки здания. Ниже приведен краткий обзор параметров для каждой утилиты.

Электрический

Наиболее распространенный способ измерения электрического тока — использование трансформатора тока, обычно называемого ТТ.Трансформаторы тока состоят из проволочной петли, которая наматывается на устройство переменное количество раз. При подключении и размещении вокруг провода, по которому проходит переменный ток (первичный), это дает меньший, пропорциональный ток в петле провода (вторичный), который легче измерить с помощью электрического счетчика, такого как Emon или Rail 350.

CT используются для измерения тока на всех уровнях, от электросети до относительно небольших нагрузок в зданиях. Поскольку ток во вторичной обмотке пропорционален току в первичной обмотке и количеству «витков», намотанных вокруг устройства, трансформаторы тока могут быть очень большими или очень маленькими, в зависимости от того, для чего они предназначены.В некоторых промышленных условиях отдельные компоненты машины могут измеряться с помощью собственного трансформатора тока. В коммерческом здании часто проводятся измерения на отдельных этажах, площадях арендаторов и важном строительном оборудовании.

Вода, газ и пар

Существует три основных варианта измерения расхода: поточные расходомеры, встраиваемые расходомеры и ультразвуковые расходомеры. В первых двух категориях есть несколько вариантов для каждого типа утилит. Например, наиболее распространенным проточным газовым счетчиком является диафрагменный счетчик, который направляет поток газа с помощью внутренних клапанов и камер, но есть также роторные счетчики и диафрагмы для других ситуаций. У пара больше всего возможностей, поскольку его можно измерить напрямую или можно измерить конденсат, образующийся при паровом охлаждении.

Проточные счетчики являются наиболее доступным типом счетчиков для небольших труб, но, как правило, их сложнее всего установить. Как следует из названия, этот тип счетчика устанавливается на одной линии с водопроводной трубой, а это означает, что во время установки необходимо перекрыть поток в системе водоснабжения. Затем необходимо удалить часть трубы и заменить ее на счетчик.Когда вода, газ или пар снова включаются, они проходят через счетчик и измеряются. Проточные расходомеры также довольно дороги для труб диаметром более 3 дюймов.

Проточный расходомер

Погружные расходомеры представляют собой небольшие стержни, которые вставляются в трубу через отверстие и удерживаются на месте с помощью седла. Поскольку им нужно только небольшое отверстие, поток можно оставить включенным, а стержень можно вставить (быстро) в процессе, называемом «горячей врезкой». По сравнению с ультразвуковым измерителем, для врезных измерителей требуется только небольшой участок трубы (хотя им нужно больше, чем линейные измерители).Внутри стержня может быть небольшая турбина, которая измеряет расход, или это может полагаться на более сложную технику.

Ультразвуковые расходомеры

обычно дороже, чем расходомеры других типов, но их значительно проще установить. В тех случаях, когда они возможны, это обычно делает их наиболее экономически выгодным вариантом в целом. Они состоят из двух полос, которые находятся на заданном расстоянии друг от друга, и центрального дисплея. Полосы посылают друг другу ультразвуковые импульсы и рассчитывают поток через трубу, измеряя скорость каждого импульса.Обратной стороной ультразвуковых расходомеров является то, что для них обычно требуется прямой участок трубы, диаметр которого составляет 20x перед первой полосой и от 10x до 20x диаметра после второй полосы, что не всегда доступно.

ОВК

Для измерения количества энергии HVAC, поступающей в несколько мест в здании из одного блока, обычно требуется измеритель BTU, который состоит из расходомера и двух датчиков температуры. Расходомер измеряет скорость потока рабочего вещества — часто воды — а датчики температуры измеряют тепло в рабочем веществе, когда оно входит в жилое пространство и покидает его.

Для измерения HVAC требуется несколько счетчиков.

Зная плотность рабочего вещества, удельную теплоемкость и данные, полученные с датчиков выше, количество энергии, потребляемой в процессе теплообмена, можно рассчитать по следующей формуле:

Где: Q = теплообмен, V = объем, Cp = удельная теплоемкость, ρ = плотность, Tsupply = температура на входе и Treturn = температура на выходе.

Сбор данных со счетчиков

Иметь эти данные не очень хорошо, если у вас нет эффективного способа доступа к ним.Во многих зданиях инженеры по-прежнему должны выполнять знакомый ежемесячный обряд обхода каждого метра в здании с планшетом в руке, записывая числа на внешней стороне каждой коробки. Этот процесс занимает много времени и чрезвычайно подвержен ошибкам. В частности, подход с использованием буфера обмена уязвим для систематических ошибок, которые могут привести к значительным потерям, особенно когда задействованы множители.

К счастью, есть современные решения этой проблемы, которые полностью обходят долгую прогулку с буфером обмена.

Многие счетчики имеют импульсный режим, что означает, что они преобразуют свои данные в цифровые импульсы для вывода. Например, импульсный электросчетчик может быть настроен на отправку импульса на каждый киловатт-час, который проходит через провод, который он измеряет. Компьютер, считывающий импульсы, знает, что если за час считывается 20 импульсов, здание за это время потребляет 20 кВтч. Затем эти импульсы можно направить на цифровой шлюз, который отправляет их через Интернет на компьютер, ожидающий их интерпретации.

Более современные счетчики могут использовать протокол связи, такой как Modbus, для передачи информации вместо импульсов. Такой подход более надежен и позволяет передавать более подробную информацию, чем просто данные о потреблении.

Помните это?

Коммунальные предприятия иногда предоставляют клиентам доступ к «интервальным» данным в режиме онлайн. Это данные о потреблении коммунальных услуг, которые предоставляются с регулярной задержкой — часто около суток. Это довольно просто, особенно потому, что утилита обычно учитывает только данные на уровне здания, но может быть полезна для отслеживания потребления в сравнении с целевыми показателями в течение месяца.

Данные в реальном времени еще более полезны. Большинство современных систем управления энергопотреблением получают данные со счетчиков и передают их через Интернет в облако. Там это может быть представлено в самых последних деталях. Это позволяет делать такие вещи, как отправка предупреждений, когда что-то работает ненормально, расследование всплесков использования, когда они происходят, или внесение корректировок в операции в режиме реального времени.

Просмотр и анализ данных счетчика

Получение данных из счетчиков — это только половина дела.Представление этих данных интуитивно понятным способом, ведущим к практическому анализу, — по крайней мере, такая же сложная техническая задача.

Современные системы управления энергопотреблением обычно используют цифровую платформу для представления данных, которые они собирают со счетчиков и субметров. Самая простая визуализация — это энергетическая кривая, которая представляет собой форму потребления энергии зданием в течение одного дня. Идеальная энергетическая кривая для стандартного офиса должна быстро расти утром с низкой базовой нагрузки, оставаться относительно ровной в течение рабочего дня и возвращаться к базовой нагрузке в нерабочее время.На практике есть некоторые общие отклонения от этой кривой, которые являются хорошими целями для проектов повышения эффективности. Использование других утилит часто происходит по аналогичной схеме.

Панель Aquicore Dashboard

Еще один базовый инструмент — это отслеживание бюджета, которое сопоставляет ваше потребление с вашим бюджетом на ежемесячной, квартальной или годовой основе.

Следующим шагом будет расшифровка данных о вашем здании, чтобы получить ценную информацию, на которую вы можете действовать. Именно здесь на помощь приходит аналитика данных, и именно здесь системы управления энергопотреблением более высокого уровня выделяются среди конкурентов.

Применение аналитики данных к данным о потреблении коммунальных услуг создает мощные инструменты, такие как нормализация погоды, которая объединяет прогнозы погоды с историческими данными о том, как ваше здание работает в различных условиях, чтобы предсказать диапазон, в котором оно будет работать сегодня. Это устанавливает потребление коммунальных услуг в вашем здании в контексте; средняя кривая энергии в идеальный день может означать, что блоки HVAC работают больше, чем должны, например, но кривая немного выше средней в особенно жаркий день все же может свидетельствовать об эффективном использовании энергии.Анализ одних и тех же данных может также помочь системе управления энергопотреблением рекомендовать время запуска и остановки, которое соответствует конкретным потребностям вашего здания с учетом погоды дня, помогая вашей команде сокращать расходы на электроэнергию каждый день.

Будущее измерений

Со временем будут представлены новые и более совершенные измерительные технологии. Мы уже видим счетчики, которые измеряют новые переменные, такие как CO2 и другие показатели качества воздуха, внедряются в здания по мере снижения затрат.Хотя датчики окружающей среды не помогут создать команды для снижения затрат на коммунальные услуги, некоторые арендаторы считают их ценными для повышения производительности, которому они способствуют. Низкое качество воздуха связано с более низкой производительностью сотрудников и большим количеством больничных.

Засыпаете на встрече? CO2 может быть виновником.

Традиционные счетчики также совершенствуются и становятся более доступными, а это означает, что станут доступны более выгодные варианты использования. Например, в настоящее время подсчет в основном ограничивается важными элементами строительного оборудования и большими (обычно коммерческими) помещениями арендаторов.Это не техническая проблема — подсчет, как правило, слишком дорого обходится для небольших помещений. По мере того, как счетчики становятся более доступными, разрешение, с которым команды могут управлять своей недвижимостью, будет увеличиваться.

Немного дальше, но потенциально более полезными в долгосрочной перспективе являются достижения в области аналитики, которые могут позволить алгоритмам автоматически вносить оперативные изменения в здания на основе данных счетчиков. По мере совершенствования алгоритмов компьютеру будет доверяться все больше и больше шагов.В конце концов, здания могут превратиться в замкнутый цикл, позволяющий их человеческим командам сосредоточиться на ремонте, обслуживании и отношениях с арендаторами, в то время как использование коммунальных услуг оптимизируется с помощью компьютера.

Утверждение в Канаде: ультразвуковой счетчик тепловой энергии

MILWAUKEE — Badger Meter, ведущий мировой разработчик и производитель решений для измерения расхода, управления и связи, объявил о своем ультразвуковом счетчике тепловой энергии Dynasonics ® UHC100, который является одним из первых приборов, получивших новое одобрение Canada Weights and Measures для использования в жидкостях. системы отопления и охлаждения в Канаде.

Счетчик UHC100 удовлетворяет потребности в точных измерениях учета тепловой энергии в соответствии со строгими отраслевыми стандартами. Выступая в качестве системы учета тепловой энергии, он рассчитывает количество энергии (гигаджоули, килограммы или мегаватт-часы) путем измерения количества жидкости, протекающей через датчик потока в заданный период времени, и температуры жидкости в положениях подачи и возврата. системы, чтобы получить разницу температур.

Счетчик UHC100 уже получил одобрение Директивы по измерительным приборам (MID) на соответствие стандарту EN1434, 2014/32 / EC для счетчиков тепла и их компонентов в Европейском Союзе (ЕС).Этот стандарт устанавливает общие требования к измерительным приборам, используемым для измерения тепла, которое в контуре теплообмена поглощается или отводится жидкостью, называемой теплопередающей жидкостью. Счетчик тепловой энергии показывает количество тепла в юридических единицах.

Эта новая сертификация позволит Badger Meter удовлетворить потребности канадских конечных пользователей, ищущих эффективное решение для измерения энергии отопления и охлаждения в рамках приложений автоматизации зданий и подсчетов арендаторов.

«Мы рады получить одобрение Канады весов и мер на наш ультразвуковой счетчик тепловой энергии, который позволит нам обслуживать более широкий круг клиентов на растущем канадском рынке», — сказала Шерил Адес Анспах. «Измеритель UHC100 был разработан, чтобы помочь конечным пользователям получать наиболее точные измерения тепловой энергии в компактном корпусе».

Счетчик UHC100 может использоваться с решениями для нагрева / охлаждения воды в центрально отапливаемых или охлаждаемых помещениях, таких как жилые дома или здания.В устройстве имеется:

  • Нет движущихся частей, которые со временем изнашиваются или деформируются
  • Нет требований к прямому проходу
  • Высокая точность
  • Широкий диапазон измерений
  • Легкость монтажа в любом монтажном положении

С импульсным выходом для использования с номинальным расходом 0,6… 10 м³ / час, варианты концевых фитингов включают ½, ¾, 1 и 1– ½ дюйма NPT для труб ASME / ANSI.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
