Как сделать ветрогенератор своими руками: видео, схема, фото
С давних пор человечество использует силу ветра в своих целях. Ветряные мельницы, парусные корабли знакомы многим, про них пишут в книгах и снимают исторические фильмы. В наше время ветряной электрогенератор не потерял свою актуальность, т.к. с его помощью можно получить бесплатное электричество на даче, которое может пригодиться, если отключат свет. Поговорим о самодельных ветряках, которые можно собрать из подручных материалов и доступных деталей с минимумом затрат. Для вас мы предоставили одну подробную инструкцию с картинками, а также видео идеи еще нескольких вариантов сборки. Итак, давайте рассмотрим, как сделать ветрогенератор своими руками в домашних условиях.
Инструкция по сборке
Существуют несколько типов ветряных установок, а именно – горизонтальный, вертикальный и турбина. У них есть принципиальные различия, свои плюсы и минусы. Однако принцип работы всех ветрогенераторов одинаков — энергия ветра преобразуется в электрическую и накапливается в аккумуляторах, а уже с них уходит на нужды человека. Самый распространенный вид — это горизонтальный.
Он знаком и узнаваем. Преимущество горизонтального ветрогенератора — более высокий КПД по сравнению с другими, так как лопасти ветряка всегда находятся под действием воздушного потока. К недостаткам можно отнести высокое требование к ветру – он должен быть сильнее 5 метров в секунду. Этот тип ветряка сделать проще всего, поэтому его часто берут за основу домашние мастера.
Если вы решили попробовать свои силы в сборке ветрогенератора своими руками, вот несколько рекомендаций.
Начинать нужно с генератора — это сердце системы, от его параметров будет зависеть конструкция винтового узла. Для этого подойдут автомобильные генераторы отечественного и импортного производства, есть сведения о использовании шаговых двигателей от принтеров или прочей оргтехники. Велосипедное мотор-колесо также можно использовать, чтобы самому сделать ветряк для получения электричества. В целом, может подойти практический любой мотор или генератор, однако его обязательно необходимо проверить на эффективность.
Определившись с преобразователем энергии, нужно собрать редукторный узел для повышения оборотов на валу генератора. Один оборот пропеллера должен равняться 4-5 оборотам на валу генераторного узла. Однако эти параметры подбираются индивидуально, исходя из мощности и особенностей вашего генератора и лопастного узла. В качестве редуктора может выступать деталь от болгарки или система ремней и роликов.
Многие думают, что чем больше лопастей, тем лучше. Это не совсем верно. Нам нужны большие обороты, а много винтов создают большее сопротивление ветру, так как изготавливаем мы их в домашних условиях, в результате чего в какой-то момент набегающий поток тормозит винт и КПД установки падает. Вы можете использовать двухлопастной винт. Такой пропеллер при нормальном ветре может раскрутиться более 1000 оборотов в минуту. Сделать лопасти самодельного ветрогенератора можно из подручных средств — от фанеры и оцинковки, до пластика от водопроводных труб (как на фото ниже). Главное условие – материал должен быть легким и прочным.
Легкий винт повысит КПД ветряка и чувствительность к воздушному потоку. Не забудьте сбалансировать воздушное колесо и убрать неровности, иначе во время работы генератора будете слушать завывание и вой, а вибрации приведут к быстрому износу деталей.
Следующий важный элемент, это хвост. Он будет держать колесо в потоке ветра, и поворачивать конструкцию в случае изменения его направления.
Делать токосъемник или нет, решать вам. Это усложнит конструкцию, однако избавит от частых скручиваний провода, что чревато обрывами кабеля. Конечно, при его отсутствии вам придется иногда самостоятельно раскручивать провод. Во время пробного запуска ветрогенератора не забудьте о технике безопасности, крутящиеся лопасти представляют большую опасность.
Настроенный и сбалансированный ветряк устанавливают на мачту, высотой не ниже 7 метров от земли, закрепленную распорными тросами. Далее не менее важный узел — накопительный аккумулятор. Чаще всего используют автомобильный кислотный аккумулятор. Подключать выход самодельного ветрогенератора непосредственно к батарее нельзя, это нужно сделать через реле зарядки или контроллер, который можно собрать самому или же приобрести готовый.
Принцип работы реле сводится к контролю за зарядом и нагрузкой. В случае полного заряда батареи, оно переключает генератор и аккумулятор на нагрузочный балласт, система стремится всегда быть заряженной, не допуская перезаряда, и не оставляет генератор без нагрузки. Ветряк без нагрузки может достаточно сильно раскрутиться и повредить выработанным потенциалом изоляцию в обмотках. К тому же высокие обороты могут стать причиной механического разрушения элементов ветряного генератора. Далее стоит преобразователь напряжения с 12 на 220 вольт 50 Гц для подключения бытовых приборов.
Сейчас в интернете полно схем и чертежей, где мастера показывают, как сделать ветрогенератор на мощных магнитах самостоятельно. Настолько ли они эффективны, как обещают – вопрос спорный. Но попробовать собрать ветряную электрогенерирующую установку для дома стоит, а потом решить, как ее улучшить. Важно получить опыт и тогда уже можно замахнуться на более серьезный аппарат. Свобода и многообразие самодельных ветряков настолько обширна, а элементная база разнообразна, что нет смысла описывать их все, основной смысл остался тем же — поток ветра раскручивает винт, редуктор повышает обороты вала, генератор выдает напряжение, далее контроллер держит уровень заряда на аккумуляторе, а с него уже идет отбор энергии для различных нужд. Вот по такому принципу можно сделать ветрогенератор своими руками в домашних условиях. Надеемся, наша подробная инструкция с фото примерами разъяснила вам, как изготовить подходящую модель ветряка для дома или дачи. Также рекомендуем ознакомиться с мастер-классами по сборке самодельного устройства в видео формате.
Наглядные видеоуроки
Чтобы легко сделать ветрогенератор для получения электричества в домашних условиях, рекомендуем ознакомиться с готовыми идеями на видео примерах:
Вот мы и предоставили все наиболее простые и доступные идеи сборки самодельного ветряка. Как вы видите, некоторые модели устройств сможет легко изготовить даже ребенок. Существует множество других вариантов самоделок: на мощных магнитах, со сложными лопастями и т.д. Эти конструкции стоит повторять только при наличии некоторого опыта в этом деле, начинать следует с простых схем. Если вы хотите сделать ветрогенератор, чтобы он работал и использовался по назначению, действуйте согласно предоставленной нами инструкции. Если у вас остались вопросы – оставляйте их в комментариях.
Будет интересно прочитать:
samelectrik.ru
Аксиальный ветряк из подручных материалов
Наткнулся на интересный блог по альтернативке. Автор сайта делится своими самоделками. В этой статье приведу процесс создания аксиального ветряка. Вся стилистика и нюансы автора сохранены.
Раньше у меня уже были попытки изготовления самодельного ветрогенератора, но тогда это были просто эксперименты чтобы понять и посмотреть как это все работает. Первые поделки были в 2001 и 2002 годах, но потом эта тема была благополучно заброшена, а все детали от ветрогенераторов со временем были утрачены или проданы.
Теперь мне захотелось сделать более качественный и надежный ветрогенератор из подручных материалов. Мне не нужна была большая мощность и много энергии. Но хотелось иметь надежный ветрогенератор чтобы на обычном ветру он стабильно вырабатывал 30-40 ватт/ч электроэнергии.
От старых ветрогенераторов у меня сохранились 10 катушек, там намотано примерно по 60 витков проводом 1.5мм. Эти катушки я решил применить для этого генератора. После недолгих поисков дешевых магнитов их удалось приобрести всего по 1,5$ за штуку, в количестве 20шт. Генератор будет однофазный, 10 катушек и на каждую катушку по два магнита на дисках ротора.

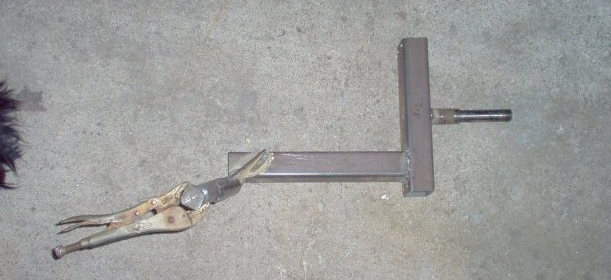

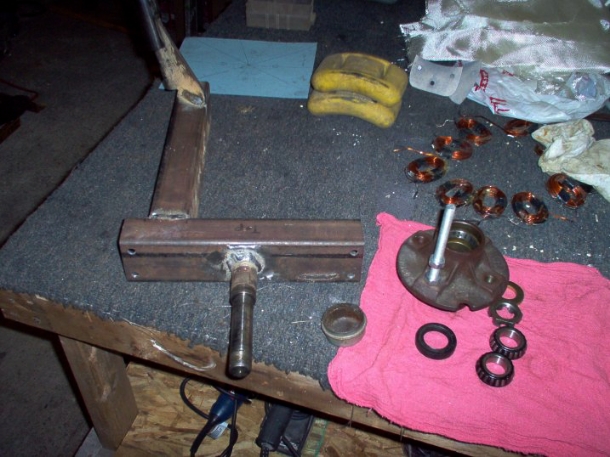

Изготовление ветрогенератора начал с рамы, так сказать основы ветрогенератора. Ветряк решил сделать как и все по классической схеме со складывающимся хвостом. Нашел у себя куски профильной трубы из которой сварил раму со смещением ветроголовки относительно поворотной оси. От старого прицепа нашел ступицу, которую применил. Просверлил отверстие и вставил вал оси, далее приварил с обоих сторон.
Далее на фото можно видеть как сделано крепление для хвоста и на сколько смещена от центра ось вращения генератора. Ось генератора приварена не совсем горизонтально. Я ее немного задрал в верх, примерно на 2-3 градуса, это чтобы лопасти были подальше от мачты, ведь при сильном ветре они сильно прогибаются и могут побиться о мачту.
Штырь для хвоста приварен под углом 45 градусов относительно оси вращения винта, по вертикали отклонение на 20 градусов. Потом готовый хвост просто одевается на этот штырь. Когда ветрогенератор на ветру, то хвост смотрит в сторону, так-как ось вращения винта смещена от центра, таким образом достигается баланс, но если ветер становился сильнее, то винт уходит в сторону и хвост складывается. Обычно трудно точно рассчитать хвост, его лучше потом подогнать под нужный ветер смотря когда он начинает складываться. Площадь хвоста должна быть 20% от ометаемой площади винта.

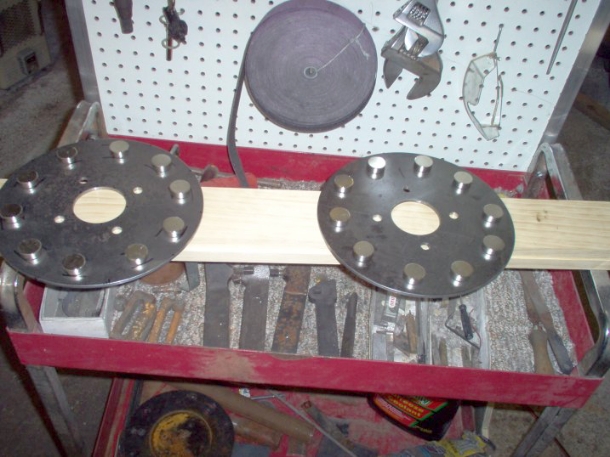

Далее из металла были выточены два диска будущего ротора под магниты. Для дисков я вырезал две восьмиугольные заготовки, которые отнес к своим знакомым и они их них выточили мне на токарном станке два диска. Потом на дисках были размечены и просверлены отверстия для крепления.
Статор изготавливался тоже уже по отработанной всеми схеме. Из фанеры вырезается заготовка, потом кладутся и спаиваются катушки между собой. Если вы делаете как я, однофазный генератор, то катушки между собой соединяются так, конец первой с концом второй катушки, а начало второй с началом третьей , и конец третьей с концом четвертой и т.д. Если перепутать соединение катушек, то генератор работать не будет. Для трехфазного катушки в фазах соединяются в одном направлении, то-есть все катушки каждой из трех фаз конец с началом.

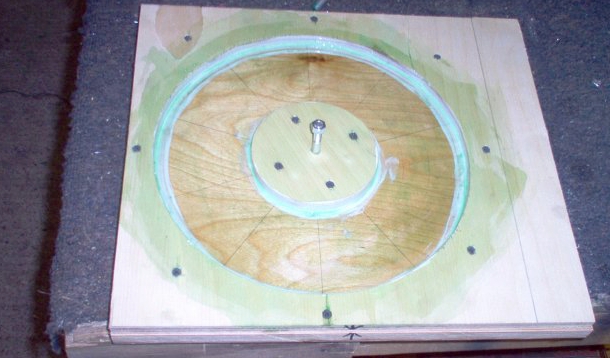

Вот моя заготовка для заливки статора, стыки и всю форму я промазал клеем ПВА, просто под рукой не оказалось ничего другого. Лучше форму смазывать например вазелином, жиром, воском, в общем тем что не позволит полиэфирной смоле прилипнуть к форме, иначе потом будет трудно выковырять статор из формы.

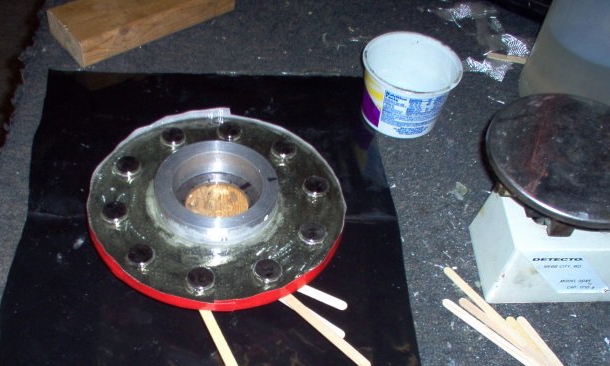

Чтобы катушки не куда не сдвинулись я их закрепил на красный скотч, потом аккуратно залил приготовленную смолу и сверху притянул крышкой, которая у меня осталась после вырезания круга в фанере под статор.

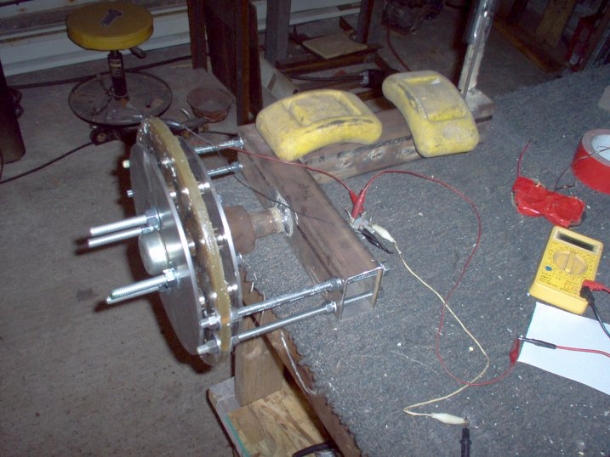

Как смола полностью отвердела я извлек статор и сразу решил собрать генератор и проверить что получилось. Сначала покрутил руками без диодного моста, удалось руками раскрутить генератор до 15 вольт. Результат осень обрадовал, потом собрал диодный мост и уже измерения делал по постоянному току. От руки до 15 вольт так-же, ток короткого замыкания от руки до 5А, генератор сильно сопротивляется, но результат превзошел все ожидания и оказался мощнее.
Пробовал крутить руками и заряжать аккумулятор, удалось получить ток зарядки до 1.1А, это где то при 300об/м, значит на ветру будет гораздо больше так-как винт легко должен раскручивается до 1000 об/м при наличие хорошего ветра.
Так-же чтобы магниты не по-отлетали с дисков я их тоже залил, но уже эпоксидной смолой. Чтобы было хорошее сцепление смолы с металлом диски были еще раз зачищены. Магниты на дисках должны чередоваться полюсами, и два диска должны притягиваться, то-есть магниты на дисках на против друг друга должны быть противоположными полюсами и притягиваться.
Лопасти изготовил из сосновой доски, решил сделать на этот раз быстроходные лопасти. Ранее я делал и ставил на свои ветряки много лопастей с большими углами относительно ветра. У них получался большой крутящий момент, но очень маленькие обороты. Теперь я сделал три лопасти с углом всего 3 градуса. У них низкий стартовый момент, но он не важен так как генератор не имеет залипаний и легко начинает вращаться. Зато у лопастей большая быстроходность, это значит что генератор будет крутится на больших оборотах.

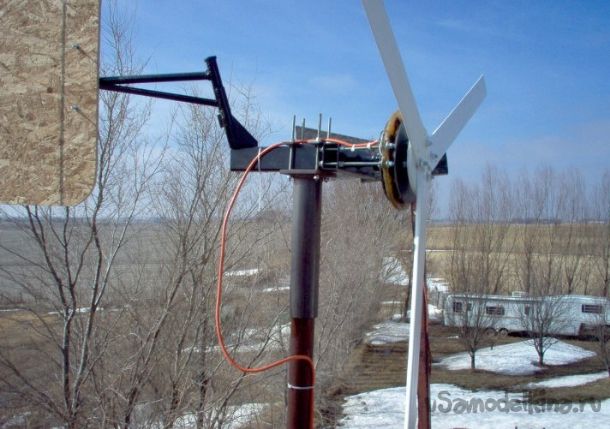

Вот ветрогенератор уже наконец собран и установлен на мачту. Как видно на фото труба одета на трубу, это самый простой вариант. Провод пустил снаружи без всяких токосьемных колец. Потом пущу его внутри трубы. После установки сразу-же подсоединил ветрогенератор напрямую к аккумулятору через амперметр. Ветер в этот день был небольшой и ток зарядки доходил до 5А. Но потом ветер стал сильней и ток бывало переваливал за 10А.

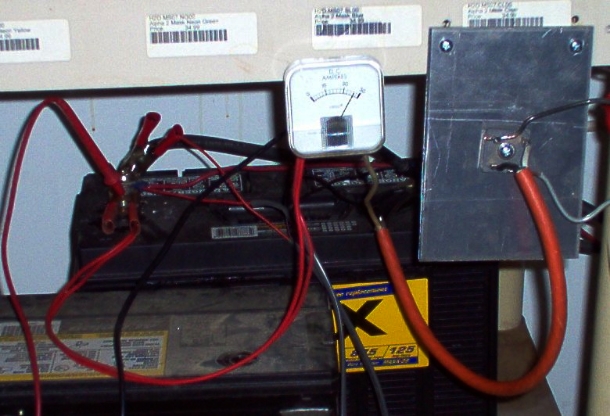

Нашел новый амперметр со шкалой до 30А, в сильные порывы ветра стрелка отклонялась практически до конца. Ниже как-раз запечетлен момент когда ток зарядки составил 28А. Ток может быть значительно больше, но срабатывает защита от сильного ветра и винт отворачивается от него и сбрасывает мощность и обороты.
Конструкция крепкая и можно защиту сделать на срабатывание на более сильных ветрах, но провод катушек тонковат и будет сильно греться, поэтому лучше так не делать чтобы не перегрелся статор и не расплавился лак в катушках и смола.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
виды ветряков, обслуживание, выбор лопастей и генератора, мощные модели и парусники
Возрастание потребностей населения в электроэнергии вынуждает изыскивать дополнительные возможности. Действующие электростанции обеспечивают потребителей только в пределах доступности, жители отдаленных и труднодоступных регионов зачастую лишены возможности подключения к сетевым ресурсам.
Решением проблемы становятся местные генераторы, действующие на бензине или дизельном топливе. Они требуют постоянных расходов, запаса топлива, запчастей. Альтернативой становятся ветрогенераторы, имеющие массу преимуществ перед традиционными источниками энергии.
Законность установки ветрогенератора
Частные ветрогенераторы мощностью до 1 кВт приравниваются к бытовым электроустановкам, поэтому каких-либо разрешений или документов на право использования не требуется. Однако, возможны сложности другого порядка. Например, установка, создающая шум, способна доставлять неприятные ощущения для соседей.
Возможны различные местные нормативы на использование ветроустановок, о которых следует узнать заранее, чтобы не оказаться в неприятной ситуации. Например, существуют ограничения по высоте мачты (до 15 м) или иные требования.
Какой нужен генератор?
Генератор — основное устройство комплекса, непосредственно вырабатывающее электроток. Его мощность определяет параметры всей установки. Выбор генератора производится путем подсчета мощности всех потребителей в доме или на участке. Суммарная мощность увеличивается на 15-20 %, а иногда и больше. Это необходимо на случай возникновения непредвиденных обстоятельств, появления в доме новых устройств.
Выбор по ветру
Ветер — источник энергии. Он достается бесплатно, но не всегда имеется в наличии. Прежде, чем приобретать или строить ветряк, следует подробно ознакомиться с метеорологической ситуацией в регионе. Важно выяснить направления, преобладающие скорости ветра, частоту и силу шквальных порывов, ураганных проявлений. Эти знания позволят определиться с типом ветряка, условиями работы оборудования и потребностями в защите.
Россия имеет преимущественно слабые и средние ветра в большинстве регионов, но для отдаленных или труднодоступных районов нередки более мощные атмосферные проявления, требующие от пользователя обладания полной информацией по силе и направлению потоков.
О безопасности
Вопрос безопасности использования ветрогенератора непрост. Лопасти ветряка при высоких скоростях и больших размерах способны причинить серьезные травмы, вплоть до летального исхода. Кроме того, высокие мачты опасны при возникновении сильного ветра, поскольку могут опрокинуться на жилые дома, людей, оказавшихся поблизости, причинить вред имуществу или постройкам.
При этом, большинство противников ветроэнергетики находят проблемы не там, где они есть. Существует масса утверждений о вреде устройств:
- наличие шума
- вибрация
- мерцающая тень, способствующая нервно-психическим расстройствам
- магнитный фон
- помехи радио- и телевизионным приемникам
- непереносимость установок животными, опасность для птиц
Большинство из этих утверждений — следствие надуманных противниками автономных источников питания аргументов. Они имеют место, но величина проблем настолько не соответствует действительности, что эти проблемы попросту не заслуживают времени на обсуждение. Если ветрогенераторы и представляют опасность, то лишь для представителей ресурсоснабжающих компаний, не желающих терять клиентов.
Тем не менее, мощные промышленные установки, использующиеся в составе крупных электростанций, способны создавать неудобства для жителей, что доказано в американском суде. Ветряки продуцировали инфразвук, вызывавший расстройства здоровья у индейцев, живших в резервации на расстоянии 200 км. Однако, учитывая размеры и мощность частного ветряка, говорить о вреде от него незачем.
Вертикалки

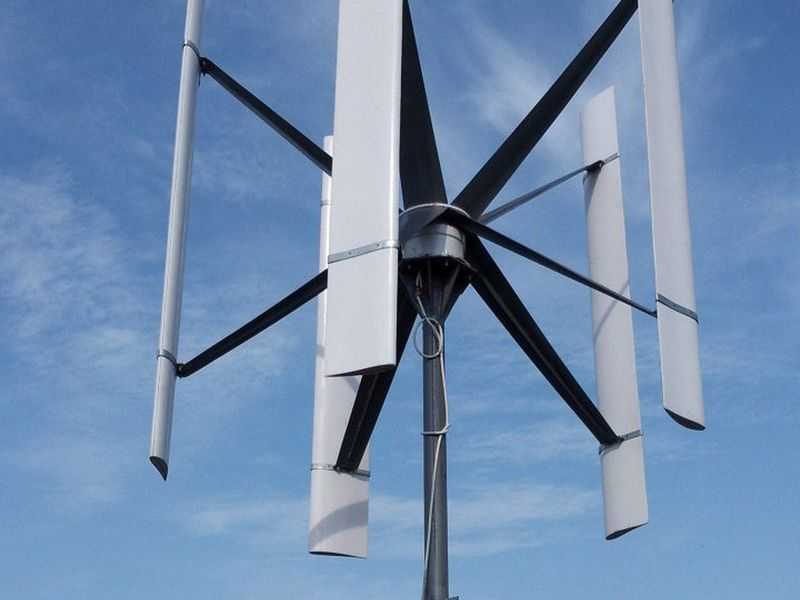

Ветряки с вертикальной осью вращения являются наиболее подходящей для самостоятельного изготовления группой устройств. Они имеют простую, понятную конструкцию. Не нуждаются в большом количестве узлов вращения, нетребовательны к направлению ветра. Возможности этой группы породили большое количество вариантов конструкции, некоторые из которых следует рассмотреть подробнее.
ВС

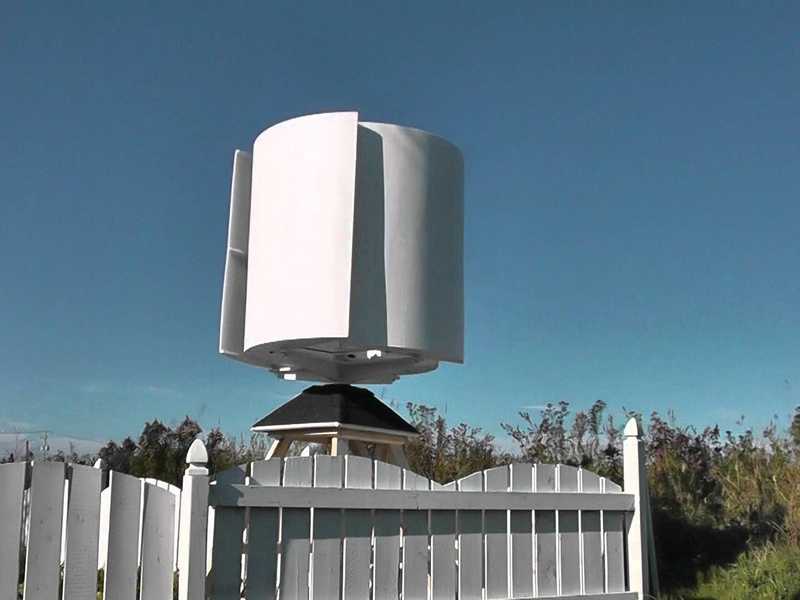

Ветрогенератор Савониуса — одна из наиболее старых разработок, увидевших свет в 20-х годах прошлого столетия. Устройство состоит из двух лопастей достаточно большой площади, изогнутых в продольном направлении. В поперечном сечении они напоминают латинскую букву S. При этом, они слегка сдвинуты друг к другу, несколько перекрывая рабочие стороны.
При воздействии потока ветра одна из лопастей получает усилие на рабочую часть, а вторая — на обратную сторону. Форма лопасти способствует рассечению потока, часть которого уходит в сторону, а другая часть соскальзывает на рабочую поверхность второй лопасти, увеличивая вращающий момент.
На основе конструкции Савониуса разработано множество моделей ветряков с увеличенным количеством лопастей, большей эффективностью и чувствительностью к слабым ветрам.
Дарье
Конструкция Дарье была предложена почти одновременно с ротором Савониуса. Ее основа — лопасти, имеющие форму крыла самолета и расположенные вертикально по касательной к окружности вращения. Требуется нечетное число лопастей, иначе возникнет чрезмерно высокое уравновешивающее усилие. Подъемная сила лопастей способствует возникновению высокой скорости вращения, превышающей этот показатель в 3-4 раза по сравнению с ротором Савониуса.
Математического описания работы устройства до сих пор не имеется, но разработки, выполненные на основе конструкции, существуют и постоянно пополняются. Существует большое количество моделей частных ветрогенераторов с мощностью, достаточной для обеспечения небольшого дома.
Ортогонал
Ортогональные конструкции являются наиболее эффективными из всех базовых моделей вертикальных ветряков. Они обладают высокими скоростями, чувствительностью, производительностью. Конструкция состоит из нескольких лопастей (обычно три и больше), расположенных на некотором расстоянии от оси параллельно ей. Рассмотренный выше ротор Дарье — один из представителей ортогональных устройств. К недостаткам можно отнести высокие нагрузки на узел вращения, способствующие быстрому выходу из строя движущихся деталей.
Геликоид
Геликоидные конструкции созданы на основе базовой модели ортогонального типа, но со значительными изменениями геометрии лопастей. Они изогнуты по окружности вращения, получив форму, приближенную к спиральной. В результате достигается значительная стабилизация вращения, снижается износ движущихся элементов, конструкция в целом приобретает долговечность, прочность и надежность.
Более плавный режим вращения обеспечивает равномерную выработку электрического тока, что позволяет использовать устройства для прямого питания некоторых потребителей (осветительных устройств, насосов и т.д.). Для самостоятельного изготовления конструкция представляет достаточно трудную задачу из-за сложной геометрической формы лопастей.
Бочка-загребушка
Это — «народное» название многолопастного карусельного (вертикального) ветрогенератора. Устройство имеет хороший баланс, эффективно захватывает поток ветра, низкий уровень шума. Для желающих попробовать силы в изготовлении ветряк своими руками этот вариант конструкции рекомендуется как один из базовых типов конструкции. Лопасти делаются из листовой оцинкованной стали, разрезанных вдоль бочек или иного подручного материала.
Каркас — сваривается из металлического профиля — уголка, трубы и т.п. Особенность устройства в его неуязвимости для сильных порывов ветра — вокруг крыльчатки при усилении потока образуется вихревой кокон, препятствующий проникновению ветра внутрь крыльчатки. Поток просто обтекает устройство, как трубу.
Ветрогенератор Ленца
Особенность конструкции Ленца состоит в использовании вместо подшипников сильных неодимовых магнитов. Они удерживают узел вращения в «подвешенном» состоянии, что обеспечивает легкость вращения. Отсутствие трения способствует высокой долговечности оборудования. Показатели весьма впечатляющие — старт вращения происходит при скорости ветра от 0,17 м/с, а на номинальную производительность ветряк выходит уже при 3,4 м/с.
Ротор Бирюкова
Изобретение Бирюкова появилось в 60-х годах прошлого века. Особенностью конструкции является устройство ротора, имеющего два «этажа» с разным строение лопастей. КПД ветряка, заявленный изобретателем, составляет 46 %, что для подобных устройств вертикального типа весьма привлекательно.
Ротор стартует как обычное устройство Савониуса, но при наборе скорости образуется воздушная подушка из завихрений, изменяющая профиль крыльчатки на более выгодный при данном режиме вращения. Усиление ветра способствует образованию вихревого кокона, который заставляет поток обтекать его словно монолитную преграду.
Лопастники
Ветряки с горизонтальной осью вращения имеют большую эффективность, так как энергия потока ветра используется только на рабочих поверхностях, не контактируя с обратными сторонами лопастей. При этом, критически важно наличие устройства, автоматически устанавливающего для ветряка направление по ветру. Обычный вариант — свободно вращающийся вокруг вертикальной оси ветряк и хвостовой стабилизатор как у самолета.
Лопасти
Лопасти горизонтального ветряка являются основным элементом крыльчатки, принимающим поток и преобразующим его во вращательное движение. Эффективность работы обусловлена конструкцией и размерами.
Аэродинамика лопастей зависит от угла наклона, конфигурации, площади соприкосновения с потоком. Чем выше площадь контакта, тем большую энергию принимает поверхность, что имеет положительные и отрицательные стороны. Возрастание получаемой энергии способствует повышению фронтального давления на ветряк, способствующего разрушению конструкции.
Генератор
Генератор — устройство, преобразующее энергию вращения в электрический ток. Наряду с ротором, генератор для ветряка является основным узлом, который обслуживается всеми остальными элементами установки. Используются готовые конструкции, входящие в состав комплекта поставки или приобретенные отдельно, а также самодельные образцы, зачастую работающие лучше заводских.
Аварийный флюгер
Так среди специалистов принято называть устройство увода крыльчатки от чрезмерно сильного ветрового потока. Вращение, имеющее скорость, превышающую расчетную, создает ток большей силы и напряжения, чем это рассчитано и не нужен для оборудования.
Для исключения таких ситуаций существуют устройства торможения, одно из которых работает на принципе авторегулирования. Перпендикулярно направлению оси устанавливается специальная лопатка, жестко соединенная с ротором.
Хвостовой стабилизатор крепится к ротору через шарнир с пружиной. Когда ветер достигает слишком высокой скорости, усилие на тормозной лопатке превышает силу пружины, ротор отворачивается от ветра и прекращает вращаться со слишком высокой скоростью.
Токосъемник
Устройство подвода или, в нашем случае, съема электроэнергии — коллектор — достаточно капризный узел, требующий регулярного ухода, смазки, замены щеток и т.д. Процедура не самая простая, так как ветряк расположен на мачте, до аппаратуры надо еще добраться, что непросто. Необходимо иметь достаточно надежный и безопасный механизм опускания мачты, иначе аппаратура долго не продержится.
Лопастной ветрогенератор + солнечная панель для электроснабжения дачи
Идея совмещать солнечные батареи с ветрогенераторами возникла практически с первых дней появления этих конструкций. Привлекают абсолютно дармовая энергия ветра и солнца, которые нуждаются только в оборудовании для захвата и преобразования. Оба комплекса вполне могут работать в связке, дополняя друг друга.
Нет ветра — используются солнечные батареи, зашло солнце — энергию дает ветряк. Для дачного домика, загородного коттеджа подобные комплексы способны обеспечить если не полноценное, то весьма обильное дополнительное электропитание, помогающее сэкономить на электроэнергии немалые суммы.
Своими руками
Приобретение готового ветрогенератора не по карману большинству пользователей. Кроме того, стремление мастерить разные механизмы и приспособления неискоренимы в народе, а если появляется еще и насущная необходимость — решение вопроса однозначно. Рассмотрим, как сделать ветрогенератор своими руками.
Простейший ветрогенератор для освещения дачи

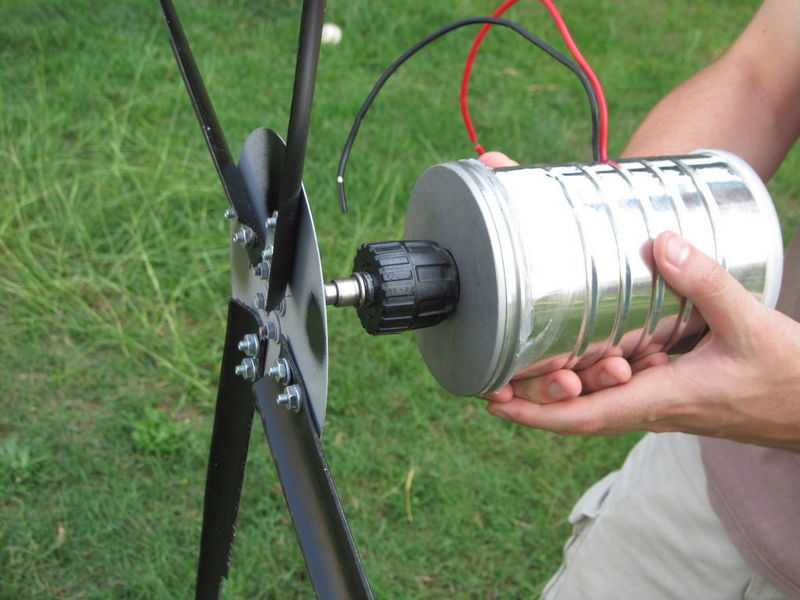

Самые простые конструкции используются для освещения участка или питания насоса, подающего воду. В процессе участвуют, как правило приборы потребления, не боящиеся скачков напряжения. Ветряк вращает генератор, напрямую подключенный к потребителям, без промежуточного комплекта, стабилизирующего напряжение.
Ветряк своими руками из автомобильного генератора
Генератор от автомобиля является оптимальным вариантом при создании самодельного ветряка. Он нуждается в минимальной реконструкции, в основном — перемотке катушки более тонким проводом с большим числом витков. Модификация минимальна, а полученный эффект позволяет использовать ветряк для обеспечения дома. Понадобится достаточно скоростной и мощный ротор, способный вращать устройства с большим сопротивлением.
Ветрогенератор из стиральной машины
Электродвигатель от стиральной машины часто используют для создания генератора. Оптимальным вариантом является установка на ротор сильных неодимовых магнитов, обеспечивающих возбуждение обмоток. Для этого необходимо просверлить в роторе углубления, диаметром равные размеру магнитов.
Затем они устанавливаются в гнезда с чередованием полярности и заливаются эпоксидкой. Готовый генератор устанавливается на вращающуюся вокруг вертикальной оси площадку, на вал насаживается крыльчатка с обтекателем. Сзади к площадке крепится хвостовой стабилизатор, обеспечивающий наведение устройства.
Мощные модели
Самостоятельное изготовление мощных моделей ветрогенераторов требует больших усилий и теоретической подготовки. Прежде всего, требуется создание мощного генератора, требующего расчетов, правильной сборки, использования качественных материалов. Кроме того, надо сделать ротор, действующий при слабых ветрах, но способный создавать достаточное усилие для генератора. Также потребуются соответствующие устройства обработки электротока, каркас, мачта и прочие элементы конструкции и электроники.
Ветрогенератор мощностью более 1 киловатта
Ветряки подобной мощности имеются в продаже. Покупка установки позволяет получить готовое устройство с заранее известными параметрами, изготовленное из соответствующих материалов. Цены на такое оборудование начинаются от 30000 руб, что доступно не каждому пользователю.
Кроме того, потребуется сопутствующая электроника, аккумуляторы и прочая аппаратура, что увеличит расходы примерно вдвое. Дороговизна установок является основной причиной распространения моделей ветряков, сделанных своими руками.
Вертикальный ветряк своими руками (5 квт)
Существует несколько вариантов изготовления устройство такой мощности:
- роторная конструкция
- цепочка парусных крыльчаток, установленных последовательно
- использование аксиального генератора на неодимовых магнитах
Выбор наиболее удобного варианта зависит от степени подготовки и технической базы пользователя. Рекомендуются вертикальные конструкции, независимые от направления ветра и не нуждающиеся в установке на высокие мачты.
Наиболее удачно отвечают требованиям карусельные многолопастные конструкции на основе ротора Савониуса. Существуют и промышленные установки такого класса, приобретение которых ускорит решение вопроса и позволит получить профессионально изготовленный комплекс с гарантированными параметрами.

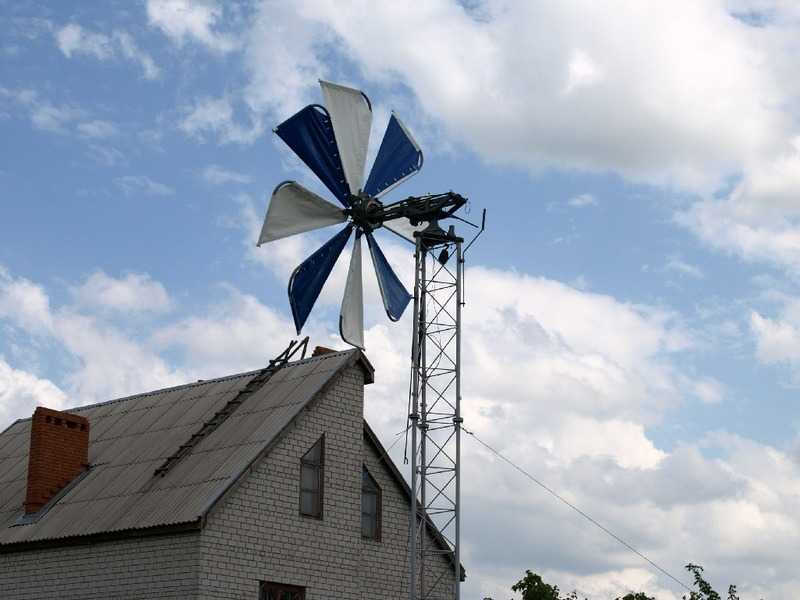

Парусники
Парусные ветряки существуют с незапамятных времен. Они представляют собой устройства с большой площадью контакта лопастей и потока ветра, но с малой массой крыльчатки. Это дает существенное уменьшение инерции покоя, позволяющие стартовать при слабых ветрах.
Промышленные ветряки, качающие воду, известны уже более 100 лет. Они имели парусные лопасти с жестким заполнением, обладавшие низким КПД. Со временем были разработаны конструкции с мягким парусом, представляющие собой жесткую рамку с натянутой плотной тканью, одна сторона которой свободна и образует естественным образом специфический профиль. В результате получается крыльчатка с большой площадью, малым весом, простая в изготовлении и удобная в эксплуатации. Парусные конструкции успешно используются в разных условиях и обеспечивают энергией различные типы потребителей.
Самодельный генератор
Изготовление самодельного генератора — часто встречающаяся задача, возникающая при сборке ветряка. При создании используются разные методы:
- использование готового генератора или магнето с внесением некоторых конструктивных изменений
- создание генератора «с нуля» из подручных материалов
Оба варианта имеют свои плюсы и минусы, выбор делается на основе своих возможностей или предпочтений.
Мотор для ветряка своими руками
Создание генератора с нуля требует обладания определенными познаниями, навыками работы со слесарными инструментами и опыта изготовления электротехнических устройств. Процесс создания генератора состоит из двух этапов:
- изготовление ротора. На пластину из фанеры или иного листового материала наклеиваются неодимовые магниты в одинаковом удалении от центра. Полярность магнитов чередуется
- изготовление статора. Наматываются обмотки числом, кратным 3 (три фазы). Они располагаются на фанерной пластине подобно магнитам ротора и соединяются определенным образом, образуя равномерный сдвиг фазы. Готовый статор заливают эпоксидкой для защиты от влаги, пыли и т.д.
- производится сборка устройства. На оси укрепляется ротор, ось устанавливается на статор, вся конструкция закрепляется и накрывается защитным кожухом.
Расчеты мощности генератора производятся заранее. Проверка работоспособности проходит обычно сразу после сборки, вращение обеспечивается при помощи подручного устройства (чаще всего, электродрель).
Обслуживание ветрогенератора
Ветряки — довольно надежные устройства, не требующие ежедневного ухода и обслуживания. Многие пользователи свидетельствуют, что их комплекты работают практически без вмешательства человека по 2-3 года. Тем не менее, вращающиеся части изнашиваются, требуют смазки, замены подшипников.
Лопасти крыльчатки выходят из строя и требуют замены. Эти действия выполняются по мере необходимости, владелец учитывает пробег деталей и меняет их по достижении определенного срока наработки. Для промышленных моделей существуют свои режимы обслуживания, указанные в паспорте комплекта.
Рекомендуемые товары
energo.house
принцип работы, как сделать своими руками
С момента появления разнообразных технических устройств, выпускаемых серийно, люди, имеющие желание познать что-то новое и создать это новое своими руками, изготавливают подобные устройства и механизмы самостоятельно.
Самодельный ветровой генератор не является исключением. Для его изготовления используют как подручные средства и материалы, так и применяют компоненты заводского производства, ранее использованные в других устройствах.
Принцип работы
Содержание статьи
Работа ветрового генератора основана на преобразовании энергии ветра в электрическую энергию. Преобразование осуществляется путем передачи кинетической поступательной энергии ветровых потоков (№1 на схеме), во вращательное движение (№2 на схеме) лопастей ветровой установки («В» на схеме). В свою очередь вращательное движение лопастей, посредством механической передачи (устройство вторичного вала и редуктора), передается на вал электрического генератора («G» на схеме), вырабатывающего электрический ток (№3 на схеме).
Как сделать своими руками, что потребуется
При изготовлении ветрового генератора своими руками могут быть использованы различные материалы и подручные средства, имеющиеся в наличии. Самым главным условием для успешного решения поставленной задачи является желание изготовить подобный механизм самостоятельно и умение работать разнообразным инструментом, а также наличие свободного времени.
Вот некоторые из вариантов изготовления подобных устройств из подручных средств:
Из автомобильного генератора
Автомобильный генератор, по своему устройству, предполагает производство электрической энергии, которая вырабатывается при вращении его вала. В связи с этим, вариант использования подобного устройства, является наиболее простым решением, при самостоятельном сооружении ветровой установки.
Наиболее сложной частью, подобного устройства, являются лопасти и узел их крепления. Для изготовления данного узла можно использовать листовой, не поддающийся коррозии, металл, (алюминий, нержавеющая или оцинкованная сталь), который должен иметь способность крепиться к валу генератора и позволять закрепить необходимое количество лопастей на нем.
Лопасти можно изготовить из пластиковых труб диаметром 100,0 — 120,0 мм, для чего их следует нарезать требуемой длины и разрезать пополам, после чего места пиления обработать абразивными материалами и закрепить на ранее подготовленном узле их крепления. Собранный узел монтируется на вал генератора.
Из металлических труб, диаметром 20,0 – 25,0 мм изготавливается несущая конструкция, ее размер и форма, зависят от типа автомобильного генератора. Данный узел установки несет на себе максимальную нагрузку, в связи с тем, что именно эта часть создаваемого ветрового генератора подвергается воздействию потоков ветра и на рнего воздействует собственный вес монтируемых деталей.
На изготовленную несущую конструкцию монтируется генератор с лопастями, а также хвостовик установки, который может быть изготовлен из любого прочного материала: пластик, фанера, листовой металл.
Когда конструкция готова, к выводам генератора подсоединяются провода и вся установка монтируется на заранее подготовленном основании. Высота основания и место его установки, должны быть выбраны индивидуально, в зависимости от конкретных условий и региона расположения, что определяется наличием и скоростью воздушных потоков.
Один из вариантов ветряка, изготовленного с использованием автомобильного генератора, приведен на ниже приведенном фото:

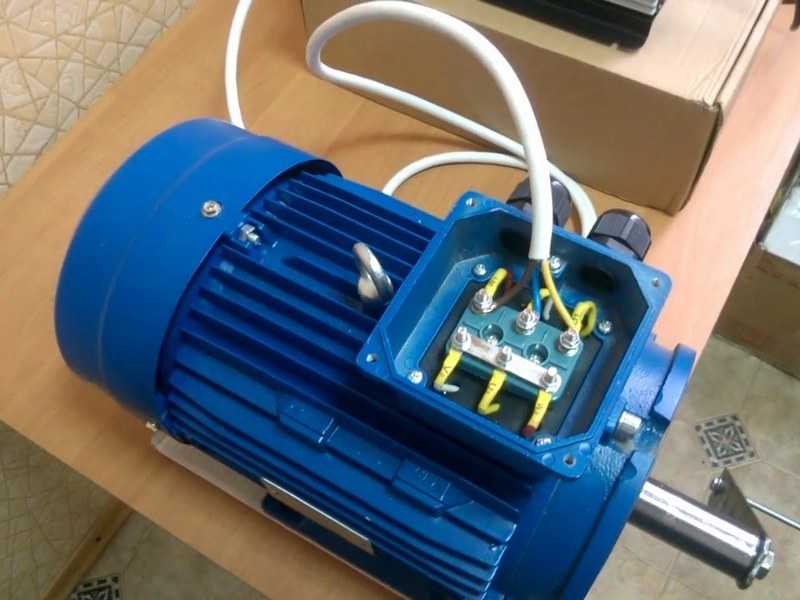

Из асинхронного двигателя
Асинхронный двигатель, это электрический аппарат, служащий для преобразования электрической энергии в механическую, в виде вращательного движения вала данного устройства.
В своей конструкции, асинхронный двигатель имеет статор, в который помещены электрические обмотки и ротор, вращающийся внутри статора, и если в нормальном режиме работы, ротор вращается под воздействием электрического поля, создаваемого в статоре, при подаче на обмотки напряжения, то при использовании подобных электрических машин, при изготовлении ветрового генератора, происходит обратный процесс – при вращении ротора, в электрических обмотках статора образуется электрический ток. Единственное условие, при данном варианте конструкции, это необходимость не значительное переделки используемого асинхронного двигателя.
Объем переделки зависит от типа используемого двигателя, так если это оборотистая машина, с числом оборотов более 1000, то необходима перемотка обмоток статора, при использовании тихоходных устройств — перемотка не требуется. Кроме этого, для обеспечения надежной работы создаваемого ветрового генератора, необходимо выполнить установку магнитов, для этого ротор машины протачивается, на размер устанавливаемых магнитов, магниты приклеиваются к ротору, после чего данный узел заливается эпоксидной смолой.
Магниты размещаются по шаблону, для создания равномерно направленной ЭДС, образующейся в устройстве. Полюса магнитов («+» и «-») должны чередоваться, что обеспечит правильную работу аппарата.
Вариант расположения магнитов, на роторе асинхронного двигателя, приведен на фото, расположенном ниже:
Когда работы по переделке ротора завершены, двигатель собирается, и изготавливаются лопасти ветровой установки и конструкция их крепления.
Лопасти могут быть изготовлены, как и в случае использования автомобильного генератора (пластиковые трубы), или из иного, имеющегося в наличии материала: листовой металл, пластик, дерево и т.д.
Несущая конструкция должна быть прочной, т.к. асинхронный двигатель обладает значительным весом. Один из вариантов монтажа приведен на ниже расположенном фото:
Для подключения собранной и смонтированной установки используются схема соединения обмоток «треугольник», приведенная ниже:
где:
М – асинхронный двигатель;
С – конденсаторы, обеспечивающие нормальный режим работы установки;
SA1 – коммутационный аппарат, служащий для вывода двигателя из работы;
ХР1 – клеммная колодка, служащая для соединения двигателя с нагрузочной сетью.
На неодимовых магнитах
Неодимовый магнит – это мощное устройство, в состав которого входит редкоземельный металл – неодим, железо и бор. Данный вид магнитов отличается стойкостью к размагничиванию и мощностью притяжения.
Для изготовления ветрового генератора данного вида необходимо приобрести комплект неодимовых магнитов и использовать автомобильную ступицу или иное устройство (шкив и т.д.), которые послужат основой конструкции.
При изготовлении 1-фазного генератора, количество полюсов должно соответствовать количеству магнитов, при изготовлении 3-фазного генератора, соотношение полюсов и катушек, должно быть – 2/3 или 4/3, соответственно.
Магниты наклеиваются на поверхность ступицы (шкива), при этом их полюса должны чередоваться. Для того, чтобы не ошибиться при изготовлении данного элемента, лучше всего выполнить разметку поверхности, на которой крепятся магниты, а также промаркировать их полярность. Вариант монтажа магнитов, с использованием шкива, приведен на фото:
Из медного провода наматываются катушки, количество которых соответствует количеству установленных магнитов. При наматывании, используется провод ПЭТВ или аналог, применяемый при изготовлении обмоток электрических машин. Количество витков можно рассчитать, но при отсутствии опыта выполнения подобных расчетов, вариант подбора, требуемого количества, также может быть применен.
Для небольшого генератора на неодимовых магнитах, общее количество витков в обмотке статора, должно составлять 1000 – 1200 штук, в свою очередь для определения количества витков в одной катушке, данное количество необходимо разделить на количество изготавливаемых катушек.
Внутренний диаметр (отверстие) катушки должен соответствовать диаметру магнита, или быть несколько большим, чем он.
Изготавливается статор генератора. Для этого можно воспользоваться прочным пластиком или фанерой, на поверхности которых выполняется разметка и крепление изготовленных катушек.
Вариант выполнения данной операции приведен на ниже следующем фото:
Катушки крепятся с использованием клея, после чего вся поверхность заливается эпоксидной смолой. Толщина получаемого статора должна соотноситься с толщиной неодимовых магнитов. Концы катушек, перед заливкой, выводятся наружу, где в последствии соединяются по схеме «звезда» или «треугольник».
Выполняется сборка изготовленных узлов, в единое изделие. В случае использования автомобильной ступицы, конструкция выглядит следующим образом:
К ротору генератора (ступице) крепятся лопасти или приводной вал, в случае горизонтальной установки статора. Собранные узлы крепятся на подготовленной основании, а к выводам катушек подключается нагрузка.
Самодельный ветрогенератор для дома и дачи
Для резервного электроснабжения загородного дома или дачи, наиболее подойдет вертикальный ветровой генератор, что обусловлено простотой конструкции, возможностью работать при малых ветровых нагрузках и отсутствие необходимости в монтаже высоких мачт, служащих площадкой для установки ветрового генератора.
Из рассмотренных выше вариантов изготовления подобных устройств своими силами, наиболее эффективен вариант с использованием неодимовых магнитов. В этом случае изготавливается опорная конструкция, в нижней части которой устанавливается изготовленный генератор и приемное устройство, в виде полусфер, как показано на ниже приведенном рисунке:
Ведущий вал изготавливается из стальной шпильки, которая помещается в подшипники, устанавливаемые на несущей конструкции, которая в свою очередь изготавливается из профильного (уголок, труба и т.д.) и листового металла.
В нижней части шпилька крепится к оси генератора, а в ее верхней части, монтируется конструкция, на которую устанавливаются лопасти.
Каракас лопасти (полусфера) может быть изготовлен из дерева, фанеры или толстого пластика. Для поверхности лопастей, используется тонкая фанера, тонкий пластик или легкий металл (оцинкованное железо и т.д.), которые закрепляются на каркасе лопасти, после чего выполняется их монтаж на конструкцию в верхней части шпилек.
После завершения сборки, собранное изделие устанавливается на подготовленном заранее месте и включается в работу.
Ветрогенератор для отопления
При принятии решения об устройстве системы отопления загородного дома или дачи, необходимо помнить, что, как и в случае с электроснабжением подобных объектов, ветровой генератор не является надежным источником энергии, и может лишь служить аварийным, либо в качестве второго источника, дополняя прочие альтернативные способы получения требуемой энергии: солнечные панели, геотермальные установки и т.д.
Вне зависимости от того, в качестве какого источника (основного, дополнительного или резервного) работает ветровой генератор, для работы системы отопления необходима электрическая энергия, идущая на нагрев ТЭНов отопительного котла и работы циркуляционных насосов.
В связи с этим, на выбор конструкции собираемой установки, влияет ее мощность, т.е. способность производить определенное количество электричества в единицу времени. Из рассмотренных выше вариантов, для устройства системы отопления можно применить конструкцию с использованием неодимовых магнитов и асинхронного двигателя.
Плюсы и минусы самоделок
У любого технического устройства есть свои достоинства и недостатки, и ветровые установки не являются исключением. Так различным типам ветровых генераторов присущи свои плюсы и минусы, которые определяют их технические характеристики, стоимость и условия монтажа.
Тем не менее, вне зависимости от конструкции таких устройств, если они изготавливались самостоятельно, то им присущи общие достоинства и недостатки, которые можно сформулировать следующим образом:
Достоинства самоделок:
- Низкая стоимость.
- Возможность изготовления из подручных средств.
Недостатки самоделок:
- Не возможность создать устройства надежные по обеспечению потребителей электрической энергией достаточной мощности.
- Сложность изготовления, требующая знаний в этой области техники и умение работать различным инструментом.
alter220.ru
