Самодельные солнечные батареи для дома – Солнечная батарея своими руками из подручных средств и материалов в домашних условиях – как собрать и изготовить солнечную батарею из диодов, транзисторов и фольги?

Рассчитываем и изготавливаем солнечные батареи своими руками

Уже не одно десятилетие человечество ищет альтернативные источники энергии, способные хотя бы частично заменить существующие. И самыми перспективными из всех на сегодняшний день представляются два: ветро‑ и солнечная энергетика.

Правда, ни тот ни другой не могут предоставить непрерывного производства. Это связано с непостоянством розы ветров и суточно‑погодно‑сезонными колебаниями интенсивности солнечного потока.

Сегодняшняя энергетика предлагает три основных метода получения электрической энергии, но все они тем или иным образом вредны для окружающей среды:

  • Топливная электроэнергетика — самая экологически грязная, сопровождается значительными выбросами в атмосферу углекислого газа, сажи и бесполезной теплоты, вызывая сокращение озонового слоя. Добыча топливных ресурсов для нее также наносит значительный вред природе.
  • Гидроэнергетика связана с очень значительными ландшафтными изменениями, затоплением полезных земель, причиняет ущерб рыбным ресурсам.
  • Атомная энергетика — самая экологически чистая из трёх, но требует очень значительных расходов на поддержание безопасности. Любая авария может быть связана с нанесением непоправимого долголетнего вреда природе. К тому же требует специальных мер по утилизации отходов использованного топлива.

Солнечная батарея — что это такое

Солнечная батарея — что это такоеСтрого говоря, получить электроэнергию от солнечного излучения можно несколькими способами, но большинство из них используют промежуточное её преобразование в механическую, вращающую вал генератора и только затем в электрическую.

Такие электростанции существуют, они используют в работе двигатели внешнего сгорания Стирлинга, имеют неплохой КПД, но у них есть и существенный недостаток: чтобы собрать как можно больше энергии солнечного излучения, требуется изготовление огромных параболических зеркал с системами слежения за положением солнца.

Надо сказать, что существуют решения, позволяющие улучшить ситуацию, но все они достаточно дорогостоящие.

Есть методы, дающие возможность прямого преобразования энергии света в электрический ток. И хотя явление фотоэффекта в полупроводнике селене было открыто уже в 1876 году, но только в 1953 году, с изобретением кремниевого фотоэлемента, появилась реальная возможность создания солнечных батарей для получения электроэнергии.

В это время уже появляется теория, позволившая объяснить свойства полупроводников, и создать практическую технологию их промышленного производства. К сегодняшнему дню это вылилось в настоящую полупроводниковую революцию.

Работа солнечной батареи основана на явлении фотоэффекта полупроводникового p-n перехода, по сути представляющего собой обычный кремниевый диод. На его выводах при освещении возникает фото‑эдс величиной 0,5~0,55 В.

фазное и линейное напряжениеПри использовании электрических генераторов и батарей необходимо учитывать различия, которые существуют между фазным и линейным напряжением. Подключая трехфазный электродвигатель в соответствующую сеть, можно в три раза увеличить его выходную мощность.

Следуя определенным рекомендациям, с минимальными затратами по ресурсам и времени можно изготовить силовую часть высокочастотного импульсного преобразователя для бытовых нужд. Изучить структурные и принципиальные схемы таких блоков питания можно здесь.

Конструктивно каждый элемент солнечной батареи выполнен в виде кремниевой пластины площадью в несколько см2, на которой сформировано множество соединённых в единую цепь таких фотодиодов. Каждая такая пластина является отдельным модулем, дающим при солнечном освещении определённое напряжение и ток.

Соединяя такие модули в батарею и комбинируя параллельно‑последовательное их подключение, можно получить широкий диапазон значений выходной мощности.

Преимущества и недостатки этого вида энергии

Преимущества и недостатки этого вида энергииОсновные недостатки солнечных батарей:

  • Большая неравномерность и нерегулярность энергоотдачи в зависимости от погоды, и сезонной высоты солнца.
  • Ограничение мощности всей батареи, если затенена хотя бы одна её часть.
  • Зависимость от направления на солнце в различное время суток. Для максимально эффективного использования батареи нужно обеспечивать её постоянную направленность на солнце.
  • В связи с вышесказанным, необходимость аккумулирования энергии. Наибольшее потребление энергии приходится на то время, когда выработка её минимальна.
  • Большая площадь, требующаяся для конструкции достаточной мощности.
  • Хрупкость конструкции батареи, необходимость постоянной очистки её поверхности от загрязнений, снега и т. п.
  • Модули солнечной батареи работают наиболее эффективно при 25°C. Во время работы же они нагреваются солнцем до значительно более высокой температуры, сильно снижающей их эффективность. Чтобы поддерживать КПД на оптимальном уровне, необходимо обеспечивать охлаждение батареи.

Следует заметить, что постоянно появляются разработки солнечных элементов, использующих новейшие материалы и технологии. Это позволяет постепенно устранять недостатки, присущие солнечным батареям или уменьшать их влияние. Так, КПД новейших элементов, использующих органические и полимерные модули, достигает уже 35% и есть ожидания достижения 90%, а это делает возможным при тех же размерах батареи получить много бòльшую мощность, либо, сохранив энергоотдачу, значительно уменьшить габариты батареи.

Кстати, средний КПД автомобильного двигателя не превышает 35%, что позволяет говорить о достаточно серьёзной эффективности солнечных панелей.

Появляются разработки элементов на основе нанотехнологий, одинаково эффективно работающих под разными углами падающего света, что избавляет от необходимости их позиционирования.

Таким образом, уже сегодня можно говорить о преимуществах солнечных батарей по сравнению с другими источниками энергии:

  • Отсутствие механических преобразований энергии и движущихся частей.
  • Минимальные расходы на эксплуатацию.
  • Долговечность 30~50 лет.
  • Тишина при работе, отсутствие вредных выбросов. Экологичность.
  • Мобильность. Батарея для питания ноутбука и зарядки аккумулятора для светодиодного фонарика вполне поместится в небольшом рюкзаке.
  • Независимость от наличия постоянных источников тока. Возможность подзарядки аккумуляторов современных гаджетов в полевых условиях.
  • Нетребовательность к внешним факторам. Солнечные элементы можно разместить в любом месте, на любом ландшафте, лишь бы они достаточно освещались солнечным светом.

Конструктивные особенности

Конструктивные особенностиВ приэкваториальных районах Земли средний поток солнечной энергии составляет в среднем 1,9 кВт/м2. В средней полосе России он находится в пределах 0,7~1,0 кВт/м2. КПД классического кремниевого фотоэлемента не превышает 13%.

Как показывают опытные данные, если прямоугольную пластину направить своей плоскостью на юг, в точку солнечного максимума, то за 12‑часовой солнечный день она получит не более 42% суммарного светового потока из‑за изменения угла его падения.

Это означает, что при среднем солнечном потоке 1 кВт/м2, 13% КПД батареи и её суммарной эффективности 42% удастся получить за 12 часов не более 1000 x 12 x 0,13 x 0,42 = 622,2 Втч, или 0,6 кВтч за день с 1 м

2. Это при условии полного солнечного дня, в облачную погоду — значительно меньше, а в зимние месяцы эту величину нужно разделить ещё на 3.

Учитывая потери на преобразование напряжения, схему автоматики, обеспечивающую оптимальный зарядный ток аккумуляторов и предохраняющую их от перезаряда, и прочие элементы можно принять за основу цифру 0,5 кВтч/м2. Этой энергией можно в течение 12 часов поддерживать ток заряда аккумулятора 3 А при напряжении 13,8 В.

То есть для заряда полностью разряженной автомобильной батареи ёмкостью 60 Ач потребуется солнечная панель в 2 м2, а для 50 Ач — примерно 1,5 м2.

Для того чтобы получить такую мощность можно приобрести готовые панели, выпускающиеся в диапазоне электрических мощностей 10~300 Вт. Например, одна 100 Вт панель за 12‑ти часовой световой день с учётом коэффициента 42% как раз обеспечит 0,5 кВтч.

Такая панель китайского производства из монокристаллического кремния с очень неплохими характеристиками стоит сейчас на рынке около 6400 р. Менее эффективная на открытом солнце, но имеющая лучшую отдачу в пасмурную погоду поликристаллическая — 5000 р.

При наличии определённых навыков в монтаже и пайке радиоэлектронной аппаратуры можно попробовать собрать подобную солнечную батарею и самому. При этом не стоит рассчитывать на очень большой выигрыш в цене, кроме того, готовые панели имеют заводское качество как самих элементов, так и их сборки.

Но продажа таких панелей организована далеко не везде, а их транспортировка требует очень жёстких условий и обойдётся достаточно дорого. Кроме того, при самостоятельном изготовлении появляется возможность, начав с малого, постепенно добавлять модули и наращивать выходную мощность.

Подбор материалов для создания панели

В китайских интернет‑магазинах, а также на аукционе eBay предлагается широчайший выбор элементов для самостоятельного изготовления солнечных батарей с любыми параметрами.

Ещё в недалёком прошлом самодельщики приобретали пластины, отбракованные при производстве, имеющие сколы или другие дефекты, но существенно более дешёвые. Они вполне работоспособны, но имеют немного пониженную отдачу по мощности. Учитывая постоянное снижение цен, сейчас это уже вряд ли целесообразно. Ведь теряя в среднем 10% мощности, мы теряем и в эффективной площади панели. Да и внешний вид батареи, состоящей из пластин с отколотыми кусочками выглядит довольно кустарно.

Можно приобрести такие модули и в российских онлайн‑магазинах, например, molotok.ru предлагает поликристаллические элементы с рабочими параметрами при световом потоке 1,0 кВт/м2:

  • Напряжение: холостого хода — 0,55 В, рабочее — 0,5 В.
  • Ток: КЗ — 1,5 А, рабочий — 1,2 А.
  • Рабочая мощность — 0,62 Вт.
  • Габариты — 52х77 мм.
  • Цена 29 р.
Совет: Надо учитывать, что элементы очень хрупкие и при транспортировке часть из них может быть повреждена, поэтому при заказе следует предусмотреть некоторый запас по их количеству.

Изготовление солнечной батареи для дома своими руками

Для изготовления солнечной панели нам понадобится подходящая рама, которую можно сделать самостоятельно или подобрать готовую. Из материалов для нее лучше всего использовать дюралюминий, он не подвержен коррозии, не боится сырости, долговечен. При соответствующей обработке и покраске для защиты от атмосферных осадков подойдёт и стальная, и даже деревянная.

Совет: Не стоит делать панель очень больших размеров: она будет неудобна в монтаже элементов, установке и обслуживании. К тому же маленькие панели имеют низкую парусность, их можно удобнее разместить под требуемыми углами.

Рассчитываем комплектующие

Определимся с размерами нашей рамы. Для зарядки 12-ти вольтового кислотного аккумулятора требуется рабочее напряжение не ниже 13,8 В. Примем за основу 15 В. Для этого нам придётся соединить последовательно 15 В / 0,5 В = 30 элементов.

Совет: Выход солнечной панели следует подключать к аккумулятору через защитный диод во избежание его саморазряда в темное время суток через солнечные элементы. Так что на выходе нашей панели будет: 15 В – 0,7 В = 14,3 В.

Чтобы получить зарядный ток 3,6 А, нам необходимо соединить в параллель три таких цепочки, или 30 x 3 = 90 элементов. Это будет нам стоить 90 x 29 р. = 2610 р.

Совет: Элементы солнечной панели соединяются параллельно‑последовательно. Необходимо соблюдать равенство количества элементов в каждой последовательной цепочке.

Таким током мы можем обеспечить стандартный режим заряда для полностью разряженного аккумулятора ёмкостью 3,6 x 10 = 36 Ач.

Реально эта цифра будет меньше из‑за неравномерности солнечного освещения в течение дня. Таким образом, для заряда стандартной автомобильной батареи 60 Ач, нам нужно будет соединить параллельно две таких панели.

Эта панель может нам обеспечить электрическую мощность 90 x 0,62 Вт ≈ 56 Вт.

Или в течение 12‑часового солнечного дня с учётом поправочного коэффициента 42% 56 x 12 x 0,42 ≈ 0,28 кВтч.

Разместим наши элементы в 6 рядов по 15 штук. Для установки всех элементов нам потребуется поверхность:

  • Длина — 15 x 52 = 780 мм.
  • Ширина — 77 x 6 = 462 мм.

Для свободного размещения всех пластин примем габариты нашей рамы: 900×500 мм.

Совет: Если есть готовые рамы с другими габаритами, можно пересчитать количество элементов в соответствии с приведёнными выше намётками, подобрать элементы других типоразмеров, попробовать разместить их, комбинируя длину и ширину рядов.

Также нам потребуются:

  • Паяльник электрический 40 Вт.
  • Припой, канифоль.
  • Монтажный провод.
  • Силиконовый герметик.
  • Двусторонний скотч.

Этапы изготовления

Для монтажа панели необходимо подготовить ровное рабочее место достаточной площади с удобным подходом со всех сторон. Сами пластины элементов лучше разместить отдельно в стороне, где они будут защищены от случайных ударов и падений. Брать их следует аккуратно, по одной.

какой выбрать узоУстройства защитного выключения повышают безопасность домашней электросети, снижая вероятность поражения электричеством и возникновения пожаров. Детальное ознакомление с характерными особенностями разных видов выключателей дифференциального тока подскажет, какой выбрать УЗО для квартиры и дома.

При эксплуатации электросчетчика возникают ситуации, когда его надо заменить и заново подключить — об этом можно прочитать тут.

Обычно для изготовления панели используют способ приклеивания предварительно распаянных в единую цепь пластин элементов на плоскую основу‑подложку. Мы предлагаем другой вариант:

  1. Вставляем в раму, хорошо закрепляем и герметизируем по краям стекло или кусок плексигласа.
  2. Раскладываем на нем в соответствующем порядке, приклеивая их двусторонним скотчем, пластины элементов: рабочей стороной к стеклу, выводами для пайки — к задней стороне рамы.
  3. Положив раму на стол стеклом вниз, мы сможем удобно распаивать выводы элементов. Выполняем электрический монтаж в соответствии с выбранной принципиальной схемой включения.
  4. Склеиваем окончательно пластины с задней стороны скотчем.
  5. Подкладываем какую‑либо демпфирующую прокладку: листовую резину, картон, ДВП и т. п.
  6. Вставляем в раму заднюю стенку и герметизируем её.

При желании вместо задней стенки можно залить раму сзади каким‑нибудь компаундом, например, эпоксидкой. Правда, это уже исключит возможность разборки и ремонта панели.

Схема подключения электроснабжения дома с использованием наших батарей

Конечно, одной батареи в 50 Вт не хватит для обеспечения энергией даже небольшого домика. Но с её помощью уже можно реализовать в нем освещение, используя современные светодиодные светильники.

Для комфортного существования городского жителя сейчас в сутки требуется не менее 4 кВтч электроэнергии. Для семьи — соответственно количеству её членов.

Схема подключения электроснабжения дома с использованием наших батарейСледовательно, солнечная батарея частного дома для семьи из трёх человек должна обеспечивать 12 кВтч. Если предполагается электроснабжение жилища только от солнечной энергии нам нужна будет солнечная батарея площадью, не менее 12 кВтч / 0,6 кВтч/м2 = 20 м2.

Эту энергию необходимо запасти в аккумуляторных батареях, ёмкостью 12 кВтч / 12 В = 1000 Ач, или примерно 16 батарей по 60 Ач.

Для нормальной работы аккумуляторной батареи с солнечной панелью и её защиты потребуется контроллер заряда.

Чтобы преобразовать 12 В постоянного тока в 220 В переменного, нужен будет инвертор. Хотя сейчас на рынке уже в достаточном количестве представлено электрооборудование на напряжения 12 или 24 В.

Совет: В низковольтных сетях электроснабжения действуют токи значительно более высоких значений, поэтому для выполнения проводки к мощному оборудованию следует выбирать провод соответствующего сечения. Проводка для сетей с инвертором выполняется по обычной схеме 220 В.

Делаем выводы

При условии аккумулирования и рационального использования энергии, уже сегодня нетрадиционные виды электроэнергетики начинают создавать солидную прибавку в общем объёме её выработки. Можно даже утверждать, что они постепенно становятся традиционными.

Учитывая значительно снизившийся в последнее время уровень энергопотребления современной бытовой техники, применение энергосберегающих осветительных приборов и значительно увеличившийся КПД солнечных батарей новых технологий, можно сказать, что уже сейчас они способны обеспечивать электроэнергией небольшой частный дом в южных странах с большим количество солнечных дней в году.

В России же они вполне могут применяться, как резервные или дополнительные источники энергии в комбинированных системах электроснабжения, а если эффективность их удастся повысить хотя бы до 70%, то вполне реально будет и их использование в качестве основных поставщиков электроэнергии.

Видео о том, как изготовить прибор для сбора солнечной энергии самому

Солнечные батареи: принцип работы, как сделать своими руками в домашних условиях

Использование солнечной энергии для обеспечения жизненных потребностей в 21 веке является актуальным вопросом не только для корпораций, но и для населения. Теперь использование солнечных батарей для получения экологической электроэнергии привлекает много людей своей доступностью, автономностью, неиссякаемостью и минимальными вложениями. Теперь эти явления настолько привычны и обыденны, что уже давно прочно обосновались в нашу каждодневную жизнь.

Данный источник электроэнергии используется для освещения, функционирования бытовых электроприборов и отопления. Уличные фонари на солнечных батареях используются повсеместно в городской черте, на дачных участках и территориях загородных коттеджей.

Содержание

Принцип работы солнечной батареи

Устройство предназначено для непосредственного преобразования лучей солнца в электричество. Этот действие называется фотоэлектрическим эффектом. Полупроводники (кремневые пластины), которые используются для изготовления элементов, обладают положительными и отрицательными заряженными электронами и состоят их двух слоев n-слой (-) и р-слой (+). Излишние электроны под воздействием солнечного света выбиваются из слоев и занимают пустые места в другом слое. Это заставляет свободные электроны постоянно двигаться, переходя из одной пластины в другую вырабатывая электричество, которое накапливается в аккумуляторе.

Как работает солнечная батарея, во многом зависит от ее устройства. Первоначально фотоэлементы изготавливались из кремния. Они и сейчас очень популярны, но поскольку процесс очистки кремния достаточно трудоемок и затратен, разрабатываются модели с альтернативными фотоэлементами из соединений кадмия, меди, галлия и индия, но они менее производительны.

КПД солнечных батарей с развитием технологий вырос. На сегодняшний день это показатель возрос от одного процента, который регистрировался в начале столетия, до более двадцати процентов. Это позволяет в наши дни использовать панели не только для обеспечения бытовых нужд, но и производственных.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

  • Непосредственно фотоэлементы / солнечная панель;
  • Инвертор, преобразовывающий постоянный ток в переменный;
  • Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Установка солнечных батарей

Если конструкции будут использоваться для электрообеспечения жилых пространств, то место установки следует выбирать тщательно. Если панели будут загорожены высотными зданиями или деревьями, то трудно будет получить необходимую энергию. Их необходимо разместить там, где поток солнечных лучей максимален, то есть на южную сторону. Конструкцию лучше установить под наклоном, угол которого равен географической широте месторасположения системы.

Солнечные панели должны размещаться таким образом, чтобы хозяин имел возможность периодически очищать поверхность от пыли и грязи или снега, поскольку это приводит к более низкой способности выработки энергии.

Солнечная батарея своими руками

Те, кто хочет сэкономить, задумываются, как сделать солнечную батарею в домашних условиях самостоятельно, чтобы она обладала необходимыми эксплуатационными параметрами и полностью обеспечивала энергетические потребност. Это особенно актуально для мест отдаленных от главных артерий цивилизации.

Солнечные батареи своими руками в домашних условиях изготавливаются из соответствующих элементов, которые можно купить в открытом доступе в специализированных компаниях или через интернет магазины. Если кремниевые пластины должны приобретаться у производителей, то остальные элементы, такие как лента, рамка, пленка, стекло, припой и прочее можно вполне обнаружить и дома в хозяйстве.

Солнечная батарея своими руками из подручных средств изготавливается некоторыми умельцами из медных листов, зажимов, мощных электроплит, соли и из других материалов. Такие кустарные устройства не смогут полностью обеспечить необходимой электроэнергией и могут использоваться лишь в небольших масштабах.

Лучше всего солнечные батареи купить у производителя, поскольку они обладают гарантией и необходимыми функциональными и эксплуатационными параметрами, и, значит, не подведут. Производство солнечных батарей базируется на применении новейших технологий, которые постоянно развиваются, предлагая более усовершенствованные модели. В зависимости от размеров устройств, они могут использовать для различных целей в местах, где нет снабжения электроэнергией. Они встречаются на калькуляторах, часах, различных мобильных устройствах.

Так, например, рюкзак с солнечной батареей будет незаменимым помощником тех, кто любит путешествовать с комфортом. Он накопит достаточно энергии, чтобы зарядить фонарик для освещения туристической палатки или чтобы во время похода заряжать необходимые гаджеты. Судя по отзывам, солнечные батареи используются часто и с удовольствием для удовлетворения разнообразных нужд не только на природе, но и в быту.

Современные устройства со встроенными солнечными модулями

  • Power bank с солнечной батареей – внешний накопитель с фотоэлементами для преобразования солнечных лучей в заряд аккумулятора. Он обладает несколькими портами и предназначен для зарядки смартфонов или планшетов. Это незаменимое устройство для тех кто, много времени тратят в дороге и пользуются гаджетами. Устройство, зависимо от модели может дополняться различными функциями, как, к примеру, фонариком.
  • Робот конструктор – наборы с различными элементами, из которых можно собрать несколько конструкций, которые двигаются автономно. Это лучшая игрушка для любознательных детей. Робот конструктор на солнечной батарее купить интересно будет не только малышам, но и вполне взрослым дяденькам, поскольку захватывающим является не только движение робота, но и сам процесс сборки.
  • Уличные садовые светильники на солнечных батареях – идеальное решение для сада, огорода или приусадебного участка. Благодаря накопленному заряду они будут светиться всю ночь. Для этого не нужно прокладывать специальную проводку. Их можно брать с собой на рыбалку или семейный поход. Чрезвычайная мобильность, компактность и удобство делают фонари самыми востребованными изделиями на солнечных батареях.

Возможности эксплуатации настолько разнообразны, а технологии так быстро развивается, что скоро солнечные модули охватят все сферы жизни современного человека.

Солнечная батарея своими руками: как сделать самодельную панель

Желание сделать систему энергообеспечения частного дома более эффективной, экономичной и чистой с экологической точки зрения заставляет искать новые источники энергии. Одним из способов модернизации является установка солнечных батарей, способных преобразовывать энергию солнца в электрический ток. Существует прекрасная альтернатива дорогостоящему оборудованию — солнечная батарея, сделанная своими руками, которая позволит ежемесячно экономить средства из семейного бюджета. О том, как такую вещь соорудить, мы сегодня и будем говорить. Обозначим все подводные камни и расскажем как их обойти.

Общую информацию о конструктивных особенностях солнечных батарей смотрите на видео:

Разработка проекта солнечной энергосистемы

Проектирование необходимо для более удачного размещения панелей на крыше дома. Чем больше солнечных лучей попадет на поверхность батарей и чем выше их интенсивность, тем больше энергии они произведут. Для установки понадобится южная сторона кровли. В идеале лучи должны падать под углом 90 градусов, поэтому следует определить, в каком именно положении работа модулей принесет больше пользы.

Дело в том, что самодельная солнечная батарея, в отличие от заводской, не имеет специальных датчиков движения и концентраторов. Для изменения угла наклона существует возможность изготовить механизм на ручном управлении. Он позволит устанавливать модули почти вертикально в зимний период, когда солнце стоит низко над горизонтом, и опускать их летом, когда солнцестояние достигает своего пика. Вертикальное зимнее расположение имеет и защитную функцию: оно препятствует скапливанию на панелях снега и наледи, чем продлевает срок эксплуатации модулей.

Угол наклона

Энергоэффективность модульной конструкции можно увеличить, если создать простейший механизм управления, который позволит менять угол наклона батареи в зависимости от времени года и даже времени суток

Возможно, перед монтажом батарей потребуется усиление кровельной конструкции, так как комплект из нескольких панелей имеет довольно большую массу. Необходимо вычислить нагрузку на крышу с учетом тяжести не только солнечных батарей, но и снежного пласта. Вес системы во многом зависит от материалов, которые применяются при ее изготовлении.

Количество панелей и их размер рассчитывают исходя из требующей мощности. Например, 1м² модуля производит приблизительно 120 Вт, этого не хватит даже для полноценного освещения жилых помещений. Примерно 1 кВт энергии при 10м² панелей позволит функционировать осветительным приборам, телевизору и компьютеру. Соответственно, солнечная конструкция площадью 20м² обеспечит нужды семьи из 3 человек. Приблизительно на такие размеры следует рассчитывать, если частный дом предназначен для постоянного проживания.

Батарея на крыше

Изготовление солнечной батареи не обязательно заканчивается первоначальной сборкой, в дальнейшем можно наращивать элементы, тем самым увеличивая КПД оборудования

Варианты модулей для самостоятельной сборки

Основное назначение солнечной панели – генерировать энергию солнечных лучей и преобразовывать ее в электрическую. Полученный электроток представляет собой поток свободных электронов, высвобожденных световыми волнами. Для самостоятельной сборки оптимальным вариантом являются моно- и поликристаллические преобразователи, так как аналоги еще одного вида – аморфные – в течение первых двух лет снижают свою мощность на 20-40%.

Солнечный элемент

Стандартные монокристаллические элементы имеют размеры 3 х 6 дюймов и довольно хрупкую структуру, поэтому работать с ними нужно крайне бережно и аккуратно

Разные виды кремниевых пластин имеют свои плюсы и минусы. Например, поликристаллические модули отличаются довольно низким КПД – до 9%, тогда как КПД монокристаллических пластин достигает 13%. Первые сохраняют показатели мощности даже в облачную погоду, но служат в среднем 10 лет, мощность вторых резко падает в пасмурные дни, зато они прекрасно функционируют на протяжении 25 лет.

Самодельное устройство должно быть функциональным и надежным, поэтому часть деталей лучше приобрести в готовом виде. Перед тем, как сделать солнечную батарею по индивидуальному проекту, загляните на сайт eBay, где можно обнаружить огромный выбор модулей с незначительным браком. Легкая поломка не влияет на качество работы, зато заметно уменьшает стоимость панелей. Предположим, монокристаллический модуль Solar Cells, расположенный на стеклотекстолитовой плате, стоит чуть больше 15 долларов, а поликристаллический комплект из 72 штук – около 90 долларов.

Элементы с проводниками

Лучший готовый вариант солнечного элемента — панель с проводниками, которые требуют лишь последовательного соединения. Модули без проводников стоят дешевле, но увеличивают время сборки батареи в несколько раз

Инструкция по изготовлению солнечной батареи

Вариантов самостоятельной сборки солнечных батарей множество. Технология зависит от количества солнечных элементов, приобретенных заранее, и дополнительных материалов, необходимых для изготовления корпуса. Важно запомнить: чем больше общая площадь панелей, тем мощнее оборудование, но вместе с тем вырастает и вес конструкции. В одной батарее рекомендуют применять одинаковые модули, так как эквивалентность тока приравнивается к показателям меньшего из элементов.

Сборка модульного каркаса

Дизайн модулей, как и их размеры, могут быть произвольными, поэтому вместо цифр ориентироваться следует на фото и выбрать любой индивидуальный вариант, подходящий для конкретных расчетов.

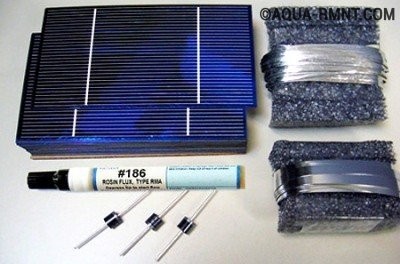

Набор для сборки

Наиболее дешевые солнечные элементы — панели без проводников. Чтобы сделать их готовыми к сборке батареи, необходимо первоначально припаять проводники, а это долгий и кропотливый процесс

Для изготовления корпуса, внутри которого будут закреплены солнечные элементы, необходимо подготовить следующий материал и инструмент:

  • листы фанеры выбранного размера;
  • невысокие рейки для бортиков;
  • клей универсальный или для древесины;
  • уголки и саморезы для крепежа;
  • дрель;
  • плиты ДВП;
  • куски оргстекла;
  • краска.

Берем кусок фанеры, который будет играть роль основания, и по периметру приклеиваем невысокие бортики. Рейки по краям листа не должны загораживать солнечные элементы, поэтому следим, чтобы высота их не превышала ¾ дюйма. Для надежности каждую приклеенную рейку дополнительно привинчиваем саморезами, а углы можно скрепить металлическими уголками.

Деревянный каркас

Деревянный каркас — наиболее доступный вариант для размещения солнечных элементов. Его можно заменить рамой из алюминиевого уголка или покупным набором рама + стекло

Для вентиляции высверливаем отверстия в нижней части корпуса и по бортикам. Отверстий в крышке быть не должно, так как это грозит попаданием влаги. Крепление элементов будет производится на листы ДВП, которые можно заменить любым похожим материалом, главное условие – он не должен проводить электроток.

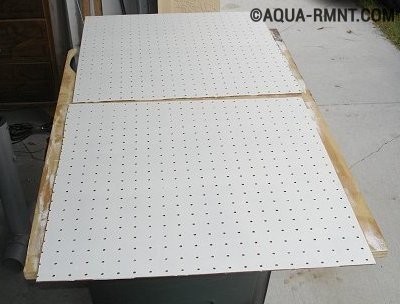

Подложка для элементов

Маленькие отверстия для вентиляции необходимо просверлить по всей площади подложки, включая бортики и серединную рейку. Оно позволят регулировать уровень влаги и давления внутри каркаса

Крышку вырезаем из оргстекла, подгоняя под размеры корпуса. Обычное стекло слишком хрупкое для размещения на крыше. Для защиты деревянных частей используем специальную пропитку или краску, которой следует обработать каркас и подложку со всех сторон. Неплохо, если оттенок краски каркаса будет сочетаться с цветом кровельного покрытия.

Покраска каркаса

Покраска выполняет не столько эстетическую функцию, сколько защитную. Каждую деталь следует покрыть минимум 2-3 слоями краски, чтобы в дальнейшем древесину не покоробило от влажного воздуха или перегрева

Монтаж солнечных элементов

Все солнечные модули раскладываем ровными рядами на подложке обратной стороной вверх, чтобы произвести пайку проводников. Для работы потребуется паяльник и припой. Места пайки предварительно необходимо обработать специальным карандашом. Для начала можно потренироваться на двух элементах, соединив их последовательно. Так же последовательно, цепочкой, соединяем все элементы на подложке, в результате должна получиться «змейка».

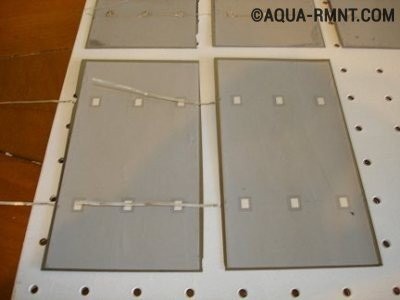

Сборка элементов

Каждый элемент устанавливаем строго по разметке и следим за тем, чтобы проводники соседних элементов пересекались в местах пайки

Соединив все элементы, аккуратно поворачиваем их лицевой стороной вверх. Если модулей много, придется пригласить помощников, так как одному спаянные элементы, не повредив, повернуть достаточно сложно. Но перед этим намазываем модули клеем, чтобы прочно закрепить их на панели. В качестве клея лучше использовать силиконовый герметик, причем наносить его следует строго по центру элемента, в одной точке, а не по краям. Это необходимо для предохранения пластин от поломок, если вдруг произойдет небольшая деформация основания. Лист фанеры может прогнуться или разбухнуть из-за изменения влажности, и стабильно приклеенные элементы просто треснут и выйдут из строя.

Закрепив модули на подложке, можно произвести пробный запуск панели и проверить функциональность. Затем основу помещаем в готовый уже каркас и фиксируем по краям шурупами. Чтобы исключить разряд аккумулятора через солнечную батарею, на панель устанавливаем блокировочный диод, закрепляя его герметиком.

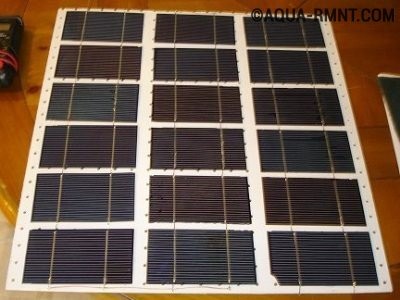

Крепление элементов

Для соединения цепочек можно использовать медный провод или оплетку кабеля, которые фиксируют каждый элемент с обеих сторон, а затем закрепляются герметиком

Тестирование

Пробное тестирование помогает сделать предварительные расчеты. В данном случае они оказались верными — на солнце без нагрузки батарея производит 18,88 В

Сверху установленные элементы накрываем защитным экраном из оргстекла. Перед тем, как зафиксировать его, вновь проверяем работоспособность конструкции. Кстати, тестировать модули можно и в течении всего процесса установки и пайки, группами по нескольку штук. Следим за тем, чтобы герметик просох окончательно, так как его испарения могут покрыть оргстекло непрозрачной пленкой. Выходной провод оснащаем двухконтактным разъемом, чтобы в дальнейшем можно было использовать контроллер.

Батарея в сборке

Одна панель собрана и полностью готова к работе. Все оборудование, включая купленные в интернете элементы, обошлось в 105 долларов

Фотоэлектрические системы частного дома

Электрические домашние системы энергообеспечения с использованием солнечных элементов можно разделить на 3 вида:

  • автономная;
  • гибридная;
  • безаккумуляторная.

Если дом подключен к центральной энергосети, то оптимальным вариантом будет смешанная система: днем питание производится от солнечных батарей, а ночью – от аккумуляторов. Центральная сеть в данном случае является резервом. Когда нет возможности подключиться к центральному энергоснабжению, его заменяют топливными генераторами – бензиновыми или дизельными.

Схемы энергосистем

Контроллер необходим для предотвращения короткого замыкания в момент максимальной нагрузки, аккумулятор – для накопления энергии, инвертор – для распределения и подачи ее к потребителю

При выборе наиболее удачного варианта следует учитывать время суток, в которое происходит максимальное потребление энергии. В частных домах пиковый период выпадает на вечер, когда солнце уже зашло, поэтому логичным будет использовать либо подключение к общей сети, либо дополнительное применение генераторов, так как солнечное энергоснабжение происходит в дневное время.

Схема дома

В фотоэлектрических системах энергоснабжения используют сети и с постоянным, и с переменным током, причем второй вариант подходит для размещения приборов на расстоянии более 15 м

Для дачников, режим работы которых часто совпадает со световым днем, подходит солнечная энергосберегающая система, которая начинает функционировать вместе с восходом солнца, а заканчивает вечером.



Самодельная солнечная батарея

Привет всем читателям блога «Строим дом сами».
Сегодня, как я и обещал в прошлой статье мы с вами попробуем собрать самодельную солнечную батарею.

Использование солнечных панелей для дома это вероятность продолжать обыденную жизнь либо устроить вечеринку даже после непредвиденных ураганов тогда, как ваши соседи будут ждать помощи электриков, которые в порядке очереди восстановят электричество. Да и дело даже не в ураганах, многие просто выбирает участки, в силу тех или иных причин (например есть желание жить вдали от цивилизации), где просто нет никаких коммуникаций.

Устройство солнечных панелей

Для устройства солнечных панелей в быту предназначены фотоэлектрические (PV) кремниевые элементы. Такие солнечные панели возбуждают постоянный электрический ток при солнечной погоде. Этого вида системы прекрасно работают, но только в домах с доступом прямого попадания лучей солнца. В лесной и тенистой местностях стопроцентного эффекта добиться будет невозможно.

Типичное устройство домашней солнечной электростанции

Солнечные батареи на крыше

Для устройства солнечных батарей на крыше идеально подходят те здания, одна из сторон крыши которых смотрит на юг, и с оптимальным углом наклона. Лучше всего солнечные электрические панели работают в местах с теплым климатом, где короткая или мягкая зима. В иных климатических условиях важнейшее значение имеет система подстраховки – так например в систему дополнительно подключают дизельгенераторы, ветрогенераторы.

Солнечные панели установлены на крыше дома под оптимальным углом

Системы, у которых предусмотрена возможность резервирования энергии, пригодятся в ненастную погоду или поздним вечером.

Более изощренные и эффективные системы, включают в себя также автоматическое слежение за солнцем (поворотный механизм на котором установлены солнечные панели), изменением угла наклона от времени года и суток — что позволяет добиться максимального КПД выработки электроэнергии.

Здесь однако не будет вдаваться во все нюансы устройства, типов и эффективности солнечных панелей, читайте об этом отдельную статью.

Перед тем как перейти к описанию сборки самодельной солнечной батареи, интересно узнать с какой целью вы собираетесь использовать солнечную энергию, примите участие в опросе, это просто.

 Загрузка …

Как самому сделать солнечную батарею

Поехали дальше. Чтобы сэкономить семейный бюджет, можно попробовать самому сделать солнечную батарею. Для этого приготовьте очки, защиту для лица, перчатки и сапоги, поскольку мы будем иметь дело с легко-воспламеняющими химическими веществами и острыми материалами (оргстекло, стекло).

Первый этап (раскладка)

Итак, у нас комплект из 40 солнечных элементов, размер каждого из которых – 13.6 х 11 см. Соберем у себя на столе или другой ровной поверхности, цельный набор поликристаллических фото-ячеек (пластин, Solar Plate). Всего у нас будет 3 дорожки из пластин (получается будет 39 элементов, а 1 из комплекта у нас остается запасной).

Эти солнечные сегменты заказаны напрямую из Китая, через всем известный Алиэкспресс

Второй этап (сортировка, подготовка шин и пайка)

Элементы нужно отсортировать тестером (т.к. на случай если в цепи будет бракованная нулевая пластина, она будет забирать энергию, вместо того чтобы вырабатывать), при этом очень осторожно с ними обращаясь.

На фотоэлементы припаяем оловянные проводники.

Пайка фотоэлементов

Этап три (сборка, пайка ячеек)

Все ячейки соединяем между собой соответственно электрической схеме. При чем вне зависимости от типа подключения обязательно установить на «плюсовой» клемме шунтирующий диод. Самый оптимальный и часто используемый вариант для сборки этой цепи – диоды Шоттки – они предоставляют произвести верный расчет величины солнечных панелей для дома и не допускают разрядки батареи ночью.

Дееспособность спаянных ячеек необходимо проверять в солнечном месте. Если они функционируют как надо, то можно переходить к следующему шагу.

Схема соединения фотоэлементов для сборки солнечной панели (в данном случае 4 дорожки, в нашем же примере — 3)

Четвертый этап (рама)

На четвертом этапе начинаем собирать раму. Здесь нам потребуются алюминиевые уголки с не широкими полками и болты. Наметаем на внутренние грани реек силиконовый герметик. Деревянную раму делать не рекомендуется — т.к. наша панель будет подвержена климатическим условиям, подчас суровым.

Пятый этап (защитный верхний слой)

Сверху этого слоя помещаем приготовленный лист из прозрачного материала, в моем случае это поликарбонат. Для надежности лист плотно придавливаем к клеевому контуру. Но будьте осторожны при этом.

Шестой этап

Когда герметик подсохнет, можно стянуть раму с поликарбонатом болтами. Далее располагаем фотоэлементы с проводниками вдоль внутренней прозрачной плоскости. Промежуток между каждыми двумя ячейками – 5 мм (лучше предварительно сделать разметку).

Седьмой этап (герметизация)

Основательно закрепляем фото-ячейки и герметизируем панель, чтобы она служила на крыше нам долгие годы. В этом нам поможет монтажный силикон, который наносится на каждый элемент. Закрываем устройство задней панелью. Когда силикон намертво схватится, герметизируем всю конструкцию полностью так, чтобы панели плотно примыкали друг с другом.

Помните — какие бы вы изменения в конструкцию не вносили, она не должна пропускать влагу внутрь к фотоэлементам.

Этап восемь

Подключать самодельную солнечную батарею можно двумя известными способами – последовательно или параллельно. Во втором случае клеммы обоих модулей состыковываются по принципу: плюс с плюсом, минус с минусом. Из любого модуля берем клеммы (+) и (-). Выводим концы для подключения к аккумуляторной батарее или к котроллеру заряда.

Если нужно связать три модуля в одну систему, действия будут следующими: соединяем сходные клеммы всех трех модулей, затем выводим концы (+) и (-). При первом способе подключения необходимо соединять клемму (+) первого модуля с клеммой (-) второго. Оставшиеся концы выводим для подключения с аккумуляторной батареей либо с контроллером.

Схема подключения солнечных панелей в цепь всей системы

Напоследок хочу еще раз напомнить, что вам потребуется чтобы своими руками собрать солнечную панель для дома:

  • фотоэлементы;
  • диоды Шоттки;
  • медные провода повышенной мощности;
  • набор проводников;
  • паяльное оборудование;
  • алюминиевые уголки;
  • крепежные болты;
  • силиконовый герметик;
  • лист поликарбоната или другого прозрачного материала;
  • пила;
  • струбцины;
  • набор отверток.

И в заключении давайте посмотрим видео домашнего мастера, который с успехом собрал и продемонстрировал сборку самодельных солнечных панелей своими руками:

Проголосуйте!

[Голосов: 0 Среднее: 0]

«Живу в городе Шатура Московской области. С детства был «повернут» на строительстве. Освоил множество профессий, в т.ч. плотника-бетонщика, каменщика-строителя, мебельщика. Полученным опытом делюсь на этом блоге.»

Солнечная батарея своими руками

Содержание:
  1. Эффективность солнечных батарей
  2. Устройство и принцип работы
  3. Виды солнечных батарей
  4. Выбор материалов и деталей
  5. Изготовление солнечных батарей
  6. Возможность домашнего отопления
  7. Видео: Полный процесс изготовления солнечной панели своими руками

Обеспечение комфортных условий проживания в современных квартирах и частных домах не может обойтись без электрической энергии, потребность в которой постоянно увеличивается. Однако с достаточной регулярностью увеличиваются и цены на этот энергоноситель. Соответственно возрастают и общие затраты на содержание жилья. Поэтому все более актуальной становится солнечная батарея своими руками для частного дома, наряду с другими альтернативными источниками электроэнергии. Данный способ дает возможность сделать объект энергонезависимым в условиях постоянного роста цен и отключений электричества.

Эффективность солнечных батарей

Проблема автономного электроснабжения приборов и оборудования в частных домах рассматривается уже в течение длительного времени. Одним из вариантов альтернативного питания стала солнечная энергия, которая в современных условиях нашла широкое применение на практике. Единственным фактором, вызывающим сомнения и споры, является эффективность солнечных батарей, которая не всегда оправдывает возлагаемые надежды.

Работа солнечных батарей напрямую зависит от количества солнечной энергии. Таким образом, батареи будут наиболее эффективны в регионах, где преобладают солнечные дни. Даже в самом идеальном варианте эффективность батарей составляет всего 40%, а в реальных условиях этот показатель гораздо ниже. Другое условие нормального функционирования заключается в наличии значительных площадей для монтажа автономных солнечных систем. Если для загородного дома это не является серьезной проблемой, то владельцам квартир приходится решать множество дополнительных технических задач.

Устройство и принцип работы

В основе работы солнечных батарей лежит способность фотоэлементов выполнять преобразование солнечной энергии в электрическую. Все вместе они собираются в виде многоячеистого поля, объединенного в общую систему. Действие солнечной энергии превращает каждую ячейку в источник электрического тока, собирающегося и накапливающегося в аккумуляторных батареях. Размеры общей площади такого поля напрямую влияют на мощность всего устройства. То есть с возрастанием числа фотоэлементов, соответственно увеличивается и количество вырабатываемой электроэнергии.

Это вовсе не означает, что необходимое количество электричества может вырабатываться только на очень больших площадях. Существует множество мелких бытовых приборов, использующих солнечную энергию – калькуляторы, фонарики и другие устройства.

В современных загородных домах все более популярными становятся приборы освещения на солнечных батареях. С помощью этих простых и экономичных устройств освещаются садовые дорожки, террасы и другие необходимые места. В темное время суток используется электроэнергия, накопленная днем, когда светит солнце. Использование экономных ламп позволяет расходовать накопленную электроэнергию в течение длительного времени. Решение основных задач энергоснабжения осуществляется с помощью других, более мощных систем, позволяющих вырабатывать достаточное количество электричества.

Основные виды солнечных батарей

Перед тем как приступать к собственноручному изготовлению солнечных батарей, рекомендуется ознакомиться с их основными видами, чтобы выбрать для себя наиболее подходящий вариант.

Все преобразователи солнечной энергии разделяются на пленочные и кремневые, в соответствии с их устройством и конструктивными особенностями. Первый вариант представлен тонкопленочными батареями, где преобразователи выполнены в виде пленки, изготовленной по специальной технологии. Эти конструкции также известны как полимерные. Их можно устанавливать в любые доступные места, однако, они требуют много места и обладают низким коэффициентом полезного действия. Даже средняя облачность способна снизить эффективность пленочных устройств сразу на 20%.

Кремниевые батареи представлены тремя типами:

  • Монокристаллические. Конструкция состоит из многочисленных ячеек с встроенными кремневыми преобразователями. Они соединяются в одно целое и заполняются силиконом. Отличаются простотой эксплуатации, легкостью, гибкостью, водонепроницаемостью. Но, чтобы обеспечить эффективную работу таких батарей, требуется действие прямых солнечных лучей. Несмотря на сравнительно высокий КПД – до 22%, при наступлении облачности выработка электроэнергии может значительно снизиться или прекратиться полностью.
  • Поликристаллические. По сравнению с монокристаллическими, у них больше преобразователей, размещаемых в ячейках. Их установка выполнена в разных направлениях, что существенно повышает эффективность работы даже при слабом свете. Эти батареи получили наибольшее распространение, особенно в городских условиях.
  • Аморфные. Обладают низкой эффективностью – всего 6%. Однако, они считаются очень перспективными, благодаря способности к поглощению светового потока во много раз больше, чем у первых двух типов.

Все рассмотренные виды солнечных батарей изготавливаются в заводских условиях, поэтому их цена остается пока еще очень высокой. В связи с этим можно попытаться изготовить солнечную батарею самостоятельно, с использованием недорогих материалов.

Выбор материалов и деталей для изготовления солнечной батареи

Поскольку высокая стоимость автономных источников солнечной энергии делает их недоступными для широкого использования, домашние мастера могут попробовать организовать изготовление солнечных батарей своими руками из подручных материалов. Следует помнить, что при изготовлении батареи невозможно обойтись лишь подручными материалами. Обязательно придется покупать заводские детали, пусть даже и не новые.

В состав преобразователя солнечной энергии входит несколько основных элементов. В первую очередь, это сама батарея определенного типа, которая уже была рассмотрена выше. Далее идет контроллер батареи, контролирующий уровень заряда аккумуляторов полученным электрическим током. Следующим элементом являются аккумуляторы, накапливающие электричество. В обязательном порядке потребуется инвертор, преобразующий постоянный ток в переменный. Таким образом, все домашние бытовые приборы, рассчитанные на 220 вольт, смогут нормально работать.

Каждый из этих элементов можно свободно приобрести на рынке электроники. Если же имеются определенные теоретические знания и практические навыки, то большую часть из них можно собрать самостоятельно по типовым схемам, в том числе и контроллер солнечной батареи. Для того чтобы рассчитать мощность преобразователя, необходимо знать, с какой целью он будет использоваться. Это может быть только освещение или отопление, а также полное обеспечение потребностей объекта. В связи с этим будут выбираться материалы и комплектующие детали.

При изготовлении солнечной батареи своими руками, нужно определиться не только с мощностью, но и с рабочим напряжением сети. Дело в том, что сети на солнечной энергии могут работать на постоянном или переменном токе. Последний вариант считается более предпочтительным, так как позволяет разносить электроэнергию потребителям на расстояние свыше 15 метров. При использовании поликристаллических батарей, с одного квадратного метра можно получить, в среднем, за один час примерно 120 Вт. То есть, для получения 300 кВт в месяц потребуются солнечные панели общей площадью 20 м2. Именно столько расходует обычная семья в составе 3-4 человек.

В частных домах и на дачах применяются солнечные панели, каждая из которых включает 36 элементов. Мощность одной панели составляет около 65 Вт. В небольшом частном доме или на даче вполне достаточно 15 панелей, способных вырабатывать электрическую мощность до 5 кВт в час. После выполнения предварительных расчетов можно приобретать преобразующие пластины. Допускается приобретение поврежденных элементов с небольшими дефектами, влияющими только на внешний вид батареи. В рабочем состоянии каждый элемент способен выдавать около 19 В.

Изготовление солнечных батарей

После того как все материалы и детали подготовлены, можно начинать сборку преобразователей. При спаивании элементов нужно предусмотреть зазор на расширение между ними в пределах 5 мм. Паять следует очень внимательно и осторожно. Например, при отсутствии проводков у пластинок, их нужно будет напаять вручную. Для работы понадобится паяльник на 60 ватт, к которому последовательно подключена обычная лампа накаливания на 100 Вт.

Все пластины спаиваются последовательно между собой. Пластины отличаются повышенной хрупкостью, поэтому их спаивание рекомендуется производить с использованием каркаса. Во время распайки в схему совместно с фотопластинками вставляются диоды, предохраняющие фотоэлементы от разряда при снижении уровня освещенности или наступлении полной темноты. С этой целью половинки панели объединяются в общей шине, которая в свою очередь выводится на клеммник, за счет чего и происходит создание средней точки. Те же самые диоды предохраняют аккумуляторные батареи от разряда в ночное время.

Одним из основных условий эффективной работы батарей является качественная пайка всех точек и узлов. Перед тем как устанавливать подложку, эти места обязательно тестируются. Для вывода тока рекомендуется использовать проводники с малым сечением, например, акустический кабель в силиконовой изоляции. Все провода закрепляются с помощью герметика. После этого выбирается материал для поверхности, к которой будут прикрепляться пластины. Наиболее подходящими характеристиками обладает стекло, гораздо лучше пропускающее световой поток, чем карбонат или оргстекло.

При изготовление солнечной батареи из подручных средств, необходимо позаботиться и о коробе. Обычно короб изготавливается из деревянного бруса или алюминиевого уголка, после чего в него на герметик укладывается стекло. Герметик должен заполнить все неровности, а затем полностью высохнуть. За счет этого пыль не попадет внутрь, и фотопластинки в процессе эксплуатации не будут загрязняться.

Далее на стекло устанавливается лист с припаянными фотоэлементами. Он может закрепляться разными способами, однако, наиболее оптимальными вариантами считаются прозрачная эпоксидная смола или герметик. Эпоксидной смолой равномерно покрывается вся поверхность стекла, затем на нее устанавливаются преобразователи. При использовании герметика крепление осуществляется точками в центре каждого элемента. По концу сборки должен получиться герметичный корпус, внутри которого размещается солнечная батарея. Готовое устройство будет выдавать примерно 18-19 вольт, что вполне достаточно для зарядки аккумуляторной батареи на 12 вольт.

Возможность домашнего отопления

После того как самодельная солнечная батарея собрана, каждый хозяин наверняка захочет проверить ее в действии. Наиболее важной проблемой считается отопление дома, поэтому в первую очередь проверяются возможности обогрева за счет солнечной энергии.

Для отопления используется гелиоколлекторы. С помощью вакуумного коллектора солнечный свет превращается в тепло. Тонкие стеклянные трубки заполняются жидкостью, которая нагревается от солнца и передает тепло воде, помещенной в бак-накопитель. В нашем случае этот способ не подходит, поскольку речь идет исключительно о преобразовании солнечной энергии в электрическую.

Все зависит от мощности используемого устройства. В любом случае на нагрев воды в бойлере будет уходить большая часть получаемой энергии. Если 100 литров воды нагреть до 70-80 градусов, понадобится примерно 4 часа времени. Потребление электроэнергии водяным котлом с ТЭНами на 2 кВт составит 8 кВт. При вырабатывании электроэнергии 5 кВт в час, никаких проблем не будет. Однако при площади батарей менее 10 м2 отопление частного дома с их помощью становится невозможным.

Как собрать солнечную электростанцию для дома своими руками

Собственное электроснабжение выручит как в условиях отсутствия централизованной сети (в удаленных и труднодоступных регионах, на даче, в походе), так и при построении более экологичного подхода к потреблению природных ресурсов.

Автономная солнечная электростанция для дома своими руками

Собрать собственную гелиостанцию несложно, она содержит всего четыре составных элемента:

  • солнечные панели;
  • аккумулятор заряда;
  • контроллер;
  • инвертор.

Автономная солнечная электростанция для дома своими руками

Все их легко найти и заказать через интернет-магазины. А вот как сделать солнечную электростанцию своими руками, чтобы создать полноценную автономную систему энергоснабжения дома? Для начала необходимо собрать информацию о ваших потребностях, возможностях местности, где будет работать гелиостанция, и произвести все необходимые расчеты для подбора составных элементов.

Как рассчитать количество гелиопанелей

Выбор гелиостанции начинается с поиска информации по инсоляции в вашей местности — количеству солнечной энергии, которое попадает на земную поверхность (измеряется в ваттах на кв. метр). Эти данные можно найти в специальных метеосправочниках или интернете. Обычно инсоляцию указывают отдельно для каждого месяца, потому что уровень сильно зависит от сезона. Если вы планируете пользоваться гелиостанцией круглый год, то ориентироваться нужно по месяцам с самыми низкими показателями.

Далее нужно подсчитать ваши потребности в электроэнергии на каждый месяц. Помните, что для автономной системы электроснабжения роль играет не только эффективность накопления энергии, но и экономное ее использование. Меньшие потребности позволят значительно сэкономить при покупке гелиопанелей и создании бюджетной версии солнечной электростанции своими руками.

Сравните ваши потребности в электричестве с уровнем инсоляции в вашей местности и вы узнаете площадь гелиопанелей, которая необходима для вашей гелиостанции. Учтите, что КПД панелей составляет всего 12-14%. Всегда ориентируйтесь на самый низкий показатель.

Таким образом, если уровень инсоляции в самый неблагоприятный месяц в вашей местности равен 20 кВт-час/м², то при КПД равном 12% одна панель площадью 0.7м² будет вырабатывать 1.68 кВт-час. Ваша энергопотребность, например, составляет 80 кВт-час/месяц. Значит, в самый несолнечный месяц удовлетворить эту потребность смогут 48 панелей (80/1,68). Подробнее о том, как выбирать солнечные батареи, вы можете почитать в нашей предыдущей статье.

Как установить гелиопанель

Для наилучшего КПД устанавливать гелиопанель нужно так, чтобы лучи солнца падали на нее под углом 90 градусов. Поскольку солнце постоянно перемещается по небу, то здесь есть два решения:

  • Динамичная установка. Используйте сервопривод, чтобы гелиопанель поворачивалась по мере того, как солнце перемещается по небосводу. Сервопривод позволит собрать на 50% больше энергии, чем статичная установка.
  • Стационарная установка. Чтобы извлечь максимальную пользу из неподвижного положения гелиопанели, необходимо найти тот угол установки, при котором панель соберет максимально возможное количество лучей солнца. Для круглогодичной работы этот угол рассчитывается по формуле +15 градусов к широте местности. Для летних месяцев это -15 градусов к широте местности.

Как подобрать контроллер заряда

Еще один способ, как самому собрать солнечную электростанцию, чтобы заставить ее работать эффективно, это использовать контроллер заряда, который позволяет отслеживать точки максимальной мощности (англ. MPPT). Такой контроллер может накапливать энергию даже во время низкой освещенности и продолжает подавать ее на аккумулятор в оптимальном режиме.

Как выбрать аккумулятор

Итак, от солнечных панелей энергия поступает на аккумулятор. Это позволяет накапливать энергию, чтобы использовать ее даже при отсутствии солнечного света. Кроме того, аккумуляторы сглаживают неравномерное поступление энергии, например, при сильном ветре или облачности.

Как выбрать аккумулятор

Чтобы правильно выбрать и установить аккумулятор для домашней солнечной электростанции своими руками, необходимо учесть два параметра:

  • Очень важно, чтобы ток зарядки (от панелей) не превышал 10% от уровня номинальной емкости для кислотных аккумуляторов и 30% — для щелочных устройств.
  • Конструкция инвертора с напряжением на низкой стороне.

Учитывайте показатели саморазряда аккумуляторов (не всегда указываются производителями). Например, кислотные устройства во избежание поломки подзаряжают каждые полгода.

Как выбрать инвертор

Описание параметров и обязательных функций идеального инвертора:

  • сигнал синусоидальный с искажениями не выше трех процентов;
  • при подключении нагрузки амплитуда напряжения изменяется не более чем на десять процентов;
  • двойное преобразование тока — постоянного и переменного;
  • аналоговая часть преобразования переменного тока с хорошим трансформатором;
  • защита от короткого замыкания;
  • запас по перегрузке.

При моделировании электросистемы вашего дома сгруппируйте нагрузки так, чтобы разные их виды получали питание от разных инверторов.

Другие схемы солнечных электростанций своими руками

Гелиостанции — это работающий альтернативный способ энергоснабжения дома. Но не во всех регионах инсоляция достаточна для окупаемости гелиооборудования и для полноценного обеспечения электроэнергией. Иногда стоит обратить внимание на гибридные солнечные электростанции, которые тоже можно построить своими руками, но где кроме солнечных батарей могут быть ветряки, а также дизельные или даже бензиновые генераторы.

Другие схемы солнечных электростанций своими руками

Если же вы хотите лишь попробовать «приручить» гелиоэнергию, но не готовы полностью изменить электроснабжение своего дома, сделайте мини солнечную электростанцию своими руками. Она будет состоять из нескольких солнечных панелей, аккумулятора и контроллера. Это все поместится в чемодане, но обеспечит вас энергией при внезапном отключении электричества, поездке на дачу или на природу. Расчеты и подбор компонентов происходят по тому же принципу, что и для полноценной домашней станции.

как сделать в домашних условиях, панель для дома, самодельная из подручных средств

Электричество – незаменимая часть нашей жизни. Но вместе с тем это дорогое удовольствие, которое наносит вред окружающей среде. Чтобы получать бесперебойное освещение, тепло и работу всех электрических приборов, весь мир использует солнечные батареи. Собрать конструкцию достаточно легко, можно самостоятельно справиться с поставленной задачей.

Принцип работы солнечного модуля своими руками

Многие начинают устанавливать на своих домах солнечные батареи, которые позволяют абсолютно бесплатно получать электроэнергию. Достаточно просто сделать солнечный модуль самостоятельно, потратив небольшую сумму на материалы. Но для начала необходимо разобраться, как работает панель из подручных материалов.

Схема солнечной батареи:

  • Коллектор;
  • Аккумулятор;
  • Инвертор.

Коллектор представляет собой конструктор из небольших по размеры деталей. Работа устройства заключается в преображении солнечной энергии в поток электронов положительного и отрицательного заряда. Высокого напряжения ток типовые детали вырабатывать не в силе.

Нормой считается формирование одного элемента – 0,5 Вт. Солнечный коллектор должен крафтится ток напряжением в 18 Вт. Этой энергии хватит для зарядки аккумулятора мощностью 12 Вт. Для больших зарядов потребуется большая площадь модуля.

С помощью солнечного модуля, сделанного своими руками, можно добывать энергию для ее дальнейшего применения в бытовых условиях

С помощью солнечного модуля, сделанного своими руками, можно добывать энергию для ее дальнейшего применения в бытовых условиях

Аккумуляторы для солнечных батарей для дома или дачи обеспечивают нужно количество электрической энергии. Заряда одного модуля не хватит. Но многое зависит от приборов, которые работают от мощности солнечной панели.

Количество аккумуляторов со временем потребуется увеличить. Вместе с этим необходимо приобретать и коллекторы. Для одной системы можно взять больше 10 аккумуляторов.

Аккумуляторы и инверторы потребуется купить в специализированном магазине или на рынке. Но саму солнечную батарею можно соорудить из подручных материалов.

Принцип работы инвертора заключается в переработке добытого тока в электрическую энергию. При покупке устройства необходимо учитывать характеристику элемента. Мощность прибора должна составлять не менее 4кВт.

Сделать безопасный и практичный ветрогенератор можно самостоятельно. Что для этого необходимо узнавайте в следующем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/elektrichestvo/vetrogenerator-svoimi-rukami

Монтаж солнечных батарей своими руками: расчетные работы

Раму для солнечных батарей можно сделать самостоятельно из подручных материалов, что поможет сэкономить. Но можно и приобрести готовый вариант. Для самостоятельно изготовления лучше всего использовать дюралюминий. Но можно специально подготовить и другой материал, который покрывается особенной защитой.

Для начала необходимо рассчитать размеры рамы. Необходимо взять необходимый заряд аккумулятора. Берем данное число за основу и разделяем на 0,5 Вт. Получается нужно количество элементов.

Для зарядного тока в 3,6 А потребуется соединить параллельно 3 цепочки. Для этого количество необходимых деталей умножается на 3 цепочки. Если умножить данный показатель на цену, то можно узнать стоимость панели.

Детали на солнечной панели необходимо соединять параллельно-последовательно. Стоит соблюдать равное количество элементов в каждой цепочке.

На деле полученный расчет будет меньше, так как солнце неравномерно светит на протяжении всего дня. Для полноценного заряда потребуется соединить вместе несколько панелей. Так получится 6 рядов элментов.

Необходимые инструменты для работы:

  • Сварочный аппарат;
  • Канифоль;
  • Монтажный провод;
  • Герметик на основе силикона;
  • Двусторонний скотч.

Для монтажа солнечных батарей потребуется минимум 2 человека

Для монтажа солнечных батарей потребуется минимум 2 человека

Количество инструментов может меняться. Чтобы разместить все элементы на раме, потребуется модуль размером 90х50 см. Если в готовых рамах другие размеры, то можно провести иные расчеты.

Подбор и пайка солнечных элементов

Геопанель должна работать при температуре 70-90 градусов. Но контролировать данный показатель бывает непросто. Именно поэтому в раме потребуется проделать отверстия для вентиляции. Их диаметр приблизительно 10 мм. Элементы для батареи придется спаять самому.

Для приобретения набора элементов для пластин потребуется потратить определенную сумму. Но в итоге все равно выйдет дешевле, чем те варианты, что выпускает Мариуполь и другие заводы. Это кремниевые пластины, способные перерабатывать солнечную энергию в электричество. Для их производства используется поликристаллический кремний.

Пайка деталей включает такие этапы:

  1. Проводники необходимо нарезать согласно заготовкам;
  2. Элементы устанавливаются на нужных местах;
  3. На контакты наносят припой и кислоту;
  4. Дальше происходит фиксация проводников;
  5. Затем начинают паять.

Перед работой стоит учесть, что перевертывать сваренную конструкцию бывает непросто. Именно с этой целью сначала спаиваются элементы, а затем ряды. На крайних элементах делают шину на минус и плюс. Выводящая проводка оснащается изоляцией. Наружная сторона рамы оборудована клеммой.

Если возникают трудности при пайке, то можно обработать контакты нулевой наждачной бумагой.

Дальше необходимо прикрепить панели к основанию. Здесь пригодится силиконовый герметик. Силикон соединяет все элементы и провода с основанием.

После соединения элементов следует проверить их работоспособность. Для этого используют тестер. Оптимальные показатели прибора – 17-19 Вт. Данное мероприятие проводят несколько дней и только после этого переходят к герметизации.

Чтобы правильно выполнить пайку солнечных элементов, стоит предварительно посмотреть обучающее видео

Чтобы правильно выполнить пайку солнечных элементов, стоит предварительно посмотреть обучающее видео

На раму наносят герметик и монтируют оргстекло.  Нужно выделить время, чтобы силикон высох. К раме оргстекло прикрепляется с помощью саморезов. Все швы также необходимо заполнить герметиком.

Сборка солнечной панели своими руками

После спайки собираем все элементы воедино. Для начала необходимо разобраться с инверторами. Они перерабатывают ток и меняют его напряжение.

Виды инверторов:

  1. Системные – дополнительный источник энергии. При создании энергии в комплексе с центральным источником электроэнергии, аккумуляторы совсем не потребуются.
  2. Гибридные – подходит в качестве основного источника, но от центральной подачи отказываться все равно не стоит. Такие инверторы способны не только перерабатывать энергию, но и накапливать ее.
  3. Автономные – используются без центрального энергоснабжения. Монтируется с необходимым количеством аккумуляторов.

Количество аккумулятор для дома придется рассчитать, исходя из требуемой мощности. Также играет роль количество панелей и высота их установки. Чем выше смонтировать солнечную батарею, тем лучше.

Для домашних нужд семьи необходимо 4 кВт.

К аккумулятору солнечная батарея подключается при помощи диода. Такое мероприятие не позволит батареи разрядиться за ночь. Для исключения перезарядки и закипания приборов приобретается контроллер заряда.

Солнечные батареи особенно пригодятся там, где часто отключают электроэнергию. Насколько они эффективны узнаете, прочитав нашу статью: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/elektrichestvo/solnechnye-batarei

Способ, как сделать солнечную батарею в домашних условиях

Чтобы сделать солнечную панель своими руками в домашних условиях, необходимо запастись нужными материалами. Потребуется медный лист, пластиковая бутылка без горлышка, кухонная соль, теплая вода и 2 зажима. Из инструментов пригодится тестер, электроплита и наждачная бумага.

Последовательная сборка солнечной батареи:

  1. Отрезаем кусок металла подходящего размера для размещения на спирали электрической плиты.
  2. На плите медь нагреется и почернеет. Спустя полчаса можно снять материал.
  3. Медь должна остыть. Материал начнет сжиматься и окись отслоится.
  4. После остывания меди, материал моет в теплой воде.
  5. Дальше начинается изготовление солнечной панели. Отрезаем еще одну медную пластину. Сжимаем 2 части и помещаем в бутылку. Медные части не должны контактировать между собой.
  6. Фиксируем материал с помощью зажимов.
  7. Подсоединяем провода к плюсам и минусам.
  8. В бутыль помещаем соленую воду. При этом жидкость не должна доставать к меди несколько сантиметров.

Выбирать размер солнечной батареи нужно в зависимости от того, для чего она будет использоваться

Выбирать размер солнечной батареи нужно в зависимости от того, для чего она будет использоваться

Такая простая конструкция способна работать даже без солнечной энергии. Но это достаточно простая панель. Подходит она для зарядки мобильника, не более. Проверить работоспособность модуля можно с помощью тестера.

Особой популярностью пользуется энергосберегающая система отопления дома. Подробности на сайте: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/energosberegayushchie-sistemy

Солнечные батареи своими руками из подручных средств

Многие выполняют отличные солнечные модули из подручных средств. Для работы можно использовать жестяные банки. При этом материал таких бутылок – обязательно алюминий.

Как сделать солнечную батарею из пивных банок:

  1. Сначала необходимо подготовить материал. Для этого банки промываются. Дно следует пробить, чтобы отобрать тепло.
  2. Поверхности материала следует обезжирить.
  3. Банки склеиваются между собой.

Для каркаса солнечного модуля потребуется основание, деревянная рама и оргстекло. Подложка основы выполняется из фольги. Это усилит светоотражающую функцию основы.

Для солнечного модуля не рекомендуется использовать материал из-под пива, так как он был подвержен высокой коррозии и плохо сохраняет тепло.

Использование солнечной энергии в качестве источника электроэнергии несет экологическую безопасность. Использование подручных средств позволяет сэкономить на обустройстве солнечного модуля. От такого в выигрыше остаются все.

Сборка солнечных батарей своими руками (видео)

Изготовить солнечную батарею сможет каждый желающий. Для этого не требуется особых навыков и материалом. Самодельные приборы выполняют из подручных средств. Но, если делать серьезную панель, то придется приобрести аккумуляторы и инверторы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
