Расположение котельной в частном доме снип – Котельная в частном доме — требования, нормы, СНиП

Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

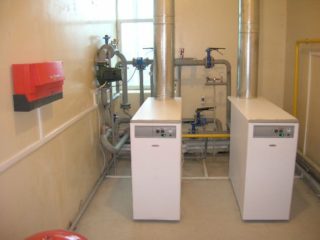

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м³ должно приходиться не менее 0,03 м² площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла	Общий объем топочной
< 30 кВт	7,5 м3
> 30-60 кВт	13,5 м3
> 60-200 кВт	Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

---

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

---

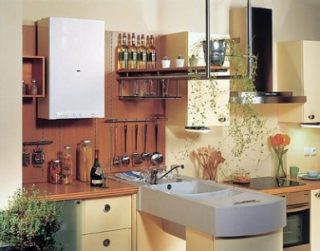

Монтаж газового настенного котла – требования к кухне

1. Потолок — 2 метра и выше.
2. Общий объем кухни — больше 7,5 м³, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м².

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

---

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
6. Площадь помещения под котел — 4 м², высота потолков в комнате – не менее 2,5 м².
7. Наружная дверь должна быть шириной ширину 80 см.
8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

otopleniesam.ru

Нормы проектирования котельной в частном доме

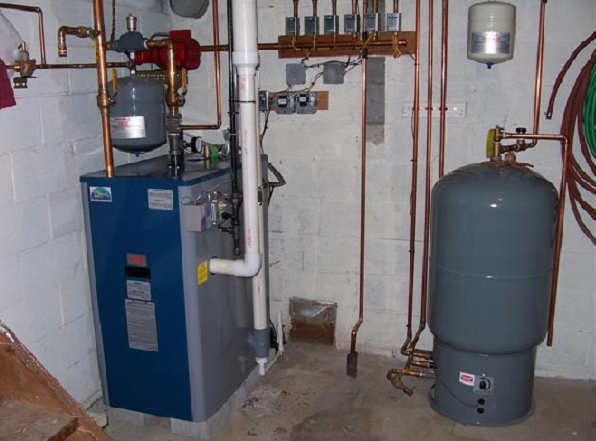

В котельном помещении частного дома находится отопительное устройство, отвечающее за наличие горячей воды и систему отопления. Это помещение должно соответствовать ряду требований, приведенных в своде документов, называемых СНиП.

Нормы проектирования котельной в частном доме зависят от того, какой тип котла в ней установлен, а также оттого, где находится это помещение.

Общие нормативы для обустройства котельных помещений

При составлении проекта котельной любого типа нужно учитывать:

• в помещении не может быть больше двух котлов;
• стены и пол должны быть выполнены из негорючих материалов, для стен подойдет кирпич или бетон, для пола – нескользкий кафель, стальной лист или бетон;
• дверь для котельной должна быть противопожарной и открываться только на наружную сторону;
• если котел расположен в отдельной пристройке, то дверей должно быть две: одна ведет в дом, другая – на улицу;
• в помещении обязательно должно быть окно с форточкой;
• в котельной не должно быть никаких горючих материалов;
• к любой части отопительной системы всегда должен быть свободный доступ.

Если дом только строится, то лучшим вариантом будет внесение в его план комнаты под котельную, построенной по нормам СНиП. Если дом уже построен, котел проще разместить в пристройке или отдельном строении.

Если свободного места мало, выходом станет установка мини-котельной, представляющей собой специальный контейнер, в котором размещены все отопительные приборы. За счет компактных размеров такую котельную можно ставить где угодно.

Другим способом экономии пространства является мобильная котельная – отдельное помещение, собранное из сэндвич-панелей и с отделкой из негорючих материалов.

Виды котельных в частном доме и нормативы по СНиП

Для отопления частного дома используются котлы:

• газовый;
• твердотопливный;
• электрический.

Требования, предъявляемые к установке и эксплуатации каждого вида, приведены в СНиП II-35-76.

Газовый котел

Помещение, в котором планируется установить такое оборудование, должно иметь следующие параметры, согласно СНиП:

• площадь – не менее 6 кв. м;
• высота потолков – более 2,5 м;
• объем помещения как минимум 15 куб. м;
• площадь остекления окна – 0,3 и более кв. м на кубометр помещения.

Если мощность газового оборудования составляет 30 кВт и меньше, ему не требуется отдельное помещение.

Если помещение для котла не отвечает требуемым параметрам, это может быть компенсировано вытяжным каналом, диаметр которого больше 150 мм.

Минимально допустимая ширина двери – 0,8 м.

Коэффициент огнестойкости внутренней отделки помещения должен быть больше 0,75 ч. Под этот критерий подходят штукатурка и кафель.

Газовые котлы, работающие на метане, разрешено устанавливать на чердаке или в подвале. Если оборудование работает на сжиженном газе, его нельзя устанавливать выше первого этажа.

Если газовая котельная будет представлять собой отдельную постройку, то СНиП предъявляет следующие требования:

• фундамент котельной не должен соединяться с фундаментом дома;
• крыша, стены и пол должны быть сделаны и облицованы огнеупорным материалом, так как оборудование, работающее на газе, сильно нагревается;
• устройство должно быть установлено на дополнительном фундаменте, высотой не менее 20 см;
• еще один фундамент нужен для дымоходной трубы.

Во время работы газовое оборудование сильно шумит, его размещение в отдельной постройке значительно снизит шумовую нагрузку.

В котельную должна быть проведена вода для подпитки системы и труба канализации, в которую будет сливаться вода из системы отопления.

В помещении с газовым оборудованием может быть дополнительно установлен котел на альтернативном топливе, если у обоих котлов будет одинаковое сопротивление теплообменников.

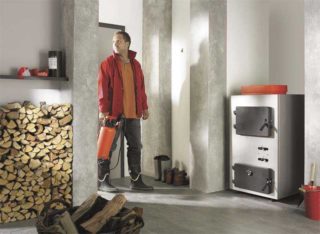

Твердотопливный котел

В отличие от газового, котел на твердом топливе не является взрывоопасным, поэтому нормы обустройства подобной котельной менее жесткие.

Твердотопливная котельная должна иметь такие же параметры, как и газовая:

• площадь – от 6 кв. м;
• высота – не менее 2, 5 м;
• объем помещения – более 15 куб. м.

Материал для стен и пола должен относиться к категории негорючих, перед самим котлом нужно постелить лист стали. На стене должен находиться асбестовый экран.

Само устройство рекомендуется устанавливать на дополнительном фундаменте, высота которого должна составлять 8–10 см.

В котельной обязательно наличие как минимум одного окна. Его габариты связаны с мощностью котла и вычисляются по формуле 0,8 кв. м на 1 кВт.

Размер дымохода и диаметр патрубка должны быть одинаковыми. На самом дымоходе должно быть отверстие, через которое можно осуществлять чистку, так как дым будет его пачкать. Если этого не делать, то со временем тяга станет слабее, а огонь будет гаснуть. Из-за этого котел будет производить меньше тепла. Сам дымоход нужно ошкурить, или вставить в него трубу из асбестоцемента.

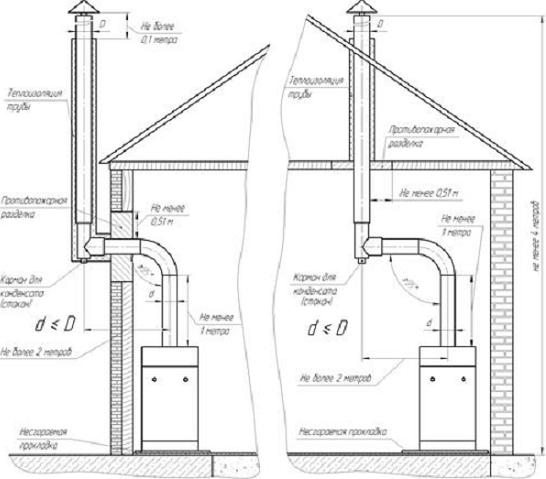

Схема правильного соотношения высоты дымоходной трубы

Высота дымоотводной трубы должна составлять не менее 5 метров. Если нужна труба с поворотами или изгибами, то их должно быть не менее трех.

Размеры вытяжки рассчитываются по формуле 1 кВт мощности устройства на 8 кв. см вытяжки. Если оборудование располагается в подвальном помещении, то 8 кв. см меняют на 24 кв. см.

Само устройство нужно размещать так, чтобы легко можно было получить доступ к любой его части для ремонта или профилактического осмотра.

Так как твердотопливное оборудование не является абсолютно безопасным, в помещении обязательно должна присутствовать система пожаробезопасности. Необходимо наличие огнетушителя, песка и т. д.

Электрический котел

Для котла этого типа в СНиП нет четких ограничений. Его не требуется устанавливать в отдельном помещении, но рекомендуется сделать для него ограждение. А также рядом с электрическим котлом не должны находиться системы водоснабжения. Система вентиляции не нужна, так как при работе электрического котла отсутствуют продукты сгорания.

За счет полной автоматизации процесса отопления, электрический котел считается наиболее безопасным и легким в использовании.

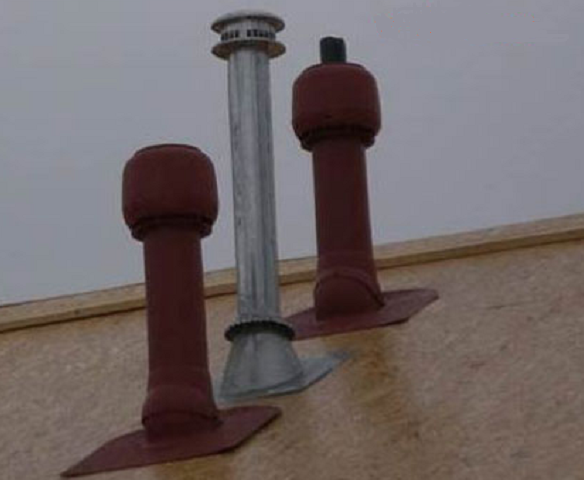

Вентиляция в котельной

Вентиляция – важный элемент котельной в частном доме, так как она отвечает за безопасное использование любого отопительного устройства. Существуют два типа вентиляции, которые выводят из помещения скопившийся в нем газ – естественный и искусственный.

Требования к вентиляции котельной в частном доме

Естественная вентиляция

Для естественной вентиляции не требуется специальных приборов. Она происходит благодаря грамотно сделанным отверстиям в стенах и потолке помещения.

Расположение вентиляционных окошек зависит от того, где находится сама котельная – в полуподвальном помещении или на уровне первого этажа. Для создания достаточного уровня тяги и эффективной работы котла вытяжное окошко или вентиляционную трубу следует размещать выше отопительного устройства. В него попадают продукты сгорания и воздух, кислород из которого был потрачен на процесс горения. Вентиляция осуществляется благодаря поступлению свежего воздуха через вентиляционное отверстие, размещенное на противоположной стороне помещения.

Главным недостатком такого типа вентиляции является невозможность его контролировать. Естественное проветривание зависит от таких факторов, как температура, давление, скорость и направление ветра. А согласно нормам СНиП, процесс обновления воздуха, если котел работает, должен происходит каждые 20 минут.

Искусственная вентиляция

В отличие от естественной, для искусственной вентиляции требуется наличие специальных устройств, которые устанавливают в вентиляционных отверстиях. Их использование позволяет контролировать процесс проветривания и регулировать интенсивность тяги. Можно сэкономить деньги, и установить прибор только на входное/вытяжное окно, но такая вентиляция будет менее эффективной.

Для искусственной вентиляции используются специальные вентиляторы и кондиционеры. Они подбираются в зависимости от размеров вентиляционных отверстий и с учетом требований СНиП.

Чтоб узнать, какой производительностью должен обладать вентилятор котельной, необходимо объем помещения (произведение его длины на ширину и высоту) умножить на 3. Лучше отдать предпочтение приточно-вытяжным устройствам, у которых есть резерв производительности.

Со стороны улицы к окну, где установлен вентилятор, подводится труба. Она должна подниматься над крышей на высоту от 50 см до 100 см. Благодаря ей котельная быстро освободится от скопившихся газов.

В котельной можно дополнительно установить автоматический контроль вентиляционной системы, который будет запускать вентиляторы только при работающем котле. Это позволит сократить расходы на электроэнергию.

Что стоит учесть при проектировании?

Если для котла планируется постройка отдельного топочного помещения, то его проект нужно согласовать с пожарной инспекцией, санэпиднадзором и районным архитектором. Проект газовой котельной нужно обсудить с газовой службой.

Если для котла требуется дополнительный фундамент, то его размер определяется уже после того, как будет сделан фундамент топочного помещения. Это связано с тем, что параметры пьедестала для оборудования напрямую зависят от его мощности.

Любой котел – потенциальный источник пожара, поэтому предметы пожаротушения нужно размещать так, чтобы в случае возгорания до них можно было легко добраться.

Видео: Проектирование котельной в загородном доме

teplyhouse.ru

Котельная в частном доме: схема, требования, СНиП

Котельная в частном доме представляет собой помещение с отопительным оборудованием, обеспечивающим работу систем горячего водоснабжения и отопления.

Котельная необходима при отсутствии центрального отопления.

Однако устройство котельной нельзя назвать простым, ведь к помещению предъявляются определенные требования, которые обязательно нужно соблюдать.

Требования зависят от типа котла, а также от его месторасположения.

Поэтому сначала нужно выполнить проектирование: проект должен содержать все детали устройства и нормативы, предъявляемые к помещению.

Общие нормативы

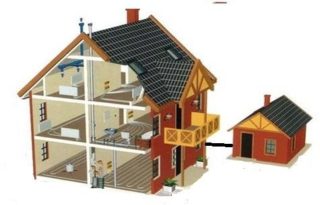

Котел можно разместить во многих местах:

• на чердаке;
• в отдельном здании;
• в автономном модуле – мини котельная, располагающаяся в контейнере;
• непосредственно в доме;
• в пристройке.

При планировке жилья оптимальным вариантом будет расположение котла на чердаке или в подвале.
Однако если дом уже построен, то лучше выбрать пристройку или отдельное строение.

Распространенным вариантом является мини котельная, в которой все оборудование размещено в контейнере. Небольшой размер позволяет установить ее в любом месте.

На фото можно увидеть, такую мини котельную.

Еще существуют мобильные котельные, представляющие собой готовые под ключ мини здания. Стены изготавливаются из сэндвич-панелей с отделкой негорючими материалами.

Устройство котельной зависит от типа устанавливаемого котла, который может быть газовым, твердотопливным и электрическим.

Соответственно, и выбор помещения зависит от вида отопительного оборудования.

Однако недостаточно выбрать тип отопления и подобрать подходящее помещение, нужно еще составить проект. Проект должен содержать схему расположения оборудования и отображать все нормативы.

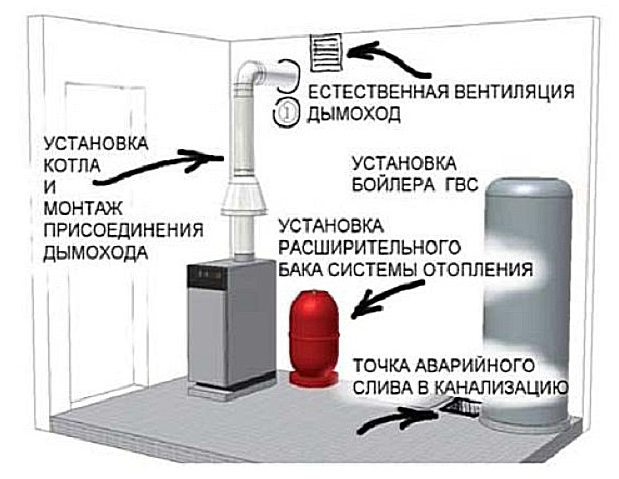

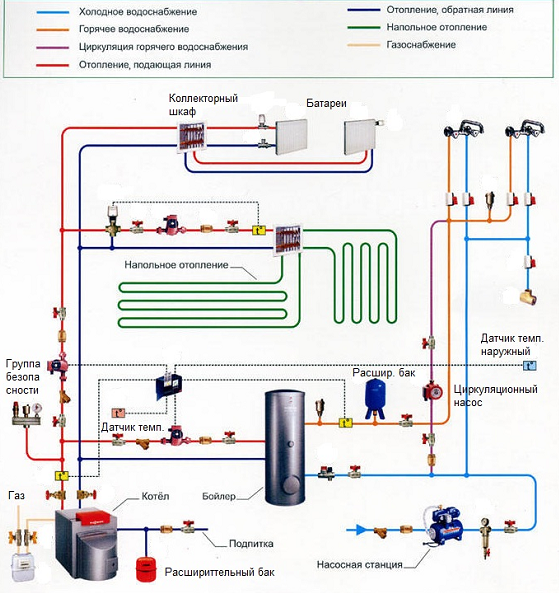

Для наглядности представлена схема устройства котельной.

Также проект нужно согласовать со специальными государственными структурами, в основном это касается газового оборудования.

Обязательно нужно соблюдать общие требования ко всем видам котельных:

• в одной котельной разрешена установка не более двух котлов;
• стены выполняются из негорючего материала, например, кирпича или бетона;
• пол нужно сделать бетонным или покрыть стальным листом, а облицевать кафелем;
• запрещено использование любых горючих материалов;
• устанавливается только противопожарная дверь;
• дверь котельной и смежной комнаты должна открываться наружу;
• в пристроенном здании одна дверь должна выходить в дом, а другая дверь – на улицу;
• к котельному оборудованию должен быть обеспечен беспрепятственный доступ;
• вытяжка должна обеспечивать в час трехкратный воздухообмен;
• обязательно устанавливается окно, которое должно быть с форточкой.

Нормативы для различных видов котельных

Существуют и другие требования к помещению, зависящие от вида устанавливаемого котла.

Все это прописано в СНиП и требует самого пристального внимания и неукоснительного следования всем нормативам. Какие именно требования для каждой котельной, мы рассмотрим ниже.

Требования к газовой котельной

Нормативы СНиП разрешают монтаж котла мощностью до 30 кВт не в отдельном помещении, а, например, на кухне.

Размеры помещения должны соответствовать следующим нормам: минимальная высота — 2,5 м, минимальная площадь — 6 кв. м, минимальный объем — 15 куб.м.

Видео:

На размер помещения влияет мощность котла, что объясняется выделением продуктов сгорания. Обязательно устанавливается окно, размер которого также зависит от мощности котла.

Минимальная площадь, которую должно иметь окно, составляет 0,5 кв.м. Устанавливается дверь шириной не менее 0,8 м.

Обязательным элементом является вытяжка. Поэтому внизу стены или двери нужно проделать отверстия для обеспечения воздушного потока.

Для мощного оборудования более 30 кВт согласно СНиП требуется отдельное помещение, которое может находиться как в доме, так и в отдельном строении.

Если монтаж осуществляется внутри, то обязательно нужно учитывать следующие условия:

1. должен быть отдельный выход из котельной на улицу;
2. хорошее естественное освещение;
3. качественная вытяжка;
4. стены соседних комнат должны быть огнестойкими.

Конечно, для мощного оборудования предпочтение нужно отдать отдельно стоящему от дома помещению, например, мини котельной.

Устройство такого варианта является более безопасным, менее шумным и экономит жилплощадь дома.

Для отдельной мини котельной можно использовать автономный модуль или построить мини котельную своими руками.

К отдельному помещению предъявляются следующие требования СНиП:

• фундамент котельной и фундамент частного дома не должны соединяться;
• под газовый котел требуется отдельное основание;
• стены и крыша выполняются из негорючих материалов;
• котел должен размещаться на подиуме высотой 20 см;
• дымоходная труба монтируется на отдельном фундаменте.

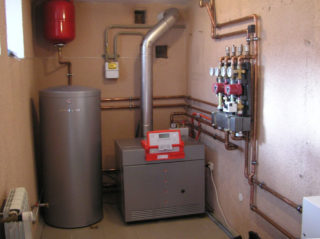

Пример размещения газового котла представлен на фото.

Требования к твердотопливному котлу

Данная система не относится к взрывоопасной, поэтому нормы СНиП невысокие. Установить оборудование можно в подвале. Размеры помещения аналогичны нормам для газовой котельной.

На полу перед топкой должен лежать стальной лист, а оставшаяся площадь пола должна быть бетонной или облицована огнестойким напольным покрытием.

Обязательно устанавливается окно, размер которого определяется так: 0,8 кв. м на 1кВт мощности котла.

Диаметр дымохода должен соответствовать диаметру патрубка на котле.

Дымоход рекомендуется оштукатурить или вставить в него асбестоцементную трубу, а также сделать в нем специальное отверстие для очистки. Минимальная площадь помещения – 8 кв.м.

Вытяжка обязательна, объем рассчитывается следующим образом: 8 кв. см площади вытяжки на 1 кВт мощности котла, а если оборудование располагается в подвале, то из расчета 24 кв. см на 1 кВт.

Обязательным условием для твердотопливной системы по СНиП является наличие средств пожаротушения: огнетушителя и др. Система пожаробезопасности представлена на фото.

Необходимо отметить, что к мини котельной частного дома предъявляются такие же требования.

Требования к электрокотельной

Самым безопасным вариантом считается монтаж электрического отопления. Отдельное размещение котельной в данном случае не требуется.

Не нужна и вентиляция, так как электрокотел не выделяет продукты сгорания. Поэтому отдельные котельные не нужны, электрокотел может стоять где угодно.

Однако есть и недостатки – зависимость от электричества и потребность в высокой мощности сети.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

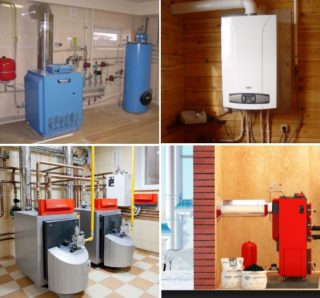

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки.

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв. После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;
2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

• вентиль/газовый кран;
• счетчик;
• сигнализатор загазованности;
• термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы.
Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

stroyremned.ru

Расстояние от газовой котельной до жилого дома по нормам СНиП 2019 года

При строительстве котельных учитываются требования СНиП, регулирующие расстояние от котельной до дома, соседнего участка и ДОУ. Какие существуют нормы для постройки отопительных сооружений. По каким правилам вводят их в эксплуатацию.

Проект первого этажа частного дома с котельным помещением

Вернуться к оглавлению

Содержание материала

Виды котельных

В зависимости от типа топлива бывают:

• газовые;
• жидко-топливные;
• твердотопливные;
• комбинированные;
• электрические.

По месту расположения:

• стационарные;
• встроенные;
• пристроенные;
• блочно-модульные;
• крышные.

  Схема конструкции модульной котельной для установки на крыше

Перед строительством нужно решить, чем будет отапливаться дом. Где будет располагаться котельная.

Вернуться к оглавлению

Правила размещения котельной на участке в частном секторе

Составляя проект, учитывайте требования СНиП.

Газовые котлы

Требования к газораспределительным системам прописаны в СП 4.13130.2013, пункт 6.7.

В зависимости от мощности размещают:

• до 30 Квт в доме, в кухне;
• от 30 до 200 Квт подойдет любое отдельное помещение в здании;
• выше 200 Квт – в подвале, пристройке, отдельно стоящем здании.

Все помещения должны иметь хорошую вентиляцию, а выступающие части оборудования должны быть на расстоянии не меньше метра от прохода. Если оборудование установлено в доме, комната с котлами должна быть площадью не меньше 15 м, с высотой потолков 2,5 метра.

Готовая схема процесса отопления на газовом оборудовании



В отдельно стоящих и пристроенных бойлерных должны быть широкие дверные проемы и открывание дверей только наружу. Помещение оборудуют сигнализацией.
Смотрите в видео: газовая котельная для частного дома.

Твердотопливные котлы

Все нормы для жидко-топливных котельных актуальны для твердых видов топлива. Дополнительно комнату оборудуют дымоходом с отверстием в нижней части стены для прочистки. Пол отделывается негорючими материалами, а электропроводка прячется в стену.

Электрические котлы

Условия обустройства такое же, как и у предыдущих видов. Единственное отличие – обязательное наличие отдельной системы электропроводки и предохранителей.

Обустройство котельной с электрокотлом в помещении

По расположению востребованы три вида:

1. Пристроенные. Ставят в отдельном помещении, пристроенном к жилому зданию. Общая стена котельной и дома строится из негорючих материалов. Выход из котельной должен быть прямо на улицу.
2. Встроенные. Располагаются в здании. Обязательно возводят общую стену со смежными помещениями из негорючих материалов.

   Место размещения котельного помещения на общем плане дома обычно располагается в угловых помещениях или подвале

3. Блочно-модульные котельные. Стационарные устанавливают на бетонированные площадки с гидроизоляцией. Передвижные – на утрамбованной земле. Место, где расположена блочно-модульная котельная, должно быть огорожено.

Размер санитарной зоны между котельной и жилым домом зависит от уровня шума, производимого оборудованием.

Вернуться к оглавлению

Нормы расстояния между котельной и многоэтажным домом

Постройка котельных для многоэтажных домов регулируется Санитарными нормами и правилами:

1. В многоэтажных домах нельзя размещать встроенные бойлерные.
2. Разрешено устанавливать отопительное оборудование в подвальных, цокольных помещениях, на крыше жилого дома, если тепловая мощность не превышает 3,0 МВт.
3. Крышные оборудуют пожарной звуковой и световой сигнализацией. Их устанавливают только на техническом этаже. Расположение сразу над квартирами запрещено. Полы в котельной изолируются железобетонными плитами.
4. Пристроенные нельзя размещать со стороны подъезда. Минимальное расстояние до окон 4 метра по горизонтали, 8 метров по вертикали.

Котельные с большей мощностью для микрорайонов должны располагаться в отдельно стоящих зданиях. Нужно соблюдать санитарные зоны:

• для промышленных газовых котельных, относящихся к 3 классу опасности – не меньше 300 метров;
• для твердотопливных котельных размер рассчитывается индивидуально.

Котельная многоэтажного здания с твердотопливным котлом

При расчетах учитывается шум, уровень загрязнения воздуха от выбрасываемых продуктов сгорания.

Вернуться к оглавлению

Расстояние от котельной до детских и школьных учреждений

Строительство бойлерных регулируется Санитарными нормами, правилами пожарной безопасности. В детских, школьных и лечебно-профилактических заведений бойлерные не могут быть крышными, пристроенными или встроенными.

Допускаются только отдельно стоящие строения. Расстояние зависит от используемого вида топлива.

Вернуться к оглавлению

Расстояние от котельной до административных зданий

В общественных зданиях могут быть встроенные, пристроенные и крышные. При соблюдении норм:

• температура нагрева воды в водяных котлах не более 115 градусов Цельсия;
• давление в паровых котлах не более 0,07 МПа;

  Проект и названия элементов модульной крышной котельной

• нельзя отапливать встроенные котельные жидким топливом;
• должна быть свободная площадь для проведения текущего ремонта.

Обязательно разделение жилых блоков противопожарной стеной, в строениях блочного типа.

Названия элементов и конструкция модульного котельного блока

Независимо от типа бойлерной и что будет отапливаться, при вводе в эксплуатацию должны быть соблюдены все требования и нормы противопожарной безопасности. Во избежание несчастных случаев соблюдайте дистанционные нормативы от котельной до жилого дома.

planvsem.ru

Установка газового котла в частном доме требования

Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.

Установка газового котла в частном доме требования

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Последовательность подготовительных мероприятий

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
• СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

• Техпаспорт газового котла.
• Инструкция по его эксплуатации.
• Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
• Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Цены на газовые котлы

котел газовый

Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.

Основные требования к помещению котельной

Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.

В частном доме под котельную лучше всего выделить отдельное помещение

В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.

Общие требования

Основные требования к котельной следующие:

• Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
• Высота потолка комнаты не меньше 2200÷2500 мм.
• Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
• Ширина проема двери должна быть не меньше 800 мм.
• Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
• Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
• Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
• Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
• Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
• В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
• Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
• Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.

Системы вентиляции и дымохода

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

Цены на дымоходы и трубы

дымоходы

К вентиляции и дымоходу нормативными документами предъявляются следующие требования:

• Вентиляционные и дымоходные каналы должны быть разделены.

Основные параметры естественной вентиляции котельной

• Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
• Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
• Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
• Дымоход, устраиваемый в стене должен иметь два входных канала:

— основной, для монтажа дымоходной трубы;

— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.

• Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
• Дымоход не должен иметь более трех изгибов или поворотов.
• Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.

Дымоходная труба может проходить через помещения или сразу выходить на улицу

• Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.

Так, для дымоходной трубы газового котла существуют определенные нормативы:

Правильное расположение дымохода над кровлей

— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;

— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;

— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;

— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.

Оптимальное решение – установка сэндвич-дымохода

В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.

Несколько слов о газовых котлах

В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.

Газовые котлы можно подразделить на несколько типов по различным критериям:

— по конструктивному исполнению;

— по способу установки;

— по номинальной мощности,

— по типу розжига;

— по технологии отвода продуктов сгорания.

• По базовой конструкции котлы разделяют на одно- и двухконтурные.

— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.

— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.

Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.

Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.

• По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.

— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.

— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.

Дымоход коаксиального типа

Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.

Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).

Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.

Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 % запаса для того, чтобы котел не работал на пределе своих возможностей.

Формула расчета выглядит так:

W = S × Wуд / 10

W — мощность котла,

S — площадь отапливаемых помещений,

Wуд — удельная мощность для обогрева 10 м².

Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:

• Северный регион – 1,5÷2,0 кВт.
• Средняя полоса России – 1,0÷1,2 кВт.
• Южный регион — 0,7÷0,9 кВт.

Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.

Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.

Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.

Калькулятор расчета необходимой тепловой мощности для системы отопления дома

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Положение внешней стены относительно зимней «розы ветров»

наветренная сторонаподветренная сторонапараллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

— 35 °С и нижеот — 30 °С до — 34 °Сот — 25 °С до — 29 °Сот — 20 °С до — 24 °Сот — 15 °С до — 19 °Сот — 10 °С до — 14 °Сне холоднее — 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели

Как подойти к выбору газового котла?

Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.

Последовательность проведения работ по монтажу газового котла

Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.

В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.

Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты

Установка котла проводится в такой последовательности:

• В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
• Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
• Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
• Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.

Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.

Напольный котел должен устанавливаться на определенном расстоянии от стен

Рисунок «А»:

• От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
• От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.

Рисунок «Б» :

• Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.

Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.

Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.

Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.

Цены на популярные газовые котлы

Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.

Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.

На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами

Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.

Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.

Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.

После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.

Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.

После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.

Видео: Типичные ошибки при оборудовании котельной

Эксплуатация газового котла

Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:

• Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
• Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
• Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
• Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
• Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
• Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.

В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.

Видео: работа специалистов по установке настенного газового котла

stroyday.ru

Требования к газовой котельной в частном доме

Построили дом – стройте котельную в рамках и по указке инструкции. Примерно так звучит основная мысль государственных требований в СНиП, называемых строительными нормами и правилами, к организации работы котельных устройств частного дома. Изложены они в своде правил за номером СП 60.13330.2012, утвержденном постановлением правительства 1521 от 2014г.

Большинство положений из СНиП для газовой котельной в частном доме направлено на организацию безопасной работы с газом и газовым оборудованием.

Основные требования к газовой котельной

Условно требования к газовой котельной в частном доме можно сгруппировать на основные позиции:

• Требования к установке и монтажу котельного оборудования;
• Основные правила подведения и обеспечения функционирования газовых, электро и водных коммуникаций;
• Строительные нормы для здания котельной, обеспечения вентиляции и требований безопасности.

Совет! Документ большой и тяжелый для восприятия, и изучать его требования лучше в комплексе с множественными комментариями на тематических форумах об устройстве газовой котельной в частном доме.

Газовая котельная для частного дома требует немалых затрат, и дороже будет переделывать ее, если допущены ошибки, или ужесточились требования закона. При строительстве частного дома стоит позаботиться заранее о помещении, где будет находиться котел и вспомогательное оборудование. Требований много, и соответствие нормам будут проверять и пожарные, и службы газового хозяйства, поэтому большинство проблем необходимо продумать заранее.

После эскизного планирования расположения и размеров выполняется проект газовой котельной для частного дома. Требуемую работу выполняют проектные организации и фирмы, имеющие лицензию и допуск к работам. Зачастую в качестве основы для проектного решения используется типовой вариант с привязкой на местности. На этом этапе исполнителями могут допускаться неточности и ошибки в деталях котельной. Поэтому до окончательного утверждения и согласования проекта газовой котельной во всех инстанциях будет полезным самостоятельно сравнить детали чертежа с требованиями правил. Переделывать будет дороже и сложнее.

Для выполнения проектной и сметной документации необходимо предварительно составить список требований для оборудования будущей газовой котельной и собрать паспортные данные приборов и сертификаты соответствия устройств.

Размещение газовой котельной

Нормативными документами разрешено размещать котел отопления тепловой мощностью до 30кВт включительно в помещении кухни, (при этом требуется наличие отдельной газовой магистрали), при условии, что высота потолков и объем комнаты больше 220 см и 7,5 кубов соответственно.

Первое требование — помещение должно быть обязательно облицовано огнестойким материалом или штукатуркой, а при использовании котла с открытой камерой горения – предусмотрено окно площадью не менее 250дм². Для загородного дома такой вариант является вполне приемлемым, но для частного дома постоянного проживания требования полноценного отопления обеспечит более мощный вариант.

Поэтому отопительное оборудование преимущественно выносят в обособленное помещение, а лучше в отдельное строение – газовую котельную.

Самые жесткие требования пожарной безопасности относятся к газовым котельным и системам на жидком топливе.

Агрегаты газовой котельной

Собственно газовая котельная, как инженерное сооружение, представляет собой комплекс газового, теплогенерирующего, распределительного и электрического оборудования, размещенного в специальном помещении.

Главным агрегатом газовой котельной является газовый котел с подключенными к нему трубопроводами подвода-отвода теплоносителя, газа и воздуха. В паре с котлом работает бойлер, представляющий собой теплоизолированный бак большой емкости, где хранится запас горячей воды для бытовых нужд. Требования к бойлеру сводятся к обеспечению высокой коррозионной стойкости и хорошей теплоизоляции бака. Котел оборудован манометром и термометром, по которым можно судить о нормальной работе установки.

Помещение для приборов контроля

В котельной обязательно оборудуется закрытый и защищенный отсек для установки приборов контроля и учета расхода газа. Если в конструкции котла используется открытая камера сгорания газа, в помещении котельной устанавливается прибор контроля содержания продуктов сгорания в воздухе.

В помещении, согласно требованиям, выполняется окно с фрамугой для притока воздуха и естественного освещения днем.

Требования к расширительному баку

Горячий теплоноситель выходит из котла в распределительный коллектор и закачивается в системе отопления насосом циркуляции. По требованию норм безопасности в системе должен быть установлен расширительный бачок для компенсации забора воды и аварийный клапан сброса давления. В систему также врезают устройство подпитки водой основного отопительного контура.

В последнее время для выполнения контура отопления используют двухслойные полипропиленовые трубы с алюминиевым усилителем. СНиПом допускается использование пластиковых сертифицированных труб для систем отопления при условии соблюдения требований к теплоносителю: давления не более 3 бар и температуры не более 105^оС.

Работу газового котла обеспечивают система газового подвода, горелок и автоматики, контролирующей процесс сжигания природного газа. Один или два электровентилятора подают воздух в камеру сгорания.

Зачастую в газовых котельных устанавливают два котла – основной, рассчитанный на проектную мощность отопления, и вспомогательный. Меньший по мощности востребован для получения горячей воды в период отсутствия отопления.

Требования к размерами и устройству газовой котельной

Перечень основных требований СНиП к размерам и устройству газовой котельной в частном доме:

1. Помещение котельной должно быть выполнено по капитальной схеме из камня или негорючих материалов, на бетонном фундаменте. Требования к общему объему газовой котельной в частном доме определены в 15 кубов внутреннего пространства, с потолками не менее 250см;
2. Вход в котельную, равно как и бетонное основание — подушка, на которую будет смонтирован котел, приподнимается над уровнем пола в 20см. Требуется высокая огнестойкость — показатель расхождения огня по конструкции должен быть равен нулю. Входная дверь из жилого помещения выполняется из негорючих и термостойких материалов, с герметичным уплотнением контура. Кроме того, в газовой котельной обязательно наличие отдельного наружного входа с дверью, надежно закрывающей вход от атмосферных осадков;
3. Котельная оборудуется приточно-вытяжной системой. Вентиляция в газовой котельной частного дома должна обеспечивать трехкратную замену воздуха за час с возможностью отсечения фронта горения специальными перегородками в сторону жилого помещения.
4. Забор воздуха для газового котла осуществляется снаружи, вход в трубу обязательно закрывается сеткой и колпаком, препятствующим попаданию насекомых и птиц, а также снега и дождя в воздуховод.
5. Продукты сгорания выбрасываются по теплоизолированной трубе на крыше с подветренной стороны, на расстоянии около метра от выхода вентиляционных каналов;

6. Система удаления продуктов сгорания газа должна иметь теплоизоляцию и датчик остановки работы вытяжного вентилятора;
7. В системе отопления, кроме бойлера и расширительных емкостей, должен быть выполнен кран аварийного слива теплоносителя в систему канализации;
8. Электропроводка в обязательном порядке укладывается в металлические трубы, органы управления автоматикой работы горелок и электромоторов, выключатели освещения выносятся за пределы котельной в водонепроницаемый бокс, лампа освещения монтируется в герметичном плафоне;
9. Газовый котел должен быть заземлен в соответствии с требованиями монтажа силового электрооборудования.

Строительные нормы для газовой котельной в частном доме требуют также учесть ряд вспомогательных условий для обеспечения безопасности работы оборудования.

Прежде всего, вся электропроводка по сечению и типу изоляции должна соответствовать суммарной пиковой мощности электродвигателей вентиляции и подачи воздуха в горелочное устройство.

Требования к фундаменту газовой котельной

Для фундамента газового котла используют бетонную смесь с высоким содержанием кварцевого песка или дополнительный металлический лист, толщиной до 5мм.

Фланцевые соединения труб горячей воды и отопления должны быть окрашены светлой краской и теплоизолированы. В местах захода труб с водой и теплоносителем в бетон или грунт в обязательном порядке выполняется гидроизоляция поверхности.

Одно из требований пожарной безопасности: в  котельной не должны храниться посторонние предметы, захламляющие пространство, и, тем более, горючие или воспламеняющиеся материалы.

Важно! Работа горелок, даже в изолированном пространстве, генерирует сильный шум, поэтому размещение газовой котельной в изолированном строении значительно уменьшит шумовую нагрузку.

СНиПом допускается установка в одном контуре с газовым котлом дополнительного котла, работающего на альтернативном твердом или жидком топливе, при условии выполнения требований по хранению и подводу в камеру горения топлива, отдельных отвода продуктов горения и подвода воздуха. Но при этом сопротивление теплообменников обоих котлов должно быть одинаковым.

bouw.ru

Котельная в частном доме для газового котла: нормы проектирования для бойлерной

Содержание статьи:

Каждое техпомещение, особенно котельная в частном доме, требует выделения дополнительного пространства. Это необходимо учитывать, так как зачастую без котла отопления просто невозможно обойтись. Важно заранее изучить возможности использования агрегатов этого типа и соблюдать ряд условий при создании проекта котельной и установке всех коммуникаций.

В каких случаях котельная необходима

Разновидности помещений под котельную в частном доме

Территория котельной представляет собой место, где помимо котла и соответствующего оборудования располагаются системы для водоподготовки, управления отоплением, а также ГВС. Котельная или бойлерная в доме необходима в случаях, когда для отопления применяют большие котлы напольного типа. Оптимальный вариант – установка мощного дымохода, способствующего устранению продуктов сгорания и привлечению воздушного потока, необходимого для функционирования котла. Наличие газового анализатора помогает вовремя предотвратить протечку газа, поэтому его также желательно устанавливать дополнительно.

Если площадь здания больше 200 кв.м, без котельной точно не обойтись, поскольку для снабжения теплом такого большого помещения понадобится стационарное оборудование. Нередко в частных домах устанавливают напольные бойлеры и системы приточной вентиляции, для подогрева которых требуется воздух, поступающий с улицы. Такие устройства целесообразно размещать на специально выделенных для них территориях внутри здания, а не в пристройке на улице.

Вопрос о размещении бойлерной должны решать специалисты еще на этапе проектирования здания. Тип проекта зависит от мощности котла и расхода горячей воды, наличия специальных систем для водоподготовки и вентиляции.

Требования и нормативы

Стены в котельной покрываются негорючим материалом

Независимо от варианта помещения устанавливать агрегаты для отопления и нагрева воды в сочетании с дополнительными коммуникациями необходимо строго в соответствии с новыми требованиями и нормативами тепло- и водоснабжения. Действующие правила выложены на портале Ростехнадзора, но нужно учесть, что нормы могут отличаться с учетом вида котла и топлива, по этой причине их нужно актуализировать. Стены котельной изготавливают из кирпича либо бетона, пол преимущественно из бетона при наличии покрытия из металлических листов. Во время ремонта стены и пол обкладывают плиткой или покрывают верхнюю часть негорючей штукатуркой.

Котлы не должны плотно прилегать к стенам, по технике безопасности вокруг них должно быть дополнительное место. Даже минимальное изменение в дизайне помещения необходимо согласовывать с действующими нормами. Конструкцию вентиляционной системы и дымохода рассчитывают согласно мощности и параметрам агрегата, при этом в одной комнате можно ставить не больше двух приборов. Входная дверь должна открываться строго наружу, ее делают из материалов огнеупорного типа . Все отопительные агрегаты и котловые установки размещаются с учетом следующих требований:

• размещать прибор можно в отдельной комнате на любом этаже, включая подвалы и полуподвалы;
• общая мощность системы не может превышать 350 кВт;
• установка агрегата требует размещения вентиляции, расчет системы которой проводится с учетом площади.

СП котельные установки с мощностью ниже 150 кВт устанавливаются в комнатах, подходящих для эксплуатации таких агрегатов. Помещение нужно отгораживать от смежных помещений при помощи отражающих стен, оборудовать качественными вытяжками и персональным дымоходом. При отсутствии вентиляции под дверью оставляют пространство и чаще проветривают территорию бойлерной.

Минимальная площадь

При размещении котла на кухне ее объем должен быть не менее 15 кубических метров

Нормы площади для газовых котельных нужно соблюдать на этапах постройки и использования помещения. Если тепловые установки с мощностью до 150 кВт ставят на отдельной территории, объем и площадь комнаты для них должны быть не менее 15 м3 и проектироваться в зависимости от норм обслуживания и размера основных и дополнительных приборов. Если агрегат для отапливания и проточный водонагреватель  с объемом не больше 60 кВт ставят на кухне, ее площадь также должна составлять не менее 15 м3 с 0,2 м3 на 1 кВт мощности агрегата.

Расстояние до сооружений

В плане размеров высота потолков в бойлерной не должна быть менее 2,5 м и 2 м, если мощность агрегатов составляет менее 60 кВт. Настенные приборы размещают на стенах из негорючих материалов с сохранением расстояния минимум 2 см от стены. Если стены сделаны из горючих и трудносгораемых стройматериалов с негорючей изоляцией, промежуток между основанием и котлом должен быть не менее 3 см. В проходных местах пространство от выступающих деталей оборудования не должно быть меньше метра.

Виды котельных

Отдельно стоящая котельная в целях безопасности

Существует несколько вариантов для создания котельных домашних установок, они разделяются на типы с учетом расположения бойлерных и разновидностей котлов. Чаще всего в больших домах организуют отдельные помещения, которые специально строят для этой цели. Оборудование подсоединяют к зданию с помощью инженерных коммуникаций, это хороший вариант для тех, кто не хочет терпеть неудобства при наличии агрегата, расположенного внутри здания.

Пристройки либо пристроенные бойлерные очень популярны благодаря низкой стоимости, их устанавливают максимально плотно к зданиям. Также есть вариант встроенного типа, он является более бюджетным, но при этом достаточно трудоемким в плане проектирования и разработки схемы помещения. Прокладка коммуникаций в таком помещении должна быть максимально простой, дополнительно учитывают затраты на шумоизоляцию, поскольку некоторые разновидности котлов сильно шумят в процессе работы.

Газовые

Помещение под газовый котел должно быть оборудовано вентиляцией

Котлы газового снабжения считаются наиболее безопасными и предназначены для установки в населенных пунктах при наличии магистрали газоснабжения. Газовые котельные не доставляют сложностей в процессе эксплуатации, поскольку процесс полностью автоматизирован. С их помощью можно обогревать здания с любой площадью, также они достаточно экономичны, потому что газовые котлы отдают больше энергии, чем потребляют. Современный прибор зажигается автоматически и оснащен системой, останавливающей работу в случае аварии.

Такие котлы имеют срок службы до пятнадцати лет и при этом экологичны благодаря минимальному выделению вредных веществ, отсутствию сажи и копоти. В перечень недостатков газовой бойлерной включают обязательную установку автоматики с целью предотвращения утечек и специальные требования к комнатам.

Для газового оборудования нужно создавать дымоходы и парогенераторы, ежегодно проверять и чистить все агрегаты. Их установка разрешается лишь после согласования со специалистами Газтехнадзора.

Твердотопливные

Для ТТ котла нужен дымоход и место для хранения топлива

Комнаты с котлами твердотопливного типа можно оборудовать в любых загородных домах при отсутствии снабжения газом. В таких агрегатах источниками энергии являются древесные отходы, к примеру, липовые, дрова либо уголь. Твердотопливная котельная – хороший бюджетный вариант, поскольку для нее подходит дешевое топливо, в том числе отходы деревопереработки. Также она безопасна и экологична, в процессе работы для нее не требуется электричество, а коэффициент сгорания составляет больше 80%, за счет чего практически не образуются зола и сажа.

Приборы этого типа служат более пятнадцати лет без необходимости менять дополнительные детали. У них есть и минусы, в том числе обязательное наличие дымохода с высокой тягой при монтаже котла, а также отдельного помещения для прибора. В них нужно регулярно загружать топливо и часто чистить по мере загрязнения. Помимо выделения отдельной территории под размещение твердотопливного котла понадобится дополнительное место, где нужно хранить дрова, уголь либо паллеты.

Проектирование технического помещения

При проектировании учитывается площадь, мощность и тип оборудования, наличие вытяжки

Оборудование бойлерной или котельной в частном сооружении так же, как и в промышленном здании или на предприятии требует следования нормам СНиПа в редакции 2019 года, варианты 2012 и 2017 года считаются устаревшими. Сначала должен учитываться список норм для создания проекта котельной в частном здании. Агрегаты устанавливают с учетом планировки дома в подвальном помещении, на чердаке либо в отдельной комнате. При желании допустимо использовать контейнеры с мини-котельными, строить отдельные здания либо пристройки. Также возможно применение готовой котельной, собранной из сэндвич-панелей и отделанной негорючими материалами. Основные требования:

• соблюдение габаритов помещения при постройке;
• грамотный подход к установке дверей;
• наличие постоянного доступа ко всем агрегатам;
• установка окна с форточкой и створками, открывающимися наружу;
• наличие дымохода и вентиляции;

Важно! Деревянные стены пристроек либо отдельных бойлерных отделывают негорючими строительными материалами. Для сооружений любого типа лучше всего применять бетонные блоки либо кирпич.

Согласование проекта

Самыми крупными окажутся расходы на постройку газовой котельной, поскольку такой проект придется согласовать в нескольких учреждениях и нанимать специалистов для его разработки. Помимо проектных документов для согласования нужно предоставить технический паспорт на прибор, заключение санитарно-гигиенического типа, сертификат на оборудование, а также инструкцию по его эксплуатации.

Монтаж оборудования

Монтаж начинается после согласования документов в газовом хозяйстве

Монтирование начинают с расстановки оборудования на плане либо схеме и выделения зон, где будут размещаться системы отопления, канализации, водоснабжения холодного и горячего типов. Следующим этапом становится установка инженерных систем внутридомового типа, все вводы внутрь котельной монтируются в зависимости от расположения приборов. Котлы подключают к распределительным коллекторам и устанавливают дополнительные агрегаты. Установкой всех систем и элементов должны заниматься профессионалы, имеющие соответствующее разрешение, соблюдающие нормы СНиПа 89.13330 либо 89.13330.2012 и рекомендации из инструкций Сидельковского, Юреневого, Третьяка и Роддатиса.

Обустройство помещения бойлерной

Котельная либо бойлерная представляет собой комнату, в которой устанавливают большое количество приборов с целью организации горячего водоснабжения и отопления. В нем должен стоять основной котел, бойлер, распределительный агрегат, гидроаккумулятор и детали системы безопасности. Лучшим выбором станет комната с площадью не меньше 6 кв.м., предельным объемом в 15 куб.м., с высотой потолка не меньше 2,5 м, стенами и полом, сделанными из негорючих веществ.

При установке котельной в частном доме должны быть соблюдены нормы проектирования. Только в таком случае система заработает в бесперебойном режиме и не будет подвергаться риску возможных аварий.

strojdvor.ru
