Расчет системы отопления частного дома: формулы и примеры

Отопление частного дома – необходимый элемент комфортабельного жилья. Согласитесь, что к обустройству отопительного комплекса следует подходить внимательно, т.к. ошибки обойдутся недешево. Но вы никогда не занимались подобными вычислениями и не знаете как правильно их выполнять?

Мы поможем вам – в нашей статье подробно рассмотрим, как делается расчет системы отопления частного дома для эффективного восполнения потерь тепла в зимние месяцы.

Приведем конкретные примеры, дополнив материал статьи наглядными фото и полезными видеосоветами, а также актуальными таблицами с показателями и коэффициентами, необходимыми для вычислений.

Содержание статьи:

Теплопотери частного дома

Здание теряет тепло из-за разности температур воздуха внутри и вне дома. Теплопотери тем выше, чем более значительна площадь ограждающих конструкций здания (окон, кровли, стен, фундамента).

Также связаны с материалами ограждающих конструкций и их размерами. К примеру, теплопотери тонких стен больше, чем толстых.

Галерея изображений

Фото из

Система отопления частного дома с двумя агрегатами

Вариант отопления в бревенчатом доме

Поступление воздуха и утечки тепла через окна и двери

Система вентиляции с поставкой свежего воздуха

Схема устройства ГВС и отопления

Подбор котла по типу топлива

Варианты прокладки контуров отопления

Открытый вариант отопления

Эффективный для частного дома обязательно учитывает материалы, использованные при постройке ограждающих конструкций.

Например, при равной толщине стены из дерева и кирпича проводят тепло с разной интенсивностью – теплопотери через деревянные конструкции идут медленнее. Одни материалы пропускают тепло лучше (металл, кирпич, бетон), другие хуже (дерево, минвата, пенополистирол).

Атмосфера внутри жилой постройки косвенно связана с внешней воздушной средой. Стены, проемы окон и дверей, крыша и фундамент зимой передают тепло из дома наружу, поставляя взамен холод. На них приходится 70-90% от общих теплопотерь коттеджа.

Теплопотери для расчета системы отопления частного домаТеплопотери для расчета системы отопления частного дома

Стены, крыша, окна и двери – все пропускает тепло зимой наружу. Тепловизор наглядно покажет утечки тепла

Постоянная утечка тепловой энергии за отопительный сезон происходит также через вентиляцию и канализацию.

При расчете теплопотерь постройки ИЖС эти данные обычно не учитывают. Но включение в общий тепловой расчет дома потерь тепла через канализационную и вентиляционную системы – решение все же правильное.

Теплопотери загородного домаТеплопотери загородного дома

Существенно снизить утечки тепла, проходящие через строительные конструкции, дверные/оконные проемы сможет грамотно устроенная система теплоизоляции

Выполнить расчёт автономного контура отопления загородного дома без оценки теплопотерь его ограждающих конструкций невозможно. Точнее, не получится , достаточную для обогрева коттеджа в самые лютые заморозки.

Анализ реального расхода тепловой энергии через стены позволит сравнить затраты на котловое оборудование и топливо с расходами на теплоизоляцию ограждающих конструкций.

Ведь чем более энергоэффективен дом, т.е. чем меньше тепловой энергии он теряет в зимние месяцы, тем меньше расходы на приобретение топлива.

Для грамотного расчета системы отопления потребуется распространенных строительных материалов.

Теплопроводность конструкционных материалов Теплопроводность конструкционных материалов

Таблица значений коэффициента теплопроводности различных строительных материалов, наиболее часто применяемых при возведен

Расчет потерь тепла через стены

На примере условного двухэтажного коттеджа рассчитаем теплопотери через его стеновые конструкции.

Исходные данные:

  • квадратная «коробка» с фасадными стенами шириной 12 м и высотой 7 м;
  • в стенах 16 проемов, площадь каждого 2,5 м2;
  • материал фасадных стен – полнотелый кирпич керамический;
  • толщина стены – 2 кирпича.

Далее проведем вычисление группы показателей, из которых и складывается общее значение потерь тепла через стены.

Показатель сопротивления теплопередачи

Чтобы выяснить показатель сопротивления теплопередачи для фасадной стены, нужно разделить толщину стенового материала на его коэффициент теплопроводности.

Для ряда конструкционных материалов данные по коэффициенту теплопроводности представлены на изображениях выше и ниже.

Коэффициент теплопроводности утеплителейКоэффициент теплопроводности утеплителей

Для точных расчетов потребуется коэффициент теплопроводности указанных в таблице теплоизоляционных материалов, применяемых в строительстве

Наша условная стена выстроена из керамического полнотелого кирпича, коэффициент теплопроводности которого – 0,56 Вт/м·оС. Ее толщина с учетом кладки на ЦПР – 0,51 м. Разделив толщину стены на коэффициент теплопроводности кирпича, получаем сопротивление теплопередаче стены:

0,51 : 0,56 = 0,91 Вт/м2×оС

Результат деления округляем до двух знаков после запятой, в более точных данных по сопротивлению теплопередачи потребности нет.

Площадь внешних стен

Поскольку примером выбрано квадратное здание, площадь его стен определяется умножением ширины на высоту одной стены, затем на число внешних стен:

12 · 7 · 4 = 336 м2

Итак, нам известна площадь фасадных стен. Но как же проемы окон и дверей, занимающие вместе 40 м2 (2,5·16=40 м2) фасадной стены, нужно ли их учитывать?

Действительно, как же корректно рассчитать без учета сопротивления теплопередачи оконных и дверных конструкций.

Как рассчитать теплопотери через стеныКак рассчитать теплопотери через стены

Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления несущих стен

Если необходимо обсчитать теплопотери здания крупной площади или теплого дома (энергоэффективного) – да, учет коэффициентов теплопередачи оконных рам и входных дверей при расчете будет правильным.

Однако для малоэтажных построек ИЖС, возводимых из традиционных материалов, дверными и оконными проемами допустимо пренебречь. Т.е. не отнимать их площадь из общей площади фасадных стен.

Общие теплопотери стен

Выясняем потери тепла стены с ее одного квадратного метра при разнице температуры воздуха внутри и снаружи дома в один градус.

Для этого делим единицу на сопротивление теплопередачи стены, вычисленное ранее:

1 : 0,91 = 1,09 Вт/м2·оС

Зная теплопотери с квадратного метра периметра внешних стен, можно определить потери тепла при определенных уличных температурах.

К примеру, если в помещениях коттеджа температура +20 оС, а на улице -17 оС, разница температур составит 20+17=37 оС. В такой ситуации общие теплопотери стен нашего условного дома будут:

0,91 · 336 · 37 = 11313 Вт,

Где: 0,91 – сопротивление теплопередачи квадратного метра стены; 336 – площадь фасадных стен; 37 – разница температур комнатной и уличной атмосферы.

Теплоизоляционные материалы – теплопроводность Теплоизоляционные материалы – теплопроводность

Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления пола/стен, для устройства сухой стяжки пола и выравнивания стен

Пересчитаем полученную величину теплопотерь в киловатт-часы, они удобнее для восприятия и последующих расчетов мощности отопительной системы.

Теплопотери стен в киловатт-часах

Вначале выясним, столько тепловой энергии уйдет через стены за один час при разнице температур в 37 оС.

Напоминаем, что расчет ведется для дома с конструкционными характеристиками, условно выбранными для демонстрационно-показательных вычислений:

11313 · 1 : 1000 = 11,313 кВт·ч,

Где: 11313 – величина теплопотерь, полученная ранее; 1 – час; 1000 – количество ватт в киловатте.

Теплопроводность стройматериалов и теплоизоляцииТеплопроводность стройматериалов и теплоизоляции

Коэффициент теплопроводности стройматериалов, применяемых для утепления стен и перекрытий

Для вычисления потерь тепла за сутки полученное значение теплопотерь за час умножаем на 24 часа:

11,313 · 24 = 271,512 кВт·ч

Для наглядности выясним потери тепловой энергии за полный отопительный сезон:

7 · 30 · 271,512 = 57017,52 кВт·ч,

Где: 7 – число месяцев в отопительном сезоне; 30 – количество дней в месяце; 271,512 – суточные теплопотери стен.

Итак, расчетные теплопотери дома с выбранными выше характеристиками ограждающих конструкций составят 57017,52 кВт·ч за семь месяцев отопительного сезона.

Учет влияния вентиляции частного дома

Расчет вентиляционных потерь тепла в отопительный сезон в качестве примера проведем для условного коттеджа квадратной формы, со стеной 12-ти метровой ширины и 7-ми метровой высоты.

Без учета мебели и внутренних стен внутренний объем атмосферы в этом здании составит:

12 · 12 · 7 = 1008 м3

При температуре воздуха +20 оС (норма в сезон отопления) его плотность равна 1,2047 кг/м

3, а удельная теплоемкость 1,005 кДж/(кг·оС).

Вычислим массу атмосферы в доме:

1008 · 1,2047 = 1214,34 кг,

Где: 1008 – объем домашней атмосферы; 1,2047 – плотность воздуха при t +20 оС .

Таблица коэффициента теплопроводности сопутствующих материаловТаблица коэффициента теплопроводности сопутствующих материалов

Таблица со значением коэффициента теплопроводности материалов, которые могут потребоваться при проведении точных расчетов

Предположим пятикратную смену воздушного объема в помещениях дома. Отметим, что точная свежего воздуха зависит от числа жильцов коттеджа.

При средней разнице температур между домом и улицей в отопительный сезон, равной 27 о

С (20 оС домашняя, -7 оС внешняя атмосфера) за сутки на обогрев приточного холодного воздуха понадобиться тепловой энергии:

5 · 27 · 1214,34 · 1,005 = 164755,58 кДж,

Где: 5 – число смен воздуха в помещениях; 27 – разница температур комнатной и уличной атмосферы; 1214,34 – плотность воздуха при t +20 оС; 1,005 – удельная теплоемкость воздуха.

Переведем килоджоули в киловатт-часы, поделив значение на количество килоджоулей в одном киловатт-часе (3600):

164755,58 : 3600 = 45,76 кВт·ч

Выяснив затраты тепловой энергии на обогрев воздуха в доме при пятикратной его замене через приточную вентиляцию, можно рассчитать «воздушные» теплопотери за семимесячный отопительный сезон:

7 · 30 · 45,76 = 9609,6 кВт·ч,

Где: 7 – число «отапливаемых» месяцев; 30 – среднее число дней в месяце; 45,76 – суточные затраты тепловой энергии на нагрев приточного воздуха.

Вентиляционные (инфильтрационные) энергозатраты неизбежны, поскольку обновление воздуха в помещениях коттеджа жизненно необходимо.

Потребности нагрева сменяемой воздушной атмосферы в доме требуется вычислять, суммировать с теплопотерями через ограждающие конструкции и учитывать при выборе отопительного котла. Есть еще один вид тепловых энергозатрат, последний – канализационные теплопотери.

Затраты энергии на подготовку ГВС

Если в теплые месяцы из крана в коттедж поступает холодная вода, то в отопительный сезон она – ледяная, с температурой не выше +5 оС. Купание, мытье посуды и стирка невозможны без нагрева воды.

Набираемая в бачок унитаза вода контактирует через стенки с домашней атмосферой, забирая немного тепла. Что происходит с водой, нагретой путем сжигания не бесплатного топлива и потраченной на бытовые нужды? Ее сливают в канализацию.

Котел с бойлеромКотел с бойлером

Двухконтурный котел с бойлером косвенного нагрева, используемый как для нагрева теплоносителя, так и для поставки горячей воды в сооруженный для нее контур

Рассмотрим на примере. Семья из трех человек, предположим, расходует 17 м3 воды ежемесячно. 1000 кг/м3 – плотность воды, а 4,183 кДж/кг·оС – ее удельная теплоемкость.

Средняя температура нагрева воды, предназначенной для бытовых нужд, пусть будет +40 оС. Соответственно, разница средней температуры между поступающей в дом холодной водой (+5 оС) и нагретой в бойлере (+30 оС) получается 25 оС.

Для расчета канализационных теплопотерь считаем:

17 · 1000 · 25 · 4,183 = 1777775 кДж,

Где: 17 – месячный объем расхода воды; 1000 – плотность воды; 25 – разница температур холодной и нагретой воды; 4,183 – удельная теплоемкость воды;

Для пересчета килоджоулей в более понятные киловатт-часы:

1777775 : 3600 = 493,82 кВт·ч

Таким образом, за семимесячный период отопительного сезона в канализацию уходит тепловая энергия в объеме:

493,82 · 7 = 3456,74 кВт·ч

Расход тепловой энергии на нагрев воды для гигиенических нужд невелик, в сравнении с теплопотерями через стены и вентиляцию. Но это ведь тоже энергозатраты, нагружающие отопительный котел или бойлер и вызывающие расход топлива.

Расчет мощности отопительного котла

Котел в составе системы отопления предназначен для компенсации теплопотерь здания. А также, в случае или при оснащении котла бойлером косвенного нагрева, для согревания воды на гигиенические нужды.

Вычислив суточные потери тепла и расход теплой воды «на канализацию», можно точно определить необходимую мощность котла для коттеджа определенной площади и характеристик ограждающих конструкций.

Отопительный котелОтопительный котел

Одноконтурный котел производит только нагрев теплоносителя для отопительной системы

Для определения мощности котла отопления необходимо рассчитать затраты тепловой энергии дома через фасадные стены и на нагрев сменяемой воздушной атмосферы внутренних помещений.

Требуются данные по теплопотерям в киловатт-часах за сутки – в случае условного дома, обсчитанного в качестве примера, это:

271,512 + 45,76 = 317,272 кВт·ч,

Где: 271,512 – суточные потери тепла внешними стенами; 45,76 – суточные теплопотери на нагрев приточного воздуха.

Соответственно, необходимая отопительная мощность котла будет:

317,272 : 24 (часа) = 13,22 кВт

Однако такой котел окажется под постоянно высокой нагрузкой, снижающей его срок службы. И в особенно морозные дни расчетной мощности котла будет недостаточно, поскольку при высоком перепаде температур между комнатной и уличной атмосферами резко возрастут теплопотери здания.

Поэтому по усредненному расчету затрат тепловой энергии не стоит – он с сильными морозами может и не справиться.

Рациональным будет увеличить требуемую мощность котлового оборудования на 20%:

13,22 · 0,2 + 13,22 = 15,86 кВт

Для вычисления требуемой мощности второго контура котла, греющего воду для мытья посуды, купания и т.п., нужно разделить месячное потребление тепла «канализационных» теплопотерь на число дней в месяце и на 24 часа:

493,82 : 30 : 24 = 0,68 кВт

По итогам расчетов оптимальная мощность котла для коттеджа-примера равна 15,86 кВт для отопительного контура и 0,68 кВт для нагревательного контура.

Выбор радиаторов отопления

Традиционно рекомендовано выбирать по площади отапливаемой комнаты, причем с 15-20% завышением мощностных потребностей на всякий случай.

На примере рассмотрим, насколько корректна методика выбора радиатора «10 м2 площади – 1,2 кВт».

Способы подключения радиаторовСпособы подключения радиаторов

Тепловая мощность радиаторов зависит от способа их подключения, что необходимо учитывать при проведении расчетов системы отопления

Исходные данные: угловая комната на первом уровне двухэтажного дома ИЖС; внешняя стена из двухрядной кладки керамического кирпича; ширина комнаты 3 м, длина 4 м, высота потолка 3 м.

По упрощенной схеме выбора предлагается рассчитать площадь помещения, считаем:

3 (ширина) · 4 (длина) = 12 м2

Т.е. необходимая мощность радиатора отопления с 20% надбавкой получается 14,4 кВт. А теперь посчитаем мощностные параметры отопительного радиатора на основании теплопотерь комнаты.

Фактически площадь комнаты влияет на потери тепловой энергии меньше, чем площадь ее стен, выходящих одной стороной наружу здания (фасадных).

Поэтому считать будем именно площадь «уличных» стен, имеющихся в комнате:

3 (ширина) · 3 (высота) + 4 (длина) · 3 (высота) = 21 м2

Зная площадь стен, передающих тепло «на улицу», рассчитаем теплопотери при разнице комнатной и уличной температуры в 30о (в доме +18 оС, снаружи -12 оС), причем сразу в киловатт-часах:

0,91 · 21 · 30 : 1000 = 0,57 кВт,

Где: 0,91 – сопротивление теплопередачи м2 комнатных стен, выходящих «на улицу»; 21 – площадь «уличных» стен; 30 – разница температур внутри и снаружи дома; 1000 – число ватт в киловатте.

Установка радиаторов отопленияУстановка радиаторов отопления

Согласно строительным стандартам приборы отопления располагают в местах максимальных теплопотерь. Например, радиаторы устанавливаются под оконными проемами, тепловые пушки – над входом в дом. В угловых комнатах батареи устанавливаются на глухие стены, подверженные максимальному воздействию ветров

Выходит, что для компенсации потерь тепла через фасадные стены данной конструкции, при 30о разнице температур в доме и на улице достаточно отопления мощностью 0,57 кВт·ч. Увеличим необходимую мощность на 20, даже на 30% – получаем 0,74 кВт·ч.

Таким образом, реальные мощностные потребности отопления могут быть значительно ниже, чем торговая схема «1,2 кВт на квадратный метр площади помещения».

Причем корректное вычисление необходимых мощностей отопительных радиаторов позволит сократить объем , что уменьшит нагрузку на котел и расходы на топливо.

Выводы и полезное видео по теме

Куда уходит тепло из дома – ответы предоставляет наглядный видеоролик:

В видеоролике рассмотрен порядок расчета теплопотерь дома через ограждающие конструкции. Зная потери тепла, получится точно рассчитать мощности отопительной системы:

Подробное видео о принципах подбора мощностных характеристик котла отопления смотрите ниже:

Выработка тепла ежегодно дорожает – растут цены на топливо. А тепла постоянно не хватает. Относиться безразлично к энергозатратам коттеджа нельзя – это совершенно невыгодно.

С одной стороны каждый новый сезон отопления обходится домовладельцу дороже и дороже. С другой стороны утепление стен, фундамента и кровли загородного стоит хороших денег. Однако чем меньше тепла уйдет из здания, тем дешевле будет его отапливать.

Сохранение тепла в помещениях дома – основная задача отопительной системы в зимние месяцы. Выбор мощности отопительного котла зависит от состояния дома и от качества утепления его ограждающих конструкций. Принцип «киловатт на 10 квадратов площади» работает в коттедже среднего состояния фасадов, кровли и фундамента.

Вы самостоятельно рассчитывали систему отопления для своего дома? Или заметили несоответствие вычислений, приведенных в статье? Поделитесь своим практическим опытом или объемом теоретических знаний, оставив комментарий в блоке под этой статьей.

Как рассчитать отопление в частном доме своими руками: формулы, калькулятор

Обустройство жилья отопительной системой – главная составляющая создания в доме комфортных температурных условий проживания в нем. В обвязку теплового контура входят много элементов, поэтому важно уделить внимание каждому из них. Не менее важно грамотно выполнить расчет отопления частного дома, от которого во многом зависит эффективность работы теплового блока, равно как и его экономичность. А как рассчитать систему отопления по всем правилам, вы узнаете из этой статьи.

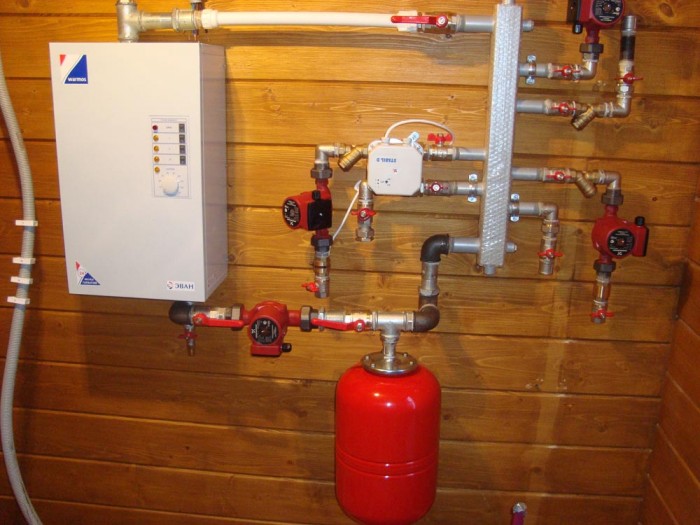

Из чего складывается нагревательный узел?

Многие из нас привыкли считать, что в отопительную систему входят только нагревательный котел и теплообменники, которые связаны между собой посредством трубопровода. Однако, в обвязку входят еще и другие элементы:

  • насосная установка;
  • приборы для управления и контроля работы установки;
  • теплоноситель;
  • расширительный бак (при необходимости).

Чтобы правильно выполнить расчёт отопления дома, следует, в первую очередь, определиться с производительность нагревательного котла. Кроме этого, нужно рассчитать количество батарей отопления в частном доме в отдельно взятой комнате

Подбор нагревательного элемента

Котлы условно делятся на несколько групп в зависимости от типа используемого топлива:

  • электрический;
  • жидкотопливный;
  • газовый;
  • твердотопливный;
  • комбинированный.

Выбор нагревателя напрямую зависит от доступности и дешевизны топливных ресурсов.

Среди всех предложенных моделей, наибольшей популярностью обладают аппараты, функционирующие на газе. Именно этот вид топлива является сравнительно выгодным и доступным. Кроме этого, оборудование подобного плана не требует особых знаний и навыков для его обслуживания, а КПД таких узлов довольно высокий, чем не могут похвастаться другие идентичные по функциональности агрегаты. Но вместе с тем газовые котлы уместны лишь в том случае, если ваш дом подключен к центрованной газовой магистрали.

Определение мощности котла

Перед тем, как рассчитать отопление, нужно определить пропускную способность нагревателя, поскольку именно от этого показателя зависит эффективность функционирования тепловой установки. Так, сверхмощный агрегат будет потреблять много топливных ресурсов, тогда как маломощный аппарат не сможет в полной мере обеспечить качественного обогрева помещения. Именно по этой причине расчёт системы отопления – это важный и ответственный процесс.

Можно не вдаваться в сложные формулы вычисления производительности котла, а попросту воспользоваться предложенной ниже таблицей. В ней указана площадь обогреваемого сооружения и мощность нагревателя, который сможет создать в нем полноценные температурные условия для проживания.

Общая площадь жилья, нуждающегося в обогреве, м2

Необходимая производительность нагревательного элемента, кВт

60-200

Не выше 25

200-300

25-35

300-600

35-60

600-1200

60-100

С этой статьей читают: Как рассчитать мощность котла

Расчет количества и объема теплообменников

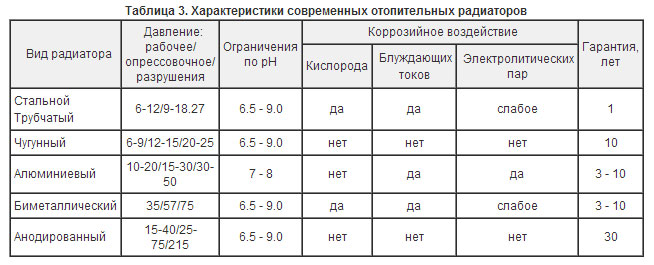

Современные радиаторы изготавливаются из трех видов металла: чугун, алюминий и биметаллический сплав. Первые два варианта имеют равновеликий показатель теплоотдачи, но вместе с тем, прогретые чугунные батареи остывают медленнее теплообменников, изготовленных из алюминия. Биметаллические радиаторы имеют высокую теплоотдачу, и сравнительно медленно остывают. Поэтому в последнее время люди все чаще отдают свое предпочтение именно таким видам обогревательных приборов.

От чего зависит количество радиаторов

Существует перечень нюансов, которые должны учитываться при расчете количества радиаторов отопления в частном доме:

  • температурные условия в угловой комнате ниже, чем в остальных других, поскольку у нее две стены контактируют с улицей;
  • при высоте потолков более чем 3 метра, для расчета мощности теплоносителя нужно брать не площадь помещения, а его объем;
  • теплоизоляция стеновых перекрытий и напольной поверхности позволит сохранить до 35% теплоэнергии;
  • чем ниже температура воздуха на улице в холодное время года, тем больше радиаторов должно быть в сооружении и, соответственно, чем ниже она – тем меньше по количеству теплообменников можно размещать в здании;
  • современное остекление металопластиковыми окнами позволит сократить теплопотери на 15%;
  • одноконтурные обвязки выполняются посредством радиаторов, размер которых не превышает 10 секций;
  • при перемещении теплоносителя сверху вниз по магистрали, удается увеличить его производительность на 20%.

Формула и пример расчета

Согласно данным СНиП, для обогрева 1 квадрата необходимо затратить 100 Вт тепла, соответственно, чтобы отопить помещение площадью 20 кв.м нужно затратить 2000 Вт. Для расчета радиаторов отопления по площади понадобится только калькулятор. Итак, один биметаллический теплообменник с 8-ю секциями выдает примерно 120 Вт. По конечному счету у нас получается:  2000 / 120 = 17 секций.

Расчёт радиаторов отопления частного дома выглядит несколько иначе. Поскольку в этом случае мы самостоятельно регулируем температуру теплоносителя, принято считать, что одна батарея способна выдавать до 150 Вт.  Пересчитаем нашу задачу: 2000 / 150 = 13,3.

Округляем в большую сторону и получаем 14 секций. Такое количество теплообменников нам понадобится, чтобы выполнить обвязку теплового контура в помещении площадью 20 кв.м.

Что же касается непосредственно размещения радиаторов, то их рекомендуется располагать непосредственно по разным стенам помещения.

Специалисты рекомендуют размещать большую часть батарей под подоконником, что позволит исключить проникновение холодного воздух через окна.

Трубопроводная отопительная система

Монтаж теплового контура осуществляется с применением труб, сделанных из таких материалов:

  • полипропилен;
  • металлопластик;
  • медь;
  • сталь;
  • нержавейка.

Каждый из этих вариантов обладает своими преимуществами и недостатками. Наиболее предпочтительный вариант для обвязки отопительной системы является трубопровод, выполненный из металлопластика. Его стоимость сравнительно невысокая, а срок эксплуатации (при условии правильного монтажа) колеблется в рамках от 45 до 60 лет.

Монтаж отопительных приборов

Установка подобного оборудования выполняется согласно требованиям СНиП. Хотелось бы выделить наиболее важные моменты, которые необходимо в обязательном порядке учитывать при монтаже нагревательной техники:

  1. Величина зазора между нижней частью прибора и напольной поверхность должна составлять как минимум 6 см. Это не только обеспечит возможность уборки под оборудованием, но и предотвратить вероятность проникновения тепловой энергии в напольную поверхность.
  2. Величина зазора между верхней точкой нагревателя и подоконником не должна быть меньше 5 см. Благодаря этому вы сможете беспрепятственно демонтировать теплообменник, не задевая подоконник.
  3. При использовании радиаторов с ребрами, крайне важно следить за тем, чтобы они располагались исключительно в вертикальном положении.
  4. Центральная точка обогревательного прибора должна совпадать с центром оконной рамы. В этомслучае батарея будет выступать в качестве тепловой завесы, препятствуя проникновению холодных воздушных масс через стеклопакеты в помещение.

Обвязка будет эффективнее работать, если установить все радиаторы на одинаковом уровне.

Придерживаясь вышеуказанных рекомендаций, вы сможете реализовать в своем доме качественный обогрев.

ВИДЕО: Котлы отопления - какой котел выбрать

«Как рассчитать отопление в частном доме?» – Яндекс.Знатоки

Расчет отопления включает в себя несколько этапов:

  • расчет теплопотерь, показывающих, какое количество тепла из-за конструктивных особенностей помещений и материалов, из которого изготовлен дом, «уходит» в окружающую среду
  • расчет необходимой мощности отопительного оборудования, на основании которого подбирается такая мощность отопительного котла, которая позволит отоплению работать эффективно и стабильно, не расходуя при этом излишних ресурсов, но имея запас мощности на работу в условиях нетипично холодных температур и подготовку горячей воды (если это необходимо)
  • гидравлические расчеты отвечают за выбор оптимального варианта разводки труб отопления, подбор подходящих труб, насосов, запорных элементов и фитингов, определяют необходимый объем расширительных баков

Одина из главных составляющих расчета и проектирования системы отопления – определение верной требуемой мощности отопительного оборудования.

Расчет тепловых потерь дома производится на основе информации о планировке дома, размеров помещений, расположения окон и дверей, используемых при строительстве дома материалов и утеплителей. Профессиональный расчет теплопотерь производят наши инженеры и проектировщики, исходя из данных таблиц со свойствами различных материалов.

Упрощенная формула расчета необходимой тепловой мощности для отопления одного помещения выглядит так:

Тепловая мощность, требуемая на обогрев одного помещения = Резервный коэффициент * Количество ватт на отопление одного метра помещения * Площадь помещения * Коэффициент теплопотерь через окна * Коэффициент соотношения площади окон * Коэффициент теплопотерь через стены * Коэффициент зимних температур воздуха * Коэффициент наружных стен * Коэффициент потолка * Коэффициент высоты потолка * Коэффициент ГВС

Соответственно, для определения общей тепловой мощности, требуемой для отопления дома, необходимо сложить расчетные показатели тепловых мощностей отдельных помещений.

Резервный коэффициент необходим для обеспечения запаса мощности на случай сильных морозов, в которые системе отопления для поддержания в доме комфортной температуры придется работать с увеличенной мощностью. Как правило, этот коэффициент при расчете принимается равным 1,2

Количество ватт на отопление одного метра помещения зависит от типа комнаты и ее назначения. Стандартное на отопление 1 м2 требуется 100 ватт. Если помещение планируется нежилым (кладовая, прачечная и т.д.), это значение можно уменьшить. Для ванных комнат, детских и любых других помещений, где комфортной является температура воздуха чуть выше, чем в остальных комнатах этот показатель следует увеличить.

Коэффициент теплопотерь через окна зависит от формата и качества стеклопакетов, установленных в доме. Для самых простых однокамерных окон этот коэффициент при расчете равен 1,27, для двухкамерного стеклопакета – 1, для трехкамерного – 0,85

Коэффициент соотношения площади окон определяется соотношением площади окон в помещении к площади помещения (по полу) и составляет, в зависимости от соотношения:

  • при соотношении 10% - 0,8
  • 20% - 1,0
  • 30% - 1,2
  • 40% - 1,4
  • 50% - 1,5

Этот коэффициент наглядно показывает, насколько тепловая мощность системы отопления дома с обычными окнами может отличаться о дома с панорамным остеклением.

Коэффициент теплопотерь через стены зависит от того материала, из которого изготовлены стены дома и наличия теплоизоляции в стенах. Для самых распространенных материалов стен этот коэффициент расчета отопления будет таким:

  • кирпичных стен (в два кирпича) с утеплителем 150 мм – 0,85
  • кирпичных стен (в два кирпича) без утеплителя – 1,1
  • пенобетонных блоков – 1
  • бревна (сруб) – 1,25
  • обычного бетона без утепления – 1,5

Коэффициент зимних температур воздуха соответствует усредненному показателю отрицательных температур самого холодного месяца (как правило, января или февраля)

  • для -15°С он составляет 0,9
  • для -20°С – 1
  • для -25°С – 1,1

Коэффициент наружных стен зависит от того, какое количество стен помещения является наружными, т.е. не смежными с другими помещениями.

  • если в помещении всего одна стена является наружной, коэффициент будет равен 1
  • для двух стен – 1,2
  • для трех – 1,22

Коэффициент потолка учитывается в расчете отопления таким образом:

  • если над помещением есть неотапливаемое помещение (чердак, мансарда) – 1
  • если над помещением есть утепленный чердак – 0,9
  • если над помещением располагается отапливаемая комната – 0,82

Коэффициент высоты потолка определяет в расчете зависимость необходимой по тепловым расчетам мощности системы отопления от объема воздуха в помещении, определяемого высотой потолка. Чем выше потолки, тем большее количество тепловой мощности потребуется для отопления.

  • для комнат со стандартной высотой потолков 2,5 метра этот коэффициент будет равен 1
  • для потолков 3 метра – 1,05
  • для потолков 5 метров – 1,1

Коэффициент ГВС
Для проживания в доме помимо отопления необходима также и система горячего водоснабжения. Проще и выгоднее всего организовать ее не отдельными водонагревательными элементами, а с помощью комбинации работы отопительного котла и бойлера косвенного нагрева. При такой схеме вода будет нагреваться за счет прохождения через бойлер теплоносителя системы отопления, что потребует увеличения мощности отопительного оборудования. При организации горячего водоснабжения от отопительного котла коэффициент ГВС для формулы расчета будет составлять от 1,2 до 1,3 (в зависимости от количества проживающих в доме потребителей горячей воды).

По усредненным показателям, без проведения каких-либо расчетов требуемую мощность системы отопления дома определяют как 1 кВт на каждые 10 квадратных метров, добавляя в получившейся цифре 20-30% на горячее водоснабжение.

(с) https://amikta.ru/otoplenie/raschet-otopleniya/

Расчет системы отопления частного дома, схема, таблицы

расчет отопления частного дома

Отопление частного дома

Система водяного отопления все больше в последнее время пользуется популярностью как основной способ для обогрева частного дома. Водяное отопление может быть дополнено и такими устройствами, как обогреватели, работающие на электричестве. Некоторые устройства и отопительные системы появились на отечественном рынке совсем недавно, но уже сумели завоевать популярность. К таким можно отнести обогреватели инфракрасного типа, масляные радиаторы, систему теплого пола и другие. Для обогрева локального типа нередко применяется такое устройство, как камин.

Однако в последнее время камины выполняют больше декоративную функцию, чем обогревательную. От того, насколько правильно был осуществлен проект и расчет отопления частного дома, а также установлена система водяного отопления, зависит ее долговечность и эффективность во время эксплуатации. Во время работы такой отопительной системы необходимо придерживаться определенных правил для того чтобы она работала как можно более эффективно и качественно.

Отопительная система частного дома – это не только такие компоненты, как котел или радиаторы. Отопительная система водяного типа включает и такие элементы:

  • Насосы;
  • Средства автоматики;
  • Трубопровод;
  • Теплоноситель;
  • Устройства для регулировки.

Чтобы произвести расчет отопления частного дома, нужно руководствоваться такими параметрами, как мощность отопительного котла. Для каждой из комнат дома необходимо рассчитать также мощность радиаторов отопления.

расчет отопления частного дома калькулятор

Схема системы отопления

Выбор котла

Котел может быть нескольких типов:

  • Электрический котел;
  • Котел, работающий на жидком топливе;
  • Газовый котел;
  • Твердотопливный котел;
  • Комбинированный котел.

Выбор котла, который будет использовать схема отопления жилого дома, должен зависеть от того, какой тип топлива является наиболее доступным и недорогим.

Кроме затрат на топливо, потребуется не реже, чем раз в год проводить профилактический осмотр котла. Лучше всего для этих целей вызывать специалиста. Также потребуется выполнять профилактическую очистку фильтров. Наиболее простыми в эксплуатации считаются котлы, которые работают на газе. Также они довольно дешевые в обслуживании и ремонте. Газовый котел подойдет только в тех домах, которые имеют доступ к газовой магистрали.

Газ – это такой тип топлива, который не требует индивидуальной транспортировки или места для хранения. Помимо этого преимущества, многие газовые котлы современного типа могут похвастаться довольно высоким показателем КПД.

Котлы данного класса выделяются высокой степенью безопасности. Современные котлы устроены таким образом, что для них не требуется выделять специальное помещение для котельной. Современные котлы характеризуются красивым внешним видом и способны удачно вписаться в интерьер любой кухни.

расчет системы отопления частного дома

Газовый котел на кухне

На сегодняшний день особой популярностью пользуются полуавтоматические котлы, работающие на топливе твердого типа.  Правда, есть у таких котлов один недостаток, который заключается в том, что один раз в день необходимо загружать топливо. Многие производители выпускают такие котлы, которые являются полностью автоматизированными. В таких котлах загрузка твердого топлива происходит в автономном режиме.

Сделать расчет системы отопления частного дома можно и в случае с котлом, работающем на электричестве.

Однако такие котлы немного более проблематичные. Помимо основной проблемы, которая заключается в том, что сейчас электричество довольно дорогое, они еще могут перезагружать сеть. В небольших поселках на один дом выделяется в среднем до 3 кВт в час, а для котла этого мало, причем нужно учитывать, что сеть будет загружена не только работой котла.

как рассчитать отопление в доме

Электрический котел

Для организации отопительной системы частного дома можно установить и жидкотопливный тип котла. Недостатком таких котлов является то, что они могут вызывать нарекания с точки зрения экологии и безопасности.

Рекомендуем к прочтению:

Расчет мощности котла

Перед тем, как рассчитать отопление в доме, делать это необходимо с расчета мощности котла. От мощности котла, в первую очередь, будет зависеть эффективность всей отопительной системы. Главное в этом вопросе – не переусердствовать, так как слишком мощный котел будет потреблять больше топлива, чем необходимо. А если котел будет слишком слабый, то не получится обогреть дом должным образом, а это негативно повлияет на комфорт в доме. Поэтому расчет системы отопления загородного дома – это важно. Подобрать котел необходимой мощности можно, если параллельно высчитать удельные теплопотери здания за весь отопительный период. Расчет отопления дома – удельных теплопотерь можно следующим методом:

qдом=Qгод/Fh

Qгод – это расход теплоэнергии за весь период отопления;

Fh – площадь дома, которая отапливается;

схема отопление дома

Таблица выбора мощности котла в зависимости от отапливаемой площади

Для того чтобы осуществить расчет отопления загородного дома – расход  энергии, которая уйдет отопления частного дома, нужно воспользоваться следующей формулой и таким средством, как калькулятор:

Qгодh*[Qk-(Qвн б+Qs)*ν

βh – это коэффициент учета дополнительно потребления тепла, отопительной системой.

Qвн б – тепловые поступления бытового характера, которые характерны для всего отопительного периода.

Qk – это значение общих домовых теплопотерь.

Qs – это поступления тепла в виде солнечной радиации, которые попадают в дом через окна.

Перед тем, как рассчитать отопление частного дома, стоит учесть, что для различных типов помещений характерны разные температурные режимы и показатели влажности воздуха. Они представлены в следующей таблице:

Рекомендуем к прочтению:

расчет отопления дома

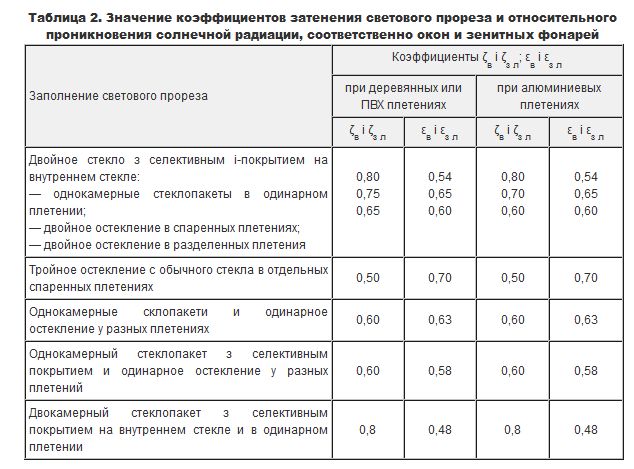

Далее представлена таблица, в которой показаны коэффициенты затенения прореза светового типа и относительного количества солнечной радиации, которая поступает через окна.

домашнее отопление схема

Если планируется установить водяное отопление, то площадь дома будет во многом определяющим фактором. Если дом имеет общую площадь не более чем 100 кв. метров, то подойдет и отопительная система с циркуляцией естественного типа. Если дом имеет площадь большего размера, то в обязательном порядке необходима система отопления с циркуляцией принудительного характера. Расчет системы отопления дома должен производиться точно и правильно.

Насос для циркуляции должен устанавливаться в обратку. Такой насос должен быть не только надежным и долговечным, но также экономным в плане потребления энергии и не производить неприятный шум. Нередко современные котлы уже оснащены циркуляционным насосом.

Трубопроводы отопительной системы

Для монтажа схема отопление дома может использовать такие типы трубопроводов:

  • Трубопроводы из полиэтилена, полипропилена или металлопластика;
  • Трубопроводы из меди;
  • Трубопроводы из стали.
расчет отопления загородного дома

Полиэтиленовые трубы

схема системы отопления дома

Полипропиленовые трубы

программа расчета отопления частного дома

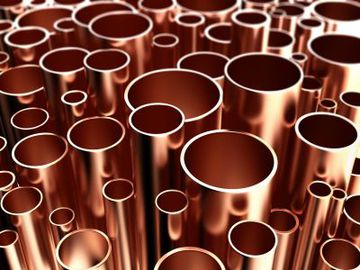

Медные трубы

расчет системы отопления дома

Стальные трубы

Все из этих трубопроводов обладают как своими преимуществами, так и недостатками. Полимерные трубы более простые в монтаже и надежно защищены от воздействия коррозии. Медные трубы более устойчивые к высоким температурам и способны выдержать высокое давление. Стальные трубы выделяются таким недостатком, как потребность в проведении некоторых сварочных процессов. Программа расчета отопления частного дома должна учитывать абсолютно все детали, включая и это.

Выбор котлов для отопления частного дома

Отопительные приборы, которые использует схема системы отопления дома, могут быть следующих видов:

  • Ребристые или конвективные;
  • Радиационно-конвективные;
  • Радиационные. Радиационные отопительные приборы редко используются для организации отопительной системы в частном доме.

Современные котлы обладают характеристиками, которые приведены в следующей таблице:

как расчитать отопление частного дома

Когда осуществляется расчет отопления в деревянном доме, данная таблица может вам в некоторой степени помочь. При монтаже отопительных приборов нужно соблюдать некоторые требования:

  • Расстояние от отопительного прибора до пола должно составлять не меньше, чем 60 мм. Благодаря такому расстоянию домашнее отопление схема позволит провести уборку в труднодоступном месте.
  • Расстояние от прибора отопления до подоконника должно быть минимум в 50 мм, чтобы радиатор в случае чего можно было без проблем снять.
  • Ребра приборов отопления должны быть расположены в вертикальном положении.
  • Желательно отопительные приборы монтировать под окнами или возле окон.
  • Центр прибора отопления должен совпадать с центром окна.

Если в одной комнате находится несколько отопительных приборов, то они должны быть расположены на одном и том же уровне.

Онлайн калькуляторы для расчета системы отопления

Системы отопленияРасчет системы отопления – это очень важный этап, от которого во многом зависит последующий комфорт и удобство проживания в доме. Мы подготовили для вас десятки бесплатных онлайн-калькуляторов, которые облегчат расчеты, и все они собраны в рубрике «Система отопления»! Но для начала выясним, как вообще рассчитывается отопительная система?

Этап №1. Вначале рассчитываются теплопотери здания – эти сведения необходимы для того, чтобы определить мощность отопительного котла и каждого из радиаторов в частности. В этом вам поможет наш калькулятор теплопотерь! Что характерно, их следует рассчитывать для каждого помещения, в котором имеется наружная стена.

Этап №2. Далее нужно выбрать температурный режим. В среднем, для расчетов используется значение 75/65/20, что полностью соответствует требованиям EN 442. Если выберите именно этот режим, то уж точно не ошибетесь, ведь на него настроена большая часть всех импортных отопительных котлов.

Этап №3. После этого подбирается мощность радиаторов с учетом полученных теплопотерь в помещении. Также вам может пригодиться бесплатный калькулятор расчета количества секций радиатора отопления.

Этап №4. Для подбора подходящего циркуляционного насоса и труб нужного диаметра производится гидравлический расчет. Чтобы выполнить его, нужны специальные знания и соответствующие таблицы. Также можно воспользоваться калькулятором расчета производительности циркуляционного насоса.

Этап №5. Теперь нужно выбрать котел. Детальнее о выборе отопительного котла можно узнать из статей данной рубрики нашего сайта.

Этап №6. В конце необходимо рассчитать объем системы отопления. Ведь именно от вместительности сети будет зависеть объем расширительного бака. Здесь вам поможет калькулятор расчета общего объема системы отопления.

На заметку! Эти, а также многие другие онлайн-калькуляторы можно найти в данной рубрике сайта. Воспользуйтесь ими, чтобы максимально облегчить рабочий процесс!

Отопление частного дома своими руками: схемы, расчет

При попытке устроить отопление частного дома своими руками схемы системы зачастую рассматриваются домовладельцем лишь с позиции стоимости материалов, комплектующих и монтажа. Это неверный подход, поскольку выбранное и смонтированное таким способом водяное отопление может функционировать неэффективно, заставляя вас отдавать средства за используемые сверх нормы энергоносители. Поэтому рекомендуется проанализировать все существующие схемы систем отопления частных домов, примеряя их к своим условиям эксплуатации и потребностям.

Классификация внутренних тепловых сетей

Перед тем как сделать отопление собственного жилища, важно выбрать наиболее подходящий способ разводки из множества существующих вариантов. Для этого следует разобраться в их разновидностях и выяснить позитивные и негативные стороны той или иной схемы. Согласно общепринятой классификации, подачу теплоносителя от котла к батареям может обеспечивать однотрубная либо двухтрубная система отопления частного дома. Оба способа имеют право на жизнь и широко применяются в частном домостроительстве.

Однотрубная и двухтрубная схема способна функционировать как с помощью циркуляционного насоса, принудительно движущего воду по трубам, так и методом естественной циркуляции. Последняя происходит за счет конвекции, когда более плотная охлажденная вода вытесняет вверх нагретый в котле теплоноситель. Для естественной циркуляции важно создать благоприятные условия — увеличенные диаметры подающих и обратных коллекторов и прокладка их с уклоном порядка 100 мм на 10 м длины горизонтального участка.

Однотрубная отопительная сеть

Смонтировать в своем жилище однотрубное водяное отопление — желание многих владельцев загородных коттеджей. Существует ошибочное суждение, что сделать подобное отопление дома своими силами несложно и довольно дешево. На первый взгляд, устройство однотрубной разводки простое: теплоноситель движется от котла по единственной магистрали большого диаметра и возвращается назад по ней же. Радиаторы подключаются к магистрали обеими концами. Работа системы отопления выглядит следующим образом:


  1. Теплоноситель, нагретый источником тепла до 75-85 °С, идет по трубопроводу до 1 отопительного прибора, где делится на 2 потока. Большая часть идет прямо по магистрали, а меньшая затекает в батарею, где отдает свое тепло помещению.
  2. Остывшая в радиаторе вода возвращается в общий коллектор и смешивается с проходящим потоком, снижая его температуру на 1-3 °С.
  3. В следующей батарее процесс повторяется, и поток в кольцевом коллекторе охлаждается еще сильнее.
  4. К последнему отопительному прибору теплоноситель добирается наполовину остывшим и несущим мало тепловой энергии.

Отсюда следует, что однотрубная система отопления в частном доме не сможет действовать эффективно, если не нарастить теплоотдачу 2-го и последующих в цепочке радиаторов за счет увеличения числа секций. Причем 6-й отопительный прибор придется увеличить чуть ли не вдвое. Однотрубное водяное отопление с горизонтальной разводкой будет хорошо работать, если на 1 ветви подключено не больше 5 батарей.

Если в 2 — или 3-этажном здании установить однотрубные стояки, подключенные к радиаторам на каждом этаже, то выйдет другая работоспособная схема — вертикальная. Нагрузка на каждый стояк в 3-4 батареи — то, что нужно для стабильной работы.

Однотрубная разводка отопления способна функционировать с естественной и принудительной циркуляцией. Для организации конвекционного движения воды и затекания ее в батареи при горизонтальной разводке нужно на выходе из котла установить вертикальный разгонный коллектор, поднимающий воду на необходимую высоту. К этому коллектору присоединяется расширительный бак открытого типа.

Система действует стабильнее, когда в отоплении водяном задействован циркуляционный насос и применяется мембранный расширительный бачок закрытого типа. Тогда однотрубная система отопления в частном доме небольшой площади будет работать безукоризненно, поскольку избыточное давление и насос обеспечит хорошее затекание воды и теплоотдачу в радиаторах.

Двухтрубная тепловая сеть

Из всех систем отопления двухтрубная — самая распространенная и востребованная.

Она надежна и стабильна, а теплоноситель доставляется к отопительным приборам с одинаковой температурой. Это достигается за счет подачи нагретой воды к батареям по одной трубе, а возврат остывшей — по другой. Также к двухтрубным относятся такие виды отопления, как теплые полы и плинтусные системы. Различают следующие разновидности двухтрубных разводок, рассчитанных на работу с радиаторами:

  • тупиковая;
  • попутная;
  • коллекторная.

В двухтрубной тупиковой системе теплоноситель по подающей ветке поступает во все батареи, по обратной возвращается, при этом обе трубы проходят рядом, а потоки движутся в противоположных направлениях. Чтобы вся масса теплоносителя не проходила через первые отопительные приборы, а распределялась по другим радиаторам, производится балансировка системы. Она заключается в ограничении потока к первым батареям балансировочными вентилями.

При попутной схеме монтаж системы отопления производится в виде петли, где обратная магистраль является продолжением подающей. Вода в них движется в одном направлении и проходит одинаковый путь, протекая через любой радиатор. Попутное водяное отопление наиболее сбалансировано гидравлически и может работать при большой протяженности ветвей с большим количеством отопительных приборов.

Коллекторная схема отопления частного коттеджа используется для прогрева большого числа батарей, расположенных на больших площадях. Каждый отопительный прибор запитан отдельной двухтрубной веткой, присоединяемой к распределительной гребенке. Ветви прокладываются под деревянными полами либо замоноличиваются в стяжку. Есть возможность регулировать расход теплоносителя на каждый радиатор, находясь у гребенки, снабженной вентилями и расходомерами.


Теплые полы и плинтусные обогреватели

Обогрев не всегда осуществляется одними радиаторами, в дополнение к ним можно смонтировать теплые полы, позволяющие более равномерно обогревать помещения. Суть этого способа — подать в греющие контуры, смонтированные в полу, теплоноситель невысокой температуры (до 55 °С). Приготовлением воды требуемой температуры и ее подачей в контуры ведает распределительно-смесительный узел, состоящий из следующих элементов:

  • 2 коллектора — подающий с регулировочными вентилями и обратный с расходомерами;
  • циркуляционный насос;
  • 2- либо 3-ходовой смесительный клапан с термоголовкой и датчиком температуры;
  • термометр;
  • запорная арматура.

Самостоятельно обустроить водяные теплые полы сложнее, нежели собрать двухтрубную радиаторную систему. Нужно провести расчеты диаметров труб и шаг их укладки в контурах, что наверняка потребует привлечения специалистов. С другой стороны, напольное отопление в частном доме позволяет экономить энергоносители, хотя изначально монтаж систем и греющих контуров обойдется недешево.

Плинтусная система лучше всего подходит для сборки отопления частного дома своими руками. Она представляет собой 2-трубные мини конвекторы с декоративным кожухом, монтируемые вместо традиционных плинтусов по периметру помещения. Их преимущества следующие:

  • эффективность обогрева не уступает радиаторам;
  • на виду нет труб, кранов и нагревательных приборов;
  • способ установки и соединения конвекторов позволяет без проблем собрать плинтусное отопление своими руками.

Недостаток заключается в довольно высокой стоимости плинтусных конвекторов с пластинами и трубками из меди, хотя есть бюджетные модели, изготовленные из алюминия.

Выводы и рекомендации

Для того чтобы сделать водяное отопление частного дома своими руками как можно дешевле, лучше всего подойдет двухтрубная тупиковая схема. Она выигрывает у однотрубной за счет меньших диаметров магистралей и стоимости отопительных приборов, чью теплоотдачу не нужно наращивать. Есть и другие причины для ее применения:


  1. Стабильная и надежная работа при естественной циркуляции, что важно при перебоях с электроснабжением;
  2. Для дома площадью до 150 м2 расчеты можно не проводить, выполнить монтаж отопления трубой диаметром 20 мм, а подключения батарей — 16 мм.
  3. При использовании металлопластиковых или полиэтиленовых труб монтаж можно произвести самому без применения специальных инструментов.

При большом количестве радиаторов лучше работает попутная схема, а высокие требования к дизайну интерьера удовлетворяет коллекторная и плинтусная разводка. С позиции экономии и эффективности первое место — за теплыми полами, но это самая дорогая система в плане монтажа.

Смотрите также


Расчет системы отопления

Владельцу отопительной сети бывает трудно найти вразумительный ответ, как сделать расчет домашнего отопления. Это происходит одновременно из-за большой сложности самого расчета, как такового, и вследствие предельной простоты получения искомых результатов, о чем обычно специалисты не любят распространяться, считая, что и так все понятно.

По большому счету сам процесс расчета нас интересовать не должен. Нам важно как-то получить правильный ответ на имеющиеся вопросы о мощностях, диаметрах, количествах… Какое оборудование применить? Ошибки здесь быть не должно, иначе произойдет двойная или тройная переплата. Как же правильно рассчитать систему отопления частного дома?

Почему большая сложность

Расчет системы отопления с допустимыми погрешностями под силу разве что лицензированной организации. Ряд параметров в бытовых условиях просто не определимы.

  • Сколько энергии теряется из-за обдува ветром? — а когда подрастет дерево рядом?
  • Сколько солнце загоняет энергии в окна? — а сколько будет, если окна не помыть полгода?
  • Сколько тепла уходит с вентиляцией? — а после образования щели под дверью из-за отсутствия замены уплотнителя?
  • Какая реальная влажность пенопласта на чердаке? — а зачем она нужна, после того как его подъедят мыши….

Во всех вопросах показана существующая динамика изменения теплопотерь с течением времени у любого дома. Зачем же тогда точность на сегодня? Но даже на текущий момент, нельзя в бытовых условиях высчитать точно параметры системы отопления исходя из теплопотерь.
Гидравлический расчет тоже сложный.

Как определить теплопотери

Известна некая формула, согласно которой теплопотери напрямую зависят от отапливаемой площади. При высоте потолка до 2,6 метра в самый холодный месяц в «нормальном» доме теряем 1 кВт с 10 м кв. Мощность отопления должна это перекрыть.

Реальные теплопотери частных домов чаще находятся в пределах от 0,5 кВт/10 м кв. до 2,0 кВт/10 м кв. Этот показатель характеризует энергосберегающие качества дома в первую очередь. И меньше зависит от климата, хоть его влияние остается значительным.

Какие удельные теплопотери будут у дома, кВт/10 м кв.?

  • 0,5 – энергосберегающий дом
  • 0,8 – утепленный
  • 1,0 – утепленный «более-менее»
  • 1,3 – слабая теплоизоляция
  • 1,5 – без утепления
  • 2,0 – холодные тонкие материалы, имеются сквозняки.

Общие теплопотери для дома можно узнать умножив приведенное значение на отапливаемую площадь, м. Но это все нас интересует для определения мощности теплогенератора.

Расчет мощности котла

Недопустимо принимать мощность котла исходя из теплопотерь больше чем 100 Вт/м кв. Это значит отапливать (засорять) природу. Теплосберегающий дом (50 вт/м кв.) делается, как правило, по проекту, в котором расчет системы отопопления произведен. Для других домов принимается 1кВт/10 м кв., и не больше.

Если дом не соответствует названию «утепленный», особенно для умеренного и холодного климата, значит он должен быть приведен в такое состояние, после чего уже подбирается отопление по тому же расчету – 100 Вт на метр квадратный.

Расчет мощности котла выполняется по следующей формуле – теплопетери умножить на 1,2,
где 1,2 – резерв мощности, обычно используемый для нагрева бытовой воды.
Для дома 100 м кв. – 12 кВт или чуть больше.

Расчеты показывают, что для не автоматизированного котла резерв может быть и 2,0, тогда топить нужно аккуратно (без закипания), но можно быстрее разогревать дом при наличии и мощного циркуляционного насоса. А если в схеме имеется теплоаккумулятор то и 3,0 – допустимые реалии по теплогенерации. Но не окажутся ли они неподъемными по цене? Об окупаемости оборудования речь уже не идет, только об удобстве пользования…

Послушаем эксперта, он расскажет, как лучше подобрать котел на твердом топливе для дома, и какую мощность принять…

При выборе твердотопливного котла

  • Стоит рассматривать только твердотопливные котлы классической конструкции, как надежные, простые и дешевые и лишенные недостатков бочкообразных устройств под названием «длительного горения» …В обычном твердотопливном котле верхняя загрузочная камера всегда даст немного дыма в помещение. Более предпочтительны котлы с фронтальной камерой загрузки, особенно, если они установлены в жилом доме.
  • Чугунные котлы требуют защиту от холодной обратки, боятся залпового вброса холодной воды, например, при включении электричества. Качественную схему нужно предусмотреть заранее.
  • Защита от холодной обратки также желательна для любого вида котла, чтобы не образовывался агрессивный конденсат на теплообменнике, при его температуре ниже 60 град.
  • Твердотопливный котел желательно брать повышенной мощности, например, двухратной мощности от требуемой. Тогда не нужно будет постоянно стоять у маломощного котла и подбрасывать дрова, чтобы он развил нужную мощность. Процесс при не интенсивном горении будет на порядок комфортнее…
  • Желательно приобретать котел с подачей вторичного воздуха, для дожига СО при неинтенсивном горении. Повышаем КПД и комфортность топки.

Распределение мощности по дому

Генерируемая котлом мощность должна равномерно разойтись по всему дому, не оставить холодных зон. Равномерный прогрев здания будет обеспечен, если мощность установленных радиаторов в каждой комнате будет компенсировать ее теплопотери.

Суммарная мощность всех радиаторов должна быть немного большей чем у котла. В дальнейшем мы будем исходить из следующих расчетов.

Во внутренних комнатах радиаторы не устанавливаются, возможен лишь теплый пол.

Чем длиннее наружные стены комнаты и чем больше в них площадь остекления, тем больше она теряет тепловой энергии. В комнате с одним окном к обычной формуле расчета теплопотерь по площади применяется поправочный коэффициент (приблизительно) 1,2.
С двумя окнами – 1,4, угловая с двумя окнами – 1,6, угловая с двумя окнами и длинными наружными стенами – 1,7, например.

Вычисление мощности и выбор параметров устанавливаемых радиаторов

Производители радиаторов указывают паспортную тепловую мощность своих изделий. Но мелко-неизвестные при этом завышают данные как хотят (чем мощнее – лучше купят), а крупные указывают значения для температуры теплоносителя 90 град и др., которые редко бывают в реальной отопительной сети.

Поэтому принято считать, что в среднем секция радиаторов (500 мм между патрубками вне зависимости от дизайна, материала) будет реально, без перегрева котла, отдавать тепловую мощность около 150 Вт.

Тогда обычный 10 секционный радиатор из магазина – принимается как 1,5 кВт. Угловая комната с двумя окнами площадью 20 м кв. должна терять энергии 3 кВт (2кВт умножить на коэффициент 1,5). Следовательно, под каждым окном в данной комнате нужно разместить
минимум по 10 секций радиатора – по 1,5 кВт.

Для полноценной системы отопления желательно не учитывать мощность теплого пола – радиаторы должны справиться сами. Но чаще удешевляют радиаторную сеть в 2 – 4 раза, — только лишь для доп. подогрева и создания тепловых завес. Как совмещать радиаторы с теплым полом

В чем особенность гидравлического расчета

Если котел уже подобран исходя из площади, то почему бы не подобрать подобным методом насос и трубы, тем более, что шаг градации их параметров намного больше, чем мощности у котлов. Грубый подбор в магазине ближайшего большего параметра не требует точнейших расчетов, если сеть типична и компактна и применяются стандартизированное оборудование – циркуляционные насосы, радиаторы и трубы для отопления.

Так для дома площадью 100 м кв. предстоит выбрать насос 25/40, и трубы 16 мм (внутренний диаметр) для группы радиаторов до 5 шт. и 12 мм для подключения 1 — 2 шт. радиаторов. Как бы мы не старались усовершенствовать свой гидравлический расчет, ничего другого выбрать не придется…
Для дома площадью 200 м кв. – соответственно насос 25/60 и трубы от котла 20 мм (внутренний д.) и далее по разветвлениям как указано выше….

Для совершенно не типичных большой протяженности сетей (котельная находится на большом расстоянии от дома) действительно лучше рассчитать гидравлическое сопротивление трубопровода, исходя из обеспечения доставки необходимого количества теплоносителем по мощности и подобрать особенный насос и трубы согласно расчета…

Подбор параметров насоса для отопления дома

Конкретнее о выборе насоса для котла в доме на основе тепловых гидравлических расчетов. Для обычных 3-х скоростных циркуляционных насосов, выбираются следующие их типоразмеры:

  • для площади до 120 м кв. – 25-40,
  • от 120 до 160 – 25-50,
  • от 160 до 240 – 25-60,
  • до 300 – 25-80.

Но для насосов под электронным управлением Grundfos рекомендует чуть увеличивать типоразмер, так как эти изделия умеют вращаться слишком медленно поэтому не будут излишними на малых площадях. Для линейки Grundfos Alpha рекомендованы производителем следующие параметры выбора насоса.

Вычисление параметров труб

Существуют таблицы по подбору диаметра труб, в зависимости от подключенной тепловой мощности. В таблице приведены количество тепловой энергии в ваттах, (под ним количество теплоносителя кг/мин), при условии:
— на подаче +80 град, на обратке +60 град, воздух +20 град.

Понятно, что через металлопластиковую трубу диаметром 12 мм (наружный 16 мм) при рекомендуемой скорости в 0,5 м/сек пройдет примерно 4,5 кВт. Т.е. мы можем подключить этим диаметром до 3 радиаторов, во всяком случае отводы на один радиатор будем делать только этим диаметром.

Далее трубой 16 мм (20 мм наружный), при той же скорости можем подключить радиаторы до 7,2 кВт – до 5 радиаторов без проблем…

20 мм (25 мм наружный) – почти 13 кВт – магистраль от котла для небольшого дома – или этаж до 150 м кв.

Следующий диаметр 26 мм (32 металлопластик наружный) – более 20 кВт применяется уже редко в главных магистралях. Устанавливают меньший диаметр, так как это участки трубопровода обычно короткие, скорость можно увеличивать, вплоть до возникновения шума в котельной, игнорируя небольшое повышение общего гидравлического сопротивления системы, как не значительное…

Выбор полипропиленовых труб

Полипропиленовые трубы для отопления более толстостенные. И стандартизация по ним идет по наружному диаметру. Минимальный наружный диаметр 20 мм. При этом внутренний у трубы PN25 (армированная стекловолокном, для отопления, макс. +90 град) будет приблизительно 13,2 мм.

В основном применяются диаметры наружные 20 и 25 мм, что грубо приравнивается по передаваемой мощности к металлопластику 16 и 20 мм (наружный) соответственно.

Полипропилен 32 м и 40 мм применяются реже на магистралях больших домов или в особых каких-то проектах (самотечное отопление, например).

  • Стандартные наружные диаметры полипропиленовых труб РN25 — 20, 25, 32, 40 мм.
  • Соответствующий внутренний диаметр — 13,2, 16,6, 21,2, 26,6 мм

Таким образом на основании теплотехнического и гидравлического расчетов мы выбрали диаметры трубопроводов, в данном случае из полипропилена. Ранее мы рассчитали мощность котла для конкретного дома, мощность каждого радиатора в каждой комнате, и подобрали необходимые характеристики насоса твердотопливного котла для всего этого хозяйства, — т.е. создали полный расчет системы отопления дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
